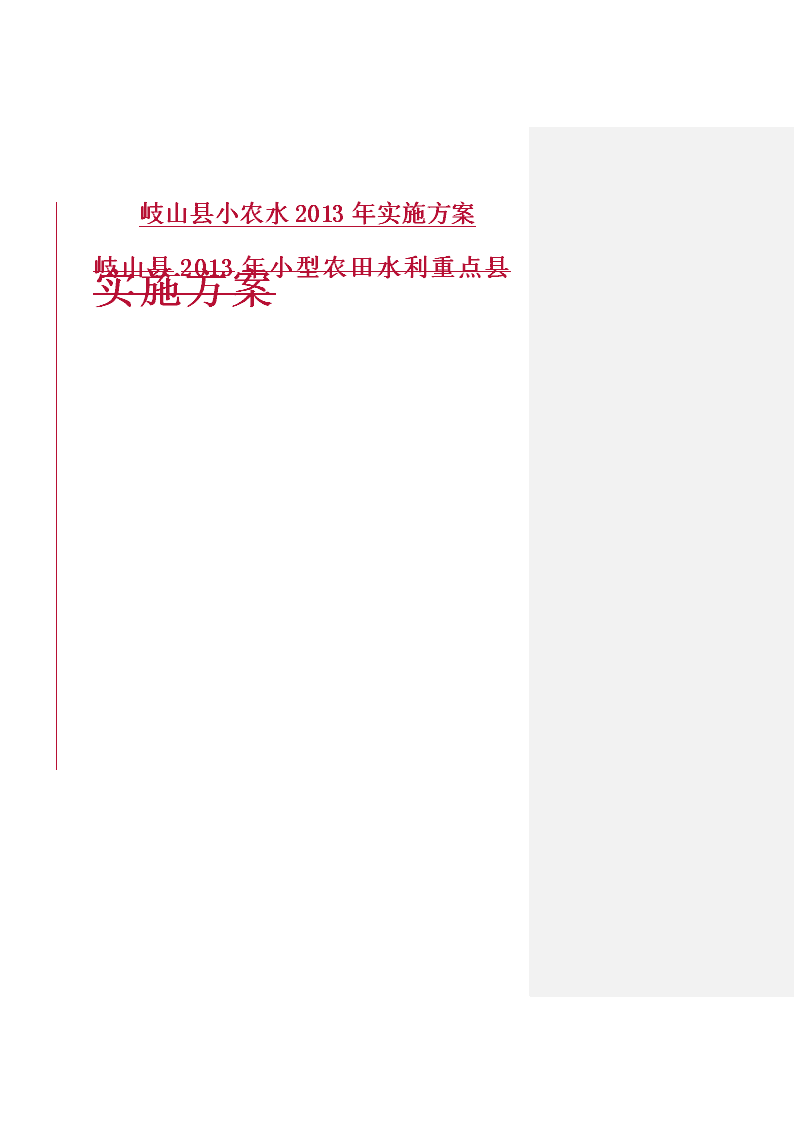

岐山县小农水2013年实施方案(02.23).doc 160页

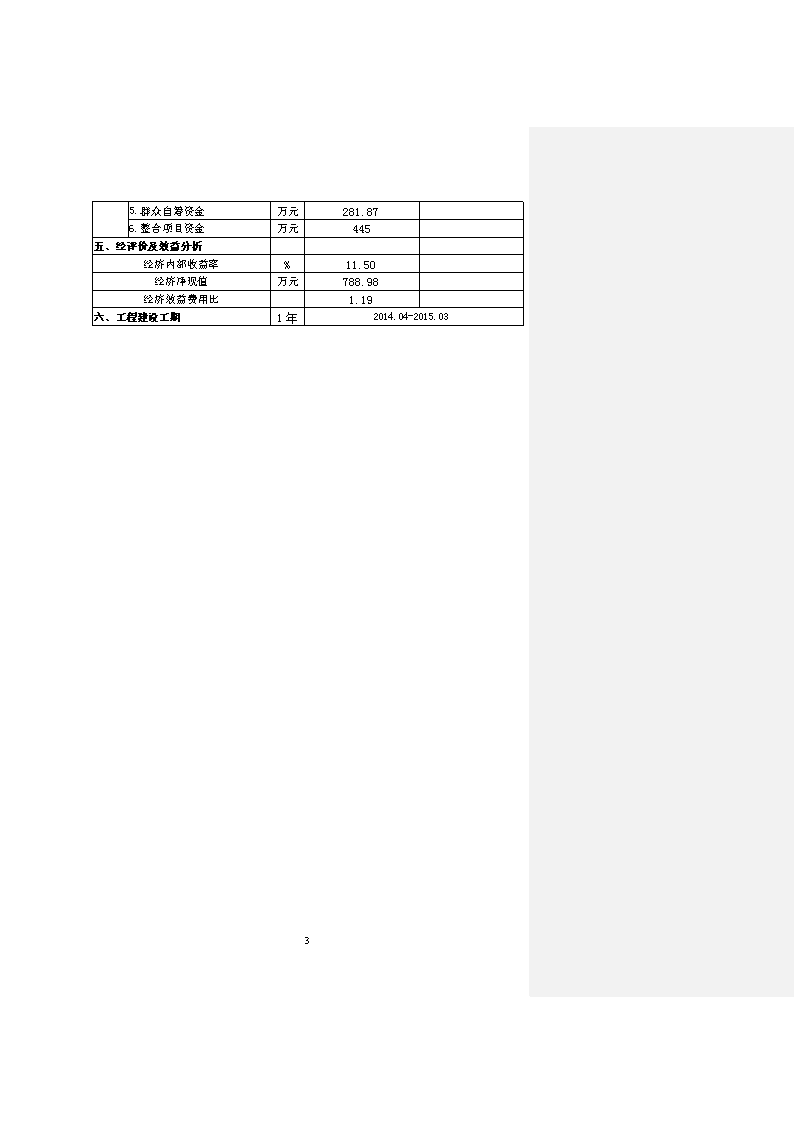

'岐山县小农水2013年实施方案岐山县2013年小型农田水利重点县实施方案155 附件：工程特性表项目单位数量备注一、基本情况1．建设单位岐山县水利局2．建设地点雍川镇、蔡家坡镇3．设计单位杨凌瑞沃水利水电建设规划有限公司二、工程基本情况1．设计灌溉面积亩低压管道输水灌溉1.05万亩，微灌1.11万亩滴灌0.36万亩，微喷灌0.75万亩2．设计保证率%803．设计水平年灌溉水利用系数滴灌0.90，低压管道、微喷0.85三、建设内容及规模1.新打机井眼392.新建井房及过滤间座393.改造井房座23新增过滤间4.UPVC管道安装万m26.635.ψ20PE配水毛管安装万m83.46.出水桩个26687.排水井座988.各类闸阀井座11828.离心式+网式过滤器套479.5429型微喷头个20843810.ψ16PE滴灌带万m400.2四、投资概算（一）静态总投资万元3041.871.建筑工程费万元2274.202.机电设备及安装工程费万元245.843.金属设备及安装工程费万元200.624.临时工程万元46.495.其他费用万元186.126.基本预备费万元88.607.整合项目投资万元445（二）资金筹措1.中央重点县专项资金万元15002.省级配套资金万元8003.市配套资金万元2304.县级配套资金万元230155 5.群众自筹资金万元281.876.整合项目资金万元445五、经评价及效益分析经济内部收益率%11.50经济净现值万元788.98经济效益费用比1.19六、工程建设工期1年2014.04-2015.03155 目录第1章工程概况11.1基本情况11.2小型农田水利现状31.3项目区概况及存在的主要问题10第2章工程建设必要性和可行性112.1项目建设的必要性112.2项目建设的可行性12第3章项目区水资源供需平衡分析153.1岐山县水资源状况153.2岐山县水资源开发利用分析153.3岐山县水资源供需平衡分析183.4项目区水源状况193.5项目区水资源供需平衡分析19第4章项目区建设内容294.1项目区建设范围以及内容294.2整合资金建设内容29第5章工程地质与水文地质315.1项目区工程地质315.2项目区水文地质325.3建筑材料32第6章工程建设方案336.1设计依据336.2工程等级划分和设计标准336.3指导思想、原则和目标346.4工程设计方案36第7章施工组织设计1357.1施工条件1357.2施工总体布置1357.3工程施工方法1367.4施工进度138第8章环境保护设计1398.1环境保护设计依据1398.2工程建设对环境的影响1398.3环境影响对策140第9章工程管理1419.1建设管理1419.2资金管理1419.3运行管理1429.4管理体制与运行体制改革143第10章设计概算14510.1编制依据14510.2定额依据145155 10.3费用标准14510.4基础单价14610.5临时工程14610.6费用14610.7预备费14710.8建设投资14710.9资金筹措方案147第11章经济评价14811.1评价依据14811.2评价方法和计算参数确定14811.3国民经济评价148附件1531.岐山县2013年度小型农田重点县建设项目实施设计概算表1532.岐山县2013年度小型农田重点县建设项目实施设计图册153155 第1章工程概况1.1基本情况1.1.1地理位置岐山县位于关中平原西部，北接麟游，南连太白，东与扶风、眉县接壤，西与凤翔、宝鸡市陈仓区为邻，地理坐标介于东经107°33′-107°55′，北纬34°07′-34°37′之间，南北长53km，东西平均宽为30.5km，总面积855km2，耕地面积59.43万亩。1.1.2地形地貌岐山县地形复杂，类型多样，山、川、塬兼有，地势从西北向东南倾斜。北依千山，南接秦岭，中部为台塬川地，渭河、韦水河由西向东流经其间，形成“两山夹一川，两水分三塬”的自然地貌。全县山区面积325km2，占总面积的38%；塬区面积428km2，占总面积的50%；川道、河谷面积102km2，占总面积的12%。境内海拔高程在495-2610m之间。1.1.3气象水文岐山县地处内陆，属暖温带季风型半湿润气候，四季冷暖干湿分明，多年平均气温11.9℃，极端最高气温41.4℃，最低气温-20.6℃。多年平均降水量615mm，且时空分布不均。多年平均蒸发量1324mm，平均日照时数2064.8小时，干旱指数1.33，冻土深度0.32m左右，无霜期214天。风向多以西北—东南向为主，8级以上大风年平均5.3次。1.1.4工程地质岐山县地处关中西部，在构造上处于秦岭纬向构造体系，陇西旋纽构造体系和祁吕贺“山”字型构造体系的复合部位。地貌的基本骨架奠基于中生代的造山运动，后经新生代喜马拉雅山运动和长期的外力运动，形成现代地貌格局。土壤以黄土、娄土为主，从北至南的水平分布规律依次为：褐土、黄土、娄土、潮土、沼泽土、水稻土、褐土。根据《中国地震动参数区划图》（GB18306—2001）划分，地震动峰值加速度a=0.15g，地震基本烈度为Ⅶ度。155 1.1.5河流水系岐山县境内主要河流有麦李河、同峪河、后河、七星河、苜蓿河，属渭河水系，过境河流有渭河、石头河。1.1.6社会经济岐山县属宝鸡市辖区，全县10个镇，144个行政村，984个村民小组。2012年年底全县总人口47.45万人，全年实现生产总值（GDP）为134.01亿元，其中第一产业增加值20.51亿元，第二产业增加值81.64亿元，第三产业增加值达到28.25亿元，人均生产总值29075元。全县总耕地面积59.43万亩，设施灌溉面积47.43万亩，有效灌溉面积36.4万亩，粮食作物以小麦、玉米等为主，经济作物主要为辣椒、苹果、大棚西瓜、蔬菜等，先后被列为国家粮食生产基地县、节水增产重点县和生态环境建设县。同时，我县工业发展较快，有部属、省属驻岐大型重点企业8家，中小型企业、村镇企业发展势头迅猛，现已形成以机械、食品加工、化工、建材为支柱的工业体系，极大地拉动了全县国民经济的增长。近年来岐山县境内逐步建成了关中环线、西宝北线、西宝中线、陇海铁路、西宝高速、西宝南线以及岐-蔡-五公路的六横一纵交通布局，为县域经济发展提供了极其便利的交通条件。此外县内电力变电站、供电所及移动、联通、电信等通讯机构齐全，为全县提供了充足的电力资源和先进的通信条件。1.1.7自然灾害由历史统计资料可知，岐山自然灾害以洪涝和旱灾灾害发生率较高，相互伴生，县区内洪涝灾害主要发生在夏季6-8月份，干旱多出现在春、夏、冬三季，旱灾出现的几率最多，持续时间最长，对农业生产的影响最大。旱灾使农田土壤水分大量蒸发，不能满足作物生长需要，作物产量减产或绝收，农业生产遭受严重损失，人民群众温饱问题得不到保障，粮食安全受到威胁。旱灾还严重影响到工业生产用水安全和人畜饮水安全。1.1.8农业生产现状155 近几年来，岐山县认真贯彻中央和省市各项强农惠农政策，以农业增产、农民增收、农村发展为目标，按照“稳粮扩经，优果兴牧”的总体发展思路，以市场为中心，以科技为支撑，加快农业结构调整，大力发展优势特色农业，重点抓好优质粮、特色果菜、畜牧养殖三大主导产业。到目前为止，岐山县粮食作物播种面积71.69万亩，其中夏粮播种面积43.91万亩，秋粮播种面积27.78万亩，粮食总产量27.51万吨，平均亩产384kg。经济作物主要为果树和蔬菜，果园面积7.63万亩，比上年增长6.4%，总产量15.43万吨；蔬菜种植面积12.89万亩，比上年增长2.6%，总产量15.49万吨。全县粮经比例由2006年的73:27调整到现在的62:38，果、畜、菜及特色农产品不断增加，产品质量不断提高，初步形成了具有区域特色的农业产业布局。1.1.9节水灌溉及高效农业节水灌溉发展现状据统计，2012年为止，我县渠道节水灌溉面积达到15.51万亩，新建高效节水灌溉面积4.432万亩，其中：低压管道输水灌溉4.422万亩，滴灌0.01万亩，全县设施灌溉面积达到47.43万亩。岐山县高效农业节水工程类型主要是以机井和小型抽水站为水源的低压输水管道灌溉工程，节水率达到30%以上。农业节水工程多建成于本世纪初期，目前设施运行状况良好，增产增收效果显著，带动了农村经济发展。1.2小型农田水利现状1.2.1县域小型农田水利工程现状1.2.1.1灌溉设施分布全县灌溉设施以冯家山、石头河、宝鸡峡三大省、市属大中型灌区为核心，在石头河灌区以北秦岭山脉北麓石头河水库下游一级阶地为小型自流引水灌区工程，渭河阶地区的蔡家坡川道建设有大量的机井抽水工程。水库主要分部在渭北高塬台塬区祝家庄镇、青化镇、益店镇、故郡镇和凤鸣镇，其他水利设施不均衡的分布在全县10个镇。从地域上看，渭阶地区的蔡家坡川道以机电井为主，渭北高塬台塬区9个镇设施种类比较齐全。1.2.1.2灌溉类型及规模155 岐山县现有耕地面积59.43万亩，设施灌溉面积47.43万亩，有效灌溉面积36.4万亩，农业灌溉用水以三大灌区境外引水为主，自产水源为辅；工业和人饮生活用水以自产水源为主，境外引水为辅。县内冯家山、石头河、宝鸡峡3个大型灌区，设施灌溉面积41.63万亩，其中冯家山灌区农田灌溉面积36.71万亩，园林草灌溉面积0.32万亩；石头河灌区农田灌溉面积3.97万亩，园林草灌溉面积0.34万亩；宝鸡峡灌区农田灌溉面积0.288万亩，园林草灌溉面积0.002万亩。（1）大中型灌区现状我县利用客水灌溉农田的大中型灌区共有三个，分别是冯家山灌区、石头河灌区、宝鸡峡灌区，三大灌区总设施灌溉面积41.63万亩，有效灌溉面积32.35万亩。其中：岐山县冯家山灌区位于渭北高塬地区，在全县形成较大的灌溉区域，现有干渠2条，支渠15条，中型抽水站11座，斗渠562条806.59km，分引渠道6188条1729.59km，建筑物29381座，设施灌溉面积37.03万亩。灌区分北干、南干两个灌区，其中，北干自流灌区有一支—十支10条支渠50.19km，开口桩号：北干4+830—33+535，有斗渠132条158.96km，分引渠道2038条616.9km，建筑物9432座，灌溉面积12.31万亩；中型抽水站有刘家塬抽、城北抽、北二抽、北三抽、大营抽、李家庄抽、京当抽7处，装机6040KW，有斗渠273条511.74km，分引渠道2085条561.03km，建筑物13803座，灌溉面积13.89万亩。南干灌区有一支—五支渠5条支渠26.27km，开口桩号：南干14+274—22+720，灌区有斗渠107条93.18km，分引渠道1631条444.51km，建筑物4627座，灌区面积7.82万亩，有任一抽、杨三抽、宣四抽、麻五抽中型抽水站4处，装机290KW，有斗渠50条42.71km，分引渠道434条107.15km，建筑物1519座，灌溉面积3.01万亩。岐山县石头河灌区位于岐山县南部的蔡家坡镇，设施灌溉面积4.3万亩155 。区内地形南高北低，由自然地貌分割为三个小灌区：西干渠灌区、河西支渠灌区和五丈原渠道灌区，均以石头河水库自流取水灌溉为主，现有渠道209条243.18km，其中斗渠113条73.9km，分引渠303条169.28km，配套建筑物2505座。多年来，该灌区未进行过大规模的维修改造，工程损毁严重，灌溉水利用系数低。岐山县宝鸡峡灌区位于蔡家坡川道区，宝鸡峡干渠从蔡家坡碛雍塬半坡横穿而过，灌溉范围主要为蔡家坡地区，灌区现有渠道23条10km，其中斗渠4条2km，分引渠道19条8km，渠系建筑物97座，设施灌溉面积0.29万亩。该灌区未进行过大规模的维修改造，工程损毁严重，灌溉水利用系数低。岐山县三大中型灌区农田水利工程现状统计汇总表表1-1灌区名称干渠(条)支渠、干斗(条)斗渠分、引渠设施灌溉面积(万亩)有效灌溉面积(万亩)条数(条)总长(km)其中土渠(km)建筑物(座)条数(条)长度(km)其中土渠(km)建筑物(座)冯家山灌区215562806.5988.72607061881729.59190.25773337.0328.1石头河灌区411373.9011.661214303169.2841.1512914.33.97宝鸡峡灌区42.036198.03.6610.290.28合计219679882.49100.38732065101906.87235908541.6232.35（2）小型农田水利工程现状①机井灌区项目区冯家山水库南、北干灌区除过有支渠、干斗渠自流灌区和抽水站灌区外，还有以机井为主体的小型水源设施，经调查统计，灌区现有灌溉机井1559眼，总装机46770kw。设施灌溉面积12.53万亩，有效灌溉面积11.28亩。机井灌区大部分为渠井双灌灌区，机井灌溉为渠道灌溉提供灵活、方便的补充灌溉形式，满足经济作物和设施农业生产小面积灌水要求。机井灌区土壤以黄土、娄土为主，土层深厚，含水层在100-200m155 之间，透水性好，含水量丰富，单井出水量30-40m3/h。截止2012年共发展高效节水低压管道输水灌溉4.422万亩，铺设低压管道265.2km；渠道灌溉面积0.20万亩，灌溉渠道10.56km，各类建筑物70座。②小型抽水站灌区现有小型抽水泵站152处，装机3910kw（装机容量在50kw小型抽水泵站29处），其中带病运行的62座，正常运行的90座，安装水泵90台，装机功率2670kw，灌溉渠道22.47km，各类建筑物150座，设施灌溉面积16.82万亩，有效灌溉面积10.09亩。抽水站灌溉设施大部分利用冯家山干渠水源进行灌溉，少部分利用小型水库水源进行灌溉。③塘坝灌区我县现有塘坝工程1处，总有效库容1.5万m3，为冯家山刘家塬抽水站调蓄塘坝，配套灌溉渠道214.30m，其中：土渠长100m，衬砌渠道长114.30m，各类建筑物10座，设施灌溉面积540亩，有效灌溉面积480亩。集雨窖灌区我县现有集雨窖300处，位于千山南麓洪积扇区，总有效库容0.9万m3，配套灌溉渠道180m，设施灌溉面积150亩，有效灌溉面积112亩。岐山县小型农田水利工程现状统计汇总表表1-2名称数量(眼、座)装机(kw)蓄水量(万m3)渠道(km)建筑物(座)设施灌溉面积(万亩)有效灌溉面积(万亩)总长土渠机井15594677010.567012.5311.28抽水站152391022.4715016.8210.09塘坝11.50.21100.050.04集雨窖3000.90.180.020.01合计2012506802.433.4223029.4224.42155 （4）水库灌区我县现有小（一）型水库5处，总库容1005.3万m3，灌溉渠道57.12km，其中：土渠长8.52km，衬砌渠道长48.6km，各类建筑物221座，设施灌溉面积2.58万亩，有效灌溉面积1.75万亩。水库灌区与冯家山灌区重叠，为双水源灌区。1.2.2大中型灌区工程改造和运行情况岐山县县内的冯家山南北干灌区、石头河灌区、宝鸡峡灌区，农田水利设施均于上世纪七十年代建成投入使用，运行初期，对改善灌区农业生产条件，促进粮食增产、农民增收起到了极大地促进作用，特别是在大旱年份，对促进灌区粮食稳产及保障社会稳定起到了不可估量的作用，但工程经过三十多年的运行，田间渠道老化失修，行水灌溉能力大大降低，灌溉保证率下降，灌溉效益逐年衰减，严重影响了农业增产增收。从2009年开始，岐山县积极争国家项目计划，规划实施了中央新增农资综合补贴小型农田水利设施建设项目、中央财政小型农田水利重点县建设项目、新增21亿斤粮食生产能力建设项目田间工程等小型农田水利建设项目，对冯家山北干一支、四支、六支、七支、八支、十支、大营抽、李家庄抽、刘家塬抽灌区和南干一支、二支、干三斗、任一抽、宣四抽、杨三抽灌区进行更新改造，对石头河河西支、西干渠、三支进行更新改造，通过建设大大改善了灌区水利灌溉条件，农业综合生产能力得到很大提高。按照岐山县农田水利建设规划及灌溉发展规划，今后几年将对冯家山南、北干灌区剩下的支渠、干斗渠、抽水站灌区和石头河的东西分支、西斗、西边斗等田间灌溉渠道分步实施节水改造。宝鸡峡灌区暂时未进行改造。通过灌区改造项目的实施，使灌区渠道运行能力有了很大提高，支斗渠的输水能力得到增强，渠道输水损失减少，利用率提高，渠道水利用系数由0.55提高到0.70，渠道衬砌率达到90%，渠系建筑物配套率达到95%，改造后的各项工程均已验收投入正常运行，已逐步在灌区发挥出效益。155 1.2.3水库工程运行状况县境内作为水源工程的小（一）型水库5座，即祝京水库、丁童水库、底寺水库、魏家河和千集村水库，总库容1005.3万m3，兴利库容537.3万m3，设施灌溉面积2.58万亩。五座小（一）型水库不同程度存在大坝和溢洪道的防护标准达不到设计标准，坝基、坝体渗漏，大坝迎水坡无砌石护坡，大坝背水坡坡脚排水棱体已被覆盖，上坝路和防汛路达不到防汛抢险要求等病险问题。从2005年起至2010年相继对五座小（一）进行了除险加固，工程完成总投资1799.38万元。大坝除险加固后，将消除水库的安全隐患，使水库防洪保安有了可靠的保证。同时进一步提高了蓄水能力，泄洪能力得到提高，水库水产养殖和灌溉效益明显得到增强。该工程实施后，可保证水库下游村镇、道路及耕地安全得以保障，同时，耕地得以适时灌溉，进行一步促进当地社会经济快速发展，增加农民收入。1.2.4小型水利工程投入与成效2009～2012年，积极实施小型农田水利建设工程。在此期间，累计完成水利工程总投资1.71亿元，促进了全县水利事业的健康发展。一是农田灌溉工程。以农业综合开发农田水利基本建设为重点，恢复了一批农田灌溉工程。在蔡家坡的安乐、青化、凤鸣镇的大营、雍川镇等4个乡镇共实施农业综合开发面积4.2万亩，新打电机井55眼，维修改造27眼，新修、维修各类渠道111.424km，铺设低压输水管道97.321km，完成投资2567.26万元。二是小型农田水利重点县建设项目、中央新增农资综合补贴建设项目、新增粮食生产能力建设项目。小型农田水利重点县从2010—2012年共投入资金5332.86多万元，新打电机井64眼，维修改造44眼，新修、维修各类渠道373.86km，铺设低压输水管道90.19km，恢复和新增灌溉面积2.929万亩，改善灌溉面积3.791万亩。中央新增农资综合补贴建设项目2年共投入资金2890.08多万元，新修、维修各类渠道260.357km，恢复改善灌溉面积8.123万亩。155 岐山县2010~2012年新增粮食生产能力建设项目田间工程在冯家山北干渠京当抽水站灌区、益店镇北干六支、八支灌区和冯家山南干渠雍川镇南干二支、南干三斗及宣四抽4个子项目区的4.554万亩耕地进行农田水利和田间设施配套。工程共计新修改造田间斗、分渠道244.74km，总投资1808.9万元。三是巩固退耕还林成果基本口粮田建设项目。2008—2012年项目总投资4504.53万元，其中专项投资2601多万元。共新建基本口粮22412亩,改造提高基本口粮田14870亩,田间配套11950亩,土壤改良13300亩。项目实施后，有效地提高了项目区的土地质量，改善了耕作条件和水平，为农村经济全面发展奠定了基础。四是节水灌溉工程。结合农发水利工程、灌区改造项目，大力推广节水灌溉技术，实施了高效节水灌溉项目。近三年来共发展节水灌溉面积2.5万亩，使全县节水灌溉面积累计达到4.432万亩。通过重点县项目、中央新增农资综合补贴建设项目、新增粮食生产能力建设项目等的实施，基本实现“旱能灌、涝能排”，达到农业生产条件明显改善、农业综合生产能力明显提高、抗御自然灾害能力明显增强，农民减负增收和确保新增粮食生产能力的目的，为发展地方经济、促进农业产业结构调整提供了有力的支撑和保障。1.2.5水利科技服务体系现状1.2.5.1规划设计单位、人员及技术力量岐山县水电工作队主要承担着全县水利、水电、人饮、防洪等工程的勘测设计工作。单位在编人员23人，其中高级职称3名，中级职称6名，初级职称5名，各专业人员配置齐全，技术力量雄厚，为岐山县各项水利工程的规划、设计提供了可靠的技术保障。1.2.5.2工程管理单位、人员及技术力量155 岐山县水利管理工作站负责全县水工程管理的法律、法规宣传、贯彻和实施；组织培训水工程管理人员，总结、推广水工程管理经验；指导、监督水工程管理工作，依法查处水工程案件；负责水工程建设的行业管理；负责水工程社会化服务体系的建设和管理。在编人员25人，中级职称3名，初级职称12名，为岐山县水利工程建设及建后管理提供了技术服务力量。乡镇水利站属县水利局与乡镇政府双重管理的事业单位，14个镇水利站共有人员38人，其中专业技术人员20人，承担本辖区水利工程施工和管理工作，各个站均配备了测量仪器。基层水利服务机构健全，具备较强的工程运行管理和技术服务能力，能够做好组织实施工作和建后管护工作。截止2012年底，全县成立农民用水协会组织10个，吸纳会员1321户，小水产权制度改革继续深入，以租赁、承包、合资、独资形式修建小型水利工程153处，确保了小型水利工程的日常维护和正常运行。1.3项目区概况及存在的主要问题项目区位于蔡家坡镇以及雍川镇，涉及2镇以及13个行政村，总共实施灌溉面积2.16万亩，其中低压管道灌溉面积1.05万亩，微灌灌溉面积共为1.11万亩。地势平坦，主要种植作物为大田粮食作物以及猕猴桃和蔬菜。其中蔬菜采用滴灌灌溉，大田作物为低压管道输水灌溉，猕猴桃为微喷灌。现状项目区内部分农田地处纯井灌区，地处双灌区的工程设施老化，渠系行水困难，目前不再承担项目区农田灌溉任务。项目区农田灌溉主要以机井灌溉为主，可以认为项目区目前已成为纯井灌区。原有机井多为上世纪七、八十年代所建，由于当时建设标准低、加之年久失修，已超期服役，干旱现象逐年增加，旱涝保收面积逐年减少，加之沿用传统输水灌溉方式，水利用率低，水资源浪费严重，出现了水量不足、机泵老化等现象，干旱年份不能满足农业灌溉要求。项目区现有机井70眼，其中：完好井数59眼，废井11眼（主要存在吊泵、滤水管破坏，井管塌陷等问题，已无法改造）。项目区现状灌溉设施落后，为渠灌区，渠道设施不完善，破损严重，渠道现状利用率为23%，灌溉水利用系数为0.65。155 第2章工程建设必要性和可行性2.1项目建设的必要性（1）农田水利建设是实现国家稳粮、增收、强基础的需要。近年来，中央连续下发的一号文件都把农田水利建设放在十分重要和突出的位置。中央一号文件聚焦水利，强调要加强农田水利等薄弱环节建设，增强农业抵御自然灾害的能力，确保粮食生产安全。粮食问题始终是我国经济社会发展中的头等大事，确保国家粮食安全是保持国民经济平稳较快增长和社会稳定的重要基础。近年来，岐山县实施农业综合开发、土地整理、节水灌溉等农田水利基础设施建设，大力兴修水利，农田水利设施呈现良好发展势头，基本上缓解了农业灌溉用水的不足，为我县农村经济的发展起了重要作用。目前，全县具有一定规模的大、小型灌区由于工程标准低，有效灌溉面积大幅度减少，工程实际供水能力大为降低；零星的灌区由于缺乏工程供水设施，大部分成为“望天田”。由此导致我县农村工程性缺水问题比较突出。再者，随着人口的增加，粮食需求量也在不断增长，要以较少的土地养活较多的人口，满足日益增长的粮食消费需求，因此，大力发展农田水利，着力改善农业生产条件，大幅提高耕地单位面积产出，成为未来一段时期内保障我国粮食安全的根本途径和必然选择。（2）项目实施是加快农田水利发展促进农民增收增加农民收入，就要拓宽农民增收渠道，特别要充分挖掘农业内部增收潜力，提高农业综合效益，实现增产增效。种植结构单一是制约农民增收的主要因素，而种植结构的调整又取决于灌溉条件，因此只有不断加强农业灌溉基础设施建设，提高土地生产率，促进农业种植结构的调整和作物复种指数的提高，才能进一步扩大农业发展空间，从而拓宽农民增收渠道。（3）项目实施是传统灌溉方式的根本转变155 项目区传统的灌溉方式是大水漫灌，费水、耗工、高成本，这种现象在用水高峰期和水源紧张时表现的尤为突出。据统计，长期以来，采用传统灌溉方式，每户灌溉时，清理渠道需投用1～2个工日，巡渠需投用1个工日，浇地需投用1～2个工日，这无疑增加了灌溉的人力投入。实施高效节水灌溉项目，减少了渠道清理和巡渠用工，不再浪费人力资源。同时，项目实施后，亩均年灌溉用水量由传统的334m3/亩·年到节水灌溉平均用水量为162.79m3/亩·年，则亩均年节水量达到171.21m3/亩·年，节水效果十分显著。灌溉人力资源成本的减少，使节约的费用可以转移到农业投资上，为项目区粮食安全提供了保障。（4）项目实施是服务“三农”的实际行动中央提出要加强以农田水利为重要内容的农业基础设施建设，对农业和农村经济结构进行战略性调整，千方百计增加农民收入。农业结构调整对灌溉用水提出了新的、更高的要求。必须主动调整思路，按照发展现代高效农业要求改变现有工程。项目实施后，可大大改善项目区灌溉现状，加快项目区产业结构调整步伐，促进种植业、养殖业、农产品深加工业等多经行业地迅速发展，从而推动区域社会经济、文化、生活的全面改善，为实现全面建设小康社会的宏伟目标打好坚实的基础。2013年度项目实施后，增加有效灌溉面积0.36万亩，发展高效节水灌溉面积2.16亩，其中低压管道输水灌溉工程1.05万亩，微喷灌工程0.75万亩，滴灌工程0.36万亩；其中粮食产量年增加140.7万kg，粮食作物区年增产值357.42万元；林果及蔬菜等经济作物年增加产值555万元，项目区农民人均增加收入979.02元。（5）项目实施对改善水环境作用显著项目区长期以来以开采地下水灌溉，导致部分区域地下水开采过量，形成漏斗，干旱季节，机泵悬空，人饮用水发生困难。项目实施后，灌溉用水量明显减少，地下水开采得到有效控制，项目区水环境得到显著改善。综上所述，实施小型农田水利高效节水重点县建设是十分必要的。2.2项目建设的可行性（1）国家政策做保障国家的宏观形势有利于农田水利基本建设项目的实施，每年的中央1号文件都把“加强农业水利设施建设”155 作为重要工作加以布置和强调；国务院办公厅转发了发改委等部门《关于建立农田水利建设新机制意见的通知》，就建立农田水利建设的指导思想、基本原则、工作重点做出了明确的规定；国务院农村税费改革工作小组也出台了《关于规范和引导农民对直接受益的农田水利设施投工投劳的有关政策的意见》，对解决税费改革后农村“两工”的使用管理做出了明确规定。党中央强化支农惠农政策，为水利基本建设项目的实施奠定了坚实的基础。（2）各级领导重视，组织措施有力岐山县是个农业大县，县委、县政府非常重视把发展水利事业发展作为全县经济建设工作的重要内容长抓不懈，从政策、人力、物质、资金等方面给予大力支持。为保证本项目的顺利实施，岐山县拟成立岐山县小型农田水利重点县建设领导小组及其办公室，领导小组组长由主管农业的副县长担任，财政、水利等部门为成员单位。办公室设在县水利局，工作人员从水利系统技术干部中抽调。在项目实施过程中,办公室具体负责项目的规划、设计、制定施工计划、调拨物资、技术质量监督、工程验收等工作。县财政局负责计划下达、配套资金落实，并负责整个项目的管理，县水利局负责项目的组织实施。（3）水资源状况得以保证项目区内地下水资源能得到保证，当开采率在46.9%-50.6%时，项目区可供水量为373万m3，大于2013年项目区总需水量340万m3，能满足规划灌溉面积发展需求，工程建成后能够充分发挥工程的效益，不存在水资源短缺问题。（4）技术力量雄厚岐山县水电工作队主要承担着全县水利、水电、人饮、防洪等工程的勘测设计工作。单位在编人员23人，其中高级职称3名，中级职称6名，初级职称5名。多年来完成的各类水利工程建设，积累了丰富的实践经验，能够很好地进行小型农田水利工程建设任务。尤其是完成的第二批小型农田水利重点县建设项目为该项目的实施积累了丰富的经验。（5）群众基础是条件多年来，项目区群众对兴修农田水利给自己增收带来的好处有清楚的认识，对建设农田灌溉项目的积极性非常高，项目建设有深厚的群众基础。另外，国务院的“三农”政策和各级政府配套服务都对项目建设、改造非常有利，从政策、经济等方面给予了大力支持，完全能够确保此项工程的顺利实施。155 当地农民有积极性，且农民人均收入较高，愿意投资投劳参与工程建设；村委会或农民用水户合作组织健全，具有组织农民参与建设和承担建后管护责任的能力。（5）县级配套资金有保证岐山县作为陕西省的产粮大县，当地政府和群众充分认识到农田水利建设对农业增产增效的重要性。近几年，岐山县政府加大了对农田水利的投入力度，县级财政部门积极拓展资金筹集渠道，加大投入力度，优化资金支出结构，重点支持农田水利基础设施建设。同时县政府以本次小型农田水利重点县建设为契机，以县域内重点项目和区域为载体，积极整合各级各类相关资金，扩大农田水利建设规模；同时，推进项目整合，通过整合农民培训、科技推广、专业合作社、农业机械化等项目，实现人才、技术、管理等要素向小型农田水利重点区域集中。（6）施工水、电、路通项目区有西宝高速、G301、西宝中线、眉麟公路、岐蔡公路以及通村道路等交通设施，交通十分便利，电力设施遍布各村其中。当地建筑材料原料充足。这些都为实施小型农田水利工程提供了方便和资源保证。（7）项目前期工作小型农田水利工程重点县建设前期工作准备充分，《陕西省岐山县农田水利建设规划（2010-2020年）》规划，由陕西省水利厅会同省发改委、财政厅、国土资源厅组织专家进行技术审查，岐山县人民政府审批。《岐山县高效节水灌溉工程实施方案规划（2013-2017年）》，已上报水利部，本次项目选项的指导思想正确，项目选择适当，方案经济合理，技术可行，经济效益较高，社会效益显著，是直接造福项目区农民的民心工程。总上所述，实施高效节水重点县项目的条件完全具备。155 第3章项目区水资源供需平衡分析3.1岐山县水资源状况（１）地表水资源量岐山县境内主要河流有麦李河、同峪河、后河、七星河、苜蓿河，多年平均自产地表水资源量为6266万m3。（2）地下水资源量岐山县地下水资源区域分布极为不均，地下水补给主要由河流侧渗补给和大气降雨入渗补给。根据多年均衡条件下补给与均衡原理，降雨入渗补给量近似为河道排泄量（河川基流量）、潜水蒸发量及开采净消耗量之和。多年平均地下水资源量为10514万m3，可开采量7711万m3。（3）水资源总量水资源总量为当地降水形成的河川径流量与地下水总补给量之和，再扣除两者之间相互转化的重复计算量。岐山县地表水资源量为6266万m3，地下水资源量为10514万m3，重复计算量1678万m3，全县水资源总量为15012万m3，人均水资源量267m3。（4）水资源可利用量全县多年平均水资源可利用总量7957万m3，其中地表水可利用量1676亿m3，地下水可利用量7711万m3，地表水与地下水重复量1430万m3。（5）入境、过境水量岐山县入境河流有渭河、石头河、韦水河等七条河流，其多年平均入境水量40.8亿m3，过境水量较丰富。3.2岐山县水资源开发利用分析（1）水资源工程设施现状全县共有各类水利工程2027处，其中小（一）型水库5座，总库容1005.3万m3，兴利库容537.3万m3，设施灌溉面积2.58万亩。小（二）型水库10座，小型抽水泵站152处，装机3910kw（装机容量在50kw小型抽水泵站29处）155 ，机电井1559眼，塘坝1座。水库现状情况表见表3-1、农田水利供水工程现状表3-2。表3-1岐山县水库现状情况表序号水库名称总库容（万m3）设施面积（万亩）有效灌溉面积（万亩）所属乡镇1祝京水库3270.400.3祝家庄镇2丁童水库1750.580.4青化镇3魏家河水库148.50.50.3益店镇4底寺水库2250.60.4故郡镇5千集村水库129.80.50.35凤鸣镇合计1005.32.581.75表3-2岐山县农田水利供水工程现状名称数量(眼、座)装机(kw)机井155946770抽水站1523910塘坝1合计201250680（2）供水现状2012年全县现状各类水利工程总供水量13054万m3，其中蓄水工程供水量4804万m3，提水工程供水量1800，地下水供水量6450万m3，2012年全县水利工程供水量表见表3-3。表3-32012年岐山县水利工程供水表单位：万m3行政区地表水源供水量地下水源供水量其他水源供水量总供水量蓄水引水提水人工载运水量小计深层水浅层水微咸水小计污水处理回用雨水利用小计岐山县480401800　660460458460645000013054（3）用水现状155 2012年全县各部门总水量13054万m3，其中农田灌溉用水量9377万m3，占总用水量的72%；林牧渔畜用水量908万m3，占总用水量的7%；工业用水量1247万m3，占总用水量的9%；城镇生活用水量773万m3，占总用水量的6%；农村生活用水量647万m3，占总用水量的5%；其它（城镇公共及生态）需水量102万m3，占总用水量的1%。2012年岐山县各部门用水现状见表3-4。表3-42012年岐山县各部门用水现状单位：万m3用水部门类别用水量农田灌溉水田1800水浇地5700菜田1877小计9377其中地下水3288林牧渔畜林果灌溉613草场灌溉鱼塘补水72牲畜用水223小计908其中地下水767工业火电14国有及规模以上734规模以下499小计1247其中地下水425城镇公共建筑业29服务业60小计89其中地下水89居民生活城镇773农村647小计1420其中地下水1278生态环境城镇环境13农村生态小计13其中地下水13总用水量合计13054其中地下水6450（4）水资源开发利用现状155 ①地下水开发利用现状岐山县地下水总资源量15014万m3，地下水可开采量7711万m3。全县地下水补给模数为12.3万m3/km2·a，可开采模数为9.02万m3/km2·a。现状年地下水开采量为6450万m3，地下水现状开采率为61.3%。②地表水开发利用现状岐山县自身地表水资源有限，灌溉等主要利用冯家山灌区、石头河灌区、宝鸡峡灌区外调水，根据上级水行政主管部门分配给岐山地表水量6363万m3。现状年2012年利用冯家山灌区、石头河灌区等流域外地表水量6089万m3，县域内水库塘坝地表实际供水515万m3，岐山县自产地表水量地表水可利用量1676万m3，现状年岐山地表水水资源开发利用率为30.7%。③用水水平全县农田灌溉采用渠井双灌，灌区灌溉水源为主要冯家山水库、石头河水库和宝鸡峡引渭渠水源，灌溉水利用系数0.65；工业、乡镇企业用水水平低，浪费水严重，水重复利用率低，万元GDP用水量97m3，城镇人均生活用水110升/人、日，农村生活用水50升/人·日。3.3岐山县水资源供需平衡分析根据岐山现有工程设施的供水能力，分析区域现状年可供水量为13900万m3,地表水4900万m3，地下水6800万m3。全县现状年可供水量见表3-5。以岐山现状年经济社会发展指标为依据，考虑现状年用水水平和水资源分布特点，分析岐山现状年需水量13812万m3，其中生活、生产、生态需水量分别为1562万m3、12210万m3、40万m3。表3-5岐山现状年可供水量单位：万m3名称地表水源地下水其他合计蓄水工程引水工程提水工程人工载运工程小计岐山4900　1900068007100　139003.4项目区水源状况155 依据《陕西省岐山县水资源开发利用现状分析报告》成果，岐山县划分为五个水资源开发利用区：岐山县南麓缺水区（Ⅰ区）、渭北高原冯家山灌区（Ⅱ区）、蔡家坡川道井灌区（Ⅲ区）、渭河南川原石头河灌区（Ⅳ区）、秦岭浅山区(Ⅴ区)。本次涉及16个项目区分别位于青化镇、益店镇、凤鸣镇、枣林镇、雍川镇、蔡家坡镇，其中青化镇、益店镇、凤鸣镇、枣林镇、雍川镇等项目区分布于岐山县水资源开发利用区渭北台原冯家山灌区（Ⅱ区）、蔡家坡川道井灌区（Ⅲ区）、渭河南川原石头河灌区（Ⅳ区）。蔡家坡川道区位于岐山水资源Ⅲ区，该区有部分工业园区。水资源利用主要以开采利用地下水为主，并辅之以石头河和宝鸡峡引水农灌。依据《陕西省岐山县水资源开发利用现状分析报告》Ⅲ区75%设计频率年水资源水可利用量为1926万m3。台塬项目区位于岐山水资源Ⅱ区，该区是全县的商品粮基地，农业相对发达；县属工业较多，工业产值约占全县的30%。地下水资源丰富，易于开发利用。区内以冯家山水库灌区为主，渠系配套，辅之井灌，水利化条件好。依据《陕西省岐山县水资源开发利用现状分析报告》该区75%设计频率年水资Ⅱ区水可利用量为8084万m3。各分区的水资源情况见表3-6如下：表3-6项目区水资源状况分区设计频率　水资源量（万m3）可利用量（万m3）地表水地下水重复计算量水资源总量地表水地下水重复计算量客水其他水资源可利用量Ⅱ区75%1575367614551068532408　4823　8084Ⅲ区75%32261252639101608　308　19263.5项目区水资源供需平衡分析3.5.1川道区2013年川道实施项目位于蔡家坡川道井灌区（Ⅲ区）155 ，包含王其桂林、新庄化明、龚刘村三个子项目区。项目区农业人口0.76万人，平均用水定额50升/人.天，设施灌溉面积10500亩，粮食作物（小麦、玉米）3000亩，经济作物（猕猴桃）7500亩,实际灌溉面积6300亩。为渠井双灌区。粮食作物灌溉水利用系数为0.65,综合灌溉定额345m3/亩。1）现状供水量2013年项目区现有机电井28眼，机井工程年供水量88万m3。2012年宝鸡峡向项目区供水8万m3，石头河向项目区供水255万m3。川道项目区现状供水量见表3-7。表3-7川道项目区现状供水量序号工程名称数量（眼）年供水量（万m3）完好率（%）1机井28882抽水站4石头河灌区供水2555宝鸡峡灌区供水8合计283512）规划水平年可供水量本次项目实施后，不再利用石头河、宝鸡峡等灌区供水，通过实施节水农业，新增和完善项目区机井供水设施来满足项目区用水。本次农田水利建设实施规划。灌区新打机井20眼，新增供水量170万m3。至设计水平年，项目区地下水总可供水量258万m3，见表3-8。表3-8川道项目区规划实施可供水量水平年2012年供水量工程实施后新增供水量新建或改建现状机井（眼）供水量（万m3）新建机井（眼）供水量（万m3）川道项目区2888201703）需水预测155 （1）本次计算按照农田水利建设规划设施面积不变，主要是粮食作物和猕猴桃，复种指数128%，计算分析各类作物生长期需水量、灌溉制度、灌溉水综合利用系数以及不同代表年各月平均降水量，在现状水平年为平水年（P=75%）,灌溉统计的基础上，综合分析研究得出不同水平年农业灌溉规划定额，经分析规划实施后每亩综合灌溉毛用水量由现状的354m3/亩，减少到202m3/亩，项目区农村生活用水采用现已有水源。项目实施后设计水平年年总需水量228万m3，比现状(364万m3)节水136万m3，靠项目区区域内地下水供水完全能满足项目区用水。规划水平年可供水量258万m3，较规划总需水量多出30万m3，以此来解决个别机井因行政村组和地块划分，不能完全达到设计供水能力的问题。项目区现状和规划水平年灌溉制度见表3-9、3-10、3-11。表3-9现状年川道项目区灌溉制度灌溉保证率作物名称种植面积（万亩）种植灌溉水利用系数发育灌水时段灌水灌溉定额（m3/亩）灌溉定额（m3/亩）比例阶段天数P=75%小麦0.300.280.65冬灌23/11~20/1305090拔节15/3~15/42040玉米0.300.280.65播种5/6~20/61540120拔节10/7~30/72040抽穗12/8~30/92040猕猴桃0.750.720.65现蕾20/3~10/42250230开花果实20/6~30/61040膨大10/7~20/71040　11/8~20/8940冬灌1/12~20/122060合计　1.05128%　　　　　　表3-10设计水平年川道项目区灌溉制度灌溉保证率作物名称种植面积（万亩）灌溉水利用系数种植比例发育阶段灌水时段灌水天数灌水定额（m3/亩）灌溉定额（m3/亩）备注P=85%小麦0.30.8528%返青15/3~25/31137111管灌拔节10/4~20/41137灌浆15/5~25/51137玉米0.30.8528%播种5/6~13/61137148生长期1/7~9/7113725/7~3/8113725/8~3/91137155 猕猴桃0.750.8572%现蕾开花20/3~26/3723138微喷灌10/5-16/5723果实膨大20/6~26/672310/7~16/772311/8~17/8723冬灌1/12~7/12723合计　1.05　128%　　　　　　水平年项目类型石头河、宝鸡峡末级渠系改造工程作物分类粮食（小麦、玉米）经济（猕猴桃）2012年农业灌溉(P=75%)净灌溉定额（m3/亩）210230面积（万亩）0.30.75灌溉水利用系数0.650.45农村生活（升/人·日）502013年实施项目工程后农业灌溉(P=85%)净灌溉定额（m3/亩）259138面积（万亩）0.300.75灌溉水利用系数0.850.85农村生活（升/人·日）50表3-11设计水平年川道项目区用水定额规划表（2）经济社会发展预测根据渭北台原项目区农田水利建设实施总控制面积为10500万亩，在计算需水量时，保持控制面积不变。农村人口在水平年基本不变。表3-12川道项目区各水平年社会发展规划预测表项目分类项目区水平年2012年2013年实施项目工程后农业灌溉粮食作物(万亩)0.30.3经济作物(万亩)0.750.75农村人口(万人)0.760.76（3）规划水平年用水需求预测依据上表指标计算各水平年用水需求量。农业灌溉需水量在现状年数据统计基础上按不同水平年计算。农村生活需水参照《陕西省行业用水定额》，结合本县实际预测指标计算，采用以需定供确定需求量。表3-13川道区设计水平年农灌需水量所属位置项目区机井数单井出水量（m3/h）面积（亩）种植作物灌溉定额灌溉水利用水量用水量（万m3）155 （m3/亩）用系数（万m3）川道区王其桂林19505000猕猴桃1380.85121.76213.18新庄化明145025001380.85龚刘村15503000大田粮食作物2590.8591.41表3-14川道区设计水平年总需水量项目类别用水类别合计（万m3）总计（万m3）2012年需水量农业灌溉（p=75%）348.7363.7生活152013年实施项目工程后农业灌溉（p=85%）213.2228.2生活154）供需平衡分析通过对项目区不同水平年供需水量平衡计算，项目区地下水资源量为326万m3，2012年地下水工程供水量达到88万m3，地下水开发利程度24.7%；项目工程实施后，地下水工程供水能力达到258万m3，实际年开发228万m3，地下水开发程度69.9%。通过项目工程建设实施，规划区新建水利工程、改造水利工程和节水工程的发挥作用，虽然地下水开发利用程度增大了一点，解决了项目区自身灌溉用水需求，不再利用石头河、宝鸡峡等灌区供水。作物灌溉制度先进，满足项目区供需平衡。现状年若没有石头河、宝鸡峡等灌区供水，项目区将缺水276万m3，项目实施后，利用项目区地下水供水，在满足项目区需水后还有30万m3余水。以此来解决个别机井因行政村组和地块划分，不能完全达到设计供水能力的问题。表3-15川道项目区各水平年量供需平衡分析表水平年灌溉保证率水量合计（万m3）2012年75%需水量364地下水供水量88余缺水量-276项目工程实施后85%需水量228/供水量258余缺水量+305）水环境评价155 该项目区地川道井灌区，地形平坦地下水补给来源主要为降雨和河流的侧向补给，灌溉入渗也是地下水的重要补给来源。该项目区没有发生因地表水排泄不畅地下水位上升或下降造成地表明水内涝，土壤渍化、碱化等迹象，以及下降漏斗出现，该区远离工业区，无污染，水环境较好。在项目实施后，机井工程均匀分布，地下水增加开采量170万m3，使地下水开采量达到258万m3，灌溉工程实际地下水开采量228万m3，仅占项目区地下水资源量的326万m3的69.9%，通过项目的实施，提高了项目区农业灌溉保证率。3.5.2台原区2013年规划实施的台塬区项目位于岐山水资源Ⅱ区，包含南社头、宣旗营、宋家尧三个子项目区。1）供水现状2012年台原项目区现有机电井16眼，设施灌溉面积11100亩，粮食作物（小麦、玉米）7500亩，经济作物（蔬菜）3600亩,实际灌溉面积0.666万亩。机井工程年供水量50万m3。冯家山灌区向项目区年供水量184万m3。表3-16台原项目区现状水利设施供水能力统计表序号工程名称数量（眼）年供水量（万m3）完好率（%）1机井16502抽水站974冯家山灌区供水184合计163312）项目区水平年水利工程规划和可供水量预测按照本次农田水利建设实施规划，灌区新打机井34眼，新增供水量132万m3。表3-17台原项目区水源工程建设实施规划和供水能力预测表水平年2012年供水量工程实施后新增供水量新建或改建现状机井（眼）供水量(万m3)新建机井（眼）供水量(万m3)台原项目区1650342613）水资源利用现状和需求预测155 （1）现状用水量项目区现状年用水量为227万m3，其中农业灌溉实际用水215万m3，农村生活用水12万m3。表3-18台原项目区水资源利用现状表分区用水现状(万m3)合计生活工业农业灌溉其他台原项目区228.512　215　（2）项目区情况项目区现状农业人口0.65万人，平均用水定额50升/人.天，设施灌溉面积11100亩，实际灌溉面积6660亩，全部为粮食作物（小麦、玉米）。项目区为渠井双灌区。综合灌溉定额323m3/亩，灌溉水利用系数为0.65。4）需水预测规划实施依据依据《陕西省行业用水定额》预测农村生活用水定额包括村民生活、家畜家禽等用水。表3-19台原项目区现状年灌溉制度灌溉保证率作物名称种植面积（万亩）种植灌溉水利用系数发育灌水时段灌水灌溉定额（m3/亩）灌溉定额（m3/亩）比例阶段天数P=75%小麦1.11100%0.65冬灌23/11~20/1305090拔节15/3~15/42040玉米1.11100%0.65播种5/6~20/61540120拔节10/7~30/72040抽穗12/8~30/92040合计1.11100%　　　　　　表3-20台原项目区设计水平年灌溉制度灌溉设计保证率作物名称种植面积（万亩）灌溉水利用系数种植比例发育阶段灌水时段灌水天数灌水定额（m3/亩）灌溉定额（m3/亩）备注P=85%小麦0.750.8566%返青15/3~25/31137111管灌拔节10/4~20/41137灌浆15/5~25/51137玉米0.750.8566%播种5/6~13/61137148155 生长期1/7~9/7113725/7~3/8113725/8~3/91137蔬菜0.360.934%前期21/3~24/3415150滴灌生长期5/4~8/441518/4~21/44151/5~4/541518/5~21/54151/6~4/641518/6~21/64151/7~4/741518/7~21/74151/8－4/8415合计　1.11　166%　　　　　表3-21台原项目区设计水平年用水定额规划表水平年项目类型冯家山末级渠系改造工程作物分类粮食（小麦、玉米）经济（蔬菜）2012年农业灌溉(P=75%)灌溉定额（m3/亩）210面积（万亩）1.11灌溉水利用系数0.65农村生活（升/人·日）502013年实施项目工程后农业灌溉(P=85%)灌溉定额（m3/亩）259150面积（万亩）0.750.36灌溉水利用系数0.850.9农村生活（升/人·日）50（2）经济社会发展预测根据台原项目区2013年农田水利建设实施总控制面积为1.11万亩，在计算水资源需求量时，保持控制面积不变，农村人口在水平年不变。表3-22项目区水平年社会发展规划预测表项目分类项目区水平年2012年实施项目工程后农业灌溉粮食作物（万亩）1.110.75经济作物（万亩）0.36农村人口（万人）0.650.65（3）需水预测155 依据上表指标计算各水平年用水需求量。农业灌溉需水量在现状年数据统计基础上按不同水平年计算。农村生活需水参照《陕西省行业用水定额》，结合本县实际预测指标计算，采用以需定供确定需求量。表3-23台原项目区设计水平年农灌需水量所属位置项目区机井数单井出水量（m3/h）面积（亩）种植作物灌溉定额（m3/亩）灌溉水利用系数用水量（万m3）用水量合计（万m3）台原区南社头12362500大田粮食作物2590.85228.53288.53宣旗营243650002590.85宋家尧14503600蔬菜1500.960.00表3-24台原项目区设计水平年总需水量用水类别合计总计（万m3）2012年农业灌溉（p=75%）358.6370.6生活12实施项目工程后农业灌溉（p=85%）288.5300.5生活125）供需平衡分析通过对项目区不同水平年供需平衡计算，项目区地下水资源量342万m3，2012年地下水工程供水量50万m3，地下水开发程度14.5%；项目工程实施后，地下水工程供水能力达到311万m3，实际地下水开发量301万m3，地下水开发程度88%。规划实施后，利用项目区地下水供水，在满足项目区农灌需水后还有10万m3余水。以此来解决部分机井因行政村组和地块划分，不能达到设计供水能力的问题。规划实施后农业基础设施抵抗干旱灾害的能力得到较大提高。表3-25台原项目区供需平衡分析表水平年保证率水量合计（万m3）2012年75%需水量371供水量147余缺水量（不考虑冯家山灌区供水184万m3）-224155 项目工程实施后85%需水量301供水量311余缺水量+106）水环境评价该项目区地处渭北台原区，地形平坦地下水补给来源主要为降雨和河流的侧向补给，灌溉入渗也是地下水的重要补给来源。该项目区没有发生因地表水排泄不畅地下水位上升或下降造成地表明水内涝，土壤渍化、碱化等迹象，以及下降漏斗出现，该区远离工业区，无污染，水环境较好。在项目工程实施后，机井工程均匀分布，增加地下水供水能力261万m3，使地下水供水能力达到311万m3，实际地下水开采量301万m3，占地下水资源量342万m3的88%。通过项目的实施，提高了项目区农业灌溉保证率。3.5.32013年项目区水资源供需平衡分析经过对项目区2013年水资源供需平衡分析，项目区在2013年总需水量为529万m3，2012年总需水量364万m3，节水量达到206万m3。具体分析详见表3-26。表3-262013年项目区供需平衡分析项目区名称水平年灌溉保证率水量合计（万m3）川道区2012年75%需水量364供水量88余缺水量-276项目工程实施后85%需水量228/供水量258余缺水量+30台原区2012年75%需水量371供水量147余缺水量-224项目工程实施后85%需水量301供水量311余缺水量+10合计2012年75%需水量735供水量235余缺水量-500项目工程实施后85%需水量529供水量569余缺水量40155 第4章项目区建设内容4.1项目区建设范围以及内容2013年度项目区主要位于蔡家坡镇和雍川镇，涉及两个镇13个行政村，主要包括蔡家坡镇的宋家尧、令胡村、王其、桂林、化明、新庄、南社头、永乐、南营村以及龚刘村，雍川镇的宣旗营、楼底以及何家村。实施灌溉面积2.16万亩，其中：低压管道灌溉面积1.05万亩，微灌面积1.11万亩，种植作物主要为大田粮食作物以及蔬菜和猕猴桃。其中猕猴桃占地面积0.75万亩，蔬菜种植面积0.36万亩，其余为大田粮食作物。本次拟对大田作物进行低压管道输水灌溉，蔬菜以及猕猴桃采用微灌进行灌溉。（1）低压管道输水灌溉工程涉及3个子项目区分别为：蔡家坡镇龚刘粮食节水灌溉项目片区、蔡家坡镇南社头粮食节水灌溉项目片区、雍川镇宣旗营粮食节水灌溉项目片区。包括龚刘村、南社头、南营、永乐村、宣旗营、楼底、何家村等7个行政村38个村民小组，设计新增高效节水灌溉面积10500亩。规划新打机井15眼，利用完好机井36眼，新建井泵房15座，安装机电设备15套，安装各类闸阀497个，压力表30个；，水位监测仪3个；安装出水桩2668个，敷设及安装各类UPVC管101.69km，砌筑各类闸阀井351座。（2）微灌工程涉及3个子项目区分别为：蔡家坡镇宋家尧蔬菜节水灌溉项目片区和蔡家坡镇王其猕猴桃节水灌溉项目片区、蔡家坡镇化明猕猴桃节水灌溉项目片区。涉及宋家尧村、令胡村、王其、桂林、新庄村、化明村6个行政村29个村民小组，计划新增高效节水灌溉面积1.11万亩。规划新打机井24眼，完好机井23眼，新建井房24座，改造井房23座，安装机电设备24台（套）；安装50L压差式施肥罐47套，离心式过滤器47套，网式过滤器47套，敷设及安装各类UPVC管164.61km，安装闸阀1773个，压力表48个，水位监测仪3个；微喷头20.84万个，砌筑各类闸阀井953座。4.2整合资金建设内容155 2013年项目区整合项目计划实施现代农业生产发展资金猕猴桃产业项目灌溉面积1428亩，新增粮食生产能力建设项目灌溉面积1900亩，两项共实施灌溉面积3328亩。⑴现代农业生产发展资金猕猴桃产业项目涉及蔡家坡镇化明村、原星村、洪沟村、落星堡村6个村民小组，涉及灌溉面积1428亩。项目区新打机井3眼，新建井房3座，新建抽水站1座，新增水泵5台，补偿器5个，安装变压器1台，架设高压线路0.8km，铺设低压电缆0.81km，项目总投资200万元。⑵新增粮食生产能力建设项目涉及枣林镇枣林村、范家塬村、雍川镇麦禾营村等共5个村民小组，涉及灌溉面积1900亩。项目区新打机井9眼，新建井房9座，新增水泵9台，补偿器9个，安装变压器3台，架设高压线路2.2km，铺设低压电缆0.6km，项目总投资245万元。155 第5章工程地质与水文地质5.1项目区工程地质项目区地处内陆，属暖温带季风型半湿润气候，四季冷暖干湿分明，多年平均气温11.9℃，极端最高气温41.4℃，最低气温-20.6℃。多年平均降水量615毫米，且时空分布不均。多年平均蒸发量1324毫米，平均日照时数2064.8小时，干旱指数1.33，冻土深度0.32米左右，无霜期214天。风向多以西北—东南向为主，8级以上大风年平均5.3次。岐山县境内河流均属渭河水系，主要河流有渭河、石头河、麦李河、同峪河、后河、七星河、苜蓿河，多年平均过境水量40.8亿m3。地面自产径流多年平均为7526万m3，且时空分布不均，多集中于7、8、9三个月。境内地下水资源区域分布极为不均，主要由河流侧渗和大气降水入渗补给。多年平均地下水资源量为7385万m3，可开采量4431万m3。全县水资源利用从北至南分五个小区，即千山南麓缺水区、渭北高原冯家山灌区、蔡家坡川道井灌区、渭河南川塬石头河灌区和秦岭浅山区。本次工程区内主要位于冲沟堆积阶地及黄土梁上，由（Q4）冲、洪积含砾壤土、碎石、卵石、漂石、黄土状壤土组成，不论挖方还是填方渠道均在地下水位以上，一般无不良地质现象（如滑坡、崩塌）。本次实施项目主要为管沟开挖、渠道、管道沿线的附属建筑物，根据土性特征，主要建筑包括渠道临时开挖边坡建议取1:0.2。项目区范围土质良好，土壤肥沃，适宜各种粮食、经济作物生长，主要土种有娄土、黄绵土、潮土、河淤土、水积土等。娄土占灌区总面积的70%，具有熟化程度高、通透性好、保肥耐旱等特点。黄绵土占灌区面积的13.4%，多分布于河流两岸二级阶地及浅山丘陵区，土质舒松、渗水透气、耕性良好，但保水、保肥差。潮土、河淤土、水积土主要分布在河流一级阶地，地下水位较浅、沙性较大，土质舒松，但肥力低，渗漏性、排水不良。工程区内无不良地质现象，土层厚度较大，约在20-60m间，土壤为湿陷性黄土，但湿陷性较弱。供水工程的管道铺设及一般小型建筑物对地质条件要求不高，所以该区工程地质可满足工程建设要求。155 5.2项目区水文地质项目区地处关中西部，在构造上处于秦岭纬向构造体系，陇西旋纽构造体系和祁吕贺“山”字型构造体系的复合部位。地貌的基本骨架奠基于中生代的造山运动，后经新生代喜马拉雅山运动和长期的外力运动，形成现代地貌格局，典型黄土地区的物理地质作用，因本区岩性与结构、自然植被条件较好而减弱，常见的边坡失稳（崩塌、滑坡）、泥石流等现象规模小、不明显。土壤以黄土、娄土为主，从北至南的水平分布规律依次为：褐土、黄土、娄土、潮土、沼泽土、水稻土、褐土。项目区内地下水较为丰富，地下水埋深变化较大，塬下为5～15m，塬上60-80m。根据《中国地震动参数区划图》（GB18306—2001）划分，地震动峰值加速度a=0.15g，地震基本烈度为Ⅶ度。5.3建筑材料工程建设中所需钢筋、木材、水泥等主要材料就近分别从岐山县城、蔡家坡镇等城镇购买当地合格产品，运至储料场备用，水泥必须符合国家标准要求，混凝土的28天强度、抗渗、抗冻等要符合设计标准。砂石骨料可就近从渭河沿线砂石料场或南山料场购买，运至工地储备，混凝土所用砂石骨料必须满足《水工混凝土施工规范》要求。块石可根据各段工程所在地，就近从南山料场购买，运至工地，石料必须新采，未风化、无裂纹，抗压强度不低于MU7.5。155 第6章工程建设方案6.1设计依据1）国家政策法规（1）《中华人民共和国水法》（2002,10）；（2）《节水灌溉增效示范项目建设管理办法》（国家发改委、水利部2005，08）。2）相关技术规范和标准（1）《灌溉与排水工程设计规范》GB50288-99；（2）《节水灌溉工程技术规范》GB/T50363-2006；（3）《微灌工程技术规范》GB/T50485-2009；（4）《农田低压管道输水灌溉工程技术规范》GB/T20203-2006；（5）《微灌工程技术规范》GBT50485-2009；（6）《泵站设计规范》（GB/T50265-97）；（7）水工混凝土结构设计规范（SL/T191-96）；（8）水工建筑物抗震设计规范（DL5073-1997）；（9）水利水电等级划分及洪水标准(SL252-2000)；（10）农田灌溉水质标准（GB5084-92）；（11）《水利部水利工程设计概（估）算编制规定》（2002版）；（12）《水利建设项目经济评价规范》SL72-94。6.2工程等级划分和设计标准（1）工程等级及建筑物级别按《水利水电等级划分及洪水标准》（SL252-2000）和《灌溉与排水工程设计规范》(GB50288-99)规范中设计标准，根据灌溉控制面积，该工程属于小(1)型工程，工程等别为Ⅳ等。（2）灌溉设计保证率根据《灌溉与排水工程设计规范》确定项目区灌溉设计保证率为85%。155 （3）灌溉标准根据《节水灌溉工程技术规范》（GB/T50363-2006），灌区灌溉水利用系数微喷灌区取0.85；滴灌区取0.9；低压管道灌溉区取0.85。（4）防洪标准依据《灌溉与排水工程设计规范》（GB50288—99）确定建筑物的防洪标准为Ⅳ等。（5）地震设防烈度依据《水工建筑物抗震设计规范》（DL5073—2000）确定地震设防烈度Ⅷ级。6.3指导思想、原则和目标6.3.1指导思想坚持科学发展主题和加快转变经济发展方式主线，全面贯彻落实中央加快水利改革发展战略决策部署，积极践行可持续发展治水思路，以严格水资源管理为基础，增强农业综合生产能力，提高水资源利用效率，综合工程、农艺、管理措施，连片规划、规模发展、整体推进，突出生态环境的改善与保护，实现干旱缺水地区由传统农业向现代农业、生态农业转变。6.3.2原则1）立足田间，强化综合农业节水的关键环节在田间，抓住了农田节水就抓住了农业节水的根本。应始终把农业节水工作的重点放在田间，加强工程、设备、农艺和管理等措施在田间的集成创新，建立“蓄、集、保、节、用”综合节水技术体系。2）统一规划，分步实施根据实际情况科学编制高效农田节水规划，适当集中连片，规模推进，将高效农田节水任务落实到乡村和地块，明确分年度发展目标，推进节水高效农业发展上规模、上水平。3）因地制宜，分类指导155 按照项目区水利设施现状和土地分配实际，合理确定灌水方法，改造升级灌水技术，推广不同的高效农田节水技术模式，把节水性、效益性和生态性有机结合起来，稳步调整农业种植结构。4）政策引导，实行奖励乡政府要大力推广农田节水技术，引导广大农民积极主动节约用水，对节约下来的灌溉用水进行流转。市上对完成高效农田节水技术推广任务的乡政府予以奖励。5）先易后难，循序渐进先从高效作物抓起，从容易见效、投资少的垄膜沟灌、垄作沟灌抓起，对投资大的膜下滴灌技术根据地方经济发展情况和群众的接受能力，稳步推进。6）典型引路，以点带面农田节水涉及范围广、技术要求高，坚持以点带面的工作思路。抓好示范区、示范片、示范点建设，树立典型，示范技术，创造经验，带动面上的农田节水技术推广应用。7）优先选用地表水，合理开采地下水原则；8）规范管理，保证灌溉设施长效运行。6.3.3目标①新增有效灌溉面积0.36万亩，全县有效灌溉面积由原来的36.4万亩提高到36.76万亩，占全县耕地总面积59.1万亩的62.2%。②新增高效节水灌溉面积2.16万亩，其中低压暗管输水灌溉面积1.05万亩，微喷灌面积0.75万亩、滴灌面积0.36万亩。节水灌溉面积由原来的15.51万亩提高到17.67万亩，占有效灌溉面积36.76万亩的48.06%，其中高效节水灌溉面积由原来4.432万亩提高到6.592万亩，占有效灌溉面积17.93%。③项目区灌溉水利用系数均达到0.85以上，灌溉保证率达到85%。④全县农作物和经济作物产量大幅提高，其中粮食产量年增加140.7万kg，粮食作物区年增产值357.42万元；林果及蔬菜等经济作物年增加产值555万元。⑤155 工程竣工后由村组专管或组织农民协会统一管理，明晰产权并发放产权证，保证工程良性运行，最大限度保证工程长久发挥效益。6.4工程设计方案总体布置：通过对灌水方式的比较，最终确定对猕猴桃采用微喷灌灌水技术，蔬菜采用滴灌灌水技术，大田粮食作物采用低压管道输水灌溉灌水技术。每个机井工程布置以单个机井为独立灌溉系统，每个系统由水源工程、首部枢纽、输配水管网、田间灌水装置、附属建筑物和附属装置5部分组成。水源工程布置：项目区水源全部采用地下水，对原有机井设备进行改造。由于项目区面积较大，原有机井不能满足项目区内用水，因此需新打机井和新建井房。井房内安装电力设备和配套的系统。对于滴灌和微喷灌，井房内需要安装过滤系统，过滤采用4寸离心+4寸网式过滤设备。田间管网布置：田间管网按管道级别分为主干管、干管、分干管、支管以及配水毛管5级。支管垂直等高线铺设，分干管垂直支管铺设。干管沿周围的道路以及河道铺设，尽量不穿路、不跨沟。主干管从井房出来，向各个干管分水。田间输水管道除微灌的配水毛管为PE管之外，其余均为UPVC管。微灌田间配水毛管沿平行作物种植行向布置，双向敷设，和支管连接采用PE旁通。6.4.1水源工程设计2013年项目区现有机井70眼，其中：完好井数59眼，废井11眼（主要存在吊泵、滤水管破坏，井管塌陷等问题，已无法改造。由于2013年项目区实施灌溉面积较大，现有机井不能满足项目区灌溉要求，经计算，需新打机井39眼。1）井深和井径设计根据岐山县的水文地质条件、地层构造、分布、浅层含水层的厚度及以往机井统计数据。本项目新打机井台原上深度均深180m，井管外半径为360mm，川道平原深度均深120m，井管外半径为360mm，设计单井出水量不小于36m3/h。2）单井供水量计算155 根据当地水文地质情况，采用理论公式，按完整井公式计算（查《机井技术手册》中国水利水电电力出版社）。Q=式中：Q一管井出水量，m3/h；K一含水层的渗透系数，r/h，据相关地质资料，查《机井技术手册》表4—6，K=1.2m/d=0.05m/h;M一含水层的厚度，由项目区成井资料查得M台原=30m，M川道=30m；S一抽水降落深度，由项目区成井资料查得平均S台原=38m，S川道=40m；R一管井的影响半径，查《机井技术手册》R取400mr一管井的内半径，r为0.30m表6-1单井供水量计算成果表地区Q(m3/h)K(m/h)M(m)S(m)R(m)r(m)logR/r台原49.720.0530384000.33.13川道52.330.0530404000.33.13经计算，台原区单井出水量为49.72m3/h，设计取49m3/h，川道区单井出水量为52.33m3/h，设计取52m3/h。台原区以及川道区机井柱状图如图-1、图-2所示155 图6-1台原区机井柱状图155 图6-2川道区机井柱状图3）单井控制面积确定①单井控制灌溉面积Fo。按《机井技术规范》(SL256-2000)有关规定计算。Fo=式中：Fo—单井控制面积（亩）；Q—机井额定出水量(m3/h)；T2—设计灌水周期取（d）；t3—设计水泵每天工作时间（h）；155 η—设计灌溉水利用系数；η1—干扰抽水的水量削减系数,设计取0.02；m—设计净灌溉定额（m3/亩）；经计算，各种灌水方式下单井控制面积如下表所示。表6-2单井控制面积计算成果表灌水方式位置机井额定出水量（m3/h）设计灌水周期(d)设计水泵每天工作时间(h)设计灌溉水利用系数(η)干扰抽水水量消减系数(η1)设计净灌溉定额（m3/亩）单井控制面积（亩）低压管道输水灌溉工程川道5211200.850.0237257台原4911200.850.0237243微喷灌工程川道527180.850.0223248台原497180.850.0223233滴灌工程川道524180.900.0213.33248台原494180.900.0213.332344）机井井距的确定项目区水文地质条件差异不大，地下水的补给比较充足，地下水资源较丰富，因考虑在现有机井的基础上布局，一部分区域采取正方形布井，一部分区域采取梅花形布井。正方形布井时：D=梅花形布井时：式中：D—井距(m)；Fo—单井灌溉面积（亩）。规划区域采用梅花形布井方式布井。经计算，各种灌水方式下井距如下表所示表6-3井距计算成果表地区低压管道输水灌溉（m）微喷灌（m）滴灌（m）台原432424424川道445437437结合实际地形分析，台原区各机井设计井距为432m，川道区各机井设计井距为445m。155 5）各项目区机井现状及需新打机井情况（1）新庄、化明猕猴桃微喷灌灌溉区新庄、化明猕猴桃微喷灌总共实施灌溉面积2500亩，种植作物为猕猴桃，株行距2×3m。项目区现状共机井11眼，其中完好机井10眼，报废机井1眼。机井出水量为50m3/h。该项目区计算需机井。由于完好机井所在村组权属，控制范围由于当地实际情况影响，经实际确定，项目区还需新打机井4眼，同时新建井房及过滤间，对于现状完好的井房新增一间过滤间。（2）龚刘低压管道输水灌溉区龚刘灌溉面积为3000亩，项目区现状机井12眼，其中完好机井8眼，报废机井4眼，项目区经计算需机井数。对现状机井进行调查以及实际情况，最终确定项目区内4眼机井不能继续利用，因此还需新打机井4眼，经过对实际调查及了解，总共新打机井7眼，新建10.92m2的井房7座。满足项目区内作物需水要求。（3）王其、桂林猕猴桃微喷灌灌溉区王其、桂林猕猴桃微喷灌总共实施灌溉面积5000亩，种植作物为猕猴桃，株行距2×3m。项目区共有机井10眼，现状机井完好，机井出水量为50m3/h。项目区需机井数。经计算以及结合实际情况最终确定项目区需新打机井9眼，同时新建井房及过滤间，对于现状完好的井房新增一间过滤间。（4）南营、南社头低压管道输水灌溉南社头灌溉面积为2500亩，项目区现状机井7眼，项目区需机井数。对现状机井进行调查以及实际情况，最终确定项目区内新打机井5眼，新建10.92m2的井房5座。满足项目区内作物需水要求。（5）宣旗营、楼底、何家村低压管道输水灌溉宣旗营灌溉面积为5000亩，项目区现状机井27眼，其中完好机井21眼，报废机井6眼，项目区计算需机井。对现状机井进行调查以及实际情况，最终确定项目区内新打机井3眼，新建10.92m2的井房3座。满足项目区内作物需水要求。155 （6）宋家尧、令胡蔬菜滴灌灌溉区宋家尧、令胡灌溉面积为3600亩，全部种植为蔬菜，其中露地蔬菜面积3177亩，大棚蔬菜面积423亩，现状大棚蔬菜面积为项目区现有机井3眼，根据单井控制面积计算得出，项目区需机井。根据实际情况确定，项目区需新打机井11眼，新建井房及过滤间11座，1座面积为23.03m2，对原有井房进行改造，新增过滤间1间，过滤间建筑面积为12.11m2。2013年各项目区机井设计情况见表6-4表6-42013年项目区个灌溉区机井设计情况表序号项目区项目区现有机井（眼）完好机井（眼）废井（眼）新打机井（眼）机井合计（眼）备注1令胡、宋家尧蔬菜滴灌区3301114台原区2南社头、南营村低压输水灌溉区770512台原区3新庄、化明微喷灌区11101414川道区4龚刘村低压输水灌溉区1284715川道区5王其、桂林微喷灌区10100919川道区6宣旗营、楼底、何家村低压输水灌溉区27216324台原区合计70591139986）井房设计根据井房内部设备尺寸的要求，最终确定项目区内井房建筑面积为10.92m2,尺寸为3.0m×4.2m，结构为一层砖混结构。基础采用MU7.5机砖，M10水泥砂浆砌筑。对于微灌项目区需要新增过滤间，过滤采用离心+网式过滤器组合过滤，过滤目数为120目，同时过滤车间内配套施肥系统，采用压差式施肥装置。根据内部设备尺寸要求，最终确定过滤车间面积为12.11m2，结构与井房相同，长宽尺寸为3.3m×4.2m。7）首部过滤系统设计为了满足微灌系统对水质的要求，确保喷头及滴头155 在使用过程中不会发生堵塞的现象，统一设置田间控制首部，分别由法兰式伸缩蝶阀，过滤系统，空气阀，分配蝶阀和蝶阀后的支管进气阀构成。考虑项目区水源水质情况较好，利用机井水，过滤系统采用双级过滤，选用离心+网式过滤器，根据系统流量和产品技术参数确定过滤器型号。最终确定为L0203离心+WS0201型网式过滤器组合过滤。大棚蔬菜滴灌时，每个大棚首部安装1套施肥过滤一体化装置。6.4.2灌水器选择微喷灌：选用微喷头型号为5429型，喷头直径1.2mm，喷洒半径4m，单喷头流量为120L/h，设计工作压力0.2-0.25Mpa。滴灌：选用压力补偿式滴管带，单滴头流量1.5L/h，设计工作压力0.07MPa，外径16mm，壁厚0.2mm，滴头间距0.30m，流态指数0.2。低压管道输水灌溉：给水栓选用GSF-5-110C型，间距为32m。6.4.3田间灌溉工程设计项目区总面积为2.16万亩，结合当地农民灌水习惯，作物性情不同灌水方式的适用等因素，最终确定猕猴桃采用微喷灌，蔬菜滴灌，大田粮食作物低压管道灌溉。微喷灌面积0.75万亩，滴灌面积0.36万亩，管灌面积1.05万亩6.4.3.1低压管道输水灌溉工程设计1）管材选择管灌主要采用管道灌溉，目前管道灌溉工程常采用的管材类型主要有：聚乙稀塑料管（PE管）、聚氯乙稀管（PVC-U管）和聚丙稀管（PP管）。该工程输配水管网包括主干管、支管及连接管件。干管起到为管灌系统输送水量的作用。干管由一条管线构成，支管在管灌系统中起划分轮灌区的作用。本工程项目区管道铺设为地埋式。根据以往经验，结合实际情况经分析比较，确定地埋管道采用聚氯乙稀管（PVC-U管）。其一，由于其具有表面光滑、耐腐蚀、抗冻性和抗水锤能力强、不结垢、重量轻、运输和安装方便等优点，同时155 也具有强度和弹性模量较低、热胀冷缩较大，使用中不能承受局部应力等缺点。其二，从经济角度考虑，对于大管径的干管、支管，聚氯乙稀管（PVC-U管）相对聚乙稀塑料管（PE管）经济实用。本工程所用管道均采用硬质PVC-U塑管，公称压力0.63MPa。移动软管采用锦塑软管（直径110）。低压管道输水灌溉工程典型设计选用龚刘村J1及宣旗营村YJ1和南社头XJ5为例，龚刘村J1控制面积250亩地，宣旗营YJ1控制面积215亩，南社头XJ1控制面积220亩，总实施灌溉面积为685亩。2）设计参数确定（1）日耗水强度小麦、玉米管灌时日耗水强度根据地区最终确定为5mm/d，(2)设计灌水均匀度低压管道输水灌溉方式下设计灌水均匀度为80%。(3)灌溉水有效利用系数设计取0.85。(4)设计土壤容重设计土壤容重r确定为1.45g/cm3。(5)设计计划湿润深度大田粮食作物60cm。(6)田间最大持水量田间持水量根据实际情况最终确定为22%。（7）适宜土壤含水量上、下限（重量百分比）土壤含水量上限90%，含水量下限60%3）灌溉制度确定（1）最大净灌溉定额mmax=0.1γshβ田(θmax－θmin)式中：γs—计划湿润层土壤干容重；155 h—土壤计划湿润层深度；θmax——适宜土壤含水量上限；θmin——适宜土壤含水量下限。β田——土壤田间持水率mmax=0.1×1.45×60×22%×(90－60)=57.42mm=38.28m3/亩（2）最大灌水周期最大灌水周期计算公式为：Tmax=mmax／Ia式中：Tmax—最大灌水周期（d）；Ia—设计耗水强度，小麦取5mm/d。则：Tmax=57.42/5=11.48d（3）设计灌水周期(T)T≤Tmax则设计灌水周期取11天。（4）设计净灌水定额md=T×Ia式中：md—设计净灌水定额（mm）；T—灌水周期(天)；md=T×Ia=11×5=55mm=36.6m3/亩设计取37m3/亩。（5）毛灌水定额m′=md/η式中：m′—设计毛灌水定额（mm）；η—灌溉水利用系数；则：m′=55/0.85=64.71mm=43.13m3/亩155 （6）灌溉工作制度和流量的确定一次灌水延续时间t=m×Se×Sl/qd式中：t—一次灌水延续时间。（h）m—灌水定额。本次为64.71mm=0.06471mSe—给水栓间距。（m）本次为32mSl—支管间距。（m）本次为90mqd—给水栓设计流量。（m3/h）本次为25-50m3/h故：t1=m×Se×Sl/qd=0.06471×90×32/25=7.45（h）T2=m×Se×Sl/qd=0.06471×90×32/50=3.73（h）因此取t1=7h，t2=4h轮灌组数目确定N≤T×c/t式中：N—轮灌组数目（个）T—灌水周期。（天）本次为11天c—系统设计日工作小时数。（h）本次为20ht—一次灌水延续时间。（h）本次为5h故：N1≤T×c/t1=11×20/7=31.4个N2≤T×c/t2=11×20/4=55个由计算可知：该系统轮灌组数目分为两种情况，当出水栓流量为25m3/h时，轮灌组数为31个，当出水栓流量为50m3/h时，轮灌组数为55个。4）管网水力计算（1）轮灌组划分：为便于安排灌溉制度将项目区进行划分，轮灌方式为干续支轮，在轮灌区划分时，主要从以下几方面考虑：①各轮灌区的灌溉面积尽可能相近；②轮灌区要集中连片，便于管理，减少劳动强度。155 由于项目区为井灌区，因此以单井为典型进行划分。本次低压管道输水灌溉典型设计选用龚刘村单井为依据，单井出水量50m3/h，因此选用GSF-5-110C型给水栓，给水栓间距32m。龚刘村J1轮灌时单井灌区内一次开启两个给水栓，位于不同支管上，宣旗营村YJ1轮灌一次开启一个给水栓。2）供水管网布置典型区管网按管道级别分为干管、分干管、支管3级，支管布置方向垂直作物种植行向。支管上布设给水栓，给水栓套接“小白龙”进行灌溉。为了保证灌水结束末管道内部不存水，因此在管网最低点布设泄水阀，为φ50球阀。根据灌溉工作制度确定不同级别管道的管径，各级管道压力等级选0.63MPa，其他各种管件则采用塑料厂家相应的定型配套产品。3）管网水力计算管网水力计算的任务是合理确定管径，计算各级管道的流速、水头损失及各节点的自由水头。主干管、干、支管和田间配水支管均采用UPVC管，管道的水力计算是从管网入口逐渐向下游来推算，计算方法和步骤如下：（1）管径选择管道经济管径采用以下经验公式进行计算：D=18.8(Q/V)1/2式中：Q—水泵出水量，50m3/h，V—经济流速，取1.2m/s，则：D干=18.8×(50/1.2)1/2=121mm。故选用φ140UPVC管，壁厚3.5mm，公称压力0.63Mpa。灌溉时干管向两条支管输水，因此支管流量为25m3/h，则：D支=18.8×(25/1.2)1/2=85.80mm。故选用φ110UPVC管,壁厚3.2mm，公称压力0.63Mpa。（2）管网水力计算155 a.龚刘村J1水力计算对典型区灌溉系统最不利工作点P点水头损失进行计算，局部水头损失按沿程水头损失的10%计。干管水头损失hf干=fLQm/db式中：f—摩阻系数，由表查得f=0.948×105；L—主管长度，366m；Q—管道流量，m3/h；m、b—流量指数和管径指数，由表查得m=1.77，b=4.77；d—管道内径，133.00mm。则：h干总=1.10hf干=1.10fLQm/db=1.10×0.948×105×366×501.77/133.77=1.51m支管水头损失hf支=fLQm/db式中：f—摩阻系数，由表查得f=0.948×105；L—支管长度，144m；Q—管道流量，m3/h；m、b—流量指数和管径指数，由表查得m=1.77，b=4.77；d—管道内径，103.6mm。则：h支总=1.10hf支=1.10fLQm/db=1.10×0.948×105×144×251.77/103.64.77=1.09m最不利点管道总水头损失h总=h主总+h分总=1.51+1.09=2.60m（3）水泵选型水泵出水管水头损失：hf出=fLQm/db155 式中：f—摩阻系数，由表查得f=6.25×105；L—管道长度，90m；Q—管道流量(m3/h)，50m3/h；m、b—流量指数和管径指数，由表查得m=1.9，b=5.1；d—管道内径，100mm。则：h出总=1.1hf出=1.10fLQm/db=1.1×6.25×105×90×501.9/1005.1=6.6m首部枢纽局部水头损失：首部枢纽损失根据实际经验，闸间管件损失取3m。△h首=3.0m水泵所需扬程：H=H井+h+h总+△h首+Z+P式中：H井—机井动水位80m；h—出水口自由水头及局部水损0.45m；h总—最不利点管道总水头损失0.91m；△h首—首部枢纽局部水头损失之和3.0m；Z—机井地面与最不利毛管进口地面高程之差-0.8m；P—给水栓额定工作压力。5m则：H=80+2.60+0.45+6.60+3-0.8+5=96.85m根据系统设计流量与扬程，参考QJ型井用潜水泵性能基本参数，选定泵型为200QJ50-91/7，额定流量50m3/h，额定扬程80-110m，配套电动机功率22kw，转速2850r/min，满足管灌设备参数要求。实际水泵选配以机井成井后的抽水试验资料为依据复核确定。表6-5龚刘村J1水泵选型参数表灌水方式水泵型号设计扬程(m)电机功率(KW)额定电流(A)出水管直径(寸)流量（m3/h）管灌200QJ50-91/796.852248.2450b.宣旗营YJ1水力计算155 对YJ1灌溉系统最不利工作点P点水头损失进行计算，局部水头损失按沿程水头损失的10%计。干管水头损失hf干=fLQm/db式中：f—摩阻系数，由表查得f=0.948×105；L—主管长度，589m；Q—管道流量，36m3/h；m、b—流量指数和管径指数，由表查得m=1.77，b=4.77；d—管道内径，103.6mm。则：h干总=1.10hf干=1.10fLQm/db=1.10×0.948×105×589×361.77/103.64.77=8.51m支管水头损失hf支=fLQm/db式中：f—摩阻系数，由表查得f=0.948×105；L—支管长度，272m；Q—管道流量，m3/h；m、b—流量指数和管径指数，由表查得m=1.77，b=4.77；d—管道内径，103.6mm。则：h支总=1.10hf支=1.10fLQm/db=1.10×0.948×105×272×361.77/103.64.77=3.93m最不利点管道总水头损失h总=h主总+h分总=8.51+3.93=12.44m（3）水泵选型水泵出水管水头损失：hf出=fLQm/db式中：f—摩阻系数，由表查得f=6.25×105；155 L—管道长度，98m；Q—管道流量(m3/h)，36m3/h；m、b—流量指数和管径指数，由表查得m=1.9，b=5.1；d—管道内径，80mm。则：h出总=1.1hf出=1.10fLQm/db=1.1×6.25×105×98×361.9/805.1=12.01m首部枢纽局部水头损失：首部枢纽损失根据实际经验，闸间管件损失取3m。△h首=3.0m水泵所需扬程：H=H井+h+h总+△h首+Z+P式中：H井—机井动水位98m；h—出水口自由水头及局部水损12.01m；h总—最不利点管道总水头损失12.44m；△h首—首部枢纽局部水头损失之和3.0m；Z—机井地面与最不利毛管进口地面高程之差0.15m；P—给水栓额定工作压力。5m则：H=98+12.01+12.44+3+0.15+5=130.6m根据系统设计流量与扬程，参考QJ型井用潜水泵性能基本参数，选定泵型为200QJ40-117/9，额定流量36m3/h，额定扬程110-130m，配套电动机功率22kw，转速2850r/min，满足管灌设备参数要求。实际水泵选配以机井成井后的抽水试验资料为依据复核确定。表6-6宣旗营YJ1水泵选型参数表灌水方式水泵型号设计扬程(m)电机功率(KW)额定电流(A)出水管直径(寸)设计流量（m3/h）低压管道200QJ110-117/9130.63065.4336c.南社头XJ1水力计算155 对XJ1灌溉系统最不利工作点P点水头损失进行计算，局部水头损失按沿程水头损失的10%计。干管水头损失hf干=fLQm/db式中：f—摩阻系数，由表查得f=0.948×105；L—主管长度，810m；Q—管道流量，36m3/h；m、b—流量指数和管径指数，由表查得m=1.77，b=4.77；d—管道内径，103.6mm。则：h干总=1.10hf干=1.10fLQm/db=1.10×0.948×105×810×361.77/103.64.77=11.69m支管水头损失hf支=fLQm/db式中：f—摩阻系数，由表查得f=0.948×105；L—支管长度，265m；Q—管道流量，m3/h；m、b—流量指数和管径指数，由表查得m=1.77，b=4.77；d—管道内径，103.6mm。则：h支总=1.10hf支=1.10fLQm/db=1.10×0.948×105×265×361.77/103.64.77=3.82m最不利点管道总水头损失h总=h主总+h分总=11.69+3.82=15.51m（3）水泵选型水泵出水管水头损失：hf出=fLQm/db式中：f—摩阻系数，由表查得f=6.25×105；155 L—管道长度，98m；Q—管道流量(m3/h)，36m3/h；m、b—流量指数和管径指数，由表查得m=1.9，b=5.1；d—管道内径，80mm。则：h出总=1.1hf出=1.10fLQm/db=1.1×6.25×105×98×361.9/805.1=12.01m首部枢纽局部水头损失：首部枢纽损失根据实际经验，闸间管件损失取3m。△h首=3.0m水泵所需扬程：H=H井+h+h总+△h首+Z+P式中：H井—机井动水位98m；h—出水口自由水头及局部水损12.01m；h总—最不利点管道总水头损失15.51m；△h首—首部枢纽局部水头损失之和3.0m；Z—机井地面与最不利毛管进口地面高程之差-4.5m；P—给水栓额定工作压力。5m则：H=98+12.01+15.51+3-4.5+5=129.02m根据系统设计流量与扬程，参考QJ型井用潜水泵性能基本参数，选定泵型为200QJ40-117/9，额定流量36m3/h，额定扬程100-130m，配套电动机功率22kw，转速2850r/min，满足管灌设备参数要求。实际水泵选配以机井成井后的抽水试验资料为依据复核确定。表6-7南社头XJ1水泵选型参数表灌水方式水泵型号设计扬程(m)电机功率(KW)额定电流(A)出水管直径(寸)设计流量（m3/h）低压管道200QJ110-117/9129.023065.4336155 6.4.3.2猕猴桃微喷灌灌溉工程设计猕猴桃微喷灌灌溉工程选用新庄、化明项目区J1、J6和XJ1为例，种植作物全部为猕猴桃，总灌溉面积600亩，猕猴桃种植株行距3m×2m。1）管网布置管材选择微灌主要采用管道灌溉，目前管道灌溉工程常采用的管材类型有：聚乙稀塑料管（PE管）、聚氯乙稀管（PVC-U管）和聚丙稀管（PPR管）。该工程输配水管网包括主干管、分干管、支管、毛管及连接管件。干管起到为微灌系统输送水量的作用。主干管由一条管线构成，分干管由若干条管线组成。支管在微灌系统中起控制毛管长度，划分轮灌区的作用。本工程项目区管道铺设分为地埋式和地上式两种。干管和分干管采用地埋式铺设，配水毛管采用地上式铺设形式。根据以往经验，结合实际情况经分析比较，确定地埋式干管和分干管采用聚氯乙稀管（PVC-U管）。其一，由于其具有表面光滑、耐腐蚀、抗冻性和抗水锤能力强、不结垢、重量轻、运输和安装方便等优点，同时也具有强度和弹性模量较低、热胀冷缩较大，使用中不能承受局部应力等缺点。其二，从经济角度考虑，对于大管径的干管和分干管，聚氯乙稀管（PVC-U管）相对聚乙稀塑料管（PE管）经济实用。配水毛管采用薄壁纳米改良性聚乙稀塑料管（PE管）。该管具有连接可靠、耐化学腐蚀性强、耐老化、使用寿命长、耐磨性好、可绕性好、水流阻力小、搬用方便等优点，对于小管径的配水毛管比较适合。管道布置输配水系统采用固定式管道系统，分为干管、分干管和支管三级管道，管网形式为树枝状，管道布置根据井位控制地块大小、地块形状、地形地势、田间道路、作物耕作方向综合确定，干管垂直穿越各地块地档，分干管垂直于主干管平行于各地块，在各地档分设支管道，支管道沿各地档垂直于作物种植方向布置。干管和分干管采用UPVC管。155 田间灌水装置分为配水毛管和微喷头，毛管垂直于支管平行于作物种植方向，管材采用PE管，管径φ20，毛管长度60m，采用双向铺设，间距6m，喷头间距为4m，用绳子绑扎在拉丝上；微喷头型号为5429型，单喷头流量为120L/h,喷洒半径3m，喷头朝下对树根部进行喷洒灌溉。（管道布置详见管网平面布置图）2）设计参数确定（1）日耗水强度猕猴桃微喷灌时日耗水强度根据地区最终确定为5mm/d，(2)灌溉水有效利用系数设计取0.85。(3)设计土壤容重设计土壤容重r确定为1.45g/cm3。(4)设计计划湿润层深度猕猴桃设计湿润层深度设计取50cm。(5)田间最大持水量田间持水量根据实际情况最终确定为22%。(6)适宜土壤含水量上、下限（重量百分比）土壤含水量上限90%，含水量下限65%（7）日工作时间设计取18h3）灌溉制度确定（1）最大净灌水定额最大净灌水定额计算公式为：mmax＝0.1γSZPβ田(β1-β2)式中：mmax为最大净灌水定额（mm）；155 γ—为计划湿润层土壤干容重取1.45（g/cm3）；β1—为适宜含水量（重量百分比）上限，取0.90；β2—为适宜含水量（重量百分比）下限，取0.65；Z—为土壤计划湿润层深度（m），取50cm；S—田间持水率取重量百分比为22%；P为土壤湿润比，取100%；mmax＝0.1×1.45×100%×50×22%×(90-65)＝39.88mm＝26.58m3/亩（2）最大灌水周期最大灌水周期计算公式为：Tmax＝mmax／Ea式中：Tmax——最大灌水周期（d）；Ea——作物设计日耗水强度（mm/d），取5mm/d。T=(天)选择灌水周期为7天。（3）设计灌水周期（T）T≤Tmax=7(天)（4）设计净灌水定额设计净灌水定额计算公式为：md=T×Ia式中：md—设计净灌水定额（m3/亩）；T—灌水周期，取7天；Ia—设计供水强度mm/d，取Ia=Ea=5mm/d；md=T×Ia=7×5=35mm=23.33m3/亩选择灌水定额为23m3/亩（5）设计毛灌水定额155 设计毛灌水定额计算公式为：m＝md／η式中：m——设计毛灌水定额（mm）。η——灌溉水利用系数0.85。m=m/η=35/0.85=41.17mm=27.45m3/亩,设计取27m3/亩。（6）水头差及极限长度计算灌水小区允许水头差小区内最大水头与允许水头：允许的最大水头差：式中：qV—灌水小区内灌水器流量偏差率，≤20%,取20%；hd—灌水器设计工作水头，0.2MPa=20m;x—灌水器流态指数,由相关规范知该灌水器形式为孔口式，因此取x=0.5；hmax=hd（1+0.65qV）1/x=20×(1+0.65×0.2)1/0.5=25.54mhmin=hd（1-0.35qV）1/x=20×(1-0.35×0.2)1/0.5=17.30m△hmax-hmin=25.54-17.30=8.24m确定灌水小区内支毛管水头差的分配（毛管和支管水头差分配：0.5、0.5或0.55、0.45均可）Δh毛=0.5Δhmax=0.5×8.24=4.12mΔh支=0.5Δhmax=0.5×8.24=4.12m毛管允许最大铺设长度式中：d—毛管内径（mm）,本次为25mm；k—毛管局部水头损失加大系数，取1.1；155 S——毛管上出水孔间距（m）,取S=4m；q——喷头设计流量（L/h）,取q=120L/h；S0——毛管进口至第一个出水口的距离（m）,取S0=2m。Lm=S(Nm-1)+S0=4×(18-1)+2=70m实际铺设时支管之间的间距为70m。（7）灌溉工作制度和流量的确定一次灌水延续时间t:t=式中：Sl—毛管间距，6m；Se—灌水器间距，4m；m—毛灌水定额41.17mm；q—喷头流量，120L/h；t==8.23h因此取t=9h轮灌组数目确定本系统拟采用轮灌方式进行灌溉,日工作时间18h,则最大允许轮灌组数目为N—允许的轮灌组最大数目，取整数；C—每天运行的小时数（h）,取18；T—灌水周期（d）,取7；t—一次灌水延续时间(h),取9；=14（个）155 设计为14个轮灌组。4）田间管网水力计算（1）轮灌组划分灌溉制度采取干管续灌，分干管、支管、毛管轮灌的灌溉方式。J1、J6及XJ1轮灌组划分表详见下表所示：表6-8J1轮灌组划分表轮灌组编号项目计算实际轮灌支管数（条）面积（亩）轮灌天数（d）Q(m³/h）Q(m³/h）第1轮灌组设计参数　39.97213.90第一天控制支管编号Ⅰ-1-1-1、Ⅰ-2-1-1第2轮灌组设计参数　39.97213.90控制支管编号Ⅰ-1-1-2、Ⅰ-2-1-2第3轮灌组设计参数　40.77214.18第二天控制支管编号Ⅰ-1-1-3、Ⅰ-2-1-3第4轮灌组设计参数　39.97213.90控制支管编号Ⅰ-1-1-4、Ⅰ-2-1-4第5轮灌组设计参数　47.70216.59第三天控制支管编号Ⅰ-1-2-1、Ⅰ-2-2-1第6轮灌组设计参数　44.73215.56控制支管编号Ⅰ-1-2-2、Ⅰ-2-2-2第7轮灌组设计参数　40.61214.12第四天控制支管编号Ⅰ-1-2-3、Ⅰ-2-3-1第8轮灌组设计参数　35.95212.50控制支管编号Ⅰ-1-2-4、Ⅰ-2-3-2第9轮灌组设计参数　40.05213.93第五天控制支管编号Ⅰ-2-2-3、Ⅰ-2-4-1第10轮灌组设计参数　46.00216.00控制支管编号Ⅰ-2-2-4、Ⅰ-2-4-2表6-9J6轮灌组划分表轮灌组编号项目计算实际轮灌支管数面积（亩）备注Q(m³/h）Q(m³/h）　　第1轮灌组设计参数　52.11　317.37第一天控制支管编号Ⅵ-1-1、Ⅵ-2-1-1、Ⅵ-2-1-2155 第2轮灌组设计参数　42.24　214.08控制支管编号Ⅵ-1-2、Ⅵ-2-2第3轮灌组设计参数　47.13　315.71第二天控制支管编号Ⅵ-1-3、Ⅵ-1-4、Ⅵ-2-3第4轮灌组设计参数　45.57　315.19控制支管编号Ⅵ-3-1-1、Ⅵ-3-1-2、Ⅵ-4-1-1第5轮灌组设计参数　53.16　317.72第三天控制支管编号Ⅵ-3-1-3、Ⅵ-3-1-4、Ⅵ-4-1-2第6轮灌组设计参数　43.17　314.39控制支管编号Ⅵ-3-1-5、Ⅵ-3-1-6、Ⅵ-4-1-3第7轮灌组设计参数　41.34　213.78第四天控制支管编号Ⅵ-3-1-7、Ⅵ-3-1-8、Ⅵ-4-1-4第8轮灌组设计参数　35.34　111.78控制支管编号Ⅵ-3-1-9、Ⅵ-3-1-10第9轮灌组设计参数　51.90　117.30第五天控制支管编号Ⅵ-3-2-1、Ⅵ-4-2-1第10轮灌组设计参数　50.64　216.88控制支管编号Ⅵ-3-2-2、Ⅵ-4-2-2第11轮灌组设计参数　49.83　316.61第六天控制支管编号Ⅵ-3-2-3、Ⅵ-4-2-3第12轮灌组设计参数　44.85　414.95控制支管编号Ⅵ-3-2-4、Ⅵ-4-2-4第13轮灌组设计参数　44.64　514.88第七天控制支管编号Ⅵ-3-2-5、Ⅵ-4-2-5、Ⅵ-4-2-6第15轮灌组设计参数　42.45　714.15控制支管编号Ⅵ-4-2-7、Ⅵ-4-2-8155 表6-10XJ1轮灌组划分表轮灌组编号项目计算实际轮灌支管数面积（亩）备注Q(m³/h）Q(m³/h）　　第1轮灌组设计参数　45.12　215.04第一天控制支管编号Ⅻ-1-1、Ⅻ-2-1第2轮灌组设计参数　42.18　214.06控制支管编号Ⅻ-1-2、Ⅻ-2-2第3轮灌组设计参数　45.15　215.05第二天控制支管编号Ⅻ-1-3、Ⅻ-2-3第4轮灌组设计参数　36.99　212.33控制支管编号Ⅻ-1-4、Ⅻ-2-4第5轮灌组设计参数　40.14　313.38第三天控制支管编号Ⅻ-1-5、Ⅻ-4-1第6轮灌组设计参数　46.32　315.44控制支管编号Ⅻ-1-6、Ⅻ-4-2、Ⅻ-4-3第7轮灌组设计参数　49.56　216.52第四天控制支管编号Ⅻ-1-7、Ⅻ-4-4、Ⅻ-4-5第8轮灌组设计参数　32.43　210.81控制支管编号Ⅻ-1-8、Ⅻ-4-6第9轮灌组设计参数　48.90　　16.30第五天控制支管编号Ⅻ-1-9、Ⅻ-1-10、Ⅻ-4-7第10轮灌组设计参数　44.79　　14.93控制支管编号Ⅻ-2-5第11轮灌组设计参数　39.96　　13.32第六天控制支管编号Ⅻ-3-1、Ⅻ-4-8第12轮灌组设计参数　40.53　　13.82控制支管编号Ⅻ-3-2、Ⅻ-3-3第13轮灌组设计参数　43.38　　13.95第七天控制支管编号Ⅻ-3-4、Ⅻ-3-5第14轮灌组设计参数　21.45　　7.15控制支管编号Ⅻ-3-6155 （2）管网水力计算管网水力计算的任务是合理确定管径，计算各级管道的流速、水头损失及各节点的自由水头。主干管、分干管、干管、支管均采用UPVC管，毛管采用PE管，管道的水力计算是以最不利点往上推求管网入口压力，计算方法和步骤如下：a按照管道的设计流量，计算经济管径，其计算公式为:式中，D：干、支管管径，mm；Q：设计管道最大流量，m³/h；V：UPVC塑料管经济流速，一般为1-1.5m/s，计算取1.2m/s。b根据经济管径，考虑到符合管材规格型号以及减小管材规格型号的问题，选择符合规格的适宜管径。c按照初定管径计算管道流速及水头损失。局部损失计算按沿程水头损失的0.10倍计，沿程水头损失按下式计算：hf=fLQm/db式中：L为管道长度(m)；d为管道内径(mm)；Q为管道流量(m³/h)；f为摩阻系数，对于UPVC管f=0.948×105；m为流量指数，对于UPVC管，m=1.77；b为管径指数，对于UPVC管b=4.77。d计算各节点水压标高和自由水头。水压标高：Pi=Pi-1+△h-hw自由水头：Hi=Pi-hi式中：Pi-1：为上一结点水压标高(m)；△h为两结点的地形高差(m)；hw为两结点间总水头损失(m)；hi为节点地面高程(m)。(a)新庄、化明J1灌溉系统水力计算表155 毛管水头损失计算毛管为等距多孔管，采用单向分水，毛管长60m，毛管进口流量为毛管上的各喷头流量之和。按下式计算毛管水头损失：h毛=Fhf+hjhf=fLQm/DbF=(N(1/(m+1)+1/2N+(m-1)0.5/6N2)-1+x)/(N-1+x)hj=0.1hf式中：h毛——毛管水头损失，m；F——多孔系数；hf——无旁孔出流时的沿程水头损失，m；hj——毛管局部水头损失取毛管沿程水头损失的10％Q——流量，m3/h，为120×15/1000=1.8m3/hD——管道内径，mm，20mm；L——管道长度，m，60m；N——出口数目，个，15个；f——摩阻系数，0.505×105；m——流量指数，1.75；b——管径指数，4.75；x——进口端至第一个出水口的距离与孔口间距之比，为0.5。经计算得：h毛=0.54m。支管水头损失计算支管为等距多孔管，采用双向分水，支管长60m，进口流量为支管上的各毛管进口流量之和，按下式计算支管水头损失：h支=Fhf+hjhf=fLQm/DbF=(N(1/(m+1)+1/2N+(m-1)0.5/6N2)-1+x)/(n-1+x)hj=0.1hf155 式中：h支——支管水头损失，m；F——多孔系数；hf——无旁孔出流时的沿程水头损失，m；hj——支管局部水头损失取支管沿程水头损失的10％Q——流量，m3/h，(支管流量为Q=1.8×10=18m3/h)；D——管道内径，mm，75-2.3×2=70.4mm；L——管道长度，m，60m；N——出口数目，个，10个；f——摩阻系数，0.948×105；m——流量指数，1.77；b——管径指数，4.77；x——进口端至第一个出水口的距离与孔口间距之比，为0.5。经计算得：h支=0.61m。分干管水头损失计算轮灌时，每个分干管上开启一个支管，因此分干管流量为支管流量18m3/hh分干管=hf+hjhf=fLQm/Dbhj=0.1hf式中：h分干管——分干管水头损失，m；hf——分干管沿程水头损失，m；hj——分干管局部水头损失取沿程水头损失的10％，m；Q——流量，m3/h，为18m3/h；D——管道内径，mm，=75-2×2.3=70.6mm；L——管道长度，m，68m；f——摩阻系数，0.948×105；m——流量指数，1.77；155 b——管径指数，4.77；经计算得：h分干管=1.87m干管水头损失计算轮灌时，干管上流量为其分干管上轮灌时支管流量之和，根据轮灌组划分情况，干管流量为46m3/h。h干管=hf+hjhf=fLQm/Dbhj=0.1hf式中：h干管——干管水头损失，m；hf——干管沿程水头损失，m；hj——干管局部水头损失取沿程水头损失的10％，m；Q——流量，m3/h，为46m3/h；D——管道内径，mm，=140-2×3.5=133mm；L——管道长度，m，65m；f——摩阻系数，0.948×105；m——流量指数，1.77；b——管径指数，4.77；经计算得：h干管=0.43m主干管水头损失计算轮灌时系统最大流量即为主干管流量。h主干管=hf+hjhf=fLQm/Dbhj=0.1hf式中：h主干管——主干管水头损失，m；hf——主干管沿程水头损失，m；hj——主干管局部水头损失取沿程水头损失的10％，m；155 Q——流量，m3/h，为47.7m3/h；D——管道内径，mm，=140-2×3.5=133mm；L——管道长度，m，12m；f——摩阻系数，0.948×105；m——流量指数，1.77；b——管径指数，4.77；经计算得：h主干管=0.09m泵管水头损失计算轮灌时系统最大流量即为泵管流量。hf出=fLQm/db式中：f—摩阻系数，由表查得f=6.25×105；L—泵管长度，80m；Q—管道流量(m3/h)，47.7m3/h；m、b—流量指数和管径指数，由表查得m=1.9，b=5.1；d—管道内径，100mm。则：h出总=1.1hf出=1.10fLQm/db=1.1×6.25×105×80×47.71.9/1005.1=5.36m首部过滤损失为8m，则h总=h出总+h首损+h主干管+h干管+h分干管+h支管+h毛管=5.36+8+0.09+0.43+1.87+0.61+0.54=16.9m。水泵选型井房设计为一级扬水泵站，新建首部系统装置1套，井房内安装配电柜。井房设计为一层砖混结构，屋面为现浇钢筋混凝土平屋面。根据以上水力计算结果确定水泵扬程H=h总+h动水位+P=16.9+80+20=116.9m式中P为喷头正常工作压力155 表6-11水泵选型参数表灌水方式水泵型号设计扬程(m)电机功率(KW)额定电流(A)出水管直径(寸)设计流量（m3/h）微喷灌200QJ50-117/9116.93065.4447.7根据所选水泵来对各级管道进行平衡分析，计算结果详见下表所示：表6-12J1主干管水力计算表节点编号长度（m)流量(m3/h)起始高程进口压力(m)计算管径确定管径(mm)设计流速(m/s)水头损失(m)净水头(m)水压标高(m)Ⅰ-1(2)1247.7467.7723.54118.531400.950.0923.47491.22表6-13J1干管水力计算表干管编号节点编号长度（m)流量(m3/h)地形高差(m)进口压力(m)计算管径确定管径(mm)设计流速(m/s)水头损失(m)净水头(m)水压标高(m)Ⅰ-1Ⅰ-1-1（2）6524.560.123.4785.05901.211.3422.23489.88Ⅰ-2Ⅰ-2-1（2）72460.523.47116.401400.920.4823.49490.74Ⅰ-2-3（4）6546-0.1323.49116.401400.920.4322.93490.31表6-14J1分干管水力计算表分干管编号节点编号长度（m)流量(m3/h)地形高差(m)进口压力(m)确定管径(mm)设计流速(m/s)水头损失(m)净水头(m)水压标高(m)Ⅰ-1-1Ⅰ-1-1-1（2、3、4）7019.910.422.23751.452.5320.10487.35Ⅰ-1-2Ⅰ-1-2-1（2、3、4）7724.560.3722.23901.211.7220.87488.15Ⅰ-2-1Ⅰ-2-1-1（2、3、4）6822.69-0.123.49901.121.3222.07489.42Ⅰ-2-2Ⅰ-2-2-1（2、3、4）7625.47-0.1123.49901.261.8121.57488.93Ⅰ-2-3Ⅰ-2-3-1（2）6817.03-0.222.93751.221.8720.86488.44Ⅰ-2-4Ⅰ-2-4-1（2）7020.52-0.1922.93901.011.0421.70489.27155 表6-15J1支管水力计算表支管编号长度(m)控制面积（亩）流量（m3/h）地形高差(m)进口压力(m)确定管径(mm)设计流速(m/s)水头损失(m)多孔系数损失净水头(m)Ⅰ-1-1-1706.5119.520.0720.10751.232.280.3780.8619.30Ⅰ-1-1-2706.5119.52-0.0320.10751.232.280.3780.8619.20Ⅰ-1-1-3706.9320.78-0.0420.10751.312.550.3780.9619.09Ⅰ-1-1-4706.9320.78-0.120.10751.312.550.3780.9619.03Ⅰ-1-2-1778.5425.63-0.0120.87901.121.600.3770.6020.26Ⅰ-1-2-2777.7323.19-0.0420.87901.011.340.3770.5120.33Ⅰ-1-2-3778.4525.34-0.0720.87901.111.570.3770.5920.21Ⅰ-1-2-4776.8320.48-0.1120.87751.292.730.3771.0319.74Ⅰ-2-1-1687.8923.680.0622.07751.493.120.3791.1820.94Ⅰ-2-1-2687.4022.19-0.0722.07751.402.780.3791.0520.94Ⅰ-2-1-3687.2521.76-0.122.07751.372.690.3791.0220.95Ⅰ-2-1-4686.9820.93-0.1422.07751.322.510.3790.9520.98Ⅰ-2-2-1718.0524.14-0.0221.57901.051.330.3780.5021.04Ⅰ-2-2-2717.8323.480.0721.57751.483.210.3781.2120.42Ⅰ-2-2-3718.1124.330.0421.57901.061.350.3780.5121.10Ⅰ-2-2-4718.8626.580.0821.57901.161.580.3780.6021.05Ⅰ-2-3-1635.6817.030.0620.86751.071.610.3800.6120.31Ⅰ-2-3-2635.6817.030.0420.86751.071.610.3800.6120.29Ⅰ-2-4-1705.8217.460.1121.70751.101.870.3780.7121.10Ⅰ-2-4-2707.1421.41-0.0221.70751.352.690.3781.0220.66155 (b)新庄、化明J6灌溉系统水力计算表毛管水头损失计算毛管为等距多孔管，采用单向分水，毛管长60m，毛管进口流量为毛管上的各喷头流量之和。按下式计算毛管水头损失：h毛=Fhf+hjhf=fLQm/DbF=(N(1/(m+1)+1/2N+(m-1)0.5/6N2)-1+x)/(N-1+x)hj=0.1hf式中：h毛——毛管水头损失，m；F——多孔系数；hf——无旁孔出流时的沿程水头损失，m；hj——毛管局部水头损失取毛管沿程水头损失的10％Q——流量，m3/h，为120×15/1000=1.8m3/hD——管道内径，mm，20mm；L——管道长度，m，60m；N——出口数目，个，15个；f——摩阻系数，0.505×105；m——流量指数，1.75；b——管径指数，4.75；x——进口端至第一个出水口的距离与孔口间距之比，为0.5。经计算得：h毛=0.54m。支管水头损失计算支管为等距多孔管，采用双向分水，支管长60m，进口流量为支管上的各毛管进口流量之和，按下式计算支管水头损失：h支=Fhf+hjhf=fLQm/DbF=(N(1/(m+1)+1/2N+(m-1)0.5/6N2)-1+x)/(n-1+x)155 hj=0.1hf式中：h支——支管水头损失，m；F——多孔系数；hf——无旁孔出流时的沿程水头损失，m；hj——支管局部水头损失取支管沿程水头损失的10％Q——流量，m3/h，(支管流量为Q=1.8×10=18m3/h)；D——管道内径，mm，75-2.3×2=70.4mm；L——管道长度，m，60m；N——出口数目，个，10个；f——摩阻系数，0.948×105；m——流量指数，1.77；b——管径指数，4.77；x——进口端至第一个出水口的距离与孔口间距之比，为0.5。经计算得：h支=0.61m。分干管水头损失计算轮灌时，每个分干管上开启两个支管，因此分干管流量为支管流量36m3/hh分干管=hf+hjhf=fLQm/Dbhj=0.1hf式中：h分干管——分干管水头损失，m；hf——分干管沿程水头损失，m；hj——分干管局部水头损失取沿程水头损失的10％，m；Q——流量，m3/h，为36m3/h；D——管道内径，mm，=110-2×3.2=103.6mm；L——管道长度，m，247m；f——摩阻系数，0.948×105；155 m——流量指数，1.77；b——管径指数，4.77；经计算得：h分干管=3.56m干管水头损失计算轮灌时，干管上流量为其分干管上轮灌时支管流量之和，根据轮灌组划分情况，干管流量为36m3/h。h干管=hf+hjhf=fLQm/Dbhj=0.1hf式中：h干管——干管水头损失，m；hf——干管沿程水头损失，m；hj——干管局部水头损失取沿程水头损失的10％，m；Q——流量，m3/h，为36m3/h；D——管道内径，mm，=110-2×3.2=103.6mm；L——管道长度，m，140m；f——摩阻系数，0.948×105；m——流量指数，1.77；b——管径指数，4.77；经计算得：h干管=2.02m主干管水头损失计算轮灌时系统最大流量即为主干管流量。h主干管=hf+hjhf=fLQm/Dbhj=0.1hf式中：h主干管——主干管水头损失，m；hf——主干管沿程水头损失，m；155 hj——主干管局部水头损失取沿程水头损失的10％，m；Q——流量，m3/h，为51.03m3/h；D——管道内径，mm，=140-2×3.5=133mm；L——管道长度，m，81m；f——摩阻系数，0.948×105；m——流量指数，1.77；b——管径指数，4.77；经计算得：h主干管=0.65m泵管水头损失计算轮灌时系统最大流量即为泵管流量。hf出=fLQm/db式中：f—摩阻系数，由表查得f=6.25×105；L—泵管长度，80m；Q—管道流量(m3/h)，47.7m3/h；m、b—流量指数和管径指数，由表查得m=1.9，b=5.1；d—管道内径，100mm。则：h出总=1.1hf出=1.10fLQm/db=1.1×6.25×105×80×51.031.9/1005.1=6.09m首部过滤损失为8m，则h总=h出总+h首损+h主干管+h干管+h分干管+h支管+h毛管=6.09+8+0.65+2.02+3.56+0.61+0.54=21.47m。水泵选型井房设计为一级扬水泵站，新建首部系统装置1套，井房内安装配电柜。井房设计为一层砖混结构，屋面为现浇钢筋混凝土平屋面。根据以上水力计算结果确定水泵扬程H=h总+h动水位+P=21.47+80+20=121.47m155 式中P为喷头正常工作压力根据系统设计流量与扬程，参考QJ型井用潜水泵性能基本参数，选定泵型为200QJ50-117/9，额定流量50m3/h，额定扬程100-130m，配套电动机功率30kw，转速2850r/min，满足管灌设备参数要求。实际水泵选配以机井成井后的抽水试验资料为依据复核确定。表6-16水泵选型参数表灌水方式水泵型号设计扬程(m)电机功率(KW)额定电流(A)出水管直径(寸)设计流量（m3/h）微喷灌200QJ50-117/9121.473065.4451.03根据所选水泵来对各级管道进行平衡分析，计算结果详见下表所示：表6-17XJ6主干管水力计算表节点编号长度（m)流量(m3/h)地形高差(m)进口压力(m)计算管径确定管径(mm)设计流速(m/s)水头损失(m)净水头(m)水压标高(m)Ⅵ-1（2）7051.030.3127.38122.601600.780.3027.39506.64Ⅵ-3（4）1151.030.0427.39122.601600.780.0527.38506.59表6-18XJ6干管水力计算表干管编号节点编号长度（m)流量(m3/h)地形高差(m)进口压力(m)计算管径确定管径(mm)设计流速(m/s)水头损失(m)净水头(m)水压标高(m)Ⅵ--1Ⅵ-1-1（2）6521.240.0127.3879.09901.050.9726.42505.66Ⅵ-1-3（4）7021.24-0.9126.4279.09901.051.0424.47504.62Ⅵ-2Ⅵ-2-1128.890.0427.3892.24901.430.0327.39506.60Ⅵ-2-27019.320.1627.3975.43751.382.2425.32504.37Ⅵ-2-36015.870.0725.3268.37751.131.3624.03503.01Ⅵ-3Ⅵ-3-15233.930.6527.3899.961101.120.6827.36505.92155 Ⅵ-3-25324.100.8427.3684.24901.191.0527.15504.87Ⅵ-4Ⅵ-4-16540.750.0627.38109.561101.341.1826.26505.41Ⅵ-4-27540.750.1726.26109.561101.341.3625.07504.05表6-19XJ6分干管水力计算表分干管编号节点编号长度（m)流量(m3/h)地形高差(m)进口压力(m)计算管径确定管径(mm)设计流速(m/s)水头损失(m)净水头(m)水压标高(m)Ⅵ-2-1Ⅵ-2-1-1（2）5028.89-0.3527.3992.241100.950.4926.56506.12Ⅵ-3-1Ⅵ-3-1-1（2）133.940.3127.3699.981101.120.0127.65505.90Ⅵ-3-1-3（4）5033.940.1327.6599.981101.120.6527.13505.25Ⅵ-3-1-5（6）6033.940.5627.1399.981101.120.7826.91504.47Ⅵ-3-1-7（8）5033.940.3326.9199.981101.120.6526.59503.82Ⅵ-3-1-9（10）6033.940.1126.5999.981101.120.7825.92503.04Ⅵ-3-2Ⅵ-3-2-1（2）5424.100.0427.1584.24901.191.0126.18503.86Ⅵ-3-2-3（4）12024.100.0326.1884.24901.192.2423.97501.62Ⅵ-3-2-56024.100.0423.9784.24901.191.1222.90500.51Ⅵ-4-1Ⅵ-4-1-1127.190.326.2689.48901.340.0226.54505.39Ⅵ-4-1-26027.190.226.5489.48901.341.3925.35504.00Ⅵ-4-1-39027.190.6725.3589.48901.342.0823.94501.92Ⅵ-4-1-46027.191.7223.9489.48901.341.3924.28500.54155 Ⅵ-4-2Ⅵ-4-2-1（2）140.750.0725.07109.561101.340.0225.12504.03Ⅵ-4-2-3（4）7940.750.2625.12109.561101.341.3624.03502.68Ⅵ-4-2-5（6）9540.751.0624.03109.561101.341.6323.45501.04Ⅵ-4-2-7（8）7240.750.7423.45109.561101.341.2422.96499.81表6-20XJ6支管水力计算表支管编号长度控制面积流量地形高差(m)进口压力(m)确定管径(mm)设计流速(m/s)多孔系数水头损失净水头(m)Ⅵ-1-1647.3421.110.0426.42901.040.3800.0626.41Ⅵ-1-2627.3721.190.0226.42901.050.3810.0526.39Ⅵ-1-3646.2918.09024.47751.290.3800.1024.37Ⅵ-1-4623.9111.24024.47631.140.3810.1024.37Ⅵ-2-1-1505.5115.83-0.0126.56751.130.3860.0626.48Ⅵ-2-1-2504.5213.01026.56631.320.3860.1026.45Ⅵ-2-2756.7119.28-0.0125.32751.380.3770.1325.17Ⅵ-2-3545.5115.840.0424.03751.130.3840.0724.00Ⅵ-3-1-1423.9811.440.0127.65631.160.3920.0727.59Ⅵ-3-1-2423.429.830.0227.65631.000.3920.0527.62Ⅵ-3-1-3423.6910.62-0.0127.13631.080.3920.0627.06Ⅵ-3-1-4423.269.370.0127.13630.950.3920.0527.09Ⅵ-3-1-5423.5110.08-0.0226.91631.020.3920.0626.84Ⅵ-3-1-6423.068.800.0226.91501.470.3920.1526.79Ⅵ-3-1-7424.0911.75-0.0226.59631.190.3920.0726.50Ⅵ-3-1-8424.1912.060.0426.59631.230.3920.0826.55Ⅵ-3-1-9426.1217.59-0.0325.92751.260.3920.0725.83Ⅵ-3-1-10425.6716.290.0225.92751.160.3920.0625.88Ⅵ-3-2-1587.6021.840.0226.18901.080.3820.0526.15Ⅵ-3-2-2588.3724.050.0226.18901.190.3820.0626.14Ⅵ-3-2-3588.2223.63-0.0123.97901.170.3820.0623.90155 Ⅵ-3-2-4587.5821.790.0323.97901.080.3820.0523.95Ⅵ-3-2-5546.9620.01-0.0322.90900.990.3840.0422.82Ⅵ-4-1-1689.4427.14-0.0326.54901.340.3790.0926.42Ⅵ-4-1-2689.2426.56-0.0225.35901.310.3790.0925.25Ⅵ-4-1-3687.8222.49-0.0223.94901.110.3790.0723.86Ⅵ-4-1-4687.2120.74024.28901.030.3790.0624.22Ⅵ-4-2-1709.7027.890.9925.12901.380.3780.1026.01Ⅵ-4-2-2648.5224.490.0225.12901.210.3800.0725.07Ⅵ-4-2-3688.3924.13-0.0124.03901.190.3790.0723.94Ⅵ-4-2-4647.3721.19-0.0524.03901.050.3800.0623.92Ⅵ-4-2-5687.9222.78-0.0223.45901.130.3790.0723.37Ⅵ-4-2-6657.1620.570.0323.45901.020.3800.0523.43Ⅵ-4-2-7687.2420.82-0.0122.96901.030.3790.0622.89Ⅵ-4-2-8656.9119.860.0522.96900.980.3800.0522.96(c)新庄、化明XJ1灌溉系统水力计算表毛管水头损失计算毛管为等距多孔管，采用单向分水，毛管长60m，毛管进口流量为毛管上的各喷头流量之和。按下式计算毛管水头损失：h毛=Fhf+hjhf=fLQm/DbF=(N(1/(m+1)+1/2N+(m-1)0.5/6N2)-1+x)/(N-1+x)hj=0.1hf式中：h毛——毛管水头损失，m；F——多孔系数；hf——无旁孔出流时的沿程水头损失，m；hj——毛管局部水头损失取毛管沿程水头损失的10％Q——流量，m3/h，为120×15/1000=1.8m3/hD——管道内径，mm，20mm；L——管道长度，m，60m；N——出口数目，个，15个；155 f——摩阻系数，0.505×105；m——流量指数，1.75；b——管径指数，4.75；x——进口端至第一个出水口的距离与孔口间距之比，为0.5。经计算得：h毛=0.54m。支管水头损失计算支管为等距多孔管，采用双向分水，支管长60m，进口流量为支管上的各毛管进口流量之和，按下式计算支管水头损失：h支=Fhf+hjhf=fLQm/DbF=(N(1/(m+1)+1/2N+(m-1)0.5/6N2)-1+x)/(n-1+x)hj=0.1hf式中：h支——支管水头损失，m；F——多孔系数；hf——无旁孔出流时的沿程水头损失，m；hj——支管局部水头损失取支管沿程水头损失的10％Q——流量，m3/h，(支管流量为Q=1.8×10=18m3/h)；D——管道内径，mm，75-2.3×2=70.4mm；L——管道长度，m，60m；N——出口数目，个，10个；f——摩阻系数，0.948×105；m——流量指数，1.77；b——管径指数，4.77；x——进口端至第一个出水口的距离与孔口间距之比，为0.5。经计算得：h支=0.61m。分干管水头损失计算155 轮灌时，每个分干管上开启1个支管，因此分干管流量为支管流量18m3/hh分干管=hf+hjhf=fLQm/Dbhj=0.1hf式中：h分干管——分干管水头损失，m；hf——分干管沿程水头损失，m；hj——分干管局部水头损失取沿程水头损失的10％，m；Q——流量，m3/h，为18m3/h；D——管道内径，mm，=75-2×2.3=70.4mm；L——管道长度，m，194m；f——摩阻系数，0.948×105；m——流量指数，1.77；b——管径指数，4.77；经计算得：h分干管=5.18m干管水头损失计算轮灌时，干管上流量为其分干管上轮灌时支管流量之和，根据轮灌组划分情况，干管流量为49.56m3/h。h干管=hf+hjhf=fLQm/Dbhj=0.1hf式中：h干管——干管水头损失，m；hf——干管沿程水头损失，m；hj——干管局部水头损失取沿程水头损失的10％，m；Q——流量，m3/h，为49.56m3/h；D——管道内径，mm，=140-2×3.5=133mm；L——管道长度，m，419m；155 f——摩阻系数，0.948×105；m——流量指数，1.77；b——管径指数，4.77；经计算得：h干管=3.23m泵管水头损失计算轮灌时系统最大流量即为泵管流量。hf出=fLQm/db式中：f—摩阻系数，由表查得f=6.25×105；L—泵管长度，80m；Q—管道流量(m3/h)，49.56m3/h；m、b—流量指数和管径指数，由表查得m=1.9，b=5.1；d—管道内径，100mm。则：h出总=1.1hf出=1.10fLQm/db=1.1×6.25×105×80×51.031.9/1005.1=5.76m首部过滤损失为8m，则h总=h出总+h首损+h干管+h分干管+h支管+h毛管=5.76+8+3.23+5.18+0.61+0.54=23.32m。水泵选型井房设计为一级扬水泵站，新建首部系统装置1套，井房内安装配电柜。井房设计为一层砖混结构，屋面为现浇钢筋混凝土平屋面。根据以上水力计算结果确定水泵扬程H=h总+h动水位+P=23.32+80+20=123.32m式中P为喷头正常工作压力根据系统设计流量与扬程，参考QJ型井用潜水泵性能基本参数，选定泵型为200QJ50-117/9，额定流量50m3/h，额定扬程100-130m，配套电动机功率30kw，转速2850r/min，满足管灌设备参数要求。155 实际水泵选配以机井成井后的抽水试验资料为依据复核确定。表6-21水泵选型参数表灌水方式水泵型号设计扬程(m)电机功率(KW)额定电流(A)出水管直径(寸)设计流量（m3/h）微喷灌200QJ50-117/9123.323065.4449.56根据所选水泵来对各级管道进行平衡分析，计算结果详见下表所示：表6-22XJ1干管水力计算表节点编号长度（m)流量(m3/h)地形高差(m)进口压力(m)计算管径确定管径(mm)设计流速(m/s)净水头(m)水压标高(m)Ⅻ-18249.56-0.0126.56120.821600.7626.22496.93Ⅻ-218849.56-0.1726.22120.821600.7625.28496.16Ⅻ-310149.560.0125.28120.821600.7624.87495.74Ⅻ-44849.560.0324.87120.821600.7624.71495.55表6-23XJ1分干管水力计算表干管编号节点编号长度（m)流量(m3/h)地形高差(m)进口压力(m)计算管径确定管径(mm)水头损失(m)净水头(m)水压标高(m)Ⅻ-1Ⅻ-1-1（2）129.66-0.0126.2293.471100.0126.19497.04Ⅻ-1-3（4）6529.660.4726.1993.471100.6726.00496.38Ⅻ-1-5（6）14329.660.0426.0093.471101.4724.57494.91Ⅻ-1-7（8）6829.660.0224.5793.471100.7023.90494.22Ⅻ-1-9（10）11729.660.0123.9093.471101.2022.71493.02Ⅻ-2Ⅻ-2-1（2）14315.91-0.3325.2868.45753.0721.87493.08Ⅻ-2-3（4）6315.91021.8768.45751.3520.52491.73Ⅻ-2-56328.67-0.4925.2891.89901.6023.19494.89Ⅻ-3Ⅻ-3-1（2）120.59-0.0324.8777.88900.0124.83495.73Ⅻ-3-3（4）14320.59-0.924.8377.88902.0221.91493.71Ⅻ-3-5（6）6320.59-0.3821.9177.88900.8920.64492.82Ⅻ-4Ⅻ-4-1（2）128.12-0.0124.7191.00900.0224.67495.52Ⅻ-4-3（4）6128.12-0.3624.6791.00901.5022.82494.03Ⅻ-4-5（6）6028.120.0722.8291.00901.4721.42492.56Ⅻ-4-7（8）7228.12-0.5421.4291.00901.7619.11490.79表6-24XJ1支管水力计算表支管编号长度控制面积流量地形高差(m)进口压力(m)确定管径(mm)设计流速(m/s)水头损失净水头(m)155 Ⅻ-1-17510.3029.620.0326.191100.980.0426.18Ⅻ-1-2759.5727.510.0126.19901.360.1026.10Ⅻ-1-3759.5327.39-0.0126.00901.350.1025.89Ⅻ-1-4758.1123.310.0326.00901.150.0825.95Ⅻ-1-5758.7725.22-0.0424.57901.250.0924.44Ⅻ-1-6556.3718.33-0.0524.57751.310.0924.43Ⅻ-1-7758.4024.16-0.0423.90901.190.0823.77Ⅻ-1-8555.6416.21-0.0723.90751.160.0723.75Ⅻ-1-9454.8714.01-0.0122.71751.000.0522.65Ⅻ-1-10554.9214.16-0.0722.71751.010.0622.58Ⅻ-214314.9342.91-0.0421.871101.410.1621.67Ⅻ-2-1754.7413.63-0.0821.87631.390.1721.63Ⅻ-2-2904.4912.92-0.0720.52631.310.1820.27Ⅻ-2-3565.5215.88-0.0620.52751.000.0720.39Ⅻ-2-4484.2212.140.0023.19631.080.0923.10Ⅻ-3-1456.9519.99-0.0124.83751.430.0924.73Ⅻ-3-2456.7119.29-0.0224.83751.380.0824.73Ⅻ-3-3446.8119.56-3.0021.91751.400.0818.83Ⅻ-3-4427.4221.34-0.0521.91901.060.0421.82Ⅻ-3-5447.0420.25-0.0120.64901.000.0320.60Ⅻ-3-6427.1520.560.0020.64901.020.0420.61Ⅻ-4-1454.6113.25-0.0124.67631.350.1024.57Ⅻ-4-2484.9414.21-0.0124.67631.440.1224.55Ⅻ-4-3454.1211.86-0.0122.82631.210.0822.73Ⅻ-4-4484.4512.81-0.0422.82631.300.1022.68Ⅻ-4-5454.5913.20-0.0121.42631.340.1021.31Ⅻ-4-6485.1714.88-0.1821.42751.060.0521.18Ⅻ-4-7486.5018.69-0.0119.11751.330.0819.02Ⅻ-4-8536.3718.31-0.0219.11751.310.0919.015）首部过滤系统设计机井单井出水量为50m3/h,首部系统包括过滤设施以及施肥装置。过滤采用离心式+网式过滤，型号都为4寸，过滤目数为120。施肥装置选用压差式施肥罐，型号为SFG-50，工作压力≤0.8Mpa。6.4.3.3滴灌灌溉工程设计蔬菜滴灌灌溉工程设计以宋家尧蔬菜滴灌项目区XJ4及XJ6为例，总共实施灌溉面积500亩，单井控制面积250亩。1）管网布置155 管材选择干管、支管埋于地下，为防止热胀冷缩和冬季冻害，因而要求其耐腐蚀、寿命长、重量轻、抗压强度高等特点，所以选用硬质聚氯乙烯PVC-U塑管。滴管带铺于地上，为施工安装和灌溉方便，因而要求其耐低温、重量轻、韧性好、抗冲击强度高等特点，所以选用低密度聚乙烯PE塑管。输配水管网布设输配水管网采用半固定式管道系统，管道分为干管、分干管、支管和毛管4级管道。干管、分干管和支管为地埋固定管道，埋于地下，滴灌带铺于地上，采用双向敷设，滴灌带按照作物种植行距布置，间距0.6m，滴头间距0.3m。控制和保护装置为了保证滴灌系统安全稳定运行，需在管路上安装控制和保护装置。具体布设如下：各支管首端设置闸阀井1座，安装主控闸阀1个；管网系统最低处设置泄水井1座，安装φ50球阀1个。2）设计参数确定（1）日耗水强度蔬菜滴灌时日耗水强度根据地区最终确定为5mm/d，(2)设计灌水均匀度滴灌输水灌溉方式下设计灌水均匀度为80%。(3)灌溉水有效利用系数设计取0.90。(4)设计土壤容重设计土壤容重r确定为1.45g/cm3。(5)设计计划湿润深度设计湿润层深度设计取35cm。155 (6)田间最大持水量田间持水量根据实际情况最终确定为22%。(7)适宜土壤含水量上、下限（重量百分比）土壤含水量上限90%，含水量下限65%3）设计灌溉制度（1）最大净灌溉定额mmax=0.1rzpβ田(θmax-θmin)式中：mmax—最大净灌水定额（mm）；r—土壤容重（g/cm3）r取1.45g/cm3；z—计划湿润层深度（m），蔬菜取35cm；p—设计土壤湿润比（%），蔬菜取80%；θmax、θmin—适宜含水量上下限（%），分别取田间持水量的90%和65%，田间持水率取22%。则：mmax=0.1×1.45×35×80%×22%×(90－65)=22.33mm（2）最大灌水周期Tmax=mmax／Ia式中：Tmax—最大灌水周期（d）；Ia—设计耗水强度，蔬菜取5mm/d。则：Tmax=22.33/5=4.46d（3）设计灌水周期(T)T≤Tmax=4.46则设计灌水周期为4天。（4）设计净灌水定额md=T×Ia155 式中：md—设计净灌水定额（mm）；T—设计灌水周期（d）。则：md=4×5=20mm=13.33m3/亩（5）设计毛灌水定额m′=md/η式中：m′—设计毛灌水定额（mm）；η—灌溉水利用系数，取0.9。则：m′=20/0.9=22.5mm=15m3/亩（6）滴灌工作制度和流量的确定一次灌水延续时间：t=m′SeSl／qd式中：t—一次灌水延续时间（h）；m′—设计毛灌水定额（mm）；Se—灌水器间距，0.30m；Sl—毛管间距，0.60m；qd—设计滴头流量，1.5L/h；则：t=（22.5×0.6×0.3）／1.5=2.7h，设计取3h。轮灌组数目：N≤CT/t式中：N～轮灌组数目；C～系统设计日工作小时数，18h；T～设计灌水周期，4d；t～一次灌水延续时间，3h。计算得：N=18×4/3=24，根据实际需要总轮灌组数取24个。（7）设计土壤湿润比P校核：155 P==Se——滴头间距，取0.3m，；Sl——毛管间距，取0.6m，；Dw——土壤水分水平扩散直径，取0.45m。经计算，设计土壤湿润比＞所取土壤湿润比80%，因此满足要求。h.支管、毛管水头差分配以及毛管极限长度确定当qv=20%时，灌区灌水小区允许水头差：hmaxhmin△Hs=hmax-hmin=18.42-14.02=4.40m支、毛管水头差分配比分别为0.45、0.55△H毛=0.55△Hs=0.55×4.40=2.42m△H支=0.45△Hs=0.45×4.40=1.98m毛管允许极限铺设长度毛管极限孔数：=毛管的铺设长度：Lm=S(Nm-1)+S0=0.3×(341-1)+0.3=102m根据实际地形和输配水管网的布置，确定本次设计毛管的实际铺设长度为90m。式中：d—毛管内径（mm），15.6mm；k—毛管局部水头损失加大系数，取1.1；S—毛管上出水孔间距（m）；q—滴头设计流量（L/h），1.5L/h；S0—毛管进口至第一个出水口的距离（m）。155 4）田间管网水力计算（1）轮灌组划分a.各轮灌组控制的面积尽可能相等或接近，以使水泵工作稳定效率提高。b.轮灌组的划分应考虑田间管理和灌溉管理方便的要求。c.为了便于运行、操作，通常一个轮灌组管辖的范围宜集中连片，轮灌顺序可至上而下或直下而。轮灌组划分表详见小表所示：表6-25XJ4轮灌组划分表轮灌组编号项目计算Q(m³/h）实际Q(m³/h）轮灌支管数（条）面积（亩）轮灌天数（d）第1轮灌组设计参数　43.8528.77第一天控制支管编号Ⅳ-1-1、Ⅳ-9-4第2轮灌组设计参数　47.4429.49控制支管编号Ⅳ-1-2、Ⅳ-9-3第3轮灌组设计参数　33.9526.79控制支管编号Ⅳ-1-3、Ⅳ-2-3第4轮灌组设计参数　49.6339.93控制支管编号Ⅳ-1-4、Ⅳ-2-4、Ⅳ-3-1第5轮灌组设计参数　42.5338.51控制支管编号Ⅳ-1-5、Ⅳ-2-5、Ⅳ-3-2第6轮灌组设计参数　49.1139.82控制支管编号Ⅳ-1-6、Ⅳ-2-6、Ⅳ-4-1第7轮灌组设计参数　39.6927.94控制支管编号Ⅳ-5-1、Ⅳ-6-1第8轮灌组设计参数　47.2629.45第二天控制支管编号Ⅳ-4-3、Ⅳ-5-2第9轮灌组设计参数　49.3329.87控制支管编号Ⅳ-4-4、Ⅳ-5-3第10轮灌组设计参数　44.7528.95控制支管编号Ⅳ-5-4、Ⅳ-6-3第11轮灌组设计参数　44.7938.96控制支管编号Ⅳ-6-4、Ⅳ-7-1、Ⅳ-8-1第12轮灌组设计参数　47.7739.55控制支管编号Ⅳ-6-5、Ⅳ-7-2、Ⅳ-8-2第13轮灌组设计参数　33.7026.74控制支管编号Ⅳ-7-3、Ⅳ-8-3第14轮灌组设计参数　43.6128.72控制支管编号Ⅳ-7-4、Ⅳ-9-1设计参数　43.1728.63第三天155 第15轮灌组控制支管编号Ⅳ-7-5、Ⅳ-10-1第16轮灌组设计参数　42.3128.46控制支管编号Ⅳ-7-6、Ⅳ-9-2第17轮灌组设计参数　45.9629.19控制支管编号Ⅳ-2-2、Ⅳ-10-3第18轮灌组设计参数　45.9629.19控制支管编号Ⅳ-2-1、Ⅳ-10-4第19轮灌组设计参数　42.5528.51控制支管编号Ⅳ-4-2、Ⅳ-6-6第20轮灌组设计参数　42.2228.44控制支管编号Ⅳ-6-2、Ⅳ-10-2表6-26XJ6轮灌组划分表轮灌组编号项目计算实际轮灌支管数面积（亩）备注Q(m³/h）Q(m³/h）　　第1轮灌组设计参数　26.03　15.21第一天控制支管编号Ⅵ-1-1第2轮灌组设计参数　46.52　29.30控制支管编号Ⅵ-1-2、Ⅵ-2-2第3轮灌组设计参数　48.78　29.76控制支管编号Ⅵ-1-3、Ⅵ-2-3第4轮灌组设计参数　48.15　29.63控制支管编号Ⅵ-1-4、Ⅵ-2-4第5轮灌组设计参数　30.37　16.07控制支管编号Ⅵ-1-5第6轮灌组设计参数　48.97　29.79控制支管编号Ⅵ-1-6、Ⅵ-4-1第7轮灌组设计参数　26.02　15.20控制支管编号Ⅵ-4-2第8轮灌组设计参数　45.22　29.04第二天控制支管编号Ⅵ-3-3、Ⅵ-4-3第9轮灌组设计参数　50.17　210.03控制支管编号Ⅵ-3-4、Ⅵ-4-4155 第10轮灌组设计参数　49.90　29.98控制支管编号Ⅵ-3-5、Ⅵ-4-5第11轮灌组设计参数　24.75　14.95控制支管编号Ⅵ-4-6第12轮灌组设计参数　45.52　29.10控制支管编号Ⅵ-5-1、Ⅵ-6-1第13轮灌组设计参数　49.36　29.87控制支管编号Ⅵ-5-2、Ⅵ-6-2第14轮灌组设计参数　43.51　28.70控制支管编号Ⅵ-5-3、Ⅵ-6-3第15轮灌组设计参数　41.99　28.40第三天控制支管编号Ⅵ-6-4、Ⅵ-7-1第16轮灌组设计参数　36.25　27.25控制支管编号Ⅵ-6-5、Ⅵ-7-2第17轮灌组设计参数　37.48　27.50控制支管编号Ⅵ-6-6、Ⅵ-7-3第18轮灌组设计参数　26.48　15.30控制支管编号Ⅵ-2-1第19轮灌组设计参数　30.47　16.09控制支管编号Ⅵ-2-5第20轮灌组设计参数　27.33　15.47控制支管编号Ⅵ-2-6第21轮灌组设计参数　26.08　15.22控制支管编号Ⅵ-3-1第22轮灌组设计参数　31.87　16.37第四天控制支管编号Ⅵ-3-2第23轮灌组设计参数　30.25　16.05控制支管编号Ⅵ-3-6155 （2）管网水力计算管网水力计算的任务是合理确定管径，计算各级管道的流速、水头损失及各节点的自由水头。主干管、分干管、干管、支管均采用UPVC管，毛管采用PE管，管道的水力计算是以最不利点往管网入口机型计算，计算方法和步骤如下：（a)按照管道的设计流量，计算经济管径，其计算公式为:式中，D：干、支管管径，mm；Q：设计管道最大流量，m³/h；V：UPVC塑料管经济流速，一般为1-1.5m/s，计算取1.2m/s。（b)根据经济管径，考虑到符合管材规格型号以及减小管材规格型号的问题，选择符合规格的适宜管径。（c)按照初定管径计算管道流速及水头损失。局部损失计算按沿程水头损失的0.10倍计，沿程水头损失按下式计算：hf=fLQm/db式中：L为管道长度(m)；d为管道内径(mm)；Q为管道流量(m³/h)；f为摩阻系数，对于UPVC管f=0.948×105；m为流量指数，对于UPVC管，m=1.77；b为管径指数，对于UPVC管b=4.77。（d)计算各节点水压标高和自由水头。水压标高：Pi=Pi-1+△h-hw自由水头：Hi=Pi-hi式中：Pi-1：为上一结点水压标高(m)；△h为两结点的地形高差(m)；hw为两结点间总水头损失(m)；hi为节点地面高程(m)。（e）XJ4管网水力计算表155 毛管水头损失计算毛管为等距多孔管，采用单向分水，毛管长60m，毛管进口流量为毛管上的各滴头流量之和。按下式计算毛管水头损失：h毛=Fhf+hjhf=fLQm/DbF=(N(1/(m+1)+1/2N+(m-1)0.5/6N2)-1+x)/(N-1+x)hj=0.1hf式中：h毛——毛管水头损失，m；F——多孔系数；hf——无旁孔出流时的沿程水头损失，m；hj——毛管局部水头损失取毛管沿程水头损失的10％Q——流量，m3/h，为1.5×60/0.3/1000=0.30m3/hD——管道内径，mm，16mm；L——管道长度，m，60m；N——出口数目，个，200个；f——摩阻系数，0.505×105；m——流量指数，1.75；b——管径指数，4.75；x——进口端至第一个出水口的距离与孔口间距之比，为0.5。经计算得：h毛=0.38m。支管水头损失计算支管为等距多孔管，采用双向分水，支管长45m，进口流量为支管上的各毛管进口流量之和，按下式计算支管水头损失：h支=Fhf+hjhf=fLQm/DbF=(N(1/(m+1)+1/2N+(m-1)0.5/6N2)-1+x)/(n-1+x)hj=0.1hf155 式中：h支——支管水头损失，m；F——多孔系数.；hf——无旁孔出流时的沿程水头损失，m；hj——支管局部水头损失取支管沿程水头损失的10％Q——流量，m3/h，(支管流量为Q=0.3×75=22.5m3/h)；D——管道内径，mm，90-2.7×2=84.6mm；L——管道长度，m，70m；N——出口数目，个，=70/0.6=117个；f——摩阻系数，0.948×105；m——流量指数，1.77；b——管径指数，4.77；x——进口端至第一个出水口的距离与孔口间距之比，为0.5。经计算得：h支=0.66m。分干管水头损失计算轮灌时，每个分干管上开启一个支管，因此分干管流量为支管流量22.5m3/hh分干管=hf+hjhf=fLQm/Dbhj=0.1hf式中：h分干管——分干管水头损失，m；hf——分干管沿程水头损失，m；hj——分干管局部水头损失取沿程水头损失的10％，m；Q——流量，m3/h，为18m3/h；D——管道内径，mm，=90-2×2.7=84.6mm；L——管道长度，m，45m；f——摩阻系数，0.948×105；m——流量指数，1.77；155 b——管径指数，4.77；经计算得：h分干管=1.17m干管水头损失计算轮灌时，干管上流量为其分干管上轮灌时支管流量之和，根据轮灌组划分情况，干管流量为49.63m3/hh干管=hf+hjhf=fLQm/Dbhj=0.1hf式中：h干管——干管水头损失，m；hf——干管沿程水头损失，m；hj——干管局部水头损失取沿程水头损失的10％，m；Q——流量，m3/h，为49.63m3/h；D——管道内径，mm，=140-2×3.5=133mm；L——管道长度，m，65m；f——摩阻系数，0.948×105；m——流量指数，1.77；b——管径指数，4.77；经计算得：h干管=1.14m主干管水头损失计算轮灌时系统最大流量即为主干管流量。h主干管=hf+hjhf=fLQm/Dbhj=0.1hf式中：h主干管——主干管水头损失，m；hf——主干管沿程水头损失，m；hj——主干管局部水头损失取沿程水头损失的10％，m；155 Q——流量，m3/h，为49.63m3/h；D——管道内径，mm，=140-2×3.5=133mm；L——管道长度，m，107m；f——摩阻系数，0.948×105；m——流量指数，1.77；b——管径指数，4.77；经计算得：h主干管=0.83m泵管水头损失计算轮灌时系统最大流量即为泵管流量。hf出=fLQm/db式中：f—摩阻系数，由表查得f=6.25×105；L—泵管长度，98m；Q—管道流量(m3/h)，49.63m3/h；m、b—流量指数和管径指数，由表查得m=1.9，b=5.1；d—管道内径，100mm。则：h出总=1.1hf出=1.10fLQm/db=1.1×6.25×105×98×47.71.9/1005.1=7.08m首部过滤损失为8m，则h总=h出总+h首损+h主干管+h干管+h分干管+h支管+h毛管=7.08+8+0.83+1.14+1.17+0.66+0.38=19.26m。水泵选型井房设计为一级扬水泵站，新建首部系统装置1套，井房内安装配电柜。井房设计为一层砖混结构，屋面为现浇钢筋混凝土平屋面。根据以上水力计算结果确定水泵扬程H=h总+h动水位+P=19.26+98+10=127.26m式中P为喷头正常工作压力155 根据设计流量和所需扬程，机井选用200QJ50-117/9型潜水泵1台，额定流量50m3/h，扬程100-130m，电机功率30KW，转速2850r/min，满足灌溉参数要求。表6-27水泵选型参数表灌水方式水泵型号设计扬程(m)电机功率(KW)额定电流(A)出水管直径(寸)设计流量（m3/h）滴灌200QJ50-117/9127.263065.4449.63根据所选取的水泵，对各级管网进行平衡分析，计算结果详见下表表6-28XJ4主干管水力计算表节点编号长度（m)流量(m3/h)地形高差(m)进口压力(m)计算管径确定管径(mm)设计流速(m/s)水头损失(m)净水头(m)水压标高(m)Ⅳ107.0049.63-0.2320.00120.90140.000.900.8318.94651.85表6-29XJ4干管水力计算表节点编号长度（m)流量(m3/h)地形高差(m)进口压力(m)计算管径确定管径(mm)设计流速(m/s)水头损失(m)净水头(m)水压标高(m)Ⅳ-1（6）45.0049.630.0618.94120.90140.000.900.3518.65651.50Ⅳ-2（7）105.0049.630.9218.65120.90140.000.900.8118.76650.69Ⅳ-3（8）105.0049.630.3018.76120.90140.000.900.8118.25649.88Ⅳ-4（9）83.0049.630.3318.25120.90140.000.900.6417.93649.23Ⅳ-5（10）147.0049.631.6517.93120.90140.000.901.1418.45648.10表6-30XJ4分干管水力计算表节点编号长度（m)流量(m3/h)地形高差(m)进口压力(m)计算管径确定管径(mm)设计流速(m/s)水头损失(m)净水头(m)水压标高(m)Ⅳ-1-1（2）6.0018.950.0118.4574.71751.190.1818.28651.12Ⅳ-1-3（4）50.0017.060.0618.2870.89751.071.2217.12649.90Ⅳ-1-5（6）44.0011.370.0817.1257.87631.011.2115.99648.69Ⅳ-2-1（2）6.0016.890.0218.7670.53751.060.1418.64650.55Ⅳ-2-3（4）50.0016.890.0718.6470.53751.061.1917.51649.35Ⅳ-2-5（6）44.0012.720.0917.5161.21631.131.4816.12647.87Ⅳ-3-26.0018.720.0318.2574.25751.180.1718.11649.71Ⅳ-3-150.0015.680.0818.1167.96750.991.0517.14648.66Ⅳ-4-1（2）6.0025.070.3017.9385.94901.100.1218.11649.11155 Ⅳ-4-3（4）53.0022.050.0718.1180.60900.960.8517.34648.27Ⅳ-5-1（2）6.0022.050.0218.4580.60900.960.1018.37648.00Ⅳ-5-3（4）53.0025.210.0818.3786.17901.101.0717.38646.93Ⅳ-6-1（2）45.0014.480.0918.6565.31750.910.8217.92650.68Ⅳ-6-3（4）44.0017.480.2617.9271.76751.101.1217.07649.57Ⅳ-6-5（6）43.0017.480.1317.0771.76751.101.0916.11648.48Ⅳ-7-1（2）45.0013.440.1918.7662.92631.201.6717.28649.02Ⅳ-7-3（4）44.0016.850.1717.2870.45751.061.0516.41647.98Ⅳ-7-5（6）43.0016.850.1916.4170.45751.061.0215.57646.95Ⅳ-8-145.0013.870.0518.2563.91631.241.7616.54648.12Ⅳ-8-244.0016.850.0416.5470.45751.061.0515.53647.07Ⅳ-8-343.0016.850.0815.5370.45751.061.0214.59646.05Ⅳ-9-1（2）67.0026.75-0.1217.9388.77901.171.5016.31647.73Ⅳ-9-3（4）45.0028.49-0.1416.3191.61901.241.1315.04646.60Ⅳ-10-1（2）67.0029.07-0.0815.0492.53901.271.7413.22642.95Ⅳ-10-3（4）45.0029.07-0.1213.2292.53901.271.1711.93641.78表6-31XJ4支管水力计算表节点编号长度（m)流量(m3/h)地形高差(m)进口压力(m)计算管径确定管径(mm)设计流速(m/s)多孔系数损失净水头(m)水压标高(m)Ⅳ-1-150.0018.95-0.0118.2874.71751.190.3630.5316.81649.66Ⅳ-1-250.0018.950.0118.2874.71751.190.3630.5316.83649.66Ⅳ-1-350.0017.06-0.0217.1270.89751.070.3630.4415.89648.69Ⅳ-1-450.0017.060.0517.1270.89751.070.3630.4415.96648.69Ⅳ-1-550.0011.37-0.0515.9957.87631.010.3630.5014.57647.32Ⅳ-1-650.0011.310.0815.9957.72631.010.3630.5014.71647.33Ⅳ-2-150.0016.89-0.0218.6470.53751.060.3630.4317.42649.35Ⅳ-2-250.0016.890.0518.6470.53751.060.3630.4317.49649.35Ⅳ-2-350.0016.89-0.0317.5170.53751.060.3630.4316.29648.16Ⅳ-2-450.0016.890.0517.5170.53751.060.3630.4316.37648.16Ⅳ-2-550.0012.44-0.0216.1260.54631.110.3630.5914.49646.26Ⅳ-2-650.0012.720.0616.1261.21631.130.3630.6114.50646.19Ⅳ-3-150.0015.68-0.0417.1467.96750.990.3630.3816.05647.61Ⅳ-3-250.0018.72-0.0218.1174.25751.180.3630.5216.65648.27Ⅳ-4-170.0025.07-0.6418.1185.94901.100.3630.5116.07647.71155 Ⅳ-4-270.0025.070.0718.1185.94901.100.3630.5116.78647.71Ⅳ-4-370.0022.05-0.0517.3480.60900.960.3630.4016.17647.15Ⅳ-4-470.0022.050.0117.3480.60900.960.3630.4016.23647.15Ⅳ-5-170.0025.21-0.0518.3786.17901.100.3630.5116.91646.59Ⅳ-5-270.0025.210.0918.3786.17901.100.3630.5117.05646.59Ⅳ-5-370.0027.27-0.0417.3889.62901.190.3630.5915.71645.30Ⅳ-5-470.0027.270.0617.3889.62901.190.3630.5915.81645.30Ⅳ-6-150.0014.48-0.0217.9265.31631.290.3630.7715.79648.57Ⅳ-6-250.0013.150.0717.9262.23631.170.3630.6516.21648.90Ⅳ-6-350.0017.48-0.0817.0771.76751.100.3630.4615.72648.30Ⅳ-6-450.0017.480.0417.0771.76751.100.3630.4615.84648.30Ⅳ-6-550.0017.48-0.0816.1171.76751.100.3630.4614.76647.21Ⅳ-6-650.0017.480.0916.1171.76751.100.3630.4614.93647.21Ⅳ-7-150.0013.44-0.0517.2862.92631.200.3630.6715.38647.17Ⅳ-7-250.0013.440.0617.2862.92631.200.3630.6715.49647.17Ⅳ-7-350.0016.85-0.0616.4170.45751.060.3630.4315.16646.79Ⅳ-7-450.0016.850.0516.4170.45751.060.3630.4315.27646.79Ⅳ-7-550.0016.85-0.0715.5770.45751.060.3630.4314.31645.76Ⅳ-7-650.0016.850.0615.5770.45751.060.3630.4314.44645.76Ⅳ-8-150.0013.87-0.0216.5463.91631.240.3630.7114.56646.16Ⅳ-8-250.0016.85-0.0315.5370.45751.060.3630.4314.31645.88Ⅳ-8-350.0016.85-0.0314.5970.45751.060.3630.4313.37644.86Ⅳ-9-170.0026.75-0.0516.3188.77901.170.3630.5714.69646.16Ⅳ-9-270.0025.460.0416.3186.59901.110.3630.5214.91646.29Ⅳ-9-370.0028.49-0.0315.0491.61901.240.3630.6413.26644.85Ⅳ-9-470.0024.900.0615.0485.63901.090.3630.5013.72645.22Ⅳ-10-170.0026.32-0.0213.2288.05901.150.3630.5511.67641.42Ⅳ-10-270.0029.07-0.0813.2292.53901.270.3630.6611.32641.13Ⅳ-10-370.0029.07-0.0411.9392.53901.270.3630.6610.07639.96Ⅳ-10-470.0029.070.0811.9392.53901.270.3630.6610.19639.96（e）XJ6管网水力计算表毛管水头损失计算毛管为等距多孔管，采用单向分水，毛管长60m，毛管进口流量为毛管上的各滴头流量之和。按下式计算毛管水头损失：h毛=Fhf+hjhf=fLQm/Db155 F=(N(1/(m+1)+1/2N+(m-1)0.5/6N2)-1+x)/(N-1+x)hj=0.1hf式中：h毛——毛管水头损失，m；F——多孔系数；hf——无旁孔出流时的沿程水头损失，m；hj——毛管局部水头损失取毛管沿程水头损失的10％Q——流量，m3/h，为1.5×60/0.3/1000=0.30m3/hD——管道内径，mm，16mm；L——管道长度，m，60m；N——出口数目，个，200个；f——摩阻系数，0.505×105；m——流量指数，1.75；b——管径指数，4.75；x——进口端至第一个出水口的距离与孔口间距之比，为0.5。经计算得：h毛=0.38m。支管水头损失计算支管为等距多孔管，采用双向分水，支管长45m，进口流量为支管上的各毛管进口流量之和，按下式计算支管水头损失：h支=Fhf+hjhf=fLQm/DbF=(N(1/(m+1)+1/2N+(m-1)0.5/6N2)-1+x)/(n-1+x)hj=0.1hf式中：h支——支管水头损失，m；F——多孔系数.；hf——无旁孔出流时的沿程水头损失，m；hj——支管局部水头损失取支管沿程水头损失的10％Q——流量，m3/h，(支管流量为Q=0.3×75=22.5m3/h)；155 D——管道内径，mm，90-2.7×2=84.6mm；L——管道长度，m，70m；N——出口数目，个，=70/0.6=117个；f——摩阻系数，0.948×105；m——流量指数，1.77；b——管径指数，4.77；x——进口端至第一个出水口的距离与孔口间距之比，为0.5。经计算得：h支=0.66m。分干管水头损失计算轮灌时，每个分干管上开启一个支管，因此分干管流量为支管流量22.5m3/hh分干管=hf+hjhf=fLQm/Dbhj=0.1hf式中：h分干管——分干管水头损失，m；hf——分干管沿程水头损失，m；hj——分干管局部水头损失取沿程水头损失的10％，m；Q——流量，m3/h，为22.5m3/h；D——管道内径，mm，=90-2×2.7=84.6mm；L——管道长度，m，113m；f——摩阻系数，0.948×105；m——流量指数，1.77；b——管径指数，4.77；经计算得：h分干管=1.86m干管水头损失计算轮灌时，干管上流量为其分干管上轮灌时支管流量之和，根据轮灌组划分情况，干管流量为49.36m3/h155 h干管=hf+hjhf=fLQm/Dbhj=0.1hf式中：h干管——干管水头损失，m；hf——干管沿程水头损失，m；hj——干管局部水头损失取沿程水头损失的10％，m；Q——流量，m3/h，为49.36m3/h；D——管道内径，mm，=140-2×3.5=133mm；L——管道长度，m，696m；f——摩阻系数，0.948×105；m——流量指数，1.77；b——管径指数，4.77；经计算得：h干管=5.33m泵管水头损失计算轮灌时系统最大流量即为泵管流量。hf出=fLQm/db式中：f—摩阻系数，由表查得f=6.25×105；L—泵管长度，98m；Q—管道流量(m3/h)，49.36m3/h；m、b—流量指数和管径指数，由表查得m=1.9，b=5.1；d—管道内径，100mm。则：h出总=1.1hf出=1.10fLQm/db=1.1×6.25×105×98×49.361.9/1005.1=7.01m首部过滤损失为8m，则h总=h出总+h首损+h干管+h分干管+h支管+h毛管=7.01+8+5.33+1.86+0.66+0.38=15.24m。155 水泵选型井房设计为一级扬水泵站，新建首部系统装置1套，井房内安装配电柜。井房设计为一层砖混结构，屋面为现浇钢筋混凝土平屋面。根据以上水力计算结果确定水泵扬程H=h总+h动水位+P=15.24+98+10=123.24m式中P为喷头正常工作压力根据设计流量和所需扬程，机井选用200QJ50-117/9型潜水泵1台，额定流量50m3/h，扬程100-130m，电机功率30KW，转速2850r/min，满足灌溉参数要求。表6-32XJ6水泵选型参数表灌水方式水泵型号设计扬程(m)电机功率(KW)额定电流(A)出水管直径(寸)设计流量（m3/h）滴灌200QJ50-117/9123.243065.4449.365）首部过滤系统设计机井单井出水量为50m3/h,首部系统包括过滤设施以及施肥装置。过滤采用离心式+网式过滤，型号都为4寸，过滤目数为120。施肥装置选用压差式施肥罐，型号为SFG-50，工作压力≤0.8Mpa。最终确定各个项目片区水泵选型详见下表所示：表6-33各项目片区水泵选型参数表项目片区灌水方式水泵型号扬程范围(m)电机功率(KW)额定电流(A)出水管直径(寸)流量（m3/h）位置宋家尧、令胡项目区滴灌200QJ50-117/9100-1303065.4450台原区永乐、南社头项目区管灌200QJ40-117/9105-1202248.2340台原区龚刘项目区管灌200QJ50-91/780-1102248.2450川道区新庄、化明项目区微喷灌200QJ50-117/9100-1303065.4450川道区155 王其、桂林项目区微喷灌200QJ50-117/9100-1303065.4450川道区宣旗营、楼底项目区管灌200QJ40-117/9105-1202248.2340台原区6.4.4田间附属建筑物设计供水管道工程设计包括管道开挖，镇墩，排水井，排气阀井以及跨沟建筑物等。1）管沟开挖供水管道开挖断面设计为梯形，设计管顶部埋深为0.8m，底宽0.8m，采用直埋方式，基本顺地面开挖，开挖深度局部可适当调整，必须保证排水畅通，微灌区支管埋深60cm。详见管道埋设图。2）镇墩设计为了保证管道运行安全，防止管道转弯等部位在水流冲击下发生移位，进而导致破坏，在各级管道转弯处设计镇墩，长直管段每不大于200m设一镇墩。镇墩采用封闭式C15现浇混凝土，尺寸为0.6×0.6×0.6m3，镇墩基础放在冻土层以下，底部为3:7灰土垫层，压实系数不小于0.93。3）闸阀井、进排气阀井和排水井每个支管分水口设计闸阀井，闸阀井内径根据管径和闸阀尺寸确定，对于连接支管处的闸阀井设计为0.6×0.6×0.6的砖砌阀井，便于操作。干管分水口处根据安装闸阀个数不同，闸阀井口径不同，安装2个闸阀时，闸阀井口径为1.2m，深1m，安装1个闸阀时，闸阀井口径为1.2m，深1m。在干管和支管最低点设计排水井，排水闸阀设计采用φ50UPVC球阀，每个井为一独立灌溉系统，每个灌溉系统设排水井1座。在干管和支管高点设计排气阀，修建进排气阀井，采用自动进排气阀，进排气阀项目区设计采用DN50。5）穿路套管设计项目区内现状道路完善，管网布置时存在穿路情况，需设穿路套管,套管为DN200的钢筋混凝土Ⅱ155 级管，施工时，先将路面切割，再拆除路基，最后按照设计管中心线高程开挖管沟，管沟安装依据相关规范施工。管基采用砂石基础，管槽开挖边坡1:0.2，输水管道穿过套管后，再用细砂填充管之间空隙，填充后，利用12砌砖封堵套管两头。根据项目区状况，最终设计穿路套管37处。6.4.5项目区电气设计6.4.5.1宣旗营、楼底、何家村低压管道输水灌溉工程电气设计1.输变电线路及配套现状本工程为宣旗营节水灌溉项目，项目区内有10kV高压线通过，据现场调查资料，能满足灌区机井灌溉等生产用电需要。2.设计依据（1）《供配电系统设计规范》（GB50052-2009）。（2）《低压配电设计规范》（GB50054-2011）。（3）《建筑物防雷设计规范》（GB50057-2010）。（4）《10KV及以下变电所设计规范》（GB50053-1994）。（5）建设单位有关该工程的设计委托书。3.供配电系统规划设计（1）供电电源宣旗营节水灌溉项目对供电可靠性要求不太高，拟采用单回型号为LGJ-3×25mm2高压架空钢芯铝绞线就近T接到当地10kV农网中。（2）变配电中心区域设置根据项目分区共设置2个变配电中心区域。（3）供配电系统接线a)10kV供电系统高压10kV架空线路就近T接到当地10kV农网中，采用单回型号为LGJ-3×25mm2作为供电网络，向变配电中心供电。b)0.4kV低压配电系统155 根据用电负荷分布情况，设置2个10/0.4kV变配电中心。变配电中心采用室外变压器，配置S11节能型配电变压器和XL-21配电箱、无功补偿箱，杆式安装。低压采用型号为ZR-YJV22-0.6/1kV-3×25+1×16动力电缆作为供电网络向机井水泵电机供电。2个10/0.4kV变配电中心，各配置1台S11型10/0.4kV降压变压器，其容量为50kVA。400V配电设备采用XL-21配电箱，按放射式接线模式向项目区机井水泵XL-21变频控制箱处供电。c)水泵控制系统在水泵泵房内设置XL-21变频控制箱，控制箱电源箱内装设隔离刀闸、22kW水泵电机变频启动器、接触器、热继电器等控制保护设备。箱内设置三相电压、电流表及功率表，对供电质量进行动态监测。（4）无功补偿本工程无功补偿按就地平衡补偿原则设计，即在各10/0.4kV降压变配电中心采用低压电容器补偿，杆式安装。无功补偿目标是10kV进线侧功率因素不低于0.9。无功补偿容量暂定10kVar。（5）导体选择a)10kV架空线路：钢芯铝绞线LGJ-3×25mm2。b)0.4kV电力电缆：三相铜芯阻燃型ZR-YJV22-0.6/1kV-3×25+1×16mm2。（6）电缆线路敷设路径及方式10kV架空线路和0.4kV电力电缆均沿道路直接埋地敷设，埋深不小于0.8m，并沿线设置电缆走向标识。（7）照明a.采用380/220V三相四线制供电。由400VXL-21配电箱供电给照明配电箱，再由各配电箱分别分路供给各照明灯具。b.照明光源根据不同对象，环境特点等选用2×36W荧光灯、1×32W荧光灯等高光效、长寿命、节省电能的灯具。c.照明采用配电箱集中控制和就地设开关分散控制相结合的控制方式。155 (8)过电压保护及接地A）过电压保护a.电气设备绝缘配合原则根据电网中出现的各种电压（工作电压和过电压）和设备的绝缘水平，考虑设备造价、维护费用和事故损失三个方面，力求达到安全、经济和高质量供电的目的。对于35kV及以下的系统，一般以雷电过电压决定系统的绝缘水平。即以避雷器的残压为基础确定设备的绝缘水平，并保证输电线路有一定的耐雷水平。b.直击雷保护在10kV电缆进线端和10kV高压开关柜中加装避雷器保护。（B）接地泵房建筑物高度没有超过规程规定的30m高度，故对建筑物不设专门的防直击雷保护装置。但为保护泵房内电气设备不受直击雷损害，所有电气设备的外壳、电动机及屏、柜、箱的底座均应可靠接地，在接地设计中，敷设环形接地网，并加均压带，要求将接地网与钢筋等自然接地体牢固地焊接在一起。（9）保护、控制及测量A、保护10kV采用跌落式熔断器进行过流保护；400V低压系统各供馈电回路均装设断路器作为过电流、短路保护。B、电气测量设三相电压表、三相电流表分别监测低压侧电压、电流。变压器低压侧进线柜上装设电子式多功能电能表。C、电动机的启动、控制、保护采用减压启动措施：水泵电机选用22kW变频启动器作为水泵电动机的启动、保护和自动控制之用，以满足电机运行的要求。（10）主要电气设备表6-34主要电气设备工程量155 序号名称型号单位数量单价110kV变压器S11-50/1050kVA10.5/0.4kV眼118000210kV变压器S11-30/1030kVA10.5/0.4kV台116000310kV跌落式熔断器10kV台260004400V配电箱XL-21组34000510kV架空线路LGJ-25mm2面1800006动力电缆YJV22-0.6/1kV-3×25+1×16mm2km1000607动力照明分电箱m330008安装材料各型钢材套14000注：以上设备清单型号及参数以具体设计为准。6.4.5.2龚刘村低压管道输水灌溉工程电气设计1.输变电线路及配套现状本工程为龚刘村低压管道灌溉工程，项目区内有10kV高压线通过，据现场调查资料，能满足灌区机井灌溉等生产用电需要。2.设计依据（1）《供配电系统设计规范》（GB50052-2009）。（2）《低压配电设计规范》（GB50054-2011）。（3）《建筑物防雷设计规范》（GB50057-2010）。（4）《10KV及以下变电所设计规范》（GB50053-1994）。（5）建设单位有关该工程的设计委托书。3.供配电系统规划设计（1）供电电源龚刘村节水灌溉项目对供电可靠性要求不太高，拟采用单回型号为LGJ-3×25mm2高压架空钢芯铝绞线就近T接到当地10kV农网中。（2）变配电中心区域设置根据项目分区共设置5个变配电中心区域。（3）供配电系统接线155 a)10kV供电系统高压10kV架空线路就近T接到当地10kV农网中，采用单回型号为LGJ-3×25mm2作为供电网络，向变配电中心供电。b)0.4kV低压配电系统根据用电负荷分布情况，设置5个10/0.4kV变配电中心。变配电中心采用室外变压器，配置S11节能型配电变压器和XL-21配电箱、无功补偿箱，杆式安装。低压采用型号为ZR-YJV22-0.6/1kV-3×25+1×16动力电缆作为供电网络向机井水泵电机供电。5个10/0.4kV变配电中心，各配置1台S11型10/0.4kV降压变压器，其容量为50kVA。400V配电设备采用XL-21配电箱，按放射式接线模式向项目区机井水泵XL-21变频控制箱处供电。c)水泵控制系统在水泵泵房内设置XL-21变频控制箱是否有必要采用变频，控制箱电源箱内装设隔离刀闸、22kW水泵电机变频启动器、接触器、热继电器等控制保护设备。箱内设置三相电压、电流表及功率表，对供电质量进行动态监测。（4）无功补偿本工程无功补偿按就地平衡补偿原则设计，即在各10/0.4kV降压变配电中心采用低压电容器补偿，杆式安装。无功补偿目标是10kV进线侧功率因素不低于0.9。无功补偿容量暂定10kVar。（5）导体选择a)10kV架空线路：钢芯铝绞线LGJ-3×25mm2。b)0.4kV电力电缆：三相铜芯阻燃型电力电缆ZR-YJV22-0.6/1kV-3×25+1×16mm2。（6）电缆线路敷设路径及方式10kV架空线路和0.4kV电力电缆均沿道路直接埋地敷设，埋深不小于0.8m，并沿线设置电缆走向标识。155 （7）照明a.采用380/220V三相四线制供电。由400VXL-21配电箱供电给照明配电箱，再由各配电箱分别分路供给各照明灯具。b.照明光源根据不同对象，环境特点等选用2×36W荧光灯、1×32W荧光灯等高光效、长寿命、节省电能的灯具。c.照明采用配电箱集中控制和就地设开关分散控制相结合的控制方式。(8)过电压保护及接地A）过电压保护a.电气设备绝缘配合原则根据电网中出现的各种电压（工作电压和过电压）和设备的绝缘水平，考虑设备造价、维护费用和事故损失三个方面，力求达到安全、经济和高质量供电的目的。对于35kV及以下的系统，一般以雷电过电压决定系统的绝缘水平。即以避雷器的残压为基础确定设备的绝缘水平，并保证输电线路有一定的耐雷水平。b.直击雷保护在10kV电缆进线端和10kV高压开关柜中加装避雷器保护。（B）接地泵房建筑物高度没有超过规程规定的30m高度，故对建筑物不设专门的防直击雷保护装置。但为保护泵房内电气设备不受直击雷损害，所有电气设备的外壳、电动机及屏、柜、箱的底座均应可靠接地，在接地设计中，敷设环形接地网，并加均压带，要求将接地网与钢筋等自然接地体牢固地焊接在一起。（9）保护、控制及测量A、保护10kV采用跌落式熔断器进行过流保护；400V低压系统各供馈电回路均装设断路器作为过电流、短路保护。B、电气测量155 设三相电压表、三相电流表分别监测低压侧电压、电流。变压器低压侧进线柜上装设电子式多功能电能表。C、电动机的启动、控制、保护采用减压启动措施：水泵电机选用22kW变频启动器作为水泵电动机的启动、保护和自动控制之用，以满足电机运行的要求。（10）主要电气设备表6-35主要电气设备工程量一名称型号单位数量单价110kV变压器S11-50/1050kVA10.5/0.4kV台518000210kV跌落式熔断器10kV组560003400V配电箱XL-21面74000410kV架空线路LGJ-25mm2km1.2800005动力电缆YJLV22-0.6/1kV-3×25+1×16mm2m1600606动力照明分电箱面730007安装材料各型钢材批160006.4.5.3南社头低压管道输水灌溉工程电气设计1.输变电线路及配套现状本工程为南社头、永尧、南营低压管道灌溉工程，项目区内有10kV高压线通过，据现场调查资料，能满足灌区机井灌溉等生产用配电需要。2.设计依据（1）《供配电系统设计规范》（GB50052-2009）。（2）《低压配电设计规范》（GB50054-2011）。（3）《建筑物防雷设计规范》（GB50057-2010）。（4）《10KV及以下变电所设计规范》（GB50053-1994）。（5）建设单位有关该工程的设计委托书。3.供配电系统规划设计（1）供电电源南社头、永尧、南营节水灌溉项目对供电可靠性要求不太高，拟采用单回型号为LGJ-3×25mm2高压架空钢芯铝绞线就近T接到当地10kV农网中。155 （2）变配电中心区域设置根据项目分区，以及项目区新建井位置，最终确定南社头设置2个变配电中心区域；。（3）供配电系统接线a)10kV供电系统高压10kV架空线路就近T接到当地10kV农网中，采用单回型号为LGJ-3×25mm2作为供电网络，向变配电中心供电。b)0.4kV低压配电系统根据用电负荷分布情况设置2个变配电中心区域。变配电中心采用室外变压器，配置S11节能型配电变压器和XL-21配电箱、无功补偿箱，杆式安装。低压采用型号为ZR-YJV22-0.6/1kV-3×25+1×16动力电缆作为供电网络向机井水泵电机供电。2个10/0.4kV变配电中心，各配置1台S11型10/0.4kV降压变压器，其容量分别为50kVA、80kVA和125kVA。400V配电设备采用XL-21配电箱，按放射式接线模式向项目区机井水泵XL-21变频控制箱处供电。c)水泵控制系统在水泵泵房内设置XL-21变频控制箱，控制箱电源箱内装设隔离刀闸、30kW水泵电机变频启动器、接触器、热继电器等控制保护设备。箱内设置三相电压、电流表及功率表，对供电质量进行动态监测。（4）无功补偿本工程无功补偿按就地平衡补偿原则设计，即在各10/0.4kV降压变配电中心采用低压电容器补偿，杆式安装。无功补偿目标是10kV进线侧功率因素不低于0.9。无功补偿容量暂定10kVar、20kVar和30kVar。（5）导体选择a)10kV架空线路：钢芯铝绞线LGJ-3×25mm2。b)0.4kV电力电缆：三相铜芯阻燃型ZR-YJV22-0.6/1kV-3×25+1×16mm2。155 （6）电缆线路敷设路径及方式10kV架空线路和0.4kV电力电缆均沿道路直接埋地敷设，埋深不小于0.8m，并沿线设置电缆走向标识。（7）照明a.采用380/220V三相四线制供电。由400VXL-21配电箱供电给照明配电箱，再由各配电箱分别分路供给各照明灯具。b.照明光源根据不同对象，环境特点等选用2×36W荧光灯、1×32W荧光灯等高光效、长寿命、节省电能的灯具。c.照明采用配电箱集中控制和就地设开关分散控制相结合的控制方式。(8)过电压保护及接地A）过电压保护a.电气设备绝缘配合原则根据电网中出现的各种电压（工作电压和过电压）和设备的绝缘水平，考虑设备造价、维护费用和事故损失三个方面，力求达到安全、经济和高质量供电的目的。对于35kV及以下的系统，一般以雷电过电压决定系统的绝缘水平。即以避雷器的残压为基础确定设备的绝缘水平，并保证输电线路有一定的耐雷水平。b.直击雷保护在10kV电缆进线端和10kV高压开关柜中加装避雷器保护。（B）接地泵房建筑物高度没有超过规程规定的30m高度，故对建筑物不设专门的防直击雷保护装置。但为保护泵房内电气设备不受直击雷损害，所有电气设备的外壳、电动机及屏、柜、箱的底座均应可靠接地，在接地设计中，敷设环形接地网，并加均压带，要求将接地网与钢筋等自然接地体牢固地焊接在一起。（9）保护、控制及测量A、保护155 10kV采用跌落式熔断器进行过流保护；400V低压系统各供馈电回路均装设断路器作为过电流、短路保护。B、电气测量设三相电压表、三相电流表分别监测低压侧电压、电流。变压器低压侧进线柜上装设电子式多功能电能表。C、电动机的启动、控制、保护采用减压启动措施：水泵电机选用22/30kW变频启动器作为水泵电动机的启动、保护和自动控制之用，以满足电机运行的要求。（10）主要电气设备表6-36主要电气设备工程量序号名称型号单位数量110kV变压器S11-50/1050kVA10.5/0.4kV台1210kV变压器S11-80/1080kVA10.5/0.4kV台1310kV跌落式熔断器10kV组24400V配电箱XL-21面9510kV架空线路LGJ-25mm2km16动力电缆YJLV22-0.6/1kV-3×25+1×16mm2m15007动力照明分电箱面58安装材料各型钢材批16.4.5.4化明、新庄猕猴桃微喷灌灌溉工程电气设计1.输变电线路及配套现状本工程为化明、新庄节水灌溉项目，项目区内有10kV高压线通过，据现场调查资料，能满足灌区机井灌溉等生产用电需要。2.设计依据（1）《供配电系统设计规范》（GB50052-2009）。（2）《低压配电设计规范》（GB50054-2011）。（3）《建筑物防雷设计规范》（GB50057-2010）。（4）《10KV及以下变电所设计规范》（GB50053-1994）。（5）建设单位有关该工程的设计委托书。155 3.供配电系统规划设计（1）供电电源化明、新庄节水灌溉项目对供电可靠性要求不太高，拟采用单回型号为LGJ-3×25mm2高压架空钢芯铝绞线就近T接到当地10kV农网中。（2）变配电中心区域设置根据项目分区共设置2个变配电中心区域。（3）供配电系统接线a)10kV供电系统高压10kV架空线路就近T接到当地10kV农网中，采用单回型号为LGJ-3×25mm2作为供电网络，向变配电中心供电。b)0.4kV低压配电系统根据用电负荷分布情况，共设置2个变配电中心区域。变配电中心采用室外变压器，配置S11节能型配电变压器和XL-21配电箱、无功补偿箱，杆式安装。低压采用型号为ZR-YJV22-0.6/1kV-3×25+1×16动力电缆作为供电网络向机井水泵电机供电。2个10/0.4kV变配电中心，各配置1台S11型10/0.4kV降压变压器，其容量分别为50kVA、125kVA。400V配电设备采用XL-21配电箱，按放射式接线模式向项目区机井水泵XL-21变频控制箱处供电。c)水泵控制系统在水泵泵房内设置XL-21变频控制箱，控制箱电源箱内装设隔离刀闸、30kW水泵电机变频启动器、接触器、热继电器等控制保护设备。箱内设置三相电压、电流表及功率表，对供电质量进行动态监测。（4）无功补偿本工程无功补偿按就地平衡补偿原则设计，即在各10/0.4kV降压变配电中心采用低压电容器补偿，杆式安装。无功补偿目标是10kV进线侧功率因素不低于0.9。无功补偿容量暂定10kVar和30kVar。155 （5）导体选择a)10kV架空线路：钢芯铝绞线LGJ-3×25mm2。b)0.4kV电力电缆：三相铜芯阻燃型电力电缆ZR-YJV22-0.6/1kV-3×25+1×16mm2。（6）电缆线路敷设路径及方式10kV架空线路和0.4kV电力电缆均沿道路直接埋地敷设，埋深不小于0.8m，并沿线设置电缆走向标识。（7）照明a.采用380/220V三相四线制供电。由400VXL-21配电箱供电给照明配电箱，再由各配电箱分别分路供给各照明灯具。b.照明光源根据不同对象，环境特点等选用2×36W荧光灯、1×32W荧光灯等高光效、长寿命、节省电能的灯具。c.照明采用配电箱集中控制和就地设开关分散控制相结合的控制方式。(8)过电压保护及接地A）过电压保护a.电气设备绝缘配合原则根据电网中出现的各种电压（工作电压和过电压）和设备的绝缘水平，考虑设备造价、维护费用和事故损失三个方面，力求达到安全、经济和高质量供电的目的。对于35kV及以下的系统，一般以雷电过电压决定系统的绝缘水平。即以避雷器的残压为基础确定设备的绝缘水平，并保证输电线路有一定的耐雷水平。b.直击雷保护在10kV电缆进线端和10kV高压开关柜中加装避雷器保护。（B）接地泵房建筑物高度没有超过规程规定的30m155 高度，故对建筑物不设专门的防直击雷保护装置。但为保护泵房内电气设备不受直击雷损害，所有电气设备的外壳、电动机及屏、柜、箱的底座均应可靠接地，在接地设计中，敷设环形接地网，并加均压带，要求将接地网与钢筋等自然接地体牢固地焊接在一起。（9）保护、控制及测量A、保护10kV采用跌落式熔断器进行过流保护；400V低压系统各供馈电回路均装设断路器作为过电流、短路保护。B、电气测量设三相电压表、三相电流表分别监测低压侧电压、电流。变压器低压侧进线柜上装设电子式多功能电能表。C、电动机的启动、控制、保护采用减压启动措施：水泵电机选用30kW变频启动器作为水泵电动机的启动、保护和自动控制之用，以满足电机运行的要求。（10）主要电气设备表6-37主要电气设备工程量序号名称型号单位数量单价110kV变压器S11-50/1050kVA10.5/0.4kV台118000210kV变压器S11-120/10120kVA10.5/0.4kV台125000310kV跌落式熔断器10kV组260004400V配电箱XL-21面340005变频启动柜30kW面46000610kV架空线路LGJ-25mm2km0.6800007动力电缆YJLV22-0.6/1kV-3×25+1×16mm2m1000608动力照明分电箱面430009安装材料各型钢材批160006.4.5.5王其、桂林猕猴桃微喷灌灌溉工程电气设计1.输变电线路及配套现状本工程为王其、桂林节水灌溉项目，项目区内有10kV高压线通过，据现场调查资料，能满足灌区机井灌溉等生产用电需要。2.设计依据155 （1）《供配电系统设计规范》（GB50052-2009）。（2）《低压配电设计规范》（GB50054-2011）。（3）《建筑物防雷设计规范》（GB50057-2010）。（4）《10KV及以下变电所设计规范》（GB50053-1994）。（5）建设单位有关该工程的设计委托书。3.供配电系统规划设计（1）供电电源王其、桂林节水灌溉项目对供电可靠性要求不太高，拟采用单回型号为LGJ-3×25mm2高压架空钢芯铝绞线就近T接到当地10kV农网中。（2）变配电中心区域设置根据项目分区共设置4个变配电中心区域。（3）供配电系统接线a)10kV供电系统高压10kV架空线路就近T接到当地10kV农网中，采用单回型号为LGJ-3×25mm2作为供电网络，向变配电中心供电。b)0.4kV低压配电系统根据用电负荷分布情况，共设置4个变配电中心区域。变配电中心采用室外变压器，配置S11节能型配电变压器和XL-21配电箱、无功补偿箱，杆式安装。低压采用型号为ZR-YJV22-0.6/1kV-3×25+1×16动力电缆作为供电网络向机井水泵电机供电。4个10/0.4kV变配电中心，各配置1台S11型10/0.4kV降压变压器，其容量分别为50kVA、125kVA、125kVA和80kVA。400V配电设备采用XL-21配电箱，按放射式接线模式向项目区机井水泵XL-21变频控制箱处供电。c)水泵控制系统在水泵泵房内设置XL-21变频控制箱，控制箱电源箱内装设隔离刀闸、30kW水泵电机变频启动器155 、接触器、热继电器等控制保护设备。箱内设置三相电压、电流表及功率表，对供电质量进行动态监测。（4）无功补偿本工程无功补偿按就地平衡补偿原则设计，即在各10/0.4kV降压变配电中心采用低压电容器补偿，杆式安装。无功补偿目标是10kV进线侧功率因素不低于0.9。（5）导体选择a)10kV架空线路：钢芯铝绞线LGJ-3×25mm2。b)0.4kV电力电缆：三相铜芯阻燃型ZR-YJV22-0.6/1kV-3×25+1×16mm2。（6）电缆线路敷设路径及方式10kV架空线路和0.4kV电力电缆均沿道路直接埋地敷设，埋深不小于0.8m，并沿线设置电缆走向标识。（7）照明a.采用380/220V三相四线制供电。由400VXL-21配电箱供电给照明配电箱，再由各配电箱分别分路供给各照明灯具。b.照明光源根据不同对象，环境特点等选用2×36W荧光灯、1×32W荧光灯等高光效、长寿命、节省电能的灯具。c.照明采用配电箱集中控制和就地设开关分散控制相结合的控制方式。(8)过电压保护及接地A）过电压保护a.电气设备绝缘配合原则根据电网中出现的各种电压（工作电压和过电压）和设备的绝缘水平，考虑设备造价、维护费用和事故损失三个方面，力求达到安全、经济和高质量供电的目的。对于35kV及以下的系统，一般以雷电过电压决定系统的绝缘水平。即以避雷器的残压为基础确定设备的绝缘水平，并保证输电线路有一定的耐雷水平。b.直击雷保护在10kV电缆进线端和10kV高压开关柜中加装避雷器保护。155 （B）接地泵房建筑物高度没有超过规程规定的30m高度，故对建筑物不设专门的防直击雷保护装置。但为保护泵房内电气设备不受直击雷损害，所有电气设备的外壳、电动机及屏、柜、箱的底座均应可靠接地，在接地设计中，敷设环形接地网，并加均压带，要求将接地网与钢筋等自然接地体牢固地焊接在一起。（9）保护、控制及测量A、保护10kV采用跌落式熔断器进行过流保护；400V低压系统各供馈电回路均装设断路器作为过电流、短路保护。B、电气测量设三相电压表、三相电流表分别监测低压侧电压、电流。变压器低压侧进线柜上装设电子式多功能电能表。C、电动机的启动、控制、保护采用减压启动措施：水泵电机选用30kW变频启动器作为水泵电动机的启动、保护和自动控制之用，以满足电机运行的要求。（10）主要电气设备表6-38主要电气设备工程量序号名称型号单位数量单价110kV变压器S11-50/1050kVA10.5/0.4kV台118000210kV变压器S11-80/1080kVA10.5/0.4kV台119000310kV变压器S11-125/10125kVA10.5/0.4kV台225000410kV跌落式熔断器10kV组460005400V配电箱XL-21面740006变频启动柜30kW面96000710kV架空线路LGJ-25mm2km1.8800008动力电缆YJLV22-0.6/1kV-3×25+1×16mm2m380060155 9动力照明分电箱面13300010安装材料各型钢材批1100006.4.5.6令胡、宋家尧蔬菜滴灌灌溉工程电气设计1.输变电线路及配套现状本工程为令胡、宋家尧节水灌溉项目，其中岐蔡路以东灌溉面积814亩，岐蔡路以西2786亩。项目区内有10kV高压线通过，据现场调查资料，能满足灌区机井灌溉等生产用电需要。2.设计依据（1）《供配电系统设计规范》（GB50052-2009）。（2）《低压配电设计规范》（GB50054-2011）。（3）《建筑物防雷设计规范》（GB50057-2010）。（4）《10KV及以下变电所设计规范》（GB50053-1994）。（5）建设单位有关该工程的设计委托书。3.供配电系统规划设计（1）供电电源令胡、宋家尧节水灌溉项目对供电可靠性要求不太高，拟采用单回型号为LGJ-3×25mm2高压架空钢芯铝绞线就近T接到当地10kV农网中。（2）变配电中心区域设置根据项目分区共设置7个变配电中心区域。其中岐蔡路以东3个变配电中心，以西4个变配电中心。（3）供配电系统接线a)10kV供电系统高压10kV架空线路就近T接到当地10kV农网中，采用单回型号为LGJ-3×25mm2作为供电网络，向变配电中心供电。b)0.4kV低压配电系统155 根据用电负荷分布情况，共设置4个变配电中心区域。变配电中心采用室外变压器，配置S11节能型配电变压器和XL-21配电箱、无功补偿箱，杆式安装。低压采用型号为ZR-YJV22-0.6/1kV-3×25+1×16动力电缆作为供电网络向机井水泵电机供电。4个10/0.4kV变配电中心，各配置1台S11型10/0.4kV降压变压器，其容量分别为125kVA、80kVA、50kVA和80kVA。400V配电设备采用XL-21配电箱，按放射式接线模式向项目区机井水泵XL-21变频控制箱处供电。c)水泵控制系统在水泵泵房内设置XL-21变频控制箱，控制箱电源箱内装设隔离刀闸、30kW水泵电机变频启动器、接触器、热继电器等控制保护设备。箱内设置三相电压、电流表及功率表，对供电质量进行动态监测。（4）无功补偿本工程无功补偿按就地平衡补偿原则设计，即在各10/0.4kV降压变配电中心采用低压电容器补偿，杆式安装。无功补偿目标是10kV进线侧功率因素不低于0.9。无功补偿容量暂定30kVar、20kVar、10kVar、10kVar、10kVar、10kVar和10kVar。（5）导体选择a)10kV架空线路：钢芯铝绞线LGJ-3×25mm2。b)0.4kV电力电缆：三相铜芯阻燃型ZR-YJV22-0.6/1kV-3×25+1×16mm2。（6）电缆线路敷设路径及方式10kV架空线路和0.4kV电力电缆均沿道路直接埋地敷设，埋深不小于0.8m，并沿线设置电缆走向标识。（7）照明a.采用380/220V三相四线制供电。由400VXL-21配电箱供电给照明配电箱，再由各配电箱分别分路供给各照明灯具。b.照明光源根据不同对象，环境特点等选用2×36W荧光灯、1×155 32W荧光灯等高光效、长寿命、节省电能的灯具。c.照明采用配电箱集中控制和就地设开关分散控制相结合的控制方式。(8)过电压保护及接地A）过电压保护a.电气设备绝缘配合原则根据电网中出现的各种电压（工作电压和过电压）和设备的绝缘水平，考虑设备造价、维护费用和事故损失三个方面，力求达到安全、经济和高质量供电的目的。对于35kV及以下的系统，一般以雷电过电压决定系统的绝缘水平。即以避雷器的残压为基础确定设备的绝缘水平，并保证输电线路有一定的耐雷水平。b.直击雷保护在10kV电缆进线端和10kV高压开关柜中加装避雷器保护。（B）接地泵房建筑物高度没有超过规程规定的30m高度，故对建筑物不设专门的防直击雷保护装置。但为保护泵房内电气设备不受直击雷损害，所有电气设备的外壳、电动机及屏、柜、箱的底座均应可靠接地，在接地设计中，敷设环形接地网，并加均压带，要求将接地网与钢筋等自然接地体牢固地焊接在一起。（9）保护、控制及测量A、保护10kV采用跌落式熔断器进行过流保护；400V低压系统各供馈电回路均装设断路器作为过电流、短路保护。B、电气测量设三相电压表、三相电流表分别监测低压侧电压、电流。变压器低压侧进线柜上装设电子式多功能电能表。C、电动机的启动、控制、保护采用减压启动措施：水泵电机选用30kW变频启动器作为水泵电动机的启动、保护和自动控制之用，以满足电机运行的要求。155 （10）主要电气设备表6-39主要电气设备工程量序号名称型号单位数量单价110kV变压器S11-80/1080kVA10.5/0.4kV台219000210kV变压器S11-125/10125kVA10.5/0.4kV台525000310kV跌落式熔断器10kV组460004400V配电箱XL-21面840005变频启动柜30kW台116000610kV架空线路LGJ-25mm2km3.2800007动力电缆YJLV22-0.6/1kV-3×25+1×16mm2m3300608动力照明分电箱面1130009安装材料各型钢材批1170006.4.6项目区工程量清单各项目区建筑工程清单表6-40蔡家坡镇宋家尧微灌工程项目区序号工程或费用名称单位备注数量一、滴灌工程　　（一）水源工程　　1新建机井工程眼11　新打180m机井m1980　新建井房11座×10.92m2）m2120.1（二）首部枢纽工程　　　过滤间（14座×12.11m2）m2170（三）输配水工程　　1机械开挖管沟m3287252机械回填管沟m3287253Φ140PVC-U塑管（0.63MPa）m99394Φ110PVC-U塑管（0.63MPa）m179425Φ90PVC-U塑管（0.63MPa）m19280　Φ75PVC-U塑管（0.63MPa）m9225　Φ63PVC-U塑管（0.63MPa）m1610155 　Φ50PVC-U塑管（1.25MPa）m1106各类管件　　(1)UPVC三通　　　Ф140*140*140UPVC三通个4　Ф140*110*140UPVC三通个53　Ф110*110*110UPVC三通个86　Ф110*90*110UPVC三通个243　Ф110*75*110UPVC三通个105　Ф110*63*110UPVC三通个16(2)UPVC弯头　　　140*140UPVC弯头个14　140*110UPVC弯头个22　110*110UPVC弯头个6　110*90UPVC弯头个22　110*75UPVC弯头个18　110*63UPVC弯头个7　110*50UPVC弯头个2(3)UPVC法兰接头　　　Ф110UPVC法兰接头片174　Ф90UPVC法兰接头片632　Ф75UPVC法兰接头片312　Ф63UPVC法兰接头片50(4)UPVC异径接头　　　Ф110*90UPVC异径接头个98　Ф110*75UPVC异径接头个53　Ф110*63UPVC异径接头个8（四）田间工程　　　Φ16PE滴灌带km4002　Ф16PE旁通个50375　Ф16PE堵头个50375（五）附属工程　　　闸阀井（Φ×H=1.2×1.0）个28　闸阀井（Φ×H=1.0×1.0）个36　闸阀井（Φ×H=0.6×0.6）个313　泄水阀井（Φ×H=0.8×1.2）个11155 　C15混凝土镇墩（0.6*0.6*0.6）个40表6-41蔡家坡镇王其村微灌工程项目区序号工程或费用名称单位数量备注一、微喷工程　　（一）水源工程　　1新打机井工程眼9　新打120m机井m1080　新建井泵房（9座×10.92m2）m298.3（二）首部枢纽工程　　　过滤间（19座×12.11㎡）m2230（三）输配水工程　　1机械开挖管沟m3312742机械回填管沟m3312743Φ140PVC-U塑管（0.63MPa）m146154Φ110PVC-U塑管（0.63MPa）m72855Φ90PVC-U塑管（0.63MPa）m293296Φ75PVC-U塑管（0.63MPa）m158717Φ63PVC-U塑管（0.63MPa）m25008Φ50PVC-U塑管（1.25MPa）m2399各类管件　　(1)UPVC三通　　　Φ140*140*140UPVC三通个10　Φ140*110*140UPVC三通个12　Φ140*90*140UPVC三通个166　Φ140*75*140UPVC三通个86　Φ140*63*140UPVC三通个11　Φ140*50*140UPVC三通个2　Φ110*110*110UPVC三通个6　Φ110*90*110UPVC三通个32　Φ110*75*110UPVC三通个27　Φ110*63*110UPVC三通个2155 　Φ90*90*90UPVC三通个51　Φ90*75*90UPVC三通个33　Φ90*63*90UPVC三通个1　Φ75*75*75UPVC三通个3　Φ75*50*75UPVC三通个1(2)UPVC弯头　　　Φ140*140UPVC弯头个3　Φ140*110UPVC弯头个8　Φ140*90UPVC弯头个7　Φ140*75UPVC弯头个13　Φ140*63UPVC弯头个7　Φ110*110UPVC弯头个7　Φ110*90UPVC弯头个5　Φ110*75UPVC弯头个6　Φ110*63UPVC弯头个3　Φ90*90UPVC弯头个6　Φ90*75UPVC弯头个6　Φ90*63UPVC弯头个5　Φ90*50UPVC弯头个1(3)UPVC法兰接头　　　Φ140UPVC法兰接头个88　Φ110UPVC法兰接头个78　Φ90UPVC法兰接头个644　Φ75UPVC法兰接头个456　Φ63UPVC法兰接头个80(4)UPVC异径接头　　　Φ140*110UPVC异径接头个4　Φ140*90UPVC异径接头个11　Φ140*75UPVC异径接头个12　Φ140*63UPVC异径接头个4　φ110*110UPVC异径接头个6155 　φ110*90UPVC异径接头个4　φ110*75UPVC异径接头个6　φ90*90UPVC异径接头个14　φ90*75UPVC异径接头个2　φ90*63UPVC异径接头个4（四）田间工程　　　φ20PE配水毛管m555834　φ20PE旁通个7511　φ20PE直通个7511　5429型微喷头套138958（五）附属工程　　　闸阀井（Φ×H=1.2×1.0）个39　闸阀井（Φ×H=1.0×1.0）个15　闸阀井（Φ×H=0.6×0.6）个306　排水井（Φ×H=0.8×1.2）个19　C15混凝土镇墩（0.6*0.6*0.6）个73　穿路套管3m(砂石路)处2　穿路套管5m(混凝土路)处3注：建设内容：完好机井10眼，新打机井9眼；铺设微灌管道71.98km,发展微灌5000亩。表6-42蔡家坡镇化明村微灌工程项目区序号工程或费用名称单位数量备注一、微喷灌工程　　（一）水源工程　　1新打机井工程眼4　新打120m机井m480　新建井房（4座×10.92m2）m243.7（二）首部枢纽工程　　　过滤间（14座×12.11㎡）m2170155 （三）输配水工程　　1机械开挖管沟m3172282机械回填管沟m3172283Φ140PVC-U塑管（0.63MPa）m42884Φ110PVC-U塑管（0.63MPa）m62485Φ90PVC-U塑管（0.63MPa）m102856Φ75PVC-U塑管（0.63MPa）m110937Φ63PVC-U塑管（0.63MPa）m4616　Φ50PVC-U塑管（1.0MPa）m878Φ40PVC-U塑管（1.25MPa）m439各类管件　　（1）UPVC三通　　　φ140*140*140UPVC三通个27　φ140*110*140UPVC三通个10　φ140*90*140UPVC三通个26　φ140*75*140UPVC三通个6　φ140*63*140UPVC三通个1　φ110*110*110UPVC三通个60　φ110*90*110UPVC三通个25　φ110*75*110UPVC三通个35　φ110*63*110UPVC三通个26　φ90*90*90UPVC三通个50　φ90*75*90UPVC三通个7　φ90*63*90UPVC三通个16　φ75*75*75UPVC三通个17　φ75*63*75UPVC三通个2　φ63*63*63UPVC三通个2（2）UPVC弯头　　　φ140*140UPVC弯头个15　φ110*110UPVC弯头个19　φ90*90UPVC弯头个21　φ75*75UPVC弯头个16155 　φ63*63UPVC弯头个3　φ50*50UPVC弯头个1（3）UPVC法兰接头　　　φ140UPVC法兰接头片28　φ110UPVC法兰接头片76　φ90UPVC法兰接头片266　φ75UPVC法兰接头片270　φ63UPVC法兰接头片184（4）UPVC异径接头　　　φ140*110UPVC异径接头个15　φ140*90UPVC异径接头个16　φ140*75UPVC异径接头个4　φ110*90UPVC异径接头个36　φ110*75UPVC异径接头个28　φ110*63UPVC异径接头个12　φ110*40UPVC异径接头个1　φ90*75UPVC异径接头个22　φ90*63UPVC异径接头个32　φ75*63UPVC异径接头个1（四）田间工程　　　φ20PE配水毛管m277917　φ20PE旁通个3600　φ20PE直通个3600　5429型微喷头套69480（五）附属工程　　　闸阀井（Φ×H=1.2×1.0）个43　闸阀井（Φ×H=1.0×1.0）个12　闸阀井（Φ×H=0.6×0.6）个117　排水井（Φ×H=0.8×1.2）个14　C15混凝土镇墩（0.6*0.6*0.6）个92　穿路套管3m(砂石路)处6　穿路套管5m(混凝土路)处4155 注：建设内容：完好机井10眼，新打机井4眼，铺设微灌管道36.66km,发展微灌2500亩。表6-43蔡家坡镇南社头低压管道工程项目区序号工程或费用名称单位数量备注一、低压管道工程　　（一）水源工程　　　1新打机井工程眼5　新打180m机井m900　新建井房（5座×10.92m2）m254.6（二）输配水工程　　1机械开挖管沟m3141172机械回填管沟m3141173Φ110PVC-U塑管（0.63MPa）m220584各类管件　　　Ф110*110*110UPVC三通个73　Ф110*110UPVC弯头个44　Ф110UPVC法兰接头片160（三）田间工程　　　DN100出水栓DSF-5-110C型个540　锦塑软管m2500（四）附属工程　　　闸阀井（Φ×H=1.2×1.0）个3　闸阀井（Φ×H=1.0×1.0）个15　闸阀井（Φ×H=0.6×0.6）个59　排水井（Φ×H=0.8×1.2）个12　C15混凝土镇墩（0.6*0.6*0.6）个82　C15混凝土支墩（0.3*0.3*0.3）个540注：建设内容：完好机井7眼，新打机井5眼，铺设低压暗管22.05km，发展低压暗管2500亩。表6-44蔡家坡镇龚刘村低压管道工程项目区序号工程或费用名称单位数量备注一、低压管道工程　　（一）水源工程　　1新打机井工程眼7155 　新打120m机井m840　新建井房（7座×10.92m2）m243.7（二）输配水工程　　1机械开挖管沟m3210452机械回填管沟m3210453Φ140PVC-U塑管（0.63MPa）m101034Φ110PVC-U塑管（0.63MPa）m227805各类管件　　　Ф140*140*110UPVC三通个131　Ф110*110*110UPVC三通个498　Ф110*110UPVC弯头个193　Ф140*140UPVC弯头个20　Ф110UPVC法兰接头片328　Ф140*110异径接头个149（三）田间工程　　　DN110出水栓DSF-5-110C型个991　锦塑软管m3000（四）附属工程　　　闸阀井（Φ×H=1.0×1.0）个23　闸阀井（Φ×H=0.6×0.6）个90　排水井（Φ×H=0.8×1.2）个19　C15混凝土镇墩（0.6*0.6*0.6）个63　C15混凝土支墩（0.3*0.3*0.3）个756　穿路套管3m(砂石路)处4　穿路套管5m(混凝土路)处8注：完好机井8眼，新建机井7眼，铺设低压暗管32.88km，发展低压暗管3000亩。表6-45雍川镇宣旗营村低压管道工程项目区序号工程或费用名称单位数量备注一、低压暗管工程　　（一）水源工程　　1新打机井工程眼3155 　新打180m机井m540　新建井房（3座×10.92m2）m232.8（二）输配水工程　　1机械开挖管沟m3299232机械回填管沟m3299233Φ110PVC-U塑管（0.63MPa）m467554各类管件　　　Ф110*110*110UPVC三通个1099　Ф110*110UPVC弯头个228　Ф110UPVC法兰接头片2198（三）田间工程　　　DN100出水栓DSF-5-110C型个1137　锦塑软管m5000（四）附属工程　　　闸阀井（Φ×H=1.0×1.0）个21　闸阀井（Φ×H=0.6×0.6）个85　排水井（Φ×H=0.8×1.2）个24　C15混凝土镇墩（0.6*0.6*0.6）个123　C15混凝土支墩（0.3*0.3*0.3）个1137　穿路套管3m（砂石路）处7　穿路套管5m（混凝土路）处3注：完好机井21眼，新打机井3眼，铺设小管出流管道46.75km，发展低压暗管5000亩表6-46各项目区机电设备及安装工程清单序号名称及规格单位数量备注一蔡家坡镇项目区　　(一)宋家尧微灌工程项目区　　1水源工程　　(1)新打机井眼11　10kV变压器S11-80/1080kVA10.5/0.4kV台2　10kV变压器S11-125/10125kVA10.5/0.4kV台5　10kV跌落式熔断器组4155 　400V配电箱XL-21面8　动力电缆YJLV22-0.6/1kV-3×25+1×16mm2m3300　动力照明分电箱面11　安装材料批12首部枢纽工程　　(1)新打机井　　　200QJ50-117/9型潜水泵套11　30KW变频启动柜台11（二）王其微灌工程项目区　　1水源工程　　(1)新打机井眼9　10kV变压器S11-50/1050kVA10.5/0.4kV台1　10kV变压器S11-80/1080kVA10.5/0.4kV台1　10kV变压器S11-125/10125kVA10.5/0.4kV台2　10kV跌落式熔断器组4　400V配电箱XL-21面7　动力电缆YJLV22-0.6/1kV-3×25+1×16mm2m3800　动力照明分电箱面13　安装材料批12首部枢纽工程　　(1)新打机井　　　200QJ50-130/10型潜水泵套9　变频启动柜30kW面9（三）化明微灌工程项目区　　1水源工程　　(1)新打机井眼4　10kV变压器S11-50/1050kVA10.5/0.4kV台1　10kV变压器S11-125/10120kVA10.5/0.4kV台1　10kV跌落式熔断器组2　400V配电箱XL-21面3　动力电缆YJLV22-0.6/1kV-3×25+1×16mm2m1000　动力照明分电箱面4155 　安装材料批12首部枢纽工程　　(1)新打机井　　　200QJ50-130/10型潜水泵套4　变频启动柜30kW面4（四）南社头低压管道工程项目区　　1水源工程　　(1)新打机井眼5　10kV变压器S11-50/1050kVA10.5/0.4kV台1　10kV变压器S11-80/80kVA10.5/0.4kV台1　10kV跌落式熔断器组2　400V配电箱XL-21面9　动力电缆YJLV22-0.6/1kV-3×25+1×16mm2m1500　动力照明分电箱面5　安装材料批12首部枢纽工程　　(1)新打机井　　　200QJ40-117/9型潜水泵套5（五）龚刘低压管道工程项目区　　1水源工程　　(1)新打机井眼7　10kV变压器S11-50/1050kVA10.5/0.4kV台5　10kV跌落式熔断器组5　400V配电箱XL-21面7　动力电缆YJLV22-0.6/1kV-3×25+1×16mm2m1600　动力照明分电箱面7　安装材料批12首部枢纽工程　　(1)新打机井　　　200QJ50-104/8型潜水泵台7二雍川镇项目区　　（一）宣旗营暗管工程项目区　　155 1水源工程　　(1)新打机井眼3　10kV变压器S11-50/1050kVA10.5/0.4kV台1　10kV变压器S11-30/1030kVA10.5/0.4kV台1　10kV跌落式熔断器组2　400V配电箱XL-21面3　动力电缆YJLV22-0.6/1kV-3×25+1×16mm2m1000　动力照明分电箱面3　安装材料批12首部枢纽工程　　(1)新打机井　　　新配200QJ36-117/9潜水泵台3表6-47各项目区金属设备及安装工程清单序号名称及规格单位数量数量一蔡家坡镇项目区　　（一）宋家尧微灌工程项目区　　1首部枢纽工程　　　压力表YTF-100（1.5Mpa）个22　水表LXL-100E个11　水位监测仪L99-WL个1　机井收费控制箱SG101A套11　DN100逆止阀个11　DN100涡轮蝶阀个11　DN100出水钢管m1210　各类管件%10　压差式施肥罐（50L）套14　4""离心过滤器套14　4""网式过滤器套14　日光大棚过滤施肥一体化套1832附属工程　　　DN100闸阀个87155 　DN80闸阀个316　DN65闸阀个156　DN50闸阀个25　Ф50球阀（泄水阀）个11（二）王其微灌工程项目区　　1首部枢纽工程　　　压力表YTF-100（1.5Mpa）个18　水表LXL-100E个9　4""离心式过滤器套19　4""网式过滤器套19　压差式施肥罐（50L）套19　水位监测仪L99-WL个1　机井收费控制箱SG101A套9　DN100出水钢管m675　各类管件%10　DN100逆止阀个9　DN100涡轮蝶阀个92附属工程　　　DN150闸阀个44　DN100闸阀个39　DN80闸阀个322　DN65闸阀个228　DN50闸阀个40　Ф50球阀个9　Ф50球阀（泄水阀）个19（三）化明微灌工程项目区　　1首部枢纽工程　　　压力表YTF-100（1.5Mpa）个8　水表LXL-100E个4　4""离心式过滤器套14　4""网式过滤器套14　压差式施肥罐（50L）套14　水位监测仪L99-WL个1155 　机井收费控制箱SG101A套4　DN100出水钢管m400　各类管件%10　DN100逆止阀个4　DN100涡轮蝶阀个42附属工程　　　DN150闸阀个14　DN100闸阀个38　DN80闸阀个133　DN65闸阀个135　DN50闸阀个92　Ф50球阀（泄水阀）个16　Ф40球阀个1（四）南社头低压管道工程项目区　　1首部枢纽工程　　　压力表YTF-80（1.5Mpa）个10　水表LXL-80E个5　水位监测仪L99-WL个1　机井收费控制箱SG101A套5　DN80出水钢管m550　各类管件%10　DN80逆止阀个5　DN80伸缩蝶阀个52附属工程　　　DN100闸阀个80　Ф50球阀（泄水阀）个12（五）龚刘低压管道工程项目区　　1首部枢纽工程　　　压力表YTF-100（1.5Mpa）个14　水表LXL-100E个7　水位监测仪L99-WL个1　机井收费控制箱SG101A套7　DN100出水钢管m770155 　各类管件%10　DN100逆止阀个7　DN100涡轮蝶阀个72附属工程　　　DN100闸阀个164　Ф50球阀（泄水阀）个12二雍川镇项目区　　（一）宣旗营暗管工程项目区　　1首部枢纽工程　　　压力表YTF-80（1.5Mpa）个6　水表LXL-80E个3　水位监测仪L99-WL个1　机井收费控制箱SG101A套3　DN80出水钢管m330　各类管件%10　DN80逆止阀个3　DN80涡轮蝶阀个32附属工程　　　DN100闸阀个175　Ф50球阀（泄水阀）个24155 第7章施工组织设计7.1施工条件1.有利因素（1）运输条件：项目区内道路纵横交错，其周边还有各级通乡同村道路，四通八达，项目实施的运输条件十分便利。（2）电力状况：通信、电力等基础设施建设快速发展，配套齐全。满足项目实施的电力条件要求。（3）地方材料：项目区距离岐山县较近，各种建筑材料均可从当地采购。（4）组织保障：农业综合开发领导小组办公室（隶属市农委）在市财政局、农委的指导下负责高标准良田建设项目的具体实施，并对整个过程进行有效地监督和管理。市财政局、水利局、林业局、交通局、国土局、环保局对项目实施提供有效的财政、技术指导支持，保证项目工程建设的顺利实施和按期完成。（5）环境保障：项目区冷暖干湿四季分明，平均日照2114.2小时，土壤肥沃，无污染，气候条件较好。最大冻土深度0.4米。2.不利因素（1）项目实施期会影响作物灌溉，实施时尽量避开灌溉高峰期，缩短工期，减少损失。（2）施工期间，由于车辆运输、土石方开挖回填、混凝土浇筑等难免产生噪音、废气和灰尘，对附近环境和村民生活影响较大；施工单位进驻，材料、设备、机械堆放，对生产交通产生影响。施工产生的废气和粉尘对周围的不利影响范围十分有限。为了不影响项目区附近的大气环境质量，在施工期可采取洒水降尘及劳动保护措施解决粉尘对附近大气环境质量以及施工人员的影响。7.2施工总体布置项目区内生活用水和砼工程及其他施工项目用水可直接在离项目区最近部位拉运。155 项目区周边村庄实现村村通电，施工期用电就近村庄10kV高压线路或农电网接用，即可满足施工用电，可就近接农村电网临时施工线路用电。7.3工程施工方法7.3.1机井施工机井施工工序为定井位-钻机定位-泥浆配制-成孔-清孔-井管安装-砾料回填-井管外封闭-洗井7.3.2管路及阀井开挖1、按施工放样轴线和槽底设计高程开挖，槽深不得小于1.6m，底宽不得小于0.8m。2、清除管槽底部石块杂物，并一次整平。3、开挖的管槽和阀井砌筑的空间一定要达到设计断面尺寸。4、严格控制槽底标高，超挖部分必须压填密实。7.3.3管道土方回填1、管道铺设安装完毕后，进行全面回填工序。2、管道按要求标高及中线铺设后，必须首先在管下90。支承角范围内用砂土回填密实，然后用符合要求的土料对管两侧进行同时回填，捣实回填土层，直到回填至管槽开挖面以上0.1m～0.15m处。3、管道试压前，管顶以上回填土高度不宜小于0.5m，可留出管道接头处0.2m范围内不进行回填。4、管道试压合格后的大面积回填，宜在管道内充满水的情况下进行，管铺设后不宜长期处于空管状态，采用机械回填时，当管顶复土小于0.75m时，机械不得在管道上行使。7.3.4阀井砌筑施工时，先对基础部位的厚土进行夯实，然后按照设计图纸的要求铺2cm的砼垫层，再按要求砌筑砖支筒，内墙必须用砂浆推光压实，井口边缘必须用砂浆砌砖封圆，用砂浆稳固好井圈，安装好井盖。155 7.3.5管道安装1、管道安装前，应对规格和尺寸进行复查；管内应保持清洁，不得混入杂物。2、管道粘接方法及要求：(1)粘合剂必须与管道材质相匹配。(2)被粘接的管端，管件应清除污迹，并进行配合检查。(3)承插管轴线应对直重合，承插深度为管外径的1-1.5倍。(4)插头和承口均匀涂上粘合剂和应适当时承插并转动管端，使粘合剂填满间隙。(5)粘接后24小时内不得移动管道。3、塑料套接方法(1)套管与密封橡胶圈规格应相匹配，密封圈装入套管槽内不得扭曲和卷边。(2)插头外缘应加工成斜口，并涂润滑剂，对正密封圈，另一端用木锤轻轻打入套管内至规定深度。(3)密封圈式伸缩节安装与上述两种方法相同。7.3.6管道冲洗及试运行1、管道冲洗(1)管道冲洗应由上至下逐级进行，支管和毛管应按轮灌组冲洗，冲洗过程中应随时检查管道情况，并作冲洗记录。(2)应打开枢纽总控制阀和待冲洗的阀门，并关闭其他阀门，启动水泵对干管进行冲洗，直到干管末端出水清洁。然后关闭干管末端阀门，进行支管冲洗，直到支管末端出水清洁。最后关闭支管末端阀门冲洗毛管，直到毛管末端出水清洁。2、系统试运行(1)系统试运行应按设计要求，分轮灌组进行。155 (2)初验合格后，关闭管道所有开口部分的阀门，利用控制阀门逐段试压，试验压力可取管道设计压力，即水泵正常运行时的最大扬程，保压时间为1h。试压后将管道、接头、管件等渗水、漏水处进行处理，如漏水严重须重新安装，待装好后再试压。要连续运行4小时，全系统运转正常，指标达到设计规定值后，才能进行管道土方回填。7.4施工进度根据本工程施工特点及要求，施工总工期确定为1年。施工期安排在用水少的时间段，避开高峰期，具体开工时间有业主根据上级主管部门批复程序确定。施工工期划分为三个阶段：（1）施工准备期：施工准备工期为2月，主要工作是主题工程施工做必要的准备，包括：拆迁、场地平整、施工场所内交通、临时建房合辅助建设等。（2）主题工程施工期：主题工程施工期为8个月，施工单位根据施工工序及相应的施工工艺方法，在保证质量的前提下，分段施工按期完工。（3）竣工验收:工程完工后扫尾工作及竣工验收期为2个月。155 第8章环境保护设计8.1环境保护设计依据（1）《中化人民共和国环境保护法》；（2）《中华人民共和国水土保持法》；（3）《建设项目环境保所管理条例》；（4）《环境影响评价技术导则》（HJ/T2.1-2.4）；（5）《水利水电工程环境影响评价规范》（SDJ302—88）；（6）《环境空气质量标准》（GB3095-1996）；（7）《污水综合排放标准》（GB3095-1996）；（8）《建筑施工志界噪直声限值》（GB3095-90）。8.2工程建设对环境的影响8.2.1对环境的不利影响（1）施工废水影响施工废水包括生产废水及生活废水。生产废水主要来自砂石骨料冲洗，混凝土拌和、浇注及养护，施工机械及施工附属企业生产等；生活废水主要来自施工人员集中区日常生活。生产废水的浊度较大，不含易溶于水的有毒物质，经沉淀后可直接排入就近低洼地或小支沟不会对区域水质产生影响。生活污水通过居住地原有排放处排放，对其增加量极小，不会对居住地周围水环境造成影响。对于施工人员居住较集中的场所，其生活污水应经污水处理设备降解处理后排入下游河道或用于农灌。（2）施工对大气环境影响施工期对大气环境影响主要来自施工车辆扬尘、运输车辆尾气排放产生的大气污染物为CO、SO2、悬浮物（粉尘和飘尘），对大气质量影响最严重的为粉尘。（3）固体废弃物影响施工固体废弃物包括施工弃渣和生活垃圾。施工弃渣主要来自施工过程中无法回填利用的方量。施工弃渣无毒害物质，但随意堆放会直接产生水土流失，还会引起扬尘，增加大气中TSP浓度。生活垃圾对环境会产生污染，尤其是难降解的白色垃圾。对于施工人员比较集中的生活区，应在区内设生活垃圾集中存放设施，收集后就近运往垃圾埋场统一处理。155 （4）施工噪声影响施工噪声主要是车辆运输以及强噪声作业对施工人员的影响。由于工程施工沿途无重要企业单位，运输车辆行驶路线远离城区，因此车辆运输噪声只会对周围村庄居民产生影响。8.2.2工程对环境的有利影响工程实施后，可新增低压管道灌溉面积1.05万亩，微灌灌溉面积1.11万亩，项目区灌水均匀度大大提高，灌溉水利用系数由现状的0.55提高到0.85以上，年均节水量可达255.02万m3。工程实施后，提高了灌溉保证率，为灌区农作物种植机构调整创造了条件，从而带动乡镇企业的发展、粮食增产、农民增收，使灌区的社会环境和经济环境进一步改善。8.3环境影响对策施工期的噪声及粉尘由于距离村庄较近，必须采取清洁生产措施，合理安排施工时间，尽量减少对周围群众的干扰。运输车辆在通过村庄时应减速，注意安全。施工与供水及灌溉之间的矛盾，可通过合理安排施工季节和工期来解决。首先将项目安排在非灌溉季节施工，再增加工作面，加大施工强度。工程废渣的治理可采取合理及充分利用的原则，对难利用的废渣合理堆置，并及时进行覆土，恢复植被，减少可能造成的水土流失。在施工人员集中及废水日排放量大于100m3的施工区，设置集中降解池，使废水有足够的沉淀时间，水质达标后再排放，在蔬菜和果园附近更应注意。155 第9章工程管理9.1建设管理为加强岐山小型农田水利建设工程的建设管理，保证工程建设的顺利实施，成立项目建设单位，岐山县水利局水利建设管理中心作为项目法人，为项目实施单位。在项目建设阶段，对项目建设全面负责，担负前期准备、申报、建设项目安排。配套资金筹集以及项目实施组织，资金管理，工程验收，资产核定，交付等全过程管理。工程建立政府扶持、指导，用水户参与，自主经营、经济上良性运行的运营机制，鼓励农村集体、农户、社会各界以多种方式参与建设经营水利设施，水利设施实施“谁建设、谁管理、谁受益”的原则。9.2资金管理资金管理是项目管理的核心，坚持“政府引导，民办公助，以奖代补”等方式，充分利用农村劳动力资源丰富的优势，把加大政府投入与鼓励农户投工结合起来，整合农田水利建设资金，引导社会资金投资。资金使用范围主要包括：①项目建设材料费；②工程设备费；③施工机械作业费；④项目管理费。另包括重点县工程的论证审查、规划编制、工程设计、技术咨询和信息服务支出。为确保工程资金的筹措与使用，将抽调精干财务人员组成财务组，专门负责资金筹措、管理和使用，建立起小型农田水利工程建设资金专户，实行专户储存，专账管理，落实专人，实行“县级报账制”。按照工程进度拨付建设资金，实行报账制。严禁截留、挪用、挤占、转移农田水利建设金，资金运行安全。工程完工后，进行竣工结算，接受审计部门财务审计。资金管理方面应做到：(1)严格执行财政部、水利部制定的《中央财政小型农田水利设施建设和国家水土保持重点建设工程补助专项资金管理办法（财农[2009]335号）和《陕西省财政小型农田水利重点县建设管理实施细则》(陕财办农[2010]1号文)及其补充规定。加强对资金使用的检查和审计，加大监督力度。(2)地方配套资金由省级财政安排，并与国家安排的资金同步到位。155 (3)严格执行《会计法》，实行资金管理法人负责制。(4)工程结算以监理、施工单位共同签字盖章的结算报表为依据，由施工单位开具正式发票，按进度及时划拨资金，增加资金投向的透明度。(5)认真作好工程决算和审计，达到资金与实物相符，使有限资金发挥出最大效益。9.3运行管理工程建成后，经上级主管部门验收合格后，方可投入运行。产权归岐山县水利局下属蔡家坡水利管理站、安乐水利管理站和雍川水利管理站所有，并由其对工程进行专营管理，充分发挥农民用水协会的作用。工程实行专管和群管相结合的运行管理方法，具体由设立的项目区水利管理站对工程实行专管，供水干管以下部分实行群管，由农民用水协会管理，供水站监管。建立专管组织，将工程管理责任落实到专人，要明确产权、责任，切实管好、用好，做到管理企业化、供水商品化、用水制度化、运行科学化。按照国务院、水利部和陕西省的有关文件精神，全面抓好灌区用水户参与管理的体改工作。全面推行“管理单位+农民用水协会+用水户”的灌溉管理模式。对于现状的管理模式主要采取村组专管、承包、租赁、股份合作经营等形式的灌溉管理模式。工程建成后灌溉供水全部实行计量用水，加强节约用水意识，提高用水效益；不断提高水的利用率，促进水资源可持续利用的水价改革目标，使工程效益持久发挥。该项供水工程按供水成本确定水价，按“谁受益，谁负担”的原则向用水户按方计量收费，以确保以水养水。工程竣工后移交用水者协会管理，协会全面负责工程运行、水费收缴、并以水费的收入来维护工程的日常管理和维修等工作，要求各协会落实灌溉管理和技术指导人员，对工程的运行管理进行监督和指导，由用水者协会制定协会章程，水费征收办法、工程维护管理制度、财务管理制度和工程年度运行计划等有关制度，保证协会健康正常运转；充分发挥协会的作用，同时推进水价改革，保证工程良性运行，最大限度保证工程长久发挥效益。155 依据水利部颁布的《水利工程管理单位编制定员试行标准》(SLJ708-81)中的有关规定计算，该工程共需管理人员5人。9.4管理体制与运行体制改革9.4.1管理体制及体制改革针对目前管理存在的问题，石头河水库管理局近年来致力于灌区管理体制、运行机制改革的探讨和研究。具体管理体制改革措施包括：（1）深化劳动人事制度，实行干部职工聘任制，双向选择，优胜劣汰，每两年招聘一次。对落聘人员组织技术培训，根据需要再安排上岗。各实体单位打破职工身份界限，实行同工同酬，同岗同酬。（2）改革工资分配制度，实行效益工资制。（3）改革干部任用制度，实行公开选拔制。（4）改革企业经营机制，形成“干部能上能下，职工能进能出，收入能高能低，企业自主经营”的新机制。9.4.2供水体制改革及水费计收改革结合目前的运行管理体制中存在的管理环节多、水费高收费难、农民用水积极性低的状况，灌区供水体制改革的重点是以市场经济为先导，逐步向“供水公司＋用水者协会”的供水模式过渡，将灌溉管理站逐步过渡为供水公司。供水公司由原来的行政管理单位转化成按灌溉系统建立的非政府的水利灌溉管理经济实体，经主管部门、当地工商管理部门登记注册批准后，具有法人地位，自主经营，自负盈亏。其主要职责是对所管辖的整个供水系统（骨干渠系）进行完善、扩建、维修、养护和运行管理；编制并实施年度供水计划、年度财务凋；依据《水利工程水费核定计收和管理办法入测算供水成本，核定当年供水水价，制定和修改供水制度；负责向股东和用户提供供水方案、科技动态信息、培训业务骨干。供水公司实行董事会领导下的总经理负责制。董事会民主决策公司的大政方针、财务预决算、干部任免、内部管理机构的设置、工程灌溉计划、水费征收标准等重大事宜。155 在灌区实行基层用水管理制度改革，建立农民用水者协会。开展用水户参与灌溉管理的试点工作，在试点渠道上成立农民用水者协会，经当地民政部门登记注册批准后，具法人资格，实行独立核算。主要职责是负责协会所在渠系的引水、配水工程的维修、养护和运行管理，与供水公司签定供水协议，编制、实施年度配水计划、财务计划和投工计划，核定水价，收取和上缴水费，制定并执行协会章程。协会会员由灌区全体用水户组成，会员代表选举产生协会主席和执委，协会主席负责协会日常事务，协会衽“送水到户，计量到户，收费到户”和“张榜公布”的“四到户一公布”模式，杜绝中间环节收费。155 第10章设计概算10.1编制依据投资概算编制主要依据陕西省计委以陕计项目[2002]1045号文颁发的《陕西省水利水电工程概（预）算编制办法及费用标准》、陕发改项目［2009］821号文《关于陕西省水利水电工程概预算编制办法及费用标准（2000版）调整意见的批复》进行编制。10.2定额依据10.2.1水利水电建筑工程：采用2000年颁发的《陕西省水利水电建筑工程预算定额》，并扩大5%作为概算定额进行计算。10.2.2水利水电设备安装工程：小型设备及小型金属结构设备安装费按照设备费的15%计算。10.2.3水利水电施工机械台班费定额：采用1996年颁发的《陕西省水利水电施工机械台班费定额》，并根据2000年颁发要求将一类费用乘以1.15调整系数，二类费用按工程所在地的材料价格进行计算。10.3费用标准10.3.1其它直接费：依据陕发改项目［2009］821号文的批复，调整后的其它直接费率为：建筑工程取基本直接费的7.0%，安装工程取基本直接费的8.2%。10.3.2间接费：执行《陕西省水利水电工程概（预）算费用构成及计算标准》，见间接费率表。间接费序号工程类别取费基础间接费率（％）1机械化施工的土石方工程直接费172土方工程人工费40155 3石方及砂石备料工程人工费554砼工程人工费1405辅助工程人工费756设备安装工程人工费15010.3.3企业利润：按直接费、间接费之和的5.5％计算。10.3.4税金：按直接费、间接费、计划利润之和的3.28％计算。10.3.5设备安装费机电设备安装费按照设备费的15%计算，金属结构设备安装费按照设备费的10%计算。10.4基础单价10.4.1人工预算单价:“2000办法及标准”规定：技工26.60元/工日，普工23.90元/工日。依据陕发改项目［2009］821号文，人工预算单价调整为：技工46元/工日，普工38元/工日。与“2000办法及标准”相比，其增加部分按价差处理，并计入单价表的“价差”部分。10.4.2主要材料概算价格：主要材料根据2013年第三季度当地材料价格水平进行计算，其中十大主要材料由“2000办法及标准”要求，以规定价进入工程单价。次要材料按目前市场水平综合确定。10.4.3设备费由设备原价、运杂费、采购及保管费三项组成，其中设备原价按出厂价确定，运杂费按设备原价的7.0%计列，采购保管费按设备原价、运杂费之和的0.7%计算。10.5临时工程临时费：按建安费的2.0%计算。155 10.6费用依据“2000办法及费用标准”和陕发改项目[2009]821号文件进行计算。10.6.1项目建设单位管理费：按建安费的2.5%计算。10.6.2工程建设监理费：按建安费的2%计算。10.6.3招标代理费：按建安费的0.35%计算。10.6.4勘测设计费：按建安费的3%计算。10.7预备费10.7.1基本预备费：按基本费用的3%计算。10.7.2价差预备费：不计取。10.8建设投资专项资金建设项目3041.87万元，其中：建筑工程费2274.20万元，机电设备及安装工程费245.84万元，金属结构设备及安装工程费200.62万元，临时工程费46.49万元，费用186.12万元，预备费88.60万元。10.9资金筹措方案工程总投资3486.87万元，利用中央专项资金1500万元，省级财政配套800万元，市、县配套460万元，整合项目资金445万元，群众自筹281.87万元。155 第11章经济评价11.1评价依据岐山县农田水利工程建设国民经济评价主要依据如下：1）《水利建设行业经济评价规范》（SL72-94）；2）《建设项目经济评价方法及参数》（第三版）；3）岐山县现在农业生产及灌溉实际调查资料。国民经济评价遵循效益与费用计算口径一致的原则，计算资金的时间价值，以动态分析为主。11.2评价方法和计算参数确定1）社会折现率8％；2）计算基准点选在项目建设第一年处，各项费用和效益均按年末发生计算；3）计算期采用21年，包括建设期1年和正常运行期20年。4）规划中均采用市场价格计算，按2013年第三季度价格水平为基础进行计算；5）节水灌溉效益采用分摊系数法。间接效益即项目节水后的转移效益，为简单计按全部转移到农业，直接效益与农业等其它工程措施分摊，水利分摊系数0.35。11.3国民经济评价11.3.1费用计算（1）固定资产该工程静态总投资采用概算结果为3041.87，固定资产形成率取90%，固定资产投资为2737.68万元，工程投资一年投入，工程投资由省级配套和地方配套。依据《水利工程经济评价规范》附录A：水利工程固定资产分类折旧年限的规定，该工程属于小型工程，并在工程运行的第15年考虑更新改造，工程改造资金按固定资产的10%计算。（2）增量年运行费用155 灌溉工程的年运行费，主要包括：大修费，一般以投资的百分数计，土建工程1.0%，机电设备为5%，金属结构为3%；职工工资及福利费，管理站职工工资由政府拨付，不计入运行费。福利费按照工资的14％提取；其他费用包括建筑物和设备的经常改造加固费、行政管理费、增产的种子、化肥费用等按照为固定资产的1％计算。（3）工资及福利设计水平年编制管理职工5人，在岗职工平均工资年薪44580元计算，工资为22.29万元，福利按照工资的14%计。。（4）燃料动力费燃料动力费即为电费，工程达到设计抽水能力时，根据各区泵站年需水量和净杨程计算耗电量，电价按照2012年电价文件，按电压等级0-1千伏时的价格0.45286元/kwh考虑。年抽水量118.95万m3,年抽水电费为53.53万元。（5）工程维修及养护费为土建工程1%、机电设备5%以及金属结构3%的合计（6）其他费用表11-1工程年运行费用计算单位：万元项目合计大修费工资及福利费燃料动力费其他费用土建工程机电设备金属结构福利费用2270.28250.09200.6222.29　2737.68　1.00%5.00%3.00%14%　2%　22.7012.506.023.1253.5354.75152.63（7）流动资金包括维持项目正常运行所需购买燃料、材料、备品、备件和支付职工工资等的周转金。按年运行费的20%计算，共计30.53万元，在工程建设期末和运行初期投入，计算期末一次回收。11.3.2效益计算（1）增产增收效益155 2013年度实施灌溉面积为2.16万亩，其中1.05万亩的大田粮食作物，0.36万亩的蔬菜以及0.75万亩的猕猴桃，项目实施后，预计增产小麦80kg／亩，玉米90kg／亩，则项目区年增产小麦84万kg，玉米94万kg。按现行市场价，小麦2.5元／kg，玉米2.6元／kg计，粮食作物区年增产值357.42万元。林果、蔬菜作物区的优质水果、蔬菜等，预计年均亩增加产值500元，则年增加产值555万元。则小型农田建设项目区年增加产值912.42万元，按水利分摊系数0.40，高效分摊系数0.8计，年增产效益291.97万元。（2）节水效益项目区灌溉方式主要采用低压管道输水、滴灌、微喷灌、小管出流等节水方式进行灌溉，与当地目前的大田大水漫灌灌溉用水量253m3/亩·年相比，低压管灌亩均年节水76.55m3，可节水30.25%；滴灌亩均年节水141.9m3，可节水56.09%；微喷灌亩均年节水164.75m3，可节水65.11%。2013年度发展低压暗管输水工程1.05万亩，微灌面积1.11万亩，经计算年节水就达305.5万m3，水价按0.25元/m3计，年节水效益76.36万元。（3）节地效益低压管道输水灌溉、滴灌、微喷灌与地面灌溉方式相比，可节省田间渠道占地，提高了土地利用率，一般可节地2.0%，则2013年度实施后项目可节地432亩，按每亩地收入1100元计，每年可增收47.52万元。（4）省工效益2013年度项目实施以后，省去了明渠清淤、除草、维修、养护用工。加之管道输水灌溉是在一定压力下进行的，水流速度要比渠道水流速度快，供水及时，有利于提高灌水效率，灌水周期短，适时、省时、节约劳动力，若平均省工按2.05工日/亩·年，累计年总省工4.43万工日，按平均单价30元/工日，则省工效益总计为132.84万元。则项目区总共增产效益为548.69万元。155 11.3.3经济评价指标计算国民经济现金流量表的经济计算期取21年，其中1年施工期。依据《国家建设项目评价方法和参数》(第三版2006年)，基准年选择为建设期第一年年初，费用和效益按照年末结算，该工程属于社会公益性质的水利工程，故社会折算率取为8%。当社会折现率为8%时，效益费用比为1.19，大于1，经济净现值788.98万元，经济内部收益率11.50%，大于8％，因此，项目国民经济评价是合理的。本次评价未考虑水保效益。表11-2效益费用流量表单位：万元序号年份项目建设期正常运行期1234-192021　效益发挥过程0.001.001.001.001.001.001增量效益流量0.00548.69548.69548.69548.69716.101.1增量效益0.00548.69548.69548.69548.69548.691.2回收固定资产余值　　　　　136.881.3回收流动资金　　　　　30.532增量费用3072.40152.63152.63152.63152.63152.632.1静态总投资3041.87　　　　　2.2流动资金30.53　　　　　2.3年运行费　152.63152.63152.63152.63152.633增量净效益流量-3072.40396.06396.06396.06396.06563.474累计增量净效益流量-3072.40-2676.34-2280.28-299.984452.745016.21效益费用比1.19，经济净现值788.98万元，经济内部收益率11.50%11.3.4结论岐山县2013年小型农田水利重点县建设项目，结合该区小型农田水利工程现状和水资源条件，开展高效节水灌溉工程建设。新增高效节水灌溉面积2.16万亩。155 （1）低压管道输水灌溉工程涉及3个子项目区分别为：蔡家坡镇龚刘粮食节水灌溉项目片区、蔡家坡镇南社头粮食节水灌溉项目片区、雍川镇宣旗营粮食节水灌溉项目片区。包括龚刘村、南社头、南营、永乐村、宣旗营、楼底、何家村等7个行政村38个村民小组，设计新增高效节水灌溉面积10500亩。规划新打机井15眼，利用完好机井36眼，新建井泵房15座，安装机电设备15套，安装各类闸阀497个，压力表30个；，水位监测仪3个；安装出水桩2668个，敷设及安装各类UPVC管101.69km，砌筑各类闸阀井351座。（2）微灌工程涉及3个子项目区分别为：蔡家坡镇宋家尧蔬菜节水灌溉项目片区和蔡家坡镇王其猕猴桃节水灌溉项目片区、蔡家坡镇化明猕猴桃节水灌溉项目片区。涉及宋家尧村、令胡村、王其、桂林、新庄村、化明村6个行政村29个村民小组，计划新增高效节水灌溉面积1.11万亩。规划新打机井24眼，完好机井23眼，新建井房24座，改造井房23座，安装机电设备24台（套）；安装50L压差式施肥罐47套，离心式过滤器47套，网式过滤器47套，敷设及安装各类UPVC管164.61km，安装闸阀1773个，压力表48个，水位监测仪3个；微喷头20.84万个，压力调节器2112个，砌筑各类闸阀井953座。项目总投资3486.87万元，其中：中央财政专项1500万元，省级财政配套800万元，市级财政配套230万元，县级财政配套及整合230万元，群众自筹资金281.87万元，整合资金445万元。资金筹措方案结构合理。项目实施后，年新增节水能力305.5万m3，年新增粮食生产能力140.7万kg，年新增经济作物产值555.00万元，年增加农民人均纯收入979.02元，当社会折现率为8%时，效益费用比为1.19，大于1，经济净现值788.98万元，经济内部收益率11.50%，经济效益显著，同时具有一定的社会和生态效益。通过本项目的实施，灌区环境充分得以改善，灌区林草地的面积将进一步扩大，将有利于灌区的生态环境的改善，生态环境效益表现在涵养水源、保持水土，减少风沙灾害，防止泥沙流失，调节气候，改善生态环境、净化空气等效益上。155 附件1.岐山县2013年度小型农田重点县建设项目实施设计概算表2.岐山县2013年度小型农田重点县建设项目实施设计图册155'
