山东广电网络三网融合整体解决方案20110704.doc 136页

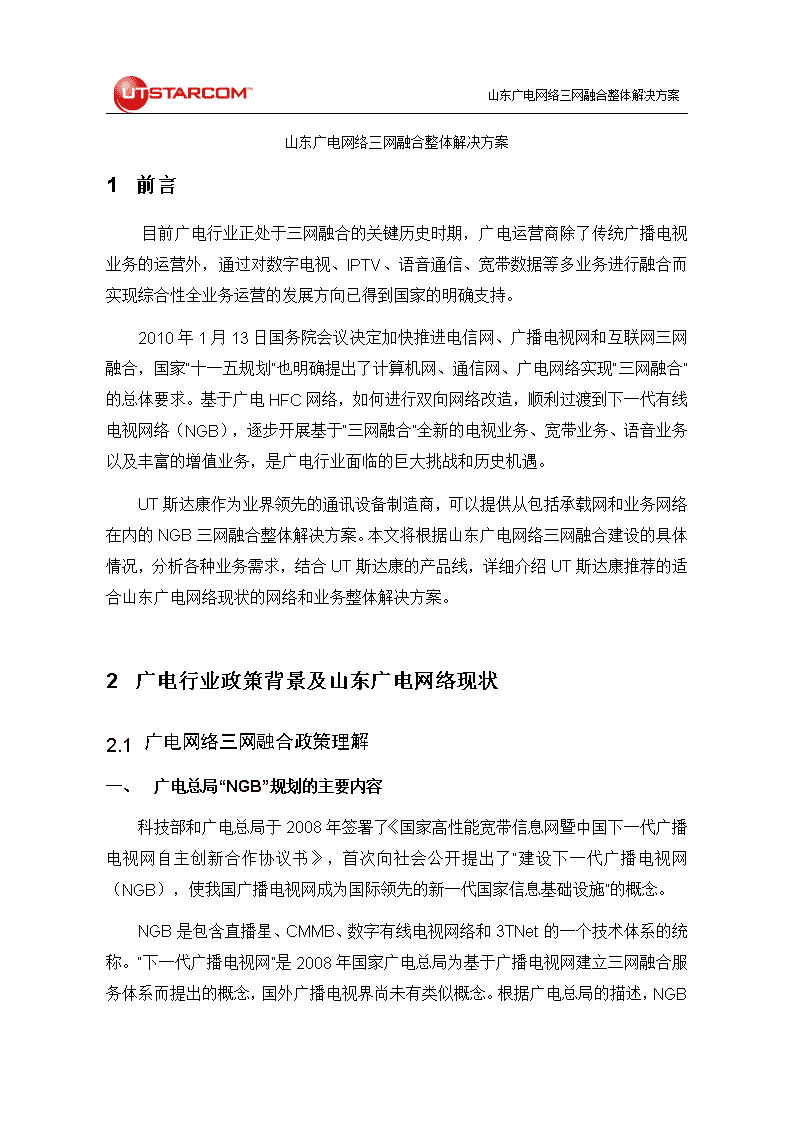

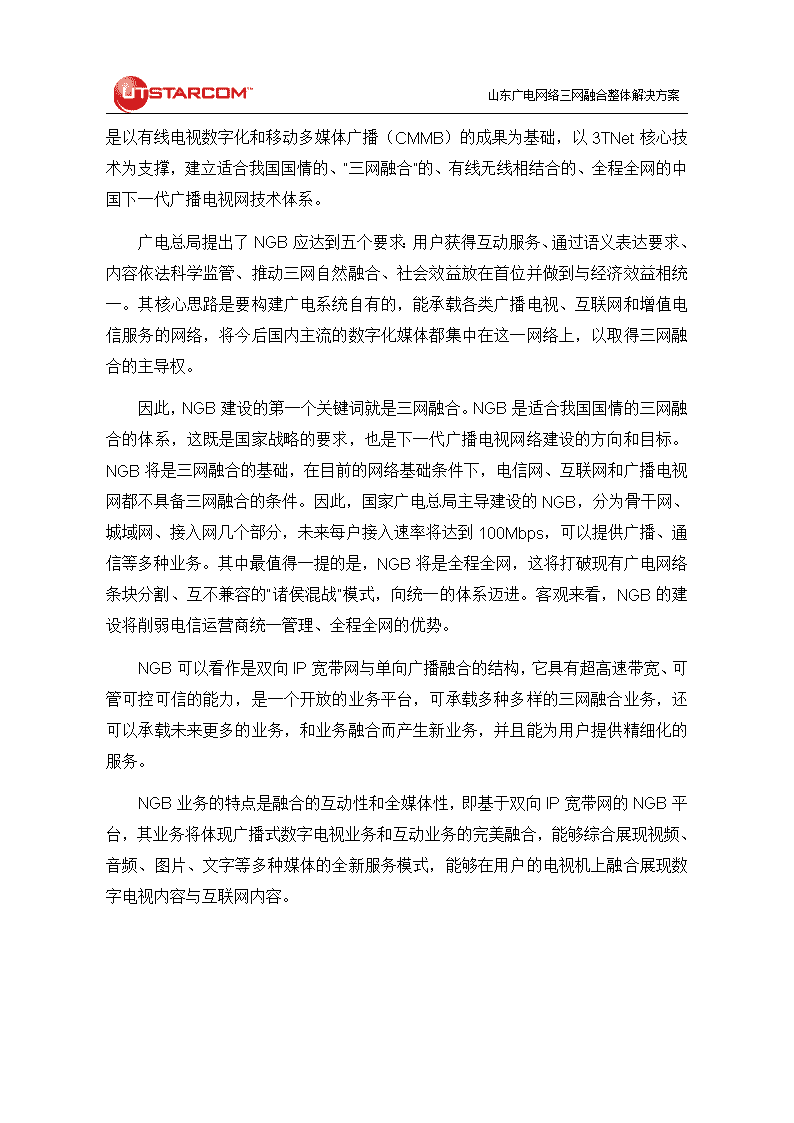

'山东广电网络三网融合整体解决方案山东广电网络三网融合整体解决方案1前言 目前广电行业正处于三网融合的关键历史时期，广电运营商除了传统广播电视业务的运营外，通过对数字电视、IPTV、语音通信、宽带数据等多业务进行融合而实现综合性全业务运营的发展方向已得到国家的明确支持。2010年1月13日国务院会议决定加快推进电信网、广播电视网和互联网三网融合，国家“十一五规划”也明确提出了计算机网、通信网、广电网络实现“三网融合”的总体要求。基于广电HFC网络，如何进行双向网络改造，顺利过渡到下一代有线电视网络（NGB），逐步开展基于“三网融合”全新的电视业务、宽带业务、语音业务以及丰富的增值业务，是广电行业面临的巨大挑战和历史机遇。UT斯达康作为业界领先的通讯设备制造商，可以提供从包括承载网和业务网络在内的NGB三网融合整体解决方案。本文将根据山东广电网络三网融合建设的具体情况，分析各种业务需求，结合UT斯达康的产品线，详细介绍UT斯达康推荐的适合山东广电网络现状的网络和业务整体解决方案。2广电行业政策背景及山东广电网络现状2.1广电网络三网融合政策理解一、广电总局“NGB”规划的主要内容科技部和广电总局于2008年签署了《国家高性能宽带信息网暨中国下一代广播电视网自主创新合作协议书》，首次向社会公开提出了“建设下一代广播电视网（NGB），使我国广播电视网成为国际领先的新一代国家信息基础设施”的概念。 山东广电网络三网融合整体解决方案NGB是包含直播星、CMMB、数字有线电视网络和3TNet的一个技术体系的统称。“下一代广播电视网”是2008年国家广电总局为基于广播电视网建立三网融合服务体系而提出的概念，国外广播电视界尚未有类似概念。根据广电总局的描述，NGB是以有线电视数字化和移动多媒体广播（CMMB）的成果为基础，以3TNet核心技术为支撑，建立适合我国国情的、“三网融合”的、有线无线相结合的、全程全网的中国下一代广播电视网技术体系。广电总局提出了NGB应达到五个要求：用户获得互动服务、通过语义表达要求、内容依法科学监管、推动三网自然融合、社会效益放在首位并做到与经济效益相统一。其核心思路是要构建广电系统自有的，能承载各类广播电视、互联网和增值电信服务的网络，将今后国内主流的数字化媒体都集中在这一网络上，以取得三网融合的主导权。因此，NGB建设的第一个关键词就是三网融合。NGB是适合我国国情的三网融合的体系，这既是国家战略的要求，也是下一代广播电视网络建设的方向和目标。NGB将是三网融合的基础，在目前的网络基础条件下，电信网、互联网和广播电视网都不具备三网融合的条件。因此，国家广电总局主导建设的NGB，分为骨干网、城域网、接入网几个部分，未来每户接入速率将达到100Mbps，可以提供广播、通信等多种业务。其中最值得一提的是，NGB将是全程全网，这将打破现有广电网络条块分割、互不兼容的“诸侯混战”模式，向统一的体系迈进。客观来看，NGB的建设将削弱电信运营商统一管理、全程全网的优势。NGB可以看作是双向IP宽带网与单向广播融合的结构，它具有超高速带宽、可管可控可信的能力，是一个开放的业务平台，可承载多种多样的三网融合业务，还可以承载未来更多的业务，和业务融合而产生新业务，并且能为用户提供精细化的服务。NGB业务的特点是融合的互动性和全媒体性，即基于双向IP宽带网的NGB平台，其业务将体现广播式数字电视业务和互动业务的完美融合，能够综合展现视频、音频、图片、文字等多种媒体的全新服务模式，能够在用户的电视机上融合展现数字电视内容与互联网内容。 山东广电网络三网融合整体解决方案NGB的网络特点是核心传输带宽将超过1000Gbps，每户带宽超过60Mbps，远期达到100Mbps入户，可以提供高清电视、数字音频节目、高速数据接入和话音等“三网融合”业务。NGB应具有可靠的服务保障和可管可控的网络运行属性。目前看来，NGB还是一个比较宏观的、总体的要求。具体到网络建设尤其是城域网络如何规划建设来实现这个目标，广电总局并没有明确的指导性文件。因此，后文将结合NGB的目标和各地市城域网的实际状况，具体分析如何在现有网络上进行逐步改进从而适应NGB的发展要求。二、关于“三网融合”相关政策的理解三网融合并不意味着电信网、计算机网和有线电视网三大网络的物理合一，而主要是指高层业务应用的融合。其表现为技术上趋向一致，网络层上可以实现互联互通，形成无缝覆盖，业务层上互相渗透和交叉，应用层上趋向使用统一的IP协议，在经营上互相竞争、互相合作，朝着向客户提供多样化、多媒体化、个性化服务的统一目标逐渐融合，行业管制和政策方面也逐渐趋向统一。从政策层面来说，三网融合主要有以下意义：1、信息服务将由单一业务转向文字、话音、数据、图像、视频等多媒体综合业务。2、将使网络从各自独立的专业网络向综合性网络转变，网络性能得以提升，资源利用水平进一步提高。3、有利于极大地减少基础建设投入，并简化网络管理，降低维护成本。4、三网融合是业务的整合，它不仅继承了原有的话音、数据和视频业务，而且通过网络的整合，衍生出了更加丰富的增值业务类型，如互动电视、IPTV、VOIP、视频通信、视频邮件和网络游戏等，极大地拓展了业务提供的范围。5、三网融合打破了电信运营商和广电运营商在各自领域独自发展的格局，各大运营商将在新领域展开竞争，原有各类资费可能打包下调，老百姓将获得实惠。 山东广电网络三网融合整体解决方案三、在三网合一的政策背景下，广电网络将提供的增值业务2010年的国办一号文，给广电和电信均带来不同程度的机遇和挑战。和电信相比，广电从技术、资金、基础设施的积累，到全程全网均存在较大差距。广电要在这样的大环境下谋生存，求发展，应紧紧围绕强项业务，与电信运营商展开差异化竞争。未来几年内，有线电视网络将承担四类业务：广播业务、交互业务、数据业务和增值业务。第一类，广播业务是目前的基本业务，主要是以广播电视节目为主，信号由头端设备到用户下行传输，有线电视网可以支持模拟电视信号和数字电视信号(其中包括数据广播业务)，下行信号频率范围在87～862MHz之间，可提供十几套调频广播、部分模拟电视广播和几百套数字音频、数字电视广播业务。业务对网络的要求是单向广播网。第二类，交互业务是基于数字技术的业务，主要包括电视点播（VOD）、互动电视（iTV）、时移电视（TSTV）、录播电视（RDTV）等业务种类，业务对网络要求是双向网络。现有有线数字电视网络中开展的交互业务，大多采用了下行宽带视音频流与上行交互信道分离的技术体制，大量的下行视音频流利用了广播信道带宽，故对交互信道的上下行带宽要求不高。第三类，数据业务为有线电视网络新业务，主要有Internet访问、数据下载、网络电视IPTV、邮件收发、办公自动化、在线游戏等信息化应用，提供TCP/IP协议数据的计算机双向通讯服务，业务对网络要求是双向网络，下行带宽要求大，上行可以较小。然而，由于P2P技术的发展，事实上对网络上下行带宽带来极大地考验。 山东广电网络三网融合整体解决方案第四类，增值业务为双向数据网络提供的新增收费业务，主要有IP电话(VOIP）、视频电话（V-Phone）、视频会议（V-Conference）、即时通讯（IM）等新通信业务，提供了视频语音数据的交互通信服务，其特点是点对点或点对多点双向对称的视音频数据通信，视觉、听觉、读写等全互动交流，是完全的宽带数据应用。网络为支持传输TCP/IP的宽带双向网络。但其对上下行带宽的要求不是太高。四、面向NGB的多种网络演进路径和带宽分析有线电视网络是一个多媒体通信网，它有两个信道：广播信道和交互信道。其中，广播信道频道配置由广电总局《有线数字电视频道配置指导性意见》规定。NGB建设并非一蹴而就，省网整合后运营平台须支持各地市不同的双向网改造方案。UT斯达康奔流解决方案很好地支持不同的网络演进路径，适应多样复杂的网络现状。在三网融合发展初期，典型的带宽测算可以只考虑各项业务占用交互信道的带宽。参考其它运营商的业务发展预测，典型的用户带宽需求如下表所示：业务使用信道下行带宽上行带宽用户需求模拟电视广播信道☆下行带宽10M左右，上行带宽512K-4MSDTV广播信道☆HDTV广播信道☆数据广播广播信道☆准视频点播广播信道☆视频点播广播信道/交互信道300K100K☆视频通信交互信道512K-2M512K-2M☆IP语音交互信道100K100K2路网络游戏交互信道256K-1M256K-1M☆高速上网交互信道2-8M512K-1M☆其它增值业务交互信道256K50K☆在对广电网络的业务平台和双向网络承载平台进行网络规划时，可以参考以上用户带宽需求设定。 山东广电网络三网融合整体解决方案根据以上分析，为实现更为灵活的业务发展和业务控制，未来随着交互视频业务尤其是高清视频业务的IP化演进，NGB网络中的互动视频业务通过IP方式实现后对网络带宽将有更高要求。三网融合业务主要包括IP语音、高速上网、IPTV、网络游戏、视频通信等业务，其中以IP语音、高速上网、IPTV为主。目前国内高清IPTV主要采用MPEG4与H.264技术，用户每路高清IPTV电视和点播至少需要6Mbps。根据用户申请带宽的不同，可为不同级别的用户提供不等的带宽，提供差异化服务，满足运营需求。1.1山东广电网络现状分析山东全省总人口9579.3万，全省广电网络整合基本完成，山东广电网络下辖济南、青岛等17个分公司，实现了“全省一张网”，整合后山东省广电网络用户数达1700万。已建成上连广电国干网、下连全省各市和所有县市区有线网，传输网络全长29.5万公里，有线用户数量居全国前列。1.1.1山东广电承载网络现状地市双向网改造方式双向网改造用户数济南EPON+EOC　青岛EPON+EOC、EPON+LAN30万烟台EPON+EOC　潍坊EPON+EOC10万临沂EPON+LAN5万德州EPON+LAN3万淄博EPON+EOC、EPON+LAN　济宁未开始　威海EPON+LAN　日照EPON+LAN　泰安EPON+LAN　滨州EPON+EOC部分测试用户东营未开始，部分采用CMTS　聊城EPON+EOC　枣庄未开始　菏泽未开始，正在做EPON测试　莱芜未开始　 山东广电网络三网融合整体解决方案山东17地市双向网改造情况汇总表山东部分地市已经开始了网络双向化改造，从表中可以看到，各地市对于双向接入网改造的技术选择趋于一致，大部分城市选择的是EPON+EOC或EPON+LAN的方式。双向化网改开始较早的地区，如青岛、潍坊已经有了相当数量的宽带用户并取得了可观的收益。但总体来说，全省的双向网络改造工作处在起步阶段，大部分地市处在测试选型和初步开通业务的过程中。基于有效利用广电现有HFC铜缆网资源的考虑，UT斯达康推荐双向改造采用EPON+EOC方式，在条件许可、布线方便的地区推荐采用EPON+LAN方式或光纤到户的方式接入。双向网络改造的详细方案请参考本方案第五章“山东典型城市双向网改造EPON+EOC方案”。1.1.1山东广电业务网络现状地市有线电视用户数数字电视用户数互动电视平台情况济南140万70万ISA架构爱立信BackOffice+思科视频服务器青岛260万170万IP架构运营支撑系统+CDN烟台185万　　潍坊180万20万　临沂30万20万IP架构运营支撑系统+CDN德州120万15万　淄博95万50万ISA架构BackOffice+思迁视频服务器济宁86万25万　威海70万15万　日照65万10万ISA架构BackOffice+影莅驰视频服务器泰安55万18万　滨州60万8万　 山东广电网络三网融合整体解决方案东营45万，其中油田约20万3万　聊城50万10万IP架构运营支撑系统+CDN枣庄40万15万　菏泽40万2000　莱芜12万10万　山东17地市有线电视、互动电视平台现状山东全省17地市已经有部分地市开始了互动平台的建设，其中济南、淄博、日照采用ISA架构，青岛、临沂、聊城采用IP架构。各地市系统基于不同厂家的解决方案、不同的技术架构，且部分厂家的接口是非标准的私有接口，所以为了保护现有互动电视系统的投资，实现各地市互动电视平台的统一内容管理和分发，建议建设省级播控平台。通过统一的接口，提供山东全省17地市互动电视系统集中的内容管理和内容分发，实现全省互动电视系统内容的统一推送和可管可控。在条件许可的情况下，可以通过省播控平台实现各地市用户的统一鉴权认证、统一EPG提供，实现统一计费和用户管理，实现互动电视平台“全省一张网”。通过播控平台的建设，山东广电网络能够发挥自身的内容优势，通过选择不同的网络合作伙伴，可以实现互动电视、IPTV、网络电视、手机电视的内容统一组织和管理分发，实现内容及元数据、EPG，增值业务的统一管理，并进行运营数据统计。播控平台的详细方案请参考本方案第六章“山东广电网络互动电视播控平台方案”。对于互动电视平台的建设，建议全省互动电视系统统一规划和建设、统一管理和运营。这样有利于统一标准为全省用户提供丰富的互动电视业务，提高全省人民的文化生活水平，并能够形成规模效应，有效降低成本。全省互动电视平台建设的详细方案请本方案第七章“山东广电网络互动电视平台建设方案”。 山东广电网络三网融合整体解决方案1山东广电三网融合建设需求1.1广电NGB网络建设需求未来几年，有线电视网络将承担的四类业务：广播业务、交互业务、数据业务和增值业务，广电网络建设的整体建设方案也应围绕这四类业务设计。下一代广播电视网NGB以“三网融合”为基本业务特征，具备同时承载多种业务的能力，提供语音、视频、数据等多种业务的能力。广播电视网实现数字化，完成HFC双向接入网络改造，搭建流媒体和语音业务平台，逐步演进为下一代网络，是推进“三网融合”的基础和前提。只有给广大的有线电视用户带来丰富多彩、全面的业务，才能实现NGB和三网融合的成功过渡。NGB不仅要将网络的带宽提高，更重要的是，要彻底将有线电视屏幕予以“革命”。不仅要让用户看到目前已有的单向和交互式广播式节目，还要在这个屏幕上面非常完美的呈现各种各样的业务，包括各种形式的视音频业务、宽带数据业务、语音业务等。根据广电NGB网络的建设要求，结合全国广电行业新一代电视业务发展趋势，有线电视网络将建设成为一个具有数字化、双向化传输功能，可以开展广播电视业务、模拟广播节目、数字视音频广播DVB、DAB、高清晰度电视HDTV；可以通过该网络回传功能进行实况传播；可以开展交互综合服务，如会议电视、准视频点播和视频点播NVOD、VOD；可以提供Internet服务、中国高速互连网接入、网上证券、电视购物、电视商城、网上游戏、高速数据广播等业务；可以开展数据通信和计算机联网业务，提供专线接入、虚拟专线、虚拟专为、电路仿真；并且具备保护、监测、告警、测试等智能化网络管理功能的高清晰、高质量、高起点的新一代有线电视数字化业务网络。 山东广电网络三网融合整体解决方案1.1广电NGB网络建设方向根据广电NGB网络的建设要求，在网络建设方面需要从以下几个方面循序渐进考虑：1、有线电视的数字化平移有线电视数字化平移是广电系统迈向“三网融合”和构建NGB网络的关键基石，从2003年广电系统全面推进有线电视数字化工作至今，越来越多的城市完成了数字电视的整体转换，跟据格兰研究的数据，全国1.6亿有线电视用户中，截止2010年底有线数字电视用户已达8800万，完成比例已经超过50%。2、有线电视网接入网的双向改造NGB可以看作是双向IP宽带网与单向广播融合的结构，它具有超高速带宽、可管可控可信的能力，是一个开放的业务平台，可承载多种多样的三网融合业务，还可以承载未来更多的业务，和业务融合而产生新业务，并且能为用户提供精细化的服务。传统的广电HFC网络是一个单向的广播网，建设NGB需要广电构建一个双向业务承载网，在这个建设过程中，为节省资源、区别于电信运营商的优势——IP城域网，有效利用现有HFC网络资源是最佳思路。广电网络基于现有铜缆网资源，展开HFC双向网改造，在现有单向HFC广播网的基础上，以CMTS、EPON、LAN等技术构建IP回传通道，通过双向机顶盒，实现双向互动业务的承载，并可以承载高速上网、VoIP语音业务。根据络达咨询对全国200家有线运营商的抽样调查统计数据，关于数字化和双向网改的市场数据总体介绍如下：截止至2010年12月底，中国有线数字电视双向网络覆盖用户达到4350万户，中国有线网络运营商为用户发放双向机顶盒的数量为1500万户，其中订购双向互动业务的用户为417万户。而根据格兰研究的数据到2010年底，我国有线数字电视用户达8800万，故目前约有50%的数字电视用户所在的广电网络运营商暂时还不具备双向网的条件。目前，广电有线电视网的双向改造的主流技术包括： 山东广电网络三网融合整体解决方案nEPON+EOC，EPON+LANnCMTSnEPONFTTH基于有效利用广电现有HFC铜缆网资源的考虑，目前广电网络的双向改造主要采用EPON+EOC方式，也有部分较早改造的有线网络也有采用CMTS方式，此外，部分发达地区的有线运营商采用了EPON+LAN和EPONFTTH方式。2、承载平台的建设广电进行有线网络双向网改造，将现有的单向HFC广播网改造成双向网络，用以承载以互动电视业务、宽带数据业务、语音业务。对于互动电视业务，可以通过原有的HFC铜缆网以IPQAM/CMTS方式下发视频业务，或者以IP网络下发视频业务，并以CMTS或IP网络作为互动电视业务的控制信号回传通道。宽带接入网除了作为互动电视业务的控制信号回传通道外，还可以作为宽带数据、VoIP业务的承载平台，即NGB的承载网平台。广电下一代网络（NGB）的网络建设规划是：核心传输带宽将超过1000Gbps，每户带宽超过60Mbps，远期达到100Mbps入户，可以提供高清电视、数字音频节目、高速数据接入和话音等“三网融合”业务。NGB承载网应具有可靠的服务保障和可管可控的网络运行属性。数字电视广播业务将承载在现有的HFC铜缆网上，广电下一代网络（NGB）将承载互动电视业务、宽带数据业务、语音业务等业务，应具备高带宽、高可靠性、高Qos、可运营可管理等特性。广电新承载网可以承载的业务包括：l公共业务类：IPTV电视直播、互动点播业务、互联网接入、VoIP；l集团客户类：VPN专网、专线接入、视频监控、视讯会议；l内部应用类：内部OA、网络运营维护管理、视讯会议；广电新承载网可以采用的技术包括： 山东广电网络三网融合整体解决方案lPTN技术：基于包交换，集合IP和MSTP技术优势的电信级以太网设备；lMSTP技术：基于电路交换技术的MSTP设备；lRPR技术：基于二层弹性分组环技术的电信级以太网设备。l其它技术，如业务类型较为单一场景下的CWDM技术，基于路由器、交换机的IP城域网技术等广电新承载网的建设可以考虑循序渐进、逐步建设，可以分期、分批地建设，要求承载网络具备平滑升级能力，可持续建设，网络可运营、可管理。1、业务平台的建设有线电视运营商的传统业务是有线电视。在有线电视业务的基础上，广电网络还可以承载IPTV业务、互动点播业务、互联网接入、VoIP、专线接入、视频监控、高清视频会议等业务，因此在目前的有线电视业务平台的基础上，还需要构建以下业务平台：lIPTV集成播控平台l互动电视/IPTV平台l互联网电视平台l高清视频会议系统l软交换平台 山东广电网络三网融合整体解决方案1UT斯达康三网融合整体方案和商务模式1.1UT斯达康三网融合建设整体方案作为业界领先的广电NGB网络建设整体方案提供厂家，UT斯达康可以提供从接入层、城域汇聚层、骨干传输、到业务层的整体网络解决方案，能够满足广电网络数字化双向改造、三网融合业务建设和承载的演进需求，为广电运营商提供完备领先的多业务网络承载和业务运营整体解决方案。UT斯达康的广电三网融合网络建设建设方案简图如下：UT斯达康广电NGB网络建设方案简图网络各层次设备功能说明： 山东广电网络三网融合整体解决方案Ø业务层n包括数字电视广播系统、互动电视/IPTV系统、互联网电视、软交换、高清视频会议电视、Internet等业务平台；nUT斯达康可以提供业界领先的互动电视/IPTV系统、互联网电视、高清视频会议电视、软交换系统。Ø城域业务核心层n主要由骨干传送网OTN、核心路由器/交换机、BRAS等设备组成，主要是完成高带宽的骨干网传输、设置端对端的业务设置、快速路由转发功能、用户的身份认证、PPPOE报文的终结等；n骨干传送网OTN设备宜采用具备大中小容量全面解决方案的数字OTN设备；nBRAS设备可以选择旁挂或者直连模式。Ø城域汇聚层n汇聚层设备用来提供分前端之间的连通和业务的汇聚；n如果网络中业务是纯IP业务流量，则建议采用PTN或RPR技术组网；n如果网络中业务除了IP业务流外，还有少量电路交换业务，则建议采用PTN技术来组网；n如果网络中业务除了IP业务流外还有在有较多的电路交换业务，则建议以PTN和MSTP技术来组网；nUT斯达康可以提供业界领先的MSTP/RPR/PTN城域网产品。Ø光接入层n推荐采用EPON技术进行组网，提供分前端到楼道或者光点的连通； 山东广电网络三网融合整体解决方案n在传统CMTS组网区域，可以考虑继续采用CMTS技术；nUT斯达康可以提供业界领先的EPON产品。Ø楼道接入层n推荐采用光纤入户（FTTH）、五类线入户（FTTBLAN）或者铜轴线入户（EPON+EOC、CMTS）等技术；nUT斯达康可以提供EPONONU和EOC楼道接入产品。Ø家庭接入层n在终端入户后，主要采用五类线或者WiFi等进行组网。n考虑到多业务承载能力，家庭内部的以太网口数量需要有适当的提前规划，比如至少4个，可以承载高速上网、互动电视、视频监控、家庭内安防系统等。根据需要，可以考虑增加室内AP设备，实现室内无线覆盖。1.1UT斯达康三网融合产品应用简介通过网络双向改造以及广电互动电视等三网融合业务的开展，将极大地丰富广大人民群众的精神文化生活，可以更好并更加直观地传播党的方针、政策、路线；通过与党员远程教育系统和农村信息化系统的结合，可以更好地实现党的基层组织宣传教育工作，服务三农建设。同时也可以通过先进的网络技术和丰富的业务功能吸引用户，扩大山东广电网络的网络覆盖范围、提高用户入网率，利用三网融合的宝贵契机，实现山东广电网络的跨越式发展。针对广电网络双向化改造，UT斯达康提供从核心汇聚层到接入层的全系列产品。从2005年起，UT斯达康的EPON产品在湖北、云南、江苏、河南、四川、山东、浙江、山东、湖北、湖南等地广电建设了EPON+LAN方式的双向接入网；在湖南广电、湖南电广传媒、湖北广电、浙江广电等建设了EPON+EoC方式的双向接入网；从2008年起，UT斯达康利用PTN技术为云南广电和四川广电建设了IP城域网。 山东广电网络三网融合整体解决方案UT斯达康作为国内互动电视产业的先驱和领导者，能够提供基于HFC和IP网络的互动电视解决方案。目前奔流互动电视平台广泛用于国内上海、浙江、福建、广东、海南、云南、黑龙江、山东、台湾等省，以及海外的日本、印度、巴西等国家和地区，承载用户数量超过200万，系统的性能经受住了大规模商用的考验。在广电行业，UT斯达康先后承建了安徽省网、广东南方传媒、湖北黄石、湖北云梦、浙江乐清、四川三台、四川江油、山东临沂、山东聊城等地广电的互动电视平台，UT平台可以很好地适应复杂的广电网络，已经承接了纯IP网络（EPON+LAN,EPON+EOC），IPQAM+LAN,IPQAM+CM等各类商用部署，良好的适应性可以保障广电行业逐步实现三网融合战略目标。1.1广电三网融合项目商务模式UT斯达康一方面可以为广电网络提供完备领先的三网融合整体解决方案，包括广电城域网解决方案、广电双向接入网解决方案、广电互动电视解决方案，及相关的专业技术支持、培训；另一方面，我们还可以在资金、设备、人员方面为山东广电网络提供支持，进行全方位的合作。为了更好的服务中国家乡市场，2010年UT斯达康已将全球总部由美国迁回中国北京，并引入了北京市政府的投资入股，从而使UT斯达康公司成为在海外上市并拥有国有资本参股的高科技公司。UT斯达康与招商银行签署了战略合作协议，由招商银行对UT斯达康提供不低于20亿元人民币信用额度，以支持UT斯达康重点建设项目的顺利实施，解决三网融合等重点项目的融资需要。要实现省级广电的双向网络及互动电视改造合作运营，需要庞大的资金投入和深厚的技术实力，UT斯达康凭借深厚的技术、资金、人才的实力成为广电网络进行战略合作的首选，而且这种合作模式已有先例。UT斯达康已经在电信行业与湖南电信、陕西电信、云南电信等电信运营商进行了大规模的战略合作。在广电领域，UT斯达康在安徽广电项目中作为技术合作方提供整体的解决方案和多个厂家的集成，同时与南方传媒（SMIC）进行了深入的战略合作，双方 山东广电网络三网融合整体解决方案采用捆绑方式，长期合作、共担风险、共享收益、共同致力于广东全省包括标清、高清、增值服务在内的互动电视业务运营与推广。UT斯达康公司愿意以实际的资金、设备、技术投入等方式，深入参与和推动山东广电网络的三网融合建设，充分利用我公司的资金、技术优势、市场开拓能力，携手山东广电网络公司一起，加快山东省三网融合的进程，为山东的信息化建设贡献我们的力量。结合目前山东广电网络的实际需求，UT斯达康愿与山东省广电网络公司以及省内其他各地市公司以合作运营的方式积极参与到各地的互动电视改造和双向网络改造中来，与山东广电网络进行深度的战略合作，市场风险共担。合作运营的具体方式可以是由UT斯达康负责提供网络双向改造设备、互动电视平台、终端等设备和相应方案、技术支持，而山东广电网络负责业务运营，提供整体运营方案和客户服务。双方成立合作小组处理合作期间的双方事务，并按照事先约定的比例进行业务收益的分成。通过合作运营的方式，山东广电网络可以利用UT斯达康的设备迅速开展网络双向化改造和互动电视业务，抢占市场先机，同时不需要担负庞大的资金投资和还贷压力。 山东广电网络三网融合整体解决方案山东典型城市双向网改造EPON+EOC方案1.1山东广电网络双向接入网改造现状各地市双向网改造及宽带用户数如下表：地市双向网改造方式双向网改造用户数济南EPON+EOC　青岛EPON+EOC、EPON+LAN30万烟台EPON+EOC　潍坊EPON+EOC10万临沂EPON+LAN5万德州EPON+LAN3万淄博EPON+EOC、EPON+LAN　济宁未开始　威海EPON+LAN　日照EPON+LAN　泰安EPON+LAN　滨州EPON+EOC部分测试用户东营未开始，部分采用CMTS　聊城EPON+EOC　枣庄未开始　菏泽未开始，正在做EPON测试　莱芜未开始　地市双向网改造情况汇总表从表中可以看到，各地市对于双向接入网改造的技术选择趋于一致，大部分城市选择的是EPON+EOC或EPON+LAN的方式。基于有效利用广电现有HFC铜缆网资源的考虑，UT斯达康推荐双向改造采用EPON+EOC方式，在条件许可、布线方便的地区推荐采用EPON+LAN方式或光纤到户的方式接入。1.2山东省典型城市EPON+EOC方案按照统计数据，山东省各地市有线电视用户数一般在40万至200万之间，取其中间值，以有线电视用户100万的XX广电为例，作为典型城市进行EPON+EOC方案制作。计划3年的时间，实现30%用户即30万用户的双向网络覆盖。 山东广电网络三网融合整体解决方案时间宽带+互动用户数第1年10万第2年20万第3年30万1.1.1方案设计本方案设计主要针对双向接入网络，采用广电业主流的EPON+EOC技术，实现用户最后一公里的高速双向通道，满足XX广电今后向综合业务提供商发展的需求。本方案设计采用UT斯达康通讯有限公司研发生产EPON+EOC设备建设XX广电有线电视双向接入系统，系统整体提供但不限于以下业务能力：Ø数据业务；Ø视频业务；Ø语音业务；Ø其它增值业务。基于以上原则和要求，本项目设计整体架构如下： 山东广电网络三网融合整体解决方案1.1.1方案特点本方案设计主要针对接入网络，采用广电业主流的EPON+EOC技术，实现用户最后一公里的高速双向通道，满足XX广电今后向综合业务提供商发展的需求。本方案特点包括：l国际/国内主流厂家EPON方案。UT斯达康EPON解决方案在2009年电信集采评比中综合排名第一。作为主流EPON解决方案厂家，在应用案例、设备互通性、管理成熟性方面具备优势；l主流的EPON架构设计。EPONOLT与国内主流EPON厂家方案采用一致的EPON平台设计，而不是通过简单地在交换机上插入EPON板卡来做变通的实现。EPON机框式OLT更是采用了领先的混插方式设计：不像有些厂家机框式OLT有专门的固定数量的以太上联板卡，UT斯达康EPON业务板卡和以太上联板卡可以完全混插，可以根据业务开展的需要灵活地设计汇聚比。l主流EOC方案。UT斯达康EOC产品是基于HomePlug技术规范的Intellon芯片方案，提供局端（CBAT）到终端（CNU）设备。lEPON与EOC统一网管设计；l全面灵活的产品解决方案，既有大容量插卡式EPONOLT设备，又有盒式小容量设备；ONU形态灵活多样，针对广电应用更有野外型、60v供电、1550nmCATV一纤三波等契合广电应用的全面解决方案；l技术领先。EPON+EOC荣获广电科技创新奖。2010年3月25日，广播电视科技创新奖（CCBN杯）颁奖仪式在北京人民大会堂隆重举行。UT斯达康公司的EPON+EOC广电三网融合整体解决方案凭借其创新的设计理念、领先的技术优势、完善可靠的技术保障，从众多参评企业及项目中脱颖而出，获得了科技创新（国际）贡献奖。l成熟性及稳定性nUT斯达康EPON+EOC方案具备丰富的广电应用经验。作为广电运营商的长期合作伙伴，UT斯达康积极参与广电宽带技术评估测试、广电宽带标准制订、广电宽带网络实际建设、广电NGB国家实验室建设，积累了丰富的经验。 山东广电网络三网融合整体解决方案nUT斯达康EPON+EOC方案在广电现网具备丰富的应用案例。从2005年起，UT斯达康EPON系统在湖北、云南、江苏、河南、四川、山东、浙江、河北、湖北、湖南等各地广电建设了EPON+LAN方式的双向接入网；在湖南广电、湖南电广传媒、湖北广电、浙江广电、等建设了EPON+EoC方式的双向接入网；从2008年起，UT斯达康利用PTN技术为云南广电和四川广电建设了IP城域网，为广电三网融合提供面向NGB的多业务城域汇聚和承载。l绿色产品：节能减排，创建绿色环境是当前全社会的共识以及非常紧迫的现实目标。UT斯达康秉承绿色环保理念设计，采用风扇智能调速、超高集成度、超大容量设计、低功耗设计等一系列措施，能够提供统一的绿色产品。1.1.1典型城市EPON+EOC建设方案XX广电计划在城区内5个分前端机房配备EPONOLT设备，在城区范围内展开双向改造。EPON+EOC的组网示意图如下： 山东广电网络三网融合整体解决方案EOCmaster（局端）和EOCslave（终端）组成了HFC双向网络的接入网，为最终用户提供双向、互动的有线电视服务。EPONOLT、ONU和光分发网组成了FTTB网络，ONU下联EOC局端，作为EOC网络的回传通道；同时EPON系统借助于EOC网络，组建了最终用户的宽带接入网体系。1.1.1.1具体方案XX广电采用稳定可靠的宽带接入方式建设接入网络，网络结构为点对多点的结构，采用EPON接入模式，系统完成后可承载高带宽数据业务。XX广电采用UT斯达康公司的EPON系统涉及设备包括：一共5个站点的OLTBBS4000局端设备、相应数量的ONU204i-h用户终端和光分路器。5台OLT局端设备设置于5个分前端站点机房，OLT采用BBS4000,每台BBS4000设备通过8个GE上行连接城域汇聚设备，下行通过40个千兆PON分路覆盖各小区光节点。每个PON口通过无源光分路器进行分路，使用1：32分光，如果用户对带宽要求较高的小区，可以采用1：16分光方式，但相应ONU的数量会减少。光分路器推荐首选部署于OLT机房/分前端机房，其次考虑部署于小区光交接箱。ONU采用ONU204i-h下联EOC头端，ONU用户终端和EOC头端设置于小区光机箱，EOC终端设备设置于用户侧，通过EOC终端为用户提供宽带上网及视频业务。1.1.1.2OLT设置OLT拟放在各个分前端机房，负责其片区内用户的电视和宽带业务接入。每个OLT提供40个PON口，每个PON口下平均接32个4口ONU，每个ONU的FE接口下平均接1个EOC局端设备，因此，本方案能够提供最大5(OLT数量)*40(PON口数量)*32(分光器分光比)*4(4口ONU)*1(每个ONU端口1个ONU局端)*20(每ONU局端接入用户数量)=512000用户的接入，具备了充分的接入扩展能力。更进一步地，未来需要进一步提高覆盖率时，还可以通过灵活增加OLT的PON端口及相应ONU、EoC的数量按需分步骤扩展。本项目中，5个OLTBBS4000的200个PON口下实际可接入的ONU数量为6400个，满足市区EPON+EOC、EPON+LAN的需求。 山东广电网络三网融合整体解决方案在OLT层面，按照一般的收敛比，上行GE接口需要具备8Gbps的汇聚能力。考虑到未来的带宽扩展，本方案提供2块GE上联卡通过8个GE接口与传输层的汇聚设备对接，未来可以将上联卡更换为10G上联，增加OLT的汇聚能力。XX广电接入网OLT覆盖的ONU数量较多，建议选用BBS4000OLT设备，大容量的BBS4000最大可以带1408个ONU（1：32分光比时）。本方案OLTBBS4000采用机框插卡式设备，共支持12个业务插槽，且每个插槽支持EPON板卡和上联以太板卡的灵活混插。BBS4000的每个PON业务板支持4个PON端口，支持最大44个PON接入。BBS4000支持模块化PON口，以灵活配置和扩容；上行端口支持44个以上GE端口。OLT设备建议放置在中心机房内，同时覆盖光节点及楼道住宅用户，通过多个GE连接城域网，为用户提供足够的上行带宽。同时，GE上行口可以灵活的根据需求进行多业务分流，如用一个GE端口用来汇聚数字电视业务，其他GE端口分别用来汇聚宽带上网业务、网络电视业务等。1.1.1.1分路器设置EPON光分路器根据网络需求进行配置，可以灵活采用一级分光或二级的方式提供EPON网络覆盖。由于EPONODN结构以树型为主，不采用三级及三级以上的分光方式。多级分光意为多个分路器串联，实现比单级分光更为灵活的分光配置，如下图所示： 山东广电网络三网融合整体解决方案在采用多级分光时，需要考虑从OLTPON口至ONUPON口的光路损耗不能超过EPON设备接收的最大损耗。对多级分光的设置详见本章“5.2.4EPON网络施工建议”。一级分光方式需要占用较多的主干、配线光缆，但在减少故障点、故障定位、PON系统带宽优化方面比二级分光方式更有优势，在建设时应综合考虑线路成本、OLT设备PON口成本、维护成本、可扩展性等因素，尽量采用一级分光。从提高光缆资源利用率和PON口使用效率的角度出发，二级分光方式适用于用户较分散的乡镇。对于一级分光方式，应根据用户分布情况，并综合考虑维护管理等因素，合理的规划光分路器的设置位置：光分路器靠近ONU，可节省对主干、配线光缆的占用；光分路器靠近OLT，可减少对OLTPON口的占用，并且便于对光分路器进行集中维护管理。二级分光方式下，根据乡镇HFC部署的实际情况实施，在特定场景下可以按需调整采用2分、4分、8分、16分，并在光损耗满足情况下多级串联分路。此时EPON网络可以与HFC网络叠加，以尽可能重用HFC网络的光缆部署，光分路器典型放置在光节点位置。 山东广电网络三网融合整体解决方案值得指出的是，虽然本建设方案中未实际用到，但是UT斯达康OpticalXpress整体解决方案的ODN部分还支持1:64、2:N等灵活的分光比设置，具备完善的解决方案。1.1.1.1EPON+EOC统一网管本方案设计一个网管中心和一个网管客户端系统，网管中心设于中心机房，客户端根据实际情况设于其他机房。UT斯达康Netman网管系统支持用户配置批处理功能,可管理8000个OLT和200万个ONU，同时允许200台管理终端。EPON+EOC的网络管理方式可通过命令行方式和图形界面方式的网管系统进行配置和网络管理。OMC-A是UTStarcom公司为EPON+EOC推出的统一EMS系统。它能提供运营商级的网元管理系统，提供设备故障管理，配置管理，计费管理，性能管理，以及安全管理（FCAPS）五项功能。此外，它还提供网络故障诊断和管理功能。EPON+EOC统一网管的管理构架如下：OLTONUEoCOAM协议EPON＋EOC统一网管OMC-A上级管理系统/运营支撑系统北向接口SNMP协议扩展OAM协议EoC局端EoC终端EoC自动发现协议EoC局端EoC局端ONUEoC终端EoC终端EoC终端EoC局端 山东广电网络三网融合整体解决方案OMC-A提供基于图形界面的运营商级的网元管理软件，以帮助提高网络操作效率。该软件能够实时统计总流量，有助于快速配置EPON/EOC，提供全面的网元管理服务，以更快速的处理网络故障。1.1.1EPON光纤工程施工方案1.1.1.1多级分光对于部分距离较远的分散用户，可采用多级分光实现工程的最小投入，如可先在机房采用1：2分路，光缆敷设至小区后再级连1：8分路，实现二级分光，如下图所示。 山东广电网络三网融合整体解决方案由于多级分光会增加光路的光损耗，在实际工程中应尽量采用一级分光方式，这种方式有利于光纤资源的管理；二级分光方式适用于用户较分散的场合，对用户在一定区域内集中且用户需求较明确的场合也可以采用二级分光，以减少对主干、配线光缆的占用，节约布线管孔，节省工程费用；应尽量避免采用三级或者三级以上的分光方式。1.1.1.1光路损耗在EPON项目施工时，为保证施工质量，需实际测量光路损耗是否支持EPON业务的收发，计算公式如下：ONU接收侧光功率＝OLT发射光功率-光路损耗光路损耗=光路所经过分光器插损值之和+光纤长度（KM）*0.3+熔纤点数目*0.1+法兰盘个数*0.20.3dB是1490nm波长光每公里衰减值,我们取0.3dB0.35dB是1310nm波长光每公里衰减值 山东广电网络三网融合整体解决方案每个熔纤点会造成约0.1dB的衰减每个法兰盘会造成约0.2dB的衰减分光器接插造成衰减，具体视分光器的规格。光路损耗示意图如下：光路损耗示意图EPON设备光发射接收功率如下：PON口 20公里下行光功率参数 OLT发送功率+3~+7dbmONU接收灵敏度-26~-6dbm功率预算29db上行光功率参数 ONU发送功率-1~+3dBmOLT接收灵敏度-29~-6dbm功率预算28db 山东广电网络三网融合整体解决方案1.1.1.1光纤接续在光缆敷设时，难免会出现光缆接续要求出现，为避免光缆接续产生大量的光路损耗，需要采用合适的技术来保证线路安全。在光缆接续中，需注意采用安全密封的接续盒，尽量采用光缆盘，光缆弯曲半径不小于30mm，光缆接续盒最好配有裸纤载纤管和接续保护热熔管。1.1.1.2终端设备安装在EPON网络实施中，终端设备的安装由于涉及到各小区楼道情况的不同，可能会遇到较大的施工困难，如终端设备的供电、线路敷设、安全防盗等。 山东广电网络三网融合整体解决方案在条件允许情况下，我们建议终端设备可采取楼道信息箱方式进行，将ONU、楼道交换机等统一设置在楼道信息箱中，并统一供电，统一管理，既安全又美观。关于楼道信息箱的结构，示意如下，具体根据用户要求情况定制。此时ONU可采用壁挂方式固定在楼道信息箱体中。 山东广电网络三网融合整体解决方案楼道信息箱可根据小区物业情况设置于弱电井、楼梯间、以及其他适合的位置。 山东广电网络三网融合整体解决方案1.1.1UT斯达康EPON设备技术参数和特点1.1.1.1OLT产品特性UT斯达康历经多年的EPON系统产品开发，已发展到全球最高端的EPON产品系列，目前产品线包括BBS1000、BBS1000+、BBS4000、BBS5000等从8个PON口到96、144个PON口的全系列产品，目前在中国大陆提供BBS1000+产品以及BBS4000产品。UT斯达康PON产品选用业界主流的芯片解决方案，在保证功能完备领先的同时，也保证了与各厂家的互通能力：设备型号EPON芯片厂商EPON芯片型号EPON芯片Firmware版本BBS1000＋CortinaCS80201IROS2.0 山东广电网络三网融合整体解决方案BBS4000CortinaCS80201IROS2.0UT斯达康目前提供两种规格的OLT设备：BBS1000+OLT以及BBS4000OLT。ØBBS4000OLT设备BBS4000为机架式OLT设备，可覆盖大容量的ONU用户，BBS4000外观如下图所示：BBS4000OLT槽位安排如下：n12个业务槽位n2个控制板槽位n2个DC电源槽位n1个风扇框（3组风扇）BBS4000OLT产品主要特性：n机架式结构，9U高，业界集成度最高n12个业务slots，支持最大44个PON接口n遵循IEEE802.3ah标准n高分光比，支持1：64分光，高光纤利用率n支持主控备份、DC电源备份n满足IEEE802.3-2005标准及中国电信EPON设备技术要求n768Gbps背板容量n372Gbps线速交换 山东广电网络三网融合整体解决方案n具备完整的L2/L3交换功能nTrunk保护n支持QinQnACL访问控制nDBA动态带宽分配nQoS支持：IPToS、IEEE802.1pnONU自动识别nMAC地址限制n具备AES-128加密技术n支持IGMPProxyn支持IEEE802.1xn所有模块热插拔n上行与下行接口可采用SFPn支持IPRouting(Staticrouting,OSPF)n支持IPMulticast(IGMPsnooping,IGMPproxy,PIM-SM)n提供基于SNMP的网管系统，GUI界面，n支持带内/带外管理ØBBS1000+OLT设备BBS1000+是BBS1000的改进型OLT产品，这款产品具有配置灵活的特点，所有板卡都支持热插拔,光收发器采用SFP模块，可以真正做到按需投资。设备外观如下图所示： 山东广电网络三网融合整体解决方案提供交流供电的BBS1000+外观如下图：BBS1000+OLT提供6个槽位：·1个系统控制板槽位·2个PON业务板（PON收发模块可插拔）·1个风扇框·2个DC电源模块或1个AC电源模块BBS1000+OLT产品主要特性：·盒式结构，1U高，业界集成度最高，安装与维护简便灵活·DC冗余备份·满足IEEE802.3-2005标准及中国电信EPON设备技术要求·高分光比，支持1：64分光，高光纤利用率·具备完整的L2/L3交换功能·Trunk保护·支持QinQ·ACL访问控制·DBA动态带宽分配·QoS支持：IPToS、IEEE802.1p·ONU自动识别·MAC地址限制·具备AES-128加密技术·支持IGMPProxy·支持TCP/IP，ICMP，ARP，OSPF，PIM，IGMP等协议 山东广电网络三网融合整体解决方案·OAM支持·支持IEEE802.1x·提供基于SNMP的网管系统，GUI界面，·支持带内/带外管理1.1.1.1ONU产品特性UT斯达康提供种类齐全、性能完善的ONU系列产品。有针对FTTH应用场合提供1-4个以太网接口，主要提供以太网/IP业务ONU101i、ONU1001Ii、ONU204i产品系列；有提供1-4个以太网接口和1-4个POTS接口（内置IAD），同时提供以太网/IP业务和VoIP业务的ONU404i产品系列；有用于多个用户，支持宽带接入终端功能，具有24个以太网接口，主要应用于FTTB/FTTC场合的ONU2024i产品系列。除此之外，还有针对家庭用户提供CATVRF接口的ONU3004、ONU804i产品系列。针对最终用户不同的业务需求，运营商可灵活选择终端ONU设备。1.1.1.1.1ONU204i-h设备介绍ONU204i-h设备，为用户提供四路10/100M自适应的用户接口，是一种高性价比用户终端设备。它专为家庭用户和SOHO用户设计，提供高速数据上网、有线电视视频等多业务。ONU204i-h可通过UT斯达康EPON的OLT系列产品进行远程配置和管理。ONU204i-h的产品外观图技术参数硬件指标： 山东广电网络三网融合整体解决方案尺寸：141mm（W）×210mm（H）×29mm（D）重量：约1120g电源指标：AC/DC电源适配器：AC输入100~240VDC输出12VDV/1.25A最大功耗4.5W，平均功耗3.6WONU204i-h的产品特性●完全符合IEEE802.3/802.3ah●接收灵敏度高达-25.5dBm●发送功率高达-1至+4dBm●单光纤提供数据、IPTV，语音等业务，真正实现“triple-play”应用。●最高速率PON：上下行对称1Gb/s数据、VoIP语音和IP视频服务。●基于自动发现与配置的ONU“即插即用”●基于服务水平协议（SLA）计费的高级服务质量（QoS）功能●丰富强大的OAM功能支持的远端管理能力●强大的二层功能：IGMPSnooping、基于端口的VLAN、STP、MAC地址管理和基于入向端口的限速●IP功能：DHCP服务器、DHCP客户端和TFTP客户端。●高灵敏度光接收和低输入光功耗●支持DyingGasp功能●金属外壳 山东广电网络三网融合整体解决方案1.1.1.1.1ONU208i设备介绍ONU208i上行通过EPON端口连接至中心局（CO），下行为个人用户或SOHO/楼道用户提供8路Ethernet网口。作为FTTx的未来解决方案，ONU208i通过单光纤EPON提供了强大的语音、高速数据和视频服务ONU208i的产品外观图技术参数硬件指标：尺寸：152mm（W）×226mm（H）×38mm（D）重量：约530g电源指标：AC/DC电源适配器：AC输入100~240VDC输出12VDV/1.25A最大功耗10W，平均功耗6WONU208i的产品特性●完全符合IEEE802.3/802.3ah●接收灵敏度高达-25.5dBm●发送功率高达-1至+4dBm●单光纤提供数据、IPTV，语音等业务，真正实现“triple-play”应用●最高速率PON：上下行对称1Gb/s数据、VoIP语音和IP视频服务●基于自动发现与配置的ONU“即插即用” 山东广电网络三网融合整体解决方案●基于服务水平协议（SLA）计费的高级服务质量（QoS）功能●丰富强大的OAM功能支持的远端管理能力●强大的二层功能：IGMPSnooping、基于端口的VLAN、STP、MAC地址管理和基于入向端口的限速●IP功能：DHCP服务器、DHCP客户端和TFTP客户端●高灵敏度光接收和低输入光功耗●支持DyingGasp功能●金属外壳1.1.1.1.1ONU2016i-e设备介绍ONU2016i-e是用于EPON系统的一种高性价比用户终端设备。它专为楼道用户而设计，为用户提供千兆速率的宽带连接。ONU2016i-e为用户提供了16路具备强大二层（L2）功能的10/100Base-TEthernet网口。ONU2016i-e可由UTStarcomBBS系列的光线路终端（OLT）进行远端的配置和管理。ONU2016i-e的产品外观图技术参数硬件指标：尺寸：482mm（W）×200mm（H）×44mm（D） 山东广电网络三网融合整体解决方案重量：<4kg电源指标：AC/DC电源适配器：AC输入60~240VDC输出12VDV/1.25A最大功耗30W，平均功耗20WONU2016i-e的产品特性为：●完全符合IEEE802.3/802.3ah●高速二层交换机●最高速率PON：一对可插拔的千兆ONU模块●基于自动发现与配置的ONU“即插即用”●基于服务水平协议（SLA）计费的高级服务质量（QoS）功能●丰富强大的OAM功能支持的远端管理能力●强大的二层功能：IGMPSnooping、基于端口的VLAN、●STP、MAC地址管理和基于入向端口的限速●支持4096VLAN●支持802.1DSTP,802.1wRSTP,●802.1sMSTP●支持风暴抑制●支持802.3流控●DHCP客户端●SNTP客户端●高灵敏度光接收和低输入光功耗 山东广电网络三网融合整体解决方案1.1.1.1.1ONU2024i设备介绍UTStarcomONU2024i是用于EPON系统的一种高性价比用户终端设备。它专为楼道用户而设计，为用户提供千兆速率的宽带连接。ONU2024i为用户提供了24路具备强大二层（L2）功能的10/100Base-TEthernet网口。ONU2024i可由UTStarcomBBS系列的光线路终端（OLT）进行远端的配置和管理。ONU2024i提供一对冗余上行链路通过EPON端口或GE端口连接至中心局（CO），下行为用户提供24路FastEthernet网口。作为FTTx的未来解决方案，ONU2024i通过单光纤GEPON提供了强大的语音、高速数据和视频服务。ONU2024i的产品外观图技术参数硬件指标：尺寸：410mm（W）×440mm（H）×43mm（D）重量：约3.58kg电源指标：AC/DC电源适配器：AC输入100~240VDC输出12VDV/1.25A最大功耗35W，平均功耗28WONU2024i的产品特性为：●完全符合IEEE802.3/802.3ah●高速二层交换机●最高速率PON：一对可插拔的千兆ONU模块 山东广电网络三网融合整体解决方案●基于自动发现与配置的ONU“即插即用”●基于服务水平协议（SLA）计费的高级服务质量（QoS）功能●丰富强大的OAM功能支持的远端管理能力●强大的二层功能：IGMPSnooping、基于端口的VLAN、●STP、MAC地址管理和基于入向端口的限速●支持4096VLAN●支持802.1DSTP,802.1wRSTP,802.1sMSTP●支持风暴抑制●支持802.3流控●DHCP客户端●SNTP客户端●高灵敏度光接收和低输入光功耗1.1.1UT斯达康EOC设备技术参数和特点UT斯达康公司提供双向化改造的EOC系列产品，EOC产品是基于HomePlugAV技术，将EPON技术应用到同轴电缆上进行数据信号传送的有源EoC设备，在同轴电缆上利用7.5MHz-30MHz频段实现双向百兆带宽传输通道，节省了线路改造成本，部署简单，快速完成有线电视网络的双向化改造。并采用国际领先的Intellon芯片组方案，提供局端（CBAT）到终端（CNU）设备。局端设备（CLT2161A/2164A）该设备位于网络中具有IP接入点，局端设备与建筑物间的距离可以很短（如楼内弱电箱）或者很长（如分前端机房）。局端设备的输入端与HFC 山东广电网络三网融合整体解决方案网络设备的输出电缆相连，同时通过光传输设备(PON等)的网络接口连接IP网，将数据信号调制后输出到通向用户的同轴电缆，用户端将其解调成有线信号和数据信号，反之亦然。终端设备（CNU231A/232A/234A）该设备一般位于终端用户公寓中，连接电脑、电视或机顶盒等设备，LED指示灯显示是否正常连接及是否有数据传输等情况。典型的EOC组网结构如下图所示：1.1.1.1UT斯达康公司EOC头端产品特性UT斯达康EOC头端产品线包括CLT2161A、CLT2164A等系列产品，本方案使用的CLT产品是基于HOMEPLUGAV技术的EoC（同轴电缆以太网）接入网局端设备（CBAT），其可接入CATV信号和IP数据信号，输出混合信号到同轴电缆分配网，配合EoC终端设备（CNU），组成最后一百米高速互联接入网解决方案。该方案可以实现下一代广播电视网（NGB）用户宽带接入，便于进行有线电视网络宽带、双向化改造，有效发挥有线电视网频带宽、成本低、易普及的优势。CLT2161A是野外型EOC设备，CLT2161A外观如下图所示： 山东广电网络三网融合整体解决方案ØCL2161A产品主要特性如下：n具有优质的防水、防尘、防雷和散热性能的户外产品。n提供四个F型射频端口，两路CATV信号输入，两路混合信号输出。n提供一个10/100M自适应以太网口。n支持220VAC和60VAC两种电源形态。n使用7.5-30MHz低频带通信，对现有的电视信号无影响。n提供200Mbps的物理层速率。n支持SNMP协议和广电总局标准MIB。n支持VLAN（802.1Q）和QoS（802.1p），IGMP等二层协议。n支持远端管理和自动升级。ØCLT2161A产品具体参数和规格如下:系统特性接口特性芯片组IntellonINT6400以太网接口1xRJ45，用于10/100以太网（自动MDI/MDI-X）协议组HomePlugAVIEEE802.1Q,IEEE802.1p,IEEE802.3,IEEE802.3u,IEEE802.3xHTTP,SNMP,TELNET同轴电缆接口4个公制或英制F型母座，2个CATV信号输入，2个混合信号输出物理层速率200MbpsLEDPower：电源指示灯调制频带7.5MHz~30MHzEthernet：以太网口指示灯支持最大终端数128个Link：链路指示灯 山东广电网络三网融合整体解决方案Diag：系统诊断灯调制方式OFDM、1024/256/64/16QAM、QPSK、BPSK加密方式128位AES射频指标VLAN支持最大16个VLAN组阻抗75欧端口限速支持最小64Kbps粒度发射功率0±3dBmQoS支持VLAN优先级支持ToS和CoS数据包分类支持DSCP优先级反射损耗插入损耗接收灵敏度>16dB<1dB???工作模式CSMA/CA组播支持支持IGMP管理组播会话管理方式支持SNMP、WEB、CLI多种管理方式电气特性物理特性功耗≦6W物理尺寸LxWxH：225mmx255mmx150mm电源100-240VAC/50-60Hz1.2A或60VAC/50-60Hz2A重量2800g环境特性相关产品运行温度0ºC~45ºCCNU231A EoC接入网终端设备（单网口）存储温度-20ºC~70ºCCNU232AEoC接入网终端设备（双网口）运行湿度10%~90%，无凝结CNU234AEoC接入网终端设备（四网口）存储湿度5%~90%，无凝结环保标准RoHS1.1.1.1UT斯达康公司EOC终端产品特性UT斯达康提供种类齐全、性能完善的EOC终端系列产品。可以提供多以太网口CNU231A、CNU232A、CNU234A产品系列；满足不同的最终用户的不同业务需求，运营商可灵活选择EOC终端设备。 山东广电网络三网融合整体解决方案CNU231A是基于HOMEPLUGAV技术的EoC（EthernetoverCoaxialCable同轴电缆以太网）接入网用户终端设备。其通过HFC网络上连EoC局端设备（CBAT），下连用户终端（电脑或机顶盒），组成最后一百米高速互联接入网解决方案。该方案可以实现下一代广播电视网（NGB）用户宽带接入，便于进行有线电视网络宽带、双向化改造，有效发挥有线电视网频带宽、成本低、易普及的优势。1.1.1.1.1CNU231A产品特性主要产品特性:Ø提供一个10/100M自适应以太网口，两个F型射频端口。Ø使用7.5-30MHz低频带通信，对现有的电视信号无影响。Ø提供200Mbps的物理层速率。Ø支持SNMP协议和广电总局标准MIB。Ø支持VLAN（802.1Q）和QoS（802.1p），IGMP等二层协议。Ø支持远端管理和自动升级。具体参数和规格:系统特性接口特性芯片组IntellonINT6400以太网接口1xRJ45，用于10/100以太网（自动MDI/MDI-X）协议组HomePlugAVIEEE802.1Q,IEEE802.1p,IEEE802.3,IEEE802.3u,IEEE802.3x同轴电缆接口2个公制或英制F型母座，1个Cable接口，1个TV接口物理层速率200MbpsLEDPower：电源指示灯Eth：以太网口指示灯 山东广电网络三网融合整体解决方案Link：链路指示灯Diag：系统运行灯调制频带7.5MHz~30MHz射频指标调制方式OFDM、1024/256/64/16QAM、QPSK、BPSK阻抗75欧加密方式128位AES发射功率0±3dBmVLAN支持最大4094个VLAN反射损耗>16dB端口限速支持最小64Kbps粒度插入损耗<1dBQoS支持VLAN优先级支持ToS和CoS数据包分类支持DSCP优先级接收灵敏度???工作模式CSMA/CA组播支持支持IGMP管理组播会话电气特性物理特性功耗≦5W物理尺寸长x宽x高：137.6mmx111.6mmx31.8mm电源外置，12VDC，500mA重量158g环境特性相关产品运行温度0ºC~45ºCCLT2161AEoC接入网局端设备存储温度-20ºC~70ºCCNU232A EoC接入网终端设备（双网口）运行湿度10%~90%，无凝结CNU234AEoC接入网终端设备（四网口）存储湿度5%~90%，无凝结环保标准RoHS 山东广电网络三网融合整体解决方案1.1.1.1.1CNU232A产品特性主要产品特性:Ø提供两个10/100M自适应以太网口，两个F型射频端口。Ø使用7.5-30MHz低频带通信，对现有的电视信号无影响。Ø提供200Mbps的物理层速率。Ø支持SNMP协议和广电总局标准MIB。Ø支持VLAN（802.1Q）和QoS（802.1p），IGMP等二层协议。Ø支持远端管理和自动升级。具体参数和规格:系统特性接口特性芯片组IntellonINT6400RealTek8306SD以太网接口2xRJ45，用于10/100以太网（自动MDI/MDI-X）协议组HomePlugAVIEEE802.1Q,IEEE802.1p,IEEE802.3,IEEE802.3u,IEEE802.3x同轴电缆接口2个公制或英制F型母座，1个Cable接口，1个TV接口物理层速率200MbpsLEDPower：电源指示灯Eth1(2)：以太网口指示灯Link：链路指示灯Diag：系统运行灯调制频带7.5MHz~30MHz射频指标调制方式OFDM、1024/256/64/16QAM、QPSK、BPSK阻抗75欧加密方式128位AES发射功率0±3dBmVLAN支持最大16个VLAN组反射损耗>16dB端口限速支持最小64Kbps粒度插入损耗<1dB 山东广电网络三网融合整体解决方案QoS支持VLAN优先级支持ToS和CoS数据包分类支持DSCP优先级接收灵敏度???工作模式CSMA/CA组播支持支持IGMP管理组播会话电气特性物理特性功耗≦5W物理尺寸长x宽x高：137.6mmx111.6mmx31.8mm电源外置，12VDC，500mA重量163g环境特性相关产品运行温度0ºC~45ºCCLT2161AEoC接入网局端设备存储温度-20ºC~70ºCCNU231A EoC接入网终端设备（单网口）运行湿度10%~90%，无凝结CNU234AEoC接入网终端设备（四网口）存储湿度5%~90%，无凝结环保标准RoHS1.1.1.1.1CNU234A产品特性主要产品特性:Ø提供四个10/100M自适应以太网口，两个F型射频端口。Ø使用7.5-30MHz低频带通信，对现有的电视信号无影响。Ø提供200Mbps的物理层速率。Ø支持SNMP协议和广电总局标准MIB。Ø支持VLAN（802.1Q）和QoS（802.1p），IGMP等二层协议。 山东广电网络三网融合整体解决方案Ø支持远端管理和自动升级。具体参数和规格:系统特性接口特性芯片组IntellonINT6400RealTek8306SD以太网接口4xRJ45，用于10/100以太网（自动MDI/MDI-X）协议组HomePlugAVIEEE802.1Q,IEEE802.1p,IEEE802.3,IEEE802.3u,IEEE802.3x同轴电缆接口2个公制或英制F型母座，1个Cable接口，1个TV接口物理层速率200MbpsLEDPower：电源指示灯Eth1(2/3/4)：以太网口指示灯Link：链路指示灯Diag：系统运行灯调制频带7.5MHz~30MHz射频指标调制方式OFDM、1024/256/64/16QAM、QPSK、BPSK阻抗75欧加密方式128位AES发射功率0±3dBmVLAN支持最大16个VLAN组反射损耗>16dB端口限速支持最小64Kbps粒度插入损耗<1dBQoS支持VLAN优先级支持ToS和CoS数据包分类支持DSCP优先级接收灵敏度-65dB工作模式CSMA/CA组播支持支持IGMP管理组播会话电气特性物理特性功耗≦5W物理尺寸长x宽x高：169.5mmx129.4mmx34.7mm电源外置，12VDC，500mA重量231g 山东广电网络三网融合整体解决方案环境特性相关产品运行温度0ºC~45ºCCLT2161AEoC接入网局端设备存储温度-20ºC~70ºCCNU231A EoC接入网终端设备（单网口）运行湿度10%~90%，无凝结CNU232AEoC接入网终端设备（双网口）存储湿度5%~90%，无凝结环保标准RoHS 山东广电网络三网融合整体解决方案山东广电网络互动电视省级播控平台方案1.1山东省各地市数字电视、互动电视平台现状地市有线电视用户数数字电视用户数互动电视平台情况济南140万70万ISA架构爱立信BackOffice+思科视频服务器青岛260万170万IP架构运营支撑系统+CDN烟台185万　　潍坊180万20万　临沂30万20万IP架构运营支撑系统+CDN德州120万15万　淄博95万50万ISA架构BackOffice+思迁视频服务器济宁86万25万　威海70万15万　日照65万10万ISA架构BackOffice+影莅驰视频服务器泰安55万18万　滨州60万8万　东营45万，其中油田约20万3万　聊城50万10万IP架构运营支撑系统+CDN枣庄40万15万　菏泽40万2000　莱芜12万10万　山东各地市数字电视、互动电视平台现状山东全省17地市已经有部分地市开始了互动平台的建设，其中济南、淄博、日照采用ISA架构，青岛、临沂、聊城采用IP架构。各地市系统基于不同厂家的解决方案、不同的技术架构，且部分厂家的接口是非标准的私有接口，所以为了保护现有互动电视系统的投资，实现各地市互动电视平台的统一内容管理和分发，需要建设省级播控平台。 山东广电网络三网融合整体解决方案1.1山东广电网络互动电视省级播控平台功能概述山东广电网络播控平台实现的功能：Ø通过统一的接口，提供山东全省17地市互动电视系统集中的内容管理和内容分发，实现全省互动电视系统内容的统一推送和可管可控；Ø条件许可的情况下，采用统一的接口实现各地市用户的统一鉴权认证、统一EPG提供，实现统一计费和用户管理，实现互动电视平台“全省一张网”；Ø统一管理各地市互动电视内容、互联网视频内容、手机电视内容；Ø提供分权分域管理能力，允许地市操作员管理其权限范围内的内容，允许内容分发到不同的下级系统；通过播控平台的建设，山东广电网络能够发挥自身的内容优势，通过选择不同的网络合作伙伴，可以实现互动电视、IPTV、网络电视、手机电视的内容统一组织和管理分发，实现内容及元数据、EPG，增值业务的统一管理，并进行运营数据统计。 山东广电网络三网融合整体解决方案省播控总平台包括如下功能模块：l内容平台引入功能：实现将第三方内容平台节目、应用、专题、EPG页面等内容引入播控平台，可以通过下面两种方式进行内容平台的引入。1、接口引入方式主要通过在第三方内容平台与省播控总平台之间建立数据接口，来实现节目、应用、专题、EPG页面等内容的引入。在数据引入后，第三方内容平台可以通过接口对其引入的内容进行导入、修改等操作。2、模板引入方式由第三方内容平台按照省播控平台提供的模版制作规范进行节目、应用、EPG页面等数据的生产，在省播控平台内进行统一内容导入。第三方内容平台使用其对应的账号，对其引入的数据进行导入、修改等操作。l统一内容管理系统（CMS）：统一管理全省互动电视内容，提供内容的元数据管理、海报管理、媒体文件管理和内容编排功能，并向各地市互动电视平台分发内容。支持多码率、多格式的媒体文件管理，支持分权分域管理。l产品管理：定义全省内容的产品打包、定价策略，并向地市互动电视平台分发。lEPG管理：创建维护全省EPG模板，并向地市互动电视平台分发。l增值业务管理：提供全省增值业务的内容管理、产品定价管理。l统计分析：按统一格式接收存储不同终端用户、不同业务系统的运营数据，如订购记录、观看记录、浏览记录、开机记录等。提供基础的统计分析功能，并可扩展定制满足各种统计分析需求。lDRM：提供全省内容源的加密和密钥管理。l网管系统（NMS）：为省播控总平台的所有网元提供配置管理、告警管理、性能统计等网管功能。1.1省播控平台硬件部署省播控平台硬件部署如下图示意。 山东广电网络三网融合整体解决方案播控分平台硬件部署示意图省播控平台由如下系统组成：存储服务器、数据库服务器及磁盘阵列、内容管理服务器、产品及用户管理服务器、推荐系统服务器、统计分析服务器、增值业务管理服务器、NMS网络管理服务器、DRM服务器、EPG应用服务器、AAA服务器、FTP服务器、内容监管接口机、维护用PC、交换机、防火墙等。AAA、EPG、推荐系统、DRM等都属于关键性业务应用服务器,服务器硬件配置要求如下：1)系统各组成部分可以根据实际情况采用主流小型机或PC服务器。要求组成双机或多机高可用群集系统。当其中任意一台主机发生故障时，可将其上的应用自动地切换到其他正常主机上，待故障主机修复后再切换回来；2)系统中的每个主机都应同时处于工作状态，并根据配置的情况运行相同或者不同的应用（或应用模块），以保证主机资源的充分利用；在计算机硬件、操作系统、存储系统及应用系统业务进程出现故障时，能迅速响应并进行应用的切换；集群系统中，某一台计算机出现故障时，尽量不影响系统的应用及响应能力；3)主机的处理能力要求满足的所有业务应用和一定用户规模的需求，而且需考虑全部系统的开销及应用切换时性能余量。系统设计时应考虑50%的性能冗余； 山东广电网络三网融合整体解决方案4)内存容量的配置要考虑到主机正常运行状态下的内存利用率不应大于50%，保证系统在业务高峰时仍具有较强的抗冲击能力；5)主机应支持1000MB/S等高速连接接入客户服务系统核心局域网；6)主机的硬盘、网络接口、网络连接及电源均应考虑足够的冗余；7)支持电源、I/O设备、存储设备的热插拔；8)主机系统设备应具有适当的扩充能力，包括CPU的扩充、内存容量的扩充及I/O能力的扩充等；并可支持CPU模块的升级和群集内节点数的平滑扩充；应至少保证还有30%以上的扩展能力；9)主机系统平均无故障时间应大于1000小时。数据库服务器硬件配置要求如下：1)数据库服务器负责存储系统业务相关的内容数据、用户数据、运行支撑数据、系统统计数据、系统告警数据等2)为保证数据安全存储，数据库服务器应支持双机热备份和实时切换功能。3)需支持7X24小时连续运行，要求服务器设备具有较高的安全可靠性，其故障间隔时间(MTBF)应大于10000小时，可用性>99.99%。4)数据库服务器的软、硬件应选用较好的开放式结构的接口，能方便地与其它系统互连。硬件方面还应具有很好的可扩充性，以适应将来业务量和业务种类增加的需要。5)服务器应支持当前较为流行的数据库系统和应用中间件系统。6)数据库服务器要求有较高的事务处理能力、内存和硬盘存储空间，为确保数据的安全，采用磁盘阵列等外部存储形式。存储设备配置要求如下：存储设备主要指磁盘阵列，实现客户服务系统数据的联机存储。1)磁盘阵列设备应可与多种厂家的主机系统相连；2)磁盘阵列应能配合多机高可用群集系统的需要；3)磁盘阵列采用ULTRASCSI接口或FC-AL接口，支持RAID0、1、0+1、3、5，并可提供多通道、双电源及冗余风扇； 山东广电网络三网融合整体解决方案4)磁盘阵列设备应具有较强的平滑扩充能力，包括系统存储容量的扩充及I/O能力的扩充等；5)磁盘阵列应支持先进的存储、备份方式，例如支持存储区域网（SAN）技术等。非关键应用服务器硬件配置要求如下：统一内容管理服务器、产品及用户管理等非关键应用服务器发生故障时要求支持冷备方式切换。网络设备配置要求如下：核心网路设备应满足以下要求1)网络采用TCP/IP协议，主干网络要求统一采用千兆网标准；2)路由器产品必须符合通用的国际工业化标准，支持TCP/IP等标准协议及X.25等远程通信标准，支持OSPF、RIP等路由协议；3)核心交换机采用热旁路路由器协议HSRP协议，实现双机互为备份；4)核心交换机提供三层交换能力，同时提供等路径路由，实现负载均衡；5)接入交换机采用STP协议，同时连接到两台核心交换机上，避免单点失败；6)核心局域网划分VLAN，由核心交换机实现网段间路由；7)核心交换机及中心路由应采用高可靠的设备，具备背板冗余功能，系统板、关键I/O板、电源、风扇等考虑冗余，并可热插拔；省中心节点、地市节点要求双路由器配置，并保证路由器的互相热切换备份；8)交换机或路由设备的配置端口总数应能满足应用和用户规模的要求，并保留约20%的余量；9)主干网络设备的端口配置至少保证30%的可扩展能力；主干网络设备要求平均无故障时间应大于1万小时，可用性不小于99.99%；10)支持SNMP和SNMPV2协议。防火墙可以采用主机加防火墙软件或专用的防火墙设备，应满足下列要求：1)支持动态和静态的内部网与外部网之间的地址转换、映射； 山东广电网络三网融合整体解决方案2)能有效地实现内部网到外部网的单向访问控制，可以禁止外部网对内部网的访问；3)能侦测、过滤或跟踪非法访问企图，能自动实时告警，并生成相应日志记录；4)能对常用的服务（例如WWW、E-MAIL、FTP、TELNET、RLOGIN等）的访问权限进行有效控制和管理；能对经过防火墙的网络流量进行统计和管理，并定期生成相应报告文件；5)支持SNMP和SNMPV2协议；6)具有友好的图形界面。省播控平台硬件部署配置设备类型部署系统说明数量存储设备存储中心，支持150T有效存储空间1套数据库用磁带库或磁盘阵列1套数据库服务器数据库服务器2台集成播控分平台应用服务器统一内容管理服务器2台产品管理服务器2台EPG管理服务器2台统计分析服务器2台增值业务管理服务器2台NMS网络管理服务器2台DRM服务器12台EPG应用服务器8台认证鉴权计费服务器（用户认证）2台用户管理服务器2台操作终端维护用PC2台 山东广电网络三网融合整体解决方案网络设备交换机2台防火墙2台1.1集成播控分平台实施机房要求机房环境主要包含通信机房的温度、相对湿度、温度变化率、电磁干扰、洁净度、噪声、静电干扰、机房承重、机房接地电阻值等环境条件要素指标。6.4.1.机房建筑要求为维护和管理上的方便，电源等配套设备，一般要求安排紧凑。总体布局应满足通信线、电源线及维护工作的要求，使线路短捷，力避迂回，便于维护，既减少线路投资，又利于减少通信故障，提高工作效率。（1）机房地面负荷：每平方米不小于600Kg；机房外的地方不低于300Kg/m2。（2）机房净高：机房高度指梁下和风管下的净高度，建议上走线时不低于3.00米,下走线时不低于2.70米。；（3）机房门高应大于2米、宽大于1米，单扇门即可。要求门、窗必须加防尘橡胶条密封，窗户建议装双层玻璃并严格密封；（4）各种沟槽应采取防潮措施，其边角应平整，地面与盖板应缝隙严密，照明与电力管线应尽量采用暗铺设；机房预留暗管、地槽和孔洞的数量、位置、尺寸应满足布放各种电缆的要求，并符合工艺设计的要求，尺寸为400mm×400mm。（5）机房地板一般要求机房内铺设防静电活动地板。单元活动地板系统电阻值应符合《计算机机房用活动地板技术条件》。地板板块铺设严密坚固，每平米水平误差应不大于2mm。没有活动地板时，应铺设导静电地面（体积电阻率应为1.0×107~1.0×1010Ω）。导静电地面或活动地板必须进行静电接地，可以经限流电阻及连接线与接地装置相连，限流电阻的阻值为1MΩ。 山东广电网络三网融合整体解决方案6.4.1.机房温度要求温度控制在：10℃～35℃推荐温度值：21℃～25℃6.4.2.机房湿度要求湿度控制在：10%～90%(温度≤25℃)推荐湿度范围值：40%～70%6.4.3.机房温度变化率要求温度控制在：小于±15℃/小时推荐温度变化率：小于±5℃/小时6.4.4.机房噪声要求一般情况下，机房背景噪声不大于60dB。6.4.5.机房静电干扰要求静电电压绝对值应小于200V静电保护接地电阻应不大于10欧姆6.4.6.机房承重要求对于一般的设备机房，机房承重要求为：600Kg/m2（最普遍的承重要求）对于传输等设备机房，机房承重要求为：450Kg/m2对于有蓄电池的设备，机房承重要求为：800Kg/m2及以上6.4.7.机架规格序号尺寸规格安装高度净重备注2600mm(W)×1100mm(D)×2200mm(H)47U160Kg后出线，可满足上走线和下走线方式 山东广电网络三网融合整体解决方案关于机架的详细说明：l属于标准的19”机架；l机架为焊接装配结构，各部件之间完全导通，达到接地要求；l机架两侧的装置条上有带螺纹的定位孔，定位孔的间距为1U，为设备上架时定位提供方便；l每两个定位孔之间有三个安装方孔，可与M6上架螺母配合，用于固定各种上架设备；l顶盖和底盖均可卸装，4扇门（前门，后门，侧门）也都可拆卸，且都通过地线连接到机架架体上；l出线口采用了3种面积成倍数关系的盖板覆盖，可根据实际需求拆下若干盖板来走线，以达到良好封闭机架的目的；l机架具有高密度网孔的前门和后门（前门有标牌），通透率为57%，顶部和底部的通透率为37%；l机架可附带车轮，并有伸缩型的定位螺杆，移动、定位方便。6.4.1.安全要求l机房必须配备适用的消防器材,如有感烟感温等告警装置，性能应良好。l机房内不同的电压插座，应有明显标志。l机房内严禁存放易燃、易爆等危险品。l楼板预留孔洞应配有安全盖板。6.4.2.其他说明l走线架上走线方式：走线架高度大于或等于2700mm。l每机架电源功率不小于4440瓦。l建议机房内部署直流电源DC-48V。l如没有直流电源，必须提供相应的交流支流转换器。l 山东广电网络三网融合整体解决方案设备接地要求：设备应通过地线直接与通信机房的地线排相连,避免连接到其它设备的地线排,以免互相影响。同时,应实现相关设备间的共地(一点接地)。 山东广电网络三网融合整体解决方案1山东广电网络互动电视平台建设方案1.1广电互动电视平台建设需求根据NGB建设需求，业务平台是业务应用（能力）系统的集成平台、承载平台、业务应用系统与业务承载网智能适配平台。业务平台应具有开放性，能够灵活方便地集成和承载支持三网融合创新业态的新型业务应用系统；应支持业务系统间相互融合，可职称基于各业务应用系统间融合的业务应用能力创新；应具有安全防护机制和措施，能够确保各业务应用系统的安全。互动平台（互动电视）系统建设工程的总体目标是建设一个大容量、高性能、易维护和可扩展性、有QoS保证、能充分利用广电原有Cable资源的广电级互动电视系统。互动电视系统是视频点播、频道回放、时移电视、电视关联信息屏幕现实等业务的技术提供和支撑平台。它综合利用了单向广播和双向交互技术，可以使用户通过多种终端在任意时间看节目。互动电视系统应具有内容存储系统、媒资管理系统、媒体格式和编码转换系统、资源管理系统、媒体内容注入系统、内容发布和分发系统及视频服务器等。互动电视系统应具备至少支持15%用户同时点播的系统并发流支持能力；应支持实时媒体内容注入；应支持多种视频媒体内容格式、多种视频流播放技术，尽可能满足用户在任意地点、任意时间观看节目的需求；应能根据网络通道资源情况智能选择数字媒体内容传输通道，如基于IPQAM技术的窄播通道和基于IP网络技术的宽带交互通道。互动电视系统的视频流服务器播出控制列表可支持不同源的内容的播出，即播出内容可部分来自视频流服务器缓存，部分来自中心存储系统。 山东广电网络三网融合整体解决方案根据以上NGB互动电视业务平台的建设需求，本互动电视平台的设计充分考虑如下原则：（1）系统架构的开放性。系统应该是开放的和模块化的；（2）系统部件的可互换性。各个模块化的功能不见可以由多个设备供应商提供，并且不同设备供应商提供的设备可共存于一个系统中；（3）系统接口的标准性及技术成熟型。功能部件之间的接口采用国家、国际产业化的工业标准。在设备选型上优先选用成熟、高可靠的产品和技术，注重实用性；（4）系统可靠性。系统具备容错和负载均衡的能力。关键设备、路由、数据采取冗余备份措施；（5）系统可升级性和可扩展性。系统具有良好的可扩展性和可升性，支持简单的系统部署和扩展，保证在业务范围和网络规模上能够实现可遇见的平滑升级；（6）可运营型。系统保证自愈能力，保证系统不见贱的负载共享和均衡，满足瞬间的高业务流量需求，能够以有限的现场技术人员运营和维护大规模的系统。1.1UT斯达康RollingStream互动电视系统简介1.1.1RollingStream系统架构1.1.1.1系统整体架构RollingStream是UTStarcom自主研发的互动电视系统，通过IP网络传送广播级视频质量的视频和互动娱乐服务，可以为服务运营商提供端到端数据、语音、多媒体（Triple-play）业务。通过5年在互动电视领域的研发积累，RollingStream系统已经成为业界领先的、开放的、支持多业务、多服务终端的宽带多媒体业务平台，并得到世界范围的大规模商用。 山东广电网络三网融合整体解决方案RollingStream系统为互动电视业务提供了端到端的业务解决方案，如下图。包括内容制作、内容存储/加密、内容分发、内容播放、终端显示的各个方面，都可提供基于电信级的解决方案。同时RollingStream系统也是一个开放的系统，可提供基于中间件形式的系统整合能力，成功集成第3方的产品，诸如DRM系统、STB、内容Encoder等等。在RollingStream系统与中国广播电视和广电市场的紧密结合和试商用过程中，UT认识到互动电视在新业务集成、客户特色业务需求方面存在更多的机遇。因此在充分考虑客户需求基础上，RollingStream重点加强了在新业务整合、新业务提供方面的能力，提供了一大批更加灵活、丰富的业务功能。客户可根据这些业务特点，开展更加丰富的业务和商务运作，从而实现互动电视的更大增值，并也为三网合一的到来打下基础。RollingStream系统采用分布式体系架构部署，整体分为内容服务平台、存储分发平台、运营支撑平台、网络分发平台、终端服务平台五大部分。其主要平台分类如下图所示： 山东广电网络三网融合整体解决方案1.1.1.1内容服务平台主要完成头端电视节目的引入、编码、播控、管理和播出。主要构建由卫星接收机/DVB信号接收机、信号冗余交叉矩阵、设备管理平台、播控平台、内容编码设备和操作维护终端组成。如下图： 山东广电网络三网融合整体解决方案1.1.1.1运营支撑平台运营支撑平台是RollingStream系统的核心组件之一。其主要负责互动电视系统的业务管理（产品及业务定义、计费、统计等）、用户管理（开销户、认证、查询等）、用户自我服务、设备管理（系统部件的操作、维护、日志等）、媒体内容管理（节目信息、EPG等媒体内容的引入、查询、分发和调度等）、DRM系统、数据库存储系统、第三方业务平台对接等功能。如下图：1.1.1.2存储分发平台存储分发平台是RollingStream系统的另一核心组件。其主要负责互动电视系统的媒体内容的分发合存储。其中包含了不同网络层次的存储策略、未命中分发策略、UT专利的BMDP媒体分发技术、媒体位置索引数据库MLR、媒体服务器控制业务板MD、流媒体服务业务板ME等。如下图： 山东广电网络三网融合整体解决方案1.1.1.1网络承载平台RollingStream系统对于宽带IP网络的容忍度是很高的，可以支持各种网络承载形式，也可支持各种接入方式。如LAN接入、DSLAM接入、GEPON接入。对于互动电视系统，可建设专网，CMS和HMS、EMS直接相连，也可以旁挂在城域网上。另外，无论PPPoE还是DHCP上网方式都可以支持。如下图： 山东广电网络三网融合整体解决方案1.1.1.1终端服务平台可提供丰富的、高中低不同档次、不同业务的STB，并可集成第三方STB，是RollingStream系统的一大特色。RollingStream可提供多种型号的STB，不同档次的STB区别和业务特点如下图： 山东广电网络三网融合整体解决方案1.1.1RollingStream部署模式RollingStream系统可以支持百万级别的用户规模，支持3级部署架构。包括中心节点（CMS）、区域汇聚节点（HMS）以及边缘服务节点（EMS）。各节点主要功能和划分如下图：l 山东广电网络三网融合整体解决方案CMS作为整个系统的核心，承担媒体资产管理、中央媒体内容存储、用户管理、计费帐务、节目制作、电视信号的输入、内容发布管理、内容分发管理、节目导航、内容路由和负载均衡、统一的网络管理服务等功能。CMS在极少情况下，可直接带终端用户提供业务。lHMS主要其范围内用户提供服务，包括提供内容分发（支持PUSH或PULL），边缘节点各种服务器的认证与配置，完成一个归属区的下的所有用户的认证管理，同时还直接为一部分用户提供媒体流播放服务。HMS和EMS可进行业务互相备份。lEMS主要作为流媒体业务服务节点，为本地用户提供视频服务。同时EMS也承担EPG服务和STB软件升级的Download服务器功能。RollingStream系统支持从几千的到百万用户规模部署。在用户量超过几万，以及大中城市中，一般采用3级架构部署模式。在用户量较少，或者城市范围较小，也可以不使用HMS，只使用CMS＋HMS/EMS的2级部署方式提供用户服务。1.1.1RollingStream特性简述UT斯达康是目前互动电视领域技术最先进、最具备运营经验和服务模式的开发商和提供商，成熟的技术和系统给运营商降低了技术风险。RollingStream系统主要有下面几个特色：l开放的体系架构u支持MPEG2/4,WM9,H.264等多种媒体编码格式，且系统架构与媒体格式无关。u支持多种DRM系统，包括UT自有的DRM、NDS、MS-DRM、SecureMedia、Widevine等。u全开放架构的OSS系统，包括支持与第三方用户管理和计费系统（如中国电信VNET、SBBRPM和Billing、酒店PMS系统等）的集成。 山东广电网络三网融合整体解决方案u提供STB、媒体管理平台、OSS平台、EPG平台的中间件系统，可方便开发新业务和新功能。l电信级的可靠性和业务能力u提供高效、简单的BMDP媒体分发技术u提供电信级的关键部件自动备份倒换机制，以及业务服务站点间备份倒换机制。u提供高品质的视频流服务（MPEG4SP/ASP、WM9、H.264以及HDTV）u提供低成本、可靠的、大容量存储分发系统u关键部件（EPG、媒体服务器、用户认证服务器等）支持集群或分布式部署架构，进行负载均衡u强大的网络抖动和网络品质容忍度（网络断线3分钟内STB可恢复业务）l无与伦比的可扩展性u支持超过百万用户级的用户部署u每个机架支持1.5万用户部署，超过3万小时节目存储u支持多级网络部署架构l强大的设备管理能力u所有设备均（包括STB）支持网管u智能故障告警和上报，配置管理，性能管理，安全管理，日志管理u简易友好的用户界面l面向未来的可升级技术 山东广电网络三网融合整体解决方案u支持STB在线升级u支持不中断业务方式下的软件和功能升级l基于用户的业务考虑u个性化的EPG、用户分组、内容分组u多CP/SP支持u大客户解决方案u互动关联电视业务u虚拟频道l强大的增值业务能力u卡拉OKu视频电话u会议电话u消息浏览u互动消息业务u自定购服务u游戏业务 山东广电网络三网融合整体解决方案1.1山东广电网络互动电视项目方案1.1.1系统部署设计方案1.1.1.1总体结构针对广电互动电视系统的建设需求，综合考虑广电通信网络现状以及RollingStream系统特点并结合UT的RollingStream系统的体系架构特征，山东广电互动电视系统建设建议采用分布式架构。系统采用在济南部署中心节点，各地市按照用户数量部署边缘节点的二级分布式网络架构，计划部署1个中心节点（CMS）、20个边缘服务节点（EMS）。一期支持4万并发，12万配置用户，后续可平滑扩容支持百万用户规模。部署情况请参考下表（根据各地的经济水平和用户数量，后期可能有所调整）：地市用户数量支持并发流CMS数量EMS数量济南12000400012青岛120004000　2烟台120004000　2潍坊60002000　1临沂60002000　1德州60002000　1淄博60002000　1 山东广电网络三网融合整体解决方案济宁60002000　1威海60002000　1日照60002000　1泰安60002000　1滨州60002000　1东营60002000　1聊城60002000　1枣庄60002000　1菏泽60002000　1莱芜60002000　1系统支持6000小时VOD点播，48个频道的7天时移。用户的数据流向如下：直播——走DVB-C的通道，也可通过组播走IP通道点播/时移/片花/虚拟频道——走IP通道，也可通过IPQAM设备走HFC通道控制信息/增值业务/EPG——走IP通道业务需求：基础业务：动态EPG、直播、点播、时移、虚拟频道扩展业务：卡拉ok、信息浏览、用户自服可选业务：视频博客、电视上网、互动消息、证券信息、电视游戏升级与扩容：在将来的广电互动电视平台建设中，将根据各地用户量发展的不同情况逐步增加HMS和EMS节点以提供更多用户的互动电视业务。 山东广电网络三网融合整体解决方案编码格式与码率根据广电的要求:标清H.264:对于SDH.264的编码，码流按1.8Mbps计算；高清H.264:对于HDH.264的编码，码流按8Mbps计算；在实际应用中也可以选择3.75MbpsMPEG2方式，需要相应增加存储和分发服务器的数量。存储策略在存储策略方面，采用的是三级架构，在CMS和HMS存储100%的流媒体内容。在EMS存储100%VOD节目和3天的时移内容。单播用户按照50%点播和50%时移计算，命中率可达到（100%+95%）/2=98%。与现有DVB数字电视的融合 山东广电网络三网融合整体解决方案在系统部署上，整体遵循与DVB-C并存方式，只在STB侧进行融合，如上图。1.1.1中心节点部署方案1.1.1.1CMS网络拓扑由于CMS包含的OSS、NMS和整个系统存储、分发等是整个RollingStream系统的核心组件，要求非常高的安全性与可靠性，汇聚交换机建议采用H3C7506交换机。汇聚交换机通过2组2*GE链路与城域网路由器/交换机相连接，此两链路互为备份，提高整个平台的可靠性和可用性。对于需要时移的48个频道需要配置编码/整流器，将码流速率稳定为3.75Mbps的MPEG2CBR码流，传入数字互动电视平台。 山东广电网络三网融合整体解决方案配置6台CX，其中5台为Active，另外1台为备份。每台CX能够对10路直播频道进行协议封装和切片，6台CX负责将48路电视频道的媒体内容导入至MD/ME。为了保障系统的安全性，选用CISCOASA5520防火墙挂在汇聚交换机上，对OSS/NMS/DB等进行保护。对其他非Streaming服务器，在汇聚交换机上使用ACL进行访问控制。对于ME/CX服务器，由于流媒体数据流量非常大，为了避免给网络和安全平台带来巨大的压力，只在汇聚交换机上对IN方向的流量做检测与访问控制。部署示意图如下：1.1.1.1CMS带宽及存储需求存储和流服务需求计算CMS作为整个系统节目导入和分发的场所，需要存储100%的内容。在本项目中，在CMS需要存储6000小时的VOD节目，并且支持48个频道的7天（168小时）时移。 山东广电网络三网融合整体解决方案存储计算方法如下：ü时移电视的存储需求：48频道168小时时移＝48×168×3600×3.75Mbps/8×2个拷贝=27.2TBüVod的存储需求：6000小时VoD＝6000×3600×3.75Mbps/8×2个拷贝=20.3TBü总存储为47.5TB每块RollingStream的ME可提供3.6TB流媒体存储空间，需要ME单板数量为47.5TB/3.6TB=14块单板。在支持3.75Mbps码率情况下，每个ME可以支持220路并发流。因此中心节点能够提供220*14=3080并发流。CMS具备直接接入用户的能力，但一般情况下，不需要CMS直接向用户提供服务。网络带宽和需求根据中心节点CMS在系统中所担负的功能，可以看出CMS与外界交互的流量包括以下四个部分：Ø直播TV的流量（48个直播频道需要进行组播分发，其他采用DVB广播的频道不考虑带宽）Ø节目分发的流量（push&pull）Ø系统控制信息ØFailOver流量：一个HMS故障时候，CMS作为备份提供业务流网络带宽能力需求计算如下（因HMS存储100%内容，边缘未命中流量为0）： 山东广电网络三网融合整体解决方案出口带宽：48个直播频道+20节点控制信息及节目分发流量＋边缘未命中用户流量+FailOver流量=48*3.75Mbps+20*10Mbps+40000*0.02*3.75Mbps+FailOver流量=3300Mbps+FailOver流量入口带宽：48个直播频道+20节点控制信息及节目请求流量＝48*3.75Mbps+20*10Mbps=300Mbps综合上述描述，上述业务要求需3600Mbps带宽，在不进行Sitefailover的情况下，则建议CMS上联带宽为2GE+2GE。今后亦可根据需要继续扩展CMS上联带宽，能够支持一定数量的用户SiteFailover的需求。1.1.1边缘节点部署方案1.1.1.1EMS网络拓扑1.1.1.2EMS带宽、存储、并发需求存储、并发需求：节点存储100%VOD节目和3天的时移内容，存储计算方法如下：ü时移电视的存储需求：48频道72小时时移＝48×72×3600×3.75Mbps/8×2个拷贝=11.6TB 山东广电网络三网融合整体解决方案üVod的存储需求：6000小时VoD＝6000×3600×3.75Mbps/8×2个拷贝=20.3TBü总存储为31.9TB每块RollingStream的ME可提供3.6TB流媒体存储空间，需要ME单板数量为31.9TB/3.6TB=9块单板。在支持3.75Mbps码率情况下，每个ME可以支持220路并发流。因此流服务需要的ME单板数量为2000并发/220并发=9块单板综合上述2个值，取大，则本次项目需要ME单板数为9块。带宽需求：对于EMS来说，带宽计算公式为：Ø出口带宽=控制信息流量+用户点播流量Ø入口带宽=内容分发流量+控制信息流量出口带宽：2000用户点播+控制信息=2000*3.75Mbps+10Mbps=7510Mbps入口带宽：48个直播频道+节目请求/分发流量＋控制信息=48*3.75Mbps+2000*0.02*3.75Mbps+10Mbps=340Mbps考虑链路效率和负载冗余，建议EMS配置8G链路上行。1.1.1.1CA集成对于广电CA的集成，届时需要与广电的CA厂家做集成工作的深入讨论与定制工作，下面将描述CA集成的大致方案。由于CA技术及机顶盒主要是基于传统单向数字电视的加解密技术，并未考虑到互动节目的CA需求。比如对于IPTV平台的互动节目(VOD/TVOD等)，经过其它DRM系统加密后的节目流在通过同一个机顶盒播放时，都会经过Cable进入到机顶盒的CA解码芯片（如解密/解扰器等），这对CA芯片来解密DRM加密过后的节目流，在解密时都会存在一定技术上的难度。 山东广电网络三网融合整体解决方案因此，对广电的互动平台，我们建议初期主要做直播节目的CA集成，集成工作主要是将CA客户端（解密/解扰器等）集成到机顶盒，对接的接口主要是采用数字平台CA系统所对应的客户端，与CA头端配合完成认证、鉴权及直播节目解密的工作。CA系统集成的系统拓扑图如下所示：广电互动平台的工作情况如下：1)对于直播节目，经过DVB数字头端系统，直播节目经过CA后，通过Cable直接传送给机顶盒，由机顶盒集成的CA客户端（解密/解扰器等），完成CA的认证、鉴权及节目解密等工作；2)对于互动节目，如VOD和TVOD节目，由于当前机顶盒解密等的技术原因，同一种解密/解扰器等不能同时完成对互动节目DRM的认证、鉴权及解密等工作，于是前期将主要采用应用层认证/鉴权的方式实现节目内容的保护；3)将来CA厂家具备双向CA系统能力时，可将双向CA引入到IPTV互动平台，实现全面的互动节目及直播节目的CA。 山东广电网络三网融合整体解决方案1.1.1.1mBOSS支撑系统RollingStream系统具有非常强大的系统业务支撑与计费功能，能按不同用户模式进行计费和管理，包括营业厅开户、酒店客户端、设备管理等业务功能；我们可根据广电具体的业务运营模式，以及所覆盖的业务领域，定制提供相应的运营支撑、计费管理和业务管理的功能。1.1.1.2增值业务/行业应用RollingStream系统现已支持非常丰富的增值业务，比如：u信息浏览：支持阳光政务、新闻、教育、健康、影视、生活信息、交通、广电动态、彩票、影视信息；（需SP根STB的能力定制）u卡拉OK；u电视上网；u游戏（如麻将、双扣等）；u党员远程教育；u农村信息化建设；u互动消息/投注等；u酒店行业应用；……对于广电的增值业务的应用部署，届时可根据项目实际情况进行分步式的开展与实施。1.1.2主要服务器模块的配置如下为UTStarcom的IPTV系统模块配置原则： 山东广电网络三网融合整体解决方案1)OSS/DB用的SUNT2000（HA）设计支撑能力：10万注册用户数；2)NMS的系统支持能力：约100万注册用户管理；3)每对USC（冗余）的设计支撑能力：3万注册用户数；4)每对EPG（冗余）在线用户支持能力：约5000在线用户数；5)每块CX支持20个直播频道；6)每对MD（冗余）支持管理：64个ME；7)每块ME服务器并发支持能力：200用户数(3.75Mbps)；1.1.1路由与IP地址规划对于广电互动电视项目RollingStream系统搭建中的IP路由问题，RollingStream系统本身对路由没有特殊要求，城域网路由可以沿用原有划分不变。网络内部沿用OSPF等动态路由协议，流媒体中心交换机和汇聚层设备之间运行OSPF协议或者静态配置路由，并在城域网出口做相应的路由策略，限制不必要的路由发布。考虑到广电的核心网已经IP化，而且存在部分宽带上网用户。可以考虑互动电视用户的网段和上网用户进行路由的隔离，保障互动电视网络的可靠性。在IP地址方面，如果广电公网IP地址资源丰富，可直接使用。如果没有，也可以使用私网IP。1.1.2用户接入与认证一般情况，使用DHCP+方式来进行安全认证。配置单独的DHCP+服务器。 山东广电网络三网融合整体解决方案标准的DHCP对用户获得IP地址和网络访问权限并没有适当的限制机制，只要终端发出申请，就可以获得IP地址。这样为网络和用户管理、对网络的可靠和安全都带来很大隐患。而DHCP+通过在DHCP报文的option字段插入用户名密码等，保障不认证通过的不会得到IP地址，达到对STB用户鉴权和管理的目的，使互动电视的应用网络更安全。DHCP+工作流程如下图所示：a)STB开机，用户通过EPG菜单选择IP地址获取方式，是静态IP、PPPoE、DHCP＋还是标准DHCPb)如果是DHCP＋和PPPoE，需弹出界面输入用户名/密码的对话框，供用户输入c)上述步骤在用户配置好后，再次STB开机不需要（STB保存配置）d)STB发送DHCP请求，将用户名/密码信息插入DHCP请求报文的Option60字段e)宽带网络中的DHCPrelay服务器（如DSLAM，三层交换机均可）截获的DHCP请求报文，将报文转发到DHCP+服务器 山东广电网络三网融合整体解决方案a)DHCP＋Server收到STB发出的DHCP请求，识别其中的Option60/82字段信息，开始鉴权b)DHCP＋Server将用户名/密码以及其他用户鉴权信息（如位置、MAC等信息）发送给AAA（当前AAA为RollingStream的OSS），由AAA判断是否合法用户。大规模应用后，AAA可能由宽带的3A（如Radius）来完成认证，将此网络认证与业务分离。c)AAA判定其为合法用户，则通告DHCP+Server鉴权通过。d)DHCP+Server对通过验证的用户响应DHCP请求。对于未通过的，可响应错误代码。同时，DHCP＋Server做必要的日志等工作。e)STB获取IP地址后，开始业务认证和后续工作。1.1.1服务质量保障由于视频服务系统提供的服务属于实时性要求很高的视频服务，在城域网提供高QoS的视频服务，是一个巨大的挑战。需要在系统建设时充分考虑。基于网络现状，我们提出采用“带宽＋逐段QoS”的方法来尽量保证视频服务的QoS。所谓“带宽＋逐段QoS”，就是从“带宽”和“逐段QoS”两方面来综合考虑视频服务的QoS保障方式。“带宽”的考虑主要基于对现有网络带宽利用状况的收集（可以利用现有的网管系统）、分析和评估来决定视频用户的数量和分布，从而作为广电大规模开展视频业务（如视频用户放号）时的基本依据。“逐段QoS”的考虑主要基于以下几点：1）带宽保障：带宽是一切的基础，开展互动电视业务，必须要保障最基本的带宽需求。考虑到视频流是通过DVB-C通道传递，因此应该为每个STB用户保障1Mbps的双向通道。2） 山东广电网络三网融合整体解决方案业务隔离：互动电视是一个高实时、高时延敏感的业务，如果与其他宽带业务不作有效的业务隔离，在带宽瓶颈处的拥塞时间延迟或者转发延迟不可控制。同时，业务隔离和区分也是业务QoS保障的基础。有条件的，建议进行业务隔离，如VALN隔离，也可物理隔离，如使用不同上行口。1）优先级标记：要对业务进行QoS保障，首先要能够识别业务，将互动电视业务和其他宽带上网业务区分开，并做不同的标记。有了这个标记，设备就可以对标记进行识别，并根据标记的含义提供不同的服务，实现不同的QoS。因此优先级标记，是对业务实时QoS保障的基础。2）优先级转换：标记的方式有很多种，如LAN网络的802.1p进行VLAN标记，ATM网的PVCVPI/VCI标记，IP网络的TOS标记，MPLS网络的Lable标记等等。一个端到端的业务流，可能跨越不同的网络，因此要实现端到端QoS，不同网络之间的优先级要进行转换和映射，以确保优先级的唯一含义。3）基于优先级/业务的队列、调度、缓存：业务通过优先级进行了区分后，其优先级对应的含义和网络资源需求，是应该由设备来保障的。其保障机制一般基于不同的优先级队列分别处理、以及相应的队列调度算法和提供一定的缓存，可以进行流量整形或者流量监控。1.1.1网络管理方案RollingStream网管系统基于UTStarcom公司统一的网管平台Netman，基于J2EE架构，可以运行在不同的平台上。系统采用Client/Server的架构，支持多客户端的维护操作。客户端采用JavaWebStart方式启动，不要单独进行安装和配置，而且版本能够自动升级。OMC-M支持标准的网管协议和标准，TMN、SNMP、XML。设计上采用了面向对象的设计方法，具有很强的扩展性。具有标准的Corba/XML的网管接口，能够和第三方网管系统进行对接。1.1.1.1互动电视核心网络的管理对互动电视核心网络的设备提供了全面的管理，全网的逻辑拓扑；软硬件的配置管理，刀片服务器统一机架视图，软件管理（加载，升级等）；性能统计分析，QoS监控等，使互动电视的核心网成为可运行可维护的电信级系统。 山东广电网络三网融合整体解决方案OMC-M网管服务器采用运行在网元设备上的代理管理网络设备，十分简便。OMC-M网管服务器通过SNMP协议和SFTP协议与代理通讯。OMC-M代理包括主代理和子代理。u主代理：位于内容引擎控制器（CEC）、媒体服务器或Blade服务器网元设备（SVR）上。主代理支持1+1冗余保护，例如，主代理可安装在主备CECblade服务器上，由主代理与OMC-M服务器端通讯。u子代理：每个blade设备包括一个子代理。子代理通过主代理与OMC-M服务器端通讯，如下图所示：1.1.1.1STB的管理由于STB的终端特点是数量多，部署分散，因此采用分层管理的结构支持大容量的STB的管理：Agent-T作为OMC和STB之间的代理，能够根据网络情况灵活部署，一般建议部署在MS的刀片服务器上。能够缓解大量STB对OMC的压力，使得OMC集中管理大规模的STB成为可能。 山东广电网络三网融合整体解决方案OMC-M负责STB的故障管理、性能统计与实时监视、软件管理以及诊断与维护。而分布式的Agent-T是Netman4000OMC-M管理STB的代理，它负责：维护STB的状态信息；接受OMC-M关于STB管理的请求，并与STB交互完成相关的管理功能；接收STB上报的告警、事件、性能统计数据以及应用日志信息，并与OMC-M交互完成STB的故障管理、性能统计以及应用日志管理。STB的软件升级可以通过OMC-M进行自动处理：OMC-M将STB软件升级策略配置到USC；并将STB软件包分发到DownloadServer，以便STB下载软件包进行软件升级。STB升级支持按不同的子网分段升级，以及支持STB的强制升级。强制升级不会对已经升级的用户进行升级,强制升级可以设定周期，在该周期内，用户在使用过程中可以按照提示，选择不升级，在该周期快结束的时，则强制对用户升级。1.1.1关于终端的绑定UT互动电视系统可以实现STB与用户位置（网络设备地址）、互动电视业务层认证帐号、STB的IP网段等多个属性进行绑定，防止终端的私接和盗用。u使用互动电视的业务层认证防止STB盗用UT的互动电视系统，会在STB开机启动时，对STB进行业务层认证，识别用户访问互动电视系统的权限和能力。 山东广电网络三网融合整体解决方案在这个过程中，系统会识别STB的标记、用户名/密码（非宽带认证的用户名密码），并与系统的用户数据库进行比较，如果不符合，则无法登陆互动电视系统。同时，系统也可以防止同用户名的多次登陆。防止非法复制STB。u使用STB分配IP网段绑定STB在互动电视系统部署规划时候，会规划每个STB的IP地址网段，并记录在互动电视的用户数据库中。当STB登陆，进行业务层认证时候，也会同时检测用户IP与其规划网段是否吻合，如果不吻合，则拒绝登陆。这样防止了用户的私下漫游问题。另外，用户获得IP地址的方式也是可以事先规划，并记录在用户数据库中的。STB认证时候，会将STB获得IP地址的方式发给互动电视认证系统，如果用户使用PC或者STB使用非正常方式得到IP，也是无法被系统认证通过。通过上述多种手段的综合使用，互动电视系统可以有效的防止终端用户的盗用、漫游等问题。 山东广电网络三网融合整体解决方案1.1RollingStream系统业务RollingStream系统不仅仅支持以VOD、TVOD等为基础的各项功能，而且具有良好的功能上的可扩展性，在此平台上也开发了多项实用的增值业务。1.1.1直播电视系统对直播电视业务具有良好的支持，外部TV信号源包括：卫星电视、有线电视、DVB等，在传输网络支持的情况下，系统能够通过Multicast的方式向用户提供直播电视的服务，这对于网络带宽的利用效率是最高的；在网络没有开通组播支持的情况下，系统可以提供单播方式为用户提供服务。1.1.2视频点播视频点播功能使用户能够随心所欲地支配自己的时间，欣赏自己想看的节目内容，再也不需要出门买或租DVD，或是按照电视节目单来固定自己的时间。并且系统通过各种分类和检索方法，能够让用户在最短时间里找到自己想看的节目内容。电影分类包括但不限于：动作片、纪录片、灾难片、喜剧片、科幻片、动画片等，影片分类可以由运营商自己根据实际的用户喜好和内容属性进行管理。系统还支持通过导演、电影演员等检索方式，使用户使用更方便、更快捷。1.1.3时移电视1.1.3.1即时时移RollingStream在提供直播电视的同时，支持暂停、快退、快进、定位、切换、状态显示、时间显示等操作。使用户不再受节目播出时间的限制，而且可以直接挑选自己喜欢观看的节目，跳过不感兴趣的节目。 山东广电网络三网融合整体解决方案1.1.1.1菜单时移通过时移电视（Time-shiftedTV）服务，打破了传统有线电视用户按固定的节目时刻表收看电视节目的方式，用户可以非常灵活地支配自己的时间。时移电视（Time-shiftedTV）是通过点播的方式来实现，但从用户的消费习惯角度看，与VOD有着不同。下图就是在TV终端上看到的时移电视的使用界面。时移电视的实现是在直播电视的同时，同时存储一个复本到ME，EPG会按照预先设定的每一频道的节目时间表将存储的电视节目分列显示，当用户通过EPG选择了某一个时段的电视节目后，系统快速定位到相对应的媒体文件时间点上进行播放。1.1.2虚拟频道RollingStream支持将一系列媒体内容按照一定规范或者分类组织起来，顺序播放。体现给用户的是一个和普通频道没有任何区别的虚拟频道。用户可以象其他频道一样，定购虚拟频道。虚拟频道极大的方便了内容提供商进行内容的组织，然后呈现给用户。是实现节目定制，远程教育等功能很好的解决方案。 山东广电网络三网融合整体解决方案1.1.1家长控制由于RollingStream系统能够支持相当灵活和丰富多彩的视频业务，必定会对年轻的用户产生非常大的吸引力，但由于系统内存储的内容是海量的，有些不太适合儿童看的内容可能会产生不良的后果，因此，系统提供了一个深受家庭家长喜爱的功能，即家长控制。通过这个功能，可以设置观看密码，对于那些需要限制儿童观看的节目设定了密码级的使用限制，只有在家长在身边时，才能够让儿童观看，从这一方面也体现出RollingStream系统在设计时考虑的细致入微。1.1.2UI频道化在EPG上，上下左右移动焦点，响应速度不是特别的快。针对这个特点，系统对VOD的分类，如“欧美大片”、“新到影片”等，另外还包括增值业务等导航页面，都进行频道编号，就像直播电视频道一样，用户可以通过在遥控器上输入频道号直接进入该VOD分类或增值业务首页，为用户操作提供便捷。 山东广电网络三网融合整体解决方案1.1.1马赛克频道(MosaicChannel)MosaicChannel可以使得用户在同一个屏幕上同时看到多个频道的画面，并且可以自主选择进入其中自己最喜欢的频道，这极大的提高了用户观看电视频道的主动性。RollingStreamMosaicchannel支持如下特性：u支持2x2、3x3、4x4等多画面；u多画面频道只占用一路信号的带宽；u支持从多频道画面跳转到某个被选中的频道；1.1.2时移电视内容的重编辑RollingStream系统充分利用这一特性所带来的便捷，提供导出工具可以将系统中的时移电视节目从系统中导出，用于备份、编辑、并能重新组织成其他节目，从而提高系统内时移电视节目资源的利用率，产生更大的经济效益。该工具提供GUI操作界面，以保证操作简便。 山东广电网络三网融合整体解决方案1.1.1增值业务支持1.1.1.1卡拉OKRollingStream系统支持用户通过机顶盒及附加的功放、麦克风，进行卡拉OK娱乐。机顶盒支持左、右声道输出，从而支持原唱、伴唱。遥控器通过左、右声道的切换，从而实现原唱、伴唱的切换。1.1.1.2游戏支持游戏服务导航，用户通过互动电视终端购买游戏服务并使用游戏。能与互联网棋牌类游戏（例如腾讯、中国游戏中心等）联网互通，需第三方厂家提供接口；系统具备扩展升级支持能力，后期会支持更多的游戏业务。1.1.1.3信息浏览信息服务以遥控器作为主要输入设备，通过机顶盒对信息进行浏览查询；信息内容可有文字、音视频等多种方式；机顶盒支持通用浏览器，支持html格式；信息的传递实现及时、稳定和安全。信息服务类业务可包括城市信息化、自助营业厅、个性化页面、电子商务、远程医疗保健、远程教育等。下图是我司与电信合作的信息浏览界面： 山东广电网络三网融合整体解决方案1.1.1.1互动消息业务系统可以从后台发出消息显示在画面上，最终用户通过遥控器对该消息进行响应，响应结果发回后台。这可以用于投票等增值业务。1.1.1.2电视杂志互动电视作为数字电视的一种互动业务，是在数字电视基础上的颠覆性的创新，UT斯达康在业界首家推出的时移电视概念，已经用于该公司电视杂志业务。 山东广电网络三网融合整体解决方案UT斯达康是唯一利用互动电视功能为运营商定制电视杂志业务的设备商。电视杂志业务收集了大量的相关主题信息，用户通过多种查询方式来查询自己所感兴趣的相关主题。例如在上海开通的电视足球杂志业务，用户不仅可以查询到历届世界杯的经典赛事和本届世界杯的所有赛事，还可以通过时移及定格功能，根据自己的时间自由点播和观看、反复欣赏精彩射门和精彩瞬间；同时还可实时查询本届32支参赛球队的积分情况和他们在历届世界杯比赛的记录；另外在中场休息和足球宝贝专题中，可以欣赏到精选的体育电影和参加足球宝贝的评选，以放松紧张的心情。运用互动电视功能实现的电视足球杂志，让用户在世界杯期间不再熬夜、跷课和逃班，大家根据自己的时间自由回看、自主重播所喜爱的赛事，极大满足了用户对足球的狂热追捧和依恋，充分感受足球所带来的无限魅力。UT斯达康的时移技术，一方面给予了终端用户更多的选择空间，另一方面也极大的拓展了运营商的赢利空间，提升了其持续赢利能力。1.1.1.1证卷之星UT斯达康奔流系统的“证券之星”业务基于电视给用户一种易接受的信息读取方式，建立用户的使用习惯，打造新的理财平台，支持用户通过电视实现股票大盘行情显示、个股实时行情分析等功能。1.1.1.2酒店互动业务酒店的视频业务，一直被看作酒店盈利和收入增值的重要手段。酒店视频业务的投入也一直被酒店看作重点投资目标。RollingStream系统酒店业务全套解决方案,不但涵盖了酒店原有的视频业务，并可提供丰富的增值业务,可满足酒店的视频节目和增加业务运营的需求。酒店在互动电视系统中的部署位置如下： 山东广电网络三网融合整体解决方案RollingStream酒店解决方案特点与优点：u丰富的节目片源，不仅有酒店原来的自办节目，还可增加由运营商统一采购，统一组织，统一服务的新节目内容；u电信级别的业务质量，DVD标准的视频业务和高清电视业务服务；u灵活多样的业务运营模式，可以各自投入，合作定价，合作分成；u可由运营商代理境外频道申请；u由宾馆定制个性化业务服务；u丰富多彩的增值业务引入；u电信级别的服务保障，系统及相关设备由运营商提供统一的服务，并为酒店新业务(可视电话/游戏/MTV等)的拓展提供保障；u灵活的业务模式(按片计费、包天计费、实时出帐)；u支持DVD文件的本地上载；u支持模拟频道的管理和配置；u支持多语言； 山东广电网络三网融合整体解决方案u支持背景音乐、滚动消息；u酒店业务管理、计费、与对帐；u组织机构管理（营业点/员工/角色/权限管理）；u业务资源的管理（房间/机顶盒/帐号资源）；u日常业务处理（开户/换房/结帐/业务变更等）；u综合查询（业务查询/费用查询）；u个性化资费政策；u互动电视统一的实时计费帐务处理；u与酒店PMS集成，实现"一台清"/"一单清"；uRollingStream可以方便的与第3方计费系统对接，完成业务的计费管理工作；u酒店可以使用自己的营账系统(PMS)，自己定义价格和收费，也可以通过RollingStream的计费系统来定义价格和收费；u用户的消费记录和计费信息可以通过酒店计费系统与互动电视的接口传递；u酒店使用自己计费系统与互动电视对接见下图： 山东广电网络三网融合整体解决方案1.1RollingStream系统优势与技术特色1.1.1RollingStream系统优势RollingStream系统为电信级多媒体流平台。它为在宽带网络中安全传送高质量的音频和视频内容提供了端到端的解决方案。RollingStream以宽带IP网络为基础，向用户的电视机或电脑传送音频和视频内容，而不象传统电视一样，通过无线或同轴电缆进行广播。RollingStream使服务提供商能够向客户提供基于宽带网络的全新服务，如直播电视、时移电视、视频点播和虚拟频道等。RollingStream对“看电视”的传统概念加以延伸，加强了人和电视之间互动性。RollingStream提供的时移电视服务可以让用户随时观看最近几天的所有节目内容，无需再担心错过节目内容的播出时间。RollingStream用户可以随时观看他们喜欢的影片。在观看过程中，可以随意进行暂停、重放或快进等操作，犹如播放DVD影碟一样。 山东广电网络三网融合整体解决方案1.1.1.1系统的开放性UT斯达康公司非常认同对于互动电视系统开放性的要求,我司的RollingStream采用开放性的设计,系统具备很强的接口开发能力。Ø编解码的开放性我司互动电视系统对编解码是开放的，目前可以采用的编解码格式可以是标准的MPEG-2,MPEG-4,WMV9,H.264。RollingStream除了头端以外，对编码格式是透明的。ØDRM数字媒体版权管理我司互动电视支持第三方的DRM，目前支持上海文广的BestDRM，支持NDSDRM（日本Yahoo!BB项目），WindWineDRM，也支持UTDRM。Ø运营系统开放性我司运营支持系统(OSS)是一个开放的系统，提供了标准的SOAP/XML接口，能方便地集成第三方的计费、用户开销户、业务管理系统；同时也提供开发接口，可以集成第三方计费系统。Ø网管系统的开放性RollingStreamOMC-M是一套采用开放式网络管理系统，它不仅可以管理RollingStream的网络设备，还可以通过标准和开发式的接口实现对第三方公司的网络设备、主机设备以及其它设备进行统一管理。Ø系统对机顶盒终端的开放UT斯达康公司非常认同广电对于机顶盒终端开放性的考虑,我司的机顶盒正在和TCL、长虹、康佳、创维、杰塞、九源等公司合作。1.1.2系统的高可用性RollingStream系统采用全面的安全机制，保证系统可靠提供运营服务，如果出现系统当机可以迅速实现灾难恢复。 山东广电网络三网融合整体解决方案1.1.1.1媒体基站RollingStream的核心设备是MediaStation，实现MeidaStation的电信级服务就非常关键，对此RollingStream有独到的安全和系统恢复解决方案。1.1.1.2设备及媒体基站冗余RollingStream系统所有单板均支持热插拔，控制模块（MD、CEC）支持1＋1热备份，转发模块（ME、CX）支持M＋N热备份；系统接口均支持双归属的负荷分担，系统的主处理器、电源、风扇均支持冗余热备份，整个系统支持远端升级、诊断功能。MS设备之间支持FAILOVER，若EMS故障，则可以将该EMS上的业务转到HMS或者CMS上去。HMS可以支持1＋1的备份，以此保证网络服务的可靠性。其中，系统无故障工作时间（MTBF）>20000h；系统故障恢复时间（MTTR）<0.5h。1.1.1.3其他技术保障措施ØME和MD软件失败 山东广电网络三网融合整体解决方案在每一个ME和MD上都有一个服务健康监控的后台程序，它不断地监测所在系统的各种参数和运行状态。当相关的进程宕机，后台程序会尝试重启进程，如果进程重启失败，后台程序会重启系统。另外，所有重要进程都会被系统拍照，以留有最后的健康状态。ØME宕机我们把重启进程和重启系统都失败定义为ME宕机。每个ME都会周期性地向MD发送消息，如果超过一定时间MD没有收到ME的消息，则表示特定的ME可能出现问题。当这种情况发生，MD将会把出错的ME从活动服务区内移掉（成为未被激活状态），当ME成为未被激活状态后，MD会通过机框中的内建电力循环机制试图重启ME，如果多次后仍然未能激活，MD将发送信息给数据中心，通过NMS系统提供给管理员。ØMD宕机MD宕机时表现为不能接收用户的媒体服务请求。在MD和ME内部，MD和ME是相互通过周期性的消息机制保持问询，如果一个ME没有收到MD发出的消息，ME将向备份地MD报告，备份的MD接到消息后会确认主MD是否宕机，确认后将接管所有的工作，然后会试图重新启动主MD，如果不能启动，就向数据中心报告主MD宕机的消息。ØMediaStation宕机MD会周期性地通过内建的消息机制向数据中心的组控MD发送消息，非常少的机会会发生整个MediaStation当机的情况，当发生时，数据中心的组控MD将会试图重启MD，如果重启失败，将向数据中心发布维修信息，同时该MediaStation下的用户将切换到上级HMS/CMS，用户服务不会中断。Ø设备后台进程保护 山东广电网络三网融合整体解决方案在每一个服务上都有一个服务健康监控的后台程序，它不断地监测所在系统的各种参数和运行状态。当相关的进程当机，后台程序会尝试重启进程，如果进程重启失败，后台程序会重启系统。另外，所有重要进程都会被系统拍照，以留有最后的健康状态。当系统重启失败或被检测到停止服务，将会自动把出错的服务器从活动服务区内移掉（成为未被激活状态），当服务器成为未被激活状态后，管理系统会通过机框中的内建电力循环机制试图重启服务器，如果多次后仍然未能激活，管理系统将发送信息给数据中心，通过NMS系统提供给管理员。Ø独特的丢包重传机制在IP网络上的通过UDP传送视频流时通常不能对丢包进行恢复或是重发，当数据IP网络上传输丢包严重时，在TV终端上将会表现出严重的马赛克或是停顿，对用户的实际使用造成严重的影响。而在DSL的网络环境中，由于网络造成的丢包问题却是时常发生。根据上面所述的同步出错保护机制所描述的，偶尔数据丢失可以采用重传的方式来恢复，当客户端或STB发现有包丢失，发出要重传的数据包的请求，ME将会把要重传的数据包插入到数据流中，一旦收到重传的数据包，STB将把它插入到缓存中的正确位置中。同步出错保护加上丢包重发机制使用户的服务满意度在现有网络上达到最优的效果。Ø连接恢复功能目前大部分宽带用户是通过DSL接入的，同步出错在DSL的宽带网络环境下是经常出现的一种网络问题，当出现这种问题时，网络连接会暂时中断10秒左右，这对于一般的数据业务可能没有什么影响，但是对于实时视频流业务的影响可以说是致命的。UT斯达康视频服务系统在设计时充分考虑到现阶段DSL网络上出现的一些常见问题，并从软硬件上对这些问题都进行了优化，使业务实现能够更完美。为了解决同步出错的问题，在ME和STB中使用了一种特殊的流控制机制，SyncLossProtectionBuffer(SLPB)能够为STB提供半分钟的连接恢复功能，在这其中采用了缓存机制和快速流机制来实现。1.1.1.1运营支撑系统1.1.1.1.1Workflow与MAM工作流（Workflow）模块和媒体内容管理（MAM）模块采用1+1冗余模式提供服务。当主用服务器出现故障时，备用服务器会接管其职能。 山东广电网络三网融合整体解决方案1.1.1.1.1SAM用户资产管理（SAM）模块采用负荷分担模式提供服务。每个SAM集群可带两台服务器一起运行。集群服务器定期向其它服务器发送心跳信息。如果一台服务器出现故障，集群内的其它服务器会接管其职能。1.1.1.1.2TSTS包含的模块ESM、MLR采用1+1冗余方法。两个服务器有各自的物理IP地址，并共享同一个虚拟IP地址。两个服务器之间通过心跳获取相互的运行状态。正常情况下，主用服务器通过共享的虚拟IP地址向外部提供服务。当主用服务器出现故障时，备用服务器会接管其职能。TS包含的模块PSC和SLR采用N+1的负荷分担技术确保服务器的高性能和高可靠性。采用虚拟IP技术，消息以轮询方式发送给不同的服务器处理，服务器之间通过组播的方式实现信息同步。如果一台服务器出现故障，簇内的其它服务器会接管其职能。1.1.1.1.3CSSCSS采用负荷分担模式提供服务。网络接入服务器Apache在负荷平衡的模式下工作。根据部署规模和工作量，CSS应用程序安装于不同站点的不同服务器内。所有CSS应用程序都在负荷分担的模式下工作。1.1.1.2网络管理系统OMC-M服务器支持采用1+1冗余模式提供服务。OMC-M服务器冗余基于Veritas技术。Veritas数据库备份系列产品提供业界领先的备份和恢复软件解决方案，适用于各种环境，可在所有平台和所有数据库内从桌面数据库升级至数据中心。OMC-M服务器采用这种技术进行备份管理和数据保护。这种技术降低了服务提供商的重要数据保护总成本，使得整个OMC-M服务器灵活、易操作，并确保了可靠性和高性能。 山东广电网络三网融合整体解决方案主代理（MasterAgent）和Agent-T采用1+1冗余模式提供服务。如果主用主代理或Agent-T出现故障，备用主代理或Agent-T会接管全部管理职能。下图为MasterAgent的冗余结构。1.1.1.1系统的可扩展性RollingStream系统支持分布式部署，适合大规模开展互动电视业务的需要，同时支持小规模系统到大规模系统的平滑扩容。 山东广电网络三网融合整体解决方案对于一个小规模的系统，可以采取集中式部署结构，只需要建设一个中心节点（CMS）；当系统规模需要扩展成中等规模时，我司方案支持二层分布式部署结构，在一个中心节点之外，扩展多个边缘节点（EMS）；当系统规模需要扩展成大规模时，我司方案支持三层分布式部署结构，在中心节点和边缘节点之间增加归属节点（HMS）。在分布式架构下，可以通过增加每个EMS中ME（MediaEngine：媒体引擎）的数量和通过增加边缘节点（EMS）的数量来进行系统扩容。1.1.1RollingStream系统技术特色作为一个提供流媒体服务的电信级系统，RollingStream系统有着在业界领先的理念和相关的特色技术。除了在上一章节阐述的系统优势以外，这里详细描述几项RollingStream系统的特色技术。1.1.1.1内容存储1.1.1.1.1传统存储技术流媒体内容特点之一就是存储容量大，视频质量越高，同样时间的节目存储空间要求就大。对于商业收费的流媒体视频服务，通常码率都在1～3M之间，而低码率服务通常用于免费服务，海量的存储容量要求流媒体系统提供高性价比的存储解决方案和安全的内容保护措施；特点之二是存储容量和存储带宽需求随着用户和业务的发展需要线性增长。目前常用的存储技术有DAS/NAS/SAN。DAS（直接附加磁盘DirectAttachedStoryage）。采用存储设备直接与主机连接的方法，具有技术简单、投资较小的优点。针对流媒体内容的海量存储要求，其不足：Ø数据分散在不同的机器、应用上，管理分散，安全性得不到保障；Ø难以实现数据库数据高效在线备份和离线备份；Ø分散运行着的系统使维护人员数据管理困难，工作效率下降；Ø历史数据保留困难，数据丢失现象难以避免； 山东广电网络三网融合整体解决方案NAS（NetworkAttachedStoryage）。可以利用已搭建的局域网络。不用对现有网络结构做任何改动；扩展方便，能轻松扩展新加入服务器；实施容易。针对流媒体内容的海量存储要求，其不足：Ø不能满足大容量、实时性要求较高的数据存储访问，对网络性能会产生较大影响（解决方法可采用专用的备份网络，但这通常意味着服务器中需增加新的网卡）；存储备份性能受到网络带宽的限制。Ø采用NAS架构，可以节省一部分投资，但在访问速率等方面，由于受到局域网络（以太网络）的传输机制（CSMA/CD）的限制，势必将在访问质量上有所损失。对于实时性要求较高的存储应用，将不作为集成方案的首选，而是建议考虑SAN组网架构。Ø扩展性较差，当有更多的服务器需要备份时需要增添相应数目的备份设备；SAN（StorageAreaNetwork）。SAN是一个由存储设备和系统部件构成的网络，所有的通信都在一个光纤通道的网络上完成，可以被用来集中和共享存储资源。SAN不但提供了对数据设备的高性能链接，提高了数据读取速度，还增加了对存储系统的冗余链接，提供了对高可用群集系统的支持。针对流媒体内容的存储需求，其不足：Ø存储系统输出带宽不能随着用户和业务规模的扩展而线性扩展；Ø系统建设成本较为昂贵。1.1.1.1.1RollingStream的存储技术UTStarcom针对现有存储技术的不足，采用StreamingSAN和HMFS存储技术，解决现有存储技术用于流媒体的存储的不足，主要特点是，存储输出带宽和用户规模成线性增长；有优异的性价比，提供很高的系统安全性能。RollingStream的存储和传统的存储技术比较图示 山东广电网络三网融合整体解决方案1.1.1.1.1HMFS存储优化技术HMFS是UT针对流媒体内容海量存储开发的一种文件存储技术，其针对传统CDN系统采用filecopy带来的种种弊端，创造性的采用segment技术，实现流媒体内容的分段存储和服务，并实现快速磁盘输入吞吐量，达到存储容量的线性扩充，实现大规模的并发数据吞吐，提升整个系统的服务性能。HMFS是一种非常高效的适合实时流媒体的存储技术,被使用在ME的文件存储中。每一个媒体文件被分成大量可管理的片断（Segments），在MD和MLR的协调管理下，交错地存储在ME中。HMFS支持各种编码的媒体文件，例如MPEG2、MPEG4、WMV9等。同时系统提供整套的HMFS相关维护工具（文件录入、管理、修复、检查等）。1.1.1.1.2Streaming化的SAN存储技术RollingStream的视频内容在MediaStation中存储采用类似SAN技术，在MediaStation内部有一个高速的GE交换网络和FE交换网络，其中GE主要用于内容存储用户和内部内容调度使用，而FE交换网则用户内部控制信息交换使用。 山东广电网络三网融合整体解决方案视频文件进入MediaStation之前，根据视频内容特征被meloader（或CE）分成一个个的segment，文件需要存储进入MediaStation之前，首先由MD根据现有内容的存储情况和指定每个segment存入那个ME，然后segment就被直接存入ME中，segment的详细存促信息同时将被记录在MLR中。为保证内容的安全，在HMS中系统采用每个segment都有一个copy。当一个ME损坏时，内容不会丢失。因为MLR保存所有内容在整个RollingStream中的信息，同时MLR保证，每个内容在整个系统中至少有一个备份，因此万一出现一个MediaStation中有多个ME或者整个MS损坏时，仍能保证内容不会丢失。1.1.1.1内容分发1.1.1.1.1内容分发在内容分发方面，RollingStream采用灵活、高效的BMDP（BroadbandMediaDistributionProtocol）宽带媒体内容分发协议，BMDP实现了流媒体内容在MediaStation中的灵活分发，BMDP充分考虑了IP服务的不保证服务质量的特性，进行了优化设计，支持网络速率的控制和容错管理。RollingStream的内容分发是由MD、ME等共同完成的，MCM主要完成分发策略的定制和设置，支持PUSH、PULL分发机制，并在按照预定的策略触发分发服务，MLR主要记录整个系统中媒体内容的存放位置信息，并保持实时的更新，在CM的触发下，由MD、ME共同承担内容分发服务。 山东广电网络三网融合整体解决方案RollingStreamBMDP可以采用灵活的分发策略包括：支持灵活的预分发模式，预分发策略包括：Ø支持手动分发和自动分发；Ø指定地域，可以将某些节目只分发到某些HMS或EMS；Ø定时/立即分发，可以指定节目是立即分发还是定时分发；Ø指定带宽，对分发的节目可以指定分发带宽，避免占用过多的骨干网带宽，影响其它的服务；Ø能够优先级，可以指定节目的分发优先级，指定节目分发顺序；Ø周期性分发。EMS自动回收冷片（点播频度低于某一指定值的内容）的存储空间。存储空间回收采用LRU(LeastRecentlyUsed)策略，即最近使用情况策略，最近使用量少的内容空间将被首先回收。空间回收时，系统需要将根据预先的指定的策略，决定是直接删除还是MOVE，如果预先指定的策略是系统必须保证二份copy，如果该片为系统中最后两个copy之一，那么系统将采取MOVE策略，将内容移动到其它的MediaStation上。支持热片的动态自动缓存和复制：Ø从HMS或其它节点的MediaStation自动将内容PULL到本地MediaStation，实现内容的自动缓存；Ø同一节点之间的内容复制，对于一个拥有数台MediaStation的节点，系统可以在MediaStation之间进行内容复制。1.1.1.1.1内容分发特点Ø多点同时分发技术提升系统分发速度 山东广电网络三网融合整体解决方案RollingStream的技术优势之一是支持多点同时分发技术，即同一个电影内容的不同segment可以从不同的节点同时分发。当用户点播的内容在所在的MediaStation上只有部分segment或者没有时，系统将采用多点同时分发技术进行内容的快速分发。多点分同时分发的技术示意图如下：多点同时分发的优势是：n速度快，多个点同时向目标MediaStation进行分发；n避免PULL源的单点服务忙导致PULL失败或者分发速度慢的问题；n避免单点网络拥塞导致PULL失败或者分发速度慢的问题；n提升系统响应速度，提升用户的体验;利用segment技术特点，RollingStream在得到一个segment的部分时即开始播放，而不需要得到整个segment到了再播放，这样可以使用户等待更少的时间。Ø部分分发技术提升系统的命中率： 山东广电网络三网融合整体解决方案从统计学的观点看，20％的内容满足80%的用户需求，即每个边缘节点大约有20%的用户需要由中心来服务。对于一个全省10000并发用户的系统来说，约有2000个用户需要由中心服务，这个方案尚能满足，对于全省拥有10万并发用户的系统来说，省中心将有2万的并发服务规模，需要20G的带宽，骨干网和核心节点将承受巨大的压力，这时将出现带宽、服务质量、成本等一系列问题。UT针对该问题，利用特色的segment基础，通过部分分发技术提升系统的命中率，提升服务质量。部分分发技术与传统的文件分发技术比较示意图如下：UT的部分分发技术，提升边缘系统的命中率，如果我们对10%的内容采用全copy，20％的内容采用50%copy，50％的内容采用10％，那么UT的系统可以实现95%以上的命中率，如果采用更优化的分配策略，可以实现99％的命中率，这样大大降低骨干网的负荷，比其它系统获得更加优越的分发性能。1.1.1.1.1关于系统命中率 山东广电网络三网融合整体解决方案所谓”命中率”，就是指用户通过MediaStation获取媒体流时，MediaStation可以立即为用户提供服务。“命中率”的高低是和MS的存储容量成正比的，当MS大到可以存储所有的媒体流内容时，”命中率”就是100%。但显然为保证100%的命中率将使用更多的分布式ME设备，使MS提供输出媒体流的能力大大过剩。所以在实际应用中，MS往往只需要存储部分热点的媒体流节目，而得到一个界于0~100%间的一个命中率值（典型的，如80%命中率）。在依靠现场数据和模拟测试数据做统计分析的前提下，我们可以根据DMS存储容量推算出命中率值，从而帮助进行系统设计。对于命中率，可以参考下图进行理解：对于MS，我们需要对电影和电视节目分别进行计算。对于电影节目而言，我们推荐存储总节目的20%，因为约20%的节目内容为热点节目；同时，20%的热点节目约可以保证90%的命中率。对于电视节目而言，我们推荐存储最近一天的节目，而且假定最近一天的节目可以保证80%的命中率。基于以上假定，我们才可以计算相应ME需求量。（当然，在实际项目中，这些比率数值是可以变化的，比如可以存储20%的电影节目，也可以存储最近2天的电视节目，而得到不同的命中率。这些数值的选择需要从系统总成本上考虑，同时，相应的命中率需要从测试和现场统计值中获得。根据测试，我们有如下经验数据）。存储总电影节目百分比相应命中率5%50%10%80%20%90% 山东广电网络三网融合整体解决方案50%95%CMS存储电视节目天数EMS存储电视节目天数相应命中率7180%7290% RollingStream采用特色的Segment技术，实现部分分发技术，可以提升系统的命中率，经过优化后，边缘可以存储中心60～90％以上的内容，系统的命中率高于一般的filecopy机制的系统，可以达到95%以上。1.1.1.1负载均衡RollingStream的内容路由和负载均衡由USC、MD共同完成，其中USC主要完成全局负载均衡（GSLB），MD主要完成mediastation内的不同ME之间的负载均衡（SLB）。USC负责认证机顶盒，机顶盒经过USC的认证后会获得具体提供服务的EMS的MD、EPG等服务器地址，从而获得服务。RollingStream系统的MediaStation节点内的负载均衡是通过MD完成，MD管理MediaStation内的数据分发，负载均衡，和媒体流的操作，多个ME构成了的流媒体服务器Cluster。MD将根据繁忙程度和内容的分布情况为用户提供服务，如果数据没有存储在本地最近的ME上，MD将和MLR(MediaLocationRegister)交互信息来找到媒体信息所处的位置，同时通过BMDP协议分发内容到本地的ME，从而MD通知更新的ME分发媒体数据流给STB。利用segment技术，RollingStream可以实现非常优越的负载均衡效果，使系统中各个模块根据性能情况均匀分担负载（传统的以file为基础的负载均衡技术很容易造成各个服务器间的负载不均衡情况）。 山东广电网络三网融合整体解决方案下图为不同技术能实现的负载均衡效果示意图。优异的热片段动态服务模式：MS中的所有ME都是集群式服务器设计。通过采用HMFS技术，每个媒体文件的segment都是交错地分布在MS中的所有ME上。在一个MS中允许热点媒体文件保持多个复本，保证对非常热门节目的高并发请求，该特点对互动电视服务特别有效，比如一场球赛，很多人很可能想看某个进球精彩时刻的充分，这时某一段内容可能面临巨大用户的并发服务请求。MD能够保证MS在任何时间的所有ME负载是平均分布的。1.1RollingStream系统组件1.1.1媒体平台及组件媒体平台（MS）负责RollingStream系统的媒体内容存储和向STB提供媒体服务。MS向用户提供电子节目向导。用户通过电子节目向导进行节目内容的定购和点播。MS响应用户媒体定购和点播请求，为用户提供流媒体服务。同时配合计费系统实现计费。媒体平台包括如下组件：ØUSC：负责用户鉴权和发起计费事务。ØEPG：从MDDB获取元数据信息，然后为用户创建动态EPG页面。EPG页面可根据用户需求轻松定制。 山东广电网络三网融合整体解决方案ØMD/ME:储存用户媒体内容和向STB提供媒体服务。MD/ME基于HMFS文件系统，在50毫秒内响应媒体服务请求。多备份机制使得多个ME可以同时提供同一内容。MD/ME独立于视频格式，可以播放任何视频格式。目前能支持MPEG-2、MPEG-4、H.264和WM9等格式。ØCEC/CX：电视节目和影片实时编码或转换码型，然后进行组播。Ø中央元数据管理（CMM）：处理所有节目的元数据，如节目名、节目ID、时间长度、节目数据大小和节目描述。CMM接收从MAM数据库到MDDB的所有元数据。Ø媒体内容管理（MCM）：提供图形管理界面，实现三层结构中的媒体内容分发和复制。媒体内容管理工具可以手工操作，也可以由Workflow驱动来执行。Ø元数据复制（MDR）：同步不同MDDB中的媒体内容元数据，同时维护CMS/HMS/EMS中元数据的一致性。此外，MDR还负责媒体平台EPG文件的同步。ØDNLD：负责各种型号STB的软件下载和升级。ØMELoader：编码、上载媒体内容到MS。支持MPEG-2、MPEG-4、H.264和WM9等多种编码格式。Ø虚拟频道控制器（VCC）：触发MS为用户单播或组播虚拟频道节目。Ø多点传送转发服务器（MRS）：将组播内容透传到不同的局域网中。CMS内的MS由MD/ME、CEC/CE、MLR、CMM、MCM、MDR、MELoader、VCC和MRS组成。若整个系统支持组播，则无需MRS。若服务提供商不提供虚拟频道服务，亦无需VCC。HMS内的MS由USC、EPG、MD/ME、MDR和MRS组成。若整个系统支持组播，则无需MRS。 山东广电网络三网融合整体解决方案EMS内的MS由USC、EPG、MD/ME、MDR、DNLD和MRS组成。若整个系统支持组播，则无需MRS。MS还包括NTP、DNS和动态主机配置协议（DHCP）服务器。1.1.1运营支撑系统UT斯达康的OSS(OperationSupportSystem)系统是一个通用的运营支撑系统，为运营商进行业务运行提供了一个可伸缩、可扩展的业务支撑平台。它提供业务支撑所需的各种解决方案，如用户管理、业务管理、资费政策管理、计费和帐务处理、营收管理、数据统计及分析等功能，支持运营商灵活地开展各种业务，提高运营商在业务市场中的竞争力，满足运营商运营和管理的需要。OSS也包括用户自助服务系统（CSS）。另外，针对互动电视业务，OSS还支持媒体资产管理（MAM，MediaAssetsManager），实现媒体元信息的录入和同步以及媒体产品的生命管理等。OSS系统还提供了开放的接口，以便和第三方的OSS系统协同工作，这些第三方面的OSS系统可以是媒体信息管理系统、业务提供系统以及帐务和缴费系统等。1.1.1.1主要功能模块简介OSS是一个支持多业务的运营支撑平台，为实现对互动电视业务的用户管理、计费管理、帐务处理、媒体资产管理，需要下面模块的支持：Ø用户管理模块用户管理模块主要完成对用户的业务受理功能，并将用户信息存储在数据库中及同步到用户位置寄存器SLR中。用户资料中包含有用户的身份信息、用户的计费信息及订购的业务信息等。互动电视核心网络在需要时获取这些信息对用户身份进行验证，以便确定是否为用户提供某种业务。Ø资费管理模块 山东广电网络三网融合整体解决方案资费管理用于设置及维护各项计费政策（如业务计划、价格计划、费率计费等）、各种计费参数（如业务计费项、批价套餐、费率明细等）以及它们之间的关系，维护系统中各参数的一致性，对各项计费政策进行检验核查，为批价和出帐提供依据。资费管理模块提供的是计费的依据，要实现计费和帐务处理，还需要PSC及帐务处理进程的配合。PSC支持实时计费和预付费，PSC对用户点播的节目进行批价并发告知用户是否可以收看。帐务处理进程对用户在一个帐期内的各项费用进行汇总生成帐单。Ø媒体资产管理模块媒体资产管理模块用于配置和管理各种节目元信息，并根据需要同步到互动电视系统的各层的MDDB(MetadataDB)中。节目元信息主要用作最终用户收看节目时搜索节目的依据信息。Ø员工管理模块OSS系统将运营商的行政组织机构加入到系统中，形成员工管理模块。通过对员工赋予不同的角色和权限，使不同级别的员工执行不同任务的操作，从而实现系统的安全管理。OSS系统通过组织机构和权限对员工进行约束，使操作系统的员工的权限具有二维性，即通过权限和所在机构来确定员工的操作权限。OSS系统对运营商的组织机构采用层次管理机制，即组织机构按分层次的树状结构进行管理，权限也是按照这个树状结构从上到下、从大到小来管理的。上级组织机构的管理员只能将自己现有的权限赋给其下级组织机构。同一组织机构内的职工也只能将自己所拥有的权限赋给本组织机构的其他职工，前提是他必须具有权限分配的权限。Ø帐务处理模块 山东广电网络三网融合整体解决方案帐务处理主要指出帐和销帐两个过程。出帐是指根据资费政策和用户资料，对计费后的详单VDR以及用户的其它各项固定费用按业务及帐户进行汇总计算，生成在每个计费周期的费用，生成帐单，提供让用户付费的凭据。在出帐完成之后，需要进行销帐处理，即用用户的帐号上已有的存款或当前交纳的费用去抵扣因出帐而形成的欠费，这个过程也叫费用划拨。1.1.1.1媒体资产管理媒体资产信息指介绍节目或频道的描述信息，比如对节目有片子的名称、类型、导演、演员表等，对频道有电视台、播放时间等，它们是构建媒体应用的基本组成元素，这些信息也称为节目元信息（Metadata）。MAM模块为运营商配置节目元信息提供了操作入口。运营商通过MAM将节目元信息输入并存放到OSS数据库中，这些信息被同步到各层的媒体基站中，并生成电子节目指南（ElectronicProgramGuide，EPG）页面，作为用户收看节目的检索信息。同时，该模块为计费模块提供计费对象和参考价格。此外，MAM还提供第三方接口，允许业务提供商从系统中导出/或从系统中导入节目元信息，目前只支持将第三方的媒体元信息（如节目元信息、频道的时间表信息）通过工作流控制导入到OSS数据库中进行管理及后续处理。 山东广电网络三网融合整体解决方案MAM提供前台操作界面和后台进程实现对这些媒体业务的元信息的配置管理以及元信息在互动电视系统中的同步，同时MAM还提供第三方接口用于管理第三方的媒体元信息。MAM对节目/频道的管理具体包括下面这些方面：Ø配置节目及其相关的节目元数据；Ø配置电视频道及其相关的元信息；Ø节目/频道的分级管理；ØMAM到CM的数据同步；Ø管理第三方媒体的元信息，主要指将第三方的电视频道的时间表上载到OSSDB中以及第三方的节目的元信息上载到OSSDB中。1.1.1.1用户管理用户管理模块（SAM）是运营支撑系统的核心模块，是互动电视业务开展过程中基础数据的来源，也是运营商针对为客户提供的业务种类进行收费的依据所在。 山东广电网络三网融合整体解决方案SAM负责提供GUI界面供运营商的操作员进行日常的业务受理。SAM的基本功能还包括对用户状态的管理，从用户开户、业务的订购、换机到用户报停/开机、预销户和销户等；SAM还提供业务订购功能，如订购套餐类的产品；SAM也对用户资源进行管理，如批量生成用户标识(UserID)。此外，针对与运营商现有OSS系统的集成，SAM还提供了标准的SOAP接口实现与第三方OSS的接口。SAM主要有以下的特点：Ø支持客户-帐户-业务的层次化结构，保证了业务所有权和计费关系的灵活性；Ø沿用通用的业务描述机制，方便多业务的综合收费；Ø支持在线实时开通；Ø提供标准的SOAP服务接口。1.1.1.1计费管理计费处理是运营支撑系统的核心模块。它根据用户已订购的产品，并根据所购产品的资费模型，对每次所收看的节目进行计费。计费后形成原始计费数据，留待帐务处理模块生成帐单，以便向最终用户按周期收取费用。在本手册中，计费处理过程主要指计算每次收看节目的费用的过程，这个过程也称为批价过程。在帐务周期结束时，还需要由帐务处理模块对用户的各项费用进行汇总，形成帐单，这个过程称为帐务处理过程。本章介绍计费处理，下章介绍帐务处理。计费处理主要用于详单计费的模式，包月的情况下，客户月使用费的计算是由帐务管理模块直接完成的。对流媒体业务，OSS目前支持下面三种基本计费方式：Ø月租方式 山东广电网络三网融合整体解决方案月租方式指在一个计费周期内，用户缴纳固定的费用，便可以享用所订购的服务。对频道类产品如“频道套餐”，目前只能采用这种月租的方式进行计费；节目类的产品中“视频随选”也是采用月租方式进行计费的。Ø按片计费方式按片计费方式是对用户每次订购一个片子就进行计费的方式。在此种模式下，用户每次点播一个VoD节目，就需独立付费。虽然每次点播均需要计费，每次的费率可以不同。在按片计费方式下，如果用户确定要购买，那么系统一次性扣除该节目的费用，而不管用户是否看完，或是看了多久。目前，频道类产品不支持这种计费方式，只有单个节目可采用此计费方式。而“视频随选”中定义的节目采用的是上面介绍的月租方式，“节目套餐”中定义的节目采用的是下面要介绍的计费方式。Ø按次计费方式（租用方式）这种方式是指一次性购买产品并付费，在一段时间内可以多次收看的方式。比如运营商定义某类节目价格为20元，在购买后的50小时内可以让用户收看3次，则采用这种计费方式。对这类业务，通过需要对费率进行定义可以实现相应的计费功能。频道类产品不支持这种计费方式，对单个节目（VoD）和节目套餐（PVoD）产品采用这种计费方式。对这类计费方式，当用户付一定费用后，相关节目被放入用户的私人媒体架上(MediaShelf)。在一段时间内，用户可以多次点播收看这些节目，其中，对单个VoD，可以限制收看次数，而对PVoD中的节目，暂不能限制点播次数。 山东广电网络三网融合整体解决方案1.1.1.1帐务管理帐务处理是在每个帐期（通常为一个月）结束后，对该帐期内用户的费用（包括详单费用及固定费用）按照出帐规则进行汇总，生成用户帐单，并进行自动销帐、费用划拨、优惠返回等各种处理。OSS帐务管理系统具有如下特点：Ø支持灵活的帐务周期：月、季、半年、一年等Ø支持预付、后付两种模式Ø提供多种欠费管理手段：欠费催缴、欠费停机、欠费销户Ø欠费催缴的方式：电话催缴、短信催缴Ø提供坏帐、滞纳金等处理功能1.1.1.2系统及安全管理系统管理即OSS中的员工管理模块，它提供整个OSS系统相关的所有基本操作，是运营支撑系统中最基础的组成模块。通过该模块，配置操作OSS系统的人员，并为其指定相应的角色及分配相应的权限，使不同身份的人员可以执行不同的功能，同时又实现系统的安全管理。1.1.1.3用户自助服务最终用户可以通过客户服务系统进行自助服务，如查询订购记录及帐单、业务申请和取消、业务激活、密码修改、服务投诉及信息浏览等服务。客户自助系统不受时间和地点的限制，可以为客户提供24小时的服务。通过客户自我服务，可拉近客户与运营商的距离，吸引更多的客户。UT斯达康为互动电视业务提供的CSS（CSS，CustomerSelf-ServiceSystem）提供了面向电视用户的门户，通过遥控器操作完成自助服务操作，执行查询、订购等功能。 山东广电网络三网融合整体解决方案1.1.1网络管理系统RollingStream网管系统基于UTStarcom公司统一的网管平台Netman，基于J2EE架构，可以运行在不同的平台上。系统采用Client/Server的架构，支持多客户端的维护操作。客户端采用JavaWebStart方式启动，不要单独进行安装和配置，而且版本能够自动升级。OMC-M支持标准的网管协议和标准，TMN、SNMP、XML。设计上采用了面向对象的设计方法，具有很强的扩展性。具有标准的Corba/XML的网管接口，能够和第三方网管系统进行对接。1.1.1.1管理对象RollingStream的网管系统提供了互动电视网络的全面的管理方案，不但可以管理互动电视网络核心网络的设备（如EPG，USC，内容分发系统，媒体服务器，OSS等），还可以管理STB，以及第三方的服务器，路由器，数据库和交换机等。可以为整个互动电视网络提供端到端的流媒体跟踪，为业务运营提供了强大的支持后盾。网管为整个互动电视系统提供了统一的管理方案，用户可以在统一的功能入口管理全部的设备：统一的拓扑管理、设备监控、性能分析、配置管理、日志和安全管理。由于软件架构的灵活可伸缩性，使得这些不同管理域的管理功能可以根据网络规模的需要灵活地单独部署或者组合部署。1.1.1.2网管的可用性网管是系统中用户和设备交互的接口，因此网管系统除了功能外，界面的人性化，统一性，操作流程的易用性对于用户的体验来说至关重要。以下就UT的RollingStream网管系统的可用性做个总结。 山东广电网络三网融合整体解决方案1.1.1.1统一的网管人机界面虽然RollingStream设备众多，网管管理的范围在逻辑上可以划分成核心网、STB以及第三方设备的管理等。但是网管有统一的界面，统一的操作流程和用户体验。网管的界面和操作流程经过专业的可用性工程师的设计，在可用性分析的结果上多次优化，使系统操作趋于用户的使用习惯。1.1.1.2批量自动化操作在RollingStream系统的网管系统中，很多地方都贯策了批量管理的原则，使很多多对象的操作任务化，自动化，方便用户的操作，避免出错，同样提高了管理效率。这里再这些批量操作做个归纳：Ø设备的软件批量加载和升级：这对互动电视这样设备数量多，部署分散的系统是必不可少的Ø设备的批量配置，配置文件批量下载ØSTB的基于升级策略的批量升级Ø跨设备的统一的机架图以及单板批量配置Ø清单管理的按照不同规则的资源批量管理Ø大量规则，任务的支持：日志策略规则，STB过滤规则，性能报表模板等。……这些操作流程都是在总结了现场使用的经验和用户的需求不断优化的结果，总的目标就是提高用户的使用满意度。1.1.1.3北向接口RollingStream网管系统提供基于Corba/XML的北向接口给第三方面的系统：如iNMS,接入宽带的网管系统等。为运营商日后构建上层网管，各个提供商的全网管理提供了扩展的基础。 山东广电网络三网融合整体解决方案1.1.1.1网络管理功能1.1.1.1.14.6.3.6.1拓扑管理拓扑管理功能包括：Ø基于导航树和拓扑图的网络组织；Ø被管设备的实时告警状态刷新；Ø拓扑窗口的锁定和解锁；Ø支持拓扑图的缩放、打印以及拓扑对象的移动；Ø拓扑图背景定制；1.1.1.1.2配置管理配置管理功能包括：Ø创建、删除和修改网元、网元组；Ø基于物理视图和表格的Blade、应用组件配置与安装；ØBlade、应用组件自动发现；Ø应用组件参数配置；Ø媒体分发、TV相关的业务配置；Ø软件管理，包括：Ø手工与自动软件包下载；Ø手工与自动应用软件激活与验证；Ø基于网管的网管代理软件升级；Ø系统预配置；Ø基于Excel的配置数据导入导出；Ø配置向导； 山东广电网络三网融合整体解决方案1.1.1.1.1故障管理故障管理功能包括：Ø实时告警和事件监视；Ø用户可定制的告警和事件监视器；Ø故障诊断和定位；Ø告警和事件抑制；Ø告警确认和手工清除；Ø告警过滤和严重性等级重定义；Ø性能越门限告警(TCA)；Ø支持告警通知（短信、email）Ø事件和历史告警管理；Ø告警和事件统计；Ø告警颜色、声音定制；Ø支持告警转发到第三方系统以及转发策略的定制1.1.1.1.2性能管理性能管理的对象包括：Ø网络性能管理：针对整个RollingStream网络的性能管理Ø网元性能管理：针对各个网元实体性能管理Ø单板性能管理：单板的性能管理Ø应用组件性能管理：包括USC和EPG应用组件的性能管理ØSTB性能管理：针对用户终端设备提供的性能管理 山东广电网络三网融合整体解决方案性能管理功能包括：Ø实时性能监控；Ø性能数据采集任务的定制；Ø基于采集任务的性能统计数据采集；Ø性能门限管理；Ø性能统计与性能趋势分析；Ø基于图表的性能统计报告；Ø性能统计数据导出到Excel/XML文件；1.1.1.1.1系统管理系统管理功能包括：Ø日志管理，包括：n支持系统日志和用户操作日志；n日志浏览、过滤与打印；n日志控制和控制策略定义；n日志手工和自动归档Ø安全管理，包括：n用户标识和管理；n用户认证和操作授权；n支持角色、管理域和权限管理；n用户视图定制；Ø数据备份与恢复以及备份策略定义； 山东广电网络三网融合整体解决方案1.1.1.1.1清单管理清单管理功能包括：网元清单管理介绍、Agent-T清单管理、STB清单管理、机框清单管理、槽位清单管理、单板清单管理、应用组件清单管理、编码器清单管理。Ø以列表的方式显示以上清单对象的信息。Ø清单数据支持统计、打印、排序和过滤Ø清单管理作为其它管理功能的入口：通过清单列表，可以对所选择的对象进行操作，包括配置维护、告警查询、性能监控1.1.1.1.2诊断与维护网络管理系统支持的诊断管理包括：Ø实时端到端的流跟踪：实时跟踪指定流的整个生命周期n基于MS（媒体服务器）的实时流跟踪n基于服务ID的实时流跟踪n基于用户ID的实时流跟踪n支持流跟踪任务管理；n支持以时序图的方式展现流的整个生命周期；n支持流跟踪报告；ØSTB诊断与维护：n重启STBn启动、停止STB日志跟踪nSTB自测ØBlade维护操作，包括启动、停止、复位； 山东广电网络三网融合整体解决方案Ø应用组件启动与停止；Ø手工和自动诊断测试与系统状态检查；1.1.1.1STB管理STB管理功能包括：ØSTB状态监视ØSTB软件管理：nSTB软件包分发；nSTB软件升级策略配置；n基于子网的STB升级；n从管理侧发起的STB强制升级；ØSTB的批量配置ØSTB性能统计与实时性能监视ØSTB故障管理ØSTB诊断与维护，包括nSTB自测nSTB重启nSTB日志跟踪ØSTB应用日志管理1.1.1.2网管系统的自管理网管自管理指对网络系统自身的管理，包括：网管硬件资源；应用，进程的管理；数据备份与恢复，以及系统冗余容灾策略等。 山东广电网络三网融合整体解决方案Ø网络硬件资源和应用管理：支持对网管本身硬件资源如CPU，内存等使用情况的监控。支持对应用和进程状态的监控。出现异常产生告警。Ø网管数据库的备份和恢复：数据库备份控制：查看数据库备份数据，自动备份、手工备份数据库数据，手工恢复数据库数据，删除数据库备份文件Ø网管系统的冗余容灾策略：提供网管提供的双机备份自动切换，异地容灾的方案。1.1.1.1其它1、第三方设备管理支持设备如下：ØCisco交换机和路由器ØSunServer–Sun服务器管理ØDB–数据库　支持的主要功能有：Ø拓扑管理&配置管理Ø系统性能管理n资源性能：uCisco设备CPU，内存等资源状态uSun服务器CPU,内存,I/O等资源状态及进程监控uOracle数据库表空间占用状况n进程软件级：网络流量n系统级：网络和系统级别的性能Ø告警：设备，链路和中继；冗余切换状态改变等 山东广电网络三网融合整体解决方案Ø日志和安全管理2、可分可合的STB管理系统：Ø支持STB管理系统与核心网管理系统部署在一起；Ø支持STB管理系统单独部署；3、基于功能分类视图的管理；4、NTP管理1.1.1机顶盒UT斯达康公司是互动电视产业的开创者,经历多年的发展,残酷的市场考验,积累了丰富的技术和市场经验，在机顶盒的设计、制造、产品稳定性等方面处于业界领导地位，我司机顶盒是一款可支持H.264高清和标清的高性能、低成本、能支持多种增值应用的成熟产品，将有力的推动互动电视业务的长期发展。1.1.1.1硬件平台采用高性能的成熟稳定的专用多媒体处理芯片,配有16MFlash（可扩展）,128M内存,支持CVBS、分量视频输出接口、S端子、两个RCA模拟立体声接口、数字音频接口和两个USB接口，可扩展支持HDMI,具有良好的扩展性，以下是多媒体处理芯片关键特性：Ø支持H,264高清和标清,MPEG2,WM9,VC1,MPEG4SP/ASPØ支持标清的节目源经过转换在高清电视机上播放，高清的节目源经过转换在标清电视机上播放，不管用户使用何种电视机都可以收看这些节目。Ø具有功能强大的DSP用于支持MPEG1level2and3,AC3in2channel和5.1channel,AAC,WMA,andWMAPro.支持16bit,20bit,和24bitPCM以达到高质量音频输出 山东广电网络三网融合整体解决方案Ø支持5个平面的mixer，可以做video、grahpic、osd、光标的alphablending，支持videoingrapihic(画中画），滚动文本、OSD叠加、以及其他video特点。1.1.1.1业务支持基于高性能的硬件解决方案,能支持丰富的互动电视业务和增值业务,电视、VOD点播等属于互动电视的基本业务,但互动电视业务的发展还依赖于不断发展丰富的互动增值业务，因此机顶盒需要有良好的扩展性以满足新业务的需要.Ø支持视频点播Ø支持直播电视Ø支持Time-shiftTVØ支持TVODØ支持虚拟频道Ø支持马赛克频道Ø支持互动关联频道Ø支持卡拉OKØ支持单机游戏、互联网游戏、JAVA游戏Ø支持互动远程教育Ø支持互动消息、短消息、聊天等业务Ø支持视频电话业务Ø支持网上购物Ø支持DMA(通过TV浏览连接到机顶盒的设备上的内容)Ø支持NPVR 山东广电网络三网融合整体解决方案Ø可移植未来发展需要的新业务1.1RollingStream系统主要性能指标1.1.1设备性能媒体机站（MediaStation）：n每个MediaStation包含一套冗余备份的MediaDirector(MD)n每个机框有10个插槽–其中2个可插MediaDirector,其余可插MediaEngine(ME)nMediaEngines作为模块能被加到相同的或者不同的机框(chassis)n每个机架(rack)可装4个机框,多个机架可组成一个MediaStationnBlade连接采用GE接口与三层交换机相连媒体引擎（MediaEngine）:n存储:最高可达到1TB，有效存储0.9TB（约1333小时1.5Mbps节目内容）n网络吞吐量：每个Blade超过600Mbpsn3.75Mbps流服务：160个并发流n当前每个ME可安装4个硬盘，每个硬盘250G，单个ME总存储容量为1TB，除去10%的系统文件，还有0.9TB的有效存储n网络接口：二个GE端口用于媒体流输入，输出；一个FE端口用于控制和管理。媒体控制器MediaDirector:nMD采用一主一备的方式配置。在中心节点的HomeMediaStation和分布式MediaStation都各需要一对MD进行媒体分发控制等。 山东广电网络三网融合整体解决方案nMD性能指标：每对MD可以控制64片MEblade服务器'
