山东临沂博物馆设计方案.doc 67页

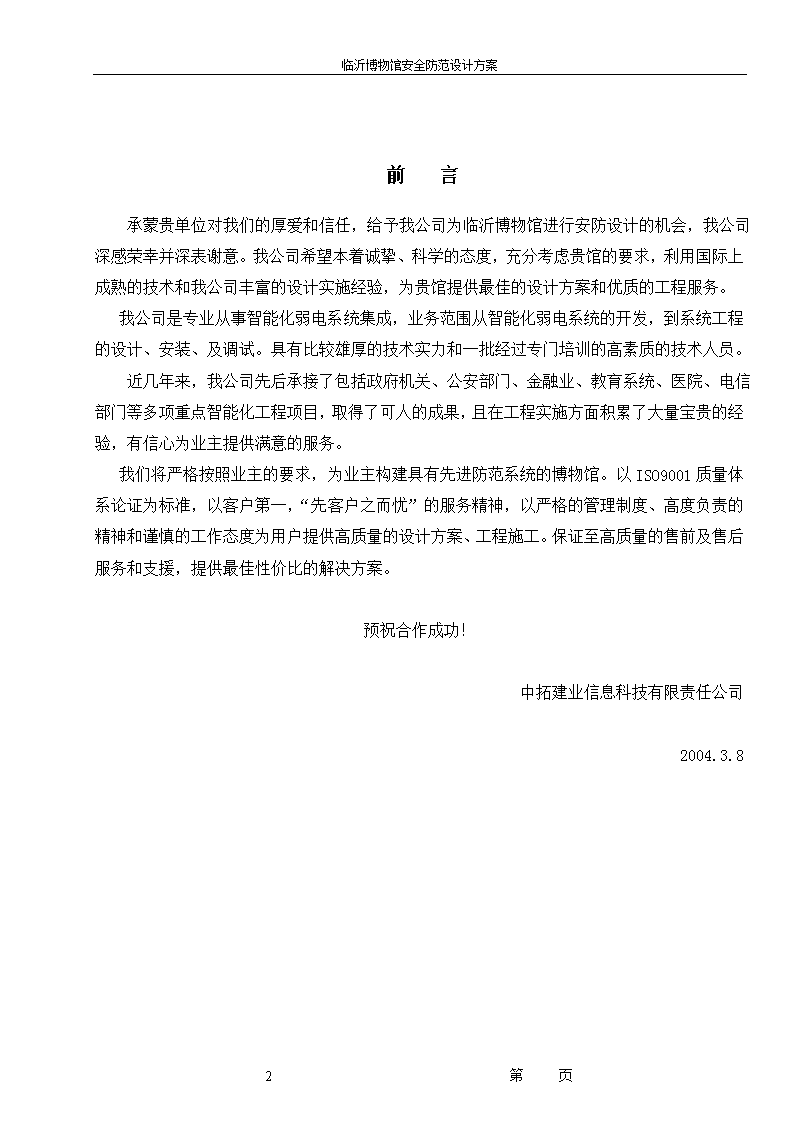

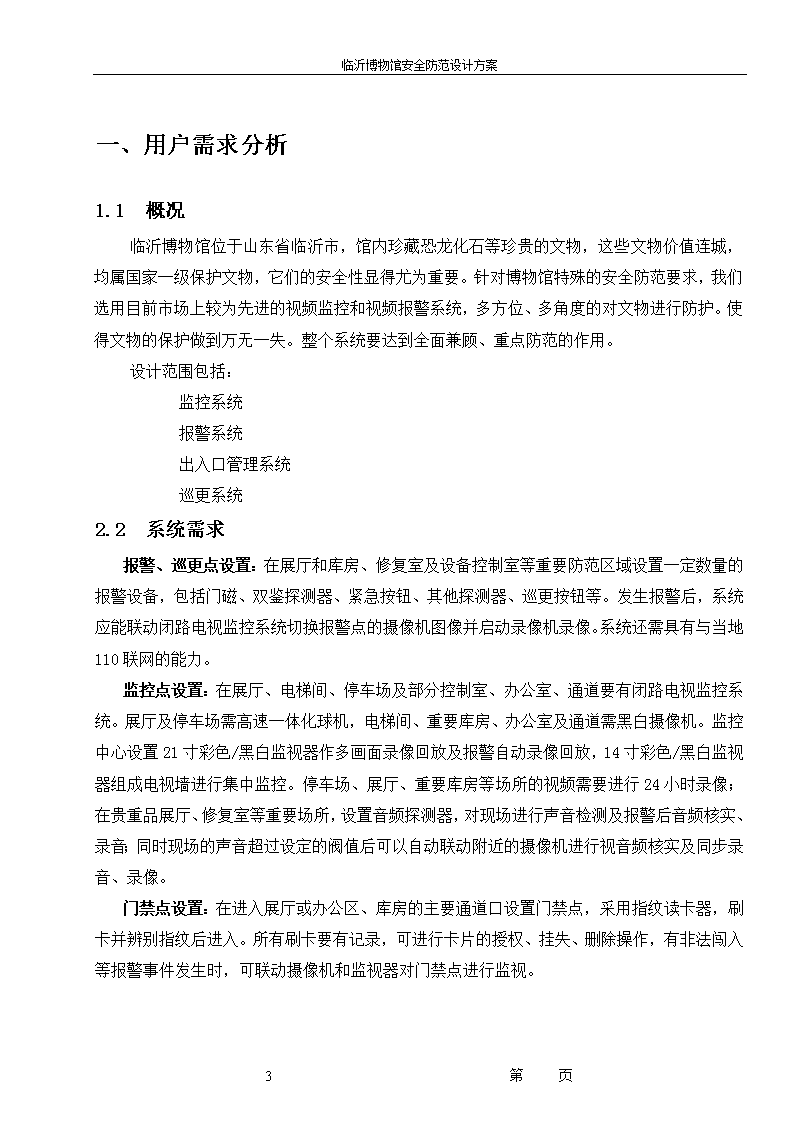

'临沂博物馆安全防范设计方案山东临沂博物馆设计方案67第页 临沂博物馆安全防范设计方案前言承蒙贵单位对我们的厚爱和信任，给予我公司为临沂博物馆进行安防设计的机会，我公司深感荣幸并深表谢意。我公司希望本着诚挚、科学的态度，充分考虑贵馆的要求，利用国际上成熟的技术和我公司丰富的设计实施经验，为贵馆提供最佳的设计方案和优质的工程服务。我公司是专业从事智能化弱电系统集成，业务范围从智能化弱电系统的开发，到系统工程的设计、安装、及调试。具有比较雄厚的技术实力和一批经过专门培训的高素质的技术人员。近几年来，我公司先后承接了包括政府机关、公安部门、金融业、教育系统、医院、电信部门等多项重点智能化工程项目，取得了可人的成果，且在工程实施方面积累了大量宝贵的经验，有信心为业主提供满意的服务。我们将严格按照业主的要求，为业主构建具有先进防范系统的博物馆。以ISO9001质量体系论证为标准，以客户第一，“先客户之而忧”的服务精神，以严格的管理制度、高度负责的精神和谨慎的工作态度为用户提供高质量的设计方案、工程施工。保证至高质量的售前及售后服务和支援，提供最佳性价比的解决方案。预祝合作成功！中拓建业信息科技有限责任公司2004.3.867第页 临沂博物馆安全防范设计方案一、用户需求分析1.1概况临沂博物馆位于山东省临沂市，馆内珍藏恐龙化石等珍贵的文物，这些文物价值连城，均属国家一级保护文物，它们的安全性显得尤为重要。针对博物馆特殊的安全防范要求，我们选用目前市场上较为先进的视频监控和视频报警系统，多方位、多角度的对文物进行防护。使得文物的保护做到万无一失。整个系统要达到全面兼顾、重点防范的作用。设计范围包括：监控系统报警系统出入口管理系统巡更系统2.2系统需求报警、巡更点设置：在展厅和库房、修复室及设备控制室等重要防范区域设置一定数量的报警设备，包括门磁、双鉴探测器、紧急按钮、其他探测器、巡更按钮等。发生报警后，系统应能联动闭路电视监控系统切换报警点的摄像机图像并启动录像机录像。系统还需具有与当地110联网的能力。监控点设置：在展厅、电梯间、停车场及部分控制室、办公室、通道要有闭路电视监控系统。展厅及停车场需高速一体化球机，电梯间、重要库房、办公室及通道需黑白摄像机。监控中心设置21寸彩色/黑白监视器作多画面录像回放及报警自动录像回放，14寸彩色/黑白监视器组成电视墙进行集中监控。停车场、展厅、重要库房等场所的视频需要进行24小时录像；在贵重品展厅、修复室等重要场所，设置音频探测器，对现场进行声音检测及报警后音频核实、录音；同时现场的声音超过设定的阀值后可以自动联动附近的摄像机进行视音频核实及同步录音、录像。门禁点设置：在进入展厅或办公区、库房的主要通道口设置门禁点，采用指纹读卡器，刷卡并辨别指纹后进入。所有刷卡要有记录，可进行卡片的授权、挂失、删除操作，有非法闯入等报警事件发生时，可联动摄像机和监视器对门禁点进行监视。67第页 临沂博物馆安全防范设计方案二、设计依据1、中华人民共和国公共安全行业标准《文物系统博物馆风险等级和安全防护级别的规定》GA27-922、中华人民共和国国家标准《文物系统博物馆安全防范工程设计规范》GBT16571-19963、中华人民共和国公共安全行业标准《防盗报警控制器设计规范》GPT75-944、中华人民共和国公共安全行业标准《安全防范工程程序与要求》GAT75-945、《民用建筑电气设计规范》JGJ/16-926、中华人民共和国公共安全行业标准《安全防范工程费用概预算编制办法》GAT70-947、《民用闭路监视系统工程技术规范》（GB/50198-94）8、《防盗报警控制器通用技术条件》（GB12663-90）9、《入侵探测器通用技术条件》（GB10408-89）10、《中国建筑电气设计规范》11、《公安部监控设备安装规范》三、风险等级和安全防范级别本工程风险等级的确定根据公安部风险等级或按投资划分工程规模，分为三级：一级工程：一级风险或投资额100万元以上的工程。二级工程：二级风险或投资额30万元~100万元的工程。三级工程：三级风险或投资额30万元以下的工程。本文以一级风险大型博物馆工程进行安全防范系统的设计。根据«文物系统博物馆安全防范工程设计规范》的规定，一级风险大型博物馆的设计要求为：1.组成以微机为核心的报警和电视监控系统，控制室设于禁区（不允许公众出入的区域）内2.67第页 临沂博物馆安全防范设计方案报警信号传输以有线（总线）为主，无线为辅；所有展厅、出入口与控制中心建立有线对讲系统；1.具有三种以上不同探测技术组成的交叉入侵探测系统2.具有电视图像复核为主，现场声音复核为辅的报警信息复核系统3.设有出入口控制系统4.具有周界报警系统，及在线式巡更系统5.用户终端可与上一级报警接收中心（110）联网，可实现双向通信，并有现场报警指挥中心6.一级文物展柜应处于24小时设防状态7.库房配置集装式文物保险库或防盗保险柜，设置实体屏障保护装置8.设置不间断电源由于该馆由多个分馆组成，防范面积较大，各馆的布局及使用功能有所不同，保安系统应提供多层次和不同程度的保护；馆内的防范区域进行如下划分，其中：展厅、库房和文物修复室及重要办公场所将作为重点防护目标区；其它馆区、办公区为普通/一般防护目标区；设备房及其它服务区作为一般防护区；馆外周边部分、停车场为监视区；控制中心机房部分为禁区。整体工程实现全方位防护，重要出入口应处于报警系统的监控范围内，安装电视监控，并能不间断录像。在接收报警信号的同时，可以识别报警信号的性质并在屏幕上显示；记录功能可以显示报警时间及处置方案，并可打印记录；中心控制室可与公安机关的110联网。重要办公室、机房、财务室及其他重要出入区域设置感应式读卡器，内部员工需通过刷卡和指纹辨认才能出入，并产生相应的进入记录。门禁点报警及辨别指纹时，可联动闭路电视监控系统作必要的视频联动切换，并启动录像机录像。四、防范目标和防范措施1、监视区域区域范围：该博物馆室外游人及停车场区域防范措施：A、在停车场上方设置全方位一体化球机B、在馆区四周，根据外场的布置加装红外对射探测器C、结合室外的泛光照明D、结合巡逻人员的巡更67第页 临沂博物馆安全防范设计方案2、一般防护区区域范围：设备区及其他服务区防范措施：A、在能进入防护区的所有楼梯、电梯等出入口处安装红外/微波双鉴报警探头。B、与红外双鉴探头相对应的位置安装固定黑白/彩色摄像机，报警系统与电视监控系统联动，进行实时录像。C、在设备机房人员值班室安装手动报警按钮。D、结合巡更报警按钮及巡更人员的无线对讲。E、结合机房的门磁报警。F、结合通过BA系统实现现场灯光联动及其它联动。3、重点目标防护区区域范围：馆内展厅、文物修复室、库房和重要办公室防范措施：A、在能进出防护区的所有楼梯、电梯等出入口处安装红外、微波双鉴报警探头；B、与报警探头、音频探测器相对应的位置安装固定黑白/彩色摄像机，报警（含音频探测器）系统可与电视监控系统联动，进行实时录像。C、在进入区域内的所有门安装门禁系统，对进出人员进行严格的控制。D、在展厅设置玻璃破碎探测器、振动探测器，在珍贵文物上还可设置压力探测器等重点保护措施。E、结合巡更报警按钮及巡更人员的无线对讲。F、结合通过BA系统实现的现场灯光联动及其它联动G、在展厅安装一体化球机对现场情况进行大范围智能高速扫描及快速定位。4、普通目标防护区区域范围：馆内其他区域防范措施：A、在能进出防护区的所有楼梯、电梯等出入口处安装红外、微波双鉴报警探头。B、与红外双鉴探头相对应的位置安装固定黑白/彩色摄像机。报警系统与电视监控系统联动，进行实时录像。C、结合巡更报警按钮及巡更人员的无线对讲。67第页 临沂博物馆安全防范设计方案D、结合通过BA系统实现的现场灯光联动及其它联动5、禁区区域范围：安防控制中心防范措施：A、在能进入防护区的所有楼梯入口处安装红外、微波双鉴报警探测器。B、与红外双鉴探头相对应的位置安装固定黑白/彩色摄像机。C、在进入区域内的所有门安装门禁系统，对进出人员进行严格的控制。D、室内安装一台黑白/彩色摄像机对值班人员的工作进行监督。E、控制中心设有与外界联系的直拨电话、在无人值守时有报警信号传到控制室，控制中心确认后能直接将警号送于公安部门。F、进入禁区的门建议采用防盗门。五、方案介绍和设备选型该博物馆综合安保系统由以下几部份组成：防盗报警系统、电视监控系统、门禁出入口系统和巡更系统。贯彻“防盗为主、图像核实”的原则，“分立设置、软件集成”的系统结构。由外部供电的设备的电源均经过UPS电源集中供给。5.1配置原则1、系统设计与设备配置遵循结构化、模块化、标准化的原则，保证系统的先进性、实用性和合理的性能价格比。采用的产品由技术防范行业认证或检测合格的产品。2、系统可对各个子系统进行必要的优化集成，实现统一管理，满足整体防御的功能要求。3、系统采取集中供电方式，信号线与电源线隔离，以防干扰。4、系统具有较好的兼容性，能进行系统之间的良好通信；能方便地实现系统功能的扩展和系统扩容。5、系统能对各个子系统运行状态进行监测和必要的控制，对现场监测报警进行自动检测，能提供可靠的监测资料和报警信息。5.2综合保安系统1、综合安保系统综述：博物馆的安保系统具有很高的自动化程度，而且具有智能功能，故称智能安保系统，系统组成如下图5所示：67第页 临沂博物馆安全防范设计方案综合智能安保系统电视监控系统防盗报警系统出入口系统巡更系统图5：智能安保系统图本工程由电视监控系统、防盗报警、出入口控制(门禁)系统、巡更系统四个子系统组成，四个子系统既单独的运行，又相互联系。实现以下图6、图7、图8的联动功能：启动摄像机上电及灯光摄像机CCTV控制系统图形用户界面警情提示防盗报警系统发生报警报警图像切换及预置位/花样调用自动启动录像机录像录像回放及显示图6：防盗报警与闭路电视监控系统联动功能示意图出入口管理非法出入/读卡启动摄像机上电及灯光CCTV控制系统图形用户界面警情提示非法入侵/读卡点图像显示启动录像机录像/录像回放及显示图7：出入口管理与闭路电视监控系统联动功能示意图67第页 临沂博物馆安全防范设计方案启动摄像机上电巡更到达防盗报警撤防离开防盗报警布防CCTV控制系统图形用户界面警情提示巡更点图像切换显示及预置位/花样调用启动录像机录像/录像回放及显示图8：巡更与闭路电视监控、防盗报警系统联动功能示意图2、中心安保系统集成方式选择本方案基于工程规模，安保综合管理软件采用网络方式与各子系统实现集成，达到安保各个子系统之间必要的自动联动集成及统一管理（即SA“安保自动化”）。该软件采用模块化、开放式结构，网络接口符合TCP/IP协议，通过模块增添，可与消防自动化系统（FA）、楼宇自控系统（BA）、通信自动化系统（CA）及办公自动化系统（OA）等实现以该博物馆功能需求为核心的上述各系统间必要的联动集成，从而实现该博物馆的智能性、安全性、节能性与高效性。因此本系统选型上，有一个安全可靠的网络平台，操作与处理在统一的人机界面完成，实现分散监视、控制和集中管理的目的。多媒体计算机都留有接口和符合标准的通信协议，通过内部局域网（LAN）与其它系统进行软件集成。5.3电视监控系统博物馆综合安保系统中监控采用视頻矩阵切换系统，以实现对摄像、传输、显示及记录等各部分的控制与操作；系统提供报警主机接口（RS232）以实现与报警主机的联动；系统提供DDE（动态数据交换）及ASCII报警主机端口（通用的RS232报警联动方式）等联动集成方式，可通过内部局域网（LAN）及RS232方式与博物馆的楼宇自动化系统（BA）、消防系统实现现场的视频联动集成；闭路电视监控系统图如图9：67第页 临沂博物馆安全防范设计方案图9：监控系统图67第页 临沂博物馆安全防范设计方案根据系统图可以把本监控系统分成四大部分：摄像设备、传输设备、控制设备、显示与记录设备四个部分，系统组成图10如下：控制设备传输设备显示与记录设备摄像设备图10：电视监控系统组成图1、摄像设备摄像设备是安装在现场的，它包括摄像机、镜头、支架等，它的任务是对被摄体进行摄像并将其转换成电信号。摄像机是系统的原始信号源，好坏直接影响到整个系统的质量。序号项目黑白摄像机彩色摄像机1灵敏度高低（约低10倍以上）2分解力高低（约低20%）3尺寸，重量小大4图像观察感觉只有黑白有色彩、真实5价格低高表1：黑白摄像机与彩色摄像机区别表表1是有关黑白摄像机与彩色摄像机的区别，可以看出黑白摄像机灵敏度、清晰度高，价格相对便宜，但彩色摄像机图像还原度好，能反映现场的真实画面。监视目标的照度对摄像机最低照度的要求（在F/1.2）情况下）50lux≤1lux50-100lux≤3lux>100lux≤5lux表2：摄像机照度要求表相对于不同的监视目标，对摄像机照度的选择也是不一样的，表2所反映的就是对摄像机照度的要求。为了达到建设方对安防系统监控部分的要求；满足«中华人民共和国安全行业标准»67第页 临沂博物馆安全防范设计方案中对监控、摄像点布置的要求；满足系统设计对不同防范区域的等级划分；根据该博物馆的实际情况，本系统设计对摄像机做如下配置：1、电梯内黑白/彩色半球型固定摄像机；2、主要通道（楼梯及电梯前室、主要出入口及走道）设置黑白/彩色固定摄像机,3、室内全方位一体化彩色高速5寸球机，主要用于全方位监看目标防护区；4、室外全方位黑白/彩色8寸球机；用于博物馆大门及周界监控（兼顾停车场进出道口），摄像机的选型如下：（1）彩色固定摄像机选用HoneywellGC-435P24彩色摄像机，其特性如下：GC-435P24高解像度DSP彩色摄像机1/3”彩色CCD,高解像度，低照度,良好的信噪比，自动/手动电子快门、背景光补偿、自动/手动白平衡。需另配镜头及防护罩。√摄像器件：1/3英寸彩色CCD（行间转移）√有效像素：752Hх582V√扫描系统：625线，2：1隔行扫描√分辨率：480线√视频输出：复合视频（1.0Vp-p）/75欧√最低照度：1Lux（F1.2，50IRE）√同步系统：内同步/线锁定√白平衡：ATW/AWC/室内/室外/荧光灯/MWB√电子快门速度：1/50-1/10，000秒（8级）√ALC控制：EE/VSD/DC√BLC：开/关√信噪比：大于50dB√镜头安装：C/CS安装√电源电压:24VAC，12VDC（无极性）√电源消耗：最大3.2W√工作温度:-10℃～50℃67第页 临沂博物馆安全防范设计方案√工作湿度：90%相对湿度，无冷凝√重量：436克√外形尺寸:68.4х51.0х148mm（WXHXD）（1）室内全方位摄像机选用全方位球形彩色摄像机，球机隐蔽、美观，便于安装和调试。选用VCLVC5S-JUPTP12/FC一体化球机：VC5S-JUPTP12/FC智能高速彩色球形摄像机蕴涵智慧设计，5寸球体，天花安装.内置万向云台1-400度/秒无级变速，360度连续旋转(水平1-400度/秒,垂直1-200度/秒),64个预置位，自带标准RRS485接口解码板，先进的可编程漫游。内置460线彩色摄像机，1.0Lux,12倍变焦镜头,2倍电子放大,自动对焦,手动优先。参数：信号格式：2：1隔行扫描分辨率：460线照度：1Lux/F1.2同步系统：外部线锁定镜头光学变焦:12倍5.4-64.8mm（另有16、22倍可选）数码变焦倍数:2信噪比：大于48dB视频输出：复合视频（1.0Vp-p）/75欧云台水平转速:1-400度/秒云台垂直转速:0.1-200度/秒水平转角:360度连续垂直转角:90度控制方式:双绞线预置位数量：64聚焦&光圈控制：自动/手动优先电源电压:24VAC温度:-10℃～50℃67第页 临沂博物馆安全防范设计方案（3）室外全方位摄像机选用全方位球形黑白/彩色自动转换型摄像机，球机隐蔽、美观，便于安装和调试。选用VCLVC8E-ORBM/TP/P杆装一体化球机。VC8E-ORBM/TP/P智能高速彩色球形摄像机蕴涵智慧设计，8寸球体，室外杆装.内置万向云台1-400度/秒无级变速，360度连续旋转(水平1-400度/秒,垂直1-200度/秒),128个预置位，自带标准RRS485接口解码板，先进的可编程漫游。内置460线彩色摄像机，黑白/彩色自动转换，18倍变焦镜头,4倍电子放大,自动对焦,手动优先。参数：信号格式：2：1隔行扫描分辨率：460线最低照度：彩色，1Lux/F1.2；黑白，0.4Lux/F1.2(实时方式)彩色，0.4Lux/F1.2；黑白，0.01Lux/F1.2(动画方式)同步系统：内同步镜头光学变焦:18倍,4.1-73.8mm数码变焦倍数:4信噪比：大于50dB视频输出：复合视频（1.0Vp-p）/75欧云台水平转速:1-400度/秒云台垂直转速:1-200度/秒水平转角:360度连续垂直转角:90度控制方式:双绞线预置位数量：128聚焦&光圈控制：自动/手动优先电源电压:24VAC温度:-20℃～50℃67第页 临沂博物馆安全防范设计方案（4）电梯内摄像机选用HoneywellGDC-405P，其性能指标如下：参数：摄像器件：1/3英寸彩色CCD（行间转移）有效像素：752Hх582V扫描系统：625线，2：1隔行扫描分辨率：480线视频输出：复合视频（1.0Vp-p）/75欧最低照度：2Lux（F1.2，透明球罩）；6Lux（F1.2，烟色球罩）同步系统：内同步白平衡：自动电子暴光：自动ALC控制：EE信噪比：大于46dB镜头安装：内置6MM固定镜头电源电压:12VDC电源消耗：最大3W工作温度:-10℃～50℃工作湿度：90%相对湿度，无冷凝重量：245克外形尺寸:101（φ）х83mm（H）（5）室内主要通道采用固定半球型摄像机，球机隐蔽、美观，便于安装和调试。选用VCLVC5S-ST36HC/FC一体化球机：VC5S-ST36HC/FC智能彩色精致半球型摄像机蕴涵智慧设计，5寸球体，天花安装.不带云台，自带标标准RS485接口解码板，内置460线彩色摄像机，1.0Lux,3.5-6MM变焦镜头67第页 临沂博物馆安全防范设计方案（6）摄像机镜头的确定和选择镜头需根据CCD晶片的尺寸（宽度或高度）、视野的宽度或高度、被摄物体与镜头的距离进行选择。摄取固定目标，应选用定焦距镜头；摄取小视距、大视角画面宜选用广角镜头；电梯轿箱内的摄像机镜头，应根据轿箱内体积的大小，选用水平视场角≥700的广角镜头。2、控制设备控制部分是整个系统的“心脏”和“大脑”，是实现整个系统的指挥中心，负责所有设备的控制与图像信号的处理。控制设备包括视频矩阵切换箱、多媒体控制主机等控制设备。（1）视频矩阵切换箱本方案摄像机较多，应选用大型视频矩阵切换控制系统。本方案选用JAVELIN（标枪）JO2/120X20SX视频矩阵箱。该系列视频矩阵箱采用模块化插板结构，具有最大输入为1000台摄像机，最大输出为1000路的扩展能力。在中心控制室设一台多媒体控制主机，可用鼠标轻易实现视频切换系统的各项操作功能。若有需要的话，还可考虑在馆长办公室设置电脑分控，可通过博物馆内部网络（LAN）或RS232方式进行视频切换、云台/镜头等各种操控及警情处理。JAVELIN基于微机设计的视频矩阵切换系统具有以下特点：·本系统为电脑智能化操作平台，可靠性高，功能强大，全部使用中文Windows软件，用户界面友好，操作简便。·系统为开放式结构，可通过DDE、串口、继电器等多种方式与其他系统如BAFA、OA系统完美集成。这是目前国际上较先进的闭路电视监视系统与其他系统的集成方式。·JAVELINCCTV管理系统是一种全微机方式的崭新的视频管理系统，其特点表现在以下几个方面：1．模块化设计JAVELINCCTV管理系统采用模块化设计，系统结构具有极大的灵活性。系统设计维护简单易行。针对不同的实际应用需要，JAVELIN系统的结构和组成可由各个模块搭接成多种形式。只需要简单连接各个模块，便可实现特定应用。67第页 临沂博物馆安全防范设计方案n组合式框架结构：机箱可进行积木式搭接；n插卡式功能模块：所有功能模块全部插卡结构；n可扩展系统设计：系统扩展只需增加相应的功能模块和机箱即可，而无需更换原有的设备。2．程序化管理在JAVELINCCTV管理系统中，所有系统功能均可通过软件编程实现。从而可以最大限度地利用系统硬件实施最有效的控制。给操作者带来更多的方便和灵活性。nJAVELIN宏编程指令JAVELIN系统有一套独立的宏编程指令。操作员可以通过宏编程来完成各种专用功能。可以通过点击鼠标轻松实现各种烦琐的系统编程。n用户可编程例如，把每天的固定操作程序编一条宏指令，操作员可手动或由系统自动执行该指令，即可自动运行一天的操作程序，从而减轻了操作人员的劳动强度，提高工作效率，将人为错误降至最低。诸如此类的实际需求，均可编程实现。n多重操作员访问级系统中的多个操作员可以按实际情况确定各自的访问权限。nCCTV软件操作环境操作员可通过JAVELIN的QUESTPLUS多媒体平台实现对CCTV系统的控制。n条件逻辑编程在大型系统中，操作员不可能牢记每个现场的摄像机序号。当突发事件出现时，操作员很难在瞬间准确找到出事地点的摄像机号，这就失去了系统的快速反应能力，也有违安装CCTV系统用于保安监控的初衷。JAVELIN系统可对系统中所有摄像机进行逻辑化编程，分区编号，分级管理。以便操作员迅速准确地反应。3分布式控制67第页 临沂博物馆安全防范设计方案n主机与矩阵分离JAVELIN系统在控制方式上与以往的其它系统有着本质的不同，它采用全微机、而非单片机作为系统控制主机。并将传统的矩阵和主机合一变为矩阵与主机分离，同时可以化整为零，将每个矩阵放在就近的远端。对于分布范围较大的用户系统，将大量减低传输造价，提高视频信号质量。n多CPU独立控制每个视频切换机箱或功能模块机箱，均有一个带CPU的通讯控制卡，用来与主机进行通讯，执行主机发来的命令。而主机只需要对各个机箱的通讯控制卡发各种任务指令，此后的具体执行过程则由各通讯控制卡独立完成。这样就大大减轻了主机的负担，使之有控制大系统的能力。n多级联网由于采用全微机方式，JAVELIN系统可以很方便地实现多级联网。最多达到任意个系统联网。每个系统可带1000个输入、1000个输出和15个操作键盘。网络上每个节点的操作员，在调用网上任意一个图像信号时，如同使用一个矩阵控制系统一样。n广播级视频矩阵切换设计采用广播级视频全交叉矩阵高速切换芯片设计，具有广播级画质、纳秒级切换速度，同步切换无丢帧、屏抖及闪烁现象。其他国内外品牌矩阵切换系统基本上均采用较廉价的音频级全交叉矩阵低速切换芯片设计，具有家庭级画质、分辨率低、偏色、拖尾等现象。由于切换速度只有毫秒级，故存在切换时丢帧、屏抖等现象。n单级视频矩阵切换分布式设计视频切换机箱采用单级矩阵设计，视频损耗小。多数品牌采用两级矩阵设计，画质进一步下降。n视频丢失检测设计具有视频损耗报警及视频同步头丢失报警两种检测方式。每个视频可以设置为98个损耗级别，当视频信号低于设置的级别后，系统会自动提示该视频信号发生损耗报警；摄像机电源或视频电缆被剪或故障后，系统会自动提示该视频信号发生同步丢失报警。67第页 临沂博物馆安全防范设计方案ØJAVELIN具有成熟的QNET数字图像网络系统。QNET利用电脑网络系统来实现观看、分送、图像切换和控制不同地点的闭路电视系统，甚至可以通过ISDN/DDN/ATM通讯线路达到远程实时监控功能。Ø当探测器发出报警后，系统自动联动摄像机、灯光、录像机等设备；监视器自动切换到该画面，可转动摄像机快速转到相应位置，镜头自动变倍变焦，使所摄图像清晰，同时录像机开始录像。一切都为系统自动完成，无须人手操作。Ø本设计方案中，充分考虑到工程施工的实际情况，以及系统日后扩展升级、维修的方便性，采用Q+矩阵控制系统，该矩阵控制系统最大可扩充到1000路输入,1000路输出。Ø在博物馆一些平时无人去且光源恒定的地方，可使用视频动态监视系统。即这些地方的摄像画面通常是静止的，主控系统通过动态视频检测功能检测到画面产生变化时，立即发出报警，同时联动控制室的监视器自动切换到该画面，以便保安人员及时处理。Ø基于微机设计，随电脑技术发展而不断进步的CCTV系统。JO2/120×20SX视频矩阵箱采用插板式结构，具电源供应器和数据解码及视频检测卡。有视频环接功能，提供RS232/485接口，时间/日期，ID编号，二行20个黑/白字符显示。参数：Ø视频切换方式:全交叉矩阵切换Ø信噪比:>60dBØ相临信道:>54dB@3.58MHzØ频率响应:±3dB@8MHzØ微分相差:±1度Ø微分增益:±1%ØRS232连接提供9针匹配头Ø传输距离RS232:305m/9600bd67第页 临沂博物馆安全防范设计方案Ø传输距离RS485:8km/9600bdØ电源电压:220Vac/50HzØ功率:180瓦（最大）Ø温度:10-40℃Ø湿度:0-90%无凝结Ø尺寸:495.3Dх482.6Wх266.74HmmØ重量:26.34Kg（2）、多媒体控制主机采用多媒体控制主机（计算机）进行管理和控制的系统是一种先进的、可靠的、处理能力极强的系统。多媒体计算机具有方便友好的人机界面，可对系统进行预置编程，设定时间、地址，更主要的是可同时接收和处理图像信息、声音信息、报警信息、出入管理与巡更信息，进行实时地分析和处理，给出处理意见和方法，自动实现诸如自动跟踪、自动控制等功能，直接在显示屏的电子地图上显示发生事件的地理位置和捕获现场图像。视频软件采用计算机文件的形式对图像信号进行分析和处理，将使整个系统的功能更强大、更全面，并为网上传输，运程控制的实现奠定基础，其网络接口符合TCP/IP通信协议。JO1850主控软件界面本方案选择JAVELIN（标枪）JO1850S多媒体主控软件，其功能如下：a、电子地图：显示摄像机、防盗报警点、门禁点、巡更点在电子地图上形象的图标示意；b、67第页 临沂博物馆安全防范设计方案具有10000幅电子地图容量，每幅地图可放置50个图标，支持TIFF、BMP、PCX、DCX、GIF、DIB、TARGA、WPG、WMF、EPS、PICT、JPEG等12种文件格式a、提供缺省图标库，且用户可以自定义图标（具有5类图标共48种颜色）。b、开放式设计：可用DDE（动态数据交换）和ASCII报警主机端口（通用的串口联动方案：可由用户定义报警/报警复位字符串的关键字及防区的位数，从而与任意厂家具有串口警情输出的设备联动）支持第三方系统如楼宇自控、消防及其他厂家报警设备的集成c、报警平面图显示与记录，自动弹出报警所在层的电子地图，报警位置图标变色与闪烁并联动切换报警点图像同时自动启动录像机存储报警图像，并产生报警记录；d、直接在显示器上对系统摄像机进行控制：视频切换、云台/镜头控制、预置位调用等；e、具有共30个工作日和日期型定时事件；每个定时事件可包括5个定时动作组，每个动作组可包括5个同类动作：如视频切换、轮巡、区域切换、继电器、画面处理器等f、支持99个本地分控（分控键盘或分控软件，RS232方式连接），255个网络分控（LAN/WAN）；具有254级优先级控制权限（分配给主控及所有分控）g、支持100个系统登录用户，用户权限可划分为：云台/镜头控制（具有6个控制级别，配合主控/分控的控制权限优先级可实现多达1524个云台/镜头控制级别）、系统配置（包括用户设置、系统设置等）、主控/分控登录权、系统分区、手动继电器控制、视频编程、报警编程、继电器编程等。每个用户分配一个4位的用户密码和一个4位的越权控制密码。h、系统中重要或需要保密的摄像机可被设置为手动锁定进行隐藏，用户必须用越权控制密码登录才能看到和控制该类被隐藏的摄像机，而30秒后该类摄像机又被自动隐藏而不可视。未分配越权控制密码的用户不能看到该类摄像机。i、分区控制功能：具有主控/分控对报警、监视器、摄像机及带云台/电动镜头（含普通云台型、高速智能球型摄像机及DSP摄像机）的分区。j、切换方式选择：具有视频切换；100个视频巡视（每个视频巡视可包括50个摄像机，若是球型摄像机，每个球机可包含100个预置位，4个预置位巡游；驻留时间为1-297秒）；区域切换（以2、4、8台摄像机为一区域编组的多台摄像机同时切换到多台相应数量已编组的相邻监视器上，摄像机可编组为1667第页 临沂博物馆安全防范设计方案个区域）；区域自动切换（各区域的摄像机组按设定的驻留时间轮流同时同步切换显示在监视器组上，可设定8个区域自动切换，每个区域切换可包括16个摄像机区域）。a、报警联动：每个报警可启动25个联动动作：如视频切换、轮巡、预置位、区域切换、继电器、画面处理器等，实现报警图像的切换及或高速精确定位，打开现场灯光，自动启动录像机转入自动录像，现场及或本地声光报警；同时通过网络（LAN/WAN）广播报警信息至所有具有该警情处理权限的网络分控工作站。b、事件记录：可对用户登录/退出、报警发生/清除、打开/关闭的系统程序、通信故障等进行详尽的记录。事件记录可存盘备份及打印。c、字符和时间生成：每台摄像机可设置20位标识性字符，时间、日期采用定时下载至矩阵箱的时间同步方式；摄像机的标识字符、摄像机号、时间、日期可以黑或白色显示，显示位置可调，可以全部、部分或全不显示。所有设置通过鼠标、键盘及友好的人机界面，方便快捷。设置信息以文件方式保存，易于恢复。d、球型摄像机预置位、预置位巡游及花样：每个VCL球型摄像机可以定义118个预置位、4个预置位巡游（每个预置位巡游可包括118个预置位，相邻预置位之间球机的转动速度为1-127度/秒，驻留时间为1-127秒）、10个花样（实时记录对球机云台、镜头的各种操作命令，并可按原先定义的操作顺序实时回放；采用文件方式保存花样设置数据，故可以实现云台/镜头长时间的实时变速记录与回放，无命令条数限制）e、双机热备份：采用美国军方双机热备份标准设计，真正做到系统通信、系统编程数据、系统配置数据、系统事件记录数据等的实时冗余备份。f、自动路径功能：多个视频矩阵箱可采用分散式安装，前端视频矩阵箱与中心矩阵箱之间采用视频与数据连接，通过对连接路径、源摄像机、目标监视器的编程，可以方便的实现多个视频矩阵箱的就地分散式安装，从而降低线缆及施工成本，易于施工及维护。g、客户/服务器网络结构：采用客户/服务器网络结构设计，网络分控可以方便地通过网络（LAN/WAN/ATM）实现对服务器处视频切换、云台/镜头控制、警情处理、继电器控制等各种操作。通过集成于同一软件的视频编/解码卡（CODEC，H.26167第页 临沂博物馆安全防范设计方案标准），可以通过占用64K-768KBPS网络带宽实现视频的准实时传输（23帧左右/秒，PAL，CIF：352X288）；解码卡还具有模拟视频输出功能，可以同时在显示器和监视器上观看图像。近10年来，信息技术日新月异，软/硬件发展一日千里，微机技术已渗入各行各业。多媒体控制主机具有良好的人机界面和大系统控制能力，原先复杂、难记的系统编程可以用鼠标、对话框、键盘轻松实现，一目了然。由于微机强大的CPU处理能力、充足的内存及硬盘空间，系统功能可以非常丰富，容量可以非常巨大；由于采用控制主机与视频矩阵分离、多CPU独立工作（控制主机为主CPU）的设计，而各矩阵箱的从CPU只是接收控制主机的指令后进行较单一的视频切换、字符叠加的工作，因而只需升级控制主机的控制软件而不需要做任何硬件升级便可实现整个系统的升级，所以该系统可以随着微机技术、软件技术、操作系统的发展与客户需求的发展而不断升级，极具柔性化、开放性与易升级性，故控制主机技术已成为新一代视频矩阵切换系统的标志。而传统的单片机型视频矩阵切换系统由于CPU处理能力（以16位为主）、RAM、EPROM容量及低级语言（汇编语言）的限制，很难胜任当今大系统、开放性、柔性化及易升级性要求，虽然表面上也配有多媒体监控软件，但只不过是个多媒体化、带有一定事件处理与管理能力的分控键盘，不改变主控的结构，不会有太大起色。3、显示记录设备显示记录设备是由监视器、数字录像机组成（1）数字录像机视频切换器能使我们在一台监视器上通过切换观看多路摄像机信号，而如果在一台监视器上同时观看多路摄像机信号，就需要多画面处理，它能够把多路视频信号合成一幅图像。使用多画面分割后还有一个优点是，它能使用一台录像机同时录制多路视频信号，同时还具有单路回放的功能，即能选择同时录下的多路视频信号的任意一路在监器上满屏回放。本方案选用多台16路数字硬盘录像机，把多台（停车场、展厅、重要办公室）重要摄像机的视频通过视频矩阵箱的环接输出接入，进行24小时长延时硬盘录像。多媒体控制主机收到VISTA120报警主机的报警信号后，根据该报警点的编程设置，先切换出报警点图像，再启动相应的报警联动继电器动作，从而给录像机的报警启动端加一短路信号，启动录像机进入自动录像状态，完成对报警现场图像指定时间长度的录像。未报警期间，操作人员可以切换异常图像并对其进行录像。硬盘录像机选用HONEYWELLHDR-3016P16路视频长延时硬盘录像机。该录像机67第页 临沂博物馆安全防范设计方案可在微机硬盘上进行24小时的连续视频数码记录,以每秒60帧的速度记录捕捉精细的画面和动作。采用业界取证所公认的M-JPEG压缩方式，具有多种录像方式（报警触发、长延时、定时、视频移动检测等）、强大而方便的录像查询、回放等功能。参数：Ø制式：NTSC、PAL彩色信号Ø显示路数：1，4，9，16分割画面可选；所有通道实时显示ØCPU/RAM：P3，128MBØ存储：可扩展至4个硬盘，并可使用DVD，CD-RW，DAT等存储Ø分辨率：PAL：384X288，288X192；NTSC：320X240，240X160Ø压缩方式：JPEGØ压缩率：320X240，平均3K字节；240X160，平均2K字节Ø视频输入/输出：最多16路输入/PC显示器或电视Ø移动检测：每路视频可设置5个检测区域，灵敏度可调Ø录像方式：连续、事件驱动、报警触发、定时、移动检测Ø录像速度：60帧/秒Ø报警输入/输出：8路输入/输出Ø远程控制：可通过PSTN、ISDN、DSL、TCP/IP进行远程控制Ø操作系统:WIN9XØ版本:中文/英文/日文Ø尺寸:482Wх178Hх444DmmØ重量:约15Kg（二）、监视器的选择：本方案控制中心选用多台14寸彩色监视器和4台21寸彩色监视器组成电视墙，用于视频切换系统的视频输出和16画面处理的多画面监视与录像回放显示。其性能指标如下：67第页 临沂博物馆安全防范设计方案CH14DA14″高清晰度彩色监视器参数：Ø规格：14寸彩色0.28mmCDTØ解像度：750线Ø制式：PAL，NTSC兼容Ø参数调节：屏幕上显示调节（OSD）Ø视频：复合视频1.0Vp-p/75ΩØ音频连接：1组RCA输入/输出Ø视频连接：1组BNC输入/输出1组S-VHSY/C输入/输出Ø电源：AC100-240V50/60HzØ功率：60WMaxØ尺寸：350(W)×350(H)×360(D)mmØ重量：14.0/15.0kg（净/总重）CM21DXA21″彩色监视器参数：Ø规格：彩色21寸平面直角显象管Ø解像度：500线Ø制式：PAL，NTSC兼容Ø参数调节：屏幕上显示调节（OSD）Ø视频输入：复合视频1.0Vp-p/75ΩØ音频连接：3组RCA输入/输出Ø视频连接：2组BNC输入/输出1组S-VHSY/C输入/输出Ø电源：AC100-240V50/60HzØ功率：90WMax67第页 临沂博物馆安全防范设计方案Ø尺寸：492(W)×464(H)×482(D)mmØ重量：27.0/29.0kg（净/总重）4、传输部分监控现场和控制中心需要有信号传输，一方面摄像机得到的图像要传到控制中心，另一方面控制中心的控制信号和电源要传送到现场，所以传输系统包括视频信号、控制信号及电源的传输。（1）视频信号的传输：重点要求图像信号经过传输后，不产生明显的噪声、失真，保证图像清晰度和灰度，具有良好幅频和相频特性。由于本方案主要在博物馆内传输图像，传输长度小于300米，SYV-75-5-2的同轴电缆在300米以内时，其衰减的影响可以不计。在电缆敷设中无中间接头，即使需要有接头处需采取焊接方式进行处理；电缆过墙/楼板要开孔，在电槽井/墙内须设有防火隔障，所有视频线都放在弱电系统监控桥架内。该电缆主要参数如下：Ø同轴电缆符合BS3573标准Ø特性阻抗：75±3ΩØ衰减特性：小于0.13dB/100米30MHzØ低烟、无卤、阻燃Ø编数：96（对于强辐射干扰的场合可选用更高编数的高密电缆）（2）控制信号的传输：需铺设一条控制线，接入高速球型摄像机，以控制一体化球机，选用屏蔽双绞线RVVP2×1.5。所有控制线都在弱电系统监控桥架内。其参数为：Ø最大DC环路阻抗：110Ω/KMØ20℃最大导体电阻：13.3Ω/KMØ低烟、无卤、阻燃（3）电源的传输：因摄像机由监控机房集中供电至前端变压，供电电压为220伏，所选固定摄像机功率最大4W，选择电源线为RVV-3×0.75；球型摄像机的功率为24W，选择电源线为RVV-3×1。其参数为：Ø20℃最大导体电阻：26/19.5Ω/KMØ低烟、无卤、阻燃5、系统所达到的性能指标：67第页 临沂博物馆安全防范设计方案在摄像机的标准照度下，整个系统的技术指标满足下表3的要求。项目指标值视频信号输出幅度1Vp-p±3dB黑白电视水平清晰度≥500线彩色电视水平清晰度≥450线灰度等级≥8级信噪比≥40dB表3：系统技术指标表在摄像系统正常工作的条件下，本系统的图像质量达到表4中4级以上的要求。图像等级图像损伤主观评价5不察觉4可察觉，但不令人讨厌3有明显察觉，令人感到讨厌2较严重，令人相当讨厌1极严重，不能观看表4：图像观感表6、声音复核：在各展厅和文物修复室多个位置设置拾音器，拾音器的编码与相应监控点的摄像机编码相同，方便摄像机和声音同时操作。控制中心可设置监听及声控报警两种工作模式，在监听方式时，中心或分控中心可对重点展厅、文物修复室进行选择性地监听；在声控报警方式时，展厅或文物修复室内出现人的话音、走动、撬、挖、凿、锯为等，声音会触发报警，可自动切换该现场的相应摄像机图像至控制中心监视器上，并启动照明灯（夜晚时）、录像、录音等设备，并通知值班人员采取相应措施。l模块化结构设计，系统规模随意搭配。5U19寸高密度标准机箱设计。l集中馈电的微音器接口，工程性好，无多源干扰之虞。l可编程超声级报警预置联动，全新的声触发实时监控设计。前端所有的微音器可用自学/手动方式设置30-120分贝共256级声音触发门限，环境声场超出所设置的门限值，系统自动切换该微音器声音及其关联的摄像机图像67第页 临沂博物馆安全防范设计方案至监控中心，从而在闭馆后以声音报警触发方式方便地识别展厅中发生的走动、搬移展品、撬、挖、凿、锯等有声响的不正常行为。l专业级对称差分接收电路，出色的抗共模噪音干扰设计，最远微音器距离达3000米。l双绞两线制无极性高保真恒流密装微音器，工程性好，线路造价极低。l可选的电流型输出，音箱距离3000米。l可选的低阻抗共地输出，可接入音频设备（如TV等的AUDIOIN）。5.4防盗报警系统1．防盗报警系统综述本方案采用安定宝VISTA-120报警主机；建立以有线报警为主、无线报警为辅，结合门磁、红外微波双鉴、玻璃破碎、震动、紧急按钮在内的六种探测技术的探测器；建立多层次全方位的安全防盗报警系统。为了更加完善防盗报警系统的功能及防范的多层面，本系统设计中接入在线式有线巡更及门禁系统中的门磁报警部分，使系统更加完善。系统图如图11：67第页 临沂博物馆安全防范设计方案图11：报警系统图由系统图可看出该博物馆防盗报警系统由前端探测器、报警控制中心系统2个部分组成。负责楼馆内外各个点、线、面和区域的侦测任务，其结构如下图所示：67第页 临沂博物馆安全防范设计方案报警控制中心红外双鉴玻璃破碎震动探测器巡更按钮紧急按钮门磁开关底层是各种探测器、紧急按钮、巡更按钮、门磁开关组成，它们负责探测人员的非法入侵，同时向报警控制中心发出报警信号。报警控制中心由报警主机及报警/巡更管理软件组成。发生异常情况时发出声光报警，同时联动监控系统、楼宇自动化系统实现现场的灯光控制及视频保存记录。本系统可以实现以下基本功能：（1）布防与撤防在正常开馆时，工作及参观人员频繁出入探测器区域，外围探测设备撤防状态，报警控制器即使接到探测器发来的报警信号也不会发出报警。闭馆后，处于布防状态，如果有探测器的报警信号进来，就立即报警。系统可由保安人员手动布撤防，也可以通过定义时间窗，定时对系统进行自动布、撤防。（2）布防后的延时如果布防时，操作人员尚未退出探测区域，报警控制器能够自动延时一段时间，等操作人员离开后布防才生效，这是报警控制器的外出布防延时功能。（3）防破坏如果有人对线路和设备进行破坏，线路发生短路或断路、非法撬开情况时，报警控制器会发出报警，并能显示线路故障信息；任何一种情况发生，都会引起控制器报警。（4）微机联网功能系统具有通信联网功能，区域的报警信息送到控制中心，由控制中心的计算机来进行资料分析处理，并通过网络实现资源的共享及异地远程控制等多方面的功能，大大提高系统的自动化程度。2、报警探测器的布置67第页 临沂博物馆安全防范设计方案根据对该楼馆的分析，对博物馆室内、室外具体划分为监视区、一般防护区、普通目标防护区、重点目标防护区、禁区。下面就不同的区域类型对该博物馆进行扼要的说明：该博物馆防盗报警现场布置点包括：¨楼馆外围¨各楼层楼梯出入口、电梯前庭附近¨各展厅内¨重要藏品¨文物修复室¨重要办公室及总控室防盗报警监测内容：¨玻璃破碎监测¨公共场所紧急事件现场报警监测¨公共场所、通道、各楼层出入口可疑人员监测¨展厅内可疑人员监测¨展柜监测¨重要办公室非法人员进入监测¨展厅、文物修复室以及各重要办公室紧急报警事件监测3、报警探测器的选型各类报警探测器应能具有如下功能：²入侵探测器应具有防拆保护、防破坏保护。当入侵探测器受到破坏，拆开外壳或信号传输线路短路以及并接其它负载时，探测器应能发出报警信号。²入侵探测器应有抗外界干扰的能力，探测器对与射束轴线成150或更大一点的任何外界光源的对射干扰信号，应不产生误报和漏报。²探测器应能满足防范区域的要求。²探测器应能满足探测信号种类的要求。²探测器应有承受常温气流和电磁场的干扰，不产生误报。²探测器宜在下列条件下工作：室内-100~500C相对湿度≤95%室外-250~650C相对湿度≤95%根据以上原则本系统对探测器做如下配置：67第页 临沂博物馆安全防范设计方案A、吸顶式红外/微波双鉴探测器：选用C&KDT-6360STC吸顶式双鉴探测器。DT-6360STC是结合C&K优良品质传统与高科技性能的防盗探测器。它采用被动红外加微波移动探测，加上内置之微处理器，综合使用多种抗干扰及先进的报警确认分析技术，有效地避免误报的产生，同时降低了普通双技术探测器漏报的可能性。其性能指标如下：Ø采用微波技术，比常规探头灵敏度大大提高,且穿透墙壁误报的可能降低了数倍。Ø微处理控制提供人性化智能报警分析功能。微处理器不仅仅分析从两种探测技术探测来的信号波形，还对两种信号之间的时间关系进行分析，以消除低频干扰引起的误报。Ø采用软件对信号进行分析环境自学习功能，对大多数干扰信号均可作出正确判断避免误报的产生。Ø工作电压：直流10V—12.9V/40mA。Ø真正全自动温度补偿。采用曲线补偿方式，使红外灵敏度在0℃到+50℃范围内保持不变。Ø外壳和天花板防拆开关保护。Ø微波频率：中心频率为10.525GHz,根据情况可调Ø探测范围：直径15米区域，安装高度界于2.4--4.5米Ø报警继电器：励磁C型，125mA(最大)，30VDC（最大）Ø抗辐射干扰：10MHz—1000MHz,30V/MØ外型尺寸：127X127X58MMØ工作条件：0℃--49℃，相对湿度5%--95%（无霜）Ø重量：397克Ø认证：UL，ULC，IC，FCC，CE67第页 临沂博物馆安全防范设计方案A、壁挂式红外、微波双鉴探测器采用选用C&KDT-750TC抗遮挡型双鉴探测器。DT706C是结合C&K优良品质传统与高科技性能的防盗探测器。它采用被动红外加微波移动探测，加上内置之微处理器，综合使用多种抗干扰及先进的报警确认分析技术，有效地避免误报的产生，同时降低了普通双技术探测器漏报的可能性。其性能指标如下：Ø采用K波段微波技术，比常规探头灵敏度大大提高,且穿透墙壁误报的可能降低数倍。Ø上电抗遮挡Ø专利的“视区成型技术”，保证微波和红外视区能够良好的匹配。Ø采用白片菲尼耳镜片，有效阻止白光干扰，同时对红外信号提供较高的灵敏度。除了正面的镜片外，还包括一个下望镜片，消除死角。Ø微处理控制提供人性化智能报警分析功能。微处理器不仅仅分析从两种探测技术探测来的信号波形，还对两种信号之间的时间关系进行分析，以消除低频干扰引起的误报。Ø自适应式探测门限，自动屏蔽室内潜在的干扰因素。Ø大范围的工作电压,直流7.5V--16V/25mA。Ø真正全自动温度补偿。采用曲线补偿方式，使红外灵敏度在-25℃到+65℃范围内保持不变。Ø新颖实用的步测模式，微波和被动红外分别步测。Ø全密闭的防虫光路系统。Ø灵敏度：探测视区内2—4步Ø微波频率：24.125—24.20GHzØ探测范围：11X11M，安装高度2.3米Ø抗辐射干扰：10MHz—1000MHz,30V/MØ抗白光干扰：8000LuxØ外型尺寸：119X71X42MMØ工作条件：-25℃--65℃，相对湿度5%--95%（无霜）67第页 临沂博物馆安全防范设计方案Ø认证：UL，ULC，IC，FCC，CEA、壁挂式单红外探测器采用选用C&KMC-760TIntelliSense壁挂式内置微处理器的单红外探测器。MC-760T是结合C&K优良品质传统与高科技性能的防盗探测器。它采用被动红外移动探测，加上内置之微处理器，综合使用多种抗干扰及先进的报警确认分析技术，有效地避免误报的产生，同时降低了普通单红外探测器漏报的可能性。其性能指标如下：Ø采用白片菲尼耳镜片，有效阻止白光干扰，同时对红外信号提供较高的灵敏度。Ø微处理器提供人性化智能报警分析功能。Ø抗小动物误报（小动物可达11公斤）Ø大范围的工作电压,直流9.5V--14VDC。Ø全密闭的防虫光路系统。Ø灵敏度：可调（高或正常）Ø微波频率：24.125—24.20GHzØ探测范围：前方可达18M（最大），两侧45度可达25M（最大）；安装高度2.3米Ø报警继电器：励磁A型（常闭），100mA，30VDCØ抗辐射干扰：10MHz—1000MHz,40V/MØ抗白光干扰：6500LuxØ外型尺寸：112X60X40MMØ工作条件：-10℃--55℃，相对湿度5%--95%（无霜）Ø认证：UL，ULC，IC，FCC，CED、玻璃破碎探测器玻璃破碎探测器选用C&K67第页 临沂博物馆安全防范设计方案FG-1025Z玻璃破碎探测器。FG-1025Z拥有卓越的抗误报能力，只接收被保护区域方向发出的玻璃破碎信号，具有双麦克风及TOA（到达时间处理）电路，可随时确认探测器工作状态，完全吸顶式安装。其指标如下：Ø探测范围：前方7.6米（最大）Ø探测方向：前方160度（最大）Ø抗辐射干扰：10MHz—1000MHz,30V/MØ抗静电干扰：10KVØ报警继电器：C型，125mA(最大)，25VDC（最大）Ø工作电压：直流8--14V/35Ma（最大）Ø重量：128克Ø工作条件：0℃--49℃Ø认证：UL，FCC，CE可防护的玻璃类型：玻璃类型最小厚度最大厚度平板2.4mm6.4mm钢化3.2mm6.4mm压层（1）3.2mm14.3mm嵌线6.4mm6.4mm镀膜（2）3.2mm6.4mm密封绝缘（1）3.2mm6.4mm说明：（1）．对压层型和密封绝缘型玻璃，仅当玻璃的两个表面都被击碎时才能起到保护作用。（2）．对于镀膜玻璃，如果其内表面覆有3M公司的防裂纹膜（型号为RE35NEARL），或者高强度玻璃安全防护膜，最大探测范围缩小到4.6mm。E、震动探测器震动报警探测器选用安定宝UN-3电子震动探测器。其性能指标如下：Ø探测范围及保护对象：3—14米半径范围内的所有物体，如重要展柜等Ø可探测的震动入侵方式：锤击、钻、爆炸、水压工具、焊枪等67第页 临沂博物馆安全防范设计方案Ø抗干扰能力：根据不同的撞击类型，设计相应的分析电路，有效的把撞击震动与周围的环境干扰区分开Ø自测试能力：周期型对自身电路进行测试，以保证高可靠程度F、紧急按钮紧急按钮选用安定宝269锁定式紧急开关，采用不锈钢耐用外壳、锁定式无声操作设计，按键隐蔽，报警红色指示。报警后需用钥匙将其复位。专用钥匙及锁定式设计可减少误报。用于重要办公场所及各楼层巡更点。G、总线编址器：选用安定宝4293SN总线编址器，其性能指标如下：Ø对常规探测器进行自学式编址，以连接到总线回路中Ø支持1个常闭防区Ø适用主机:VISTA5/VISTA20/VISTA25/VISTA120等Ø电流消耗：1mAØ尺寸：44.5×9.5×6.4mm注：对于距离较近的两个或多个防区，可用4193SN两防区编码器（1个常开防区，1个常闭防区）或4208U八防区编码器（8个常开或常闭防区）4、报警控制器对于博物馆而言，要求防范的区域较大，防范点较多，选用一台安定宝VISTA-120报警主机，9个基本接线防区，可扩充多达128个防区，可使用有线、总线及无线防区；可分为8个可独立操作及通讯的子系统；150组使用者密码，划分为7个用户级别；可记录224宗事件以供参考，由键盘显示，也可接打印机输出。67第页 临沂博物馆安全防范设计方案来自报警探头的所有报警信号，连入VISTA120报警主机，主控电脑就可监控、显示、处理这些报警信号，并可控制一路或多路继电器作灯光、录像、警号等控制，实现报警联动功能。防盗控制主机Vista-120,通过其串口模块4100SM联入CCTV系统。主机可以通过密码对任何一个防区进行布防和撤防，并联入110报警网。其功能指标如下：控制性能Ø可以划分成8个子系统以及3个公共子系统，相当于有了8台相对独立的主机Ø可选择使用4146布撤防开关锁或无线按钮控制Ø4285电话接口模块（VIP）：可以通过电话进行系统遥控Ø224条事件记录，可通过遥控编程下载或直接从键盘上查看Ø150个7级用户密码Ø可设置出入及周边防区响铃警示Ø留守及快速布防时自动旁路内部失效防区防区特性Ø9个可编程基础四线制防区，3个键盘紧急按钮，挟持防区Ø防区9可设置响应时间10mS或350mSØ防区扩展：可扩展到最多128防区，可以使用无线或总线扩展通讯性能Ø内置拨号器，报警时自动拨号报告Ø可存储2-4个电话号码，报警时自动向110报警中心或指定的电话、手机、Call机拨号Ø具有RS232串口通信能力通信格式ØADEMCO3+1/4+1，4+2ØADEMCO4+2特快67第页 临沂博物馆安全防范设计方案ØRadionics/SESCOA3+1/4+1，4+2ØADEMCOCONTACTID电气性能Ø辅助电流：750mA，12VDC，过流保护Ø变压器：16.5VAC，25WØ12VDC7AH蓄电池备份输出性能Ø报警输出12VDC/2AØ支持最多96个继电器输出电脑摇控编程Ø使用4130PC（DOS版）或COMPASS（WINDOWS版）遥控编程软件门禁控制Ø可以与PASSPIONT门禁系统进行互相控制，自身也具有简单的门禁功能时间表控制功能Ø可以实现时间表自动控制功能5、控制键盘控制键盘采用安定宝6139控制键盘，其性能指标如下：Ø两行32个可变字符显示键盘，可为每一个防区编制描述符Ø内置用户手册Ø用于具有下载功能的主机时，可显示下载信息Ø软按键、具有背光显示及声音提示67第页 临沂博物馆安全防范设计方案Ø内置发声器和状态指示灯Ø供电：12VDC，90MaØ尺寸：143×121×22mm36．警卫中心管理软件防盗报警系统采用一台VISTA120报警主机，利用警卫中心管理软件，实现电脑对报警主机的实时监控。警卫中心是一套报警集中管理系统，可以通过串口连接多台大型ADEMCO报警主机，识别各报警主机的防区报警信号，并在软件中转换为便于操作人员容易识别的报警信号。通过软件的设置，可以任意设置防区类型，单独旁路、禁用防区，自定义任意数量的报警区域（包括公共区域），每个区域可包含任意数量的报警点，可按时间监控和操作各区域的布撤防、报警点等，也可控制旁路报警点；还可以把主机防区设置为巡更点及执行巡更操作。警卫中心内置一个极为灵活的电子地图系统，即“分区图”系统，用户可以利用分区图系统实现任意关系的地图、平面图、示意图、楼层图等地图系统，并且用户可以自己绘制地图，或将现有的地图资源充分利用，同时分区图系统也支持扫描仪扫描的图形。可以在地图上任意放置各种类型设备的图标，并且图标可以不同的颜色和动态表示该设备的当前状态。而通过显示板监控界面，可灵活安排各种设备进行集中监控。无论通过地图还是显示板方式，都可以直接通过鼠标点击图标的方式来控制各种设备，如对报警系统的布撤防操作。整个报警系统可以根据不同的报警状态，以自定义的声音报告，提醒操作人员注意。并可设置不同的警情发生时由电脑自动处理，减轻操作人员的负担。通过对操作员分级管理，分业务管理，能够完全控制每一个操作员在系统中的行为能力。同时在数据库的安全方面，系统会自动检查数据的完整性，如果系统非正常退出，再次启动时，系统会自动对数据库进行自动维护。即使在数据库遭到意外破坏时，仍可以利用修复功能恢复。还可以设定自动备份报警记录、自动删除事件记录等操作，做到万无一失。警卫中心系统具备完善的事件记录系统，系统中发生的各种事件都可以详细地记录。例如报警记录、系统记录、操作记录、等等。并且可以对这些记录采用各种方式去观察，可以按各种顺序排序，分类查询等等操作，通过模板技术，使得打印、显示的信息符合不同的保安中心的需求。67第页 临沂博物馆安全防范设计方案该报警系统可支持多台VISTA120报警主机同时工作，2台报警主机通过4100SM串口模块接入信号分配器中，信号分配器将其统一编址后再送入运行警卫中心软件的电脑，警卫中心还可以通过串口输出，直接与闭路电视监控系统进行报警联动，减少常规报警联动的接线，或与博物馆集成管理系统联网，从而实现报警系统的集中管理和监控；另外警卫中心还提供API接口与博物馆上位集成管理系统联网，从而实现报警系统的集中管理和监控。警卫中心管理软件界面5.5门禁系统1、系统概述：此博物馆共设有多道门进行门禁管理。门禁系统不是以一个独立的系统形式存在，它是综合安保系统的一个重要的组成部份，其具有联网功能，不仅可以实现安保系统的集成，还可与消防实现网络集成，一旦遇到火警时，门禁系统能自动打开消防门及其他出口，便于人员的疏散。安装于消防门的电控锁采用断电开的类型，以保证发生火灾断电时，仍有逃生路径。2、系统组成：该子系统由感应卡、感应读卡器、门禁控制器、电控锁、通信转换器、上位PC机、门禁管理软件等组成。系统图如下：67第页 临沂博物馆安全防范设计方案出入口控制系统最终由系统计算机来完成所有的管理工作，由计算机内的管理软件来决定。系统采用北方电脑门禁管理软件WINPAK2U。出入口控制系统的管理软件对系统所有设备的资料进行管理，包括实现如下几个部分功能要求：Ø设备注册：在增加控制器或卡时，需要重新注册，以使其有效；在减少控制器或卡损坏或丢失、人员变动时进行删除使其失效。Ø67第页 临沂博物馆安全防范设计方案级别设定：在已注册的卡中，哪些人可以通过那些门，哪些人不可以通过。某门控制器可以让哪些卡通过，不允许哪些通过。对计算机的操作权限要设定密码，以控制哪些人可以进行哪些操作。Ø时间管理：可以设定某些控制器在什么时间，允许或不允许持卡人通过；哪些卡在什么时间可以或不可以通过哪些门等。Ø数据库的管理：对系统所记录的资料进行转存，备份，存盘和读取等处理。Ø事件记录：系统正常运行时，对各种出入事件、异常事件及其处理方式进行记录，保存在数据库中，以备日后查询。Ø报表生成：能够根据要求定时或随时地生成各种报表。Ø系统互联：门禁系统不是作为一个单一系统存在，它可与其它系统互通信息。可与监控、报警、消防等安防系统实现联动，在软件功能中支持图形接口，具有开放性。可实现与安防、楼宇自控、消防报警联动控制功能。3、系统功能：Ø电钥匙——发行授权后的IC卡，可以当作电子钥匙。将感应式IC卡在感应器前，感应器内指示灯由红变绿，门锁便自动打开。同时控制器记录开门的日期、时间及持卡人姓名等。Ø开门权限——按门设置：可以根据员工权限需求设定开门区域（数量）。最高权限的IC卡，可以打开所有门；按时间设置：每张IC卡都可设置允许开门的时间段。如只在上班时间段才有权开门。Ø自动报警——当用非法卡或强行打开门锁，系统会自动报警，确安保全。Ø记录信息——当读卡后，系统将记录持卡人的个人信息、读卡时间、卡号等信息。Ø查询——管理部门可根据需要随时在查询系统上查询各部门员工的详细记录。并可随时打印出来。各部门也可以根据需要，随时查询本部门员工的出入门状况。Ø紧急驱动——如楼梯门可设置为紧急情况自动开启，以便人员及时疏散，确保人身安全。Ø控制器具有脱机功能，当与计算机脱机后，能独立运行，存储资料。Ø系统联动----可与监控、报警、消防等安防系统实现联动。动态楼层图及丰富的模板方式设置的设备图标和树状目录设备管理，使得系统的图形用户界面（GUI）非常友好、直观、简洁、方便。67第页 临沂博物馆安全防范设计方案4、设备组成4．1输入设备：读卡器和卡系统为实现对人员身份的识别，以记录每个人在控制区域内的活动情况，每个门外均设置读卡器，读卡器可使用密码键盘、磁卡读卡器、感应式读卡器、指纹读卡器、掌型读卡器等，根据系统对安全性和使用方便性的要求选取合适的读卡器。感应式读卡器是现在最通用，使用最便捷的读卡器。在一定距离内，当感应卡接近读卡器时，读卡器即能快速识别卡上信息，并传送给控制器，以确认持卡人的身份，是否具有进门的权限，并由控制器做相应动作处理。对于重要库房、安保控制中心等场所，分别考虑安装带键盘的感应读卡器、指纹读卡器（内置感应读卡器），这样采用双重身份认证，以提高系统的安全性；财务室的进入通道安装双读卡器（出口及入口各安装一个）、门磁及电锁，通过设置ANTIPASSBACK以实现“防反传”及“防重入”功能，增加系统的安全性。感应式读卡器感应式读卡器采用HID的PR-MINI-PIOX。其性能指标如下：Ø密封式设计，适应恶劣环境，并且防拆Ø有双色LED灯和蜂鸣器做读卡指示Ø读卡距离可达12.7CMØ供电电源5-16VDC，可直接由控制器提供Ø工作电流：50mA~160mAØ尺寸为15.2×4.3×2.54(CM)Ø可用于室内或户外Ø工作温度：-30度~65度感应卡可选用PX-4-HHID34-bit接近卡,耐磨损，寿命长，标准信用卡尺寸，8.87×5.4×0.178(CM)，可印有北方电脑标志。67第页 临沂博物馆安全防范设计方案指纹读卡器可选用VP1000指纹识别器和感应读卡器合二为一，刷卡后需再按指纹才能通过，安全性极高，指纹识别速度小于1秒，存贮指纹数量为4500个，采用先进的图像识别技术，具有极高的手指较脏、伤痕、老化、较湿、较干等情况的识别率。性能参数：Ø外形小巧，安装方便Ø尺寸：13×5×5.6(CM)Ø有LED灯做读卡和指纹识别指示Ø可通过电脑或授权卡进行用户的注册或删除操作4．2输出设备：电锁每个受控的门都要设有电锁，电锁一般选用磁力锁、电插锁、阴锁、阳锁等。本工程选用北方电脑提供的磁力锁ML8011-LC-US28，其性能指标如下：Ø单门磁力锁，易于安装Ø抗1200磅（544公斤）的冲击力Ø品质优良，使用寿命长Ø防腐蚀处理，可用于室内及户外Ø断电开锁Ø工作电源：12VDC或24VDCØ工作电流：0.25A@24V,0.5A@12VØ锁尺寸：4.128×6.667×26.67(CM)Ø衔铁尺寸：0.953×6.35×17.78(CM)4．3门上其他辅助设备系统每个门还要设有门磁，用于检测门的状态；门内装有开门按钮或红外感应器（若出口没有安装读卡器）做为出门请求设备。67第页 临沂博物馆安全防范设计方案4．4门禁控制器控制器是门禁系统中的硬件核心部分，每个控制器具有CPU和大量的存贮器，能独立完成两个门或四个门的控制。门的所有设备都接入控制器，受控制器的控制和管理。控制器接收读卡器的读卡信号和出门按钮信号，根据事先设定的模式控制电锁的打开和关闭，并实时监控门磁状态及其他报警输入。所有的读卡、报警、运行事件，在与上位机连通后，将事件记录传送给PC机。控制器的选取，要注重它的稳定性、可靠性，及以后扩展的方便性。系统要选用分散式的组网方式，模块化结构，便于安全管理和系统扩充。N-1000-Ⅳ是北方电脑门禁控制器，门禁点上的所有设备都直接受控于控制器。控制器由微处理器、存贮器以及输入输出接口组成，可独立运行。N-1000-Ⅳ控制器的特点是：运行速度快、存贮容量大、运行稳定可靠，并支持RS485及20mA电流环两种通信方式。其主要包括：A、读卡器和键盘接口每个控制器可连接4个读卡器/4个读卡器加2键盘/2个键盘，可用卡、卡加密码或密码来控制门，实行授权安全管理。内外安装读卡器的方式，则可以“防跟随”的方式控制2道门。B、分布式控制逻辑数据库N-1000-IV系统的其中一个独特的功能是完善的分布式数据库，全部的卡、时间区、继电器控制和报警输入监控的数据都存储在相关的N-1000-IV控制箱的记忆体内，此运行完全不受通讯回路和电脑的影响而独立进行，使系统具有高可靠性。C、强大的功能Ø容量大：N-1000-Ⅳ，可存储5000张卡数据，10200条出入记录；提供16个输入和4个继电器输出，可通过APE-3扩充到24个继电器输出，方便连接电锁及摄像机等；记忆体还可进行扩充。输入及输出之间有联动功能，即互相之间可以触发，门禁点的门磁与开门按钮，以及报警设备都做为输入量接入到控制器中。控制器中的继电器输出用于控制电锁。Ø时间区控制：拥有63个可编程时间区，每个时间区可定义“开始时间”、“终止时间”67第页 临沂博物馆安全防范设计方案和每星期有效日，用来控制出入、电梯控制、旁路报警输入，多个时间区可连接以适应不同的系统要求。Ø节假日编排：可预编排32个节假日，在节假日时自动屏蔽平时所有功能，并自动执行节假日程序，持卡人只可经特定通道，在特定时间区内进出所保护的区域。Ø限制使用访客卡：每一张卡都可编程为限制使用卡，此功能可将访客卡编程为只能使用1-254次（不限日期）或1-254日（在此日期内不限次数）。Ø系统报告：N-1000-Ⅳ可提供详尽的系统状态报告，例如用户卡报告卡片号码、用户姓名、所属时间区、可通过的门和限制使用卡片的状态；时间区报告包括各个时间时间的开始和结束时间报告；报警点报告包括每个控制箱的报警点状态，将所有正常及非法操作记录在案等等。Ø辅助232通信端口：N-1000-IV增加了一个辅助的RS-232端口，可用便携电脑做现场调试及维护。4．5电源门禁控制器的电源：16.5VAC,50VA，可自配或选用TF2。N-1000控制器内配置了一个12VDC，4Amp/hour的后备电池。电锁电源与控制器要分开供电，电锁也要配置后备电池或采用UPS供电。4．6通信设备控制器与上位电脑之间的通信采用RS-485总线方式。485通信方式具有传输稳定、抗干扰能力强、传输距离远等特点。北方电脑N-485-PCI-2是RS-485通信转换器，安装于电脑和控制箱之间，将电脑的RS-232数据转换为RS-485数据，提高了通讯距离和对电器噪声的抗干扰能力，并提供多重任务的网络环境。每个RS-485数据通讯回路能连接多至31个控制箱，传输距离可达1200米，RS-485通信不受电脑或控制器的故障影响，所有的通讯都得到验证，保证传输数据不丢失。4．7门禁控制管理软件67第页 临沂博物馆安全防范设计方案门禁管理软件运行在电脑上，应有亲切易用的用户界面，软件在视窗上操作并能在本地电脑网上工作，提供多用户/工作站的功能。除了出入控制，还要有报警监控、视频核实、制卡功能，尽可能采用图控操作，给终端用户提供更直观的操作方式。系统容量可以扩充，采用ODBC开放数据库，使用资料库可以为其他应用软件共享。另外门禁系统能够提供与CCTV和报警巡更系统的集成接口，充分整合其他相关的安全系统与设备，以达到集中管理、分散监控的目的。WIN-PAK2.0是专业的门禁控制管理软件，适用于大中型的门禁控制，操作平台为Windows95/98，它集出入口管理、报警、监控、制卡为一体，并具有巡更功能（不需增加任何设备）。WIN-PAK2.0有以下功能：WIN-PAK2.0门禁控制管理软件界面Ø可以运行在WINDOWS95/98/NT下，界面友好，鼠标控制，简单易用。Ø系统控制：控制所有门禁点的电锁开/关，实行授权安全管理，并实时地将每道门的状态向管理人员汇报。Ø系统设置和管理：通过管理电脑预先编程设置，系统能对持卡人的通行卡进行有效性授权（进/出等级设置），设置卡的有效使用时间和范围（允许进入的区域），便于公司统一管理。Ø门禁控制：系统自动识别进出人员身份，防止外来人员的闯入。Ø67第页 临沂博物馆安全防范设计方案对进/出都装有读卡器的门禁点，可实现出入双向监控管理。防反传功能可强制所有人员进出必须刷卡，预防尾随他人进入或离去，可增强门禁系统的安全性。Ø人员核实：所有人员都可单独设置其门禁等级，对可进出的区域和时间进行控制。若控制器在线，有人员进出读卡时，电脑上自动弹出持卡人的照片，同时联动JAVELIN电视监控系统切换出读卡点的图像，保安人员据此核实读卡人是否持本人的卡片。Ø警情处理：系统可探测到异常开门情况，具有报警功能。如有人非法（破坏）将门打开，或是“套用”低级别卡试图潜入重要部门的办公室作案，门禁主机立即将警情传送给控制中心电脑并提示发案地点，同时记录在案。高等级警情优先处理，电脑中可采用地形图对报警进行监控。Ø图控操作：所有的硬件设备，包括门、读卡器、控制器等都可以直接在地形图上进行操作控制。Ø数据记录和报表：所有操作员的操作、系统事件及控制器上传的读卡事件等，详细存贮在数据库中。这些事件记录可分门别类及根据所发生的日期时间等，形成报表查看和打印、输出。Ø持卡人位置查找（“点名”功能）及跟踪功能：任意区域（如某个楼层内）持卡人统计，在紧急情况时可提供准确的现场人员资料。Ø门禁系统可与CCTV系统和防盗报警系统联动，例如：当门禁监控点的门被打开后，门禁控制器会输出信号给闭路监控系统，及时联动摄像机及录像设备。与消防自动化系统联动，火灾时迅速开启消防通道和安全门，以便人员疏散。Ø制卡功能：可将卡制作成工作证、出入证、贵宾卡、临时卡等，并可对不同的卡进行不同的授权。如工作证可长期使用，临时卡在使用几次或几天后自动失效。若卡丢失，可在数据库中将其删除；使用过的卡还可重新授权给其他人使用。Ø电子巡更功能：在软件上可指定巡更线路，巡更地点，巡更时间，巡更员等。巡更开始后，系统实时记录、存储每个巡更开关被触发及巡更员在读卡器上的刷卡时间，以检查巡更员的工作情况。当有异常反应时，报警信号能立即显示在管理中心的门禁系统电脑上，可生成巡更报告，输出打印，并存储在数据库中备查。Ø门禁与CCTV主要在以下情况实现集成联动：有效刷卡的卡像核实、无效刷卡、无效进入级别、无效时区、防反传、防跟随、防重入、无效进入/退出、发生报警等Ø支持32条通信回路，3968个控制器，三万持卡人的门禁管理67第页 临沂博物馆安全防范设计方案Ø数据库为采用MicrosoftAccess。Ø支持局域/广域网的多用户、多工作站管理，如WINPAK2U5可支持五个用户工作站。5.6巡更系统巡逻时，传统签名簿的签到形式容易出现冒签或补签的问题。在查核签到时比较费时费力，对于失盗、失职分析难度较大。从节约资金与实用的角度，本系统采用钥匙开关在线式巡更系统，接入安定宝VISTA-120主机通过警卫中心软件进行巡更的管理。1、系统的配置：系统主要配置见下图所示：2、系统巡更点的布置馆内每层多只；馆外设置多只。3、巡更系统的功能实现A、通过警卫中心软件设定巡更点、巡更员及巡更计划（含到达各巡更点的时间及时间段，以及巡更路线）；B、巡更人员不能在规定时间内完成巡更任务或更改巡更路线均会产生报警；C、巡更人员成功或不成功地执行巡更任务均会产生详尽的巡更记录；D、通过系统打印机打印巡更记录，以备查询；E、巡更按钮用专用钥匙开启，防止误操作。67第页 临沂博物馆安全防范设计方案5.7控制中心设计1.控制中心主控室设计原则主控室的设计应注意以下几个原则：Ø按功能分区安排，整体布局、结构合理，美观大方；Ø设备选型保证先进、经济适用，具有可扩充性；Ø各功能子系统之间有机结合，做到从信息采集、传输、处理、执行的有机集成；Ø可操作性强，能够及时、准确地获得信息、执行命令；2．功能区域划分主控室按照功能可以划分为以下四个区域：显示区、操作区、设备区、配电区。A．显示区Ø一组监视器墙，由14英寸的彩色/黑白专用监视器组成，分辨率高达750线Ø显示区墙架、底座，采用黑灰色铁架定制B．操作区Ø电视监控多媒体控制主机操作台，21英寸彩色主监视器1台，实现对前端摄像机、云台、镜头的直观控制操作等；安装JO1850中文版多媒体电视监控主控软件Ø门禁多媒体控制系统操作台，实现对各通信回路上控制器、读卡器、门锁、出门按钮、持卡人的配置及控制，以及多种数据库、历史记录的生成和系统管理等功能；安装WINPAK2.0中文版多媒体门禁管理软件Ø报警/巡更多媒体管理系统操作台，实现对前端各类报警探测器、继电器布撤防及控制，以及用户数据库的定义和生成、历史记录/巡更记录的生成和系统管理等功能；安装警卫中心中文版多媒体管理软件Ø视频辅助操作台，嵌入式硬盘录像机，21英寸彩色/黑白主监视器，分辨率为500线Ø其他功能操作台，根据需要定制C．设备区Ø主机柜1台（含风扇等通风设备）Ø视频矩阵切换箱1台，120路视频输入，20路视频输出；视频、控制信号、电源防雷接地箱（保护室外高速球型摄像机）Ø报警/巡更控制主机（最多可扩充至256个防区）；信号分配器。67第页 临沂博物馆安全防范设计方案Ø门禁控制器；通信器D．配电区Ø大功率稳压电源（自备）Ø不间断稳压电源（UPS）Ø后备电池柜（自备）Ø配电柜（自备）3．工程要求对于主控室的建筑和装修改造要求如下：建筑要求：Ø房间净高度（不含吊顶、防静电地板）不低于3.5米Ø面积大于48平方米，长>8米,宽>6米照明要求:Ø主控室地面上方0.8米处照度：>200LUXØ室内灯光强度：650流明/M2Ø电视墙、PC显示器终端附近灯光强度:450流明/M2环境要求:Ø温度:20—26摄氏度Ø湿度：40%—75%Ø清洁度：30000粒子/立方米配电要求：Ø空调设备、照明、控制设备单独供电，各设备用电由配电柜进行分配Ø主要控制设备采用不间断稳压电源UPS供电Ø照明电分区控制，安装应急照明灯Ø供电电压：380VAC，220VAC，50HZØ电源功率：45KW左右，具体待定电源接地要求：Ø设置独立的安全保护接地67第页 临沂博物馆安全防范设计方案Ø主控室设置安全接地网，安全保护接地电阻：<4欧（确切值由当地设计部门给出）Ø地板采用防静电地板铺设Ø大楼配备防雷设施,防雷接地电阻:<4欧（确切值由当地设计部门给出）消防要求：Ø设置烟火自动报警装置,配备灭火器材Ø主控室门宽>=1.5米4．主控室功能设计下图是主控室布局示意图:电视墙主机柜/设备区/配电区操作区休息区主控室布局示意图5.8电源及系统可靠性设计1．电源、接地、、屏蔽、布线设计：系统的供电及接地好坏直接影响系统的稳定性和抗干扰能力，总的思路是消除或减弱干扰，切断干扰的传输途径，提高传输途径对干扰的衰减作用，具体措施是：接地：67第页 临沂博物馆安全防范设计方案整个系统采用单点接地，接地母线采用铜质线，采用综合接地系统，接地电阻不得大於1欧姆（确切值由当地设计部门给出）。为了保证整个系统采用单点接地，在工程实施中做到视频信号传输过程中每路信号之间严格隔离、单独供电，信号共地集中在中心机房。由於接地措施的科学合理，有力地保证了系统的抗干扰性能。供电：综合安保系统的供电方式只有两种：一种是集中供电方式即电源都引自一处，另一种是分布式供电，摄像机等前端设备在安装位置附近取电源。从抗干扰效果的角度讲，集中供电方式更好一些，可以基本消除各处参考电位不等的情况。本工程采用集中供电方式：摄像机、视频矩阵箱、监视器、报警/巡更主机、门禁控制器、录像机、控制/管理微机等设备的电源都由控制室集中供给。系统的电源由低压配电柜引出专用回路。（不能从动力配电箱引出）。经过滤波器及交流稳压器＜又称净化电源）后再接至控制中心的配电箱。根据系统对供电的要求，综合安保系统采用在线式集中UPS供电方式。UPS供电采用在线交互式结构。由于UPS的逆变器和输出总是处于接通状态，对电源有滤波及稳压、调压作用，具有高效、可靠及优越的电源保护功能等优点。通过估算系统运行所需电源功率再来选定UPS地大小。屏蔽：视频传输同轴电缆、摄像机的电源线和控制线均穿金属管敷设，且金属管需要良好地接地。视频传输同轴电缆与电源线、控制线不共管。布线：视频传输同轴电缆、电源线和控制线不与电力线共管及平行安装，若无法避免平行安装时，两条线管应接地且保持8CM左右的间距（具体间距由电力线传送的功率、平行长度决定）；同轴电缆、控制线尽可能采用整根完整电缆，不允许人工连接加长；布线尽量避开配电箱/配电网（高频干扰源）、大功率电动机（谐波干扰源）、荧光灯管、电子启动器、开关电源、电话线等干扰源。可维护性：除了选用设备具有良好的可维护性，工程实施中也应当充分考虑系统的易维护性。系统中在每层楼的配电竖井间都设置了视频电缆和控制电缆的转接接线箱，以方便今后的测试维修；由于控制中心机房中视频线、控制线、电源线多达数百根，需要对每根线缆用标有数码的套管逐一编号。2．抗干扰设计　　由于建筑物内的电气环境比较复杂，容易形成各种干扰源，如果施工过程中未采取恰当的防范措施，各种干扰就会通过传输线缆进入综合安保系统，造成视频图像质量下降、系统控制失灵、运行不稳定等现象。因此研究安保系统干扰源的性质、了解其对安保系统的影响方式，以便采取措施解决干扰问题对提高综合安保系统工程质量，确保系统的稳定运行非常有益。67第页 临沂博物馆安全防范设计方案A．干扰的来源及影响方式　　综合安保系统中传输信号的类型主要有两类：一类是模拟视频信号，传输路径由摄像机到矩阵，从矩阵再到显示器或录像机；一类是数字信号，包括视频矩阵与摄像机之间的控制信息，矩阵中微处理器部分的数字信号；门禁及报警/巡更系统输入/输出、通信及控制单元。一般设备成为干扰源的可能性很小，因此干扰主要通过信号传输路径进入系统。闭路电视监控系统的信号传输路径是视频同轴电缆、传输控制信号的双绞线及摄像机电源线，能通过上述传输路径耦合进系统的干扰有：各种高频噪声比如大电感负载启停，地电位不等引入的工频干扰，平衡传输线路失衡使抑噪能力下降将共模干扰转成了差模干扰；传输线上阻抗不匹配造成信号的反射使信号传输质量下降；静电放电沿传输线进入设备造成接口芯片损伤或损坏。具体表现如下：　　由于阻抗不匹配造成的影响在视频图像上表现为重影。在信号传输线上会将在脉冲序列的前后沿形成震荡。震荡的存在使高低电平间的阈值差变小，当震荡的幅值再大或有其他干扰引入时就无法正确分辨出脉冲电平值，导致通信时间变长或通信中断。接地和屏蔽不好会导致传输线抑制外部电磁干扰能力的下降，体现在视频图像就是雪花噪点、网纹干扰以及横纹滚动等；在信号传输线上形成尖峰干扰，造成通信错误。平衡传输线路失衡也会在信号传输线上形成尖峰干扰。静电放电除了会造成设备损坏外，还会影响存储器内的数据，使设备出现些莫名其妙的错误。 B．抗干扰的方法a．数字信号传输中的抗干扰措施　　在弱电系统工程中数字信号的传输通常指长线传输，常见的方式有：通过工业标准的通信网络进行传输，比如RS422、RS232、RS485；本安保系统主要通过RS485的方式进行通讯，因此重点讨论RS485数字通信抗干扰方法。　　RS485总线是采用差分平衡电气接口，具有较强的抗电磁干扰能力，但在实际工程RS485总线并未达到人们期望的效果。问题往往出现在以下几个方面：第一、网络拓扑不合理，未按照总线型网络拓扑布线，成为事宜上的星型拓扑；第二、传输线与接收和发送端设备连接不正确，削弱了平衡线的抗干扰能力；第三、公用双绞线，未进一步采取抗干扰措施，比如采用屏蔽双绞。虽然在造成干扰的方式上有所不同但在干扰的表现形式上只有两种：一种是反射增加了信号畸变程度；一种是外部的干扰由于平衡条件被破坏，共模干扰变成了差67第页 临沂博物馆安全防范设计方案模信号进入传输线。关于信号反射。根据电磁理论，减少长线上信号反射的唯一途径是阻抗匹配，若通信风格拓扑为总线型，阻抗匹配比较容易实现，但若是星型网络拓扑，根据工程经验则可按下图方式进行传输线平衡匹配，图（a）用于总线型网络；图（b）采用发送端串联电阻匹配法，多用于点对点通信。终端匹配电阻RT值为100~150Ω。在发送端RT一般是驱动门输出内阻的５倍以上，可以得到较高的发送电平，接收的匹配阻抗是经５伏电源形成的，在阻抗匹配的同时减少了吸收功耗，这样既减少了信号的反射，又不会因为增加了匹配电阻吸收过多的信号功率，信号的电平阈值差变小。图RS485平衡双绞线长线的匹配方法　　双绞线作为ＲＳ４８５传输一对电磁感应噪声有较强的抑制能力，但对静电感应引起噪声的抑制能力较差，因此ＲＳ４８５传输线应选用屏蔽双绞线。双绞线的屏蔽层要正确接地，这里讲的“地”应是驱动总线逻辑门的“地”，而非“机壳地”、“保护地”，但在许多实际设备上往往没有给出接地连接端，所以在这种情况下就需要引一条线将屏蔽与驱动逻辑门集成电路的地相连；另外双绞线的屏蔽层最好应单点接地。b．视频信号的抗干扰　　视频信号的干扰在图像上表现为雪花点和５０ＨＺ横纹滚动，对于雪花点干扰是由于传输线上信号衰减以及耦合了高频干扰所致，这种干扰比较容易消除，在摄像机与控制矩阵之间合理位置增加一个视频放大器，将信号的信噪比提高，或者改变视频电缆的路径避开高频干扰源，或者采用屏蔽层编数较高的同轴电缆（96编以上），67第页 临沂博物馆安全防范设计方案高频干扰的问题可基本上得到解决。较难解决的是５０ＨＺ横纹滚动及更强烈高频干扰的情况，比如电梯轿厢内摄像机的输出图像。为了抑制上述干扰，首先分析一下造成上述问题的原因。　　摄像机要求的供电电源一般有三种：直流１２Ｖ、交流２４Ｖ或２２０Ｖ，大多数工程应用中不从电梯轿厢的供电电源上取，而是另外布设供电电源给摄像机供电，摄像机输出图像经过一条软性的视频电缆从井道的上方或下方送出，视频电缆和供电电缆与轿厢的动力线捆绑在一起。当电梯运行时牵引电机运行产生的电磁场沿照明动力线传播，显然会影响摄像机供电电缆和视频电缆，当视频电缆的屏蔽层不够密时，高频干扰就经视频电缆传回监视器。而对于５０ＨＺ的横纹滚动根据电磁学理论知道视频电缆的屏蔽层可完全消除５０ＨＺ工频干扰。由此可以推断这部分干扰不是通过视频电缆耦合过来，而是来自电源线和不合理的视频线联结。　　对于图像中的高频干扰，因它的频带仍在８ＭＨＺ以内，采用空隙率为５０％左右的屏蔽网可基本消防高频干扰，但要达到５０％的空隙率屏蔽网根数需每个波长长度有６０根以上，这样高的密度又会使电缆的柔韧性下降，比较好的方法是采用带有双层屏蔽的视频电缆。　　视频电缆屏蔽层是接地的，如果视频信号“地”与监视器的“地”相对“电网地”的电位不同，那么通过电源在摄像机与显示器之间形成电源回路，这样５０ＨＺ的工频干扰进入监视器中，因而消除５０ＨＺ工频干扰方法有两种：一是想办法使各处的“地”电位与“电网地”的电位差完全相同；二是切断形成地环流的路径。由于工程环境比较复杂，使各处“地”完全等电位比较困难，只能通过加大摄像机供电线缆的线径，尽可能降低地回路的电阻。或者采用切断地环流回路的方法，在摄像机或显示器端有一端不接地，通常在监视器端不接供电电源的地，这样虽不能完全消除干扰但可大大减少５０ＨＺ的干扰。　　从上面的分析中看到，如果电源线上耦合上高频噪声，即使视频电缆的屏蔽电缆的屏蔽再好，也会将噪声送至监视器，因此摄像机的供电电源线最好也要屏蔽，上述措施需要在工程设计和施工时就要全面考虑才能实现，若到了系统调试时发现干扰存在可采用调制和解调的方法将噪声滤除，在摄像机端设一调制器将视频信号搬移到几十兆赫兹的频段上，在显示器端设一８MHZ的低通滤波器，将低于８MHZ的信号全部滤除，再经过解调器将视频图像还原。3．防雷设计a.前言综合安保系统采用集成微电子设备，故设备的耐过压、耐过流的水平下降，对雷电（包括感应雷及操作过电压）浪涌的承受能力下降。感应雷侵入用电设备及计算机网络系统的途径主要有四个方面：交流电源380V、220V67第页 临沂博物馆安全防范设计方案电源线引入；信号传输通道引入；地电位反击以及空间雷闪电磁脉冲(LEMP)等。为了确保机房设备及电脑网络系统稳定可靠运行，以及保证控制中心工作人员有安全的工作环境，根据我国及国际有关规范规定，提出本防雷方案。通常博物馆装有避雷针，似乎在博物馆附近的地方不该有雷灾了。但事实并非如此，避雷针仅把雷击的几率、强度大大地降低。而雷云对地放电时（如对避雷针），在附近的架空线路、地埋线路、钢轨等类似传导体上产生的感应电压（即感应雷），它对人、畜、电子设备都产生危害，有时可摧毁电子设备。一般来说，感应雷没有直击雷那么猛烈，但它发生的几率比直击雷高得多，所以预防感应雷是我们的主要重点措施。b.设计依据1.建筑物防雷设计规范GB50057-942.电子计算机房设计规范GB50174-933.通信局(站)接地设计暂行技术规定YDJ26-894.计算机场地安全要求GB9361-885.计算机场地技术要求GB28876.电子设备雷击保护导则GB7450-877.民用建筑电气设计规范JGJ/T16-928.CCITT蓝皮书K.11建议《过电压和过电流防护的原则》9.CCITT《通信线路和通信设备的防雷手册》c.接地系统依据国际及部标推荐的综合接地（即直流工作地、交流工作地、交流保护地、防雷接地联合接地的原则，利用博物馆的基础地（地网）作工作地、防雷地及电源地即共用接地体。共用接地体接地电阻值必须≦1Ω(需用专业的地阻测试仪进行测量，以检测地网处20-40米范围内土壤地电阻率是否偏高以及安装点与地网处地阻率分布是否均匀)，否则必须附设人工接地体（如增加地网的面积或埋地深度，对于高地阻率地区需用电解地极或添加化学药剂的方法改良地阻率），直到总体接地电阻换算值（冲击电阻）≦1Ω，从而实现各安装点的“三地等电位”以及各设备之间的地电位相等；有效避免由于各接地点间地电位不同而引起的地电位反击、设备机壳/线缆对地的高压放电现象。通常室外球机距博物馆较近，故该安装点采用“就近接地法”67第页 临沂博物馆安全防范设计方案，即安装点的屏蔽金属管、球机工作地、防雷地、电源地通过10平方毫米以上的软铜线与博物馆内部最近的钢筋进行连接，从而降低接地成本；若有较远的安装点150米左右，则需要在安装点做接地工作（小地网）。首先测量该处的电阻率与博物馆地网处地阻率（如果博物馆地网添加了地阻改良药剂或电解电极，需要了解采用了何改良药剂或电解电极，以便在其他点采用，增加工程的一致性与快速性）的差异。如果差异较小，可用下述设备做地网，主要包括：50X50X5角钢4根，10平方毫米软铜线6米，40X4热镀锌扁钢10米，铜铁接头4个（以上为大概数字，数量可酌情变动）。做完后需测量该点总体接地电阻是否≦1Ω，且与博物馆地网的接地电阻差异较小；如果差异较大，需在上述设备的基础上增加电解地极或添加化学药剂的方法降低地阻率，减小接地电阻至1Ω以下并接近博物馆地网的接地电阻。d.供电系统的防雷保护1．引入大楼内的交流电力线采用地下电力电缆，其电缆金属护套的两端均作良好的接地。2.UPS输入端口分别接入德国OBO第二级电源避雷器V20-C/2.3.视频矩阵箱、报警主机、门禁控制器、监视器、画面处理器、录像机、微机等精密设备配置美国APC第三级电源防雷器插座PR5-CH。4.根据有关专家建议：“动力供电须采用不少于三级的分级限压措施”，但根据该博物馆的具体情况分析，可以从第二级开始，其供电系统防雷配置图：67第页 临沂博物馆安全防范设计方案e.信号系统的防雷及其设备配置随着设备的高度集成化，用于系统的微电子设备不断增多，控制单元与接口的连接，使得控制终端与设备之间具有大量的数据线、控制线路，由于它们传输的电平低、速率高，对雷电浪涌十分脆弱，因此特别设计有效的保护系统是必要的。1．室外球型摄像机至视频矩阵箱进行视频连接的同轴电缆两端采用一对法国CITELBNC180复合视频信号防雷保护器。2．室外球型摄像机至控制主机进行RS485控制信号连接的屏蔽双绞线两端采用一对法国CITELBP1-6D32线RS485信号防雷保护器3．室外球型摄像机至控制中心进行220VAC电源连接的电源线两端采用一对德国OBOV20-C2电源防雷保护器4．室外球型摄像机至控制中心的电源线与信号/视频线分别用金属导管埋地铺设并接地。f.使用防雷器注意事项1、防雷保护器必须通过接地端以尽可能短的路径接地。2、控制中心内所有设备采用单点接地法，即所有地线全部接到接地汇集排上，再由汇集排与地网相连。接地汇集排采用120平方毫米的铜排，各设备的接地线采用20平方毫米的多股铜导线。接地线两端的连接点的电气接触良好，并采取防腐、防氧化处理。3、设备安装时，应与大楼的外墙及柱子保持一定的安全距离。4、信号防雷器连接必须与数据进线方向一致。不同类型的数据传输线应选用不同类型的保护器。67第页 临沂博物馆安全防范设计方案六、施工组织设计6.1工程组织管理为确保工程质量、工程竣工时间等目标的如期实现，公司选择富有经验的施工管理人员组成工程管理小组，按照施工项目组织设计，结合公司实际情况，建立现场施工项目组，执行项目经理负责制，项目经理在授权范围内代表公司全权处理本工程所有事务。公司职能部门将根据施工项目的生产要素进行监控。施工项目组织根据工程的特点，实行弹性组织，优化各专业技术人员的合作，确保项目质量、工期、安全、等技术经济指标的顺利完成。工程管理小组人员如下：项目经理：孙召勇现场施工负责人：谢爱萍质量检查员：赵介平6.2管理人员工作职责1、项目经理工作职责自觉接受公司领导，认真贯彻公司的有关规章制度，负责履行工程合同，完成各项工作和经济指标。确定项目经理部质量要素职能的分配，制定并落实各级人员岗位及职责。组织实施公司质量体系文件，执行质量奖惩制度。检查各岗位人员的岗位职责履行情况。主持编制项目实施计划，全面负责对工程的资源、质量进度、安全进行控制和管理。组织项目组人员进行定期质量分析，组织实施纠正和采取预防措施。组织实施公司下达的服务内容。负责与业主的交流。2、质检员工作职责在项目经理的领导下，贯彻有关部门颁发的规程规范，并监督项目质量管理制度的落实。检查项目施工安装记录，组织分项质量自评工作。组织项目有关人员对有关物资进行检验和试验。负责监督工程施工过程的检验和试验。67第页 临沂博物馆安全防范设计方案参与工作最终检验和试验工作。跟踪检查不合格物资和不合格过程的处理结果，对工程质量重要质量问题行使否决权。参与项目质量分析会，协助项目技术负责人组织实施纠正和预防措施。负责对检测和调试设备的核查。6.3工程进度管理（一）在工程执行时，我方根据进度规划将实际进度与各预计进度作比较，据以控制工程进度，并自签约之下一工作周起按周提报工作进度，进度如有延滞，我方呈报问题分析及工作进度调整说明。（二）进度报告包含下列内容：１、起止日期。２、目前累计工期。３、尚余工期。４、本周原定完成工作进度。５、本周实际完成工作进度。６、下周预计完成工作进度。７、大事纪要。８、进度延迟问题分析及改进说明９、本周工作人员。6.4工程会议（一）本工程自决标之翌日起，每周至少召开工程会议一次至验收之日止。（二）本工程案主要工作阶段开始及完成时，我方召开工程工作报告会议，演示文稿该工作阶段进行之方式及成果。（三）本工程案有重要事项需作协商时，我方和贵馆召开工程会议共同讨论研究。（四）工程会议由我方召开时，我方在会后2个工作天内，作出会议纪录，并经贵馆予以确认。6.5工程洽商双方为本工程案实施需要，进行业务洽商，如有重要结论作为备忘录，双方签认后予以确认。67第页 临沂博物馆安全防范设计方案6.6施工场地布置根据现场情况，结合到将来设备安装的需要，我公司拟请甲方提供一库房间，计20M2，该库房应便于设备的进出，且防潮，防雨，干燥，同时具备方便仓库管理员的收发货工作及满足本公司对甲方技术人员培训与技术交底的需要。本工程用水、用电应和甲方商量，在整个施工期间，接受甲方的统一管理，做好整个工地的安全生产和文明生产工作。6.7施工中的具体保证措施安排专职材料、设备、工具保管员对进场物资（包括顾客提供的）进行检查，保管员须按《进货检验和试验工程程序》要求，及时填写《物资进货检验记录》，对检查出的所有不合格物资及时进行标识和隔离，并及时填写《不合格评审报告》并报告材料采购员，采购员立即向材料设备科报告。针对不同情况对该物资采取一定的措施，必要时应及时将不合格物资运出施工现场。对在施工工程中发现的不合格物资，由各专业施工员填写《不合格品评审报告》，并报告材料采购员，采购员立即向材料设备部报告。各专业施工员负责不合格工程的记录，填写《不合格品评审报告》并向质检员和公司技术负责人报告。专职质验员对不合格品的记录进行监督检查。对返工后的物资，项目部材料设备、工具保管员应按进货检验和试验程序进行重新检验。对不合格物资材料采购员经项目部负责批准，办理退货手续。需进行返工的不合格工程，各专业施工人员根据专职质检员下到的整改通知单组织施工。完工后，专职质量检员进行复检，合格后方可进行下一道工序的施工。经返修或不经返修作为接受的不合格工程项，项目经理部根据设计方案，向顾客提供书面让步申请，征得同意后，由专业施工员组织实施，质检员按让步接受协议和难收标措施，做好标识。施工员制定一般不合格纠正措施，经技术负责人批准后方可实施。重大的不合格项应上报质检安全部。67第页 临沂博物馆安全防范设计方案项目组应对工程质量情况，定期做出总结，分析不合格原因，制定工作计划和措施，报公司质检安全部。每周召开一次质量分析会，由项目经理主持，质检员、施工员、技术负责人参加，针对项目施工过程中产生和潜在的原因进行调查，分析制定预防或工艺保证措施。技术负责人以本部门提出并制定的纠正和预防措施跟踪检查，执行完毕后应签字认可，签字认可后，应将和预防措施跟踪检查表报质量管理办公室。6.8施工说明1、在土建、装修施工中完成管路预埋、预埋件预放和预留孔洞，预留位置准确、无遗漏。2、桥架安装时其接口应平整，接缝处应紧密平直。桥架与上层楼板的距离不应小于150MM~~200MM，是布线及盖桥架盖不受影响。管路弯曲半径应大于6倍D。电源线与控制线、视频线要分管敷设。3、线缆在敷设时，设备端应留有一定的余量，并应做好永久性标志，以便施工、管理和维修。视频缆的应尽量避免接续，接续时应采取焊接方式或采用专用接插件。4、摄像机在安装前应对摄像机进行检测和调整，使摄像机处于正常状态后在进行安装。在搬动、安装摄像机过程中，不得打开摄像机镜头盖。摄像机在转动过程中尽可能避免逆光摄像。5、主动红外探测器应安装牢固，发射机与接收机对准，两者之间不能有遮挡物，安装过程中应注意保护透镜，有灰尘必须用擦镜纸擦拭。微波—被动红外双鉴探测器壁挂是安装时应与可能入侵方向成四十五度角的方位，高度2.2左右。声控—震动双技术玻璃探测器必须牢固的安装在玻璃附近的墙壁上或天花板上。6、所有电锁和控制器电源线单独放管，或者电源线与数据/读卡器缆线之间至少要有12英尺的距离。若周围有无线发射设备，要减少无线电磁干扰，一定要使用屏蔽线或金属管。控制器全部接地，若不接地的话，安装后控制器虽然可以工作，但会运行不稳定。在只有一个控制器的20mA通信回路中，通信缆线的屏蔽线接到控制器的接地点上即可；在接有多个控制器的20mA通信回路中，两个控制器间通信缆线的屏蔽线应该只有一端接在控制器上。建议使用接收端屏蔽线接地方式，不使用发射端屏蔽线接地方式。地线尽可能短而直；接地线不要垂直弯折，弯曲至少要有20cm的半径；地线与其他线材分开；地线朝向大地的方向走线；使用2.4m的覆铜接地钉；地线不能与没有连接的金属并行。每个电锁一定要安装电磁过滤器组件，否则会影响控制器稳定运行。电源、调制解调器，或外部继电器全部安装在门禁控制箱外，采用空箱(ENC-0或ENC-2)安装上述设备，ENC-0和ENC-2的箱体大小与N-1000控制箱相同，也有防拆开关装置。读卡器、电锁和控制器使用不同电源供电。67第页 临沂博物馆安全防范设计方案6.9安装调试本工程系统设备齐全，自动化程度较高，同时工作量较大，工期特别紧张，使得系统范围增大，关联点增多。因此，工作量相对集中在这一时间，在施工进度计划中要留有充分的设备安装和系统调试工期，其次系统调试时，必须加强各方面的协调管理，避免闲杂人员进入调试现场，共同作好整个安装工程的调试工作。调试工作的顺序一般为手动调试、单体自动调试、全自动调试。两个安装工程中，先应完成网络布线的测试再进行网络设备的调试。6.10完工文件该文件包括：系统说明、图纸（系统图、平面布置图）、施工资质证明、开工报告、施工报告、材料进场报验单、施工质量检查报告、设备清单、随工验收报告、自检报告、调试报告、系统测试报告、试运行开始通知、试运行结束通知、系统验收测试报告、系统竣工验收结果。6.11工程后期服务售后服务期：　在工程验收合格之日起，即进入了售后服务期。售后服务期包括质量保证期和质量维护期。质量保证期：从工程验收合格之日起，十二个月之内为质量保证期。在质量保证期内，属于保修范围的质量问题，乙方将免费维修或更换产品。质量维护期：在质量保证期之后，即自行进入质量维护期。在质量维护期内进行的维修服务将根据质量责任，如不属于工程质量问题，公司所定的产品价格及维护情况进行合理收费。维护人员首选原工程调试人员。技术人员为工程维护提供服务。在接收用户来信、电话、传真，在2小时内作出答复或处理意见，在48小时内感到现场。使用户满意。并把相应信息存入用户维护电话记录单中。6.12教育培训本系统调试开通后，我公司为贵方提供培训。培训前，给有关人员发放培训手册，手册内容包括系统操作，故障排除，维护说明等项目。67第页 临沂博物馆安全防范设计方案为甲方及使用用户提供的培训包括以下内容：l综合安保系统工作原理l系统硬件、软件组成及功能特点l整个综合安保系统运作的过程及维护l接受疑难问题解答培训课程大纲：÷综合安保系统概述，原理和构成设计÷综合安保系统设备功能、设置操作及故障排除介绍÷综合安保中心机房设备的常规操作÷系统软件功能介绍、操作、查询、打印功能操作÷实习操作培训资料:÷系统设备使用手册÷工程相关图纸÷系统维护手册七、产品厂家介绍1、防盗报警系统美国ADEMCO公司介绍---该公司成立于1929年，从事安防行业制造已达70年，已成为目前世界上最大及最富经验的保安器材制造商之一。该公司从属于美国500大企业之一的上市公司Pittway集团。Pittway集团于2000年初被美国Honeywell公司收购，Honeywell公司又于2000年底被美国GE（通用电气）公司收购，故ADEMCO公司现在是GE大家庭中一员。ADEMCO公司生产超过1500种安防产品，保护着全球超过1千5百万个商业大楼、办公室、工厂、家庭、政府部门、展览馆、购物商场及商店的安全。ø安保技术的先驱---凭着不懈的技术革新，该公司已成为安防行业无可置疑的先驱。每年投入在产品开发上达2千5百万美金，先后获得了数十项专利，保证了其产品技术的先进性——快速安装、易操作、富弹性，如此的特性使其成为用户最佳选择之一。ø六十年的感应器制造史---虽然该公司以Vista67第页 临沂博物馆安全防范设计方案有线/无线报警控制系列主机而闻名，但它也是报警感应器制造业的领导者，40年来不断制定新标准。一直以先进的技术满足客户的需要，并致力于以新一代产品的尖端设计，来适应安防领域的发展潮流。ø制造技术的先锋---早在10多年前，该公司率先使用表面贴片元件（SMD），极大地减小了产品的体积，并提高了产品的可靠性。并同时开始开发使用计算机辅助制造（CAM）工艺——现今最富弹性的产品生产技术。ø先进的生产---该公司的CAM技术生产在4个基础的领域提供巨大的效益：无差错制造，快速需求响应，更加经济以及满足环保要求。ø无差错制造---新的CAM弹性生产线设备，价值数百万美元，它能大大减少各个生产工序间的组织和连接时间。每个地方由于采用电脑智能化管理，人为错误得以避免。使其持续高品质的产品。ø快速需求响应---除了效率和品质大大提高以外，该公司能够随时调整产品，以满足客户的需求。CAM弹性生产线使得转产在几分钟内就可以完成，这使该公司能按定单准时出货，并最快推出新产品。ø更加经济---该公司采用自动化工业技术最大发挥了CAM的灵活性，生产流程更加合理，为用户在价格上提供高附加值的产品。ø结合于一体---仅凭即便是最好的制造工艺，还不能满足该公司对产品价值、品质及可靠性的更高要求。该公司利用称之为ASE（Ademco同步工程）的团队合作达到产品要求。每个新产品从概念设计到市场推广，都有一个ASE小组至始至终地为它工作，大家通力协作，及时解决发现的问题，使高品质的产品更快推出使用。ø品质保证的同义词---该公司所有的探测器和1,500种安防产品，都能保证各自的高品质标准。三个因素使该公司的产品在这个领域占据独一无二的地位：第一，先进的CAM制造设备，有效保证了产品无差错制造；其他两个因素是品质测试和全方位品质保证程序。ø品质测试---该公司的所有产品，只有在通过复杂的设计资格测试（以确保可以经受最恶劣的操作环境）后，才能进行生产。该公司的品质测试实验室，对产品在各种精确控制的模拟环境下进行测试。例如，产品放置于骤热、骤冷、潮湿的容器中，而不能发生一次误报。实验室还对产品以高电磁辐射进行无线频率干扰测试，以确保RFI干扰下不产生误报。对产品自身进行电磁辐射的测试，确保它对电脑、电视、传真机和收音机不产生影响。该公司品质测试实验室，确保产品符合用户所需的各种标准规定，包括CE，Cenelec67第页 临沂博物馆安全防范设计方案，UL，FCC等。除品质测试外，全方位质量保证程序使得该公司的产品每个环节都受到严格控制。生产中经过检查再检查，装配后，必须通过繁琐的诊断测试。如PIR电路板在生产线上要经过10,000次测试。安全是全球关注的热点问题。该公司做为全球首要的保安器材供应商，成立了专门的国际性研发机构，采用最先进的方法设计制造安防产品。海外该公司国际研发部形成了客户化研究开发体系，最大限度地满足在欧洲，拉丁美洲，中东，远东，澳洲等不同国家的客户需求。国际部负责市场、销售、研发，以及生产制造。继成功收购JAVELINSYSTEMS（闭路电视监控）后，于1999年初完成了对NORTHERNCOMPUTERS（门禁）、VCL（球型摄像机）、RAPIDEYE（远程图像传输）三家公司的收购，致力于成为世界级的安保系统集成商，为广大用户提供更先进的系统、更完善的服务1、闭路电视监控系统闭路电视监控系统选用美国ADEMCO集团之标枪（JAVELINSYSTEMS）中文多媒体图形界面控制全视频矩阵切换CCTV系统。Javelin具有最先进的系统组网能力，为美国白宫、国防部五角大楼提供着保安监控系统，并以稳定可靠、品质一流、设计成熟而得到业界公认,无疑是一套蕴藏巨大潜能的21世纪的监控系统。2、门禁控制系统门禁控制系统选用美国ADEMCO集团之北方电脑（NORTHERNCOMPUTERS,INC）通道控制系统。北方电脑公司成立于1982年，已成为出入口控制和智能建筑安保行业具领导地位的生产厂家，已连续三年（97、98、99）蝉联美国门禁控制产品销量冠军。中拓建业信息科技有限责任公司2004.3.867第页'
