工程造价毕业论文-施工组织设计.doc

  • 86页
  • 当前文档由用户上传发布,收益归属用户
  1. 1、本文档共5页,可阅读全部内容。
  2. 2、本文档内容版权归属内容提供方,所产生的收益全部归内容提供方所有。如果您对本文有版权争议,可选择认领,认领后既往收益都归您。
  3. 3、本文档由用户上传,本站不保证质量和数量令人满意,可能有诸多瑕疵,付费之前,请仔细先通过免费阅读内容等途径辨别内容交易风险。如存在严重挂羊头卖狗肉之情形,可联系本站下载客服投诉处理。
  4. 文档侵权举报电话:19940600175。

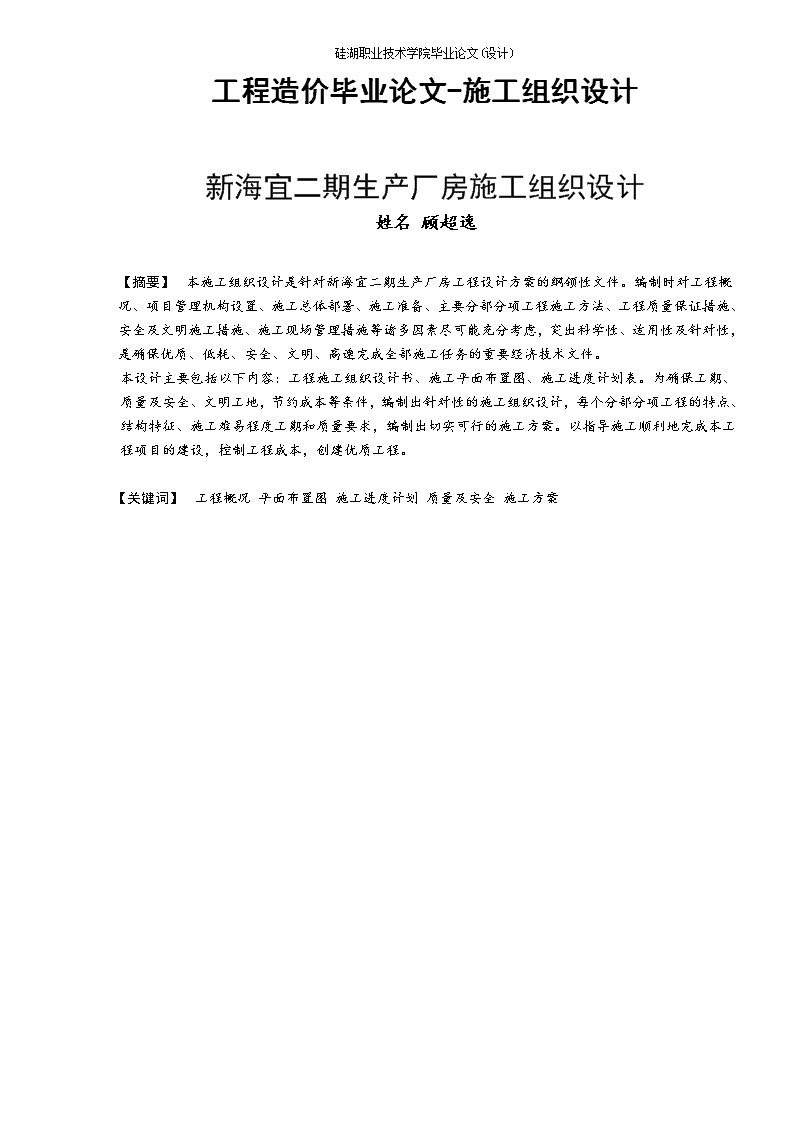

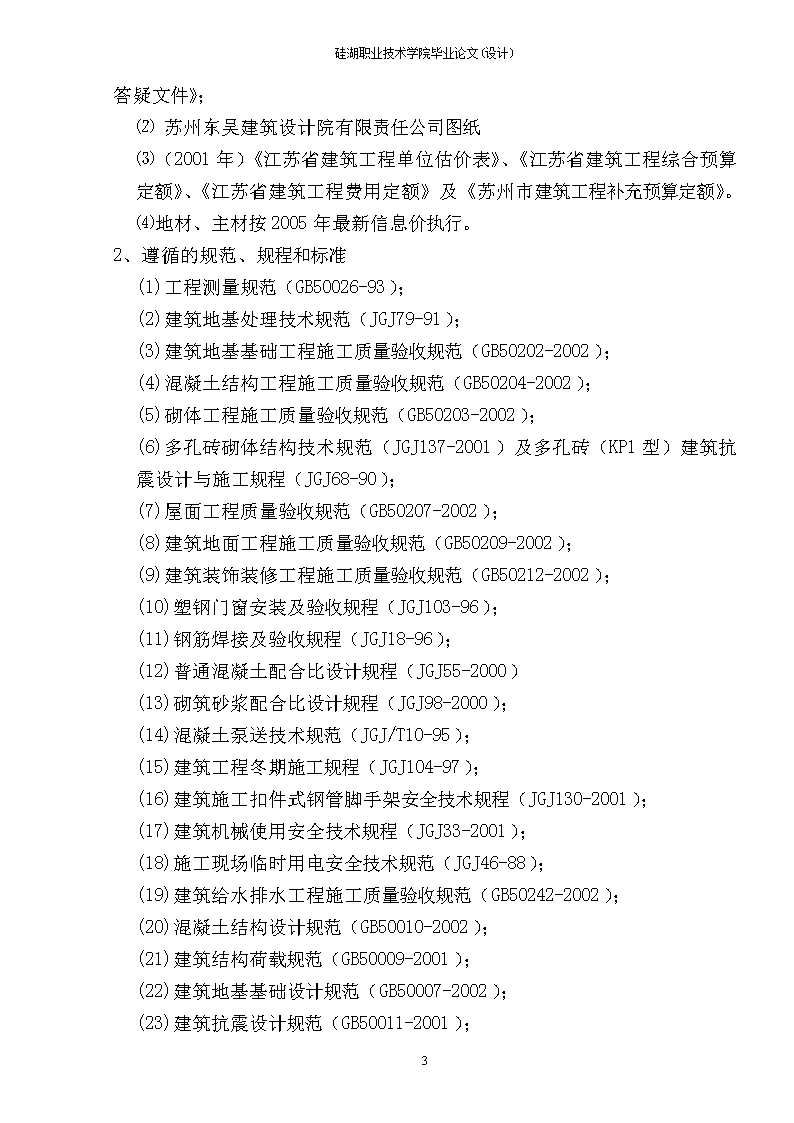

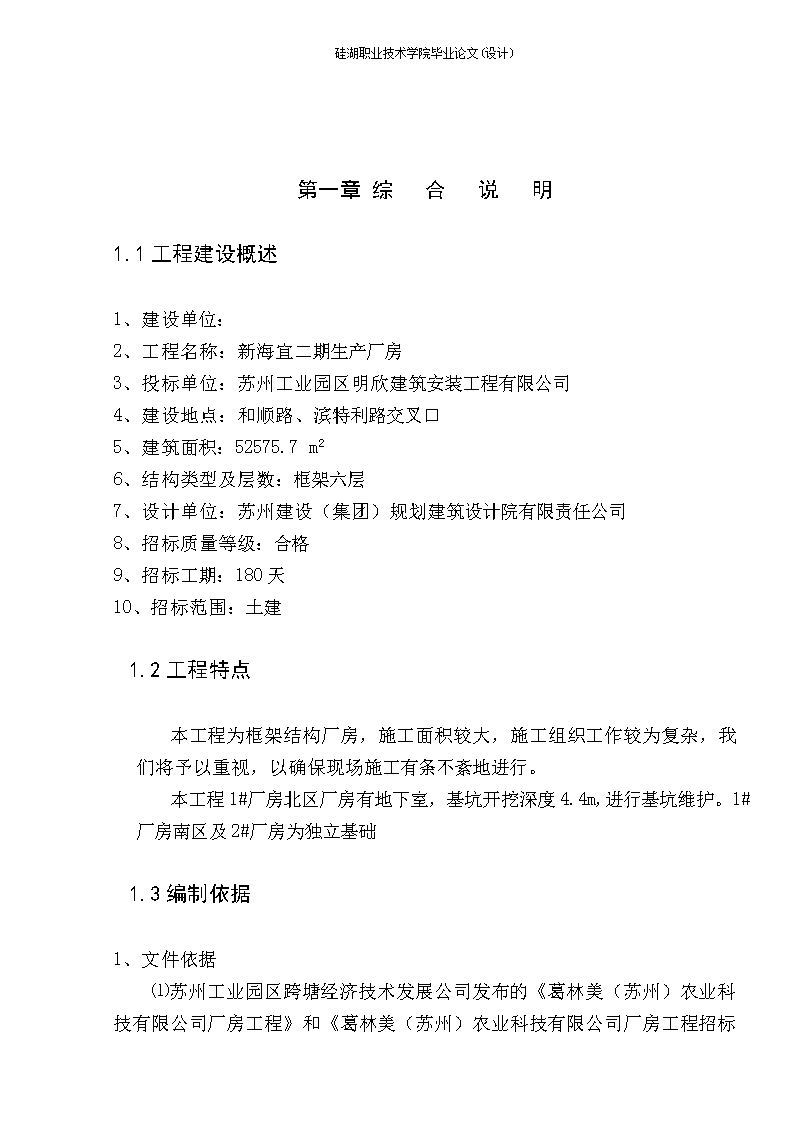

'硅湖职业技术学院毕业论文(设计)工程造价毕业论文-施工组织设计新海宜二期生产厂房施工组织设计姓名顾超逸【摘要】本施工组织设计是针对新海宜二期生产厂房工程设计方案的纲领性文件。编制时对工程概况、项目管理机构设置、施工总体部署、施工准备、主要分部分项工程施工方法、工程质量保证措施、安全及文明施工措施、施工现场管理措施等诸多因素尽可能充分考虑,突出科学性、适用性及针对性,是确保优质、低耗、安全、文明、高速完成全部施工任务的重要经济技术文件。本设计主要包括以下内容:工程施工组织设计书、施工平面布置图、施工进度计划表。为确保工期、质量及安全、文明工地,节约成本等条件,编制出针对性的施工组织设计,每个分部分项工程的特点、结构特征、施工难易程度工期和质量要求,编制出切实可行的施工方案。以指导施工顺利地完成本工程项目的建设,控制工程成本,创建优质工程。【关键词】工程概况平面布置图施工进度计划质量及安全施工方案 硅湖职业技术学院毕业论文(设计)硅湖职业技术学院毕业论文(设计)第一章综合说明1.1工程建设概述1、建设单位:2、工程名称:新海宜二期生产厂房3、投标单位:苏州工业园区明欣建筑安装工程有限公司4、建设地点:和顺路、滨特利路交叉口5、建筑面积:52575.7m26、结构类型及层数:框架六层7、设计单位:苏州建设(集团)规划建筑设计院有限责任公司8、招标质量等级:合格9、招标工期:180天10、招标范围:土建1.2工程特点本工程为框架结构厂房,施工面积较大,施工组织工作较为复杂,我们将予以重视,以确保现场施工有条不紊地进行。本工程1#厂房北区厂房有地下室,基坑开挖深度4.4m,进行基坑维护。1#厂房南区及2#厂房为独立基础85硅湖职业技术学院毕业论文(设计)1.3编制依据1、文件依据⑴苏州工业园区跨塘经济技术发展公司发布的《葛林美(苏州)农业科技有限公司厂房工程》和《葛林美(苏州)农业科技有限公司厂房工程85 硅湖职业技术学院毕业论文(设计)招标答疑文件》;⑵苏州东吴建筑设计院有限责任公司图纸⑶(2001年)《江苏省建筑工程单位估价表》、《江苏省建筑工程综合预算定额》、《江苏省建筑工程费用定额》及《苏州市建筑工程补充预算定额》。⑷地材、主材按2005年最新信息价执行。2、遵循的规范、规程和标准(1)工程测量规范(GB50026-93);(2)建筑地基处理技术规范(JGJ79-91);(3)建筑地基基础工程施工质量验收规范(GB50202-2002);(4)混凝土结构工程施工质量验收规范(GB50204-2002);(5)砌体工程施工质量验收规范(GB50203-2002);(6)多孔砖砌体结构技术规范(JGJ137-2001)及多孔砖(KP1型)建筑抗震设计与施工规程(JGJ68-90);(7)屋面工程质量验收规范(GB50207-2002);(8)建筑地面工程施工质量验收规范(GB50209-2002);(9)建筑装饰装修工程施工质量验收规范(GB50212-2002);(10)塑钢门窗安装及验收规程(JGJ103-96);(11)钢筋焊接及验收规程(JGJ18-96);(12)普通混凝土配合比设计规程(JGJ55-2000)(13)砌筑砂浆配合比设计规程(JGJ98-2000);(14)混凝土泵送技术规范(JGJ/T10-95);(15)建筑工程冬期施工规程(JGJ104-97);(16)建筑施工扣件式钢管脚手架安全技术规程(JGJ130-2001);(17)建筑机械使用安全技术规程(JGJ33-2001);(18)施工现场临时用电安全技术规范(JGJ46-88);(19)建筑给水排水工程施工质量验收规范(GB50242-2002);(20)混凝土结构设计规范(GB50010-2002);(21)建筑结构荷载规范(GB50009-2001);(22)建筑地基基础设计规范(GB50007-2002);(23)建筑抗震设计规范(GB50011-2001);85 硅湖职业技术学院毕业论文(设计)(24)建筑结构制图标准(GB/T50105-2001);(25)房屋建筑制图统一标准(GBJ1-86);1.4投标范围本次投标的范围:葛林美(苏州)农业科技有限公司厂房工程土建、水电。1.5质量验评标准1、建筑工程施工质量验收统一标准(GB50300-2001);2、混凝土质量控制标准(GB50164-92)3、混凝土强度检验评定标准(GBJ107-87);4、砌体工程现场检测技术标准(GB/T50315-2002);5、建筑施工安全检查标准(JGJ59-99);6、建筑给水排水工程施工质量验收规范(GB50242-2002);7、建筑电气工程施工质量验收规范(GB50303-2002);8、工程建设标准强制性条文(建标[2000]85号);9、苏州市建筑业创建文明工地考核标准。1.6编制说明葛林美(苏州)农业科技有限公司厂房工程施工组织设计是指导本工程全过程各项生产活动,包括工艺流程、技术措施和进度、质量、安全、文明施工等多个方面的综合性指导文件,是我公司企业、现场管理水平的真实体现。1、编制原则严格遵守《建筑法》和《工程建设质量管理条例》,执行基本建设程序,按工期要求组织施工,发挥工程效益和基本建设投资效益。遵循建筑施工工艺及其技术规律,坚持合理的施工程序和顺序。85 硅湖职业技术学院毕业论文(设计)采用流水施工方法、网络计划技术和线性规划法等组织均衡连续的施工。科学地安排特殊季节条件下的施工,保证全部施工的均衡性和连续性,保证在任何气候条件下都能生产出质量过硬的建筑产品。认真执行工厂预制和现场制作相结合的方针,提高施工的工业化程度,既搞好现场施工,也为建筑工程的工业化作不懈的探索。充分利用现有机械设备,扩大机械化施工范围,提高机械化施工程度;改善劳动条件,提高劳动生产率。尽量采用国内、外先进施工技术,科学地确定施工方案,提高工程质量,确保安全施工,缩短施工工期,降低工程成本。科学布置施工平面图,合理安排施工现场,组织好现场文明施工和现场安全管理,在搞好施工的同时不忘以人为本。85 硅湖职业技术学院毕业论文(设计)第二章工程概况2.1场地概况1、该工程场地平整工作已完成,施工用水、用电已到位、道路已通畅,基本具备施工条件,可保证工程顺利开工。2、该工程位于娄中路南侧。在招标工期内,一般天气情况较具规律性,有大规模的降雨,也有盛夏的高温时期。我们将考虑针对性地考虑季节性施工方案。3、该工程基础底面标高垫层面为1#厂房-4.4m,2#厂房为-2.2m,1#厂房低于平均地下水位,采用地下降水,在地下水正常水位条件下对基础施工不会有明显影响,但基坑渗水和雨天积水不容忽视,应考虑基坑排水措施。2.2建筑设计概况本工程各部位的建筑设计构造做法分别如下:<1>:本工程基础墙、承重墙所用的砌体采用A5.0级加气混凝土砌块(体积密度级别B06),Mb5.0专用砂浆砌筑;<2>:墙体防潮:一般无地圈梁时,在室内地面以下50毫米处墙体做20厚1:2防水砂浆层(加3%-5%防水剂)。<3>:轴线与墙厚位置的确定:当图纸无专门表明时,一般轴线位于各墙厚的中心。。<4>:各层平面图中标明位置的消火栓箱、开关箱暗埋墙以及其他孔洞应预留,不得对砌体工程或结构进行破坏性开凿。<5>:各层平面图中未标明门边墙角尺寸者一般为半砖或120毫米。<6>:建筑物内的管道井、电缆井每层在85 硅湖职业技术学院毕业论文(设计)楼面标高处预留钢筋,等管道安装后用同楼板标号混凝土封隔;其井壁为耐火极限不低于1小时的不燃烧体墙;井壁上检查门除了直接开向消防前室和防烟楼梯间的检查门为乙级防火门外,均为丙级防火门。2.3结构设计概况1、场地与建筑类别:本工程处于Ⅲ类场地,属框架结构丙类建筑。按地区资料,该工程位于抗震设防烈度六度区内,按六度设防,结构安全等级二级。2、基础:本工程主要采用独立基柱,基础底面标高为-1.50m,砼强度等级分别为基础垫层C10;基础C30;其它C30。3、墙体材料:本工程±0.000以下墙体采用MU15水泥盲砖,M10水泥砂浆;±0.000以上墙体采用MU15水泥盲砖,M7.5混合砂浆;4、钢筋及其保护层:本工程钢筋采用Ⅰ级、Ⅲ级钢筋及低合金盘圆变形钢筋,强度设计值分别为210Mpa、360Mpa(钢筋直径d>25mm时290Mpa)。钢筋的砼保护层厚度分别是:柱:30mm;梁:25mm;楼面、屋面板:15mm。5、焊条:本工程焊条采用:Ⅰ级钢筋采用E43系列焊条;Ⅲ级钢筋及低合金盘圆变形钢筋采用E50或E55系列焊条。6、预留和预埋:砼现浇构件中的所有预埋件、预留孔及预埋套管等均应事先预埋,严禁后凿;砌体开设管线槽时应使用开槽机,严禁敲击成槽,管线埋设后小孔、槽用水泥砂浆嵌补,大孔、槽用细石砼嵌补。85 硅湖职业技术学院毕业论文(设计)第三章施工部署3.1组织管理本公司具有雄厚的经济实力和先进的机械设备,能胜任各类工业与民用建筑工程的施工组织与管理。加上本公司人才上的优势,我们有信心,也有实力搞好本工程的施工。为严格施工管理,确保工程质量,工程施工中的各项工作将充分体现出我公司“质量第一,信誉至上”的企业宗旨,“文明团结,求实奋进”的企业精神,并根据本工程的具体特点,重点抓“施工管理,质量管理,创建管理”这三项工作来组织指导施工。1、施工项目管理要求为确保圆满完成施工管理目标,项目经理部作为项目管理实施的组织机构,具体负责本项目现场从开工到竣工全过程的施工技术、工程质量、安全生产、施工进度、文明创建等工作,对工程负有直接管理与服务的职能,以保证工程管理各项目标的实现。2、项目管理组织机构领导机构包括:项目经理----1人项目副经理(生产)、项目副经理(水电)、项目工程师(技术)----各1人下设职能办公室:工程科----分管调度、施工、翻样材料设备科----分管材料供应、设备管理、机具维修质量安全科----分管质量预控、试验检测、安全管理技术科----分管技术、方案、计量财务科----分管财务、核算计划科----分管计划、预算、统计85 硅湖职业技术学院毕业论文(设计)综合科----分管消防保卫、生活标化、资料等作业层分为:土建班组、水电班组体系如下图:3、项目经理部人员的主要职责⑴项目经理认真学习和贯彻执行公司的质量方针、质量体系文件以及公司职能部门的有关规定,做好工地的施工、安全、后勤等方面全面系统的组织管理工作,为本公司质量、管理等一系列目标在本工程中的实现起到一个领导者、带头人的作用。执行合同条款,解决施工中的具体问题,确保项目达到合同要求。定期组织召开生产会议,下达施工作业计划,合理安排劳动力及机具,完成公司下达的各项任务提高项目的经济效益。负责工地各种材料、机具使用管理工作。严格控制材料的数量、质量及价格。建立健全全面质量管理制度。对下属班组职工、施工管理人员等反映上来的问题予以解决,并视其情况轻重,酌情上报公司或其有关职能部门。⑵项目工程师85 硅湖职业技术学院毕业论文(设计)负责本项目部施工技术管理工作,并对工程质量负全面责任。熟悉设计意图,参加图纸会审、设计交底,做好图纸会审记录,负责发放变更通知。在公司技术质检科的指导下,编制单位工程的《施工组织设计》,对各分部项工程的施工方案及技术交底加强管理。深入调查研究,一般工程技术问题在自己能力范围内,自行解决;对重大技术问题及时汇报技术质检科解决。组织隐蔽工程验收,参加中间、竣工验收,并办理竣工验收手续。组织职工培训,学习贯彻各项技术标准、技术规范、规程和技术管理制度,积极推广“三新”成果,做好项目经理的助手。负责对《施工管理程序》的实施。负责纠正和预防措施的实施,并参加评定实施效果。收集质量信息,并按不合格品的严重程度分别向有关部门传递。⑶项目副经理(生产)全面组织管理现场的生产活动,合理调配劳动力资源。负责使项目的生产组织、管理和活动符合施工方案实施的要求。负责项目的安全生产活动,管理项目的安全管理系统。⑷项目工程科认真贯彻执行本公司的质量体系文件。认真审阅图纸,弄清设计意图,参加图纸会审。依据图纸尺寸做好测量、定位、放线工作。按规范要求做好施工技术交底,按国家现行规定做好工程材料试验和检验工作。做好分部、项工程及关键工序的技术交底,督促施工班组贯彻执行。按工程设计变更,及时做好记录。协助项目部技术负责人、质检员、安全员做好相关技术管理工作,对施工中发现的问题及时上报。及时组织分项工程的质量评定,做好资料后交资料员保存。负责项目文件如质量计划、工程施工方案、工程图纸等的管理。⑸项目计划科贯彻执行公司的质量方针和目标。严格按公司有关规定收集整理好工程技术档案资料,85 硅湖职业技术学院毕业论文(设计)做到准确、完整。遵守和执行国家关于材料检(试)验的各项技术规定。负责收集工程原材料、砂浆、砼及原构件的抽验、复检记录。参加图纸会审,做好设计变更记录,真实、全面地收集分部、项工程隐蔽验收记录。及时收集好设计变更等各类文件资料。协助项目技术负责人做好质量资料的收集整理工作。竣工后,及时收集工程竣工资料及施工竣工图,保证资料齐全、分门别类保管存档。贯彻执行国家或地方预算(施工)定额、补充定额和有关现行规定。参加图纸会审,提出存在问题、及时调整工程预(核)算。了解工程的施工条件、方法及前后工序情况,以施工图、《施工组织设计》编制施工预算。努力提高预算的准确性。及时收集设计变更、编制工程预(结)算书、会同建设单位或分包单位办理竣工结算。做好工种用料计划及核算工作。⑹项目材料设备科根据项目需要积极提供合格的物资供应商。对建设单位提供的材料主动联系,根据工程进度按期组织进场,并协助项目保管员对顾客提供的物资进行验收。对所供材料督促供应商或厂家提供样品,并负责按样品提货、不合格产品负责退货。按照公司《物资管理程序》,对物资采购工作组织实施。⑺项目质量安全科贯彻公司的质量方针和目标。负责项目工程施工质量,严格按照现行国家质量标准进行工程验收。参加图纸会审、技术交底,及时做好班组安全、技术质量工作。组织交接班检查并做好记录,参加隐蔽工程和单位工程竣工验收。组织实施评定施工过程的质量检验。负责产品质量的标识,对返工/返修品进行复检。⑻项目综合办公室85 硅湖职业技术学院毕业论文(设计)负责本项目施工安全生产并对项目上的机械设备进行全面管理。严格按国家现行安全规范及有关操作规程落实、检查,协助公司安全科对机械设备进行验收。组织专业人员安装中小型机械设备,配合有关部门对设备基础、安装质量、精度要求等进行检查。参加编制安全技术措施并督促实施,对职工进行现场安全督促。机械设备进行挂牌制,对机械的运转进行督促检查、并做好记录。参加项目机械设备事故的处理,在24h内写出有关书面调查报告。熟悉各类物资的名称、规格、用途、性能和保养知识。严格把好材料、设备进库验收关。材料发放一律凭领料单和正式发货联付货,做到手续齐全,不经批准,主要材料做到“三不发”。认真做好防火、防窃、防潮、防损、防霉变等工作。⑼项目技术计量科贯彻执行公司质量方针和目标,对计、测量仪器定期进行校正检验。正确使用计、测量仪器,确保仪器的精度及准确性。对于重大工程,计、测量前编制详细的操作计划。对重大工程项目计、测量要进行复核,以确保工程定位测量的准确性。所有计、测量情况,均应形成书面记录,并妥善保存、归档。3.2项目总目标a.质量目标:我公司将全面执行招标文件中提出的质量要求,严格按照国家现行的工程质量规范和苏州市的有关工程质量条例规定进行施工,按我公司ISO9002质量保证体系,实行创优目标管理,确保工程质量达到合格,争创市优。我公司若能中标,在工程竣工后的合同保修期内,我公司将提供优质的善后服务。保修期满后,也将按我公司的ISO9002质量保证体系为用户提供满意的上门回访服务工作,消除业主的后顾之忧。b.工期目标:85 硅湖职业技术学院毕业论文(设计)1、为了保证施工的进度,公司将配备最精良的设备给该项目部,充分发挥我公司设备精良的优势,为保证工程加快施工进度提供了强有力的保障。加强工程施工的三级动态管理,确保本工程在180天内全面完成合同规定的各项工作。2、实行以项目经理为首的施工总控制中心,控制和掌握施工进度,及时进行人力和物力的平衡控制,保证施工按计划正常进行。3、充分利用机械施工,减轻工人劳动强度,提高劳动生产效率。如土方工程采用机械挖土,人工修边和清底;模板、钢管、钢筋、砼、砖等材料运输,进行统筹安排,提高运输效率。4、针对各分项的工期,进行细致安排,排好日计划、周计划、月计划,确保整个工程能在计划总工期内顺利竣工。必要时采用两班或三班制进行施工作业,保证各分项的小计划能顺利完成。5、长计划,短安排,针对总体进度,及时排出周进度计划。加强日常生产调度,避免因工作间断造成混乱,同时要正确及时做好各工种协调工作。6、抓好各关键分项的人力、物力安排,如钢筋工程分项、混凝土工程分项。抓好施工进度计划的落实,在施工中要针对实际情况进行分析、总结,充分挖掘潜力,调动一切可以利用因素,解决和克服消极因素,妥善安排好人力和物力,作出有针对性的安排,及时调整和完善施工进度。7、按总体施工进度网络中各项目最早和最迟可能开工和结束的完成时间,编制切实可行的阶段施工计划,指导具体的施工活动,确保总体计划的落实。c.安全目标:全面落实公司《质量手册》和《质量体系程序文件》,确保本工程“杜绝死亡事故,控制重伤事故,减少一般事故”、“施工现场安全防护达标率100%,综合优良率≥80%”等安全目标管理的实现。从施工进场直至工程竣工结束清退场,施工过程中严格遵照市文明工地的要求实施,杜绝发生不文明施工行为,争创“标化工地”。3.3施工程序1、施工组织过程施工组织过程图业主85 硅湖职业技术学院毕业论文(设计)监理单位设计单位项目管理工期控制质量控制安全控制费用控制合约造价合约工期规定质量项目建成1、施工顺序基础工程:施工准备——测量定位——土方开挖——垫层施工——基础模板——基础钢筋绑扎——基础砼浇灌——拆模——基础柱钢筋绑扎——基础墙砌筑——基础柱、地圈梁模板——地圈梁钢筋绑扎——基础柱、地圈梁砼浇灌——土方回填。3.4施工工期安排本工程基础招标工期180天,我公司完全接受建设单位对工期的要求。为合理安排进度,均衡劳动力分配,编制施工进度计划时,充分考虑本工程的特点。施工阶段划分与施工工期安排一并列举如下:(拟55#房)测量放线:…………………(含施工准备)………………………4天土方开挖:……………………………………………………………3天垫层施工:………………………………………………………….2天基础工程:………………………………………………………….20天土方回填:……………………………………………………………3天上部主体:………………………………………………………….77天内外粉刷:………………………………………………………….65天屋面工程:………………………………………………………….16天楼地面工程:……………………………………………………….30天门窗工程:………………………………………………………….20天85 硅湖职业技术学院毕业论文(设计)油漆:…………………………………………………………18天竣工扫尾:………………………………………………………….3天水电工程:…………………………………………………………171天总计:180天实际施工中,各工序之间的衔接是比较密切,又是错综复杂的,所以,实际实施时,在遵守上述工期安排之框架的前提下,现场将根据环境条件的具体变化,多方协调。(详见施工进度计划表)。85 硅湖职业技术学院毕业论文(设计)第四章施工准备和资源配置4.1技术准备1、项目部组织人员建立现场测量放线小组,并由测量放线小组检查验收红线桩,做好施工现场平面、高程控制桩的设置,以及自然地坪高程网络测量记录等准备工作。2、组织项目经理部施工管理人员学习有关图纸、图集、施工规范以及各类与本工程的施工有关的技术文件。3、由主任工程师牵头,组织图纸学习、审查工作,做好图纸会审、设计交底工作。4、组织技术人员进行本工程钢筋、铁件、模板的翻样工作。5、根据图纸会审内容,在开工前完善施工组织设计的调整编制工作。6、编制分部分项工程工艺卡,以及主要分项工程秋、冬季施工措施。7、提出半成品(门、窗及各类预埋件等)的加工、订货计划,明确进场时间。4.2现场准备我公司如有幸中标承建此项工程,将按业主的时间要求,及时进场,按本组织设计中施工总平面图的设想进行现场布置,按实际施工的需要搭建临时设施。根据现场总平面图的要求,做好材料堆场的场地硬化和施工机械、施工用水、用电的布置。大致包括以下工作:1、按本组织设计有计划地组织机械料具进场。2、项目组测量小组实施放线,埋设控制标桩。3、施工场地的硬化处理,铺道渣、碎石、碾实、浇砼面层,做好排水系统,沿建筑物四周、施工道路旁砌筑排水沟。4、现场配足消防器具,确保消防安全。85 硅湖职业技术学院毕业论文(设计)5、根据需要,配备相应的通讯设施。4.3施工机械准备施工机械的配置情况如下表,实际施工时将优化资源配置,协调各机械的进场时间,做到“及时进场,适时退场”。施工机具与用电计划表项次设备名称单位数量额定功率一垂直运输设备1塔吊座11*25=80kw3井架(双笼)座33*7=21kw二砼与砂浆设备1350型砼搅拌机台22*5.5=11kw2软式砼振捣器台22*1.5=3kw3平板式振捣器台11*2=2kw4砂浆机台11*3=3kw三钢筋加工设备1电弧焊机台11*12.0=12kw2钢筋弯曲机台11*4.0=4kw3钢筋切断机台11*5.5=5.5kw四木工机械1刨板机台11*1.5=1.5kw2圆盘机台31*3=3kw五其它设备1潜水泵台33*2=6kw2高压水泵台11*2=2kw3打夯机台31*2=2kw4液压弯管机台11*3=3kw5套丝机台11*2=2kw85 硅湖职业技术学院毕业论文(设计)6氧气乙炔设备套37挖掘机台3合计87kw六照明用电1探照灯盏22*3=6kw2碘钨灯盏1010*1=10kw3生活与办公照明5kw合计21kw4.4劳动力准备我公司对本工程的质量及进度都非常重视,所以在劳动力安排上主要使用本公司技术素质稳定的基本劳动力,以保证现场施工的专业化水平,使本工程的施工工作从开工到竣工的全部过程都能在科学的、合理的管理之下顺利进行,以求达到“用一流管理,创一流质量、保一流安全”的预期效果。在劳动力具体人数的安排上,根据我公司的协调组织能力和机械投入以及以往的施工经验,拟将投入劳动力人数安排如下表:劳动力配备计划表人数施工阶段工种总数木工钢筋工瓦工水电工钳焊工机修工辅工油漆工基础施工242436124416--150主体施工36326416661610270装饰施工16--5624461232200竣工扫尾12--20122481290此外,在主体与装饰施工阶段,另增40人。4.5施工用电准备85 硅湖职业技术学院毕业论文(设计)1、将建设单位提供的电源引至施工现场总配电箱,后再引至各用电设备的分配电箱,总配电箱及分电箱均安装触保器,并在总配电箱处安装电度表。2、根据工程特点:(施工用电平面和立面分开布置)在平面,办公用电、生活用电与施工用电分开布置;在立面,则按三级配电内容型式布置。电箱内所有开关用明显的标志注明,并由专人负责,整个施工现场有持证电工按时检查,以防发生触电伤害。3、配电线路采用三相五线制,在各配电箱处打地锚进行重复接地,配电线路根据现场情况架空设置。4、施工用电根据上表施工现场机械配备,电焊机功率36KW,用电动力设备额定总功率为87kw,现场夜间照明容量约为21kw。总需量P=0.6×87/0.75+36×0.6+21=117.17KW若建设单位提供的电源总量不能满足现场施工需要时,则大功率设备需采取交叉作业,以缓解用电矛盾。施工现场电源线一律采用三相四蕊绝缘线架空。或地下穿管埋设,且各使用点配备专用电箱“一机一闸”,并设触保器,工地设总配电房,并有专业电工值班管理。4.6施工用水准备施工现场用水主要为机械用水、消防用水和生活用水。业主已提供水源头,由我公司装上水表与现场四周敷设的2"水管接通,并设消火栓一个,防患于未然。施工用水在平面上和立面上分开布置,在平面上沿施工场地周边布置,用2"水管每隔30M设置3/4寸水龙头。在上部结构的施工中,施工用水用一根2"水管附在主体结构垂直向上敷设。总供水量按规定取消防用水量即10.1L/S,供水管径按下式考虑:d=4a/(3.1415×V×1000)=0.092米(V取1.52/S)即须选用DN100的镀锌水管作临时给水管,然后用D=50mm的支管加阀门通向各指定使用处。85 硅湖职业技术学院毕业论文(设计)4.7施工管理方案准备实践证明,缺少必要的贯彻手段,再好的组织设计也只会流于空谈,所以,在本组织设计中还将突出一点就是施工组织设计的贯彻,如下:1、做好交底工作经过审批的施工组织设计,将作为施工的重要依据,并在实际施工中严格执行。在开工前要召开各级生产、技术会议,逐级进行交底,详细讲解其内容要求、施工关键和保证措施,责成生产计划部门,编制具体的实施计划,责成技术部门,拟定切实可行的技术细则,以保证施工组织设计的顺利执行。2、制订有关的规章制度经验证明,有科学、健全的规章制度,施工组织设计才能顺利实施,企业正常生产秩序才能维持。因此,必须制订和健全各项规章制度。3、推行技术经济承包制采用技术经济承包办法,把技术经济责任同职工的物质利益相结合起来,便于相互监督和激励,是贯彻施工组织设计的重要手段之一。如节约材料奖、技术进步奖和优良工程综合奖等,都是推行技术经济承包制的有效形式,在实际施工中,可有针对性地采用。4、统筹安排、综合平衡工程开工后,要做好人力、物力和财力的统筹安排,保持合理的施工规模。这既能保证施工顺利进行,又能带来好的经济效果。要通过月、旬、周作业计划及三周滚动计划,及时分析各种不平衡因素,综合利用各种施工条件,不断进行各专业间的综合平衡,完善施工组织设计,保证施工的节奏性、均衡性和连续性。85 硅湖职业技术学院毕业论文(设计)第五章主要施工方法和技术要求5.1测量放线1、定位放线:本工程根据实际需要,主要采用经纬仪进行定位放线。定位放线后,应书面提交业主、监理验收确认,并签证好定位放线验收记录单。2、平面控制:施工放线前应根据施工图和现场周围水准点的布置情况,合理地制定水准引测与定位放线线路,并绘制详细的定位放线图,供有关人员放线时参照使用,以便正确地控制平面尺寸。拟建工程选择各外墙轴线作为主控轴线,建立轴线控制网,并按规定做好标志或标桩加以保护,以确保整个工程施工测量工作自始自终的一致性和准确性。标桩的设置应与施工总平面图相配合,以避免施工过程中受损伤破坏。在工程施工过程中,在建筑物的各阳角的纵横两个方向,标注红漆标记,随后用钢卷尺丈量的方法,定出分轴线。3、轴线垂直传递:本工程采用外控法进行轴线的垂直传递。在工程施工时,拟建工程选择各外墙轴线作为主控轴线,采用经纬仪观测加大尺垂吊进行传递,其他分轴线则采用钢卷尺结合铅垂仪进行传递。4、高程引测:根据建设单位书面给定的BM点和现场确定的相对标高±0.000,将本工程的±0.000相对标高移测到既便于引测,又不易受土方工程施工影响而变形的地方(可选择原有建筑物),设置控制点后,应定期进行复测。85 硅湖职业技术学院毕业论文(设计)上部主体施工时,标高的垂直传递采用皮数杆进行控制,钢卷尺丈量传递,水准仪抄平复核的方法进行。在上部主体结构结束后,应进行全面技术复核,会同建设单位或监理工程师对每条轴线的位置和结构尺寸、层高及标高进行全面复核。5.沉降观测点沉降观测点设置,除4个大角外,应在外墙的变形缝两边各设二个,其余按每隔约20m距设置一个,做好工程的沉降观测记录。首先在建筑物外埋设施工水准基点,作为每次沉降观测的基准,其做法采用钢筋砼预制桩现场埋设。水准基点的高程数据自甲方提供的水准点引测得到,为了水准基点间进行互相校核,防止其本身产生的沉降影响。,考虑在整个工程地块内布设3个水准基点,组成闭合水准线,对水准点定期进行高程闭合检测,以保证沉降观测成果的正确性,其闭合差不得超过±0.866mm。沉降观测点布设在基础部分的柱子上。其具体作法采用在观测点位置预留孔洞后将直径为20mm的铆钉一端弯成90°角,一端制成燕尾形,平向插入洞内,再以1:2水泥砂浆填实。沉降观测工作在基础施工后开始进行,施工期间的观测定期安排为:1)观测点埋设后,待固定预埋铁件的水泥砂浆凝固硬化后观测一次;2)主体每一层楼面施工完毕后观测一次;3)内外粉刷结束后观测一次;4)整个工程竣工后观测一次(竣工时将观测记录移交建设方)。5)建筑物使用后按下表进行定期观测,直至沉降稳定(以沉降量不超过1mm时为稳定)。月均沉降量(毫米)施测周期15以上10~20天10~15以上20~30天5~101~2个月3~52~5个月1~36个月~1年观测时先从水准基点开始,逐点观测,前后视使用同一支水准尺,每个测站上读完各沉降点读数后,再观测后视读数两次。后视读数之差不得大于1mm。沉降观测后再进行观测记录的整理,检查各项计算是否正确,精度是否合乎要求,然后计算各水准基点和沉降观测点的高程,再计算本次沉降量和累计沉降量,最后将荷载情况同时记入沉降观测成果表中。85 硅湖职业技术学院毕业论文(设计)保证沉降观测正确性的措施:①固定人员观测和整理成果;②固定使用的水准仪及水准尺;③使用固定的水准基点;④按规定的日期方法及路线进行沉降观测。5.2土方开挖1、一般情况本工程基础全部为柱基及钢筋砼条形基础,拟开挖土方均为三类土,根据施工图设计标高可知挖方基本情况如下:挖方基本情况表设计室内首层标高(±0.00)黄海高程3.35m场地自然地坪平均标高约-0.150m基础底标高-1.50m混凝土垫层厚度0.10m土方开挖深度约1.40m2、前期准备土方开挖前应对场内之障碍物予以清除,另外对场内原有地下管线及隐蔽障碍物也应清除,以免土方开挖时遇到意外困难。若明确有地下管线的应事先采取必要的保护措施。3、施工方法本工程基础采用独立基柱,基础分布较均匀,利于机械在其间开行,且基础挖方深度较小。综上所述,为保证施工工期,基础土方开挖-1.4M范围内采用EX—200反铲挖掘进行机械大开挖。挖至基底标高以上20cm处时,剩余20cm土采用人工开挖桩间土并修整,土方开挖结束后应立即按施工图要求进行基础垫层施工和测量放线。因本工程基坑深度一般,多余土方量较小,故土方将一部分堆放在基坑外围离基坑外1.50M的地方,便于基槽回填土。部分多余土方提请业主指定地点解决堆放。85 硅湖职业技术学院毕业论文(设计)4、基坑工作面留设机械开挖时均应在基坑周边留出足够的工作面。对于基坑开挖周边应留约30cm的工作面。5、基槽开挖安全措施对基坑边坡宜采取放坡处理,在基坑开挖前必须根据业主提供的地质报告所表明的土质情况确定基坑边坡放坡系数,考虑放坡系数为1:0.45,基本可以满足要求。6、地基验槽施工时基槽挖至设计标高后,必须经地质勘探部门检验,确认持力层满足设计要求,验槽合格后方能施工基础。7、基坑排水本工程基础施工时地下水和地表水的排除要求一般,在基坑内四周条基旁设置环通的排水明沟、断面净尺寸为20cm(最小处)*40cm;其底标高比基底深0.60m,在周边排水明沟内约20m左右设置一个集水井,集水井井壁用单砖砌筑,采取排水明沟及集水井相结合排水的方法进行排水。这样可满足排水要求。集水井内设置潜水泵进行抽排。潜水泵抽出的水通过Ø50尼龙管,排入Ø100总排水管,然后由总排水管排入1.2*2.0*1.5沉淀池,泥浆水经沉淀后,再通过Ø100排水管排入附近的雨水管内。8、基底处理基坑土方开挖后,应及时请有关基槽验收单位进行基槽验收。若基底土质存在局部土质不符设计要求,应提请设计人员协商解决。9、土方开挖技术措施按照图纸和规范的有关要求设置测量控制网,包括基线水平基准点,在基坑开挖施工前,应在基坑周边设置龙门板,根据龙门板桩上的轴线,放出基坑的灰线(边线)和水准标志。龙门板桩一般离开基坑边缘1.5-2.0m以利保存。放线时应按要求放出边坡宽度。灰线、标高、轴线应进行复核检查无误后,方可挖方。为防止坑底扰动,基坑挖好后应尽量减少暴露时间,及时进行下道工序的施工,如不能立即进行下一工序时,应留15-30cm85 硅湖职业技术学院毕业论文(设计)厚覆盖土层,待基础施工时再挖去。雨天施工中,宜采取积极主动的质量和安全技术措施、保证施工连续性,确保基槽边坡、堆方的安全。5.3土方回填1、土方回填概述土方回填前应将基坑内的有机物及其它杂物清理干净,在基础工程结束后及时进行回填。回填土方应采用粘土或亚粘土进行回填,并且回填土方不得含有有机物质、木屑及其它杂物。回填时土方含水率应适当控制,具体最佳含水率应根据土质情况进行测定。2、土方回填方法土方回填应按照30cmm为一皮进行回填,按照30cmm为一皮分层夯实,对于基坑底部范围较小部分土方回填可采用蛙式打夯机进行夯实。在土方回填时必须四周均匀回填。回填之土方经压实后密实度应达到该土质最佳含水率的92%。3、土方回填工程质量预控学习图纸和结束资料确定回填方案学习规程和质量标准测量仪器准备书面交底准备工作回填机械准备操作人员参加技术交底清理现场作好排水中间验收清除基底杂物自检施工回填分层控制厚度85 硅湖职业技术学院毕业论文(设计)办理回填土隐蔽验收灰土拌和均匀清理现场文明施工清除土块生石灰块填土夯实干密度试验记录分层测量填土标高自检记录分层检验填土质量质量评定记录质量评定执行验评标准隐蔽验收记录室内:≥10%自然间,且≥2间,每间≥2处,干密度取样数量,基坑每20-50m2一组(每个基坑≥一组),基槽每层20-50m一组,室外填土每层100-500m2一组,场地平整每层400-900m2一组,取样部位均在每层土压实后的下半部分。资料整理施工记录4、土方回填工程质量对策基底不干净填土前检查,合格后再回填填土含杂质多土源应符合设计要求填土层过厚,没有压实按器具压实厚度填土,不得超厚土85 硅湖职业技术学院毕业论文(设计)施工前没做好水设施制订保证水流畅通措施填土湿度未控制含水率偏差,控制在2-4%基础灰、土含过大颗粒清除大土块和生石灰块土方灰土边角没用小夯夯实准备小夯,按规定遍数夯边角回填地基灰土拌合不均采取两次倒拌,拌合均匀再回填工程一级测量无复测实行一级测量一级复测的管理制度质量施工重进度,轻质量对职工进行“质量”教育对策没有技术措施施工前编制施工组织设计管理测量仪器精度不够经常保养,定期校核专检不认真专检人员坚守岗位,一丝不苟技检员技术交底不清书面交底详细、具体、认真施工奖罚不明严格标准,奖罚分明人员操作操作马虎加强检查,不合格不交下道工序人员自检不认真认真执行自检负责制5、把好基础质量关为了保持基坑底土的原状结构,在挖至基础底标高约100mm85 硅湖职业技术学院毕业论文(设计)时,用水准仪进行复测,打腰桩,用人工修复到设计标高。土方工程开挖完毕后,及时通知建设及设计院等单位进行基底验槽及土质检验,合格后方可进行下步工序砼垫层的施工。待基础工程施工后,经验收合格后,进行分层回填,分层铺设厚度控制在300mm以内,采用蛙式打夯机夯实,且应在基础墙两边同时回填。填料的最大干密度须通过击实试验确定,最佳含水率也应通过试验确定。压实土的质量检测必须随施工层进行,每100m2应≥一个检测点,条形基础每20m≥一个点。本工程的填土压实情况,应由具备资质的部门进行检测并提供正式的检测报告。5.4模板工程模板应于使用前进行全面检查,损坏或变形较大的模板不得用于工程上。模板组装时应视施工的便利,适时涂刷脱模剂。1、基础模板本工程基础为独立基柱,基础模板可在砼垫层上直接施工,侧向模板采用钢模板拼装而成,用Φ48*3.5钢管作围檩和支撑散装散拆。以木模加以调整,拼缝视其大小分别采用胶布粘贴和木模嵌塞等措施。基础侧模应每隔1500左右设一组斜托架,基本可保持砼浇筑时模板体系的稳定性。基础侧向模板在基础混凝土达一定强度,可保拆模时不碰撞而产生缺棱掉角等现象时即可拆除。[1]框架柱模板本工程基础框架柱是纵向承重和抗震设防的最重要构件。框架柱模板采用木模板,以木方和钢管支撑系统加以支撑。框架柱模板的安装顺序是:柱基清理-----模板安装——靠尺立直——临时固定——复核校正——支撑体系安装。[2]地梁模板地梁模板拟采用组合钢模板,侧向支架采用钢管支撑系统,采用型号为Φ48*3.5mm85 硅湖职业技术学院毕业论文(设计)的钢管沿圈梁通长支撑,斜撑角度控制在450~600之间。模板接头处均用胶布粘贴,圈梁模板均用钢管加固。地梁模板的安装顺序是:支撑体系安装—梁内外侧模板及斜撑安装—抄平复核。[3]梁板模板:梁、楼板承重架用钢管支撑系统,采用φ48×3.5mm钢管,从上到下均用2-3道水平横杆纵向、横向连接,梁立脚间距@0.8m,板脚间距@1.0m。对局部跨度大的部位,根据计算荷载制定的方案进行支撑。模板接头处均用胶布粘贴,梁、柱结合部用定型模板连接,楼板模板直接搁置在承重架上。承重架两侧设角度小于或等于45°的对称剪刀撑.以确保支撑架的强度,刚度和稳定性。模板组装前应根据实放楼面(或地面)上各梁板的位置线搭设支撑承重架,其立杆的纵横间距排列应严格按支撑体系设计要求施工,上下排水平杆的间距应控制在1.6-1.8m间,扫地杆离地250-300,且纵横互相牵通,顶撑每只扣件均加设保险扣件。由专人从同一水准点引测统一水平标高,并用红漆标注在各梁、板支承架的立杆上,再根据各梁、板的底模板标高,用钢尺分别丈量到位,上水平及横楞按照标高设置。按装梁底模及板模时要仔细逐一复核各梁板上水平杆及横愣杆标高,以便及时纠正误差。安装梁侧模时应逐一复核梁底模的轴线位置及几何尺寸,在确保无误后方可支撑侧模。模板拼装依据模板排列图,梁模板应按跨度3‰起拱。[4]楼梯模板①首先应根据设计尺寸放样,同时让测量人员找好平台标高线及梯板坡度线。②楼梯模板施工过程依次是:85 硅湖职业技术学院毕业论文(设计)安装平台梁板支撑体系——安装平台梁、板底模——安装梯板外帮侧模——安装踏步横档模。③注意事项:楼梯支撑底板的格栅间距宜为500mm,支撑格栅和横托木间距宜为1-2m,托木两端用斜支撑支牢,下用单楔顶紧,斜撑间用牵杠互相拉牢,格栅外面钉上外帮模,其高度与踏步口齐。安装外帮侧板应先在其内侧弹出梯板厚度线,用套板画出踏步板位置线,钉好固定踏步侧板的档木,再行安装。楼梯踏步高度要均匀一致,踏步侧板下口应钉一小支撑,以保证踏步侧板的稳固,如有预留孔或预埋件,也应按设计位置留(埋)好。楼梯段的支模示意如下页图:[5]预埋件安装:整个工程中预埋件涉及到水、电、装饰等各专业所需的埋件,埋筋、预埋套管,预先相互联系,按其专业要求进行预埋或预留,不得遗漏,安装位置要准确,可在模板上量出位置。在模板和预埋铁板上钻孔用螺丝固定后拼装。5.5钢筋的施工方法和质量保证85 硅湖职业技术学院毕业论文(设计)1、原材料对每批进场的钢筋,需根据施工验收规范和钢材质量标准实施把关,除必须附有质保单外,尚须通过随机抽样试验。2、钢筋的加工本工程拟将所有钢筋的加工制作均安排在场内钢筋加工区内,然后将成品钢筋运至施工部位进行绑扎。钢筋加工前,需严格按照施工图纸有关规范要求,并结合工程实际情况进行钢筋翻样和编制配料表。钢筋配料单中应注明每个构件中钢筋的部位、型号、长度、根数等参数,以便优质、高效、准确无误地保证钢筋制作加工质量,保证钢筋制作有序进行。钢筋制作前,应对运输中产生弯曲变形的钢筋进行调直或切割。钢筋加工顺序为:钢筋进场—取样、试验(合格)—断配料—分组对焊(经检验合格)—弯曲成型—挂牌堆放—标识。钢筋制作过程中如需接长宜采用闪光对焊,按设计要求须弯折的钢筋应在制作时一次弯曲成型。施焊人员必须经考核合格才能上岗作业。钢筋半成品应整体地堆放在现场指定的地点,并分组挂牌。钢筋运输和吊装时应按一定的先后顺序进行,严禁随意堆放无牌号的钢筋。3、钢筋的安装为确保钢筋工程顺利进行,要求钢筋翻样人员及时地、准确地做好钢筋下料表,各种规格的进料计划,按工艺要求的绑扎顺序适时进场,同时要求钢筋制作班组适时地做好半成品钢筋的加工,力争做到半成品钢筋随出、随运、随绑扎。A.构造柱钢筋绑扎:在基础钢筋施工的同时,应将构造柱钢筋“生根”在基础内,为保证构造柱钢筋位置的准确,构造柱主筋与基础板筋应通过焊接固定。各构造柱钢筋绑扎前,要根据柱轴线垂直传递后的柱头位置线,在允许误差范围内对主筋进行接长,并应反复校正柱头位置,确保每根柱的上下端轴线处在同一铅垂面上。构造柱竖向钢筋的接头一般采用绑扎接头,接头均按设计和规范的有关要求进行处理。具体要求是:搭接长度不小于规范要求,绑扎铅丝应在搭接范围的两端和中间各扎一道,铅丝应不少于两股。85 硅湖职业技术学院毕业论文(设计)如使用电弧焊,焊缝长度应≥10d,宽度应≥0.3d,厚度应≥0.1d;B.圈梁钢筋安装由于圈梁截面与墙体同宽,绑扎钢筋时可参照经验收合格的墙体外边线,同时还须控制好保护层厚度,保证其施工质量。对于主筋直径较小,锚固长度较小的圈梁钢筋,还可以在加工地点制成钢筋骨架进行整体拼装。在进行圈梁钢筋验收之前,还应在梁底垫放保护层垫块,以保证梁底受力钢筋的保护层厚度,令其与砼较好地协同受力。C、梁、板钢筋绑扎a.梁箍筋弯钩迭合处应沿受力钢筋方向错开,其余同柱。b.板的钢筋绑扎时,四周两行钢筋交叉点应每点扎牢,中间部分每隔一根相互成梅花式扎牢。双向主筋网片时,则应将钢筋相应交叉点全部扎牢,板上部的负筋不得被踩下。c.板与梁交接处、先绑扎梁钢筋,后绑扎板钢筋。d.钢筋绑扎后应随时垫好保护层垫块。D、其他构件钢筋绑扎a.楼梯钢筋绑扎时应先绑平台梁,再绑扎斜板、平台板。b.悬挑结构钢筋绑扎时,注意负弯距区钢筋的锚固长度,应符合设计和规范要求。E.钢筋验收现场人员须提前24h通知有关方面人员对钢筋进行隐蔽工程验收,发现问题应及时整改,并提请再次验收。在办好隐蔽工程验收记录后,方可进行下道工序的施工。4、钢筋施工质量保证措施a.现场堆放钢筋应有架空措施,锈蚀过大的钢筋不得用于工程上;b.使用闪光对焊进行钢筋接长时应符合下述要求:闪光过程应强烈、稳定;顶锻应适当垫高;准确地选用各焊接参数,包括调伸长度、烧化留量、顶锻留量以及变压器级数等;应准确调整并严格控制各过程的起点和终点。c.钢筋及铁件位置的允许偏差范围见下表:85 硅湖职业技术学院毕业论文(设计)项次项目允许偏差(mm)检查方法1受力钢筋排距±5尺量取最大值2钢筋弯起点位置20尺量3箍筋、横向钢筋间距绑扎骨架±20尺量取最大值4预埋件位置中心线位置5尺量水平高差+3,-05受力钢筋保护层厚度基础±10尺量柱、梁±55.6墙体砌筑本工程+0.00以上墙体采用混凝土多孔盲砖,M5混合砂浆。Ⅰ、材料要求a.水泥标号应根据砂浆强度等级进行选择,水泥砂浆采用的水泥标号不宜大于C32.5,严禁使用过期或作废的水泥。b.本工程的墙体主要是砖砌,宜选用含泥量不应超过5%的中砂。c.拌制砂浆应采用不含有害物质的洁净水或饮用水。d.生石灰熟化成石灰时,应用孔眼不大于3*3mm的网过滤,熟化时间不得少于7d。严禁使用脱水硬化的石灰膏。e.用于砌实心砖的砂浆,其稠度宜为70~90mm,用于砌多孔砖、空心砖的砂浆,其稠度宜为60~80mm。Ⅱ、施工顺序:1、抄平放线在砌筑基础之前,在建筑物的主要轴线设置标志板(龙门板),标明基础墙身宽和轴线的位置及标高。用吊锤将轴线放到基础面上,并据此弹出纵横横墙的边线及弹出门宽洞口位置。2、摆砖墙摆砖墙,简称撂底,是在弹好线的基础面上按照规定的组砌方法,先用干砖块试摆,使门洞、窗口和墙垛等处的砖符合模数,满足错缝的要求,借助灰缝的调整,使墙面竖缝宽度均匀,尽量少砍砖。85 硅湖职业技术学院毕业论文(设计)3、立皮数杆皮数杆是划有每皮砖和灰缝的厚度,以及门宽洞口、过梁:楼板等的高度位置,用来控制墙体竖向尺寸及各部构件的竖向标高,并保证灰缝厚度的均匀性的方木标志杆。皮数杆一般设在墙转角处以及纵横墙的交接处,如墙面过长时,应每隔10-15m树立一根。皮数杆需用水准仪统一竖立,使皮数杆上的±0.00与建筑物的±0.00相吻合,以后即可以向上接皮数杆。4、盘角、挂线墙角是控制墙面横平竖直的主要依据,所以一般先砌墙角。墙角砖层高度必须与皮数杆符合,做到“三皮一吊、五皮一靠”。墙角必须双向垂直。墙角砌好后,即可挂小线,作为砌筑中间墙体的依据,以保证墙面平整,一般一砖墙采用单面挂线,一砖半墙可用单或双面挂线。二砖墙以上应用双面挂线。5、砖的砌筑砌砖的操作方法,通常采用“四一砌砖法”,即“一铲灰,一块砖,一挤揉,添一刀头灰”的方法。在砌完墙后,应及时清扫墙面。Ⅲ、砖墙砌筑的基本要求1、砖墙砌体的组砌形式普通砖墙的厚度有半砖、一砖、二砖等,墙面组砌的常用形式有:一顺一丁、三顺一丁、梅花丁等。2、砌筑的基本要求砌体的质量应符合施工验收规范和操作规程的要求,做到横平竖直,灰浆饱满,上下错缝、接槎可靠。a.横平竖直:砌体的水平灰缝应平直,竖间灰缝应垂直对齐,不得游丁走缝,以使砖块均匀受压、墙面美观。b.灰浆饱满:砌体水平灰缝的砂浆饱满度要达到80%以上,水平灰缝和竖缝的厚度规定为10±2mm,过厚易使砖块浮滑,过薄会使砌体粘结力降低,灰缝饱满可保证砖块均匀受压,避免受弯,受剪和局部受压状态的出现。c.85 硅湖职业技术学院毕业论文(设计)上下错缝:为了保证墙体的整体性和传力有效,砖块的排列方式应遵循内外搭接、上下错缝的原则,力避出现通缝受压。砖块错缝搭接长度应不小于1/4砖长。d.接槎可靠:接槎是墙体砌筑需分段进行,相邻段不能同时砌筑而设置的临时间断,以便于先砌与后砌部分的接合。留槎处的灰缝砂浆不易饱满,故应少留槎。接槎主要有两种方式,斜槎和直槎。斜槎长度不应小于高度的2/3,斜槎确有困难时,方可留直槎。地震区不得留直槎。直槎必须做成阳槎,并加设拉结筋,拉结筋沿墙高每500mm留一层,每120mm厚留一根,但每层最少为两根。埋入墙体的长度从留槎处算起,每边均不得小于500mm,未端应有90度弯钩。Ⅳ、地梁与框架柱的施工方法地梁截面按图施工,梁内主筋、箍筋规格数量按图纸要求设置。内外墙交接处及拐角处,梁钢筋应锚入框架柱内≥30d,对有抗震设防要求的梁配筋应严格按规范要求施工梁钢筋应锚入构造柱内≥30d,二级钢筋应加6d直勾,形成一个封闭框架。Ⅴ、砌筑工程安全施工技术要点1、一般要求a.砌筑人员进入现场应戴安全帽,高层建筑砌体作业人员,应经体格检查,患有高血压病、心脏病、癫痫病及其他不适合高空作业的疾病患者,不得从事高空作业。b.同一垂直面内上下交叉作业时,必须设防护隔离层(如挂棚、布、竹笆或绳网防止物体坠落伤人)。c.现场或楼层上的“五口临边”处应设置护身栏杆盖板。d.使用机械要专人管理,专人操作,机械必须经常检修维护。2、砌筑安全a.墙体砌体高度超过地坪1.20m以上时,应搭设脚手架。在一层以上或高度超过4m时,必须有上下马道,采用里脚手架必须支搭安全网;采用外脚手架应设护身栏杆和挡脚板。b.砌墙时,不得随意拆改架子或自搭飞跳。不得用不稳固的工具或物体在脚手板上垫高操作。c.在架子上不能向外打砖,不得站在架子上或墙顶上修凿石料,护身栏杆不得坐人,利用原架子作外沿构逢时,应重新对架子进行检查和加固。85 硅湖职业技术学院毕业论文(设计)3、运输安全a.砖石运输车辆前后距离,平道上≥2m,坡道上≥10m。脚手架上运输,脚手板要钉牢固。运输中跨越沟槽宽度≥1.5m时,必须搭设马道。b.垂直运输的吊笼及起重机具必须满足负荷要求,安设牢固。井架和门架每10-15m应设一组缆风绳。缆风绳与地面夹角应为450-600。吊运时不得超载,并须经常检查。4、堆放安全架子堆料,应严格控制堆重,以确保较大的安全储备。均布荷载堆重不得超过3KN/m2,集中荷载不得超过1.5KN;侧码不得超过三层,同块脚手板上操作人员不得超过二人。在楼层上堆料时,应先在其房间板下支好加固支柱。5.7混凝土工程本工程砼采用泵送商品砼。1、材料要求砂:要求采用颗粒级配良好、质地坚硬干净的天然中砂,其含泥量应不大于3%,其坚固性和有害物质含量应符合规范要求。石子:要求采用质地坚硬、耐久、干净、颗粒级配良好的碎石,其最大粒径应不大于40mm,石子中针、片状颗粒的含量不得超过15%,含泥量应不大于1%,且所含泥土不得呈现块状或包裹在石子表面。水泥:拟采用C32.5普通硅酸盐水泥。水泥进场时,必须有质量证明书,并应以对其品种、出厂日期等检查验明,对水泥质量有怀疑,应复查试验,按其试验结果选用。对指定的免检产品,亦应有5~10%左右的抽样化验,与其出厂化验单对照,并办妥有关手续,记录在案。水:应采用可供饮用的水,现场可直接利用城市自来水。外加剂:如需使用外加剂,砼配比应从货场堆放的材料中取样进行试配,经试验合格,并取得监理等有关单位的认可后方可使用。“五关三不准”85 硅湖职业技术学院毕业论文(设计):即商品砼在生产、运输中须执行的几项要求。五关:原材料检验关,砼设计配合比关,原材料计量关,砼搅拌时间关。三不准:搅拌车筒内积水不除不准装料,装料后不准筒体停转或任意加水。2、施工前的准备砼浇灌前,所有机具设备必须齐全,并经全面维修保养,以确保砼浇灌过程中所用机械设备运转正常。施工现场所用的水、电必须保证供应,以免在砼浇灌过程中突然发生停电停水,影响工程质量。施工前应安排好劳动力,向有关人员作好全面的安全、技术、质量书面交底,以保证安全生产、工程质量和各项技术经济指标的全面完成。项目经理必须根据施工进度,制定详细、准确的砼要料计划,至少提前24h通知生产厂家供料时间和所需砼量,必须根据结构部位,施工工艺等,告知生产厂家需供砼的强度等级,塌落度要求,外加剂掺加要求等,厂家必须按现行国家施工规范供料。泵送砼浇灌时,砼供应必须保证砼输送泵的连续性,每次泵送浇灌时,要先用适量水泥砂浆润滑内壁。3、混凝土运输确定砼供应商后应随即根据运距计算出砼从运输到浇筑的最短时间,并会同砼供应商商定外加剂方案,准确控制砼的初凝时间。商品砼由专用的筒车从砼供应点运至场内。砼运输过程中应尽量减少振荡,且保持4r/min的转速。每次砼浇筑,现场将派专人签收砼,同时检查砼各项技术指标和出料时间,砼入场须经签收后方可用于浇筑。筒车送料完毕,应及时清洗。4、混凝土浇筑结构混凝土采用泵送浇筑,每次浇筑砼前,要进行一次全面的复核检查,内容包括轴线位置、标高、垂直度、结构模板形状和几何尺寸、预留孔洞和预埋件等,以及模板支撑是否稳定牢固。经验收合格并签证后,方可进行混凝土浇筑,同时要做好浇筑前的技术交底工作。混凝土浇筑应事先编制详细的方案,确定浇筑工艺的人员数目与工种配合情况、机具配备情况和浇筑流向、浇筑方法。砼振捣应宜采用棒式振动器,插入深度为棒长的3/4。插入式振捣器操作时,应做到“慢插快拔”,振动棒插入砼后,应上下抽动,幅度为5~10cm85 硅湖职业技术学院毕业论文(设计),以排出砼中空气,振捣密实。每插点应掌握好振捣时间,过短过长都不利,每点振捣时间一般为20~30秒,使用高频振捣器时,也不应少于10秒,待砼表面呈现水平,不再沉落,不再出现气泡,表面泛出灰浆时,方可拔出振动棒。拔出振捣器不宜快,待振动棒端头即将露出砼表面时,再快速拔出振动棒,以免造成空腔,插入器插点应排列均匀,可采用“行列式”或“交错式”顺序移动,不应混用,以免造成混乱而发生漏振。每次移动位置的距离应不大于振动器作用半径1.5倍。当砼分层浇筑时,振捣上一层砼时,应插入下一层50mm左右,以消除两层之间的接缝,同时振捣上层砼应在下层砼的初凝之前进行。5、砼养护及试块制作砼的养护工作不容忽视,应有专人负责实施,在砼构件表面,采用喷洒JS型养护剂的方法,加强砼的养护工作。砼的养护时间及有关要求等均按规范规定要求执行。在已浇灌的砼强度等级达到1.2Mpa以后,始准在其上来往人员和安装模板及支撑架子。砼浇灌过程中,应随机做好具有代表性的试块,每组试块应在同盘砼中取样,在现场按标准制作,砼试块的制作养护等应由专人负责实施。6、砼表面缺陷修整砼施工中,思想麻痹,或是技术上的疏漏,都可能使砼构件的表面(或内部)产生缺陷,影响观感、使用,或是后续工艺的实施。对于重大缺陷和内部缺陷须另行检查、测定并研究解决方案(在工艺基本正确的情况下一般不会出现);对于表面缺陷,此处谨择其概要分述如下:项次项目现象措施1麻面砼面产生许多小凹点。将麻面部位充分润湿后用水泥浆抹平。2蜂窝砼表面无水泥浆,5mm<坑深<保护层厚。面积较小且数量不多,洗刷干净后用1:2-1:2.5水泥砂浆抹平;面积大,应凿去薄弱的砼和突出的骨料颗粒,经洗刷后,用高一等级的细石砼填塞并捣实。3裂缝85 硅湖职业技术学院毕业论文(设计)砼表面有不规则的细小裂纹。(较大裂缝沿缝凿去薄弱部分)洗净后用1:2-1:2.5水泥砂浆抹补或干后用环氧胶嵌补。4露筋钢筋没有被砼包裹而外露。按其全部深度凿去薄弱的砼和突出的骨料颗粒,经洗刷后,用高一等级细石砼填塞捣实。5孔洞保护层厚<洞深<构件厚度的1/3。凿去孔洞周围的松散砼和浆膜,压力水洗净,支模板,用高一等级的细石砼填塞并捣实。6缝隙夹渣施工缝处有缝隙或夹有杂物。清除施工缝处杂物并洗净,用1:2-1:2.5水泥砂浆(夹渣不深)强力嵌实或(夹渣较深)用高强度细石砼强力灌实.5.8装饰工程本工程抹灰按“先室内后室外,先墙面后地面,外墙由屋檐开始自上而下”的顺序进行。各部位的装饰做法及施工工艺分述如下:1、抹灰工程施工工艺概述建筑装饰是建筑物重要组成部分,它的主要功能是:保护建筑物各种构件免受自然界风、雨、雪、霜、大气等侵蚀,增强构件保温、隔热、隔音、防潮等功能,提高围护结构的耐久性,延长建筑物的使用寿命,同时也能增加建筑物的美观和艺术形象,改善清洁卫生条件,美化城市环境,使建筑物清新、整洁、明亮,给人以美的享受,为人们创造良好的生产、生活和工作条件。所以现场项目经理,必须高度重视教育全体施工员提高对装饰工程的质量,认真按设计要求、操作规程、标准要求、规范施工行为,增加观感,提高工程优良率而努力。一般要求:85 硅湖职业技术学院毕业论文(设计)抹灰工程按使用的材料和装饰效果分为一般抹灰和装饰抹灰两在大类。一般抹灰适用于水泥砂浆、混合砂浆、石灰砂浆、聚合物水泥砂浆和麻力灰、纸筋灰、面灰膏等材料的抹灰工程。一般抹灰按使用要求,质量标准和操作工作不同,分为普通抹灰:中级抹灰和高级抹灰三个等级。普通抹灰为一层底灰、一层罩面灰、分层赶平、修整、二遍成活;中级抹灰为一层底灰、一层中灰、一层罩面灰、三遍成活,需设置标筋,阳角找方正,分层赶平,修整、表面压光;高级抹灰为一层底灰、几层中灰、一层罩面灰、多遍成活,要设标筋,阴阳角找方正,分层赶平,修整、表面压光。普通抹灰其层面外观要求表面光滑、洁净、接槎平整;中级抹灰其层面要求表面光滑、洁净、接槎平整、灰缝清晰顺直;高级抹灰要求表面平整、光滑、洁净、颜色均匀、无抹纹,灰线平直方正,清晰美观。抹灰之所以要分层分遍进行,是因为分层分遍有利于抹灰层粘牢固,控制抹平,保证质量。若一次抹灰不厚,则由于内外收水快慢不同,砂浆干缩出现裂缝,易造成空鼓、干裂、甚至脱落,同时也造成材料和人工的浪费。抹灰层厚还与施工时气候条件有关。水泥砂浆每层厚度宜为5-7mm;石灰砂浆和水泥混合砂浆每遍宜为7-9mm;底层厚度宜为5-9mm。底灰涂抹后,应间隔一定时间后再涂中层,中层厚度为5-12mm。面层抹灰经赶平压实后的厚度:石灰膏不大于2mm。罩面灰厚度太大,易于裂,影响美观。抹灰层总厚度,应视具体部位的基本材料而定,如顶棚抹灰总厚度不大于15mm,内墙为普通抹灰总厚度不大于18mm;如级抹灰总厚度不大于25mm;外墙抹灰总厚度不大于20mm;勒脚及实出墙面部分的抹灰总厚度不大于25mm;对于混凝土大模板或大板建筑的内墙和楼面板,应视工程质量而定,如质量较好,表面可不抹灰,只刮腻子刷浆即可,总厚度仅为2-3mm。2、手工抹灰施工工艺(1)设置标筋为有效地控制墙面抹灰的厚度和垂直度,使灰面平整,抹灰之前应设置标筋(又称为冲筋),作为底中层抹灰的依据。标筋砂浆同抹灰层砂浆。设置标筋时,先用托线板检查墙面平整垂直度,再在墙两边上角离阴角10-20cm处按抹灰厚度用砂浆做一个“灰饼“,然后根据这两个灰饼用托线板或吊线挂垂直做墙面下角两个“灰饼“,其位置一般在踢脚线上口,随后以上角和下角左右两“灰饼“为准拉直线,每隔1.2-1.5m左右上下加若“灰饼“。待灰饼稍干后在上下灰饼之间用砂浆抹上一条宽10cm左右宽的垂直灰埂,此即为标筋,作为抹灰厚度和赶平的标准。顶棚抹灰一般不作灰饼和标筋,而是在顶棚四周墙面上弹一道水平线以控制抹灰层厚度。(2)抹灰层的涂抹85 硅湖职业技术学院毕业论文(设计)标筋稍干后即可分层涂抹抹灰层,分层涂抹时,应防止涂抹后的砂浆破坏已涂抹砂浆的内部结构,而影响与前一层的粘结。为避免几层潮湿砂浆合在一起收缩过大、造成抹灰层空鼓、开裂,石灰砂浆应待前一层砂浆发白(7-8成干);水泥砂浆应待前一层砂浆凝后涂抹。抹灰材料应按设计要求选择砂浆品种,块状生石灰淋制石灰膏要充分熟化,常温下熟化时间不少于15d,用于罩面时,则不应少于30d。淋制时必须用3*3mm筛子过滤并在沉淀池内进行熟化。砂子必须过筛,不得含有杂物。为了使抹灰砂浆与基体表面粘结牢固,防止抹灰层产生空鼓现象,抹灰前应对砖、石、混凝土等基体表面凹凸不平部位剔平或用1:1水泥砂浆掺10%“107”胶薄抹一遍。表面上灰尘、污垢和油渍等均应清除干净,并洒水湿润。洒水一般宜洒两遍,使砖石渗水深度达8-10mm左右;混凝土基层应在抹灰前一天浇水,使水渗入混凝土表面2-3mm。如各层抹灰相隔时间不长,已抹灰的砂浆较干,也应浇水湿润,才可抹下一层砂浆。室内抹灰工程应在上下水,煤气和采暖管等安装后进行,穿越楼板和墙体的孔洞应在抹灰前嵌塞密实。室外抹灰工程应在安装好门框、阳台栏杆和予埋件后,并将墙上的孔洞填塞密实再进行。(3)罩面压光室内抹灰面层总厚度麻刀石灰不大于3mm,对于纸筋石灰、石膏灰不大于2mm。罩面灰应待底灰5-6成干后进行,如底过干,应加水湿润。罩面分纵横两遍涂抹,最后用铁抹子压光,不留抹纹。室外抹灰常用水泥砂浆罩面,因面积较大,为了不显接槎,防止抹灰层干裂,应设置分格缝,留槎应在分格缝处,水泥砂浆罩面应用木抹子抹成毛面,罩面颜色,应用同一种与规格原料,由专人配料、按统一配比配制。(4)抹灰质量的允许偏差(mm)项目允许偏差(mm)检查方法普通中级高级1表面平整542用2m直尺和楔形塞尺检查2阴、阳角垂直-42用2m托线板和尺检查3立面垂直-53用2m托线板和尺检查4阴阳角方正-42用200mm方尺检查85 硅湖职业技术学院毕业论文(设计)3、内墙及顶棚粉刷:工艺流程:基层处理——做灰饼、出柱头——抹底层——抹面层。⑴清理墙面基层表面,补砌好脚手架洞,用托线板挂直,进行直角,做塌饼,浇水润湿墙面。⑵底层砂浆用括尺括平,如墙面偏差大时,应用水泥砂浆事先垫平。⑶待底层发白即六、七成干后,可粉面层砂浆,用括尺赶平后再用木蟹打磨平整,注意丝纹清晰顺直,无明显接槎。⑷外窗台、窗楣、雨蓬、阳台、压顶等宜用水泥砂浆,上面应流水坡度,下面应做滴水线或深度和宽度均≥10mm的滴水槽。⑸混合砂浆拌好后,应在初凝前用完,凡已结硬的水泥砂浆不得继续使用,也不允许加水重新拌和后再使用。⑹混合砂浆面层抹好后,常温下24h以内应喷水养护。4、外墙水泥砂浆粉刷:工艺流程:基层处理——做灰饼——做门窗护角线——出竖头括糙——平顶括糙——墙面罩面压光a.粉刷前应对所有墙面应全部浇水润湿清刷,对局部凸出不平处,应先斩凿平正,然后校正挂直,用水泥砂浆,每隔1.5~1.8m出塌饼。b.内墙所有门窗樘大头角和走廊部位有阳角处做暗护角线,护角线必须挂直,大头角必须兜方。一层护角线全部完成,达到一定强度后,方可进行基层括平工作,括平厚度一般控制在10~15mm,若厚度过厚时,应分皮找平后,再进行大面积括糙,括糙时应按塌饼厚度出竖头,按照竖头硬括板,括糙表面平整必须一致,无凹瑭,无开裂。c.墙面括糙在表面槎平的同时,对阴阳角,平顶与墙面夹角处应整理齐直,不留腻灰,操作时应用阴角器加以通直。d.墙面括糙完成后,对踢脚线,台度应粉水泥砂浆的位置上,所留石灰砂浆加以清理出清。粉好后在地坪上所留的砂浆应随时清除铲清,并用水冲洗扫除,避免砂浆粘污地坪,影响地坪质量和美观。5、油漆和涂料85 硅湖职业技术学院毕业论文(设计)油漆和涂料是装饰工程的最后一道关,直接影响观感质量,所以必须选用技术素质好,管理严格的油漆专业队伍进场,严格按油漆工程操作规程施工,严禁偷工减料,以次充好,施工工艺如下:工艺流程:清扫基层——填补缝隙、局部刮腻子——磨平——第一遍满刮腻子——磨平——第二遍满刮腻子——磨平——干性油打底——第一遍涂料——复补腻子——磨平(光)——第二遍涂料——磨平(光)——第三遍涂料——磨平(光)——第四遍涂料。a.施涂前应将基层的缺棱掉角处用1:3的水泥砂浆(或聚合物水泥砂浆)修补;表面麻面及缝隙应用腻子填补齐平。b.外墙涂料分段进行,应以分格缝、墙的阴角处或水落管等为分界线。c.外墙涂料工程,同一墙面应使用同一批号的涂料,每层涂料不宜施涂过厚,涂层应厚薄均匀、颜色一致。d.施涂复层应符合下列规定复层涂料一般是以封底涂料、主层涂料和罩面涂料组成,施涂时应先喷涂或刷涂封底涂料,待其干燥后再喷涂主层涂料,干燥后再施涂两遍罩面涂料。喷涂主涂层时,其点状大小和疏密程度应均匀一致,不得连成片状。水泥系主层涂料喷涂后,应先干燥12小时,然后洒水养护24小时,再干燥12小时后,才能施涂罩面涂料。施涂罩面涂料时不得有漏涂和流坠现象,待第一遍罩面涂料干燥后,才能施涂第二遍罩面涂料。在施工中应重点注意以下几点工作:a.需刷白涂料的内墙和天棚面应提前一段时间做好,使其适当干燥,以免潮湿后起泡、起皮、脱落、变化等质量缺陷发生。b.需要修补的灯具口及墙面损坏处等应提前修补完毕,然后进行油漆,不应颠倒。5.9楼地面工程1、楼地面工程概述根据现行国家标准《建筑地面工程施工及验收规范》,建筑地面工程(本组织设计称作楼地面工程)应是建筑物底层地面(地面)和楼层地面(楼面)的总称,并包括室外散水、明沟、踏步、台阶、坡道等附属工程。工艺流程是:85 硅湖职业技术学院毕业论文(设计)(基土回填或处理——垫层施工——)找平层施工——面层铺设。1、基土处理a.基本要求:(1)地面基层砼应铺设在均匀的基土上,对地面下的基土层不论是原状土或填土均应达到均匀密实的要求;(2)对于淤泥、淤泥质土、杂填土、冲填土及其他高压缩性土层等软弱地基,必须按设计要求对软弱地基土进行更换或加固处理后方可铺设地面;(3)经分层压实后的填土为压实填土,其压实系数应符合设计要求,且不应小于0.9,含水量与最优含水量的偏差应控制在3%以内。b.施工要点:(1)土的最大干密度应采用击实试验确定,或按国家现行规范《建筑地基基础设计规范》有关公式计算确定;土的控制干密度可根据当地经验确定;(2)填土时应在最优含水量下施工,过干的土在压实前应加以润湿,过湿的应晾干;(3)室内地面填土时,对与沿墙柱基础的连接处,应重叠夯填密实,或设隔离缝进行技术处理,防止因夯填不实出现下沉现象,造成地面面层空鼓开裂,并沿墙柱处脱开;(4)经处理后的软弱土质,在夯实后应按具体情况分别采用碎石、卵石、砾石、碎砖、矿渣或砂等材料铺成一层夯入土中,以进行基土表面加固处理。其铺设厚度不宜小于60mm,夯入深度不小于40mm,铺设材料粒径为40-60mm。2、垫层铺设本工程如有超过300mm的超挖,按设计要求应采用1:3砂石回填,如有300mm以内的超挖,应采用毛石砼回填,地面基土之上则要采用碎砖或碎石回填。基本要求:砂石宜选用级配良好的材料,石子、碎石的最大粒径不得大于垫层厚度的2/3;碎石应选用强度均匀,级配适当和未风化的石料,碎砖不得采用风化、酥松和夹有瓦片及有机杂质的砖料,其粒径不应大于60mm。b.施工要点:垫层材料应摊铺均匀,不得有粗细分离,压实前应洒水使材料表面保持湿润;机械夯实时,每层虚铺厚度为150-200mm,最佳含水量为8—12%85 硅湖职业技术学院毕业论文(设计),要一夯压半夯全面夯实;在已铺好的碎砖垫层之上,不得用锤击的方法进行砖料加工;质量检查可在垫层中设纯砂检查点,用容积≥200cm3的环刀取样,测定其干密度,以不小于该砂料在中密状态时的干密度数值(1.55-1.60g/cm3)为合格。3、找平层铺设本工程地面采用砼找平,楼面采用水泥砂浆找平。a.基本要求:⑴水泥宜采用硅酸盐水泥或普通硅酸盐水泥,其标号宜≥425#;⑵砂的质量应符合行业标准《普通混凝土用砂标准及检验方法》;⑶石子的质量应符合待业标准《普通混凝土用碎石或卵石质量标准及检验方法》其粒径不应大于垫层厚度的2/3。⑷水宜采用饮用水。b.施工要点:⑴铺设找平层之前应将下一基层表面清理干净,铺平振实;⑵采用水泥砂浆或水泥混凝土铺设找平层,其下一层为水泥混凝土时,应予湿润,当表面光滑时,尚应划毛或凿毛。铺设时先刷一遍水泥浆,其水灰比宜为0.4-0.5,并应随刷随铺设找平层;⑶对于有防水要求的楼面,在铺设找平层前,应检查地漏处的标高,并对立管、套管和地漏等穿过楼板处的节点按防水要求进行密封处理;⑷在水泥砂浆或水泥混凝土找平层上面铺涂防水类涂料隔离层时,找平层表面应洁净、干燥,其含水量不应大于9%,并应按防水要求涂刷基层处理剂;与卷材性能配套的材料或采用同类涂料的冷底子油,铺设找平层后,涂刷基层处理剂的相隔时间及其配合比应通过试验确定。一般冷底子油涂刷一昼夜后方可铺设隔离层或面层。2、水泥砂浆楼、地面地面1:水泥砂浆压实抹光,C15混凝土,碎石垫层夯实,素土夯实。楼面1:水泥砂浆找平,防水涂料,现浇钢筋混凝土楼板。工艺流程:清理基层——弹面层线——湿润基层——刷素水泥浆——铺水泥砂浆——刮平——搓平压实——压光(三遍)——养护。a.根据水准线在墙面弹出面层水平标高线并核对门框锯口标高。b.水泥砂浆应用机械搅拌不少于2min85 硅湖职业技术学院毕业论文(设计),均匀、颜色一致。水泥砂浆面层在埋设管等局部厚度减薄处,必须采取防止面层开裂措施,符合设计要求后,方可继续施工。c.先刷水灰比为0.4~0.5的水泥浆,随刷随铺设水泥浆,应随铺随拍实,并用木抹子由边向中,由内向外搓平、压实;木抹子应用力均匀,后退操作,将砂眼、脚印等清除后,再用靠尺检查平整度。抹光工作应在水泥初凝前完成。d.面层压光宜用铁抹子分三遍成活,逐步加大压力。头遍,待砂浆稍收水,即用铁抹子稍用力压出浆抹平。在砂浆初凝后进行第二遍压光,由边角到大面的顺序,加力压实抹光,不得漏抹,应用铁抹子边抹边压,把死坑、砂眼填实砖压平,使表面平整。第三遍压光应在砂浆终凝前,用铁抹子压光,无压痕,把前遍留下的抹纹全面压实、压光、压平使其表面光滑。当采用地面抹光机压光时,在压第二、第三遍时,砂浆的干硬度应比手工压光时稍高一些。e.当砂浆干湿度不适合时,可稍洒水或撒1:1干水泥浆,不宜撒干水泥。加干抖的水泥和砂进行撒匀,其水泥与砂的体积比为1:2。f.面层压光经24h后,可用锯木覆盖,洒水养护7~10天。5.10、门窗工程本工程的门窗主要为塑钢门窗。5.10.1塑钢门窗Ⅰ、施工现场成品储运与保管要求a、门窗在现场的运输过程中应防止剧烈碰撞及相互磨损,严禁撬、摔,如需吊运,应在门窗框体外选择牢固平衡着力点,在门窗表面衬垫软质非金属材料,不得在框扇内插入抬杠起吊。b、门窗应放置在通风防雨,清洁平整的地方,严禁与腐蚀性物资接触和人为因素破坏。c、门窗不宜直接接触地面,底部应衬垫厚度≥30mm的非金属垫块,门窗均应立放,角度≥70度,并有防倾倒措施,不同规格门窗不宜叠放。d、成品储存的环境温度应小于50摄氏度,距热源不小于3m,凡在低于0℃环境中存放的门窗应在室温下放置24小时后再安装。85 硅湖职业技术学院毕业论文(设计)Ⅱ、墙体及洞口要求a门窗安装必须在基层验收合格后方可进行。b.安装应采用预留洞口的方法,门窗洞口尺寸符合GB5824-86的有关规定,对于同一类型门窗左右相邻洞口的上下边及上下相邻洞口的左右边均应在同一水平线或垂直直线上,高宽度允许偏差应符合规定。c.门窗应在墙体湿作业完成且固化后安装,针对工程要求先抹底灰然后门窗框安装,再进行抹面罩光,最后进行门窗扇及固定窗玻璃安装。Ⅲ、安装工艺a.安装位置基准线的确定①洞口宽度方向基准线为洞口中线,中线由建筑物最高层一次垂吊标记,门连窗宽度方向基准线为门口线。②墙体厚度方向基准线根据设计或施工要求确定。b.门窗框与墙体的固定方法门窗框与墙体固定可采用膨胀螺栓,锚板射钉或胀管螺丝等方法,当与砼墙连接时,门窗框的连接件与墙体可用射钉或膨胀螺栓固定。当与砖墙连接时,可预先在墙体上预埋砼预制块,然后连接件用射钉或膨胀螺栓固定于砼预制块上,也可脚头埋入墙体内≥50mm,严禁门窗框连接件用射钉直接固定于砖墙上或用膨胀螺栓固定于多孔砖上。c.安装步骤①将窗口框按基准线位置放入洞口(如需使用锚板,应先将锚板固定在框上),在四角对称位置用木楔垫实塞紧定位,按照基准线要求,用水平尺依次调整校准框的水平度、垂直度、直角度,水平度以下框为基准,垂直度以边框为基准,直角度以对角线为基准,调整时硬物锤击框体。②在相应位置钻10mm底孔,放入膨胀螺栓,再校正框和紧固点的位置,设置时,除四周边角180mm设一点外,其余间距≥600mm。采用连接件应伸出外框内外锚紧,除四周离边角180mm,设一点外,其余间距应≤50mm,连接件应采用不锈钢或经防腐处理的金属件,其厚度≥1.5mm,宽度≥25mm,连接件固定完毕后,应做好隐蔽工程验收。③确认框的水平、垂直、直角度均符合要求后旋紧螺栓,打入射钉紧固,注意膨胀螺栓旋入点墙与框间应垫木楔,全部木契不撤除。85 硅湖职业技术学院毕业论文(设计)④填充聚苯板条和PU发泡剂,或者填充矿棉。PU发泡剂固化后可用刀片修光,贴保护膜,防止落灰污染。待二次抹灰固化后在外檐墙与框接合处打密封胶作防水密封处理。⑤玻璃安装:安装玻璃时,其边缘不得与框、扇及其连接件直接接触;装好的玻璃扇框,应有设计要求的间隙,保证使用过程中不受框体挤压损坏。⑥装门窗扇:(注)安装推拉窗扇时应先将侧边凹槽内固定片取下,然后将扇上边推入框滑轨,再将整扇推入框内,先装外扇,后装内扇,将固定片装入原位,将扇置于完全关闭位置,装锁件。安装平开窗,只要安装玻璃即可。d.门窗框与洞口的嵌缝质量要求:①门窗框与洞口的间隙应用泡沫塑料条或油毡卷条填塞,填塞不宜过紧以免框架变形;门窗框四周内外接缝应用密封膏嵌严。这就是规定用弹性连接,而不允许用水泥砂浆作窗框与墙体间的刚性连接的原因。②要特别重视的是,用泡沫塑料条或油毡卷条填塞门窗框与洞口的间隙,松紧必须适中,过紧会使外框变形,太松则影响密封的严密性,并使框体松动。5.10.2、三夹板木门Ⅰ、三夹板木门制作要求a.木材的树种、材质等级、含水率和防腐、防虫等处理须符合设计要求、规范规定。b.门框、扇的榫槽必须嵌合严密,以胶料胶结并用胶楔加紧。c.小短料胶合的门框、扇及胶合板门的面层必须胶结牢固,胶结料品种应符合施工规范的规定。d.门框、扇表面应平整光洁,无戗槎、刨痕、毛刺、锤印和缺棱掉角。清油制品的色泽、木纹应一致。e.木门的裁口应起线顺直、割角准确、交圈整齐、拼缝严密。f.压纱条应平直、光滑、规格一致,与裁口齐平,割角就连接密实,钉压牢固紧密,钉帽不突出,门纱应绷紧。g.制作允许偏差见下表:项目构件名称允许偏差(mm)85 硅湖职业技术学院毕业论文(设计)项次Ⅰ级Ⅱ级Ⅲ级1翘曲框34扇232对角线长度框、扇233门板1m2内平整度扇234高、宽框+0、-1+0、-2扇+1、-0+2、-05裁口、线条和结合处框、扇0.516冒头、棂子水平度扇±1±2Ⅱ、安装要点⑴木门框安装a.装框前要预先检查门牌号洞口的尺寸、垂直度及木砖数量,如有问题,应于门框安装前修理好。b.门框应用钉子固定在墙内的预埋木砖上,每边的固定点应不少于两处,其间距应不大于1.2m。c.在预留门窗洞口的同时,应留出门框走头(门窗上下坎两端伸出口外部分)的缺口,在门框就位后封砌缺口。d.多层建筑的门框在墙中的位置应全部一致.安装时,横竖均拉通线,当门框的一面需镶贴脸板,则门框应凸出墙面相当于抹灰层的厚度。⑵门扇安装a.安装前应检查门扇的型号、规格、质量是否合乎要求,如发现问题,应事先修好或更换。b.应先量好门扇的高低宽窄等尺寸,然后在相应的扇边上弹出高低宽窄等线。双扇门要打迭(自由门除外),先在中间缝处画出中线,再画出边线,并保证梃宽一致,上下冒头也要画线刨直。c.用粗刨刨去高低宽窄线以外的部分,再用细刨刨至光滑平直,使其合乎设计尺寸的要求。d.将扇放入框中试装合格后,按扇高的1/8-1/10在框上按合叶大小画线,并剃出合叶槽,槽深一定要与合叶厚度相适应,槽底要平。e.用木螺丝将门扇装于门框上,调整缝宽至合乎要求即可。85 硅湖职业技术学院毕业论文(设计)5.11屋面工程1、屋面防水施工屋面防水施工的工艺流程是:基层处理——铺前节点处理——屋面卷材铺贴——细部处理1)基层处理:基层处理剂可用喷涂法或涂刷法施工,先用毛刷对屋面节点,用边拐角等处涂刷,再进行大面的喷、涂施工,要保证均匀不露底,若喷涂两遍时,应待第一遍干燥后再喷,涂第二遍。基层处理剂干燥后,应立即铺贴卷材。2)铺前节点处理:屋面防水层材铺贴时,应先做好节点,附加层和排水较为集中部位,(如水落口处、檐口、屋面转角处,板端缝等)的处理。然后再由屋面最低标高处向上施工。檐沟、天沟卷材应顺其长度方向铺贴,以减少搭接。屋面卷材的铺设方向要避免防水材料的流淌。当屋面坡度小于3%时,卷材宜平行于屋脊铺贴,高聚物改性沥青防水卷材的铺贴方向应相同,不得交叉铺贴。3)屋面卷材铺贴:本工程采用冷粘铺贴法,该法可在常温下施工,不需现场配料,加热、施工方便安全、速度快。铺设时,把搅拌均匀的冷粘结剂均匀涂刷在基层上,涂刷宽度略大于卷材幅宽,厚度1mm,干燥10mm后,按顺序铺设油毡,并用压辊由中心向两侧滚压,排出空气,使卷材与基层粘牢。对粘结不严密的部位,重新涂冷粘剂粘贴。采用冷贴法施工时,应根据胶、粘剂性能,控制好胶粘剂涂刷与卷材铺贴的间隔时间,卷材铺贴应平整顺直,搭接尺寸准确,不得扭曲、皱折、铺贴时应排除卷材下面的空气,并辊压粘牢,卷材的搭接缝,应满涂配套胶粘剂,辊压粘牢,溢出的胶粘剂随刮平封口,并在接缝口处嵌填密封材料进一步封严,其宽度不小于100mm。卷材铺贴应采用搭接法连接,其搭接宽度和要求,应根据屋面坡度,年最大频率风向,粘贴方法和卷材的材性决定。平行于屋脊的搭接缝,应顺流水方向搭接;垂直于屋脊的搭接缝,应顺年最大频率风向搭接。上下层相邻两幅卷材的搭接缝应错开。4)85 硅湖职业技术学院毕业论文(设计)细部处理:卷材的收头处、水落口处、管根处、变形缝处、出入口处等均应按构造要求做好细部处理,无保温层的屋面,板端缝应采用空铺附加层,空铺宽度宜为200~300mm。5)注意事项:屋面渗漏是建筑工程质量的一大隐患,一直居建筑工程质量通病之首,环境、原材料的影响固然不少,施工方面的因素也不容忽视。出于对企业信誉的重视,为减少建设单位使用中的麻烦、减少返工返修,拟将屋面施工作为本工程的质量重点之一。一方面,严格按照操作规程施工,另一方面,做好以下工作,以减少渗漏发生的可能。(1)屋面施工前,应备好充足的防雨油布,油毡等临时防水材料,并掌握好近期的气象情况,选择良好的天气进行施工。(2)找平层应基本干燥,并用含水率测定仪测得含水率小于2%以内,达到防水层操作要求时,方能进行柔性防水层施工。(3)柔性防水卷材须选用优良的产品并经试验合格后方可使用。(4)防水层由防水分公司或由生产厂家专业队伍施工,施工前须制定详细的施工方案和操作细则,并制定有效的质量保证措施和格的检查、验收制度来确保防水层质量。(5)防水层的每次施工面积根据临时防水材料的数量、劳动力情况以及防水材料工艺要求等综合考虑后分块施工,才能一次连续铺设,以免施工中途遇雨影响工程质量。2、屋面其他构造层的施工工艺流程:结构层施工——施工保温层——找平(坡)层浇筑——铺贴卷材防水层——找平层浇筑——隔离层——细石砼面层。a.本工程结构层为现浇整体式钢筋砼屋面板,刚度大,变形小,对上部各层的影响较小,故可将质控重点放在保证砼的密实度上。b.找平层是保温、防水层的基层,其施工质量直接影响着各层的质量,因此,找平层应具有足够的强度,不得有酥松、开裂、起砂、起皮等现象出现。表面应拍平压实,坡度应符合设计要求。c.卷材防水层的施工参见上节。d.保温层施工前应检查基层是否干燥、干净、平整,不符合要求时,应进行整修。保温板不得淋雨或潮湿,且板形完整,无碎裂,对缺棱掉角者应锯平后再用。本工程采用干铺法,铺砌时,板块应紧贴基层表面并铺平砌稳。e.85 硅湖职业技术学院毕业论文(设计)细石砼面层的施工基本上与钢筋、混凝土部分的施工相同,应予以注意的是其中的配筋应布置在混凝土层的中间。3、瓦屋面施工工艺流程:基层施工——基层弹线——铺瓦。1)基层施工:相关各层的施工可参照平屋面部分的施工。2)基层弹线:由中间向两端,垂直屋脊弹线。3)铺瓦:脊瓦搭盖间距应均匀;脊瓦与坡面瓦间的缝隙,应采用掺有麻刀的砂浆填实抹平;屋脊和斜脊应平直、无起伏。铺瓦时,瓦应均匀分散堆放在两坡屋面上,不得集中堆放,铺瓦时,应由两坡从上向下,同时对称铺设,严禁单坡铺设。铺瓦时,前后坡应自下面上同时对称施工,并应分两层铺抹,待第一层干燥后,再铺抹第二层,并随铺波形瓦。铺瓦屋面时,相邻两瓦应顺最大频率风向搭接。上下两排瓦的搭接长度应根据屋面坡长确定,但应≥100mm。对不同部位的瓦,应采用不同的铺贴方法:a.屋面瓦、檐口瓦:挂瓦次序从檐口由下到上,自左向右的方向进行。檐口瓦要挑出檐口50~70mm;瓦后爪均应挂在挂瓦条上,与左边、下面两块瓦落槽密合,随时注意瓦面,瓦楞平直,不符合质量要求的瓦不能铺挂设,挂瓦次序为从檐口自下而上,自左至右。为了保证挂瓦质量,应从屋脊拉一斜线到檐口,即斜线对准屋脊下第一张瓦的右下角,顺次与第二排的第二张瓦、第三排的第三张瓦……直到檐口瓦的右下角都在同一直线上,然后由下到上依次逐张铺挂。可以达到瓦沟顺直,整齐美观。b.斜脊、斜沟瓦:先将整瓦(或选可用的缺边瓦)挂上,沟瓦要求搭盖泛水宽度≥150mm,弹出墨线了号码,将多余的瓦面砍去,然后按号码次序挂上,斜脊处的现瓦也按上述挂上,保证脊瓦搭平瓦每边≥40mm,弹出墨线,编好号码,砍去多余部分再安排顺序挂好。c.脊瓦:挂平脊、斜脊脊瓦时,应拉统长麻线,铺平拉直,脊瓦搭口和脊瓦与平瓦间的缝隙处,要用麻刀灰嵌严刮平,脊瓦与平瓦的搭接每边均≥40mm;平脊的接头口要顺主导风向;斜脊的接头口向下(即由下向上铺设),平脊与斜脊的交接处要用麻刀灰封严。85 硅湖职业技术学院毕业论文(设计)5.12水电安装工程施工时将编制独立的水电安装施工组织设计,本节仅述其要点。1、电气工程电气部分是整个建筑的“能量系统”、“心脏部分”,工作量较大,对配管、预埋和复测孔、洞位置均穿插于其它工种,避开高峰期,分散安装,保证进度。为形象说明整个施工过程,分阶段列表如下:施工阶段施工工艺接地装置(1)接地体与建筑物的距离不宜小于1.5m,相邻两接地体的间距一般不小于5m,扁钢、圆钢接地线,接地体的连接应采用焊接,焊接必须牢固无虚焊,接地体埋设深度距地面不小于0.6m。(2)支持件距离在水平部分为1m,垂直1.5m,转弯0.5m,离建筑物距离0.15m,直线段上不应出现高低起伏及弯曲等情况。(3)在接地线跨越建筑物伸缩缝,沉降缝处时,应设置补偿,补偿器可用接地线本身弯成弧状代替。(4)防雷及接地线焊接长度园钢不小于6倍直径,且两边满焊,扁钢不小于2倍宽度,且三边满焊。配管配线(1)管线材料应符合设计要求:塑性好、不易破裂,接头套管配套,沾粘严密,无渗漏浆现象。配管碰破必须更换或修补好。(2)各层分户箱到总箱的电源线要对色,三相五线制中相相、相零、零地要用不同色电线,过线盒,箱内不允许有断头拼接。(3)进出线不得同穿一管,照明回路不得2个回路共零线。(4)导线连接应采用绝缘压接帽新工艺,多股铀蕊线理顺直搪锡,严禁接头处虚接或未用绝缘带包扎,只用胶布缠绕。(5)同一交流回路的导线必须穿于同一钢管内,导线在管内不得有接头和扭结,管内导线总数不应多于8根。85 硅湖职业技术学院毕业论文(设计)管线预埋(1)开关盒、插座盒、配电箱安装位置标高应控制在允许偏差范围之内,盒(箱)口与墙平齐,不得凸出墙面,盒(箱)口平整方正牢固。同一房间的开关盒、插座(包括强电、弱电消防信号等),标高、间距宜一致。(2)管子入盒(箱)处应顺直,在盒(箱)内露出长度应≤5mm,里外用锁紧螺母固定管口,管子露出锁紧母的螺纹为1-2扣,两根以上管子同时入盒(箱)箱内管端长短应一致并用圆钢跨接。盒、箱四周用水泥砂浆填实、抹平。管子进入盒(箱)应一孔一管,排列整齐,废孔应堵死抹平。(3)插座面板安装时,只允许一根导线插入接线端子。另外加一根短线拼接后搪锡,缠绕绝缘包带后再用黑胶布或用绝缘压接帽,未断连导线可直接插入接线柱端子,但不可外露铜线。(4)严格控制配管弯曲半径及埋入深度,其保护层应≥15mm,重点控制踢脚与地面、圈梁与顶板接合处等,以保证穿线的顺利和导线的安全。线槽安装(1)插座、螺口灯头,零、相接线宜用左零右火(和上接地)的作法,用试电笔或测试插检验,不允许出现零线与相接接反。(2)线槽在连接、转角、分支及终端处均应使用同厂配件。(3)线槽节与节,节与配出金属管间要做好接地跨接线,接地跨接线的规格应满足规范要求,两端与系统接地可靠连接。(4)线槽不得作为设备接地线用。连接螺丝要采用厂家专配件,螺母侧向外保证桥架与线槽内部光滑、不损伤电缆。(5)支吊点选择宜取荷载最佳点。线槽穿墙、板处不应有接头。(6)支吊件宜采用同一生产厂的配件,自行制作时,材料规格要符合要求,并要防腐处理,面漆色标与桥架与线槽本体一致。电线敷设(1)电线敷设时,在首、尾端、转角及每50m处挂标号牌,注明编号、型号规格、起止点、长度等内容。最小弯曲半径10D-30D,具体按截面及型号满足规范要求。电线穿墙、楼板、过路穿保护管或保护罩。(2)电线敷设按实计算或实地放样得出电线需要长度,合理安排,减少接头。接头要按规范,并用专用配件,接头位置要错开。(3)电线敷设要排列整齐,松驰度一致,不宜交叉,并应固定。85 硅湖职业技术学院毕业论文(设计)箱、盘、灯具安装(1)灯具安装严禁在公共场所用铝瓜子链吊装,低于2.4m灯具应安装PE保护地线。灯具超过3KG时,要求吊杆生根固定牢固。(2)装有电器的可开启门或柜、箱,2F等处应选择相应截面的铜蕊软线与接地的金属构架或接地线可靠连接。一般一根导线压在一个紧固点上,不允许多根导线叠加压接在同一紧固定点上,如需2根导线同时压在一个紧固点上,可采用接线鼻子后压接。(3)所有暗开关插座须横平竖直、间距一致,其面板须贴墙装牢,开关插座装前应检查管口护圈是否齐全,装后要进行清洁。(4)配电箱安装要位置正确,部件齐全,箱体开孔合适,切口整齐,内外清洁,油漆完整,箱盖开闭灵活,箱内接线牢固。电线要横平竖直,转角处用尼龙带绑扎,零地排标志清楚,箱盖贴墙,应标明电回路名称。2、电气施工技术要求(1)对各类电气设备,在运输装卸过程中,有可能遭受震动和外部损伤,到场后会同交货单位,建设单位进行检查验收,并填写开箱记录,确认完好后方可就位安装。(2)施工时电管敷设中应执行GBJ232-82外,还特别强调:a.管子敷设前必须清除管内毛刺和铁锈,电管接头应使用结束,管子必须用钢锯切断,严禁用氧气或割刀切割,切断口应用锉刀修锉光滑。管子进入箱盒长度小于5mm,管口必须保护。钢管、电线管与箱、盒必须做好接地跨焊,并做好隐蔽验收记录。b.电线管经过沉降缝时,两侧应装接线盒用金属软管作补偿装置,金属软管与接线盒应用尼龙塑料接头连接,严禁焊接。c.电管排列调距应保持不小于一根电线管的外径,不能粘在一起和过分的重叠(应45mm)。管子弯曲半径≥6d,弯扁度≤0.1d。d.接地线要求:圆钢跨接接地线的焊接应牢固、平整、饱满,不得有咬肉、夹渣、焊瘤,钢管焊接焊穿等现象,焊接完后药渣应及时清除,并刷防锈油漆。3、给排水施工工艺对该分项工程的施工工艺也按施工过程列表说明如下:施工内容施工工艺管孔预留与土建工程同步,严格控制位置与尺寸。85 硅湖职业技术学院毕业论文(设计)UPVC管安装(1)竖管每层设一只伸缩节。当横向支管在顶棚下时,伸缩节位置在三通(四通)下面,伸缩节上方直管段必须〉2cm,当横向支管在地面上方时伸缩节位置,应在三通(四通)上面。(2)竖管管卡每层一只,管卡位置应保证直管的伸缩,一般情况,卫生间离地面85~90cm,厨房离地面1.8m。(3)横向坡度管的顶端(坡度管长度50cm以上)应设90度的门弯,清扫口的位置,应离开墙面的40cm。(4)横向坡度管吊卡:50cm以上应装1个吊卡,1m以上的应装二个吊卡,2m以上应装三个吊卡,吊卡位置应均匀、合适。(5)如作为埋地管,须采用重磅高抗冲击力的UPVC管铺设在混凝土上,粘接必须使用企业指定的专用粘接剂,且必须符合国家标准或设计要求,与地面接口为防止渗漏,应做2cm高度的水泥阻水圈。其他管件安装(1)相关工艺同UPVC管,镀锌管采用螺纹连接,铝塑复合管采用锁紧螺母连接,铸铁管采用石棉水泥捻口。卫生器具安装(1)根据图纸要求的标高、坐标等,将各配件就位。(2)复核无误后进行最终固定和砼二次浇捣。(3)做好成品保护,并接受各种规范要求的测试。地漏安装(1)地漏盖板与坡最低地坪面标高应一致,与地面接要求平整。管道保温(1)户外给水管及全部热水管必须进行保温。(2)保温材料的阻燃能应符合设计规定。(3)保温须紧密,表面须平整,圆滑,应无明显的裂缝、开裂等。系统测试(1)进行给排水管道试压、系统清洗、通水、排污管通球、卫生间、厨房间地面盛水及卫生、厨房器具盛水等测试并将竣工资料送质监站。4、给排水施工质控要点(1)技术要求较严项目须按规范和图集施工,严禁任意无依据处理。(2)施工中须认真掌握预埋及设备的位置,是否与到货基孔尺寸相符,安全距离正确。(3)设备安装须做好开箱记录、基础校核、找正找平,复核有关数据后方能施工。(4)凡埋地、隐蔽、保温管道必须在灌水、试压合格后,资料齐全,方可进行填土、隐蔽、保温。85 硅湖职业技术学院毕业论文(设计)(5)凡管道中的支架必须预先充分预制好,并作防腐处理。先装支架后做管道,严禁用铅丝吊,物体填塞管道。(6)各种管道的坡度、坡向应符合设计要求,严禁侧坡。5.13脚手架搭设5.13.1脚手架搭设:本工程外脚手架根据结构特点采用双排钢管脚手架,里脚手架则采用专业里脚手,现介绍外脚手架的工艺如下:工艺流程:基础准备、安放垫板——竖立杆、安扫地杆——搭设水平杆——搭设剪刀撑——铺脚手板——搭挡板和栏杆。a.基础准备、安放垫板:为防止脚手架立杆下沉,因此对脚手架区域内的土方必须夯实后,在上铺设道碴,并做好一定的排水坡度,然后在相应于立杆的位置安放垫板。b.竖立杆、安扫地杆:选用脚手架为双排立杆,纵向立杆间距为1.2m,横向立杆间距为0.8m。脚手架立杆与建筑物边缘净距离为0.2m,脚手架设计步距为1.8m。立杆应与扫地杆同时安装,扫地杆距地约250mm,沿纵向通长设置。内排立杆纵向每隔4.5m、竖向每层附着结构一次,用8#铅丝与预埋在建筑物上的预埋件拉结,同时附着处小横杆要求抵紧建筑物,以稳固脚手架和抗风。c.搭设水平杆:沿立杆的垂直方向,每隔半层的高度应与扫地杆平行设通长大横杆,在大横杆上,再与大横杆垂直,按立杆沿纵向的间距,与立杆连接,设小横杆,操作层步架小横杆上需加2根通长钢管。d.搭设剪刀撑:纵横杆搭设结束后,沿脚手架外立杆每6m间隔应满布纵向剪刀撑。e.铺脚手板:在操作层上满铺脚手板并用8#铅丝固定于横杆上。f.搭挡板和栏杆:最后在脚步手架的外侧搭设挡板和栏杆,并全面张铺密目安全网。g.斜坡道:在脚手架逐层搭设的同时,还应根据场地和建筑物的特点,在适当位置搭设斜坡道,将各操作层连接成由地面至顶层的人员通行、材料运输通道。一般在现场条件允许时,尽量将斜坡道设于拟建工程的较短一边。85 硅湖职业技术学院毕业论文(设计)斜坡道拟与脚手架的水平部分按同宽设置,纵向立杆、横杆、斜杆等间距亦不得小于水平部分。十字撑设置在脚手架的转角处,钢管与地面呈45-60°夹角回转扣件连接。脚手架应还应有良好的防电、避雷装置,钢管脚手架、钢井架应有可靠的接地装置。5.13.2注意事项(1)搭设脚手架前应做好仔细筛选,直径均匀杆身顺直者选作立杆和横杆,稍有弯曲者做斜杆(剪刀撑)。(2)双排脚手架的立杆应先立里排,后立外排,先立两头后立中间,相互看齐。立杆竖立应做到纵成线、横成方、杆身垂直。(3)大横杆:上下横杆的接长位置应错开布置在不同的立杆纵距中。(4)小横杆:贴近立杆位置,搭于大横杆之上并用直角扣件扣紧。(5)剪刀撑、斜撑、外立杆平面剪刀撑与水平面成45°角满布。(6)脚手架拆除顺序必须遵循和搭设相反的顺序,同一立面不允许同时拆除脚手架。5.13.3脚手架施工安全措施a.材料要求钢管、角钢、扣件、螺栓等的质量应符合有关测试要求;不准使用锈蚀、弯折、凹瘪或有裂缝的钢管,枯朽、破损、松动或散边的竹笆;不准使用锈蚀的铁丝作拉结、绑扎辅料。b.搭设间距脚手架小横杆里端距墙面距离应≤100mm,外端挑出长度应>250mm;阴、阳墙角处立杆距墙的尽端距离应≤300mm。c.搭接与拉结钢管脚手架剪刀撑、斜撑搭接长度≥0.4m,且要用≥2只扣件紧固;各类拉结应有可靠的技术保证并符合有关规范的要求;在砼柱中设置预埋硬拉结时,硬拉结与脚手架里立杆之间的连接不得采用焊接连接。d.登高设施人行斜通道坡度应≥1/3,运料斜通道坡度不得大于1/4,坡道上应铺设特殊竹笆或加设防滑构造;斜道转换处应设置不小于3m285 硅湖职业技术学院毕业论文(设计)的平台;斜道纵向外侧及横向两端应设置剪刀撑;斜道两侧应设置两道防护栏杆;斜道平台等的临边处应设竹笆防护;脚手架通道中间不得设置登高挂梯。e.防护施工操作层脚手架四周应满设竹笆或其他防护措施,并绑扎牢固;“五口”、临边处应设置防护栏杆;铺设竹笆时,应设400mm踢脚笆、围护笆或不低于1m的密目安全网。5.14季节性施工措施5.14.1、夏、雨季施工措施:1)雨天施工技术措施浇捣砼前应了解当天气象情况,尽可能避免在大暴雨天内浇捣砼。如果浇捣砼时恰缝下雨,应减少水的用量。现场应准备足够的防雨应急材料(如油布、塑料薄膜),在振捣密实的同时铺设覆盖材料(如油布、塑料薄膜),尽量避免砼遭受雨水冲刷,以保证砼质量。做好施工现场的排水和四周的清理工作,防止积水和淤泥。如在施工过程中突遇大暴雨,应做好人员配置,加强施工管理力量,确实无法施工时,可留设施工缝,但应做好施工缝的处理工作。抹灰阶段下雨则转而施工室内。2)高温季节施工技术措施做好夏季撒水工作,同时适当调整工作时间,避开高温时刻施工。做好保温养护工作,避免砼、砂浆因冰冻而降低标号。5.15节约措施1.钢筋采用集中配料,冷拉,闪光对焊接头等措施,降低钢材损耗。2.模板推广采用组合式定型木模,进行配板设计,减少非标准木模。加快周转木材节约,加强模板的维修,减少损耗提高使用率。3.及时回收钢模的扣件、回形卡等配件,减少损失。4.砼楼面采取一次抹光,以达到找平要求,提高质量。节约砂浆和劳动力。85 硅湖职业技术学院毕业论文(设计)5.砌体接槎,尽量采用踏步式斜槎,减少接结筋。6.加强断砖利用率。7.砌筑砂浆按规定(水泥用量)掺用微沫剂,节约水泥用量。8.各工种要求活完脚下清,减少清理用工及材料浪费。9.施工前,要平整场地,做好场地排水,大材料集中堆放,水泥库要做好防潮设施,防止材料散失。5.16工程常见通病及防治方法1.由于卫生间用水部位容易出现泛水现象,故现浇结构板支模时要特别注意,卫生间标高必须相应低于3cm,楼地面管道孔,在安装管道后,其空隙在做地坪前,嵌填修补密实。2.楼面裂缝、起壳、起砂:防止楼面裂缝主要取决于找平层砼强度等级,板面拉结筋安放是否正确。起壳是主要取决于基层与面层之间的粘结程度,施工前应在潮湿的基层上加设一道素水泥浆以帮助粘结。防止起砂,应注意面层水泥砂浆配比要正确,施工顺序要正确。并且要掌握好初抹光及最后紧光时间,应在水泥初凝后终凝前进行,抹光后要注意保护现场。还有水泥地坪容易逸水,垫层要注意,面层施工时绝不可加干水泥。3.现浇砼模板应刷脱模剂,不得刷废机油、柴油等影响日后粉刷层粘结的油剂,粉刷用石灰膏必须注意石灰膏陈伏期,以免日后出现出痘子。4.木门制作木材必须经过自然干燥期,以免由于木制件的收缩变形,造成木门裂缝等。5.粉刷通病的控制,粉刷前应对墙面的孔、洞、槽作堵、封处理,同时应叫水电安装配合施工,特别是在阴角的立管必须先进行粉刷。后装管电气必须先埋管、箱、盒,后做粉刷,开关盒的埋设应以土建粉刷灰饼出2-3mm,并对粉刷工程应作隐蔽验收。6.塑钢窗底边比窗台高出1.5cm左右,并用水泥砂浆填满空隙,塑钢框必须涂防腐油,边框不得用塑料布缠绕,以确保边框嵌填密实。应采用薄膜保护,以防止日后窗上污迹不好处理,也防内外粉刷时腐蚀铝材。85 硅湖职业技术学院毕业论文(设计)7.屋面防水:防水材料的测试一律以现场抽样为准,防水层严禁有气泡、起鼓和脱皮,隔热保温层应设置排气孔,净高以大于300mm为宜,并设有不小于1mm的镀锌板做排气槽和防雨罩。8.油漆工程注意施工顺序,要做到光滑、光亮,无明显透底、滚坠、皱皮、分色不清现象,严禁脱皮、漏刷和反锈。85 硅湖职业技术学院毕业论文(设计)第六章施工现场平面布置6.1布置原则1、垂直运输机械的布置原则本工程由于水平运输的面积较大,且运输量也较大,故使用2座井架作为垂直运输工具较为合理。a.井架的位置应处在使房屋水平运输两端的距离大致相等的适中地点,以减少在房屋上面的单程水平运距。b.井架与卷扬机的距离应≥房屋的总高,以减小操作人员的仰望角度。c.井架与墙体的距离,最好以吊篮边靠近脚手架为宜,一般距离外墙边线2.5-3.0m,这样可以减少过道脚手的搭设。2、临时道路布置原则a.应尽量利用永久性道路的路基,以减少筑路费用;b.凡有条件者应布置成环行路线,以利会车;若无条件做成环行,应在适当地点布置回车场地,以便回车和会车;c.在满足前两条原则的条件下,应使临时道路的长度越短越好。3、搅拌场的布置原则a.砼机和砂浆机应尽量靠近布置,以便于对用砂、用电、用水排水等集中控制;b.搅拌场应与垂直运输机械较为接近,使运输时间缩短,有利于保证拌和料的质量。c.搅拌场应设于交通方便的路边,且有能布置砂石堆场的空地。4、钢筋、木工加工场地的布置原则加工场地的位置一般应远离办公、生活等设施,以保安静与卫生;要考虑有适当的空地作为室外操作或堆置材料之用;应远离火种、火源,和具有腐蚀性的材料。5、办公、生活设施的布置原则85 硅湖职业技术学院毕业论文(设计)办公用房一般应布置在工地进出口附近,以便能够兼顾内外联络的需要;职工生活区应布置在场区上风方向,安静卫生的位置;办公用房与生活用房应适当远离,以减少相互干扰。6.2布置内容本工程场地不受限制,凡施工必需的设施皆可布于场内,内容包括:1、办公用房,生活用房,门卫,仓库,机修,配电等;2、木工、钢筋生产加工区,各种材料的堆放区等;3、砼、砂浆搅拌场,塔吊、井架等;4、施工道路与出入口,施工围护等。6.3布置步骤施工现场布置的核心是为施工任务的完成服务,所以,在进行临时设施布置时,应该按照“施工优先,效率优先,办公灵活,生活独立”的先后次序逐步考虑,表现在:1、紧邻脚手架外轮廓线,按等分原则布置好塔吊,如等分不便,也可稍作调整;2、按运距加权平均值最小的原则,确定材料堆放、搅拌场、加工区的合理位置,再按“搅拌场居中,加工区靠边,堆场灵活”的思路,逐一归位;3、在直接用于施工的设施布置齐全后,应考虑办公用房,办公设施应位于场内交通的干道边,以便能控制全场,同时也应设在一个较为开放的位置;4、生活区宜与其他区有一定程度的隔离,以保证其安静、安全与卫生;5、最后在场内修筑施工道路,将各拟建建筑和上述设施联系起来,并于适当位置设出入口,将出入口以外的场边加以围护。6.4平面布置图详见附录《施工平面布置图》。85 硅湖职业技术学院毕业论文(设计)第七章施工进度计划7.1编制步骤1、按一定的工种组合情况(以单工种作业为最佳,对工程量较小的子项,以数项结合的某大项或较大分部为宜,但必须能说明施工过程)划分施工段;2、计算各施工过程施工段的工程量和劳动量;3、初步安排各施工过程的施工人数,并计算各施工段的施工天数;4、按上述施工过程的划分和计算结果绘制施工进度计划图;5、汇总施工进度计划表,并画出资源动态曲线图;6、调整各动态曲线图(削峰值),并相应调整进度计划。7.2施工进度计划的内容本工程的施工进度计划,为了更好地说明整个施工过程,分别包括《施工进度横道图》和《施工劳动力动态曲线图》。7.3施工进度的控制本工程的施工工作量大,施工工期短,施工组织对工期的控制应采取有针对性的措施,主要体现在方案的制定和落实,现场的协调与控制。1、工期保证措施a.土建工期保证措施(1)从组织体系上保证工期的完成专门组建以该工程命名的项目经理部,委派具有丰富施工经验的项目经理,配备工作能力强的项目领导班子,过硬的施工队伍,足够的技术力量,精良的机械设备,采用先进合理的技术措施,科学地安排施工进度,保证物资的及时供应,组织好各工种的协调施工。85 硅湖职业技术学院毕业论文(设计)将该工程列为我公司本年度重点工程,在全公司范围内统一协调,确保其人、财、物、料各方面的优先地位。目前已决定安排技术过硬、素质高、战斗力强的土建专业队伍进场施工。同时还准备好施工高峰期前来支援的施工人员,从劳动力安排上加以保证。动员全体职工,并做好充分的思想准备,根据进度可安排一天壹班制工作,并取消节假日,从时间安排上加以保证。充分发挥我司材料、设备集中供应的优势,以确保该项目材料设备能按计划有步骤地组织进场,避免施工中常出现的供应脱节,人材机供应加以保证。(2)从进度编制执行上保证工期完成采取三级动态控制的方法保证项目工期完成本核算。一级进度计划是业主的进度计划,二级进度计划是总承包项目经理部根据业主要求制定的进度计划,三级进度计划是施工作业队根据项目经理部要求制定的进度计划。只有三个计划总体衔接,稳定平衡,才能保证进度不失控;编制月计划外还要求编制更具体、更具有实践性的周计划,凡是条件变化的,都要在周计划上加以协调;(3)例会制度保证协调工作到位结合现场实际进度情况,每月向业主、监理提供月报表,以便业主更直观地通过报表来衡量工程进度,有针对性地提出解决办法;每月召开一次现场会,每周召开一次协调会,把反馈的信息立即作出正确处理。(4)制定合理的施工方案保证工期完成①加大人员的投入,其中,采用多个班组以尽可能多开作业面;②选用成熟、适用、快捷的竹胶板及钢组合模板面板,钢管排架外加早拆模板支撑体系的模板施工工艺,加快施工进度,保证工程质量;③基础土方采用机械开挖、人工修整,自卸汽车运土的方案,保证基础按时完成;④隔墙砌筑和非结构构件的施工等提前插入,不占主导工期,合理安排施工总平面布置图,最大限度地保证垂直和水平运输,并先期安装垂直和水平运输设备,以保证施工进度;85 硅湖职业技术学院毕业论文(设计)⑤配备足够的施工机械,最大限度地减轻劳动强度,提高工效,加快进度。(5)采用有效的技术措施保证工期完成①成立预测预想小组,对施工技术、施工组织进行预测预想,做到超前决策,确保工程有序、顺利进行。②采用商品砼泵送工艺,并根据结构特点采用高效增强剂等适用混凝土外加剂的应用技术,尽早拆除模板,以便尽早穿插其它工序的施工。③基础钢筋混凝土全部采用清水混凝土施工工艺,上部结构施工阶段,加强模板工程的技术质量管理,保证成型构件完美,减省粉刷工程的用工用料,以保证施工工期。④楼(屋)面混凝土采用原浆光面工艺,既保证施工质量,又加快施工进度。⑤粉刷施工阶段采用人工粉刷机械喷涂施工工艺,既避免由于粉刷空鼓造成返工,又较大程度地提高生产效率。⑥雨天施工中,应采取积极、主动的质量和安全技术措施,如:土方工程中采取在挖土施工点铺垫钢板与场地内施工道路连通的方法保证连续施工等等。(6)加强与业主的配合保证完成工期要求施工期间应严格按照业主提供的图纸要求进行施工,特别是有关材料的选用和具体做法上应积极向业主或监理请示,在征得同意后,方可施工。(7)其它保证工期的措施不考虑工程上部主体工程施工时的周材套用,一次性投入所有周转材料,木模板、钢管、扣件等按全部施工面积的投入量配齐配足,不能因周材的周转而影响工期。施工技术准备工作不占用工期,在测量定位、土方开挖的同时进行场地浇筑,材料进场,图纸会审,临水、电架设等准备工作。装修采取提前插入、交叉作业等综合措施,尽可能减少其占用工期。b.水电工期保证措施(1)85 硅湖职业技术学院毕业论文(设计)检查各层次的计划、形成严密的计划,保证系统施工中有多种施工计划:总进度计划、单位工程施工进度计划、分部分项施工进度计划,这些计划均是围绕一个总计划编制的,在坚持总工期不变的前提下,检查各项计划是否层层分解、互相衔接,组成一个计划实施的保证体系,以计划任务书,施工任务书的方式逐级下达,以保证实施。(2)层层签订责任状和下达任务书:施工项目经理、施工队和作业班组之间分别签订责任承包合同。按计划目标确定施工任务技术措施、质量要求,使施工班组必须保证按作业计划完成规定的任务。(3)计划全面交底、发动群众实施计划本工程进度计划的实施是全体工作人员共同的目标,通过职工大会和各级生产会进行目标进度交底,使管理层和操作层协调一致,将计划变成群众的自觉行动,充分发挥各级管理人员和施工人员的积极性、创造性。采取行之有效的分步分期作业计划是确保总计划实施的重要方法。(4)采取系统计划根据现场实际情况、甲供设备、材料等情况分解为月、旬等分步作业计划,实行总规划、月调整、旬实施、日落实的计划管理系统。(5)三周滚动计划施工过程中存在着许多动态的因素,需不断地调整、解决。本公司将实行检查上周、实施本周、计划下周的三周的滚动计划管理办法,本办法将计划实施、检查、调整集于一体,是管理工作的具体化、细量化,以每周召开的工程协调会为目标,通过严格的组织管理,确保总计划的实现。(6)加强计划的执行力度在计划确定后,加强计划的执行力度是非常关键的,各级施工进度计划是完成施工的基础工作,必须提在日常工作的首位,以计划管理带动施工诸要素的调度,要求各级施工管理人员必须有严谨的工作作风,做到当天工作不过夜,本周工作不过周,一环扣一环的完成每一个节点计划,使工程按既定的计划向纵深发展。2、施工现场协调措施(1)每周召开一次经理部会议,对本工程的进度、资金、物资、设备、总调度和平衡,解决施工中的各类矛盾和问题,使该工程顺利进行。(2)项目部用周计划控制分部分项工程进度,按计划要求,及时解决劳动力、施工材料、设备调度问题,确保工程按计划实施。85 硅湖职业技术学院毕业论文(设计)(3)项目部按规定每天开现场协调会,及时反馈信息,完善和补充计划;每天开施工动员会,完善技术交底工作;每天开收工总结会,肯定工作成绩,总结工作中的不足,及时消除隐患。(4)严格执行三检制,发现问题及时解决,防止大面积整改或返工造成人力、物力和时间上的浪费。(5)采用网络法施工管理,找出关键线路,交叉作业,各工种密切配合,提高工效,实施工期的有效控制。(6)采用先进施工工艺,成立QC小组,一方面可提高工效,另一方面也可总结施工经验,探索更为合理、有效的施工方法。(7)按施工进度合理安排劳动力,避免劳动力过剩而造成窝工,或劳动力不足而影响进度。尤其因为本工程是分区段进行施工,各区段的衔接和穿插要求高度的协作精神和组织能力,所以,在本工程的施工中,劳动力的合理调配更加成为重点。(8)土建和水电安装紧密配合,以避免配合不及时造成返工或影响后续工序。(9)按实际工作量和进度及时调整进度计划,以调整后的进度计划安排劳动力。85 硅湖职业技术学院毕业论文(设计)第八章、项目质量保证措施本公司一贯重视工程质量,坚决贯彻“百年大计,预防为主”的方针。工程一旦中标,我们将全力以赴,采取以下措施确保本工程合格:8.1组建项目经理部项目经理项目副经理施工管理资料管理成本核算材料管理安全管理质量检查设备管理项目施工员项目资料员项目核算员项目材料员项目安全员项目质量员项目管理员8.2建立项目质量保证体系经过多年的施工实践,公司建立和健全85 硅湖职业技术学院毕业论文(设计)了一整套由公司总工程师统一领导,项目经理负责,施工员、项目质量员具体实施,公司技术、质量、材料租赁和经营管理等部门配合监督检查的质量保证体系,为保证工程质量提供了可靠保证,具体见下图:公司总工程师项目经理项目施工员范方良质监员冯建元工程技术质量检验物资供应经营管理工程技术土建施工安装工程质量监督材料试验设备检测计量管理材料供应设备供应施工机具资金管理回访保修成本核算施工质量监督预控采购质量资金保证1、项目目标确保本工程的单位工程合格率达100%。2、项目质量保证体系本质量保证体系由公司统一领导,项目经理负责,施工员、项目质量员具体实施,技术、质量、材料和经营管理等部门配合监督检查。85 硅湖职业技术学院毕业论文(设计)3、该体系应在符合建筑工程自身规律,符合我公司项目管理实际,符合我公司企业内部标准的前提下具体实施;4、在该体系实施过程中应做到“体系运作文件化”,使体系运行的每一步都有方向、有方法、有据可查,质量保证体系运作过程见下表:质保体系运作网络图设计交底图纸会审编制施工组织设计项目工程师编制保证质量的施工方案并交底施工人员依据图纸及规范与交底方案竣工后质量回访及维修业主及监理工程师`分项工程结束,小组自检,填写自检记录参与监控单位工程竣工验收质量监督站项目自检,等级评定,办理隐蔽工程验收手续。单位工程质量评定水电工程试运转分部工程质量评定办理工序交接手续5、《施工组织设计》是该体系具体实施的重要依据,施工过程中应严格执行。但不排除《施工组织设计》失去针对性的可能。若在施工过程中项目合同发生重大变化或生产方式、组织机构出现重大调整,原《施工组织设计》不能继续满足合同要求,必须作出较大修订时,按本公司《文件和资料管理程序》的规定,将由项目技术负责人提出修改意见呈报各级管理机关和工地的业主、监理接受审批。8.3工程质量保证的技术措施1、施工准备阶段85 硅湖职业技术学院毕业论文(设计)a.引用本公司编制的《合同评审程序》以准确理解业主的各项要求,检查本公司满足施工承包合同要求的能力,确保正确履行合同。b.根据本公司《培训管理程序》,对所有与质量有关人员进行培训,以保证质量体系的人员资源满足要求。c.认真抓好质量意识教育,使全体管理人员和操作人员牢固树立“质量是企业生命线”的主题思想。d.优化施工组织设计和分部(项)施工作业指导书。e.认真做好图纸会审,学习各项技术标准、施工验收规范、操作规程和施工组织设计,并且进行技术交流及技术培训工作。f.确定质量控制点,以便对关键部位进行及时、有效的监控。g.认真落实原材料货源,保证运输供应。2、施工过程中a.施工过程中如发觉有问题,应由项目经理与业主联系,并将获得信息报告生产副总经理,由生产副总经理与业主讨论磋商,澄清问题,修订合同或签订补充协议,一式捌份,同样签字(盖章),以保证施工过程中阶段性的问题在解决时也有充分的合同依据;b.若因业主资金不足等影响合同履行,将由项目部以书面资料通知业主,商榷质量控制的保证措施;c.各道工序施工前都要做好技术、质量交底,使操作人员明确操作工艺,达到保证质量的目的;d.各工序施工必须严格执行国家《建筑工程施工验收规范》、《建筑工程质量责任制规定》和有关工程质量的评定标准;e.设计有变更,应由项目经理在变更单上审定签批,确定下发范围,由项目技术负责人登记,传递到各工种负责人手里,用引出线在图纸上标明,经技术负责人验证后实施,确保设计意图在工程上的实施;f.各种材料、半成品和成品的保护工作应自始至终地组织好、实施好;g.认真作好施工日记,及时办理各项工作变更核定单,做好各类工程档案技术资料的具体管理工作。h.具体技术措施分述如下:对分项工程质量严格执行“三检制”85 硅湖职业技术学院毕业论文(设计),对操作人员实行定人、定岗、挂牌施工、层层把关,及时搞好质量等级的验收评定工作。抓好班组自检、互检、交接检各班组施工人员分清职责。砖墙班组做到三上墙,即级别上墙、名字上墙、质量数据上墙。现场砼施工时,应设专人负责管理砼配合比,外加剂及坍落度等的控制,并经常进行检查;应设专人负责检查混凝土的浇筑情况,确保其顺序与经监理审批过的方案相符、其浇捣工艺与有关规范的要求相符。墙体砌筑应先做样板间、样板段,经建设单位认可后方可大规模施工。各分项装饰工程也应确立先做样板间、样板墙的制度,经建设单位认可,方可大面积施工。楼地面的管孔,在安装管道后,其孔洞宜在做地坪前修补,并做好盛水试验和记录,做地坪时,必须在管子四周粉出高于地坪30mm以上的锥体(俗称馒头)。上、下管道的坡度不应小于规定的最小坡度,管道焊接处咬肉,气孔、砂眼不能超过0.5mm,卡件必须与墙体连接牢固,与管道接角紧密,管道丝扣连接处麻头应及时清理干净。各种灯具安装均应与房间对称,灯具安装应在土建油漆,喷浆后进行,工序排不开时,需在安装完毕的灯具外侧包纸保护。时时做好成品保护工作,保持良好的观感。3、后期质量控制(交付及保修)a.不合格品的控制引用本公司制定的《物资管理程序》,对不合格物资作出规定,防止不合格的工程物资不投入使用,确保工程质量;制定并执行《施工管理程序》,对施工过程中不合格工序实施控制,确保工程质量满足合同和本公司的质量目标要求。b.纠正和预防措施根据《纠正和预防措施程序》的有关规定,为消除工程质量或质量体系中实际或潜在的不合格原因提出措施,以保证质量体系不断改进。涉及到更改有关程序文件时,按《文件和资料管理程序》执行。Ⅰ、纠正措施包括:①有效地处理业主、监理、质监部门提出的工程质量中存在的问题;85 硅湖职业技术学院毕业论文(设计)②调查有关工程物资和质量、质量体系运行的不合格产生的原因;③根据原因制定并落实防止不合格再发生的纠正措施;④记录纠正措施的实施情况、验证实施效果。Ⅱ、预防措施包括:①对用户的投诉、竣工交付后的服务报告、内部质量体系审核信息、管理评审、施工过程质量记录等进行分析,制定并落实预防措施,以消除潜在的不合格原因。②记录预防措施的实施情况,验证实施效果。③将所采取预防措施的有关信息提交管理评审。c.防护和交付按照《物资管理程序》对物资在施工过程中的搬运、贮存、防护作出规定,确保物资不受损坏和变质,制定并执行《施工管理程序》,对施工过程中的成品或半成品作出管理规定,保证提供给用户符合合同规定和设计要求的产品。①建筑安装工程在施工过程或完工后,须对成品、半成品采取适当的防护措施,以防损坏。②对已完工程实行定人定岗,防止发生物品损坏、丢失并及时增修。③按合同要求或质量计划的特殊要求,对已完工程中的设备、设施实施管理、实施特殊保护,直到办理交接验收签证手续。d.质量记录控制遵循按国标ISO9002体系编制的《质量记录管理程序》,对质量记录的分类、标识、收集、编目、归档、贮存、保管和处理等方面的控制作出规定,以证明工程质量符合规定要求,证明质量体系有效运行。①所有质量记录填写必须及时、真实、清晰、正确、完整,在适宜的环境中贮存,便于存取和查阅,防止损坏、变质、丢失。其保存期限按程序文件规定执行。②分承包方的质量记录按《质量记录管理程序》要求收集和管理。③质量记录可以采取文字、音像、照片、软件等多种形式,在合同要求时,在商定期内,质量记录可提供给业主或其代表评价时查阅。e.后期服务85 硅湖职业技术学院毕业论文(设计)遵循按国标ISO9002体系编制的《施工管理程序》,保证承建工程的及时回访、保修,确保质量方针目标的实现。①服务范围包括:一、向业主提供已完工程使用的有关资料;二、竣工交付后的回访和保修;三、收集用户意见,及时处理来电、来函、来访。②对用户的投拆意见及回访中发现的缺陷应认真处理,树立良好的职业道德和企业形象。具体工作包括:一、根据生产科的回访计划,项目部组织回访工作并做好记录;二、项目部在保修期内组织维修人员实施保修,做好保修记录及报告;三、技术质检科验证保修效果,报生产科。三、生产科及时做好回访和保修的信息传递。8.4工程技术复核及隐蔽验收制度1、所有分部分项工程需经技术、质检人员复核合格后,才能进行下道工序的操作。2、属隐蔽工程范围的分项工程必须按规定经业主、设计院、质监站验收合格并办理隐蔽工程验收记录后,方可进行下道工序施工。3、现场使用的材料、半成品、成品等必须有质检书或检验报告,经有关人员验收合格,才能用于工程上,未经验收一律不准使用到工程上去。4、特别要重视主体结构的模板、钢筋、予埋件、予留洞的复核。5、对施工各阶段实施有效控制,确保现场施工满足合同和公司质量目标的双重要求,其中各阶段的技术复核项目及分工计划如表:分部、分项工程复核计划表部位及项目名称组织者参加复核人员建筑物定位放线业主项目经理技术质监科±0.000相对标高业主项目经理技术质监科基础尺寸及基底标高项目工程师项目施工员基础轴线标高项目经理项目工程师85 硅湖职业技术学院毕业论文(设计)基础模板项目工程师项目施工员各层结构模板项目工程师项目施工员构件制作项目工程师项目施工员砼、砂浆配比单项目经理技术质监科实验室各层结构轴线标高项目工程师项目施工员皮数杆位置标高项目工程师项目施工员门窗洞口位置尺寸项目工程师项目施工员6、隐蔽工程验收是工程质量检查的核心内容,因隐蔽工程无法返工或返工难度大,相应的工作应予高度重视,必须在项目部自检合格后方可提请业主、监理验收,必须在业主、监理验收合格予以签认后方可隐蔽,验收项目及分工计划如表:隐蔽工程验收分工计划表部位及项目名称组织者参加复核人员地基验槽业主设计院项目经理技质科基础钢筋隐蔽验收业主项目经理项目工程师技质科回填土前基础工程验收业主设计院质监站集团公司项目经理技质科各层结构钢筋隐蔽验收业主项目经理项目工程师技质科装饰施工前主体结构验收业主设计院质监站集团公司项目经理技质科钢筋焊接验收业主项目经理技质科屋面找平坡度泛水验收业主项目经理项目工程师技质科屋面防水验收业主项目经理项目工程师技质科8.5关键、特殊工序的确定及控制1、关键、特殊工序的确定本工程墙体砌筑,工作量较大,砌筑工作经历的时间也长,并且墙体是涉及结构承重和建筑物围护的最重要构件,墙体砌筑工作应作为一项关键工序来完成。2、关键、特殊工序的质量控制<1>砖块进场必须要有质保书,经工地试验检测合格后才能使用。85 硅湖职业技术学院毕业论文(设计)<2>砌筑前楼层面建筑垃圾逐层清扫完毕,并在楼面全面进行弹线工作。不仅弹墙身线,而且装修工程内外门窗控制线,水平标高线,在砌筑工程开始之前要全部结束,为今后的门窗安装创造条件。<3>砖墙砌筑要与水电管线安装紧密配合,留孔洞尽量做到预先设置,减少返工开凿现象。<4>墙体砌筑施工要点:a.砌筑前应试摆,在不够整砖处配以辅助块,不宜把整砖砍成碎砖。如无辅助块,可用模数相符的普通砖补砌。b.砌筑墙体时,空心砖的孔洞应垂直于受压面。c.砂浆试配强度应比设计值提高15%。砌筑砂浆应有良好的和易性,其分层厚度宜≤3cm,稠度宜为7~9cm。d.砖砌体应上下错缝,内外搭砌,不得有通缝。宜采用一顺一丁或梅花丁的砌筑形式。砖柱不得采用包心砌法。e.砌体宜采用“四一”砌砖法砌筑。采用铺浆法砌筑时,必须挤压,铺浆长度不得超过500mm。先灌竖向灰缝,再铺水平灰缝,打头缝灰后砌筑。f.砌体灰缝应横平竖直。水平灰缝厚度和竖向灰缝宽度一般为10mm,但应≥8mm且≤12mm。埋设的拉结钢筋必须放置在砂浆层中。g.灰缝应填满砂浆,水平灰缝的砂浆饱满度应≥80%,竖向灰缝宜采用加浆填灌的方法,使其砂浆饱满,不得有透缝现象,严禁用水冲浆灌缝。h.除设置构造柱的部位外,砌体的转角处和交接处应同时砌筑。对不能同时砌筑而又必须留置的临时间断处,应砌成斜槎。斜槎的长度不应小于高度的2/3,且应通顺、密实;如临时间断处留槎确有困难时,也可留直槎,但必须做成阳槎,并加设Φ6拉结筋。i.砌体接槎时,必须将接槎处的表面清理干净,浇水润湿,并应填实砂浆,保持灰缝平直。j.每层墙的第一皮砖和最上一皮砖应用丁砖砌筑。梁或梁垫下面的砖砌体也应用丁砖砌筑。k.每道墙体顶部必须刮浆,即用稀砂浆灌满上部砖的所有灰缝和孔洞,以保证墙体质量,并减少上部砼的漏浆。l.隔墙顶面与上部结构接触处宜用侧砖或砖斜砌,倾斜度在60~800之间,并用砂浆挤紧。85 硅湖职业技术学院毕业论文(设计)第九章现场安全管理措施9.1安全生产部署1、建立健全现场安全管理网络,落实安全责任制,本工程实行项目经理负责制,由项目经理对现场安全工作负全面责任;由分管生产的项目副经理主持安全管理日常工作,项目工程师负责技术工作;2、项目部配备专职安全员,各班组设兼职安全员,由此建立项目安全保证体系,对施工过程中的安全工作进行全面管理及控制。9.2安全管理实施细则1、建立健全的生产责任制度,层层签订安全生产管理责任状,坚持执行“谁主管生产,谁负责安全”的安全生产管理原则,严格执行奖罚制度;2、工程施工安全防护措施:对各级员工做好安全生产、安全技术知识的教育,增强安全意识和法制观念,提高遵章守纪的自觉性,增强“三防”能力;3、建立群防群治制度,上岗人员必须进行安全“三级”教育,未经培训不得上岗,先培训合格后上岗,工人变换工种也须进行新工种的安全技术教育;在办公、宿舍区的出入口和各通道入口处悬挂醒目的安全标志,安全宣传标语牌及有关安全生产规定;4、施工前,认真做好部分分项的安全技术交底。在施工过程中,认真执行《建筑安装工人安全技术操作规程》,对安全生产定期不定期地进行大检查,发现问题或隐患及时解决和排除;5、建立“职工劳动保护记录卡”,建立事故档案,按调查分析结果、按有关规定进行事故处理,做到“三不放过”,即:原因不清不放过,责任人未受处分不放过,相关人员未受教育不放过;85 硅湖职业技术学院毕业论文(设计)6、工地建立防火责任制,职责明确,按规定设专职防火干部消防员,建立防火档案并正确填写;重点部位(危险仓库、木库、木工间等)必须建立有关规定,有专人管理,落实责任。按要求设置警告,配置相应的消防器材;7、建立动用明火审批制,按规定划分级别,明确审批手续,并有监护措施;建筑楼层、非重点仓库及宿舍,明确用火审批手续,并有监护措施;8、施工机具安全操作规定:a.木工刨板机外露传动部位必须装有防护装置;刨面必须有靠山;平刨设有刀口防回弹装置;必须单独接地或接零保护,并安装漏电保护器。b.砼、砂浆搅拌机必须搭设防雨操作棚,机体安装坚实平衡;各类离合器、制动器、钢丝绳、防护罩必须安全可靠有效;操作人员应持证上岗操作;必须有良好的单独接地,接地电阻应符合规定;搅拌机操作杆必须装置有保险装置,进料斗应有持钩及链。c.手持电动工具有可靠的防雨措施;电源、龙头等的接线应有齐全的防护罩,二次线接线应使用线鼻子;有良好的接地或接零保护;配线不得乱拉乱搭,焊绝缘应良好。d.电焊机必须单独安装漏电保护器;防护罩壳齐全有效;外壳必须有效接地或接零;橡皮电线不得破损。9、施工用电安全措施a.支线架设配电箱的电缆线应有套管,大容量电箱上进线加滴水弯;支线绝缘好,无老化、破损,不漏电;支线应沿墙敷设,并用绝缘子固定;过道电线可采用硬质护套管埋地并作好标记。b.现场照明一般工地照明采用220V交流电压。危险、潮湿场所和金属内排架中的照明及手持照明灯具,应采用符合要求的安全电压;85 硅湖职业技术学院毕业论文(设计)照明导线应用缘子固定。严禁使用花线或塑料胶质线。导线不得随地拖拉绑或绑在脚手架上;照明灯具的金属外壳必须接地或接零。单相回路内的照明形状箱必须设漏保护器;室外照明灯具距地面不得低于3m;室内距地面不得低于2.4m。碘钨灯固定架设,要保证安全。灯线不得靠管灯具表面。c.配电、开关箱电箱应有门、锁、色标和统一编号;电箱内开关电器必须完整夫损,接线正确。各类接触装置灵敏可靠,绝缘良好。无积灰、杂物,箱体不得歪斜;电箱安装高度和绝缘材料等均符合规定;电箱内应设置漏电保护器,选用合理的额定漏电动作电流动作电流进行分级配合;配电箱应设总分熔丝、开关。零排地排齐全。动力和照明分别设置;配电箱的开关电器应与配电线或开关箱一一对应配合,作分路设置,以确保专路专控;总开关电器与分路开关电器的额定值、动作整定值适应。熔丝应和用电设备的实际负荷相匹配;金属外壳电器作接地或接零保护;开关箱与用电设备实行一机一闸保险。d.接地接零接地体可用角钢、圆钢或钢管,但不得使用螺纹钢,其截面≥48mm2,一组2根接地体之间间距≥2.5m,入土深度≥2m,接地电阻应符合规定;橡皮线中黑色或绿、黄双色线作为接地线,与电气设备相连接的接地或接零线截面最小不能低于2.5mm2多股芯线,手持式民用设备采用不小于1.5mm2的多股铜芯线;电杆转角杆、终端杆及总箱、分配电箱必须有重复接地。e.变配电装置配电间面积应不小于3m×3m,单列配电柜(板)通道宽度:正面不小于1.5m,侧面不小于1m,背面不小于0.8m;双面配电柜正面不小于2m;配电间必须符合“四防一通”的要求,室内清洁无杂物;85 硅湖职业技术学院毕业论文(设计)变配电间应配有安全防护用品和必要的消防器材,并有各类警告标牌,开关应有编号及用途标记。9.3分包工程现场安全管理办法1、各分包商应认真学习政府及有关管理部门的安全、消防、法令和规定,并予以自觉执行。2、各指定分包商应与总承包部签定分包工程的安全协议书,并接受总承包对分包工程的安全总交底。3、指定分包商应配备专人分管安全生产及消防工作,完善并健全安全、消防管理各种台帐,强化安全、消防技术措施。4、分包商所有作业人员,进场前及施工过程中都须做好安全教育工作,做好分部分项工程技术安全交底工作。尤其是指定分包范围内的安全、消防工作的重点和薄弱环节,进行针对性的教育,督促所属员工遵守现场的安全生产及消防各项规定。5、指定分包商有义务保护现场各项安全、消防设施的完好,如施工脚手架、临边护栏等,不得擅自变更及增加施工荷载。6、各分包商必须接受总承包安全监控,参与工地的各项安全、消防检查工作,并落实有关整改事宜。分包商的整改工作若不能达到有关安全、消防管理标准(或不能及时达到管理要求的),总承包可以协助分包商予以整改,其发生的人工、机械、材料等一切费用将由分包商承担。7、特殊工种持证上岗,复印件汇总后报总承包部。重大伤亡事故应及时报告总承包,立即组织抢救及保护现场。8、分包商的所属人员,在作业过程中发生各类违章作业,总承包方将依据情节轻重、危害程度等具体情况或有关规定予以劝阻警告、作罚款处理,情节严重者,责令停工整顿直至退场。9.4现场消防保卫措施85 硅湖职业技术学院毕业论文(设计)1、建立防火责任制,职责明确,设专职防火干部消防员,建立防火档案并正确填写;2、按有关规定建立义务消防队,有专人负责,订出教育训练计划和管理办法;3、重点部位(危险仓库、木库、木工间等)必须建立有关规定,有专人管理,落实责任。按要求设置警告,配置相应的消防器材;4、建立明火动用审批制度,按规定划分级别,明确审批手续,并有监护措施;5、焊接、焊割作业应严格执行“十不烧”及压力容器使用规定;危险品押运人员、仓库管理人员和特殊工种须经培训和考核,做到持有效证上岗。85 硅湖职业技术学院毕业论文(设计)第十章现场文明和创建管理10.1文明施工目标1、本工程实行施工现场标准化管理,争取本工程获得苏州市文明工地称号,并努力争创省“文明”工程。2、公司每月由“标化”领导小组组织各部门、各专业负责人对工地进行安全生产、文明施工、场容场貌、生活卫生检查、打分评定,以有力地促进项目“标化”工作达到文明工地的要求。10.2文明施工措施1.把文明施工、现场创建作为一项长期深入的任务来完成,狠抓长效管理、动态管理;2.遵循管理活动的固有规律,在确定目标之后,还应从组织机构上落实文明施工、现场创建责任;3.把文明施工、现场创建作为一项全员参与的方案,动员广大职工也参与到文明创建管理活动中来。10.3文明、创建管理的实施1、组建工程建设现场文明施工、现场创建管理领导小组,并报请业主、监理单位参与检查与监督。项目经理及有关施工管理人员担任领导,各工种负责人及项目负责人作为成员,具体管理网络如下页图:2、编制文明施工、现场创建工作逐级落实的管理手册。如人员有所变动,还应相应调整。3、现场实施⑴85 硅湖职业技术学院毕业论文(设计)现场临设按创建标准设计、施工,施工围栏采用彩钢板,做到连续,封闭、整洁、美观;现场办公区、施工区、生活区应布置合理、整洁有序、界限分明;现场设备材料按总平面图堆放,做到整齐有序,围墙外禁止堆放任何机具、材料、杂物、垃圾等;⑵作业区内要求各班组做到操作落手清,随做随清,物尽其用,建筑垃圾及时归堆,作业时防止堆土飞扬,泥浆漏溅、污水外流等现象发生;砌体材料归类成垛,堆放整齐,灰浆池严格按标准砌筑,模板钢管、钢材零配件等按各种类集中堆和,使用后及时归堆;⑶施工现场必须有“七牌一图”。“七牌”是:工程牌、项目管理人员牌、标准管理牌、环保牌、安全生产六大纪律牌、安全天数牌、防火须知牌,“一图”即施工现场平面布置图;⑷生活卫生应纳入工地总体规划,落实卫生专(兼)职管理人员和保洁人员,落实责任制;做好对职工卫生防病的宣传教育工作,针对季节性流行病、传染病等,利用黑板报向职工介绍防病、治病的知识和方法。现场设冲水式厕所,制订有关卫生保洁制度,落实专人管理到位,生活垃圾必须及时处理,严禁腐烂变味的垃圾留存场内,严禁有大面积积水,防止蚊蝇孳生;⑸加强对宿舍卫生的管理,宿舍应定人、定铺、统一编号,人员名单、值日制度要上墙;⑹严格控制非施工人员进出,实行来访验证、登记制度;严格控制噪音源,做到轻搬轻放,减轻物体的碰撞和震动,以减少噪声扰民现象。85 硅湖职业技术学院毕业论文(设计)文明创建管理系统图公司领导项目经理报业主、监理文明标化领导小组项目施工员项目安全员土建工长安装工长装饰工长木工班组瓦工班组水电班组装饰班组钢筋班组85 硅湖职业技术学院毕业论文(设计)(参考文献)[1]高晓旺《工程测量规范》中国建筑出版社2001[2]谭越虎《建筑地基与基础工程监理》中国建筑出版社2003[3]杨效中《主体结构与防水工程监理》中国建筑出版社2003[4]柯国军《建筑材料控制建筑监理》武汉理工大学出版社2005[5]王立信《建筑工程技术资料应用指南》中国建筑工业出版社2003[6]葛勇《建筑工程施工质量验收统一标准》中国建材工业出版社1996[7]张健《建筑材料与检测》化学工业出版社2003[8]危道军《建筑施工组织》中国建筑工业出版社2002[9]张岩《外墙饰面砖工程施工及验收规范》中国铁道出版社2001[10]王文艳《工程做法》中国建筑标准设计研究院'
