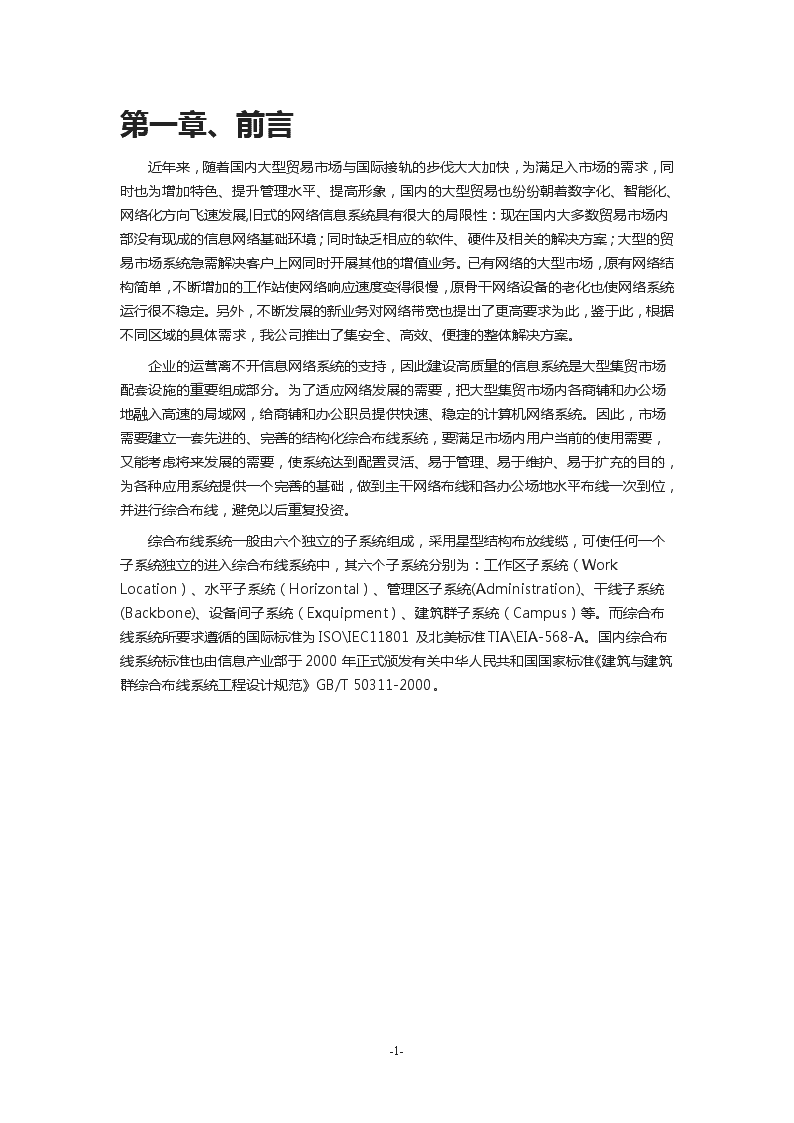

'市场弱电解决方案-81- 第一章、前言近年来，随着国内大型贸易市场与国际接轨的步伐大大加快，为满足入市场的需求，同时也为增加特色、提升管理水平、提高形象，国内的大型贸易也纷纷朝着数字化、智能化、网络化方向飞速发展,旧式的网络信息系统具有很大的局限性：现在国内大多数贸易市场内部没有现成的信息网络基础环境；同时缺乏相应的软件、硬件及相关的解决方案；大型的贸易市场系统急需解决客户上网同时开展其他的增值业务。已有网络的大型市场，原有网络结构简单，不断增加的工作站使网络响应速度变得很慢，原骨干网络设备的老化也使网络系统运行很不稳定。另外，不断发展的新业务对网络带宽也提出了更高要求为此，鉴于此，根据不同区域的具体需求，我公司推出了集安全、高效、便捷的整体解决方案。企业的运营离不开信息网络系统的支持，因此建设高质量的信息系统是大型集贸市场配套设施的重要组成部分。为了适应网络发展的需要，把大型集贸市场内各商铺和办公场地融入高速的局域网，给商铺和办公职员提供快速、稳定的计算机网络系统。因此，市场需要建立一套先进的、完善的结构化综合布线系统，要满足市场内用户当前的使用需要，又能考虑将来发展的需要，使系统达到配置灵活、易于管理、易于维护、易于扩充的目的，为各种应用系统提供一个完善的基础，做到主干网络布线和各办公场地水平布线一次到位，并进行综合布线，避免以后重复投资。综合布线系统一般由六个独立的子系统组成，采用星型结构布放线缆，可使任何一个子系统独立的进入综合布线系统中，其六个子系统分别为：工作区子系统（WorkLocation）、水平子系统（Horizontal）、管理区子系统(Administration)、干线子系统(Backbone)、设备间子系统（Exquipment）、建筑群子系统（Campus）等。而综合布线系统所要求遵循的国际标准为ISOIEC11801及北美标准TIAEIA-568-A。国内综合布线系统标准也由信息产业部于2000年正式颁发有关中华人民共和国国家标准《建筑与建筑群综合布线系统工程设计规范》GB/T50311-2000。-81- 第二章、系统设计思想及原则系统建成后，将宽带接入、监控等多系统建立在同一网络中，实现统一管理，真正实现网络市场管理自动化，最大程度的减少线路数量，系统高度集成化，节省大量的使用成本，最大程度的减少维护量，千兆主干，百兆到桌面的高速网络构架。采用开放式布线系统，在未来10-20年的时间里，可拆开式模块组合，接口与接线分离，适配接口齐全且可选，采用内置式平衡、非平衡变换器与接口集成，可支持所有的计算机网络和数据，图像传输接口，扩展灵活性高而且适配器齐全，扩展成本低，在三种布线系统中，开放式布线系统对维护人员的技术要求最低，费用最少，可以轻松的建立小型POST（电信）系统。，客房布线如果采用备份方案，将大量节省数据线，极大的降低投入使用成本，将维护变成十分轻松的工作。（1）实用性与先进性网络建设的首要原则是要有极好的实用性，因为只有实用才能使管理人员和客人直接受益。但在实用的基础上，应尽可能采用先进成熟的技术。选购具有先进技术水平的计算机系统和网络设备，这些设备应该在相当长的时间内保证其先进性。开发和选购的各种网络应用软件也尽可能先进，并有相当长时间的可用性。（2）开放性与标准化市场中心的网络建设的一个显著的特点是具有极好的开放性。这种开放性靠标准化实现，只有符合标准的网络系统才能实现无缝的互连。为此，应制定全网统一的网络体系结构，并遵循统一的通信协议标准。网络体系结构和通信协议应选择广泛使用的国际工业标准，使我们的市场中心网络成为一个完全开放式的网络环境。（3）可靠性与安全性市场中心的网络建设遵循可靠性的原则也是非常重要的，网络系统所用设备和材料均应符合国际和国内认可的有关标准，并要经过严格检验，网络的每一建设过程都要把好质量关，保证网络系统有一个良好的运行环境。安全性是指网络能够有效地控制系统资源，并有完善的数据保护措施，可靠性是安全的基础。（4）经济性与可扩充性市场中心的网络建设的经济性是指在满足应用要求的基础上尽最大可能降低成本，使有限的建设费用做更多的事情。但经济性是建立在可扩充性基础上的。计算机及网络互连技术发展迅猛，网络系统的扩充与升级是必然趋势，所以市场中心网络建立时，就应为网络系统未来的扩充与升级奠定良好的基础。（5）具备良好的网络管理功能市场中心的网络建成以后，对整个网络的管理是一项非常重要的工作，因此在网络设计中，应确保该网络具有良好的管理功能。（6）网络只是手段，应用才是目的，重视应用系统的建设-81- 市场中心的网络建设的目的是为应用服务，如果建了网，用不起来，等于白建。所以，一定要重视应用系统的建设，例如近期的互联网接入,将来的视频点播、金融信息广播等服务的开展，使市场中心网络真正发挥它的作用。-81- 设计原则（1）标准化：严格按照IEEE802、EIA／TIA568等工业及建筑布线标准和GB/T50311-2000《建筑与建筑群综合布线系统工程设计规范》。（2）实用性：此工程综合布线系统应能够在现在和将来适应用户发展的需要，具备数据通信、语音通信和图像通信的功能。（3）灵活性：布线系统中任一信息点能够很方便地与多种类型设备(如电话、计算机、检测器件以及传真等)进行连接。（4）可扩展性：根据建设单位目前的实际需要，综合布线工程可实现语音和计算机数据通信功能，此布线系统具有较强的可扩展性，既可以最大限度地降低造价和不耽误工期，又可以在将来需要时很容易将所扩充设备连接到系统中来。-81- 第三章、需求分析**市场是集市场、办公、住宿为一体的多功能建筑，一期项目建筑为混凝土框架结构，共四层，一、二层为市场，三、四层为二层的扩展楼层，分别用于办公洽谈及住宿使用。根据市场的实际场地规划，一期项目一、二层共计有400间铺面，市场设计采用综合布线系统，最终为用户提供一个开放的、灵活的、先进的和可扩展的线路基础。既可提供以千兆为主干的高速网络通道，又可满足用户不断扩展的需求。同时又可提供语音功能。按要求数据线路采用超五类双绞线和交换机互联，能够很方便实现与市场内部局域网和Internet/Intranet的各项应用的联接；所有语音信息点采用四芯电话线布线。有线电视、监控线路采有75-5同轴电缆布线，监控控制线路则采用专用的监控控制电缆，我们按甲方提供的图纸设计信息点的分布表配置。目标是将整个市场设计成为一个集网络、监控、语音、公共广播、有线电视系统为一体的高科技、数字化、安全的专业市场。方案设计全面考虑了网络的可扩展性，可以方便的与其它网络对接，以方便系统的扩容。一、具体信息点配置市场设计采用综合布线系统，最终为用户提供一个开放的、灵活的、先进的和可扩展的线路基础。既可提供以千兆为主干的高速网络通道，又可满足用户不断扩展的需求。同时又可提供语音功能。整个市场中共1056个数据信息点、1056个语音信息点、1056个TV、32个监控点、60个公共广播信息点。整个市场包括办公区域设计共1056个数据信息点、1056个语音信息点、1056个有线电视信息点、32个监控信息点、60个公共广播信息点。市场每间商铺位1个数据、1个语音、1个有线电视信息点，合并的商铺每间商铺2个数据、2个语音、2个有线电视信息点；市场主要通道及外围出入口及周边共设置32个监控点。可以监控外围情况及出入情况,每条过道采用两个摄像机对射，出入口采用全方位匀速球，保证无监控死角；进出口及楼层出入口各设置1个监控点；监控视野及公共广播覆盖楼层所有范围；每条通道设计三个音柱，音域或分布到市场区域的每个角落。为保证广播声音的清晰，在C、D、E、F座的两侧，分别安装一个音柱.办公区域设计为2个数据信息点，2个语音信息点。二至六层的展示大厅按面积每3米设计安装1个数据、1个语音、1个有线电视，以方便将来展示的需要。主干线路全部采用镀锌线槽敷设，有预留位置的，按预留位置放线，无预留位置的，以明线方式敷设。-81- 二、综合布线的应用环境在电话、数据、图像通信系统、计算机网络系统、楼宇自控系统、保安监视系统等应用子系统中，结构化综合布线系统是作为传输的基础媒介，并通过其管理子系统对其它应用子系统的构成连接，进行任意的调整、分配和管理。目前计算机管理信息系统（MIS）已从初期的单机，单网的小规模单一应用向大型化、集成化和综合型的方向发展，其体系结构也经历了集中式，集散式和分布式等不同的发展阶段。从总体上看，随着MIS的大型化和覆盖范围的扩大，人们不可能不断地更换性能更强的主机，分布式处理已是网络发展的必然趋势。-81- 第四章、语音及网络系统设计根据国际电子工业协会（EIA）制定的结构化布线系统标准（EIA/TIA568B），及中华人民共和国国家标准GB/T50311-2000《建筑与建筑群综合布线系统工程设计规范》，结构化布线系统由工作区子系统、配线（水平）子系统、干线（垂直）子系统、设备子系统、管理子系统、建筑群子系统六个子系统组成。工作区子系统（WORKAREASUBSYSTEM）：工作区子系统由终端设备连接到信息插座的连线组成，它包括连接器和适配器。水平布线子系统（HORIZONTALSUBSYSTEM）：实现信息插座和管理子系统（跳线架）间的连接，常用8芯4对双绞线实现这种连接。管理子系统（ADMINISTRATIONSUBSYSTEM）：管理子系统由交连、互连配线架组成。管理点为连接其它子系统提供连接手段。交连和互连允许将通讯线路定位或重定位到建筑物的不同部分，以便能更容易地管理通信线路，使在移动终端设备时能方便地进行插拨。主干线子系统（RISERBACKBONESUBSYSTEM）：实现计算机设备，程控交换机（PBX），控制中心与各管理子系统间的连接，常用介质是大对数双绞线电缆、光缆。设备子系统（EQUIPMENTSUBSYSTEM）：设备子系统由设备间中的电缆、连接器和相关支撑硬件组成，它把公共系统设备的各种不同设备互连起来。该子系统将中继线交叉连接处和布线交叉处与公共系统设备（如PBX）连接起来。根据用户对通信线路较高的需求，ERSENET公司提供非屏蔽超五类布线方案系列产品。布线系统采用模块化设计，星型拓扑结构，最易于配线上的扩充及重新配置。配置上要考虑先进的通信性能，并充分考虑使用的灵活性和适应性，外观同建筑的整体效果配合。一、网络结构方案设计根据华龙市场接入网络的特点，我们设计采用以下基于宽带高速上网+宽带个性化服务的综合宽带IP解决方案。市场提供宽带上网服务（可作为增值部分），商铺也可以自己申请宽带上网。主配线间设在一层的监控室，在各楼层设置楼层配线间，通过光纤和大对数光缆与主配线间连接，所有楼层数据线路从楼层配线间直接到各使用点；监控线路和公共广播线路直接通过主配线间连接到使用点；电话线路由主配线音由大对数连接至各楼层，通过各楼层配线架分配到各使用点。为把华龙市场建设成一座拥有先进的管理、计算机网络和通讯系统、办公自动化系统等集办公、管理为一体的综合性高科技现代化建筑群，根据智能化工程建设总体规划的要求，为全面实现华龙市场通信自动化，办公自动化的要求，需要建设能够全面支持华龙市场各智能系统信息传输要求的先进可靠的智能信息传输通道，实现华龙市场-81- 的数据、电话、多媒体视像、自动控制信号等的灵活、方便和快速的传输。而赖以实现这一切传输的最佳手段就是规划好综合布线系统的建设。华龙市场网管中心机房配置H3CAR18-22-24路由器，以H3CLS-3600千兆交换机作为核心交换机，H3CLS-3600提供19.2Gbps高背板带宽，线速二层交换，提供6.55Mpps三层交换速率，支持,支持命令行接口(CLI)配置,支持Telnet远程配置,支持通过Console口配置,SNMP,支持1，2，3，9组MIB,支持QuidView网管系统,支持WEB网管,支持系统日志,支持分级告警。楼层总配线间配置H3CQuidwayS1024R智能交换机作为汇聚层交换机交换到桌面。语音部分采用12外线、144内线交换机，办公区域、五楼客房电话可拔出外线，桑拿区、按摩区、休息区电话只能接入和拔打内部分机电话。H3CLS-3600具有24个10/1000自适应端口，还网管功能。H3CAR18-22-24具有4个10/100自适应端口,均提供WEBSMART，可以通过WEB的方式对设备进行管理。华龙市场综合布线系统方案的规划需从先进可靠、实用合理的原则出发，根据公司业务的实际应用特点，以满足目前用户的应用需求为基础，充分考虑到今后技术的发展趋势，综合应用现代计算机及信息通信方面的最先进技术，提供用户具有长远效益的全面解决方案。市场中心综合布线系统建成须达到以下要求：1）具备高速大容量的信息通信传输能力，提供华龙市场内全方位的业务支持，支持千兆位的宽带计算机网络平台，多媒体音视频平台，楼宇控制、电子保安等现代楼宇智能管理平台等的高速可靠的信息传输；2）提供华龙市场内部网络和外部宽带业务网络的高速可靠的连接通道，保证楼内各项业务信息的快速交换和处理；3）具有高度可管理性和扩展性，适应华龙市场面向21世纪的业务发展需要。-81- 二、方案特点1、高速无瓶颈连接◇核心层与汇聚层交换机采用链路聚合（Trunking）技术，提供高带宽链路，负载平衡◇提供先期拥塞控制功能，在网络出现拥塞前就自动采取适当的措施，避免瞬间大量的丢包现象。◇支持VLAN和三层交换，使网络中的广播风暴大大减少，路由选择延迟大大降低，提高了整个网络的性能。2、加强华龙市场网络安全◇TS系列交换机支持基于端口的VLAN,将各客房隔离开，保护了各客户的隐私。◇通过ACL技术隔离商铺与华龙市场内部网的通信，使华龙市场内部管理网络与华龙市场对外网络商铺不能互相访问，确保华龙市场内部业务及财务数据的安全。◇在华龙市场宽带接入处，放置防火墙设备，全面保障市场中心内部网络安全。4、集中统一网管◇提供SNMP+WebSmart协议的网络管理解决方案。每一个交换机分配一个IP地址，能够管理所有的交换机。它具有稳定、安全、高效等优点。5、网络扩容性强，可靠性高◇TS系列交换机全面支持市场中心网络的扩展，包括设备交换容量的扩展、端口密度的扩展、主干带宽的，以及网络规模的扩展。◇主干连接线路(楼层总配线间和网管中心机房)采用了可靠的负载均衡冗余方式。顶联网络的高端交换机还支持HSRP/VRRP虚拟路由器冗余协议，使网络关键设备得到冗余保护，保证市场中心网络稳定持续地运行。-81- 第五章、闭路监控系统设计概述华龙市场由于其工作性质的关系,其主要是出入人员比较繁多,外地客人又占很大大部分,而犯罪分子恰好利用这种环境,伺机作案,直接影响到客人的人身安全和财产安全,直接影响到酒店,宾馆的声誉;财务室,前台等处是现金周转的主要场所,建立电视监控,报警,通讯相结合的安全防范系统是行之有效的保卫手段;同时安装防火的防范报警系统,能在火灾发生的萌芽状态及时得到扑灭,以避免重大火灾事故的发生。一、设计依据1.GAT75-94安全防范工程程序与要求2.GA/T74-94安全防范系统通用图形符号3.GB50198-94民用闭路监视电视系统工程技术规范4.GA/T70-94电视监控工程费用概预算编制办法5.甲方对工程的具体要求-81- 二、系统设计电视监控报警系统由摄像部分(有时还有拾音器,报警探测器),传输部分,控制部分以及显示和记录部分等组成.在每一部分中又含有更加具体的设备或部件.1、摄像部分摄像部分是电视监控系统的前沿部分,是整个系统的"眼睛".它布置在被监视场所的某一位置上,使其视场角能覆盖整个被监视的各个部位.有时,被监视场所面积较大,为了节省摄像机所用的数量,简化传输系统及控制与显示系统,在摄像机上加装电动的(可遥控的)可变焦距(变倍)镜头,使摄像机所能观察的距离更远,更清楚,同时还把摄像机安装在电动云台上,通过控制器的控制,可以使云台带动摄像机进行水平和垂直方向的旋转,从而使摄像机能覆盖到的角度,面积更大.总之,摄像机就象整个系统的眼睛一样,把它监视的内容变为图像信号,传送给控制中心的监视器上布防点设计:A、在楼层的通道内,安装SAE-C280-60C1系列摄像机,该摄像机要求的照度低,在一般灯光下都可看清人员的面容以及活动情况;有效距离60-70米,通道两端摄像机对射可覆盖整个通道.B、在外围及出入口,安装SAE-585-LCSP室外彩色转黑白匀速球,它是将摄像机,镜头,云台都放在半球型的防护罩内,外表美观大方,可有一定的装饰作用.可将预置点间扫描速度设置1-64等级，预置点停留时间设置为1-254秒，高速云台可以实现0.4°/S-360°/S平稳水平变速0.4°/S-180°/S垂直变速；水平转动：360°连续旋转180°自动翻转，控制云台变的轻松自如,比例变倍，云台按变倍深度逐渐降低云台速度，确保图像清晰平衡，达到最佳效果,外围及出入口的人员活动情况都可一目了然.SAE-585-LCSP系列摄像机,SAE-585-LCSP采用6英寸全新高强度高强度铝合金金属结构，有效防止变形及保持结构稳定；22倍光学变焦，10倍数码变焦，Auto(3000K-7500K)ATW(2000-10000K),手动白平衡。采用优质低功耗电机，发热量少，大倍数时候运动图像平稳不抖动；快速安装方式，采用安普插座支持热拔插方式，工程安装简便，配有黑色内罩，监视更具隐蔽性；8个可设标题的显示区域，水平360度内可分8个区域，并可定义编辑标题，当摄像头转到已定义的某个区域时，屏幕会自动显示该区域的标题，并支持在区域内自动扫描；定时自动激活功能，可设定球机空闲一段时间后，自动调用预置点或启动自动巡航、花样扫描、自动扫描和显示区域等；自动运行记忆功能，掉电重启后执行掉电前的动作状态；通过上述布点以后,人员从外面到高铺内部的各个角落活动情况都可观察到,可录像保存.2、传输部分-81- 传输部分就是系统图像信号,声音信号,控制信号等的通道.目前电视监控系统多半采用视频基带传输方式.如果在摄像机距离控制中心较远的情况下,也有采用射频传输方式或光纤传输方式.一般酒店要求传输的距离都比较近,可采用基带传输方式,也就是75欧姆的视频同轴电缆.对图像信号的传输重点要求在图像信号经过传输系统后,不产生明显的噪声、失真(色度信号与亮度信号均不产生明显的失真),保证原始图像信号(从摄像机输出的图像信号)的清晰度和灰度等级没有明显下降等3、控制部分控制部分是整个系统的"心脏"和"大脑",是实现整个系统功能的指挥中心.控制部分主要由总控制台(有些系统还有副控制台)组成.总控制台中主要的功能有:视频信号放大与分配,图像信号的校正与补偿,图像信号的切换,图像信号的记录等;对摄像机,电动变焦镜头,云台等进行遥控,以完成对被监视场所全面,详细的监视或跟踪监视;对系统防区进行布防,撤防等功能.当前端防区有非法入侵时,报警信号传送到总控制台,可以显示报警防区,联动警号,闪灯,前端灯光,录像机等设备.组合控制台时,遵循的主要原则是这样的:☆根据系统中摄像机的台数,选择视频切换器的最大输入路数.视频切换器最大输入路数一般应大于摄像机的台数,以便为今后扩展时留有余地.☆根据系统所防范的风险等级及区域中要害地点的数目选择录像机的台数.需要连续录像的情况下,应选择"长延时录像机".☆当整个系统中摄像机的台数很多时,可考虑选用"多画面分割器"."多画面分割器"有四分割,九分割,十六分割等等.☆根据系统控制的要求,考虑在总控制台之外是否要设分控制台.☆根据整个系统供电的要求,考虑电源的设定.☆当系统有多路远距离信号传输时,还应根据远距离信号传送的方式(视频传输,光纤传输,射频平衡式传输等等),考虑在控制台中是否应增设解调装置(对应光纤传输或射频传输),补偿装置(对应视频传输),还原装置(对应平衡式视频传输)以及远端切换控制器装置(对应视频传输的远端切换方式)等等.4、显示及记录部分显示及记录部分有几台或多台监视器,长延时录像机等设备组成.在电视监控系统中,特别是在有多台摄像机组成的电视监控系统中,一般都不是一台监视器对应一台摄像机进行显示,而是通过画面分割器把几台摄像机送来的图像信号进行合成同时显示在一台监视器上,也就是在一台较大屏幕的监视器上,把屏幕分成几个面积相等的小画面(四画面,九画面,十六画面),每个小画面显示一个摄像机送来的图像,再通过长延时录像机(一盘180分钟录像带可以记录24小时的图像信号)把几个图像记录下来,以备事后查寻.-81- 利用安全防范技术进行安全防范首先对犯罪分子有一种威慑作用,使其不敢轻易作案;其次,一旦出现了入侵,盗窃等犯罪活动,安全防范系统能及时发现,及时报警,电视监控系统能自动记录下犯罪现场以及犯罪分子的犯罪过程,以便及时破案,节省了大量人力,物力.我们根据酒店的要求,本着高水准,高质量,提高产品的性能价格比;在设计上充分体现建设者的意图,并考虑到今后使用者的维护,使用,保养的方便性,设计了该系统的总体方案.我们结合公司的实际情况,新产品的不断产生,进行了方案论证.我们希望能对宾馆的现代化管理做出我们的贡献.-81- 三、系统集成1、系统控制部分系统中央控制室设在首层,主要由控制设备,记录设备,显示设备组成.控制设备主要由系统主控制器和矩阵切换系统组成.记录设备由24小时长延时录像机和16画面数字图像处理器组成.在记录设备中,16画面的录像群主要有进出通道,电梯和其它重要部位;可将录像机接入主切换通道,根据操作人员的需要,随时记录需要的画面和报警启动的画面.中央控制室内,设有主控制台一组和监视屏一座.控制台由主控键盘,彩色监视器,多画面数字图像处理器,专用长延时录像组成.主监视器主要用于调看监视屏上所有监控点的图像;主键盘控制视频矩阵切换器及各通道的切换时间,路数,选看的变化,主键盘控制信号采用总线制,并可并接多个副控,同时实现对系统的操作,所有这些功能的实现均采用先进的计算机网络通信技术,非常可靠和方便.2、显示部分在中央控制室内设置电视墙屏一座.所有监视器的显示对应的内容如下:a,主监视器通过视频矩阵切换器的视频输出通道切换显示所有监控点的图像特别是一些重点防范区的摄像机图像,以便观察,在发现问题时可利用控制台上的长延时录像机进行即时录像.b,辅助监视器通过视频矩阵切换器的视频输出分段切换显示摄像机的图像.c,另有一台接十六画面视频处理器的输出,在屏幕上同时显示十六画面.3、视频切换矩阵整个系统设计考虑将来系统扩充的需要,系统的容量设计为32路视频输入,24路输出,,所有摄像点都具有汉字或字符叠加显示.名称：8100小型矩阵主机型号：SMAR8100系列功能特点·每路视频带有图形、中文、文字图形混合标题叠加功能 ·采用选配内置IP控制模块和视频服务器设计，可通过IP网络对矩阵主机进行操作和切换浏览视频图像，远程并可对摄像机及系统的控制访问·采用刀片式插卡高密度模块组合结构，方便组合扩充 ·可设置键盘对监视器、摄像机权限；系统可分区设置-81- ·有热备份主机选配设计，使主机稳定性更有保障 ·音/视频输入输出端口和通讯接口有浪涌保护措施及抗雷击干扰设计·系统设置可以电脑备份，使故障恢复更快速 ·可外接16个分控键盘及可支持三级以上的多种组网功能·自带全中文菜单，可对矩阵的各项功能进行预设置 ·报警后可联动，自动打开摄像机及灯光，自动切换图像并启动录像·可预置任一防区警戒方式：定时、手动、常布/撤防及查询报警记录技术参数 型　　号 SMAR8100 视频输出  4－16路 视频输入 4－64路 视频输入信号   1Vp-p(75Ω) 视频输出信号 1Vp-p(75Ω) 音频输入信号 0.5Vp-p~5Vp-p(600Ω) 音频输出信号 输入跟随 视频信噪比 >70.5dB 音频信噪比 >58dB 视频输入间隔离度 >55dB 视频输出间隔离度 >50dB 音频输入间隔离度 >58dB 音频输入间隔离度 >55dB 音频通道带宽 50Hz~30KHz 视频通道带宽 12MHz 音视频切换 同步切换 切换方式 电源同步切换-81-  切换属性 手动/编程自动全交叉无阻塞切换，具有单时序和群组切换功能 切换速度 PAL：≤20ms、NTSC：≤16.7ms 数据保存 内置存储器件，各种数据配置设置至少保存10年 数据备份 可以采用电脑备份 视频报警 有视频丢失检测报警功能 屏幕显示 日期/时间，摄像机标题、报警信息等 图形叠加特性 白底黑边框，突出显示，稳定、清晰、无跳动现象 图形输入方式 电脑编辑输入（SMAR文字图形画笔软件） IP模块 可选配以太网控制模块或1路视频服务器模块 尺  寸 430(W)×88(H)×300(D)mm 环境条件 温度：-10℃~+50℃，湿度：≤90%(无冷凝)4、摄像部分A、室外高速智能球型摄像机SAE-585-LCSP功能特点：·6英寸全新高强度结构，有效防止变形及保持结构稳定·采用优质低功耗电机，发热量少，大倍数时候运动图像平稳不抖动·采用开关电源，宽电压输入。AC16-30V，推荐电压24V·快速安装方式，采用安普插座支持热拔插方式，工程安装简便，配有黑色内罩，监视更具隐蔽性·低温环境开机保护功能，在低温时（-15度）开机球机先预热，摄像机不通电，等球机内温度正常时才给摄像机通电，以保证低温时不会因摄像机冻结时通电做成的损坏-81- ·内置OSD屏幕菜单，通过菜单显示和更改球机信息及参数，可设定和调用预置点、自动巡航、花样扫描、自动扫描和显示区域等·4条巡航线路，每路支持27个预置点·220个预置点（标题可设），±0.1°精度，可以设定每个预置点的停留时间；300°/s预置点速度·8个可设标题的显示区域，水平360度内可分8个区域，并可定义编辑标题，当摄像头转到已定义的某个区域时，屏幕会自动显示该区域的标题，并支持在区域内自动扫描·4条PATTERN模式路线(花样扫描)，每条记录时间不少于180秒·4条自动扫描路线，支持在左右限位间以指定的速度水平自动扫描（此时球机仍支持变焦、垂直操作）·内置3000V，防雷、防浪涌和防突波保护，采用全天候护罩·内置报警输入（7路）输出（2路），实现报警联动（调用预置点或启动自动巡航、花样扫描、自动扫描、显示区域等）·8个区域隐私保护功能·球机功能型OSD屏幕菜单操作·菜单密码保护功能·定时自动激活功能，可设定球机空闲一段时间后，自动调用预置点或启动自动巡航、花样扫描、自动扫描和显示区域等·自动运行记忆功能，掉电重启后执行掉电前的动作状态·屏幕显示云台的方位（以北为参考点）·人性化的焦距/速度自动匹配技术·指南针功能，可设置以北为参考点，当云台转动时可显示球机东西南北方向方位·能承受高低温环境考验（-40℃～+60℃）·多种摄像机机方案配选（SONY、HITAHIC、CNB、LG）·支持RS485/422总线、曼彻斯特码、BI-PHASE码、同轴视控控制·内置多协议转换全面兼容以下协议：PELCO-D、PELCO-P、VTV、AD、UNIVISION（V1、V2）、VICON、VCL、MOLYNX、DIAMOND、KALATEL、PHILIPS、SENSORNT等·无级变速0.08-280°/sec，360°水平连续旋转，垂直180°自动翻转·通信波特率：2400BPS；4800BPS；9600BPS；19200BPS·符合IP66、CE、FCC标准-81- 电气和环境指标：·输入电压AC16-30V;额定电压AC24V·输入功率 10VA(不含加热) 45VA(带加热)·电源：AC24±8·功率：室内：10W，室外：50W·内置浪涌保护·雷击保护·环境温度：0℃～+40℃（室内） -40℃～+60℃（室外）·环境湿度：0～95%无冷凝光学摄像机技术指标：型号585P-LCSp22CB图像传感器1/4"SONYSuperHADCCD752(H)X582(V)电视系统2:1隔行扫描PAL;V:50H,H:15.625KHz水平解析度480TVL最小照度0.01Lux/F1.2光学镜头22倍数字放大10x同步系统内同步/电源同步电子快门AUTO:1/50-1/10000,Manual:16级视频信噪比大于50db(AGCOFF)增益控制AUTO背光补偿ON/OFF白平衡Auto(3000K-7500K)ATW(2000-10000K),手动AE补偿Auto,Manual,Backlight补偿EV补偿-10.5～+10.5dB(15级)调焦系统Auto(灵敏度:Nor,L)-81- 聚焦Auto/Manual日/夜切换Yes屏显菜单有-81- 四、闭路监视系统技术指标嵌入式硬盘录像机型号：SMAR-3000/H16AV名称：十六通道嵌入式硬盘录像机技术指标1、视频参数视频输入：PAL制（625线/帧，25帧/秒）NTSC制（525线/帧，30帧/秒）　　　　　十六路复合视频输入（BNC接口，1VP-P,75Ω）　视频输出：PAL制（625线/帧，25帧/秒）NTSC制（525线/帧，30帧/秒）　　　　　一路复合视频输出（BNC接口，1VP-P,75Ω）　　　　　一路VGA输出(频率：60HZ，分辨率：1024*768)2、音频参数　音频输入：十六路音频输入（莲花头，20-100mv,10KΩ）　音频输出：一路音频输出（莲花头，20-100mv,1KΩ）3、报警接口　报警输入：九路报警输入（支持常开/常闭两种形式）　报警输出：四路报警输出（常开，继电器闭合输出）4、压缩算法：视频压缩：H.264，音频压缩：G.7225、图像分辨率：实时显示（704*576），VGA输出（1024*768）视频压缩CIF（352*288）6、音频采样率：8K采样/秒，16bit/采样点7、录像清晰度：CIF8、录像画质：图像画质共有六档（1，2，3，4，5，6）级别1对应最高画质9、数据量统计（仅供参考）  CIF:画质1-150M/H，2-100M/H，3-80M/H，4-70M/H，5-50M/H，6-40M/H11、操作系统：嵌入式实时操作系统（RTOS）12、硬盘接口：PATA,SATA13、IO接口:RS485，报警输入输出14、网络接口：10M/100M自适应以太网端口-81- 15、供电电源：220±30%V，50±3%HZ　　　　　　110±20%V，60±3%HZ可选16、主机功耗（不含硬盘）：30W17、外型尺寸：宽度440mm,深度436mm,高度96.2mm主要功能：　　SMAR-3000系列数字硬盘录像机采用高性能嵌入式实时多任务操作系统（RTOS）和嵌入式处理器，完美实现构建监控系统所需要的各种功能。代码固化在FLASH中，系统更加稳定可靠。不会受到诸如病毒等外界因素的干预。可以在恶劣的环境下以及无人职守的情况下长时间稳定工作。压缩功能1、支持PAL/NTSC4.43/NTSC3.58制式视频信号。2、视频压缩采用H.264压缩技术，不仅支持变码率，而且支持变帧率。3、可设定视频图像质量。4、每路视音频信号独立实时压缩，音频压缩标准采用G.722，采样点为：8K采样点/秒，16bit/采样点。5、视频和音频信号压缩后生成复合的H.264码流，码流回放时视频和音频保持同步。也可设置不用音频。6、CIF：低清晰度。7、有6种录像质量供选择。可以根据具体的需要调节录像质量，以保证足够长的录像时间。网络功能1、支持TCP/IP协议（支持ARP、RARP、IP、TCP、PPPOE、DHCP等等）。2、支持宽带拨号上网（PPPOE）,同时支持断线自动重拨，支持域名解析。3、完备的网络端控制命令（通过网络，可以使用客户端管理器控制嵌入式硬盘录像机主机，也可以对主机进行远程设置）。4、可以使用应用软件或InternetExplorer浏览器通过网络设置参数、实时浏览任何一路或多达十六路的视频和音频信号查看,以及云台控制。5、内置多种云台控制协议，既可以在主机端对云台进行控制，又可以通过网络控制云台和镜头、雨刷等。6、可通过网络远程升级，实现远程维护，方便用户以后的升级维护以及功能扩展。录像功能1、支持：手动录像、定时录像、移动检测录像、报警录像。2、支持手动录像、定时录像、移动检测录像、报警录像内容的分类检索。3、视频移动动态检测功能，每路视频可设置多个动态检测区域。-81- 4、提供全屏蔽开关，可以实现实时画面全屏蔽，全屏蔽状态的时候录像不会被屏蔽。5、探头报警录像功能支持单路报警联动单路或者是多路进行录像。6、管理主机可通过网络实时纪录压缩码流，支持借助网络将图像声音同步直接录入电脑。7、可实现一至十六路的音视频全实时同步录像，每路视音频录像参数均可单独设置。8、支持通道名叠加，支持通道录像时间叠加。9、支持录像状态（手动录像、定时录像、移动检测录像、报警录像）查询功能。放像功能1、本地放像：精确时间定位放像、手动录像内容检索放像、定时录像内容检索放像、移动检测录像内容检索放像、报警录像内容检索放像。2、支持画中画放像。3、支持实时放像同时显示，不会对录像内容产生影响。4、支持4个级别的快放、4个级别慢放、4个级别倒放、暂停、单帧回放模式；按时间回放时定位准确。5、可以使用客户端管理器达到多路回放的放像模式，不影响实时图像以及录像。实时监看监听功能1、本地监视器支持，本地VGA支持。2、支持每个通道录像参数（亮度、对比度、色度、饱和度）的调节。3、显示模式（1路/4路/9路/16路）切换迅速，没有延迟。4、内置多种云台控制协议。5、提供全屏蔽开关，可以实现实时画面全屏蔽，全屏蔽状态的时候录像不会被屏蔽。7、支持回放、预览同时进行。8、支持画面轮巡功能，可以根据需要自由设置是否启用轮巡以及轮巡的时间。9、具备WEBSERVER功能，可以通过浏览器监看远程主机的图像，支持域名解析。10、可以使用应用软件或浏览器通过网络设置各种参数、实时浏览任何一路或多达十六路的视频和音频信号、查看监听。11、支持管理主机（监控中心）和网络硬盘录像机（前端）的双向语音对讲（或单向语音广播）。12、支持电视墙功能。存储备份功能1、配备了4个IDE通道，可同时驱动8块硬盘工作，硬盘支持48bitLBA工作模式（即大硬盘工作模式）。2、提供一个SATA备份专用接口，支持开机热插拔硬盘。3、强大的硬盘管理功能，支持对硬盘的格式化，系统自动实现硬盘休眠和扇区损坏跳过功能。4、支持正常运行状态下对硬盘进行格式化。5、支持硬盘休眠，同时工作硬盘个数最多不超过2个。6、硬盘上文件可以选择循环记录和非循环记录。7、标准FAT32文件系统格式，录像文件可在PC系统上识别，并可在安装随机光盘内的播放软件播放8、本地备份：直接备份到嵌入式硬盘录像机。　 　       -81- 通过SATA硬盘实现开机热备份（支持开机热插拔硬盘）。9、远程备份：通过客户端管理器备份录像机中的所有录像内容。　　       通过客户端管理器备份录像机中精确时间段内的录像内容。　　       通过客户端管理器备份录像机中精确时间段内指定通道的录像内容。报警检测功能1、本地报警：视频丢失报警、移动侦测报警、探头触发报警、硬盘无空间提示、视频异常检测、磁盘错误扇区检测。2、远程报警：视频丢失报警、移动侦测报警、探头触发报警，可以通过网络远程传送给客户端，借助客户端，可以实现报警录像自动打开。3、视频丢失报警信息、移动侦测报警信息、探头触发报警信息可以通过外接设备报警到手机、呼机、或者固定电话（例如：110）。4、网络报警联动（报警信号上传），通过PC自带的喇叭进行声音报警，可以实现报警通道图像自动最大化。安全保障1、采用高性能32位嵌入式微处理器及嵌入式实时操作系统，保证了系统高实时性、可靠性和稳定性。2、健全的录像日志查询功能（探头报警日志查询、移动侦测报警查询、远程登陆日志查询、录像参数修改日志查询、升级日志查询、回放日志查询、系统启动日志查询）。3、系统锁定、口令检验、多级用户授权等多种安全保障功能。4、视频丢失报警信息、移动侦测报警信息、探头触发报警信息可以通过外接设备报警到手机、呼机、或者固定电话（例如：110）。5、网络报警联动（报警信号上传）。6、用户名、口令及码流传输时用密码加密，防止泄露。7、具备看门狗功能，出现异常时系统可自动检测，同时自动重新启动，以完成系统输入、输出以及录像状态等的重新初始化。健全的输入输出端口1、通用RJ45网络接口。2、高速SATA接口，连接起来更方便，数据传输速度远远超过USB接口。3、本地监控面板按键操作，全菜单操作，使用方便。4、一个遥控器可以控制一台主机或多台主机。5、支持使用客户端程序对远程主机进行各种设置，以及云台控制等的操作。6、支持两种输出方式：复合信号输出和VGA输出。7、输入/输出制式可选（PAL/NTSC4.43/NTSC3.58）,支持中/英文菜单切换。8、RS-485接口皆支持网络透明通道连接，PC管理主机可通过网络硬盘录像机的透明通道控制串行设备。9、支持串口键盘。10、提供9路报警输入，4路报警输出接口。开发支持1、可提供客户端管理器的SDK开发包。-81- 矩阵主机全功能控制键盘名称：全功能控制键盘型号：SMAR-1000BD功能特点·多级联网控制功能，可控制多中心，多级别监控系统·塑料壳体，人体工学设计 ·液晶英文显示·有自检功能·通讯RS-485接口有1500W防雷、短路过流保护自动恢复设计·有操纵杆参数误差校正功能·具有对本中心或分中心的监视器/摄像机控制 ·具有对本中心或分中心的云台/镜头/辅助设备控制·具有对本中心或分中心的摄像机预置位设置/调用控制·具有对本中心或分中心的DVR控制·具有对快球云台变速调控、多个预置点巡航、报警联动设置等功能·具有对本中心报警器布/撤防设置和分中心报警器状态查询显示功能·本中心或分中心的报警设备报警时键盘能发出蜂鸣进行警示和报警区域显示·具有8组管理员操作登陆和键盘锁定功能·具有浪涌保护措施及抗雷击干扰设计技术参数 型　　号 SMAR-1000BD 多级控制数量  1－99 监视器控制 1－99 摄像机控制   1－1024 操纵杆 两维（左/右、上/下）-81-  云台控制 上/下左/右、扫描限位设置、自动扫描、花样扫描、自动巡航 预置位控制 存/调预置位、预置位参数设置、看守卫 报警操作 布/撤防设置、状态查询显示、报警纪录 DVR控制 控制数量：99台；控制协议：可根据客户要求写入 通讯接口 RS-232和RS-485 通讯数率 1200bps/2400bps/4800bps/9600bps 环境条件 温度：-10℃~+50℃，湿度：≤90%(无冷凝) 工作电源 AC/DC9V 功   率 5W监视器名称：21寸纯平数码彩色监视器型号：SAE-CM2100P详细介绍：型号SAE-CM2100 显像管  21“松下高清纯屏彩色显像管 分辨率 520TVLine 视频制式 PAL/NTSC自动转换视频输入1Vp－p全电视信号音频输出8欧姆/2W清晰度水平600TVL输入阻抗75欧姆-81- 扫描频率50Hz（PAL）/60Hz（NTSC）电源AC110V-240V尺寸W490×H450×L500（mm）环境要求-10℃－40℃功耗85W重量27Kg五、线缆敷设简要说明线缆的敷设符合下列要求:1,电缆的弯曲半径应大于电缆直径的15倍.2,电源线与信号线,控制线分开敷设.3,电缆长度逐盘核对,无电缆的接续.4,墙壁电缆的敷设,采用卡子方式.墙壁电缆沿墙角转弯时,应在墙角处设转角墙担.电缆卡子的间距在水平路径上宜为0.6m,在垂直路径上宜为1m.5,敷设管道线之前,管孔内预设一根镀锌铁线.6,穿放电缆时宜涂抹黄油或滑石粉.7,进入管孔的电缆应保持平直,并采取防潮,防腐蚀,防鼠等措施.-81- 六、质保体系为健全,完善我公司的质量保证体系,结合公司产品及各类工程设计,施工中的实际情况,对质量管理贯彻全面,有效的方针,特制定公司的质量保证大纲.1.建立和完善质量保证体系的目的和要求公司建立质量保证体系目的是为了向社会通过符合用户需求的产品或施工质量,从而使用户满意,使公司不断开拓发展.具体要求为:1.1.满足规定的需要和用途;1.2.满足用户对产品质量的要求和期望;1.3.符合国家和企业有关的技术规范;1.4.价格合理,在竞争中获得良好的经济效益.2.质量保证体系组织结构公司质量保证体系由总经理直接领导,设立质量师对总经理直接负责.正常性质量管理工作由质量师代表总经理直接下达到各部门;某些具体质量工作,施工过程中的质量应该由各主管副总经理及正副总工程师按公司规定的质量法规贯彻执行.3.报警视听工程设计,施工的质量控制报警视听工程的质量控制关系到安全报警系统的可靠性,因此在质量管理上一定要做到全过程的质量受控,才能确保万无一失.3.1.系统技术设计方案必须进行可靠性论证,组织有关专家及上级领导单位进行评审.3.2.具体系统设计及工艺设计一定要按照国家公安系统GA有关标准及其他有关国标,行业标准,达到系统联网标准化,通用化及维修方便的要求.3.3.施工工艺图纸要按照上级指定的报警系统,闭路电视监控等工艺细则及行业,企业的有关典型工艺要求.3.4按设备清单购置的器材进厂后要由专职检验进行复检;进口设备要协助海关商检办公室进行入关验收.如有缺损应立即要求索赔.3.5.系统在正式安装前应做必要的模拟通电功能试验.3.6.各类施工人员进场操作前应对全体人员作技术要求,工艺要求,安全要求的讲解培训工作.3.7.系统在施工中应分阶段进行验收或测试.3.8.系统在验收前先要进行安全性测试,然后进行技术开通及通电老化.3.9.系统在正式验收前要做到系统设备齐套,图纸资料齐套,备用附件齐套的三齐套检查,由项目主管负责落实.-81- 3.10.CCTV监控系统,报警系统工程的验收,应按工程项目的技术条件由甲乙双方共同验收.甲方以监察为主,必要时可以请有关检测单位参加.在验收报告上双方签字认可,正式交付使用.4.质量信息体系公司质量信息系统是在全面质量管理中对产品质量,工程质量,工作质量,售后服务质量等各种信息搜集,分析,反馈,处理.4.1.各部门设兼职质量信息员,及时搜集有关部门信息,及时送报各对口领导.4.2.由公司各部门,各科室主管领导直接对本部门的质量负责,处理具体质量事故.4.3.重大质量事故直接报质量师,由质量师组织有关人员进行分析后提出处理意见;必要时由总经理参加,处理结果直接向质量师汇报.4.4.售后服务质量信息搜集,反馈,处理见售后服务质保体系具体规定.5.质量成本,质量奖惩5.1.公司每季度一次对重点工程的质量成本进行核标和分析,控制和降低故障损失,既确保产品质量又提高经济效益.5.2.公司每半年专题研究对产品及报警防范工程质量达到规定标准和合同要求,为国家企业做出重大贡献的业务主管及有关人员给予奖励.对忽视质量要求,造成社会影响及经济损失的有关人员,一经发现及时分析,限期解决,视损失程度及责任大小给予处理.质量管理,质量保证体系是公司全员的系统管理,是关系到公司声誉与发展的大事.由公司总经理直接负责,下面设质量师外,各级领导,全体员工均需十分重视,按每人的质量责任制做好自己的工作.-81- 七、售后服务体系1.售后服务主导思想坚持质量第一,用户至上的精神,维护本公司的声誉,确保工程项目及产品售后服务发挥其应有的效能.2.售后服务范围2.1.为用户提供工程及产品使用维护说明书,根据合同规定提供维修备用附件及工具.2.2.为用户培训操作,维护人员,介绍工程项目及产品性能及使用维护知识,使其掌握正确使用的操作方法.2.3.对工程项目及产品在质量保证期内为用户提供三包服务.2.4.对用户因超期或使用不当造成的非正常损坏,提供有偿服务.2.5.建立质量信息搜集,反馈渠道,及时掌握工程项目及产品使用过程中的质量状况.3.实施办法3.1.工程项目及产品自验收交付使用之日起保修期为一年.一年内上门服务维护,维修.3.2.收到用户来电来信,本市小故障8小时内上门服务,大故障24小时内排除.3.3.超过保修期限的,酌情收取维修工本费.3.4.维修人员未经培训考核合格不准上岗.为了加强维修人员责任性,实行回单制.3.5.本公司维修人员在进行售后服务时必须做到及时,迅速,认真负责,热情诚恳,周到细致,遵守纪律,不谋私利,实行违纪,违法举报制.4.质量信息反馈的内容及流程4.1.用户填写"质量问题反馈表",定期向公司质量师反馈;维修员填写"质量问题反馈表",维修后24小时内向公司质量师反馈.反馈内容一般为:故障发生的时间,累积时间,故障部位,故障现象,故障原因,排除方法.4.2.质量师根据"质量问题反馈表"作统计分析,列出应改进的质量问题向有关部门反馈.4.3.被反馈的有关部门根据质量师的意见,提出有效的改进措施反馈质量师.-81- 第六章、机房装修系统设计一、工程概况及工程范围1、工程概况该机房总面积为20m2，其工程内容包括：机房的装修工程、电气系统、空调系统、综合布线系统等各个部分。综合布线包括机房的强弱电布线等。设备安放位置详见中心机房区平面图。2、工程范围中心机房区的工程范围包括如下方面：1、装修系统（包括天花、地板、墙面处理及门等）；2、电气系统（包括动力、照明供电系统、防雷接地系统）；3、机房空调系统；4、综合布线系统；3、设计应遵循的规范：GB9361-1988《计算站场地安全要求》GB50174-93《电子计算机机房设计规范》GB/T2887-2000《电子计算机场地通用规范》SJ/T10796-1996《计算机机房用抗静电活动地板技术条件》SJ/T30003-93《电子计算机机房施工及验收规范》GBJ19-87《采暖通风与空气调节设计规范》GB50116-98《火灾自动报警系统设计规范》GB50045-95《高层民用建筑设计防火规范（1999年版）》GBJ79-85《通信接地设计规范》GB50034-1992《工业企业照明设计标准》GB50057-94《建筑防雷设计规范（2000年版）》二、机房方案设计原则-81- 计算机信息网络技术是信息时代的标志，已经广泛应用于各个领域。在现代科学技术高度发展的社会里，计算机机房这一概念将越来越广泛地应用于各个领域，近年来高科技产业迅猛发展，只有通过计算机网络稳定、可靠的运行才能发挥其效益，而计算机的硬件及软件的稳定、可靠运行要依靠计算机房的严格的环境条件，即机房温度、湿度、洁净度、噪声、振动、静电、电磁干扰电源质量、防雷和安全防范等要求。因此机房工程的设计与施工也日益被人们所重视，为了将贵中心机房建设成为一个具有国内领先水平的智能化信息数据处理中心，设计过程中应遵循以下原则：1.先进性以先进、成熟的技术和设备去建设机房，并且能确保几年内基本满足贵方计算机应用的需求。2.可靠性为保证各项业务应用，要对机房布局、结构设计、设备选型等各方面进行高可靠性的设计和建设。在关键设备采用硬件备冗余的基础上，采用相关性软件技术提供较强的管理机制、控制手段和事故监控等措施提高机房的安全可靠性。3.规范化在机房的设计和施工中，必须严格遵循国家的规范和国际标准，工程做到保质保量。这些规范和标准包括《电子计算机机房设计规范》（GB50174-93）、《电子计算机机房施工及验收规范》（SJ/T30003-93）、《计算机场地技术条件》（GB2887-89）、《建筑设计防火规范》（GBJ16-87）、等。4.安全性机房是计算机系统运行和重要数据流动、存放的地方，因此，确保机房安全的重要性就可想而知。5.灵活性整个机房是可扩展的，便于计算机系统的增加、升级和改装，方便今后系统的调整和扩张。6.实用性和经济性从实用性和经济性出发，着眼于近期目标和长期的发展，选用先进的设备，进行最佳性能组合，利用有限的投资构造一个现代化的机房。7.易管理性机房是属于涉及面广、技术含量高的综合性环境，需要管理和维护的设备比较多，机房的建设必须保证机房的可管理性。在优秀的管理之下，将大大提高机房的动作效率，并可迅速简便进行故障的诊断和排除。-81- 三、机房工程设计要求1．工程依据依据《计算机机房的建设与管理》，《计算机站场地安全要求》，《建设设计防火规范》（GBJ16-87），《电子计算机机房设计规范》（GB50174-93），《计算机场地技术条件》（GB2887-89），《电子计算机机房施工及验收规范》（SJ/T30003-93），《工业企业通信接地设计规范》（GBJ79-85），《通风与空调工程施工及验收规范》（GB50174-93）等中华人民共和国国家标准，机房工程分为机房总体设计，机房设备，机房装修，机房监控四大部分，其中：机房总体设计就机房各功能区的整体规划问题进行讨论。根据用户的具体要求，力求在不改变整体建筑结构的基础上，按照功能与美观兼具的设计思想，建设一个具备先进性、实用性、扩展性、展示性、用料考究、施工严谨的现代化机房。机房设备包括四个部分，即UPS不间断电源、电力配电系统、空调系统、防雷系统。下文将分别从设备的选型、设备的性能、设备的特点、设备的安装等几个方面进行说明。机房装修是机房建设的具体实现，是至关重要的一环。本文先就天花、地板、墙板、机房接地等进行分项说明；再按照天花、地板、墙体柱面、门、照明系统、电气动力布线等进行装修简述。本项目没有涉及机房监控部分的内容，故不予说明介绍。2．附：有关依据及要求2.1机房建设方案依据标准（A级）：中华人民共和国国家标准《计算机场地技术条件》(GB2887-89)；中华人民共和国行业标准《电子计算机机房施工及验收规范》(SJ/T30003-93)；中华人民共和国国家标准《电子计算机房设计规范》(GB50174-93)；《计算机机房的建设与管理》；《计算机站场地安全要求》(9361-88)；《计算机机房用活动地板技术条件》(GB6650-86)；《工业企业通信接地设计规范》（GBJ79-85）；《通风与空调工程施工及验收规范》（GB50174-93）；《建设设计防火规范》（GBJ16-87）；《高层民用建设设计防火规范》（GB50045-95）；《建设内部装修设计防火规范》（GB50222-95）；-81- 2.2机房建设方案具体要求（A级）：2.2.1机房的温度、湿度温度：摄氏22±2℃相对湿度：45%-65%2.2.2计算机电源频率：50HZ±0.2HZ电压：380V/220V±5V波型失真率：小于±5%2.2.3机房照明在距离地面0.8米处，照度不低于200LX（常规经验应以400LX为好）。2.2.4接地计算机系统直流接地电阻小于1Ω；交流工作接地系统接地电阻小于4Ω；计算机系统安全保护接地电阻和静电接地小于4Ω；防雷保护接地系统接地电阻小于10Ω。2.2.5机房活动地板均布荷载：大于800KG/平方米集中荷载：大于200KG活动地板高度：300±20mm（地板下空间作机房空调静压箱）活动地板应使用防静电地板四、机房工程总体设计1．机房建设方案的指导思想机房装饰既要与现代化的计算机通信设备相匹配，又能通过精良、独特的设计构思，真正体现“现代、高雅、美观、适用”的整体形象。装饰的设计须遵循四条基本原则：l体现特点——体现出高科技部门的室内装饰特点；l突出重点——在充分考虑计算机、网络设备、空调、UPS等设备的安全性、可靠性、先进性的前提下，达到高雅、大方、简朴的风格；l格调淡雅——机房室内装饰基本格调为淡雅；l-81- 人身健康——设计中，在材料的选用方面，要以自然材质为主，充分环保因素、有利于人身健康。2．机房装饰设计应注意下列几点为保证机房的洁净度，装饰材料应选用气密性好、不起尘、易清洁的材料；机房应避开强电磁场干扰，保障电脑系统信息安全，要采取有效的电磁屏蔽措施；满足机房内无线电干扰场强在频率范围为0.15~100MHz时不大于126dB；磁场干扰场强不大于800V/m（相当于100e）；为满足机房消防要求，装饰材料应选用不燃材料（防火等级A级）。通常，机房装饰选材基本采用金属材料。3．机房建设的主要内容机房装饰设计主要分为机房区域和辅助区域两部分，设计时，根据其不同的具体要求，作如下考虑：机房布置示意图机房区域主要采用防静电活动地板，铺设高度在300mm左右，地板下作网络接地处理。为保证地面的洁净度，地坪作平整清洁处理后，刷聚氨脂防尘漆。为防止楼板产生结露现象，地坪应采用保温棉进行保温；考虑到消防、安全及屏蔽的要求，主机房区内的窗户全部封闭，封面采用金属墙面板，板合作网络接地处理，使之美观、大方，并能达到屏蔽和防静电的效果。机房入口处采用防火门。办公区与主机房区间隔断可采用防静电全玻璃隔断，主要考虑视野透明，增加开阔感及便于员工监察有关计算机设备的动作情况；天花选用金属天花，此材料最适宜机房装修，并能达到屏蔽、吸音和防静电的效果；机房净高宜控制在2.4~3.0m之间；办公区主要应考虑创造一个以人为本的空间，要求舒适、便捷、实用，要能体现出一种高科技氛围，美观、大方。3.1中心机房吊顶装饰工程中心机房顶棚装修采用吊顶方式。机房内的吊顶主要具有以下作用：安装固定照明灯具及走线；安装固定自动火灾探测器；防止灰尘下落；-81- 作为一个静压箱。3.2吊顶天花轻钢架工程可采用密封式，保护区四周须用钢筋混凝土或砖墙处理。范围：包括防火板轻钢架天花板全部作业。材料：使用建材依规格同级品，除非施工说明书有更严格的规定外，否则均依照各厂家对应产品所标的指标及安装的要求。材料的保护饰面板需存放于有防潮设施的场所堆存；饰面板储藏时应平放，且要避免接触潮湿表面；为了整个机房区域整齐美观，天花图与高架地板图相协调，分隔图案相同。3.3隔断装饰工程隔墙的特点隔墙不仅承受荷载，而且还要把自身的重量施加在楼板上。因此其自重应越轻越好；为了减少隔墙的占地面积，隔墙的厚度应适当；考虑到计算机的更新换代及布局的变更和扩充，隔墙应设计成易于拆卸而又不损坏其他部分的建筑构造；隔墙应具有一定的屏蔽、防静电、隔声、防火、隔潮、隔热和减少尘埃附着的能力。材料处理所有饰面板材料及组件皆须做妥善包装、防扩处理，应储藏于防雨、防潮空间。所有饰面板须有明显清晰的包装辨识，以说明产品的规格及使用。3.4中心机房架空地板工程架空地板工程总体要求在中心机房的工程技术设施中，活动地板是一个很重要的组成部分。活动地板铺设在计算机机房的建筑地面上，活动地板上安装着计算机设备及其他电子设备，而在活动地板与建筑地面之间的空间内可以敷设连接设备的各种管线。活动地板具有可拆卸的特点，因此所有设备的导线电缆的连接、管路的连接及检修更换都很方便，敷设路线距离最短，因而可减少信号传输过程的损耗。此外，活动地板下空间可作为静压送风风库（通过带气流分布风口的活动地板将机房空调送出的冷风送入室内及发热设备机柜内，由于气流分布口的地板与活动地板有互换性的特点，因此机房内能自由地调节气流分布）。材料规格-81- 面板面板建议采用长宽尺寸为600mm*600mm，其正方形必须控制在±0.15mm之范围内，水平误差不得大于0.5mm成板中央点在500kg集中荷重时其挠度(Deflection0)应在2.0mm以内。面板应采用高品质之高压积层板(HighPressureLaminatesdTile)，其静电泄漏电阻值应在1*105~1*108Ω之间。五、机房装修设计1.中心机房装修原则计算机中心机房室内装饰选用气密性好、不起尘、易清洁，并在温、湿度变化作用下变形小的材料，并符合下列要求：从机房的安全性及防火、防水要求设计，机房应为密闭结构，不开窗户且要采用防火玻璃隔断，周围均要进行防潮、保温处理。墙壁表面刷防水、防潮涂料，具有保护墙体、不燃烧、不吸水防潮、不保留灰尘等优点。计算机机房应采取防尘措施。机房设单独出入口，并在入口处设鞋柜。计算机机房内铺设电缆、设备较多，必须注意机房的消防安全，严格控制建筑物耐火等级。所有材料的防火等级都应选为A级或B1级。尘埃的二次飞扬，对计算机机房内的空气洁净度影响较大，因此装饰材料应选用不易积灰、不易起尘、易于清洁、防火保温的饰面材料，同时注意该材料不应产生眩光。计算机机房地面最好采用质地硬、不易起尘、防静电的材料。如选用水泥地面，其表面必须光滑，水平度好，并涂防尘漆。计算机机房内铺设防静电地板，地板平整度必须保证每米不大于2毫米。防静电地板下面空间要铺设电缆，其高度为300mm。为了避免电缆移动时地面起尘或划破电缆，地面和四壁应平整而耐磨。防静电地板的板厚公差±0.2mm以内；常温常湿下地板绝缘电阻应大于100KΩ，小于100MΩ；地板的分散载荷15000-35000N/M2；集中荷载2000-7000N/M2。机房天花选用铝合金方板天花，不会产生灰尘，耐用可靠且十分美观，顶棚上面应留有300～500mm的高度空间。当顶棚上面作为空调回风静压箱时，要求静压箱内有较高洁净度，其内表面要光滑，平整度好，刷防静电漆并敷设保温材料，另铝合金平板天花具有屏蔽、易清洗、自重轻、不燃烧、耐腐蚀、施工方便等优点，兼有防尘功能。-81- 天花上部装修：对天棚按抹灰工程质量验收标准和施工规范对天棚进行高级抹灰处理。抹灰要平整、光滑、无凸凹、无起伏、不能有大的空鼓或裂缝，整体要水平。若预埋挂件，对吊挂件周围要认真处理，使其不因吊顶挂件的轻微活动而破坏周围结构。同时建议在机房吊顶安装前在机房天棚顶面用角钢类材料固定一层金属网，以防以后大面积抹灰层脱落损害吊顶。为了防止天棚抹灰灰面脱落灰尘或微细砂粒，表面必须刷两道清漆或乳胶。要求涂刷均匀，不能太厚太薄或漏刷。门窗、框、扇表面不能有污垢、碰伤、扭曲现象。安装位置要规矩、牢靠、不得翘曲、松动。门窗的洞口尺寸要准确，所用的五金件要配套，门窗开关灵活。门窗与墙的接缝处采取密封措施，密封条应平整、粗细均匀，涂抹密封胶应平滑、无凸凹。面向自然环境的玻璃应具有吸热、热反射、防紫外线等功能，建议使用中空玻璃。机房内所有管道都应进行防锈处理，所有线缆都用钢制桥架、钢管或金属软管保护。2.机房装修方案根据以上的机房装修原则和用户所提出的装修要求，我公司根据机房使用的实际情况作出具体机房装修方案如下：2.1天花工程：1.天花及梁墙沿上部全面摸灰修补并刷乳胶漆两遍；2.敷设优质金属暗龙骨式天花，配原厂专用龙骨及配件，天花吊杆须用膨胀螺栓与顶板可靠联接，吊杆刷防锈漆，吊杆间距不大于1500mm；天花所有接缝连线横平竖直，水平位置公差≤1.5mm，相邻天花之间垂直公差≤1mm。3.天花吊顶里的钢筋混凝土表面扫聚氨脂防尘漆。4.主机房天花上方采用保温材料密封、保温处理。5.机房内安装国产“豪顶”优质铝质方板天花（600*600mm），整齐划一，并可以减少消防气体的用量损耗和省去天花上面的烟感、温感探头。2.2地板工程：1.机房区地面首先进行基层清理（水泥沙浆找平和防尘处理）。2.机房区采用防静电架空地板；地面刷聚脂防尘漆两遍；用≥15mm康龙PE保温材料进行地面保温处理；3.机房区地面铺设厚度为≥13mm福乐斯保温材料（用881或立时得强力胶贴匀），施工时应对准地脚座位置剪孔穿出，所有接缝应贴紧并使之整齐；4.机房内架空地板采用国产“丽美”全钢防静电地板，地板规格600×600×30.0mm，地板面铺设高300mm，便于其下各专业管线安装。配原厂地脚及配件、原厂地脚胶及螺丝胶,地板铺设做到所有连线横平竖直，所有相邻地板之间高低公差≤0.5mm，水平位置公差≤1.0mm。5.防静电地板沿墙收边处理。-81- 2.3墙面工程：1.所有机房与外界连接的墙体的缝隙区管线槽接口处均应密封，以防止虫、鼠进入机房。2.墙体基层清理（水泥沙浆找平）。墙壁和内墙中间通过安装龙骨设有空层，作处理配线、配管等，轻钢龙骨与机房内接地系统连接。3.机房区墙面做防水防潮处理，并刷防静电漆。4.机房柱面及其他工作间的窗体、柱面、墙面可采用铝塑板贴面。2.4门、窗：机房入口采用900*2200mm单开钢制防火门；2.5机房天花吊顶机房天花顶棚装修多采用金属天花吊顶方式，机房内的吊顶主要具有以下的作用：l在吊顶上面较高的空间可做机房的静压送风或回风风库或者布置通风管道；l安装固定照明灯具及走线；l安装固定各种风口；l安装固定的自动火灾报警器和全体消防管道；l防尘、隔音、保温；天花吊顶应该具有一定的承载能力，必须能够承受在其上所安装的全部设备的重量。天花吊顶以上要留300至500mm的高度空间，保证工作或维修人员安装和检修的空间。如吊顶以上的空间作为空气调节的静压风库时，吊顶以上的空间及屋顶需采取防尘措施，更应防止灰尘通过天花吊顶进入到机房内。另外，机房所选用的金属天花吊顶其面板及构件还应具有质轻、防火、防潮、吸音、防尘、透气、饰面无色差等。在机房内安装国产“豪顶”（600*600mm）铝合金方板天花。下面介绍该型天花的特点：豪顶天花系统的材料规格面板天花面板是采用品质优良的钢质、铝质金属材料压制而成。面板具有良好的强度和塑性，正常使用情况下，不会下凸变形，能够长期保持挺括、平整。面板易于剪切，收边方便。板材经专门防锈防腐处理。常用板形有正方形、长方形，也可根据具体需求做平面、立体的特别设计。面板边缘通常根据不同的龙骨系统做成方边、倒角边或圆弧边。穿孔提供多种微孔设计，微孔的大小、图形以及在面板表面的布局灵活多样。穿孔尺寸均匀，形状美观，孔缘平滑，无毛刺。-81- 采用先穿孔，后涂漆的严整工序，使漆层保护更为完全，又确保漆膜绝不粘连微孔。穿孔亦可根据特别要求专门设计。饰面天花饰面选用防污、防腐、最为耐用的聚脂粉末漆，并运用精湛的涂漆工艺，使漆层完全覆盖金属表面。漆面附着力极强，能耐擦划、耐弯曲，耐潮湿和盐渍。易擦洗，不易被化学药剂腐蚀。涂漆颜色范围丰富，颜色准确持久，户外使用不退色、不变黄、不受气候变化的影响。尺寸公差面板严格按照标准公差制造，确保产品的一致性，使安装最为方便。空气流通微孔面板可供空气流进、流出。平面板与微孔板的空气泄漏量，取决于适当的压差。隔音平面板与微孔面板均有准确的隔音性能，可根据具体要求选择填充物，达到所需的隔音级别，实现空间横向、纵向的隔音能力。隔热板后垫放矿棉隔音—隔热绝缘垫，能有效地减少热交换。导热性为0.038W/m°C,大大减少由于热流动积聚的灰尘。矿棉无毒、无害，为惰性材料，可防止微生物、细菌的繁殖。防火经严格测试表明，天花板和绝缘垫均不易燃，能够有效地阻止火势的传播，符合有关的建筑物防火条例和规定。耐用性如按照公司推荐的方法进行装配、保养，产品使用寿命可长达到10年。装配本品出厂即可直接装配，施工时应小心处理其组成、结构、饰面、和边缘装置。天花安装应安排在其它顶部工程施工完毕后进行。如需拆卸重装，应运用正确的支承方法。施加过度的压力和应力将会造成永久性损坏。装配应在以下环境中进行：温度范围为12-25°C，相对湿度不得超过90RH。保养-81- 交付使用后，应根据不同的功能区域和空调系统的效率确定适当的清洗周期。清洗时首先用软布辅以软和清洁剂拭洗，再用清水洗清、然后用鹿皮擦干，这会使天花板保持良好的状况。不能洗掉的油污，应以石油溶剂除掉，但不可用力擦拭，以防损坏饰面的光泽。不得使用强力或易损性的化学清洁剂。铝合金方板天花的特点    “豪顶”牌天花系列产品，集享誉国际的唯美设计，选用高品质的铝合金材料，以先进的技术精工制造而成，拥有一百多种天花品种，产品系列齐全。并可根据设计加工成弧形、梯形、跌级等变化万千、造型各异理想的装饰效果，满足你的构思要求，其精巧的结构及创新性在同类产品中独树一帜；表面处理备有多种进口的优质喷涂材料，可根据您对各种颜色的爱好任意选择，令您的设计效果发挥淋漓尽致。豪顶铝质方板天花系列产品在设计结构、颜色表现、使用功能等各个方面都能达到唯美的平衡。它在淋漓尽致地发挥设计师所长的同时，能致臻完美地表达设计师的设计意念，助其完成新颖别致、充满时代感的架构布置。-81- -81- 2.6机房防静电活动地板活动地板的应用和优点凡需铺设电缆、信息线的房间，采用抗静电活动地板，安装高度为300mm。活动地板下面可以用作空调送风静压箱，也便于机房内电缆铺设。活动地板具有以下优点：1.使安装简单化，并为以后设备配置的改变和扩充提供了较大的灵活性。2.机房内设备可通过地板下进行自由电气连接，便于铺设和维护，使机房整洁美观。3.可以保护各种电缆、电线、信号线及插座，使其不受损坏。4.计算机房可以利用地板下空间作为空调的静压仓，获得均衡满意的温湿度。无论计算机安装在什么位置都可通过活动地板的风口得到空调调节后的空气。5.有利于设备底部的维修。6.能使静电电荷通泄至地。7.能够屏蔽电磁辐射。8.可以利用活动地板的可调性，调整地面的平整度，保证机房地面的整体水平。*在机房区域安装常州“丽美”（600*600*30.0mm）全钢防静电地板。“丽美”FS1000型全钢地板“丽美”全钢活动地板是由常州市向利防静电装饰材料有限公司生产的，为国内防静电活动地板行业著名品牌，产品获得ISO9001等多项国际质量认证，其所生产的FS1000型高密度防静电活动地板具有以下特点：选材精细，比一般国产地板厚实，有较强的承重能力，不易变形；防静电、防锈、阻燃、隔音；采用意大利进口PVC防静电贴面，表面平整光滑、花型美观，且耐磨损、不变色、不剥落，接缝紧密，行走感觉良好。防静电活动地板配件支架：钢质柱脚精确调节不同高度，底座钢部分经过电镀与钝化处理，防腐性增强。-81- 垫片：具有固定面板、隔音、电导的功能。架条子：增加地板承重力，提高整体稳定性。导电垫片：具有固定面板、隔音、导电的功能。调整垫片：调整地板水平度。方向调整地楔：调整支架的垂直度。支架胶：固定支架。螺母固定胶：固定支架上的螺母便于保证机房地板长久平整。防水胶：地板切边后，加涂防水胶增加地板的防潮性能。“丽美”全钢防静电活动地板性能参数：FS1000型厚度30.0mm规格600×600mm集中承受力≥453kg底侧0.5mm钢片（steelsheet）周边合成材料（synthetic）最低整体高度80mm重量（整体）面板重量约32-44kg/m2约10-12.5kg建筑材料级别B防火级别F30隔音功能*RL.W.P56dB△LW.P26dB按照DIN52210LN.W.P49dB隔热约0.14W/mk电阻抗≤109Ohm其各项技术参数均严格符合或超过中华人民共和国《计算机机房活动地板技术条件》（GB6650-86）国家标准。-81- -81- 第七章、机房供配电系统机房的配电系统是一个综合性系统，是机房计算机通信系统、网络通信设备、机房空调动力设备、照明及应急照明设备的动力来源。计算机设备供配电系统提供电源的质量好坏直接影响着计算机系统的稳定性和可靠性。在GB50174-93《电子计算机机房设计规范》中对电压变动、频率变化、波形-失真率分级如下表：级别项目A级B级C级电压波动范围±5%±7%15%～+10%频率波动范围≤±0.2Hz≤±0.5Hz≤±1Hz波形失真率3-5%5-8%8-10%在本方案中，我公司对计算机设备供电选用A级标准。为达到A级标准，须有相应的设备（UPS）来保障。一、供配电系统1.配电柜本供电系统采用三相五线制一类供电，即引入线由市电（按二路考虑）和发电机组三路引入中心机房主配电箱，再分出几路分别供给电源插座、UPS、空调、照明和其他辅助用电等。机房配电箱选用东莞“基业”箱体，配天津梅兰日兰开关。2.UPS供电供电系统由于电网范围大受各种因素的影响，时常会有不正常的现象发生，往往会对计算机系统造成不利的作用，为此，采用(UPS)不间断电源极为重要，它不但能提供稳定可靠的高质量的电源，没有瞬变和谐波，即使当电网断电时，它也可由后备电池支撑，继续供电，使计算机有一定的时间进行处理。UPS输出配电回路（每个配电控制开关为一个回路）按机房内设备要求进行设置，主要设备设专用防水插座并采用双回路供电，大型服务器应由单回路供电，网络主交换机及重要路由器考虑用双回路供电，其他计算机设备一个回路带三至四个插座，固定于地板下，配电回路中予留10--15个留待以后扩展用，具体插座数量及位置要根据最终机房内设备数量考虑。3.机房照明-81- 计算机机房主要依靠人工采光，计算机房照明质量的好坏不仅会影响计算机操作人员和软硬件维修人员的工作效率和身心健康，而且会影响计算机的可靠运行。工作位置排列与工作人员的方位要求同灯具排列联系，尽量避免直接反射光，避免灯光从作业面至眼睛的直接反射，损坏对比度、降低能见度。对此机房宜用带隔栅的荧光灯，可选用三管的或二管的，灯具的镜面为哑光，照明度要求：1.主机房工作区的平均照度不低于300-500lx（离地面750mm处）2.办公区的平均照度为200-3000LX二、中心机房供配电系统设计方案根据中心机房电力设计要求以及对电气工程和照明系统的要求，同时考虑中心机房的未来发展需要，我公司设计了相应的机房配电系统。该配电系统的设计主导原则是：1.11KVAUPS和中心机房的服务器等设备、机房空调设备及应急照明（通过应急照明电源转换器实现）系统等由本次设计的配电柜控制。2.配电柜为向机房供应的电能预留控制回路；并为接管其它UPS预留部分空间。配电系统技术参数详见图。三、中心机房配电系统图和示意图示例下面以系统图和示意图来形象说明中心机房供配电系统：配电系统图-81- -81- 第八章、机房照明配电系统一、设计要求1.中心主机房的供电采用三相五线制一类供电系统，既由大楼配电房将经过切换的市电、柴油发电机电源引入中心机房所在的楼层，再由相关配电柜将电能分配给UPS、计算机系统、网络通信设备、空调、照明和其他辅助用电设备。2.中心机房的供电应有单独的供电回路，采用三相五线制。3.中心机房的设备供电和空调供电应分为两个独立回路，其中设备供电应按设备总用电量的1.5倍进行预留，而空调用电按空调设备的要求供配即可。4.机房和相应区域内的插座应分三种，它们分别是：不间断电源（UPS）供电的计算机主机专用防水插座，每个UPS电源插座箱和防水插座均采用独立回路供电；主机、服务器等重要设备采用进口防水插座；计算机设备电源采用地板下设置三扁插座，采用金属插座箱安装，插座密度布置合理。5.机房和相应区域内设备电源的电压变化应在220V±5%之内，频率变化应在50H±0.5Hz之内。6.机房和相应区域内的照明应分工作照明和事故照明两类，工作照明接入配电柜，事故照明接入UPS。7.机房区域照明装置宜采用无眩光灯盘，照明亮度不低于300-500LX，其中办公区的平均照度为200-300LX，事故照明亮度应不低于15LX，机房设置疏散指示灯和安全出口的指示灯，其照度低于1LX。8.机房内的配电系统应考虑到与应急照明系统的自动切换和消防系统的联动。9.UPS输出配电回路按机房内设备要求进行设置，主要计算机设备由专用回路(开关)供电，网络主交换机、路由器、网络机架等由专用回路供电。10.普通计算机设备供电回路带三至四个插座，插座固定于地板下；并予留若干个配电回路待以后设备扩展时使用。具体插座数量及位置要根据最终机房内设备数量考虑。照明设备选用“华强”牌哑光电化铝反射弧罩灯盘。在装修区域内均匀分布安装6套20W×3灯盘，使整个装修区域内的照度得到比较均匀的分布。该光盘与天花相配，可获得较好的视觉效果。光管采用“FSL”冷色温（≥5300k）光管，与灯盘相配可产生柔和的效果，不会产生眩光，特别适用于计算机办公室。所有灯盘采用防火安全型电子镇流器，由于电子整流器输出端为高频电压，既避免一般单相荧光管产生的交流频闪效应，也可避免普通镇流器起动时跳闪的现象。根据实际使用情况及GB50174-93《电子计算机机房设计规范》，计算机房按每平方300Lx的平均照度进行设计。-81- 计算机房必须具备应急照明系统。按照GB2887-89《计算站场地技术条件》的要求，应急照明的照度不低于5Lx。全部应急照明灯具由UPS供电。机房区域预留单相及三相电源线，并留有足够的长度余量，以备日后可能的需求；机房专用地线用35mm2电缆从本楼层接地端引至机房，并分别标明各类接地，机房内用3X30紫铜带做接地网，参见地网图；机房内共分三类线槽：电源线槽、数据线槽和计算机缆线槽，所有线槽、线盒材料要求采用进口1.2mm厚钢板，一次冲压成型，喷塑静电喷涂。规格为200X100mm或100X100mm或80X60mm，所用线管采用镀锌防腐蚀无缝钢管。所有配电线采用天虹电缆厂生产“天虹”铜芯绝缘国标的阻燃双塑型铜芯电线，按照规范使用不同颜色。二、电气工程施工工艺该项工程应严格按照国家有关电气安装工程的规范要求与主体工程密切配合，提前做好预埋等工作。1．按照施工图电气施工照明电源线路的铁电线管布线，打吊挂点，从吊顶上部布管线。从照明配电箱引到机房及办公区域的照明管路中。机房区域内的计算机插座（箱）安装在架空活动地板下，配线由UPS输出分配电柜经镀锌金属线槽（管）引到机房各处。每个计算机插座（箱）均由独立的线路供电。其他的智能监控、电话等等的布线，均按图纸要求的路径进行布线。注意各种电源线、信号线的管线，相互之间要合理，符合场地现状，符合国家标准及施工和验收规范的要求。2．电气安装规范：电气安装工程是机房工程中最为重要的环节之一，电气工程质量的好坏直接影响到计算机设备的安全稳定运行，所以施工过程中对电气工程质量的控制就显得愈加重要，鉴于此，根据《计算机场地技术条件》、《电子计算机机房施工及验收规范》、《建筑电气安装工程图集》、《建筑电气通用图集》，并结合公司以往的施工经验我们制定了电气安装及验收标准，这一标准将主要作为我公司电气工程质量的技术性文件之一，施工时必须严格执行。3．电气配线工程：绝缘导线的连接，应符合下列条件及规定：铜线用螺线缠绕时，缠绕长度不小于导线直径的10倍；铜线6mm2以下的连接，本身自缠不应少于5圈。每个分支路导线线间对地的绝缘电阻值，不应小于0.5兆欧；-81- 线管内导线总面积（包括绝缘层）不应超过管内截面的40%，导线在管内不应该有接头；明配线工程中，导线与导线、导线与其他管道交叉或穿越建筑物，均应套绝缘管，导线引至灯位及开关木台时，应在木台上敷设，导线距墙面室内距离不得小于5mm，室外不应小于10mm；室内外配线工程所有控制线路的开关、刀闸等应标明所带负荷和设备的名称，在闸箱门的内侧，应标有单线系统图，并应与实际安装的设备相对应；金属管及其支持物等附件，应做防腐处理，其要求如下：明敷设——刷油漆；埋入砖墙内——刷红樟丹油漆；埋入底层地面混凝土内——应除锈；埋入焦渣层内——用水泥砂浆全面护理；埋入土中——刷沥清包缠玻璃丝布后，再刷沥清油。管路敷设应沿着最短的路线，尽量减少弯曲次数。管路超过下列长度的应加装接线盒：无弯曲时，30m；有一个弯曲时，20m；有两个弯曲时，15m；有三个弯曲时，8m；无条件交接线盒时，应加大管径。管路弯曲敷设时，应符合下列规定：线管弯曲半径不应小于管外径的6倍，在敷设明管，且只有一个弯曲时，可减少为四倍；弯曲点不应产生凹陷、裂缝等现象，弯曲程度不应大于管外径的10%；各接线盒之间或接线盒与电气器具之间的管路，其90度弯不应超过3个；金属管在敷设前，管内应无毛刺杂物，外部无凹陷，管口打磨光滑。金属管在入接线盒、灯头盒、开关盒等处应符合下列规定：所有的接线盒、灯头盒、开关盒等应按照金属管敷设方式选用；明装金属管应加护口；敷设的接线盒、灯头盒、开关盒的敲落孔，除对实装管孔敲落外，其它备用的不应敲掉；-81- 墙体内用金属管暗配线时，金属盒口平面应低于粉刷墙面3-5mm，盒口面与墙面平行、方正。线管连接应符合下列规定：线管切口应垂直、光滑、无毛刺、无破裂；连接时应用管箍，管头抹铅油，埋在地下的管头应缠麻，采用焊接时应加套筒。金属管的连接处和与金属盒的连接处，应用导线和专用接地夹子，作做地线跨接。（外地区施工时，应遵照当地质检部门规定施行）管路明敷设时，应符合下列规定：管路在水平和垂直敷设时，做到横平竖直，管路本身不应受力；管路应随建筑物的形态敷设，排管弯曲度应一致；管卡（夹）支持点的距离不应大于1.5m，管路弯曲的两侧应加管卡，接线盒的引入（出）管应加管卡固定；吊架、支架固定点之间的最大距离应符合下表所列数值：固定点间最大距离单位：米规格类别线管直径（毫米）20以下25-3240-5070-100钢管1.522.53.5电线管11.52注：吊架与支架距接线盒不应大于300mm。吊架、支架的规格除设计有规定外，一般不小于下列数值：扁铁支架30×3mm；角钢支架25×25×3。（建议采用管路垂直敷设时，导线在接线盒内应固定，固定点间的最大距离，一般不宜大于20m。管路引出地面时，管口距地面不应小于200mm，室外应用防水弯头，室内管口应包扎严密。不同电压不同回路不同频率的导线，不应穿于同一管内，但下列情况除外：电压在65伏及以下；-81- 同一设备、同一流水线的动力和控制回路；照明花灯的所有回路；三相四线制的照明回路。导线的过墙管，应从干燥房间向潮湿倾斜，潮湿房间向潮湿度大的房间倾斜，过墙应密封。电源干线与配电柜的连接必须用铜制压接端子，并刷锡以保证良好的电气连接，单相负荷应均匀地分配在三相线路上。电源相线、中性线、保护接地线、直流工作地线、信号线和通讯线的颜色应各不相同，并按设计要求编号。如设计无要求，推荐颜色如下：单相：相线-红色三相：相线-黄线、绿色、红色零线-黑色零线-黑色接地线-黄绿相间双色线接地线-黄绿相间双色线电源盘、柜及其它电气装置台座应与建筑楼地面牢固固定。4．电气照明照明灯具的固定应符合下列规定：灯具安装应牢固，灯具重量超过3公斤时，应固定在预埋的吊钩或螺栓上；普通吊线灯灯具重量在1公斤以下可采用软导线自身吊装，大于1公斤的灯具应采用吊链，且软线宜编插在铁链内，导线不应受力；软线吊灯在吊盒及灯头内应做结扣，装自在器时应套软塑料管，灯口应用安全灯口。灯具的导线不应有接头，分支及连接处应便于检修。照明灯具采用螺旋灯口时，相线应接顶心，开关应断相线。灯具的金属外壳必须接地或接零时，应有接地螺栓与接地网连接。各式灯具装在易燃结构部位或暗装在木制吊顶内时，在灯具周围应作好防火隔热处理。5．开关插座开关的安装应符合下列规定：跷板开关距地面高度一般为1.2—1.4m，距门框为150—200mm；拉线开关距地面高度一般为2.2—2.8m，距门框为150—200mm；-81- 开关位置应与灯位相对应，同一室内开关方向应一致；安装开关的盖板应端正、严密、并与墙面平；明线敷设的开关应安装在不少于15mm厚的木台上。插座的安装应符合下列规定：不同电压的插座应有明显的区别，使其不能互用；凡为携带式或移动式电器用的插座，单相应用三眼插座，三相应用四眼插座，其接地孔应与接地线或零线接牢；明装插座距地面应不低于1.8m，暗装和工业用插座距地面不应低于30cm。6．直流接地接地线、接地干线与接地体的连接，应采用熔接，接地线与电气设备的连接，可用螺栓带有弹簧垫片连接；交流电源线与直流工作地线不能紧贴平行敷设接地引上线与接地干线的连接应采用压接，而不应采用焊接。7．电缆敷设敷设前应按设计和实际路径计算每根电缆的长度，合理安排每根电缆、减少电缆接头；三相四线制系统中应采用四芯电力电缆，不应采用三芯电缆另加一根单芯电缆或以导线、电缆金属护套线做中性线；电力电缆在终端头与接头附近宜留有备用长度；电缆的最小弯曲半径应符合下表的规定：电缆型式多芯单芯控制电缆10D橡皮绝缘电力电缆无铅包、钢铠护套10D裸铅包护套15D钢铠护套20D聚氯乙烯绝缘电力电缆10D铅包30D铅包有铠装15D20D-81- 无铠装20D交联聚氯乙烯绝缘电力电缆自容式充油（铅包）电缆电缆线芯连接工具，应采用符合标准的连接管和接线端子，其内径应与电缆线芯紧密配合，间隙不应过大，截面宜为线芯的1.2—1.5倍，采用压接时压接钳和模具应符合规定要求；电缆绝缘状况良好，无受潮，塑料电缆内不得进水；塑料绝缘电缆在制作终端头和接头时，应彻底清除半导体屏蔽层，屏蔽端部应平整；制作电缆终端与接头，从剥切电缆开始应连续操作直至完成，缩短绝缘暴露时间，剥切电缆时不应损伤线芯和保留的绝缘层，附加绝缘的包绕、装配、热缩等应清洁；塑料电缆宜采用自粘带、粘胶带、胶粘剂（热熔胶）等方式密封，塑料护套表面应打毛，粘接表面应用溶剂除去油污，粘接应良好；在电缆穿过竖井、墙壁、楼板或进入电气盘、柜的孔洞处，用防火堵料严实封堵。三、UPS不间断电源系统根据用户的技术要求，我们推荐使用美国台达（DELTA）UPS不间断电源系统。恒定的电源供给是中心机房内设备贮存数据资料的重要保证，而优秀的UPS系统是这个重要保证的前提。本工程采用一套11KVAUPS（单进单出），后备时间为2小时，配置DJM12V-100AH免维护蓄电池20节和整体式电池柜。1．方案：中心机房使用DELTAN系列11KVA的UPS系统。后备供电时间：2小时；电池：免维护蓄电池12V100AH；电池柜：国产标准电池柜；远程管理功能：SNMP卡（直接连接至任何基于TCP/IP的计算机网络，实现远程管理UPS电源和自动关闭系统文件）；具体供电系统配置结构如下图：-81- 以上设备的技术性能及其指标等我公司将在以下的章节详细论述。2．公司介绍台达电子集团创立于一九七一年，是面向全球的多元化经营的国际型大公司。台达电子一直致力于新产品、新技术的研发，目前为全世界第一的交换式电源供应器(开关电源)制造厂商，产品横跨网络设备,电子零部件、电源、电池、高清晰度显示系统、工控产品、及薄膜感应器等高科技领域。并与世界著名的陶氏化学(DowChemical)技术合作开发生产高分子有机发光显示器(PolymerLightEmittingDisplay)。台达全球员工人数已超过三万人,资本额为新台币九十五亿四千六百万元(约合美金三亿九千八百万元)。过去三十年来，台达集团的销售年均增长率超过30%。业务分公司遍布世界各地，并在台湾,墨西哥、泰国、东莞、浦东、天津,吴江,苏格兰等地设有十八个大量生产的工厂。台达电子一向以严格的质量管理闻名于业界,其工厂全部获得ISO9000系列的认证,并且每年都得到许多国际知名大厂，如HP、Intel、IBM、Dell、GE、富士通、三菱、NEC等，的优异质量奖。 台达除提供全球性的制造与服务外，还致力于新产品、新技术的研发工作。集团内部拥有众多专业技术人员，且在美国北卡罗来那州ResearchTrianglePark科学园区设有电力电子及通讯网络技术研发中心。九九年六月，在该中心主任李泽元教授的领导下，台达集团又在上海中达建立了电力电子研发中心，希望结合国内的技术人才，以求开发世界电力电子的最新技术。由于在技术方面的投资不遗余力,成果斐然,上海中达已经连续四年获得上海市科委认证为上海市高新技术企业。 台达电子自一九八八年起在台湾证券交易所挂牌上市，并始终名列在第一类绩优股中。九五年，集团中的泰国泰达电子股份有限公司也在泰国证券交易所挂牌上市,经营绩效在泰国上市公司中名列前矛。二00三年台达营业收入突破美金三十八亿元,(约合人民币三百四十亿元)。3．产品技术介绍3.1.在线式N系列11KUPS性能及特点-81- n双变换在线式n超薄设计，适用于19"或21“标准网络机柜,也可站立或卧倒放置n输出过载能力强n高整机效率（>91%）n宽广的输入电压范围（120V-280V）n使用者亲善之LCD使用界面n短路保护设计与超强防雷击保护n可搭配电力监控软件，对UPS作网络及远端监控n智能变速风扇，低噪音，节省电费n可作热备份规划n人性化的设计，LCD控制面可依放置位置不同，调整到最佳角度n长延机具超强充电电流n可作热备份规划n有维护旁路开关3.2.在线式N系列11KUPS性能及特点说明双变换在线式设计可以完全过滤并消除输入电源端的所有突波及干扰噪声,由UPS供应纯净的正弦波给用户的重要设备,并保证在市电掉电或复电时,输出电压为零时间中断.高整机效率(>91%)效率大幅提高至91%以上,和传统UPS只有75-85%的整机效率相比,本产品能更有效的运用电能效率,并节省电费。宽广的电压输入范围(120~280V)宽广的输入电压范围可充分因应电力极端恶劣不稳定之地区使用;智能型输入电压范围,使本机可依不同负载程度而有不同输入电压值(120-156V可承受70%负载;156-280V可承受100%负载)a.充分因应电力极端恶劣不稳定之地区使用b.延长电池寿命使用者亲善人机操作接口,具电池开机功能人性化的设计，LCD控制面可依放置位置不同，调整到最佳角度,操作简单,信息一目了然,触控式按键，清晰易懂的LED及LCD界面,-81- 可完整显示UPS状态,负载,电池容量，电池更换指示等详细信息，并可在电池寿命终止前提醒使用者进行电池更换;降低因电池寿命终止造成的系统失效风险.全时间雷击突波保护N系列UPS可提供精密仪器设备最佳之保护;符合国际雷击保护标准IEC1000-4-5与IEEEC62.41等级全时间雷击突波保护,提供设备免于自然雷击或突波之危害,阻绝自然雷击或突波之危害可规化双机冗余备分使用者可藉由双机冗余备分,使重要设备达到双重保护供电功能。a.其中一台UPS故障时,UPS一样可以提供精密的正弦波智能变速风扇,低噪音,节省电费本机可依实际负载多寡来调整风扇转速，不仅可为使用者节省能源并可有效降低噪音。降低噪音,使工作环境更舒畅并节省电费。内建SNMP插槽,可作网络远程监控内建SNMP插槽,可使本机连接SNMP卡后,容易连上网络使用；此SNMP卡使用HTTP与SNMP协议让网管人员容易监管UPS；提升UPS远程监控管理。9）短路保护设计GES系列UPS可提供精密仪器设备最佳之保护；UPS输出发生短路时，UPS将自动停止电压输出，在短路事件消除后，UPS会自动检测启动，继续由逆变器正常供电。10）全时间雷击突波保护N系列UPS可提供精密仪器设备最佳之保护;符合国际雷击保护标准IEC1000-4-5与IEEEC62.41等级全时间雷击突波保护,提供设备免于自然雷击或突波之危害,阻绝自然雷击或突波之危害11）随机附赠电力监控软件,可对UPS作网络及远程监控选购本公司之UPSentry电力管理大师监控软件,可对UPS进行监控,并依电源事件自动寻呼,发电子邮件,语音广播,告警,及自动储存档案并按程序关闭服务器等功能,提升UPS远程监控管理。12）充电电流可以依需要选择,以延长电池使用寿命长延时机型内附加强充电电流之充电器，使本机可轻易的连接外接电池箱以延长UPS放电时间,符合客户不同放电时间需求。3.3.在线式N系列11KUPS产品架构介绍ON-LINEUPS主要架构包含：静态旁路电路、交流变直流(AC-DC)整流器、直流变交流（DC-AC）逆变器、及控制、侦测电路、维修旁路。-81- 台达在线式N系列UPS11KVA系统方块图示MOV,EMI滤波器断路器SCR电池开关控制接口LED&LCDRS232orDryContact&SNMPRemotestopSWON/OFFSWBatt.StartSWIGBT功率因素校正器IGBT逆变器硅控硅静态旁路切换开关手动维护旁路开关交流电输出全隔离式充电器SCR整流器微处理机控制器交流电输入电池组(20块)UPS工作原理：当市电经由开关及EMI滤波器输入后分成两部分。一部分市电直接供给整流器，转换生压为直流电压，并又分成两路，一路经过充电器，将直流电压转为适当的电池充电电压对电池充电，另一路输入逆变器,将直流电压转为稳定的交流电,经静态旁路开关,接到负载设备.另一部分市电直接通过旁路工作，输出端之前的静态旁路开关将选择旁路或逆变模式。总之，UPS会进行内部自诊断，如果未发现问题，静态旁路开关将选择逆变输出，这称为“在线模式”。如果市电断电，整流器和充电器将不工作。直流升压器将电池电压转换成适当的直流电压，并经由逆变器转换为交流输出，这称为“电池模式”。需要作UPS内部维护时,可以使用手动维护旁路开关,将市电直接旁路到负载设备供电,并确保机器内部安全不带电,达到热机维护的功效.UPS电源系统具备自测试、自诊断功能。当UPS逆变回路故障或过载、维修等情况下，UPS能自动与市电和负载分开，让市电提供UPS内部的旁路直接带负载。-81- UPS电源系统主机具有短路、过流、过压和过热自动保护功能，能有效净化电网的脉冲、浪涌电压、尖峰电压、频率漂移等干扰。UPS系统能在电网停电后，能不间断持续供电，直到额定的最低电池电压时，自动停机，保护电池。台达UPS提供RS232接口,提供设备管理软件和设备故障诊断，管理和诊断结果可以给予广播提示和告警。UPS电源装置应该具备防雷保护措施和必要的手段。UPS功能说明a)真正在线式设计，提供您的重要电气设备一个全天候不断电之电源。b)宽广的输入电源范围，可减少电池放电机率。c)自动侦测输入频率可操作于50Hz或60Hz。d)输入电流具功率因子修正和使用高频脉宽调变逆流器，使UPS具有高性能特性。e)可选择隔离变压器来提供电气隔离和多重输出电压。f)在UPS无市电输入时，允许由电池激活，提供稳定的交流电力。g)远程紧急断电：可于紧急状态以远程开关装置，将输出立即切断，防止危险。h)标准配备RS232、和各种状态接点接口，适用于各类型计算机通讯。i)可选购SNMP适配卡以提供网络通讯。j)利用微处理器技术执行自我侦测和LCD讯息显示，以提供详细的运转状态信息。k)有手动和静态两种旁路开关型式切换至主要电源。l)静态旁路供给电路含有突波抑制和EMI滤波功能。m)逆流器自动回复：n)UPS的逆流器在低电池电压关机后交流电源恢复时，可自动再激活。o)当过载情况清除，可由静态旁路自动转回逆流器输出。p)在长时间备用模式操作下，可将警告声关闭，而指示灯仍然维持亮着。q)可另外增加外部电池组，以延长备用模式的运转时间。r)可选择“经济模式”(ECONOMYMODE)操作：当输入电压在额定电压±10%范围内，UPS将在旁路状态下工作，若超出范围外则切换至逆流器状态下操作，可提高UPS之运转效率。s)当UPS在旁路模式操作下，可自动侦测旁路电压，若输入电压超出额定电压+15%～-20%范围外，将关闭输出以保护电气设备。-81- 防雷示意图第九章、机房防雷系统一、防雷的措施计算机信息及通信系统加装有效、可靠的防雷器，是国际上通用的最有效的防护措施。防雷分为防直击雷和感应雷两个方面。对直击雷的防护由建筑物所装避雷针完成计算机机房的防雷工作主要是防感应雷所引起的浪涌和由于其他原因所引起的过电压。具体图示详见示意图。主次级防雷连接示意图对机房进行全面防雷保护，除了机房所在建筑要有良好的避雷装置外，还必须在机房内安装电源防雷器和信号防雷器，对电源系统、信号系统进行可靠、有效的防护。二、机房电源系统的防雷及方案中华人民共和国国家标准《建筑物防雷设计规范》（GB50057-94）要求：为防止由电源线侵入的感应雷破坏机房，应在电源线路引入的配电箱处装设过电压保护器。主级防雷：在机房配电箱电源进线处安装高容量防雷器，当感应雷袭来时，主级防雷器可迅速被击穿，将雷击高压浪涌就近泄入大地，从而保护机房设备。次级防雷：为了防止雷电残压侵入设备，在设备电源线进线处安装小容量防雷器或防雷插座，可进一步减小感应雷电的影响，保护电子设备免受损坏。此次我方提供的方案是：在总源进线处安装一级电源防雷，UPS电源进线处安装二级电源防雷，两级防雷器之间须有退偶措施，选用德国OBO防雷器产品，具体接线如上图所示：-81- 三、机房信号系统的防雷及方案信号防雷器安装在各类信号线入端，用于保护与通讯网络、数据网络和计算机网络相连接的重要设备。所有信号防雷器都采用了无放射性三极放电管与快速箝位二极管相结合的两级保护技术，使得：1.放电容量（非破坏性）在8/20us波中>5KA2.保护反应时间<1ns3.在持续性故障时具有失效保护短路功能由于采用三极放电管，三极同时放电特性保证即使在接地不良的情况下也能提供有效保护。它们能够承受不断的浪涌冲击波而不会损坏，在下列情况下，它们会安全断开：4.长时间持续过压5.异常强烈的雷电冲击在数据处理设备的防雷保护方面，我们必须考虑网络的两个显著特点，即：6.极低的工作电压7.很高的传输频率为了使防雷器最好地起到保护作用，安装信号防雷器时必须考虑所有的系统特征：8.防雷器装置接地：保护装置必须尽可能短的路径，通过具有足够的截面的导体连接至接地网络。9.接地/屏蔽网络：所有设备的电气接地端必须互相连接，以限制电位差10.防雷器与被保护设备的相对位置：应与设备有几米的距离，或在设备进线的入口处11.防雷器的连接：按规定方向连接进线（或电缆）和被保护的出线（或设备）；屏蔽层不应构成接地网络。12.对设备电力线另外加装保护：针对具体设备保护，应该考虑以下参数：13.被保护设备的线对数目14.线路类型及保护级别15.接线方式：通常有饶线式、卡线式、RJ11或RJ45和螺丝紧固式几种。四、德国OBO防雷器依据IEC(国际电工委员会)标准的分区防雷理论,OBO电源防雷器分为B、C、D三级，B级防雷属于第一级防雷器，可应用于建筑物内的主配电柜上。-81- 产品特点l通过ISO9001及国内权威机构认证l德国制造---安全可靠l保护功能强大---最大通流量100KV（8/20us），残压低l保护更全面--选用NPE防雷模块更适用于不同电网制式l适应不同需求--配有声光（AS）、遥信（FS）、遥信电压监控（FS-SU）报警功能l维护极简便--模块化设计，保护投资l故障功能显示--防雷器工作状态一目了然l安装方便--标准尺寸，体积小V25-B系列(第一级防雷器)1.应用无论安装了什么样的建筑物防雷击保护系统，V25－B（B类）均可提供其与230伏供电线路的防雷击等电位连接。防雷击等电位连接是减少被保护房间或建筑物内火灾、爆炸和人员危险的重要措施。在等电位连接线路和相互联接所有被保护房间的导电零件、电源和电话等线路的防雷器的辅助下，这一措施才能得到保证。2.功能　　OBOV25－B高容量防雷器由具有较强非线性性能（a>30）的氧化锌压敏电阻构成。即使出现高能过压也能得到最大程度的保护。即使在100KA/10A的高负荷情况下保护电平也能低于2KV。因此，该防雷器能够承受直接雷击的部分雷击电流。在过载情况下，内置断路可以断开电源上的防护性避雷器模块并有检查窗口显示出红色的识别区域。3.位置/安装V25－B可以通过卡在开关箱内每个普通配电板的35mm顶盖导轨上安装。4.特性　　该避雷器可用于交流和直流电路中。任何时候均可用防雷击屏蔽（OBOLS）进行远程监控升级。此外，V25－B还可加装随附的声光报警装置（OBOV25－B/AS）、遥信触点报警装置（OBOV25－B/FS）或带有远距离信号装置（OBOV25－B/FS－SU）的电压监控装置。一旦发生故障，只须更换保护性模块，保证减少日后开支。更换过程中勿需断开电压.5.技术参数型号V25-B/33-poleV25-B/44-pole-81- 额定电压Un230V~最大连续工作电压Uc交流Uc直流275V/320V/385V350V/405V/495V根据VDE0675第6部分，1989年11月草案和VDE0675标准第6/AI部分划分的类型规格B5KA电压保护电平（8/20）Up脉冲电流（8/20）电压保护平Up0.75KV<2.0KV符号VDE0675标准第六部分1989年11月草案的脉冲电流（8/80）电流峰值Ismax电荷Q比能W/R75KA7AS285KJ/W100KA10AS500KJ/W符合ENV61024-1（95年1月）和IEC1312-1（95年二月）标准的雷击电流参数脉冲电流（10/350）电流峰值Ismax电荷Q比能W/R20KA10AS100KJ/W25KA12.5AS160KJ/W最大备用保险丝短路耐压25Karpm160Agl连接横截面2.5-35mm2安装插入35顶盖导轨上，符合DINEN50022标准颜色上部下部橙黄RAL203灰RAL7035-81- 安装插入35顶盖导轨上，符合DINEN50022标准V20－C系列(第二级防雷器)1.应用设计OBOV20－C（C类）的目的是为了对低电压负荷实行传统标准的保护。它保护电气设备不受因雷电和开关转换过程所引起的瞬变的损坏。视电源的类型，有1至4线型号可供选择。2.功能作为限压部件OBOV20－C装有较强非线性特性的高容量氧化锌压敏电阻。此外，本组件确保了响应时间极短，长使用寿命，低保护能耗、高电流放电容量以及在过压衰变之后无电源残流。如果由于过载而必须得到隔离保护的话，内置断路器将中断与电源的连接，将故障指示灯的颜色由绿改变为红。位置/安装V20－C可以无任何问题进行安装，打开每个配电箱和开关装置块，将其与插在35mm的项盖导轨上。3.特性每个OBOV20－C防雷器均可用光控系统（LCS）远距离监控装置毫无问题的进行升级。另外，V20－C还附有声光报警装置（OBOV20－C/AS）、遥信触点报警装置（OBOV20－C/FS）或装有远距离信号装置（OBOV20－C/FS－SU）的电压监控装置。即使在电源加电压的情况下仍可更换防雷器。　4.技术参数型号OBOV20-C/0V20-C/0-VA标称工作电压Un75V~230V~385V~*230V~*最大可承受工作电压U~maxU-max75V~100V-275V~350V-385V~505V-280V~-按VDE0675，Part6标准的分类级别C类-81- 正常放电电流上限In(8/20)15KA最大测试的放电电流上限Imax(8/20)40KA30KA测试残压上限UresIs=1KA240V0.8KV1.2KV<1.4KVIs=5KA300V1.0KV1.4KVIs=10KA350V1.2KV1.7KVIs=15KA400V1.3KV1.8KVIs=40KA550V1.9KV2.3KV组合模块的最大放电电流（8/20）单模块40KA40KA40KA30KA双模块75KA75KA75KA30KA三模块100KA100KA100KA30KA四模块100KA100KA100KA30KA持续放电电流IsL(2000us)200A反应时间tA<25ns<100ns在短路电流为25KA下的可承受保险丝规格100AgL连接线的线径选取范围2.5-35mm2（单股或多股铜线）固定35mm宽的导轨上，符合DINEN5002标准-81- 颜色灰色绿色材料聚酰亚胺工作温度范围-40°C至+80°C按DIN43880标准的尺寸单模块双模块三模块四模块宽17.8mm深55mm宽35.5mm深55mm宽53.4mm深55mm宽71.2mm深55mm带有*标志的型号较适合用于TT或IT制式电网中，有关电网制式详网见附录5.接线方式-81- 五、机房接地系统接地系统是涉及多方面的综合性信息处理工程,是计算机机房建设中的一项重要内容，不仅影响到计算机设备本身的正常运行，而且还直接关系到计算机设备和工作人员的安全。接地系统是否良好是衡量一个机房建设质量的关键性问题之一。计算机接地系统是为了消除公共阻抗的耦合，防止寄生电容耦合的干扰，保护设备和人员的安全，保证计算机系统稳定可靠运行的重要措施。如果接地与屏蔽正确的结合起来，是在抗干扰设计上最经济而且效果最显著的一种，因此，为了能保证计算机系统安全、稳定、可靠的运行，保证设备、人身的安全，针对不同类型计算机的不同要求，应设计相应的接地系统。1．接地系统构成及其要求机房或设备间的接地，按其不同的作用分为直流工作接地、交流工作接地、安全保护接地。此外，为了防止雷电的危害而进行的接地，叫做防雷保护地；为了防止可能产生或聚集静电荷而对用电设备等所进行的接地，叫做防静电接地；为了实现屏蔽作用而进行的接地，叫做屏蔽接地或隔离接地。埋入土壤中或混凝土基础中作散流用的导体称为接地体。从引下线断接卡或换线处至接地体的连接导体称为接地线。接地体和接地线统称为接地装置。在接地装置中，用按地电阻来表示与大地结合好坏的指标。上列各种接地的接地电阻值，在国家标准2887-89《计算站场地技术要求》及《电子计算机机房设计规范》（GB50174—93）规定：电子计算机机房接地装置的设置应满足人身的安全及电子计算机正常运行和系统设备的安全要求，计算机机房应采用下列四种接地方式：1.交流工作接地，接地电阻应不大于4Ω；2.安全保护接地，接地电阻应不大于4Ω；3.直流工作接地，接地电阻应按计算机系统具体要求确定，一般不大于1Ω；4.防雷接地，应按现行国家标准《建筑防雷设计规范》执行。2．机房接地的种类及作用1)工作接地在工作或事故情况下，保证电器设备可靠地运行，降低人体接触电压，迅速切除故障设备或线路、降低电器设备和输电线路的绝缘水平。2)保护接地-81- 在中性点不接地系统中，如果电器设备没有保护接地，当该设备某处绝缘损坏时，外壳将带电，同时由于线路与大地间存在电容，人体触及此绝缘损坏的电器设备外壳，则电流流入人体形成通路，人将遭受触电的危险。设有接地装置后，接地电流将同时沿着接地体和人体两条通路流过，接地体电阻愈小，流过人体的电流也愈小，接地电阻极微小时，流经人体的电流可不致于造成危害，人体避免触电的危险。1)重复接地将零线上的多点与大地多次作金属性连接，称重复接地。当中性点直接接地系统中发生磁壳或接地短路时，可以降低对地电压；当零线发生断裂时，可以使故障的危害程度减轻。2)静电接地设备移动或物体在管道中移动，因摩擦产生静电，它聚集在管道、容器和贮罐或加工设备上，形成很高电位，对人身安全及对设备和建筑物都有危险。作了静电接地，静电一旦产生，就导入地中，以消除其聚集的可能。拉储油罐的汽车后尾以及新型轿车后尾拖一根接触地面的导电橡胶，即属于静电接地。3)直流工作接地(也称逻辑接地、信号接地)计算机以及一切微电子设备，大部分采用中、大规模集成电路，工作于较低的直流电压下，为使同一系统的电脑（计算机）微电子设备的工作电路具有同一“电位”参考点，将所有设备的“零”电位点接于一接地装置，它可以稳定电路的电位，防止外来干扰，这称为直流工作接地。同一系统的设备接于同一接地装置后，无论是模拟量或数字量，在进行或交换时，才有统一的“电位”参考点，从而给接于同一接地装置的计算机或微电子设备，提供稳定的工作电位，有效地衰减以至消除各种电磁干扰，保证数据处理或信号传递准确无误。4)防雷接地为使雷电浪涌电流泄入大地，使被保护物免遭直击雷或感应雷等浪涌过电压、过电流的危害，所有建筑物、电气设备、线路、网络等不带电金属部分、金属扩套、避雷器，以及一切水、气管道等均应与防雷接地装置作金属性连接。防雷接地装置包括避雷器，以及一切水、气管道等均应与防雷接地装置作金属性连接。防雷接地装置包括避雷针、带、线、网、接地引下线、接地引入线、接地汇集线、接地体等。如大楼有共用接地系统，机房交流工作接地和计算机系统的工作电接地干线均从共用地极直接分别引至机房，引线大于25mm2铜芯绝缘导线，接地电阻不应大于1Ω。计算机的工作接地系统中，机房内部采用网格接地方式，即：采用25*4或采用100mm2裸铜线在架空地板下交叉排成1800mm*1800mm的方格，交点处压接在一起。网格接地方式不仅有助于更好的保证逻辑电路电位参考点的一致性，而且大大提高了计算机系统的抑制内部噪声和外部干扰的能力。防静电接地，在机房内凡金属地板、金属天花、墙面板均需可靠接地，则活动地板的支撑脚、金属天花及墙面板背面必须由接地线连成一体，并有专线引入共用地末端。-81- 3．接地时应注意事项(1)信号电路和电源电路，高电平电路和低电平电路不应使用共地回路。(2)灵敏电路的接地，应各自隔离或屏蔽，以防地回流或静电感应而产生干扰。综合布线缆和相关连接硬件接地是提高应用系统的可靠性、抑制噪声、保障安全的重要手段。因此，场地准备工程师和有关的设计人员在进行设备间或机房场地设计之前，都必须对所有设备，特别是应用系统设备的接地要求进行认真研究，弄清接地要求及地线与地线之间的相互关系。如果应用系统接地处理不当，将会影响应用系统设备的稳定工作，引起故障，甚至烧毁应用系统设备的元件和器件，严重的还将危及操作人员生命安全。交流工作接地、安全保护接地、直流工作接地、防雷接地等四种按地宜共用一组接地装置时，其余三种接地宜共用一组接地装置，其接地电阻不应大于其中最小值。为了防止雷击电压对综合布线及其连接的设备产生反击，要求防雷装置与其它接地体之间保持足够的安全距离，但在工程设计时很难做到。如多层建筑的防雷接地一般利用钢筋凝土中的钢筋作为接地线和接地体，无法满足与其它接地体间保持安全距离的要求，可能产生反击现象。此时，只能将建筑物内各种金属物体及进出建筑物的各种金属管线，进行严格接地，而且所有接地装置都必须共用，并进行多处连接，使防雷装置和邻近的金属物体电位相等或降低其间的电位差，以防止这种雷电反击现象，保证综合布线及其连接的设备安全。共用接地装置的接地电阻应按最小值要求，并按规行国家标准GB50057-94《建筑防雷设计规范》的要求采取相应措施。当工程能满足防雷接地装置的接地体与其它接地体之间安全距离的要求时，可单独设置防雷接地装置。对直流工作接地有特殊要求的单独设置接地装置的有源设备，其接地体及与其它接地装置的接地体之间的距离，应按有源设备及有关规范的要求确定。1)电缆接地在建筑物入口区，高层建筑物的每个楼层配线间，以及低矮而又宽阔的每个二级交接间都应设置接地装置，并且建筑物的入口区的接地装置必须位于保护器处或尽量接近保护器。干线电缆的屏蔽层必须用4mm2多股铜线焊接到干线所经过的配线间或二级交换间的接地装置上，而且干线电缆的屏蔽层必须保持连续。建筑物引入电缆的屏蔽层必须焊接到建筑物入口区的接地装置上。各配线间或二级交错间的接地线应采用一根多股铜芯接地母线焊接起来，再接到接地体。高层建筑物的接地用线应说可能位于建筑物的中心部位。面积比较大的配线间、设备间放置的应用设备又比较多，接地线还应采取格栅方式，尽可能使配线间或设备间内各点等电位。接地线的线径应根据楼层高度来计算。-81- 非屏蔽干线电缆应放在金属线槽或金属管内。金属线槽（管）接头应连接牢固，保持电气连通，所经过的配线间用6mm2辫式铜带连接到接地装置上。接地电阻值应根据应用系统的设备接地要求来定。通常，电阻值不宜大于1W。当综合布线连接的应用设备或邻近有强电磁场干扰，而对接地电阻提出更高的要求时，应取其中的最小值作为设计依据。接地装置的设计可参照国家标准GB50174-93《电子计算机房设计规范》有关条款执行，高层建筑物的每个楼层配线间，以及在低矮而又宽阔建筑物的每个二级交接间都应设置接地装置。在建筑物入口处的接地装置上用直径6mm2多股铜芯线把入口电缆的屏蔽层与保护器地片接在一起。在楼层配线间至接地母线的连接导线应采用多股编织的铜芯线，且应尽量缩短连接距离。高层建筑物的接地母线应尽可能位于建筑物的中心部分。2)配线架（柜）接地每个楼层配线架接地端子应当可靠地接到配线间的接地装置上。l从楼层配线架至接地极接地导线的电流电阻不得超过10W，并且要永久性地保持其连通。设备柜设备柜设备柜接地线接地线接地线l每楼层配线架（柜）应该并联连接到接地极上，不应串联。l如果应用系统内有多个不同的接地装置，这些接地极应该相互连接，以减小接地装置之间的电位差。l布线的金属线槽或金属管应该接地，以减少阻抗。4．接地要求在距接地体30m以内，接地导线用直径为4mm的外包绝缘套的多股铜线缆。若距接地体超过30m时，接地电缆的直径应参考表的数值。接地距离与导线直径的关系：距离/m导线直径/mm电缆截面积/m2≤304.012-81- 30~484.51648~785.62576~1066.230106~1226.735122~1508.050151~3009.875设备柜中的每个配线架（柜）均要可靠地接到配线架（柜）的接地排上，其接地导线应大于2.5mm2，接地电阻要小于1W。屏蔽通道与有源设备互连之间接地关系如图所示。5．本工程采用综合接地-81- 交流接地和安全工作接地合二为一，与直流接地，防雷接地分别用三根接地引线引至大楼的地面，如图所示E2，E3，E4。再将它们与避雷地桩E1接成综合接地网。这样他们就有同样的电位，在发生雷击时，不会发生雷电反击而损坏设备。同时，要求接地电阻小于1Ω，可保证接地线间不产生电位差、不相互干扰。这是目前工程上最常见的做法。为了保证接地电阻小于1Ω，我们将采用优质的接地体和引下线，根据实际情况综合运用深埋、添加降阻剂、增大接地线横截面面积、增加接地体数量等方法来降低接地电阻，以达到国家标准的要求。具体作法如下：a)保护接地系统：在机房的防静电地板下设置一个等电位均压带，与所有金属顶棚、龙骨、墙面及设备的金属外壳、金属管线、防静电地板支架连接一体与大楼综合接地衽良好的连接，既保证人身设备安全，又给机房内游离电子一个顺畅通道。b)逻辑接地系统：在机房的防静电地板下设置一个与保护地有良好绝缘的逻辑地网，逻辑地网采用BV35mm2的阻燃线缆组成网状，计算机的接地与其相接，保证机房中的计算机有一个等电位的工作环境。单独做一组的逻辑接地极，接地电阻小于1Ω。距原大楼综合接地极20m以上，采用长效降阻剂降阻。机房逻辑地网分别引出两条50mm2阻燃铜芯线汇接至室外直流地极。c)系统安全保护地：所有设备外壳通过绝缘电缆串联接入配电柜，单独引下线（35mm2线缆）接入接地母排至大楼综合接地。d)交流工作接地：所有交流设备，其中性点通过绝缘电缆单独接入配电柜中，接入接地母线。-81- 第十章、机房空调系统一、机房环境标准在我国GB50174-93《电子计算机房设计规范》和《计算机场地技术条件》国家标准(GB2887—89)中对计算机房内温度、湿度、洁净度的要求如下：计算机开机时主机房的室内温湿度要求项目A级夏季冬季温度21～25℃18～22℃湿度45%～65%温度变化率<5℃/时，不得结露适用基本工作间房间辅助房间根据工艺要求确定备注计算机停机时主机房内的温湿度：项目级别A级温度5～35℃湿度40％～70％温湿变化率〈5℃/时，不得结露尘埃≤10000粒/dm3灰尘对机房中电子设备的运行影响较大，不论机房采用何种降低灰尘的结构形式和装饰材料，机房内仍然存在着大量的灰尘，大量含导电性的灰尘落入设备内部，就会使设备的绝缘性降低，甚至短路。尘埃将引起设备的接触不良，影响设备的正常运行，这就要求机房空调设备具有中效和亚高效级过滤系统，从而达到机房空气洁净度的要求。但以上空气洁净度的标准对于普通舒适性空调是达不到的，机房要达到和满足以上空气洁净度的标准，就必须要具有恒温恒湿能力和高效滤尘能力的机房空调来实现。-81- 机房的热负荷来自于设备工作时产生的巨大湿热，为使设备能够安全可靠的运行，发挥最大的效率，就要保证设备产生的热量及时被带走，机内工作温度不致升高，这就要求进入设备的空气和从设备排出的空气温度差越小越好，即小焓差，因为消除设备热量需要的风量与机房内设备热负荷成正比，这就要求空调的送风量较大；同时机房空调系统的气流组成也是一个重要的环节，根据热传导的对流原理，一般自然状态下设备产生的热量是从下向上运动的，以活动地板下的空间作为送风静压箱，采用下送风上回风的送风方式，可以不需另做送风管道，就能将经过机房空调处理过的空气直接均匀的送到设备底部，因此效率高，易形成稳定的温度环境。在贵方机房空调的选型上选用珠海“格力”牌3P商用柜式空调系统。二、格力空调介绍珠海格力集团是一家以工业为主导、综合发展的集团公司。公司成立于1985年3月，经过15年的发展，形成了工业、商贸、房地产三大产业支柱，是珠海特区目前规模最大、实力最强的企业之一。1999年1月5日，“格力”商标荣膺全国驰名商标。    格力的工业事业，技术先进，基础雄厚，规模化生产；具有独立的科研开发、产品设计和加工制造能力；形成了从零部件到整机、从模具制造、精密加工、先进的流水制造及装配到产品检测等完整的生产体系，也建立了完善的质量管理和售后服务系统，并在巴西设立空调生产基地。三、格力3P商用柜式空调器1.三重防御，层层净化 防霉过滤网、静电纤维、抑菌纤维三重防御，空气杂质分类过滤，除尘除异味，抑菌防霉，空气更清新。1.新型低温触媒技术 采用低温触媒除臭过滤网，迅速分解空气中的甲醛、氨、硫化氢等有害气体，在常态下功能可再生，长期使用，确保室内空气洁净。3.制热量大，高热冷比 采用全新多折蒸发器设计，与同类机型相比制热量更大，热冷效比更高。4.简便可拆卸面板 室内机面板可简便地滑进或滑出，拆卸简单容易，方便清洗，保持室内机外观光洁如新。-81- 第十一章、公共广播系统一、公共广播系统概述现代智能建筑的广播音响系统决不是传统概念中传声器、拾音器、扩音机加扬声器的简陋系统，而是由客房音响、背景音响、多功能厅音响、会议厅音响及消防报警紧急广播音响等部分的多种设备组成。虽然现在广播音响系统的设备和内容比传统的要丰富得多，但广播音响系统的本质还是扩音和声音的传播系统。无论哪种用途的广播音响系统，它的基本功能都是将较微弱的音源信号通过声电转换、放大等方法处理后传送到各播放点，经声电转换器还原成具有高保真度的声音播放到听众区。为了实现广播音响系统的扩声和传输播放功能，一个完整的广播音响系统应该有音源输入设备、前级处理设备、功率放大设备、信号传输线路、扬声器等部分组成。1．输入设备输入设备是一种向广播音响系统提供节目源的设备，包括传声器、调频调幅收音机、CD机、磁带录音机、拾音器、线路输入接口等。输入设备的配置需根据可能使用的传声器个数、准备播放的节目套数、广播音响系统的具体用途、对音响效果的要求等来确定。2．前级处理设备前级处理设备的作用是对输入的信号进行调节、放大、均衡、混响、延时、监听、压缩、扩展、分频、降噪、滤波等处理，以获得理想的信号输出。前级处理设备通常由扩音机、调音台、各种效果器和压限器、监听电路等周边设备组成。3．功率放大设备功率放大设备的作用是将前级处理设备输出的信号加以放大，使之可以直接驱动扬声器。功率放大器有单声道和双声道、高电平信号输出和低电平信号输出之分，功率从数十瓦到数百瓦甚至上千瓦不等。对于需要多个功率放大器的情况，通常将功率放大器组成功放柜的形式。功放柜具有输出电平调节控制、电平指示、输出信号监听等功能。功率放大器的输出功率要根据音响系统的总输出功率等因素确定。-81- 二、设计依据、设计思想1.设计依据JGGTJ125《厅堂扩音系统的声学特性指标要求》GY/T106-92《有线电视广播技术规范》GBJ45－82《高层民用建筑设计防火规范》GBJ16-37《建筑设计防火规范》GBJ116-88《火灾自动报警设计规范》GBJ50166-92《火灾自动报警系统施工及验收规范》国家或行业批准的相关产品通用技术条件2.设计思想首先本着“功能可靠、简单易行、节省投资”的思想，设计背景音乐与消防紧急广播集成系统。集合为一体的广播音响系统应具有以下功能：平时为各广播区域提供背景音乐，火灾发生时则提供消防报警紧急广播。消防报警信号在系统中具有优先权。-81- 三、公共广播系统设计说明对于本项目的公共广播系统，我们的设计思想是使系统先进、可靠、实用，操作简单，维修方便，故障率低，使用寿命长，性能价格比合理，各项技术指标都达到国家标准，以确保广播系统工程的高质量和高可靠性，以便充分发挥广播的作用，使人们的生活、工作环境优雅，并保证紧急情况下的应急处理能力。1．广播中心根据现场的具体情况和一般要求，广播中心和消防中心合用一个机房，负责整个大楼的背景音乐/事故广播的播放和管理，并便于当发生消防报警时，进行广播管理和切换控制。在广播中心设有光碟机和话筒等音源输入设备，提供各种舒适的背景音乐并能进行业务广播，同时在广播中心设置紧急呼叫站，操作者不但可以用呼叫站的话筒转入讲话，还可以用呼叫站控制音乐和讲话的传输线路。广播中心可以播放音乐节目。系统节目通过有线广播线路分路、分层同时传送至所有公共区域，给办公人员提供了一个更加舒适、良好的办公环境。控制播放设备装于控制中心的机柜中。紧急广播系统由主机进行控制，有N±1及其他消防广播要求功能。即当某地区有消防报警时，可按消防要求对相关区域进行紧急广播，其它的区域仍可正常播放背景音乐。此系统可与直接进入消防系统连动信号。当有火灾时，消防系统送出紧急信号，录音口信模块可自动播放事先录好的广播，按区疏散人群。2．功率放大器的配置功率放大器的容量按照以下的公式计算：P=K∑Pi。其中P是功率放大器的总功率，Pi是第i支路扬声器的总装接容量，K为系数，一般在办公区域的广播K取0.2-0.4，公众区域的广播K取0.5-0.6，紧急广播中K取1.2-1.5。在此设计中，考虑到设备和系统的稳定性，因此K统一取1.2，保证在出现紧急广播时，扬声器能以最大的功率输出，充分保证了系统的稳定性。3.现场扬声器设置根据具体需求和特点，共30个点，在公共区域等采用壁挂音柱，具体数量及安放区域参阅图纸。-81- 在方案设计时充分考虑到使公共音响得到一定的均匀度，即在覆盖区内任何位置都能听到相同响度、相同清晰度的声响，并保证紧急广播时广播声场级比背景噪声高出10-15dB，同时考虑到以下几点：(1)均匀的扬声器分布；(2)辐射角，当用4kHz讯号（最佳讲话频率）测量时，大多数锥形扬声器的辐射角为90度；(3)天花板扬声器的间隔，各扬声器之间隔大约等于扬声器辐射角在人耳高度的假象平面上的直径；(4)避免噪音污染；(5)增强低音效果；(6)防止自激和感应交流声；(7)同相位连接。4．事故广播事故广播和背景音乐共用一套播放控制设备，主要由呼叫站、录音口信模块、语音卡座等设备组成。按照规范要求，该系统与消防报警系统实现了联动控制，当发生火警时，可以自动联动本层和相邻上、下层的广播转入事故广播，指挥疏散。除在总控制中心由报警控制器与广播控制器实现联动控制外，各楼层调音开关处也进行同步切换控制，保证了事故紧急广播以设计负荷输出到相应部位。5．公共广播系统选型和产品配置考虑本系统分区较多，系统稳定性要求高，设计选用了T－KOKO的公共广播系统产品。作为世界上首屈一指的公共广播系统生产商，已被世界各地的客户所接受，现已在一百五十多个国家和地区进行销售，拥有世界七家子公司和一百五十多家事务所。公共广播系统在现代化楼宇中可以做到智能性管理多种信息的分配，特定信息的重复播放，优先权限的分配等强大的功能。系统处于人性化设计，在系统内部已经包含系统完好性的检测。并随时提供故障情况，提示故障地址。智能化公共广播系统还拥有自动语音警示火灾的发生，可以方便的连接消防控制设备进行联动运作。而在没有真正火灾发生时，又可以人工确认发布非火灾情报取消先前警报。在紧急/业务一体化广播控制系统中，增加LCD中文提示面板和语音提示操作。彻底消除由于紧张而手忙脚乱，亦不必在正常情况下却要为锻炼操作而进行不必要的紧急状态发布。系统同时还设置了监听器，可以在控制室内监听任何一个区的广播情况，并可监示多达10台功放的运行。大而易读的功率表便于准确地调节输出电压。整个系统共有1台460W的功放，负责整个系统的背景音乐和紧急广播的输出。背景音乐系统特征：-81- 节目源采用DVD机和双卡座两套系统。同时可方便地增加更多的音源。背景音乐系统和消防报警系统联动信号启动时，系统自动响应实施消防广播。消防广播系统特征：消防广播符合消防法规定。消防广播最优先。消防报警时，相关区域自动或手动进行消防广播，其它区域广播状态不变。消防广播内容分三种：报警状态放送；火灾报警确认放送；误报说明放送。音源：音源由循环放音卡座、DVD机组成、话筒输入。双卡循环放音卡座可选用普通带及金属带，具有杜比降噪、双卡无限循环放音、磁带空白跳过、自动增益控制、磁带故障批示并可外接定时装置。可用于常时间播放背景音乐。管理控制系统：管理控制部分采用数字编码技术，采用CPU控制，所要播放的区域及内容均可由该系统控制。通过该系统可监听所有音源的输入是否正常，以保证系统能否可靠地进行广播。该管理系统具有可靠性高、使用操作灵活，是广播系统不可缺少的关键部分。功率放大部分：功率放大部分采用为背景音乐系统而设计的功率放大器。该类放大器可靠性高、能保证系统24小时满功率工作。功率放大器输出功率分别不等。而且该类功率放大器可在交流220V及起码24V两种供电方式下，保证正常工作。放音部分：放音部分根据楼宇的实际情况，分别采用吸顶扬声器、墙挂式扬声器、号筒式扬声器及声柱。吸顶扬声器为白色，前面罩有金属板网。该类吸顶扬声器外观大方、频带宽、失真小，与吊顶及环境配合可起到较好的听觉和视觉效果；BL反射式号角为圆形，有多种尺寸，原用国际籍合方式，故可以使用多种驱动单元。6．主要设备介绍6.1带前置广播功放机AP-9811P3个话筒电平输入（-2dBv/-62dBv可选）；2个辅助电平输入（其中一个可达-2DbB/-22dBv）低音和高音控制（100HZ和10KHZ处+/-10Db）内置输入组优先电路，优先级。输入组2和输入组3可进行单独电平控制可安装在支架（2单元尺寸），功耗：70W-81- 6.2壁挂音柱CW-106W100V输入，10W6.3DVD播放机系统＋ESS解码，超强纠错功能，可播放DVD/MP3/SVCD/CD/VC-81- 第十二章、测试和验收一、系统测试结构化布线系统测试是结构化布线系统实施的重要内容，是保证系统性能达到设计要求的重要保证。1）测试标准：双绞线连接根据ISO/11801国际标准之要求制定；2）测试仪器：符合TSB67LevelII要求的布线专用测试仪3）测试人员：1-用户授权的工程师。2-SUNFPU测试工程师或指定的施工单位的工程师。二、测试和验收（1）所有传输测试都使用AVAYA公司的认可系统测试仪。（2）所有测试过的端口都会提供一份软拷贝，以作管理之用。（3）所有端接的指引及要求，测试配置及测试程序及注意事项，都一一严格遵守，保证测试结果无误。（4）所有用于测试UTP链路表现，端接在配线架或端口的适配器。其本身的表现都必须比原来的链路的表现为佳。（5）所有主干电缆的长度都不多于90米，而所有水平电缆UTP将会百分百测试以下的参数：·连续性·长度·衰减·近端串扰（6）主干UTP链路的长度超过90米，或跳线的长度超过6米，系统只能符合SUNFPU布线系统延伸保证。（7）所有UTP都将进行连续性测试。（8）由于大部分的问题都产生在电缆的末端或端接位置，所以所有的发送端UTP链路都百分百测试其NEXT的参数。（9）最少百分之十的发送端UTP链路，要进行两端测试，而最少的一条链路包括在其中。（10）任何一条链路的电缆的长度都不应超过标准所规定的水平电缆及主干电缆长度要求。-81-'
