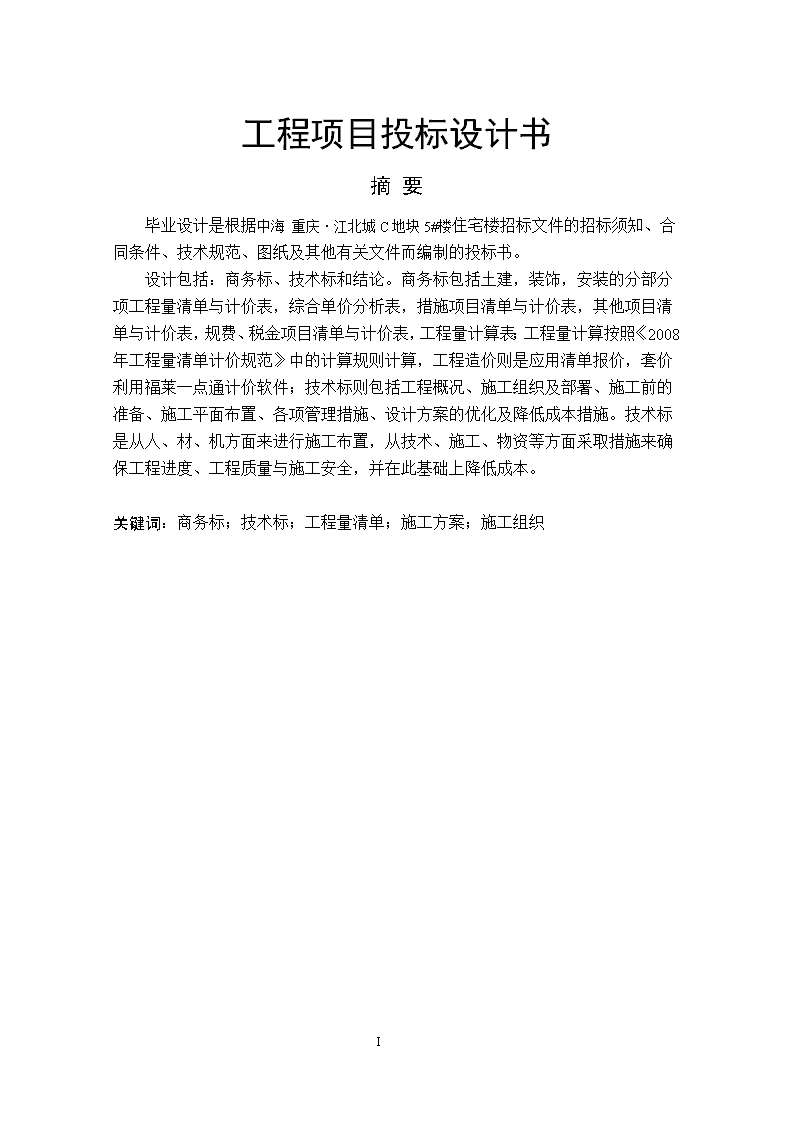

'工程项目投标设计书摘要毕业设计是根据中海重庆·江北城C地块5#楼住宅楼招标文件的招标须知、合同条件、技术规范、图纸及其他有关文件而编制的投标书。设计包括：商务标、技术标和结论。商务标包括土建，装饰，安装的分部分项工程量清单与计价表，综合单价分析表，措施项目清单与计价表，其他项目清单与计价表，规费、税金项目清单与计价表，工程量计算表；工程量计算按照《2008年工程量清单计价规范》中的计算规则计算，工程造价则是应用清单报价，套价利用福莱一点通计价软件；技术标则包括工程概况、施工组织及部署、施工前的准备、施工平面布置、各项管理措施、设计方案的优化及降低成本措施。技术标是从人、材、机方面来进行施工布置，从技术、施工、物资等方面采取措施来确保工程进度、工程质量与施工安全，并在此基础上降低成本。关键词：商务标；技术标；工程量清单；施工方案；施工组织I 总说明工程名称：中海重庆·江北城C地块5#楼第1页共1页（1）工程概况：本工程建筑面积3333.04㎡，地上六层，其中一层为储藏室，二~六层为住宅。建筑构件的耐火等级二级，抗震设防烈度七度，设计使用年限50年。（2）建设地点：中海重庆·江北城（3）投标报价编制依据中海重庆·江北城C地块5#楼工程项目施工图；中海重庆·江北城C地块5#楼工程项目招标文件；《建设工程工程量清单计价规范》（GB50500-2008）；《重庆市建筑工程消耗量定额》（2008）；《重庆市安装工程消耗量定额》（2008）。（4）商务标编制说明本工程承包方式采用总承包管理方式，招标范围内工程实行承包单位主承包方式。这种承包方式可以保证本工程的招标人、设计单位、施工单位三方对项目管理进行科学衔接、统一策划。由于图纸的缺失，此标书的安装部分只有给排水这部分。根据市场价进行了调整。模板和脚手架都在措施项目中计算。87 1.3工程项目投标报价汇总表工程名称：中海重庆·江北城C地块5#楼第1页共1页序号单项工程名称金额（元）暂估价（元）措施费中：环境保护费、文明施工费、临时设施费（元）规费中：安全施工费（元）规费中:其它（元）1紫御江山5#楼3697337.461080226.6349551.5769248.58129730.33合计3697337.46注：本表适用于工程项目投标报价的汇总1.4单项工程投标报价汇总表工程名称：中海重庆·江北城C地块5#楼第1页共1页序号单位工程名称金额（元）暂估价（元）措施费中：环境保护费、文明施工费、临时设施费（元）规费中：安全施工费（元）规费中:其它（元）1土建工程2457887.29777223.3219434.3745987.9488558.792装饰工程1107148.84303003.3125705.4920779.1336708.303安装工程132301.334411.712481.514463.24合计3697337.461.5单位工程投标报价汇总表工程名称：中海重庆·江北城C地块5#楼第1页共2页序号汇总内容金额（元）其中：暂估价（元）土建工程1分部分项工程量清单计价合计1598611.31777223.322措施项目清单计价合计700785.91　3其他项目清单计价合计　　4规费前合计2299397.22　5工程排污费6898.19　6工程定额测定费　　7住房公积金19116.99　8危险作业意外伤害保险2759.28　9安全施工费45987.94　87 工程名称：中海重庆·江北城C地块5#楼第2页共2页序号汇总内容金额（元）其中：暂估价（元）10社会保障费59784.33　11规费134546.73　12税金83727.67　13扣除社会保障费-59784.33　14合计2457887.29　装饰工程1分部分项工程量清单计价合计690308.513003.312措施项目清单计价合计48648.10　3其他项目清单计价合计300000.00300000.004规费前合计1038956.61　5工程排污费3116.87　6工程定额测定费　　7住房公积金5331.81　8危险作业意外伤害保险1246.75　9安全施工费20779.13　10社会保障费27012.87　11规费57487.43　12税金37717.67　13扣除社会保障费-27012.87　14合计1107148.84　安装工程1分部分项工程量清单计价合计116432.83　2措施项目清单计价合计7642.62　3其他项目清单计价合计　　4规费前合计124075.45　5工程排污费372.23　6工程定额测定费　　7住房公积金716.16　8危险作业意外伤害保险148.89　9安全施工费2481.51　10社会保障费3225.96　11规费6944.75　12税金4507.09　13扣除社会保障费-3225.96　14设备费　　15合计132301.33　87 第2章土建部分2.1分部分项工程量清单与计价表工程名称：中海重庆·江北城C地块5#楼第1页共3页序号项目编码项目名称计量单位工程量单价合价其中：暂估价　　土建工程　　　1598611.31　1010101001001平整场地m2589.536.974109.02　2AB001竣工清理m310173.000.777833.21　3010101003001挖基础土方1.土壤类别：普通土2.基础形式：条形3.挖土深度：2m以内m3646.212.541641.37　4010101003002挖基础土方1.土壤类别：普通土2.基础形式：条形3.挖土深度：2m以内m3219.142.76604.83　5010103001001土（石）方回填1.回填材料要求:砂2.回填质量要求:夯填土m3554.815.783206.80　6010301001001砖基础1.基础形式：条形2.砖品种、规格：承重黏土空心砖240×115×1153.砂浆强度等级：M7.5混浆m362.50247.2015450.00　7010302001001实心砖墙1.墙体类型：外墙2.墙体厚度：240mm3.砖品种、规格：黏土多孔砖178×115×904.砂浆强度等级：M5.0混浆m3283.12268.5276023.38　87 工程名称：中海重庆·江北城C地块5#楼第2页共3页序号项目编码项目名称计量单位工程量单价合价其中：暂估价8010302001002实心砖墙1.墙体类型：内墙2.墙体厚度：240mm3.砖品种、规格：黏土多孔砖178×115×904.砂浆强度等级：M5.0混浆m3905.69268.52243195.88　9010302001003实心砖墙1.墙体类型：内墙2.墙体厚度：115mm3.砖品种、规格：黏土多孔砖178×115×904.砂浆强度等级：M5.0混浆m366.71296.7219794.19　10010401001001带形基础1.基础形式、材料种类：无梁式混凝土2.混凝土强度等级：C30m3109.94460.5750635.0742403.8611010401003001满堂基础1.基础形式、材料种类：无梁式混凝土2.混凝土强度等级：C30m380.48461.0437104.5031041.1412010401006001垫层1.混凝土强度等级：C152.砂浆强度等级：M7.5混浆m366.26368.9724447.9520076.7813010402001001矩形柱1.混凝土强度等级：C252.柱种类、断面：矩形柱m3145.10517.6575111.0152236.0014010403001001基础梁1.混凝土强度等级：C252.断面：350*600m34.68480.312247.851710.0787 工程名称：中海重庆·江北城C地块5#楼第3页共3页序号项目编码项目名称计量单位工程量单价合价其中：暂估价15010403002001矩形梁1.混凝土强度等级：C252.断面：240*600m30.67490.84328.86244.8216010403002002矩形梁1.混凝土强度等级：C252.断面：240*500m30.85490.84417.21310.5917010403002003矩形梁1.混凝土强度等级：C252.断面：240*400m34.71490.842311.861721.0318010403002004矩形梁1.混凝土强度等级：C252.断面：240*370m30.63490.86309.24230.2019010403002005矩形梁1.混凝土强度等级：C252.断面：240*350m34.13490.842027.171509.1020010403002006矩形梁1.混凝土强度等级：C252.断面：240*350m37.90490.843877.642886.6621010403002007矩形梁1.混凝土强度等级：C252.断面：240*300m33.60490.841767.021315.4422010403002008矩形梁1.混凝土强度等级：C252.断面：240*250m38.58490.844211.413135.1323010403002009矩形梁1.混凝土强度等级：C252.断面：210*350m32.60490.841276.18950.0487 工程名称：中海重庆·江北城C地块5#楼第8页共8页序号项目编码项目名称计量单位工程量单价合价其中：暂估价56010703001001卷材防水1.卷材品种：SBS改性沥青卷材2.防水部位：平面3.防水做法：两毡三油m2155.5255.358608.0340.4457010703002001涂膜防水1.涂膜品种：塑料油膏2.防水部位：地面3.防水做法：二遍m2155.5233.675236.36　58010703003001砂浆防水(潮)1.砂浆配合比：石灰砂浆1:2.52.防水（潮）层种类、厚度：水泥砂浆厚20mm3.防水（潮）部位：平面m297.8116.481611.91　59010703004001变形缝1.变形缝部位：墙2.材料种类：沥青砂浆3.缝宽度：10mmm254．009.582433.32　60010703004002变形缝1.变形缝部位：屋面2.材料种类：沥青砂浆3.缝宽度：10mmm490.009.584694.20　61010803001001保温隔热屋面1.保温隔热形式：混凝土板上铺贴2.材料品种、规格：珍珠岩粉m2549.9147.4226076.73　62010803003001保温隔热墙1.保温隔热形式：填贴保温材料2.材料品种、规格：沥青贴聚苯乙烯泡沫板m21179.67100.44118486.05　87 2.2分部分项工程量清单综合单价分析表工程名称：中海重庆·江北城C地块5#楼第1页共31页项目编码010101001001项目名称平整场地计量单位m2清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润1-4-2机械场地平整10m288.2900.4404.320.4038.850381.6735.561-4-4基底钎探10眼66.20050.16005.013320.5900331.98人工单价小计3359.440381.67367.5444.00元/工日未计价材料费--清单项目综合单价4108.65/589.530=6.97材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价其他材料费--0--　材料费小计--0--0项目编码AB001项目名称竣工清理计量单位m3清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润1-4-3竣工清理10m31017.3007.04000.77161.7900716.01人工单价小计7161.7900716.0144.00元/工日未计价材料费--清单项目综合单价7877.80/10173.000=0.77材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价其他材料费--0--　材料费小计--0--087 工程名称：中海重庆·江北城C地块5#楼第2页共31页项目编码010101003001项目名称挖基础土方计量单位m3清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润1-3-9挖掘机挖普通土10m364.6202.64020.751.99170.601340.67128.33人工单价小计170.601340.67128.3344.00元/工日未计价材料费--清单项目综合单价1639.60/646.210=2.54材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价其他材料费--0--　材料费小计--0--0项目编码010101003002项目名称挖基础土方计量单位m3清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润1-3-12挖掘机挖槽坑普通土10m321.9145.28020.092.2115.710440.3248.11人工单价小计115.710440.3248.1144.00元/工日未计价材料费--清单项目综合单价604.14/219.140=2.76材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价其他材料费--0--　材料费小计--0--087 工程名称：中海重庆·江北城C地块5#楼第3页共31页项目编码010103001001项目名称土（石）方回填计量单位m3清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润1-4-13机械槽坑夯填土10m355.48130.8022.064.911708.8101224.17272.45人工单价小计1708.8101224.17272.4544.00元/工日未计价材料费--清单项目综合单价3205.43/554.810=5.78材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价其他材料费--0--　材料费小计--0--0项目编码010301001001项目名称砖基础计量单位m3清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润3-1-1M5.0砂浆/砖基础10m36.250535.921742.7427.59165.773349.510892.1172.411036.07人工单价小计3349.510892.1172.411036.0744.00元/工日未计价材料费--清单项目综合单价15450.09/62.500=247.20材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价其他材料费--10892.1--　材料费小计--10892.1--087 工程名称：中海重庆·江北城C地块5#楼第4页共31页项目编码010302001001项目名称实心砖墙计量单位m3清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润3-1-14hM10砂浆/混水砖墙240mm10m328.312676.721798.9626.28183.2919159.350932743.935189.18人工单价小计19159.350932743.935189.1844.00元/工日未计价材料费--清单项目综合单价76024.43/283.120=268.52材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价其他材料费--50932--　材料费小计--50932--0项目编码010302001002项目名称实心砖墙计量单位m3清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润3-1-14hM10砂浆/混水砖墙240mm10m390.569676.721798.9626.28183.2961289.91629302379.8216600人工单价小计61289.91629302379.821660044.00元/工日未计价材料费--清单项目综合单价243199.24/905.690=268.52材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价其他材料费--162930--　材料费小计--162930--087 工程名称：中海重庆·江北城C地块5#楼第5页共31页项目编码010302001003项目名称实心砖墙计量单位m3清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润3-1-12hM10混浆/混水砖墙115mm10m36.671878.241860.5822.82205.545858.7412411.9152.211371.19人工单价小计5858.7412411.9152.211371.1944.00元/工日未计价材料费--清单项目综合单价19794.06/66.710=296.72材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价其他材料费--12411.9--　材料费小计--12411.9--0项目编码010401001001项目名称带形基础计量单位m3清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润4-2-4hsC304现浇砼碎石<40/现浇砼无梁式带型基础10m310.994295.683864.045.92170.673250.7142481.365.061876.374-4-7基础泵送砼30m3/h10m311.159164.5627.0350.9522.891836.31301.6568.52255.41人工单价小计5087.0242782.9633.582131.7844.00元/工日未计价材料费--清单项目综合单价50635.23/109.940=460.57材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价C304现浇砼碎石<40m3111.59　　38042403.9其他材料费--379--　材料费小计--379--42403.987 工程名称：中海重庆·江北城C地块5#楼第6页共31页项目编码010401003001项目名称满堂基础计量单位m3清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润4-2-11hsC304现浇砼碎石<40/现浇砼无梁式满堂基础10m38.048293.043870.526.49170.982358.393115052.21376.034-4-7基础泵送砼30m3/h10m38.169164.5627.0350.9522.891344.24220.78416.18186.96人工单价小计3702.6331370.8468.381562.9944.00元/工日未计价材料费--清单项目综合单价37104.74/80.480=461.04材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价C304现浇砼碎石<40m381.69　　38031041.1其他材料费--329.6--　材料费小计--329.6--31041.1项目编码010401006001项目名称垫层计量单位m3清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润2-1-13hsC154现浇砼碎石<40/C154现浇无筋砼垫层(条形基础)(人工*1.05机械*1.05[商砼])10m36.626471.7304911.22157.773125.520202.774.361045.36人工单价小计3125.520202.774.361045.3644.00元/工日未计价材料费--清单项目综合单价24447.89/66.260=368.97材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价C154现浇砼碎石<40m366.92　　30020076.8其他材料费--125.89--　材料费小计--125.89--20076.887 工程名称：中海重庆·江北城C地块5#楼第7页共31页项目编码010402001001项目名称矩形柱计量单位m3清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润4-2-20s水泥砂浆1:2/C253现浇砼碎石<31.5/现浇构造柱10m314.51954.363635.4111.37230.6813847.852749.9164.913347.114-4-10柱.墙.梁.板泵送砼30m3/h10m310.93329.1227.0361.2840.23596.95295.39669.78439.33人工单价小计17444.753045.3834.693786.4444.00元/工日未计价材料费--清单项目综合单价75111.09/145.100=517.65材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价C253现浇砼碎石<31.5m3145.1　　36052236其他材料费--809.25--　材料费小计--809.25--52236项目编码010403001001项目名称基础梁计量单位m3清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润4-2-23sC253现浇砼碎石<31.5/现浇基础梁10m30.468477.43670.547.62183.06223.421717.823.5785.674-4-10柱.墙.梁.板泵送砼30m3/h10m30.475329.1227.0361.2840.19156.3412.8429.1119.09人工单价小计379.761730.6632.68104.7644.00元/工日未计价材料费--清单项目综合单价2247.85/4.680=480.31材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价C253现浇砼碎石<31.5m34.75　　3601710.07其他材料费--20.58--　 工程名称：中海重庆·江北城C地块5#楼第8页共31页87 项目编码010403002001项目名称矩形梁计量单位m3清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润4-2-24sC253现浇砼碎石<31.5/现浇单梁.连续梁10m30.067572.883670.87.62192.6938.38245.940.5112.914-4-10柱.墙.梁.板泵送砼30m3/h10m30.068329.1227.0361.2840.1422.381.844.172.73人工单价小计60.76247.784.6815.6444.00元/工日未计价材料费--清单项目综合单价328.86/0.670=490.84材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价C253现浇砼碎石<31.5m30.68　　360244.82其他材料费--2.96--　材料费小计--2.96--244.82项目编码010403002002项目名称矩形梁计量单位m3清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润4-2-24sC253现浇砼碎石<31.5/现浇单梁.连续梁10m30.085572.883670.87.62192.5948.69312.020.6516.374-4-10柱.墙.梁.板泵送砼30m3/h10m30.086329.1227.0361.2840.2228.392.335.293.47人工单价小计77.08314.355.9419.8444.00元/工日未计价材料费--清单项目综合单价417.21/0.850=490.84材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价C253现浇砼碎石<31.5m30.86　　360310.59其他材料费--3.76--　材料费小计--3.76--310.5987 工程名称：中海重庆·江北城C地块5#楼第9页共31页项目编码010403002003项目名称矩形梁计量单位m3清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润4-2-24sC253现浇砼碎石<31.5/现浇单梁.连续梁10m30.471572.883670.87.62192.61269.831728.953.5990.724-4-10柱.墙.梁.板泵送砼30m3/h10m30.478329.1227.0361.2840.2157.3412.9229.319.22人工单价小计427.171741.8732.89109.9444.00元/工日未计价材料费--清单项目综合单价2311.87/4.710=490.84材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价C253现浇砼碎石<31.5m34.78　　3601721.03其他材料费--20.84--　材料费小计--20.84--1721.03项目编码010403002004项目名称矩形梁计量单位m3清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润4-2-24sC253现浇砼碎石<31.5/现浇单梁.连续梁10m30.063572.883670.87.62192.736.09231.260.4812.144-4-10柱.墙.梁.板泵送砼30m3/h10m30.064329.1227.0361.2840.1921.051.733.922.57人工单价小计57.14232.994.414.7144.00元/工日未计价材料费--清单项目综合单价309.24/0.630=490.86材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价C253现浇砼碎石<31.5m30.64　　360230.2其他材料费--2.79--　材料费小计--2.79--230.287 工程名称：中海重庆·江北城C地块5#楼第10页共31页项目编码010403002005项目名称矩形梁计量单位m3清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润4-2-24sC253现浇砼碎石<31.5/现浇单梁.连续梁10m30.413572.883670.87.62192.62236.61516.053.1579.554-4-10柱.墙.梁.板泵送砼30m3/h10m30.419329.1227.0361.2840.2137.9711.3325.6916.85人工单价小计374.571527.3828.8496.444.00元/工日未计价材料费--清单项目综合单价2027.18/4.130=490.84材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价C253现浇砼碎石<31.5m34.19　　3601509.1其他材料费--18.27--　材料费小计--18.27--1509.1项目编码010403002006项目名称矩形梁计量单位m3清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润4-2-24sC253现浇砼碎石<31.5/现浇单梁.连续梁10m30.790572.883670.87.62192.61452.582899.936.02152.164-4-10柱.墙.梁.板泵送砼30m3/h10m30.802329.1227.0361.2840.21263.921.6749.1432.24人工单价小计716.482921.655.16184.444.00元/工日未计价材料费--清单项目综合单价3877.63/7.900=490.84材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价C253现浇砼碎石<31.5m38.02　　3602886.66其他材料费--34.94--　材料费小计--34.94--2886.6687 工程名称：中海重庆·江北城C地块5#楼第11页共31页项目编码010403002007项目名称矩形梁计量单位m3清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润4-2-24sC253现浇砼碎石<31.5/现浇单梁.连续梁10m30.360572.883670.87.62192.61206.241321.492.7469.344-4-10柱.墙.梁.板泵送砼30m3/h10m30.365329.1227.0361.2840.2120.269.8822.3914.69人工单价小计326.51331.3725.1384.0344.00元/工日未计价材料费--清单项目综合单价1767.03/3.600=490.84材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价C253现浇砼碎石<31.5m33.65　　3601315.44其他材料费--15.93--　材料费小计--15.93--1315.44项目编码010403002008项目名称矩形梁计量单位m3清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润4-2-24sC253现浇砼碎石<31.5/现浇单梁.连续梁10m30.858572.883670.87.62192.61491.533149.556.54165.264-4-10柱.墙.梁.板泵送砼30m3/h10m30.871329.1227.0361.2840.2286.6223.5453.3735.01人工单价小计778.153173.0959.91200.2744.00元/工日未计价材料费--清单项目综合单价4211.42/8.580=490.84材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价C253现浇砼碎石<31.5m38.71　　3603135.13其他材料费--37.96--　材料费小计--37.96--3135.1387 工程名称：中海重庆·江北城C地块5#楼第12页共31页项目编码010403002009项目名称矩形梁计量单位m3清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润4-2-24sC253现浇砼碎石<31.5/现浇单梁.连续梁10m30.260572.883670.87.62192.62148.95954.411.9850.084-4-10柱.墙.梁.板泵送砼30m3/h10m30.264329.1227.0361.2840.286.857.1316.1710.61人工单价小计235.8961.5418.1560.6944.00元/工日未计价材料费--清单项目综合单价1276.18/2.600=490.84材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价C253现浇砼碎石<31.5m32.64　　360950.04其他材料费--11.5--　材料费小计--11.5--950.04项目编码010403002010项目名称矩形梁计量单位m3清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润4-2-24sC253现浇砼碎石<31.5/现浇单梁.连续梁10m30.504572.883670.87.62192.62288.731850.093.8497.084-4-10柱.墙.梁.板泵送砼30m3/h10m30.512329.1227.0361.2840.21168.3613.8331.3520.57人工单价小计457.091863.9235.19117.6544.00元/工日未计价材料费--清单项目综合单价2473.82/5.040=490.84材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价C253现浇砼碎石<31.5m35.12　　3601841.62其他材料费--22.29--　材料费小计--22.29--1841.6287 工程名称：中海重庆·江北城C地块5#楼第13页共31页项目编码010403002011项目名称矩形梁计量单位m3清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润4-2-24sC253现浇砼碎石<31.5/现浇单梁.连续梁10m30.332572.883670.87.62192.59190.21218.712.5363.944-4-10柱.墙.梁.板泵送砼30m3/h10m30.337329.1227.0361.2840.18110.919.1120.6513.54人工单价小计301.111227.8223.1877.4844.00元/工日未计价材料费--清单项目综合单价1629.61/3.320=490.85材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价C253现浇砼碎石<31.5m33.37　　3601213.13其他材料费--14.69--　材料费小计--14.69--1213.13项目编码010403004001项目名称圈梁计量单位m3清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润4-2-26sC253现浇砼碎石<31.5/现浇圈梁10m31.122950.843673.077.62230.571066.844121.188.55258.704-4-10柱.墙.梁.板泵送砼30m3/h10m31.139329.1227.0361.2840.2374.8130.7869.7945.78人工单价小计1441.654151.9678.34304.4844.00元/工日未计价材料费--清单项目综合单价5976.43/11.220=532.66材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价C253现浇砼碎石<31.5m311.39　　3604099.79其他材料费--52.17--　材料费小计--52.17--4099.7987 工程名称：中海重庆·江北城C地块5#楼第14页共31页项目编码010403004002项目名称圈梁计量单位m3清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润4-2-26sC253现浇砼碎石<31.5/现浇圈梁10m35.672950.843673.077.62230.575393.1620833.643.251307.814-4-10柱.墙.梁.板泵送砼30m3/h10m35.757329.1227.0361.2840.21894.77155.6352.82231.42人工单价小计7287.9320989.2396.071539.2344.00元/工日未计价材料费--清单项目综合单价30212.46/56.720=532.66材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价C253现浇砼碎石<31.5m357.57　　36020725.5其他材料费--263.74--　材料费小计--263.74--20725.5项目编码010403005001项目名称过梁计量单位m3清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润4-2-27sC253现浇砼碎石<31.5/现浇过梁10m31.2401038.843701.487.62241.671288.164589.849.45299.674-4-10柱.墙.梁.板泵送砼30m3/h10m31.259329.1227.0361.2840.2414.2334.0277.1350.6人工单价小计1702.394623.8686.58350.2744.00元/工日未计价材料费--清单项目综合单价6763.09/12.405=545.19材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价C253现浇砼碎石<31.5m312.59　　3604530.96其他材料费--92.9--　工程名称：中海重庆·江北城C地块5#楼第15页共31页87 项目编码010403005002项目名称过梁计量单位m3清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润4-2-27sC253现浇砼碎石<31.5/现浇过梁10m30.1851038.843701.487.62241.68192.19684.781.4144.714-4-10柱.墙.梁.板泵送砼30m3/h10m30.188329.1227.0361.2840.2161.85.0811.517.55人工单价小计253.99689.8612.9252.2644.00元/工日未计价材料费--清单项目综合单价1009.02/1.850=545.42材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价C253现浇砼碎石<31.5m31.88　　360675.99其他材料费--13.86--　材料费小计--13.86--675.99项目编码010403005003项目名称过梁计量单位m3清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润4-2-27sC253现浇砼碎石<31.5/现浇过梁10m31.5861038.843701.487.62241.661647.65870.5612.09383.284-4-10柱.墙.梁.板泵送砼30m3/h10m31.610329.1227.0361.2840.2529.8143.5198.6664.71人工单价小计2177.415914.07110.75447.9944.00元/工日未计价材料费--清单项目综合单价8650.22/15.860=545.41材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价C253现浇砼碎石<31.5m316.1　　3605795.24其他材料费--118.82--　材料费小计--118.82--5795.2487 工程名称：中海重庆·江北城C地块5#楼第16页共31页项目编码010403005004项目名称过梁计量单位m3清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润4-2-27sC253现浇砼碎石<31.5/现浇过梁10m31.0961038.843701.487.62241.671138.574056.828.36264.874-4-10柱.墙.梁.板泵送砼30m3/h10m31.112329.1227.0361.2840.2366.1330.0768.1844.72人工单价小计1504.74086.8976.54309.5944.00元/工日未计价材料费--清单项目综合单价5977.73/10.960=545.41材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价C253现浇砼碎石<31.5m311.12　　3604004.78其他材料费--82.12--　材料费小计--82.12--4004.78项目编码010403005005项目名称过梁计量单位m3清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润4-2-27sC253现浇砼碎石<31.5/现浇过梁10m30.1341038.843701.487.62241.72139.2495.991.0232.394-4-10柱.墙.梁.板泵送砼30m3/h10m30.136329.1227.0361.2840.2244.763.688.345.47人工单价小计183.96499.679.3637.8644.00元/工日未计价材料费--清单项目综合单价730.85/1.335=547.45材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价C253现浇砼碎石<31.5m31.36　　360489.64其他材料费--10.04--　材料费小计--10.04--489.6487 工程名称：中海重庆·江北城C地块5#楼第17页共31页项目编码010405003001项目名称平板计量单位m3清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润4-2-38sC252现浇砼碎石<20/现浇平板10m333.735484.883693.838.72189.9316357.4124612294.126407.264-4-10柱.墙.梁.板泵送砼30m3/h10m334.241329.1227.0361.2840.211269.4925.472098.451376.43人工单价小计27626.81255372392.577783.6944.00元/工日未计价材料费--清单项目综合单价163340.09/337.350=484.19材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价C252现浇砼碎石<20m3342.41　　360123268其他材料费--2269.3--　材料费小计--2269.3--123268项目编码010405008001项目名称雨篷计量单位m3清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润4-2-49hsC252现浇砼碎石<20/现浇雨蓬10m21.58091.96366.541.3723.38145.3579.142.1636.944-4-13其他构件泵送砼30m3/h10m30.158493.6827.0392.359.24784.2714.589.36人工单价小计223.3583.4116.7446.344.00元/工日未计价材料费--清单项目综合单价869.75/1.580=550.47材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价C252现浇砼碎石<20m31.58　　360568.8其他材料费--14.61--　材料费小计--14.61--568.887 工程名称：中海重庆·江北城C地块5#楼第18页共31页项目编码010405008002项目名称阳台板计量单位m3清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润4-2-47sC202现浇砼碎石<20/现浇板式阳台10m223.610104.72336.471.5923.732472.447944.0137.62560.34-4-13其他构件泵送砼30m3/h10m32.361493.6827.0392.359.221165.5863.81217.91139.83人工单价小计3638.028007.82255.53700.1344.00元/工日未计价材料费--清单项目综合单价12601.50/23.610=533.74材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价C202现浇砼碎石<20m323.61　　3307791.3其他材料费--216.52--　材料费小计--216.52--7791.3项目编码010406001001项目名称直形楼梯计量单位m2清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润4-2-42hsC252现浇砼碎石<20/现浇直形楼梯无斜梁100mm10m215.038194.48794.974.6750.032924.5911954.870.16752.374-4-13其他构件泵送砼30m3/h10m33.293493.6827.0392.359.231625.8589.01303.96195.05人工单价小计4550.4412043.8374.12947.4244.00元/工日未计价材料费--清单项目综合单价17915.81/150.380=119.14材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价C252现浇砼碎石<20m332.93　　36011856其他材料费--187.87--　材料费小计--187.87--1185687 工程名称：中海重庆·江北城C地块5#楼第19页共19页项目编码010407002001项目名称散水、坡道计量单位m2清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润8-7-49s3:7灰土/素水泥浆/水泥砂浆1:2.5/C154现浇砼碎石<40/砼散水3:7灰土垫层10m29.682164.12370.246.44391589.013584.6662.36377.57人工单价小计1589.013584.6662.36377.5744.00元/工日未计价材料费--清单项目综合单价5613.60/96.820=57.98材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价C154现浇砼碎石<40m35.87　　3001760.19其他材料费--1824.47--　材料费小计--1824.47--1760.19项目编码010407001001项目名称其他构件计量单位m3清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润4-2-55sC202现浇砼碎石<20/现浇小型构件10m34.9601216.63526.510263.886034.3417491.501308.864-4-13其他构件泵送砼30m3/h10m35.034493.6827.0392.359.222485.38136.07464.66298.16人工单价小计8519.7217627.6464.661607.0244.00元/工日未计价材料费--清单项目综合单价28218.95/49.600=568.93材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价C202现浇砼碎石<20m350.34　　33016613.5其他材料费--1014.02--　材料费小计--1014.02--16613.587 2.3措施项目清单与计价表（一）工程名称：中海重庆·江北城C地块5#楼第1页共1页序号项目名称计算基础费率（%）管理费利润金额（元）　土建工程　　　　　1环境保护1157737.460.1588.5755.571880.752文明施工1157737.460.40236.18148.195015.323临时设施1157737.461.00590.45370.4812538.304夜间施工1157737.460.70413.31259.338776.805二次搬运1157737.460.60354.27222.297522.986冬、雨季施工1157737.460.80472.36296.3810030.647大型机械设备进出场及安拆37995.30　2005.571258.3941259.268已完工程及设备保护1157737.460.1588.5755.571880.752.4措施项目清单与计价表（二）工程名称：中海重庆·江北城C地块5#楼第1页共1页序号项目编码项目名称计价单位工程量综合单价合价　　土建工程　　　　脚手架1AB002外脚手架项132886.9032886.902AB003里脚手架项1177893.86177893.863AB004建筑物垂直封闭安全网项123735.7623735.76垂直运输机械4AB005±0.00以上垂直运输机械项3333.0423.6178693.07混凝土、钢筋混凝土模板及支架5AB006现浇混凝土基础模板项19567.049567.046AB007现浇混凝土柱模板项146948.0446948.047AB008现浇混凝土梁模板项174164.3274164.328AB009现浇混凝土板模板项1148925.29148925.299AB010现浇混凝土其他模板项119056.9719056.9787 第3章装饰部分3.1分部分项工程量清单与计价表工程名称：中海重庆·江北城C地块5#楼第1页共3页序号项目编码项目名称计量单位工程量单价合价其中：暂估价装饰工程690308.511020101001001水泥砂浆楼地面1.面层厚度、配合比：1：2水泥砂浆（中砂）厚30m2218.6836.067885.62915.442020102002001块料楼地面1.面层形式、材料种类、规格：彩釉砖周长12002.结合层材料种类：水泥砂浆m21104.7757.4763491.13　302010500101水泥砂浆踢脚线1.厚度、高度、砂浆配合比：厚20mm高度100mm水泥砂浆1：1m119.154.82574.30　4020106002001块料楼梯面层1.面层材料种类、规格：彩釉砖2.形式：防滑条玻璃嵌条4×6mm3.结合层材料种类：水泥砂浆m240.9595.423907.45　5020107001001金属扶手带栏杆、栏板1.材料种类、规格：铝合金管2.形式：铝合金栏杆m98.36130.9712882.21　6020108003001水泥砂浆台阶面1.厚度、砂浆配合比:2.面层形式:m27.1857.73414.5087.8787 工程名称：中海重庆·江北城C地块5#楼第2页共3页序号项目编码项目名称计量单位工程量单价合价其中：暂估价7020201001001墙面一般抹灰1.墙体类型：内墙2.材料种类、配合比、厚度：石灰砂浆1:3厚20mmm24983.2416.7483419.44　8020204003001块料墙面1.墙体类型：内墙2.面层材料种类、规格、铺贴形式：陶瓷锦砖水泥砂浆粘贴m225.8169.701798.96　9020301001001天棚抹灰1.基层类型：砼2.面层材料种类、厚度：混凝土3.砂浆配合比：石灰砂浆1:2.5m21977.4717.1833972.93　1002040100101镶板木门1.门的类型：无纱镶木板门单扇无带亮2.材料种类、框断面尺寸：一类木种薄木板12mm框断面95×55樘152441.3367082.16　1102040200201金属推拉门1.门的类型：铝合金纱扇2.材料种类、规格：铝合金推拉门90系列樘451581.2771157.15　1202040200601防盗门1.门的类型：钢防盗门樘45746.1033574.50　1302040600101金属推拉窗1.窗的类型:2.材料种类、规格:3.玻璃种类、厚度:樘1911146.69219017.79　1402040900301石材窗台板1.台板材料种类：花岗石2.面层材料的铺贴方式：水泥砂浆m219.594.641018.90　1502050100101门油漆1.门类型：单层木门2.油漆种类、刷油要求：调和漆底油一遍调和漆两遍樘135345.1746597.95　87 工程名称：中海重庆·江北城C地块5#楼第3页共3页序号项目编码项目名称计量单位工程量单价合价其中：暂估价16020507001001刷喷涂料1.基层类型、喷刷部位：砖2.涂料种类、刷喷要求：满刮腻子二遍仿瓷涂料二遍m2821.3252.9843513.53　3.2分部分项工程量清单综合单价分析表工程名称：中海重庆·江北城C地块5#楼第1共4页项目编码020101001001项目名称水泥砂浆楼地面计量单位m2清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润9-1-4hsC20细石砼/水泥砂浆1:2.5/C20细石砼找平层40mm10m221.8749.44135.50.3237.121081.152963.217.10811.769-1-9素水泥浆/水泥砂浆1:2.5/1:2.5砂浆楼地面20mm10m221.8749.4448.443.1837.121081.151059.2569.53811.76人工单价小计2162.34022.4676.631623.5248.00元/工日未计价材料费--清单项目综合单价7884.92/218.680=36.06材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价C20细石砼m38.83　　3302915.44其他材料费--1107.02--　材料费小计--1107.02--2915.4487 工程名称：中海重庆·江北城C地块5#楼第2共4页项目编码020102002001项目名称块料楼地面计量单位m2清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润9-1-1素水泥浆/水泥砂浆1:3/1:3砂浆砼硬基层上找平层20mm10m2110.4837.4439.393.1828.114136.264351.53351.243105.649-1-82素水泥浆/水泥砂浆1:2.5/水泥砂浆彩釉砖楼地面1200mm内10m2110.48139.2213.769.08104.5215378.423615.21002.7511546.6人工单价小计19514.727966.71353.9914652.348.00元/工日未计价材料费--清单项目综合单价63487.62/1104.770=57.47材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价其他材料费--27966.7--　材料费小计--27966.7--0项目编码02010500101项目名称水泥砂浆踢脚线计量单位m清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润9-1-13水泥砂浆1:3/水泥砂浆1:2.5/1:3砂浆踢脚线20mm10m11.91524.005.690.4718.02285.9667.785.57214.71人工单价小计285.9667.785.57214.7148.00元/工日未计价材料费--清单项目综合单价574.02/119.150=4.82材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价其他材料费--67.78--　材料费小计--67.78--087 工程名称：中海重庆·江北城C地块5#楼第3共4页项目编码020106002001项目名称块料楼梯面层计量单位m2清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润9-1-1素水泥浆/水泥砂浆1:3/1:3砂浆砼硬基层上找平层20mm10m24.1037.4439.393.1828.11153.32161.313.02115.129-1-84素水泥浆/水泥砂浆1:2/彩釉砖楼梯10m24.10285.60313.3732.63214.441169.531283.24133.63878.12人工单价小计1322.851444.54146.65993.2448.00元/工日未计价材料费--清单项目综合单价3907.28/40.950=95.42材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价其他材料费--1444.54--　材料费小计--1444.54--0.00项目编码020107001001项目名称金属扶手带栏杆、栏板计量单位m清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润9-5-203不锈钢管扶手不锈钢栏杆10m1.48218.888301.4937.47164.34323.2912261.355.35242.73人工单价小计323.2912261.355.35242.7348.00元/工日未计价材料费--清单项目综合单价12882.68/98.360=130.97材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价其他材料费--12261.30--　87 工程名称：中海重庆·江北城C地块5#楼第4共4页项目编码020108003001项目名称水泥砂浆台阶面计量单位m2清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润2-1-13hsC151现浇砼碎石<16/C15现浇无筋砼垫层10m30.029449.243049.0010.69367.9313.0388.420.3110.679-1-1素水泥浆/水泥砂浆1:3/1:3砂浆砼硬基层上找平层20mm10m20.71837.4439.393.1828.1226.8828.282.2820.199-1-11素水泥浆/水泥砂浆1:2.5/1:2.5砂浆台阶20mm10m20.72134.8871.784.68101.2796.8451.543.3672.71人工单价小计136.75168.245.95103.5744.00元/工日未计价材料费--清单项目综合单价414.50/7.180=57.73材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价C151现浇砼碎石<16m30.29　　30087.87其他材料费--80.37--　材料费小计--80.37--87.87项目编码020201001001项目名称墙面一般抹灰计量单位m2清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润9-2-20水泥砂浆1:3/水泥砂浆1:2.5/砖墙面墙裙水泥砂浆14+6mm10m2498.3269.6041.893.6552.2634683.420874.11817.3326041.4人工单价小计34683.420874.11817.3326041.448.00元/工日未计价材料费--清单项目综合单价83416.18/4983.240=16.74材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价其他材料费--20874.10--　材料费小计--20874.10--087 工程名称：中海重庆·江北城C地块5#楼第8共8页项目编码02040900301项目名称石材窗台板计量单位m清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润9-5-18中密度板窗台板带龙骨10m20.440105.12445.58078.9346.25196.06034.739-5-22素水泥浆/水泥砂浆1:2/窗台板水泥砂浆大理石面层10m20.440166.081394.732.71124.773.08613.681.1954.87人工单价小计119.33809.741.1989.648.00元/工日未计价材料费--清单项目综合单价1019.86/219.590=4.64材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价其他材料费--809.74--　材料费小计--809.74--0项目编码02050100101项目名称门油漆计量单位樘清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润9-4-81底油一遍聚氨酯色漆二遍单层木门10m2112.380101.28237.32076.0411381.926669.708545.87人工单价小计11381.926669.708545.8748.00元/工日未计价材料费--清单项目综合单价46597.39/135.000=345.17材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价其他材料费--26669.7--　材料费小计--26669.7--087 3.4其他项目清单与计价汇总表工程名称：中海重庆·江北城C地块5#楼第1页共1页序号项目名称计量单位金额（元）备注装饰工程5暂列金额项　　6暂估价　300000　　材料暂估价　　　　专业工程暂估价　300000　7计日工　　　8总承包服务费　　　　小计　300000　3.5规费、税金项目清单计价表工程名称：中海重庆·江北城C地块5#楼第1页共1页序号项目名称取费内容计算公式费率金额1工程排污费　1038956.610.30%3116.872工程定额测定费　1038956.61　　3住房公积金　133944.19+6366.533.80%5331.814危险作业意外伤害保险　1038956.610.12%1246.755安全施工费　1038956.612%20779.136社会保障费　1038956.612.60%27012.877规费　(1)+(2)+(3)+(4)+(5)+(6)　57487.438税金　1038956.61+57487.433.44%37717.67　装饰工程小计　　　95205.1087 第4章安装部分4.1分部分项工程量清单与计价表工程名称：中海重庆·江北城C地块5#楼第1页共5页序号项目编码项目名称计量单位工程量单价合价其中：暂估价　　安装工程　　　116432.83　1030801001001镀锌钢管1.安装部位(室内、外)：室内2.输送介质：给水3.规格：DN504.连接方式：螺纹连接m65.2555.243604.41　2030801001002镀锌钢管1.安装部位(室内、外)：室内2.输送介质：给水3.规格：DN404.连接方式：螺纹连接m8.7046.80407.16　3030801001003镀锌钢管1.安装部位(室内、外)：室内2.输送介质：给水3.规格：DN324.连接方式：螺纹连接m8.7034.44299.63　4030801001004镀锌钢管1.安装部位(室内、外)：室内2.输送介质：给水3.规格：DN204.连接方式：螺纹连接m23.4023.76555.98　87 工程名称：中海重庆·江北城C地块5#楼第2页共5页序号项目编码项目名称计量单位工程量单价合价其中：暂估价5030801005001塑料管（冷水管）（UPVC、PVC、PP-C、PP-R、PE管等）1.安装部位(室内、外)：室内2.输送介质：给水3.材质：PPR4.规格：DN205.连接方式：热熔、电车熔连接m169.2321.853697.68　6030801005002塑料管（冷水管）（UPVC、PVC、PP-C、PP-R、PE管等）1.安装部位(室内、外)：室内2.输送介质：给水3.材质：PPR4.规格：DN155.连接方式：热熔、电车熔连接m133.5020.722766.12　7030801005003塑料管（热水管）（UPVC、PVC、PP-C、PP-R、PE管等）1.安装部位(室内、外)：室内2.输送介质：给水3.材质：PPR4.规格：DN205.连接方式：热熔、电车熔连接m121.0520.722508.16　8030801005004塑料管（热水管）（UPVC、PVC、PP-C、PP-R、PE管等）1.安装部位(室内、外)：室内2.输送介质：给水3.材质：PPR4.规格：DN155.连接方式：热熔、电车熔连接m42.4520.72879.56　87 工程名称：中海重庆·江北城C地块5#楼第3页共5页序号项目编码项目名称计量单位工程量单价合价其中：暂估价9030801003001承插铸铁管1.安装部位(室内、外)：室内2.输送介质：排水3.规格：DN1004.连接方式：胶圈m24.0350.881222.65　10030801003002承插铸铁管1.安装部位(室内、外)：室内2.输送介质：排水3.规格：DN754.连接方式：柔性接口机制m43.6577.493382.44　11030801005005螺旋消音立管（UPVC、PVC、PP-C、PP-R、PE管等）1.安装部位(室内、外)：室内2.输送介质：排水3.材质：硬聚氯乙烯管UPVC4.规格：DN1005.连接方式：粘接m195.3065.2012733.56　12030801005006螺旋消音立管（UPVC、PVC、PP-C、PP-R、PE管等）1.安装部位(室内、外)：室内2.输送介质：排水3.材质：硬聚氯乙烯管UPVC4.规格：DN755.连接方式：粘接m210.0053.2611184.60　87 工程名称：中海重庆·江北城C地块5#楼第4页共5页序号项目编码项目名称计量单位工程量单价合价其中：暂估价13030801005007支管（UPVC、PVC、PP-C、PP-R、PE管等）1.安装部位(室内、外)：室内2.输送介质：排水3.材质：硬聚氯乙烯管UPVC4.规格：DN1005.连接方式：粘接m97.5065.206357.00　14030801005008支管（UPVC、PVC、PP-C、PP-R、PE管等）1.安装部位(室内、外)：室内2.输送介质：排水3.材质：硬聚氯乙烯管UPVC4.规格：DN505.连接方式：粘接m105.0041.324338.60　15030801005009支管（UPVC、PVC、PP-C、PP-R、PE管等）1.安装部位(室内、外)：室内2.输送介质：排水3.材质：硬聚氯乙烯管UPVC4.规格：DN755.连接方式：粘接m67.5053.263595.05　16030804012001大便器1.组装方式：复合管连接2.类型、型号：坐式套45485.1321830.85　17030804004001洗手盆1.组装形式：丝接2.规格：DN75组45180.028100.90　87 工程名称：中海重庆·江北城C地块5#楼第5页共5页序号项目编码项目名称计量单位工程量单价合价其中：暂估价18030804005001洗涤盆（洗菜盆）1.组装形式：丝接2.规格：DN753.开关：回转龙头组45318.9814354.10　19030804016001水龙头1.材质：不锈钢2.规格：DN25个13510.621433.70　20030804017001地漏1.材质：塑料2.规格：DN50个12525.043130.00　21030803001001螺纹阀门1.类型：螺纹阀2.型号、规格：DN50个344.68134.04　22030803001002螺纹阀门1.类型：螺纹阀2.型号、规格：DN20个4526.031171.35　23030803010001水表1.型号、规格：DN402.连接方式：螺纹连接组45194.348745.30　　　合计　　　2405352.65　87 4.2分部分项工程量清单综合单价分析表工程名称：中海重庆·江北城C地块5#楼第1页共5页项目编码030801001001项目名称镀锌钢管计量单位m清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润8-292J室内给水镀锌钢管丝接DN50内10m6.525133.5479.0219.1799.73871.35515.64125.09650.74人工单价小计871.35515.64125.09650.7444.00元/工日未计价材料费--清单项目综合单价3604.40/65.250=55.24材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价镀锌钢管DN50m66.5521.661441.58　　其他材料费--515.641--　材料费小计--1957.22--0项目编码030801001002项目名称镀锌钢管计量单位m清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润8-291J室内给水镀锌钢管丝接DN40内10m0.870126.1955.0313.6394.24109.7947.8811.8681.99人工单价小计109.7947.8811.8681.9944.00元/工日未计价材料费--清单项目综合单价407.17/8.700=46.80材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价镀锌钢管DN40m8.8717.54155.65　　其他材料费--47.88--　材料费小计--203.53--087 工程名称：中海重庆·江北城C地块5#楼第2页共5页项目编码030801001003项目名称镀锌钢管计量单位m清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润8-290J室内给水镀锌钢管丝接DN32内10m0.87094.1236.961.0870.2981.8832.160.9461.15人工单价小计81.8832.160.9461.1544.00元/工日未计价材料费--清单项目综合单价299.66/8.700=34.44材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价镀锌钢管DN32m8.8713.92123.53　　其他材料费--32.16--　材料费小计--155.69--0项目编码030801001004项目名称镀锌钢管计量单位m清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润8-288J室内给水镀锌钢管丝接DN20内10m2.34078.6725.49058.76184.0959.650137.49人工单价小计184.0959.650137.4944.00元/工日未计价材料费--清单项目综合单价555.94/23.400=23.76材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价镀锌钢管DN20m23.877.32174.71　　其他材料费--59.65--　材料费小计--234.36--087 工程名称：中海重庆·江北城C地块5#楼第3页共5页项目编码030801005001项目名称塑料管（冷水管）（UPVC、PVC、PP-C、PP-R、PE管等）计量单位m清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润8-352hJ室内塑料给水管熔接Φ20内/暗敷(人工*0.80)10m16.92342.5658.191.7431.78720.19984.829.41537.85人工单价小计720.19984.829.41537.8544.00元/工日未计价材料费--清单项目综合单价3698.05/169.230=21.85材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价塑料给水管D20m172.618.261425.80　　其他材料费--984.79--　材料费小计--2410.60--0项目编码030801005002项目名称塑料管（冷水管）（UPVC、PVC、PP-C、PP-R、PE管等）计量单位m清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润8-352hJ室内塑料给水管熔接Φ15内/暗敷(人工*0.80)10m13.35042.5658.191.7431.78568.13776.8823.2424.29人工单价小计568.13776.8823.2424.2944.00元/工日未计价材料费--清单项目综合单价2766.12/133.500=20.72材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价塑料给水管D15m136.177.15973.62　　其他材料费--776.876--　材料费小计--1750.5--087 工程名称：中海重庆·江北城C地块5#楼第4页共5页项目编码030801005003项目名称塑料管（热水管）（UPVC、PVC、PP-C、PP-R、PE管等）计量单位m清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润8-352hJ室内塑料给水管熔接Φ20内/暗敷(人工*0.80)10m12.10542.5658.191.7431.78515.15704.4321.04384.72人工单价小计515.15704.4321.04384.7244.00元/工日未计价材料费--清单项目综合单价2508.16/121.050=20.72材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价塑料给水管D15m123.477.15882.82　　其他材料费--704.428--　材料费小计--1587.25--0项目编码030801005004项目名称塑料管（热水管）（UPVC、PVC、PP-C、PP-R、PE管等）计量单位m清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润8-352hJ室内塑料给水管熔接Φ15内/暗敷(人工*0.80)10m4.24542.5658.191.7431.78180.65247.037.38134.92人工单价小计180.65247.037.38134.9244.00元/工日未计价材料费--清单项目综合单价879.57/42.450=20.72材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价塑料给水管D15m43.37.15309.59　　其他材料费--247.028--　材料费小计--556.62--087 工程名称：中海重庆·江北城C地块5#楼第5页共5页项目编码030801003001项目名称承插铸铁管计量单位m清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润8-268J室外承铸铁排水管胶圈接口DN100内10m2.40380.61100.23060.2193.7240.860144.65人工单价小计193.7240.860144.6544.00元/工日未计价材料费--清单项目综合单价1222.73/24.030=50.88材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价承插铸铁排水管DN100m24.7526643.52　　其他材料费--240.863--　材料费小计--884.38--0项目编码030801003002项目名称承插铸铁管计量单位m清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润8-387J室内承铸铁排水管石棉水泥DN75内10m4.365142.34293.0510.03106.3621.311279.1543.8464.01人工单价小计621.311279.1543.8464.0144.00元/工日未计价材料费--清单项目综合单价3382.54/43.650=77.49材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价承插铸铁排水管DN75m40.5924974.27　　其他材料费--1279.15--　材料费小计--2253.42--087 工程名称：中海重庆·江北城C地块5#楼第9页共9页项目编码030804004001项目名称洗手盆计量单位组清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润8-456J洗手盆冷水10组4.500114.6249.15085.6515.79221.180385.2人工单价小计515.79221.180385.244.00元/工日未计价材料费--清单项目综合单价8101.10/45.000=180.02材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价洗手盆个45.451305908.5　　水嘴(全铜磨光)DN15个45.4513.87630.39　　洗手盆存水弯带下水口DN25套45.239.73440.04　　其他材料费--221.181--　材料费小计--7200.11--0项目编码030804005001项目名称洗涤盆（洗菜盆）计量单位组清单综合单价组成明细定额编号定额名称单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润8-462J洗涤盆回转龙头10组4.500252.12575.90188.291134.542591.530847.3人工单价小计1134.542591.530847.344.00元/工日未计价材料费--清单项目综合单价14354.21/45.000=318.98材料明细主要材料名称、规格、型号单位数量单价合价暂估单价暂估合价洗涤盆个45.452109544.5　　回转龙头个45.455.2236.34　　其他材料费--2591.53--　材料费小计--12372.4--087 4.5规费、税金项目清单计价表工程名称：中海重庆·江北城C地块5#楼第1页共1页序号项目名称取费内容计算公式费率金额1工程排污费　124075.450.30%372.232工程定额测定费　124075.45　　3住房公积金　16957.41+1888.953.80%716.164危险作业意外伤害保险　124075.450.12%148.895安全施工费　124075.452%2481.516社会保障费　124075.452.60%3225.967规费　(1)+(2)+(3)+(4)+(5)+(6)　6944.758税金　124075.45+6944.753.44%4507.09　安装工程小计　　　11451.84下篇技术标部分87 第1章编制说明1.1编制依据（1）中海&九龙仓江北城C地块紫御江山5#住宅楼招标文件及答疑。（2）工程施工设计图纸。（3）国家现行法律法规，包括《中华人民共和国建筑法》、《中华人民共和国招标投标法》、《建设工程质量管理条例》及其它国家、省市有关法律、法规。（4）国家现行的有关技术标准、施工及验收规范，工程质量评定标准及省市有关规定。（5）国家现行有关工程施工质量验收规范及检验标准及省、市有关条例、文件等。（6）国家现行的有关建设工程施工现场管理规定，安全技术规范与操作规程，山东省、济南市有关安全、文明、消防等规定。（7）我公司施工的类似工程的施工经验。1.2本工程采用的现行技术规范国家标准《住宅建筑规范》(GB50368-2005)《民用建筑设计通则》（GB502352-2005）《建筑设计防火规范》（GB50016-2006）《工程建设标准强制性条文》房屋建筑部分《住宅建筑规范》（GB50368-2005）《住宅设计规范》（GB50096-1999(2003年版)）《住宅建筑设计标准》（DBJ14-S1-2000）《屋面工程技术规范》（GB50345-2004）《重庆市建筑工程消耗量定额》（2008）；《重庆市安装工程消耗量定额》（2008）。《建筑工程施工质量验收统一标准》（GB50300-2002）《混凝土结构施工工程质量验收规范》（GB50204-02）《建筑地面工程施工质量验收规范》（GB50209-02）《建筑装饰装修工程施工质量验收规范》（GB50210-2002）《屋面工程施工质量验收规范》（GB50345-2004）《建筑给水、排水及采暖工程施工质量验收规范》（GB50242-2002）《居住建筑节能设计标准》J10321-2006(DBJ14-037-2006)87 《建设工程质量管理条例》《混凝土强度检验评定标准》（GBJ107-87）《土方与爆破工程施工及验收规范》（GBJ201-83）《建筑地基基础工程施工质量验收规范》（GB50202-02）《钢筋机械连接通用技术规程》（JGJ107-96）《屋面工程质量验收规范》（GB50207-02）《建设工程项目管理规范》（GB/T50236-2001）《房屋建筑工程和市政基础设计工程竣工验收备案管理暂行办法》《房屋建筑工程质量保修办法》《中华人民共和国安全生产法》《建筑工程施工现场管理规定》《建筑安装工程安全技术规程》《建筑施工高处作业安全技术规范》（JGJ80-91）《建筑机械使用安全技术规程》(JGJ33-01)《重庆市建设工程安全生产管理办法》1.3编制原则1.3.1在质量管理方面编制的原则坚持质量第一，用户至上的宗旨，全面执行我公司《质量手册》“精心组织、精心施工、优质高效、顾客满意”的质量方针，进行科学组织、科学管理，切实贯彻执行国家施工及验收规范、操作规程和制度，确保工程质量和安全。1.3.2在工期管理方面编制的原则全面、科学安排，突出重点，合理衔接，均衡组织生产，从优化施工方案入手，利用先进的施工设备，精干的施工队伍，精心组织、科学施工，确保在合同要求工期内完成施工任务，将工程准时交付使用。1.3.3在质量管理方面编制的原则编制保证施工质量措施，抓好施工全过程控制，按照招标文件质量要求完成该工程的施工任务。创造良好的社会信誉，进一步树立我公司的良好形象。1.3.4在降低造价方面编制的原则明确方向，重点把握影响工期或重、难点分部分项工程的施工进度，确保工期、质量及安全目标的真正落实。1.3.5在安全、文明施工方面编制的原则施工过程中，编制各种保证安全、文明施工的措施，确保施工过程中的安全生产和文明施工，严格按建筑安全“两标五规范”和青岛市《建筑施工现场管理标准》要求施工，消灭各种重大事故隐患，保证工程施工的顺利进行，并以创重庆市标87 第2章工程概况及特点2.1工程总体概况工程概况：本工程工程名称为中海重庆·江北城C地块5#楼楼住宅楼工程，建设单位为中建三局一公司（集团）有限公司，建筑面积3333.04㎡，地上47层，其中一层为储藏室，5~47层为住宅。建筑构件的耐火等级二级，抗震设防烈度七度，设计使用年限50年。2.2工程建筑特征2.2.1基础部分本工程采用墙下钢筋混凝土条形基础和满堂基础，混凝土标号为C30。2.2.2建筑部分本工程为砖混结构工程。楼梯间采用块料楼面；卫生间采用块料楼面；其余采用水泥砂浆楼地面。卫生间采用块料墙面；其他房间采用墙面一般抹灰。顶棚采用现浇混凝土面水泥砂浆抹灰。2.2.3结构部分墙体：本工程地下部分采用M7.5混合砂浆砌筑承重粘土空心砖，一层~六层内外墙均采用M5.0混合砂浆砌筑黏土多孔砖。基础：垫层采用C15砼;墙下条基采用C30砼；墙下满堂基础采用C30砼。钢筋：选用φ为HPB235级钢，fy=210N/mm2;ΦHRB335级钢,fy=300N/mm2;ΦHRB400级钢,fy=360N/mm2。梁、板、柱混凝土等级：C25砼。2.3工程特点本工程砖砌体工程量比较大，立体交叉作业较多，抹灰、外墙各种造型工程量大，施工工期很紧张，为保证按期竣工，各种材料构件等应按计划及时供应外，同时在施工中对各工序进行交叉作业，每个单体组织流水施工，加强土建与电气、暖卫等工序配合施工。工程施工在环保方面要严格要求，在施工过程中，对进出车辆的管理，施工噪声的控制，污水的排放，施工垃圾的处理，均事先制定好详细有效的执行措施，并在施工中严格执行，确保施工期间不对周围环境产生影响。2.4建设地点及环境特征中海重庆·江北城C地块5#楼住宅楼工程87 位于济南市历城区内，用地内无永久建筑和构筑物及需保护的古迹、古木等。交通便捷。历城区地处暖温带，属半干旱、半湿润的大陆性气候，夏季高温多雨,冬季寒冷干燥，年均气温13.9°C，年均降水量628毫米。 本工程±0.000相当于绝对标高17.25m。2.5施工条件（1）由于独特的地理位置和便利的交通条件，工程运输车辆可以每天24小时进出工地，这将给以后的工程施工带来极大的便利，从而有力的保证工程按期竣工。但工地也应加强对运输车辆的管理使用，自觉遵守合肥市交通运输的有关规定，所有运输车辆要做到不泼撒，不阻塞交通，文明行车。（2）业主已提供了能基本满足施工要求的场地，“三通一平”工作已完成。（3）施工单位进场后，由业主、监理、施工三方共同交验工程坐标和高程控制点，由施工单位进行测引，并加以保护。（4）施工单位进场后，按业主提供的水、电源的实际位置，按施工平面图的布置要求，自行将水、电线路接引至施工需要点，并按平面布置要求搭建临时设施。（5）虽然施工现场离居民生活区较远，但位于济南市历城区内，考虑文明、环保施工，为此噪音、扬尘、污水排放等控制也极为重要。2.6工期、质量、安全、文明施工目标2.6.1工程工期目标按照招投标文件的要求保证在150个日历日内全部竣工。开工时间：2011年7月1日竣工时间：2011年11月30日实际开工日期以建设单位通知为准。我单位将按照招标文件工期要求，保质保量的完成该工程的施工任务。2.6.2工程质量目标根据招标文件要求，该工程质量要求为合格工程，且至少确保1个市级精品工程。施工中，我单位确保工程质量合格率100%，并积极配合业主做好工程竣工后的质量回访服务工作。2.6.3安全生产目标整个生产施工过程中杜绝各种安全生产事故的发生，保证工程全过程处于安全生产状态。确保杜绝死亡施工，杜绝重大机械设备事故，使轻伤频率控制在千分之三以下。87 第3章施工准备3.1技术准备工作（1）施工图纸准备：根据建设单位提供的图纸，配备必要的标准图集和规范、规程，组织有关人员熟悉图纸，提出问题，参与图纸会审，并做好会审记录及设计变更。（2）原始资料调查分析：通过对本地区的气象、地形、工程地质、水文地质，现场周围情况、建材市场供应状况等项调查、收集和分析研究，为解决施工组织设计中的实际问题提供科学的事实求是的依据，以便能够获得最佳的施工组织设计方案。（3）编制施工图预算和施工预算：根据施工图纸，计算工程量，列出各施工阶段要工种、劳动力、主要材料的需用量及主要施工机械台班需用量表，为各阶段的工程进度计划提供依据，再根据劳动定额编制施工预算，进行两算对比。（4）编制施工组织设计：按设计要求，根据工程特点，结合现场环境及本单位情况，进一步细化编制分部分项工程的施工方案，分别作好技术和安全交底工作，实行层层交底，并将书面交底存档。采用行之有效的施工方法，科学、合理地编制施工阶段的施工组织设计，做到质量优、工期短、无重大事故。（5）按总平面图的要求，到施工现场复测出建筑物的精确位置，引出主要有关轴线，设置并保护好轴线控制网及标高控制点，办理测量放线手续，保证顺利放线定位。（6）根据阶段施工进度安排，提前向试验机构申请砼和砂浆配合比，按设计要求做好砼的配比试验工作，并及时向班组交底。（7）资料准备：遵照公司及质监站的有关规定，开工前准备好各种样表，施工中随时整理装订成册。3.2物资、劳动力组织准备工作（1）根据工程规模，结构特点和复杂程度，遵循合理分工与密切协作的原则，组织高效率的施工组织班子。（2）做好职工入场教育工作，按照开工日期和劳动力需要量计划，分别组织工人分批进场，安排好职工生活，并进行安全、防火、文明施工和遵纪守法教育，使职工严格遵守上级颁发的各项规章制度。（3）对特殊工种进行上岗前的培训，无上岗证者严禁进入现场施工。87 （4）根据施工进度计划，分阶段提出材料、机具需用计划，安排好进场时间，做好各种材料的检验、化验工作。（5）选择合格供应商，组织好货源，以“价廉物美”、“货比三家”为原则进行采购，把好材料关。对一些特定的材料在建设单位、监理单位认可该材料样品后进行采购。3.3施工现场准备工作3.3.1施工现场的补充勘探及测量放线（1）现场补充勘探在施工范围内寻找枯井、地下管道、旧河道与暗沟、古墓等隐蔽物的位置与范围，以便及时拟定处理方案。（2）现场的控制网测量按照提供的建筑总平面图、现场红线标桩、基准高程标桩和经纬坐标控制网，对全场做进一步的测量，设置各类施工基桩及测量控制网。（3）建筑物定位放线根据场地平面控制网或设计给定的作为建筑物定位放线依据的建筑物，以及构筑物的平面图，进行建筑物的定位、放线，以便更准确的确定建筑物平面位置和开挖基础。3.3.2施工管道及管线在完成施工现场的“七通一平”（路、供水、排水、供电、通信、暖气、燃气通、场地整平）后，进一步检查以下内容：（1）施工道路是否满足主要材料、设备及劳动力进场需要，各种材料能否减少二次搬运、直接按施工平面图运到对方地点。（2）施工给水与排水设施的能力及管网的铺设是否合理及满足施工需要。（3）施工供电设施应满足用电量需要，做到合理安排供电，不影响施工进度。为了节约投资，施工管道及各种管线的铺设应尽量利用永久性设施。3.3.3施工临时设施建设（1）设置围挡墙，围挡墙的设置要求符合淄博市安全文明施工工地现场围挡要求。根据现场实际情况，该工程采用彩钢板围挡墙。围挡墙基础采用水泥砂浆砌砖基础，彩钢板之间设置砖垛。围挡墙所用彩钢板为0.6×450×2000彩钢板，彩钢板采用φ3.5×48mm钢管、专用卡扣等部件联结组合固定，组成连续围挡墙。彩钢板底色为蓝色，基础及墙垛统一涂刷为白色。（2）在施工现场搭设办公、仓储库房等；设置钢筋加工场、木工制作场等临时设施；设置砖、预制构件、砂、石等的堆放场地。按照消防要求，现场设置消火栓、砂池、灭火器等。3.3.4落实施工安全与环保措施（1）落实安全施工的宣传、教育措施和有关的规章制度。（2）落实易燃、易爆、有毒、腐蚀等危险物品管理和使用的安全技术措施。87 （3）现场临时设施工程严格按照施工组织设计确定的施工平面图布置，并且符合安全、防火的要求。（4）落实土方与高空作业、上下立体交叉作业、土建与设备安装作业等的施工安全措施。（5）施工与生活垃圾、废弃水的处理，应符合当地环境保护的要求。通过对安全与环保措施的监督检查，是施工现场各级人员认识到，安全生产、文明施工是实现高速度、高质量、高工效、低成本目标的前提。3.3.5施工材料设备准备（1）由建设单位提供的材料、设备，建设方应做好相应的准备工作，应在工程开工之前完成落实。施工前，要求建设单位认真核查材料，材料设备的品种、规格、型号、数量、单价、质量等级及提供的时间和地点，按需要量计划保证如期送到现场，并符合质量要求。（2）根据施工进度计划，分阶段提出材料、机具需用计划，安排好进场时间，做好各种材料的检验、化验工作。（3）选择合格供应商，组织好货源，以“价廉物美”、“货比三家”为原则进行采购，把好材料关。对一些特定的材料在建设单位、监理单位认可该材料样品后进行采购。3.3.6其他准备组织调配劳动力，进行施工前的技术、质量、安全、文明施工等各项教育，并分工种进行技术操作规程的培训。设置工程项目标牌、安全标牌和文明施工标牌，完善各项安全设施。3.4施工用水本工程现场用水有生产用水、生活用水和消防用水三部分，因无特殊用水机械，因此不考虑机械用水。施工用水按照业主指定管网点接入施工现场，现场采用主管DN65，支管DN40，截止阀DN15，层层留设水嘴。管线采用树枝状布置，暗管敷设至各用水点。在施工现场搅拌机旁修筑一个4m3砖砌蓄水池，内外抹1:2水泥砂浆20厚。临时水管网布置给水：从业主提供的水源接出施工用水管线，为满足现场用水压力需要，计划在水源处设置一个水箱，另配一台水泵备用；临时施工主干管采用DN65镀锌钢管；消防与给水沿周边围墙及施工道路一侧环形布置，支管采用DN40镀锌钢管通向各施工用水点。消防与给水主干管和支管均埋入地下，均埋入地下约200～300mm，并设于不通行地沟内，以防土层沉降而断管。施工区域设置三个消防专用水源。87 竖向供水采用设置临时竖向给水管道供应到用水点，计划设置三处供水点，阀门控制。3.5施工用电电源由现场总电源直接接入,设置一级总配电箱,照明和动力用电分开。采用TN—S三相五线制配电系统，按照施工现场用电规范，实行三级控制二级保护，一级总配电箱控制全现场的用电，二级分配电箱控制各支路机具设备用电。所有用电机具实行一箱一漏一机一闸安全用电。分配电箱及开关箱内必须设置漏电保护器。3.6废水、污水排放3.6.1雨水场区内借自然地形在环形施工道路近小区中心侧修建排水明沟，集水方向为原场区中部冲沟在南侧围墙下的出口。明沟尺寸为500×500,红砖砌筑砂浆抹面,沟内间距30M设沉砂井一个。3.6.2生活污水在办公区、职工食堂、职工宿舍前修建排水沟，沟宽250、深300，红砖砌筑砂浆抹面，上面盖钢筋篦笼。汇水到冲沟出口。3.7施工机械设备计划我单位将发挥整体优势，周密部署，积极做好各种垂直、水平运输机械、混凝土搅拌机械及各种周转器材的调配工作，保证工程开工后按时到位，同时加强施工机具设备的保养维护及管理工作，以满足优质、高效的施工生产需要。本工程拟投入QTZ40塔吊二台，臂长40米，以满足建筑施工垂直运输需要。另外，基础及主体施工阶段，拟配置JS350砼搅拌机一台，砼输送泵一台，装饰施工阶段配置砂浆机2台。拟进场施工机械设备清单见表3-1。87 表3-1拟进场施工机械设备清单序号机械或设备名称型号规格数量（台）额定功率（KW）生产能力用于施工部位备注完好率1塔吊QTZ-4012×352×120吊次施工全过程95%2搅拌机JDY-35011×101×5基础、主体90%3砂浆机SJ-2512×2.52×35装饰工程90%4砼输送泵HBT80-1311×901×40(m3/h)基础、主体90%5电渣压力焊机22×606蛙式打夯机HW-2022×1.52×10基础回填90%7插入振动器CZ-5022×1.1基础、主体95%8电焊机BX-33011×221×20T施工全过程90%9对焊机UN1-7517580基础、主体95%10圆盘锯MJ22511×2.51×1.5基础、主体90%11钢筋成型机JGB7-40B22.22×8T基础、主体95%12钢筋切断机GJ4017.520T基础、主体95%13立式打夯机日产22×1.5基础回填95%14平板振动机BZ-2022×1.1施工全过程95%15台秤TGT-502基础、主体98%16经纬仪DJ21基础、主体100%17水平仪SD31施工全过程100%第4章施工布署4.1施工组织部署若我单位中标，为保证工程质量，并按期将工程交付使用，公司将选派优秀、经验丰富的工程管理人员和技术人员，遵循合理分工与密切协作、因事设职与因职选人的原则，建立施工经验丰富、富有开拓精神和高效率的工程施工项目经理部，全面领导本工程施工。87 项目经理部负责施工准备、计划统计、生产调度、技术管理、质量控制、计量试验检测、安全生产、经济核算、文明施工、材料供应、施工机械设备使用、维修等方面的管理，确保工程质量和施工进度，满足建设单位的要求，同时各类管理人员均做到持证上岗。项目经理部组织结构构成见下图4-1，项目部施工管理体系示意图见下图4-2。项目经理现场负责人技术负责人治安保卫材料员质量员安全员施工员财务预算员木工班安装队混凝土班钢筋班泥工班装修班架子班机修班图4—1项目经理部组织结构图87 预算内业项目经理内业技术管理质量安全管理主办工长材料管理劳资后勤材料试验测量放线质检员安全员钢筋组长木工组长装饰组长机械组长文明施工采购库管财务劳资食堂保卫工会图4-2项目部施工管理体系87 4.2项目部主要岗位职责4.2.1项目经理职责项目经理是项目管理的第一责任人，负责本工程项目从开工到交付使用全过程的全面管理工作；负责与甲方和建设行政主管理部门联系，及时进行工程变更和分部分项工程验收；负责对项目所有工人进行质量、安全等方面的培训；负责对项目的成本情况进行及时掌握，并予以适当调整；负责对项目中使用的新材料、新产品、新技术进行针对性的指导和监督；定期主持召开工程项目质量分析会，查找质量、安全隐患，制定质量、安全管理措施。4.2.2项目技术负责人职责全面负责本项目的技术管理工作，制定具体的技术管理措施，承担技术责任；承担技术指导，参加制定科学技术研究、技术革新、降低成本计划并组织落实；领导工程质量管理工作，制定具体的创优规划和质量措施，并组织落实；主持编制质量计划/施工组织设计，并监督落实；组织图纸会审，审核办理一次性的变更、洽商记录；审批施工翻样图、审签外加计划及加工图；主持分项工程隐蔽和基础、主体分部工程结构验收，参加工程竣工预验及竣工验收；领导并指导本项目工程技术档案的整理，并负责日常管理检查；解决施工中技术问题，处理施工中的质量问题。4.2.3施工员职责负责按已批准的质量计划/施工组织设计合理组织劳动力、材料、机具进场及施工；协助技术员进行工程放线、测量；根据工程进度，提供劳动力使用计划或分包计划报项目经理批准；负责实施成品、半成品保护和技术负责人下达的纠正措施；参加隐蔽工程预验和正式验收；禁止使用不合格的工程材料，并对此负责。4.2.4安全员职责87 认真贯彻执行国家有关安全生产的方针、政策、法令、规定和公司安全生产规章制度。做好安全施工的宣传教育和管理工作报告，深入施工现场，监督检查安全生产情况，发现问题立即整改；认真落实公司布置的各项安全生产竞赛活动；做好新工人的入厂安全生产教育工作，负责新工人上岗前的安全生产考试，对不合格者，有权禁止上岗；发生工伤事故后，要认真调查，及时上报，并按照“四不放过”的原则，查清原因，认真处理；负责对施工工地的宿舍卫生、工地文明施工、员工的卫生防疫等保障项目的监督捡查。4.2.5质检员职责参加施工过程工序交接检查时，随时检查、监控工程质量情况，及时纠正违章施工，并对质量隐患提出整改措施及期限，并负责验证。4.2.6材料员职责掌握所负责工程的材料构配件的汇总计划编制。根据施工进度计划，分期、分批组织货源，按时供应现场；采购料具时，要严格执行比质量、比价格、比运距，择优采购；严格料具管理制度，做到备料有计划，耗用有定额；进入施工现场的材料，要按施工平面布置图堆放，符合使用顺序，一次就位，减少二次搬运；具体负责管理现场材料的使用指导，建立料具采购台帐，定期进行采购价格成本分析；深入施工现场，检查督促合理用料，工程竣工后，及时办理清退手续，做到工完料净场地清；把好料具验收的质量关、数量关、单据关、做到：凭证手续不全不收，规格数量不符不全不收；料具严守合格后，及时办理入库手续，登记帐卡，做好标识；认真做好料具的保管、保养工作，按仓贮管理要求，合理堆放，保持仓库整齐、清洁、安全；料具出库必须准确、及时，单据手续齐全，符合要求。出库料具当面点清楚。不符合制度的一律不得发放，不得私自外借材料和工具。料具发放后，及时登账填卡，保证帐物相符；库存料具要定期盘点，保证料具不变质、不变形，达到数量清、质量清、账目清。4.2.7资料员职责在项目技术负责人的指导下，负责本项目的各专业技术管理工作，认真落实各项管理制度和措施；参加图纸会审，办理日常的变更记录手续；做好隐蔽记录、施工日志等，收集整理各种材料成品、半成品的合格证；对施工班组进行技术、质量、安全交底，并在施工中进行指导和监督，及时指派专人留做试块和留取试样，并及时送检（包括原材料）；87 编制预防和纠正措施并负责落实；负责技术资料整理、归档工作，编制竣工图（做好施工图变更修改标识），竣工时及时上报。4.3项目管理原则布置（1）根据总承包管理的原则，坚定不移地健全机构和人员配置。以加强管理的广度和深度。（2）管理工作以职责细分为前提，在细分之后，各级人员据此各自开展工作，并进行相互间协作；领导也可据此对各级管理人员的职务行为进行判别考核，并协调平级之间，上下级之间的工作矛盾。（3）以制度、合同为准则，规范内部管理及供货商之间的关系，使相互调控的尺寸明确，杜绝扯皮现象。（4）整个工程的管理工作以工程进度、工程质量为核心，将工程最好、最快建成作为项目管理的中心工作。（5）向业主提供严格按照合同承诺的管理和服务。（6）加强对管理者本身的管理，把对项目部各方面各级管理人员的管理当作一项单独而重要的工作来抓，确保管理机构本身的效率和活力。（7）充分发挥各级人员的作用，重视和加强文件的起草，分步管理和传输工作，确保信息畅通。4.4施工总体部署本工程分地基基础工程、地上主体结构工程、屋面工程、装饰及安装工程等施工阶段进行施工管理和安全、质量、工期、成本等项目目标控制。各施工阶段均组织分区、分段流水作业，以提高功效、赢得工期。基础及主体结构施工阶段，以楼座为单位划分施工段，组织模板、钢筋、混凝土浇筑等工序小步距流水作业。装饰、安装施工阶段，按楼层划分2-3个施工段，组织抹灰、安装等工序，各工序相互穿插施工。本工程各施工段之间采用平行流水的施工方法，同步施工；每个施工段内组织进行流水作业，这样形成既有联系又相互独立流水施工区域。基础及主体结构施工阶段，采用自升式塔吊垂直提升；装饰、安装施工阶段采用施工井架垂直提升。结构混凝土采用预拌商品混凝土，以混凝土搅拌车运至施工现场，泵送至浇筑点。施工及生活用水皆采用自来水。87 外墙脚手架采用全封闭双排扣件式钢管落地脚手架，外侧用密目网封闭。4.5施工协调部署4.5.1与工地周边关系的协调本工程若我公司中标，将立即成立以公司主管经理为组长的协调委员会，通过张贴广告等方式广泛发布工程公告，并且深入工地周边各单位、居民家中，开展宣传工作，使之了解本工程建设的目的和意义，取得周围单位的谅解、支持与合作，保证工程施工顺利进行。同时确保建设单位在工程建设过程中无后顾之忧。4.5.2与设计单位的协调我公司中标后，将立即与设计单位取得联系，进一步了解设计意图及要求，根据设计单位的建议编制施工组织设计。组织施工图审查，积极协助建设单位向设计人员提出建议，完善设计内容。会同设计人员按照总进度计划要求，验收样板，进行地基验槽、地基处理、基础及主体结构验收、竣工验收等。4.5.3与监理工程师的协调在施工过程中，严格按照建设单位、监理单位批准的施工组织设计组织施工，在本单位自检、专检的基础上，接受监理工程师的验收及检查，对出现的问题按监理要求进行整改。贯彻已建立的质量控制、检查、管理制度，杜绝现场施工人员不服从监理工程师工作的不正常现象，使监理工程师指令得到认真执行。所有进场的材料、设备、器具，包括成品、半成品，均主动向监理工程师提交产品合格证或质量保证书，应按规定在使用前进行试验的材料，检验后主动将检测结果报告监理工程师。按部位或分项、工序检验的质量，严格执行“上道工序不合格，下道工序不施工”的原则，使监理工程师能够顺利开展工作，对可能出现的工作意见不统一的情况，遵循“先执行监理的指导，后予以磋商统一”的原则，在现场质量管理工作中，维护好监理工程师的权威性。87 第5章主要工程项目的施工程序和施工方法本工程为砖混住宅楼工程，施工时立体交叉作业，各工序穿插进行，在保证工期的前提下，避免窝工现象的发生。同时根据本工程的特点，主体结构施工，以7天/层的速度组织实施，同时配合各专业的预留预埋作业，并提前插入抹灰工程；中后期以装修和安装工程为主，土建尽早为各专业分包单位提供工作面和积极的配合；后期进行各专业调试、各专业验收、整体联动调试、土建收尾工作。为整个工程的竣工验收做好准备。各分项工程施工方案如下。5.1测量定位根据工程特点，施工测量的主要工作是标高传递和轴线测设以及建筑主轴线的定位。5.1.1标高传递（1）首先，根据甲方提供的水准基点，用水准仪引测定出现场的标高控制点在施工过程现场周边稳固的建筑或构筑物上，并利用标高控制点进行地下部分施工过程中的标高施测和控制。（2）利用标高控制点，用水准仪精确测定出标高引测点在建筑物边柱或外墙上。选几点较方便向上丈量的点作为±0.000以上层的起始标高引测点。标高引测点的相对标高均统一采用+0.50m。（3）±0.000层以上的标高引测采用50m钢尺向上引测，引测时，用钢尺沿垂直方向从标高引测点向上量至施工层，定出两点正（+）米数的标高点，然后将水准仪架设在施工层上，以引测上来的两点标高点，一点作后视，一点作校核，进行抄平，施测出其余各点，以作为施工的依据。为方便记忆和施工，每层标高均测定出本结构楼面标高的+0.50m。以后各施工层均用此法进行引测。5.1.2轴线测设（1）根据现场实际情况建立轴线平面方格控制网。选择有代表性的纵、横轴线形成方格控制网作为建筑物轴线控制的依据。（2）87 在施工层楼板砼浇捣完毕后，将经纬仪分别架设在各主控轴线（代用轴线）控制点上，照准各相对应的轴线后视点，将轴线设测到楼板边缘或柱顶上。同法，倒镜再标出一点，前后正、倒镜两点位置应一致，若误差在允许范围以内时，则取其中点。当纵横主轴线均投测至施工层上面后，再将经纬仪架设在楼面上，用正倒镜法，将投测在楼板或柱顶上的各轴线的对应点连成一线，并在楼板面上弹上墨线，以此作为基线，其余轴线以此为准绳，根据设计图上标注的尺寸，用钢尺丈量出来。（3）在投测轴线的过程中，各主控制线和校核线闭合或误差在允许范围时，即说明设测的轴线是正确的。若超过允许误差范围时，必须查明原因，进行重测，以保证轴线投测的精度达到规范的要求。5.2土方工程5.2.1施工准备工作（1）勘查现场，清除地面及地上障碍物。（2）做好施工场地防洪排水工作，全面规划场地，平整各部分的标高，保证施工场地排水通畅不积水，场地周围设置必要的截水沟、排水沟。（3）保护测量基准桩，以保证土方开挖标高位置与尺寸准确无误。（4）备好施工用电、用水、道路及其他设施。（5）土方施工阶段应在现场设置临时施工运输道路，保证土方施工阶段运输车辆正常通行，夜间挖土应有足够的照明设施。（6）现场准备四台WLY40型反铲挖掘机，自卸汽车10辆，ZL40装载机两台负责现场土方运输及场地外土方调配。5.2.2工艺流程确定开挖顺序、路线及开挖深度。机械挖土需距坑底200mm，该范围内土体由人工挖除。根据本工程实际情况拟采用四台反铲挖掘机同时施工，整个施工现场分成多个开挖区域，分两次分层开挖。每个开挖区域均从区域一端向外以倒退行驶的方法进行开挖，开挖深度根据设计要求。建筑物的位置和场地的定位控制线（桩）、标准水平桩及基槽的灰线尺寸，必须经过检验合格，并办完预检手续。土方开挖时密切配合测量放线，严格控制标高尺寸，严防超挖、少挖现象。施工场地应根据需要安装照明设施，在危险地段应设置明显标志。基础开挖到设计深度，经核定符合设计要求后，再用清底，不得扰动基地。基础清底完毕后，及时联系建设单位、设计单位、质监站、监理等部门验收，合格后立即进行基础施工。修帮和清底。在距槽底设计标高50cm槽帮处抄出水平线，钉上小木橛，然后用人工将暂留土层挖走。同时由两端轴线引桩拉通线，检查距槽边尺寸，以此修整槽边，最后清除槽底土方。5.2.3技术保证措施87 施工中严格按照设计要求，认真作好准备工作。尽量减慢清理过程中的土体应力释放速度：基坑清理过程是土体卸载释放应力的过程，而卸载释放应力速度与开挖顺序、开挖速度、分层分段厚度与基坑暴露时间长短有关系，为此采取以下措施：合理安排清理顺序，严格按施工工艺顺序施工。合理控制清理速度，清理周边土时速度稍慢，清理中央土方时速度稍快。合理的分层、分段清理，解决好空间效应问题。5.2.4基坑安全防护措施在基础四周设安全防护，用φ48的钢管钉入地下，纵向间距3米，横向间距50厘米，用扣件固定在立杆上，密目网围护用尼龙绳绑在横杆。在基础四周边坡上有松动石块、爆破中震裂土块，随时用人工清除掉。每爆破一层，在基础四周检查一遍，有无裂缝、滑坡现象，如发现立即排除，待安全后方可施工。5.2.5降排水方案为防止施工中地下水及雨水渗入，影响继续施工基坑可采用设明沟和集水井相结和的方法排除积水。（1）土方开挖前，必须完成或疏通基坑上部四周排水沟排水设施。（2）基坑内设置集水井，以便有组织地进行排水。（3）集水井内用污水泵排水，基坑四周作排水沟，排水沟直通集水井。（4）污水泵采用IS80型号6台，潜水泵采用WK型6台。（5）派专人监护抽排水，以保证地下水得以及时排出，保证坑内无积水。5.3基础工程本工程施工图中基础主要采用条形基础，本施工组织设计主要对条形基础进行编制。5.3.1基础施工5.3.1.1施工顺序施工放线——基槽开挖——检查轴线、标高——浇垫层砼——养护——砌条石基础——地圈梁5.3.1.2施工工艺（1）地槽开挖采用人力开挖方式进行，开挖过程中其土石方应及时运至现场指定位置放置，严禁场内土石方乱弃。（2）地槽开挖施工应有序进行，不得随意切断场内临时排水沟道，开挖某处地槽前应将要切断的临时排水沟道改道后再行施工，以免造成现场排水不畅。（3）垫层砼浇好后，在垫层上抄平并弹好中心线，经检查合格，做好隐蔽验收资料，再砌条石基础、关模扎筋浇地圈梁。条石基础的组砌要严格按规范和设计图纸的要求施工，施工时，砂浆打座灌缝应密实，组砌得当，收阶合理，不得有松动、通缝，漏灌砂浆等现象。（4）基础完成后，应及时进行土方回填。87 基础工程完成后，用经纬仪放出各条轴线墨线，用水平仪侧出基础设计表面标高，经建设、质检、监理、设计等有关单位共同对基础进行全面验收，作出鉴定并签字后，才能进行主体施工。主体施工前应将开挖基槽剩下的土外运出场，以免影响主体的砌筑。5.3.2回填土施工工程回填土方施工时，事先确定夯填的先后顺序、分层厚度，办理相关的隐蔽验收手续等，再进入其下一步施工。（1）填土方法：要用手推车送土，以人工用铁锹、耙、锄等工具进行回填。从场地最低部分开始，自下而上分层铺填，每层虚铺厚度不大于30cm。管道回填应在两侧用细土同时均匀回填、夯实，防止管道中心线位移。（2）填土夯实方法：填土应尽量采用同类土填筑，并宜控制土的含水率在最优含水量范围内。填土应预留一定的下沉高度，以备在行车、堆重或干湿交替等自然因素作用下，土体逐渐沉落密实。打夯前应将填土初步整平，打夯要按一定方向进行，一夯压半夯，夯夯相接，行行相连，两遍纵横交叉，分层夯打。基坑回填应在相对两侧或四周同时进行回填夯实。（3）压实排水要求：填土层如有滞水时，应在四周设置排水沟和集水井，将水排出。已填土如遭水浸，应反稀泥铲除后，方可进行下一道工序。填土区应保持一定横坡，或中间稍高两边稍低，以利排水。当天填土应在当天压实。（4）回填土质量控制与检验：对有密度要求的填方，在夯实后要对每层回填土的质量进行检验。一般采用环刀法取样测定土的干密度，求出土的密实度，符合设计要求后，才能填筑土层。5.4墙体工程本工程为砖混结构工程墙体，主要工序为砌筑工程，施工过程中，按照划分好的施工流水段进行墙体砌筑施工。墙体砌筑采用现场搅拌砂浆的方式进行砌筑。其主要施工方案为：放线→立皮数杆→绑构造柱钢筋→墙体砌筑→支构造柱模板→浇筑构造柱混凝土→安装过梁→绑圈梁、板钢筋→圈梁、现浇板混凝土浇筑。墙体砌筑采用三一砌筑法，施工过程符合有关质量标准的要求。砂浆为现场搅拌，砌筑用砖提前运至施工现场。水平方向采用小推车进行水平运输，垂直方向采用塔吊进行吊运。5.4.1材料要求砖：砖的品种、强度等级必须符合设计要求，并规格一致，有出厂合格证和试验单。水泥：水泥要符合设计及规范要求，并有出厂合格证及试验报告，应按品种、标号、出厂日期分别堆放，并应保持干燥。当遇水泥标号不明或出厂日期超过三个月（快硬性硅酸盐水泥超过一个月）时，应复查试验，并应按试验结果使用。砂：用中砂，并过5mm筛孔。砂的含泥量不超过5%；87 掺合料：用石灰膏时，熟化时间不少于7d，严禁使用冻结或脱水硬化的石灰膏。5.4.2作业条件楼面弹好墙身轴线、墙壁边线、门窗洞口。在墙转角处、楼梯间及内外墙交接处，已按标高立好皮数杆，皮数杆的间距不大于6m，并准备好预检手续。砌筑部位（基础或楼板等）的灰渣、杂物清除干净，并浇水湿润。随砌随搭好脚手架；垂直运输机具准备就绪。5.4.3施工工艺（1）砂浆采用机械搅拌。砌砖前，砖应提前1—2天浇水湿润。（2）砌筑前，先根据砖墙位置弹出轴线及边线，开始砌筑时先要进行摆砖，排出灰缝宽度，摆砖时应注意门窗位置对灰缝、整砖的影响，务使各皮砖的竖缝相互错开。各层厨房、卫生间周边，应在墙下先浇180高，宽同上部墙体厚度的C20砼反边，再砌砖墙。（3）立皮数杆：皮数杆用来控制墙体竖向尺寸及各部位构件的竖向标高并保证灰缝厚度均匀性的方木标志杆。一般设置在墙的砖角处以及纵横的交接处，如墙面过长，应每隔10—15米竖一根。皮数杆需用水平统一竖直，使皮数杆上的±0.000与建筑物±0.000吻合，在墙上弹好500mm控制线。（4）盘角、挂线：墙角是控制墙面横平竖直的主要依据，所以一般先砌墙角，墙角砖层高度必须与皮数杆相符合，做到砌砖时拉准线，砖块依准线砌筑，砌砖时要上跟线下跟棱，做到“三皮一吊，五皮一靠”墙角顺双向垂直。120墙挂单面线，240及以上墙挂双面线。（5）墙预埋管道洞、槽和其他预埋件应于砌筑时正确留出。（6）砌筑砂浆要随搅拌随使用，常温下，水泥砂浆要在3h内用完；水泥混合砂浆要在4h内用完，气温高于300C时要比常温提前一小时用完。砌墙时随砌随刮缝，刮缝要深浅一致，清扫干净。水平和坚向灰缝厚度不小于8mm，不大于12mm，以10mm为宜。（7）墙体日砌筑高度不宜超过1.8m，雨天不宜超过1.2m。雨天砌筑时，砂浆稠度要适当减少，收工时要将砌体顶部覆盖好。（8）外墙转角处要同时砌筑，内外墙砌筑时确实不能同时施工的，必须留斜槎，槎长与高度的比不得小于2/3。临时间断处的高度差不得超过一步脚手架的高度。后砌隔墙、横墙和临时间断处留斜槎有困难时，可留直槎，并沿墙高按设计要求埋设钢筋，或按构造要求，每隔500mm，每隔120mm墙厚预埋一根φ6钢筋，且不少于2根，其埋入长度从留槎处算起，每边均不小于700mm，末端弯钩900。87 （9）预留孔洞和穿墙管等均要按设计要求砌筑，不得事后凿墙。墙体中的竖向暗管宜预埋；无法预埋需留槽时，墙体施工时预留槽的深度及宽度不宜大于95mm×95mm。管道安装完后，应采用强度等级不低于C20的细石混凝土或强度等级为M10的水泥砂浆填实。当槽的平面尺寸大于95mm×95mm时，应对墙身削弱部分予以补强并将槽两侧的墙体内预留钢筋相互拉结；在宽度小于500mm的承重小墙段及壁柱内不应埋设竖向管线；墙面上不应留（凿）水平槽、斜槽，墙体中不应设水平穿行暗管或预留水平沟槽；无法避免时，宜将暗管居中埋于局部现浇的混凝土水平构件中。当暗管直径较大时，混凝土构件宜配筋。墙体开槽后应满足墙体承载力要求。墙体抗震拉结筋的位置，钢筋规格、数量、间距，均要按设计要求留置，不得错放、漏放。 （10）砌筑门窗洞口时，采用后塞门窗框，则要按弹好的位置砌筑。（11）在砌筑砖墙前，要先将钢筋砼构造柱的位置弹出，并把构造柱插筋处理顺直。砌砖墙时与构造柱连结处，砌成马牙槎，马牙槎应先退后进，每一马牙槎沿高度方向的尺寸不宜超过300mm。在构造柱两侧墙砌体中沿高度每隔500mm预留Φ50固定构造柱模板的空洞，该孔洞在构造柱模板拆除以后用细石砼填实。砖墙与构造柱之间要按设计及规范要求放置拉结筋。5.4.4质量标准5.4.4.1主控项目砖的品种、强度等级必须符合设计要求。砂浆品种和强度等级要符合设计要求。砌体砂浆必须密实饱满，砖砌体水平灰缝的砂浆饱满度不小于80%。外墙转角处严禁留直槎，其他临时间断处留槎的做法必须符合施工规范的规定。5.4.4.2一般项目砌体上下错缝；垛无包心砌法；每间无4皮砖的通缝。砖砌体接槎处，灰浆要密实缝，砖缝平直，每处接槎部位水平灰缝厚度小于5mm或透亮的缺陷不超过5个。预埋拉结筋的数量、长度均符合设计要求和施工规范的规定，留置间距偏差不超过一皮砖。构造柱留置位置正确，大马牙槎先退后进；上下顺直；残留砂浆清理干净。5.5钢筋工程本工程钢筋的加工、焊接和绑扎严格按照设计图纸、会审记录和国家颁布的现行施工及验收规范进行施工。钢筋的搭接长度和锚固长度要符合设计和现行规范要求。87 5.5.1钢筋的供应钢筋的质量采用双控，即从合格的供应商采购钢材，且要有出厂合格证并进行性能试验，合格后方可用到工程上。本工程所有的钢筋要严格把好质量关，在监理工程师检验认可的情况，方可进入施工现场。5.5.2钢筋的加工（1）本工程的钢筋加工采用现场加工配料的施工方法。钢筋在加工前，应做好以下工作：1）钢筋有出厂合格证，并经现场抽样检验合格；2）钢筋经除锈、调直，钢筋焊接经试验合格；钢筋加工作业棚已搭好，各种设备已就位并经调试符合有关规定，满足施工需求；3）作业人员经技术培训，熟悉操作规程，有娴熟的技术，作业人员熟悉施工图和配料单；4）管理人员已对作业人员进行口头和书面交底；5）各种规格的钢筋已按材料计划进场并堆放、标识、整齐；加工作业棚有良好的通风、照明。（2）钢筋在加工过程中应注意以下几个问题：1）按有关规范要求进行加工，加工好的半成品符合规范要求；2）先施工的，先加工，后施工的，后加工，先柱，后梁板；3）钢筋加工好后，按一根柱、一条梁、一块板的钢筋分堆绑扎，堆放整齐，一根柱、一条梁、一块板筋各设一个标牌，标牌上标明所含的各种钢筋规格、数量、形状、部位；4）异形钢筋应先放样，然后按大样加工；5）钢筋加工应尽量减少余料；余料应按指定位置堆放整齐；6）加工好的钢筋堆放场地应排水良好，避免雨水浸泡腐蚀钢筋；7）核对好钢筋钢号、直径是否与料单相符，相符后才能用于配料。5.5.3钢筋的绑扎（1）准备工作钢筋绑扎应按先柱子，后梁板的方法进行施工。钢筋绑扎前应做好以下工作：1）绑扎工具齐备，扎丝和保护层混凝土垫块准备齐全；2）已核对好钢筋半成品的钢号、直径、形状、尺寸和数量是否跟料单相符。如有错漏，及时增补；3）钢筋半成品已吊至施工部位；4）已划出钢筋位置线，偏位的钢筋已校正；5）已向工人队伍交底，并熟悉图纸和料单；6）施工顺序明确；87 7）工作面上杂物已清理干净，工作面交接完成；8）预留孔、洞已盖好，临边有安全防护。（2）钢筋绑扎1）柱子钢筋绑扎按图纸要求间距，计算好每根柱箍筋数量，先将箍筋都套在下层伸出的搭接筋上，然后立柱子钢筋，在搭接长度内，绑扎扣不少于三个，绑扣要向里。在立好的柱子钢筋上用粉笔划出箍筋间距，然后将已套好的箍筋往上移动，且宜采用缠扣绑扎。箍筋与主筋垂直，箍筋转角与主筋交点均要绑扎，主筋与箍筋非转角部分的相交点成梅花式交错绑扎。箍筋的接头(即弯钩叠合处)应沿柱子竖向交错布置。本工程柱筋接头采用绑扎搭接。根据抗震要求，柱箍筋端头应弯成135度，平直长度不小于10d(d为箍筋直径)。柱箍筋间距应按设计和规范要求加密。2）梁钢筋绑扎箍筋弯钩的叠合处，在梁中应交错绑扎，箍筋弯钩为135°。负弯矩钢筋位置要准确，梁与柱交接处，梁钢筋锚入柱内长度应符合设计要求。梁钢筋要在主筋下垫好大理石垫块，以保证主筋保护层的厚度。搭接长度的未端与钢筋弯曲处的距离，不得小于钢筋直径的10倍。接头不宜位于构件最大弯矩处。受拉区域内Ⅰ级钢筋绑扎接头的未端应做弯钩，搭接处应在中心和两端扎牢。接头位置应相互错开，有绑扎接头的受力钢筋截面面积占受力钢筋总截面面积为受拉区不得超过25%，受压区不得超过50%。绑扎接头中钢筋的横向间距δ不应小于钢筋直径d且不应小于25mm。3）板钢筋绑扎清扫模板上刨花、碎木、电线管头等杂物。用粉笔在模板上划好主筋，分布筋间距。按画好的间距，先摆受力主筋，后放分布筋。预埋件、电线管、预留孔等及时配合安装。配合其他工种安装预埋铁管件，预留洞口其位置、标高均应符合设计要求。钢筋搭接长度、位置按设计规范要求。绑扎一般用顺扣或八字扣，除外围两根筋的相交点应全部绑扎外，其余各点可隔点交错绑扎(双向板相交点须全部绑扎)。如板为双层钢筋，两层筋之间须加钢筋马凳，以确保上部钢筋的位置。绑扎负弯矩钢筋，每个扣均要绑扎。最后在主筋下垫钢筋马凳。马凳与模板接触部分应做防锈处理。为确保楼板负弯矩筋保护层厚度满足设计要求，将马凳制作成“S”形，用Φ87 8三级钢筋制作。马凳在距墙两边100mm开始放置，在负弯矩筋端部弯钩处放一排，在负弯矩筋中部放一排。沿板长度方向每1米放置一个。马凳高度为板厚减去保护层及上下钢筋直径，马凳钢筋长度为板厚加上200mm。4）楼梯钢筋绑扎在楼梯段底模上画主筋和分布筋的位置线。根据设计图纸主筋、分布筋的方向，先摆放主筋后摆放分布筋，主筋和分布筋的每个交点均绑扎，如果有楼梯梁时，先绑梁后绑板筋，且板筋要锚固到梁内。5）钢筋保护层根据设计要求，梁柱室外外侧保护层为35mm；室内梁保护层为35mm，柱保护层为30mm；外墙外侧保护层为35mm，外墙内侧保护层为25mm，地下室顶板保护层厚度为20mm，其余楼板保护层厚度为15mm。5.5.4钢筋的验收在钢筋绑扎过程中，管理人员、质检员应随时检查，发现问题及时纠正。钢筋绑扎完成后，班组首先进行自检，确认无误后，会同项目质安员和公司质检部门复检，如有问题，立即整改，整改完成后，才能填写隐蔽工程验收记录单，通知甲方、监理有关人员进行验收，由监理单位、甲方单位、施工单位三方签字盖章确认后进行工序交接，验收工作完成。结构构件中的防雷系统钢筋，按设计图纸的要求焊接连通和留出测点及接地点。5.6混凝土工程5.6.1泵送砼劳动力配备泵送砼劳动力配备见表5-1。表5-1本工程送砼劳动力配备情况序号工种人数工作内容1总负责人1全面负责砼施工工作，处理有关问题2指挥人员2负责组织指挥供料、泵送、布料浇筑3值班电工1全面负责楼照明及电器照明4机修工1负责机修（如振动棒等）5泵车操作人员2泵车操及保养6泵车辅助人员1泵车料斗倒料、清除石、杂物及回料等7架子工2布管、拆管、布料及清洗8砼工30振捣、找平5.6.2砼的泵送泵送前，应先开机用水润湿整个管理，然后送入水泥浆，使输送管壁处于充分滑润状态。泵送开始时，注意观察砼的液压表和各部位工作状态泵送应连续进行，当发生供庆脱节不能连续泵送时，泵机不能停止工作，应每隔4-5min87 使泵正、反转两个冲程，把料从管道内抽回重新拌合，再泵入管道，以免管道内拌合料结块或沉淀，同时开动料斗中的搅拌器，搅拌3-4转，防止砼离析。当泵送停歇超过45min或砼离析时，应立即用压力排除管道内的砼，经清洗干净后重新泵送。在泵送砼时，应使料斗内持续保持一定量的砼(20cm厚以上），以免吸入空气，使转换开关阀间造成砼逆流形成堵塞。在泵送时，每2h换一次水洗槽，并检查泵缸的行程，发现有变化及时调整，泵送时，应随时观察泵送效果，若喷出砼象一根柔软的柱子，直径微微放粗，石子不露出，更不散开，说明达效果很好，若出一半就散开，说明和易性不好，喷到地面时砂浆飞溅严重，说明坍落度应再小些。泵送结束后，要及时进行管道清洗，清洗可采用水洗或气洗，也就是分别用压力水或压缩空气推送海绵球或塑料球进行。5.6.3砼试块留置本工程砼采用的是商品砼，故砼的试块必须采取两次随机抽样制作，第一次在砼搅拌站，第二次在施工现场，留置组数按下面执行。（1）每拌制100盘且不超过100m3的同配合比的砼,其取样不得少于一次。（2）每工作班拌制的同配合比的砼不足100盘时,其取样不得少于一次。（3）每一现浇楼层段同配合比的砼,其取样不得少于一次。（4）每次取样留置试件的时，同条件养护试件的留置组数据实际需要确定。以上每次取样至少留置一组标准试件，每组三个试件应在同盘砼中取样制作。5.6.4砼养护本工程砼强度较高，在整个砼的施工过程中应加强砼的养护措施，防止砼产生温差裂缝或收缩裂缝。施工时可按常规养护，采用湿水养护，夏季高温，则采用草包复盖湿水养护，养护时间14天，雨期应注意及时遮盖，保护好新浇砼，砼浇筑后，当其强度达到1.2Mpa以上时，才能进行下道工序。砼养护由专人负责。5.6.5质量要求凡进入现场的原材料，水泥应检查出厂证明书，并按规定进行安定性和强度试验，贮藏期三个月以上的水泥重新核定其标号，砂石材料应符合相应的规范要求，进场时重新试验鉴定，做含泥量和压碎试验。5.6.6注意事项（1）混凝土在浇筑前，要严格执行混凝土浇捣许可证制度，严格控制混凝土的标号，由专人负责监督检查，发现问题及时纠正。（2）梁、板采用插入式震动棒震捣，混凝土浇筑的自由下落高度不得超过3.087 米，结构超高时应设斜槽下料；板表面采用平板振动器震捣。混凝土厚度为1.25倍震动棒长度分层进行，梁板同时浇筑，垂直构件连续浇筑，并避免触及模板跑位，震捣中不得漏震、欠震、少震、超震。（3）混凝土浇筑成型后，现场应根据其气候情况进行洒水养护，防止混凝土出现裂缝。（4）现浇楼梯施工要注意现浇楼梯在模板施工前，要由专人负责放大样，根据所放大样再进行模板设计，由于本工程采用了现浇楼梯，所以在楼梯模板施工中，要以楼梯板为主，定出楼梯的主轴线和水平标高。楼梯模板仍采用以木模板为主，钢管脚手架及木顶撑作支架体系。楼梯板的施工缝，定在梯板梁的1/3处，钢筋不作截断处理。（5）基础承台地梁的混凝土浇筑方式要注意基础地梁、承台的混凝土方量较大，同时保证其连续施工，不留施工缝，浇筑时将投入一台砼输送泵，按照各构件短边斜向分层浇筑，再逐步向长边推进的浇筑方式布设泵管，如图5-1示。泵管布设位置及砼行进方向图5-1泵管布设位置及砼行进方向示意图施工时砼流淌线较长，为保证砼充分振捣密实，在一条振捣线上，可人同时振捣。（6）砼的泌水控制由于基础地梁施工时，面积较大且采用泵送砼，水灰比大，这样在浇筑过程中砼成型表面有大量积水，对于泌水控制，结合垫层施工时留下的排水坡及排水沟进行引导。具体措施如下：1）对于表面砼成型时的泌水，砼收浆整平时应将泌水用刮杆赶向施工处，顺着砼流淌坡度流向基坑底面，通过垫层上留设的坡度或排水沟排至坑外。2）对于整个砼表面在初凝成型时，局部泌水或积水，可用铁板或小勺利用小桶直接盛装，排至坑外。3）砼表面应整平搓毛。具体施工时，可用水准仪在四周模板上打上标记，采用尺量控制。5.6.7砼施工中应注意其它问题（1）首先，在施工前对所使用的原材料进行试验，并根据原材料进行砼试配，以确定砼配合比；在砼搅拌时，设专人监督检查，把好原材料质量关，并严格按砼配合比上料，确保砼强度符合设计要求。87 （2）根据施工现场一次性砼浇筑量及砼输送泵台数，合理调配砼搅拌车，保证搅拌站砼能满足施工现场浇灌的进度要求。（3）为防止砼堵塞输送泵管，在砼输送前，应先用同配合比一致的水泥砂浆润滑管道。（4）砼工在拆除管道时，管内砼严禁乱倒形成局部冷缝，应搬至振捣处进行处理，同时搬移管道或其它机具时，应在固定的夹板通道上行走，禁止成挪乱扔撞击钢筋，以免发生钢筋松绑或位移等不良现象的发生。（5）在浇筑砼时，如遇大雨，应及时对未凝固的砼采取覆盖遮雨措施，防止砼水泥砂浆的流失，对未成型的砼应振捣密实。5.7脚手架工程本工程结构施工采用双排φ48钢管扣件落地式外脚手架，室内装饰工程采用工具式脚手架。外墙装饰工程使用结构施工用的双排外脚手架。脚手架材料必须经过检测合格，并按规定要求进行搭设。5.7.1构造要求纵向水平杆应水平设置，长度不宜小于跨，其接头应用对接扣件连接，两根相邻纵向水平杆的接头不应设置在同步、同跨内，两个相邻接头应错开的距离不小于500mm，且各接头中心距立柱轴线的距离应小于1/3跨度。如采用搭接，搭接长度不应小于1m。且用不少于3个旋转扣件固定。当使用木脚手板时，双排脚手架的横向水平杆的两端应用直角扣件固定在纵向水平杆上；单排脚手的横向水平杆，一端用直角扣件固定在纵向水平杆上，另一端插入墙内不少于180mm。木脚手板应采用三支点承重，当长度小于2m时可两支点承重，但应两端固定。宜平铺对接，对接处距横向水平杆的轴线应大于100mm、小于150mm。竹笆脚手板的主筋应垂直于纵向水平杆、应对接平铺，四个角用18号铅丝固定在支承杆上。立柱应设置纵、横向扫地杆（离地面很近的纵，横向水平杆），用直角扣件固定在立柱上，纵向扫地杆轴线距底座下皮不应大于200mm。立柱接头除顶层可用搭接外，其余均必须用对接扣件连接，对接扣件应交错布置，两根相邻立柱接头个应在同步内，左右两个相邻接头在高度方向应至少错开500mm。且各对接头中心距纵向水平杆轴线小于1/3步距。搭接者搭接长度不小于1m，，至少用2个旋转扣件固定，扣件间距不小于800mm。双立柱中付立柱的高度不应低于3步，钢管长度不小于6m。87 立柱必须用连墙件与建筑物连接，连墙件间距如表5-2所示。表5—2连墙件间距表脚手架类型脚手架高度（m）垂直间距（m）水平间距（m）双排≤50≤6（3步）≤6（3跨）＞50≤4（2步）≤6（3跨）每个连墙件抗风荷载的最大面积应小于40m2。连墙件宜靠近中心节点设置，偏离的最大距离应小于300mm。连墙件需从底步第一根纵向水平杆处开始设置，可呈梭形、方形、矩形布置。5.7.2搭设要求为保证脚手架搭设过程中的稳定性，必须按施工组织设计中规定的搭设顺序进行搭设。脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步。每搭完一步脚手架后，应按规定校正立柱的垂直度、步距、柱距和排距。搭设立柱时，不同规格的钢管严禁混合使用。底部立杆需用不同长度的钢管，使相邻两根立柱的对接扣件错开至少500mm。竖第一节立柱时每6跨临时设一根抛撑，待连件安装后再拆除。搭至有连墙件处时、应立即设置连墙件。对于纵向水平杆的搭设，除满足构造要求外，对于封闭型外脚手架的同一步纵向水平杆，必须四周交圈，用直角扣件与内外角柱固定，纵向水平杆应用直角扣件固定在立柱内侧。横向水平杆的搭设除满足构造要求外，对于双排脚手架具靠墙一端至墙装饰面的距离应小于100mm；对于单排脚手架，横向水平杆不应设置在设计上不允许留脚手眼的部位。扣件规格必须与钢管外径相同。钢管脚手架搭设要点。脚手架各杆件的间距和布置应按施工方案的规定进行搭设，其具体要求如下。立杆垂直度偏差不得大于架高的1／200，相邻两根立杆的接头应错开50cm，并力求不在同一步内，顶端冒出脚手板面，不得大于12cm。横杆在每一面脚手架范围的纵向水平高低差不宜超过3cm，同一步外横杆的接头应相互错开，不宜在同一跨间内。脚手架各杆件相交伸出端头，均应大于10cm，防止杆件滑脱。扣件的安装及注意事项：开口朝向，用于连接横杆的对接扣件，开口应朝架子内侧，螺栓向上，避免开口朝上，以防雨水进入。拧紧程度：装螺栓时应注意将根部放正和保持适当的拧紧程度，一般要求扭力矩控制在4－5KgM为宜，最大不得超过6KgM。5.8模板工程87 模板工程采用现场预制，在现场各施工段设置模板加工区域，并采用组合式木工棚进行搭设。模板加工采用机械配合人工的方式进行，施工过程中严格按照木工操作规程进行作业。现浇基础模板采用复合木模板木支撑，构造柱模板采用组合钢模板木支撑，钢管固定系统，并在墙体砌筑完成后进行支设。基础梁、单梁连续梁和过梁采用复合木模板木支撑，圈梁采用组合钢模板木支撑，平板采用复合木模板木支撑。模板接缝处采用海绵条封堵的方式进行处理，以防止混凝土在浇筑时发生跑浆现象。5.8.1模板安装要求（1）本工程模板主要采用复合木模板，整体支撑系统采用钢管脚手排架。施工时使用平整、无扭曲的模板，在安装前，操作人员应先熟悉图纸及模板组拼图，并按照组拼图放样下料，要求尺寸准确、拼装简易，安装时应拼接平整、接缝严密、接缝处不应漏浆。模筑砼的自重和侧压力，以及在施工过程中所产生的活荷载，注意钢模使用前要涂刷隔离剂，对油质类等影响结构或妨碍装饰工程施工的隔离剂不能采用，严禁隔离剂沾污钢筋及砼接槎处。模板的缝隙采用海绵或油毡填堵，以免砼浇注时漏浆。（2）现浇板施工时要注意模板的平整度，梁板交接处接缝要严密，安装上层模板及其支架时应符合下列规定：①下层现浇板应具有承受上层荷载能力或加设支架支撑；②上层支架的立杆应对准下层支架的立杆，并铺设垫板。同时还注意厨房、卫生间等低于楼面部分模板的标高；预埋件和预留洞位置。（3）固定在模板上的预埋件和预留孔洞均不得遗漏，安装必须牢固，位置准确。支设柱模时，一定要按图纸及规范要求，留设墙体拉结钢筋，拉结钢筋可采用穿模固定或用100长大直径钢筋头预埋在柱模内侧箍筋外侧，但必须绑扎牢固，位置准确，并留出明显记号便于查找。楼板跨度大于4m时模板要起拱，起拱数为跨度的1‰～3‰。（4）模板撑好后，先由班组长进行自检。自检完毕由质量员负责进行模板的轴线、标高、垂直等、截面尺寸、支撑牢固度的复核，并作好书面记录。（5）模板每周转一次均应铲除表面残余混凝土，涂刷脱模油后方可继续使用，发现有变形或损坏的，应及时进行修整。（6）全面检查：模板安装完成后，检查每道梁、柱边是否平直，检查扣件、螺栓紧固程度，检查模板拼缝是否严密，柱子、梁截面尺寸、支撑结构是否符合要求等。浇灌混凝土时应设专人看管模板，处理漏浆、跑模、松动等问题。5.8.2施工工序5.8.2.1柱模的拼装流程选择15mm厚的夹板，其施工流程如下：施工准备（模板的优化组合配置）→模板的选择→柱模的支撑系统的搭设→87 模板拼装→模板加固、较核→浇砼→拆模→清理→再周转使用。5.8.2.2梁、板模板的施工顺序具体施工顺序为：梁底模→板模→梁侧模→梁板拼缝处理。对大于700以上的梁在梁的中部加一根对拉螺栓。5.8.3操作工艺5.8.3.1安装模板（1）板模板本工程模板采用胶合板支模，施工顺序为：按承重架要求搭设满堂红架子→用水准仪抄平→调节支架顶部标高→上水平杆→安装板底水平支撑钢管并加固→安装大模板→清理、找补、验收钢管铺设要均匀，模板与梁侧模要连接紧密。模板铺完后，测量校正模板标高，并经常检查，保证模板完整牢固。所有模板四角接缝处，均在模板侧面粘贴海绵条并在模板连接时夹紧，梁、板底模板接缝处，用胶带连接，以防漏浆。板及其支架支设一定要合理并安、拆方便，具有足够的承载能力、刚度和稳定性，能可靠地承受新浇梁、板中各种预埋管、预埋件严格按图纸要求埋设，定位要准确并与结构筋焊接。（2）楼梯模板楼梯模板施工前应根据实际层高放样,先安装平台梁模板,再安装楼梯底模板,然后安装楼梯外帮侧模板，外帮侧板应先在其内侧弹出楼梯底板厚度线,用套板画出踏步侧板位置线,钉好固定踏步,侧板的挡木。梯步高度要均匀一致，特别要注意最下步及最上步的高度，必须考虑到楼面装修厚度，防止由于装修层厚度不同形成梯步高度不协调。（3）柱模板构造柱采用胶合板和木方支模，在距楼板300mm高加固一道，然后每隔500mm加固一道。模板支设要牢固，严禁发生胀模现象。在砌墙时在构造柱两侧墙体上按须加固部位预留孔洞，以加固柱模板。（4）梁模板梁模板采用胶合板模板，钢管脚手架支撑系统，配以木方固定。其竖向支柱间距为1m，纵横方向的水平拉杆的上、下间距1.5m左右，距地20cm设置一道扫地杆。绑扎梁钢筋，经检查合格后并清除杂物，安装侧模板，并固定。5.8.3.2拆除模板执行拆模申请制度，并有拆模混凝土试验报告。梁、板模板，可根据强度发展情况，先拆侧模，后拆顶板模板。模板拆除时，应根据现场留置的同条件养护试块的强度决定，底模，阳台等悬挑构件须等强度达到100%87 方可拆除，现浇板须待强度达到75%方可拆除；侧模拆除应不致引起砼表面缺棱掉角，同时应做到：上层楼板浇砼时，下层梁板的模板支撑不得拆除，再下一层的模板须保留一部分。5.9卷材防水工程涂刷防水层的基层表面，应将尘土、杂物清扫干净，表面残留的灰浆硬块及突出部分应刮平、扫净、压光；阴阳角处应抹成圆弧或钝角。基层表面应保持干燥，含水率不大于9%，并要平整、牢固、不得有空鼓、开裂及起砂等缺陷。突出地面、墙面的管根、地漏、排水口、阴阳角、变形缝等处易发生渗漏的部位，应做完附加层等增补处理；刷完底胶后，经检查验收办理完隐蔽工程验收。防水层施工所用的各类材料、基层处理剂、着色剂及二甲苯等均为易燃物品，储存和保管要远离火源，施工操作时，应严禁烟火。5.9.1施工准备涂刷防水层的基层表面，应将尘土、杂物清扫干净，表面残留的灰浆硬块及突出部分应刮平、扫净、压光；阴阳角处应抹成圆弧或钝角。基层表面应保持干燥，含水率不大于9%，并要平整、牢固、不得有空鼓、开裂及起砂等缺陷。突出地面、墙面的管根、地漏、排水口、阴阳角、变形缝等处易发生渗漏的部位，应做完附加层等增补处理；刷完底胶后，经检查验收办理完隐蔽工程验收。防水层施工所用的各类材料、基层处理剂、着色剂及二甲苯等均为易燃物品，储存和保管要远离火源，施工操作时，应严禁烟火。防水层施工不得在雨天、大风天进行，严冬季节施工的环境温度应不低于+5℃。5.9.2施工工艺5.9.2.1基层清理涂膜防水层施工前，先将基层表面的尘土、砂粒、砂浆硬块等杂物清扫干净，并用干净的湿布擦一次。5.9.2.2基层质量要求涂刷防水层的基层表面，不得有凹凸不平、松动、空鼓、起砂、开裂等缺陷，含水率应不大于9%。涂刷底胶（相当于冷底子油）。配制底胶，先按产品说明书将各组分配合搅拌均匀；配制时要看情况而定，不宜过多。涂刷底胶：将配制好的底胶混合料，用长把滚刷均匀涂刷在基层表面，涂刷量为0.15-0.20Kg/m2，涂后常温在4h以后，手感不粘时，即可做下道工序。87 5.9.2.3防水层施工严格按照产品说明书进行配制，其配合比计量要准确，并必须用电动搅拌器强力进行搅拌。突出地面、墙面的管根、地漏、排水口、阴阳角、变形缝等细部薄弱环节，应在大面积涂刷前，先做一布二油防水附加层，底胶表干后将纤维布裁成与管根、地漏等尺寸，同形状并将周围加宽20cm的布，套铺在管根等细部，同时涂刷涂膜防水材料，常温4h左右表干后，再刷第二道防水材料；24h实干后，即可进行大面积聚氨酯防水层施工。第6章现场文明施工及标准化工地管理6.1建立健全文明施工管理机构为保证现场文明施工目标的实现，公司成立以主管经理为组长的公司文明工地创建领导小组，负责本工程文明施工的监督、检查、督促、协调工作。工地成立以项目经理为首的文明施工领导小组，全面实施施工现场的文明施工管理工作，并组织职工学习国家、省、市有关的法规及政策性文件。6.2落实责任制结合本工程实际,措施落实,责任到人,有检查有考核，以提高项目部创建文明工地的积极性。针对现场实际情况划分几个区域，每个区域设一负责人。定岗定人，确保实施。6.3具体实施行为（1）按照文明工地要求进行工地围墙、施工用房、场内道路硬化等临时设施的施工，使工地成为文明的窗口。（2）创建“济南市标准化示范工地”工地。实现安全文明型、卫生环保型工地，施工现场硬化、净化、美化、绿化、亮化。将本工程的工地建成卫生清洁、环境优美的标准化工地。（3）采取切实可行的措施治理噪声污染。例如选择低噪声机械；在搭设搅拌机棚时采用隔音材料，最大限度的降低噪音，尽最大努力不因施工影响周围单位的正常生产。（4）建筑垃圾、污水有组织排放。（5）不在现场焚烧有毒、有害物质。87 （6）安排专人每天两次对施工现场洒水清扫，水泥存放在库中，卸运时轻拿轻放，保证施工现场无扬灰、无粉尘。（7）施工现场使用清洁能源，减少环境污染，保证施工现场与周围环境和谐统一。（8）严格按照总平面图布置现场施工机具，材料堆放，临时水、电线路要严格按照现场施工总平面图布设，未经同意，不得随意变更。施工现场各种料具按施工平面布置图指定位置存放，并分规格码放整齐、稳固，做到一头齐，一条线，砖、砌块成丁成行，高度不超过1.5m，砂、石和其它散料应成堆，界限清楚，不得混杂，标识明确。并且不准占用施工道路和作业区。（9）现场材料堆放要规整1）施工现场材料保管，应依据材料性能采取必要的防雨、防潮、防晒、防火、防爆、防损坏等措施，贵重物品、易燃、易爆和有毒物品要及时放库，专库专管，加设明显标识，并建立严格的领退料手续。2）各项施工操作要做到活完料净场地清，现场内按平面图的位置设立垃圾站,并及时集中分拣、回收、利用、清运，施工现场节约用水用电，消灭长流水长明灯现象。3）施工现场严格实行限额领料，领退料手续齐全，进出场材料要有严格的检验制度和必要的登记手续，并建立健全材料节约台账。4）施工垃圾的垂直吊运，应采用专用垃圾吊斗，严禁凌空抛撒，施工垃圾经分拣后及时外运。（10）坚持文明施工施工现场主要干道及加工区硬化，现场设排水沟，道路畅通，不得存在污水，做到工完场清，现场设有男女厕所，设专业人清扫，消毒。生活区及食堂按照《淄博市建设施工现场卫生管理暂行条例》和《卫生防疫法》设置，设淋浴间及文化娱乐室。设二人负责全区卫生工作。1）生活区周围要保持卫生，无污物，污水，生活垃圾集中堆放，及时清理。伙房内外要整洁，炊具、用具必须干净，无腐烂变质食品。伙房要设专人负责，统一管理、严格执行食品卫生法和食品卫生的管理规定，建立食品卫生管理制度，办理卫生许可证。炊事人员要有身体健康证，并定期查体。伙房内外整洁，炊事用具干净，不食腐烂变质食品。操作人员上岗必须穿戴整洁的工作服并保持个人卫生。食堂、操作间、仓库要做到生熟食分开操作和保管。有灭鼠、防蝇措施，做到无蝇、无鼠、无蛛网。施工现场供应开水，饮水器具要卫生。2）施工现场厕所要按规定采取冲水和加盖措施，及时打药，防止蚊蝇孽生。3）施工机械摆放整齐，运转灵活，机身洁净。4）做好“门前三包”87 加强施工现场进出车辆的管理，现场设简易车辆清洗台，进出的车辆冲洗干净，保证施工车辆不带土、泥上公路。第7章降低工程造价的主要措施接到本工程招标文件以后，我公司对标书内容及工程实际情况进行了认真的分析和研究，对影响工程造价的因素一一进行了分析，制定了一系列控制工程造价的措施以降低业主的投资。7.1技术方面（1）通过会审或过程变更的形式，把设计与实际可能不相符的地方，采取有效措施，如采用质优价廉的材料代替或低价的施工方法，降低工程造价。（2）优化钢筋下料方案，减少钢筋短头，避免浪费。（3）准确进行模板翻样，增加模板周转次数，降低模板、钢管等摊消费用。（4）提高测量放线和标高引测精度，避免由于误差而引起工程成本的增加。（5）狠抓工程质量、降低质量成本，避免返工损失。7.2施工方面（1）改善劳动组织，按专业分项，合理使用劳动力，妥善安排施工工艺，避免窝工浪费。（2）开展劳动竞争、提高劳动效率，降低其它配套成本。（3）劳务费用切块承包，压缩非生产用工和辅助用工，减少用工成本支出。（4）做好进度网络计划管理，加快进度，降低成本投入时间。（5）做好现场半成品，成品的保护工作，避免损失。7.3安全方面（1）确保安全生产，杜绝安全事故的发生，节约医疗及劳保费用的支出。（2）做好消防、防火管理工作、杜绝火灾损失。（3）抓好文明、卫生工作，既减少了清理人工、又避免了材料浪费。7.4实行强制式机械管理（1）加强机械设备的定期、定项目强制保养，统一建档，电脑储存，跟踪监测、按月报表、依凭数据、预测故障、发现问题、及时排除。（2）做好机械设备的合理调度使用，节约台班费用。87 （3）提高机械设备的使用率，降低机械设备成本。7.5采用独特的物资供应与管理模式（1）建立以仓库为中心的多层次管理方式，根据物资的最低、最高储备量求出物资的最佳订购量，制定出既合理又经济的计划，努力避免物资积压，尽量加速流动资金周转。（2）建立完整的采购程序，采用多种采购合同，根据不同情况在采购中分别运用不变价格、浮动价格和固定升值价格签订供货合同，降低材料采购成本。（3）合理计划现场材料堆放与保管，减少二次搬运、运输与保管损失。（4）做好进场材料的验收工作，实行“限额领料”制度，避免材料浪费、流失。（5）做好周转材料的回收利用，节约周转材料摊销成本。（6）做好现场材料使用管理，做到工完料清，工完场清。（7）搞好门卫管理，防止材料等流失。7.6加强成本管理（1）成本管理是项目管理中的一项重要工作，也是控制工程造价的重要环节。为此，我公司将着重作好这方面的工作，主要采取分阶段考核的措施，例如基础阶段、主体结构阶段等，其中，每个阶段又要控制各分项工程的成本。（2）审核各项成本费用，控制成本支出。（3）根据施工需要，平衡调度资金、控制资金使用。7.7利用现代化办公手段，提高工作效率在工程建设中，利用电脑进行成本预测控制、材料采购管理，机械设备管理，工程质量管理等等，提高工作效率。利用计算机进行辅助管理，以提高工作效率，保证工程质量，同时达到对现场施工的动态管理，随时调整计划，周密安排劳力和材料计划，最大限度地减少人员的窝工和材料的浪费。在保证质量的前提下提前完工，使业主的投资效益早日回收。7.8优化施工组织设计87 本工程若我公司有幸中标，我们将进一步进行优化和细化工作，编制出技术上先进、工艺上的施工方案，并均衡地安排各个分项工程的进度。按照平面流水、作业的作业原则，合理地确定工程施工网络进度计划，保证工作面不闲置，工序作业不间断，土建和安装各班组协调有序地作业，最终达到降低工程造价的目的。第8章工程质量回访及保修措施8.1公司承诺我公司承诺，对所施工的建筑工程，实行工程质量终身负责制。发扬我公司“用户是上帝”的文化理念，创造良好的社会信誉。8.2订立保修合同工程竣工正式交付使用前，按要求和用户签定保修合同，并根据工程合同的有关条款要求，向用户提供建设工程修理通知书和工程使用说明书。8.3建立保修机构公司下设保修管理机构，由主管经理领导，技术处负责措施制定，公司安质处负责信息传递及监督管理，由负责本工程施工的项目部设保修队具体承担保修任务。设专线保修电话，并将保修电话号码通知甲方及质量监督站。8.4质量回访、保修（1）做好竣工工程的质量回访管理工作，建立工程回访制度，工程竣工的第一年内，工程正式交付后，每月回访一次；同时每季度加访一次。第二年起，每半年回访一次。公司安质处要编制详细的工程质量回访计划，并下发到有关单位。（2）在回访过程中要积极征求用户对工程质量、使用功能等方面的意见和要求，回访人员要填好质量回访记录，并将记录归档保存。（3）通过回访，如发现工程确实存在质量缺陷，必须在5日内组织公司有关部门及人员，对质量缺陷进行复查，找出产生缺陷的原因和责任人。同时对缺陷进行认真的修理，并对责任人进行处罚。对在保修期内存在的质量问题，及时进行维修，保证不影响使用，并承担全部维修费用。上述行为结束后，由公司安质处、用户、项目部共同对维修效果进行验收，填写维修单备案。（4）保修期内如发生不属施工原因造成的质量问题，我单位将依照“先维修、后责任”的原则，将积极进行维修，保证用户满意。（5）保修期结束后，只要使用单位或用户找到我们，都要热情主动上门服务，保证用户满意。87 结论本设计通过对中海重庆·江北城C地块5#楼住宅楼商务标和技术标的编制，认识和掌握了投标书的编制，明确了投标书编制的过程，明确了投标书编制所包括的各项工作，并对编制过程中遇到的相关问题进行了探讨和解决。通过对投标书商务标的编制，掌握了工程量清单计价的方法，熟悉了福莱一点通套价软件的使用。通过对投标书技术标的编制，设计得到该工程项目的施工组织设计方案。根据收到的中海重庆·江北城C地块5#楼住宅楼工程招标书及研究招标文件的投标须知、合同条件、技术规范、图纸及其他有关文件，遵照《中华人民共和国招投标法》，经计算总预算价为3697337.46元，工程从2012年7月1日开始到2013年11月30日竣工，总工期为480天。工程质量保证达到国家验收合格标准，创建安全文明工地。工程从人、材、机各方面采取措施降低成本，例如本工程实行工程项目经济奖罚承包责任制来降低成本；在材料管理上降低成本；在工程量的计算方面降低成本，根据合同及总进度计划预测制定资金使用计划合理使用资金。在保证质量、工期的基础上采用以上措施来降低成本。87 致谢经过半年的忙碌和工作，本次毕业设计已经接近尾声，作为一个专科生的毕业设计，由于经验的匮乏，难免有许多考虑不周全的地方，如果没有导师的督促指导，以及一起的同学的支持，想要完成这个设计是难以想象的。在这里首先要感谢我的指导老师郭海滨老师。郭老师平日里工作繁多，但在我做毕业设计的每个阶段，从外出实习到查阅资料，设计草案的确定和修改，中期检查，后期详细设计，等整个过程中都给予了我悉心的指导。我的设计较为复杂烦琐，但是郭老师仍然细心地纠正错误。除了敬佩郭老师的专业水平外，他的治学严谨和科学研究的精神也是我永远学习的榜样，并将积极影响我今后的学习和工作。其次要感谢中建三局一公司（集团）有限公司给我这次设计的有关资料和图纸。我要感谢我的爸爸妈妈，他们不仅给了我经济上的支持，为我完成本设计提供了必不可少的条件，还给了我莫大的关怀和精神上的支持，再次深表感激！不仅感谢您们对我毕业设计的支持，更要感谢您们多年来的养育之恩，是您们多年来呕心沥血把我养育成人才是我有了今天的成就。最终感谢我的母校—电子工程职业学院对我的大力栽培！87 参考文献[1]黄伟典.建设工程计量与计价（第二版）[M].北京:中国环境科学出版社,2009[2]重庆建设厅.重庆建筑工程工程量清单计价办法[M].北京:中国建筑工业出版社,1999[3]张莹.招标投标理论与实务[M].北京:中国物资出版社,1999[4]刘伊生.建设工程招标投标与合同管理[M].北京:机械工业出版社,2002[5]禄平.电气安装工程造价[M].北京:机械工业出版社,1986[6]管锡珺，张秀德.安装工程预算与应用[M].北京:中国电力出版社,2005[7]建筑工程工程量清单计价规范（GB50500—2008）[8]余敏.出版集团研究[M].北京:中国书籍出版社,200187'
