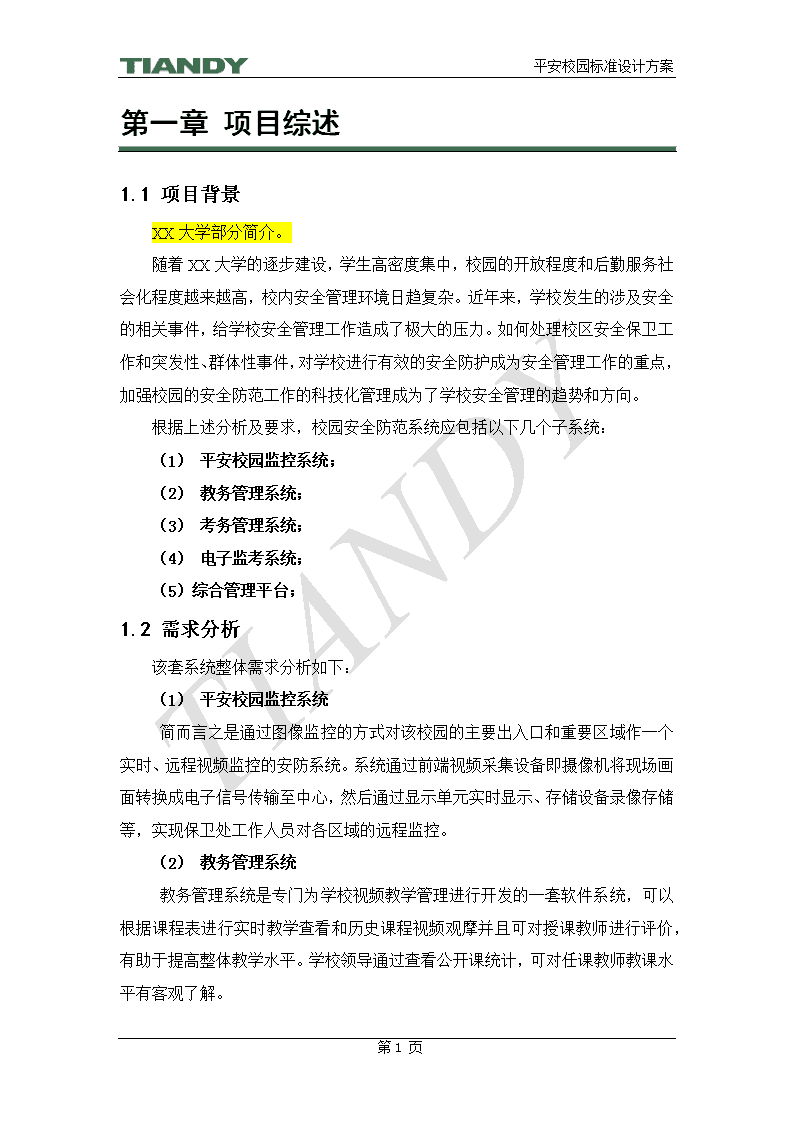

'平安校园标准设计方案0 平安校园标准设计方案第一章项目综述1.1项目背景XX大学部分简介。随着XX大学的逐步建设，学生高密度集中，校园的开放程度和后勤服务社会化程度越来越高，校内安全管理环境日趋复杂。近年来，学校发生的涉及安全的相关事件，给学校安全管理工作造成了极大的压力。如何处理校区安全保卫工作和突发性、群体性事件，对学校进行有效的安全防护成为安全管理工作的重点，加强校园的安全防范工作的科技化管理成为了学校安全管理的趋势和方向。根据上述分析及要求，校园安全防范系统应包括以下几个子系统：（1）平安校园监控系统；（2）教务管理系统；（3）考务管理系统；（4）电子监考系统；（5）综合管理平台；1.2需求分析该套系统整体需求分析如下：（1）平安校园监控系统简而言之是通过图像监控的方式对该校园的主要出入口和重要区域作一个实时、远程视频监控的安防系统。系统通过前端视频采集设备即摄像机将现场画面转换成电子信号传输至中心，然后通过显示单元实时显示、存储设备录像存储等，实现保卫处工作人员对各区域的远程监控。（2）教务管理系统教务管理系统是专门为学校视频教学管理进行开发的一套软件系统，可以根据课程表进行实时教学查看和历史课程视频观摩并且可对授课教师进行评价，有助于提高整体教学水平。学校领导通过查看公开课统计，可对任课教师教课水平有客观了解。第85页 平安校园标准设计方案（1）考务管理系统考务管理系统是在标准化考场建设的其基础上针对学校实际应用需求专门开发的一套考务信息管理平台。通过数据导入校级监控平台，用户不仅可以通过实时监控子系统监控各教室的情形，而且能够同步显示各教室考试信息以及该教室所有考生的信息，即用户在选择某个教室之后，可以自动列出在该教室参加考试的考生列表和考生个人信息，还可以根据需要显示考生信息。还可以添加考务预案，针对不同的突发情况做出及时的预案处理。（2）电子监考系统在《国家教育考试网上巡查系统技术规范标准》的指导下，采用SIP网关、流媒体、RTP/RTCP等先进技术，实现同上级网上监考巡查系统间的无缝联接，对监控与巡查系统的前端和后端设备进行全面有效的管理，能将系统内部、子系统之间、系统与系统之间有机地连成一体，构建成统一的网络多媒体综合巡考信息服务平台。（5）综合管理平台平安校园系统综合管理平台是以视频图像应用为手段能有效结合数据关联分析、智能图像分析等技术手段实现对系统信息的比对、判断以及联动控制操作，集多种管理手段、分析处理手段于一体，最大程度地提高视频监控的作用和效率，提升学校整体安防技术水平。1.1设计原则本系统的总体设计应根据国家、地方相关法规、技术标准规范的要求，立足XX平安校园的实际情况，秉着积极消化吸收国内外先进经验和技术，安全可靠、节俭实用、便于扩展和管理维护的原则进行。本次建设遵循的原则：1)可靠性系统应具有完善的智能网管功能，如故障自动检测、系统自动恢复等功能，方便管理维护人员及时了解设备状况，及早发现、消除系统隐患。2)集成性实现视频与报警，教务管理，考务管理，等多个子系统无缝对接，在一个平台统一集成管理控制，资源共享第85页 平安校园标准设计方案1)经济实用性按照实用性的原则，整个系统以实用、操作方便、简洁、性能高效为原则，既满足快速反应的特点，又满足相关监控人员的信息采集处理备案的功能。2)标准化及兼容性兼容国内主流视频设备，支持安防周边设备协议，解决不同品牌与新旧设备之间兼容问题。3)可维护性设计要通用化、模块化，具有自诊断能力，尽量降低维护工作量及难度4)可扩充性和开放性开放性的标准体系，遵循规范的通用接口标准，模块化结构5)方便性操作界面简单化，监控中心可以对各节点进行网络指导。所有操作采用中文菜单选择，中文提示，可以使用鼠标，键盘，专用功能键等进行相关的操作。6)系统安全性对系统采取必要的安全保护措施，防止病毒感染、黑客攻击，防雷击、过载、断电和人为破坏，具有高度的安全和保密性。1.1设计规范GB4943-2001信息技术设备的安全GB8898-2001音频、视频及类似电子设备安全要求GB16796-1997安全防范报警设备安全要求和试验方法GB17859-1999计算机信息系统安全保护等级划分准则GB50057-1994建筑物防雷设计规范GB50198-1994民用闭路监控电视系统工程技术规范GB50348-2004安全防范工程技术规范GA308-2001安全防范系统验收规则GA/T74-2000安全防范系统通用图形符号GA/T75-94安全防范工程程序与要求GA/T367-2001视频安防监控系统技术要求第85页 平安校园标准设计方案GA/T368-2001入侵报警系统技术要求GA/T379-2002报警传输系统串行数据接口的信息格式和协议GA/T388-2002计算机信息系统安全等级保护操作系统技术要求GA/T388-2002B计算机信息系统安全等级保护管理要求GA/T390-2002计算机信息系统安全等级保护通用技术要求YD/T1171-2001IP网络技术要求--网络性能参数与指标RFC3261SIP：会话初始协议RFC2327SDP:SessionDescriptionProtocolISO/IEC-13818-1(2000edition)MPEG音视频封装标准ISO/IEC-14496-2MPEG4视频编码标准ISO/IEC-11172-3MPEGLayerⅡ音频编码标准第85页 平安校园标准设计方案第一章系统解决方案1.1系统总体设计本方案将根据校园的不同防范区域按照相应的视频资源需求，结合天地伟业自身的专业特点，此次平安校园规划平安校园系统、教务管理系统、考务管理系统、电子监考系统四个子系统，并通过建立综合安防管理平台将各个安防子系统统一到平台进行集中管理。考虑到项目设计的定位及数字化视频产品的成熟与发展，本设计视频监控系统采用高清网络架构，前端摄像机采用纯高清设备，传输采用基于校园局域网的网络传输、并由NVR进行本地存储，传输至中心对关键报警数据进行二次存储。系统主要对校园内各个场所包括周界围墙、出入口、主干道、办公楼、教学楼、学校活动大厅、图书馆、电梯厅及电梯等进行全方位立体式监控；录像等；教务管理系统前端主要通过高清枪机以及拾音器对教学录像进行采集，通过局域网传输至监控中心，通过综合管理平台实现信息管理以及资源共享，主要包含以下内容：教师信息管理、班级信息管理、课程信息管理等功能；考务管理系统结合电子监考前端视频采集以及综合管理平台实现对参考学生信息记录，考试查询，学院考试录像回放下载等功能；电子监考系统：在《国家教育考试网上巡查系统技术规范标准》的指导下，采用SIP网关、流媒体、RTP/RTCP等先进技术，实现同上级网上监考巡查系统间的无缝联接，对监控与巡查系统的前端和后端设备进行全面有效的管理，能将系统内部、子系统之间、系统与系统之间有机地连成一体，构建成统一的网络多媒体综合巡考信息服务平台整套系统架构图如下：第85页 平安校园标准设计方案第85页 平安校园标准设计方案1.1系统详细设计1.1.1平安校园系统1.1.1.1系统设计1.1.1.1.1监控系统1.1.1.1.1.1整体设计第85页平安校园标准设计方案XX大学此次监控点遍布学校各个点位，包括行政楼、学术交流中心、院系教学楼、公共教学楼、图书馆、会堂、学生宿舍、学生食堂等地。因此需要我们进行光纤链路的敷设，光纤到位之后我们可以直接将前端各个点位通过网络进行汇聚，并统一传到监控中心。1)树形分布前端信号摄取部分是整个系统的“眼睛”，它把监视的内容转成图像信号传送至控制中心的显示系统，摄像部分的好坏及它产生的图像信号质量将决定整个系统的质量。信号传输部分是视频图像和数据的传输通道，是整个系统功能模块实现的重第85页 平安校园标准设计方案要桥梁。中心控制部分是整个系统的“心脏”和“大脑”，是实现整个系统功能的指挥中心，包括图像显示、视频记录、前端控制、报警处理、系统级联、远程访问、系统管理等等内容。1)数字接入前端：前端高清设备先通过嵌入式硬盘录像机存储，并根据距离由网络或者光纤上传输上一级监控中心，通过光纤将各个前端串联起来加上交换机组成大的光纤专网，这样能够保证大量的点数的带宽以及系统的稳定后端：领导通过网络来监看控制各个前端点。2)三级管控从管控方式来讲，将XX大学校园监控系统分为三级管控中心：各个监控子系统进行本地管辖区域内视频的统一录像存储管理，监控中心接收公共区域前端视频，并进行管理和控制，在整个系统中具有最高权限，并能够调用各监控子系统内的图像观看管理权限。领导客户端负责对学校内前端的视频信号进行和控制和浏览。XX大学新校区监控报警系统框架结构图如下所示：第85页 平安校园标准设计方案第85页 平安校园标准设计方案1.1.1.1.1.1监控部署室外：Ø学校出入口：学校门口是学校的重点监控区域，主要监控对象是进出学校人员，以及车辆，兼顾学校门口治安。需要全天候高清晰进行监控录像。因而建议采用高清红外高速球，对出入口的状况进行整体把握。同时根据现场需要考虑补光。Ø主要道路：为实现校园无死角全覆盖，因而在校园的主要道路平均分布了监控点，一般道路安装有路灯，但只是起到道路照明的作用，在摄像机监控要求的补光还有差距，因而需要采用红外补光，以看清夜间过往人员的面部特征，同时对于突发事件地点的不确定性，因而需要采用球机，以实现360度以及至少18倍变焦操作。Ø广场监控：广场监控属于空旷场合，需要大面积远距离监控，补光效果不会很强，因而需要采用高清红外高速球。Ø楼宇监控：楼宇室外监控主要以教学楼、实验楼、行政楼等的楼宇间空场地，以及楼宇出入口，面积相对不大，监控区域较为集中，并且白天人员的流动性很大，活动复杂，因而建议采用高清灵动云台，进行360度全面监控。室内：Ø教学楼/宿舍楼楼梯口：楼梯口监控是宿舍楼监控的重点区域，是楼层间监控区域隔离的场合，因而要对进入学生宿舍走廊的学生进行监控录像，防止盗窃以及非法嫌疑人员进入，建议采用高清红外一体机。Ø教学楼/宿舍楼走廊：宿舍楼每楼层走廊需要在其两侧安装高清红外半球摄像机或者高清红外一体机，目的有两个：一是监控走廊治安，防止有打架斗殴事件发生，以提早发现制止。二是保障宿舍安全，可以对进出宿舍的人员进行记录，对非法进入学生宿舍并盗窃进行监控。Ø教学楼/宿舍楼门口：在门口可以安装高清红外半球，以实现对进出学生宿舍楼的人员进行高清录像，同时配合道闸刷卡权限，进行高清抓拍，以实现对每个进出宿舍楼的人员进行录像存储。保障宿舍楼安全。第85页 平安校园标准设计方案1.1.1.1.1报警系统随着通讯技术、传感技术、计算机技术的日益发展，入侵报警系统作为防入侵、防盗窃、防抢劫、防破坏的有力手段已得到越来越广泛的应用。入侵报警系统通常由前端设备(包括探测器和紧急报警装置)、传输设备、中心控制设备部分构成。前端探测部分由各种探测器组成，是入侵报警系统的触觉部分，相当于人的眼睛、鼻子、耳朵、皮肤等，感知现场的温度、湿度、气味、能量等各种物理量的变化，并将其按照一定的规律转换成适于传输的电信号。控制部分主要是报警控制器。监控中心负责接收、处理各子系统发来的报警信息、状态信息等，并将处理后的报警信息、监控指令分别发往报警接收中心和相关子系统。1.1.1.1.1.1探测器布置前端设备部署前端报警探测器主要部署在重点实验室，教学楼，宿舍楼，学校财务室，校园周界等重点防范单位。前端设备选型时要注意以下内容：1)三鉴报警探测器根据现场的安装方式选择壁挂或是吸顶的三鉴探测器。2)红外对射沿校园周界围墙立杆安装。3)在宿舍安装烟感探测器可以实时监测报警联动视频弹出可以实现如下功能：l联动短信->通知相关人员l浏览实时视频->确认火情情况l未发生火灾对相关人员批评教育l第一时间采取预案进行处理如下图所示：第85页 平安校园标准设计方案1.1.1.1系统功能1)全天候监控功能通过安装的全天候监控设备，全天候24小时成像，实时监控校园室内、电梯轿厢、电梯厅、消防通道、室外路口、周界等的安全状况；2)昼夜成像功能方案中涉及到的半球摄像机和固定枪式摄像机可采用红外模式摄像，可见光成像系统的彩色模式非常适合天气晴朗、能见度良好的状况下对监视范围内的观察监视识别；红外模式则具有优良的夜视性能和较高的视频分辨率，对于照度很低甚至0LUX照度的情况下具有良好的成像性能；3)高清晰度成像校园部署高清晰度摄像机，采用高清晰度成像技术对区域内实施监控，有利于记录校园车辆、人员面部等细部特征。4)前端设备控制功能可手动控制镜头的变倍、聚焦等操作，实现对目标细致观察和抓拍的需要；对于室外前端设备，还可远程启动雨刷、灯光等辅助功能。5)报警功能系统对各监控点进行有效布防，避免人为破坏；当发生断电、视频遮挡、视频丢失等情况时，现场发出告警信号，同时将报警信息传输到监控中心，使管理人员第一时间了解现场情况。6)联动功能校园安全防范系统是以综合安防管理平台为基础，各子系统既可独立运行，又可统一协调管理的多功能、全方位、立体化的安防自动化管理系统，从而建立起一套完善的、功能强大的技术防范体系，以满足对校园安全和管理的需要，配合人员管理，实现人防与安防的统一与协调。第85页 平安校园标准设计方案1)回放查询功能有突发事件可以及时调看现场画面并进行实时录像，记录事件发生时间、地点、及时报警联动相关部门和人员进行处理，事后可对事件发生视频资料进行查询分析。2)电子地图功能系统软件多级电子地图，可以将区域的平面电子地图以可视化方式呈现每一个监控点的安装位置、报警点位置、设备状态等，有利于操作员方便快捷地调用视频图像。3)设备状态监测功能对于系统前端节点为网络摄像机，软件平台能实时监测它们的运行状态，对工作异常的设备可发出报警信号。4)智能分析功能l近红外人脸识别功能所谓近红外人脸识别系统，就是在近距离条件下识别人脸来进行人员身份验证，这项技术可应用在重要通道或者财务，领导办公室等进出口处，不受环境光的影响，可动态实时捕捉人脸，精确定位,快速识别，能防止照片模型等非法攻击，识别时间小于1秒准确率高：达到99.5％使用简便：可以不需要任何辅助手段，如卡，密码等，完全靠人脸实现身份识别。l人数统计在公共场所，如教室，广场，统计现场人流量，统计人数，维持现场秩序l车辆识别对学校周边车辆进行车牌识别，存储，录像，对照，对周边车辆非法停靠，逆行产生报警信号第85页 平安校园标准设计方案1.1.1教务管理系统1.1.1.1系统设计如上图所示：前端信息采集教学录像资源，并通过学校局域网，以及广域网可以实现：教学课表，公开课的查询；课堂的观摩录像，教师的互评，实时课堂的查看等功能；通过网络实现教学资源的共享，提高和优化教学的质量。1.1.1.2系统功能1)学校公开课教学管理在学校公开课观摩、点评、推广方面能发挥重要作用。观摩人员可以在自己的办公电脑前观摩公开课，并且可以邀请或各级领导在网上进行观摩，不受地方限制。在公开课点评环节，可利用网络视频的录像及播放功能进行细节点评。优秀公开课也可以做为教学资源保存下来，并利用网络视频点播和广播功能为教师服务。2)教师（班级）网上办公室利用网络视频多功能台搭建网上办公室，利用网络视视频的信息共享及互动交流功能不仅可以让教师和学生共享教育和学习资源，便于教师为学生提供网上辅导。3)课表查询教师、班主任、校长根据个人不同的权限可以查看以周为单位的课表，及时了解本周课程课表情况第85页 平安校园标准设计方案如下图所示：1)公开课查询为了提高公开课的质量以及加大公开课的共享程度，方便广大师生对公开课进程的了解；教育局领导以及广大师生根据各自分配的权限查看本校以及外校公开课的列表以及进程：2)课程观摩为了提高教学水平和质量，各个学校采取课程观摩的方式进行教学资源共享；一方面可以互相提高彼此的教学质量，另一方面对挂科的考生在不耽误自己本学期课程的同时，利用业余时间查看回放录像补习相应课程。如下图所示：第85页 平安校园标准设计方案1)课程评价通过课程评价可以让校方领导以及广大师生及时了解各个老师的教学质量和水平，可以为职称的评定起一定参考作用，同时各个老师可以通过评价及时找出自己教学不足，及时改善自己教学质量。2)实时课堂班主任和校长根据各自分配的权限查看，浏览当天的课程实时视频情况；实现对教师上课的实时监督，提升教学质量。第85页 平安校园标准设计方案1)数据统计l校长可以查询统计本学校教师公开设置课情况、公开课被观摩情况和本校教师观摩公开课情况。l教研员可以查询统计本区自己负责的学科、年级对应教师的校级、区级公开课设置情况、被观摩情况和这个教师观摩公开课情况。l局长可以查询统计本区所有学校教师的校级、区级公开课设置情况、区级公开课被观摩情况和这个教师观摩公开课情况。2)优秀课程推荐作为区教研员，可以将优秀的课程推荐到中心，以便能够让广大教师作为教学样板来观摩，提高教学水平。1.1.1考务管理系统1.1.1.1系统设计本套管理系统主要包含以下内容：第85页 平安校园标准设计方案1.1.1.1系统功能1.1.1.1.1信息管理1)考点数据上传及下载在考点号编辑框输入当前考点号，点击数据上传或数据下载，完成数据更新；2)考点数据导入浏览考生信息excel表格，点击导入就可以加载考生信息到系统中；3)考场信息配置考点数据下载，或者数据导入成功之后区域列表会加载到考点考场信息，通过考场配置把每个考场与对应的监控摄像头绑定起来，实现对考场的定点监控；1.1.1.1.2考生考场信息查询1)考生信息显示自定义用户可以自定义标题内容以及考生信息查询显示的具体内容，第85页 平安校园标准设计方案1)考场部署列表显示数据导入或者从上级获取考点数据成功之后，自定义列表的区域列表会加载到考点的所有考场信息，如图：2)按照考区及考点查询考场信息考务管理功能菜单下考生信息查询，选择考区名称，考点名称后点击查询，可以查询到该考点下的所有考场以及考生信息，如图：B/S按考区查询考生信息第85页 平安校园标准设计方案C/S按考区查询考生信息1.1.1.1.1考场信息回放1)按文件回放查询结果列表显示出查询到的所有录像文件，双击列表中的录像文件即能在左边的回放器视频窗口回放录像视频，如图：B/S按文件回放第85页 平安校园标准设计方案C/S按文件回放1)按时间段回放也可以按时间段进行录像回放，例如：开始时间：2013-07-0310:00:00，结束时间2013-07-0312:00:00点击按时间段回放按钮，回放窗体播放录像视频，播放总时长为2个小时，如图：B/S按时间段回放第85页 平安校园标准设计方案C/S按时间段回放1)回放本地文件如果有本地录像文件，存储位置下拉框选择：本地存储，点击查询按钮，查询结果处显示出本地录像文件列表，双击回放录像文件。1.1.1.1.1考场录像下载1)按文件下载录像查询结果列表显示出查询到的所有录像文件，选中一条录像文件，点击回放器右下角处的下载按钮，既可以下载该录像文件录像下载录像下载列表显示出一条下载信息下载列表2)按时间段下载录像第85页 平安校园标准设计方案也可以按时间段下载录像，例如：开始时间：2013-07-0314:00:00，结束时间2013-07-0317:00:00点击按时间段下载按钮，如图：按时间段下载录像下载管理界面下载列表显示出下载信息下载信息第85页 平安校园标准设计方案1.1.1电子监考系统1.1.1.1系统设计1)监控前端：监控前端主要是是高清半球实现数据采集2)传输：在校园网内通过校园专网进行传输，数据流通过SIP协议服务器转化协议后向上传输至区、市、省等教育机构的各个监控中心，各个级别领导根据分配的权限对前端电子监考信息进行浏览查看；第85页 平安校园标准设计方案1)中心：各级监控中心是指由教育考试部门管理和使用的、具有考试巡查显示、存储、报警处理、指挥能力的监控中心。整个系统的控制部分主要由监控网管、录像、视频解码设备、媒体转发服务器来完成，实现集中控制、集中管理。可通过数字电视墙，以多画面分割器，实现多路分组切换、同时监控，实现集中电子监考；也可由监考小组组长在自己的办公机上实现网络视频监考。在监控的同时随时进行硬盘录像，以硬盘或扩展磁带存储、NAS等存储设备留存资料，以便作为电子监考的凭证和示范教学的素材。2)用户终端：用户终端包括各级考务工作人员和其他职能部门用户所使用的终端设备，用户通过用户终端设备实现对监控资源的访问和控制，用户的行为受到监控中心的管理和授权。当教育部和省市教育厅需要调取、控制相关的考点的视频、音频、数据信息时，可以为特殊权限及功能的用户实现。第85页 平安校园标准设计方案1.1.1.1系统功能1)信息采集巡查系统前端信号包括视频、音频、报警等多种输入，从前端设备上来说是IP摄像机、拾音器、硬盘录像机等，信息采集就是完成这些设备的数据采集和标准化，其中视频数据采集是本系统中最复杂工作，视频数据又是巡查系统最重数据。2)网络传输可单独或组合选择有线（光纤、同轴电缆、电信宽带等）或无线（微波、扩频跳频、公共无线宽带等）传输方式。具有动态适应网络传输状况和网络带宽的能力，具有全系统带宽管理和流量控制能力。支持大用户量的并发接入，保证在大量图像访问情况下系统仍能正常运行3)远程控制通过手动或自动操作，对前端设备的各种动作进行遥控；能够设定控制优先级，对级别高的用户请求应有相应措施保证优先响应。依据授权将网络用户发出的控制命令传送到前端监控设备，实现巡查中心及授权用户对前端任意一路监控图像的调用和控制。4)实时点播按照指定设备、指定通道进行图像的实时点播，支持点播图像的无级播放、图像抓帧。5)检索回放按照指定设备、通道、时间、报警信息等要素检索历史图像文件并回放；回放应支持正常播放、快速播放、慢速播放、逐帧进退、画面暂停、图像抓帧等；支持回放图像的无级播放。6)权限分配巡查中心应具有对接入的用户进行授权和认证的功能。用户及权限管理可由各级巡查中心独立执行，也可集中执行。用户及权限管理模块应定义用户对设备的操作权限、访问数据的权限和使用程序的权限。第85页 平安校园标准设计方案巡查中心的用户应有权限获取所辖范围内的历史图像和实时监视图像，当需要获取非管辖范围内的历史图像和实时图像时，需要获得有效授权。用户可提供对前端设备进行独占性控制的锁定及解锁功能，锁定和解锁方式可设定。1)教育考试多级网上巡查校级巡查：通过校园网，主控室可实时监控校园内任一教室的考试情况。区县、市、省级巡查：可将全省、全市、全区（县）的全部或者部分考场连成一个网络，通过授权的各级领导可通过网络对任一考区、任一考点、任一考场的考试情况进行查看。经授权的用户可以在任何地方通过IE浏览器登录到远程监控服务器，选择查看画面，高级用户可控制云台镜头。教育部巡查：在教育部可巡查全国任一省、任一市、任一考区、任一考点、任一考场的考试情况；并可控制考场云台镜头。2)多样化的显示方式数字电视墙多画面监视：借助于多画面分割器，通过网络接收考场信息，监视各考场实况。监视的班级可以自由选择，也可循环切换；各考试中心的监控主机经授权可任意选择监视任一考场；多个监控主机可任意分组监视考场；固定监视、循环监视、多画面分割监视。第85页 平安校园标准设计方案第一章综合管理平台XX大学平安校园系统综合管理平台主要部署在视频专网中，作为全校图像资源的汇聚平台，对本期项目中新建的视音频资源进进行统一管理。1.1平台概述XX市XX大学平安校园系统综合管理平台是以视频图像应用为手段能有效结合数据关联分析、智能图像分析等技术手段实现对系统信息的比对、判断以及联动控制操作，集多种管理手段、分析处理手段于一体，最大程度地提高视频监控的作用和效率。XX市XX大学平安校园系统综合管理平台建立在具备信息资源管理、设备管理、用户管理、网络管理、安全管理等功能的软件平台。1.2平台设计原则1.2.1高可用性主要体现在以下几个方面：n操作系统：主要架构基于LINUX操作平台，并能够在WINDOWS系统上进行显示，避免了WINDOWS平台本身所具有的不稳定性。而目前多数的平台产品只能支持WINDOWS操作系统，可靠性无法得到保障。n对不可控因素的控制：对可控性因素的控制容易把握，但对如网络质量、运行硬件平台等影响稳定性的不可控的因素的控制，是稳定性设计的难题。我们通过特别设计的进程监视、故障弱化和故障恢复等技术来加以拟补。n系统容错设计：采用集群技术，当组件、服务器或网络故障时，能够自动替换，持续的不间断的提供应用服务，避免单点失效。如流媒体转发、集中存储都支持服务器集群。n硬件隔离：影响稳定性和可靠性的还一个重要因素是硬件接入设备的SDK，设备厂商的SDK稳定性是无法保证的，而SDK的不稳定性往往对平台的稳第85页 平安校园标准设计方案定运行造成致命的影响。我们通过特别的设计，使得设备SDK和应用服务层完全隔离，SDK的不稳定性不会对系统造成影响。1.1.1兼容性兼容性表现在三个方面：n数据库兼容性：可以兼容多种数据库，包括MYSQL、Oracle等，多数平台只能支持一种数据库。n对前端接入设备的兼容能力：全面兼容国内主流厂商IP-Camera、全系列嵌入式和PC架构的DVR、DVS设备，兼容主流的报警主机，而且通过设备厂商提供稳定的SDK，可以兼容几乎所有前端接入设备。n对硬件和操作系统平台的兼容能力：兼容PC、服务器和小型机上的各类操作系统。1.1.2高性能n采用的核心应用服务器的性能：我们的核心平台采用的是J2EE应用服务器，这些服务器的性能都是经过的大型应用服务平台广泛验证的；n中心管理服务、流媒体转发服务和海量存储服务均支持CLUSTER技术，并且具有网络自适应能力，能适应大并发量的视频流传输与存储。1.1.3可扩展性系统的伸缩性是用户投资的根本的保证，我们采用目前最先进的构建大型网络系统的J2EE平台架构，采用微核心＋插件技术、支持从PC、服务器到小型机的迁移，支持操作系统移植，支持服务器CLUSTER技术，可以随着系统的规模不断扩大，通过简单的调整服务器的部署可以轻松实现从分局－地区（市）局－省厅一直到全国范围的多层次的纵向延伸和多区域联网的横向扩展，而无需更换版本和产品升级。而这种扩展，丝毫不影响系统的原有稳定性。1.1.4集成性系统本身需要视频监控、报警、GIS、对讲等技术系统的集成，也需要和业务系统集成，才能充分发挥安防监控系统的应用价值。我们采用SOA面向服务第85页 平安校园标准设计方案的体系架构，采用适用于跨系统、跨平台互连的通用webservice协议，非常方便的与其它系统的集成互连。1.1.1易用性n强大的WEB管理功能，系统维护方便快捷:无论是系统管理，还是对接入前端设备的参数配置管理，都是通过WEB方式来完成的，这样就保证了随时随地对系统进行维护管理。而多数的平台通过WEB方式只能做到对系统的维护，不能做到对设备的配置维护管理。n强大的报警管理功能：报警事件的管理非常灵活实用，特别适合目前多业务部门和多级管理的需要。因为不是任何一个报警和事件都需要总控中心值班员来处置的，不同的警种、不同的业务部门和不同级别监控中心所处置的报警事件的来源、类型和处置方式都不相同，报警可以指向固定的人员、角色、图层、进行点位信息联动。n强大的计划任务调度功能：非常方便日常管理，可以大大减轻系统管理的工作强度，让系统自己管理自己，提高系统工作的智能化。通过我们的任务和计划调度管理服务，将日常的管理维护工作设置为任务计划，由系统自动执行，而无需人工干预.n严格而又灵活的权限管理。在严格遵循统一的级别和权限管理规则的同时，兼顾到特殊情况下的实战需要。如某个用户在平常时候不具备对某些资源的支配权限，但作为一线安全责任人，在处置突发事件时，又必须要控制这些资源，这样就产生了矛盾。我们通过应急权限管理机制，可以设定某个用户在接收到报警事件时所拥有的临时特殊权限，事件处理完毕后，该权限自动撤销。这样就真正满足了“平站结合”的需要。nWEB操作更具人性化。与客户端相比，WEB方式应用更加方便灵活，应用范围更广。我们的WEB服务采用WEB2.0技术，与其它平台产品普遍采用的WEB1.0相比，具有不可比拟的优越性。首先页面刷新速度快，只是刷新变化部分的页面；其次具备页面交互功能，可以和客户端的操控能力相媲美。如可以通过WEB方式系统和设备维护、网络管理、对前端设备进行远程控制、检速和回放录像资料、日志查询管理等。第85页 平安校园标准设计方案n地图导航：支持位图和矢量图导航，可以分级、分区域多层地图显示。通过地图实现监控点导航，点击地图上的监控点图标来浏览和回放视频，在地图上显示设备联网状态。报警时显示具体报警位置。1.1.1安全性平台整体基于LINUX系统进行整体实现，所非功能性端口全部内部闭合，有效的防止了黑客以及病毒的入侵。1.1.2平台组成XX市XX大学平安校园系统综合管理平台由总控管理服务器（双机热备）、代理转发服务器、SIP网关服务器、录像存储服务器、GIS地图应用服务器、高清解码矩阵、GPS定位服务器、智能行为分析服务器、视频诊断服务器、目录服务器及客户端等主要软件模块组成。1.2平台信号流原理1.2.1系统运行机制XX市XX大学平安校园系统综合管理平台遵循多层体系结构模型和多业务交换技术要求，分为接入层、处理层、接口层、业务层四个功能层面。平台系统总体架构如下图所示：第85页 平安校园标准设计方案软件平台采用面向服务的体系结构，是将各种不同异构平台上的业务子系统的不同功能部件(称为服务)通过标准的接口和规范整合在一起，其系统结构如上图所示。第一层为业务层：是面向于用户实际操作的客户端，通过对安全管理具体业务流程的归纳汇总而生成的各种专业个性化应用模块工具，是具体业务最终应用的展现窗口，通过组织业务模块可以支持不同的应用。第二层为接口层：将处理层进行多种应用接口的封装，包括WebService接口、SIP协议接口、HTTP访问接口和RTSP访问接口等，便于业务层进行应用集成和用户定制配置，支持第三方业务应用系统的二次开发。第三层为处理层：是整个系统平台的核心中枢，基于开放高效的中间件应用服务、智能检索引擎和系统管理工具，为业务层提供基础服务、管理策略和方法手段，同时按照所需服务来管理、组织和调度各类设备和信息资源。处理层涉及模块包括：前端动作控制、视频流转发、信息存储检索、数字矩阵切换、全网资源管理、系统运行保障、设备时钟同步等。第四层是接入层：将各类安防硬件设备与信息资源进行归纳抽象，屏蔽掉不第85页 平安校园标准设计方案同类产品的控制差别，并接入到平台进行管理，用户可对系统中的设备及信息资源进行统一组织调度，无需关注其具体位置和形态。接入层涉及模块包括：流媒体接入、模拟矩阵接入、数字矩阵接入、报警设备接入、通讯设备接入等。1.1.1.1服务器注册及心跳机制XX市XX大学平安校园系统综合管理平台由多个不同服务器组成的一套服务器集群，以及除服务器以外的其他接入设备，视频综合管理平台系统的正常运行建立在所有设备正常运转的前提下，因而服务器以及监控设备之间的数据通讯正常与否对整个平台起到至关重要的作用。服务器的运行状态在视频监控系统中占据核心地位，因而需要一套先进合理的服务器协同工作模式保障服务器之间的正常通讯，这套平台采用服务器注册以及通讯心跳机制保障设备的在线和运行状态。服务器注册指的是除总控服务器意外的其他类型服务器（包括网络监控设备，如：嵌入式DVR、嵌入式NVR、智能网络矩阵、网络摄像机、网络键盘等）需要在总控服务器注册在线及运行状态，总控服务器将正常注册的其他服务器进行任务分工和指令下达，实现各种设备之间的通讯和信号传输。心跳机制是总控服务器以一定频率不间断地通过网络给各在线注册的服务器及网络设备发送验证信息，通过其回应检验其运行状态，实时了解所有网络设备的在线与否以及运行状态，实时保障系统设备以及整个系统运行的稳定性。1.1.1.2时钟同步机制系统平台的稳定运行需要在统一时钟下同步工作，因而对于大型平台的时钟管理很重要，所有网络在线的设备都具有时钟同步校验功能，并且中心平台总控服务器通过间歇性得下达校验时钟指令，达到检验网内所有设备的时钟的目的，平台支持由上而下的指令下达校验时钟，同时也支持由下而上的时钟校验指令获取的方式校验时钟。1.1.2网络视频信号流程原理网络视频信号是平台中最为重要的信号，我们需要对网络视频信号的流向以及具体性能参数进行控制，如下：第85页 平安校园标准设计方案视频传输主要分为三大部分：（1）视频接入部分：（2）视频传输部分：（3）视频处理部分：1.1.1控制信号流程原理第85页 平安校园标准设计方案1.1.1报警信号流程1.2平台特点1.2.1平台整体特点XX市XX大学平安校园系统综合管理平台拥有分布式体系架构设计，多级架构，每一级平台均可实现局部自治，在结构上不存在系统故障点，当上级平台出现故障，下级单位仍可继续工作，任意局部故障不会影响系统的正常工作。平台服务器之间可以灵活设定上下级关系，按照行政隶属关系划分层级，全网中的层级数没有限制，设计上没有系统容量的限制。平台采用目录分布式对象管理技术，将各种图像资源对象（用户、摄像机、监视器、编码器、矩阵、配置等）都存储在目录数据库中，每个对象在全网中都有唯一的名称，真正实现统一资源和统一编号。1.2.2平台稳定性平台具备工业级的高稳定性，各系统具有抵抗病毒与非法入侵的能力，支持第85页 平安校园标准设计方案7*24小时连续工作。平台采用了最新的存储技术保证录像数据的安全，支持RAID、硬盘热插拔和双冗余电源。录像存储服务器（存储点播服务器）可通过网络接收编码器的码流，转发至NVR或IPSAN存储系统，并支持多人同时对历史图像文件进行检索和点播回放，可实现分布式部署，使用专业存储文件系统，有效防止录像碎片，保证视频存储的安全性和稳定性。1.1.1平台兼容性平台采用开放式分层的组件化的软件体系结构，能够在不改变上层应用软件的基础上，通过加载驱动，实现和多个厂家不同型号编码格式的视频编码器、硬盘录像机进行互通；实现和多个厂家不同型号多码流方式的网络摄像机的互通。平台采用统一的设备控制接口，可兼容国内主流DVR及IPC产品。其他品牌的数字平台提供相应的通信接口与SDK包后，本联网平台可级联其他品牌的数字平台，实现其他品牌的数字平台级联的图像资源在本平台的调看与控制，且不破坏原系统的稳定性。1.1.2平台可管理性平台提供专业的系统配置管理，完成全网图像资源的系统初始化、批量数据导入、配置数据的调整和复杂权限设置。平台提供全网一致的管理界面，可对平台中的联网管理控制服务器、流媒体服务器、存储点播服务器、视频编解码器等进行管理，支持远程设置时钟、远程重启、视频源状态查询、设备录像状态查询、设备性能参数查询等功能。第85页 平安校园标准设计方案1.1平台业务功能介绍1.1.1监控报警1.1.1.1图像浏览，控制1.1.1.1.1.1监控中心屏幕墙1)功能分类，灵活显示第85页 平安校园标准设计方案采用灵活的功能分类，一组监控器用于联动学校报警视频画面，其他监视器用于轮巡或者固定显示视频画面。1)画面分组，轮巡显示每个屏幕墙可以任意显示1/4/9/16个画面或按设定的画面配置策略进行固定显示或轮巡；用户可以分别地任意配置1/4/9/16面显示所有学校的所有硬盘录像机的任何1路摄像机的监控画面并可将配置分别保存到对应的画面列表中，可以将每个列表中保存的多个画面配置排队，并按照指定的间隔时间在监控中心屏幕墙中的任一屏幕墙上自动的、不停的切换显示，直到用户停止为止；2)根据优先级别依次显示报警画面报警同时发生时电视墙视频联动采用同时显示排队处理、直到处理完毕后恢复正常显示；同时中心有声、光提示。1.1.1.1.1.1图像远程监视功能1)远程控制用户可选择前端的任一摄像机进行监控，能够灵活方便地做到如下操作控制：l对每台变焦摄像机的镜头进行变倍、聚焦控制；l对全方位云台进行各种方向的控制和操作；l直接在画面上进行远方控制操作；l通过键盘控制，对摄像机视角、方位、焦距、光圈、景深进行调整；l通过透明串口总线传输，对系统内的高速智能球型摄像机的控制，使球机直接到预置的方向和观察角度（包括水平转动角度和垂直转动角度）。2)录像查询，实时显示l实现在同一界面上实现本地图像监视、本地录像查询、本地图像录像、网络图像监视、网络图像查询和网络图像录像的同时操作；l实现实时录像查询既可以按照学校场所、通道名称、时间表等方式也可以利用地图管理逐级进入。第85页 平安校园标准设计方案l录像播放速率可以是正常速度的8、4、2、1、1/4，可以实现单帧回放，录像回放时可以实现截图并保存到本地硬盘，并可以实现打印等操作。l实现本地和远程录像数据备份，包括任务管理备份、手动备份、报警触发备份等均可自动备份到市分行监控中心指定的计算机上指定的磁盘阵列或指定目录、CD-R等存储介质。1.1.1.1.1报警处理1)联动现场以及大屏显示报警子系统产生的报警信号，可以联动前端驱动器的输出点动作。该触点可带动灯光、警号、闪灯等电器，并在控制室内的LED电子显示屏上显示出相应的报警位置，以便值班人员在意外事件发生时能够清楚直观快速的了解现场的具体情况，发出正确的指令以及时控制局面。2)联动电子地图显示当发生报警时，电子地图会自动定位到报警点，并闪烁提示，用户点击该报警点，即可切换到该报警点的实时视频，查看具体情况。同时，电子地图还提供了缩略图功能，用户在察看某一报警点界面的时候仍可掌握整体的状况。l报警后设备转到云台预置位。l报警弹出报警画面。l报警后对指定设备进行开启/停止录像。l报警后对多台设备进行轮巡。l报警后弹出提示框。l报警后弹出报警预案。l报警后发出报警声音。l报警后发送消息到I/O口以控制第三方设备。l报警后发送消息到指定地址，以联动第三方系统。l支持同时设定多个报警触发器。l报警触发器支持按照“与”“或”的逻辑判断是否生效。l支持多个联动动作同时触发。第85页 平安校园标准设计方案l支持多个联动动作中间加入“暂停”“循环”等逻辑判断。l支持报警时只发送联动动作给指定用户。l可设置报警日志类型。l可自定义报警日志内容。l可自定义报警联动生效的时间表。1.1.1考务管理考务管理系统是在标准化考场建设的其基础上针对学校实际应用需求专门开发的一套考务信息管理平台。通过数据导入校级监控平台，用户不仅可以通过实时监控子系统监控各教室的情形，而且能够同步显示各教室考试信息以及该教室所有考生的信息，即用户在选择某个教室之后，可以自动列出在该教室参加考试的考生列表和考生个人信息，还可以根据需要显示考生信息。还可以添加考务预案，针对不同的突发情况做出及时的预案处理。1.1.1.1考务信息数据导入监考教师可以通过直接编辑下载的EXCEL模板对考务数据进行修改，修改完成后导入“平安校园”系统。很大程度的降低了数据录入的工作量。1.1.1.2考务数据查询以及考生的双向定位通过查询考场，可查看到该考场所在考生的详细信息，并且可以通过考生的准考证号等信息查询到该考生所在考场的视频监控。便于老师快速定位疑似作弊考生信息，提高监考老师效率，保证考试的公平、公正。1.1.1.3根据考务查询回放录像可按照考场信息查询录像信息，并支持按文件和按时间段回放录像并且可按照准考证号查询录像文件信息，并支持按文件和按时间段回放录像1.1.2教务管理1.1.2.1课程表显示与管理教务管理系统以课程表为基础展开其他相关业务，学校领导和老师可以根据权限对自己权限下的课表进行查看，通过课表进行编辑某些课程是否设置成公开课让其他教师进行观摩。第85页 平安校园标准设计方案1.1.1.1公开课查询、观摩及课程评价教学观摩人员可在系统中查询实时公开课以及历史公开课，通过查询结果可直接进行教学观摩。并且在观摩过程中或者观摩后可对任课教师进行课程评价。任课教师可通过课表进行设置公开课内容，把自己希望公开的课程进行设置，校领导也可根据实时观摩对其所观看课程进行设置公开课。可以通过评价有针对性的改善并提高自己的教学水平，也可以通过观摩其他教师的教学视频进行学习。1.1.1.2实时课堂校领导可根据自己的权限在课表下查询并观看可进行实时观摩的教师授课视频，并且可对任课教师进行评价。1.1.1.3数据统计通过对教师、学校、区级公开课的查询浏览以及评价统计，领导可以通过有效数据对任课教师的教学水平有更清晰客观的了解，有助于提高整体教学水平。1.1.2考场巡查SIP路由器是保证联网网络巡考系统正常运行的核心设备。其主要功能是上级巡考中心通过SIP信令统一管理与调度接入的SIP终端（包括SIP网关和SIP流媒体转发服务器）。SIP网关将所有的SIP协议命令和消息与校级系统管理平台的命令和消息进行相互转换。流媒体代理转发模块上运行代理转发程序，向远程用户提供音视频转发服务。当远程用户通过SIP路由器的身份和权限验证以后，所需要的音视频流通过流媒体代理转发服务器传送。1.1.3系统管理1.1.3.1设备管理基于嵌入式Linux操作系统，工作稳定可靠，全WEB方式配置管理界面，使用方便灵活。支持流媒体多路转发，避免多个客户端请求同一路前端设备的音视频流时可能引起的网络拥塞，在保证性能质量的前提下降低网络带宽占用。支持多种系统兼容，通过流媒体接入视频报警转换网关技术，实现不同品牌第85页 平安校园标准设计方案设备接入平台，保护原有熊设备投资，统一音视频流的格式和控制信令格式，提高平台大规模扩展的能力和效率。支持统一管理，用户可操作所有代理转发模块的参数配置，可以控制每个模块并随时查看工作状态。1.1.1.1权限管理支持联机用户权限绑定技术，不同级别的用户均可以在任意键盘/软件上登录，启用预先授权的各项操作功能，适合跨区联网调度和应急指挥。采用本地用户、本地用户组、远程用户及远程用户组的权限管理方式，灵活实现本地用户和联网用户对每个前端及每路视频干线的权限管理，细化用户角色，实现更高的权限要求。99级前端球机控制权限判断，每个用户可对每个摄像机设定不同的控制级别。多重冲突解决策略支持优先仲裁和设定冲突等待时间，用户分级安全管理模式确保多用户系统长期运行的安全可靠，B/S架构的虚拟管理中心，远程设置方便维护1.1.1.2电视墙管理无限的数字视频接入：支持网络IP视频，输入路数不限，支持高清标清等多种压缩格式图像的同时接入。适合模拟视频系统的数字化改造和多类型视频大平台联网。清晰的数字视频输出：单机支持4路DVI输出，兼容HDMI/VGA输出，每路输出分辨率最高支持1920*1200，支持窗口比例自适应（4：3和16：9），可即时显示任意接入的数字视频图像和模拟视频图像，适合对不同画质清晰度图像的兼容显示。灵活的画面显示方式：每路输出均支持1/4/9/16等多种视频显示模式和快速切换，支持显示窗口自定义尺寸和组合布局方案，布局方案支持时间模板自动启用。适合对大量分散监控图像的全面有序管理和密集监控，提高对异常场景的响应速度。先进的模拟视频兼容：通过扩展模拟视频切换矩阵和标清编码模块，可实现上百上千路模拟视频与网络数字视频全交叉任意切换显示。适合对原有模拟视频监控系统的利旧改造，节省整体成本。第85页 平安校园标准设计方案万能的视频切换操作：支持对摄像机的分组轮询、定时轮询、窗口轮询、报警轮询和手动切换，支持模拟数字图像的混合编组轮询和突发事件的应急轮询1.1平台特色功能介绍1.1.1GIS地图应用子系统地图应用模块是整个平台系统的核心应用单元，集成GIS地图发布、矢量操作运算、地图数据存储、空间坐标定位等功能，提供了基于空间视频管理的GIS用户界面管理，支持矢量/栅格等多种地图接口，支持鹰眼和轨迹跟踪，实现视频管理从二维到三维的立体过渡。用户可自行设置各图层地图，报警联动图层图标提示。地图中可以对当前视频点位进行即时回放。功能特性：l基于SOA架构的WEBGIS，提供地图发布、查询、专题分析等服务。l提供对摄像机位置的查询定位，对摄像机进行区域查询，模糊查询，周边查询。并且定位到某个摄像机，查看摄像机周边地理信息。l摄像机实时视频信息播放，通过在地图上点击摄像机调用视频监控信息。l根据用户指定的地理位置，自动标示出一定范围内的所有视频监控设备位置，以便用户根据需要选择最佳位置的视频图像。l根据用户指定的时间段和地理位置，自动回放当时的视频信息。l地图中可以多当前视频点位进行即时回放。第85页 平安校园标准设计方案1.1.1智能行为分析子系统系统在中心机房架设服务器，服务器上安装智能视频分析软件系统。智能视频分析服务器对前端监控视频进行智能分析，实现周界入侵检测、人脸检测、人数检测、异常行为检测、物品盗移检测等功能。应用实例：1.周界防范检测：绊线穿越：支持单向穿越或压线，可以设置单条或多条绊线；区域入侵：支持进入、离开、突然出现、突然消失等多种行为，可同时设置单个或者多个任意多边形区域；直线规则：直线规则里面包括直线和双直线，可以根据自身的需求进行设置。其中设置双直线时，必须穿越所画的两条直线才会触发报警。操作方法如下图所示：2.折线规则折线规则里面包括折线和双折线，可以根据自身的需求进行设置。其中设置双折线时，必须穿越所画的两条折线才会触发报警。第85页 平安校园标准设计方案操作方法如下图所示：1.区域规则区域规则里可以根据自身的要求进行设置！2.不规则区域规则不规则区域规则可以自身的要求进行设置！3.滞留物检测：物品被放置在检测区域达到一定的时间即发出报警，支持全场景检测；第85页 平安校园标准设计方案1.物品盗移检测：物品从检测区域内被拿走，达到一定的时间发出报警，支持设定多个检测区域；1.1.1智能视频诊断子系统平台智能视频诊断系统是一种智能化视频故障分析与预警系统，对视频图像出现的雪花、滚屏、模糊、偏色、画面冻结、增益失衡和云台失控等常见摄像头故障做出准确判断并发出报警信息。该系统还可以检测视频信号有无和前端云台摄像机的运行情况，有效预防因硬件导致的图像质量问题及所带来的不必要的损失，并及时检测破坏监控设备的不法行为。视频质量诊断标准l视频信号缺失检测l视频信号清晰度异常检测l视频信号亮度异常检测l视频噪声检测l视频偏色检测l画面冻结检测l人为干扰第85页 平安校园标准设计方案lPTZ失控检测系统功能l视频实时诊断能够直观显示视频图像质量的变化。l系统设置能对每路视频的图像质量判定条件进行参数设置（包括触发条件、灵敏度阈值和报警联动时间）。第85页 平安校园标准设计方案l诊断记录数据查询能够按照输入的条件精确查询记录信息1.1.1SIP网关异构平台对接平台对接模块是整个平台系统的重要核心单元，用于与其他第三方平台实现数据接入和业务功能整合。支持基于SIP标准规范的协议、支持第三方平台私有协议。功能特性：l通过中间件技术对不同平台实现级联组网，实现用户的跨平台访问。l支持将不同数字平台和监控平台按约定的统一平台接口和协议要求，转换第85页 平安校园标准设计方案成可以向上级联的接口和数据格式，保证二级平台级联共享的可行性和规范性。1.1平台优势特点说明天地伟业视频监控平台主要具有以下核心优势：1.Easy7平安校园综合管理系统中心核心服务器采用Linux嵌入式系统，模块式组件安装，减少无用处理，高系统资源利用率，抗病毒能力强，模块独立运行，稳定性高；2.基于中间件技术、面向业务的四层体系架构模式，保证研发过程中是面对一个简单而统一的开发环境，减少程序设计的复杂性，大大减少了技术上的负担。同时也减少了系统的维护、运行和管理的工作量，更加可确保新需求的增加无需改变软件核心模块；3.兼容业内主流设备，更加保证改造型项目的利旧性，基于IP的方式，对网内的所有IPC、DVR、NVS等设备进行统一的管理，统一的存储，采用B/S和C/S相结合的架构，通过浏览器和客户端可以实时浏览和管理网内所有设备；4.支持网络报警主机/矩阵报警/嵌入式报警/编码器报警等多种接入方式，更加保证了单点多报警触发的项目，充分保证了多种报警的同时接入；5.平台功能模块化架构设计。总控管理模块高度集成，包含WEB服务/用户权限/设备管理/报警处理等单元，代理转发、录像存储、GIS地图等模块根据需求弹性增减配置，轻松部署，精确控制系统造价；6.地图管理服务器基于空间坐标的GIS界面视频管理，矢量无级缩放，高精度定位；支持鹰眼区域，报警联动图层图标提示；支持矢量/栅格等多种地图接口，支持超大分辨率JPG图片、CAD文件和标准的GIS数据文件；支持14种报警联动方式；7.提供多样的人机控制方式：支持智能网络键盘/客户端软件/网页浏览/手机客户端器等多种操作界面，全部通过以太网连接通讯，支持多个客户端设备的同时登录操作，数量不限。通过网络键盘支持对前端模拟快球的三维变速变比例全向操作；8.支持网内球机的3D定位，相对于标准的云台控制按钮，能更加精确的定第85页 平安校园标准设计方案位监控点，操作更加简便；9.客户端支持任意画面显示，画面任意拖拉组合。用户可以用鼠标将几个窗口合并成一个更大的窗口，用来组合7、8、10、13等不规则画面，也可以选择1×1、2×2、1-5、1-7等多种选择，也可自定义每行和每列的画面数量显示；BS自定义最多36画面，CS自定义最多36画面，支持多屏显示、支持广播；10.相较以软件系统为主的同类平台厂家，我们的综合解决方案能提供一站式软硬件产品支持，前端采集/中间传输/后端处理的设备品类齐全完整；相较以硬件为主的同类平台厂家，我们从2000年开始从数字视频的软件平台系统开发，有多年的成熟设计开发经验积累。11.录像存储服务器基于WEB配置管理，实现远程所有音视频的实时录像、报警录像、集中备份、索引查询、下载回放和存储配置等服务功能。支持在本地和客户端按时间、按关联事件、按日志、按报警，等多种方式检索录像；查询录像可以自定义时间段，精确到秒，更加精准快速的查询效率；12.支持标清/高清、模拟/数字等多种模式的图像采集压缩传输预览，集中上墙显示，集中录像存储；13.支持Web2.0技术和XML协议标准，便于被上层第三方B/S架构业务系统集成；使用Oracle9i版本以上的企业级数据库软件，保证数据库系统高效安全可靠；第85页 平安校园标准设计方案第一章设备选型1.1端设备选型1.1.1高清设备1.1.1.1130万高清设备1.1.1.1.1130万CMOS高清网络红外半球摄像机产品介绍：摄像机采集前端视频信号，适用于城市街道、金融行业、电信、政府、学校、机场、工厂、酒店、博物馆等要求超高清画质的室内场所。产品特性：l1/3英寸130万像素NIR红外增强超低照度CMOS传感器lARM9架构，嵌入式SOC系统l最高分辨率960P@30fpsl支持宽动态、背光补偿和图像翻转功能l支持3D降噪、de-interlace、图像增强、边缘增强，伽马调节l4mm/6mm高清定焦镜头可选，ICR双滤切换l20-30米有效红外距离第85页 平安校园标准设计方案l支持H.264BaseLineProfile/MainProfile编码类型l支持双码流传输，副码流D1@30FPSl支持IOS/Android/WindowsMobile手机浏览，控制l支持电子放大和电子拖拽l双内核备份l支持视频移动侦测（VMD）、敏感区域遮挡l自动获取IP、自动拨号、自动端口映射、域名解析l支持NFS协议、FTP下载l支持4KV防静电，防雷，防浪涌，防突破l选配支持POEl支持USB接口，可选支持本地存储或USB无线wifi接入1.1.1.1.1130万CMOS高清网络摄像机产品介绍：摄像机采集前端视频信号，适用于城市街道、金融行业、电信、政府、学校、机场、工厂、酒店、博物馆等要求超高清画质的场所。产品特性：l1/3英寸130万像素NIR红外增强超低照度CMOS传感器lARM9架构，嵌入式SOC系统l最高分辨率960P@30fpsl支持宽动态、背光补偿和图像翻转l支持3D降噪、de-interlace、图像增强、边缘增强，伽马调节第85页 平安校园标准设计方案l支持ICR双滤切换l支持H.264BaseLineProfile/MainProfile编码类型l支持双码流传输，副码流D1@30FPSl支持音频输入输出、报警输入l支持IOS/Android/WindowsMobile手机浏览，控制l支持电子放大和电子拖拽l双内核备份l支持视频移动侦测（VMD）、敏感区域遮挡l自动获取IP、自动拨号、自动端口映射、域名解析l支持NFS协议、FTP下载lIP66防护等级l支持POE供电l支持USB接口，可选支持本地存储或USB无线wifi接入1.1.1.1.1130万CMOS高清网络红外变焦防水摄像机产品介绍：摄像机采集前端视频信号，适用于城市街道、金融行业、电信、政府、学校、机场、工厂、酒店、博物馆等要求超高清画质的室外场所。产品特性：l1/3英寸130万像素NIR红外增强超低照度CMOS传感器lARM9架构，嵌入式SOC系统l最高分辨率960P@30fps第85页 平安校园标准设计方案l支持宽动态、背光补偿和图像翻转l支持3D降噪、de-interlace、图像增强、边缘增强，伽马调节l7-22mm高清手动变焦镜头，ICR双滤切换l50-80米有效红外距离l支持H.264BaseLineProfile/MainProfile编码类型l支持双码流传输，副码流D1@30FPSl支持音频输入输出、报警输入l支持IOS/Android/WindowsMobile手机浏览，控制l支持电子放大和电子拖拽l双内核备份l支持视频移动侦测（VMD）、敏感区域遮挡l自动获取IP（DHCP）、自动拨号（PPPOE）、自动端口映射（UPnP）、域名解析(DDNS)l支持NFS协议、FTP下载lIP66防护等级l支持USB接口，可选支持本地存储或USB无线wifi接入1.1.1.1.1130万像素高清网络红外智能高速产品介绍：第85页 平安校园标准设计方案可广泛应用于需要大范围高清监控的无光和光线较弱的场所,如:河流、森林、公路、铁路、机场、港口、岗哨、广场、公园、景区、街道、车站、大型场馆、小区外围等场所。产品特性：l采用日立130万像素，逐行扫描CCD高清一体化机芯l最大分辨率960P，支持18倍光学变倍，12倍数字变倍l手动水平控制速度：0.01-400°/s，预置位精度0.05°l水平360°连续旋转，能实现-12°~90°垂直转动角度，支持仰视功能l采用欧司朗高效红外阵列，低功耗，照射距离达150-180ml标配雨刷、遮阳罩，适应室外环境l内部特殊风道设计，支持智能除雾l前端内建高清视频智能分析功能，包含拌线检测、区域闯入/离开、物品遗留/丢失功能l支持自动跟踪功能，支持报警触发跟踪的模式l支持OSD数字高清视频矢量菜单，球机各项高级参数可远程设置l球机内置罗盘指示功能，支持一周7天任意时间段定时运行l独特的3D定位功能，可通过视频直接实现球机控制l支持IOS/Android/WindowsMobile手机浏览，控制l支持ONVIF协议，可通过VLC等播放软件直连视频l支持MicroSD卡前端存储l球机外壳采用双层全铸铝设计，金属机芯，防护等级可达到IP66第85页 平安校园标准设计方案1.1.1.1200万高清设备1.1.1.1.1200万CMOS高清网络变焦红外半球摄像机产品介绍：采集前端视频信号，适用于城市街道、金融行业、电信、政府、学校、机场、工厂、酒店、博物馆等要求超高清画质的室内场所。产品特性：l1/2.8英寸200万像素索尼ExmorCMOS超低照度传感器lARM9架构，嵌入式SOC系统l最高分辨率1080P@30fpsl支持宽动态、背光补偿和图像翻转功能l支持3D降噪、de-interlace、图像增强、边缘增强，伽马调节l2.8-10mm高清手动变焦焦镜头，ICR双滤切换l20-30米有效红外距离l支持H.264BaseLineProfile/MainProfile编码类型l支持双码流传输，副码流D1@30FPSl支持IOS/Android/WindowsMobile手机浏览，控制l支持电子放大和电子拖拽l双内核备份第85页 平安校园标准设计方案l支持视频移动侦测（VMD）、敏感区域遮挡l自动获取IP、自动拨号、自动端口映射、域名解析l支持NFS协议、FTP下载l支持4KV防静电，防雷，防浪涌，防突破l标配支持POEl支持USB接口，可选支持本地存储或USB无线wifi接入1.1.1.1.1200万CMOS高清网络摄像机产品介绍：摄像机采集前端视频信号。适用于城市街道、金融行业、电信、政府、学校、机场、工厂、酒店、博物馆等要求超高清画质的室外场所。产品特性：l1/2.8英寸200万像素索尼超低照度ExmorCMOS传感器lARM9架构，嵌入式SOC系统l最高分辨率1080P@30fpsl支持宽动态、背光补偿和图像翻转l支持3D降噪、de-interlace、图像增强、边缘增强，伽马调节l支持ICR双滤切换l支持H.264BaseLineProfile/MainProfile编码类型l支持双码流传输，副码流D1@30FPSl支持音频输入输出、报警输入l支持IOS/Android/WindowsMobile手机浏览，控制l支持电子放大和电子拖拽第85页 平安校园标准设计方案l双内核备份l支持视频移动侦测（VMD）、敏感区域遮挡l自动获取IP、自动拨号、自动端口映射、域名解析l支持NFS协议、FTP下载lIP66防护等级l支持POE供电l支持MicroSD卡存储1.1.1.1.1200万CMOS高清网络变焦红外枪式摄像机产品介绍：摄像机采集前端视频信号，适用于城市街道、金融行业、电信、政府、学校、机场、工厂、酒店、博物馆等要求超高清画质的室外场所。产品特性：l1/2.8英寸200万像素索尼ExmorCMOS超低照度传感器lARM9架构，嵌入式SOC系统l最高分辨率1080P@30fpsl支持宽动态、背光补偿和图像翻转l支持3D降噪、de-interlace、图像增强、边缘增强，伽马调节l7-22mm高清手动变焦镜头，ICR双滤切换l50-80米有效红外距离l支持H.264BaseLineProfile/MainProfile编码类型l支持双码流传输，副码流D1@30FPSl支持音频输入输出、报警输入第85页 平安校园标准设计方案l支持IOS/Android/WindowsMobile手机浏览，控制l支持电子放大和电子拖拽l双内核备份l支持视频移动侦测（VMD）、敏感区域遮挡l自动获取IP、自动拨号、自动端口映射、域名解析l支持NFS协议、FTP下载lIP66防护等级l标配支持POEl支持USB接口，可选支持本地存储或USB无线wifi接入1.1.1.1.1200万像素高清网络红外智能高速产品介绍：可广泛应用于需要大范围高清监控的无光和光线较弱的场所,如:河流、森林、公路、铁路、机场、港口、岗哨、广场、公园、景区、街道、车站、大型场馆、小区外围等场所。产品特性：l采用索尼327万像素，ExmorCMOS高清一体化机芯l最大分辨率1080P，支持20倍光学变倍，12倍数字变倍l手动水平控制速度：0.01-400°/s，预置位精度0.05°第85页 平安校园标准设计方案l水平360°连续旋转，能实现-12°~90°垂直转动角度，支持仰视功能l采用欧司朗高效红外阵列，低功耗，照射距离达150-180ml标配雨刷、遮阳罩，适应室外环境l内部特殊风道设计，支持智能除雾l前端内建高清视频智能分析功能，包含拌线检测、区域闯入/离开、物品遗留/丢失功能l支持自动跟踪功能，支持报警触发跟踪的模式l支持OSD数字高清视频矢量菜单，球机各项高级参数可远程设置l球机内置罗盘指示功能，支持一周7天任意时间段定时运行l独特的3D定位功能，可通过视频直接实现球机控制l支持IOS/Android/WindowsMobile手机浏览，控制l支持ONVIF协议，可通过VLC等播放软件直连视频l支持MicroSD卡前端存储球机外壳采用双层全铸铝设计，金属机芯，防护等级可达到IP661.1中心主要设备1.1.1必选服务器1.1.1.1SIP服务器1.1.1.2总控管理服务器产品介绍：本产品是视频监控平台的重要组成单元，集用户认证、任务调度、日志管理、报警管理功能于一身，负责对系统结构、用户岗位、前端设备、报警设备、应用服务器进行集中配置和全面管理，编制视频切换显示策略、录像归档策略、信第85页 平安校园标准设计方案息分发策略、报警联动策略、用户权限认证策略、网络安全管理策略、资源统一管理策略及后台任务计划等。产品特性：l基于嵌入式Linux操作系统设计，支持C/S和B/S双系统架构l授权点位数量X00点1080P/720P/4CIFl支持资源统一管理功能l支持平台用户权限认证功能l支持平台任务管理功能l支持平台报警、预案管理功能l具备代理转发功能1.1.1.1代理转发服务器产品介绍：该产品是高性能视频监控平台系统的组成单元，集设备接入、视频代理转发、报警信息转发、目录服务管理功能于一身，与高清混合矩阵、CMS总控管理单元、GIS地图应用单元一起构建Easy7视频综合管理平台系统，完成对模拟视频和网络视频的统一管理和指挥调度，可以满足中大规模安防视频监控系统的应用。产品特性：l单机支持40路1080P/100路720P/200路4CIF接入l单机支持80路1080P/200路720P/400路4CIF转出l基于嵌入式Linux操作系统，全WEB方式配置管理界面l支持流媒体多路转发，在保证性能质量的前提下降低网络带宽占用第85页 平安校园标准设计方案l支持多种系统兼容，通过流媒体接入视频报警转换网关技术，实现不同品牌设备接入平台l支持统一管理，用户可操作所有代理转发模块的参数配置，可以控制每个模块并随时查看工作状态1.1.1.1录像存储服务器产品介绍：该产品是高性能视频监控平台系统的组成单元，集成视频监控编解码器数据下载软件，可以直接连接视频监控编解码器，实现监控数据的直接下载。同时，集成的视频数据检索、回放功能允许监控客户端、或监控平台下载、点播回放数据。可以根据视频码流的特点进行优化，可以承受多并发监控码流的写入。产品特性：l单机支持不少于200路D1或100路720P或40路1080P的并发存储l同时实现监控客户端的数据视频检索、回放功能。支持分布式存储，集中式管理的机制l系统具有自诊断，自我修复，报警功能，支持负载均衡和失败接管等网卡冗余技术l支持多台存储设备堆叠模式，实现无限扩容l回放功能灵活丰富l嵌入式存储管理l友好的控制界面l提供快照与克隆技术第85页 平安校园标准设计方案1.1.1.1高清矩阵产品介绍：该产品为大规模的电信级视频监控系统提供强大灵活的智能管理，在数字视频多格式编码接入、高清画面拼接分割显示、多机网络堆叠级联、报警联动处理、系统可靠性保护等方面的实现了创新设计，完成对模拟视频和网络视频的统一管理和指挥调度，满足中大规模安防视频监控系统的应用。产品特性：l支持8路1080P/16路720P/32路4CIF解码输出l视频输出支持4:3或16:9显示l支持远程录像文件的解码输出l支持最多16画面分割显示l支持多种轮训切换显示l支持双向语音l支持网络键盘l支持与前端设备实现报警联动1.1.1.2客户端客户端软件采用B/S和C/S两种方式，为各级监控中心管理操作人员提供了强大的音视频实时预览控制、历史录像资料检索回放、远程接警处置和屏幕墙操作等终端管理功能。客户端软件以用户操作准确快捷为原则规划设计界面，强调客户端的易用性、互操作性、稳定性、安全性，无需繁琐的系统设置，支持简便的个性化配置，提高管理使用效率。第85页 平安校园标准设计方案l支持访问权限范围内所有现场的前端设备，支持轮巡预览、警情接收、报警联动、电子地图等功能。l支持多种不同通道组合的个性化视频预览模式，灵活多样。l支持控制前端设备的云台镜头和辅助开关的动作。l支持自动切换、分组切换、定时切换、报警切换、场景切换、防区切换和手动切换等多种预览方式，用户可自定义切换策略。l支持前端、本地、存储服务器三级录像检索方式，支持四画面同时回放和速度调节，支持抓图和单帧步进回放，便于事后取证管理。l支持自由切换监听远端任意图像的现场声音，可调节音量。l支持与前端现场的语音对讲，当前端有多路对讲请求时，支持排队功能。l支持客户端权限管理，提供客户端托管和临时授权。l支持客户端屏幕锁定，拒绝非授权用户使用，保证系统安全性。1.1.1备选服务器1.1.1.1智能分析服务器产品介绍：智能分析单元是高性能视频监控平台系统的组成单元，部署于监控中心，可同时对多路网络视频进行多样化多规则的智能分析，与高清网络矩阵、总控管理单元、代理转发单元一起构建Easy7平安校园综合管理系统。可实现周界入侵检测、物品盗移检测等异常行为分析功能，能够对设置好的场景变化准确判断并发出报警信息，可以兼容主流厂家的网络视频信号，为常规监控系统提供高性价比的智能分析增值应用。产品特性：l支持拌线、区域、物品遗留丢失等功能第85页 平安校园标准设计方案l支持主流网络编码设备，图像格式支持QCIF、CIF、4CIF、720P、1080Pl单机支持多达8路网络视频通道的并发分析l每路视频分析通道可支持多种规则同时检测l可调整不同灵敏度的规则参数设定，减少因天气、光线等环境因素变化带来的视频分析误差l支持按照模板进行切换分析l支持报警上传联动1.1.1.1视频诊断服务器产品介绍：该产品是高性能视频监控平台系统的组成单元，部署于监控中心部署，是智能化视频故障分析与预警系统，与高清网络矩阵、总控管理单元、代理转发单元一起构建Easy7平安校园综合管理系统。可对视频图像出现的雪花、滚屏、模糊、偏色、画面冻结、增益失衡和云台失控等常见摄像头故障做出准确判断并发出报警信息，及时检测破坏监控设备的不法行为，有效预防因硬件导致的图像质量问题及所带来的不必要的损失，可以兼容主流厂家的网络视频信号，为常规监控系统提供高性价比的智能分析增值应用。产品特性：l支持视频信号缺失检测l支持视频信号清晰度异常检测l支持视频信号亮度异常检测l支持视频噪声检测l支持视频偏色检测l支持画面冻结检测第85页 平安校园标准设计方案l支持人为干扰l支持PTZ失控检测l支持通道检测参数调整l支持检测参数模板化设置l支持异常报警上传联动l支持诊断报表统计、打印1.1.1.1地图应用服务器产品介绍：地图应用单元是高性能视频监控平台系统的组成单元，集GIS地图发布、矢量操作运算、地图数据存储、空间坐标定位功能于一身，实现对系统中视频、报警、对讲、门禁等设备的直观管理和指挥调度，可以满足中大规模安防视频监控系统的应用。产品特性：l基于空间视频管理的GIS用户界面管理，支持矢量/栅格等多种地图接口，支持鹰眼和轨迹跟踪l支持多级图层嵌套布局，支持GIS和图片嵌套部署l基于SOA架构的WEBGIS，提供地图发布、查询等服务l提供对摄像机位置的查询定位，对摄像机进行区域查询l响应报警联动，基于地图的视频弹出、报警点定位提示l通过地图对摄像机实时音视频浏览、录像回放、对讲、门禁远控l根据用户指定的地理位置，自动标示出一定范围内的所有视频监控设备位置，以便用户根据需要选择最佳位置的视频图像第85页 平安校园标准设计方案1.1.1.1目录访问服务器产品介绍：该产品支持3G视频接入，支持500台Tiandy3G编码设备注册。目录访问单元是整个平台系统的重要应用单元，用于前端设备没有固定IP时的ADSL公网连接或3G无线网连接。支持负载均衡，有效减少单个代理的压力。产品特性：l单机支持500路公网设备的同时注册l支持设备和代理转发模块的注册及列表显示l支持设备连接转发关系的自动分配l目录访问模块能在多个代理转发模块之间进行负载均衡1.1.1.2GPS定位服务器产品介绍：该产品用于车载、单兵等移动设备接入，支持300台TiandyGPS设备数据接收。GPS数据定位单元是整个平台系统的重要应用单元，用于接收前端设备的GPS信息。在各级监控中心架设部署GPS数据定位模块，客户端均可实时查看设备的实时地理位置和车辆行驶路径，在监控中心可向车载前端设备送达短信指示，实现双向对讲，回放某一时间段的历史GPS轨迹。产品特性：l单机支持300个移动设备的定位管理第85页 平安校园标准设计方案l可在电子地图上显示车辆坐标、运动轨迹l实时显示地图，以及车辆所处位置，行车速度，路径实时跟踪l用户可以通过GIS系统浏览所在位置的车辆视频l用户可以通过报警信息自动定位报警车所在的位置lGPS系统允许用户定位、查找某些可疑车辆l发生警情后，用户可以在GIS上锁定报警车辆lGIS系统和视频监控系统应该能够互为检索条件l配合地图应用单元，可实现指定区域点位搜索1.1.146寸超窄边液晶拼接单元产品特性：l采用三星工业级原装DID面板，满足7*24小时连续工作显示l超窄边工艺，屏体间物理拼缝可达6.7mml高清晰度、高色域、超高亮度、超高对比度，画面细节出众l支持3D动态优化技术，有效消除噪波l支持色彩优化技术，画面更加逼真、自然l支持对比度增强技术，针对不同信号自动匹配l支持细节表现增强技术，有效消除锯齿边缘l支持BNC/VGA/DVI/HDMI输入接口l8ms极速响应时间，有效消除画面拖尾l超宽视角l支持背光灯实时监控、智能风扇温控、智能温度传感功能l内置画面拼接模块，快速便捷搭建屏幕墙l内置低功耗电源，超静音风扇设计l内置3D视频亮色分离电路l内置固件智能升级系统l金属外壳设计，防辐射、防磁场、防强电干扰l专业工程设计安装，支持多种安装方式第85页 平安校园标准设计方案1.1.1NVR存储系统产品介绍：本产品是3U/16盘位平台型NVR网络存储，内置视频监控平台系统的录像存储模块，增加录像应用功能，提供大容量、高性能、高可靠的视频监控录像存储空间。本产品广泛应用于智慧城市、智能交通、公检法司、森林防火、电子监考等行业，是大中规模视频系统最佳存储系统平台。产品特性：l3U/16盘位平台型NVR，支持SANNAS部署方式，融合FC高速存储接口l支持前端视频录像码流直接并发写入本地存储空间l支持手动录像、自动定时录像、视频移动录像、报警联动录像、视频丢失报警录像、循环录像和报警预录像等功能l支持MJPEG/MPEG2/MPEG4/H.264/AVS等多种格式视频流的实时存储、回放和点播l支持回放时，进行暂停、播放、停止、慢放、快放、拖动以及循环播放等操作，支持回放图像抓拍功能l支持直接连接国内主流编码设备，实现视频数据的直接下载l支持监控客户端的数据视频检索，可基于关键字、时间、摄像头编号、摄像头属性、事件等方式查询l基于Linux嵌入式操作系统，全中文WEB管理界面，支持CLI管理l标配单路IntelXeon四核CPU，2.13GHz，可扩展双路CPUl标配4GB高速缓存，最大可扩展至48GBl支持RAID0、1、5、6、10、50、60级别，支持全局热备和磁盘漫游第85页 平安校园标准设计方案l支持级联3台SASJBOD，单台存储容量48TB，可扩展至192TBl支持SATA2.0/SATA3.0/SAS磁盘，支持SATA和SAS不同磁盘混插l标配2个千兆以太网主机接口，可扩展10个千兆以太网接口l具有HTTP、iSCSI、CIFS、SMB、FTP、IPX、NetBEUI存储访问协议l支持NTP时间同步功能设置l支持使用LDAP、ADS域、NIS服务提供的用户管理和容量配额功能l支持Snapshot数据快照拷贝功能、支持数据备份和同步功能l具有系统监视管理、支持在线扩容、支持SNMP/Email报警功能l支持磁盘、风扇、电源、网络等部件热插拔，支持在线更换1.1.1网络存储磁盘阵列扩展柜产品介绍：本产品是3U/16盘位磁盘扩展柜（JustaBunchOfDisks），可用于连接指定IPSAN或平台型NVR存储系统后端，提供大容量存储空间。本产品广泛应用于智慧城市、智能交通、公检法司、森林防火等行业，是大中规模视频系统最佳存储系统平台。产品特性：l单机可容纳16块硬盘，支持SATAII/SATAIII/SAS磁盘，单机最大容量48TBl独立于操作系统，无需任何软件驱动，只需和专业存储系统正确连接，便可实现存储容量的扩展l系统支持热备功能，在线替换故障硬盘，减少系统宕机时间lMiniSASX4系统接口，6Gb/s背板带宽，可实现数据的高速传输。硬盘故障自动检测和RAID自动重建功能，保护硬盘数据完整第85页 平安校园标准设计方案l1+1冗余电源模块设计，支持电源故障报警和电源故障自动切换l硬盘、电源、风扇等关键部件支持热插拔技术，可实现系统不间断运行和故障部件的在线替换l专业设计通风散热结构，通风顺畅，保证系统的高效散热，提高稳定性1.1.1网络控制键盘产品介绍：智能网络控制键盘可以配合天地伟业全系列智能网络矩阵使用，可以通过485直接控制前端快球/解码器，也可以直接控制嵌入式数字硬盘录像机和网络视频服务器，支持控制网络高清矩阵，可通过网络直控网络高清和标清球机；支持控制网络解码器的切换输出；支持瘦键盘，具备开放的协议接口。该键盘具有集成度高、功能全面、性能稳定、操作简便等优点，是大中型监控系统的理想选择。产品特性：l控制255台智能网络矩阵l控制多台DVR/NVR硬盘录像机，兼容海康、大华等主流厂家嵌入式l飞梭旋钮实现DVR的录像回放和矩阵的监点迅速切换l可以直接控制快球/解码器，三维矢量变速摇杆操作l支持软件客户端控制，实现一键抓拍一键录像功能l支持控制VGA/RGB/SDI/DVI/88HD等高清矩阵l支持直接控制高清标清网络球机l支持虚拟网络矩阵控制，具备网络解码器控制功能第85页 平安校园标准设计方案l提供网络接口、RS-485端口和一路继电器开关量输出。l支持摇杆/按键/液晶屏/端口的状态检测。l支持对液晶拼接控制器的便捷操作，自定义显示分区热键。l大屏幕液晶显示屏采用可视化菜单设计，快捷按键，中文编程操作界面，摄像机和系统状态可实时显示。1.1.1服务器选型服务器选型共分为两类，根据服务器安装软件模块的不同，共分为高配服务器和低配服务器。A：高配服务器选型参数为：产品介绍：本产品可用于数据库服务器、录像存储服务器、代理转发服务器等对高性能、高稳定苛刻要求的产品介绍，广泛部署于智能交通指挥中心、大型视频监控应平台系统中，服务于智慧城市、智能交通、公检法司、森林防火、电子监考等行业，是视频监控系统平台服务器最佳选择。产品特性：l企业级高性能平台服务器，2U标准机架式l标配2路六核IntelXeonE5系列CPU；CPU主频2.4GHzl标配8GBECCDDR3内存，最大可支持384GBl标配2个千兆网卡，可扩展10个；支持4个PCI-E3.0扩展插槽，同时可支持1个PCIl可安装包括WindowsServer2008，Windows2003Enterprise，RedHatAS5.3～6.3版本，SuSE10，SuSE11等常用操作系统l内置服务器管理软件、系统智能安装软件、系统备份还原软件，可实现自动安装、远程数据备份、管理等功能l标配1*600GBSAS，支持8个3.5寸SAS/SATA硬盘，硬盘支持热插拔l集成16M显存，具有SlimDVD-RW光驱,可选USB软驱第85页 平安校园标准设计方案l支持RAID0、1、10数据安全保护级别，可选RAID5模式l标配L型高精度导轨套件l应用环境：输入电压100V~240VAC,50Hz~60Hzl工作环境温度：10°C～35°C；工作环境湿度:35%～80%（非凝露）l标配550W1+1冗余电源；支持动态电源管理技术B：标配服务器产品介绍：本产品主要用于录像存储服务器、代理转发服务器、总控管理服务器、地图服务器等视频监控系统应用服务器；部署于中心管理机房，广泛应用于智慧城市、智能交通、公检法司、森林防火、电子监考等项目，是视频监控系统平台服务器最佳选择。产品特性：l企业级高性能平台服务器，1U4盘位标准机架式l标配单路四核IntelXeonE3系列CPU；CPU主频3.1GHzl标配8GBECCDDR3内存，最大可支持128GBl标配4个千兆网卡，可扩展10个；支持2个PCI-E3.0扩展插槽l可安装包括WindowsServer2008，Windows2003Enterprise，RedHatAS5.3～6.3版本，SuSE10，SuSE11等常用操作系统l内置服务器管理软件、系统智能安装软件，实现自动安装、管理等功能l标配1*1000GBSATA，支持4个3.5寸SAS/SATA硬盘，硬盘支持热插拔；l集成8M显存，具有SlimDVD-RW光驱,可选USB软驱l支持RAID0、1、10数据安全保护级别，可选RAID5模式l标配L型高精度导轨套件l应用环境：输入电压100V~240VAC,50Hz~60Hzl工作环境温度：10°C～35°C；工作环境湿度:35%～80%（非凝露）l标配350W电源；支持动态电源管理技术第85页 平安校园标准设计方案1.1.1核心交换机产品特性：丰富的业务，适应融合业务网络发展趋势基于IRF2（第二代智能弹性架构）技术的虚拟化架构面向数据中心技术的演进，推出了IRF2为代表的软件虚拟化技术，提供多台主机的协同工作、统一管理和不间断维护功能；IRF2不仅成为数据中心交换设备高性能、虚拟化的关键技术，而且对于传统企业网应用，IRF2所提供的高可靠性和无缝升级、扩展能力，也成为H3C用户增值服务的重要组成部分。全面的MPLS、VPLS业务能力所有产品均支持Multi-VRF特性，可以作为MCE设备使用；支持三层的MPLSVPN和二层的MPLSVPN（Martini、Kompella）；支持MPLSOAM特性，方便用户的管理和维护；与H3CMPLSVPNManager配合，实现图形化的MPLS部署与维护。全面支持VPLS，VLL，支持1KVPLS实例，4KVLL，还支持分层VPLS以及QINQ+VPLS接入方式，提供端到端2层VPN接入方案，支持MPLS/VPLS全线速转发，满足VPLS规模部署要求。高性能IPv4/IPv6业务能力第85页 平安校园标准设计方案支持IPv4/IPv6双协议栈,支持多种隧道技术，支持IPv4/IPv6的组播技术，为用户提供完善的IPv4/IPv6解决方案；H3CS7500E采用分布式体系架构，实现IPv4/IPv6业务的线速无阻塞转发；H3CS7500E已经通过了信息产业部的IPv6入网认证和IPv6Ready第二阶段认证，是成熟商用的IPv6产品。有线无线一体化，有源无源一体化集成的无线控制模块提供丰富的业务能力，包括精细的用户控制管理、完善的RF管理及安全机制、快速漫游、超强的QoS和对IPv6的支持等；无线控制模块通过与安全策略服务器的联动，实现对无线接入用户的端点准入防御，提高了整网的安全性。是业界最高密度的以太网无源光网络（EPON）设备，单台最大可接入10240个FTTH用户；H3CS7500E是高可靠的EPON系统，采用分布式体系结构、模块化设计，主控板冗余热备份、无源背板、冗余电源支持双路供电，具有电信级可靠性。EAD端点准入防护技术支持大容量的Portal认证功能，可以在数千用户的局域网中做为EAD网关设备，为全网用户提供EAD安全认证功能；可以在大中型的校园网中担任汇聚/核心设备的同时，为学生宿舍区的认证计费提供Portal认证功能。全方位的安全保障，抵御多种网络安全威胁三平面安全保障机制提供完善的安全防护机制，可从控制、管理、转发三平面全面保障网络的安全：在控制平面，内置协议报文攻击识别模块，防止TCN、ARP等协议报文攻击，OSPF/BGP/IS-IS路由协议采用MD5验证，防止非法路由更新报文导致的网络瘫痪；在管理平面，SNMPv3网管协议，SSHV2，基于802.1x、AAA/Radius的用户身份认证以及分级的用户权限管理保证了设备管理的安全性；在转发平面，第85页 平安校园标准设计方案支持IP、VLAN、MAC和端口等多种组合精细绑定；支持uRPF单播反向路径转发，防止非法流量访问网络，采用最长匹配逐包转发机制，有效抵御病毒的攻击。H3CS7500E还支持内置的高性能防火墙、异常流量清洗等模块，将专业的安全融入到交换机之中。有线无线全面支持EAD可以动态的接收来自安全策略服务器的控制策略，根据终端的安全状态给予下发相应的访问权限。既支持有线终端用户的EAD，也支持无线终端用户的EAD，能够做到终端安全防范无漏洞。增强的ACL特性H3CS7500E系列产品支持强大的ACL能力：支持标准和扩展ACL；支持基于VLAN的ACL，方便用户配置，节省ACL资源；支持出方向和入方向的ACL，满足金融等行业访问权限严格控制的需求。电信级的高可靠性，保障用户业务长期稳定运行电信级高可靠性设计采用无单点故障设计，所有关键部件，如主控板、交换网、电源和风扇等采用冗余设计；无源背板避免了机箱出现单点故障；所有单板和电源模块支持热插拔功能；可以在恶劣的环境下长时间稳定运行，达到99.999％的电信级可靠性。多业务高可靠性运行支持不间断转发和优雅重启，提供毫秒级的切换时间；支持等价路由，可帮助用户建立多条等值路径，实现流量的负载均衡及冗余备份；支持RRPP快速环网保护协议；支持Smart-Link协议，保证双上行网络拓扑的业务毫秒级快速切换。通过上述技术，H3CS7500E可以在承载多业务的情况下不间断运行，实现业务的永续。第85页 平安校园标准设计方案基于IRF2架构的HAIRF2技术可以把多台S7500E虚拟成一个“联合设备”，使用和配置都如同一台机器，而且扩展端口数量和交换能力，同时也通过多台设备之间的互相备份增强了设备的可靠性，提供毫秒级的链路收敛能力。简化了管理过程，降低管理成本，并可根据实际需求平滑扩容网络容量。支持基于硬件的丰富的OAM故障检测机制，实现毫秒级链路故障检测。1.1.1全千兆二层接入交换机产品特性：灵活的千兆接入和集群管理全千兆以太网交换机提供灵活的16/24/48个10/100/1000M自适应电口接入；并且支持非复用的SFP插槽，充分考虑用户的带宽升级的实际情况，既可以支持千兆光模块，也可以支持百兆光模块，保护用户投资。H3CS5120-SI系列硬件支持最大104Gbps交换容量，保证所有端口二层线速交换。交换机采用专利技术允许交换机利用专用互联电缆实现多达16台设备的堆叠，支持不同端口设备的混合堆叠。具有即插即用、单一IP管理。同时大大降低系统扩展的成本，保护了用户投资。全面的接入安全策略交换机支持特有的ARP入侵检测功能，可有效防止黑客或攻击者通过ARP报文实施网络中逐渐盛行的“中间人”攻击，对不符合DHCPSnooping动态绑定表或手工配置的静态绑定表的非法ARP欺骗报文直接丢弃。同时支持IPSourceCheck特性，防止包括MAC欺骗、IP欺骗、MAC/IP欺骗在内的非法地第85页 平安校园标准设计方案址仿冒，以及大量地址仿冒带来的DoS攻击。另外，利用DHCPSnooping的信任端口特性还可以有效杜绝私设DHCP服务器，保证DHCP环境的真实性和一致性。交换机支持端口安全特性族可以有效防范基于MAC地址的攻击。可以实现基于MAC地址允许/限制流量，或者设定每个端口允许的MAC地址的最大数量，使得某个特定端口上的MAC地址可以由管理员静态配置，或者由交换机动态学习。交换机提供802.1X和集中MAC认证方式对接入的用户进行认证，允许合法用户通过，对于非法用户则拒绝其上网。同时还支持客户端软件版本检测、GuestVLAN等功能，和CAMS服务器配合还可以实现代理检测、双网卡检测等功能。通过这些功能的应用可以对用户的合法性进行充分的检查和控制，最大程度的减少非法用户对网络安全的危害。增强的网络管理和维护的易用性交换机支持通过FTP、TFTP实现设备的远程升级，支持SNMPv1/v2/v3，可支持OpenView等通用网管平台，以及iMC智能管理中心。支持CLI命令行，Web网管，TELNET，HGMP集群管理，使设备管理更方便。并且支持SSH2.0等加密方式，使得管理更加安全。交换机支持VCT（VirtualCableTest）电缆检测功能，便于快速定位网络故障点。第85页 平安校园标准设计方案1.1.1UPS产品信息：一、应用领域：在线式智能数字化UPS，凝聚了柏克技术精华，全面突破模拟电路时代的技术瓶颈，采用以高速微处理器（MCU）和可编程逻辑器件（CPLD）为核心的数字化控制技术，并以第六代低损耗大功率IGBT和静态开关为功率器件，是全球最先进技术主导下的巅峰之作。容量从6KVA到80KVA。该系列产品以其优异的电网环境适应性，广泛应用于电信、银行、证券、交通、电力、工业等行业的中大型网络中心。新一代应有的品质：节能、高精度、数字化、人性化以生命周期评价为基础精密研制，更节能·经科学的生命周期评价,CTS系列采用了抗老化性能优异的大屏幕面板和经氟碳工艺处理的机箱外观，环保耐用，历久如新；采用新型涡流风扇,散热性能优异,高度节能；采用无环流控制电路，节电性能良好；采用绿色整流和逆变技术，为用户提供清洁的能源；采用先进的数字电路及高精度SMD技术，整机寿命同比延长了80%。采用数字化控制技术，全面智能数字化UPS以先进的数字电路系统替代了传统的模拟电路，高速微控制器和可编程逻辑器件对电路控制、参数设定和运行管理更加完美，自检和自侦测功能更加强大。全程采样技术不仅有利于对电路板上的所有独立电路连接进行自检和故障分析，更能经数码变换为极度纯正和稳定的正弦波电压，确保系统超稳定运行。电池智能化管理，耐用省心第85页 平安校园标准设计方案导入先进的智能化电池管理系统，可根据用户的电池配置自动调整电池的充电参数，并会根据供电环境对电池进行均充浮充转换、温度补偿充电，放电管理。此外，CTS系列还可通过监控界面对电池运行状态进行侦测管理，确保电池高效运行。智能化电池管理系统不仅减少了管理员的负担，更能延长电池的使用寿命达55%以上。智能侦测系统全程守护该系统的微处理器不间断地对所有的电源状态、断路器状态、熔断器状态和所有的电路工作状态进行在线侦测。出现故障时，侦测系统会即时报警通知管理员，同步启动UPS全面保护功能。智能通讯工具远程监控RS232和RS485通讯端口真正实现多用途通讯和远程监视。可选的SNMP卡，100%实现远程监控和网络管理。可选的干接点接口，采用无源接点有效实现了对UPS的状态监控。二、主要性能特点：基于第六代IGBT和高速静态开关切换技术，可靠性更高IGBT良好的高速开关特性；具有高电压和大电流的工作特性；采用电压型驱动，只需要很小的控制功率。第六代IGBT具有更低的饱和压降，逆变器的工作效率更高，温升低，可靠性更高。采用双变换纯在线式设计和高速的静态开关切换技术，性能更稳定。超清晰界面信息处理技术，人机沟通无障碍人性化的大屏幕LCD中英文显示流程图运行状态直观显示，智能图标按钮，表格式的数据资料、事件记录显示，中英文可选菜单操作。直第85页 平安校园标准设计方案1.1.1操作终端基本参数产品类型商用电脑操作系统DOS主板芯片组IntelH61处理器CPU系列英特尔酷睿i52代系列（SandyBridge）CPU型号Intel酷睿i52400CPU频率3100MHz最高睿频3400MHz总线5.0GT/s三级缓存6MB核心代号SandyBridge核心数四核心制程工艺32nm存储设备内存容量4GB内存类型DDR31333MHz硬盘容量500GB硬盘描述SATA光驱类型DVD刻录机第85页 平安校园标准设计方案显卡显卡类型独立显卡显卡芯片NVIDIAGeForceG405显存容量512MB显卡描述DirectX10.1显示器屏幕尺寸19英寸屏幕描述CCFL宽屏音频声卡描述集成网络通信网卡描述1000Mbps以太网卡接口USB接口USB2.0音频接口耳机输出接口，麦克风输入接口视频接口HDMI网络接口RJ45（网络接口）其它接口电源接口读卡器多功能读卡器其它参数电源100V-220V280W自适应交流电源供应器键盘抗菌防水键盘鼠标光电鼠标机箱类型立式机箱颜色黑色第85页 平安校园标准设计方案1.1.132路增强型嵌入式网络硬盘录像机产品介绍：本产品采用多项IT高新技术，不但可以进行本地独立工作，也可联网组成一个强大的安全防范系统。本产品广泛应用于金融、公安、部队、电信、交通、电力、教育、水利等领域的安全防范。产品特性：l嵌入式Linux操作系统、高性能处理器l支持24路1080P@4M/32路720P@3M/32路4CIF网络视频接入l支持4路1080P/8路720P/16路4CIF视频同步回放l支持2路视频智能分析l标配支持ONVIF协议，兼容满足ONVIF协议摄像机接入l2个HDMI+1个VGA+1个BNC视频输出，分辨率最高达1920×1080l双千兆网卡，支持多种工作模式l支持8块,单块最大支持4T硬盘进行存储l支持对前端网络设备批量添加l支持中、英、西、韩四种语言l支持NTP网络校时l支持冗余备份l支持硬盘智能监测l可扩展双光驱刻录l支持录像快照及录像文件剪辑导出第85页 平安校园标准设计方案1.1.1客户端电脑联想IdeaCentreK330操作系统Windows7HomeBasic处理器CPU系列纠错英特尔酷睿i5CPU型号纠错Intel酷睿i52300CPU频率2800MHz最高睿频3100MHz总线纠错5.0GT/s二级缓存1MB三级缓存6MB核心代号纠错SandyBridge核心数四核心制程工艺32nm存储设备内存容量纠错4GB内存类型纠错DDR31333MHz硬盘容量1000GB硬盘描述纠错7200转，SATA2光驱类型纠错DVD刻录机光驱描述纠错Rambo第85页 平安校园标准设计方案显卡显卡类型独立显卡显卡芯片nVIDIAGeForceGT420显存容量1GB显示器屏幕尺寸21.5英寸屏幕描述LED宽屏1.1.1交换机选型根据具体点位确定交换机型号。第85页'
