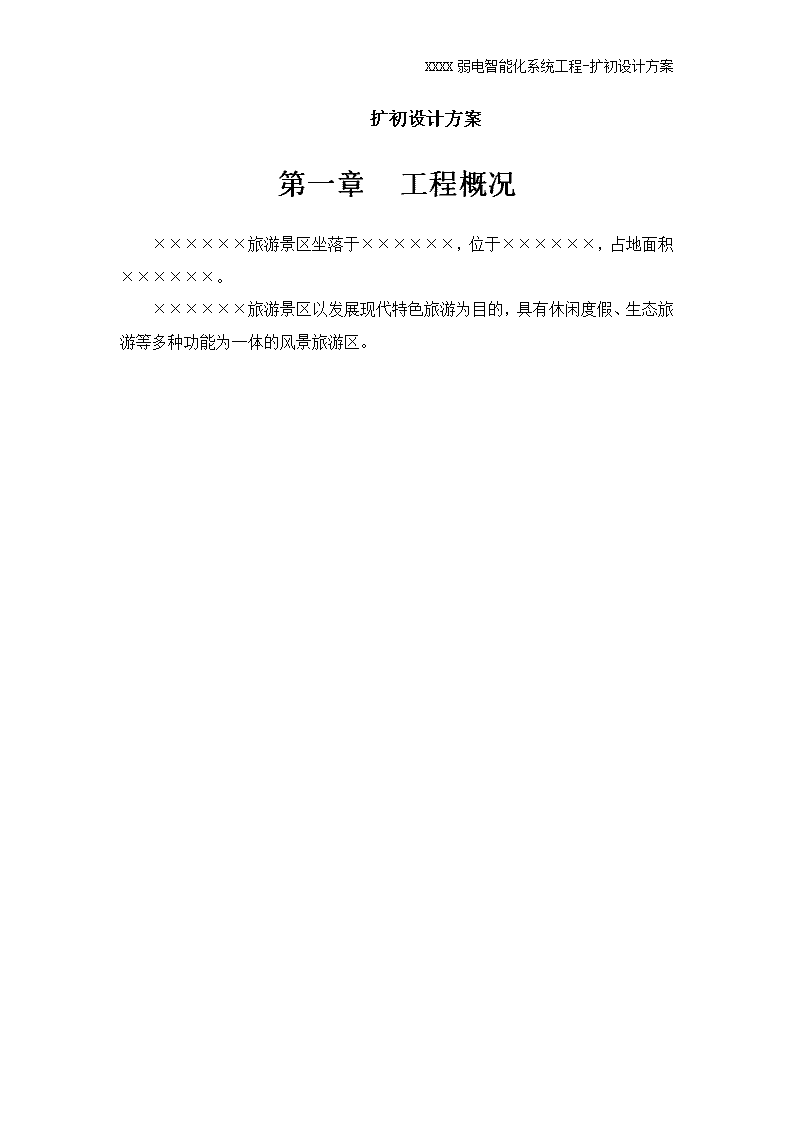

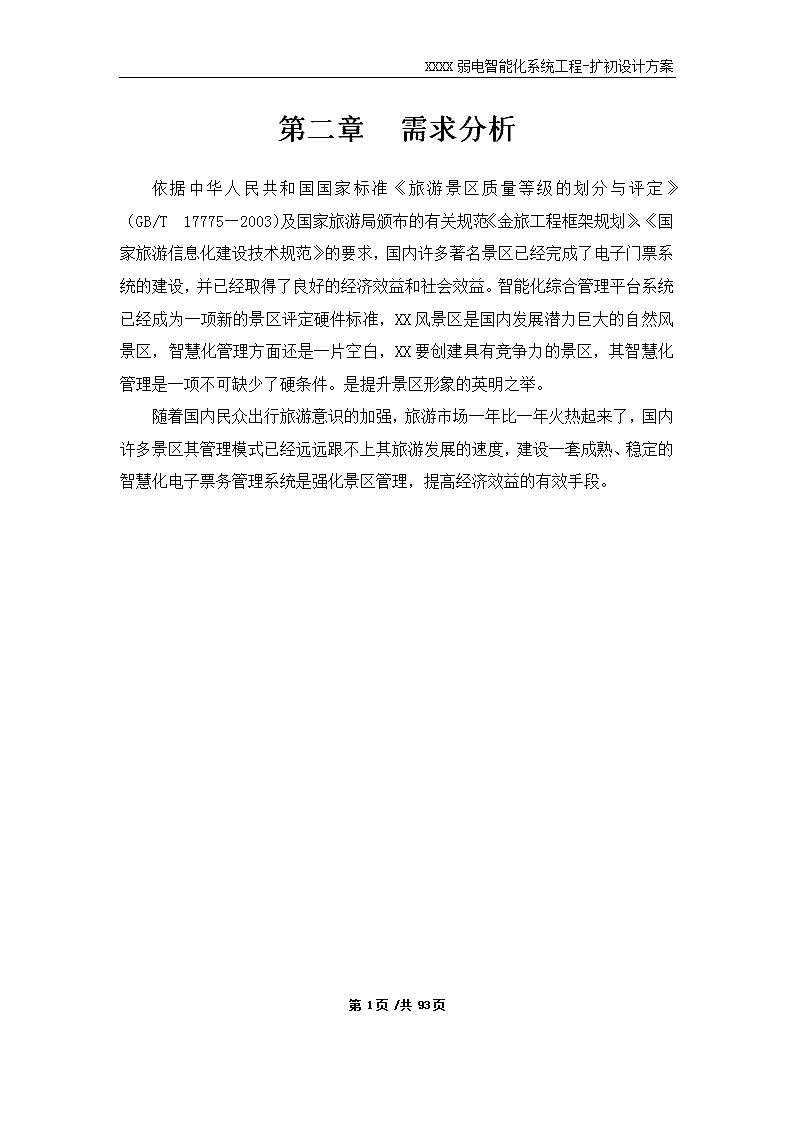

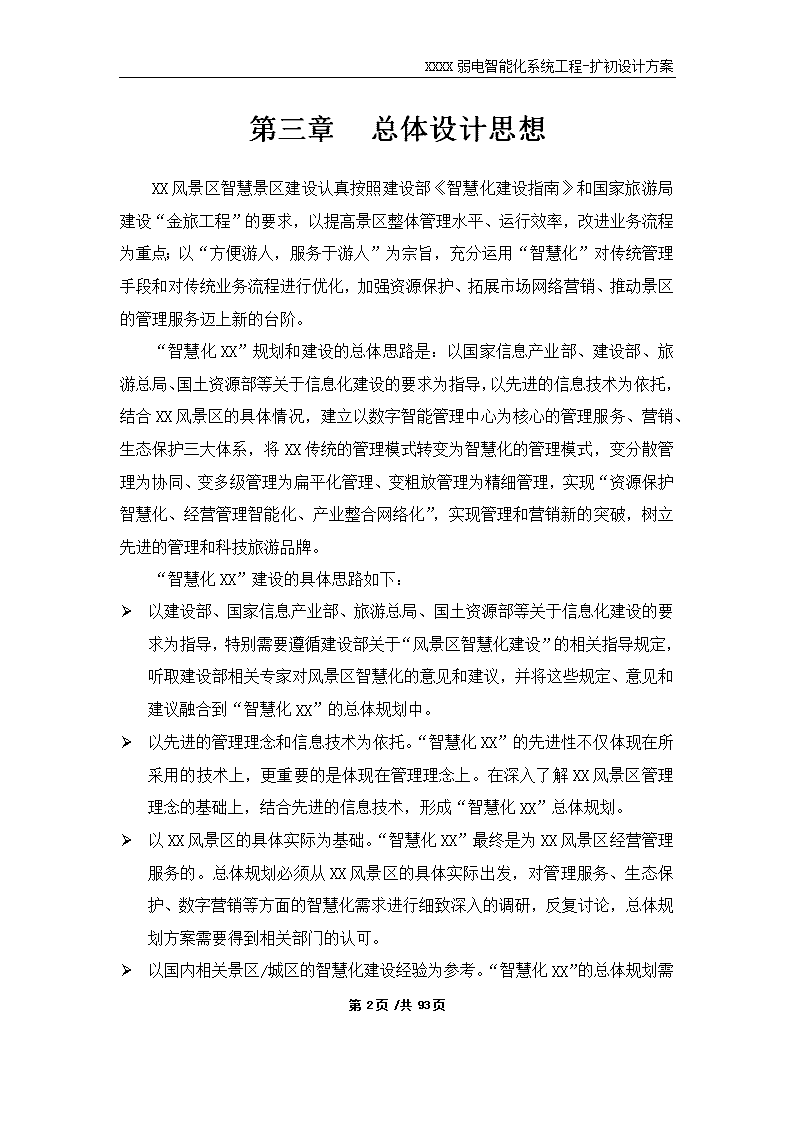

'XXXX弱电智能化系统工程-扩初设计方案扩初设计方案第一章工程概况××××××旅游景区坐落于××××××，位于××××××，占地面积××××××。 ××××××旅游景区以发展现代特色旅游为目的，具有休闲度假、生态旅游等多种功能为一体的风景旅游区。第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案第一章需求分析依据中华人民共和国国家标准《旅游景区质量等级的划分与评定》（GB/T 17775—2003）及国家旅游局颁布的有关规范《金旅工程框架规划》、《国家旅游信息化建设技术规范》的要求，国内许多著名景区已经完成了电子门票系统的建设，并已经取得了良好的经济效益和社会效益。智能化综合管理平台系统已经成为一项新的景区评定硬件标准，XX风景区是国内发展潜力巨大的自然风景区，智慧化管理方面还是一片空白，XX要创建具有竞争力的景区，其智慧化管理是一项不可缺少了硬条件。是提升景区形象的英明之举。 随着国内民众出行旅游意识的加强，旅游市场一年比一年火热起来了，国内许多景区其管理模式已经远远跟不上其旅游发展的速度，建设一套成熟、稳定的智慧化电子票务管理系统是强化景区管理，提高经济效益的有效手段。第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案第一章总体设计思想XX风景区智慧景区建设认真按照建设部《智慧化建设指南》和国家旅游局建设“金旅工程”的要求，以提高景区整体管理水平、运行效率，改进业务流程为重点；以“方便游人，服务于游人”为宗旨，充分运用“智慧化”对传统管理手段和对传统业务流程进行优化，加强资源保护、拓展市场网络营销、推动景区的管理服务迈上新的台阶。 “智慧化XX”规划和建设的总体思路是：以国家信息产业部、建设部、旅游总局、国土资源部等关于信息化建设的要求为指导，以先进的信息技术为依托，结合XX风景区的具体情况，建立以数字智能管理中心为核心的管理服务、营销、生态保护三大体系，将XX传统的管理模式转变为智慧化的管理模式，变分散管理为协同、变多级管理为扁平化管理、变粗放管理为精细管理，实现“资源保护智慧化、经营管理智能化、产业整合网络化”，实现管理和营销新的突破，树立先进的管理和科技旅游品牌。“智慧化XX”建设的具体思路如下：Ø以建设部、国家信息产业部、旅游总局、国土资源部等关于信息化建设的要求为指导，特别需要遵循建设部关于“风景区智慧化建设”的相关指导规定，听取建设部相关专家对风景区智慧化的意见和建议，并将这些规定、意见和建议融合到“智慧化XX”的总体规划中。 Ø以先进的管理理念和信息技术为依托。“智慧化XX”的先进性不仅体现在所采用的技术上，更重要的是体现在管理理念上。在深入了解XX风景区管理理念的基础上，结合先进的信息技术，形成“智慧化XX”总体规划。Ø以XX风景区的具体实际为基础。“智慧化XX”最终是为XX风景区经营管理服务的。总体规划必须从XX风景区的具体实际出发，对管理服务、生态保护、数字营销等方面的智慧化需求进行细致深入的调研，反复讨论，总体规划方案需要得到相关部门的认可。 Ø以国内相关景区/城区的智慧化建设经验为参考。“智慧化XX”的总体规划需第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案要消化吸收国内外相关景区、城区已有的智慧化管理经验，取其精华，结合XX风景区的实际，为XX所用。 Ø以运营智能化为核心，建设自然资源保护智慧化、产业整合网络化为目标，建立符合XX的管理的智慧景区。第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案第一章设计依据遵循如下的设计标准和原则（不仅限于以下）：&《XXXXXXXXX项目招标图纸》&《XXXXXXXXX项目招标文件》&《XXXXXXXXX项目答疑回复文件及补充文件》&《民用建筑电气设计规范》JGJ16-2008&《建筑与建筑群综合布线系统工程设计规范》GB50312-2007&《智能建筑设计标准》GB/T50314-2006&《建筑智能化系统工程设计标准》DBJ13-32-2000&《城市住宅建筑综合布线系统工程设计规范》CECS119-2000&《建筑与建筑群综合布线系统工程设计规范》GB50311-2007&《安全防范工程技术规范》GB50348—2004&《安全防范系统验收规则》GA308—2001&《城市监控报警联网系统系列标准》GA/T669—2008&《视频安防监控系统技术要求》GA／T367—2001&《信息安全技术信息系统通用安全技术要求》GB/T20271-2006&《监控中心场地通用规范》GB2887—2000&《计算机软件需求说明书编制指南》GB9385—88&《计算机站场地安全要求》GB/T9361-2011&《信息技术互连国际标准》ISO／IECll8D1-95&《民用闭路电视监控系统工程技术规范》GB50198-2011&《音频、视频及类似电子设备安全要求》GB8898-2011&《视频安防监控数字录像设备要求》GB20815—2006&《视频安防监控系统工程设计规范》GB50395—2007&《电子信息系统防雷技术规范》GB50343—2004&《城市报警与监控系统建设、管理、应用规范性文件汇编》第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案&《警用专题地理信息属性结构》&《公路车辆智能监测记录系统通用技术条件》GA/T497—2009&《系统接地的型式及安全技术要求》GB14050-93&《安全防范工程程序与要求》GA/T75-94&《工业电视系统工程设计规范》GB50115-2009)&《安全检查防范系统通作图形符号》GA/74-94&《调音台基本特性测量方法》GB/T9003-1988&《工业企业通信接地设计规范》GBJ－79-85&《传声器测量方法》GB9401-1988&《扬声器主要性能测试方法》GB9396-1996&《公共广播系统工程技术规范》GB50526-2010&《建筑电气工程施工质量验收规范》GB50303—2011&《民用建筑设计通则》GB50352-2005&《供配电系统设计规范》GB50052-2009&《10kv及以下变电所设计规范》GB50053-94&《低压配电设计规范》GB50054-2011&《建筑物防雷设计规范》GB50057-2010&《建筑防雷》IEC1024－1∶1990&《雷电电磁脉冲的防护通则》GB/T19271.1-2003&《通信电源防雷设计规范》YD5078-98&《通信局（站）雷电过电压保护工程设计规范》GB50689-2011&《电子信息系统机房设计规范》GB50174-2008&《计算机信息系统防雷保安器》GA173－2002&《电信交换设备耐过电压和过电流的能力》ITU-TK.20-1996&《建筑物防雷设施安装》99(07)D501&《电子设备雷击保护导则》GB7450-87第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案&《工业与民用电力装置的过电压保护设计规范》GBJ64-83第一章设计原则本方案设计遵循技术先进、功能齐全、性能稳定、节能节约成本的原则。并综合考虑施工、维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。其具有以下原则：先进性与适用性采用科学的、主流的、符合发展方向的技术、设备和理念，系统集成化、模块化程度高。设计合理，架构简洁，功能完备，切合实际，能有效控制和提高工作效率，满足动态监控和业务工作的实际需求。系统的技术性能和质量指标达到国际领先水平；同时，系统的安装调试、软件操作使用又应简便易行，容易掌握，适合中国国情和本项目的特点。该系统集国际上众多先进技术于一身，体现了当前计算机控制技术与计算机网络技术的最新发展水平，适应时代发展的要求。经济性与实用性在先进、可靠和充分满足系统功能的前提下，体现高性价比。采用经济实用的技术和设备，充分利用现有资源，综合考虑系统的设计、建设、升级和维护。充分考虑用户实际需要和信息技术发展趋势，根据用户现场环境，设计选用功能和适合现场情况、符合用户要求的系统配置方案，通过严密、有机的组合，实现最佳的性能价格比，以便节约工程投资，同时保证系统功能实施的需求，经济实用。可靠性与安全性系统采用成熟的、稳定的、完善技术设备，系统具有一致性、升级能力，能够保证全天候长期稳定运行。在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能，同时系统具有一整套完成的系统管理策略，可以保证系统的运行安全。第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案开放性以现有成熟的产品为对象设计，同时还考虑到周边信息通信环境的现状和技术的发展趋势，可以与消防、防盗、聚光系统实现联动，具有RJ-45网络通讯口，可实现远程控制。可扩充性系统设计中考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能，系统规模和功能易于扩充，系统配套软件具有升级能力。同时，本方案在设计中留有冗余，以满足今后的发展要求。方案中设备的控制容量上保留一定的余地，以便在系统中改造新的控制点；系统中还保留与其他计算机或自动化系统连接的接口；也尽量考虑未来科学的发展和新技术的应用。追求最优化的系统设备配置在满足用户对功能、质量、性能、价格和服务等各方面要求的前提下，追求最优化的系统设备配置，以尽量降低系统造价。提高监管力度与综合管理水平本项目系统设备控制需要高效率、准确及可靠。本系统能够对各子系统运行情况进行综合监控，时时动态撑握监视及报警情况。网络视频监控的使用大大减少劳动强度，减少设备运行维护人员；另外，系统的综合统筹管理可使设备按最优组合运行，在最佳情况下运行，既可节能，又可大大减少设备损耗，减少设备维修费用，从而提高监管力度与综合管理水平第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案第一章设计范围××××××××项目设计范围包括：信息设施：Ø综合布线网络系统建设Ø程控交换机系统建设Ø无线网络覆盖系统建设Ø无线对讲系统建设安防防范：Ø视频监控系统建设Ø防盗报警系统建设Ø出入口控制系统建设Ø电子巡更系统建设Ø停车场管理系统建设Ø景区森林防火监控系统建设Ø电子票务管理系统建设ØGPS定位与调度管理系统建设音视频：Ø视频显示及信息发布系统建设Ø公共广播系统建设Ø多媒体会议系统建设机房工程第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案第一章各子系统规划方案7.1信息设施7.1.1综合布线网络系统7.1.1.1系统概述综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连的综合布线。它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。综合布线由不同系列和规格的部件组成，其中包括：传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器)以及电气保护设备等。7.1.1.2系统总体设计整个布线系统应按用途分为数据内网、安防专网和智能化专网三个信息网络部分以及语音网络部分，为保证各网络系统间的稳定运行及互不干扰，各网络采用物理隔离，整个布线系统结构采用星形的结构。选择主控中心网络机房为主控中心设备间，建立一套1000M到桌面，核心万兆的信息网络传输平台。系统必须采用全系列进口产品。综合布线系统从物理结构上可分为六个子系统，分别为：工作区子系统，水平子系统，管理区子系统，干线子系统，设备间子系统和建筑群子系统。各个子系统的简要功能如下：Ø工作区子系统：为综合布线系统提供信息插座，并将终端用户连接至信息插座。Ø水平子系统：通过永久链路连接信息插座和管理区子系统内的配线架。 Ø管理区子系统：为综合布线系统提供楼层配线设备，并将水平子系统连入干线子系统。第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案Ø干线子系统：通过主干线路（光纤和大对数线缆）连接管理区子系统和设备间子系统。Ø设备间子系统：为综合布线系统提供总配线设备，前端所有信息插座通过管理区子系统的冗余处理后接入本系统。Ø建筑群子系统：提供建筑群之间的通讯链路。7.1.1.3功能介绍Ø链路支持功能综合布线系统为多个系统提供基础支持。包括计算机网络系统、集团电话系统、楼宇智能控制系统、多媒体信息发布系统、办公自动化系统等多个系统。 Ø扩容功能综合布线系统提供了足量的系统冗余，只要增加设备间设备，即可对旅游景区内综合布线系统进行扩容。Ø语音数据互换功能综合布线系统统一采用超六类双绞线作为水平电缆，只要将设备间的跳线更换后接入不同的配线架（网络配线架或语音配线架），即可实现信息点的功能转变。7.1.1.4主要设备技术参数室内单模光缆Ø室内单模光缆要求采用满足IEEE802.3ae标准，要求可以支持10GBASE-SX万兆以太网达3000米以上距离及1000Base-SX千兆以太网达10000米以上距离，同时又可向下兼容目前的100Mbps及10Mbps以太网应用。Ø类型：9/125μm单模光纤。Ø芯数：X芯，每芯带有彩色护套。Ø标准：ISO/IEC11801:2002Ed2.0。Ø衰减满足：<=0.5dB/km（1310nm），<=0.4dB/km（1550nm）。Ø认证：IEC60332-3C、IEC61034、IEC60754标准要求。Ø护套：低烟无卤护套。第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案室外单模光缆Ø室外单模光缆要求采用满足IEEE802.3ae标准，要求可以支持10GBASE-SX万兆以太网达3000米以上距离及1000Base-SX千兆以太网达10000米以上距离，同时又可向下兼容目前的100Mbps及10Mbps以太网应用。Ø类型：9/125μm单模光纤。Ø芯数：X芯，每芯带有彩色护套。Ø标准：ISO/IEC11801:2002Ed2.0。Ø衰减满足：<=0.5dB/km（1310nm），<=0.4dB/km（1550nm）。Ø认证：ISO/IEC11801标准要求。Ø室外单模光缆要求采用无金属非铠装光缆，以达到防雷的目的。Ø护套：热塑材料内外护套，防水充胶、防紫外线、防磨损护套，带有抗冲击的强力层。室内语音主干电缆Ø类型：三类大对数UTP电缆。Ø芯线规格：24AWG。Ø芯线对数：X对，每芯带有彩色护套。Ø标准：ISO/IEC11801:2002Ed2.0。Ø带宽：≥16MHz。Ø特性阻抗：100Ω。Ø拉伸强度(Mpa)：≥13.8kgØ护套：低烟无卤护套。Ø认证：IEC60332-3C、IEC61034、IEC60754标准要求。Ø投标方应提供所用线缆的外径尺寸。六类UTP电缆Ø具有每线对完全隔离的F2带尾翼十字骨架结构，以保证系统的传输性能。Ø紧护套结构，以保证施工前后的性能保持一致。Ø芯线规格：23AWG。第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案Ø芯线对数：4对，每芯带有彩色护套。Ø标准：ISO/IEC11801:2002Ed2.0。Ø带宽：≥250MHz。Ø拉伸强度(Mpa)：≥13.8。Ø特性阻抗：100Ω。Ø护套：低烟无卤（LSZH）。Ø认证：IEC60332-1、IEC61034、IEC60754标准要求。Ø投标人应提供所用线缆的外径尺寸。I/O信息插座Ø规格：六类，RJ45屏蔽模块插座。Ø标准：ISO/IEC11801:2002Ed2.0。Ø材料：外壳三层金属镀层（镍，铜，镍）。Ø绝缘阻抗：大于500MΩ。Ø屏蔽电阻：小于20MΩØ介电强度：1000VØ拔插次数：≥750次。数据模块配线架Ø规格：六类屏蔽RJ45模块化快接式结构。Ø标准：ISO/IEC11801:2002Ed2.0。Ø功能：19”机柜/机架式安装，每个端口都带有彩色标识功能以区分不同的应用，配线架自带或可安装标识条。Ø拔插寿命：≥750次。Ø配线架的背后要求配备托线架，用于绑扎双绞线，提高模块端接的长期可靠性。光纤适配器Ø规格：采用LC接口，单个适配器至少支持2芯光纤。Ø标准：ISO/IEC11801:2002Ed2.0。第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案Ø安装：可方便地安装到光纤配线架上，无需特殊工具。光纤配线架Ø规格：模块化结构，由基本框架，光纤适配器组成，有足够的空间保证光纤的盘绕、固定和接续，带有管理器、色标及固定附件。Ø标准：ISO/IEC11801:2002Ed2.0。Ø安装：19”机柜式安装，固定式或抽屉式安装型。安装在总配线间的光纤配线架，要求单个配线架可端接至少24芯以上，并具有光缆固定功能。Ø对于超过24芯的光缆，应配备足以容纳单根光缆芯数的大容量19英寸机架型光纤配线架，也可以使用同一个光纤配线架安装多根光缆。模块数据跳线Ø规格：六类FTP，4对RJ45-RJ45跳线Ø芯线：8根芯线要求采用多股软线。Ø标准：ISO/IEC11801:2002Ed2.0。ØRJ45数据跳线要求为产品制造商的商业成品产品。语音主配线架Ø规格：110卡接式结构，可在线测试。Ø安装：安装在19英寸标准机架中。RJ45型语音跳线Ø规格：FTP，1对（或4对）RJ45-RJ45跳线Ø芯线：芯线要求采用多股软线。ØRJ45型语音跳线要求为产品制造商的商业成品产品。光纤尾纤Ø规格：万兆单模（OS1）。Ø连接到主干光缆及配线架的光纤尾纤应支持10G以太网，采用LC接口连接到水平光纤模块的光纤尾纤应支持千兆以太网，采用LC接口。Ø标准：ISO/IEC11801:2002Ed2.0。Ø最大损耗：<0.3dB。第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案Ø光纤尾纤要求为产品制造商的商业成品产品。光纤跳线Ø规格：万兆单模（OS1）。Ø连接到光纤配线架及交换设备的光纤跳线应支持万兆以太网，可以采用LC接口。Ø连接到桌面设备的光纤跳线应支持千兆以太网，可采用LC接口。Ø标准：ISO/IEC11801:2002Ed2.0。Ø最大损耗：<0.4dB。Ø单模跳线的主要种类：LC-LC。Ø光纤跳线要求为产品制造商的商业成品产品。核心交换机系统特性Console口1个管理用以太网口1个USB口1个输入电压交流额定电压范围：100V～240VAC，50/60Hz最大电压范围：90V～264VAC，47/63Hz直流额定电压范围：-48V～-60VDC风扇风扇可热插拔，支持风向反转及风扇速率可调工作环境温度0ºC～45ºC工作环境相对湿度（非凝露）10%～90%第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案业务特性转发模式支持store-forward模式和cut-through模式横向虚拟化支持IRF2智能弹性架构支持分布式设备管理，分布式链路聚合，分布式弹性路由支持通过标准以太网接口进行堆叠支持本地堆叠和远程堆叠支持基于LACP、BFD、ARP的MAD堆叠分裂检测机制纵向虚拟化支持IRF3纵向虚拟化PE（PortExtender，端口扩展）模式PE模式下支持本地转发和纵向转发模式切换支持自动从CB（ControllingBridge，控制桥）更新版本零配置支持S125-X/S125-F/S105/S58V2等系列作为CB链路聚合支持10GE端口聚合支持40GE端口聚合支持静态聚合、动态聚合数据中心特性支持VEPA802.1Qbg支持802.1QbbPFC、802.1QazETS、ECN支持FCoE报文透传支持T11standards-compliantFCoE(FC-BB-5)支持FibreChannelforwarding(FCF)支持CiscoN-PortVirtualization(NPV)technology支持N-portidentifiervirtualization(NPIV)支持Standardzoning支持FibreChannelping支持TRILL支持TRILL&IRF第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案SDN/Openflow支持OpenFlow1.3标准支持多控制器（EQUAL模式、主备模式）支持多表流水线支持Grouptable支持MeterJumboFrame支持MAC地址表支持静态MAC地址支持黑洞MAC地址支持设置端口MAC地址学习最大个数VLAN支持基于端口的VLAN（4094个）支持DefaultVLAN支持QINQ支持灵活QINQ支持VLANMAPPING支持PVST+支持RPVST+流量监控支持SFLOWDHCPDHCPClientDHCPSnoopingDHCPRelayDHCPServerDHCPSnoopingoption82/DHCPRelayoption82第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案ARP支持静态表项支持免费ARP支持标准代理ARP和本地代理ARP支持DynamicARPInspection支持ARPanti-attack支持ARP源抑制支持ARPDetection功能（能够根据DHCPSnooping安全表项、802.1x表项，或IP/MAC静态绑定表项进行检查）路由协议支持IPv4、IPv6静态路由，RIP等三层动态路由协议支持IPV4IPV6静态路由;支持RIPv1/2、RIPng支持等价路由、VRRP、OSPFv1/v2、OSPFv3、BGP、ISIS等增强三层路由协议组播协议支持IGMPSnoopingv2/v3支持IGMPSnoopingFast-leave支持IGMPSnoopingGroup-policy支持PIM-SM,PIM-SSM支持PIMsnooping支持MVRP支持MFF支持增强三层组播协议零配置支持DHCPauto-config及CWMP-TR069等零配置方式广播/组播/单播风暴抑制支持基于端口速率百分比的风暴抑制支持基于pps的风暴抑制支持基于bps的风暴抑制第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案二层环网协议支持STP/RSTP/MSTP协议支持STPRootGuard支持BPDUGuard支持ERPS以太环保护协议（G.8032）QoS/ACL支持对端口接收报文的速率和发送报文的速率进行限制支持CAR功能每个端口支持8个输出队列支持灵活的队列调度算法，可以同时基于端口和队列进行设置，支持SP、WDRR、WRR、WFQ、SP+WDRR等多种模式支持报文的802.1p和DSCP优先级重新标记支持L2（Layer2）~L4（Layer4）包过滤功能，提供基于源MAC地址、目的MAC地址、源IP(IPv4/IPv6)地址、目的IP(IPv4/IPv6)地址、端口、协议、VLAN的流分类支持时间段（TimeRange）支持WRED镜像支持流镜像支持N:4端口镜像支持本地和远程端口镜像第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案安全特性支持用户分级管理和口令保护支持集中MAC认证支持802.1X支持stormconstrain支持AAA认证支持RADIUS认证支持HWTACACS支持SSH2.0支持端口隔离支持IP+MAC+端口绑定支持IPSourceGuard支持HTTPs支持SSL支持PKI(PublicKeyInfrastructure，公钥基础设施)支持CPU防护加载与升级支持XModem协议实现加载升级支持FTP（FileTransferProtocol）加载升级支持TFTP（TrivialFileTransferProtocol）加载升级第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案管理和维护支持命令行接口（CLI）配置支持Telnet远程配置支持通过Console口配置支持schedulejob支持ISSU支持802.1AG及802.3AH支持SNMP（SimpleNetworkManagementProtocol）支持IMC网管系统支持系统日志支持分级告警支持NTP支持电源的告警功能支持风扇、温度告警支持调试信息输出支持Ping、Tracert支持Track支持Telnet远程维护支持USB进行文件上传和下载路由器网络互连局域网协议ARPEthernet，EthernetII，VLAN（VLAN-BASEDPORTVLAN，VOICEVLAN，GuestVLAN），802.3x，802.1p，802.1Q，802.1xSTP(802.1D)，RSTP(802.1w)，MSTP(802.1s)IGMPSnooping，GVRPPORTLOOPBACK，PORTMUTILCASTsuppression，端口镜像第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案广域网协议PPP、PPPoEClient、PPPoEServer网络协议IP服务快速转发（单播/组播）TCP，UDP，IPOption，IPunnumber策略路由（单播/组播）Netstream，sFlowIP应用Ping、TraceDHCPServer/DHCPRelay/DHCPClient，DHCPSnoopingDNSclient/DNSStatic，DNSProxy，DDNSIPAccounting，UDPHelper，NTPTelnet，TFTPClient/FTPClient/FTPServerWEB页面推送DAR（DeeperApplicationRecognition，深度应用识别）协议识别：支持自端口号类型的定义和对应业务的识别支持对协议类型名称重命名的自定义支持目前已知多种业务的识别支持HTTP协议特殊属性的识别(如HTTP报文中的URL地址、hostname主机名和MIME类型)支持RTP协议特殊属性的识别(对RTP报文的负载类型对数据流进行分类)其他：支持上述业务识别的报文统计功能IP路由静态路由动态路由协议：RIP/RIPng，OSPF，OSPFv3，BGP，IS-IS组播路由协议：IGMP，PIM-DM，PIM-SM，MBGP，MSDP第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案路由策略IPv6Ipv6基本功能：Ipv6ND，Ipv6PMTU，Ipv6FIB，Ipv6ACL（通过Ipv6ReadyPhaseII的认证）Ipv6过渡技术：NAT-PT，Ipv6隧道，6PEIpv6隧道：手工隧道，自动隧道，GRE隧道，6to4，ISATAPIpv6路由：Ipv6静态路由（包括组播静态路由）动态路由协议：RIPng，OSPFv3，IS-Isv6，BGP4+组播路由协议：MLDV1/V2，IGMPv3，PIM-DM，PIM-SM，PIM-SSM网络安全性端口安全PORTAL，802.1xAAALocal认证，Radius，Tacacs防火墙ASPF，ACL，FILTER数据安全IKE，IPSec其它安全技术L2TP，NAT/NAPT，PKI，RSA，SSHv1.5/2.0，SSL（SSLVPN），URPF，GRE、ADVPN支持DAR业务识别的报文过滤和限制支持DDOS防攻击支持ARP防攻击支持EAD端点准入防御功能功能（包括穿越广域网的模式）可靠性备份功能支持接口备份方式支持VRRP、VRRPv3支持基于带宽的负载分担与备份支持基于用户（IP地址）的负载分担与备份第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案NQA联动机制NQA支持同静态路由、策略路由、动态路由、VRRP和接口备份的联动功能，实现端到端链路的检测与备份功能BFD联动机制支持BFD快速链路检测，并能够同RIP、OSPF、BGP、MPLS、VRRP实现联动，以实现路由和链路的快速切换QOS二层QoSSPLRPort-BasedMirroringPriorityMappingPortTrustMode，PortPriorityFlowControl&Backpressure流量监管支持CAR（CommittedAccessRate）支持LR（LineRate）拥塞管理FIFO、PQ、CQ、WFQ、CBQ、RTPQ拥塞避免WRED/RED流量整形支持GTS（GenericTrafficShaping）其他QOS技术基于IP的限速，嵌套QoS，VLANQoS支持的流量分类支持ACL流量分类支持IPPrecedence流量分类支持DSCP流量分类支持MAC地址分类支持ATMCLP比特分类支持802.1P分类支持基于DAR分类第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案WLAN支持的标准802.11b，802.11g，802.11n，802.11i，WPA，WPA2，802.11eWMMQoS支持WMM队列管理支持优先级映射安全支持开放系统认证和共享密钥认证支持WEP、TKIP和CCMP加密支持WPA和RSN安全协议支持端口认证：PSK、802.1X、PSK和MAC特性功能多SSID、SSID隐藏节能模式自动速率调整SSID和VLAN的绑定支持国家码选择支持设置射频类型支持更改射频信道号支持信道自动选择功能3G无线支持的3G制式WCDMA、EVDO、TD-SCDMA支持的接口形态USB接口的3G-Modem内置3G插卡（WCDMA、EVDO）支持的功能和特性遵从对应的3G-Modem的功能和特性支持3G通信的多因子绑定认证功能服务、管理与维护网络管理SNMPV1/V2c/V3，MIB，SYSLOG，RMON，WEB网管，TR069H3C公司的BiMS远程管理方案，支持零配置部署（U盘开局和短信开局）本地管理命令行管理，文件系统管理，DualImage第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案网络质量保证（NQA）支持DHCP,FTP,HTTP,ICMP,UDPpublic,UDPprivate,TCPpublic,TCPprivate,SNMP等协议测试支持语音jitter测试支持网络的时延、抖动、丢包率等测试用户接入管理支持console口登录，支持telnet（VTY）登录，支持SSH登录，支持FTP登录防火墙运行模式路由模式透明模式混合模式网络安全性AAA服务Portal认证RADIUS认证HWTACACS认证PKI/CA（X，509格式）认证域认证CHAP验证PAP验证防火墙安全区域划分可以防御Land、Smurf、Fraggle、PingofDeath、TearDrop、IPSpoofing、IP分片报文、ARP欺骗、ARP主动反向查询、TCP报文标志位不合法超大ICMP报文、地址扫描、端口扫描、SYNFlood、UPDFlood、ICMPFlood等多种恶意攻击基础和扩展的访问控制列表基于时间段的访问控制列表动态包过滤ASPF应用层报文过滤第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案静态和动态黑名单功能MAC和IP绑定功能基于MAC的访问控制列表支持802.1qVLAN透传病毒防护基于病毒特征进行检测支持病毒库手动和自动升级报文流处理模式支持HTTP、FTP、SMTP、POP3协议支持的病毒类型：Backdoor、Email-Worm、IM-Worm、P2P-Worm、Trojan、AdWare、Virus等支持病毒日志和报表入侵防御支持对黑客攻击、蠕虫/病毒、木马、恶意代码、间谍软件/广告软件、DoS/DDoS常等攻击的防御支持缓冲区溢出、SQL注入、IDS/IPS逃逸等攻击的防御支持对BT等P2P/IM识别和控制支持攻击特征库的分类（根据攻击类型、目标机系统进行分类）、分级（分高、中、低、提示四级）支持攻击特征库的手动和自动升级（TFTP和HTTP）URL过滤客户自定义URL过滤规则库支持JavaBlocking、ActiveXBlocking过滤安全日志及统计系统操作日志防火墙日志攻击防护日志黑名单日志NAT日志NAT支持多个内部地址映射到同一个公网地址第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案支持多个内部地址映射到多个公网地址支持内部地址到公网地址一一映射支持源地址和目的地址同时转换支持外部网络主机访问内部服务器支持内部地址直映射到接口公网IP地址支持DNS映射功能可配置支持地址转换的有效时间支持多种NATALG，包括DNS、FTP、H.323、ILS、MSN、NBT、PPTP、SIP等VPNL2TPVPN支持根据VPN用户完整用户名、用户域名向指定LNS发起连接支持为VPN用户分配地址支持进行LCP重协商和二次CHAP验证GREVPNIPSec/IKE支持AH、ESP协议支持手工或通过IKE自动建立安全联盟ESP支持DES、3DES、AES多种加密算法支持MD5及SHA-1验证算法支持IKE主模式及野蛮模式支持NAT穿越支持DPD检测SSLVPN支持WebProxy服务支持Telnet、Windows、VNC远程桌面共享支持Outlook、Notes支持固定服务端口的TCP应用程序支持路由模式的IP互连支持客户端隧道分离第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案支持对可访问网段的限制支持对TCP、UDP和ICMP报文的过滤支持使用私有协议对客户端虚网卡IP地址的分配支持SSLVPN客户端之间的通讯客户端支持WINS服务和DNS服务支持本地认证、RADIUS认证、LDAP认证、AD认证、PKI证书认证和双因子认证支持对操作系统、浏览器、用户证书、指定文件和指定进程的检查支持清除缓存的网页、Cookie、客户端程序和客户端配置网络互连局域网协议Ethernet_IIEthernet_SNAP802.1qVLAN链路层协议PPPoEClient网络协议IP服务IPv4ARP域名解析IPUNNUMBEREDDHCP中继DHCP服务器DHCP客户端IP路由静态路由RIPv1/2OSPFBGP第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案策略路由高可靠性VRRPNQAQoS流量监管CAR配置管理命令行接口通过Console口进行本地配置通过Telnet或SSH进行本地或远程配置配置命令分级保护，确保未授权用户无法侵入设备详尽的调试信息，帮助诊断网络故障用Telnet命令直接登录并管理其它设备FTPServer/Client，TFTPClient支持日志功能User-interface配置，提供对登录用户多种方式的认证和授权功能。支持标准网管SNMPv3，并且兼容SNMPv2c、SNMPv1支持NTP时间同步支持Web方式进行远程配置管理支持SNMP、TR069网管协议支持H3CSecCenter安全管理中心进行设备管理7.1.2程控电话交换机系统7.1.2.1系统概述第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案现代通信走过了数字化、综合化、光纤化的道路后，正向智能化、宽带化、个人化的方向发展。为了适应当今通信领域高速发展的需要，程控交换机系统是最新多媒体的通信平台，其独特的水晶体结构技术可使系统内部集成所有的现代电信业务，并能提供无阻塞的交换能力，其通用性和开放性既能作为各类信息的传输和交换平台，又能以信息交换服务器的方式融入广域网中。7.1.2.2系统总体设计交换机的最小单元为基本系统单元，其中包含基本框架，中央处理器（含320M闪存卡，系统基本软件），系统时钟，TDM交换网络（2048时隙），DC电源模块，I/O接口板，以及一个含18个通用槽位的外围接口机框。 当系统容量超过单机柜的最大容量时，系统需要配置一个独立的交换网络机框。交换网络最多可提供4×2048个时分数字交换时隙，同时交换网络机框还提供系统时钟，内部接口模块。 系统采用模块化设计，根据容量的要求系统可以平滑地扩展。7.1.2.3功能介绍选用的程控电话交换机必须具备先进的技术、丰富的功能、强大的组网能力、极高的可靠性与灵活性。需具有以下功能：等级服务系统根据用户分机不同的使用范围、用途、可设置多个等级呼叫权限。（国际长途、国内长途、信息台、市话、间接局等）灵活编号 用户可根据分机所在部门等实际情况进行灵活合理的编排，以满足各种用户对分机编号的要求。 话务总机功能Ø本系统可与PC联机设置、下载系统参数。Ø来话转接：总机应接外线呼叫，让外线用户听音乐，总机再拨分机号码，对方提机后，分机与外线通话。 Ø代拨：话务总机可为无长途直拨权限的内线分机代拨长途。分机功能Ø分机呼叫总机，拨“9”，总机响铃。第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案Ø分机可以任意选择外线出局。Ø分机可设置离位转移、免打扰、呼叫保护、电话会议、代接来话、遇忙转移、热线服务、内线转接。Ø内置语音信箱，可查分机弹性号、分机原始号、分机等级、恶意电话号码、呼入电话号码、系统时间、分机最后一次话费、分机总话费、分机押金。Ø分机自检功能。 主要特点 Ø与电脑联机实现完整的电话管理体系，也可以脱离电脑单独工作。系统在中文版Windows环境下运行。 Ø来电显示（选配功能）：所有分机均能实现来电显示。Ø留言信箱（选配）：重要分机可设置主人留言和客人留言。当有电话呼入而主人不在时，可由主人留言代答，还可以让客人留言。 Ø免拨0出局：用户可以直接打外线电话，分机内部通话不计费。Ø灵活配置：可任意配置用户、中继、音令板的数量，以满足不同类型用户的需求。 Ø分组功能：可对分机和中继进行分组管理，实现组内代答、跨组禁止、本组禁止功能。 Ø群呼功能：当中继呼入时，可以设定一组分机轮流振铃。Ø内外线区别振铃：用户可根据振铃声来判断主叫是内线还是外线。Ø话单查询：系统可根据用户需要查询或结算某一时间段内全部用户、单个用户、单个分机的话费总额，并可打印出明细或累计帐单。Ø含UPS的开关电源：用户只需配置电瓶，即无停电之忧。Ø出局限时：能对分机进行各种出局限时，杜绝电话聊天。ØK20抗雷电：所有分机及中继端口均配备K20抗雷击接口，有效增强抗雷击及过压防护的性能。7.1.2.4主要设备技术参数程控电话交换机第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案Ø外线容量：×××。Ø分机总容量：×××。Ø分机等级限拨31级。Ø拨号模式音频/脉冲。Ø其他特性火警报警（宾馆一键逃生功能）、智能内外线、黑名单拦截、语音导航、总机语音、支持彩铃、语音留言信箱功能；支持环路、E&M、载波等模拟中继和No.7、R2(NO.1)、PRI、V5信令等协议的数字中继；支持光接口、E1接口方式的远端模块延伸。Ø电源DC24V，AC220V，蓄电池浮充。Ø电源功率≤100W。Ø工作温度0-45℃。Ø工作湿度20-80%。Ø存储温度-20-80℃。Ø存储湿度10-95%。7.1.3无线网络覆盖7.1.3.1系统概述随着通信事业的高速发展，无线数据通信已逐渐成为一种重要的通信方式。无线数据通信不仅可以作为有线数据通信的补充及延伸，而且还可以与有线网络环境互为备份。在某种特殊环境下，无线通信是主要的甚至唯一的可行的通信方式。从通信方式上考虑，多元化通信方式是现代化网络通信的重要特征。7.1.3.2系统总体设计第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案无线网络作为一项基础设施，其架构及技术是否合理将关系到投资者投资风险。采用不合理架构或不合理技术搭建的网络不具备良好的扩展性和技术前瞻性，将无法满足未来网络业务和规模扩展的需求，在未来网络规模和业务扩展时将使投资者面临重复投资的危险。为避免以上问题的发生，充分保护网络建设者的投资，本次网络设计我司推荐采用高性能WIFI无线交换技术理念为基础的WLAN解决方案。7.1.3.3功能介绍Ø通过无线网络的部署满足旅游景区internet网络数据交换需求。Ø采取通行的网络协议标准：无线局域网将主要支持802.11G标准以提供可供实际应用的相对稳定的网络通讯服务；室内覆盖范围大于50m。Ø全面的无线网络支撑系统（包括无线网管、无线安全、无线QOS等），以避免无线设备及软件之间的不兼容性或网络管理的混乱而导致的问题。Ø保证网络访问的安全性，支持用户多种接入方式认证机制,包括：基于PPPoE、802.1X、Portal、MAC等认证，支持外置的Portal服务器和外置的AAA服务器系统。Ø具有安全、认证和管理功能。7.1.3.4主要设备技术参数无线APØ支持802.3af/802.3at兼容供电Ø支持48VDCØ1个console口Ø内置硬件智能天线系统（工作频段2.4G和5G，最高增益可达7dBi）Ø工作频段：802.11ac/n/a；5.725GHz-5.850GHz；5475GHz-5.725GHz；5.15GHz-5.35GHz；无线AP管理机Ø安全规范：UL60950-1；CAN/CSAC22.2No60950-1；IEC60950-1；EN60950-1/A11；AS/NZS60950；EN60825-1；EN60825-2；EN60601-1-2；FDA21CFRSubchapterJ7.1.4无线对讲7.1.4.1系统概述第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案在各种噪声、电波干扰日益严重的通信环境中，为了帮助旅游景区室内、外区域内的保安人员、工作人员建立起一个指挥高效、反应迅速的调度系统，同时考虑到有线电话的不方便携带的弱点，就有必要建立无线对讲系统。可以使需要立即交流的人员在任意时间任意地点得到满意的通话需求。因为其携带方便、通话不需介质、无话费、简单易用等特点，现在越来越成为现代化旅游景区管理人员离不开的通讯设备。7.1.4.2系统总体设计本项目旅游景区的建筑面积和室外园区的面积均较大，要想达到理想的通话效果，就要选择高性能比的产品。该系统可为使用者极大地节省通讯开支，有效地提升工作效率，改善经营管理，真正实现一次投入，受益终身的目的。系统设计为单基站集群系统，设有2个信道，按照频道差频转发方式设计，对旅游景区的室内外区域进行全范围覆盖。通过本系统，可以组成一个业务通信整体平台，保证旅游景区人员所需通讯联系畅通。7.1.4.3功能介绍覆盖范围无线对讲要求覆盖整个旅游景区，具体包括办公区域、停车场、室外景区、展馆等区域。频段选定对讲机的频率选用部队指定频段，通话质量达到国家标准。无线对讲设备具有以下功能：Ø具备单呼、组呼、群呼功能：适用于调度人员灵活调度。Ø具备较高的防水性能及防爆机型：符合严格的IP57防水性能（1米深水下开机30分钟），能够在雨天或严酷环境下正常工作，即使在最恶劣的环境中也能确保通讯畅通。选择防爆机型可以确保现场生产及抢险人员生命更安全。Ø对讲系统要兼容车载台，方便对讲机及车载台与其它单位或组织的及时联络。Ø第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案对讲机监控功能：调度人员或领导可以通过发送指令的形式打开目标对讲机，方便监听成员现场活动。Ø对讲机检查功能：调度人员可以对未应答成员对讲机进行检查，及时提醒未开机成员打开对讲机，以确保每个成员在执行任务时通讯畅通。Ø具备紧急报警功能：当小组成员遇到突发事件时，仅需按下紧急按钮，调度中心即可以收到求救信号，以方便其它成员紧急施救；同时调度台可以通过对讲机监控功能监听现场活动。Ø保密通话：数字加密技术所固有的安全性，可以防止犯罪分子利用扫描装置进行窃听，当非法用户在扫描时只能听到信道在工作而无法听到通话算内容，完全保证合法员工在本组通话时其它成员无法监听，确保内部通话的安全性。Ø所有对讲机，固定台可分多组进行通话，并可特设一个高级管理人员组（或领导组）进行讲话并监听有关人员的工作情况。Ø各组内部自行通话，互不干扰。Ø高级管理人员组（或领导组）通话具有优先权，即使信道全部繁忙时，也可强行拆掉其它正在通话的各组，保证该组通信畅通。Ø高级管理人员组（或领导组）可呼叫任何一组人员。7.1.4.4主要设备技术参数数字中继台Ø信道数–1。Ø频率-403—470MHz。Ø射频输出-25至40W。Ø可靠的性能：在40瓦时以100%连续全占空比运行。Ø数模转换：可同时支持模拟和数字运行模式。手持台和车载台可支持模拟和数字信道运行模式。数字对讲机Ø频率：403～527MHzUHF136～174MHzVHFØ信道容量：32合路分路平台第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案Ø频率范围：400～430MHzØ插损：≤3.5Ø信道间隔：≥80dBØ输入端口电压驻波比：≤1.25:1Ø输出端口电压驻波比：≤1.25:1Ø输入功率：100WØ接口：Ｎ型Ø温度范围:零下25至55℃分路器Ø频率范围：400～430MHzØ增益：0~5dBØ输入端电压驻波比：≤1.5：1Ø输出端电压驻波比：≤1.5：1ØIP3：≥5dBmØ系统供电电压：AC-220VØ接口：N双工器Ø频率范围：400～470MHzØ收、发频率间隔：10MHzØ插入损耗:≤1.25dBØRx端对Tx抑制度:≥80dBØTx端对Rx抑制度：≥80dBØ承受功率:≥50wØ接口类型：N室内全向吸顶天线Ø最大使用频率：8.8GHZØ速度系数：88%第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案Ø电容：76pF/mØ额定功率峰值：58KWØ内导体直流电阻：1.62Ω/KmØ外导体直流电阻：2.08Ω/KmØ绝缘介电强度：6000DC.VØ最大电压驻波比：≤1.15Ø特性阻抗：50±1ΩØ三阶交调：≥155dBcØ平均功率：VSWR1.0Ø环境温度：40℃，内导体温度100℃耦合器Ø频率范围：350～480MHzØ端口驻波：≤1.30Ø端口隔离：≥20dBØ互调：≤-120dBØ工作湿度：≤95%Ø最大输入功率：50wØ接口：Ｎ型Ø温度范围：零下25至55℃功分器Ø频率范围：400～500MHzØ端口驻波:≤1.25Ø端口隔离:≥28dBØ插入损耗:≤3.3dBØ工作湿度:≤95%Ø接口:Ｎ型Ø温度范围:零下20至55℃第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案干线放大器Ø频率范围：403-470MHzØ收发间隔：10MHzØ带宽：2MHzØ输入功率:10mw、20mw、30mw、40mwØ输出功率:600mw、10w、16w、20wØ增益:13dBØ带内波动:≤2dBØ波形质量：≥0.96Ø频率误差：≤3.3HzØ电压驻波比：≤1.25Ø传输时延：≤3μSØ阻抗：50ΩØ接口：N型7.2安全防范7.2.1视频监控系统7.2.1.1系统概述为满足该项目的安全和科学系统化管理的需要，以及为了对随时发生的情况进行全面、及时的了解和掌握，对意外情况能迅速做出正确判断，并给出正确、快速的指挥和处理。在××××××旅游景区安装监控系统，达到维护社会治安和防止破坏的作用，及时地把一切可能发生的或即将发生的案件和险情的图像资料传送到监控中心，使监控中心的值班员可以把这些危害和隐患扼制在萌芽状态，杜绝财产损失、确保人身安全、防止火灾等险情发生。这也是为配合安全保卫工作，打击现代犯罪行为提供有效法律证据的重要手段之一，以期能更好地为管理服务，以提高整个旅游景区的安防水平。第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案闭路监控系统（简称CCTV）是现代科技发展的一种高科技产物。它把人为管理、安全防范、信息处理有机地结合一起，使现代化管理手段有了极大的提高。7.2.1.2系统总体设计×××旅游景区所安装的CCTV系统应充分体现其现代化、科学化、综合化，同时其选用的设备应尽量考虑先进性、可靠性、实用性，外形美观、布局合理，真正体现保安自动化、管理现代化、操作简单化。由前端摄像机、视频传输、数据中心、控制中心、系统管理平台及监控客户端几部分组成：前端摄像机：采用高清晰度摄像机方式，根据安装环境不同可以分别采用枪机、半球、快球和其他专用摄像机等。其中枪机采用一体机需要配备支架和供电电源等，适合安装在光线环境比较复杂的场合；半球自带可变焦镜头以及防暴护罩，适合室内吸顶式安装；快球分为室外型和室内吸顶型，可以支持360度远程变倍监控和自动巡航监控功能。 视频传输：由于前端设计采用网络摄像机，视频流传输以双绞线或光纤进行传输。视频信号通过编码压缩成数字信号以后，以太网视频信号传输主要以双绞线和光纤为主要传输介质，通过交换机和光纤收发器来组建监控网络。 数据中心：数据中心主要对监控资源进行集中管理，包括录像集中存储，设备集中管理、用户权限集中管理和系统健康度巡检等，通过安装在服务器中的监控管理模块来实现以上功能，包括管理服务器、NVR录像服务器、流媒体转发服务器、报警服务器、配置客户端、巡检客户端和监控客户端等。 控制中心：对所有监控图像进行上墙显示、监控设备远程配置、设备健康巡检以及视频预览回放等常用功能的调用。包括视频综合平台、监控电视墙、控制客户端、控制键盘灯。监控客户端：人机交互界面，通过简单直观的操作界面可以对监控资源进行基于不同网络的调用。按不同应用环境可以分为监控客户端、互联网客户端、B/S访问界面以及手机监控客户端等。7.2.1.3功能介绍第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案本系统要求建立一个集数字视频图像采集、传输、处理、控制为一体，具有中心综合处理的网络视频监控系统，前端监控点将视频监控图像信号经内部局域网传送监控中心，再由存储设备将信号进行集中管理、存储。该系统包括场所监控、图像存储、历史浏览、截图等功能，通过数字监控系统实现对整个监控场所进行实时监控、回放、处理等操作。整套监控系统能够为用户提供以下监控功能：Ø全天候监控功能：通过安装的全天候监控设备，实现全天候24小时无死角视频监控，实时监控交易中心的安全状况及运营秩序情况。Ø监控联网功能：通过将所有的监控设备接入网络，实现全网监控设备的集中管理和分布式应用功能，保证系统安全性的前提下实现监控功能的最大限度扩展，可以实现局域网监控、录像、备份、回放、上墙、移动终端接收以及和报警系统联动的功能。Ø高安全性录像存储：支持本地录像、远程集中录像、冗余录像等多种录像存储模式，另外还支持移动侦测录像、报警录像和事件录像等功能，可以有效减少存储空间，录像保存时间可针对单通道进行个性化配置，最长保存时间理论上没有限制。Ø大屏显示功能：支持对前端摄像机图像进行切换上墙显示，也可以支持对GIS地图、报警终端界面、视频会议系统等视频图像投送上墙功能。系统对前端摄像机接入路数可以支持10000路以上，通过系统级联可以支持更大规模电视墙。上墙图像支持1、4、9、16等多画面分割显示模式。Ø报警系统控制功能：报警系统接入安防平台后，用户可以对报警防区进行远程布撤芳、对防区状态进行远程集中查看、报警联动视频上墙显示等功能。Ø前端设备控制功能：可手动控制镜头的变倍、聚焦等操作，实现对目标细致观察和抓拍的需要。 Ø图片抓拍功能：设计支持图片手动触发抓拍、定制抓拍、报警触发抓拍等功能，通过图片管理服务器对抓拍的图片进行集中管理，并可以实现图片的远程回放和下载功能。第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案Ø报警功能：系统对各监控点进行布防，避免人为破坏。当破坏行为发生时，现场发出告警信号，同时将报警信息传输到监控中心，使管理人员第一时间了解现场情况。Ø智能回放查询功能：支持系统在回放录像时设定一定的智能搜索条件，根据设置的条件进行有选择性的录像回放，并支持录像回放时对特定区域的视频进行电子放大功能，帮助用户更快更准确的定位录像文件。Ø设备状态监测功能：对于系统前端节点为网络摄像机，它们与软件平台之间保持IP通信和心跳保活，软件平台能实时监测它们的运行状态，对工作异常的设备可发出报警信号，提醒管理人员及时处理或更换故障设备。 Ø电子地图功能：系统软件多级电子地图，可以将区域的平面电子地图以可视化方式呈现每一个监控点的安装位置、报警点位置、设备状态等，利于操作员方便快捷地调用视频图像。Ø报警联动：通过监控管理中心与第三方安防系统，如报警系统和门禁系统进行集成开发。当报警系统防区被触发或门禁系统开关门动作被触发时可以发生报警，系统将自动产生报警信号，并联动相对应摄像机（可设置预置位与报警联动）进行图像采集在控制中心用弹跳的方式直观在监视器上显示，方便值班人员在大量监控图像中对最重要的图像进行优先查看。 Ø数字矩阵功能：网络视频流经解码后在电视墙上输出显示，支持HDMI、DVI、BNC、VGA显示接口，视频输出分辨率最高支持1920*1080，可以通过控制键盘控制数字矩阵设备调取网络中任意一路或多路图像在电视墙上显示。Ø大屏显示控制：中心上墙设备具备画面分割能力，可以在一块监视屏上显示1路、4路、9路、16路图像，画面分割模式可以通过配置管理软件随时调整。Ø支持网络存储：支持NAS、IP SAN和NVR等多种网络集中存储方式。Ø集中管理指挥功能：在指挥中心采用视频综合管理软件，实现对各监控点多画面实时监控、录像、控制、报警处理和权限分配。第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案Ø远程配置与管理功能：支持远程获取和配置参数，支持远程导出和导入参数。Ø用户权限分配功能：完备的用户权限管理，权限可细化到通道的单个权限，方便对不同用户的使用权限进行合理分配。Ø日志功能：完备的操作、报警、异常及信息日志记录，可远程获取日志信息并以标准文档或图表进行显示。Ø远程访问：领导可以通过互联网远程观看突发事件的现场实时图像，遥控指挥，支持互联网客户端连接访问、B/S客户端和手机客户端进行访问。7.2.1.4主要设备技术参数百万网络半球摄像机Ø百万1/3"超宽动态CMOSICR日夜型半球型网络摄像机。Ø镜头：2.8-12mm F1.4, 水平视场角90.1°~31°。Ø日夜转换模式：电子彩转黑(-I：ICR红外滤片式)。Ø支持背光补偿，电子防抖，透雾。Ø支持BMP24位图像叠加，可选择区域。Ø支持红外10-30米，防爆等级IK10。Ø支持ROI,透雾,内置WEBServer。百万红外筒形网络摄像机Ø百万1/3"CMOSICR日夜型半球型网络摄像机；Ø镜头：8-32mm @ F1.4,水平视场角：31.2°~10.2°；2.8-12mm @ F1.4,水平视场角：113°~33.8°；Ø日夜转换模式：ICR红外滤片式；Ø宽动态范围：数字宽动态；Ø支持背光补偿，3D数字降噪，慢快门；Ø支持BMP24位图像叠加，可选择区域；Ø防护等级：IP67；支持ROI,透雾,内置WEBServer；Ø红外照射距离：30-100米（2.8mm-12mm红外20-50米）；Ø支持红外10-30米，防爆等级IK10；第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案百万高清彩色球形摄像机Ø百万1/3"红外网络高清摄像机。Ø最低照度：彩色：0.05Lux @ (F1.6，AGC ON)黑白：0.01Lux @(F1.6，AGC ON) 0 Lux with IR。Ø支持白平衡、降噪、背光补偿、宽动态。Ø日夜转换模式：自动ICR彩转黑。ØSmart侦测：区域入侵侦测、越界侦测、音频异常侦测、移动侦测、视频遮挡侦测。Ø防护等级：IP66。存储设备Ø录像模式：视频（2Mbps）+图片：多路（录像+回放）；流媒体模式：视频（2Mbps）:多路接入+录像+转发。Ø磁盘接口及容量：SATA/1T,2T,3T,4T,6T（SSD可选）；支持热插拔硬盘。Ø录像方式：定时录像、手动录像、主子码流录像、报警录像等多种录像方式。Ø录像保护：支持关键视频加锁保护、CVR集群业务保护、断网智能补录、录像丢失检测报警。Ø网络协议：RTSP/ONVIF/PSIA/ SIP（GB/T28181）/iSCSI / NFS / CIFS / FTP / HTTP / AFP。流媒体服务器Ø网络视频输入：800路*2MbpsØ网络视频转发：800路*2MbpsØ处理器：1个64位双核处理器Ø高速缓存：8GB（可扩展至32GB）Ø网络视频接入协议：ONVIF、GB/T28181、PSIA、E-Home等标准协议Ø数据接口：4个千兆以太网口ØCOM接口：1个第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案ØUSB接口：4个Ø19英寸标准机箱，支持挂架、导轨、托盘方式Ø电源电压：AC100-240V，50-60Hz解码器Ø拼接模式：m*n≤4ØDVI输出个数：4路ØDVI输出分辨率：1080P：1920*1080@50HZ、1920*1080@60HZUXGA：1600*1200@60HZSXGA：1280*1024@60HZ720P：1280*720@50HZ、1280*720@60HZXGA：1024*768@60HZØHDMI输出个数：与DVI接口数一致，使用DVI转HDMI转接器转接ØHDMI输出分辨率：1080P：1920*1080@50HZ、1920*1080@60HZUXGA：1600*1200@60HZSXGA：1280*1024@60HZ720P：1280*720@50HZ、1280*720@60HZXGA：1024*768@60HZØ解码能力：2路800W(15fps)，4路500W，8路1080P，16路720P，32路4CIF及以下分辨率Ø1个，RJ45 10M/100M/1000Mbps自适应以太网口Ø一个标准232接口（DB9）、一个标准485接口Ø1路，3.5mm音频接口（电平：2.0Vp-p,阻抗：1KΩ）Ø1路，3.5mm音频接口（电平：2.0Vp-p，阻抗：1KΩ）Ø电源电压：AC220V，50Hz显示设备Ø屏幕比例：16：9Ø屏点距：0.363*0.363第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案Ø最大分辨率：1920*1080Ø对比度：1500:1Ø逐行扫描Ø系统采用数字传输模式，分辨率至少达到702P。Ø图像存贮分辨率达到1280*720，系统进行24小时全天候录像，图像记录速度不小于24帧/秒，图像记录至少保存30天。Ø监控中心显示部分采用大屏拼接技术，系统需具有时间、日期的字符叠加、记录和调整功能。在监控中心可以切换看到所有的图像，可对使用者设置不同使用权限。系统可任意选择某个指定的摄像区域，便于重点监视或在某个范围内对多个摄像机区域做自动巡回显示。Ø系统由中心机房UPS统一集中供电，断电待机时间30分钟以上。Ø在旅游景区出入口、公共走廊、楼梯、展览柜等重要区域设置监控点位。Ø监控系统与报警系统联动，能够根据需要自动把现场图像切换到指定的显示设备上。7.2.2防盗报警系统7.2.2.1系统概述在安全防范领域里，周界防盗报警系统的地位举足轻重。防盗报警系统通常由前端探测设备、信号传输线缆、中心控制设备三部分构成。前端探测部分由各种探测器组成，是防盗报警系统的触觉部分，相当于人的眼睛、鼻子、耳朵、皮肤等，感知现场的各种物理量的变化，并将其按照一定的规律转换成适于传输的电信号。7.2.2.2系统总体设计信号传输采用RS485总线形式。中心控制设备放置在监控执勤中心，执勤中心负责接收、处理各前端设备第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案发来的报警信息、状态信息等，并将处理后的报警信息、监控指令分别发往报警接收中心或其他联动系统，如监控系统等。报警系统可根据情况分别进行布撤防；可对某一防区进行单独管理；可设置自动布撤防时间；可根据实际情况划分不同的分区，分区内可多个防区，可对分区单独管理；能够准确的记录各防区的报警信息，方便查询报警信息等。7.2.2.3功能介绍Ø报警系统点位布置：选择的产品可靠性符合GB10408.1的要求，作到报警准确，报警后显示报警点的位置、探测器类型。 Ø可靠性和自适应性：探测器具有良好的抗干扰能力，自检功能，防断线。低能耗，适合环境温湿度要求。Ø可靠性：符合GB10408，MTBF大于20000小时。Ø报警显示功能：报警信息栏显示报警信息（用户代码、报警地点、时间、警情类型）。报警信息准确。报警后电子地图显示报警区域。Ø多路同时接警功能：在多路同时发生报警时，系统按照报警发生的时间顺序上报，每一条报警信息都能上传到控制中心主机上。Ø分区布撤防功能：对各个防区，可以直接进行设防、撤防的操作。Ø防拆报警功能：所有报警系统探测器连接线以及其它报警前端设备连线都具有防破坏报警功能。Ø报警恢复功能：收到报警信号后，确认报警性质，使用手动键盘可以手动复位。Ø报警联动功能：系统具有图像报警复核功能。报警发生后，系统通过调用设置联动的摄像机，指向报警点方向（球机），同时监视器切换到相应摄像机的画面，从而完成图像复核。7.2.2.4主要设备技术参数总线式报警主机Ø自带8个防区，以两芯总线方式（不包括探测器电源线）可扩展240个防区，共248个防区。第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案Ø可接B426-CN通过网络或GPRS报警Ø200组用户密码，400个事件存储。Ø可实现输入/输出、分区/输出、一对一、多对一自由输出编程。Ø多种防区扩充方式，如八防区，双防区，单防区，输入/输出形式、无线。Ø支持电话、网络报警。Ø输入功率：AC18V，50W，50Hz/60Hz。Ø辅助输出功率：DC12V，max1.0A。Ø备用电源：12V，7.0AH。Ø主机板耗电：静态175mA,报警状态250mA。Ø报警输出口：DC12V，1.75A。双鉴探测器Ø覆盖范围12m*12m，85°广角。Ø安装高度：1.5m—2.4m。Ø灵敏度：2℃（0.6m/s时）。Ø可探测速度0.3—1.5m/s。Ø报警周期约2.5s。Ø电源9.5—16VDC。Ø工作温度：-10--+55℃。Ø微波频率：2.45GHz（FCC,IC,ETS300-440认证）。ØRF干扰：20V/m以下不误报。X光束红外对射Ø探测距离：室外100米，室内120米，光束张角3米。Ø安装高度：0.7m-1.0m。Ø电源电压：DC10.5v-28v。Ø光轴调整范围：可在水平方向±90°，垂直方向±8°。第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案Ø一体化结构设计、专业抗干扰光学外罩、防雷击电路设计。Ø感应速度：50-700msec。Ø报警输出：1C继电器接点输出接点容量DC30V/0.5AMAX。Ø电源电压：DC13.8-24V，AC11-18V。声光报警器Ø报警分贝：115dB。Ø工作电压：6—15VDC。Ø工作温度：-10—+55℃。Ø工作湿度：≤95%（RH）。Ø闪频150次/分钟。Ø产品寿命≥3000次。7.2.3出入口控制系统7.2.3.1系统概述出入口控制系统可以有效地阻止外来的人员的进入扰乱正常办公秩序，也可以有效保证旅游景区员工人身及财产的安全。从而显示并且提高旅游景区的管理档次，提高旅游景区形象。门禁系统可以方便灵活地安排任何人对各个门的权限和开门时间，只需携带一张卡，无需佩戴大量沉甸甸的钥匙，而且安全性要比钥匙更让人放心。7.2.3.2系统总体设计出入口控制系统主要包括读卡器、指纹识别仪、出门按钮、电锁、控制器、管理工作站等。出入口控制系统的主要工作流程是：授权人员在进入受控区域时，必须刷卡才能进入，非法闯入或受控门长期开放时则发生报警。7.2.3.3功能介绍门禁设备应该具备如下功能：第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案1、限制出入功能： 只有拥有系统授权的人员，方可以启动本系统实现正常的进出功能。对于非授权人员，本系统会报警，提示保安值班人员。本门禁系统具有多种控制组态，用户可根据各门控点的安全性要求，选择控制方式：Ø刷卡控制方式：即持卡人刷卡，系统确认合法后才可出门；Ø密码控制方式：即用户只需输入个人密码，确认合法后才可开门。 Ø个人密码+刷卡方式：即持卡人除刷卡外，还必须输入正确的个人密码，只有两者都正确后，才可开门。Ø指纹控制方式：即用户在指纹仪按下个人指纹，确认合法后，才可开门；Ø个人指纹+刷卡方式：即持卡人除刷卡外，还必须在指纹仪上按下个人指纹，只有两者都符合要求后，才可出入受控场所。 2、记录存档及查询功能 可以在本地实时地对授权的进出人员进行系统登记和存档，以便系统随时查询任何时间任何员工的刷卡记录。开门数据记录保存期1～6个月可选。 系统断网时，本地控制器仍可以实时记录存档进出人员情况。3、门禁控制平台状态显示功能：门禁控制平台具有多种系统板状态监测和自检功能：外部电源掉电、数据资料出错、网络异常及系统复位等。一旦出现上述情况之一，立即产生报警信号。4、稳定性好门禁控制平台采用嵌入式工控架构，可以在恶劣环境下全天候工作，满足7 X 24小时工作的需要。5、动态电压保护良好所有输入／输出均带电压动态保护；所有电源输出带瞬间过压及短路保护；所有对外输出电源与主板电源隔离及短路保护。6、WEB门禁系统软件 第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案可根据需要分设不同的操作员，设置不同的管理权限，操作员根据操作员名称及密码登录系统，系统据此自动识别操作员，开放不同的管理功能。主要有几个功能模块：7、三级操作员权限管理 为了对不同人员的浏览、管理权限做出限制，本产品设置了3种操作员级别：系统管理员：拥有设备管理权限、操作员管理权限、发卡权限、数据浏览权限、数据删除权限。操作员：拥有发卡权限、数据浏览权限、数据删除权限。一般用户：数据浏览权限8、设备参数设置此模块管理的内容有： Ø开门控制方式：可根据管理需要，将门禁点设置为刷卡（指纹控制方式与刷卡控制方式设置一样），密码或刷卡+密码开门方式。Ø系统记录的内容：门禁实时记录的内容可选项有：刷卡开门，刷卡或密码开门，异常开门，按键开门，未授权刷卡。Ø时钟设置：为统一时钟，可以将各控制平台设置成与电脑一样的时钟。 Ø 9、卡证管理 IC卡的管理是整个门禁控制平台运行的关键，包括持卡人姓名，IC卡的出厂编号录入、通行区域和有效期，如果是密码门，还需要输入用户的开门密码，卡丢失时取消该卡的权限等参数设置。10、门禁记录管理用户可登录门禁记录管理界面查询实时门禁记录，并将门禁记录下载到电脑里，然后将数据导入到EXCEL中进行汇总和进一步使用。7.2.3.4主要设备技术参数出入口控制器Ø具备TCP/IP联网通讯模式。第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案Ø输入电压：DC12V。Ø静态电流：160mA。Ø额定电流：300mA。Ø开锁相应时间：不超过1.5S。Ø注册用户数量：30000人。Ø记录存储数量：50000条。Ø时区管制数：100种。Ø周计划管制数：100种。Ø假日计划数：100种。Ø用户群组数：100种。Ø输入点：8个开关量输入（2路光耦）。Ø输出点：8个（4个继电器输出，4个OC输出）。Ø通讯端口：RS485接口1个，TCP/IP接口1个。Ø温度环境：-25℃~70℃。Ø湿度环境：10%~95%。Ø兼容所有RS485通讯方式的REFORMER读头，并可通过REFORMER转换器兼容其他品牌的读头。读卡器Ø工作电压范围：DC12V；Ø额定工作电流：200mA；Ø支持卡片类型：IC卡；Ø读卡器距离：5-10cm；Ø输出信号：WG26/WG34/RS485；Ø外形尺寸：9.5cm*9.5cm*2.1cm；Ø符合欧洲/亚洲安装背盒尺寸设计；Ø12个按键输入，配合控制器支持密码开门；ØOLED显示屏，支持中英文门禁短信。第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案7.2.4电子巡更系统7.2.4.1系统概述巡更系统是保证巡查人员按照规定路线、规定时间对现场进行巡视的技术手段，也是实时监控巡查人员是否正常工作的重要依据。通过本系统促使巡查人员按管理处规定的巡查管理要求对各死角和重要地段或设备进行定时的巡查，以便发现隐患并及时解决，这种巡查方式能大大加强安全工作，对巡查人员的巡查工作进行有效的监督和管理。7.2.4.2系统总体设计电子巡更系统采用目前较流行的无线巡更设备，无线方式的特点是无须布管穿线，造价低，扩容方便。中文软件增加了强大的统计和管理功能，能满足各种复杂多变的管理要求。7.2.4.3功能介绍Ø不同的巡检线路中可含有相同的地点（一个或多个），解决了不同线路中地点交叉的问题。Ø对每个巡检线路中的地点可以自由排定巡检顺序，地点间可设定巡检间隔，并可设置每条线路的的最大、最小限时。Ø巡检计划按线路制定，设置一个开始时间即可。 Ø为掌握巡检人员情况，本系统不采用为每个人员配备感应卡的识别方式，而是由巡检人员在巡检器上选择，减少了巡检过程的环节。Ø巡检记录和考核结果查询可以进行多条件任意组合。强大的数据分析功能，可以统计或详细查询计划的执行情况。Ø为使用系统数据更为安全，系统操作采用分级权限管理，即管理员和操作员。7.2.4.4主要设备技术参数巡更棒 Ø巡更棒以硬塑胶外壳封装，坚固耐用，其操作极其简单。Ø防水、防震。第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案Ø无活动部件。Ø视听确认。Ø存储容量大——可同时存储5000条数据。感应式巡更点（卡） Ø卡片为PVC外壳封装，这种存储芯片可由用户通过发卡器写入唯一的序列号。Ø每个芯片能存储256byte的数据。Ø防水、防震。Ø小巧。Ø易于安装。7.2.5停车场管理系统7.2.5.1系统概述智能停车场管理系统是一种现代化停车场车辆收费及设备自动化管理系统，是将停车场完全置于计算机管理下的高科技机电一体化产品。它主要是针对建设智能化大厦、小区、各种办公楼、旅游景区、图书馆、展览中心等的管理需要，以方便、安全为目标，以人员为主要服务对象，以达到停车用户进出方便、快捷、安全，公司管理科学高效、服务优质文明的目的。7.2.5.2系统总体设计系统采用标准一进一出停车场模式，其中，内部工作人员采用远距离读卡，外来临时车辆采用非接触式IC卡读卡，入口处显示剩余车位等信息，出口处显示车辆应缴费金额等信息。7.2.5.3功能介绍Ø身份识别：判断前来刷卡的车辆是否具有入场权限，主要针对园内和交费卡用户； Ø临时发卡：对临时进入停车场的车辆自动发放临时停车卡。发卡方式为有车按扭出卡、有车读卡，发卡机出卡后必须待车主将卡拿至手中道闸才能开启，第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案当卡片发出来后20秒钟内未被人取走、发卡机会自动将卡收回机箱内，避免卡的丢失；Ø信息记录：读卡时同步自动记录入场时间、入场地点、车辆信息、车主身份；Ø图像摄取：与开闸指令同步摄取入场车辆图像并存储到数据库中，以备出场时进行车辆核对、查阅； Ø信息显示：高亮度LED显示屏，即使在户外阳光下，显示的信息依然清晰可见；信息显示采用中英文双语显示，适用于WTO环境下外籍车主不断增加的情形；信息内容简明扼要，即可给车主明确的提示，又不耽误时间； Ø语音提示：声音提示方便周到；模拟人声清晰动听；可插拔式智慧化语音模块方便系统集成与升级；具有超大存储容量，满足多种声音提示信息的输出；语音提示包括欢迎光临、早上好、车主信息、停靠区域、气温天气、缴费金额、停车时间、车主信息、一路顺风、欢迎下次光临等等。 Ø自动计费：根据入场时间与出场时间自动计算停车时间，根据停车时间与收费标准自动计算应收费用； 收费标准可以根据需要，在停车场管理软件非常方便的 定义并下传到控制机中，收费时间可以精确到秒，收费金额最小到“角”。Ø自动收费：除临时车辆要人工以现金形式收取停车费用外，其他车辆可以在读卡时自动收取/扣除停车费用；Ø车辆确认：读卡时对比显示车辆信息，确认入、出场是否同一辆车；Ø图像对比：摄取出场车辆图像并存储，同时自动调出该车的入场图像对比显示，以进行准确的对比确认，增强了防盗功能，并使得事后稽查更加精确、容易；Ø脱机、脱网运行：系统在电脑出现故障或网络不通的情况下，仍然能够正常工作；脱机状态下车辆进出场的记录可以保存1万条；当电脑或网络修复后，存在控制机中的脱机记录会自动上传到电脑中保存，有效的保障系统24小时不间断运行；第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案ØIC卡管理：实现IC卡的授权发行、数据更改、挂失/解除挂失、退卡、清空回收等管理；系统可以处理的挂失卡的最大数量为1万张（即黑名单数量为1万条）； Ø万能查询功能：可能通过一个条件或多个条件相组合，对车场使用情况、卡片使用情况、车辆进出情况等相关资料进行查询，并能够按照客户的要求生成报表，或方便其他系统调用的电子报表。 Ø统计管理：提供各种统计资料以不同的报表形式输出，提供任意形式的查询并以报表形式输出；九鼎停车场系统采用了自己研发的报表系统，可以按照任意范围、任意顺序、任意规格进行打印输出，而且其报表格式采用了标准的超文本格式，可以方便的转换存储（IE、Word、Excel均可以直接打开此种格式）。 Ø设备监控与管理：控制道闸的开、关、停，控制发卡机出卡；实时检测道闸的工作状态并以生动形象的方式显示，实时检测出卡机的工作状态与存储卡片的数量并以生动形象的方式显示，实时检测车辆检测器的工作状态以及感应线圈上是否有车辆存在并以生动形象的方式显示； Ø系统设置：通过简单的鼠标点击，可以轻松的进行系统设置，如有/无图像对比系统、数据保留时间、选择授权发卡的设备、收费方式、是/否满位位提示等；Ø一卡通用：一张卡片可以在多个系统中使用(例如：停车场、门禁、巡更、考勤、收费、通道闸等)，多种服务与应用的卡片的授权发行可以一次完成。7.2.5.4主要设备技术参数通道车牌识别仪Ø前置LED补光灯，亮度可调、自动补光确保车牌清晰。Ø豪华全铝合金氧化侧翻盖外观，IP66防水标准，防水防雾。Ø内置防雷电路，使摄像机免受雷击及其它浪涌过电压损害。Ø自动光圈：DC驱动。Ø视频压缩标准：H.264。第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案Ø图像格式：JPEG。Ø最大图像尺寸：1280×784。Ø帧率：25fps(1280×720)。Ø图像设置：饱和度，亮度，对比度，白平衡，增益通过软件可调。Ø支持协议：TCP/IP，HTTP，DHCP，DNS，RTP/RTCP，支持FTP上传图片。Ø专用功能：支持车牌识别，视频触发，线圈触发，外部I/O触发，双/单快门模式选择，补光灯同步。Ø通讯接口：1000M自适应以太网接口；RS485串口；I/O接口。Ø触发输出：1路闪光灯控制信号，1路补光灯控制信号。Ø双码流输出：支持JPEG抓拍图像和H.264视频双编码输出。Ø车牌识别率：车牌（号码、颜色）识别正确率>=98%，车辆捕获率>=99%。Ø车身颜色识别率：10种常见车身颜色（颜色、深浅色）识别率>=70%。Ø行人及非机动车抓拍：支持行人及非机动车（含摩托车）抓拍。自动挡车器Ø落杆过程带防砸功能，可有效地保护车辆及行人的安全。Ø主机采用高灵敏的行程限位开关，能瞬间控制起、落杆到位准确，并有机械缓冲机构双重保护，使起、落杆更平顺。Ø与出入口控制机之间采用RJ45接线端子。Ø通讯方式：TCP/IP。Ø防护等级：IP44。Ø工作温度：-30℃~+75℃出/入口控制机Ø支持脱机工作模式，在不依赖网络的情况下，自动写卡计时并控制闸机开闸，待网络恢复稳定后自动上传车辆进出数据，实现断网情况下的无缝工作连接。Ø多路报警输出，实时监控相关联设备。Ø通讯方式：TCP/IP，支持10M/100M以太网。Ø卡片容量：200张。第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案Ø吐卡时间：＜1秒。Ø显示界面：8字双行LED点阵屏。Ø环境温度：-25℃~+65℃。远距离读卡器/发卡器/卡Ø工作模式：光激励定位、休眠唤醒。Ø工作频率：433MHZ。Ø读卡角度：80度。Ø读卡最大距离：1-12米。Ø接口类型：RS232/485。Ø储存温度：-45℃~+95℃。Ø工作温度：-30℃~+75℃。IC发卡器Ø支持卡片格式：CPU卡/M1卡。Ø输出信号：RS232。Ø温度环境：-30℃~+75℃。车辆通行指示屏Ø通讯方式：TCP/IP。Ø防护等级：IP44。Ø工作温度：-30℃~+75℃。7.2.6景区森林防火监控系统建设7.2.6.1系统概述景区森林火灾是世界性的重要灾害之一，年年都有一定数量的发生，造成森林资源的重大损失和全球性的环境污染。森林火灾具有突发性、随机性、损失巨大的特点。因此一旦有火灾发生，就必须以极快的速度采取扑救措施，扑救是否及时、措施是否得当，都取决于对林火行为的发现是否及时、分析是否准确合理、决策是否得当。建设景区森林防火系统的目的就是实现景区森林防火工作的规范第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案化、科学化、信息化，贯彻“预防为主，积极扑救的方针”，真正做到早发现，早解决。7.2.6.2系统总体设计对景区森林防火的监控，主要是利用视频监控技术，对景区进行实时监控，从而及时发现险情，并统一指挥调度。景区森林防火系统由前端摄像系统、传输系统、监控指挥调度中心组成。与普通的景点视频监控不同，森林防火的前端摄像系统需具备全天候、长焦距摄像能力，一般采用红外热像仪。系统能够实现全屏任意点测量温度，伪彩色显示，最高温自动追踪，自动设定温度报警值，用户可选择采集模拟视频信号或智慧化温度数据，得到清晰的红外温度图像和无失真的数据，确保监控图像数据同现场情况完全相同。通过此套系统，集成网上任一用户可以根据权限实现现场热像图普的快速切换，自、手动实现视场内热故障搜寻，支持远程网络控制，提供RS232接口，远程用户可以实现测温档位切换，发射率设置，增益调整等功能。  数据传输系统根据监控点实际情况，可选择有线或无线传输方式。监控指挥调度中心是整个系统的图像显示、图像录像和控制中心，向指挥调度人员提供全面、清晰、可操作、可录制、可回放的现场实时图像，并实现远程控制功能。监控中心的软件系统可结合利用RS、GIS技术，将景区的高分辨率遥感影像图、大比例尺地形图，以及与森林防火有关的基础设施地理信息，如防火了望塔、检查站、加油站、消防池、消防队的分布等矢量数据整理入机，以便查阅和调用。在发生火灾时，可同时进行图上作业，标注和显示起火地点、火场面积、兵力部署等情况，协助指挥者迅速制订最佳灭火方案。7.2.6.3功能介绍前端系统对景区现场的图像及环境信息等信息进行采集、编码及上传，并根据制定的规则进行自动化联动。前端防结雾一些时节容易发生多云多雾现象，特别是秋冬时节有恰好属于防火期，属于森林火险高发时期。为了在这段时间保证图像监控系统运行的完好和图像的清晰，第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案所以前端设备的防凝雾功能就显得越发重要了。针对上述现象，我们对前端设备采用密封加隔离的防护措施，防护等级可达到IP67，内部集成加热模块和风扇，防护罩内部设备不会发生结雾和凝水现象。透雾监控功能林区可能存在多雾天气，结合安防监控领域的视频图像透雾的特殊要求，使用实时视频透雾技术。该技术基于大气光学原理，区分图像不同区域景深与雾浓度进行滤波处理，获得准确、自然的透雾图像。火情自动报警设备利用远红外热成像设备实时探测目标环境的辐射强度，通过嵌入式DSP对辐射强度进行分析，筛选出辐射强度比较异常的点，当检测出有超出设定的热点阀值时发出报警信号，通过自动报警装置产生报警。火点自动定位监控系统发现火点或热点自动报警后，利用回传的数字云台俯仰角、方位角及站点的地理位置信息（经纬度），计算出火点的具体位置。当前端红外热成像摄像机发现火点时，在GIS系统中，标记出火点的相应位置，并用闪烁的方式给予提示。报警信息统计系统支持报警统计功能，提供对平台报警数据的统计分析，分析的结果通过图表方式展示。支持报警统计报表时间粒度：年、月、周、日，统计对象：按报警事件、报警级别。系统支持报警信息统一展示，提供专用报警中心，集成展示实时报警、历史报警数据，包括报警相关的视频、录像、图片信息。视频质量诊断视频质量诊断系统能够对前端设备的图像质量进行智能分析，并对视频图像的清晰度（图像模糊）、噪声干扰（雪花点、条纹、滚屏）、亮度异常（过量、过暗）、偏色、画面冻结、视频丢失、云台失控等常见摄像机故障进行检测。实时视频监视第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案利用建立分布在各野外监控点，获取覆盖范围内的监控红外及可见光视频图像，实现全天候不间断监控。在正常情况下摄像头工作在自动巡航扫描方式，观测人员在指挥中心可观测到一定范围内的林木地貌、道路、人员等视频图像，系统可进行全程录像，若遇异常情况，工作人员可及时将红外摄像头从自动状态下转为手动状态，并对相关目标进行跟踪、定位、放大，以便仔细全面地进行观测分析。远程控制主控中心通过客户端和浏览器可对所辖林区的任一摄像机进行控制，实现遥控云台的上/下/左/右和镜头的变倍/聚焦，并对摄像机的预置位和巡航进行设置控制应具有唯一性和权限性。录像回放对监控视频进行实时存储，记录事故前后的现场情况，记录事故抢险过程；通过网络调用回放录像，提供事故发生时的资料，为事故分析和事故处理提供帮助，并为事故处理和标准化作业教学提供宝贵的资料。配置维护能对林区摄像机进行校时、重新启动、修改参数、软件升级、远程维护等功能。管理员不必到达设备现场，就可修改设备的各项参数，提高的设备维护效率。7.2.6.4主要设备技术参数红外热成像摄像机Ø200百万1/3"超宽动态CMOS红外热成像网络摄像机。Ø最低照度：0.001LuxF1.2（晚间），0.01LuxF1.2（白天）。Ø日夜转换模式：ICR机械式双滤光片切换。Ø信噪比：＞60db，支持3D数字降噪。Ø镜头像素：广角全幅达300万像素，长焦状态中心区不低于200万像素。Ø焦距：12.5—775mm，F3.5,62倍长焦镜头。Ø镜头控制：电动变倍、自动/电动聚焦、自动光圈、雾透滤片控制、二倍镜驱动。第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案Ø透雾滤片：可见光90%截止，近红外85%以上有效穿透，标准透雾成像。Ø探测波长：7.5—13.5um。Ø灵敏度：＜50mkf/1.0.Ø电子放大：2X或4X。Ø水平旋转速度：变速0.01-30°/s可调。Ø垂直旋转速度：变速0.01-25°/s可调。Ø水平旋转范围：360°连续旋转。Ø垂直旋转范围：+25°——-75°可调。Ø通讯控制：RS-485/422，PelcoP/D。Ø工作环境：户外非凝结。Ø防护：IP66、IP67。存储设备Ø录像模式：视频（2Mbps）+图片：多路（录像+回放）；流媒体模式：视频（2Mbps）:多路接入+录像+转发。Ø磁盘接口及容量：SATA/1T,2T,3T,4T,6T（SSD可选）；支持热插拔硬盘。Ø录像方式：定时录像、手动录像、主子码流录像、报警录像等多种录像方式。Ø录像保护：支持关键视频加锁保护、CVR集群业务保护、断网智能补录、录像丢失检测报警。Ø网络协议：RTSP/ONVIF/PSIA/ SIP（GB/T28181）/iSCSI / NFS / CIFS / FTP / HTTP / AFP。流媒体服务器Ø网络视频输入：800路*2MbpsØ网络视频转发：800路*2MbpsØ处理器：1个64位双核处理器Ø高速缓存：8GB（可扩展至32GB）Ø网络视频接入协议：ONVIF、GB/T28181、PSIA、E-Home等标准协议Ø数据接口：4个千兆以太网口第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案ØCOM接口：1个ØUSB接口：4个Ø19英寸标准机箱，支持挂架、导轨、托盘方式Ø电源电压：AC100-240V，50-60Hz解码器Ø拼接模式：m*n≤4ØDVI输出个数：4路ØDVI输出分辨率：1080P：1920*1080@50HZ、1920*1080@60HZUXGA：1600*1200@60HZSXGA：1280*1024@60HZ720P：1280*720@50HZ、1280*720@60HZXGA：1024*768@60HZØHDMI输出个数：与DVI接口数一致，使用DVI转HDMI转接器转接ØHDMI输出分辨率：1080P：1920*1080@50HZ、1920*1080@60HZUXGA：1600*1200@60HZSXGA：1280*1024@60HZ720P：1280*720@50HZ、1280*720@60HZXGA：1024*768@60HZØ解码能力：2路800W(15fps)，4路500W，8路1080P，16路720P，32路4CIF及以下分辨率Ø1个，RJ45 10M/100M/1000Mbps自适应以太网口Ø一个标准232接口（DB9）、一个标准485接口Ø1路，3.5mm音频接口（电平：2.0Vp-p,阻抗：1KΩ）Ø1路，3.5mm音频接口（电平：2.0Vp-p，阻抗：1KΩ）Ø电源电压：AC220V，50Hz显示设备Ø屏幕比例：16：9第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案Ø屏点距：0.363*0.363Ø最大分辨率：1920*1080Ø对比度：1500:1Ø逐行扫描Ø系统采用数字传输模式，分辨率至少达到702P。Ø图像存贮分辨率达到1280*720，系统进行24小时全天候录像，图像记录速度不小于24帧/秒，图像记录至少保存30天。Ø监控中心显示部分采用大屏拼接技术，系统需具有时间、日期的字符叠加、记录和调整功能。在监控中心可以切换看到所有的图像，可对使用者设置不同使用权限。系统可任意选择某个指定的摄像区域，便于重点监视或在某个范围内对多个摄像机区域做自动巡回显示。Ø系统由中心机房UPS统一集中供电，断电待机时间30分钟以上。Ø在旅游景区出入口、公共走廊、楼梯、展览柜等重要区域设置监控点位。Ø监控系统与报警系统联动，能够根据需要自动把现场图像切换到指定的显示设备上。7.2.7电子票务管理系统建设7.2.7.1系统概述电子门票管理系统己不再是单一简单的入门售票管理系统，而是一个集智能卡工程、信息安全工程、软件工程、网络工程及机械工程的智能化管理系统。它涉及到条码卡门票制作(景点CI及广告收入)，发票售票系统、通道验票系统、景点客流监控系统、景点资源开发决策系统及财务系统等。它通过Windows、WindowsNT或Unix等软件管理系统平台向用户提供一个集中控制，集中管理且操作简便的集成管理系统，从技术角度来讲己完全可以适应任何用户情况的需求。7.2.7.2系统总体设计根据XX风景区的实际需求，XX景区电子门票系统包括，中央电子票务管理平台、权限管理系统、售票系统、检票系统、分折统计系统、领导WEB查询系统、第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案年票证卡管理系统组成。该系统已经在众多五A级景区成功运行，在保障运行稳定可靠的前 题下，我们可结合XX景区的实际需求，进行二次开发，对各进行系统模块、菜单化设计，使各系统运行在同一个管理平台下，各分系统根据权限不同只能对所属管理模块进操作，既保证了系统的统一性，又保证了系统稳定性和操作的简易性。7.2.7.3功能介绍中央票务管理系统可以对整个电子门票系统进行初始设置，由景区最高级别管理员管理，可对各分系统进行授权管理。并可对整个系统进行管理和维护。该系统由票型票价管理、用户管理、数据字典维护、数据安全、日志管理、全局参数设置等模块组成。 Ø票型票价管理：系统根据各景区的实际情况对不同时期（淡、旺季）不同景点进行票型票价管理。Ø用户管理：管理系统中的用户及用户权限,可删除、增加、修改操作员。Ø数据字典维护：设置系统使用中所需要的基础数据，如会员卡等级设置、门票种类（全票、半票、贵宾票、赠票等）、售票模式等。Ø数据安全：备份和恢复数据。Ø日志管理：查询、导出或清理日志。Ø参数设置 ：设置系统正常运行所需要的参数，系统参数分：全局参数、本地参数，如：IC卡读写卡器的串口属于本地参数，本地参数保存在客户端的配置文件中，全局参数保存在数据库中，客户端每次启动时自动调用全局参数。Ø插件维护：系统的设计框架是以插件的方式进行管理功能模块的，每个功能模块定义为一个插件，所有的插件都可装卸。根据每个客户的不同需求，配置不同的插件就可以了，这样对通用部分的功能就不需要去维护或编译了，减少了开发周期和工作量。电子售票系统包括库存管理和现场制售票子系统组成，主要完成对各类预制票种的出入库管理到现场打印票种和销售、退票等管理。 Ø票务库存管理：库存管理子系统是对厂家已印制好的门票进行管理，该系统第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案主要由门票入库、门票领取、售票员退库、总退库、查询打印相关报表等模块组成。 Ø门票入库：对景区各类门票进行入库汇总，系统将相应数据存入数据库。Ø门票领取：各售票员在售票之间，应先到门票管理部门进行门票领取，系统则将该售票员领的票种、数量、时间等信息记录到数据库。 Ø售票员退库：当该名售票员离职或换班时，可将手中多余的票到门票管理部门进行退库操作。Ø总退库：当发现门票质量不符合要求等情况时，门票管理员进行退库操作。Ø查询打印相关报表：售票员领取报表、各种门票库存报表、退库查询等信息。Ø售票管理：售票管理子系统是每个售票站必须使用的应用软件。票种可以有散客票、团体票、联票、优惠票、贵宾票等，每个票种也可有多种票型，如全票、半票、各种性质团队票等。该系统主要由门票制票销售、退票、门票信息查询、补票、售票员报表统计查询等模块组成。 本系统中以服务器为中心，多台制票打印终端对共同的数据资料进行存取，多台制票打印机可同时制票，多台制票打印机发出的条码卡编号将由系统统一编号。每张条码卡有唯一的编号及种类,中央服务器同时记录了每张发出的卡的信息。通过网络和各景点售票窗的电脑进行实时联网和数据通讯，通过网络和联票管理中心进行实时数据通讯。管理中心可汇集存储每天各景点联票售票窗的所有售检票数据，相关领导可以随时查询票务报表。 Ø门票制票销售：散客售票：根据游客的需求，在相应的系统界面上填入门票信息等。售票系统将自动生成票价、工号、时间等相关联条件。在得到游客确认后，通过条码打印机，通过特定的加密算法生成唯一的条码卡，打印出符合要求的门票，售票系统中将自动记录本次业务的相关数据，并自动保存到数据库中。团队售票：团队支付方式可分签单和现金两种，在系统界面上选择相应的旅行社及售票信息，售票系统将自动生成票价、工号、时间等相关联条件。在得到游客确认后，通过条码打印机，通过特定的加密算法生成唯一的条码卡，打印出符合要求的门票，售票系统中将自动记录本次业务的第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案相关数据，并自动保存到数据库中。 Ø退票：当游客发现所购票过多时，经测试为无损坏且未使用的门票可在任一售票窗进行退票，并记录在服务器中。Ø补票：当游客发现所购票过少或应该买全票而买了半票的情况下，可在任一售票窗进行补票，并记录在服务器中。 Ø售票员报表统计、查询：查询门票销售信息、退票信息、某时段门票销售、售票员收入、应收款额核销等报表。根据景区的实际情况设计了以下多种检票模式：条码散客检票，条码团队倒计数检票，感应卡检票等模式。任何一种检票模式都可根据客户需求运用于同一台检票闸机。任何一种检票模式都可对系统发出的有效卡进行查询，可查询其售票状态及使用状态。该系统不仅可以检验与确认有效的门票，防止伪冒与作弊，确保门票的收入不会被流失，且还可以通过限制每一次只允许一位持有效卡的人进入，来达到维持现场秩序，保证游客安全。 Ø条码散客检票：把门票印有条码的一面靠近AFC自动检票机的条码扫描窗，这时，系统对条码门票进行自动识别校验，即读取卡上数据并和数据库中记录进行比较，若为有效卡,则系统进行闸机解禁、显示有效通行标志及蜂鸣提示，游客可进入景区。若为无效卡，系统显示禁走标志、并有相应的蜂鸣提示。系统可根据门票条码查询该条码的使用情况。 Ø条码团队检票：导游持门票卡到团队检票入口处刷卡，此时AFC自动检票机的显示屏上将显示该团队的人数，并进行“倒计数”检票放行入园，即每通过一个游客，显示屏上显示的游客数量逐个递减，直至为零，闸门自动关闭。 Ø感应卡检票：感应卡检票，将感应卡靠近检票机感应范围内，这时，系统对门票卡进行自动识别校验，即读取卡上数据并和数据库中记录进行比较，若为有效卡,第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案则系统进行闸机解禁、显示有效通行标志及语音提示，游客可进入景区。若为无效卡或卡内余额不足，系统显示禁走标志、并有相应的蜂鸣提示。 统计分析报表系统主要分为报表统计分析系统和财务结算报表系统。统计分析系统：统计分析系统主要是供景区领导者使用，通过对数据库中的门票销售信息、游客流量等信息进行整理并统计分析。通过此系统可以多角度的了解到景区运营情况，为领导决策提供了有力的依据。且该系统的报表可方便快捷的导入到EXCEL中进行操作。主要由各类报表统计和游客数量走势分析两大部分组成。各类报表统计主要有：Ø各售票员售票数量、售票金额统计表，明细表。Ø各销售窗口的出售数量、金额统计表，明细表 。Ø团队销售明细表，团体销售总报表，月客源分析明细表，团队年、月对比表。Ø刷卡实时统计表，刷卡明细表，统计各种票型的通行人数。Ø各通道出入数量统计表 。Ø游客数量走势分析 Ø可统计各售票窗的出售门票高峰情况数据表。 Ø刷卡实时统计表，可统计通行高峰，某时间段人流量等情况。Ø可根据客户需求增加设计相应的报表。财务结算报表系统：财务结算子系统主要是提供给财务部门使用，从而提高了财务部门的办事效率和数据的准确性。该系统主要由财务入账、财务部门对应收与实收现金的对帐、报表查询统计打印、调帐冲帐等模块组成。Ø入账登记：将各售票点、旅行社上交的金额进行登记。Ø应收与实收对帐：根据售票情况计算应收金额，并与入账的实收金额进行对帐。Ø调帐冲帐：在特殊情况下，对应收与实收账目进行调整。Ø账目报表查询打印：可查询打印财务部门需要的应收、实收帐的日、月报表，旅行社的结算金额报表、各售票点的收入报表。WEB查询子系统：WEB查询子系统建立在B/S结构与C/S第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案结构基础之上，通过放在查询服务器上的数据同步子系统将中心数据库与WEB数据库同步，领导可以随时随地从外网上登陆领导WEB查询子系统进行实进监控,查询售检票情况。自助售票功能：Ø游客自助触摸屏幕买票,无需景区售票人员干预。Ø自动识别游客投入的钱币, 自动核算门票总价及用户需投入的金额数, 并根据投币的金额自动找零。Ø自动生成报表。 Ø找零机内没零钱或者出卡机没卡可自动报警 票效检查。Ø自助查询: 门票名称，门票价格，生效日期，有效天数，人数，可游玩的区域，已经游玩的区域，使用次数等信息 预订取票功能 。Ø支持网上售（订）票功能，已订票的游客可以在自动售票机上输入自己订票时留下的身份确认信息便可自行取票。 Ø景区介绍：游客可自行在自动售票机上查询景区的游玩地图,各区域游玩注意事项,景区详细情况及景区各种票价等信息。Ø后台管理：设置收款机可收取的币种；设置找零机可找零的币种；设置用户付款后是自动吐出卡类门票；可设置打印参数，系统参数等等。7.2.7.4主要设备技术参数检票轧机Ø检票设备支持IC卡检票、条码票识别。Ø出口设备支持IC卡回收。Ø检票设备的检票通过率为30-40人/分钟。Ø有语音提示功能，在游客验票时发出明确提示。Ø该系统针对免票儿童只能在持有有效票的人员携带下才能进入。Ø门禁系统对于无票人员闯入有事先提示功能。Ø可设置门禁系统的工作模式为正常、关闭、紧急等，在停电时自动打开，以Ø保证应急处理需要。 Ø可设置有效通过时间：刷卡有效后如无人通过，在此时间段后自动关闭。第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案Ø闸机组成:机芯、箱体、闸机控制板、电源和条码阅读器。Ø结构：不锈钢。Ø电源：AC220V±10%  50Hz±4%。Ø工作环境：室内、室外(配防雨架)。Ø温度：-10℃～60℃。Ø湿度：5％~95％。Ø速度：＞15人/分。Ø通道宽度：550~570mm。Ø接口参数：Rs232信号1个、打卡信号（无源）2个、消防信号1个。自助售票机Ø17英寸红外感应触摸屏。防爆，抗划伤，防水，防尘，表面钢化处理。表面硬度≥莫氏7级，精准度≥98%。Ø分辨率4096*4096。Ø透光率≥98%。Ø响应速度≤16ms。Ø定位精度：2mm。ØPC:工业级主板，双核CPU，主频2.4GHz，内存2G，硬盘容量500G，硬盘转速不低于5400转/S，包含显卡、声卡模块、百兆级及以上自适应以太网卡，串口数1个，USB2.0不少于6个，支持独立温控排风系统。Ø机柜：优质热镀锌钢板和冷轧板，独立通风散热系统，表层处理：金属烤漆、喷塑、防锈、防水、防腐、耐磨、不易污损，结构紧凑、安全。Ø工作电压：AC220V±10%Ø带有二代身份证读卡器，热敏打印机，十六位密码键盘等。7.2.8GPS定位与调度管理系统建设7.2.8.1系统概述随着计算机、通讯及电子技术的日益成熟并走向产业化，在21第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案世纪的国民生活中，多媒体将被利用于社会的各个方面，信息化将成为影响未来社会经济发展的重要因素。全球定位系统GPS是近年来开发的最具有开创意义的高新技术之一，其全球性、全能性、全天候性的导航定位、定时、测速优势已在诸多领域中得到越来越广泛的应用。GPS车辆监控管理系统是将卫星定位技术GPS、电子地理信息技术GIS、数据通信传输技术、计算机管理等先进技术有机融合，建立起的一种采用CDMA等通信方式，通过中心控制台实时显示运营车辆或其它入网车辆的运行路线、速度、位置等信息，方便指挥调度人员对车辆进行监控、调度管理。通过实时监控本企业所有运营车辆的位置及运行情况，提高车辆使用率及工作效率，缩短资金周转时间，有效降低车辆空驶率，同时还可通过对数据的分析进行运输工具线路规划，路线优化及可靠性分析，服务质量跟踪等多项工作，对景区车辆进行有效管理。  调度中心可以利用系统根据各个景点游客实际情况，从车辆库中调出并指定到某个景点完成对游客的疏散工作，并对每部车辆进行实时的跟踪、监控、再次调度。 由于本系统可实时监控车辆的运行状况，使管理部门足不出户，就对目前道路上运行的运行车辆情况了如指掌，并可根据车辆的速度、方向和离目标的距离，判断车辆到达的时间，让游客提前做好准备，节约时间成本，大大提高工作效率。并可根据实际情况，对发车时间和数量进行调整，从而有利于车辆的调度和管理，降低运营成本。同时还可通过对数据的分析进行运输工具线路规划，路线优化及可靠性分析，服务质量跟踪等项工作，对运营车辆进行有效管理。 GPS车辆监控系统技术实施方案是根据目前国内外GPS应用服务系统的先进经验和实际用途，融合我们多年的实际开发实践与运营经验，精心设计的。GPS车辆监控系统通过功能灵活、界面专业的Client/Server体系结构，实现灵活多变的管理需要；各种类型车辆可能通过调用系统不同的管理模块进行管理；各分中心可以通过数据专线或公网接入系统，实现各分中心管理需要。本系统的建设是为了给XX风景区管理委员会提供一个及时可靠的车辆管理和车辆调度。同时系统的建设可以为内部管理产生较高的经济价值，而且对外部形象也具有广泛的社会影响。第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案7.2.8.2系统总体设计GPS车辆监控系统由移动智能终端、无线通讯网络、监控调度中心（GPS监控中心及应用系统）等几部分组成。GPS监控中心是GPS卫星定位与管理系统的核心，提供GPS信息的采集、格式化与分发服务，响应用户的各种命令请求，提供数据库应用与存储服务，完成用户身份识别与安全控制。监控中心由若干个GIS图形工作站、数据库服务器、通信服务器、系统管理工作站、语音网关工作站、UPS电源以及网络连接设备等组成一个有机的网络化结构，通过路由器和其它网络安全设备与外部系统的安全互连；并且通过大屏幕可实现绝好的GIS信息显示和移动目标的监控。车载单元又叫车载终端，是安装在车辆上用于记录、汇报位置以及提供其它辅助功能的设备。 车辆终端由通讯模块、GPS接收模块和中心控制模块组成，车载终端主要功能是接收GPS信号，通过无线通信系统向中心发送车辆位置和状态信息，接收和执行中心控制指令。7.2.8.3功能介绍Ø定位/实时监控功能：用户随时可以通过GIS系统形象化地看到车辆在地图上的行驶状态，得到车辆的状态信息，如时间、行驶速度、行驶方向等。Ø轨迹跟踪：按照用户自定义的时间间隔连续记录（可同步显示）车辆的位置信息，对该车辆在一段时间内的行驶情况进行跟踪，并记录行驶轨迹，根据需要随时可以回放该轨迹。Ø强制控制：中心可以对车辆进行强制停驶/行驶恢复、锁车门/打开车门、切断电路/接通电路、切断油路/恢复油路、鸣笛、转向灯闪烁等操作。Ø救援服务：车辆出现故障时，按下救援服务按键，终端将自动拨打预先设定的车辆救援中心号码，寻求车辆紧急救援服务。Ø界域限制：对车辆实施行范围的限定，当车辆驶出或驶入该区域，车载终端便自动向中心发送出/入界域报警。第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案Ø语音通信：移动通讯是GSM网络最基本的应用功能，所以，每一个车载终端就相当于一部移动电话，与普通移动电话基本功能一样。中心可以对终端进行远程设置，可限制呼入/呼出限制如：只能接听预先设置的号码段、只能拨出预先设置的号码段、正常使用或屏蔽。 Ø速度限制：当对车辆实施了行驶速度的限定，当车辆高于最高限速行驶时，车载终端自动向中心进行信息反馈，也可发出声音提示驾驶人员。Ø定时回报：系统可以采用绝对定时和相对定时两种方式，获得车辆的各种信息，终端可以每隔一定的时间间隔或在具体的时刻向中心发送车辆的相关信息。Ø拆除报警：车载终端设置有拆除报警，当有人拆除终端电源或卫星天线时，终端会自动向监控中心报警。Ø监听功能：紧急情况下，如终端发生报警时，监控中心可采取监听车内声音的措施为避免意外情况的发生而即使采取行动。6.2.8.4主要设备技术参数车载终端Ø电招调度功能：空车行驶汇报登记功能:当车辆空载时自动向中心报警登记，以便中心对空车进行调度指挥。 Ø满载行驶汇报登记功能:当车辆有乘客时自动向中心报警登记，以便中心对空车调度指挥。 Ø通话功能：能通过通信手柄进行拨打/接听电话。可限定：允许通话；禁止通话；只可接听不可拨出；只可拨出不可接听；或设定拨打某一个电话或某一组电话，最多可设定16个定货或16组电话。查询打出/打入电话号码、重拨电话，进入/解除警戒防盗；设置功能：设置更改密码、呼入/呼出限制，监听功能；调节听筒音量，查询车辆位置信息。 Ø第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案中文信息调度功能：能通过通信手柄进行接收详细的文本信息或发送固定短消息（知道了、上午到、中午到、下午到、晚上到、已到目的地、可能来不及、空载、满载、装车、卸货、返回、出发、加油、修车、求助、纠纷、请假、在途中、去医院、违章扣证、道路阻塞、交通事故、接错客人、请求监视、取消监视、对方拒收、对方拒付、货物损坏、车上有失物、车上无失物、找不到收货人、客人要求出境„„..等内容）回答中心调度。 Ø群发广播调度功能：调度管理中心可利用本系统的信息发布群发广播功能向网内各任何一组或一个车对或一家分公司或分控车辆发布 乘客需求、位置、联系电话、行驶路线、路面交通情况、天气、新闻、通知等信息。 Ø热线电话服务功能：司机用车载设备热线电话键可直接快捷的同调度中心联系，中心可根据司机的要求提供相应的服务：如将宾馆、酒店、商店、政府机关、派出所、加油站、导航引路、票务、宾馆酒店订房（订座）、紧急修车、加油等为司机和乘客优质服务。 Ø进入/超出区域行驶报警功能：当车辆出/入设定的行驶区域时，终端自动向监控中心报警，并将报警车辆的位置、状态等信息显示在电子地图上，以便于中心及时对车辆进行调度管理。 Ø低速/超速行驶报警功能：当车辆行驶速度低于或超出公司预选设定的行驶低速度/高速度时，系统自动向中心报警，并显示车辆的位置、行驶速度、方向、时间的具体情况。 Ø防盗防抢报警功能：GPS车载控制器被拆报警：当有人拆卸隐蔽安装在车内的GPS设备时，系统将自动向监控中心报警，并把报警车辆的位置,行驶情况显示在中心电子地图上。 ØGPS天线被剪断或开路报警：当卫星信号天线被剪断或开路时，GPS防盗器立即向监控中心报警,并把报警车辆的位置，行驶情况显示在中心电子地图上。 Ø电源线被剪断或开路报警：当GPS防盗器电线被剪断或开路时，GPS防盗器立即启动后备电源向监控中心报警, 并把报警车辆的位置,行驶情况显示在中心电子地图上。 Ø第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案紧急按钮报警：当发生抢车、抢劫，交通事故、车辆故障或其他突发意外时,车主可接下红色的紧急按钮或遥控器紧急报警按钮，系统将立即向监控中心报警, 并把报警车辆的位置,行驶情况显示在中心电子地图上。 Ø热线电话求助：当发生交通事故、车辆故障或其他意外时，驾驶员可按下“热线”键向调度管理中心寻求帮助，中心收到求助信号后利用本系统的实时调度功能，可以及时通知附近服务商前往服务（如医疗急救、拖车、加油等）。 Ø监听/录音功能：发生抢车、抢劫后，监控中心启动车内监听装置，监听车内的一切对话并将声音录制在监控中心，有利于提供给公安部门判断警情和确认劫匪。7.3音视频7.3.1视频显示及信息发布系统7.3.1.1系统概述随着社会网络化、信息化的飞速发展，一种新的媒体渐渐为人们所认识，那就是基于互联网的数字多媒体信息发布系统，它的出现为全社会提供更好的信息宣传与展示手段，也为广告传媒业提供了崭新的广告运营平台。如何更好的利用信息发布的有利资源也成为当前社会所要面对的重点工作，工作信息化、管理信息化、娱乐信息化、信息自动化，这些都成为现今社会各类建筑的追求。以上的这些需求决定了多媒体信息发布系统在各类建中的应用的推出，并且随着应用重点的变化而衍生出网络电视台、网络数字信息发布平台、数字告示系统等名称，而无论系统的名称如何变化，系统的构成中显示终端是必不可少的，通过显示终端来表现宣传的信息，最终显示终端成了面对信息接收方的窗口，因此显示图像的效果、界面的美观性、内容丰富性、信息的及时性成了考察这种多媒体信息发布系统性能的标准之一，同时系统能支持的文件格式如PPT、FLASH、文本、图片、视频等是能播放也是衡量该系统功能性的重要指标。7.3.1.2系统总体设计第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案多媒体视频显示及信息发布系统是一套软硬件结合的系统，它将汇聚在中心服务器端的各式各样的信息（如：视频、图片、文本、Flash、数据、网页等）通过网络（可以是局域网、广域网）按需求迅速、准确地推向分布在各处的媒体发布终端，各终端根据设定的显示风格将各类信息美观地展示在LCD、PDP、CRT、DID、LED上。 多媒体视频显示及信息发布系统采用最先进的技术，将最新的信息以最高的效率，快速展示在各个区域的视觉中心焦点上，它是提高形象档次、高效传递信息、方便服务公众的最佳手段。7.3.1.3功能介绍信息发布系统是一个基于网络构建的可以发布视频、图片、文字、动画、网页等多种媒体信息的多媒体发布平台，系统主要实现的功能有：Ø支持多种主流媒体格式文件的播放。Ø支持远程网络集中统一管理，一套管理软件实现全网管理。Ø可设置多级管理权限，实现分级管理。Ø可设置多个管理端。Ø可实现对显示终端的分区、分组管理，可以实现对终端的分别管理，分布式下载，同步播放等。Ø管理端、服务器和终端可加密的整个系统认证安全机制。Ø可设置播放计划，按设定时间自动播放所选文件。Ø终端在线实时监控和管理功能，实现远程的重启、暂停、升级和文件删除等操作。Ø自定义模版背景，根据模版任意规划屏幕布局。Ø视频窗口和滚动字幕位置大小任意调节功能。Ø可以实现对终端的分别管理，分布式下载，同步播放等。7.3.1.4主要设备技术参数LED屏Ø颜色种类：单红色显示。第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案Ø象素点间：4.75mm。Ø象素点直径：3.7mm。Ø控制方式：异步控制。Ø发光均匀：无抖动闪烁现象。Ø画面更新：120帧/秒。Ø整屏结构平整，平整度小于1mm。Ø信号传输距离≤100m（超五类网线传输），距离≥100m要用光纤传输。Ø垂直视角：≥1600。Ø水平视角：≥1600。Ø亮度：≥150cd/㎡。Ø屏体边框：采用优质亚光不锈钢材料，内部整体钢结构，框宽：50mm。7.3.2公共广播系统7.3.2.1系统概述公共广播系统属于扩声音响系统中的一个分支，而扩声音响系统又称专业音响系统涉及电声、建声和乐声三种学科的边缘科学。公共广播系统的应用领域非常广泛，用于学校、车站、机场、宾馆、办公楼、医院、旅游景区和各类大厦的音频节目广播，近年来公共广播系统又兼作紧急广播，即除业务广播和播送背景音乐外，还具有广播公共寻呼、火灾事故和突发事故等紧急广播功能，平时播放背景音乐或其他节目，出现火灾等紧急事故时自动转换为报警广播。公共广播系统用的话筒与面向公众广播的扬声器一般不处同一空间，故无声反馈的问题，并以定压式传输方式为其典型系统。7.3.2.2系统总体设计本系统选用当今智能广播系统，可达到多套音乐播放，完全满足现代广播功能的要求。前端为吸顶扬声器、壁挂扬声器和草地景观扬声器等，主控中心主要设备由数码编程分区控制器、前置放大器、CD播放器、数字调谐器、话筒、纯后级功放等设备组成。第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案根据安装环境的不同，可选择不同的音箱，例如旅游景区室内等处安装吸顶音箱，地下停车场安装壁挂音箱，室外绿化区域等场所安装草地扬声器等。7.3.2.3功能介绍背景音乐及公共广播系统作为智能化系统中一个子系统，需具备以下功能：Ø系统可靠性和稳定性高，扩容能力强大，软件采用人机对话界面，结合现代PCwindows操作平台，以其简单明了的图文引导方式，使系统功能的设置和操作变得更加方便灵活，可减少管理和维护人员，节省运营成本。Ø信息宣传和时事政策广播。Ø播放背景音乐和插播重要信息。Ø定时播放固定的广播节目或选定的音频文件。Ø可划分多个分区，对每个分区进行单独操作，不同区域播放不同内容。Ø紧急情况强切功能：当有紧急情况发生时，设备会强行切断背景音乐的播放，然后发出鸣笛警告或者固定录音。当状况解除时，设备会恢复到警报前的工作状态。7.3.2.4主要设备技术参数IP网络广播系统控制中心Ø标准双网卡：能同时接入互联网和局域网。Ø双USB：满足加密狗及U盘的正常使用。Øcom口：可在现场应用扩展为其他系统主机使用。Ø抽拉式键盘：自带抽拉式QWER键盘及鼠标触摸板。Ø15寸全彩触摸高清显示屏分辨率可达1024×768。Ø工业级主板、嵌入式CPU、支持全年×7天×24小时不间断运行。IP网络远程寻呼站ØIP网络广播系统中对分区、分组进行喊话、点、对讲。Ø桌面话筒式设计，精致美观，工艺考究。Ø4.3英寸LCD液晶显示屏：对操作直观显示。第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案Ø人性化人机操作界面；采用固定静态的IP地址。Ø自带数字键、功能键，呼叫任意终端，操作简单快捷。Ø双向对讲功能：双向终端之间实现两两双向对讲；一键接收求助、对讲功能，实现快速连接。Ø支持红外遥控接收，遥控器可完成所有操作。Ø内置1W全频监听扬声器，声音清晰、洪亮。Ø支持免提通话和接收广播。Ø支持一路本地线路输入；一路音频辅助输出。IP网络功放ØIP网路系统中对服务器音频进行点播机数字信号解码做功率输出的设备。Ø3.4寸液晶屏对点播操作直观显示。Ø红外遥控远程操作。Ø自带高低音调节。Ø1路网络解码。Ø2路本地输入、输出。Ø音频信号输出状态LED指示。Ø1路话筒优先级高于网络信号，1路话筒优先级低于网络信号。Ø自带强切信号输出。无源全频音箱Ø高音单元：1.75寸音圈，号角高音Ø频率响应：50Hz-20kHz（-10dB）Ø功率：噪声功率：250WØPGM额定：500WØ最大功率：1000WØ标称阻抗：8ΩØ灵敏度：98dBSPL（1w，1m）128dBSPL（最大）第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案7.3.3多媒体会议系统7.3.3.1系统概述随着信息技术的不断发展，多媒体技术的日新月异，使得我们建设一个集成音视频、会议功能的多媒体会议的需求成为现实。在考虑传统的会议要求之外，还应具有高雅格调和优美音质、清晰图像演示、方便快捷的控制、高度集中的管理等特点。随着以电脑为中心的多媒体技术的普及和提高，给会议工作带来了新的手段和方法，尤其是近几年，视频会议等可视化信息技术在会议室领域得到广泛应用，多媒体会议室以其功能的多样性（如现场会议、学术报告、培训教学等）得到迅速普及。在多媒体会议室里不管是作报告、总结、汇报、介绍产品等等，用电脑互动操作的图、文、声、影、画展示，充分调动了与会者的感官知觉，大大提高了会议效果。可以说，多媒体在办公领域中，也越来越体现出它的优势。7.3.3.2系统总体设计多媒体会议系统由大屏幕显示、多媒体音视频信号源、音响、切换和中央集成控制几大部分组成。选取大屏幕投影机或液晶拼接屏将DVD和电脑以及多媒体实物展示台的VGA、视频信号还原放大为图像，通过扩声系统还原放大音频。为了进行更高效、简便地控制，再配备一台电源时序控制器来控制室内所有设备的电源，实现一键开关的功能，大大提高了工作效率和简化了复杂的操作，能适合所有人士使用而不需要具备专业知识。多媒体会议室的设计目标是建成一个具有音视频、演示、网络、会议功能的多功能、智能型会议室。要求能充分发挥多媒体会议室的功能，使会议工作开展得更加生动、顺利。7.3.3.3功能介绍多媒体会议系统要提供如下功能：Ø满足会议、讨论等方面的需要，实现会议讨论发言功能，与会代表按下发言键便可以发言。第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案Ø满足演讲、讲座、培训、学术交流、报告等方面的需要，发言者的声音可通过内置扬声器传输。Ø具备良好的现场拾音、扩(放)音、录音功能，简而言之是说得清楚、听得明白、记得牢固。音频输入/输出接口和MIC接口，可连接会场扩声设备及录音设备。Ø具有良好的现场摄像、放像、录像功能，能播放多种记录载体之上的视频信号。Ø具有计算机多媒体信息播放、存储功能。Ø具有各种文件、照(底)片或实物等的展示功能。Ø具有使系统操作简单化的集中控制功能等。Ø由主机设置话筒的开启数量和开启模式来控制会议秩序。Ø连接红外线语言分配系统，可以让更多的与会者旁听。Ø可设置摄像头自动跟踪，实现联动功能。Ø主席可通过一个液晶显示屏的查看会议信息和对会议进行管理。Ø可扩展连接电话耦合器可进行远程电话会议。软件管理功能会议发言模式管理：Ø发言人数限制功能。Ø先进先出功能：设定可以同时打开的发言单元数量，后打开的会自动将之前已经打开的发言单元关闭。Ø指定发言模式：会议主席或管理员指定发言人时，直接通过管理软件的界面打开其相应的发言单元。Ø申请发言模式：与会人员按底座上的按钮来申请发言，由会议主席或管理员通过管理软件的界面打开其相应的发言单元。申请人再按一下按钮即可取消自己的申请。Ø不可撤消式申请模式：与会人员按底座上的按钮来申请发言，由会议主席或管理员通过管理软件的界面打开其相应的发言单元。申请人不可撤消申请第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案Ø单元定时发言和发言时间限制：由管理软件统一安排各单元发言次序及发言时间。发言单元管理：Ø任意单元的开关。Ø查询发言单元动作信息。Ø指定话筒的联锁状态。摄像自动跟踪功能控制：Ø摄像机的调试与预置位设置。Ø摄像机信号的切换操作。所有软件功能均提供协议接口，可配合集中控制系统进行统一管理。6.3.3.4主要设备技术参数投影仪Ø10000流明。ØDLP™芯片尺寸：0.95"对角线(16:9)，DLP™芯片×3(R,G,B)，四灯系统。Ø对比度：5,000:1(全黑/全白，动态光圈3模式下)。Ø像素：2,073,600(1,920×1,080)×3。主音箱Ø二分频全频音箱。Ø12"低音单元与1"高音单元。Ø连续功率：200W。Ø峰值功率：800W。Ø阻抗：8Ω。Ø频率响应：58Hz–20KHz。Ø灵敏度：99dB/1m/1W。Ø最大声压≥127dB。辅助音箱Ø二分频全频音箱。第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案Ø8"低音单元与1"高音单元。Ø连续功率：100W。Ø峰值功率：400W。Ø阻抗：8Ω。Ø频率响应：66Hz–17KHz。Ø灵敏度：91dB/1m/1W。Ø最大声压≥110dB。专业功放Ø总谐波失真：低于0.1%(20Hz-20kHz;半功率)RL=4ohms。Ø互调失真：低于0.1%(60Hz:7kHz=4:1半;功率)。Ø频率响应：+0dB-1.5dB(RL=8ohms20Hz-50kHz)。Ø信噪比：104dB。Ø供电带宽：10Hz-40kHz。Ø串扰：低于-70dB。Ø阻尼系数：超过350。Ø电压增益：32dB。Ø输入灵敏度：+8dBu。ØI/O接口：线路输入/输出：2xXLR-3-312x1/4""TRSphone型。Ø音箱输出端：2xspeakON2x5-路接线柱2x1/4""Phone型插口。Ø处理器：HPF/LPF(25Hz-150Hz可扫描12dB/Oct)YS处理功能。Ø保护电路：荷载保护：电源开关on/offmute。Ø放大器保护：温度侦测(散热片温度≧90°C)(操作不自动恢复)VIlimiter(RL≦1ohm)。Ø输出功率：1kHz：4ohms：7500Wx2；8ohms：525Wx2；8ohms；桥接：1500W。Ø输出功率：20Hz-20kHz；4ohms：700Wx2；8ohms：500Wx2；8ohms；桥接：1400W。第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案调音台Ø频响（输入到STEREOOUT）：+0.5dB/-1.5dB(20Hz到48kHz),参考额定输出电平@1kHz,GAIN旋钮:最小。Ø总谐波失真(THD+N)（输入到STEREOOUT）：0.03%@+14dBu(20Hz到20kHz),GAIN旋钮:最小0.005%@+24dBu(1kHz),GAIN旋钮:最小。Ø嗡音&噪音*1(20Hz到20kHz)：同等输入噪音-128dBu(Mono输入通道，Rs:150Ω,GAIN旋钮：最大残余输出噪音-102dBu(STEREOOUT,STEREO主推子：最小)。Ø串扰(1kHz)*2：-78dB。Ø输入通道功能：PAD(Mono)：26dB。ØHPF(Mono,Mono/Stereo)：80Hz,12dB/倍频程(Mono/Stereo:仅MIC)；ØCOMP(Mono)：单旋钮压缩器（增益/阈值/比例）阈值：+22dBu至-8dBu，比例：1:1到4:1，输出电平：0dB到7dB起音时间：约25msec，释音时间：约300msec。ØEQ：HIGH:增益：+15dB/-15dB,频率：10kHz斜率。ØMID:增益：+15dB/-15dB,频率：Mono250Hz-5kHz峰值Stereo2.5kHz峰值LOW:增益：+15dB/-15dB,频率：100Hz斜率。ØPEAKLED(Mono)：当postEQ信号到达削幅失真以下3dB时LED亮起。Ø电平表：监听前LEVEL：2x12-点距LED电平表[PEAK,+10,+6,+3,0,-3,-6,-10,-15,-20,-25,-30dB]。Ø内建数字效果(仅XU型号)：SPX算法：USB音频2.0兼容采样率：最大192kHz,Bit深度：24-bit。Ø最多10个话筒/16个线路输入(8个单声道+4个立体声)。数字音频处理器Ø至少24bit/96kHz处理能力。Ø至少内置8进8出的音频处理。Ø可至少带有1个I/O卡插槽，单个I/O卡最多可处理16个音频I/O通道第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案含全套处理模块、均衡器、压缩器、混响器和延迟器以及效果设备。Ø每台设备可提供4台效果器，每个效果器可以提供43种不同的效果可供调用。最多可以存储999个场景，可以通过扩展卡可以扩展到24进24出的音频处理。带有GPI，RS-232C，USB和MIDI控制接口。电脑管理软件功能Ø会议发言模式管理：NORMAL普通、FIFO先进先出两种模式。Ø先进先出功能：设定可以同时打开的发言单元数量，后打开的发言单元会自动取代之前最早打开的发言单元。Ø发言人数限制功能：最多同时打开话筒数量，1、2、4、6可选，主席单元不受限制。Ø指定发言模式：会议主席或管理员指定发言人时，直接通过管理软件界面或者会议主席打开其相应的发言单元。Ø申请发言模式：与会发言单元按底座上的按钮来申请发言，由会议主席或管理员通过管理软件的界面打开其相应的发言单元。申请人再按一下按钮即可取消自己的申请。Ø不可撤消式申请模式：与会人员按底座上的按钮来申请发言，由会议主席或管理员通过管理软件的界面打开其相应的发言单元。申请人不可撤消申请Ø单元定时发言和发言时间限制：由管理软件统一安排各单元发言次序及发言时间。Ø发言单元管理。Ø任意单元的开关。Ø查询发言单元动作信息。Ø投票表决功能及数据管理。Ø可选择记名或不记名投票。Ø系统支持第一次表决有效或最后一次表决有效的计票方式。Ø表决结果可以按照“实际参加人数”或“应参加人数”计算。第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案Ø系统可以在10秒内统计表决结果，可选用多种结果显示方式如数据列表、柱状或饼状等。Ø表决结果可以在大厅显示设备上和会议单元的LCD屏上显示出来。Ø表决结果不可修改，但可以重新进行表决，表决结果可以打印出来或储存在电脑里。Ø同声传译功能控制。Ø语种通道/翻译单元的设置、分配和线路调度。Ø在线监视翻译单元的操作信息。Ø打印翻译单元配置的资料。Ø视像自动跟踪功能控制。Ø摄像机的调试与预置位设置。Ø摄像机视频信号的切换操作。音视频矩阵Ø信号输入端口：AV信号通过RCA接口输入；或者视频信号通过BNC接口输入，音频信号通过RCA接口输入；或者视频信号通过BNC接口输入，音频信号通过终端模块接口输入。Ø信号输出端口：AV信号通过RCA接口输出；或者视频信号通过BNC接口输出，音频信号通过RCA接口输出；或者视频信号通过BNC接口输出，音频信号通过终端模块接口输出。Ø触摸屏：可编程12英寸64K色TFT液晶显示屏，分辨率800×600像素。Ø受控端口：9针D型接口，RS232。Ø支持复合视频、组合视频、HDTV信号，平衡/非平衡立体声音频信号。Ø支持NTSC3.58，NTSC4.43，PAL，SECAM等视频制式。Ø满载带宽：150MHz（-3dB）。Ø10个可预设的功能按键。Ø采用增益补偿技术和同步信号校正技术，确保更快切换速度和无闪烁图像质量。第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案Ø具有掉电现场保护功能，保证切换记忆。VGA矩阵Ø选用高性能处理器，保证信号长距离传输不失真。图像清晰稳定。Ø实现逻辑矩阵功能，任意选择搭配输出切换。选用专业矩阵芯片，自带缓冲，输出更加稳定，图像清晰。Ø手动面板控制，RS-232控制可靠。掉电现场保护功能，保证切换记忆。可添加红外控制器，使用遥控控制。更加灵活方便。Ø信号输入端口：VGA信号通过15针HDF接口输入。Ø信号输出端口：VGA信号通过15针HDF接口输出。ØLCD显示屏：实时监视操作状态。Ø受控端口：9针D型接口，RS232。Ø支持VGA~UXGA信号，平衡/非平衡立体声音频信号。Ø满载带宽：250MHz（-3dB）。Ø10个可预设的功能按键。Ø采用增益补偿技术和同步信号校正技术，确保更快切换速度和无闪烁图像质量。Ø具有掉电现场保护功能，保证切换记忆。主席代表单元Ø集发言功能、投票表决功能于一体。Ø单元具有内置平板扬声器及耳机插口，音质清晰，具有音量调节旋钮。Ø可插拔式高指向性话筒并带有发言环形指示灯（红色）。Ø具有抑制啸叫功能，当话筒打开时，内置的扬声器会自动关闭，防止声音回输。Ø主席机具有批准或否决代表的发言申请功能。Ø主席单元可以在会议进程的任意时刻临时性切断代表单元的发言并对正在发言的代表单元作提示以有效管理整个会议进程。Ø主席单元具有全权控制会议秩序的优先功能。第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案Ø主席单元带液晶显示屏，可以查看译员机的操作信息，以及本机监听的语种信息和投票表决的操作信息以及结果。Ø单元为无源设备，由系统主机供电。输入电压为24V，属安全范围。Ø单元自带2米13芯连线，线材采用全线铝箔＋水线屏蔽，大大降低强电磁波对线材的干扰。Ø主席单元的连接位置不受限制，可串联在线路的任意位置。Ø自带耳机接口，并可自由调节音量。触摸屏Ø显示方式：65K真彩TFT无源距阵LCD触屏，解析度：640X480像素。Ø具有跳页和子页显示功能。Ø中英文显示功能。Ø实现3D显示效果。Ø触屏坐标矫正功能。Ø通过无线模式与主机通讯。遥控距离：50米（开阔地带），无线视频画中画通讯距离为20米，无线控制。Ø具有无线视频画中画功能（一个视频画面，PAL/NTSC制式自动转换）。Ø待机延时、关机延时、网络ID、音量、显示屏亮度可调。Ø具有电源管理功能。Ø使用大容量锂离子电池。ØWAV的播放和音量调节，22K16bit（指定几种可选的短促的声音）。Ø系统信息及程序版本信息控制。Ø文件系统管理功能。Ø动画显示功能。视频画中画窗口任意可调接，PAL/NTSC制式自动转换。ØUSB接口/ RS-232下载通讯端口。USB下载数据准确可靠，可用于传输用户工程，32M记忆内存。Ø最大用户工程10M Byte。Ø触摸板输入误差小于正负1mm。第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案电源控制器Ø8路独立电源开关控制。Ø载入容量：单路功率20A。ØID选择：旋转的ID切换设置网络ID身份代码。Ø控制方法：通过独立的网络协议控制。Ø单路或多路开关。7.4机房工程7.4.1系统概述智能信息化机房工程是随着智能信息化系统对环境的要求越来越高而出现的新兴行业，是涉及到广阔领域的高科技行业，是空调暖通技术、建筑装饰、电力技术、计算机技术、通讯技术及监控技术等多学科的系统集成。具体而言机房建设包括机房装修、机房供配电系统、机房照明系统、机房空调系统、机房消防系统、机房安防系统和机房监控系统等。7.4.2系统总体设计所谓机房总体规则就是按照标准化的流程、规模化的运作，优质、快速的向业主提供现代化机房工程建设方案。机房总体建设解决方案由建机房装修、机房供配电系统、机房照明系统、机房空调系统、机房消防系统、机房安防系统和机房监控系统等部分组成，包含了机房工程的全部过程：从前期的规划选址，到后期内部系统的设计施工；从前期整个项目的总体管理，到后期的调试、开通；从前期对用户的使用培训，到后期的维护保养等方方面面。7.4.3功能介绍机房装修：Ø机房安全等级为A类。Ø所有材料燃烧性等级为A级。Ø所有墙面进行防尘处理。Ø地面敷设静电地板，静电地板高度不低于300mm，规格600*600mm第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案，具有良好的承载能力以及防静电、防火、防潮功能。Ø天棚采用规格600*600mm集成吊顶，做好防尘、防锈处理。机房供配电系统：Ø机房进线电源采用三相五线制。Ø机房内用电设备供电电源均为三相五线制及单相三线制。Ø机房用电设备、配电线路敷设过流过载两段保护，同时配电系统各级之间有选择性地配合，配电以放射式向用电设备供电。Ø机房配电系统所用线缆均为阻燃聚氯乙烯绝缘导线，敷设桥架及金属软管。Ø机房配电设备与机房消防系统联动。Ø设置不间断UPS电源，保证在紧急断电情况下不影响业务正常运行。Ø机房配电系统设计一定冗余，方便后期扩容。机房照明系统：Ø机房照明系统采用集成栅栏灯。Ø照度达到400Lux。Ø设置疏散指示灯、安全出口指示灯，应急照明照度不小于40Lux。机房空调系统：Ø机房温度恒定在22℃±2℃，温度变化率<5℃/h不凝露。Ø相对湿度恒定在40%-60%，夏季取上限，冬季取下限。Ø送风速度不小于3米/秒。机房消防系统：Ø机房消防系统采用惰性气体灭火方式。Ø一旦发生火警能够在2秒内将惰性气体充满整个设备间达到灭火效果。Ø机房消防系统预留联动接口。一旦消防报警，监控系统自动切断机房内的门禁管制，帮助机房内人员快速逃生。机房安防系统：Ø机房设置单独门禁系统与监控系统，可以实时监测人员进出情况。Ø第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案可监测机房门开关状态，当门长时间处于打开状态或非正常打开时发出报警信息。预留报警联动接口。机房监控系统：Ø能够实时监测配电系统状态，如电流、电压、功率和重要开关的开合状态等。Ø实时监测UPS工作状态，如UPS工作状态异常或电池组异常时发出报警。Ø监测空调运行状态。精密空调和普通空调下方防水围堰中设置漏水传感器，机房重要区域设置漏水传感器。Ø安装温湿度传感器，检测机房内的温湿度。ØESDS烟雾检测预警，在火势未引起灾害前可通知维护人员采取适当措施防止火灾的发生和蔓延。Ø系统对所监控设备具有完善的检测功能，监测设备的重要运行数据和参数据等，对监测数据进行有效分析和存储。Ø报警提示，支持多种快速有效的报警方式：实时用多媒体语音、屏幕报警、电话报警、短信报警、 邮件报警、声光报警等帮助机房管理和维护人员及时的了解设备的情况。并提供报警记录存储，查询，打印功能。Ø提供报警联动控制，可以让发生故障设备自动停止运行。Ø定时控制功能，可以辅助用户根据时间段对调整设备的运行状态。7.4.4主要设备技术参数要求：UPS  技术参数： 功率范围：15KVA 工作方式：单进单出工频在线式 特点： 高可靠性设计 双变换在线式设计，使UPS的输出为频率跟踪、锁相稳压、滤除噪声、低失真度、不受电网波动干扰的纯净正弦波电源，使UPS对用户设备提供更为全面和完美的保护。 输出零转换时间，满足精密设备对电源的高标准要求。第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案对负载保护能力强机内自带输出隔离变压器，抗干扰能力强，为用户设备提供更为全面、完美的保护。 极小的零地电压差，满足精密仪器设备的供电需求，保护设备的安全运行。 负载兼容性好，可以适用各种不同类型的负载，满足各种应用场合的需求。 环境适应性强 宽广的电压输入范围达150～310VAC（加AVR），避免频繁地切换至电池供电，适应于电力环境恶劣的地区。 UPS的输入频率范围大，保证接入各种燃油发电机均可稳定工作。 电池优化性能高 采用智能电池管理技术，从而延长电池的使用寿命，减少电池维护次数。 先进的恒压充电技术，最大限度活化电池，节省充电时间，延长蓄电池的使用寿命。 保护周全可靠 具有开机自诊断功能,避免因UPS隐患而可能引发的故障风险。 具有输出过载保护、输出短路保护，逆变器过温保护、电池欠压预警保护和电池过充电保护等多功能保护于一体，极大地保证了系统运行的稳定性和可靠性。 内置静态电子旁路开关，当UPS发生故障时，可无间断地转到旁路工作状态由市电继续向负载供电，并提供报警功能。 直流启动功能，可在无市电的状态下直接启动UPS，满足用户的应急需求。Ø机房按照A级机房设计。Ø机房整齐进行防尘、防潮、防静电以及屏蔽处理，屋面吊顶，地面敷设静电地板，墙面乳胶漆。Ø机房温度22±2℃，相对湿度45%--65%。Ø供电系统与动力、照明系统分开，机房照明不低于400Lux。机房必须有应急照明系统，由专线或电池供电，应急照明灯具的完好率应保证达100%。Ø机房配备后备UPS电源，断电情况下负荷时间不低于30分钟。第92页/共93页 XXXX弱电智能化系统工程-扩初设计方案Ø计算机系统直流接地电阻小于1Ω；交流工作接地系统接地电阻小4Ω；计算机系统安全保护接地电阻和静电接地小于4Ω；防雷保护接地系统接地电阻小于10Ω。Ø机房电源系统至少二极防浪涌处理；重要负载末端防浪涌处理。第92页/共93页'
