某智能大厦综合设计方案.doc 111页

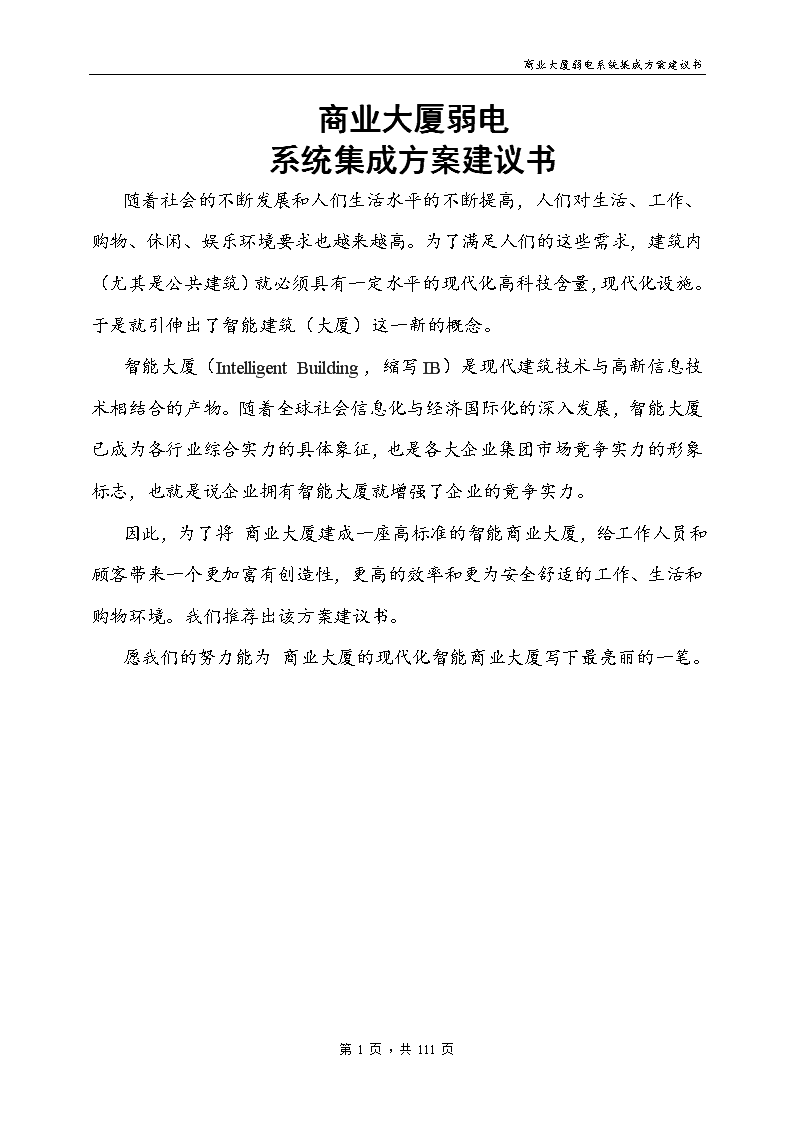

'商业大厦弱电系统集成方案建议书商业大厦弱电系统集成方案建议书随着社会的不断发展和人们生活水平的不断提高，人们对生活、工作、购物、休闲、娱乐环境要求也越来越高。为了满足人们的这些需求，建筑内（尤其是公共建筑）就必须具有一定水平的现代化高科技含量，现代化设施。于是就引伸出了智能建筑（大厦）这一新的概念。智能大厦（IntelligentBuilding，缩写IB）是现代建筑技术与高新信息技术相结合的产物。随着全球社会信息化与经济国际化的深入发展，智能大厦已成为各行业综合实力的具体象征，也是各大企业集团市场竟争实力的形象标志，也就是说企业拥有智能大厦就增强了企业的竟争实力。因此，为了将商业大厦建成一座高标准的智能商业大厦，给工作人员和顾客带来一个更加富有创造性，更高的效率和更为安全舒适的工作、生活和购物环境。我们推荐出该方案建议书。愿我们的努力能为商业大厦的现代化智能商业大厦写下最亮丽的一笔。第111页，共111页 商业大厦弱电系统集成方案建议书系统集成方案说明本着先选、实用、经济的原则，力图体现较完美的系统集成方案。这里就每一系统的主要设计思想分别加以说明。一、楼宇自控系统（BAS）楼宇自控系统是智能建筑中的一个大系统，主要体现在对楼宇的控制和管理。从而达到高效、节能之目的。JOHNSONHONEYWELL及LANDIS&STAEFA等公司的产品在技术上都能满足设计要求。经技术经济综合比较，我们向建设方推荐LANDIS&STAEFA公司产品，不仅因为LANDIS&STAEFA产品有良好的品质保证，辉煌的工程业绩及优良的服务保证，更因为LANDIS&STAEFA系统产品的先进性，开放性体现了集散的控制方式。XX系统集成公司与LANDIS&STAEFA公司有着良好的合作基础，是长期的合作伙伴。二、综合布线系统（PDS）近年来，信息处理系统发展迅速，对信息传输的快速、便捷、安全性和可靠性要求越来越高。尤其在新建综合大楼中，所建网络要求对内适应不同的网络设备（主机、终端及外围设备），可构成灵活的拓扑结构，有足够的系统扩展能力。对外通过与国家网与外部信息源相连，组成全方位多通道的信息访问系统。总之，既要适应当前信息传输处理的需要，又要充分考虑到信息系统未来的发展趋势。法国阿尔卡特公司是世界上最大的通信设备及通讯电缆专业生产厂家。其综合布线系统产品是基于高速、智能化的布线系统，在技术上充分考虑了现代通讯技术的发展，在工程设计、材料选择、施工验收、通信线路选择、售后服务方面均为用户进行周密的考虑。我们推荐的并不是该公司的名气，也不是无利的最低价格，而是优质可信的产品和系统服务。第111页，共111页 商业大厦弱电系统集成方案建议书综合布线还可扩展到楼宇自控系统（BAS），有线电视（CATV）系统和闭路电视监控（CCTV）系统。三、保安监控，防盗报警系统（CCTV）系统总体设计采用多媒体技术、模块化结构技术、系统集成技术等代表目前世界先进水平和发展潮流的技术。以多媒体计算机、WINDOWS.NT操作平台、专用软件包为核心，通过标准维护扩展接口，将闭路电视监控系统、巡更系统、防盗报警系统、门禁及电梯控制系统集成为一个具有友好的中文操作界面。即可分别独立工作，又可统一协调管理的集散型安全保卫系统。根据国家安全防范系统设计施工总则和大楼的实际运行情况，我们建议采用美国的专用集成软件包ESOFNET与美国AD公司的监控系统和美国的ADEMCO公司的报警、巡更系统等系列配套产品。四、公共广播系统公共广播系统包括背景音乐、业务广播和紧急广播。正常情况下作为背景音乐的传播媒介，以显示大厦硬件设置的完善程度，美化大厦的公共环境；遇特殊情况公共广播系统作为紧急广播传播媒介，通过广播中心的控制切换设备，对相应楼层广播分区直接进行紧急广播呼叫，指挥人员疏散，配合消防、防盗、监控系统，形成一套完整的、立体的、视听功能具全的商业大厦防灾、保安设施。飞利浦产品在设计和制造各种功能的公共广播系统中领导世界潮流，不断地推出最上乘的扩音和扩音管理设备。具有现代化的高投资效益的模块化公共广播系统。它是独家能提供品种齐全的话筒、放大器、扬声器、喊话筒、扩音管理系统。它们之间的配合天衣无缝。系统可以随意扩展和升级。为保证这些代表时代水平的设备发挥最佳效益，飞利浦还提供入微的技术服务。飞利浦经验丰富的应用和工程设计、安装、验收、操作都能顺利进行。售后服务、零配件供应、维修各种竭成的服务是使飞利浦的设备历年无间断的运行着。五、消防（火灾）报警系统第111页，共111页 商业大厦弱电系统集成方案建议书商业大厦是一商业、商住、高级写字间为主的多功能综合建筑，应是一个对消防报警要求较高的场所。整个火灾自动报警系统要稳定、可靠，同时又要求坚决杜绝误报和防止漏报。正因介于此，德国ESSER（安舍）公司的火灾报警系统是一个完整的独立系统，能确保建筑内的消防设施处于常备状态。由火灾自动报警系统监测火情，一旦发现火情，由系统发出声光警号，同时自动控制整个消防系统相应的联动消防设施进行灭火。也可人工起、停相应的消防灭火设施。六、卫星接收及有线电视系统卫星电视接收系统是个很有效，快捷获取资讯的先进手段，本方案设置一面抛物形天线，接收亚洲一号卫星（105.5°E）的电视节目。其主要目的是接收香港地区的卫视中文台、卫视音乐台、卫视体育台和卫视电影台。预留与有线电视台联网接口，不再设置开路接收系统。其现由是：若要求自成系统并要接收国内所有的电视节目，除需设一套开路接收系统外，还需设四副卫星接收天线。如此规模的配置，既浪费了业主的投资，又会占用过多的屋顶空间和宝贵的机房空间。若直接从有线电视台联网引入国内部分卫视节目和本地电视台的所有节目（除香港地区外），不仅节省了空间，收视效果也好，而且还节省了大量的前期投入。此外：本方案还设计了两套自办节目功能。七、语音通讯系统正向历史上铁路、公路、通信线路推动国民经济发展一样，一种新的干线——国家信息高速公路将改变整个社会的面貌，作为各种信息传输媒介与交换枢纽之一的数字程控电话交换机系统，日益显示出它在社会生活与经济发展中的重要地位。LUCENT公司最新推出的DEFINITYG3系列数字程控用户电话交换机，是全球第一个具有多媒体特点的用户交换机。可同时提供语音及数据的交换机。具有综合领域的优点，具有数十项功能，可根据不同行业的需要灵活、有效地提供各种特殊通信手段，该系统用叠加式机柜，内线容量为40-25000门，外线容量为8-400线，各机柜具有独立电源和远端维护功能。自动利用任一中继线将故障资料送到维护中心的故障监控系统，可遥控维护进行故障排除和测试。八、会议(讨论)系统本公司为大厦会议系统选用SX-M100系统。SX-M100是一个便携式研讨型会议系统，有助于提高会议效率,保障会议顺利进行,其简便的操作功能显著地提高了信息交流的速度及准确度。使用特殊设计的电缆，连接时只需要轻轻一按，即可简便而快速地装好系统。在任何合适的会场都可以很方便地举行会议。SX-M100系统主要是由SM-M100控制单元、SX-C100主席单元、SX-D100第111页，共111页 商业大厦弱电系统集成方案建议书代表单元、SE-E120扩展单元。选购件SX-S100话筒控制板的选用使会议更加可靠、顺利地进行。SX-M100信息交换的准确性和高速性，保证了会议的高效率。本系统最适合各类企业机构、政府和学校的研讨会。九、车库管理系统停车场管理系统主要功能：1、长期客户刷卡进入停车位。2、临时客户进场领卡，离场还卡。3、停车场长期持卡户自动扣除卡中金额，临时顾客根据卡中时间算出应收金额。4、司机刷卡控制档车杆的起落。5、自动统计停车场的停车记录和收入报表，并实时显示空车位情况。6、具有防止逆行功能，保证一卡一车。7、卡片挂失等情况的管理。8、具有不合理或非法行为的报警功能。十、物业管理系统其内容包括：1、物业管理、查询、收费系统2、大楼设备管理系统3、公共设施的自动收费管理系统4、财务、帐目管理系统5、设立物管理中心站十一、酒店管理系统酒店管理的现代化。对提高经济效益，提高服务质量，提高工作效率，完善内部管理体制。全面了解营业情况有着不可低估的有形和无形的明显收益。其主要功能为：1、客房预订系统2、前台系统3、收银系统4、查核系统5、管家系统6、电话（自动计费）系统7、客历系统8、合约系统第111页，共111页 商业大厦弱电系统集成方案建议书1、报表系统10、经理系统11、数据处理系统12、授权密码系统13、万能查询系统第一章概述一、概述什么是智能建筑？仁者见仁，智者见智，没有一个统一的定义。有的称“3A”（甚至5A）为智能建筑，即楼宇自动化（BA），通信自动化（CA），办公自动化（OA）。3A大厦再加上管理自动化（MA），消防自动化（FA）便成了“5A”大厦。还有的称“5S”智能建筑，即楼宇自动化系统（BAS），通信息动化系统（CAS），办公自动化系统（OAS），计算机网络系统（CNS）和建筑物综合布线系统（PDS）。我们认为无论是“3A”、“5A”或“5S”，它们的共同特点是一致的，只是提法、称呼不一样罢了。它们的共同特点是：智能建筑是现代高新技术的结晶，是建筑艺术与信息技术相结合的产物。随着计算机技术应用的普及，通信技术，控制技术，网络技术的不断发展，建筑物内的所有公共设施都可以采用“智能”系统来提高大楼的服务能力。智能化建筑是由智能化建筑环境内系统集成中心（以计算机为主的控制管理中心），它通过大厦结构化综合布线系统（PDS）与各种信息终端，如通信终端（微机、电话、传真、数据采集等）和传感器（如烟雾、压力、温度、湿度传感等）连接“感知”大厦内各个空间的“信息”，并通过计算机处理给出相应的对策，再通过通信终端或控制终端（如步进电机、各种阀门、电子锁、开关等）给出相应的反应，使大楼具有某种“智能”。二、智能的必要性可以想像一下，如果建筑物的使用者和管理者可以对大楼的供配电、空调、给排水、电梯、照明、防火防盗、有线电视、电话传真、计算机数据通信、购物、保健等全套设施都实施按需服务控制，那么，大楼的使用和管理效率会有多高，而能耗和支出也会降低，这样的大厦又有谁不喜欢呢？第111页，共111页 商业大厦弱电系统集成方案建议书第一章方案原则本着“科技先导、质量第一、用户至上、服务一流”的方针，整体运作，以为用户提供优质，快速的一条龙服务为原则，从大厦的结构、系统、服务和管理四个方面出发，将语音、数据、图像、自动控制的信号与工程实施统一规划设计，全面综合考虑，运用各种技术、经济手段，使整个系统“安全，可靠，经济，合理”。第二章弱电系统集成建议方案一、概述商业大厦位于最繁华的商业区——太原街与中华路交界处。是集购物、办公、宾馆、娱乐、休闲为一体的综合性大厦，为了满足现代建筑的水准和科学管理的需要，我们将对此提出一个智能化管理系统的总体设计方案，以构成商业大厦智能化管理系统综合的、一体化的、智慧型的、先进的、实用的大厦综合自动化管理系统（MAS）。二、弱电系统集成内容：通常智能系统集成包括以下五个大系统及若干子系统。1、楼宇自动化系统包括：1）楼宇机电设备监控子系统a）空调系统；b）给排水系统；c）供配电系统；d）照明与动力系统；e）电梯管理系统。2）消防报警子系统a）消防报警；b）消防灭火。3）安全保卫子系统a）防盗报警系统；第111页，共111页 商业大厦弱电系统集成方案建议书a）闭路电视监视系统；b）巡更管理系统。1）车库管理子系统a）车辆进场管理；b）车辆出场管理。2）公共广播子系统a）背景音乐播放；b）紧急广播1、通信自动化系统：2、办公自动化系统1）物业管理子系统2）酒店管理子系统3、计算机网络系统4、结构化综合布线系统根据我们从事智慧型建筑系统集成工程的实践经验，将提出各子系统的设备配置和应具有的基本功能的总体建议方案，此方案以商业大厦作为一幢现代化智能商业大厦的要求出发，切实做到方案的科学性和先进性，同时也将考虑到业主的实际投资承受能力和实用性，我们将本着一切为用户着想的宗旨，以最佳的性能价格比实现大厦的智能化，因此我们建议具体的系统集成内容如下：1、楼宇设备自动控制系统2、消防报警系统3、安全保卫系统4、车库管理系统5、公共广播系统6、物业管理系统7、酒店管理系统8、卫星电视、有线电视接收系统9、语音通信系统10、会议系统第111页，共111页 商业大厦弱电系统集成方案建议书11、综合布线系统三、设计思想本着先进、实用、经济的原则，力图体现较完美的集成方案。以上各系统的主要设计思想将在后面的各章分别加以介绍。第一章楼宇设备自控系统楼宇设备监控系统是智能建筑中的一个大系统，主要体现在对楼宇的控制和管理方面，从而达到高效节能之目的。JOHNSONHONEYWELL及LANDIS&STAEFA（兰吉尔。驷法）等公司的产品在技术上都能满足设计要求，经技术、经济综合比较，我们向建设方推荐LANDIS&STAEFA公司的产品，不仅因为LANDIS&STAEFA产品更具良好的品质特征，辉煌的工程业绩及优良的服务保证，更因为LANDIS&STAEFA系统的先进性，开放性体现的集散型控制方式。一、LANDIS&STAEFA公司简介瑞士LANDIS&STAEFA企业集团成立于1896年，是一家具有百年悠久历史，年销售额名列世界前列的大型跨国公司。公司总部设在瑞士，并在瑞士、德国、法国、英国、美国、意大利、新加坡、澳大利亚、芬兰、香港等国家及地区设立有百多家分公司及办事机构，公司员工超过25,000人。瑞士LANDIS&STAEFA集团具有世界上最先进的控制科技及百余年的产品开发经验，开发并生产出具有世界领先水平的产品。瑞士兰吉尔公司（LANDIS&STAEFA）是瑞士依利华集团（ElectrowattGroup）成员之一，是本集团最主要的两大分部即楼宇（Building）和能源（Power）公司，也是欧洲最大的楼宇及能源产品供应商。公司总部位于瑞士苏黎世，业务范围遍及欧洲、美洲、亚洲及太平洋地区。自1891年创建以来，历经100多年的发展，已成为一家国际性的跨国公司，在全世界超过90个国家、250个城市拥有分公司及代理商。在楼宇自控领域，瑞士兰吉尔公司以LANDIS&STAEFA（兰吉尔·驷法）的名义，由世界上最大的两家楼宇自控厂家，即瑞士兰吉尔楼宇自控和瑞士驷法楼宇自控合并组成。现已成为世界上最大的楼宇自控系统的供货厂家之一，在楼宇自控行业年销售额已超过30亿瑞士法朗。第111页，共111页 商业大厦弱电系统集成方案建议书合并之后的楼宇自控部，将兰吉尔和驷法的产品和技术统一起来，并在此基础上，开发共同的系统，通向新的全球平台兼容和转移的途径。兰吉尔·驷法高可靠、高性能的自控产品（从各种DDC控制器，到各类传感器、执行器及阀门等）均为自行生产，严格的生产及质量检测体系通过了UL颁发的IS09002认证、BSI颁发的BritishStandard5750认证，为产品的设计、生产、调试、服务及系统维护等整个过程提供了强有力的保证。分布在世界各地的分公司及办事处在本地就可提供完善的技术服务，使用户能在任何时候、任何地点得到帮助和支持。LANDIS&STAEFA楼宇自控系统遍及世界各地，特别是从事于电子、计算机、通讯等高科技领域的各大公司如BellTelephone（贝尔电话）、Boeing（波音）、Compag（康柏电脑）、DEC（DEC电脑）、IBM（IBM电脑）、Microsoft（微软）、Siemens（西门子）、Sony（索尼）等公司的办公大楼及生产厂房均采用了兰吉尔·驷法的产品及系统。LANDIS&STAEFA在80年代初期开始进入中国市场，并在94年由瑞士总公司在香港正式成立了兰吉尔（中国）有限公司，使兰吉尔（中国）有限公司发展迅速，近三年来公司的营业额已超过1,500万美元，在1996年财政年度结算，营业额已达800万美元。瑞士LANDIS&STAEFA集团的产品包括以下三大类：1、楼宇自动化系统及空调自动化设备2、能源管理及电力网络监测控制系统3、通讯系统及收费电话设备LANDIS&STAEFA公司作为世界上三大楼宇自动化系统及空调自控系统供应商之一，在欧洲是最大的供应商，其市场占有率超过80%，楼宇及空调自控产品的销售额占公司销售额的百分这五十以上，此外，在电表、能源公用收费、磁卡和收费电话等方面，LANDIS&STAEFA公司也是欧洲最大的生产及供应商，其产品遍布世界各地。第111页，共111页 商业大厦弱电系统集成方案建议书早在二十世纪四十年代，LANDIS&STAEFA的产品就已经进入中国市场，半个多世纪以来，LANDIS&STAEFA越来越认识到中国在世界经济发展中的重要性，积极参与中国的现代化建设。在中国的改革开放以后，LANDIS&STAEFA凭借其在世界各地所做之数千项大型楼宇自控项目的经验，成功的在中国承接并完成了数百项各种类型的楼宇自控项目，目前其用户已遍布全国各地，其产品的优异性能已获得广大用户的赞扬。1992年5月18日，中国政府与法国政府签定了一项能源教育交流与合作协议，这项协议包含的合作项目之一就是将世界上最先进的LANDIS&STAEFA管理控制系统应用于中国的现代建设，对中国未来的高级管理技术人员进行长期的全面培训。1995年LANDIS&STAEFA公司作为六大赞助商之一赞助了在北京召开的世界妇女大会。LANDIS&STAEFA公司真诚的希望把先进控制管理系统的优质产品介绍给中国国内的每一个用户，与您共享成功。LANDIS&STAEFA公司的楼宇自控产品主要由瑞士、德国、美国、英国、瑞典作为生产基地提供产品，面向全球销售及提供有关服务，其产品包括以下几大部分：1、温度、湿度、压力及其他辅助传感器，具有多种信号源可充分满足客户需要2、电子式及电动式控制器，包括最先进的模块化控制器3、电动及气动阀门，分体式阀座由德国生产4、S600楼宇管理系统，其控制软件由美国微软公司制作LANDIS&STAEFA公司的产品生产及销售原则：1、由最小的传感器到大型的楼宇管理系统必须能做到配合每一个客户的特定要求，因我们坚信只有配合每一个客户的实际情况，才能为客户做最好的产品提供及服务。2、与客户共同合作务求达到最高的节能效果，并提供所需的舒适环境3、保障客户投资的利益，即所提供的楼宇管理系统必须与以往及将来的系统兼容，以保证客户不会因软件或硬件系统过时而更换全部系统。4、由设计调试到保养都提供全面的质量保证—分散式无主网络设计—模块式结构控制—单一数据软件—在所需的控制及阀门方面提供全面的自动/手动操作二、S600系统简介楼宇自控系统（或称楼宇管理系统）是由中央管理站、各种DDC控制器及各类传感器、执行机构组成的、能够完成多种控制及管理功能的网络系统。它是随着计算机在环境控制中的应用而发展起来的一种智能化控制管理网络。目前，系统中的各个组成部分已从过去的非标准化的设计产生，发展成标准化、专业化产品，从而使系统的设计安装及扩展更加方便、灵话，系统的运行更加可靠，系统的投资大大降低。兰吉乐·驷法第111页，共111页 商业大厦弱电系统集成方案建议书推出的S600系统适应性非常强，系统组成为模块化，可分为不同等级的独立系统，每级都具有非常清楚的功能和权限，这就使S600既可用于单独的楼宇管理，也可用于一个区域的、分散的楼宇集中管理可靠性S600在设计上充分体现了分散控制、集中管理的特点，保证每个子系统都能独立控制，同时在中央工作站上又能做到集中管理，使得整个系统的结构完善、性能可靠。S600系统当中的各级别设备都可独立完成操作，即在同一时刻组成不同级别的集散系统（或不同级别的结构组织形式），使用界面非常亲切，其全套楼宇自控产品、统一的生产和管理体系保证了系统的配套性，同时使系统可靠性大为增加。LANDIS&STAEFA具有全套楼宇自控产品，其统一的生产管理体系保证了系统的配套性，同时使系统可靠性大为增加。LANDIS&STAEFA双项专利产品电动液压调节阀和电磁式调节阀优质稳定的调节特性和低故障率，大大提高了整个控制系统中最薄弱环节的可靠性。选进性S600在网络扩展方面提供了强大的功能，可与其他厂家的系统或产品（包括各种形式PLC，消防系统等）联接。S600优越的远程通讯功能，能够使不同楼宇间的控制系统联系起来组成一个群集系统。S600网络结构的开放性和兼容性，确保了它和先进通讯技术结合的能力，并且保证系统结构在产品更新换代时的延续性。经济性S600结构形式为模块式，控制方式极其灵活，控制层的维护和扩展极为方便。使得楼宇管理系统可以很方便地扩展，节省初期投资，系统各部分可分别随调试完成投入使用。S600系统能够满足您在物业管理上节省费用的要求，投入有效的使用能量即能保证房间的高标准和舒适性。（一）S600系统结构S600采用了多层网络结构和世界先进技术，使得S600集散系统无论在可靠性和技术上都是世界领先的水平。高层网：S600的图形工作站（采用IBMPC或其他兼容机）可以进入以太网进行数据管理，实现区域性数据联网，提高管理水平。第111页，共111页 商业大厦弱电系统集成方案建议书中层网：PC通过PeerToPeerNetwork（同层总线共享无主从方式），可以连接多达32台MBC（模块式楼宇控制器）。局部区域网（LAN）：每台MBC之LAN网可连接多达96台独立式单元控制器或非独立式单元控制（UC、MPU、DPU、TEC、FHC等）。为系统扩展及完成较大型集散系统提供了方便。1、网络通讯BAS系统设计中应用网络操作工作站，和独立的DDC控制器。网络的结构应是两层的，一个是高层动作的同层对同层网络，一个是DDC控制器的特殊的现场网络。楼宇自控系统的硬件结构将不会影响对系统数据的获取。当用户需要读取数据和开发控制程序时，BAS网络硬件结构应是透明的。同层对同层网络：（1）操作工作站和DDC控制器应直接连在网络上，这样在DDC控制器之间，工作站与工作站之间，以及DDC控制器与工作站之间就可在同层对同层基础上进行通讯。（2）同层对同层之间通讯速率为115kdps或更高。（3）所有操作设备，不管是直接连在网络上，还是通过电话调制解调器连结的，都应能够通过同层对同层网络获取其它以至所有设备的控制点状态、应用报告数据和对其它设备实施控制功能。读取数据是在对其它楼宇设备逻辑标志进行识别基础上进行的。在对总体网络数据进行读取时，访问设备的数量无论多少，都不会有网络硬件和软件配备不足的问题。（4）网络的设计应包含如下的功能：提供警报系统的高速数据传输率。多任务控制器的快速数据产生，以及网络设备之间的上加/下减负载的能力。系统设计应保证在一个DDC控制器上产生的报警信号将会在5秒钟内出现在工作站的显示器和报警打印机上。支持所有直接连接在同层对同层网络上的DDC控制器和操作工作站组合。一个单个网络上至少应支持32个设备工作。应有信息和报警缓冲寄存器，以防止信息丢失。对错误信息进行校验、改正、重发来保证传输数据的可靠性。实时时钟的同步，包括对所有DDC控制器时间自动校正等。第111页，共111页 商业大厦弱电系统集成方案建议书DDC控制器的现场区域网（LAN）（1）这一级的通讯应能支持一大类的特殊功能控制器，并能通过DDC控制器与同层对同层网络进行双向式总体数据传输。（2）LAN网络上特殊功能控制器的安放应与DDC控制器功能上有对应关系。例如，一个VAV终端单元控制器应连接在控制对应的AHU的DDC控制器的LAN网络上。（3）一个单独的DDC控制器的LAN网络上最多能连接32个特殊功能控制器，以保证足够的数据传输通道和报警响应时间。（4）每一个DDC控制器上至少配备两个RS-232串行通讯口，用来与调制解调器，CRT显示终端，便携式电脑和打印机连接。远程通讯能力：（1）提供自动拨号/自动回答式通讯，以使得DDC控制器如操作程序说明所指出的能够通过电话线用问题方式同远方操作或无程终端通讯。（2）每一个DDC控制器内部应有一个标准的自动拨号/自动回答接口，而不需要连接调制解调器等任何附加硬件。（3）自动拨号的DDC控制器应能自动发出呼号到工作站，来报告警报和重大事件信息。DDC控制器能储存10个每个至少有20位数字的电话号码，能通过一个固定间隔，重复拨号直到成功拨通。自动拨号程序应包含处理“忙”信号、“无回答”和不完全数据传输等的功能。当与初级设备的通讯建立不起来时，应有至少3个备用通讯号码可供使用。（4）操作者在拨号终端工作站能象连接在网络上的工作站一样进行所有控制功能的操作，所有数据产生和修改功能的操作。有例行程序被提供来自动响应无程的DDC控制器通讯的事实，对操作者来说应是完全透明的，可观察到的。操作者能通过选择逻辑名来选择远程建筑物的设备，以获得远程建筑物的各种信息。工作站的拨号程序可自动存储每个远程地址的电话号码，因此不必要求用户记忆和手拨这些电话号码。第111页，共111页 商业大厦弱电系统集成方案建议书一个PC工作站可作为一个网络上的操作设备，就象一个拨号工作站可作为多个自动拨号DDC控制器和网络的工作站一样。报警和数据文件在以拨号方式进行传输时，不会干扰网络的活动，而网络的活动同样也不会阻碍工作站处理实时的呼号。（1）拨号方式通讯应使用Hayes合格的调制解调器和音级电话线。提供的调制器的传输率应至少有9600波特率。1、中央操作系统控制软件特性介绍：本次在贵工程中使用的控制软件主要由INSIGHT软件平台及INSIGHT趋势图软件所组成。以上软件均为LANDIS&STAEFA委托美国微软公司（MICROSOFT）开发的基于WINDOWS平台的实时动态多任务工业控制软件。INSIGHT软件平台可独立完成从初始图形设计到实时动态数据显示及控制的一整套功能，并可把数据与MICROSOFT的EXCEL软件传送，使管理人员利用EXCEL的强大的表格功能，完成出色的报表统计工作。如操作人员对EXCEL使用不了解，也可使用INSIGHT软件平台所提供的报表功能制作日常报表。INSIGHT趋势图软件是一个以图形方式记录设备运行历史，并能帮助管理人员分析设备运行趋势的优秀软件，它同时可记录并分段显示60个设备的运行趋势，而设备运行趋势的数据量则远远超出60个设备的限制。控制计算机特性介绍：我们在贵工程中选用的计算机设备是Intel586的工业级控制计算机。本机器采用金钢外壳，无源底板，150,000小时无故障运行的工业电源及ALLINONE的工业级CPU卡。可在-10℃至70℃的环境中不间断运行。工作站的操作界面：基本界面描述：（1）工作站软件界面应通过有英文提示的，控制点用英文标识的工业标准用PC应用软件，以尽量减少对操作员所需的培训要求。这个软件至少包括以下功能：a.图表显示及环境控制功能。b.制订或取消楼宇操作。c.收集和分析历史记录。d.定义与构造动态彩色图象显示。e.控制器数据的编辑、编程、存贮、写入等。（2）提供一个图形用户界面，通过运用鼠标或类似的点设备，“点和按”第111页，共111页 商业大厦弱电系统集成方案建议书来选择菜单，尽量减少打字型键盘的运用。用户可运用鼠标或类似的点设备通过图象屏幕，启动和停止设备及修改设置点。a.提供能通过运用键盘作为界面备用设备进行所有功能操作的能力。b.提供通过至少10个特殊功能键进行常用功能操作的能力。（1）软件应能提供一个多任务的环境，使得用户可同时运用几个应用程序。通过使用MicrosoftWindows或类似的工业标准软件来支持并行访问和系统控制操作。a.提供这样的功能，使得任一个以下的功能，可以任意组合，通过用户自定义的窗口，同时在屏幕上执行：动态彩色图形及图形控制。按照2.04E规定的报警管理。日历表计划。数据趋势定义及显示。图形定义。图形构造b.如果软件在同一时间不能同时显示几个画面，BAS经销商就应提供至少两个操作员工作站。3、提供多级口令保护，允许操作管理员按照每个操作员的需要，给他规定不同级别的口令，使他按照这个级别来进行工作台控制，显示和数据管理的操作。a.至少支持五级口令：1级=可访问所有应用程序，但不能对数据进行修改。2级=监控能力和访问报警能力。3级=除了系统设置外的所有权力。4级=除了修改口令外的所有系统设置权。5级=所有权力。b.应支持至少50个包括用户的头一个字母的独特口令。c.操作员只能执行他自己口令级别下的任何指令。显示的选择菜单的项目也被限制在用于登录的口令的级别下。d.系统应能自动对每个用户生一个登录/关闭时间、系统运行记录报告。e.5到60分钟用户可定义的自动关闭时间。以防操作员偶然离去现象。第111页，共111页 商业大厦弱电系统集成方案建议书4、软件允许操作员运行（但并不仅仅局限于）下面的指令：a.启动和关闭被选设备。b.调整设定值。c.增加/修改/取消程序运行时间。d.使过程操作有效/无效。e.控制点报警的加锁/解锁。f.执行或不执行控制点累计运算。g.执行或不执行控制点趋势统计。h.取消PID控制回路的设定值。i.输入监时替代计划。j.定义节假日计划。k.修改时间/日期。l.自动时间调整。m.输入/修改模拟量报警界限。n.输入修改模拟量警告界限。o.访问界限值。p.使每个仪表的需求极限量有效或无效。q.使每个负荷的循环有效或无效。1、产生的记录报告应被直接传送到CRT显示器，打印机或磁盘上。系统准许用户方便地获得至少以下的各类报告。a.网络上的所有控制点总清单。b.所有点现时的报警清单。c.所有点现时的越限状态表。d.所有损坏的控制点表。e.所有现时闭锁的控制点表。f.DDC控制器的将要溢出趋势的警告。g.所有星期计划表。h.节假日运行表。i.极限和死区表。第111页，共111页 商业大厦弱电系统集成方案建议书应建立对特殊控制点、逻辑控制点集、用户选定的点集或点集组及由楼宇自控系统硬件构成的，整套设备的总体清单。计划1、提供图表式的大篇幅的格式来方便按日历订计划，及订楼宇动作时越限值计划。至少应提供以下的大篇幅图表：a.星期计划安排b.区域计划安排c.月历计划2、星期计划用来安排每个楼宇区域中每件设备的特定占用计划。每个计划应包括一个星期内占用的哪几天，节假日，以及需要修改计划的由用户定义的特殊日期。制定设备计划只需在图表中适当的信息中插入占用和闲置时间。另外，监时代用计划及相应的时间也可被插入至信息块以修改运行计划。当代用操作执行过后，日常计划会被自动恢复。3、如前所述的区域计划被用于每个楼宇区域的安排中。每个计划中应包括位于区域中的所有可控点。每个控制点有一个独特的区域运行计划相对应的操作表，来安排区域中设备的顺序起动和控制。对控制点订计划或重订计划能很容易地通过区域计划图来实现。4、月历计划适用于24个月的时间内，预先方便地计划节假日和特殊日期。在这些日子里，由用户指定需要运行的设备，计算机能自动重新修订设备运行计划，象预先设定在星期计划内一样。历史数据的收集和分析1、提供显示设备趋势的能力，允许用户方便地监测和保存系统在一段时间内的运行记录。任何系统控制点可按照时间为间隔的或以数值改变为限的两种由用户定义的方式自动进行趋势分析。趋势数据存贮到硬盘上，用作将来诊断和报告用。2、趋势数据记录表用来供用户观看所有的趋势点数据。记录报告必须做成包括单个控制点或者预先定义的至少包括六个点的组。提供使趋势数据方便传输到现成的高性能的软件包如LOTUSI-2-3中的附加功能。这样就能使用户得到常用计算量如能源利用率、设备效率、能量消耗等，并能把数据结果画成高质量的图线。第111页，共111页 商业大厦弱电系统集成方案建议书3、提供如下功能，允许用户在趋势图显示上观察趋势数据。显示的趋势图为静态或实时动态点数据真实图象。在一张图上至少能同时显示4个控制点，每个点的颜色和线型由用户选择。显示图上包括一条X轴来指示时间和一条Y轴来指示每个点的按照工程单位标注的量度大小值。Y轴可由用户选择由手工或自动标度。对不同控制点可使用不同标度，将最大最小值标在Y轴的顶端和底端。Y轴上所有数据必须按对应点趋势线的色彩标上相应的颜色。a.静态图线表示的是按趋势收集的,存贮在硬盘上的真实控制点数据.精确控制点值可通过在图上指定适当的位置，从而产生一个数据窗口来访问。通过系统打印机可打印出任何图形，用作楼宇管理和分析。b.动态图代表实时点数据。任何点或点组不管它是否事先定义进行趋势分析，都可作图。图上应不断更新控制点值。在任何时间，用户都可重新定义控制点的采集以供将来调用和分析。跟静态图一样，控制点精确值可被访问，图形可用打印机打印出来。动力系统彩色图形显示1、如控制点I/O概览说明书中所述，BAS经销商应提供采色楼层设备分布图显示和每件机械设备系统示意图，包括空气处理单元，冷却水系统和锅炉热水系统，用来对系统运行进行优化分析和加快警报识别。2、操作界面允许用户通过在贯穿图上选择菜单或键入文字命令来访问各种系统示意图和楼层分布图。3、动力系统的温度值，湿度值，流量值和状态指示可被显示在它们真实的位置上，并能随当时的状态，自动修改，不用人工干预。4、PC操作站的窗口运行环境，允许用户在不干扰正常工作的情况下，同时访问多个图象，用来分析整个楼宇的运行状况，允许系统显示带有警报信息的图像。1、图象产生软件，允许用户增加、修改、删除系统显示图象。a.BAS经销商应提供备用库，存放事先设定的屏幕尺寸和表示标准空气处理单元器件的符号（如风机、冷却线圈、滤网、风门等）、整个机械系统符号（如恒定容端回热和VAV等）和电气符号。b.图形开发软件包应配备一个鼠标或类似设备以及加上一个绘图程序，使用户能进行如下操作：1）定义符号第111页，共111页 商业大厦弱电系统集成方案建议书1）定位符号和定义符号大小尺寸2）设置背影屏幕3）规定连线和曲线4）定位、定向和规定描述文字的大小5）定义和显示所有元件的颜色6）建立符号之间或文本之间的相互联系，连接系统控制点，其它显示内容可以建立图象来表示系统控制点的逻辑分类或表示以楼宇功能、机械系统楼宇分布的计算数据，以及其它能帮助操作员进行设备分析的控制点逻辑分类。1）为达到这些目的，用户应建立包括DDC控制器和用于控制DDC的设备和VAV终端单元的ASC控制器的所有控制点数据的图象显示。系统构造与设置1、所有温度和设备的控制战略和能源管理程式都可由操作者制定。对系统的设置和修改应在不影响系统正常运行前提下进行。2、应对系统完全提供必要的设备的文件，使操作者能够完全独立地进行以下功能操作：a.增加/删除/修改单独的DDC控制器面板b.增加/删除/修改操作者工作站c.增加/删除/修改特殊功能控制器d.增加/删除/修改各种类型的控制点和相应的控制点参量以及调谐常数等e.增加/删除/修改控制点报警设定a.增加/删除/修改控制回路b.增加/删除/修改能源管理应用程序c.增加/删除/修改控制回路d.增加/删除/修改控制点的累计值e.增加/删除/修改控制点进行趋势分析的历史数据f.增加/删除/修改日常控制过程g.增加/删除/修改任何或全部图形显示、符号及符号与控制点数据的对应关系。h.增加/删除/修改拨号通讯设置i.增加/删除/修改所有操作员口令第111页，共111页 商业大厦弱电系统集成方案建议书a.增加/删除/修改报警信息3、运用带有指导性提示的软件可进行操作设备特性、DDC控制器控制点、应用控制程式的设定。a.温度、湿度、静压控制等程序的标准应用软件模块库可被用作构造块来设置和建立新的控制程试。另外，用户在需要的情况下还可以运用语句处理式格式方便地建立模块和控制程序并存档。标准格式库可用来方便控制点特征的设定。这些标准格式带有自提示，对所有参量以填空方式设定。系统能检测不恰当的输入设定并自动显示出借误的类型。b.如果有程序只能在PC工作站上脱机运行，BAS经销商应提供至少2个操作者工作站。c.任何运行过程的输入输出都不能只局限于一个DDC控制器里，而应能包括其它或全部在网面板上的数据，以使得系统能够扩充网络范围内的控制方案。运行程序还允许操作员将一个运行过程的结果输出到一批其它的过程中作为输入（级联控制）。d.用户能够备份存贮系统数据到工作站硬盘上。此外，所有数据都可在工作站在线情况下进行修改而不影响系统其它运行。修改的数据能被自动记录和下传到相应的DDC控制器之中。同样，在DDC控制器中的数据修改也能自动上传到工作站之中，来确保系统的连贯性。用户可按需要，下传的修改数据。e.在执行操作和应用程序时还提供了作为提示的文本型帮助菜单。f.提供的标准功能：2、楼宇中应用如前所述的自动拨号式通讯，自动拨号通讯应至少包括以下功能：a.拨出拨出应用鼠标器选择与远程设备联系，完成从工作站到远程网络的人工拨出信号操作。b.拨进1）报警信号能自动拨进到工作站，在终端显示或在相应的事件打印机上进行硬拷贝输出。2）即使在工作站离线的情况下（例如当正在运行用户选择的外界软件时），也可由用户选择把报警信号拨到一个单独工作的调制打印机实时打印输出报警。第111页，共111页 商业大厦弱电系统集成方案建议书1）根据由用户选择时间间隔，工作站能自动地对趋势数据进行更新。操作者还可选择在任意时间，人工对趋势数据进行采集。2、提供一个界面软件，使得没有经验的用户可完全能胜任操作一些通用的大型软件包象LOTUS1-2-3来统计而无需事先培训。界面软件应满足以下要求：a.软件能引导用户一步一步地熟悉所有选择项和必要说明项来最后达到运算结果（报告或图形）。b.用户的响应操作如下所述：定义标题，坐标轴标记和数据标识，必要时提供单元设备转换系统，目标级别，最大级与最小极，设定图型（线型或条型），确定时间轴标度的格式。其它所有的LOTUS1-2-3要求参量和设定都不用人工参与自动由系统提供。c.用户能执行计算、改比例和各种变换操作而不需输入任何公式或算法。d.用户无需任何关于是LOTUS1-2-3的知识，如运行过程、结构等就能进行。（一）控制器特性简要介绍：本次在商业大厦工程中使用了三种就地的DDC控制器：模块化控制器（MBC）、单元控制器（UC）。这两种控制器是LANDIS&STAEFA公司于90年代推出的具有世界领先水平的工业级空调（楼宇）控制器。下面我们将分别进行介绍。MBC模块化楼宇控制器MBC模块化楼宇控制器是LANDIS&STAEFA建筑管理和控制系统带一个有机整体部分，相当于一台PC386主机，既是网络控制器又是网络服务器。MBC在不依靠高层处理系统带情况下，可独立应用或联网操作以完成复杂的HAVC控制、监视、能量分配等功能。对于分散单局域网络装置来说，模块化楼宇控制器提供了中央监视与控制。主要特点：l模块化硬件组成使得将来扩充时，在匹配设备来满足控制要求方面有很高地灵活性。l模块化可完全自由搭配、快速的SNAP-IN搭扣式设计简化了安装与维护。l在箱门上的可透视的观察板允许用户观察发光二级管（LED）及补偿开关位置的状态，可作模拟显示屏功能，来代替传统硬接线显示屏。l特别编制的程序可满足HVAC的设备控制应用。l第111页，共111页 商业大厦弱电系统集成方案建议书先进得比例积分微分（PID）封闭系统可调节HVAC算法，以使振荡最小，并保持精密控制，可选择自动PID调试功能。l为全套设备管理提供了安装在内部的能量分配应用程序和直接数字控制应用程序。l综合的报警管理，历史数据记录，操作人员控制及监视功能。l协调分散的布局网络控制器。l内置的菜单为操作员提供英语界面提示。l通过便携式操作终端可获得整个网络信息。但具有密码保护，防止不合法。操作l可在线更换低压模块（On-LineReplacement），节省停机及再启动故障问题。l在同一MBC控制箱内，最多能安装5个不同地址的智能处理器模块。l操作员通过文本化的CRT或图形化的操作员工作台进行通信，即个人计算机观测台或微型计算机观测台。l以后的系统可与现在的系统600网络兼容，其它的系统600的现场控制台（SCU、RCVP2及LAN控制器）可以成为无隙整体并分享数据。模块化楼宇控制器由以下4个部分组成：点终端模块；控制器模块；电力模块；箱组件。箱组件包括：箱体；地板；为控制器、电力和点终端模块提供的安装轨道；双联插头；及一个降压绝缘变压器。箱组件容纳电子和气动部件，有以下两种尺寸的箱体，以便用户能把箱体尺寸和应用的点密度匹配起来：40个模块尺寸和20个模块尺寸。即可以加载模块作为通用控制器使用，还可以加载网关（GATEWAY）与某些特定设备连接，具有良好的通用性与延续性。瑞士LANDIS&STAEFA集团公司具有一套完整的网关（GATEWAY），可以与世界上的多家大集团公司的电气设备控制系统连接。这些公司包括：美国开利（CATRRIER）公司，约克（YORK）公司，特灵（TRANE）公司，美国的辛普乐斯（SIMPLEX）公司，西门子（SIEMENS）公司等。可充分满足用户的需要，并保持良好的系统完整性。MBC具备PID调节，TOD时间设定，负荷分析等多项控制和管理功能。MBC的控制模块可随用户的要求任意配置，特别适合于点数较多而且类型较随意的场所。本次采用MBC的场合为地下的冷冻机房，机房具有设备集中，点数众多，信号类型复杂的特点，采用MBC正好可以发挥其特长充分满足现场要求。UC单元控制器第111页，共111页 商业大厦弱电系统集成方案建议书UC是LANDIS&STAEFA公司专门为空调机组与新风机组的控制研制的一种模板式控制器，有UC-1与UC-2两种型号，其中UC-2有24个各类输入/输出点，UC-1具有12个各类输入/输出点。UC即可以独立工作又可以联网工作，具备PID调节控制功能，可在网络上的其它DDC控制器及工作站对其编程和监控，也可用手提电脑对其编程和监控。通过可选附件显示键盘（DISPLAYPAD），可在现场读取及修改数据。由于采用类似BASIC的控制编程语言，简单明了，一般管理人员无须培训即可进行编程。特点：l拓宽了极端温度环境下可靠的工作温度范围。l因为直接安装在HVAC设备上，因此有振动保护。l为精确设备和应用需求而特定程序化。l为应用灵活，有通用的输入和输出。l输入/输出点l单式控制器可以与一只或两只输入/输出（I/O）卡一起工作，点计算如下：点计算一个I/O卡两个I/O卡通用输入48通用输出36数定输入36数字输出24A.一个独立的DDC控制器应以至少16位字节的微处理器为基础构成的。它必须是多任务、多用户、实时数字控制处理器，包含带有插入式封装处理器的组合式硬件，通讯控制器，供应电源和输入/输出点模块。控制器的外观尺寸应完全符合说明书的要求及附着控制点的数目。B.每个DDC控制器应有至少1M的足够内存，以用来支持它本身的操作系统和数据，包括：控制流程能源应用管理程序报警应用管理程序指定点的历史/趋势数据维护支持应用软件日常工艺程序输入/输出控制程序拨号式通讯程序第111页，共111页 商业大厦弱电系统集成方案建议书手动监控程序C.每个DDC控制器支持1、支持以下类型的输入，而不需在DDC控制器外另加附加设备：模拟输入：1）4-20mA2）0-10V直流3）温度传感器4）1000Ω的电阻式热探测器数字输入：1）干工触点闭合2）脉冲累加器3）电压传感器2、可直接控制气动和电动执行器及控制设备。每个DDC控制器能直接提供以下输出信号，而不需在DDC控制箱外附加其它设备。a.数字输出（触点闭合）：触点闭合（电机起动器，型号1-4）b.模拟输出1）0-20Psi（磅/英寸2）2）4-20MA3）0-10V直流DDC控制器的所有I/O硬件组件都应是插入到安装栏中的，以使得是可替换的，不需重新接线和安装气管。当一个电气模块被替换时，将不影响其它控制模块正在进行的正常工作。DDC控制器应是完全可适应性的，以允许每个控制板的I/O点模块按规格改制，适应不同应用。I/O模块的选取应为每块2点或4点的。最好不要选每块8点的I/O硬件模块。每个DDC控制器应至少有百分之十的空余点作为未来控制点扩充用。预留点的类型应需扩充面板上的I/O的功能一致，每种要扩充的I/O类型的预留点数最好不少于2点。面板提供所有处理器，外电供应单元和通讯控制器，以使得要扩充I/O点只需加上合适的输入/输出点终端模块和接线就行。为各控制过程提供足够的内部存贮器，并预留至少25%的空间为将来扩充用。第111页，共111页 商业大厦弱电系统集成方案建议书DDC控制器提供至少两个RS-232C串行数据通讯口来操作或驱动I/O设备如工业标准打印机，操作终端，调制解调器和手提式操作终端。DDC控制器允许便携式设备实时操作而不影响永久联结在上的调制解调器，打印机，终端的正常工作。操作者应能对在控制点的I/O览表中列出的点的DDC控制器进行手动操作，来替代自动和中央处理指令操作。这是通过操作面板的手动/关/自动替代旋钮（对数字型控制点）和渐进旋钮（对模拟型控制点）来实现的。不管板上处理器是否在工作，这些替代旋钮应都能起作用。1、旋钮应安装在DDC控制器的装有锁的外壳里面，或是和单个旋钮锁一起安装在外面，以防未经许可的误操作。2、DDC控制器应能监测所有替换操作情况，并通知操作者，自动控制已被禁止。DDC控制器还能收集所有替换操作的信息，作成记录报告。DDC控制器应有在板的发光二极管显示器来显示每个数字输入、输出点的实时变化的状态，而不需另加I/O操作设备。用渐变指示的发光二极管或模拟量值指示器来指示模拟量输出。状态指示信号应是不用打开面板门就看得见的。每个DDC控制器能不断执行自我检测，通讯检测和面板所有器件的检测程序。DDC控制器能提供现场和远程的如对器件诊断错误、电池低压、重复建立通讯失败等的测试报告。对所有在同层对同层网上的终端接线和所有现场控制点接线应进行隔离，来抑制瞬间感应电压，以符合IEEE标准587-1980的要求。当外电掉电时，应按次序关掉所有DDC控制器，以防止数据及操作系统软件丢失。应安装永久存贮器来存贮控制器的重要信息，安装保护电池来提供实时时钟工作和保存暂时存贮器的数据，至少保持60天以上。1、当外电重新供应时，DDC控制器能自动恢复正常工作，而不需人工干预。2、当DDC控制器存贮的数据非正常丢失时，用户可通过现场RS-232C口，电话线拨号或通过网络PC工作站将数据重新写入DDC控制器。（一）前端设备特性介绍：前端设备也称为未端设备，主要指传感器及各类阀门及电动执行机构。下面我们将分门别类进行介绍。传感器类：第111页，共111页 商业大厦弱电系统集成方案建议书在空调机组的控制中温湿度传感器占有极其重要的位置，因此我们在本工程中选用了LANDIS&STAEFA公司最新研制的具有优秀的性能价格比的温度传感器和风管温湿度传感器，风管温度传感器（544-339）和风管温湿度传感器（QFM65）。544-339传感器具有极高的温度使用精度，温度：在0-50℃内，最高偏差0.2℃，QFM65传感器温度：在0-50℃内，湿度：在0-100%内，湿度精度最高偏差3%。阀门及电动执行机构类在本工程选用的阀门均为德国制造的优质产品。主要采用使用法兰连接的等百分比调节阀。这些阀门由于采用高性能的设备加工，因而具有优秀的调节特性。与阀门配套的电动执行机构也根据阀门的不同有所区别。VVF31系列配用的是SQX61电动执行机构，VVF45系列配用的是SKC65电动执行机构。SKC62电动液压执行机构为一种独享世界专利的电动驱动器，目前世界上仅LANDIS&STAEFA生产，它依靠其内部合理布局的液压油缸与电机驱动的双涡轮结构，可以产生高达3500N的拉（压）力用以拉伸阀杆，开启阀门。SKC62本身还带有弹簧复位功能，当万一电源发生故障机组停止运行时可由弹簧复位自动关闭阀门。与风阀配套的电动风阀执行机构，我们根据实际需要选用了连续式（SQR65.1）调节风阀。SQR65.1具有12N.M以上的转动力矩，可开启面积高达4平米的风阀。SQR65.1即可以用于新风阀与回风阀的等百分比控制，通过0-10VDC的标准控制信号可使风阀在0-90度范围内任意停留，当在过渡季节，合理调节风阀的开度可大量节约能源，还可以完全胜任与风机连锁启停的任务。以上仅为我方对产品性能的初步介绍，供各位审阅参考。三、系统设计说明以下我们针对商业大厦本身具体介绍一下空调自控系统的构成及所能达到的效果。包括以下几项：1、空调新风系统2、给排水系统3、对消防系统的监视4、对广播系统的监控5、对保安、车库系统的监控（一）系统总体构成：第111页，共111页 商业大厦弱电系统集成方案建议书商业大厦的空调系统包括新风机组及其附属风机，一套完整的冷水系统。各机组分布在大楼的多个地方，为了达到最佳的控制效果，我们采用了现场控制器就地分散控制，控制器经过通讯线与中央控制计算机相连，可在控制室实现集中的屏幕图形远端可视控制。通过以上的布置方式，可以实现真正的就地可视控制与远端遥控的完美结全，并可充分减少不必要的预埋管线节约费用，并且由于控制器到设备的控制线基本上集中在机房内，为以后的检修也减少了许多麻烦。可以减轻工人的劳动强度，提高工作效率，大大有利于企业的现代化发展。其具体的控制分布如下：1）在大楼的冷冻机房机房内放置一台模块化控制器（MBC24CP）对机房内的设备进行控制。2）从各户的空调机组设备号（K-1，K-2，……）布置多单元控制器（UC1-K），对全部的空调机组进行控制。3）在楼宇控制机房内设置INSICHT图形工作站，对制冷站及整座小区的空调机组和排风机组进行集中远端控制。具体功能介绍及原理图：中央控制室设备组成及功能：设备组成：—Intel工业控制机586奔腾计算机—HP喷墨打印机—SANTAK500WUPS电源—INSIGHT彩色图形控制软件—UC，MBC用通讯电缆—通讯界面输接盒（适配器）通过以上设备管理者可以实现以下的主要功能：1）通过基于WINDOWSNT下的图形软件在控制室内对所有远端设备进行监控。2）借助于WINDOWSNT的强大功能与INSIGHT软件组的完美结合，用户在登录后仅需一只鼠标就可以完成主要的管理功能，而无需记忆各类的键盘组合，便于用户操作。3）系统具有6级口令密码保护，不同的管理人员对应不同的口令及管理级别，完善的操作过程记录，方便用户管理。4）第111页，共111页 商业大厦弱电系统集成方案建议书系统具有完善的日期定时操作模式，现时操作员优先模式，可以根据不同的要求灵活的运转系统。1）完善的程序设计，可以实现真正意义的上智能化管理。冷水控制系统组成及功能：冷热水系统中包括以下的被控对象：—冷冻机组—冷却水泵—冷冻水泵—冷却塔由于冷冻机组本身自带独立的自动控制系统，可以自动控制单台机组内部的工作情况，控制出水温度，因此，楼宇自控系统只需控制冷冻机组启停及其外部设备，并监视各设备工作状态，一般有以下测控点可供选择：监控对象监控内容点类型说明冷冻机组启停控制，开关状态，故障报警DO，DI，DI控制冷冻机组启停，监视状态冷却塔风机启停控制，开关状态，故障报警DO，DI，DI控制冷却塔启停，监视状态冷冻水循环泵启停控制，开关状态，故障报警DO，DI，DI控制冷冻水循环泵启停,监视状态冷却水循环泵启停控制，开关状态，故障报警DO，DI，DI控制冷却水特环泵启停,监视状态冷冻水温度冷冻水总供、回水温度AI，AI监视冷冻水总供、回水温度冷却水温度冷却水总供、回水温度AI，AI监视冷却水总供、回水温度冷冻水流量测量冷冻水总供、回水流量AI，AI计算冷负荷冷却水流量测量冷却水总供、回水流量AI，AI计算冷负荷冷冻水总压差测量冷却水总供、回水流量AI检测冷冻水总供回水压差冷冻水旁通阀冷冻水总供回水管压差AO用于调节压差，维持管网平衡冷冻水隔离阀控制冷冻水总供回水管旁通阀DO用于隔离停止状态的冷冻机组冷却水隔离阀根据冷冻机组的启停开关蝶阀DO用于隔离停止状态的冷却塔膨胀水箱高低水位检测，补水阀开关DI，DI，DO用于水位报警及自动补水冷却塔水位高低水位检测，补水阀开关DI，DI，DO用于水位报警及自动补水注：以上的控制点及控制对象在具体实施过程中，根据实际情况有删改。冷冻站的一般控制方式如下：1、测量冷冻水供、回水温度及回水流量，从而计算空调实际的冷负荷。2、根据实际的冷负荷来决定冷水机组开启台数，以达到最佳节能状态。第111页，共111页 商业大厦弱电系统集成方案建议书1、各设备启停顺序为：A、启动：冷却水隔离阀→冷却水泵→冷却水塔→冷冻水隔离阀→冷冻水泵→冷动机。B、停止：冷冻机→冷冻水泵→冷冻水隔离阀→冷却水塔→冷却水泵→冷却水隔离阀。C、当其中一台泠冻水泵/冷却水泵出现故障时，备用水泵会自行投入工作。2、测量冷冻水系统供回水总管之压差，控制其旁通阀之开度，以维持压差。5、通过测量冷冻机送回水温度、流量、用电量及蒸汽用量，可以分析冷冻机能耗量，方便作计量计费管理。6、膨胀水箱、冷即塔水位检测，自动补水。7、采用水流开关检测水泵出水口的水流状况，可以获得最真实的水泵运行状态，便于管理及维护。8、可预先编制一年的开关机时间表（包括日常，周未及特殊节假日等不同的运行时间表）。9、远端中央控制室内对机组设备的远端遥控及参数检测。空调新风系统控制设备组成及功能：我们根据机组不同的功能，分布结合自身产品的特点作出以下的设备控制方案，下面我们分系列进行介绍。新风系统的测控点需要根据机组本身的使用要求及投资情况综合考虑，一般有以下测控点可供选择：监控对象监控内容点类型说明风机启停控制，转速控制启停状态，故障报警DO,AODI,DI用程序控制风机启停,检测状态温度湿度1送风温、湿度测量2回风温、湿度测量3房间温、湿度测量4新风(室外)温湿度测量AI,AIAI,AIAI,AIAI,AI测量温、湿度，用于控制测点、辅助控制测点或监测记录测点监控对象监控内容点类型说明空气质量检测室内空气质量AI用于调节新回风风量表冷器冷水阀门进行PID调节阀门开度AO用于温湿度调节蒸汽加湿阀门进行PID调节阀门开度AO用于加湿调节新风、排风风阀进行比例调节或开关控制AO或DO用于调节新、排风风量回风风阀进行比例调节或开关控制AO或DO用于调节回风量过滤网采用压差开关检测淤塞报警DI报警提示清洗过滤网表冷器防冻采用防冻温度开关检测报警DI表冷器防冻保护防火阀检测防火阀开关状态DI防火阀关闭时停风机注：以上的控制点及控制对象在具体实施过程中，根据实际情况有删改。空调机组和新风机组的一般控制方式如下：第111页，共111页 商业大厦弱电系统集成方案建议书1、空调机组主要以房间温湿度为控制对象。由于回风来源于房间，所以可以以回风温湿度来代替房间温湿度为控制对象。在以房间温湿度为控制对象时，需要合理选择房间温湿度传感器的摆放位置，或采用多点测量平均的方法。在以回风温湿度为控制对象时，由于回风来源于房间中不同的回风口，所以回风温湿度来代替房间的平均温湿度为控制对象，但会引起较大的控制滞后。1、新风机组主要以房间温湿度或送风温湿度为控制对象。3、对于一般的舒适性空调，可以根据室外温湿度，采用变温变湿的控制方法，这样既保证了房间的舒适性又可以大量的节能。对于恒温恒湿性空调，必须考虑加湿和除湿的控制。4、对于空调系统，可以根据室外温湿度和室内空气质量的情况来控制新、回、排风阀的开度，当室外温湿度接近室内温湿度的控制要求时，增大新、排风量，减少回风量。当室外温湿度不适合室内温湿度的控制要求时，则保持一定量较少的新、排风量，以保证室内的空气质量，尽量增大回风量。对于新风系统，可以在新风入口处设置风阀，新风机组启动，新风阀打开；新风机组停止，新风阀关闭。5、在有送风风速、送风风压、换气次数、空气质量、室内静压或室内外压差等控制要求时，可以通过调节风阀开度和风机转速来实现。6、对于两管制空调或新风系统，在换季时需要进行工况的转换。7、在北方地区需要设置盘管的防冻报警，在冬季盘管表面温度低于一定温度（5℃）时发出报警信号，机组自动关闭，热水阀打开，当报警信号解除时，机组自动恢复正常运行。8、对于机组上的过滤网采用空气压差开关取出报警信号，报警提示清洗过滤网。9、风道上防火阀的开关状态可以进入控制器，也可以与风机联锁，在防火阀动作时关闭风机。10、在楼宇自控系统与火灾报警系统联锁时，如果有火灾报警，楼宇自控系统应自动关闭相应报警区域的机组。11、风机的启停箱上应设有手/自动转换开关，可以由就地手动启停风机也可以由控制器自动启停风机。风机状态可以采用空气压差开关或从接触器的辅助触点取出，控制器根据风机状态进行自动控制。热交换站系统第111页，共111页 商业大厦弱电系统集成方案建议书热交换站主要是提供空调系统热水和生活热水，一般有以下测控点可供选择：监控对象监控内容点类型说明热水循环泵启停控制,开关状态,故障报警DO,DI,DI控制空调热水循环泵启停,监视生活热水泵启停控制,开关状态,故障报警DO,DI,DI控制生活热水泵启停,监视状态热水温度热交换器热水出水温度AI监视热交换器热水出水温度蒸汽供汽蒸汽温度,压力,流量AI,AI,AI监视供汽蒸汽温度,压力,流量热水总压差热水总供回水管压差AI检测热水总供回水压差蒸汽调节阀控制热交换器蒸汽进汽量AO用于调节热交换器热水出水湿度热水旁通阀控制热水总供回水管旁通阀AO用于调节压差,维持管网平衡凝结水箱高低水位检测,排水泵启停DI,DI,DO用于控制蒸汽凝结水排水注：以上的控制点及控制对象在具体实施过程中，根据实际情况有删改。热交换站的一般控制方式如下：1、测量热水供、回水温度及回水流量，从而计算空调实际的热负荷。2、根据实际的热负荷来决定热交换器开启台数，以达到最佳节能状态。3、以热交换器出水温度为控制点，通过控制蒸汽进汽调节阀来控制热交换器的出水温度。空调系统的热水温度可以根据室外温度的高低来控制，室外温度越低，热水温度越高。生活热水温度一般为恒定值。4、当热水泵运行后，控制程序投入工作，根据热水出水管温度与设定值的偏差，用比例积分控制来调节蒸汽阀的开度。当其中一台热水泵出现故障时，备用热水泵会自行投入工作。当热水泵停止运行后，蒸汽阀回复全关位置。5、测量热水系统供回水总管之压差，控制其旁通阀之开度，以维持压差。给排水系统给排水系统主要是控制污水、雨水和生活用水等系统，一般有以下测控点可供选择：监控对象监控内容点类型说明污水池液位污水超高,高,低水位检测DI,DI,DI检测污水高,低水位,超高报警污水泵启停控制,开关状态,故障报警DO,DI,DI控制污水泵启停,监视状态雨水池液位雨水超高,高,低水位检测DI,DI检测雨水高,低水位,超高报警雨水泵启停控制,开关状态,故障报警DO,DI,DI控制雨水泵启停,监视状态生活水池液位生活水高,低水位检测DI,DI检测生活水高,低水位第111页，共111页 商业大厦弱电系统集成方案建议书生活水供水压力生活水供水压力检测AI检测生活水供水压力生活水泵变频控制,开关状态,故防报警AO,DI,DI用于调节生活水供水压力给排水系统的一般控制方式如下：1、污水和雨水池的控制方式为：水位超过高水位，启泵排水，水位低于低水位，停泵，水泵一备一用：水位超过超高水位报警，两台泵同时启动。2、生活给水通过变频给水方式控制给水压力，水泵一备一用。送排风系统给排水系统主要是控制送风机组、排风机组、热风幕等系统，一般有以下测控点可供选择：监控对象监控内容点类型说明风机启停控制,开关状态,故障报警DO,DI,DI控制风机启停,监视状态热风幕启停控制,开关状态,故障报警DO,DI,DI控制风机启停,监视状态CO2,COCO2,CO的浓度监测AI,AI检测浓度,控制风机起停给送排风系统的一般控制方式如下：1、送风机组、排风机组的控制方式为：定时开启风机。2、CO2，CO浓度监测，当浓度超过设定值时，开启风机。照明系统照明系统主要是控制走廊照明等系统，一般有以下测控点可供选择：监控对象监控内容点类型说明照明箱启停控制，开关状态DO，DI控制照明箱启停，监视状态给照明系统的一般控制方工如下：照明系统的控制方式为：定时开启照明。电梯系统电梯系统主要是控制电梯及扶梯系统，一般有以下测控点可供选择：监控对象监控内容点类型说明电梯，扶梯启停控制,开关状态,故障状态运行方向DO,DI,DI,DI控制照明箱启停,监视状态给扶梯系统一般控制方式如下：扶梯系统的控制方式为：定时开启扶梯。第111页，共111页 商业大厦弱电系统集成方案建议书变配电系统楼宇自控系统对变配电系统主要是进行监测和计量，一般有以下测控点可供选择：监控对象监控内容点类型高压进线电流电流AI高压进线电压电压AI高压功率因数功率因数AI高压进出线有功功率有功功率AI高压进出线有功电度有功电度PI高压母联开关状态开关状态DI高压进出线开关状态开关状态DI变压器温度温度AI监测温度,超高报警低压进出线电流电流AI低压进出线电压电压AI低压频率频率AI低压功率因数功率因数AI低压进出线有功功率有功功率AI低压进出线有功电度有功电度PI低压母联开关状态开关状态DI低压进出线开关状态开关状态DI自备电机电流电流AI自备电机电压电压AI自备电机开关状态开关状态DI注：以上的控制点及控制对象在具体实施过程中，根据实际情况有删改。变配电系统的一般监测方式如下：1、所有监测的电量需用互感器和电量变送器转换为标准信号进行监测。2、开关状态通过辅助触点进行监测。第一章消防报警系统一、设备选型及功能商业大厦是一以商业为主的多功能的综合建筑物，是一个对消防报警要求很高的场所，要求整个火灾自动报警系统稳定、可靠，同时又要求坚决杜绝误报和防止漏报。根据建筑物的特点，火灾报警系统的设计应采用二总线、环状、智能型的火灾报警系统。以探测区域设置系统报警及联动地址，即探测器、手动报警按钮，输入输出模块都在控制器内占一个地址。第111页，共111页 商业大厦弱电系统集成方案建议书1、火灾报警与消防联动控制系统。（1）系统有以下内容组成：智能型火为报警系统控制主机消防联动控制装置紧急广播及消防通信系统打印设备智能型火灾探测器智能手动报警器多功能探测器底座（隔离）电子模块（输入输出模块）操作和显示终端德国ESSER（安舍）公司的火灾报警系统是一个完整的独立系统，能确保建筑物内的消防设施处于常备状态，由火灾自动报警系统监测火情，一旦发现火情，由系统发出声光警号。（在确认火情后）同时自动控制整个消防系统相应的消防设施灭火，并能保证在报警后，人工可以起、停相应的消防灭火设施，各类消防设施联动清单按弱电设计说明。（另：本系统同时包括消防广播及消防对讲电话。）（2）根据图纸及设计方案，设计规范的具体要求，在整个建筑体内设置智能型火灾探测器。防火分区的划分完全符合国家消防规范，充分利用了ESSER系统的优势，并尊重建筑物的结构特点。（3）整个系统设置一台788008扩展型火警控制机。（4）在消防中心内设置一台IDT智能中文显示终端，这样有利于整个建筑物的综合管理。（5）紧急广播系统平时作背景音乐和广播找人，一旦发生火警，可自动（或手动）切换到火警广播。广播内容可为预先录制的内容或话筒广播，广播语言为中文。（6）消防专用通信电话主机和火灾报警控制主机放在一起，在各个设备机房（如消防水泵房，空调机房，送排风机房电梯机房，变配电站等）设置墙挂式、台式专用电话机或消防电话插孔，以保证紧急情况下有关人员的通信联络。2、德国ESSER公司的火灾自动报警系统的基本功能：第111页，共111页 商业大厦弱电系统集成方案建议书（1）德国ESSER公司的火灾自动报警系统是目前世界上技术最先进的产品，在国内有许多充足而具说服力的工作，对建筑物可进行全自动的火灾检测和报警，并可自动完成系统故障诊断以及火灾状态下规程要求的消防联动操作。（2）德国ESSER公司的火灾自动报警系统硬件配置模块化，可灵活组合，易于变更或扩展，并留有足够的优质产品量。（德国ESSER公司的火灾报警系统控制主机78008基本配置可带508地址点，最多可扩展至5080地址点，这样就有足够的余量可根据实际工程任意配置。而其联动控制模块则需留有1—2输入、输出点，以备后期各类消防设施变更用。（3）德国ESSER公司的火灾自动报警系统软件功能丰富、齐全、标准、组态灵活，使用方便，易于编程修改。（4）德国ESSER产品具有多种接口方式，能与消防中心、建筑物BAS系统联网。（5）德国ESSER产品具有报警及时显示、存储、分类打印、制表、汇总等功能。（6）具有火警电话、火灾紧急广播功能。（7）具有不间断电源保障功能。（8）其相应的控制台报警显示、联动控制等内容完全按规范要求设置，并便于识别、方便使用。（9）德国ESSER产品所配置的IDT中文智能显示终端，人机界面汉化，图形显示清晰、明显。（10）德国ESSER产品是一种分散化智能系统，系统的参数、灵敏度可灵活设置，并可自适应环境，从根本上使误报降至最低极限，ESSER公司是世界上最早生产复合型智能探测器（二复合、三复合可根据不同的周围环境灵活选用）的厂家，其产品已在世界各地广泛使用。（11）德国ESSER公司的火灾自动报警系统的控制灵活，具有时控、联动控制、程序控制、延时控制等功能。（12）具有完善的自动巡检、故障检测、远程维护和自动寻址等功能。（13）具有手动、自动切换功能，以及报警、确认、复位等功能。3、火灾自动报警系统设备技术性能（1）火灾自动报警控制机8007/8——模块化结构8007或连接1~7个探测环路，8008或连接1—40个深测环路。——第111页，共111页 商业大厦弱电系统集成方案建议书每个探测环路可连接127个地址单元：地址单元可以是探测器，手动报警按钮或输入输出模块。8008可配置双CPU抗短路和开路的二线制安舍总线探测环路最长距离2公里8行LCD显示屏，每行40字符详细显示任何事件所发生的时间，地点记录显示200个以前发生的事件对系统重复部件作周期性自检可配置内接打印机或外接普通打印机通过公用电话线可对控制机和整个系统进行远程诊断。控制器的显示和操作键能显示在远程PC屏幕上，通过远程PC机可对控制器进行操作和诊断最多31台8007/8控制器连接于抗短路和开路的安舍网络中主机操作动能有：报警确认，系统复位，系统测试，报警和故障消音，输入系统参数及控制程序，闭锁及恢复部分设备，参数资料查询。控制器有双备份的高性能的浮充工作的干电池，在主机电源及备用电源断电时，确保系统的所有数据资料不会丢失。（2）图文显示终端586计算机主机15″彩色显示器101键标准键盘，鼠标器中文打印机RS232/RS485能信接口中文操作界面图文显示监控点的工作状态，故障与报警状态，日期和时间等信息。系统状态的彩色图象显示系统框图显示分层或分区的建筑平面图对设备类型类型和状态的彩色符号显示对操作指令和信息的动态指示第111页，共111页 商业大厦弱电系统集成方案建议书屏幕菜单编辑屏幕显示输出打印图文式操作界面支持操作屏，根据操作人员的级别资格，可对系统作相应级别的操作，如确认，设备消音，系统复位，记录，系统参数设定及修改。根据软件设置，定时将系统数据生成各类报表。（3）9200系列智能型探测器高可靠性，高稳定性探测器内置微电脑，实现了火灾报警系统的分散化智能探测器本身即可识别火情，并发出报警信号，避免了探测器和控制机之间不必要的数据交换，大大提高了数据传输的可靠性的效率。通过安舍的专利软件，不用编码开关，探测器可自动得到独立的地址号。探测器的模似补偿功能使其具有很强的环境适应性，环境的变化不会影响探测器的灵敏度。探测器具有完善的自诊断功能，可对自身的功能和运行状态进行检测，并将结果储存在探测器内存中。若探测器失灵或受严重污染，探测器会主动向探制机发出故障信号。可通过控制机对探测器进行远程维护对所有类型的火灾都具有恒定的探测准确性借助微处理技术和数值计算法等对传感器测量值，火灾进行综合评估，大大提高了鉴别真伪火灾能力。（4）智能型手动报警按钮按钮内置中央处理单元，实现报警系统智能化按钮地址由控制机通过软件自动生成（5）4输入/2输出界面作为安舍总线的一个单元，直接连接在总线上任何位置含有一个CPU，能对界面的工作状态作周期性自检界面自身的运行需外接电源，外接电压可受监视每个输入输出点分别编程继电器输出可编程设定受监视，即输出线路出现短路或断路现象，主控屏显示故障信息。第111页，共111页 商业大厦弱电系统集成方案建议书输入点可接收干结点信号，也可连接9000系列标准探测器，每输入点可最多连接30个标准探测器。可通过编程实现“两区相关”即只有两个区的探测器报警，控制机才会真正报警，进行联动控制。（6）32发光管输出界面作为安舍总线的一个单元，直接连接在总线上任何位置含有一个CPU，能对界面的工作状态作周期性自检特别适用于作楼层显示不需外接电阻，直接和LED相连外接12V电源可受界面监视，一旦电压偏离一定范围，主控屏会显示相应故障信息界面上专设二个端子用于测试所有输出是否正常（7）消防联动控制装置及火警广播通讯装置（非标设备）包括：消防联动控制设备。火警广播通讯设备。消防泵、喷淋泵手动与自支的转换，起、停及显示。防火卷帘及防排烟、送风系统手动与自动的控制和显示。电梯归底手动与自动的控制和显示。空调及非消防电源强切的控制和显示。广播分层控制及显示。警铃分层控制及显示。DC24V/20AH稳压火警专用电源一台。33门火警电话交换机。二、控制设备原件的产地及原件特点，控制设备软件来源。1、整个系统的配置是以德国ESSER公司的火灾自动报警系统为准，配有国内加工制造的非标联动控制装置。所有设备原件的产地详见设备报价单。2、德国ESSER公司的火灾自动报警系统完全符合国家现行的防火规范（编号JGJT16—92）的相关要求，并在国际和国内范得各项质量认证，具备优越的技术先进性、运行可靠性，是90年代火灾自动报警系统的最新技术水平的表率。3、德国ESSER公司的产品具备智能火灾自动报警技术的全部功能：第111页，共111页 商业大厦弱电系统集成方案建议书火灾自动报警消防紧急电话消防紧急广播火灾自动模拟火灾自动检验系统故障监测火灾自动报警主机历史记录功能探测器可自动和达应周围环境对探测器故障（如探测器脏）状况的报警探测器具有较宽的灵敏度范围探测器随时间的变化灵敏度自动调整具备手动控制消防设备的功能配置长时间UPS电源系统能联入楼宇自控（BAS）和城市消防网络系统能联入楼宇保安系统火灾探测器的性能稳定可靠、技术先进、外形精巧美观安装方便、全方位探测、抗射线及射频干扰、防漏报和误报、智能化程度高、其复合探头可适应车库及厨房等特殊环境，是具备环保型产品。整个系统采用二总线，低功耗安装方便4、ESSER8007/8控制机采用模块化设计，系统配置灵活，易于扩展，并有强大的软件支持。可选随机及远程LED报警及故障指示灯盘可接IDT智能中文图文显示终端可任选1到40个探测回路（Esserbus）每个回路最多可接127个单元，单元可为微电脑探测器，手动报警器或输入/输出模块。5、Esserbus是一个从两端供电和监控的两线制环路，抗短路和开路，在环路上任何一个接点可引出一条支路，每个支路最多可接32个探测器，（不允许支路上再分支）因此即使环路上出现一个短点的情况下，所有的探测器仍然保持正常的运行状态。6、ESSER8007/8控制机能自动地识别环路的构成并确定每一个环路上元件的地址。第111页，共111页 商业大厦弱电系统集成方案建议书7、ESSER8007/8控制机对报警信号和控制信号可通过软件编程分别处理。8、系统设两级密码保护，对应一般操作人员和高级管理人员，并设主机键盘锁。9、系统软件，数据，编程输入方式，可通过主机面板上之按钮或图文显示终端进行，也可通过modon和电话线进行远程维护。因此，一旦系统有问题，用户可马上和维护中心联系，维护中心就能立即诊断出问题所在，确保用户始终有一个无故障高效能的火灾报警系统。10、软件，数据输入后，被保存在EEPROM内，因此主电源和备用电源断电时，所有的资料不会丢失。11、ESSER9200系列智能探测器采用了目前世界上最选进的火灾探测技术：分布式智能和全方位的探测器具有测量，模式识别，环境自适应，数据存储对环境的变化（如白天和夜晚，潮湿，灰尘，吸烟）进行自动调节，从而将所有类型火灾的报警可靠性和精确度提高到100%，而误报率几乎为零。12、系统对火灾警报进行预报警和报警，各种消防自动控制可作延时处理。13、系统具有自检功能。自动执行对所有设备的测试，测试各设备的工作状态，工作范围是否超过允许，设备是否需要进行维修和清洁，线路和设备故障及地点，故障处理方法及建议。14、系统主机及探测器都能储存历史资料，各资料都建立日期和时间索引，以便维护和管理。也可经打印机打印出来做记录。15、整个系统的软件全部由德国ESSER公司提供。三、各探测器使用寿命及必要的清洁时间1．德国ESSER公司生产的9200的智能系列探测器的正常使用寿命为50年。2、由于德国ESSER公司生产的9200智能系列探测器内含CPU，可自动识别本身的失效、受污染、故障等信息，对周围环境条件的变化自动进行数字补偿，所以一旦探测器本身需要清洗时，可将此信息自动显示出来，无须人为判断哪些探测器需清洗。四、各探测器的空间作用条件。1、761071智能离子感烟探测器：系单源双室离子感烟探测器，可用以监测产生烟尘的火情。监视面积：最大120平方米安装高度：最大12米第111页，共111页 商业大厦弱电系统集成方案建议书工作电压：19V静态电流：45微安报警电流：9mA脉冲工作温度范围：零下20℃~60℃2、761271智能温感差温探测器采用快速半导体感温器件，可以用于监测产生热量的火情监视面积：最大30平方米安装高度：最大7.5米工作电压：19V静态电流：45微安报警电流：9mA，脉冲报警温度：58℃工作温度范围：零下20℃~72℃五、各探头误报分析的准确性，采用各探测器其特点的优缺点我公司特别推介一种目前世界上技术处于领先的报警设备——德国ESSER（安舍）火灾自动报警系统，符合原设计要求。其探测器的先进表现在以下几个方面。1、分布智能：德国ESSER公司在推出其788007/8系列以前，消防报警系统都是集中智能式的（包括现在很多产品依然如此），探测器探测到的数据都要传输给主机，由主机分析判断是否发生火警、故障等，然后再回传给探测器和联动装置。对于众多数量的探测器和频繁的查询，主要通过选用高速芯片和减小脉冲宽度实现，因此数据传输的可靠性必定降低。尽管采用屏蔽电缆，误报不可避免。ESSER采用了分布智能化，在9200系列探测器内，集成了一个CPU，把火警的分析判断交由探测器完成，在总线上传输的是确定的信息，因此，总线上数据的传输量大大减轻，减少了这部分误报的产生。使体育馆、宾馆这种不允许出现误报的场合的消防管理更为及时可信。2、探测器的智能化：第111页，共111页 商业大厦弱电系统集成方案建议书ESSER9200系列探测器内置CPU和EEPROM，使火灾探测进入模式识别阶段，火灾的探测不仅仅是烟的量和温度的高低的探测，火灾的发生是烟和热随时间变化的一个过程，就象房间内吸烟，没有人会认为是发生火警。真正智能化的含义是人性化，用模拟人脑去判断。而德国ESSER公司的9200系列探测器就是具备了真正的智能化的产品，其9200系列探测器是利用选进的探测技术和微电脑相结合，模拟人脑神经系统的综合感知结构，就象人类通过视觉、嗅觉、和触觉来监视火灾的发生及发展过程，并通过大脑类比分析，对不同信号的时间变化模式和不同火灾参数进行综合评估，排除伪火灾信号，从而将所有类型的火灾的报警可靠性及精确度提高到100%，而误报率几乎为0。其高度集成的微电脑处理器完成下列各步工作：模似量探测模数转换借助复杂的数字动态虑波器，虑除伪火灾信号智能算法处理自行分析解决周围是否有火警（避免了探测器和控制机之间不必要的频繁的数据传送）因火灾的确定是探测器本身作出的，所以即使探测器发生故障，系统仍然能报警自动灵敏度检验失效或受污染探测器的自动识别软件编址对环境条件的变化的数字补偿对所有的火源保持恒定的灵敏度同时探测器内部的存储器可以自动存储探测器的各种原始数据及各种参数，如：出厂日期，条形码上次维修时间当前各种传感原件的状态，如灵敏度、出厂原始值、信号补偿程度等探测器工作的小时数，报警及故障的次数，可以直接指示探测器的故障类型及程度最后一次火警发生的时间3、探测器回路采用的是高可靠高灵活性的环路及款上可出支的技术，保障了系统在开路和短路情况下照常工作。4、探测回路上的单元（探测器、按钮、模块）实现了自动编址，减轻调试和工程维护的工作强度，降低费用。第111页，共111页 商业大厦弱电系统集成方案建议书5、随着现代科技的发展，决定产品价格主要因素是技术含量而不是产品组成元件，因此ESSER做到了低价、高技术。六、手动报警按钮的特点智能手动报警按钮连接在ESSER8007/8火灾报警控制系统的探测环路上，在探测环路上占一个地址点。当遇有火情时，按下智能型手动报警按钮，即可报警。而且8007/8控制机能明确显示出报警按钮位置，可根据安装具体场所控制相关联动设备。特点：智能手动报警按钮内置CPU，实现报警系统分布智能化智能手动报警按钮不用人工设置地址，其地址号由控制机通过专用软件自动生成可配光电耦合器输出可配环路隔离器，可抗环路短路功断路可安装微动开关，或继电器输出每个智能手动报警按钮可带有十个标准手动报警按钮消防水系统设计方案及说明：1、消火栓系统：（1）根据消防局有关法规及消防GB—50045—96，GB50166—92规范要求，屋顶设置恒压供水装置一套，保证高区消火栓有足够的压力。（2）室内消火栓系统分为二个区：高区、低区。低区为地下二层~四层，经减压阀，减压后供水；高区为五层~顶层。（3）消火栓系统设置上海龙井消防器材厂生产DN150地上式水泵接合器3套，以供应急加压之用。（4）室内消火栓布置保证相邻二个消火栓水枪的充实水柱同时到达室内任何部位。室内设置双出水消火栓箱，内配DN19水枪1支、DN65消火栓1只、DN65×25MM水带1付、DN32自救盘1付及DN9开关水枪1套，由无锡市消防器材总厂生产。2、自动喷水系统：（1）系统配置RITZ4910A—3、Q=30L/S、H=150M、N=75KW水泵2台（一用一备）满足系统的用水量。第111页，共111页 商业大厦弱电系统集成方案建议书（2）系统为高低二区：地下室~四层为低区，由减压阀减压后供水。高区为五层~顶层，系统设置六套湿式报警阀，每层设水流指示器及监控阀。当发生火警时，喷头（厨房93℃，其余地方为普通68℃）在温度作用下，玻泡破碎，水流喷出，带动水流指示器，使消防报警主机启动相应设备，同时湿式报警阀动作，水力警铃敲响，水泵启动。3、气体灭水系统：柴油发电机房及计算机房，设计规定CO2系统，为全淹没式。本公司推荐美国ANSUL公司生产CO2系统，考虑到实际应用、今后维修、保养及环境安全，向业主推荐美国ANSUL公司生产“烟烙尽”灭火系统，具体报价另出详图。再报价。第六章安全保卫系统一、工程概况商业大厦位于太原街与中华路相交的繁华商业区，是集购物、办公、酒店、娱乐、餐饮等功能为一体的多功能综合型高层建筑。为适应本大楼安全保卫及物业管理的需要，体现先进、实用、开放、灵活、可靠、经济的原则，安全保卫系统的设计采用目前最先进的计算机网络技术，多媒体系统集成技术，将电视监控、门禁控制、巡更、报警系统集成为一个安全保卫自动化管理系统（SAS），实现对整幢大楼的安全管理与监控，为业主提供一个先进、规范、完善的安全技术防范体系。本系统由以下各子系统组成：闭路电视监控系统巡更系统防盗报警系统门禁及电梯管理控制系统二、设计标准GA/T75—94《安全防范工程程序与要求》GB50198—94〈〈民用闭路监视电视系统工程技术规范〉〉BDJ08—47—95〈〈智能建筑设计标准〉〉GBJ115—87〈〈工业电视系统工程设计规范〉〉第111页，共111页 商业大厦弱电系统集成方案建议书GBJ42—81〈〈工业企业通讯设计规范〉〉JGJ/T16—92〈〈民用建筑电气设计规范〉〉公安部门有关要求三、系统设计1、系统总体设计（1）总体设计概述系统总体设计采用多媒体技术、模块结构技术、系统集成技术等代表目前世界先进水平和发展潮流的技术，双多媒体计算机、WindowsNT操作平台、专用软件包Esofnet为核心，通过标准扩展接口，将闭路电视监控系统、巡更系统、防盗报警系统、门禁及电梯控制系统集成为一个具有友好的中文操作界面，既可分别独立工作，又可统一协调管理的集散型安全保卫系统。（2）系统集成系统集成选用目前技术先进，功能强大，性能价格比最优的集成软件包ESOFNET。该集成软件是在WINDOWS环境下采用美国军用标准开发的新一代一体化保安系统，要对门禁控制、地域跟踪、时间管理、报警监控、摄像监控、电梯使用、有警卫巡视等提供完备的一体化服务。本系统集成将用到ESOFNET的以下六个模块：ESOFNET核心管理模块门禁管理系统模块报警系统模块巡更管理模块CCTV模块工作站授权模块可扩展的模块还有：访客人员管理系统模块、时间管理（考勤）系统模块、照片识别模块等。ESOFNET核心管理模块运行在WINDOWSNT操作系统环境下，并需要一个基于SQL数据库的32位客户服务器支持。它最多可支持32人工作站（TCP/IP工作方式，以太总线）。ESOFNET提供了数据输入和信息检索的直接面向用户的友好界面，系统采用WINDOWSGUI，可直接通过点击屏幕上相应的图标实现相关信息和控制。第111页，共111页 商业大厦弱电系统集成方案建议书ESOFNET系统可完全由用户配置以满足各种不同的需要。ESOFNET系统结构：单用户配置：这种配置集成了门禁控制系统和报警监控系统，WINDOWS65或WINDOWSNT工作站环境下运行。采用区域驱动器（EFD）连接报警输入和输出系统；读卡机和EFD要通过EL80远程处理单元（RPU）工通过ES550数据采集处理器（DGP）直接联接到计算机上。网络配置：这种配置支持多用户环境。最多可有32个用户从工作站通过以太网或拨号调制解调器（远程工作站）联接到WINDOWSNT服务器上。EMS（ESOFNET信息服务系统）安装在WINDOWSNT服务器上，通过网络下载指令或从控制器和区域驱动器中检索事件。在ESOFNET一配置的工作站必须安装工作站软件。该工作站软件与ESOFNET单用户软件具有相同的用户界面。要为各操作员定义进出系统的权限。操作员登记进入系统，在有其权限内的命令才有效。支持Hayes标准（或兼容）通讯模式。在拨号方式下，一自遥远区域的控制器中的资料信息通过预先定义的时间表而自动登记通讯。当与控制器（如：EL1200）一起工作时，ESOFNET允许控制器发生报警事件时自动拨号返回资料。图形用户界面ESOFNET是基于WINDOWS的系统。所以，用户可以像使用其它WINDOWS下的应用程序，如MicrosoftOffice一样，只需选中图标并点击即可执行大部分操作。灵敏的联机帮助运行中如出现麻烦，ESOFNET灵敏的在线帮助将随时提供用户指南。用户不用费心寻找，即可方便地通过索引找到所需的解释和建议。系统进出安全该系统对所有操作人员均可设定级别，增加了系统的安全性。级别的设定，将阻止未经授权的人员进出和控制该系统。可设定16个级别（各个级别的权限可任意定义）。操作员的活动由系统进行登录，并可由授权用户以报表方式传输出来。用户定义快速按钮第111页，共111页 商业大厦弱电系统集成方案建议书大部分常用的按钮可定义为快速按钮。它们的数目由各个操作员的权限不同而不同。实时活动监控在控制器上发生的活动，将立刻报告并显示在在线监控屏幕上，同时，可通过联接在PC机上的打印机实时地打印出来。当有报警或其它非正常事件发生时，在线监控屏幕上有声光报警可使操作员立刻感知。开放的系统数据库ESOFNET支持ODBC数据库。根据用户要求，一个客户服务器数据库（如：Oracle、MicrosoftSQLServer等）或一个局域数据库可被使用。这个特点使得ESOFNET可与其它应用软件共享公共数据库。数据库输出方便持卡者数据库及资料文件可以ASCLL、DBF等数据库格式输出供查询或作其它用途。门禁管理系统模块支持布防配置图。用户可按自己的实际需要，随时随意进行布防图的配置和修改。系统可接受.bmp、.dwg文件。用户可方便地拖动表示读卡机、报警输入和输出端的符号图标，将其放置在图中相应的位置上。设备的直接控制在布防图中设置的设备（图标）被看作一个实物。因此。操作者只需双击屏幕上的图标即有相应的对话框出现，此时可选中命令菜单向该设备发送指令或对其进行设置。时间表和时限ESOFNET提供2048个时间表和2048个时限供读卡机、输入端和输出端自动调用。大容量的持卡者数据库ESOFNET可有1024个级别的100000个持卡者。所有持卡者记录字段均可被索引并被用作打印持卡者数据库的索引键。照片图像和比较鉴定持卡者数据库支持照片图像功能。ESOFNET支持大于36种图形文件格式（如：BMP、FPEG、TIFF、PCX、GIF等）。当接收到读卡机传来的资料信息时，已登记的持卡者照片会自动显示出来，供操作者比较用。被支持的设备第111页，共111页 商业大厦弱电系统集成方案建议书ESOFNET支持ELID的EL2200和EL1200门禁控制器、EL2200L电梯管理控制器、ET2200考勤终端、FC1200和FC3000停车场控制器等。报警系统模块报警系统除了具备门禁管理系统的基本特点外，还有以下特点：输入输出端点组ESOFNET支持128个输入组和128个输出组。每个输入组或输出组最多由32个相同类型的端点组成。下列命令是有效的：对输入组，“接通”和“断开”；对输出组，“打开”和“关闭”。事件驱动控制输入端或读卡机控制器产生的事件可对系统中的任何输入和输出设备进行控制。控制可实施于单个端点，也可以实施于端点组。最多可定义512个事件控制器。报警处理ESOFNET提供智能报警处理设备，处理各种类型的报警输入：一个报警必须经过应答、断开、接通三个步骤。自动断开：单个输入端点或输入端点组可用时限自动断开。自动再接通：当返回到正常状态时，报警端将被自动再次接通。延迟报警触发器：可为那此被定义的端点设置延时报警触发时间。应答指令：对系统的每个输入端，最多可定义控制器应答指令8线40个字符。可视的报警控制在布防图中，处于报警状态的设备被点亮。点击布防图中的任意设备将打开一个描述该端点细节及当前状态的窗口。当该端点处于报警状态时，将显示应答口令。点击窗口上的命令按钮即可很方便地执行控制动作。输出控制经过预先定义的延迟时间后，输出端点将执行由报警输入产生的触发。这特别适用于发送信号到相关联动设备的控制端和BAS的控制端。事件驱动输出各输出端由有8个输入端和8个读卡机组成的与/或逻辑控制器控制。输出活动（触发或不触发）、延迟时间（最长9999秒）、输出持续时间（最长9999秒）可由用户定义决定输出模式。第111页，共111页 商业大厦弱电系统集成方案建议书时间驱动输出可给输出端一个束缚时限，以便仅当在预设的时间段内才能触发输出。巡更管理模块该模块可与门禁管理系统一起工作、并允许使用门禁读卡机作为巡更读卡机。设置巡更路线该模式允许通过标记读卡机或状态输入端绘制巡视路线图。警卫从一个端点巡视到另一个端点所需的最长及最短时间间隔可预先定义。若在指定时间内警卫未巡视以下一个端点，系统将发生警报并提醒其它操作员或其它警卫可能发生的事件。自动启动巡视警卫巡视可由人工启动，也可由时限自动启动。自动动态显示巡视位置。系统能在布防图上自动动态显示最近巡视的位置和下一个应巡视的位置。定义路线系统最多可定义256条路线。每条路线最多可接64个端点。多条路线可被同时启动。CCTV模块CCTV模块是通过网络服务器和RS—232标准接口直接作用于CCTV矩阵切换系统。其友好的图形操作界面使CCTV系统的操作变得简单直观，仅需点击鼠标就可完成智能矩阵的全部操作。CCTV系统与各子系统之间的相互联动也可由软件进行其相关性设置。工作站授权模块该模块实现对用户的授权。用户一经授权，即可在工作站上对系统进行与其权限相当的操作。系统硬件：远程处理单元（RPU）EL80远程处理单元由CPU97板和与其相连的其它功能部件组成。它们一起负责与服务器进行通讯，并扩展了通讯器与读卡机和其它场设备的总线。RS—232通讯口：有二个通讯口，其中一个接至服务器上的串口，用于RPU与PC网络的信息传输；另一个接至另一台终端用于设置设备时对RPU进行测试或诊断。通讯总线（EPCB16552及EL70T）：第111页，共111页 商业大厦弱电系统集成方案建议书每个EPCB16552具有二路总线，而每块CPU97板上可插入二块EPCB16552，这样，我们可使用4路总线。每条总线进行多路通讯时，需把串口信号接至EL70T。各读卡器或EFD80（数据采集终端）上的通讯线（双股双绞线）接至EL70T上的通讯口。单元号设置：CPU97板上可进行单元号的设置。多至8块的RPU进行单元号设置后，可通过同一串口与服务器通讯。传感器输入：CPU97板上可接16个输入。所有输入都可选择隔离方工。输入1、2、3定义为AC失败、电池欠压、防撬报警。其它输入由用户定义。输出：CPU97板上提供16个TTL电平输出。如需继电器输出，则这些TTL电平输出则要接到EA8继电器卡。数据采集处理器（DGP）ES550数据采集处理器由CPU97板和与其相连的其它功能部件且成。它们一起负责与服务器进行通讯，并扩展了通讯器与场设备的总线。RS—232通讯口：有二个通讯口，其中一个接至服务器上的串口，用于DGP与PC网络的信息传输；另一个接至另一台终端用于设置设备时对DGP进行测试或诊断。门禁控制系统ELID的联网型门禁控制器有EL1200、EL2200和EL2200L可供选择。各款控制器均可接入磁卡读卡机、IC卡读卡机、感应卡读卡机、指纹识别机、掌纹识别机及身份识别钮等读入设备。各控制器在网络不工作的情况下，可独立工作并储存数据，保证了系统的安全性和可靠性。各控制器中存有可供开门识别的持卡者数据库，开门识别现场处理，反应速度快。每16台控制器共用一根数据总线。电视监控系统电视监控系统采用美国AD公司AD2052矩阵切换主机，RS—第111页，共111页 商业大厦弱电系统集成方案建议书232接口协同工作，通过图形界面实现对电视监控系统的管理与控制。防盗报警及巡更系统防资报警及巡更系统采用美国ADEMCO公司的报警、巡更前端，通过图形界面，实现人机对话。操作员可方便地对系统前端进行设置。软件设置系统联动本系统所有子系统之间均可由软件设定其联动关系。（3）系统主要功能：多媒体计算机集中管理及控制图象智能切换控制摄像机变倍、变焦、光圈控制监视器显示分配控制报警区域设防、撤防控制报警类型设置及自动识别自动报警、图形显示报警资料记录、打印巡更路线、时间设置巡更状态图形显示巡更计划执行情况记录、打印出入口管理与控制身份识别与授权时间窗口设置操作、管理人员权限设置地形图制作各类图标的图标库（可扩充）各子系统相关联动设置2、闭路电视监控系统设计（1）系统概述第111页，共111页 商业大厦弱电系统集成方案建议书闭路电视监控系统（简称CCTV），是安全自动化管理系统的一个主要的子系统，它是在CCD摄像机技术、信号传输技术和图象切换控制技术的基础上发展起来的一种现代化图象监控可视管理系统。该系统采用先进的图象采集、处理及保存技术，使系统具有直观显示、快速响应、实时记录等优点。需要时，还可对特定的目标进行跟踪、放大。其全天候的工作方式，能够适应各类使用环境。而全模块化的系统结构，又能适应各个管理层次的不同需要。根据国家有关部门的要求，目前，该系统已经在国内的各大中城市，如北京、上海、广州、深圳及江苏、浙江等省、市推广使用。尤其是在金融行业、涉外宾馆、涉外办公、商住楼及文物保护等高风险企业，闭路电视监控系统在安全防范、企业和物业管理诸方面发挥了重要的作用。本设计采用高灵敏度、高清晰度CCD摄像机将选定区域的图象转换成视频信号，用同轴视频电缆将图象信息传送到监控中心的信号处理设备——智能矩阵切换器、数字图象处理器等，进行图象编辑、处理，再送至显示器将视频信号还原成现场图象，直观地显示在屏幕上；同时用图象存储设备——录像机或计算机存储器作半永久性保存。系统操作员通过系统键盘对每个摄像机的工作状态进行编程和摇控。根据需要，对摄像机设置报警区域，当报警区域被触发时，系统会立即将相应的报警现场图象切换到指定的报警监视器上，并控制录像机以高质量图象方式记录保存，可随时调出所需画面进行检查分析。（2）系统设计系统采用智能矩阵切换器作为控制核心，用星型网络，通过健盘实现编程显示及控制。系统设计为全模块化结构、标准的视频、通讯和控制接口，具有良好的兼容性和扩展性。本系统主要分为前端和控制中心两部分。前端主要由摄像机、定焦或变焦镜头、旋转云台、解码控制器、楼层显示器、电源等组成。分别对电梯轿厢、楼梯、电梯厅、地下车库、要害部门及各主要出入口进行连续监视。控制中心由多媒体计算机、智能矩阵切换器、数字图象处理器、实时长延时录像机、高清晰度监视器、系统控制键盘、电源及辅助设备等组成。系统信号传输采用阻抗为75欧的同轴视频电缆和RVV型控制电缆。系统同步措施：摄像机供电采用集中供电形式，保证系统具有良好的同步。系统抗干扰措施：系统采用专用地线，在监控中心单端接地，接地电阻小于4欧。第111页，共111页 商业大厦弱电系统集成方案建议书（3）主要设备选型为了最大限度的保护业主的投资，在设备选型时，我们着重比较和分析国内外各专业公司的同类产品在性能、技术、质量、价格及技术支持、服务网络诸方面的特点，结合我们的经验，同时根据本物业的用户定位要求，系统中的关键设备均选用高档进口产品。1）系统主机（智能矩阵）智能矩阵切换控制器是CCTV系统的核心，其性能的优劣对整个系统起着决定性作用。目前国外同类高档产品以欧美产品为主，经过对主要产品公司的技术、质量、功能、价格、服务、信誉以及所占的市场份额诸方面的综合评估，决定选用美国AD公司成套产品，其全系列产品具有先进的技术、精湛的工艺、完善的功能、可靠的质量在同类产品中处于领先地位。是性价比较为理想的产品。尤其是AD公司独创的CCTV系统计划性维护保养体系，追求十年无故障工作目标，使用户可以高枕无忧。主要性能指标：视频输入：128路视频输出：16路通道带宽：17MHZ切换时间：〈16ms信噪比：-65dBRS—232端口：8个数据口波特率：1200、2400、4800、9600可编程屏幕显示：日期、时间、摄像机编号、报警状态、标题字符2）十六画面动态图象处理第111页，共111页 商业大厦弱电系统集成方案建议书为了对重要监控点进行24小时连续监视和录像，本设计配置了数字多画面多路图象动态记录处理器。该产品采用了先进的视频数字多路调制技术，实现了在一台监视器上同时显示多至十六个监控点图象。其独特的动态时间分割技术较好地解决了多画面记录时图象信息严重丢失的问题，并可以几乎连续地记录活动的图象。同时由于采用了场消隐期信号技术，用户通过编辑键可对每一个摄像机自行定义其名称、地点、时间等信息，这些信息同时显示在监视器上并记录在录像带中。它能够同时监视、记录多路摄像头的图象信号并分别单独重放，用一台录像机可代替多达十六台录像机进行录像和重放，使录像机和录像带的数量减少为非动态图象处理系统的十六分之一，监视器的使用数量也相应减少。简化了系统，节省了投资，又克服了画面分割器处理后的复合图象不能分离，图象质量劣化的缺陷。目前，在CCTV系统中使用这类图象处理设备正在成为一种趋势。并且随着图象信息处理模式的完善和处理速度的提高以及新技术的应用，该系统的实时性能已经获得了很大提高。主要性能指标：视频信号：NTSC标准525行62HzCCIR/PAL标准625行50Hz彩色色调：16，000，000（24Bit）灰度级：256级（8Bit）分辨率：512×512像素摄像机输入：16路摄像机输出：16路监视器输出：1.0Vp-p75ΩVCR输入：1.0Vp-p75ΩVCR输出：1.0Vp-p75ΩS—VHS输入：1个S型DIN连接器VHS输出：1个S型DIN连接器3）摄像机摄像机选用日本NATURE公司的产品，其像素、线数、信噪比、灵敏度等都具有良好的性能指标，在同类产品中属高档产品。该公司是世界上大规模、专业化生产电视监控用摄像机的生产商，其产品进入中国市场后，以高质量、中价位和良好的售后服务，赢得了有关部门和用户的好评。主要性能指标：黑白摄像机NV—434CA：CCD尺寸：1/2″CCD752（H）×582（V）水平解析度：580TVL最低照度：0.1LUX(F1.2)信噪比：>52dB（AGCOFF）第111页，共111页 商业大厦弱电系统集成方案建议书快门：电子快门、电子光图彩色球形一体化摄像机NMD-100P：CCD尺寸：1/4″CCD752（H）×582（V）水平解析度：480TVL最低照度：4.5LUX镜头倍数：光学8倍焦距长度：F4.5mm~36mm内置云台水平回转速度：360度内置云台水平回转速度：90度/秒（最大）内置云台垂直转动角度：0~90度内置云台垂直转动速度：90度/秒（最大）预置点：32个（4）系统主要功能图形操作界面图标实物显示图标状态显示输入编程和云台、镜头控制等云台预置万能顺序或分组同步切换视频地址字符叠加显示时间、日期显示通用微机编程接口（RS—232）通用视频接口（BNC/RCA）视频信号丢失报警冻结最后一幅视频图像可编程时间动态分割画中画及二倍放大显示断电保护全部编程数据可扩展多个分控电梯运行状态显示第111页，共111页 商业大厦弱电系统集成方案建议书软件设置联动3、巡更及防盗报警系统设计（1）系统概述本系统为总线制结构，集巡更、防盗报警、紧急报警为一体，由数据采集器、编址扩展模块、巡更开关、双鉴探头、报警按纽等组成。系统采用地址编码方式识别各监测点，根据编程设定的状态组合，识别各监测点的工作状态。系统主机可对各监测点进行设防或撤防，对巡更计划进行安排。当有报警事件发生时，系统以最高优先级别在第一时间处理，同时在主机显示屏上弹出报警现场画面或分区图并进行声光报警。（2）系统设计本设计采用开关量巡检方式，控制主机对所有外挂设备进行巡回检测。系统结构为总线制，各巡更按钮、报警探头、报警按纽等均以星型方式连接到编码扩展器上，每个扩展器可接多个防区。各扩展器作为外设悬挂在总线上经系统总线与控制主机进行通讯。数据采集器DGP选用ELID公司的ES550/2产品，通过总线连接至编码扩展器EFD，对前端设备的状态进行监测，当有报警信号发生时，系统主机立即发出声光报警，并根据预先的软件设置，联动相关的子系统，如：CCTV系统图象弹出联动CCTV系统录像联动CCTV系统摄像机预置点联动门禁系统门锁联动电梯系统联动（3）主要设备选型防盗报警系统前端设备以多技术双鉴复合探测器为主，选用美国ADEMCO公司带微处理器的双技术探测器，设计为防拆、防破坏结构，可靠性高，误报率低至10ppm数量级。数据采集器DGP选用ELID公司的ES500/2产品，接口扩展器选用ELID公司的EFD0402四路扩展器。该产品性能稳定，质量可靠，可将系统的误报率降至最低。主要性能指标：a.双鉴探测器1484第111页，共111页 商业大厦弱电系统集成方案建议书保护范围：12×12M最新DRO微波技术自动温度补偿自动探测其他微波源，自动调校可调校微波感应距离可消除日光灯干扰b.接口扩展模块EFD0402：输入：标准开关信号4路输出：继电器输出2路（4）系统主要功能图形操作界面图标实物显示图标状态显示报警/巡更信号自动识别具有分区图，能够建立图与图之间的联系可扩展至多台DGP，上千个报警点声、光报警提示软件设置报警联动报警、巡更资料记录打印4、门禁及电梯管理控制系统设计（1）系统概述门禁管理控制系统（含电梯管理控制系统）是安全自动化管理系统的一个子系统。该系统主要由门禁器——磁卡式、按键式、指纹式、声音式、图象式及综合式等门禁器和控制器、数据通讯处理器等组成。系统对重要通道、要害部门的人员进出进行集中管理和控制，配合电磁门可自动控制门的开/关。并可记录。打印出入人员的身份、出入时间、状态等信息。对未经授权的出入状态，系统将作为紧急报警处理。系统主机可对门禁系统的每个门禁器分别设定允许进出的时间、授权进出的人员、限定电梯可停靠的楼层等，并可直接在系统主机上用鼠标器控制电动门的开或关，操作方便、直观。第111页，共111页 商业大厦弱电系统集成方案建议书系统通过电梯控制系统控制指定电梯的开/关、身份识别、楼层选择授权，从而在大厦管制时段内自动识别和控制经由电梯上下的人员的身份及权限。（2）系统设计本系统设计采用模块化、总线制结构。读卡机选用按键密码磁卡复合式或感应卡式，经系统总线连接到智能通讯器RPU，经RS—232通讯接口连接到系统主机。系统采用ELID公司的多用户ESOFNET产品系列，该系列支持多用户环境。最多可有32个用户从工作站通过以太网或调制解调器联接到WINDOWSNT服务器上。EMS（ESOFNET信息服务系统）安装在WINDOWSNT服务器上，通过网络下载指令或从控制器和区域驱动器中检索事件。在ESOFNET下配置的安装了工作站软件的用户与ESOFNET单用户软件具有相同的用户界面。可为各操作员定义进出系统的权限，操作员登记进入系统，则只有其权限内的命令才有效。支持布防配置图。用户可按自己的实际需要，随时随意进行布防图的配置和修改。系统可接受.bmp、.dwg文件。用户可方便地拖动表示读卡机、报警输入和输出端的符号图标，将其放置在图中相应的位置上。在布防图中设置的设备（图标）被看作一个实物。因此，操作者只需双击屏幕上的图标即有相应的对话框出现，此时可选中命令菜单向该设备发送指令或对其进行设置。ESOFNET是基于WINDOWS的系统。所以，用户可以象使用其它WINDOWS下的应用程序，如MicrosoftOffice一样，只需选中图标并点击即可执行大部分操作。运行中如出现麻烦，ESOFNET灵敏的在线帮助将随时提供用户指南。用户不用费心寻找，即可方便地通过索引找到所需的解释和建议。该系统对所有操作人员均可设定级别，增加了系统的安全性级别的设定，将阻止未经授权的人员进出和控制该系统。可设定16个级别（各个级别的权限可任意定义）。操作员的活动由系统进行登录，并可由授权用户以报表方式传输出来。大部分常用的按钮可定义为快束按钮。它们的数目由各个操作员的权限不同而不同。在控制器上发生的活动，将立刻报告并显示在线监控屏幕上，同时，可以通过联接在PC机上的打印机实时地打印出来。当有报警或其它非正常事件时，在线监控屏幕上有声光报警可使操作员立刻感知。ESOFNET提供2048个时间表和2048个时限供读卡机、输入端和输出端自动调用。第111页，共111页 商业大厦弱电系统集成方案建议书ESOFNET可有1024个级别的100000个持卡者。所有持卡者记录字段均可被索引并被用作打印持卡者数据库的索引键。持卡者数据库及资料文件可以ASCII、DBF等数据库格式输出供查询或作其它用途。系统操作员可通过办件设置实现对电动门、锁及照明灯的控制。根据不同的场合，门禁器原则上采用如下相应的形式：在电梯轿厢内采用感应式读卡机，隐蔽式安装，保持电梯的美观与完整，提高门禁系统的安全性。而且由于工矿企业感应读卡方式，设备无磨损，因而延长了设备使用寿命，减少了维护量。在要害部门采用按键密码磁卡综合式，这种既可用磁卡开门，又可用密码开门的双重开门方式，可为持卡者带来更多的方便，且可节省系统投资。（3）主要设备选型a.门禁控制器门禁控制器选用新加坡ELID公司的EL1200系列产品，该产品已通过公安部安全防范报警系统产品质量监督检验测试中心检测（93量认国字L0967号）。技术先进、成熟，质量可靠，性能价格比高，售后服务好，且是ESOFNET的配套系列产品。主要性能指标：CPU：8位MPU2.4M内存：32KBSRAM，带有后备电源充电器：12V/1,5A，带限流及低压切断继电器b.电梯控制器电梯控制器选用新加坡ELID公司的EL2200L/32系列产品，该产品技术先进、成熟，质量可靠，性能价格比高，售后服务好，且是ESOFNET的配套系列产品。主要性能指标：CPU：8位MPU内存：32KBSRAM，512BEEPROM，28KBROM显示：2×20LCD显示屏键盘：16键输出：32通道楼层控制继电器：1SPDT，3A第111页，共111页 商业大厦弱电系统集成方案建议书充电器：12V/1.5A，带限流及低压切断继电器（4）系统主要功能用户密码设定主机设置禁行时间、日期操作员身份识别权限设置系统报警屏幕操作控制自动开门、关门记录、打印出入者的号码、时间等信息电梯出入控制电梯楼层控制软件联动设置5、监控中心机房设计根据规范要求，控制中心环境应达到以下标准：面积大于50平方米。配有照明、防尘、防火、防盗、隔音、通信、空调等设施。机房地面应设计成架空活动地板，便于线缆敷设、设备安装和维护。机房内应配备可单独控制的一类负荷220/50HZ，5KVA交流电源。配备专用地线，接地电阻不大于4欧。配备后备电源，市电断电时保证系统能运行20小时。四、设计说明本设计防范范围本技术防范系统的防范范围为大楼内部。水平方向为各主要出入口、门厅、电梯厅、市场、通道、地下车库及要害部门等。垂直方向为电梯矫厢、楼梯口等。本设计防范目标防范目标主要为监视大楼内部各出入口、商场通道、地下车库、电梯矫厢、楼梯口、电梯厅的人员流动情况和要害部门的非法入侵及突发意外事件并对报警事件作出快速反应，同时记录在案。第111页，共111页 商业大厦弱电系统集成方案建议书根据上述的防范范围和目标，参照有关标准、规范和要求，本系统设计以ESOFNET/2为核心，以高清晰电视录像监控为主，双鉴报警、紧急报警、门禁管理、电梯控制为辅，构成一个多功能、全方位、立体化安保自动化管理系统。从而建立起一套较完善的，功能强大的技术防范体系。可满足本大厦的物业管理和安全保卫之要求。系统报警信息可通过控制主机进入110报警中心网络，视用户需要而定。五．系统升级ESOFNET还集成了员工考勤、用餐、照片识别、访客管理等功能模块，可根据用户需要灵活扩展升级。第七章车库管理系统一、系统总体设计思想和设计原则：1、以高可靠性、高使用寿命、可集成性为设计原则；2、本着高性能、低造价、实用性好的原则，力求建成一个性价比高的系统。3、采用欧洲进口设备，目前系统配置最新型，高可靠性的设备；4、系统的设计依据：1）〈〈智能建筑设计标准〉〉（DBJ08—47—95）2）〈〈民用建筑电气设计规范〉〉（JGJ/T16—92）3）〈〈商用建筑线缆标准〉〉（ETA/TIA—568a）4）〈〈中国电气装置安装工程施工及验收规范〉〉（GBJ232—90—92）5）〈〈中国高层民用建筑设计规范〉〉（GBJ45—90—92）二、系统设计系统主要选用BC200时票、月票系统。对大厦地下车库的一对出入口进行出口收费管理。对临时用户、常包用户（储值）收取费用，对于内部车辆则发放月卡（不收费）进行管理。1、工作程序1）停车场入口第111页，共111页 商业大厦弱电系统集成方案建议书进口车道设有BC200出票机（带有月卡读卡器）和自动闸门机及车辆感应器。当车辆停在入口门臂前，该处的车辆感应器受感应系统指示，出票机准备工作。持月票者将月票插入BC200出票机验票口，如在有效期内，入口闸门机门臂会自动升起，允许车辆驶入停车场。临时停车者根据出票机上按钮指示，进行取票，票上已印有进入停车场日期、时间，时票编号及包含上述信息的条形码。当停车者取出时票时，入口闸门机会自动升起门臂，允许车辆驶入停车场。当车辆驶过入口闸门机时，闸门机门臂后的车辆感应器受感应，闸门机自动降下门臂。车辆驶入并由导向牌指引，引导车辆停放于指定的泊位。2）停车场出口出口车道设有月票阅读器、车辆感应器、自动闸门机及出口收费亭，亭内有BC200收款系统等管理设备。当车辆停在出口门臂前，该处的车辆感应器受感应系统指示，月票阅读器及BC200收款系统准备工作。与入口处相似，持月票者将月票插入月票阅读器。阅读器读取月卡的有关信息，识别持卡者的身份。对于常包用户系统将自动扣取月卡内款项，并LCD显示牌上显示资金余额，付款后系统将予以放行。而对于内部用户，系统自动识别持卡者的身份后，出口闸门机门臂会自动升起，允许车辆驶出停车场。如果月卡无效或已经过期则系统也将记录其身份等信息，交在PC面板上显示警告信息。持时票者将时票交给出口收费亭内管理员，管理员将时票贴近条形码阅读器，BG200收费机根据收费程序自动计费。计费结果自动显示在电脑屏幕及费用显示器上，驾车者根据费用显示器上所显金额付费。驾车者付费后由管理员按下收费确认键，闸门机门臂自动升起，允许车辆驶出停车场。当车驶过出口闸门机时，闸门机门臂后的车辆感应器指令闸门机门臂自动降下。出口处与入口处设置相同，即设有导向牌，转弯标识等设施，引导车辆使出地下车库。2、管理处本车库自动管理系统是一进一出出口收费系统，采用BC200数据处理系统。本系统可置于大厦停车库管理用房内。管理处设置有一台主控制计算机（奔腾MMX166）、一台BC200处理器及数据处理系统。它们共同组成管理系统。系统使用Microsoft第111页，共111页 商业大厦弱电系统集成方案建议书Windows操作系统及BC200应用软件包，自动完成计时、记费、故障报警、非法闯入，非法闯出报警操作，并通过BC200处理器与消防自动化系统、安保系统、楼宇自动化系统及物业管理计算机网络联网，达到信息互通。3、系统管理功能（1）停车场管理人员可随意编排时租和月租售票比例。（2）自动计算进入与驶出停车场之车辆数目及进行自动分类时租车辆和月租车辆之数目及驶出车辆数目，以供停车场管理人员随时了解停车场状况。（3）BC200出票机具有中文操作提示信息显示，以方便司机进行正确的操作。（4）具有联动接口，可驳接电视监控系统及车库照明系统。当车辆经过车辆感应器时，自动打开车库照明或摄像机进行录像、监控。（5）具有断电保护功能，当断电时，所有资料30天内不会丢失。（6）具有防止逆行功能，可防止月票使用者，使用同一张月票，将两辆车辆驶入停车场。（7）自动打印收据给泊车者（8）BC200收费电脑具有以下功能：1）自动计算停车费用2）停车月票遗失（收固定费用）处理3）优惠收费功能（适用于优待客户）4）打印银员换班报告（工作时间、收费金额）5）据不同的用户，实施不同的收费方式。如IC卡用户，可以在每次停车后自动扣除费用。（9）当发生下列情况时，系统发出警告信号：1）过期月票2）非法打开收款机钱箱3）出票机内时票不足4）非法闯入、闯出（10）BC200中央管理软件具有如下功能：1）管理中心设有BC200软件及电脑用以管理及了解停车场车辆进出情况。2）使用Windows95界面操作，使操作人员易于掌握。第111页，共111页 商业大厦弱电系统集成方案建议书3）系统具有开放的软件接口，采用TCP/IP通讯协议，可由物业管理中心调取其报表及帐目。数据库能通过DDL形式与其化软件交换数据，带有标准的ODBC开放数据库互联，为系统维护、管理打下基础。4）随意更换收款程序5）随意设置车辆免费时间和付费后驶出车场的时间长短。6）可储存8192个固定用户资料，包括月票号、姓名、失效日期等。7）可随意打印月票、监时车进出情况报表。8）可随意打印各种财务收入报表。9）对各类收款、交易数据进行自动存档。10）系统据有自检功能，同停车场内各停车设备进行完全通讯，实时了解各设备运行情况，并在意外时自动报警，比如：出票机无票等。11）具有各种数据的统计功能以便管理员作出更加科学合现的管理安排。（11）可方便地制作月卡、一次性使用之参观票，会议票等。并可同时使用储值票及一次性使用之参观票，会议票等。（12）WPS系统可根据停车场需要另加以下设备：1）内部对讲系统于出入口和收费亭，以帮助使用设备困难者。2）停车场多层或区域显示，每层停车场或区域内自动计算空位并通知满位指示灯。4、主要设备位置车库系统的主要设备出票机、闸门机、收费亭、满位灯等，放置于地下停车场的入口处、出口处的混凝土上。车库管理系统放置于停车库管理用房内。5、特殊说明：（1）提供的LCB闸门机具有反弹功能。（2）闸门机部门断电，可以手动把闸门机打开。（3）管理软件采用TCP/IP协议，数据库为全开放式。（4）提供的用户手册为中文手册，软件已全部汉化。6、系统主要设备（1）LCB闸门机1）电器部分：所有电路元件，如继电器等，都安装在插入式密封控制盒内。该控制器易于更换。电路箱可与外部线路连接，并带有标识的接线条，使电子设备与线路部分隔开来。闸门工作电压是115V/220V，50HZ。并包含马达超载保护器。可以人工“提升”或“降落”第111页，共111页 商业大厦弱电系统集成方案建议书闸臂，并能脱离电气控制。另外，组件还包括势力控制的250W加热器和一个15安培的断电器。2）机械部分：所有连接组件和轴均为镀锌钢件。由1/3匹马力马达驱动，闸门臂通过双重皮带和重型减速机连接。为了易于更换旧臂，闸门机构装备了快活速更换的臂夹，不需使用螺栓和钻孔。夹紧装置还带剪刀来切断闸臂。3）机箱：由11度冷轧钢制造，外形尺寸大约是102cm高X38cm宽×38cm长。密封门并安装带T型手柄的门锁。表面抛处理。4）其他性能：适用范围：停车场、桥梁通行设卡、家宅门栅等。所有闸门机使用工业标准的感应线圈用于备车和闸门复位。通过CAS认证。（2）进口出票机1）热敏打印机是不接触的打印设施，提供以下标准特性：出票机剪票装置，可自行磨利。送票机构易卸取卷轴。并防止塞票装置。2）打印机控制器电子板与BC200OPB总控制板有界面控制器执行以下功能：出票控制规定热敏点加热时间，根据以下情况设定：a热敏打印头的周围温度b打印头预热c总体剪纸控制3）热敏票热敏打印机输出形象票据，携带以下信息：a条码（2.8点/毫米），时间和日期，终端机的I.D和票号。b可编程的文字：6行，26光页头文字6行，26个注脚文字。c存票为一卷多谐晶体控制的热敏打印机，一卷纸大约提供3500张6.35cm宽×9.5cm长的票据4）BC200入回站LCD液晶显示通过BC200管理软件，可轻易修改有关信息和进行编程可提供两个信息（20个字每行），字高为1.9cm典型信息：当车辆驶进入口感应线圈，显示屏会提示“按闪烁按钮取票”当票据打印好并送出，提示会变成“请取票”5）协助用户第111页，共111页 商业大厦弱电系统集成方案建议书当用户需要帮助时，只要在入口站终端按下标有“求助”的按钮，内部通讯系统就可以与中央控制站挂钩。这样会在中央站响起求助声音。现在已经可以提供双向联系功能。如有需要求助电话系统也可供使用。a扬声器选择：在车辆经地入口站“备车”线圈时，扬声器可发出建议。b典型声音信息：请取票，并在您离开停车场前在当地收费机缴费。6）OPB停车控制微处理器负责监测并控制所有进入、驶出和周边情况。并装备有光隔离的自由输出/输入装置。OPB自备后备锂电池，可保留交易记录和时钟功能。系统通过RS—422通讯网络可实现系统通讯。同类的OPB控制器可应用在BC200系列产品上。7）红光/红外条码票阅读器可选择的红光/红外光条码票阅读器安装在出票槽附近，适用于时租票、职工票和/或住户月卡。8）环境控制入口终端装备有恒温器（最小250瓦）在特定温度环境下可选择保温工具。9）电气特性220VAC+/-5%，45-65Hz，1匹马力，12安培（可选择120VAC）10）箱体a由14度不锈钢外壳，带通风百页窗。后部可卸门，带ZeissIkon安全锁。面板由铝合金制造，防止存坏闸门。并可据要求在指定颜色范围内上色并抛光。b外形尺寸：1050mm高×437.5mm宽×400mm长（顶部）。c底部尺寸：427.5mm宽×300mm长。（3）收费系统收费系统设置有费用显示屏、EPSON费用打印机，BC200条码读出器、确认器、网络通讯器，钱箱。（4）满位灯外壳由14度不锈钢外壳制造，坚固耐用。电气特性：220VAC+/-5%，45-65Hz，12安培。放置于入口处的岛前端，防撞柱后。（5）管理系统设置有一台主控制计算机（奔腾MMX166）、一台BC200处理器及数据处理系统。它们共同组成管理系统。系统使用MicrosoftWindows第111页，共111页 商业大厦弱电系统集成方案建议书操作系统及BC200应用软件包，自动完成计时、记费、故障报警、非法闯入、非法闯出报警操作，并通过BC200处理器与消防自动化系统、安保系统、楼宇自动化系统及物业管理计算机网络联网，达到信息互通。第八章公共广播系统一、概况公共广播系统包括背景音乐、业务广播和紧急广播，正常情况下作为背景音乐的传播媒介，以显示商业大厦硬件的完善程度，美化大厦的公共环境、业务广播如商品信息广播；遇特殊情况公共广播系统可作为紧急广播传播媒介，通过广播中心的控制切换设备，能对各广播分区进行紧急广播呼叫，指导人员疏散，配合消防报警系统、防盗报警系统、保安监控系统，形成一套完整的、立体的、视听功能具全的商业大厦防火、保安设施。二、技术方案1、背景音乐系统本系统提供九路音源，四路本地广播，二路卡座及三路激光唱机，经过程控功能可任意选择。使用分区选择器可控制任一分区广播的通断。使用话筒可对全楼或任一分区进行业务及商情广播。使用在背景音乐时，输入到扬声器的功率3W，业务广时为6W。2、消防紧急广播本系统采用专业消防紧急广播设备，可与消防系统相连接。当收到消防系统传来报警信号后，可自动对着火层及相邻层进行消防紧急广播，亦可手动用所附话筒进行人工指挥。当进行正常背景音乐广播时，一旦需要进行业务广播或消防紧急广播，本系统会自动切断背景音乐，进行业务或消防紧急广播，而不需要采用已过时的现场强切的模式。消防紧急广播时输入到扬声器的输出功率为6W。所有扬声器的连线均直接从机房接出，方便快捷，有利于今后的日常维护。第111页，共111页 商业大厦弱电系统集成方案建议书三、系统主要配置及功能1、音源设备一个调频接收机：可接收辽宁、沈阳的调频立体声广播节目。三碟激光唱机：播放CD唱片的高保真音乐。双卡座、放音机：播放预制的录音或音乐。话筒：播送商厦统一信息，如商情广播。2、控制设备中央控制器：广播、扩音管理系统的主机。扩展机箱：用于中央控制器控制单元的扩展。扩展机：借助它可将更多功放接到中央控制器，当某放大器产生故障时，自动切换到备用机上。呼叫站：用于人工控制、强切、分区任选广播。3、传输设备如前所述的音源设备前置放大器：放大音频信号，以满足功放的输入信号要求。功率放大器：将音频信号进行功率放大，以满足系统输出功率要求。4、公共广播系统的布置公共走廊、商场、娱乐场所，地下停车场等均设公共广播音响系统。四、设备选型本设计方案采用飞利浦SM30音响广播管理系统，它是一套微处理机控制的智能系统，LCD显示及各种功能键，菜单式操作，模块式结构，插板式组装带来灵活而方便，可以说是广播定型产品中的首选系统，最大可分成36个独立广播分区。1、SM-30中央控制器型号为LBB1280/40，其特点：lSM30扩音管理系统的中央处理器l可接纳10个应用模块l发生50种不同的报时,报警讯号l台式和机架安装式第111页，共111页 商业大厦弱电系统集成方案建议书这个控制中心是SM30扩音管理系统的主机,它包括：机壳装在机壳内的系统主微处理器及10个附加应用模块的插槽。机壳正面板上有LCD显示器，各种功能键，电源开关。SM30没有放大器，必须与一个或多个SQ45放大器一起使用。内装的讯号发生卡可发生50种不同的钟声和报警讯号，包括按NATOStanag标准的报警讯号。因为使用软件控制的E-EPROM（可编程序只读存储器），所以不需要在线路板上再加备用电池存储器。2、SM-30应用模块2．1话筒输入模块，型号为LBB1282/00其特点：l是2只平衡式话筒与SM-30主机的接口l用户选择话筒/线路输入和切除低音l为相连的话筒提供幻象电源，带LED状态指示器每个LBB1282话筒输入模块为2个对称的话筒与SM-30控制中心之间提供接口。中心可接纳最多3个LBB1282或LBB1283模块。模块装备了幻象电源。在话筒上有LED系统状态显示器，当播放钟声讯号时发闪烁光，当播放讲话时稳定发光。带遥控接点和接线的话筒，可由模块遥控触发。模块可由用户选定语音或线路输入。在杂音环境中可以选用切除低音特佳。2.2呼叫站输入模块，型号为LBB1283/00其特点：●为2个呼叫站提供输入端口●各输入有独立的音量控制SM-30最多可接受3个LBB1283模块。呼叫站的最远距离1000m。连接线带2对屏蔽线（供音频及供电）及2对普通绞合线（供控制及数据传送用）。2.3控制输入模块、型号为LBB1284/00其特点：●可将8个遥控开关接入SM30●插入式模块●光学隔离开关第111页，共111页 商业大厦弱电系统集成方案建议书每个模块最多可将8个遥控开关接到控制中心，中心最多可接纳6个LBB1284/00模块即共48个遥控开关，这开关在内部有隔光处理。可以用控制输入触发报警讯号和录音口信并将他们按优先顺序送入相应通道，也可以用控制输入直接触发某些指定的区。采用插入式安装。2.4录音口信模块、型号为1285/00●数字化记录4段讲话资料，每段都可单独提取●闭断电源后，录音可保存30天●总录音时间65秒模块含1个记忆芯片，它用数字方式记录口信。最多可记录4段分开的口信，累计时间65秒。选播口信之前可以先播1个提请听众注意的报警讯号。口信之后可以接播音员的现场讲话，这种连贯的行为按SM30的程序执行。用户只须使用1只外加的话筒就可以把口信记录或转录到集成电路芯片上。市电保持芯片的记忆内容，万一断电，备用电池可接续30天。2.5音乐输入模块、型号为LBB1286/10其特点：●用它可将3个独立的音源接入SM-30●所有输入独立调节音量通过这个模块可以把3个不同的音源输入SM-30，其中之一进行了RIAA校正，适合输入唱片放出的讯号，每路输入有2个荷花插口，可以输入立体声讯号，在模块内混合成单声道。各输入的音量可以单独调整。操作者可用系统主机正面板上的4个音乐控制输入的音源和音量。2.6分区继电器模块、型号为LBB1287/10其特点：●将放大器讯号送到各播音区●2对12芯“Mate-N-Lok”阳头插座●接纳2路独立模块讯号在SM-30系统中可以装备2台独立的放大器（或多声道放大器中的2个声道），1个播放背景音乐，另1个处理喊话讯号。第111页，共111页 商业大厦弱电系统集成方案建议书分区继电器模块可把放大后的音乐，喊话信号分送到6个独立扬声器区。最多可以并用6个模块，因此可控制36个区。2.7控制继电器模块,型号为LBB1288/00其特点：●12套继电器开关触点●终端接可取下的16芯阳插座本模块为SM-30提供开关触点，用户可编出这些触点的“开”，“合”程序，共用了12个继电器，前2个继电器专门用于指示内部故障，第3个可用于“接续电源”功能，所谓接续电源是指，当外电源断电时，备用电源开始供电，但如超过9秒不讲话就关断给放大器供电。这样可以节约电池能量，以备紧急喊话之用，备用电池不为背景音乐供电。其余的继电器可由不同讯号源触发，实现多种功能。例如：每个继电器可以触发至10个扬声器的音量控制优先继电器，这样，即使这个区的音乐音量控制器调得很低，呼话仍以全音量播送。用2个16芯可拆开的插头实行继电器的终端接线。2.8SM-30呼叫站,型号为LBB9568/36其特点：●可选择的扬声器区多达36个●4个功能键●每个SM-30系统可接入3个此种呼叫站操作者不懂可以用呼叫站的话筒转入话筒，还可以用呼叫站控制音乐和讲话的传送路线。用数码键盘可对36个扬声器区进行选择。设有1个回忆键，用它可以重新调出上一次的状态。用4个功能键盘可对报警和重声讯号，预录口信，优先顺序，扬声器区的放声路线，触发控制继电器，音量控制等功能预编程序。视主机中插入的模块不同，SM-30控制系统最多可接3个呼叫站。2.9四路调频接收机LBB1229/00●4个独立的FM调谐器●内置监听扬声器第111页，共111页 商业大厦弱电系统集成方案建议书●台式放置或装入机架FM调谐器为公共广播系统提供方便的音乐源。同一机壳内可容纳4台独立的FM调谐器，机壳是SQ20标准机壳，可放在台面上或装入机架（使用选购的安装架）。采用调谐后，可以向不同的播音区分送不同的电台节目。面板上有电源开关和LED指示器，每通道都有调谐控制器和指示器，指示器以MHz为刻度单位。内装的扬声器及耳机插口可以对任一通道监听。2.10卡式放音机座LBB1228/00●2台分立的卡式放音机●自动翻面●台式放置或装入机架高品质的卡式放音机可提供丰富的音乐带节目。放音机的输出直接接到SQ20放大器的线路输入。或音乐输入模块卡座可以装入2台独立的放音机，最多可以将4台卡座（总共8台放音机）串联，按顺序放音，使放音周期延长，磁带运转到尾部自动翻面，当两面全放完后，下一台放音机自动接续放音。3、功率放大器3.1型号为LBB1348/40（1×400W）其特点：l含1路、2路、4路放大器的多种机型l音频输入带输入变压器l装入19”机架l内装扬声器匹配变压器l备有台式放置的安装附件LBB1348/40是完整系列的功率放大器，有的机型在同一机壳中装入多至4台放大器。适合多播音区的公共广播系统，也可以用在SM30和SM40扩音管理系统中。每个放大器模块有2路平衡音频线路电平输入：“音乐”和“优先呼叫”。音乐输入有可调的预置音量控制器，在选择不同音源来的音乐作输入时，这一功能使音量调整十分方便。“优先呼叫”可以使音乐讯号自动消声，以播放讲话。SQ45的特点还有，输出变压器有50，70，100V抽头，以推动不同的扬声器组。变压器的输出通过12第111页，共111页 商业大厦弱电系统集成方案建议书芯的插头与扬声器连接。还有一个特点是，可以在监听讯号中插入一个20KHZ的平衡测试讯号，以监测放大器的性能。放大器可以用市电供电，也可以用48V电池直流供电（带极性保护）随机带1根2米长的电源线，终端接2芯并带接地触点的电源插头。还带一个CEE电源插头。LBB1348/40（1×400W）其技术指标:市电电源:110,127,220～230,240Va.c.50/60Hz电池电源:48Vd.c.最大功耗:1200VA输入灵敏度（呼叫）:1V输入灵敏度（音乐）:0.5V可调输入灵敏度（测试）:0.5V（20KHZ）额定输出(电池):1×200W最大输出(市电):1×600W额定输出(市电):1×400W扬声器输出:100V,70V,50V频响:50Hz-20kHz工作环境温度:-10℃至+55℃外部尺寸(高×宽×深):133×480×360(3HE)重量:17kg4、扬声器4.1天花板扬声器，型号为LBC3087/05l圆形金属透声前脸l一般用途6W双纸盆天花板扬声器,带乳灰色圆形金属透声网,适合一般场合播放音乐和讲话。靠3个白色螺丝。嵌装天花板的孔中。扬声器带100V第111页，共111页 商业大厦弱电系统集成方案建议书变压器，变压器初级绕组有抽头，故可输出6W，3W或1.5W。通过4根300mm长的电缆接线。其技术指标：类型：天花板额定功率：6W最大功率：9W声压级：86dB额定电压：100V额定阻抗：1667欧有效频率范围：100HZ～14KHZ辐射角：60度外部尺寸：直径×厚度199×70.5mm开孔直径：165mm重量：620g4.2壁挂式扬声器LBC3041/01l匹配变压器可以全功率、半功率、1/4功率输出；l可接50V或100V线路；l装有音量调节器；l呈矩形的小型6W音箱，适于播放讲话和音乐。技术指标：类型：音箱额定功率：6W（6-3-1.5）最大功率：9W额定电压：50/100V额定阻抗：417/1667Ω有效频率范围：（-10dB）：150Hz-20KHg幅射角：180°外部尺寸：270×170×110mm第111页，共111页 商业大厦弱电系统集成方案建议书重量：2.5Kg5、台式动圈话筒LBB9094/10l用于近距离讲话和音乐l遥控开关触点装在鹅颈软管上的单指向性动圈话筒，软管底端是固定在台式基座上的，开关也设在基座上，不定位开关（一松手由弹簧拉回原位），附加的一组触点是用于遥控的随机提供3m长电缆和5芯DIN插头。技术指标：类型：台式方向性：单向频响：270-11000Hz灵敏度：2.2mv/pa±4dB额定输出阻抗：600Ω外部尺寸：直径52mm，长350mm高×深（基座）110×140×45mm颜色：黑色重量：980g第八章物业管理系统计算机物业管理系统1、大堂多媒体查询系统大堂设置一台大屏幕，触摸屏多媒体电脑供客户查询。整个系统的最主要功能包括：大楼商业布局、资料显示、查询图文广告，具有多媒体声像效果。2、大楼用户自动登记系统。来访人员查询登记（电脑系统询问来客所访公司或人员资料，并提示所访的人员是否在大楼内）。大楼及业主情况介绍（采用多媒体声像演示）。第111页，共111页 商业大厦弱电系统集成方案建议书1、物业管理收费系统：有关大厦内各种设备的水，电量，电话，传真等消耗项目数据的自动采集，并在计算机中心自动分类收费管理。2、大楼设备管理系统：为保证大楼的稳定运作，须对大厦内所有设备的运行状况及寿命充分了解，并能定时提出一份需替换设备的清单，包括该设备的型号，产地，交货期，单价等，建立备件库，以保证整个大厦的正常运行。3、使用公用设施的自动收费管理。对于大厦内所有公用设施的使用，均采用计算机自动管理收费，并将使用日期，时间，用户名称，内容等信息传至物业中心存档备查。例如：对会议中心的使用，CATV加密费及其他收费的收取均如上处理。6、停车库泊位的自动收费管理：停车场收费管理另设一套计算机自动管理系统，包括停车收费，自动分配泊位，停车自动计费，自动查询泊位等，车库入口处的计算机终端与信息中心联网，将车库信息在信息中心存档备查。7、大厦财务及用户帐目的管理财务系统具有其独立的操作程序，采用通过国家财政部门审核通过的通用财务系统软件，以及为大楼业主专门开发的报表体系统。8、国际互联网络管理：国际互联网络使用，电子邮件以及查询国际共享科技商业信息的自动收费管理。9、物业管理中心站：物业管理中心站综合管理上术分块的运作，维护物业管理系统的正常运行。系统提供完备的日志填写工具、数据备份工具、系统运行监控软件、可视接口开发工具等强大的实用的运行维护手段。第八章酒店管理系统一、进入系统第111页，共111页 商业大厦弱电系统集成方案建议书HOTELPRO2000系统把酒店各个部门及各个营业场点联在一起，凡配有微机工作站的操作人员都有权进入系统，为了保护操作人员的权益和责任、以及防止其它人有意或无意地篡改数据和帐务，HOTELPRO2000系统使用授权密码进入方式。授权密码分为数个级别，最高级别可访问系统内全部功能，一般由酒店1-2人掌握，其它级别由最高级别分配访问功能的限制。系统内最多可设置80授权密码（可扩充至120、160及更多）每个操作者用自己密码进入系统后，其所有的操作如修改数据、收入、销售等都留该操作者的操作代码，以便查核，操作者一旦退出系统其操作代码随即撤消。为了防止非授权人进入系统，一个工作站最多允许三次密码输入，如果三次输入均告失败，工作站将自动退出网络。以保护系统数据不受侵犯。系统的另一安全功能为：当操作者离开工作站一分钟，其工作站将自动退出系统，以防止他人继续使用。二、系统概述1、客房预订系统客房预订系统包括如下功能：散客预订客历预订团体预订团体预订确认团体预订排房修改预订取消预订恢复预订配房封房留言、FLAG预定未到处理预售查询万能查询第111页，共111页 商业大厦弱电系统集成方案建议书预定系统可随时查询30天以内酒店客房预售一览表、可售房间数，可查询某间客房预订情况（无限期）。对常客可使用HOTELPRO2000系统的客历资料预定及配房，可大大减少资料的输入，团体预定和排房采用自动方式，非常快捷，预定系统还具有超售警示（允许超预定）的功能。2、前台系统前台系统为整个系统的最主要部分，包括：预定入住散客入住客历入住团体自动入住和手动入住（即分期入住）住客资料修改转房、调房补填客单封房设置净房、脏房取消SKIP房、SLEEP房留言、FLAG及LOCATION预售客房查询万能查询前台系统对客人的入住分为多种，可以灵活处理各类客人的入住。对有预定的客人只需调出该客人的预定客单无论是当日到达、提前到达、日后到达均可入住，并可以现场配房或再配房，对于散客步入，系统可以自动检测该客人是否回头客，如果是回头客系统自动调用其客历资料填写无需客人自己填单，给客人一种“室至如归”的感受。如果客人是首次住店，系统将根据操作者的意愿自动建立其客历资料。为了解决汉字输入慢的问题，系统特别设计了补填客单的功能。在入住高峰时，前台接待员只需输入配房，待峰期过后再补填姓名、地址等，这样可以加快入住的效率，平均入住客单不超过十秒钟。对于团体入住可选择自动和手动两种方式，手动方式可以选择某团某一间房入住，主要用于该团分期抵店，自动入住又可处理当日抵店、提前抵店、日后抵店，当选择了自动入住一个团体的几十间甚至上百间客房可在几秒钟至几十秒钟内全部完成入住，效率极高。第111页，共111页 商业大厦弱电系统集成方案建议书客人一旦入住酒店，系统将自动产生其个人帐号并授予客人短期贷款的权益，即先消费（签单），后付帐（离店时），当然系统还涉及了限制消费的功能（请参阅收银系统）。团体入住后除了每个团成员有各自的帐号外，系统还自动产生该团的主帐号，操作员可选择每一个消费记入成员帐还是记入团主帐，该团成员的房租将自动记入团主帐。客人转房或调房，其帐务自动跟随，不必再修改帐号.HOTELPRO2000系统对客单的资料输入设置了完善的保护功能，完全避免了重复配房及客房不完整的问题。3、收银系统收银系统分为前后台收银和各营业场点收银两种模块。营业场点收银具有其独立的操作程序，同时具有与前台收银的接口。每个收银点均包括：人民币、港币双币制消费及帐单输出理单，可接受各类主要本、外币，主要信用卡、客帐、街帐、支票、套票及酒店授权的招待费，餐饮收银点还可以接受酒店高级管理人员的工作餐消费。一单多币埋尾独立的销售和收入统计和报表输出连接前台系统，可以直接查询住客的资料，以确定客人的身份，消费的限制及其消费的统计，确认无误后客帐可直接转送到前台收银系统，记入住入客的帐务。前台收银除包括上述功能外，还具有：记帐退房押金加入查帐转帐设置跑单限制消费客用保险箱管理团体埋单及退房万能查询HOTELPRO2000系统把退房的责任设在收银系统，其优点是完全解决了漏帐问题，把跑单的机会减至最低。第111页，共111页 商业大厦弱电系统集成方案建议书每一个客人从预定房间起系统内已自动产生了该客人的帐号，在客人入住前只允许加入押金，入住后方能加入其它消费。住店的客人享受酒店的短期贷款，可以在酒店绝大部分的营业场点签单，将刺激客人的消费心理，增加酒店的收入，记帐功能主要加入酒店暂无联网的那些消费场点和诸如赔偿、日租、特别消费等。酒店管理者还可根据客人的情况锁住其帐号，以限制其消费。前台收银系统的埋单又与其它营业场点不同，前台的埋单允许客人一帐多单，分期埋单分类别埋单，HOTELPRO2000系统还独特设计了万能分类的功能，可以满足客人的任何苛刻的要求，退房功能将自动检测A.客人的帐务余额为O、B客人帐号下的帐项为空、C保险箱锁匙已归还（如曾借用），否则系统拒绝退房从而保证了酒店方面不受任何损失，另一方面也保证了客人也不受损失（如果余额为负）。查询功能包括查总客帐、总收入帐、总消费帐等。其中总收入帐和总消费帐又可指定某一日和某一收银员的经手项目，大大方便了查核人员的工作，查帐功能还包括查团体主帐和团成员帐和客人个人帐，HOTELPRO2000系统保留了任何入住过客人的（根据硬盘的容量而决定，如果足够充足可以保留数年至数十年）资料，所以可以方便查到某一客人某年某日的全部消费和承付。转帐功能也具有万能分类的功能，既不但可以把几个帐号的消费转入另一帐号，也可把某一帐号特定时期内特定几类消费转入另一帐号，转帐帐项将留下记号“#”并留下记录以方便查核人员核对。团体埋单与其它埋单相同，而团体退房则采用全自动方式，不必一一地输入房号，如果系统检测到某团的成员全部已退房，团主单也随即自动退出。4、查核系统查核系统主要功能包括：查帐纠错报表输出万能查询查核系统的查帐功能完全同收银系统一样，纠错功能对一个有经验的查核人员来说会使用的非常“得心应手”。报表输出是当日酒店营业的总统计，HOTELPRO2000系统的帐务报表可打印数十种分类报表，其中收入报表，消费报表和借贷总表等总营业情况表将在早晨8：00以前摆在酒店经理们的办公桌上。第111页，共111页 商业大厦弱电系统集成方案建议书5、管家系统管家系统主要是把前台的售房与管家部的备房用电脑信息关连起来，它包括：设置净房、脏房、坏房及取消坏房设置SKIP房、SLEEP房查询净房表、脏房表、坏房表房间状态新入住查询住客查询万能查询设置净房、脏房可以选择一资设置一间房和一次设置一层楼，设置坏房及取消坏房可以指定日期，房间。房间状态和住房查询方便了管家部管理人员掌握前台的第一手资料，而房间状态的设置则向前台提供了售房依据，电脑网络线取代了电话传递，快速而准确。新入住查询将自动从前台住店客单中筛选出十五分钟以内入住的房间以方便管家部通知房间服务员做应做的工作。6、电话系统电话系统包括查询和与程控交换机联机功能。查询功能包括：按姓名查询按房间查询留言输入客人去向输入新入住查询与程控交换机联机功能包括长途电话费自动入网长途电话费自动入客帐长途电话话务费自动运算定期话务量统计客房内用电话设置房态第111页，共111页 商业大厦弱电系统集成方案建议书自动开关长作电话线设置留言灯团体叫醒服务各类报表7、客历系统HOTELPRO2000系统设计了完善的客人资料自动记录、自动查询系统，它包括：客人资料手工、自动输入客人资料查询与修改黑名单入住客人自动查询客历入住客人自动归入客历客历合并万能查询手工输入客历是指尚未入住酒店但有可能将来入住的社会名流、政府要员，以及通缉犯、社会流氓、某类女人等（入黑名单），自动输入将把首次入住酒店的客人（如必要）的资料自动产生一个新的客历档案。凡是在酒店有客历档案的住客在退房时系统自动在其档案中增中一客历记录，如果该客人“跑单”其客历档案自动转入黑名单（选择转入）。当某客人入住时，可利用客历入住方式自动在客历系统中查询该客人，如果有，电脑将自动填入客人资料于客单中，无需客人填单。如果客人入住时未使用客历入住，则在补填客单时可以利用客历来自动填入客人资料。黑名单客历，系统将拒绝入住。8、合约系统随着酒店业之间的竟争日异激烈，酒店的市场销售越来越受到重视，与一些公司和单位签订住房合约并给以适当的优惠以吸引更多的客源则是酒店经营者的一项重要销售工作方法。HOTELPRO2000为了迎合这种管理方式的需要，增设了合约单位系统。第111页，共111页 商业大厦弱电系统集成方案建议书凡是与酒店签约的单位，即可把其资料输入电脑，事后可以随时查询和修改，凡是该单位入住的人员，在客上可自动填入住的人员在客单上可自动填入单位名称，其离店后，电脑自动将其入住天数记入其单位资料内以便使酒店管理者随时掌握该单位总的入住情况，以确定是否与其更加优惠的条件。系统还能自动打印与各合约单位来往的信函（如合约，协议，通知，新年贺词等）信封，即节省时间，还提高了酒店的形象。9、报表系统分类与统计是电脑的最佳功能，其效率是人工的百倍以上，且准确无误。HOTELPRO2000系统可根据需要打印一百种以上各类报表，即方便了查核，存档，同时也能及时向酒店经理们提出当天的营业资料。10、经理系统HOTELPRO2000的经理系统是专为最高级密码拥有者使用，其功能为：修改客房定价增加，删除，修改各级别密码修改特别客单设置系统参数11、数据处理系统日截数据整理自我诊断数据备份日截功能是对系统在一个自然日内所有工作的总结束，日截过程包括自动产生每一房间的一天房租（加服务费），做数据备份，转移已离店三天的客单至总数据库清除作废数据，重新整理数据，重新索引文件等。日截每日必须做一次，且只能做一次。HOTELPRO2000系统为了用户能自己管理系统软件，独特设计了数据自我诊断与修复功能，用户自己就可做绝大部分的软件维护工作，减轻了用户在办件维护上的负担，更重要的是该功能能迅速及有效地解除用户的困境。12、万能查询第111页，共111页 商业大厦弱电系统集成方案建议书HOTELPRO2000系统拥有一套非常选进的对话式万能查询和统计功能，可以实现数十种查询与统计。系统还具备包括24位计算器和万年日历的桌面工具软件和包括天气预报、世界各地时间、常用电话、交通时刻、酒店各类服务简介等的信息查询。该功能镶装在大部分的系统内，使用极为方便。13、窗口式与表格式屏幕显示HOTELPRO2000系统在屏幕显示的设计上采用了现代电脑软件流行的重叠窗口式显示技术，而客单显示则独创了模拟表格方式。这两种方式的设计大大增强了与用户的界面友好性，彻底改革了其它酒店管理系统在屏幕显示上的枯燥感，更加方便了系统的操作。14、授权密码系统授权密码系统共预置了80个用户，根据用户的需要还可扩充至120，160授权级别有9个：MGA-最高级，可使用系统的全部功能。MGB-房务主要管理人员，可使用预定，前台，电话，管家，客历，合约，日截，报表等系统。MGC-查核部主要管理人员，可使用收银，查核，日截，报表等系统。RES-预订部操作员，可使用预订，客历，合约，报表等系统。REP-前台操作员，可使用前台，客历，合约，报表等系统。TEL-电话接线生，可使用电话，报表等系统。HSK-管家部管理人员，可使用管家，报表等系统。CSR-收银员，可使用收银系统。AUT-查核员，可使用收银，查核，报表等系统。每一用户的级别，代号只能由最高级MGA设置，其它级别只能改变自己的密码。第十一章卫星电视及有线电视接收系统一、概述第111页，共111页 商业大厦弱电系统集成方案建议书卫星与共用天线电视系统是现代化大厦所必不可少的一个子系统。商业大厦是一座购物、办公室、宾馆、娱乐、休闲综合性的大厦，根据我们以往的经验和商业大厦的实际情况，我们建议大厦设计一套卫星电视接收系统，卫星地面接收站的设施接收亚洲一号卫星的电视节目，并且设置一个自动跟踪装置，以适应所接收卫星信号的可变性，还留有与当地有线电视台联网的接口。为满足用户的特殊要求，本系统还设置自办电视了目。为使该系统适应现代化通信网络的时代，成为信息高速公路建设的一部分，也可建成电视网络形式，推荐系统采用5-55MHZ邻频传输方式，为信息高速公路及一些增值服务预置一良好平台。电视网络建成后可提供的基本服务有：1、广播电视、加密电视节目、立体声广播节目2、图文电视、各种图象文字信息3、计算机联网，各种实时信息的查询4、预留ATM接口二、设计规范卫星电视接收、有线电视广播系统在规划、设计、设备和器材的选用以及安装调试的工艺要求等，都必须严格按下列标准和规范。GB6510-86《30MHZ-1GHZ声音和电视信号的电缆分配系统》GB11318-89《30MHZ-1GHZ声音和电视信号的电缆分配系统设备与部件》GB50200-94《有线电视系统工程技术规范》GY/T106-92《有线电视广播系统技术规范》GBJ《民用建筑电缆电视系统工程技术规范》三、系统总体规划根据大厦对卫星电视接收、闭路电视系统的设计需求，结合有关设计规范和多年来从事有线电视网络建设之经验，对智能大厦的卫星电视接收、有线电视广播系统规划如下：设置卫星电视接收站一套，接收国际卫星电视节目。第111页，共111页 商业大厦弱电系统集成方案建议书系统设计按5-550MHZ带宽，邻频传输。预留与有线电视台联网接口，本系统不再设置开路接收系统，理由是，若采用与当地有线电视并网，则当地的所有电视节目及部分外省市电视节目已都能接收。如要求接收国内上卫星的所有电视节目，除需再设置一套开路接收系统之外，还需要4副卫星接收天线，这样配置的好处是自成独立的有线电视网，但如此规模的配置，既浪费了业主的投资，效果也并不理想，而且会占用过多的屋顶空间和宝贵的机房空间，若直接从有线电视台联网引入国内卫视节目和本地电视台的节目，不仅节省了空间，而且节省了大量的前期投入。系统采用低压集中供电方式。四、系统配置指标频道规划及其配置将分配系统设计为550MHZ带宽、邻频传输、NTSC/PAL制式的混合系统。按标准在550MHZ领频传输系统中，可供使用的有60个频道。扣除专用频道，至少有50个频道可供配置使用。关于系统传输制式的考虑：纵观国内外电视机的发展、电视制式与频道容量及其分布，建议所接收的卫星电视不采用制式转换，其理由：一是视频信号不经过电视制式转换，既减少了由于制式转换造成的图像损伤，提高了信号质量，又可节约费用，减少造价；二是NTSC制式带宽为6MHZ，在同样的450-550MHZ频带内用NTSC制比PAL制式传送电视可增加4个电视频道，三是当前所用电视机已极少不是多制式电视机。频道性能规范项目电视广播系统输出口电平63-75任意频道间电平差DB10相邻频道间电平差DB2伴音对图象电平差DB-13——23第111页，共111页 商业大厦弱电系统集成方案建议书频道内幅度/频率特性DB任何频道内幅度变化不大于2，任何0.5MHZ频率范围内，幅度变化不大于0.5载噪比DB53载波互调比DB63交扰调制比DB54系统输出口相互隔离度DB30(VHF)22(其他)相邻频道间隔8MHZ特性阻抗75节目内容及其来源l接收东经105.5°亚洲一号（ASIASAT-1）卫星电视节目四套：凤凰卫视电视中文台PHOENISCHINESECHANNEL，卫视音乐台STARTVCHANNELV，卫视体育台STARSPORT，卫视合家欢台STARTVSTARPLUSl当地所有的有线电视节目l自办电视节目按2套设计频道配置原则优先选用标准电视频道避开当地开路电视频道DS-1为机上变换器专用频道，不宜配置避免所选频道落入调频广播频段五、系统设计1、前端系统设计卫星电视地面接收建立卫星地面接收站一套。架设口径为3.2M的C波段卫星接收天线一副，接收东经105.5°的亚洲一号卫星电视节目。为提高接收电视节目的图象质量，设计中采用提高接收系统优值G/T的方法来提高信噪比，所选用天线的口径，以保证所接收的电视节目图象质量等级大于4.0级。由天线所接收的C波段3.7-4.2GHZ，经低噪声下变频器LNB转换成950-1750MHZ的中频信号，由低噪声卫星线路放大器LAN放大后，用卫星电视专用电缆，传送至前端机房，由功率分配器分配至卫星接收机，解调成基带信号，再经电视信号调制器调制至相应的电视频道。自办电视节目第111页，共111页 商业大厦弱电系统集成方案建议书本系统在前端机房设置磁带录像机，兼容VCD/DVD影碟节目二套，并可预设可视图文和视频编辑节目两套。（选项）其他各路电视广播信号，用宽带混合的方法，经混合器混合输出。信号混合输出后应设置信号监测点由电视接收机对播出信号进行监视。考虑到与有线电视台的联网，前端还应配置干线放大器和集中供电装置。1、前端设备配置卫星接收机：将所接收的卫星电视信号，解调成系统所需的基带信号电视信号解调器：将所接收的电视信号,解调成基带信，并进行相应的处理FM信号处理器：对所接收的FM信号进行处理，并转频至所需的频率立体声FM信号调制器：将立体声音频信号调制到所需的频率上混合器：将电视信号混合输出2、系统设备的主要技术指标根据GB1318-89《30MHZ-1GHZ声音和电视信号的电缆分配系统设备与部件》以及系统分配给前端的指标，综合考虑所选设备的各项指标及其性能价格比，前端设备认定如下：卫星接收天线C频段卫星电视接卫天线接卫频段3.7-2GHZ天线型式修正型高效低噪声（后馈）环焦天线天线口径D=3.2M电压驻波比<1.2天线噪声温度（仰角10°时）32°K调整范围AZ0-360°；EL：0-90°保安全风速12级不破坏电视画面优于4级卫星接收机输入频率950-1750MHZC/KU兼容门限电平3.5-4.0DB（16MHZ中频带宽）第111页，共111页 商业大厦弱电系统集成方案建议书视频响应+1/-3DB10KHZ-6.0MHZ电源范围110V-270VAC捷变频外差式处理器输入频道VHF、UHF48-856MHZ输出频道48-550MHZ0.25MHZ步进工作输出电平60DBMV噪声系数8DBVHF10DBUHF自动增益调制器-15——+25DBMV捷变频电视调制器输出频率4825-551.25MHZ0.25MHZ步进输出电平55DBMV最小10DB可调带内C/N64DB最小带外C/N80DB最小图象伴音功率比-12——25DB可调干线放大器工作频带52-550MHZ（正向）工作增益35DB标称输入电平72DB标称输出电平97/104/97DB750/547.25/55.25MHZ噪声系数10DB第十二章语音通信系统一、概述正向历史上铁路、公路、通信线路推动国民经济发展一样，一种新的干线——国家信息高速公路将改变整个社会的面貌，作为各种信息传输媒介与交换枢扭之一的数字程控电话交换机系统，日益显示出它在社会与经济发展中的重要地位；AT&T公司最新推出DEFINITY第111页，共111页 商业大厦弱电系统集成方案建议书G3系列数字程控用户电话交换机，这是全球第一个具有多媒体特点的用户交换机，可同时提供语音及数据的交换机，并提供各类信息传输服务，具有综合领域的优点，具有数十项功能，可根据不同行业的需要、灵活、有效地提供各种特殊通信手段。该系统用叠加式机柜，内线容量为40——25000门，外线容量为8——4000线，各机柜具有独立电源还具有远端维护功能，自动利用任一中继线将故障资料送到维护中心的故障监控系统，可摇控维护进行故障排除和测试。二．系统配置根据用户的要求，选用AT&TDEFINITYG3系列数字程控用户交换机DEFINITY系列适用于各种容量，可满足基本或复杂的通信需要，DEFINITY系统使用通用硬件和软件，具有分布式结构，它的设计方针是便于升级和提供优良服务。DEFINITYG3容量是：大型G3R内线容量40——25000门，外线容量8——4000线，中型G3I内线容量16——2400门，外线容量8——4000线，小型G3S内线容量16——200门，外线容量8——100线；各机柜有独立电源，使因电源故障导致整个系统无法运行之风险减少为最小。1、DEFINITYG3系统的特性⑴本系统采用计算机程序控制（SPC）并备有最新式的快速静态资料储存卡（FLASHROMCARD），系统资料永不消失，停电后复电时快速自动装载。不需人工输入。⑵本系统采用分散式（DISTRIBUTED）控制结构，各接口板均具有独立的CPU，可以稳定且有效地处理大话务量的通话。⑶真正的通用卡槽（UNIVERSOLSLOT），使各种接口板可任意设置且容量可任意调整。⑷最先进的远端机柜与机柜间利用光纤（OPTICALFIBER）或T1、E1连接，通话无阻塞，可连接远端机柜达44个点（NODE）。⑸具备程序控制自动监测及隔离系统故障将影响减至最低。⑹采用大规模集成电路（VLSI），并经严格之零件资量管理及出厂测试，系统稳定性高。⑺系统内部连线无全采用背部印刷电路板（POB）方式连接，各层机柜用的插板完全不用电缆连接大幅度降低了系统连线故障率，维护简便。⑻内外线可混合使用双音频（DTMF）及脉冲（DP）信号，并具备信号自动转换功能。⑼具有数字中继线接口，数字中继接口为A律13折线2048Kbit/s，30/32PCM系统。第111页，共111页 商业大厦弱电系统集成方案建议书⑽具有中国一号信令CSN1以及E&M、a/b直流环路V。24，V。28，V。35×。21，×。25，2B+D，30B+D等接口。2、1ISDN综合业务数字网为了迎接ISDN时代的来临，DEFINITY提供可用软件设置PRI（23B+D，30B+D）与BRI（2B+D）等接口通过数字网络进行高效率，高质量的传送与交换，为向办公室自动化（OA）与多媒体（MOLTI-MEDIA）迈进。提供下列数据功能：⑴分组交换网路接口。⑵各类通信协议（×3、×21、×28、×29）。⑶PC/PBX数据接口。⑷IBM3270同轴电缆转换接口。⑸传真网路和LAN及ISN。⑹异步数据接口（ADU）和调制解调器组。⑺同步速率为64K，而非同步速率则可达19.2K。数字话机选用数据模组。3、AT&TDEFINITY语音处理系统与DEFINITY结合，提供各种功能的综合服务，不仅提高了办公室通信质量、企业的行政效率，而且大大降低了成本。内含式语音交换系统，全天候24小时提供电脑话务员（Auto-Attendant）语音系统（Voicemail），来话应答（CallAnswerng）等服务，本系统安装于DEFINITY通用卡槽内，真正与交换机融合为一完整系统。4、管理系统AT&T为了方便管理人员的操作，开发了一套简而易懂的高级语言及拟人化的维护管理系统，G3R型同时允许8部终端执行管理功能，G3i/G3s则同时允许5部终端机执行维护管理功能，它可分四个等级，根据不同等级密码达到有效的控制管理：维护终端可为AT&T终端机或IBM兼容PC机进行软件设置及硬件测试，亦可进行无端遥控维修提高维修效率：安装于维护中心，24小时监督DEFINITY运作情况：DEFINITY如遇有异常状态，即自动利用系统任一中继线将故障资料送到维护中心的故障监控系统。三．系统结构1、叠加式机柜与模块化结构使得系统可以灵活扩容，比型为G3I型内线最大容量可达2500门，外线最大容量为400线。第111页，共111页 商业大厦弱电系统集成方案建议书2、各机柜有独立电源。3、卡槽通用。四．业务功能1、电子邮件功能2、传真信箱功能3、语音信箱功能4、文本功能5、图象功能6、数字话机功能7、酒店服务功能8、缩位拨号功能9、会议电话功能10、热线功能11、识别卡功能12、特权密码功能13、停电转接功能14、远端维护管理功能15、ISDN功能16、警卫巡逻系统17、详细记帐系统18、自动来话分配19、连接广播系统20、个人专线/部门专线21、区分振铃22、保留音乐23、自动电路侦测24、自由路由选择25、寻线跳号26、忙线预约第111页，共111页 商业大厦弱电系统集成方案建议书27、外线直拨分机五、话务台功能1、来话转接2、隔离通话3、话务台插话4、话务台控制中继群使用5、分机忙灯显示及单键转接6、来话显示7、分机状态显示8、会议电话建立9、分机号码索引10、限制分机拨特定内线11、限制分机拨特定中继12、限制分机拨长途13、限制分机发话14、限制分机全面发话15、话务台代取中继16、分机免打扰设定17、分机信息留言控制18、呼叫特定话务台19、回叫话务台20、话务台互转21、定时提醒22、优行分机服务23、通话保留24、强制释放25、缩位拨号26、自动拨号27、中继线示忙第111页，共111页 商业大厦弱电系统集成方案建议书28、分机电话跟随控制29、外线连续转接30、末码重拨31、夜间服务32、话务台听简耳接并用六、机房要求1、机房建筑要求⑴机房使用面积大于30平方米。⑵机房建筑的地面负荷为50kg/平方米。⑶电缆可以在机柜上面走，也可以在机柜下面走，但以后部为最佳。如果电缆在机柜上面走，应按装供敷设电缆的走线槽。⑷地面要铺设防静电感应的活动地板。⑸机房内要防止有腐蚀的气体进入，以免腐蚀机器设备。⑹机房内要有自动防火报警装置，并配有一定量的“1211”灭火机。⑺在机房入口处要设有过度门廊。⑻放置维护终端的房间，最好与机房分开，在机柜正面隔墙设置玻璃窗，以使了解机房内情况。2、机房环境要求⑴机房内的温度和湿度a．机房内机器设备工作的最佳条件为：极限一般温度：0~40度15C-35C湿度：10%~90%30C-60C%b．机房内要有独立的空调机或可控的中央空调，送风量和制冷量比为1：2OR1：3左右。⑵机房内防尘要求为：每年积尘〈10g/m2。⑶机房内防震要求为：振动频率5~60Hz，振幅〈0.035mm。⑷机房照明采光要求：a.采光要求是垂直和平面各为150LUX。第111页，共111页 商业大厦弱电系统集成方案建议书b.要避免阳光直射，以防止长期照射引起印刷板等元件老化变形。⑸在任何情况下机房都要防水、防潮以免设备受损。⑹机房内电气要求：a.电源要求：输出直流电压：-48V输入交流电压：220V（±10%）交流频率：50/60Hz±5%b.接地要求：机房内要求设地线，按地线阻不大于4欧姆。第十三章会议系统一、SONY会议系统SONY会议系统优异的性能使其在众多的国际会议和高层会谈上得到广泛应用，赢得了世界范围内，尤其是国际部门的广泛欢迎。SONY的市场领导地位，归功于SONY在音频领域的长期不懈的努力和卓有成效的工作，以及时时刻刻以会议用户的需求为中心的指导方针。顺应会议发展潮流，SONY公司推出两种全新会议系统：具有同声翻译功能的SX-M700和单一语种的SX-M100系统。SX-M700和SX-M100会议系统、表现优异、功能强大、容易操作、系统扩展能力强，精湛的设计适合不同需要的会议环境。随着SX-M700和SX-M100系统的出现，SONY把国际会议交流水平推向一个崭新境界。二、系统概述本公司为中兴大厦会议系统选用SX-M100系统。SX-M100是一个便携式研讨型会议系统，有助于提高会议效率，保障会议顺利进行，其简便的操作功能显著地提高了信息交流的速度及准确度。第111页，共111页 商业大厦弱电系统集成方案建议书使用特殊设计的电缆，连接时只需要轻轻一按，即可简便而快速地装好系统。在任何合适的会场都可以很方便地举行会议。SX-M100系统主要是由SM-M100控制单元、SX-C100主席单元、SX-D100代表单元、SE-E120扩展单元。选购件SX-S100话筒控制板的选用使会议更加可靠、顺利地进行。SX-M100信息交换的准确性和高速性，保证了会议的高效率。本系统最适合各类企业机构、政府和学校的研讨会。本系统还可以通过增加红外线发射系统（Sony红外线会议及导向系统），可以向不在代表单元发言的与会者传送信息。三、系统特点·携带极为方便，任何合适的会场都可以很方便地变为功能丰富的会议厅。·连接时只需轻轻一按，即可简便地安装；·基于Sony音频专业技术的优异的声音质量；·轻松、简便的操作；·与会发言者可多达60位（增加选购板后最多可达120位）·精美、小巧外观设计配合时尚厅堂；·啸叫抑制功能；·电话耦合功能可以使别人通过电话参与会议。四、系统结构及功能1、SX-M100中央控制设备SX-M100是整个系统的控制中心，包括主音量控制、话筒控制和外部输入信号电平控制及监听电平控制，通过连接SX-T100电话耦合器，SX-M100可通过电话达到场外参与会议的目的。·标准情况下，可容纳60名代表通过增加扩展板（SX-E120和SXA-120）最多可容纳120名代表。·啸叫抑制功能·发言限制功能2、SX-C100/SX-D100主席单元/代表单元·内置强指向电容话筒和扬声器；·通过鹅颈式话筒可实现高品质声音拾取；·小型便携式设计；第111页，共111页 商业大厦弱电系统集成方案建议书·话筒指示器；·操作简便，即使没有会议系统操作经验的人也能轻易操作；·优先发言开关；·音频输出(微型插孔)用于连接磁带录音机；·双路耳机输出允许两名人员共用同一单元。五、扩声系统本系统还为会议厅设置扩声系统，音箱是扩声系统的关键，因为一切声音都是由它播放给听众。音箱的选型（功率、灵敏度、频率响应特性等参数的选定），音箱组在会议厅的布置和辐射角的调整，以及音箱之间的音量分配的调整等等。这些都直接影响扩声系统的频率特性，声场不均匀度，传声增益及语言清晰度等电声参数指标。1、调音台SRP-V110l10路单声道输入（1-8路单声道带有Phono磁带输入接口）；l1-8路单声道输入具有监听功能；l4路立体声输入和4路立体声次输入；l8个辅助输出（5-6和7-8之间按钮调节）；l8个编组输出（4个立体声推子可以设置为主输出）和左/右输出。l单声道和立体声输入带有3段均衡。2、音箱SRP-S720l110W额定功率；l2分频全频带扬声器系统，在倒相式箱体内采用20cm直径的低音扬声器和号角型高音扬声器，提供了厚重的中/低音和清晰的高音；l使用选购的吊装支架可进行垂直或水平方向安装。l梯形箱体设计，冲压金属前面罩。3、功率放大器SRP-P15l双通道/单通道可切换功率放大器；（立体声）250W+250W（4Ω1kHz）（立体声）150W+150W（8Ω1kHz）（单体声）500（8Ω1kHz）l低失真，高信噪比；第111页，共111页 商业大厦弱电系统集成方案建议书l带有信号，消波，过热，保护和单声道指示灯；l扬声器输出带有NeutrikNL4MP端口；l输入带有XLR型，螺丝型和耳机接口。4、均衡器SRP-E200l20-20kHz的31频段，1/3倍频程均衡器；l小于0.02%的低谐波失真，100dB信噪比；l可调输入增益（-10+10dB）；l输出指示和低切滤波器；lSRP-E100为1通道输入输出，SRP-200为2通道输出输出。5、多功能效果处理器DSP-V55l4通道结构为多种信号输入提供了更灵活的方式。这些配置包括；2路输入到4路分别输出，2路输入到2路输出作为独立的“真正”的立体声处理，或4路单声道输入到4路单声道或2对立体声输出。l简单的拨号式操作，可选择45种不同效果模式。l大容量的存储记忆库，集世界各国著名工程师设计开发的200个出厂预置程序，以及200个由您自己设定并存储的效果程序记忆。l搜寻功能可帮助您找到特定类型的已存储程序。l点触（TAP）设定参数功能可用敲击ENTER（TAP）键的方式方便地调整选定的参数。l包括了预置存储单元和编辑管理器。第十四章综合布线系统第111页，共111页 商业大厦弱电系统集成方案建议书法国阿尔卡特（ALCATEL）公司是世界上最大的通信设备及通讯电缆专业生产厂商，其综合布线系统是基于高速、智能化的布线系统。在技术上充分考虑了现代通讯技术的发展，在工程设计、材料选择、施工验收、通讯线路选择、售后服务方面均为客户进行周密的考虑。ALCATEL公司的布线系统无论是电缆、信息插座还是跳线盘全是超五类的，能够保证在每一对（或一组）电缆上提供100MHz和今后超过100MHz的应用。系统具备先进的宽带技术、结构化的方案，符合最新的国际标准。同时我们在设计时，还从系统集成的角度出发，充分考虑大楼计算机网络系统的需求和通信交换方式，使其成为一个整体，从而在综合布线系统中得到充分体现和支持。ALCATEL的综合布线系统的特点可简要概括为：1、标准化：ALCATEL综合布线系统符合所有相关的布线系统的国标标准，包括ISO/IEC11801，EN50173，EIA/TIA568等，而非仅仅某些生产厂家的协会或区域性标准，其产品的多个重要性能指标均相当程度地超过国际标准的要求。2、模块化：采用MPP（MODULEPATCHPANEL）模块化跳线盘的方式，用快速跳线在管理子系统中改变信息点的功能。3、施工简单：ALCATEL提供了完整的ACS部件，但部件品种少，灵活的跳线方式，前面板打线，不仅可节省约40%的施工时间，还保证了施工及以后维护的方便。4、安全性：ALCATEL的电缆有“绿色电缆（LSFHFR低烟无卤，阻燃）“可供用户选择。5、软件化：提供完整的网络方案和全套布线系统的电脑管理方案。6、先进性：ALCATELCABLE是世界上最大的电缆制造商，电缆品种可用于基带和数字图像，EthernetTokenRing，FDDI/TP–PMD，ATM，ISDN，电话以及其它大量的应用，可自动与设备阻抗进行匹配（100欧~150欧）。骨干光纤带宽可达1GHZ，同时有多种光纤跳线可用于安装，并实现光纤到桌。7、简单化：ALCATEL的ACS硬件品种少，但却提供了完整的系统部件。8、通用性：采用通用的19″国际标准机架。第111页，共111页 商业大厦弱电系统集成方案建议书9、灵活性：PATCHPANEL可灵活的根据需要拆卸，模块化光纤盘能直接在MPP上插装。10、终身保证：由ALCATEL承诺的质量终身保证体系（见本投标文件中LifetimeWarrantyPolicy）。正是基于ALCATEL的综合布线系统的这些特点，在这个项目中，我们根据ALCATEL布线系统设计的规范设计综合布线系统，以实现整个系统的科学合理性、先进性和实用性。一、用户需求1、设计目的和要求商业大厦是一座现代化商业、宾馆及办公大楼，建成后要求具有一流的建筑结构和布局完善的服务基础设施，先进一流的自动化设备、现代化办公及通信设施，高度智能化的管理和控制，是一座跨世纪的高度智能化、现代化的大厦建筑物。因此，我们对大厦综合布线系统的设计要求如下：lPDS布线系统符合用户当前和长远的语音、数据通信要求。lPDS布线系统遵从国际国内标准。lPDS布线系统采用国际标准（EIA/TIA568）建议的层层星星拓扑结构。lPDS布线系统设计要支持电话、传真和计算机网络等的要求。l计算机网络的速度目前不低于100mbps，并要考虑千兆网的要求。l布线系统要持技各种不同类型不同厂商的计算机及网络产品。l布线系统的信息出口采用标准的RJ-45插座，以支持话音、数据、图象等多媒体的传输。l布线系统符合综合业务数据网ISDN的要求，以便与CHINAPAC联网，并通过CHINAPAC与国内国际其他网互连。l系统的传输线路要达到的技术要求。双绞线技术指标：（1）特性阻抗：100欧姆（2）传导延时：小于1.0us（3）电容：小于13.5pf/ft（4）直流电阻：小于40第111页，共111页 商业大厦弱电系统集成方案建议书（5）近端串扰：大于40dB（6）衰减：小于23.2dB（7）衰回返损耗:大于10dB光纤系统技术指标（1）测试波长：1300nm或850nm（2）主干子系统光纤连接：信号衰减小于2.6dB（500m，波长1300nm）信号衰减小于3.9dB（500nm，波长850nm）l布线系统要求采用模块化结构l布线系统要求每个工作区有一个数据点和语音点l系统要求达到增强型设计等级l布线系统立足开放原则，即支持集中式网络，又支持C/S或B/S分布式网络系统。l系统的信息通道传输稳定、可靠。l配线间的建设要求：（1）室内照明不低于150Lx；（2）为了保证在安装、测试及今后维护时可能使用电源，建议安装若干电源插座，每一个电源插座的容量不小于300W；（3）配线间内的温度应保持在30%~50%之间；（4）为了确保配线架上各种插座的工作性能良好，要求配线间内具有良好的通风，并做到室内无尘。2、商业大厦的建筑特点商业大厦是一座现代化的智能商业、宾馆及办公大厦，有先进的自动化设备、现代化办公及通讯设备，高度智能化的管理和控制。总建筑面积7万平方米左右。共有十四层，地上十二层，地下两层。其中，地下一层为给水、发电、空调、冷库、洗衣房等设备区；地下二层为库房及停车场等1~6层为主要的商业区；7~8层为商务、娱乐、休闲区；第111页，共111页 商业大厦弱电系统集成方案建议书9~11层为办公区；12层为空调设备层；在原建筑的十层设电话总机房，计算机房。3、设计、安装的标准和规范lISO/IEC11801国际普通布线标准lISO/IECJTC1/SC25/WG3lEIA/TIA568EIA/TIA569EIA/TIA-TSB36/40工业标准及国际商务建筑布线标准lIEEE802.310-BASE-TlIEEE802.3TokenRinglEN50173欧洲布线标准lANSIFDDI/TPDDI100Mdpsl线缆铜芯采用美国AWG24线规l通信协议l信令规程l中国建筑电器设计规范l《建筑与建筑群综合布线系统工程设计规范》l工业企业通信设计规范l厂商结构化布线系统设计总则l市内电话线路工程施工及验收技术规范4、设计原则l技术先进性：充分考虑信息化社会发展的趋势，在技术上适度超前，采用的技术和设备应能保证大厦建成后苦干年不落后。l成熟性和实用性：采用被实践证明为成熟的技术和设备，并能满足大厦未来发展的需要，确保所采用的设备和主要材料耐久实用。l开放性：考虑大厦在21世纪发展的需要，使系统与未来发展的设备具有互联性、可互操作性，能很方便地与世界信息网络融通。l第111页，共111页 商业大厦弱电系统集成方案建议书集成性：充分考虑大厦弱电智能化系统所涉及的各子系统的集成和信息共享，保证子系统总体上的先进性和合理性，采用集中管理分散控制的模式，总体结构应具有兼容性和可扩展性，既包括不同厂商不同类型的先进产品，又便于升级、换代，使整个弱电智能化系统可以随着科学技术的发展与进步，不断得到充实、完善、改进和提高。l标准化和模块化：根据大厦弱电智能化系统总体结构的要求，各子系统应标准化和模块化。集成后的系统是一个开放系统，系统集成的过程主要是解决不同系统产品的接口和协议的标准化问题，以使它们之间达到：“互操作性”。承包商应当提供标准数据接口、网络接口、系统和应用软件接口。系统最终特征是：（1）可扩展性、灵活性好（2）兼容性和应用软件可移植性强（3）可维护性好、生命周期长。系统要严格按照模块化结构方式开发，以满足通用性和可替换性。采用模块化设计，可实现总体设计，分步实施的战略。l便捷性：对于复杂的系统都能实现鼠标式操作。l安全性：承包商所选用的设备及技术等，都应该满足在正常使用的情况下是安全无危害的，无污染、低噪声以及文明的。l可靠性：用技术降效的原则，确保整个系统的可靠性和稳定性，应当明确在大厦中标、投标中不一定采用最先进的设备和技术，是唯一中标的可能。l舒适性：用穷尽的思维方式，极力为大厦的使用者设计一个安全高效、便捷、舒适的生活方式及工作环境。l可管理：可维护性：总承包商所集成的系统，应防病毒、防死机、防非法侵入等大厦的主要设备、场所都能被监视或者被控制。l高效性：总承包商所集成的系统应具有：（1）快捷的响应能力：（2）控制能力强、实施性好；（3）网络带宽，吞吐能力大l经济性：运用经济性否定一切的原则，总承包商应选择较高性能价格比的设备，优化所作的设计。二、技术方案为满足本建筑物多种信息传输要求，保证布线系统先进性、灵活性、经济性的工程要求，布线系统按下列方式：第111页，共111页 商业大厦弱电系统集成方案建议书a．在主机机房设置MDF立式配线架分别管理整个大楼的语音和数据点。b。按建筑设计，该大楼内分别设有A#、B#、C#三个电讯坚井，在三个坚井中，在每层（或两层——根据信息点多少而定）楼设置分配线间，里面放置机架和配线盘等设备用来管理垂直和水平的线缆。c。垂直子系统，将设备间与管理间用星型结构连接。d。设备间子系统，里面放置有交换机、网络设备、配线柜等设备。e。管理间子系统，位于各层的电讯间内，用于管理各层的水平布线，连接相应的网络设备。f。水平子系统，用于连接工作区和管理子系统。g。工作区子系统，用于连接用户的终端设备，要求符合ISDN标准，能够满足高速数据传输的标准。1、工作区子系统工作区子系统由安装在各办公区的信息插座、连接插座及终端设备的连线组成。在这里，我们选用OMEGA45系列双绞线插座模块和45系列面板。我们之所以选用这类产品，是因为ALCATAL的双绞线插座模块有以下特点：（1）双绞线插座非屏蔽模块（ACS-462.101，ACS-462.201，）和双绞线插座屏蔽模块（ACS-462.111，ACS-462.211）l全五类插座，100MHZ时任意线对组合的近端串扰衰减大干40dBl符合RJ45ISO8877，T568A和T568B兼备l快速、简单的安装lIDC设计在前面板，便于安装lIDC的颜色编码和电缆的颜色编码一致l具有插座标识装置，易于管理和识别l提供电话、计算机、接收（RX）和发送（TX）的图标，图标固定在面板下。l多种类型可供选择（单孔和双孔，屏蔽和非屏蔽）l具有不同国家制式的面板，适合各国的要求和设计l此模块适合各种面板，必要时可加适配环l这些模块适合于所有国际标准的面板，详细信息参考有关资料。l所有塑料材料均符合UL94VO第111页，共111页 商业大厦弱电系统集成方案建议书（2）45系列面板（ACS-200.105）l45系列面板适合于所有的插座模块l0mega模块配上适配环可以装在45系列面板上l所有塑料材料均符合UL94V02、水平子系统水平布线子系统是将干线子系统线缆延伸到用户工作区。该系统是从各个子配线间出发连向各个工作区的信息插座。在这里我们充分考虑到与五类信息口相配套，水平布线全部选用超五类水平双绞线。这类双绞线远远超过了“100m155Mdps的传输速率，150m范围内标准10Mdps传输速率”的要求。我们选用的这类电缆外面有护套保护，可以在相当大的程度上免受机械损伤、潮湿和鼠害。现在我们介绍一下这类水平电缆的特点：（1）非屏蔽水平电缆（ACS-100.511）l高速多媒体电缆l适用于基带及数字视频、以太网、令牌网、CDDI/TP、ATM、ISDN、电话及千兆比高速应用l满足将来的ISO六类（200MHz）要求，检测到600MHzl先进的电缆结构提供极高的NEXT值，保证信号的可靠传输和极低的误码率。l标准的绿色电缆（阻燃、低烟、无卤素）l也可提供PVC阻燃型及Plenum电缆l满足EN50173、ANSI/TIA/EIA568A及ISO/IEC11801要求；经过UL、ETL及Delta认证。（2）屏蔽水平电缆（ACS-100.412）l高速多媒体电缆l适用于基带及数字视频、以太网、令牌网、CDDI/TP、ATM、ISDN、电话及千兆比高速应用l满足将来的ISO六类（200MHz）要求，检测到600MHzl先进的电缆结构提供极高的NEXT值，保证信号的可靠传输和极低的误码率。l第111页，共111页 商业大厦弱电系统集成方案建议书屏蔽层及平衡双绞结构共同提供有效的电磁干扰防扩，并防止辐射干扰其他电缆中传输的信号l双层铝铂屏蔽结构，大大改善屏蔽层的传导阻抗，并提供更加可靠、简便的屏蔽层端l屏蔽层可以快速、有效地端接于EMC罩及卡式电缆导线架，形成可靠的EMC接地l标准的绿色电缆（阻燃、低烟、无卤素）l也可提供PVC阻燃型及Plenum电缆l满足EN50173ISO/IEC11801要求；经过UL、ETL及Delta认证。3、主干子系统垂直干线子系统由连接主设备和连接各子设备间线缆构成，其功能是把主配线架与各子配线架连接起来。在这里，我们按用户的需要使用五类25对大对数铜缆和62.5/125um六芯多模光纤。我们在这里选用的产品有护套保护，可以在相当大的程度上免受机械损伤、潮湿和鼠害。（1）五类非屏蔽25对电缆（ACS-100.712）l适用于主干布线l适用于以太网、令牌网、ISDN、话音及其它数据应用l五类，100MHzl先进的电缆结构提供良好的NEXT指标l标准的绿色电缆（阻燃、低烟、无卤素）l满足EN50173、ANSI/TIA/EIA568A及ISO/IEC11801要求，经过UL、ETL及Delta认证。（2）六芯多模光纤（ACS-101。189）l适用于高速多媒体应用，作主干及水平光缆l加强结构——缓冲型，分布式结构l采用颜色编码，便于识别l体积小，重量轻，便于敷设和安装l标准的绿色电缆（阻燃、低烟、无卤素）l护套的密闭性好，保证室外安装l优化设计的缓冲层具有很强的附着力，保证接头可靠、持久的连接。第111页，共111页 商业大厦弱电系统集成方案建议书l标准的62.5/125um光纤，符合IEC793/2及FDDI规范。l光耦合率高，纤芯对准要求相对较宽松。当弯曲半径大于其直径20倍时不影响信号的传输，是符合IEEE802.5FDDI和EIA/TIA568标准的光传输介质。l用于计算机数据传输距离超过100米时的应用，其传输距离可达2公里。4、管理子系统本建筑物在每层（或两层）的电讯井内设置分配线间，分配线间IDF完成垂直干线与水平干线相连，两个分配线间用25对五类非屏蔽线缆连接，铜缆配线盘上我们选用五类IDC模块，光纤配线架采用光纤配线盘，两者按一起装在机架上。管理子系统由交连、互加配线架组成。管理点为连接其它子系统提供连接手段。交连和互连允许将通讯线路定位或重定位到建筑物的不同部分，以便能更窬易地管理通信线路。使在移动终端设备时能方便地进行插拔。跳线我们采用五类快接式，光纤连接器选用ST型。下面，我们对选用的这些产品的特点进行介绍：（1）IDC模块及附件（ACS-250.140）lEpsilon的IDC模块是加强型，有其独到之处：1)高密度：这种模块比以前的小，可节省一半的空间2)正面打线，便于安装和操作3)拆卸式lEpsilonIDC模块可适用到300MHz带宽的应用l独特的线缆管理特性l内置线缆管理轨道l灵活的标识系统（侧面及顶部）lEpsilonIDC模块可提供内置保护装置（2）42U开放式机架（ACS-203.163）l开放式机架有以下三部分组成1)条垂直立柱2)1条水平横梁3)1个刚性底座l电缆集中进入，可放任何楼层第111页，共111页 商业大厦弱电系统集成方案建议书l易于快速安装l可安装成一排，方便美观l若空间有限，可置于房内（3）36XST光纤配线盘（ACS-202.180）lOmega的光纤跳线盘适用于19英寸机框l光纤跳线盘可容纳18个双工ST，36个单工ST或18个双工SC适配器l便于管理:电缆导线架保证水平缆方便可靠地固定在机架上l配有标记条,用于标识各个端口l可提供ST或SC面板5、设备间子系统设备子系统（主配线间）由设备间中的电缆、连接器和相关支撑硬件组成，它把公共系统设备的各种不同设备互连起来。如：将中继线交叉连接处和布线交叉处与公共系统设备（如PABX）连接起来。数据设备间和语音设备间可分开放置。设备间的设计要求：（1）按照标准的设计要求，设备间尤其是要集中放设备的设备间，应尽量满足下面的要求：（2）将服务电梯安排在设备间附近，以便装运笨重的设备；（3）室温应保持在18℃至27℃之间，相对湿度保持在30%—55%；（4）保持室内无尘或少尘，通风良好，亮度至少达30英尺——烛光；（5）安装合适的消防系统（如采用湿型消防系统，不要把喷头直接对准电气设备）；（6）使用防火门，至少能耐火1小时的防火墙和阻燃漆；（7）提供合适的门锁，至少要有一扇窗口留作安全出口；（8）尽量远离存放危险物品的场所和电磁干扰源（如发射机和电动机）；（9）设备间的地板负重能力至少应为500KG/平方米。（10）根据结构化布线系统的要求，在配线间安装布线硬件的墙壁上须覆盖涂有阻燃漆的3/4英寸（合1.9CM）厚的木板。（11）PDS系统中典型的接线间，其可以走入人的最小安全尺寸是120×第111页，共111页 商业大厦弱电系统集成方案建议书150CM，标准的天花板高度为240CM，门的大小至少为高2.1宽1M，向外开。在主、分配线间，最好有供放置设备的设备柜，其大小可按设备的尺寸而定，一般采用木质或玻璃材料制成。在设备间尽量将设备柜放在靠近竖井的位置，在柜子上方应装有通风口用于设备通风。在配线间内应至少留有二个为本系统专用的，符合一般办公室照明要求的220V电压，电流10A单相三级电源插座。如果需要在配线间内放置网络设备，则还应根据接线间内放置设备的供电需求，配有另外的带4个AC双排插座的20A专用线路。此线路不应与其他大型设备关联，并且最好先连接到UPS，以确保对设备的供电及电源的质量。下面，我们就设备间所用到的产品特点做一下介绍：（1）36口光纤模块跳线盘（acs-202.180）l安装于一个19英寸、3HU机框上l高密度，一个机框（3HU）可装36个端口l对接盘适合光缆结构，呈12的倍数l便于管理1)电缆导线架可以非常容易地把水平电缆固定的机框上2)跳线导线架使跳线排列整齐有序l便于安装和修改：操作都在前面进行l配有标志条，用于标识各个端口l适合现有的所有机械和融接头l适合所有预成端和未成端的光缆l抽出抽屉，可以从上面或侧面安装插头l18对双工ST接头l跳线盘适合松套或紧套光缆结构，内部对接盘可选（2）EPSILON19英寸IDC支承架（ACS-250.230）lEpsilonIDC支承架具有高密度的19英寸机架式lEpsilonIDC支承架具有许多独到之处：1)更高的密度：模块的尺寸比以前更小2)正面连接，便于操作和安装3)可拆卸式4)内置线缆管理轨道5)灵活的标识系统（侧面和顶部）第111页，共111页 商业大厦弱电系统集成方案建议书1)内置保护模块l可提供安装所需所有配件，模块需分开订购（3）19英寸标准机柜及附件(ACS-305.206)l是一种能安装所有ALCATEL综合布线系统元件的非常美观的机柜l机柜内是框架结构，可安装模块化跳线盘，有源设备，连接模块等，并为整理电缆和跳线提供方便l外表形状和颜色与ALCATEL布线系统元件保持和谐统一lTC型的前门由一整块玻璃组成，内部元件和结构一目了然。AC型前门中央为玻璃l可配置固定内部机框或活动机框l可以根据不同大小的空间提供不同高度的机柜第111页，共111页'
