铁路信号计算机联锁效系统毕业设计.doc 25页

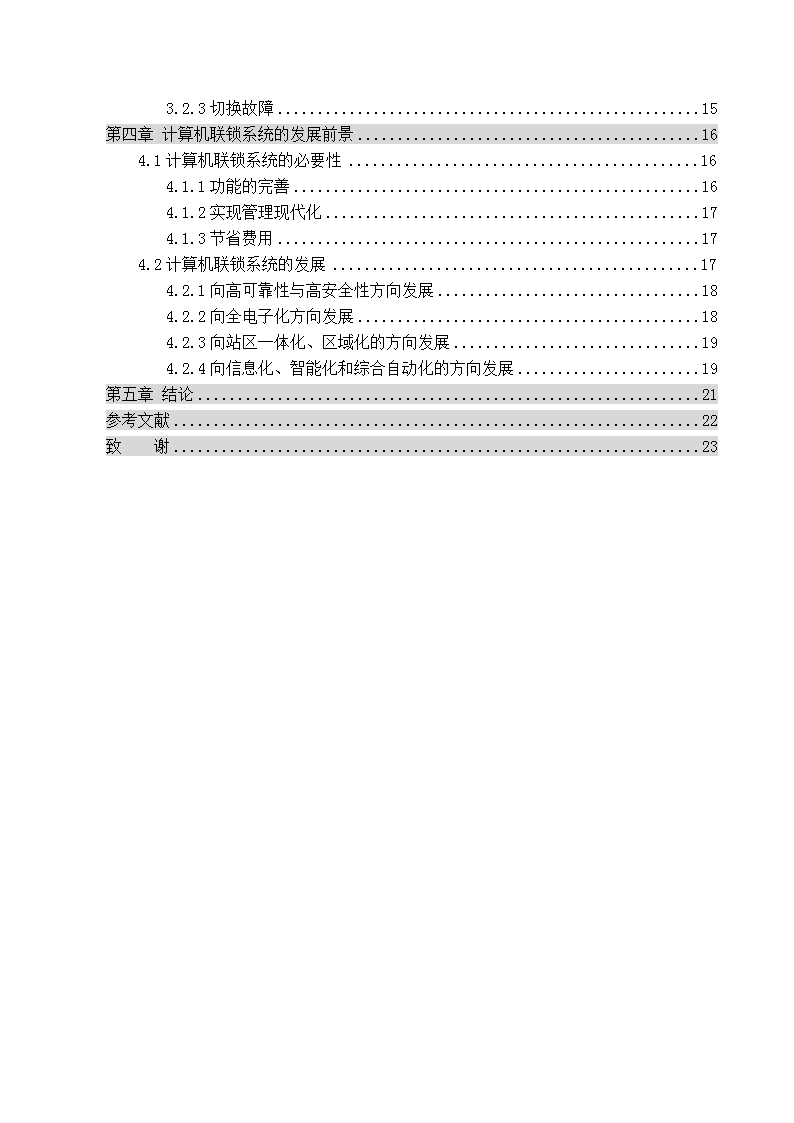

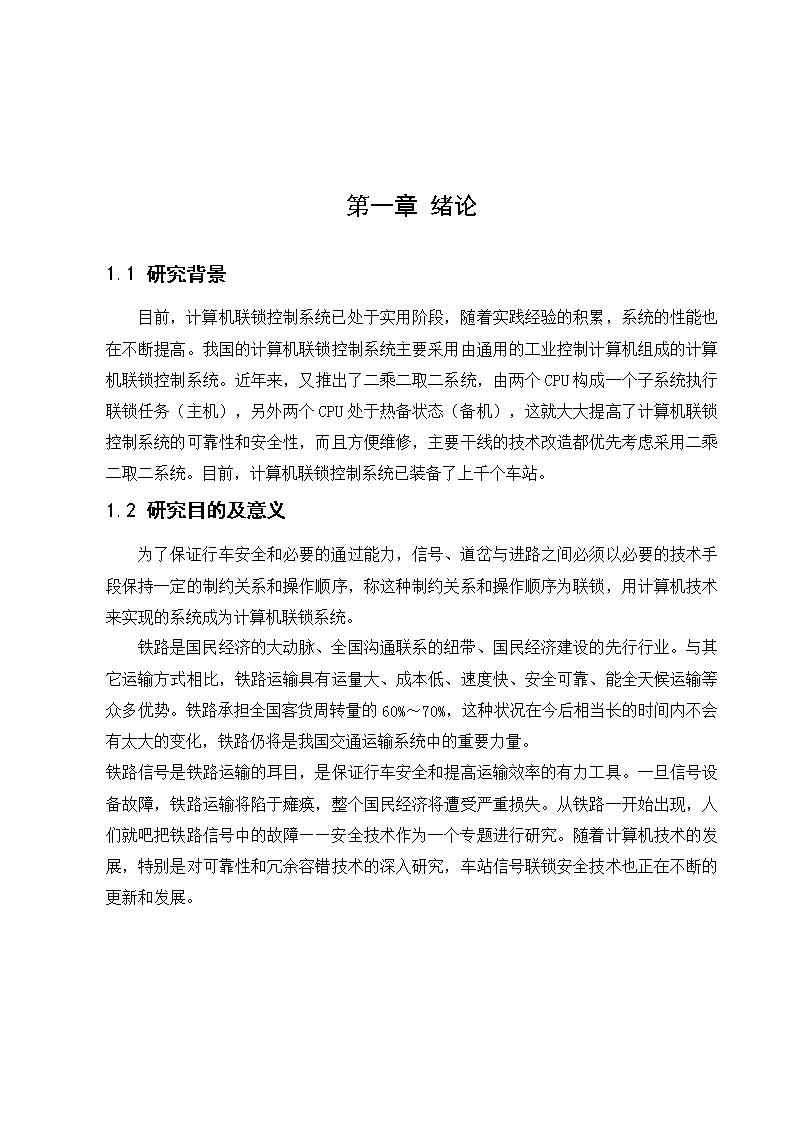

'铁路信号计算机联锁效系统毕业设计目录第一章绪论11.1研究背景11.2研究目的及意义11.3国内外研究现状21.3.1国外车站计算机连锁系统的应用现状21.3.2国内车站计算机连锁系统的应用现状31.4研究内容及技术路线41.4.1研究内容41.4.2技术条件4第二章计算机联锁工作原理62.1计算机联锁系统硬件组成62.2计算机联锁系统基本原理72.2.1人机对话层82.2.2联锁运算层82.2.3复核驱动层82.2.4结合电路层82.2.5监控对象层82.3计算机联锁系统可靠性及安全技术92.3.1硬件冗余技术102.3.2软件冗余技术112.3.3故障一安全接口电路11第三章计算机联锁系统故障维护及探讨133.1联锁设备常见故障分析处理133.1.1非潜伏性故障133.1.2潜伏性故障133.2故障种类143.2.1计算机单元故障143.2.2通讯线路故障15 3.2.3切换故障15第四章计算机联锁系统的发展前景164.1计算机联锁系统的必要性164.1.1功能的完善164.1.2实现管理现代化174.1.3节省费用174.2计算机联锁系统的发展174.2.1向高可靠性与高安全性方向发展184.2.2向全电子化方向发展184.2.3向站区一体化、区域化的方向发展194.2.4向信息化、智能化和综合自动化的方向发展19第五章结论21参考文献22致谢23 第一章绪论1.1研究背景目前，计算机联锁控制系统已处于实用阶段，随着实践经验的积累，系统的性能也在不断提高。我国的计算机联锁控制系统主要采用由通用的工业控制计算机组成的计算机联锁控制系统。近年来，又推出了二乘二取二系统，由两个CPU构成一个子系统执行联锁任务（主机），另外两个CPU处于热备状态（备机），这就大大提高了计算机联锁控制系统的可靠性和安全性，而且方便维修，主要干线的技术改造都优先考虑采用二乘二取二系统。目前，计算机联锁控制系统已装备了上千个车站。1.2研究目的及意义为了保证行车安全和必要的通过能力，信号、道岔与进路之间必须以必要的技术手段保持一定的制约关系和操作顺序，称这种制约关系和操作顺序为联锁，用计算机技术来实现的系统成为计算机联锁系统。铁路是国民经济的大动脉、全国沟通联系的纽带、国民经济建设的先行行业。与其它运输方式相比，铁路运输具有运量大、成本低、速度快、安全可靠、能全天候运输等众多优势。铁路承担全国客货周转量的60%～70%，这种状况在今后相当长的时间内不会有太大的变化，铁路仍将是我国交通运输系统中的重要力量。铁路信号是铁路运输的耳目，是保证行车安全和提高运输效率的有力工具。一旦信号设备故障，铁路运输将陷于瘫痪，整个国民经济将遭受严重损失。从铁路一开始出现，人们就吧把铁路信号中的故障——安全技术作为一个专题进行研究。随着计算机技术的发展，特别是对可靠性和冗余容错技术的深入研究，车站信号联锁安全技术也正在不断的更新和发展。 1.3国内外研究现状1.3.1国外车站计算机连锁系统的应用现状1978年世界第一个计算机联锁系统在瑞典哥德堡问世,从20世纪80年代起各国竞相研究开发计算机联锁系统,并取得了显著的成绩,日本在1980年由铁路综合技术研究所、京三公司、日信公司合作开发、生产了由三重冗余微计算机组成的计算机联锁装置,1985年实际投入使用的JR东日本的南古谷车库的计算机联锁装置是日本第一台计算机联装置,90年代起很多国家已开始大面积推广微机联锁系统,如日本、英国制定技术政策,不再发展继电联锁,而由计算机联锁取代,经过20多年的发展,计算机联锁技术在发达国家已发展成为完善成熟的技术,计算机联锁由面向工程技术研究转向以面向服务为中心,其应用现状总体上可归纳为以下几方面:第一，计算机联锁制式主要由三取二和二乘二取二两种,通过软件、硬件容错技术提高计算机联锁系统的可靠性、安全性、可维护性,双机热备系统已经淘汰。第二，计算机联锁系统的性能逐渐提高,比如:快速计算能力,高速率数据交换的通信能力,以适应高速铁路和综合化信号控制系统的要求。第三，面向工程和服务,采用计算机软、硬件技术,开发功能非常完善和强大的CAD系统,并从制度和设备上建立完善的维修体系和仿真检测体系。第四，积极发展、推广使用全电子模块化的计算机联锁系统,使计算机联锁系统具有开放式结构,并且更加小型化、智能化。第五，以旅客营业系统为中心,采用先进的计算机通信技术,成功发展分布式分层处理的综合信号控制系统和运营管理系统，计算机联锁不仅仅是一个特定的车站的控制系统,而逐渐演变成综合行车指挥系统的一个重要的基础设备。 第六，通过分布式结构扩大控制范围,实现集中联锁分散控制的区域计算机联锁系统,使计算机联锁系统网络化第七，计算机联锁系统功能逐渐扩大,实现信号机、道岔、轨道电路联锁关系而直接控制信号设备是计算机联锁系统的基本功能,通过系统集成,将车站和区间设备一体化,由计算机联锁系统代替继电器节点逻辑控制方式提供丰富的列车控制信息;在车站由计算机联锁系统完成对电码化控制信息的逻辑处理,通过计算机联锁系统实现站内进路电码化,由这两种方式组合而成的联锁、列控一体化综合系统, 在日本、德国、法国等国家均得到成功应用。比如:2002年12月开通的日本东北新干线盛岗-八户段数字ATC地面设备,包括列控联锁一体化系统局域网(SAINT-LAN)、列控联锁一体化系统逻辑部(SAINT)。1.3.2国内车站计算机连锁系统的应用现状国内对计算机联锁系统的研究开始于20世纪80年代,进入90年代后,随着与发达国家在计算机联锁技术上的交流增多和计算机技术的发展,计算机联锁进入快速发展阶段，铁科院通号所、通号公司设计院、北京交大、卡斯柯等单位相继开发出具有不同特点的单机、双机热备、三取二和二乘二取二等计算机联锁系统,至“九五”期末,全路共装备了计算机联锁系统438个车站(场)。在铁道部“十五”科技发展技术政策中明确规定要积极发展计算机联锁,在此期间,车站计算机联锁系统获得了更快的发展,计算机联锁可靠性、安全性进一步提高,进入了以技术为依托,面向市场和服务,从实现功能到完善拓展功能,从单站联锁到一体化、电码化等扩大应用的新的发展阶段。第一，随着计算机联锁系统大面积推广使用,铁路相关人员和单位对计算机联锁的认识逐渐深入,计算机联锁系统已经被广为接受,为计算机联锁系统的发展奠定了扎实的市场基础。第二，计算机联锁系统本身可靠性、安全性、可维护性、可用性等越来越高,性能逐渐增强,功能逐渐完善,目前已能完全满足中国铁路各种站场规模和运输作业的需要。第三，计算机联锁系统向多制式方向发展,在路内上道使用的计算机联锁系统有双机热备、三取二、二乘二取二等三种制式,能满足不同线路、不同工程和不同用户的需要。第四，各种型号的计算机联锁系统均配备有微机监测系统,远程诊断系统,为计算机联锁正常稳定运行提供保障。第五，在继承现有计算机联锁系统优点、特点的基础上,研究铁路信号控制新技术,积极开发新一代计算机联锁系统,努力拓展计算机联锁系统的功能,以适应铁路信号控制现代化、铁路管理信息化建设、铁路跨越式发展的需要。比如:具有区域控制能力的计算机联锁系统的研究,联锁、列控一体化安全控制系统的研究,车站进路电码化计算机控制系统的研究,与CTC系统结合的现代化行车调度指挥系统的研究,高速铁路计算机联锁系统的研究等。 第六，建立了计算机联锁系统检测制度。铁道部电务局在原上海铁道大学建立了计算机联锁检验站,以技术手段加强计算机联锁系统软件安全的检测。除此之外,对要投入使用的所有计算机联锁产品的联锁软件,在出厂前均要经过详细完备的功能测试，通过制式测试和出厂测试,有效地保证了计算机联锁产品的质量[5]。1.4研究内容及技术路线1.4.1研究内容以计算机连锁的概述和功能作为全文的理论基础，系统的分析了计算机连锁工作原理，在其中详细的介绍了计算机连锁系统的基本原理、硬件组成以及其可靠性和安全性；在这些理论基础条件下，研究了计算机连锁系统故障维护及其探究，其中有故障种类及其故障分析；最后阐述了计算机连锁系统的发展前景。1.4.2技术条件第一，计算机联锁能满足各种车站（场）规模和运输作业的需要，保证行车安全，提高运输效率，并具备大信息量和联网能力。计算机联锁采用硬件冗余结构，如双机热备、三取二或二乘二取二的结构。可靠度指标：平均故障间隔时间（MTBF）大于或等于106h；安全度指标：平均危险侧输出间隔时间大于或等于1011h。第二，计算机联锁使用涉及安全的电路符合故障-安全原则；电路故障能即时发现，当故障会危及行车安全时，能切断系统的危险侧输出。计算机硬件体系结构为层次结构，如分为人及对话层、联锁运用层和执行表示层。计算机联锁具有通过通信前置处理机和通信网与其他系统实现通信能力，与调度指挥系统的数据通信符合有关规定。第三，计算机联锁的软件系统达到软件制式检测要求的可靠性和安全性，所有程序都具有模块化，结构化和标准化的特点。计算机联锁的各种接口与通道能保证长期使用的高稳定性和高可靠性。计算机联锁能通过外部数据通道或计算机网络与其他自动化或管理系统。第四，计算机联锁设有两路独立电源供电，并且有自动转接功能，以保证不间断供电。计算机联锁采取了必要的防电磁干扰和防雷措施，以保证在规定严酷性等级的运用环境中，设备都能正常工作。信号设备的接地电阻不大于10Ω，用于防护电子设备的安全保护地线的接地装置，其接地电阻值不大于4Ω。对于重雷害地区，地线设置还采取了特殊措施。 第五，监测子系统作为系统基本组成部分，为维护使用部门提供监测、报警、统计、分析、管理、远程诊断及维护功能。根据需要设应急盘，在计算机联锁失效时控制道岔和引导信号。 第二章计算机联锁工作原理2.1计算机联锁系统硬件组成计算机联锁系统采用的是工业控制计算机系统，用以实现对铁路车站运输生产过程的监测与控制。它由工业控制计算机和生产过程两大部分组成，工业控制计算机是指按生产过程控制特点和要求而设计的计算机，它包括硬件和软件两部分。对铁路信号领域来说，生产过程就是指工业控制计算机通过过程输入输出通道和继电结合电路对现场监控对象如道岔和信号机等进行实时监控。典型的计算机联锁系统硬件组成如图2-1所示。CPURAMMMROM主机系统支持板人机对话设备人机接口其他计算机系统通信接口外部设备内部总线磁盘系统通用IO接口开关量输入通道通用IO接口开关量输出通道继电结合电路现场监控对象工业控制计算机图2-1计算机联锁系统硬件组成框图由于计算机联锁系统的综合性能远远超过继电联锁系统，因此车站联锁系统由继电装置向计算机联锁系统转化已成为一种不可扭转的趋势。具体来说计算机联锁系统的优势主要表现在适时性、安全性、可靠性、可维护性及性价比等若干方面。 计算机联锁系统是利用目前已有的工业控制计算机，研制一套专用的硬件与软件系统实现信号、进路与道岔间的联锁关系，因此它实质上是一个满足故障——安全信号原则的联锁逻辑运算系统，计算机在系统中的作用是将操作命令与现场各种输入的表示信息读入，再根据计算机内部状态等条件进行逻辑运算，判断后输出控制信息至执行机构，实现多变量数字输入和多变量数字输出这样一个复杂传递函数的变换，图2-2是逻辑运算系统的原理图。图2-2联锁逻辑运算系统原理图2.2计算机联锁系统基本原理从计算机系统的体系结构来看属于二级集散式控制系统，突破了旧有的集中式信号系统模式，具有模块化、层次化等特点。模块化是指联锁机主模块、PLC及信号结合模块等，层次化是指系统具有操作表示层、联锁运算层、复核驱动层、结合电路层及监控对象层等五个物理层次。这种结构的优点在于可根据车站规模的大小、作业需求的不同，在不改变联锁软件的基础上通过修改站场静态数据并增设相应硬件模块，即可满足系统的扩容要求，先进的控制体系结构结合工艺设计使得系统调试周期与现场施工、开通周期均大为缩短，具有很好的经济与实用性。 2.2.1人机对话层将来自键盘、鼠标等操作输入，经串口送达联锁计算机，同时在图形显示器上显示站场表示信息。在站场规模较大致使联锁计算机负担较重或需要多终端操作的情况下，可设置操作命令采集机进行操作命令输入的有效性判别并转换成约定格式传送给联锁计算机。2.2.2联锁运算层联锁微机是系统的核心部分，承担着操作输入的判别、联锁信号的调理及分析、逻辑运算、控制命令生成、故障诊断等任务，其可靠性、安全性对系统的总体故障—安全性能有较大影响，HJ04A系统中设置了两台联锁微机，其中一台为冷备机，可进行人工切换。2.2.3复核驱动层复核驱动层由PLC组成，其承担着采集表示信息并将联锁微机下达的操作命令转化为故障—安全的控制信号的任务，作为系统安全性设计的重要环节之一，PLC还承担着对联锁微机形成的操作命令进行复核检查的屏障作用。2.2.4结合电路层结合电路的任务之一是实现现场监控设备表示信息与PLC输出的驱动信号的安全逻辑转换，使PLC的输入、输出信息均具有故障—安全性能。任务之二是用专用电路规范监控设备的测控过程，即包括表示信息采集机制与设备驱动流程。2.2.5监控对象层监控设备是指联锁系统的现场设备，即道岔、信号机与轨道电路。2.3计算机联锁系统可靠性及安全技术 目前，国内外进行高可靠系统的容错设计多采用三模静态冗余方案或二模动态冗余方案。其中前者完全是靠硬件冗余来提升可靠性的，后者则不仅使用了硬件冗余资源，同时也使用了故障检测技术与软件冗余资源。这二种方案的共同特点是对硬件故障具有较强的屏蔽与纠错能力。然而这二种方案均存在一定的实现难度与缺陷，三模冗余系统必须实现三模的同步进程及表决器的高可靠设计，尤其需要解决时钟容错的问题；二模动态冗余系统则要求冗余管理机构的高效与可靠性。目前这二类系统的可靠性计算都是在设定表决器或冗余管理机构的可靠度R(t)=1的基础上进行的，同时由于设备直接投资成本过高，因而在非航天、通讯等可靠性要求很高的领域应用不多。在铁路信号领域，由于行车安全被认为是超过效率的重要考虑，因此相应对计算机联锁系统的可靠性与安全性要求很高，针对这种情况，可以有二种方式供我们在设计中进行选择。其一是强化系统的可靠性设计，这是基于可靠性理论包含了系统故障的屏蔽效应，因而用高可靠性换取系统的低故障率，以此隐含了对安全性的相对提升。但可靠性技术总是受一定的条件所限制，如硬件冗余资源使用、采用高可靠器件等，这完全取决于系统的可靠性要求及财力许可。其次我们可以基于这样一个思路来考虑问题：如果计算机联锁系统在保证一定可靠性要求基础上并结合故障—安全技术来得以实现，实质上也就是说牺牲少量的效率来避免昂贵的成本并换取系统的高安全性，同样也能满足铁路信号对联锁系统的性能要求。容错技术在计算机联锁系统中的应用：随着计算机技术的迅速发展，尤其是高可靠性技术及容错理论与技术的发展，计算机在铁路信号联锁设备的应用也逐渐广泛。由于计算机联锁系统处理涉及安全的信息，而它主要是由大规模和超大规模的集成电路芯片组成，集成电路芯片具有对称的错误特性，即芯片的短路故障和断路故障的概率是相同的，因此必须使采用集成电路芯片电路的计算机联锁具有故障安全特性。一般来讲，计算机联锁系统是采用避错技术和容错技术来提高系统的可靠性。（如图2-3所示为容错技术示意图）。避错技术采用高可靠性芯片，以减少故障概率。但是不能保证系统绝对可靠，因为芯片可靠性的提高是有限度的，越过这个限度将付出巨大的代价。在这种情况下，要想进一步提高系统的可靠性，就要用到容错技术。容错技术的基本发点是承认故障不可避免的事实，进而考虑解除故障影响的措施。为实现这一目的，主要手段就是投入更多的所需资源，如硬件冗余、软件冗余、时间冗余等，主要是硬件和软件冗余。 图2-3计算机联锁系统容错技术静态冗余为什么是最高追求?从安全的角度确实他有自己的优点,但是静态冗余也有自己的不足,比如他消耗的资源大,系统结构复杂从而降低了可靠性,所以我觉得综合来看,混合冗余比较合理.应该将安全等级对应冗余方法从而对冗余的方式进行选择,如今的各个厂家所出设备感觉没有秩序,思路有一些不明朗,其实按需提供不同安全等级的设备才是最经济合理2.3.1硬件冗余技术硬件冗余又有静态冗余、动态冗余和混合冗余3种基本形式。第一，静态冗余技术。静态冗余技术是通过冗余资源来隔离或校正故障，使故障不能在系统输出中造成差错，不能改变电路或系统的结构，所以称为静态冗余。其基本原理是通过表决来隔离发生的故障。静态冗余技术在模块级上应用最广的是N冗余系统，这种表决系统中有N个相同的模块同时运行，各模块的输由表决器进行多数表决，其中N为奇数，可隔离(N一1)／z个模块的故障。例如3取2系统。第二，动态冗余技术。这种系统由多个模块组成，其中只有1个模块在运行输出，同时系统不断地进行故障检测，随时将发生故障的模块用其他模块代替，确保系统的安全性，此时系统的结构发生了变化，故称为动态冗余。最基本的动态冗余系统为二冗余系统，此外还有多冗余系统，其中二冗余系统又有热备、冷备、温备和分布式处理4种方式。二冗余系统的热备方式为主机和备机同时工作，但平时只有主机能够输，当系统检测到主机错误时，自动切换到备机输 。二冗余系统的冷备方式为平时只有主机工作，当系统检测到主机错误时，使主机停止输出，同时自动启动备机工作。这种方式需要等待一定的时间，系统的连续性受到影响，适用于对连续性要求不高的系统。二冗余系统的温备方式结构类似冷备方式的结构，只是备机处于通电但不工作状态，这样能减少一点等待时问，在实际中很少应用。二冗余系统的分布式处理方式是二机共同承担不同的任务，若其中一机出现故障，则将任务重新调整，让无故障机承担故障机的任务，或者让系统的功能降级，这样系统故障时丧失了一些控制功能。第三，混合冗余技术。混合冗余技术是将静态冗余和动态冗余相结合构成的一种新的冗余结构。这种系统中有N个正常工作的模块，有S个备用模块。N个正常工作模块经过表决后作为系统的输出，同时各模块的输出与系统的输出作比较，以监测任一模块是否有故障。如果检测出其中1个模块故障，则由切换电路切断故障模块，接通备用模块。2.3.2软件冗余技术软件冗余技术就是用几种不同的软件处理数据，对处理结果进行比较，产生输出。在结构上可按比较的范围分为2种：第1种是把系统按功能划分成小段，各段之间进行比较；第2种是采用几个系统功能相同的软件相比较。这种软件冗余关键在于各个软件的独立性，相互独立的程序即使可能存在故障，也可以通过表决将其屏蔽。如果程序间相互不独立，故障可能同时存在于各个程序，则无法提高系统的可靠性。由于采用了几种不同的相互独立的处理软件，因此防止了某种软件由于设计错误而产生的故障，还可以屏蔽硬件的某些故障，确保了系统安全。最常见的是采用2种不同的软件处理数据，同时结合硬件冗余共同提高系统的可靠性。例如，在二冗余系统中，主机和备机都采用2种软件，平时主机T作，此时2种软件同时对数据进行处理，对结果进行比较。如果一致，则产生输出，否则说明系统故障，立即进行切换，使备机工作，从而提高系统的可靠性。2.3.3故障一安全接口电路目前，在计算机联锁系统中，对信号、道岔、轨道电路的控制及状态的采集都是利用安全型继电器来实现，冈此计算机与继电器之间的接口电路也应满足故障一安全原则。第一，输入接口。通常故障一安全的输入接口电路是采用光电隔离技术，编码输入，表决确定输入信息的。信息的输入采用了光电耦合器，防止了采用接点输入电路时的电磁干扰和电路中故障的扩散。继电器吸起则将信息编为11l1，落下则编为0000。计算机对读入的编码进行“与” 运算，如果各光电耦合器都正常1-作，结果为1，表明轨道电路空闲；如果某个光电耦合器故障，结果为0，表明轨道电路占用或输入接口电路有故障。采用3个采集电路进行表决输出，当有2个或3个电路的输是一致时，认为是正确信息，这样就防止了由于采集电路的故障而导致计算机错误判断的现象。第二，输出接口。输出接口普遍采用动态驱动，即计算机输出的驱动信息不是高电平，也不是低电平，而是一个脉冲信号，再经过脉冲一电平转换电路输出一个有足够驱动功率的高电平去动作相应的继电器。如果计算机故障，则计算机输出的不是脉冲信号，而是停留在脉冲的某个高电平或低电平，这个非脉冲电平经过脉冲一电平转换电路后不会产生一个高电平，因此相应的继电器总是落下，实现了故障一安全。综上所述，容错技术是一种延伸了的故障安全措施，它是建立在高可靠集成芯片的基础上以资源冗余为代价的。在现代科技高速发展的今天，计算机及其芯片的各项指标越来越高，价格也越来越低，为容错技术的广泛应用打下了坚实的物质基础。随着计算机的迅速发展，计算机联锁这一现代化设备将广泛应用于铁路现场，正确认识掌握这一理论将对现代化的铁路事业有着重要的意义。 第三章计算机联锁系统故障维护及探讨3.1联锁设备常见故障分析处理运用中的设备故障出现有一定的随机性，也有一定的规律性，从以下几个方面分类，对故障的发生逐个分析。按故障的表现可分为非潜伏性故障[1]和潜伏性故障[2]。3.1.1非潜伏性故障发生后能及时被发现的故障。即设备在运用中通过电路本身的自诊技术直观表现出来的故障。如道岔断表示，灯泡主丝断丝等故障。3.1.2潜伏性故障故障发生后不能及时表现出来，只有在与另一故障构成组合时方可显示出故障现象，如电源单极接地等故障。按故障的原因分类：1.责任原因，因维修不良或违章作业造成的设备故障。如：设备超期使用发生故障、人为短路烧断保险等属责任故障。2.非责任原因，因突发因素或因无法抗拒和防止的外界干扰，自然灾害和无法检查发现的电务设备在周期范围内材质不良及不属维修部门管理的其它设备、项目等造成的故障属非责任故障。具体表现在以下几个方面：(l)环境不良，如高温、潮湿、有害物质的侵蚀。(2)气候不良。如：雷击、暴雨、冰雪等影响。(3)无知行为或故意不良行为的干扰。如：小孩砸破透镜、及备被盗等；(4)周期内器材不良。如：线圈断线等。按故障的性质分类：1.断线故障：线路上某处出现分压现象而导致设备不能正常工作为断线故障。处理步骤：首先检查判断是室内配线还是室外配线找出故障点。2.混线故障： (1)短路故障：电源两极的输送线路相混对负载进行分流而导致设备不能正常工作，甚至烧断电源保险为短路故障。处理步骤：首先检查判断输入电源是否符合设备正常工作电压值，或者是设备自身配件烧毁，在有是配线错接（如：电源正负极性接反）找出故障点。(2)电源接地故障：电源一极与大地相连而形成另一极对地有漏泄电流产生。此故障现象一是设备本身接地，二是配线接地。总之出现故障时,维修人员少进继电器室，首先要清楚故障现象，理清思路，“读懂”控制台的显示，然后抓住主线作全盘分析，运用一些有效的处理故障手段，将故障范围限定在一个很小的区域内，只能在有把握的情况下，判断出故障不在室外，才进室内核实查找，最后将故障排除。3.2故障种类3.2.1计算机单元故障1、联锁机STD板故障，具体表现在：STD层运行灯停止闪烁，接受灯、中断灯灭，采集层、驱动层指示灯停闪，故障表示为CPU板故障，处理方法：更换CPU板；STD层中断2灯灭，运行闪灯，但接发灯闪烁有一些灭灯，根据灭灯的位置，更换STD-01板（与监控机通信和联锁机通讯）。BJ-A0板故障，STD层运行灯、中断灯、报警灯均不闪烁，采集层工作灯正常。处理方法：更换BJ板或紧固插座。2、监控机PC-01网卡故障，其联锁机STD层第一组接发灯闪烁不对，其他灯正常，并有“以联锁机通讯中断”的提示；以太网卡出现故障时提示为监控机与维修机通信中断，VGA显卡有故障时，显示屏无显示或者图形有缺陷。处理方法：更换PC-01网卡则恢复正常，需要更换显卡或插接不牢。3.2.2通讯线路故障总线插头松动或插接不良，联锁机无法与监控机通信。而LS插头松动或插接不良，联锁机的工作机与备机不能同步。处理方法：检查插头是否松动，只有完全接触良好，在按联机按钮方可同步。 3.2.3切换故障联锁机零层切换板故障时，切换校核报错，某一监控机与联锁机通信中断。排除上述故障，控制台监视器和数字化仪切换板故障，会导致控制台显示屏和数字化仪不能正常随着监控机的切换而切换到工作中的监控机上，也可造成显示屏上无任何显示。处理方法：此时排除外界电源因素的影响，1.则需要更换切换板，2.需要换切换板，排除故障。3.2.4电源故障动态稳压电源故障，其故障会导致所有动态继电器的驱动失效，不能驱动室外设备。计算机电源故障，UPS电源、STD电源、采集电源、驱动电源及监控机电源出现故障后，其所带的负载均无法开启。处理方法：检查输入电源工作情况，输出电源工作情况如果都正常，需要根据故障点更换电源板件，恢复故障现象。无论故障原因和故障现象如何变化，作为一名合格的信号维修工作者，只要平时在工作中认真总结自己在工作中遇到的故障现象，坚持不断的学习，熟悉设备工作性能，才能在准确判断出故障处所。 第四章计算机联锁系统的发展前景4.1计算机联锁系统的必要性4.1.1功能的完善继电集中联锁系统的功能虽然在发展的过程中不断地得到改进和完善，然而由于继电电路的局限性和费用昂贵等原因，在功能上仍存在不足之处、而且在扩展功能方面也受到限制。例如由于轨道电路误动而造成进路错误解锁的可能性仍然存在，以致妨碍进路的预先排列；在转线调车作业过程中，如果车列越过折反信号机不及时停在折返信号机前方时，折返信号机前方的道岔区段解锁，那么再按折返信号机折返时，就可能遇到道岔转换的危险。所有上述缺点，在微机联锁系统中，可用少量的硬件投资和开发软件加以克服。另外，在微机联锁系统中，像到发线出岔、非进路调车、平面调车溜放等等都不再是联锁系统的结合电路，而是联锁系统本身应具有的功能。简化操作手续和减少有关行车人员之间的直接联系，以防止误操作和延迟操作，是提高作业效率的重要途径之一。计算机联锁系统提供了办理列车进路自动化的可能性。为了实现自动排列列车进路，可将每日或几个小时的接发列车计划存入计算机中，然后利用车次报号系统提供的车次号，在列车接近车站的时候从存储的计划表中提取列车应达到的股道信息而自动办理进路；对于发车进路来说，由于涉及到旅客的乘降，货物的装载和发车时刻的变更等因素，排列进路的自动化程度可能要低一些。在采用继电集中联锁设备的情况下，办理调车作业时，一般是由室内操作人员排列调车进路，由室外的调车员根据信号显示再以信号旗指挥行车。因此，调车作业时间包括了室内外人员之间的协同动作时间。在采用微机联锁系统的情况下，可能将协同动作的时间压缩最短。例如将调车作业划分为固定调车作业和非固定调车作业两类。对于前者可将作业计划存入计算机内，按计划自动排列进路。对于非固定作业，调车员可通过无线调车电话直接用话音办理调车进路。当然，在这种情况下，计算机联锁系统应具有话音识别输入系统。 4.1.2实现管理现代化此处的管理包括行车管理和联锁系统自身管理两个方面。在行车管理方面，微机链锁系统可以向旅客服务系统(如广播系统，列车到发显示牌)、列车运行监督系统以及列车指挥系统等提供各种信息，例如列车到发时间，列车占有线路情况，列车所在股道以及信号设备状况等。由于行车管理系统日趋计算机化，所以计算机联锁系统不仅能提供信息，而且易于和这些系统结合。计算机联锁系统自身管理功能将比继电集中联锁系统更为完善。4.1.3节省费用计算机联锁系统能否广为使用，关键之一是决定于它的经济上的优越性，或者说决定于它的性能价格要比继电集中联锁系统优越。具有同样规模的微机链锁系统与继电联锁系统相比，目前计算机联锁系统的价格尚高于继电器联锁系统。但随着时间的推移，势必微机联锁的价格接近于继电联锁的价格。评价微机联锁的经济性能不能仅着眼于设备费，还应看到，由于它体积小和标准化程度高而带来的经济效益。由于系统的高度标准化，便于维护，较大地缩短了改建和修复时间，减少了对运输的影响，其经济效果将是明显的。顺便指出，在铁路信号领域中采用微电子技术，特别是微机联锁设备的扩大使用，势必引起有关生产、设计和维护管理等部门在技术和管理方面的改革。4.2计算机联锁系统的发展随着计算机技术的迅速发展，尤其是对于可靠性技术和容错技术的深入研究，计算机联锁技术已日趋成熟，在大力推广使用。根据各国对计算机联锁的研究和使用情况来看，由于计算机在逻辑功能和信息处理方面具有很强的功能，它非常适用于车站联锁。计算机联锁是用微型计算机和其他一些电子、继电器件以及各种计算机软件组成的具有故障——安全性能的实时控制系统。计算机联锁是信号设备采用微机的重要突破口，它的研制成功和推广使用使铁路信号自动控制进入了一个新的阶段。随着新型技术的不断涌现以及现代化铁路的发展需求，车站计算机联锁系统将朝着以下几个方面发展。 4.2.1向高可靠性与高安全性方向发展当前的计算机联锁系统虽然已经处于可用阶段，但是在可靠性和安全性方面都有待提高。就拿双机热备计算机系统来说，它在长期应用和发展中已经逐步成熟和稳定，但由于其先天的不足，仍然暴露出许多软、硬件设计上的缺欠。随着提速、客运专线、大型客运站、重点车站、重载线路的建设和改造，它们对计算机联锁系统的可靠性、安全性提出了更高的要求，以适应铁路跨越式发展形式的需要。我国目前的研究成果主要为三取二冗余系统，但国外更多的是四机冗余系统，多为二乘二取二冗余结构。在国内，由于有现场脱机模拟联锁测试的需求，造成三取二冗余系统不适应于这种模式，因而有其发展的局限性。因此实现计算机联锁在双机热备上的突破，向多重冗余/校核方向发展，采取二乘二取二模式是一个必然。目前国内还没有自主知识产权的二乘二取二冗余系统。鉴于这种现状，在努力利用自身力量的同时，应积极引进国外先进技术。基于这种理念，2000年，铁道部通信信号总公司研究设计院与京三公司合作，采用K5B故障-安全型硬件，结合本院自行开发的计算机联锁软件，成功研制开发出了适合我国铁路运输的DS6-K5B型计算机联锁系统。2001年，北京交大微联科技有限公司、北京铁路局与日信公司进行了合作，他们利用日信公司的故障——安全二取二CPU单板（EI-32单元）的先进技术，结合在中国国内已成功应用的JD-1A型计算机联锁软件，成功开发了EI32-JD型计算机联锁系统。二乘二取二系统的核心设备就是故障——安全计算机，目前这项设备都是从国外引进，因此我们要积极探索并力争开发出达到国际先进水平的故障——安全计算机。同时，我们还要为系统建立一个高水平的实时操作系统（RTOS）平台；RTOS是当今流行的嵌入式系统的软件开发平台，也是安全计算机系统的软件核心；它能提高系统的安全性，满足系统实时性的要求，缩短新产品的开发周期以及充分发挥实时操作系统可移植性、可维护性强等优势。我们相信，与国际上的技术交流与合作，将会大大加快我国高可靠性与高安全性计算机联锁系统的研制进程。4.2.2向全电子化方向发展就目前广泛使用的计算机联锁 系统来说，其执行部分，也就是信号机和道岔的控制器件仍然是由继电器来完成的且保留了轨道电路。而电子单元具有体积小、功能强大等特点，便于组网、远程管理和远程诊断，还可以为铁路自动化、信息化提供基础信息。因此，取消继电器，实现全电子化控制，是我国计算机联锁系统发展的一个方向。在国外，只有西门子、ABB京山、瑞典等少数国家有全电子计算机联锁技术。国产车站全电子计算机联锁系统研制始于1996年，1999年纳入铁道部《铁路科技发展计划项目》，“计算机联锁智能型全电子信号道岔控制一体化的研究”，由兰州交通大学主持，铁道科学研究院、郑州铁路局参与该项目的研究，并于2000年1月通过铁道部技术审查。全电子计算机联锁系统2002年通过甘肃省技术成果鉴定；2003年列入科技部国家科技成果重点推广项目计划。该系统从2001年开始，就先后在信阳电厂、襄樊北机务段整备场投产使用。2003年11月，区域全电子计算机联锁系统在洛阳石化工业站及装卸站开通投产使用。可以认为，随着技术的进一步完善和产品质量的不断提高，全电子计算机联锁系统会得到更广泛的应用。4.2.3向站区一体化、区域化的方向发展站区一体化、区域化信号安全技术代表了当今世界铁路信号安全控制技术的发展方向，并已在法、日、德、意等铁路发达国家得到实际应用。它是我国既有线提速、客运专线、高速铁路、地铁、城市轻轨交通建设所急需的信号安全控制技术。随着我国计算机联锁技术、列控技术的进步以及网络通信技术、数字信号处理技术的飞跃发展，大大推动了计算机联锁系统向着一体化、区域化的发展进程。计算机联锁系统可以通过各种制式的通信网络实现多层次控制，使控制范围扩大，即可由一个枢纽站控制周边的若干站及区间的道岔控制点，既优化了控制，又减少了投资和运营成本。如由铁道部科学研究院研制的《ZQY-Ⅰ型站区一体化信号安全控制系统》就可实现对多个站区的控制，即完成站区一体化、区域控制的功能。4.2.4向信息化、智能化和综合自动化的方向发展计算机联锁系统还应努力适应铁路信号系统向信息化、智能化和综合化发展的要求。宏观地看，信息化是当代和今后较长时期内社会发展的基本潮流。信息化的突出标志是智能工具系统的不断涌现和应用。这些智能工具系统包括计算机系统、通信系统以及控制系统。它们的应用不仅能取代劳动者的体力劳动，而且具有扩展和延伸人类信息器官的功能。就铁路行车过程来说，在其中导入了四个智能系统，即列车自动控制系统、计算机联锁系统、调度管理信息系统（TDCS）以及列车运行指挥系统（CTC ）。这些智能系统正处在应用与逐步应用之中。作为其中之一的计算机联锁系统位于列车运行指挥系统与列车自动控制系统之间，是联系两个系统的中间环节。由此可见，计算机联锁系统本身将不再是一个孤立的车站信号联锁设备，而是综合行车指挥控制系统的一个重要组成部分，是具有多种功能和安全保证的行车指挥系统的一个基础设备。此外，这些智能系统有向综合化方向发展的趋势，以构成一个集列车指挥与控制的综合型智能系统。这种综合型智能系统目前已在秦沈客运专线上得到运用。在这条专线上使用的《SEI列控——联锁一体化系统》是以车站计算机联锁系统为核心的一套一体化信号系统，它共设计了三个子系统，分别为列控联锁一体化系统、列车运行指挥系统（CTC）和信号集中监测系统。该信号系统是以列控联锁一体化系统为基础，以专用通道构成的计算机局域网为骨架，以调度集中行车指挥系统为龙头的信息和资源广泛共享的综合控制系统。综合型控制系统的发展与完善，会为进一步保证行车安全和提高行车效率创造条件，同时也使铁路行车过程的列车控制与管理进入了一个以信息化为基础、以智能系统为标志的技术新时代。 第五章结论随着科技的不断发展，基于通用计算机设备的计算机联锁系统成为铁路上面控制行车安全方面替代原始的继电路控制设备的更智能化的工具，同时随着当前硬件的飞速发展，计算机联锁系统在安全方面有了更飞跃的提升。提供安全可靠的计算机联锁系统成为当前监测控制方面一个研究的课题。本文深入研究了二取二计算机联锁系统软件的工作原理，通过需求分析设计实现了包括上位机、联锁机和模拟指标机的计算机联锁系统软件，重点实现了以下的内容:(1)分析了当前主流的计算机联锁系统的系统结构和工作原理，给出本文研究的计算机联锁系统的硬件组成。(2)用面向对象的分析方法，分析了本文研究的计算机联锁系统的系统需求，并给出了联锁系统的系统结构以及系统中的数据管理。(3)实现了本文研究的系统各部分的功能。包括系统框架的搭建，系统中使用的静态文件的生成，以及系统中各模块的功能实现。(4)给出了系统中通信模块的具体实现。(5)演示了实现的计算机联锁系统中的部分功能。目前，软件平台已经基本上搭建完毕，初步的模拟测试也已经基本上展开，计算机联锁系统必将成为未来铁路发展必不可少的控制监测类软件系统，对计算机联锁系统进行更深入的开发和研究也将成为未来发展必然的趋势。 参考文献[1]徐洪泽.《计算机连锁控制系统原理及应用》.北京：中国铁道出版社.2008[2]赵志熙.《计算机连锁控制技术》.北京：中国铁道出版社.1999[3]徐洪泽.《车站信号计算机联锁控制系统原理及应用》.北京：中国铁道出版社.2006[4]王永信.《车站信号自动控制》.北京：中国铁道出版社.2010[5]何文卿.《6502电气集中电路》.北京:中国铁道出版社.2007[6]张照亮.《铁路信号计算机联锁系统的设计与实现》.硕士论文.2011[7]权海宁.《分析式全电子计算机连锁系统研究》.硕士论文.2012[8]李建阳，翟宇婷.《浅析铁路信号计算机连锁技术》.青春岁月，2012，(18) 致谢作完了毕业设计，对我来说，面对一张张别人看来微不足道的成就，心中感慨万千。一种无名的冲动促使我写下了这段感谢信，因为我知道，我今天的所谓“成就”是与老师们的支持关心和帮助是密切联系，不可分割的。本论文的顺利完成，离不开老师的关心和帮助。从课题的选择到项目的最终完成，再到最后论文的顺利完成，老师都始终给予我细心的指导和不懈的支持。他多次询问我的进程，并为我指点迷津，帮助我开拓研究思路，精心点拨、热忱鼓励。老师一丝不苟的作风，严谨求实的态度，踏踏实实的精神，不仅授我以文，而且教我做人，虽只有短短三个月时间，却让我受益匪浅，对老师的感激之情是无法用言语表达的。在此，我向我的指导老师致以最崇高的敬意和深深的谢意。'
