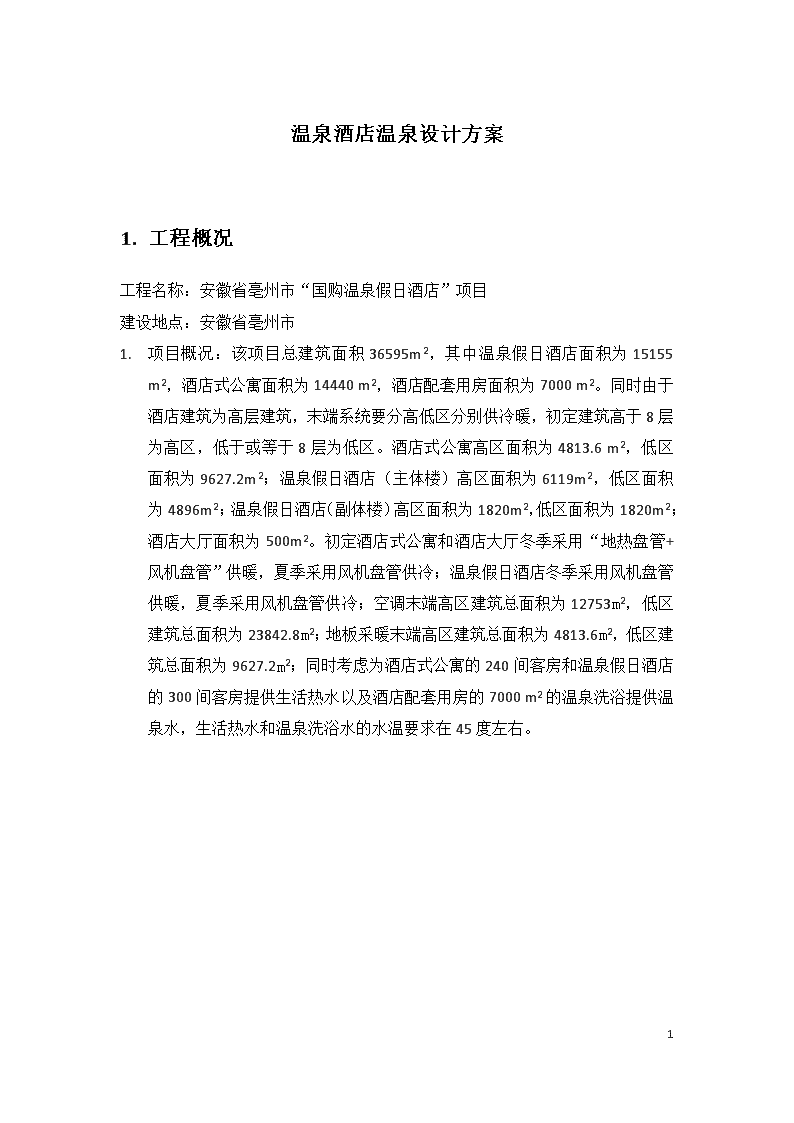

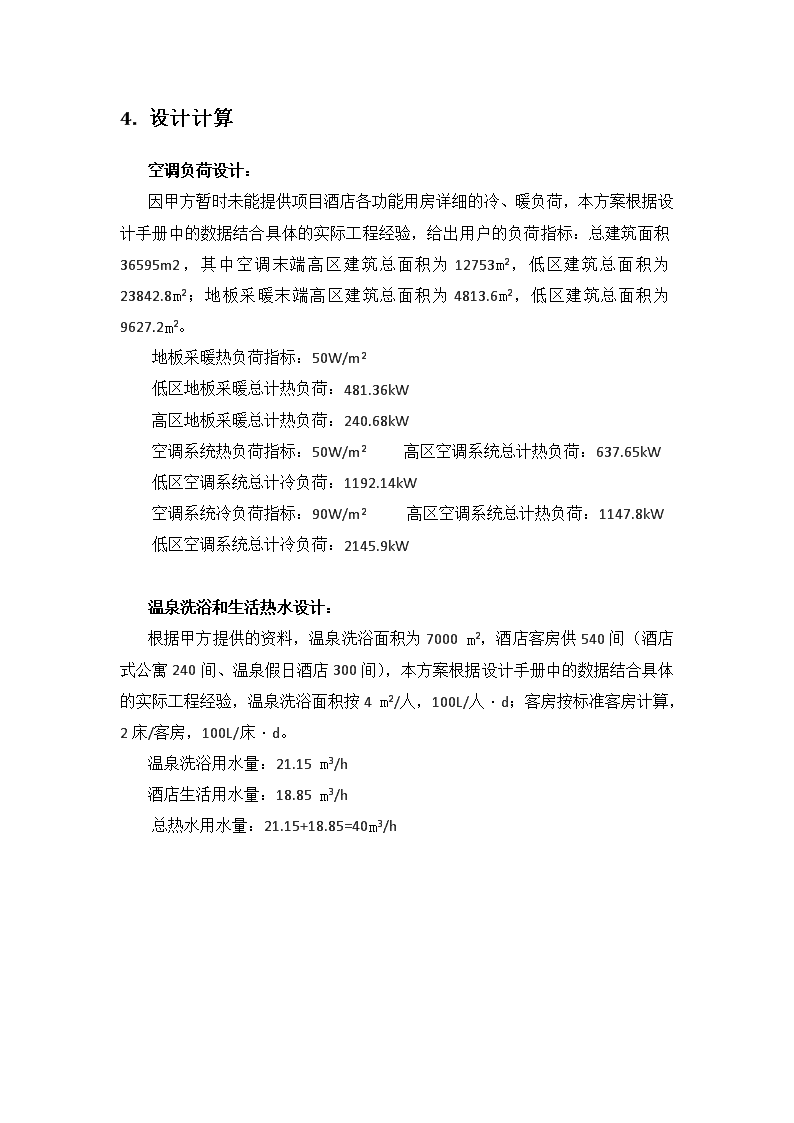

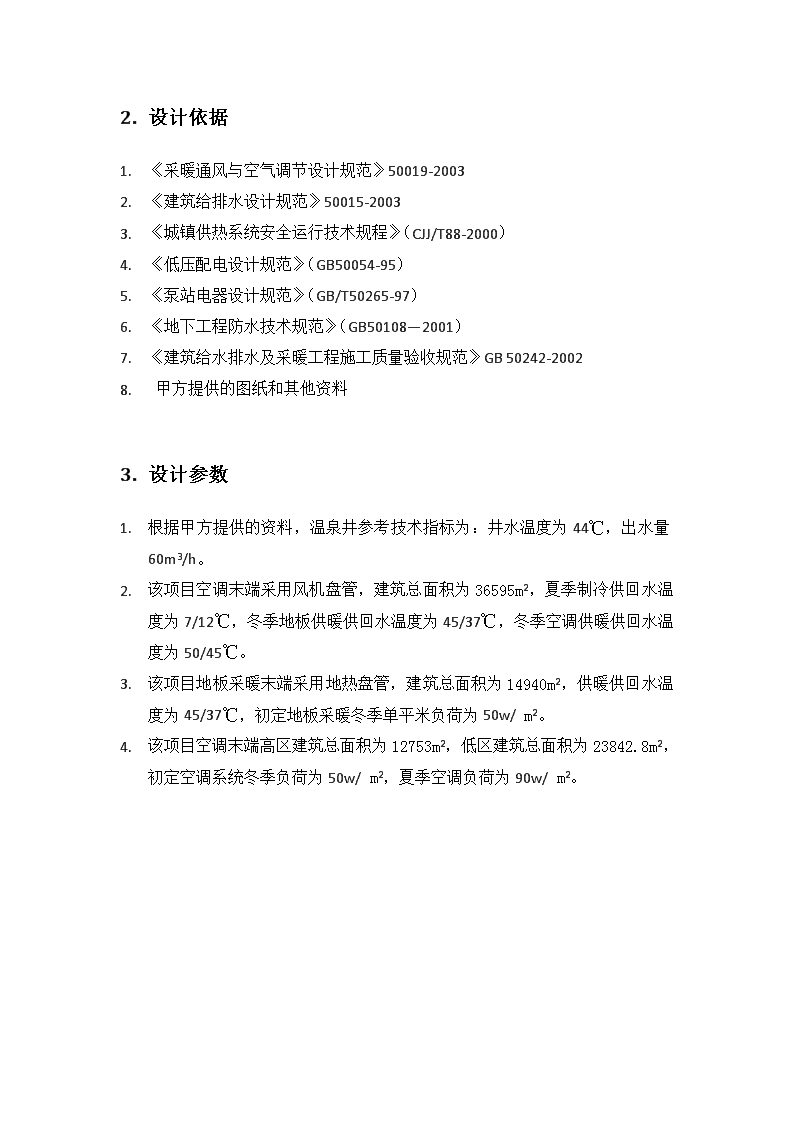

'温泉酒店温泉设计方案1.工程概况工程名称：安徽省亳州市“国购温泉假日酒店”项目建设地点：安徽省亳州市1.项目概况：该项目总建筑面积36595m2，其中温泉假日酒店面积为15155m2，酒店式公寓面积为14440m2，酒店配套用房面积为7000m2。同时由于酒店建筑为高层建筑，末端系统要分高低区分别供冷暖，初定建筑高于8层为高区，低于或等于8层为低区。酒店式公寓高区面积为4813.6m2，低区面积为9627.2m2；温泉假日酒店（主体楼）高区面积为6119m2，低区面积为4896m2；温泉假日酒店（副体楼）高区面积为1820m2，低区面积为1820m2；酒店大厅面积为500m2。初定酒店式公寓和酒店大厅冬季采用“地热盘管+风机盘管”供暖，夏季采用风机盘管供冷；温泉假日酒店冬季采用风机盘管供暖，夏季采用风机盘管供冷；空调末端高区建筑总面积为12753m2，低区建筑总面积为23842.8m2；地板采暖末端高区建筑总面积为4813.6m2，低区建筑总面积为9627.2m2；同时考虑为酒店式公寓的240间客房和温泉假日酒店的300间客房提供生活热水以及酒店配套用房的7000m2的温泉洗浴提供温泉水，生活热水和温泉洗浴水的水温要求在45度左右。 1.设计依据1.《采暖通风与空气调节设计规范》50019-20032.《建筑给排水设计规范》50015-20033.《城镇供热系统安全运行技术规程》（CJJ/T88-2000）4.《低压配电设计规范》（GB50054-95）5.《泵站电器设计规范》（GB/T50265-97）6.《地下工程防水技术规范》（GB50108—2001）7.《建筑给水排水及采暖工程施工质量验收规范》GB50242-20028.甲方提供的图纸和其他资料2.设计参数1.根据甲方提供的资料，温泉井参考技术指标为：井水温度为44℃，出水量60m3/h。2.该项目空调末端采用风机盘管，建筑总面积为36595m2，夏季制冷供回水温度为7/12℃，冬季地板供暖供回水温度为45/37℃，冬季空调供暖供回水温度为50/45℃。3.该项目地板采暖末端采用地热盘管，建筑总面积为14940m2，供暖供回水温度为45/37℃，初定地板采暖冬季单平米负荷为50w/m2。4.该项目空调末端高区建筑总面积为12753m2，低区建筑总面积为23842.8m2，初定空调系统冬季负荷为50w/m2，夏季空调负荷为90w/m2。 1.设计计算空调负荷设计：因甲方暂时未能提供项目酒店各功能用房详细的冷、暖负荷，本方案根据设计手册中的数据结合具体的实际工程经验，给出用户的负荷指标：总建筑面积36595m2，其中空调末端高区建筑总面积为12753m2，低区建筑总面积为23842.8m2；地板采暖末端高区建筑总面积为4813.6m2，低区建筑总面积为9627.2m2。地板采暖热负荷指标：50W/m2低区地板采暖总计热负荷：481.36kW高区地板采暖总计热负荷：240.68kW空调系统热负荷指标：50W/m2高区空调系统总计热负荷：637.65kW低区空调系统总计冷负荷：1192.14kW空调系统冷负荷指标：90W/m2高区空调系统总计热负荷：1147.8kW低区空调系统总计冷负荷：2145.9kW温泉洗浴和生活热水设计：根据甲方提供的资料，温泉洗浴面积为7000m2，酒店客房供540间（酒店式公寓240间、温泉假日酒店300间），本方案根据设计手册中的数据结合具体的实际工程经验，温泉洗浴面积按4m2/人，100L/人·d；客房按标准客房计算，2床/客房，100L/床·d。温泉洗浴用水量：21.15m3/h酒店生活用水量：18.85m3/h总热水用水量：21.15+18.85=40m3/h （1）高区地板采暖系统工况计算规格型号备注建筑面积4813.6m2冬季热负荷240.68kw供回水温度45℃/37℃循环流量25.87m3/h单平能耗（w/m2）50w/m2（2）低区地板采暖系统工况计算规格型号备注建筑面积9627.2m2冬季热负荷481.36kw供回水温度45℃/37℃循环流量51.74m3/h单平能耗（w/m2）50w/m2（2）高区空调采暖系统工况计算规格型号备注建筑面积12753m2冬季热负荷637.65kw供回水温度50℃/45℃循环流量109.7m3/h单平能耗（w/m2）50w/m2（3）低区空调空暖系统工况计算 规格型号备注建筑面积23842.8m2冬季热负荷1192.1kw供回水温度50℃/45℃循环流量205.01m3/h单平能耗（w/m2）50w/m2（4）高区空调供冷系统工况计算规格型号备注建筑面积12753m2冬季热负荷1147.8kw供回水温度7℃/12℃循环流量197.4m3/h单平能耗（w/m2）90w/m2（6）低区空调供冷系统工况计算规格型号备注建筑面积23842.8m2冬季热负荷2145.9kw供回水温度7℃/12℃循环流量369.03m3/h单平能耗（w/m2）90w/m2 （7）酒店温泉洗浴计算规格型号备注建筑面积7000m2接待人数1750人/（4m2/人）用水指标100L/d总用水量21.15m3/h（7）酒店生活用水计算规格型号备注房间数540床位数1080/（2/房间）用水指标100L/d总用水量18.85m3/h小时变化系数4.19注：酒店生活热水和酒店温泉洗浴用水量为18.85+21.15=40m3/h 1.系统设计温泉洗浴和生活热水系统：潜水泵从地热井中抽取的44℃、60m3/h的地热水，将地热水送入除砂器，经除砂处理后的地热水一部分（44℃、40m3/h）直接供给热水箱（另一部分地热水则进入高区地板采暖系统），然后通过生活热水供水泵加压送到温泉洗浴末端和酒店客房末端供给客人使用。高区地板采暖系统：另一部分（44℃、20m3/h）地热水则在除砂处理后送入高区地板采暖系统中间换热器，与二次侧中间系统循环水进行换热，一次侧地热水在高区地板采暖系统中间换热器中放热降温以后直接进入下一级低区地板采暖系统中间换热器，二次侧中间系统循环水经中间系统循环泵加压进入高区地板采暖系统水源热泵蒸发器，作为水源热泵的热源，中间系统循环水在高区地板采暖系统水源热泵蒸发器散热降温后再次回到高区地板采暖系统换热器换热，完成循环。冬季用户末端系统循环水由系统循环泵送入水源热泵冷凝器，吸热升温至设计温度后供给采暖用户，系统循环水在末端放热降温后再次返回热泵冷凝器吸热，完成循环。高区地板采暖系统建筑总面积为4813.6m2，单平米热负荷50w/m2，末端总热负荷为240.68KW，冬季采用换热器换热制取45℃热水，供给末端来消除室内的热负荷，选取换热器型1台，一次侧井水温度44℃，出水温度35.64℃,流量为20m3/h；二次侧井水温度7℃，出水温度15℃,流量为20.9m3/h。高区地板采暖系统选取水源热泵机组PSRHH—0601型1台，制冷量225.4kW，制热量246.5kW，满足冬季末端负荷要求。高区地板采暖系统补水为一套变水量闭式循环系统，系统稳压采用变频定压装置定压补水的方式。 低区地板采暖系统：地热水在高区地板采暖系统中间换热器换热以后，一次侧回水（35.64℃、20m3/h）直接进入低区地板采暖系统中间换热器，与二次侧中间系统循环水进行换热，一次侧地热水在低区地板采暖系统中间换热器中放热降温以后直接回灌，二次侧中间系统循环水经中间系统循环泵加压进入低区地板采暖系统水源热泵蒸发器，作为水源热泵的热源，中间系统循环水在低区地板采暖系统水源热泵蒸发器散热降温后再次回到低区地板采暖系统换热器换热，完成循环。冬季用户末端系统循环水由系统循环泵送入水源热泵冷凝器，吸热升温至设计温度后供给采暖用户，系统循环水在末端放热降温后再次返回热泵冷凝器吸热，完成循环。低区地板采暖系统建筑总面积为9627.2m2，单平米热负荷50w/m2，末端总热负荷为481.36KW，冬季采用换热器换热制取45℃热水，供给末端来消除室内的热负荷，选取换热器型1台，一次侧井水温度35.64℃，出水温度17.72℃,流量为20m3/h；二次侧井水温度7℃，出水温度15℃,流量为44.8m3/h。低区地板采暖系统选取水源热泵机组PSRHH—1201型1台，制冷量492.8kW，制热量517.9kW，满足冬季末端负荷要求。低区地板采暖系统补水为一套变水量闭式循环系统，系统稳压采用变频定压装置定压补水的方式。高区空调系统：由于地热水的水量和水温有限，本设计建议高区空调系统冬季采用锅炉供暖，夏季采用水源热泵制冷，冬季系统循环水经锅炉加热到50℃以后通过系统循环水泵加压送到高区空调系统末端，供末端客人使用；夏季由高区地板采暖系统水源热泵和高区空调系统水源热泵共同制冷，夏季系统循环水在水源热泵蒸发器中降温到设计温度以后经系统循环水泵加压送到高区空调系统末端，供末端客人使用。系统循环水在末端吸热升温以后回到水源热泵蒸发器继续放热降温，完成循环。水源热泵做功将蒸发器吸收的热量经冷凝器传递给冷却水， 冷却水由冷凝器出口直接进入冷却塔，在冷却塔中散热降温以后中间系统循环泵加压送入系统水源热泵冷凝器继续吸热，完成循环。高区空调系统建筑总面积为12753m2，单平米热负荷50w/m2，末端总热负荷为637.65KW，单平米冷负荷90w/m2，末端总冷负荷为1147.8KW，冬季采用锅炉加热制取50℃热水，供给末端来消除室内的热负荷，选取电锅炉CWDR0.57型1台，制热量570kw，系统循环水量为109.7m3/h，夏季高区空调系统选取水源热泵机组PSRHH—2402型1台，制冷量951.3kW，高区地板采暖系统水源泵PSRHH—0601的制冷量225.4kW，总制冷量为1176.7kw，满足夏季末端负荷要求。选取冷却塔CDW-310ASY型1台，冷却水量310m3/h。高区空调系统补水为一套变水量闭式循环系统，系统稳压采用变频定压装置定压补水的方式。低区空调系统：由于地热水的水量和水温有限，本设计建议低区空调系统冬季采用锅炉供暖，夏季采用水源热泵制冷，冬季系统循环水经锅炉加热到50℃以后通过系统循环水泵加压送到低区空调系统末端，供末端客人使用；夏季由低区地板采暖系统水源热泵和低区空调系统水源热泵共同制冷，夏季系统循环水在水源热泵蒸发器中放热降温到设计温度以后进入低区空调系统末端，供末端客人使用，然后经低区空调系统循环水泵加压送到水源热泵蒸发器继续放热降温，完成循环。水源热泵做功将蒸发器吸收的热量经冷凝器传递给冷却水，冷却水由冷凝器出口直接进入冷却塔，在冷却塔中散热降温以后中间系统循环泵加压送入系统水源热泵冷凝器继续吸热，完成循环。低区空调系统建筑总面积为23842.8m2，单平米热负荷50w/m2，末端总热负荷为1192.14KW，单平米冷负荷90w/m2，末端总冷负荷为2145.9KW，冬季采用锅炉加热制取50℃热水，供给末端来消除室内的热负荷，选取电锅炉CWDR1.17型1台， 制热量1170kw，系统循环水量为205.01m3/h，夏季低区空调系统选取水源热泵机组PSRHH—4203型1台，制冷量1681.0kW，低区地板采暖系统水源泵PSRHH—1201的制冷量492.8kW，总制冷量为2173.8kw，满足夏季末端负荷要求。选取冷却塔CDW-525ASY型1台，冷却水量525m3/h。低区空调系统补水为一套变水量闭式循环系统，系统稳压采用变频定压装置定压补水的方式。 1.温泉空调机泵房用电设计要求机房用电功率测算表设备名称单台负荷kW同时运行台数合计负荷kW备注潜水泵37137高区地板水源热泵060154.9154.9低区地板水源热泵1201108.01108.0高区空调水源热泵2402214.41214.4低区空调水源热泵4203373.11373.1井水加压泵7.517.5一用一备生活热水泵15115一用一备高区地板中间循环泵313一用一备高区地板循环泵7.517.5一用一备低区地板中间循环泵7.517.5一用一备低区地板循环泵15115一用一备高区空调系统循环泵22244两用一备低区空调系统循环泵45290两用一备高区冷却水加压泵15115一用一备低区冷却水加压泵37137一用一备高区空调系统锅炉5761576低区空调系统锅炉118811188低区定压补水泵414一用一备高区定压补水泵313一用一备高区冷却塔5.5*2111低区冷却塔7.5*3122.5合计2822.4kw最大装机容量3000kW机房供水量要求：20吨每小时。 1.泵房主要设备型号及数量设备名称型号台数潜水泵250QJ(R)63-120/61高区地板水源热泵PSRHH-06011低区地板水源热泵PSRHH-12011高区空调水源热泵PSRHH-24021低区空调水源热泵PSRHH-42031井水加压泵KQW65/200-7.5/22生活热水泵KQW80/220-15/22高区地板中间循环泵KQW65/140-3/22高区地板循环泵KQW80/170-22/22低区地板中间循环泵KQW80/150-7.5/22低区地板循环泵KQDL100X-20(P)X2-Ⅱ2高区空调系统循环泵KQW125/170-22/23低区空调系统循环泵KQW200/345-45/4(Z)3高区冷却水加压泵KQW200/220-15/42低区冷却水加压泵KQW250/235-37/42低区定压补水泵KQW65/200-7.5/22高区定压补水泵KQW65/200-7.5/22高区空调系统锅炉CWDR0.571低区空调系统锅炉CWDR1.171高区冷却塔CDW310ASY1低区冷却塔CDW525ASY1 1.机房主要设备布置泵房内的主要设备：水源热泵机组、末端系统循环泵、生活热水供水泵、井水加压泵，定压补水泵、补水箱、软化水装置、除砂器、除污器、电子水处理仪、电加热锅炉、冷却水加压泵、冷却塔。控制室内的主要设备：设有电源柜、控制柜、变频柜。主要设备介绍：A.除砂器：打成地热井后，由于地质及施工方面的因素，使井水中含砂量超过国家规定的工业用水含砂量标准。这样不仅会影供热设备正常使用，而且无法用于洗浴。采用旋流式除砂器，它具有以下特点：⑴占地面积小；⑵除砂率高；⑶排砂简单方便；⑷投资少；⑸设备完整性好。B.除污器：除污器安装在空调循环水泵的入口处，滤掉水中的沉淀物，防止破坏堵塞设备。C.井口装置：能有效地防止井管伸缩造成的泵座破坏及漏水事故，并可防止地面下沉而引起的事故发生；有效地阻止大量氧气混入地热水而造成严重的系统腐蚀。另外，井口装置设有仪表线缆、测水位等接口。 A.软化水装置：其作用是除去循环水中Ca2+、Mg2+及碱度，有效的防止结垢。一般采用钠离子交换方法。原水通过交换剂层时，组成水中硬度成分的钙、镁离子，与交换剂的可换离子—钠离子发生交换，钙、镁离子则被交换剂所吸附，钠离子进入水中取代钙、镁离子，从而使水消除硬度成分得到软水。B.补水箱：补水箱主要用于定压补水量的调节和贮存。经软化水装置软化的水进入补水箱后，由定压补水泵在供暖系统回水管路进行补水。地热水箱主要用于贮存温泉热水，还起到调节尖峰负荷时刻用水量的作用。C.电子水处理仪电子式水处理仪是利用电子元器件产生的高频交变电磁场，让水在经过水处理仪时，物理性能发生改变。由原来易吸附 在容器表面的斜方晶系晶体，变成不易吸附的三斜晶系的针装晶体，从而在管壁上无法结垢，达到防垢的目的。水中的细菌、藻类细胞因高频电磁场、电场的作用，使细胞内原生质产生电离，影响细胞的正常代谢，导致菌藻死亡，起到杀菌、灭藻的作用。A.水源热泵机组■高节能性水/地源热泵是以地能（地下水）为主要能源，辅以电能，通过机组将地下取之不竭但不易利用的低位能量开发利用，使其提升为可利用的高位能。它不仅能满足冬季供暖，夏季供冷的需求，还可同时解决卫生热水的供应问题，充分显示了其一机三用的功能特性。由于采用了地能，通常情况下，输入1kW的电能可获得5kW以上的冷量或4kW以上的热能，效率远远高于其它中央空调供暖供冷形式。■高可靠性采用常年四季温度几乎恒定不变的地下热源，夏季降温，冬季供热，不受室外环境温度、湿度、光照、风雪等影响，没有制冷量和制热量的衰减，全年可靠供冷供热，增加了中央空调的稳定和可靠性。泵房内主要设备参数表详见附件。 1.机房水电控制系统设计1)地热水箱的液位与温泉热泵和潜水泵连锁控制，当地热水箱的液位达到上限时，停止温泉热泵和潜水泵的运行，当地热水箱的液位降到下限时，启动温泉热泵和潜水泵。2)机房空调循环泵采用变频和供回水压差自动控制达到与暖通自控的完美结合。3)地热潜水泵采用变频控制。制取的冷泉水温度过低时提升潜水泵的频率，冷泉水温度过高时降低频率。4)空调系统部分负荷运行时：水源热泵机组减载，以节约电能的消耗，直至停止水源热泵机组运行。2.安装与调试严格按照我公司质量检验程序完成产品出厂前的检验、调试，确保产品和系统符合设计和施工规范技术指标要求，并可根据用户要求安排用户监督生产和监督检验。我公司将按合同规定日期交付符合设计和施工技术规范要求的优质产品。施工期间，我公司将派有经验的工程师现场指导安装，解决施工中出现的各种问题，确保安装质量，严格按照技术规范进行现场调试或协助调试，确保各项技术指标达到设计要求，使设备安全稳定运行。3.用户培训与售后服务 我公司本着务实严谨的工作作风，为用户提供优质的全过程服务，保证向用户提供经过严格检验的合格产品，公司拥有一支设身处地为用户着想的技术服务队伍，对用户进行免费的人员培训，并提供详细的设备运行、维护资料和长期的技术支持，合同所订产品交付之日起，我公司将提供一年的保修期，保修期内如因产品质量发生严重损坏(不含违反操作规范造成的损坏)，我公司将负责无偿更换。产品保修期满后，我公司仍有义务和责任对产品和系统进行长期维修服务，确保设备常年稳定运行。整套设备技术先进、工艺合理、性能可靠，运行成本较低。我们愿通过此项目，展示我公司在地热水综合利用技术方面的强大实力，并与贵公司进行长期的技术支持和友好合作。'
