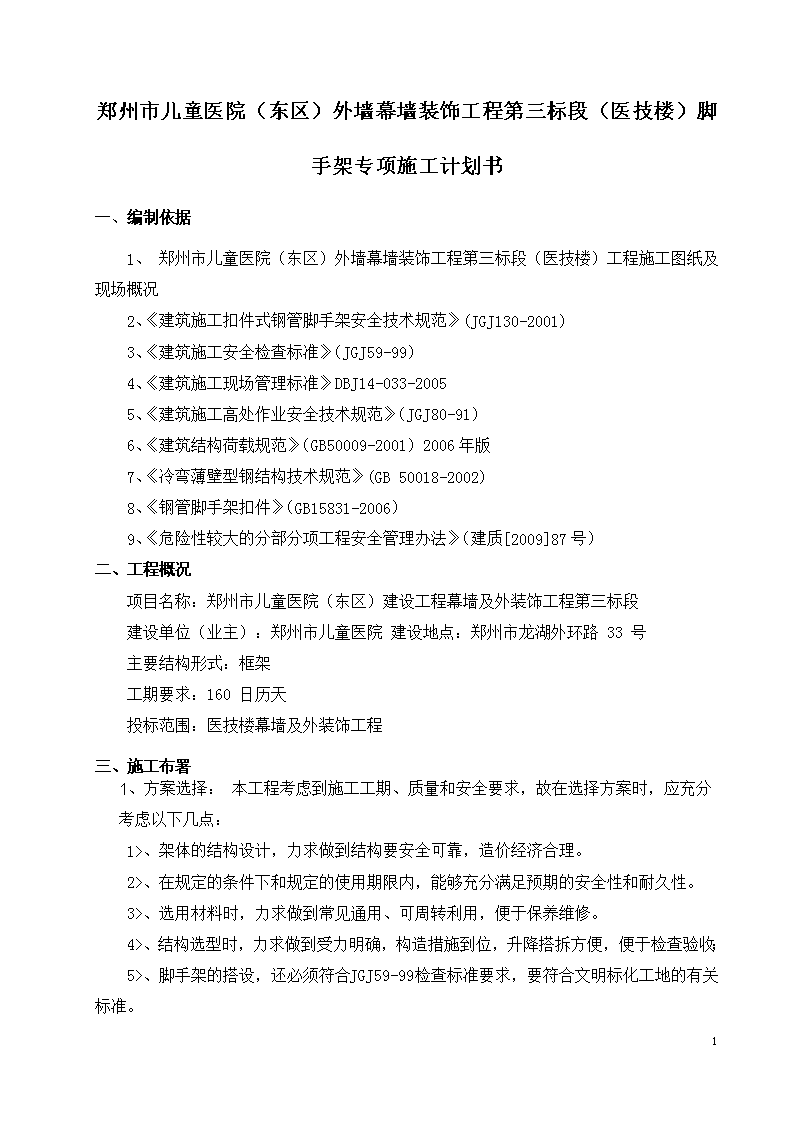

'郑州市儿童医院（东区）外墙幕墙装饰工程第三标段（医技楼）脚手架专项施工计划书一、编制依据1、郑州市儿童医院（东区）外墙幕墙装饰工程第三标段（医技楼）工程施工图纸及现场概况2、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)3、《建筑施工安全检查标准》（JGJ59-99）4、《建筑施工现场管理标准》DBJ14-033-20055、《建筑施工高处作业安全技术规范》（JGJ80-91）6、《建筑结构荷载规范》（GB50009-2001）2006年版7、《冷弯薄壁型钢结构技术规范》(GB50018-2002)8、《钢管脚手架扣件》（GB15831-2006）9、《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）二、工程概况项目名称：郑州市儿童医院（东区）建设工程幕墙及外装饰工程第三标段建设单位（业主）：郑州市儿童医院建设地点：郑州市龙湖外环路33号主要结构形式：框架工期要求：160日历天投标范围：医技楼幕墙及外装饰工程三、施工布署1、方案选择：本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点：1>、架体的结构设计，力求做到结构要安全可靠，造价经济合理。2>、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3>、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4>、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5>、脚手架的搭设，还必须符合JGJ59-99检查标准要求，要符合文明标化工地的有关标准。23 6>、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，本工程外架决定采用落地式双排扣件钢管脚手架，模板安装采用满堂模板支架。2、组织机构脚手架搭设由架子工长负责组织实施，其他人员配合。脚手架所需材料、劳动力计划均由架子工长负责编制，材料员、劳职员负责组织进场。由技术负责人进行技术与安全交底工作。3、材料准备1>钢管选用外径48mm，壁厚3.5mm。脚手架钢管采用现行国家标准《直缝电焊钢管》（GB/T13793）中规定的3号普通钢管，其质量符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢的规定；钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。2>扣件式钢管脚手架采用可锻铸铁制作的扣件，其材质符合现行国家标准《钢管脚手架扣件》（GB15831）的规定，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活。3>安全网采用密目式安全网，网目应满足2000目／100cm2，使用的安全网必须有产品生产许可证和质量合格证，以及由建筑安全监督管理部门发放的准用证。4、机具准备1>、搭、拆架子所需机具主要有架子扳手、吊线，由架子工自备。2>、项目部应配备如下检查工具：名称数量用途扭力扳手1把检查扣件拧紧力度游标卡尺1把检查焊接钢管外径和壁厚、外表面锈蚀深度塞尺1把检查钢管两端面切斜偏差钢卷尺1把检查钢管弯曲程度和搭设中的距离或长度水平尺1把检查水平杆高差角尺1把检查剪刀撑与地面的倾角5、技术准备根据现场情况、结构情况提出脚手架的选用方案；23 编制详细的脚手架专项施工方案；编制安全作业指导书，对操作工人进行技术交底与岗前培训、安全教育。若人员有变动，应重新交底。四、落地式双排扣件钢管脚手架◆施工工艺1、脚手架搭设施工工艺落地脚手架搭设的工艺流程：场地平整、夯实→定位设置通长立杆垫板→排放纵向扫地杆→竖立杆→将纵向扫地杆与立杆扣接→安装横向扫地杆→安装纵向水平杆→安装横向水平杆→安装剪刀撑→安装连墙件→扎安全网→作业层铺脚手板和挡脚板。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记。用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记。垫板应准确地放在定位线上，垫板必须铺放平稳，不得悬空。在搭设首层脚手架的过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位与脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件两步时，应采取临时稳定措施，直到连墙件搭设完毕后方可拆除。2、脚手架拆除施工工艺拆架程序应遵守由上而下，先搭后拆的原则，一般的拆除顺序为：安全网→拦杆→脚手板→剪刀撑→横向水平杆→纵向水平杆→立杆。不准分立面拆架或在上下两步同时进行拆架。做到一步一清、一杆一清。拆立杆时，要先抱住立杆再拆开最后两个扣。拆除纵向水平杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。所有连墙杆等必须随脚手架拆除同步下降，严禁先将连墙件整层或数层拆除后再拆脚手架。分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。应保证拆除后架体的稳定性不被破坏，连墙杆被拆除前，应加设临时支撑防止变形、失稳。当脚手架拆至下部6m时，应先在适当位置搭临时抛撑加固后再拆连墙件。◆构造要求及技术措施1、立杆1>立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。对接，搭接应符合下列规定：23 (1)立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心在主节点的距离不宜大于步距的1/3；(2)在顶部采用搭接接长时,搭接长度不小于1m，必须等间距3个旋转扣件固定，端部扣件盖板的边缘距离不应小于100mm。2>立杆顶端高出女儿墙上皮1m，高出檐口上皮1.5m。3>每根立杆底部均设置底座与垫板。2、扫地杆脚手架必须设置纵，横向扫地杆。纵向扫地杆采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm，如下图：纵、横向扫地杆构造1、横向扫地杆2、纵向扫地杆3、大横杆1>纵向水平杆设置在立杆内侧，长度不小于3跨。2>纵向水平杆接长宜采用对接扣件连接，也可采用搭接。对接，搭应符合下列规定：（1）纵向水平杆的对接扣件交错布置：两根相邻纵向水平杆的接头不要设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不小于500mm；各接头中心至最近主节点的距离不大于纵距的1/3，如下图：23 大横杆对接接头布置图a.接头不在同步内（立面）;b.接头不在同跨内（平面）1.立杆2.大横杆3.小横杆(2)搭接长度不小于1m，等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于100mm。4、小横杆1>主节点处必须设置一根小横杆杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。2>作业层上非主节点处的小横杆，最大间距不大于纵距1/2；3>小横杆伸出外排大横杆边缘距离不小于10cm，伸出里排大横杆距离结构外边缘15cm。5、脚手板1>作业层脚手板应铺满，铺稳，离开墙面120～150mm；2>脚手板应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾翻。此三种脚手板的铺设可采用对接平铺，亦可采用塔接铺设。脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取130～150mm,两块脚手板外伸长度的和不应大于300mm，如下图；脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆的长度不应小于100mm，如下图：23 3>作业层端部脚手板探头长度应取150mm,其板长两端均应与支承杆可靠地固定。6、连墙件1>连墙件采用刚性连接方式，采用4m长架管设双扣件与楼层进行拉结。2>连墙件从底层第一步纵向水平杆处开始设置，靠近主节点设置，偏离主节点的距离不大于300mm；3>优先采用菱形布置，也可采用方形，矩形布置；4>连墙件中的连墙杆呈水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不应采用上斜连接；5>连墙件拉结如下图所示：7、剪刀撑剪刀撑斜杆的接长采用搭接，固定在与之相交的横向水平杆的伸出端或立杆上，两端分别用旋转扣件固定，在其中间增加2-4个扣节点，旋转扣件中心线至主节点的距离不宜大于150mm。23 每道剪刀撑跨越立杆的根数按下表规定确定，每道剪刀撑宽度不小于4跨，且不小于6米。斜杆与地面的夹角在45-60度之间。剪刀撑跨越立杆的最多根数剪刀撑斜杆与地面的倾角45度50度60度剪刀撑跨越立杆的最多根数765本工程脚手架高度为24.2m，搭设时在外侧立面的两端各设置一道剪刀撑,并应由底至顶连续设置;中间各道剪刀撑的净距为15米，如下图：8、安全网脚手架满挂全封闭密目安全网，密目网采用1.8m×6.0m规格，用网绳绑扎在大横杆外立杆内侧。作业层安全网应高于平台1.4m，并在作业层下部挂一道水平兜网，在架内高度3.0m左右设首层平网，往上每隔10.8m（6步高）设一层平网，施工层随层设网。9、防护栏杆23 1>脚手架外侧必须设1.2m高的防护栏杆和25cm高踢脚板，顶排防护栏杆不少于2道，高度分别为0.9m和1.3m。2>脚手架内侧形成临边的，在脚手架内侧设1.2m的防护栏杆。五、质量标准及验收1、构配件检查与验收1>新钢管的检查应符合下列规定：（1）应有产品质量合格证；（2）应有质量检验报告，钢管材质检验方法应符合现行国家标准《金属拉伸试验方法》（GB/T228）的有关规定。脚手架钢管应采用现行国家标准《直缝电焊钢管》（GB/T13793）或《低压流体输送用焊接钢管》（GB/T3092）中规定的3号普通钢管，其质量应符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢的规定。（3）钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；（4）钢管外径、壁厚、端面等的偏差，应分别符合规范允许偏差；（5）钢管必须涂有防锈漆。2>旧钢管的检查应符合下列规定：（1）表面锈蚀深度应符合规范规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向截断取样检查，当锈蚀深度超过规定值时不得使用；（2）钢管弯曲变形应符合规范规定。3>扣件的验收应符合下列规定：（1）新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证。当对扣件质量有怀疑时，应按现行国家标准《钢管脚手架扣件》（GB15831）的规定抽样检测；（2）旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换；（3）新、旧扣件均应进行防锈处理。4>木脚手板的检查应符合下列规定：木脚手板的宽度不宜小于200mm，厚度不应小于50mm；腐朽的脚手板不得使用；5>构配件的允许偏差表：构配件的允许偏差23 序号项目允许偏差Δ（mm）示意图检查工具1焊接钢管尺寸（mm）外径48壁厚3.5-0.5-0.5游标卡尺2钢管两端面切斜偏差1.70塞尺、拐角尺3钢管外表面锈蚀深度≤0.50游标卡尺4钢管弯曲a.各种杆件钢管的端部弯曲≤1.5m≤5钢板尺b.立杆钢管弯曲3m<≤4m4m<≤6.5m≤12≤20c.水平杆、斜杆的钢管弯曲≤6.5m≤305冲压钢脚手板a.板面挠曲≤4m>4m≤12≤16钢板尺b.板面扭曲（任一角翘起）≤52、脚手架检查与验收1>脚手架及其地基基础应在下列阶段进行检查与验收：（1）基础完工后及脚手架搭设前；（2）作业层上施加荷载前；（3）每搭设完10～13m高度后；（4）达到设计高度后；（5）遇有六级大风与大雨后，寒冷地区开冻后；（6）停用超过一个月。2>进行脚手架检查、验收时应根据下列技术文件：（1）施工组织设计及变更文件；（2）技术交底文件。3>脚手架使用中，应定期检查下列项目：（1）杆件的设置和连接，连墙件、支撑、门洞桁架等的构造是否符合要求；（2）地基是否积水，底座是否松动，立杆是否悬空；（3）扣件螺栓是否松动；23 （4）安全防护措施是否符合要求；（5）是否超载。4>脚手架搭设的技术要求、允许偏差与检验方法，应符合下表规定：脚手架搭设的技术要求、允许偏差与检验方法项次项目技术要求允许偏差Δ（mm）示意图检查方法与工具1地基基础表面坚实平整————观察排水不积水垫板不晃动底座不滑动不沉降-102立杆垂直度最后验收垂直度20～80m——±100用经纬仪或吊线和卷尺下列脚手架允许偏差(mm)搭设中检查偏差的高度(m)总高度50m40m20mH=2H=10H=20H=30H=40H=50±7±20±40±60±80±100±7±25±50±75±100±7±50±100中间档次用插人法。3间距步距纵距横距——±20±50±20——钢板尺4纵向水平杆高差一根杆的两端——±20水平仪或水平尺同跨内两根纵向水平杆高差——±1023 5双排脚手架横向水平杆外伸长度偏差外伸500mm-50——钢板尺6扣件安装主节点处各扣件中心点相互距离a≤150mm——钢板尺同步立杆上两个相隔对接扣件的高差a≥500mm——钢卷尺立杆上的对接扣件至主节点的距离a≤h/3纵向水平杆上的对接扣件至主节点的距离a≤la/3——钢卷尺扣件螺栓杆拧紧扭力矩40～65N.m————扭力扳手7剪刀撑斜杆与地面的倾角450～600————角尺8脚手板外伸长度对接a=130～150mm≤300mm——卷尺搭接a≥100mm≥200mm——卷尺注：图中1-立杆；2-纵向水平杆；3-横向水平杆；4-剪刀撑。23 5>安装后的扣件螺栓拧紧扭力矩应采用扭力板手检查，抽样方法应按随机分布原则进行。抽样检查数目与质量判定标准，应按下表规定。不合格的必须重新拧紧，直至合格为止。扣件拧紧抽样检查数目及质量判定标准检查项目安装扣件数量（个）抽检数量(个)允许的不合格数1连接立杆与纵（横）向水平杆或剪刀撑的扣件；结长立杆、纵向水平杆或剪刀撑的扣件51～9091～150151～280281～500501～12001201～320058132032500112352连接横向水平杆与纵向水平杆的扣件（非主节点处）51～9091～150151～280281～500501～12001201～320058132032501235710六、安全施工技术与管理措施1、构配件安全技术管理措施1>钢管（1）脚手架钢管采用现行国家标准《直缝电焊钢管》（GB/T13793）中规定的3号普通钢管，其质量符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢的规定；（2）钢管有严重锈蚀、压扁或裂纹的不得使用。脚手架钢管的尺寸、表面质量和外形应符合规范规定；（3）钢管上严禁打孔。2>扣件（1）扣件式钢管脚手架采用可锻铸铁制作的扣件，其材质符合现行国家标准《钢管脚手架扣件》（GB15831）的规定；（2）禁止使用有脆裂、变形、滑丝等现象的扣件。（3）扣件的紧固程度不应小于40N·m，且不应大于65N·m。在螺栓拧紧扭力矩达65N·m时，不得发生破坏。3>脚手板23 木脚手板应采用杉木或松木制作，每块质量不大于30kg。其材质应符合现行国家标准《木结构设计规范》（GB50005-2003）中Ⅱ级材质的规定。脚手板厚度不小于50mm，两端应各设直径为4mm的镀锌钢丝箍两道。4>连墙件连墙件采用钢管，其材质符合现行国家标准《碳素钢结构》（GB/T700）中Q235-A级钢的要求。2、脚手架搭设安全技术管理措施1>脚手架搭设与拆除人员必须是经过按现行国家标准《特种作业人员安全技术考核管理规则》GB5036考核合格的专业架子工。上岗人员定期体检，合格者方可持证上岗。2>搭设脚手架人员必须戴安全帽，系安全带，穿防滑鞋。3>作业层上的施工荷载应符合设计要求，不得超载。不得将模板支架、缆风绳。4>当有六级及六级以上大风和雾、雨、雪天气时停止脚手架搭设与拆除作业。雨、雪后上架作业有防滑措施，并扫除积雪。5>不得在脚手架基础及其邻近处进行挖掘作业，否则应采取安全措施，并报主管部门批准。6>在脚手架上进行电、气焊作业时，必须有防火措施和专人看守。7>搭拆脚手架时，划出工作标志区，地面设围栏和警戒标志，并派专人看守，严禁非操作人员入内，统一指挥、上下呼应、动作协调，严禁在无人指挥下作业。8>脚手架及时与结构拉结或采取临时支顶，以保证搭设过程安全。未完成的脚手架在每日收工前，一定要确保架子稳定。9>脚手架必须配合施工进度搭设，一次搭设的高度不得超过相邻连墙件以上两步。10>定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。3、脚手架拆除安全技术管理措施1>在脚手架使用期间，严禁拆除主节点处的纵、横向水平杆，纵、横向扫地杆，连墙件。2>拆架前，全面检查待拆脚手架，根据检查结果，拟订出作业计划，报请批准，进行技术交底后才准备工作。3>架体拆除前，必须察看施工现场环境，包括外脚手架、地面的设施等各类障碍物、连墙杆及被拆除架体各附件、电器装置情况，凡能提前拆除的尽量拆除掉。4>拆除时应划出作业区，周围设绳绑围栏或树立警示标志，地面设专人围护，禁止非作业人员进入。23 5>拆架时不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。6>每天拆架下班时，不应留下隐患部位。7>连墙件应在位于其上的全部可拆杆件都拆除之后才能拆除。8>在拆除过程中，凡松开连接的杆、配件应及时拆除运走，避免误扶、误靠已松脱的杆件。拆除的杆、配件严禁向下抛掷，应吊至地面，同时做好配合协调工作，禁止单人进行拆除较重杆件等危险性作业。9>所有的脚手板，应自外向里竖立搬运，以防止脚手板和垃圾物从高处坠落伤人。10>拆除的零配件要装入容器内，用吊篮吊下；拆下的钢管要绑扎牢靠，双点起吊，严禁从高空抛掷。11>脚手架验收合格后任何人不得擅自拆改，如需作局部拆改时，须经项目部技术人员同意后由架子工操作。12>不准利用脚手架吊运重物；作业人员不准攀登架子上下作业面；不准推车在架子上跑动；塔吊起吊物体时不能碰撞和拖动脚手架。13>不得将模板支撑、泵送混凝土及砂浆的输送管等固定在脚手架上，严禁任意悬挂起重设备。14>要保证脚手架体的整体性，不得截断架体。4、防雷避电措施本工程脚手架接地、避雷措施执行《施工现场临时用电安全技术规范》（JGJ46-2005）标准。工程采用避雷针与大横杆连通、接地线与整栋建筑物楼层内避雷系统连成一体的措施。架顶设置4根避雷针，避雷针采用φ12镀锌钢筋制作，高度1.5m，设置在脚手架四角立杆上，并将所有最上层的大横杆全部连通，形成避雷网络。接地线采用40×4的镀锌扁钢，将立杆分别与建筑物楼层内的避雷系统连成一体。接地线的连接牢靠，与立杆连接采用2道螺栓卡箍连接，螺钉加弹簧垫圈以防止松动，并保证接触面积不小于10mm2，并将表面的油漆及氧化层清除干净，露出金属光泽并涂以中性凡士林。接地线与建筑物楼层内避雷系统的设置按脚手架的长度不超过50m设置一个，位置尽量避免人员经常走动的地方，以避免跨步电压的危害，防止接地线遭机械破坏。两者的连接采用焊接，焊接长度大于2倍的扁钢宽度。焊完后再用接地电阻测试仪测定电阻，要求冲击电阻不大于10Ω，同时注意检查与其他金属物或埋地电缆之间的安全距离不小于3m，以避免发生击穿事故。23 七、文明施工措施1、进入施工现场的人员要爱护场内的各种设施和标识牌。2、严禁酗酒人员上架作业，施工操作时要求精力集中、禁止开玩笑和打闹。3、脚手架堆放场做到整洁、摆放合理、专人保管，并建立严格领料手续。4、施工人员做到活完料净脚下清，确保脚手架施工材料不浪费。5、运至地面的材料应按指定地点随拆随运，分类堆放，当天拆当天清，拆下的扣件和钢丝要集中回收处理，应及时整理、检查，按品种、分规格堆放整齐，妥善保管。八、环保措施1、在架体底部铺设一层密目网防止灰尘及小垃圾从架体上向下飘落。2、及时清理架体上和安全网内的垃圾。3、封闭架体的安全网,选用统一颜色,统一尺寸的密目安全网。4、安全网重复进行使用前，必须进行清洗。5、在架体上设计并张贴安全宣传标语。九、设计计算书◆落地式双排扣件钢管脚手架1、工程参数搭设参数搭设高度24.2m水平杆步距1.5m立杆纵距1.5m立杆横距1.2m连墙件方式二步三跨连墙件扣件双扣件荷载参数（荷载标准值）永久荷载立杆承受结构自重0.1394kN/m安全网0.005kN/m2脚手板类型木脚手板,自重标准值0.35kN/m2栏杆挡脚板木脚手板自重标准值0.14kN/m2可变荷载施工均布活荷载3kN/m2同时施工层数4层风荷载地区郑州市郑东新区基本风压0.4kN/m2地基参数地基土类型素填土地基承载力标准值80kN/m223 垫板宽度0.3m垫板长度1.5m考虑到钢管锈蚀弯曲等因素，按φ48×3.5钢管计算。2、横向水平杆（小横杆）计算《建筑施工扣件式钢管脚手架安全技术规范》第6.2.2条第3款规定:“当使用冲压钢脚手板、木脚手板、竹串片脚手板时，双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上。”第6.2.1条第3款规定:“当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。”施工荷载的传递路线是：脚手板→横向水平杆→纵向水平杆→纵向水平杆与立杆连接的扣件→立杆，如图：横向水平杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。1>抗弯强度计算(1)作用横向水平杆线荷载标准值：qk=(QK+QP1)×S=(3+0.35)×0.75=2.51kN/m(2)作用横向水平杆线荷载设计值：q=1.4×QK×S+1.2×QP1×S=1.4×3×0.75+1.2×0.35×0.75=3.465kN/m(3)考虑活荷载在横向水平杆上的最不利布置（验算弯曲正应力、挠度不计悬挑荷载，但计算支座最大支反力要计入悬挑荷载），最大弯矩：Mmax=qlb2=3.465×1.22=0.624kN·m88(4)钢管载面模量W=5.08cm3(5)Q235钢抗弯强度设计值，查规范表5.1.6得表f=205N/mm2(6)按规范中公式（5.2.1）计算抗弯强度σ=Mmax=0.624×106=122.83N/mm2〈205N/mm223 W5.08×103(7)结论：满足要求2>变形计算(1)钢材弹性模量：查规范表5.1.6　得E＝2.06×105N/mm2(2)钢管惯性矩I＝12.19cm4(3)容许挠度：查规范表5.1.8，得[ν]=l/150与10mm(4)按规范中公式（5.2.3）验算挠度ν=5qklb4=5×2.51×12004=2.7mm〈1200＝8与10mm384EI384×2.06×105×12.19×104150(5)结论：满足要求3、纵向水平杆(大横杆)计算纵向水平杆按三跨连续梁计算，如下图：1>抗弯强度计算由横向水平杆传给纵向水平杆的集中力设计值F=0.5qlb(1+a1)2=0.5×3.465×1.2(1+0.1)2=2.44kNlb1.2最大弯矩Mmax=0.175Fla=0.175×2.44×1.5=0.64kN·m，抗弯强度计算如下：σ=Mmax=0.64×106=125.98N/mm2〈f=205N/mm2W5.08×103结论：满足要求2>挠度计算23 由横向水平杆传给纵向水平杆的集中力标准值Fk=0.5qklb(1+a1)2=0.5×2.51×1.2(1+0.1)2=1.77kNlb1.2挠度计算：v=1.146Fkl3a=1.146×1.77×103×15003=2.73mm〈10mm100EI100×2.06×105×12.19×104结论：满足要求4、扣件的抗滑承载力计算直角扣件，旋转扣件抗滑承载力设计值为8kN，横杆与立杆连接方式采用:单扣件，Rc=8kN。纵向水平杆通过扣件传给立杆竖向力设计值：R=2.15F=2.15×2.44=5.25kN〈Rc结论：满足要求5、立杆的稳定性计算1>分析立杆稳定性计算部位组合风荷载时，由下式计算立杆稳定性N+Mw≤fjAWN——计算立杆段的轴向力设计值；A——立杆的截面面积；j——轴心受压构件的稳定系数，应根据长细比λ由《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)附表C取值；W——截面模量；f——钢管的抗压强度设计值；Mw——计算立杆段由风荷载设计值产生的弯矩；Mw=0.85×1.4Mwk=0.85×1.4ωklah210其中，风荷载标准值ωk=µz·µs·ω0，将N=1.2(NG1k+NG2k)+0.85×1.4∑NQk代入上式化简为：1.2Hgk+0.85×1.4×µz·µs·ω0lah2+1.2NG2k+0.85×1.4∑NQk≤fjA1、10WjAjAH——脚手架高度；gk——每米立杆承受的结构自重标准值；la——立杆纵距；h——步距；µz——风压高度变化系数；µs——风荷载体型系数；ω0——基本风压，取郑州市10年一遇值，ω0=0.4kN/m223 NG1k——脚手架立杆承受的结构自重标准值产生的轴向力；NG2k——构配件自重标准值产生的轴向力；∑NQk——施工荷载标准值产生的轴向力总和；脚手架结构自重产生的轴压应力σg=1.2HsgkjA风荷载产生的弯曲压应力：σw=0.85×1.4×µzµsω0lah210W构配件(安全网除外，但其自重不大)自重荷载、施工荷载作用位置相对不变，其值不随高度变化而变化。风荷载随脚手架高度增大而增大，脚手架结构自重随脚手架高度降低而增加(计算中应考虑的架高范围增大)，因此，取σ=σg+σW最大时作用部位验算立杆稳定性。2>计算风荷载产生的弯曲压应力σw风荷载体型系数µs=1.3f=1.3×0.8=1.040，值大于1.0时，取1.0。σw=0.85×1.4×µz×1.0×0.4×1.5×1.52×106=31.6µz10×5.08×103地面粗糙度B类　城市郊区。3>计算脚手架结构自重产生的轴压应力σg首先计算长细比λ：λ=l0il0——计算长度，l0=kµh；i——截面回转半径；k——计算长度附加系数，其值取1.155；µ——考虑脚手架整体稳定因素的单杆计算长度系数，应按规范表5.3.3采用；h—步距；立杆横距lb=1.2m，连墙件布置二步三跨，查规范表5.3.3得µ=1.55，h=1.5mλ=kµh=1.155×1.55×150.0=170i1.58根据λ的值，查规范附录C表得轴心受压构件的稳定系数j=0.245。立杆纵距la=1.5m，查规范附录A表A-1得gk=0.1394kN/mσg=1.2Hsgk=1.2Hs×0.1394×103=1.40HsN/mm223 jA0.245×489.004>求σ=σw+σg列表如下：高度(m)µzσw=23.7µz(N/mm2)对应风荷载作用计算段高度取值Hg(m)σg=1.40Hs(N/mm2)σ=σw+σg(N/mm2)51.023.7039.254.8878.5820.41.4233.651014.0047.65分析说明：脚手架顶端风荷载产生弯曲压应力相对底部较大，但此处脚手架结构自重产生的轴压应力很小，σw+σg相对较小，脚手架底部风荷载产生的弯曲压应力虽较小，但脚手架自重产生的轴压应力接近最大σ=σw+σg最大，因此脚手架立杆稳定性验算部位取底部。5>验算长细比由规范5.3.3式，且K=1，得λ=l0=kμh=1.55×150=147<210ii1.58结论:满足要求!。6>计算立杆段轴向力设计值N脚手架结构自重标准值产生的轴向力NG1K=Hsgk=39.2×0.1394=5.46kN构配件自重标准值产生的轴向力NG2K=0.5(lb+a1)la∑Qp1+Qp2la+laHQp3=0.5×(1.2+0.1)×1.5×2×0.35+0.14×1.5×2+1.5×20.4(39.2)×0.005=1.4kNlb——立杆横距；a1——小横杆外伸长度；la——立杆纵距；Qp1——脚手板自重标准值；Qp2——脚手板挡板自重标准值；Qp3——密目式安全立网自重标准值；H——脚手架高度；施工荷载标准值产生的轴向力总和∑NQk=0.5(lb+a1)laQk=0.5×(1.2+0.1)×1.5×3×2=5.85kNQk——施工均布荷载标准值；组合风荷载时23 N=1.2(NG1K+NG2K)+0.85×1.4∑NQk=1.2×(5.46+1.4))+0.85×1.4×5.85=13.16kN7>组合风荷载时，验算立杆稳定性按规范公式5.3.1-2验算立杆稳定性，即：N+Mw=13.16×103+23.7×1.0=109.84+23.70=133.54N/mm2不组合风荷载时，验算立杆稳定性N=1.2(NG1K+NG2K)+1.4∑NQk=1.2×(5.46+1.4)+1.4×5.85=16.42kN按规范公式5.3.1-1验算立杆稳定性：N=16.42×103=137.05N/mm2脚手架上水平风荷载标准值ωk连墙件均匀布置，取脚手架最高处受风荷载最大的连墙件计算，高度按24.2m，地面粗糙度B类　城市郊区。风压高度变化系数µz=1.42脚手架风荷载体型系数µs=1.3j=1.3×0.8=1.04，取值大于1.0时，取1.0。基本风压取郑州市10年一遇值，ω0=0.4kN/m2ωk=µzµsω0=1.42×1.0×0.4=0.57kN/m22>求连墙件轴向力设计值N每个连墙件作用面积Aw=2×1.5×3×1.5=13.50m2N=Nlw+N0=1.4wkAw+3=1.4×0.57×13.50+3=13.77kNNlw——风荷载产生的连墙件轴向力设计值；N0——连墙件约束脚手架平面外变形所产生的轴向力，双排脚手架N0=3kN；3>连墙件稳定计算连墙杆采用钢管时，杆件两端均采用直角扣件分别连于脚手架及附加墙内外侧的短钢管上，因此连墙杆的计算长度可取脚手架的离墙距离，即lH=0.3m，因此长细比λ=lH=30.0=19<[λ]=150i1.5823 根据λ值，查规范附录表C，j=0.949,N=11.13×103=23.98N/mm2<205N/mm2jA0.949×489满足要求!。4>抗滑承载力计算直角扣件抗滑承载力计值Rc=8kN，连墙件连接方式为双扣件,2*Rc=16kN。Nl=11.13kN<16.0kN满足要求!7、立杆地基承载力计算1>计算立杆段轴力设计值N由已知条件可知，不组合风荷载时N=1.2(NG1k+NG2k)+1.4∑NQk由已知条件la=1.5m，h=1.5m查规范附录A表A-1得gk=0.1394kN/m脚手架结构自重标准值产生的轴向力NG1k=Hsgk=39.2×0.1394=5.464kN构配件自重标准值产生的轴向力NG2k=0.5(lb+a1)la∑Qp1+la∑Qp2+[H]Qp3la=0.5(1.2+0.1)×1.5×2×0.35+0.14×1.5×2+1.5×39.2×0.005=1.397kN施工荷载标准值产生的轴向力总和∑NQk=0.5(lb+a1)laQk=0.5(1.2+0.1)×1.5×2×23 3=5.850kNN=1.2(5.464+1.397)+1.4×5.850=16.42kN2>计算基础底面积A取垫板作用长度1.5m，A=0.3×1.5=0.57m23>确定地基承载力设计值fg素填土承载力标准值：fgk=80kPa=80kN/m2由规范公式5.5.2，并取Kc=0.4，得fg=kcfgk=0.4×80=32kN/m24>验算地基承载力由5.5.1式得立杆基础底面的平均压力P=N=16.42=28.81kN/m2
