电工基础习题答案.doc 5页

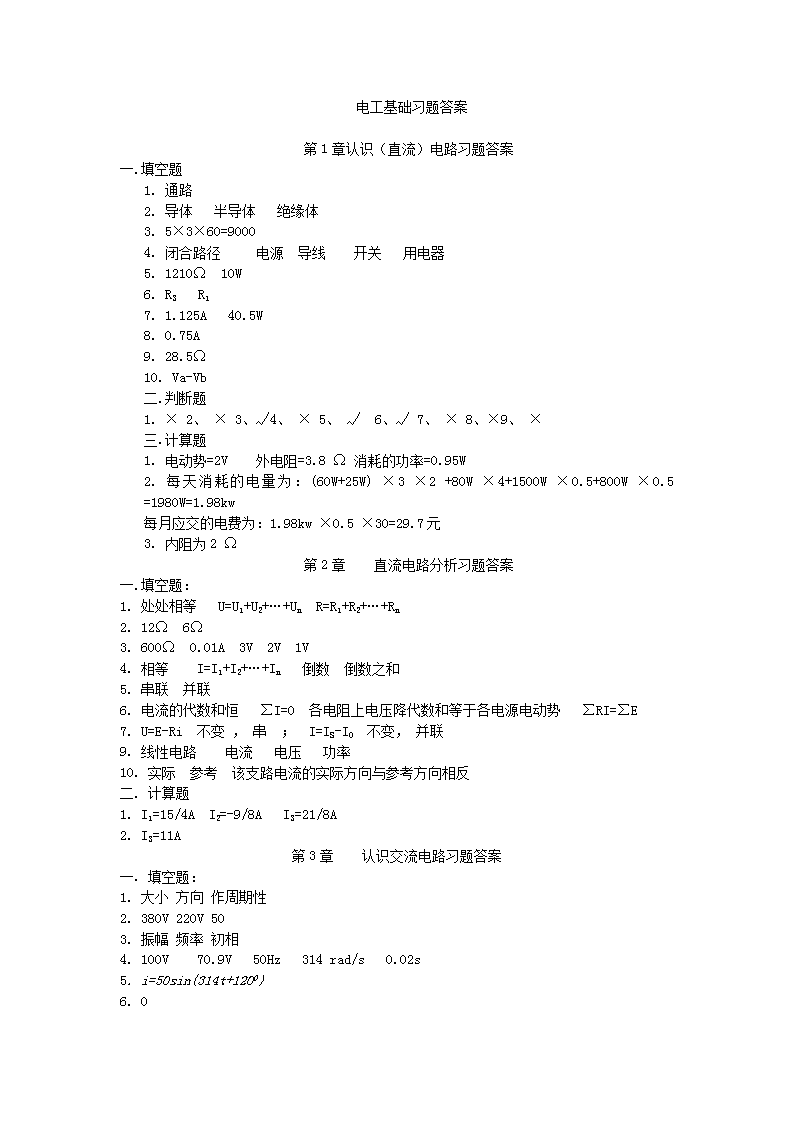

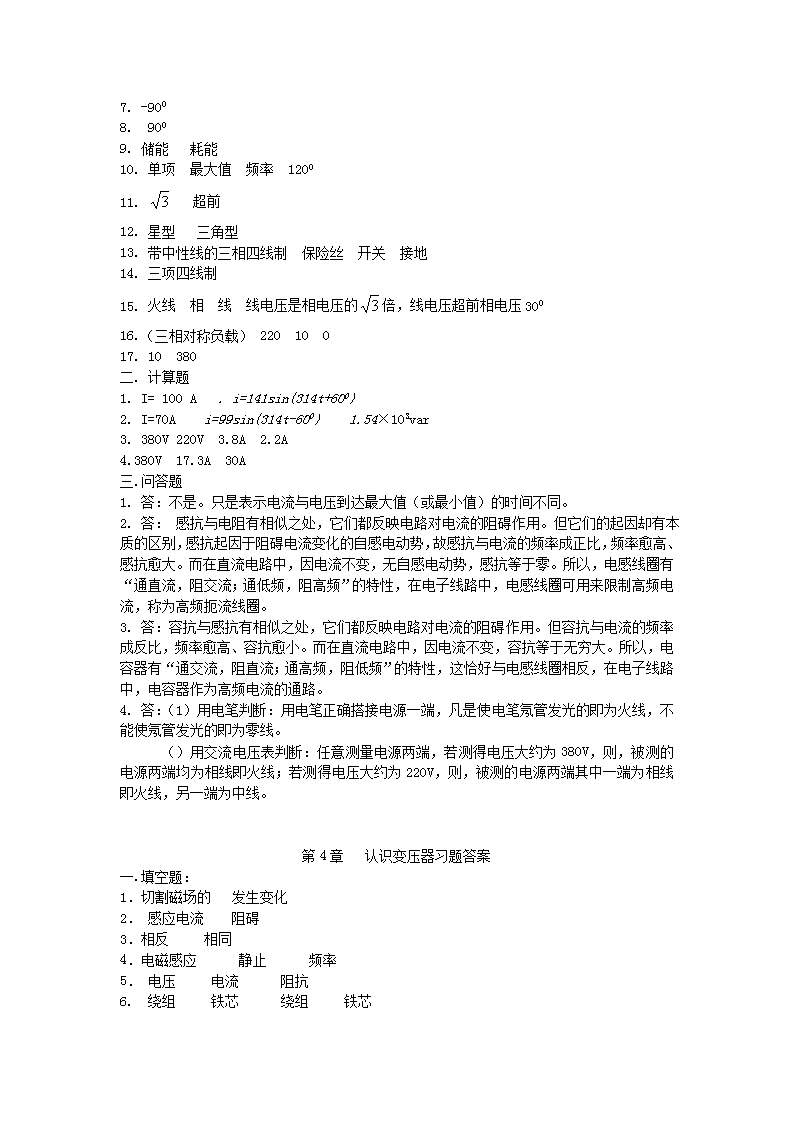

'电工基础习题答案第1章认识（直流）电路习题答案一.填空题1.通路2.导体半导体绝缘体3.5×3×60=90004.闭合路径电源导线开关用电器5.1210Ω10W6.R3R17.1.125A40.5W8.0.75A9.28.5Ω10.Va-Vb二.判断题1.×2、×3、√4、×5、√6、√7、×8、×9、×三.计算题1.电动势=2V外电阻=3.8Ω消耗的功率=0.95W2.每天消耗的电量为：(60W+25W)×3×2+80W×4+1500W×0.5+800W×0.5=1980W=1.98kw每月应交的电费为：1.98kw×0.5×30=29.7元3.内阻为2Ω第2章直流电路分析习题答案一.填空题：1.处处相等U=U1+U2+…+UnR=R1+R2+…+Rn2.12Ω6Ω3.600Ω0.01A3V2V1V4.相等I=I1+I2+…+In倒数倒数之和5.串联并联6.电流的代数和恒∑I=0各电阻上电压降代数和等于各电源电动势∑RI=∑E7.U=E-Ri不变，串；I=IS-I0不变，并联9.线性电路电流电压功率10.实际参考该支路电流的实际方向与参考方向相反二.计算题1.I1=15/4AI2=-9/8AI3=21/8A2.I3=11A第3章认识交流电路习题答案一.填空题：1.大小方向作周期性2.380V220V503.振幅频率初相4.100V70.9V50Hz314rad/s0.02s5.i=50sin(314t+1200)6.0 7.-9008.9009.储能耗能10.单项最大值频率120011.超前12.星型三角型13.带中性线的三相四线制保险丝开关接地14.三项四线制15.火线相线线电压是相电压的倍，线电压超前相电压30016.（三相对称负载）22010017.10380二.计算题1.I=100A.i=141sin(314t+600)2.I=70Ai=99sin(314t-600)1.54×103var3.380V220V3.8A2.2A4.380V17.3A30A三.问答题1.答：不是。只是表示电流与电压到达最大值（或最小值）的时间不同。2.答：感抗与电阻有相似之处，它们都反映电路对电流的阻碍作用。但它们的起因却有本质的区别，感抗起因于阻碍电流变化的自感电动势，故感抗与电流的频率成正比，频率愈高、感抗愈大。而在直流电路中，因电流不变，无自感电动势，感抗等于零。所以，电感线圈有“通直流，阻交流；通低频，阻高频”的特性，在电子线路中，电感线圈可用来限制高频电流，称为高频扼流线圈。3.答：容抗与感抗有相似之处，它们都反映电路对电流的阻碍作用。但容抗与电流的频率成反比，频率愈高、容抗愈小。而在直流电路中，因电流不变，容抗等于无穷大。所以，电容器有“通交流，阻直流；通高频，阻低频”的特性，这恰好与电感线圈相反，在电子线路中，电容器作为高频电流的通路。4.答：（1）用电笔判断：用电笔正确搭接电源一端，凡是使电笔氖管发光的即为火线，不能使氖管发光的即为零线。（）用交流电压表判断：任意测量电源两端，若测得电压大约为380V，则，被测的电源两端均为相线即火线；若测得电压大约为220V，则，被测的电源两端其中一端为相线即火线，另一端为中线。第4章认识变压器习题答案一.填空题：1．切割磁场的发生变化2．感应电流阻碍3．相反相同4．电磁感应静止频率5．电压电流阻抗6.绕组铁芯绕组铁芯 7.绝缘和冷却8.一次绕组与二次绕组的额定电压小大9.2.2222210.21611.并串二、单项选择题：1．D2．B3．B4．D5．A6.C7.B8.A三、判断题1．×2．√3．×4．√5．×6.√7.×8.√9.×10.×11.×四、简答题1答:采用硅钢片叠成是为了提高变压器铁心的导磁性能，减少涡流损耗和磁滞损耗。2．答：不能。因为变压器是利用电磁感应原理制成的，它只能对交流电进行相应的变换，而不能变换直流电。如果在变压器一次绕组中通入直流电，将产生一个大小和方向不变的磁通，在二次绕组中不会产生感应电动势，变压器的绕组将因严重过热而烧毁。3．答：将变压器一、二次绕组的任意两个端点连接起来，如图所示。在一次绕组加上适当的交流电压，用电压表分别测出一次电压UAB、二次电压Uab和A、a间的电压UAa。若己UAa=UAB-Uab。则A、a为同名端，若UAa=UAB+Uab则A、a为异名端。4．答：由于自耦变压器的一、二次共用一个绕组，一、二次绕组之间不仅有磁耦合，而且电路还互相连通，一、二次绕组之间没有完全隔离，高压侧的电气故障会波及到低压侧，对人体和设备产生危害，所以自耦变压器不能用作安全电源变压器。5．答：使用仪用互感器可以使测量仪表与高电压或大电流电路隔离，保证仪表和人身的安全，还可以扩大仪表的量程，便于仪表制造的标准化。6．答：(1)二次侧不允许开路。(2)铁心和二次绕组的一端必须可靠接地。第5章认识电动机习题答案一、填空题：1．直流电机械2．他励直流电动机并励直流电动机串励直流电动机复励直流电动机3．铁芯励磁绕组产生气隙主磁场4．磁路转子铁芯硅钢片5．电机械直流电动机交流电动机6.同步异步异步7.笼型绕线型8.定子转子9.定子铁芯定子绕组机座定子绕组定子铁芯10.转子铁芯转子绕组转轴产生感应电动势和电磁转矩11.单相电阻起动异步电动机单相电容起动异步电动机单相电容运行异步电动机单相电容起动与运行异步电动机单相罩极电动机12．变换传递执行检测13．电压转速执行服从控制信号的要求而动作 14．交流伺服电动机直流伺服电动机二、单项选择题：1．B2．A3．C4．B5．D6.A7.B8.B9.A10.A三、判断题1．√2．×3．×4．×5．×6.√7.×8.√9.×10.×四、简答题1答:三相电动机的基本结构是由两部分组成：固定部分——定子，转动部分——转子。定子是用来产生旋转磁场的。三相异步电动机的定子主要是由定子铁心、定子绕组、机座及端盖、轴承等组成。转子是电动机的旋转部分。它的作用是输出机械转矩。主要由转子铁心、转子绕组、转轴等组成。2答:若铭牌写△，额定电压写380V，表明电动机额定电压为380V时应接△形。若额定电压写成380V／220V，接法写Y／△，这表明定子每相绕组的额定电压是220V，若电源线电压为380v时,定子绕组应接成Y形,切a)三相绕组内部接线图b)Y形联结c)△形联结图5.9电动机定子绕组接线图不可误将星形错接为△，否则每相绕组的电压会大大超过其额定值，电动机将被烧毁；若电源线电压为220V时定子绕组应接成△形。电动机定子绕组接线如图5.9所示。3．答:如果把频率为50Hz的异步电动机接到频率为60Hz的电源，电动机的转速将会增大。因为三相异步电动机的转速n=（1-s）n1，而n1=60f1/p，所以当电源的频率增大，电动机的转速也会增大。4．答：鼠笼型异步电动机的转子两端如果不用短路环焊接，在旋转磁场作用下不会转动。5．答：运行中，若异步电动机转子被卡住不转，时间长了将会引起电机发热，烧毁电机。因为，当异步电动机转子被卡住不转时相当于电动机起动时的状态，此时的定子电流将会很大（相当于起动时的电流）。6．答：(1)使用时，如将定子绕组接成△形，接于380V的三相电源上，不能空载运行或带额定负载运行，会发生电流过大，烧毁电机的现象。因为根据铭牌，这台电机每相绕组的额定电压是220V，所以将定子绕组接成△形，接于380V的三相电源上时，每相绕组的电压会大大超过其额定值，电动机将被烧毁。(2)使用时，如将定子绕组接成Y形，接于220V的三相电源上，不能空载运行或带额定负载运行，也会造成电机定子电流过大，时间长了也会烧坏电机的现象。因为电机的转矩与电源电压的平方成正比，根据铭牌，这台电机每相绕组的额定电压是220V，所以将定子绕组接成Y形，接于220V的三相电源上时，每相绕组的电压会大大低于其额定值，此时运行电机，同样会因为电流过大而烧坏电机。 7．答：作用是将输入的电脉冲信号变换为输出的角位移。运行特点是每输入一个电脉冲，电动机就转动一个角度或前进一步，其输出的角位移与脉冲成正比，转速与脉冲频率成正比。8．答：步进电机的特点是结构简单，维护方便，工作可靠，调速范围大，起动、制动、反转灵敏，步矩角不受电压波动、负载变化的影响，在不丢步的情况下精度高等。9．答：优点：具有线性的机械特性、起动转矩大、调速范围广。缺点：电刷与换向器之间的火花会产生电磁干扰，需定期更换电刷，维护换向器。'
