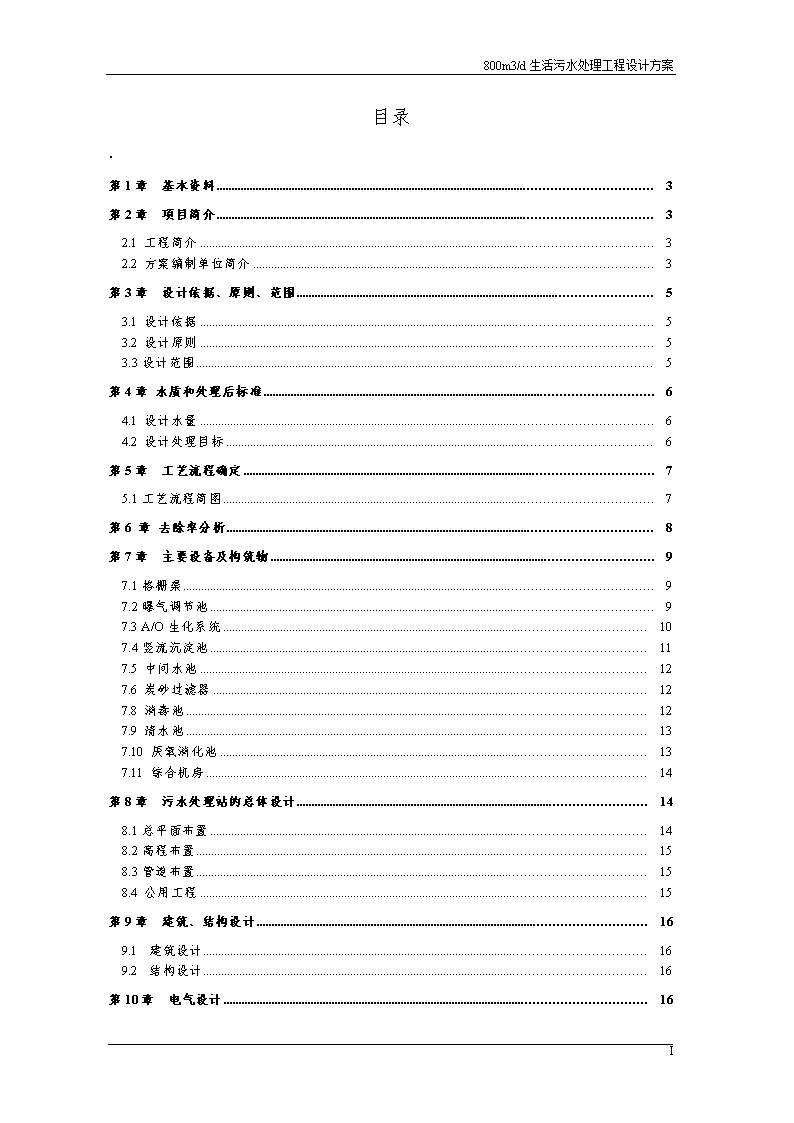

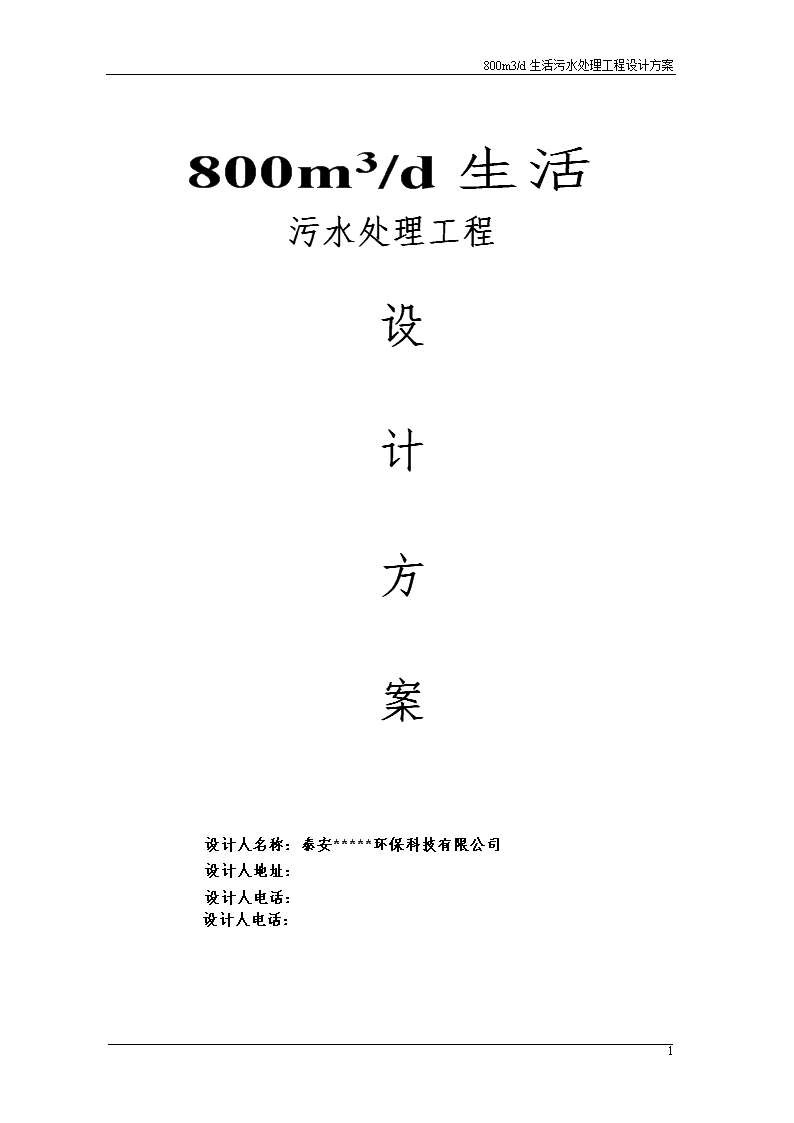

'800m3/d生活污水处理工程设计方案800m3/d生活污水处理工程设计方案设计人名称：泰安*****环保科技有限公司设计人地址：设计人电话：设计人电话：25 800m3/d生活污水处理工程设计方案目录·第1章基本资料3第2章项目简介32.1工程简介32.2方案编制单位简介3第3章设计依据、原则、范围53.1设计依据53.2设计原则53.3设计范围5第4章水质和处理后标准64.1设计水量64.2设计处理目标6第5章工艺流程确定75.1工艺流程简图7第6章去除率分析8第7章主要设备及构筑物97.1格栅渠97.2曝气调节池97.3A/O生化系统107.4竖流沉淀池117.5中间水池127.6炭砂过滤器127.8消毒池127.9清水池137.10厌氧消化池137.11综合机房14第8章污水处理站的总体设计148.1总平面布置148.2高程布置158.3管道布置158.4公用工程15第9章建筑、结构设计169.1建筑设计169.2结构设计16第10章电气设计1625 800m3/d生活污水处理工程设计方案10.1电气设计原则1610.2供电电源及配电1610.3设备用电负荷17第11章劳动定员及工作制度1811.1劳动定员1811.2工作制度18第12章工程投资概算1812.1工程概算18第13章废水处理站运行成本分析2013.1动力费E12013.2人工费E22013.3折旧费E32013.4药剂费E42013.5运行费用20第14章工程效益分析及主要指标2014.1环境效益分析2014.2社会效益分析2114.3综合评述2114.4工程主要指标21第15章施工管理2115.1项目实施计划2115.2施工管理2215.3调试验收期承诺22第16章安全与环保22第17章人员培训、售后服务及保证2317.1人员培训2317.2售后服务保证24第18章节能24第19章附图2425 800m3/d生活污水处理工程设计方案第1章基本资料（1）项目名称：800m3/d生活污水处理工程（2）建设单位：（3）建设地址：（4）方案设计单位：泰安*****环保科技有限公司第2章项目简介2.1工程简介2.2方案编制单位简介泰安*****环保科技有限公司坐落于五岳独尊的泰山脚下高新技术开发区，是依托山东环科所、泰山学院、山东农业大学等高校为技术后盾，以污水处理工程为中心、以环保设备的设计、开发、制造、销售为载体的专业环保公司。公司始终奉行“以人为本、科技创新”的管理理念，不断提高技术水平和管理水平；以领先的高新技术作为公司核心竞争力，以治理污染、节约资源、废物利用为重点，互利互赢，共同发展，为全社会的环保事业贡献我们的力量。客户的满意永远是考评我们服务水平和技术水平的重要指标。我们永远以客户的需要为中心，以科技创新为指导，以优质服务为目标，共同建设我们绿色的生态环境。公司宗旨：携手*****环保共创蓝天碧水同建绿色家园。企业文化：诚信做人严谨做事共同创业共享生活经营项目：1、盐酸废液处理再利用工程；2、各种工业废水处理工程、污水生态处理工程；3、生活污水、城市污水处理工程等环保治理工程的设计、施工、销售和安装调试总承包服务；25 800m3/d生活污水处理工程设计方案4、纯水工程、化学水处理工程；5、矿井水净化、资源化处理设备、工程的设计、施工、销售和安装调试总承包服务；6、废乳化油处理设备的设计制造；7、高科技膜技术的开发利用；8、新产品开发和技术咨询服务；公司业绩表序号项目名称水量（m3/d）主要工艺工程完成时间1日照市人民医院污水处理工程300水解酸化+活性污泥+臭氧消毒2008年4月2日照职业技术学院中水处理工程800A/O工艺2008年6月3泰安大升机械制造有限公司电镀废水处理工程300化学沉淀+离子交换+RO2008年7月4阳谷亚太化工厂污水处理工程1000高效催化氧化2008年9月5阳谷县阿城阿胶厂污水处理工程500SBR2008年10月6阳谷县新星食品有限公司宰鸡废水处理工程800气浮+接触氧化2008年11月7阳谷健发食品有限公司废水处理工程600沉淀+接触氧化2008年11月25 800m3/d生活污水处理工程设计方案第3章设计依据、原则、范围3.1设计依据1、《城镇污水处理厂污染物排放标准》（GB18918-2002）一级A排放标准；2、《工业企业设计卫生标准》(TJ36-79)；3、《室外排水设计规范》（1997年修订）（GBJ4-87）；4、《工业企业厂界环境噪声标准》(GB12348-90)；5、《混凝土结构设计规范》（GBJ10-89）；6、《建筑地基基础设计规范》（GBJ7-89）；7、给水排水工程和废水处理工程建设有关技术规范；8、业主提供的水质水量情况。3.2设计原则3.2.1　充分利用现有地形、平面条件,因地制宜，节约用地。3.2.2　严格按照国家及地方的现行有关环保法规及经济技术政策，结合工程实际，本着技术上先进、可靠；经济上合理可行的原则，采用国内外成熟的工艺路线，减少投资和运行管理费用，并确保废水处理达标。3.2.3　污水处理工程中的关键设备选用国内外先进节能优质产品，确保工程质量。3.2.4整个系统要实现微机自动化控制，保持工程的先进性、可靠性和可持续发展性。3.2.5系统设计中充分考虑环保“三废”处理，除臭及污泥处理，无“二次污染”。3.3设计范围3.3.1　工艺设备设计。3.3.2　土建建（构）筑物设计。3.3.3　总图规划设计。3.3.4　其他配套设施设计。3.3.5　流程中各工段去处率分析。25 800m3/d生活污水处理工程设计方案3.3.6工程总投资估算及污水处理运行成本分析第4章水质和处理后标准4.1设计水量根据业主提供的资料，水量及各项水质指标如下：表4-1项目水量(m3/d)CODcr(mg/l)BOD5(mg/l)SS(mg/l)NH3-N(mg/l)T-P(mg/l)粪大肠杆菌(个/l)废水指标80025015080406104.2设计处理目标达到国家《城镇污水处理厂污染物排放标准》（GB18918-2002）一级A排放标准排放要求。表4-2序号项目标准出水水质1CODcr≤502BOD5≤103SS≤104NH3-N≤55T-N≤156T-P≤0.57粪大肠杆菌≤38余氯0.225 800m3/d生活污水处理工程设计方案第5章工艺流程确定5.1工艺流程简图生活污水进水格栅渠人工格栅筛网曝气调节池泵缺氧池接触氧化池二次沉淀池泵中间水池泵污泥消化池炭砂过滤器鼓风机箱式压滤机泵二氧化氯发生器消毒池清水池污泥外运排放25 800m3/d生活污水处理工程设计方案第6章去除率分析为了检验本方案工艺流程可否确保出水达到所要求的出水水质标准，在表6-1中对流程各工段的去除率进行了科学分析。尽管在评估这些污水先进处理技术去除率时做了保守估计，但表6-1数据表明，本方案流程经实施后确保最终处理出水水质完全符合《城镇污水处理厂污染物排放标准》（GB18918-2002）一级A排放标准排放要求。表6-1流程各工段去除率分析表序号处理单元水量(m3/d)项目CODcr(mg/L)BOD5(mg/L)SS(mg/L)NH3-N(mg/L)T-P(mg/L)1预处理（格栅+调节）800进水25015080406出水17510548364.2去除率30%30%40%10%30%2生化处理（A/O+二沉池）800进水17510548364.2出水52.510.519.27.20.8去除率70%90%60%80%80%3炭砂过滤器800进水52.510.519.27.20.8出水4899.650.4去除率10%10%50%30%50%4《城镇污水处理厂污染物排放标准》（GB18918-2002）一级A排放标准800≤50≤10≤10≤5≤0.525 800m3/d生活污水处理工程设计方案第7章主要设备及构筑物7.1格栅渠尺寸：5.0ML×0.6MW×1.0MH型式：地下矩形材质：砖混数量：1座附属设备（1）机械细格栅数量：1台型式：细格栅（e=5mm）材质：　碳钢防腐+尼龙有限栅宽：0.4M功率：1.5KW7.2曝气调节池尺寸：8.0ML×8.0MW×4.5MH（有效水深4.0m）型式：地下矩形水池材质：砖混数量：1座7.68h有效容积：256M3附属设备：（1）微孔曝气器型号：Ф215服务面积：0.25m2/个数量：100套空气量：1.5-3.0m3/个25 800m3/d生活污水处理工程设计方案材质：聚丙烯+橡胶膜曝气量：4.5：1（2）提升泵数量：　2台（一用一备）流量：　　40M3/H功率：　　2.2KW扬程：　7M7.3A/O生化系统尺寸：20.0ML×8.0MW×4.5MH（有效水深4.0m）型式：半地下矩形水池数量：1座有效容积：640m3材质：砖混A:5H165M3O:14H475M3附属设备：(1)组合填料型号：　　φ150H3000数量：　　330M3（2）填料支架规格：8.0ML×7.0MW×3.0MH数量：2套材质：Q235（3）微孔曝气器型号：Ф215服务面积：0.25m2/个数量：600套空气量：1.5-3.0m3/个25 800m3/d生活污水处理工程设计方案材质：聚丙烯+橡胶膜气水比27：1（4）鼓风机数量：2台（一用一备）风量：17m3/min排出压力：44.1kpa功率：22KW（5）回流泵数量：　1台流量：　　50M3/H功率：　　3KW扬程：　10M（6）潜水搅拌机数量：　2台功率：　　0.85KW7.4竖流沉淀池尺寸：6.0ML×6.0MW×4.5MH（有效水深4.0m）型式：地下矩形封闭式材质：砖混数量：1座有效容积：60M3泥斗高度：1m表面负荷：1M3/M2.H附属设备：（1）污泥泵数量：　　1台流量：　　10M3/H25 800m3/d生活污水处理工程设计方案功率：　　0.75KW扬程：　　10M（2）斜管数量：　　36m2型号：Ф607.5中间水池尺寸：2.0ML×2.0MW×4.5MH（有效水深4.0m）数量：1座型式：矩形水池材质：砖混有效容积：16m3水力停留时间0.5h附属设备（1）提升泵数量：　1台流量：　　40M3/H功率：　　2.2KW扬程：　7M7.6炭砂过滤器尺寸：Ф2.5M×2.5MH数量：1台材质：Q235上升流速:6.8m/h水力停留时间:0.34h7.8消毒池尺寸：4.0ML×3.0MW×1.5MH（有效水深1.0m）25 800m3/d生活污水处理工程设计方案数量：1座型式：半地下式材质：砖混水力停留时间：21min附属设备（1）二氧化氯发生器型号：ST-CLO2数量:1台发生量：200g/h功率：1.5kw每立方米水投加6g有效氯7.9清水池尺寸：4.0ML×2.0MW×4.5MH（有效水深4.0m）数量：1座型式：地下式材质：砖混HRT=1H附属设备（1）反冲泵数量:1台流量：100m3/h功率：3kw反冲洗水强度4.5L/M2·S7.10厌氧消化池尺寸：3.0ML×3.0MW×4.5MH（有效水深4.0m）数量：1座型式：地下开放水池25 800m3/d生活污水处理工程设计方案材质：砖混有效容积：36m3进水固体浓度0.2%有机物含量65%容积负荷0.8kgVSS/M3.d附属设备（1）污泥泵数量:1台流量：8m3/h功率：3kw出泥含水率97%7.11综合机房数量：1座尺寸：10.0ML×3.0MW×3.5MH材质：砖混结构附属设备（1）电控柜型号：DKG-Ⅱ数量:1台（2）箱式压滤机进水含水率97%数量:1台过滤面积：10m2功率：1.5KW25 800m3/d生活污水处理工程设计方案第8章污水处理站的总体设计8.1总平面布置8.1.1设计范围污水处理站总体布置，污水和污泥处理构筑物的工艺和土建设计；附属建筑物的设计。8.1.2平面布置污水处理站总体布置需与大楼密切衔接，自然协调浑然一体；按照工艺顺畅，便于管理，方便施工，美化环境的原则进行，各构筑物布置紧凑，利用率高，占地少。鼓风机尽量靠近反应池，节约管道，同时减少因管道阻力而引起风压损失。8.1.3辅助建筑物根据本废水处理工程的具体情况，并参照建设部标准《城镇污水处理厂附属建筑和附属设备设计标准》（CJJ31-89），确定本污水处理站的辅助建筑物。8.1.4附属设备根据CJJ31-89规定，废水处理站需配备有化验设备、机修设备和运输设备，具体配制由业主统一考虑。8.2高程布置8.2.1设计范围从生活污水进入污水处理站开始至出水达标排放。8.2.2高程布置在高程设计上充分考虑工艺流程的可行性和工程造价的合理性，因此在流程设计时尽量利用自流以减少提升，节约能耗。8.3管道布置废水明装管道、地下管道和埋地管道采用普通焊接钢管，鼓风机管道采用普通焊接钢管，加药管及布气管采用UPVC，自来水管道采用镀锌钢管。管道防腐的做法：金属焊接钢管除锈后刷底漆两遍，防腐漆两道，埋地管刷底漆两道，沥青漆两道，水中金属管均作环氧沥青漆防腐层。25 800m3/d生活污水处理工程设计方案8.4公用工程8.4.1给水系统污水处理站冲洗、化验及消防用水由业主负责从城市供水管网接入，废水处理站处理构筑物附近冲洗水池等设置水龙头，用于现场地面冲洗等。8.4.2排水系统污水处理站内产生的废水,采用自我消化为主的原则，汇总后排至调节池，一并处理。8.4.3供电废水处理站的电源要求设有两路电源同时供电，以确保污水处理系统的正常运行。第9章建筑、结构设计9.1建筑设计将整个污水处理站划分为生产和控制管理两大功能区，生产区根据工艺流程布置，做到线条流畅清晰、简捷实用。道路交通设计以加强内部功能组织、确保消防疏散、便利内外交通为原则。9.2结构设计9.2.1结构形式本着安全、经济、利于施工和结构合理的原则，本次设计构筑物均为碳钢防腐结构。其他辅助设施、设备基础结构为钢混。9.2.2建筑材料选用〈1〉钢筋混凝土结构采用C30，抗渗标号为S6。一般构筑物采用C25，垫层采用C10；〈2〉钢筋：D≤10，采用Ⅰ级钢；D≥12，采用Ⅱ级钢，预埋件采用A3钢；25 800m3/d生活污水处理工程设计方案〈3〉水泥：采用≥R32.5号普通硅酸盐水泥；〈4〉钢材：采用Q235A；第10章电气设计10.1电气设计原则根据污水处理工艺要求，对工艺运行进行及时显示、控制、报警。本设计原则以自动控制为主，人工控制为辅，以国产设备为主，适当选用进口控制仪表。10.2供电电源及配电10.2.1供电电源本工程电源采用照明、动力分别进线方式，动力电源为380V专用线，照明电源为220V专用线，由小区配电室引入，电源线均为电缆直进线。10.2.2污水站供电污水处理站设计双电源供电，其功率补偿由业主一并考虑，配电和自动控制系统有防潮、防漏电和可靠接地措施，各类电气设备均设电路短路和过载保护装置，以确保用电设备安全运行。电动机启动方式：对功率小于10KW的电动机采用全压直接起动；对功率大于10KW的电动机采用减压启动方式。10.2.3供电保护措施电气系统采用接零保护，电气设备、不带电的金属外壳等均应可靠接地，接地电阻不大于10欧姆；对于有关电气设备连接、安装，按国家有关规范进行安装施工和测试。10.3设备用电负荷本工程设备用电负荷（装机容量）见下表所列。25 800m3/d生活污水处理工程设计方案序号机械名称数量/台单台功率/KW总功率/KW常用台数使用功率/KW1机械格栅11.51.511.52提升泵32.26.624.43回流泵133134潜水搅拌机20.851.721.75鼓风机222441226污泥泵133137箱式压滤机11.51.511.58反冲洗泵133139污泥泵10.750.7510.7510二氧化氯发生器11.51.511.5总计1466.551142.35第11章劳动定员及工作制度11.1劳动定员根据污水处理站生物处理工艺要求，本污水处理站定员1人。11.2工作制度废水处理设施为24小时连续运行，其运行管理在工程技术方面的主要内容包括：系统运行管理、系统运行监测、系统维护保养。系统运行操作要严格遵守操作规程，操作人员应坚守岗位，认真负责。为及时发现异常情况并积累生产数据，需要对工艺过程进行适时监控。机械设备和电器系统得日常维护、维修要形成制度，由专人负责。25 800m3/d生活污水处理工程设计方案第12章工程投资概算12.1工程概算序号名称规格数量造价备注1格栅渠5.0ML×0.6MW×1.0MH1座砖混2曝气调节池8.0ML×8.0MW×4.5MH1座砖混3A/O池20.0ML×8.0MW×4.5MH1座砖混4沉淀池6.0ML×6.0MW×4.5MH1座砖混5中间水池2.0ML×2.0MW×4.5MH1座砖混6消毒池4.0ML×3.0MW×1.5MH1座砖混7清水池4.0ML×2.0MW×4.5MH1座砖混8厌氧消化池3.0ML×3.0MW×4.5MH1座砖混9综合机房10.0ML×3.0MW×3.0MH1座砖混10设备基础、各类预埋若干砖混合计25.012.1.1土建概算单位：万元12.1.2设备器材部分单位：万元序号名称型号数量单价总价产地1细格栅B=0.4me=5mm1.5KW1台泰安2提升泵40m3/h，2.2kw3台上海3微孔曝气器Ф215700只泰安4鼓风机17m3/min44.1kpa22KW2台章丘5组合填料Ф150H=3000330m3泰安6填料支架8.0ML×7.0MW×3.0MH2套泰安7回流泵50m3/h3kw1台上海8斜管Ф6036m2泰安9潜水搅拌机0.85kw2台泰安25 800m3/d生活污水处理工程设计方案10炭砂过滤器Ф2.5M×2.5MH1台泰安11污泥泵10m3/h0.75kw1台上海12污泥泵8m3/h2.2kw1台上海13反冲洗泵100m3/h3kw1台上海14二氧化氯发生器200g/h1.5kw1台泰安15电控柜DKG-Ⅱ1套泰安16箱式压滤机10m21.5KW1台上海17管道支架阀门若干泰安合计12.1.3工程投资概算单位：万元序号名称总价备注1土建费用2设备费3设计费4运输、安装费5调试费6工程税金2+3+4+5*6%合计第13章废水处理站运行成本分析13.1动力费E1（1）总装机容量66.55KW（2）运行容量42.35KW，按0.55元/度计,设备运转率0.6每吨水耗电费：E1=0.39元/m3水。13.2人工费E2污水站配工人1名，按月工资800元计，则25 800m3/d生活污水处理工程设计方案吨水人工费：E2=0.03元/m3水13.3折旧费E3设备按使用寿命为20年，可推算出折旧费为E3=0.10元/m3水13.4药剂费E4生产二氧化氯所需的氯酸钠和盐酸费用为E4=0.1元/m3水13.5运行费用E1+E2+E3+E4=0.39+0.03+0.1+0.1=0.62元/m3水第14章工程效益分析及主要指标14.1环境效益分析根据处理系统的效能预测可知，此水站的建成运行将有效地消减污染物向水体的排放，其年削减量为：CODcr：60吨/年SS：50吨/年14.2社会效益分析污水处理站建成后，可减少对周围环境的影响，保护了周围的生态环境，保障了人民身体健康。14.3综合评述本方案采用目前先进和成熟的工艺，工程中使用的设备为先进、节能设备，既重视了处理技术的先进性，有又重视系统运行的稳定性，既降低了工程造价，又保证了污水处理效果，真正做到经济效益、环境效益和社会效益的统一。14.4工程主要指标25 800m3/d生活污水处理工程设计方案总投资净占地运行费用万元㎡元/m3水4000.62第15章施工管理15.1项目实施计划表15.1项目实施计划表时间进程30天60天90天方案设计施工图设计土建施工设备安装工艺调试验收15.2施工管理施工图设计完成后施工前，与业主商定施工计划及相互配合事项，双方指派各自的施工代表或项目经理，监管全部施工过程，确保工程质量。在工程各个阶段，双方及时检查并做好阶段验收工作，对工程材料和设备严格按照设计、有关规范和工程合同进行检验。施工人员持证上岗，安全施工。确保工程质量。15.3调试验收期承诺25 800m3/d生活污水处理工程设计方案工程安装完工后，我公司负责组织派专业技术人员进行调试，在规定的期间内调试达标。随后，向业主提供详细操作规程，为业主的操作人员讲解工艺原理、现场指导操作、水质分析、传授日常管理经验及异常情况对策。配合有关部门的工作人员监测水质和最终验收工作，协助投资方办理行政部门核发的有关证件。最终，向业主提交整套工程竣工资料及各设备厂家联系信息等。第16章安全与环保污水处理站在设计中采用了各种有效措施，改善职工的劳动、操作环境，确保生产的顺利进行和职工的身心健康。设计中严格执行国家现行的《工业企业噪声卫生标准》、《建筑设计防火规范》、《建筑灭火器配置设计规范》、《建筑抗震设计规范》、《轻工业劳动保护条例》及有关标准和规范。污水处理站的劳动、卫生、安全、消防等设施需按照有关标准和规范进行必要的安全卫生防护。对噪音较大的鼓风机，除在鼓风机进风口设置必要的消音器降低噪音外，还采用独立的鼓风机隔离布置。鼓风机经隔音处理后设在室外。主要设备均设安全标志，池、槽、地坑、架空走台、楼梯设置可靠的安全护栏，所有设备转动部分设置可靠的安全防护罩。消防由总厂组成统一系统，污水处理站内建筑物耐火等级为二级。第17章人员培训、售后服务及保证17.1人员培训17.1.1人员培训要求从污水处理站调试开始到调试结束，为了使建设方相关人员能够正确操作站内设备，保证整个系统正常运行，我们免费为建设方进行人员培训，在工程调试过程中完成。25 800m3/d生活污水处理工程设计方案该污水处理系统涉及到物理、化学及生物学的知识，在处理过程中使用了许多机械设备及自动控制装置。因此维护人员应在物理、化学及生物学方面有一定的专业知识。维护人员应熟悉污水的水质情况、处理原理、工艺流程、各处理单元在处理系统中的地位及作用；会检测、分析数据、及时进行工艺参数的调整；会处理设备运行过程中的异常现象。17.1.2现场培训培训时间：在设备安装调试期间进行。供方派驻培训人员：电气工程师：1人机械工程师：1人水处理工程师：1人被培训人员由业主指定。培训材料：提供水处理系统工艺流程图；提供国产设备操作维护说明书；提供进口设备操作中英维护说明书；提供水处理站系统运行操作说明及操作工艺。在培训期间，对业主的操作维护人员进行理论培训和现场培训，促使业主操作人员可独立安全操作设备，并具有处理一定技术问题的能力。17.2售后服务保证（1）我公司负责免费培训用户方操作人员，由我方技术人员详细讲解该系统的基本原理、工艺流程、操作过程、保养规定、设备性能分析、一般故障排除等内容。25 800m3/d生活污水处理工程设计方案（2）我公司对处理站的所有设备，提供一年的保修期。在设备出现故障，并且建设方解决不了时，我公司技术人员保证在接到对方通知后24小时内，赶赴现场，负责修理直至系统正常运行为止。（3）该污水处理系统所有设备，实行终身维修（所需更换的设备、配件等均以优惠价格提供）。第18章节能1工程设计中将充分利用先进的污水处理技术和高效节能设备。2构筑物平面布置，管区布置及其衔接尽量保证顺直，减少转折，使管路损失减低到尽可能低的程度。第19章附图一、工艺流程图25'
