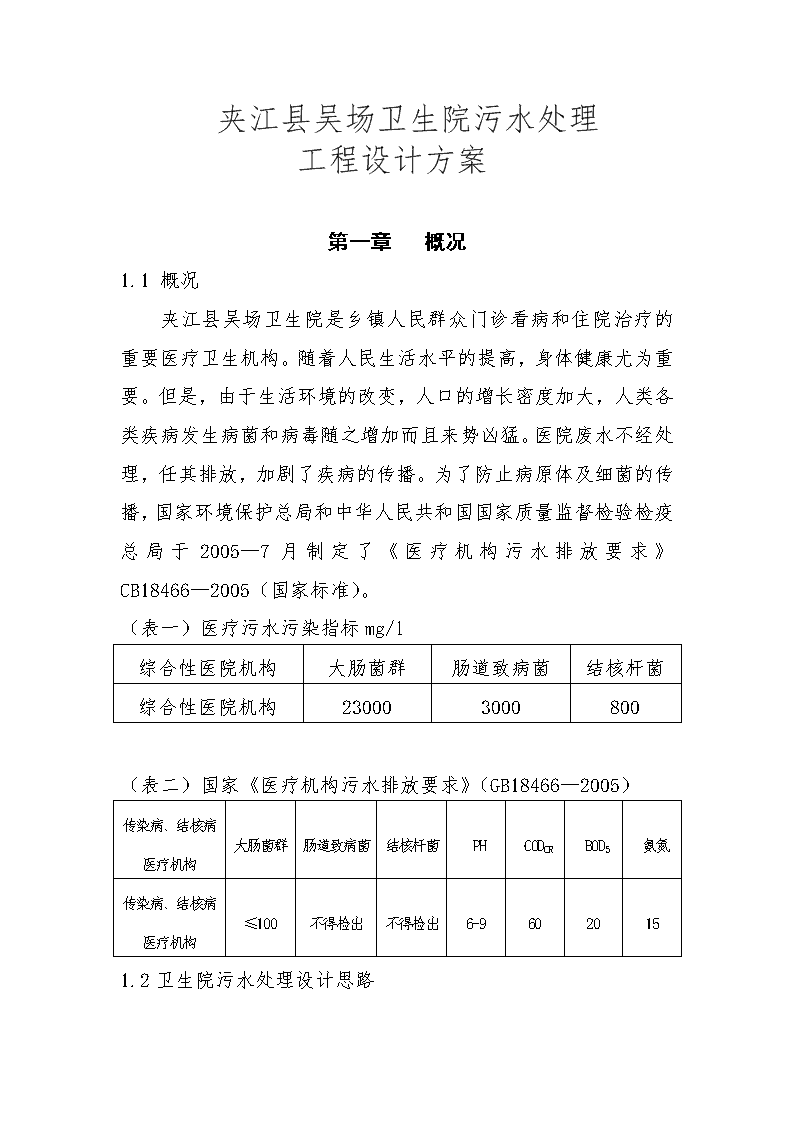

'夹江县吴场卫生院污水处理工程设计方案第一章概况1.1概况夹江县吴场卫生院是乡镇人民群众门诊看病和住院治疗的重要医疗卫生机构。随着人民生活水平的提高，身体健康尤为重要。但是，由于生活环境的改变，人口的增长密度加大，人类各类疾病发生病菌和病毒随之增加而且来势凶猛。医院废水不经处理，任其排放，加剧了疾病的传播。为了防止病原体及细菌的传播，国家环境保护总局和中华人民共和国国家质量监督检验检疫总局于2005—7月制定了《医疗机构污水排放要求》CB18466—2005（国家标准）。（表一）医疗污水污染指标mg/l综合性医院机构大肠菌群肠道致病菌结核杆菌综合性医院机构230003000800（表二）国家《医疗机构污水排放要求》（GB18466—2005）传染病、结核病医疗机构大肠菌群肠道致病菌结核杆菌PHCODCRBOD5氨氮传染病、结核病医疗机构≤100不得检出不得检出6-96020151.2卫生院污水处理设计思路 夹江县吴场卫生院现有住院病床床位50个，用水量按1.0T/床计算，每天排放医疗污水和不同时段的排放量估计在50吨左右。我们采用对排放污水水质、水量和排放规律进行综合分析，编制治理方案和工艺流程。为使排放达标，需要有生物厌氧池，加筛网过滤，使各种有机悬浮物不能直排。通过过滤和水量均化进行生物处理及二氧化氯强氧化消毒、除臭、去色后达到国家排放标准。第二章设计依据、原则和范围2.1设计依据☆国家标准《医疗机构污水排放要求》GB18466—2005。☆中心卫生院提供的水量、水质和检验报告。☆中心卫生院提供的其它相关资料。☆当地环保部门和中心卫生院提供的技术要求。☆四川省乡镇卫生院污水处理设施改造方案［川卫办发（2009）112号］2.2设计采用的主要技术规范和标准☆国家标准《医疗机构污水排放要求》GB18466—2005。☆国家标准《污水综合排放标准》GB8978—1996。2.3设计原则☆严格执行国家颁布的有关医疗机构污水排放的标准、法律、法规和规定，按GB18466—2005中对县级以下综合医疗机构污水处理排放标准和环保部门的要求进行设计。☆以卫生部门和环保部门对卫生院 污水的数据为基本依据，严格遵照环保部门规定的设计范围及要求进行设计。☆利用生物法去除水中铅、汞、铬、银等重金属物；采用先进工艺和目前国际最先进的二氧化氯发生器进行消毒杀菌、除色、除臭、降解CODcr、BOD和氨氮，结合实际，因地制宜，对污水处理场地进行合理布局。☆处理工艺操作管理方便，运行稳定可靠，应具有先进良好的工艺环境和劳动条件。☆污水处理体系具有较大适应性，可满足进水水质、水量变化，并能在突发事故状态下采取应急措施。☆选用的设备其性能可靠，运行稳定。管理维修方便，易损部件应有备用。☆充分利用现有地势，尽量采用重力流程，减少占地和土方开挖量，节约工程投资。2.4污水处理场范围设计☆污水处理构筑物土建设计，处理设备设计选型。☆处理场工艺管道及设备安装工程设计。☆甲、乙双方商定内容的设计。☆工程投资概（估）算。 第三章废水处理工艺设计3.1工艺流程夹江县吴场卫生院都是综合医院，医疗废料病原体量大，尤其是粪大肠菌群含量特高的污水。卫生院污水中的污染物为有机悬浮物、粪大肠菌落各及其它病原体，并含有大量铅、汞、铬、银等重金属物。本方案针对水中大量金属物质、传染病毒、CODcr、BOD5、氨氮等的彻底治理，使得卫生院医疗污水最终达标排放。医疗污水处理工艺流图污泥浓缩池曝气池化粪池调节池清水排放检察井风机设备及控制房消毒池3.2主要处理设施设计及设备选择1、集水调节池主要调节水量、水质，保证后续处理效果稳定，前端设计格栅井，隔除粗大漂浮物及悬浮物，调节池内设潜污泵。调节池内净尺寸：4×2.×2m。总容积16m3，污水停留时间：3.5小时2、曝气池 主要用于提高废水中的溶氧量，降低废水中的有机污染物含量结构：砖混好氧反应池内净尺寸：4×2×3m总容积24m33、污泥浓缩池主要使污泥浓缩、脱水。结构：砖混、钢混污泥浓缩池内净尺寸：4×2×3m总容积24m34、消毒池及消毒装置由于医院污水中含细菌总量较大，采用氯片消毒达不到预定效果，本方案采用氯化能力更强的二氧化氯接触消毒方式，池内做折板，可以充分混合，提高消毒效果。二氧化氯发生器选用DMJ-500型，研究证实二氧化氯对大肠杆菌、细菌、芽孢、病毒及藻类均有很好的杀灭作用，其杀灭微生物机理是：二氧化氯对细胞壁有较好的吸附和透过作用，可有效地氧化细胞内含基的酶、抑制微生物蛋白质的合成。二氧化氯的杀菌能力和在水中的稳定性均优于氯。其杀菌的有效性顺序为O3＞C1O2＞C12＞氯胺；在水中稳定性为绿胺＞C1O2＞C12＞O3。另外PH值对C1O2对大肠菌的杀菌效果影响不大，水质污染的轻重对C1O2的消毒效果影响也比较小。 消毒池内净尺寸：1.6×2.50×3m。有效容积：12m3，污水停留时间：1.5小时。5、清水池通过氧化消毒后的污水进入清水池，在清水池经再次澄清然后通过管道接市政官网达标排放。清水池池内净尺寸：1.5×2.5×3.0m。总容积：11.2m3，污水停留时间：1.0小时。6、操作房操作房设置处理装置附近，分两间建设，设置于地坪以上，内设风机一台和二氧化氯发生器。第四章卫生院运行成本及劳动定员4.1总装机容量0.5个千瓦4.2原材料消耗氯酸钠（工业一级品，含量99%）盐酸（工业合成一级品浓度31%）生产1克有效氯消耗氯酸钠0.65g，盐酸1.3g，折合人民币0.004元，医疗污水投加量20—30g/m3×0.004元，即每立方污水在0.08-0.12元左右。4.3劳动定员（兼职1人）4.4运行成本① 电耗：装机0.5kw，日运行8小时，电价按0.5元/度计，日用电费为0.5×8×0.5=2元/日，单方电耗=2÷50=0.04元/m3②消毒原材料消耗：单方药耗=0.08-0.12元/m3，平均按0.10元/m3计算，日消毒药费=0.10×50=5元/日③运行成本：电耗+药耗=0.04+0.10=0.14元/m3，即每处理1立方米医疗废水的成本为0.14元。第五章：设备造价：土建：化粪池和调节池、曝气池、污泥浓缩池、消毒池及消毒装置、清水池、操作房等造价预算为:现建设单位已具备条件。设备造价：陆万肆仟伍佰元整。夹江县吴场卫生院一体化设备报价序号设备名称规模、规格数量价格（万元）备注1二氧化氯发生器DMJ-1001台3.60安装调试0.40含水管2曝气设备1套曝气机1台0.55曝气管1套0.30 曝气头1套0.30填料支架1套0.20软性填料1套0.20安装附件PVC（三通、直接、弯头等）0.303安装人工调试0.24检验费0.405合计6.45万元第六章售后服务承诺1、工程竣工后，我方无偿为夹江吴场卫生院培训管理操作人员并编制操作规程。2、我方建设之废水处理工程项目，自交付使用之日起提供免费保修期为一年。免费保修期后，承诺长期有偿维修服务。3、在有效维修期内非人为因素造成机器故障，我方及时上门维修处理设备，确保处理系统正常运行，所耗费用我方按优惠价收取。四川乐山市达美吉环保设备工程有限公司二○一一年五月十五日'
