案例温州市生活污水处理工艺解析 11页

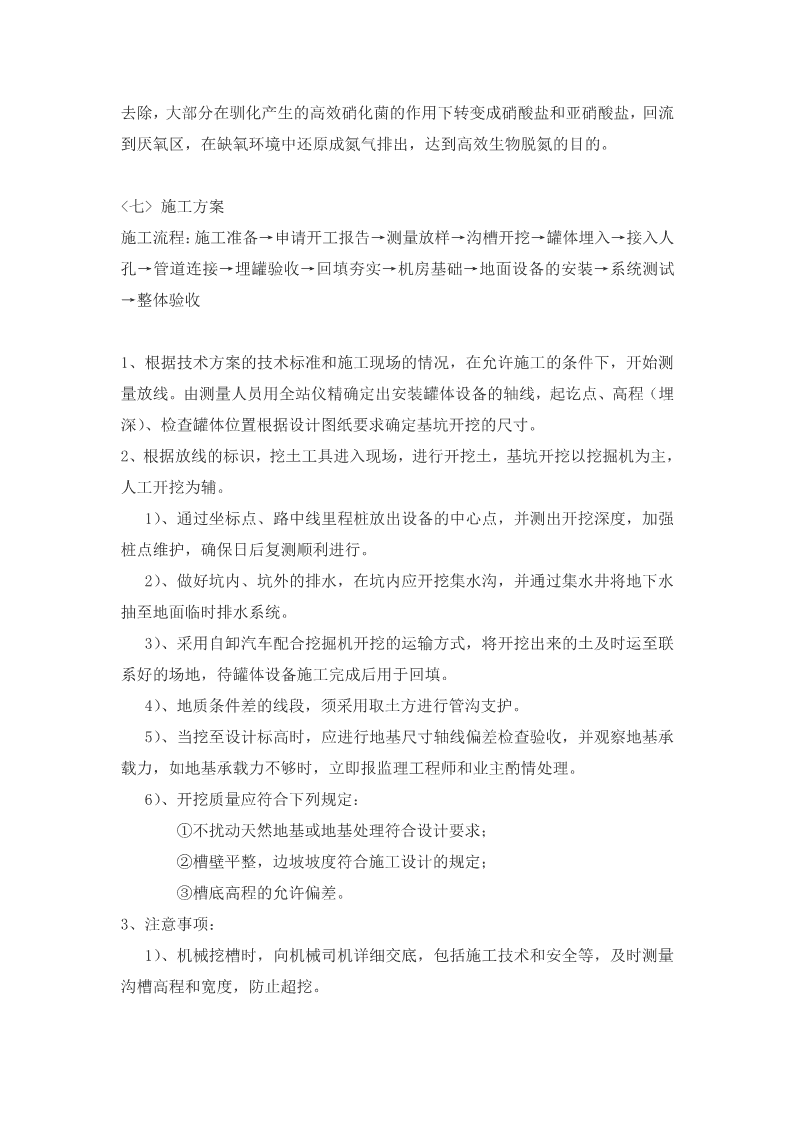

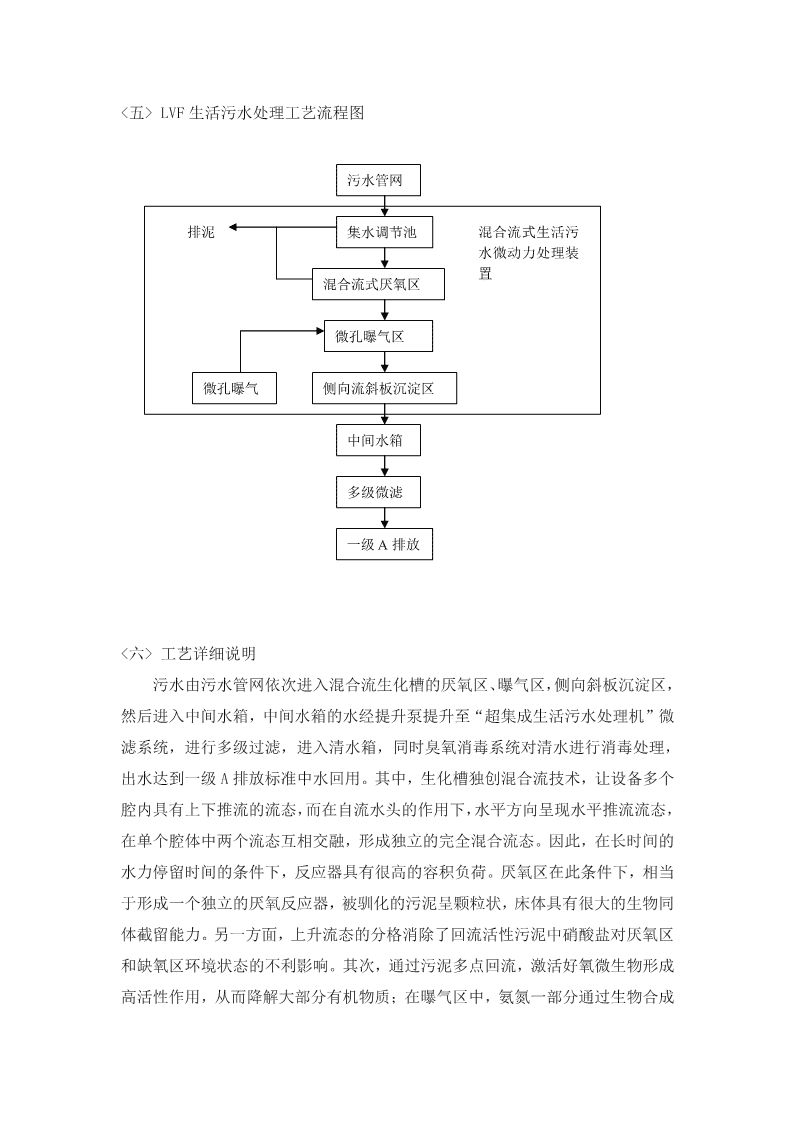

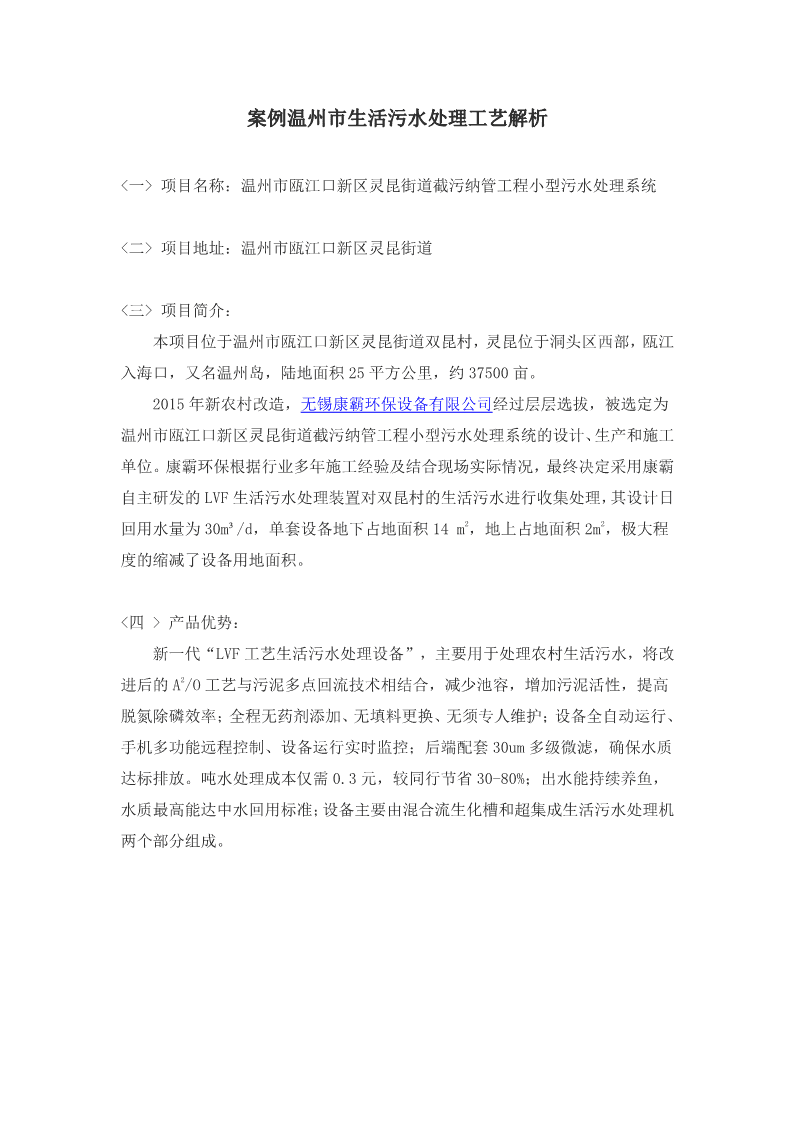

'案例温州市生活污水处理工艺解析<一>项目名称：温州市瓯江口新区灵昆街道截污纳管工程小型污水处理系统<二>项目地址：温州市瓯江口新区灵昆街道<三>项目简介：本项目位于温州市瓯江口新区灵昆街道双昆村，灵昆位于洞头区西部，瓯江入海口，又名温州岛，陆地面积25平方公里，约37500亩。2015年新农村改造，无锡康霸环保设备有限公司经过层层选拔，被选定为温州市瓯江口新区灵昆街道截污纳管工程小型污水处理系统的设计、生产和施工单位。康霸环保根据行业多年施工经验及结合现场实际情况，最终决定采用康霸自主研发的LVF生活污水处理装置对双昆村的生活污水进行收集处理，其设计日22回用水量为30m³/d，单套设备地下占地面积14m，地上占地面积2m，极大程度的缩减了设备用地面积。<四>产品优势：新一代“LVF工艺生活污水处理设备”，主要用于处理农村生活污水，将改2进后的A/O工艺与污泥多点回流技术相结合，减少池容，增加污泥活性，提高脱氮除磷效率；全程无药剂添加、无填料更换、无须专人维护；设备全自动运行、手机多功能远程控制、设备运行实时监控；后端配套30um多级微滤，确保水质达标排放。吨水处理成本仅需0.3元，较同行节省30-80%；出水能持续养鱼，水质最高能达中水回用标准；设备主要由混合流生化槽和超集成生活污水处理机两个部分组成。 <五>LVF生活污水处理工艺流程图污水管网排泥集水调节池混合流式生活污水微动力处理装置混合流式厌氧区微孔曝气区微孔曝气区微孔曝气区微孔曝气侧向流斜板沉淀区微孔曝气区中间水箱多级微滤一级A排放<六>工艺详细说明污水由污水管网依次进入混合流生化槽的厌氧区、曝气区，侧向斜板沉淀区，然后进入中间水箱，中间水箱的水经提升泵提升至“超集成生活污水处理机”微滤系统，进行多级过滤，进入清水箱，同时臭氧消毒系统对清水进行消毒处理，出水达到一级A排放标准中水回用。其中，生化槽独创混合流技术，让设备多个腔内具有上下推流的流态，而在自流水头的作用下，水平方向呈现水平推流流态，在单个腔体中两个流态互相交融，形成独立的完全混合流态。因此，在长时间的水力停留时间的条件下，反应器具有很高的容积负荷。厌氧区在此条件下，相当于形成一个独立的厌氧反应器，被驯化的污泥呈颗粒状，床体具有很大的生物同体截留能力。另一方面，上升流态的分格消除了回流活性污泥中硝酸盐对厌氧区和缺氧区环境状态的不利影响。其次，通过污泥多点回流，激活好氧微生物形成高活性作用，从而降解大部分有机物质；在曝气区中，氨氮一部分通过生物合成 去除，大部分在驯化产生的高效硝化菌的作用下转变成硝酸盐和亚硝酸盐，回流到厌氧区，在缺氧环境中还原成氮气排出，达到高效生物脱氮的目的。<七>施工方案施工流程：施工准备→申请开工报告→测量放样→沟槽开挖→罐体埋入→接入人孔→管道连接→埋罐验收→回填夯实→机房基础→地面设备的安装→系统测试→整体验收1、根据技术方案的技术标准和施工现场的情况，在允许施工的条件下，开始测量放线。由测量人员用全站仪精确定出安装罐体设备的轴线，起讫点、高程（埋深）、检查罐体位置根据设计图纸要求确定基坑开挖的尺寸。2、根据放线的标识，挖土工具进入现场，进行开挖土，基坑开挖以挖掘机为主，人工开挖为辅。1）、通过坐标点、路中线里程桩放出设备的中心点，并测出开挖深度，加强桩点维护，确保日后复测顺利进行。2）、做好坑内、坑外的排水，在坑内应开挖集水沟，并通过集水井将地下水抽至地面临时排水系统。3）、采用自卸汽车配合挖掘机开挖的运输方式，将开挖出来的土及时运至联系好的场地，待罐体设备施工完成后用于回填。4）、地质条件差的线段，须采用取土方进行管沟支护。5）、当挖至设计标高时，应进行地基尺寸轴线偏差检查验收，并观察地基承载力，如地基承载力不够时，立即报监理工程师和业主酌情处理。6）、开挖质量应符合下列规定：①不扰动天然地基或地基处理符合设计要求；②槽壁平整，边坡坡度符合施工设计的规定；③槽底高程的允许偏差。3、注意事项：1）、机械挖槽时，向机械司机详细交底，包括施工技术和安全等，及时测量沟槽高程和宽度，防止超挖。 2）、机械挖槽，确保槽底土壤结构不被扰动和破坏，开挖是应在设计槽底高程以上保留20cm左右一层不挖，用人工清底。3）、挖掘机及吊车应和架空输电线保持安全距离，垂直、水平距离不应小于1.5米。4、沟槽按照技术标准一切施工完毕后，进行罐体设备埋入。1）、由于罐体体积较大，只能采用机械吊装下罐，人工配合进行施工。下罐时，起重机沿槽开行。当沟槽两侧堆土时，其一侧堆土与槽边应有足够的距离，以便起重机运行。至少保持1m的距离。2）、吊车下罐时，事先应与起重人员一起勘察现场，根据沟槽情况，确定吊车距槽边的距离、罐体存放位置及其他配合事宜。3）、吊车下罐时，应有专人指挥。4）、指挥信号统一明确。5、罐体设备全部固定沟槽后，开始进行接人孔的工作。根据技术标准，人孔的标高准确。罐体设备的管道连接，确保封闭性好，无渗漏水现象，罐体连接整体美观，距离符合技术要求。6、沟槽的回填土。1）、砖、石、木块等杂物应清理干净；2）、采用明沟排水，沟槽内不得有积水；3）、回填土应逐层进行，且不得损伤管道；4）、罐体设备两侧应采取轻夯实；5）、罐体压实时，两侧应对称进行，且不得使管道位移或损伤；6）、分段回填压实时，相邻段的连接茬应呈接梯形，且不得漏夯。7、机房的基础。主体设备安装完毕后，开始动力设施的基础建设。机房基础考虑到设备对环境的要求，在保证质量的前提下，做到经济、美观、实用、安全。1）、基础夯实，做到平整、整洁，保证动力设施运行的稳定性。2）、防水。地面基础做到坚固，长期确保无渗漏水现象。地势相对整个场地高，下雨天无进水现象。3）、防火。机房区所用装饰材料为不燃或难燃材料，电气线路采用多级短路保护，防止电气线路短路产生火灾，机房区采用防火措施。 4）、防盗。机房区有出入权的人员才能进入，平时关闭，钥匙由专人保管。5）、防静电。机房区所有设备的金属外壳要有良好的接地，金属材料也要有良好的接地，游离电子有顺畅的通路，不会形成高压电子云。6）、防雷。进入机房区的电源要有良好的防雷措施。8、地面设备的安装。包括地面排水管道，雨水处理连接管道，基础动力设备的安装。保证整个雨水处理系统的美观，实用，运行性良好。9、施工安全注意事项1）、所有作业施工人员务必按照规范要求系好安全带、安全绳，带好安全帽，谨防高空坠落及坠物伤人。2）、施工机具应布置在安全地带，以免高空坠物伤人。3）、非操作人员不得进入正进行施工的作业区，更不许操作机械。4）、机械吊管下管时，管下严禁站人。5）、罐体施工时，应有人指挥机械吊装，以便罐体安全、顺利的吊装。6）、雨季下罐时，尽量将工序安排紧凑，及时下罐，防止沟槽在空中暴漏太久，以免发生危险。7）、罐体施工现场做警示牌，文明施工，安全施工。8）、所有通电设备安装前，做好断电状态，关掉电源，确认连接无误后，再通电。 <八>图纸解析设备布置图格栅井尺寸为φ1.5*2.5，水池底部设置100mm的沙石，沙石上铺设100mm的钢筋混凝土作为基础垫层； LVF混合流生化槽混合流生化槽包含厌氧区、好氧区、斜板沉淀区，尺寸3.8*1.5*1.8m，经处理后的出水达到一级A排放标准，设备整体埋于地下，埋深1.5米。出水进入中间水箱，尺寸为2.0*1.5*1.8m；超集成生活污水处理机 超集成生活污水处理机安装于地面上，中间水箱的水经泵提升至处理机，经微滤处理后达标排放，机箱尺寸为1.3*1.5*1.5，碳钢材质。开挖示意图基坑开挖长度10米，宽度3米，深度3米，埋深1.5m，放坡系数0.7. <九>出水水质经过处理后的污水排放，水质符合污水排放一级A标准中表1的要求，具体水质如下：项目排放标准D1出水水质D2出水水质D3出水水质CODCr≤50mg/L2719.918.9TN≤15mg/L7.346.487.66NH3-N≤5mg/L1.331.950.708SS≤10mg/L7.98.36.7TP≤0.5mg/L0.6040.6190.472<十>运行成本分析（1）动力计算装机容量运行容量运行时用电量名称数量（kW）（kW）间（h）（kW·h）提升泵1#1台0.550.55105.5风机1台0.550.55189.9合计2台1.11.115.4本工程运行功率为1.1kw，总装机功率1.1kw，日运行总电耗为15.4度，电价按0.6元/度，吨水电费为0.30元/m3。（2）运行成本表3单位：元/m项目编号费用电费E10.30人工费E20.0直接运行成本E1+E20.30 注:以上计算未计折旧及大修费。 <十一>现场图片'
