焦炉煤气管路穿越国能管道施工方案.doc 4页

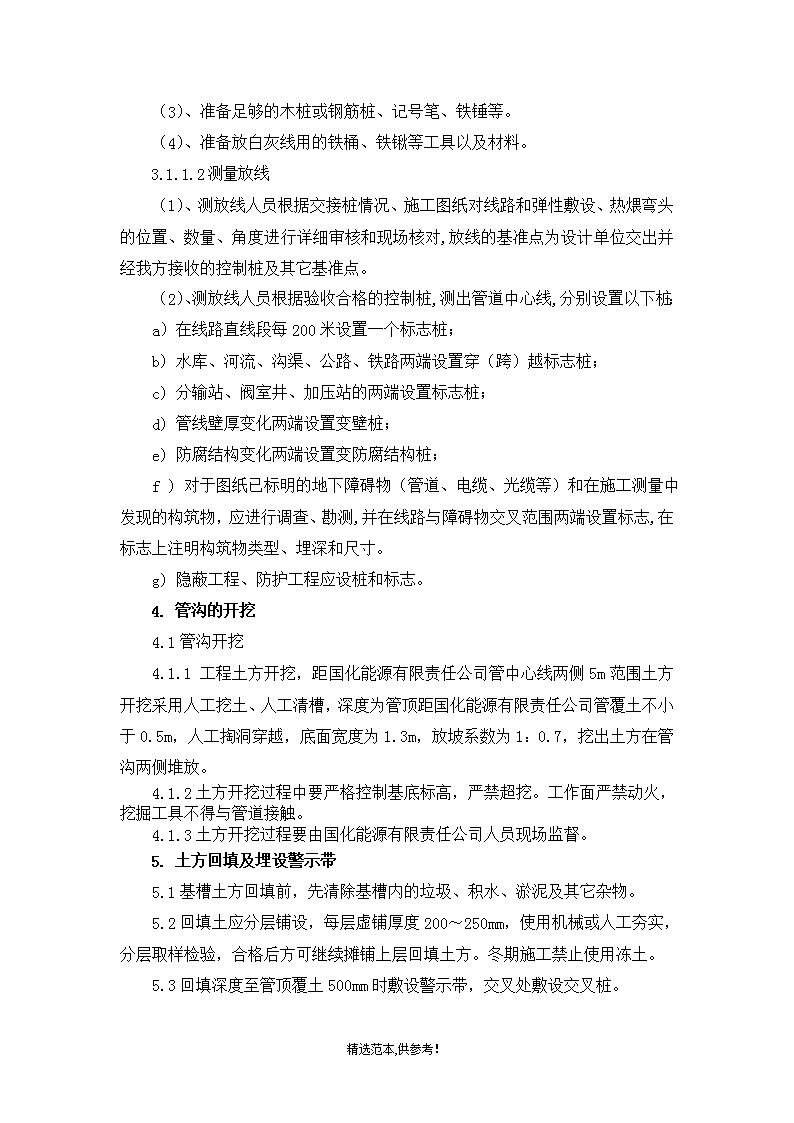

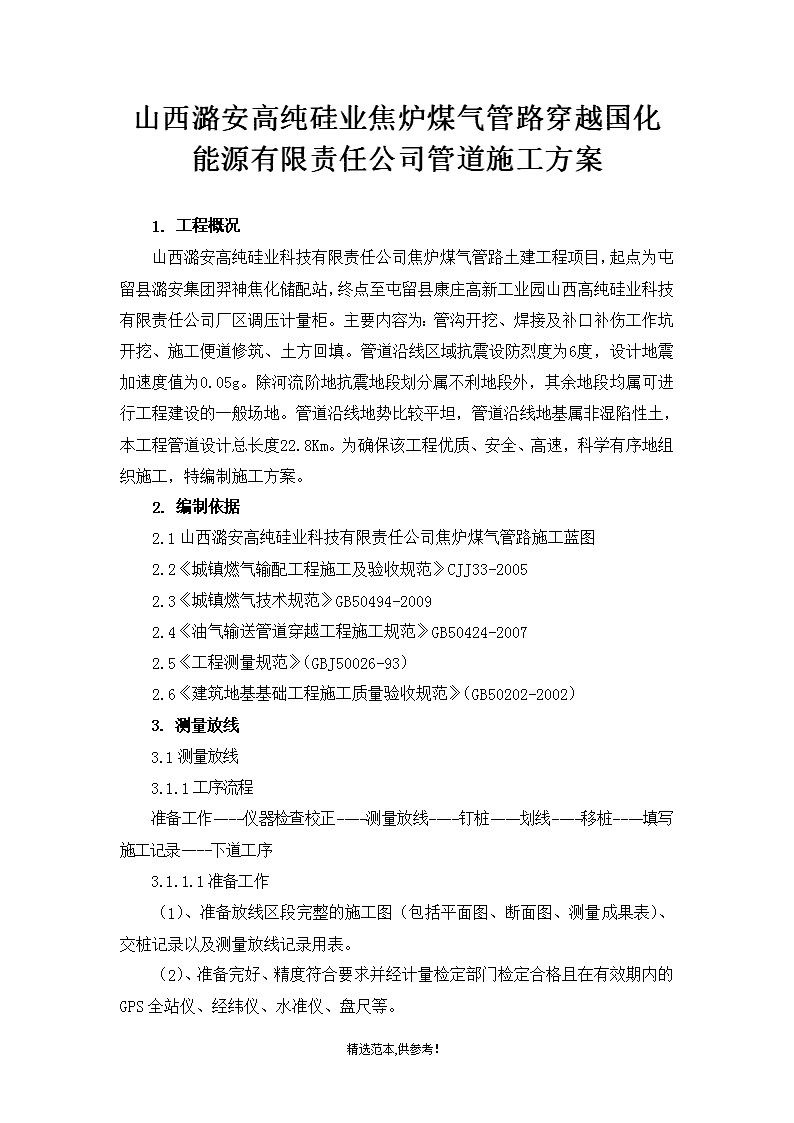

'山西潞安高纯硅业焦炉煤气管路穿越国化能源有限责任公司管道施工方案1.工程概况山西潞安高纯硅业科技有限责任公司焦炉煤气管路土建工程项目，起点为屯留县潞安集团羿神焦化储配站，终点至屯留县康庄高新工业园山西高纯硅业科技有限责任公司厂区调压计量柜。主要内容为：管沟开挖、焊接及补口补伤工作坑开挖、施工便道修筑、土方回填。管道沿线区域抗震设防烈度为6度，设计地震加速度值为0.05g。除河流阶地抗震地段划分属不利地段外，其余地段均属可进行工程建设的一般场地。管道沿线地势比较平坦，管道沿线地基属非湿陷性土，本工程管道设计总长度22.8Km。为确保该工程优质、安全、高速，科学有序地组织施工，特编制施工方案。2.编制依据2.1山西潞安高纯硅业科技有限责任公司焦炉煤气管路施工蓝图2.2《城镇燃气输配工程施工及验收规范》CJJ33-20052.3《城镇燃气技术规范》GB50494-20092.4《油气输送管道穿越工程施工规范》GB50424-20072.5《工程测量规范》（GBJ50026-93）2.6《建筑地基基础工程施工质量验收规范》（GB50202-2002）3.测量放线3.1测量放线3.1.1工序流程准备工作----仪器检查校正----测量放线----钉桩----划线----移桩----填写施工记录----下道工序3.1.1.1准备工作（1）、准备放线区段完整的施工图（包括平面图、断面图、测量成果表）、交桩记录以及测量放线记录用表。（2）、准备完好、精度符合要求并经计量检定部门检定合格且在有效期内的GPS全站仪、经纬仪、水准仪、盘尺等。精选范本,供参考！ （3）、准备足够的木桩或钢筋桩、记号笔、铁锤等。（4）、准备放白灰线用的铁桶、铁锹等工具以及材料。3.1.1.2测量放线（1）、测放线人员根据交接桩情况、施工图纸对线路和弹性敷设、热煨弯头的位置、数量、角度进行详细审核和现场核对,放线的基准点为设计单位交出并经我方接收的控制桩及其它基准点。（2）、测放线人员根据验收合格的控制桩,测出管道中心线,分别设置以下桩：a）在线路直线段每200米设置一个标志桩；b)水库、河流、沟渠、公路、铁路两端设置穿（跨）越标志桩；c)分输站、阀室井、加压站的两端设置标志桩；d)管线壁厚变化两端设置变壁桩；e)防腐结构变化两端设置变防腐结构桩；f)对于图纸已标明的地下障碍物（管道、电缆、光缆等）和在施工测量中发现的构筑物，应进行调查、勘测,并在线路与障碍物交叉范围两端设置标志,在标志上注明构筑物类型、埋深和尺寸。g)隐蔽工程、防护工程应设桩和标志。4.管沟的开挖4.1管沟开挖4.1.1工程土方开挖，距国化能源有限责任公司管中心线两侧5m范围土方开挖采用人工挖土、人工清槽，深度为管顶距国化能源有限责任公司管覆土不小于0.5m，人工掏洞穿越，底面宽度为1.3m，放坡系数为1：0.7，挖出土方在管沟两侧堆放。4.1.2土方开挖过程中要严格控制基底标高，严禁超挖。工作面严禁动火，挖掘工具不得与管道接触。4.1.3土方开挖过程要由国化能源有限责任公司人员现场监督。5.土方回填及埋设警示带5.1基槽土方回填前，先清除基槽内的垃圾、积水、淤泥及其它杂物。5.2回填土应分层铺设，每层虚铺厚度200～250mm，使用机械或人工夯实，分层取样检验，合格后方可继续摊铺上层回填土方。冬期施工禁止使用冻土。5.3回填深度至管顶覆土500mm时敷设警示带，交叉处敷设交叉桩。精选范本,供参考！ 6.验收6.1完成每一道工序之后，首先应班组自检合格，并填写好自检记录，技术人员备好有关质量记录文件，然后，通知质安部质检员进行共检。共检合格后，项目部要提前24小时书面通知监理机构，由监理机构会同业主代表进行现场检查，如发现有不符合规范要求的做法，则当面指正，项目部应立即整改，直至检查合格为止。6.2隐蔽工程的检查6.2.1由于隐蔽工程在施工中一旦完成隐蔽，很难再对其检查，因此，对于每一项隐蔽工程，必须严格按以下程序执行：各班组首先应自检，自检合格，并填写好自检记录，技术人员备好有关质量记录文件后，通知质安部质检员进行专检。专检合格后，由质安部质检员提前24小时通知监理机构和业主代表进行现场检查确认，经检查合格后方可隐蔽。经质安部、业主和监理机构任何一方检验不合格的，由施工队进行整改，并经重新检查确认合格后，方可进入下道工序施工。6.3工序交接检查工序检查应严格坚持上道工序不合格不得进行下一道工序施工的原则。上道工序完成以后，各施工队首先应自检，自检合格后，并填写好自检记录，技术人员备好有关质量记录文件后，通知质安部质检员进行专检。专检合格后，由质检员提前24小时向监理机构提交书面的“中间验收申请单”。监理机构在接到“中间验收申请单”24小时以内，会同业主代表检查各施工队的自检情况，检查合格后，会签中间检验合格证书，同时准许进行下一道工序施工，否则由施工队进行整改，并经重新检查合格后，方可进入下道工序施工。7.HSE保证措施7.1施工“安全第一”必须做到人人重视，个个关心，定岗定员，统一指挥，建立严格的安全制度，杜绝安全事故发生。7.2按平面布置规定施工区域,建立门卫值班，施工人员佩戴出入证，无证者不得进入，进入现场必须遵守现场有关规定。7.3施工区出入设立明显安全宣传牌及安全管理制度牌。7.4进入现场必须戴安全帽,高空作业须系好安全带,动火须办理动火证,禁止空高乱扔东西,禁止酒后作业。精选范本,供参考！ 7.5现场各种施工材料必须堆放整齐,切实做好现场文明施工工作。7.6机械设备应有专人负责,现场配电设备做到“一机一闸一漏电保护器”。7.7现场施工人员做到“三不伤害”。7.8机械设备禁止超负荷作业。7.9现场安排专职安全员负责,施工负责人第一安全员。7.10未尽事宜,严格按照有规范标准进行施工。7.11现场存放油料，必须对库进行防漏处理，防止油料的跑、冒、漏、污染环境，固体废物分类收集处理。7.12对人为的施工噪声应有降噪措施和管理制度并严格控制。7.13施工临时道路定期洒水，减小灰尘飞扬。7.14施工现场应经常保持整洁卫生，运输车辆应做到沿途不遗散。7.15施工现场供应开水，饮水器具定期消毒。7.16现场施工应按标准化管理措施进行管理。7.17不得在工地或工地周围使用明火，尤其注意油、易燃、易爆物品。7.18施工时，所有的废水、废油不得随地倾倒，应按公司环境管理措施执行。7.19施工时，注意场地及场地周围的环境保护措施，不得污染环境。【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】精选范本,供参考！'
