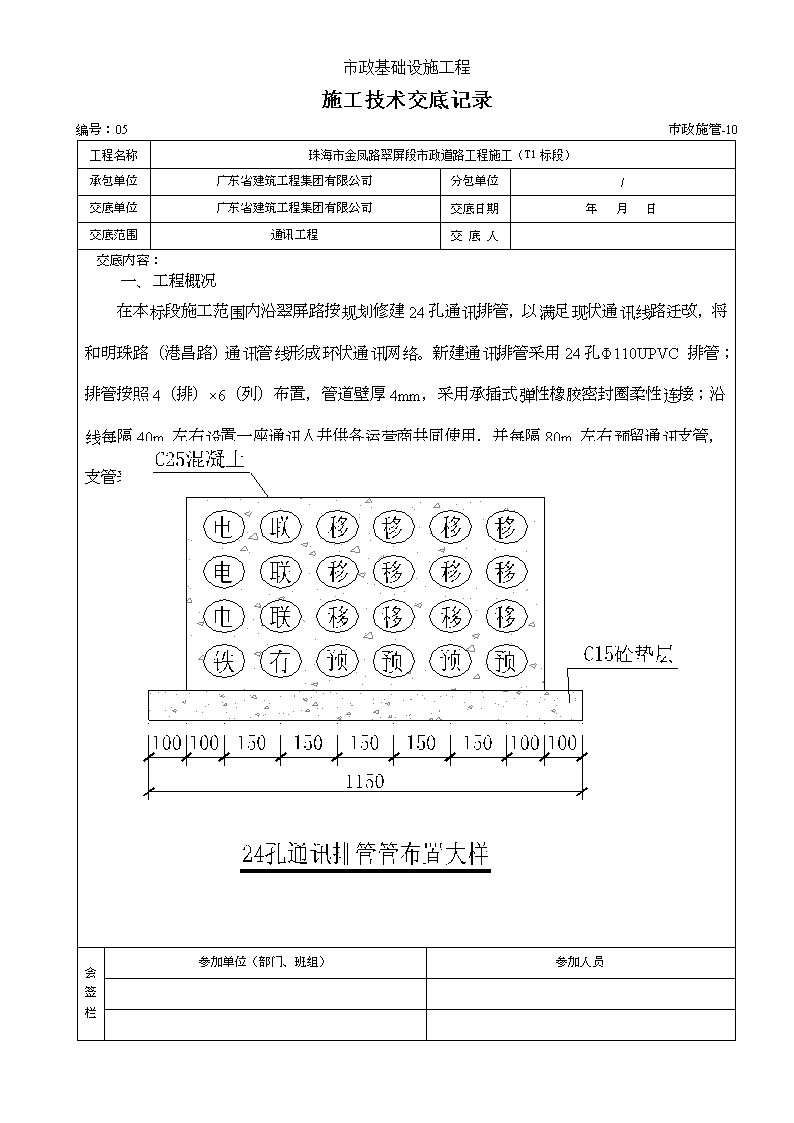

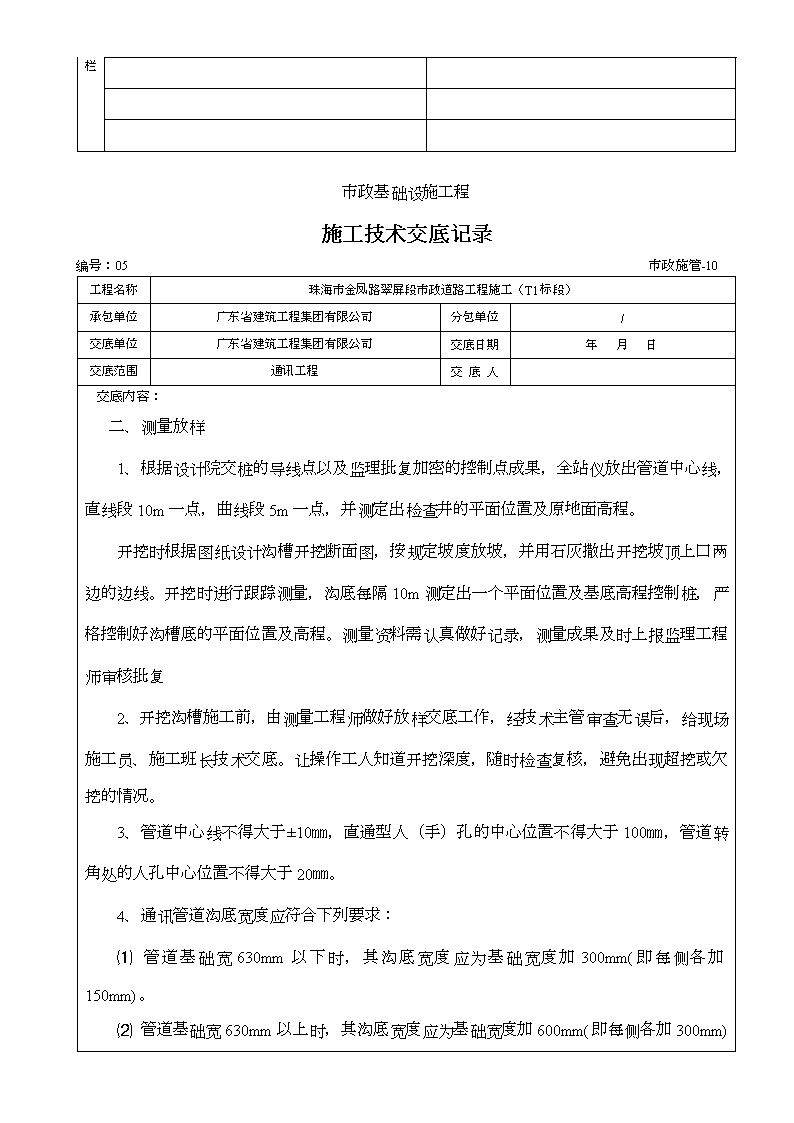

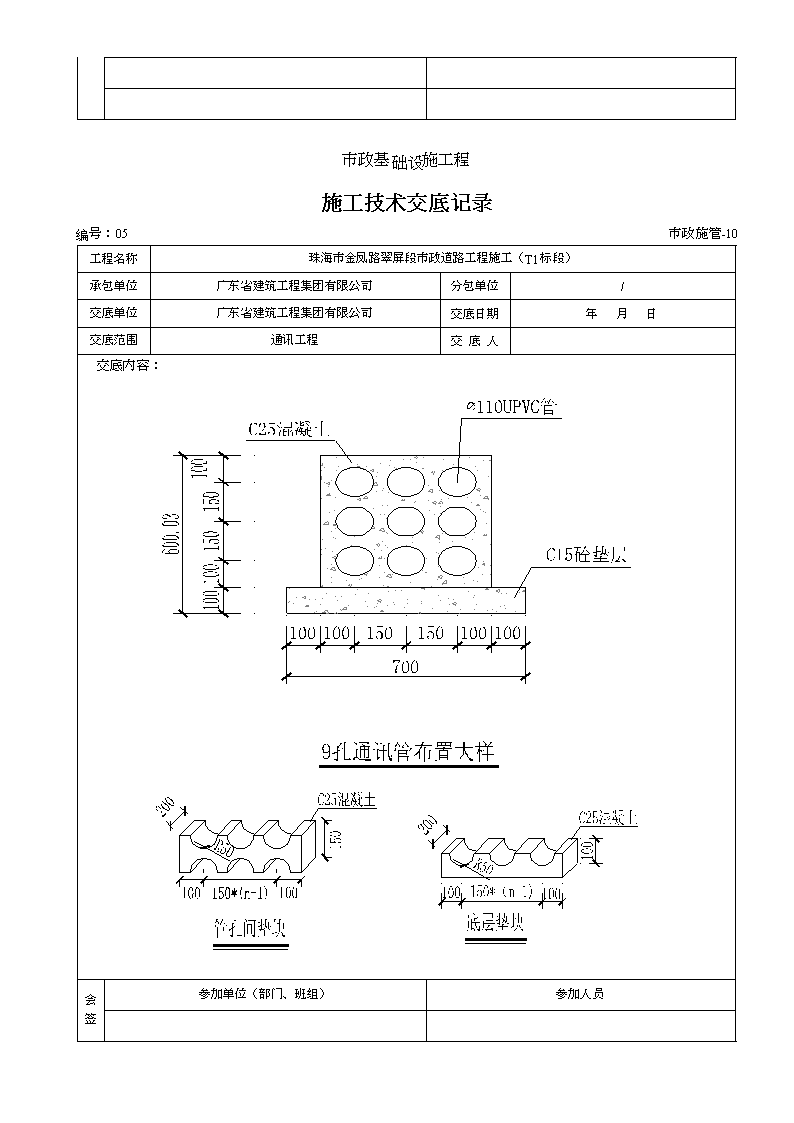

市政基础设施工程施工技术交底记录编号：05市政施管-10工程名称珠海市金凤路翠屏段市政道路工程施工（T1标段）承包单位广东省建筑工程集团有限公司分包单位/交底单位广东省建筑工程集团有限公司交底日期年月日交底范围通讯工程交底人交底内容：一、工程概况在本标段施工范围内沿翠屏路按规划修建24孔通讯排管，以满足现状通讯线路迁改，将和明珠路（港昌路）通讯管线形成环状通讯网络。新建通讯排管采用24孔Φ110UPVC排管；排管按照4（排）×6（列）布置，管道壁厚4mm，采用承插式弹性橡胶密封圈柔性连接；沿线每隔40m左右设置一座通讯人井供各运营商共同使用，并每隔80m左右预留通讯支管，支管采用9孔（3×3）Φ110UPVC排管；人井支架采用玻璃钢支架。管道布置如下图：会签栏参加单位（部门、班组）参加人员\n市政基础设施工程施工技术交底记录编号：05市政施管-10工程名称珠海市金凤路翠屏段市政道路工程施工（T1标段）承包单位广东省建筑工程集团有限公司分包单位/交底单位广东省建筑工程集团有限公司交底日期年月日交底范围通讯工程交底人交底内容：参加单位（部门、班组）参加人员\n会签栏市政基础设施工程施工技术交底记录编号：05市政施管-10工程名称珠海市金凤路翠屏段市政道路工程施工（T1标段）承包单位广东省建筑工程集团有限公司分包单位/交底单位广东省建筑工程集团有限公司交底日期年月日交底范围通讯工程交底人交底内容：二、测量放样1、根据设计院交桩的导线点以及监理批复加密的控制点成果，全站仪放出管道中心线，直线段10m一点，曲线段5m一点，并测定出检查井的平面位置及原地面高程。开挖时根据图纸设计沟槽开挖断面图，按规定坡度放坡，并用石灰撒出开挖坡顶上口两边的边线。开挖时进行跟踪测量，沟底每隔10m测定出一个平面位置及基底高程控制桩，严格控制好沟槽底的平面位置及高程。测量资料需认真做好记录，测量成果及时上报监理工程师审核批复2、开挖沟槽施工前，由测量工程师做好放样交底工作，经技术主管审查无误后，给现场施工员、施工班长技术交底。让操作工人知道开挖深度，随时检查复核，避免出现超挖或欠挖的情况。3、管道中心线不得大于±10㎜，直通型人（手）孔的中心位置不得大于100㎜，管道转角处的人孔中心位置不得大于20㎜。4、通讯管道沟底宽度应符合下列要求：⑴管道基础宽630mm以下时，其沟底宽度应为基础宽度加300mm(即每侧各加150mm)。⑵管道基础宽630mm以上时，其沟底宽度应为基础宽度加600mm(即每侧各加300mm)\n三、沟槽开挖1、通信管道施工中，遇到不稳定土壤或有腐蚀性土壤时，应及时向现场管理人员反应，待有关单位提出处理意见后方可施工。2、管沟开挖时，与其他管线的间隔距离应符合设计要求，同时注意原有管线的安全。3、沟深及人手孔坑深度超过3米时，采用设置倒土平台（宽400㎜），确保人身安全。会签栏参加单位（部门、班组）参加人员市政基础设施工程施工技术交底记录编号：05市政施管-10工程名称珠海市金凤路翠屏段市政道路工程施工（T1标段）承包单位广东省建筑工程集团有限公司分包单位/交底单位广东省建筑工程集团有限公司交底日期年月日交底范围通讯工程交底人交底内容：4、据图纸设计槽底开挖宽度和边坡放坡坡度（1:），采用挖掘机挖土人工配合的方法进行施工；5、机械开挖时严格控制标高，为防止超挖或扰动槽底原土，槽底应留10㎝厚的土层暂时不挖，由人工清理挖至标高。6、沟槽开挖在确保一侧堆土满足规定的同时，堆土坡角距槽口上缘距离大于,堆土高度不超过。7、挖掘不需要支护挡板的人（手）孔坑，其坑的平面形状应与孔形状相同，坑的侧壁与孔外侧间距不应小于。\n8、通讯管道工程的沟（坑）挖成后，凡遇被水冲泡的，必须重新进行地基处理，否则严禁进行下一道工序施工。9、挖掘通讯管道沟（坑）时，严禁在有积水的情况下作业，必须将水排放后进行挖掘工作。10、堆置土不应压埋消火栓、闸门、电缆(光缆)线路标石以及热力、煤气、雨(污)水等管线的检查井、雨水口及测量标志等设施。11、基坑开挖完成进行验槽，并做好记录，经监理检验合格后再进行下道工序。四、垫层施工1、管道基础垫层为10cm厚C15混凝土，为保证混凝土质量的稳定，采用商品混凝土罐车运至现场，保证混凝土浇筑时塌落度符合要求，无离析现象。2、通信管道基础的中心线应符合设计规定，左右偏差不应大干±10mm：高程误差不应大于±10mm。会签栏参加单位（部门、班组）参加人员市政基础设施工程施工技术交底记录编号：05市政施管-10工程名称珠海市金凤路翠屏段市政道路工程施工（T1标段）承包单位广东省建筑工程集团有限公司分包单位/交底单位广东省建筑工程集团有限公司交底日期年月日交底范围通讯工程交底人交底内容：3、管道基础宽度应比管道组群宽度加宽200mm(即每侧各宽100mm)。管道包封时，管道基础宽度应为管群宽度两侧各加包封厚度。基础包封宽度和厚度不应有负偏差。\n4、管道基础浇灌的混凝土应捣固密实，初凝后应洒水养护。基础模板拆除后，基础侧面应无蜂窝、掉边、断裂及欠茬等现象，如发现有上述缺陷，应进行认真的修整、补强等。如发现上述缺陷严重时应进行返工处理。基础的混凝土应表面平整、无断裂、无波浪、无明显接茬及欠茬，混凝土表面不起皮、不粉化。5、通讯管道基础混凝土基础完工后回填50mm细砂，以便混凝土养生和安装管道支架。五、管道敷设1、管道垫层完成，经监理检查合格后方可进行管道敷设，管道分层用塑料支架隔开，应保证管道间距在2㎝左右，管中用穿铁丝导线；导线要搭接牢固，严禁漏穿或不露出导线；2、管线接口采用密封胶圈固定连接；管道间采用干细沙填实，包封处采用M10水泥砂浆填满填实。3、管道进入人孔处，管道顶部距人孔内上覆顶面的净距不得小于300mm，管道底部距人孔底板的净距不得小于400mm。引上管进人人孔处宜在上覆顶下面200～400mm范围内，并与管道进入的位置错开。4、弯曲管道的接头应尽量安排在直线段内，如无法避免时，应将弯曲部分的接头作局部包封，包封长度不宜小于500mm。5、管道进入人(手)孔时，管头不应凸出人(手)孔内壁，应终止在距墙体内侧100mm处，并应严密封堵，管头做成喇叭口。管道基础进入人(手)孔时，在墙体上的搭接长度不应小于会签栏参加单位（部门、班组）参加人员市政基础设施工程施工技术交底记录编号：05市政施管-10工程名称珠海市金凤路翠屏段市政道路工程施工（T1标段）\n承包单位广东省建筑工程集团有限公司分包单位/交底单位广东省建筑工程集团有限公司交底日期年月日交底范围通讯工程交底人交底内容：140mm。6、塑料管应由人工传递放入沟内，严禁翻滚入沟或用绳索穿入孔内吊放。7、各塑料管的接口宜错开排列，相邻两管的接头之间错开距离不宜小于300mm。弯曲管道弯曲部分的管接头应采取加固措施。六、管道包封通信电缆排管在人行道下最小覆土厚度不小于米，车行道下最小覆土厚度不小于米；当覆土不满足要求时采用素混凝土包封；管道间隙用M10水泥砂浆填满填实，包封混凝土采用C25细石混凝土，混凝土浇筑时必须振捣密实。七、人（手）孔井砌筑1、本工程人（手）孔井均参照图集YD5178-2009《通信管道人孔和手孔井图集》（小号井）的设计要求施工；2、井体采用M10水泥砂浆砌筑，抹面座浆采用1:水泥砂浆厚内15外20㎜；3、基础底板采用C15混凝土，厚度根据图纸设计施工；4、砖砌体砂浆饱满程度应不低于80％，砖缝宽度应为8～12mm，同一砖缝的宽度应一致。砌体横缝应为15～20mm，竖缝应为l0～15mm，竖缝灌浆必须饱满、严实，不得出现跑漏现象。5、设计规定抹面的砌体，应将墙面清扫干净，抹面应平整、压光、不空鼓，墙角不得歪斜。6、穿钉的规格、位置应符合设计规定，穿钉与墙体应保持垂直，上、下穿钉应在同一垂直线上，允许垂直偏差不应大于5mm，间距偏差应小于10mm；相邻两组穿钉问距应符合设计规定，偏差应小于20mm；穿钉露出墙面应适度，应为50～70mm；露出部分应无砂浆等附着物，参加单位（部门、班组）参加人员\n会签栏市政基础设施工程施工技术交底记录编号：05市政施管-10工程名称珠海市金凤路翠屏段市政道路工程施工（T1标段）承包单位广东省建筑工程集团有限公司分包单位/交底单位广东省建筑工程集团有限公司交底日期年月日交底范围通讯工程交底人交底内容：穿钉螺母应齐全有效。7、拉力环的安装位置应符合设计规定，一般情况下应与对面管道底保持200mm以上的间距；露出墙面部分应为80～l00mm。8、上覆盖板制作采用C20混凝土，盖板厚度及钢筋制作根据图纸设计要求制作施工；9、盖板待墙体的强度达到100%后方可安装，然后回填土；积水罐、井圈、井盖均采用成品件。10、上覆盖板混凝土必须达到设计规定的强度以后，方可承受荷载或吊装、运输。11、上覆盖板底面应平整、光滑、不露筋、无蜂窝等缺陷，与墙体搭接的内、外侧，应用1：的水泥砂浆抹八字角。但上覆、盖板直接在墙体上浇灌的可不抹角。八字抹角应严密，贴实、不空鼓、表面光滑、元欠茬、无飞刺、无断裂等。上覆、盖板与墙体抹角见下图：\n会签栏参加单位（部门、班组）参加人员市政基础设施工程施工技术交底记录编号：05市政施管-10工程名称珠海市金凤路翠屏段市政道路工程施工（T1标段）承包单位广东省建筑工程集团有限公司分包单位/交底单位广东省建筑工程集团有限公司交底日期年月日交底范围通讯工程交底人交底内容：12、人(手)孔口圈顶部高程应符合设计规定，允许正偏差不应大于20mm。稳固口圈的混凝土(或沥青混凝土)应符合设计图纸的规定，自口圈外缘应向地表做相应的泛水。13、人孔口圈与上覆之间宜砌不小于200mm的口腔(俗称井脖子)；人孔口腔应与上覆预留洞口形成同心圆的圆筒状，N腔内、外应抹面。口腔与上覆搭接处应抹八字，八字抹角应严密、贴实、不空鼓、表面光滑、无欠茬、无飞刺、无断裂等。八、沟槽回填1、通信管道工程的回填土，应在管道或人(手)孔按施工顺序完成施工内容，并经24h养护和隐蔽工程检验合格后进行。2、回填土前，应先清除沟(坑)内的遗留木料、草帘、纸袋等杂物。沟(坑)内如有积水和淤泥，必须排除后方可进行回填土。3、进行沟槽回填，回填时采用冲击夯分层夯实，填筑至路基标高，每层厚度不超过20cm。\n4、电缆管与给排水管线垂直交叉最小净距为，如遇垂直净距不能满足时，可在其土层厚度中采取适当的保护措施，净距可适当缩减。5、在管道两侧和顶部300mm范围内，应采用细砂或过筛细土回填。6、人(手)孔坑的回填土，靠近人(手)孔壁四周的回填土内，不应有直径大于lOOmm的砾石，碎砖等坚硬物，回填土严禁高出人(手)孔口圈的高程。7、回填的具体要求见下图所示：会签栏参加单位（部门、班组）参加人员市政基础设施工程施工技术交底记录编号：05市政施管-10工程名称珠海市金凤路翠屏段市政道路工程施工（T1标段）承包单位广东省建筑工程集团有限公司分包单位/交底单位广东省建筑工程集团有限公司交底日期年月日交底范围通讯工程交底人交底内容：\n九、施工工艺流程测量放线→挖沟槽→基底处理→管道安装→包封→回填十、施工注意事项1、严格把好材料关。本工程所需的原材料、设备一律从正规厂家购进，只采用通过国家认证合格的产品或建设单位推荐使用的合格产品。地产材料的品质符合国家现行标准。材料进场后经工地试验室进行复检实验合格后使用，不合格材料坚决不用。2、混凝土先按设计标号的要求做好配合比实验，拌和前石料用水清洗，严格控制砂、石用量，含泥量和水灰比，保证混凝土和易性，增加振捣的密实度，对接头部位要采用凿毛清洗的措施，保证混凝土的整体性和强度达到要求。会签栏参加单位（部门、班组）参加人员
