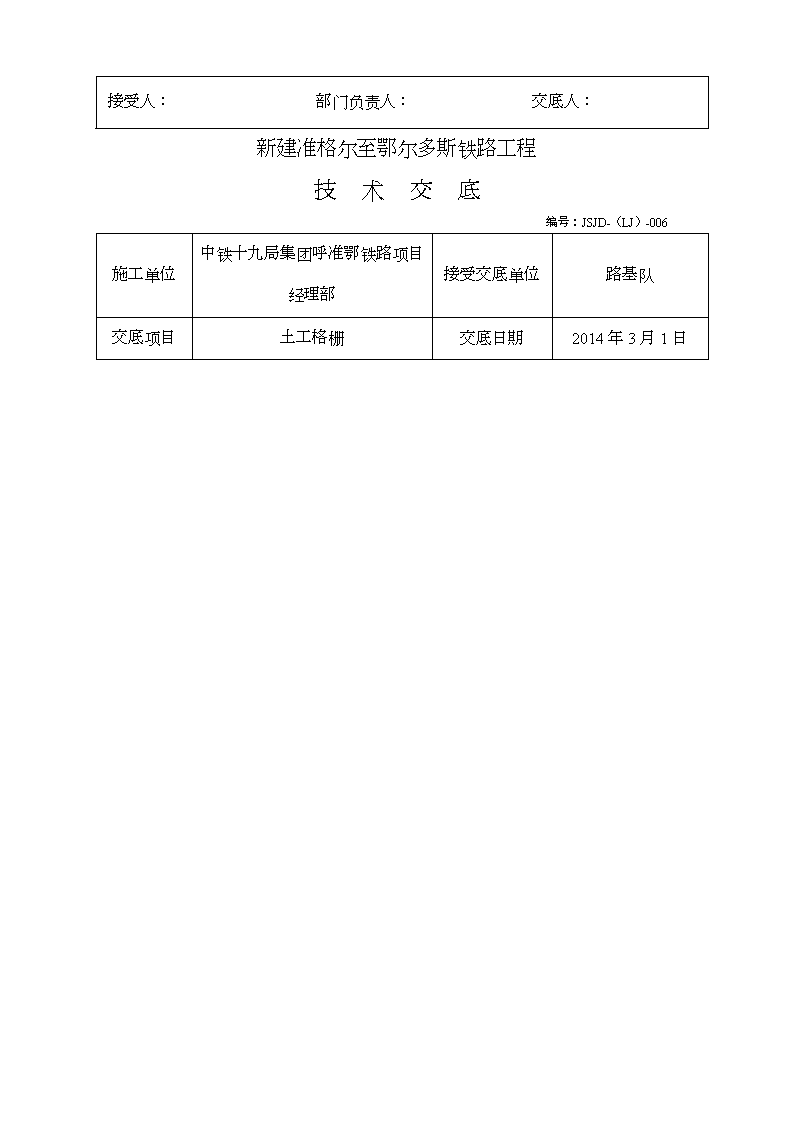

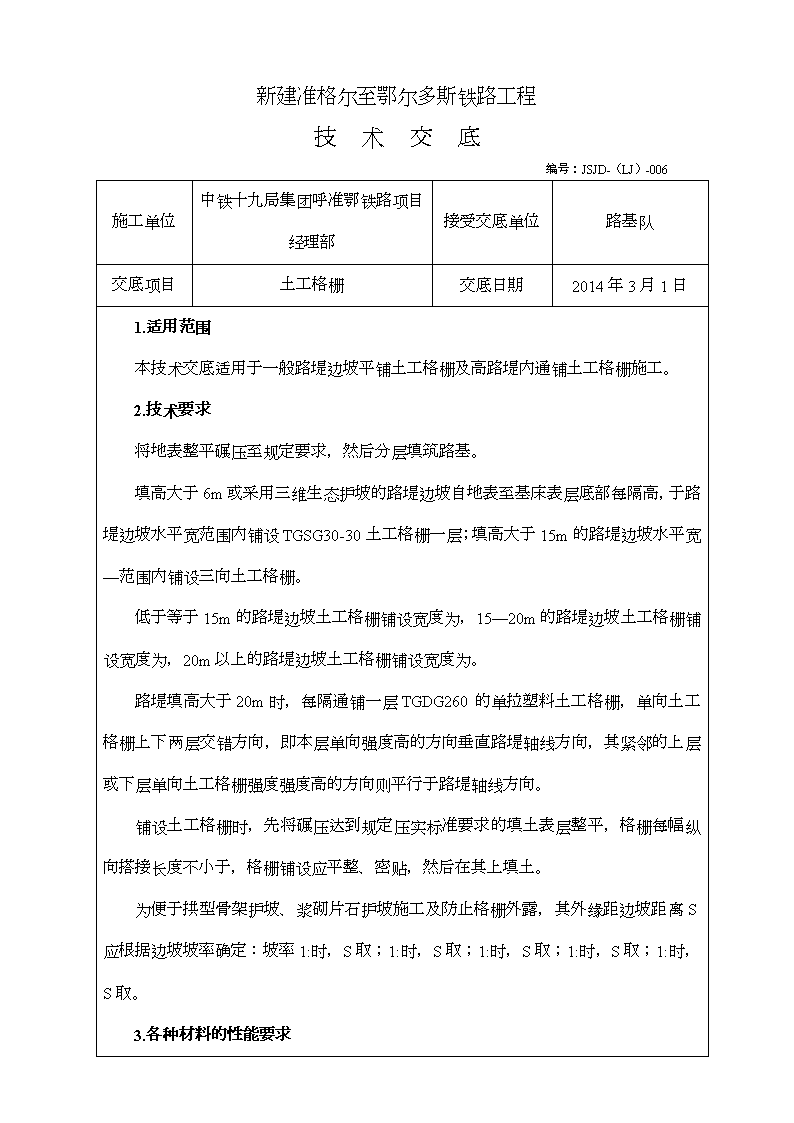

新建准格尔至鄂尔多斯铁路工程ZESG-2标段路基土工格栅施工技术交底编制人：审核：批准：中铁十九局集团有限公司呼准鄂铁路项目经理部二〇一四年三月\n新建准格尔至鄂尔多斯铁路工程技术交底编号：JSJD-（LJ）-006施工单位中铁十九局集团呼准鄂铁路项目经理部接受交底单位路基队交底项目土工格栅交底日期2014年3月1日1.适用范围本技术交底适用于一般路堤边坡平铺土工格栅及高路堤内通铺土工格栅施工。2.技术要求将地表整平碾压至规定要求，然后分层填筑路基。填高大于6m或采用三维生态护坡的路堤边坡自地表至基床表层底部每隔高，于路堤边坡水平宽范围内铺设TGSG30-30土工格栅一层；填高大于15m的路堤边坡水平宽—范围内铺设三向土工格栅。低于等于15m的路堤边坡土工格栅铺设宽度为，15—20m的路堤边坡土工格栅铺设宽度为，20m以上的路堤边坡土工格栅铺设宽度为。路堤填高大于20m时，每隔通铺一层TGDG260的单拉塑料土工格栅，单向土工格栅上下两层交错方向，即本层单向强度高的方向垂直路堤轴线方向，其紧邻的上层或下层单向土工格栅强度强度高的方向则平行于路堤轴线方向。铺设土工格栅时，先将碾压达到规定压实标准要求的填土表层整平，格栅每幅纵向搭接长度不小于，格栅铺设应平整、密贴，然后在其上填土。为便于拱型骨架护坡、浆砌片石护坡施工及防止格栅外露，其外缘距边坡距离S应根据边坡坡率确定：坡率1:时，S取；1:时，S取；1:时，S取；1:时，S取；1:时，S取。3.各种材料的性能要求\n接受人：部门负责人：交底人：新建准格尔至鄂尔多斯铁路工程技术交底编号：JSJD-（LJ）-006施工单位中铁十九局集团呼准鄂铁路项目经理部接受交底单位路基队交底项目土工格栅交底日期2014年3月1日\n双拉塑料土工格栅：格栅应为一次拉伸，每延米纵向拉伸屈服力≥30kN/m，每延米横向拉伸屈服力≥30kN/m；纵向拉伸强度伸长率≤15%；横向拉伸强度伸长率≤13%；纵、横向2%伸长率时，纵向拉伸力≥m、横向拉伸力≥m；纵、横向5%伸长率时，纵、横向拉伸力≥m；抗冻性能不低于-35º。单拉塑料土工格栅：格栅应为一次拉伸，MD拉伸强度≥260kN/m，MD应变2%时强度≥94kN/m，MD应变5%时强度≥185kN/m，标称强度对应伸长率≤10%，抗冻性能不低于-35º，炭黑含量≥2%。三向土工格栅：三向聚丙烯（PP）板材上冲孔拉伸而成的整体拉伸型格栅；肋条中距：35—43mm；节点厚度：3mm；肋条截面形状为矩形，网孔形状为三角形；低应变时的径向拉伸模量（%）≥400kN/m；质控拉伸模量（2%）≥245kN/m；最小炭黑含量为2%。4.施工工艺及方法施工工艺土工格栅施工工艺流程图见下图施工方法⑴首先将铺设土工格栅的下承层表面整平、压实，并清除表面坚硬凸出物。清理好的地基或路基经检验合格后，然后铺设土工格栅，土工格栅铺设时要求平整拉直。⑵铺设土工格栅时，沿线路纵向范围内铺设，纵向搭接长度≥，采用塑接受人：部门负责人：交底人：新建准格尔至鄂尔多斯铁路工程技术交底编号：JSJD-（LJ）-006施工单位接受交底单位路基队\n中铁十九局集团呼准鄂铁路项目经理部交底项目土工格栅交底日期2014年3月1日料棒或防锈处理后的钢筋穿别两道进行连接，保证连接强度不小于材料强度。⑶土工格栅连接应牢固，受力方向连接强度不低于设计抗拉强度。搭接接头按规范要求进行，搭接长度不小于30cm，，并用乙烯绳绑扎，联接牢固。⑷土工格栅铺设时，拉紧展平插钉固定，并与路基面密贴不得有褶皱扭曲。⑸土工格栅上铺设填筑土时采用人工配合机械进行，散铺整平，待上覆不小于0.2m填土后再从两边开始进行纵向压实。严禁碾压及运输等设备直接在土工格栅上碾压或行走作业。⑹铺设时随铺随覆盖，土工格栅铺设48小时内上铺填料层覆盖。层面检测土工格栅铺设上覆隔离层施工检验路基填筑土工格栅施工工艺流程图4.施工注意事项铺设土工格栅时不容许有褶皱，应尽量拉紧，可用木桩等措施固定。平铺土工格栅时，严禁碾压机械直接在土工格栅表面上进行碾压，严禁汽车直接受人：部门负责人：交底人：新建准格尔至鄂尔多斯铁路工程技术交底\n编号：JSJD-（LJ）-006施工单位中铁十九局集团呼准鄂铁路项目经理部接受交底单位路基队交底项目土工格栅交底日期2014年3月1日接行驶在土工格栅上，并要避免过量拉伸。土工材料在运输、存放期间应严密遮盖，防止长期暴露在阳光下，铺开后应及时填筑填料。土工格栅应从正规厂家采购，严禁从各类代理公司采购，并应进行严格的质量检验，要满足设计要求的各项性能指标。保管、施工应严格按有关的设计图及施工规范和《铁路路基土工合成材料应用设计规范（TB10118-2006）》有关规定进行。未经设计、监理许可，不得随意变更材料类型，增减项目和数量，以确保工程质量。平铺土工格栅示意图接受人：部门负责人：交底人：新建准格尔至鄂尔多斯铁路工程\n技术交底编号：JSJD-（LJ）-006施工单位中铁十九局集团呼准鄂铁路项目经理部接受交底单位路基队交底项目土工格栅交底日期2014年3月1日全断面平铺土工格栅示意图搭接示意图接受人：部门负责人：交底人：
