建筑工程站线梁混凝土施工技术交底书 7页

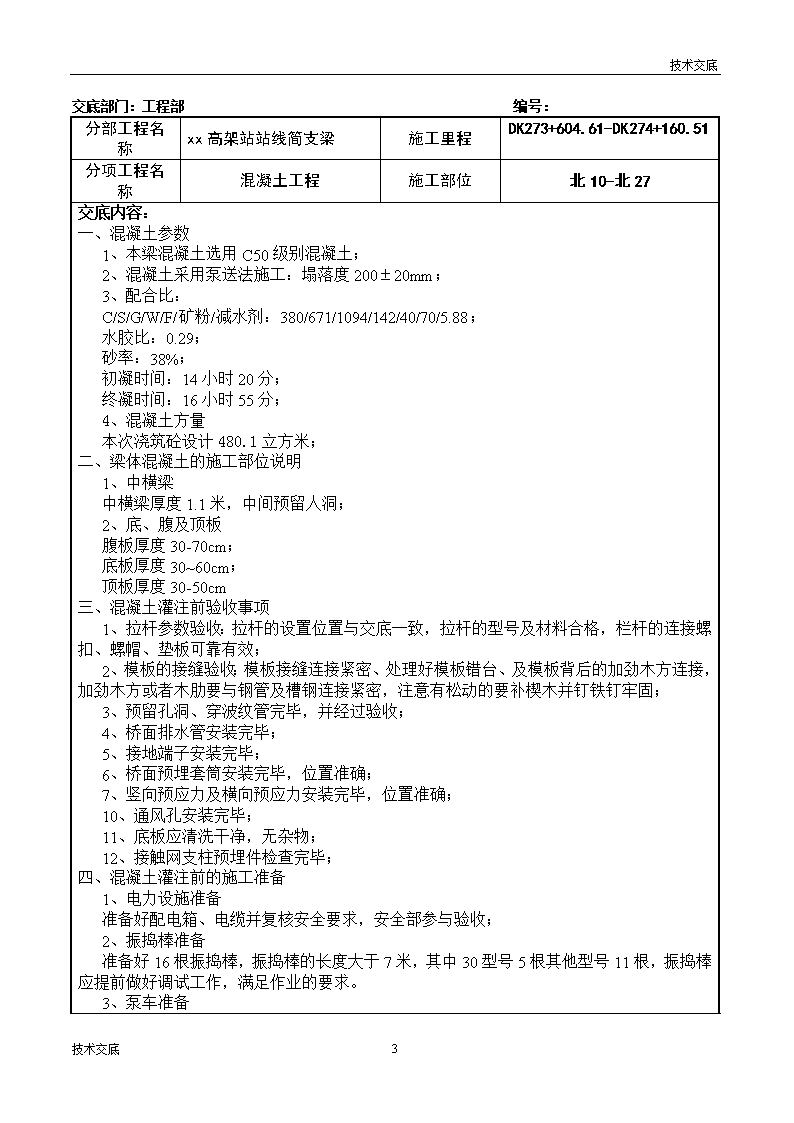

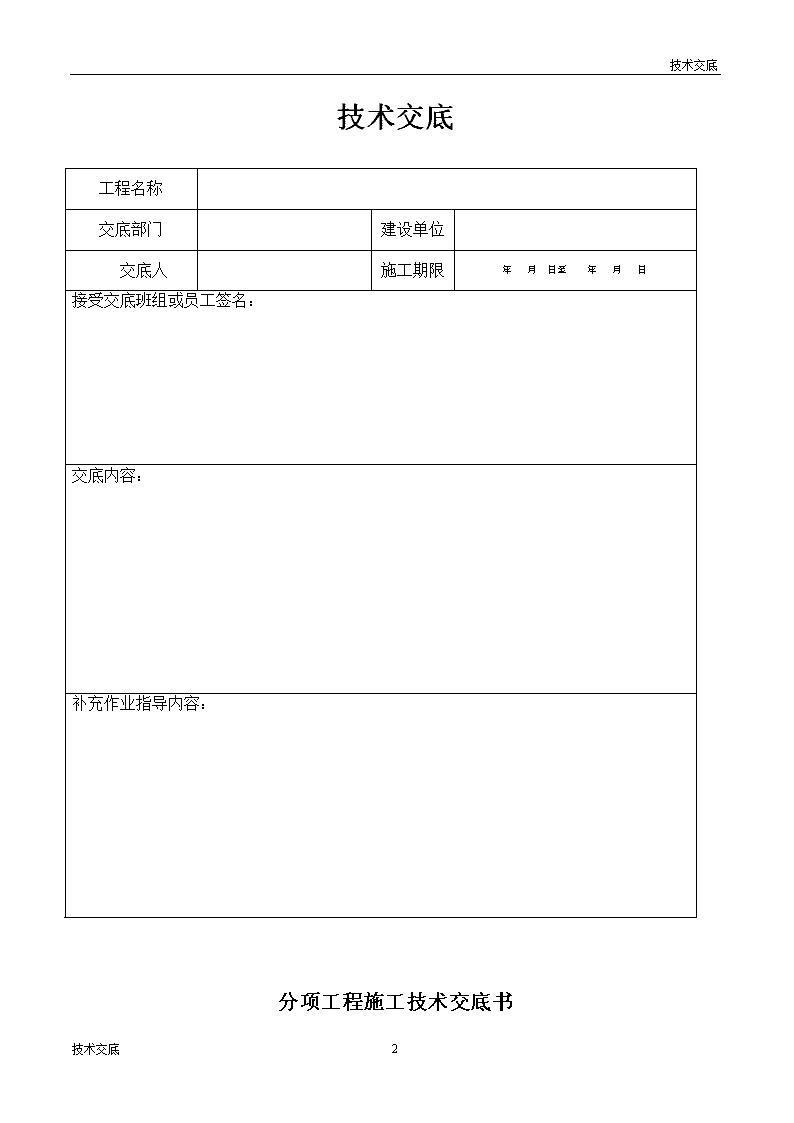

技术交底某某项目工程某某技术交底编制：　审核：接受人：编制日期：　　　　　　　　　　某某建筑工程有限公司项目部7技术交底\n技术交底技术交底工程名称交底部门建设单位交底人施工期限年月日至年月日接受交底班组或员工签名：交底内容：补充作业指导内容：分项工程施工技术交底书7技术交底\n技术交底交底部门：工程部编号：分部工程名称xx高架站站线简支梁施工里程DK273+604.61-DK274+160.51分项工程名称混凝土工程施工部位北10-北27交底内容：一、混凝土参数1、本梁混凝土选用C50级别混凝土；2、混凝土采用泵送法施工：塌落度200±20mm；3、配合比：C/S/G/W/F/矿粉/减水剂：380/671/1094/142/40/70/5.88；水胶比：0.29；砂率：38%；初凝时间：14小时20分；终凝时间：16小时55分；4、混凝土方量本次浇筑砼设计480.1立方米；二、梁体混凝土的施工部位说明1、中横梁中横梁厚度1.1米，中间预留人洞；2、底、腹及顶板腹板厚度30-70cm；底板厚度30~60cm；顶板厚度30-50cm三、混凝土灌注前验收事项1、拉杆参数验收：拉杆的设置位置与交底一致，拉杆的型号及材料合格，栏杆的连接螺扣、螺帽、垫板可靠有效；2、模板的接缝验收：模板接缝连接紧密、处理好模板错台、及模板背后的加劲木方连接，加劲木方或者木肋要与钢管及槽钢连接紧密，注意有松动的要补楔木并钉铁钉牢固；3、预留孔洞、穿波纹管完毕，并经过验收；4、桥面排水管安装完毕；5、接地端子安装完毕；6、桥面预埋套筒安装完毕，位置准确；7、竖向预应力及横向预应力安装完毕，位置准确；10、通风孔安装完毕；11、底板应清洗干净，无杂物；12、接触网支柱预埋件检查完毕；四、混凝土灌注前的施工准备1、电力设施准备准备好配电箱、电缆并复核安全要求，安全部参与验收；2、振捣棒准备准备好16根振捣棒，振捣棒的长度大于7米，其中30型号5根其他型号11根，振捣棒应提前做好调试工作，满足作业的要求。3、泵车准备7技术交底\n技术交底混凝土泵车准备2台；4、混凝土输送车混凝土罐车准备6台（8立方米/台）；5、施工人员准备混凝土工15人，施工员2人，电工1人；6、场地准备混凝土泵车及罐车场地准备完毕；7、、准备好灌注完毕后的养护材料高压水泵及水管、储水水桶大于1方的一个，塑料薄膜，土工布。五、混凝土浇筑的原则与顺序1、浇筑混凝施工顺序混凝土采用全断面一次灌注法，即每孔箱梁的底板、肋板和顶板混凝土一次灌注完毕。采用水平分层，纵向分段、由中间向两边、由低处向高处对称进行浇筑；具体工序：先浇筑横梁区域的底板范围混凝土，再大面积浇筑底板砼，然后浇筑腹板砼，最后施工梁面砼、收面。为防止腹板砼倒流底板顶层砼浇筑应从一侧向另一侧浇筑延长底板与腹板砼浇筑时间。2、砼振捣振捣是保证混凝土质量的关键工序，振捣人员应有专人负责指挥，操作时应严格按规定浇筑顺序及规定振捣点进行振捣。浇注时应集中控制，实行分区定人负责，并配有专人检查。混凝土振捣采用插入式振动器震动，振捣棒采用大型跟小型的配合使用。为了使梁体砼振捣密实，横梁、腹板应开窗进行振捣，锚槽砼应派专人采用小型振捣棒进行振捣。防止腹板砼倒鼓导致底板混凝土超方应在腹板模板底做道不小于20cm压浆板。当底板冒出少量混凝土时，亦不宜过早铲除，待肋板部位全部灌注完毕再作处理，以防止灌注肋板混凝土因混凝土尚未凝结而产生振动流失现象，以致下梗胁出现局部空洞。砼振捣也是分层振捣，层厚度不大于30cm，每层振捣时振捣棒应插入上层砼10cm，保证两层砼结合紧密。振捣不能漏振、过振，振捣好的标准应遵循砼面不再下沉、表面平坦返浆、没有气泡泛出。六、混凝土收面工作混凝土的梁面收面为连续梁砼后续施工的重要工作，直接影响着梁体施工质量。其包含底板、腹板标高、排水坡、轨道板等各项相关的工作，要求梁面标高偏差小于1㎝/4m；最大标高偏差小于2cm；要求配备专业人员认真做好该项工作，避免裂纹出现。1、人力投入投入收面人员宜多（本桥采用的是高性能混凝土，混凝土对收面非常敏感），要求不少于10人；收面应及时，做好覆盖及材料设备筹备工作。2、收面设备机具采用人工绷线定位小角钢（3㎝型）控制轨道板区域平面标高及排水坡的排水转角线；准备10套收面光抹子、毛面抹子及拉毛设备；3、收面时机掌握拉毛应在混凝土收面过后，适宜时间进行。收面应混凝土标高到达梁面标高后立即实施；七、混凝土灌注注意事1、混凝土浇筑，必须保证不间断进行，其上、下层混凝土灌入间隔时间，不能超过初凝时间。2、砼浇筑时应派专人对支架及模板进行检查，发现异常及时报告现场负责人。7技术交底\n技术交底3、在浇注顶板混凝土时，应严格检查顶板的标高，并保证表面平整度，使其符合设计要求。4、砼养护应及时跟上，振捣完后用薄膜覆盖，防止水分流失干裂，初凝后再用土工布覆盖洒水养护。5、因砼浇筑时间长砼工人应分两班，具体现场负责人安排。施工中注意事项及安全措施1、施工按照技术指标标准实施。2、混凝土灌注期间及时检查模板的严密及安全状况，有危险因素马上停止灌注混凝土；3、混凝土灌注期间专人检查支架体系的安全状况，出现支架变形应注意分析原因，防止支架失稳；4、每个螺栓都要严格检查。5、箱内作业人员注意空气的流通与通风，要辅助通风机通风；6、作好测量及位置标高控制工作，保证桥面平整度；7、混凝土灌注完毕后及时养护，尤其是混凝土灌注完毕后的4小时内的时间段尤其重要。xx工程施工操作人员签到表序号接底人签字从事工种备注7技术交底\n技术交底注意事项1、技术交底必须在单位工程图纸综合会审的基础上进行，并在单位工程或分部、分项工程施工前进行。技术交底应为施工留出适当的准备时间，并不得后补。2、技术交底应以书面形式进行，并辅以口头讲解。交底人和被接受人应及时履行交接签字手续，并应及时交资料员进行归档、妥善保存。3、技术交底应根据工程任务和施工需要，逐级进行操作工艺交底和施工安全交底。4、接受交底人在接受技术交底时，应将交底内容搞清弄懂。各级交底要实行工前交底、工中检查、工后验收，将交底工作落在实处。5、技术交底要字迹工整，交底人、接交人要签字，交底日期、工程名称等内容要写清楚。技术交底要一式三份，交底人接交人存档备一份。6、技术交底要具有科学性7技术交底\n技术交底所谓科学性就是指依据正确、理解正确、交底正确。施工规范、规定、图纸、图册及标准是编制技术交底的依据，关键是如何正确理解，结合本工程的实际，灵活运用，必须使班组依据交底文件就能正确地施工。7、技术交底要具备操作性（1）对施工结构的具体尺寸进行交底，建立施工图翻样制度，保证无论施工到何位置，现场施工班组手里都有标注清楚、通俗易懂的施工大样图；（2）技术交底要以"现场干的，就是交底中写的、画的"为指导思想，不能发生班组施工自由发挥的情况出现，一旦发生漏项情况，班组立即通过一定的程序反馈得到解决。8、技术交底要具备实用性（1）技术交底中不允许使用"按照设计图纸和施工及验收规范施工"及"宜按…"等词语，要在大样图的基础上，把设计图纸的控制要点写清楚，把规范的重点条文体现在大样图和控制要点里；（2）同时把要达到的具体质量标准写清楚，作为班组自检的依据，使施工人员在开始施工时就是按照验收标准来施工，体现过程管理的思路，使施工人员变被动为主动。9、施工技术交底与施工组织设计、施工方案、作业指导书的不同点施工组织设计、施工方案、技术交底、作业指导书是几个不同层次的文件，这几个文件中施组是整个工程的纲领性文件，施工方案应具有指导性，施工措施是施工方案的一部分具体内容，技术交底是施工方案的延伸，应具有可操作性，而作业指导书又可以说是技术交底的细化。作业指导书和技术交底的关系如施工方案和施工组织设计一样。7技术交底
