建筑工程主体结构工程模板施工技术交底 8页

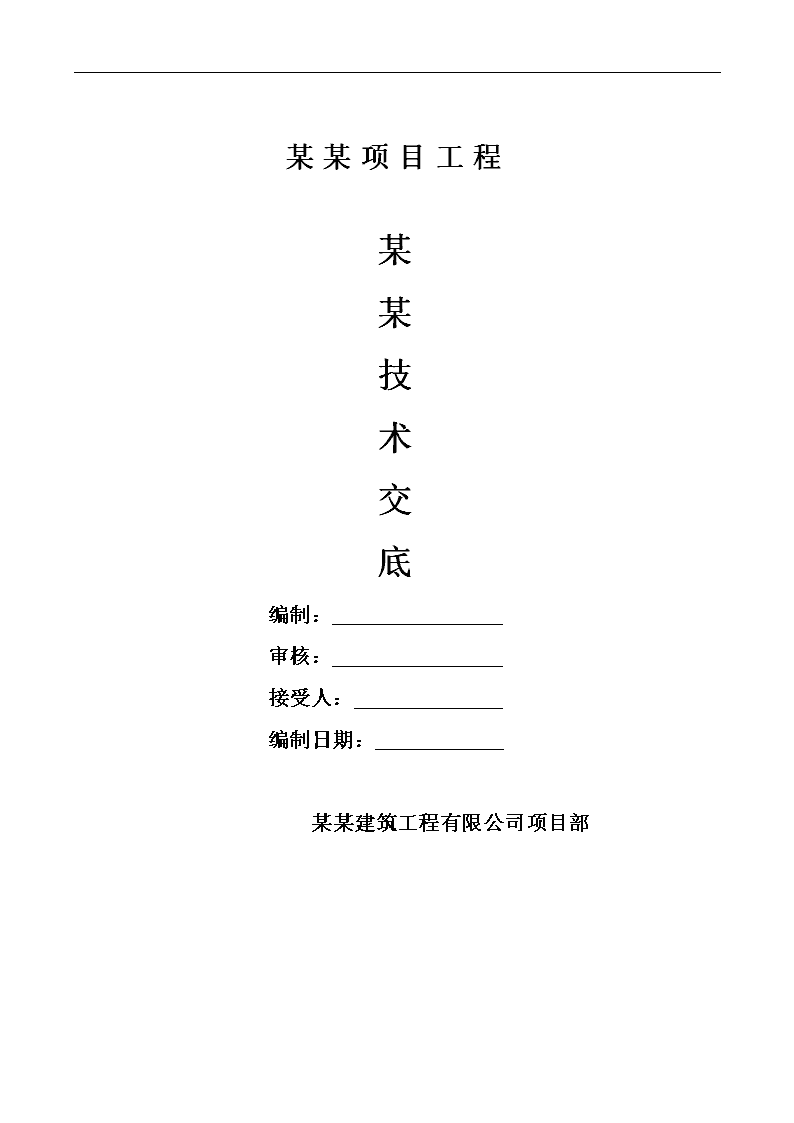

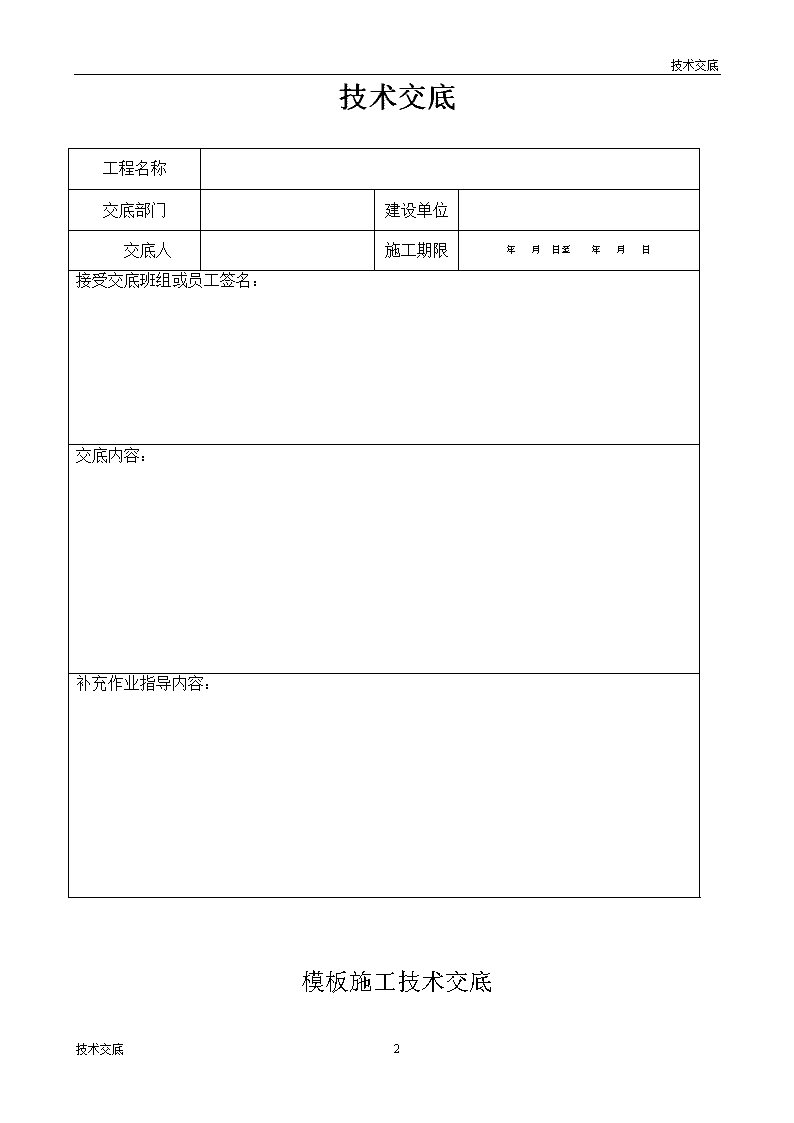

技术交底某某项目工程某某技术交底编制：　审核：接受人：编制日期：　　　　　　　　　　某某建筑工程有限公司项目部8技术交底\n技术交底技术交底工程名称交底部门建设单位交底人施工期限年月日至年月日接受交底班组或员工签名：交底内容：补充作业指导内容：模板施工技术交底8技术交底\n技术交底工程名称xx国际工程分部工程主体结构工程分项工程名称：模板施工工程概况：xx国际Ⅱ标段工程为两栋带裙房的商住楼，结构形式为框架剪力墙结构，2#楼为33层带四层裙房，我公司施工地下室顶板以上部分结构；3#楼为18层带两层裙房。本工程模板采用九夹板，钢管支撑。交底内容：所有模板施工应依据施工图纸及相关规范施工。本工程剪力墙、柱模板支撑竖向用50×100方木间距200，横向用钢管Φ12穿墙螺杆固定，螺杆间距不得大于500。线角配模要求正确，拼角合缝，高度一致，按图纸尺寸制作正确。模板及支架必须有足够的强度、刚度和稳定性，排架的立杆下面必须加垫模板。支模架立杆间距不大于1m，并应设一道扫地杆及一定数量的斜撑，保证整体支架的稳定。异形柱竖向、楼板木格栅采用50×100方木，方木在使用前必须按统一尺寸刨平直，以保证模板表面平整。支撑好的模板轴线位置、标高、断面尺寸必须符合施工规范要求。本工程柱、梁模板一次成型，模板拼缝必须严密，确保浇砼时不漏浆。墙柱封模前应将墙柱脚垃圾清扫干净。1、异形柱模板：支模前清除柱根部浮浆、砼渣及其它垃圾，模板用穿墙螺杆固定，螺杆外套PVC塑料管；柱阳角处贴双面胶，防止缝隙漏浆，柱箍用钢管，离地150处设一道，以上每500设一道，并加斜撑加固。放样后进行柱筋绑扎，用短钢筋焊在主筋上做为柱定位筋，防止柱模偏位，柱模板应加一定数量的内撑，保证构件的截面尺寸。8技术交底\n技术交底2、构造柱：砌砖时木工应提前在灰缝中打好穿墙螺杆洞，上下垂直间距500，以便砌砖后构造柱支模。支模时在墙上用双面胶贴好后再立模板，用两根竖向方木固定。3、楼梯模板：根据现场实际情况，楼梯为转跑楼梯，楼梯比楼层后浇，楼梯踏步要求上下跑错开6公分，以便装修。除两边正三角外应在中间用反三角固定，防止跑模。待钢筋绑扎后锯出主筋凹槽，按斜底板90度钉好，砼浇捣抹平后拆除，待下次使用。应注意预留与新老砼的接缝。4、梁模板：刨平梁底的方木，梁侧模的方木立梁侧模拼缝处以减少漏浆。立模时依据放样中心线及水平要求支设，保证几何尺寸正确。梁跨度大于4m时，梁底应起拱L/400；悬挑梁、板≥2m时，按长L/300起拱板跨度≥4m时，模板起拱高度按L/400计算。梁底模应编号以利上一层同一部位使用。阳台排架必须与内排架搭接牢固，防止浇砼时梁、阳台板一起移位。空调板起拱5mm。5、应严格控制梁柱接头的拼缝，拼缝应平整，顺直，墙柱新老砼接缝处应顺直，支上层墙柱时，应将模板下贴15cm，且将木枋伸至下层并用对拉螺杆加固。6、加固要求：所有梁底、跨度大于4m的板及板厚大于120的板均应加设保险扣件，支撑体系需加扫地杆，并设一定数量的斜撑。7、施工质量要求：每项支模工序完成后班组必须进行自检，对支架的稳定性、模板的垂直度、轴线、梁底标高、截面尺寸及板平整度、预留洞、预埋件等进行复核后报项目部质检员验收，特别要注意上下层外墙接头，接头处应贴海绵条，保证接头平整顺直。同时要及时清理模板内的木屑、垃圾，浇砼时派专人守模、检查，确保砼浇筑后偏差在允许范围内。8、模板拆除：模板拆除应严格按照规范进行，梁、板模板拆除时应以拆模试件的强度为依据，经监理同意并签字后方可进行，一般梁板强度应达到75%，悬挑构件应达到100%，方可拆除模板；墙、柱及吊模模板拆除时，应以混凝土构件不掉角为准。且应注意楼层浇捣砼时，下面应保证3层支撑。9、模板验收时带班长必须参加，对外墙柱、剪力墙的垂直度、平整度必须全数检查。8技术交底\n技术交底10、落手清工作：支模工序完成后马上清理多余模板、木屑等，清扫干净后交钢筋工施工。拆模后模板应及时清理、整修，并上油分类堆放整齐。每天清扫本施工区域内的垃圾，做到操作栅、场地、栋号内外无杂物。11、楼层放线：每次混凝土浇注前，应将放线孔预留，且位置准确，混凝土浇注完成后，应派一名工人配合项目部施工员进行楼层放线。注：要求木工班组安排专人进行配模，严谨随意裁切大块模板及长方木，减少材料的浪费，如在现场发现类似现象，项目部将视情况对相关班组进行处罚。现浇结构模板安装的允许偏差及检验方法项目允许偏差（MM）检验方法轴线位置5钢尺检查底模上表面标高±5水准仪或拉线钢尺检查截面内部尺寸基础±10钢尺检查柱、墙、梁+4,-5钢尺检查层高垂直度不大于5M6经纬仪或吊线、钢尺检查大于5M8经纬仪或吊线、钢尺检查相邻两板表面高低差2钢尺检查表面平整度±52M靠尺和塞尺检查xx建工集团有限公司xx国际项目部xx年8月26日技术负责人交底人接受人xx工程施工操作人员签到表8技术交底\n技术交底序号接底人签字从事工种备注注意事项8技术交底\n技术交底1、技术交底必须在单位工程图纸综合会审的基础上进行，并在单位工程或分部、分项工程施工前进行。技术交底应为施工留出适当的准备时间，并不得后补。2、技术交底应以书面形式进行，并辅以口头讲解。交底人和被接受人应及时履行交接签字手续，并应及时交资料员进行归档、妥善保存。3、技术交底应根据工程任务和施工需要，逐级进行操作工艺交底和施工安全交底。4、接受交底人在接受技术交底时，应将交底内容搞清弄懂。各级交底要实行工前交底、工中检查、工后验收，将交底工作落在实处。5、技术交底要字迹工整，交底人、接交人要签字，交底日期、工程名称等内容要写清楚。技术交底要一式三份，交底人接交人存档备一份。6、技术交底要具有科学性所谓科学性就是指依据正确、理解正确、交底正确。施工规范、规定、图纸、图册及标准是编制技术交底的依据，关键是如何正确理解，结合本工程的实际，灵活运用，必须使班组依据交底文件就能正确地施工。7、技术交底要具备操作性（1）对施工结构的具体尺寸进行交底，建立施工图翻样制度，保证无论施工到何位置，现场施工班组手里都有标注清楚、通俗易懂的施工大样图；（2）技术交底要以"现场干的，就是交底中写的、画的"为指导思想，不能发生班组施工自由发挥的情况出现，一旦发生漏项情况，班组立即通过一定的程序反馈得到解决。8、技术交底要具备实用性（1）技术交底中不允许使用"按照设计图纸和施工及验收规范施工"及"宜按…"等词语，要在大样图的基础上，把设计图纸的控制要点写清楚，把规范的重点条文体现在大样图和控制要点里；8技术交底\n技术交底（2）同时把要达到的具体质量标准写清楚，作为班组自检的依据，使施工人员在开始施工时就是按照验收标准来施工，体现过程管理的思路，使施工人员变被动为主动。9、施工技术交底与施工组织设计、施工方案、作业指导书的不同点施工组织设计、施工方案、技术交底、作业指导书是几个不同层次的文件，这几个文件中施组是整个工程的纲领性文件，施工方案应具有指导性，施工措施是施工方案的一部分具体内容，技术交底是施工方案的延伸，应具有可操作性，而作业指导书又可以说是技术交底的细化。作业指导书和技术交底的关系如施工方案和施工组织设计一样。8技术交底
