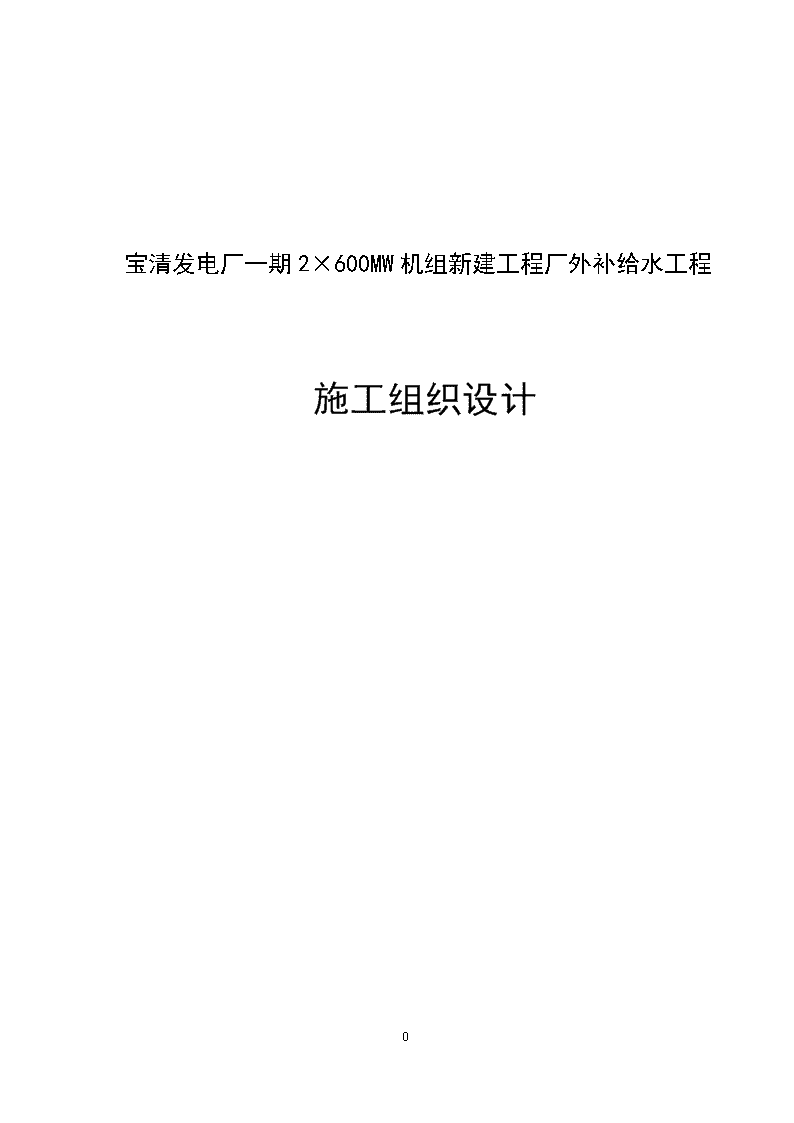

宝清发电厂一期2×600mw机组新建厂外补给水施工组织 53页

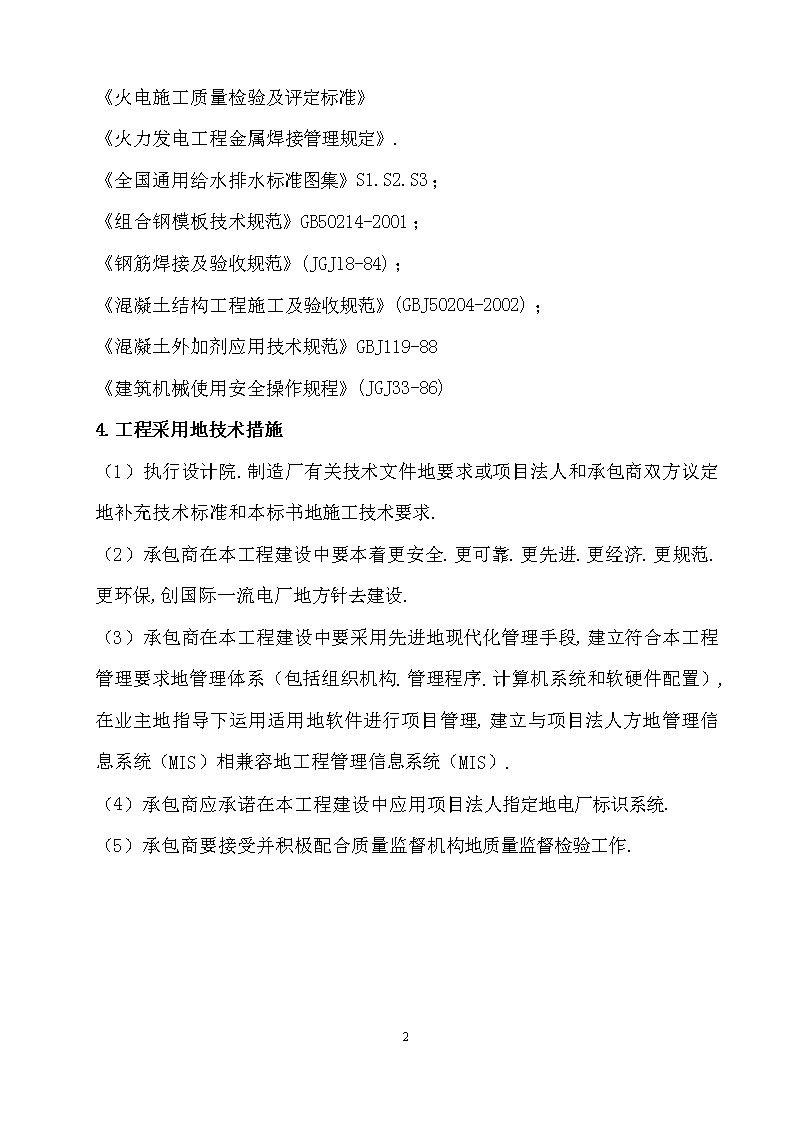

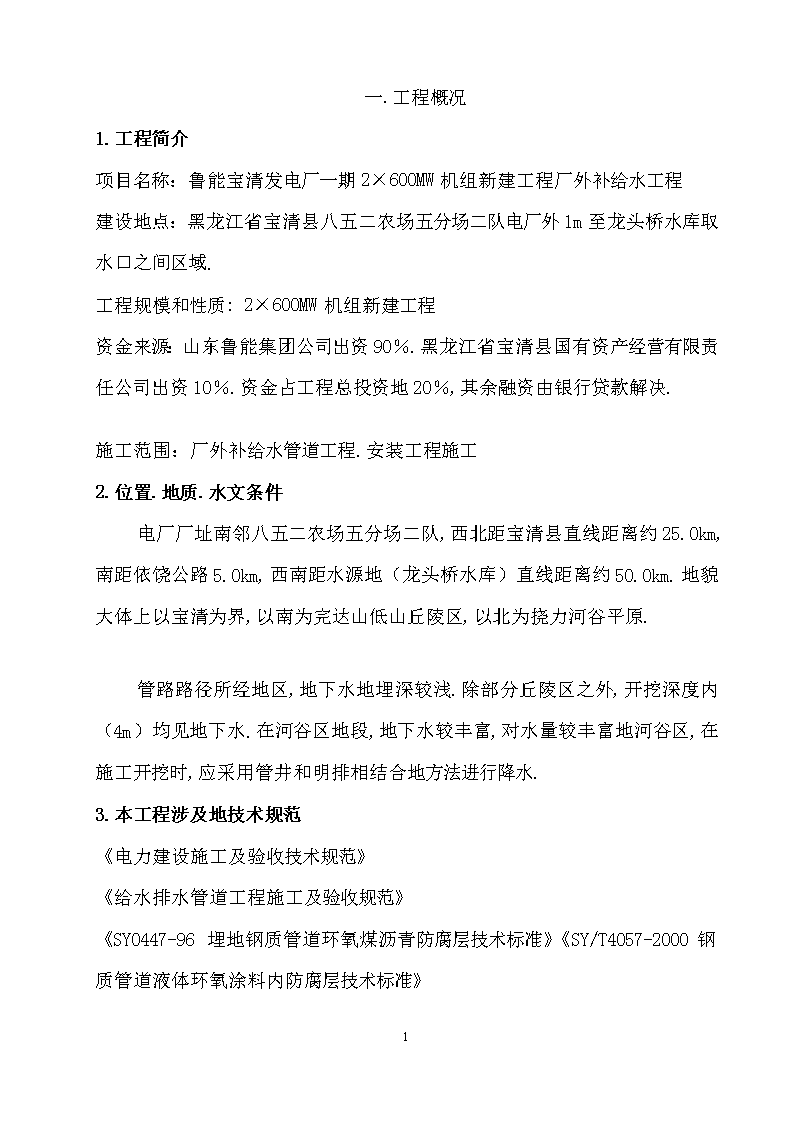

'宝清发电厂一期2×600MW机组新建工程厂外补给水工程施工组织设计52 一.工程概况1.工程简介项目名称：鲁能宝清发电厂一期2×600MW机组新建工程厂外补给水工程建设地点：黑龙江省宝清县八五二农场五分场二队电厂外1m至龙头桥水库取水口之间区域.工程规模和性质:2×600MW机组新建工程资金来源：山东鲁能集团公司出资90％.黑龙江省宝清县国有资产经营有限责任公司出资10％.资金占工程总投资地20％,其余融资由银行贷款解决.个人收集整理勿做商业用途施工范围：厂外补给水管道工程.安装工程施工2.位置.地质.水文条件电厂厂址南邻八五二农场五分场二队,西北距宝清县直线距离约25.0km,南距依饶公路5.0km,西南距水源地（龙头桥水库）直线距离约50.0km.地貌大体上以宝清为界,以南为完达山低山丘陵区,以北为挠力河谷平原.个人收集整理勿做商业用途管路路径所经地区,地下水地埋深较浅.除部分丘陵区之外,开挖深度内（4m）均见地下水.在河谷区地段,地下水较丰富,对水量较丰富地河谷区,在施工开挖时,应采用管井和明排相结合地方法进行降水.个人收集整理勿做商业用途3.本工程涉及地技术规范《电力建设施工及验收技术规范》《给水排水管道工程施工及验收规范》《SY0447-96埋地钢质管道环氧煤沥青防腐层技术标准》《SY/T4057-2000钢质管道液体环氧涂料内防腐层技术标准》个人收集整理勿做商业用途52 《火电施工质量检验及评定标准》《火力发电工程金属焊接管理规定》.《全国通用给水排水标准图集》S1.S2.S3；《组合钢模板技术规范》GB50214-2001；《钢筋焊接及验收规范》(JGJl8-84)；《混凝土结构工程施工及验收规范》(GBJ50204-2002)；《混凝土外加剂应用技术规范》GBJ119-88《建筑机械使用安全操作规程》(JGJ33-86)4.工程采用地技术措施（1）执行设计院.制造厂有关技术文件地要求或项目法人和承包商双方议定地补充技术标准和本标书地施工技术要求.个人收集整理勿做商业用途（2）承包商在本工程建设中要本着更安全.更可靠.更先进.更经济.更规范.更环保,创国际一流电厂地方针去建设.个人收集整理勿做商业用途（3）承包商在本工程建设中要采用先进地现代化管理手段,建立符合本工程管理要求地管理体系（包括组织机构.管理程序.计算机系统和软硬件配置）,在业主地指导下运用适用地软件进行项目管理,建立与项目法人方地管理信息系统（MIS）相兼容地工程管理信息系统（MIS）.个人收集整理勿做商业用途（4）承包商应承诺在本工程建设中应用项目法人指定地电厂标识系统.（5）承包商要接受并积极配合质量监督机构地质量监督检验工作.52 二.施工组织机构1.工程项目经理部组织机构框图：项目经理项目技术负责人质量管理施工管理计划管理工程技术施工测量工程质检施工生产安全管理材料供应财务管理统计预算合同管理2.项目经理部组织分工项目经理——主抓全面生产项目总工——主抓技术.质量质量管理——负责施工技术和质量管理质检员——负责质量检查及内业资料施工员——负责生产和现场管理材料员——负责材料供应安全员——负责安全生产三.工期计划和工期保证措施1.工期计划52 工期工程开竣工时间：2010年5月10日一2010年11月5日.计划工期179日历天.本项工程完成时间见施工进度计划表2.工期保证措施进度计划控制地全过程是计划.实施.检查.分析.调整.再计划地封闭循环系统.针对此循环系统地各个环节,采取工期保证具体措施.个人收集整理勿做商业用途（1）交通运输地保证进入现场地道路主要为乡村土路,部分路段难以保证大型运输车辆地经常通过,同时也势必破坏一些村屯路面.为保证所有材料设备地按时进场,不至于影响施工地正常进行,我企业拟派一台推土机对重点路段随时进行维护,并维护载重车辆地安全通过.个人收集整理勿做商业用途（2）材料和资金保证开工初期,将所有大宗原材料（砂子.砾石.块石.水泥.钢材等）和施工材料（木材.模板.油料等）采购完毕并运进施工现场.如果建设单位拨款不能及时到位,我企业有能力垫付一定数量地流动资金,保证按计划工期完成工程任务.个人收集整理勿做商业用途（3）设备保证施工需要地主要施工设备均从我企业自有设备中调遣投入,以保证需用地设备及时和可靠地到位,保证按计划开工和完工.个人收集整理勿做商业用途（4）人员和组织保证以我企业原一个骨干土建项目部和一个安装项目部地主要管理人员.技术人员和技术工人为主体.合并组成本工程地项目经理部.52 力工使用与我企业长期合作地民工队伍.保证本工程地人员投入满足施工进度和管理地需要.个人收集整理勿做商业用途（5）技术和措施保证严格按照批准地施工措施计划组织施工.采取平行和交叉作业相结合地作业组织方式,合理组织工序交叉作业.严格按照设计和规范要求.质量评定标准组织施工,及时进行质量评定和隐蔽验收,避免返工.窝工现象发生.作业人员每天工作12小时以上,上道工序完工验收合格后,下道工序马上跟进作业.除天气影响外,采用三班制作业方式.个人收集整理勿做商业用途管理人员和技术人员不离现场,亲自组织施工,及时解决施工中地各种问题.及时保养和维修设备,保证设备地完好率和出勤率.根据现场实际情况采用先进合理地工艺方案,加快速度,节省人力.注意天气变化和来水情况,提前作好应对措施.个人收集整理勿做商业用途52 四.总平面布置及力能供应规划1.总平面布置（1）三通一平：施工用水自行解决,施工用电使用国电自行解决,现场平整甲方配合施工单位自行解决.场内设120KW发电机一台以备停电时使用.个人收集整理勿做商业用途（2）临时设施：由于施工地点比较分散,施工现场地临建设施详见施工现场平面布置图.（3）由于施工管线较长,地形复杂多样,河渠较多,为便于正常施工－管材装卸.运输及吊装,施工便道宽5m,坡度不大于10%,施工便道每隔1Km左右设一回车平台.个人收集整理勿做商业用途（4）临时施工道路应能保证雨季施工时畅通,以免因雨影响材料.设备地运输.遇特殊情况不能满足运输要求是要根据现场具体情况采取换土.填沙.抛石.垫板等进一步处理措施.个人收集整理勿做商业用途2.力能供应规划（1）.供水1）水源取水自理.2）在管道施工点设置支管,以提供试压.3）生活用水.（2）.供电1）施工用电量为80KW,电源自理.配备小型发电机10KWA.2）在每个施工点设置安全配电箱,提供电焊机等使用52 五.主要施工方案及特殊施工措施1.准备工作(1)现场组织准备1）在接到中标通知后二日内成立项目经理部,管理人员全部到岗,并按照项目经理地分工和岗位职责着手抓紧做好施工前地一切准备工作.劳动力和机具设备二至五日内分批组织进场,满足临设.道路.围挡.临时水电地施工及其它施工准备地需要.施工开始后按计划组织进场,保证施工所需.个人收集整理勿做商业用途2）按我公司企业形象要求,搞好生产区地环境布置和管理.(2)技术准备1）由项目技术经理牵头组织各专业技术人员,熟悉了解和掌握工程特点,通过技术交底沟通,为顺利施工.压缩工期创造条件.个人收集整理勿做商业用途2）熟悉生产项目地生产工艺和使用功能等技术要求.掌握配套生产地关系和先后顺序.3）做好有关技术资料地收集整理工作,做好施工准备.(3)物资准备1)中标后三日内按计划落实各种材料及施工周转材料地定购和分批进场时间,并按分批进场时间及时组织进场.2)材料定购前,先向业主报清生产厂家.型号.规格,征求业主同意后再行采购.3）工程材料进场后,及时向业主提交出厂合格证或质保书,需要进行复检地材料应及时通知业主现场工程师进行材料取样复验,经复验合格认可后方可挂牌使用.材料地出厂合格证.质保书必须及时送项目技术科归档.个人收集整理52 勿做商业用途(4)劳动力准备项目中标后,我公司保证二日内根据现场需要安排首批劳动力进场,开始做施工准备工作.工程开工后,根据工程进度需要按照劳动力计划及时组织进场.个人收集整理勿做商业用途2.施工方法及措施2.1土方工程2.1.1土方开挖：土方施工前至少7天将拟订地开工日期以书面形式通知监理工程师,提交一份经由本公司项目经理和项目监理工程师签认地现场原地面高程地测量图纸副本,并且附有施工必须地例如伐树.燃烧废物和垃圾.弃置拆除垃圾等方面地许可证；土方开挖与回填地施工方法等书面文件.个人收集整理勿做商业用途2.1.2本工程地土方开挖采用机械开挖采用链轨式挖掘机或轮式挖掘机进行开挖,人工配合地方法进行,放坡挖至基底高,由人工进行清理找平.放坡系数按设计文件执行,个别段位地开挖边坡系数在项目监理同意地前提下可适当减小.个人收集整理勿做商业用途2.1.3沿线表土层厚20-30cm,挖出地表土要单独堆放,以备完工后复垦.须注意地是尤其在河漫滩地段表土层较薄且下部为砂卵砾石,表层土剥离必须采用人工方式.所以沟槽开挖施工时如遇到湿陷性黄土.淤泥.流沙.软弱底基等特殊地质情况时及时与监理工程师及设计部门取得联系,研究确定处理方法,但无论采用那种处理方法都必须经由项目监理批准,拆除障碍物时产生地洞穴.树根等均予以相应地处理.个人收集整理勿做商业用途2.1.4沟槽土方开挖前,应根据施工现场情况及相关措施将土方开挖断面图上报监理工程师.经同意后再进行土方开挖；路面破除采用混凝土切割机进行切缝,路基土方采用挖掘机进行施工.沟槽下部采用人工挖土,采取分层梯形放坡,沟槽边坡坡度,砂为1：1.0；岩石为1：0.05.严禁超挖扰动原状土,挖出地土方用自卸汽车运至指定现场.个人收集整理勿做商业用途52 2.1.5基槽一侧最低点分别设集水坑(0.6×0.6×0.8m).安设污水泵用来雨季排水,以防基槽受浸泡.沟槽上部地两侧进行围堰搭设,以防止雨季地表水大量流入沟槽内.个人收集整理勿做商业用途2.1.6挖土断面形式如下图BHB=2000mmH=埋深（中心埋深大于2.6m,防止冻坏）2.1.7工中如果发现土质较松软,则采取沟槽支护,以防止塌方和片坡地发生.支护采用木方与跳板相结合地办法,将木方根部埋入地下30cm深,竖立在两侧沟槽坐上,立方间距为3m,木方后放置跳板,然后用木方进行对顶加固.个人收集整理勿做商业用途2.1.8沟槽成型后,及时进行报验,合格后立即组织下部工序施工.2.2管线安装工程工程为新建输水管道工程,施工过程中如管线与其他管线或地下公用设施发生冲突,应立即报请监理工程师,并提出确实可行地施工方案,在审查批准后进行施工.个人收集整理勿做商业用途2.2.1垫层敷设2.2.1.1管道地基处理方法管道基础采用未经扰动地原状素土弧型基础,所有管道地基应座落于原状土层上,如遇扰动土,则应清除扰动土至原状土层,并分层撼砂填实.52 回填具体要求如下：个人收集整理勿做商业用途回填时,人工机械配合回填,处理后地回填土应进行承载力检测,要求：地面活荷载按汽－20级主车单列为准.2.2.1.2装前准备①检验槽底宽度.高程是否符合设计要求,是否满足规范允许偏差.②检查碳素钢板卷管及管件有无破损.③将管口地毛刺和杂物清除干净.④检查安装机具是否配套齐全,工作状态是否良好.2.2.1.3垫层铺设要求管道铺设按设计要求铺设30cm砂垫层,夯实,经监理验收合格后方可进行下一工序施工.2.2.2管道安装2.2.2.1钢管安装程序为：清理管道表面→管口成型处理→校正接口端→下管→调整间隙→稳管焊接；2.2.2.2管道.管件等安装前应按设计要求核对型号并按相应规定进行检验.钢管地材质和壁厚偏差符合国家技术标准,必须具有制造厂地产品证书.个人收集整理勿做商业用途2.2.2.3管材进厂须检验,合格后方可进行使用.运至现场地管道,可采用目测法,对管子是否有损伤进行检验,并做好记录与验收手续.2.2.2.4管道施工中地注意事项A.管子制作地椭圆度不得大于0.01D;在管节地安装端部0.005D.52 B.对接管节地管端切口角度应吻合,误差不应超过壁厚地1/4.管端借口间隙不得大于2.5mm,如不符合要求时应补加短管连接.个人收集整理勿做商业用途C.对接管口地中心线偏差,管径小于1200mm时不得大于1.0mm.D.对接管节地管口平面偏差不得大于1.5mm.E.组装管节时,管节地纵向焊缝应放置在与铅直方向撑45度地部位,并应将相邻管节地纵向焊缝位置错开.2.3管道防腐.管子切割及钢管进厂地清理2.3.1管道防腐1）.除锈等级应符合GB8923-88《涂装前钢材表面锈蚀等级和除锈等级》标准中规定地Sa2(1/2)级,在无条件进行喷射或抛射除锈时,可用手工和动力工具除锈,并需达到St3级个人收集整理勿做商业用途2）.防腐涂装前应对钢管表面预处理（内外表面）,预处理前应将油污焊渣等污物清除干净,并应采用除锈措施,所用磨料应清洁干燥,喷射用地压缩空气经过滤除去油水.个人收集整理勿做商业用途3）.钢管内表面采用GH104环氧陶瓷面漆（二遍）4）.钢管外表面采用GH104环氧沥青冷缠带加强级防腐,防腐层厚度不小于4mm.5）.管道进厂时,应检查厂家对管口地防护情况,如防护有破损,现场需用防雨材料对管口进行重新绑扎,防止雨水侵入和受潮生锈.管道在现场存放时,应存放于防水.防雨.防泥浆地地方.个人收集整理勿做商业用途6）.钢管除锈后应用干燥地压缩空气吹净或用吸尘器清除灰尘.当空气中相对湿度超过95%,环境温度低于5℃和钢板表面温度预计将低于大气露点以上3℃时,不得进行除锈.个人收集整理勿做商业用途52 进行除锈涂装时,要求地环境湿度及温度亦应符合涂料生产厂家地规定,否则不得进行涂装.7）.为防止管口组对焊接过程中被雨水淋湿生锈,管口组对焊接是要搭设临时防护棚.焊后管口重新用防雨材料绑扎,直到管口防腐才能去掉.个人收集整理勿做商业用途2.3.2管子切割在管道上直接开口焊接分支管道时,用氧乙炔焰切割,切口端面平整.无裂纹.重皮,毛刺和溶渣必须清理干净,端面倾斜偏差3mm,切口地线位应当用校核过地样板检查.个人收集整理勿做商业用途2.3.3钢管地进场管理为了防止管内杂物堵塞及杂质影响试运投产,钢板管进场后,在组对前必须逐根进行内部清理.采用人工进入清理地方法.个人收集整理勿做商业用途2.3.4管道坡口加工.对口.管口烘干及修复整根管子出厂时已经具备坡口,现场组对前,用机械方法对坡口进行打磨,要彻底清除坡口内外两侧各20cm范围内地油.污.锈.漆.水份等杂物,使其露出金属光泽.在正式组对焊接前,管口用彩条布严密包紧,防止再次污染及雨水侵入生锈.由于管道施工正值雨季,坡口打磨后仍有受潮可能,因此在焊接前采用氧—乙炔焰对坡口两侧100mm范围内进行烘干,以防止产生焊接气孔.个人收集整理勿做商业用途2.3.5管材装卸.运输及临时吊装管材.管件在运输过程中应捆绑牢固,吊装时应用柔韧性好地皮带或吊绳吊装.管道对口采用临时吊架以确保管道稳定.个人收集整理勿做商业用途2.3.6管道组装及管道同心度调整管道组装52 1）.管道运输和布管在管沟地一侧进行,管沟边缘与钢管外壁间地安全距离不得小于500mm.组装前,应将管道内地杂物彻底清除.个人收集整理勿做商业用途2）.在管沟中逐根安装管道时,每10m管道地中心偏移量应不大于5mm.管中心高程地偏差不超过10mm,在水平方向地偏差30mm.已就位地管道内不得存有杂物,人离开现场时应封闭管口.个人收集整理勿做商业用途管道同心度调整管道安装完毕后,会出现同心度偏差.所以在管线两端固定或转角点,固定之前应对管线地同心度进行调整,以便符合设计要求.个人收集整理勿做商业用途3.管道焊接3.1焊接方法根据工程地实际情况,为了提高工程地质量和工效,本工程对波纹大管采用手工电弧下向焊接技术.手弧焊地立向焊接技术,是指焊接时用立向下焊,由上向下运条进行施焊地一种操作方法.采用这种焊接方法,坡口应留有一定地均匀钝边,根部留有一定间隙,它与传统地上向焊接比较,具有焊接质量好,焊接速度快,生产效率高地特点,特别适用于长距离大口径管线地焊接施工.个人收集整理勿做商业用途3.2焊接工艺评定及焊工考试本工程选派10名向下焊焊工.焊工必须有良好地工艺作风,严格按《焊接工艺指导书》进行施焊.3.3焊材管理管道焊接用材料必须有产品合格证书和同批号地质量证明书,采用E4303.E4316焊条.使用前严禁受潮气．雨水．油类等有害物质地侵蚀,应在干燥通风地室内存放.个人收集整理勿做商业用途52 焊条在包装破损或受潮地情况下应烘干70－80℃,恒温0.5-1H,通常情况下应该烘干.焊条应密封存储以防止长时间暴露在阳光和过大地温度变化地环境中,一旦罐体打开,其中地焊条应尽快使用.个人收集整理勿做商业用途3.4焊前准备参加施工地电焊工必须持有效期内地焊工考试合格证书,根据焊接工艺评定制定焊接工艺指导书.管道施焊前,应将坡口两侧50mm表面上地油污．浮锈．水分．泥沙．气割后地熔渣．氧化皮等杂物以及坡口内侧毛刺等清除干净,使坡口及两侧各大于20mm范围地内外表面露出金属光泽.个人收集整理勿做商业用途在管沟内焊接时,工作坑尺寸应能保证焊工操作顺利和施工安全.管道在焊接前必须经现场质检员对组队管口进行检查,合格后方可施工,不符合标准即重新组对,不可强行焊接.组队采用管内加码刚性固定方法.个人收集整理勿做商业用途3.5焊接施工（1）.焊接环境及预热在施工过程中,如遇下雨．风速超过10m/s或大气相对湿度超过90%,只有采取有效地防护措施方可施焊,本工程已制作配备了专用地防风棚,保证焊接部位不受风．雨地直接侵袭.个人收集整理勿做商业用途（2）．焊接规范项目焊条直径（mm）电流极性电流（A）电压（V）焊接速度（cm/min）运条方法根焊φ3.2直流正接70-10021-3010-30直拉热焊．填充焊及盖面焊第二层φ4.0直流反接140-19025-3515-35直接第三层－五层φ4.0直流反接120-21021-3010-35直拉或小度摆动52 （3）．下向焊操作要点采用刚性固定组对地管子,在撤掉夹具前必须完成全部焊道.施焊时,管子应保持平衡,不得受到震动和冲击.焊道必须熔透,背面成形应良好.焊道焊完后,应尽快在热态下进行第二层焊接（称热焊）,焊道与热焊道焊接间隔不宜超过5min.全位置下向焊遵循薄层多遍地原则,层间必须用角向砂轮及钢丝刷仔细清除熔渣和飞溅物（尤其是焊道）,外观检查合格后方可焊下一层焊道.施焊时更换焊条应迅速,相邻两层连续焊完,中间不应中断,每道焊口应连续焊完.用纤维素焊条施焊,出现焊条药皮严重发红时,该段焊条应予废弃.个人收集整理勿做商业用途（4）外观质量焊缝表面质量应在焊后及时检查.检查前应清除熔渣．飞溅等杂物.表面质量合格后再进行无损检验.表面不得有裂纹．未熔合．气孔夹渣等缺陷.咬边深度不得大于0.5mm在任何300mm焊缝中两侧咬边累计长度不得超过50mm.个人收集整理勿做商业用途下向焊缝余高以0.5-1.6为准,管底时钟5－7时位置不得超过3mm,且长度不超过50mm,焊接宽度以坡口宽度每侧增加0.5-2.0mm为准,母材上地伤疤．擦伤应打磨平滑,深度下超过0.5mm.个人收集整理勿做商业用途（5）铺设施工时,一天地操作结束后要将末端地管子装上临时端板,注意防止土砂流入管道内.接口作业完面后,在回填土之前,避免管沟内积水,防止管体漂浮.个人收集整理勿做商业用途（6）为了保证焊接质量,提高施焊速度,减少焊接变形,每个焊口分别由三名专职焊工同时施焊.施工中每个焊接口都应有专人记录表明执行者.个人收集整理勿做商业用途52 4.阀门及管件安装4.1安装前检查(1)安装前应根据各阀件型号和出厂说明书检查是否满足工程上地使用要求,并按规定进行水压试验.(2)检查阀件是否灵活,有无卡住或歪斜现象,对严密性试验不合格者应进行研磨修理,必要时进生解体检查.4.2安装注意事项(1)管件地安装：采用双倒链平行用力地方法,使管件平行安装.(2)安装时一定要根据设计位置认真安装.(3)认真阅读出厂说明书,保证安装地准确性,达到阀件地良好性能.(4)各阀件及管件之间边结紧密,不渗水,不漏水.5.水压试验水压试验采用管线分断分次进行水压试验.试验压力为1.5MPa.根据管径用管接口形式,试压盖堵采用刚性连接.个人收集整理勿做商业用途5.1顶力计算(休用天然土壁作管道试压后背)根据试验压力1.5MPa,查表求得盖堵承受水压力452KN,即盖堵传给后背地总压力P=425KN,依据下式求得后背承受面积：个人收集整理勿做商业用途F>P／[δ]F一横排方木地面积(m2)P一计算顶力(KN／m2)取150KN／m2F>p／[δ]=452／150=3m252 5.2试压堵板地支顶因为管道盖堵向后传力大,为防止用圆木或顶铁支顶后背产生地压缩使接口有踊坏地危险,须用螺旋千斤顶支顶,于横枋木前,立放3根较大地方木或顶铁.试压前,在中间地立木(可顶铁)与管堵之间用千斤顶(顶镐)顶开,即对后背施加预压力,使后背产生一定地压缩变形,(注意不使用权接口破坏).然后在两侧立木与盖堵之间打入4根撑木,要求上下左右对称,并用小方木将4根撑木钉面一体,以防受力时掉落.个人收集整理勿做商业用途5.3串水试压(打泵)(1)设备A.弹簧压力表压力表地表壳直径应不／J150mm,表盘刻度上限值约为试验压力地1.3—1.5倍,表地精度不低于一级半.数量不少于两块.个人收集整理勿做商业用途B.试压泵泵地扬程和流量应满足试压管段压力和渗水量地需要.泵采用电动柱塞式组合泵(泵车)或多级离心泵.C.排气阀应启闭灵活,严密性好.(2)管路A.串水管路串水管路连接时,必须安装止回阀,为了防止管网压力下降时,水倒灌污染管网水源水质.B.打泵试压管路操作规程1)从自来水笋向试验管道通水时,开放6,7号截门,关闭5号截门,52 同时打开管路上地排气阀；2)用泵加压时,开放1,2,5,8号截门,关闭4,6,7号截门；3)不用量水槽测渗水量时,开放2.5.8号截门,关闭1.4.6.7号截门；(3).安装注意事项A．试压泵宜放在试压管道高程较低一端,应放在盖堵侧面,不要放在正前方,并应提前进行启动检查.B．压力表安装前应进行检查和校正,不合格者不准使用,靠近表处地截门应紧密,关闭后表针不随管段水压波动；连接管件与表把地丝扣,装表时,应把接表支管内空气排干净再装.个人收集整理勿做商业用途C．管路所有接头应严密而不漏水.(4)压力泵注意事项i进行水压试验应统一指挥,分工明确,对后背.支墩.接口.排气阀等都应规定专人负责检查,并明确规定发现问题地联络信号.个人收集整理勿做商业用途ii开始升压时对两端盖堵及后背应特别注意,以便发现问题及时停泵处理.iii水压试验应逐步升压,每次升压0．2MPa为宜,每次升压后稳定检查没有问题时再继续升压.iv水压试验时后背.支撑.管端等附近均不得站人,检查应在停止升压时进行.6.管道地冲洗与消毒管道水压试验以后,竣工验收前应对管道进行冲洗和消毒6.1管道冲洗在消毒前后均应对管道进行冲洗.冲洗水地流速一般不小于1.0m/s,否则不易将管内地杂物冲洗掉.冲洗时应连续冲洗掉；直至出水口处浊度.52 色度与入水口处冲洗水浓度.色度相同为止.个人收集整理勿做商业用途管道冲洗应安排在管网用水量较小,水压偏高地夜间进行,并在冲洗过程中严格控制水压变化.冲洗前应检查排水口,下水道或河道能否正常排泄冲洗地水量,冲洗水量是否会影响下水道,河床等地安全,再冲洗过程中应派专人进行安全监护.个人收集整理勿做商业用途6.2管道消毒管道消毒一般采用含氯水浸泡,含氯水通常使漂白粉溶解后,取上层清夜随同清水注入管内而得,含氯水应充满整个管道,氯离子浓度不低于20mg／L.管道注入含氯水后,关闭所有阀门,浸泡24h,再次冲洗,以使管道输送得水符合“生活用水得水质标准”地有关规定.个人收集整理勿做商业用途7.井室及基础支墩施工7.1施工工艺流程测量放线→土方开挖→垫层浇注→钢筋绑扎→底板砼浇注→墙钢筋绑扎→墙模板安装→墙砼浇注顶板模板安装→顶板钢筋绑扎→顶板砼浇注→井筒模板安装→井筒砼浇注→井室钢筋砼施工个人收集整理勿做商业用途7.2钢筋工程本工程砼结构采用普通HPB235级钢.HPB335级钢.（1）钢筋现场检验现场检验包括：外观检查.力学性能试验和化学分析.钢筋进场时,按批次进行检查.每批由同牌号.同炉号.同规格.同交货状态地钢筋组成.个人收集整理勿做商业用途观检查：每批钢筋中抽取5%进行外观检查,钢筋表面不得有裂纹.结疤和折叠,钢筋每米弯曲度不得大于4mm.个人收集整理勿做商业用途52 力学性能试验：每批钢筋中任选两根每根取两个试样,分别进行拉伸试验和冷弯试验.化学成分分析：在加工过程中发现脆断.焊接性能不良或机械性能不正常时,应进行化学分析.（2）钢筋绑扎绑扎方式：钢筋用软铁丝绑扎.绑扎时清除钢筋上地锈皮.油迹.灰土等杂物.遇到障碍时绕行不得折断.保护层.间距.定位.下料图和设计图有关规范要一致.在帮扎二层筋时,为保证钢筋地间距及钢筋地保护层,应在钢筋间每2米间增设马凳.为保证在施工时不破坏钢筋间距,应在钢筋作业区架脚手架,并在上铺跳板,让人员及其他轻型机械在其上行走.帮扎井室钢筋时要注意墙筋稳定问题,做必要地支护,必要时可以将钢筋固定在脚手架上,待支模后在拆除.个人收集整理勿做商业用途（3）钢筋搭接及焊接钢筋搭接长度为6.25d.钢筋搭接采用电弧焊工艺,HPB235级钢筋采用E4303焊条,HPB335级钢采用E5015焊条.在施焊前应保证两钢筋地轴线在搭接钢筋地一端开始,收弧在搭接钢筋端头上,弧坑应填满.个人收集整理勿做商业用途焊接过程中及时清渣,焊缝表面光滑平整,加强焊缝应平缓过度.受力主筋应采用焊接接头,钢筋搭接采用绑条焊接接头.对焊前,先制作对焊试样,进行冷弯试验,合格后才能成批焊接.52 焊接场所设有防风雨棚.7.3模板工程（1）模板采用定型钢模板,支撑采用10×10木方支撑,每间隔0.8—1.2m设一根,并互相连接牢固,以确保钢筋砼地成型尺寸.个人收集整理勿做商业用途（2）模板拆除在砼成型后不掉角地情况下即可拆除,顶板砼在达到设计强度地70%即可拆除.（3）模板公差：竖向5m误差在6mm以内,超过5m地墙从顶到底整个高度误差在8mm以内：以2m长标尺放在各方向任何位置时,最大误差5mm.墙厚度：从所给尺寸1%.个人收集整理勿做商业用途（4）模板安装墙模表面不能损坏,为确保适合规定地公差,在安装前应检查模板平面.砼模板支撑：制作地模板在结构上要能抵抗由于过快浇注和过高频率振动引起地过度变形.移动.渗漏.很高地静水压力；模板变形应控制在每个构件跨度地1/250地规定地公差内；按统一地型号来设计模板接缝和拉杆.穿墙螺栓为M14,中间加焊止水环,横向间距为0.8m,纵向间距为0.6-0.75m,为保证内模尺寸,在主筋上焊Ф14顶筋,顶筋加焊止水环,纵横间距均与穿墙螺栓相同,墙体内外均用10×10木方作斜支撑,并用紧线器将墙内外拉结找正.个人收集整理勿做商业用途（5）板.梁.支柱模板一直保留到全部砼打到8天抗压强度后进行拆模.（6）严格控制模板几何尺寸,在每次浇注前,认真检查.（7）模板拉杆材料采用Ⅰ级Ф10钢筋.7.4钢筋砼工程（1）钢筋砼小室分底板.墙壁.顶板三部分施工,固定支座一次浇注施工.52 （2）钢筋集中下料.机械切断,人工绑扎.（3）钢筋选材保证规格尺寸满足设计要求,尽可能减少搭接.（4）砼采用机械搅拌.机械振捣,保证砼浇注密实,严格控制配合比,达到设计强度.（5）砼地水平运输用翻斗车,垂直运输用溜槽或串筒,保证砼不产生离析.（6）外加剂加设严格按实验室配合比进行加设.（7）砼搅拌采用机械搅拌,搅拌时间不少于3分钟.（8）在搅拌机旁挂牌公布配合比,便于检查.（9）砼浇筑：井室地砼分两次浇注,第一次浇注距垫层顶面60cm处,余下部分一次浇注,在第一次与第二次砼浇注地施工缝设置止水板,止水板采用δ5mm钢板.砼在每次浇注时应不间断施工,砼振捣要密实并及时用塑料布覆盖或浇水养生.根据回填时砼强度要求在部分施工段掺加早强剂,以达到设计要求.个人收集整理勿做商业用途7.5支墩施工管道及管道配件地支墩应按设计位置.尺寸施工.支墩应在坚固地地基上修筑.当基底不实或经过扰动时应做撼砂处理.管道支墩应在管道接口作完,管道位置固定后修筑.管道安装过程中地临时固定支架,应在应在支墩地砌筑砂浆或混凝土达到规定强度后拆除.个人收集整理勿做商业用途8.顶管施工①施工顺序：施工放线→工作坑开挖→工作坑打桩支撑．设备安装→顶管→设备拆除．52 ①施工方法：Ａ.本工程顶管工作坑采用双向顶进方式,工作坑采用人工开挖,直槽形式５.５×６.５m,深度为管底皮加２０cm．用１５×１５m木方长３.５m做导轨枕木．个人收集整理勿做商业用途Ｂ.工作坑布置：为防止工作坑塌方,四壁采用密撑形式,工字钢做肋焊上,四角加斜支撑焊接加固.设贯梁,后背可根据顶力与管径布设,并用四根轨道竖向埋于土中,导向滑道选用轨道并要按一定地坡度安置,滑道所用地材料必须顺直,安装牢固,严格控制高程内距和中心线,导轨内距允许差为±２mm,中心线偏差允许差为±3mm,如果工作坑底地土质松软,应浇砼基础,水位高可以采取打大口井降低地下水位等施工方法．个人收集整理勿做商业用途Ｃ.顶力计算：P=s×q+（r×F+W×f）×L式中P——顶力（t）；S——刃角地周长（m）q——顶进端地阻力（t/m）R——土和管地摩擦力（t/m2）F——管地外周长（m）W——管地单位重量（t/m）f——管自重地摩擦系数L——顶进长度P=0.825×5+(1.4×3.3+8.619×0.4)×30=254.403t根据理论计算,顶进长度30m地计算值为254.403t,52 固采用320-500t顶镐完全可以满足施工.个人收集整理勿做商业用途如顶管施工区段地下水位高基底软,可采用预制地砼垫块沿途卧在顶进地管下,并顺着顶进地方向焊１２工槽钢做导轨．个人收集整理勿做商业用途Ｄ.工作坑垂直运输：工作坑下部土方.管内土方.管材.设备支护等地垂直运输采用吊装架,卷扬机两部,一台吊土用,一台下管用还要用３×３滑轮２个．吊装架采用双排８根￠２５０mm圆木构成,吊装横梁采用２１９厚壁钢管平台用￠２５０mm圆木及６０板铺设.个人收集整理勿做商业用途Ｅ.管道顶进：顶进设备采用液压顶镐,每坑布设两套,顶力为３２０吨,顶梁为０.２－０.５m,顶力地合力位置应与顶进抗力位置同一轴线上,避免产生力偶,使管发生高程误差,顶进抗力即为管壁阻力和管前端地切土阻力,当上半部管壁与坑壁间有孔隙时,根据施工经验千斤顶在管端面地着力点应在管子垂直直径地１／４－１／５处,这是因为管子水平直径以下部分管壁与坑壁间摩擦时,摩擦阻力大致为管子水平直径地１／４－１／５处,采用顶铁递顶力．人工掘进深度每次在０.３－０.５m左右,为保证安全可在第一根管地前上位置安装管檐,人工在檐下做业,前方管端部地土要及时清运,避免因土多将管端压沉,蹲坑地由有经验地技工控制．个人收集整理勿做商业用途Ｆ.管道接口：每两根管之间地接合面要用韧性橡胶之类物品安上,以时顶进使管口受到地应力最小,为使每节管口成为整体,每个管口都应有钢制涨圈,将每道管口涨好,使整条管线成为一体,管口地缝隙按图纸要求处理．个人收集整理勿做商业用途9.回填9.1回填根据指挥部地要求原始土,分层夯实,至原地面,并且要满足设计及规范地要求.52 9.2回填时沟槽内不得有积水,地下水应尽量排除.9.3压力管道水压试验前,除接口外,管道两侧及管定以上回填高度不应小于0.5m,水压试验合格后,及时回填其余部分.个人收集整理勿做商业用途9.4回填时不要损坏构筑物或管道.管道地两侧均等地填充,管底应被充分包围填充.管道及其附属设备安装完成,经验收后应及时回填,回填土分层夯实,不应损坏管道地防腐层.个人收集整理勿做商业用途9.5输水管道回填材料应满足设计要求,并按照《给水排水管道工程施工及验收规范》GB50268-2008执行.个人收集整理勿做商业用途9.6沟槽地土方回填分以下两个阶段（1）第一阶段回填深度从管沟底或垫层开始达管顶,称为管区回填.管线接口应留出来.回填必须用制定地材料回填,分层夯实每层不超过200mm.夯实要在管线两侧同时进行,严禁单侧回填或用推土机从一侧向沟内推填,以免引起管道轴线位移和接口变形.管顶500mm以内地填土,并不得使用重锤或机械夯实.个人收集整理勿做商业用途（2）第二阶段一段管线管区回填验收合格之后,密实度试验留下地孔洞要填满夯实,其干密度要至少达到相当标高规定干密度地95%.管区以上部分地回填,分层夯实,厚度不超过200mm个人收集整理勿做商业用途9.7钢管管区回填土地压实度不小于95%9.8回填应分层夯实,分层检验.在每层表面以下2/3厚度处取样,测定土地干密度.取样数量不应少于有关规定.个人收集整理勿做商业用途52 六.质量规划.目标和主要保证措施1．质量保证体系我公司将成立项目经理部,建立了以项目经理为首地质量保证体系,由项目经理负责质量保证体系地组织和管理工作,制定了质量管理责任制.个人收集整理勿做商业用途2.质量目标（1）参照执行原电力工业部颁《电力建设工程施工验收规范》.《火电工程质量检验评定标准》进行施工及工程竣工时国家颁布地有关质量管理规定.并满足《电力工程“达标投产”管理办法（2006年版）》及其相关规定地要求.建筑单位工程优良率≥95%,建筑单位分部工程优良率不小于96%,安装单位工程优良率≥99%,安装分项工程优良率不小于98%,受监焊口一次合格率≥95%,钢结构安装质量优良.有效控制质量通病,观感质量及施工工艺达到国内先进水平.工程实现“机组达标投产”要求；创国内同时期.同类型机组一流水平.个人收集整理勿做商业用途（2）确立更高地地质量标准,并在工程中实施.（3）明确达标投产地目标和措施.3．质量保证措施根据本工程特点,设置原材料.管线安装.水压试验等三个质量控制点.3.1质量保证措施1)实行内部“三检制”对每道工序都要进行自检.互检.专业检,没检查地部位,不允许下道工序施工.2)建立.建全质量检查档案及有关隐蔽工程记录,各种资料责任落实到人.3)严禁不合格产品进场,对材料严格把关.管材.水泥.砂.石采购前,对供货方进行资质评审,建立合格分供方名册,从合格分供方中购进施工材料.个人收集整理勿做商业用途4)施工中严格按施工质量操作规程施工.52 5)定期进行质量评定,鼓励先进,进行月份质量联检.6)成立质量管理机构,对施工进行监督.检查.确保工程质量.3.2质量因素地控制①人地控制：按责.权.利相结合地原则,落实项目经理部所属各部门.人员地质量管理责任,加强政治思想.劳动纪律.职业道德教育,进行专业技术培训,各技术工种持证上岗,各质量控制点设专业人员负责.个人收集整理勿做商业用途②材料控制：择优选择供货厂家,对进场地水泥.砂子.钢筋.碎石.管材等原材料必须具备正式地出厂合格证和材质化验单,按《建筑材料质量标准与管理规程》进行抽样和检验.对成型地沟槽.排水管线,按本工程采用地质量标准进行检测与验收,并予以保护.个人收集整理勿做商业用途③机械控制：根据本工程工艺特点和技术要求配备了相应地机械设备(见机械设备计划).贯彻“人机固定”原则,实行定机.定人.定岗位责任地“三定”制度.操作人员必须认真执行各项规章制度,严守操作规程,按完成任务好.技术状况好.使用好.保养好.安全好等“五好”标准予以检查.个人收集整理勿做商业用途④方法控制：出台地施工组织设计是经过审核地技术可行.经济合理.能够保证工期和质量地指导工程实施地纲领性文件.在施工过程中,必须严格贯彻执行并加以印证,发现问题及时采取措施,保证按规定地工艺.工法和质量要求进行施工.个人收集整理勿做商业用途⑤环境控制：扣须保证各工序质量,为其各自地下道工序提供必要地作业环境,加强文明施工管理以改善劳动环境,加强各部门.工种.人员之间地团结.勾通与协作,以改善工程管理环境.个人收集整理勿做商业用途3.3质量阶段地控制①事前质量控制：落实施工准备工作计划,作好施工准备工作,52 并贯穿施工全过程.②事中质量控制：全面控制施工过程,重点控制工序质量,具体措施是工序交接有检查,质量控制有对策,施工项目有方案,技术措施有交底,图纸会审有记录,配制材料有试验,计量器具校正有复核,设计变更有手续,成品保护有措施,行使质控有否决,质量文件有档案.个人收集整理勿做商业用途③事后质量控制：技术档案资料及时.准确.齐全,整理现场,进行预验收和质量评定,做好正式验收准备,进行工程质量回访与保修.个人收集整理勿做商业用途52 七.安全健康环境规划.目标和主要保证措施1.安全管理组织机构安全总指挥(公司)项目经理（项目安全负责人）项目总工（现场安全施工方案负责人）项目副经理（现场安全施工负责人）计量工程师统计工程师实验工程师机械工程师测量工程师道路工程师质检工程师施工班组施工班组施工班组2.安全生产目标安全目标：不发生重伤及以上人身伤亡事故；不发生重大施工机械和设备事故；不发生负主要责任地重大交通事故；不发生重大垮（坍）事故；不发生重大火灾及环境污染事故；创建安全文明无违章示范工程.个人收集整理勿做商业用途3.安全生产保证措施：工程施工中,保障施工人员地人身安全.工程地安全,以及避免工程施工对周围环境地干扰,加强环境保护,是我们对用户服务地又一宗旨,在施工中,我们严格遵守国家地安全生产法规和环境保护法令,自觉保护劳动者生命安全,52 保护自然生态环境,力争展现出一个工程良好地企业形象,展示我们生产管理地综合现代化水平.个人收集整理勿做商业用途3.1工程项目地安全管理（1）工程项目施工地安全管理.加强现场管理,搞好工程地保卫.防盗,搞好永久工程和临时工程安全,防止发生安全事故,在每一个工程项目中,制订安全生产地组织措施,并制订严密地安全生产规程,留有足够地安全生产费用,购置安全生产地设备和器件,保证施工生产现场地紧急事故处理地开支.个人收集整理勿做商业用途（2）加强安全生产教育和预防措施,为施工人员办理保险,并制订以下预防措施,以保证员工地安全健康.（3）对于施工现场及其周围地高压电线.变压器等醒目地安全标志,对开挖地段又处于交通要道处,派专人看守,或有明显地标志,防止过往行人或车辆不注意发生事故.个人收集整理勿做商业用途（4）.对于基础工程或土方开挖施工,要注意预防塌方发生,及时采取防护措施.（5）.对材料和设备储存地库房或堆放点,施工人员生活区,特别注意防火安全,设备足够数量地消灭器具.消防水管和消防栓等,以备急需.个人收集整理勿做商业用途（6）.项目经理亲自抓安全生产和安全教育,定期如开安全生产会议,检查安全生产规章执行落实情况,建立安全生产奖罚制度促使人人重视安全,安全生产有奖,使安全生产教育落到实处,得到好地成绩.个人收集整理勿做商业用途（7）.加强工程中地环境保护管理,促使安全生产,随时清除施工场地不必要地障碍物.设备.材料及各类存储物品安全堆放紧紧有条,52 即要保持施工现场环境地清洁整齐,又对安全生产有利.个人收集整理勿做商业用途（8）.自觉遵守有关机构对卫生及劳动保护地要求,及时清洁工地上地废物.垃圾.水泥袋.废弃地模板等,在全部工程竣工移交之前,将任何场地或地表面恢复原状.减少由于不合格环境规定而导致地罚款和经济损失,创造良好地文明施工环境.个人收集整理勿做商业用途3.2保证安全地主要措施为杜绝重大事故和人身伤亡事故地发生,把一般事故减少到最低限度,确保施工地顺利进展,特制订安全措施如下：个人收集整理勿做商业用途（1）建立安全保证体系,项目部和各施工队设专职安全员,专职安全员属质检科,在项目经理和副经理地领导下,履行保证安全地一切工作.个人收集整理勿做商业用途（2）利用各种宣传工具,采用多种教育形式,使职工树立安全统一地思想,不断强化安全意识,建立安全保证体系,使安全管理制度化,教育经常化.个人收集整理勿做商业用途（3）各级领导在下达生产任务时,必须同时下达安全技术措施检查工作时,必须总结安全生产情况,提出安全生产要求把安全生产贯彻到施工地全过程中去.个人收集整理勿做商业用途（4）认真执行定期安全教育,安全讲话,安全检查制度,设立安全监督岗,支付和发挥群众安全人员地作用,对发现事故隐患和危及到工程人身安全地事项,要及时处理,作出记录,及时改正,落实到人.个人收集整理勿做商业用途（5）施工中临时结构必须向员工进行安全技术交底.对临时结构须进行安全设计和技术鉴定,合格后方可使用.（6）土石方开挖时,必须严格按施工规范进行,炸药.运输储存.保管都必须严格遵守国家和地方政府制订地安全法规,爆破施工要严密组织,52 严格控制药量,确定爆破危险区,采用有效措施,防止人.畜.建筑物和其它公共设施受到危害地损坏,确保安全施工.个人收集整理勿做商业用途（7）架板.起重.高空作业地技术工人,上岗前要进行身体检查和技术考核,合格后方可操作,并按规定配戴防护用品.个人收集整理勿做商业用途3.3.安全管理制度3.3.1安全管理（1）.建立.健全各级各部门地安全生产责任制,责任落实到人.各项经济承包有明确地安全指标和包括奖惩办法在内地保证措施.有劳务使用和机械租用安全生产协议书.个人收集整理勿做商业用途（2）.工人应掌握本工种操作技能,熟悉本工种安全技术操作规程.（3）.施工组织设计应有针对性地安全技术措施,经技术负责人审查批准.（4）.进行全面地针对性地安全技术交底,受交底者履行签字手续.（5）.建立定期安全检查制度.有时间.有要求,明确重点部位.危险岗位.安全检查有记录.对查出地隐患应及时整改,做到定人.定时间.定措施.个人收集整理勿做商业用途（6）.班组“三上岗.一讲评”活动班组在班前须进行上岗交底.上岗检查.上岗记录地“三上岗”和每周一次地“一讲评”安全活动.对班组地安全活动,要有考核措施.个人收集整理勿做商业用途（7）.遵章守纪.佩戴标记.4.施工用电（1）.支线架设：配电箱地电缆线应有套管,电线进出不混乱,不容量电箱上进线加滴水弯；支线绝缘好,无老化.破损和漏电；支线应沿墙或电杆架空敷设,52 并用绝缘子固定；过道电线可采用硬质护套管理地并作标记；室外支线应用橡皮线架空,接头不受拉力并符合绝缘要求.个人收集整理勿做商业用途（2）.现场照明：一般现场所采用220V电压.危险.潮湿场所和手持照明灯具应采用符合要求地安全电压；照明导线应有绝缘子固定.严禁使用花线或塑料胶质线.导线不得随地拖拉或绑在脚手架上；照明灯具地金属外壳必须接地或接零.单相回路内地照明开关箱必须装设漏电保护器；室外照明灯具距地面不得低于3m；室内距地面不得低于2.4m.个人收集整理勿做商业用途（3）.架空线：架空线必须设在专用电杆上,严禁架设在树或脚手架上；架空线应装设横担和绝缘子,其规格.线间距离.档距离等应符合架空线路要求,其电板线离地2.5m以上应加绝缘子；架空线一般应离地4m以上,机动车道为6m以上.个人收集整理勿做商业用途5.各类路基土方施工机械安全措施（1）.项目部设备科要对工地所有机械统一定期进行安全检查,发现问题及时解决,消除不安全地因素.（2）.各种机械设备均要制定安全技术操作规程,并认真检查落实情况.（3）.机动车严禁无证驾驶.非机动机械需持操作证操作机械.（4）.定期检查机械设备地安全保护装置和安全指示装置,以确保以上两种装置地齐全.灵敏.可靠.（5）.机械操作人员必须听从施工人员地正确指挥,精心操作.但对施工人员违反操作规程和可能引起危险事故地指挥,操作人员有权拒绝执行,并及时向工地负责人反映.个人收集整理勿做商业用途52 52 八.其它说明事项（一）雨季施工技术措施1.雨天施工应加强对工人地安全教育,安全交底,作好劳动保护工作.2.管线工程地工期经过七.八.九月份地雨季施工,如何安排尤为重要.我们决定采取如下措施在保证雨季施工.个人收集整理勿做商业用途3.抢在雨季前或中间地好天气先将材料.设备.物资.管材等先行运入施工现场.4.工作面沟槽两侧必须用袋装土码上坝,以防雨水浸入,在安排施工计划时,要充分考虑到雨天地影响,雨天未完成地工作在晴天抢出来,确保施工进度和质量.个人收集整理勿做商业用途5.未雨绸缪,防范于未然,做好排水工作,在低水地适当位置设集水坑,配备水泵,在相应位置挖排水沟,以避免雨水浸泡.个人收集整理勿做商业用途6.收集有关资料,掌握天气变化,及时与气象部门联系,掌握天气情况,现场设绘制气象图,晴雨表,合理安排调整计划,确保雨期施工有章可依.个人收集整理勿做商业用途7.电气措施:施工现场地临时照明及动力电源,必须按规定作好处理.不得因陋就简,要注意检查电源设备,防止漏电.触电,要经常检查临时电线地绝缘情况,保证工人安全作业.个人收集整理勿做商业用途8.施工现场暂设工程,均应作好防雨.防漏.例如：办公室.材料库.工具库.砂浆.混凝土搅拌站.钢筋棚.9.对于现场使用地水泥.钢筋.细木.模板.保温材料以及电动机械等电器设备均应有相应地防雨措施,防潮措施,免受损失.大宗材料地堆放要根据现场地地形变化,排水流向,施工方案地合理安排.个人收集整理勿做商业用途52 10.雨季施工材料要有一定地储备,以免阴雨连绵,材料运输造成困难而造成停工待料.每天上下班要有专人负责检查现场等有无怕浇材料.电锯.电闸和电源及其他机电设备必须备有防雨措施.个人收集整理勿做商业用途11.土方工程中,（1）首先在土方施工时要严格按照施工方案要求放坡,同时也要考虑在雨季施工时地边坡滑落现象.为此,采取最佳.最安全地放坡系数1：1.如沟边需堆土应堆至沟边1．2m以外,在雨季开挖不能一次挖至设计标高,防止雨水浸泡原状土基,在雨水较大时,应在基槽一侧最低处设置集水坑,并用水泵抽出坑外.施工采用挖一段做一段砼基础地方法,必要时在沟槽外侧挖排水沟或在沟槽边做围堰以防止地面水流入沟槽内.（2）.应注意不得将硬化地砼块带入砼中,所使用地工具应清洁,不得带有泥浆.（3）.对于突然伏击地雷雨施工,正在进行施工地砼浇筑作业立即停止.个人收集整理勿做商业用途（二）.文明施工措施1.建立以项目经理为组长,主管生产副经理.主任.工程师.技术质量.安全.材料.行政等管理人员地现场文明施工管理组织.个人收集整理勿做商业用途2.健全管理制度,经济责任和检查制度,进行定期和不定期地检查.3.健全管理资料,做好文明施工日志,文明施工活动记录.4.施工期间开展文明施工竞赛,并与经济利益挂钩,竞赛结果张榜公布于众.5.加强对职工上岗前教育工作,使每个人掌握文明施工标准.6.合理进行施工现场地平面布置.施工现场实行封闭式管理,设置硬质材料围墙,保持现场环境卫生,做到干净整洁,无垃圾,无污物,材料设备摆放整齐,做到工完料净.个人收集整理勿做商业用途52 7.施工现场设置施工标牌,进入施工现场人员必须佩带安全帽.8.施工现场设置统一式样,书写工整.规范.清晰.设安全标志,施工平面图,安全制度板,消防保卫管理制度板,文明施工制度板,工程概括板.个人收集整理勿做商业用途9.施工人员严格按操作规程作业,操作规程及施工现场管理制度细则用挂板展示.10.施工任务和完成情况制成图表公布于众,使每个职工都知道自行完成地任务.11.对施工人员进行尊纪守法教育,自觉遵守市政府”七不准”地规定.52 附表1工程量一览表附表1拟投入地主要施工机械设备表附表2大型施工机具装备表附表3施工进度网络图附表4施工平面布置图附表5劳动力计划表附表6材料计划附表7质量管理体系附表8IS09002质量管理责任框图附表9项目经理部组织机构框图52 表1工程主要施工机械装备表工程名称：鲁能宝清发电厂一期2×600MW机组新建工程厂外补给水工程（第二标段）1.计划用于本工程地自有主要机械设备序号机械或设备名称型号规格数量国别产地制造年份额定功率（kw）生产能力备注1搅拌机400L2扬州20092振动棒Ф508哈尔滨20093振动棒Ф303哈尔滨20094振捣电机1.5KW8哈尔滨20085搅拌机400L2扬州20096潜水泵10千瓦10上海20082.计划为本工程新购置地机械设备：1切断机1哈尔滨20082弯曲机1牡丹江20083电焊机15上海20073.计划为本工程租用地机械设备：1挖掘机3003302日产小松3001842推土机宣化1401宣化20051353自卸汽车10t30红岩200426017t表2大型施工机具装备表工程名称：鲁能宝清发电厂一期2×600MW机组新建工程厂外补给水工程（第二标段）序号机械或设备名称型号规格数量国别产地制造年份额定功率（KW）生产能力备注52 150履带起重机50T1中国2008良好52 表3初步拟定地施工进度横道图工程名称：鲁能宝清发电厂一期2×600MW机组新建工程厂外补给水工程(第二标段)序号工程项目单位数量开竣工日期工作日2010567891011一施工前准备项15.10-5.2511二施工便道项15.15-6.1530三第一施工段土方项15.21-6.1930沟槽清底.基础处理项15.22-6.2130布管.对口Km4.25.23-6.2230混凝土井室处5.23-6.2230回填项15.30-6.2930管线试压.管口回填项16.30-7.2020四第二施工段土方项16.20-7.2030沟槽清底.基础处理项16.22-7.2230布管.对口Km4.26.23-7.2330混凝土井室处6.23-7.2330回填项16.30-7.3030管线试压.管口回填项17.31-8.192052 表3-1初步拟定地施工进度横道图工程名称：鲁能宝清发电厂一期2×600MW机组新建工程厂外补给水工程（第二标段）序号工程项目单位数量开竣工日期工作日2010567891011五第三施工段土方项17.21-8.2030沟槽清底.基础处理项17.23-8.2230布管.对口Km4.27.24-8.2330混凝土井室处7.24-8.2430回填项17.31-8.3030管线试压.管口回填项18.31-9.1920六第四施工段人工降水项17.20-8.2030土方项18.21-9.2130沟槽清底.基础处理项18.23-9.2230布管.对口Km4.28.24-9.2330混凝土井室处8.24-9.2430回填项18.31-9.3030管线试压.管口回填项110.1-10.2020七清理收尾项110.21-11.041452 表4总平面图布置项目经理部材料场砼拌合站管材存放地在建路线注：管材堆放于沟槽一侧距沟边10米项目经理部.材料场.管材存放地.砼拌合站共占地12000m2.52 表5本工程劳动力计划表工程名称：鲁能宝清发电厂一期2×600MW机组新建工程厂外补给水工程（第二标段）工种第一施工段第二施工段第三施工段第四施工段平均高峰平均高峰平均高峰平均高峰测量员35353535电工35353535电焊工2030203020302030机械工48484848起重工810810810810力工101510151015101552 表6主要材料计划工程名称：鲁能宝清发电厂一期2×600MW机组新建工程厂外补给水工程（第二标段）序号名称型号单位数量进场日期1钢筋t1005.52钢管D820*8m18505.53电焊条E4303/E4316T16.55.54井盖个145.55水泥425#t1205.56砂中砂（含垫层）m3136505.57碎石1-3.2-4m32105.552 表7质量保证体系框图项目经理：技术负责人：安全管理质量管理材料部门工程技术采购员专职安全员质量检查员施工生产材料供应实验室工长质量记录施工材料施工班组过程控制52 表8ISO9002质量管理责任框图项目经理质量计划地策划.实施技术负责人：施工组织设计编制.实施.审批原材料紧急放行工长进货检验和试验控制（取样送检）检验和试验设备状态控制过程检验和试验控制材料组试验室统计技术控制防护与交付控制纠正与预防措施控制不合格品控制（处理方案）施工过程控制（施工技术工法工艺流程）质量记录控制不合格品地控制最终检验和试验控制过程检验和试验控制产品标示与可追塑性控制施工过程标识检验试验状态施工过程控制（施工组织.安全生产.文明施工）工程组质检组搬运.贮存.安装控制设备状态控制材料采购控制进货检验控制（验收标识）个人收集整理勿做商业用途52 表9项目经理部组织机构框图项目经理技术负责人工长财务试验室材料设备质检工程技术个人收集整理勿做商业用途安全保卫52 版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理.版权为个人所有Thisarticleincludessomeparts,includingtext,pictures,anddesign.Copyrightispersonalownership.个人收集整理勿做商业用途用户可将本文地内容或服务用于个人学习、研究或欣赏，以及其他非商业性或非盈利性用途，但同时应遵守著作权法及其他相关法律地规定，不得侵犯本网站及相关权利人地合法权利.除此以外，将本文任何内容或服务用于其他用途时，须征得本人及相关权利人地书面许可，并支付报酬.个人收集整理勿做商业用途Usersmayusethecontentsorservicesofthisarticleforpersonalstudy,researchorappreciation,andothernon-commercialornon-profitpurposes,butatthesametime,theyshallabidebytheprovisionsofcopyrightlawandotherrelevantlaws,andshallnotinfringeuponthelegitimaterightsofthiswebsiteanditsrelevantobligees.Inaddition,whenanycontentorserviceofthisarticleisusedforotherpurposes,writtenpermissionandremunerationshallbeobtainedfromthepersonconcernedandtherelevantobligee.个人收集整理勿做商业用途52 转载或引用本文内容必须是以新闻性或资料性公共免费信息为使用目地地合理、善意引用，不得对本文内容原意进行曲解、修改，并自负版权等法律责任.个人收集整理勿做商业用途Reproductionorquotationofthecontentofthisarticlemustbereasonableandgood-faithcitationfortheuseofnewsorinformativepublicfreeinformation.Itshallnotmisinterpretormodifytheoriginalintentionofthecontentofthisarticle,andshallbearlegalliabilitysuchascopyright.个人收集整理勿做商业用途52 版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理.版权为个人所有Thisarticleincludessomeparts,includingtext,pictures,anddesign.Copyrightispersonalownership.个人收集整理勿做商业用途用户可将本文地内容或服务用于个人学习、研究或欣赏，以及其他非商业性或非盈利性用途，但同时应遵守著作权法及其他相关法律地规定，不得侵犯本网站及相关权利人地合法权利.除此以外，将本文任何内容或服务用于其他用途时，须征得本人及相关权利人地书面许可，并支付报酬.个人收集整理勿做商业用途Usersmayusethecontentsorservicesofthisarticleforpersonalstudy,researchorappreciation,andothernon-commercialornon-profitpurposes,butatthesametime,theyshallabidebytheprovisionsofcopyrightlawandotherrelevantlaws,andshallnotinfringeuponthelegitimaterightsofthiswebsiteanditsrelevantobligees.Inaddition,whenanycontentorserviceofthisarticleisusedforotherpurposes,writtenpermissionandremunerationshallbeobtainedfromthepersonconcernedandtherelevantobligee.个人收集整理勿做商业用途52 转载或引用本文内容必须是以新闻性或资料性公共免费信息为使用目地地合理、善意引用，不得对本文内容原意进行曲解、修改，并自负版权等法律责任.个人收集整理勿做商业用途Reproductionorquotationofthecontentofthisarticlemustbereasonableandgood-faithcitationfortheuseofnewsorinformativepublicfreeinformation.Itshallnotmisinterpretormodifytheoriginalintentionofthecontentofthisarticle,andshallbearlegalliabilitysuchascopyright.个人收集整理勿做商业用途52'
