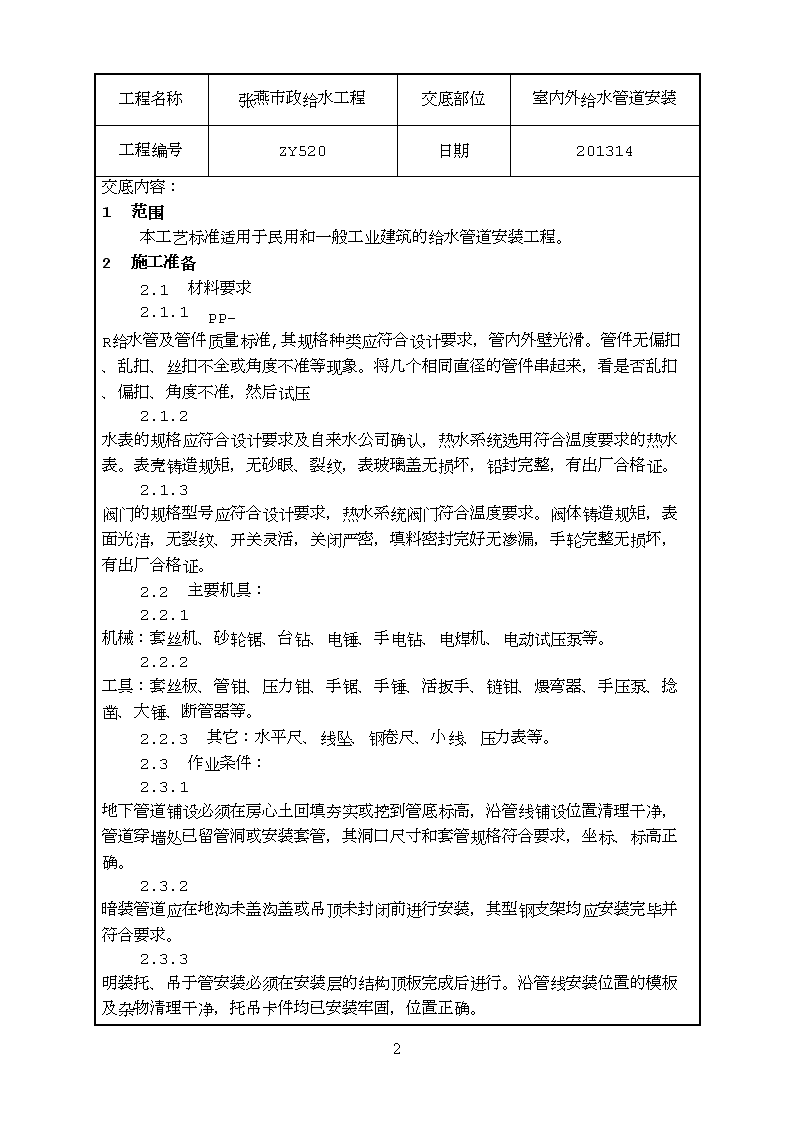

'工程名称张燕市政给水工程交底部位室内外给水管道安装工程编号ZY520日期201314交底内容：1范围本工艺标准适用于民用和一般工业建筑的给水管道安装工程。2施工准备2.1材料要求2.1.1PP-R给水管及管件质量标准,其规格种类应符合设计要求，管内外壁光滑。管件无偏扣、乱扣、丝扣不全或角度不准等现象。将几个相同直径的管件串起来，看是否乱扣、偏扣、角度不准，然后试压2.1.2水表的规格应符合设计要求及自来水公司确认，热水系统选用符合温度要求的热水表。表壳铸造规矩，无砂眼、裂纹，表玻璃盖无损坏，铅封完整，有出厂合格证。2.1.3阀门的规格型号应符合设计要求，热水系统阀门符合温度要求。阀体铸造规矩，表面光洁，无裂纹、开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏，有出厂合格证。2.2主要机具：2.2.1机械：套丝机、砂轮锯、台钻、电锤、手电钻、电焊机、电动试压泵等。2.2.2工具：套丝板、管钳、压力钳、手锯、手锤、活扳手、链钳、煨弯器、手压泵、捻凿、大锤、断管器等。2.2.3其它：水平尺、线坠、钢卷尺、小线、压力表等。2.3作业条件：2.3.1地下管道铺设必须在房心土回填夯实或挖到管底标高，沿管线铺设位置清理干净，管道穿墙处已留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。2.3.2暗装管道应在地沟未盖沟盖或吊顶未封闭前进行安装，其型钢支架均应安装完毕并符合要求。2.3.3明装托、吊于管安装必须在安装层的结构顶板完成后进行。沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。3 2.3.43 立管安装应在主体结构完成后进行。高层建筑在主体结构达到安装条件后，适当插入进行。每层均应有明确的标高线，暗装竖井管道，应把竖井内的模板及杂物清除干净，并有防坠落措施。2.3.5支管安装应在墙体砌筑完毕，墙面未装修前进行（包括暗装支管）。3操作工艺3.1工艺流程：安装准备→预制加工→干管安装→立管安装→支管安装→管道打压管道防腐和保温→管道冲洗3.2安装准备：认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。参看有关专业设备图和装修建筑图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。有问题及时与设计和有关人员研究解决，办好变更洽商记录。3.3预制加工：按设计图纸画出管道分路、管径、变径、预留管口，阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工（断管、套丝、上零件、调直、校对，按管段分组编号（工艺详见l-1）。3.4立管安装：3.4.1立管明装：每层从上至下统一吊线安装卡件，将预制好的立管按编号分层排开，顺序安装，对好调直时的印记，丝扣外露2至3扣，清除麻头，校核预留甩口的高度、方向是否正确。外露丝扣和镀锌层破损处刷好防锈漆。支管甩口均加好临时丝堵。立管截门安装朝向应便于操作和修理。安装完后用线坠吊直找正，配合土建堵好楼板洞。3.4.2立管暗装：竖井内立管安装的卡件宜在管并口设置型测，上下统一吊线安装卡件。安装在墙内的立管应在结构施工中须留管槽，立管安装后吊直找正，用卡件固定。支管的甩口应露明并加好临时丝堵。3.5支管安装：3 3.5.1支管明装：将预制好的支管从立管甩口依次逐段进行安装，有截门应将截门盖卸下再安装，根据管道长度适当加好临时固定卡，核定不同卫生器具的冷热水预留口高度、位置是否正确、找平找正后栽支管卡件，去掉临时固定卡，上好临时丝堵。支管如装有水表先装上连接管，试压后在交工前拆下连接管，安装水表。支管距墙净距20～25mm，有防结露要求的管道适当加大距墙净距。冷热水支管水平安装时热水在上，间距为100～150mm。厨房、卫生间的给水支管安装所在的墙面如有贴砖，应先由土建划出排砖位置。安装临时卡架，临时固定，待土建贴砖到相应位置时预留几块砖，划十字线保证卡架在瓷砖缝上。支管水平安装时采用专用管卡固定。3.5.2支管暗装：确定支管高度后画线定位，剔出管槽，将预制好的支管敷在槽内，找平找正定位后用勾钉固定。卫生器具的冷热水预留口要做在明处，加好丝堵。3.5．3室内给水管采用PP-R管，热熔连接，热熔时，先将管材和配件粘附的其它异物情除干净，加热时不要过度，防止管材厚度变薄，在配件变形，引发漏水现象。埋地干管在回填土前进行预检、单项强度试压、评定，并做隐蔽验收，填写隐检记录。埋地干管不得有活接头，埋地管道回填土时，采取保护措施。3.5.4热熔连接按下列步骤进行：1．热熔工具到达工作温度指示灯亮方能开始操作。2．用管剪截管，并使管端面垂直于管轴，去除管端面毛边和毛刺。3．管材、管件连接端面必须清洁、干燥、无油。4．用尺子和笔在管端测量并标示热熔深度，热熔深度符合表1要求：表1：热熔连接技术要求公称外径（mm）热熔深度（mm）加热时间（S）加工时间（S）冷却时间（min）2014543251674332208445．接时，无旋转地同时将管件、管端推到加热头和加热套上，达到规定标志处，加热时间满足表1要求。6．达加热时间后，立即把管材、管件取下，无旋转地直线均匀插入到所标深度，使接头处形成均匀凸缘。4 7．在表1规定的加工时间内，刚熔接好的接头还可校正，但严禁旋转，校正角度不大于50。3.6管道试压：铺设、暗装、保温的给水管道在隐蔽前做好单项水压试验。管道系统安装完成后进行综合水压试验。水压试验时放净空气，充满水后对试压管道进行外观检查，检查管壁及接口有无渗漏。若有，返修；若无，则开始加压，当压力升到试验压力时停止加压(试验压力为工作压力的1.5倍且不小于0.6MPa不大于1.OMPa，若图纸上未标注工作压力则需向设计问明)。单项试压：从压力表上读出10分钟压力降，若大于O.05MPa则返修，若不大于O.05MPa，则降至工作压力后进行外观检查，无渗漏为合格。综合试压：从压力表上读出lh压力降，若不大于O.05MPa且不渗不漏，则试压合格。试压前通知有关人员，合格后验收签字，办理工序交接手续。然后把水泄净，再进行下道隐蔽工序工作。试压未做或试验不合格，管道连接处渗漏不会及时发现。3.7管道冲洗：管道在试压完成后即可做冲洗，冲洗应用自来水连续进行，应保证有充足的流量。冲洗洁净后办理验收手续。3.8管道防腐和保温：3.8.1管道防腐：给水管道铺设与安装的防腐均按设计要求及国家验收规范施工，所有型钢支架及管道镀锌层破损处和外露丝扣要补刷防锈漆。3.8.2管道保温：给水管道明装暗装的保温有三种形式：管道防冻保温、管道防热损失保温、管道防结露保温。其保温材质及厚度均按设计要求（详见第十六章），质量达到国家验收规范标准。4、质量标准一般规定4.1.1本章适用于工作压力不大于1.0MPa的室内给水和消火栓系统管道安装工程的质量检验与验收。4.1.2给水管道必须采用与管材相适应的管件。生活给水系统所涉及的材料必须达到饮用水卫生标准。4.1.3给水塑料管和复合管可以采用橡胶圈接口、粘接接口、热熔连接、专用管件连接及法兰连接等形式。塑料管和复合管与金属管件、阀门等的连接应使用专用管件连接，不得在塑料管上套丝。4.1.4给水立管和装有3个或35 个以上配水点的支管始端，均应安装可折卸的连接件。4.1.5冷、热水管道同时安装应符合下列规定:1上、下平行安装时热水管应在冷水管上方。2垂直平行安装时热水管应在冷水管左侧。给水管道及配件安装主控项目4.2.1室内给水管道的水压试验必须符合设计要求。当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.6MPa。检验方法:金属及复合管给水管道系统在试验压力下观测10min，压力降不应大于0.02MPa，然后降到工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压1h，压力降不得超过0.05MPa，然后在工作压力的1.15倍状态下稳压2h，压力降不得超过0.03MPa，同时检查各连接处不得渗漏。4.2.2给水系统交付使用前必须进行通水试验并做好记录。检验方法:观察和开启阀门、水嘴等放水。4.2.3生产给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家《生活饮用水标准》方可使用。检验方法:检查有关部门提供的检测报告。4.2.4室内直埋给水管道(塑料管道和复合管道除外)应做防腐处理。埋地管道防腐层材质和结构应符合设计要求。检验方法:观察或局部解剖检查。一般项目4.2.5给水引入管与排水排出管的水平净距不得小于1m。室内给水与排水管道平行敷设时，两管间的最小水平净距不得小于0.5m；交叉铺设时，垂直净距不得小于0.15m。给水管应铺在排水管上面，若给水管必须铺在排水管的下面时，给水管应加套管，其长度不得小于排水管管径的3倍。检验方法:尺量检查。4.2.6给水水平管道应有2‰～5‰的坡度坡向泄水装置。检验方法:水平尺和尺量检查。4.2.7给水管道和阀门安装的允许偏差应符合表4.2.8的规定。表4.2.8管道和阀门安装的允许偏差和检验方法项次项目允许偏差(mm)检验方法6 1水平管道纵横方向弯曲钢管每米全长25米以上1≯25用水平尺、直尺、拉线和尺量检查塑料管复合管每米全长25米以上1.5≯25铸铁管每米全长25米以上2≯252立管垂直度钢管每米5米以上3≯8吊线和尺量检查塑料管复合管每米5米以上2≯8铸铁管每米5米以上3≯103成排管段和成排阀门在同一平面上间距3尺量检查4.2.8管道的支、吊架安装应平整牢固，其间距应符合本规范第3.3.8条、第3.3.9条或第3.3.10条的规定。检验方法:观察、尺量及手扳检查。4.2.9水表应安装在便于检修、不受曝晒、污染和冻结的地方。安装螺翼式水表，表前与阀门应有不小于8倍水表接口直径的直线管段。表外壳距墙表面净距为10～30mm；水表进水口中心标高按设计要求，允许偏差为±10mm。检验方法:观察和尺量检查。5成品保护5.1安装好的管道不得用做支撑或放脚手板，不得踏压，其支托卡架不得做为其它用途的受力点。5.2管道在喷浆前要加以保护，防止灰浆污染管道。5.3截门的手轮在安装时应卸下，交工前统一安装完好。5.4水表应有保护措施，为防止损坏，可统一在交工前装好。6安全环保措施6.1.打修楼板洞眼时，应抓紧錾子，用手锤或电锤打眼，应逐渐扩孔不得用大锤打爆破眼，孔眼下不得有人停留防止砸伤。7 6.2.登高作业时，下面应有人扶牢梯、凳，做好监护工作，并戴好安全帽。不准往上或向下抛丢东西，只准用绳向上吊向下系。6.3.使用电动设备时，操作者应掌握机具性能，注意电器设备安全。6.4.使用电焊工具、水焊工具、手工钨及氩弧焊机，要严格遵守安全防护措施，完善安全防护设备。技术负责人：交底人：接交人：8 WelcomeToDownload!!!欢迎您的下载，资料仅供参考！9'
