中水管道技术交底 5页

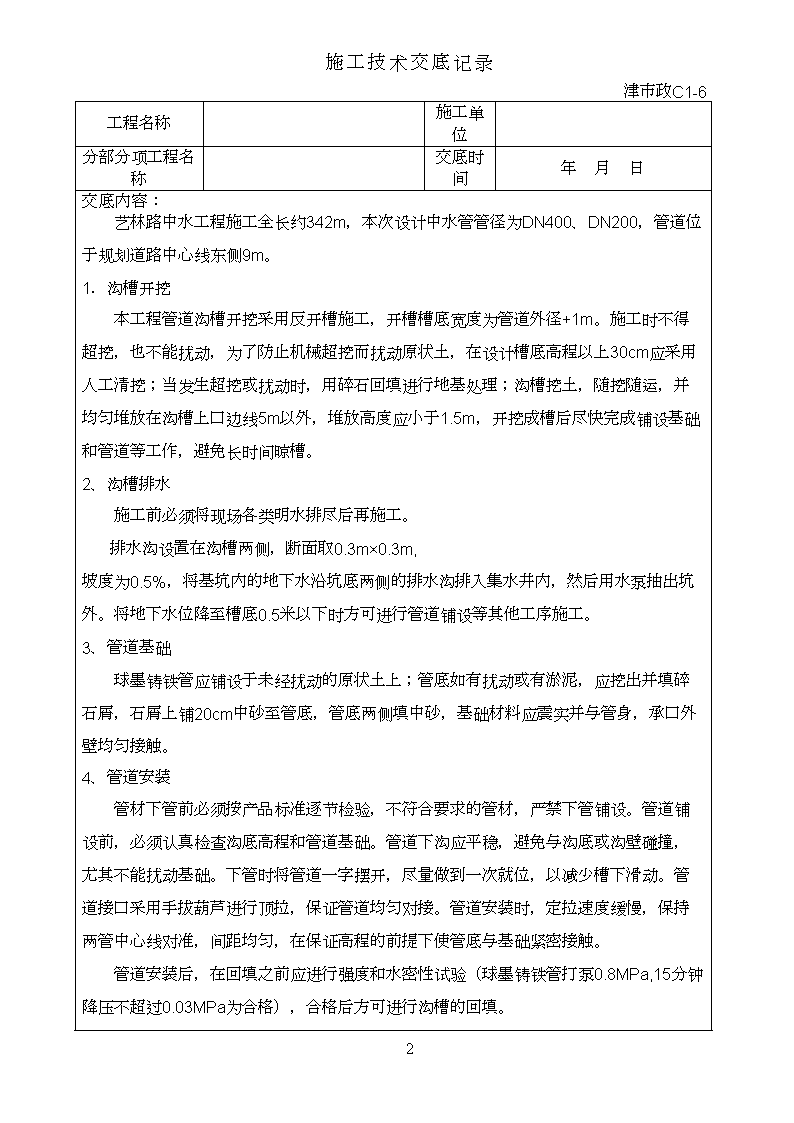

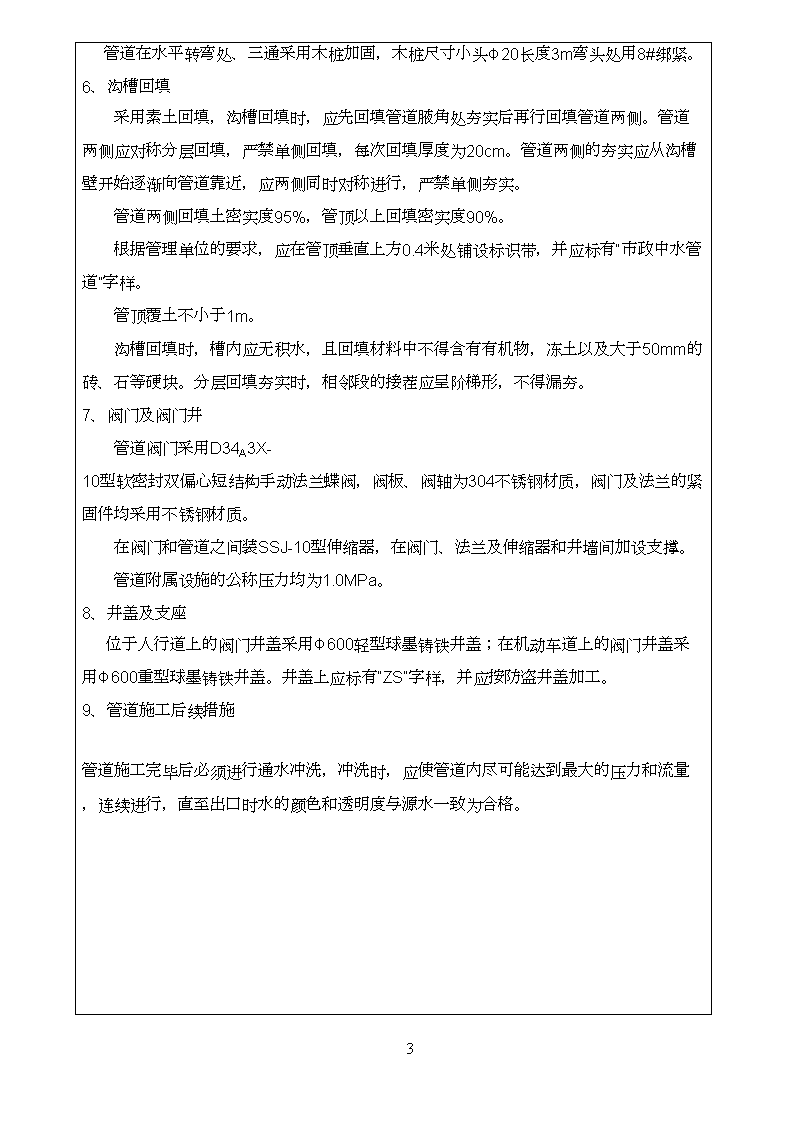

'施工技术交底记录津市政C1-6工程名称施工单位分部分项工程名称交底时间年月日交底内容：艺林路中水工程施工全长约342m，本次设计中水管管径为DN400、DN200，管道位于规划道路中心线东侧9m。1．沟槽开挖本工程管道沟槽开挖采用反开槽施工，开槽槽底宽度为管道外径+1m。施工时不得超挖，也不能扰动，为了防止机械超挖而扰动原状土，在设计槽底高程以上30cm应采用人工清挖；当发生超挖或扰动时，用碎石回填进行地基处理；沟槽挖土，随挖随运，并均匀堆放在沟槽上口边线5m以外，堆放高度应小于1.5m，开挖成槽后尽快完成铺设基础和管道等工作，避免长时间晾槽。2、沟槽排水施工前必须将现场各类明水排尽后再施工。排水沟设置在沟槽两侧，断面取0.3m×0.3m,坡度为0.5%，将基坑内的地下水沿坑底两侧的排水沟排入集水井内，然后用水泵抽出坑外。将地下水位降至槽底0.5米以下时方可进行管道铺设等其他工序施工。3、管道基础球墨铸铁管应铺设于未经扰动的原状土上；管底如有扰动或有淤泥，应挖出并填碎石屑，石屑上铺20cm中砂至管底，管底两侧填中砂，基础材料应震实并与管身，承口外壁均匀接触。4、管道安装管材下管前必须按产品标准逐节检验，不符合要求的管材，严禁下管铺设。管道铺设前，必须认真检查沟底高程和管道基础。管道下沟应平稳，避免与沟底或沟壁碰撞，尤其不能扰动基础。下管时将管道一字摆开，尽量做到一次就位，以减少槽下滑动。管道接口采用手拔葫芦进行顶拉，保证管道均匀对接。管道安装时，定拉速度缓慢，保持两管中心线对准，间距均匀，在保证高程的前提下使管底与基础紧密接触。管道安装后，在回填之前应进行强度和水密性试验（球墨铸铁管打泵0.8MPa,15分钟降压不超过0.03MPa为合格），合格后方可进行沟槽的回填。3 5、加固措施3 管道在水平转弯处、三通采用木桩加固，木桩尺寸小头Φ20长度3m弯头处用8#绑紧。6、沟槽回填采用素土回填，沟槽回填时，应先回填管道腋角处夯实后再行回填管道两侧。管道两侧应对称分层回填，严禁单侧回填，每次回填厚度为20cm。管道两侧的夯实应从沟槽壁开始逐渐向管道靠近，应两侧同时对称进行，严禁单侧夯实。管道两侧回填土密实度95%，管顶以上回填密实度90%。根据管理单位的要求，应在管顶垂直上方0.4米处铺设标识带，并应标有“市政中水管道”字样。管顶覆土不小于1m。沟槽回填时，槽内应无积水，且回填材料中不得含有有机物，冻土以及大于50mm的砖、石等硬块。分层回填夯实时，相邻段的接茬应呈阶梯形，不得漏夯。7、阀门及阀门井管道阀门采用D34A3X-10型软密封双偏心短结构手动法兰蝶阀，阀板、阀轴为304不锈钢材质，阀门及法兰的紧固件均采用不锈钢材质。在阀门和管道之间装SSJ-10型伸缩器，在阀门、法兰及伸缩器和井墙间加设支撑。管道附属设施的公称压力均为1.0MPa。8、井盖及支座位于人行道上的阀门井盖采用Φ600轻型球墨铸铁井盖；在机动车道上的阀门井盖采用Φ600重型球墨铸铁井盖。井盖上应标有“ZS”字样，并应按防盗井盖加工。9、管道施工后续措施管道施工完毕后必须进行通水冲洗，冲洗时，应使管道内尽可能达到最大的压力和流量，连续进行，直至出口时水的颜色和透明度与源水一致为合格。4 交底人参加人4 记录人：4'
