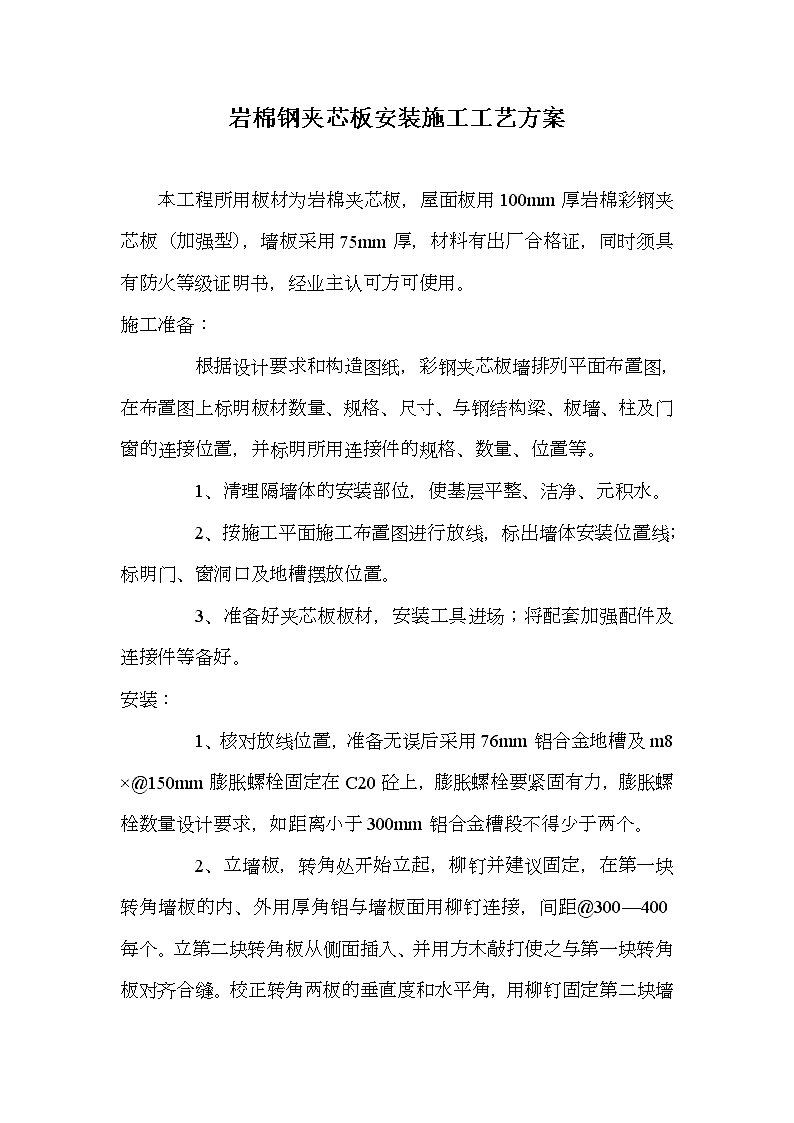

岩棉钢夹芯板安装施工工艺方案 2页

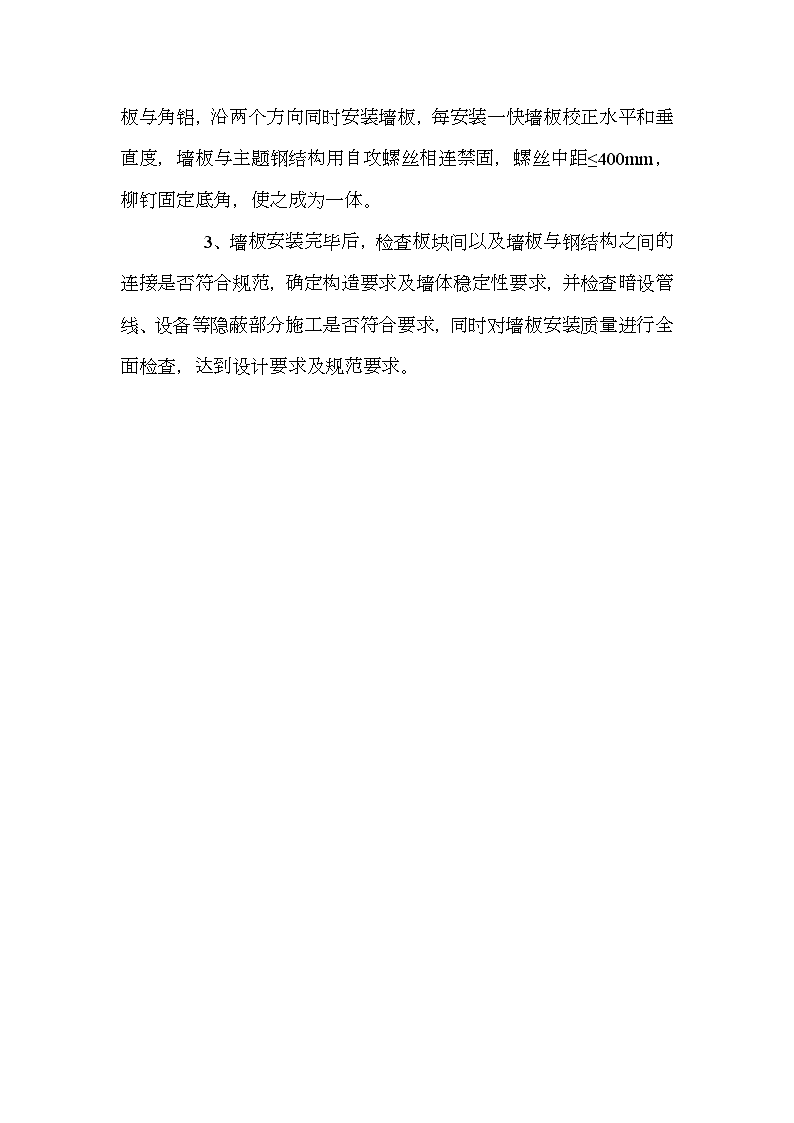

'岩棉钢夹芯板安装施工工艺方案本工程所用板材为岩棉夹芯板，屋面板用100mm厚岩棉彩钢夹芯板（加强型），墙板采用75mm厚，材料有出厂合格证，同时须具有防火等级证明书，经业主认可方可使用。施工准备：根据设计要求和构造图纸，彩钢夹芯板墙排列平面布置图，在布置图上标明板材数量、规格、尺寸、与钢结构梁、板墙、柱及门窗的连接位置，并标明所用连接件的规格、数量、位置等。1、清理隔墙体的安装部位，使基层平整、洁净、元积水。2、按施工平面施工布置图进行放线，标出墙体安装位置线；标明门、窗洞口及地槽摆放位置。3、准备好夹芯板板材，安装工具进场；将配套加强配件及连接件等备好。安装：1、核对放线位置，准备无误后采用76mm铝合金地槽及m8×@150mm膨胀螺栓固定在C20砼上，膨胀螺栓要紧固有力，膨胀螺栓数量设计要求，如距离小于300mm铝合金槽段不得少于两个。2、立墙板，转角处开始立起，柳钉并建议固定，在第一块转角墙板的内、外用厚角铝与墙板面用柳钉连接，间距@300— 400每个。立第二块转角板从侧面插入、并用方木敲打使之与第一块转角板对齐合缝。校正转角两板的垂直度和水平角，用柳钉固定第二块墙板与角铝，沿两个方向同时安装墙板，每安装一快墙板校正水平和垂直度，墙板与主题钢结构用自攻螺丝相连禁固，螺丝中距≤400mm，柳钉固定底角，使之成为一体。3、墙板安装完毕后，检查板块间以及墙板与钢结构之间的连接是否符合规范，确定构造要求及墙体稳定性要求，并检查暗设管线、设备等隐蔽部分施工是否符合要求，同时对墙板安装质量进行全面检查，达到设计要求及规范要求。'
