GBT4702.16-2008金属铬硫含量的测定红外线吸收法和燃烧中和滴定法.pdf 9页

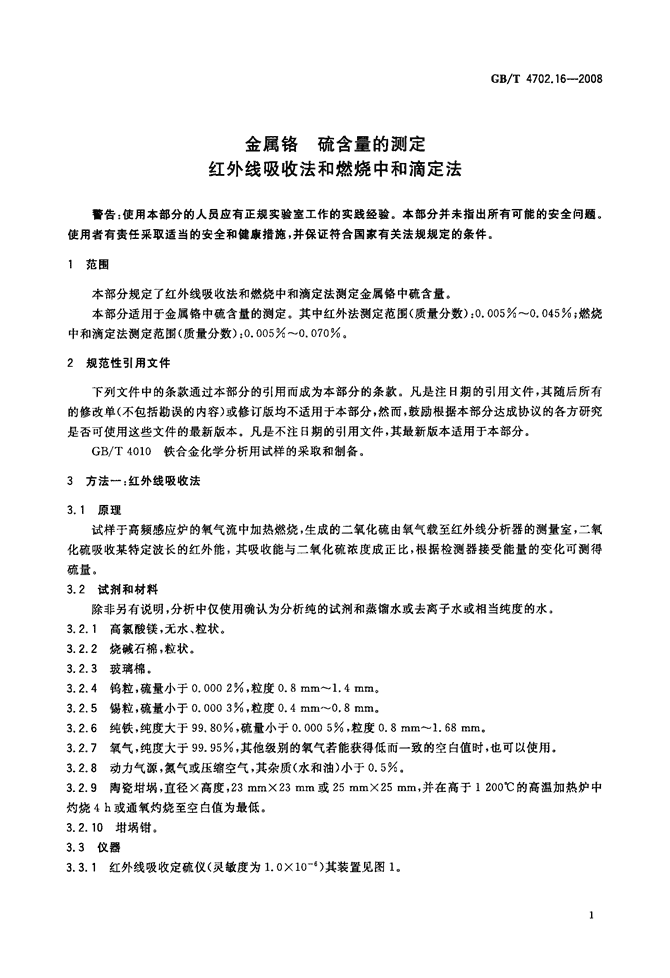

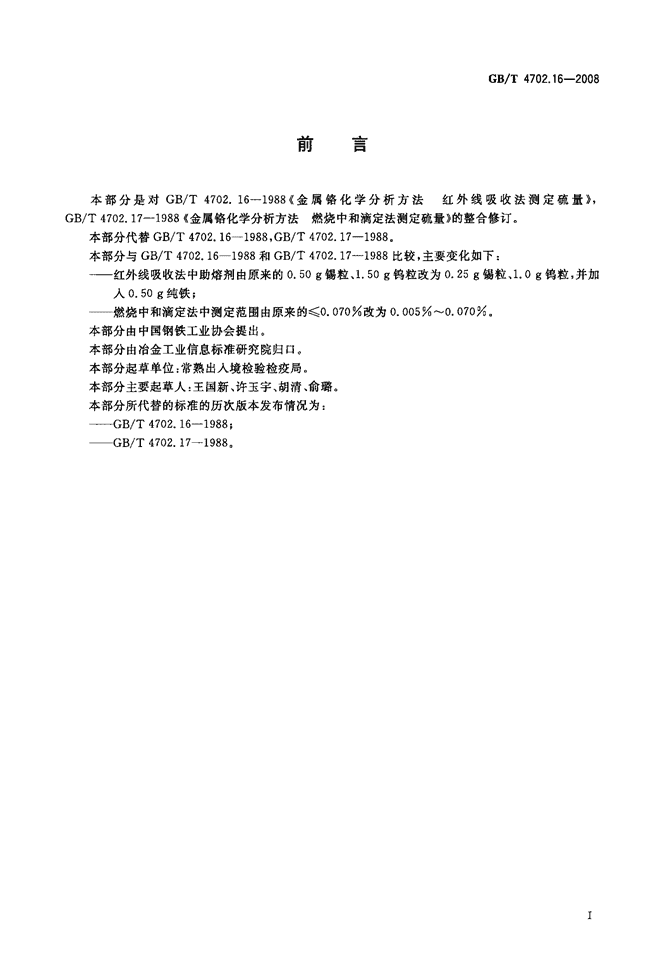

'ICS77．100H11a雷中华人民共和国国家标准GB／T4702．16—2008代替GB／T4702．16～4702．17—1988金属铬硫含量的测定红外线吸收法和燃烧中和滴定法Chromiummetal--Determinationofsulfurcontent--Infraredabsorptionmethodandcombustion—neutralizationtitrationmethod2008—05-13发布2008—11—01实施宰瞀髁鬻瓣警糌瞥星发布中国国家标准化管理委员会仪1” 前言GB／T4702．16—2008本部分是对GB／T4702．16一1988《金属铬化学分析方法红外线吸收法测定硫量》，GB／T4702．17—1988《金属铬化学分析方法燃烧中和滴定法测定硫量》的整合修订。本部分代替GB／T4702．16—1988，GB／T4702．17—1988。本部分与GB／T4702．161988和GB／T4702．17—1988比较，主要变化如下：——红外线吸收法中助熔剂由原来的0．50g锡粒、1．50g钨粒改为0．25g锡粒、1．0g钨粒，并加入0．50g纯铁；——燃烧中和滴定法中测定范围由原来的40．070％改为0．005％～o．070％。本部分由中国钢铁工业协会提出。本部分由冶金工业信息标准研究院归口。本部分起草单位：常熟出入境检验检疫局。本部分主要起草人：王国新、许玉宇、胡清、俞璐。本部分所代替的标准的历次版本发布情况为：——GB／T4702．16—1988；——GB／T4702．17～1988。 金属铬硫含量的测定红外线吸收法和燃烧中和滴定法CB／T4702．16—2008警告：使用本部分的人员应有正规实验室工作的实践经验。本部分并未指出所有可能的安全问题。使用者有责任采取适当的安全和健康措施，并保证符合国家有关法规规定的条件。1范围本部分规定了红外线吸收法和燃烧中和滴定法测定金属铬中硫含量。本部分适用于金属铬中硫含量的测定。其中红外法测定范围(质量分数)：0．005％n0．045％；燃烧中和滴定法测定范围(质量分数)：0．005％n0．070％。2规范性引用文件下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB／T4010铁合金化学分析用试样的采取和制备。3方法一：红外线吸收法3．1原理试样于高频感应炉的氧气流中加热燃烧，生成的二氧化硫由氧气载至红外线分析器的测量室，二氧化硫吸收某特定波长的红外能，其吸收能与二氧化硫浓度成正比，根据检测器接受能量的变化可测得硫量。3．2试剂和材料除非另有说明，分析中仅使用确认为分析纯的试剂和蒸馏水或去离子水或相当纯度的水。3．2．1高氯酸镁，无水、粒状。3．2．2烧碱石棉，粒状。3．2．3玻璃棉。3．2．4钨粒，硫量小于0．0002％，粒度0．8mm～1．4mm。3．2．5锡粒，硫量小于0．0003％，粒度0．4mm～0．8mm。3．2．6纯铁，纯度大于99．80％，硫量小于0．0005％，粒度0．8mm～1．68mm。3．2．7氧气，纯度大于99．95％，其他级别的氧气若能获得低而一致的空白值时，也可以使用。3．2．8动力气源，氮气或压缩空气，其杂质(水和油)小于0．5％。3．2．9陶瓷坩埚，直径×高度，23mmX23mm或25mmX25mm，并在高于1200"(3的高温加热炉中灼烧4h或通氧灼烧至空白值为最低。3．2．10坩埚钳。3．3仪器3．3．1红外线吸收定硫仪(灵敏度为1．0×10“)其装置见图1。 GB／T4702．16—20081一氧气瓶；2一两级压力调节器；3一一洗气瓶；4、9干燥管；5--一压力调节器；6一高频感应炉；7一燃烧管；8除尘器；10流量控制器；11——二氧化硫红外检测器。图13．3．1．1洗气瓶，内装碱石棉(3．2．2)。3．3．1．2干燥管，内装高氯酸镁(3．2．1)。3．3．2气源3．3．2．1载气系统包括氧气容器、两级压力调节器及保证提供合适压力、额定流量的时序控制部分。3．3．2．2动力气源系统包括动力气(氮气或压缩空气)、两级压力调节器及保证提供合适压力和额定流量的时序控制部分。3．3．3高频感应炉应满足试样熔融温度的要求。3．3．4控制系统3．3．4．1微处理机系统包括中央处理机、存储器、键盘输入设备、信息中心显示屏、分析结果显示屏和分析结果打印机等。3．3．4．2控制功能包括自动装卸坩埚和炉台升降、自动清扫、分析条件选择设置、分析结果的监控和报警中断、分析数据采集、计算校正及处理等。3．3．5测量系统主要由微处理机控制的电子天平(感量不大于1．omg)、红外线分析器和电子测量元件组成。2 GB／T4702．16—20083．4取制样按照GB／T4010的规定进行取制样，试料应全都通过1．68mm筛孔。3．5分析步骤3．5．1试料量称取0．50g试料，精确至0．001g。3．5．2空白试验称取0．50g硫量小于0．002oM的纯铁标样，置于预先盛有0．50g纯铁(3．2．6)的坩埚(3．2．9)内，覆盖1．0g钨粒(3．2．4)，0．25g锡粒(3．2．5)，按3．5．5进行测定，重复足够次数，直到得到低而比较一致的读数(空白值应等于测定的硫量与已知标样硫量之差)。记录至少三次读数，计算平均空白值，并参考仪器说明书将空白值输入到分析仪中，则仪器在测量试样时会进行空白值的电子补偿。3．5．3分析准备3．5．3．T按仪器使用说明书检查仪器，使仪器处于正常稳定状态。3．5．3．2选择最佳分析条件。3．5．3．3应用标准试样及助熔剂按(3．5．5)做两次试测，以确定仪器是否正常。3．5．3．4称取0．50g含硫量为0．0025％左右的标准试样(或纯铁样品)若干份，按3．5．5进行测定，其结果波动应在士0．0003％范围内，否则应按仪器要求调节仪器灵敏度。3．5．4校正试验3．5．4．1根据待测试样的含硫量，选择相应的量程，并选择三个同类型的标样(待测试样硫含量应落在所选三个标样含硫量的范围内)，依次进行校正，所得结果的波动应在允许误差范围内，以确认系统的线性，否则应按仪器说明书调节系统的线性。3．5．4．2不同量程或通道，应分别测其空白值并校正。3．5．4．3当分析条件变化时，如仪器尚未预热到时间，氧气源、坩埚或助熔剂空白值已发生变化时，都要求重新测定空白并校正。3．5．5测定按待测试样的硫量范围，选择仪器的最佳分析条件。将待测试样置于预先盛有0．50g纯铁(3．2．6)的坩埚(3．2．9)内，覆盖1．0g钨粒(3．2．4)，0．25g锡粒(3．2．5)，钳取坩埚置于炉台坩埚座上，按仪器说明书操作，开始分析并读取结果。3．6允许差实验室之间分析结果的差值应不大于表1所列允许差。表1允许差％硫量(质量分数)允许差O．005～o．015o．002>o．015～o．025o．003>O．025～o．045o．0044方法二：燃烧中和滴定法4．1原理试样在氧气流中燃烧，将硫全部氧化为二氧化硫，吸收于过氧化氢溶液中使其成为硫酸，用氢氧化钠标准溶液滴定。3 GB／T4702．16—20084．2试剂及材料除非另有说明，分析中仅使用确认为分析纯的试剂和蒸馏水或去离子水或相当纯度的水。4．2．1氧气，纯度大于99．5％。4．2．2高温燃烧管，直径×长度，20mm～24mmX600mm。4．2．3瓷舟，预先在1400℃的高温燃烧管中通氧燃烧5rain，冷却备用。4．2．4高纯铁，粉状，硫量小于0．0010％。4．2．5五氧化二钒，硫量小于0．0010％。4．2．6硅胶、活性氧化铝或高氯酸镁。4．2．7碱石灰或氢氧化钠，粒状。4．2．8铬酸饱和硫酸，于硫酸(p1．84g／mL)中加入重铬酸钾或无水铬酸使其饱和，使用上部澄清溶液。4．2．9吸收液，移取3．5mL过氧化氢(30％)，用水稀释至1000mL，混匀。4．2．10混合指示剂，称取0．1250g甲基红和0．0830g次甲基蓝，用无水乙醇溶解并稀释至100mL。4．2．11氨基磺酸标准溶液称取约0．1000g(精确至0．1mg)预先在真空硫酸干燥器中干燥约48h、纯度大于99．90％的氨基磺酸(NH。SO。H)于300mL烧杯中，用30mL水使之完全溶解，移人500mL棕色容量瓶中，以水稀释至刻度，混匀。4．2．12氢氧化钠标准溶液，c(NaOH)一0．005mol／L。4．2．12．1配制：称取0．2000g氢氧化钠溶解于1000mL水中，加入lmL新配制的氢氧化钡饱和溶液，混匀，隔绝二氧化碳放置2日～3日，使用时取上部澄清液。4．2．12．2标定：移取20．00mL氨基磺酸标准溶液(4．2．11)于250mL锥形瓶中，加入100mL水，加入10滴溴百里香酚蓝指示剂(o．1％)，立即用氢氧化钠标准溶液(4．2．12．1)滴定至溶液由黄色变为纯蓝色并保持30S不褪色为终点。4．2．12．3计算：用120mL水按标定中自加入10滴百里香酚蓝指示剂(o．1％)做空白实验。按公式(1)计算氢氧化钠标准溶液浓度：．1000Xm×，X20／500mX，X40⋯⋯⋯⋯⋯⋯⋯，1、‘一97．093X(y。一Vo)一97．093X(u—yo)⋯式中：r——氢氧化钠标准溶液的浓度，mol／L；m——氨基磺酸的称取量，g；，——氨基磺酸的纯度，％；v，——标定时所消耗的氢氧化钠标准溶液的体积，mL；vo——标定时空白试验所消耗的氢氧化钠标准溶液的体积，mL；97．093——氨基磺酸的摩尔质量，g／tool。4．3仪器及装置4．3．1定硫装置见图2。4．3．2吸收瓶见图3。 GB／T4702．16—20081——氧气瓶；2——氧气压力表；3——流量计；4——缓冲瓶；5——洗气瓶，内盛铬酸饱和硫酸；6——干燥塔，内盛碱石灰或氢氧化钠(粒状)；7——洗气瓶，内盛硫酸(p1．84g／mL)；8——干燥塔，内盛硅胶、活性氧化铝；9——两通活塞；10——高温燃烧炉(长约300cm)；1l——自动温度控制器(附热电偶)，控制炉温在1400"C～1450*(212——高温燃烧管；13——瓷舟；14——硅胶塞；15——干燥管；16——吸收瓶(不带浮珠)；17——参比液；18——微量滴定管。图25 GB／T4702．16—2008啦善J呻厂p6∞埘八。，。f一1T／．。Il～图34．4取制样按照GB／T4010的规定进行取制样，试料应全部通过1．68mm筛孔。4．5分析步骤4．5．1试料量称取0．50g试料，精确至0．001g。4．5．2空白试验将预先盛有1g高纯铁(4．2．4)、0．25g五氧化二钒(4．2．5)的瓷舟(4．2．3)按4．5．3进行空白试验。4．5．3测定4．5．3．1连接定硫装置各部分并检查气密性，加热高温燃烧管(12)，使管内温度升至1400。C～1450℃。4．5．3．2移取40mL吸收液(4．2．9)于吸收瓶中，加入5滴混合指示剂(4．2．10)，以700mL／min--900mL／min的流量通氧约5rain，以赶尽溶液中的二氧化碳，此时溶液如呈红紫色，则滴加氢氧化钠标准溶液(4．2．12)至溶液为亮绿色。4．5．3．3将试样(4．5．1)置于预先盛有1g高纯铁(4．2．4)的瓷舟(4．2．3)中，再覆盖0．25g五氧化二钒(4．2．5)，然后推人高温燃烧管(12)的中心高温部位，塞紧硅胶塞(14)(特别注意密封)，稍稍通人氧气使吸收液不回流。4．5．3．4以200mL／min的流量通人氧气使试样燃烧5min，再以700mL／min～900mL／min的氧气流量(入口流量)导入吸收瓶(16)使二氧化硫被吸收，燃烧10min后，用氢氧化钠标准溶液(4．2．12)滴定至由红紫色变为亮绿色，然后以1000mL／min～1200mL／min的氧气流量，由两通活塞(9)控制间歇通氧5rain，如溶液呈红紫色，继续以氢氧化钠标准溶液(4．2．12)滴定至亮绿色，停止通氧，再用上6 GB／T4702．16—2008述吸收液洗涤干燥管(15)及连接部位的管道，导入吸收瓶中，如溶液呈红紫色，则继续用氢氧化钠标准溶液(4．2．12)滴定至亮绿色为终点。4．6结果的计算按公式(2)计算硫的质量分数：∞(s)(％)一!垦二!i!丕!墨!：!!!!!×100⋯⋯⋯⋯⋯⋯⋯⋯(2)mo式中：y。——滴定试样溶液时所消耗的氢氧化钠标准溶液的体积，mL；V。——滴定空白试验溶液所消耗的氢氧化钠标准溶液的体积，mL；f——氢氧化钠标准溶液的物质的量浓度，mol／L；mo——试料量，g；0．01603——1．00mL1．000mol／L氢氧化钠标准溶液标准溶液相当于硫的摩尔质量，g／moI。4．7允许差实验室之间分析结果的差值应不大于表2所列的允许差。表2允许差“硫量(质量分数)允许差o．005to．015o．002>0．015～o．025o．003>0．025～o．045o．004>0．045～o．070o．0065试验报告试验报告应包括下列内容：a)鉴别试料、实验室和分析日期等资料；b)遵守本部分规定的程度；c)分析结果及其表示；d)测定中观察到的异常现象；e)对分析结果可能有影响而本部分未包括的操作，或者任选的操作。'
