- 212.46 KB
- 2022-04-22 13:40:15 发布
- 1、本文档共5页,可阅读全部内容。
- 2、本文档内容版权归属内容提供方,所产生的收益全部归内容提供方所有。如果您对本文有版权争议,可选择认领,认领后既往收益都归您。
- 3、本文档由用户上传,本站不保证质量和数量令人满意,可能有诸多瑕疵,付费之前,请仔细先通过免费阅读内容等途径辨别内容交易风险。如存在严重挂羊头卖狗肉之情形,可联系本站下载客服投诉处理。
- 文档侵权举报电话:19940600175。

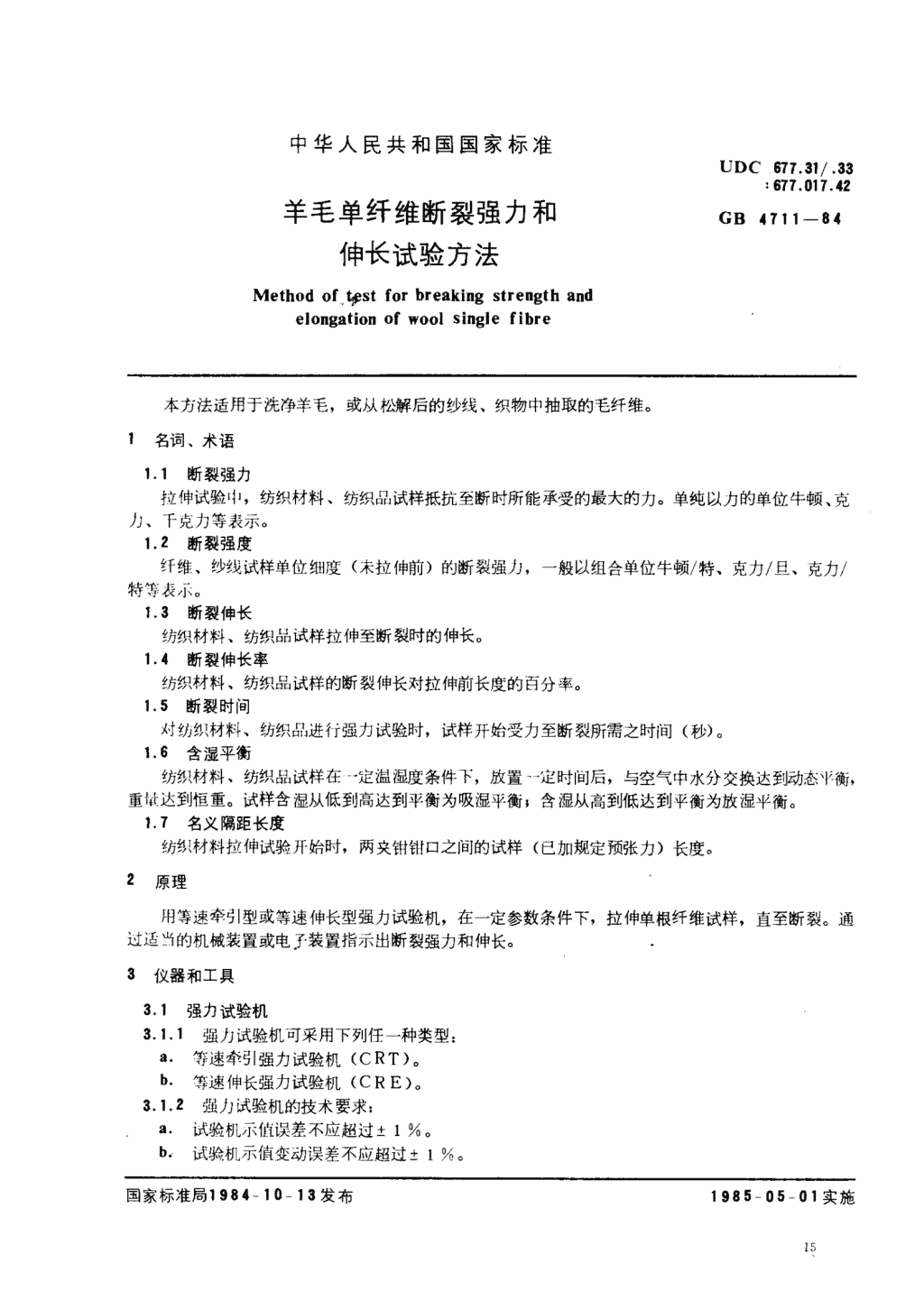

'中华人民共和国国家标准67﹃.23a‘口/UDC4267.﹃U,叮...羊毛单纤维断裂强力和GB4711一84伸长试验方法Methodof协stforbreakingstrengthandelongationofwoolsinglefibre本方法适用于洗净羊毛,或从松解后的纱线、织物中抽取的毛纤维。1名词、术语1.1断裂强力拉伸试验,},,纺织材料、纺织品试样抵抗至断时所能承受的最大的力。单纯以力的单位牛顿、克力、千克力等表示。1.2断裂强度纤维、纱线试样单位细度(未拉伸前)的断裂强力,一般以组合单位牛顿/特、克力/旦、克力/特等表示。1.3断裂伸长纺织材料、纺织品试样拉伸至断裂时的伸长。1.4断裂伸长率纺织材料、纺织品试样的断裂伸长对拉伸前长度的百分率。1.5断裂时间对纺织材料、纺织品进行强力试验时,试样开始受力至断裂所需之时间(秒)。1.6含湿平衡纺织材料、纺织品试样在定温湿度条件下,放置一定时间后,与空气中水分交换达到动态平衡,重址达到恒重。试样含湿从低到高达到平衡为吸湿平衡,含湿从高到低达到平衡为放湿平衡。1.了名义隔距长度纺织材料拉伸试验开始时,两央钳钳口之间的试样(已加规定预张力)长度。2原理用等速牵引型或等速伸长型强力试验机,在一定参数条件下,拉伸单根纤维试样,直至断裂。通过适当的机械装置或电子装置指示出断裂强力和伸长。3仪器和工具3.1强力试验机3.1.1强力试验机可采用下列任一种类型:a.等速牵引强力试验机(CRT).b.等速伸长强力试验机(CRE)o3.1.2强力试验机的技术要求:a.试验机示值误差不应超过士1%。b.试验机示值变动误差不应超过土1%。国家标准局1984-10一13发布1985一05一01实施

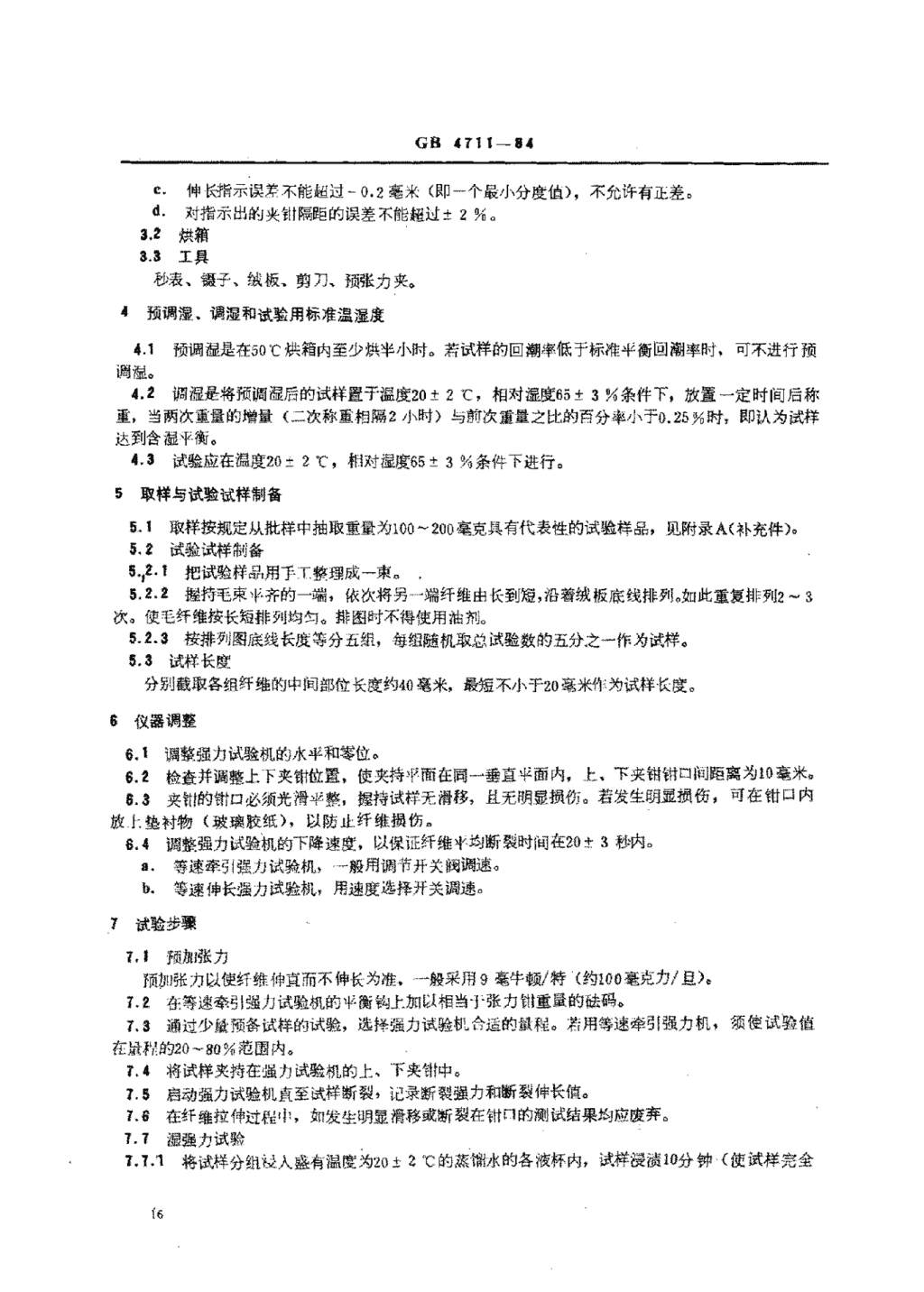

G84711一.4〔,伸An示误差不能超过一。.2毫米(即一个最小分度值),不允许有正差。d·对指示出的夹钳隔距的误差不能超过土2%。3.2烘箱3.3工具毛>it,镊子、绒板、剪刀、预张力夹。姗预调湿、调湿和试验用标准温湿度4.1预调湿是在s0"C烘箱内至少烘半小时。若试样的回潮率低于标准平衡回潮率时,可不进行预MIN.刁之调a是将预调R,后的试样置于温度20土2℃,相对湿度“士3%条件下,放置一定时间后称重,当两次重量的增量(二次称重相隔2小时)与前次重量之比的丙分率小于0.25Y,时,即认为试样达到含湿平衡。4.3试脸应在温度20_2℃,和对湿度65,3%条件下进行。5取样与试验试样制备‘1取样按规定从批样中抽取重量为100-200毫克具有代表性的试验样品,见附录A(补充件)。5.2试毅试样制备5,2.t把试X样n:用手下整理成一束。5.2.2握持毛束平齐的一端,依次将另一端纤维由长到蹬,沿着绒板底线排列凌q此重复排列2一3次。使毛纤维按长短排列均匀。排图时不得使用ALIIqo5.2.3A排列图底线长度等分五组,每组随机取总试验数的a分之一作为试样。5.3试样长度分VII截取各组纤维的中问部位长度约钓毫米,最m;不小于20米qq!为试样民度。性仪器调整右1调整强力试4k机的水平和零位。8.2检查并调整上下夹T&置,使夹持,,}而在同一垂直平iffi内,r、下夹钳钳口间距离为仍毫米。份3夹针{的钳口必须光滑平整,握持试样无滑移,且无明显损伤。若发生明显损伤,可在钳日内放卜垫衬物(玻琅胶纸),以防止纤维损伤。s今调整强力试验机的下降速岌,以保证纤维平均断裂时间在2。士3秒内二等速牵引强力试验机,一般用调节开关阀调速。b等速伸长强力试验机,用速度选择开关调速了试验步骤了,口秘加张力预加张力以使纤维*Afin不伸长为准、一般采用9牛顿特(约200毫克力/旦)。7.2在等速牵引}-k力试验机rl平N钩土加以相当一于张力钳重臭的祛0o7.3A!过少丝5A}备试样的试验,选择强力试脸机合造的量程。若用等速牵引强力机。须使试验值在员程的20--80范围内。了t将试样夹持在强力试验机的上、下夹钳中。7.5启动强力试验机直至试样断裂,记录新裂强力和断裂伸长值。7.8在纤维拉4lft土程中,如发生明显滑移或断裂在钳门的测试结果均应废弃。7.7湿强力试验7.7.1将t分组1-i.人盛有温度为20土之‘c的蒸馏水的各液杯内,试w浸bi功分钟(使试样完全is标准分享网www.bzfxw.com免费下载
GB4711一84ax透水,不加1「何渗透h9)便1f始试验。加过油的试样,必须先去除油剂。7.7.2试驭步骤按7.1至7.6条的规定。8试验根数8.1在概率水平95N和强力允许偏差率15%条件卜,试验根数由F式决定:tz。CV,一.....一。......-二。.......⋯⋯‘...-....-..⋯(1)Ez式;},:儿—试验根数;t-t分布的临界仇,1.96;cV-断裂强力变异系数,%;Is"—允许偏差率,%(取E=士5%)。8.2变异系数未知时,同质毛试验根数为300根。8.3异质毛的试验根数见附录13(补充件)。9试验结果计算9卜1平均断裂强力iFF=-竺一一..⋯,..⋯,二,........⋯⋯,..⋯,.(2)式中:—、}之均单根纤维的断裂强力,克/J.—第i根纤维的断裂www.bzfxw.com强力,克力;—试验根数。0;对水If式单纤维强力仪,Ft包括平衡硅码的重x;109.2平均断裂强度F从.二(3)TFF1(4)102一F/FF,(7)D9-尸厂D(F)102式}:卢’了—平均断裂强度,克力/特;厂7—平均断裂强度,’卜顿/特;厂I-平均断裂强度,克力/日;卢’力—、卜均断裂强度,‘于顿/」_;‘尸_平均断裂强力,克力;,!’—细度,特(特克斯)(T=7.85xYxdx10一^):刀—细度,日(H.尼尔)(D=7.07xYx丁?x1()一I)什—羊毛纤维密度,取Y二1.32克/匣米id—"f"毛纤维的平均户径,以微米表q<.I"ll径的测定和计算方法按Y`L"IIllx试骑方J:Al定)。
GB1711一849.3平均断裂伸长i:‘L_="n一..................................................(7)式中:L—平均断裂伸长,毫米,第‘根纤维断裂伸长实测值,毫米,试验根数。9.1平均断裂伸长率仁-肚蒸艺Li口‘—x100·································⋯⋯(8)lox九A*.9.5£—平均断裂伸长率,%断裂强力、断裂伸长的标准差.艺,=l(Xi一X)2(9)n一1式中:o标准差,X,第i根纤维的断裂强力(或伸长)的实测值;X-一一平均断裂强力(或平均断裂伸长)值;。—试验根数。9.6断裂强力、断裂伸长的变异系数www.bzfxw.com一Cr=一生x100X式中:Cv—变异系数,%;X—平均断裂强力(或平均断裂伸长)值;。—强力(或伸长)实测值的标准差。9.7各项试验结果修约至二位小数。数字修约按GB1.1-81《标准化工作导则编写标准的一般规定》附录C(补充件)“数字修约规则”的规定进行。10试验报告试验报告应包括以下内容:a。试样的类别(散纤维、毛条或从纱线、织物中抽取的纤维);b.样品来源、样品的批号、样品编号.c.各项试验结果,d.试验根数,e.试验日期、温湿度条件。标准分享网www.bzfxw.com免费下载
GB47,1一84附录A抽样的推荐方法(补充件)A.1供试验用的试样,应从同一品种,同一批号中抽取。A.2批样的抽取法A.2.1洗净巨的试样:10包以内抽3包,不足3包逐包抽取310包以上每增加10包增抽1包,不足10包以10包计。50包以上每增加20包增抽1包,不足20包以20包计。每个毛包在两个不同部位抽取,其中个部位必须从毛包中心抽取。批样的重量不少于4公斤。A2.2毛条的抽样数量如下表所示:抽取数量毛条个批重址每个毛球采样数量公斤(品质试样)包数每包球数51100以下今21.3米x230011-10000Ill21.3米x210000以上每增加5000(不www.bzfxw.com增抽221.3米、2足5000按500。计算)A.3从批样中随机抽取代表性的试验室样品A.4把试验室样品充分混和平铺在试验台上平均分成16个区域(分区法),从正反两面随机抽取共32点,为试验样品。A‘.充分混和取得的试验样品,用手分成两等分,舍弃其左半,把右半再分成两半,再舍弃其左半这样继续缩小处理,直到重量为100-200毫克的代表性试样(试样量随羊毛类别自定,细短毛略少些粗长毛略多些)。
GB4711一_i!附录B对异质毛纤维强力试验根数的建议(补充件)B.1测定异质毛含量百分率(%)。B.2异质毛纤维强力试验应按粗毛和细毛分别进行。在试验总根数300根的条件下,以适当比例从排列图上分别分组抽取一定根数,但粗毛细毛分别不少于100根。B.3异质毛平均断裂强力的计算公式如下:F=n1F,+=n2F2式中:F一F—异质毛平均断裂强力,克力,I几—粗毛平均断裂强力,克力;—细毛平均断裂强力,克力,”叭吸—粗细毛试验总根数,—粗毛试验根数;—细毛试验根数。附加说明:本标准由国家标准局纤维检验局提www.bzfxw.com出。本标准由上海毛麻纺织科学技术研究所和华东纺织工学院负责起草。本标准主要起草人昊安成、邹建芳。标准分享网www.bzfxw.com免费下载'
您可能关注的文档
- GBT4701.8-88钛铁化学分析方法红外线吸收法测定碳量.pdf
- GBT4702.16-2008金属铬硫含量的测定红外线吸收法和燃烧中和滴定法.pdf
- GBT4702.2-2008金属铬硅含量的测定高氯酸重量法.pdf
- GBT4702.4-2008金属铬铁含量的测定乙二胺四乙酸二钠滴定法和火焰原子吸收光谱法.pdf
- GBT4702.5-2008金属铬铝含量的测定乙二胺四乙酸二钠滴定法和火焰原子吸收光谱法.pdf
- GBT4703-1984电容式电压互感器.pdf
- GBT4704.1-1999绕组线试验方法一般规定.pdf
- GBT4705-1992耦合电容器及电容分压器.pdf
- GBT4707-1984陆路交通工具用安全玻璃名词术语.pdf
- GBT4712-2008自动化柴油发电机组分级要求.pdf
- GBT4718-2006火灾报警设备专业术语.pdf
- GBT4724-1992印制电路用覆铜箔环氧纸层压板.pdf
- GBT4725-1992印制电路用覆铜箔环氧玻璃布层压板.pdf
- GBT4728.11-1985电气图用图形符号电力、照明和电信布置.pdf
- GBT4728.8-1984电气图用图形符号测量仪表、灯和信号器件.pdf
- GBT4738.1-1984日用陶瓷材料耐酸耐碱性能测定方法(块状法).pdf
- GBT4738.2-1984日用陶瓷材料耐酸、耐碱性能测定方法(颗粒法).pdf
- GBT4743-2009纺织品卷装纱绞纱法线密度的测定.pdf
相关文档
- 施工规范CECS140-2002给水排水工程埋地管芯缠丝预应力混凝土管和预应力钢筒混凝土管管道结构设计规程
- 施工规范CECS141-2002给水排水工程埋地钢管管道结构设计规程
- 施工规范CECS142-2002给水排水工程埋地铸铁管管道结构设计规程
- 施工规范CECS143-2002给水排水工程埋地预制混凝土圆形管管道结构设计规程
- 施工规范CECS145-2002给水排水工程埋地矩形管管道结构设计规程
- 施工规范CECS190-2005给水排水工程埋地玻璃纤维增强塑料夹砂管管道结构设计规程
- cecs 140:2002 给水排水工程埋地管芯缠丝预应力混凝土管和预应力钢筒混凝土管管道结构设计规程(含条文说明)
- cecs 141:2002 给水排水工程埋地钢管管道结构设计规程 条文说明
- cecs 140:2002 给水排水工程埋地管芯缠丝预应力混凝土管和预应力钢筒混凝土管管道结构设计规程 条文说明
- cecs 142:2002 给水排水工程埋地铸铁管管道结构设计规程 条文说明
