GBZ19398-2003工业自动化系统与集成离散部件制造设备在工业环境中的工作条件.pdf 5页

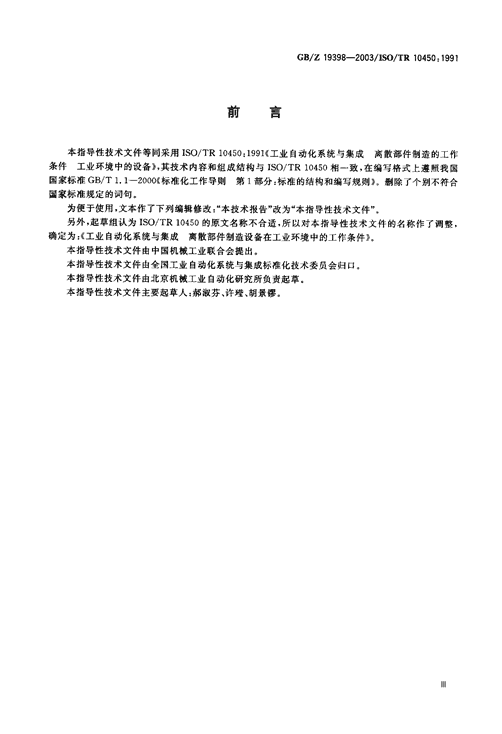

'免费标准下载网(www.freebz.net)GB/Z19398-2003/ISO/TR10450:1991月吐吉本指导性技术文件等同采用ISO/TR10450:1991《工业自动化系统与集成离散部件制造的工作条件工业环境中的设备》，其技术内容和组成结构与ISO/TR1045。相一致，在编写格式上遵照我国国家标准GB/T1.1-2000《标准化工作导则第1部分:标准的结构和编写规则》。删除了个别不符合国家标准规定的词句。为便于使用，文本作了下列编辑修改:“本技术报告”改为“本指导性技术文件”。另外，起草组认为ISO/TR1045。的原文名称不合适，所以对本指导性技术文件的名称作了调整，确定为:《工业自动化系统与集成离散部件制造设备在工业环境中的工作条件》。本指导性技术文件由中国机械工业联合会提出。本指导性技术文件由全国工业自动化系统与集成标准化技术委员会归口。本指导性技术文件由北京机械工业自动化研究所负责起草。本指导性技术文件主要起草人:郝淑芬、许瑾、胡景谬。免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)GB/Z19398-2003/ISO/TR10450:1991引言本指导性技术文件适用于针对全部企业活动的工业自动化系统或子系统使用的设备。这种设备涉及各种技术:数据处理系统及各种计算机通信(网络)、机器控制、机器人及搬运设备等。免费标准下载网(www.freebz.net)无需注册即可下载标准下载网(www.bzxzw.com) 免费标准下载网(www.freebz.net)GB/Z19398-2003/ISO/TR10450:1991工业自动化系统与集成离散部件制造设备在工业环境中的工作条件总迷1.1范围本指导性技术文件确定了离散部件制造设备的工业环境条件，即这些设备在工作时所处的环境，或其安装期间但不工作时所处的环境。这些设备涉及各种技术:如数据处理系统和各种计算机通信(网络)、机器控制器，机器人和搬运设备等。1.2规范性引用文件下列文件中的条款通过本指导性技术文件的引用而成为本指导性技术文件的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本指导性技术文件，然而，鼓励根据本指导性技术文件达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本指导性技术文件。GB156-1993标准电压(neqIEC60038:1983)GB/T4798.10-1991电工电子产品应用环境条件导言(neqIEC60721-3-0:1984)GB/T17214.1-1998工业过程测量和控制装置工作条件第1部分:气候条件(idtIEC606541:1993)IEC60654-2:1979"工业自动化仪表工作条件动力IEC60654-4:1987，工业自动化仪表工作条件腐蚀和侵蚀影响IEC60721-3-3:1987环境条件分类第三部分:环境参数用其重要性分组类型防水条件下的静态使用IEC60801-1:1984工业过程测量和控制设备的电磁兼容性第1部分:总述IEC60801-2:1984工业过程测量和控制设备的电磁兼容性第2部分:静电放电要求IEC60801-3:1984工业过程测量和控制设备的电磁兼容性第3部分:电磁场辐射要求IEC60801-4:1988工业过程测量和控制设备的电磁兼容性第4部分:电气瞬变/突变的要求IEC60801-5工业过程测量和控制设备的电磁兼容性第5部分:电浪涌要求气候条件2.1范围本章列出工业自动化设备工作时所处的或按期间不工作时所处的特定地点的温度、温度梯度、湿度和气压条件。2.2离散部件制造的环境分级2.2.1A级—空气调节环境该等级的温度和湿度均控制在限定的范围内。这是供数据处理设备和其他需要有空气调节环境的设备用的环境2.2.2B级—封闭冷/暖环境该等级仅将温度控制在限定的范围内。为操作人员提供普通舒适程度的工作空间，温度控制采用1)IEC60654-2:1979已被JB/T9237-2:1999采用。2)IEC60654-4:1987已被JB/T9237-1:1999采用免费标准下载网(www.freebz.net)无需注册即可下载标准下载网(www.bzxzw.com) 免费标准下载网(www.freebz.net)GB/Z19398-2003/ISO/TR10450:1991B1级，并与湿度协调控制。连续处在B2和B3级极限温度下，工作环境将会感到相当不舒服B级环境涉及到有许多设备需由操作员连续地或一天数小时地进行监管制造的环境。建议属于该等级的设备储存等级与“环境等级”相同。密闭运输方式通常考虑“遮挡环境”。2.2.3C级—遮挡环境该等级既无温度控制，也无湿度控制。仅设备避免直接受到日晒、雨雪、风吹等气候作用进行防护。无暖气的仓库和加罩的通信设备(例如中继器)便是典型的遮挡环境。2.2.4D级—户外环境见表1及GB/T17214.1D级。注1:A,B,C和D级的气温是指设备或装置的表面温度注2:对离散部件制造应用，建议不要在此种环境中安装和使用设备.注3:表1中给出的值与GB/T17214.1中的一致。GB/T17214.1-1998仅用于对特殊应用的各种等级和环境进行说明。2.3为离散部件制造应用所推荐的环境值(为温度地带)推荐的值为:A级(参见GB/T4798,3Kl):Al级环境。B级(参见GB/T4798,3K2):Bl级环境。C级(参见GB/T4798,3K6):C2级环境。表1各种环境的限定值干燥空气的GB/T4798环境等级温度/℃相对湿度/%最大水分/(g/m)索引号A1+20-+2520^-753K1Ax(特殊)待定待定B1+15一+3010--75223K2B2+15--+405-85253K3B3+5-+405-95293K4Bx(特殊)待定待定包括冷凝待定C1一5~+455一95包括冷凝293K5C2一25-+555--95包括冷凝293K6C3一40-+7010-10。包括冷凝353K7Cx(特殊)待定10-10。包括冷凝35D1一25-+7010-100包括冷凝35和直接潮湿D210^-10。包括冷凝35一40-+70和直接潮湿D310^-10。包括冷凝35一55一+70和直接潮湿Dx(特殊)10-100包括冷凝35和直接潮湿1对所示温度值，其误差为士2℃。免费标准下载网(www.freebz.net)无需注册即可下载标准下载网(www.bzxzw.com) 免费标准下载网(www.freebz.net)GB/Z19398-2003/ISO/TR10450:1991电源31范围本章指明设备工作期间所供电源的极限值。IEC60654-2:1979的第4,5章确定了可供给工业自动化设备的电源。3.2工业自动化设备电源优选值电压波动范围:士10写(IEC"act”级)频率变动范围:士1%谐浦电平<10%4机械影响4.1范围本章考虑了设备在工作、存贮或运输中可能遇到的振动、冲击、地震等特殊工作条件和机械强度条件。4.2优选值3MI级(IEC60721-3-3)锈蚀和腐蚀影响5.1范围本章考虑了设备在工作、安装、存贮或运输中可能遇到的锈蚀和腐蚀的工业环境。对系统和系统部件造成气化污染的成分包括:(对工业自动化设备，特别是有沙尘和矿物或金属粉尘的影响)气体、蒸汽、液体和固体。注4:关于工业自动化设备，参见IEC60654-4;1987的第8章的粉尘和固体物质。5.2优选值注5:当设备处于粉尘中，若冷却设备需从设备所处的环境取用空气时，则应按空气过滤器的制造商给定清洗的精确指示。工业自动化设备的电磁兼容性61范围本章适用于设备的电磁兼容性。它对电磁兼容性的复杂性和设备制造商和用户可能碰到的问题作了总体的考虑。所有设备，按其所处的环境，都或多或少地暴露在由各种工业设备所产生的电磁干扰之中。为确保电子电路能够稳定地正常工作，必须对可能存在的干扰做干扰试验，并模拟设备工作环境中可能发生的干扰条件。干扰可能来源于不同的情况:所有不同的情况均应考虑到，因而IEC60801的所有各部分均应加以考虑。IEC60801清楚地指明了所选定的测试值。注6:IEC60801是由几个专业组织认可的基本文件，在一个十分宽广的应用范围内均有效，它专门论述了测试程序和优选的测试重要等级。免费标准下载网(www.freebz.net)无需注册即可下载标准下载网(www.bzxzw.com)'
