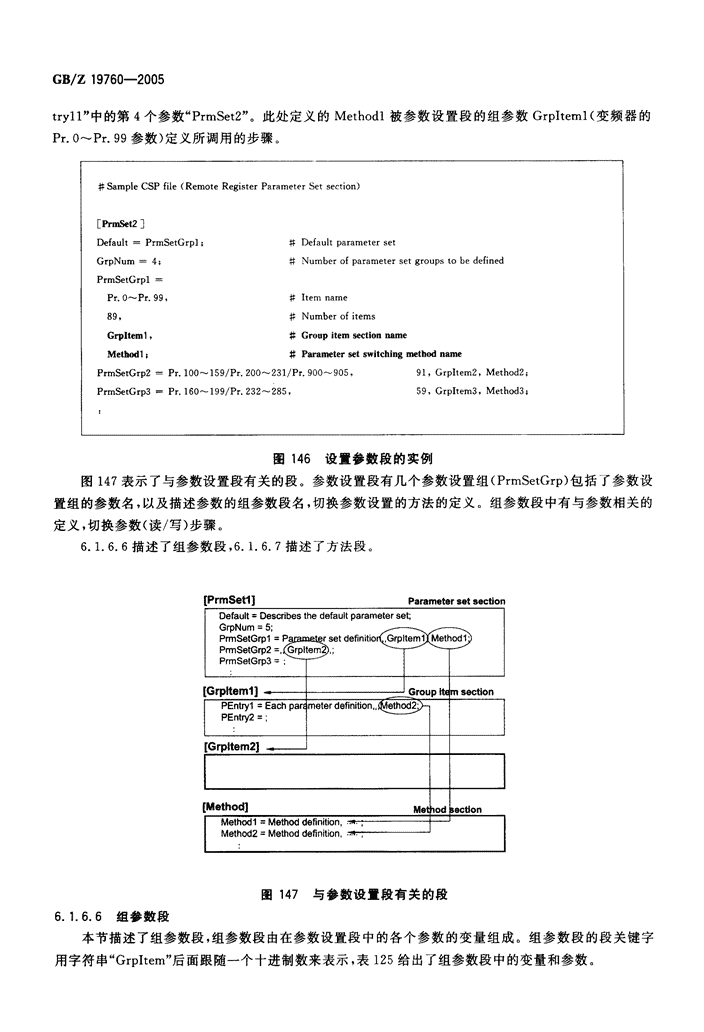

'免费标准下载网(www.freebz.net)GB/z19760-2005此时，使用了称为“PrmSet2”的一个新的参数设置段。有关参数设置段设置的内容请参照6．1．6.5。d)RWr/RWw段～选择参数段，命令模式段在SEntry语句中，通过在SecName参数处输人“CmdPtrn"，可建立和使用一个新的命令模式段，有关命令模式段请参照6.1.6.806.1.6.5参数设置段本节描述了参数设置段。所谓参数设置段是指一起被处理的一组参数。其中也有通过寄存器设置值切换参数设置这样的方法。例如在变频器的RWw2寄存器中设置命令代码以执行运行模式的切换、参数的读写、错误参照、错误清除等命令。通过使用这个命令代码将RWw寄存器及RWr寄存器进行组合，从而进行参数设置的切换。此时，需要定义参数设置的切换（本定义方法参照本节以及6.1.6.7)0根据寄存器的使用定义方法可定义多个参数设置。参数设置段关键字的定义方法，为在多个可指定的字符串“PrmSet”的后面跟一个十进制数（此关键字为一个字符串），十进制数从1开始按1递增。表124给出了参数设置段的变量和参数。表124参数设置段一共爪甘Default：缺省参数设置变量名。GrpNum：参数设置组数（十进制）。PrmSetGrp：参数设置变量名。本变量名由字符串“PrmSetGrp”后面连一个十进制数来表示（例如：PrmSetGrpl)。此十进制数从1开始并按1递增。GrpName：组名。GrpNum：组数。GrpItem：参数设置的组参数段名。参数设置段的各个参数都设置在组参数段中。本段关键字在通过字符串“GrpItem”后面连一个十进制数来表示（例如：Grplteml)。此十进制数从1开始并按I递增。关于组参数段可参看6.1.6.7aMethod：表示参数设置切换步骤的方法名。有关本方法的详细描述请参看6.1.6.7.参数设置段在嵌套中的定义方法如下所示：a)RWr/RWw段～选择参数段～命令模式段。b)RWr/RWw段，参数设TL段。以上说明的变频器的命令代码（RWw2)使用a)嵌套。另外变频器的监视代码（RWwO)使用b)嵌套。本节仅说明a)嵌套中的变频器的命令代码。有关b)嵌套的描述见6.1.6.9,图146给出了设置参数段的一个实例。本参数设置段指向图145b)的SelectPrm2中描述的“SEn-免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)Gs/z19760-2005tryll”中的第4个参数“PrmSet20"。此处定义的Methodl被参数设置段的组参数GrpIteml（变频器的Pr.0-Pr.99参数）定义所调用的步骤。二乡一图146设置参数段的实例图147表示了与参数设置段有关的段。参数设置段有几个参数设置组（PrmSetGrp）包括了参数设置组的参数名，以及描述参数的组参数段名，切换参数设置的方法的定义。组参数段中有与参数相关的定义，切换参数（读／写）步骤。6.1.6.6描述了组参数段，6.1.6.7描述了方法段。[PrmSetl]Parametersetsection[F[GMGrerDGPptMPrtheriElmteptfnoeanetNShtdumueryoely]tmtdl2Gl2=l2]]=rDp=5E;e123Ms;a==ecr,htP(hibGpoeadrsprdtlathemefmeind2tireietisrof,ae;dnute,,ldtfienpfait-niroaitnimo=-ete,Ger-trshpeoItde;G2mMr)oleut}hMp-oeI-tdteh"moadcs1te,ioctnion图147与参数设t段有关的段6.1.6.6组参数段本节描述了组参数段，组参数段由在参数设置段中的各个参数的变量组成。组参数段的段关键字用字符串“Grpltem”后面跟随一个十进制数来表示，表125给出了组参数段中的变量和参数。免费标准下载网(www.freebz.net)无需注册即可下载标准下载网(www.bzxzw.com) 免费标准下载网(www.freebz.net)GBJZ19760-2005表125组参数段一川PEntry：参数变量。本变量由字符串“PEntry”后面跟随一个十进制数来表示。从1开始并按1递增。变量用逗号分隔开，语句的结尾用一个分号。ItemName：参数名。PrmNo：参数号。RegNo：读数据寄存器和写数据寄存器号。它们用“＜”、“＞”括起来，而读寄存器和写寄存器之间用“｝”字符分隔来表示（例如＜RWr3>｝)。如果某个数据寄存器不存在，则用“＜一＞”来表示（例如没有写数据寄存器时则为：｝＜一＞）。也可以同时指定几个读数据寄存器或写数据寄存器（例如：！）。DatTypFlg：用于规定字寄存器数据类型的标志。Default：为参数规定的缺省值。它的设置单位依赖于DatTypFlg指示的数据类型。Range：用字符串表示设置范围（例如0^2000)。表示一个范围用“一”字符。当需要规定几个范围时，应用空格符把它们隔开（例如：1一6007000-70108000^-80499001一900399009901）。UnitStr：表示单位的字符串。Method：表示参数设置切换步骤的方法名。有关本方法的详细描述请参看6.1.6.70图148给出了组参数段的实例。该段定义变频器变量。在PEntryl中的实例是：在第1个参数处输人参数名“Torqueboost"。在第2个参数处输人扭矩参数号0。在第3个参数处输人存放扭矩参数读取结果的寄存器的寄存器号。另外如果写扭矩参数时还需在第3个参数处输入存放写数据的寄存器的寄存器号。此时，通过“｝”来分隔，在同一个参数处输人。第4个参数指定了数据类型的标志，在此处输人2(无符号十进制16位数）。在第5和第6个参数处分别输人缺省值6和设置范围。^-30。在第7个参数处输人“％”（若无单位则用空格符表示）。在第8个参数处的Method1001为读写扭矩参数的步骤。免费标准下载网(www.freebz.net)无需注册即可下载标准下载网(www.bzxzw.com) 免费标准下载网(www.freebz.net)GB/Z19760-2005一图148组参数段的实例6.1.6.7方法段本节描述方法段，方法段定义了参数设置的切换步骤。此处“方法”指对RX/RY或RWr/RWw进行设置时所采取的步骤。方法段的段关键字是「Method]。表126给出了方法段的变量和参数。表126方法段几免费标准下载网(www.freebz.net)无需注册即可下载标准下载网(www.bzxzw.com) 免费标准下载网(www.freebz.net)GB/Z19760-2005Method：变量名。用字符串“Method”后面跟随一个十进制数来表示。其后的参数用逗号隔开，语句的结尾用一个分号。RegNo：表示进行命令设置的寄存器的字符串（例如：RWwl)，当存在几个寄存器时，应把每个寄存器放在“＜”和“＞”之间列出来，当命令设置的是一个位寄存器时，位号跟随寄存器字符串之后（例如：RWw0Bit0)pCode：命令代码，当上面的RegNo中规定有多个寄存器时，此处定义的命令代码数应与寄存器数相同。在这种情况下，将把每个代码放在“＜”和“＞”之间列出。如果对单独一个寄存器同时定义读／写两种命令代码，则要用一个“｝”字符将之分隔开。字符串“Input”表示为命令设置寄存器设置一个输人值（用户输人一个值）。RegRY：命令执行请求RY。表示读请求RY或者写请求RY。定义为：一个继电器名、一个冒号（:),ON或者OFF（例如：RYE:ON).EndRX：命令执行结束RX。表示读结束RX或写结束RX。定义为：一个继电器名、一个冒号（:),ON或OFF（例如：RXE:ON),ErrEnd：命令执行异常结束RX。表示用于读、写和其他命令执行的异常结束。定义为：一个继电器名、一个冒号（:),ON或OFF（例如RX5:ON)。主要用于ID接口模块。ID接口模块不仅必须检查命令运行结束（RXn4)，还要检查命令执行异常结束(RXn5)（当命令结束时，RXn4和RXnS继电器中只接通一个）。ReplyRW：响应代码存放寄存器。通常将输入一个RWr寄存器名，但因为有些模块（比如一个ID接口模块）必须要检查在执行一条命令时用于错误判断的RXn5，所以也可规定一个RX继电器。TrueCnd：命令正常结束的成功判断条件。用来比较返回代码寄存器与用户设置值是否一致，使用以下判断符：·如果返回代码存放寄存器是一个RWr寄存器：＜＝，＜，＞，＞＝，＝二，！＝·如果返回代码存放寄存器某位代表RX继电器：＝＝（例如：＝=ON)当省略此项时，命令被认为成功执行。注意，本条件仅用来检查命令执行是否成功，而不是用来检查错误。ErrReg：错误代码寄存器。主要用于ID接口模块。当命令执行被判断为不成功时，本寄存器存有RWr寄存器名。错误代码存在相应的RWr寄存器中。TrueCnd2：命令正常结束的再次成功判断条件。主要用于ID接口模块。在命令执行被判断成功后，为进一步判断RX状态的条件。定义为一个继电器名、一个冒号（:),ON或OFF（例如：RXO:OFF)oILock：互锁软元件名及其ON/OFF状态。定义为一个继电器名、一个冒号（:),ON或OFF(例如：RYC:ON)。如存在几个互锁继电器，应把每个继电器放在字符“＜”和“＞”之间列出来（例如：),InterReq：规定一个顺控过程中所需的请求软元件名及其ON/OFF状态。定义为一个继电器名、一个冒号（:),ON或（)FF（例如：RYF:ON)oInterAns：规定一个顺控过程中所需的响应软元件名及其ON/OFF状态。定义为一个继电器名、一个冒号（:),ON或OFF（例如：RXC:ON)o通常方法段以下列形式处理上述参数：a)在RegN。规定的寄存器中设置命令代码规定的值。b）将RegRY规定的RY置为“ON"（命令开始执行）。免费标准下载网(www.freebz.net)无需注册即可下载标准下载网(www.bzxzw.com) 免费标准下载网(www.freebz.net)GB/Z19760-2005。）通过EndRX规定的RX来检查命令执行是否结束，如果命令执行结束，执行d)中的操作步骤。d)执行命令后的返回代码应存放在ReplyRW规定的寄存器中，根据TrueCnd中规定的条件来判断命令执行是否已成功结束。下面将说明命令设置寄存器（RegNo)是一个字寄存器或者是一个位寄存器的情况。1)当规定一个字寄存器时图149显示了方法段的一个实例。Methodl为图146所示的PrmSetl参数设置段中PrmSetGrpl语句所调用。在Methodl的第1个参数处输入进行命令设置的寄存器，此处定义了两个寄存器RWw2和RWw3。在第2个参数处输人RWw2和RWw3中的命令代码。对于RWw2在使用读命令时设置为Ox7F，写命令时设置为OxFF，而RWw3对读命令和写命令都设置为Ox00o在第3个参数处输人命令请求RY，在第4个参数处输人命令执行结束RX，此处无论被执行的命令是一个读命令还是一个写命令，并行输人RYE和RXF。在第5个参数处输人命令执行异常结束RX，此处为空白。在第6个参数处输人存放命令执行结果的寄存器，此处的结果寄存器是RWr2，无论是读命令和还是写命令的结果都被存放在此寄存器中。在第7个参数处输人确认命令执行是否已正常结束的条件。当RWr2是。时，表示命令执行已成功结束。在第8和第9个参数处分别输人错误代码寄存器和判断命令执行是否成功结束的条件，此处为空白。在第10个参数处输人互锁用继电器名及其状态，此处为空白。在第11和第12个参数处分别输入顺控过程中所需的请求继电器和响应继电器，此处为空白。在本方法段中根据变频器链接参数扩展设置，切换对某个参数的读或写。一图149方法段的实例Method1001被图148中组参数段调用。在MethodlOOI的第1个参数处输人进行命令设置的寄存器，此处定义了两个寄存器RWw2和RWw3。在第2个参数处输人RWw2和RWw3中的命令代码。对于RWw2在使用读命令时设置为0x00，写命令时设置为0x80，而RWw3在读命令时设置为。；在写命令时设置为需要写入的数据，为了强调设置的为写人的数据，输人“Input"（如图149所示）。免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)GBJZ19760-2005第3、第4和第6个参数处的输人和Method1一样。在本方法段中根据变频器链接参数扩展设置，切换对某个参数的读或写。2)当规定一个位寄存器时本节描述命令设置寄存器为一个位寄存器时的方法段。作为一个实例，给出一个模拟一数字转换器模块的方法段。表127给出了一个模拟一数字转换器模块的部分RWw，图150显示了根据表127中描述的一个模拟一数字转换器模块的CSP文件的一个实例。表127模拟一数字转换器模块的部分RWw二丫一图150模拟一数字转换器模块的实例免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)GB／z19760-2005RWw段的WEntry1定义CHI变量。CHI作为一个参数设置段，并以PrmSetl命名。PrmSetl段中有一个称为CHI组参数段，在GrpIteml段中定义了每个变量。在GrpIteml段中，列出了CHI的参数定义："Samplingprocessing"（采样处理）、"Averagingprocessing/Countaverage"（平均处理／次数平均）和“Averagingprocessing/Timeaverage"（平均处理／时间平均）。这里以PEntry2为例进行说明。PEntry2是设置平均处理／次数平均的一个变量，写数据寄存器为RWwl，可写数据值为1-10000。在第8个参数Method2处输人设置参数的步骤。图151给出了一个模拟一数字转换器模块的方法段。户挤二图151模拟一数字转换器模块的方法段在一个方法段变量中，在第1个参数处输人命令设置寄存器，在第2个参数处输人对应于第1个参数处的寄存器的命令代码。本例进行有关将命令设置寄存器作为位寄存器处理的说明。在变量Method2中，寄存器RWwO的bit8被设置为1，而bitO被设置为0。从而决定了RWw1中必须存储写数据。此时RWwO的设置值的写入方法应特别注意，设置时不要改变其他位的值。a)如果设置位为1：只设置寄存器和位号规定的位。例如：SetRWwOBit8^-1（把RWwOBit8设置成1)-RWwO｝=(1C<8)ob）如果设置位为0：只清除寄存器和位号规定的位。例如：SetRWwOBit8-0（把RWwOBit8设置成0）一无符号短标志＝(1+8);RWwO&,＝一flag,6.1.6.8命令模式段命令模式段的变量和参数与RWr/RWw段的相同。某些RWr/RWw中的值会影响其他RWr/RWw的值，对于这些RWr/RWw使用命令模式段进行描述。以下以HMI为实例进行说明。HMI的RWwO的高8位会影响其他RWr/RWw的值。如表118中所示，在HMI的RWwO寄存器的高8位处可设置命令。命令列表见表128a表128显示的命令表沙AWl;^MHTMIRHOMAI{SH}MCJ7GaITN1C7VG1TV7"}tJ`r4}llaW1lI}9l}IPta1"}Rt`Wr}JC}RWr川免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)GB/Z19760-2005表128（续）456789AitM"dk#aMl"qR"-IiiEAZ一侧在HMI的RWwO寄存器的高8位处可设置的命令可以出现在选择参数段中。图152给出了HMI的RWw段的实例，图153给出了HMI的选择参数段的实例。｛、SampleCSPfile(RemoteReeisterRWwsection)(Anexampleforadisolav。一一l.ommana,xvvwu,4,beteccrrmi,,’一二””1图152HMI的RWw段的实例匡－一～Samol一一一一一一一一R一m一一eReeisterSelectParametersect一万一一一—一｛一SSEEnnttrryy23＝=CRoanntdinomuoruesarde,aOdx,OO3x,O2..C，mCdmPtdrPnt3r,n20,;0；｛图153HMI的选择参数段的实例因为在图150的WEntryl中的数据类型标志符是4，寄存器的数据将作为十六进制无符号的高8位数据使用。在图153中的变量SEntryl中，第1个参数处输人初始化设置。在第2个参数处输人RWwO的高8位数值（0x01)。在第3个参数处输人空格（由于表示单位用的字符串不存在）。在第4个参数处输人命令模式段关键字“CmdPtrnl"。该段关键字是在字符“CmdPtrn”后面跟随一个十进制数。在命令模式段中，根据命令的使用方法输入对应于每个寄存器的命令模式。图154给出了HMI的命令模式的一个实例。免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)GB/Z19760-2005一图154HMI的命令模式段的实例以下描述在命令模式中使用位寄存器的方法。如图155所示的命令模式CmdPtrnl的WEntry2也可使用图149中的位寄存器描述方法。一，SampleCSPfile(RemoteRegisterCommandPatternsection)y｝ICmdPtrnl｝｛｝Comment＝Initialsetting;｛IEntrvNum＝2;｛IWEntryl＝Initialsetting,RWwO,4,，0,，，一，一，，，，；｛｝WEntry2二Displayinternaldeviceuseenable/disable,RWwO,3,，0,，，一，一，，，，；！一CmdPtrn2」一图155在命令模式中使用位寄存器如图155所示，如果在命令模式段中将DatTypFlg设为3(用作一个位寄存器），在位寄存器中必须有命令模式号的变量CmdPtrn的语句。图156给出了一个包含命令模式段的位寄存器段的实例。在命令模式变量CmdPtrn处输人命令模式号1.RegN。变量处输人寄存器号0(被定义为位寄存器段），EntryNum变量处输人一个变量数2(用作位寄存器），之后的变量按照位定义输入其余的参数。免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)GB/Z19760-2005一，SampleCSPfile(RemoteRegisterRWwBitsection）一｝！IORWwBit｝｝ICmdPtrn＝11｛！RegNo＝0;！｝EntryNum＝2;｛｝BEntryl＝Displayinternaldevice,RWwBitO.，Used;｝一BEntry2一Displayinternaldevice,RWwBitl,,Unused‘一图156一个命令模式位寄存器的实例6.1.6.9关于参数设里段的实例6.1.6.5,6.1.6.6和6.1.6.7描述了如何定义参数设置段和与其有关的组参数段及方法段。本节以变频器监视代码为例，说明“RWr/RWw段～参数设置段”。对于变频器的RWr/RWw而言，当监视代码被设定后，按照规则，其规定的监视数据应被映射到RWwO寄存器。在一份CSP文件中使用方法段来描述这一点。用参数设置段描述监视代码见图1580首先，图157给出了变频器RWw段的实例。］，SampleCSPfile(RemoteRegisterRWwsection)｛｝IOInfoRWw！！IComment＝Inverter(numberofoccupiedstations;1)；1IEntryNum二4；｝｝WEntryl＝Monitorcode,RWwO,0,PrniSetl，0,．，一，RYC,RWrO,，，；｝！WEntry2＝Settingfrequency,RWwl，1，，，，，一，一，，，，；｝｝WEntry3二Commandcode,RWw2,1,SelectPrm2,，，，一，一，，，，；｝一WEntry‘一‘rittendata,RWw3,1,,,,,-’一””’｝图157变频器RWw段的实例在图157中，WEntryl的第4项有PrmSetl。在这种情况下，将使用被称为PrmSetl的一个参数设置段。图158显示了一个参数设置段的实例。】，SampleCSPfile{RemoteRegisterParameterSetsection）一｛！PrmSet1」｝｝Default＝PrmSetGrpl；｝IGrpNum＝l；1｝Prm5etGrp‘一“onitorcode,26,GrpItemIO”一图158参数设置段的实例在PrmSetl段中定义了被称为监视代码的一个参数设置段。在GrpltemlO段中描述参数设置中每一项参数。图159给出了组参数段的实例。免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)GB/Z19760-2005林SampleCSPfile(RemoteRegisterGroupItemsection)仁GrpltemlO口PEntryl＝Nomonitoring,，＜一＞｛＜＞，0,，．，Methodll；PEntry2＝Outputfrequency,，｝＜一＞，0,，，0.01A,Methodl3；｝图159组参数段的实例组参数段描述了在参数设置段中的各个参数的变量，此例中有一个被称为监视代码的参数，见表129。在GrpItem10段中，在PEntry2变量的第1个参数处输人“输出频率”。在第2个参数处输人“参数号”（此处为空白）。第3个参数处输人存有“Outputfrequenc广（输出频率）读出结果的寄存器号，以及存有要写人数据的寄存器号。因为输出频率只读，所以使用“一”来描述写数据寄存器。读寄存器和写寄存器之间用一个“｝”分开。表129监视代码布P,y4",a0q(*1iNTEW5}2t0)00..0-O--1IHAz0O0O0ODEFh1}A"一一在第4个参数处输人，660"（此处寄存器被定义为存储一个无符号十六进制16位数）。在第5个参数处输人缺省值、在第6个参数处输人设置范围（此处为空白）。在第7个参数处输入0.01HZ（表示单位的字符串）。在第8个参数Method12处输人读取输出频率时的步骤。图160给出了方法段的一个实例。一，SampleCSPfile(RemoteRegisterMethodsection）一｝Methodll＝，<0x0000>,RYC,，，，，，；并Procedureusedwhensettingnomonitoring｝｝Method12＝,RYC,，，，，，；井Procedureusedwhensettingoutputtrequency｛一”一‘nod“一LKWWV->,-,VXVVVL->,KYI.,,””’1Frroceoureuseawnensettingoutputcurren’一图160方法段的一个实例Method12在组参数段中作为一个参数，在方法段中作为一个变量，此变量用来描述输出频率的步骤。在此变量第1参数处输人进行命令设置的寄存器（此处为RWwO)。在第2个参数处输人对应于RWwO的命令代码。在第3个参数处输人RY（读取请求）。这意味着通过把RWwO设置成0x0001并接通RYC,当监视输出频率时，监视值将存放在RWrO中。6.1.7CSP文件实例图161是以一个模拟一数字转换器模块为实例说明行规中描述的所有段（为一个CSP文件的一部分）。免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)GBJZ19760-2005＃SampleCSPfile(xxx-64AD_l,esp)仁File]FileComment＝Analog一digitalconversionmodule(numberofoccupiedstations;2)；CreateDate＝1999/01/19;CreateTime＝18：50，00;ModDate＝1999/01/20;ModTime＝13：30：00Version二1.0;[Device]VendName＝ABCDCorporation;VendID＝0x0;Station"Iype二I；RemDevType＝0x4；DevModel＝xxx-64AD;DevVer＝A;Senyuu＝2;BmpFile二remotedv.bmp;ErrReg＝；UpDownl-oadF＝1；MasterFlg＝0;[I0InfoRX]EntryNum＝8;BEntryl＝CH,IA/Dconversioncompleteflag,RXO,，A/Dconversioncomplete;BEntry2二CH.2A/Dconversioncompleteflag,RXl，，A/Dconversioncomplete;BEntry3＝CH.3A/Dconversioncompleteflag,RX2,，A/Dconversioncomplete;BEntry4＝CH.4A/Dconversioncompleteflag,RX3,，A/Dconversioncomplete;BEntry5＝Initialdataprocessingrequestflag,RX18,，Initialdataprocessingrequest;BEntry6二Initialdatasettingcompleteflag,RXI9,，Initialdatasettingcomplete;BEntry7二Errorstatusflag,RXIA,Noerror,Error;BEntry8＝RemoteREADY,RXIB,，Ready;[10InfoRY口EntryNum＝5;BEntryl＝Offset/gainvalueselection,RYO,Usersetting,factorysetting;BEntry2＝Voltage/currentselection,RY1，Voltage,current;BEntry3＝Initialdataprocessingrequestflag,RYI8,，initialdataprocessingcomplete;BEntry4＝Initialdatasettingrequestflag,RY19,，initialdatasetting;BEntry5＝Errorresetrequestflag,RYlA,，Errorreset;[10InfoRWw]Comment＝Analog-digitalmodule(numberofoccupiedstations;2)；Entr州um一6;WEntryl二CHI,RWwl，2,PrmSetl，0,，一，一。⋯；WEntry2＝CH2,RWw2,2,PrmSet2,0,，一，一，，，，；WEntry5＝Dataformat,RWwS,3,．0，一，一，，。，；WEntry6＝A/Dconversionenable/disablespecification,RWw6,3,，0,，一，一，；a)图161模拟一数字转换器模块的节实例免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)GB/Z19760-2005一b>图161（续）免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)GB/Z19760-20056.2内存映射本条将列出CC-Link设备的内存映射行规。为了保证同型号设备间的设置和程序的移植性，必须按照该型号的内存映射行规设计设备内存映射。如果设备不属于内存映射行规中已规定的任何一个型号，那么可通过申请，确认后在内存映射行规中增加该型号的设备的内存映射。6.2.1PLC占用的内存站数：1,2,3或406.2.1.1RX/RY［由占用内存站数决定〕a>RX/RY（由占用内存站数决定）见表1300表130PLC的RX/RY信号定义亘免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)Gs/z19760-2005表130（续）少一b)RX/RY信号说明见表131,表131PLC的RX/RY倍号说明RXY(mk+n)489AB89i1Imua1)})0l23456789ABCDE&I}Ll}W}14i×It6JLlm*W}t-u-ftktIRtftEtMAMmDAt*Y4l-jNm*1*%T,4tg,RY(n+1l1)1l)T0123456789ABCD-tVvQta"1iM}iIY}y}pP-I-f"t-LA0rli1tmiwift*k92VTmAvT,0VJuRY(n+1)ERX(n+1)FRY(n+l)Fit:nFhNfM}"jQit}}0b)RX/RY信号说明见38,黂!齊!b)x!4O表138数字一模拟转换器模块的RX/RY信号说明免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)GB/Z19760-2005表138（续）一6.2.3.2RWr/RWwa)RWr/RWw见表1390表139数字一模拟转换器模块的RWr/RWw定义一一！免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)cs/z19760-2005b)RWr/RWw信号说明见表1400表140数字一模拟转换器模块的RWr/RWw信号说明月6.2.4高速计数器占用的内存站数：4.6.2.4.1RX/RY［由占用内存站数决定〕a)RX/RY〔由占用内存站数决定〕见表1410免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)cs/z19760-2005表141高速计数器RX/RY定义几免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)GB/Z19760-2005表141（续）Jb)RX/RY信号说明见表1420表142高速计数器RX/RY信号说明井下免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)GB/Z19760-2005表142（续）下免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)GB/Z19760-20056.2.4.2RWr/RWwRWr/RWw见表1430表143商速计数器RWr/RWw定义止6.2.5定位占用的内存站数：2站（单轴）或者4站（双轴）。6.2.5.1RX/RY（单轴）〔由内存站数决定］RX/RY（单轴）［由内存站数决定〕见表1440免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)GB/Z19760-2005表144定位模块（单轴）的RX/RY定义一免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)cB/z19760-2005表144（续）寸6.2.5.2RX/RY（双轴）「由占用的内存站数决定］a)RX/RY（双轴）〔由占用的内存站数决定〕见表145,免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)GB/Z19760-2005表145定位模块（双轴）的RX/RY定义誉免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)GB/Z19760-2005表145（续）三免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)GB/Z19760-2005表145（续）士免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)GB/Z19760-2005b)RX/RY信号说明见表146,表146定位模块的RX/RY说明食免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)cB/z19760-2005表146（续）R&RXX((nn+"+11l))AC<7B2345689R@RX訰X(R(n!n+,+14l441l1))ABCC2234567890;i%1"ZAftT-,u2%R1212l2121212너12E!%i%MwAAMT*9AVA4-L-L-F*jD!FMJA145j!"Y,ArMi1IWWWW4dfELrAfA,MIP9r-4Au}9RRA4lliss-y1"si0WIttf"I9R,,IM{f<1}t7"Aqit錁-AA}591,*}I}R}j#t×@f%a&pTT=;:!4rO41JQNmWY}Fyk"jF,1V"Azfi1RWX,1}lAFl:,"RTfai9-RRit9.M-Wf1,}}錆L,&t#�"-Rc}O(}5F漸"-}-pA7}U}AJn-Oe*u"y^,4it%TNf!0Tp4-f)&jp/IA4fOR7&}?>0tFN1/Mg0af9FF9#F-,t/01ft}O0%:a#)4KJWI}R}FNO"l,hF+1/A7uWJr-AYFVymZ#7Iti7N<)"^1二aJinJ.1,14Ot1l1"}i+V}lkM"1FO"C;"&Ji6}JFC1O"Q}fTN"IV(}AVp1)RX/RY信号说明见表150,表150HMI的RX/RY信号说明一免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)GB/Z19760-20056.2.6.2RWr/RWwa)使用HMI内部寄存器时，见表151,表151HMI的RWr/RWw定义（使用HMI内部寄存器）止b)未使用HMI内部寄存器时，见表1520表152HMI的RWr/RWw定义（未使用HMI内部寄存器）臼乍一免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)GB/Z19760-2005表152（续）RWtirtrn:+-++n89BCDEFNifJr}tf,$}Vl"4TikSA}M}mf-:t4o,m,!}一州6.2.6.2.1RWr/RWw信号说明命令列表见表1530表153命令列表有攀｛a)初始化设置见表154,表154初始化设里布一川免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)cs/z19760-2005b）周期性读取见表155,表155周期性读取R.R-RVWWWtwrnn++:A(++nHLDEFl2F))tI*11`fM4y"*2[0*#*IA-:IcNM1f#tljs1NN}M0fA)5t1fA21t3.H(N44*M#;fWRIMif*O4tfj%jA(MAk!:247LH0HT4flM}1lit1lI-Fj4Z61-,M,9:[于一c）随机读见表156.衰156随机读荞万一d）连续写见表1570表157连续写RWwnit(HL))L书I4C:Adr$)}ll薰}IjlRfWf}$Itts24xRf"一1j舀l-14::9A91P)HHMf(MIIIf4"u}mC7Gj}G}Jtikt州免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)GBJZ19760-2005表157（续）止二之e）随机写见表158a表158随机写兰互州f)监视登记见表159,表159监视登记一一一免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)GB/Z19760-20059）监视请求见表1600表160监视请求压一立川h)周期写登记见表161,表161周期写登记琦一一i)周期写请求见表1620表162周期写请求备注｝在周期写登记之后将周期写请求标志（RY(m+n)2)置为ON,｝从而执行周期写一6.2.7ID模块占用的内存站数：406.2.7.1RX/RY（由占用内存站数决定）a)RX/RY（由占用内存站数决定）见表163.免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)GB/Z19760-2005表163ID模块RX/RY定义爪免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)GB/Z19760-2005b>RX/RY信号说明见表1640表164ID模块RX/RY信号说明一免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)GB/Z19760-2005表164（续）布一尸6.2.7.2RWr/RWwa）用2ch，见表165ab）用lch，见表1660表165ID模块RWr/RWw定义（2ch)一免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)GB/Z19760-2005表166ID模块RWr/RWw定义（lch)介c)初始设置见表1670表167初始设置一免费标准下载网(www.freebz.net)无需注册即可下载'
