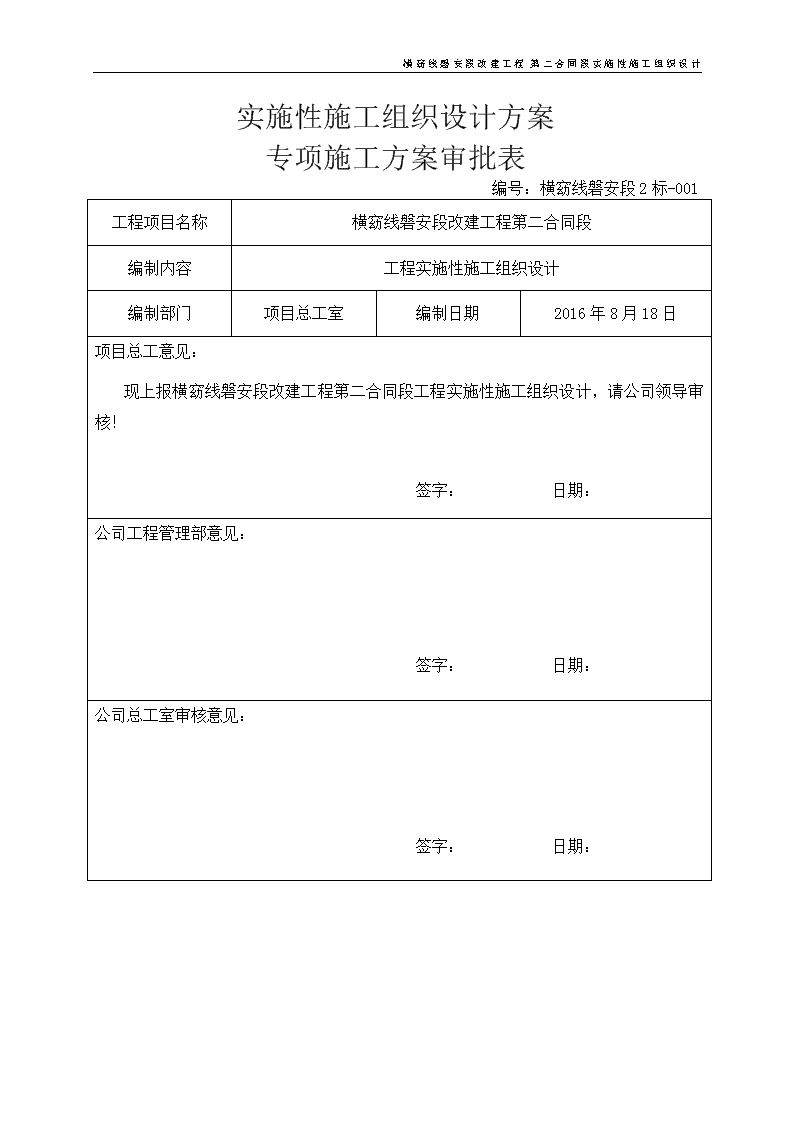

'横窈线磐安段改建工程第二合同段实施性施工组织设计实施性施工组织设计方案专项施工方案审批表编号：横窈线磐安段2标-001工程项目名称横窈线磐安段改建工程第二合同段编制内容工程实施性施工组织设计编制部门项目总工室编制日期2016年8月18日项目总工意见：现上报横窈线磐安段改建工程第二合同段工程实施性施工组织设计，请公司领导审核！签字：日期：公司工程管理部意见：签字：日期：公司总工室审核意见：签字：日期： 横窈线磐安段改建工程第二合同段实施性施工组织设计公司总工审批意见：签字：日期：横窈线磐安段改建工程公路工程项目施工技术（工艺试验）方案审批单施工单位：台州市椒江交通建设工程有限公司　合同号：第二合同段监理单位：浙江泓兴工程管理有限公司编号：浙路（GL）104 横窈线磐安段改建工程第二合同段实施性施工组织设计浙江省交通运输厅工程质量监督局监制致监理工程师：现报上横窈线磐安段第二合同段改建工程的实施性施工组织设计施工技术（工艺试验）方案，请予审核和批准。附件：施工技术（工艺试验）方案详细说明和图表。专家论证会议纪要（如有）。技术负责人（签字、公章）：年月日专家论证情况描述是否需要专家论证专家论证意见专家论证意见的落实情况相关各专业监理工程师审查意见：专业监理工程师：年月日总监理工程师审批（核）意见：总监理工程师（签字、公章）：年月日建设单位审批意见：业主代表（签字、公章）：年月日注：1、特殊技术、工艺方案要总监理工程师及建设单位批准，一般方案由总监理工程师批准；2、技术、工艺方案批准前是否要专家论证，由建设单位决定；3、本表由施工单位填报一式三份，建设、监理、施工单位各存一份。横窈线磐安段改建工程第二合同段 横窈线磐安段改建工程第二合同段实施性施工组织设计（K30+000~K32+725） 横窈线磐安段改建工程第二合同段实施性施工组织设计编制说明1、编制依据（一）横窈线磐安第二合同段改建工程第二合同段招标文件。（二）施工图设计、工程量清单、技术规范、合同条款等有关资料。（三）交通运输部《公路工程标准施工招标文件》（2009年版）。（四）《公路路基施工技术规范》（JTGF10--2006）、《公路路面基层施工技术规范》（JTJ034--2000）、《公路沥青路面施工技术规范》（JTGF40--2004）、《公路桥涵施工技术规范》（JTG/TF50--2011）、《公路隧道施工技术规范》（JTGF60--2009）、《公路隧道施工技术细则》（JTG/TF60--2009）、《公路交通安全设施施工技术细则》（JTGF71--2006）、《公路工程质量检验评定标准》（土建工程）（JTGF80/1--2004）、《公路工程施工安全技术规程》（JTJ076--95）2、编制原则（一）安全第一的原则施工组织设计的编制始终按照技术可靠、措施得力、确保安全的原则确定施工方案，在安全措施落实到位，确保万无一失的前提下组织施工（二）优质高效的原则加强领导，强化管理，优质高效。根据我们在施工组织设计中明确的质量目标，贯彻执行ISO9001质量体系标准，积极推广、使用“四新”技术，确保创优规划和质量目标的实现。施工中强化标准化管理，控制成本，降低工程造价。（三）确保工期的原则根据招标文件对本合同段的工期要求，编制科学的、合理的、周密的施工方案，合理安排工程进度，实行网络控制，搞好工序衔接，实施进度监控，确保实现工期目标，满足业主要求。（四）科学配置的原则根据本合同段的工程量大小及各项管理目标的要求，在施工组织中实行科学配置，选派有施工经验的管理人员，进场专业化施工队伍，投入高效先进的施工设备，确保流动资金的周转使用，并做到专款专用。选用优质材料，确保人、财、物、设备的科学合理配置。（五）合理布局的原则从节省临时占地、减少植被破坏、搞好环保、防止水土流失、认真实施文明施工等多角度出发，合理安排生产及生活场地，做好环境保护和营区绿化。工程完成后，及时平整场地，恢复植被。-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计横窈线磐安段第二合同段改建工程（K30+000~K32+725）实施性施工组织设计方案第一章工程概况、施工总体安排第一节工程概况一、工程概况1、工程简况：横窈线磐安段改建工程，路线起点位于新城村南侧，磐安与东阳交界处，起点桩号为K18+938，路线总体走向由北而南，基本沿老路布线，路线沿东阳江经史姆、双溪、王庄、金鹅村、礼府至苏州堂，然后偏离老路布置新线，在窈川卫生院东侧接老路，至终点与磐新线相交，终点桩号为K32+725，路线全长13.793km。本项目磐安段共划分为二个施工标段。本公司承担该工程第二合同段的施工任务，起点为K30+000，终点为K32+725，路线长2.725KM,本工程采用三级公路技术标准设计，设计车速30KM/h，桥梁设计荷载标准：公路-Ⅱ级。其中K30+000~K30+280、K32+100~K32+725段路基宽度为7.5-8.5米，路面宽（含硬路肩）7.5米；K30+280~K32+100（窈川改建段）路基宽10米，路面宽8.5米，桥梁、隧道与路基同宽，隧道净高5.0米。气象、水文条件：水文地质条件主要受岩性、构造、地貌、气象等因素控制，区域内地址、地貌条件复杂，地下水埋藏、分布情况、补给等情况也很复杂。本区位于浙江省中北部，宁绍平原西部，属典型的炎热带季风气候，湿润多雨，四季分明，光照充足，雨量充沛。流域年平均气温在16~17℃左右，日平均气温稳定通过10℃的初日常年平均出现在4月上旬中期，最高气温在7月，平均28~29℃，极端最高气温39.5℃，最低气温在1月~2月，平均在3~4℃左右，极端最低气温-10.1℃。年平均降水量一般在1438.9mm，分布不均，降水年变化呈双峰型且年际变化较大，降雨过程多集中在3月~6月梅汛期和9月台汛期。2、本合同段主要工程内容（1）路基土石方清理现场20394M2路基挖方35198M3路基填筑11249M3（2）路面工程厚150mm级配碎石垫层7290M2厚180mm3.5%水泥稳定碎石底基层14745M2厚180mm5.0%水泥稳定碎石基层17746M2AC-13C细粒式沥青混凝土厚40mm24772M2AC-16C中粒式沥青混凝土厚50mm16824M2AC-16C中粒式沥青混凝土厚60mm8112M2（3）桥梁工程钻孔灌注桩349M-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计砼基础及下部结构1063M3预应力空心板梁84片桥面铺装2155M2（4）隧道工程744M/1座（5）排水及涵洞工程排水工程1802M涵洞工程72M（6）防护工程M7.5浆砌挡墙1400M3边坡防护5063M2一、施工条件1、交通条件本合同内K30+280~K32+100段为新建路基，其余路段基本沿老路走向,施工所需的机具、设备、材料等物资都可基本直达本路段的施工现场。2、施工场地安排根据本合同段路线平面位置的布置，我们考虑到为方便施工及交通方便，在线路走向的附近布置施工现场（详见总施工平面布置图）。3、工程材料来源沿线筑路材料如各种规格的碎石及块石料沿线石料丰富，可就近汽车运输；砼用砂石料料场主要有：东阳、仙居等天然河砂，储量丰富；水泥从金华、兰溪采购；钢筋采购自上海、杭州等地的宝钢、杭钢；钢绞线采用无锡法尔胜钢绞线；路基填筑宕渣主要有：沿线可开挖的路基宕渣等，基本可标段内综合利用，资源丰富，质量较好且运输方便。在K31+050左侧80米处设碎石加工场，利用隧道洞渣加工碎石，后期碎石自制拱应。4、生活、施工生产用水本工程路线所经地区沿线有窈川一、二村庄，沿线山溪常年有水，且水质较好，工程所需可从溪流中取用，基本能满足施工用水，同时在桥梁预制场及隧道工程拌和场内制备水池，供砼拌和用水；生活用水考虑可从沿线村庄饮用水源中连接取水。5、施工电力拟配置情况施工用电采用电网供电与自发电相结合的方法，拟共搭配变压器二台即：在窈川隧道进洞口设一台500KV变压器、拌和场、碎石加工场（设在K31+050左侧80米处）设一台315KV变压器、在K32+100处原有窈川一村的一台120KV变压器可接用（涵洞施工及挡土墙砌筑等用）。同时配备100KW发电机组，以备急用。第二节施工总体安排根据本标段的实际情况即：山岭重丘的地理情况、环境较好但植被发育的地貌情况、老路弯急路陡易受雪阻的施工交通条件，结合本标工程特点和主要工程内容，对路基土石方开挖、桥涵、隧道等工程施工条件布置作了详尽考虑，本着便于指挥生产，施工合理的原则，分别确定了项目部、施工工区、隧道施工场地、桥梁施工场地-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计等位置，以利于施工便利，具体简述如下：一、组织机构布置:我公司在本工程的现场施工管理机构为“横窈线磐安段改建工程第二合同段项目经理部”，项目经理部选址于窈川乡卫生医院旁，一独门独户五间三层楼房内，地处K31+830窈川隧道出口处，位于横窈线老公路旁，交通便利、生活较方便、通讯条件好，也利于工程施工管理。并建立标准化工地创建领导小组，按“工程优质、生产安全、施工文明”的标准化工地建设，加强规范化管理，统一设置“五牌一图”。项目经理部建立健全了与质量管理、安全生产、文明施工、卫生管理及学习相应的各项制度，制定了达标计划，落实了责任制，建立了各项制度、责任制落实情况的记录台帐及学习、培训、教育、检查等各项活动的记录台帐。项目经理部由项目经理室、总工室、工程科、质检科、财务科、安全科、环保科、工地试验室、档案室、办公室、会议室、食堂、卫生间等组成，下辖路基工区、路面工区、桥梁工区、隧道工区（详见组织机构图），配备项目施工管理人员有：项目经理、项目总工、施工负责、质检负责、试验负责、安全负责、财务负责、机械负责、测量负责、质检员、施工员、试验员、安全员等，各项目施工管理人员定岗、定编、定责，并佩戴证件上岗。项目经理部可无线上网方便对外联系，配备电脑6台、打印机2台、复印机1台、大小文件柜10个、办公桌14张、空调7台、饮水机1台等。我项目部将根据需要逐步增加办公设施。另项目部食堂位于一楼北部，项目部每层均配有卫生间，会议室设在二楼（可供25人数的会议之用）。二、施工劳动力安排及机械设备配置方案1、本合同段拟共投入劳动力（包括管理、技术、生产）平均为190人，施工高峰期240人。2、施工劳动力投入安排及任务分区①路基工区分四个施工队A、路基挖方施工队a、工作内容：本标段范围内所有挖方工程。b、由于本标段的路基挖土石方数量挖多填少，分二个挖方班组平行流水作业。二个班组按K30+000～K31+080；K31+831～K32+725分段。c、路基挖方施工队拟共投入劳动力30人，专业技术人员（包括石方爆破员不小于4人）8人，专业生产施工人员16人，配备主要机械为挖掘机2台，潜孔钻1台，自卸车6辆、装载机2台及其它路基挖方施工、检测试验设备。B、路基填筑施工队a、工作内容：本标段范围内所有填筑工程。b、由于本工程施工需保证老横窈线的通车和路基填筑数量较少，路基填筑工作以K30+000～K31+080；K31+831～K32+725分段、分二个作业段较合理，两个填筑工作面平行流水作业施工。由于本标段的路基挖土石方数量挖多填少，路基填筑基本可考虑路基挖方本桩综合利用。c、路基填筑施工队拟投入劳动力36人，专业技术人员（包括质检、试验人员）6人，专业生产施工人员12人，配备主要机械为挖掘机2台，装载机2台，压路机1台、自卸车10辆及其它路基填筑施工、检测试验设备。-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计A、排水及涵洞施工队a、工作内容：本标段范围内所有边沟、排水沟、截水沟、跌水、圆管涵、盖板涵等工程。b、由于本合同段内排水及涵洞数量较少，但需要保证通车、施工两不误。工区拟安排三个排水及涵洞分组平行流水作业施工，重点施工圆管涵、盖板涵等工程。拟投入劳动力36人，专业技术人员（包括质检、试验等）6人，专业生产施工人员18人，配备主要机械为L-350型搅拌机1台，灰浆机3台，翻斗车15辆，钢筋加工机械、木工加工机械、钢模板等各三套。B、防护工程施工队a、工作内容：本标段范围内所有护面墙、挡土墙等工程的施工。b、投入劳动力30人，其中工程技术管理人员4人，专业生产施工人员18人，配备主要机械为灰浆机2台，自卸汽车2辆及路基防护工程检测试验设备。②桥梁工区分三个施工队A、基础施工队a、工作内容：合同段内2座桥梁基础工程的施工。b、本施工队投入劳动力40人，专业技术人员8人，专业生产施工人员16人，配备主要机械为挖掘机1台，电子计量设备1套，搅拌站1个，装载机1台，振捣器8台，整体式钢模2套，砼泵车1台。B、下部结构施工队a、工作内容：桥梁下部结构（包括立墩台身、墩台帽）等工程。C、本施工队投入劳动力35人，专业技术人员5人，专业生产施工人员20人，配备主要机械电子计量设备1套，搅拌站1个，装载机1台，振捣器8台，全新整体钢模板4套，砼泵车2台。D、上部及附属结构施工队a、工作内容：桥梁梁板安装，桥面铺装，砼附属结构等工程施工（桥梁梁板拟委托加工）。b、本施工队投入劳动力40人，专业技术人员6人，专业生产施工人员34人，配备主要机械为电子计量设备1套，搅拌站1个，振捣器6台，护栏钢模板2套，装载机1台，预应力张拉机2台，压浆设备1套、架桥设备1套，平板车1辆，卷扬机2台及其它桥梁附属结构工程施工设备3套等。③隧道工区分四个施工队A、洞身开挖施工队a、工作内容：窈川隧道工程的开挖等工程施工。b、本施工队拟投入劳动力20人，专业技术人员6人，专业生产施工人员8人，分2个专业施工组进行流水作业，配备主要机械为挖掘机1台，侧翻式装载机2台，凿岩台架1套，通风机1台，索佳全站仪1台等。B、初期支护施工队a、工作内容：窈川隧道工程的初期支护等工程施工。-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计a、本施工队拟投入劳动力25人，专业技术人员5人，专业生产施工人员20人，分2个专业施工组进行流水作业，配备主要机械为锚杆台车2台、ZPLB型砼湿喷设备2台、PLD-1200型电子计量自动配料机2台，注浆机2台，灌浆机2台，通风机1台，索佳全站仪1台等及其它隧道施工、检测试验设备等。B、二次衬砌施工队a、工作内容：窈川隧道工程的二次衬砌等工程施工。b、本施工队拟投入劳动力30人，专业技术人员6人，专业生产施工人员24人，分2个专业施工组进行流水作业，配备主要机械为混凝土泵2台，衬砌台车1台，PLD-1200型电子计量自动配料机1台，通风机1台，索佳全站仪1台等及其它隧道施工、检测试验设备等。C、路面工程施工队a、工作内容：窈川隧道内的路面工程及洞门等工程施工。b、本施工队拟投入劳动力30人，其中专业技术人员4人，专业生产施工人员15人，配备主要机械为PLD-1200自动电子配料机1套，拌和站1个，三辊轴摊铺机1套，装载机2台，散装水泥罐（20T）2只，220×240角钢400M，刻纹机3台，洒水车1台，砂浆搅拌机4台及路面附属设备等及其它路面检测试验设备。④路面工区分三个施工队A、基层施工队a、工作内容：本标段内所有底基层、基层等工程施工b、本施工队拟投入劳动力38人，其中技术员6人，专业生产施工人员20人，配备主要机械为WDB500稳定土拌和楼1座，W951摊铺机2台，ZL50装载机2台，XSM220钢轮压路机1台，XS140钢轮压路机2台，XG6261P胶轮压路机1台，洒水车1辆，自卸车10辆，振动成型法试验专用设备1套。B、面层施工队a、工作内容：本标段内所有细粒式、中粒式面层，透层+封层等工程施工b、本施工队拟投入劳动力46人，其中技术员7人，专业生产施工人员24人，配备主要机械为DG4200沥青混合料拌和楼1座，DNC/F141C沥青混合料摊铺机2台，ZL50装载机2台，CC522钢轮压路机3台，XG6261P皮轮压路机2台，自卸车15辆，戴纳派克手扶振动夯1台，智能沥青洒布机1台，自动控制碎石洒布机1台。C、培路肩施工队a、工作内容：本标段内所有现浇砼加固土路肩、路缘石等工程施工b、本施工队拟投入劳动力20人，其中技术员2人，专业生产施工人员8人。三、施工进度总体安排根据本工程项目施工的重点和特点，按照合同工期要求，科学合理组织施工，加强计划管理，使各分部分项工程纵向形成分段同步作业，竖向形成一条平行交叉的流水作业线，突出重点，确保工程质量、进度。计划工期：17个月，缺陷责任期24个月。计划开工日期：2016年8月26日。-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计施工实施计划表分项工程名称主要工作量计划工期作业班组每组月产量主要机械及劳力配备备注路基清表20394m22016.8.1-2016.9.5217480挖掘机2台，压路机1台，自卸车5辆，人工10人路基开挖35198m32016.8.1-2017.4.124345挖掘机2台，自卸车6辆，人工30人填方21731m32016.9.10-2017.4.1513000挖掘机2台，压路机1台，自卸车6辆，装载机2辆、人工36人排水工程1802m2016.10.15-2017.5.13273砂浆拌和机3台，人工36人防护工程1798m32013.7.1-2015.2.282442砂浆拌和机2台，人工30人桥梁桩基349m2016.9.10-2017.1.1293砼拌和楼1套、砼运输车2台、吊机1台、架桥设备1套、人工挖孔桩班组2个、人工40人桥梁下部构造1063m32013.9.1-2014.6.301161预制梁板84片2016.10.15-2017.4.1安装梁板84片2017.3.15-2017.7.1桥面铺装2155m22017.3.20-2.17.7.201530涵洞72m2016.9.15-2017.1.1120挖掘机1台，砼搅拌机1台，人工8人隧道洞口开挖2座2016.9.1-2016.10.15；2017.7.15-2017.9.1隧道班组1个洞口施工2016.9.1-2016.10.15；2017.7.15-2017.9.1洞身开挖61684m32016.10.15-2017.10.105140衬砌支护7530m2016.10.15-2017.10.20611洞内路面及装饰14397m22017.11.1-2018.1.17080路面底基层7290m22017.7.1-2017.8.154860路面班组1个路面基层32491m22017.7.10-2017.9.1514548路面面层24772m22017.10.1-2017.11.1516515交通安全设施2725m2017.11.15-2017.12.15交安班组1个注：本计划表根据驻地办开工令进行安排，时间利用系数0.85。（梁板计划外购。计划工期如遇其他客观原因及不可预见原因将再作相应调整）-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计本合同段技术要求高，施工工期紧，工序交叉多，我公司将精心组织，合理布置，投入精良的施工队伍，拟从本公司下属的各分公司抽调施工队伍作为主要施工力量，投入各种机械试验设备满足施工要求，以确保工程顺利进行。第二节施工准备一、施工准备及技术、安全交底1、施工准备、测量放样路基开工前先做好施工测量工作，其内容包括导线、中线、水准点复测，横断面检查与补测，增设水准点等。全面恢复中线并固定路线主要控制桩，如交点、转点、圆曲线和缓和曲线的起讫点等；校对及增设水准基点，使用设计单位设置的水准点之前应仔细校核，并与国家水准点闭合，超出允许误差范围时，应查明原因并及时报告有关部门。施工测量的精度应符合交通部颁布实施的《公路路线勘测规程》及《公路隧道勘测规程》的要求，并绘制复测导线控制点、水准控制点及纵横断面图等，同时将复测结果报监理工程师审定。路基施工前，对路基工程范围内的地质、水文情况进行详细调查，通过取样、试验确定其性质和范围，并了解附近既有建筑物对特殊土的处理方法。挖方、借土场和料场用作填料的土应试验，试验方法按《公路土工试验规程》办理。对特殊土，结合对各种土定名的需要，辅以相应的专门鉴别试验，以确定其种类及处治方法。路基用地范围内的树木、灌木丛等均应在施工前砍伐或移植清理，砍伐的树木应移置于路基用地之外，进行妥善处理。在填方和借方地段的原地面应进行表面清理，清理深度应根据种植土厚土度决定，清出的种植土应集中堆放。填方地段在清理完地表面后，应整平压实到规定要求，才可进行填方作业。同时还应做好各结构物的施工前期工作及各种材料如：石料强度、砼配合比、钢筋等的前期实验等工作。2、施工技术、安全技术交底根据项目施工管理及GB/T19001-2008idtISO9001:2008标准质量管理体系等需要，施工前公司工程技术科对本工程进行了施工技术、安全技术进行交底，项目部把施工技术、安全技术交底内容对各工区、施工队进行交底并贯彻执行对于整个工程的顺利实施将起到非常重要的作用。一方面，由项目技术负责人组织项目施工管理人员对业主提供的设计文件、图纸、水准测量基准桩和有关数据等资料进行仔细阅读会审、研究并结合现场进行校对后，可以发现图纸与实际是否有出入？必要时可以进行适当补充调整向监理工程师提出有关变更建议；另一方面，通过对本工程的施工技术、安全技术进行交底，使每个参加施工的人员都能从整体上了解和掌握本工程的设计意图和每道工序的要点所在，包括施工图纸、施工组织设计、各专业配合协调、主要施工工艺、施工措施、质量标准、施工安全、技术原始资料收集整理等。对特别重要的工序和关键部位如：窈川隧道、窈川1号、2号、3号、4号桥梁及易崩塌路段边施工边通车安全技术措施等，在施工组织设计的基础上，根据实际情况，分别编写各分项工程《施工作业指导书》，明确规定各项指标规范及施工要求、质量目标，用于指导现场施工，同时报监理工程师审定。二、材料、设备动员准备周期和方法进入本工程的人员、设备是由集团公司本部及其他快完工工程施工工地调配而来。本合同段的施工-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计工程用材料采购本着质优、经济、合理、就近、便利的原则采购，路基填筑用料尽量采用纵横调配使用，减少弃方，以保护生态环境，其它如石料、碎石、水泥、钢筋等，在施工前期，将根据工作需要陆续进场。目前已组织了工程技术、测量、后勤和有关技术工人和普工等先遣人员约35人进驻了工地,已建立了较健全施工组织管理机构,制定了施工管理制度,明确分工,落实了责任,并正配合有关单位进行各种拆迁及征用土地等政策处理事宜。项目经理部驻地建设已基本完成，工地试验室正在筹建并正着手前期材料试验工作；现场已在进行材料、机具设备的购置、调配、运输和储存,修建拌和场及其他临时工程，安装供水、供电、通讯及必须的生活福利设施等。投入本合同前期主要设备已基本进场，主要有挖掘机2台、压路机1台、自卸载重汽车6辆、装载机2台等机械、设备和检测仪器机具，具体见《主要施工机具设备到场情况》表，其他桥梁、隧道、路基、路面所需的机具设备将随工程进展逐步到场。一、工作目标1、工程质量目标：标段工程交工验收的质量评定：90分及以上；标段工程竣工验收的质量评定：90分及以上。2、安全施工目标：确保本工程施工期间无责任安全伤亡事故。第二节临时工程一、施工用电施工用电采用电网供电与自发电相结合的方法，拟共搭配变压器二台即：在窈川隧道进洞口安装一台500KV变压器、预制场、碎石加工场安装一台315KV变压器、共计2台。（在K32+100处原有窈川一村的一台120KV变压器可接用），同时配备100KW发电机一台，以备隧道及结构物施工用电需要。二、临时通讯为确保项目经理部与施工现场的指挥员、施工人员之间的通讯畅通，我们将采用多方案并举的形式建立起通讯网络。配备必要数量的移动电话，便于保持与各方面的随时联络和紧急情况下信息的及时反馈。同时自备无绳电话（对讲机），以满足工程测量放样及指挥交通的需要。项目部可以无线上网，以便于与指挥部、监理办、集团公司传送书面材料。三、临时便道、便桥本合同内K30+280~K32+100段为新建路基，其余路段基本沿老路走向,施工所需的机具、设备、材料等物资都可基本直达本路段的施工现场。四、临时场地1、临时房屋本工程的临时房屋主要有窈川隧道施工场地，窈川1号、2号3号、4号桥下部结构施工场地，主要包括生产用房、生活用房和仓库用房及临时办公用房。料场、预制场、木工（钢筋）加工车间等要因地制宜构筑隔离围墙，围墙墙面应保持整洁、美观，项目经理部已在醒目位置悬挂了项目经理部铭牌，生活区与办公区应分离，项目经理部办公室布置合理、整洁、各项上墙图表齐全、内容清晰，各项资料齐全、整理规范，并建立施工人员管理台帐，按有关规定办理工地的治安许可证。2、场地布置本标段隧道施工场地拟安排在窈川隧道进洞口左侧，缓坡地貌、坡度约为13-35°，且进-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计洞口标高高于原老横窈线标高9米左右，拟在隧道开挖前先修建便道，开挖洞口场地，开挖弃方运至K31+080右侧沿溪回填场地平整后作为隧道施工及生活等场地拟需临时用地约2600m2。桥梁下部结构施工场地安排在K31+080右侧80米处沿溪回填场整平出场地，场内共设置散装水泥罐2座及配PLD1200自动配料机的搅拌站1座，拟共需临时用地2200m2。第二章主要工程项目的施工方案、方法与技术措施根据业主、规范的有关规定要求和本工程的特点及我公司的施工经验，路基、桥梁、隧道、路面等各工区施工的主要分项工程的施工方案的考虑必须遵循科学、合理、节效的原则，在能确保优良工程的前提下，充分集中机械进行机械密集型施工，做到路基、桥涵、隧道、路面等单位分部分项工程的施工能相互协调，密切配合，尽量合理展开工作面，提高机械化施工水平及利用率，并加强施工计划管理即：质量、进度、费用等控制，使本合同段的所有工作面纵向形成分段同步作业，横向形成平行、交叉的流水作业，以促进整个工程的顺利进展。第一节路基工程施工一、路基清表及填前处理本项工作内容较多，包括拆除旧结构物、清除表土等，由于本工程表土植被较厚，地形较陡。本分项工作内容的重点是：前期的各项拆除协调工作及如何合理疏导雨季沟谷中路基内流水湍急、部分填筑路段路基积水等的问题。本工作内容就象“高楼大厦”的基础一样，实施的好坏，将会影响到以后整个工程的施工质量、对于预防“三大质量通病”起着举足轻重的作用，所以在施工中要做到一丝不苟，并结合我公司在以前施工过的工程中处理经验，在处理过程中应严格执行施工技术规范，认真按设计图纸规范的要求处理好，并达到规范规定的有关标准要求。具体施工方法：①在填前清表等开工之前，进行施工放样，现场放出路基边缘，坡脚线、边沟等清表具体范围，并提请监理工程师检查批准②设置路基纵、横向临时排水沟，以保持路基排水畅通，保证路基干燥、稳定。③清除地表面所有树木、树墩、树根、杂草及其它有机杂质，并将坑穴填平压实。④路基范围内的表土清除，拟与路基填筑的工程进度相配合，以防止清表过早后，造成低坑积水，反而影响路床的稳定性，对于清表后的路基晒干后，碾压至规定的压实度为止。⑤清除的非适用表土拟暂时堆放在边沟外公路用地范围内，待运输便道畅通后，再运至临时堆放地点，用于绿化等用或弃至指点地点。⑥用监理工程师认可的渗水性材料换填软弱地基地段，然后压实。二、路基挖方施工方案、方法1、路基挖方施工方案：本合同段路基挖方共有35198m3，以石方为主，拟安排一个工区，二个施工工作面。根据现场考察，本分项工程就从路基土石方开挖施工技术角度上进行如下几点方案要点分析：（1）K30+000～K31+080段长1080m，（其中4座桥梁长度268米）路基中心最大高度12m-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计边坡开挖最大高度19m，施工时应重点加强边坡的防护，对于地质较好的第一台阶边坡，尽可能采用光面爆破；（2）K31+980～K32+020段长40m，中心最大高度7.6m，边坡开挖最大高度8.5m，该路堑左侧为民房距路基边线5米左右，该段路基挖方除施工时尽可能保护民房不受破坏采用机械凿挖方式挖掘。（3）K32+160～K32+400段长240m，老路加宽段，边坡开挖最大高度9m，边施工边通车两不误，有一定的难度，需要通过指挥部协调，过境车辆分流，窈川乡区域交通维持限时通行措施，小型车辆绕行的方法，应基本能保证边施工、边通车；所以安全及边坡的稳定也是本段土石方开挖值得注意的重点。总的来说路基土方等非适用材料开挖主要以机械挖方配合自卸车运输为主；路基石方开挖拟采用爆破施工，边坡采用光面爆破进行刷坡，特别是以上提到过的几段路基土石方开挖。为了更好的实施爆破工作，我项目部委托熟悉磐安地质的专业爆破公司进行施工，该公司具有国家爆破施工资质，且具有一批的爆破专业人才，将编制合理的爆破方案，并采取有效防护隔离设施，确保施工时设施及人员等的一切安全，工程爆破的安全及质量是能够保证的。施工时拟共安排2台挖掘机进行，采用潜孔钻钻孔，爆破宜采用小药量爆破、小型排炮微差爆破及光面爆破。路基挖方计划于2016年8月1日开始，2017年4月1日完成，共历时243个日历天，取时间利用系数0.85，则平均每天应完成数量：35198/(243*0.85)=170m3。2、路基挖方施工方法：①前期准备工作A、复查审核实施性施工组织设计，在深挖路堑（含边高坡）开工前至少28天，应根据路堑深度、长度、边坡高度、地形、地质、开挖断面、土方调配及弃方等情况，制订详细的施工作业计划指导书报监理批准，否则不得开挖施工。B、以桩志标明轮廓，修建好临时排水设施。C、修建爆破器材库，爆破方案及设计有关爆破参数，并报请当地公安治安管理部门审批。②土方开挖土方开挖应按图纸土方开挖施工，不得乱挖或超挖，无论工程量有多大，土层有多深，均严格禁止用爆破法施工，严禁掏底或掏洞开挖。在开挖时必须注意对图纸未示出的地下管线、缆线和其它构造物的保护，一旦发现上述情况应立即报告监理工程师，并应停止作业待指示处理。A、将适用于本工程绿化的表土，有规划地进行挖掘、运输、存放。对于不适用填料，弃运到指定地点；B、路堑开挖采用“纵向分段、水平分层、两端同步、阶梯掘进”的施工方法，运碴通道与掘进工作面应妥善安排，做到运碴、排水、挖掘互不干扰，以确保开挖顺利进行；C、雨季开挖路堑应分层开挖，每层均设置排水纵横坡。挖方边坡沿坡面留30cm厚，待雨季过后再整修到设计坡度。以挖作填的挖方料应随挖、随运、随填；D、雨季开挖路堑挖至路床设计标高以上30～50cm时应停止开挖，并在两侧挖排水沟，待雨季过后再挖到路床设计标高后压实；-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计E、在农田耕作区或居民生活区内实施开挖，应采取有效措施，修建临时便道、便桥，加强安全警戒，保证当地居民的生产和生活的安全，农田的排水、灌溉水系等遭到破坏之前，必须充分考虑好弥补和应急措施，确保农田的正常排水和用水。③石方开挖A、石方路堑开挖应根据岩石的类别、风化程度和节理发育程度等确定开挖方式；B、仔细调查开挖点上下、左右有无空中缆线、地下管线及重要保护对象，若有，必须在保证其安全的基础上制定控制爆破方案或者采用人工开凿；C、石方爆破采用“自上而下安全小平台分层爆破法”施工，采用小型凿眼机密孔距凿眼，导爆管非电导爆网络起爆，尽可能提高路堑边坡的留孔率，特别对边坡开挖采用光面爆破，以保证边坡符合设计要求，开挖边坡上不得留有松石、危石，凹凸尺寸不应大于100mm否则应用人工修凿；边坡上每节的碎落台必须按设计图做足，修凿平整，以确保岩体稳定；对风化的岩体，为确保边坡稳定，宜采用预裂爆破，再用人工修凿，开挖后边坡防护要及时跟上，避免岩体长期暴露而坍方；D、严格按《中华人民共和国爆破安全规程》进行爆破施工作业，选择严密的爆破安全作业制度，标志出危险警戒区，公告起爆信号，确保人民生命财产的安全，如发现瞎炮，应采取安全、可靠的方法进行引爆或处理，并使监理工程师满意；E、对照设计图纸及时检查实际开挖线是否符合路基开挖设计边坡线，发现超挖、欠挖应及时纠正；F、对于一次爆破未能达到路基填筑要求的超粒径大块，需进行二次爆破或用破碎机进行机械破碎；G、爆破使用的全部炸药应有记录，以备监理工程师检查。爆破的时间及在现有构造物或正在施工的构造物附近进行爆破时，均应取得监理工程师的书面批准。一、路基填筑施工方案、方法1、路基填筑施工方案本合同段路基总填方共有11249m3，全部为利用填筑，路基利用方填筑应根据要求用符合要求的可利用的材料采用综合平衡法填筑，以保证有合理的经济运距。针对本分项工程的如路基纵横断面内填筑高差较大、设计路基宽度较小及挖方中含石量较大等具体情况，主要有如下几点重点：⑴认真开展试验路段工作，其试验地点、所用材料和机械、最佳含水量和松铺厚度、碾压遍数及最佳机械配套等，均应具有代表性；⑵填方路堤的排水问题，即路基分层填筑施工中，各施工层表面不应有积水，填方路堤应根据土质情况和施工时气候状况，做成2%～4%的排水横坡；⑶填方路段的最大松铺厚度及填方宕渣的粒径的控制问题，既填方路段的最大松铺厚度不宜超过30厘米，且压实后厚度控制在25cm左右，宕渣填料的粒径控制要严格按照施工技术规范要求进行施工，采用填料强度大，颗粒较小，透水性良好的最大粒径不大于15cm的材料，特别是路基上路床路面底面0～80cm范围内采用10cm以下利用石方或标段内利用方分解后的宕渣等粒料填筑，禁止用土填筑；上路堤80～150cm填料采用15cm以下；下路堤150cm以下填料采用15cm以下；-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计⑷填方路堤的压实度问题：路基填筑采用纵向分段，水平分层的填筑方法，采用机械化施工，两段交接处先填筑的路段应按1：1总坡度分层留台阶，其搭接长度不小于2m，并做到每层碾压到边；宕渣等粒料在料场用破碎机破碎达规定要求后方可运到路基进行填筑。路基填筑是道路工程中的重要组织部分，质量好坏将直接影响到整条道路的使用质量和寿命，故在实际施工过程中一定要严格按照施工技术规范要求进行施工，优先采用填料强度大，颗粒较小，透水性良好的宕渣材料；⑸台后回填的材料采用透水性材料，先在台背用红漆标出分层碾压每一层控制厚度的位置，然后自台前向台后分层碾压夯实。分层松铺厚度不大于20cm，粒径不大于5cm，基平整且无积水，基坑边坡挖成台阶。路基填方计划于2016年9月10日开始，2017年4月15日完成，共历时217个日历天，取时间利用系数0.85，则平均每天应完成数量：11249/(217*0.85)=61m3。2、路基填筑施工方法⑴填筑准备工作：先进行测量放样，并按征地范围线挖临时排水沟，疏导雨季雨水，涵管处设置临时涵管并与永久性沟渠连通，原则上不影响现有农田水系及农业生产；清除表层土并压实至规定的要求后，再进行路基填筑；⑵路基填筑的试验段作业：在路基全面填筑之前，须在经过整修的路段上选一长度不小于100m的路基进行填筑试验，以确定不同的填料，不同的压实度，不同碾压方式情况下达到设计的压实度最佳铺筑厚度及不同吨位压路机的最佳压实遍数、速度等。该项试验工作在使用该种填料前10天予以完成，并报工程师批准，作为路基填筑施工的依据。⑶路基填筑方法：路基填筑采用水平分层，纵向分段，以机械施工为主人工为辅的作业方法进行施工，纵向分段长度平均为250m左右，每层路基的摊铺宽度稍大于设计宽度，以保证边坡整修的净宽及压实度，最后削坡；⑷路基填筑顺序：宕渣路堤填筑顺序：宕渣开采破碎、解小→装载机或挖掘机装料→自卸汽车分运到填筑路段→推平→人工整修→检查摊铺厚度并调整→振动压路机碾压；填方路基必须分层平行摊铺，且同一层须用同一种材料；每层松铺厚度按填料类型，压实机具功能，碾压遍数等经过试验来确定，但最大松铺厚度不宜大于30cm；每层填料的铺设宽度，应超过路堤两侧设计宽度各30cm左右，以保证完工后的路堤边缘有足够的压实度；路堤基底及每层填方未经监理工程师检查合格后不得进行填筑或上一层的填筑；路堤竣工线以外的所有填料应予清除；⑸碾压方法：碾压前应对填方松铺厚度、平整度和含水量等进行检查,并防止在摊铺过程中粗细料分离现象，经监理工程师抽查符合要求后方可进行碾压,边压边整,以保证路基均匀一致性：碾压采用620的振动压路机分层碾压，碾压遵循先低后高的原则，直线段由路基两侧向中心碾压，有超高的曲线由弯道内侧向外侧碾压；碾压时前后两轮迹重叠30cm，并达到规定压实度或固体体积率，构造物边角、台背、通道等部位填筑材料，其规格按规范或工程师的批示处理，大型压路机机械碾压困难时，采用小型手扶式振动压路机碾压，小的边角采用蛙式打夯机夯实；⑹特殊路段填筑方法：桥头路段路基填料采用粒径不大于5cm级配砂砾，压实度要求比一般路段提高1～2个百分点；当路基填筑高度小于50cm时，采取挖除旧路面后宕渣回填的措施，在新老路基衔接处，按新老路拼宽路段搭接有关图纸施工-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计⑺填方宕渣粒径的控制：符合填方宕渣粒径的材料，用自卸车运至填筑点，把大粒径填筑的材料用挖掘机挑出，并经过800*600轧石机轧碎，使之成为合格填料，并运至填筑点填筑；严禁运到填筑地段后用人工解小。一、排水防护、涵洞工程施工方案、方法1、排水防护、涵洞工程施工方案本标段排水防护、涵洞工程，类型有C20砼边沟1721m、砌体挡土墙1400m3、上边坡防护5063m2、下边坡防护1824m2、涵洞72m/5道。排水防护、涵洞工程计划各分组采用平行流水作业方式施工。本分项工程的重点是涵洞工程，由于工程所处地质较好，我单位拟不准备采用二次开挖法施工涵洞工程，准备在施工队伍进场后即首先安排本施工分组进行施工，以保证路基填筑的顺利进行,施工要严格按有关规范进行施工,施工前要严格注意地基承载力，注意施工工艺流程与施工安全,防止意外事件发生。施工工期：涵洞工程拟在2016年9月15日至2017年1月1日施工，历时108天；排水工程拟在2016年10月15日至2017年5月1日施工，历时198天；防护工程拟在2016年9月15日至2017年1月15日，历时122天。2、排水防护、涵洞工程等施工方法①排水防护工程施工方法施工前工程用石料应在开工前至少14天，将样品做石料抗压强度试验，只有石料标号符合规范规定，石质坚固结构密实，色泽均匀，不易风化的硬质石料才能选用，并将试验结果提交监理工程师批准，同时砌石工程用的面石采用料石采面，严格禁止用条石薄贴镶面。加工修凿的面石厚度要求不小于25cm，砌筑时按二顺一丁要求，丁石长度不小于40cm。排水防护标高控制原则上随路线纵坡变化，但当路线为平坡时，沟深发生变化，保证沟底纵坡≥0.3%，排水沟随地面起伏变化；将水排至邻近桥涵，在施工中当发现与实际有矛盾时，应通过监理工程师作相应变更。具体施工如下：l基槽的开挖等处理：所有基槽的开挖应按图纸所示的方向和坡度准确进行，如果图纸未予规定，则基槽开挖的宽度不应超出基本外缘30cm。l沉降缝：沉降缝应按图纸所示位置设置，或设在接缝处。沉降缝处两端面应竖直、平整、方正、上下不得交错；沉降缝的宽度应符合图纸规定，当图纸无规定时，一般应为2-3cm。沉降缝应贯通整个涵台和基础。沉降缝内应用沥青麻絮、油毛毡或其他具有弹性的不透水材料填塞密实。l墙背填料颗粒径不得大于5cm,并分类分层压实,对于池塘段挡墙背宜采用碎石或砾石填筑,并在泄水孔处设置反滤层,浸水挡墙泄水孔设在常水位以上0.3cm。排水工程砌筑施工应使自然水流顺畅通，其形状应使监理工程师满意，急流槽基础应嵌入地面，并应设置端护墙，以保证抗滑稳定性和防冲刷。桥台锥坡施工按有关图纸标准施工。②钢筋混凝土圆管涵施工方法⑴钢筋砼管涵拟向涵管厂定购，混凝土管节在运输、装卸过程中，应采取防碰撞措施，避免管节损坏或产生裂缝，将存放场地的位置和装卸的操作方法报请监理工程师认可。⑵-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计在基础开挖符合设计要求，并经监理工程认可后，分两次浇筑管节混凝土基础，先筑管底以下部分，注意预留管壁厚度及安放管节坐浆混凝土2～3cm，待安放管节后再筑管底以上部分，并保证新旧混凝土的结合及管基混凝土与管壁的结合。⑶涵洞顶以上及涵身两侧在不小于两倍孔径范围内的填土须分层对称夯实，相对密度达到95%以上。⑷施工过程中，当洞顶填土厚度不足0.5m时，必须进行交通管制，严禁任何重型机械和车辆通过。⑸管节采用对头拼接，管节间的缝隙，用浸过沥青的麻絮填塞，外面用涂满热沥青的油毛毡圈裹两道。⑹涵洞全长范围内设沉降缝，位置根据图纸设置。具体施工程序详见圆管涵施工工艺框图。③钢筋混凝土盖板涵施工方法⑴准备工作：在浇筑盖板涵基础及墙身砼之前，必须做好各项准备工作，先将各种材料通过试验进行混合料配合比设计，包括材料标准试验，混凝土抗压强度试验，集料级配，水灰比，坍落度，水泥用量，质量控制等试验，选择符合规范要求的材料，再者基础浇筑前基底应无积水，泥浆和杂物。⑵本工程一律采用钢模板，以保证砼内在的质量与外观光洁。⑶涵洞设置沉降缝，缝宽1-2cm，一般设在地质土质变化，并用沥青麻絮填塞。⑷盖板等钢筋绑扎按交通部《公路桥涵施工技术规范》有关规定执行。钢筋应有质保单。绑扎前将表面油渍、漆皮、鳞锈等清除干净，钢筋采用冷拉方法调直。冷拉率Ⅰ级钢筋不大于2%，弯制和末端的弯钩按设计要求制作，钢筋接头采用绑扎接头。钢筋与模板的净间距由特制的水泥砂浆小预制块控制。垫块应与钢筋扎紧，并互相错开。钢筋布设完毕后通知监理工程师对模板、钢筋等进行检查，合格后浇筑砼。⑸盖板强度达设计值的70%后，方能脱模、移运和堆放，堆放时应在块件端部两点搁置，不得上下倒置。⑹盖板涵的盖板安装完毕后，台后回填，要求在不小于孔径范围内采用渗水性良好的砂砾等，两侧对称分层夯实，或用水沉积法施工。第一节桥梁工程施工一、桥梁工程施工总体设计本路段（正线）共设大桥127m/1座，窈川4号桥长127m，中心桩号K31+020，全桥共2联3x20+3x20m；上部结构采用预应力砼（后张）T梁，先简支后连续；下部结构桥台采用柱式台、桥墩采用柱式墩、墩台采用桩基础。本桥平面位分别位于直线上，桥面横坡为双向2%，纵断面纵坡2.9%。窈川1号桥：中心桩号K30+364，右偏角60°，上部结构采用2×20m预应力砼（后张）T梁板，先简支后连续；下部结构桥台采用柱式台、桥墩采用柱式墩、墩台采用桩基础。本桥平面位分别位于缓和曲线（起始桩号：K30+336.5，终止桩号：K30+361.053，右偏）和直线（起始桩号K30+361.053，终止桩号：K30+391.5）上，纵断面纵坡1.7%；墩台等角度布置。-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计窈川2号桥：中心桩号K30+563，左偏角60°，上部结构采用2×20m预应力砼（后张）T梁板，先简支后连续；下部结构桥台采用柱式台、桥墩采用柱式墩、墩台采用桩基础。本桥平面位分别位于圆曲线（起始桩号：K30+535.5，终止桩号：30+543.062，左偏）和缓和曲线（起始桩号K30+543.062，终止桩号：K30+578.062左偏）和直线（起始桩号K30+578.062，终止桩号：K30+590.5）上，纵断面纵坡1.7%；墩台等角度布置。窈川3号桥：中心桩号K30+748，右偏角60°，上部结构采用2×20m预应力砼（后张）T梁板，先简支后连续；下部结构桥台采用柱式台、桥墩采用柱式墩、墩台采用桩基础。本桥平面位分别位于R=150m圆曲线上，桥面横坡为单向坡4%，纵断面纵坡3.9%；墩台径向布置。从本工程情况来看,窈川4号桥大桥所处的位置，6号台距窈川隧道进洞口只有3.5米，一方面施工场地狭小，行车干扰大；另一方面桥位较低等。本合同段内桩基有349m/32根，桩孔深均小于12米，根据现场的裸露中风化岩地质情况，我单位经技术人员分析决定采用人工挖孔法施工；另外,由于到雨季时，沟谷中流水汇集就会湍急,所以在桥梁基础及下部结构施工前,一定要先做好防水、排水等工作，以防给工程造成损失，而且影响到工程进度。总之在桥梁施工过程中，我们将在有限的条件下，在确保工程质量、进度、施工安全等前提下，合理安排施工班组平行交叉作业，同时保护自然环境与行车畅通。在施工人员安排方面，按前述施工队及人员分工，按平行流水施工作业的施工方案，使整个工程形成分项分层多条流水线同时作业的施工方法，以促进工程顺利进展。桥梁施工基本顺序为：测量放线→挖孔式墩台（桩基）→桩基砼灌注→承台（系梁）→墩台柱砼浇注（柱式台）→盖梁施工→梁体预制→架梁安装→桥面砼铺装→护栏施工。二、桥梁工程施工方案、方法各主要分项工程的施工方案、施工方法叙述如下：1、桩基基础施工①挖孔桩施工方案本标段桩基设置情况：桩基总长349m/32根。窈川1号桥：0#台Φ120cm长1100cm/2根、1#墩Φ130cm长1100cm/2根、2#台Φ120cm长1100cm/2根。窈川2号桥：0#台Φ120cm长1100cm/2根、1#墩Φ130cm长1100cm/2根、2#台Φ120cm长1100cm/2根。窈川3号桥：0#台Φ120cm长1100cm/2根、1#墩Φ130cm长1100cm/2根、2#台Φ120cm长1100cm/2根。窈川4号桥：0#台Φ120cm长1200cm/2根、1#墩Φ130cm长1100cm/2根、2#墩Φ130cm长1100cm/2根、3#墩Φ130cm长1100cm/2根、4#墩Φ130cm长1100cm/2根、5#墩Φ130cm长1100cm/2根、6#台Φ120cm长1200cm/2根。根据资料，四座桥梁所在地质情况上部为砂卵石、下部桩基进入中风化凝灰岩不小于2.5倍桩基直径，为了保证工程进度，为下道工序尽早创造开工的条件，我们根据以上地质情况，计划安排4个挖孔施工队，拟配备4套挖孔设备平行流水作业进行施工。挖孔工期安排：2016年9月10日至2017年1月1日施工，历时113天,根据以往经验，按每套挖孔设备平均每天完成0.6m左右的φ120～150cm桩计算，则共需113/（0.6×2）=94-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计个实际工作日，则可全部完成挖孔施工。②挖孔桩施工方法A、施工程序：施工准备→测量放样→挖桩、护壁→凿岩、护壁→桩位、桩长检测→钢筋制作及安装→桩身混凝土浇筑→凿桩头→接桩→桩基动测。B、施工准备：施工机械进场到位，并检测使其处于可用待命状态；施工所需各种材料进场备足，检测合格待用；施工人员到位，并分工明确，并对其进行施工技术及安全技术交底；完成桩位、标高等测量工作。C、测量放样：采用全站仪精确测设桩位，并进行复测、校对，孔径采用ф120、ф130检孔器检测，孔深用钢尺测量。D、桩基施工：a、挖孔施工选择竹笼围堰，现浇混凝土护壁至全风化岩层底，岩石层采用风镐凿岩。挖孔时，注意施工安全，工人配备安全帽、安全绳，并对提取土渣的吊桶、吊钩、钢丝绳等机具经常检查，并采用机械通风。砼护壁与岩壁应密实。b、挖孔如遇到涌水量较大的潜水层承压水时，可采用水泥砂浆压灌卵石环圈进行止水。孔内岩石须爆破时，采用浅眼爆破法，严格控制炸药用量，并在炮眼附近加强支护，防止震塌孔壁；桩孔较深时采用电引爆；孔内爆破后，应先通风排烟，经检查无毒气后，施工人员方可下井继续作业。c、当桩底进入斜岩层时，应凿成水平或台阶，挖孔达到设计深度后，应进行孔底处理，必须做到无松渣、淤泥、沉淀等扰动过的软层，桩底岩体预留10cm以防风化，在浇筑桩体砼前凿除。d、井口围护高出地面20~30cm，防止土、石、杂物滚入孔内伤人。挖孔工作暂停时，孔口进行罩盖。e、钢筋笼根据设计及规范要求制作，采用小型吊机下笼。钢筋笼保护层厚度必须符合要求，在钢筋笼箍筋上预先设置砼滚轮（竖向间隔2m，横向周边均布4块）的方法进行控制。f、混凝土浇筑时，若无地下水时采用干浇砼，并用插入式振捣器振捣；若孔内地下水较多时，按水下灌注砼的方法进行施工。g、桩的检测：基桩浇筑后，达到一定强度时把多浇的砼凿除，并保证该截面砼有良好的质量，并用监理工程师认可的检测方法对桩进行无破损检测。3、双柱墩、盖梁等施工方案及方法本标段桥梁的墩台身采用柱式台、柱式墩，计划紧跟基础施工作业，做到完成一个墩(台)的基础，立即接着施工台身、立柱、盖梁及台帽等，形成环环相扣的流水作业面。施工前应先对设计单位所交付的桥梁中心线位置桩，水准基点等进行复核，对桥台、墩基础放样时，应反复计算、复测，以免出错，若发现桩志不足、不稳妥、被移动或测量精度不符合要求时，按照交通部《公路桥涵施工技术规范》有关规定进行补测、加固、移动或重新测校，并报监理工程师审定。桥台及墩柱施工时为保证砼外观质量，墩柱、台、盖梁等模板全部采用整体式钢模板，方法如下：①搭设脚手架；-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计②在桩头顶放出墩柱等中心十字线；③钢筋加工：钢筋笼在现场绑扎后，进行隐检，符合设计规范要求时用结502或506焊条进行搭焊或绑条焊，并严格控制墩柱笼体的垂直度；④立模：钢筋经监理工程师检测签认后开始立模，脱模剂采用油质脱摸剂（色拉油等），接缝用密封胶条填塞并压实。墩柱高4米以下采用圆木顶撑固定，4米以上埋地锚用缆风绳和花篮螺栓对拉，调整平面偏位，并保证垂直度和平面位置；⑤安装漏斗、串筒：柱子高于2.0米时，必须安装漏头、串筒，使砼自由下落高度小于2.0米；⑥浇注砼：钢筋和模板经监理工程师验收同意方可浇筑砼。砼浇注过程中，设专人随时检查模板偏位情况，发现问题及时纠正。砼分层浇注分层厚度为30cm，使用插入式振捣器振捣。浇注完成后，析水层出现时，在柱顶铺5-10cm厚湿砂，并使此砂层保持湿润；⑦安装预埋穿柱塑料管：砼浇注至离柱顶标高2.5米（用贝雷片）或1.5米（用0.5米工字钢）时，安装φ75毫米塑料管，管两端用胶布封堵依主筋固定位置。作浇盖梁时无支架支撑用。⑧养护、拆模：柱体采用套塑料布后洒水养生。强度达到2.5Mpa时，方可拆模（8米以上的墩柱拆模强度为5Mpa）。4、梁板预制及安装施工方案、方法预应力砼T梁预制及安装1)、场地布置预制台座采用砼制梁台座。台座要设置一定的反预拱度，顶面压光、抹平。台座地基应作适当处理，以防台座下沉。靠近梁端部位的台座基础进行特别加固，因梁体张拉后跨中上拱，重量集中在梁体端部。2）、模板加工、装拆T梁模板采用定型钢模，台座支座附近留出6mm钢板活动块以便梁体起吊。侧模由侧板、支承侧板的水平肋、竖向肋、支托竖向肋的直撑、斜撑、振动器、固定架等构件组拼成整体，其长度为梁体横隔板的节间距离。端模主要由紧贴梁端锚垫板的端面板及端模骨架组成，安装时连在侧模上。为防止漏浆，模板各拼装块接缝处加垫橡胶条或海绵条，侧模与底模用穿过台座的拉杆拉紧。模板的装拆用龙门吊上的电动葫芦起吊，安装后对各部位尺寸进行检查，拼装误差应符合设计及《规范》要求。3）、钢筋加工及绑扎a、钢筋下料时先核对钢筋种类、直径、尺寸、数量、计算下料长度，然后用钢筋切断机截断。钢筋弯曲时在弯筋机上搭一个平台，然后按1：1的比例放大样，弯制后的钢筋经检查符合要求后挂牌存放在整洁的场地内，严防不同规格型号的钢筋混堆乱放。b、钢筋骨架绑扎-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计首先在底座上划好钢筋间距线。以控制布筋尺寸，然后绑扎底板纵筋及箍筋，从中间向两端绑扎腹板钢筋，最后绑扎端头筋。绑扎结束后要检查定位网位置，准确率要达到100%，T梁顶板钢筋要在模板安装后绑扎。c、砂浆垫块绑扎砂浆垫块用模具制作，且中间预埋扎丝，以利绑扎。垫块要内实外美，厚度符合设计要求。4）、波纹管预埋安装波纹管道，对定位网钢筋检查，符合设计位置后与结构筋点焊牢固，然后穿入波纹管并绑扎牢固，波纹管应无孔洞，接头牢固。5）、混凝土浇注a、砼浇注前，要检查模板接缝，拉杆螺栓，模板连接螺栓及底脚楔子，模板支立必须牢固可靠。b、砼拌和砼拌和在自动计量拌和站进行，水泥、砂石料、外加剂及拌和用水的各项性能指标均符《规范》要求。在拌和过程中，注意砼的稠度，并严格控制水灰比，随时检查砼坍落度，若出现异常情况应立即查明原因并予以纠正。c、砼运输砼拌和后用砼输送车运输，到达位置后卸入料斗内，用龙门吊机起吊入模。d、砼灌注砼采用连续灌注法，斜向分段，水平分层，从梁的一端循序进展至另一端。T梁灌注时先灌马蹄部位，后腹板和顶板，灌注时下料应均匀连续，不宜集中猛投而发生挤塞。在钢筋密集处，可短时使用插入式振动棒以辅助下料。砼灌注过程中，要随时检查模板加固情况，漏浆处及时堵塞。e、砼振捣T梁振捣使用附着式高频振捣器与插入式振捣棒组结合的振捣工艺，附着振捣器安装在侧模两侧，其相对位置互相错开，每侧呈梅花型布置，以便使振捣均匀，其布置间距1.0-2.0米。浇注T梁马蹄部位砼时，以附着式振捣器为主，每次振捣时间以砼不再下沉，无气泡上升，表面出现薄层水泥浆并有均匀的外观和水平面为止。一般为1-2分钟。上翼缘板砼及腹板上部砼可用插入式振捣器振捣密实，再用平板式振动器及时整平、收浆，终凝前梁顶面拉毛，以利梁顶面与桥面铺装层连接成整体。在砼浇注过程中应随机取样制作试件，试件中至少二组随梁体同等条件养护，以测定张拉时强度。6)、砼养护梁体砼采用自然养护的办法。在砼浇注完毕后，应静置1~2小时，先用麻袋，草帘等物覆盖砼顶面，然后在外表浇水养护，并对两端封头浸水进行内部养护，养护期始终保持砼充分湿润。覆盖洒水养生期不少于14天，期间梁板芯腔内养生水高度至少有2/3以上。7）、预应力施工a、钢绞线下料编束在钢筋加工场地留出25×6米的钢绞线加工区，整平地面，上铺10cm砼，在场地上按下料长度作出标记线。钢绞线用砂轮切割机切断后整理成束。每1-1.5米绑扎一束扎丝，并挂牌算出长度及设计编号，按编号分类堆放，钢束堆放时要防止弯折并有防雨措施。-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计b、张拉设备校验张拉设备在首次使用或使用期超过及修理后都应进行校验，校验方法是在反力框架上安装千斤顶、压力传感器，测定千斤顶张拉力与油表读数关系式（或关系曲线）。c、预施应力前准备工作第一、测试砼强度：预制T梁砼强度达到设计要求85%后，且混凝土龄期不小于7d，方可施加预应力。第二、清洗预应力筋孔道，用高压风枪及水将孔道冲洗干净清除孔道口。及锚板的水泥浆和杂物。第三、检测张拉机具设备是否完好，锚具型号是否符合设计要求。d、张拉方法预应力钢绞线采用力控制方法张拉时，应校核预应力钢绞线的伸长值，预应力钢绞线的实际伸长值，宜在初应力为10%σ时开始量测，但必须加上初应力以下的推算伸长值，并扣除混凝土构件在张拉过程中的弹性压缩值。预应力钢筋张拉伸长值按以下公式计算:△L=P×L/Ay×EgP=P×[1-e-（μθ+kx）]/（kx+μθ）P预应力钢绞线平均张拉力（N）；L预应力钢绞线长度（cm）；Eg预应力钢绞线的弹性模量（MPa）；Ay预应力钢绞线截面面积（mm2）x从张拉端至计算截面积的孔道长度（m）；θ从张拉端至计算截面积曲线孔道部分切线的夹角之和（rad）；κ孔道每m局部偏差对摩擦的影响系数；μ预应力钢绞线与管道璧的摩擦系数。e、张拉顺序50%N2→100%N3→100%N2→100%N1。f、安全操作注意事项：第一、与张拉作业无关的人员严禁进入张拉现场。第二、张拉时，千斤顶后面不得站人，以防预应力钢绞线拉断或锚具弹出伤人。第三、高压油泵有不正常情况时，应立即停车检查。第四、已张拉完而未压浆的梁，严禁剧烈震动，以防预应力钢绞线断裂酿成重大的事故。第五、在张拉过程中，要严格注视张拉情况，若有断、滑丝情况，立即停止张拉，原因分析清楚后方可继续进行张拉。8）、预应力压浆a、割除锚外钢绞线，采用砂轮切割机切割，切割应采取降温措施，如用石棉绳浸湿缠裹其根部。b、封锚：锚塞周围的钢绞线间隙应用环氧砂浆或水泥砂浆填塞，以免冒浆而损失灌浆压力。c、冲洗孔道：孔道在压浆前应用高压风吹去孔内杂物，保证孔道畅通。-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计d、压浆顺序：压浆顺序：压浆时，对曲线孔道和竖向孔道应从最低点的压浆孔进入；对结构或构件中以上下分层设置的孔道，应按先下层后上层的顺序进行压浆。同一孔道的压浆应连续进行，一次完成。压浆应缓慢、均匀地进行，不得中断，并应将所有最高点的排气孔依次一一打开和关闭，使孔道内排气通畅。对水平或曲线孔道，压浆的压力宜为0.5～0.7MPa；对超长孔道，最大压力不应超过1.0MPa；对竖向孔道，压浆的压力宜为0.3～0.4MPa。压浆的充盈度应达到孔道另一端饱满且排气孔排出与规定流动度相同的水泥浆为止，关闭出浆口后，应保持一个不小于0.5MPa的稳压期，该稳压期的保持时间宜为3～5min。真空辅助压浆，孔道压浆时，在压浆端先将压浆阀、排气阀全部关闭。在排浆端启动真空泵，使孔道真空度达到0.06～-0.08MPa并保持稳定．然后启动压浆泵开始压浆。在压浆过程中，真空泵应保持连续工作，待抽真空端有浆液经过时关闭通向真空泵的阀门，同时打开位于排浆端上方的排浆阀门，排出少许浆液后关闭。压浆工作继续按常规方法完成。e、水泥浆从拌制到压入孔道的间隔时间不得超过40分钟，在这个时间内，应不断搅样水泥浆。f、压浆后48小时内，必须保证构件温度不低于5℃。9）、封端a、孔道压浆后应立即将梁端水泥浆冲洗干净，同时清除支承垫板、锚具上的油污，并将端面混凝土凿毛。b、按设计要求绑扎端部钢筋网。c、固定封端模板，立模后，校核梁体全长，其长度应在允许误差范围内。d、拌制封端混凝土，其配合比及强度要求应与梁体混凝土完全相同。e、灌注封端混凝土时，要仔细操作并认真捣固，务使锚具处的混凝土密实。f、静置1-2小时，带模浇水养护，脱模后继续浇水养护10）、移梁压浆后，待水泥浆达到规定强度后，拆除活动底模后，即可移梁，移梁时吊具兜住梁底，用龙门吊吊起移至存梁场地，存梁时垫木放在梁支座附近。6.3.8预应力砼T梁安装本工程20米T梁最大重量约为52t，加上施工荷载和冲击力，考虑最大起吊重量60t，选择吨位相适应的架桥机架梁。在安装前，对已架好的前一跨T梁，各个梁板横隔板接头必须全部焊接在一起，使各T梁联接成一个整体，然后在梁体上铺设枕木和轨道，枕木宽度应使运梁与轮压力分散在3片T梁以上，再经过这一跨对后一跨梁体进行运输及安装，梁起吊采用井式龙门架1）、安装设备自制拼装式双导梁桥机，其构造为左右两组导梁，前后两个吊梁装置和牵引系统组成。2）、安装程序a、在路基上拼装双导梁架桥机；b、将导梁架移至待架孔，安装前后支腿，搭设中间枕木垛（减小导梁跨度），布置缆风绳；c、将T梁依次送入双导梁架桥机内，拴好钢丝绳，两端同时起吊；d、将T梁纵移至安装跨，临时稳固吊梁装置；e、准备好滚杠和托板，将梁缓缓落到托板上；-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计f、将梁在墩顶横移到位；g、用千斤顶将梁顶起，抽出托板，滚杠及滑道钢板；h、安装支座；i、落梁至支座上；j、将梁临时固定，同时焊接翼板上的连接钢板；k、重复3-10步骤，将整孔梁全部架设完毕后，焊接横隔板连接板，全部焊接完成后，延长架桥机移动轨道和喂梁轨道，并将架桥机移至下一孔，依次类推直至架完全部梁；l、拆除双导梁架桥机。3)、贯通测量安装前对全桥进行贯通测量，内容包括：各墩台的跨度及轴线的检核，支承垫石位置及高程检核。——墩台轴线偏离不得大于10mm，达不到要求的要做调整。——支座顶面误差±10mm，超限者按下列几种情况处理；a、超高处应下凿后用砂浆抹平。b、欠高处：若欠3cm以上，用φ6钢筋网细石砼补平，若欠1-3cm范围内。用小石砼灌注，1cm以内顶面不平着，用水灰比不大于0.5的水泥砂浆抹平。——墩台间的跨径误差不大于±20mm，否则应做调整。4）、梁片检核架梁前对成品梁的几何尺寸及制造技术资料全面检核，质量合格后统一编号待架。梁体的各项允许误差为：梁宽--10mm，梁长--10mm，梁端水平±6mm，竖直1%，支座面偏差2mm，梁高±5mm。5）、梁片安装a、安装前先将墩台支座处和梁底面处清理干净，并用环氧树脂砂浆调平。b、吊装前抹平的水泥砂浆必须干燥并保持清洁和表面粗糙；安放时使梁就位准确且与支座密贴。c、支座中线与主中线出现误差时，根据实际情况，均分误差。6）、吊梁就位起吊梁时，确认各项设备及梁片无问题时方可安装。起吊时，梁体两端应平衡上升，横移同步。起重钢丝绳的强度应足够，且接头应按捻插式制作，捻插长度不小于1.5m。捆梁钢丝绳与梁棱角处应设内方外圆的钢索鞍。钢丝绳应经常涂油保养并检查，钢丝绳断丝超过5%，立即换用。每片就位后，做好防倾倒处理并及时与相邻梁片焊接。对施工的详细情况，作好全面记录，并用统一的表格形式将架梁日期、技术情况等认真填写。7）、安装注意事项：a、在安装过程中，要加强对安装设备的安全检查，使之始终处于完好状态。-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计b、吊梁装置吊梁纵向移动过程中，要有专人观察轨道平车的运行情况，并严格控制两台牵引卷扬机的运行速度，使吊梁装置的左右两个轨道平车同步平稳移动，行进速度控制在2-3米/分钟。c、梁体惯性大，为了安全需设一台8吨制动卷扬机。d、吊装绳与梁接触处需夹垫硬木板以防损伤梁体。e、梁在墩顶横移过程中，两端的移动速度要保持一致。f、千斤顶顶梁和落梁，左右两测千斤顶要平衡进行。g、架桥机及运梁车在已架好的梁上通过时轨道枕木下铺设石碴，扩散轮位压力至3片“T”梁。6.3.9T梁湿接段施工施工要点：1)、T梁架设后，必须立即做好临时支撑，并将横隔板和翼缘板的预留钢筋与相邻T梁马上焊接。2)、用吊钢管挂蓝的方式立好横隔板、翼缘板的模板，浇砼时既要振捣棒振捣，也要在模外人工锤模辅助振捣。3)、两跨梁的端头连续现浇时，在盖梁上用砂填平至支座高度，待砼浇筑后便于底板拆卸。D、安装顺序为：先安装左右两块边板，准确控制桥面横幅宽度，然后从左（或从右）按次序逐块进行安装。5、桥面系施工方法桥面工程内容包括防水层铺装，排水防水系统，水泥砼桥面，防撞护栏安装，伸缩缝等。桥面铺装应在全宽全长上同时进行，同一连续段桥面尽可能不设纵向和横向施工缝；铺装钢筋的高度应严格按设计要求定位，特别是设置高程控制模板和振捣梁导轨时，不得将钢筋下压。桥面工程的施工控制：①最小厚度控制。最小厚度允许偏差按-5mm控制。为确保桥梁的安全作用，施工时应加强厚度的事先控制，要求铺装层中各层任意点厚度偏差不允许超过-5mm，若有，则必须采取整孔桥面返工处理。②最大厚度控制。最大厚度控制可按设计单位提供的允许增大值控制。允许偏差值按+10mm。对于偏差值大于设计允许增大值的点，则必须返工处理。③平整度控制。用平整度仪检测，其检测频率为第100m或一连续桥面（单幅）段不少于3处*3尺，平整度允许偏差可按H=3mm控制。桥面系工程是整座桥的门面，线型美观，外表光洁，几何尺寸准确，使整座桥梁在感观上取得良好效果。A、防撞护栏采用现浇施工，均采用小石子砼浇筑，模板采用涂塑胶合板制作，立模牢固，严格控制标高、注重线型流畅，几何尺寸准确。B、桥面砼采用集中拌和送至现场浇筑，振捣采用平板振捣器和振捣梁联合振捣。桥面铺装与防撞护栏同步进行。在进行桥面铺装前，先做好伸缩缝，待桥面铺装时使其联成一体。-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计第一节隧道工程施工本合同段共1座隧道。隧道概况如下：窈川隧道：K31+087～K31+831，长744米（明洞12米，暗洞732米）。一、施工总体方案明洞施工：采用明挖法。暗洞施工：施工中应严格遵循“少扰动、弱爆破、短进尺、勤量测、紧加固、早封闭”的基本原则。为减少对围岩的扰动及减少超挖，必须采用光面爆破及预裂爆破技术。1、施工原则采用大型施工机械配套施工，Ⅴ级围岩采用超前管棚或小导管注浆预支护，先开挖上断面马口，后短台阶法施工洞室，施工时注意预留核心土。采用人工、机械挖掘或弱爆破开挖，并注意掌子面的观察及必要的支护。IV级围岩段采用上下断面台阶法开挖洞室，必要时配合超前锚杆等措施防止坍塌。III级围岩段采用全断面法施工。窈川隧道洞身发育在K31+310~350、K31+520~670二处断层破碎带，受其影响，工程地质条件较为复杂，施工时要引起足够的重视，严格按照图纸及相关规范的要求进行施工，要特别注意超前支护的施工质量，开挖后尽快施作初期支护；并加强观测，同时注重超前地质预报工作，以预判软弱破碎围岩的段落位置，防止开挖后拱部掉块甚至坍塌等病害发生。2、施工布置根据本隧道的特点及难点，在隧道工程实施性施工组织设计总体方案中，针对隧道的特点及难点提出如下几点措施：⑴隧道施工的工作面安排问题，安排隧道进洞口左侧为搅拌站及料场；⑵隧道施工的弃渣运到弃土场；宕渣运到左侧碎石加工场。⑶洞口的排水问题则是隧道施工的重中之重，一到下雨天，流水较多，会严重影响隧道施工，施工前须先修建临时排水沟及洞顶环形截水沟，把来水引至洞口旁边溪中排泄。⑷本隧道工程施工拟共安排4个施工队，6个专业班组及一个辅助作业班组进行平行流水作业，即：机电班组、凿岩爆破班组、装渣运输班组、支护班组、隧道衬砌班组、洞内装饰班组、辅助班组等共80人左右。根据我公司以往施工经验，本隧道工程施工计划工期从2016年9月1日开始，2017年12月30日结束，总工期为485天。3、总体方案根据窈川隧道围岩情况及断面设计，结合本承包人现有技术装备力量和多年的隧道施工经验，确定对于Ⅴ级围岩采用超前管棚或小导管注浆预支护，先开挖上断面马口，后短台阶法施工洞室，施工时注意预留核心土。采用人工、机械挖掘或弱爆破开挖，并注意掌子面的观察及必要的支护。IV级围岩段采用上下断面台阶法开挖洞室，必要时配合超前锚杆等措施防止坍塌。III级围岩段采用全断面法施工。-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计初期支护设施做到及时可靠，施工时根据围岩级别不同，分别采用复合式衬砌支护：衬砌砼采用机械化作业，二次衬砌采用砼输送车、输送泵和全面断面液压衬砌台车相配合的方案。施工过程中加强监测，及时处理分析数据。开挖前做好超前地质预报、探测工作，根据围岩情况采取相应的施工方案。4、施工程序施工中严格按照“短进尺、弱爆破、轻扰动、强支护、勤量测、多反馈、跟衬砌、早封闭”等新奥法施工原理，针对不同的围岩类别及埋深地段组织合理化施工。具体施工程序如下：隧道施工程序图施工准备确定施工方案开挖初期支护监控量测防水层施工二次衬砌结束必要时作超前支护或地层加固信息反馈二、洞口工程隧道施工便道修至洞口附近后，近洞口侧60m范围内地带，用推土机辅以挖掘机整平压实，修建供风、供水、供电设施，并用作材料存放场地和机械停放场地。（1）洞口及明洞在开挖过程自上而下分层开挖。施工机械以挖掘机为主，遇坚硬石质人工打眼松动爆破，运输采用5t自御车。爆破方式、方法同路基开挖爆破。（2）边坡防护洞口开挖后的边坡面按设计整修平整，及时按设计进行防护，以防风化、雨渗透而坍塌或滑坡。-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计三、隧道洞身施工每循环进尺根据施工实际情况确定，循环作业时间见下表。作业循环时间项目测量钻孔装药爆破通风除尘清除危石装碴运输初期支护合计时间（h）1.54.02.00.50.56.04.519.01、钻爆钻爆是保证开挖面轮廓平整准确、减少超欠挖、降低爆破震动、维护围岩自承能力的关键，我公司采用线形微震爆破新技术，可以达到以上目的，施工时要做好以下几项工作。A、测量：测量是控制开挖轮廓精确度的关键。我项目部采用DMY-1型隧道断面激光测量仪，每一循环都由测量技术人员在掌子面标出开挖轮廓和炮孔位置。B、钻孔。采用气腿式凿岩机钻孔。钻孔时按照炮孔布置图正确对孔，钻孔严格按设计炮孔方向钻进，把对孔误差减到最小，以确保爆破质量。掏槽孔要保证平行，周边孔开眼要在轮廓线内50cm处，夹角1°-2°，保持开挖错台在10cm以内；周边孔对孔误差环向不大于5cm，径向不大于3cm；掏槽孔不大于3cm，其它炮孔开眼误差不大于5cm.C、装药。钻完孔要把炮孔吹洗干净，经检查合格后才可装药。装药分片组负责，严格按爆破设计规定的装药量、雷管段号“对号入座”。爆破网络连接、检查及起爆，按照爆破设计要求和《爆破安全规程》执行。D、堵塞。堵塞炮孔可以提高炸药能量的利用率，从而减少炸药用量，降低爆破震动效应。装药后用合格炮泥进行认真堵塞，掏槽孔要把不装药部分堵满，周边孔堵塞长度不小于20cm，其余炮孔堵塞长度不小于最小抵抗线的80%，以确保爆破效果和安全。2、初期支护喷、锚支护可迅速控制或限制围岩松弛变形，充分发挥围岩自承能力，是“新奥法”施工的重要环节。本隧道采用锚、喷作初期支护，挂有钢筋网，并有工字钢拱架或钢筋格栅拱架加强初期支护。喷锚支护按照《锚杆喷射砼支护技术规范》《公路工程质量检验评定标准》JTGF80/1-2004和其它有关规范、规则施工和检查。（1）超前小导管注浆施工方案：1）喷射砼封闭开挖轮廓面。2）钻孔并安设小导管。钻孔直径大于钢管直径20mm以上，超前小导管安设，其环向间距40cm，纵向留2.1m的搭接，钢管围壁交错加工渗浆小孔。3）注浆。注浆采用水泥浆，水泥浆水灰比0.8:1（必要时掺速凝剂）注浆量：0.193m3，注浆压力：初压0.5Mpa，终压1.5Mpa，以防压工作面开裂，同时还需控制注入量，当每根导致管的注浆达到规定量时即可停止。当孔口压力达到规定但注入量不足时也应停止。4）检查注浆效果。注浆结束后，必须钻孔检查注浆效果，如未达到要求时应补孔注浆。（2）喷射砼：喷射砼骨料用强制式拌和机分次投料拌和，为减少回弹量，降低粉尘，提高一次喷层厚度，喷射砼采用砼喷射机，湿式喷射作业。-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计湿喷式砼喷射机砼拌和配料风压控制在0.45~0.7MPa速凝剂（按设计配合比掺用）筛网Ф10mm（滤出超径石子）喷射混凝土施工流程图1）喷锚支护喷射砼，分初喷和复喷二次进行。初喷在开挖（或分部开挖）完成后立即进行，以尽早封闭暴露岩面，防止表层风化剥落。复喷砼在锚杆、挂网和钢架安装后进行，尽快形成喷锚支护整体受力，以抑制围岩变位。钢架间用砼喷平，并有足够的保护层，喷射砼施工程序见《喷射砼施工程序图》。2）喷射砼分段、分片由下而上顺序进行，每段长度不超过6m，一次喷射厚度控制在6cm以下，喷射时插入长度比设计厚度大5cm铁丝，每1～2m设一根，作为施工喷层厚度控制用，后一层喷射时在前层砼终凝后进行，喷射砼按规定洒水养护。3）配合比砂、石料由试验室按照规范选用合格料；水经过化验合格才可使用；配合比施工中结合实际由实验室选定，喷射混凝土的混合料要随拌随用。4）喷射混凝土的质量标准混凝土分层喷射，初喷厚度3~5cm，以后分层喷射至设计厚度。喷砼表面要平整圆顺、钢筋、钢拱架等不外露，保护层厚度不小于20cm。喷砼厚度要随时检查，厚度不够或不平则进行补喷。如果有开裂、下坠和滑移等现象要清除重喷。5）锚杆隧道采用注浆锚杆，为保证施工质量，我公司采用专用NZ130A型注浆机注浆，采用掺加FDN早强剂砂浆，注浆用42.5号水泥，水灰比0.38~0.45，水泥和砂的比例1:1，并掺入5%氧化镁膨胀剂。施工时由试验室选定各种配合比，以保证锚固质量。本隧道采用钻孔台车钻锚杆孔，钻孔前按设计位置定出孔位，当遇石质破碎时，可采取加深、加密锚杆措施。钻孔应和锚杆所在部位岩层面垂直，钻孔直径大于杆体直径15mm，钻孔深度大于锚杆长度10cm。锚杆安装作业在初喷砼后立即进行。-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计6）钢筋网片、钢拱架的制作及安装加工时其材质、规格、结构形式严格按设计要求。焊接件的焊接工艺和质量按《钢结构工程施工及验收规范》的要求操作和检查。钢筋网片直接向厂家定购（E6定型钢筋焊接网）。钢拱架在洞外利用胎架制作，安装工作是在安装喷砼和打锚杆后进行，安装时中线、高程和垂直度均由测量严格控制，并与锚杆钢筋网焊接在整体，在两钢拱架之间环向每0.45米设一根φ22纵向连接钢筋把钢拱架连成整体。钢拱架和初喷砼表面密贴顶紧，若有空隙时先用特制的楔形砼垫块挤紧，再喷砼填充密实，尔后进行喷砼作业。3、装碴运输本隧道采用无轨运输出碴，使用人工结合机械装碴，自卸汽车运碴至填方处或弃碴场。上台阶的石碴用长臂反铲挖掘机清理到下台阶进行装运。4、防排水施工⑴隧道衬砌防水卷材的安设A、材质要求选用隧道专用防水卷材，材料规格为：①门幅：2.0m或以上。②材质符合GB12952-2003（N类，Ⅱ型）规定。③阻燃性能GB2408-1996，一级（水平燃烧法）。④同时具备热熔和粘合两种搭接工艺。B、施工工艺①衬背防水层施工以可靠便利为原则。采用洞外先拼接成大块体，再在洞内大块体铺挂。防水卷材应实现无钉孔铺挂，不允许用钉子穿透防水卷材钉在喷射混凝土层表面上。防水层铺装原则上只允许环向接缝，不允许存在纵向接缝。衬背防水层施工铺装一般可超前隧道二次衬砌30～50m。防水层施工质量应经监理工程师验收合格并签发文件后才能浇筑二次衬砌。②大块体现在洞外平台上拼接而成。大块体沿隧道纵向以3～4幅卷材拼接为宜，环向长度以隧道喷砼层内壁周长决定，如以设计理论值应考虑超挖影响，一般取1～1.15系数。③拼接要求：拼接缝宽度10cm，大块体之间采用双接缝热熔工艺，两条接缝之间留空隙，以备充气（或吸气）检验焊缝质量。洞内大块体之间环向接缝允许使用专用粘合剂粘合，局部用玻璃胶（硅胶）补缝。④焊缝检验a、大块体：可用带气压表的打气筒充气检验焊缝质量，大块体每条焊缝均应检验，将双缝之间空隙两端密封，插入打气筒，打气加压至100Kpa，保持3min气压不降低即定为合格。b、洞内大块体之间接缝：当使用专用粘合剂粘合时肉眼检验判定；当使用采用双接缝热熔工艺时用充气检验焊缝质量按a.办理。⑤防水卷材铺设在初期支护和二次衬砌之间。防水卷材安设在自制的台车上进行。洞内接缝和二次衬砌工作缝错开1m以上。防水卷材吊挂前，为防尖物刺破，应做好以下工作：a、凸出的钢筋头等铁件，先切断，后锤平并抹砂浆防护。b、清除喷砼表面的凸出石块等尖物，并找平，使表面平整圆顺。⑵施工缝防水。-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计施工缝采用带注浆管遇水膨胀橡胶止水条防水；背贴式塑料止水带在每一条缝都设置，且应与防水卷材焊接使用。⑶沉降缝防水沉降缝在隧道结构形式变更处设置，采用中埋式橡胶止水带防水；背贴式塑料止水带在每一条缝都设置，且应与防水卷材焊接使用。根据以往施工经验，橡胶止水带的安设比较困难，必须精心施工。灌筑砼时，在沉降缝处设置钢筋卡，卡住止水带，为使钢筋卡固定，在待浇砼空间应设置定位钢筋，定位钢筋沿环向每隔60cm设置一道，钢筋卡与定位钢筋用铁丝绑扎，防止灌筑砼时变形移位。⑷衬砌排水施工隧道全长设置环向排水盲管（φ50mmHDPE打孔波纹管），以加强衬背排水，其间距为Ⅴ级围岩2m，Ⅳ级围岩5m，Ⅲ级围岩10m，并根据具体富水情况适当加密。边墙纵向设排水盲管（φ100mmHDPE打孔波纹管）,环向和边墙纵向排水盲管通过三通连接至横向排水管，再经洞内30×60路基中央暗井流到内径φ30路基中央排水沟，暗洞段路基中央暗井及横向排水管每25m设置一处，可根据实际水量情况进行适当加密，其具体位置可适当调整。隧道洞口设一60×60cm的中央暗井并通过内径30cm的路基横向排水沟引水至路基排水沟。5、二次衬砌二次衬砌采用液压模板台车，泵送砼浇注工艺；模板台车具有足够强度和刚度承受浇注混凝土时的压力，且表面光滑，接缝严密。端头模板位于下坡端时，为确保拱顶混凝土浇筑达到设计厚度，应设置排气孔。严格控制混凝土配合比，并采用外加剂增加泵送和易性，禁止混凝土泵送时加水。二次衬砌一次浇筑长度为6～9m。砼在洞外自动计量砼搅拌站拌和，砼搅拌运输车运输，HBT-60砼输送泵灌注，插入式振捣器振捣密实。衬砌作业线为砼搅拌站——砼搅拌运输车——输送泵——衬砌台车。为保证拱部衬砌密实，施作二次衬砌时拱部纵向按5m间距预留注浆孔，进行充填压注水泥砂浆。液压钢模衬砌台车灌注砼施工工艺1、立模⑴　松开卡轨器后，将钢模台车穿行或平移到立模位置，此时台车中心线与隧道中心线一致，其偏差小于3cm。⑵　钢模台车就位制动后，锁定卡轨器，交替启动垂直油缸和侧向油缸，使模板立于设计要求位置。⑶　放下翻转模板，并用连接螺栓拧紧，基脚千斤顶使其支顶垫木和木楔上，然后挂上台车两端的侧向千斤顶，此时检查模板如发现有偏差，可放下托架，用侧向千斤顶进行调整。⑷　挂上其余侧向千斤顶，调整侧向油缸机械锁的长度并插上销子锁定。⑸　撑起台车两侧脚手板，上紧模板收拢处的对接螺栓，利用斜撑将模板可靠的固定在设计位置。⑹　降下垂直油缸，使托架与模板分离。⑺　安装堵头板和接缝模板。堵头板可根据开挖情况架设，当衬砌厚度在30至60cm范围时，仅架设内侧30cm，超过60cm时可再增加外侧30cm。堵头板一定要顶在岩面上。为防止U-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计型螺栓受力过大，堵头板悬臂端要用斜撑顶紧。⑻　安放基脚模板，下部贴紧基脚千斤顶下的垫土外侧，上部用木撑使其与边墙模板密贴。2、立模施工注意事项⑴　立模前用BJSD-2隧道激光限界检测仪检查隧道开挖轮廓，如有欠挖于立模前处理好。并在立模节段前端，分别在拱顶和两侧边墙处标出隧道中心线和内轨顶面标高。⑵　基脚千斤顶底部石渣要填平夯实，标高为内轨顶面下90cm，以便安放垫木和木楔。每个基脚千斤顶下面安放一根垫木、两根木楔，尺寸分别为60×30×20cm和20×10×50cm。⑶　底部采用木斜撑固定模板，每米设一根断面为12×12cm方木，支撑时必须顶紧。⑷　模板完全定位后，在砼灌注作业前，要对立模作业中的每道工序作次全面检查。3、拆模本钢模台车设计为台车与模板各成独立系统，故可以进行穿行式作业，也可平移作业。⑴采用穿行式作业时拆模程序（配两套或两套以上模板）。①当衬砌砼达到拆模强度时，先拆除堵头板和接缝板的伸缩杆，再拆除侧向千斤顶和侧向油缸机械插销以及侧向油缸与模板的连接，下降垂直油缸和托架，放下上层脚手板，使台车与模板完全脱离。②将台车移动到后方待拆模地点。③用垂直油缸同步升托架与模板连接，将侧向油缸与模板连接起来。④拆除模板收拢铰和翻转铰处的对接螺栓，放下其余脚手板，松开基脚千斤顶。⑤收挂翻转模板。⑥同步下降垂直油缸，使模板与衬砌砼全部脱离。⑦交替启动垂直油缸与侧向油缸，使模板收拢到穿行运行状态。⑧清除模板表面粘结的砼，喷涂脱模剂。⑵采用平移式作业时拆模程序（一套模板）①当衬砌砼达到拆模强度时，先拆除堵头板，操纵垂直油缸，顶升托架与模板连接。②拆除侧向千斤顶和侧向油缸机械锁插销。③其余同穿行式作业。4、拆模施工注意事项⑴　严格按照拆模操作程序作业，每道工序绝对不能颠倒。⑵　拆除下来的堵头板、接缝模板、螺栓、插销等有序放在指定位置，严禁乱放乱丢。⑶　拆模前需检查通风管路的连接软管是否拆除。5、钢模台车移动穿行⑴　移动前，检查台车轨道是否符合轨道铺设要求。⑵　穿行前模板必须收拢到穿行要求位置，否则不准穿行。⑶　轮对、卡轨器及轨道上粘结的砼和杂物要清除掉，排除走行时的阻力，模板上所有作业窗口要关闭。⑷　移动穿行时，必须有专人指挥。认真观察是否有可能发生撞击模板的对象，如风、水、电管路以及模板上的侧向油缸连接耳环等。除通风管外其余管路都应设在台车轨顶面下（穿行地段）。钢轨两侧的石渣要清除干净。-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计⑸　台车移动时，洞内和台车上的电缆应有专人负责看管和收放，严防台车轮子碾压。6、灌注砼⑴　检查接缝模板、堵头板是否安装牢固。⑵　检查灌注部位的作业窗是否关闭。⑶　检查输送管接头是否牢靠。⑷　灌注砼前，必须用水将基底冲洗干净，灌注时要求两侧同时进行，否则造成偏压导致跑模，灌注部位的作业窗两侧必须都用销子插上。⑸　砼材料的选用、配合比、搅拌、灌注等要求按砼施工技术规则进行。泵送防水混凝土施工技术要求：泵送防水混凝土除应按前述泵送混凝土施工技术要求进行外，尚应满足下列要求：采用的水泥标号不应低于42.5级；（2）水泥用量为360kg/m3(无外掺料)以上；（3）骨灰比宜采用5：1，灰砂比不应小于1：2.8。（4）砂率应高于普通防水混凝土5％左右；（5）每m3混凝土中，粒径0.315mm以下的砂不得少于400kg；（6）外加剂宜选用减水缓凝型，其掺量应冬夏有别，冬季施工时应掺用加气剂。7、液压及电器系统操作⑴　电动机驱动油泵正常运转后，在多路换向阀工作前，将安全阀调到P=19.6Mpa，电磁溢流阀调到P=15.6Mpa，然后各系统进入工作。⑵　检查电动机、油泵状况是否良好，转动方向是否正确。接通电源时控制台应绿灯显示。立、拆模时，台车上除液压及照明电源外其它电源都应关闭（如震动器、手提照明灯、搅拌输送机、电动卷扬机、走行装置等电源）。⑶　特别注意多路阀控制手柄的操作方向，防止动作错误。⑷　严禁台车在行进中启动油泵、升降或收放模板。⑸　操作台上的全部手柄、按钮、开关等需用金属盖板保护，专人保管及操作，平时盖上并上锁，严禁他人乱动，经常检查油箱中油面高度，当低于要求高度时需随时补充液压油。⑹　液压系统发生故障及渗漏油时，立即排除，不准带故障作业。第一节路面工程施工一、水泥稳定碎石底基层、基层采用振动成型法1、施工准备A、我公司有足够的拌和、运输、摊铺、压实等施工设备和配件，开工前做好保养、试机工作，减少在施工期间不发生影响进度和质量的故障。水泥稳定碎石基层（底基层）施工的主要机械设备配备要求如下：(1)配置WDB500的稳定土拌和楼1座-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计，并与实际摊铺能力相匹配。为使混合料拌和均匀，拌缸要满足一定长度。进料斗上口必须安装钢筋筛网，筛除超出粒径规格的集料及杂物，料斗之间用挡板隔开，防止不同规格集料混杂。拌和楼的用水应配有大容量的储水池。进料斗、储水池、罐仓都要装配符合施工要求电子动态计量器，电子动态计量器应经有资质的计量部门标定后方可使用。(2)摊铺机应根据路面基层（底基层）的宽度、厚度，选用适宜的摊铺机械。基层宽度需要两台摊铺机梯队作业时，要求两台摊铺机型号相同，功能一致。(3)压路机的吨位和台数必须与拌和楼及摊铺机生产能力相匹配，至少应配备1台自重18t及以上的钢轮振动压路机、1台自重25-30t的轮胎压路机和2台自重25t振幅可调节的双钢轮振动压路机。(4)自卸汽车、装载机、洒水车的数量应与拌和设备、摊铺设备、压路机相匹配。(5)配备钢制水泥罐仓80t的2个，罐仓内应配有水泥破拱器，以免水泥起拱停流。B、施工前应对施工机具进行全面检查、维修及调试，以保证设备处于良好的状态。C、原材料储备（1）进场后应抓紧进行集料料源情况的调查工作，并形成书面报告。（2）规格集料及合成集料级配必须符合规范及设计的级配要求。（3）基层（底基层）施工之前，拌和场应备足集料，并确保能满足连续施工要求。（4）材料进场后应按标准化工地建设要求分档堆放。2、施工管理（一）一般规定A、首先编制详细的基层（底基层）施工方案，再根据试验段成果编制完整的施工工艺流程。B、底基层施工前，应进行路基质量检查，其质量应符合规范要求。C、为保证水泥稳定碎石基层（底基层）边缘的压实度，要求在基层（底基层）侧面采用型钢模板支撑，且应有一定超宽（碾压到边缘30cm范围，以10cm/次向外推进）。D、下层基层施工结束至少养生7d并达到设计强度后，方可进行上层基层的施工。E、施工时，应合理安排施工计划和顺序，同一路段左右幅施工时间尽可能错开，基层在养生期间不得有工程车辆驶入，以防损坏基层结构。养生后的路段也应严格控制施工车辆的通行。F、无特殊情况，每天基层（底基层）施工应连续作业，尽量减少施工接缝，桥头施工要求一次成型。G、底基层表面高出设计标高部分应予刮除并将刮下的稳定碎石扫出路外；局部低于设计标高之处，不能进行贴补，必须将其挖除重铺。H禁止在雨天和气温低于5℃状态下施工。（二）下承层处理A、每一层基层施工前，应检查下一结构层施工质量（高程、中线偏位、宽度、横坡度、平整度、反射裂缝、压实度、月沉降速率等），外观检查中，有松散、严重离析等路段，应进行返工处理。一般裂缝应作相应封闭处理，裂缝较多路段应作返工处理。对于出现的裂缝要分析原因，及时采取相应对策。B、清除下一结构层表面的浮土、积水等，摊铺前将下承层表面洒水（或水泥浆）湿润。C、摊铺前要进行测量放样，按摊铺机宽度与传感器间距，一般在直线上间隔为10m，在平曲线（匝道）上为5m-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计，做出标记，并打设好厚度控制线支架，根据松铺系数算出松铺厚度，控制好高度，挂好控制线。用于摊铺机摊铺厚度控制线钢丝的拉力应不小于800N。（三）混合料的拌和A、开始拌和前，拌和场的备料应至少能满足3～5d的摊铺用料。B、每天开始拌和前，应检查场内各档集料的含水量，计算当天的施工配合比，外加水与集料含水量的总和宜比最佳含水量高1%左右。随时检查配比、含水量是否变化。高温季节作业时，一天中要分不同时段检测集料含水量，及时调整加水量。C、每天应在第一拌后定时分次对拌合料按规定取样，检查混合料级配和水泥剂量；同时，在充分估计施工富余强度时要保证施工稳定性，不得以提高水泥用量的方式提高路面基层强度。D、拌和楼应配备带活门漏斗的料仓，成品混合料先装入料仓内，由漏斗出料装车运输，装车时车辆应前后移动，分三次装料，避免混合料离析。不得采取自由跌落式的落地成堆、装载机装料运输的方式。（四）混合料的运输A、运输车辆在每天开工前，应检验其完好情况，装料前应将车厢清洗干净。运输车辆数量应满足拌和出料与摊铺需要，并配有备用车辆。B、应尽快将拌成的混合料运送到铺筑现场。车上的混合料应采取覆盖措施，减少水分损失。当车内混合料运到工地时已符合设计要求的，应予以废弃。（五）混合料的摊铺A、每天摊铺前应检查摊铺机各部分运转情况。B、严格按层厚和高程，调整控制好传感器臂与控制线。最大压实厚度不宜大于20cm，当压实厚度大于20cm时应分二层摊铺。C、摊铺机应连续摊铺，摊铺速度宜控制在2－3m／min。D、路幅较宽时应采用两台摊铺机梯队作业，并保证其速度、摊铺厚度、路拱坡度、振动频率等一致，两机摊铺接缝平整。E、摊铺机的螺旋布料器至少应有三分之二埋入混合料中。F、摊铺机在安装、操作时应采取如降低布料器前挡板的离地高度等混合料防离析措施，摊铺机后应设专人消除离析现象，铲除局部粗集料“窝”，并用新拌混合料填补。（六）混合料的碾压A、每台摊铺机后面，应紧跟振动压路机、轮胎压路机和双钢轮压路机进行碾压，一次碾压长度宜为50m～80m。碾压段落应层次分明，设置明显的分界标志，有专人指挥。B、碾压程序和碾压遍数应通过试验路段确定。碾压必须遵循试验路段确定的程序与工艺，驱动轮朝向摊铺机方向，由路边向路中、先轻后重、低速行驶碾压的原则，避免出现推移、起皮和漏压的现象。压实时，遵循初压→轻振动碾压→重振动碾压→终压的程序，压至无轮迹为止。初压要充分，振压不起浪、不推移。碾压组合及程序如下：初压：采用钢轮振动压路机与轮胎压路机一前一后组合，同进同退，各静压1遍；轻振动碾压：采用钢轮振动压路机与轮胎压路机一前一后组合，同进同退，各振动1遍；重振动碾压：26t及以上重型振动压路机碾压不少于4遍；终压：双钢轮压路机静压1遍。压路机碾压时应重叠1／2轮宽。-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计C、压路机倒车应自然停车，无特殊情况，不许刹车；换挡要轻且平顺。在第一遍初步稳压时，倒车后应原路返回，换挡位置应在已压好的段落上，在未碾压的一头换挡倒车位置错开，要成齿状，出现个别拥包时，应及时铲平处理。D、压路机碾压时的速度，第l～2遍为1.5～1.7km／h，以后各遍应为1.8～2.2km／h。压路机须增设限速装置。E、压路机停车要错开，相隔间距不小于3m，应停在已碾压好的路段上。F、严禁压路机在刚完成的或正在碾压的路段上调头和急刹车。H、碾压宜在水泥初凝前及试验确定的延迟时间内完成，达到要求的压实度，同时没有明显的轮迹。碾压完成后用灌砂法检测压实度。（七）横缝设置A、水泥稳定碎石混合料摊铺时，应连续作业，如因故中断时间超过2h，则应设横缝；每天收工之后，第二天开工的接头断面也要设置横缝。B、横缝应与路面车道中心线垂直设置，接缝断面应是竖向平面。设置方法为：（1）基层碾压完毕，压路机沿端头斜面开到下承层上停机。下一段落施工前再将压路机沿斜面行驶到施工完毕的基层上。（2）用尺定出接缝位置，沿横向断面垂直挖除坡下部分混合料，清理干净后，摊铺机从接缝处起步摊铺。（3）压路机沿接缝横向碾压，由前一天压实层上逐渐推向新铺层，碾压完毕再纵向正常碾压。C、碾压完毕，接缝处纵向平整度应符合规范规定要求。(八)养生及交通管制A、每一作业段碾压完成后应立即进行质量检查，并开始养生。养生期不应少于7d。B、养生方法：将透水湿润的无纺土工布平铺覆盖于基层顶面，在养生期内应始终保持基层（底基层）表面处于湿润状态。养生结束后，应将覆盖物清除干净。C、用洒水车洒水养生时，洒水车的喷头要用低压式，不得用高压式喷头，以免破坏基层结构。D、在养生期间应采取硬隔离措施封闭交通，严格禁止施工车辆通行。E、完成养生的基层（底基层）上禁止一切超载车辆通行，同时应采取措施避免车辆集中快速行使，以保护基层（底基层）骨料不受破坏。二、透层+封层和粘层施工1、透层+下封层施工：采用一层实施，基层达到规定养生期后采用强力清扫车全面清扫，并用空压机（或大功率森林灭火器）清理干净。透层、下封层采用一层实施，采用喷洒型改性乳化沥青PCR，用量0.9～1.0kg/㎡（折算为纯沥青），采用智能型沥青洒布车喷洒。乳化沥青洒布后应紧跟用集料撒布车进行撒布集料，其粒径为2.36mm～4.75mm，数量宜控制在5～8m3/1000m2。集料撒布后，应立即用轮胎压路机进行碾压2～4遍，碾压结束后应采用硬隔离封闭养生。2、粘层施工：-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计粘层沥青采用喷洒型改性乳化沥青PCR，用量0.2～0.3kg/㎡（折算为纯沥青）。3、桥面防水粘结层采用热喷改性沥青，其拉拔、剪切强度均不小于0.4Mpa。桥面防水粘结层实施前对砼铺装层表面采用抛丸进行处理。四、沥青砼路面1）试验路段施工前首先完成试验段（200m），主要有以下内容：A、合理的机械、机械数量及组合方式；B、拌和机的上料速度、拌和数量、拌和温度等操作工艺；C、摊铺温度、速度，碾压顺序、温度、速度、遍数等；D、松铺系数、接缝方法等；E、验证沥青混凝土配比；F、全面检查材料及施工质量；G、施工组织及管理体系、人员、通讯联络及指挥方式；H、完成总结上报审批。试验段的具体要求如下：A、在铺筑试验路之前28天，我项目部有关的全部试验仪器和设备（包括沥青、混合料等室内外试验的配套仪器、设备及取芯机等），配备足够数量的熟练试验技术人员，报请工程师审查批准。B、在路面工程开工前14天，在工程师批准的现场，配备齐应投入该项工程的全部机械设备及每种沥青混凝土，以符合规范规定的方法铺筑一段长约200m（单幅）的试验路。此项试验在监理工程师的严格监督下进行。C、在拌和场按JTJ052-2000标准方法随机取样，进行沥青含量和集料筛分的试验，并在沥青混凝土摊铺压实12小时后，按JTJ052-2000标准方法钻芯取样进行压实度、厚度、施工孔隙率的检验，各种混合料抽样试验的频率见下表所示，或按工程师的指示办理。试验路抽样试验项目及频率表序号检查项目检测频率1厚度、密实度取6处（随机取样）2沥青含量取样4次3矿料级配取样4次4流值、孔隙率、饱和度、密度、稳定度4次，每次一组试件5标高6个断面6平整度整个路段7横坡度6个断面D、试验的目的是用以证实混合料的稳定性以及拌和、摊铺、压实设备的效率、施工方法和施工组织的适应性。确定沥青混凝土的压实标准密度。要对混合料的松铺厚度、压路机碾压次序、碾压速度和遍数设专岗检查，总结出经验。E、试验段路面完成后，报请工程师审查批准。-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计2）施工放样在铺筑宽度两边标划出路面设计标高墨线，墨线高出路面层设计标高10cm；对调控点、弯坡点等特殊性点做出明显的标识，沥青混凝土面层采用浮动基准梁控制摊铺,在路段每10m设一基准线立柱，弯道处每5m按施工标高悬挂基准线,确保基准线立柱牢固不松动。在局部路面横坡变化处，平曲线较大的特殊地段，视具体情况，将基准线立柱间距加密到5m。浮动基准线悬挂后，由专职测量人员对基准线标高进行监测，确保在施工过程中基准线标高条符合设计要求。在摊铺面层的沥青混合料时，按其厚度和横坡控制摊铺，即在摊铺机上安装平衡梁控制高程和厚度。平衡梁长6m～12m，为定型产品，有已经铺筑完成的下承层作为基准面，采用多点均衡原理，可以纠正下承层平整度不足的地方，以提高面层平整度。3）沥青混合料拌和采用间歇式拌和设备拌和，拌和站具有冷骨料供给系统、热骨料提升机、筛分装置、热骨料储仓、储存与输送装置、沥青储存与输送系统、称量系统、搅拌器、成品料储仓与输送装置、除尘装置等，且具有5个冷料仓。按照已批准的配合比在试验室监控下分级、分口上料，准确计量，均匀拌和沥青混合料，严格控制原材料加热温度。当沥青混合料出厂温度高于195℃时混合料作废。拌和时搅拌器充盈率为70%，每锅搅拌时间为40s～50s，其中干拌时间不少于5s，在每天摊铺前提前拌料，保证摊铺前储备成品沥青混合料不少于100t，沥青拌和站储料50t，另外，50t为5台运料车上所装，并对运料车内储存的沥青混合料加盖保温篷布进行保温。另外，在雨天时停止所有沥青混凝土面层的施工。4）沥青混合料运输用自卸汽车来运输沥青混合料，保证沥青混合料运输到现场的温度不低于160℃。在运输前清理车厢，做到车厢平整、洁净，并涂刷1∶3柴油、水混合液，控制行车时间，保证沥青混合料到场温度不低于各种沥青混合料摊铺温度的最低要求。在拌和机向运输汽车卸料时，每卸一次料即挪动汽车一次，防止集料离析。运输车向摊铺机卸料时停在摊铺机前10cm～30cm处，不得撞击摊铺机，卸料时汽车挂空挡，由摊铺机推进。混合料运输过程中用帆布覆盖，离析、结块或滞留在车厢上的混合料必须废弃。在正式施工前，要选择适当的运料行走路线进行比选，以时间最短、干扰最少者为优选路线，运输时间控制不能超过0.5h为宜。5）沥青混合料摊铺摊铺宽度为6.85m时采用1台摊铺机进行摊铺,摊铺宽度为6.85m以上时拟采用2台沥青混凝土摊铺机进行摊铺。采用两台沥青摊铺机时，成梯队作业联合摊铺，每台摊铺机一次摊铺宽度不得超过6.5m，摊铺机轨道重叠50mm～100mm。两个车道的摊铺预留15cm宽的预留连接带，并在温度不低于140℃时摊铺碾压。摊铺前对下承层进行彻底的清理、清扫，经监理工程师验收合格，然后按试验确定的虚铺系数控制摊铺沥青混合料的厚度，按照虚铺厚度调整好摊铺机，在熨平板下加置与虚铺厚度等厚的不易变形、耐压的木质垫板，并使摊铺机熨平板加振，其振动频率大小根据机械性能在试铺时确定。为了保证熨平板的初步压实效果，可提前30min开始对熨平板进行预热，采用间隙预热以保证预热的均匀性。　　摊铺时为保证施工的连续性，每台摊铺机前除正在施工的运料车外，-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计保证至少有一台运料车在等候；第一辆车在摊铺机前20cm～30cm停住并挂好空档，由摊铺机接住，推动前行。运料车向摊铺机卸料时，边摊铺、边卸料、边推进，卸完料后，运料车立即离去，由等候在旁的另一辆车再将料卸入摊铺机中，并使摊铺温度控制在150℃～170℃（70号A级道路石油沥青），保证摊铺机在摊铺过程中匀速前进，不得中途变速或停顿。根据实际生产能力，控制摊铺机行走速度控制在1.5m/min～3m/min内均匀行驶。下雨或者大风情况或者气温低于10℃时，都不宜施工面层。　6）碾压　沥青混凝土结构层的压实度和平整度取决于碾压时的温度和压实方法，按照紧跟、慢压、高频、低幅的原则进行碾压。压路机紧跟在摊铺机后面碾压，在终压前消除全部轮迹，达到要求的压实度后立即停止作业，以免过振。由现场专职测试温度人员指挥控制碾压时间和地段。　碾压按照由上而下、先静后振、先慢后快的原则进行，尽量长距离碾压，振压时保证先停振后停机，先起步后起振。碾压时，相邻碾压带重叠1/3～1/2轮宽，从横断面上低的一侧逐步移向高的一侧，压路机来回一次为一遍。压路机碾压时，离摊铺机方向不在同一断面上，而是呈阶梯形，每次前后错开50cm左右，并且先长后短，即第一次碾压距离长，其余各次逐渐缩短。碾压时，调整好压路面碾压轮洒水喷嘴，使其洒水适量，以不粘轮为宜。压路机禁止在未冷却的路段上转向、制动或停留。在压路机压不到的地方，采用振动夯板来夯实。　初压：要在温度大于150℃进行，先用钢轮压路机静压1～2遍，速度控制在1.5km/h～2km/h。碾压时，驱动轮面向摊铺机，碾压坡道时，驱动轮在低处。　复压：初压完后即刻进行复压，复压温度不低于125℃，先用重型双钢轮压路机振动碾压4遍，碾压速度4km/h～5km/h，然后用重型轮胎压路机碾压6遍，复压速度为3.5km/h～4.5km/h。视压实情况，碾压遍数增加1～2遍。　终压：紧接复压后进行，采用双钢轮振动压路机，关闭振动，速度控制在2km/h~3km/h静压2遍，使路面无轮迹为止，终压完成时，温度不低于110℃。　7）接缝处理施工安排时将力争使按缝的数量减到最少，横向施工接缝均采用垂直的平接缝，并使各层之间的横缝错开。在施工结束时，摊铺机在接近端部前10cm处将熨平板稍稍抬起驶离现场，用切割机垂直切除端部层厚不足部分，使下次施工时成直角连接。在下次施工前，对横缝处刷乳化沥青，并用摊铺机熨平板对预留横缝端部预热，对横缝处筛细料进行人工修整，再进行摊铺。用钢轮压路机对横缝进行横向和纵向静压后，即用3m直尺检查接缝平整度，如果不满足要求，进行人工修补，对多余的料由人工铲除；对不足部分，由人工筛细料进行修补，直至接缝平顺、合格。纵缝采用热接缝，在摊铺机后面用一台静压路机进行碾压，使接缝平顺而密实。8）养护沥青混凝土面层施工完成，让其自然冷却后，再开放交通，但仍应设置路障，禁止与路面施工无关的车辆行驶，以避免污染路面。-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计第三章工期的保证体系及保证措施一、工期保证体系施工准备做到“四快”，进场快、支家快、开工快、形成规划施工能力快施工组织保证以管理做根本实行网络计划管理，技术动态调整各种施工力量与各方建立友好关系，创造良好的施工外部环境适时组织劳动竞赛高素质人员组成的精干高效的项目部工期保证体系人员设备资金材料保证确保施工顺利进行实现工期目标施工经验丰富的专业化施工队伍加强资金调度、专款专用性能优良数量充足的配套机械设备畅通的材料供货渠道，充足的材料供应编制完善的实施性施工组织设计指导施工技术保证提高工效健全的质量保证体系，避免返工积极推广“四新”，开展“五小”创新工作-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计二、确保工期的保证措施计划工期：17个月，缺陷责任期24个月。计划开工日期：2016年8月26日。为保证工期，我们将充分发挥专业队伍骨干力量和机械设备齐全的优势，工程全面铺开后，根据各项工程环节衔接和进度计划，有组织、有步骤地进行施工，保证按时完工。（一）、从人员组织和机械设备、人员配备上保证：抽调精干人员组成项目经理部，统一指挥、协调全标段的施工，选用较强的技术力量和先进的机械设备，投入本路段的施工，以保证工期按时完工。（二）、从工程材料供应上保证：项目经理部下设机料科，负责材料采购、运输、保管、供应，确保工程需要，坚决杜绝停工待料的现象发生。工程所需要的各种材料，视材料的性质和价格，分别采用外购和当地购买相结合的办法解决，并作一定数量的材料储备。（三）、计划安排上保证：按照工期要求，制定施工计划和实施方案，重要工序要做好施工组织设计，合理安排各项工程的施工顺序，充分利用有利条件和时间，缩短流水作业流程，从各个环节上加快施工进度，确保总体工期如期完工。（四）、从安全生产上保证：加强职工法规教育，增强安全生产的观念。各分队成立安全小组，设专职人员负责日常生产的安全检查、督促，保证施工顺利进行。（五）、从后勤上保证：加强机械设备车辆保修、维修，保证施工正常运转。搞好职工食堂，防病治病，保障职工身体健康，保证正常的出勤率，以确保工期。（六）、加强与甲方的联系，做好当地政府和群众的协调工作：尊重当地的风俗习惯，维护人民群众利益，求得当地政府与群众的支持，使工程施工进行进展顺利。（七）、及时召开专题会议，统一认识，处理施工过程中的技术难点：每周检查一次进度计划执行情况，每月按队开一次评比会，表扬先进，找出差距，总结经验。加强团结协作。增加集体的凝聚力，使每个施工队形成一个战斗集体，确保施工。-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计第四章工程质量管理体系及保证措施一、工程质量管理体系对该工程项目实行“项目法管理”，严格贯彻GB/T19001-2008idtISO9001:2008标准质量管理体系，建立健全质量管理体系、制度，项目部管理层、操作层以及相应供应商都必须贯彻执行我单位制定的《质量手册》。项目部建立以项目经理为工程质量第一责任人的质量检查组织机构，由项目经理任组长，总工程师任副组长，各相关部门负责人为组员。建立项目总工程师负责的质检、试验、工程三位一体的质量监控体系，严格施工过程中的质量控制，确保工程质量。工程质量管理体系项目经理：谢冬法技术负责：羊伟东工程科：卢为闯试验室：陈中品质检科：周伟杰现场试验员现场施工员现场质检员1、质量检查组织机构质量检查组织机构采用定期和不定期相结合的工作方式组织工程质量检查工作。项目经理部质量检查组织机构每月组织一次质量大检查和评比工作；作业班组进行上、下工序交接检查和跟踪检查。-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计2、质量监控体系⑴质检体系项目经理部建立质量自检体系，推行质量“三检”制，即：施工班组自检，施工班组之间互检，专职质检人员交接检，并将自检结果报监理工程师抽检。每道工序都必须经过作业班组质检员自检，班组间质检员互检，施工队质检工程师和项目经理部质检工程师联检，经监理工程师批准后，方可进行下道工序的施工。⑵试验体系项目经理部设立工地试验室，为试验室配备与工程相适应的仪器、设备，满足工程试验需要。试验室必须严把施工材料进场关；同时严格执行试验规程；确保每项工程开工前有标准试验，施工中有试验检查，完工后有准确真实完整的试验资料。⑶工程体系项目经理部设立工程科，为工程科配备与工程相适应的仪器、设备，确保工程测量质量。工程科负责控制测量和施工放样工作。测量工作由始至终必须严格按测量规程进行操作和控制，严格执行“一种方法施工测量多种方法复核”原则，做到施工前有控制性测量和施工放样，完工后有测量成品检查，确保施工全过程的测量资料准确、真实、完整地反映结构物几何空间尺寸。二、工程质量保证措施质量要求：标段工程交工验收的质量评定：90分及以上；标段工程竣工验收的质量评定：90分及以上。施工质量是工程施工的根本，也是施工企业的生命，确保工程质量不仅是对业主的负责，也是对企业本身的自重，通过建立质量保证体系和建立相应的质量制度，都能达到质量目标，我公司将从以下方面确保工程质量。（一）、总体质量保证措施1、建立健全质量管理网络我公司将在项目经理部下设质检科，主要负责对本合同段的工程质量检验监督工作，通过质检科自检，认为符合要求后再提请监理工程师检验，确保抓好工程质量自检工作。2、质检科职责监督范围（1）抓好本合同段工程质量自检工作，同时，密切配合业主、监理工程师狠抓本合同段工程质量，并认真贯彻监理工程师的指令。（2）工程施工中，严格执行各个环节是否认真贯彻按图施工，按规范施工的原则。（3）认真检查各个环节工程质量是否符合《质量评定标准》要求，对不符合合格工程标准的有权拒绝签证，并指令返工，实行工程质量一票否决制。（4）检查施工工艺和操作方法是否合格。（5）检查采购原材料的材质是否合格。（6）检查计量和试验是否准确，符合规范。（7）检查原始记录是否及时、准确、完整。（8）推行TQC是否认真，对薄弱环节是否采取有效措施。（9）抓好与工程质量有关的其它工作。-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计（二）、建立确保工程质量的管理制度1、认真做好工程质量教育工作，做到工前教育，工中教育，工后总结，提高职工抓好质量工作的意识，从而使全体人员从思想上牢固树立“质量第一，信誉第一”的质量观念。2、对参与工作的全体人员进行上岗培训，认真阅读、学习招标文件、设计图纸、技术规范、质量评定标准等技术知识。3、工程开工前、制定周密、详细、切实可行的计划与施工技术的质量保证措施，要充分考虑人、财、物与任务量的平衡，合理安排工序和季节性施工。4、接到中标通知书后，我们将立即组织投入本工程的所有管理人员及技术人员，再次熟悉工程图纸，搞好现场复测核对，做好分级技术交底工作，即：项目技术负责人（总工程师）向各科长、施工队长及各科室人员交待所承担的工程数量、工程进度、期限、图纸内容、测量放样、施工方法、质量标准、技术措施、操作要求和安全措施、文明施工等内容。各部门领导向班组交底时，对关键项目、部位、新技术的推广应用应反复、细致地向操作班组交底。在工程实施技术交底时，须要做好文字交底记录和示范操作工作。5、接受社会监督。采取项目挂牌施工，加强职责，明确范围，促进联系，方便监督，具体做到：（1）在工程醒目部位将按业主及规范要求挂牌，接受社会监督。（2）参与工程建设的全体人员必须佩证上岗，接受社会监督。（3）主要材料及质量标准、施工工艺流程要点实行挂牌，接受社会监督。（4）、工程质量实行终身责任制，建立本工程内部三级自检体系，确保工程质量。公司总经理是本工程项目质量的总责任人，项目经理、技术负责人是本工程项目质量的第一责任人和主要责任人，施工队队长是本工程项目质量的具体责任人。各责任人分别承担工程质量的经济责任和法律责任，从而建立本工程内部三级自检体系，确保工程质量。（5）、建立质量管理责任制，除加强对施工队伍的质量教育、监督外，严格实行工程质量和个人报酬挂钩，与评比先进挂钩，与经济责任挂钩，与法律责任挂钩。（6）、工地建立TQC小组。TQC小组应积极开展全面质量活动，攻克技术难关，广泛调查研究，查清施工中发生的工程质量问题、提出改进意见，总结经验。积极推广新技术、新工艺。（7）、施工全过程严格按国家有关规程、规范、图纸和监理程序施工。（8）、对进入工地的所有原材料，必须经过认真验收，要从材料的外观质量、质保书、数量、品种等方面检查是否符合施工规范和设计规定的要求，应及时由质检人员和试验人员抽样检验，并对原材料质量提出是否可用的书面评价。对不合格材料坚决拒绝使用。并报工地项目经理部技术人员备案。（9）、按规范做好分项或分部工程的中间验收，对不符合技术规范，达不到工程质量要求的要坚决纠正或返工，做到自检符合合格工程标准，再报监理工程师检验签证。（10）、分项工程分部工程完成后，要及时组织有关人员进行全面质量检查，并对工程质量符合性作出书面评价。（11）、及时做好工程施工技术资料和日常施工记录、工程计量清单及月度统计报表等工作。-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计（三）、成立工地试验室1、人员配置委托金华科进试验检测有限公司（公路二级资质）建立工地现场实验室，试验室安排1名既有理论知识又有丰富实践经验的试验工程师，2名试验员，同时项目经理部配置试验主任1名。2、试验设备配置情况根据本合同实际情况，委托金华科进试验检测有限公司（公路二级资质）建立工地现场实验室工地实验室位于项目经理部右侧民房，已建成。内设标养室、土工、力学、水泥、办公室及各类试验检测设备。已到场试验检测设备有混凝土试块压力试验机、砂浆试块压力试验机，粗、细集料标准筛、恒温干燥箱、石料压碎值仪、弯沉仪、路基压实度测定仪（灌砂法）、回弹仪、震筛机、静水天平、台秤、磅秤、温度计、容积升、湿度计、针片状规准仪、量筒、养护箱、水泥取样桶、游标卡尺、轻型触探仪、液塑限测定仪、锚杆拉力计、水泥胶砂振实台、水泥胶砂搅拌机、水泥净浆搅拌机、沸煮箱、负压筛析仪、水泥标准稠度及凝结时间测定仪等，（后续沥青混凝土路面施工时再曾加实试设备）能满足本标段工地现场实验要求。3、工作职责（1）试验室负责对本合同段原材料试验、施工过程中的检测试验等一切试验工作，并保证其准确性，为整个工程顺利施工打下良好的基础。（2）试验人员做到尊重科学、实事求是做好试验工作，严防弄虚作假，对违背科学、提供假资料，必须受到经济和行政严肃处理，重者将提交司法机关处理。（3）试验人员必须及时做好工前试验，工中试验，工后试验，为各施工队确保工程质量提供及时、可靠的施工资料，从而使整个工程顺利开展。（4）按规范，对业主、监理工程师的要求及时、不折不扣地做好试验资料。（5）对工地所用计量仪器、设备定期或不定期请计量部门派人检查，及时纠偏和处理，对有关设备要有计量部门或厂家签订单或误差值。随时以正确的检测结果提供各项工程检测数据来保证工程质量。（四）、各分项质量保护措施1、砼质量的保证措施砼质量的保证措施通过以下两种控制措施（1）“砼浇灌令”制度a混凝土浇筑必须严格执行签署施工准可令制度。b施工队长负责填定“砼浇灌令”的填表送签工作。c“砼浇灌令”的签发权限：30m3以上结构砼浇筑，其“砼浇灌令”均由项目经理签发。30m3以下结构砼浇筑，其“砼浇灌令”均由技术负责人签发。d“砼浇灌令”申请签发的申请签发的条件：技术复核，隐蔽工程验收、监理检查确认签证；施工范围内安全设施落实；施工机具准备就绪且能正常运转；材料、商品联系准备完毕。-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计（2）砼工程质量过程控制现场浇筑砼的来源为现场自己拌合，砼需满足以下条件：a配合比检验：根据工程特点、组成材料的质量、施工方法等因素，通过理论计算和试配来确定合理的配合比。b计量的控制：砼的拌制根据配合比，对沥青、砂、碎石、石粉、水、外加剂严格计量，主要控制内容为：拌制砼时，必须设置自动计量装置，并定期校核其准确性。适时调整配合比：由于气候干湿的变化和气温高低的变化，应适时测定砂、石的含水率和调整施工配合比。2、隐蔽工程的质量保证措施由于隐蔽工程在施工完毕后，往往被下道工序所掩盖，如出现质量问题，不容易被发现，既使发现了问题，也难以治理，因此确保隐蔽工程的质量是整个工程质量的重点，计划采取以下几种手段来保障隐蔽工程的质量。（1）实行严格的隐蔽工程检查验收制度隐蔽工程在施工完成后，一定要通过严格的“三检”程序，直到监理工程师签字认可，才能进行下道工序的施工，否则要进行返工处理。（2）质量举报制度在项目部驻地和施工现场，挂设质量举报箱，所有不按规范要求作业，尤其是在隐蔽工程的施工中进行弄虚作假的，经发现，人人都可举报。凡举报属实者，给举报人一定的物资奖励。被举报的有关责任人，将视情节严重程度，给予相应的处罚。（3）旁站制度为了保证隐蔽工程的施工质量，在关键部位实行技术人员旁站制度，例如钢筋的绑扎、路面浇筑等工序，都要求现场技术人员实行24小时值班，进行旁站监督。（4）实行质量终身制，建立单位工程质量卡片制度根据谁施工谁负责的原则，实行质量问题终身负责制，所承建的每个单位工程，都建立质量卡片。每个工程的项目负责人，技术负责人、质量负责人、安全负责人、队长、工班长以及特殊作业工序的有关作业人员的名字，都登记在卡片上，并且随竣工文件一起存档。在交付使用以后，发生何种质量问题，可随时找到有关责任人。第五章安全生产管理体系及保证措施一、安全生产管理体系1、保质量、保工期，首先必须保安全。项目经理部建立健全的安全生产管理机构，成立以项目经理为组长的安全生产领导小组，全面负责并领导本项目的安全生产工作。2、本项目实行安全生产三级管理，即：一级管理由经理负责，二级管理由专职安全员负责，三级管理由班组长负责，各作业点设安全监督岗。3、坚持“安全第一，预防为主，综合治理”的方针，项目经理要把安全工作当作第一位的工作来抓，加强全员安全意识教育，强化安全保证体系，落实安全生产责任制，严格执行《安全作业规章》认真检查，有效控制施工安全。-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计4、实行逐级安全技术交底制，由经理部组织有关人员进行详细安全技术交底，凡参加安全技术交底的人员要履行签字手续，并保存资料，项目经理部专职安全对安全技术措施的执行情况进行监督检查，并作好记录。5、加强施工现场安全教育，重点对专职安全员、班组长、从事特种作业的机械工、机动车辆驾驶等进行培训教育，未经培训并取得上岗证的员工不得上岗操作。6、认真执行安全检查制度经理部要保证检查制度的落实，要规定定期检查日期、参加检查的人员。经理部每旬进行一次，作业班组每天进行一次，非定期检查应视工程情况，如：施工准备前、施工危险性大、采取新工艺、季节性变化、节假日前后等要进行检查，并要有领导值班，对检查中发现的安全问题按照“三不放过”的原则制定整改措施，定人限期进行整改，保证“管生产必须管安全”的原则真正落实。安全生产管理体系项目经理：谢冬法项目总工：羊伟东安全负责：叶宏亮后勤科：胡康忠机料科：羊德政工程科：卢为闯试验室：陈中品质检科：周伟杰施工队兼职安全员二、安全生产保证措施1、确定安全管理目标和安全防范要点⑴本项目安全目标确定为“三无一杜绝一创建”、“三无”即：无工伤无死亡事故、无交通死亡事故、无火灾、洪灾事故；“一杜绝”即：杜绝重伤事故；“一创建”即：创建安全文明达标工地。⑵根据本合同段工程特点，安全防范重点有以下六个方面：防高处坠落事故；防起重伤害事故；防触电电击事故；防机械伤害事故；防行车交通事故；防火灾、洪灾事故。-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计2、主要项目施工安全技术措施（1）施工现场安全技术措施⑴施工现场的布置符合防火、防爆、防洪、防雷电等安全规定的要求，施工现场的生产、生活办公用房、仓库、材料堆放场、停车场、修理场等按批准的总平面布置图进行布置。⑵现场道路平整、坚实、保持畅通，危险地点悬挂按照《安全色》和《安全标志》规定的标牌，夜间行人经过的坑、洞设红灯示警，施工现场设置大幅安全宣传标语。⑶现场的生产、生活区设足够的消防水源和消防设施网点，消防器材有专人管理不得乱拿乱支。组成一个由15-20人的义务消防队，所有施工人员熟悉并掌握消防设备的性能和使用方法。⑷各类房屋、库棚、料场等消防安全距离符合公安部门的规定，室内不得堆放易燃品；严禁在木工加工场、料库等地方吸烟；现场的易燃杂物应随时清理，严禁在有火种的场所或其近旁堆放。⑸氧气瓶不得沾染油脂，乙炔发生器有防止回火的安全装置，氧气瓶与乙炔发生器隔离存放。⑹施工现场的临时用电，严格按照《施工现场临时用电安全技术规范》JGJ46-2005的规定执行。（2）施工机械的安全技术措施⑴各种机械操作人员和车辆驾驶员，必须取得操作合格证，不准操作与证不相符的机械，不准将机械设备交给无本机操作证的人员操作，对机械操作人员建立档案，专人管理。⑵操作人员按照本机说明规定，严格执行工作前的检查制度和工作中注意观察及工作后的检查保养制度。⑶驾驶室或操作室保持整洁，严禁存放易燃、易爆物品。严禁酒后操作机械，严禁机械带病运转或超负荷运转。⑷机械设备在施工现场停放时，选择安全的停放地点，夜间有专人看管。⑸用手柄起动的机械注意手柄倒转伤人，向机械加油时严禁烟火。⑹严禁对运转的机械设备进行维修、保养、调整等作业。⑺指挥施工机械作业人员，站在可让人瞭望的安全地点，并明确规定指挥联络信号。⑻使用钢丝绳的机械，在运转中严禁用手套或其他物件接触钢丝绳，用钢丝绳拖、拉机械或重物时，人员远离钢丝绳。⑼起重作业严格按照《建筑机械使用安全技术规程》（JGJ33-2012）和《建筑安装工人安全技术操作规程》规定的要求执行。⑽定期组织机电设备、车辆安全大检查，对检查中查出的安全问题，按照“三不放过”的原则进行调查处理，制定防范措施，防止机械事故的发生。-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计第六章环境保护、水土保持保证体系及保证措施环境保护是我国的一项基本国策，本承包人将与当地政府和环保部门联合协作，控制施工污染，减少污水、空气粉尘及噪音污染，严格控制水土流失，扎扎实实抓好环境保护工作。一、环境保护、水土保持组织机构及框图成立以项目经理任组长的环境保护领导小组，配备一定量的环保设施和技术人员，认真学习环保知识，共同搞好环保工作。环境保护组织机构图见附图6-1，环境保护管理体系见附图6-2。环境保护水土保持领导小组组长：谢冬法环境保护水土保持领导小组副组长：纪伟各施工队设兼职环保员图6-1环境保护组织机构图环境保护、水土保持领导小组业主质安科环保专家汇报下达环保命令环境水土保持监测员各施工队信息交流施工现场图6-2环境保护及水土保持管理体系二、环境保护措施1、水土及生态环境的保护措施-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计对林木、植被及地下水资源的保护是施工中的环保重点。①保护原有植被。对合同规定的施工界限内、外的植物、树木等尽力维持原状；砍除树木和其它经济植物时，应事先征得所有者和业主的批示同意，严禁超范围砍伐。②永久用地范围内的裸露地表用植被加以覆盖。③临时用地范围内的耕地采取措施进行复耕，其它裸露地表植草或种树进行绿化。④营造良好环境。在施工现场和生活区设置足够的临时卫生设施，经常进行卫生清理，同时在生活区周围种植花草、树木，美化生活环境。⑤及早施作防护工程、排水工程和裸露地表的植被覆盖，防止水土流失。⑥工程完工后，及时进行现场彻底清理，并按设计要求采用植被覆盖或其它处理措施。⑦对有害物质（如燃料、废料、废水、垃圾等）要通过焚烧或其它措施处理后运至监理工程师指定地点进行掩埋，防止对动、植物造成损害及对生活水源的污染。⑧弃土运至指定的弃土场并按要求砌筑挡碴墙，防止弃碴流失侵占农田或堵塞河道。2、大气环境的保护措施①在设备选型时选择低污染设备，并安装空气污染控制系统。②在运输水泥等易飞扬物料时用篷布覆盖严密，并装量适中，不超限运输。③配备专用洒水车，对施工现场和运输道路经常进行洒水湿润，减少扬尘。④对汽油等易挥发品的存放要密闭，并尽量缩短开启时间。⑤在有粉尘的作业环境中作业，除洒水外，作业人员还必须配备劳保防护用品。3、降低噪音措施①对使用的工程机械和运输车辆安装消声器并加强维修保养，降低噪音。②机械车辆途经居住场所时应减速慢行，不鸣喇叭。③在比较固定的机械设备附近，修建临时隔音屏障，减少噪音传播。④合理安排施工作业时间，尽量降低夜间车辆出入频率，夜间施工不安排噪音很大的机械。⑤适当控制机械布置密度，条件允许时拉开一定距离，避免机械过于集中形成噪音叠加。⑥对钢筋加工、混凝土拌合、构件预制等场地选择时，尽量远离居民区。⑦合理安排施工人员在高噪音区和低噪音区的作业时间，并配备劳保用品。三、水土流失防治1、弃土、弃料在指定位置堆放，并堆放整齐，必要时进行植被保护和采取措施以防水土流失造成环境和农田污染。2、对临时工程用地将进行恢复，达到与出租人签订的合同要求并让出租人满意。3、工程完工后，将清除所有占用场地的杂物，对已破坏的原地面将平整为耕地或植被覆盖。所有公路用地范围内的杂物、废弃料将予以清除干净。4、按有关规定对施工中“三废”(废水、废渣、废气)进行妥善处理。四、保证措施1、成立环保小组，制定环保措施，严格遵守国家有关环境保护法令，认真检查、监督各项环保工作的落实。对职工进行环保知识教育，使人人都明确环保工作的重大意义，积极主动地参与环保工作，自觉遵守环保的各项规章制度，树立人与自然和谐共处的思想。2、-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计除图纸规定或监理工程师指示外，不得破坏和拆除任何构造物及设施，不得随意清除地表植被和树木。3、施工便道指定专人洒水养护，确保周围环境不受粉尘的污染，同时在便道的道口和交叉道路处，派专人负责防护和清扫。4、合理安排施工区段，夜间施工，尽量减小对居民正常生活的影响。5、认真作好油库的管理工作，防止油料溢漏后严重污染环境。6、施工生产、生活区内的垃圾要及时运走，堆放在指定地点，严禁乱扔乱放，避免阻塞河道和污染水源。污水要妥善处理，以免影响环境卫生。7、定期和不定期对施工区段内的环境、卫生、设施进行检查，对污染进行控制和处理，保证场内整洁卫生，做到文明施工。8、工程施工废水将输往沉淀池经沉淀处理达到标准后方予排放。第七章文明施工、文物保护保证体系及保证措施一、文明施工1、文明施工保证体系项目经理：谢冬法项目部工程科：卢为闯项目部领导小组：羊伟东项目部文明施工主管：胡康忠各班组专管员2、文明施工措施①加强文明施工宣传力度，对全体施工人员进行文明施工，遵纪守法教育，创造团结、进取、友爱的共事环境。②做好施工沿线的宣传工作，取得沿线工厂、群众及过往车辆的支持和配合。③施工路段两端设立大型醒目的施工标志牌，做到挂牌施工。公布建设单位、监理单位、施工单位名称，施工单位项目经理、技术负责人名单，工程规模、开竣工日期以及监督电话等。④重点施工地段以及各施工队工区驻地均应设置鲜明醒目的施工宣传标语及树立施工企业形象的宣传标志、设宣传栏，对工程进展情况及好人、好事进行宣传报导。⑤搞好施工现场的管理工作，做到清洁东西堆放整齐，一目了然。⑥工地参加劳动人员，按不同工种，不同岗位发放劳动保护用品，并做到上岗前检查。⑦班组长以上人员及安全监督员，质检员均应配戴岗位证，实行挂牌上班。-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计⑧搞好与当地群众的团结和友好关系，防止施工队伍与当地民众的纠葛，有事必须通过单位，有领导、有组织地解决，避免个人的不适当行为和言论扩大事态。⑨外地民工进入工地务工，需向当地劳动力管理部门办理关手续，经批准后录用。⑩搞好施工组织项目的社会治安综合治理，对各种不法行为进行防范和管理。若发生上述事件，通过当地治安管理机构处理。二、文物保护1、文物保护保证体系项目经理：谢冬法项目部工程科：卢为闯项目部领导小组：羊伟东项目部文物保护主管：胡康忠各班组专管员2、文物保护保证措施①成立项目经理部、作业队两级文物保护机构，由第一把手任组长、各部门负责人为组员，调度负责情况交换和联系，形成一个文物保护网络。②制定《工地文物保护办法》，加强职工教育和培训，把文物保护分解到人头。③认真对施工地区有关文物考古资料进行收集、整理、分析，对有可能出现的文物的工点在三级技术交底中予以明确，并随时同文物保护单位保持联系。④在施工过程中，一旦发现地下有考古、地质研究价值或文物时，应立即停止施工，保护好现场，并通知业主及有关部门。⑤采取严密的专人看守与保护措施，绝不允许人员移动及损坏任何这类物品。⑥配合文物管理部门做好必要的其它保护。并将对文物遗迹的各类现场保护情况及时书面报告建设单位第八章项目风险预测与防范，事故应急预案-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计一、项目风险预测1、材料涨价风险2、因政策处理原因导致工期拖延风险3、业主资金拖延二、项目风险防范1、材料涨价风险防范措施：接到工程中标通知书后，立即对本项目的所有材料进行调查、统计。对有涨价风险的材料，数量小的预先把材料全部一次性购齐全，数量大的与生产厂家签订购销合同，与材料生产厂家分摊涨价风险。2、因政策处理原因导致工期拖延风险防范措施：我公司是本地企业，施工班组人员、机械都是本地的，如因政策原因工程停工，施工班组人员、机械立即调至其它工地施工，人员、机械进出场方便。因是本地企业项目部人员，可以按工地需要随时调入和调出。3、业主资金拖延风险防范措施：我公司资金雄厚，本项目准备投入500万元的流动资金，保证工程按计划竣工。三、事故应急预案㈠应急准备和响应组织准备1、目的：为了保护本工程从业人员在施工中的身体健康和生命安全，保证本工程在出现生产安全事故时，能够及时进行应急求援，从而最大限度地降低生产安全事故给本工程员工所造成的损失，成立项目部生产安全事故应急求援小组。2、适用范围：适用于项目部内部任何生产经营活动的部门及个人。3、责任：建立生产安全事故应急求援指挥机构：施工现场生产安全应急救援小组负责人姓名工作职责备注项目经理：谢冬法主持施工现场全面工作生产负责人：卢为闯负责组织应急求援协调指挥工作安全员：叶宏亮负责应急救援实施工作技术、质检等相关人员参与应急救援实施工作4、生产安全事故应急救援组织成员经培训，掌握并且具备现场救援救护的基本技能，施工现场生产安全应急救援小组必须配备相应的急救器材和设备。小组每年进行1-2次应急救援演习和对急救器材设备的日常维修、保养，从而保证应急救援时正常运转。5、生产安全事故应急救援程序：工地建立安全值班制度，设值班电话并保证24小时轮流值班。如发现生产安全事故立即上报，具体上报程序如下：现场第一发现人→现场值班人员→现场应急救援小组组长→值班人员→-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计生产安全事故应急救援小组→向上级部门报告（如图）。生产安全事故发生后，应急救援组织立即启动如下应急救援程序：现场发现人现场值班人员控制事态保护现场组织抢救，疏导人员。现场应急救援小组组长：组织组员进行现场急救，组织车辆保证道路畅通，送往最佳医院。值班人员：了解事故及伤亡人员情况生产安全应急救援小组：了解事故及伤亡人员各简况及采取的措施，成立生产安全事故临时指挥小组，进行善后处理事故调查，预防事故发生措施的落实。上级部门㈡应急救援小组职责：⑴组织检查各施工现场及其它生产部门的安全隐患，落实各项安全生产责任制，贯彻执行各项安全防范措施及各种安全管理制度。⑵进行教育培训，使小组成员掌握应急救援的基本常识，同时具备安全生产管理相应的素质水平，小组成员定期对职工进行安全生产教育，提高职工安全生产技能和安全生产素质。⑶制定生产安全应急救援预案，制定安全技术措施并组织实施，确定企业和现场的安全防范。应急救援重点，有针对性的进行检查、验收、监控和危险预测。A、高处坠落事故应急准备和响应预案1、应急准备⑴组织机构及职责①项目部高处坠落事故应急准备和响应领导小组组长：谢冬法组员：胡康忠羊伟东杨法祥陈中品羊德政卢为闯叶宏亮高处坠落事故应急处置领导小组负责对项目突发高处坠落事故的应急处理。②培训和演练a、项目部安全员负责主持、组织全机关每年进行一次按高处坠落事故“应急响应”的要求进行模拟演练。各组员按其职责分工，协调配合完成演练。演练结束后由组长组织对“应急响应”的有效性进行评价，必要时对“应急响应”的要求进行调整或更新。演练、评价和更新的记录应予以保持。b、施工管理部负责对相关人员每年进行一次培训。③应急物资的准备、维护、保养a、应急物资的准备：简易单架、跌打损伤药品、包扎纱布。b、各种应急物资要配备齐全并加强日常管理。④防坠落措施-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计a、脚手架材质必须符合国家标准：钢管脚手架的杆件连接必须使用合格的玛钢扣件。b、结构脚手架立杆间距不得大于1.5m，大横杆间距不得大于1.2m，小横杆间距不得大于1m，脚手架必须与结构拉接牢固，拉接点垂直距离不得超过4m，水平距离不得超过6m，拉接所用的材料强度不得低于双股8号钢丝的强度，高大架子不得使用性材料拉接。在拉接点处设可靠支顶，脚手架的操作面必须满铺脚手板，离墙面不得大于20㎝，不得行空隙和探头板、飞跳板、脚手板下层设水平网，操作面外侧应设两道护身栏杆和一道挡脚板或设一道护栏杆，立挂安全网，下口封严，防护高为1.2m严禁用竹笆做脚手板。c、脚手架必须保证整体不变形，凡高度20m以上的外脚手架纵向必须设置十字盖，十字盖高度不得超过7根立杆，与水平面夹角应为45-60，高度在20米以下的必须设置反斜支撑，特殊脚手架和20m以上的高大脚手架必须有设计方案。有脚手架结构计算书，特殊情况必须采取有效的防护措施。d、井字架的吊笼出入口均应有安全门、两侧必须有安全防护措施，吊笼定位托杠必须采用定型装置，吊笼运行中不得乘人。e、临边施工区域，对人或物构成危险的地方必须支搭防护棚，确保人、物的安全。高处作业使用的铁凳、木凳间需搭设脚手板的，间距不得大于2m，高处作业，严禁投扔物料。f、高空作业人员必须持证上岗，经过现场培训、交底、安装人员必须系安全带，交底时按方案要求结合施工现场作业条件和队伍情况做详细交底，并确定指挥人员，在施工时按作业环境做好防滑、防坠落事故发生。发现隐患要立即整改要建立登记、整改检查，定人、定完成日期，在隐患没有消除前必须采取可靠的防护措施，如有危及人身安全的紧急险情，应立即停止作业。2、应急响应①一旦发生高空坠落事故由安全员组织抢救伤员，项目经理打电话“110”“120”给急救叫中心，由工区长保护好现场防止事态扩大。其他义务小组人员协助安全员做好现场救护工作，班组长协助送伤员外部救护工作，如有轻伤或休克人员，现场安全员组织临时抢救、包扎止血或做人工呼吸或胸外收脏挤压，尽最大努力抢救伤员，将伤亡事故控制到最小程序，损失降到最小。②处理程序a、查明事故原因及责任人。b、制定有效的防范措施，防止类似事故发生。c、对所有员工进行事故教育。d、宣布事故处理结果。e、以书面形式向上级报告。B、坍塌事故应急准备与响应预案1、应急准备⑴组织机构及职责①项目部坍塌事故应急准备和响应领导小组组长：谢冬法组员：胡康忠羊伟东杨法祥陈中品羊德政卢为闯叶宏亮-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计②坍塌事故应急处置领导小组负责对项目突发坍塌事故的应急处理。⑵培训和演练①项目部安全员负责主持、组织全机关每年进行一次按坍塌事故“应急响应”的要求进行模拟演练。组员按其职责分工，协调配合完成演练。演练结束后由组长对“应急响应”的有效性进行评价，必要时对“应急响应的要求进行调整或更新。演练、评价和更新的记录应予以保持。②施工管理部负责对相关人员每年进行一次培训。⑶应急物资的准备、维护、保养①应急物资的准备：简易单架、跌到损伤药品、包扎纱布。②各种应急物资要配备齐全了并加强日常管理。⑷预防措施①深基础开挖前先采取井点降水，将水位降至开挖最深度以下，防止开挖时出水塌方。②材料准备：开挖前准备足够优质木桩和脚手板，装土袋，以备护坡（打桩护坡法），为防止基础出水，准备2台抽水泵，随时应急。③挡土墙开裂和护坡坍塌，另一种措施是准备整体喷浆护坡，开挖时现场设专人负责按比例放坡，分层开挖，开挖到底后，由专业队做喷浆护坡，确保边坡整体稳固。2、应急响应⑴如有坍塌事故发生，发现事故发生人员首先高声呼喊，通知现场安全员，安全员打事故抢救电话“120”，向上级有关部门或医院打电话抢救，同时通知项目经理组织紧急应急小组进行现场抢救。工区长组织有关人员进行清理土方或杂物，如有人员被埋，应首先按部位进行抢救人员，其他组员采取有效措施，防止事故发展扩大，让技术员随时监护边坡状况，及时清理边坡上堆放的材料，防止造成再次事故的发生。在向有关部门通知抢救电话的同时，对轻伤人员在现场采取可行的应急抢救，如现场包扎止血等措施。防止受伤人员流血过多造成死亡事故发生。预先成立的应急小组人员分工，各负其责，重伤人员由班组长协助送外抢救工作，门卫在大门口迎接来救护的车辆，有程序的处理事故、事件，最大限度的减少，人员和财产损失。⑵边坡坍塌事故，按预先分工进行抢救，机械组组织所有机械进行倒塌土方的挖除和支护工作，防止再次坍塌，现场清理由班组长者组织有关职工协助清理材料，如有人员被压应首先清理被砸人员身上的材料，集中人力先抢救受伤人员，最大限度的减少事故损失。3、事故后处理工作①查明事故原因及责任人。②以书面形式向上级写出报告，包括发生事故时间、地点、伤亡情况等。③制定有效的预防措施，防止此类事故再次发生。④组织所有人员进行事故教育。⑤向所有人员宣读事故结果，及对责任人的处理意见。C、物体打击事故应急准备与响应预案。1、应急准备-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计⑴组织机构及职责①项目部物体打击事故应急准备和响应领导小组组长：谢冬法组员：胡康忠羊伟东杨法祥陈中品羊德政卢为闯叶宏亮②物体打击事故应急处置领导小组负责对项目突发物体打击事故的应急处理。⑵培训和演练①项目部安全员负责主持、组织全机关每年进行一次按物体打击事故“应急响应”的要求进行模拟演练。各组员按其职责分工，协调配合完成演练。演练结束后由组长对“应急响应”的有效性进行评价，必要时对“应急响应”的要求进行高速或更新。演练、评价和更新的记录应予以保持。②施工管理部负责对相关人员每年进行一次培训。⑶应急物资的准备、维护、保养①应急物资的准备：简易单架、跌倒损伤药品、包扎沙布。②各种应急物资要配备齐全并加强日常管理。2、应急响应如果有物体打击事故发生，旁观者首先在现场高呼，提醒现场有关人员立即通知现场安全员，由安全员负责拨打应急救护电话“120”，通知有关部门和附近医院，到现场救护，项目经理负责全面组织协调工作，生产负责人亲自带领工区长和各班组长对事故现场进行抢救，如有重伤人员由班组长长负责送外救护。电气工长先切断相关电源，防止发生触电事故，门卫值勤人员在大门口迎接救护车辆及人员。保证现场道路畅通，方便救护车辆，以最快的速度抢救伤员，将伤亡事故降到最低。3、事故后处理工作①查明事故原因事故责任人。②出书面报告，包括事故发生时间、地点、受伤害人姓名、性别、年龄、工种受伤部位、受伤程度。③制订有关预防措施，防止类似事故发生。④组织所有人进行事故教育。⑤向全体人员宣读事故结果及对责任人的处理意见。D、机械伤害应急准备和响应预案1、应急准备⑴组织机构及职责①项目部机械伤害事故应急准备和响应领导小组组长：谢冬法组员：胡康忠羊伟东杨法祥陈中品羊德政卢为闯叶宏亮②机械伤害事故应急处置领导小组负责对项目突发机械伤害事故的应急处理。⑵培训和演练①项目部安全员负责主持、组织全机关每年进行一次按机械伤害事故“应急响应”的要求进行模拟演练。各组员按其职责分工，协调配合完成演练。演练结束后由组长对“应急响应”-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计的有效性进行评价，必要时对“应急响应”的要求进行高速或更新。演练、评价和更新的记录应予以保持。②施工管理部负责对相关人员每年进行一次培训。⑶应急物资的准备、维护、保养①应急物资的准备：简易单架、跌倒损伤药品、包扎沙布。②各种应急物资要配备齐全并加强日常管理。2、应急响应如果有机械伤害事故发生，由项目部经事任总指挥，发现事故发生人员首先，提醒现场有关人员立即通知现场安全员，由安全员负责拨打应急救护电话“120”，通知有关部门和附近医院，到现场救护，负责全面组织协调工作，同时，通知应急小组进行可行的应急抢救，如现场包扎、止血等措施。防止受伤保人员流血过多造成死亡。应急小组人员分工，各司其职。3、事故后处理工作⑴查明事故原因事故责任人。⑵以书面形式向上级出报告，包括事故发生时间、地点、受伤害人姓名、性别、年龄、工种受伤部位、受伤程度。⑶制订有关预防措施，防止类似事故发生。⑷组织所有人进行事故教育。⑸向全体人员宣读事故结果及对责任人的处理意见。E、触电事故应急准备与响应预案1、应急准备⑴组织机构及职责①项目部触电事故应急准备和响应领导小组组长：谢冬法组员：胡康忠羊伟东杨法祥陈中品羊德政卢为闯叶宏亮②机械伤害事故应急处置领导小组负责对项目突发触电事故的应急处理。⑵培训和演练①项目部安全员负责主持、组织全机关每年进行一次按触电事故“应急响应”的要求进行模拟演练。各组员按其职责分工，协调配合完成演练。演练结束后由组长对“应急响应”的有效性进行评价，必要时对“应急响应”的要求进行高速或更新。演练、评价和更新的记录应予以保持。②施工管理部负责对相关人员每年进行一次培训。⑶应急物资的准备、维护、保养①应急物资的准备：简易单架。②各种应急物资要配备齐全并加强日常管理。2、应急响应⑴脱离电源对症抢救当发生人身触电事故时，首先使触电者脱离电源，迅速急求，关键是要“快”。①对于低压触电事故，可采用下列方法使触电者脱离电源。-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计a、如果触电地点附近有电源开关或插销，可立即拉开电源或拔下电源插头，以切断电源。b、可用有绝缘手柄的电工钳、干燥木炳的斧头、干燥木把的铁锹等切断电源线。也可采用干燥木板等绝缘物插入触电者身下，以隔离电源。c、当电线搭在触电者身上或被压在身下时，也可用干燥的衣服、手套、绳索、木板、木棒等绝缘物为工具，拉开提高或挑开电线，使触电者脱离电源。切不直接去拉触电者。②对于高压触电事故，可采用下列方法使触电者脱离电源。a、立即通知有关部门停电。b、带上绝缘手套，穿上绝缘鞋，用相应电压等级的绝缘工具按顺序拉开开关。c、用高压绝缘杆挑开触电者身上的电线。⑵触电者如果在高空作业时触电，断开电源时，要防触电者摔下来造成二次伤害。①如果触电者伤势不重，神志清醒，但有些心慌，四肢麻木，全身无力或者触电者曾一度昏迷，但已清醒过来，应使触电者安静休息、不要走动，严密观察并送医院。②如果触电者伤势较重，已失去知觉，但心脏跳动和呼吸还存在，应将触电者抬至空气畅通处，解开衣服，让触电者平直仰卧，并用软衣服垫在身下，使其头部比肩稍低，以免妨碍呼吸，如天气寒冷要注意保温，并迅速送往医院。如果发现触电者呼吸困难，发生痉挛，应立即准备对心脏停止跳动或者呼吸停止后的抢救。③如果触电者伤势较重，呼吸停止或心脏跳动停止或二者都已停止，应立即进行口对口人工呼吸法及胸外心脏挤压法进行抢救，并送往医院。在送往医院途中，不应停止抢救，许多触电者就是在送往医院途中死亡的。④人触电后会出现神经麻痹、呼吸中断、心脏停止跳动、呈现昏迷不醒状态，通常都是假死，万万不可当作“死人”草率从事。⑤对于触电者，特别高空坠落的触电者，要特别注意搬运问题，很多触电者，除电伤外还有摔伤，搬运不当，如折断的肋骨扎入心脏等，可造成死亡。⑥对于假死的触电者，要迅速持久的进行抢救，有不少的触电者，是经过四个小时甚至更长时间的抢救而抢救过来的。有经过六个小时的口对口人工呼吸及胸外挤压法抢救而活过来的实例。只有经过医生诊断确定死亡，才可以停止抢救。⑦人工呼吸是在触电者停止呼吸后应用的急救方法。各种人工呼吸方法中以口对口呼吸法效果最好。施行人工正呼吸前，应迅速将触电者身上妨碍呼吸的衣领、上衣等解开取出口腔内妨碍呼吸的食物，脱落的断齿、血块、粘液等，以免堵塞呼吸道，使触电者仰卧，并使其头部充分扣仰，鼻孔朝上以利呼吸道畅通。救护人员用手使触电者鼻孔紧闭，深吸一口气后紧贴触电者的口向内吹气，时约2秒钟。第九章其他应说明的事项-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计一、资金保证措施在工程施工过程中，业主与施工单位的资金周转都需要精心设计，才能最大限度地用好国家投资，最大限度地实现国家与承包商的效益。在建设过程中，我们将严格按照计量、支付等相应制度，积极与业主沟通、配合，争取做到施工、计量、中期支付相协调，并努力发挥我公司历年的金融信誉使工程进程始终处于良性循环。二、与相关单位的施工配合措施1、主动争取业主对我单位进行安全、质量检查和监督指导，在业主的指导下与沿线有关单位建立良好的关系，在施工中密切配合，保证施工的高效率运行。2、与当地政府及沿线群众建立融洽关系，并与各单位加强合作取得支持，解决施工的有关问题，创造良好的施工环境。3、与监理、设计单位紧密配合，经常联系，按照监理、设计单位及有关现行规范的要求施工，施工中遇到问题及时联系解决。4、做好交通配合工作。汽车运输要服从地方交通部门的管理，严格遵守交通规则。施工现场与既有公路有干扰时，要与当地交通部门联系，设置必要的行车标志，必须时设专人现场指挥，以公路运输、周围群众和过往车辆提供安全和方便。5、与业主及监理单位之间密切协商，加强协作，搞好中间验收工作。6、做好本合同段的贯通测量工作，搞好控制桩布设和线路测量闭合。三、民工工资、材料等款项的支付保障措施民工工资和材料款保障是反应一个企业诚信和资金周转、利用效率的关键因素。应通过以下几方面的工作来得以实现。1、确保施工进度及时计量，加快资金支付和周转，或采取其它措施筹集资金，满足工地现场的正常运行。2、及时与各施工工区签订施工劳务合同，与材料供应商签订材料采购合同，严格按照合同和国家法令、法规进行支付。3、材料要根据工程进度制定整体的材料采购计划，防止因材料积压而造成资金积压，关键和重点工序的材料优先考虑。4、在满足施工资金正常流动的情况下，优先考虑民工工资的发放，民工工资的发放要在项目部财务人员的监督下，按照身份证或进场证一一落实到位。四、廉政建设的有关措施严格遵守党和国家有关法律法规及交通部的有关廉政规定。严格执行公路工程合同文件，自觉按合同办事。1、建立健全廉政制度，开展廉政教育，发现对方严重违反本合同义务条款的行为，有向其上级部门举报、建议给予处理并要求告知处理结果的权利。2、不得向监理、业主送礼、送钱、有价证券和贵重物品。提供通讯工具、交通工具和高档办公用品；不得接受监理或业主提供的材料、设备供应；不得对监理和业主的关系户进行工程分包。-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计施工框图序号框图名称1清表施工工艺框图2路基开挖施工工艺框图4路基填筑施工工艺框图6浆砌水沟施工工艺框图7浆砌挡墙施工工艺框图8片石砼挡墙施工工艺框图9圆管涵施工工艺框图10盖板涵施工工艺框图11挖孔桩工艺框图12系梁施工工艺框图13桥梁墩台施工工艺框图14先简支后连续T梁施工工艺框图15梁板安装施工工艺框图16桥面铺装施工工艺框图17新奥法施工程序框图18光面爆破施工工艺框图19短台阶开挖法施工工艺框图20超前小导管施工工艺框图21初期支护施工工艺框图22超前小导管施工工艺框图23Ф25中空注浆锚杆施工工艺框图24钢拱架施工工艺框图25喷射砼施工工艺框图26衬砌施工工艺框图27围岩施工监控流程框图28超前地质预报探测框图29级配碎石施工工艺框图30水泥稳定碎石基层施工工艺框图31沥青混凝土面层施工工艺框图-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计清表施工工艺框图施工准备及测量放样基底处理晒干碾压分层回填摊铺平整涵底铺砌碾压夯实检验签证-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计路基开挖施工工艺框图场地清理既有便道拓宽、加固、临时道路修建测量放线路基断面测量编制实施性施工方案修建临时截排水设施确定与编制石方爆破方案报当地公安机关审批钻孔土方机械开挖松动爆破土石方调运至填方区确认路堑土石方界线边坡修整基床换填挡、护、排工程施工铺渣前路基面修整-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计路基填筑施工工艺框图 路基填筑压实工艺流程准备阶段施工阶段整修验收阶段填土区段平整区段碾压区段检测区段施工准备清理现场分层填筑机械摊铺人工修整碾压夯实检验签证路基整修-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计浆砌水沟施工工艺框图 施工准备测量放线基坑开挖水沟砌筑沟底砌筑基底检查勾缝石料准备配比选取养护-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计浆砌挡墙施工工艺框图 施工准备测量放线基坑开挖基础砌筑墙体砌筑基底检查勾缝石料准备配比选取养护-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计片石砼挡墙施工工艺框图 施工准备测量放线基坑开挖基础浇筑墙体浇筑基底检查拆模材料准备配比选取养护-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计圆管涵施工工艺框图 测量放线场地布置基坑开挖砂砾垫层现浇基础管节安装、浇管座防水层施工出入口施工涵洞回填材料准备涵洞验收圆管预制         -86- 横窈线磐安段改建工程第二合同段实施性施工组织设计盖板涵施工工艺框图 测量放线  场地布置  基坑开挖  砂砾垫层  基础施工 盖板钢筋绑扎涵台施工盖板施工洞口施工涵洞回填涵洞验收-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计挖孔桩施工工艺框图场地平整桩位测定开挖桩孔检查有害气体浓度孔内出土立模灌注护壁下一循环成孔检查钢筋笼吊装就位灌注桩身砼砼配合比选配砼拌合与运输钢筋笼加工制作孔口设置吊架通风换气                -86- 横窈线磐安段改建工程第二合同段实施性施工组织设计系梁施工工艺流程图施工准备测量放线凿除桩头绑扎系梁钢筋立系梁模板灌注砼拆模取试件检查养护桩顶系梁基坑开挖做好垫层检测桩基质量隐蔽工程检查墩台柱施工 -86- 横窈线磐安段改建工程第二合同段实施性施工组织设计墩台施工工艺框图 施工准备  测量放样 细料石砌筑 养护台帽砼浇筑模板安装台身砼浇筑      台帽钢筋加工  模板安装蔽检验     单项工程验收先简支后连续T梁施工工艺流程图永久支座，临时支座的安装（连续梁和过渡墩）架桥机逐孔架T梁及时焊接支座上下钢板、横隔板钢板安装连接缝钢筋，预应力孔道，墩梁固结钢筋（刚构）浇筑墩顶连续段待连续缝砼和桥面板达到设计强度的85%时，墩顶负弯矩预应力钢束进行穿束、张拉、压浆、压浆及桥面砼板强度达到设计值的100%后，拆除临时支座，完成体系转换浇筑剩余桥面板，防撞护栏等桥面设施防水层、伸缩缝、桥面铺装，成桥-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计梁板安装施工工艺框图安装前准备工作整修吊装场地吊机安装安全检查梁板运输-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计支座安装N报监理批准确性梁板起吊、安装就位自检质量安装铰缝底模YN自检质量报监理批准绑扎铰缝钢筋灌注铰缝砼Y铰缝隙砼养生进入下道工序桥面铺装施工工艺框图养生浇注砼测量桥面标高清理桥面钢筋下料绑扎桥面连续钢筋、安放钢筋网现场检查砼拌合运输试块检测试块制作-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计新奥法施工程序框图监控量测施工准备实施性施工组织设计初期支护是否符合规范要求二次衬砌光面爆破减少扰动锚喷支护减少围岩变形结束修改施工方案修改支护参数否洞内观测，位移量测指导施工与设计开挖是-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计光面爆破施工工艺框图光爆设计放样布眼定位开眼钻眼清孔装药联起爆网络起爆通风光爆效果检查地质调查原因分析修改光爆设计否是洞口施工工艺框图平整施工场地修建洞口临时生产设施及边仰坡截水沟洞口土石方分层开挖边仰坡临时防护洞口加固处理明洞施工挖至路基设计高程洞门施工边坡修整-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计短台阶开挖法施工工艺框图上台阶测量画开挖轮廓线布炮眼钻炮眼装药爆破通风洒水清危排险初喷砼打锚杆挂网出碴二次喷砼开挖下台阶并喷锚支护稳定性安全检查模筑砼监控量测-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计超前小导管施工工艺框图开挖周边放样布孔YT-28凿岩机钻孔清孔插入小导管注浆隧道开挖小导管加工浆液准备-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计初期支护施工工艺框图施工准备是否符合标准调整喷混凝土到设计厚度围岩量测反馈、确定支护参数通风排烟清理危石处理欠挖冲洗岩面检查断面超挖超挖是否≥10cm初喷混凝土3cm打锚杆挂钢筋网初喷混凝土10cm有无质量问题施工放样安装格栅钢架改进是否有无否是-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计φ25中空注浆锚杆施工工艺框图检查锚杆标出锚杆位置锚杆连接锚杆钻进检查孔眼是否畅通并装止浆塞备料注浆制备浆液封口清洗整理-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计钢拱架施工工艺框图开挖初喷砼，施作系统锚杆测量布线是否合格架立钢架监控量测焊接纵向连结筋、定位锚杆复喷砼至设计厚度信息反馈、调整参数钢架制作调整否是-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计喷射砼施工工艺框图准备工作配料拌合砼运输砼喷射清理砼配合比选定岩面清理风水供应  -86- 横窈线磐安段改建工程第二合同段实施性施工组织设计测量放样绑扎钢筋衬砌台车就位模板加固与检查衬砌砼灌注砼捣固砼拆模与养生台车移位配合比选定砼拌合砼输送安设软式透水盲沟 衬砌施工工艺框图围岩施工监控流程框图-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计地质超前探测预报开挖初期支护状况观察开挖面岩性的观察初期支护喷砼埋入观测预埋件初读数拱顶下沉和净空收敛按设计频率量测绘数据整理和计算机处理加强支护变形曲线出现反常施作二次衬砌围岩变形趋于稳定-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计超前地质预报探测框图现场地质状况调查超前探测预报方案的研究地质资料的研究采取相应措施保证开挖安全采取相应措施预防坍方资料整理与经验积累根据开挖及支护情况发现坍方征兆根据比拟法预测前方地质超前钻孔探明涌水根据开挖面前推法预测-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计 级配碎石施工工艺框图   施工放样摊铺混合料-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计水泥稳定碎石基层施工工艺框图准备下承层摊铺材料试验和选用施工测量备料拌和整平与碾压成型初期养护-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计沥青混凝土面层施工工艺框图清理现场施工测量放样挂线控制宽度、层厚工程师检验洒布透层沥青沥青混合料摊铺质量自检工程师抽检办理工程交验混合料运送混合料拌和取样施工准备1、材料试验2、备料3、混合料配合比设计4、报施工方案5、工程师批准开工静压一遍振动压3～4遍返工NNN-86- 横窈线磐安段改建工程第二合同段实施性施工组织设计-86-'
