排水集团泵站视频监控系统设计方案.doc 114页

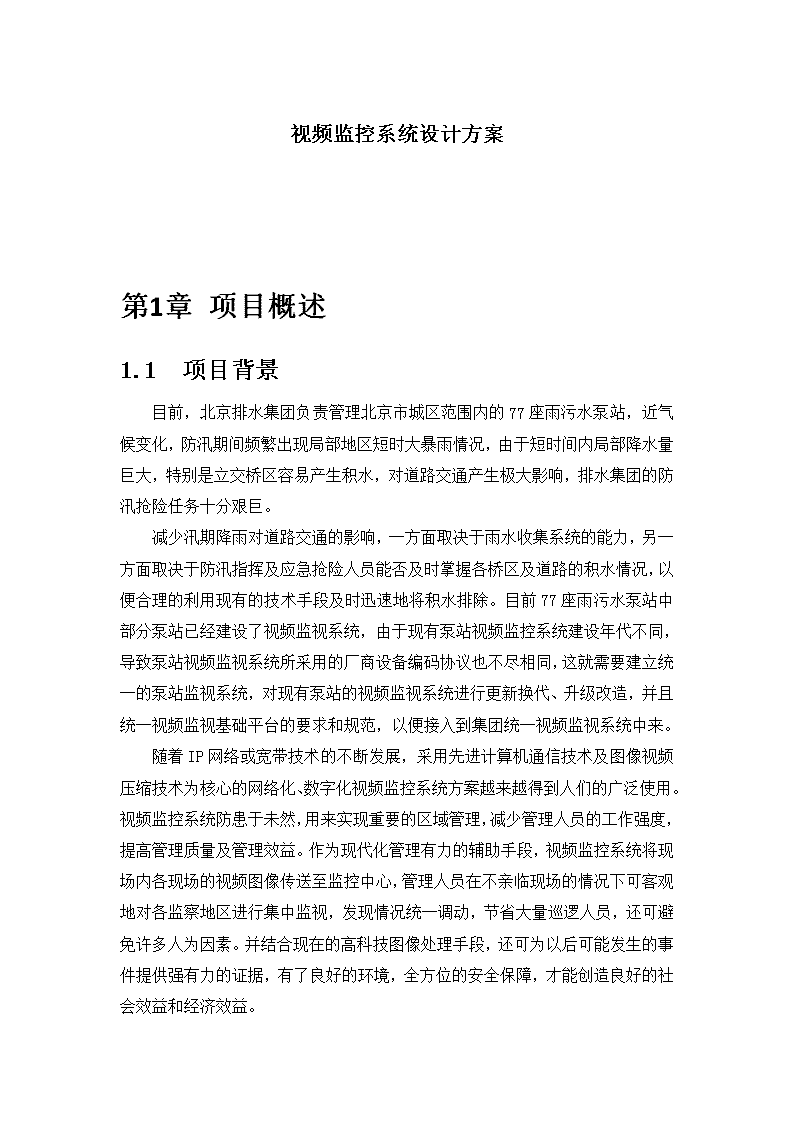

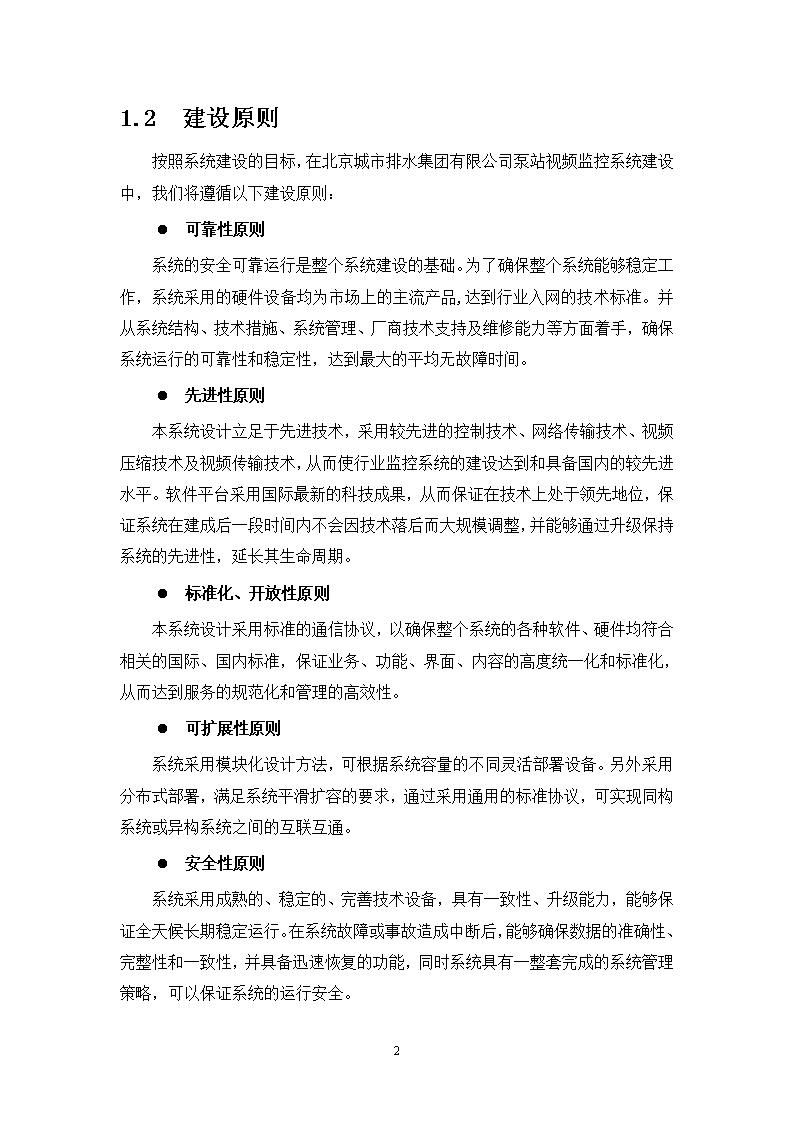

'视频监控系统设计方案第1章项目概述1.1项目背景目前，北京排水集团负责管理北京市城区范围内的77座雨污水泵站，近气候变化，防汛期间频繁出现局部地区短时大暴雨情况，由于短时间内局部降水量巨大，特别是立交桥区容易产生积水，对道路交通产生极大影响，排水集团的防汛抢险任务十分艰巨。减少汛期降雨对道路交通的影响，一方面取决于雨水收集系统的能力，另一方面取决于防汛指挥及应急抢险人员能否及时掌握各桥区及道路的积水情况，以便合理的利用现有的技术手段及时迅速地将积水排除。目前77座雨污水泵站中部分泵站已经建设了视频监视系统，由于现有泵站视频监控系统建设年代不同，导致泵站视频监视系统所采用的厂商设备编码协议也不尽相同，这就需要建立统一的泵站监视系统，对现有泵站的视频监视系统进行更新换代、升级改造，并且统一视频监视基础平台的要求和规范，以便接入到集团统一视频监视系统中来。随着IP网络或宽带技术的不断发展，采用先进计算机通信技术及图像视频压缩技术为核心的网络化、数字化视频监控系统方案越来越得到人们的广泛使用。视频监控系统防患于未然，用来实现重要的区域管理，减少管理人员的工作强度，提高管理质量及管理效益。作为现代化管理有力的辅助手段，视频监控系统将现场内各现场的视频图像传送至监控中心，管理人员在不亲临现场的情况下可客观地对各监察地区进行集中监视，发现情况统一调动，节省大量巡逻人员，还可避免许多人为因素。并结合现在的高科技图像处理手段，还可为以后可能发生的事件提供强有力的证据，有了良好的环境，全方位的安全保障，才能创造良好的社会效益和经济效益。114 1.1建设原则按照系统建设的目标，在北京城市排水集团有限公司泵站视频监控系统建设中，我们将遵循以下建设原则：l可靠性原则系统的安全可靠运行是整个系统建设的基础。为了确保整个系统能够稳定工作，系统采用的硬件设备均为市场上的主流产品,达到行业入网的技术标准。并从系统结构、技术措施、系统管理、厂商技术支持及维修能力等方面着手，确保系统运行的可靠性和稳定性，达到最大的平均无故障时间。l先进性原则本系统设计立足于先进技术，采用较先进的控制技术、网络传输技术、视频压缩技术及视频传输技术，从而使行业监控系统的建设达到和具备国内的较先进水平。软件平台采用国际最新的科技成果，从而保证在技术上处于领先地位，保证系统在建成后一段时间内不会因技术落后而大规模调整，并能够通过升级保持系统的先进性，延长其生命周期。l标准化、开放性原则本系统设计采用标准的通信协议，以确保整个系统的各种软件、硬件均符合相关的国际、国内标准，保证业务、功能、界面、内容的高度统一化和标准化，从而达到服务的规范化和管理的高效性。l可扩展性原则系统采用模块化设计方法，可根据系统容量的不同灵活部署设备。另外采用分布式部署，满足系统平滑扩容的要求，通过采用通用的标准协议，可实现同构系统或异构系统之间的互联互通。l安全性原则系统采用成熟的、稳定的、完善技术设备，具有一致性、升级能力，能够保证全天候长期稳定运行。在系统故障或事故造成中断后，能够确保数据的准确性、完整性和一致性，并具备迅速恢复的功能，同时系统具有一整套完成的系统管理策略，可以保证系统的运行安全。114 l经济性原则在满足系统功能及性能要求的前提下，尽量降低系统建设成本。采用经济实用的技术和设备，并充分利用现有设备和资源，综合考虑系统的建设、升级和维护费用，不盲目投入。l易维护性系统可管理视频前端设备、系统软硬件设备运行情况等。采用分控管理大大减少劳动强度，减少设备运行维护人员的工作量。当系统出现故障时可自动调节处理策略，从而保证系统正常运行。以提高实际效能为导向，侧重人防、技防的有机结合，建立符合北京城市排水集团对77座泵站视频管理要求。1.1建设依据及标准“北京城市排水集团有限责任公司泵站视频监控系统项目”建设应符合相关国家标准、行业标准、地方标准的要求，工程设计、施工应主要参照以下标准：1.4.1国家标准GB50348-2004《安全防范工程技术规范》GB50057-94《建筑物防雷设计规范》GB50343-2004《建筑物电子信息系统防雷技术规范》GB50198-94《民用闭路监视电视系统工程技术规范》GB8566-88《计算机软件开发规范》GB50174-93《电子计算机机房设计规范》GB16796-1997《安全防范报警设备安全要求和实验方法》GB/T17963《信息技术开放系统互连网络层安全协议》GB50169-92《电气装置安装工程接地装置施工及验收规范》GB50314-2000《智能建筑设计标准》GB/T50311-2000《建筑及建筑群综合布线系统工程设计规范》GBJ42-81《工业企业通信设计规范》GBJ232-90，92《电气安装工程施工及验收规范》114 1.4.1行业标准GA/T70-2004《安全防范工程费用预算编制办法》GA/T75-94《安全防范工程开工程序与要求》GA/T74-2000《安全防范系统通用图形符号》GA38-92《中华人民共和国公共安全行业标准》GA/T367-2001《视频安防监控系统技术要求》GA308-2001《安全防范系统验收规范》YD/T1171《IP网络技术要求-网络性能参数与指标》1.4.2法律法规及其它规范性文件北京市人民政府令第47号《北京市安全技术防范管理规定》国务院令147号《中华人民共和国计算机信息系统安全保护条例》国务院令195号《中华人民共和国计算机信息网络国际联网管理暂行规定》中华人民共和国公安部令32号《计算机信息系统安全专用产品检测和销售许可证管理办法》国家保密局文件国保发[1998]1号《计算机信息系统保密管理暂行规定》北京市人民政府令第132号《北京市住宅区和住宅安全防范设施建设和使用管理办法》2003年10月1日实施。114 第1章需求分析2.1总体需求北京排水集团运营监控中心建立一整套的视频监控系统，构建统一的视频监视管理平台，包括77座雨水泵站监视泵房格栅、泵站桥区的本地监控系统和北京排水集团调度中心的视频监视系统，实现对集团下属雨污水泵站视频图像的采集、存贮、查看、回放，有效帮助管理人员和相关生产人员实时掌握各个桥区积水状况和泵站运行情况，为集团实现可视化的防汛指挥、应急处置、联合调度提供强大的辅助工具，为首都安全度汛提供有效技术手段。具体任务包括：在集团中心机房部署接入服务器、数据库服务器、流媒体服务器、和中心存储服务器等，实现对泵站上传视频图像进行统一管理，分级操控。中心可浏览所有泵站的视频图像信息，并可对所有视频点进行图像监控、切换、浏览、存储。接入服务器：前端设备和用户注册到该服务器上，用户与设备的交互通过接入服务器中转完成；支持信令：设备注册、心跳保活、用户实时视频浏览、用户历史视频点播；流媒体服务器：终端用户通过流媒体服务器浏览前端设备实时视频；用户要求中心存储服务时，视频流也通过流媒体服务器中转；根据业务情况可以扩展多台；数据库服务器：管理信息、配置信息保存在数据库中；中心存储服务器：可以架设中心存储服务器进行中心存储。1)在各泵站建设完整的视频监控系统，包括桥区摄像机、格栅间摄像机、硬盘录像机、监视器、3G无线路由器，实现本地视频监视图像实时展现、存储等功能，泵站设置硬盘录像机对本地的视频图像进行存储，存储周期为3个月，并实现本地视频监控图像通过3G无线网络上传至集团数据中心。2)按照甲方提供的SDK开发包，集成甲方部分现状视频。114 中心设主控计算机，通过软件授权设置，可以使局域网内的任意计算机都可以察看和控制所有摄像机的图像。运行操作人员在调度中心的主控计算机上，可实时监控所辖整个区域的情况，并通过操作键盘和鼠标就可以实现云台控制、镜头推拉、录像、回放等功能。集团下属机构人员通过授权，也可实时的在局域网一端的分控计算机上监控整个区域内各个泵站监控点的情况，并能对监控现场的云台、镜头进行控制，以便于更好地掌握整个区域的运作情况。同时，通过视频解码器将数字信号转换为模拟视频信号，在调度中心的电视墙上进行图像显示。泵站视频监控系统构架图2.1招标文件总则要求的响应1)本次投标监控系统设备选用国内知名品牌——海康的设备，软件平台选用市场占有率高、技术先进的——114 捷诺RSNN的监控系统平台，所选的海康、捷诺的产品均为独立知识产权，技术先进、成熟的产品，符合国家技术标准要求。1)所选的海康、捷诺的产品都具有信誉可靠，海康的产品使用先进的生产工艺、新进的生产线，捷诺的平台采用现今主流的编程技术，上述产品均符合国家标准2)我方承诺供货物技术规格、标准应符合招标文件要求，技术参数须提供原厂技术参数文件为凭证，并提供所有货物出厂合格证及出厂检验等质量证明文件；3)我方承诺提供完整的技术解决方案，提供成熟且满足用户使用的产品（详细介绍参见设备参数）。4)本次投标所选用的设备均为工业级产品，可连续运行，易于接近、替换、维护、处理、检查和修理并确保正常运行。5)现场选用采用IP66的密封标准，满足恶劣天气和其它条件下正常运行，满足工业化应用要求。6)现场选用采用IP66的密封标准可避免动物、鸟、蚂蚁和害虫造成的短路。7)所选设备均为工业级产品，选用先进的处理工艺，可抵抗移动、摩擦和磨损表面。8)所选设备均为工业级产品，设备使用稳定近于免维护，维护工作少、维护成本低。9)所选设备均为工业级产品，所有的设备应适合于在正常的电源下工作，电源波动为±10％，在电源和负载变化时应满足工作条件。114 1)系统设计遵守国家标准，设备经过国家安全检测可以确保操作、维护人员的安全。2)所提供参数均为国家、国际单位。3)为了满足招标文件要求，本次投标前端设备选用国内名牌海康德摄像机，中心平台选用行业内知名品牌捷诺的中心平台，该平台市场占有率高，技术先进、售后服务到位，为海康战略合作伙伴，此平台提供二次开发协议，平台扩展性好，可根据需要扩展，可兼容多种品牌的系统设备，为排水集团整合已有系统打下坚实的基础。2.1平台软件建设系统可以分为三层架构：设备接入层、数据交换层和应用层:设备接入层主要指前端信号采集设备，包括音视频信号和报警信号采集；数据交换层主要是指架设在中心机房的服务器集群，包括接入服务器、数据库服务器、WEB服务器、流媒体服务器、报警服务器和中心存储服务器。应用层主要指各类系统用户。2.2.1平台软件各基本模块可实现1)中心管理服务：统一管理视频监控设备，包括：IP前端、DVR、DVS、NVR、HybridDVR及上述各应用服务器。平台内部交互数据存储、验证，平台内部信令转发。2)存储服务：网络存储服务的提供者，它依托于磁盘阵列等存储介质为其提供存储容量。多台存储服务器通过逻辑堆叠的方式构成存储子系统，为大规模视频监控系统提供海量、可靠的存储服务。3)114 设备接入网关：前端设备接入认证，查询、获取、配置设备参数，前端设备录像查询、管理。1)流媒体服务：把实时数据流转发给多个用户观看，起到缓解前端设备压力、节省网络接入层带宽和隔离内外网设备的作用。负责转分发实时音视频码流，负责回放设备存储录像，负责统计客户端、设备流量。2)电视墙服务：实现数字矩阵功能的组成部件，兼具解码、显示输出、轮巡切换等功能。软件界面呈现上与真实电视墙一一对应，对它的操作结果将直接反应在电视墙上。3)手机客户端：支持多操作系统，塞班，安卓，ios，wm等手机操作系统。4)电子地图管理：可配置多级显示方式；支持鼠标控制地图上下左右移动、缩放；电子地图支持显示监控点详细信息，包括：监控点名称、球机类型、安装时间、所归属机构等信息；点击相应的监控点，弹出图像，可对图像作云镜控制。支持报警联动电子地图，快速地图确定报警求助点，联动周边视频资源信息。5)移动视频监督集成：车载移动视频监督系统实现GPS卫星定位、车辆稽查、无线视频图像传输等功能，满足各种行车状况下全天候监督工作的需求。单兵移动执法系统通过提高稽查人员的技术装备，实时记录稽查人员的一线执法情况，利用无线传输网络（3G/WIFI等），将音视频图像实时传输到监控中心，结合GIS/GPS系统，实现统一管理和指挥。6)系统提供开发包，便于其他系统调用系统视频，进行二次开发。2.2.1平台部署114 本系统所用平台软件需要安装在有公网IP的PC服务器上，在集团总部建立一级集中管理中心平台，主要负责系统网络内所有前端设备的接入及各级用户的管理。(1)中心管理服务器中心管理服务器是整个系统的核心模块，为整个系统提供管理服务，对CPU、内存的要求比较高,单台服务器可以支持3000路在线，监控中心配备两台管理服务器实现双机热备，对整个系统的所有设备进行集中管理，并保证未来扩容的平滑过渡。除流媒体服务外,其他服务模块均可安装在中心管理服务器中，如网管服务器、报警服务器、存储服务器、设备接入服务器、用户接入服务器等。(2)流媒体服务器流媒体服务器包括流媒体转发和视频代理，为所有网络用户和存储服务器提供视频流的获取和转发，是平台的关键设备，由于视频的访问数据量很大，因此网络接口的要求很高，对CPU、内存的要求也很高。在1000M网络环境下一台流媒体转发服务器可以并发处理路200路4CIF格式（512Kbps）的视频流。配备两台流媒体服务器实现负载均衡功能。2.1泵站端建设北京市排水集团负责管理北京市城区范围内的77座雨污水泵站，将在每个泵站部署两个摄像机，室外立交桥区部署摄像机（配置防雷组件），室内格栅间部署摄像机，摄像机通过模拟线缆连接到硬盘录像机当中，对模拟信号进行编码和存储，并可进行本地实时图像的调用与控制，通过3G路由器将数据传输到集团数据中心。114 由于防汛的需要，3G视频监控网络流量较大，本项目要求视频传输不能因此受到限制，必须保证视频传输网络通讯不因流量中断。泵站端视频监控系统具有对泵站视频图像的采集、存贮、查看、回放等功能，主要功能有：本地和远程云台镜头控制，多画面显示，所有摄像机的图像都能被存储于数字硬盘录像机中（连续存储时间为3个月），并可在记录监控状态的同时随时调用观看，两者互不影响｡指挥中心视频服务器可以通过以3G网络接收77座泵站所有视频信号并显示；视频服务器还提供给有权限的用户进行访问，做到在各指挥部均可察看到各泵站视频画面。提供SDK接口供泵站在线监测平台、指挥调度平台等系统调用，实现业务应用系统对泵站视频图像信息的集成。114 第1章系统设计3.1视频监控系统设计规划3.1.1系统现状分析首先，地域瓶颈限制了监控的范围；其次，排水集团公司总由于人员及环境的限制导致了对所辖雨污水泵站不能进行实时现场监管；第三，各个泵站建设时期不一样，导致视频监控系统所采用的厂商设备、编码协议及传输方式也不尽相同，无法视频实现统一集中监控管理。3.1.2系统拓扑结构设计系统采用星型的网络拓扑结构将所辖各个泵站连接起来，在北京排水集团总建立一级集中管理中心平台，通过RNSS网络视频监控系统将前端各个泵站的视频监控图像资料调取到监控管理中心。首先集团总监控中心配置：数据库管理服务、流媒体服务、WEB服务、集中存储服务、电视墙服务、超级客户端、普通客户端等；视频监控联网系统架构图如下：114 系统拓扑结构图3.1.3网络拓扑结构设计由于受监控环境及现场环境的限制，各个泵站监控需要采用3G无线传输网络，考虑到此系统点位较多覆盖区域广，为了保证系统的稳定性所以采用搭建联网3GVPN局域网络。考虑到系统所采用的网络传输方式，对网络的带宽需求有严格的设计，数据流量分配和转发策略根据实际情况调整，初步设计如下：114 在总监控中心配流媒体转发服务器，转发从下面网点上传的数据，用于集团总监控中心工作人员及领导调看：各个站点到总监控中心带宽计算公式：带宽=同一时间被总监控中心调看的网点图像数*512Kbps/1024，假设总对某站点监控网点的10路不同的图像同时进行监看，则需要10*512Kbps/1024=5M带宽。总监控中心采用使用100/1000M自适应的交换机。3.1.4集中存储设计数据集中是监控行业的大势所趋。集中有效地实现了对全局的统一调度、监视和管理，非常有利于各种事后的查阅和分析。同时避免了分散监控存在的设备维护管理困难和监守自盗的风险。采用IP-SAN存储设备让每台视频服务器直接接入SAN存储网络中，使用集中存储设备。IP-SAN上的分区操作由IP-SAN设备自己的管理软件完成，而文件系统的使用由存储服务器上的操作系统确定。存储服务器上除运行监控系统存储服务器管理软件以外，只需使用开源的iSCSI客户端软件，即可将刀片服务器上的磁盘空间作为本地磁盘使用。这种方式一次性采购成本较好，便于扩展，长期维护成本低。海量存储服务不仅可以提供网络录像资料实时集中存储，同时可以提供远程检索、下载服务。采用IP-SAN实现海量集中存储的解决方案。拓扑图如下所示：114 存储容量的计算：以CIF的分辨率计算：225MB/小时/路1周=7天=7*24小时；1月=30天=720小时根据以上列表，以最多200路最少50路摄像头为例，保存225MB/小时/路，保存周期为6个月（最多按180天计算），我们很容易计算出存储容量配置为：（单位：T）30天60天90天150天180天50路8．116．224．340．548．6100路16．232．448．681．097．2150路24．348．648．6121．5145．8200路32．464．864．8162．0194．4（以上如果按D1的视频分辨率计算，则需在以上数据基础上剩4）114 考虑到采用网络流量的限制及视频路数较多，存储时限较长，全部采用集中存储所需磁盘阵列容量及3G数据量较大，加上现有3G网络稳定性不好，数据安全性的风险与设备投资随之增加，故建议采用本地存储与网络集中存储相结合的存储方案。即对于大部分通道主要采用嵌入式硬盘录像机本地存储的方式，对于重要通道做本地存储的同时兼做网络集中存储。3.2监控管理中心设计总监控管理中心作为一级管理中心，是视频专网的一个核心节点。要求具有完善的机房基础保障和先进的网络设备、丰富的网络带宽和光纤资源。以充分保障全区下属各泵站网点整合的运营品质。总监控中心负责系统间的数据交换服务。对前端监控资源进行整合，对前端设备进行集中维护和管理。总监控管理中心通过视频专网与所辖各泵点的DVR资源连接，负责图像信息的接收、监控。整体网络环境星形结构，总监控中心管理各个泵站监控网点。总监控中心由网络视频管理平台搭建，主要由服务器系统、控制台系统电视墙系统、监控席位组成。总监控中心系统示意图如下：监控中心拓扑图114 3.2.1硬件设备组成及功能●硬件设备主要包括：数据库管理服务器、电视墙服务器、超级客户端、集中存储服务器、流媒体服务器、手机网关服务器；网络设备；大屏幕显示设备；供电设备等。各类服务器及设备依据实际情况及应用性能而定。●主要硬件设备功能总监控管理中心作为一级监控中心，作为整个联网监控中的管理中枢，指挥中心配备了完整的管理系统，且系统中各个应用服务器软件相互独立，任意模块发生故障，都不会相互影响其它系统或模块。①管理中心服务器设在指挥中心，考虑到核心系统管理服务器的复杂性与重要性，建议采用基于windows2000/windowsXP核心的服务器版操作系统，以提高系统运行的稳定性与可靠性，防止病毒侵扰；②电视墙服务器可将站点视频信息及时切换显示到监控中心大屏幕电视墙上；未来结合GIS系统可对突发事件位置进行精确定位；③总控客户端站用于系统信息的管理配置和系统巡检；④集中存储服务器RNSS集中下载存储管理模块，可以实现下载远程图像的录像资料至监控中心集中备份和事后检索与回放等作用。⑤流媒体服务器可以一起分担同样的应用与视频传输功能，改善大型综合安防应用数据的响应时间，减轻前端硬件连接压力，以及节约数据流量。⑥手机网关服务器，提供手机预览的接入服务。3.2.2软件设备组成及功能●软件设备主要包括：114 系统管理服务器软件；监控中心数据库服务模块、电视墙控制服务模块、超级客户端、普通客户端、流媒体服务模块、集中存储服务模块、手机网关接入服务。●软件功能主要包括：监控系统是采用统一的监控管理平台软件，通过一个统一的管理平台，实现各种设备的联网，保证联网的视频传输的质量（清晰度、流畅程度），提供一个统一的认证管理、监控检索系统。实时监控视频信息的传输、管理、分发。支持分散与集中存储相结合的模式，保证重要监控录像的检索、比对、管理、备份。实现统一的身份认证和权限管理、保证信息安全和数据的安全。实现实时视频监控、巡视、视频信息与数据上传和下调（检索），并能与其它业务系统集成。主要实现以下分类功能：1.远程管理：可直接对下属各泵站网点监控主机进行远程参数设置如对录像方式、录像时间、用户设置等的调整；可对泵站各网点监控主机上图像等设置进行调节；可对远程监控主机进行统一校时、整理硬盘、关机重起、软件远程升级等系统维护功能。2.远程监控：可直接对各泵站网点的监控主机进行操作，控制前端云台;可对各主机监控图像进行多画面分组切换功能：可对各泵站网点的监控主机上的录像资料进行下载备份、回放；可对远程图像按时间列表、手动或报警联动等方式进行本地录像。3.电子地图：通过多极分层的电子地图导航、点播、树形机构等方式直接监看、回访所辖各个网点的图像。4.大屏显示：114 可将各站点网点的图像信号转换位模拟信号，输出到监控中心电视墙上，实现大屏幕显示、画面分割、图像切换功能，做到单画面、多画面手动、自动切换、并可分组、按预定计划自动切换。1.手机预览：可以通过手机监控软件调取前端各点监控录像，控制云台等操作。2.设备巡检：可对各泵站网点监控主机的设备运行状态、网络情况、设备故障情况进行巡检，发现故障以文字、声音等方式提示监控管理人员，并记录故障情况。3.日志管理：对系统运行、人员操作、前端故障、报警等情况进行详细的记录，记录各种情况的发生时间、地点、管理人员处置时间、人员等信息，并实行分类管理。各类日志均可按需要进行条件检索、统计、对比、打印，并可导出表格。4.兼容功能：能够兼容多家嵌入式数字硬盘录像机、视频服务器和工控插卡式硬盘录像机。3.3系统平台二次开发视频监控系统基于.Net平台应用，捷诺公司将提二次开发接口，我公司具有软件开发团队，曾多次与捷诺公司共同配合完成二次软件开发任务。3.4DVR存储计算本系统采用前端存储与平台存储相结合的模式。其前端存储采用海康威视DVR存储，其存储空间计算公式：每个前端存储总容量(GB)＝【视频码流大小(Mb)×60秒×60分×24小时×存储天数/8】/1024，根据计算可得，前端视频存储所需要存储空间要求。114 本系统配置2块2T硬盘，保证连续存储时间为3个月。3.5防雷接地所有图像采集点的室外设备都是精密的电子设备，北京又是雷电多方地区，因此必须考虑防止图像采集点室外防雷系统。前端图像采集点的设计必须符合以下标准中强制执行条款的要求：1)国家标准《建筑物防雷设计规范》GB50057-94（2000年版）2)国家标准《建筑物电子信息系统防雷技术规范》GB50343-2004（2004年版）3)国家标准《低压配电设计规范》GB50054-954)《低压配电系统的电涌保护器（SPD）第一部分：性能要求和试验方法》5)国际标准IEC61312-2《雷电电磁脉冲的防护》第二部分建筑物的屏蔽、内部等电位连接及接地》前端设备有室外和室内安装两种情况，安装在室内的设备一般不会遭受直击雷击，但需考虑防止雷电过电压对设备的侵害，而室外的设备则同时需考虑防止直击雷击。为防止雷电波沿线路侵入前端设备，应在设备前的每条线路上加装合适的避雷器，如电源线（220V或DC12V）、视频线、信号线和云台控制线。　　摄像机的电源一般使用AC220V或DC12V。摄像机由直流变压器供电的，单相电源避雷器应串联或并联在直流变压器前端，如直流电源传输距离大于15米，则摄像机端还应串接低压直流避雷器。　　信号线传输距离长，耐压水平低，极易感应雷电流而损坏设备，为了将雷电流从信号传输线传导入地，信号过电压保护器须快速响应，在设计信号传输线的保护时必须考虑信号的传输速率、信号电平，启动电压以及雷电通量等参数。114 　　室外的前端设备应有良好的接地，接地电阻小于4Ω，高土壤电阻率地区可放宽至 <10Ω。在本系统中所有室外点位全部采用三合一防雷器，避免雷电过电压对设备的侵害。防雷解决措施1、前端设备直击雷防护：图1避雷针保护范围示图前端设备如摄像头应置于接闪器（避雷针或其它接闪导体）滚球半径的保护范围之内。对于安装在建筑物墙上且不在避雷带保护范围之内的摄像机，可以在避雷带上安装一支避雷短针或将摄像机移到避雷带保护范围之内；采用独立支撑杆安装的摄像机，可将避雷针架设在摄像机的支撑杆上，引下线可直接利用金属杆本身或用镀锌圆钢，避雷针安装及保护半径示意图如图1所示。避雷针的高度应按GB50057-94标准规范中关于滚球半径法进行计算。2、传输线路的防护：114 电源线路与信号号线路宜全程分开穿金属管埋地敷设，并保持整个金属管道的电气连通，宜应至少在金属管两端做接地处理，对防护雷电干扰和电磁感应是非常有效，这主要是由于金属管的屏蔽作用和雷电流的集肤效应。但在实际工程中，有时前端设备至机房有数百米甚至上千米的距离，此时如采用全程穿金属管敷设时，受条件限制施工难度非常之大，此时可只在电缆进入终端和前端设备前穿金属管埋地引入，但埋地长度不得小于15米，在入户端以及进入前端设备前将电缆金属外皮、金属管同防雷接地装置相连。电源线应与信号线缆分开穿管敷设，其之间的最小间距应符合相关规范的要求，信号线缆与其它线缆共杆架空敷设段之间的最小垂直间距应符合下表的要求。种类最小垂直间距(m)1～10KV电力线2.51KV以下电力线1.5广播线1通讯线0.6114 第1章监控系统平台4.1视频监控系统概述视频监控系统基于.Net平台应用，使用面向对象的设计、开发等技术，采用面向服务的架构体系；充分利用先进的智能分析、信息安全、XML等技术，将应用程序的不同功能单元（或称为服务）通过统一接口联系起来，采用标准化、规范化的方式进行交互，实现视频监控系统的集中管理、多级互联、信息共享、互联互动。视频监控系统可以对安全防范业务实行全方位管理，包括信息的采集、传输、存储、控制与管理等。平台兼容多种视音频采集设备，融合了多种安全防范业务，为系统建设提供了“安全、高效、智能”的网络视频监控体系，为系统的安全防范、高效管理提供有力的技术保障。视频监控系统主要功能列表如下：主要功能列表序号功能模块备注1数据库管理平台模块提供数据库服务，构成数据库管理的核心平台。支持双机热备或集群处理，保证系统统数据服务的不间断工作2WEB服务模块提供BS架构用户访问，用户可以在任意一个可以连接公网的机器上面访问监控系统。3流媒体服务模块114 流媒体转发服务器负责视音频信号及控制信号的传输与控制，是总监控联网系统的传输中心4集中存储服务模块对所辖各泵点的录像进行集中存储，以便统一管理。5电视墙服务模块将网络上传输的数字视频信号进行硬件解码，解码成监视器能够识别的模拟信号并在监视器或大屏幕上显示出来6普通监看终端用户可以通过普通客户端在远程察看或阅览音视频信息、录像资料及操作日志等7超级监看终端支持电子地图双屏显示，控制中心可使用带有显卡双输出的PC机作分控端，配双显示器，即可实现电子地图与视频预览的双屏显示、操作与管理8手机监看终端用户可以通过手机监控终端监看前端各站点视频图像，以及控制云台等操作9电子地图服务模块地图4.2视频监控系统功能简介系统主要功能包括：管理服务模块、WEB服务模块、流媒体转发模块、电视墙模块、普通监看终端、超级监看终、手机监控、电子地图端六大功能模块；同时，在系统应用方面也具有独具特色应用功能，例如：多级部门、用户管理、精细权限管理、预案管理机制、双向对讲与可视广播、、预定义预览组、批量数据配置以及脱机运行功能等功能特点。114 4.2.1管理服务模块通过管理服务模块可以把监控系统所管部门的所有摄像机、各类服务器以及其他辅助设备等，实行统一注册，设备信息集中、统一保存与管理，是视频监控系统的管理核心。通过管理服务模块可以结合集团的组织机构，实行按部门、多级用户权限管理；总监控中心可以实行自上而下的控制与管理，对下属的前端监控点进行授权，实现总对所管部门的分级、分权管理和控制；不同部门之间、相同部门的用户之间享有不同的优先级级别，对于同一个资源，如果两个用户均具备相应的权限，级别高的用户可以抢占级别低的用户的对该资源的拥有权。确保系统中高级用户和各级领导在重大情况或紧急情况下对系统的操作控制优先权。用户只需要登陆客户端访问软件，即可以对管理服务器给予他授权的所有设备进行操作，高级别用户享有优先控制权。同时，也可以限定登陆的时间，以控制用户何时能够访问网络资源。管理服务器还承担数据库应用服务、系统运行信息存储、系统配置管理、用户管理、权限管理、日志管理、批量配置、信息查询统计、预案、预案组等其他功能。4.2.2电子地图模块在总监控中心可以显示全部所有下属分公司监控区域的多层电子地图，可以按照管理机构、行政区域等对图层进行划分，只有具有权限的用户，才可查看响应的图层，以及对图层进行浏览控制。114 在监控中心可以对图层进行编辑地图、配置系统的设备图标。例如：在地图上安放报警设备、DVR/DVS、对讲设备、服务器等。在普通电子地图上可以直观的对摄像头的图标进行方向控制，从而很方便看出摄像头的指向。通过电子地图可以对分公司监控网点进行配置操作，例如：对DVR主机可以打开通道/关闭通道下属通道，开始开/关闭双向语音对讲、远程关机重启/较时等。可以按地图方式展开访问到每个监控网点，网点在电子地图上有明确标识，可以显示在普通电子地图上；通过电子地图可以实现前监控网点与监控中心双向对讲。可以实现设备定位，通过地图定位功能查询出该设备所在的地理位置，效果图如下所示：电子地图显示界面114 4.2.3流媒体转发模块在视频监控系统应用中，如果所有局域网客户端同时访问前端监控点的同一远程画面，势必会造成在一条线路上的同时传输相同的数据流，同时占用多个相同带宽，从而严重浪费网络资源，形成网络瓶颈。通过流媒体服务进行视频流转发，在流媒体转发服务器与前端监控点之间只占用一个通道带宽的网络资源，而后再由转发服务器将数据分发给多个客户端，从而节约网络资源。通过流媒体服务可以有效解决前端网点带宽紧张问题。流媒体服务模块也可以转发控制指令，方便系统信息、前端设备的集中管理；而流媒体转发模块所运行的环境中，其本身并不对视频数据进行存储。在监控中心可以设置流媒体转发服务处理策略，以应对后端大容量的并发访问；因此，流媒体服务模块是的视频监控系统控制的重要核心之一。流媒体服务模块还可以实现在不同网络环境中部署流媒体服务，实现跨网、跨区域、多级分布式部署，多级转发；支持优先级管理功能，优先响应高级别用户的访问请求。流媒体转发服务网络拓扑图如下：114 流媒体转发网络拓扑图流媒体服务界面如下：114 流媒体服务界面4.2.4集中存储服务模块集中存储服务基本功能l可以为每个通道可设置不同的存储路径，不同的录像计划；l可以手动设置录像及录像计划；l支持报警点报警集中录像；l支持移动侦测集中录像；114 l实时显示软件运行状态，录像通道、录像文件、录像模式等录像信息；l支持多种设备同时录像，如：PC-DVR、嵌入式硬盘录像机、嵌入式视频服务器等；l支持多种存储设备，如：本地硬盘、数码柜、SAN、NAS等；l支持远程检索、下载、回放功能；集中存储服务界面示意图如下：114 集中存储服务界面4.2.5电视墙服务模块在总监控通过大屏幕电视墙服务模块可以使相关领导和监控管理人员更加方便地对整个系统中的视频图像进行实时监控等。电视墙服务模块主要功能类似于模拟视频时代的矩阵功能；支持多路音视同时输出，可根据电视墙的规模的大小来决定同时解码输出的路数；可以采用1、4、9、16、36以及自定义画面显示，并可以任意的分割实现灵活的切换控制。可以实现将前端任一路图像进行解码上大屏幕；可以按照实际需要任意组合图像信息，例如：按照报警柱报警、行政村、居委会等进行组合分类；也可以按监控网点、区域等任意组合分类图像；支持预览组的轮循切换。电视墙服务功能114 l数字IP矩阵，可以把来自前端视频编码器传送过来的IP数据包进行数字化解码，还原成模拟视音频信号。l支持模拟矩阵、视频解码卡、视频解码器、DLP屏。l支持声音上墙。l可对CIF、2CIF、DCIF、D1分辨率下的视频进行解码。l可以输出1、4、16画面合成的视频。114 l若使用超级客户端作电视墙服务器来用，可以做到三屏联动。l电视墙服务可以通过流媒体服务进行视频解码。l具备分区设置功能，可将全辖网点分为一个或多个区，每个分区由指定的计算机、电视墙等组成，并可对电视墙中的任意电视进行组合和功能设定。并由相应的值班人员进行处置。114 解码系统原理图l可以适应多种网络架构，接入不同的网络环境。例如：可以通过在服务器上安装双网卡，一块接入安全专用网，另一块接入管理网（或其它网络），用户可以通过客户端、IE等方式对在网安防设备的访问。4.2.6普通/超级监看终端通过监控中心普通/超级监看终端可以在监控中心通过网络调看所属区域的前端硬盘录像机、视频服务器、PCDVR等设备传送过来图像等。在总监控中心的通过普通监看终端，可以将前端监控点的视频图像还原成模拟信号输出到大屏幕电视墙上，实现电子地图、视频图像以及大屏幕电视墙三屏联动。114 在监控中心普通的电子地图上，可以远程方便快速地定位前端设备；能对地图进行放大、缩小、拖动等操作；可以主动检测前端设备的状态（硬盘使用情况、摄像头工作是否正常、主机工作是否正常、报警探头的状态、当前用户）。普通监看终端显示界面示意图如下：普通监看终端显示界面普通监看终端电子地图界面示意图如下：114 超级监看终端电子地图显示界面图4.2.7WEB监看终端用户可以通过已经授权的用户名在任意能连接公网的PC机访问视频监控系统。114 4.2.8手机监看终端实现手机视频监控包括手机监控客户端和手机媒体网关服务器条件。通过手机监控客户端登录手机媒体网关服务器，获取控制权限，实现手机的移动预览和控制功能。手机媒体网关服务器：管理DVR、DVS，配置视频源的码率参数；管理手机监控客户端的用户权限；实现视频数据的转发。手机监控客户端：登录手机媒体网关服务器获取控制权限，进行预览和云台控制操作等功能。4.3系统特色功能4.3.1多级部门、用户管理在总监控中心，通过管理服务器可以添加多级部门与部门用户，实现上级部门对下级部门进行管理和控制；可以实现无限级部门管理，不同级别部门的用户抢占控制权的能力不同，优先响应高级别部门、用户。114 例如：当总管理监控中心高级别与低级别用户同时操作前端设备时，高级级别享有优先控制权。系统预定义用户角色分为系统管理员、操作员、普通用户。4.3.2精细权限管理总监控中心可以实行精细权限分配与管理，能对系统中所有用户权限进行准确、精细的划分与管理。例如：能够指定用户拥有某部门、主机、通道以及摄像机权限等。可以对每台设备进行精细权限设置，例如：禁止登录、图像浏览相关权限、设备控制相关权限、文件检索与回放相关权限、其他权限等。支持用户优先级级别管理，对同一个资源，如果两个用户均具备相应的权限，级别高的用户可以抢占级别低的用户的对该资源的拥有权。确保系统中高级用户和各级领导在重大情况或紧急情况下对系统的操作控制优先权。114 4.3.3预案管理机制系统具备灵活的预案配置与管理功能，在总监控中心可以预先定义多种应急预案，在预案中设置一系列要执行的动作。如：当报警柱发生警报时，在监控中心地图开始闪烁，弹出报警现场视频图像，同时播放语音文件提醒值班人员，并打开双向对讲通道以便指挥人员直接指挥现场等。系统可以实现以下级别预案事件、动作，具备灵活的预案自定义功能，可以对系统预置事件和动作进行组合形成新的预案，也可以调用其他预案。114 4.3.4双向对讲/可视广播在总监控中心与前端泵点设备之间可以进行双向可视语音对讲，在总监控中心能够对所有的前端设备进行可视语音广播功能。4.3.5预定义预览组在普通的计算机上能方便地控制图像显示，可以任意选择视频监控点组成视频图像多画面预览组，支持多个预览组轮巡切换；在显示屏幕上可同时显示1路、4路、9路、16路、25路、36路图像，可以在多种图像显示模式间任意切换；114 4.3.6批量数据配置系统提供批量数据配置工具，可以对数量庞大的嵌入式设备进行批量设置；在监控中心可以导入、导出设备参数，批量修改多台主机的参数，以及主机间进行参数复制等。4.4其他功能概述4.4.1图像实时浏览在总监控中心、以及相关部门等监控中心的值班人员，可以通过普通的计算机可以方便地远程对所属公司内任一网点的任一路视频图像进行实时查看。4.4.2设备远程控制在监控中心普通上可以通过电子地图对前端监控点的DVR/DVS进行参数设置。如：设置录像时间、录像质量、录像方式、图像的色彩度、亮度、对比度等。在监控中心可以通过键盘对远程的摄像机、云台等进行控制。如：云台控制（上下左右，自动）、摄像头控制（光圈，变倍，聚焦）。4.4.3录像查询与调阅114 在监控中心可以通过电子地图逐级对本地或远程的视频图像进行查询与调阅。在调阅播放过程中，可以进行图像的抓拍、图像文件剪辑、播放控制（如：控制录像播放速率为正常速度、8、4、2、1、1/4单帧播放），支持图片本地保存、日志信息打印输出；4.4.5日志管理系统自动记录系统日志、用户日志、报警日志，并可以将日志信息自动上传到监控中心数据库，作为工作人员绩效考核和是否违规操作的考核依据，以备日后领导检查。实现监控操作审计功能，可以通过日志文件记录监控操作人员的所有操作，例如：图像传输，图像查看的时间、网点、机位、时段；并可以对日志记录进行分类查看、查询与统计。4.4.6设备管理系统中所有设备统一注册，权限统一控制、管理；系统设备资料集中、统一存储，可以对监控设备状态做故障标记。4.4.7录像资料管理录像资料可以集中、统一管理，支持多用户调阅录像资料，在录像浏览过程中可以进行录像点评；支持本地和远程录像数据备份与维护。4.4.8系统自动校时114 统一校时功能，管理服务器可以作为系统的时钟服务器，手动或定时对辖区内在网设备进行时钟同步。4.4.9远程升级与维护可以通过电子地图进行远程监测设备运行状态、修改设备参数、远程管理报警、音视频终端设备维护等；支持远程升级。114 第1章系统负载均衡与双机热备设计随着Internet及Intranet市场快速持续增长，有关网络流量及IP服务品质的相关问题日趋严重。Radware公司作为全球领先的网络智能应用交换解决方案提供商，其任务就是通过最优化的资源的使用率，在Internet、Intranet或Extranet应用中提供既经济、功能又强大的网络应用环境。该类方案能确保动态网络的稳定性，包括提供最优的连续性、个性化的安全服务。Radware的AppDirector（AD）可以有效地均衡IP应用的负载，优化网络性能。AD在Internet和服务器集群(ServerFarms)之间具有非常重要的作用，它可以监视所有的用户请求并在可用的应用资源之间进行智能化的负载分配，从而可以提供极好的容错、冗余、优化和可扩展性能。Radware在服务器负载均衡应用方面可以做到本地的服务器负载均衡（AD）和广域的全局服务器负载均衡(AD-Global)。5.1负载均衡功能介绍Radware的AD可以把多个用户的请求根据用户选择的负载均衡的方法智能地转发到后端的应用服务器，确保在即使某个应用服务器出现故障的时候不会中断现有的应用。5.1.1负载均衡标准网络结构114 本地负载均衡中，AD位于服务器和路由器之间，用户的访问中止到AD，其标准的冗余结构如下图所示：全局负载均衡中，各个不同的地点都使用AD，AD根据各个地点的距用户的就近性（Proximity）进行访问的重定向，其标准的拓扑结构如下图所示：114 5.1.1负载均衡功能简介l健康状况检查AD可靠的健康状况检查可以保证用户获得最佳的服务。AD可以监视服务器在IP、TCP、UDP、应用和内容等所有协议层上的工作状态。如果发现故障，用户即被透明地重定向到正常工作的服务器上。这可以保证用户始终能够获得他们所期望的信息。l交易完整性的可靠保证为了确保服务正常运行，AD监控从Web服务器、中间件服务器到后端数据库服务器的整个路径上工作状态，确保整个数据路径上的服务器都处于正常状态。如果存在一个故障服务器，AD则不会将用户分配到这个发生故障路径的服务器，从而保证为用户提供透明的数据完整性保障。114 l完全的容错与冗余AD的配置提供设备间的完全容错，以确保网络最大的可用性。两个设备通过网络相互检查各自的工作状态，为其所管理的应用保障完全的网络可用性。它们可工作于“主用-备用”模式或“主用-主用”模式，在“主用-主用”模式下，因为两个设备都处于工作状态，从而最大限度地保护了投资。并且所有的信息都可在设备间进行镜像，从而提供透明的冗余和完全的容错，确保在任何时候用户都可以获得从点击到内容的最佳服务。l通过正常退出服务保证稳定运行当需要进行服务器升级或系统维护时，AD保证稳定的服务器退出服务以避免服务中断。当选定某台服务器要从服务器退出服务后，AD将不会将任何新的用户分配到该服务器。但是，它可以要退出服务的服务器上完成对当前用户的服务。从而保证了无中断的优质服务，以及服务器组的简易管理能力。l智能的服务器服务恢复将重新启动的服务器应用到服务中时，避免新服务器因突然出现的流量冲击导致系统故障是非常重要的。所以，在将新服务器引入服务器组时，AD将逐渐地增加分配到该服务器的流量，直至达到其完全的处理能力。从而不仅保证用户在服务器退出服务时，同时还保证服务器在启动期间以及应用程序开始时，均能获得不间断服务。l通过负载均衡优化服务器资源AD执行复杂的负载均衡算法，在多个本地和远程服务器间动态分配负载。这些算法包括循环、最少用户数、最小流量、NativeWindowsNT114 以及定制代理支持。除了这些算法，AD还可以为每个服务器分配一个可以配置的性能加权，从而提高服务器组的性能。l虚拟服务器实例AD可以支持在同一台物理服务器上通过应用不同的端口虚拟独立的逻辑服务器，为业务的部署和流量分发提供了更为灵活的部署和实现。l应用交换AD根据IP地址、应用类型和内容类决定流量分配。这样，管理员就可以为不同类型的应用程序分配不同的服务器资源。应用交换支持不同协议上的各种应用，包括TCP、UDP、IP、Telnet、Rshell、TFTP、流、被动FTP、HTTP、e-mail、DNS、VOIP等等。Radware还为运行于动态端口并要求同步的应用设计了特殊支持功能。lWeb交换AD完全支持URL交换，根据URL和HTTP信息分配流量。每个URL都可以重定向到某服务器，或在多个服务器之间进行负载均衡，从而提供优化的Web交换性能。根据URL文本中包含的信息，AD可以保持客户持续性，从而保证内容的个性化。l内容交换内容交换使管理员可以根据交易的内容来分配服务器资源。例如，CGI脚本可以位于一个单独的服务器组，当发生对该内容的请求时，会话就被重定向到其中某个服务器。AD的内容交换能力可以广泛支持SSLID和SessionID，保持客户持续性，保证最佳流量管理和应用内容个性化。同时，AD可以对于客户的访问请求进行SessionID的插入和改写。114 l新技术应用的支持AD对于IMS,SIP等新业务提供了广泛的支持，通过丰富的SessionPersistency机制保证了新业务正常实现情况下最大的系统灵活性和稳定。对于LDAP,RADIUS,DNS以及DHCP等应用提供了业界特有的业务支持和解决方案。配合RadwareAppXcel提供业务最高的SSL加速以及TCPoffloading,TCPSplitting等功能。l先进的多个全局流量分配方法一旦选定了最佳可用站点，用户就被透明地使用三种方法之一进行重定向：HTTP重定向、RTSP重定向、Radware专利的Triangulation™方法重定向与DNS重定向。用户还可以选择这些方法的组合用于多阶段流量分配。重定向选项可以保证用户从最佳站点透明、稳定地获得服务。l完全的冗余与容错通过提供多级冗余，AD在服务器、AD设备和站点之间三个层次提供冗余和容错。可以在不同站点上安装许多AD设备，从而提供完全的站点冗余。如果整个站点发生故障，则备用站点将自动提供服务，确保整个服务可用。这样用户总能获得优质服务，您也可以高枕无忧了。l无限的可扩展性AD的全局流量管理解决方案提供无限的可扩展性和投资保护。您可以灵活地扩大服务器组和数据中心数目，而且可以用于本地服务器组流量管理的AD升级为AD-DS或AD-NP以提供全局解决方案，这样就可以确保您当前网络的所有投资都可以在未来得到最大限度的利用。114 l完全集成的解决方案一个设备可以同时提供全局和本地的流量管理解决方案。AD系列产品提供完整的集成解决方案，可以在一个设备中提供全局负载均衡的所有需要。不用两个单独的设备，AD在一个设备中就可以提供经济的高性能的解决方案。每个设备都可以从本地解决方案升级为全局解决方案。面对日益严峻的网络安全形势，Radware借助其在内容交换领域的技术优势，实现了基于高速交换机的入侵防范及DOS防范解决方案。AD的SynApps应用安全模块能够实时侦测和阻止1500多种的黑客恶意攻击和常见的恶性病毒，并能够集成业界最先进的DosShiel＋BehaviorDOS防范技术以及SYNCOOKIE技术对于DOS/DDOS攻击进行有效防范，确保网络资源的安全，并支持用户自定义和实时更新的能力。lAD丰富灵活的管理AD支持基于CLI,http,telnet,https,SSH,SNMPv1&2&3等丰富多样的管理方式进行配置管理，更配合APSoluteInsite可以为网管人员提供灵活方便的设备配置监控和报告的强大功能，并支持HPOpenview，IBMTovili以及CAUnicenter等网管平台插件。5.1中心设备的双机热备5.2.1中心服务器双机集群114 群集技术是解决由软件(或硬件)引起服务器系统可靠性降低的有效措施。群集技术是用网络将两个以上的服务器连接起来，当一台服务器停机时，群集中的其他服务器在保证自身业务的基础上，将停机服务器的业务接管。群集可以用N台服务器和若干个存储设备（磁盘阵列）实现，当N=2时我们一般称为双机群集或者双机热备。建议在监控中心，对于关键的目录数据库服务器、系统平台软件核心服务器等关键点实施群集方案。双机群集有两种工作模式：双机热备份（hotstandby-热备份方式）模式：正常情况下,一台机器工作,提供数据库或其它服务，另一台做为备份机，当工作机出现故障时,备份机可以立即接替故障机的工作,保证系统工作连续，这种工作模式保证了系统的容错和实时功能；是双机互备援（dualactive-双工方式）模式：在双工模式下，一台服务器作为数据库或其它应用服务器，提供数据库或其它服务，另一台服务器可做文件服务器或WWW服务器使用，正常情况下，两台机器各自完成自己的工作,当有一台机器出现故障时,另一台机器可以立即接替故障机的工作,保证系统工作连续；双机互备援模式既充分利用了服务器的资源，又保证了系统的容错和实时功能，是大多数用户选择的工作模式。5.2.1分中心冷备份和备件关键设备根据系统规模宜采用冷备份或设置备品备份方式，采用冷备方式时系统恢复时间不应超过30分钟。114 第1章主要设备清单及设备选型6.1主要设备清单硬件部分:位置名称单位数量品牌及重点参数备注中心端刀片服务器机箱台1BCHIBMXSeries刀片服务器片4HS22IBMXSeries磁盘柜台1V7000IBM泵站端室内红外枪机台77DS-2CC1181P-VFIR海康威视室外红外球机台77DS-2AF1-7XY海康威视硬盘录像机只77DS-8108HF-ST海康威视硬盘套154st2000vs0022T海康威视解码器台2DS-6308D海康威视显示器台77V223HQvbd宏基21.5英寸宽屏设备安装箱台77国产定制防雷模块个77ZYSPD-3-NBP220震宇设备电源套154DC12V3A/AC24V4A海康威视3G无线路由器台77H8921S宏电UPS不间断电源套77K1000-PRO-SSTK机柜台77国产114 软件部分:用途名称单位数量品牌及重点参数备注中心端监控平台软件套1捷诺RNSS每套含3000路授权，支持双机热备操作系统软件套5WINSENVER2003企业版　数据库软件套1oralce10g　6.1设备选型6.2.1室内红外摄像机DS-2CC1181P-VFIR主要特性l采用高性能SONYCCDl分辨率高,彩色600TVL,黑白650TVL,图像清晰、细腻l低照度,0.001Lux@(F1.2,AGCON),0LuxwithIRl支持ICR红外滤片式自动切换,自动彩转黑功能,实现昼夜监控l支持OSD菜单控制,适合客户自定义设置l支持数字降噪功能l支持数字宽动态功能l支持SMARTIR技术l支持强光逆转功能l工程设计先进,三轴旋转,可靠性高l符合IP66级防水设计,可靠性高114 应用场景适用于道路、仓库、地下停车场、酒吧、管道等光线较暗或无光照环境。技术参数型号参数DS-2CC1181P-VFIR600TVL1/3"CCDICR变焦红外防水筒型摄像机，黑白650TVL摄像机传感器类型1/3"SONYSUPERHADCCDII信号系统PAL/NTSC有效像素PAL:795(水平)×596(垂直)最低照度0.001Lux@(F1.2,AGCON),0LuxwithIR0.0014Lux@(F1.4,AGCON),0LuxwithIR快门1/50(1/60)秒至1/100,000秒镜头手动调焦2.8-12mm@F1.4水平视场角:92°-27.2°镜头接口类型Φ14自动光圈DC驱动日夜转换模式ICR红外滤片式调整角度水平:0°~360°；垂直:0°~90°；旋转:0°~360°水平解析度600TVL(彩色),650TVL(黑白)同步方式内同步/电源同步视频输出1Vp-pCompositeOutput(75Ω/BNC)TestMonitorOUT[1Vp-pCompositeOutput(75Ω/BNC),装置线]信噪比大于62dB菜单控制摄像机识别号关/开(52字符,位置设定)彩色/黑白自动/彩色/黑白/外部1/外部2白平衡ATW/单按/用户1/用户2/抑制色滚/手动/单按锁定隐私保护开关,最多可达8个区域移动侦测开/关逆光补偿逆光补偿/高亮度补偿/关语言中文/英文功能设置SAMRTIR、自适应色阶再现、数字降噪、亮度、对比度、锐度、色调、增益、镜像、坏点补偿一般规范-10℃~60℃,湿度小于90%(无凝结)114 工作温度和湿度电源供应AC24V±10%/DC12V±10%功耗9.5WMAX防护等级IP66红外照射距离20-30米尺寸(mm)96.9×84.2×315.4重量2100g6.2.1室外红外球机DS-2AF1-7151.主要特性红外功能：•最低照度0Lux•采用高效红外阵列，低功耗，照射距离达80m•114 红外灯与倍率距离匹配算法，根据倍率及距离调节红外灯亮度，使图像达到理想的状态•内置热处理装置，降低球机内腔温度，防止球机内罩起雾•恒流电路设计，红外灯寿命达3万小时系统功能：•采用1/4"索尼高性能CCD,图像清晰•精密电机驱动,反应灵敏,运转平稳,精度偏差少于0.1度,在任何速度下图像无抖动•支持RS-485控制下对HIKVISION、Pelco-P/D协议的自动识别•支持三维智能定位功能,配合DVR和客户端软件可实现点击跟踪和放大•支持多语言菜单及操作提示功能,用户界面友好•支持数据断电不丢失•支持断电状态记忆功能,上电后自动回到断电前的云台和镜头状态•支持光纤模块接入•支持内置温度感应器,可显示机内温度•支持防雷、防浪涌、防突波功能•室外球达到IP66防护等级•支持RS-485线路故障诊断功能,把故障信息,如地址错误、波特率错误等以文字形式显示在视频画面上•支持曼码协议及线路故障诊断功能,把故障信息,如地址错误、波特率错误等以特殊字符形式显示在视频画面上•支持定时启动预置点/花样扫描/巡航扫描/水平扫描/垂直扫描/随机扫描/帧扫描/全景扫描等功能•支持密码保护功能,防止被人恶意修改球机菜单参数114 •支持球机标题功能,可在视频画面叠加中、英文字符•支持区域扫描和显示,球机在设定的区域设定的时间内没收到控制命令就执行区域扫描,并显示区域名称机芯功能：•支持自动光圈、自动聚焦、自动白平衡、背光补偿和低照度(彩色/黑白)自动/手动转换功能,宽动态功能可选云台功能：•水平方向360°连续旋转,垂直方向-10°-90°,支持自动翻转,无监视盲区•水平预置点速度最高可达240°/s,垂直预置点速度最高可达200°/s•水平键控速度为0.1°~160°/s,垂直键控速度为0.1°~120°/s•支持256个预置位,并具有预置点视频冻结功能•支持8条巡航扫描,每条可添加32个预置点•支持4条花样扫描,总记录时间大于10分钟•支持比例变倍功能,旋转速度可以根据镜头变倍倍数自动调整•支持守望功能,预置点/花样扫描/巡航扫描/水平扫描/垂直扫描/随机扫描/帧扫描/全景扫描可在空闲状态停留指定时间后自动调用(包括上电后进入的空闲状态)应用场景可广泛应用于需要大范围高速监控的无光和光线较弱的场所,如：河流、森林、公路、铁路、机场、港口、岗哨、广场、公园、景区、街道、车站、大型场馆、小区外围等场所。114 型号室外DS-2AF1-751摄像机图像传感器1/4inchSonySuperHADCCD有效像素PAL:795(H)×596(V)水平解析度540TVL(彩色);580TVL(黑白)信号系统PAL/NTSC最低照度0.2Lux/F1.4，50IRE(彩色)0.01Lux/F1.4，50IRE(黑白)0LuxwithIR白平衡自动/手动/自动跟踪白平衡/室内/室外，强光抑制，背光补偿增益控制自动/手动信噪比大于50dB背光补偿背光补偿(ON/OFF)电子快门支持手动/自动：1/50-1/120000秒日夜模式滤光片彩转黑数字变倍16倍隐私遮蔽最多24块区域,同时最多有8块区域在同一个画面聚焦模式自动/半自动/手动镜头镜头焦距3.5-105mm,30倍光学变焦变倍速度大约5.4秒(光学,广角-望远)水平视角56.4-2.0度(广角-远望)近摄距10-1000mm(广角-望远)光圈数F1.4-F3.7功能水平范围360°连续旋转水平速度水平键控速度：0.1°~160°/s,速度可设;水平预置点速度：240°/s垂直范围-10°~90°(支持自动翻转)114 垂直速度垂直键控速度：0.1°~120°/s,速度可设;垂直预置点速度：200°/s比例变倍支持预置点个数256个巡航扫描8条,每条可添加32个预置点花样扫描4条,总记录时间大于10分钟断电记忆支持守望功能预置点/花样扫描/巡航扫描/水平扫描/垂直扫描/随机扫描/帧扫描/全景扫描方位信息显示开/关预置点视频冻结支持密码保护支持区域扫描、显示支持球机标题支持指南针功能支持,正北方可设定时任务预置点/花样扫描/巡航扫描/水平扫描/垂直扫描/随机扫描/帧扫描/全景扫描RS-485线路故障诊断支持曼码支持及故障诊断支持红外功能红外照射距离80米红外角度根据焦距可变报警报警输入2路（7路可选），优先级可调报警输出2路,支持报警联动报警联动预置点/花样扫描/巡航扫描/水平扫描/垂直扫描/随机扫描/帧扫描/全景扫描/开关量输出输入/输出模拟视频输出1.0V[p-p]/75Ω,PAL或NTSC,BNC头114 一般规范菜单中、英文云台控制协议HIKVISION,PELCO-P和PELCO-D(可添加),协议自适应电源AC24V(DC12V可选)功耗50Wmax工作温度和湿度-30℃~65℃;湿度小于90%防护等级IP66(室外球)TVS3000V防雷、防浪涌、防突波安装方式多种安装方式可选根据应用环境进行选择尺寸Φ230.6(mm)×351.5(mm)(室外)重量5.5kg6.2.1硬盘录像机DS-8100HF-S产品简介采用嵌入式Linux操作系统H.264压缩算法支持USB2.0接口特别说明u每个视频输入通道最高支持4CIF分辨率编码，也可以选择DCIF、2CIF、CIF、QCIF等分辨率u4路机型的报警为4进2出，其余机型的报警为16进4出u4路机型支持4个SATA接口，其余机型支持8个SATA接口114 uVGA、VIDEOOUT互斥输出产品特色u菜单界面友好、便于操作uVGA视频输出分辨率最高达1024*768u支持图像的本地预览、存储与回放u支持预览图像与回放图像的电子放大uPTZ控制时，可通过鼠标对图像进行局部放大u不同通道可设定不同的录像保存周期u支持定时和事件两组视频编码参数u支持冗余录像u支持硬盘盘组管理u支持NTP（网络校时）、SADP（自动搜索IP地址）协议主要功能Ø压缩处理功能²支持PAL/NTSC制式视频信号输入²采用H.264视频压缩技术²采用OggVorbis音频压缩标准²每个通道的视频编码参数独立可调，包括分辨率、帧率、码率、图像质量等²每个通道支持定时和事件两套压缩参数114 Ø本地监控²VGA显示，最高分辨率达1024*768²支持1/4/9/16画面预览，预览通道顺序可调²支持预览分组切换、手动切换或自动轮巡预览，自动轮巡周期可设置²支持预览的电子放大²可屏蔽指定的预览通道²支持视频移动侦测、视频丢失检测、视频遮挡检测、视频输入异常检测²支持视频隐私遮盖²支持多种主流云台解码器控制协议，支持预置点、巡航路径及轨迹²云台控制时，支持鼠标点击放大、鼠标拖动跟踪功能Ø硬盘文件管理²最大支持8个SATA硬盘，可支持每个最大容量为2TB的硬盘²支持硬盘S.M.A.R.T技术²支持硬盘休眠²支持硬盘盘组管理²文件格式与Windows系统兼容，采用硬盘空间预分配技术杜绝硬盘碎片的产生Ø录像与回放²支持循环写入和非循环写入两种模式²支持定时和事件两套压缩参数²录像触发模式包括手动、定时、报警、移动侦测、动测或报警、动测和报警等114 ²每天可设定8个录像时间段，不同时间段的录像触发模式可独立设置²支持开关量报警及移动侦测的预录及延时录像²支持录像文件的锁定和解锁²支持本地冗余录像²支持指定硬盘内的录像资料仅供读取，只读属性²支持按通道号、录像类型、文件类型、起止时间等条件进行录像资料的检索和回放²支持回放时对任意区域进行局部电子放大²支持回放时的暂停、快放、慢放、前跳、后跳，支持鼠标拖动定位Ø资料备份²支持通过USB接口进行备份²支持内置SATA刻录机进行备份²支持按文件和时间进行批量备份²支持回放时进行剪辑备份²支持备份设备的管理与维护Ø报警与异常管理²支持报警输入/输出的布防时间设置²支持视频丢失报警、视频移动侦测报警、视频遮挡报警、视频信号异常报警、输入/输出视频制式不匹配报警、非法访问报警、网络断开报警、IP冲突报警、硬盘错误报警及硬盘满报警²114 各种报警可触发弹出报警画面、声音警告、上传中心和触发报警输出，另视频移动侦测、开关量报警可触发任意通道录像；各种异常可触发声音警告、上传中心和触发报警输出²系统运行异常时可自恢复Ø其他本地功能²用户可以通过前面板按键、鼠标、遥控器、专用键盘等操作²三级权限用户管理，管理员可创建多个操作用户并设定其权限，权限可细化到通道²完备的操作、报警、异常及信息日志记录和检索²支持手动报警触发、清除²支持设备配置信息的导入/导出操作Ø网络功能²支持10M/100M自适应网络接口²支持TCP/IP协议簇，支持PPPoE、DHCP、DNS、DDNS、NTP、SADP等协议²支持单播和组播，单播时支持TCP、UDP、RTP协议²支持远程搜索、回放、下载、锁定及解锁录像文件，支持断点续传²支持远程获取和配置参数，支持远程导出和导入设备参数²支持远程获取设备运行状态、系统日志及报警状态²支持远程按键操作²支持远程锁定、解锁面板按键和鼠标²支持远程格式化硬盘、升级程序、重启、关机等系统维护操作²支持RS-232、RS-485透明通道传输²报警和异常可上传远程报警主机²支持远程手动触发和停止录像114 ²支持远程手动触发和停止报警输出²支持远程JPEG抓图²支持远程PTZ控制²支持语音对讲或语音广播²内嵌WEBServer技术规格型号DS-8100HF-S视音频输入视频压缩标准H.264模拟视频输入8路，BNC（电平：1.0Vp-p，阻抗：75Ω），PAL/NTSC自适应视频编码分辨率4CIF音频输入4/8/16路，BNC接口（电平：2Vp-p，阻抗：1kΩ）语音对讲输入1个，BNC接口（电平：2Vp-p，阻抗：1kΩ）视音频输出图像监视分辨率PAL：704*576NTSC：704*480VGA输出1个，分辨率：1024*768/60Hz回放分辨率4路设备：4CIF/DCIF/2CIF/CIF/QCIF8/16路设备：4CIF/2CIF/CIF/QCIF视频输出2路，BNC（电平：1.0Vp-p，阻抗：75Ω）视频帧率4路设备，PAL：1/16--25帧/秒NTSC：1/16--30帧/秒8/16路设备，PAL：1--25帧/秒NTSC：1--30帧/秒压缩输出码率32Kbps-2Mbps，可自定义音频输出1路，BNC接口（线性电平，阻抗：600Ω）音频输出码率16kbps硬盘驱动器类型8个SATA接口最大容量每个接口支持最大容量为2TB的硬盘外部接口网络接口1个，RJ4510M/100M自适应以太网口串行接口1个RS-232接口（用于参数配置、设备维护、透明通道）；1个RS-485控制接口（用于云台控制）；1个RS-485键盘接口（用于专用控制键盘）USB接口3个，USB2.0报警输入4/16路开关量报警输出2/4路开关量其它电源AC220V，47--63HZ功耗（不含硬盘）≤50W工作温度-10℃--＋55℃工作湿度10％--90％114 机箱19英寸标准2U机箱尺寸（mm）90mm(高)×441mm(宽)×470mm(深)重量（不含硬盘）≤8Kg6.2.1解码器DS-6308D产品简介产品类型：海康威视音视频解码器。视频解码标准：支持H.264、MPEG4图像压缩格式视频处理芯片：DSP处理器。特别说明lDS-6308D支持16个CIF或8个4CIF或4个720P解码输出，主VGA支持1/2/4/9/16画面分割，其它VGA及BNC支持1/2/4画面分割技术参数型号DS-6308D视音频输出CVBS输出8路，BNC，分辨率：PAL制式704*576；NTSC制式704*480VGA输出4个，分辨率1280×1024×60Hz，1280×720×60Hz，1024×768×60Hz解码音频输出12路，BNC（线性电平，阻抗：600Ω）视音频解码参数视频解码能力16个CIF/8个4CIF/4个720P视频帧率PAL：1/16～25帧/秒；NTSC：1/16～30帧/秒外部接口网络接口1个，RJ4510M/100M/1000Mbps自适应以太网口串行接口1个，标准RS-485串行接口1个，标准RS-232串行接口音频对讲输入1个，BNC接口（电平：2.0Vp-p，阻抗：1kΩ）音频对讲输出1个，BNC接口（线性电平，阻抗：600Ω）报警输入8路报警输出8路电源AC220V114 其他功耗≤40W工作温度-10℃--＋55℃工作湿度10％--90％机箱19英寸标准1U机箱尺寸440mm（宽）×44.5mm（高）×320mm（深）重量（不含硬盘）≤5kg6.2.1显示器V223HQvbd宏基设备参数指标1)品牌：宏基2)面板尺寸：21.5寸彩色液晶显示器3)屏幕比例：16:94)分辨率：1920×10805)响应时间：5ms6)亮度：>=200cd/m27)对比度：20000:18)可视角度：水平176度/垂直170度114 1)接口：1个VGA、1个DVI2)配备控制键盘及鼠标6.2.13G无线路由器H8921S宏电产品介绍H8921s3G路由器支持TD-SCDMA、EVDO、WCDMA等3G网络，通过无线连接3G网络，为您提供高速网络带宽。H8921s3G路由器采用采用高性能32位MIPS处理器，基于通用基础平台、模块化设计，内置国内外主流工业级无线3G模块；采用嵌入式操作系统，并针对无线网络带宽的不稳定性、延时较大等特点进行了优化设计，为您提供高速可靠的路由及数据传输功能。 H8921s3G路由器支持1WAN+4LAN共5个以太网接口（1个广域网，4个局域网），支持WAN与3G网络的备份与切换。H8921s3G路由器内置防火墙，可保护您的网络不受恶意攻击，防止黑客和未授权的入侵者入侵您的网络。内置IP及MAC地址过滤功能，有效控制内外部用户非法访问。 H8921s3G路由器支持Wi-Fi，轻松构建无线局域网，速率最高可达54Mbps，支持802.11b/g，支持WEP/WPA等加密，保障无线局域网安全。114 宏电公司数据通信产品在国内数十个行业，以及全球80多个国家和地区广泛应用。应用领域遍及电力、油田、煤矿、气象、环保、水利、热力、燃气、电信、邮政、银行、交通、铁路、石油石化等行业。设备参数5个以太网接口（1个广域网，4个局域网）支持局域网到广域网数据转发协议分析，数据传输统计功能工作温度：-25℃～+70℃CDMA1X-EVDO、WCDMA网络支持可选择10/100M以太网接口：支持10/100M半/全双工以太网工作模式天线：50欧/SMA串口：RS232，速率：9600/19200/38400/57600/115200/230400bps以太网接口通信速率：10/100M自适应6.2.1UPS不间断电源K1000-PRO-SSKT品牌：山特（STK）工作模式：载线式（全隔离、连续双转换）额定电量：600W/1000VA输入：电压(160~280)VAC114 频率(45~55)Hz输出：电压220（+/-3%VAC）频率50Hz（+/-0.5%Hz）电池：备用时间>30分钟安装：落地式正弦波失真率：<3%超载能力：系统容量的110%～130％转换时间：零中断电池：内置式，免维护噪声等级52dB充电时间<16小时操作环境：温度0℃～40℃，湿度20％～90％6.2.1刀片服务器机箱BCHIBMXSeries要点:114 ·提供高性能、高能效并具有多功能性，因而可在较大型数据中心内运行要求最苛刻的应用程序·集成新型高效电源，可实现领先的能效·可通过简单的集成来促进创新并帮助管理增长、复杂性和风险·通过兼容整个IBMBladeCenter®系列·与竞争产品相比，可提供高出12%的性能功耗比特性优势节省空间的密集型9U机箱·该机箱具有14个服务器托架，允许您在一个行业标准机架内容纳多达112个四核处理器。·高度集成的IT基础架构，简化了服务器、网络和存储交换机光纤网络的部署、配置和管理。·支持5个刀片系列，包括英特尔®、AMDOpteron™、IBMPOWER®和CellBroadbandEngine™处理器以及工作站刀片。这使得您可以根据目标应用程序负载选择刀片。·通过虚拟化功能，您可凭借通用管理构造“将一切虚拟化”，从而构建更灵活、利用率更佳并且成本可能更低的IT基础架构。·与机架服务器相比，创新的设计可以减少高达80%的电缆使用量，从而帮助您节省安装时间和电缆成本。·可与BladeCenter®的整个刀片系列、交换机以及生态系统合作产品广泛兼容。IBMCoolBlue®技术·帮助您计划、管理和控制数据中心内的电源和散热，从而有助于构建更环保的基础架构。·基于Web的IBMSystemx®和BladeCenterPowerConfigurator可精确地预测特定配置所需的电源和冷却系统，从而能够准确计划适当的电源和冷却基础架构。·IBMSystemsDirectorActiveEnergyManager™工具可跟踪实际的电力使用情况、温度、释放的热量以及它们随时间推移的趋势，以便您利用真实的信息主动地管理电源和冷却系统。·ActiveEnergyManager还可以对电力事故（例如故障告警、供电故障）进行管理，使用户可避免由于电源和冷却问题而导致的断电。·ActiveEnergyManager还提供了根据需要设置使用上限和分配电力的功能。此功能可最大程度地提高服务器在受限的供电环境下的使用率。114 ·通过管理机架层的热量，IBM的RearDoorHeatExchanger可帮助解决数据中心的“热点”区域。节能设计·行业领先的电源效率。·BladeCenter采用效率为95%的电源，因此以热量形式浪费的电能更少，与典型电源相比可以有更多的电能供机箱和服务器使用。·BladeCenterH支持广泛的低压处理器选件组合，因而能帮助客户降低功耗，同时又不会牺牲性能¹·机箱中的散热/风扇模块可针对不断变化的热特性进行调整，从而实现补偿。速度越慢，耗费的电能越少。IBM开放式光纤网络·可提供灵活、开放、互连的基础架构，以便优化应用程序性能。·BladeCenterH支持多种不同的光纤网络，其中包括：以太网、光纤通道、InfiniBand®和iSCSI。·虚拟光纤网络充分融合I/O性能和灵活性·有助于集中存储，包括引导功能，可显著降低磁盘失效对应用程序所造成的影响。·提供了多种连接选项，其中包括业界唯一的适用于刀片服务器的集成10Gb以太网解决方案，以及适用于Linux®的10GbiSCSI支持。强大的解决方案管理·提供智能的系统管理，可实现坚若磐石的可靠性。·通过提供刀片服务器的相关信息来帮助您充分利用硬件功能。·易于使用的部署向导提供分步安装说明以及自动化部署功能。·高级管理模块可提供更多强大的Linux运行硬件，并支持多种开放式行业标准协议。·BladeCenterH标配一个高级管理模块，并另外提供一个可选模块作为冗余模块。高可用性中间背板·提供通过中间背板从刀片服务器到机箱中的模块组件的容错冗余连接。·设计灵活的中间背板可为您提供需求变化时升级到新技术的支持。热插拔、冗余管理、交换机、电源和散热模块·为管理整个解决方案提供了单点控制能力，可最大限度地提高系统的可靠性和可用性。·IBM管理功能可帮助提高管理员的生产效率。·设计独特的矢量校准冷却技术™（CalibratedVectoredCooling™）114 可帮助保护关键的系统器件，从而帮助实现最高的可靠性。·支持多种来自行业领先的生态系统供应公司的集成交换组件选择，如Cisco、Nortel、Brocade、QLogic和McDATA。·可选的10Gb以太网交换机模块，可在刀片服务器、管理模块和外部硬件之间提供高速以太网通信。·可选的光纤通道交换机模块，提供高度可用的经济型存储网络，包括支持IBMSystemStorage®SAN和NAS。·支持多达4个带负载平衡和故障转移功能的2980W高效电源，从而提供了额外的可靠性和保护。·每个电源都包含一个客户更换风扇套件，从而使电源能以峰值性能持续运行。·使已部署BladeCenter的客户可以方便地进行过渡。高速交换机模块支持·BladeCenterH支持所有BladeCenter客户常见的光纤网络，包括多达4个10Gb以太网和4XInfiniBand连接光纤网络。·10Gb以太网和4XInfiniBand为每个刀片提供低延时和高吞吐量访问。高速桥接模块托架·桥接模块允许客户在BladeCenterH机箱之间创建高速光纤网络，并将单一光纤网络虚拟成传统的以太网和光纤互连网络。·允许跨多个机箱进行I/O整合和虚拟化，这使得解决方案需求发生变化时能更轻松地进行扩展。高级服务器管理·支持IBMDirectorSystem可用性，以便精确度量计划内与计划外的中断。·支持IBMDirectorCapacityManager对关键服务器资源进行监控，确定和预测瓶颈与建议升级，从而最大限度地减少网络性能下降。·支持IBMDirectorRackManager，可方便地配置和监控机架器件并提供运行状况信息。IBM远程部署管理器·简化和自动化部署与重新部署，使刀片服务器可以实现高效安装和设置。·通过网络执行部署任务可以为管理员节省宝贵的时间，以前这些任务需要对每个系统进行访问。·支持所有启用了WakeonLAN和Pre-booteXecutionEnvironment（PXE）的产品。光通路诊断自我诊断面板·LED位于系统的前端和后端，提供快捷方便的服务器故障排除指导，从而实现更长的系统正常运行时间。114 预测性故障分析·通过最大限度地缩减计划外停机时间，帮助您节省时间和资金。·使您能够提前（有时在实际故障前几小时）收到报警并采取正确的措施解决问题，从而延长系统的正常运行时间。3年客户更换元件和现场有限保修¹·IBM全球服务组织可在您需要时提供可靠、专业、熟练的帮助。·让您在更长的时间里安枕无忧。1、刀片服务器机箱设备参数刀片服务器机箱序号技术指标产品规格1尺寸19英寸工业标准机架式，高度≤9U2支持的刀片数量刀片机箱支持14台全高刀片服务器，支持基于X86架构、RISC架构等主流架构的刀片服务器3光驱/软驱DVD-ROM4交换机模块支持多厂商2-7层以太网交换机产品和8GbSAN光纤交换机产品，支持交换机模块之间冗余；支持40GbInfiniBand交换机模块，配置2个以太网直通模块，1GB网络端口≥14口；配置2个20端口的8Gb光纤交换模块及满足应用数量的SFP模块。5电源满配热插拔冗余电源，并支持N+N冗余6散热热插拔和冗余风扇，风扇满配。7端口USB键盘/鼠标、视频、以太网和USB插口8背板带宽支持高达5.6Tbps9故障诊断及预测光通路自诊断面板快速、方便地对服务器做出故障诊断支持预测性故障分析能够提前接收到警报减少意外宕机10管理性管理模块：支持管理模块冗余，每个管理模块内置KVMSwitch无需单独购买远程管理：配置远程管理硬件设备，支持远程WEB图形化管理控制，支持TELNET和串口管理，支持远程开机、关机、重启、安装软件、虚拟光驱、虚拟软驱等功能，支持同时管理两台以上刀片服务器软件集中部署：可实现刀片服务器远程集中快速分发及远程部署114 服务器管理通过相应的管理软件，可实现远程集中对服务器硬件状态的监控，实现自动资产管理，可生成资产管理报告6.2.1刀片服务器HS22IBMXSeries产品特性·更高的性能、更高的能效和更低的成本，可以运行要求最严格的应用程序·采用集成工具（例如IBMSystemsDirectorActiveEnergyManager™和BluePathCooling刀片服务器设计）的卓越电源管理·可选的嵌入式虚拟机管理程序可实现即时虚拟化·IBMIntegratedManagementModule（IMM），可通过cKVM标准实现完全控制和远程呈现·新一代BIOS-统一可扩展固件接口（UEFI）·配备光通路诊断和预测性故障分析，可以在故障发生前检测到组件故障-有助于最大限度地提高可用性硬件摘要114 ·2个英特尔®Xeon®5600系列处理器，高达3.60GHz·高达192GB的内存，配备12个VLPDDR-3内存DIMM·1个CIOv插槽（标准PCIe子卡）和1个CFFh插槽（高速PCIe子卡）·部分型号配备集成虚拟光纤适配器·带有双千兆以太网端口的Broadcom5709S板载NIC，配备TOE·可信平台模块1.2·RAID-0、RAID-1和RAID-1E（配备电池供电缓存的可选RAID-5）·支持热插拔SAS硬盘驱动器或固态驱动器·支持所有BladeCenter企业和办公室机箱基本参数基本参数产品类别：刀片式处理器·CPU类型：2个英特尔®Xeon®5600系列处理器，高达3.60GHz·CPU型号：XeonE5540·制程工艺：45nm·三级缓存：8MB·总线规格：QPI5.86GT/s·CPU核心：四核（Gainestown）·CPU线程数：八线程主板·扩展槽：1×标准PCI-E1×高速PCI-E内存·内存类型：DDR3·内存容量：4GB·内存插槽数量：16·最大内存容量：192GB114 存储·硬盘接口类型：SAS10KRPM硬盘·最大硬盘容量：600GB·RAID模式：集成SAS控制器网络·网络控制器：双端口千兆网卡自适应以太网卡管理及其他·系统管理：统一可扩展固件接口（UEFI），IBM集成管理模块（IMM），预测性故障分析，进行虚拟化的可选嵌入式虚拟机管理程序，IBMSystemsDirectorActiveEnergyManager，光通路诊断，IBMSystemsDirector以及IBMServerGuide·系统支持：Windows，Linux，SunSolaris和VMware光线通道卡·配置Emulex8Gb双端口小型光线通道卡，支持冗余IO扩展·支持2个扩展槽，支持8个I/O端口，通过扩展单元增加8个PCI插槽6.2.1磁盘柜HS22IBM产品特性·将频繁访问的数据自动迁移至高性能的固态驱动器114 ·配置支持需要动态扩展的业务应用程序，同时仅消耗它们实际所使用的空间·迁移能力能以无中断的迁移提高效率和业务价值·统一存储功能可带来更高的简易性和效率·基于策略的文件管理·支持近乎即时的数据副本以用于备份或应用程序测试·集成的即时副本功能可以满足业务关键型需求·用于服务器和存储管理的集成工具与功能·在仅有块的配置中，在控制成本的同时，群集系统可以满足不断增长的业务需求硬件摘要·2U机架安装机箱·24个2.5inch驱动器托架（x24型号），或者12个3.5inch驱动器托架（x12型号）·每个机箱使用3TB近线SAS磁盘驱动器模块，物理存储容量高达36TB；或者每个机箱使用900GBSAS磁盘驱动器模块，物理存储容量高达21.6TB·SAS磁盘驱动器、近线SAS磁盘驱动器和固态驱动器·冗余双主动式智能控制器·每个控制机箱16GB缓存（每个内部控制器8GB）作为基本特性114 ·每个控制机箱：8个8Gbps光纤通道主机端口（每个RAID控制器4个8GbpsFC端口），4个1Gbps和4个可选的10GbpsiSCSI主机端口（每个RAID控制器2个1Gbps和2个可选的10GbpsiSCSI主机端口）·文件模块可连接至1Gbps和10Gbps网络连接存储（NAS）环境·控制机箱支持连接多达9个扩展机箱，可配置高达360TB物理存储容量（群集系统中720TB）·双电源和散热组件主机接口SAN连接的8 Gbps光纤通道（FC）、1 GbpsiSCSI和可选的10 GbpsiSCSINAS连接的10 Gbps以太网用户界面图形用户界面（GUI）受支持的驱动器3.5 英寸磁盘驱动器：·2 TB、3 TB3.5 英寸7.2 k近线SAS磁盘2.5 英寸磁盘驱动器：·146 GB、300 GB2.5 英寸15kSAS磁盘·300 GB、450 GB、600 GB2.5 英寸10kSAS磁盘·200 GB、300 GB、400 GB2.5 英寸E-MLC（企业级多级单元）固态驱动器（SSD）·1 TB2.5 英寸7.2 k近线SAS磁盘RAID级别RAID0、1、5、6 和10支持的最大驱动器数量每个控制机箱240 个；每个群集系统480 个风扇与电源双冗余、热插拔机架支持标准19 英寸管理软件StorwizeV7000 Unified软件每个控制器/控制机箱/群集系统的缓存8 GB/16 GB/32 GB各个系统附带的高级功能System StorageEasyTier、FlashCopy、自动精简配置114 附加的可用高级功能远程镜像、外部虚拟化统一存储、IBM®FlashCopyManager、IBM Tivoli®StorageProductivityCenter中端版、TivoliStorageManager、IBM TivoliStorageManagerFastBack®、IBM SystemsDirector、IBM ActiveCloudEngine™6.2.1机柜l采用落地式安装方式l尺寸：满足泵站端显示器、硬盘录像机、UPS等设备安装l结构：可完全拆卸l前门：散热钢化玻璃，带锁l后门：全金属网状结构，带锁l侧门：全钢侧门可拆卸l固定托盘：4个l滑动托盘：1个114 第1章组织施工管理7.1概述7.1.1总体部署我公司采取的是项目管理机构督导下的项目经理责任制，目的是建立项目管理组织机制和激励机制。同时执行项目管理目标责任制，目的是建立项目管理的效益机制和约束机制。鉴于北京城市排水集团有限公司泵站视频监控系统工程建设工期紧、质量要求高，公司十分重视。为了更好地对工程项目进行管理，公司任命了王军军为本工程项目经理，同时组织一个富有经验、高效管理、作风过硬的工程项目管理团队，对工程项目实施规范管理。要确保工程质量，必须从工程施工的每一个细小环节做起。在规模大的工程内更要规范管理，更要注重工程质量，更要加强安全文明施工，做到有条不紊地按计划进行工程实施。7.1.2施工措施l施工准备根据工程各阶段的施工特点，建立必要的技术和物质条件，统筹安排施工力量和施工现场，作好施工的一切准备工作。l施工现场114 进入现场，施工人员必须统一着装，并听从用户方安全监护人、工作负责人的指挥，按照施工进度和质量要求，认真开展各项施工工作。施工中，项目负责人应加强和用户的沟通协商，为用户着想，做到用户满意。l安全生产要对所有负责工程范围内工作人员的安全负责。必须采取一切严密的、符合安全标准的预防措施确保所有工作场所安全，不存在妨碍工人安全和卫生的危险，并保证建筑工地的所有人员或附近的人员免遭工地可能发生的一切危险。现场作业人员严格安全标准化作业，设专职安全监理人员，并主动接受客户方的监督。l确保质量在施工过程中，项目经理部组织建立各级质量监督体系，检查监督施工组织设计质量保证措施的实施，确保严格按图施工，工程质量符合标准规定l安全文明施工爱护施工现场和周围环境，注意工作面的清洁，严禁乱扔乱放，讲文明讲礼貌，安全施工。7.1.1施工准备工作工程项目施工准备工作按其性质及内容通常包括技术准备、物资准备、劳动组织准备、施工现场准备等。7.1.2技术准备技术准备是施工准备的核心。由于任何技术的差错或隐患都可能引起人身安全和质量事故，造成生命、财产和经济的巨大损失。因此必须认真地做好技术准备工作。具体有如下内容：l熟悉、审查施工图纸和有关的设计资料；114 l原始资料的调查分析；l编制施工图预算和施工预算；l编制施工组织设计。7.1.1物资准备材料、机具和设备是保证施工顺利进行的物资基础，这些物资的准备工作必须在工程开工之前完成。根据各种物资的需要量计划，分别落实货源，安排运输和储备，使其满足连续施工的要求。物资准备工作主要包括材料的准备，施工机械的准备：l建筑材料的准备。材料的准备主要是按照施工进度计划要求，按材料名称、规格，组织备料、确定仓库、场地堆放所需的面积和组织运输等提供依据。l施工机械的准备。根据施工方案，安排施工进度，确定施工机械的类型、数量和进场时间，确定施工机械设备的供应办法和进场后的存放地点和方式，编制建筑安装机具的需要量计划，为组织运输，确定堆场面积等提供依据。物资准备工作的程序是搞好物资准备的重要手段，通常按如下程序进行。l根据施工预算、分部(项)工程施工方法和施工进度的安排，拟定材料、施工机械设备等物资的需要量计划；l根据各种物资需求量计划，组织货源，确定加工、供应地点和供应方式，签订物资供应合同；l根据各种物资的需要量计划和合同，拟运输计划和运输方案；114 l按照施工总平面图的要求，组织物资按计划时间进场，在指定地点，按规定方式进行储存或堆放。7.1.1劳动组织准备l建立拟建工程项目的领导机构；l建立精干的施工队伍；l集结施工力量、组织施工人员进场；l向施工队组、工人进行施工组织设计、计划和技术交底；l建立健全各项管理制度。7.1.2施工现场准备施工现场的准备工作，主要是为了给拟建工程的施工创造有利的施工条件和物资保证。其具体内容如下：l建造临时设施按照施工总平面图的布置，建造临时设施，为正式开工准备好生产、办公、生活和储存等临时用房。l安装、调试施工机具按照施工机具需要量计划，组织施工机具进场，根据施工总平面图将施工机具安置在规定的地点或仓库。对于机具要进行保养和调试等工作。对所有施工机具都必须在开工之前进行检查和试运转。l做好材料和施工机械的储存和堆放按照材料、施工机械的需要量计划组织进场，根据施工总平面图规定的地点和指定的方式进行储存和堆放。l设置消防、保安设施114 按照施工组织设计的要求，根据施工总平面图的布置，建立消防。保安等组织机构和有关的规章制度，布置安排好消防、保安等措施。7.1施工管理7.2.1工程管理组织我公司在项目管理上已建立起了规范的运作行为，专门成立了项目管理机构，对工程项目进行管理，并建立了“工程项目管理流程”，对每个项目都实施全过程的监控和管理。由于公司有了行之有效的管理机制，使我公司所实施的各个工程项目都取得了良好的效果。我公司采取的是项目管理机构督导下的项目经理责任制，目的是建立项目管理组织机制和激励机制。同时执行项目管理目标责任制，目的是建立项目管理的效益机制和约束机制。对于本工程，公司十分重视，将有效地调动公司内技术、人力、资金和各种资源，同时组织一个富有经验、高效管理、作风过硬的工程项目管理团队，对工程项目实施规范管理。7.2.2管理职能的组织和分工7.2.2.1领导小组公司总部设工程领导小组,从总体把握整个工程的策划、实施，并有效调配公司的资源，对本项目的实施提供强大的技术、人力、物质资源的支持和协调，确保工程项目工期及质量等目标的完成，保证前方项目组圆满完成项目实施。114 7.2.2.1项目经理部施工现场人员由项目经理领导的项目经理部负责工程的实施。作为此项目的全权负责机构，项目经理部的职能如下：l在设计阶段，协调公司技术部和有关专业配合单位，进行方案深化设计，并协调有关单位进行设计确认，组织施工图的绘制与出图；l在施工阶段，将协调和处理公司与甲方与监理以及相关的其他部门出现的问题，配合甲方的施工协调会，协调管理承包范围内相关专业的内部关系和实施配合，制订工程管理制度，全面负责实施质量、安全和进度事宜；7.1项目经理部的组成和职责项目经理部由协调服务组、安全施工管理组、项目质量管理组、工程技术总体组、综合事务管理组组成。各小组的组成和主要职责如下：7.3.1协调服务组包括项目经理、技术总负责人、项目副经理、专业技术工程师、维保工程师、施工工长等。主要负责工程现场协调、分包工程商协调、深化设计协调、集成系统接口协调等相关工作。7.3.2安全施工管理组包括项目经理、技术总负责人、项目副经理、专业技术工程师、安全员、施工工长等。主要负责施工现场安全文明施工等相关工作。114 7.3.1项目质量管理组包括项目经理、技术总负责人、项目副经理、专业技术工程师、质检员、材料员、施工工长等。主要负责项目质量管理等相关工作。7.3.2工程技术总体组包括项目经理、技术总负责人、项目副经理、专业技术工程师、维保工程师、施工工长等。主要负责工程施工深化设计，管线敷设及设备安装、调试，弱电系统集成，工程维保等相关工作。7.3.3综合事务管理组包括项目经理、技术总负责人、项目副经理、专业技术工程师、维保工程师、施工工长、造价员、档案员、材料员等。主要负责库房、文档、后勤保障、设备采购等其他工作。7.1项目部主要人员职责拟定参与本项目主要人员状况序号姓名年龄职称职责学历1郭冬梅36高级工程师项目经理本科2娄健49高级工程师项目副经理本科3姚远52工程师设备调试工程师本科4戴大维32工程师设备调试工程师本科5陈京41总程师技术总工程师本科6张建松29工程师售后服务工程师本科7李金成41工程师软件工程师本科8沈文忠41工程师软件工程师本科114 9温文25助理工程师档案员本科10李刚42助理工程师施工工长本科11李玉谭26工程师维保工程师本科12张云峰25工程师维保工程师本科13谭伟43工程师安全员本科14王鑫26助理工程师安全员本科15冯伟23助理工程师材料员等本科16李亚欢33工程师维保经理本科7.4.1项目经理项目经理是项目第一负责人，全面负责项目部的工作。其主要职能如下：l实施并全面履行合同，处理合同变更，协调与甲方、监理公司、估价师的关系，接受建设单位和监理公司的监督；l领导制订施工计划，审定各种施工方案；l对工程质量，进度和成本进行总体控制；l组织工程验收，交工和结算；l负责项目人员组织调配，确定现场人员增减计划；l对外重要文件的审定和签发；l考核，评定项目管理人员的业绩。7.4.2项目技术总负责人l直接向项目经理汇报，负责各专业系统的技术管理和工程设计；l对本工程总体建设目标进行定位；l为各系统需求分析、系统配置、系统集成和设计审核提供技术支持；l主持各子系统整体设计并审核设备的详细配置；l制定各个专业子系统的技术保障措施；114 l负责项目实施过程中的技术管理和专业配合；l对子系统的设计方案及施工方案进行优化并负责评审；l在工程的设计、施工及验收中严格按规范要求，严把工程质量关；l负责项目的技术问题，包括方案设计、施工图设计、现场安装指导、系统调试、用户培训、技术资料编写，就以上工作对项目经理负责；l为项目系统测试提供技术支持。7.4.1项目副经理项目经理下设项目副经理，对工程安全，质量，进度，施工技术负全责，其主要职责如下：l代表项目部与甲方及主体总承包商进行联系，尽快解决施工过程中的技术方案和施工工艺问题；l代表项目经理签署发向甲方的报表，信件和经项目经理批准的重要的对外信件；l代表项目部出席甲方或主体总承包商组织的各种工程协调会议；l主持编制施工方案，施工进度计划，审定施工中的各项技术措施；l负责控制总工期；l负责调控各阶段的工期；l执行图纸会审、技术交底、隐蔽验收、安装记录、测试记录、中间验收等技术管理措施；l负责控制工程质量；l指挥督察下属人员各司其责；114 l组织各专业的管理人员和各专业工程技术人员，与水，电，风及其他系统的技术人员进行施工协调和设计质疑。7.4.1项目协调人在项目的建设过程中，项目协调人员与用户保持着密切的联系，随时了解用户的最新需求，协调解决建设方和用户方在项目建设中所出现的各种问题。7.4.2专业技术工程师受项目经理和技术总负责人领导，负责督导完成项目计划，其职责如下：l具体负责本专业工程范围内的设计、施工安装、调试、集成、测试等工作；l负责向施工人员进行工程技术交底、图纸交底并提供技术支持和工程督导；l协调各子系统合同执行情况，保证工程按进度进行；l按照确定的审核和大纲，进行施工、安装审核；l与质量人员一起保证质量审核符合计划；l保证项目使用的所有测试、审核和测量设备的准确性和耐久性；l进行系统验的具体测试工作；l对用户的培训工作；l维护和保存项目文档、图纸和记录。114 7.4.1售后工程师l负责项目的售后服务工作；l质保期内在现场对系统提供软、硬件的技术支持；l收集整理分析系统运行的数据，及时排除故障隐患，确保系统正常稳定的运行；l当系统出现故障时，及时维修，在规定的时限内排除故障；l听取用户的反馈意见，及时上报；l维护期内定时对系统进行巡检，并随时提供技术支持；l接到用户报修后，及时赶到现场排查故障；l填写售后服务文件，并定期上交。7.4.2质检员l负责项目部质量管理、监督和检查管理，参加审图、技术交底、工程验收、施工评审工作，按时参加甲方质量会议，并认真贯彻执行；l巡视施工现场，认真检查关键“质量控制点”（包括隐蔽工程等）工位的施工质量情况，参加隐蔽工程、分项工程验收，协同施工者填写质量记录单。执行质量经济奖罚制度，参加质量事故分析、处理，填写事故报告，上报上级。7.4.3安全员l协助项目经理制定项目的安全施工条例并负责宣贯；l认真贯彻执行公司规定的各项安全制度；114 l负责日常的安全防范工作以及库存设备的安全，确保文明安全施工，杜绝施工隐患；l对项目整个过程的安全施工负责。7.4.1造价员负责对整个工程的工程造价进行测算，控制工程造价成本，对工程项目的财务状况进行分析，合理协调工程费用支出。7.4.2档案员l收发各类对上对下的文件；l按ISO9000标准整理、管理工地上各类文件资料和档案；l按相关工程档案管理要求、根据弱电工程管理的特点，协助各专业工程师整理技术文档、测试报表、竣工图纸和资料。7.4.3材料员l负责设备、材料的采购，制定采购计划，合理调配采购资金，对整个工程的设备和材料采购工作及设备进场验收全面负责；l负责与厂商联系，作好产品技术支持及售后服务工作。工程项目经理、专业工程师名单详见商务部分“拟投入本工程管理人员表”。114 第1章安全文明施工8.1安全管理安全管理方针为“安全第一，预防为主”。8.1.1安全管理理念为了保证安全生产，确保施工的顺利进行，我公司将坚持“管生产同时管安全、坚持安全管理的目的性、贯彻预防为主的方针、坚持四全管理、重在控制、在管理中发展提高”的理念，认真做好安全生产的各项工作。8.1.2安全管理目标l杜绝重伤、死亡事故；轻伤事故频率控制在千分之三以内；l不发生重大机械事故，火灾事故、急性中毒事故；l达到北京市文明安全工地标准。8.1.3安全管理组织l项目经理部设有安全施工管理组，具体成员包括项目经理、技术总负责人、项目副经理、专业技术工程师、安全员、施工工长等。在整个项目实施过程中，由专职安全员具体负责施工现场安全文明施工的相关工作。l项目经理部对项目安全管理计划的实施进行管理。l项目经理部在工程总包的支持下，为实施、控制和改进项目安全管理实施计划提供必要的资源，包括人力、技术、物资、专项技能和财力等资源。114 l项目经理部通过项目安全管理组织网络，逐级进行安全管理实施计划的交底或培训，保证项目部人员和分包人等人员，正确理解安全管理实施计划的内容和要求。l项目经理部建立并保持安全管理实施计划执行状况的沟通与监控程序，随时识别潜在的危险因素和紧急情况，采取有效措施，预防和减少因计划考虑不周或执行偏差而可能引发的危险。l项目经理部建立并保持对相关方在提供物资和劳动力等方面所带来的风险进行识别和控制的程序，有效控制来自外部的危险因素。8.1.1安全管理职责l项目经理：贯彻落实各项安全生产规章制度，结合工程项目特点及施工性质，组织编制施安全生产管理办法和实施细则，并落实实施。负责督促安全技术措施经费的计划、安排、落实和投入。l技术总负责人：组织编制施工组织设计，组织安全技术交底工作，检查施工组织设计或施工方案中安全技术措施落实情况。主持安全防护设施和设备的验收和检查。组织上岗人员进行安全技术的培训、教育；参加安全生产定期检查，对施工中存在的事故隐患和不安全因素，从技术上提出整改意见和消除办法。参加或配合工伤及重大未遂事故的调查，从技术上分析事故发生的原因，提出防范措施和整改意见。负责保持本项目工程应急救援预案响应能力。需要时，负责组织实施。l114 安全员：督促实施施工组织设计、安全技术措施；实现安全管理目标；组织安全教育和考核工作，组织分承包商安全专兼职人员开展安全监督与检查工作，参加机械设备、安全防护设施的检查验收。负责项目安全设备、防护器材和急救器具的管理。l专业工程师、工长：认真贯彻落实上级有关规定，在所管辖范围内监督执行安全技术措施及安全操作规程，针对生产任务特点，向班组(施工队伍)进行书面安全技术交底，履行签字手续，并对规程、措施、交底要求的执行情况进行监督检查，随时纠正违章作业。落实所管辖施工队伍的三级安全教育，组织落实所管辖施工队伍特种作业人员的安全培训工作和持证上岗的管理工作。开展各项安全活动，接受安全管理机构或人员的安全监督检查，及时解决其提出的不安全问题，做到不违章指挥。检查所管辖区域的作业环境、设备、安全防护设施和重点部位的安全状况，发现问题及时纠正解决。8.1.1安全管理体系为了更好地贯彻执行“安全第一、预防为主”的方针，落实安全生产责任制。我公司将通过系统的危险源辨识和风险分析，制订安全管理计划，并进行有效控制。在保证质量和速度的同时采取相应具体措施以保证安全目标的实现：l建立、完善以项目经理为首的安全生产领导组织，有组织、有领导的开展安全管理活动，承担组织、领导安全生产的责任；l严格和完善安全生产责任制，落实安全生产五项制度（即安全生产责任制，安全技术定期检查制度，安全生产教育、安全技术交底制度，安全生产的定期检查制度，伤亡事故的调查制度）；l114 建立各级人员安全人员责任制，明确各级人员的安全责任，抓制度落实、抓责任落实，定期检查安全责任落实情况并及时给予处理；l对所有管理、施工人员进行安全教育与训练，提高全员安全生产意识，将由于人不安全行为导致产生的安全事故降至最低；l坚持实施安全检查制度，每周对现场质量、安全、防火及文明施工巡视一次，及时发现工地的隐患及苗头，及时记录、及时整改、及时复检，该罚则罚、该处理的处理，坚持“三不放过”的原则，做到个人行为与经济效益挂钩，同时进行不定期的突击检查；l坚持作业标准化，不能为了图快而忽略必要的操作步骤，按照科学的作业标准规范施工人员的行为，防止由于人的不安全行为导致事故发生；l坚持标准化现场管理制度，消除物的不安全状态，以防由于设备原因造成安全事故；l自觉遵守劳动纪律，树立安全第一思想，努力学习并认真执行劳动保护法规及本岗位、本工种的安全技术操作规程，积极参加各种安全活动，提高安全自保能力，努力做到“不伤害自己，不伤害别人，不被别人伤害”，自觉服从公司和各级安全人员的检查和管理，自己不违章作业，发现他人违章作业应主动劝阻。施工现场的安全由队长负全部责任，并设专职安全员两名；认真执行安全施工的有关规定，着重抓好以下工作：n参加施工人员要经过三级安全教育，要熟知本工种的安全操作规程，在操作中应坚守岗位，严禁酒后上岗工作；n建立安全监督员制度，严格安全制度的贯彻执行；n坚持文明施工，成品、半成品、大宗材料要堆放整齐，留出通道，114 做到场地整洁，工完料尽；n无安全帽人员一律不得进入施工现场，正确使用安全带、安全网；n现场施工用电和机具必须符合用电安全的规定，电气线路必须经检查合格后方可使用，施工机具必须接零、接地，手持电动工具要有安全保护器；n工地要设置足够的防火器材，明火作业现场必须要有专人监护；n施工现场严禁吸烟；n油漆、稀料等易燃品要集中管理；n施工现场的工程废料要及时清理，做到无任何事故隐患。8.1.1安全防范重点要对所有负责工程范围内工作人员的安全负责。必须采取一切严密的、符合安全标准的预防措施确保所有工作场所安全，不存在妨碍工人安全和卫生的危险，并保证建筑工地的所有人员或附近的人员免遭工地可能发生的一切危险。专业分包商和他在现场雇佣的所有人员都应全面遵守各种适用于工程或任何临建的相关法律或规定的安全施工条款。施工工地上在工人可能经过的每一个工作场所和任何其它地方均应提供充足和适用的照明，需要时提供手提式照明设备。施工现场和工人操作面，必须严格按国家、政府规定的安全生产、文明施工标准搞好防护预防工作，保证工人有安全可靠，卫生的工作环境，严禁违章作业、违章指挥。甲方114 可要求立刻撤走任何现场被他认为是没有适当遵守政府相关部门及地方当局发布的安全条例和指令的人员，无论在任何情况下，此人不再雇佣于现场，除非事先有发包方的书面同意．对不符合安全要求的，甲方安全人员有权停工和强行设置使之达到安全标准，所需费用从工程款中加倍扣除。凡重要的劳动保护用品必须按发包方指定厂家购买。如：安全帽、安全带、安全网、漏电保护器、配电箱、五芯电缆、脚手架机件等。应提供和实施配戴有效的安全帽，若有必要还需配戴面罩、眼罩、护耳、安全带及其它人身防护设备。分包方应呈送报批详细的紧急事件处理方案和安全条例以供批准。应在签约之后30天内，呈送安全防护方案详述将要采取的安全措施以报发包方批准。但此批准并不减轻分包方的安全责任。此等已获批准的紧急事件处理方案和安全规章的副本由分包方编制并且分发至所有工作场所并且张贴，包括甲方指示或法律要求的其它文件、标语、警示牌等类似性质物，具体由发包方决定；应指定至少一名合格的且有经验的安全管理人员负责安全方案和措施得到遵守。进场中小型机具必须经检验合格后方可使用；应由专门人员使用操作并负责维护保养；必须建立中小型机具安全操作制度，并将安全操作制度牌挂在机具旁明显处；中小型机具的安全防护装置必须保持齐全、完好、灵敏有效；现场设置的中小型机具应有防雨、防砸措施，其噪声超标的应采取防噪声扩散扰民措施。114 根据现场各主要设备用电量计算，对全现场的施工工序进行统一部署、调配，由调度根据总体部署，对用电量进行平衡，现场采用TN-S三相五线制接零保护系统供电。8.1.1安全协议和接口协调我公司将指定专人与甲方的工程安全管理部门接口，参与协调和管理。安全协调的内容包括职业健康、工业安全、消防、卫生防疫、交通安全、环境保护、治安保卫等方面。我公司协调人具备协调安全工作的能力和权利，与甲方方的安全管理建立联系，同时与第三责任区工地安委会建立联系，参与安委会的定期会议，服从落实安委会的各项决议。我公司依据《安全生产法》的规定和甲方签订《施工单位安全与环境承诺书》，并主动和甲方施工管理部门联系，根据施工进度，在必要时建立交叉作业单位参加的联络小组，负责解决接口协调问题。工程实体未全部正式移交甲方施工管理部门之前，我公司依旧对施工范围内的安全管理责任负责。8.1消防、交通安全管理必须认真遵守国家的有关法律、法规及建设部、市政府、市建委颁发的有关治安、消防、交通安全管理规定。应严格按甲方消防保卫制度及甲方施工现场消防保卫的特殊要求组织施工，并接受甲方的安全检查：对甲方所签发之隐患整改通知，在甲方指定的期限内立即整改完毕，逾期不改或整改不符合甲方的要求，甲方有权按规定进行经济处罚。工地要制定消防工作制度和防火救灾预案，需配备至少一名(专/兼)职保卫人员负责本单位防火防灾保卫工作。114 施工现场应配备足够的消防器材，灭火器应定期进行检查，过期失效的应及时更换。楼内设置的灭火器应存放在涂有红漆的木箱内，不得倒放、散放。施工现场应划定动火作业区，实行全封闭管理，动火区与易燃易爆库房应保持30米以上的距离，动火区不得置于高压线下。施工现场动用明火时，应向当地消防部门申请办理动火手续，作业时应采取防火措施，完工时进行检查。严禁在施工楼内生火取暖和烘烤其它物品。施工现场木制品仓库禁止使用碘钨灯和60w以上的白炽灯。30米以上高层建筑物，应随楼层安装消防水源管道，并设加压泵，每层都要留有消防水源接头。凡由于分包方管理及自身防范措施不力或分包方工人责任造成的案件、火灾、交通事故(含施工现场内)等灾害事故，事故经济责任、事故法律责任及事故善后处理由分包方独自承担，因此给发包方造成的经济损失由分包方负责赔偿，发包方可对其进行经济处罚。在道路、通道及其附近施工的作业现场，必须设置安全设施和警告标志，保护行人和车辆。8.1文明施工与环境保护8.3.1文明施工l建立文明施工管理和组织机构，责任落实到人，定期开展文明施工教育，保证施工现场的文明施工需要。l建立文明施工的规划、组织体系、职责。施工总平面规划布置要考虑文明施工的需要，一经确定必须严格按照施工组织设计要求执行。114 l建立文明施工的规章管理制度和基本措施，得到相应领导机构的批准，并付诸实施。l施工现场必须严格遵守国家、地方有关环境保护的法律、法规，采取有效措施加强对各种噪音、粉尘、废气、废水的控制和管理。l材料、设备等堆放合理，各种物资标识清楚，排放有序，并要求符合安全防火标准。l室内施工道路畅通，路面平整，施工区域形成围栏。照明配置得当，保卫人员上岗值勤。l施工用电及管道系统要布置合理、安全，场地排水与消防设施完备，能够满足施工需要。l明确划分文明施工责任区，无死角，责任落实，并有明显标记，便于检查、监督。l施工用机械、设备完好、清洁，安全操作规程齐全，操作人员持证上岗，并熟悉机械性能和工作条件。l施工临建设施完整，布置得当，环境清洁。办公室、工具间等场所内部整洁，布置整齐。有关职责、制度、规定上墙。l不具备文明施工条件的工程项目不准开工。l负责施工的各级领导，要把文明施工与安全施工放在同等的位置上来抓，认真贯穿于施工全过程，施工队伍的文明施工工作要纳入文明施工管理重点范围。l有关部门要坚持经常检查、定期评比、奖惩分明、层层落实责任制，使现场保持在一个较高的文明施工水平上。114 l工程开工前必须制定详细的安全文明施工措施的办法，并经甲方、建立单位主管部门审核、主管领导批准后认真执行，施工班组月度计划任务书中也应写入文明施工要求。要做到图纸、措施、设备材料、机具、劳动力五落实才能开始施工。l做到工完场清，施工垃圾在施工前应有切实可行的存放方案，不得随意堆放。l工程项目的工序安排应该合理，衔接紧密，各工程配合得当，做到均衡施工。l对于高空作业，尽量减少立体交叉作业。如必须进行立体交叉作业时应采取相应的隔离和防止高空落物、坠落的措施。l严格把好设备运输、检查、存放、起吊、安装各道工序关。避免发生损坏、腐蚀及落入杂物等问题。8.3.1环境保护l施工现场设立专门的废弃物临时贮存场地，废弃物应分类存放，对有可能造成二次污染的废弃物必须单独贮存、设置安全防范措施且有醒目标识；l废弃物的运输确保不散撒、不混放，送到政府批准的单位或场所进行处理、消纳；l对可回收的废弃物做到再回收利用；l对废料、旧料做到每日清理回收；l114 建筑结构内的施工垃圾清运，采用搭设封闭式临时专用垃圾道运输或采用容器吊运或袋装，严禁随意凌空抛撒，场内杂物、落叶严禁焚烧，施工垃圾应及时清运，并适量洒水，减少粉尘对空气的污染。1.防止施工噪音污染l现场严格控制强噪声作业，对电锯等强噪音设备，以隔音棚遮挡，实现降噪；l模板、脚手架在支设、拆除和搬运时，要轻拿轻放，上下、左右有人传递；l使用电锯切割时，应及时在锯片上刷油，且锯片送速不能过快；l使用电锤开洞、凿眼时，应使用合格的电锤，及时在钻头上注油或水。2.防止对自然环境污染l施工阶段，定时对道路进行淋水降尘，控制粉尘污染；l现场内根据现场具体情况交通路面和物料堆放场地铺设硬化路面，做到黄土不露天；l在出场大门处设置车辆清洗冲刷台，车辆经清洗和苫盖后出场，严防车辆携带泥沙出场造成道路的污染；l施工现场厕所设沉淀池，将厕所污物经过沉淀后排入市政的污水管线。8.1风险分析和事故预防本工程的投资和规模比较大，一旦出现风险发生损失将是非常惨重的，因此，必须对工程风险加强管理，及早防范。建设工程与其他产品不同，他有自己的特殊性—114 工程与环境密切相关，他与政治经济自然环境密切相关，环境因素是造成风险的主要的原因。在工程环境中如何对工程风险进行防范，建立风险预警系统，将直接关系到工程工期的长短，质量的优劣，成本的高低，最终关系到与工程相关的单位的经济利益。工程风险复杂多样，在工程建设实践中可能出现的风险主要有边界风险，管理风险以及其他风险。边界风险主要是指环境风险，是指在工程建设中对工程项目有影响的内部和外部的全部的因素的综合，他构成了工程的边界条件。工程建设必须占据一定的空间，在一定的时期内完成，工程建设不能脱离环境而单独进行，因此环境是工程建设中边界风险存在的根源。在项目实施过程中，由于环境的不断的变化，形成了对项目的外部干扰，这些干扰将会造成项目不能按计划实施，偏离目标，造成目标修改，乃至整个工程项目的失败。8.1事故报告与应急救援8.5.1事故报告n工地突发因工重伤、死亡事故，经理部安全部必须立即组织抢救伤员，保护现场，并以最快方式向经理部直接领导和公司安全监督站报告简要情况。n如认定重伤或死亡事故，由经理部负责保护事故现场，绘制事故现场平面图、立体图，并提供有关资料。n由经理部安全部填写事故快报。n各级人员认真配合上级和政府主管部门人员勘察现场，开展事故调查。n重伤调查事故由项目经理部组织事故调查组，并在10天内提出事故报告报公司安全监督相关部门。n轻伤事故由安全部调查分析并报告。114 n机械事故报工程管理部，因机械事故伤及人员的，报机械部门的同时报公司安全监督相关部门。n发生重伤事故，主管安全生产工作经理要采取组织会议等多种方法通报事故经过、原因，提出改进措施，吸取教训，强化安全生产管理，预防同类事故重复发生或其它事故的再发生。n如事件发生在夜间，须由经理部夜间值班人员紧急上报经理部有关人员。8.5.1因工发生伤亡事故的应急救援n项目经理部管理人员接到因工伤害事故报告后，应立即组织抢救受伤人员，指导现场急救或送专门医院抢救，并组织人员救险，防止险情扩大；n必须根据具体受伤部位需送相应医院，其指导原则为尽最大努力减少拖延时间，保证抢救及时，把损失降低到最低限度；n选出最佳急救方案；n如现场无应急车辆，须打“120”请求急救车；n伤员送往医院过程中，必须由公司项目经理部管理人员相陪(夜间施工由值班人员相陪)以避免产生不必要的麻烦。并保护好现场，及时通报经理部有关领导及安全人员。8.5.2其它紧急情况处理救援1.应急救援组织机构组长：项目经理；组员：项目其他管理人员。114 1.二级应急救援组织机构职责l事故现场项目经理的职能及职责：所有施工现场的操作和协调，包括与指挥中心的协调；现场事故评估；保证现场人员和公众应急反应行动的执行；控制紧急情况并向上级部门报告；做好与消防、医疗、交通管制、抢险救灾等各公共救援部门的联系。l现场伤员营救组的职能与职责：引导现场作业人员从安全通道疏散；对受伤人员进行营救至安全地带。l物资抢救组的职能和职责：抢救可以转移的场区内物资；转移可能引起新危险源的物资到安全地带。l消防灭火组的职能和职责：启动场区内的消防灭火装置和器材进行初期的消防灭火自救工作；协助消防部门进行消防灭火的辅助工作。l保卫疏导组的职能和职责：对场区内外进行有效的隔离工作和维护现场应急救援通道畅通的工作；疏散场区内外人员撤出危险地带。l后勤供应组的职能及职责：迅速调配抢险物资器材至事故发生点；提供和检查抢险人员的装备和安全防护；114 及时提供后续的抢险物资；迅速组织后勤必须供给的物品，并及时输送后勤物品到抢险人员手中。1.潜在事故和紧急情况公司的日常生产活动中潜在事故和紧急情况为：发生伤亡事故、中毒事件/事故、突发性疫情以及火灾、地震、爆炸、暴雨、大风、停水停电、化学品油品泄漏等。伤亡事故指造成人员伤亡的各类事故，造成人员伤亡的原因主要包括：高处坠落、物体打击、触电、机械伤害等。中毒事件/事故主要指：作业人员从事油漆、防水及地下井道施工等特种作业造成的中毒和员工生活方面的食物中毒，突发具有严重影响的传染疾病等。容易发生或引发火灾的物品包括：汽油、煤油、柴油、油漆、稀料、乙炔气、天然气等易燃易爆液(气)体，以及木材、人造纤维板材、装饰用纸板、可燃塑料、锯末刨花等建筑垃圾、冬期施工保温材料等可(易)燃物体。容易发生火灾的场所包括：各种电气设备所产生的高热或电火花、建筑施工和安装使用的电(气)焊的火焰及高温熔渣、雷击放电、电气焊作业点、木工棚、装饰作业点、防水作业面、仓库等。容易产生泄漏的物品包括：油漆、稀料、涂料等化学品和油品。容易产生泄漏的场所是仓库、油漆库等。8.5.1现场突发事故应急措施l紧急情况处理114 紧急情况发生时，所在单位必须立即采取应急措施进行处理。当情况严重，自身难以有效处理时，应立即联络紧急救援(如拨打119等)。当紧急情况威胁到人身安全时，所在单位的负责人必须首先确保人身安全，组织人员迅速脱离危险区域或场所，同时采取应急措施以尽可能地减少对环境和职业健康安全状况的影响。环保紧急情况/安全事故发生后，所在单位负责人应组织按《事故报告、调查与处理程序》的规定进行报告、调查和处理。l伤亡事故和中毒事件发生轻伤事故时，现场施工负责人立即将伤者送到项目医务室直接送市里大医院就医。发生重伤事故时，事故现场负责人和有关人应立即将伤者送往有关医院。特殊情况时电话联系“120急救中心”事故发生后，现场联系送往医院的同时(或者在此过程中)，事故现场工作主管人员应立即上报公司项目管理部。触电人员的抢救：当发现有人触电时，应立即切断电源(关闭电源开关或用绝缘体断开电源)，使触电者及时脱离电源。当触电者脱离电源呼吸停止时，应立即实行人工呼吸。当触电者脱离电源心脏骤停时，应采取心脏胸外按摩；l操作方法：患者仰卧于硬板床或地上，急救者以一掌的根部置于患者胸骨下段的上2/3处，另一掌交叉重迭于其手背上，以肘及臂力有节奏的、冲击式的(注意：非缓慢逐渐加压)向脊柱后方垂直下压，压下3—4厘米深度左右，然后迅速抬手(注意：呈弹跳式而非缓慢逐渐抬手)，使胸骨复位，以利于心脏舒张。按压速率60—114 80次/分钟。在行胸外心脏按摩的同时，实行口对口人工呼吸。l注意事项：按压部位必须正确，用力切忌过猛，否则不仅无效，且可能发生肋骨骨折、气胸、血胸、心脏出血、肝破裂、胃内容物反流窒息等并发症。但是，按压力量也不能太小，太小则心排出量不够。按压次数要合适，过多则影响心脏的充盈，过少则影响每分钟心搏量，因按压的搏出量仅为自然搏出量的1/2左右。现场抢救及时，呼吸、心脏搏动恢复后，立即联系车辆送往医院进行综合治疗。发生死亡事故和重大伤亡事故时，事故现场有关人员立即报告办公室和项目经理，项目经理应立即组织抢救伤者保护事故现场，并迅速查清基本情况，逐级上报。l火灾的处理措施当发生火警时，要立即报警和疏散人员。首先由办公室负责人负责指挥，并组织本部门人员利用现有消防器材进行灭火自救。立即报告当地消防部门(电话：119)讲明起火地点、单位、起火物质、火情状况(烟、明火)，如要害部位系重要电气设备，可按规程要求和操作程序切断电源。当火灾部位发生烟雾和火苗时，应利用现场所配备的消防灭火器进行扑救，控制火源等待消防部门来人，并向消防部门积极反映情况，服从消防指挥领导。疏散人员要有秩序的按照指挥人员和疏导人员的要求进行疏散，做到不惊慌、不混乱、不拥挤，减少人员伤亡。114 疏散要有秩序，疏散应以先着火层，后以上层，下层再下层的顺序进行。疏散中，如果是楼层，原则上禁止使用普通电梯，要徒步通过安全通道。对于那些可能扩大火势和爆炸危险的物资、性质重要、价值昂贵的以及能影响灭火工作的物资应予以疏散。应紧急疏散的物资是：易燃、易爆和有毒的物品；档案资料；贵重的仪器、仪表；妨碍灭火的物资。l火场自救：一旦在火场上发生或意识到自己可能被烟火围困、生命安全受到威胁时，要立即放弃手中的工作，争分夺秒设法脱险。并且迅速做些必要的防护准备(如穿上质地较厚的衣物，用水将身上浇湿等)尽快离开危险区域，切不可延误逃生良机。脱险时，应尽量观察判明火势情况，明确自己所处环境的危险程度，以便采取响应措施。立即查明疏散通道是否被烟火封堵的情况，选择一条最为安全可靠的路线逃生。如逃生必经线路充满烟雾，可作简单防护(如用湿毛巾或口罩捂住口、鼻)穿过烟雾区。选择逃生路线，应根据着火情况，优先选用最简单，最安全的通道。如楼后起火时，首先选用安全疏散楼梯、室外疏散楼梯、普通楼梯等。如正常通道均被烟火切断时，可利用绳子栓在室内牢固的物体上，顺绳或布条下到安全楼层或地面下。114 在各种通道都被切断，火势较大，一时又无人救援的情况下，可以退至未燃烧房间，关闭门窗。还可以用棉被、毛毯等将门窗遮挡，防止烟雾窜入。有条件时，要不断向门窗泼水降温，延缓火势蔓延，等待救援。在室内发现外部起火，开启房门前，应先触摸门板，如果发热或有烟气从门缝窜入时，不要贸然开门，应缓解开启，应设法从其他门口逃脱。必须开门时，要在一侧利用门扇等物品做掩护，防止被烟气熏倒或被热浪烧伤。逃生时，要随时关闭通道上的门窗，延缓烟雾沿人们逃离的通道流通。通过浓烟区时，最好以低姿势前进或匍匐前进，并用毛巾捂住口、鼻。呼吸时，除大声呼喊外，还应挥动鲜艳醒目的物品，夜间还可以用手电筒等发光信号或敲击金属等物品，以引起救缓人员注意。室内有电话可以拨“119”火警电话，向消防部门求救或打电话通知有关人员前来营救。如果身上衣服着火，应迅速将衣服脱下、撕下或就地打滚把火压灭。但应注意不要滚动过快，一定不要身穿着火的衣服跑动。如果近处有水池等水源，可迅速跳入水中，但人体已被烧伤时，应注意不要跳入污水中，以防感染。l地震、爆炸处理措施存放易燃易爆品的仓库、使用易爆品的单位应制定抗震、防爆措施，配备相应的设备，并对其人员进行有关应急准备和响应措施的培训。地震、爆炸发生后，单位负责人应迅速到岗，组织抢救，减少环境污染，避免或减少人员伤亡，预防灾害蔓延。地震、爆炸发生后，单位负责人应立即对事故现场进行检查，消除隐患，以防地震、爆炸再次发生时，造成更大的损失和影响。l暴雨、大风、停水和停电处理措施项目应结合工程特点和项目具体情况，制定针对暴雨、大风、停水和停电等异常情况下的应急准备和响应措施，制定以上措施时应考虑：114 暴雨引起的渗漏、触电等；大风引起的扬尘、断电、火灾、机械事故和高处作业坠落等；突然停水停电造成的环境影响和职业健康安全风险。114 第1章备品备件方案9.1备品备件计划根据招标文件的要求需要，我公司根据本工程各系统设备材料的特点，按主要设备材提供备品、备件，供甲方使用。我公司与本工程各系统主要设备供应商有多年合作，已达成默契。将就本工程的备品备件长期供应与各厂家签订保障供应协议。本投标人将安排专人负责本工程的售后、维保和备品备件的供应。9.2备品备件最小库存供应计划我公司将完全按照ISO9001质量管理体系建立售后服务体系，以保障系统的安全、稳定、长久的正常运行。我公司将提供以下备品备件服务：a)常年保障备品备件的供应工作；b)保证在正常寿命期内的备品备件供应，如有产品停产或升级时，提前通知甲方并提供相应替换型号；1、我公司设有专门的售后服务部门，及时与甲方建立起长期有效的沟通渠道，保证及时准确地提供售后服务。我公司的售后服务体系分为两块：a)设备供应商的售后服务部门，它隶属于设备供应商的工程项目部门，与工程部门资源共享，内部交流无碍，有益售后服务质量。b)设备制造商自身体系的售后服务机构，有着具有深厚技术底子和工程项目经验的技术支持人员，负责疑难杂症的诊断和解决。114 两个部门将联合起来与甲方建立长期有效的沟通渠道，保证及时准确的提供售后服务。1、在系统设备投入使用后，我公司将会定期派员巡访，了解系统的运行情况。并参加最终用户的月季度的设备保养会议。从而加强了与最终用户的直接沟通，减短了故障设备的申报时间，加快了故障设备的更换流程。以最好、最快的时间内完成故障排除。2、协助甲方对所提供的货物进行正常的维修保养。3、及时协助甲方解决由于各种原因引起的故障，对发生故障的设备及时协助修复，并保证长期供应所提供货物的元器件及各种备件，应随时以最优惠的价格提供给甲方。4、在项目工程中的所有有关系统设备的使用信息均由我方售后部门最后收集，并实行统一管理，以保证买方所有信息的完整性、可追索。我公司承诺保证在接到甲方需要售后服务的书面通知后，在准备好技术资料和相关设备、元器件、材料、工具等的前提下，在双方约定的时间内及时到现场提供服务或按双方约定的方式提供服务。114'
