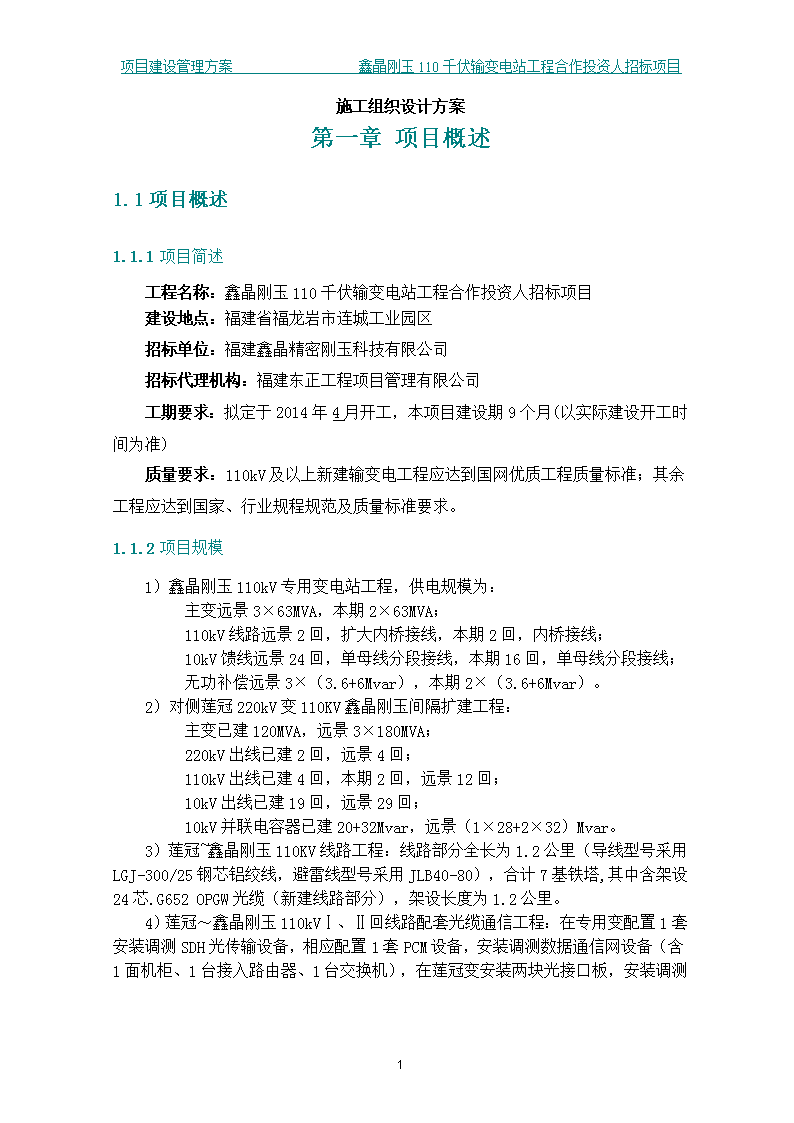

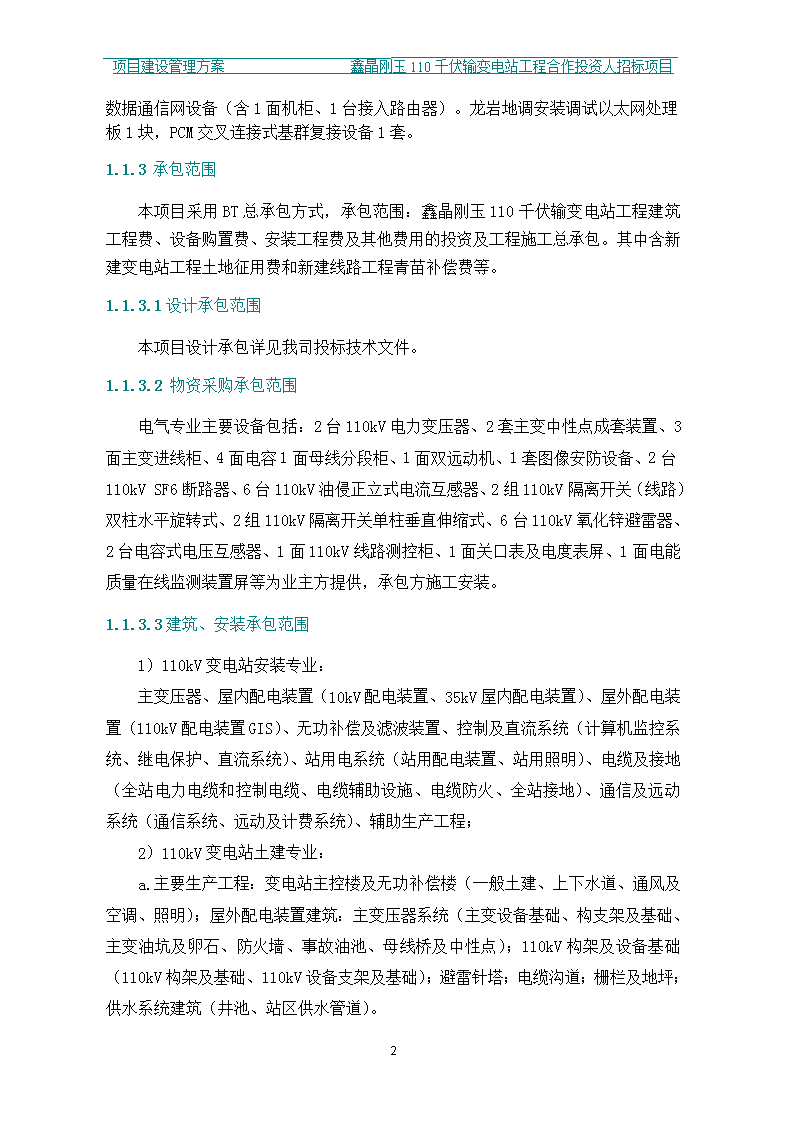

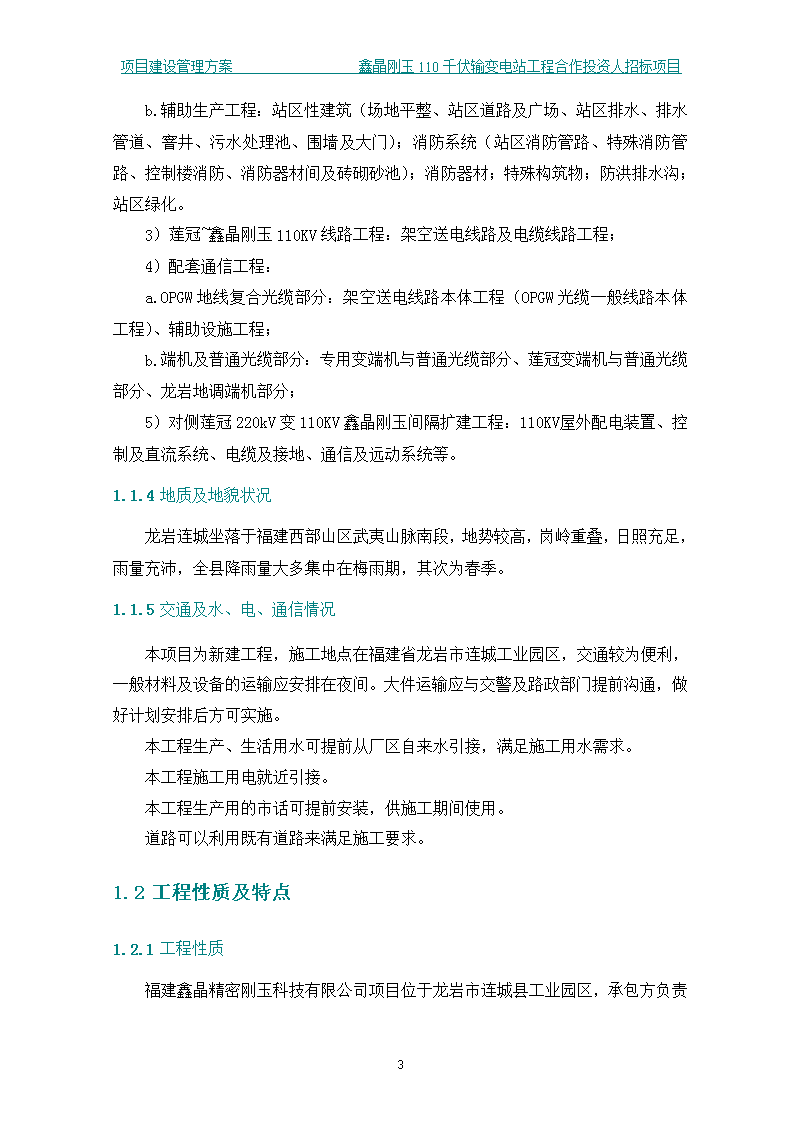

'项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目施工组织设计方案第一章项目概述1.1项目概述1.1.1项目简述工程名称：鑫晶刚玉110千伏输变电站工程合作投资人招标项目建设地点：福建省福龙岩市连城工业园区招标单位：福建鑫晶精密刚玉科技有限公司招标代理机构：福建东正工程项目管理有限公司工期要求：拟定于2014年4月开工，本项目建设期9个月(以实际建设开工时间为准)质量要求：110kV及以上新建输变电工程应达到国网优质工程质量标准；其余工程应达到国家、行业规程规范及质量标准要求。1.1.2项目规模1）鑫晶刚玉110kV专用变电站工程，供电规模为：主变远景3×63MVA，本期2×63MVA；110kV线路远景2回，扩大内桥接线，本期2回，内桥接线；10kV馈线远景24回，单母线分段接线，本期16回，单母线分段接线；无功补偿远景3×（3.6+6Mvar），本期2×（3.6+6Mvar）。2）对侧莲冠220kV变110KV鑫晶刚玉间隔扩建工程：主变已建120MVA，远景3×180MVA；220kV出线已建2回，远景4回；110kV出线已建4回，本期2回，远景12回；10kV出线已建19回，远景29回；10kV并联电容器已建20+32Mvar，远景（1×28+2×32）Mvar。3）莲冠~鑫晶刚玉110KV线路工程：线路部分全长为1.2公里（导线型号采用LGJ-300/25钢芯铝绞线，避雷线型号采用JLB40-80），合计7基铁塔,其中含架设24芯.G652OPGW光缆（新建线路部分），架设长度为1.2公里。4）莲冠～鑫晶刚玉110kVⅠ、Ⅱ151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目回线路配套光缆通信工程：在专用变配置1套安装调测SDH光传输设备，相应配置1套PCM设备，安装调测数据通信网设备（含1面机柜、1台接入路由器、1台交换机），在莲冠变安装两块光接口板，安装调测数据通信网设备（含1面机柜、1台接入路由器）。龙岩地调安装调试以太网处理板1块，PCM交叉连接式基群复接设备1套。1.1.1承包范围本项目采用BT总承包方式，承包范围：鑫晶刚玉110千伏输变电站工程建筑工程费、设备购置费、安装工程费及其他费用的投资及工程施工总承包。其中含新建变电站工程土地征用费和新建线路工程青苗补偿费等。1.1.3.1设计承包范围本项目设计承包详见我司投标技术文件。1.1.3.2物资采购承包范围电气专业主要设备包括：2台110kV电力变压器、2套主变中性点成套装置、3面主变进线柜、4面电容1面母线分段柜、1面双远动机、1套图像安防设备、2台110kVSF6断路器、6台110kV油侵正立式电流互感器、2组110kV隔离开关（线路）双柱水平旋转式、2组110kV隔离开关单柱垂直伸缩式、6台110kV氧化锌避雷器、2台电容式电压互感器、1面110kV线路测控柜、1面关口表及电度表屏、1面电能质量在线监测装置屏等为业主方提供，承包方施工安装。1.1.3.3建筑、安装承包范围1）110kV变电站安装专业：主变压器、屋内配电装置（10kV配电装置、35kV屋内配电装置）、屋外配电装置（110kV配电装置GIS）、无功补偿及滤波装置、控制及直流系统（计算机监控系统、继电保护、直流系统）、站用电系统（站用配电装置、站用照明）、电缆及接地（全站电力电缆和控制电缆、电缆辅助设施、电缆防火、全站接地）、通信及远动系统（通信系统、远动及计费系统）、辅助生产工程；2）110kV变电站土建专业：a.主要生产工程：变电站主控楼及无功补偿楼（一般土建、上下水道、通风及空调、照明）；屋外配电装置建筑：主变压器系统（主变设备基础、构支架及基础、主变油坑及卵石、防火墙、事故油池、母线桥及中性点）；110kV构架及设备基础（110kV构架及基础、110kV设备支架及基础）；避雷针塔；电缆沟道；栅栏及地坪；供水系统建筑（井池、站区供水管道）。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目b.辅助生产工程：站区性建筑（场地平整、站区道路及广场、站区排水、排水管道、窨井、污水处理池、围墙及大门）；消防系统（站区消防管路、特殊消防管路、控制楼消防、消防器材间及砖砌砂池）；消防器材；特殊构筑物；防洪排水沟；站区绿化。3）莲冠~鑫晶刚玉110KV线路工程：架空送电线路及电缆线路工程；4）配套通信工程：a.OPGW地线复合光缆部分：架空送电线路本体工程（OPGW光缆一般线路本体工程）、辅助设施工程；b.端机及普通光缆部分：专用变端机与普通光缆部分、莲冠变端机与普通光缆部分、龙岩地调端机部分；5）对侧莲冠220kV变110KV鑫晶刚玉间隔扩建工程：110KV屋外配电装置、控制及直流系统、电缆及接地、通信及远动系统等。1.1.1地质及地貌状况龙岩连城坐落于福建西部山区武夷山脉南段，地势较高，岗岭重叠，日照充足，雨量充沛，全县降雨量大多集中在梅雨期，其次为春季。1.1.2交通及水、电、通信情况本项目为新建工程，施工地点在福建省龙岩市连城工业园区，交通较为便利，一般材料及设备的运输应安排在夜间。大件运输应与交警及路政部门提前沟通，做好计划安排后方可实施。本工程生产、生活用水可提前从厂区自来水引接，满足施工用水需求。本工程施工用电就近引接。本工程生产用的市话可提前安装，供施工期间使用。道路可以利用既有道路来满足施工要求。1.2工程性质及特点1.2.1工程性质福建鑫晶精密刚玉科技有限公司项目位于龙岩市连城县工业园区，承包方负责151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目鑫晶刚玉110千伏输变电站工程建筑工程费、设备购置费、安装工程费及其他费用的投资及工程施工总承包。1.1.1设计特点见初设说明。1.1.2工程特点本项目采用BT总承包方式，承包范围包括鑫晶刚玉110KV专用变电站工程、对侧莲冠220KV变110KV鑫晶刚玉间隔扩建工程、莲冠~鑫晶刚玉110KV线路工程和配套光缆通信工程四个单项工程。具有施工技术难度较大、质量与工期要求也较高的特点。1.1.3其他特点要求质量标准：按照国家相关验收标准验收达到合格标准并通过福建省电力建设工程质量监督中心站及启动委员会的验收。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目第二章控制目标2.1总体目标充分发挥我司综合实力，实现本项目BT总承包的科研、规划、系统设计、工程设计、物资供应、施工调试和运行维护的自主创新，建设“安全可靠、先进适用、经济合理、环境友好、国际一流”的优质精品工程。2.2安全、环保目标2.2.1安全目标：本着“安全第一、预防为主”的原则，确保工程建设中文明施工、落实环保方案，并采取积极的安全措施，不发生重伤事故和人身死亡事故，不发生重大施工机械设备损坏事故，不发生重大火灾事故，不发生负主要责任的重大交通事故，不发生环境污染事故和重大垮（坍）塌事故，不发生因工程建设而造成的电网意外停电或电网解裂事故。创建安全文明施工典范工程。2.2.2环境保护目标：从设计、设备、施工、建设管理等方面采取有效措施，全面落实环境保护和水土保持的要求，建设资源节约型、环境友好型的绿色和谐工程。严格按照《国家电网公司输变电工程安全文明施工标准化工作规定（试行）》、《国家电网公司输变电工程安全文明施工标准化图册》的要求进行安全文明环保施工管理，并将切实保证文明施工措施费专款专用，同时接受监理工程师及建设管理单位的监督。严格按照国家法规以及国家电网公司《电力建设安全健康与环境管理工作规定》、《国家电网公司工程建设工程分包、劳务分包和临时用工管理规定》等有关安全管理规定进行资源配置、施工组织，加强过程控制，确保工程安全。2.3质量目标以“高水平、高起点”的原则，保证贯彻和顺利实施工程设计技术原则，满足国网施工验收规范和质量评定规程优良级标准的要求，建设安全可靠、先进适用、经济合理、环境友好的国家一流工程。实现单元工程优良率98％；分部分项工程率合格100％；杜绝重大质量事故和质量管理事故的发生。确保工程零缺陷移交。2.4进度目标本着“早建成、早投产”的原则，确保工程按时开工、2014年12月25日竣工，并确保工程各阶段性里程碑进度计划的按时完成。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目2.5档案管理目标严格按照《国家重大建设项目文件归档要求与档案整理规范》（DA/T28-2002）和《福建省电力有限公司输变电建设项目文件归档要求与档案整理规范》的要求进行档案管理。将档案管理纳入整个现场管理程序，坚持归档与工程同步进行。确保实现：档案归档率100％，资料准确率100％，案卷合格率100％，保证档案资料的齐全、准确、系统；同时保证在合同规定的时间移交竣工档案。2.6投资控制配合：我司将在建设过程中本着高度负责的主人翁意识和责任感，积极配合施工图设计优化工作，并及时主动反映有可能对工程投资造成影响的任何事宜，并积极化解因此造成的投资浪费。我公司将确保投标文件中所承诺的组织协调、人力、机具及项目BT总承包实施方案的实现，并按照合同约定履行在质量保修期内的质量保修责任。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目第三章管理组织3.1组织机构我司将在项目实施中根据本项目施工技术难度较大、质量与工期要求也较高的特点，挑选懂技术、会管理、具有丰富施工管理经验、工作认真、吃苦精神强的施工管理人员组建项目管理部，确保项目管理部在机构管理成员配置、施工专业队伍、劳务队伍、施工机械、物资保证、施工技术管理等方面针对项目实际进行统筹安排、得到充分的保证，发挥最佳整体效果。（1）调派具有丰富输变电工程施工管理经验的工程师担任项目经理及技术负责人，项目实施中的施工管理、质量管理、安全管理、工程测量、设备管理将分别由具有丰富经验和较强专业技术能力、专业配合协作能力强的工程师担任，确保整个项目部技术管理人员的专业配套；（2）施工全过程中，项目经理部要以项目施工为核心，以优质、高速、安全、文明为主轴，不断优化生产诸要素，加强动态管理，科学组织、精心施工，大力推广先进施工技术，推行全面质量管理，坚持质量、安全两个保证体系，在创质量优良的同时，力争提前竣工交付使用。（3）项目实施力量配置本工程实行项目总负责人统筹调度协调，工程施工项目经理负责制。成立工程项目部并配置组织5个施工队（土建建筑施工队、变电一次施工队、变电二次施工队、线路施工队、电气试验班）。3.2组织机构关系图151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目项目法人监理项目总负责人公司经理公司副经理公司三总师设计院经营计划部安全质量部工程管理部物资供应部生产负责人技术部质安部供应部计经部综合部各施工队/班组表示管理协调关系注：表示领导隶属关系项目经理项目技术负责人图3-1组织机构关系图3.3工程实施主要管理人员配置本工程施工拟投入主要场管理人员详见下表（设计人员配置详见本工程投标技术文件）。表3-1企业主要管理及技术人员名称姓名职务职称主要资历、经验及承担的项目项目总负责人项目技术负责人151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目项目经理生产负责人施工员质检员材料员造价员安全员3.4管理职责3.4.1项目经理职责（1）是落实项目施工现场管理职责的第一责任人，在授权范围内代表施工单位全面履行施工承包合同；对施工生产和组织调度实施全过程管理；确保工程施工顺利进行。（2）组织建立相关施工责任制和各种专业管理体系并组织落实各项管理组织和资源配备，监督有效地运行，负责项目部员工管理职责的考核及奖惩，进行利益分配。（3）组织编制符合工程项目实际的《项目管理实施规划（施工组织设计）》、《工程创优施工实施细则》、《安全文明施工实施细则》、《应急预案》和《输变电工程施工强制性条文执行计划》等实施性文件，并负责落实和监督。（4）组织制订施工进度、安全、质量及造价管理实施计划，实时掌握施工过程中安全、质量、进度、技术、造价、组织协调等的总体情况，组织召开项目部工作例会，安排部署施工工作。（5）对施工过程中的安全、质量、进度、技术、造价等有关要求执行情况进行检查、分析及纠偏。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目（6）针对工程实施和检查中出现的重大问题，负责妥善处理，提请有关方协调解决，并制订纠正预防措施。（7）合理安排工程资金使用；审核“安措费”使用计划。（8）组织落实安全文明施工、职业健康和环境保护有关要求，促进项目的各项管理活动的开展落实。（9）组织工程内部验收和质量评定工作，申请工程验收，安排工程竣工后期相关管理工作。（10）项目投产后，组织对项目管理工作进行总结；接受审计，安排项目部解体后的收尾工作。3.4.2生产负责人职责（1）按照项目经理的要求，对职责范围内的管理体系正确有效运行负责，保障体系正常运行。（2）按照项目经理的要求，负责组织各项管理工作，对施工班组进行业务指导。（3）全面掌握分管范围内的施工过程中安全、质量、进度、技术、造价、组织协调等的总体情况，对安全、质量、进度、技术、造价有关要求执行情况进行检查、分析及纠偏；组织召开相关工作会议，安排部署相应工作。（4）针对工程实施和检查中出现的问题，负责妥善处理，重大问题提请项目经理协调解决。（5）组织落实分管范围内的安全文明施工、职业健康和环境保护有关要求，促进相关工作有效开展。（6）积极完成项目经理委派的其他各项管理工作，对这些管理工作负全面责任。3.4.3项目技术负责人职责（1）认真贯彻执行上级和施工单位颁发的规章制度、技术规范、标准。组织编制符合变电所工程实际的实施性文件和重大施工方案，并在施工过程中负责技术指导和把关。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目（2）组织对施工图及时预审，接受业主项目部组织的交底活动。对施工图纸和工程变更的有效性执行负责，在施工过程中发现施工图纸中存在问题，负责向监理项目部提出书面资料。（3）组织相关施工作业指导书、安全技术措施的编审工作，组织项目部安全、质量、技术及环保等专业交底工作。负责对承担的施工方案进行技术经济分析与评价。（4）组织编制设备、材料供货计划、大型机具配置计划、技术培训计划并督促实施。（5）组织本项目部全员的安全、质量、技术及环保等相关法律、法规及其他要求等的培训。（6）定期组织项目专业管理人员，检查或抽查工程安全和质量。当工程项目安全和质量存在问题或隐患时，提出技术解决和防范措施。（7）在项目经理的领导下，主持项目施工日常管理工作，负责落实业主、监理项目部对工程技术方面的有关要求。（8）负责及时组织项目部管理人员收集、整理及汇总施工过程资料，项目投产后组织移交竣工资料。（9）协助项目经理做好其他各项施工管理工作。（10）负责施工新工艺、新技术的研究、试验、应用及总结。3.4.4工程部职责(1)对项目经理和项目总工负责，全面落实本工程的技术管理工作。(2)贯彻执行《施工技术管理制度》的各项规定，负责作业指导书等技术资料的编制工作，参加施工图会审，负责进行技术交底工作。(3)执行国家各项技术规范、规程和标准的规定，根据工程情况设置关键工序质量控制点。(4)协助质安部、供应部进行各种质量检查、材料验收、工器具检查等工作。(5)负责新技术、新工艺、新材料的应用和实施，确保工程质量符合规定要求。(6)坚持现场指导，解决施工中的技术问题，对工程质量、安全、环保实行全过程控制。(7)负责整理竣工移交资料及《工程总结》的编写工作。3.4.5质安部职责151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目(1)对项目总工负责，全面负责本工程的安全、质量管理和质量检验工作。(2)对工程安全、质量的过程控制实施监督检查，负责本工程质量计划的制定和安全措施的编制，并在施工现场负责其贯彻执行。(3)预测影响质量及安全的薄弱环节，并制定其预防措施。(4)负责质量、安全检查，质量、安全情况分析和统计工作，根据分析结果制定防范措施和提出整改意见。(5)协助发包方及监理对工程质量、安全进行日常监督。(6)负责贯彻执行质量、安全及环保体系标准，确保公司质量、安全及环保体系在本工程中的有效运行，实现安全文明施工。(7)在施工全过程中负责执行公司《质量奖惩条例》和《安全奖惩条例》、《安全性评价实施细则》，并确保公司各项质量、安全制度在本工程得到有效的落实。(8)负责质量记录整理，收集和归档，做好工程资料的控制。3.4.6物供部职责(1)负责建立健全项目部材料、设备管理的各项规章制度，按公司质量、安全及环保体系要求，编制材料、设备购置计划并负责具体实施。(2)负责材料的采购、检验、运输和供应工作，对采购物资的质量负责。(3)负责发包方供应材料的接收、保管并对其进行验证。(4)负责机械设备的运输、保管、保养、维修以及计量器具的配置和周期检验，并确保其使用的有效性。3.4.7计经部职责(1)对项目经理负责，编制本工程施工经营计划管理制度，对工期和施工计划安排进行有效控制。(2)负责与工程有关的各类合同管理，施工预算的编制及经济承包责任制的实施。(3)负责本工程的计划、财务和统计工作，及时进行工程成本分析，合理控制工程资金的使用。(4)负责资金收支管理及劳动分配。(5)负责对内、外进行工程结算及成本核算。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目3.4.8综合部职责(1)负责本工程的文秘、内外文件的收发保管等工作。(2)负责劳资、劳动保护、医疗卫生等后勤工作。(3)负责办理有关施工的相关手续。3.4.9施工队长职责对项目经理负责，严格执行现场管理机构的决策及施工计划安排，合理组织本施工队的施工力量，安全优质地完成施工队的生产任务，严格执行施工过程中的自检制度，坚持安全文明施工，做好施工中环保工作。3.5场地布置根据施工需要，结合施工现场实际情况和招标文件的要求，本着对场地合理利用，布局紧凑，有利于工程施工和现场管理及安全文明施工的原则布置。施工期间项目部、施工临建布置在变电站围墙外，见图4-2。施工临建在以不占用所内永久性建（构）物施工场地，不与其他承包商的施工场地和临建发生冲突为原则。运输通道以所区内已形成的主环路为主，同时根据施工需要修建临时通道。3.6站内临建见表4-3临建设施用地表。3.7力能供应3.7.1电源本工程施工电源从就近引接，项目部办公区、生产临时建筑区电源由此引进，站内电源采用直埋式电缆，埋深0.7m；电源线跨道路式穿钢套管保护，厂内设广照型灯供夜间照明。在各施工场地装设配电箱。施工电源从业主提供的电源配电盘引接。配电箱容量应满足各点施工要求，箱内开关采用漏电保护开关。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目工地用电设专职电工进行安装、维护。工地用的配电电源箱必须满足容量和漏电保护要求，配电箱的门应上锁，由专职电工负责管理。如电源无法保证，已准备三台柴油发电机作为施工电源备用。3.7.2施工水源本工程生产、生活用水可提前从厂区自来水引接，满足施工用水需求。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目第四章项目建设管理方案4.1施工准备在中标后，根据本公司的管理体系程序文件进行准备工作，所有工作应满足项目法人/监理在合同、标书及相关文件规定的要求。本工程施工准备应做以下管理制度的布置：表4-1施工准备事项序号主要施工准备内容责任部门一．项目部组建与临建施工1签订合同，成立工程项目部系统集成中心、工程管理部2现场调查收集资料，进行现场临建二次策划工程管理部、项目经理部3现场临建布置报临理批准与实施项目经理部4建立健全本工程项目各项管理制度公司相关部门、项目经理部二、施工技术准备与资料准备1熟悉与审查施工图纸（公司内部）工程管理部、项目经理部2参加由业主组织的施工图纸会审工程管理部、项目经理部3编制施工组织设计项目经理部4编制或选用施工方案、作业指导书工程管理部、项目经理部5重要施工方案的编制及审批公司总工组织有关部门、单位6组织三级技术交底工程管理部、项目经理部7前期工程施工材料的检验、试验项目经理部三．工程质量策划1制订质量创优计划公司安质部、项目经理部2建立项目质量管理体系和质量保证措施项目经理部四、工程进度计划1工程进度计划规划项目经理部2工程进度目标分解计划项目经理部五、安全、文明策划151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目1建立项目安全、文明施工管理体系公司安质部、项目经理部2安全、文明施工二次策划及实施公司安质部、项目经理部六、资源准备1管理人员、施工人员培训人力资源部、工程管理部2特殊工种人员培训考核公司人力资源部3施工机械设备的配置、检验工程管理部、项目经理部4工程专用工器具、仪器、仪表的配置工程管理部、项目经理部5前期工程材料、成品、半成品采购、订货加工计划公司物资供应部、项目经理部6施工资金的准备公司财务部、项目经理部7施工人员准备进场项目经理部七．对外协调1临时租用场及房屋项目经理部2地方关系协调项目经理部八．提交开工报告1提交开工申请报告项目经理部4.1.1施工管理制度建设工程实行项目管理，由项目经理组织各有关部门、各专业技术人员、质量监督及安全监督人员学习相关文件资料要求，遵照通用性和实时性原则汇编施工管理制度，在项目实施前施工项目部向监理项目部报审施工管理制度清单。4.1.2项目管理工程项目部项目管理范围除安全管理、质量管理、造价管理和技术管理四项独立的专业化管理业务外，还包括项目管理实施策划、进度管理、环保与水保、工作计划管理、合同管理、施工协调管理、施工队伍管理、信息与档案管理、综合评价等。4.1.3技术资料准备151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目(1)发挥BT总承包优势，针对本工程的特点，收集相关的前期工程资料，进行设计交底。组织有关技术人员充分熟悉图纸、明确设计意图，针对该工程组织各有关部门进行收资并学习。技术负责人组织各施工专业技术人员进行施工图自审，填写施工图自检记录，并参加由建设单位组织的施工图会审。图4-1图纸会审工作流程表(2)收集相关的施工规范及施工管理文件，建立工程资料管理制度。根据施工验收规范、有关技术规定及招标文件中的有关规定，对施工中可能出现的问题进行预测分析，做到提前准备。(3)根据业主招标的要求，发挥BT总承包优势，根据设计院图纸提供计划时间，编制详细的工程施工进度计划，合理安排工期及各项施工资源。(4)组织人员进一步明确研究施工方案，制定工作计划、工作标准和措施规定。(5)根据工程设计特点、设备特点，编制、补充各分项工程作业指导书及工程技术措施、安全措施、质量措施，保证工程按照程序施工。施工组织设计：工程正式开工之前，由项目总工负责，组织施工技术人员根据本工程施工组织设计纲要、施工图纸及相关技术资料编制适合本工程施工组织设计，各工序的施工方案及作业指导书，并贯穿指导整个工程施工。每项施工方案及作业指导书，必须在各工序开工前报审批结束。经监理工程师审批后方实施，并向全体参加施工作业人员进行质量、安全及技术交底。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目施工人员学习、培训：针对近年输变电工程施工工艺和质量要求，结合本工程特点，为了提高职工施工能力、技术水平及质量水准，保证施工质量，我公司每月底在公司内集中进行一次输变电工程项目骨干管理人员培训，由项目经理部骨干管理人员参加学习，培训内容涉及理论、实践的方方面面，集中培训后由参训管理人员在各项目部进行宣贯，将培训内容贯彻到每一位员工。除此之外，我们还会通过对各专业人员、施工人员的不同形式培训，不断提高施工人员的专业素质，满足输变电工程施工工作的需要。表4-2人员培训的方式、形式和主要内容方式人员主要内容形式施工单位培训各专业管理人员（1）相关法律、法规、规程、规范和标准（2）企业规章制度、操作技能、工作规范、工作流程、技术手册、工作态度、安全意识等现场施工必备技能（3）强制性标准及质量通病防治（4）上级文件传达、事故案例分析根据需求进行培训施工单位培训特种作业、特殊工作人员（1）按照国家《特种作业人员安全技术培训考核管理办法》，经有关上级主管部门许可，培训、考核发放上岗操作证（2）按规定年限进行复审、换证根据需求进行培训项目部培训施工人员（1）操作技能，规程规范、等级技术标准，安全质量技术管理规定、企业文化，工作态度、降低成本的意识和方法（2）施工安全知识专项培训在岗培训4.1.4材料供应准备及物资的接收全面负责本项目合同范围内设备、材料的采购、运输、接货、卸货、清点、入库、保管、商检以及可能发生的设备多次倒运等现场物资管理工作。（1）项目经理部收到施工图后，根据标书中物资采购要求，组织技术部门编制物资采购计划，并报物供部门准备，物供部门按照公司的根据工程进度、用料计划选择生产厂家，并将厂家报业主和监理审批。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目（2）对项目法人提供的设备、材料和自行采购的材料严格按承包合同规定和《进货物资检验规定》组织进行进货检验和开箱检查，收集、整理设备、材料的安装使用说明书、工艺性试验报告、合格证、专用工具、备品备件，做好开箱检查记录。需要二次检验的材料，开工前做好二次检验、试验工作，做到材料的材质证明、合格证、检验报告齐全，保证工程使用合格的材料。（3）物资部负责及时与项目法人的现场物资代表及现场监理部联系，了解到货情况、到货批次、时间、箱数、体积和重量、及早做好车辆、人员和现场堆放场地的准备工作。备品备件、专用工器具及仪器仪表到达施工现场后，由监理组织实施开箱检验后，按照清单移交给项目法人。施工期间需用的专用工器具及仪器仪表由物资部向项目法人办理借用手续。交接时，根据到货清单，清点件数，做好交接手续，填写交接单。4.1.5施工通信准备站址周边通信已较发达。站址范围内已有覆盖无线通讯网络（中国移动和中国联通）。为了方便施工人员与公司总部、业主、监理工程师的联系，保证各部门之间信息畅通、有利项目部内部协调。本工程计划以电话、传真、无线对讲机作为主要的通讯方式。(1)施工通讯考虑从站区附近通讯线路就近引接市话1部（兼作传真机线路）。(2)接入电信宽带，设一台独立电脑联接，与公司的管理模块保持随时畅通。(3)设项目部公共电子邮箱，以便随时接收上级文件及相关电子邮件。(4)配置移动电话，便于工作联系。建立短信通知平台，以便信息及时传达。(5)施工现场协调联络采用对讲机，提高工作效率。4.1.6施工场地（临建设施）根据总平面布置图，在变电站站外设置现场办公室、变电站和110kV线路施工机具、材料仓库和临时加工场，并设相应的休息室及安全文明宣传栏。表4-3临建设施用地表编号名称面积(㎡)备注1现场办公室54活动式彩钢板房2材料仓库72活动式彩钢板房3临时加工/修理场48固定钢管结构，上盖石棉瓦，地面简单硬化。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目4门卫值班室10可拆卸式活动房（设大门口）5废料区33简单砖砌6卫生间22.5水冲式的活动卫生间7室外材料设备堆场约600用固定式钢管围栏，地面简单硬化，4.1.7主要施工机械设备组织和落实机械设备、施工机具，根据时间要求，准备调运进场。我公司具有输变电工程施工的各种类别的先进的大、中、小型施工工器具，由公司工程管理部根据施工组织设计及项目经理部的使用计划要求配备完好的车辆、机具、仪器、仪表。1)土建、建筑施工挖掘机、装载机、钻机、混凝土搅拌机等。2）变电站电气施工(1)变压器安装：主要装备吊车、吊装机具、高效率真空净油机、真空泵等。(2)GIS设备安装：真空注气设备、SF6气体检漏仪、SF6气体微水检测仪、环境监测仪、专用工具、试验设备等。3)线路施工吊车、机动绞磨、滑车、牵张力机、光纤电缆接续和测试采用的光纤熔接机和光时域反射仪（OTDR）OPGW光缆专用工具等。4.1.8施工力量配置根据工程量和施工工期要求，计划投入5个施工队（土建建筑施工队、变电一次施工队、变电二次施工队、线路施工队、电气试验班）。根据人力投入的峰值，项目部会提前安排好材料，机具的调配工作，以满足工程的需求。并在后勤保障上做好准备，确保施工人员的生活质量。4.2施工程序计划变电站土建建筑工程施工：151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目第一阶段：施工准备阶段；第二阶段：主体结构施工阶段；第三阶段：装修阶段；第四阶段：整改和后续工序配合阶段。构支架吊装工程施工：先施工构架而后施工支架。首先测量各构支架基础标高及轴线，并根据测量结果绘出各基础标高及轴线尺寸进行构支架定位。根据施工图进行拼装构支架。变电站电气安装工程：先天上，后地面，首先施工软母线而后电气一次设备安装调整；电气二次系统首先安装屏柜、端子箱、电缆保护管及电缆支架，而后敷设电缆及接线其次电气一、二次设备调试及试验。电气安装工程将划分为三个阶段实施：第一阶段构支架吊装施工；第二阶段电气设备安装；第三阶段为电气设备调试阶段并交付验收。110kV线路工程：第一阶段基础施工；第二阶段杆塔组立；第三阶段架线施工。配套OPGW光缆通信工程：第一阶段室内设备安装；第二阶段户外设备安装；第三阶段通信电缆施工。4.1施工建设计划及工艺要求4.3.1变电站土建、建筑施工4.3.1.1施工测量放样151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目按设计施工图提供测区范围内导线点及水准点的基本数据，以相应等级的精度要求进行复核和验算，并以书面形成报告核实成果，以确保提供数据准确有效。有异议时，应与业主和相关部门共同核实。当控制点间距较大时，应另外增设控制点和相应保护桩，临时水准点考虑每不超过100m增设一个进行控制。控制点应选择在稳固、不易变形破坏的地点设置。增设座标点、水准点的允许误差及施工测量允许偏差：水准测量高程闭合差(mm)，其中L为水准测量闭合路线长度；导线测量方位角闭合差(mm)，其中n为导线测量测站数；导线测量相对闭合差1/3000；直线丈量测距两次较差1/50000。测量工作是工程施工的“眼睛”，在工程施工过程中应随时根据工程进展和施工需要，借助种种测量工作保证施工质量符合规范与设计要求。各道工序在施工前都应认真测量放样，并加强复核检测，以确保各工序正确无误，依次施工，避免不必要的返工和错误出现。整个工程测量工作由项目部组织施工技术人员进行统一控制与实施，并与后续吊装施工人员做好交接。施工准备基础开挖垫层混凝土施工基础钢筋绑扎支杯基侧模、杯芯模板加入螺栓预埋质量验评混凝土浇筑拆除杯芯模板、侧模基础养护质量验评4.3.1.2构筑物基础工程1．适用范围适用于混凝土现场搅拌的构支架、主变压器、独立避雷针等变电站构筑物基础施工。2．工艺流程（见图）3．流程说明及主要施工工艺质量控制要求1、施工准备：1）材料准备。水泥进场应有出厂合格证。对进场水泥品种、级别、包装、出厂日期等进行检查，对水泥强度、安定性等技术指标按检验批进行进行复检。同一类型的项目，应尽量使用同一品牌、同一批号的材料。水泥进场应有很好的堆放场地及防雨措施。钢筋应进行外观及资料（质量证明书及复试报告）检查。砂：采用中砂，进场后送验，有害物质含量小于1%，砂含泥量及泥块含量满足下列要求：混凝土等级＜C30含泥量≤5.0%；泥块含量≤2.0%；151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目混凝土等级≥C30含泥量≤3.0%；泥块含量≤1.0%；石子：石子尽量选用同一产地产品，宜采用5～31.5粒径，进场后应复试。石子含泥量及泥块含量应符合下列要求：混凝土强度＜C30含泥量≤1.0%泥块含量≤2.0%混凝土强度≥C30含泥量≤2.0%泥块含量≤0.5%施工用水采用自来水。如使用河水、湖水、井水等，应经过检测后认定。模板应采用表面平整、加工精密、有一定刚度的多层胶合板、酚醛薄膜胶合板或高分子合成材料面板。2）作业准备。混凝土搅拌前应对搅拌设备进行检查、维修、保养。混凝土搅拌机及其他机械设备进场、就位、搭设混凝土搅拌棚；夜间施工配备足够的照明设备；混凝土采用自拌，应有试验配合比设计；计量工具经过检测。构支架基础垫层施工根据现场砂、石含水率的测定（雨后增加测定次数），调整现场施工配合比，挂牌现场公布，供施工执行。2、土方开挖主变基础钢筋的绑扎根据设计图纸及地质勘察报告要求，查勘现场土质，确定开挖方案。开挖中应对基底标高、边坡坡度、基坑轴线等进行复测，确保不超深以及基底土质不受扰动，并及时排除积水。开挖完成后，应组织相关人员（设计院、勘察单位、施工单位、监理单位、业主）进行验槽，并作好记录。3、垫层混凝土施工151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目将基础控制线引至基坑内，设置好控制桩，并核实其准确性。按照基坑轴线位置，安装混凝土垫层模板，根据实验室配合比，现场调整、确定施工配合比，浇灌混凝土垫层。混凝土垫层应密实、平整，厚度应符合设计要求。混凝土垫层浇筑完毕，应进行浇水养护，混凝土强度达到1.2N/mm2前，不得在其上踩踏或安装模板支架。4、钢筋绑扎根据图纸等设计文件进行钢筋翻样，确定钢筋规格、型号、尺寸、形状，钢筋在制作棚内统一加工成型，运至现场。利用控制桩定出施工控制线、基础边线，复查地基垫层标高及中心线位置，无误后，绑扎基础钢筋。办理钢筋隐检、模板预检手续。5、模板支设和拆除构支架自上往下支杯基第一层、第二层外侧模板并加固。支撑杯芯模板，杯芯模板使用木模拼制或定型钢模，并在外侧刷隔离剂。杯芯模板打φ20、间距300mm小孔，有利于排除浇筑混凝土时产生的气泡。构支架支设完成应进行模板矫正，并整体加固。构支架基础杯口的专用模板图构支架基础的模板安装构支架杯芯成品构支架杯芯模板拆除，视气温条件情况，及时将模板分体拆除，或用撬棍撬动杯芯模，用倒链拔出，需注意拆摸时间，以免破坏杯口混凝土。并及时进行养护。杯芯模板拆除后应及时将杯芯内部混凝土齿毛。6、混凝土搅拌151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目混凝土搅拌机加水湿润，按石子、砂、水泥、石子、水的顺序进料并搅拌，按施工配合比要求进行原材料计量（有专人检查）。原材料现场计量按重量比进行，允许偏差不得超过下列规定：水泥±2%；粗细骨料±3%；水、外加剂溶液±2%。原材料入机后进行搅拌，时间不少于90S，并根据现场搅拌混凝土的和易性，调整混凝土掺水量及搅拌时间。7、混凝土浇筑混凝土的水平运输可采用手推车或翻斗车运输，运输前应整理搭设好运输通道，架出运输通道可采用钢管排架、竹笆或木板搭设。垂直运输可采用溜槽、串筒、井字架，也可以采用塔吊直接送至浇捣地点。构支架浇混凝土时，须防止杯芯模板向上浮或向四周偏移，注意控制混凝土坍落度（控制在7-9cm）及浇筑下料速度，在混凝土浇到高于上层侧模50mm左右时，稍做停顿，于混凝土初凝前，接着在杯芯四周对称均匀下料振捣。特别注意混凝土必须连续浇筑，在混凝土分层时须把握好初凝时间，保证基础的整体性。浇筑混凝土采用插入式振捣器施工，插入间距不大于400mm，上层振动棒应插入下层30—50mm，混凝土浇筑时应注意模板、支架、预留孔洞和埋管有无走动，一经发现有变形、位移，应马上整改。混凝土浇筑完成后，表面用软刷把均匀刷出细纹路。施工准备砖、砌块浇水湿润轴线、标高技术复核砂浆拌合排砖撂底、盘角砌砖与砼梁接触的地方堵缝墙面清理质量验评8、混凝土养护：浇筑混凝土完成后，模板拆除应满足混凝土基础边角，棱角不被损坏时方可拆除。常温下，应在混凝土浇筑完12h内采用薄膜覆盖并浇水养护，养护不少于7天，并设专人检查落实。6、质量验评按照《混凝土结构工程施工质量验收规范》GB50210-2001和《电力建设施工质量检验及评定标准》DL/T5210.1-2005进行质量检查和评定。4.3.1.3砌筑工程施工工艺1．适用范围适用于采用机制红砖、承重多孔砖、三孔砖、粉煤灰砖等砌筑的变电站主变防火墙的砌筑工程施工。2．施工流程151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目（如图）3．流程说明及主要质量控制要点1．施工准备1）作业准备完成先期工作，如：防火墙回填土回填完毕，按标高抹好水泥砂浆防潮层等，并办完相关隐蔽验收手续。技术人员应熟悉图纸，并进行图纸会审工作，根据工程变更以及相关操作规程，充分考虑现场情况，编制《砌砖工程作业指导书》。经项目技术负责人审核认定后，发给有关施工人员。进行轴线技术复核，弹好轴线、墙身双面线及标高控制线，根据砖的规格、尺寸排砖，弹出洞口位置线，并经复核后，办理技术复核手续。按设计要求立好皮数杆，皮数杆间距不大于15—20m，或每道墙的两端。2）材料准备砖的品种、规格、强度等级必须符合设计要求，具有合格证，并必须经见证取样送复试。进场的砖必须有一个条面和丁面边角整齐。水泥的品种及强度等级应根据砌体部位及所处环境条件选择。水泥必须有合格证并经见证取样。砂采用中砂，使用前应用5mm孔径的筛子过筛。掺合料一般使用白灰：白灰熟化时间不少于7天。使用其他掺合料应进行复试。应将材料送至试验室，通过配比取得实验配合比，并根据砂的含水率现场调整施工配合比。其它材料准备：墙体拉结筋、预埋件、已做防腐处理的木砖等。3）技术准备根据《砌砖工程作业指导书》对施工人员进行交底，对接槎部位要求、特殊季节要求等重要部位、程序进行施工技术交底。所有参加施工人员应在明确交底内容后在交底记录上签字，对因故未能参加交底会议的人员，由班组长负责再次交底。2．砖浇水砌体用砖必须在砌筑前一天浇水湿润，机砖实心砖以水浸入砖四边1.5cm为宜，含水率为10%~15%，常温施工不得使用干砖上墙；雨季不得使用含水率达饱和状态砌墙；冬期砖不得浇水，可适当增大砂浆稠度。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目3．砂浆搅拌砂浆配合比采用重量比。依照实验室配合比，现场根据砂的含水率调整。计量精度：水泥为±2%，砂、灰膏控制在5%以内。机械搅拌时，搅拌时间不得少于2min，加入粉煤灰或外加剂时，不少于3min，掺用有机塑化剂的砂浆3-5min。4．砌砖墙（以实心砖为例）1）组砌方法：砌体一般采用“一顺一丁”砌法。砖柱不得采用包心砌法。2）排砖撂底：一般外墙第一层砖撂底时，两山墙排丁砖，前后檐纵墙排条砖。根据弹好的门窗口位置线及构造柱的尺寸，认真核对窗间墙、垛尺寸，其长度是否符合排砖模数，如不符合模数时，可将门窗口的位置在设计院同意的情况下左右稍调整移动。若留破活，七分头或丁砖排在窗口中间，附墙垛或其它不明显的部位。移动门窗口位置时，应注意暖卫立管及门窗开启时不受影响。另外，在排砖时还要考虑在门窗口上边的砖墙合拢时也不出现破活。所以排砖时必须全盘考虑。墙体双面挂线砌筑3）选砖：砌外墙选择棱角整齐，无弯曲、裂纹，顔色均匀，规格基本一致，敲击时声音响亮。焙烧过火变色，变形的砖可分散使用在基础或不影响外观的内墙上。4）盘角：砌砖前应先盘好角，每次盘角不要超过五层，新盘的大角，及时进行吊、靠。如有偏差及时修整。盘角时要仔细对照皮数杆的砖层和标高，控制好灰缝大小，使水平缝均匀一致。大角盘好后再复查一次，平整和垂直完全符合要求后，再挂线砌墙。5）挂线：砌筑370墙、240墙，都必须挂双线，如果长墙几个人均使用一根通线，中间应设几个支点，小线要拉紧，每层砖都要穿线看平，使水平缝均匀一致，平直通顺；为下道工序控制抹灰厚度奠定基础。6）砌砖：砌砖采用一铲灰、一块砖、一挤揉的“三一”砌砖法。砌砖时砖要放平。里手高，墙面就要张；里手低，墙面就要背。砌砖一定要跟线，“上跟线，下跟棱，左右相邻要对平”151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目水平灰缝厚度和竖向灰缝厚度和竖向灰缝宽度一般为10mm，但不应小于8mm，也不大于12mm.砌筑砂浆要随搅拌随使用，一般水泥砂浆必须在3h内使完，混合砂浆必须在4h内用完。砌砖标高不同时应从低处砌起，并由高出向低处搭砌。7）留槎：砖混结构施工缝一般留在构造柱处。一般情况下，砖墙上不允许留直槎，砌体的转角处与交接处应同时砌筑，严谨无可靠措施的内外墙分砌施工。对不能同时砌筑而又必须留置的临时间断处应砌成斜槎，斜槎水平投影长度不应小于高度2/3。非抗震设防或抗震设防烈度为6度、7度的临时间断处，当不能留斜槎时除转角处外，可留直槎，但必须砌成凸槎，并应加设拉结筋。拉结筋的数量为每120mm墙厚设一根φ6的钢筋，间距沿墙高不得超过500mm。其埋入长度从墙的留槎处算起，一般每边均不小于500mm，末端加90度弯钩。外墙转角严禁留直槎。8）预埋木砖和墙体拉结筋：木砖预埋时应小头在外，大头在内，数量按洞口高度决定。洞口高在1.2m以内，每边放两块；高1.2m~2m，每边放3块；高2~3m，每边放4块，预埋木砖的部位一般在洞口上边或下边四皮砖，中间均匀分布。木砖要提前做好防腐处理，防腐材料一般用沥清油。预埋木砖的另一种方法：按照砖的大小尺寸制作细石砼包裹的木块，制作时将细石砼木砖预埋好，达到强度后，按部位要求砌在洞口处。强度等级为C15。构造柱做法墙体拉结筋的位置、规格、数量、间距均按设计及施工规范要求留置，不得错放、漏放。9）安装过梁、梁垫：安装过梁、梁垫时，其标高、位置及型号必须准确，坐灰饱满。如坐灰厚度超过2cm时，要用细石砼铺垫，边梁安装时，两端支座长度必须一致。10）构造柱做法：在构造柱连接处必须砌成马牙槎。每一个马牙槎高度方向为五皮（或300mm高）砖，并且是先退后进。拉结筋按设计要求放置，设计无要求按构造要求放置。马牙槎侧边应使用单面胶镶贴后支设模板，可防止浇砼时漏浆。11）每层承重墙最上一皮砖，在梁或梁垫下面。挑檐应是整砖丁砌置。5．成品保护1）墙体拉结筋，抗震构造柱钢筋及各种预埋件、暖卫、电气管线等，均应注意保护，不得任意拆改或损坏。2）砂浆稠度应适宜，砌墙时应防止砂浆溅脏墙面。3）搭设脚手架或操作平台，要认真操作，防止碰撞刚砌好的砖墙。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目4）设计要求的洞口、管道、沟槽应于砌筑时正确留出或预埋。宽度超过300mm的洞口上部应设置过梁。6．墙体砌筑复测根据《砌砖工程作业指导书》做好工程复测工作，每个施工段砌筑结束后应及时进行检查，对不合格项的应进行整改或作返工处理。对于观感较差墙体也应进行返工。7．应注意的质量问题1）半砖要分散在较大的墙体上，严禁半砖集中使用，避免造成通缝；所有砖墙应双面挂线；排砖结束后，砖墙应严格按照既定的方案进行砌筑，防止错层造成螺丝墙。2）构造柱砌筑不符合要求：构造柱砖墙应砌成大马牙槎，从柱脚最下端开始，两侧都必须先退后进。3）在墙上留置临时施工洞口，其侧边离交接处墙面不应小于500mm，洞口净宽度不应超过1m。4）施工中应增强脚手架刚度，尽量减少脚手眼设置。不得留脚手眼的的部位：120mm厚、料石清水墙和独立柱；过梁上与过梁成60O角的三角范围及过梁净跨度1/2的高度范围内；宽度小于1m的窗间墙；砌体门窗洞口两侧200mm和转角处450mm范围内；设计不允许设置脚手眼的位置。8．质量验评及时做好“自检、互检、交接检”，并做好班组、项目部、公司三级验收制度，形成验收文件，经过公司三级检查完成后，向监理或业主伸请阶段验收，验收合格，完善签字确认手续后方可进入下步施工。9、质量验评：施工准备屋面找平层屋面保温层铺贴防水卷材隔离层施工刚性防水混凝土屋面蓄水试验防水保护层施工质量验评砖砌体工程质量标准和检验方法：轴线位移允许偏差≤10mm；垂直度每层允许偏差≤5mm；全高≤10m时允许偏差≤10mm，＞10m时允许偏差≤20mm；基础顶面和楼面标高允许偏差±15mm；表面平整度混水墙、柱、基础允许偏差≤8mm；门窗洞口高度、宽度允许偏差±5mm；外墙上下窗偏移允许偏差≤20mm；水平灰缝平直度混水墙允许偏差≤10mm；水平灰缝厚度偏差（10皮砖累计）允许偏差±8mm；预留洞中心位移允许偏差≤10mm；截面内部尺寸允许偏差＋10—0mm。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目填充墙砌体工程质量标准和检验方法：轴线位移允许偏差≤10mm；垂直度(每层)≤3m时允许偏差≤5mm，＞3m时允许偏差≤10mm；砂浆饱满度≥80%；表面平整允许偏差≤8mm；门窗洞口高度、宽度允许偏差±5mm；外墙上、下窗口偏移允许偏差≤20mm。4.3.1.4屋面防水施工工艺1．适用范围变电所工程的主控楼、继电器室等建筑物保温防水屋面的施工。2．施工流程（如图）3．流程说明及主要施工工艺质量控制要求：1、施工准备1）材料准备：防水卷材、胶粘剂及配套材料应有合格证，并经见证取样，试验合格。水泥采用32.5号以上的普通硅酸盐水泥，质量符合国家标准《普通硅酸盐水泥》（GB175-92）的规定；粗细骨料级配良好，粗骨料粒径为5-15mm，含泥量不大于1.0%，细骨料级配良好，采用中砂，细骨料含泥量不大于2%。钢筋不得有锈蚀、弯曲、油污等缺陷。2）附材选择：70号汽油、二甲苯、用于清洗受污染的部位。3）基层处理：应检查设计泛水坡度、方向；所有管道、避雷设施全部安装完毕，并通过验收；所有阴阳角、管根抹成圆角；做好挑沿、女儿墙、入孔、沉降缝等防腐木砖，沉降缝顶要做坡以利于铁皮封盖。施工前应检查、清理基层，基层清理验收合格后方可施工。4）其他准备：进行图纸会审，编制屋面分部施工方案、分项施工技术交底，对主要分项如（屋面保温、防水卷材、刚性防水混凝土）编制专项施工方案；措施编制技术负责人进行技术交底，全员交底，形成书面记录。屋面保温材料的质量符合设计要求和施工验收规范的规定，并应有质量验收证明文件，文件中应注明粒度、堆积密实及表观密度，含水率、导热系数，板状材料尚须注明厚度、几何尺寸。2、屋面找平层151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目找平层施工前应检查结构层的质量，排水坡度，天沟及水落口的标高、管道、预埋件等施工质量和安装质量，自检合格报监理验收合格后，方可进行砂浆找平层施工。施工前，根据屋面设计坡度及找平层厚度做好塌饼，并根据图纸尺寸做好分格缝（找平层分格最好应与排气槽重合，分格宽度不宜大于6m，采用上宽下窄梯形木条分格，并采用水泥砂浆固定），屋面突出结构及转角部分、阴阳角等位置提前做好细石混凝土园弧，园弧大小根据上层卷材决定，找平层施工前基层应清理干净，并充分湿润，铺浆前刷0.5素水泥浆一道，且不应有积水，随刷随铺，应掌握好砂浆稠度，已拌好砂浆应及时用完，一个分格内砂浆要一次性铺完，不留施工缝，找平层表面不少于3遍压光，压光完成后，表面不应有漏压，凹坑、死角、砂眼，最后抹光应在水泥砂浆终凝前完成，砂浆找平层应不少于7天洒水的养护，分隔缝应清理干净，并采用油膏嵌缝。找平层应施工完毕，并经养护、干燥，含水率不大于9%。3、屋面保温层板块保温层铺设前应满涂胶结材料，与基层之间相互粘牢，板块材料应铺平、铺实，分层铺设时应上下接缝错开，整体现浇筑保温材料应根据屋面设计坡度、厚度施工；保温层容易吸水，水分且不容易挥发，保温层施工完成后，应及时抹水泥砂浆找平层，保温层含水率过高，应待水分充分挥发后再施工找平层。4、铺贴防水卷材铺贴防水卷材前首先要做好附加层施工，一般使用热溶法使用改性沥青卷材防水层进行施工，在女儿墙、水落口、管根、水落口、檐口，阴阳角等细部先做附加层。水落口杯与竖管承插的连接处应用密封材料嵌填密实，周围直径500mm范围内用防水涂料或密封材料封涂作为附加增强层，厚度不少于2mm。水落口杯与基层接触处留宽10mm、深10mm的凹槽，嵌填密封材料。5、屋面卷材施工采用胶粘法施工基层应涂刷基层处理剂，涂刷应均匀，待基层处理剂基本干燥后，表面干净时，将调制好的胶粘剂均匀涂刷在屋面基层及卷材背面，涂刷均匀一致，并进行晾干，但卷材搭接部位不得涂胶，沿弹好的标准线向另一端粘贴，铺贴的卷材不宜拉得太紧，每铺完一幅卷材，应立用压辊沿卷材一侧依次压一遍，排除粘结层空气，不得有空鼓及粘结不牢的现象，卷材搭接封口处采用专用封口胶封闭。卷材铺设应从最低处往最高处施工，且尽量减少搭接接头。6、隔离层施工151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目屋面隔离层应在柔性防水表面与刚性防水混凝土中间施工，将刚性防水混凝土与柔性防水卷材隔离，隔离可采用纸筋灰、浓石灰水涂刷或卷材隔离。7、刚性防水混凝土屋面刚性防水混凝土屋面浇筑前应采用上宽下窄梯形木条分格，采用水泥砂浆分隔固定，分格缝与保温层排气槽重合，按设计要求绑扎钢筋网，并按分格缝断开，钢筋应制作弯钩，防水混凝土应薄铺一层混凝土，将钢筋网提至中上部，再浇筑上层混凝土，刚性防水混凝土严格计量，并控制好混凝土坍落度，采用平板振动器振实，混凝土压光后表面光洁，无抹纹，色泽均匀一致，刚性防水混凝土应洒水养护，分格缝采用油膏嵌缝。8、蓄水试验蓄水试验应蓄水应高出屋面最高点2cm，静置时间不小于24小时，屋面不得有渗漏现象，管根、风道根，不渗漏为合格。9、防水保护层施工上人屋面按设计要求做各种刚性防水层屋面保护层。不上人屋面做保护层有两种形式：1）防水层表面涂刷氯丁胶橡胶沥青胶粘剂，随即撒绿豆砂，要求铺撒均匀，粘结牢固，形成石片保护层。2）防水层表面涂刷银色反光涂料。10、质量验评按照《电力建设施工质量检验及评定标准》DL/T5210.1-2005进行质量检查和评定。及时做好班组、项目部、公司三级验收制度，形成各自三级验收报告，经过公司三级检查合格后，向监理、业主申请分部、分项中间验收，合格后方可进行下道工序施工。验收包括资料和现场实物检查两个方面：屋面板混凝土浇筑记录，分格缝、钢筋网尺码、规格、位置弯钩等检查记录。混凝土浇筑配合比、厚度、养护记录。提供设计配合比、试块强度，各种原材料出厂合格证、主要材料复试报告。4.3.1.5电缆沟、电缆沟盖板施工工艺1、适用范围应用于变电站混凝土电缆沟、砖砌电缆沟及混凝土电缆沟盖板的施工。2、效果要求151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目(1)砖砌电缆沟：表面平整、棱角顺直、无龟裂、裂缝、空鼓、凹坑、抹纹等现象；所有沟壁顶部两侧做三角形（圆弧形）倒角，电缆沟模板安装线条清晰、顺直；伸缩缝、分割缝设置规范、美观；主要项目偏差：沟道中心线位移偏差≤20mm，沟道顶面标高偏差：0～-10mm，沟道截面尺寸偏差±15mm，沟内侧平整度偏差≤8mm，预留孔洞及预埋件中心位移偏差≤15mm、倾斜度偏差2%。(2)混凝土电缆沟盖板：表面平整，方正无变形，无色差、龟裂、气孔及裂缝等；外框无锈蚀、毛刺，无扭曲、变形及焊渣，表面平整；主要项目偏差：沟道盖板钢边框的长度偏差±3mm、宽度偏差±3mm、对角线偏差≤3mm，沟道盖板的长度偏差±5mm、宽度偏差±5mm、厚度偏差±3mm、对角线偏差≤5mm、表面平整度偏差≤5mm。电缆沟盖板工厂化制作电缆沟盖板养护施工准备基槽开挖混凝土垫层浇筑排泄水管电缆沟墙体砌筑电缆沟压顶浇筑墙面粉刷电缆沟底找平质量验评电缆沟砂浆抹面养护、成品保护砖砌电缆沟工艺流程图3、工艺流程（如图）4、流程说明及主要施工工艺质量控制要求：(1)砖砌电缆沟151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目①砌筑砂浆采用水泥砂浆，灰缝宽度为8～12mm。②沟壁两侧均采用20mm厚防水砂浆粉刷；粉刷必须分层进行，严禁一遍成活；每层厚度宜控制在6～8mm，层间间隔时间≥24h（灰砂砖、粉煤灰砖、蒸压加气混凝土砌块首层抹灰与第二层抹灰的间隔时间≥48h）；粉刷完成后，应进行覆盖浇水养护不少于7天。③粉刷应使用含泥量低于2%、细度模数≥2.5mm的中粗砂；严禁使用细砂、石粉、混合粉、海砂等。④顶层粉刷砂浆中宜掺入抗裂纤维；压顶混凝土一次成形，不做粉刷；或采用预置混凝土成品安装。⑤施工前应做好伸缩缝、分割缝留置策划，电缆沟伸缩缝间距宜为15～20m，沥青麻丝灌缝，用硅酮耐侯密封胶做表面填充。⑥电缆沟排水横坡为2%，纵坡0.3%～0.5%，并预留与站区排水主网连接管道。⑦沟壁在电缆沟转角处、交叉处宜增加钢筋混凝土（槽钢）过梁及优化电缆沟长度，避免出现异形盖板。(2)混凝土电缆沟盖板①采用清水混凝土工艺，工厂化制作。②角钢边框制作：根据边框放样尺寸，由专人进行角钢画线切割，角钢两头切割45°，角钢边框进行45°拼角焊接；角钢边框焊接时不可有过烧、咬边、夹渣等现象；焊接时为保证角钢边框尺寸一致、不变形，边框底部可设置平整钢板一块，在钢板上弹线，四周用角钢焊出角钢边框模型，焊接时角钢放入模型内焊接加工；边框焊接后送入镀锌厂进行加热镀锌处理，镀锌后边框容易变形，浇筑前应进行矫正，使边框对角线、平整度、边框尺寸符合要求。③钢筋制作安装：根据图纸要求进行钢筋的制作；钢筋点焊时，焊接牢固，防止透焊，钢筋节点应全部使用铅丝绑扎。④细石混凝土浇筑：为保证混凝土盖板面层色泽一致，混凝土原材料应一次性进场，并分开堆放，同时控制砂、石含泥量，混凝土原材料计量由专人负责，搅拌均匀；角铁边框在震动台上应固定牢靠，震动时不偏移，短边对侧应增加卡具，防止变形；浇筑过程中应检查钢板的平整度，并及时校正；浇筑完成后及时清理边框上的水泥浆等。⑤151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目养护：常温下，混凝土盖板浇筑完成12h后，表面覆盖薄膜，浇水养护不少于7d，或采用蓄水池养护方式。⑥盖板安装：运输时应考虑盖板受力方向，若盖板反向受力，容易造成盖板断裂；将盖板搁置在电缆沟上，电缆沟两头采用经纬仪每20m左右定点，拉线调整盖板顺直及平整度。4.3.1.6建筑电气、防雷与接地工程施工工艺1．适用范围适用于变电所工程照明、防雷与接地工程。2．施工流程(如图)施工准备塑料管配管敷设管内穿线电气照明装置安装配电柜、箱安装开关、插座安装工程电气照明装置调试运行及验收配电柜、箱安装结束验收施工准备接地装置安装避雷网安装接地均压环安装接地电阻测试验收结束建筑电气工程施工工艺流程建筑防雷与接地工程施工工艺流程3．流程说明及主要施工工艺质量控制要求：1、施工准备1）认真熟悉图纸，参看土建结构图、装修结构图、有关设备专业图，核对各种电器、设备的坐标标高是否有交叉，管道排列是否合理，及时提出并进行图纸会审，形成书面变更洽商记录。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目2）图纸会审以后，技术员依据图纸、图纸会审纪录和有关规程规范编制《室内电气工程施工方案》措施经过项目技术负责人审核，审批以后颁发给相关人员。2、建筑电气工程施工要求1）塑料管配管敷设：管路敷设分为现浇板内管路敷设、吊顶内管路敷设及墙体内管路敷设三大块；现浇板内管路敷设：现浇板内管路必须敷设在现浇板上下层钢筋之间，管路与底层钢筋绑扎固定。根据去向不同，可分为三种情况，第一种是从楼面内向上层引出的管路，第二种是从顶板向下部墙体引出的管路；第三种是在现浇板内敷设的管路。管路连接：使用与管路配套的套管和专用粘接剂，连接前清除连接管端的灰尘，保证粘结部位清洁干燥，用小毛刷涂抹胶粘剂。涂好后平稳插入套管中，插接要到位，用力转动套管，确保连接牢靠，套管连接的管路应保持平直。管路与灯头盒连接：使用配套的盒接头和粘接剂，根据两个灯头盒位置，截取适当长度，把盒接头的一端插入盒内，并用配套锁母固定。管路切断：管路可根据直径大小采用专用剪管器或钢锯锯断，并将管路内外的毛刺修整平齐。管路切断后不能留有斜口、不能变形。管路弯曲：25mm以下的管路，使用配套的弯管弹簧，将弹簧伸入管内需要煨弯的地方，用膝盖顶住被弯部位，两端用力渐煨出所需要的弯度，注意不能用力过快，以免管路发生变形，如果管路长度大于弯管弹簧的两端位置，可用铁丝拴牢弹簧的一端，拉到合适位置，再进行大畏弯。对于直径32mm以上的管路，可以采用热弯法，将管路内采用细砂灌满，堵住两端管口，对弯曲部位采用电炉或热风机对弯曲部位均匀加热，加热到可以弯曲时，逐步弯出所需要的弯度，然后用湿布抹擦弯曲部位使其冷却定位。砖墙内管路敷设分两种情况：第一种是楼地面内引出的管路，第二种是从墙上箱盒向外引的管路；先弹出管路及线盒的位置线，然后用切割机在墙面上切割槽、洞，管路开槽宽度为1.5～2d，深度为d+15mm，管路安装后采用强度等级不小于M10的水泥砂浆抹面，槽宽度较深、较宽时可采用C20细石混凝土灌缝，开关预留洞尺寸为150mm×150mm，以便盒安装时可上下移动。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目吊顶内管路敷设工程：按照管路横平竖直的原则，沿管路的垂直和水平方向进行顶板，墙壁的弹线定位。根据吊杆位置的确定和管子的终端、转弯中点（两侧）、接线盒两端的距离为150～250mm，固定点间距均匀，固定点间距1.0～1.5m之间。根据吊杆位置钻孔，孔内放入膨胀管，用螺丝将加工好的吊杆与之固定。管路在吊顶内敷设时应根据管路大小，加工相应的抱式管卡，将加工好的管子套入抱式管卡内与顶板上固定的吊杆连接。当吊顶内管路管径较大较多时，应采用吊架安装固定，吊顶内管路配管较小时，可利用轻钢龙骨固定。2）管内穿线：管内穿线采用￠1.2～2.0mm，头部弯成不封口的圆圈，将带线穿插入管路内，并留有20mm的余量。管内穿线时，洒入适当的滑石粉，二次同时作业，一拉一送，配合穿线。在管路较长转弯时，可在结构施工敷设管路的同时将带线一并穿好并留有20mm的余量后，将两端的带线盘入盒内，防止被其他人随意拉出。扫管：将布条的两端牢固地绑扎在带线上两人来回拉动带线，将管内的浮尘、泥水杂物清除干净。3）放线及断线：将带线置于放线架上，将导线线芯直接与带线绑回头压实绑扎牢固，形成一个平滑的锥体过渡部位。断线时盒内导线预留长度150mm，箱内导线的预留长度为箱体周长预留1/2，出户导线的预留长度为1500mm。4）导线连接：导线连接时，必须先削掉绝缘层，去掉导线表面氧化膜，再进行连接、加锡焊、包缠绝缘。5）配电箱安装：暗装配电箱：根据预留洞口尺寸，先将箱体找好标高及水平尺寸，核对入箱的管路长短是否合适，间距是否均匀，排列是否整齐等。根据各个管路的位置用液压开孔器进行开孔，开孔完毕后，将箱体按标定的位置固定牢固，最后用水泥砂浆填实周边并抹平齐。如箱底与外墙平齐时，应在外墙固定金属网后再做墙面抹灰，不得在箱底板上抹灰。6）开关、插座安装工程：清理：清除盒内残存砂浆及其它杂物，擦拭盒内及导线灰尘及污染物。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目接线：开关接线时，应将盒内导线理顺，依次接线后，将盒内导线盘成圆圈，放置于开关盒内。插座接线规定：单相两孔插座有横装和竖装两种；横装时，面对插座的右极接相线，左接接零线，竖装时，面对插座的上极接相线，下接接零线。接线：先将盒内留出（150～200mm）削去绝缘层，注意不要碰伤线芯，如开关、插座内为接线柱，将导线按顺时针方向盘绕在开关，插座对应的接线柱上，然后旋紧压头。将线芯折回头插入圆孔接线端子内（孔径允许压双线时）再用顶丝将其压紧，注意线芯不得外露。7）开关插座安装：暗装：按接线要求，将盒内甩出的导线与开关、插座的面板连接好，将开关、插座推入盒内，对正盒眼，有机螺丝固定牢固。固定时要使面板端正，并与墙面平齐。面板安装孔上有装饰帽的应一并装好。8）通电试运行：送电试运行前再按系统按单元用户进行一次绝缘电阻测试并做好记录。绝缘电阻测试合格后通电试运行，检查漏电开关是否掉闸，插座接线是否正确，面板是否水平，是否被污染，并做好记录。9）灯具安装：灯具安装前应熟悉电气安装图纸，灯具的型号规格、数量要符合设计要求。安装电气照明装置一律采用，埋接线盒、吊钩、螺钉、膨胀螺栓塑料等固定方法，严禁使用木楔固定。电气照明装置的接线应牢固，需接地接零的灯具、非带电金属部分应有明显的专用接地螺丝。灯具固定应牢固可靠，每个灯具固定用的螺丝可靠连接，其保护接地线面应根据灯具的相面选择，当灯具相线面小于1.5mm2，其保护线面不少于1.5mm2铜芯绝缘线。当吊灯灯具重量大于3kg时，应采用埋吊钩螺栓固定。当软线吊灯灯具重量大于0.5kg时，应增设吊链用钢管来吊灯具。软线吊灯的软线两端应做保护扣，两端芯线必须涮锡。◆普通白炽吸灯灯安装：151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目将木台固定在天花板的预埋件或盒子上，在吸顶灯安装前需在灯具的底座与木台之间铺垫石棉板，之后将灯具与木台进行固定。无木台时可直接把灯具的底座与建筑物表面用螺栓固定，之后进行灯具的接线。若灯泡与木台过近，在灯泡与木台中间应有隔热措施（即铺垫3mm厚的石棉板或石棉布隔热）。◆组合式吸顶花灯安装：首先将灯具的托板放平，如果托板为多块拼装而成，就要将所有的边框对齐，并用螺丝固定，将其连成一体，然后按照说明书及示意图把各灯头装好。确定出现和走线的位置，将瓷接头用螺丝固定在托板上。根据已固定好的瓷接头至各灯头的距离掐钱，把掐好的导线削出线芯，盘好圈后进行涮锡，然后压入各灯头，理顺各灯头的相线和零线，用线卡子分别固定后按供电要求分别压入瓷接头灯具组装完后，根据预埋的螺丝和灯头盒的位置，在灯具的托板上找出或用电钻开好安装孔和出线孔，准备进行现场安装。◆灯具安装：安装时把托板托起，将电源线与从组装灯具甩出的导线连接并包扎严密，把导线塞入灯头盒内，然后把托板的安装孔对准预埋螺栓，使托板四周和顶棚贴紧，用螺母将其拧紧，调整好各个灯口，并上好灯泡，悬挂好灯具的各种饰物即可完毕。◆荧光吸顶灯安装：根据已敷设灯位盒的位置，确定好荧光灯的安装位置，按灯位盒安装孔的位置，将荧光灯贴紧建筑物表面，荧光灯的灯箱应完全遮盖住灯头盒，在灯箱的底板上用电钻打安装孔，并在灯箱对着灯位盒的位置同时打进线孔。安装时，在进线孔处套上软管保护导线，将电源线引入灯箱内，用机螺丝固定灯箱，在灯箱的另一端应使用胀管螺栓固定，使其紧贴在建筑物表面上，并将灯箱调整顺直。灯箱固定后，将电源线压入灯箱的端子板上，把灯具的反光板固定在灯箱上，最后安装荧光灯管。荧光吸顶灯在吊顶上的安装：（1）灯具组装：为了防止灯管掉下，应选用弹簧灯座，在安装镇流器时，要按镇流器的接线图施工，特别是附加镇流器、不能接错，否则要损坏灯管。选用镇流器、起辉器与灯管要匹配，不能随便代用，荧光灯的组装按说明书及组装接线图进行。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目（2）灯具安装：荧光灯安装在吊顶上，轻型灯具应用自攻螺丝将灯箱固定在龙骨上，当灯具重量超过3kg时，不应将灯箱与吊顶龙骨直接相连接，应使用吊杆螺栓与设置在吊顶龙骨上的固定灯具的专用龙骨连接；大（重）型灯具专用龙骨应使用吊杆与建筑物相连接。灯箱固定后，将电源线压入灯箱内的瓷接头上，把灯具的反光板固定在灯箱上，并将灯箱调整顺直，最后把荧光灯管装好即可。◆嵌入式灯具安装：（1）嵌入式灯具镶嵌在顶棚中，嵌入筒灯一般安装在吊顶的罩面板上。嵌入式灯具应采用曲线锯挖孔，灯具与吊顶面板保持一致。其它小型灯具可安装在龙骨上，大型嵌入式灯具安装时则应采用在混凝土板中伸出支承铁架、铁件相连接的方法。（2）顶棚开口：灯具安装是应熟悉灯具样本，了解灯具的形式及连接构造，以便确定埋件位置和开口位置的大小。先以罩面板按嵌入式灯具开口大小围合成孔洞边框，此边框即为灯具提供连接点，大的吸顶灯可在龙骨上需要补强部位增加附加龙骨，做成圆开口或方开口。（3）灯具安装：在吊顶安装后，根据灯具的安装位置进行弹线，确定灯具支架固定点位置。通电试运行：灯具安装完毕，各个支路的绝缘电阻摇测合格，并做好记录。绝缘电阻测试合格后通电试运行，通过时间为24小时，通电后每8小时仔细检查和记录电流、电压各一次，全程共记录四次。同时检查灯具的控制是否灵活、准确。10）室内电缆桥架安装工程本标准所称的电缆桥架系金属电缆梯架、金属电缆托盘及金属线槽的统称。◆划线定位：根据设计图和施工方案，从电缆桥架始端至终端（先干线后支线）找好水平或垂直线（建筑物如有坡度，电缆桥架应随其坡度），确定并标出支撑物的具体位置。◆固定件安装：金属膨胀螺栓安装根据弹线位置确定桥架固定件位置，采用电钻钻孔，钻孔后将套管埋入顶板或砖墙内，并采用膨胀螺丝固定桥架支撑件。◆桥架支撑件安装桥架支撑件采用不小于30×3扁钢，扁钢规格不小于25×25×3mm，或不小于￠8的圆钢。支架应做好防腐处理。支架与吊架在安装时应挂线或弹线找直，用水平尺找平，以保证安装后横平竖直。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目◆梯架、托盘、线槽安装1）梯架、托盘、线槽用连接板连接，用垫圈、弹线、螺母紧固，螺母应位于梯架、托盘、线槽外侧。2）桥架与电气柜、箱、盒接茬时，进线和出线口处应用抱脚连接，并用螺丝紧固，末端应加装封堵。3）桥架经过建筑物的变形缝（伸缩缝、沉降缝）时，桥架本身要断开，槽内用连接板搭接，一端不需固定。4）电缆桥架在穿过防火楼板时，应采取防火隔离措施和图集。3、防雷及接地工程施工要求1）接地体加工：接地体采用不小于40mm的等边角钢切割加工，长度不应小于2.5m，角钢的一端应加工成尖头形状。2）沟槽开挖：接地体(网)的线路进行测量放线，开挖深度0.8～1.0m，宽为0.5m的沟槽，沟顶部稍宽，底部渐窄，沟底石子清除干净。3）安装接地体(极)：沟槽开挖完成后，应立即安装接地体和敷设接地扁钢，防止土方塌方。先将接地体放在沟槽的中心线，打入地下。当接地体顶端距地面600mm时停止打入。接地体间扁铁敷设：扁铁敷设前应调直，然后将扁铁放置入沟内，依次将扁钢与接地体用电（气）焊焊接。扁钢应侧放而不可放平，侧放时散流电阻较小，扁钢与角钢连接的位置距接地体最高点约100mm。焊接时应将扁钢拉直，焊后清除药皮，刷沥青做防腐处理，并将接地线引出至需要的位置，有足够的连长度。4）自然基础接地体安装：1）利用底板钢筋或深基础做接地体：按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好，再将柱主筋（不少于2根）底部与底板筋搭接焊，并在室外地面以下将主筋焊接连接板，清除药皮，并将两根主筋用色漆做好标记，以便引出和检查。2）利用柱形桩基及平台钢筋做接地体：按设计图尺寸位置，找好桩基组数位置，把每组桩基四周钢筋搭接封焊，再与柱主筋（不少于2根）焊好，并在室外地面以下将主筋焊接预埋接地连接板，清除药皮，并将两根主筋用色漆做好标记，以便引出和检查。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目接地体核验：接地体安装完成后，应及时请质检部门进行隐检，接地体材质、位置、焊接质量等均应符合施工规范要求，然后方可进行回填土或浇混凝土，最后应摇测接地电阻，并做好隐蔽验收记录。5）接地干线安装室外接地干线安装：进行接地干线的调直、测位、打眼、煨弯，并安装断接卡子及接地端子。开挖沟槽，将扁铁侧放埋入，接地干线末端露出地面不超过0.5m，以便接入地线。室内接地干线采用明敷设，但与设备连接的支线，可以埋入混凝土内。支持件的固定：支持件采用40mm*40mm的扁钢，尾部应制成燕尾状，入孔宽度各为50mm，总长度为70mm。明敷接地线安装：当支持件埋设完毕，水泥砂浆凝固后，可敷设墙上的接地线。将接地扁钢沿墙吊起，在支持件一端用卡子将扁钢固定，经过隔墙壁时穿跨预留孔，接地干线连接处应焊接牢固，末端预留或连接应符合设计要求。6）支架安装：根据图纸要求进行弹线及分档定位，采用手锤、錾子进行剔洞，埋设固定直线两端支架，再拉铅丝埋设固定其他支架。7）防雷引下线敷设：将引下线扁钢或圆钢调直，将引下线运至安装地点，按设计要求随建筑物引上、挂好，将引下线的下端与接地体焊接，或与断接卡子连接，随着建筑物的逐步增高，将引下线敷设于建筑物内至屋顶并出屋面一定长度，以备与避雷网连接。8）避雷网安装：将避雷网圆钢调直后，与防雷引下线焊接连接连成一体。敲掉焊接药皮，进行调直后刷防锈漆及银粉。屋面突出物应与避雷网焊接成一体，变形缝外应做防雷跨越处理。避雷网应形成10m×10m的网格。4、质量验评按照《混凝土结构工程施工质量验收规范》GB50210-2001和《电力建设施工质量检验及评定标准》DL/T5210.1-2005进行质量检查和评定。4.3.2变电站电气安装151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目4.3.2.1软母线施工方案本工程软母线仅GIS出线至变压器段(1)施工流程图：（2）软母线施工质量控制a)按施工技术要求配置好施工机具。b)熟悉施工图，掌握各档的导线和金具型号规格，防止安装用错。c)测量各档距，采用电子速测仪，提高测量准确度。d)利用计算机计算各档距导线长度，并下料压接。e)压接场地须铺垫帆布或草席，导线搬运过程不得碰撞，防止导线表面受伤。f)工程设计使用的每种型号导线，应在首件试品压接好送拉力试验合格后，才能进行施工。g)导线压接操作人员应在导线上涂导电膏。钢锚压接应采用正压法（从根部向端部方向压接）；大截面导线持证上岗，压接前应清除被压部分导线、钢锚、线夹的脏物及氧化层，并在导线铝管压接为防止松股应采用反压法，反压法会使铝股丝与铝管向钢锚方向延伸，要预留约20mm的间隙。压接时注意液压机压力表的指示值，当压到所需压力时，应保持10～15秒钟以达到永久变形。h)导线压接质量按《电气装置安装工程母线装置施工及验收规范》要求严格控制，接续管压接后弯曲度不宜大于接续管全长的2％；管压接后六角形对边尺寸应为≦0.866D+0.2MM（D为压接管外径）。（3）机械设备选择根据紧线牵引力计算结果合理选择机动绞磨及牵引钢丝绳。名称规格单位数量备注导线压接机120～200吨套按工程所需配制数量模具配套151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目电动绞磨3～5吨台按工程所需配制数量砂轮切割机台1开口单门滑车3～5吨付按工程所需配制数量钢丝绳4～6″根按工程所需配制数量每根长度200米千斤绳根按工程所需配制数量瓷瓶串专用吊装夹具套2按瓷瓶规格配制放线滑轮或电缆滑车付按工程所需配制数量钢皮尺50米扡按工程所需配制数量钢锯、平锉、半园锉、木鎯头、钢丝钳、断线钳、小鎯头、钢丝刷或铜丝刷、2米钢卷尺4.3.2.2变压器施工方案（1）施工流程图：（2）变压器施工质量控制a)根据施工图及厂家资料核查变压器基础是否符合要求，防止设备就位后再返工。b)变压器及所有配套设备运至现场后严格根据有关标准要求检查验收，收齐全部文件资料，并据资料、规程编制《变压器及电抗器安装技术措施》。设备开箱验收后按要求做好现场保管工作。c)注油排气前取残油进行电气强度和含水量试验，检查内部充气压力应符合要求，检查冲击记录仪数值不应超出要求，并记录。d)内部检查应在晴好天气，温度应大于0℃151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目，当环境相对湿度小于75%时，器身暴露在空气中的时间不得超过16小时。采用日产干燥空气发生器配合施工。检查内容按施工技术措施、规程和厂家要求进行。e)严格控制附件安装工艺是防止安装后变压器及电抗器渗漏油的一道重要工序。原则上现场安装时采用新密封垫，密封垫必须无扭曲变形、裂纹和毛刺，应与法兰面尺寸相配合，法兰面应平整、清洁，密封垫应擦拭干净，在安装密封垫的沟槽内涂抹厂家提供的密封胶后固定。拧紧法兰螺栓时必须对角十字交叉均匀地进行，用力矩板手拧紧，力矩应达到厂家规定值。f)当内部检查和附件安装的时间一天无法完成时，可分2天进行，中断时间即密封注入干燥空气，使内部保持0.01MPa压力，或将合格绝缘油注回变压器，第二天再放油。g)绝缘油到场后，应对每一个单位容器取样进行试验，并检查每个油罐的油位，估计实际装运量。如果变压器油的厂家有全分析试验记录时，需做油耐压、介质损、微水、色谱试验，对自行购置的油或对厂家来油有怀疑时应由厂家提供新变压器油质量指标。h)滤油前应对管道、阀门、油罐等整个回路进行清洗，排除水份去除杂质。滤油方式采用将一个储油罐的油经处理后注入另一油罐，在两个油罐间经连续多次循环直到试验合格。i)变压器抽真空应选择良好天气进行，抽真空前应对变压器整体性检查，并按厂家说明书中规定不允许抽真空的附件采取隔离措施。有载开关应与本体相连同时进行抽真空，抽真空时应注意观察油箱变形情况，当真空度达133Pa时，应停止抽真空1小时，检查确定无泄漏后，继续进行抽真空至真空度小于133Pa，真空保持时间不得小于24小时。抽真空应满足厂家技术要求，真空泵应装电磁逆止阀或在真空回路上加装油隔离罐，防止突然停电将真空泵油倒吸入本体。j)真空注油和热油循环应按制造厂或规程规定的要求进行。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目（3）油务处理1)油质预检验:a)取样：大油罐装运的每个油罐均需取样试验。小油桶装运的取样试验数见下表每批油桶数12～56～2021～5051～100101～200201～400401及以上取样桶数12347101520b)试验：厂家有全分析记录的，按《福建省电力设备交接和预防性试验规程Q/FJG10029.2-2004》做油耐压、介质损、微水、色谱试验。对炼油厂直供的新油须确认厂家是否按交接规程进行新油试验，由厂家提供新变压器油质量指标；变电安装在充油前必须先有报告，确认新油合格后方可充油。c)预检不合格应及时报告监理和业主。2)油处理装置技术指标a)流量3000-6000L/hb)工作真空度0.10064-0.09997Mpa(决对压力67-133Pa)c)过滤杂质的粒度0.5-1μmd)多次循环过滤后能达到：击穿电压值大于60kV；含气量降低到0.1-0.2%；含水量降低到0.5-1ppm。3)油过滤处理用压力式滤油机将小桶油抽至清洁的大油罐中，大油罐中油不要太满。油过滤处理应选择良好天气下进行，油循环过滤宜从一个油罐抽到另一个油罐中，滤油机油温控制在500C-550C之间，不宜过高。油样应从油罐下部放取，合格油应密闭保管。4)安全注意事项151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目滤油机和油罐均应可靠接地，油处理场应备有合适的消防器材，严禁烟火。滤油机操作应符合操作规程。4.3.2.3GIS施工方案（1）GIS工序流程图：（2）现场验收：设备到达现场后，按合同汇业主、监理及项目部质检员及时做好设备检查工作。检查断路器设备外包装是否完好，断路器设备外观，无锈蚀及机械损伤及所有附件包装及密封是否良好，支柱绝缘损伤，对充有SF6等气体的灭弧室和罐体及绝缘支柱，应检查预充压力及含水量检测；按装箱单清点检查，技术文件应齐全，备件应齐全，并做好记录。并核对型号、规格是否与设计相符。（3）基础核对定位：选处于中间位置的间隔（中开关）为第一安装间隔。并以中间间隔的母线中心线为基准。按间隔用经纬仪测出各预埋件标高，测算出平均的标高误差，在就位时确定中间间隔略微加高的高度，以保证该间隔底架下部的基准面高出整体地坪所测诸标高2～5mm。中间间隔调整好后，按总体布置图要求，以中间间隔为中心，分别在两端依次连接其他间隔（边开关）。（4）间隔（气室）之间的连接：打开气室封板的工作之前应确认当时的天气状况，否则不能施工。空气相对湿度应在80％以下，工作区外风采用专用工具安装GIS母线151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目力3级以下。打开气室前，对于内部充有SF6气体的气室，应使用SF6气体回收装置回收气体。为减少SF6气体的排放，确认气室内气体压力读数降至0后，方可打开气室的封板。母线的连接应在厂家指导下进行。应确认所有装入的部件都是清洁的，无氧化膜。导体连接部分应擦拭干净，无明显碰撞的痕迹及变形。气室对接前应更换与法兰盘相对应的密封圈。清洁法兰盘，并在法兰盘的槽内涂上厂家专用的密封胶。气室对接过程应缓慢，应观察母线的动静触头是在同一中心线上接入的。闭合过程，密封圈无明显的变形及脱落。在打开连接管道的封板后，如工作人员临时离开，应用塑料布对开口进行临时封闭。如工作要暂停很长的时间，应用封板盖回。所有使用的工具应编号登记。工作结束及气室对接应仔细检查无遗留工具或其他杂物在内部。组装前，应通知高试人员到场检查CT极性是否正确，以免造成日后返工。（5）套管安装：起吊套管时，吊车打腿位置应在工作区外。同时，为不妨碍指挥人员的视线，面向吊车处的遮栏高度应降低至1.5米左右，降低范围为吊车与套管升高座的中心套管起吊示意图副钩主钩主钩收钢丝绳直至套管垂直地面副钩放长至套管垂直地面后拆除151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目连接线左右各2.5米。从套管升高座上移去盖板时应用清洁的无尘布清理升高座法兰表面，要避免异物进入。套管在安装前应经试验合格。套管末屏应接地良好。套管安装过程中，套管油位计侧始终要位于高端。上部瓷套必须要高于下部瓷套。起吊套管时，用带有副钩的吊车进行起吊。主钩与副钩同时起吊使套管升高至一定高度。之后主钩缓慢升起，直至套管完全垂直于地面。应注意，只能使用尼龙吊绳，用于副钩侧的吊绳长度应超过套管瓷裙的长度。套管装入过程应缓慢，密切注意引流导体之间对接是否顺畅，同时应注意密封圈不要滑出槽外。（6）回路电阻测量及PT试验。在GIS一次部分（除线路PT及避雷器外）安装完成后，应进行GIS的回路电阻测量，测量的部位及要求符合厂家标准。PT在安装前应进行除伏安特性和耐压外的其他项目试验。（7）抽真空与充气：在回路电阻测量合格后，应立即加装吸附剂并抽、查真空，进行真空检漏。对于110kVGIS，当隔气室真空度达1托（133Pa=1托）后再抽30分钟后停泵即可。真空检漏通过后，本气隔充入额定压力的SF6气体。充气24小时后，用检漏仪对各气室密封部位、管道接头等处进行检测。为了合理安排作业、缩短工期，可适当的调整工作内容，应在组装好2个以上气室时，才准为第一个气室充气。断路器气室SF6额定压力为0.6MPa，其他气室SF6额定压力为0.5MPa，各气隔SF6水分含量的测量应在封闭式组合电器充气24h后进行。有电弧分解的隔室，微量水含量应小于150mg/L（150ppm），无电弧分解的隔室，微量水含量应小于250mg/L（250ppm）。虽然SF6气体回收装置的真空泵上设有逆止阀，但在抽真空过程中，施工人员仍要密切注意真空泵的运行状态。当发生停电故障或设备运转不正常时，应立即将真空泵阀门关闭。（8）控制电缆安装：控制电缆应使用铠装电缆，每一根电缆的屏蔽层及铠装层必须可靠接地，在电缆的两端要同时接地。所有的电缆都不允许有中间接头。内部电缆的敷设及接线应按厂家提供的图纸进行。接线安装后时应使用测量器校验电缆连接的正确性。必要时用500V兆欧表测量并确认电缆的绝缘电阻，绝缘电阻值应大于2MΩ。测量绝缘电阻时应确认电缆的两端接线已完全解除.（9）电气试验：全部组装和充好SF6气体后方可进行现场试验，GIS抽真空后充SF6151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目气体前不得进行主回路工频耐压试验，因为此时产品处于亚真空状态，绝缘性能极差，试验时可能引起盆式绝缘子因沿面放电而受到损害。试验结束后，除了应将各气室SF6压力补充至额定表压外，还应将各SF6气体密度继电器、压力开关、安全阀等整定至额定位置。4.3.2.3电缆敷设及二次接线施工本工程负责全所电气设备电缆敷设及二次接线，工作量较大，必须高标准、严要求，确保施工质量。（1）电缆敷设和二次接线工艺流程图（2）主要施工及质量控制a)电缆管预埋电缆护管管口与机构箱底板应平齐，用电焊焊3点固定电缆管，但不宜焊死。沿设备支柱敷设的二次电缆管应与设备支柱钢箍平齐，焊于钢箍上固定牢固。二次电缆管要求管内径大于电缆外径的1.5倍以上，弯曲处不超过3个，直角弯不应超过2个。护管对接时不允许直接对接，应采用长为护管的2倍直径护管保护，并焊死。且要求接地良好。电缆管在电缆沟内外露部分加塞PVC塑料套，防止电缆穿入管内时划伤。b)端子箱、断路器汇控柜安装端子箱、检修箱等的固定采用在预埋铁上焊螺栓的固定方式,接地采用明敷设。汇控柜固定采用攻丝用螺栓在槽钢上固定，柜与柜之间连接以屏柜骨架为准，采用螺栓连接紧固。要求端子箱、柜安装水平、竖直，一列柜水平度不允许偏差大于1.5‰,端子箱水平度不允许偏差大于1‰。c)电缆敷设151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目电缆的敷设工艺是设备安装工艺的重要组成部分，能直接反映施工质量和管理水平。本次110Kv进线电缆为6条，计约240米，采用电缆输送机敷设，为了保证二次电缆敷设工艺，拟采用微机敷设电缆工艺。电缆敷设施工前，微机将电缆沟各个断面的电缆按层、按排布列出来，消除电缆的随意敷设，最大限度地减少电缆交叉，使电缆转向成排、成行，增加工艺美观。控制好电缆敷设工艺的关键点是控制好电缆转弯处、“T”形交汇处、“+”字形交叉处的电缆排列工艺，这些关键部位在电缆较多时容易出现电缆打搅和电缆排列交叉混乱等问题。特别是“T”形交汇处和“+”字形交叉处，电缆支架跨距比通常跨距要大，电缆容易出现下垂，直接影响到电缆的排列工艺，本工程我公司将在这些关键部位采取增加“托架”防止电缆下垂，以及按分层、分走向进行电缆排列，使电缆不出现交叉打搅现象，确保电缆排列工艺整齐美观。a)二次接线本工程二次电缆的接线安装工艺将按照业主和监理的要求，按统一规定的电缆接线方式、电缆排列方式、电缆挂牌方式和电缆封堵工艺执行。当采用槽盒方式布线时，槽盒内布线应整齐、紧凑，不影响槽盒盖的美观；与各端子连接的芯线排列应在水平直线上，芯线号头字迹打印清晰、长短一致当不采用槽盒布线时，则二次接线采用较美观的“外包电缆接线”工艺，做到电缆排列整齐，接线横平竖直，转角弧度一致，转角部位按统一长度预留。电缆挂牌、号头字迹规范清晰，排列整齐。b)屏柜底部电缆孔洞封堵151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目本工程屏柜底部电缆孔洞的封堵材料按规程要求用防火泥进行封堵，封堵应严实可靠，讲究工艺美观，四周边沿应平直、有棱有角，封堵厚度应一致（厚度在10-15mm之间），表面平整有美感。四周应加铝合金条固定.4.3.2.3110kV电缆头制作(1)准备工作a）按产品装箱清单清点其零部件是否准确，并检查有无损伤或其它缺陷，核对该产品规格是否准确，仔细阅读理解所配安装工艺说明和装配图。b）用清洁剂仔细清洁环氧套管内外表面，当清洁剂完全挥发后，用塑料薄膜将环氧套管封装起来，同时清洁其他部件，以保证它们清洁且不受污染。(2)电缆处理a)电缆垂直固定于电缆头构架上，把电缆头固定平面作为基准面，并在电缆上作好标记线，在此线上量1200mm处为电缆末端，并切断多余的电缆，向上剥去该段PVC外护套。b)自PVC外护套的端面上向上保留240mm长金属屏蔽，其余金属屏蔽剥去，末端处上量100~250mm金属外护套作搪锡处理。c)在PVC外护套末端下量130mm处向上刮去PVC外护套表面的石墨涂层，将4条长250mm截面积为35mm2的镀锡铜编织袋一端用铜扎线扎紧在金属屏蔽端面以下40mm处，并用锡焊牢。d)自金属屏蔽端向上量40mm长绕包一层ACP半导电带，将以上隔热层及半导电缓冲层全部剥去。(3)表面处理a)从电缆端向下量取556长作为外半导电层末端，并用PVC胶带作为临时标记，去掉标记以上的外半导电层然后将电缆绝缘表面依次用#120，#240，#320砂纸打磨，外半导电层端面向下400mm以内的表面要精细打磨。要求：光亮平滑。b)经上述加工后的电缆表面，绝缘层屏蔽末端计向上400mm以外的表面仅作一般性打磨。测量、记录正交方向的主绝缘外径、绝缘层屏蔽层外径与应力锥内径。电缆主绝缘外径应大于应力锥内径2～5mm，将外半导电层末端20mm长打磨成斜坡，使其与绝缘层平滑过度。c)用清洁布清理半导电层表面，然后自半导电缓冲层开始包ACP半导电带一层，包至距外半导电末端5mm处，然后再返回包一层至缓冲层。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目d)自外半导电层末端以下90mm起的哦啊金属屏蔽端面止，自上而下先半重叠包一层铝带然后再自上而下半重叠包一层镀锡铜网带，铅带、铜网带与金属屏蔽搭接15~20mm，铜网带用镀锡铜扎线交叉扎紧后用锡焊牢。从铜网带顶端起，用PVC带自上而下半重叠绕包一层并盖过铜网带下端。(4)装配应力锥a)往电缆上依次套入热缩管、尾管、密封圈（5.7/184.3）、锥托、法兰和法兰垫圈，并放置于终端安装位置以下。b)用浸有清洁剂的清洁巾分别将应力锥的内外表面、电缆绝缘表面以及外半导电层清理干净，需待清洁剂挥发。c)自外半导电层的末端向下量取55mm用PVC胶带作好标记，然后在电缆绝缘表面和应力锥内孔涂上硅油，将应力锥套入电缆，应力锥底部套至标记处，去掉PVC标记。用塑料薄膜和应力锥临时包好。(5)压接线柱a)自电缆顶端下量：金具孔深+10mm剥出线芯。自电缆顶端下量70mm剥去线芯绝缘，自线芯绝缘端头向下量70mm将绝缘削成“铅笔头”，上端露出5mm导体屏蔽。并用塑料膜将电缆绝缘端头临时包好。b)将电缆导体套入接线柱圆孔底部，按要求压接。压接后分别用#120、#240砂带磨去压痕。用没有清洁剂的清洁巾将金属粉尘清理干净。压接伸长后，接线柱顶部到电缆外半导电层末端的长度应为760±5mm。c)去掉临时包扎的塑料薄膜，将绝缘表面重新清洁干净，用半导体自粘带从导体屏蔽到接线柱压接处以半重叠包2层，然后在其表面上包乙丙橡胶自粘带，并把接线柱与“铅笔头”间的凹凸填平，最后再用透明PVC带以半重叠包2层盖过橡胶自粘带。(6)组装终端a)去掉电缆绝缘及应力锥上的临时塑料薄膜，在应力锥的上锥体表面均匀抹一层硅油，套入挡圈，将密封圈（φ4.5-φ5.1）放入接线柱的凹槽中，将已进行清洁处理的环氧套管套入电缆，直至接线柱从环氧套上的孔露出，然后将螺母套在接线柱上并拧紧。b)将顶部的密封圈（φ5.3/φ6.3）涂上RTV硅橡胶，放置于环氧套管顶部凹槽中，将接头套入接线柱中，将顶部的螺钉拧紧，拧紧后接头与环氧套管顶部不允许有间隙。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目c)将收紧螺杆装于环氧套管底部，装上锥托，将螺母装在收紧螺杆上并均匀拧紧使锥托顶紧应力锥，并用螺母将一根长400mm、截面积为10mm的镀锌铜编织带固定在螺杆上，编织带的另一端用锡焊牢在金属屏蔽上。d)将4条铜编织带的另一端反折向上，用铜扎线扎紧在尾管末端并焊牢，然后在尾管与金属屏蔽间均匀抹上环氧泥。待环氧泥凝固后，将热缩管移至尾管处加热收缩，要求上部与尾管搭接，下部与外护套搭接。e)将终端装入GIS组合电器，固定好法兰，将接地部分接地，GIS终端头安装完毕。注意事项a)在安装过程中，所有工具及零部件应保持清洁，特别是安装环氧套管时更要注意清洁。b)GIS终端应采用“死密封”结构。套入时应锁舌对准豁口，直至触头与触杆完全接触，然后旋转90°保证套管与触头闭锁。c)需要多个螺栓（钉）固定的零部件在组装过程中，每个螺栓（钉）不要一拧到底，应以逐个对角均匀拧紧为宜。d)在电缆和GIS开关配合时，对于三相合并的GIS开关，施工前必须将筒体吊离；对于单相的筒体，可根据现场的情况判断是否吊离后施工。如果条件允许，均应将筒体吊离后施工。e)由于GIS终端的长度较短，所以要保证电缆的垂直度。f)终端进GIS筒体前应将终端清洗干净，安装不锈钢屏蔽罩后，将终端出线杆与导电夹具连接。g)GIS终端和筒体的连接封闭圈和螺栓应由GIS制造厂商提供，GIS筒体的密封由GIS开关的施工单位负责。h)密封圈底硅脂应采用专用硅脂。4.3.2.3柜（盘）安装（1）柜（盘）安装。应按施工图纸的布置，按顺序将柜放在基础型钢上。单独柜（盘）只找柜面和侧面的垂直度。成列柜（盘）各台就位后，先找正两端的柜，在从柜下至上三分之二高的位置绷上小线，逐台找正，柜不标准以柜面为准。找正时采用0.5151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目mm铁片进行调整，每处垫片最多不能超过三片。然后按柜固定螺孔尺寸，在基础型钢架上用手电钻钻孔。一般无要求时，低压柜钻（1）12.2孔，高压柜钻16.2孔，分别用M12、M16镀锌螺丝固定。允许偏差见下表。盘、柜安装的允许偏差 项目允许偏差（mm）垂直度（每米）＜1.5水平偏差相邻两盘顶部＜2成列盘顶部＜5盘面偏差相邻两盘边＜1成列盘面＜5盘间接缝＜2 （2）柜（盘）就位，找正、找平后，除柜体与基础型钢固定，柜体与柜体、柜体与侧档板均用钮锌螺丝连接。（3）柜（盘）接地：每台柜（盘）单独与基础型钢连接。每台柜从后面左下部的基础型钢侧面上焊上鼻子，用6mm2铜线与柜上的接地端子连接牢固。4.3.2.3电容器组安装1）工艺流程 设备开箱点件 → 基础制作安装或框架制作安装 → 电容器二次搬运 → 电容器安装 → 联线送电前的检查 → 送电运行验收          2)设备点件检查a)设备点件检查应由安装单位、建设单位和供货单位代表共同进行，并作好记录。B)按照设备清单对设备及零备件逐个清点检查，应符合图纸要求、完好无损。c)电容器用2500V绝缘摇表摇测，并做好记录。3）基础制作安装或框架制作安装151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目a)成套电容器框组安装前，应按设计要求做好型钢基础。b)组装式电容器安装前应先按图纸要求做好框架，电容器可分层安装，一般不超过三层，层间不应加设隔板，电容器的构架应采用非可燃材料制成。构架间的水平距离不小于0.5m，下层电容器的底部距地不应小于0.3m，电容器的母线对上层构架的距离不应小于20cm，每台电容器之间的距离按说明书和设计要求安装，如无要求时不应小于50mm。c)基础型钢及构架必须按要求刷漆和作好接地。4)电容器二次搬运电容器搬运时应轻拿轻放，要注意保护瓷瓶和壳体不受任何机械损伤。5)电容器安装a)电容器通常安装在专用电容器室内，不应安装在潮湿、多尘、高温、易燃、易爆及有腐蚀气体场所。b)电容器的额定电压应与电网电压相符。一般应采用角形联接。c)电容器组应保持三相平衡，三相不平衡电流不大于5%。d)电容器必须有放电环节。以保证停电后迅速将储存的电能放掉。e)电容器安装时铭牌应向通道一侧。f)电容器的金属外壳必须有可靠接地。6)联线a)电容器联接线应采用软导线，接线应对称一致，整齐美观，线端应加线鼻子，并压接牢固可靠。b)电容器组用母线联接时，不要使电容器套管（接线端子）受机械应力，压接应严密可靠，母线排列整齐，并刷好相色。c)电容器组控制导线的联接应符合盘柜配线，二次回路配线的要求。4.3.2.3试验调试施工方案（1）试验前的准备应具备的基本技术条件1)所需调试的一、二次设备元件安装完毕位置正确。2)设备生产厂家提供的元部件调试报告及设备型号、参数、技术说明书和有关技术资料齐全。3)装置的原理接线图及与之相符合的二次回路安装图，电缆敷设图、电缆编号图、断路器操作机构图、电流、电压互感器端子箱图及二次回路图等应全部齐全。4)有关保护的定值应下达。5)试验用的电源和相应的试验设备应完好，并具备足够的容量。6)试验用仪表应符合国家有关计量标准校验合格。7)各项安全技术措施应落实到位。（2）试验工作前应具备下列有关规程及技术资料1)GB_T_14285-2006《继电保护和安全自动装置技术规程》151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目2)《3－110kV电网继电保护装置运行整定规程》3）DL_T_995-2006《继电保护及电网安全自动装置检验规程》4)《电力系统继电保护及安全自动装置反事故措施要点》5)《电力安全工作规程（发电厂和变电所电气部分）》6)《微机线路保护装置通用技术条件》7)《继电保护及电网安全自动装置现场工作保安规定》8)《电力系统继电保护及安全自动装置质量监督管理规定（试行）》9）Q/FJG10029.2-2004《电力设备交接和预防性试验规程》10）GB50150－2006《电气装置安装工程电气设备交接试验标准》11）国家电网公司《基建类和生产类标准差异协调统一条款（变电部分）》12）福建电力有限公司《基建类和生产类标准差异协调统一条款汇总表（变电电气部分）》13)保护装置原理设计图、二次回路安装图、电缆敷设图、电缆编号图、断路器操作机构图、电流电压互感器端子箱图、二次回路分线箱图、一次系统接线图等齐全。厂家出厂技术说明书、调试大纲、出厂试验报告、保护及安全自动装置订货技术协议书、作业指导书等有关资料。（3）调试方案：▶一次设备的调试1.有关技术人员会同技术负责人在进场前进行技术交底工作。2.组织调试人员学习有关技术资料、设计图纸、调试方案。3.现场调试要严格贯彻执行GB/T19002的要求、确保调试质量。4.调试过程要严格贯彻“安全第一、质量第一”的方针。5.一次设备调试方案依据合同协议规定、出厂技术数据、电气设备交接试验规程（GB50150－2006）及我省发布的2004年新版《电力设备交接及预防性试验规程》进行。▶二次设备调试1.试验前的准备工作：1）调试人员应了解系统的组成情况，熟悉所使用的仪器仪表，并经过培训学习，具备110kV变电站设备调试资格。2）151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目试验设备必须经过严格的校验，合格后才能运往现场，并做好现场维护工作，确保试验全过程的准确性。1）熟悉保护装置,掌握进口设备的工作原理，技术说明书及使用方法等。2）检查设计图纸与现场设备是否相符，并及时将缺陷汇报，以便尽早解决。3）根据现场情况制订安全工作措施，做好班组管理，确保安全精心调试。2.试验项目纲要：二次设备由包括主变保护、线路保护、母线保护、电容器保护、综合自动化系统、故障信息系统、五防系统、直流系统、低压系统、故障录波等继电保护等组成。现场调试主要按以下基本项目方法纲要进行。1.装置外部检查：1）设备实际情况应与设计图纸相符。2）各设备的安装接线应符合规范以及技术资料、出厂报告要完整。3）各图纸原理应符合部颁现行规程及防措要求。4）检查回路接线应与设计图纸相符。2.有关回路的绝缘检查：1）交流电压、电流回路对地绝缘电阻。2）直流回路（包括控制、信号）对地绝缘电阻。3）交直流各回路间的绝缘电阻3.电流、电压互感器及其回路的检验：1）检查电流电压互感器的铭牌参数，出厂合格证及试验资料是否齐全。2）检查所有绕阻的抽头变比、准确度、极性关系、二次绕阻的直流电阻。3）测绘ＣＴ、ＰＴ二次工作绕阻励磁特性曲线，以检验各绕阻的使用分组（一般保护、仪表、差动）是否满足定值及设计要求。4）检查ＣＴ、ＰＴ二次回路接线及接地点情况，不允许多点接地。5）检查CT备用绕阻要可靠短路接地6）检查放电器安装是否符合规定，ＰＴ二次回路中所有开关刀闸、熔断器是否合格，可靠。7）检查ＣＴ、ＰＴ二次绕组及各回路对地（外壳）及绕组间的绝缘电阻。8）测量ＣＴ二次电流回路的阻抗，计算二次回路阻抗是否满足１０％误差要求。4.断路器、隔离刀闸有关回路的检验：1）检查断路器的跳、合闸线圈电阻及电流是否与操作箱参数匹配。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目1）检查与保护有关的辅助接点的情况及这些接点的切换时间（保护设备有要求时）。2）检查断路器二次操作回路中的气压、液压监视回路及有关的电压、信号回路应能准确发各种闭锁信号。5.操作设备及其回路的检验：1)检查操作回路的所有联接部件，消除因元件故障而引起的误跳、误合事故隐患。2)核对各操作、保护熔断器是否适合可靠，检查所有电缆连线的正确性。3)检查各回路中有无寄生回路及电源混串的情况。4)检查操作把手各对接点动作情况与设计是否相符。6.常规继电器与辅助机械部分的检验：1)检查继电器及辅助机械可动部分应动作灵活可靠，动返值应满足要求。2)屏中每一继电器均应按部颁，制造厂技术规范、规程等校验。3)保护定值应根据中调、地调定值单进行整定，如有疑问或与设备不符，应及时与整定计算人员联系，协商处理。4)检查设计及制造部门提出的抗干扰措施的实施情况。7.各种成套保护设备整定校验调试及整组试验：在完成以上各项检验的基础上，进行微机监控系统调试及保护元件调试、调整保护装置的电气性能，使保护装置能正确反映系统故障量；检验保护及安全自动装置的各项功能，使其能满足系统的稳定需要；检验监控、仪表及计算的各项设计功能是否正常。整组传动试验结合装置进行整组调试，国内生产的保护设备，应严格按制造厂调试大纲，部颁规程和<<继电保护及电网安全自动装置检验条例>>项目进行，进口保护结合厂家的调试方案与厂家现场服务人员的指导进行。3.二次试验注意事项1)要对全所进行电压电流的二次模拟试验,检查经过切换的电压与电流是否正确2)要排除寄生回路，当出现动作情况与原设计意图不符时，应及时查出原因，加以纠正。3)要分别用８０％、１００％直流电源电压进行整组逻辑试验，以检查保护的可靠性。4)要进行拉合直流试验,验证保护是否可靠不误动。5)通道接通后,两侧及时进行高频对调,调整两侧的收发讯电平，以满足运行要求。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目二次调试人员在工作中若发现设计或接线存在问题时，应将情况汇报工地负责人，反馈给设计院，按设计变更通知单进行更改或通知安装人员更改，并将设计更改通知单的执行情况反馈给工地负责人，以利做好竣工图修改。4.3.3110kV线路工程4.3.3.1土石方工程：复测分坑:1.线路复测采用合格的经纬仪，利用视距测量和角度测量（测回法）来对全线中心桩进行档距、高差和角度的测量。依据图纸的数据进行全线路复测，允许偏差：横线路方向偏差不大于50mm、档距偏差不大于设计值的1%及转角度数偏差不大于1′30″如有超出及时反馈设计单位，查明原因予以纠正。2.分坑时，首先检查塔位中心桩与前后方向桩及相邻塔位桩是否符合设计要求，确定无误后，进行分坑。做好记录,填写复测分坑关键工序卡。基坑开挖：1.开挖基坑时,需特别保护好中心桩以及分坑时所钉的辅助桩。发现塔基地质情况与设计资料严重不符(如有天然孔洞、古墓等)时，应暂停施工、及时汇报，以便会同建设单位、设计单位、监理单位一起提出处理方案。2.基坑深度不应超过允许误差+100mm、-50mm,坑底应平整,不得有凹凸现象,同基基础坑在允许误差范围内按最深的坑操平。基础坑误差超过+100mm时,应铺石灌浆处理。3.基坑开挖时将坑边1m以内的浮土杂物清理干净。回填:回填土在地面以上应筑起0.3m-0.5m高的防沉层，并要求上部面积和周边不小于坑口，一般应超出坑口0.2m-0.3m。防沉层要求外观平整、有棱角，工艺美观。4.3.3.2基础工程:一、现浇基础:1.基础浇筑前，应再次核对基础根开、基础各部分尺寸及地脚螺栓间距，确认无误后方可进行浇筑。2.浇注过程中，严格控制水灰比、塌落度，每班日或每个基础至少检查两次，其数值不得大于配合比设计的规定值，配合比，每班日或每个每班日或每个基础至少检查两次，搅拌砼用量以重量比配料，其允许误差值为：水泥、水为±2%，砂、石料为±3%。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目3.使用插入式振捣器应掌握快插慢拔的原则，使砼均匀受振，时间为10-20秒，砼中气泡逸出，基本出浆砼明显下降为宜，防止过振。连续分层振捣每层不应超过30cm，振捣器要插到前一层砼内3cm-4cm，防止漏振。4.转角塔基础顶面有予偏高，在每条腿顶面砼浇注完毕收口抹面时，应根据该基塔的予偏方向抹成一个整体斜平面。5.试块制作应在浇注现场同期制作，并随基础同条件下养护。数量应符合下列要求：转角、耐张塔基础每基取一组；直线塔基础，同一施工队相邻施工塔号每5基或取一组。6.砼养护48小时后方可拆模，拆模时注意不能使砼表面及棱角受到损伤。拆除模后应立即将模板表面残留水泥砂浆等清除干净。7.基坑回填应在拆模后立即进行，便于基础养护。一般土质回填时，每填300mm厚应夯实一次，树根杂草须清除。二、灌注桩基础按其成孔方法不同，分为钻孔灌注桩，沉管灌注桩、人工挖孔和挖孔扩底灌注桩等。　　(一)钻孔灌注桩　　钻孔灌注桩是指利用钻孔机械钻出桩孔，并在孔中浇筑混凝土(或先在孔中吊放钢筋笼)而成的桩。根据工程的不同性质、地下水位情况及工程土质性质，钻孔灌注桩有冲击钻成孔灌注桩、回转钻成孔灌注桩、潜水电钻成孔灌注桩及钻孔压浆灌注桩等。除钻孔压浆灌注桩外，其他三种均为泥浆护壁钻孔灌注桩。　　1.施工工艺流程：泥浆护壁钻孔灌注桩施工工艺流程是：场地平整→桩位放线→开挖浆池、浆沟→护筒埋设→钻机就位、孔位校正→成孔、泥浆循环、清除废浆、泥渣→清孔换浆→终孔验收→下钢筋笼和钢导管→浇筑水下混凝土→成桩。　　2.泥浆护壁钻孔灌注桩施工，在冲孔时应随时测定和控制泥浆密度，如遇较好土层可采取自成泥浆护壁。　　3.灌注桩的质量检验应较其他桩种严格，因此，现场施工对监测手段要事先落实。　　151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目4.灌注桩的沉渣厚度应在钢筋笼放人后，混凝土浇注前测定，成孔结束后，放钢筋笼、混凝土导管都会造成土体跌落，增加沉渣厚度。因此，沉渣厚度应是二次清孔后的结果。沉渣厚度的检查目前均用重锤，但因人为因素影响很大，应专人负责，用专一的重锤，用较先进的沉渣仪时，这种仪器应预先做标定。　　(二)沉管灌注桩　　沉管灌注桩是指利用锤击打桩法或振动打桩法，将带有活瓣式桩尖或预制钢筋混凝土桩靴的钢套管沉人士中，然后边浇筑混凝土(或先在管内放入钢筋笼)边锤击或振动边拔管而成的桩。前者称为锤击沉管灌注桩及套管夯扩灌注桩，后者称为振动沉管灌注桩。　　1.沉管灌注桩施工工艺流程：桩机就位一锤击(振动)沉管一上料一边锤击(振动)边拔管，并继续浇筑混凝土一下钢筋笼，继续浇筑混凝土及拔管一成桩。　　2.锤击沉管灌注桩劳动强度大，要特别注意安全。该种施工方法适于黏性土、淤泥、淤泥质土、稍密的砂石及杂填土层中使用，但不能在密实的中粗砂、砂砾石、漂石层中使用。3.套管夯扩灌注桩　　套管夯扩灌注桩简称夯压桩，是在普通锤击沉管灌注桩的基础上加以改进发展起来的一种新型桩。它是在桩管内增加了一根与外桩管长度基本相同的内夯管，以代替钢筋混凝土预制桩靴，与外管同步打人设计深度，并作为传力杆，将桩锤击力传至桩端夯扩成大头形，并且增大了地基的密实度；同时，利用内管和桩锤的自重将外管内的现浇桩身混凝土压密成型，使水泥浆压人桩侧土体并挤密桩侧的土，使桩的承载力大幅度提高。　　4.振动沉管灌注桩适用于在一般黏性土、淤泥、淤泥质土、粉土、湿陷性黄土、稍密及松散的砂土及填土中使用，在坚硬砂土、碎石土及有硬夹层的土层中，由于容易损坏桩尖，不宜采用。根据承载力的不同要求，拔管方法可分别采用单打法、复打法、反插法。4.3.3.3杆塔工程:1.材料检查:对进场塔料、构件应及时检查，清点数量及规格，查看塔料构件弯曲及镀锌和防腐质量。2.本工程使用钢管杆，采用吊车组立。4.3.3.4架线工程:▶跨越架搭设：151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目1.跨越各种线路、公路、通讯线，应取得有关部门同意、涉及线路停电时，须办好停电手续，做好防范措施，搭设可靠的跨越架，并在重要地段设专人看守。2.越线架立杆有效部分的小头直径不得小于70mm,横杆有效部分的小头直径不得小于80mm。立杆垂直埋入坑内，埋深不得小于50cm，杆坑且大头朝下，回填土夯实。架杆立杆间距一般为1.5m左右，横杆上横杆上下距离一般为1m左右，封顶面间架杆距离2m。3.跨越架的中心应在线路中心线上，宽度应超出新建线路两边线各1.5米，且架顶两侧应装设外伸羊角。在跨越电力线时，应设置“高压危险，禁止攀登”警示牌；在跨越公路时，按公路规范设立警示牌及标志旗。在离施工点100处设立（正在施工，请慢行）标志。并派专人注意公路上的车辆过往情况。跨越架搭设及整个施工过程在跨越处夜间应设置红色警示灯。▶架线施工:1.清理施工放线通道，砍除通道内树木，对跨越处搭设各类跨越架。2.非张力放线施工：施工时导地线采用机动牵引展放施工工艺。3.紧线施工：导地线一般按耐张段在耐张塔紧挂线。4.附件安装：耐张塔采用非平衡挂线的施工工艺，直线塔采用链条葫芦和专用硅胶提线器提起导线安装附件。5.压接：导地线均采用液压压接施工方法，压接人员必须经培训并持证上岗，压接施工前制作压接试件外送有资质的试验单位做拉力试验，合格后方可进行施工。6.OPGW光缆采用张力架设，按照设计确定的区段展放，选用满足要求的大轮径放线滑车和张力机进行展放。光纤的接续和测试采用光纤熔接机和光时域反射仪（OTDR）进行。▶弧垂观测:1.在观测档相邻两塔高差较小的情况下采用等长观测法，其它情况下采用档端角度法。2.挂线后应随即在该观测档内检查弧垂，其允许偏差应符合下列规定：弧垂允许偏差+5%，-2.5%；相间弧垂允许偏差200mm。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目4.3.4OPGW光缆工程1、工艺流程施工人员机具设备OPGW金具现场交底培训检试检测选场、跨越进场、运输、布置挂滑车放导引绳展放OPGW锚线紧挂线附件自检验收OPGW展放的工艺流程2、OPGW的展放与安装为了确保OPGW展放的安全和质量，OPGW的展放采用张力放线的施工方法。（1）设置牵张场牵张场的位置一般设在放线段的OPGW接头盒安装塔之外。下面就一般情况下的场地布置进行简要说明。1）张力场设置要求（见下图）①OPGW展放时要通过“接头盒安装塔”上的放线滑车。②张力场设置在放线区段的延长线上，注意张力机与杆塔距离为4倍杆塔高度，且不得与已经放好的导线牵引绳及铁塔临时拉线相磨。③OPGW轴架车、张力机、塔上放线滑车应在一条直线上，以免光缆发生死折。④151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目张力场面积取决于张力机、轴架车、吊车的大小，张力场大约宽12m，长20m。⑤张力机与轴架车之间的距离以不小于6m为宜，张力机要用截面不小于50mm2合格铜线接地。⑴OPGW⑵小张力机⑶地锚⑷OPGW轴架车⑸吊车⑹OPGW线盘⑺倒链张力场布置示意图2）牵引场的设置要求（见下图）①OPGW展放时要通过安装在塔上的放线滑车。②牵引场应设置在放线区段的延长线上。③如果受场地的限制，放线区段的延长线上不具备设置牵引场的条件，可在其延长线位置上设转向滑车，然后再在具备条件的场地设置牵引场。④OPGW经放线滑车到达牵引场或转向滑车时，注意牵引机与杆塔距离为4倍的杆塔高度，且不得与已经放好的导线牵引绳及铁塔临时拉线相磨。⑤牵引机要用截面积不小于50mm2合格铜线接地。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目（2）滑车的悬挂1）悬挂OPGW放线滑车时应尽量缩小滑车与OPGW挂点之间距离，一般耐张塔可采用钢丝绳套悬挂，直线塔可采用金具串悬挂。2）在引入和引出OPGW光缆点（即光缆第一个和最后通过的滑车）的滑车和转角塔滑车，以及大档距直线塔的滑车，必须使用直径不得小于800mm，或使用双联滑车组。3）当计算出的某塔OPGW对放线滑车的垂直负荷接近于0或小于0时则该放线滑车失压，应装压线滑车，以防止OPGW跳槽。4）跨越不停电线路时，两侧塔上的放线滑车应接地。（3）展放OPGW1）人工展放牵引绳后，用牵引机将牵引绳升空，再在张力场用防扭器把牵引绳与OPGW相连，然后小牵引机、小张力机同时开车，小牵引机不断卷回牵引绳，小张力机不断放出OPGW，从而使OPGW保持一定的张力，通过塔上的放线滑车而展放至整个区段。2）为防止光缆的扭转，光缆通过旋转连接器、钢绳套、旋转连接器、蛇皮套与导引绳相连。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目3）OPGW的展放速度控制分两个阶段，在OPGW过第一个放线滑车前，速度控制在5m／min；过第一个放线滑车后，展放速度为30～50m/min，且要避免冲击张力。（4）OPGW的紧线与挂线放线区段两端铁塔挂线前应打反向临时拉线补强，临时拉线应在线路延长线上，其对地夹角耐张塔为45°，直线塔为25°。OPGW紧线与挂线的施工顺序如图。后视塔挂线紧线中间耐张塔挂线紧线紧线操作塔挂线1）后视塔挂线①选定后视塔根据施工条件，确定放线段牵引场侧或张力场侧任一侧的端点塔位为后视塔，则另一侧即为紧线操作塔。②后视塔锚线在后视端塔上光缆印记附近的线上装上紧线耐张预绞丝，然后连上一个3t手搬葫芦，手搬葫芦再与耐张线夹工作孔相连，再将线夹挂在挂线孔上。注意在挂后视的过程中，为防止光缆受扭，应在耐张预绞丝上挂上一个6～10公斤重的钢性重锤。操作过程中任何时候光缆的弯曲半径都不得小于0.6m，必要时要用小绳将耐张预绞丝后面至滑车间的光缆吊在手搬葫芦链上，以保证耐张预绞丝尾部出口处光缆的弯曲半径。③后视端线上画印按照后视端塔上挂线点耐张线夹到接线盒所需引线的长度要求，在线上划印，放线时把印放至安装耐张线夹的位置停机。④后视塔挂线按图装好耐张金具，挂线。2）紧线在紧线操作塔放线滑车前装一个专用卡线器，专用卡线器上挂一个6～10kg重的刚性重锤，紧线磨绳与专用卡线器相连，穿过单独悬挂的、大致与放线滑车并列的起重滑车，然后通过地面的绞磨紧线。此时应注意在地面上保护OPGW的线尾。如果专用卡线器的装置位置使绞磨行程不够，可再用一个专用卡线器配合。这个方法适用于塔下紧线和牵张场紧线。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目在牵张场也可用卡线器（或网套）卡住线尾用绞磨紧线，但应注意，卡线器（或网套）上也要挂一个6～10kg重的刚性重锤。3）中间耐张塔挂线靠近后视塔最近的一个耐张塔与后视塔之间的几档线先紧线；然后在这个耐张塔横担的靠近后视塔侧挂线；接着在该耐张塔横担的紧线操作塔侧用专用卡线器、手板葫芦锚线；用手扳葫芦调整本塔横担前后悬挂点间OPGW的线长，使余线足够在本塔形成合格的引流；引流驰度点在下，即向下弯曲，驰度按300mm-500mm制作。再在该耐张塔横担的紧线操作塔侧挂线作为下基耐张塔紧线的后视。依此类推直至最后一个中间耐张塔挂线完毕。4）紧线操作塔塔上挂线整个紧线段的中间耐张塔全部挂线完毕，并且放线段最后一个耐张段弛度调整完毕，再进行紧线操作塔塔上挂线，方法与后视塔挂线相同。5）紧线挂线后的余缆处理紧线挂线后余缆盘好圈(线圈直径不小于1.2m)，并放置在余缆架上，做到防磨、防盗、防破坏。余缆架放在杆塔下横担以上约1米的位置，尽量选择易于盘放余缆的地方。（5）OPGW弧垂调整1）紧线弧垂观测方法同一般观测方法，施工观察弧垂时，其误差不得超过±2.5%2）OPGW的规律档距与导线不同，详见OPGW弛度表。3）观测弛度达到设计要求后，即可划印，耐张串划印位置以实测金具长度为准。4）调整OPGW弧垂的方法与一般地线是一致的，应特别注意以下几点：①OPGW紧线必须使用适合的专用卡线器，卡线器必须悬挂重锤防止OPGW扭转，重锤规格为6kg，也可使用耐张线夹，但使用次数不得超过2次。②耐张和悬挂金具应按照有关说明书安装，或在厂家现场技术督导的指导下安装，以免铝管变形而损坏内部光纤。（6）OPGW的附件安装OPGW附件安装的施工步骤：OPGW的附件安装，除了耐张串的安装之外，还包括直线悬垂串、各塔防振锤和接地线的安装，其施工步骤如图。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目画印安装直线悬垂串安装防振锤安装接地线1）画印全耐张段两端耐张塔挂线完成，弛度调整完后，利用垂球逐基画好各基直线塔直线线夹中心印记。2）安装直线悬垂串按金具组装图组装悬垂串，用手扳葫芦、钢丝绳套完成安装。操作者站在导线横担上，在OPGW上按事先画好的直线线夹中心印记画好护线条安装印记，并在护线条上画好线夹安装印记，再按印安装好护线条和线夹。3）附件金具螺栓穿向附件金具螺栓穿向，按地线金具的要求安装。线夹、固定夹具、防振锤时须使用厂商认可的力矩扳手，防振锤安矩值为8～12N·m。防振锤的大锤头朝向铁塔侧。4）耐张线夹的安装①耐张线夹的安装方法与一般地线相似，但要注意紧线时最好用耐张线夹紧线，看好弛度后再安装上另一个耐张线夹。金具串的调整板尖端朝上。②保证OPGW跳线最小弯曲半径不得小于0.5m。跳线弧垂自然美观，一般控制在350mm左右，向下弯曲。5）防振锤安装防振锤不得直接安装在光缆上，线夹出口处第一个防振锤均安装在线夹内护线条（内预绞丝）上,且距内预绞丝末端不少于50mm，其它防振锤安装在OPGW防振锤专用护线条上。防振锤小头向塔身安装。螺栓穿向按照架线的规定进行安装。7）接地线安装OPGW直线悬垂的杆塔要求逐基接地，并且每基塔处再用专用接地引线将OPGW与塔身可靠连接。安装接地线时其一端用接地片固定在OPGW上，另一端用M16螺栓固定在铁塔预留孔上，接地片朝上（直线耐张接地片朝下）安装，接地线走光缆内侧。悬垂串均采用一根接地线，安装在大号侧；悬垂耐张、直通耐张和接续耐张串均采用两根接地线。接地线安装要松弛，保证悬垂线夹向塔身内、外摆动60°不受力。8）OPGW引下线安装151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目自耐张线夹OPGW引下线长度按塔全高加20m考虑，每隔1.5m用导引线夹固定在铁塔的斜材上,但要保证光缆不碰到塔身，内绞丝出口至塔材固定点的一段OPGW引线较拉直情况增加500mm长度。引下线安装在不带脚钉的主材上，角钢内侧。耐张塔两侧的光缆通过双槽引下线夹引下至接线盒连通。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目第五章安全控制5.1安全管理目标（1）不发生人身伤亡事故。（2）不发生因工程建设引起的电网及设备事故（3）不发生一般施工机械设备损坏事故。（4）不发生火灾事故。（5）不发生环境污染事故。（6）不发生负主要责任的重大交通事故。5.2安全管理组织机构及主要职责5.2.1安全管理组织机构5.2.2主要职责5.2.2.1工程项目部有关人员的安全职责1工程项目部经理的安全职责151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目组织贯彻落实国家、行业和公司有关安全健康环境工作的方针政策、法律、法规及重要文件，协调解决在贯彻落实中出现的问题。建立健项目部安全生产保证体系和监督体系，落实安全文明施工责任制，健全安全管理与考核制度。审定项目工程安全工作目标计划；每月主持召开安全工作例会，及时研究解决安全工作中存在的问题。组织编制并实施安全文明施工“二次策划”；审批项目工程安全技术措施计划，保证安全施工措施补助费和文明施工措施费用的提取和使用，确保现场具备完善的安全文明施工条件。保证安全奖金的建立和使用，审批重要的安全奖惩事项，确保安全奖惩办法的实施。严格按承、发包合同中有关安全文明施工要求和奖罚措施规定执行。负责建立安全风险管理体系，组织开展危险点辨识、分析、评价和预控工作，切实落实各项现场安全措施。负责建立安全事故应急管理体系，组织或参与编制安全事故应急救援预案，组织安全事故应急演练，负责安全事故应急指挥。负责组织安全风险管理体系和安全事故应急管理体系内部管理评审，确保“两个体系”的正常运行。每月主持召开安全工作例会，研究、协调解决现场安全文明施工中的具体问题。组织并参加每月定期的安全大检查活动，落实隐患整改，保证安全装备、消防设施、防护器材和急救器具等处于完好状态。检查指导安全生产工作，严肃查处违章违纪行为。检查施工队（班组）安全施工作业票和“两票”的履行情况、评价安全施工作业票和“两票”的合格率。2工程项目部生产负责人的安全职责组织并协调各职能部门对安全健康环境工作的管理，在施工调度会上检查并布置安全文明施工工作。督促计划部门将安全技术措施计划与施工计划一起同时下达，同等考核，确保现场具备完善的安全文明施工条件。负责组织对施工项目开工前的安全文明施工条件进行检查，落实并签证确认。对重大及危险施工项目，应亲临现场监督施工。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目负责组织安全健康与环境保护的教育工作。组织并参加每月定期的安全大检查活动，组织实施整改措施。检查指导安全生产工作，严肃查处违章违纪行为。组织对重复性违章、重大违章及频发性事故原因的分析，督促防范措施的落实。负责组织协调对分包单位的安全文明施工管理工作。在与分包单位签订承、发包合同前，必须组织对其进行施工资质和安全资质的审查。组织开展危险点辨识、分析、评价和预控工作，切实落实各项现场安全措施。组织或参与编制安全事故应急救援预案，参加安全事故应急演练。参加项目部每月一次的安全工作例会，协调解决现场安全文明施工中的具体问题。负责组织实施安全工作与经济挂钩的管理办法。检查施工队（班组）安全施工作业票和“两票”的履行情况、评价安全施工作业票和“两票”的合格率。做好消防、交通、特种作业人员、重大危险源、危险物品、特种设备、临时聘用人员的安全管理工作。参加有关事故的调查处理工作，负责组织防范措施的落实。3工程项目部技术负责人（专责工程师）的安全职责总工程师负责项目部安全生产技术和环境保护技术方面的工作。落实各级技术人员的安全生产责任制。专责工程师按照协管范围，承担相应的安全责任。组织编制年度项目工程安全技术措施计划。组织安全工作规程、规定的学习与考试，组织安全技术教育工作。负责编制施工组织设计中的安全文明措施和环境保护措施。负责组织编制作业指导书安全施工措施编审程序表；负责编制特殊的、重要的和危险的施工项目的施工安全技术措施，并做好审批程序的上报工作。对重大的危险性施工项目，应亲临现场监督指导。组织开展安全风险辨识、评价和预控工作，落实安全防范措施；组织编制技术革新及施工新技术、新工艺中安全施工措施，并做好审批程序的上报工作。负责组织施工安全设施的研制及安全设施标准化推行工作。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目开展各类安全生产专业检查活动，落实反事故措施，负责解决存在的安全技术问题。开展各项技术监督工作，发现问题及时组织分析，充分发挥专业技术监督的作用。根据设备、技术、工艺的不同要求，及时提出现场规程、图纸资料或设备系统、施工工艺、施工规程的补充或修改意见，经审批后监督实施。参与编制各类事故应急救援预案，参加反事故演习。总工程师参加每月一次的安全工作例会，经常深入班组的安全日活动，抽查班组的安全活动情况。参加事故调查处理工作，并提出技术性防范措施，并负责实施。4工程项目部专职安全员的安全职责贯彻执行安全工作规程、规定、制度和上级有关安全工作的要求，结合项目特点制订本项目安全管理制度并监督落实，协助项目负责人组织组织和推动施工安全工作。负责制订工程项目安全工作目标计划，经审定后组织实施。负责工程项目部施工安全、机械（机具）安全、防火防爆安全、交通安全、文明施工、环境保护、职业健康、生活安全的监督管理工作，并督促有关部门做好劳逸结合和女职工特殊保护工作。协助项目经负责人组织进行工程项目安全文明施工“二次策划”，经批准后监督实施。组织开展安全宣传教育和竞赛评比工作；负责对新入厂人员进行第二级安全教育和分包单位的安全教育培训工作；协助项目部总工程师（专责工程师）组织安全工作规程、规定的学习与考试。深入施工现场掌握安全文明施工动态，监督检查现场安全文明施工条件和员工的作业行为，督促解决存在的问题，有权制止和处罚违章作业及违章指挥行为；有权根据现场情况决定采取安全措施或设施；对严重危及人身安全的施工，有权指令先行停止施工，并立即报告领导研究处理。参加项目部重要、重大施工项目和危险性作业项目开工前的安全交底，并检查开工安全文明施工条件，监督安全施工措施的执行。负责布置与检查每周的安全日活动；监督检查施工队（班组）每天的站班会并监督执行。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目实施项目部安全工作与经济挂钩的管理办法，统一掌握使用安全奖金，查处事故和违章违纪行为；负责提出对施工队（班组）安全考核与奖惩意见，经领导批准后执行。贯彻落实对分包单位的安全管理规定，监督分包项目有关安全文明施工与经济挂钩办法的实施；负责对分包单位的安全工作进行监督、检查与指导。监督并协助施工队（班组）有关人员做好安全防护用品、用具和重要工器具的定期试验、签定工作。负责组织本项目安全网络活动，组织召开安全专业工作例会，参加工程调度会和项目部安全工作例会，协助领导布置、总结安全工作。参加编制并汇总本项目安全技术措施计划，负责编制安全防护用品和安全工器具的购置计划。协助项目经理组织每月定期的安全大检查，对发现的问题按“定人、定时、定措施”（以下简称“三定”）原则督促整改，做到闭环管理。协助本公司安全管理部门开展工程分包单位安全资质审查和工程结算有关安全的签证工作。参加施工组织设计和重大项目施工方案及安全施工措施的审查工作，并监督实话。组织施工队（班组）开展安全风险评估和控制工作。负责制订项目部安全事故应急预案，协助项目负责人组织安全事故应急演练。参加重大未遂事故和一般以下事故的调查处理工作；负责各类事故的统计、分析和上报。负责建立项目安全管理台帐。5施工队长（班组长）的安全职责施工队长（班组长）是本班组的安全第一责任人，对本班组人员在施工过程中的安全与健康负直接管理责任。负责组织本班组人员贯彻执行安全规程规定、制度及措施。带头遵章守纪，及时纠正并查处违纪违章行为。组织学习事故通报，吸取教训，采取措施，防止同类事故重复发生。负责制定并组织实施控制异常和未遂的安全目标；组织本班组人员开展危险点分析活动，组织制订并落实危险点控制措施。发现问题和异常，采取合理安全措施。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目组织每周一次的安全日活动，总结与布置班组安全工作并作好安全活动记录。组织实行安全文明施工标准化作业，对施工现场安全措施的合理性、可靠性、完整性负责。负责每天的“站班会”和班后安全小结。每天检查并完善施工场所的安全文明施工环境，督促本班组人员正确使用职业安全防护用品和用具。对全体工作人员进行经常性的安全思想教育；协助做好岗位安全技术培训、新入厂工人、变换工种人员的安全教育培训；积极组织班组人员参加急救培训，做到人人能进行现场急救。在工程项目开工前，负责组织本班组参加施工的人员接受安全技术交底并签字，对未签字的人员，不得安排参加该项目的施工。负责对本班组施工项目开工前的安全文明施工条件的检查、落实并签证确认，对危险作业的施工点，必须设安全监护人。负责安全施工作业票的审批工作。督促本班组人员进行文明施工，收工时及时清扫整理作业场所。贯彻实施安全工作与经济挂钩的管理办法，做到奖罚严明。支持班组安全员履行自己的职责。对本班组发生的事故、异常、未遂、违章，及时登记上报，并组织分析原因，总结教训，落实改进措施。6施工队（班组）技术员的安全职责负责本班组的安全技术和环境保护技术工作。协助班组长组织本班组人员学习与执行上级有关安全健康与环境保护的规程、规定、制度及措施。负责一般施工项目安全施工措施的编制和安全施工作业票的审查以及交底工作，并监督检查措施的执行情况。协助班组长组织开展危险点分析活动，制订危险点控制措施。协助班组长进行安全文明施工检查和施工项目载工前安全文明施工条件的检查。参加本班组的事故调查分析，协助班组长填报事故登记表。7施工队（班组）兼职安全员的安全职责协助施工队（班组）长组织学习贯彻安全工作规程、规定和上级有关安全工作的批示与要求。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目协助施工队（班组）长进行班组建设，开展各项安全活动。协助施工队（班组）长组织施工现场安全文明施工管理；审查安全施工作业票；有权制止和纠正违章作业和为。检查作业场所的安全文明施工情况；检查和督促本队（班组）人员做好安全施工措施及正确使用安全防护用品、用具。进行安全健康与环境保护的宣传教育。8施工人员的安全职责学习有关安全健康环境工作的规程、规定和措施，自觉遵章守纪，不违章作业。正确使用安全防护用品、用具，并在使用前进行可靠性检查。施工项目开工前，认真接受安全施工措施交底，并在交底书上签字。作业前检查工作场所，做好安全防护措施，以确保不伤害自己、不伤害他人，不被他人伤害，下班前及时清扫整理作业场所。不操作自己不熟悉的或非本专业使用的机械设备及工器具。爱护安全设施，未经工地专职安全员批准，不得拆除或挪用安全设施。施工中发现不安全问题应妥善处理或向上级报告。对无安全施工措施和未经安全交底的施工项目，有权拒绝施工并可越级报告；作业人员有权对施工现场的作业条件、作业程序和作业方式中存在的安全问题提出批评、检举和控告，有权拒绝违章指挥和强令冒险作业；有权制止他人违章；在施工中发生危及人身安全的紧急情况时，作业人员有权立即停止作业或者在采取必要的应急措施后撤离危险区域。认真参加安全活动，积极提出改进安全工作的建议。发生人身事故时应立即抢救伤者，保护事故现场并及时报告；调查事故时必须如实反映情况；分析事故时应积极提出改进意见和防范措施。5.1安全管理制度及办法5.1.1本工程执行的安全标准应执行国家、电力行业现行关于安全文明施工的标准和规范外，还应执行包括但不限于以下国家电网公司和福建省电力有限公司关于安全文明施工的规定：（1）《国家电网公司企业标准——输变电工程安全文明施工标准》（国家电网科〔2009〕211号）；151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目（2）《国家电网公司电力安全工作规程（变电部分）、（线路部分）》（国家电网安监〔2009〕664号）；（3）《国家电网公司输变电工程施工危险点辨识及预控措施》（基建安全〔2005〕50号）；（4）《国家电网公司电力建设工程重大安全生产事故预防与应急处理暂行规定》（国家电网工〔2004〕264号）；（5）《电力建设安全健康环境评价管理办法（试行）》（国家电网工〔2004〕488号）；（6）《国家电网公司变电站工程安全文明施工实施细则编制纲要》和《国家电网公司输电线路工程安全文明施工实施细则编制纲要》（基建质量〔2007〕89号）；（7）《关于利用数码照片资料加强输变电工程安全质量过程控制的通知》（基建安全〔2007〕25号）；（8）《福建省电力有限公司企业标准——输变电工程安全文明施工管理实施细则》（闽电建〔2005〕168号）；（9）《国家电网公司基建安全管理规定》（国家电网基建（2010）1020号）（10）《福建省电力有限公司电力建设工程重大安全生产事故预防与应急处理暂行规定》（闽电建〔2004〕467号）；（11）《福建省电力有限公司输变电工程安全文明施工检查大纲(试行)》（基建〔2007〕56号）；（12）《关于输变电工程施工安全技术措施交底实行数字录音的通知》（基建(2009)90号）；（13）《关于输变电工程施工现场统一采用标准化配电箱和安全文明施工标志牌的通知》（基建〔2009〕26号）；5.1.1本工程需制定的安全制度及办法（1）安全施工责任制度（2）安全教育培训制度（3）安全施工检查制度（4）安全例会制度（5）安全施工措施编审和交底制度151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目（6）安全活动日、安全施工作业票管理制度（7）安全监护制度（8）分包工程安全管理制度（9）安全用电管理制度（10）安全防护装备管理制度（11）防火、防爆安全管理制度（12）施工机械及工器具安全管理制度（13）车辆交通安全管理制度（14）文明施工管理制度（15）环境保护管理制度（16）安全设施管理制度（17）生活卫生管理制度（18）安全奖惩制度（19）事故调查、处理、统计报告制度（20）消防保卫管理制度（21）安措补助费文明施工费使用管理办法（22）防尘、防毒安全管理制度（23）女工特殊保护制度（24）反违章考核管理制度5.1安全组织技术措施针对工程特点，各个工序不同危险阶段，分析安全薄弱环节。按有关程序，制定具体技术措施。表5-1安全薄弱环节和防范对策安全薄弱环节防范对策责任人施工电源选择不当，电缆老化、接头过多、接头处处理不当。造成触电、火灾、设备事故。施工现场、生活区电源线，必须选择符合规范的合格电缆，接头处用高压绝缘胶带，按接线规范要求制作，做到防雨、防潮绝缘良好。各级主管领导安全员各施工班长移动式、手提式电气设备接地不良及不接地，造成触电事故。各施工班长安全员151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目所有电动机械设备必须按规范要求接地，采用截面不得小于1.5㎜2软铜线接地，连接方式应采用压接或螺栓连接，严禁简单缠绕或勾挂。焊接及组装平台不稳定，造成人身伤害事故。焊接及组装平台，必须选择场地环境好、道路畅通，场地平整坚实地段搭设平台，平台搭设道木不能有悬空点。班长技术员安全员电焊工无证作业，防护用品、穿戴不规范，造成设备、人身事故。焊工应持证上岗，作业时必须按规范要求穿戴防护用品。队长安全员操作者氧气、乙炔瓶摆放不规范，造成爆炸及火灾事故。使用气焊时，氧气、乙炔瓶要按有关规定进行摆放和操作，以防回火伤人。班长操作者拖拉绳、缆风绳、绑扎点不牢，无专人紧固和松懈。造成设备、人身伤亡事故。拖拉绳、缆风绳、绑扎必须按措施及规范要求紧固，设专人负责松与紧、统一听从指挥。班长操作者高空作业，不系安全带、不带工具袋、高空坠落、高空落物。造成人身伤亡及设备事故。高空作业必须按有关规章制度要求施工，上高空作业人员必须携带安全带及工具袋，上下传递物品及工具必须采用绳索传递，严禁抛递。班长操作者起重作业违反操作规程起重设备性能必须符合安全要求并定期进行检查，维护和保养；起重钢丝绳不得有破股，断股现象，并定期进行检验和试验，起重工必须持证上岗，其他人员不得使用；起重设备不能超载使用，吊物要绑扎牢固；吊臂范围内下方严禁人员逗留；起重信号要畅通设旗语和鸣哨；塔吊要做好避雷和防倾倒措施；电源线要绝缘良好，塔吊拆装必须有资质的人员进行拆装班长操作者安全员断路器SF6气体和其他气体混放六氟化硫气体必须单独存放，房间须有出气口。班长操作者安全员主变芯部检查、氮气没排，没专人监护未经充分排氮，严禁工作人员入内班长操作者安全员母线加工时，切割、钻孔伤人切割导线前，应将切割处的两侧扎紧并固定好，防止导线割断后散开或弹起操作者滤油机、油箱、油管区，明火作业，无安全措施必须配备足够可靠的消防器材，必须制定明确的消防责任制，场地应平整、清洁，10m范围内不得有火种及易燃易爆物品班长操作者安全员耐压试验二次设备倒送电,防范措施不力严格执行“工作票”制度，装设围栏、围网，挂接地线，专人监护。班长操作者5.1.1机构、责任制及制度建立建立安全管理组织机构，明确各级施工单位的正职领导为本部门第一安全员、建立建全各级职能部门职责，安全施工（生产）管理制度及安全保证体系。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目项目经理与公司法人代表签订安全责任书，各级施工单位第一把手与项目经理签订安全责任书。落实各级安全责任制度，做到层层抓安全。人人管安全，安全责任和风险全员承担，实现安全管理目标。安全管理职责：规定安全保证体系的各部门、管理人员及其它相关人员的职责、权利和义务。安全教育培训制度：所有参加工程的施工人员进场前后必须参加《安规》学习及考试合格才能上岗工作；对新职工必须经过公司安监部、人事部、项目部及班组安全培训教育。特殊工种的施工人员，必须持有特殊工种培训证方可上岗。对违反安全规章制度者，将进行处罚，并由公司安监部组织重新学习并经考试合格方可上岗工作。安全施工检查制度：查领导、查管理、查隐患、查事故处理，发生问题，填写《安全施工问题通知书》，责令当事单位限期整改并将整改结果上报安监部、项目部。规定项目部每月一次、各施工单位每半月一次、班组每周一次的全面安全检查。安全例会制度：项目部每月定期组织召开一次，由各有关安全员、各级施工单位第一把手领导参加的安全例会，各总结上月安全工作，布置下月安全计划工作，提出改进措施，并作好会议记录。安全奖惩制度：根据公司及项目部有关规定，对发生安全事故单位及责任人进行处罚，对安全工作状况良好的单位及个人进行奖励。安全风险抵押金制度：建立安全风险机制，实现安全风险全员承担，对安全施工无事故的单位进行奖励；发生安全事故的，没收抵押金并加倍处罚。交通安全管理制度：加强行车安全安全教育，遵守交通法规，勤于检查车辆各种性能，谨慎驾驶；对发生事故按公司有关文件条款执行处罚，无事故者给出给予奖励。工作票制度：根据施工项目，每道工序每个班组必须填写安全工作票，特别对危险作业项目及场所应填写一张安全工作票，根据现场作业条件实际情况，使每个作业人员明确安全注意事项、安全防范措施。5.1.1安全活动组织贯彻“安全第一，预防为主”151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目的安全生产方针，项目部每月由项目经理定期主持一次安全例会和安全大检查；各施工队每半月由各施工队队长组织一次安全活动；施工班组每周由班组长组织进行一次安全活动。发现安全隐患及时填写“安全施工问题通知书”，并由专职安全员落实整改，并将整改情况反馈项目部备案。加强民工、临时工的安全教育和管理，必须参加安全技术交底、安全学习和考试合格后上岗，参加安全日活动和站班会。5.1.1建立职工健康档案开工前，项目必须采取必要措施，保证职工的身体健康和安全，与公司卫生所或当地卫生部门协作，建立职工个人健康档案。在施工前后，对职工作全面身体检查，尤其是高空作业人员及危险施工场所，定期安排检查，建立职工个人健康档案。在整个施工期间，配备必要的医疗药品及设备、医务人员等。5.1.2制度落实检查加强班组建设和管理，班组实行安全日活动制度和站班会制度，每周班组不少于3小时的安全学习和安全活动时间；安全活动必须做到有内容、有目地、有记录；施工队长会同安全员每周对施工作业场所、工具房、仓库等作一次全面安全检查，对存在问题提出整改意见，各施工班组按整改意见逐个落实，并将整改后结果上报施工队。各施工项目、工序开工前必须认真填写安全工作票，每天开工前在班前站班会上，宣读工作票，讲解当天工作安全注意事项和防范措施及要求，使每个施工人员明确对所承担施工项目的安全注意事项、责任和义务，检查施工人员精神面貌、工器具装备情况。5.1.3危险作业区监控在危险作业区、交叉作业区施工，应增设临时性安全监察岗，加强预控和监督。将“高空坠落，物体打击，触电，起重伤害和交通事故”作为五个安全控制点，对本工程的安全工作进行控制。5.1.4施工机械、安全用具对进场的所有工器具、设备都必须经过试验、检修和维护、保养及检查验收，经确认合格后，方可运往施工现场。建立各种设备、工器具运行使用管理台帐。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目施工机具在开工前应进行全面检查，对不合要求的坚决停用。各种机具、工器具、电源设备不得超铭牌规定使用。施工电源箱、电动机械应可靠接地，电源开关应有防漏电保护装置。施工过程中做好起重机械、工器具及调试设备的检查、保养工作。健全有关机械、设备的安全操作规程和维修、保养、定期检查制度。安全工器具使用前，工作负责人或监护人必须指定专人进行检查，凡因使用不合格的安全工器具造成未遂或事故，追究工作负责人、监护人或检查人的责任。5.1.1易燃、易爆物品、设备材料保管现场的易燃、易爆物品应分别存放在指定专用仓库内。指派专人负责保管，按严格领、退料制度执行。易燃、易爆物品仓库等场所严禁吸烟，并设“严禁烟火”的明显标志。严禁在办公室、工具房、休息室、宿舍等房屋内存放易燃、易爆物品。对施工现场进行认真调查，合理布置机械、设备和材料的存放位置，要统一规划，保证现场整齐、施工道路畅通，不影响工程施工。5.1.2高空作业高空作业必须系安全带，工具材料放在工具袋内，工具材料上下传递要用绳子吊，严禁高空落物。加强对机具设备的维护管理，操作前必须例行检查。操作人员必须经考试合格，任何人不得顶岗操作。5.1.3安全设施配置下表列出了部分可能使用到的安全设施配置。具体的安全设施配置，应根据现场实际情况，编制《安全文明施工总体措施二次策划书》，根据二次策划书中如实配置。5.1.4季节性施工夏季、冬季、雨季施工应做好防风、防雨、防洪等准备工作。现场排水系统应完整畅通，必要时应筑防汛堤。高大建筑物、构支架及高架施工机具的避雷装置均应在雷雨季前进行全面检查，并测定接地电阻。夏季应做好防暑降温工作，要保证茶水供应，现场设立医疗保健箱，配备常用药品，指派专人负责。设置浴室，方便施工人员冲洗，减轻疲劳。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目台风、汛期到来之前，施工现场和生活区临建设施、脚手架、高架机械设备、施工电源线路等均应进行修缮加固，防汛器材应及早准备。暴雨、台风、汛期后，应对临建设施、脚手架、机电设备、配电系统、电源线路绝缘、接地电阻等进行全面检查、测定、整修加固。险情严重的应立即排除。5.1.1消防安全管理贯彻“预防为主，消防结合”的方针，加强消防教育，提高防火意识。健全安全防火网，成立防火安全领导小组，时时监督检查、消除一切隐患。设立消防安全员和义务消防员。配备消防器具，并指派专人管理。定期进行消防演练。要做到施工结束人走，电源、火源、气源随手关掉。禁止在宿舍内使用电炉等。变电站内严禁吸烟，并设“严禁烟火”的明显标志。5.1.2用电管理施工用电由项目部根据施工组织设计要求、结合现场实际情况布置。配电箱门应配锁，配电箱和开关箱应指定电工专人负责施工用电管理和维护。对临时用电项目，应有专人负责。施工现场的所有配电箱、开关箱应每月进行一次检查和维修。施工前应检查电缆的绝缘情况。5.1.3安全保卫措施凡进入施工现场的施工人员，均应正确佩戴安全帽，主动出示胸卡证，方可进入施工现场。外单位联系工作人员，必须在值班室填写“来客登记表”，凭有效证件领取安全帽，方可进入施工现场。所有物资出门，应自觉接受保卫人员检查，发现可疑或来历不明的物品，保卫人员有权予以扣留并报告项目部，及时查清情况。5.1.4编制主要施工项目安全技术措施特殊和重要的施工项目，应编制单项施工安全技术措施。在技术措施内应编有该施工项目，工序过程安全控制，并报送安监部审批。5.1.5其他安全措施151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目严禁酒后开车、酒后上班、无证驾驶机动车辆、严格遵守交通规则、严禁客货混装。车辆每天出车前须均检查安全性能，加强车辆保养。5.1.1项目法人、监理安全管理配合建立各种安全管理台帐，保存各种安全文件、各阶段安全大检查活动等有关资料，收集安全规范、规程。项目部、各施工队及班组建立各自台帐。5.2重要施工方案和特殊施工工序的安全过程控制工程项目的一切施工活动必须要有书面的作业指导书（送变电工程的一切施工还必须要有安全施工作业票），作业指导书中必须要有专题安全措施，并在施工前对参加施工的所有人员进行交底、签字认可。无措施和未交底，严禁施工。一般项目的安全施工措施须经项目部专责工程师审查批准，由班组技术员交底后实施。重要临时设施、重要施工工序、特殊作业、季节性施工多工种交叉等施工项目的安全施工措施须经施工技术、安监等部门审查，总工程师批准，由班组技术员或工程专责工程师交底后执行。重大的起重、运输作业、特殊高处作业及带电作业等危险作业项目的安全施工措施方案，须经施工技术、机械管理部门和安监部门审查，经总工程师批准，由工程专责工程师交底并办理安全施工作业票（不含送变电工程）后执行。送变电工程安全施工作业票，由施工负责人填写，经施工队（班组）技术员和安全员审查，由施工队长（班组长）签发后执行。施工技术部门和安监部门应根据单位工程及分项工程名称，结合有关规定，编制作业指导书项目审批表和安全施工措施编审程序表，经企业总工程师批准后执行。施工技术人员编制的作业指导书及安全施工措施，应符合以下要求。（1）针对项目施工的特点指出危险点和重要控制环节与对策。（2）明确作业方法、流程及操作要领。（3）根据人员和机械（机具）配备，提出保证安全的措施。（4）针对工业卫生、环境条件，提出安全防护和文明施工标准。（5）提出出现危险及紧急情况时的针对性预防及应急措施。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目安全交底过程中，编制人员、施工人员均应参加，并按程序交底、记录、签证、认可。作业过程需变更措施和方案，必须经措施审批人同意，并有书面签证。对无措施或未经交底即施工和不认真执行措施或擅自更改措施的行为，一经检查发现，应对责任人进行严肃查处。对于相同施工项目的重复施工，技术人员应重新根据人员、机械（机具）、环境等条件，完善措施，重新报批，重新交底。5.1.1主要危险点分析及预防措施根据工程特点，分析和预测影响安全的薄弱环节，采取有效的预防措施，以保证施工安全，并根据各施工阶段列出危险点分析和预防措施对应表格。表5-2施工准备阶段主要危险点分析及控制措施序号危险点控制措施备注1临时电源电缆老化，接头过多，接头处理不当施工现场及生活区电源必须用合格铜芯电缆，长度不够不可用老化电缆代替，接头处用高压绝缘胶带缠绕，做到防雨防潮2现场集中控制的开关柜配电间堆放杂务，防雨，防潮不当配电间设置在平整，干燥处，不得放材料，工具及杂物，绝缘必须良好，不被雨水浸湿，地面干燥3用电设备电流引线过长，进出开关箱段不加绝缘处理，不采取固定措施（电焊机一次接线过长）引线长度不大于5m，大于5M设流动刀闸箱，开关柜的配线应绝缘良好，排列整齐，绑扎束固定在盘内。导线进出开关柜线段压接要牢固，不得有带电体裸露，应加强绝缘并固定好4电动机械刀闸开关残缺不全，不固定，电源负荷倒接所以电动机械必须用合格刀闸开关，移动式机械（如砂轮锯，液压机），刀闸开关应有固定保护装置。上侧接电源，下侧接负荷，不可倒置5接引线电源无工作票，不设监护人及警告标志凡需接引线变动负荷时，必须认真填写工作票，设监护人，并应在两端挂“有人工作，禁止合闸”警告标志牌6移动式，手提式电动机械接地不良，以及不接地线所有电动机械必须用软铜线接地，接地导线不得小于1.5m㎡连接应采用压线或连接，严禁简单缠绕或勾挂7宿舍，餐饮，沐浴，办公室活动板房配线线路短路接地各活动板引进电源线必须做好防雨防潮，各板房设置多点接地，内部线路有问题不能解决的要改成明线8施工现场及生活电源应统一布置，禁止乱接，乱扯电源及不规范接法施工用电专人负责，按工程计划的平面布置进行，专职电工负责。严格禁止将电线直接勾在刀闸上或直接插在插座内使用151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目第六章质量控制6.1质量目标6.1.1质量、环境和职业健康安全管理方针精心施工，建设顾客满意工程；保护环境，贯彻环境保护法规；以人为本，确保全员健康安全。6.1.2质量目标及分解保证贯彻和顺利实施工程设计技术原则，满足国网施工验收规范和质量评定规程优良级标准的要求，建设安全可靠、先进适用、经济合理、环境友好的国际一流工程。实现单元工程优良率100％；分部分项工程率合格100％；杜绝重大质量事故和质量管理事故的发生。确保工程零缺陷移交，达标投产。6.2质量管理组织机构与主要职责6.2.1质量管理组织机构图6-1质量管理组织机构图6.2.2管理职责151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目项目经理质量职责贯彻执行国家和工程所在地政府的有关法律、法规和政策，执行行业、企业的各项管理规定。贯彻执行公司的质量方针、目标，按质量手册各项要求，保证项目部质量管理体系的有效运行，开展施工全过程质量管理，达到规定的质量水平。负责执行项目合同中的各项条款；负责组织和管理进入项目施工现场的人、财、物资源，负责组织修改、补充、完善施工现场各部门、各级人员的职责和各项规章制度。作为项目工程质量第一责任者，负责建立健全项目的质量管理网络，加强工程施工过程的质量控制和质量验收。按工程的施工计划组织施工，负责组织完成项目工程的各项经济技术指标；负责协调项目建设中的甲乙方、部门之间、项目部与地方之间的关系。负责监督检查控制工期、质量、成本、技术、管理、执法等，及时处理工程的质量问题或及时通报业主和监理工程师，防止施工中出现重大反复。生产负责人质量职责在项目经理领导下，作好自己分管范围内的质量管理工作，保证质量活动受控，保证质量管理体系的有效运行。对本工程的计划、组织、控制、协调负责。协助项目经理落实检查本工程质量保证计划执行情况，抓好工程质量和质量检验，确保工程质量和工期的圆满完成，实现质量目标。负责管理本工程文明施工及环境保护工作。项目技术负责人质量职责在项目经理领导下，贯彻执行公司质量方针，在项目施工中落实公司有关的质量体系文件、技术标准、安全规程、质量规范的有效运行和质量控制，保证本工程质量达到质量目标的要求。主持技术质量工作，处理重大技术质量问题，对技术质量的保证负责。定时召集项目部月度生产、安全会议和质量会议，组织工程验收。对工程的质量管理提供技术上的支持与保证。组织编写及上报有关技术文件和有关提高施工质量的计划。组织做好技术检验工作，督促施工管理组按验收制度组织自检工作。技术部质量职责负责项目部内部质量体系的有效运行，并进行指导和检查。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目负责施工管理文件、图纸和资料的管理，负责竣工图纸和施工技术记录等竣工资料编制、审核及移交。组织编制和报审施工组织设计、施工技术措施，具体协调施工总平面管理和施工调度、资源平衡和文明施工管理。负责施工图会审、施工技术交底、施工图及设计修改、竣工资料的管理工作和施工过程控制的管理工作。健全项目部技术管理网络和质量检验网络，认真贯彻执行质量验收制度，组织工程质量验收，负责工程不合格品的评审处置管理，以及纠正措施和预防措施的制定、实施和验证。组织质量检查、质量事故调查处理、质量回访和服务工作，及时向上级质量部门报送质量情况方面的统计报表，对工程作出质量评价。质安部质量职责负责本工程质量保证体系的综合管理工作。负责配合项目法人、监理工程师对本工程的质量检查；对各单位实施质量体系的情况提出奖惩建议。具体组织执行本工程的质量计划及质量保证措施。深入施工现场，监督检查工程质量，并对存在的问题及时提出建议；协助施工队搞好自检互检。收集原始记录，分析质量动态；参加事故调查处理工作。物供部质量职责对到达现场的设备、装置性材料应向提交方索取有关质量文件。参加对顾客提供的工程设备的开箱检验，负责对材料物资进施工现场的进货检验和搬运、储存、标识、防护等工作。负责物资的不合格品的管理，并与各有关方面联系处置意见。参与采购设备的合格分供方评价及管理。负责施工机具的租赁、管理工作。综合部质量职责负责施工现场和临时生活区保卫、消防工作。负责食堂管理及后勤保障工作。负责办公用品和车辆的管理工作。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目负责外来人员的接待工作。负责场容、场貌工作。计经部职责负责工程合同的管理，负责项目劳资管理、工程量结算、奖金计算管理工作。负责项目各项税金的提取和缴纳工作。定期分析质量成本，提出质量成本分析报告，保证满足工程规定的质量水平与经济相匹配。保证用于质量方面的资金，负责向监理工程师提交合同完成报表、资金计划报表。实施外包工程的分承包方的资格评审工作、外包合同的管理和督促外包合同的履行。专职质监员质量职责在项目经理和项目工程师的领导下，具体组织项目部的质量验收，督促施工班组的自验收，经常分析工程质量情况，随时掌握工程施工质量动态。严格执行项目部的验收制度，负责提出具体的质量评定及分析意见，协助领导做好质量评定分析工作。督促检查施工班组及时做好施工技术记录，收集工程中存在的各种质量问题，及时告诉该项工程技术负责人采取措施予以消除。在自验收合格的基础上，代表项目部向公司提出验收申请，并按整改通知单要求及时布置缺陷处理和整改。掌握质量管理中常用的统计方法，并合理予以应用。施工队长质量职责负责施工方案、措施的实施。定期召开质保、质检方面的质量会议，总结分析评比施工质量情况。执行施工工艺纪律，杜绝质量通病。6.3质量控制管理的措施6.3.1建立管理制度151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目贯彻公司依据ISO9001：2000标准的要求，建立质量管理体系，并形成质量管理体系文件。根据公司制定的《质量手册》和相关文件，工程招标文件、合同及施工图，按《国家电网公司输变电工程达标投产考核办法》、《国家电网公司输变电优质工程评选办法（2011年版）》、《国家电网公司工程建设质量管理规定（试行）》（国家电网基建[2006]699号）、《国家电网公司输变电工程施工工艺示范及典型缺陷图册》及《送变电工程质量监督站质量监督检查典型大纲》组织编写本工程切实可行的质量管理文件及《质量保证措施》，并颁发实施。进一步明确各级部门人员的质量职责和任务。6.3.2图纸自检制度图纸自检由项目总工负责组织。接到图纸后，项目经理部主任工程师应及时安排或组织技术部门有关人员及有经验的老工人进行自审，并提出各专业自检记录。及时召集有关人员，组织内部会审，针对各专业自检发现的问题及建议进行讨论，弄清设计意图和工程的特点及要求。图纸自检的主要内容：(1)各专业施工图的张数、编号、与图纸目录是否相符。(2)施工图纸、施工图说明、设计总说明是否齐全，规定是否明确，三者有无矛盾。(3)平面图所标注相序与总图是否相符。6.3.3图纸会审制度图纸会审目的：了解设计意图，明确质量要求，将图纸上存在的问题和错误，专业之间的矛盾等，尽最大可能解决在工程开工之前。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目图6-2施工图纸会审程序会审参加人员：项目经理、项目技术负责人、专业技术人员、内业技术人员、质检员及其它相关人员。会审时间：一般应在工程项目开工前进行，特殊情况也可边开工边组织会审（如图纸不能及时供应时）。会审组织：一般由建设单位组织，项目部应根据施工进度要求，督促业主尽快组织会审。会审程序：(1)会审由建设单位召集进行。并由建设单位分别通知设计、监理、分包协作施工单位（施工单位分包的由施工单位通知）参加。(2)会审分“专业会审”和“综合会审”，解决专业自身和专业与专业之间存在的各种矛盾及施工配合问题。无论“专业”或“综合”会审，在会审之前，应先由设计单位交底，交待设计意图、重要及关键部位，采用的新技术、新结构、新工艺、新材料、新设备等的作法、要求、达到的质量标准，而后再由各单位提出问题。会审记录内容：(1)工程项目名称（分阶段会审时要标明分项工程阶段）。(2)参加会审的单位（要全称）及其人员名字（禁止用职称代替）。(3)会审地点（地点要具体），会审时间（年、月、日）。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目(4)会审记录内容。(5)建设单位和施工单位对设计图纸提出的存在矛盾、问题、由设计予以答复修改的。（要注明图别、图号，必要时要附图说明）(6)施工单位为便于施工，施工安全或建筑材料等问题要求设计单位修改部分设计的会商结果与解决方法。（要注明图别、图号，必要时附图说明）(7)会审中尚未得到解决或需要进一步商讨的问题。(8)列出参加会审单位名称，并盖章后生效。会审记录的发送：(1)盖章生效的图纸会审记录由业内技术人员移交给项目资料员，由资料员发送。(2)会审记录发送单位(3)建设单位（业主）(4)设计单位6.3.4培训与收资加强员工的培训教育，定期组织学习现行国家质量标准、施工规范、规定及电力行业标准。施工前组织有关工程师、技术员、质检员、安全员、施工队长参加对《输变电工程达标投产考核办法》及《输变电优质工程评选办法》讨论学习。工程技术人员根据资料编制各项目施工技术措施，质量控制要点及质量验评标准，对施工人员进行技术培训。认真收集、总结兄弟单位施工过同类项目的经验，有针对性的派技术人员和施工骨干前往兄弟单位学习、收资。重点收集制造厂家的产品资料和设备的安装工艺。提前做好资料整理工作。6.3.5成立达标投产领导小组成立由项目经理任组长，项目总工任副组长的达标投产领导小组。按《输变电工程达标投产考核办法》、《输变电优质工程评选办法》及有关工程管理性文件指导工程施工，以确保工程达标及优质工程目标实现。6.3.6施工前准备151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目开工前，技术部门应做好有关技术资料准备工作。对重要施工项目，收到有关产品资料后，编写切实可行的《施工技术措施》。对全体施工人员进行施工技术交底。同时做好信息工作，以使项目法人、监理工程师的指令和有关质量文件、其它部门的质量要求、信息及文件能及时传达并贯彻落实。6.3.7合理布置施工现场根据施工需要，结合施工现场实际情况，本着有利于工程安全、文明施工，减少各工序间的相互干扰，确保施工道路畅通及水电供应，合理布置施工场地，生活设施统一建于站外的管理原则。6.3.8原材料及半成品检验本工程由项目法人或其它单位提供的所有原材料或半成品按规定程序交接，并严格审核、检验，严把质量关。由项目部负责采购的原材料及半成品，严格按国家有关质量标准规定程序，在合格供方范围内订货和采购。根据供应批量对其进行检验及化验，并将检验报告报监理工程师审查，确保材料符合质量标准。施工现场使用的材料必须和送检样品一致，以保证工程质量。设计更改通知，应通过[发放表登记]发放。更改落实后，专业技术人员及质检员应检查确认签证，并将更改情况记录在相关图纸上，作为竣工图的依据，且妥善保存设计更改通知单。6.3.9强制性条文的实施在开工前编写强制性条文实施计划，报监理及业主审批后方可开工。在施工过程中编制强制性条文检查表，并在施工中进行实施。并把检查结果做为对施工队的经济考核标准，确保强制性条文的有效实施。6.3.10工程实行三级验收制度工程质量验收，按所制定《工程质量检验项目划分表》要求，实行班（组）自检、分公司复检、公司安质部验收三级检查制度执行。班（组）自检：151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目施工人员应对所负责施工项目质量负全责，自觉按工程质量要求严格施工。班（组）质检人员对施工全过程中的各工序按公司及项目经理部质量管理文件有关规定执行，并填写[施工检验记录]。自检率达到100%,对验收检查存在问题经整改消缺，完成后，申请下一级验收检查。分公司复检：队质检员对班（组）提交的检查记录进行复查核实，发现问题按公司及项目部质量管理文件有关规定处理。复检率达到100%,经验收检查，并对检查中存在问题，经消缺整改完成，并验收合格后，报公司安质部申请工程第三级验收。公司安质部验收：专职质检员负责整个工程质量验收，根据各施工队报送分项工程和单位工程的验收报告，依据国家（行业）质量检验和评定标准、设计施工图和工程所制定的工程质量评定划分和验评标准，对各施工队验评记录复查核实,复检率达到30%。经三级验收检查合格后，报监理工程师申请工程验收。并将检查记录及消缺整改情况向监理工程师汇报。6.3.11工程缺陷处理认真对待验收中发现施工缺陷问题的处理，并根据实际情况，举一反三的进行全面检查，确保工程质量。对于非施工原因引起的问题，也应尽力想办法给予解决。对于工程缺陷的处理，按照公司管理体系程序文件执行。6.3.12监理配合及竣工验收积极配合监理工程师做好施工全过程的质量监督管理工作，及工程阶段性验收，并提供必要的工器具和相关的施工记录及资料。尊重监理工程师对工程质量的意见，及时整改。配合由监理工程师或项目法人组织，项目经理部、运行、设计等有关单位专业人员参加，按规程、规范、行业标准、最终设计图纸、厂家技术说明书等相关技术文件，对工程进行的竣工验收检查。6.3.13质量考核进一步增强施工人员的质量意识教育，实行工程质量考核制度。按公司及项目经理部制定的质量奖惩制度，把工程质量和每一个施工人员的经济利益紧密联系起来，充分调动施工人员把好质量关。6.3.14工程资料形成及管理151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目收集、整理物资供贷厂家、供应承包商提供的设备、材料合格证书、复试检验报告及工程材料使用跟踪表等工程资料，并分类编目保管，及时传递，正确使用。及时填写施工检查及验评记录，做到本工程项目完成，同时各施工及检查验评记录完成，按规程要求，对所形成资料及时性、真实性、准确性负责。对形成文件、资料及质量记录等要求，必须使用计算机，做到控制快速化、清晰化、规范化管理。6.3.15竣工资料工程竣工时，项目经理部组织各施工单位技术、质量及信息档案管理员，整理、审核工程有关资料。并按工程档案管理原则要求，装订成册，及时移交用户。6.3.16工程质量回访工程竣工后，根据公司有关《顾客满意度测量程序》及《纠正和预防措施控制程序》等有关程序，将逐期对工程质量进行回访，提供保修服务。6.3.17关键工序质量控制要点铁件防腐处理严格按设计要求进行防腐处理，镀锌件必须采用环氧富锌漆补漆。防腐处理前必须要彻底清除铁件表面的铁锈和油污。防腐材料选购必须严格执行有关规范及行业标准，选择优质产品，确保材料质量。充油设备质量控制变压器、互感器等充油设备安装及油处理，严格按有关规程、规范及工艺要求，制定的施工技术措施，精心施工。针对容易产生渗漏部位中的薄弱环节，采取以下施工措施；事先备齐所需更换的密封圈、垫，并检查所备的各密封圈、垫是否符合厂家要求。检查处理各密封面、密封圈质量问题。严格把好法兰面、密封垫及密封槽清洁工作，需选择优质清洁剂，防止油污、杂物遗留在胶圈及密封槽表面内。紧固法兰螺丝要用力矩扳手，并要求力度均衡。严格做好各元器件清洗，渗漏检查，安装前做好冷却器压力试验，并在安装完毕后进行整体密封试验。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目油务处理，是充油设备安装中的一个重要环节，事先做好油务化验及检验工作，滤油管道及滤油罐清洁工作，油罐密封性能可靠，呼吸器完善，硅胶定期更换及干燥处理，油位指示器醒目清晰，杜绝新污染源。滤油采用高真空净油机，滤除油中杂质、水分及气体。注油后采用真空热油循环，保证充油设备的各项电气指标达到符合技术及规范要求。根据工作性质成立必要防渗漏QC小组、进行攻关彻底解决渗漏问题。SF6GIS气体施工严格按作业指导书、施工方案、工艺要求施工。针对GIS组合电器特点要求重点控制：安装前必须按厂家资料及施工图核查设备基础及零部件，各项指标是否达到制造厂提供技术要求；地脚螺栓预埋应制作钢框架模板，保证各有关几何尺寸符合制造厂技术要求；组合电器组装应选择无风砂、无雨及相对湿度必须达到安装技术要求，晴朗天气下安装；组装各接触法兰面、密封圈严格按操作程序及工艺要求施工，防止GIS在运行中泄漏；GIS充气前应规范及操作程序施工，保持整个充气装置的管道、阀门清洁、干燥。二次接线接线前应先核对施工图与实物是否一致，不一致时由技术人员与设计方、厂方确定，不得擅自修改接线；严格按设计施工图，接线工艺要求，确保接线图与实物实际一致正确；试验人员应按规定、规范及国家行业现行标准要求，对各元件、系统测试及试验，同时应认真检查二次接线正确性，做好图实相符工作；竣工送电前组织专门人员对全站所有二次接线（包括厂家在内接线）检查紧固一次，特别核查CT二次回路是否有开路现象存在。6.4质量体系及管理方针6.4.1质量保证体系本工程在开工前将依据公司质量管理体系和针对本工程特点，建立适合本工程的质量、技术管理体系和质量保证措施，以满足施工过程中质量管理的要求，使质量管理工作制度化、程序化，为业主建设高品质的变电站工程。6.4.2质量管理方针：151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目科学管理，精细施工,为业主建设高品质的输变电工程，为电网安全运行提供优质服务。6.5施工项目部拟配置的规程、规范、标准文件清单详见附件四。6.6质量保修承诺本公司承诺对该工程在保修期内发生质量问题，一般情况下在24小时内到达现场处理解决，经济情况下8小时内到达现场处理解决。6.7质量保证技术措施针对工程特点，关键工序控制包括材料检验及施工过程对施工质量有显著影响的工序控制，分析质量薄弱环节。按有关程序，制定具体技术措施。表6-3质量控制措施项目质量控制点质量控制措施施工组织设计、方案、措施交底施工组织设计的战略性编制施工组织设计和方案前应熟悉图纸和施工场地状况完善施工组织设计和方案会审制度施工方案的针对性措施交底的可操作性建筑工程进行过程控制，规范施工充油设备渗油编写作业指导书电缆敷设进行二次策划，编写作业指导书SF6GIS漏气进行过程控制，规范施工110kv线路工程进行二次策划，编写作业指导书配套OPGW光缆通信工程二次接线不美观网格式接线，控制过程。技术资料隐预检记录分类及填写按竣工验收的要求进行质量评定中主控项目填写复试报告填写齐全、不得缺项按创优要求完成资料的收集整理6.7.1工程质量检验项目划分表151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目针对工程特点，确保工程质检有计划，全面开展工作。工程技术和质检人员在接到图纸后，认真审核、并熟悉图纸后，根据国网公司和省公司输变电工程施工质量验改及评定规定格式要求，编制本工程的《工程质量检验项目划分表》，报送监理、业主审核。6.7.2制订施工方案、施工作业指导书及施工组织设计针对工程特点、根据招标文件、施工合同、设计施工图、相关技术资料、现行国家及行业标准、规范、达标投产文件和相关文件，组织公司各专业技术人员、质量师及管理人员制订适合本工程施工组织设计、施工方案、施工作业指导书及技术措施。6.7.3严格执行技术、质量管理制度严格执行国家、行业、公司及项目经理部制订施工技术及质量管理制度。按施工程序完成各级施工图纸会审，各项目的施工方案及技术交底，使全体参加施工人员，明确设计意图、作业指导书、施工方案中技术、质量、安全要求，明确各自在施工过程中所承担责任及职责。对施工图会审不明确的事项由设计、监理、业主及施工单位等达成共识，形成会审纪要，并遵照纪要执行。6.7.4施工材料代用及工作联系单传递管理施工中材料代用、施工过程中技术、质量、安全事项均使用工作联系单传递信息，必须按有关程序及管理制度执行。工作联系单所提出项目必须由项目总工认可后，报监理工程师处理。设计变更须经监理工程师批准后方可实施。6.7.5职责明确在编制施工管理制度中，必须明确各级职能所在部门职责及义务，各司其职。6.7.6质量薄弱环节、采取的技术措施1．认真编写《福建鑫晶精密刚玉科技有限公司110千伏输变电站工程合作投资人招标项目工程质量通病防治措施》，经监理单位审查、建设单位批准后实施。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目2．必须做好原材料、半成品的第三方试验检测工作，未经复试或复试不合格的原材料、半成品等不得用于工程施工。试验检测应执行见证取样制度，必须送达经电力建设工程质量监督机构认证的第三方试验室进行检测或经监理单位审核认可并报质监机构备案的第三方试验室进行检测。采用新材料时，除应有产品合格证、有效的新材料鉴定证书外，还应进行必要检测。3．记录、收集和整理质量通病防治的施工措施、技术交底和隐蔽验收等相关资料。4．根据经批准的《福建鑫晶精密刚玉科技有限公司110千伏输变电站工程合作投资人招标项目工程质量通病防治措施》，对施工人员进行技术交底，并确保措施落实到位。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目第七章进度控制7.1工期目标规划拟定工期：2014年4月1日～2014年12月31日，总工期约9个月（以实际开工日期为准）。工程设计：2014年4月20日～2014年5月31日。充分发挥BT总承包项目管理优势，分阶段提交施工图纸，保障施工进度和工期。变电站土建、建筑工程：2014年4月25日～2014年7月31日。变电站电气设备安装及试验：2014年7月15日至2014年10月10日。对侧莲冠220kV变110KV鑫晶刚玉间隔扩建工程：2014年8月10日至2014年9月30日。莲冠~鑫晶刚玉110KV线路工程：2014年5月1日至2014年11月10日。配套OPGW光缆通信工程：2014年9月15日至2014年11月15日。工程总体验收投产安排在2014年12月15日至2014年12月25日。（详见附件五总体进度计划）7.2主要安装设备及材料供应计划根据工程量清单，主要设备及材料具体进场时间依据施工进度计划中各主要工序的开始时间决定。表7-1材料计划表序号设备及材料名称进场时间备注1变电站土建、建筑设备材料2014-4-252变电站一、二次电气设备材料2014-7-153110kV线路工程材料2014-5-54电缆2014-11-1151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目7.3图纸交付计划详见我司投标技术文件部分。7.4施工进度计划综合管理7.4.1施工进度计划的编制及更新项目工程部在确定进度计划的编码和工作分解结构时要充分考虑现场情况和各施工队的实际需要。进度计划编制及更新进度标准和节点工期进行时时更新。项目工程部负责将施工进度计划纳入本公司编制的项目管理系统，按项目管理系统的流程进行施工进度计划的实施管理。进度计划的更新要求为：各施工队、分包单位应根据施工实际情况按周更新和调整各自的进度计划，每月25日前提交实际月进度计划及下月进度计划，项目工程部根据最新的资料在每月25日前完成项目月实际计划更新和下月进度计划调整，每月提交项目部一份月进度报告。项目进度计划的编制应充分考虑影响因素，统筹安排，充分考虑各环节间的逻辑关系，尽量压缩整个工程施工期间资源配置的峰谷差。加强进度、资源、成本的动态控制，争取进度、资源、成本的最优化配置，使项目管理渗透到经营、人力资源等各部门，提高项目的管理效益。7.4.2施工进度的管理本项目工程是十分复杂的系统工程，影响其施工进度的因素很多，归结起来有以下几个方面：(1)人的因素：如技能水平、经验、工作积极性、准备工作的充分与否，劳动力的缺乏等。(2)物的因素：如设备和图纸的交付延迟；设备的交付状态，设备缺陷；机械能力及故障；施工总平及布置等。(3)环境的因素：如天气太冷太热；下雨、台风对露天作业的影响；外界社会人员对施工现场的干扰。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目(4)后勤保障等其它因素：如上道工序完成情况；交叉作业情况；设计修改；资金状况；安全事故。分析以上因素，有些因素是被动的，有些因素是能动的。因此在工程进度的实施过程中，通过有效的技术策划和管理策划，减小被动因素的影响，尽量减弱甚至消除非被动影响力。主要管理方法有：(1)加强管理及思想工作。组织有效和培训，特别是对新工艺、新材料的培训。(2)合理安排工作，减少施工高峰人数。(3)项目总进度计划发布实施后，项目部各部门及各施工队、分包商要根据各自的工作范围，制定相关的工作计划，如大型机具的进退场计划、设备材料到货计划、外加工件的订货计划、图纸到位计划、主要施工方案编制计划、劳动力计划等为工程如期开工、正常施工、如期完工排除障碍创造条件。充分发挥计划的指导作用。(4)加强技术管理工作。工程部各专业工程师要全面掌握工程信息，具体项目开工前应确认图纸、设备材料到位情况、上道工序验收情况，现场环境条件是否具备，作业指导书编制、技术交流、开工报告等一系列准备工作是否就绪。特别是设备，不但要清点，还要认真检查设备的技术数据，提前发现设备缺陷以便为缺陷的处理赢得时间，保证安装工作按期开工。充分发挥工程部的工程协调职能。及时跟踪工程项目实际进展情况，控制关键路径，及时处理遇到的问题，协调理顺内外部关系，对影响进度的因素检测控制，并进行分析，提出改进措施或在确保里程碑进度的前提下，提出计划修正方案报告上级领导审批。各部门及各施工队要加强信息沟通、注重工作效率和工作质量，为各施工工序正常施工创造条件。7.5影响工期主要因素的分析和对策7.5.1影响工期主要因素(1)当地居民阻挠影响，地方关系处理的好坏，直接影响施工进度。(2)各施工兄弟单位关系处理不当。(3)设计施工图纸滞后、设计变更太多影响施工进度。(4)雨季及不良的气候影响施工进度。(5)资金未按时到位。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目(6)重要的特殊机械设备的故障。7.5.2影响工期主要因素的对策(1)项目经理部会同监理、项目法人，加强对外联系工作，处理好地方及周边关系。(2)项目部会同监理工程师，加强与各施工单位联系沟通，相互尊敬、相互帮助配合，取取长补短，正确处理好两者之间关系。(3)针对设计施工图纸滞后、设计变更太多等因素，汇同监理做好加强与设计联系，在接到正式蓝图前，先取得设计白图，进行各项前期施工准备工作，保证在蓝图一到，就能全面开展施工，并根据滞后时间的长短，进行人员、机具的调整。(4)了解当地各季节的气候情况，合理编制、调整施工流程，抓紧在良好的气候条件下完成一些对天气条件要求高的施工过程。在不利的气候条件下进行一些对天气条件要求不高的项目施工。(5)本工程将作为公司的重要工程项目，公司保证工程的资金使用计划，做到专款专用，合理安排的原则。及时做好每月完成工作量的统计和下月资金使用计划，上报监理的审批，确保工程进度款及时到位。(6)主要和重要的施工机具、仪器、仪表设备，在施工前做到计划准备齐全，进场前做好维护、检查和检测，确保进入施工现场的施工机械设备、仪器、仪表设备状态良好。建立设备机械维护档案、安排专业人员加强现场的保养、维护、管理，发现故障及时消除，保证工程使用设备机械、仪器、仪表良好运行。7.6工期保证措施7.6.1组织管理措施(1)建立以项目经理为首的项目组织保证体系，实行项目经理负责制，健全项目部组织机构，项目部成员配制齐全、职责明确、层层把关。(2)选派思想素质高、业务能力强的专业管理人员和施工人员组成项目经理部和各施工专业队伍。同时做好全体施工人员的动员和宣传工作，保证全体施工人员明确工程总体目标和各里程碑目标。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目(3)建立项目管理平台，实现基于Internet为信息载体和交流通道的工程项目管理信息化应用。为项目参与各部门提供进度管理、施工文档管理、质量管理、安全管理、成本管理、合同管理、协同工作和信息交互等功能。对项目实施过程中产生的项目基本信息、项目成本数据、项目合同数据、项目进度数据、项目施工文档、项目质量数据、项目安全管理数据进行管理和分析。实现电网建设工程项目管理中信息的集中式管理，提高了信息资源获取的及时性和利用效率。(4)根据工程实际情况详细编制《施工组织设计》，做好施工前的准备工作，落实施工技术资料、工程物资、施工机具的供应日期计划，确保不影响工程进度。(5)遵照施工组织设计中的综合施工进度计划，发挥计划管理的龙头作用，做好各里程碑目标的控制。现场每月编制各项目的月度施工作业计划，明确项目要完成的工程量和形象进度。根据实际情况做好施工的控制和调整。(6)提高管理水平，落实经济责任制，充分发挥全体施工人员的能动性，使施工水平、工作效率、工程质量都达到一个新的高度。(7)施工机械、工器具，做到配置齐全及时到位，做好保养和维修，避免因施工机具不足或故障而影响工期。7.6.2技术保证措施(1)按《施工图会审制度》做好施工图会审工作，尽量避免因设计问题而延误施工，在施工期间要求设计工代应常驻现场，及时处理解决设计问题。(2)对于本工程首次遇到的新技术、新工艺、新材料，要制订施工技术措施和作业指导书，组织施工人员学习培训，吸收成熟的施工经验，提高功效，做到一次顺利完工，一次验收合格。(3)积极开展QC小组活动，采用新技术、新工艺、新材料，充分发挥机械设备的使用效率，提高施工质量和效率。(4)优化施工方案，加强安全、质量控制，避免由此产生的停工、窝工现象。7.6.3经济保证措施本工程中标后，将作为我公司的重点工程，在经济上将给以全力支持。公司保证工程资金充足，不出现因资金影响工程进度。7.6.4质量保证措施151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目项目部将强化质量管理和质量保证措施，以优质的质量来保证施工进度的准点。在针对不同施工阶段的特点，着重现阶段质量管理。针对不同专业的质量通病，会同各方技术人员进行编制防质量通病措施，以避免因质量问题而发生返工现象导致延误工期。7.6.5安全保证措施为贯彻“安全第一，预防为主”的安全生产方针，以先进、科学、严格的管理方法去管理安全文明施工。根据施工进度计划，在安全措施中辩析不同阶段的施工危险因素，做好安全防护。对施工人员峰值的阶段，采取特殊的安全组织管理措施，保证工程全过程的安全工作。避免因安全问题造成施工计划无法完成。7.6.6后勤保证措施我方在材料供应和加工件制造方面都有完善的物供体制，能及时将现场所需的材料和加工件供应到场，对应急材料和加工件，我方将以急件形式进行采购和加工，来最大限度地满足现场施工的需要，保证安装进度的准点完成。项目部办公室将全力作好职工生活的管理工作，安排好职工的住宿、饮食、娱乐活动，使职工没有后顾之忧，能够全身心投入生产。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目第八章成本控制本工程的工程量比较大、造价较高，现场施工人员、机械设备多，物资保障工作量大，为有效控制工程成本，制定如下措施。8.1人工费用成本控制措施(1)本工程的用工管理实行严格的计划管理，工程开工前，依据施工图对工程量进行详细的核算，以此作为工程用工的依据，根据工程量的需要进行合理的施工组织，制定各分部工程、工序的用工计划，并以用工计划作为对施工队考核的依据。(2)人员的组织严格按施工组织设计的要求进行编排，根据用工计划安排，减少重复劳动和窝工现象，充分提高组织效率、优化工序。各作业点应综合考虑，综合协调，建立动态的用工管理组织形式。(3)以人为本，充分调动人员的工作积极性，保证工程施工的顺利进行。对于分部、分项、分工序工程用工，实施严格控制与奖惩相结合的管理办法。8.2材料费用成本控制措施(1)工程开工前，由工程部根据施工图纸，编制出准确的工程材料供应计划，材料计划应分部、分项、分段编制，各工序综合平衡考虑。(2)施工队根据计划向物供部办理材料领用手续，材料在领用、运输、交接、储存过程中制定防止损耗的措施；材料使用前、过程中都有详细的记录和标识；运输过程重点防止损坏，储存过程防止丢失，施工现场防止被盗。(3)材料供应减少中间环节，交通条件满足时，部分材料经验收后可直接运至施工现场，降低材料运输、周转费用。(4)加强材料质量管理，确保所用材料质量合格，防止因材料不合格造成不必要的损失。8.3机械费用成本控制措施(1)工程开工前，根据施工组织设计的要求，由工程部编制本工程的机械设备使用计划。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目(2)对于使用的各种工程机械，建立一套完善的使用、管理制度，使工程机械的使用、检查、维修、保养有章可循。(3)对于专用机械指定专人操作、专人维修，并备足配件，确保机械设备在施工中发挥应有的效能。8.4管理费用成本控制措施(1)管理人员全部受过专门的管理岗位培训，满足管理工作高效率、低编制、一专多能的需要。(2)严格控制办公费用及差旅费用，对施工管理人员的办公费采用严格的用量控制，根据工程要求，确定使用的办公车辆，应做到一车多用；办公用品定量发放，差旅费用报销严格按规定进行。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目第九章现场管理9.1施工布置管理9.1.1施工总平面规划与管理方式现场施工总平面按实际功能划分。施工总平面的规划必须经业主审查通过后，才能实施。施工区划分为主控楼施工区；站内施工区；每一区域主要由自然建筑、道路、钢围栏等分隔围护。每一区域根据实际用途的不同，设置施工平面定置图，实行区域内的定置化管理。9.1.2施工总平面管理职责(1)生活区、办公区。由综合部负责管理。管理内容包括：配置用具、制度建立、文明卫生监督、业余生活等，协助解决业主和监理工程师现场人员的日常办公所需。(2)施工区临建。由物资部负责管理。管理内容包括：制度建立、设备材料归置、堆放、保管和调配、废品和垃圾的清除、安全保卫等。(3)施工作业工地。由施工队长负责管理。管理内容包括：作业区划界围护、清理非作业人员和非作业设备、划定危险区、执行环保规定和要求等。(4)专职安监工程师。督促检查安全文明施工实施情况和效果。9.1.3施工总平面管理制度(1)施工现场按功能的不同，分为办公区、生活区、施工区和仓库加工区（包括设备堆放区）。每一区域按总平布置进行分隔围护。文明施工实行区域化的定置管理。每一区域均挂牌标识，按总平面管理规定的职责分区落实到人。(2)交通道路不得随意占用，堆放物资。确因工作需要临时开挖或占道，应提前24小时向项目总工提出申请，批准后才能实施。(3)施工现场进行作业时，使用标准的围栏对作业区域进行围护，并使用标志牌进行标识，以便进行管理和控制，禁止无关人员进入作业区内。(4)对相对稳定的施工用电区域，布置相对稳定可靠的施工电源。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目(5)现场的排水沟道、管道要经常清理，疏通，保持水流顺畅。如因施工需要改道或开挖的，向项目总工提出申请，批准后才能实施。(6)所有材料、设备按定置图的规定堆放，同时经常检查，防止发生损坏。(7)施工期间，需要临时占用施工场地和布设临时电源时，必须向项目总工提出申请，经监理工程师批准后，方可实施。(8)办公场所功能完善、铭牌标志规范，设置会议室，办公室、会议室配备空调以及必要的办公设备，具备工程文件资料的邮送条件，并能利用电子邮件、传真等实现图文、声讯信息的即时、可靠传递。所有标志、标识规范美观：在办公区或施工区设置“四牌一图”，尺寸为0.8×1.5m；各类标识尺寸、色彩按统一标准要求。9.2门卫管理措施(1)进入现场的施工人员必须穿着符合规定的工作服装和鞋，正确佩戴安全帽，出入证件齐全。对于非施工人员确需要进入施工现场的，必须穿着整齐（不得穿短裤、拖鞋），正确佩戴安全帽，并在门卫办理登记手续。(2)对进出工地的车辆要严格的检查，实行车辆进出登记制度，防止工地物资丢失。(3)门卫必须24小时有人值班，以保卫施工现场的安全。9.3卫生防疫制度(1)施工现场设专人负责卫生保洁，保持现场整洁卫生，道路畅通，无积水，车辆不带泥砂行驶。(2)工地设置临时卫生所，配备专职医护人员和必备的药品，关心职工健康。(3)现场管理和施工人员每天上班前要将办公室、宿舍的室内环境卫生搞好，保持室内清洁，门窗明亮，地面干净。(4)办公、生活区周围不得随意泼污水，扔污物，垃圾分类存放，及时清理。工地食堂必须到所在地区的卫生防疫部门办理“卫生许可证”，炊事员办理健康证，工作时要穿工作服，戴工作帽，保持个人卫生和食堂内外清洁卫生。(5)搞好卫生防疫教育工作，杜绝食物中毒、煤气中毒等事故。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目(6)施工现场厕所设在距食堂50m以外处，要有专人打扫，采用水冲式厕所，定期清理化粪池。厕所门窗、纱窗齐全，防蝇灭蛆齐全有效。9.4安全文明施工管理制度现场建立安全文明施工组织机构，项目经理为第一责任人。将文明施工作为项目评价的重要内容。(1)进行安全、文明施工二次策划，经监理工程批准后实施。(2)各作业单位所施工的区域都要保持整洁的环境，施工队长和各作业区责任人经常督促施工人员做好此项工作。(3)工作环境的文明整洁是参加施工的每个人员的责任，施工过程中的边角余料及废弃物不能随乱丢，要统一归置到废品区内，并做到及进清理，保持施工区的整洁。(4)施工队长和各作业区的责任人负责各自施工区域的文明整洁。(5)对每一个工序或作业，在完工后都应做到“工完、料尽、场地清”。9.5消防保卫管理管理制度消防保卫管理是企业管理的一个缩影，是体现管理水平的标准之一。严格执行物资管理规定，任何物资出入项目部均需办理有关手续。凡协作单位、施工单位的非本项目部物资，进入项目部时，需在警卫室登记，未经登记的物资不得放行；凡购买、加工、借用的材料、半成品、工具等物资运出项目部须持有财务部出具的出门证，经核对无误后方可放行；凡节假日、上班前、下班后，因工作急需外出加工的物资，须经部门经理以上领导签字同意后方可放行。加强易燃、易爆物品管理，严格验收、入库、发放手续。易燃易爆物品严格按有关老人规定存放在安全区域或专用库内，分类存放，并挂牌标识。存放和使用场所悬挂明显的防火安全标志牌，配备足够的消防器材，设置专用灭火器。仓库、职工宿舍等临时设施搭建必须符合消防规定，留有平整、通畅的消防通道，并配备一定数量的消防器材和设施。在危险部位动火有审批手续和动火监护措施。动火时，需经有关部门批准，由专人监控。施工中产生的各类可燃杂物必须及时清理，定点堆放。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目第十章环境保护及文明施工10.1环境保护施工中的废弃物、施工的粉尘、泥浆、熔融沥青等引起的有毒有害气体、生活污水的排放以及施工噪音如不及时处理或采取措施，不仅影响施工人员及附近居民的生活和健康，而且有的还会腐蚀建筑物，危害周围农作物和对变电站周围环境造成污染。因而，在施工中，必须认真考虑环境保护的要求，制定必要措施消除污染。无论是经济效益，还是社会效益，我公司在承建本变电站过程中都坚持各种效益并举的原则，在安全、优质、高效地完成建设任务的同时，还应责无旁贷的搞好环境保护，处理好地方关系，树立福建电力的良好形象。10.2文明施工和环境保护目标及组织机构10.2.1环境保护方针安全第一，环保领先，防止伤害和污染；以人为本，文明施工，保障安全和健康；遵章守纪，节能降耗，持续改进和发展。10.2.2环境保护目标¯不造成重大的环境事故；¯材料、设备堆放、运输、装卸时场地少扬尘；¯变电站施工现场道路无扬尘；¯固体废弃物处置率达到100%；¯液态废料采用专用容器收集，防止跑、冒、滴、漏，不造成对周边土壤和水体的污染；¯避免场地雨水不规则排放造成的水土流失；¯采取遮光措施，防止光污染；¯按照国家施工噪声的要求分阶段达到厂界噪声限值。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目10.2.3文明施工和环境保护的组织机构项目经理生产、技术负责人技术部综合部质安部供应部计经部各施工队长各施工队文明专责图10-1文明施工组织机构图10.3环境因素分析10.3.1环境因素分析因施工可能引起的环境保护方面的问题：¯个别人员环保意识和文明施工意识不强；¯汽车运输损坏道路、桥梁，掉落的渣土、垃圾污染路面等；¯施工期间材料、设备运输等引起扬尘污染大气；¯使用机械设备、工器具带来噪声；¯施工、生活废水的排放可能污染周边水体和土壤；¯油漆、油料、液化气等污染大气和土地；¯SF6气体直接排放到大气中造成污染；10.4控制措施10.4.1环境保护措施151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目项目部是施工现场环保工作的实施工部门。按国家及地方有关法律、法规的要求进行的安全文明施工和环境保护，制订环保技术措施。各施工队负责按环保技术措施的要求进行工程施工，专职安监工程师、专职质检员、办公室主任为环保工作的现场监督，负责各项措施的落实。推行“绿色环保型”施工。尽量减少临时占地，减少植被破坏；包装物、旧棉纱等固体废弃物分类存放，严禁就地焚烧。成立以项目经理为首的环保领导小组，严格执行国家、地区、行业有关防治空气污染、噪声污染等环境保护的法律、法规和规章制度。实行环保目标责任制，把环保指标以责任书的形式层层分解到班组、个人，并列入岗位责任制。项目经理作为本工程环保第一责任人，是施工现场环境保护自我监控体系的领导者和责任者，把环保政绩作为考核项目经理的一项重要内容。加强对施工人员环保知识宣传教育的工作，将环境保护教育纳入教育培训计划，在组织安全教育培训时，针对本工程特点和实际情况，将环境保护的措施和要求，以及环境保护的法律、法规知识作为教育培训的重要内容，对职工（包括民工）进行培训教育，以增加施工人员的环保意识。工程开工前，主动与当地环保部门联系，征求环保监测部门对本工程环境保护工作的意见、要求及有关标准、规定。严格按业主和环保部门的要求来进行施工和工程管理。施工中加强对施工现场粉尘、噪声、废气检查和监控工作，保护和改善施工现场的环境，进行综合治理。一方面采取有效的技术措施控制人为噪声、粉尘等的污染；另一方面加强与当地环保部门的联系，适时的监控和检查。10.4.2防止大气污染的措施a.施工现场垃圾渣土要及时清理出场。b.对于易飞扬的细颗粒散体材料，应库内存放；室外露天临时存放时，必须下垫上盖，严密遮盖防止扬尘；在运输途中，要采取遮盖措施，在卸货时，要采取防护措施，防止扬尘。c.施工期间，对进出的运输车辆进行冲洗。运输车辆不超装，行驶不猛拐，不急刹，防止货物泼洒到路面，卸车后关好车门。场区道路安排洒水车洒水，基本做到不洒沙、不扬尘，减少对周围环境的污染。d.禁止在施工现场焚烧油毡、橡胶、塑料、皮革、树叶、枯草等以及其它会产生有毒、有害烟尘和恶臭气体的物质。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目10.4.3防止水源污染的措施a.禁止将有毒有害废弃物作土方回填；b.施工现场的废水经沉淀池后再排入下水管道。c.现场设专用仓库、专人保管存放油料、油漆，库内严禁存放其它物资，地面和墙面进行防渗处理；使用时，要采取措施防止油料跑、冒、滴、漏，污染水体和土壤。10.4.4防止噪声污染措施a.严格控制人为噪声，进入施工现场不得高声喊叫、乱吹哨，限制高音喇叭的使用，最大限度地减少噪声扰民。b.严格控制作业时间，在晚10点至次日早6点之间停止强噪声作业。c.从声源上降低噪声。产生噪声的主要来源是施工机械，为此在施工中要选择性能优良、工作状态良好的机械，以减小噪声。d.从传播途径上控制噪声。对发出噪声较大的机械，安装消声器或采取封闭隔离的措施。10.4.5施工现场环境卫生管理措施a.施工现场要整齐清洁，无积水、无浮土，道路上晴天无扬尘，雨天无淤泥。b.工地食堂定期消毒，施工现场和仓库加工区分别设饮水点，饮用水外购纯净水。c.办公室、宿舍、食堂、饮水、吸烟室、垃圾站等统一制作标牌进行标识。d.宿舍区统一规划，保证室内采光、通风良好，配置空调，室内卧具、用具统一配置，按规定统一摆放。床头挂施工人员身分卡。e.办公区、生活区和施工区垃圾采用封闭式垃圾箱集中存放，及时清理。f.食堂炊事人员必须进行健康检查，持有健康合格证及卫生知识培训后，方可上岗。凡患有有碍食品卫生疾病者，不得从事炊事工作。g.食堂操作间、仓库生熟食品必须分开，炊事用具定期消毒。操作间、仓库保持清洁卫生，无蝇、无鼠害、无蛛网，并有防火措施。h.施工现场厕所远离食堂30m以外，做到墙壁、屋顶严密，门窗齐全有纱门、纱窗，天天打扫，每周撒药一、二次，无异味、保持良好的通风条件。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目10.4.6保护环境的具体要求1、施工道路路面不堆放设备、材料、杂物，派专人每天打扫路面，保持洁净，确保晴天不扬尘、雨天不泥泞；2、有油设备安装时，有防油滴漏措施；3、六氟化硫设备安装时，有防泄露措施；10.4.7环境保护具体措施安质监部为环境保护工作的技术主管部门，按国家及地方有关法规和项目法人的有关要求，制订本工程的环境保护技术措施。各施工队是环境保护的实施部门，负责按环境保护技术措施的要求进行工程的施工。安质监部为环境保护实施的现场监督部门，负责按措施要求，监督、检查环保措施的实施。(1)加强对入场员工的环保教育，让员工树立环境保护观念，自觉按环保要求开展工作。项目工地在环保方面进行合理投资。(2)工程开工前，主动与当地环保部门联系，征求环保监测部门对本工程环境保护工作的意见、要求及有关标准、规定。严格按项目法人和环保部门对环保的要求来进行工程的施工。(3)处理垃圾的措施：在工地设置两个生活、生产垃圾集中堆放场，定期运至规定的垃圾场，不乱扔、弃置各种垃圾。(4)减少有害气体措施：不允许在工地上燃烧杂物、费油。(5)减少污水措施：临时厕所设置化粪池并加装防蝇装置，采取灭蛆措施和土化处理。严禁污染当地水源和农田。(6)采取一切合理措施，避免污染、噪音等，保护工地及周围的环境。(7)环保工作每月定期进行一次检查评比，评比结果计入奖金考核。(8)工程施工中，根据不同施工阶段的特点对环保工作进行总结，写出详细报告报项目法人或监理工程师，并随时接受项目法人、监理工程师、环保监测部门的检查与指导，采取相应整改措施。10.5安全文明施工实施方案、考核办法、管理方法10.5.1文明施工的实施方案151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目建立文明施工组织机构，明确各部门人员的职责。编制详细的文明施工考核、管理办法和奖惩制度。开展经常性检查，定期评比，奖惩分明，层层落实。项目经理、各施工队长、施工组长三级领导将“文明施工”作为施工中的一个重要环节来抓，将文明施工管理与班组建设管理结合在一起进行，共同提高文明施工，实现创一流文明项目部。在各项施工方案、技术措施中都必须制定文明施工要求及措施。物资材料按计划入场，所有物资要堆放整齐合理，标志明确、有序，场地排水流畅。统一在站外规划生活区，建食堂、宿舍、浴室、厕所、娱乐室。生活区卫生专人清扫。施工现场及生活区安全设施完善，标志明显，防火措施落实，符合消防安全标准。制定项目部卫生公约，由项目部医务人员兼任监督员，做好卫生保健和预防传染病工作。施工人员服装整洁，语言文明，禁止乱扔杂物，乱倒污水。严禁酗酒，开展有利丰富健康文化生活。施工机械、工器具的管理责任到人，专人专库保管，加强维护，严禁个人私用，反对野蛮使用。材料仓库摆放整齐、干净，放置好防火用具。项目部设置专职电工，保证施工和生活用电，需要临时用电须经施工现场负责人批准，由专职电工接线，其他人不得随意乱拉电源。计划用料，做到工完料尽，各班组每日施工结束后要清理施工现场，各安全员负责检查。必须按验收规范和有效的作业指导文件施工，杜绝任意施工。在保证质量的前提下，做到工程进度按计划运行。10.5.2安全文明施工考核办法、管理方法文明施工考核、管理办法按公司编制的《送变电建设文明施工规定及考核办法实施细则》。项目部加强对工地文明施工进行前期策划工作。管理部门人员及施工人员：151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目管理人员必须严格要求自己、以身作则、起带头作用。党员要发扬党的优良传统，起模范带头作用。项目经理部管理人员要深入施工现场、检查落实文明施工工作。施工队负责人要合理安排施工，劳逸结合。严禁赌博、嫖娼、滋事斗殴等不良现象存在。施工现场：人员分工明确，生产秩序有条不紊；按章作业，不野蛮施工；施工人员着装整洁，材料工机具摆放有序。施工装卸材料、机具及设备，严禁野蛮装卸，严禁乱堆乱放，确保施工现场整齐有序，交通畅通无阻。严格把好设备材料的运输、检查、存放及安装工序关，避免发生损坏、腐蚀或混入杂物等问题。10.6周边关系协调尊重地方风俗习惯。密切与当地领导、群众关系，争取地方政府与群众的支持。协调好与工程有关部门的关系，对工程顺利进行，确保工期有着重要意义。在施工中，经常保持和监理、项目法人间的信息交流，以便协调工作或调整计划。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目第十一章物资管理物资管理是确保工程优质和工程工期的重要环节，本工程物资的种类繁多，货源分布广，且有很多进口设备，有些设备精度高，要求不能受潮受损，有的还须恒温保管。另外还可能涉及到外贸、商检等事物，手续繁多，所以设备材料的采购和物资管理工作十分重要。项目部下设物资部，负责本工程的材料采购、运输、保管、发放和验收等工作。物资部负责按照施工组织设计的工程进度计划和项目法人提供的供货时间，编制工程物资供应计划。11.1物资供应的分类11.1.1业主的物资供应全面负责本工程合同范围内业主方的设备、材料的接货、卸货、清点、入库、保管、商检以及可能发生的设备多次倒运等现场物资管理工作。其中可能涉及到业主国际招标采购进口的设备材料、国际招标采购但在中国境内生产的设备材料、业主在国内采购的设备材料、公司在合同范围内应采购的设备和材料。11.1.2我公司在合同范围内的供货由我公司供应的物资为：业主方提供的设备、材料以外工程所需物资。公司负责这部分物质的采购、运输、接货、卸货、清点、入库、保管、商检以及可能发生的设备多次倒运等现场物资管理工作。物资部应将以上设备材料的采购计划和采购合同副本提交项目法人备案。对所购的设备材料等必须要符合合同规定和设计规定的相应品级；要有完备的产品合格证、产品说明书、材质证明书、试验报告等保证材料，并按要求向监理提供有关证件。11.2物资及备品备件的交接151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目物资部负责及时与项目法人的现场物资代表及现场监理部联系，了解到货情况、到货批次、时间、箱数、体积和重量、及早做好车辆、人员和现场堆放场地的准备工作。备品备件、专用工器具及仪器仪表到达施工现场后，由监理组织实施开箱检验后，按照清单移交给项目法人。施工期间需用的专用工器具及仪器仪表由物资部向项目法人办理借用手续。交接时，根据到货清单，清点件数，做好交接手续，填写交接单。11.3物资的开箱、检验11.3.1开箱检查工作包括进口设备开箱商检和国内设备开箱检查开箱检验人员应熟悉开箱任务、开箱安全注意事项、物资部准备开箱所需工器具和车辆。外部门商检检验的准备外观质检数量清点验证记录不合格封闭核对资料开箱检验流程见图11-1。图11-1开箱检验流程图11.3.2开箱检验主要注意事项：a.根据工程需要安排开箱次序，对包装破损的先开先检验。b.依据装箱单和定货合同，核实清点实物的名称、规格型号、数量、外观质量，如发现残损和短缺应及时拍照并标识。c.检查产品合格证、说明书、技术资料是否齐全。d.151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目对充气充油设备应检查压力油位是否正常，有无渗油和漏气现象，发现问题应及时通报业主物资代表和监理，并积极采取有效措施。11.4物资入库管理11.4.1设备材料堆场及库房的准备a.根据工程材料设备的数量和到货进度，积极筹划，合理布局。b.露天材料设备堆场采取平整夯实的措施，四周挖好排水沟，并与其他建筑物保持一定距离。电气材料堆场应在底部垫上道木，并准备好防雨帆布。c.对防水要求较高的设备材料应准备室内库房，对有恒温要求的精密仪器仪表和设备应准备恒温室。消耗材料库周转性材料库露天堆场备品备件库非标加工件库设备室内仓库试验设备库恒温库设备棚库材料管理设备管理物资部d.入库管理组织见图6-4。图11-2仓库布置组织结构图11.4.2入库保管a.开箱检查完毕，应按材料设备的类别和技术要求分别存放，并按一次、二次、室外、室内的安装顺序不断更新。b.151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目保管员应对入库物资建帐，严格按照各类设备材料的保管要求进行维护保管，并做好相应记录和资料整理，有关资料按要求进行传递。c.材料设备需长期保管时，必须随时注意防锈、防潮，杜绝任何发霉、鼠咬、虫蛀等现象。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目第十二章合同管理12.1合同管理的要点及目标值12.1.1管理要点：合同的签订、合同审查批准、合同的履行、合同的变更和解除、合同纠纷处理等。并在《合同法》的原则基础上，确定合同的各项条款并严格履行，为项目质量和工期提供保证。12.1.2目标值：合同履行率100%。12.2合同管理内容12.2.1合同的签订⑴合同谈判须由主管部门（或项目部）和公司分管领导或相关部门主要负责人共同参加，不得一个人直接与对方谈判合同。⑵签订合同必须遵守国家的法律、政策及有关规定。对外签订合同，除法定代表人外，必须是持有法人委托书的法人委托人，法人委托人必须对公司负责。⑶签约人在签订合同之前，必须认真了解对方当事人的情况，包括对方当事人个人或公司经营活动信誉状况、工作或经营业绩、经济实力、有无违法行为等。⑷签订合同必须贯彻“平等互利、协商一致、等价有偿”的原则和“价廉物美、择优签约”的原则。⑸一律采用书面格式，必须由公司职能部门审核后，采用统一合同文本。对于重大合同以及对方草拟的合同，还需公司法律顾问进行审核确认。⑹合同对各方当事人权利、义务的规定必须明确、具体，文字表达要清楚、准确，涉及人民币金额的数据必须有大写。⑺合同内容应注意的主要问题有：a.部首部分：要注意写明双方的全称、签约时间和签约地点；151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目b.正文部分：建设合同的内容包括工程范围、建设工期，中间交工工程的开工和竣工时间，工程质量，工程造价，技术资料交付期间的材料和设备供应责任，拨款和结算、竣工验收、质量保修范围和质保时间、双方相互协作等条款；产品合同应注明产品名称、技术标准和质量、数量、包装、运输方式及运费负担、交货期限、地点及验收方法、价格、违约责任等；c.结尾部分：注意双方都必须使用合同专用章，原则上不使用公章（除特殊情况需要使用公章外），严禁使用财务章或业务章，注明合同有效期限。12.2.2合同审查批准⑴合同在正式签订前，必须按规定上报法人代表审查批准后，方能正式签订。⑵ 合同原则上由部门负责人具体经办，拟订初稿后必须经分管相关工作的副总或总会计师总经济师总工程师（以下简称“三总师”）初审，再由公司总经理审阅后，按合同审批权限审批。重要合同必须经法律顾问审查确认。合同审查的要点是：a.合同的合法性。包括：当事人有无签订、履行该合同的权利能力和行为能力；合同内容是否符合国家法律、政策和本制度规定。b.合同的严密性。包括：合同应具备的条款是否齐全；当事人双方的权利、义务是否具体、明确；文字表述是否确切无误。c.合同的可行性。包括：当事人双方特别是对方是否具备履行合同的能力、条件；预计取得的经济效益和可能承担的风险；合同非正常履行时可能受到的经济损失。12.2.3合同的履行⑴合同依法成立，即具有法律约束力。一切与合同有关的部门、人员都必须本着“重合同、守信誉”的原则，严格执行合同所规定的权利、义务，确保合同的实际履行或全面履行。⑵合同履行完毕的标准，应以合同条款或法律规定为准。没有合同条款或法律规定的，一般应以物资交清，工程竣工并验收合格、价款结清、无遗留交涉手续为准。⑶总经理、副总经理或“三总师”、财务部及有关部门负责人应随时了解、掌握合同的履行情况，发现问题及时处理或汇报。否则，造成合同不能履行、不能完全履行的，要追究有关人员的责任。12.2.4合同的变更、解除⑴151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目在合同履行过程中，碰到困难的，首先应尽一切努力克服困难，尽力保障合同的履行。如实际履行或适当履行确有人力不可克服的困难而需变更、解除合同时，应在法律规定或合理期限内做好维权取证工作，取得对方单位同意变更、解除合同的书面确认文件，并按公司规定的权限上报合同。⑴对方当事人提出变更、解除合同的，应从维护本公司合法权益出发，从严控制；任何部门均不得以个人或部门名义与对方签订协议变更、解除、终止合同，如需签订此类协议必须严格按规定的审批权限和程序执行。⑵变更、解除合同，必须符合《中华人民共和国合同法》的规定，并应在公司内办理有关的手续。⑶变更、解除合同的手续，应按规定的签订合同的审批权限和程序执行。⑷变更、解除合同，必须采用书面形式，口头形式一律无效。给予合同对方补偿、赔偿、奖励或调整合同价格的，必须以合同书形式，严禁采用会议纪要、往来函件、传真等各种非合同书形式。严禁以非合同书形式变相修改合同内容。严禁以变更合作单位名称、名为降价实为增加我方造价成本等形式变相调整合同价格及其包含的内容。严禁以甩项、分包等形式变更原合同。⑸变更、解除合同的协议在未达成或未批准之前，原合同仍有效，仍应履行。   ⑹因变更、解除合同而使当事人的利益遭受损失的，除法律允许免责任的以外，均应承担相应的责任，并在变更、解除合同的协议书中明确规定。⑺以变更、解除合同为名，行以权谋私、假公济私之实，损公肥私的，一经发现，从严惩处。12.2.5合同纠纷处理⑴合同在履行过程中如与对方当事人发生纠纷的，应按《中华人民共和国合同法》等有关法规和本《制度》规定妥善处理。⑵合同纠纷由与合同内容相关的部门与法律顾问负责处理，经办人对纠纷的处理必须具体负责到底。⑶处理合同纠纷的原则a.坚持以事实为依据、以法律为准绳，法律没规定的，以国家政策或合同条款为准。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目b.以双方协商解决为基本办法。纠纷发生后，应及时与对方当事人友好协商，在既维护本公司合法权益，又不侵犯对方合法权益的基础上，互谅互让，达成协议，解决纠纷。c.因对方责任引起的纠纷，应坚持原则，保障我方合法权益不受侵犯；因我方责任引起的纠纷，应尊重对方的合法权益，主动承担责任，并尽量采取补救措施，减少我方损失；因双方责任引起的纠纷，应实事求是，分清主次，合情合理解决。⑴在处理纠纷时，应加强联系，及时互通信息，积极主动地做好应做的工作，不互相推诿、指责、埋怨。⑵合同纠纷的提出，加上由我方与当事人协商处理纠纷的时间，应在法律规定的时效内进行，并必须考虑有申请仲裁或起诉的足够的时间。⑶凡由法律顾问处理的合同纠纷，有关部门必须主动提供下列证据材料：a.合同的文本（包括变更、解除合同的协议），以及与合同有关的附件、文书、传真、图表等；b.送货、提货、托运、验收、发票等有关凭证；c.货款的承付、托收凭证，有关财务帐目；d.产品的质量标准、封样、样品或鉴定报告；e.有关方违约的证据材料；f.其他与处理纠纷有关的材料。⑷对于合同纠纷经双方协商达成一致意见的，应签订书面协议，由双方代表签字并加盖双方单位公章或合同专用章。⑸对双方已经签署的解决合同纠纷的协议书，上级主管机关或仲裁机关的调解书、仲裁书，在正式生效后，应复印若干份，分别送与对该纠纷处理及履行有关的部门收执，各部门应由专人负责该文书执行的了解或履行。⑹对于当事人在规定的期限届满时没有执行上述文书中有关规定的，承办人应及时向主管领导汇报。⑺对方当事人逾期不履行已经发生法律效力的调解书、仲裁决定书或判决书的，可向人民法院申请执行。⑻在向人民法院提交申请执行书之前，有关部门应认真检查对方的执行情况，防止差错。执行中若达成和解协议的，应制作协议书并按协议书规定办理。⑼合同纠纷处理或执行完毕的，应及时通知有关单位或部门，并将有关资料汇总、归档，以备考。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目12.2.6合同管理⑴本公司合同管理具体是：公司由法定代表人指定授权人总负责，归口管理部门为系统集成中心、工程管理部；各部门具体负责各自授权范围内的合同谈判、拟稿及履行工作。⑵公司所有合同均统一登记编号、经办人签名后，入档案室统一管理。⑶认真做好合同管理的基础工作，具体如下：a.建立合同档案；b.建立合同管理台帐；c.填写“合同签订情况月度统计表”。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目第十三章计划、统计和信息管理13.1计划、统计报表的编制与传递项目经理部负责向监理工程师或建设单位、公司计划部门报送年度投资计划、资金使用计划、季度、月度工程形象进度计划。根据建设单位、公司计划部门下达的投资计划和工程形象进度要求，编制具体实施计划，报送监理工程师或建设单位、公司计划部门。根据建设单位、公司计划部门下达的投资计划和工程形象进度要求，编制施工网络计划和横道图，并报送监理工程师或建设单位。负责工程开、竣工报告报送监理工程师。工程开工后，每月按规定时间向监理工程师、建设单位、公司等有关部门，报送月工程进度及形象进度、施工计划、安全报表及工程存在问题。每月30日前完成编写工程简报、安全简报，报送监理工程师或建设单位，公司有关部门。工程形象进度和工作量完成情况等统计报表、资金使用分析报表、安全报表必须在每月25日前报出。按照国家统计局、国家电力公司的规定，向建设单位和所在省（市）统计局、建委、省电力公司报送各种基建统计报表。13.2信息管理13.2.1信息管理目标信息管理目标总体原则：信息来源准确可靠，全面反映施工动态管理，传递反馈迅速、及时、准确。充分发挥信息的引导作用，有效地推广新工艺、新技术，以提高工程施工管理质量。信息管理目标具体实施要求：掌握工程动态，包括建设单位信息、设备订货、供货情况、土建施工进度及外部环境对工程影响等，工程质量、安全管理动态。根据工程进展情况对施工网络图进行动态调整。全面收集国内外最新施工技术信息，并转发监理工程师及建设单位对工程管理信息，从而达到安全、快速、优质地完成本工程。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目13.2.2信息管理措施信息管理措施原则：建立完善的信息网络管理机构，配备专职信息管理员，负责工程信息资料收集、传递。明确信息上下传递及反馈时间等要求。正确判断分析信息，核实数据，为决策者提供可靠信息来源。按监理工程师及建设单位要求，准时编制、传递计划，及时提供工程管理、统计及各类有关信息。信息管理措施具体实施：收集并及时转发施工图、设计变更通知、厂家技术资料、工程施工质量验收检验标准及规范、保护定值提供情况。及时了解掌握工程资金运转情况信息，以保证工程正常进行。收集监理、建设单位对工程施工质量、安全、施工技术措施要求；物质设备、材料提供时间及到现场具体时间安排等，各方面的工程有关信息，便于服务工程。收集整理各施工阶段的安全、质量、施工技术措施、工程管理规章制度执行落实情况，汇报有关部门，便于提高工程管理质量。利用现代化办公管理及网络技术，配置计算机、传真机、复印机及网络等设备，以提高信息传递质量和效率。信息的收集方式：4、应用计算机互联网络；②传真机；③工地兼职信息员。信息的处理：4、处理要求：处理过程要符合及时、准确、适用、经济的要求。②处理内容：包括收集、加工、传输、存储、检索、输出六项内容。③处理方式：运用计算机进行大量集中存储工程施工项目的有关信息，高速准确的处理工程项目管理所需的信息，方便的形成各种需求的报表，并及时传发有关部门。13.2.3工程信息流程151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目项目法人/建设管理单位公司设计院公司各专业工程项目部监理单位外部材料市场政府相关管理部门图13-1参建各方信息关系流程图公司（施工单位）决策工程管理部经营计划部总经理工作部工程项目部政府相关管理部门图13-2公司（施工单位）信息流程图技术部各施工队/班组工程项目部供应部综合部建设管理单位公司设计院监理单位外部市场公司工程管理部图13-3工程项目部信息流程图151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目第十四章施工承包商管理14.1工程分包的事项、内容和形式14.1.1工程分包的事项、内容本工程若由我司中标，将不进行分包，本公司自行完成鑫晶刚玉110千伏输变电站工程招标范围内的所有工程。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目第十五章组织协调15.1工程项目所在地各方面综合协调能力输变电工程施工顺利进行的关键是做好内部与外部协调两项工作，做好施工外部协调工作是工程建设顺利进行的外因，只有处理好相关外部公共关系才能顺利完成施工任务。输变电工程建设施工中的综合协调，就是对工程外部相关环境和对地方政府部门、及其各相关方的联络、协调，和因工程建设施工中产生矛盾的处理，通过国家现行法律、法规以及相关条例、规范的运用，或者用经济手段进行政策性补偿解决，达到工程建设顺利实施和确保工程按期投运，符合设计要求。15.2项目所在地协调经验本项目所在地为福清江阴。我公司在多年来的施工中，协调经验积累丰富。还可依靠与福清电业局的良好的关系，以及依靠自身多年的工程项目所在地综合协调经验，做好各方协调。1、首先要尊重当地民风民俗，教育职工树立良好的企业形象，做到办事诚信、待人热情。2、在施工中注意保护群众的利益，不乱破坏群众财物，注意做好驻地的环境卫生，不污染当地环境。3、支持当地乡村经济建设，支持乡镇干部的工作，与他们搞些共建项目或做些帮扶工作。4、与当地名人或组织、乡镇村干部保持联系，举办一些有意义的联谊文化活动以增强单位间及个人间的友谊和感情，创造良好的施工环境。15.3本工程需要协调内容151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目类目名称　文件材料内容需协调单位建设许可1施工许可证建设局、质检站2卫生许可证卫生局3消防设计审核意见及批复福清消防大队环境预测1环境影响报告及审批环保局2负荷预测福清电业局3饮用水检测环保局设备命名1下达调度关系及命名编号的通知福清电业局竣工验收1工程竣工报告、竣工验收会议纪要福清电业局2成立工程验收领导小组及专业组的通知福清电业局3成立工程启动验收委员会的通知福清电业局4工程启动方案、启委会会议纪要福清电业局5投运前消缺报告、缺陷处理记录福清电业局6输变电工程启动竣工验收证书福清电业局7环境保护专项验收环保局8消防专项验收福清消防大队9对侧间隔协调福清电业局10前期规费缴纳福清电业局质量管理1输变电土建工程质量监督检查报告质检站2输变电工程投运前电气安装调试质量监督检查报告质检站151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目第十六章竣工验收阶段管理竣工验收是全面考核建设工作成果，检查设计、施工、设备和生产准备工作质量的重要环节，对促进建设项目及时投产，发挥投资效益，总结建设经验有重要作用。16.1竣工验收的依据为顺利完成竣工验收工作，建设、设计和施工单位应从项目建设准备阶段开始，系统、全面、完整地积累各项原始资料。凡工程施工过程中形成的合同、涉及的各种会议纪要、设备的技术条款、国家规定的施工规范等均为验收依据；从国外引进新技术或设备，还应按照签订的合同和国外提供的设计文件及技术条款等资料,进行“达标达产”的生产运营验收。16.2竣工预验收范围凡新建、改建、扩建、更新改造等项目，按批准的设计文件所规定内容建完，符合设计要求、具备使用条件，都要及时组织验收，办理资产交接使用的手续。竣工验收分为单项工程验收和全部工程验收两种。建设项目中的一个单项工程，按设计内容建完，能独立生产和使用的，应及时进行单项工程验收；单项工程和全部工程验收，又分交工验收和竣工验收两个阶段进行。16.2.1交工验收交工验收工作是搞好工程竣工验收的前提。交工验收的程序有技术竣工（含单体试车）、无负荷联动试车和负荷联动试车。单体试车和无负荷联动试车由施工单位负责，建设、设计等单位参加；负荷联动试车由建设项目部负责，施工、设计单位等配合参加，必要时可邀请设备制造单位参加。交工验收机构与工作程序。交工验收有工程建设项目部负责。施工单位应在工程接近完工时，向项目部提出交工通知书,接到通知书后，应即组织设计、施工等单位人员组成交工验收机构，及时开展各项工作。施工单位在工程交工验收前必须做好交工资料和技术文件的整理工作。主要有：1．交工工程一览表；2．设备安装技术资料；3．工程竣工图；151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目4．由施工单位负责采购的设备、材料、半成品、构件的合格证；5．隐蔽工程记录；6．施工自检记录；7．按设计要求对建筑物、构筑物进行的各种试验记录等；8．质量事故处理资料；9．合理化建议和材料代用资料；10．工程及其说明；11．引进项目需增加国外厂商提供的设计、施工、设备开箱检验资料；12．自行国内采购的设备、材料的开箱检验、质量检验、交接记录资料等。16.2.2技术竣工（含单体试车）：1．建筑工程：按照设计采用的施工技术验收规范，根据施工图进行技术检查，合格后即为技术竣工。民用建筑工程在技术竣工后，即可签证交工验收证书并办理交接手续；工业建筑工程技术竣工后，先签证建筑工程竣工证书，当设备无负荷联动试车合格后，再随同设备一起办理交接手续；2．安装工程：对安装设备除按规定进行技术检查外，还应按照试车技术规程进行单体试车，试车合格后，签证单体试车合格证书；3．在技术竣工（单体试车）检查过程中，如发现施工质量问题，由施工单位及时处理；由于设计原因或设备缺陷，需要进行修改、完善或返工修理时，由设计或设备供货单位负责处理或承制单位处理。以上处理费用由责任方按有关规定或合同约定承担。16.2.3无负荷联动试车1．单位试车合格后，需对每条生产作业线的全部工艺、设备进行无负荷联动试车，无负荷联动试车由施工单位负责，试车前必须做好准备工作；根据设计要求和试车规程，达到规定时间并测试合格后，即可签发无负荷联动试车合格证书；试车用的动力、油料、燃料等物资的费用应在施工合同中明确；2．无法进行无负荷联动试车的工程，应根据工艺要求，经过通水、通汽、通压缩空气等介质联合试车，合格后即为无负荷联动试车合格；3．无负荷联动试车签发合格证书后，施工单位和建设单位应即办理工程与技术资料的交接。16.2.4负荷联动试车151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目1．负荷联动试车的组织和实施工作由建设项目部负责，施工、设计单位派人参加。必要时，设备制造单位应派人参加；2．负荷联动试车前，建设项目部应认真做好各项准备工作；3．按照设计和试车规程，向联动机组投料，在规定的时间内能生产出合格产品（或代表产品），即为负荷联动试车合格，并签发负荷联动试车合格证书；16.2.5竣工验收16.2.5.1竣工验收的组织形式1．单项工程验收：一般由建设项目部自行组织（重要项目可由公司安排相关专业人员参与），验收后报公司备案；总体工程验收，整个建设项目已符合本规定的竣工验收条件时，可组织总体工程验收，一般可分初验和正式验收两步进行。2．总体工程验收办法如下：（1）初验：整个建设项目具备竣工验收条件后，项目部应及时写出包括工程概况、设计要求、完成情况、完成投资额、工程质量、工程造价的分析、技术设备的调试报告等内容的竣工报告，报公司备案。项目部应在报告后三个月内组织设计单位、使用部门、施工单位和当地环保、消防部门以及工程质量监督检查部门组成初验小组，做好以下准备工作并进行初验：   ①对全部建设工程进行检查和重点项目抽查；②检查主要设备的运转情况和测试记录；   ③对主要技术设施进行测试并做好联动负荷运转试验，写出试验报告；   ④核实未完工程，提出解决办法，列出包括工程量、预算、完成日期等一览表；   ⑤检查建设项目的投资执行情况，分析概（预）算的执行情况；   ⑥对隐蔽工程进行检查并核对隐蔽工程的图纸、资料是否齐全；   ⑦检查是否做好竣工图、技术资料以及工程文件的整理汇总，分类编目，装订成册工作。有关按规定上报的工程图纸、资料等，检查是否齐备；   ⑧核实工程剩余物资，核对器材账目，是否账物相符；   ⑨做好设备、工具、仪器、维护器材及一切固定资产的清点造册登记工作；   ⑩负责草拟建设项目验收鉴定书；   151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目初验中如发现问题，应及时进行处理，使存在的问题解决后才能正式验收。（2）正式验收。集团验收委员会接到竣工初验报告后（初验报告一般应在初验结束后10日内提交），应组织、协调正式验收工作。验收工作由建设项目部和项目建成后的运营机构共同负责。正式验收时，对已验收过的单项工程，原则上可不再办理验收手续。3.竣工验收要根据工程规模大小，复杂程度组成验收组。验收组成员应由公司相关人员、项目部、施工单位、勘察设计单位及有关部门专业人员参加，必要时还可外聘专业人员和邀请主要设备制造商参加；一般项目竣工验收应在初验结束后六个月内完成，若建设项目部与项目建成后的运营管理为两套机构的，竣工验收应有运营管理班子与项目建设部成员共同参与，验收过程同时也是投资项目从工程建设期转入生产运营期的交接过程，所有竣工验收资料须有双方共同签署。16.2.5.2竣工验收工作的主要依据1．批准的初步设计、调整概算及其它有关设计文件；2．施工图纸和设备技术资料；3．国家颁发的环保安全等专业规定和其他相应的国家规范；4．《110kV及以上送变电工程启动及竣工验收规程》DL/T782-2001等专业工程技术验收规范、规程及建筑安装工程质量检验评定标准；5．项目建设过程中的各类合同、会议纪要、国产设备的技术资料；6．引进项目的合同和国外提供的设计文件及技术资料等。16.2.5.3竣工验收时，需准备的文件及资料1．工程建设情况报告；2．单项工程交工验收机构签证的全部单项工程交工验收证书；3．上报备案的单项工程竣工验收资料；4．项目运行领导机构编制的生产准备情况报告；5．安全、环境保护设施的建设和运行效率等情况报告；安全环保：在建设项目竣工验收前，建设项目部必须向负责审批的安全环境保护部门提交“安全、环境保护设施竣工验收报告”，说明安全、环境保护设施的建设、试运行情况，与主体工艺设备同时组织验收。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目竣工财务决算的编制：竣工初验收项目或单项工程初验完成后，建设项目部应认真清理所有财产和物资，在办理竣工验收手续前，编出工程采购、使用和剩余设备、材料明细表，分析工程概算、预算执行情况，考核投资控制和投资效果，并按规定报送进行工程造价审计；工程结算审核和竣工验收完成后，运营机构应及时组织相关人员进行建设项目财务决算，办理资产入账手续。档案管理：竣工验收前，由建设项目部将所有技术资料进行系统整理，分类立卷并保管，以适应生产、维修需要。重要的资料，还应进行复制归档。若建设与运营为两套机构的，还应办理必要的移交手续。遗留问题的处理：经过投料试车考核，对某些工艺技术有问题，关键设备有缺陷的项目，管理人员与工程人员应认真分析原因，按合同条款和内部管理制度规定处理。            151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目第十七章回访保修管理项目回访保修是工程竣工验收交付使用后，在规定期限内，由施工单位主动到建设单位或用户进行回访，对工程确由施工造成的无法使用的部分，应由施工单位负责修理，使其恢复正常。回访保修制度属于工程交工后的管理范畴，施工单位应在施工之前为用户着想，施工中对用户负负责，竣工后让建设单位或用户满意。17.1工程回访的管理要求17.1.1工程回访计划的编制1、在投标文件中根据招标文件要求编制工程回访计划，以反映企业服务意识，增大中标率。2、中标签订合同后，项目部应针对项目的特点和合同的要求，编制具体工程回访计划。17.1.2工程回访计划的内容1、工程回访的内容（1）了解工程使用情况、使用后工程的变异；（2）听取各方面对工程质量和服务的意见；（3）了解所采用的新技术、新材料、新工艺或新设备的使用效果；（4）向建设单位提出保修期后的维护和使用等方面的建议和注意事项；（5）处理遗留问题；（6）巩固良好的合作关系；2、工程回访的参加人员和回访时间（1）工程回访参加人员：由项目负责人、技术、质量、经营等有关方面的人员组成；（2）工程回访时间：一般在保修期内进行，除实现上述回访的内容外，也可以根据需要随时进行回访3、工程回访的方式（1）季节性回访1）冬季回访：2）夏季回访：151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目（1）技术性回访1）主要了解在工程施工过程中所采取的新材料、新技术、新工艺、新设备等的技术性能和使用后的效果，发现问题及时加以不就和解决。2）便于总结经验，获取科学依据，不断改进完善，为进一步推广创造条件。这类回访可定期也可不定期的进行。3）保修期满前的回访。4）信息传递方式回访。采用邮件、电话、传真或电子邮件等。5）座谈会方式回访。6）巡回式回访。察看工程使用的运转情况。1、工程回访的要求（1）回访过程必须认真实施，做好回访记录，必要时写出回访纪要。（2）回访中发现的施工质量缺陷，如在保修期内要采取措施，迅速处理；如已超保修期，要写上处理。2、用户投诉处理对用户的投诉应迅速，友好的进行解释和答复。对投诉有误的，也要耐心做出说明，切记态度简单生硬。17.2项目保修管理要求工程保修体现了项目承包方对工程项目负责到底的精神，体现了施工企业“服务为本，对用户负责”的宗旨，施工单位在工程项目竣工验收交付使用后，应履行合同中的保修义务。工程承包单位在向建设单位提交竣工验收报告时，影响建设单位出具质量保修书。质量保修书中应当明确建设工程的保修范围、保修期限和保修责任等。17.2.1保修的责任范围建设工程在保修范围和保修期内发生的质量问题，施工单位应当履行保修义务，并对造成的损失承担赔偿责任。1、质量问题确实是有施工单位的施工责任或施工质量不良造成，施工单位负责修理并承担修理费用。2、质量问题由双方的责任造成，应协商解决，商定各自的经济责任，由施工单位负责修理。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目1、质量问题是由于建设单位提供的设备、材料等质量不良的，应由建设单位承担维修费用，施工单位协助修理。2、质量问题的发生是因建设单位（用户）责任，维修费用由建设单位承担。17.2.2保修期限工程保修期限按合同执行。17.2.3保修工作程序1、在工程竣工验收的同时，由施工单位向建设单位发送机电安装工程保修书，保修证书的内容包括：（1）工程概况（2）设备使用管理要求（3）保修范围和内容（4）保修期限、保修情况记录（空白）（5）保修说明（6）保修单位名称、地址、电话、联系人等2、检查修理（1）建设单位（用户）要求检查和修理时，其建设单位或用户发现使用功能不良，又是由于施工质量而影响使用的，可以用口头或书面方式通知施工单位有关保修部门，说明情况，要求派人前往检查修理。（2）施工单位必须尽快的派人前往检查，并会同建设单位作出鉴定，提出修理方案。3、验收在发生问题的部位或项目修理完毕后，要求在保修证书的“保修记录”栏内做好记录，并经建设单位验收签认，以表示修理工作完成。17.3投诉的处理1、对用户的投诉，应迅速及时研究处理，切勿拖延。2、认真调查分析，尊重事实，作出合理处理。3、对各种投诉都应给予热情、友好的解释和答复，即使投诉内容有误，也应耐心作出说明，切忌态度简单生硬。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目第十八章科技创新18.1新材料运用本工程中准备使用的新材料有：a.胶电气接点防护盒。该材料用于某些导体对接处的防护。该材料特点：硅橡胶材料制作，耐老化，抗紫外线，产品寿命>20年，适合户外各种电气的长期运行；HTV固态高温硫化工艺成型，厚度达2－3mm；优异的硅橡胶绝缘性能，产品绝缘强度>20kv/mm；可分相色；优异的疏水性能；消除酸雨对接点的腐蚀，杜绝由此引发的运行故障。硅橡胶电气接点防护盒（绝缘接线盒）安装方便，扣接结构便于检修时拆装重复使用。b.塑性防火堵料。该材料为粉状不燃材料。使用时用1：0.6-0.8的清水调和后能迅速固化。对管道或电线电缆贯穿孔洞，尤其是较大的孔洞楼层间孔洞的封堵效果较好，当封堵厚度达到240mm时，耐火极限≥180min。c.热缩绝缘带。交联热缩绝缘带,采用交联聚烯烃材料和环保热熔胶复合而成,产品具有柔软、绝缘、防水、防腐等作用。应用领域：1、电缆外护层受到机械损伤，烧损或有机溶剂浸蚀破损的局部修补。2、热缩电缆中间接头护套端口的防水密封处理。3、带电裸导线的过树防护及过遂道防冰柱短路处理。4、管道防腐和密封。5、开关柜和电站母线排的绝缘防护处理。6、其它需要绝缘和密封的场所。材料特点：1、自收缩率大于30%2、适用范围温度-55~105℃3、收缩温度100℃标准颜色：红黄绿黑。18.2新设备运用本工程中准备使用的新设备有：设备地脚螺栓一次浇筑式可调节式模具。在设备基础施工中，设备地脚螺栓预埋浇筑后与基础连成一体，在浇筑过程中地脚螺栓的中心容易发生偏移，导致设备安装完成后整体不在同一条直线上。采用“设备地脚螺栓一次浇筑式可调节式模具”可以确保预埋地脚螺栓的三相不在同一条直线上，孔距精准。采用该模具优点是提高预埋的地脚螺栓孔距精度，缩小螺栓间距的误差。混凝土一次性浇筑成型，避免二次浇筑，产生龟裂和色差。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目第十九章附件附件一：拟配备本工程的主要施工机械及设备表名称规格数量主要性能备注砼搅拌机JZM3502台0.35m3砂浆搅拌机UJZ-152台15L反铲挖掘机PC－2003台斗容0.9自卸汽车东风5T10部推土机D852部轮式装载机ZL502辆光轮压路机YZL-122台插入式振动棒HZ6X-353只35mm平板振动器PZ-503台1.1万能木工圆锯MJ2254台1.5真空泵ZX-704台空压机2台12m3工具车NHR-JX1.25T1辆1.25t汽车吊QY20B1最大起重量20t汽车吊QY8B1最大起重量8t全液压履带吊QVY50A1最大起重量50t商务车NHR-JX1.25t1高真空净油机HVS-6000ES1干燥空气发生器B—300—2EACR1导线压接机YQ-200t2电动绞磨JM55t或3t2液压钳EP-510B2真空泵ZX-702压力式滤油机JR-2501液压车YR-2t3电缆输送机1804发电机6kw2手链葫芦3-5吨50液压机125吨4导线放线滑车50地线放线滑车12卡线器OPGW专用4放线滑车轮径820mm(尼龙)20旋转连接器OPGW专用(3t)4小牵引机1小张力机轮径1.2m，3.5T1151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目附件二拟配备本工程的试验和检测仪器设备表仪器设备名称型号规格数量产地备注全站电子速测仪SET2BII1高压感应试验电源1继电保护测试仪FJ-21继电保护测试仪MRT-02B1继电保护试验仪F-22521交流试验变压器YD-5kVA/200kV1局部放电测试仪JF-86011介损测试仪1SF6微水仪MM535-431-1-0001避雷器检测仪MD-B1变送器检定装置CL-3011断路器动作测试仪TM16001多功能标准表CL3111互感器校验仪HEW5A1回路电阻测试仪55011三相电表校验仪XBY-2PZ1示波器HM205-31数显兆欧表5kV1数字式变比电桥21931油介质损电桥DTL1油耐压机DPA751油微水仪KFM10001直流电阻测试仪33811直流高压发生器ZGF-300/31直流高压发生器ZGF-60/21151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目附件三安全文明设施配置表序号设施名称规格材质数量设置地点110kVGIS1门形组装式安全围栏1.5×1.2米Q2352010相对固定的安全通道、设备保护、危险场所等区域的划分和警戒2钢管扣件组装式安全围栏￠48mm×3.5mmQ235所区环形主通道设备区域侧相对固定的施工区域的划定、临空作业面的护栏及直径大于1m无盖板孔洞的围护3提示遮栏立杆￠≥2.5×1500mmQ2355020施工区域的划分与提示，深度小于1.5m的孔洞、沟道提示绳（带）纤维布、塑料带5005004安全隔离网立杆￠≥2.5×1500mmQ235施工区与带电设备区域的隔离隔离网绝缘材料5安全带全方位防冲击1510高处作业6工作服棉制品7攀登自锁器（构架爬梯均应装设攀爬绳）64爬梯处8速差自控器5米32短距离垂直攀登、水平移动10米219防护眼镜53可能产生飞屑、火花、烟雾及刺眼光线10绝缘手套绝缘5511防尘口（面）罩1010可吸入颗粒物及烟尘12手套13水平安全绳（按实际需要长度配置）Φ16锦纶绳构架无走道钢梁Φ13钢丝绳构架无走道钢梁14电源配电箱及电缆一级（红白相间钢管、木栅栏或砖房围护）11接近变电所施工区域中央二级（按30m半径范围内施工用电设置）66各主要施工区域三级（含移动式）86各作业区域卷线盘43各作业点电缆一、二级配电箱间电缆（二、三级间）二、三级配电箱间15孔洞盖板δ≥15中密度板非施工、通道区域δ≥4花纹板Q235施工作业区域δ≥16Q235施工通道区域16安全通道斜型(垂直)走道钢管扣件组装式Q235中密度板主控楼、保护小室外墙脚手架水平通道1/501/50电缆沟17防尘罩纤维布质室内二次设备18办公临建房屋36×5.4m活动房站区围墙外21.6×5.4m11站区围墙外19办公区定置图1.5×1.0m钢质框架办公区入口1.0×0.8m11办公区入口20安全文明施工组织机构图1.0×1.2m5mm泡沫板会议室0.8×1.0m11会议室21项目部铭牌0.6×0.45m钢质11办公区入口22安全文明施工管理目标0.5×0.8m5mm泡沫板11会议室151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目23工程施工进度横道图1.5×1.0m5mm泡沫板11会议室24技术保证体系图1.0×1.2m5mm泡沫板会议室0.8×1.0m11会议室25安全监督网络图1.0×1.2m5mm泡沫板会议室0.8×1.0m11会议室26安全文明施工岗位责任制0.5×0.8m5mm泡沫板11办公室27应急救援图1.0×0.8m5mm泡沫板22会议室和休息工棚28文明施工、环境保护、治安消防、机械设备、防汛防台等保证体系图0.5×0.8m5mm泡沫板11会议室或办公室29施工总平面布置图2.0×1.2m5mm泡沫板1130晴雨表1.0×0.8m5mm泡沫板1131项目部人员组织机构图0.8×1.0m5mm泡沫板1132办公室门牌0.35×0.14m银色塑铝板33垃圾箱硬塑料筒或钢质8534常用药品箱1135工作人员胸卡0.09×0.06m塑料板或封膜36临时出入证0.09×0.06m塑料板或封膜37消防器材(组合式)钢制架2238作业区定置示意图（彩色户外型喷绘）1.5×1.0m钢质或不锈钢框架1.0×0.8m4439材料加工场（含材料堆放区）工棚钢管架起脊，三面敞开，用砖砌或蓝色彩钢瓦设1200mm高墙体1140工机具、材料库房≥20㎡蓝色活动房或砖混结构施工区域内≥30㎡11施工区域内41路标立杆2700mm＋球体Φ150mmQ235或不锈钢11进变电站大门的主干道一侧42限速标志5km/h立杆2700mm＋圆形Φ305mmQ235或不锈钢22在所内主要道路路口15km/h3343临时排水管沟15×12mm方砖砌体在所内主要道路两侧44宣传栏（视需要可增加防雨棚）0.8×0.5＋1.0m钢质或不锈钢柜架64项目部办公区45彩旗1200mm×400mm5020办公、进所道路、施工区46设备状态牌完好机械0.3×0.2m3mm铝塑板、2mmU-PVC工程塑料析、5mmPVC板均可158设备待修机械32设备在修机械32设备47材料/工具状态牌合格品0.3×0.2m3mm铝塑板、2mmU-PVC工程塑料析、5mmPVC板均可3020设备、材料不合格品53设备、材料验收合格牌64脚手架现场48工程项目概况牌500kV2.5×1.5＋1.0m220kV2.2×1.2＋1.0m框架应为钢结构，彩色户外型喷绘（钢件喷漆）11变电站大门外或项目部适宜地点工程项目管理目标牌11工程项目建设管理责任牌11安全文明施工纪律牌11施工总平面布置图1149危险点控制标牌0.6×0.4m104各施工区域151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目金属框架，3mm铝塑板、2mmU-PVC工程塑料析、5mmPVC板均可50危险点管控日安排记录表500kV2.0×1.2＋1.0m220kV1.5×0.8＋1.0m金属框架，3mm铝塑板、2mmU-PVC工程塑料析、5mmPVC板均可11进入变电站大门明显处51变电站大门或值班室（大门一般由灯箱、围栏、人员通行侧门、警卫室等组成）2.5×2m，层高2.4m，使用面积5㎡砖砌或金属框架组合房11变电站入口处52个人防护用品正确佩戴示意图2.0×0.8m金属柜架11进入变电站大门明显处53警示标牌0.8×0.5＋1.0m金属框架108各施工区域54友情提示牌0.8×0.5＋1.0m金属框架108各施工区域55施工岗位责任牌0.8×0.5＋1.0m金属框架44各施工区域56机械设备安全操作规程牌0.4×0.6m3mm铝塑板、2mmU-PVC工程塑料析、5mmPVC板均可2012设备工作场57集中广式照明金属架体32施工区域58移动立杆式灯架金属架体106作业现场59干粉灭火器4kg贮压式1810作业现场60电缆走向标识D100×0.8mPVC管变电站内61氧气瓶、乙炔瓶现场搬运使用托架或小车钢质架体21作业现场62饮水、吸烟点≥15㎡金属框架组合形式11现场适宜区域63废品回收设施≥3㎡砖砌分隔墙体围护11现场适宜区域64宣传横幅0.7×8m防雨布或纤维布33办公、施工区151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目附件四项目采用的标准、规范《工程建设标准强制性条文电力工程部分2006年版》《电力建设房屋工程质量通病防治工作规定》（电力建设工程质量监督总站电建质监〔2004〕18号）《电力建设工程质量监督检查典型大纲（火电、送变电部分）》（电力建设工程质量监督总站电建质量〔2005〕57号）《国家电网公司输变电工程初步设计内容深度规定》（闽电基建〔2008〕257号）《110架空~500kV输电线路工程勘察与初步设计内容深度规定》（闽电基建〔2009〕736号）《福建省建设工程安全生产管理办法》（闽电基建〔2009〕107号）《国家电网公司输变电工程施工图设计内容深度规定》（国家电网科〔2009〕1466号）转发《国家电网公司标准化建设成果（输变电工程通用设计、通用设备）应用目录（2009年版）》的通知（闽电基建〔2010〕49号）《福建省电力有限公司输变电工程标准化建设成果（通用设计、通用设备）应用及管理实施细则（试行）》（闽电基建〔2010〕221号）转发国家电网公司《关于全面推广应用《国家电网公司输变电工程通用设备（2009年版）》的通知》（闽电基建〔2010〕99号）《关于推广应用110千伏标准配送式变电站设计成果的通知》（闽电基建〔2009〕896号）关于转发《国家电网公司输变电工程质量通病防治工作要求及技术措施》的通知（基建〔2010〕25号）关于转发并推广应用《国家电网公司输变电工程施工工艺示范》光盘的紧急通知（基建〔2009〕171号）《建筑桩基检测技术规范》JGJ106-2003；《基桩高应变动力检测规程》JGJ106-97《基桩低应变动力检测规程》JGJ/T93-95《混凝土结构工程施工质量验收规范》GB1350204-2002《混凝土外加剂应用技术规范》（GB50119—2003）151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目《混凝土强度检验评定标准》（GBJ107—1987）《混凝土拌合用水标准》（JGJ63—2006）《混凝土质量控制标准》（GB50164—1992）《水泥混凝土路面施工及验收规范》GBJ97-87《水泥取样方法》（GB/T12573—2008）《钢筋混凝土构造柱多层砖抗震技术规范》JGJ/T13《钢筋混凝土用钢第1部分热轧光圆钢筋》（GB1499.1—2008）《钢筋混凝土用钢第2部分热轧带肋钢筋》（GB1499.2—2007）《钢筋焊接及验收规范》（JGJ18—2003）《钢筋焊接接头试验方法》（JGJ/T27—2001）《建筑工程冬期施工规程》（JGJ104—1997）《建筑工程施工质量验收统一标准》GB50301-2001《建筑工程施工现场供用电安全规程》GB50194-93《建筑电气工程施工质量验收规范》GB50303－2002《建筑装饰装修工程施工质量验收标准》GB50210-2001《工程测量规范》（GB50026—2007）《通用硅酸盐水泥》（GB175—2007）《普通混凝土用砂、石质量及检验方法标准》（JGJ52—2006）《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB50148-2010《电气装置安装工程盘柜及二次接线施工及验收规范》GB50171-92《电气装置安装工程高压电器施工及验收规范》GB50147-2010《电气装置安装工程电缆线路施工及验收规范》GB50168-2006《电气装置安装工程接地装置施工验收规范》GB50169-2006《电气装置安装工程_电气设备交接试验标准》GB50150-2006《电气装置安装工程-低压电器施工及验收规范》GB50254-1996《电气装置安装工程电气照明装置施工及验收规范》GB50259-1996《继电保护和安全自动装置技术规程》GB-T-14285-2006《3－110kV电网继电保护装置运行整定规程》《继电保护及电网安全自动装置检验规程》DL-T-995-2006《继电保护及电网安全自动装置现场工作保安规定》151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目《微机线路保护装置通用技术条件》《电力系统继电保护及安全自动装置反事故措施要点》《电力系统继电保护及安全自动装置质量监督管理规定（试行）》《电力设备交接和预防性试验规程》Q/FJG10029.2-2004《国家电网公司施工项目部标准化手册（110（66）kV输电线路工程手册）》《110～500kV架空送电线路施工及验收规范》（GB50233—2005）《110kV～500kV架空电力线路工程施工质量及评定规程》（DL/T5168—2002）《110kV及以上送变电工程启动及竣工验收规程》（DL/T782—2001）《110kV～1000kV变电（换流）站土建工程施工质量验收及评定规程》Q/GDW183-2008；《国家重大建设项目文件归档要求与档案整理规范》（DA/T28-2002）《福建省电力有限公司输变电建设项目文件归档要求与档案整理规范》国家电网公司《电力安全工作规程》2009版国家以及电力建设工程项目管理规范承包方在勘察设计工作中使用或参考上述标准、规范以外的技术标准、规范时，应征得发包方或发包方的指定代表人的同意。在勘察设计中，如果国家或有关部门颁布了新的技术标准或规范，则承包方应采用新的标准或规范进行设计。当施工期间遇标准更新、补充时可按监理或项目法人要求适时采用新标准。151 项目建设管理方案鑫晶刚玉110千伏输变电站工程合作投资人招标项目附件五总体进度计划序号项目4月5月6月7月8月9月10月11月12月上旬中旬下旬上旬中旬下旬上旬中旬下旬上旬中旬下旬上旬中旬下旬上旬中旬下旬上旬中旬下旬上旬中旬下旬上旬中旬下旬1工程设计2变电站土建、建筑工程3变电站电气设备安装及试验（1）变电站一次电气设备安装试验（2）变电站二次电气设备安装试验4对侧莲冠220kV变110KV鑫晶刚玉间隔扩建工程5莲冠~鑫晶刚玉110KV线路工程6配套光缆通信工程7工程调试8工程相关协调、手续9竣工验收10启动送电拟定工期：2014年4月1日～2014年12月31日，本项目建设期9个月(以实际建设开工时间为准)；工程总体验收投产计划安排在2014年12月15日至2014年12月25日。151'
