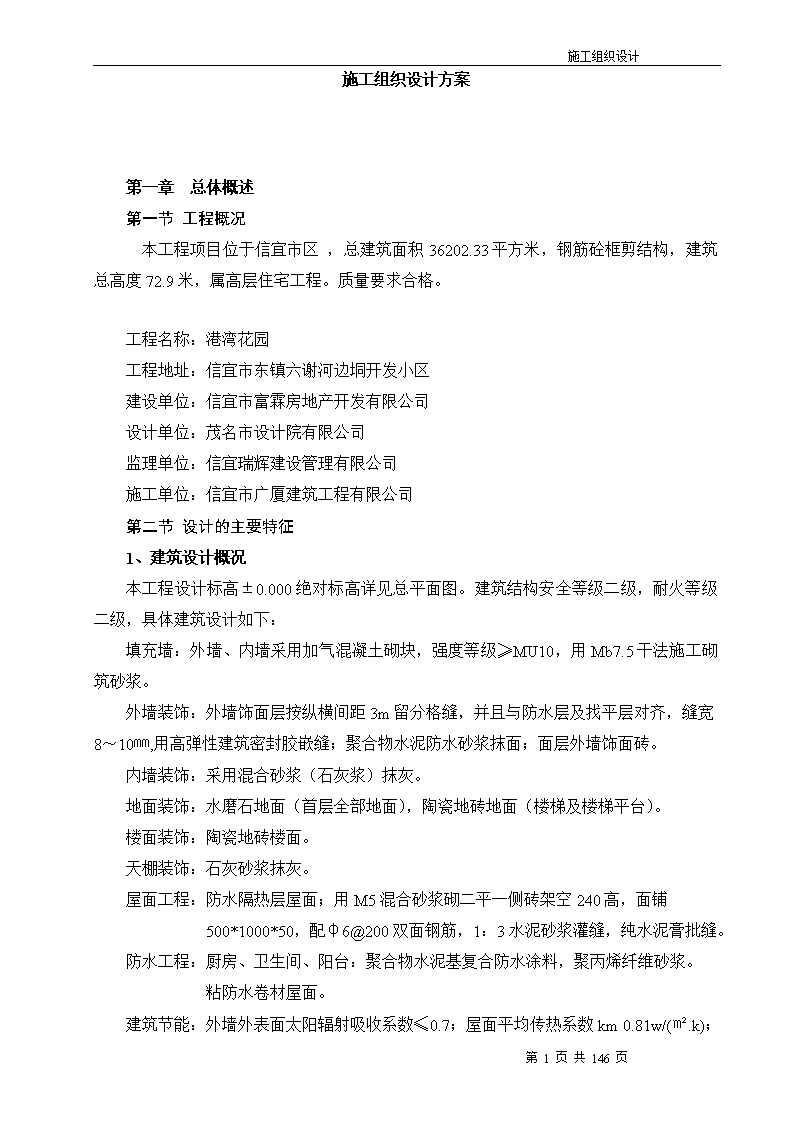

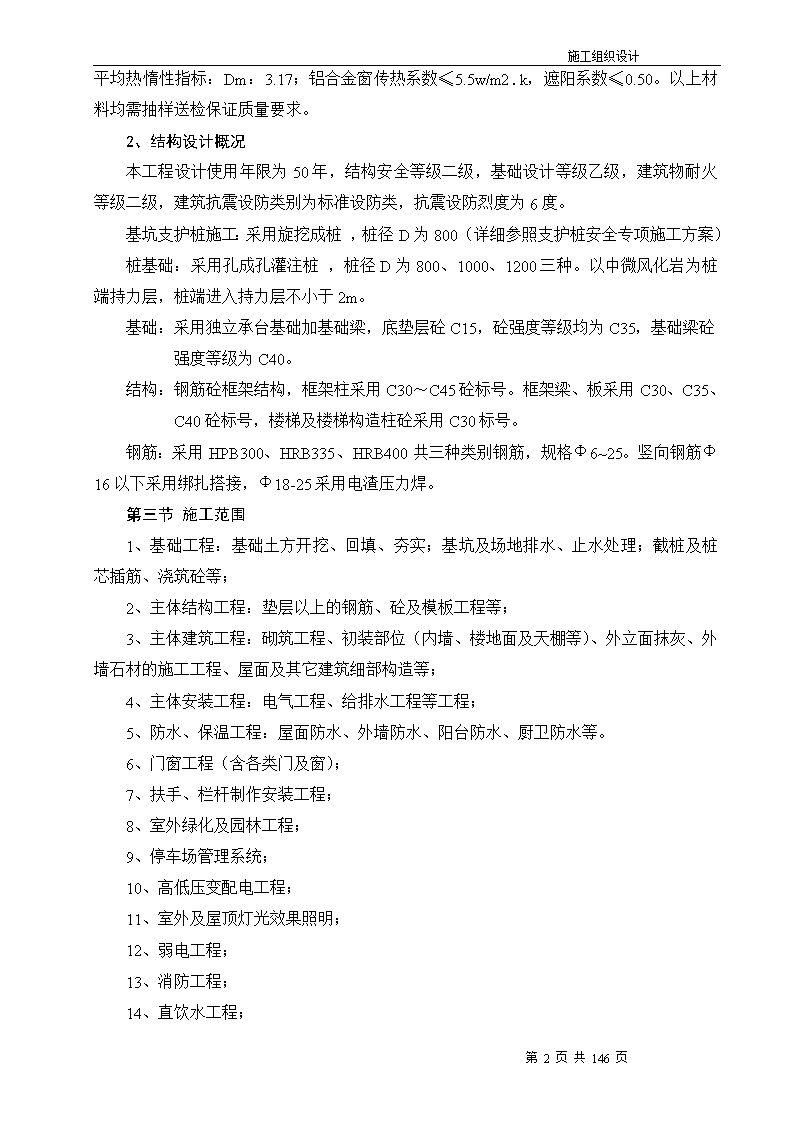

'施工组织设计施工组织设计方案第一章总体概述第一节工程概况本工程项目位于信宜市区，总建筑面积36202.33平方米，钢筋砼框剪结构，建筑总高度72.9米，属高层住宅工程。质量要求合格。工程名称：港湾花园工程地址：信宜市东镇六谢河边垌开发小区建设单位：信宜市富霖房地产开发有限公司设计单位：茂名市设计院有限公司监理单位：信宜瑞辉建设管理有限公司施工单位：信宜市广厦建筑工程有限公司第二节设计的主要特征1、建筑设计概况本工程设计标高±0.000绝对标高详见总平面图。建筑结构安全等级二级，耐火等级二级，具体建筑设计如下：填充墙：外墙、内墙采用加气混凝土砌块，强度等级≥MU10，用Mb7.5干法施工砌筑砂浆。外墙装饰：外墙饰面层按纵横间距3m留分格缝，并且与防水层及找平层对齐，缝宽8～10㎜,用高弹性建筑密封胶嵌缝；聚合物水泥防水砂浆抹面；面层外墙饰面砖。内墙装饰：采用混合砂浆（石灰浆）抹灰。地面装饰：水磨石地面（首层全部地面），陶瓷地砖地面（楼梯及楼梯平台）。楼面装饰：陶瓷地砖楼面。天棚装饰：石灰砂浆抹灰。屋面工程：防水隔热层屋面；用M5混合砂浆砌二平一侧砖架空240高，面铺500*1000*50，配φ6@200双面钢筋，1：3水泥砂浆灌缝，纯水泥膏批缝。防水工程：厨房、卫生间、阳台：聚合物水泥基复合防水涂料，聚丙烯纤维砂浆。粘防水卷材屋面。建筑节能：外墙外表面太阳辐射吸收系数≤0.7；屋面平均传热系数km第146页共146页 施工组织设计0.81w/(㎡.k)；平均热惰性指标：Dm：3.17；铝合金窗传热系数≤5.5w/m2.k，遮阳系数≤0.50。以上材料均需抽样送检保证质量要求。2、结构设计概况本工程设计使用年限为50年，结构安全等级二级，基础设计等级乙级，建筑物耐火等级二级，建筑抗震设防类别为标准设防类，抗震设防烈度为6度。基坑支护桩施工：采用旋挖成桩，桩径D为800（详细参照支护桩安全专项施工方案）桩基础：采用孔成孔灌注桩，桩径D为800、1000、1200三种。以中微风化岩为桩端持力层，桩端进入持力层不小于2m。基础：采用独立承台基础加基础梁，底垫层砼C15，砼强度等级均为C35，基础梁砼强度等级为C40。结构：钢筋砼框架结构，框架柱采用C30～C45砼标号。框架梁、板采用C30、C35、C40砼标号，楼梯及楼梯构造柱砼采用C30标号。钢筋：采用HPB300、HRB335、HRB400共三种类别钢筋，规格Φ6~25。竖向钢筋Φ16以下采用绑扎搭接，Φ18-25采用电渣压力焊。第三节施工范围1、基础工程：基础土方开挖、回填、夯实；基坑及场地排水、止水处理；截桩及桩芯插筋、浇筑砼等；2、主体结构工程：垫层以上的钢筋、砼及模板工程等；3、主体建筑工程：砌筑工程、初装部位（内墙、楼地面及天棚等）、外立面抹灰、外墙石材的施工工程、屋面及其它建筑细部构造等；4、主体安装工程：电气工程、给排水工程等工程；5、防水、保温工程：屋面防水、外墙防水、阳台防水、厨卫防水等。6、门窗工程（含各类门及窗）；7、扶手、栏杆制作安装工程；8、室外绿化及园林工程；9、停车场管理系统；10、高低压变配电工程；11、室外及屋顶灯光效果照明；12、弱电工程；13、消防工程；14、直饮水工程；第146页共146页 施工组织设计15、室外道路工程；16、室外电气工程。第四节施工条件1、施工现场内不提供施工用临时办公室及临时宿舍场地，由就近租赁场地搭设，如甲方提供场地，租金另外协商。尽量利用甲方分期开发闲置空地，方便现场管理和工人上下班。2、本工程所在施工场地已平整，在小区规划路位置修建临时道路与施工场地处连通，可为做好施工现场施工准备工作及下一阶段的顺利施工创下有利条件。3、在红线范围内，已安装有关变配电设施，施工用的接水点。4、施工范围有场外道路，可通行施工车辆，供施工设备及材料进退场，但必须保证场地及外围道路整洁，施工用车辆必须清洗车轮才允许出场。5、本公司已计划申报ISO9002国际质量体系认证，ISO9001（质量体系2000版）、ISO14000（环境卫生体系）、OHSAS18000（职业安全与健康体系）三位一体，质量体系程序文件在本公司得到广泛有效的运行。有利于本工程标准化实施，易于工程施工目标的实现。6、我公司具有一大批施工技术人才，知识面广，在一系列大中型项目施工中积累了丰富的施工经验。第五节影响本工程实施的主要因素1.5.1工程施工的特点和难点1、施工涉及各个分部项很多，况且部分分项专业设计单位及所有专业分包商尚未确定。这就要求所有土建施工管理人员具有较高的施工技术水平，具有丰富的知识面，能够预见几乎所有的设计要求及影响工程质量的因素。在施工各个阶段其中：土建、水电、消防及装修等都要有各单位专业施工技术上和管理上的协调配合措施。2、工程建筑体量大，专业工种与施工人员繁多，施工工期较短，立面安全防护将是文明安全施工的重中之重。在施工中必须做好安全防护、环境保护、噪音和粉尘控制、市容卫生、文明施工等。3、本工程参与施工的专业工种较多，必须对整个工程的施工进度做好统筹规划，并应认真做好各种预留、预埋工作，同时还应会同业主与监理单位，加强对现场的管理和调度。第146页共146页 施工组织设计4、场地较为狭小，如何科学合理地进行施工现场平面布置是影响工程实施的又一个重要环节，施工中应根据现场进展动态实时进行调整，材料据现场形象进度情况分批组织进场，同时对现场拆运下来的有关物件随时清运出场，尽量减少现场堆放量。5、本工程为公司重点工程之一，对文明施工的要求为争创广东省文明样板工地，故现场规划必须合理并在施工过程中必须保持连续性。6、影响本工程实施的最为关键因素将是施工技术。主要还表现在以下几个方面：（1）防水施工技术；（2）现浇楼地面裂缝控制技术；（3）模板支撑施工设计技术；（4）土建施工与各专业预埋、施工配合；（5）装修施工阶段的配合与协调。1.5.2关键质量控制点1、本工程特殊过程控制为：屋面防水工程。2、本工程的关键工序质量控制点为：测量定位放线、模板工程、钢筋工程、砼工程、墙体砌筑、施工预埋、现浇楼面的裂缝控制、楼地面工程，装饰工程、水电安装工程等。1.5.3关键安全控制点本工程的安全控制重点概述：本工程施工过程中涉及到的工种与施工人员较多，在施工最高峰期，施工人员将达300多人，人员安全管理与教育的难度较大；在各个施工阶段，特别在装修施工阶段，施工机械较多，临时用电的安全及消防的安全控制难度很大；安全控制重点部位或关键部位：周边管线、道路保护；进出工地车辆的交通安全；落地式钢管扣件脚手架的使用安全；临边、洞口的安全防护；立面装修作业安全防护；模板支撑；施工临时用电安全；各类施工机械的使用安全；多工种人员的安全防护意识与劳动保护；工地内的治安保卫；第146页共146页 施工组织设计临时消防。1.5.4主要文明施工与环境控制因素食堂卫生控制；生活区的卫生控制；工地施工现场卫生的控制；日常施工噪音的控制；夜间施工噪音的控制；施工现场扬尘的控制；运输车辆遗洒的控制；施工现场污水处理与排放的控制；有毒有害物品的控制与处置；一般固体废弃物的处理与控制；其他。第六节编制概况1.6.1编制依据1、招标文件、施工图纸和图纸变更及补充设计等；2、国家和行业颁布的有关现行施工规范、规程及技术标准；2.1中国建筑工业出版社出版的《建筑施工手册》；2.2建设部颁发的《建筑工程施工现场管理规定》；2.3规范、标准、文件；3、广东省和信宜市有关政策和文件规定；4、现场实际情况；5、信宜广厦建筑工程有限公司ISO9002质量管理体系文件；6、信宜广厦建筑工程有限公司施工、操作规范及历年来同类工程施工的经验（有关施工技术工法资料）；7、信宜广厦建筑工程有限公司《企业标准》。如果国家、地方或行业上述规范、规程、标准以及图纸、本工程业主施工质量技术要求等方面存在相互重叠、矛盾的内容，按较高的质量标准执行。1.6.2编制原则1、遵循招标文件的各项条款；2、遵循设计和验收标准的原则，工程质量确保合格。第146页共146页 施工组织设计3、根据我公司的施工能力，确保施工组织设计的可行性、先进性和合理性；4、按照“项目法施工”的原则；5、确保本工程施工的安全、质量、进度和文明施工均满足业主的原则：安全第一的原则技术标的编制始终按照技术可靠、措施得力、确保安全的原则，确定施工方案。优质高效的原则加强领导，强化管理，优质高效。根据我们在施工组织设计中的明确的质量目标，贯彻实行IS09002质量体系标准，积极推广、使用新技术、确保创优规划和质量目标的实现。施工中强化标准化管理，控制成本，降低工程造价。方案优化的原则科学组织，合理安排，优化施工方案是工程施工管理的行动指南，在技术标编制中，对关键工序进行多种施工方案的综合比选，在技术可行择优选用最佳方案。确保工期的原则根据招标文件对本合同的段的工期要求，编制科学的、合理的、周密的施工方案，合理安排进度，实行网络控制，搞好工序衔接，实施进度监控，确保实现工期目标，满足业主要求。科学配置的原则根据本合同段的工程量大小及各项管理目标的要求，在施工组织中实行科学配置，选派有施工经验的管理人员，引进专业化施工队伍，投入高效先进的施工设备，确保流动资金的周转使用，做到专款专用。选用优质材料，确保人、财、物设备的科学配置。合理布局的原则从节省临时用地、减少植被破坏、搞好环保、防止水土流失、认真实施文明施工等多角度出发，合理安排生产及生活场地。1.6.3编制目标1、工期目标：总工期为600个日历天，指从开工至工程竣工验收并取得安全评价书、竣工档案资料移交证明、质量监督报告所用的总日历天。实际施工工期为600天，指从开工至工程全部完成并达到竣工验收条件所用的日历天。根据业主提供（移交）施工场地实际施工时调整）。2、安全文明施工管理目标：高标准运行GB/T28001：2001职业安全健康管理体系标准及公司体系文件。第146页共146页 施工组织设计树立“没有消除不了的隐患，没有避免不了的事故”的理念，在工程实施过程中自始至终保持良好的“健康、安全和环保”状态。以封闭式、模块化为原则，全面推行职业安全卫生管理体系标准化管理，达到施工文明工地标准。3、质量控制目标：达到设计图纸要求，按照国家验收标准达到一次性交验合格；确保本工程标段在合理的结构设计使用年限（50年内）不发生影响建筑物使用功能或超出国家规范允许值的沉陷或塌陷等质量问题，争创广东省优良样板工程。。4、环境管理目标：遵守法律法规，高效运行ISO14001：2004环境管理体系标准及公司体系文件，追求绿色施工，营造文明、协调的生产环境。争创市文明标化工地。5、科技进步目标：积极推广应用建设部十项重点推广应用新技术及广东省十项重点推广应用新技术，以四新技术的推广应用推进工程其它各项目标的实现。1.6.4施工段划分福到家园施工段：划分为4个施工段，根据业主提供（移交）施工场地实际施工时调整）。基础施工为A施工段；主体结构为B施工段；装饰装修为C施工段；屋面工程为D施工段；每施工段时间50~100天施工时间。第二章施工组织及总体部署第一节施工准备2.1.1技术准备1、组织各专业人员熟悉图纸，对图纸进行自审，熟悉和掌握施工图纸的全部内容和设计意图。土建、安装各专业相互联系对照，发现问题，提前与建设单位、设计单位协商，参加由建设单位、设计单位和监理单位组织的设计交底和图纸会审。在施工前应仔细审图，对图纸中有歧义、各部分矛盾（如尺寸、作法等）、各图之间矛盾（如专业图与土建图、结施图与建施图、平面图与详图等）第146页共146页 施工组织设计及与业主技术要求之间存在矛盾、设计变更图纸与现场已施工部分存在矛盾等问题，应在施工备料前2周提出书面联系单，经业主确认。2、编制施工图预算，根据施工图纸，计算分部分项工程量，按规定套用施工定额，计算所需要材料的详细数量、人工数量、大型机械台班数（编制机械设备明细单），以便做进度计划和供应计划，更好地控制成本，减少消耗。3、根据项目施工的内容，拟定加工及定货计划。4、做好技术交底工作。每一道工序开工前，均需进行技术交底，技术交底是施工企业技术管理的一个重要制度，是保证工程质量的重要因素，其目的是通过技术交底使参加施工的所有人员对工程技术要求做到心中有数，以便科学地组织施工和按合理的工序、工艺进行施工。技术交底采用三级制，即各专业工程技术负责人一专业工长一各班组长，技术交底均有书面文字及图表，级级交底签字，工程技术负责人向专业工长进行交底要求细致、齐全、完善，并要结合具体操作部位、关键部位的质量要求、操作要点及注意事项等进行详细的讲述交底。工长接受后，应反复详细地向作业班组进行交底。班组长在接受交底后，应组织工人进行认真讨论，全面理解施工意图，确保工程的质量和进度。施工技术是确保本工程顺利实施、实现工程施工目标的基础。主要包括以下内容：施工技术人员的确定：应具有精深的专业技术知识，知识面广，同时具有较强的组织协调能力；设计图纸自审、会审；施工规范、规程的准备；施工合同交底；施工组织设计编制及施工设计、施工方案的确定，及其交底。施工设计及施工方案准备包括以下主要内容：施工组织总设计的编制：依据工程合同内容及投标施工组织设计，编制实施施工组织设计，作为具体施工技术应用的指导思想。安全技术方案的制定：它包括临时用电、消防、机械使用安全、立体防护等方面的内容。质量计划的制定。环境与文明施工计划的制定。施工设计及施工方案的制定：主要包括以下几方面的内容：结构模板支撑方案；屋面工程施工方案；其他各项新技术应用方案（加气砼砌块的施工方案等）；临时用电施工组织设计；大型施工机械装拆施工方案；施工预埋与配合方案。2.1.2生产准备1、了解施工现场情况，组织机械设备进场及检修以待使用。第146页共146页 施工组织设计2、做好临时用电、临时用水及临时设施的搭设工作。3、组织施工管理人员及劳动力的组织调配入场，满足施工要求。4、提前做好预制、预埋件的加工工作。5、组织制定模板的需求计划和定型模板的加工工作。2.1.3施工准备工作计划表做好施工准备工作计划是顺利实施项目的前提和基础。施工准备工作计划如下表所示：序号项目内容收到开工报告后第几天完成承办及审定单位1施工组织设计编制确定施工方案和质量技术安全等措施，并报审。7业主、监理、公司、2建立施工组织机构成立项目经理部，确定各班组及组成人员。1公司3现场定位放线点线复核，建立平面布置和建筑物的定位和控制细部。2项目部4现场平面布置按总平面图布置水、电及临时设施。4项目部5主要机具进场机械设备进场就位。7公司、项目部6主要材料进场部分急用材料进场。7项目部7劳动力进场与教育组织劳动力陆续进场，进行三级安全技术教育。3项目部8施工方案编制与交底编写详细的施工方案，并向有关人员和班组仔细交底。8公司、项目部9编制施工预算计算工程量，人工、材料限额量、机械台班。4公司10材料计划原材料和各种半成品使用计划4项目部11图纸会审全部施工图。10业主、监理、公司12砂浆、砼配合比各种标号的砂浆配合比设计，砼均使用商品砼。8实验室13进度计划交底明确总进度安排及各部门的任务和期限。6项目部14质量安全交底明确质量等级特殊要求，加强安全劳动保护。3项目部第146页共146页 施工组织设计2.1.4施工现场准备工作计划对施工现场及周边地形进行复测，办理水准点及工程定位点的交验手续，建立水准及坐标参照点，认真细致引入现场水准点、坐标点，并进行定位，放线，同时做永久性保护。了解并确定周边市政、电力、邮电、信息部门的地下管网、线的布置情况，并制定切实可行的保护措施。会同业主及时对施工现场状况进行验收，提交施工平面布置方案及修正方案，提交业主批准后执行。确定本项目的施工顺序与流水作业分段，确定各分部项工程的开工与完成时间，明确其重要性程度，以保证本工程工期目标的实现。做好施工场地的平面及高程控制点，以确保建筑物的位置。根据施工平面布置图确定临设用房、材料场地、临时道路、加工场地、临时用水、用电线路、及临时消防等位置。尽快布置好临时供电、供水线路，及污水处理及排污布置。2.1.5物资准备工作计划按招标文件要求，根据施工进度要求、设计要求、以及施工组织方案质量要求，及时制定材料供应计划，并及时向业主提供材料使用总计划、季计划、月计划、旬计划。会同业主确定材料品质，现场看样并封样。对于由业主提供的材料建议业主在比质比价的基础上优先选择优质产品，及时签订物资采购合同，并要求产品有出厂合格证、检验证书和使用说明。对所有材料按国家有关规定进行检查验收，需要进行复试的材料使用前提前进行取样复试。所有材料规格、数量的准确性及质量控制，本公司将严格按ISO9000质量体系及程序要求办理，并接受工程业主、设计师及监理工程师的监督、审查，不因材料的质量而受人为因素的制约。对于特种材料：根据施工进度计划、设计要求以及项目质量目标，及时向业主及设计师提交设计书或使用方案，在经设计师及业主审核批准后，实施材料采购及施工作业。对于业主指定专业厂商或承包商施工或进行材料供货的分部项工程，我部应及时针对性提出相关质量、进度、安全、成品保护等方面的要求，并做好配合工作。对工程施工所需施工机械、周转材料、安全物资等亦应按施工组织方案、施工方案及施工进度要求及时组织进场。第二节组织机构2.2.1项目法施工第146页共146页 施工组织设计实施项目法施工的管理模式，组建本工程的项目经理部，对工程施工全过程的进度、质量、安全、成本及文明施工等负全责。项目经理部要以工程项目管理为核心，以优质、高速、安全、文明为主轴，加强动态、科学管理，优化生产要素，精心施工，大力推广先进施工技术，在创质量合格的同时，力争提前完成施工任务。在推行项目法施工的同时，从文件控制、材料采购到产品标识、过程控制等过程中，切实执行ISO9002标准和公司质量保证体系文件，达到创优质高效的目标。2.2.2组建项目经理部实行项目法施工管理，委派我公司实践经验丰富和管理水平高的同志担任项目部主要负责人，选聘技术、管理水平高的技术人员、管理人员、专业工长组建项目部。项目管理层由项目经理、项目副经理、技术负责人、安全主管、材料主管和工程质量组成员组成，在建设单位、监理单位和公司的指导下，负责对本工程的工期、质量、安全、成本等实施计划。组织、协调、控制和决策，对各生产施工要素实施全过程的动态管理。作业层人员的配备：施工人员均挑选有丰富施工经验和劳动技能的正式工和合同工，分工种组成作业班组，挑选技术过硬、思想素质好的正式职工带班。2.2.3、组织机构图（详见附页）第146页共146页施工组织设计2.2.4项目部主要成员或部门职责1、项目经理是本项目实施的现场总负责人，第一责任人。定期、不定期考核项目部主要成员工作业绩，指明存在问题，确定改进方向。批准项目质量控制、安全控制、环卫控制计划，负责制定质量控制、安全环卫控制总目标指标。主持制定项目实施总进度控制计划，批准阶段进度计划。定期主持进度控制的跟综评价。协调业主、监理工程师、设计等项目参与各方开展工作。组织每周的项目生产例会。参加业主、监理工程召集的各种会议。2、项目总工程师/项目技术负责人是本项目实施的现场总技术负责人。主持制定项目质量控制计划与项目质量控制政策，落实项目质量控制目标、指标的分解。批准单位工程、关键分部项施工质量控制方案及技术控制方案。主持项目质量分析例会，确定改进方法与目标。第146页共146页 施工组织设计负责总项目/单位工程/关键分部项工程的技术交底。3、项目生产副经理是本项目实施的现场生产负责人。负责现场生产调度、人员安排、进度控制、方案落实、质量、安全生产等。落实单位工程/关键分部项质量控制方案的制定，并审核单位工程/关键分部项质量控制方案。落实单位工程/分部项危险源分析与评价，落实危险源控制管理方案的制定，审核单位工程/分部项危险源控制方案。落实单位工程/分部项环境因素分析与评价，落实环境因素控制管理方案的制定，审核单位工程/分部项环境因素控制方案。落实项目总进度控制目标的分解，审核阶段控制计划。主持阶段性进度控制计划目标实现情况的分析与评价，确定改进责任人与目标。4、项目安全负责人制定项目安全环卫管理政策。主持项目总体危险源及环境因素分析与评价，负责制定项目安全环卫控制方案。批准单位工程/分部项安全控制与环卫控制方案。组织每天的工地巡查。负责整改情况验证。组织每周的安全例会，确定改进责任人及改进方法与目标。负责日、周、月等安全月报的编制与上报。参加业主、监理工程主持的项目安全例会。第三节劳动力计划根据本工程的具体情况和施工工期的要求，在主体结构施工阶段，相对独立的钢筋、木工，砼工自始至终负责固定该部分施工，均采取两班制。在装饰和安装阶段，也同样分两个部分组织对独立的装饰和安装班组进行施工。确定主要工种人数如下表。工种构成进度计划安排第1月第2月第3月第4月第5月第6月第7月第8月第9月木工6060606050502525混凝土工1212121212551钢筋工303030303010100第146页共146页 施工组织设计瓦工2020202020202010装修工3030303030303030水工88888888电工88888888普工1512121212121212电焊工1010101010101010涂料工00102020202020机械操作工610202020202020架子工1012121212121210第146页共146页施工组织设计劳动力投入保证措施1、根据施工力量配备和劳动力分期需要，按照施工计划需要，分期、分工种投入足够数量的劳动力。2、各阶段需要人员，按计划使用时间提前5天进场；3、人员进场后，由经理部进行技术培训，确保人员技术素质。4、安排好所有人员的饮食和住宿，确保施工人员以良好的体能投入工程施工。5、实行八小时工作制，杜绝超负荷工作现象的发生，使所有施工人员有足够的休息时间，确保良好充沛的体能。6、对现场的施工队伍进行严格的资格审查，施工班组必须配备兼职的质安员。7、对进场的施工队伍实施动态管理，不允许其擅自扩充和随意抽调，以保证施工队伍的素质和人员相对稳定。8、未经项目部质量、安全培训的操作人员不允许上岗。第四节施工部署本工程量大，分布广，工期十分紧迫，为优质安全、高速低耗地完成全部施工任务，必须对整个施工过程作科学严密的部署。2.4.1总体施工顺序及总施工布置0、总体部署总体施工应遵循“先深后浅，后下后上”、“先土建后安装，先结构后装饰”、第146页共146页 施工组织设计“土建装饰与室外环境统筹兼顾”的原则。按照系统工程原理精心组织各工种、各专业、各工序的作业，对工程的施工流程、安装流程、进度、资源、质量、安全、成本实行全面管理和动态控制。根据合同工期要求完成整体工程。1、工程总体施工顺序：基础→主体结构→砌体→室内外装修→其它专业施工→调试→竣工水电管线的预埋穿插主体结构施工2、作业面大、施工段多，采取流水作业施工。以一定数量栋号划分施工段，各段内部平行施工，段与段之间组织流水施工。在流水施工过程中，每个流水段以砼浇注为关键线路，组织各施工段进行流水交叉施工，装修和安装工程穿插在主体施工过程中。3、安装与调试、装修施工阶段（1）装修施工阶段施工时应确保一次成优做到不留尾巴，并且应完善好前期施工或交叉作业的维修工作。（2）粉刷前门窗框与各种预埋应验收结束。（3）装修样板房通过业主、监理确认。（4）所有预留洞、线槽均应处理结束。（5）粉刷前门窗框与各种预埋应验收结束。（6）聚合物砂浆应进行必要的试配实验及样板确认。（7）装修中应跟踪检查，确保装修一次成型，减少修补、返工。4、竣工阶段本阶段应保证各分项验收后的整改工作及时完成，督促各个分包单位完成工作面的整改和资料的完善保证工程竣工验收顺利通过。2.4.2施工程序采取以主体结构为先导，其它各分部分项工程适时插入的原则，按平面分段，交叉流水的作业程序进行施工。1、±0.00以下基础工程土方开挖→测量放线→塔吊安装→承台地梁基槽人工挖土、修整→垫层混凝土→砖模砌筑→承台、地梁筋绑扎→柱墙插筋绑扎→承台、地梁混凝土浇筑→土方回填→进入上部结构施工。2、±0.00以上主体工程第146页共146页 施工组织设计施工准备、定位放线→柱、墙钢筋绑扎及隐蔽验收→支设柱墙模板→支设梁、板及楼梯模板→绑扎梁、板及楼梯钢筋、配合安装预埋、隐蔽验收→柱、墙、梁、板、楼梯砼浇筑以及同养、标养试块制作→砼养护→重复以上工作直至主体结构封顶。2.4.3施工段划分根据本标段场地特点和工程类别，划分施工段如下：施工段：划分为4个施工段，根据业主提供（移交）施工场地实际施工时调整）。基础施工为A施工段；主体结构为B施工段；装饰装修为C施工段；屋面工程为D施工段；每施工段时间50~100天施工时间。第三章施工进度计划和各阶段进度的保证措施3.1工期总目标总工期为800个日历天，是指从开工至工程竣工验收并取得安全评价书、竣工资料档案移交证明、质量监督报告所用的总日历天数。计划开工日期：2015年12月23日，具体以发包人《开工令》注明的时间为准计算工期。实际调整计划竣工日期：2018年07月30日。3.2总体施工进度计划总体施工进度计划详见后附的“施工进度计划表”。3.3进度保证措施3.3.1组织保证1、成立精干的项目经理部，实行项目经理负责制，项目部设置强有力的综合管理系统，实施对工程项目的全面管理。2、施工中主要负责人(项目经理、总工程师等负责人)按招标文件要求及时进场上岗，长驻工地，施工中不得调用其他工地或兼任其他工地负责人。第146页共146页 施工组织设计3、进场的施工队伍，建立健全强化一线组织领导和指挥。项目部建立岗位责任制，将项目管理目标分解到每个员工，责任落实到每个人，制定详细而科学的施工作业计划，保持均衡生产，全面实现计划目标。4、加强工程调度指挥，做到一切行动听指挥，步调一致，齐抓共管。5、重点工程重点保障，集中优势力量，确保重难点工程施工。配备足够的人力、物力，科学组织，合理安排，确保工程优质高效按期完成。6、施工过程中，我单位将会对各种影响工期的因素进行充分估计及思想准备。对于非人力抗拒的自然因素造成的工期延误或其它因素造成的工期调整，我单位将从技术、人员、物资、材料、资金、机械设备等方面进行调配与保障，以确保工程顺利进行及工期目标实现。7、积极主动地做好各方面的协调工作，争取各方面对工程建设的理解和支持，为工程顺利实施创造良好的外部条件。3.3.2制度保证措施1、实行工期责任考核制，进场后将目标总工期详细分解，实行阶段性工期控制并把计划落实到各班组，从上而下推行工期、质量奖惩责任制，加快工程进度。2、定期召开工程分析会议制度，安排布置工程任务，解决施工中遇到的问题，顺利实现各阶段性工期，从而确保总工期目标的实现。3.3.3设备保障措施1、根据施工组织设计中机械配备计划，从全单位范围内，调遣性能优良、技术先进的新购或既有设备投入到本工程，从数量上、技术上予以保证。2、对拟进入工地的设备提前进行调试、维修、保养，确保机械处于良好的工作状态，并进行合理调配和协调，配套使用，充分发挥机械的作用。3、成立专门的设备维修班组，专门负责机械设备的维修保养，做到班前有人检修。同时配备专门的配件库，储备一定数量的常用及易损配件，便于及时更换，避免因购买配件造成的工期延误。3.3.4物资保障措施1、利用计算机对各项物资进行科学管理，及时合理地调配资源。2、材料须制定详尽的使用计划，根据计划及时联系供应商，选择质优材料，保证工程进度。第146页共146页 施工组织设计3、每批材料须有合格证，严把质量关，杜绝不合格材料进入工地，造成返工延误工期。4、对于各种材料须做好标签，分类堆放，便于领用。3.3.5资金保障措施1、建立健全财务管理制度，配备财务人员，控制非生产性支出。2、根据本工程的特点，预留专门资金作为周转资金，坚持专款专用，设立专门帐户予以管理。3、计划投入更多资金，用于施工中购置材料等周转。3.3.6技术保障措施1、制定详细的分项工程施工组织计划，在实施过程中不断优化，做到科学施工。信息反馈及时，适时调整和优化进度计划，确保各工序提前或按时完成。2、组织好一条龙施工作业线，避免窝工，保证一环扣一环施工程序。3、发挥技术管理的保障作用，细审查、严交底、勤检查、抓落实。对难度较大的技术问题，积极会同设计、监理部门研究解决方案。必要时邀请专家进行解决，避免造成技术延误。4、各专业工程师和技术人员，深入一线跟班作业，及时搞好技术交底和质量检测，做到发现问题及时解决，不留任何质量隐患。5、建立以项目总工程师为首的技术保障决策体系，加强项目总工的技术岗位制，行使质量否决权。成立科技攻关小组，确保施工方案和技术措施可靠，工艺先进，工序合理，从而保证施工进行。6、保证工期的技术措施(1)设计变更因素：项目经理部要通过学习理解图纸与建设单位意图，通过自审、会审和与设计交流，采取主动姿态，最大限度地实现事前预控，把影响降到最小。(2)保证资源配置：在材料供应上，按照施工进度计划要求及时供货，做到既满足施工要求，又要使现场无太多的积压，以便有更多的场地安排施工。在人力配备上，以满足关键线路控制点要求为第一层次，以各进度分项目标为第二层次，达到主次分明，步调一致，紧张有序。实行工序、工程段落流水和循环跟进的施工程序；区分轻重缓急，以均衡流水为主，对关键工序、关键环节和必要工作面根据现场环境条件及时组织抢工期及双班作业。第146页共146页 施工组织设计(3)机械配置：为保证本工程按期完工，我们将配备足够的中、小型施工机械，不仅保证正常使用，还要采取有效技术措施保证有效备用。为确保本工程在市政电网停电的情况下也能正常施工，我们计划在工地配备一台250kVA的柴油发电机备用，当市政电网停电时，立即启用发电机发电，供应现场施工用电，维持连续施工。修建蓄水池（方量约30m3），以保证施工用电、用水不影响进度；加强机械设备的维修保养，使其经常保持良好的状态，提高使用率和生产效率。(4)采取一定措施，充分利用砼配制的富余强度，并掺加早强剂，确保砼的在短期内达到100%的设计强度，达到拆模时的强度要求。(5)主体结构工程施工期间，模板应尽量做到定型化、工具化并按使用部位进行编号，加快支拆模的速度，从而提高主体结构施工进度。3.3.7后勤工作保证1、做好职工思想教育工作，关心群众生活，提高食堂饭菜质量，夏季做好防暑降温工作，及时供应茶水、饮料和绿豆汤，冬季做好职工宿舍的保温工作。2、搞好现场文明施工，做好工地宣传和开展各种娱乐活动，创造良好的工作和生活环境，增强职工的凝聚力，形成一个团结、紧张、奋发向上的工作局面。3、开展劳动竞赛，建立奖励制度，精神鼓励与物资奖励相结合，激励施工管理人员和操作工人的生产劳动积极性。3.3.8加强现场施工管理加强施工机械的维修保养，保证机械运转达良好；合理安排雨季施工，确保综合进度的实现；加强施工质量管理和成品保护，避免返工；积级与当地监督部门联系，将主体分段验收，尽早插入装修、安装施工；材料的采购要及时，保证工程施工进度的要求。3.3.9承包管理的保障1、对工期计划管理、控制和协调，要求各专业分包商根据合同工期，按照工程总体进度计划编制专业施工进度计划、月、周进度计划呈送我司，并结合总体进度计划安排，适时插入，并确定上报业主及监理方的日期。2、各专业进度计划、月进度计划应包括与之相应的配套计划，包括设计进度计划、设备材料供应计划、机械设备使用和投入计划、施工条件落实计划、技术准备工作计划、质量检验控制计划、安全消防控制计划、工程款资金计划等配套计划以及施工工序。第146页共146页 施工组织设计3、周计划包含施工生产进度计划、劳动力、机械设备使用和投入计划、设备材料进场计划和施工条件落实计划等关键配套计划以及上周计划完成情况及分析。4、日计划，包括当天工程施工完成情况及分析，第二天计划安排，存在的主要问题和所需的主要施工条件、现场资源和机械设备、当天材料进场安排等。5、计划落实与实施：通过项目经理部的统一计划协调和每月、每周、每日的施工生产计划协调会，对计划进行组织、安排、检查督促和落实。按照合同要求，明确责任和责任单位（或责任人）、明确内容和任务、明确完成时间，确立计划调整程序。6、发挥综合协调管理的优势，对各专业承包方进行有效的组织、管理、协调和控制。我们将以合约为控制手段，以总控计划为依据，发挥综合协调管理的优势，利用我们长期以来所形成的分包管理手册对各专业分包商进行组织、协调、管理和控制，在计划工期、质量、安全、文明施工、成品保护、物资管理、技术管理、资料管理、合约管理、工程款支付等方面建立了一整套分包管理规定，我们将站立在总承包的高度全面协调、组织、控制所有分包方，调整、规范各分包方行为，及其高效地实现让设计、监理、尤其是让业主满意的工程目标。7、建立例会制度，保证各项计划的落实，计划管理是项目管理最为重要的手段，我们将建立如下的会议制度。每日定时召开经理部部门经理以上人员会议，协调内部管理事务；每周召开经理部、业主、监理三方例会，分析工程进展形势，互通信息，协调各方关系，制定工作对策。通过例会制度，使施工各方信息交流渠道通畅，问题解决及时。8、加强与业主、监理、设计方的合作与协调，积极主动地为业主服务。我司将从工程大局出发，积极协调各方面的工作，包括处理好与行政主管部门及工程各方的配合与协调，使现场发生的任何问题都能够及时地、快捷地解决，为工程施工创造出良好的环境条件。第146页共146页 施工组织设计第四章机械设备投入计划及检测设备本工程对机械设备管理优化，即按照优化原则对施工机械设备进行选择、合理使用与适时更新。为了满足本工程的要求，从加大投入力度、提高机械化作业程度角度出发，我公司拟投入各类机械设备、这些机械设备性能良好，保养正常。基本闲置待工，均能按时进驻工地，正常投入使用。详见“下表”。第146页共146页 施工组织设计检测仪器及主要机械设备配置计划表序号机械名称单位数量型号功率（KW）备注1塔吊台1QTZ80（5013）45R=50m2搅拌机台3砂浆机台2GJ-20034砼汽车输送泵台1IPF-185B37m、自发电5插入式震动棒台5ZN—351.1备106平板式震动器台2Z20－801.1备2台7抹光机台23（自发电）8钢筋弯曲机台2GJ7-403钢筋调直切断机套2GT4—149.5钢筋切断机台3QJ4039交流弧焊机台2BX3—120910电渣压力焊套2JSD-60045kVA11木工园盘锯台3MJ225312潜水泵台2QT10-34-2413精密光学经纬仪台1JGJ214全站仪台1OTC23215自动安平水准仪台2NS3-116建工质量检测仪套2ZJ852/温州17发电机台1250KW水泥砂浆搅拌机UJZ200A拟投入周转材料数量表序号材料名称规格单位数量来源1防水胶合板18mm厚㎡新购2钢管φ48×3.5T本公司3扣件各型号按1∶1∶8配万只本公司4木材M3新购置5脚手板200×70×4000块本公司6钢笆800×1000T新购置第146页共146页 施工组织设计7密目安全网1800×6000口本公司8安全带根本公司第五章施工总平面布置5.1原则和依据5.1.1原则总的设计原则是：通过施工平面图设计能使工程布局合理、工效提高、降低成本、保证质量、安全生产及为文明生产创造条件。施工平面布置的合理与否直接影响着施工进度及经济指标的高低。一个合理的现场布置是施工方案在空间上的体现，是实现有组织、有计划地进行文明施工的先决条件。施工总平面布置合理与否，将直接关系到施工进度的快慢和安全文明施工管理水平的高低，为保证现场施工顺利进行，具体的施工平面布置原则如下：1、在保证施工顺利进行前提（满足施工的条件）下，紧凑布置，尽量减少（节约）施工用地。2、合理使用场地。一切临时设施尽可能不占用公家及别人私有用地。3、尽量减少材料的二次搬运，节约运输费用。为此，必须合理布置运输机械、仓库、材料用地和临时道路，以确保材料运输的距离最短。4、尽时减少临时设施费用。5、方便工人的生活和生产，搭设临时宿舍应合理规划生活的位置，方便工人上下班。其具体原则应考虑：(1)充分利用原有地形，因地制宜，少占农田，以降低工程成本；(2)充分考虑水文、地质、气象等自然条件的影响；(3)场区规划必须科学合理（在平面交通上，避免土建、安装及生产单位相互干扰）；(4)场内运输线路布局，应尽量减少物资的运输量和起重量，亦即减少二次搬动和运输距离（在保证场内交通运输畅通和满足施工对材料要求的前提下，最大限度的减少场内运输，特别是减少场内二次搬运）；(5)一切设施的布局，必须适应施工进度、施工方法、工艺流程及所采用的新技术、新工艺和科学组织生产的需要；第146页共146页 施工组织设计(6)必须符合安全生产、保安防火和文明生产的规定和要求（符合施工现场卫生及安全技术要求和防火规范；满足环境保护要求和市文明工地规定）。5.1.2设计依据1、甲方提供的排污位置，排水沟的流向和临时道路的铺设。临时生活设施的布置避免布置在管道的地面上。2、清楚划分本工程施工段，了解各阶段的情况，便于规划现场场地。3、现场每一施工阶段的材料、构件应做好供应计划。4、按文明施工要求，确定临时性房屋性质、形状、面积和尺寸。5、各种操作间、场地规模及现场施工机械的品种、规格和数量。6、施工水源、电源及施工区域的竖向设计数据。5.2现场规划考虑现场用地较为紧张，生活、办公区布置在邻近施工现场的场地内，现场仅考虑一些必不可少的生产设施，根据现场的实际情况，主体工程量的分布及工期要求，施工现场的机械布置、材料堆放场、加工场地、仓库等布置在工程现场。本工程采用商品砼，砌筑砂浆和抹灰砂浆考虑为现场搅拌砂浆，应设3个砂浆搅拌站。场区内设1个钢筋加工场,需场地宽敞，方便运输，保证便于钢筋材料的运输。如木工加工，施工中根据现场进度情况分批送至现场。现场生产区的布置应随工程形象进度的进展相应作一定的调整，基础施工完毕后、主体施工中、主体施工完毕后及装修施工中及施工扫尾阶段分别视现场情况，分批将有关设施拆除或调整至室内（主体结构施工阶段可利用室内场地进行加工制作，同时应采取相应的安全消防措施）。材料的运输利用夜间时间，每天根据施工进度提供材料进场和运输计划，由专人负责调度指挥。5.3施工平面布置1、围挡为搞好现场文明施工，满足施工的需要，在施工场地四周设置连续、封闭的围挡，高度≥1.8m，围挡下应当采用砖砌30cm高、18cm厚的砖墙护脚作为界线，防止淤泥、污水溢出围板外，上部用彩钢板围护。2、砂浆搅拌场第146页共146页 施工组织设计现场砂浆搅拌布置在建设的空地点，每个占地40m2，布置砼搅拌机5台及5台砂浆搅拌机满足施工的需要。3、加工场地钢筋加工场及木工加工场采用钢管搭设，不做密封，顶棚采用铁皮瓦，加设双层防护棚，钢筋加工场地面做C20砼面层，厚10cm，比场地高15cm。4、施工道路（硬化地）施工主干道，通道的宽度不小于6m，采用250厚碎石（或卵石、石渣等材料）掺加5%水泥并夯实，路面铺设150厚C20混凝土。整个场地及临时施工道路均做硬地化处理。5、临时道路及排水沟、污水管道布设(1)现场设1个施工出入口，在施工现场西北角，设置门卫，保证畅通与安全。(2)建筑物周边处砌排水沟，断面为300X200mm，并经过沉淀池后引入市政管道，临时建筑物前亦做排水沟。6、施工垃圾集中收集站现场设置施工垃圾集中收集站5座。7、施工现场备用水蓄水池设置5座。8、现场出入口设置岗亭、洗车台洗车设备包括高压水枪、水泵等；上述要求见文明施工部分。9、临时水电管线布置(1)临时供水管，由西北角市政给水接驳点接出，沿施工主次干道及临时办公室、生活区布置，并由支管接至各用水点，装上水阀；沿建筑物放置一条垂直总线，保证楼层施工用水。在道路一边埋设供水管道，每50米留一个出水阀门，用软橡胶管接至施工点（搅拌场、洗车台等）。设蓄水池和砼养护池各一个。(2)临时供电线，由施工场地西南角业主提供的总配电室接出，经过合理分配，使所有的机电设备都能正常投入使用。10、施工水电从道路起点接驳水电，沿道路两边埋设铜芯动力线路，每60米一组电源出口和电源保护器，用电缆线接至施工点，用1000w的碘钨灯作施工照明。第146页共146页 施工组织设计根据施工进度在每个结构层均留置数量足够的水电接入点，在工程竣工前的整个施工过程中供有关施工队施工之用。5.4施工平面管理5.4.1平面管理原则(一)平面管理总原则根据施工平面总平面设计及各施工阶段布置，以充分保证进度计划的顺利实施为目的，在工程实施前，制定详细的大型机具使用、进退场计划，主材及周转材料生产、加工、堆放、运输计划，以及各工种施工队伍进退场调整计划。同时，制定以上计划的具体实施方案，严格依照执行标准、奖罚条例，实施施工平面的科学、文明管理。(二)平面管理计划的确定施工平面科学管理的关键是科学的规划和周密详细的具体计划，在工程进度网络计划的基础上形成主材、机械、劳动力的进退场，垂直运输、布设网络计划，以确保工程进度，充分、均衡的利用平面为目标，制定出符合实际情况的平面管理实施计划。同时将该计划输入电脑，进行动态调控管理。(三)平面管理计划的实施根据工程进度计划的实施调整情况，分阶段发布平面管理实施计划，包含时间计划表，责任人，执行标准，奖罚标准。计划执行中，不定期召开调度会，经充分协调，研究后，发布计划调整书。经理部负责组织阶段性的和不定期的检查监督，确保平面管理计划的实施。重点保证项目：场区内外环卫；安全用电；场内道路有序安排使用；排水系统通畅、垂直运输安全管理；料具置场点有序的调整、管理；材料，机械进退场，使用的科学调度；施工作业面工人区域化管理。5.4.2平面管理办法1、施工平面管理由项目经理总负责，由项目施工员、材料部门、机械管理部门、后勤组织部门实施，按平面分片包干管理措施进行管理。2、施工现场按照公司标准设置“五牌一图”即工程概况、施工进度计划、文明施工分片包干区、质量管理机构、安全生产责任制、施工总平面布置图。第146页共146页 施工组织设计3、按照总体规划要求作好平面布置，主要包括：(1)现场办公临建布置，(2)现场厕所布置，(3)材料堆放场地布置，(4)钢筋加工场地布置，(5)现场排水、排污布置。施工现场要加强场容管理，做到整齐、干净、节约、安全，力求均衡生产。4、施工现场切实做到工完场清，施工垃圾要集中堆放，及时清运，以保持场容的整洁。5、施工围墙及大门严格按照施工标准修建，因施工原因需临时拆除后要及时恢复。6、办公区项目部办公区、生活区布置在施工场外，占地面约1200m2，办公场地布置，由一层办公室和值班室和会议室等组成，方便、安全、环保，在办公区布置明显的CI标志，并做好绿化工作。生活区（布置于场外，）共布置约4座活动板房双层工人宿舍，二座（男女各一座）厕浴房和一座食堂。满足施工人员的生活需要。(1)临时办公室要求布局合理、安全，形象良好，并按我公司标准进行内外装修，布置明显的CI标志，周边做好绿化。(2)临建区场地全部用C15砼进行硬化，并按要求设置明沟排水。(3)临建围墙用彩钢板设置高度不低于1.8m。(4)大门整洁醒目，形象设计有特色。(5)场区入口及办公室门口设置绿化地带。(6)办公区公共清洁派专人打扫，各办公室设轮流清洁值班表，并定期检查。(7)施工现场设卫生医疗点，并设置一定数量保温桶和开水供应点。7、材料堆放场地(1)施工及周转材料按施工进度计划分批进场，并依据材料性能分类堆放，标识清楚。做到分规格码放整齐，稳固，做到一头齐、一条线。(2)施工现场材料保管，将依据材料的性质采取必要的防雨、防潮、防晒、防火、防爆、防损坏等措施。(3)贵重物品，易燃、易爆和有毒物品及时入库，专库专管，加设明显标志，并建立严格的领退料手续。(4)材料堆放场地设置得力的消防措施，消防设施齐全有效，所有施工人员均会正确使用消防器材。第146页共146页 施工组织设计(5)施工现场临时存放的施工材料，须经批准，材料码放整齐，不得妨碍交通和影响市容。堆放散料时进行围挡，围挡高度不得低于0.5m。8、生活区(1)宿舍宿舍管理必须达到以下要求：宿舍管理以统一化管理为主，制定详尽的《宿舍管理条例》，要求每间宿舍排出值勤表，每天打扫卫生，以保证宿舍的清洁。宿舍内不允许私拉私接电线及使用各种大功率电器。职工宿舍牢固，安全符合标准。室内保持整洁，并设置生活柜，卧具、用具摆放整齐，换洗衣服干净、晾挂整齐。对宿舍要定时消毒，除“四害”措施到位。(2)食堂临建的食堂应符合《食品卫生法》，明亮整洁，设置冷冻、消毒器具，生熟食品分开存放，防蝇设施完好。食堂有卫生许可证，炊事员进行体检合格并有健康证后方能上岗操作，证件用铝合金镜框悬挂。并保证食堂清洁卫生、无杂物、无四害。食堂墙面粉刷清洁，铺贴防滑地砖。(3)厕所厕所内外要求清洁，墙面铺贴白瓷砖，地面铺贴防滑地砖，现场设冲水厕所，粪便经化粪池处理后排入市政污水管道，并派专人打扫，以保证厕所卫生、清洁。5.5施工总平面布置图平面布置最主要的原则就是为了施工方便，同时考虑职工正常生活不受太大的干挠，并配制一定的文化休闲、娱乐设施，以丰富职工生活。确保每一位员工均以饱满的热情投入到施工中。办公区、宿舍、厕所采用砖砌墙体或现场搭设活动房，厕所内墙裙铺贴高1.5m白瓷片；对出入口、办公区、宿舍、厕所、材料堆放、加工场、仓库等场所进行硬化，并对周围环境进行适当的绿化。5.5.1临时给排水及临时消防设计临时给水布置：整个工程施工用水量包括生活用水、现场拌和砂浆、养护用水及消防用水。考虑到消防、施工生产用水及养护用水，上水主管管径为D100镀锌钢管，支管为D50和D25镀锌钢管，埋地敷设，埋地深度不小于30cm第146页共146页 施工组织设计，接至各施工用水点（现场施工用水量计算见后）。施工楼层用水考虑每楼层布置一只用水阀门，采用PVC管接出接至各用水处。临时排污布置：本工程排水系统采用预埋砼管和明沟相结合的办法，沿现场道路侧设排水管，建筑物四周设排水明沟；商品砼输送泵处设沉淀池；厕所建化粪池。现场污水经处理后排出接至市政允许的城市排污管网中。临时消防布置：本工程临时消防考虑施工现场室外布置4个消防栓，均匀布置于整个施工场地。在各施工楼层及室外生产加工区、办公区、外脚手架等处设置多个消防灭火器材。一、需水量计算现场用水量计算现场施工用水量，按下式计算：取：k1=1.05；k2=1.5；将数据代入公式，计算得：q1=5.60/s施工机械用水量，按下式计算：现场机械用水量较少，按1l/s计入。因现场不设生活区，故施工现场生活用水量q3=0l/s总用水量计算：q1+q2+q3=5.60+1=6.6l/s考虑用施工现场内设消防总水管。故Q=12l/s给水管径的确定：取：Q=2.3l/s；ν=1.2m/s则：则主管管径取D=100mm支管径取D1=50mm向施工现场沿线输水管管径D2=25mm二、水源选择第146页共146页 施工组织设计由场地西北角市政给水点处接驳点接入。三、管网设计布置的原则是在保证正常供水的情况下，管道铺设越短越好，同时还应考虑到，在工程进展期中各段管网应具备有移置的可能性。优先选用基础施工时就近布置的网管。5.5.2施工用电1、在施工现场设置有配电房，动力电分2路。2、用电容量其中：P1-取497.5×0.7KWη取0.86K1取0.5P焊=K×P2=0.5×324=162KW其中：P2取324KWP照=(P动+P焊)×10%=(202.47+162)×0.1=36.45KWΣP=P动+P焊+P照=202+162+36=400KW3、导线截面积计算得载流量为567.24A，查表选用BVV型铜芯橡皮240mm2导线。4、临时用电从业主提供的电源(变压器)引至配电房，进入配电房，引到用电区域，采用电缆埋地方式敷设主干线。在钢筋加工厂、木工房、井架、塔吊等处均设置配电箱，并在每栋每隔一层设一个配电箱。5、为确保施工其间停电时能正常工作，配1台250KVA发电机以备用。5.5.3消防设施现场应好防火的措施，特别是电气防火，现场所有加工场地应设置防火标志，应设置好临时用的泡沫灭火器及做好消防栓等的引设。第146页共146页 施工组织设计工人生活基地的消防设施中应每栋工人宿舍设置四个灭火器及引一处消防栓。5.5.4施工总平面布置图详后附图。第六章主要工程项目施工方法主要施工方法简介模板工程：一般梁板柱模板均采用防水胶合模板，钢管扣件支撑配合采用对拉螺栓，同时考虑到快速拆模工艺。每一个单位工程配置柱墙模板两套，梁板模板两套，钢管支撑两套。钢筋工程：采用项目加工车间翻样制作为主，现场绑扎施工的形式；主筋尽量采用闪光对焊接头接长钢筋。竖向结构墙柱主筋钢筋接头Φ16~25采用电渣压力焊，大于Φ25接头采用机械连接方式。砼工程：结构砼均采用商品砼，现场泵送，插入式振捣器、平板振捣器振捣浇筑方式。第一节测量控制方法6.1.1平面控制1、本工程轴线投测及平面控制拟采用“矩形”控制网，在控制网施测前经严格检校仪器偏差后方可使用。根据总平面布置图和施现场周围的地势地貌以及甲方提供的测量控制点等资料采用直角坐标法、角度交汇法测出轴线控制点位，并做好记录。绘制轴线测量控制图。2、在测量定点时，测量闭合误差、量距误差均控制在规定范围内。自检无误后，请甲方和监理单位复核。3、所有的控制点施测并校核无误后，将基线引至较远的安全地方或临近的建筑物上，并做牢固的、永久性标记，加以保护。6.1.2建筑物轴线的垂直引测采用在本工程的±0.000楼板上精确测定“口”形楼层控制轴线的方法，在往上施工每层的四个角及中间轴线总共六处均预留200×200的方洞，用“吊线锤法”往上引点，，每次引测完毕后要检测它们的相互关系，要求距离误差小于2mm；及时纠正偏差，确保建筑物的垂直总偏差控制在5mm以内。6.1.3建筑物垂直度的控制第146页共146页 施工组织设计本工程在施工中要严格控制垂直度、除上述的楼层控制轴线传递时的误差控制外，在所有的转角处，用“吊线锤法”逐层做好墙壁体（外墙）大面垂直控制线，使得每层转角处支模时均可按下层墙体大面的垂直控制线来控制偏位误差，从而有效地控制建筑物的垂直度偏差。6.1.4高程控制利用甲方提供的水准点作为高程控制的依据。将每个单位工程的±0.000引至附近的固定位置，并做永久标记，便于高程放样。进行上部结构施工时，采用吊钢尺法。在外墙、边柱或楼梯间吊上钢尺，于施工层架设水准仪读数，把下面的标高传到施工层。6.1.5沉降观测一、沉降观测的目的沉降观测的主要目的是通过对建筑物的沉降进行一个时期的跟踪观测，获得建筑物准确可靠的沉降数据，了解建筑物的实际沉降情况，为建筑施工和运营安全提供数据保证。二、沉降基准点布设1、基准点布点原则沉降基准点是沉降观测的依据，每项工程应有4个稳定可靠的基准点，并每半年检测一次，以保证沉降观测成果的正确性；沉降基准点与观测点的距离不宜太远，以保证足够的观测精度；沉降基准点须埋设在建筑物的压力传播范围以外，距离建筑物基坑边线不小于2倍基坑深度。2、基准点的埋设及测量沉降观测基准点采用测量总控制网埋设的控制点。基准点高程的校测：基准点使用前，用蔡司Dini10电子水准仪从业主提供的水准基点与场区内四个水准基准点联测，经平差计算后的4个基准点高程数据作为本工程沉降观测的基准点高程。沉降观测基准点布设闭合路线，其主要技术要求和测法应符合下表规定。等级相邻基准点高差中误差每站高差中误差往返较差、附合或环线闭合差检测已测高差较差观测方法及要求第146页共146页 施工组织设计二等±1.0±0.300.60.8往、返各两次沉降观测技术要求（单位mm）注：n为测站数三、沉降观测点的布设1、布点原则依据《建筑工程施工测量规程》（DBJ01—21—95）的要求，沉降观测点布设位置应符合下列要求：1）设置在变形明显而又有代表性的部位；2）稳固可靠、便于保存、不影响施工及建筑物的使用和美观；3）避开暖气管、落水管、窗台、配电箱及临时构筑物；4）承重墙可沿墙的长度每隔20m左右设置一个观测点在转角处、沉降缝两侧也应设置观测点；5）框架结构的建筑物应在柱基上设置观测点。2、埋设方法为了便于观测及长期保存，观测点采用不锈钢标志。详见图。沉降观测点埋设图3、沉降观测点的布置针对本工程建筑结构形式，根据设计图纸和规范要求，沉降观测埋设在首层剪力墙、外部柱侧面标高+0.5m处。四、观测技术要求1、观测仪器选用德国蔡司Dini10型数字式精密电子水准仪及与其配套铟瓦条码尺。2、观测方法第146页共146页 施工组织设计沉降观测按《国家一、二等水准测量规范》规定的二等水准测量要求，采用单路线往返观测。观测过程中应做到：主要观测人员固定、仪器及附属设备固定、安置的尺位固定、观测方法及程序固定。3、观测的技术要求沉降观测的视线长度、前后视距差、视线高度按表要求进行：下表沉降观测要求等级仪器型号视线长度前后视距差前后视距累积差视线高度往返较差、附合或环线闭合差二等蔡司Dini10≤30m≤1.0m≤3.0m≥0.3m44、数据记录及处理采用蔡司Dini10数字式水准器的平差程序自动进行平差计算，减少人为误差发生，提高工作效率。5、观测中应遵守的事项(1)观测前30分钟，晴天应将仪器置于露天阴影下，使仪器与外界气温一致；(2)在连续各测站上安置水准仪的三脚架时，应使其中两脚与水准路线的方向平行，第三脚轮换置于路线方向的左侧与右侧；(3)水准仪圆水准器必须严格置平；(4)除路线转弯处外，每一测站上仪器与前后视标尺的位置应接近一条直线。五、观测周期1、首次观测沉降观测点埋设完毕并稳定后，连续往返观测两次，取其平均值作为沉降观测点的初始值。2、荷载变化期间的观测周期要求：(1)施工期间地下室观测一次，地上部分每两层观测一次；(2)暴雨后必须观测；(3)出现不均匀沉降时，根据情况增加观测次数；3、结构封顶至工程竣工，观测周期按下列要求进行：(1)均匀沉降且连续三个月内月平均沉降量不超过1mm时，每三个月观测一次；(2)连续两次每三个月平均沉降量不超过2mm时，每六个月观测一次；第146页共146页 施工组织设计(3)外界发生剧烈变化时必须及时观测；(4)交工前观测一次。4、竣工后观测第一年观测2次，以后根据实际情况及按照《建筑变形观测规程》（JGJ/T8-97）决定观测次数。直至建筑物达到基本稳定（1mm/100d）时，停止观测。5、沉降资料的提交(1)首次观测技术报告，技术报告包括作业说明；沉降观测记录；基准点与沉降观测点位布置图。(2)正常观测过程中，每观测一次，提供作业说明、沉降观测记录、时间-荷载-沉降量曲线图。(3)沉降观测工作完成（作业终止）后，提供汇总分析报告。技术报告包括：作业说明；基准点与沉降观测点位布置图；沉降数据技术分析；沉降观测记录；时间-荷载-沉降量曲线图。第二节基础工程6.2.1测量放线基础施工测量包括基槽开挖的抄平放线、基础放线、±0.000标高以下的抄平放线。基坑移交后，将标高点引到基坑内，作为底板垫层移交的依据。6.2.2土方工程1、土方开挖基坑开挖完成后，按规定进行钎探，使基底标高和土质满足设计要求。2、基坑排水本工程基础埋深-1m，如在雨季施工基础，采用基坑“集水明排法”，配备一定数量的水泵排水，保证基坑内无集水，在基础施工期间要抢抓时间，基础施工完毕验收后立即进行土方回填。3、土方回填(1)施工工艺作业条件A、土方回填前应根据工程特点、填料种类、设计压实系数、施工条件和压实工艺等合理确定填料含水量、每层填土厚度和压实工艺等合理确定填料含水量、每层填土厚度和压实遍数等施工参数。第146页共146页 施工组织设计B、填土前，应做好水平高程的测设。基坑（槽）或沟坡边上按需要的间距打入水平桩，室内和散水的墙边应有水平标记。(2)操作工艺①当填方基底为积土或耕植土时，如设计无要求，可采用小型压路机和人工夯实相结合的方法保证密实度。②填筑粘性土，应在填土前检验填料的含水率。含水量偏高时，可采用翻松晾晒，均匀掺入干土等措施；含水量偏低，可预先晒水湿润，增加压实遍数或使用大功率压实机械等措施。③填料为砂土或碎石类土（充填物为砂土）时，回填前宜充分洒水湿润，可用较重的平板振动器分层振实，每层振实不少于三遍。④回填土应水平分层找平夯实，分层厚度和压实遍数应根据土质、压实系数和机具的性能选定。⑤分段分层填土，交接处应填成阶梯形，每层互相搭接，其搭接长度就不少于每层填土厚度的两倍，上下层错缝距离不少于1.0m。⑥在夯实或辗压时，如出现弹性变形的土（俗称像皮土），应将该部分土方挖除，另用砂土或含砂石较大的土回填。⑦采用机械压实的填土，在角隅用人工加以夯实。人工填土，每层填土厚度为150mm，夯重应为30—40kg，每层厚度为200mm，夯重应为60—70kg。打夯要领为“夯高过膝，一夯压半夯，夯排三次”。夯实基坑（槽）、地坪，行夯路线由四边开始，夯向中间。用蛙式打夯机分层压实（土块粒径不大于5cm，每层厚度不大于200mm），每层都按规定取样做干密度试验。6.2.3基础施工1、砼垫层：砼垫层施工顺序与土方开挖相同，砼垫层施工前，用Φ10＠2000钢筋头打入土中控制标高。砼基层施工完后，即可在上面砌四周砖模。2、砖胎模：承台周边砖模采用120墙厚，全部砖模采用M5.0灰砂砖、M5水泥砂浆，表面用1:2.5水泥砂浆抹面。6.2.4基础钢筋绑扎1、钢筋绑扎：钢筋粗，钢筋量大，必须注意以下施工要点：第146页共146页 施工组织设计(1)施工前弹出钢筋位置线，以确保钢筋绑扎后位置的正确性。(2)弹出的承台钢筋位置线，先铺承台底、地梁下层钢筋，然后绑扎地梁。(3)钢筋绑扎时钢筋应满绑满扎。(4)底排筋用C40砼垫块垫起，间距800，梅花状布置，确保保护层厚度。(5)绑扎完下层钢筋后，摆放钢筋马凳，底部与下层筋点焊固定，然后再绑扎上层钢筋和拉筋。(6)根据基础承台及地梁的受力特点，钢筋接头位置及符合设计要求。2、柱插筋：在承台垫层上放出柱位置线，待面筋绑扎完毕后，再用经纬仪在面筋上放出柱位置线，用红油漆作标识，准确无误后，方开始插筋，柱竖向钢筋在承台面筋之上应绑扎5道箍筋，并点焊固定，柱筋伸入承台内的锚固长度应符合设计要求，按规范要求暗柱筋伸入底板内锚固段应在上中下三个位置各加一道箍筋，并且端头用短钢筋点焊固定，并保证其位置准确、垂直、不倾倒、不变形。3、柱钢筋绑扎：根据在承台砼上弹出的柱位置线，再次校正预埋插筋，所有钢筋交叉点应逐点绑扎，双排钢筋之间用Φ8＠400钢筋制作的支撑铁撑紧，保证双排钢筋的距离，外侧绑砂浆垫块，保证保护层厚度。6.2.5基础砼浇筑本工程所有结构砼均采用商品砼。商品砼由搅拌车运输至现场，初凝时间控制不小于6小时，入泵坍落度控制在12±2㎝，采用分层浇筑、循序推进、一次到顶、保证上层砼盖住已浇筑好的下层砼，上下层砼之间的浇灌间隙时间不超过4小时的浇筑方法。基础砼施工前应做好商品砼浇筑前的试配工作，确保商品砼良好的施工性能及保证施工质量。做好施工机械的准备工作。做好商品砼的连续供应的外部交通协调工作。砼表面处理：在砼浇筑到顶后，认真处理抹平；砼初凝前用用木蟹打磨压实，以闭合收水裂缝；在终凝前采用铁板及木蟹进行最后一次的抹平压光工作；在砼终凝前及时覆盖塑料薄膜，以做好保温养护工作。第146页共146页 施工组织设计第三节主体工程施工方法6.3.1钢筋工程钢筋原料及焊接接头必须按市建设工程质量检测中心要求进行取样检验。一、钢筋制作钢筋加工制作时，要将钢筋加工表与设计图复核，检查下料表是否有错误和遗漏，对每种钢筋要按下料表检查是否达到要求，经过这两道工序检查后，再按下料表放出实样，试制合格后方可成批制作，加工好的钢筋要挂牌堆放整齐有序。施工中如需要钢筋代换时，必须先充分了解设计意图和代换材料性能，严格遵守现行钢筋砼设计规范的各种规定，并不得以等面积的高强度钢筋代换低强度的钢筋。凡重要部位的钢筋代换，须征得设计单位同意，并有书面通知时方可代换。1、钢筋表面应洁净，粘着的油污、泥土、浮锈使用前必须清理干净，可结合冷拉工艺除锈。2、钢筋调直，可采用机械或人工调直。经调直后的钢筋不得有局部弯曲、死弯、小波浪形，其表面伤痕不应使钢筋截面减小5％。3、钢筋切断应根据钢筋号、直径、长度和数量，长短搭配，先断长料后断短料，尽量减少和缩短钢筋短头，以节约钢材。4、钢筋弯钩或弯曲：(1)钢筋弯钩形式有三种，分别为半圆弯钩、直弯钩及斜弯钩。钢筋弯曲后，弯曲处内皮收缩。外皮延伸、轴线长度不变，弯曲处形成圆弧，弯起后尺寸不大于下料尺寸，应考虑弯曲调整值。钢筋弯心直径为2.5d，平直部分为3d。钢筋弯钩增加长度的理论计算值：对装半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。(2)弯起钢筋：中间部位弯折处的弯曲直径D，不小于钢筋直径的5倍。(3)箍筋：箍筋的未端应作弯钩，弯钩形式应符合设计要求。箍筋调整值，即为弯钩增加长度和弯曲调整值两项之差或和，根据箍筋量外包尺寸或内皮尺寸而定。(4)钢筋下料长度应根据构件尺寸、砼保护层厚度、钢筋弯曲调整值和弯钩增加长度等规定综合考虑。第146页共146页 施工组织设计A、直钢筋下料长度＝构件长度一保护层厚度十弯钩增加长度B、弯起钢筋下料长度＝直段长度十斜弯长度一弯曲调整值十弯钩增加长度C、箍筋下料长度＝箍筋内周长十箍筋调整值十弯钩增加长度二、钢筋绑扎与安装钢筋绑扎前先认真熟悉图纸，检查配料表与图纸，设计是否有出入，仔细检查成品尺寸、形状是否与下料表相符。核对无误后方可进行绑扎。采用20＃铁丝绑扎直径12以上钢筋，22＃铁丝绑扎直径10以下钢筋。1、柱(1)竖向钢筋的弯钩应朝向柱心，角部钢筋的弯钩平面与模板面夹角，对矩形柱应为45°角，截面小的柱，用插入振动器时，弯钩和模板所成的角度不小于15°。(2)箍筋的接头应交错排列垂直放置；箍筋转角与竖向钢筋交叉点均应扎牢（箍筋平直部分与竖向钢筋交叉点可每隔一根互成梅花式扎牢）。绑扎箍筋时，铁线扣要相互成八字形绑扎。(3)柱筋绑扎时应吊线控制垂直度，并严格控制主筋间距。柱筋搭接处的箍筋及柱立筋应满扎，其余可梅花点绑扎。(4)当梁高范围内柱（墙）纵筋斜度b/a≤1/6时，可不设接头插筋；当b/a＞1/6时，应增设上下柱（墙）纵筋的连接插筋，锚入柱（墙）内。(5)下层柱的竖向钢筋露出楼面部分，宜用工具或柱箍将其收进一个柱筋直径，以利上层柱的钢筋搭接，并与上层梁板筋焊接如图，当上下层柱截面有变化时，其下层柱钢筋的露出部分，必须在绑扎梁钢筋之前，先行收分准确。2、梁与板(1)纵向受力钢筋出现双层或多层排列时，两排钢筋之间应垫以直径25mm的短钢筋，如纵向钢筋直径大于25mm时，短钢筋直径规格与纵向钢筋相同规格。(2)箍筋的接头应交错设置，并与两根架立筋绑扎，悬臂飘梁则箍筋接头在下，其余做法与柱相同。梁主筋外角处与箍筋应满扎，其余可梅花点绑扎。(3)板的钢筋网绑扎与基础相同，但应注意板上部的负钢筋（面加筋）要防止被踩下；特别是雨蓬、挑檐、阳台、窗台等悬臂板，要严格控制负筋位置，在板根部与端部必须加设钢筋马凳，确保负筋的有效高度。(4)第146页共146页 施工组织设计板、次梁与主梁交叉处，板的钢筋在上，次梁的钢筋在中层，主梁的钢筋在下，当有圈梁或垫梁时，主粱钢筋在上。(5)楼板钢筋的弯起点，如加工厂（场）在加工没有起弯时，设计图纸又无特殊注明的，可按以下规定弯起钢筋，板的边跨支座按跨度1/10L为弯起点。板的中跨及连续多跨可按支座中线1／6L为弯起点。（L一板的中一中跨度）。(6)框架梁节点处钢筋穿插十分稠密时，应注意梁顶面主筋间的净间距要有留有30mm，以利灌筑砼之需要。(7)钢筋的绑扎接头应符合下列规定：A、搭接长度的未端距钢筋弯折处，不得小于钢筋直径的10倍，接头不宜位于构件最大弯矩处。B、受拉区域内，Ⅰ级钢筋绑扎接头的未端应做弯钩。C、钢筋搭接处，应在中心和两端用铁丝扎牢。D、受拉钢筋绑扎接头的搭接长度，应符合结构设计要求。E、受力钢筋的砼保护层厚度，应符合结构设计要求。(8)板筋绑扎前先按设计图要求间距弹线，按线绑扎，控制质量。(9)为了保证钢筋位置的正确，根据设计要求，板筋采用钢筋马凳纵横＠600予以支撑。6.3.2、模板工程1、概述本工程模板施工主要采用18厚胶合板，采用钢管支撑。2、柱模柱模自身固定均采用竖向木枋（＠≤300）和水平Φ48钢管（间距同螺杆）组成，用Φ14螺栓穿在Φ22硬塑料管内与水平钢管对拉以控制截面，螺杆起步间距≤250，横向间距为≤500mm，竖向间距≤500，楼层上宜预埋Φ20＠500的钢筋定位桩以定位并防止柱根部浇砼时移位。外柱模板的空间固定采用顶撑相结合的方法固定，即钢支撑作为压杆，钢丝绳花篮螺杆作拉杆，压杆与拉杆的间距均为1.8m，内柱模板的空间固定采用钢支撑在柱两侧斜向对顶的方法固定，另外，为了防止外柱根部上下层接头位置胀模，上层模板应落下并低于下层楼面不小于300，并支撑于架设在下层柱顶预埋螺栓上的枋木面上。一层附柱柱用胶合板，自身固定用竖向木枋和水平钢管，Φ14对拉螺杆控制截面（竖向＠≤第146页共146页 施工组织设计500）。柱支模前可根据楼层放线先用30宽18厚胶合板条在砼楼面上钉出柱。柱模板位置，这样既便于柱、柱模板定位准确，又便于加强柱、柱模板根部固定，防止柱根部砼漏浆。3、梁、板模采用胶合板，自身固定为木垫枋和钢管背杠。(1)梁模板安装①在柱子上弹出轴线、粱位置和水平线，钉柱头模板。②梁底模板：按设计标高调整支柱的标高，然后安装梁底模板，并拉线找平。当梁底跨度大于及等于4m时，跨中梁底处应起拱，起拱高度为梁跨度的千分之一至三。主次梁交接时，先主梁起拱，后次梁起拱。悬桃梁均需在悬臂端起拱0.6%.③支顶在楼层高度4.5m以下时，应设二道水平拉杆和剪刀撑，后浇带支顶设水平拉杆@600和剪刀撑（见上述），楼层高度在4.5m以上时要另行作施工方案。④梁侧模板；根据墨线安装梁侧模板、压脚板、斜撑等。梁侧模板制作高度应根据梁高及楼板模板碰旁或压旁来确定。⑤当梁高超过750mm时，梁侧模板要加穿Φ14对拉螺杆加固，水平、垂直间距＠600。⑥对于结构中的弧形线条，可采用先配模后安装加固的方法施工，配模方法为将弧形线条划分为若干小段，每段均用小宽度板条拼成设计形状，再在模板面钉一层镀锌铁皮，然后将配好的各小段模扳运至现场拼在一起，并与其他模板合并加固。(2)楼面模板①根据模板的排列图架设支柱和龙骨。支柱与龙骨的问距，应根据楼板的砼重量与施工荷载的大小，在模板设计中确定。一般支柱为800～1200mm，大龙骨间距为600～1200mm，小龙骨间距为400～600mm。支柱排列要考虑设置施工通道。②通线调节支柱的高度，将大龙骨找平，架设小龙骨。③铺模板时可从四周铺起，在中间收口。若为压旁时，角位模板应通线钉固。④楼面模板铺完后，应认真检查支架是否牢固，模板梁面、板面应清扫干净。(3)梁、板模支架系统第146页共146页 施工组织设计第一层支架采用Φ48钢管支架，其余各层均采用钢支撑，立杆间距为：楼层次梁≤800mm，板≤1000mm。对于第一层大截面框支梁，为了保证砼浇筑时不发生变形，其下支架立杆搭设三排，其中两侧立杆间距＠≤500mm立杆间距＠≤900mm，另外，考虑到其上为剪力柱，为保证质量，当浇上层砼时若该梁砼强度未达到100％，下支架不得拆除。(4)柱、梁、板模板的计算模板设计参考数据及计算①施工荷载序号名称位置荷载1新浇砼25000N/m32施工人员及施工设备重力2500N/m23振捣时产生荷载2000N/m24000N/m2418厚夹板216N/m2550×100水平枋木40N/26ф48×3.5钢管38.4N/m7□60×40×2.535.9N/m8□80×40×2.035.5N/m9□100×50×3.068.7N/m②.材料力学指标a枋木及钢管材料截面A(mm2)惯性矩I(mm4)抵抗矩W(mm3)强度f(N/mm2)弹性模量E(N/mm2)50×100枋木50×102416.7×10483.3×1031009×104Φ48×3.54.89×10212.19×1045.08×103210（215）21×10460×40×2.54.57×10221.88×1047.29×103210（215）21×104第146页共146页 施工组织设计80×40×2.04.52×10237.13×1049.28×103210（215）21×104100×50×3.08.64×102112.12×10422.42×103210（215）21×104b对拉螺栓螺栓直径（mm）螺栓内径（cm）容许拉力（N）重量（kg）M120.985129000.89M141.155178001.21M161.355245001.58M181.493296002.00M201.693382002.46M221.893479002.98Ⅳ—1、剪力墙模板设计(一)荷载计算：砼浇筑速度：3.5m/h砼浇筑温度：T=30℃，实际温度高于30℃，偏安全。模板最大侧压力：F1=0.22γβ1β2t0ν1/2=0.22×24×1.2×1.15×4.44×3.51/2=60KN/㎡F2=24H=24×5.1=120.1KN/㎡γ=24KN/m2β1：不掺外加剂时为1.0；掺外加剂时为1.2.β2：当砼塌落度小于30mm时，取0.85；当砼塌落度50—90mm时，取1.当塌落度110—150mm时，取1.15t0：200/（T+15）H：外墙墙高度(m)取F1、F2的小值作为计算值，即F=60KN/㎡。(二)模板设计：1、外楞采用Φ48×3.5钢管，双管第146页共146页 施工组织设计I=2×12.19×104mm4W=2×5.08×103mm3E=21×104N/mm2f=210N/mm2[ω]=3mm外楞间距：=670mm=840mm取b1、b2的小值，即670mm,取600mm。2、内楞选用18厚夹板、50×100水平枋木，木枋a间距取400mmI=416.7×104mm4W=83.3×103mm3E=9×104N/mm2f=100N/mm2[ω]=3mma、抗弯强度验算：q=Fa满足要求b、挠度验算：支承楞采用50×100水平枋木I=416.7×104mm4W=83.3×103mm3E=9×104N/mm2[ω]=3mm满足要求第146页共146页 施工组织设计(三)对拉螺栓设计：在内外横楞交叉点加设对拉螺栓，支座反力为R=×60×103×0.4×0.6=14400N选用M14，其容许拉力为17800N。Ⅳ—2、柱模板设计（一）荷载计算砼浇筑速度：4m/h砼浇筑温度：T=30℃模板最大侧压力：F1=0.22γβ1β2t0ν1/2=0.22×24×1.2×1.15×4.4×41/2=64KN/㎡F2=24H=24×3=72KN/㎡γ=24KN/m2β1：不掺外加剂时为1.0；掺外加剂时为1.2β2：当砼塌落度小于30mm时，取0.85；当砼塌落度50—90mm时，取1.0；当塌落度110—150mm时，取1.15t0：200/（T+15）H：柱高度(m),高支模取7m取F1、F2的小值作为计算值,即64KN/㎡。（二）模板设计选用Ф48×3.5钢管双管作柱箍，则A=2*489mm2I=2×12.19×104mm4W=2×5.08×103mm3E=21×104N/mm2f=210N/mm2[ω]=3mm1、按抗弯强度计算柱箍间距长边l2=400+18+50=468mm短边l3=400+18+50=468mmL=735.78mm2、按挠度计算柱箍间距第146页共146页 施工组织设计=384mm取以上计算的最小值，即取为384mm。（三）对拉螺栓设计在内外横楞交叉点加设对拉螺栓，支座反力为R=64×103×0.17×1.0=10380N选择M12，其容许拉力为12900N。第146页共146页 施工组织设计第146页共146页 施工组织设计Ⅳ—3、梁模板及其顶架设计（一）梁侧模板设计：1、荷载计算：砼浇筑温度：T=30℃模板最大侧压力：F1=0.22γβ1β2t0ν1/2=0.22×24×1.2×1.15×4.4×41/2=64KN/㎡F2=24H=24×1.8=43KN/㎡γ=24KN/m2β1：不掺外加剂时为1.0；掺外加剂时为1.2.β2：当砼塌落度小于30mm时，取0.85；当砼塌落度50-90mm时，取1.0；当塌落度110-150mm时，取1.15t0：200/（T+15）H：梁高度(m),最大梁高1.8m取F1、F2的小值作为计算值,即43KN/㎡。（二）、梁侧模板计算：(A)、梁高h1=h-板高=900，梁侧外楞采用Φ48×3.5钢管，双管I=2×12.19×104mm4W=2×5.08×103mm3E=21×104N/mm2f=210N/mm2[ω]=3mm外楞间距（设置一道）：900mm=742mm=878mm第146页共146页 施工组织设计取b1、b2的小值，即742mm。（B）梁高h1=h-板高≤900，考虑采用木斜撑，不用外楞。（C）梁侧内楞选用18厚夹板、50×100水平枋木，木枋a间距取400mmI=416.7×104mm4W=83.3×103mm3E=9×104N/mm2f=100N/mm2[ω]=3mma、抗弯强度验算：q=Fa满足要求b、挠度验算：支承楞采用50×100水平枋木I=416.7×104mm4W=83.3×103mm3E=9×104N/mm2[ω]=3mm满足要求故按构造要求，在梁中部设置一道横楞。(三)、对拉螺栓设计：在内外横楞交叉点加设对拉螺栓，支座反力为R=2×43×103×0.4×0.8=13760N选用M14，其容许拉力为17800N。Ⅳ—4梁底模板设计梁模板1:200×(400-900)（一）、荷载计算(按1m计算)：a、新浇砼自重0.9(砼单厚)×25000×0.2（梁宽）N/mb、模板自重216×0.2+3×40N/mc、施工荷载2500×0.2N/md、振捣砼时产生荷载（水平）：2000×0.6N/m合计：q=(a+b+c+d)×10-3N/m6.49N/mm第146页共146页 施工组织设计（二）验算：a、抗弯强度验算：50×100枋木(3排)：W=3×83.3×103mm3f=100N/mm2满足要求b、挠度验算：支承楞采用50×100水平枋木I=3×416.7×104mm4W=3×83.3×103mm3E=9×104N/mm2[ω]=3mm满足要求（三）梁支承下楞钢管验算：初步设计考虑@500mm1、荷载计算：a、新浇砼自重0.9(砼梁高)×25000×0.2（梁宽）N/mb、模板自重216×0.2+40×3N/mc、钢管自重38.4N/md、施工荷载2500×0.2N/me、振捣砼时产生荷载（水平）：2000×4N/m合计：q=(a+b+c+d+e)×10-3N/m18.32N/mm集中荷载F=ql/2=5.16×1000/2=2584N2、验算：a、抗弯强度验算：Φ48×3.5钢管：W=5.08×103mm3f=210N/mm2满足要求第146页共146页 施工组织设计b、挠度验算：I=12.19×104mm4E=21×104N/mm2[ω]=3mm满足要求（四）顶架计算：1、荷载计算：a、新浇砼自重0.9(砼板厚)×25000N/㎡b、模板自重216+40×3.0/0.6+38.4/0.6N/㎡c、支架自重2500N/㎡d、施工荷载2500N/㎡e、振捣砼时产生荷载2000N/㎡合计：q=(a+b+c+d+e)29763N/㎡每根立管支承0.12×0.6=0.024㎡的区格荷载为：0.02×29763=596.26N2、验算：Φ48×3.5钢管：W=489mm2i=15.78mmf=215N/mm2a、按强度验算：b、按稳定性验算：设计立管水平拉杆为小于1800mm，故长细比为查表得满足要求梁模板2:200×(900-1395)（一）、荷载计算(按1m计算)：a、新浇砼自重1.4(砼板厚)×25000×0.2（梁宽）N/mb、模板自重216×0.2+3×40N/m第146页共146页 施工组织设计c、施工荷载2500×0.2N/md、振捣砼时产生荷载（水平）：2000×0.2N/m合计：q=(a+b+c+d)×10-3N/m5.06N/mm（二）验算：a、抗弯强度验算：50×100枋木(3排)：W=3×83.3×103mm3f=100N/mm2满足要求b、挠度验算：支承楞采用50×100水平枋木I=3×416.7×104mm4W=3×83.3×103mm3E=9×104N/mm2[ω]=3mm满足要求（三）梁支承下楞钢管验算：初步设计考虑@500mm1、荷载计算：a、新浇砼自重1.4(砼梁高)×25000×0.2（梁宽）N/mb、模板自重216×0.2+40×3N/mc、钢管自重38.4N/md、施工荷载2500×0.2N/me、振捣砼时产生荷载（水平）：2000×4N/m合计：q=(a+b+c+d+e)×10-3N/m15.871N/mm集中荷载F=ql/2=15.87×1000/2=7935N2、验算：a、抗弯强度验算：Φ48×3.5钢管：W=5.08×103mm3f=210N/mm2第146页共146页 施工组织设计满足要求b、挠度验算：I=12.19×104mm4E=21×104N/mm2[ω]=3mm满足要求（四）顶架计算：1、荷载计算：a、新浇砼自重0.10(砼板厚)×25000N/㎡b、模板自重216+40×3.0/0.2+38.4/0.2N/㎡c、支架自重2500N/㎡d、施工荷载2500N/㎡e、振捣砼时产生荷载2000N/㎡合计：q=(a+b+c+d+e)10374N/㎡每根立管支承0.2×0.12=0.024㎡的区格荷载为：0.024×9747=233.9N2、验算：Φ48×3.5钢管：W=489mm2i=15.78mmf=215N/mm2a、按强度验算：b、按稳定性验算：设计立管水平拉杆为小于1800mm，故长细比为查表得第146页共146页 施工组织设计满足要求故砼楼板支撑模板及其顶架满足要求。Ⅳ—5、楼板模板及其顶架设计（一）模板及顶架初步设计：砼楼板支模采用18厚夹板，上楞采用@450mm的50×100枋木，下楞采用@900mm的Ф48×3.5钢管。顶架立杆采用纵横@900mm的Ф48×3.5钢管，立杆水平拉杆为@1800mmФ48×3.5钢管。（二）楼板支承上楞木枋验算：1、荷载计算：a、新浇砼自重0.10(砼板厚)×25000×0.45N/mb、模板自重216×0.45+40N/mc、施工荷载2500×0.45N/md、振捣砼时产生荷载（水平）：2000×0.45N/m合计：q=(a+b+c+d)×10-3N/mm3.29N/mm（三）验算：a、抗弯强度验算：50×100枋木：W=83.3×103mm3f=100N/mm2满足要求b、挠度验算：支承楞采用50×100水平枋木I=416.7×104mm4W=83.3×103mm3E=9×104N/mm2[ω]=3mm满足要求（四）楼板支承下楞钢管验算：第146页共146页 施工组织设计1、荷载计算：a、新浇砼自重0.10(砼板厚)×25000×0.9N/mb、模板自重216×0.9+40×2.0N/mc、钢管自重38.4N/md、施工荷载2500×0.9N/me、振捣砼时产生荷载（水平）：2000×0.9N/m合计：q=(a+b+c+d+e)×10-3N/mm4.81N/mm集中荷载F=ql/2=4.81×900/2=2165.8N2、验算：a、抗弯强度验算：Φ48×3.5钢管：W=5.08×103mm3f=210N/mm2满足要求b、挠度验算：支承楞采用50×100水平枋木I=12.19×104mm4E=21×104N/mm2[ω]=3mm满足要求Ⅴ、钢管顶架验算：1、荷载计算：a、新浇砼自重0.10(砼板厚)×25000N/㎡b、模板自重216+40×2.0/0.9+38.4/0.9N/㎡c、钢管支架自重250N/㎡d、施工荷载2500N/㎡e、振捣砼时产生荷载（水平）：2000N/㎡合计：q=(a+b+c+d+e)7502.4N/㎡第146页共146页 施工组织设计每根立管支承0.9×0.9=0.81㎡的区格荷载为:0.81×7502=6076.62NⅥ、验算：Φ48×3.5钢管：A=489mm2i=15.78mmf=215N/mm2a、按强度验算：b、按稳定性验算：设计立管水平拉杆为小于1800mm，故长细比为查表得满足要求故砼楼板支撑模板及其顶架满足要求。Ⅶ、模板的拆除模板支撑的拆除通常要求：模板的拆除,除了非承重侧模应以能保证砼表面及棱角不受损坏时(大于1N/mm2)方可拆除外，承重模板应按《砼结构工程施工及验收规范》的有关规定执行。模板拆除的顺序的方法，应按照配板设计的规定进行，遵循先支后拆、后支先拆、先非承重部位和后承重部位以及自上而下的原则，拆模时，严禁用大锤和撬棍硬砸硬撬。拆除的模板和配件，严禁抛扔，要有人接应传递，按指定地点堆放。并做到及时清理、维修和涂刷好隔离剂，以备待用。对于框架柱模板及墙侧模板，可在砼终凝，并养护24小时后，砼强度不小于1.2Mpa后拆除。侧模拆除后，柱墙面上立即围盖湿麻布袋，加强砼的养护。对于一般结构板待板的砼强度达其设计强度的80%后拆除所有板的支撑。对于一般结构次梁，在梁的砼强度达设计强度的80%后即可拆除。跨度大于8米或悬挑结构梁模板支撑的拆除：一般需待砼强度达设计强度的100%后方可拆除。业主一般要求：1、墙、柱模板及梁侧模必须在平台、梁砼浇筑48小时后方可拆除。第146页共146页 施工组织设计2、宽度≤2.0m的板，必须在砼试块常规养护达到设计砼强度标准值的75%时方可拆除；宽度大于2.0m的板，必须在砼试块常规养护达到设计砼强度标准值的100%时方可拆除(28天后)。3、跨度≤3.0m之间的梁，必须在砼试块常规养护达到设计砼强度标准值的75%时方可拆除；跨度大于3.0m的梁，必须在砼试块常规养护达到设计砼强度标准值的100%时方可拆除。4、所有悬挑构件均须待砼试块常规养护达到设计砼强度标准值的100%时（28天后）方可拆除底模。已经拆除模板及其支架的结构，在砼达到设计强度以后，才允许承受计算荷载，施工中严禁堆放过量的建筑材料。底模拆除时的砼强度的要求如上表（注意：部分要求条款高于目前国标规定）(业主要求)。Ⅷ.模板与支撑的周转结构模板支撑拆除后，通过转运平台，采用塔吊吊运运输。部分模板支撑直接吊至楼层施工操作位置，部分模板吊至施工现场加工区域进行整理、修整、及补充。6.3.3、砼工程A、一般砼工程本工程采用商品砼，砼水平及垂直运输采用砼汽车泵为主，塔吊为辅。（一）、作业条件1、下达任务单时，必须包括工程名称、地点、部位、数量，对砼的各项技术要求（强度等级、抗渗等级、缓凝及特种要求）、现场施工方法、生产效率（或工期）。交接班搭接要求，以及供需双方协调内容，连同施工配合比通知单下起下达。2、设备试运转正常，砼运输车辆数量满足要求。3、材料供应充足，特别是指定的水泥品种有足够的储备量或后续供应有保证。4、全部材料应经检验合格，符合使用要求。5、搅拌站、浇捣现场和运输车辆之间用对讲机作为可靠的通讯联系手段。6、天气满足作业要求。第146页共146页 施工组织设计（二）、对砼的质量检查要求：1、严格要求按配合比下料，做好现场的各种试验。2、保持充分的搅拌时间，掺外加剂时搅拌时间应适当过长。3、泵送砼，每工作班供应超过100m3的工程，派出质量检查员驻场。4、现场取样时，应以搅拌机卸料1／4后至3／4前的砼为代表。砼取样、试件制作、养护，均应由供需双方共同签证认可。5、砼运输卸料前不得出现离析和初凝现象。拌料后至卸料前时间间隔小于2小时，否则该砼不能用于主体结构。（三）、砼运输1、砼在现场运输工具有泵送等。2、砼自搅拌机中卸出后，应及时运到浇筑地点，延续时间不能超过初凝时间。在运输过程中，要防止砼离析、水泥浆流失、坍落度变化以及产生初凝等现象。如砼运到浇筑地点有离析现象不得用于主体结构。（四）、泵送砼泵送砼前，先把储料斗内清水从管道泵出，达到湿润和清洁管道的目的，然后向料斗内加入与砼配比相同的水泥砂浆（或1:2水泥砂浆），润滑管道后即可开始泵送砼。管内的水泥砂浆应按要求均匀摊铺在浇筑面上。（五）、砼的浇筑1、浇筑前应对模板浇水湿润，墙、柱模板的清扫口应在清除杂物及积水后再封闭。2、砼浇筑的一般要求(1)砼自出口下落的自由倾落高度不得超过2米。(2)浇筑砼时应分段分层进行，每层浇筑高度应根据结构特点、钢筋疏密决定。一般分层高度为插入式振动器作用部分长度的1.25倍，大不超过500mm，平板振动器的分层厚度为200mm。(3)使用插入式振动器应快插慢拔，插点要均匀排列，逐点移动，按顺序进行，不得遗漏，做到均匀振实。移动问距不大于振动棒作用半径的1.5倍（一般为300～400mm）。振捣上一层时应插入下层砼面50mm，以消除两层间的接缝。平板振动器的移动间距应能保证振动器的平板覆盖已振实部分边缘。(4)第146页共146页 施工组织设计浇筑砼应连续进行。如必须间歇，其间歇时问应尽量缩短。并应在前层砼初凝之前，将次层砼浇筑完毕。问歇的最长时间应按所有水泥品种及砼初凝条件确定一般超过2小时应按施工缝处理。(5)浇筑砼时应派专人经常观察模板钢筋、预留孔洞、预埋件、插筋等有无位移变形或堵塞情况，发现问题应立即停止浇灌，并应在已浇筑的砼上初凝前修整完毕。3、柱、墙砼浇筑(1)柱、墙浇筑前，或新浇砼与下层砼结合处，应在底面上均匀浇筑50mm厚与砼配比相同的水泥砂浆。砂浆应用铁铲入模，不应用料斗直接倒入模内。(2)柱、墙砼应分层浇筑振捣，每层浇筑厚度控制在500mm左右。砼下料点应分散布置循环推进，连续进行。(3)构造柱砼应分层浇筑，每层厚度不得超过300mm。4、梁、板砼浇筑(1)肋形楼板的梁板应同时浇筑，浇筑方法应由一端开始用“赶浆法”推进，先将梁分层浇筑成阶梯，当达到楼板位置时再与板的砼一起浇筑。(2)楼板浇筑的虚铺厚度应略大于板厚，用平板振动器垂直浇筑方向来回振捣。注意不断用移动标志或插杆检查以控制砼板厚度。振捣完毕，用刮尺或拖板抹平表面。(3)在浇筑与柱、墙连成整体的梁和板时，应在柱和墙浇筑完毕后停歇1～1.5小时，使其获得初步沉实，再继续浇筑。(4)施工缝设置：宜沿着次梁方向浇筑楼板，施工缝应留置在次梁跨度1/3范围内，施工缝表面应与次梁轴线或板面垂直。单向板的施工缝留置在平行于板的短边的任何位置。(5)施工缝用木板、钢丝网挡牢。(6)施工缝处须待已浇砼的抗压强度不少于1.2MPa时，才允许继续浇筑。(7)在施工缝处继续浇筑砼前，砼施工缝表面应凿毛，清除水泥薄膜和松动石子，并用水冲洗干净。排除积水后，先浇一层水泥浆或与砼成分相同的水泥砂浆然后继续浇筑砼。5、楼梯砼浇筑(1)楼梯段砼自下而上浇筑。由于楼梯踏步采用封闭式模板，故在踏步面开门子洞。底板砼与踏步砼一起浇筑，不断连续向上推进。第146页共146页 施工组织设计(2)楼梯砼宜连续浇筑完成。(3)施工缝位置：根据结构情况可留设于楼梯平台板跨中或楼梯段1/3范围内。（六）、砼的养护1、砼浇筑完毕后，应在12小时以内加以覆盖，并浇水养护。2、砼浇水养护日期，掺用缓凝型外加剂或有抗渗要求的砼不得小于14天。在砼强度达到1.2MPa之前，不得在其上踩踏或施工振动。柱、墙带模养护2天以上。每日浇水次数应能保持砼处于足够的润湿状态砼施工完毕12小时内不得在其上踩踏，不得堆放钢筋、模板和钢管等重物，也不允许安装模板及支架；砼养护：标准层淋水养护每天不少于十次或浇筑12小时后蓄水养护，；其它构件浇筑后前7天安排专人负责每天浇水养护次数不少于10次，后7天每天浇水次数不少于5次。6.3.4、砌体工程（一）、材料1、砌块砌块的品种、强度等级必须符合设计要求，并应规格一致有出厂合格证明及试验单。加气砼砌块，技术质量应符合规范要求，品牌范围：宏开或摩天或报业主认可的其它品牌。砌块进场后，应按监理要求进行堆放，并采取防雨淋措施，并保证现场放置时间满足规定要求后，才能进行砌筑2、水泥品种与标号应根据砌体部位及所处环境选择，一般采用425号普通硅酸盐水泥或矿渣硅酸盐水泥；应有出厂合格证明和试验报告方可使用；不同品种的水泥不得混合使用。水泥进场使用前，必须对其强度、安定性进行复检，检验批以同一生产厂家、同一标号为一批；不同品种的水泥，不得混合使用；3、砂第146页共146页 施工组织设计宜采用中砂。配制水泥砂浆或水泥混合砂浆的强度等级等于或大于M5时，砂的含泥量不应超过5％。砂浆强度等级小于M5时，砂的含泥量不应超过10％。4、水应采用不含有害物质的洁净水。5、掺合料A、石灰膏：熟化时间不少于7天，严禁使用脱水硬化的石灰膏。B、其他掺合料：电石膏、粉煤灰等掺量应经试验室试验决定。6、其他材料拉结钢筋、预埋件、木砖、防水粉等均应符合设计要求。（二）、操作工艺1、拌制砂浆：砌筑、抹灰用水泥砂浆必须集中搅拌，严禁随地搅拌；砂浆采用机械拌合，手推车上料，磅称计量。材料运输主要采用井字架作垂直运输，人工手推车作水平运输(1)根据试验提供的砂浆配合比进行配料称量，水泥配料精确度控制在2％以内；砂、石灰膏等配料精确度控制在±5％以内。(2)砂浆应采用机械拌合，投料顺序应先投砂、水泥、掺合料后加水。拌和时间自投料完毕算起，不得少于1.5min。(3)砂浆应随拌随用，水泥砂浆和水泥混合砂浆必须分别在拌成后3小时和4个时内使用完毕。2、砌筑A、施工工艺及措施砖墙的砌筑工艺:抄平、放线→立皮数杆→铺灰砌砖→修缝、清理等。(1)抄平、放线:为保证建筑物平面尺寸正确及各层标高的正确，砌筑前应认真抄平、放线，各楼层标高引至楼板边缘或墙上，先放出墙轴线，再根据轴线放出砌墙轮廓及门洞口位置。砌筑墙体时，应预先绘制砌块排列图，在砌筑位置放出墙身边线，并在墙体两侧弹出砌筑控制线；按皮数和排列模数从墙顶向下排砖，顶砖斜砌角度在45度～60度之间（高度为170～180mm），缝隙用砂浆塞实，如底部高度在150mm以下，不得采用空心砌块；(2)砌体施工中做到无皮数杆不施工，皮数杆间距为15～20m，转角处均应设立，砌砖前应先对皮数杆进行预检。第146页共146页 施工组织设计(3)墙体砌筑时严格按照施工操作规程及设计要求施工，做好技术交底，砌体用砖提前浇水湿润，严禁干砖上墙，以确保砌筑及粉刷质量。(4)砌筑砂浆采用重量配合比，计量准确，试块按规定留置。砂浆应随伴随用，水泥砂浆和水泥混合砂浆必须在拌成后3h和4h内使用完毕，隔夜砂浆不得使用。(5)门窗过梁为预制钢筋砼过梁，在砌块墙上的支承长度不小于240：当支承长度不足时，应按过梁与柱、墙直接连接处理。当门窗洞边无砖墩搁置过梁时，采用在相应洞顶位置的砼墙、柱上予埋铁件或插筋，以便和过粱中的钢筋焊接。安装过梁、梁垫时其标高、位置及型号必须符合设计图纸要求，坐浆饱满；如坐浆厚度超过20mm时，要用细石砼铺垫，过梁伸入两端的支承长度应一致。填充墙墙高≥4米时，在墙高的一半处或门顶，设一道通长的钢筋砼圈梁。填充墙体与梁板交接的顶砌块用实心小砌块，并斜砌顶紧。卫生间四周砌块墙体底部构件120mm高素砼反边,确保墙脚不渗水。(6)构造柱处墙体砌成凸凹槎，槎深为60mm，高度为5皮砖，从底部先退后进，并按要求设置拉结筋。(7)砖砌体的转角处和交接处尽量同时砌筑，如在转角处砌筑确有困难时考虑留斜槎，斜槎底长不小于高度的三分之二，槎子必须平直、通顺；分段位置在变形缝、门口、构造柱处；隔墙与墙交接处留斜槎确有困难时可留直槎，且为阳槎，并加设拉结筋，拉结筋的数量为120mm厚墙加根φ6钢筋，间距沿墙高不超过500mm，埋入深度从墙的留槎处算起大于500mm，外露长度大于500mm，末端成90°弯钩。接槎时，将接槎处的表面清理干净，浇水湿润，并填实砂浆，保证灰缝顺直。后砌隔墙顶应用立砖斜砌挤紧。(8)木砖预埋：木砖应经防腐处理，预埋时小头在外，大头在内，数量按洞口高度确定；洞口高度在1.2m以内者，每边放2块，高度在2～3m者每边放4块。预埋木砖的部位一般在洞口上下四皮砌块处开始，中间均匀分布。门窗洞口考虑预留后安装门窗框，要注意门窗洞口宽度及标高符合设计要求。(9)在操作过程中，要认真进行自检，如出现偏差，应随时纠正，严禁事后砸墙。B、成品保护(1)砂浆稠度应适宜，砌墙时应防止砂浆溅脏墙面。第146页共146页 施工组织设计(2)墙体拉结钢筋、抗震构造柱钢筋及各种预埋件、水电管线等，均应注意保护，不得任意拆改或损坏。(3)尚未安装楼板或屋面的墙和柱，当可能遇大风时，应采取临时支撑等措施，以保证施工中的稳定性。(4)构造柱、圈梁等支模过程中应单独考虑支架、支撑，保证稳定，严禁利用砖墙顶支加固而引起墙体移动、开裂等。(5)雨天施工收工时，应覆盖砌体表面。C、隔墙、填充墙构造：(1)砌筑砖墙，均应满足砌体结构的有关施工规定，并按有关标准图集施工。(2)所有非承重墙的顶部，除注明外，必须用砖块嵌紧砌实，不得与上面的梁板脱空，不得仅用砂浆封嵌。(3)当非承重墙高＞3.0M时，应在墙高的中间部位设置一道圈梁；当墙长超过4.0M而中间又无横墙或柱拉结时，应设置砼构造柱及角柱。(4)墙身中的圈梁，在砖墙相互连接处，其钢筋应相互锚入35d，在与砼墙和柱连接处，其钢筋应锚入砼墙和柱35d。(5)对于洞高度大于2.5M的独立门、窗间隔墙、填充墙，在墙两端应设250*200的钢筋砼构造柱。(6)在非承重墙与砼剪力墙和柱连接处，应在砼剪力墙和柱内沿其高度预留砖墙拉结筋，拉结筋为2φ6＠500（或按砌体模数500左右），伸入非承重墙内全长设置。(7)对于厚度为100的砖隔墙的门框二侧（有构造柱时例外），应用钢片网（或钢筋网）等加固，除与墙身钉牢外，其上下端各弯转300。(8)门、窗洞上无结构梁时，则应加过梁GL。若门窗洞边为砼墙或柱时，应在墙或柱中预留过梁插筋。第四节装饰工程施工方法本工程内装饰工程只含粗装修即一般抹灰工程和外墙面砖施工。所有装饰均应遵循样板先行的原则。装修作业的顺序：应遵循先粗装修后精装修；先行施工进行湿作业装修作业；先天棚，后墙面，最后地面的原则。第146页共146页 施工组织设计6.4.1、抹灰工程(一)、一般规定1、抹灰工程的砂浆等级应符合设计要求。2、抹灰工程所用的砂浆配比，材料品种，应按设计要求选用。3、抹灰砂浆的配合比和稠度等，应经检查合格后，方可使用，掺有水泥或石膏拌制的砂浆，应控制在初凝前用完。4、砂浆中掺用外加剂时，其掺入量应由试验确定。5、室内墙面、柱面和门洞的阳角，宜用1:2.5水泥砂浆做护角，其高度不应低于1.8m，每侧宽度不小于50mm。6、外墙抹灰工程施工前，应安装好门窗。阳台栏杆和预埋铁件等，并将墙上的施工孔用膨胀砂浆堵塞密实。7、外墙窗台、窗眉、雨篷、阳台，压顶和突出腰线等，上面应做流水坡度，下面应做滴水线或滴水槽，滴水槽的深度和宽度均不应小于10mm，并整齐一致。8、水泥砂浆的抹灰层应在湿润的条件下养护。9、一般抹灰按质量要求分为普通、中级和高级三级。我公司按高级抹灰施工：阴阳角找方，设置标筋，分层赶平。修整，表面压光。10、卫生间、天面等凡有坡水需要的地面抹灰应做成倾向出水口的坡水坡度。11、凡面层灰浆要压光的，最后一次压光，应在灰浆初凝后（即经过铁抹子压磨而灰浆表层不会变成糊状）及时进行。12、为了防止雨水溅射使污垢散播在外墙面，因此，外墙完成抹灰工序后应拆去外平桥板，或将平桥部位的墙面加以遮护。13、抹灰用砂宜用中砂，使用前应过筛，防止草皮、树皮等杂物影响施工质量。不宜采用特细砂。14、抹灰用石灰膏，用块状生石灰淋制，淋制时必须用孔径不大于3mm×3mm的筛过筛，并贮存在沉淀池中。熟化时间：常温下一般不少于15天。用于罩面时，不应少于30天。使用时，石灰膏内不得含有未熟化的颗粒和其他杂质。墙面粉刷前应做好墙面的清理工作，清除表面浮浆或被污染部位，墙面穿墙洞眼及脚手洞眼，应采用1：2干硬性水泥砂浆填塞密实。门窗框应安装完毕，框与墙接缝填塞完毕并经验收合格。框架柱梁与墙体间，加钉一层钢板网，以抗裂缝。第146页共146页 施工组织设计抹灰前根据各层全高范围内的平整度和垂直度检查情况做塌饼或冲筋。水泥护角线采用1：3水泥砂浆，用直尺靠平挂直紧光。刮糙前基层清除干净、洒水湿润，门窗校正达到标准，当日刮糙完后，用直尺线锤上下左右吊直平达到标准，遇到硬底面层，应用水泥砂浆打底。粉刷面层，遇到刮糙较干时，要用洒水湿润，（否则面层不易压光，用劲过大，会造成空鼓分离）。砼柱抹灰，应用水泥砂浆，底层厚度不宜太厚。当砼凹凸不平时，应先用1：3水泥砂浆做垫层，当砼表面太滑时，要先将表面打毛，其刮头糙时，厚度要薄，一般为3-mm为宜。抹灰工程质量，按国家颁发施工验收规范标准。(二)、墙面抹水泥砂浆1、基层处理：吊直、套方、灰饼、墙面冲筋。抹底层灰和中层灰等工序的做法与墙面抹纸筋灰浆时基本相同，但底灰和中层灰用1:2.5水泥砂浆涂抹，施工前湿润墙面，并用木抹子搓平带毛面，在砂浆凝固之前，表面用扫帚扫毛。2、抹水泥砂浆面层：中层砂浆抹好后第二天，用1:2.5水泥砂浆或按计要求的水泥混合砂浆抹面层，厚度5～8mm。操作时先将墙面湿润，然后用砂浆薄刮一道使其与中层灰粘牢，紧跟着抹第二遍，达到要求的厚度，用压尺刮平找直后，用铁抹子压实压光。(三)、顶棚抹灰1、基层处理：对板底清理干净，并用钢丝刷满刷一遍后浇水湿润。再用1:1:1水泥聚合物砂浆（水泥:107胶:细砂），喷洒或用毛刷（横扫）将砂浆甩到基面上。甩点要均匀，终凝后再浇水养护，直至水泥砂浆疙瘩有较高的强度，用手掰不动为止。2、根据墙柱上弹出的水平墨线，用粉线在四周墙面上（顶板下100mm）弹出一条水平线，作为顶板抹灰的水平控制线。对于面积较大的楼盖顶棚或质量要求较高的顶棚，宜通线设置灰饼。3、抹底灰：在顶板砼湿润的情况下，先刷素水泥浆一道，随刷随打底，打底采用1:1:第146页共146页 施工组织设计6水泥混合砂浆。对顶板凹度较大的部位，先大致找平并压实，待其干后，再抹大面底层灰，其厚度每遍不宜超过8mm，操作时需用力抹压，然后用压尺刮抹顺平，再用抹子抹平，要求平整稍毛，不必光滑，但不得过于粗糙，不许有凹陷深痕。4、抹罩面灰：待底灰约六、七成干时，即可抹面层纸筋灰。如停歇时间长，底层过分干燥则应用水润湿。涂抹时先分两遍抹平，压实，其厚度不应大于2mm，待面层经过铁抹子抹面，灰浆表面不会变为糊状时要及时压光，不得有抹痕、气泡、接缝不平等现象。天棚与墙边或梁边相交的阴角应成一条水平直线，梁端与墙面梁边丁交处应成垂直线。6.4.2、墙面砖施工（一）、外墙1、材料的质量要求：采用42.5#普通水泥。聚乙稀醇缩甲醛（即108胶）无色透明胶状体。面砖必须为一级品，表面平整，颜色一致，每块砖的尺寸正确，边角整齐。2、施工工艺：(1)基层处理：在结构施工时，墙面尽可能按清水墙面标准施工，做到平整垂直，为饰面工程施工创造良好条件，镶贴面砖的基层，先是抹1:3的水泥砂浆一层，厚度10mm左右，并要求将表面用木抹子搓毛，墙面抹灰必须平整、方正、垂直。另凸凹和缺棱掉角部分要先刷一遍1:4的107胶水溶液，然后用1:3水泥砂浆补平，每次修补厚度10mm以内为宜，门窗框塞缝应作为一道工序专人负责，用1:2或1:3水泥砂浆将缝塞严，达到一定强度后，再抹基层，打底2-3d后开始贴砖。(2)面砖的选择和浸泡：粘贴之前，必须对面砖进行挑选，首先将色泽不同的砖分别堆放，挑出翘曲变形、裂纹、面层缺釉有杂质、边沿不整齐及其它有明显缺陷的砖，对于矩形的面砖要先按长、宽标准尺寸制作“┌┐”形检查板，分别进行长、宽两次检查后，即可分大、中、小三种类产品，并分灰堆放保存待用。在粘贴面砖时，将同一尺寸者用于同一房间或同一墙面，以保证上接缝均匀一致。(3)面砖在粘贴之前，要先浸入水中湿润2-3d左右，捞出后立放阴干，表干内湿，或把水揩去，擦洗干净，正面和背面均不得有油污。(4)面砖粘贴之前，必须进行预排，以保证上下接缝均匀。(5)根据预排的面砖，对整块墙面上下左右用尼龙线绷成百格网，以确保面砖缝横平竖直。第146页共146页 施工组织设计(6)润湿基层：在粘贴之前，要先把基层表面清扫干净，铲除墙面及阴阳角等处的余浆、毛刺，然后洒水润湿墙面，也可在施工的前一天将基层墙面浇水，要浇匀，湿透表面无水。(7)镶贴面砖：粘结剂采用107胶水泥素浆，粘贴时要保证粘结剂从接缝处溢出为止，但在终凝前应把缝中粘结剂划除，以免影响擦缝质量。面砖粘贴时，面砖缝必须做到横平竖直，不得有错缝，面砖表面必须平整。(8)擦缝、嵌缝：墙面镶贴完毕之后，用1:1水泥细砂浆进行满刮嵌缝，嵌缝要求做到缝深浅一致，不裂缝，面砖棱角清晰，表面无污迹。3、质量要求及注意事项：粘贴面砖的粘结浆要饱满，但不宜过多，过多了砖面不容易贴平，如果多敲还会造成浆水集中到砖底部溢出，收水后造成空鼓。在粘贴过程中，要求做到一次成活，不宜多动。外墙面砖粘贴后不得在脚手架上或从室内向外倒脏水或垃圾，操作人员要做到工完料尽，拆脚手架时要注意不要碰坏墙面。墙面完工以后，砂浆等沾污用清水洗刷不净时，可用10%稀盐酸溶液洗刷，盐酸与水泥中的氢氧化铝发生反应，变成可溶的氯化铝，很容易清洗干净，然后用水清洗。6.4.3、散水变形缝施工方法提前预制沥青砂浆条，条的厚度为20mm，高度同散水厚、长度同散水宽。施工中按图纸要求，在散水变形缝的位置拉线，外边线仍用木板支模，靠墙身及分格线位置均固定沥青砂浆条。浇灌散水砼时，随打随抹，适时养护，待砼强度达1.2MPa后，用钢制烙子烫熨沥青条，要求缝隙深浅一致，交角平顺，采用这种方法即保证了工程质量，杜绝了木条起不干净、碰坏砼边角以及污染墙面等问题，又缩短了施工周期，能取得较好的经济效益，有利于文明施工。6.4.4、地面基层的施工与地面防潮地面基土层的施工：地面应铺设在均匀密实的基土上，对于填土，应予夯实，以免基土沉陷引起地面下沉。地面以下的回填土不得采用淤泥、腐殖土、冻土、膨胀土及有机含量大于8%的土。填土应采用机械或人工方法分层压实，土块的粒径不得大于0mm。每层虚铺厚度：用机械时一般不应大于300mm；用人工夯实时不应大于200mm。每层压实后的干容重应符合设计要求，并按规范要求做环刀试验，回填土的回填压实度不得小于90%。第146页共146页 施工组织设计地面垫层采用碎石垫层：石子应采用强度均匀、级配适当和不风化的石子铺设而成。其厚度不宜小于60mm。石子的最大粒径不得大于垫层厚度的2/3。碎石垫层必须摊铺均匀，表面空隙应以粒径为～2mm的细石子填缝，用辗压机辗压时，应适当洒水，一般辗压不应少于三遍，并压至不松动为止。地面砼垫层：砼垫层厚度不应小于60mm。砼垫层应分区段进行浇筑，其宽度一般为3～4m，但应结合变形缝的位置，不同材料的地面与楼面面层连接处和设备基础的位置等划分。浇筑前，垫层下的基层应予湿润。砼垫层内应根据设计要求预留孔洞，以备安置固定地面与楼面镶边连接件所用的锚栓或木砖。地面水泥砂浆找平层：铺设找平层前，应将下一层表面清理干净。其下层应予湿润。铺设时，先刷以水灰比为0.4～0.的水泥浆一遍，并随刷随铺。如其表面光滑还应凿毛。地面防潮的施工：地面的防潮的施工质量不容忽视，基层应平整，表面干燥，不应在潮湿各露的气候条件下进行地面防潮层的施工。防潮层应铺刷均匀，厚度基本一致，在防潮层涂刷完毕后，应立即进行其上层覆层的铺装。注意做好外墙勒脚部位的防水防潮质量，避免外部潮气或水侵入室内。6.4.5、水泥砂浆楼地面工程楼地面在装修前应先作一、二层样板，经监理单位认可方可大面积施工。楼地面找平层施工时应特别注意各类房间地面的高低差和卫生间地面的排水坡度。1、刷素水泥浆结合层：宜刷水灰比为0.4～0.5的素水泥浆，也可在基层上均匀洒水湿润后，再撒水泥粉，用竹扫帚均匀涂刷，随刷随做面层，并控制一次涂刷面积不宜过大。2、打灰饼、冲筋：根据＋1m水平线，在地面四周做灰饼，然后拉线打中间灰饼再用干硬性水泥砂浆做软筋，软筋间距约1.5m左右。在有地漏和坡度要求的地面，应按设计要求做泛水和坡度，对于面积较大的地面，则应用水准仪测出面层平均厚度然后边测标高边做灰饼。3、水泥砂浆地面操作(1)砼基层通常用干硬性水泥砂浆，砂浆外表湿润松散、手握面团、不泌水分为准。水泥焦渣基层可用一般水泥砂浆。水泥砂浆配比为1:2（水泥：砂），如用425号水泥则用1:2.第146页共146页 施工组织设计5的配比。操作时先在两冲筋之间均匀地铺上砂浆，比冲筋面略高，然后用刮尺以冲筋为准刮平、拍实，待表面水分稍干后（禁止用水泥粉吸水催干），用木抹子打磨，要求把砂眼、凹坑、脚印打磨掉，操作人员在操作半径内打磨完后进行抹光，对于拉毛地面不用压光。向后退着操作，在水泥砂浆初凝前完成。(2)第二遍压光：在水泥浆初凝前，即可用铁抹子压抹第二遍（此时人站在上面有脚印但不下陷、要用水泥袋纸包裹平整木板垫脚），要求不漏压，做到压光；凹坑、砂眼和踩的脚印都要填补压平。(3)第三遍压光：在水泥砂浆终凝前，此时人踩上去有细微脚印，当拭抹无抹纹时，即可用灰匙抹压第三遍，压时用劲稍大一些，把第二遍压光时留下的抹纹、细孔等抹平，达到压平、压实、压光。(4)养护：水泥砂浆完工后，第二天要及时浇水养护，使用矿渣水泥时尤应注意加强养护。必要时可蓄水养护，养护时间宜不少于7天。6.4.6、楼面水泥砂浆结合层的施工主要施工要点：水泥砂浆面层所用的砂，一般采用中砂或粗砂，含泥量不应大于3%。水泥宜采用硅酸盐水泥、普通硅酸盐水泥，其强度等级不应小于32.。水泥砂浆面层的体积比（强度等级）必须符合设计要求。且体积比应为1：2，强度等级不应小于M1。工艺流程：清扫、清理基层→弹面层线→刷素水泥浆→铺水泥砂浆→刮尺刮平→木抹子槎平、压实→养护。水泥砂浆面层在埋设管道等局部减薄处，必须采取防止开裂措施，符合设计要求后，方可继续施工。水泥砂浆应随铺随拍实，并用木抹子由边向中，由内向外搓平，压实后退操作。将砂眼、脚印等消除后，再用靠尺检查平整度。洒水养护一星期。水泥砂浆层的抗裂缝构造措施：由于本工程一般室内房间楼面水泥砂浆层的板块较大，易产生裂缝，因而在水泥砂浆施工前，基层处理时布置玻璃分隔条，以抗水泥砂浆楼面的收缩变形裂缝。同时玻璃的布置亦有利于楼地面水泥砂浆面层标高的控制。玻璃分隔缝的间距：纵横方向间距控制在2m～3m间。第五节屋面工程第146页共146页 施工组织设计屋面工程是本工程的质量控制重点，属特殊过程，施工前将制定详细的实施方案。6.5.1、屋面设计特点、施工安排、主要注意事项屋面防水设计特点：本工程屋面设计有刚柔防水屋面、刚性防水屋面等。保温采用挤塑保温板（又称XPS），防水卷材与保温隔热层按倒置式布置，同时挤塑保温隔热板亦具有较好的憎水、防水性能。为更好地防止屋面下室内或钢筋砼梁板内潮汽向屋面防水层、保温层内渗透，为更好地确保防水效果，同时保护保温隔热层，在XPS保温隔热板上布置了40厚细石钢筋砼刚性防水层。屋面防水施工的主要注意事项：屋面施工安排：屋面防水施工在工程结构封顶并结构中间验收合格后进行。屋面防水施工是本工程质量控制重点之一，屋面每一层、每一节点、每一工种工作质量均应有详细的质量记录和验收记录。工序间、工种间应做好交接验收。所有屋面湿作业施工层，均应布置分隔缝，分隔缝待湿作业层基本干燥后，采用密封油膏封闭。当屋面最基层加气粒找坡层及水泥砂浆找平层较为潮湿时，即其内潮气在其上层防水涂膜施工前未能及时排除或等待干燥，则应在加气粒找坡层内设置排汽孔及排汽道。这种布置又利于保证加气粒找坡层内潮汽状态的正常一致性，不因室内较封闭时潮汽增加，当窗户开启时潮汽减少，从而增加屋面板的变形现象，减少对屋面防水能力影响的压力。同时潮汽在加气粒找坡层内积累，也对屋面周边结构也有一定影响。屋面保温隔热层（XPS）亦应布置分隔缝，分隔缝在保温板铺贴完成后即可采用密封油膏封闭。这主要因为，保温板的伸缩变形能力相对于钢筋砼结构板来说，基本上没有变化，当屋面钢筋砼板伸缩变化时，对保温板形成挤拉，分隔缝的设置有利于保温层适应屋面钢筋砼结构板的变化情况。屋面钢筋砼刚性防水层，即是屋面保温隔热层的保护层，又是屋面防水最前沿的一道防线。此层的分隔缝不仅需布置合理，同时亦应注意应力集中处的应力集中而造成的裂缝现象。屋面加气粒找坡层及水泥砂浆找平层，需布置分隔缝，分隔缝内填嵌密封油膏。屋面隔汽层及防水卷材层施工时，应检查基层的含水率状态，必须确保基层较为干燥。第146页共146页 施工组织设计做好屋面节点的处理，不仅确保防水效果，同时避免应力集中现象。6.5.2、屋面水泥砂浆找平层的施工20厚1：2.5水泥砂浆找平层施工应做到：平整度：平整度对防水层质量影响很大，用2m靠尺检查，最大空隙不超过5mm；坡度：根据结构找坡方向必须准确，否则会引起排水不畅，屋面积水，本工程屋面的坡度不小于1%；分隔缝：同基层加气粒找坡层分隔缝位置，纵横间距控制在3m～4m，缝宽3㎝，在隔离层施工前铺贴玻璃纤维布。表面质量：表面须平整、光滑，不得酥松、起砂、起皮、起壳和开裂，以保证粘结部位牢固；屋面与立墙交角：应抹成圆弧形，圆弧半径：20mm；6.5.3、屋面挤塑保温隔热层的施工挤塑泡沫保温隔热板（XPS）的性能：挤塑泡沫保温隔热板是由硬质聚苯乙烯泡沫材料通过一套生产工艺挤压成型的保温隔热板，该产品具有连续平滑的表面及平均的闭孔蜂窝状内部结构，这种结构具有平均的蜂窝壁，且紧密相连，没有孔隙，厚度均匀。这种材料具有优越的抗湿、保温功能。它的强度抗压能达到150KPa，250KPa，300KPa，350KPa，400KPa，450KPa，500KPa。导热系数为0.0289W/（m•K）。吸水率为0.1%，且为阻燃材料。可加工性好，能用刀切、锯、刨、电热丝切割等方法加工成各种所需的形状。施工条件：干作业，可冬季施工。施工时只要平铺在防水层上，它的板块与板块之间有平头对齐的，用企口拼合的，用舌榫咬合的三种，互相错位铺设。保温层铺贴的基层应干燥、平整、整洁。保温层采用干铺，粘结剂粘贴铺贴施工。块体不应破碎、缺棱掉角，铺设时遇有缺棱掉角破碎不齐的，应锯平拼接使用。在屋面排水沟处亦应铺贴保温块，采用XPS保温隔热层，其最小厚度应不小20㎜，以保证整个屋面的保温隔热效果，避免屋面产生热应力现象。在保温层铺贴完成后，进行其上覆盖保护层（刚性防水层）的施工。须避免刚性屋面钢筋对保温隔热层的破坏。第146页共146页 施工组织设计6.5.4、屋面细石砼刚性防水屋面的施工施工顺序：分隔缝弹线→绑扎防水层钢筋、安装分格缝木条及边模→刷脱模剂→现浇砼防水层→砼二次压光→取分格缝木条和边模拆除→养护砼→分格缝清理及刷处理剂→做分隔缝油膏密封及其上保护层。屋面细石砼刚性防水屋面的施工要求：砼应达到规定的强度等级且不小于C20。砼的水灰比不应大于0.55。采用普通硅酸盐水泥，每立方米砼最小水泥用量不应少于330kg。砼中的含砂率宜为35%～40%。砼中的灰砂比宜为1:2～1:2.5。满足上述要求，才能提高砼的密实性，提高砼的抗风化能力和减缓碳化速度，提高砼的抗渗性能。合理分仓，并做好密封处理。防水层分格缝的位置应设在屋面板的支承端、屋面转折处、防水层与突出屋面的交接处，并应与屋面结构层的轴线基本对齐，使防水层因温差影响、砼干缩、结构变形等因素造成的防水层裂缝，集中到分格缝中，以避免板面开裂。横轴方向的分隔缝以横轴为准，梁横轴间距大于6m时，在两轴线的中间再布置一条分隔缝，纵向分隔缝主要根据结构纵向梁位置布置。在分格缝中嵌填柔性密封材料，使刚性防水层变为一个连续的整体，以提高屋面防水功能。合理配筋、布置好钢筋网位置。本工程在砼防水层中应配置钢筋网片（φ4@150双向），并在分格缝处断开，以增强砼防水层板块的刚度和整体性。规范中考虑到细石砼防水层的上表面更易受温差变形的影响而产生裂缝，因此规定钢筋网片上在防水层中的位置应尽量偏上，以承担温差变形产生的应力。同时还考虑到板面碳化对钢筋的影响，所以规范规定保护层的厚度应不大于10mm。保证足够的砼厚度。按设计规定细石砼防水层的厚度不应小于40mm，如过薄时，砼失水很快，水泥水化不充分，降低了砼的抗渗性能。严格施工时的板面处理工艺。细石砼防水层表面处理不当，不仅会影响排水速度，而且还会影响砼的耐久性，使板面过早风化、碳化；或者内部疏松，成为渗水通路而造成屋面渗漏。因此在新规范中强调了以下几点：排水坡度应符合设计要求，板面厚薄要均匀一致；第146页共146页 施工组织设计采用机械震捣，提高砼的密实性；砼收水后应进行二次压光，以切断和封闭砼中的毛细管，提高抗渗性能；抹压时严禁在砼表面洒水、加水泥浆或撒干水泥，以防龟裂脱皮，降低防水效果。强调充分养护。养护是细石砼防水层及其重要的最后一道式序，养护不好会造成砼早期脱水，不但会降低砼强度，而且会由于干缩而引起砼内部裂缝或表面起砂，使抗渗性能大幅度降低。所以规范规定在砼浇筑12～24h后应进行养护，养护时间不得少于14d。6.5.5、屋面细部防水施工要点天沟、檐沟与屋面交接处及沟底亦应铺设保温隔热层（尽管设计未作规定），其铺设：对于天沟、檐沟与屋面交接处保温层，为了提高热工效能，符合节能要求，此处保温层可能出现冷桥断层，所以外天沟应铺设至不小于墙厚的1/2处，内檐沟及天沟沟底宜铺设保温层，避免冬季在沟底室内顶棚的相应部位产生冷桥。分格缝：水泥砂浆上找平层上的分格缝位置应留设在板的支撑端处，间距在3m～4m间，细石砼防水层，其纵横缝的最大间距不宜大于6m，缝内应嵌填密封材料。出入口：垂直出入口周围应增铺增强附加层，并压入砼压顶下；水平出入口的防水层上要增设护墙，踏步下要预留一定空隙，以满足沉降要求。水落口：在水落口直径500mm范围内，坡度要加大为5%，并算好水落口杯上口标高，使其在沟底最底处；水落口杯周围与水泥砂浆或砼的交接处，应预留20×20mm的缝槽并嵌填密封材料；并且防水层深入水落口杯内50mm，以防翘边呛水。女儿墙：墙根处做成圆弧状，并增设增强附加层，采用隔热防晒措施。管道根：在管道根部应做锥台，以利排水；管道壁四周与找平层连接处，应预留凹槽，用密封材料嵌填；管道壁上的防水层上口，应用金属箍紧固，上口用密封材料封严。设备根：设施基座与结构层相连时，防水层宜包裹设施基座的上部，并在地脚螺丝周围作密封处理；在设施下部的防水层应做附加增强层，必要时应浇筑50mm以上的细石砼；并在设施周围至屋面出入口之间的人行道铺设刚性保护层。第六节防开裂和钢筋防锈以及房间方正、净高控制第146页共146页 施工组织设计6.6.1、防开裂技术措施1、主体墙体必须分三次砌筑到顶，每次砌筑高度严格控制在1.2米左右，砌筑间隔不少于4天，顶砖砌筑必须在前一次砌筑后7天以上时间才能进行；对于砌筑外墙的外侧砂浆灰缝必须进行勾缝。砌筑工程中管线集中部位需用C20细石砼浇注，砌体上线管开槽处加钉钢丝网；门洞处一边有柱或两边有柱，其洞口上方过梁采用现浇砼，过梁钢筋植入柱内；户内门门垛空心砖必须使用细石砼灌实或使用实心砌块；所有入户门洞口边部为砌体的墙体均设构造柱，内配4Ф12纵筋，箍筋为Ф6@200mm，厚度同墙厚，先砌墙后捣砼，构造柱旁墙体按规范砌成马牙槎；砌体超长（＞4m）或超高（＞3m）时，应按规范要求设置构造柱或圈梁；砌体与框架柱、剪力墙连接时，应设置墙体拉接钢筋，拉结筋采用预埋或等强度植筋，拉结筋有效长度不少于700mm，并端头初设弯钩；砌体转角处应咬槎砌筑；纵横交接处应加设拉结筋；墙体施工缝按斜槎留置；砌筑墙端时，砌块必须与框架柱面或墙面靠紧并填满砂浆，将墙、柱面拉结筋展平，砌入水平缝中；设计如无说明，外墙窗台无论有无凸出线条，四周均需使用砼进行浇筑。2、抹灰砌筑完成15天后方可抹灰；对于抹灰所用水泥的安定性和凝结时间必须进行复验，加气砼砌块必须先甩浆养护后方可进行抹灰；抹灰前一天必须对将要抹灰的墙面进行淋水润湿，抹灰前必须对结构缺陷进行修补，并必须经监理工程师验收；抹灰砂浆必须集中搅拌，以便控制砂浆质量；外墙抹灰砂浆须添加美国杜拉纤维0.9千克/立方米。抹灰施工前，外墙上的穿墙螺栓洞（螺栓洞口封堵按我司招标文件技术要求执行）、安装预留洞，应派专人按特殊技术要求进行堵塞，并由现场工程师验收后方可抹灰，门窗框周边由专业人员按要求进行塞缝；第146页共146页 施工组织设计砌体开槽后须封堵、挂钢丝网并收口。不同材料交界处、户内门垛处、后埋线管处、墙面开关插座处均需钉制钢丝网，钢丝网型号为14＃，网眼尺寸10mm，钢丝网应绷紧挂牢，钢丝网伸入两种材料内各150mm，水泥钉加垫片每30cm梅花状固定，与砼接触处用射钉固定；砼墙面抹灰前需先甩浆（水泥、108胶混合物），甩浆完成面要求满铺、均匀；甩浆完成后，应对甩浆面进行淋水养护3天以上，确保甩浆质量；抹灰分两次进行，两次间隔1天，当抹灰厚度达到40mm必须挂网后方可抹灰；抹灰砂浆必须使用机制砂浆；外墙抹灰完成后须进行淋水试验；为避免抹灰砂浆开裂，在砂浆终凝后洒水养护7天，每天两次；外墙饰面砖工程的粘结强度必须符合拉拔试验的要求；并在检测合格后，才能大面进行施工。为保证进度和质量，样板房的外墙、内墙抹灰前均满挂钢丝网。并经样板确认后，才能大面组织施工。室内粉刷裂缝控制措施粉刷起壳、裂缝是常见的质量通病，因而需制定防治措施，以确保工程的质量。砼表面粉刷裂缝控制措施本工程的砼结构模板，采用防水胶合板模板，加强模板制作安装的质量控制，从而使砼表面达到清水砼质量要求，这样可对于砼表面可不进行粉刷作业，而在装修作业时直接进行刮腻子、喷刷涂料作。不仅有效地避免了粉刷的质量通病，同时也节约了施工成本。对于砼表面做粉刷部位，在粉刷前认真进行砼表面的清洁工作，清理表面浮尘、浮浆以及表面油污，对于对拉螺栓穿楞洞，提前采用M10干硬性砂浆塞打密实；粉刷前首先洒水湿润，用铁板粉一道约1～2㎜厚界面剂，而后进行基层的粉刷；基层粉刷用料采用1：2或1：2.5水泥砂浆；每一层的粉刷厚度控制在7～8㎜；后一道粉刷前须待前一层粉刷隔夜后进行；每一道粉刷须保证与前一道粉刷层的牢固结合，表面木蟹打毛；当面层采用水泥砂浆时，不宜采用铁板在粉刷层上多次来回抹压，因为这样做会使水泥砂浆内的水泥细粒浮于砂浆层上，更易使砂浆层风干而产生裂缝。第146页共146页 施工组织设计在每一道粉刷层终凝后，均应加强对粉刷层的保湿养护。在所有层的粉刷结束后，对砂浆粉刷酒水养护不少于7天。在砼上粉刷结束后，尽量避免墙上局部的打凿作业，特殊情况下可先行采用切割机切割，而后再进行局部的打凿。注意风干起壳及受冻裂起壳现象。砌块墙面粉刷裂缝控制措：墙体砌筑时的控制措施首先在墙体砌筑时做好砂浆饱满度的控制：在墙体砌筑时均需注意确保灰缝的一致与饱满、密实，墙竖缝的砂浆饱满度一般难以控制，不可忽视。墙体与框架梁顶接触部位，在墙体砌至顶时，留设2㎝的空隙，待墙体砂浆沉缩稳定后，采用M10或C20干硬性砂浆塞打密实。或也可在墙体与梁间留置一定的空隙，在墙体沉缩稳定后，采用标砖斜砌顶紧。墙体与砼柱的连接部位，除应按设计要求布置好拉墙筋外，顶头竖缝砂浆亦应做到饱满密实。墙体砌筑时应保证砌块的最佳含水率，在砌筑完成后，墙体洒水养护不少于7天。粉刷时控制措施粉刷前认真清洁墙体表面。墙体上的对拉螺栓穿楞管孔采用松木条塞打密实，并填嵌1：2防水水泥砂浆。墙体与框架柱、框架梁及剪力墙间的接缝处，钉钢板网，以增强接缝应力集中处的抗裂缝能力。粉刷前控制好墙体表面的最佳含水率。墙体粉刷每层进行，每层粉刷厚度控制在7～8㎜，后一层粉刷应待前一层粉刷隔夜后进行。在粉刷层终凝后，以加强洒水养护。6.6.2、顶棚楼板钢筋、马凳等防锈技术措施为避免出现锈点，楼板钢筋马蹬必须加套塑料管，垫块使用PVC垫块，其间距需符合规范要求；所有室内顶棚及阳台顶棚砼（免抹灰）的平整度必须达到清水砼的要求，即达到中级抹灰的平整度标准。第146页共146页 施工组织设计钢筋混凝土构件的任何部位不得出现钢筋的锈迹，模板支设时不得用铁丝拉在楼板模板上或梁模内侧；浇筑砼前应将模板上的杂物（尤其是铁丝、钢筋头等）清理干净，避免出现锈点。6.6.3、楼层净高和房间方正、板厚控制技术措施1、控制平面梁、墙体位置。在墙面内粉时应“捉方”，保证地面、墙阴角为直角。2、结构施工量层高要准。钢筋砼板的模板支撑须符合清水砼模板支撑的质量要求，模板支撑牢固，模板面平整度符合《地面工程质量验收规范》的有关水泥砂浆地坪平整度的要求，模板间存在的缝隙采用封墙带密封。3、控制好砼浇筑标高的控制。做好标高量测工作：用水准仪把建筑物水平标高引测到模板安装位置。4、进行找平工作：模板承垫底部应预先找平，以保证模板位置正确，防止模板底部漏浆。找平方法是沿模板内边线外100宽用1:2水泥砂浆抹平抹光。以控制模板标高位置的正确性。5、控制好装饰层厚度，保证净高。6、在砼浇筑的同时，采用自动安平水准仪控制砼梁板面标高和浇筑厚度。（1）严格控制抹灰厚度，顶棚不得大于15mm，内墙不得大于20mm。（2）抹灰前必须先找好规矩，即四角规方、横线找平、立线找平、立线吊直、弹出准线及踢脚板线。（3）严格按照规范要求对抹灰进行检查。第七节屋面、外墙、门窗、管根等防渗漏技术措施屋面、卫生间、样板房上层楼板等有防水要求的混凝土需振捣密实，表面原浆压光，并做48小时蓄水实验，以不渗水为标准；其他部位砼楼面需进行24小时蓄水试验以不渗水为标准后才能进行下一道工序。6.7.1、防治屋面漏水的措施1、要注意所有防水层均应做到挑泛水下抹1:2水泥砂浆三角条封口。2、在屋面临时堆放隔热板等材料时,必须在防水层上垫好木板以防损坏防水层。3、在屋面防水层施工之前必须对所有防水材料按规范规定进行抽样复试，合格后方可使用。第146页共146页 施工组织设计4、在大面积防水层施工时，应先做好排气管道、女儿墙脚、烟囱根部、设备基础根部等特殊部位的处理。5、屋面砼须采用麻袋蓄水养护7天，至少10天后方可拆除模板。6、保证所有管根洞口分两次封堵，两次试水。6.7.2、外墙防渗漏、开裂和门窗周围防渗漏外墙渗漏是市的一大质量通病。每当热带风暴来临，很多高层建筑的外墙严重渗漏，破坏了高档内装修，给建设单位和用户带来重大损失，也给施工单位的形象造成影响，所以必须对此予以高度重视。由于门窗工程不本工程招标范围，施工应与施工门窗单位配合。1、外墙门窗周围防渗漏是外墙防渗漏的重点和难点(1)考虑到窗下框很难塞缝密实，因此，窗框在安装前必须先用掺有膨胀剂的防水砂浆填塞下框凹糟，但不能填满，应予留约10mm左右空隙，待砂浆有一定强度后方可安装窗框。门窗框与墙空隙要保证在2.0～2.5cm之间，待框洞口四周冲洗干净后方可用掺有适量膨胀剂的干硬性防水砂浆分两层挤实、压光，不得用落地灰堵缝；然后在外侧涂刷防水胶两道。门窗框与墙的空隙要严格填堵密实，这是防止渗水的关健。(2)窗台抹灰内高外低，外窗台保证有5～10％的坡度。外墙窗眉、雨蓬、阳台、压顶和突出腰线等，均在上面做流水坡度，下面做滴水槽或鹰嘴，滴水槽的宽度和深度均不小于10。(3)加强对铝合金门窗自身质量的检查，所有接缝、螺丝腿均要涂玻璃胶，认真封闭，消除一切可能导致渗水的缝隙。(4)加强对窗框四周堵缝工作的交接检，每个窗堵缝完后均应由专职质检员验收，合格后质检员签字方可进入下一道程序。凸窗四周板必须与主体结构砼一起浇筑，不得后浇。2、主体施工时：(1)保证砼的密实性。(2)尽量不在外围竖向结构，特别是墙、栏板上，留施工缝。(3)外围的墙、栏板上的穿墙螺杆洞在外墙抹灰前，应用特制专用喷枪喷入掺有适量膨胀剂的防水砂浆堵实。为保证万无一失，螺杆洞外口还应用玻璃胶进行封堵。第146页共146页 施工组织设计3、外墙上预留的设备孔洞、外爬架的孔洞等用掺适量微膨胀剂的防水砼或防水砂浆填堵。4、外墙打底用砂浆的强度要够，并应掺加适量防水剂。5、对于内外墙不同材料交接处均应加挂钢丝网，分层抹灰。外墙装饰面不能空鼓，接缝不能有裂纹、砂眼或破损。面砖间缝隙应用1：1水泥砂浆勾缝，保证缝间密实、饱满。6、对于砖砌外墙头缝应采用“满刀灰”砌法，不能用“装头缝”砌法。对于因现浇钢筋砼统圈梁支模产生的横楞洞，可采用水泥砂浆和砖嵌洞或用C18细石砼分批嵌实。对于独立挑出阳台底板两侧与外墙相接处和脚手架牵拉铅丝头洞，都要有专人用1:2水泥砂浆认真分皮修补。7、对于每一楼层外墙楼面设置120*120的挡水条。8、防治窗台渗水的措施窗台尽量采取现浇的方式。窗台的浇筑呈7字型。砖缝必须密实、饱满。9、相关试水试验铝合金窗试水100%的铝合金窗48小时试水。墙面抹灰养护100%的墙面抹灰喷雾养护7天。外墙试水试验须保证外墙48小时试水。空调板试水试验100%的空调板24小时闭水试验。6.7.3、卫生间和地面防渗漏卫生间设聚胺脂防水涂层2mm厚，分两次涂刷，管根嵌防水胶。卫生间水泥空心砖隔墙根部加150高C15砼基带，宽与墙相同。施工要点：第146页共146页 施工组织设计1、卫生间应采取迎水面防水，地面防水层设在钢筋砼底板上，防水涂刷至面层以上墙面150mm处。卫生间的墙、地面均做聚合物防水涂膜，15厚水泥砂浆罩面。楼面先在钢筋砼楼板上进行10厚1:3水泥砂浆找平，再进行1.5厚防水涂膜施工，后进行聚合物水泥砂浆保护层施工。2、洁具、器具等设备沿墙周边和门框预埋件，穿过防水层的螺钉周边均采用高性能密封材料封堵。3、地漏口周围，直接穿过地面或墙面防水层管道及预埋件的周围与找平层之间应预留宽10mm，深7mm的凹槽，并嵌填密封材料。地面离墙面净距控制在50～80mm。4、卫生间防水施工完毕，进行蓄水试验，办理验收手续。5、地面闭水试验须100%的地面24小时闭水试验。6.7.4、防治卫生间、厨房间和阳台地面倒泛水的措施1、在卫生间、厨房间和阳台地面施工时，要按照地面泛水要求，根据四面墙上＋500mm水平墨线，用水平尺引测方法，在地面基层表面做好塌饼。2、再冲筋、摊铺细石砼、刮平抹光。对屋面天沟，要按泛水要求，在天沟底做好塌饼，再用细石砼找坡、刮圆弧底、抹光。3、待细石砼硬化后，用泼水方法全面检查泛水是否正确。6.7.5、阳台地面、屋面的落水口和立管洞处渗水的措施落水口均要比楼地面、屋面天沟低10～15mm，且做成喇叭口。对立管洞口，要洒水湿润洞壁和管面，在粘结面刷一度107胶水泥浆，先灌10～15mm厚1:2水泥砂浆，再灌C20砼，用铁棒捣实，刮平表面，第二天刷嵌一层防水材料，再补10～15mm厚1:2水泥砂浆，凹10mm左右。待修补料终凝后进行蓄水24h检验，做到不渗水。6.7.6、防治管道漏水的措施在管道安装前，要由专人采用灌水等方法检查有无砂眼，采用小铁锤轻击管道听声检查有无裂缝。有砂眼或裂缝者应截除后利用。废水和污水管接头用石棉水泥嵌实，24h内不得碰动；上水管接头用白漆麻丝裹垫，并拧紧接头；卫生洁具的落水口处，要裹紧白漆麻丝，垫平橡皮圈；对每根污水和废水管，要进行通球检验；对每根上水管要进行泵水检验；对所有卫生洁具都要进行盛水检验。6.7.7、防治管道堵塞的措施在安装过程中，对废水、污水管道上端和落水口可分别采用钢板“罩”和木塞临时封口。对上水管端口采用“闷头”临时封口。第146页共146页 施工组织设计6.7.8、渗漏、开裂处理所有渗漏问题必须在施工过程中解决，否则建设局不予验收，如出现渗水，应采用以下措施：1、先检查出漏水部位，再将渗漏范围尽量缩小，面漏缩为线漏，线漏缩小到一点或数点。2、做膨胀水泥砂浆抹面，先将基层清洗干净，并保持湿润，在处理好的基层上先抹压一层膨胀水泥净浆，约1～2mm厚，在净浆终凝前再抹压1:2膨胀水泥砂浆。常温下施工后8～12小时覆盖潮湿养护，并保持潮湿养护不少干14天。第八节脚手架工程采用钢管脚手架，并设置“扫地杆”；脚手架搭设必须牢固、可靠、外脚手架四周按照安全规定设置安全网，立网封闭。为了确保安全和文明施工，外脚手架全部采用从底部起搭设满堂脚手架，主体结构施工时，必须保证外脚手架高度超过施工楼层2M以上。主体工程、外装修工程施工时搭设落地双排钢管脚手架，外侧悬挂绿色密目安全网。内装修里脚手架用工具式马凳架。6.8.1、落地式扣件式脚手架施工一）、脚手架施工外脚手架采用双排扣件式钢管脚手架，钢管为Φ48×3.5号焊接钢管，外脚手架沿其全高搭设。具体要求如下：（一）、组成及构造参数扣件式钢管脚手架由钢管和扣件组成，其装拆方便，搭设灵活，能适应建筑物平立面的变化，强度高，坚固耐用。扣件式钢管脚手架的主要构件有立杆、大横杆、小横杆、斜杆、底座和扣件等。杆件多采用外径为48mm、壁厚为3.5mm的焊接钢管用于立杆、大横杆和斜杆的钢管长度以4～6.5m为宜；用于小横杆的钢管长度以2.1～2.3m为宜。扣件用可锻铸铁铸造，有直角扣件、回转扣件和对接扣件三种。扣件式脚手架可用于搭设外脚手架、里脚手架、满堂脚手架、支撑架以用其他用途的架子。（二）、搭设要点第146页共146页 施工组织设计1、地基处理2、铺放垫木和安放底座铺放垫木应平稳，不得悬空。安放底座时应拉线和拉尺，按规定间距尺寸摆放后加以固定。底座有两种做法，一种是用厚8mm、边长150mm见方的钢板作底板，用外径60mm、壁厚3.5mm、长150mm的钢管作套简沓接而成；另一种是用可锻铁铸成，底板厚10mm，直径150mm，插芯直径36mm，高150mm。3、杆件搭设搭设顺序为：摆放扫地杆→逐根树立立杆，并与扫地杆扣紧→装扫地小横杆→即与立杆或扫地杆扫紧→安第一步大横杆并各立杆扣紧→安第一步小横杆→第二步大横杆→第二步小横杆→加设临时斜撑杆（上端与第二步大横杆扣紧，在装设两道连墙杆后可拆除）→第三、四步大横杆和小横杆→连墙杆→接立杆→加设剪刀撑→铺脚手板。靠近立杆的小横杆可坚固于立杆上，双排脚手架小横杆靠墙的一端应离开墙面5～15cm；落地架采用双排扣件式钢管脚手架，外架沿建筑外边全长搭设。(1)立杆：纵向间距不大于1.8米;横向间距1.0米,里排离墙0.4—0.5米。相邻立杆接头要错开，对接用一字扣连接。(2)大横杆：间距1.8米，架子外侧两步架之间搭设栏杆，钢管接头要错开，用一字扣连接。大横杆与立杆用十字扣连接。每一面架内的纵向水平高低，相关不应大于一皮砖厚。(3)小横杆：间距1.8米。两头搁于大横杆上，至少伸出100。端头离墙50—100。小横杆与大横杆用十字扣连接。三步以上的小横杆加长，与墙拉结。(4)十字撑：设置在脚手架的转角、端头及沿纵向每隔30米处。每档十字撑占两个跨间，最小一对落地，从底到顶连续布置。钢管与地面呈45度到60度角，夹角用回扣连接。(5)连墙杆：每隔三步四个跨间设置一道边墙杆。做法：用双股8号铁丝绕过立杆与大横杆的连接点，与墙上预埋钢筋环或圈梁拉结，并用连杆顶住墙面；也可用小横杆加长，在墙壁里面卡上短钢管连接。(6)每段架只限两个操作面作业，且施工荷载控制在200kg/m2内。(7)架体始终高出工作面2米以上，当架体高出周围建筑时，用Ф第146页共146页 施工组织设计6钢筋作接地线形成避雷系统。(8)架子四周临边要设可靠的安全防护。(9)落地式钢管扣件脚手架的搭设要求脚手架搭设前应向搭设人员及使用人员做好脚手架施工方案的交底；对脚手架所用钢管、扣件、安全网等认真组织检查验收，经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水，不合格产品不得用于脚手架的搭设。脚手架的基础回填土的回填密实度不得小于93%。脚手架立杆基础采用100厚C15素砼，向外自然排水。立杆下均垫宽度为300、厚度为50垫木。每搭完一步脚手架后，应按规范允许偏差要求校正步距、纵距、横距及立杆的垂直度。立杆的搭设应符合以下规定：严禁将其它规格的钢管用于本脚手架中；相邻立杆的对接扣件不得在同一高度内，错开距离不得小于500㎜；开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除；当搭至有连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙杆。纵向水平杆的搭设：纵向水平杆布置在立杆的内侧，其长度不宜小于3跨；接长宜采用对接扣件连接，如采用搭接应采用三个旋转扣件固定，搭接长度不得小于1m，搭接或对接点应交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500㎜，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100㎜。横向水平杆：主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除，主节点处两个直角扣件的中心距不应大于150㎜，靠墙一端的外伸长度为300㎜，不应大于360㎜。竹笆采用新竹笆，按其主竹筋垂直于纵向水平杆方向铺设，对接平铺，四个角采用1.2㎜镀锌钢丝固定在纵向水平杆上。连墙杆采用钢管扣件式，按二步三跨布置。剪刀撑按7.2×7.2m方格沿脚手架全高、全长连续布置。剪刀撑接头采用搭接，搭接长度不小于1m第146页共146页 施工组织设计，采用两个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100㎜。在主节点处的固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm；对接扣件的开口应朝上或朝内；各杆件端头伸出扣件盖板边缘的长度不应小于100㎜。栏杆和踢脚板均布置在立杆的内侧。脚手架的外侧采用不小于800目/100cm2的密目安全网封闭。二）、外脚手架防护及搭设(一)安全防护脚手架外侧面采用密眼绿色安全网全封闭。安全网在国家定点生产厂购买，并索取合格证。进场后，经项目部安全员、材料员验收合格后方可投入使用。每次暴风雨来临前，必须对脚手架进行加固；暴风雨过后，要对脚手架进行检查、观测。若有异常应及时进行矫正或加固。（二）脚手架的搭设1、作业程序放置纵向扫地杆——→自角部起依次向两边竖立底立杆，底端与纵向扫地杆扣接固定后，装设横向扫地杆也与立杆固定，每边竖起3-4根立杆后，随即装设第一步纵向水平杆和横向水平杆，校正立杆垂直和平杆水平，使其符合要求后，拧紧扣件。形成构架的起始段——→按上述要求依次向前延伸搭设，直至第一步架交圈完成。交圈后，再全面检查一遍构架质量→设置连墙件——→按第一步架的作业程序和要求搭设第二步，依次类推—随搭设进度及时装设连墙件和剪刀撑——→装设作业层间横杆、铺设脚手板和装设作业层栏杆、挡脚板或围护，挂安全网。2、搭设时注意事项底立杆按立杆接长要求选择不同长度的钢管交错设置，至少应有两种适合的不同长度的钢管作立杆。在设置第一排连墙件前，应约每隔6跨设一抛撑，以确保架子稳定。一定要采取先搭设起始段而后向前延伸的方式。如两组作业，可分别从相对角开始搭设。连墙件和剪刀撑应及时设置，不得滞后超过2步。杆件端部伸出扣件之外的长度不得小100mm。第146页共146页 施工组织设计剪刀撑的斜杆与基本构架结构杆件之间至少有3道连接，其中，斜杆的对接或搭接接头部位至少有1道连接。周边脚手架的纵向平杆必须在角部交圈并与立杆连接固定。作业层的栏杆的挡脚板一般应设在立杆的内侧。栏杆接长也应符合对接或搭接的相应规定。脚手架必须随施工楼层的增加同步搭设，搭设高度应超过施工作业面不少于2000mm。3、搭设的质量要求扣件及钢管的质量必须符合规范的有关要求。立杆垂直度最后验收允许偏差100mm，搭设中检查时按每2米高允许偏差±7mm。间距：步距偏差允许±20mm，立杆纵距偏差允许±50mm，立杆排距偏差允许±20mm。大横杆的高差：一根杆的两端允许±20mm，在每一个立杆纵距内允许±10mm，每片脚手架总长度允许偏差±50mm。（三）、外脚手架搭设安全事项1、搭设工人必须具备特种工上岗证并经考核合格后方可上岗操作。上岗时必须系安全带，戴安全帽。严禁穿带钉易滑鞋上岗作业。2、严禁酒后及六级上大风、雷雨天上架作业。3、作业时，必须具备工具袋，严禁向下乱抛杂物。4、注意随时检查架体及卸荷节点情况，发现问题及时上报、处理。5、注意清理架上无用的杂物，减轻架上的荷载。6、及时与结构拉结，以确保搭设过程安全。7、扣件要拧紧。有变形的钢管和不合格的扣件不能使用。8、随时校正杆件垂直和水平偏差，避免偏差过大。9、没有完成的外架，在每日收工时，一定要确保架子稳定，以免发生意外。10、外架的防雷措施，采用常用的镀锌管接地方案。在雷雨天施工时，一般情况下不允许工人在架子上施工操作。(1)搭设脚手架前，应清除搭设范围的障碍物，平整场地，夯实基土，作好现场排水工作。(2)立杆基底要坚实，应在立杆底座上加垫木，垫木宽不小于200mm第146页共146页 施工组织设计，厚不小于60mm，同时在纵、横向均设扫地杆。(3)外架搭设杆应纵成线、横成方、垂直度偏差不小于架高1／200，立杆间距不大于2m，砌筑为1.2m，装饰为1.8m，小横杆间距不大于1.5m，大横杆间距不小于1.2m，小横杆应设有大横杆与立杆的交点处，且相邻的杆接头不得在同一步架内。(4)架子两端转角处，每一组从上到下要连续设置剪刀撑，剪刀撑钢管接点用旋转扣件搭接，接头长度不小于500m，剪刀撑斜杆与地面成5º～60º角。剪刀撑第节斜撑应用旋转扣与立杆和小横杆扣牢，斜杆中部也至少两点扣牢。(5)施工层1.2m高处设防护栏杆和档脚板（高18cm）脚手架板应敷设严密，不得有空隙和空头板，脚手架外侧用密目式安全网严密围护，施工层以下用平网封闭，施工层脚手架内立杆与建筑之间敷设架板全封闭。(6)卸料平台及外架3m设安全通道，通道顶用双层架板纵横交错敷设。(7)搭设扣件式钢管脚手架的钢管、扣件、架板等材质必须符合安全技术操作规程之规定。(8)脚手架在搭设前必须进行技术交底，搭设完毕办理验收手续。（四）、架子拆除1、工程施工完毕经全面检查，确认不再需要脚手架时，由工程负责人签证方可进行拆除。2、拆除脚手架时，周围应设围拦或警戒标志，并设专人看管，禁止入内。3、拆除脚手架前，把脚手架上的材料等物清理干净。4、拆除顺序应自上而下，按后装构件先拆，先装后拆，一步一清的原则，依次进行，不准上下同时作业。5、拆除脚手架纵横杆、剪刀撑应先拆中间扣，再拆两头扣，由中间操作的人员往下顺杆子。6、拆下的脚手架、钢管、扣件、竹架板、安全网等物应竖直运输或向下传递、绳吊运送到地面，严禁从高处向下抛掷，运到地面的杆件、物品应及时按规格、品种堆放整齐，妥善保管。第九节水电安装工程主要施工顺序第146页共146页 施工组织设计1、各类预埋件在施工现场分批加工。预埋件加工计划，由各专业施工员根据施工进度，提前一周下达给班组。2、核对各工种图纸，放置并固定好电气、给排水、暖通等系统的预埋件，并对土建预留、预埋的孔洞、预埋件进行复核。3、在土建拆模后，清查预留、预埋洞、件。4、在土建结构工程分段完成后，进行上水干管、下水管、电气嵌入式配电箱等的施工。5、在内粉刷完工后，进行给排水设施、电气穿线等施工。6、在土建涂料等精细装饰施工之前，完成管道试压、试水、电气线路检查、试验工作。7、在室内装饰工程、门窗工程结束，并能关门上锁后，进行洁具、阀门、灯具、开关等的安装。8、水、电等系统综合调试。以上工序应与土建积极配合，穿插进行，第二道工序为工程之关键工序。6.9.1、给水排水专业严格按照给排水施工图设计说明和图纸要求施工，工程质量符合《建筑给水排水设计规范（GB50015—2003）》、《建筑给水排水及采暖工程施工质量验收规范（GB50242-2002）》、《给水排水管道工程施工及验收规范（GB50268-97）》等现行规范和技术规程要求。预留预埋施工要求与土建及其它安装单位密切配合，预留洞口位置准确，不得遗漏、错位，杜绝抽芯；预留套管标高、尺寸按照设计施工图或分解定位图施工。对于管道交叉复杂的部位，必须进行图纸会审、综合布管设计后方可施工。坚持质量三检制度。负责消防管预留洞和混凝土上的燃气管预留洞。套管制作参照给排水安装集图，管道的接口不得设置在套管内。地上部分：管道穿过公共部分的楼板、梁、柱时，预留大1～2号的钢套管，套管安装不得出现偏心安装。套管与管道之间用石棉水泥填实，室内套管顶部高出装饰地面20mm，底部均与楼板底面相平。小于或者等于450mm的梁不得穿套管。第146页共146页 施工组织设计管道穿过墙时，预留大1～2号的UPVC套管，套管与管道之间用石棉水泥填实，墙面内的套管其两端应与饰面相平。空调洞的砌体预留采用DN80PVC套管，穿梁采用DN80PVC钢套管。卫生间坐便器、洗手盆、地漏的预留洞的预留尺寸按照标准图集施工完成。坐便器的预留洞距离完成墙面305mm，洗手盆的预留洞距离完成墙面200mm，地漏的预留洞距离完成墙面200mm。给水排水主要包括生活用给水排水等。根据各系统流程以及所用的专业性材料设备，主要的施工方案和相应的技术措施如下：管道的施工：PP-R管、薄壁不锈钢管、衬塑钢管、UPVC管必须符合国家、行业标准，必须符合国家卫生标准；必须具有相关的设计、施工、验收规程或规范；管材、管件配套齐全。PP-R管、薄壁不锈钢管、衬塑钢管、UPVC管的供货商必须出具厂家委托代理证明书，厂家必须出具ISO9000质量认证证明书；生产厂家出具产品质量出厂合格证、按规范要求本厂试验室检测合格报告和上年度省、市级质量技术监督部门检测报告；生产厂家出具生产线设备的品牌及管材及管件原料的来源地。PP-R管需提供色母的成分比例。1、安装时的一般注意事项：(1)按施工图的要求，核对预埋件及套管的标高、位置和规格，注意介质流向的控制坡度。(2)明确设计意图，弄清工艺流程，分别对管道布置安装。安装前应作好管道的支吊架，并安装好。各类管道在布置敷设时如发生相交叉现象时，按如下原则进行处理：有压管让无压管（重力管）；常温管让高、低温管；小管让大管；支管让主管。2、管道设备的安装与连接(1)丝接时应注意丝纹光滑，不得有毛刺和缺丝、乱丝的现象。管件上紧后不得倒回，应剩2-3牙的螺丝，清除剩余填料。第146页共146页 施工组织设计(2)地漏安装，地漏盖面应低于地面毫米。(3)卫生器具安装应采用膨胀螺栓固定，支架应牢固，设备器具应平整，灵活齐全。(4)排水UPVC等管道的施工3、排水系统安装室内污水管、雨水管采用UPVC排水管。采用UPVC螺旋排水系统，管道安装时注意内壁六条螺旋线倒流突起的保持，以形成较为稳定而密实的水膜旋流，减少管道内的压力波动。排水铸铁管需考虑内外防腐，外防腐采用银粉或者防腐漆。阳台排水立管每层必须设两个管码，即伸缩节下部、板上约0.8米处各设一个，确保立管垂直度在允许偏差3mm范围内；未在阳台内的排水立管在建筑物的低、顶部及每隔两层必须设有固定管码。DN≥100塑料排水管穿商铺、地下室的楼板必须设防火套管或阻火圈，卫生间排水立管要设橡胶阻水圈。穿越屋顶的排水透气管必须设带止水翼环的钢套管，翼环宽10mm，双面焊于钢套管，止水翼环必须居砼板中，砼浇筑密实；钢套管长度须考虑屋面结构防水、保温、屋面瓦、地砖的完成厚度，并高出屋面建筑完成面50mm，石棉水泥打口，迎水面用油膏或玻璃胶封堵。塑料排水管伸缩节设置最大间距不允许大于4米。用于室内排水的水平管与水平管、立管与水平管的连接，应采用45度顺水三通或45顺水度四通和90度斜三通或90度斜四通；立管与排出管端部的连接，应采用两个45度弯头或曲率半径不少于4倍管径的90度弯头；排水斜三通安装较难，尽量少采用。排水管件承口不允许埋在砼板内。排水主立管及水平干管均应做通球试验，通球直径不得少于排水管道直径的2/3，通球率100%。由室内通向室外检查井的排水管，井内引入管应高出排出管或管顶平接，并有不少于90度的排水转角，跌水高差大于300毫米可不受此限制。雨水立管上部需加方型雨水斗，雨水斗与屋面连接处必须做好防水。除设有天沟的雨水收集采用雨水地漏外，其余均为侧排雨水地漏。侧排雨水口前必须加装防护罩，材质为钢制，外刷防锈漆、银粉各两遍。第146页共146页 施工组织设计隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，灌水高度不得低于地层卫生器具的上边缘或底层地面高度；安装在室内的雨水管道安装后应做灌水试验，灌水高度必须到每根立管上部的雨水斗，灌水试验持续1小时，不渗不漏。本工程生活排水采用芯层发泡硬聚氯乙烯管，管道安装一般遵循自下而上，先立管后横管的原则。根据施工图纸及现场尺寸，首先也绘制实测施工图。安装横管时，先确定排水管道预留管口的坐标，作出标记，检查预留孔洞的尺寸并加以顺通。根据实测尺寸进行下料。各洁具受水管口和立管均应采取妥善可靠的固定措施。安装立管时先设置固定支架，再进行立管的吊装，吊正后随即固定。立管上的三通检查门等到管件应正确对准方向和标高。排水管安装时应注意：(1)卫生洁具受水口的中心位置一定要准确，在洁具安装前应采取保护措施。(2)水平横管的坡度须按设计院要求控制好，严禁倒坡。(3)应及时做好埋地管道的灌水及系统的通球通水试验。(4)立管每层必须设置伸缩节。横干管长度大于2M时应设伸缩节,横支管上合流配件至立管的直线管段超过2M时应设伸缩节,介伸缩节间距不超过4M.4、生活给水PP-R管道的施工给水系统安装室内给水支管全部采用PPR管（壁厚等级S3.2），室内热水部分采用热水专用PPR管（壁厚等级S2.5）。地下室及室内给水主立管采用衬塑钢管，不得采用涂塑钢管。多层分户给水立管采用薄壁不锈钢管应采用压接，不宜采用焊接。PP-R管道管材壁厚要求：PP-R冷水管（Pn=1.0）De20×2.0，De25×2.3，De32×2.9，PP-R热水管（Pn=2.0）De20×3.4，De25×4.2不得出现负偏差；薄壁不锈钢管的不锈钢壁厚要求0.8～1mm；钢衬塑管压力等级要求PN1.6MPa。卫生间、厨房给水管必须暗敷，并尽量走在墙体内，卫生间的给水管不允许走地，厨房的给水管不允许走烟道背部，配管后必须试压，合格后进行下道工序；预埋开槽的给水管开槽宽度为D±5mm，PP-R管顶埋深不小于3cm，注意楼板面的标高变化，抹灰前必须加挂钢丝网，管线集中部分必须采用加强措施。第146页共146页 施工组织设计暗埋PP-R管道必须采用马鞍型管卡固定牢固，不得用铁钉加铁丝固定，槽中管道面应平建筑完成面、建筑抹灰面；PP-R管道甩口应平齐建筑完成面，突出完成面不得超过5mm，甩口不得倾斜，冷、热水管甩口高差不超过2mm，冷、热水管甩口中心间距为150mm。结构抹灰完成后，必须用红色油漆在建筑完成面、建筑抹灰面上标出冷、热水管道走向、位置，并注明30mm范围不允许有硬物冲击、打钉。每户均须打压合格，并在地坪清理前后需要试压检查，不得有渗漏。外墙面的给水立管穿过楼板的接口不得置于套管内；给水立管阀门设置高度距楼（地）面500mm为宜；给水立管每隔1.4米设管码，其材质同管材。给水立管阀门和装有三个或三个以上配水点的支管始端，必须安装可拆卸的连接件（活络接头或者阀门）。生活阳台同一墙面上，热水器冷、热水龙头甩口标高均为H+1.3米，洗衣机龙头甩口标高为H+1.1米，洗衣机龙头位于热水器冷、热水龙头中心线上。热水器龙头、洗衣机龙头定位时，注意热水器与燃气表、管必须间隔30cm。本工程生活给水采用三型聚丙烯PP-R管热熔连接，安装时应注意：(1)禁止将PP-R管道长期暴露于阳光下，未安装前勿打开包装和切开管子封口。(2)管子切割时须采用专用工具，不得采用锯弓或切割机下料，并应保证切口平整光滑无毛刺，断面要求与管轴方向垂直。(3)管道连接采用热熔连接，连接时必须采用专用的供应商配套提供的电热熔焊机，具体操作由供应商进行技术指导，应掌握好粘接时间。(4)管道敷设时严禁有轴向扭曲。(5)暗敷时在封闭前应作好试压记录，并及时作好隐蔽记录方可封闭。(6)管道水平支架间距为1米，金属支架与管之间垫入橡皮圈；管井内的管道支架每层设置一个.6.9.1.2卫生洁具的安装地漏安装低于卫生间、阳台地面最低点1～1.5cm，不允许以提高地漏盖来满足建筑地面高度。地漏收口居地砖中（地砖对角分隔为四块），建筑找坡应坡向地漏。毛坯房地漏安装平卫生间、阳台地面。接地漏的雨水管、污水管应设存水湾，水封深度不少于50mm，采用简易地漏。排水栓和地漏安装应平整牢固，低于排水表面，周边无渗漏，地漏水封高度不少于50mm。第146页共146页 施工组织设计天面雨水侧排地漏的雨水口周边设集水坑，坑底尺寸同雨水口尺寸，坑底平齐结构板。防水材料涂刷至地漏雨水管弯头口，雨水管口平齐雨水斗。安装水表时箭头方向应与水流方向相同。旋翼式和垂直螺翼式水表应水平安装；水平螺翼式水表可按设计要求确定水平、倾斜或垂直安全，但水流方向必须由下而上。安装螺翼式水表，表前与阀门应有不少于8倍水表接口直径的直线管段。做好成品保护工作，以防失窃或被污染。6.9.2、电气专业严格按照电气施工图设计说明和图纸要求施工，工程质量符合《建筑电气工程施工工艺标准》、《建筑电气工程施工质量验收规范（GB50303-2002）》等规范要求。6.9.2.1一般注意事项预留预埋施工要求与土建及其它安装单位密切配合，预留洞口位置准确，不得遗漏、错位，杜绝抽芯，坚持质量三检制度。对于各类机房、走廊吊顶内等各专业交叉复杂的部位，必须进行图纸会审后方可施工。暗配管盒：施工前参照土建图确定各种穿梁板管线开洞位置及线、盒位置，画出模板开孔定位图，以便操作，对混凝土墙柱不能直接预埋线盒，而应采取预埋泡沫等方式以便接线安装时接线盒的定位准确和线盒端正。管路敷设尽可能沿直线减少急弯，PVC管切断须用专用工具，管与管接头，入盒护口的连接须使用配套胶水，在现浇砼中绑扎要牢固、间距不得大于1M，严防管、盒走位。并采取有效防堵措施，防止砼侵入，工程完工后在地面及墙面准确绘出管线走向，误差不得大于100mm。PVC管硬塑料管表面应有阻燃标记和制造厂标产品有合格证，必须符合设计规定和合同要求，电线管使用前需要送样检测。室内电话、电视、网络等未安装面板的预留插座，应由主包单位安装白面板进行封堵。室内对讲分机的预留洞口由主包单位预留。第146页共146页 施工组织设计1、电气分部工程在施工各阶段中，配合土建阶段是十分关键的阶段，施工时必须严格按图纸以及规范标准进行配管预埋，配电箱、开关箱、插座箱配管应做好跨接。钢管连接必须采用套筒焊接，以防熔渣等杂物落入管内。配电箱、开关箱及电源箱应装于横平竖直和凹凸墙面的距离，浇注在混凝土墙面内所有管道和盒箱应密封处理。2、安装过程中，清除盒箱内的填充物，找出管头，清理管中水分、杂物，进行穿线安装。3、对安装好的每层灯具、配电箱等全部按下列顺序调试：摇测总干线绝缘电阻。测试每层配电箱接地电阻。绝缘电阻、接地电阻合格后，总干线通电试验。由上到下分层测试各回路绝缘电阻。分层次的进行灯具调试，分层次的交付。6.9.2.2配管穿线穿线施工导线穿管前，清除管内积水、杂物，酌情吹入适量滑石粉，保证导线绝缘不被损伤，严禁管内导线有接头，导线间及导线对地绝缘电阻必须大于0.5兆欧，景观灯具导电部分对地绝缘电阻大于2兆欧，杜绝电管有水、水管有电。工程中所用电线、电缆的规格、型号必须符合设计规定和合同要求，并附有出厂质量检验合格证。导线颜色：黄、绿、红分别为A、B、C三相色标。淡兰色线为零线，黄绿相间为地线，在导线出管口处加装护圈。同一交流回路的导线必须在同一管内，不同回路或电压的导线不得穿于同一管内。批竖井中电缆在支架上应排列整齐、固定牢靠，电缆固定受力处应加橡皮垫，穿楼板钢管两端须做成喇叭口，并用防火材料封堵。由主包单位负责预留的室内强弱电管道应在墙面抹灰和地坪施工前穿铁丝检查并确保管道的畅通。本工程动力、照明系统有大量的配管，配管质量好坏对整个电气工程质量有着举足轻重的影响，重点要做好配管的到位率、通畅率。因此首先要认真阅读，全面理解设计图纸，对照原理系统图进行仔细核对，并结合施工规范，在施工图上标明需配合土建预留的位置。同时要了解土建施工进度，做到有的放矢的进行配合，即保证工程进度，又保证工程质量。1、对于钢管或电线管，其操作工艺流程为：第146页共146页 施工组织设计配管预制（①切管②煨弯③套丝④明管支架）→测定盒、箱位置→明管支架及箱、盒固定→管子套丝，管箍丝扣连接→变形缝处理→地线跨接→防锈防腐处理→穿钢丝→扫管→带护口→导线与带线绑扎→拉线→导线接线帽压接及包扎→绝缘测量。2、安装的主要技术措施：为确保弯管的弯曲半径满足要求，及明配的美观要求，用自制或定型弯模进行弯管。弯曲处，不应有折皱、凹陷和裂缝，且弯扁程度不应大于管外径的10%。(1)进入落地式配电箱的电线保护管，排列应整齐，管口宜高出配电箱基础面0-80MM。(2)钢结构明管采用管箍机械连接，保证不损伤钢结构。钢管连接处的管内表面应平整、光滑。套管长度宜为管外径的1.-3倍，管与管的对口处应位于套管的中心。(3)钢管与电气设备、器具间的电线保护管宜采用金属软管或可挠金属电线保护管；金属软管的长度不宜大于2M。金属软管应可靠接地，且不得作为电气设备的接地导体。(4)直埋于现浇混凝土内，在浇捣混凝土时，应派员看管，防止电管发生机械损伤。(5)当电线管遇下列情况之一时，中间应增设接线盒或拉线盒，且接线盒或拉线盒的位置应便于穿线：管长度每超过30M，无弯曲；管长度每超过20M，有一个弯曲；管长度每超过1M，有二个弯曲；管长度每超过8M，有三个弯曲。(6)管内穿线宜在建筑物抹灰、粉刷及地面工程结束后进行；穿线前，应将电线保护管内的积水及杂物清除干净。(7)导线在管内不应有接头和扭结，接头应设在接线盒（箱）内。导线连接采用压线帽压接。(8)为确保符合规范及维修方便，对所有导线统一分色，黄、绿、红为相线，浅蓝色线为零线，黄绿双色为接地线，开关线为第六色线。(9)在电线管路遇到沉降缝时应做好伸缩处理。(10)电线管进入接线盒或配电盘、柜，穿线后必须密封严实。6.9.2.3灯具安装第146页共146页 施工组织设计灯具安装灯具安装前先放线，外立面灯具，如阳台灯具，安装时由顶层放线至底层，保证所有阳台灯具上下一致。灯具固定螺丝不得少于2个，电源线进灯具外壳的进线孔处应套塑料套管以保护导线，当灯泡容量在100W及以上时应采用瓷座灯头，且灯泡不应紧贴灯罩。同一场所的开关的分、合位置应一致，开关插座面板清洁无变形，盖板紧贴墙面，盒内清洁无杂物。开关与灯具控制顺序相对应,电器、灯具的相线需经开关控制。开关插座面板清洁无变形，盖板紧贴墙面，盒内清洁无杂物。灯具、插座线盒内导线连接应采用锡焊，并用黑胶布和粘塑料带分层紧密包扎，理顺接头扣入线盒内。1、灯具安装的操作工艺流程为：检查灯具→组装→安装灯具→通电试运行2、安装时注意事项及主要技术措施：(1)吊顶内灯具采用全封闭式接线，灯头盒到灯具之间的灯头线采用镀锌涂塑金属软管活接头纳接保护。(2)金属卤化物灯电源经接线柱连接，不得使电源线靠近灯具表面，灯具本身采用支架包箍安装，并与配管穿线同步进行。(3)设熔丝或其它线路保险。(4)安装高度低于2.4M灯具均应做好可靠接地，并有明显标识牌。(5)应急照明灯和疏散指示灯应有明显的标志。(6)大厅内或办公室内灯具应成排，中心偏差不应大于5MM。(7)吸顶灯内，灯泡不应贴紧灯罩。(8)灯具安装前必须擦拭干净。嵌入吊顶内的暗装灯具，其灯罩的框架与吊顶接缝必须进行密封处理。明装的吸顶日光灯具，其灯架应紧贴吊顶。6.9.2.4配电设备的安装配电箱安装嵌入式暗装箱：土建施工时留好预留洞，在砌砖墙抹灰前先将箱壳装入,固定后四周用水泥砂浆灌实，并采取有效防堵措施,箱体严禁用气焊开孔，如回路多需开孔时，必须用开孔机等机械方式开孔并去掉毛刺，待条件具备时再装箱芯、面板，箱内配线应整齐,严格按相色要求配线，并标明回路名称。第146页共146页 施工组织设计配电箱安装横平竖直，作好成品保护。本工程需用许多配电箱设备，其基本工艺流程如下：弹线定位→铁架固定(明配)→箱体固定→端子板安装→接地→绝缘测试配电箱安装技术措施：1、安装时用水平尺、小线找平直再固定牢，并焊上接地螺丝。2、箱、屏内配线应用塑料或尼龙绑扎带绑扎成束，也可用塑料缠绕管缠紧。3、照明配电箱应安装牢固，其垂直偏差不应大于3MM；暗装时，照明配电箱四周应无空隙，其面板四周边缘应紧贴墙面，箱体与建筑物、构筑物接触部分应涂防腐漆。照明配电箱内，应分别设置零线和保护地线（PE）线汇流排，零线和保护线应在汇流排上连接，不得绞接，并应有编号。4、重复接地处做好可靠连接。6.9.2.5防雷及接地系统接地系统：由于本工程强弱电系统共用接地系统，要求严格按规范要求施工，保证接地电阻小于1欧姆，室外测试卡要求镀锌处理。所有进出本工程的金属管件在进出处与本工程接地连接并作好防腐处理，所有配电箱柜电气设备可接近的裸露导体部分金属外壳、灯具和吊顶金属件必须可靠接地，所有突出屋面金属管道、金属构件均应与避雷带焊接。本工程利用基础间连接采用-40＊4的镀锌扁钢，且有足够的余量，从基础内引出－40＊4镀锌扁钢沿墙明敷，用于配电接地。主要的技术措施：1、镀锌扁钢，在安装前应先加工整平直，安装为一直线，无高低起伏不平弯曲的缺陷。2、系统施工完毕，应及时做好接地电阻的测试工作。接地电阻应小于4欧姆。当接地电阻不小于4欧姆时应补打接地极。3、接地电阻的测试：采用上海第六电表厂ZC29B－2型接地电阻测试仪进行测试：将探棒P、C分别插在距被测点E20m、40m外的土壤中，且P棒应在C棒与E之间。正确插棒、接线完毕后，二人操作进行测试，用每分钟10转的速度转动发电机的摇把，慢慢调整电位器刻度盘，当检流计指针指向“0”并平衡不摆动时，刻度盘上的读数X倍率即为被测点接地电阻值。测试应在晴天进行，接地电阻值测试合格后方可进行砼的灌注。第146页共146页 施工组织设计6.9.2.6桥架的安装动力配电干线采用桥架敷设，安装时施工要求如下：1、安装前先要对土建施工预留孔洞位置进行复测。2、在管井内，应垂直挂线，会同生产厂家结合现场实际尺寸制作支架，三通弯头等配件。3、弯曲部位及交叉处采用定型产品，以确保线缆弯曲半径。4、经过建筑物的伸缩缝时，桥架本身应断开，用内连接板端搭接，另一侧不需固定，保护接地线及其避免用错。5、桥架内敷设电缆按一定的顺序，应用绑扎固定，电缆从桥架进入配电盘时穿保护管。6、电缆进入配电屏后，做到横平竖直，电缆头采用热缩型电缆首套保护，以提高施工工效，保证工期，并压接铜接线端子，搪锡处理，安装电缆头前测试电缆绝缘电阻。配电盘内预留一定的长度，电缆用绑扎固定整齐。电缆头接好后用标牌注明，并做好接地。6.9.2.8送电调试严格按照电气施工图设计说明、图纸要求及相关技术规范要求调试。配电箱、控制箱进行调试前，首先查清所有进出线是否具备送电条件，绝缘是否满足要求（绝缘电阻值不小于0.5兆欧）用电设备是否正常，须经甲方及监理认可后，方可进行送电调试，（照明系统通电运行时间，公用建筑为24小时，民用住宅8小时，所有照明灯具应全部开启，每2小时记录运行状况一次，连续运行时间内无故障）。第七章成品、半成品保护措施7.1、组织措施1、项目部应充分认识成品保护的重要性。安排施工计划时，加强成品保护，首先要教育全体职工树立质量观念，自觉爱护公物，有强烈的责任心，尊重他人和自己的劳动成果，施工操作时珍惜已完成的和部分完成的成品半成品。其次要合理安排施工顺序，采取行之有效的成品保护措施。尽量避免交叉作业，如工序无法避免视现场情况采取可靠的保护措施。2、项目经理部通过每周的生产调查会对成品保护工作做出统一布置。3、平时加强对职工的教育，增强成品保护意识。第146页共146页 施工组织设计7.2、土建工程保护方案与措施1、施工顺序安排上的成品、半成品保护合理安排施工顺序，按正确的施工流程组织施工，防止上道工序污染下道工序。如：宜在室内湿作业完成后，再做地面；先做门油漆，后装五金零件等。所有成品、半成品都要采取适当的保护措施，防止污染，在涂刷内墙面和平顶涂料前，对地面、窗盘等先遮盖塑料薄膜等物。尽量避免有防冻要求的工序的冬季作业，特别结构工程，当不得不施工时，必须要求切实的防冻保护措施。地下管道与基础工程相配合进行施工。可避免基础完工后再打洞挖槽安装管道，影响质量和进度。设备工程在主体工程上的预留洞、预埋件事先做好，可避免在墙体上、梁上、板上事后打洞，影响主体质量安全。楼梯间留设一部楼梯踏步面层装饰在整个装饰结束后自上而下进行。当铺贴卷材防水屋面时，避免在铺好的卷材屋面上行走和堆放材料、工具等杂物，有利于保护屋面的质量。楼地面工程安排在墙面粉刷结束后进行，这样利用楼地面不易被污染。天棚吊顶工作安排在天棚内所有管道安装完毕后进行，同时天棚吊顶作业，室内湿作业工作基本结束。2、成品保护措施护：即提前保护，以防止成品可能发生的损伤和污染，如进出口台阶，常采取垫砖或方木，搭脚手板以便过人；为了防止墙面污染，提前粘在塑料保护膜。包：即进行包裹，以防止成品被损伤或污染。如大理石或高级饰块将柱子装饰好后，应用立板包裹捆扎；室内灯具安装完成后，要用塑料布加以包裹，以防喷浆时造成污染；管道污染后不好清理，应包纸保护。盖：即表面覆盖，以防止堵塞或损伤，如地面面层完成后，要用干锯末保护或用毡布或棉毡覆盖；饰块楼梯应用木板等覆盖，以防操作人员踩踏和物体磕碰；落水口，排管安装后要加覆盖，以防堵塞；其他需要防晒、防冻、保温养护的项目，也要采取适当的覆盖措施。封：即局部封闭，如对于楼梯，当饰面施工完成后，应将楼梯口暂时封闭，待到上人强度后并采取保护措施后再开放；室内地板油漆完成后，可将门上锁等。第146页共146页 施工组织设计加工定货，如铝合金制品、细木制品、灯具、配电柜等材料，要求厂必须有可靠的包装保护措施。门窗外侧塑料保护膜不得撕掉、碰坏、凡缺少保护膜的在抹灰关应补好，与埋件焊接时窗脚周围用石棉布遮挡，防止烧坏。楼地面施工时，应用旧报纸或水泥纸将四周墙面保护好，防止污染，对地漏排水栓等应用编织布木塞堵口和低标号砂浆封闭，避免堵塞。刚完成的楼地面24h内严禁上人，在已完成的楼地面上作业时，必须用废车外胎包裹车脚、梯脚等。门框安装后，其下部应加设防护，门窗安装手后，其底部设木楔塞挡，防止自由开关损坏。楼梯面层完成后，应装设护棱木板，以防踩掉棱角。板块楼地面完成后，应铺锯木保护。室内装饰、门窗、水电等工程完成后，应及时清理干净，关闭好门窗，不准闲人入内。装饰工程各分部项工程包括业主分包工程，在施工方案制定，均须充分考虑到成品半成品保护措施。3、主体结构施工过程和装饰阶段成品保护措施(1)主体结构施工过程钢筋：钢筋吊运过程中，对成型钢筋加以保护，以防变形，严禁踩踏绑扎好的楼板钢筋和阳台的负筋。砼输送泵管下必须搭设马凳铺上模板，严禁将泵管直接置于钢筋上。模板：模板不得高空扔掷，不得撞碰，冲击组装好的模板，进行模板拆除时，严禁乱拆蛮撬，损坏砼构件的棱角。(2)装饰阶段成品保护门窗工程：塑钢门窗及其它装饰品材应用坚实胶带裹缠门窗框，其他工种作业时严禁损坏其保护层，落地门坎两侧应用木枋保护，防止损坏下嵌铝料。木门框安装在距离地面80cm以下范围用旧铁皮进行保护，防止小拖车撞击门框；严格按顺序施工，先上后下，先湿后干，先管道试压后吊顶在地面施工完毕，严禁有铁质、硬质物件接触地面，施工用脚手梯凳腿上包上胶皮，以防划痕；第146页共146页 施工组织设计对即将完成或已完成的房间要及时关闭，有专人看管钥匙，班组入内施工，做好成品登记，如有损坏或丢失须追查责任；对不便关闭的泳池等构件应派专人看守，并制定好处罚条例，予以公布执行。为了防止外墙面二次污染，外墙装饰贴面外脚手架应及时拆除，且应用布擦清墙面污染。7.3、安装工程成品保护方案与措施1、成品保护目标:施工过程中，确保成品不受破坏，如：卫生洁具、成品风管与暖通设备等；建筑物装修完好如初；管线不漏不堵；设备不受磨损，正常运行。设备安施工过程中对土建设施的保护不但影响整个工程的美观，而且会影响设备安装的工程质量，甚至影响整个工程的使用。设备成品保护是设备保护工作的重中之重，它直接影响着设备安装工作的工程质量。项目部将派人直接负责成品保护工作，并能交底单的形式布置落实给现场操作人员，对重点设备编写成品保护方案，报项目经理审核后执行。2、设备成品保护的范围:进场保存，还没有安装的工艺设备；单个设备安装过程中，已经完成部分安装的工艺设备；已经整体安装完毕，准备单机调试的各类设备；已经单机调试完毕，运转正常准备联机试运行的设备；准备联机试运行转正常准备交付竣工使用的设备。3、土建成品保护完成的构筑物、建筑物的结构部分；作为临时道路使用的厂区正式道路；已完成的构筑物、建筑物的装修部分。4、成品保护的方法针对本安装工程的专业特点，分别对已经安装完毕的机电设备采取作围挡隔离、覆盖、包裹、立警示牌及现场人值班巡逻的保护措施。针对设备安装的特点，需要对土建结构采取做围档、做隔离、做包裹、做保护棚、立警示牌及现场专人巡逻等保护措施。5、成品保护情况检查项目部负责检查成品保护状况，每月由项目部组织各设备安装队伍对现场成品保护情况进行检查。第146页共146页 施工组织设计对检查中发现的问题由项目部签发成品保护不合格情况通知单，报项目经理审核后，由出现问题的安装队伍在两日内反馈整改措施。对已出现严格后果的设备，项目经理与生产副经理一同检查受损情况，并于该设备的安装队伍负责人制定补救方案，同时对相关安装队伍及有关负责人、当事人进行处罚。6、其它成品保护(1)施工现场保卫部门，应按成品保护和值班保安制度要求组织专人保护成品。(2)对已装饰完的房间场所如需使用电、气焊，应用铁皮或其它材料对地面、墙面进行遮挡，并做好防火安全工作。(3)对已抹好水泥或白粉的墙面、地面，一般不允许打洞。(4)在施工完的地面上水平运输设备时，应垫木板保护。(5)需重新开洞或扩孔，不能损坏结构钢筋，必要时，应征得土建、业主、设计代表认可。对安装完的设备、管道及电气、仪表配管，土建粉刷前应用旧报纸、废水泥袋或塑料布将其包扎好，待粉刷完毕，取下包装层刷漆，但不允许污染墙面。管路吹扫、通水时，应分系统单独吹扫，通水，并清理堵物，防止污水污染地面、墙面或吊顶。中断安装时，各专业需将留下的设备口、管口封闭扎好，以免堵塞。施工完的设备、管道、桥架等，严禁踩踏或作脚手架的支撑。有防腐绝缘层的在堆放、运输、装卸、安装时应采取有效措施，防止涂层受损。各种容易丢失或损坏的器具、配件、小五金、水龙头、灯具、仪表件等，一般在交验前安装。变配电间泵房、空调机房内进行安装施工时，要做好封闭并上锁，建立严格的钥匙交接制度。7.4、加强成品保护的奖罚制度加强成品保护的奖罚制度执行工作，加大惩罚力度，不断完善和补充各项成品保护措施，鼓励保护成品的好人好事，批评、打击人为有意损坏成品的不良分子。第146页共146页 施工组织设计第八章总包管理第一节施工总包管理的理念和原则8.1.1、工程总承包管理理念意识决定行为，行为决定结果。因此，要搞好施工总承包管理，必须坚持正确的管理理念。结合我局“用户用户再用户”的经营理念，根据招标文件要求，本着“实施总承包管理，全面履行业主合同”的原则和目的，我们确定施工总承包管理的理念为：服务业主，无份外之事，管理分包，无不管之事。8.1.2、工程总承包管理原则总承包项目经理部代表企业法人，严格履行与业主的合同约定，对业主负责，理解和满足业主及设计方的意图和要求；处理好总承包人与监理工程师、设计人、分包人（包括指定分包人）和其他承包人的关系；对参与本工程的所有分包单位施行目标管理和全过程的控制，确保管理目标的实现。在施工总承包管理中，我们将坚持“公正”、“科学”、“统一”、“控制”、“协调”的原则,以实现工程目标为目的,确保向业主交付满意工程。1、“公正”原则我们在总承包管理中，无论是在选择材料、管理分包商，还是在施工管理过程中面对的各种问题，对主承包项目和其他项目，都将以业主利益、工程利益为重，以确保整个工程在施工过程中能顺利进行。2、“科学”原则对于任何一项工程，总承包管理中我们都坚持科学的原则，因为在总承包管理中，所涉及的环节多、方面广，相当一部分管理工作不能够直接的预期结果。因此，只有以严谨的态度，借助科学、先进的方法、手段来进行管理协调，才能很好的实现管理目标，体现出管理的质量与水平。3、“统一”原则对于整个工程的施工过程而言，我们将所有承建单位纳入其统一的管理体系，整个工程只有统一于总承包方的管理，才能更好地运转，为工程优质、高效、安全、文明地完成创造良好的环境和条件。第146页共146页 施工组织设计4、“控制”原则我们将设置独立的施工总指挥部，由副局长担任总指挥长，配备各种专业监督协调管理工程师，采用有效控制手段，对自建项目和其他专业分包工程进行监督控制，确保控制原则得到深入的落实和执行。5、“协调”原则我们将通过协调，将各个分包单位之间的交叉影响减至最小，将影响施工总承包管理目标实现的不利因素减至最小。在总承包管理中，协调能力是总承包管理水平、经验的具体体现。只有把协调工作做好，整个工程才能顺利完成。在总承包管理中，公正是前提，科学是基础，控制是保证，协调是灵魂，统一是目标。第二节施工总承包管理目标在进行总包管理过程中，制定出总目标及阶段性目标，目标包括质量、进度、安全、文明施工等，在目标明确的前提下对各分包单位进行管理、监控、协调与考评。8.2.1、总目标以“业主满意”为总目标，目标范围包含自行完成工程和其他专业分包工程的管理目标。8.2.1.1、分包组织机构及职责1、分包组织机构的设置要求各专业分包单位必须配齐与总包管理相对应的机构及工程管理人员，其管理人员必须具有相应资质,分包单位的人员应至少包括：(1)项目经理；(2)项目总工或技术负责人；(3)专业工程师(施工员)；(4)资料员；(5)安全员；(6)质量监督员；(7)材料、设备管理及试验员。2、分包单位管理职责第146页共146页 施工组织设计(1)负责本施工专业的生产安排，对本专业的质量、进度、安全及文明施工负责。(2)按照施工程序及工艺标准要求，合理确定施工顺序，合理安排劳动力。(3)按照规定要求及工程进展及时向相应总包管理部门提供材料、机械使用的周、月计划，以便及时供应。(4)根据工程进展及时向总包管理部门提供劳动力需用计划。(5)负责本施工专业的质量、进度控制，做好现场质量跟踪监督，重要工序实施旁站监督制度。(6)负责本施工专业的施工现场文明施工，严格材料、机械、周转工具管理，避免浪费。(7)负责本施工专业的各种记录等技术原始资料（隐蔽验收、施工记录等）的积累，并及时送交技术部归档。(8)负责组织本施工专业的隐蔽验收及三检，负责本施工区段的试验及计量管理工作。(9)配合总包部管理本施工专业的施工和管理工作，完成总承包管理部需要配合的其他事项。(10)合同规定的其它任务。第三节施工总承包管理的内容8.3.1、履行管理职责施工总承包管理是对施工总体目标和参与施工的各方进行的管理,作为总承包单位,必须履行招标文件中规定的各项管理职责,对项目的总体管理目标负责,履行管理职责包括:1、建立或组织与实现目标相适应的施工总承包管理机构（施工总承包项目经理部）；2、制定各项管理目标、管理制度、工作流程；3、在部门和人员之间进行目标分解和职责分配；4、为保证各项指标的实现采取相应的措施，包括为管理分包队伍的质量、安全、工期等而配备相应的管理人员或成立相应的管理机构、配备相应的硬件或软件设施，如：必要的检测工具、相应管理制度、流程、奖罚措施等；第146页共146页 施工组织设计5、文明施工管理；6、交叉协调管理。8.3.2、总包单位一般义务1、施工电梯、塔吊等垂直运输工具：总包单位向各分包单位提供施工电梯、塔吊等垂直运输装置和机械，包括机驾人员的操作，但进出垂直运输工具的装卸货工作由分包单位负责。2、施工脚手架、排栅：在施工脚手架尚未拆除前，总包单位应向各分包单位无条件提供现有的施工脚手架、排栅和现成的爬梯等设施使用。分包单位必须配合工程总体进度计划要求提前提出使用计划。但如分包单位因自身原因未能按工程整体进度计划要求，在总包单位拆除脚手架、排栅前进行相应工程施工，需要总包单位推迟拆除日期或另行搭设脚手架、排栅的，总包单位有权要求向分包单位收取相应的费用。3、施工场地：各分包单位进场施工前，应向总包单位提供其施工及构件堆放所需场地面积、部位等要求，以便于总包单位合理安排施工场地。对于临建设施，总包单位将统一规划，统一布置，对现场场容场貌进行管理，不得私自乱搭临建。4、施工临时道路：总包单位协调各分包单位的施工顺序、设备、材料进场时间、车辆流量控制，以确保现场施工道路畅通。总包单位负责施工临时道路的修筑和使用期间的维修和保养。5、施工用水、用电：(1)总包单位在每个施工(区域)楼层开设供水龙头，以便于各分包单位用水方便。(2)总包单位必要时为分包单位提供高压水泵，同时委派专人管理。(3)总包单位在各楼层均安设分电箱，以确保各分包单位用电方便。(4)总包单位统一为其标段内所有分包单位代缴水电费。需要使用水电的分包单位进场后，由总包单位提供水电表，每月按照规定向总包单位交纳水电费。6、垃圾清理：第146页共146页 施工组织设计各分包单位应做好各自的废弃物与垃圾的整理工作。废弃物与垃圾由各分包单位按总包单位的要求集中到指定地点，由总包单位统一外运。7、安全设施：总包单位在施工临时道路入口处设置安全警示牌、限速等标志，保证场内交通畅通、安全；在靠施工场地的主要施工地段设置安全警示栏杆或者标志。总包单位在“四口、五临边”位置按招标文件及省、市有关文件要求做安全防护工作，如设置安全设施、安全围网、围板和警示标志等。各分包单位如施工需要须提前拆除时，必须经总包单位批准，并由总包单位采取有效的补救措施，分包单位必须配合。8、轴线与标高：总包单位为各分包单位提供轴线和标高的控制点，包括在每层每房间及必要的位置设有标高控制线，以供各分包单位作施工定位和高程使用。9、其他：总包单位将认真执行上述各项规定，并对执行情况进行检查、监督和管理，如分包单位违反了本办法有关规定而总包单位无及时发现、指出并采取相应管理措施的，且由此对工程造成任何损失，总包单位将承担自主部分的管理责任，专业分包单位应承担专业分包部分的连带责任。上述费用的承担按合同规定执行。第四节施工总承包管理的方法和手段8.4.1、目标管理目标管理是一种主动的管理方式，也是一种追求成果的管理方式，我们作为总承包方在总承包管理过程中，将对各单位工程、各分包商提出总目标和阶段目标，在目标明确的前提下对各分包商进行管理。8.4.2、过程管理我们在进行目标管理的同时，将采取跟踪管理手段，以保证目标在完成过程中，达到相应要求。在过程中对质量、进度、安全、文明施工等进行跟踪检查，发现问题立即反馈、督促整改，及时进行复验，使问题解决在施工过程中，以免发生不必要的延误或损失。8.4.3、平衡协调管理第146页共146页 施工组织设计实施平衡管理，关键是要抓住重点，使整个工程施工过程中有重点、有条理。平衡管理是整个工程能否顺利完成的重要因素，我们将充分发挥多年来的施工管理经验和敏锐的洞察力和预见性，预见工程在施工中可能发生的主要矛盾并采取相应措施。我们将与各分包单位通过合同及协议明确双方责任，以合同及协议作为施工总包管理的依据，以总部的总体工期网络计划为基准，合理安排各分包单位的施工时间，组织工序穿插，由总承包部及时解决各专业分包单位存在的技术、进度、质量问题；通过每日的工程协调会和每周的工程例会解决总分包间及各分包间的各种矛盾，以使整个工程施工顺利进行，实现各项目标。8.4.4、计算机辅助管理计算机技术和网络技术的发展为信息化施工管理提供了可能。为实施施工总承包管理目标,每天要收集、处理大量的信息，因此,为提高管理水平和决策能力，我们将积极采用计算机进行辅助管理。8.4.5、制度管理根据多年的总包管理经验，建立符合现场实际的总包管理制度，包括如下内容：1、总包配合服务工作协议；2、分包进退场管理制度；3、工作例会制度；4、分包质量管理制度；5、分包进度管理制度；6、现场文明施工、环保管理制度；7、分包安全管理制度；8、分包技术资料管理制度；9、总平面管理制度；10、分包成品保护制度；11、后期保修服务制度等。第五节总承包管理的主要流程和管理要素8.5.1、施工总承包管理程序1、施工总承包项目管理的工作程序见下图第146页共146页 施工组织设计2、施工总承包管理策划程序见下图。根据施工总承包管理办法确定策划内容按照策划内容分别进行策划根据策划结果编制施工总承包管理策划书总承包项目部讨论定稿报上级主管部门备案或审批上级主管部门根据策划书编制施工总承包管理方案施工总承包管理策划程序3、施工总承包管理的工作流程见下图。第146页共146页 施工组织设计分项或专项管理目标制定实施措施或纠正与预防措施实施日常检查正常或存在偏差管理目标定期或不定期专项检查施工总承包的过程控制程序工期目标、质量目标安全目标、CI目标文明施工目标业主满意指标熟悉总包合同,确定管理范围确定分包专业及施工范围业主及监理审核编制专业分包招标及进场计划制定施工组织总设计编制专项方案编制计划编制交叉施工协调方案编制分包合同签定计划工程施工及管理过程控制和实施编制总进度计划及主项施工方案过程控制及实施交付精品工程施工总承包管理的工作流程4、施工总承包的过程控制程序见下图。第146页共146页 施工组织设计8.5.2施工总承包主要管理要素及分工施工总承包主要管理要素及分工见下表。施工总承包主要管理要素及分工序号部门名称管理职责项目领导总调度施工部商务部综合办公室质量安全技术管理物资动力管理1组建项目经理部●▲2施工总承包管理策划▲●3施工总承包管理方案编制▲●▲▲▲▲▲4现场CI策划及实施▲●5现场临时设施策划及实施▲●▲▲6确定分包专业及施工范围●▲7制定专业分包进出场计划●8确定甲供材料设备及跟踪了解●●9协助业主编制招标文件及投标▲▲●10编制施工组织总设计▲▲●11确定交叉施工顺序●12编制专业调试和综合调试方案▲▲●13工期管理●●▲14质量/安全/CI/文明施工/环境管理●●▲▲15调度和协调管理▲●16专项方案编制与实施管理▲▲●17分包合同签定及交底、履约检查▲▲●18预结算管理▲●▲19项目经济档案●▲20财务、资金管理●▲●21施工进度计划●●22工程量统计报表▲●▲第146页共146页 施工组织设计23工程技术资料管理▲●▲24项目管理资料管理▲▲●25消防保卫▲●26后勤管理▲●▲27对接业主、监理和社会关系●▲▲▲注：●主要责任人或部门▲协助或相关部门第六节施工现场管理总包单位在业主、所负责标段的工程监理单位统一协调管理下，严格按照《施工现场管理规定》和《开展“创一流”劳动竞赛综合考评办法》等管理办法，对区域内的施工现场进行管理。8.6.1、施工总平面管理1、施工临时道路管理(1)按批准的施工组织总设计的施工总平面图布置要求布置施工临时道路；(2)设专人负责道路的清洁、障碍清除维修保养工作，保持道路清洁、畅通，保证环境卫生，预防空气污染和环境污染；(3)分包单位的大型构件场内运输与卸货必须由分包单位向总包单位申请，由总包单位统筹安排。(4)为保证总包单位、各分包单位施工人员、管理人员、材料供应商、工程监理单位、材料供应监理、业主，以及省市政府有关领导和职能部门人员方便、安全地到达作业区域，总包单位负责对所在标段作为临时设施的全部施工作业通道的搭设、维护和管理工作。总包单位在制定自身及各分包单位施工方案时应有相应的措施，保证施工通道有显著标志、无建筑垃圾、有良好的采光或照明、易于行走、安全措施可靠，总包单位应每天巡视检查，对于不符合要求需要整改的内容发文给相关单位或部门要求立即做出整改。总包单位在施工作业通道的管理上达不到本条要求的，承担主要责任。2、施工用水(排水)管理(1)按业主提供的可用水量和施工组织总设计、总平面布置要求，在现场布置施工用水总管线(平面、立面)和生活用水总管网，并报工程监理单位和业主批准。施工用水和生活用水分开布置；主管道要有明显的保护标志，以防意外损坏；第146页共146页 施工组织设计(2)总包单位对工地用水，设置总、分表实行统一管理；(3)各分包单位用水必须向总包单位提出申请，并按总包单位指定的位置接驳，并负责各自的用水计量；(4)总包单位对总用水管线进行日常维护管理，保证正常供水，保证正常施工；(5)总包单位做好各分包单位用水计量管理、水费管理，分包单位现场使用的施工、生活用水费用由分包单位负责。(6)总包单位在施工区域设置数量足够的临时蓄水池；(7)总包单位对场内的排水(污)系统实行统一管理，定期或不定期的对各分包单位施工区域和生活的排水(污)进行检查，保证排水(污)系统畅通，保护环境，防止污染河流。3、施工用电管理(1)施工用电要遵守中华人民共和国城乡建设环境保护部《施工现场临时用电安全技术规范》及《建筑施工安全检查标准》。(2)总包单位按业主提供的可用电量和施工组织总设计确定的电源类型和用量，以及目前岛内已架设的临时供电网络(供电主干线)，结合各标段实际情况设置支干线；供电线路采用水泥电线杆架空铺设，横跨大门或道路时，高度应≥6m。(3)用电按生产用电和生活用电分离设置。(4)总包单位负责标段内施工用电管理，在建筑物内各楼层及必要的位置设置分电箱，以提供分包单位施工用电驳接，分包单位负责用电管理配合工作；临时电线一律用水泥电线杆架空，不得随意拖地乱拉乱用。(5)各分包单位向总包单位提出用电申请，并按总包单位指定位置驳接，负责各自的用电计量；(6)总包单位对施工用电线路进行日常维修管理工作，保证现场正常用电。(7)总包单位应对各分包单位的用电进行计量管理、电费管理，分包单位现场使用的施工、生活用电费用由分包单位负责。(8)总包单位应定期或不定期的对现场用电进行检查，杜绝不安全事故(隐患)的发生，杜绝乱拉乱用的现象。(9)第146页共146页 施工组织设计为确保现场正常施工，总包单位在现场将按照投标文件中的承诺配置数量、型号适合的发电机。4、施工场地管理(1)施工场地的布置应服从业主及所属标段的工程监理单位的统一安排管理。现场四周设置施工围墙、大门，围墙、大门按照总包单位的公司标志形象设计。原则是严谨、完整、牢固、美观大方；(2)按照投标文件承诺，招标文件、合同的规定，施工现场的场地、施工临时道路保证(持)平整、坚实、畅通；(3)在大门两边分别设置“一图二牌三板”；(4)总包单位负责标段内施工场地的用地安排协调管理工作，各分包单位应协助总包单位对各自施工区域的场地做好管理配合工作，总包单位根据各分包工程具体情况统一划分标段内施工场地安排；(5)总包单位按主要施工机械进场安装及拆卸退场计划结合平面布置进行综合管理。5、施工现场公共厕所、办公、生活区管理(1)总包单位在所负责标段施工现场内设置合适数量的公共厕所，公共厕所的布置必须能满足施工和生活的方便，并严格按照有关文明施工管理规定和卫生要求派专人每日进行清洁。标段内各施工单位不得进入和使用其他标段的公共厕所。(2)总包单位有义务满足总包单位和各分包单位使用的现场办公、生活区场地需要。分包单位现场办公、生活区用房、其他设施等由总、分包单位协商解决，水电线路由总包单位提供。(3)总包单位在现场生活区提供满足总包单位和各分包单位现场住宿人员必要的生活配套设施，如公共厕所、公共浴室等，并严格按照有关文明施工管理规定和卫生要求派专人每日进行清洁。标段内各施工单位不得进入和使用其他标段的生活配套设施。(4)总包单位对所负责标段内现场生活区进行统一管理。总包单位人员违反现场有关生活管理规定的，总包单位承担主要责任；专业分包单位人员违反现场有关生活管理规定的，且有总包单位管理不力原因的，专业分包单位承担主要责任，总包单位承担连带责任；自主分包单位人员违反现场有关生活管理规定的，总包单位承担主要责任。第146页共146页 施工组织设计6、施工现场膳食管理：(1)现场所有施工人员、施工管理人员的膳食统一由总包单位提供。总包单位应按有关规定在现场设置饭堂，饭堂供应对象为所负责标段内所有施工单位的施工人员及施工管理人员。(2)总包单位设置饭堂卫生、环境及煮食过程必须满足有关卫生条件要求，全部炊事员必须身体健康，并持有卫生部门发放的有效的健康证。(3)分包单位现场人员必须在所属标段总包单位设置的饭堂中搭食。总包单位不得随意抬高饭堂搭食价格以谋取暴利。8.6.2、人员管理1、各施工单位必须对进场所有施工人员进行严格的管理。各施工单位必须对本单位所有进场施工人员进行登记，及时上报总包单位，进行汇总并统一管理。流动人口必须持有“三证”；施工过程中发生人员流动的，必须及时更改登记记录，并将更改记录及时上报总包单位，由总包单位报知工程监理单位和业主。2、各施工单位必须以班组为单位在进场后3天内以及每月定期进行安全技术交底，并对交底情况进行书面记录，并由交底人签名确认。3、各施工单位必须对进场所属施工人员办理劳动保险，并将有关资料报总包单位，并向进场施工人员提供符合《建筑施工安全检查标准》、《市建设工程现场文明施工管理办法》和广东省现行安全管理办法规定的食宿、生活和施工环境及条件。4、各施工单位必须对所属进场施工人员进行全天候管理，严禁施工人员未经本单位、总包单位及工程监理单位批准擅自进入其他标段。5、身份识别管理：为人员的管理，正确识别其所属单位和身份，特制订如下制度：(1)安全帽识别制度总包单位及各分包单位的施工管理人员与施工人员佩戴不同颜色的安全帽，安全帽正面粘贴其所属单位的标志，侧面粘贴代表其身份的工号。各分包单位进场后在2天内向总包单位提交有关人员资料，内容包括公司标志的样本、所有人员的名单及初始工号，总包单位根据各分包单位人员的初始工号进行统一编号。总包单位对自身人员及分包单位人员进行统一管理。(2)工作牌制度第146页共146页 施工组织设计①总包单位建立工作牌制度。进入现场的所有施工人员及施工管理人员必须佩带工作牌。工作牌内容包括姓名、本人近期免冠照片、所属标段、所属单位、所属班组、职务、工号、工种等，工作牌的工号与安全帽的工号必须一致。工作牌的制作和编号由总包单位统一管理，各分包单位负责本单位进入现场人员工作牌的具体制作和费用。总包单位通过佩带工作牌制度对所负责标段的全体施工人员及施工管理人员进行检查、监督和管理，对违反佩带工作牌制度和其他管理制度的人员立即做出登记，并定期汇总上报工程监理单位及业主。②专业分包单位出现违反人员管理有关规定的，专业分包单位承担主要责任，存在总包单位管理不力原因的，总包单位承担连带责任；总包单位或自主分包单位人员违反上述人员管理规定的，总包单位承担主要责任。8.6.3、主要施工机械设备管理1、总包单位应对进入所负责标段现场的施工机械设备进行统一的管理。所有进入现场的施工机械设备都必须服从总包单位的协调管理。2、施工机具设备的进退场和使用必须遵循(1)各分包单位所有进场的施工机械设备必须提前向总包单位提出申报，并在进场时做好登记报总包单位。(2)凡是没有进场登记的施工机械设备一律拒绝进场。总包单位有义务定期进行检查，杜绝出现施工机械设备未做登记的现象。(3)总包单位及相应分包单位有义务确保现场使用的施工机械设备符合有关施工机具安全操作规程及安全用电要求，施工机械设备不得带病作业。(4)总包单位及时对进入现场的所有施工机械设备进行检查，对检查中发现的不符合要求的施工机械设备必须立即停止使用，并在24小时内撤出场外。(5)总包单位及有关分包单位必须严格按照有关规定进行施工机械用电的管理，总包单位有义务对分包单位进行安全用电的交底，并所负责标段现场的用电情况进行检查和管理。(6)大型施工机械所属单位应设立专职机械调度员负责对大型施工机械的统一调配，总包单位有义务进行跟踪管理监督。(7)各施工单位必须对所属进场的全部施工机械设备进行全天候管理，严禁施工机械设备未经总包单位及工程监理单位批准擅自进入其他标段或公共区域。第146页共146页 施工组织设计3、专业分包单位出现违反施工机械设备管理有关规定的，专业分包单位承担主要责任；存在总包单位管理不力原因的，总包单位承担连带责任；总包单位或自主分包单位违反上述施工机械设备管理规定的，总包单位承担主要责任。8.6.4、关键区域出入管理1、当施工现场的某些区域(关键区域)施工到一定程度(如设备安装阶段)时，在征得工程监理单位和业主批准后，总包单位有权在工程监理的统一安排下对进入关键区域的施工人员进行限制，即根据施工需要，确定可以进入该区域的总包单位人员、分包单位及人员数量。2、由于总包单位关键区域出入管理不力而导致出现质量问题、返工影响关键节点工期的，总包单位承担主要责任。8.6.5、来客管理1、总包单位及各分包单位的来访客人(指不在本工地工作的人员)必须办理来客登记手续才能进入现场。2、来客向门卫递交有效证件并办理必要的来访登记；3、由门卫向来客发给临时出入证；4、来客离场时凭临时出入证领取有效证件。如客人丢失临时出入证，由被访人所在单位向门卫办理丢失临时出入证登记手续。5、总包单位负责所负责标段的治安保卫和门卫管理工作，负责来访登记管理，以及负责制作临时出入证。8.6.6、车辆出入管理为保证现场的施工秩序，对所有进入总包单位所负责标段施工现场的施工车辆，实施车辆出入管理制度：8.6.7、现场广告、标语、条幅的管理为保持良好的现场施工秩序和整体形象，现场广告、标语、条幅的内容、设置、张贴和悬挂必须服从业主及工程监理单位的统一管理和协调。第七节协调管理8.7.1、工种、专业间、分包单位间的协调第146页共146页 施工组织设计原则：以工程合同要求（工期、质量、安全等）为目标，以施工规范、规程和各类合同文件为依据，做好在现场施工的各专业工种、相关工序的协调工作。要顾全大局，要统筹安排，要合理调度，要平等对待。达到总体有条不紊，局部井井有条，减少各类施工矛盾发生的目标。工程总协调以项目经理为首，组织协调好与公司各职能科室、有关部门等的关系，分清各自工作职责。公司总部负责项目后勤等服务，为施工现场做好配套服务工作，人员、材料、物资等按要求保质保量按期满足施工现场的需要。施工现场成立以项目经理、项目副经理为首的组织体系，由各有关部门、专业负责人参加，做到统一计划、统一调度、统一指挥。及时向业主、设计师、市有关部门、公司总部通报工程施工情况，实行每旬一期的工程简报制度，将工程进展情况、质量情况、安全情况、对物资材料的要求等现场综合情况向有关职能部门作汇报。实行现场例会制度，对现场各专业工种、工序的协调实行动态控制。根据工程进展情况，每一周或每一天，利用休息时间由项目经理部召开现场例会，由各部门负责人参加，提出施工现场的各种问题与矛盾，由总承包单位当场进行协调处理，取得一致意见后，各方按照执行。主体阶段以土建施工为主；主体结束以水电施工和装璜施工为主；安装、装璜结束后以设备调试为主。做到分阶段有重点，分区域有关键。确保重点工序的顺利进行，确保关键路线的按期完成。提高施工人员各自的工作质量是协调各工种的重要措施，要求每一工种、每一工序的施工都必须保质保量，为下道工序的施工创造良好的条件，必须严格坚持工序间的交接检制度。施工专业、工序多，协调工作要遵循“坚持原则，灵活掌握”的原则，协调好各专业、各工序间的关系。坚持原则就是对事关保证工程质量的问题必须严格按规范、规程要求的程序办事，坚决不允许违反规律的工序颠倒或偷工减料事件发生。如室内装修工程必须在上部结构不渗漏的条件下才能开始；粉刷工程中必须两遍成活的绝不能减为一遍成活；室内装饰遵循先上后下的顺序进行等。灵活掌握就是在工程质量确有保证，并制订有保证措施的前提下，对某些工序的施工作适当调整，使之更加合理。如对于局部流水施工的方向可根据需要作必要的改变，对关联影响不大的工序，其施工次序可作改变等，目的是更有利施工的顺利进行。第146页共146页 施工组织设计本工程根据合同文件采取土建单位总包制。为协调好各分包单位关系需采取以下几点措施：任何分包单位均须执行本公司项目经理部编制的项目质量计划及安全保证计划，落实到责任人，对任何违背项目质量计划及安全保证计划的行为或疏漏，违背工地管理制度的，将采取严厉的经济处罚措施，并在分包合同中明确。要求各分包商在施工前制定详细的施工方案，用于指导施工。施工方案对所承包分项工程的施工进度安排、对相关专业的要求等项内容作为重点，详细论述。总承包方根据各分包方的施工进度安排等内容进行审核，对不符合总体进度要求的提出由分包方重新安排；对于分包方提出的合理要求予以满足，为分包商完成任务创造条件。在总分包合同中明确规定总分包方的责职范围，以及违反时的惩罚，使双方均能按合同办事，受合同法律效力的约束。要求各分包商在遵守有关专业规范的同时，能按照本工程施工组织设计的各项技术质量要求来组织施工。如对原材料的质量要求，对工程技术资料的要求等。对各分包商施工中的隐蔽工程组织验收，以保证各道工序的施工质量。对发现的质量问题，书面通知各分包商，督促其整改。8.7.2、与业主、监理工程师、设计师的协调我们充分知道本工程的业主、监理工程师、设计师均是南通市最为优秀的代表，能与其共同为本工程建设做出贡献将是我公司的荣幸。我们将恳请业主、设计师、监理工程师委派专人常驻工地现场，以便为施工顺利进行创造了良好的条件。我方要充分利用这一有利条件，使工程施工更为协调。与设计、监理单位、业主的配合，我们确保做到下述几点：充分尊重设计师或设计代表和监理工程师及业主，严格按施工图纸和国家规范及江苏省施工操作规程组织施工。项目经理部主要施工技术人员均具有丰富的施工经验，具有精深的施工技术知识。同时委派项目总工程师或项目技术经理具体负责与业主、设计师、监理工程师间的技术协调，项目经理负责其它方面的施工协调。认真组织施工人员认真审学施工图纸，对于发现的图纸中的疑问提交设计方确认。根据我公司长年来施工技术经验，及时向设计师、监理工程师、业主提出第146页共146页 施工组织设计“合理化建议”，合理化建议须以书面形式，内容详细，经设计方、监理方等有关部门同意后方才组织实施。工程施工组织设计、分部项工程施工方案等均预先交监理工程师、业主方备案、审核，虚心接受业主、监理工程师及设计师的合理化建议。认真配合业主做好业主指定分包商的确定工作。认真履行总承包商的职责，做好分包商的施工技术、安全、质量管理工作。分项工程（如钢筋绑扎等）施工完成后，按规定书面提请监理方验收，符合要求后才进行下道工序施工。施工中出现的问题，及时向设计、监理方汇报，并提出整改意见，经监理工程师、设计师同意后实施。在工作上，与设计方、监理方的交流做到态度谦逊，有问题共同协商解决。对设计方、监理方提供尽可能的条件与帮助，使他们能工作好。8.7.3、与政府部门的协调认真听取政府有关部门对工程建设的指导性意见，并贯彻执行。在施工过程中，自始至终虚心接受政府有关部门的监督检查，实现合同、工期、质量、安全管理控制的最佳状态。项目施工的质量控制体系、安全保证体系运行前、运行过程中认真接受市建设行政主管部门、市质量监督部门、市安全监督部门的检查、审核、审查，以确保项目施工的质量体系、安全保证体系运行的更合理性、更有效性。8.7.4、施工中的其它协调配合工作统一协调管理招标单位另行分包的其他单位。为所有分包免费提供库房使用场地为所有分包单位免费提供脚手架、垂直运输设备的使用为所有室内外分包单位免费提供水电接驳和使用为所有分包单位指定建筑/施工垃圾集中地点并清运出场（室内、室外分包单位负责将其建筑/施工垃圾清运至集中收集点，投标单位及时清运到政府指定垃圾场）。第146页共146页 施工组织设计设计变更引起的或合同外增加工程的孔洞、管洞、管槽的预留、封堵、收口，孔洞、管洞、管槽的开槽（包括但不仅仅限于砼砌块、砖上的开槽等），钢质、塑料套管（如所有穿地下室顶板、外墙及屋面的管道、厨房卫生间排气扇洞口、排水管穿外墙洞、每户客厅、厨房卧室、书房等空调洞的套管等）、线盒预埋、堵补、收口，由主包负责完成（包括所有消防套管，但燃气套管由燃气公司预留，燃气管道与套管间隙由燃气公司堵塞，但燃气管、套管与墙体、楼板间修补由投标单位负责完成，栏杆安装较晚引起的二次收口）。负责收集、审核、汇总各分包单位资料和编制总包资料，保证施工过程中资料和竣工资料符合市档案馆要求。配合政府部门安检、质检、验收所需公关。在工程施工中，各专业、各工种之间，会有这样或那样的矛盾出现。因此，要很好协商，密切配合，顺利解决，以保证施工任务的全面完成。第九章保证质量体系及质量保证措施为贯彻公司“质量第一、信誉为本、顾客至上、服务社会”的质量管理方针，确保本工程施工质量全优的实现，根据该工程施工图纸设计，现行施工规程、规范和质量检查验收的有关要求，特制定本质量保证措施。第一节质量目标单位工程：合格。工程质量必须符合国家及市相应的技术标准的要求，工程竣工验收必须达到验收规范要求的合格标准。必须符合设计图纸的要求。必须符合业主相关具体规定和要求（《主体工程施工技术要求》）。第二节质量保证体系我公司按照国际标准化组织颁布的1SO9002质量标准，建立起一套行之有效的文件化的质量保证体系。该体系包括了从工程项目的投标。签定合同到竣工交付使用，直到交工后保修与回访的全过程，充分体现了ISO9002中19个要素的要求。该体系以质量手册为核心和指导，以程序文件为日常工作准则，以作业指导书为操作的具体指导，所有质量活动都有质量计划并具体反映到质量记录中，使得施工过程标准化。规范化、有章可循。责任分明。（一）、质量标准的要素及其在保证体系中的具体反映下面是ISO9002中19个要素。各要素4.n具体表现见相应的程序文件COPn.*（COP为程序文件的代号，n为要素的编号）。（二）主要分部分项工程操作方法第146页共146页 施工组织设计各分部分项工程的具体操作方法。操作要点、注意事项、质量要求等详见我公司的作业指导书。严格按作业指导书进行操作和检查，才能保证各分部分项工程的施工质量。下面是主要分部分项工程及其对应的作业指导书：1、钢筋制安：《钢筋配料表编制》、《钢筋对焊指导书》、《钢筋下料加工指导书》、《柱子钢筋绑扎指导书》、《墙体钢筋绑扎》、《梁板钢筋绑扎指导书》。2、模板制安：《散装模板加工指导书》、《大模板加工指导书》、《墙体模板安装指导书》、《柱模安装指导书》、《梁板模安装指导书》。3、砌筑施工：《砂浆拌合、运输作业指导书》、《空心砌块墙作业指导书》。4、砼施工：《砼浇筑作业指导书》。5、楼地面施工：《楼地面防滑砖面层作业指导书》。6、装饰施工：《一般抹灰作业指导书》、《外墙饰面砖作业指导书》。7、防水施工：《防水基层施工》。8、给排水安装：《给排水管道安装作业指导书》、《排水管道安装》、《卫间洁具安装》。9、电气安装：《避雷及接地》、《照明安装作业指导书》。10、其它：材料验收、垂直运输机械管理、检验与测量仪器检定等见我公司相应的作业指导书。（三）、质量保证体系1、在该工程施工中，按照ISO9002标准的全部要素组织施工，公司建立以总工程师为首的质量监督检查组织机构，横向包括各职能机构，纵向包括工程处、项目直至施工班组，形成质量管理网络，项目建立以项目经理为总负责，项目质量工程师中间控制，项目质检员基层检查的管理系统，对工程质量进行全过程、全方位、全员的控制。2、建立健全和严格执行各项制度(1)推行施工现场工程组织管理总负责人技术管理工作责任制，用严谨的科学态度和认真的工作作风严格要求自己。正确贯彻执行政府的各项技术政策，科学地组织各项技术工作，建立正常的工程技术秩序，把技术管理工作的重点集中放到提高工程质量，缩短建设工期和提高经济效益的具体技术工作业务上。(2)建立健全各级技术责任制，正确划分各级技术管理工作的权限，使每位工程技术人员各有专职、各司其事，有职，有权、有责。以充分发挥每一位工程技术人员的工作积极性和创造性，为本工程建设发挥应有的骨干作用。第146页共146页 施工组织设计(3)建立施工组织设计的施工方案审查制度，工程开工前，将我公司技术主管部门批准的单位工程施工组织设计报送监理工程师审核。对于重大或关键部位的施工，以及新技术新材料的使用，我施工单位提前一周提出具体的施工方案、施工技术保证措施，以及新技术新材料的试验，鉴定证明材料呈报监理主管工程师审批。(4)建立严格的奖罚制度：在施工前和施工过程中项目经理组织有关人员，根据公司有关规定，制定符合本工程施工的详细的规章制度和奖罚措施，尤其是保证工程质量的奖罚措施。对施工质量好的作业人员进行重奖，对违章施工造成质量事故的人员进行重罚，不允许出现不合格品。(5)建立健全技术复核制度和技术交底制度，在认真组织进行施工图会审和技术交底的基础上，进一步强化对关键部位和影响工程全局的技术工作的复核。工程施工过程，除按质量标准规定的复查、检查内容进行严格的复查、检查外，在重点工序施工前，必须对关键的检查项目进行严格的复核。如建筑物轴线坐标和高程；基础的土质、位置、标高、尺寸；梁、板、柱砼模板的尺寸、位置、标高，以及预埋件（管）和预留孔的位置；砼的配合比和钢材、水泥的试验成果资料：特殊项目大样图的形状、尺寸；以及其它需要复核的项目。杜绝重大差错事故的发生。(6)坚持“三检”制度。即每道工序完后，首先由作业班组提出自检，再由施工员项目经理组织有关施工人员、质检员、技术员进行互检和交接检。隐蔽工程在做好“三检制”的基础上，请监理工程师审核并签证认可。(7)坚持“三级”检查制度。公司每月对项目工程质量全面检查一次，工程处对项目的工程质量检查一次。检查中严格执行有关规范和标准，对在检查中发现的不合格项，提出不合格报告，限期纠正，并进行跟踪验证。质量检查程序见图。(8)实施砼浇筑令签发制度。砼浇灌前，砼施工员必须向项目经理提出签发“砼浇筑令”的书面申请，经项目经理审查确认已具备浇灌条件后，签发“砼浇灌令”，否则不得开机进行砼工程施工，申请签发“砼浇灌令”时，必须递交以下资料：①“砼浇灌令”申请报告②第146页共146页 施工组织设计由工程监理和质量监督等单位现场代表共同签证的砼浇筑部位的各隐蔽项目的隐蔽工程验收记录。③由各专业技术主管共同签证的“专业工程完工会签表”。④砼配合比试验报告，钢材、水泥的骨料等质量检测报告及合格证。承包管理目标国内外同行施工水平调查施工操作环境、备件质量问题分析检修或赔偿质量回访工程交工工程质量检验、评定竣工验收工序自检、质量员检查、试验无损伤检测提出改进措施技术工艺措施操作者技术水平检测、试验能力机具、设备能力工程施工原材料检验投入与否决定器械调运进场使用前检查原材料定货信息特殊工程人员确定计量器具计划检定检验操作流程原材料等质量验收标准工程验收评定标准检验操作规程管理标准操作规程技术规程质量检验流程工程质量目标质量管理目标质量管理流程图第146页共146页 施工组织设计第三节质量保证措施9.3.1、确保施工质量的技术措施1、严格执行ISO9002质量标准，按程序文件进行质量管理，按作业指导书进行操作，是质量水平保持稳定、连续并不断上升的根本保证。2、加强技术管理，认真贯彻执行国家规定。操作规程和各项管理制度，明确岗位责任制，认真做好技术交底工作，除进行书面交底外，还应组织各班组召开技术交底会，对施工难点和重点进行讲解。3、各种不同材料必须合理分类、堆放整齐。对于钢筋须挂牌标示，避免锈蚀和污染。加强原材料检验工作，严格执行各项材料的检验制度，水泥、钢材及搭设架子的钢管、钢丝绳都必须有出厂合格证和试验资料。砼严格按配合比施工，认真做到开盘交底和拆模申请制度。4、各工序技术措施(1)测量放线设立专门的测量放线小组，测量仪器及工具事先检查、定期校正。测量控制的重点是保证建筑物垂直的控制。(2)模板工程施工鉴于模板工程是影响工程质量好坏的重要环节，本工程拟采用“一次成优”的质量控制法，以便在结构工程施工时为装饰工程提供优越的条件，其具体的施工流程说明如下：①工程技术人员在工序开工前将各工序部位的模板安装图详细绘出，工人按图施工，质检员严格按图检查验收。②认真做好工序交接检，当钢筋工程完工后应组织钢筋、木工班组长和技术员进行现场交接检，凡钢筋位置不符合要求的必须整改完后方可封模。③提高模板施工质量标准，垂直平整度均要在规定范围之内，尤其要重视外墙垂直度，这是影响工程质量的一个重要因素。④模板拆模后要进行清理修正，涂刷隔离剂后才能继续使用。⑤为保证板缝能满足合格标准要求，在模板安装完毕后，应用透明胶纸粘贴板缝。(3)钢筋工程施工①钢筋进场后要及时进行原材料检测试验，合格材料方可使用。第146页共146页 施工组织设计②钢筋工程施工前要认真做好翻样。交底工作。钢筋密集处既保证钢筋位置准确，又要保证砼顺利浇捣。③钢筋工程安装后，工程质检人员应对钢筋进行检查，做好隐蔽验收。重点进行下列内容检查。根据设计图，检查钢筋的种类。直径。根数。间距是否正确，特别要检查负筋位置是否准确，检查钢筋接头位置及搭接长度是否符合要求；绑扎是否牢固、有无松动脱变现象，检查砼保护层是否符合要求，检查钢筋对焊接头是否符合要求。④由于钢筋偏位历来是工程施工中的质量通病，因此本工程在施工中将采取在楼板模上进行二次放线的方法，对墙、柱筋进行重复校核，在浇砼前还要再三复核墙。柱筋位置是否正确。(4)砼工程施工①严格执行材料进场验收制度，特别是对水泥要有计划地提前做好化验工作，杜绝不经化验而先使用的现象。②预拌砼到现场后要有专职质检员进行检验。③作业面设技术人员和专职质检员跟班作业，对振捣密实度、下料方法、高低差留置、平整度。墙柱钢筋进行监督检查，对不符合施工工艺标准的将行使质量否决权，有权下令停工修复，直至符合工艺标准才能继续施工。(5)成品保护措施要求优化施工顺序，防止上道工序污染下道工序。所有成品、半成品都要采取适当的保护措施，防止污染，在涂刷内墙面和平顶涂料前，对地面、窗盘和踢脚线等先遮盖塑料薄膜等物。楼地面施工时，应用旧报纸或水泥纸将四周墙面保护好，防止污染，对地漏排水栓等应用编织布木塞堵口和低标号砂浆封闭，避免堵塞。楼梯抹灰完成后，应装设护棱木板，以防踩掉棱角。室内装饰、门窗、水电等工程完成后，应及时清理干净，关闭好门窗，不准闲人入内。9.3.2、保证质量的管理措施1、岗位责任制：按质量目标分解，将质量责任层层挂牌，层层落实。由质检员行使质量否决权和奖罚权。2、奖罚制；拉大班组合格与合格的工资差距，质量评定按楼层各部位分开进行，实行优质重奖，劣质重罚的方法，最大限度地调动工人的积极性。第146页共146页 施工组织设计3、材料进场检查制：要特别注意杜绝无准用证书水泥的使用。进口钢筋要进行化学分析：商品砼进场要核实砼强度等级和检验坍落度；装饰材料、门窗等成品。半成品先选定样品，再接样品验收大宗进料。4、三检制：主要分项工程质量严格检查，坚持“自检、交接检、专检”三检制。5、隐检制：根据施工进度安排预检、隐检计划，进行预检、隐检程序，办理预检、隐检手续，并及时履行签字归档。6、工程例会制：(1)外联工程例会：汇报工程进展情况；听取业主，监理、质检站及设计院等各方面的指导和意见，提出施工或图纸上的问题、方案措施；协调与业主外包专业工程施工单位的矛盾、协作关系。(2)内部工程例会：总结工程施工的进度、质量、安全情况，传达外联工程会议精神，明确各专业的施工顺序和工序穿叉的交接关系及质量责任，加强各专业工种之间的协调、配合及工序交接管理，保证施上顺利进行。定于每星期五下午召开工程例会。7、成品保护制度：施工过程中，后插入的工序，应采取确实行措施，如覆盖、防护等进行深护，免遭污染或破坏。第十章文明施工及环境保护措施方案见专项方案第十二章春节及雨季施工等保证措施见专项方案第十三章工程资料的管理确保本项目工程的竣工资料通过市城建档案管的验收，负责收集、审核、汇总各分包单位资料和编制总包资料，保证施工过程中资料和竣工资料符合检查及验收要求。13.1、工程资料管理的内容地质勘探报告图纸会审记录设计变更修改通知技术核定单第146页共146页 施工组织设计工程测量定位记录地基验槽记录工程桩验收资料基础工程技术验收证明单主体工程质量评定表建筑沉降监测记录隐蔽工程验收记录钢材出厂合格证及检验报告安装所采用的钢材、连接材料和涂料等材料质量证明书或试验、复检报告焊接工艺评定报告焊接质量检验报告结构安装检测记录及安装质量评定资料设计要求的钢结构试验报告水泥出厂合格证及检验报告主要建筑材料合格证检验报告砼试块抗压强度试验报告砂浆压块抗压强度试验报告砼、砂浆强度评定管道压力试验记录管道吹洗记录排污管道灌水、通水试验记录电气设备调试记录电力照明布线绝缘电阻测试记录接地电阻测试记录工程质量、安全事故报告及证明单工程竣工质量核验单工程合同单位工程施工组织设计开工报告技术交底单第146页共146页 施工组织设计商品砼质量资料砼工程施工记录砂浆配合比通知单商品砼资料施工日记工程竣工通知书工程交工验收证明工程保修单钢筋、铁件翻样单工程竣工图等按验收标准和当地档案要求。13.2、工程资料管理措施工程技术资料的管理要严格按照施工管理的各项要求，以事实为前提，以国家质量验收标准为依据，做好各种工程技术资料的编制、收集、整理等工作。由项目技术副经理负责资料管理工作，配备一名专职资料员，负责工程技术资料的编制、收集、整理工作。建立工程技术资料会审制度，每月由工程技术负责人牵头，组织施工工程、质检员、安全员、材料员、资料员以及各专项负责人等，对工程技术资料进行一次全面会审，确保工程技术资料做到及时、真实、齐全、完整。每天由质检员组织有关人员对当天完成的工作内容，依据国家质量验评标准，做好各分项工程的自检互查工作，并由资料员负责记录、整理、归档。施工现场使用的各类原材料和构件，本着先有质保书、后进场，先检测、后使用的原则，由资料员负责收集合格书、质保书、检测报告等，并及时将检测结果报工程技术负责人，由技术负责人签发材料和构件使用通知单，将资料管理和质量管理有机结合起来，使其成为保证工程质量的一种有效手段。各道施工工序本着先交底后施工的原则，由工程技术负责人对各分部分项的施工弱点，质量要求，技术指标等进行具体交底，并由施工员、质检员，督促技术交底资料的贯彻完成。由资料员对工程每天施工点进行全面认真、详细的记录，使施工日记成为反映工程施工过程的一项原始凭据。第146页共146页 施工组织设计由资料员负责收集整理安装、门窗等专业分部分项工程的技术资料，使工程技术资料做到全面完整。第十四章建筑节能工程施工前，编制建筑节能工程施工专项方案，加强建筑节能专业施工人员岗前培训及技术交底。做好建筑节能示范样板，经建设、设计、监理等各方确认后施工。质量、节能目标：建筑节能工程主要材料、构配件和设备的规格、型号、性能与设计文件要求相符。建筑节能工程质量符合国家有关法律、法规和工程技术标准等规定，确保工程质量达标，节能效率合格的优质工程。质量、节能目标分解如下：序号分部分项工程目标值1地基与基础工程合格2主体结构工程合格3装饰工程合格4门窗工程合格5楼地面工程合格6屋面工程合格7电气工程合格8给排水工程合格9空调与通风工程合格第一节、主要节能材料的品牌质量标准节能材料的品牌、规格及质量要求：1、砌体材料：(1)加气混凝土砌块作为一种节能型、环保型墙体材料，其技术质量应符合市工程建设技术规范《非承重砌块及饰面工程施工与验收规范》要求，质量符合国家《非承重砼小型砌块墙体技术标准》，隔热保温性能符合设计和规范要求。品牌范围：节能指标符合规定。为确保进场砌块龄期，减少墙体因砌块变形而开裂，需要砌块提前一个月进场堆放到符合要求的场地并采取相应的防雨防潮措施。(2)外墙采用“节能”加气混凝土砌块，密度700kg/mL。第146页共146页 施工组织设计外装饰采用饰面砖。符合设计要求。2、屋面防水保温隔热材料：(1)XPS挤塑型聚苯板：报业主认可的其他品牌；(2)屋面保温隔热材料：防水层面采用节能保温挤塑聚苯板，40mm厚挤塑型聚苯板（抗压强度不小于250kN/m2），节能指标满足设计和规范要求。3、门窗材料：入户门：采用多功能户门（具有保温、隔热等功能）。窗户：厨房、卫生间、楼梯间采用单层普通铝合金窗，其他采用双层LOW-E中空玻璃加普通铝合金窗框，封闭气密性能、开启通风性能、综合遮阳指数及导传热指标均符设计和规范要求。4、通风空调：采用高效分体空调器，通风设备采用高效能产品。5、配电与电器材料：荧光灯采用三基色T8管和节能灯，配高效电子镇流器，公共楼梯间采用节能自熄开关控制（设节能感应开关），户内照明灯具由用户自理。变压器采用H级绝缘干式变压器，负载损耗小，噪音低，各变压器设计负荷率控制在70~85%，有利于降低损耗。6、给排水采用建设部指定节水产品，冲洗水箱采用3L/6L，户用独立水表计量。其它主要材料、构配件和设备的规格、型号、性能与设计文件要求相符，主要材料、构配件和设备的合格证、中文说明书、型式检验报告、定型产品和成套技术应用型式检验报告、进场验收记录、见证取样送检复试报告应齐全。第二节、墙体节能工程施工与技术措施（一）、节能砖墙砌筑要求与防裂缝技术1、水泥进场使用前，必须对其强度、安定性进行复检。检验批以同一生产厂家、同一标号为一批；不同品种的水泥，不得混合使用，以便影响隔热保温。第146页共146页 施工组织设计2、砌筑墙体时，应预先绘制砌块排列图，在砌筑位置放出墙身边线，并在墙体两侧弹出砌筑控制线；按皮数和排列模数从墙顶向下排砖，顶砖斜砌角度在450~600之间（高度为170~180mm）,缝隙用砂浆塞实，如底部高度在150mm以下可采用灰砂实心砖砌筑，并保证底部砌块为不小于100mm的实心砌块。3、墙体施工每天砌筑高度不得超过1.2米，顶砖必须在砌筑二次砌筑完成7天后施工。4、门洞处一边有柱或两边有柱，其洞口上方过梁采用现浇混凝土，过梁钢筋植入柱内。5、户内门门垛必须使用实心砌块。6、所有入户门洞口边部为砌体的墙体均改为构造柱，内配4φ10纵筋，箍筋为φ6＠200mm,厚度同墙厚，先砌墙后捣砼，构造柱旁墙体按规范砌成马牙搓。7、砌体不超长（＞4m）或超高（＞3m）时，应按图纸总说明构造要求设置构造柱或圈梁；砌体与框架柱、剪力墙连接时，应设置墙体拉接钢筋，拉结筋采用预埋或等强度植筋，拉结筋有效长度不小于700mm，并端头初设弯钩。8、砌体转角处应咬槎砌筑；纵横交接外应加设拉结筋；墙体施工缝按斜槎留置；砌筑墙壁端时，砌块必须与框架柱面或墙面靠紧并填满砂浆，将墙、柱面拉结筋展平，砌入水平缝中。9、砌筑前应向砌块适当淋水，砌块表面吃水深度控制在≤8mm，手感湿润为宜。10、砌筑时应逐块铺砌，砌块必须保持水平放置，水平灰缝控制在15mm，垂直灰缝控制在20mm，砌块只准上下安放，不得左右推移，预留竖缝用专用夹具灌缝，然后用原砂浆勾缝压实。11、外墙不得使用断裂的砌块，以防渗水，通气影响房屋节能效果。12、墙体与梁柱结合部位加挂钢丝网，宽度每边不少150mm，墙体砌筑完毕两周后才能抹灰。13、对镂槽、切割，预埋管道、箱盒后的空隙，同样只能用与大面抹灰一致的材料，切忌采用高标号砂浆。预埋的电器管道，在填缝前尚应用铁丝扎牢，固定在墙面上，不得有反弹现象，并在管道外侧钉200mm宽的镀锌铁丝网，这样才能防止管道铺设方向出现裂缝。（二）、外墙加气块墙体节能控制措施第146页共146页 施工组织设计1、加气砼砌块选购专业生产厂家品牌，加气砼砌块进场时，除认真检查几何尺寸和外观质量外，对生产日期进行检查登记，凡期龄达不到的不可立即砌筑上墙，减少收缩变化，保证砌体的节能性能。2、加强节能砌块的检验工作，进场材料必须按规范要求分批及时进行送验，未经检验的砌块严禁上墙，确保节能原材的质量。3、墙体砌筑尽可能由底层向上进行，尽量减少砼构件的弹模量。4、控制墙体施工每天砌筑高度不得超过1.2米，顶砖必须在砌筑二次砌筑完成7天后施工。5、砌筑砂浆应饱满，竖向灰缝应密实，砂浆的配置应符节能规定要求。6、按设计和规范要求对节能墙体进行分批验收，保存证砌筑节能质量。7、不同材料接头处加挂钢丝网，增强墙体整体应变能力。（三）、加气混凝土砌块砌筑施工质量控制加气混凝土砌块全称为蒸压加气混凝土砌块，是以钙质材料（水泥或生石灰）和含硅的材料（砂、粉煤灰、矿渣等）为基本原料，加入发气剂，经搅拌、发气、切割、蒸压养护处理而成的表观密度在800Kg/m3以下，最高公称强度为10Mpa的多孔轻质混凝土制品。其材料来源广泛，具有材质稳定、质轻、绝热性能好、施工方便、造价较低等优点，被广泛应用于建筑填充墙砌筑工程。1、加气混凝土砌块的特性表观密度小：加气混凝土砌块表观密度在800Kg/m3以下，只有普通混凝土的1/3~1/4，烧结黏土砖的1/2~1/3，因此，特别适宜用作框架结构建筑的填充墙和在软弱地基上修建房屋或其它建筑物。保温性能好：干态导热系数一般在0.10W/m.k~0.16W/m.k之间，仅为烧结黏土砖的1/4~1/5，用其砌筑的240mm厚墙保温性能还优于370mm厚砖墙，因此它又是一种保温节能的绝好材料。质轻多孔，强度较低：由于加气混凝土砌块的这些特性，因此便于加工，可锯、可刨，施工方便，施工效率高。原料来源广泛、成本低廉：可利用工业废料，能节约资源，保护环境，降低建筑成本。因强度低，运输和施工时应轻拿轻放，场地堆放不宜超过2m高，并有防止雨淋的措施。2、施工准备阶段的质量控制第146页共146页 施工组织设计为防止和避免出现施工质量缺陷，减少质量通病。施工前，应根据《砌体工程施工质量验收规范》（GB50203-2002）、《蒸压加气混凝土应用技术规程》（JGJ17-84）等的技术要求编写加气混凝土砌块施工方案，经总监理工程师批准后实施。并由技术负责人向班组长、施工作业人员进行层层技术交底。蒸压加气混凝土砌块的公称尺寸有两个系列：a，长度为600mm，高度为200mm、250mm、300mm、宽度为100mm、125mm、150mm、200mm、250mm、300mm；b,长度为600mm，高度为200mm、250mm、300mm、宽度为120mm、180mm、240mm，但该砌块的制作宽度按公称宽度，长度和高度按各自公称尺寸减10mm。施工前，应根据砌块的公称尺寸和实际尺寸结合施工图进行组砌方案排版，编制砌块排列图。由于加气混凝土砌块早期强度较低，龄期达到28d之前，含水量较高，自身收缩较快，为了保证砌体强度并有效控制砌体收缩裂缝，要求加气混凝土砌块砌筑时龄期宜控制大于45d，不应小于28d，因龄期越长，其体积越趋于稳定。3、施工阶段的质量控制加气混凝土砌块施工时应剔除外观质量不合格的砌块，清除表面污物，提前向两个砌筑面适量浇水湿润，适量浇水的目的是为了保证砌筑砂浆的强度和砌体的整体性。在加气混凝土砌块墙体的根部应根据排列图砌筑高度不小于200mm的砖砌体。砌筑时上下皮应错缝搭砌，砌块搭接长度为1/3砌块长度且不得小于150mm，灰缝应横平竖直、灰浆饱满，水平灰缝宽度应控制在15mm左右为宜，水平灰缝灰浆饱满度不得低于80%，竖向灰逢不得出现透明缝、瞎缝、假缝等，竖向灰缝宽度应控制在20mm左右为宜，因砌块尺寸较大，竖向灰缝较难控制，施工时应更加严格控制竖缝的灰浆饱满度，必要时可采用砂浆或细石混凝土灌缝，灌缝时两侧可用临时夹板夹住，确保灰缝平直饱满，砌筑时正反两侧灰缝都要勾缝，施工过程中可采用百格网检查灰缝饱满度。高温、干燥季节，砌筑完毕还应对灰缝喷水养护。由于加气混凝土砌块为轻质材料，其线膨胀系数及体积变形系数都较大，受温度和湿度的影响，墙体的变形也较大，容易产生干缩裂缝。为防止和控制墙体干缩裂缝的产生，从下列几方面加以改进和控制：(1)第146页共146页 施工组织设计增加混凝土构造柱和腰梁以及门窗洞口混凝土框，改变墙体受力性状，使之成为约束砌体，从而控制裂缝的产生。门窗洞口是砌体的薄弱环节，同时门窗框边由于门窗开启的动荷载的作用，容易出现开裂和松动，因此，对加气混凝土砌块砌筑的门窗洞口采用混凝土框加强是防止该部位产生裂缝的有效措施。为了增加墙体的抗裂缝能力，增强整体性能，可在墙体交叉处、转角处、墙端头及较大洞口边缘处设置构造柱。当墙长大于5m，应增设间距不大于3m的构造柱。墙体在构造柱处应留设马牙槎，并应先砌墙后浇柱。(2)由于加气混凝土砌块干缩变形比烧结黏土砖、混凝土砖、石砌体等其它块材要大的多，因此，《砌体工程施工质量验收规范》（GB50203-2002）9.3.2条规定蒸压加气混凝土砌块不应与其它块材混砌。但对于因构造需要的墙底部、墙顶部、局部门、窗洞口处可酌情采用其它块材补砌。(3)正确留设拉结钢筋，填充墙砌体留置拉结筋的位置应与加气混凝土砌块的皮数相符合。由于加气混凝土砌块本身高度较高，根据块体高度采用每2或3皮设2根Φ6.5或Φ8的拉结筋，拉结筋应置于灰缝中，埋置长度应符合设计或规范要求，搭接部位搭接长度不应小于钢筋直径的55d。若拉结筋采用化学植筋，施工操作时应注意埋置深度不少于12d，植筋前要将孔内灰尘清理干净。拉结筋无论采用何种形式的后置埋件，均应按《混凝土结构后锚固技术规程》JGJ145-2004的规定，由有资质的检测机构进行抗拔力检测，检测合格后方可进行砌筑施工。(4)填充墙砌完后，砌体还将产生一定变形，尤其是沉降变形过大，不仅会影响砌体与梁或板底的紧密结合，还会产生结合部位的水平裂缝。因此，《砌体工程施工质量验收规范》（GB50203-2002）9.3.7条规定“填充墙砌至接近梁、板底时，应留有一定的空隙，待填充墙砌完并至少间隔7d后，再将其补砌挤紧。这里所讲的时间间隔，只要条件允许越长越好，为了更有效地减少裂缝，使砌筑砂浆的收缩进一步稳定，最好延长到15d后。补砌时，应两侧对称用普通烧结砖斜砌塞紧，灰缝用高一个强度等级的水泥砂浆嵌填密实。(5)加强对原材料质量控制，确保进场加气混凝土砌块的品种、规格、强度等符合设计要求，材料有出厂合格证、检测报告、复试报告。砌筑砂浆的配合比应由有资质的检测机构按设计要求的强度等级和稠度进行试配，试配所用材料要与施工现场的材料完全一致，并出具配合比报告。应严格按照配合比报告认真计量，确保砂浆强度满足设计要求，并有良好的施工性能。(6)第146页共146页 施工组织设计为了增加墙体抗裂性能，提高整体性，墙体砌筑完毕后粉刷前，采用墙面满铺钢丝网片得做法，钢丝网应铺贴覆盖到梁、柱表面，并粘结牢固，粘结点布置恰当，不宜过稀。第三节、墙体节能工程饰面层及基层施工与技术措施外墙面主要为两种饰面：涂料、面砖。外墙涂料业主另外分包；镶贴白色彩面砖的粘结材料为1∶1细水泥防水砂浆。（一）、抹灰技术要求1、砌筑完成15天后方可抹灰，抹灰所用水泥的安定性和凝结时间必须进行复验。2、抹灰前必须对墙体缺陷进行修补，对节能墙体进行隐蔽验收，提前一天对将要抹灰的墙面进行淋水润湿，并经监理工程师验收。3、灰施工前，外墙上的穿墙螺栓洞封堵，按设计要求采用泡沫胶封堵，再抹二道防水砂浆，安装预留洞，派专人按特殊技术要求进行堵塞，门窗框边由专业人员按要求进行塞缝，保证墙体密闭性。外墙面螺杆洞封堵方法示意图4、外墙加气块墙面满挂钢丝网，内墙不同材料交界处、户内门垛处、后埋线管处、墙面开关插座处均需钉制20*20（直径1mm）钢丝网，钢丝网应绷紧挂牢，钢丝网伸入两种材料内各125mm，水泥钉加垫片每30㎝梅花状固定，与砼接触处用射钉固定。5、凝土墙面、外墙加气块墙面，抹灰前需先进行灰尘清洗、甩浆（水泥、细砂、108胶混合物），甩浆完成面要求满铺、均匀；抹灰分两次进行，两次间隔1天，砂浆必须使用机制砂浆。6、为避免抹灰砂浆开裂，在砂浆终凝后洒水养护7天，每天两次。7、阳角抹灰设有护角，护角高度1500mm，护角宽度50mm，材料采用1：2水泥砂浆。第146页共146页 施工组织设计（二）、抹灰施工工艺砌体砌筑完毕两周后室内初抹灰开始自下而上插入，在主体施工完毕后，外墙装修、屋面工程即开始自上而下展开，此时，室内装修亦改为由上而下展开。施工前应先作样板，检验合格后方可全面施工。室内外装修的施工顺序为：测量放线→各类管道安装→铝合金窗框、木门框安装→天棚、墙面抹灰→管道试压→卫生间墙面底糙→地面清理→地面砖→楼梯踏步面层。1、操作方法(1)应先将砼表面污垢、灰尘等应清除干净，凹凸不平部位应事先剔平或用1:3水泥浆补齐，砼表面太光滑，装修面层不易粘结，容易产生空鼓起壳现象，作业前应凿毛或用素水泥浆掺10%108胶喷涂一层结合层（喷涂前，基层应洒水湿润晾干，喷涂后，次日起洒水养护）。(2)刮糙抹灰前要在基层墙面上先冲筋或做塌饼，以保证抹灰层垂直度与平整度符合要求。(3)外墙刮糙采用聚合物防水水泥砂浆，其聚合物的掺量应符合有关要求，产品有出厂合格证，确保其防水性能与隔热节能效果。(4)面层操作前应对基层进行检查验收，包括湿润程度和隔热性能，确保符合要求。2、质量要求(1)抹灰面层不得有爆灰和裂缝，各抹灰层之间及基底应粘结牢固，不得有脱层、空鼓等缺陷。(2)表面光滑、洁净、接槎平整、灰线清晰、顺直、无缺角掉棱。(3)实测质量允许偏差符合下表，其合格率应控制在90％以上。实测质量允许偏差项目允许偏差(mm)检验方法中级高级12345立面垂直表面平整阴阳角垂直阴阳角方正544433222-用2m托线板检查用2m靠尺和楔尺检查用2m托线板检查用20cm方尺和楔尺检查第146页共146页 施工组织设计分格条(缝)平直拉5m小线和尺量检查3、成品保护(1)抹灰前先把门窗与墙连接处的缝隙用水泥砂浆嵌塞密实（铝合金门窗嵌填材料由设计确定，并事先粘贴好防护膜），门口应钉铁皮或木板保护。(2)推小车或搬运东西时要注意不要碰坏边角和墙面，抹灰用的刮尺和铁板不要靠放在墙面上，严禁蹬踩窗台板，防止损坏其棱角。(3)拆除脚手架时要轻拆轻放，拆后材料要码放整齐，不要撞坏门窗，墙面和边角等。(4)要保护好墙上的预埋件、窗帘钩、电线槽盒、水暖设备和预留孔道等，不要随意抹死。(5)抹灰层凝结硬化前应防止快干、水冲、撞击、振动和挤压，以保证抹灰层有足够强度。(6)要保护好地面、地漏。4、应注意的质量问题：(1)门窗洞口、墙面、踢脚板、墙裙上口等抹灰空鼓裂缝，其主要原因有：①门窗框两边塞灰不严，墙体预埋木砖间距过大或木砖松动，窗开关振动，在门窗周边处产生空鼓裂缝。应重视门窗框塞缝工作，设专人负责塞缝堵塞密实。　②基层清理不干净或处理不当，墙面浇水不透，抹灰后砂浆中的水分很快被基层（或底灰）吸收，影响粘结力，应认真清理和提前浇水。③基层偏差较大，一次抹灰层过厚，干缩率较大。应分层赶平，每遍厚度宜为7—9mm。④第146页共146页 施工组织设计砂浆配置不当或原材料质量不好，应根据不同基层采取配置所需要的砂浆，同时要加强对原材料和使用部位的隔离工作。(2)抹灰面层起泡、有抹纹、开花：①抹完罩面灰后，压光工作跟得太紧，灰浆没有收水，故压光后产生起泡现象，尤其是基层为砼顶板和墙面较为常见。②底灰过分干燥，又没有浇透水，抹罩面灰后，水分很快被底灰吸走，故压光时容易出现抹纹或漏压。③淋制面灰（包括底灰），对慢性灰、过火灰颗粒及杂质没有过滤彻底，灰膏熟化时间短，抹灰后遇水或潮湿空气继续熟化，体积膨胀，造成抹灰表面炸裂，出现开花。(3)抹灰表面不干，阴阳角不垂直，不方正：主要是抹灰前吊垂直、套方、找规以及作灰饼和冲筋不认真，或冲筋时间过短或过长，造成收缩不同而出现高低不平、阴阳角不垂直、不方正。(4)门窗洞口、墙面、踢脚板、墙裙等罩面灰接槎明显或颜色不一致，其主要原因是操作时随意留施工缝造成。应尽量留在分格条、阴角和门窗框边部，室内如遇施工洞口时，可采用甩整体墙的方法来解决。(5)管道后抹灰不平、不光、管根空鼓等：主要是没按规矩安放过墙套管，管后抹灰不按规程分层找平、压光、吊直、找方所致。(6)水泥面层无强度，表面不实：水泥早期脱水，使用过滤灰造成。（三）、外墙面砖：外墙面砖镶贴前，应根据施工图纸尺寸，认真核实结构实际偏差情况，决定外墙面砖铺贴找平层、粘贴层砂浆厚度，以及排砖模数，制定出外墙面砖排列方案，然后绘出施工大样图。确定外墙面砖横缝应与门窗和窗台相平，竖向要求门窗口阳角都是整砖，窗侧墙应按整砖排列分匀，以求得非整砖对称排列。外墙面砖镶贴前，应根据施工大样图统一弹线分格排砖。方法可采取外墙阳角用钢丝或尼龙线拉垂线，根据阳角拉线，在墙面每隔1.5-2.0m做出标志块。按大样图先弹出分层的水平线，然后弹出分格的垂直线。镶贴顺序应自上而下分层分段进行，每段内镶贴程序也应是自上而下进行，先贴大墙面，再贴窗间墙。镶贴时，应按控制线进行。粘贴的砂浆一般为1:2第146页共146页 施工组织设计水泥砂浆或掺入不大于水泥重量15%的石灰膏的水泥混合砂浆，砂浆的稠度要一致，避免砂浆上墙后流淌。刮满刀灰厚度一般为6-10mm。贴完一行后，须将每块面砖上的灰浆刮净。如上口不在同一直线上，应随即调平，使上口在同一直线上。然后在上口放分格条，以控制水平缝大小与水平，又可防止面砖向下滑移，随后进行第二层的铺贴。竖缝的宽度与垂直度依靠竖向控制线和吊线相结合进行控制，在操作中要特别注意随时检查，除依靠墙面的控制线外，还应该经常用线锤检查。门窗口及腰线镶贴面砖时，要先将基体分层刮平，表面随手划纹，待7-8成干时再洒水抹2-3mm厚水泥浆，随时粘贴面砖。窗台及腰线上盖面砖粘贴时，要先在上面用稠度小的砂浆，满刮一道，抹平后，按控制线找直揉平。垛角部位，在贴完面砖后，要用方尺校正。在完成一个层段的墙面并检查合格后，即可进行勾缝。勾缝可作凹缝，深度3mm左右，完工后应将砖表面清洗干净，清洗工作应在勾缝材料硬化后进行，如有污染，可用浓度为10%的盐酸刷洗，再用清水冲洗干净。第四节、门窗工程节能施工与技术措施本工程入户门由专业厂家制作安装，并配合预埋铁件。铝合金门窗、在结构完成后装修阶段进行。门窗工程详细方案由专业施工单位编制。门窗的气密性能和传热系数必须符合设计和规范要求。（一）、门框、门扇安装操作要求如下：1、门框安装采用后塞法，安装时应按设计图纸要求的水平标高和平面位置，按其开启方向，对应编码安装，用通线、线锤作水平和竖向校正，然后进行固定。2、在砌砖时预先埋防腐木砖，以固定门框用。外侧铝合金门窗安装固定后，周边采用发泡胶进行封堵塞，并用手挤压平整和密实，门下坎采用防渗水泥砂浆堵塞，而后再用黑豹防水粉进行防水封闭；面层防水砂浆与大面墙体一同整体施工。3、门扇依照图纸设计要求确定开启方向和使用小五金型号规格。4、安装门扇用尺量门框内上、中、下尺寸，对应画在门扇上，修刨后先塞入框内校对，如不合适再画线进行修刨直至合适为止。5、小五金均应用螺丝固定，用螺丝用力拧紧，不得用钉子代替。（二）、铝合金门窗、扇安装1、铝合金门窗由专业队制作，入户门由专业厂制作安装。第146页共146页 施工组织设计2、运到现场的门窗，应分类靠架堆放，轻拿轻放，严禁扔摔，避免挤压变形，堆放场地要干燥，并设有防雨、排水设施。3、所有门窗安装前，应认真检查制作质量，防隔热指标、外形应平整、方正、无变形，接缝紧密不松动。外径尺寸，用料断面尺寸及材质品种等均应符合设计要求和制作标准。4、门窗框安装应在墙面括糙后，面层装饰施工前进行，安装校正方法应符合规范要求，使上下窗框在同一条垂直线上，同层窗应在同一条水平线上（除设计另有要求外），且进深距离一致。5、门窗框安装必须牢固，木砖、地脚锚固件数量与位置都应符合规范要求（木砖应涂防腐剂）。6、门窗扇安装方法符合规程要求，五金齐全，安装牢固，开关灵活稳定，不反弹、不变形翘曲，留缝宽度均应符合质量验收标准。（三）、铝合金外窗的现场气密性能的质量控制与检测1、铝合金外窗质量检查控制要点(1)铝型材的强度铝型材的强度与硬度具有一定的数量关系，可以采用便携式硬度计或台式硬度计进行硬度测试，测试时必须按规定操作进行。要求维氏硬度HV≥58。(2)构件连接铝合金外窗的构件连接是关系外窗的使用性能和牢固安全的大问题。构件连接必须牢固，连接部分还应密封，防水，并且不得缺件少件。检查时应对照外窗连接节点图，检查连接件，如螺钉，加强板等是否齐全，并用手拉推外窗构件，包括框扇边框，检查是否有松动和扭曲现象。(3)窗扇的启闭铝合金外窗的启闭应该灵活，它是关系铝合金外窗推拉开闭是否好用的重要项目。是由外窗的结构，密封件，滑轮质量和安装是否正确决定的。因此，测定窗扇的启闭力也是检查门窗质量的一个重要的指标。检测时按外窗使用状态安装在试验装置上，呈关闭状态，用量程为150N的弹簧秤色于推拉外窗动扇边梃的蹭部位，沿与边梃垂直的方向施力，使之启动，关闭，读取扇运动时的力值。(4)附件的安装第146页共146页 施工组织设计附件安装头等到铝合金外窗抗风压性能，空气渗透性能，雨水渗漏性能的高低。对附件安装的要求应是数量齐全，位置正确，安装牢固。检查时，先察看窗锁，执手，滑轮，密封胶条，密封块，密封胶和防掉扇附件等是否齐全。安装位置是否正确、安装是否牢固、有无脱落及松动现象、强度要好，启闭时应灵活，封锁噪音。(5)相邻两构件装配问题控制铝合金外窗相邻两构件的装配间隙是保证铝合金外窗装配美观，保证空气渗透性能和雨水渗漏性能的基础之一。检测方法是：用塞尺测量试件室内面及室外面两枝构件连接处缝隙的宽度，取其最大值。2、铝合金外窗质量问题产生的现象、原因及预防措施(1)铝合金推拉窗细部构造毛病多，加工精度差，遗留渗气通道，抗空气渗透性能不合格。①产生现象：铝合金推拉窗窗页与窗框之间存在较多空气渗透通道，空气总渗透量较大，空气渗透性能不合格。②产生原因：铝合金窗窗页左右顶角的限位器偏小或安装不到位，未能将上轨窨有效封闭；上轨中间分隔带空间未作处理，成为空气渗透通道。③预防措施：铝合金窗窗页上的限位器除了防止窗页出轨外，不影响到其空气渗透性能，限位器的宽度和窗页的宽度一致，安装高度距上轨顶部2mm—3mm；上轨中间分隔带在两扇窗页交接部位一小段（3cm—4cm）用橡胶块或防水官封胶封闭，阻断空气通道。(2)铝合金窗页、窗框接缝和组合窗连接点缝隙未妥善处理，遗留渗气、渗水通道，推拉窗下轨未正确留置泄水孔，导致空气渗透性能和雨水渗漏性能不合格。①产生现象：铝合金窗页、窗框四角接缝及组合窗连接缝隙漏水；雨水从泄水孔处飞溅出窗试件界面；推拉窗排水慢，下轨处积水较多。②产生原因：铝合金窗页、窗框四角制作精度较差，接缝未用防水密封胶封闭，组合窗拼接点处缝隙未用防水密封胶封闭处理；泄水孔处窗面毛刷长局部松动脱落或短头不到位，导致雨水飞溅；下轨未作泄水孔或泄水孔偏小，排水不畅。③预防措施：第146页共146页 施工组织设计铝合金窗窗页、窗框四角接缝以及组合窗接点处先填以防水密封待外窗全部组合完成后，所有拼装接缝外口再度灌以防水密封胶封闭；毛刷条作用是填充窗页和窗框之间的空隙，防止空气渗透及阻止雨水飞溅，所以要选取优质毛刷条，而且安装要牢固到位；推拉窗下轨排水孔尺寸宜为4mm×40mm，紧靠两边窗框。3、铝合金外窗现场气密性指标检测(1)铝合金外窗现场气密性检测可考虑按如下原则进行：①一般情况下，每项建筑都应对外窗的气密性进行检测。但是，当同一厂家同时向多个建筑工地供货，各工地建筑外窗的品种、规格、尺寸和安装工艺基本相同，可将不同建筑工地的外窗作同一检验批处理。②采用随机抽样的方法采集检验样品，原则上取最不利的规格。当不能判断最不利规格时，应采集不同规格样品进行检测。③建筑外窗应在安装之前检测。当检测结果不合格，应找出问题所在，对整个检验批的外窗产品进行处理，处理后再次取样检测。(2)现场气密性检测的工作原理铝合金外窗现场气密性检测工作原理现场检测就是模拟恶劣的自然环境，对已经安装的建筑外窗以及其安装连接不为产生的影响进行检测。现场气密性检测的工作原理就是利用密封板（或通明膜）、围护结构和建筑外窗形成静压箱，通过供风系统从静压箱抽风或者向静压箱吹风，在检测对象两侧形成正压差活负压差。从静压箱引出测量孔测量压差，在管路上安装流量计测量装置测量空气渗透量。(3)现场检测气密性的依据《建筑节能工程施工质量验收规程》GB50411－2007《建筑外窗气密性能分级及检测方法》GB/T7107－2002(4)现场检测的检测对象建筑外窗及其安装连接部位(5)检测步骤①确定检测位置：抽取不同楼层相同部位的3樘外窗。②记录原始数据测量记录与气密性检测有关的数据（见下图）总面积高mm玻璃尺寸宽mm宽mm长mm第146页共146页 施工组织设计面积m2厚mm开启缝长横缝mm玻璃品种白玻（中空）竖缝mm环境温度镶嵌方法干法大气压力100．1Kpa玻璃密封材料胶条检测日期框扇密封材料胶条检测部位(6)窗体密封用透明膜对外窗进行密封，包括室内和室外，室外密封是为了检测附加渗透量。(7)开始检测按下图进行，试验前需要预备加压，然后检测附加渗透量然后再检测总渗透量。负压力差/Pa正压力差/Pa500Pa10501001501050100150500Pa预备加压检测加压预备加压检测加压预备加压：正负压检测前分别施加3个压力脉冲。加载速度100Pa/s，稳定时间3s，泄压时间不少于1s。预备加压后，将试件上所有可开启部分开关5次，最后关紧。附加渗透量测定：充分密封试件上的可开启缝隙和镶嵌缝隙。逐级加压，逐级降压，每级压力作用时间为10s，记录各级测量值。总渗透量测定：去除密封措施。逐级加压，逐级降压，每级压力作用时间为10s，记录各级测量值。第146页共146页 施工组织设计------升压和降压过程中100Pa压差下两个附加渗透量测定值的平均值。------升压和降压过程中100Pa压差下两个总渗透量测定值的平均值。------窗试件100Pa压力差下的空气渗透量。（m3/h）------标准状态下通过试件空气渗透量。（m3/h）P------试验室气压值。（KPa）T------试验室空气温度值。（K）------100Pa作用压力差下单位开启缝长空气渗透量。（m3/m·h）------100Pa作用压力差下单位面积空气渗透量。（m3/m2·h）------10Pa作用压力差下单位开启缝长空气渗透量。（m3/m·h）------10Pa作用压力差下单位面积空气渗透量。（m3/m2·h）(8)检测值处理：按照公示计算10pa时的单位缝长空气渗透量q1和单位面积空气渗透量q2。计算后得出10Pa下正压单位缝长的空气渗透量，平均值；负压单位缝长的空气渗透量、平均值。10Pa下正压单位缝长的空气渗透量，平均值。负压单位缝长的空气渗透量、平均值。(9)综合评定：将三樘试件的±q1值或±q2值分别平均后对照下表确定所属等级，最后取两者中的不利级别为该组试件所属等级，正负压测值分别定级。建筑外窗气密性能分级表分级123456.0≥4.0≥2.5≥1.5≥q1第146页共146页 施工组织设计单位缝长分级指标q1（m3/m·h）q1>4.0q1>2.5q1>1.5q1>0.5≤0.5单位面积分级指标值q2（m3/m2·h）18≥q2>1212≥q2>7.57.5≥q2>4.54.5≥q2>1.5q2≤1.5此外窗气密性正压符合4级的要求，负压符合4级的要求。此外窗的气密性按标准要求定级为4级。第五节屋面节能工程30mm厚挤塑型聚苯板（抗压强度不小于250kN/m2），内置Φ30排水排气管，单向布置间距3m，管上打孔，间距300mm梅花状布置。一、防水屋面保温层做法：40厚挤塑型聚苯板保温。二、屋面基层要求1、为提高屋面砼自防水能力，要求商品砼控制好水灰比，现场按要求严格验收，砼浇筑中，确保振捣密实，不产生施工冷缝，保证砼表面平整，无气孔、无麻面、无裂纹，屋面女儿墙必须与楼面一起浇筑，施工缝应比屋面高150～200。2、屋面施工前，基层应清理干净，在出屋面建筑物及女儿墙根部按规定做出凹圆弧，屋面上的预留洞分二次用膨胀细石砼堵实严密，屋面经蓄水试验72小时无渗漏再做找坡、找平。三、找坡隔热层屋面保温材料应具有吸水率低，表观密度和导热系数较小，并有一定强度的性能。1、作业条件①屋面结构层已按规定作蓄水或淋水试验，试验结果符合要求，有试验记录，办完规定手续后，方可进行保温层施工。②有隔气层要求的屋面，应先将基层清扫干净，按设计要求和施工规范规定，铺设隔气层。③铺设隔气层的基层表面，应干燥、平整、不得有松散，开裂、起鼓等缺陷。2、操作工艺第146页共146页 施工组织设计(1)保温层施工。①将基层表面上的尘土、杂物等清理干净，基层应平整、干燥。②有隔气层要求的屋面，应按设计要求和规范规定，铺设隔气层。③保温层铺贴的基层应干燥、平整、整洁。保温层采用干铺，粘结剂粘贴铺贴施工。块体不应破碎、缺棱掉角，铺设时遇有缺棱掉角破碎不齐的，应锯平拼接使用。不得直接在保温层上行车或堆放重物，施工人员宜穿软底鞋进行操作。④保温层施工完成后，应及时进行下一道工序，完成上部防水层的施工。在雨季施工的保温层应采取遮盖措施，防止雨淋，雨天和五级风及其以上时不得施工。3、质量标准保温（隔热）层的允许偏差和检验方法项次项目允许偏差检验方法1保温层厚度板状材料+5б/100，且不大于4mm用钢针插入和尺量检查注：δ指保温层厚度4、成品保护(1)隔气层铺设前，应将基层表面的砂粒、硬块等杂物清扫干净。(2)在已铺好的保温层上不得直接行走小车，应垫脚手板。(3)保温层施工完成后，应及时铺抹水泥砂浆找平层，以减少受潮和进水，尤其在雨期施工，要及时采取措施。第六节配电与照明等安装节能工程在建筑节能工程施工专项方案中详细编制。第七节、竣工验收和整料收集1、建筑节能工程验收建筑节能工程验收应满足以下条件：(1)建筑节能工程分部质量验收报告，建筑围护结构的外墙节能构造实体检验，外窗气密性现场实体检测，通风与空调、照明系统检测资料等合格证明文件，以及施工过程中发现的质量问题整改报告等；第146页共146页 施工组织设计(2)建筑节能分部工程重点部位隐蔽验收记录和相关图像资料；(3)相关节能分部工程检验批、分项工程、子分部工程验收合格标准及合格依据，以及检验批和分项工程的划分；(4)设计单位的建筑节能工程质量检查报告；(5)监理单位的建筑节能工程质量评估报告。2、资料收集要求(1)负责收集节能产品供货证明（复印件）；(2)参加并签署建筑节能工程自验报告；(3)签署工程保修书；(4)节能工程施工前，提交节能工程施工组织施工报监理审批后，才能进行施工。(5)各工序隐蔽前进行相应隐蔽验收，并完成相应验收记录。3、材料送检及检测报告收集(1)墙体传热系数（1200×1200）；(2)窗传热系数及气密性（1500×1500，由门窗施工方负责送检承担相应费用，主包负责督促并将相关资料汇总）；(3)入户门传传热系数（1500×2400，由入户门施工方负责送检承担相应费用，主包负责督促并将相关资料汇总）；(4)屋面隔热材料挤塑板（面积不小于1000×1000）(5)外墙涂料的太阳辐射吸收系数（2KG）(6)屋面瓦的太阳辐射吸收系数（1块）(7)保温砂浆（1组）(8)外窗玻璃的遮阳系数及可见光透过率（100×100）第十五章附图表附图1施工平面布置图附图2施工进度计划表附图3项目管理构架及安全生产领导小组第146页共146页'
