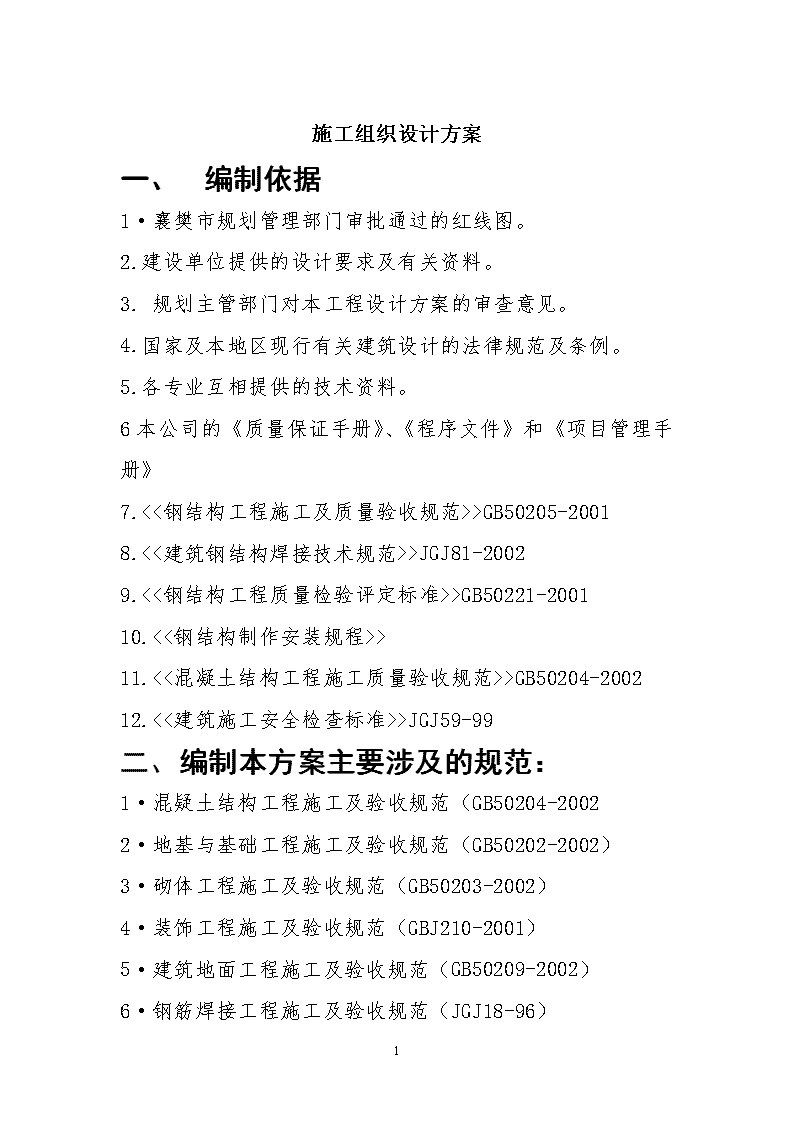

'施工组织设计方案一、编制依据1·襄樊市规划管理部门审批通过的红线图。2.建设单位提供的设计要求及有关资料。3.规划主管部门对本工程设计方案的审查意见。4.国家及本地区现行有关建筑设计的法律规范及条例。5.各专业互相提供的技术资料。6本公司的《质量保证手册》、《程序文件》和《项目管理手册》7.<<钢结构工程施工及质量验收规范>>GB50205-20018.<<建筑钢结构焊接技术规范>>JGJ81-20029.<<钢结构工程质量检验评定标准>>GB50221-200110.<<钢结构制作安装规程>>11.<<混凝土结构工程施工质量验收规范>>GB50204-200212.<<建筑施工安全检查标准>>JGJ59-99二、编制本方案主要涉及的规范：1·混疑土结构工程施工及验收规范（GB50204-20022·地基与基础工程施工及验收规范（GB50202-2002）3·砌体工程施工及验收规范（GB50203-2002）4·装饰工程施工及验收规范（GBJ210-2001）5·建筑地面工程施工及验收规范（GB50209-2002）6·钢筋焊接工程施工及验收规范（JGJ18-96）120 7·建筑工程施工质量验收统一标准（GB50300-2001）8·屋面工程施工质量及验收规范（GB50207-2002）9·建筑电气工程施工质量及验收规范（GB50303-2002）10.建筑给水排水及采暖工程施工质量验收规范（GB50542-2002）11·其它与本工程有关的现行技术规范和评审标准。第一章工程概况第一节建筑概况本工程位于襄樊市高新区长虹北路余岗实业总公司食品城一标段工程，砖混结构，建筑层数一层。建筑抗震按6度设访，建筑面积9000平方米。±0.000室内地坪标高相当于绝对标高视现场情况定。为“L字形”场内空间宽阔，施工通道，各类材料堆放场地好布置。（1）基础埋深：基础为钢筋混凝土条形基础。埋深分别为-1.50M。条形基础砼强度等级为C20。±0.000以上系砖混结构，柱、梁、板强度等级均为C25。（2）砌体工程：±0.000以下采用MU15灰砂砖，M10水泥砂浆实砌；±0.000以上采用MU15灰砂砖，M10混合砂浆实砌.（3）各层次楼层面：标准层楼面为空心板，局部采用钢筋砼土结构。本工程为二类工程，其装修简况如下：1.内墙装饰：120 1）1、混合砂浆墙面：做法详98ZJ001P31页内墙6，白色仿瓷涂料两遍，用于除厕所、厨房外所有房间；2、面砖墙面：做法详98ZJ001P31页内墙10，高至顶用于厕所、厨房房间。2.天棚做法：做法详98ZJ001顶3，白色仿瓷涂料两遍，用于全部房间。3.楼地面：1）室内地面：1、水泥砂浆：做法详98ZJ001P4页地2，用于除厕所、厨房外所有房间；2、陶瓷地砖卫生间地面：做法详98ZJ001P10页地45，用于厕所、厨房房间（色彩另定）2）楼面：1、水泥砂浆：做法详98ZJ001P4页地2，用于除厕所、厨房外所有房间；2、陶瓷地砖卫生间地面：做法详98ZJ001P19页楼26，用于厕所、厨房房间（色彩另定）4.门窗工程：1）商铺外窗采用气密塑料中空玻璃窗。2）室内采用木门。5.屋面工程：1）非上人平屋面：20厚1：2水砂保护层（掺杜拉纤维防水剂）、10厚1：4灰砂、SBS改性沥青防水卷材、20厚1：3水砂找平层、1：8水泥炉渣找坡层（最薄处30厚）、钢筋砼现浇屋面板、板底粉刷同楼层。厂房为钢机构屋面。120 2）上人平屋面：50厚细石C20，3Mx3M分仓缝，防水油胶嵌缝，SBS改性沥青防水卷材上再干铺油毡一层，20厚1：3水砂找平层、1：8水泥炉渣找坡层（最薄处30厚）、砼现浇屋面板、板底粉刷同楼层。6、油漆：1）、所有露明铁件均应涂防锈漆一道，上涂漆二度，颜色另定。2）、胶合板门均为漆片打底，面做树脂漆三度。3）、所有预埋墙内铁件均刷防锈底漆一道，埋墙木件应做防腐处理。第二节结构概况本工程按抗震设防六度设防，丙类建筑，Ⅱ类场地，处于对建筑不利地段，具体详地质报告，地基基础安全等级为丙级。砼强度等级：垫层为C10，其余为C25。6米以下砖强度等级为MU10，混合砂浆强度等级M10，6米以上砖强度等级为MU10，混合砂浆强度等级为M7.5。主体墙体用KPI砖砌筑，其墙体重量不得大于1.2KN/M2。第三节施工条件与工程特点1、工程地处市区，交通不受限制，但文明施工，卫生整洁等工作不得放松，为了扩大企业的知明度，靠路边生活区全部刷白，并写好宣传标语。2、工程量大、工期紧、质量要求高：120 本工程是为商铺工程，工程质量特别重要，因此质量标准要求高，要求我们保持严谨的科学态度，精心组织，精心施工。第二章施工总体部署第一节施工项目管理目标1、工期：100基础确保15天、主体确保50天、装饰35完成总工期确保在100天完成任务。2、质量：主体工程确保合格工程3、安全：杜绝重伤亡与火灾事故。4、现场管理：坚持"标准化"长效管理，争创"市级文明工地"。第二节施工组织1、实行项目法管理，成立一级项目经理部，由一名项目经理与两名项目副经理（土建、安装）和土建、安装专业项目工程师及有关技术管理人员组成，按照公司服务控制，项目授权管理，专业施工保障，各方通力协作的模式，卓有成效地实施质量方针与目标。2、项目部按施工专业下设两个施工分部，即土建与安装工程分部，两个分部各由一名项目副经理分管。120 3、施工人员实行专业化组织，按不同工种，不同施工部位划分作业班组，使各专业班组人员从事性质相同的工作，提高操作工人的熟练程度和劳动生产率。4、专业班组实行物资消耗考核，定额计件工资管理，职能科室负责监督其施工方法、质量、进度、安全等，项目经理统筹安排项目的人力，物力的平衡调度。第三节施工规划1、基础施工以后以伸缩缝为界分区作业：基础砼承台采用薄层浇筑，斜面分层、循序渐进、一次到顶、专人定位振捣的方法施工，届时协调好交通，环保等工作，确保材料及时到位杜绝由于施工造成的冷缝及图纸、方案之外施工缝的产生。2、结构施工：拟配一台施工井架（具体位置见平面图）负责材料的垂直输送，砼采用现场搅拌，做好计量工作，钢筋集中配制，原位绑扎，模板采用胶合板早拆体系。为加快施工进度，井架在一层施工时安装，以充分发挥机械利用率，随着建筑升高，扎实落实生产安全保证措施，以确保各项目标的实现。3、结构：每栋施工工期安排为7天，在施工到4栋时，安排墙体砌筑。120 4、墙体砌筑：根据主体施工的进度，在主体结构施工到三至四层后开始砌墙，水电预埋工作密切配合，并在此阶段提前结束，不得在已成型的建筑物上开孔，打洞，为装饰阶段提供有利的条件。5、装饰施工：内饰由下而上分段进行，外饰由上而下，此阶段装饰人员，水电和专业安装人员进场较多，应加强施工工序的协调管理，相互配合，并须提前分阶段安排好主体结构验收，为装饰施工提供时间。6、零星工程：此阶段建筑物工程量基本结束，派人负责成品的保护，同时现场留足够的人力、物力进行善后工作，工程技术资料亦应着手整理装订、送审。7、扫尾竣工：由项目部经理牵头组织，进行自查自纠，然后会同有关方面进行预检，整改施工中存在的不足，零星工程继续进行了手，施工机械、机具及临设拆离现场，最后配合业主、设计等单位进行全面验收，报质监站核定质量等级，并进行市优的申报工作。第三章施工项目管理组织机构建制第一节项目部管理组织机构为直线管理制项目部管理组织机构为直线管理制，根据这种管理的要求，在项目经理的选用及管理人员的配备上必须严格要求。第二节项目部班子主要成员及技术力量的配备120 我公司早已实行项目法施工，实行公司领导下的项目经理负责制，公司直接面对项目进行综合管理、协调，鉴于该工程十分重要，所以我公司有幸承建该工程，该工程将列为我公司的重点工程项目，由公司直接组成重点工程项目部，下设土建、安装两个分部，选派施工过类似工程，并有丰富施工经验的项目经理担任项目经理，建立由项目经理负责、项目工程师中间控制，质检员基层检查的三级管理系统，形成横向从整体工程到各分项工程，纵向从项目经理到作业班组的质量管理网络，现场项目班子主要成员及技术力量配备如下：项目经理1人（本科，工程师，壹级资质）负责项目全面管理，协调工作。项目副经理2人，其中土建项目副经理（高中，工程师，壹级资质）负责土建工程现场施工及管理。安装项目副经理（高中，工程师，壹级资质）负责安装工程现场施工及管理。项目工程师2人，其中土建项目工程师（本科、高工）负责土建工程技术、质量等工作；安装项目工程师（专科、高工）负责安装工程技术、质量等工作。施工、质量、安全、材料、预算、财务等各个职能管理小组，按土建、安装工程岗位要求，配备齐全，建立高效管理的管理部门，严格岗位责任，各司其职，各负其责，保证工程顺利进行。120 为规范对该项目各项管理工作，合同管理及质量、进度的总控制，项目经理部将按照颁布的《质量保证手册》，《标准工程程汇编》及《文明施工与成品保护管理办法》等程序支持性文件实施管理和控制。第三节现场质量管理组织机构现场质量管理组织机构，见下图：120 公司总工程师负责该项目工程质量创优策划、检查验收、分析评审公司工程部具体负责该项目跟踪管理、服务项目经理项目质检副组长项目质量工程师项目主任工程师组员：质检员、实验员、各分项责任工长各生产班组长操作工人第四节项目部的组成与要求1、本公司早已实行项目法施工，实行公司领导下的项目经理负责制，直接面对项目进行综合协调、管理。鉴于该工程的重要性，本公司有幸承建，将该工程列为本公司重点项目，由公司直接组建重点工程项目部。120 2、先派具有丰富施工管理经验和综合协调能力的国家一级资质的项目经理，担任该工程项目经理、项目副经理，本工程将选派业主考察确认，均荣获市级优秀项目经理称号的项目经理、副经理担任本工程的管理工作。3、挑选思想、技术业务过硬的，并参加过大型项目及类似工程施工、经验丰富的技术骨干组建项目部，扎扎实实、兢兢业业、认真负责、出色完成该工程施工任务。4、项目部建立高效合理的管理部门，科室齐全，按岗设人，严格岗位责任，各司其职，各负其责，项目部将每天召开工程碰头会以加强内部各方面管理，主动配合和协助业主做好各专业分包队伍的管理工作，保证工程顺利进行。第五节项目经理常驻现场的保证措施1、项目经理代表企业法人在工程质量、工期、安全等方面向业主全面负责，并确保工程总目标的实现。2、本工程施工期间，项目经理不再参加其它任何中小型项目的投标工作及不再兼任任何中小项目的项目管理工作，以确保全身心地投入本项目的建设。3、项目经理驻现场，因事外出必须向业主、监理例行请假制度，并安排好现场各项工作，一般情况下不得离开工地，且离开工地必须明确行踪，保持通讯联络，擅离工地，或不履行请假制度等愿接受业主的经济处罚。4120 、在工作中，项目经理必须严励自律，同时应加强对项目部施工技术人员的管理与技术学习培训，努力提高项目部的整体素质与管理力度，主动与业主、监理积极配合，确保工程施工的正常运行。5、本公司将上述内容作为本公司向业主的承诺，及作为项目经理的工作纪律，常驻现场的保证，兢兢业业，扎扎实实，认真负责完成本工程建设。第四章施工准备与资源配备第一节技术准备1、测量放线，根据业主提供的测量坐标控制点进行复核，布设坐标控制网，引测半永久型施工水准点。2、组织学习、熟悉施工图纸、领会设计意图，做好图纸会审准备工作。3、对施工技术人员和操作工人组织培训学习，进行分级交底。4、编制施工进度控制实施细则，分解工程进度控制目标，明确各自责职，确保工期。5、编制工程质量实施细则，确定质量控制点，分解施工质量目标，建立施工质量保证体系，对特殊部位如测量放线等编制作业指导书。6、编制施工成本控制实施细则，分解施工成本控制目标，建成施工成本信息监控体系，编制材料、设备进货计划，落实乙供材货源，提供甲供材料、设备供应计划。120 第二节场外准备1、向政府有关部门提交申请报告示，领取项目施工许可证与安全许可证。2、与当地卫生、环境、市容、交通、工商、派出所等部门联系，办理有关手续。第三节主要施工机械设备使用计划表主要施工机械设备使用计划表（土建）主要施工机械和器具需用计划表机具名称型号台数用途挖掘机EX200-21土方开挖自卸汽机CD32604土方、材料运输装载机Q50型1高速井架JGR5101垂直吊装混凝土搅拌机JDY2501砂浆搅拌机2钢筋对焊机VNI-100型1主体结构施工1台钢筋切断机GJ5-40型2钢筋加工钢筋弯曲机GJ7-40型1钢筋加工钢筋调直机GJ8-10型1钢筋加工木工加工机械1套模板体系加工120 电焊机24KVI4混凝土板面抹平机1混凝土楼板找平气焊割1套水准仪2台测量用具经纬仪J21台测量用具潜水泵Ø1502台抽水第四节主要施工周转材料使用计划表序号名称规格或型号数量1水泥综合730T2中砂975T3圆钢φ6-φ1046T4锰钢φ10-φ22111T5木模27立方米6胶合板1300平方米7商品砼975立方米8石灰278T9红砖476千块10SBS改性沥青卷材623平方米120 第五节专业施工人员使用计划工种人数工种人数后勤管理10电工2架子工15修理工1钢筋工30测量工2木工50试验工1混凝土工30砖工50普工40抹灰工80电焊工2起重工井架司机4油漆工40机修工1水、暖、电工30公司根据项目部每月提供的施工形象进度与劳动力使用计划及时予以补充调整，以确保施工正常进行。第五章施工现场平面布置第一节现场布置原则与标化管理要求1、布置原则：科学、合理、文明、规范：a、职工生活区与施工生产区分开，以便于管理。b、现场建立有效的排污系统。c、现场分阶段（基础、主体、装饰）布置，充分利用现场每一寸土地。d、充分考虑周边环境，做好防护、亮化、绿化工作。2、标化管理：科学规范，卫生整洁120 a、标化管理由项目经理负责，日常工作由标化负责人与物管员负责实施。b、实行平面图管理，经项目经理审批后实施，现场划区包干，材料标识堆放。c、生活区轮流值班，定时打扫，每周检查评比。d、生产区挂牌施工，谁做谁清，随做随清，工完料净现场清，以组为单位实行旬查考核。e、施工大门净化（门前三包），亮化（六牌一图），设置监控器，24小时值班，干部职工挂牌上班。f、楼上隔层设尿桶，专人打扫，禁止随地大小便。g、现场与若干楼层设吸烟室，施工现场禁止吸烟。3、施工现场平面布置图。（附图1）第二节施工现场用电平面布置1、电源概况：业主在现场在西面设置了现场施工电源，根据机械设备实际使用情况已能满足施工需要。2、现场线路布置：a、本工程的临时用电采用TN-S供配电系统，现场临时用电干线供电采用五蕊电缆或绝缘铜导线架空敷设，施工机具采用电缆供电，生活用电采用绝缘塑料三蕊护套线供电；供电干线依据施工现场实际情况，全部采用YC系列电缆。120 b、线路布置，供电干线沿现场围墙供至各分配电箱，跨越主要通道的干线均埋地60CM以下，外加保护套管。c、凡单机功率在30KW以上的用电设备，均由总配电室直接供电，在该设备3米内设独立开关箱，并有明显标识。d、现场采用"三级配电三级保护"。即总配电柜--分配电箱--移动式开关箱，每级都设漏电保护装置。e、生活区职工宿舍敷设日光照明、空调、插座三路总线，均单独控制。f、楼层供电：由分配电箱引出干线，经主楼管道井向楼层供电，每二层设分配电箱壹只，分别向本层及上、下一层供电，各楼层施工时，设移动式开关箱。3、安全技术措施：a、所有临时施工均采用橡套电缆供电，临时干线采用五蕊电缆，实行埋地的线缆，套管保护，架空线跨越主要通道时，线缆最低点与地面净高不小于5M。b、所有施工设备必须进行保护接零。c、在总配电室及分配电箱处保护零线须进行重复接地。d、总配电室的照明不同临时用电的控制。e、实行"一机一闸一漏"，漏电开关不动作电流动力不大于30MA，照明不大于15MA，动作时间小于0.1S。f、单相或二相用电，坚持保证三相用电平衡的原则，照明干线须采用三相线和工作零线同时引出，均匀负荷等。g、楼梯间及阴暗潮湿场所，采用36V安全电压供电。120 h、建立临时用电的"五大制度"，执行安装、检修的"八大措施"等。i、各供电干线、支线，须在控制电器上写字标识清晰。j、至主楼楼层的临时干线，每二层固定一次。见施工现场用电、用水平面图。（附图1）第三节施工现场用水现场平面布置1、水源概况：业主在现场提供了施工水源一处，根据消防及施工要求已能满足。2、施工用水现场平面布置：本工程的施工用水在±0.00以下，沿基坑周围地下敷设ф40水管，送至各用水处。3、消防用水除施工用水可以利用外，另外在现场设置蓄水池，用来灭火。见施工现场用电、用水平面图。（附图1）第四节现场主要垂直施工机械布置设一台施工井架，详见平面布置图。第五节现场生产、生活设施1、生活设施：按照施工计划，本工程施工高峰期职工人数在60人左右，经查表并结合现场实际情况，需搭设如下设施：a、职工食堂；120 b、职工宿舍；c、施技及监理、业主办公；d、厕所；2、生产设施：a、钢筋加工棚：本工程搭设80M2，内设对焊机、切断机、弯曲机等机械。b、木工棚计80M2。第六节施工现场排水、消防通讯平面布置1、排水：a、沿基坑周边设300宽排水明沟，间隔25M左右设窨井，根据现场自然地势，由东向西排放，经沉淀后就近排入场外排污管中。b、施工大门设汽车冲洗台与沉淀池，确保运输车辆洁净出入。c、生活区地下敷设ф300排污管，经二级沉淀池沉淀后排入场外管网中。d、建现场厕所一座，加贴墙地砖与塑扣板吊顶及通风设施，建临时化粪池一座。2、消防：a、现场在设宽5M道路，作为消防与施工材料运输通道，施工中注意通道畅通，不得占用或堆放任何材料。b、木工房、钢筋房、脚手架等按规定设置防火器材，下班120 随时收拣。第六章工程测量第一节测量仪器与专业人员的配在工程施工中，测量放线占有重要地位，它直接影响工程质量、进度、效益等，特别是本工程为高层建筑，外形复杂，搞好测量放线显得尤为重要，本工程平面测量用方格网，直角坐标法测量，所有定位的点的位置必须事先准确计算，并经监理工程师认可后，方可施测。1、专业人员配备：成立测量小组由测量专业工程师任组长，负责制定方案、设定测量路线，负责仪器的操作和维护保养。设专业测量员2名，负责测量工作及数据整理与记录等第二节轴线控制根据现场环境，轴线的引测采用内控，使用激光经纬仪测量投点，相应校核逐层引测，即将经纬仪架设在地面控制点，向±0.00楼面投点，上引轴线。第三节高程控制依据水准点引测±0.00标高线，选三个角点用钢卷尺由基点连续量出楼层标高基准点用水准仪抄测并相互校核，不得套层测量，以防止累积误差。第四节沉降观测120 沉降观测点的设置，在征徇设计人员确定，基准点可利用附近国家控制点或在现场适宜处设置。。沉降观测采用闭合法按三等水准测量要求进行，测量工作定人（专业培训过的三人小组负责）、定机（经检定的北京产自动安平水准仪）、定尺（有CMC标识的不锈钢水准尺）、定期（第一层完成进行第一次测量，以后每完一层测一次、交付后业主自行负责）、定路线（以所定一号点逆时针方向）进行，如在施工阶段发生严重裂缝或沉降速率突然加大或明显不均匀沉降时，增加观测次数或连续观测，并及时通知业主与设计单位现场研究对策。观测资料专人保管，每季度根据观测结果绘一份沉降量与时间关系曲线图--沉降分布曲线图报送业主、监理方，最终纳入工程资料一并存档。第七章土建主要项目施工方法及技术措施第一节土方开挖与排水施工1、施工顺序及工艺流程：土方开挖、排水→素砼垫层→钢筋绑扎承台及梁底板砼浇注→砌基础墙→回填土方→±0.00以上主体施工2、土方开挖考虑到业主利益和施工进度，经现场勘察，我们将采用机械挖土，部分土方外运，严禁土方在坑边堆放过多。为保证工程质量，土方工程施工应做到：①120 、施工区域内的水准点和控制桩必须妥善保护，必要时加设护桩或用混凝土镶牢，土方开挖前，必须对龙门桩进行检查，复测，施工过程中不得任意碰撞或在其上堆土。②、土方施工前，对操作人员进行施工方案中操作方法、质量标准和安全规程的书面和口头交底，在施工过程中应随时检查执行情况，如发现有违反，应立即给予纠正。③、在开挖过程中，对平面位置，边坡坡度和标高等，进行测量，校核其是否符合设计要求。机械挖土时，人工配合，因开挖深度不大，土方开挖一步到位，开挖时，为防止机械破坏原土，留150mm厚，采用人工清运。土方开挖后，及时请有关人员进行地基验槽，并做好验槽记录工作。3、基坑排水基坑排水，用抽水泵把水抽出基坑外的排水沟。4、素砼垫层①、地基开挖经设计人员、监理、甲方等有关人员验收后，进行素砼垫层，垫层前先做好标高点，垫层土质必须符号实际要求，必须尽量保证基底无积水，砂石的级配要符合要求，拌和均匀，铺设厚度符合设计要求。②、进行素砼垫层前先定好控制标高点，边浇边用平板振动器振实，表面用木槎板槎平打毛，表面平整度要求在±8以内，养护达到一定强度后，弹出轴线，进行钢筋绑扎。第二节基础钢筋工程120 （1）钢筋采购应按计划要求进场，进供应商的供给能力，产品质量必须严格控制，钢筋进场后分类堆放整齐，做好标识并进行原材料抽检试验，确认合格后方可投入使用。（2）钢筋加工时，对焊接接头进行取样试验，并逐批检查对焊缝（或焊包）不合格接头必须切断重焊。（3）钢筋下料前对各构件的设计配筋先翻样，样单必须经严格审核，避免出现差错。（4）钢筋水平对焊应优先采用闪光对焊（个别特长构件除外”竖向构件钢筋Ф16、Ф25间钢筋采用电渣压力焊，焊接接头按规定逐批、逐层进行取样试验，并及时索取试验报告，存档备查。钢筋绑扎接头搭接长度必须满足设计施工及规范要求，并在接头中心，两端绑扎牢固。a承台钢筋，绑扎承台钢筋前，应将桩筋校直，超长应割除锚固长度不足应采用焊接至规定长度，然后排列承台第一层钢筋，排筋时，应注意设计图纸注明的钢筋先后次序，第一层钢筋绑扎完毕，垫好保护层垫块，其次再绑扎暗梁钢筋，然后绑扎竖向构件钢筋，且应将竖向构件与承台底层筋交接处用电焊点牢，最后再绑扎承台上层钢筋，上层钢筋绑扎完毕后，对柱筋竖向钢筋定位，并在承台模板面交接处每处采用木枋四方钉牢，承台双层网片之间应设置撑脚，撑脚钢筋直径不得小于Ф16。b120 柱钢筋绑扎时，应按垫层面轴线及柱位线定位，各构件配筋应按照设计图纸进行严格校核，承台间的柱箍筋不得漏扎，少扎，当柱为剪力墙内暗柱时，不得以剪力墙分布筋代替箍筋。柱箍筋应绑扎至基础面，在柱筋与分布筋，柱箍筋和承台钢筋暗梁钢筋交接处，采用电焊固定，防止柱筋偏移。（5）钢筋必须经自检和专检后交付隐蔽工程验收。在自检时必须认真检查受力钢筋规格，数量，位置是否正确，侧墙受力筋间距，各构件有效高度是否符合设计及规范要求，保护层垫块位置是否正确牢固，厚度是否满足规范规定。钢筋施工除必须符合常规施工规定要求外，根据本工程钢筋施工特点，应特别注意下列几点：a基础梁筋与承台交接处节点钢筋是否满足设计要求。b柱钢筋在承台中间箍筋或分布筋是否少扎或漏扎，并且对柱筋，竖向钢筋挂线，校直，承台暗梁，基础板筋，设置相应拉结，防止竖向钢筋偏移。c±0.000以下结构模板支撑系统均采用木枋和多层胶合板，立杆间距搭设要求，当梁截面大于300×600时立杆间距不大于700，当梁截面大于300×800时，立杆间距不大于500，且应在梁底设置间距不大于1200顶撑。梁底所有立杆均加设一道横枋，防止横杆滑落。梁底所有小横杆采用100MM钉子。由于地下层承台面至一层平面层高大于3M，为确保支撑系统的刚度，大横杆应设三道，纵横每6M120 设置一组剪力撑，若遇立杆长度不够，禁止用砖块加垫，应用40厚以上的模板加垫或采用木枋搭接。严重腐蚀，弯曲，变形的材料不得投入使用。d梁模板支撑，凡工程梁底模，侧模均采用18厚多层竹胶板，包括楼梯底模。当梁高大于700时，设对拉螺杆，其间距不大于1200，重点应控制木模与钢模接头拼接，防止炸模，确保节点感观质量。e柱模板支撑，由于本工程框架截面尺寸较大。柱模拟采用18厚多层竹胶板，模板拼缝为正面压侧面，转角处设通长50×90方档，柱箍四方均采用2根Ф48钢管，12对拉螺杆，拄箍第一道离地面200，以后每300设一道，且在柱中设对拉螺杆，间距为600。f模板工程施工完毕，应对施工质量严格检查，复核。对梁柱模板的刚度，强度，稳定性等进行严格检查。垂直度检查方法：柱应每根检查，剪力墙转角处每处检查，中间部位每5M检查一处。模板拼缝，接缝不得大于1.5MM，大于1.5MM应用腻子批刮或采用胶带纸粘贴，对各处预埋构件，预留洞认真复核。模板安装时，应切实做好各项安全工作。g120 模板拆除：当拆除柱侧模时，先拆除柱箍，然后用撬棍轻撬模板，使模板与混凝土脱离，拆除板，梁底模板时，应根据构件跨度，拆模试块强度，确认符合设计要求方可拆除。项目部应发拆模通知书。在拆除跨度较大梁底模时，应从中间分别向两边拆除。6、施工缝处理：（1）施工缝继续浇砼时，已浇筑砼强度不少于1.2Mpa，且应清除砼表面松动石子，浮浆、碱膜，并将已浇砼面凿毛，用水冲干净。（2）在浇筑施工缝上部砼时，应先铺20厚1:1.5水泥砂浆一层。缝按惯例要求处理后，用高于基础强度等级砼浇筑，并加以养护，养护时间不少于20天。第三节基础砼工程施工,模板工程⑴、承台采用砖坯模，砖坯的图示尺寸按大样图施工，尺寸不得随意修改，砖坯模表面做1：2的砂浆粉刷。⑵基础梁模板采用胶合板，模板制作按木模翻样要求进行编号备用，立模按模板翻样详图施工。确保模板、支撑的可靠性并且有足够的强度和刚度，对模板工程所用的材料必须认真检查选取，不得使用不符合质量要求的材料，模板工程施工应制作简单，操作方便，牢固耐用，运输整修容易等特点。⑶、施工时，先放样弹线，按图纸弹出工程结构的外轮线，还应弹出模板的安装线或检查线，施工轴线，标高线，几何尺寸必须正确。⑷120 、模板施工前，要求场地干净，平整，所有予埋件及予留孔洞，必须检查验收，确认准确无误后，请监理工程师验收签证。⑸、模板施工，必须严格按弹出线施工，保证构件轴线尺寸，结构标高，几何尺寸准确，立模时严格按立模翻样详图施工，保证模板，支撑的可靠性，若有影响模板施工处应及时整改，竖向结构的钢筋和管线先用架子临时支撑好，以免其任意歪斜造成模板跑位。⑹、所有可调节的模板及支撑系统在模板验收后，不得擅自施工。砼工程：（1）基础砼设计C25，垫层为C10，采用商品砼，为确保工程质量，基础梁一次浇注。（2）基础梁浇筑：浇筑基础梁时，应先在基槽两侧板上弹出标高线，以控制标高尺寸。条形基础应根据其厚度分段浇筑，每段长度宜控制在2-3m距离，各层各段应相互衔接，逐层逐段呈阶梯形状沿条形基础长度方向向后浇筑，不得先把下层全部浇筑完毕再浇筑上一层，连续的基础梁，要求一次浇筑完毕，不得留设施工缝，保证混凝土的浇捣在纵向的搭接时间不超过初凝时间，为确保工程质量，安排管理人员跟班。⑶浇筑砼注意事项120 a、振动棒插点梅花形插入，间距300-500左右。振捣时，要"快插""慢拔"，以防止混凝土表面先振实，而下面混凝土发生分层、离析现象及防止快拔时，砼来不及补充，留下空间。振动棒插入混凝土后应上下抽动，幅度5-10cm，以排除砼中空气。b、振动时视砼表面呈水平不再下沉，不再出现气泡，表面泛出灰浆水宜约20-30S。c、振捣时振动棒不宜紧靠模板，且应尽量避免振动棒碰撞模板、钢筋，予埋件，以防止跑模、钢筋位移等。d、当混凝土分层浇筑时，振捣上一层砼时，应插入下一层中50mm左右，以消除两层之间的接缝。浇捣砼后，需外露钢筋必须随时清理干净，落下砼及其模板跟部水泥浆应及时清理。⑷、预埋件和预留洞口预埋件的留设，可采用直接焊在结构件钢筋上或用短钢筋作为与结构筋的连接件，使预埋件及结构钢筋焊接牢固，保证预埋尺寸符合图纸要求。预留洞口，应事先按设计尺寸制作木框模，框模安装后，应有足够的稳性和牢固性，承受浇筑后成型，洞口四周按要求加固好钢筋。第四节回填土施工120 室内外回填土，待隐蔽工程验收合格，防水工程完成后进行，离保护墙500范围内采用3：7灰土回填，其余采用黄土回填，虚铺土厚度不得大于300，机械夯实，施工时应做好密实度检验。根据常年地下水位低于该工程地下室的标高，该工程这要求做地坪只要求做防潮地面。第五节主体模板工程模板及其支撑系统必须有足够强度刚度和稳定性，其支撑系统必须满足承受上部包括施工荷载在内的全部荷载，模板工程所用材料必须认真检查选用，模板应具有制作、安装、拆除方便，牢固耐用、运输整修容易等特点。模板工程安装及拆除前，应在下达任务书的同时，由技术人员负责组织生产，对操作工人进行技术交底，根据翻样图交代清楚轴线关系、尺寸、标高、预留洞及预埋件等，所用模板材料及支撑的规格等要求进行模板安装或拆除，施工顺序及工序搭接操作要求、质量标准、安全措施、成品保护等施工注意事项。模板及支撑系统应连结成整体，竖向结构模板应加设斜撑和剪刀撑，水平结构模板应加强支撑系统的整体连接，对木支撑纵横方向应加强钉拉杆，采用钢管支撑时，应把钢管扣成整体排架。a、支撑系统全现浇钢筋砼梁、板、支架用Φ48脚手钢管，结合门架早拆支撑，同时也作为柱墙的水平支撑，对于梁高小于Φ120 800，钢管排架沿梁两侧设置立管，间距@700-1000，当梁高大于800时须作单体设计（根据钢管抗压f=205N/mm2和扣件抗滑移Ne=6KN/只进行设计计算），层高高于4M时，设水平拉杆四道，每一道中间设纵横方向剪力撑一道，对于楼板厚度小于200时，排架钢管主杆间距纵横向可≥1000且顶部承横管与立管交叉处加托扣件，立管下加垫板，每排独立架必须设置斜撑，实现"自我稳定"，相邻斜撑的间距不得大于6M，必要时设置连续斜撑，异型柱、墙体的支撑与板的支撑联结牢固，离楼面150及离顶板200设对拉螺丝杆一道，中间平均在600-800分别设置对拉螺丝杆，对于楼梯、坡道等坡度较大的构件排架搭设时，立杆可搭成与构件底垂直的斜杆，斜杆根部在浇筑时，预埋钢筋或预埋件作为支点。b、柱模板工程立模前应弹出中心线和两边线及轴线检验线（即校核线）弹出柱子边线，校对标高，模板下应先用砂浆找平，模板内清扫干净。（1）柱模：柱模采用钢框覆膜合板，此模板尺寸校钢模准，刚度好，在柱中设对拉螺栓夹紧模板，模板包箍和对拉螺柱高度分布，间距为600，最下一道距板面150mm，最上一道低于砼面200mm，异型柱的模板施工与墙板的施工相同，每个异型柱的支撑必须与满堂脚手形整体性。120 异型柱模板施工时，应检查各边的垂直度和整体位置是否正确，并及时将支撑拉牢，通排柱模板安装时，应先将两端柱模板找正吊直，固定后，拉通线校正中间各柱模板或作为中间柱模板施工依据，柱模除各柱自身固定外，还应设剪力撑彼此拉牢，也可采用整体排架式支撑，以免浇筑混凝土时发生偏斜。圆柱模或异形柱模，宜用竖直狭条木料和圆弧档分半拼，要求平整度较高时，模板内可衬钉铁皮，也可采用薄钢板。在柱模顶端距梁或板底50mm范围内，为确保柱与梁板接头不变形不漏浆，所有接头处模板应制作认真，拼缝严密，严禁乱拼乱凑和用废纸、破布堵塞。当用组合钢模板时，接头处非模数段可用木模塞，拼缝应严密、牢固。附：柱、墙、梁阴阳角接点、配模。（附图6）（2）梁模板：梁模采用侧包底的支模法，便于拆除侧模以利于周转，保留底模及支撑有待砼强度的增长，达到规定强度时拆除。当梁宽小于500时，用50厚木板做成梁底模，当梁跨度≥4M时，跨中应按规范起拱，起拱高度为全跨长的1/1000-3/1000，梁较高时还应考虑钢筋绑扎的需要，必须要事先立一侧模板，另一侧待钢筋绑扎好后再安装。圈梁模采用挑扁担法，在圈梁底面下一砖沿墙身每隔800-1000留60×120砖洞，穿50×100方木，支立两侧模板用夹条及斜撑支牢，其形式参见图。120 （3）楼板模板：面板为九夹板，根据标高在梁两侧上钉上水平横档，再在上边搁置平台格栅，平台格栅用木方或钢管铺设，当跨度超过1500时，平台格栅下应加设大横楞和立柱支撑，方木找平后，在上面铺钉夹板。（4）楼梯模板：楼梯应按翻样图纸标高找好平台标高，其施工步骤应为：安装平台梁及平台模板→安装楼梯斜梁板或楼梯底板并完成楼梯支撑系统→安装楼梯外帮侧模→安装踏步模板。用套板画出踏步侧板位置线，钉好踏步侧板三角木，然后在三角木上钉好踏步侧板，楼梯踏步高度要一致，踏步侧板下口钉一根小支撑，以保证侧板不下沉，楼梯栏杆应按设计留好预埋件。c、立模注意事项：（1）柱模板安装时，应根据砼浇筑程度和高度，决定其竖向尺寸是否开门子洞。（2）柱模板安装时，其截面应按允许负值差控制，夹板尺寸应符合模数便于拼装、墙、柱角部可配置阴阳角模。（3）接头处模板，梁柱板交叉处模板，应认真配置，防止产生烂根、移位、胀模等不良现象。施工时严格按设计要求做到各构件轴线位置、结构标高、几何尺寸准确，立模要按详图施工，保证模板的严密性、可靠性，使构件成型尺寸准确。120 （4）、砼浇捣完毕后，及时拆除模板，将有利于模板的周转和加快工程进度，但拆模过早会影响砼结构的质量，非承重的侧模，应在砼强度能保证其表面棱角不因拆模而损坏，承重模应当有与结构同样条件养护的试块达到规定强度时方可拆除，拆模砼要达到强度值表如下：现浇结构拆模时所需砼的最低强度拆除模板及其支架的结构，应在砼达到强度后，才允许承受全部的计算荷载，施工中不得超载使用，严禁集中堆放过量的建筑材料，当承受施工荷载大于计算荷载时，必须经过核算加设临时支撑。拆模时，应注意以下几点：（1）拆模时不得用力过猛，拆下来的材料应及时运走、整理。（2）拆模顺序一般应是先支后拆，后支先拆，先拆除非承重部分，后拆除承重部分。（3）拆除跨度较大的梁下支撑时应先从跨中开始，分别拆向两端。（4）多层楼板支撑拆除，应按下列要求进行，上层楼板正在浇筑时，下一层楼板模板的支撑不能拆除。模板清理，模板及支撑拆除后，应及时按种类规格进行清理，并运离拆模区域，以便后续工作的开展，所有非一次性使用模板拆除后应及时修补、整形、涂刷脱模剂。第六节主体钢筋工程120 （1）钢筋制作，本工程钢筋用量大，场地宽阔，具备钢筋场内加工条件，钢材进料根据材料需要情况，分批进场，实际操作中，先绑扎后加工，以减少半成品堆放场地，加强钢筋班组劳动力，做好加工与绑扎密切配合工作，做好半成品编号，挂牌工作，防止混用。（2）原材料质量控制：钢筋采购渠道正规，供货方应在本公司合格分承包范围内，或浙江省有关部门认可产品。杜绝次品，伪劣产品。（3）及时索取钢筋原材料质量保证书。进场钢筋应分类堆放，并按规定进行原材料取样复试，确认合格后投入使用，钢筋进场时应检查钢筋外观质量，应无老锈，油污，弯曲和表面严重伤痕。（4）钢筋下料应根据钢筋级别，直径，长度数量，长短搭配，先断长料，后下短料，尽量减少钢筋损耗。（5）钢筋加工时，I级钢筋末端必须弯1800弯钩，弯心直径为2.5d，平直部分长度不小于5d，箍筋末端做1350弯钩，平直部分长度不小于10d，箍筋应四角通方，不得有斜角和翘曲。（6）钢筋焊接：本工程钢筋采用采用，电渣压力焊，单面搭接焊二种方法，电渣压力焊用于柱竖向钢筋。单向焊用于部分较长构件，且钢筋直径大于Ф22部位。120 钢筋施焊时，对各种焊接接头均应取样试验，经检验合格投入大批量焊接，取样基数每一个楼层为一组，加强焊接接头外观检查，凡钢筋轴心偏移大于2MM，弯折角度大于40，焊包不均，破唇气孔，夹渣等缺陷的节头必须切断重焊。（7）钢筋绑扎：钢筋绑扎时应仔细核对构件配筋，节点构造，钢筋排列前后，上下次序，锚固钩设置要求：上层钢筋弯钩朝下，下层钢筋弯钩朝上，柱筋角部钢筋弯钩呈150夹角朝向柱心，水平钢筋弯钩朝向砼内，钢筋末端距弯折处10d范围内不得有任何接头，否则该料重配。钢筋搭接，当采用绑扎搭接时，其搭接长度不小于1.21a，且应在接头两端，中心用铁丝绑扎牢固，接头比例在绑扎搭接时不大于25%，焊接接头不大于50%，接头间距离应大于1a且不得小于500MM。基础、梁、双层双向受力钢筋交叉处必须每只绑扎，板筋在支座边两圈范围内必须满扎，其余可梅花形跳扎。当钢筋为多排排列时，应加垫25Mm短钢筋。当板筋为双层双向筋时，应加设撑脚，基础为每平方米1只，上部结构每平方米4只，撑脚直径与受力筋直径同。梁钢筋绑扎，梁箍筋设置要求，一般梁箍筋接头在上层。悬臂梁箍筋接头应设在下层，设计要求设置加固，并在梁底，梁侧垫好垫块，主次梁钢筋排列必须先绑扎主梁，然后绑扎次梁，当设计无具体要求时，次梁上筋应搁置在主筋上层钢筋上面。悬臂梁在负弯矩最大处不得有任何接头。120 钢筋要求：钢筋应有出厂质保证明书和复试报告，焊接试验合格后方可用于本工程，每捆钢筋有标牌，进场应分批号、规格进行验收、堆放、防止锈蚀和污染，并按规范及有关规定取样做力学性能试验。钢筋采用现场制作，机械和手工加工相结合成型，手工绑扎的方法，直径大于16的钢筋采用闪光对焊接头，小规格钢筋采用绑扎接头。钢筋加工前应先熟悉图纸和配料单、钢筋加工的形状、尺寸需要代换时，应征得设计单位的同意，钢筋的各道加工工序，都要建立质量交接制度，钢筋绑扎好后，必须经过检验，并办理隐蔽工程验收签证手续。⑴、构造柱筋以一般钢筋为主，主筋在扎前应调直，柱主筋设计采用搭接，柱梁结合处搭接和锚固须按设计要求处理，柱边钢筋≤4时，可在同一截面上焊接，否则应分两次错开焊接，且接头距为40d以上，箍筋要根据抗震设计要求加工，注意弯钩的角度及长度。绑扎时，应与受力钢筋垂直设置，箍弯钩叠合处，应沿受力钢筋方向错开设置；箍转角处与纵向钢筋交叉点均应扎牢，绑扎箍筋时绑扣相间应成八字形，扎丝一端，均需弯向构件内部。在柱主筋焊接长度内，箍筋绑扎不得少于3个，柱筋砼保护厚度用1:2水泥砂浆控制，用带铁丝垫块绑牢在柱主筋上。⑵、梁、板钢筋120 钢筋施工时，应先绑扎梁筋，后绑扎板筋。钢筋绑扎顺序为：在主梁模上标出箍筋位置在主筋梁主筋上套箍筋并按所标箍筋位置将箍筋分开固定主梁的主筋及弯起筋穿次梁弯起筋和主筋并套上箍筋放主、次梁加立筋隔一定距将梁底主筋与箍筋绑扎住绑扎架立筋绑扎其余主筋。框架梁接头处理：上部钢筋接头应在跨中1/3跨度范围内，下部钢筋接头应在节点处，搭接长度为40d，接头位置应错开，在受力多筋直径40倍区域范围内，绑扎接头受力筋截面积不得大于25%；梁筋须严格按设计要求配制，注意梁端箍筋的加密，端头弯钩处理参照前术方法，弯钩叠合处应交错绑扎。楼板钢筋绑扎时，应先清扫模板上碎木等杂物，绑扎采用顺扎成八字扎，除外围两根筋交点全部满扎外，其余各交点可间隔交错绑扎，扎负弯矩筋时，每个扣都要绑扎，为保持上层钢筋位置准确，上下层钢筋间须加钢筋蹬。⑶、楼梯钢筋绑扎楼梯钢筋绑扎方法类似楼板，但须注意主筋锚固及负筋配制。⑷、混凝土保护层为了使受力钢筋有一定厚度的混凝土保护层，在梁、板受力筋的下部，梁、柱、墙的模板的侧面，均设置水泥垫块。第七节主体混凝土工程砼均采用现场搅拌。120 ⑴、砼施工质量保证措施：a、砂石原材料必须符合质量要求，并做原材料试验，确保砂率比，石子级配，水灰比的正确性，防止水灰比过大，造成混凝土离淅现象。b、砼应有试验配合比报告，并提供质保资料和试验报告。c、加强对砼的保水养护工作，砼终凝后，加两层草袋加水养护，使砼表面温度与核心温度差小于20℃，强度未达到1.5MP，不得上人作业，砼养护期不得小于5昼夜。d、浇注砼时，在每层接头位置为防止浮浆出现，可用调整配合比和落度的方法解决。e、检查砼质量应做抗压强度试块，试块必须在浇筑地点随机抽样制作，从试样到养护等，指定专人负责，以正确反映砼结构和构件的强度。⑵、砼的浇筑施工准备砼浇筑前须和气象部门和供电部门取得联系，尽量选择连续晴好天气进行，浇砼前安排好各工种值班人员和操作班次，组织机械设备，照明灯具、覆盖材料、制定浇筑运送、浇筑流向、起始和结束点、振捣方法、养护方案，各班组分别作技术、安全交底，做到有条不紊。根据试配确定混凝土配合比，混凝土用水泥、砂、石，根据混合比选定材料，不得任意更改。120 应先完成钢筋隐蔽验收工作，模板是否符合要求，几何尺寸、模板支撑是否牢固，清理模板内垃圾，用水冲净。材料准备应按工程量准备足够的砂、石、水泥，以确保混凝土连续施工的需要，认真核对现场材料，与配合比是否一致。①原材料计量：利用磅秤，每种材料准备一台磅秤，严格控制施工配合比，必须逐项、逐次过磅。②机械搅拌在搅拌第一盘时，应先加水空转几分钟，湿润搅拌筒并倒净积水，再加料搅拌。一般加料顺序：可先加1/3的水→按石、水泥、砂的顺序将原料装入上料斗中→上料斗提升投入搅拌机中→搅拌。其余的水在搅拌过程中陆续加入，搅拌时间一般为1-2分钟。在搅拌过程中，严禁边出料边进料，应将搅拌机内一次搅拌好的砼出完后，方可再次投料。砼运输：砼运输能力必须保证砼的连续浇筑，运输过程中不漏浆、不离淅、在初凝前要浇筑完。垂直运输主要靠塔吊完成。（c）振捣器操作要点：①、砼入模时，不得产生离析现象，浇筑应保证砼初凝前将次层砼浇筑完毕，若超过150分钟，必须按施工缝处理，在浇筑与柱、墙连成整体的梁板时，应在柱、墙浇完毕后适当停歇，使砼初步沉实，再继续浇筑。120 ②、使用振捣器，采用垂直振捣，应做到"快插慢拔"，每点振动时间为20-30秒，最短不得短于10秒，不得将软轴插入砼内部，使内软轴弯曲。③、振动器插点应排列均匀，可采用"行列式"或"梅花式"，按顺序移动，不得混用，以免造成混乱而发生漏振，每次移动距离不得大于作用半径的1.5倍。④、当混凝土分层浇筑振捣上一层混凝土时，应插入下一层50左右，以消除两层之间的接缝，同时振捣上层砼应在下层初凝前。在梁、柱节点比较密集处时，要用同标号的细石混凝土浇筑，振捣的方式用倾斜法或剑式振动器。⑤、平板式捣动器在每一位置连续振动一定时间，正常情况为25-40秒，移动时应成排前进，每排搭接为30-50mm，防止漏振。⑥、柱砼的浇筑：浇筑前在原柱面上铺一层5-10cm厚与砼标号相同的水泥砂浆，当柱高超过3.5m时应分段浇捣，用溜槽浅串筒等工具施工，必要时在住侧模开门浇筑，浇筑连续进行，分层浇筑分层振捣。梁板的浇筑：梁高大于350时，应分层浇注，当梁与梁交叉处，一般钢筋比较密，应特别小心，该部位可以用同等标号的细石浇筑，浇筑板时，应严格控制板的厚度，并随浇随振，随时用木槎槎平打毛。在厕所四周的梁按墙宽高出楼面浇150高的防水梁，与梁一道浇成，浇筑时要注意密实性。120 1）结构砼均采用砼，因梁，板、柱，一次浇筑，砼浇捣时，先浇柱，并分层浇筑，当柱砼浇到梁底50～100高度再依次浇筑梁，板砼，若梁截面高度超过600时，应分层浇捣，上层浇砼必须在下层砼初凝前进行，然后再浇板捣。（2）砼施工前，先检查模板有无缝隙，孔洞、及垃圾杂物，并将模板浇水湿润。施工缝处应称铺20厚1:1水泥砂浆，然后再浇灌砼。楼面梁板浇砼，由一端开始“赶浆法”推进，先将梁分层浇成阶梯形，当梁内砼达到楼板高度后，再与板一次浇捣完成，楼梯砼浇筑，自下而上进行，先振捣休息平台底板砼，达到踏步位置后再浇筑踏步砼，依次向上推进，并随时用木蟹抹平踏步面，楼梯施工缝留置应设在梯板三分之一外，施工缝应垂直于梯板。施工缝处理，先清除清动石子，碱模，垃圾杂物，并浇筑20厚1:1水泥砂浆。（3）砼浇筑使用插入式振捣器，插入棒应快插慢拔，杆点排列均匀，一般每500插一个插点，振捣时间不少于45秒，即砼表面泛浆即可，分层浇捣砼，振捣时应将插入棒插至下层砼50MM左右，板砼振捣由于商品砼坍落度大，不宜使用平板式振捣器，采用插入棒侧平方法振捣，第300-100振一处，振到表面泛浆即可。（4）砼施工时，木工派专人守护模板，发现问题及时解决。钢筋工派专人看护钢筋，重点范围竖向构件钢筋位置，双层钢筋有效高度等。120 （5）砼施工完毕，应在12小时内加以覆盖，并浇水养护，主体施工时，正处于雨讯期及夏季高温季节，技术措施见第九条。第八节墙体工程砌筑用砂浆应符合设计规划要求，级配应通过试验实验确实，施工时严格按配合比要求配料，各材料必须正确计量。砌筑用砖应提前浇水湿润，开始砌筑时先摆砖样，排出灰缝厚度，门洞、砖垛位置，及长墙间构造柱位置，务必使砖竖缝相互错开，在同一墙上组砌方法应统一，砌砖前应在转角和墙两端立皮数杆，皮数杆下口标高应用水准仪侧设。皮数杆上应标高砖厚度，灰缝，门窗过梁标高，皮数杆应进行技术复核。（1）标准砖砌筑：本工程标准砖砌筑部位较少，砌体施工时，采用一顺一丁，确保墙向平整度，操作工艺要求可参照多孔砖砌筑。（2）蒸压灰砂砖砖砌采用“一顺一丁”，“三一”砌筑法。竖缝彩刮浆法，灰缝按10MM控制。a.砌砖时应试摆，组砌方法采用“一顺一丁”，按一块砖，一刀灰，一挤揉。“三一”砌筑法施工，灰缝应横平竖直，水平灰缝向竖向灰缝按10MM左右控制，砂奖饱满度不小于80%。b.120 墙体转角或交叉处应同时砌筑，不能同时砌筑又必须留临时间断处应砌成斜槎，斜槎长度不小于斜槎高度三分之二。砌体每天砌筑高度宜控制在1.80M以内。c.遇窗台处时，蒸压灰砂砖砌筑应以窗下口预留150MM，用标准砖砌筑或浇捣细石砼。窗侧应预埋同多孔砖同规格砼块，且不小于3块。门洞边预埋木砖，其位置为顶部离门顶不少于300，下口离地面不大于500，中间均分且间距不大于1.20M。（3）蒸压灰砂砖（砖块）本工程采用蒸压灰砂砖。砌墙时，小砌块龄期不小于28天，对外视检查不合格砌体不投入使用，操作要点如下：a.根据层高，小砌块砌筑高度制作皮数杆。b.在砌块墙底部应用普通烧结砖砌成丁砖，其高度不少于200MM砌块墙顶部应用普通烧结砖砌成丁砖，其高度不少于120MM，顶砖面离梁底宜留190～210MM后塞口，待上层砌体施工完毕后填塞下层斜砖，斜砖应割成30度斜口。c.凡小砌块墙设有预留洞口，接结钢筋时，该处应用多孔砖砌筑。遇砌块墙丁字交接处，该部位接搓应用多孔砖砌筑。砌筑时砌块应底面朝上。d.砌块的水平灰缝应平直，砂浆饱满度按接触面计算不小于80%。竖向灰缝采用加浆法，使其砂浆饱满，不得出现瞎缝，透明缝，竖向缝砂浆饱满度不小于80%，小砌块砌筑时，应错缝搭砌，搭砌长度不小于120MM。灰缝宜控制在120 10MM以内，砌筑时，一次铺灰长度不超过3块主规格砌块长度。e.小砌体墙每天砌筑高度不宜大于1.80M，不得在墙身上搭脚手架。f.及时留设安装管道，箱体洞口，当洞口面积大于0.30平方时，应设置过梁。a、常温下，砖应隔夜浇水，防止过湿或产生不均现象，在干燥酷热及多风的气候下，砖应提前12小时至24小时浇水，湿润程度以砖面含水达到基本饱和状态为宜，砖的含水率控制在10%-15%，当施工间歇完毕重新砌筑时，应对原砌体顶面洒水湿润。砌块的含水量不宜过大，含水量过大会造成墙体变形。b、砂浆应采用机械拌和，拌和时间、自投料结束算起，水泥砂浆、混合砂浆不少于120秒，掺用外加剂砂浆不少于180秒，砌筑砂筑应有良好的和易性，其厚度不宜大于2cm，砂浆稠度宜为7-9cm，应做好砂浆配合比及试压块，要求砂浆随拌随砌。c、砖墙砌筑前，必须清除基层面上的杂物；校核轴线；弹出墙身边线，按施工图标高尺寸分出门窗洞口、附墙垛、构造柱等位置，浇水润湿，方可砌筑。120 d、砖砌体应上下错缝，内外搭砌，实砌砖宜采用一丁一顺，或梅花丁的砌筑形式，门洞两侧木砖按规放设，窗洞口按要求设置预制砼块。砌筑墙体应做到"里三度、外三度"。e、砖砌体的转角处和交接处应同时砌筑，对不能同时砌筑，而又必须留置的临时间断处应砌成斜槎，砖砌体的余槎长度不应小于高度的2/3，如临时间断处留斜槎确有困难时，除转角处外，也可留直槎，但必须砌成阴阳槎，并按规定设拉结钢筋。f、按设计要求及抗振要求辅设好拉结筋及预埋铁件。2、墙的砌筑：填充墙砌筑前，应先把地面清理干净，放好砌墙轴线，按轴线先进行排砖，达不到整块的砖时，用预先制好的砌块进行砌筑，砌筑时要注意砂浆的密实度，头缝灰的饱满度，以防止外墙渗漏，砌筑时KM1砖的含水量应参照标准砖。墙的抗震要求：当墙高小于4米时，墙与柱、砼墙连接时，必须沿墙高设置拉结筋2ф6@600，当墙的高大于4米时，墙顶与梁底浇筑120的细石混凝土，或在墙高的中间设置水平圈梁，当墙长度大于5米时，在跨中增加构造柱或墙顶与框架梁底拉结。KP1墙应与梁柱紧密结合，用标准红砖砌筑，砌筑水平梁下斜砖时应等下面灰缝稳定后，一般要等5天后才能砌筑。120 砖砌体的转角处和交接处应同时砌筑，对不能同时砌筑，而又必须留置的临时间断处应砌成斜槎，砖砌体的余槎长度不应小于高度的2/3，如临时间断处留斜槎确有困难时，除转角处外，也可留直槎，但必须砌成阴阳槎，并按规定设拉结钢筋。根据抗震要求，如墙长度大于5米要求设置构造柱作加强抗震时，砌筑与构造柱之间连接的墙体应留马牙槎，从每层构造柱脚开始，应先退后进、上下顺直，每一马牙槎高度不宜超过300cm，并按规设拉结筋。第九节装修工程室内装饰：（1）普通粉刷：适用于地下层及上部局部。基础表面灰砂，污垢，油渍及附着物必须清理干净，对墙体提前一天浇水湿透，且应在左与墙交界处钉钢丝网片。基层处理完毕后，挂垂直线拉水平线做灰饼。粉刷层应按灰饼控制，分层抹平，至少二遍成活。局部超厚的应分层打底，打底面不应过于光滑。界面剂使用时：凡工程左面需粉刷处，均抹界面剂，使用界面剂必须按产品说明进行调制，界面剂批刮应满批，厚度不少于2MM，待界面剂稍干后即进行抹灰。粉刷面应表面平整，垂直，阴阳角方正，通顺。（2）室内瓷砖：基层处理参普通粉刷，抹底灰时，采用1:3水泥砂浆，底糙表面应平整，垂直，干湿均匀。120 瓷砖铺贴前，应计算纵横皮数，及半块排列，并弹好控制线，瓷砖铺贴时，应挂线铺贴。瓷砖从楼地面起第一排下口应托直尺，并垫靠平稳，然后依次自下而上铺贴。在铺贴中，如有瓷砖规格尺寸，或形状不等时，应随时调整，墙裙上口应成一条直线。瓷砖铺贴排放应尽量保持镶边整块，否则应在预排时计算好尺寸，避免出现3～5CM镶小条情况。铺贴完毕应检查其质量，用清水将瓷砖面擦拭干净，接缝处用白水泥或瓷砖颜色相同调色与白水泥擦缝。外墙装饰施工：本工程外墙装饰由第一道腰线以下外墙采用浮雕质感的丙烯酸亚光外墙乳胶漆，第一道与第二道腰线之间外墙采用面砖，第一道腰线以上外墙采用丙烯酸亚光外墙乳胶漆组成。（1）外墙基层操作要点：抹灰前须横线找平，立线吊直，弹好准线做灰饼，按准线灰饼抹灰厚度，将门窗，门墙转角阳角做护角，砼与墙交界处钉钢丝网片。抹片采用1:3水泥砂浆，抹灰最薄处不得小于15MM，水泥砂浆抹灰应分层进行，每层厚度约8～10MM，并在罩面前，嵌塑料凹槽。1:3水泥砂浆罩面时，应与塑料嵌条平，用木蟹赶平压实，用稍湿海棉拖压，并达到面层纹饰顺直，不显接痕。120 抹灰面若为砼面时，应批刮界面剂，操作要点同内墙。（2）外墙面砖施工一、工艺流程：基层处理→底层找平→排砖弹线→贴标准点→镶贴接缝→清洁。二、施工顺序：墙面分段由上向下镶贴，每段由下向上。三、墙面砖施工方法：1、基层清理在抹底找平之前需将基层表面的浮灰、砂浆疙瘩、油污等清除干净，洞口补好，高处清平，混凝土基层应先凿毛处理。2、其层有两种结构，混凝土和砌体做法有所不同a、混凝土底面：严禁使用107胶，应用CA-806型界面剂代替,再抹1：3水泥砂浆（体积比），按标度和标志抹平，用木搓板压实搓毛或划毛，厚度10-12毫米。b、砌体基底：将砌体面浇水润湿后，用1：3水泥砂浆（体积比）按冲筋高度和标志抹平，用木搓板压实搓毛，厚度10-12毫米。3、排砖弹线120 待找平砂浆至6-7成干时，即可根据面砖的尺寸和镶贴施工面积在抄平层上进行分格排砖弹线，在同一墙面上的面砖块横竖排列，均不得有一行以上的非整砖，非整砖只能排在次要部位或不醒目处。遇有突出的管线、灯具、洁具、暖气设备等时，应用整砖套割吻合，不得用碎砖拼凑镶贴。4、贴标准点标准点是有废面砖和水泥砂浆贴在找平线上，按此拉线和靠尺板作为铺贴面砖的控制点，标准点间距1.5×1.5m或2×2m为宜，面砖铺贴到此时敲掉。5、镶贴镶贴面砖以前，墙面砖要提前一天湿润，混凝土墙可以提前三至四小时湿润，浸水时间不得少于两小时，然后取出直至手按砖背无水迹方可贴砖。贴面砖用1：1水泥砂浆（体积比），使用水泥不低于325#的普通硅酸盐水泥，砂子为中细砂（过筛），施工温度最低在5度以上，在面砖背面满抹灰浆，四周刮成斜面，厚度为5毫米左右，注意边角满浆，面砖就位后用灰匙木柄轻轻敲击砖面，使之与邻面平。粘贴8-10块后，用靠尺板检查表面平整度，并用灰匙将缝勾直。阴阳角拼缝处可用阴阳角条，也可用切割机和磨光机将两块砖边沿切磨成四十五度角，保证接缝平直密实，扫除表面灰，用竹签划缝，并用棉纱拭净，镶完一面砖后要将横竖缝划出来。6、擦缝120 待面砖贴好24小时后，用白水泥浆涂满缝隙，再用棉纱头蘸浆将缝隙擦平实（彩色面砖可加适量颜料调成色浆擦缝），如设计要求缝隙较宽时，应先用1：1水泥砂浆勾缝，再按上述方法擦缝上色至平实为止。7、清洁待嵌缝材料硬化后再清洗表面。必要时用棉布或棉纱头蘸稀盐酸擦洗一遍，再用清水冲洗干净。第十节楼地面工程本工程楼地面饰面分水泥砂浆面层，板块饰面。（1）地下一层为水泥砂浆地面，工艺流程为基层清理→测设灰饼→素水泥浆结合层→铺20厚1:2水泥砂浆→刮平收光→二次收光→养护。基层清理时，必须将粘结在砼面砂浆，垃圾，杂物清理干净，并用高压水冲洗干净，同时将砼面浇水12小时以上，使砼充分吸水湿透，然后将砼面水清除，刷掺量30%803胶水1:1水泥砂浆一遍。在1:1水泥砂浆一遍。在1:1水泥砂浆初凝前即铺找平层水泥砂浆，铺设水泥砂浆时，用刮尺刮平，木蟹打平压实、待水泥砂浆稍干后再进行二次收光，必要时待水泥砂浆终凝前，进行三次抹光，以面层无铁板压痕为宜。（2）板块楼地面施工：楼块楼地面施工流程：弹线→清理→做灰饼→排缝→刷素水泥浆→铺抹水泥砂浆结合层→铺贴板块地砖→擦缝清理。基层清理参照上页水泥砂地面。120 板块地砖施工要点：a.铺贴前在墙体上弹出0.50M控制线，各开间中间十字线及分格线，然后浇水使砼面湿透。b.根据水平线做灰饼，并且靠尺推出冲筋，然后对砼面掺量30%803胶水素水泥浆。c.根据冲筋厚度，铺设1:3干硬性水泥砂浆结合层，水泥砂浆干湿以手捏成团，不沁水为准，结合层用直尺刮平，木蟹打平压实。d.对照中心十字线，铺设标准行板块地砖，以后根据标准行挂线逐行铺贴，靠墙边一行应与墙距离一致，两边对称。e.地砖铺设，地砖应提前一天浸透，晾干，铺贴时应根据标准行及控制线。用3～4厚水泥胶水结合层满涂地砖背面，对准挂线及排缝，用小木锤（或橡皮锤）敲至平整。f.粘结层凝固后，用白水泥调制成地面砖同色擦缝，最后用锯末和棉纱将表面擦干净。g.当地面砖规格大于500×500时，铺贴时宜离缝2MM，大开门地面京戏设温度伸缩缝。h.120 地板砖分块应避免小半块或小于5CM镶条，凡有坡度要求必须做好泛水找坡，不得有积水现象、遇有地漏处，尽量使地漏处于地砖缝上，并在地漏周边切割字形镶贴，管道边坡铺成凸出地面30MM坎肩，沿管边地砖处理同地漏边。r.卫生间及浴室结构层必须蓄水试验。确认无渗漏方可面层施工，其他面标高应比其他室内地面低30MM。第十一节屋面工程本工程屋面投影面积较大，防水为结构自防水及柔性防水卷材。屋面层施工程序：（1）非上人平屋面：20厚1：2水砂保护层（掺杜拉纤维防水剂）、10厚1：4灰砂、SBS改性沥青防水卷材、20厚1：3水砂找平层、1：8水泥炉渣找坡层（最薄处30厚）、钢筋砼现浇屋面板、板底粉刷同楼层。（2）上人平屋面：50厚细砼C20配Ø4@150双向网片，3Mx3M分仓缝，防水油胶嵌缝，SBS改性沥青防水卷材上再干铺油毡一层，20厚1：3水砂找平层、1：8水泥炉渣找坡层（最薄处30厚）、钢筋砼现浇屋面板、板底粉刷同楼层。（3）坡屋面：多彩玻纤瓦（色彩见立面所示），专用水泥钉及专用自粘胶固定，SBS改性沥青防水涂料（大面积厚度≥1.5㎜，转折及屋脊部位为3㎜）、20厚1：2.5水泥砂浆找平层、钢筋砼现浇屋面板、板底粉刷同楼层。120 （1）根据以往各种屋面防水工程施工经验，确保屋面防水工程质量，首先要保证屋面结构楼盖钢筋砼振捣质量，提高屋面结构自身防水能力。结构屋面或天沟必须蓄水试验，确诊无渗漏后进行下道工序施工。（2）水泥砂浆找平层：水泥砂浆找平层施工前，应清扫基层表面，过于干燥适当洒水湿润，做好标高，平整度控制灰饼，然后铺设水泥砂浆，待砂浆表面稍干后进行二次压光，其表面应平整，无压痕。遇有沟边，女儿墙脚，翻梁转角，柱等部位成为半径为50MM圆弧。伸出屋面管道周围应做到圆锥形，管道与找平层间留15宽凹槽，并嵌填密封材料。（3）防水卷材施工：施工前，对投入使用防水卷材进行复试，并做好材料，施工机具安全防护等物质准备，并对基层面有缺陷处进行修补，清扫。组织专业施工队伍进行操作。基层处理时，所选材料应与卷材的材性相容。卷材防水层及排水口外露穿墙。穿出层顶管道等细部做法，必须符合设计和《屋面工程技术规范》（GB50207-2002）规定，卷材防水层铺贴和搭接，应符合设计要求和《屋面工程技术规程》（GB50207-2002）的规定，并粘贴牢固，无空鼓，气泡、损伤，翘边，皱边等缺陷。施工完毕加以保护。（4）屋面排气孔设置：结构找坡层，找平层施工时，预留60宽缝槽，在槽内埋入50PVC塑料管，塑料管上钻Ф120 6排气孔，间距100。纵向按层脊线，横向按开间轴线分中，即3.6M，每块面积26平方米，出气口用500长，直径Ф50不锈钢管。沿屋脊线每3.6M埋设1根。排气孔弯头朝向屋面，方向一致。第十二节门窗工程本工程门窗分别设有塑料窗、普通胶合板门。门窗安装的准备工作：a.门框安装应在主体结束后进行，安装时应按设计图纸要求的水平标高和平面位置，开启方向，对应编码安放。用通线及线锤作水平和吊直校正，然后用拉条与邻近固定物连接牢固或与木砖钉牢。每边固定不少于三道，用于固定门框钉子钉帽应敲扁，并入槽3MM以上，安装时应考虑粉刷层精度，立框时应与抹灰面齐平。b.门扇安装：依照图纸尺寸及设计要求确定开启方向和使用小五金门锁型号规格。用尺量上，中，下尺寸，对应画在门扇上，修刨先后塞入框内校外，如不合适再画线进行修刨直至合适为至。门扇立挺与框接合部分要刨成斜面，以不影响缝隙为准。门窗开启后易碰墙，为固定门扇位置应安装门轧头。c.门小五金安装：合页距上、下端取立挺十分之一高度，合页槽应在门挺，门框上分别开槽，安装时螺钉不宜过长，过短，严禁将螺钉一次性钉入，应将将螺位先钉入三分之一，然后用螺丝刀拧进，安装后应开启灵活。120 门锁安装应避免开门立挺与中冒结合处，拉手安装高度应控制在0.95～1M之间，同一楼层高度应统一。塑钢窗a.塑钢窗选材时，应索取样品，提供给甲方，设计，监理认可后封样，其品种，规格应符合设计要求，各种配件应齐全，并具有产品合格证，禁止“三无”产品投入使用。b.塑钢窗表面应无伤痕，色差，或变形。c.窗框加工时，应用保护膜加以保护，防止粉刷时污染，连接铁件采用2MM厚不锈钢。若采用2MM镀锌铁皮时，应进行防锈处理。d.塑钢窗窗框制作前，应按各洞口尺寸进行校合，根据实际洞口适当加以调整。安装时，应在洞口四周弹控制线。窗框安装时，当连接处为混凝土结构时，采用8金属膨胀螺栓固定。锚脚至窗角距离为180MM左右，中间间距每500MM设一道，每边固定不少于3道。塑钢窗窗框安装完毕后，应在侧边填入密封材料，并进行隐蔽工程验收。窗框下边用200MM宽模板覆盖保护。e.窗扇安装应在粉刷工程完工一进行，安装时，先撕去保护膜，清理干净，检查窗有无划痕，变形，等缺陷。然后安装窗扇，并在上，下框内安装限位器，安装完毕，在窗扇外侧打密封胶。f.120 所有门窗工程使用玻璃应无裂纹，缺角，暗痕，气泡及不清晰。g.成品保护：塑钢窗运输时应妥善捆扎，樘与樘之间用软质材料隔垫。堆放应竖直排放，底部用方档垫平，离地面100MM以上，严禁与酸、碱性材料一起存放，铝合金加工制作时，应和保护膜加以保护，在室内未完成前，不得将保护膜破坏。禁止踩踏塑钢门窗，不得在门，窗框上搭脚手架或叠放其他材料，清除保护膜时，不得用硬物或锐器撬刮。第十三节外脚手架1、扣件式钢管脚手架工艺流程：基础准备→安放垫板→安放底座→竖立杆并同时安扫地杆→搭设水平杆→设置抛撑→设置剪力撑、斜杆和连墙件→铺脚手板→搭档脚板和栏杆。2、该脚手架采用φ48钢管扣件架，采用双排扣件式钢管脚手架，外脚手架立杆距一般为1200mm-1800mm，横距800mm，离墙面200mm-400mm，立杆下加设方木块。3、脚手架必须配合施工进度搭设，一次搭设高度高出操作层不宜不大于一步架。4、脚手架门洞宜采用斜杆平行弦杆桁架结构型式、斜杆与地面的倾角为45°-60°。人行通道口应搭设防护棚，棚顶用双层木板铺设，二层之间距离应大于600mm。5、脚手架钢管上满铺脚手竹片，从第二步开始，在脚手架操作层的外侧应设置栏杆，上栏杆高度宜在1.1-1.2m120 ，中栏杆应居中设置，脚手架外侧面满挂细尼龙安全网。第十四节钢结构屋架钢屋架制作材料要求（1）钢材按照设计要求所进材料应有材质证明书，并应符合设计要求及有关标准的规定。（2）焊条屋架制作采用E43xx系列焊条进行焊接。焊条的直径应根据实际情况选用。（3）螺栓所用螺栓应有符合设计要求和有关技术标准的规定，锈蚀、碰伤、的螺栓不得使用。（4）防腐涂料根据设计要求选用ICI涂料，应有材质证明书，并符合设计要求。主要机具设备（1）主要机械设备120 剪切机、砂轮、电钻、喷砂机、磨光机、龙门吊、空压机、电焊机、相贯线切割机。（2）主要工具钢丝绳、棕绳、卡环、撬杠、倒链、千斤顶、钢尺、线坠、水平仪、塔尺等。作业条件（1）编制屋架钢结构制作作业设计、进行详细的技术交底。（2）按照制作备料计划，清点材料数量，核对材料合格证。（3）搭设好现场制作操作平台。（4）所有机械设备试车完毕，均达到使用条件。5.8.1.4制作操作工艺（1）认真看图，合理地下料，尽量减少材料损耗。（2）根据散件的同规格数量下好零件，下料过程中可采用相贯线切割机准确下料。（3）在拼装平台上根据大样图按11比例打好地模，焊好定位卡具，在平台上对号放置屋架零件进行组对。（4）120 组对好的屋架应首先点焊，认真矫正后对称施焊。并做好防变形措施。（5）焊完后认真复检屋架的几何尺寸和焊缝的质量，严格按设计和规范要求进行验收。（6）做好构件出厂前的资料收集及成品保护，构件堆放场地应平整、结实、地面设垫木、并有排水设施；制作好的构件不允许撞击，不允许锤击，并做好出厂前防锈底漆的涂刷和构件编号工作。5.8.1.5施工注意事项（1）钢屋架制作所用材料必须矫正后才能使用。（2）下料所用样板必须放样制作，不得用计算的方法推算。放样时要按设计尺寸预放收缩量。（3）屋架在装配时应用水平仪找平平台，防止装配好的屋架出现侧向弯曲。屋面系统安装概况屋面系统的安装包括屋架、水平支撑、檩条、压型板等。属高空作业，安装尺寸精度要求较高。半成品、材料要求（1）屋架等钢构件120 型号、几何尺寸、制作质量应符合设计和施工规范要求，并有出厂合格证及附件。（2）连接材料焊条、螺栓等连接材料等应有质量证明书，并符合国家标准的规定。（3）涂料防腐油漆品种、牌号、颜色及配套底漆应符合设计要求和相关国家技术标准和产品质量证明书。主要机械设备选用（1）吊装屋架选用25t胶轮吊进行吊装，吊机位于紧邻厂房结构区域进行吊装；载重汽车用于倒运。（2）主要工具Ф17.5钢丝绳、棕绳、卡环、撬杠、扳手、倒链、千斤顶、钢尺、线坠、经纬仪、水平仪、塔尺等。作业条件（1）对参加施工人员进行详细技术交底。（2）按安装单元清点构件数量，要求配套供应，查验合格证和技术资料。（3）复验构件几何尺寸，焊接质量及表面涂装质量。（4）安装部位弹好线，复核安装轴线及标高。120 安装操作工艺（1）屋架采用综合法安装，即从一端开始向另一端安装并补挡，使之形成稳定结构单元。（2）用钢丝绳两点绑扎，水平吊起至安装部位，为防碰撞，应绑好溜绳。（3）每榀屋架矫正后开始安装支撑及檩条，把一档全部安完。檩条重量较轻，可一钩多吊。（4）安装的油漆一般在地面刷好。空中焊接部位应进行补焊。（5）最后安装屋面镀锌板，安装过程中应按照设计和规范要求施工。质量标准允许偏差和检验方法见表5-3。允许偏差和检验方法表5-3安全措施（1）屋架安装后应及时固定，使空间形成稳定空间体系。（2）屋架固定后，不得用撬杠撬动，以免滑动失稳。120 （3）空中操作人员应搞好“两穿一戴”，并搭好空中操作平台。（4）空中操作应系牢安全带。彩板安装工程本工程厂房彩板屋面工程，安装要求较高，对工程的整体外观质量起非常重要的作用。挂瓦安装属高处作业，安全防护很重要，须采取可靠的措施确保安全及施工质量。彩板加工、运输、堆放：彩板采用现场加工制作，彩板屋面瓦现场压制后，不切断直接运至屋面安装。彩板安装准备：安装前在安装部位下部满铺安全网，沿屋面檐口设置防护栏杆，拉设白棕绳，选取适当部位采用钢管搭设上人楼梯跑道，跑道上铺设木板，木板上钉长小木条防滑，施工区按安全手册的要求在四周挂设安全网。彩色压型钢板屋面瓦制作5.9.1.1压型瓦制作及质量要求彩色压型瓦的制作严格执行冶金标准YBJ216-88和国家标准GB50221-95及GB/T12755-91（1）压型瓦出厂必须有产品合格证明书。（2）120 所有加工制作完的压型瓦应平整、规则、色泽均匀、无明显凹凸、切口平直、无翘曲翘角、锈蚀等缺陷。（3）压型瓦长度的允许正负偏差不应大于7mm。（4）压型瓦横向偏差不应大于5mm。（5）压型瓦的侧向弯曲不应大于25mm，压型钢板卷边板件的最大波浪高不应大于6mm。（6）泛水板包角板几何尺寸的允许偏差不应超过表5-4的限值。允许偏差表5-4（7）所有包角板、泛水板的漆膜应无裂纹、剥落和露出金属基板等现象。（8）压型瓦制作应按订货的文件出厂，包装可靠，避免损伤，存放在不被高空重物撞击的安全地带并采取避雨措施。标明压型板的板型、板长、板厚、数量、净重、生产日期及安装部位。120 5.9.1.2压型瓦安装及质量要求压型瓦安装时严格执行冶金部标准YBJ216-88和国家标准GB50221-95及GB/T12755-91。（1）压型瓦安装完后，表面应清洁，无胶痕与油污，无划痕，磕碰损伤现象。（2）压型板用连接件与固定支架连接，每波设置一个，固定支架宽度应比檩条上翼缘宽度小10mm。（3）所有屋面板为整板，纵向不搭接。（4）压型瓦的侧向连接用专用咬口机通长连接。除局部地方，不允许用手钳等工具点状、段状咬合。（5）檐口、泛水等屋面防水处理的彩板收边根据标准板型和现场实际折弯成型，以达到外观美观合理和良好的防水目的。（6）屋面瓦在施工前认真做好施工节点图，并报监理工程师审批，同意后方可施工。（7）屋面瓦在施工前认真做好排版图，并报监理工程师审批，同意后方可压制和安装。120 （8）屋面瓦的泛水板与突出屋面的墙体搭接高度不小于300mm，安装平直。（9）屋面不得有渗漏和积水现象，屋面坡度准确，排水系统畅通。（10）节点做法符合设计及施工规范要求，封固严密，不得开缝翘边，水落口及突出屋面设施与屋面檐口、泛水等连接处应固定牢靠密封严密。（11）屋面瓦施工完毕后表面无任何划伤、损坏而造成的金属外露现象。（12）固定支架、连接牢固可靠。5.9.1.3配件安装质量要求（1）屋脊板、高低跨相交处的泛水板均逆主导风向铺设。（2）固定支架在纵横两个方向均应成行成列，各在一条直线上。每个固定支架与檩条的连接采用螺栓连接。（3）泛水板、包角板之间以及泛水板、包角板与压型屋面之间的搭接部位，按照设计文件的要求设置防水密封材料。（4）120 屋面板、屋脊端封头板的周边满涂密封膏。屋面板屋脊端部的挡水板必须与屋脊板压坑咬合。5.9.1.4工程验收及资料（1）屋面工程安装完后，由监理工程师进行核定，按照设计和相关安装规范进行验收，若有不符合者，及时加以整改，达到规范要求为止。（2）屋面工程安装完后验收时，我方提供如下资料：屋面工程施工方案和技术交底记录、排版图、节点图。压型钢板制作安装检验记录和检验评定报告。彩板安装质量要求：彩板施工前应复核屋面檩条等钢结构的安装精度进行中间交叉验收。成型彩板交接时进行验收，对颜色及涂层进行检验，不符合设计要求和有损坏的，应立即剔除，严禁使用到工程上去。屋面彩板平整，檐口成一直线，彩板长向搭接缝，泛水板、连接件等在纵横两个方向分别成一直线。连接件无松动，彩板上无施工残留杂物或污物。屋面板分项工程质量检验及内控标准表见表5-5。120 屋面板分项工程质量检验国家（行业）及内控标准表表5-5第八章安装工程主要施工方法第一节主要工作内容1、给排水系统；2、供配电，照明和防雷、接地系统4、消火栓控制系统、第二节管道部分管道安装1、安装前必须进行管道内的清理，不得有杂物毛刺铁锈和污垢，安装好的毛坯管道开口端要及时加盖，以防止杂物堵塞。2、生活给排水应先安装立管、环形管、采用由下而上的施工顺序，支管安装应在土建砌、隔墙时再进行安装，注意检查口的设置位置。3、给排水采用镀锌管，镀锌管100以下用丝扣连接，100以上采用焊接法兰连接、排水管采用PVC管。4、所有穿墙或楼面的管道必须设置套管。5、PP-R管用热熔或丝扣，外露丝不得超过标准。6、排水管的透气管要穿出屋面1M，穿出屋面雨水管均要安装防尘罩。7、所有支架必须在油漆后进行安装，间距必须符合要求。120 8、卫生设备在工程后期安装，但为了给排水支管安装的准确性，甲方必须先提供一套样品。管道试水、试压：①水压试验分段进行，试验压力为工作压力的1.5倍，14分钟压力下降不大于0.05Pa，水压试验不得在气温低于5℃时进行，否则应有可靠升温防冻措施。管道试压时，应符合如下要求：a、水压试验应使用清洁水质。b、为确保系统内充满水，应开启系统内所有放气阀排气。c、升压过程中，试压泵操作人员不得离岗，认真观察压力表升压动态。d、水压试验时，应分配专人巡视管道系统，渗漏处应做好标记。②被隐藏的生活污废水管道，在隐蔽前必须做灌水试验，灌水高度为横管至地面高度，被隐蔽的雨水管道在全系统未接通前，应做水压试验，全系统接通后再作灌水试验。③地下排水管采用落水试验，其高点压力为2M水柱，试验时十五分钟加水一次，并保持原柱刻度5分钟不降为合格。④生活污废水主立管和排出管，安装后应作通球试验。电气部分1、管线、箱盒的安装120 ①暗配电线管应沿最近线路敷设，埋入墙内的穿线管，管外壁的离墙面净间隙不得小于15mm。②管道在穿越建筑物基础时应加另保护套管，（但不得穿过设备基础）穿越伸缝时两边应加过路盒，两盒之间用金属软管连接，并注意防止水泥砼浆浸入。③电管拗弯不允许有折皱凹穴和裂缝、拗弯后的弯度不能大于管外径的0.1倍，弯曲半径应大于6D（暗配应大于10D），明配管在只有一个弯头时不小于4D。④电线管敷设超过下列长度时应加中间接线盒。管线长度每超过45m无弯曲时管线长度每超过30m有一个弯时管线长度每超过20m有二个弯时管线长度每超过12m有三个弯时⑤水平或垂直敷设的明配管的允许偏差值管线长度在2m内时，不能大于3mm，但全长不得大于管内径的1/2。⑥电线管敷设：一层顶板以上楼层均为PVC管敷设，接口采用粘接，管口应光滑，粘接要牢固，钢管在箱盒两端应用Φ6钢筋跨接焊，钢制保护管应敲喇叭敷设好的管口用塑料堵实，防止异物进入予埋管，在砼楼板内的电气保护管应避免三管于一点交叉，为密切配合土建，了解土建进度，凡需埋入在混凝土内的线管、木砖、螺栓、预留孔及各种箱盒，均应及时埋入。120 ⑦消防系统的报警、保护管线应按规定全部予埋暗敷，不允许明配敷设以确保安全可靠。⑧暗装的电气箱应及时采用塑料泡沫或破布填实，防止砼浆入箱盒内。2、配电柜（盘）配电箱的安装配电柜有低压和动力控制柜，配电箱的动力照明配电箱等，安装方式有明装，暗装，二种，无论明装，暗装盘柜内的一次、二次回路均应接线正确，牢固可靠，并有规律地按顺序排列，不得任意歪斜交叉。a、落地安装：柜和盘体排列要横平竖直，盘体应垂直（垂直误差不大于2mm），柜（盘）表面油漆应做到无损伤，基础安装符合规定。b、挂墙式或嵌入式安装：箱体应固定牢固保持平直标高统一，进出线位置准确，暗装箱面应保证与墙面平行，不许凹陷凸出墙面确保美观，配电箱距地一般为1.5M。3、电缆导线敷设：a、电缆导线敷设便于检查、更换、中间连接和分支连接均采用熔焊、压接和搪锡并作绝缘测试符合安全规定要求。b、穿入管内的导线必须符合电压等级，线径大小等设计要求，绝缘电阻符合要求，穿线时应按先主线后支线的方式进行。120 c、穿线管内和线槽内的导线额定电压不低于500V，导线总截面应不大于管口截面的40%，不大于线槽截面的80%，穿导线前应将管内线槽内的杂物污水清除干净。d、不同系统，不同回路不同电压的导线严禁穿在同一根保护管内，导线在管内严禁接头。e、设备接地线使用多股铜芯线，接地线专用。f、灯具安装前应擦拭干净，镶入式灯具应配合二次装修，设备调试转动需照明提前安装。h、防雷接地系统：防雷接地引下线应随土建主体施工进行将柱内主筋焊连，屋面避雷网在女儿墙施工后安装，但要配合女儿墙施工埋设支架，注意将伸出屋面的金属与避雷网连接及阳光棚的接地，要求焊接长度、焊面满足防雷接地的要求。g、工程弱电方面有有线电视、电话、电脑布线系统，水电表远程计量系统等配管及桥架安装与强电要求相同，安装操作要点如下：（1）强弱电保护不能要同一个盒内，应各自成为独立的管线系统，亦不能共用同一条没用金属隔开的线槽。（2）电视线、电话的接线具有方向性，接线时先剥开电线的外绝缘屏，然后将屏蔽折回紧绕在保护层上，再用压螺母压紧蔽线，将中心高频线顺时针方向绕在输出或输入点上，并压紧，穿线时避免打断和打圈，中心导线与屏蔽线不可短接。120 （3）所有导线，控制电缆的端头一定要编号挂牌，并以备后查。第九章工程重点、难点部位施工技术保证措施第一节工程重点、难点部位1、基础施工中的原体观测2、基础混凝土的抗裂3、施工与不均匀沉降的预防工作4、建筑工程的综合管理与文明施工5、专业施工单位的协调管理第二节工程重点、难点施工技术措施针对上述重点、难点，在施工准备上高度重视，周密制订针对措施，工程实施中精心组织、科学管理，以确保工程质量目标的实现。1、基础土方施工时，由专业技术人员组建测量小组，对工程周边原有建筑和基坑护坡原体上设置各种监测点，组成监控系统，实施信息化监控。120 2、基础混凝土施工成立现场指挥办公室，在施工技术、质量与检测、生产调度、安保维修、物资与后勤等方面预先周密计划，确保施工连续，砼质量稳定可靠，振捣密实到位，保湿保温养护，施工控温主要从配合比上（选用低水化热水泥，降低其用量）、降低浇筑温度（现场石子冷水冲洗用深井水搅拌砼）、推迟水化热峰值期（掺磨细粉煤灰和缓凝剂）、使用微膨水泥（利用其补偿收缩、减少温度应力）、自然散热（薄层浇筑、循序渐进）、表面养护等方面控制。为了最大限度地降低建筑物的不均匀沉降，采用如下措施：a、严格地基验槽与基坑处理，土方挖至设计标高后及时设置集水井，专人抽水，确保地基的干燥，同时及时验槽，确保基底土质符合设计要求，并及时浇筑砼垫层，防止地基回弹，严防坑底土体遭受雨水侵蚀。b、沉降观测信息化施工，及时绘制沉降曲线图，作为施工安排的依据；本工程混凝土施工中难度大且易产生裂缝，拟采用如下措施：a、优化配合比设计：选用中国水泥厂32.5普硅水泥，质量稳定，活性高，大于67MPA；石子选用南京汤山5-25MM连续级配碎石，针片状粒含量不大于5%，含泥量不大于1%；砂采用三元门场江砂，细度模数在2.8-2.9之间，含泥量不大于2%，掺合料选用热电厂I级磨细粉煤灰代替部分水泥，以减少水泥水化热，改善混凝土的和易性和可泵性；外加剂采用江苏省建科院研制的JM-Ⅲ高效微膨减少剂。b、控制入模温度：根据进行计划与季节温度，控制混凝土入模温度35度，骨料白天采用冷水冲洗，必要时采用深井水搅拌，以降低骨料温度。120 3、针对工程规模大，文明施工要求高，综合管理难的特点，挑选优秀项目经理，组建强有力的项目班子，实行管理。详见本组织设计第三章。4、针对专业施工队伍多的特点，实现土建总承建负责制，成立专门的协调办公室，负责多方协调管理，具体措施详见本组织设计第十四章。5.工程特点：1>.　由于本工程采用钢筋砼框架结构全现浇形式，砼浇筑量大、预应力砼和抗渗砼施工工序复杂是本工程的一大特点，各专业工种穿插配合，协调工作需要周到而细致，又是本工程的一大突矛盾。2>.　针对本工程穿插配合施工协调难度大的特点，监理公司对施工进度网络计划要进行严格审查，跟踪落实，对施工计划进行动态监控，定期召开协调会，进行调整完善，确保工程按施工合同工期完成。实施难点1>由于本工程建筑物位置、轴线和标高控制肴一定难度，因此将本项工作列入监理工作实施难点之一，施工前要求承包单位编割施工测量方案、报监理审核后实施，监理人员应复测、核查，跟踪落实，确保测量放线准确无误。2>本工程砼浇筑量大，监理人员要加强对原材料和钢筋、模板施工过程中的监控，各部位的砼在施工过程中监理人员要实施旁站监理。120 3>监理方需加强施工现场的文明施工和环境保护的监控，确保现场道路、排水畅通，特别是雨季施工，要采取防洪措施，合理安排施工顺序，确保施工质量和工程进度，同时要将施工污水、粉尘、噪音等对周围居民区的影响隆至最低限度。4>一，施工前一定要有专项的工程设计，骨料安装完成后需经过各方验收合格后方可进行面层的施工，骨料及面层施工时，监理人员要实施此过程施工中的旁站工作。5>施工过程中应采取有效的措施保证施工质量，避免地基土质对地基基础工程施工产生较大影响，作好隐蔽工程验收。基础部分施工质量的优劣对整个工程的质量、安全及功能有相当大的影响，关系到主体结构施工的质量和工期，其施工过程应作为重点控制对象。6>　主体结构：本工程采用框架结构，结构主体的施工质量直接关系到结构的安全性和其使用功能，施工时监理工作必须采取有效的措施控制结构主体的质量。7>　防渗漏：在以往的工程中砌体开裂，外墙渗水，卫生间、地下室和屋面渗漏经常发生，直接影响到竣工质量，并且事后处理比较麻烦，在施工中必须有针对性地采取措施，杜绝开裂和渗漏。120 8>　安全文明施工：主体施工中砼浇灌频繁，势必对工序的安排和衔接提出更高的要求，因此，应注意施工时间的安排，做到文明施工和安全施工；必须留置好安全通道，作到封闭作业。第十章工期计划与工期保证措施第一节工期计划安排根据工程结构情况、现场施工条件及拟投入的施工实力、机械设备、周转材料和在保证质量的前提下，快速施工的成熟经验，本着科学、负责和积极的精神，经过周密考虑决定用100个日历天完成本次施工任务。因此在施工中各工序必须紧密结合，及时穿插，其分阶段控制计划如下：1、基础工程计划15天，主体工程计划50天，装修工程计划35天。2、主体结构施工四栋后，插入由下而上进行粗装修施工，待工程封顶即由上而下进行外装饰，屋面结束后进行室内精装修。水电安装紧随结构砌体进行，设备安装施工等及时穿插，相互创造条件，密切配合。第二节施工总进主度计划网络图与横道表施工总进度计划见附图：第三节工期保证总体措施1、组织措施：a、有力的指挥体系：120 由具有丰富施工经验与一流管理水平的曾获"市级优秀项目经理"称号的建设部核准的一级资质的项目经理负责本工程的施工管理，同时配足专业施工技术管理人员组建坚强有力的项目部，明确职责，严格岗位责任，各司其职，各负其责，既保证项目经理的领导权威性，又注意发挥各职能部门的主观能动性，齐心协力做好工作。b、优秀的施工队伍：信誉好、素质高的施工队伍是保证工程按期完成的基本条件之一，我公司拟选择由业主考察认定的从事过大型及类似工程施工，素质高、信誉好、作风硬的队伍进行本工程的施工，确保工程按计划进行。2、物质措施：a、采用先进的垂直运输机械：现场投入四台QTZ40塔吊和五台施工井架，负责现场材料垂直运输和水平倒运。以加快施工进度。装修阶段现场设置和二台砂浆搅拌机，及时供应装修所用砂浆和零星砼。其它主要设备见施工机械使用计划表。b、应急措施，考虑在先：利用消防水池蓄水，确保突然停水时施工的正常运转。广结朋友，提高材料紧缺时的储备串换能力，保证现场材料的及时供应。3、技术措施：a、选用先进的模板体系：墙模采用组合拼装大模板，面板采用九夹板。重量轻、刚度大、整体性强、周转次数高、施工速度快，施工方便。120 柱模板采用夹板模板，刚度大，支模速度快，装拆迅速，砼外观质量好。梁板支撑系统采用门架早拆支撑体系，施工时即在梁、板底模上间隔一定距离设置一小块与整个底模分离的活板，单独一根支杆加以支撑，当达到一定强度（约设计强度50%）时，就可以拆除大面积底模，只保留这一小块活板与支撑。这样既加快了模板的周转，又减少了模板和劳动力投入量，确保施工进度。b、积极推广应用"四新"技术：如冷轧扭、PP-R给水管、UPVC下水管等，可以加快施工进度，同时广泛开展群众性的QC攻关活动，为生产排忧解难，确保工程一次成优。c、合理安排工序：提前插入装修施工、水电安装。d、组织均衡流水施工施工流水作业是一种科学的施工组织方法，综合运用各种先进的施工技术和施工工艺，压缩或调整各施工工序在一个流水段上的持续时间，实现均衡流水施工。我公司曾在多栋超高建筑施工中实施流水作业，达到了工期短、质量好、用工少、投入低的综合效益。4、经济措施：a、引进竞争机制：制订奖励政策，鼓励加班加点，采取经济奖罚手段，激发职工的劳动积极性。120 b、加大奖罚力度，项目经理部与材料供应商签订合同，加大延误处罚力度，促使其按期提前完成。职工农忙不放假，采用经济补偿措施稳定现场施工人员。5、配合措施：a、成立专门协调部：施工期间，加大协调管理力度，主动与业主、监理联络、协调各工种、各相关专业分包单位之间的工作，积极配合，提供方便，为快速优质施工创造有利条件。b、加强服务，主动配合和协助业主在施工过程中涉及到工程设计变更，材料供应、供水、供电、交通、市容环保以及配套工作上的困难，及时解决工程建设过程中出现的各种问题，保证施工正常进行。c、充分发挥土建、安装一家，便于配合协调的优势，妥善安排工艺流程，相互创造条件，加快施工进度。d、虚心接受政府监督，施工中主动邀请政府职能部门前来指导传经，积极预防质量问题，加快施工进度。5、信息管理措施：a、建立情报室，项目经理部及时掌握有关建设工程的法律，法规、政策，并及时下发、宣传。特别对工程造价、工程质量监督等方面予以认真对待，成立情报室，具有效工程施工规范、规定、标准图等。120 b、实施微机管理，对工程的进度、质量、安全纳入电脑控制保证有关信息及时准确传达到有关人员，使工程进度得到全面控制。第四节实施工期计划过程控制措施1、实行项目经理负责制行使计划、组织、指挥、协调、控制、监督各项基本职能。2、以工程总进度计划为主线，以阶段里程碑计划为控制点，细化进度计划，以日保周、以周保旬、以旬保月，以月保阶段控制点，以各控制点保总进度。3、对施工过程实行动态管理，根据不同施工工期预先制定设备使用计划、劳动力使计划、材料进场计划，提前准备，及时组织、调整，加强协调。4、在施工中抓主导工序，找关键矛盾，合理安排施工程序，利用空间进行结构、装饰、设备安装等的交叉流水作业，保证阶段控制点的实现。5、建立每周生产例会制度，认真检查上一次例会确定的任务完成情况，布置本周工作，分析影响进度计划的因素，及时采取补救措施，保证总计划的完成。6、提前做好季节施工的准备工作，采取切实可行的季节性施工技术措施，保证工程进度计划的落实。7、加强每一分部分项工程质量控制验收、做到一次成优，严把成品和半成品质量，减少损坏及返工，使进度计划不受影响。120 8、按照计划安排，提前与业主、监理、主管部门沟通，及时做好分部分项及分阶段验收工作，以便下道工序及时进行。9、对建设单位指定的专业分包队伍积极予以配合，提供方便，指定专人加强协调，监督检查，使工程施工协调有序，达到施工计划实施的预期目标。10加强定额管理，采取经济措施，提高劳动效率，促进任务计划完成，保证工期计划的落实。第十一章确保市优质保证措施第一节质量保证体系我们将以"质量第一，用户至上"为宗旨，运用先进的技术、科学的管理手段，精心组织，精心施工。积极开展群众性的质量管理活动。定期进行质量分析，强化质量检测与质量验收，将贯彻ISO9002质量标准体系建立标准工作程序贯穿施工全过程，不断完善现场质量保证体系，以优质的产品和完善的服务来回报业主。第二节分部（项）工程质量实施计划本工程照国家标准《建筑安装工程质量检验评定统一标准》的要求和现行施工验收规范及省市有关文件规定评定，单位工程最终质量等级为优良。第三节质量保证总体措施1、从施工组织与队伍上确保：120 a、本工程我公司决定委派业主确认的施工过类似的工程、有丰富中实践经验的项目经现担任工程该项目经理，并配足专业施技管理人员，建立岗位责任制和质量监督制度，明确分工职责，落实施工控制责任制，各岗位各行其职。b、选用技术过硬、敬业爱岗、社会信誉好的本公司在册职工参与施工，不搞分包和私招乱雇，同时，我公司拥有已形成的对施工队伍完整的管理和考核办法，以对施工队伍质量、工期、信誉和服务等方面的严格考核，从根本上保证项目所需劳动者的素质，从而为实现工程质量目标奠定坚实的基础。2、从施工制度上确保：我们将进一步完善技术交底制、材料进场检验制、样板引路制、施工挂牌制、施工过程三检制、质量否决制、成品保护制等一系列规章制度，并进一步细化具有我公司特色的"干部六项考评"和"职工百分考核"制度，严格按照规范要求，狠抓关键工序管理，严格过程控制做到上道工序不符合要求，坚决不进行下道工序，达不到要求的坚决整改至符合要求为止。3、依托先进的施工技术与手段，提高质量：a、专业施工保证：按照工程建设过程的工序规定强化技术管理，为工程项目实现质量目标提供专业化技术手段。b、先进的模板体系：墙模采用组合大模板体系，表面为双面覆膜多层板模板，足够的刚度和光滑平整的楼面是施工清水砼的保证。120 柱模采用木模拼装组合，钢管围楞，以确保砼外观质量。梁板采用12MM厚双面覆膜多层板做面板，刚度大，易拆除，周转次数高，砼质量好。模板支撑采用新型门架早拆支撑体系，以确保模板的承载力与稳定性。c、钢筋连接技术：Ф〉16以上钢筋采用电渣压力焊连接技术，并由专业人员施工，操作工人持证上岗，时施工中严格按技术规程操作，加强质量检测与验收，从而确保钢筋连接质量。d、防水工程保证：严格按防水操作规程操作，由专业队伍施工，工人持证上岗，尤其是各细部、节点作法严格执行施工规范和设计要求，并加强现场控制以杜绝渗透漏的发生。4、优质的物资采供系统，确保原材质量：项目经理部负责物资统一采购、供应与管理，并根据ISO9002质量标准，确保所采购和分供应的物资满足质量要求。a、采购物资时，在确定合格的供应商厂家和信誉好的商店中采购，所采购的材料或设备必须有出厂合格证、材质证明和使用说明书，对材料、设备有疑问的禁止进货。b、实行动态管理，项目经理定期对分供方的实绩进行评审、考核，并作记录，对不合格的供应商从档案中予以除名。5、以严励的经济奖罚措施和合同保证质量：120 a、保证资金正常运作，确保安全设施和施工资源正常供应。同时，引进竞争机制，建立奖罚制度，对施工质量优秀的班组、管理人员给予经济奖励，激励他们在工作中始终能把质量放在首位，使他们再接再励，扎扎实实才能把工程质量干好。对施工质量低劣的班组、管理人员给予经济惩罚，严重的予以除名。b、合同约束：全面履行工程承包合同，加大合同执行力度，及时监督施工队伍及专业公司的施工质量，热情接受建设监理的监督。6、从计量上确保：计量管理是质量控制的根本，严格按照《江苏省建筑施工企业计量检测与计量配备规范》的规定，加强计量器具管理，做到称量准确，把关严格，以此提高工程质量。7、开展广泛的科技攻关，提高工程质量：充分发挥科技实力，增加投入，积极调动广大员职工的质量攻关热情，组织施工质量控制等课题，提高工程质量，详见QC攻关计划。8、运用高效，灵敏的电脑监控系统：施工大门处设探头一只，结构施工时塔吊上设探头，装饰施工中在关键楼层，关键部位施工时设置移动式探头，专人值班监视，全方位，全过程掌握施工质量动态，发现问题及时处理，把事故消灭在萌芽状态，使施工全过程始终处于较好的控制状态。120 第四节分部（项）工程质量保证措施1、测量工程质量保证措施：a、测量定位所有的经纬仪、水准仪等测量仪器及工艺控制质量，检测设备必须经过鉴定合格，在使用的周检期内的计量器具按二级计算标准进行计量检测控制。b、测量基准点严格保护，避免撞出、毁坏。施工期间，定期复核基准点是否以生位移。c、总标高控制点的引测，采用闭合测量方法，确保引测结果的精度。d、所有测量观察点的埋设必须采用闭合侧量方法，确保引测结果精度。e、轴线控制点以及总标高控制点，必须经监理书面认可方可使用。f、所有测量结果，应及时汇总，并向关部门提供。g、测量人员必须由经过专业培训，具有丰富的测量经验和高度责任心的同志担任。2、模板工程质量保证措施：a、模板在每一次使用前，均应全面检查模板表面光洁度，不允许有残存的砼浆，否则必须进行认真清理，然后喷刷一层无色的薄膜剂或清机油。120 b、安装模板前应检查预埋件、拉结筋、预留洞的位置、尺寸、规格、数量及固定情况，注意与安装协调，封模板前保证墙内管线预埋完毕。安装模板前应将模板内的垃圾杂物清除、冲洗浮灰。c、梁柱处模板要专人修补、模板的拼缝有明显缝隙者，必须采用油腻子批嵌，确保表面平整接头方正。拆除模板必须得到项目工程师的认可，并有拆模通知后方可进行拆模。d、模板在校正或拆除时，绝对不允许用棒撬或用大锤敲打，不允许在模板上留下铲毛或锤击痕迹。e、模板在设计时必须充分考虑模板自身刚度和模板加工后运输方面的变形，须符合规范规定。f、加工的模板须事先在地面按编号进行预拼装，校核平面尺寸、角度、弧度、垂直度及平整度，检查模板间连接节点，吊环等如达不到质量标准，必须整修合格后方能使用。g、对木模本身的质量应认真检查；钢围不直不得使用：木模表面有脱皮，中板有变质者不得使用；木围檀及木栅挠曲不直，不得使用；模板的补缺必须认真、规范、吻合、严密不漏浆。h、模板的允许偏差：轴线位移：基础5mm柱、梁、墙3mm标高+2-5mm截面尺寸：基础±10mm柱、梁、墙+2-5mm120 每层垂直度3mm相邻两板表面高低差2mm表面平整度5mm预埋钢板中心线位移3mm预埋管预留孔中心线位移3mm预埋螺栓中心线位移2mm外露长度+10-0mm预留洞中心线位移10mm截面内部尺寸+10-0MM3、钢筋工程质量保证措施：a、钢筋工程施工前须按设计图纸提出配料清单，同时应满足设计对接头分布及错开要求。搭设长度、弯钩等符合设计施工规范的规定，品种、规格需要代换时，应征得设计单位同意，并办妥手续。b、所用钢筋具有出厂质量证明，对各钢厂的材料均应进行抽样检查，并附有复试报告，未经试验不得使用，并且做好钢筋的待检、已检待处理、合格和不合格的标识。c、绑扎钢筋前由项目工程师向班组进行交底，内容包括绑扎顺序、规范、间距、位置和保护层、搭接长度与接头的错开位置，以及弯钩型式等要求，设洞套在钢筋上。120 d、注意满足砼浇捣时的保护层要求，砼垫块按设计的保护层厚度事先做好带铁丝预制砼垫块，砼垫块用普通32.5#水泥按1：1-1：2的比例砂浆制作，垫块设置的间距宜控制在1米以内，在园砼柱中，采用圆形砂浆块中间设洞套在钢筋上。e、弯曲不直的钢筋经校正后方可使用，但不得采用预热法校直，沾染油渍和污泥的钢筋必须清洗干净方可使用。f、加强施工工序质量管理，在钢筋绑扎过程中，除班组做好自检外，质检、技监、技术应随时检查质量，发现问题及时纠正。钢筋采取按工序分阶段验收，未经隐蔽验收合格，不得进行下道工序施工。g、在钢筋绑扎过程中，如发现钢筋与预埋件或其它设施相碰时，应会同有关人员研究处理，不得任意弯曲钢筋。h、为了保证砼浇筑时顺利和振捣的方便，钢筋在绑扎过程中必须注意钢筋的排列布置。特别是在有暗柱和暗梁的情况下，对暗梁的不平布置筋应尽量预留下料串管的间隙大于15厘米，若不能按设计要求排列时，应会同技术部门协商统一，并经设计认可。i、为保护已绑扎的平台筋和预埋的管线位置准确，在浇筑平台砼前先用马凳搭好人行道，确保钢筋位置准确。j、钢筋绑扎允许偏差：网的长度、宽度：±10mm网眼尺寸：±20mm骨架的宽度、高度：±5mm120 受力钢筋：间距±10mm排距±5mm箍筋构造筋间距：±20mm钢筋弯起点位移：20mm焊接预埋件：中心线位移10mm水平高差+3-0mm受力钢筋保护层：基础±10mm梁、柱±5mm墙、板±3mm4、混凝土工程质量保证措施：a、严格把好材料质量关、水泥、砂、石料、外加剂进场必须检查质保书，不合格的材料拒绝收货，水泥验看质保书，合格后再复试，严格水泥保管制度，不使用受潮结块或过期水泥。第五节加强质量常见通病防治措施1、钢筋锈蚀混料堆放：钢筋原料应堆放在料棚内并打墩垫起，使其离地200mm以上；棚外堆放期尽量缩短，根据天气情况，必要时加盖雨布，场地四周有排水措施；所有进场钢筋都必须按规格类别分开堆放，并挂牌示意。2、钢筋保护层不准：120 确保垫块厚度准确，根据平面呈梅花型垫好垫足，垫块必须垫在主筋上，而不是在箍筋上，楼板钢筋网片绑扎好后搭设矮走道严禁踩踏钢筋，以防下凹，发现下凹及时调正。3、砼柱外伸钢筋偏位：在外伸部分加一道临时箍筋，按图位置安好，然后点焊固定或用木方、铁卡子固定，浇砼前再复查一遍，发如生移位则应及时校正，浇筑时尽量不碰钢筋，并设专人护筋。4、模板上口不直，宽度不准，麻面等缺陷：a、模板应有足够的强度和刚度，支模时垂直度要找准确。b、模上口应用Φ8-10圆钢打入模板顶端内，中距50-80cm，以控制模板上宽度，并通长拉线，保证上口平直，标高一致。c、组装前应将模板上残渣剔除干净，拼缝应符合规范规定，侧模应支撑牢靠，支撑直接撑在土坑边时，下面应垫木板，以扩大其接触面。5、板模中部下挠，板底砼面不平：楼面板采用胶合板大模板，模板下支撑门架必须搭设牢固，采用双扣子扣牢，梁底模按1-3‰起拱。模板板缝过大处应用海棉填嵌，以确保砼表面平整，支撑的水平联系钢管数量不可少。和易性不好：a、配合比应严格按试验室配比通知单执行，水泥用量最大不宜大于550kg/M3，最小不宜小于225kg/M3。120 b、合理选用水泥标号，使水泥标号与砼设计强度等级之比控制在在13-20之间，如客观情况做不到时，可采取在砼中掺加麻细粉煤灰等混合材料，以改善砼拌和物和易性。c、建立原材料计量岗位责任制，水的计量应特别严格控制，另在搅拌过程中每一工作班砼组成材料的质量和用量，检查不少于两次，砼坍落度控制在规定范围内，严禁现场擅自加水。d、随时检查砼搅拌时间，最短时间控制在120-150s。7、砼麻面：模板表面清理干净，不得粘有干硬性水泥砂浆等杂物，模板在浇筑砼前，应用清水充分湿润，清洗干净，不留积水，使模板缝隙拼接严密，如有漏缝，应用胶带加水泥腻子堵严，防止漏浆，脱模剂要涂刷均匀，不得漏刷；砼必须按操作规程分层均匀振捣密实，严防漏振，每层砼均应振捣至气泡排除为止。8、缝隙夹层：a、在梁、板浇筑时，如间歇时间超过90分钟则按施工缝隙处理，应在砼抗压强度不小1.2Mpa时，才允许继续浇筑。b、对砼进行二次振捣，提高接缝强度和密实度，二次振捣处理施工缝的方法应进行试验，找出规律后方可实际使用。120 c、在已硬化的砼表面继续浇筑砼前（主要是柱接头），应除掉表面水泥薄膜和松动石子或软弱砼层，并充分湿润和冲洗干净，残留在砼表面的水应予以清除，并进行接浆处理，以防烂根。d、在浇筑砼前，施工缝宜先铺抹一层与砼相同的水泥砂浆。9、砼表面裂缝隙：常见的裂缝隙有塑性收缩裂缝，凝缩裂缝、温度裂缝。a、塑性收缩裂缝隙：配制砼时，严格控制水灰比和水泥用量，选用级配良好的石子，减少空隙和砂率，同时要搌捣密实，以减少收缩量，提高砼的抗裂强度；浇砼前，充分湿润基层和模板，避免吸收砼中的水份；砼浇筑后，及时覆盖养护，防止强风吹袭和烈日暴晒。b、凝缩裂缝：砼表面刮抹应限制到最少程度；禁止在砼表面撤干水泥刮抹，如表面粗糙，可在表面加抹一层薄砂浆。c、温度裂缝隙：合理选择原材料和配合比，采用级配良好的砂石，控制水泥用量，降低水化热；加强砼的养护和保温，控制结构与外界温度在允许（25℃）范围内砼浇筑后裸露表面及时喷水养护，冬季适当延长保温和脱模时间，使其缓慢降温，以防温度骤变，温差过大引起裂缝隙。120 10、砖缝砂浆不饱满与砖粘结不良：a、严格控制砌筑砂浆的和易性，增加粘结强度。b、铺灰时应注意满铺，不要只铺砖中心一块。c、严禁采用干砖砌筑，砌筑前一天将砖浇湿，使砖砌筑时的含水率达到10%-15%。11、卫生间楼地面倒泛水、渗漏：a、卫生间楼地面施工时按图纸标高比室内地面低20mm。卫生间四周浇150高厚度同墙的素砼墙。b、施工过程中应保证楼地面基层标高的准确性，抹地面时，以地漏为中心向四周辐射冲筋，找好坡度，用刮尺刮平，并保证其表面平整，不留坑洼。c、水暖工安装地漏时，应注意标高准确，宁可稍低，也不能超高，并与土建紧密配合，做到一次留置正确。d、穿越楼面板的管道周边，派专人对管道周边二次浇筑，分层嵌实，使其管道跟部呈平状，略高于其地面并两次蓄水检查，确保无渗漏。e、浇筑楼板时要振捣密实，抹地面面层，也要压实抹光，在四周墙圈梁上设置150mm高的素砼止水带，以防水渗入墙体，堵塞管道孔时应分两次嵌实。12、防止墙面抹灰空鼓、裂缝：120 a、抹灰前的基层处理是确保抹灰质量的关键之一，抹前对砖墙壁、砼表面的砂浆残渣污垢、油污清除干净，基层表面凹凸明显的部位事前剔平，过于光滑的砼表面事先凿毛，采用界面剂，以增强抹灰与基层的粘结力，墙壁面脚手架孔洞模板洞等派专人堵塞严密，对水电管道通过的墙洞以及接线盒、开关盒四周均应先用1：3水泥砂浆堵严抹平。墙与框架柱、梁相平接合处进行二次嵌缝隙增加200宽钢丝后抹灰。b、抹灰前墙面应充分浇水湿润，同时要确保砂浆良好的和易性并具有一定的粘结强度。c、抹灰用的原材料和使用砂浆应符合质量要求，同时拌制的砂浆应在2h内用完，配合比上层灰不能高于底层灰，以免在凝结过程中产生较强的收缩应力，破坏强度较低的底层，产生空鼓、裂缝等质量问题。d、砼板墙上抹灰应严格分层，不准一次成活。e、门窗框塞缝应作为一道主要工序，由专人负责，抹灰前先将水泥砂浆或细石砼用小抹子将门窗框与墙体间的缝隙全部塞严，待过到一定强度后再用水泥砂浆找平，同时门窗框安装应采取有效措施，以保证与墙壁体连接牢固，抹灰后不致在门窗框边发生裂缝、空鼓问题。13、油漆防流坠，起皱、透底、倒光、表面粗糙、纹路不清：a、对油漆流坠，选取择质量好的油漆和挥发速度适当的稀释剂，并控制其掺量；物体表面处理平整、光洁，清除表面油、水等到污物；施工环境温度应满足油漆种类的标准要求（如清漆宜在20-27℃120 ，3h涂刷完）；涂刷时按工艺程序进行：先竖向、横向、斜向，最后再竖向将涂漆理平，使之油漆的涂膜厚度均匀一致辞；喷漆时的喷枪移动速度及距离物体的远近控制均匀，按规定工艺程序进行，先竖向喷，绕环向喷，再横向喷，使漆膜形成均匀，厚薄一致辞。b、对漆膜表面粗糙：选择质量好的漆料，使用前必须过细筛，调和均匀，无气泡后再使用；物体表面应清理干净，保持平整、光洁、干燥；合理安排各工种施工顺序，保证涂漆的施工环境无杂物、无灰尘；不准重复使用盛过不同型号、不同性能漆料的盛具，需要用时应对其残留物清除干净后再用。c、对漆膜起皱：选用质量好的漆料，不得随意加入催干剂，严格控制漆料稠度；使用较硬的毛刷，涂刷应均匀，厚薄一致；避免在高温或裂日下施工。d、对油漆透底：严格控制漆的稠度，不随意在油漆中加稀释剂，涂刷前先将油漆调均我匀。e、对油漆倒光，选择质量好的油漆，不得任意加入稀释剂；基层表面应批腻子，磨平磨光滑；选择良好的施工环境，潮湿及烟雾大的条件下不宜施工；涂刷挥发性油漆时，宜在相对温度60-70%的环境下进行。120 f、对涂刷清漆时木纹显露不清，使用油漆时要经常搅拌，防止沉淀产生色泽不均匀；按材质的不同采用不同的涂刷方法，对深色木材表面要进行漂白，对浅色部分染色，使其色调均匀、统一；使用合适的油漆进行涂刷，操作要准确迅速。14、外墙防渗：a、外墙括糙前墙面清理，处理凹凸部位，墙面洞眼补塞。b、所有外墙与框架梁柱相平的地方，二次嵌缝隙并用钢丝网片，预防裂缝渗水。c、所有外墙括糙前，砼表面括界面剂，括糙砂浆加5%防水剂，同时瓦工木槎打磨密实。d、外墙括糙完毕后用水养护，在饰面前首先检查外墙是否有渗水地方，检查标明办法，用高压泵抽水喷至墙面，经查发现无渗漏地方后方可外墙饰面。第六节成品质量保证措施1、主体工程施工阶段：a、在存放吊运成型的钢筋过程中，应加以保护，防止变形，且堆放整齐，防止锈蚀和人为踩踏。绑好的楼板钢筋，浇筑砼前用马凳支撑，砼不直接卸在平台模板上，而卸在预先搭好的脚手板上，用锹下料。b、模板工程要严抓定位、定点作业，并逐层调整检查，模板运送严禁从高空向下投掷，不得碰撞、冲击组装好的模板。c、土建成施工人员在施工过程中对安装预留（埋）的管线、孔洞应加以保护，严禁人为的堵、埋等野蛮行为发生。2、装饰工程施工阶段：120 a、对水电工种，严格按施工程序施工，先上后下，先湿后干，先管道试压后吊顶。楼、地面装修后，各工种的高凳、架子、台钳等工具一般不得进入房间。最后油漆及安装灯具时，梯子脚都要包胶皮，施工操作人员必须穿软底鞋入内。b、塑钢门窗收货时要逐樘进行验收，安装时用塑料胶带把框包好，在施工洞口处应加钉盖保护，防止施工人员踩踏。抹水泥砂浆时，应防止污染门窗表面，使用权铝合金表面氧化。工程拆脚手前，拆除胶带，四周打密封胶。c、对成品棱角如楼梯踏步、门角等应用木板作抱角防护。d、木门框、门套加钉木防护条，防止车辆等物碰坏门框。楼梯扶手用旧布包裹，玻璃门窗上用红色纸带贴出明显标志。e、油漆、涂料施工前应在可能受污染的范围内对成品采取防护措施。f、严禁在装修表面上任意搭设脚手架，对水电凿孔（洞）严格控制。g、木装饰中的饰面板块、卫生陶瓷应存放在库内，运输轻拿轻放。h、水泥、地砖楼面按施工规范的规定养护，严禁提前上人，浴厕间的工序流程要妥善安排。i、门窗玻璃及小五金安装完毕，应派人看管。j、所有半成品存放均匀有防水、防潮措施，五金均分规格分码放在库房内，小五金等附件货架存放。120 k、建立成品保护组，设专人管理。在装饰后期，门锁、钥匙的供用建立书面记录，分清责任。l、订立成品保护奖罚条例，并坚决执行。3、工程收尾阶段：楼层每两层设一人负责成品保护和门窗开关工作，对即将完成或已完成的房间应及时关闭，专人负责管钥匙。班组交接时，要对成品情况及时登记，如有损坏追查责任。第七节季节（雨、夏、冬）施工质量保证措施1、雨季施工质量保证措施：南京地区大雨主要发生在5-7月、6月份最多，根据本工程周期较长，将在施工时会碰到较长的雨季施工，为保证工程能在雨季正常施工，采取如下措施：a、进入雨季施工前，对现场排水系统进行检查、疏通，保护好成品。b、采取硬地坪施工：施工现场全部硬化，满浇150厚C15素砼，这既方便了雨季施工，又防止了尘土、泥浆被带出场外，保护了周边环境。c、密切注意天气变化，避免雨天浇砼，并要备足够数量的塑料薄膜，防止砼突遇大雨的冲袭。d、雨季施工要随时测定砂、石含水率，及时调整砼配合比，保证砼坍落度、和易性，强度标号等级。120 e、对水泥库，装饰材料等易吸湿受潮材料，设置行之有效的防水措施。f、备足塑料薄膜、油布等防雨器具，做好刚施工的成品覆盖保护工作台。g、机电设备加设防雨罩，做好接地保护，以防设备损坏，漏电伤人。h、大风天气：要做好大型高耸物体（如塔吊、施工电梯等）的防风加固措施，风力达到或超过六级时，塔吊禁区止施工。i、砌砖遇雨水湿度过大，不得砌筑，雨天搅拌砂浆，应严格注意加水量的控制，并可采用在适当延长搅拌时间的基础上，将砂浆拌干硬一些，减少稠度。j、雨季室外装饰施工应随时做好防雨复盖工作，以免饰面遭雨水淋后，造成空鼓、脱落，影响工程质量。第十二章安全生产保证措施第一节安全保障措施以"建筑安装工程安全技术规程"，"湖北省建筑业施工现场标准化管理规定"和"施工现场安全生产十项措施"等各项安全管理规章制度为准绳，实施安全生产管理。杜绝"三违"现象，做到"谁负责生产谁负责安全"。安全生产是关系工程能否顺利进行的关键，是保障劳动者生命的大事，直接涉及广大职工切身利益，因此在工程施工中应认真贯彻"安全第一，预防为主"的方针。120 （1）成立以项目经理为组长，项目副经理、专职安全员为副组长，各专业班组长为组员的巡回安全生产小组，并制定安全管理的奖罚条例。（2）建立完善的安全生产管理体系（3）建立每周一班前一小时的安全活动制度，各班级设一位兼职安全员，配合班组长进行活动，使安全生产意识深入人心，每周活动要记录，定期或不定期地进行安全生产监督检查。（4）建立完善的安全奖惩制度和各级安全生产责任制，从项目部经理部逐级签字书面"安全责任书"，使每个人都对安全生产负责，并把安全生产同经济利益挂钩。（5）建立项目特殊工种台帐，设专人负责安全资料收集管理工作。（6）现场布置大幅安全标语，凡"四口"、"临边"、机械等关键部位设立安全标志牌，经常开展安全宣传教育工作。（7）新工人进场应做好三级安全教育，坚持特殊工种持证上岗制度，坚持事故的三不放过原则。（8）脚手架、井架操作业时，头戴安全帽，脚穿软底鞋、系好安全带，不得站在钢管或毛竹上作业，要配备站立板。（9）工具、材料要放好，不得在高处将物件碰落，防止伤人，高空作业时，下方要设人看护和围护、防止行人误入。工作时需要一步一清，自下而上顺序进行。120 （10）本工程外脚手架部分采用双排钢管全封闭脚手，所有材质要求及搭设标准必须符合建筑安全工程施工技术操作规程规定，脚手架必须高于作业面1.5m-1.8m脚手架剪刀撑及连墙杆必须符合标准。（11）保持通道畅通，以便适应紧急情况时的需要。（12）施工现场临街周边围墙外涂白灰。（13）洞临边必须设置醒目的安全警告牌并按国家标准进行安全防护。（14）施工现场用电及电线架设，电箱设置等均执行国家标准。（15）起重作业必须遵守操作规程，必须有人指挥，遵守"十不吊"规定，机械拆装必须有方案，缆风绳必须符合要求。第二节机电安全（1）现场设施用电管理负责人，负责各类型机电设备的管理（包括用电许可证的发放）和对进入工地的电气操作人员进行技术交底，并检查监督工地用电安全。（2）电气操作人员必须遵守有关操作规程，并严格执行交接班记录制度。（3）现场用电必须动力、照明分开，所有用电设备均应安装触电保护器，并接地良好，总配电间应有门锁及安全标志、绝缘防护设备等。120 （4）现场电线必须用管线或架空铺设，配电箱，开关箱应采用铁板制作，并确保其坚固可靠的保护接地，不准采用木质配电箱及开关箱。（5）所有机械设备使用时应遵守操作规程，并做到专人操作，专人保养、检修、严禁违章操作。高度设备必须设置避雷接地系统。第三节消防系统（1）利用蓄水池作为消防供水源，并使池中保持足够的出水量，设两台消防高压水泵（平时一台用来楼层养护），同时经常进行检查，保证其随时能正常运转，此外，两台泵需设专用供电线路。（2）施工用水立管2寸，每层设1-2个龙头，此外进入装修阶段后，应在每层楼梯口设一组检查合格的灭火器，并保持至少一条紧急通道的畅通，以备发生意外事件，人员好疏散。（3）电焊施工，应注意用铁板等方法托接火花，并严禁在易燃物品处操作，乙炔、氧气瓶应按规定的安全距离放置。（4）各通道口处设安全防火标志，尤其应注意木工房及油料库，并制定防火制度，设专人负责上述区域消防保卫工作，如在上述区域发现烟头等诱发性火源时，将追究该负责人的责任。（5）在装饰施工阶段，可成立临时消防队伍，处长、副队长分别由项目经理及安全员兼任，具体负责各处的巡逻及火灾扑救工作。120 （6）建立消防值班交接班制度，并作好值班记录。（7）在宿舍区、钢筋房、木工房、配电房、食堂等处放置灭火器。安全施工管理以"标化"为起点，争创"十佳"工程。第十三章文明施工保证措施第一节文明施工管理目标及保证体系1、文明施工管理目标：文明施工管理是全面体现一个企业的现代化管理水平，体现一个企业的总体精神面貌，也是杜绝安全事故发生的治本途径。针对本工程的现场情况，严格按业主圈围施工区域，合理的进行现场布置，配合业主共同做好现场的总体布局，我公司将本工程列为"达标"创市"文明工地"目标工程。第二节文明施工管理措施1、建立以项目经理为核心，标化管理专业职能人员及各作业班组长组成的标化管理、文明施工的管理网络，具体负责实施、落实、监督和管理工作。2、积极贯彻湖北省关于建设国家卫生城市的有关指示，严格执行<<襄樊市建筑施工现场标化管理规定>>,把文明施工、标化管理工作善始善终贯穿到整个项目施工过程中.3、根据标化管理的实施细则,采取层层包干,逐级负责的办法，明确责任范围，真正把标化管理工作落到实处.120 4、文明施工管理领导小组每周召开一次标化管理领导小组会议，结合标化管理，文明施工的工作特点及实际情况总结一周工作情况，找出存在问题，提出整改意见,落实改进措施,随时发现问题，随时纠正，做到现场施工标准化、长效化、规范化.5、采用例会,宣传报栏、讲座、录象及辅导，参观学习等多种形式，对员工不断加强文明施工、标化管理知识、意义、目的教育，提高职工文明、标化管理意识和自觉性。6、监督、检查制度：对照新标准，对现场容貌、文明施工、生活卫生经常不断的进行检查、打分评比，促进"标化"工作的提高，确保达到省级文明工地的要求。第三节场容场貌保证措施1、场内文明：材料按平面规划，指定堆放，标识管理。场内地坪硬化，明沟排水，定期疏通。现场划区包干，每天打扫。大门口设简易冲洗台与沉定地，保证运输车辆洁净出门。2、宣传教育：在施工现场大门设置醒目的"六牌一图"及报栏，生活区也设报栏，对职工进行质量、安全、文明等教育，定期公布检查情况，奖优罚劣。第四节楼层卫生保证措施1、楼层上隔层设尿桶，禁止随地地下便，严格奖罚措施，树立良好的施工作风。120 2、底层设一吸烟室，以上隔二层设一吸烟室，施工作业区禁止吸烟。3、施工作业面坚持谁做谁清，以班组为考核单位，实行每周考核，奖优罚劣。第五节生活卫生保证措施1、食堂卫生：食堂许可证与炊事人员健康证两证齐全，纱门纱窗，生熟分开，卫生清洁。2、宿舍及办公室卫生：职工宿舍统一布置，蚊帐被席等日常用品统一发放，宿舍轮流值班打扫，物品堆放整齐统一，电线无私拉乱接，生活垃圾指定堆放。办公室统一布置，文件隐存，禁止吸烟。3、厕所卫生：在生产与生活区各设一水冲式厕所，地面地砖，墙面瓷砖，通风照明具全，每天打扫两次，定期喷灭蚊，蝇、鼠药。第六节环境卫生保证措施1、施工现场满浇砼，地平硬化，既给雨季施工带来很大的便利，也给工人提供了良好的工作环境，又防止了尘土、泥浆被带到场外，保护了周边环境，既加强了现场文明施工，又保证了场内卫生。2、运输散装材料，车厢封闭，避免洒落；既保证场内卫生，又保证了道路干净。3、设立专门的垃圾箱：派专人进行现场洒水，防止灰尘飞扬，保护周边空气清洁，使院内环境卫生不受影响。120 4、建立有效的排污系统，如二级沉淀池、化粪池等，保证现场和周围环境整洁文明。5、夜间灯光集中照射，避免灯光扰民，严格执行南京市有关环保规定，保证施工生产正常进行。6、施工现场垃圾按指定地点收集，并及时运出现场，时刻保持现场的文明。7、对现场的厕所、排水沟及阴暗潮湿地带经常进行消毒以防蚊蝇滋生。8、现场施工道路要保持畅通与清洁，不得随意堆放物品，更不允许堆放杂乱物品或施工垃圾。第七节防噪声措施周边均为居民，噪声的控制是该工程的重点管理内容，处理不好噪声将影响周围居民的正常生活与工作，为此，将采取如下措施，把噪音控制在标准范围。1、控制噪声较大的工序施工时间：砼浇捣尽量安排在白天施工。2、合理选用低噪音的先进机械设备，避免进行噪音较大的施工。第十四章工程施工协调配合第一节土建与水电安装的协调配合120 作为承包单位，在工程质量、工期、安全等方面向业主负责，施工中除业主界定的专业项目另行发包外，本工程不搞任何转包，施工中严格执行《建筑法》，与专业施工队伍，设计等各方通力协作。单位工程从开工到工程竣工的全过程施工，始终存在土建与安装配合问题，搞好土建成与安装的配合施工，是多、快、好、省地完成工程的重要保证，其措施如下：1、加强领导工作，充分利用本公司集土建成与安装为一体的优势，加强内部协调管理，做到土建成熟一块，安装配合施工一块。特别是关键部位和重要工序，制订切实可行的措施，以保证配合工作的顺利进行。2、加强土建与安装工程的图纸会审工作，从总体工程的会审、分项工程的会审和重要、关键部位的会审，彻底解决预埋件、预留孔、留洞、设备搬运进室内以及施工位置的相互重叠，相互影响等问题，预留由土建实施，安装负责校核，避免土建受专业限制而发生遗漏。3、积极主动、密切联系，随时掌握现场施工动态，对配合工程项目，上道工序为下道工序创造良好条件。4、每周召开施工现场碰头会，研究解决土建与安装工序之间的配合、施工、进度等问题。5、合理安排施工的每个阶段，坚持按正确的施工顺序施工。120 6、搞好土建与安装的联合检查验收工作，每项工程先由土建、安装联合自检小组，验收合格后申报建设单位、监理单位共同验收。7、从全局出发，密切各施工单位的协作关系，对配合施工好的个人、班组予以表扬的奖励；对配合施工差的进行批评，必要时，给予处罚，直至退出施工现场。第二节与专业队伍的协调配合鉴于本工程的特点，该工程有有线电视安装、宽带网，电话对讲系统工程等分项工程必须由其它专业施工单位来完成，土建项目经理部作为主要施工单位，积极配合建设单位，认真做好施工过程中的协调配合工作，向各专业施工单位提供食宿及提供施工方便。1、施工人员必须是其企业固定职工，不得乱招乱雇，其资质须满足施工质量要求，进场后提交职工名单，以便核查，同时必须持上证岗，严格遵守工地各项规定。2、计划管理：专业施工计划管理包括进退场计划、交叉施工协调计划、水电使用计划等。3、专业工序及交叉施工协调：专业施工队伍按计划进场后，按规定的工序施工，施工过程中或遇工序改变，协调部及时进行协调，经项目经理批准后执行。4、技术质量管理：项目经理部协助建设单位与监理管理专业施工单位的技术及质量。质检人员严格按照国家质量验收标准监督检查专业施工单位的工程质量，并提出提高专业施工质量的方法。120 第三节与设计单位的协调配合我们将进一步与设计院联系，了解设计意图及工程要点，根据设计意图提出我们的施工实施方案，向设计单位提交的施工方案中，包括施工可能出现的各种结构情况，协助设计院完善施工图设计。1、对施工中出现的情况，除按建筑师、监理的要求及时处理、并会同建设单位、建筑师、施工方按照总进度与整体效果要求，验收小样板间。2、主持施工图审查，配合设计院进行图纸会审。第四节与监理工程师的协调配合1、在施工全过程中，严格按照建设单位及监理师批准的"施工大纲"、"施工组织设计"对工程质量进行管理，接受监理师的验收和检查，并按照监理要求，予以整改。2、建立质量控制、检查、管理制度，并据此对各分包施工单位予以检控，确保产品达到优良。对整个工程质量负最终责任。3、所有进入现场的成品、半成品、设备、材料、器具，均主动向监理提交产品合格证或质保书，且按规定物理化学试验检测并主动递交检测报告，确保工程使用优质的材料、设备。120 4、按部位或分项、工序检验工程质量，严格执行"上道工序不合格，下道工序不施工"的准则，使监理师的工作顺利开展，对可能出现的工作意见不一的情况，遵循"先执行监理的指导后予以磋商统一"原则，在现场质量管理工作中，维护好监理师的权威性。第五节与业主的配合1、坚决服从业主的现场指挥。2、每月5日向业主呈报下月施工计划与有关材料计划，以确保业主有充足的时间对材料质量、价格等进行审定。3、对所有材料（主材、地材）的质量、数量、规格、型号和供应时间全面向业主负责。第六节与周边的协调配合1、组织职工认真学习有关交通、环境、治安等法规文件，坚决服从，交通、环保、环卫、派出所、居委会的指导。2、积极参加如创建卫生城、治安联防等活动，并力所能及的做好各项配合工作。3、进场后专人办理有关暂住手续，及时通报施工人员名册与情况。4、夜间加班作业及时与居委会联系，得到其支持谅解后办理手续，尽量控制少扰民，乃至不扰民。第十五章降低工程成本节约资源与优化设计方案第一节技术方面1、选择经济合理的施工方案：120 钢筋工程中采用闪光对焊、电渣压力焊等连接新技术，节约钢筋用量，降低成本。2、优化钢筋下料方案，减少钢筋短头，避免浪费。3、准确进行模板翻样，增加模板周转次数，降低模板钢管等摊消费用。4、提高测量放线和标高引测精度，避免由于误差而引起工程成本的增加。5、狠抓工程质量、降低质量成本，避免返工损失。第二节施工方面1、改善劳动组织，按专业分项，合理使用劳动力，妥善安排施工工艺，避免窝工浪费。2、开展劳动竞争、提高劳动效率，降低其它配套成本。3、劳务费用切块承包，压缩非生产用工和辅助用工，减少用工成本支出。4、做好进度网络计划管理，加快进度，降低成本投入时间。5、做好现场半成品，成品的保护工作，避免损失。第三节安全方面1、确保安全生产，杜绝事故损失。2、做好消防、防火管理工作、杜绝火灾损失。3、抓好文明、卫生工作，既减少了清理人工、又避免了材料浪费。第四节实行强制式机械管理120 1、加强机械设备的定期、定项目强制保养，统一建档，电脑储存，跟踪监测、按月报表、依凭数据、预测故障、发现问题、及时排除。2、做好机械设备的合理调度使用，节约台班费用。3、提高机械设备的使用率，降低机械设备成本。第五节采用独特的物资供应与管理模式1、建立以仓库为中心的多层次管理方式，根据物资的最低、最高储备量求出物资的最佳订购量，制定出既合理又经济的计划，努力避免物资积压，尽量加速流动资金周转。2、建立完整的采购程序，采用多种采购合同，根据不同情况在采购中分别运用不变价格、浮动价格和固定升值价格签订供货合同，降低材料采购成本。3、合理计划现场材料堆放与保管，减少二次搬运、运输与保管损失。4、做好进场材料的验收工作，实行"限额领料"制度，避免材料浪费、流失。5、做好周转材料的回收利用，节约周转材料摊销成本。6、做好现场材料使用管理，做到工完料清，工完场清。第六节利用现代化办公手段，提高工作效率在工程建设中，利用电脑进行成本预测控制、材料采购管理，机械设备管理，工程质量管理等等，提高工作效率。120 第七节其它方面1、根据施工需要，平衡调度资金、控制资金使用。2、审核各项成本费用，控制成本支出。3、检查、考核执行情况。4、搞好门卫管理，防止材料等流失。第十六章工程技术资料管理与技术计划第一节工程技术复核计划工程技术复核采用四级复核制度，程序为：班组自检互检→工种负责人复检→质检人员检查→业主核定。第二节统计技术运用计划1、应用统计技术评定砼强度。2、应用统计技术绘制建筑物沉降曲线。3、应用排列图寻找影响工程质量的主要原因第三节四新技术应用计划"科学技术是第一生产力"、积极推广"四新技术"能提高自身管理水平，保证工程质量，加快施工进度，提高综合经济效益。通过对该工程的各方面调查研究，决定增加科技投入，积极开展群众性的QC科技攻关，以科技作为创新的桥梁。建立科技领导组织：由项目经理任组长，各职能科室与工长为组员。第四节工程资料管理120 项目经理部建立信息情报室，平时所有资料存入电脑，统一编号，由专人负责对工程进度、质量、安全、投资等全部纳入微机管理，并与公司进行联网，随时接受公司的检查监督，竣工验收后，除交建设单位要求的文字资料外，另外提供所有竣工文字材料的电脑软盘两套，以便建设单位保存和查寻。第五节施工期间管理资料员按照本公司文件和资料管理规定，在项目工程师领导下工作，施工期间负责所有往来文件的收发与传递及分类整理保管工作。第六节本工程必须遵守如下主要规范、标准《地下防水工程质量验收规范》GB50208-2002《建筑地基基础工程施工质量验收规范》GB50202-2002《混凝土结构工程施工质量验收规范》GB50204-2002《建筑地面工程施工质量验收规范》GB50209-2002《建筑装饰装修工程质量验收规范》GB50210-2001《砌体工程施工质量验收规范》GB50203-2002《屋面工程质量验收规范》GB50207-2002《建筑电气工程施工质量验收规范》GB50303-2002《建筑给水排水采暖工程施工质量验收规范》GB50242-2002《湖北省建筑配件标准图集》鄂J9500系列《建筑工程施工质量验收统一标准》GB50300--2001第七节竣工移交资料目录120 工程交工后，资料员负责在一个月内完成文件分类整理、装订和移交（业主与公司档案室）工作，移交主要文件资料有施工管理资料、工程质量保证资料、工程质量评定资料三大部分，其具体要求按照国家标准与南京市建筑工程质量监督站的有关规定执行。技术档案管理执行襄樊市城建档案馆关于工程归档要求进行，工程技术档案管理分为施工技术档案和竣工技术档案，企业内部和项目部设置专人负责这项工作。一、工程技术档案资料工程技术档案是在工程竣工验收中同时移交给建设单位的档案，是具有长期保存价值的重要技术文件，是对该项工程进行使用管理、维修、事故处理、签定、改建、扩建、重建或改变用途等工作所必不可少的依据。包括以下二个方面的内容：（1）竣工图：（2）施工中发生的质量保证资料和其它资料。二、工程技术档案管理要做到随时收集和积累；定期检查资料的完整性和真实性；严格按图纸及规范施工，坚持有变更必洽商的原则；注意各项表格资料，特别是隐检记录和洽商记录，该填写的内容必须齐全，各部门人员签字也不得遗漏，更不得代签。总的要求是：（资料）完整、（部位）准确、（情况）真实。120 三、受控文件的管理受控文件是指技术性文件资料，主要包括质量计划（或施工组织设计）、作业指导书、质量记录及表格、支持性文件。1、质量计划（或施工组织设计）质量计划（或施工组织设计）由项目部技术负责人编制，主任工程师审批；重大工程的质量计划（或施工组织设计）由总设计师负责审批。如质量计划（或施工组织设计）需变更时，应报原审批者同意。2、作业指导书作业指导书是公司根据国家有关标准、法规编制的操作规程、管理规程和做法等。作业指导书由总工程师组织编制和审批。3、质量记录主要是指技术方面的质量记录。如隐蔽工程、基础工程、主体工程、竣工验收等重要施工过程，应先由本公司自评、签署评定意见后邀请顾客、设计单位和质检机构参加验收，并签署验收意见。业主提供的设计文件及相关资料，在工程竣工后，应根据图纸会审纪要、变更联系单等文件资料进行修改，并注明修改依据和修改人，并加盖“竣工章”。4、支持性文件、设计图纸及相关资料（1）业主提供的设计图纸及相关资料120 A、设计图纸的接收。设计图纸由承建工程的项目经理部技术负责人接受，并根据有关的合同协议及设计图纸的清单目录当面清点并办理登记手续；其他人员因故接受的设计图纸，应妥善保管，并及时转给技术负责人。B、设计图纸的整理、分发。项目经理部技术负责人收到设计图纸后，应根据清单目录和有关的分类大纲进行分类、登记。按工作需要，技术负责人将图纸分发到项目经理部有关职能人员。有关工程的地质管线资料均由技术负责人保管，部门或个人因工作需要查阅资料，应办理借阅手续。如合同规定的图纸数量不能满足施工需要时，应经负责人批准后复印，并在复印的图纸上加盖复印单位章和编号、登记后分发，原件予以保存。设计图纸的会审由主任工程师组织有关人员参加、会审中提出的问题及答复，应作记录并经设计单位、业主、监理单位、施工单位签章后作为会审纪要分发。工程管理部、主任工程师等因工作需要接受图纸时，应做好登记手续。C、设计图纸的使用和保管。设计图纸为施工的依据，应合理使用，妥为保管，不得遗失。设计图纸的使用，应保持其清晰度及完整性，以免影响施工。非保管人员借阅后，应及时归还，防止遗失，如不慎遗失，应及时采取补救措施。120 D、设计变更联系单（或技术核定单）。设计变更联系单是设计图纸必要的补充和修改，其使用、保管、整理、归档同设计图纸。设计变更联系单应经项目部负责人同意，技术负责人编制，字迹端正清晰，内容清晰，文字简明扼要，示图应符合规定。联系单内工程名称、制编人、编制时间、主送单位、抄送单位、变更理由、变更内容、审批人姓名、时间和单位印章应齐全。联系单送发应有详细记录，由设计单位及业主答复后作为设计图纸的补充内容，其使用、保管、整理、归档与设计图纸同。设计单位发来的联系单视同设计图纸处理。（2）工程技术档案的要求和移交全部施工技术资料应按照规定的组卷方法、立卷要求、案卷规格以及图纸折叠方式、装订要求整理。应在竣工验收后，按合理规定的时间移交给建设单位，并应符合城市档案的有关规定。第十七章善后服务第一节工程保修我公司是惯标认证单位，企业标准程序文件中明确规定了建筑产品的保修和回访制度，"用户至上、质量第一"是本公司一贯坚持的经营宗旨，实施工程保修及合同中规定的服务内容，最大限度的满足用户要求，以保证所施工工程的固有价值得到充分发挥。1、我们将严格执行合用中有关工程保修的条款，当合同无明确要求时，我们承诺。120 a、房屋建筑的地基基础工程和主体结构工程，为设计文件规定的该工程的合理使用年限；。b、屋面防水工程，有防水要求的卫生间、房间和外墙面的防渗漏为五年；c、供热与供冷系统，为两个采暖期、供冷期；d、电器管线、给排水管道、设备安装和装修工程，为两年；2、其它项目的保修期限由发包与承包方约定。3、保修起始日期自交工验收签证之日算起，我单位在交工验收一周内向建设单位递交《建筑安装工程质量保修书》，其主要内容是保修范围、保修期限和保修责任等以及联系地址、电话、负责人等。保修范围和保修期内发生质量问题的，我方将严格履行保修义务，并对造成的损失承担赔偿责任。4、每当建设单位发出维修通知，我单位将在24小时内赶到现场，并迅速组织人力物力，根据经业主审核确认的修理方案进行维修，维修完毕后及时填写处理并报经建设单位签字认可。第二节工程回访1、工程交工验收后，我单位有关专门机构负责工程的保修的回访工作。2、保修期内回访主要是采集信息，主动提出对质量问题处理意见并组织实施。120 3、保修期满回访主要是征集建设单位意见，条件优惠的进行合同外服务，并且向建设单位提供对建筑安装工程的维护和使用注意事项。120'
