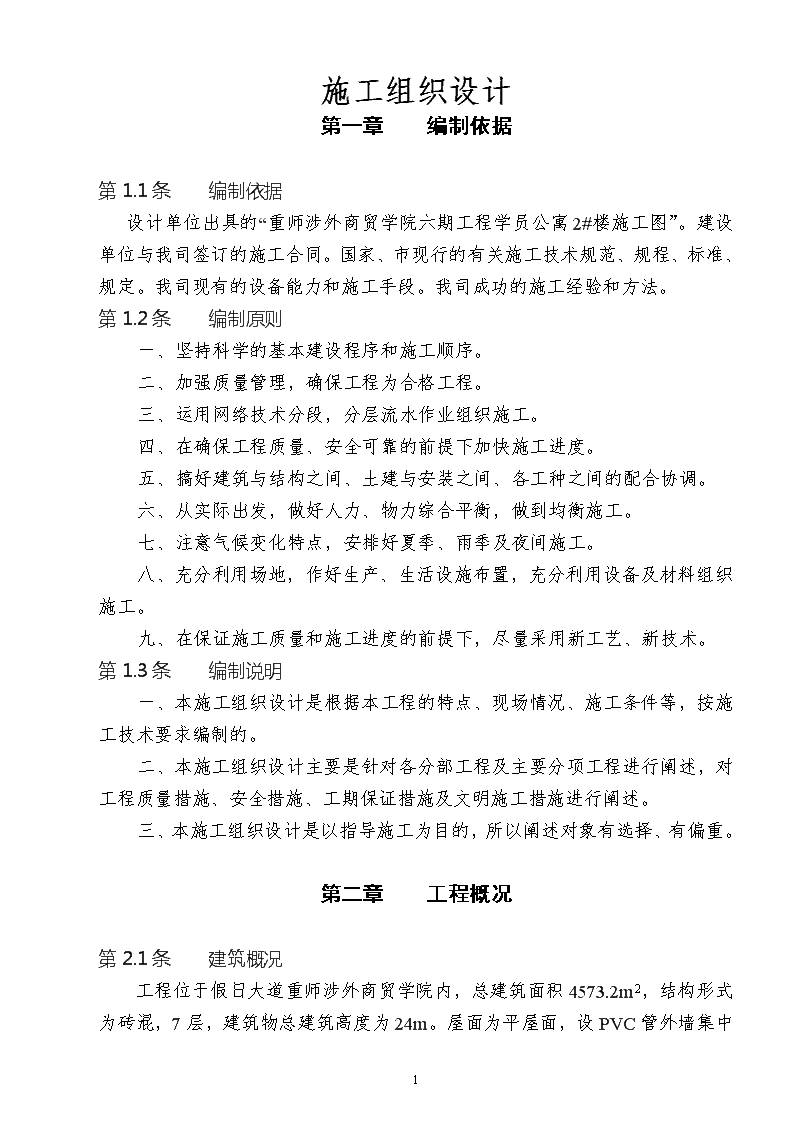

'施工组织设计第一章编制依据第1.1条编制依据设计单位出具的“重师涉外商贸学院六期工程学员公寓2#楼施工图”。建设单位与我司签订的施工合同。国家、市现行的有关施工技术规范、规程、标准、规定。我司现有的设备能力和施工手段。我司成功的施工经验和方法。第1.2条编制原则一、坚持科学的基本建设程序和施工顺序。二、加强质量管理,确保工程为合格工程。三、运用网络技术分段,分层流水作业组织施工。四、在确保工程质量、安全可靠的前提下加快施工进度。五、搞好建筑与结构之间、土建与安装之间、各工种之间的配合协调。六、从实际出发,做好人力、物力综合平衡,做到均衡施工。七、注意气候变化特点,安排好夏季、雨季及夜间施工。八、充分利用场地,作好生产、生活设施布置,充分利用设备及材料组织施工。九、在保证施工质量和施工进度的前提下,尽量采用新工艺、新技术。第1.3条编制说明一、本施工组织设计是根据本工程的特点、现场情况、施工条件等,按施工技术要求编制的。二、本施工组织设计主要是针对各分部工程及主要分项工程进行阐述,对工程质量措施、安全措施、工期保证措施及文明施工措施进行阐述。三、本施工组织设计是以指导施工为目的,所以阐述对象有选择、有偏重。第二章工程概况第2.1条建筑概况工程位于假日大道重师涉外商贸学院内,总建筑面积4573.2m2,结构形式为砖混,7层,建筑物总建筑高度为24m68 。屋面为平屋面,设PVC管外墙集中排水。合理使用年限为50年,耐火等级为Ⅱ级。详见总平面图本工程建筑物装修标准详下表:编号项目装修标准1外墙面釉面砖2地面C10砼垫层、贴地面砖(厨厕为防滑地砖)3楼面粘贴地面砖(厨厕为防滑地砖)4内墙混合砂浆普通抹灰,面罩乳胶漆5顶棚水泥砂浆普通抹灰,面罩乳胶漆6屋面屋面防水等级为1级,防水层耐用年限≥15年。7楼梯栏杆楼梯栏杆由建设单位确定8门窗进户门为防盗门,窗为铝合金窗其它说明1、本工程所有卫生间楼板均低于本层楼地面400mm,阳台、厨房楼板均低于本层楼地面50mm;2、凡埋入土层内砖墙,其与土接触面均抹20厚1:2水泥砂浆(加3%-5%防水剂)防潮层;3、窗台高度不及900者,均应加设护护栏杆达到净高900以上。第2.2条结构概况一、地质条件本工程场地内无地表水、地下水不发育。地下水对混凝土无侵蚀性,水文地质条件简单。拟建场地内无滑坡、崩塌等不良地质现象,无断层、次级褶皱,裂隙不发育,地质构造简单。破坏地质环境的人类工程活动不强烈,现状稳定,适宜本工程建筑。二、基础设计概况本工程基础形式设计为条形基础,持力层上作100厚C10垫层,上作400厚钢筋混凝土带基,其上分别为370×600mm和240×900mm砖基础,局部地梁,截面尺寸最大为240×250mm,多数为240×240mm,主筋分别为Ф12和Ф68 14,箍筋为φ8。砖基础采用MU10页岩砖,M5水泥砂浆砌筑。钢筋混凝土带基及地梁砼强度为C25。三、主体设计概况本工程结构安全等级为二级,设计合理使用年限50年,主体为砖混结构。本工程按六度抗震设防。板的底部钢筋伸入支座梁中并≥20d(d为钢筋直径)和不小于200mm。板的边支座负钢筋锚入支座未注明时,一般应伸至梁外皮留保护层厚度,锚固长度如能满足要求,直钩长度同另一端,如不能满足要求,直钩长度加长至满足锚固要求。第2.3条现场情况施工现场的平基土石方工程已完。水、电已接至现场。施工图设计已完成。工程已基本具备开工条件。第三章施工部置第3.1条本工程的总体目标一、工程质量:合格工程。二、工程进度:根据我司的施工能力,本工程工期在业主要求工期内完成施工任务,力争提前完成。三、安全生产:防止重伤,杜绝死亡,达到无重大伤亡事故,无重大机械设备事故,无火灾事故,无食物中毒事故等“四无”要求。按国家建设部颁布的“一标三规范”达标。四、文明施工:努力做好规范管理,场容、场貌创一流水平,争取达到市级安全文明工地标准。五、环境保护:在施工过程中,严格遵守《中华人民共和国噪声标准》及补充规定,减少粉尘污染。68 六、按项目管理法的要求组织各专业工程的平衡,交叉流水作业,通过有效的协调指挥,使整个工地自始至终保持最优化组合和最佳工效。第3.2条施工总体部置根据施工图纸的内容和工期的要求,通过实地调查、考查工程施工环境和施工条件,综合考虑工程的有利条件和不利因素以及工程的特点,结合本公司现有的施工机械设备和种种有利条件,综合分析,制定出切实可行、科学合理的施工组织方案。本工程似定采取“突出重点、全面开展、纵横穿插”的立体交叉施工方法。一、方案中心内容就是采用网络控制技术。网络计划不仅考虑了各工序的主次矛盾关系,也综合考虑了机械、设备、材料的相联关系,使各工种、工序以及各协作配合单位都能紧密地交叉流水搭接施工。二、加强计划的平衡安排,既有总计划,又有月、旬、周甚至日计划。特别是用料(包括设备周转)计划,更力求详尽、准确,杜绝待料而影响施工,并根据每周、每月完成作业计划的实际,及时调整下周或下月计划。在工作安排上,千方百计保证关键线路、关键工序的作业。三、确保每日施工作业时间,以保证工期可以提前实现,只要是施工需要就加班加点完成,必要的工序可以采取两班或三班制,每班工作8~10小时。各工种之间尽量避开集中使用垂直运输机械的时间,充分利用夜间施工时间及闲置的设备,将下一个工作日所需材料提前运输到位。四、配备足够的劳动力和施工管理人员,做到连续施工。五、密切与各合作单位的联系协作,派专人对口、及时互通信息,保证施工顺利进行。第3.3条项目组织机械及岗位职责一、项目组织机构我公司将选派施工管理经验丰富、技术水平和综合素质高的人员组成项目经理部,具体详见项目经理部人员一览表及项目经理部组织机构图。项目经理部将在公司总部的统一安排领导下,实行项目法管理。公司各相关职能部门进行人、财、物的全方位配合和支持,保证本工程项目的全面履约。同时,我们将派选专业素质高的专业劳务队伍组成施工作业班组,做为本工程全面履约的保证措施之一。68 项目经理部代表公司行使对本工程的全权管理和运筹,实施现场计划、组织、指挥、协调、控制、监督六项基本职能。项目经理部组成人员一览表序号岗位资质人数1项目经理二级项目经理、工程师12技术负责人工程师14质检员质检员上岗证15安全员安全员上岗证16资料员资料员上岗证17施工员中级施工员/助理工程师18材料员材料员上岗证19预算员预算员上岗证110机电工1合计10二、岗位职责1、项目经理:●项目经理负责项目的全面管理工作,是本项目质量第一责任人,代表公司履行与业主合同及分包合同相关的责任;●负责项目成本分析、资金预测,制定控制成本措施;●主持项目工作会议,编制项目工作计划,填写项目报告;●签发项目对内、对外文件及各类通告,负责批准项目施工方案;●制定项目人员流量计划;●负责项目施工管理工作,组织解决工程施工中的责任管理及技术工艺问题;●主持生产例会,协调各专业之间的配合工作;●负责审核施工进度计划,并监督计划的实施情况;●组织协调现场施工及工程管理人员之间的工作关系;●组织工程阶级验收;●负责审核项目物资采购计划及工程物资需要量计划;68 ●安排、指导责任工程师进行日常工作;●协调安排使用施工场地及临设,负责总体管理;负责与甲方、监理协调关系;●负责组织现场安全文明施工,有权处罚未按要求操作的人员;●组织协调周边各单位关系。2、技术负责人:●组织并编写施工方案及技术措施,负责对技术方案的审定,制定施工方案计划,监督方案执行情况;●组织编制总进度计划及计划的修改、调整;●负责图纸会审及各专业间技术接口的处理,办理或审定变更、洽商中的工作量;●根据需要召开质量会议;●负责组织解决各项施工技术问题,参与质量事故分析;●负责审核材料计划,报送材料样品;●提前做好施工的技术准备工作;●负责与业主、监理商议施工图纸中出现的技术问题;●指导技术工程师、资料员的工作,审核上报监理的各种技术资料。3、施工员:●全面负责责任范围内工作的质量、进度、安全及配合合同经理做好经营核算;●负责监督检查责任范围内计划的执行情况;●配合责任范围内的材料进场验证及组织检验、试验工作;●负责责任范围内的原材料加工、制作工艺检查,并检查其材料、半成品、成品保护情况;●做好责任范围内从原材料到半成品以及成品加工过程中的计量管理工作,并检查相关机械、计量器具、工具的完好情况,并做好记录;●配合质量工程师做好责任范围内的质量检查、验收工作,监督分项工程质量计划的落实;●参与技术方案的制定,参加图纸会审、设计交底;●负责进行技术交底,审核班组技术交底;●建立施工日志,反馈施工进度及质量信息;68 ●配合物资采购人员检查施工用料的准备及使用管理;●配合安全工程师检查责任范围施工过程中的安全措施的执行情况,并参与专项工作的安全事故处理,作好记录;●完成项目经理和现场经理交给的其它工作。4、机电工:●负责项目现场机电施工管理工作,组织解决工程施工中的现场管理及技术工艺问题;●协调各专业之间的配合工作;●组织协调现场施工及工程管理人员之间配合的工作关系;●协调安排使用施工场地及临设;●审核项目机电物资采购计划及工程物资需用量计划;●完成责任范围的材料进场验证组织检查,试验工作;●完成项目经理交给的其它工作;5、材料员:●负责组织采购项目经理购买的物资;●负责监督验证各种材料计划的实施,组织有关人员检查各类物资进场情况,并做好材料进场验收记录;●负责每月人、机、料动态月报统计并报现场经理;●负责材料的验证工作,收集、整理、归档各类物资合格证、试验报告等;●组织验收业主供货材料的验证并做好相关记录,负责对分包采购物资的进场检查,并督促分包进行材料检验,审查检验结果;●负责检查现场物资库存情况,制订物资管理办法;●负责检查现场各类物资的标识工作,协助安全员做好文明施工管理工作;●负责现场各类设备的管理工作(包括维修、保养、使用情况);●完成项目经理交给的其它工作。6、质检员:●坚持质量是企业命脉的原则,执行质量否决权制度,确保工程质量达到国家施工验收规范的优良等级;●负责对甲方、监理的报验,对达不到质量要求的,发质量整改通知单;●针对工程质量通病,制定质量通病预防措施;68 ●根据需要用项目总工建议召开质量会议,重点解决质量问题;●负责填写季质量情况报表报公司质保部;●负责将质量目标分解,制定质量创优计划;7、安全员:●按照公司要求及有关规章制度,结合现场情况,制定安全活动计划,做好安全宣传工作;●负责安全生产、文明施工的管理工作,监督检查安全规章制度的执行情况。对进场工人进行三级教育、做好安全技术交底、特殊工种培训、考核工作,并及时做好安全活动记录;●定期、不定期检查现场的平面布置及施工现场安全情况;●监督不合格安全问题的整改落实情况;●建立特殊工种台帐,检查他们的工作情况;●组织现场特殊设计,如塔吊、施工架子的验收工作,并负责日常维修检查;●在项目经理的领导下,做好临水、临电、消防、保卫、环卫等文明样板工地检查内容,并做好内业资料整理;●对施工现场不安全因素提出并签发整改意见,必要时进行安全罚款;●负责编制与分包的安全、文明施工、消防保卫协议;●完成项目经理交给的其它工作。8、资料员●根据有关文件资料整编规定,随工程进度及时整理技术资料;●负责工程分阶段验收及竣工验收资料的整编;●定期检查资料的完整性、连续性、及时到位情况,并对有关人员进行工程技术资料交底;●完成技术负责人交办的其它工作。第3.4条施工准备工作不打无准备之仗就要重视施工准备工作,做好准备工作对于保证工程的早开工,进而保证工期、保证质量、保证安全与文明施工都具有十分重要的意义,我们计划既快又好地做作初期准备工作;一、图纸及方案方面的学习、交流、会审,时间:2天;二、现场轴线与高程移交、复核与确认及有关技术资料交接,时间:1天;68 三、水、电管线架设、铺设,时间:2天;四、机械设备进场布置、检修安装,时间:4天;五、管理人员到位,分层次签定责任书,时间:2天;六、施工人员进场交底及技术、质量、安全教育,时间:2天;七、周转材料、安防用品及水泥、钢材、砂石材料进场,时间:3天。各项准备工作齐头并进,分头落实,计划4天内完成。第3.4.1条技术准备技术工作直接关系到工程质量的好坏,在施工过程中一定要抓好技术方面的工作,技术准备主要有:一、组织现场施工人员熟悉和审查施工图纸及有关技术措施,编制有关实施方案,并且技术人员要将工程概况、施工方案、技术措施及特殊部位的施工要点、注意事项等向全体施工人员作详细的技术交底,做到严格按设计施工图、规范和施工方案施工。本工程涉及的主要技术标准规范如下表:序号名称编号级别1工程测量规范GB50026-93国家标准2建筑地基基础工程施工质量验收规范GB50202-2002国家标准3混凝土结构工程施工质量验收规范GB50204-2002国家标准4砌体工程施工质量验收规范GB50203-2002国家标准5建筑地面工程施工质量验收规范GB50209-2002国家标准6屋面工程质量验收规范GB50207-2002国家标准7建筑装饰装修工程质量验收规范GB50210-2002国家标准8建筑工程施工质量验收统一标准GB50300-2002国家标准9普通混凝土配合比设计规程JGJ/T55-96行业标准10混凝土拌合用水标准JGJ63-89行业标准11特细砂混凝土应用技术规程DB51/5002-92地方标准12砌筑砂浆配合比设计规程JGJ/T98-96行业标准13建筑施工安全检查标准JGJ59-99行业标准14建筑工程施工现场供电安全规范JGJ50194-93国家标准15建筑施工高处作业安全技术规范JGJ80-91行业标准68 16建筑机械使用安全技术规程JGJ33-2001行业标准17建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001行业标准二、认真学习施工图纸,会同设计院、建设单位及监理单位进行图纸会审,做好图纸会审纪录,作为施工依据。三、进行工程测量及有关施工技术资料交接、审核、确认。四、培训施工人员掌握新工艺、新技术,重要工程、特殊工程的施工人员需经培训、考核合格后方可上岗。五、按施工平面布置图搭建临设、布置施工机械,做好场内施工道路,确保水电畅通,做好各种施工机械的维护保养工作,并对全体施工人员进行质量及安全教育。六、做好原材料检验,及时提供原材料试验报告和混凝土配合比。七、土建与水电等各专业要互相提供施工配合计划,以便按计划完成各自施工任务,做到互不影响、紧密配合,确保施工目标进度顺利进行。第3.4.2条施工机具准备和周转材料准备一、施工机具准备由于该工程占地面积较大,工期较紧,需要的施工机具种类与数量相对较多,具体安排详下表。根据该计划,落实好设备配置,并及时维护,使所有机械处于正常状态,满足施工的需要,不影响施工的进度和质量。主要机具需用计划序号机具名称规格单位数量功率1塔吊QT25t.m台130KW2混凝土搅拌机350型台115KW3砂浆搅拌机350型台115KW4插入式震动器套21.2KW5平板式震动器台11.5KW6手推胶轮车辆20二、周转材料准备根据工程进度的要求,本工程周转材料按下表进行准备:周转材料需用表68 序号名称规格单位数量1钢管Φ48T402连接扣件直角扣件颗80003连接扣件对接扣件颗10004连接扣件回转扣件颗10005竹编板1000×1800块1006密眼安全网3000×6000床2007木跳板块500第3.4.3条施工用电一、根据主要机具需用计划表查施工手册,计算如下:计算式:P=1.05~1.10(K1∑P1/COSCOSφ+K2P2+K3P3+K4P4)式中:P供电设备总需容量P1电动机额定功率(KW)P2电焊机额定功率(KVA)P3室内照明容量(KW)P4室外照明容量(KW)COSφ电动机的不均衡功率因数(0.5~0.75)K1-K4需要系数K10.5(查表)K20.5(查表)K30.8(查表)K40.8(查表)代入后计算得:∑P1=120KW∑P2=40KVA所以:P=1.05(0.5×120/0.7+0.5×40+15)=126(KVA)根据以上计算,本工程从总配电房到工地专用总配电箱采用25mm2铝芯线,从总配电箱到各机械设备及各分配电箱采16mm2铝芯线,临时办公室等照明电线采用4mm2铝芯线。二、配电线路的设计1、低压配电线路型式的选择:68 选择放射——树干式配电线路。2、基本保护系统:按照JGJ46-88《施工现场临时用电安全技术规范》规定,在施工现场变压器低压测中性点直接接地,在三相五线制临时用电工程中,必须采用专用保护零线TN-S接零保护系统,并且在专用保护零线上,应做不少于3处的重复接地。3、配电箱与开关的设计:配电箱、开关箱均使用标准的配电箱。4、接地与接地装置设计:(1)、接地分类:现场工作接地;其他功能接地及保护性接地,重复接地均采用直接接地。(2)、接地装置:接地体:自然接地体用建筑基础,人工接地体用圆钢、钢管、角钢、扁钢及其焊接物。接地线:采用自然接地线的人工接地线,但要保证与接地体电气连接。(3)接地体和接地线的敷设:①、利用自然接地(建筑的接地网)。②、接地线与接地体连接用焊接,与接地设备用焊接连接。③、接地线连接处应焊接。④、接地装置各部分要保证电气连接,适当采用防潮、防腐措施。⑤、每一接地装置的接地线应采用两根及以上导体,并在不同点与接地体作电气连接。(4)、接地电阻:采用TN-S系统时,保护零线每一重复接地装置的接地电阻不得大于10Ω,工作接地电阻值允许达到10Ω,但并联电阻值不得大于10Ω,防雷接地电阴值不得大于4Ω。5、防雷装置的设置:(1)、塔吊等高大建筑设备应装设避雷针,用专用绝缘电缆引下接地。(2)、施工现场专用变电所,应对直击雷和雷电侵入必进行保护。68 (3)、低压配电室进线和出线处应设架空线绝缘子铁架与配电室的接地装置连接,作防雷接地。6、安全用电措施和电气防火措施:(1)、安会用电措施:①、保证正确可靠的接地与接零。②、电气设备的设置必须符合JGJ46-88《施工现场临时用电安全技术规范》的要求。③、电气设备的安全必须符合JGJ46-88《施工现场临时用电安全技术规范》的要求。④、电气设备的防护必须符合JGJ46-88《施工现场临时用电安全技术规范》的要求。⑤、电气设备的使用和维护必须符合JGJ46-88《施工现场临时用电安全技术规范》的要求。⑥、电气设备的操作和维护必须符合JGJ46-88《施工现场临时用电安全技术规范》的要求。(2)、电气防火技术措施:①、合理配置、整理、更换各种保护电气,对线路和设备的过载短路故障进行可靠的保护。②、在电气装置和线路周围不得推放易燃易爆和强腐蚀物质,不得使用火源。③、在电气装置相对集中的场所如变电所、配电室等配置绝缘灭火器材,并禁止烟火。④、加强电气设备相-相和相-地面绝缘,防止闪烁。⑤、合理放置。第3.4.4条施工用水给水管道根据方便施工、安全可靠、线路最短的原则布置。现场施工用水量和生产用水q1;生活用水q2;机械用水q3;生活区用水q4;消防用水q5。一、用水量计算K28×3600Q1.N1T1.t1、施工用水量计算:q1=K1∑。q1施工用水量(升/秒)K11.05~1.1568 Q1年(季)度工程,本工程按最大混凝土浇筑量考虑。N1施工用水定额T1年(季)度有效作业日(d)t每天工作班数K2用水不均衡系数取1.5,本工程用水量按一次浇筑最大混凝土量时所用水为计算依据,最大混凝土浇筑量Q=250m3,浇筑混凝土用水N1=1700~2400m3,混凝土浇筑完T1=1工作台班数T=3代入:=1.1×250×2000×1.5/1×3×8×3600=9.55(L/S)2、施工现场生活用水量计算计算式:q2=P1·N·K×8×3600其中:P1施工现场高峰昼夜人数400人N320~60人/人·班取40L/人·班K41.3~1.5取1.5T每天工作班数按3个台班代入有:q1=400×40×1.5/3×8×3600=0.28(L/S)3、机械用水q3=04、生活区用水q4=0(现场有考虑)5、消防用水量q5=06、总用水量Q=q1+q2+q3+q4+q5=9.55+0.28=9.83(L/S)二、施工用水管径D=√4Q/π·V×1000其中V取0.9。代入有:D=0.129m故施工用水主管采用φ100镀锌钢管为主供水管。68 其布置详“施工用水电平面布置图”。第3.5条施工总平面布置一、运输机械的布置根据工程的实际情况以及工期进度的要求,我们在本工程施工过程中布置1台塔吊,保证本工程材料的垂直及水平运输。塔吊臂长47m,布置在房屋左侧边, 负责材料运输;为满足基础工程施工的需要,工程一开工,立即安装塔吊,用于吊运混凝土。塔吊的具体布置详见“施工总平面布置图”。二、搅拌站的布置由于本工程工期较短,在保证工程质量的前提下,必须采取相应的技术措施满足工期的要求,在现场我们布置一个混凝土搅拌站,设置一台350型混凝土搅拌机、一台350型砂浆搅拌机三、加工场地1、钢筋:在现场设置10×20=200m2的钢筋加工场,布置加工机械:原材料堆场及加工成型的成品钢筋分别存放在加工棚旁边,以便于卸货及塔吊进行垂直运输。2、周转材料:周转材料沿建筑周边布置。设置一个木工房,布置圆盘锯1台。3、铁件:铁件加工棚设在钢筋场地旁边,作为加工预埋件的加工、堆设场地,并将焊机存放于钢筋加工棚内。4、垫块:钢筋混凝土的柱、梁、板垫块加工在搅拌站旁,并设置垫块堆存仓,分类堆放,由专人制作养护及管理。四、砌体材料堆场砌体材料沿建筑物周边堆放,并靠近塔吊,便于塔吊吊运。五、施工临设布置在建筑物南侧修项目办公用房和工具用房等共200平方米。铺设混凝土搅拌站通往附近排水、排污干管的下水管道。六、运输道路及主要出入口施工期间利用假日大道作为主要运输道路,作为建筑材料的主要出入口。七、施工现场总平面统一管理制度68 项目经理部以施工总平面图为依据,随时掌握现场的动态,经常进行检查,监督管理。进入施工现场的施工单位,应一律尊重土建承包单位的决定,服从土建承包单位的统一指挥。未经批准,任何单位均不得在现场任意占用场地(包括停车);不得在现场搭盖建筑物、构筑物;不得任意挖土或弃土;不得任意敷设、改移或拆除任何动力管线;不得任意挖开道路路面和路基,阻断交通;不得破坏水沟,堵塞排水管道;不得向临近工地区域排泄积水或废水。1、各班组需要设置临时用房时,必须事先写出申请,经项目经理部审定许可才能动工,在建筑过程中,要服从项目经理的检查和指挥,使用结束后要负责及时拆除、清理恢复原状,达到人离场清。2、特殊情况下,各施工单位确需开挖道路路面,断绝阻碍正常交通,临时停水、停电时要提前书面申请报告,并在规定的有效期内完成,不得拖延,并及时按规定作好善后工作,负责恢复原状。3、各单位运输及交通车辆要求按指定的道路进出与停放。4、进场的大宗安装材料、设备、机具要在规定进场时间和装卸作业期限完成,并在规定时间存放在规定地点,避免交通堵塞和场地占用混乱,维持现场正常有序。5、施工现场的水准点和轴线控制桩应有明显的标志,并加以妥善保护,任何人不得损坏。6、砂石、钢筋、模板及其它经常性大宗施工材料,应根据施工进度计划安排,分批分期进场,场地要统一规划,严格控制堆放地盘,切实贯彻落实科学管理,严禁随心所欲,造成浪费或堵塞交通运输等事故发生。7、所有临时设施必须按照施工平面图规划要求办,按质量标准办,不能够马虎凑合,降低标准。8、对整个现场的布置和保持管理人员要经常督促检查,并落到实处。第3.6条劳动力计划劳动力需用计划序号工程名称人数(名)备注1木工6基础完后,增至10人以上2混凝土工8基础完后,增至10人以上3钢筋工15基础工程及主体上升4砖工20基础工程及主体上升5抹灰工30装饰、装修68 6油工8防水、涂料、油漆7普工8配合8架工8配合9电工1配合第四章施工进度计划第4.1条施工流水段划分根据工程的实际情况,我们将该工程划分为一个流水段进行施工,第4.2条施工进度安排施工准备工作包括生产、生活临设搭建,人员材料进场等工作,估计需4天左右时间,但根据工程的工期要求,施工准备工作只安排4天,简单布置好临设及一些生产设施,部分材料的堆场等,其余生产、生活设施逐步完善,在这4天时间里还应与有关单位协调好,作好工作的测量、放线、引点、埋桩工作。由于本工程工期特别短,所以,在施工过程中,除基础工程、主体工程在施工过程中形成流水作业外,进入装饰装修工程阶段(含围护结构)均不再划分施工流水段,全面进行施工。本工程的围护结构工程、室内抹灰工程、楼地面工程、门窗工程、油漆涂料工程、环境工程按照“施工进度计划图”的安排穿插施工。为保证本工程能按时交工,安装工程的施工队伍进场必须按照我司编制的施工进度计划组织施工。(详见施工进度计划图)第五章主要分部分项工程的施工方法第5.1条工程测量第5.1.1条方案编制目的、任务及技术要求一、该工程方案编制目的及任务是为该工程提供平面控制网、垂直度控制网以及高程(标高)控制网的建立与测设。地满足施工需要使测量成果符合设计、规程、规范要求:68 二、编制的技术依据1、参照工程测量规范(GB50026-93)2、依据原重庆市工程建设相关标准关于施工测量技术要求。第5.1.2条施工平面控制网的建立与测设一、建筑物定位根据总平面图及相关资料,确定该工程施工测量基线。二、平面控制网的建立与测设1、根据该工程测量基线,按矩形控制网一级测量精度要求组建矩形控制网,作为±0.000以下施工依据。(详见施工测量控制点平面布置图)2、测设方法用J2经纬仪定向,普通钢尺量距,用弹簧称加拉力,30m(10kg),丈量段尺中应保持水平。由于温差影响,丈量距离时超过标准温度(20℃)的±8℃须按有关规定进行温差改正。3、测设精度要求n2(1)矩形控制网技术要求一级边长丈量相对中误差:1/30000,测角中误差7√(n为长轴线至对应边建筑物的跨数)。n2(2)限差角度闭合差:WB=4MB(MB为测角中误差)。一级不大于7√,经角度调整后的矩形控制网的相对中误差。n21200007√FS[S]一级公式:=([S]为边长总长),n为长轴至对应边建筑物跨数。第5.1.3条主体施工垂直度的建立与测设一、垂直度系统的建立1、为了保证该工程施工垂直度,采用在建筑之内建立控制网,在控制点上用经纬仪通过各层在测设位置所留的孔洞采用天顶法进行投测传递轴线。2、±0.000施工完后,根据“施工测量控制点平面布置图”的要求,在建筑物中埋设控1~控25、控A~控L等12个控制点,依据矩形网测定垂直度控制点位,作为主体施工垂直度投测之用。二、设测精度要求68 1、每层楼面应投测长轴1至2条。2、投点允许误差应控制在±5mm以内。3、校核:轴线投测至楼面后,校核轴线用钢尺实量,其相对误差不得大于1/2000,合格后方能据此分间弹线,开始该层施工。第5.1.4条高程(标高)控制方案一、±0.000引测由建设单位提供水准点高程,按照四等水准测量的技术要求实施作业。将±0.000引测在附近建筑物上,并做标记,作为该工程测量依据。二、主体施工标高测设以±0.000为依据分别在塔吊或传递孔用钢尺量取各楼层所需之尺寸,作为该层标高施测依据。n2三、精度要求1、±0.000引测其往反闭合差不大于±5√n。2、其它工序间抄平控制在±3mm以内。第5.2条基础分部工程1、本工程基础土质较好,设计持力层为粉质粘土,埋深1.9m,持力层承载力特征值为180KPa,基础形式为钢筋混凝土带基与砖基础相结合的条形基础,局部地梁,基础形式简单。2、施工流水段的划分:本工程拟分作二个流水段进行施工,A-L/1-13轴为一个流水段,A-L/13-25轴为一个流水段。4、施工程序:本工程基础施工程序如下图:机械挖土人工挖土土工取样试验验槽清底封闭(浇筑C10砼垫层)带基钢筋制安带基砼浇筑砖基础砌筑地梁钢筋模板制安地梁砼浇筑定位放线复核基础实物验收当第一施工段完成基底封闭时,开始第二施工段人工挖土施工。(1)、基础土方开挖先采用小型挖土机开挖1000mm,余下900mm深采用人工开挖,当挖至离设计深度200mm时,报请现场监理及业主察看,并抽取土样作土工试验。68 土工试验结论达到设计要求后,进行基底清理和余土开挖,作好轴线标高抄测后报请监理复核,经复核满足设计后,报请设计、地勘、监理、业主、质检等相关单位进行基槽验收。(2)、砼垫层施工时,施工人员不得扰动持力层;如在验槽后遭受了下雨,则应采用边清底边封闭的方式进行施工,必须保证基底平整、清洁,无积水。(3)、砼垫层及钢筋砼带基砼浇筑时,均采用平板式振动器进行振捣。(4)、砖基础砌筑必须保证基础的厚度、砌筑砂浆强度。(5)、基础分部钢筋工程、模板工程、砼工程及砖砌体工程其它施工方法及事项均同主体分部。第5.3条主体分部工程第5.3.1条施工流水段的划分本工程主体分部竖直方向按楼层划分施工流水段,即每楼层为一个施工流水段;水平方向划分为二个施工流水段,A-L/1-13轴为第一施工流水段,A-L/13-25轴为第二施工流水段。第5.3.2条模板工程第5.3.2.1条材料选用本工程现浇砼柱均为构造柱,基础地梁、主体现浇梁均为单梁,截面尺寸不大,故本工程柱、梁模板均采用木模,现浇板模板采用1.5cm厚九夹板;钢管采用φ48管。原则上使用新模板,旧模板、钢管进场前必须修整,不满足施工规范要求的模板、钢管不得进入本工程。 第5.3.1.2条模板设计模板及其支架设计应符合下列规定:一、保证工程结构各部分形状尺寸和相关位置的正确;二、具有足够的承载力、刚度和稳定性,能可靠地承受新浇混凝土的自重和侧压力,以及在施工过程中所生的荷载;三、构造简单,装拆方便,并便于钢筋的绑孔、安装和混凝土的浇筑、养护等要求;四、模板的接缝不应漏浆。第5.3.2.3条模板安装一、准备工作1、施工前场地应平整,并按施工方案的要求准备好模板,支模架料及辅助材料。68 2、熟悉图纸资料,掌握基础和结构的轴线标高,各分部尺寸和技术要求,根据施工安排,绘制好模板工程的装配图。3、技术交底:应由主管工长向操作班组进行技术交底,内容包括:(1)、工程量和完成任务时间(2)、模板拼装,支撑系统布置,预埋件、预留孔和节点的处理方法和技术要求。(3)、操作程序和分区划分,流水方法。(4)、模板安装的质量要求和安全措施。二、构造柱模板安装1、放线:柱模安装前,应先检查柱子轴线标记,经采用广线拉通纵横轴线后,应弹出柱子中心线和模板安装内外边线。2、柱模及支撑安装:柱模就位后应加临时支撑固定,固定调正模板的垂直度,到满足要求为止。3、柱箍安装:安装应自下而上进行,柱箍间距经计算确定,固定后调正模板的垂直度,到满足要求为止。4、检查校正:柱模安装完毕后,应全面复核模板的垂直度,截面尺寸等项目,支撑必须牢固,预埋件、预留孔洞不能漏设,且必须准确、稳固。三、现浇板模板的安装复核板底标高安放预埋件及预留孔模板安放龙骨搭设支模架铺放楼板模板安装模板1、安装程序为:→→→→→→安放预埋件及预留孔模板交付验收检查校正→→2、支模架的架设:支模架的高度应为楼板扣除模板及钢楞厚度的数值。3、检查校正:模板安装后应复核模板板面标高及板面平整度,预埋件和预留孔洞不得漏设并应位置准确。模板必须稳定、牢固,不得超过规定偏差。第5.3.2.4第模板的拆除一、非承重模板:对非承重模板,应在混凝土强度能保证其表面及棱角不因拆模而受损时,方可拆除。二、仅承受自重荷载的模板:当现浇结构上无楼层和支架模板荷载时,应与结构同条件养护的试块达到下表所规定的强度扣方可拆模。68 构件类型构件跨度(m)达到设计的混凝土立方体抗压强度标准值的百分率(%)板≤250>2,≤875>8≥100梁≤8≥75>8≥100悬臂构件≥100三、拆模顺序:模板拆除的顺序,应按模板设计的规定执行。若设计无规定时,应采取先支的后拆,后支的先拆;先拆非承重模板后拆承重模板;先拆侧模后拆底模和自上而下的拆除顺序。第5.3.2.5条模板工程质量保证措施一、使用系列模板,保证模板有足够的刚度,承载能力和稳定性。我公司选用的组合模板系列,是由专业模板公司生产的使用成熟的模板工程系列,能够保证施工出的成品或混凝土构件的质量符合现行钢筋混凝土质量标准。二、对于个别部分使用非系列的模板工程,需经技术人员设计计算方可使用。三、拼装和安装过程要选用合格的原材料和合格的配件,保证模板本身的使用可靠性。四、完成拼装和安装模板后,首先工人要进行自检,自检合格后,报经监理工程师认可后方可进行下一道工序施工。五、模板采用专用模板脱模剂,以保证混凝土表面光洁。每拆模后要对模板表面进行处理,安装前涂刷脱模剂。六、模板拆除时间要达到规范要求的混凝土强度。第5.3.3条钢筋工程第5.3.3.1条原材料要求一、钢筋应具有出厂质量证明书或试验报告单,钢筋表面或每盘应有标志。进场时应按批号分批检查,对其标志、外观进行检查,并按国家现行标准规定,抽取试样作力学性能试验,合格后方可使用。68 二、钢筋在加工过程中,如发现脆断或力学性能显著不正常等现象,尚应根据国家标准对该批钢筋进行化学成份检查或其它专项检查。三、对有抗震要求的结构纵向受力钢筋,应进行检查,检验所得的实测值应符合下列要求:1、钢筋的抗拉强度实测值与钢筋的强度标准的比值不应小于1.25。2、钢筋的屈服强度实测值与钢筋的强度标准的比值按二级抗震设计时,不应大于1.4。第5.3.3.2条钢筋使用原则钢筋的级别、种类和直径按设计要求采用,当需要代换时,应征得设计单位的同意,并符合下列规定:一、不同种类的钢筋代换,应按钢筋受拉承载力设计值相等的原则进行。二、钢筋代换后,应满足混凝土结构设计规范中所规定的钢筋间距、锚固长度、最小钢筋直径、数量等要求。第5.3.3.3条钢筋加工一、钢筋的表面应保持清洁,带有颗粒状或片状老锈,经除锈后仍留有麻点钢筋,不得按原规格使用;二、钢筋下料前,应认真读懂图纸,根据现场实际情况,按设计及规范要求编制料单,特别是应对锚固长度、搭接长度、起弯点、弯钩位置弄清楚后方可制作料牌下料。三、钢筋成型:钢筋成型,应优先采用机械成型,也可采用手工弯曲,钢筋成型时,尚应注意以下事项:1、手工弯曲成型时,钢筋必须放平,板子应托平,用力应均匀,不得上下摆动,以免钢筋不在一个平面而发生翘曲。2、弯曲成型的钢筋,应按不同规格及形状分类,分捆堆放,并应减少钢筋在翻垛时翘曲变形。钢筋在搬迁、堆放时,应轻抬轻放,放置地点应平整。第5.3.3.4条钢筋绑扎一、绑扎前,应认真核对图纸、规范、规程,搞清楚对钢筋绑扎,安装的具体要求,对班组人员进行技术交底,不错孔,不漏扎;二、钢筋焊接与绑孔接头位置按设计要求选用,原则上优先选用焊接接头。1、板、次梁分布筋可采用绑扎接头。(在任何情况下,受拉钢筋搭接长度不应小45d;受力筋直径d>22mm68 时,不宜采用绑扎接头;不同直径钢筋搭接时,其搭接长度按较大直径计算);2、接头拉置应设置在受力较小处,且同一根钢筋上,应不超过三个接头。接头区内受力钢筋接头容许率详见下表。接头形式受拉区受压区绑扎3530焊接10不限制三、板的底部钢筋伸过支座中心线并≥5d且不小于200mm;四、上下层双层钢筋网的外包尺寸及风部钢筋架立筋尺寸要根据钢筋的尺寸仔细核算。架立筋(板凳筋)采用φ12钢筋制作,顶端长150,高为板厚-15(板钢筋保护层厚度)×2,两支架长为100,间距为1000,梅花型布置。水泥砂浆垫块的厚度要按设计要求制作,梁25mm,板15mm。其摆放位置要与架立筋相对应,间距与架立筋同;五、扎丝的下料长度,应根据钢筋直径确定。绑扎钢筋时,应将扎丝头向内侧弯曲,不侵占保护层;六、板筋上下层厚度及保护层厚度按下述方法固定:1、水泥砂浆垫块的强度、厚度要按要求的强度与厚度加工制作。垫块制作后,要进行养护以保证水泥砂浆垫块的强度;2、钢筋下部的垫块摆放拉置,要与架立筋对立。在每一个架立筋(板凳筋)的下面都要摆放砂浆垫块,以保证其保护层厚度;3、坚持按规范要求绑扎结点。双向受力的钢筋结点,应全部绑扎,不跳扣;4、绑扎后的底板钢筋,应认真自检与整修。自检时,要检查底板筋中的预埋筋轴线位置,其保护层厚度不超差(柱保护层允许偏差±5mm)。发现有偏差时,应及时纠正。第5.3.3.5条钢筋保护混凝土浇灌时,应指派专人进行钢筋保护,特别是负弯矩筋与上层钢筋应特别重视,发现下塌或位移应立即修复,否则不得继续浇混凝土。第5.3.4条混凝土工程68 由于本工程工期紧、任务重,混凝土的施工按常规方法进行就无法满足工期的要求。为保证按合同工期完成施工,所以本工程混凝土全部采用现场拌制混凝土(浇筑零星混凝土除外)。第5.3.4.1条施工准备一、材料1、水泥选用粉煤灰水泥或普通硅酸盐水泥。水泥的各项指标应符合国家有关标准的要求,混凝土中未加外加剂时最小水泥用量宜不低于300kg/m3。2、外加剂应有出厂合格证及复检报告。3、砂:砂宜优先选用坚硬不含杂质有棱的硅质砂粒,本工程选用渠河特细砂。4、石子:本工程基础、主体现浇结构选用嘉陵江卵石,粒径5-40mm;板带、板缝及楼面找平、屋面刚性层选用5-20mm碎石。5、水:为节约资源,本工程采用临近河水,自建蓄水池,将临近河水抽至池中沉淀后使用。该河渠位于学院内,无化工等较大污染,可以使用。二、作业条件:1、柱、梁等模板内的木屑、杂物要清除干净,模板接缝应严密不漏浆。复核模板、支撑、预埋件、管线、钢筋等符合施工方案和设计图纸并办理隐蔽验收手续。2、脚手架搭设要符合安全规定,楼板浇捣时应搭设运输跑道,跑道下面要有遮盖,浇筑口应有专用槽口板。水泥、砂、石子及外加剂、掺合料等经检查符合有关要求,试验室已下达混凝土配合比通知单。3、台秤经计量检测准确,振动器经试运转符合使用要求。根据施工方案对班组进行全面施工技术交底,包括作业内容、特点、数量、工期、施工方法、配合比、安全措施、质量要求和施工缝设置等。第5.3.3.2条操作工艺浇灌前应对模板浇水湿润,柱模板的清扫口应在清除杂物及积水后再封闭。一、混凝土浇筑的一般要求:1、混凝土自吊斗口下落的自由倾高度不得超过2m,如超过2m时必须采取措施。浇筑竖向结构混凝土时,如浇筑高度超过3m时,应采取串筒、导管、溜槽或在模板侧面开门子洞(生口)。68 2、浇筑混凝土时应分段分层进行,每层浇筑高度应根据结构特点、钢筋疏密决定。一般分层高度为插入或振动器作用长度的1.25倍,最大不超过500mm,平板振动器的分层厚度为200mm。3、使用插入式振动器应快插慢拔,插点要均匀排列,逐点移动,按顺序进行,不得遗漏,做到均匀振实。移动间距不大于振动棒作用半径的1.5倍(一般为300-400mm),振捣上一层时应插入下层混凝土面50mm,以消除两层间的接缝,平板振动器的移动间距应能保证振动器的平板覆盖已振实部分边缘。4、浇筑混凝土应连续进行,如必须间歇,其间歇时间应尽量缩短,并应在前层混凝土初凝前将次层混凝土浇筑完毕。间歇的最长时间应按所用水泥品种及混凝土初凝条件确定,一般超过2小时应按施工缝处理。5、浇筑混凝土时应派专人经常观察模板、钢筋、预留孔洞、预埋件、插筋等有无位移变形或堵塞情况,发现问题应立即暂停浇灌并应在已浇筑的混凝土初凝前修整完毕。二、柱混凝土浇筑:1、柱浇筑前或新浇混凝土与下层混凝土结合处,应在底面上均匀浇筑50mm厚与混凝土配合比相同的水泥砂浆,砂浆应用铁铲入模,不应用料斗直接倒入模内。2、柱混凝土应分层浇筑振捣,每层浇筑厚度控制在500mm左右,混凝土下料点应分散布置循环推进,连续进行,并按规范规定控制好混凝土浇筑时间。三、梁、板混凝土浇筑1、屋面为肋形楼板,梁板应同时浇筑,浇筑方法应由一端开始用“赶浆法”推进,先将梁分层浇筑成阶梯形,当达到楼板位置时再与板的混凝土一齐浇筑。2、楼板浇筑的虚铺厚度应略大于板厚,用平板振动器垂直浇筑方向来回振捣,注意不断用移动标志以控制混凝土板厚度,振捣完毕,用刮尺或拖板抹平表面。3、施工缝设置:本工程1-6层现浇楼板仅厨房、卫生间为现浇板,故不留设施工缝;屋面现浇楼板为全现浇,拟留设施工缝一道。现浇过梁及挑梁跨度均不大,不设置施工缝,采用一次性浇筑成型;现浇圈梁一般情况下不留设施工缝,如因外界因素(停电、下雨等)必须留设施工缝,则留置在梁跨度1/3范围内,施工缝表面应与板面长直。施工缝宜用木板、钢丝捆68 牢。施工缝处须待已浇混凝土的抗压强度不小于1.2Mpa时,才允许继续浇筑。5、在施工缝处继续浇筑混凝土前,混凝土施工缝表面应凿毛,清除水泥薄膜和松动石子,并用水种洗干净排除积水后,先浇一层与混凝土成分相同的水泥砂浆然后继续浇筑混凝土。四、楼梯混凝土浇筑楼梯混凝土的浇灌分两步进行,由于楼梯踏步采用全封闭的方式支模方法,第一步先从休息平台向下浇到下层楼面处,振动器在踏步上表面进行振捣,第二步在作业层从上而下浇筑上段梯板,浇捣方法同第一步。十、混凝土的养护1、混凝土浇灌完毕后,应在12小时以内加以覆益,并浇水养护。混凝土浇水养护日期一般不少于7天。2、每日浇水次数应能保持混凝土处于足够的润湿状态,常温下每日浇水两次。3、对立面构件采取喷晒自来水养护,在混凝土表面形成保护膜,防止水分蒸发,达到养护目的。第5.3.3.3条施工注意事项1、混凝土浇筑期间,及时校对预留出钢筋或埋件位置。已浇的楼板混凝土强度达到1.2Mpa后才准在楼面上进行操作。2、侧面模板应在混凝土强度能保证其棱角不因拆模而受到损坏时,方可拆模。不能用重物冲击模板,不准在梁侧板或吊板上蹬踩。3、使用振动棒时,注意不要触碰钢筋和预埋件、预埋螺栓、暗管等,如发现变异应及时校正。雨期施工应有足够的防雨措施,及时对浇筑的部位进行遮盖。下雨期间,应避免露天作业。第5.3.3.4条混凝土取样与试件留置本工程混凝土试件的取样和留置详《原材料、两强试件及使用功能检验检测计划方案》。第5.3.5条砌体工程一、施工准备1、材料:(1)、砖:本工程采用MU10页岩砖,其68 品种、强度等级必须符合设计要求,并应规格一致,具有出厂合格证明及试验单。(2)、水泥:本工程采用32.5普通硅酸盐水泥或粉煤灰水泥。水泥应有出厂合格证明和试验报告方可使用,不同品种的水泥不得混合使用。(3)、砂:本工程采用渠河特细砂。砂的含泥量不应超过3%。(4)、石灰精:本工程采用石灰精代替石灰膏,掺和石灰精的比例严格按产品使用说明书进行控制。(5)、水:应采用不含有害物质的洁净水。(6)、其他材料:拉结钢筋、预埋件、木砖、防水材料等应符合设计要求。二、作业条件1、砌体砌筑前应做好砂浆配合比技术交底及配料的计量准备。2、砌体施工应弹好建筑物的主要轴线及砌体的砌筑控制边线,经有关技术部门进行技术复线,检查合格,方可施工。3、楼层砖墙、柱砌筑前,防护架已按施工要求搭设完成,并经检查验收符合安全及使用要求。4、砌体施工:应设置皮数杆,并根据设计要求,砖块规格和灰缝厚度在皮数杆上标明皮数及竖向构造的变化部位。5、根据皮数杆最下面一层砖的标高,可用拉线或水准仪进行抄平检查,如砌筑第一皮砖的水平灰缝厚度超过20mm时,应先用细石混凝土找平。严禁在砌筑砂浆中掺填碎砖或用砂浆找平,更不允许采用两侧砌筑、中间填心找平的方法。三、操作工艺1、拌制砂浆:(1)、根据试验室提供的砂浆配合比进行配料称量,水泥配料精确度控制在±2%以内,砂、石灰精控制在±5%以内。(2)、砂浆应采用机械拌合,投料顺序为先投砂、水泥、掺合料后加水,拌和时间自投料完毕算起,不得小于1.5分钟。(3)、砂浆应随拌随用,水泥砂浆和水泥混合砂浆必须分别在拌成后3~4小时内使用完毕。2、组砌方法:68 (1)、组砌方法:采用一顺一丁砌法,砌体应错缝搭接,也不应小于6cm。(2)、排砖撂底:根据墙体放工平面施线设计图纸上的门、窗位置大小,层高、砌块错缝、搭结的构造要求和灰缝大小,在每片砌块墙砌筑前应按预先绘制好的墙面砌体排列图把各处规格的砌块和需要镶块和需要镶砖的规格尺寸进行排列摆放、调整、把每片墙需要修改部分记录在立面排列图上,以供实砌使用。(3)、砌筑:墙体的砌筑,应从外墙的四角和内外墙的交接处砌起,然后通线全墙面铺开。砌筑时应采用满铺满坐的砌法。满铺砂浆层每边宜缩进砖墙边10~15mm(避免砌块坐压砂浆流溢出墙面),用摩擦式夹具吊砌块依照立面排列图就位。待砌块就位平稳并松开夹具后即用垂球或托线板调整其垂直度,用拉线的方法检查其水平度,校正时可用人力轻微推动,用木锤敲击偏高处,镶砖补缺工作与安装坐砌紧密配合进行。竖向灰缝可用上浆法或加浆法填塞饱满,随后即通线砌筑墙体的中间部分。(7)、当门窗洞顶标高不在梁底时,按川91G310选用过梁。(8)、屋面女儿墙转角处及每隔3.6m设置构造柱,其断面和配筋为墙厚240×240,内设纵向钢筋4φ12,箍筋φ6.5间距200。构造柱纵筋分别锚入屋面梁及女儿墙压顶,平直段200mm长。第5.4条地面与楼面工程第5.4.1条基层处理基层必须坚实、清洁(无油污、浮浆、残灰以及杂物等)。做底层前,必须提前一天用清水清洗干净基层,保持湿润;影响面层厚度的凸出部位要凿平并清洗干净;过度凹陷部位应事先用设计配比相同的砂浆分层抹灰找平。第5.4.2条面层施工本工程设计室内地面及楼面均为粘贴地面砖,施工时,待基层清理完毕后,先洒水润湿,涂抹水泥浆一道,然后用1:2.5水泥砂浆铺贴地砖,水泥浆擦缝。厨房、厕所楼地面地面砖粘贴前,必须做好防水处理,其防水作法为改性沥青一布四涂。第5.5条一般抹灰第5.5.1条一般规定68 一、抹灰工程的等级应符合设计要求。抹灰工程所用的砂浆配合比,材料品种,应按设计要求选用。二、抹灰砂浆的配合比和稠度等,应经常检查合格后,方可使用,掺有石灰膏拌制的砂浆,应控制在初凝前用完。三、砖结构、混凝土结构等的相接处基体表面抹灰,应先铺钉钢丝网,并绷紧牢固,钢丝网与各基体的搭接宽度不应小于200mm。四、室内墙面、柱面和门洞的阳角,宜用1:2.5水泥砂浆做护角,其高度不应低于2m,每侧宽度不应小于50mm。外墙抹灰工程施工前,应安装好门窗框、阳台栏杆和预埋铁件等,并将墙上的施工孔堵塞密实。五、外墙窗台、窗楣、雨蓬、压顶和突出腰线等,上面应做流水坡度,下面应做滴水线或滴水槽,滴水槽的深度和宽度不应小于10mm,并整齐一致。六、水泥砂浆的抹灰层应原浆压光,并在湿润的条件下养护。厨厕、浴室、天面等凡有泛水需要的地台,抹灰应做成倾向出水口的泛水坡度,蹲式厕台应向大便器倾斜。,凡大便器的粪管口,厨浴厕的地面污水管口如未装地漏前一定要遮盖或临时堵塞。七、为了防止雨水溅射使污垢散落在外墙面,因此,在外墙完成抹灰工序后,应拆去脚手板,或将脚手板部位的墙面加以遮护。第5.5.2条墙柱面抹水泥混合砂浆一、施工准备1、抹灰部位的主体结构均己检查合格,通过隐蔽验收,门窗框及需要预埋的管道己安装完毕,并经检查合格。抹灰用的脚手架应先搭好,架子要离墙面200~250mm。2、将混凝土墙等表面凸出产分凿平。对蜂窝、麻面、露筋、疏松部位等凿到实处,用1:2.5水泥砂浆分层补平。将外露钢筋头和铅丝头等清除掉。3、对于砖墙应在抹灰前一天浇水湿透。二、操作工艺1、基层处理:清除墙面的灰土、污垢、碱膜、砂浆块等附属物,要洒水湿润。对光滑的混凝土墙面,可采用凿毛或用喷扫的方法将1:1的水泥砂浆分散均匀地喷射到墙面上(水泥砂浆中宜掺入水泥含量10%的107胶搅拌均匀后使用),待结硬后才进行底层抹作业,以墙强底灰与墙面的附着力。68 2、吊直、套方、做灰饼。抹底层灰前必须先找好规矩,即四角规方,横线找平,立线吊直,弹出基准线和墙裙,踢脚板线。属于中线抹灰时,可先用托线板检查墙面平整、垂直程度,并在控制阳角方下的情况下大致确定抹灰厚度后(最薄处一般不小于7mm),进行挂线。对于高级抹灰,就先将房间规方,一般可先在地面上弹出十字线作为准线,并结合墙面平整、垂直程度大致确定抹灰厚度,进行称线“打墩”,打墩时应先在左右墙角上各做一个标准墩,然后用线锤吊垂直线做墙下角两个标准墩(高低位置一般在踢脚线上品),再在墙角左右两个标准墩之间通线,每隔1.2~1.5m左右及在门窗口阳角等处上下各补做若干个砂浆墩。3、墙面冲筋:待砂浆墩结硬后,使用与抹灰层相同的砂浆,在上下砂浆墩之间做宽约30-50mm的灰浆带,并以下下砂浆墩为准,用压尺推平。冲筋完成后应待其稍干后,才能进行墙面底层抹灰作业。4、做护角:根据砂浆墩和门框边离墙面的空隙,用方尺规方后,分别在阳角两边吊直和固定好靠尺板,抹出水泥砂浆护角,并用阴角抹子推出水圆角,最后利用靠尺板,在阳角两边50cm以外位置,以40°斜角将多余砂浆切除、清净。5、抹底层灰和中层灰:在墙体湿润的情况下抹底层灰,对混凝土墙休表面宜先刷水泥浆一遍,随刷随抹底层灰。底层灰宜用1:1:6水泥砂浆(或按设计要求),厚度5~7mm,待底层灰稍干后,再以同样砂浆抹中层灰,厚度宜为7~9mm。若中层灰过厚,则应分遍涂抹。然后以冲筋为准,用压尺刮平找直,用木磨板磨平。中层灰抹完磨平后,应全面检查其垂直度、平整度、阴阳角是否方正、顺直,发现问题要及时修补(或返工)处理,对于后做踢脚线的上口及管道背后位置等应及时清理干净。6、抹水泥砂浆面层:中层砂浆抹后第二天,用1:2.5的水泥砂浆或按设计要求的水泥混合砂浆抹面层,厚度为5~8mm。操作时先将墙面湿润,然后用砂浆薄刮一道使其与中层灰粘牢,紧跟抹第二遍,达到要求的厚度,用压尺刮平打直待其稍干后,用铁抹子压实压光。第5.5.3条顶棚抹灰一、施工准备68 1、在墙面和梁侧面弹上水平标高墨线,连续梁底应弹由头到尾的通长墨线。根据室内高度和抹灰现场的具体情况,提前搭好作用的脚手架,脚手架板面距顶板底高度约为1.8m。2、将混凝土顶板底面凸出部分凿平,对蜂窝、麻面、露筋、漏振等处应凿到实处,用1:2水泥砂浆分层抹平,把外露钢筋头和铅丝头等清除掉。抹灰前一天浇水湿润基体。二、操作工艺1、基层处理:对采用的钢模板施工的板底凿毛,并用钢丝刷满刷一遍,再浇水湿润。2、根据墙柱上弹出的水平作业线,用线在顶板下100mm的四周墙面上弹出一条水平线,作为顶板抹灰的水平控制线。对于面积较大的楼盖顶棚或质量要求较高的顶棚,宜通线设置标准墩。3、抹底灰:在顶板混凝土湿润的情况下,先刷素水泥浆一道,随刷随打底,打底采用1:1:6水泥混合砂浆,对顶板凹度较大的部位,先大致找平并压实,待其干后,再抹大面底层灰,其厚底每遍不宜超过8mm,操作时需用力抹压,然后用压尺刮抹顺平,再用木模板磨平,要求平整稍毛,不必光滑,但不得过于粗糙,不许有凹陷深痕。4、抹罩面灰:待底灰约六、七成干时,即可抹面层灰。如停歇时间过长,底层过分干燥则应用水湿润。涂抹时先分两遍抹平,压实,使其厚度不应大于2mm。待面层稍干,再及时压光,不得有抹痕、气泡、接缝不平等现象。天花板与墙边或梁边相交的阴角应成一条水平直线,梁端与墙面,梁边相交交处应成垂直线。第5.5.4条施工注意事项1、室内施工时使用的木凳、金属脚手架等架设,应平稳牢固,脚手板跨度不得大于2m,架上放材料不得过于集中,在同一跨度的脚手板内不应超过两人同时作业。2、不准在门窗、洗脸池等器物上搭设脚手板,阳台部位粉刷,外侧没有脚手架时,必须挂设安全网。使用砂浆搅拌机搅拌砂浆,往拌筒内投料时,拌叶转动时不得用脚踩或用铁铲、木校友会等工具拨刮筒口的砂浆或材料。第5.6条外墙饰面砖工程一、施工准备68 1、天棚、墙柱面粉刷施工完毕。墙柱面暗装管线、电制盒及门、窗框安装完毕,并经检验合格。2、墙柱面必须坚实、清洁(无油污、浮浆、残灰等),影响面砖铺贴凸出墙柱面部分应凿平,过于凹陷墙柱面应用1:3水泥砂浆分层抹压找平(先浇水湿润后再抹灰)。3、安装好的窗台板及门窗框与墙柱之间缝隙,用1:3水泥砂浆堵灌密实,铝门窗框边隙之嵌塞材料应由设计确定,铺贴面砖前应先粘贴好保护膜。4、大面积施工前,应先做样板墙和样板间,并经质监及有关部门检查符合要求。二、操作工艺1、选砖:面砖一般按1mm差距分类选出若干个规格,选砖要求方正、平整,楞角完好,同一规格的面砖,力求颜色均匀。2、基层处理和抹底子灰:(1)、对光滑表面基层,应先打毛,并用钢丝刷满刷一遍,再浇水湿润;用1:1水泥细砂浆,喷洒或用毛刷(横扫)将砂浆甩到光滑基面上。甩点要均匀,终凝后再浇水养护,直至水泥砂浆疙瘩有较高的强度,用手掰不动为止。(2)、砖墙面基层,提前一天浇水湿透。(3)、抹底灰:①、吊垂直、找规矩、贴灰饼、冲筋,找规矩时,应与墙面的窗腰线、阳角立边等部位面砖贴面排列方法对称性,力求整体完美。②、将基层浇水湿润(混凝土基层面尚应用水灰比为0.5内掺107的素水泥均匀涂刷),分层分遍用1:2.5水泥砂浆抹灰,第一层宜为5mm厚的铁抹子均匀磨压密实,待第一层干至7~8成后即可抹第二层,厚度约为8~10mm,直至与冲筋大至相平,用刮尺刮平,再用木抹子搓毛压实。3、预排砖块、弹线:(1)、预排砖块应按照设计色样要求,一整幅墙柱面贴同一分类规格面砖,在同一墙面最后只能留一行(排)非整块面砖,非整块面砖应排在靠近地面或不显眼的阴角等位置。砖块排列一般自阳角开始,至阴角收口;女儿墙顶、窗顶、窗台及各种腰线部位,顶面砖应盖立面砖,以免渗水,引起空鼓,如遇设计没有滴水线的外墙、各种腰线部位,顶面砖应压盖立面砖,正面砖最下一排宜下突3mm左右,线底部面砖应往内翘起约5mm以利滴水。68 (2)、弹好花色变异分界线及垂直与水平控制线。垂直控制线一般以1m设立为宜,水平控制线一般按5-10排砖间距设一条为宜。砖块从天棚顶往地面排列至最后一排整砖块,应弹一条控制线,墙裙、=踢脚线顶弹高度控制线。4、贴面砖:(1)、预先将釉面砖泡水浸透凉干(一般宜隔在泡水凉干备用)。在每一分段或分块内的面砖,均应自下向上铺贴。从最下一排砖的下皮位置肜钉子装好靠尺板(室内靠尺板装在地面上第一排整砖的下皮位置上;室外靠尺板装在当天计划完成的分段或分块内最下一排砖的下皮位置控制上),以此承托第一排面砖。(2)、浇水将底子灰面湿润,先贴好第一排(最下一排)砖块,下皮要紧靠好靠尺板,砖面要求垂直平正,并应用真尺校平砖面及上皮。(3)、以第一排贴好的砖面为基准,贴上基准点(可使用碎块面砖),并用线垂校正,以控制砖面出墙面尺和垂直度。(4)、铺贴应从最纸一层开始,并按基准点挂线,逐排由下向上铺贴。砖背面应满涂水泥砂浆(厚度一般控制在2-3mm内),贴上墙面后用铁抹子木把着力敲击,使面粘牢,同时用直尺校平面砖及上皮,。每铺完一排应重新检查每块面砖,发现空鼓,应及时掀起加浆重新贴好。(5)、铺贴完毕,待粘贴水泥砂浆初凝后,用清水将面砖洗干净,用白水泥浆(彩色面砖应按设计要求用矿物颜料调色)将缝填平,完工后用棉纱、布片将有面试擦干净至不留灰迹为止。三、主要安全技术措施1、使用脚手架,应先检查是否牢靠,护身栏、挡脚板是否齐全可靠,发现问题应及时修整好,才能在上面操作;脚手板上放置料具要注意分散并放平稳,不许超过规定荷载,严禁随意向下抛掷杂物。2、使用手提电动切割机,应接好地线及防漏电保护开关,使用前应先试转,检查合格后,才能操作。3、在黑暗处作业及夜班施工时,应使用36V低压行灯照明。五、产品保护:门窗框上沾着的砂浆要及时清理干净。拆架子时不要碰撞墙柱面的粉刷饰面。对沾污的墙柱面要及时清理干净。搭铺脚手板不得直接搭设68 在门窗框上,应在适当位置垫入木枋,将平桥板架离门窗框。搬运料具时要注意:不要碰撞己完成的设备、管线、埋件及门窗框和己完成粉刷饰面的墙柱面。第5.7条门窗安装工程本工程合同要求只安装进户门,品种为防盗门,材质由业主确定。窗为铝合金窗,由专业施工队伍进行施工,具体的施工方案待施工时由专业施工队伍编制。第5.8条屋面工程第5.8.1条屋面找平层的施工一、清理基层:将结构所有杂物清走,彻底清除结构层上面的松散杂物,并用水冲干净,凡凸出基层的混凝土疙瘩、钢筋头、落地砂浆等用凿子凿去。二、根据设计坡度(包括天沟的坡度),拉线做基准块,按排水方向冲筋,冲筋距离在1.5m左右为宜。三、操作前,先将底层洒水湿润,扫纯水泥浆一次。随刷随铺砂浆,表面光滑者应凿毛。四、按配合比配制水泥砂浆,水灰比不能过大,应拌合成干硬性砂浆(以砂浆外表湿润,手握成团,不泌水份为准)经过用2m压尺刮平打实后,木模板磨平,然后用铁抹子压实磨光。(最后一次压光应在砂浆初凝后,终凝前完成)要注意指导死坑、死角的砂眼抹平。五、沟边、女儿墙脚等应抹成圆弧。打平层应留置分格缝,缝宽一般为20mm,纵横的最大间距不宜大于6m。六、养护:应在砂浆凝固后浇水养护,必要时可蓄水养护,养护时间一般不少于7天。第5.8.2条细石混凝土刚性防水层一、隔离层施工:为减少结构变形对防水层不利影响,在防水层下宜设低强度砂浆或卷材隔离层,铺抹厚度一般为20mm,如设计没有隔离层则应建议加造。水泥砂浆找平层面铺卷材的隔离层;直接在找平层上铺一层塑料薄膜,也可以在找平层上铺3~8mm干细砂滑动层,在其铺上一层卷材,搭缝可用沥青玛蹄脂。二、分格缝留置与钢筋网片施工1、按设计或不大于6m或“一间分一分格”,用上口宽为30mm下口宽为68 20mm的木板或沅泡沫板作为分格板。2、钢筋网片铺设:按设计要求,如设计无规定时一般配置φ4间距为100~200mm的钢筋网片。三、现浇细石混凝土防水层施工1、按设计配合比拌制好细石混凝土,先远后近,先高后低的原则逐步进行施工。2、按分格板高底,摊开刮平,用平板震动器十字交叉来回震实,在至混凝土表面泛水后再用木抹子将表面抹平压实,待混凝土初凝以前,再进行第二次压浆抹光,也可再压浆抹光时再均匀涂刷一层防水水泥浆以增强抗渗性。3、屋面泛水应严格按设计节点大样要求施工,如设计无要求时,泛水高度不应低于120mm,并与防水层一次进行捣完成,泛水转角处要做成圆弧或纯角。4、铺设、振支、震压混凝土时必须严格保证钢筋间距及位置准确。5、混凝土初凝后,及时取出分格缝隔板,用铁抹子二次抹光,并及时修补分格缝缺损部分,做到平直整齐,待混凝土终凝前进行第三次压光。6、混凝土终凝后必须立即进行养护,可用蓄水养护法或锯末、草袋等覆盖后浇水养护不少于14天,也可涂刷混凝土养护剂。7、分格缝嵌油膏:①、分格缝嵌油膏应于混凝土浇水养护完毕后用水冲洗干净且达到干燥(含水率不大于6%)时进行,所有纵横分格缝相互贯通,清理干净,缺边损角要补好,用刷缝机或钢丝刷刷干净,用吹尘机具吹净。②、灌嵌油膏的部位的混凝土表面均匀涂刷冷底子油,并于当天灌嵌好油膏。第5.9条质量通病及预防措施第5.9.1条模板工程一、模板安装:1、测量放线,所有模板安装前必须根据轴线放出模板安装线,然后根据模板安装线支模,以保证模板安装位置的准确性,竖向模板用垂球吊正。2、模板及支架必须支撑在坚实的地基土或达到一定强度的混凝土上,受压时不得发生变形。68 3、固定在模板上予埋件的予留孔洞均不得遗漏,安装必须牢固,位置应准确,其允许偏差必须符合设计蓝图和施工规范的要求。4、混凝土浇灌前应对模板进行仔细检查,其检查内容为:对照施工组织设计检查其楞杆、横杆、立杆、水平杆、对拉螺栓间距是否满足施工组织设计的要求;予埋件、予留孔洞是否支撑牢固,是否会漏浆;所有支撑架螺栓是否拧紧,钢模U型卡是否满上,有无遗漏。5、混凝土浇灌前应充分洒水润湿模板,但不得有积水。6、混凝土浇灌中应派人守保护层,发现问题立即整改。第5.9.2条钢筋工程除以下几条外,同第5.5条一、钢筋绑扎前,应认真核对图纸、规范、规程弄清楚对钢筋绑扎,安装的具体要求,对班组人员进行技术交底,不错扎,不漏扎。二、钢筋焊接与绑扎接头位置应按设计留设并相互错开。三、底板内的钢筋位置,应按照图纸要求,将钢筋间距控制线、预埋筋的边线(或侧墙、柱的边缘线)逐一在垫层表面上用墨线弹出。四、内外层双层钢筋网的外皮尺寸及内部钢筋架立筋尺寸要根据钢筋的尺寸仔细核算,架立筋的间距不宜超过100cm。水泥砂浆垫块的厚度要按设计要求制作,底板及侧壁为25mm、顶板为15mm,其摆放位置与架立筋相对应,间距与架立筋相同。五、为防止竖向墙钢筋左右摆动与倾斜,加斜向拉筋(放在钢筋内侧)固定,固定前应吊线找正。六、扎丝的下料长度,应根据钢筋直径确定。绑扎钢筋时,应将扎丝头向墙的内侧弯曲,不侵占保护层。七、底板用的钢筋马凳,必须增设10厚钢板止水片,以满足防水要求。第5.9.3条混凝土工程1、蜂窝。产生原因:振捣不实或漏振;模板缝隙过大导致水泥浆流失,钢筋较密或石子量相应过大。预防措施:按规定使用和移动振捣器,中途停歇后再浇捣时,新旧接缝范围要小心振捣,模板安装前应清理模板表面及模板拼缝处的粘浆,才能使接缝严密,若接缝宽度超过2.5mm,应予填封,梁筋过密时应选择相应的石子粒径。68 2、露筋。产生原因:主筋保护垫块不足,导致钢筋紧贴模板;振捣不实。预防措施:钢筋垫块厚度要符合设计规定的保护层厚度;垫块放置间距适当,钢筋直径较小时,垫块间距宜密些,使钢筋下垂挠度减少,使用振动器必须待混凝土中气泡完全排除后才能移动。3、麻面。产生原因:模板表面不光滑;模板湿润不够;泼涂脱模剂。预防措施:模板应先平整光滑,安装前要把粘浆清除干净,并满涂脱模剂,浇捣前对模板要浇水湿润。4、孔洞。产生原因:在钢筋较密的部位,混凝土被卡住或漏振。预防措施:对钢筋较密的部分(如梁柱接头)应分次下料,缩小分层振捣的厚度,按照规程使用振捣器。5、缝隙及夹渣。产生原因:施工缝没有按规定进行清理和浇浆,特别是柱头和梯板脚。预防措施:浇注前对柱头、施工缝、梯板脚等部位重新检查,清理杂物、泥沙、木屑。6、柱底部缺陷(烂脚)。产生原因:模板下口缝隙不严密,导致漏水泥浆,或浇筑前没有先浇灌足够50mm厚以上水泥砂浆防止侧板吊脚,浇注混凝土前先浇足50-100mm厚的水泥砂浆。7、梁柱结点处(接头)断面尺寸偏差过大。产生原因:柱头模板刚度差,或把安装柱头模板放在楼层模板安装的最后阶段,缺乏质量控制和监督。预防措施:安装梁板模板前,先安装梁柱接头模板,并检查其断面尺寸、垂直度、刚度,符合要求后允许接驳梁模板。8、楼板表面平整度差。产生原因:振捣后没有用拖板、刮尺抹平;跌级和斜槎部位没有符合尺寸的模具定位,混凝土未达终凝就在上面行人和操作。预防措施:浇捣楼面应提倡使用拖板或刮尺抹平,跌级前使用平直、厚度符合要求的模具定位;混凝土达到1.2Mpa后才允许在混凝土面上操作。9、混凝土表面规则裂缝。产生原因:一般是淋水保养不及时,湿润不足,水分蒸发过快,没有执行有关规定。预防措施:混凝土终凝后立即进行淋水保养,高温或干燥天气要加麻袋草袋等覆益,保持构件有较久的湿润时间。68 10、缺棱掉角。产生原因:投料不准确,搅拌不均匀,出现局部强度低,或拆模板过早,拆模板方法不当。预防措施:指定专人监控投料,投量计量准确,搅拌时间要足够,拆模板应在混凝土强度能保证其表面及棱角在拆除模板时不受损坏时方能拆除,拆除时对构件棱角尖予以保护。11、钢筋保护层垫块脆裂。产生原因:垫块强度低于构件强度,设置钢筋骨架时冲力过大。预防措施:垫块的强度不得低于构件强度,并能抵卸钢筋放置时的冲击力,当承托较大的梁钢筋时,垫块中应加钢筋或铁丝增强,垫块制作完毕应浇水养护。12、柱混凝土强度高于梁板混凝土强度时,应按图在梁柱接头周边用钢网或木板定位,并先浇梁柱接头,随后浇梁板混凝土。13、计量不准确。砂、石、水泥(包括散装水)泥和水未经计量或计量不准,外加剂没有按程序操作,而导致混凝土质量下降。预防措施:设专人监管上料保证计量准确。14、有台阶的构件,应先待下层台阶浇筑怪沉实后再继续浇筑上层混凝土,防止砂浆从吊板上冒出导致烂根。浇筑悬壁板应使用垫板,保证钢筋位置正确。严禁踩踏钢筋,确保钢筋配置符合设计要求。15、除以上几条外,还应做到以下几点:(1)、配合比:将以上合格的原材料在试验室进行试验,当满足设计要求的混凝土强度,抗渗要求务施工工作度的要求后,才能出具正式配合比。(2)、本工程采用机械振捣与人工振捣相结合的方法捣实混凝土。振捣每一振点的振捣延续时间,应使混凝土表面呈现浮浆和不再沉落;振捣器的移动间距,不宜不于振捣器作用半径的1.5倍,振捣器与模板的距离,不应大于其作用半径的0.5倍,并应避免碰撞钢筋、模板、预埋套管、预埋件等;振动棒深下层混凝土内的深度不应不于50mm。有预埋件和预埋管道的地方,应铺以人工插扦进行振捣混凝土,使混凝土达到内实外光。(3)、在混凝土浇筑过程中,应经常观察模板、支架、钢筋、预埋件和预埋孔洞的情况,当发现有变形、移位时应及时采取措施进行处理。(4)、因停水、停电或机械设备出现故障等无法抗拒的原因至使现场停工时,入模混凝土时间超过混凝土初凝时间时,应留设施工缝。所留施工缝应根据施工规范留出凹槽。表面混凝土应凿毛和冲洗干净,并保持湿润,不得积水。在浇筑下一次混凝土前,已浇筑混凝土的抗压强度不应小于25N/mm,施工缝处应铺一层与混凝土级配相同的水泥砂浆,其厚度为15~30mm。(5)68 、混凝土浇筑完毕后,应根据气温条件及时覆盖、洒水,其洒水时间为:白天不少于12次(1次/小时),夜晚不少于6次(1次/小时),使混凝土始终处理湿润状态。连续养护不少于20天。第5.9.4条抹灰工程1、门窗洞口、墙面、踢脚板、墙裙上等抹灰空鼓、裂缝,其主要原因有以下几点:(1)、门窗框两边塞灰不严,墙体预埋木砖间距过大或木砖松动,经门窗开关振动,在门窗框周边处产生空鼓、裂缝,应重视门窗框塞缝工作,设专人负责堵塞实;基层清理不干净或处理不当,墙面浇水不透,抹灰后,砂浆中的水分很能快被基层(或底灰)吸收,应认真清理和提前浇水。(2)、基层偏差较大,一次抹灰过厚,干缩率较大,应分层找平,每遍厚度定为7~9mm。配制砂浆或原材料的质量不好或使用不当,应根据不同基层配制所需要的砂浆,同时要加强对原材料的使用和管理工作。2、抹灰面层起泡、有抹纹的主要原因有:抹守面层灰后,灰浆还未收水就压光,因而出现起泡现象,在基层为混凝土时较为常见。底灰过分干燥,又没有浇透水抹面层灰后,水分很快就被底层吸去,因而来不及压光,故残留抹纹。采取抹完面层灰,灰浆收水后才能压光;底灰要充分浇水后才抹面层灰的措施。3、抹灰表面不平,阴阳角不垂直、不方正。要做到抹灰前吊垂直,套方以及打砂浆墩、冲筋认真仔细,冲筋后间隔时间适当,使冲筋与抹灰层收缩相同,抹灰表面平直、阴阳角垂直方正。4、门窗洞口、墙面、踢脚板、墙裙等面灰接槎明显或颜色不一致。主要是操作时随意留施工缝造成。留施工缝应尽量在分格条、阳角处或门框边位置。5、踢脚板、水泥墙裙和窗台板上出口墙厚底不一致,上口毛刺和口角不方等。主要是操作不细,墙面抹灰时下部近踢脚板等处不平整,凹凸偏差大,或踢脚板等施工时没有拉线找直,抹完后又未将上口赶平、压光,应认真对待抹灰细部,不应松懈;踢脚板施工时拉线找直,并把上口赶平、压光。6、管道后抹灰不平。应做好与管道施工的配合工作,做到先抹灰后安管。第5.9.5外墙饰面砖工程1、空鼓:基层清理不够干净,抹底子灰时,基层没有保持湿润;面砖铺贴前没有68 事先浸泡或底子灰面没有保持湿润;面砖背抹水泥不够均匀或量不足;砂浆配合比不准,稠度控制不好,砂浆中含砂量过大,以及粘贴砂浆不饱满,面砖勾缝不严均可引起空鼓。要保持基层面砖清洁、湿润;严格按照配合比拌制砂浆和按照操作工艺施工。2、墙面脏:主要铺贴完成后,没有及时将墙面清洗干净,贴砖用水泥浆粘着砖面,以及擦缝时没有将多余白水泥浆彻底清干净,此时可用棉纱稀盐酸加20%水刷洗,然后用清水冲将即可。第5.9.6条屋面工程一、防止找平层起砂1、严格控制水灰比,施工时基层表面充分湿润,刷浆要均匀,冲筋距离水要过大,随铺灰随刮平,拍实,以确保强度和密实度。2、掌握好压光时间,压光一般不宜少于三遍。第一遍应在面层铺设后随即进行,使砂浆匀称、密实,以表面不出水为宜;第二遍应在水泥的初凝时进行,终凝前完成,将表面压平整、密实;第三遍压光主要消除抹痕和闭塞毛细也,使找平层更加密实,但应在水泥终凝时完成,切忌在水泥终凝后压光。3、合理安排施工流向,避免过早上人。水泥宜用早期强度高的普通硅酸盐水泥,安定性要好,切不能使用过期、低标号水泥。二、防止出现空鼓1、严格清理基层表面,过于光滑的要凿毛,并充分湿润,不使用过细砂子。2、注意素水泥浆在调浆后涂扫,不宜先洒水泥粉后再浇水扫浆。素水泥浆水灰比以0.4~0.5为宜,并做到随扫随铺,如素水泥浆已风干硬结则应铲后重新涂扫。3、屋面的边角处、突出屋面管要,埋件周围应操作认真,不要漏压,防止倒泛水,冲筋时找准泛水,按冲筋铺浆,确保泛水不失去作用。三、细石混凝土刚性防水层开裂预防措施1、刚性防水屋面不得用于有高温或有振动的建筑,也不得用于基础有较大不均匀下沉的建筑,为了减少结构变形对防水层的不利影响,在防水层下宜设置低强度砂浆或卷材隔离层。2、防水层必须分格,分格缝应设在装配式结构的板端,或现浇整体结构的支座处。混凝土防水层厚度不宜小于40mm,内配φ4间距100~200mm68 的钢筋网片,位置宜在防水层中间或偏上,并在分格缝处断开。3、防水层的混凝土强度应不低于C20,水泥用量不少于330kg/m3,水灰比不宜大于0.55,并宜采用普通硅酸盐水泥,粗骨料的最大粒径不大于防水层厚度的1/3,宜用中粗砂(或细度模数较高的特细砂)。4、混凝土浇灌时应振捣密实、压实、抹平,收水后应随即二次压光,厚度均匀一致。最后在有条件的地方宜采用补偿收缩混凝土。养护时间控制在10~14天。四、屋面渗漏的预防措施1、本工程屋面工程施工时正值夏季,雨水多、雨量大,墙体迎水面泛水高度不应小于24cm,非迎水面不小于18cm,通气管的泛水不小于15cm。做泛水前,应将女儿墙浇水湿透,阴角处泛水做成圆孤。2、尽量使泛水和板面上的防水层一次浇成,不留施工缝。如已形成施工缝,则在泛水施工前,应先将结合面凿毛、刷1:0.4水泥浆一遍,然后再浇泛水处新混凝土。3、防水施工前应先安装雨水口下弯头,结构基层先铺卷材一层,与弯头搭接不少于5cm,再浇混凝土,并注意填实弯头下空隙,弯头连接要顺畅,抹压密实不出现施工缝,并尽量选用雨水头,雨水斗与防水层间的缝隙宜用聚氯乙烯胶泥等优良嵌缝材料填塞。第六章工程质量保证措施第6.1条工程质量总目标按本施工组织设计的施工总体部署规定,本工程的质量总目标为:确保合格工程。68 为了达到本工程的质量总目标,对工程施工采取全过程的目标管理,并将单位工程质量总目标分解为分部工程、分项工程的分目标;对各质量目标均落实到具体个人头上,实行目标责任制明确奖罚指标,使每个分部分项责任人和参加施工班组全员直接相关,共同对目标负责,从而使每个分部分项的管理者与操作员形成有效的压力与动力,最大限度地调动和发挥每个员工的积极性和聪明才智,提高员工的质量意识。目标管理是施工全过程质量管理的中心内容,质量保证措施的每一项具体的工作都必须围绕“目标”中心而展开,确定工程整个施工过程半以目标管理统揽全局,以经济承包为杠杆,以全面推广应用质量标准为手段,开展质量管理工作。第6.2条落实质量保证体系公司建立并维持行之有效的规范化的质量体系,保证工程质量稳定、连续并不断提高。一、合同管理对招标文件和合同草案进行分析,确保合同条款明确合同条款明确完善和对其正确理解。二、图纸资料管理对本工程技术文件包括设计变更、施工联系单等从施工到回收的全过程进行控制,使其处于受控状态。三、采购管理对供应商选择及产品的质量关进行严格控制,保证采购的产品符合要求。公司建立合格供应商的名单,并定期对其进行评审,采购产品时制订完整的计划、合同和响应的规范、标准等并严格进行验证。四、建设单位提供的物资管理对建设单位单位提供的物资进行有效的控制,使其能满足施工的需要,在合同中规定双方的责任,将建设单位提供的物资列入采购计划,按规定对其进行验证、检验、储存和保管,出现问题加以记录和处理。五、标识与可追溯性管理对原材料、施工过程及竣工工程进行有效的标识,使其产品具有可识别性和可追溯性。对原材料在记录上和实物上进行标识,对重要材料还要记录、跟踪其使用部位;对施工过程在记录上和实物上标识,特殊工序还要记录、跟踪其使用部位。六、工序控制管理对施工工序各个环节的控制,保证其质量满足由具备资格的人员进行操作并进行连续的监控。68 七、检验和试验管理严格按规定对产品和过程进行检验和试验,确保质量符合要求。八、检验员、测量和试验设备管理按规定对检验、测量和实验设备的购置、统一管理、使用、保养和定期检定、校准等进行严格控制,使之处于完好状态并且精度能满足使用要求。九、检验和试验管理对检验和试验状态操作标识和控制,确保只有通过了规定的检验和试验且合格的产品才能使用和安装。标识的方式有记录和实物标识。十、不合格品的控制管理对原材料、半成品及工序中不合格的及时标识、隔离、审批并采取相应的处置措施,使其不得被使用、安装或隐蔽。十一、纠正和预防措施管理对施工中比较严重的工程质量不合格或反复发生的工程质量不合格进行调查和分析,采取相应的纠正措施,并定期总结,分析其发生趋势和可能性,采取相应的预防措施,把工程质量不合格减至零。十二、搬运、储存、防护和交付管理对施工材料搬运、储存、保管和交付进行严格控制,防止其损坏和变质。十三、质量记录的控制管理对质量记录进行标识、填写、收集、归档、储存、保管,按规定进行严格控制,以证实产品达到规定的要求。十四、培训管理对员工进行上岗前培训,特殊关键作业培训或技术管理人员培训等,使其素质满足相关的要求。十五、回访保修管理对已交付使用工程的保修和回访工作严格管理,提高我公司的社会信誉。第6.3条确定保证质量的技术措施一、加强技术管理,认真贯彻执行国家规定、操作规程和各项管理制度,明确岗位责任制,认真做好技术交底工作。68 二、认真落实各种岗位责任制,是各级管理人员及全体施工人员职责分明,实行奖优罚劣、奖好罚差,优质优价,师徒接对,徒弟创优,师傅有奖。经常开展质量教育,不断提高各级管理人员及全体施工人员的质量意识,严格按规章办事。在施工全过程中,严格按图操作。做好工序交接工作,上道工序要对下道工序负责,下道工序要对上道工序进行复核,上道工序不合格,下道工序不施工,严格执行“三检制”,使工程质量始终保持在优良状态。三、各分项工程质量要严格检查,合格后请建设单位、监理单位代表验收,并做好隐蔽工程验收记录。各种不同材料必须合理分类,堆放整齐,对于钢筋挂牌标示,避免锈蚀和污染。加强原材检验工作,严格执行各项材料的检验制度。水泥、钢材及搭设架子的钢管、钢丝绳都必须有出厂合格证和试验报告,混凝土、砂浆严格按配合比施工,认真做到开盘交底和拆模申请制度。四、测量放线设立专门的测量放线小组,测量仪器及工具事先检查,定期校正。1、测引重要界桩和中心桩至施工区外,并设立好良好保护,备以后施工恢复作用。2、放线施工前要进行复核,并请监理人员检查无误后方可施工。3、严格按照规范进行操作和控制精度。五、原材料的检验:材料优劣直接关系到工程质量的好坏,为此各种原材料特别是水泥、钢材进场必须有备案登记证、出厂合格证明书;水泥、钢材、砂子、碎石等材料进场后必须检验合格后方可使用,施工工地设专职检验员,及时将各种材料送到化验室检验。经检验不合格的材料应及时封存退货。六、钢筋工程:本工程的钢筋均在现场加工成型,堆放整齐,钢筋配料应根据设计图纸要求绘制每个构件的单根钢筋简图,保证每一构件钢筋的直径、几何尺寸形状及下料长度的准确,钢筋对焊由持证焊工施焊,并按规定及时送检,所有的钢筋必须挂牌,堆放整齐,钢筋制作和绑扎必须确保数量、直径、间距准确无误,各种预留钢筋必须位置准确,固定牢固。七、模板工程:柱、梁板的轴线位置及标高要准确无误,几何尺寸准确,表面平整,拼缝严密、牢固,做到不漏浆,不沉陷,为混凝土工程创优提供良好的条件。八、混凝土工程施工68 1、严格执行材料进场验收制度,特别是对水泥要有计划的提前做好验收工作,杜绝不经化验而使用的现象。2、抓好现场计量管理工作,计量器具需要检查合格后方能使用,混凝土搅拌站在作业时,自始自终要有专职质检员进行监督。3、作业面设专职质检员,对混凝土振捣密实度,施工顺序、方式、高低差留置,平整度,墙柱钢筋进行监督检查,对不符合施工工艺标准的将行使用质量否决权。4、混凝土工程的施工配齐施工人员及施工机具,备足水泥、砂、石料,混凝土施工时各种材料均要严格按施工配合比计量,控制用水量,保证搅拌时间,做到搅拌均匀。混凝土浇灌时,要做到均匀下灰,均匀振捣做到连续,一气呵成,不出现非计划施工缝,混凝土试块要配备专人制作与养护。第6.4条严格执行质量保证管理制度一、材料:通过执行检验制做到1、杜绝小厂水泥、无备案登记证水泥进场。二、分楼层设成品保护人员,明确责任范围。三、严格执行成品保护人员的奖罚规定。四、落实工序交接,强化下道工序地位,搞好工序专业间的穿插作业,防止互相影响损坏。加强上道工序对下道工序的服务意识和监督、奖罚,加强对成品保护质量经常性巡视检查,并形成对成品采取“护、包、盖、封”的保护措施为基本手段。五、地面细装修完成后,原则上不准进入房间再作业,如确有需检修项目,操作人员必须穿软底鞋,工具严格直接接触地面、墙壁,更不准砂浆、油漆、涂料落地。六、加强成品、半成品原材料保护工作。七、加强外委加工品的质量检查和验收。八、不锈钢、铝合金制品必须用胶纸保护,防止污染和划痕。第6.5条防治渗漏与裂缝措施一、外墙防渗漏措施外墙防渗漏是一项系统工作,必须制订全面仔细的技术措施,确保每个施工分项均达到质量要求。主要措施有以下几点:68 1、两种不同材料的交接缝处钉40cm宽的钢丝网,对易生开裂的这一薄弱处予以补强。2、在外墙管洞外围进行防水砂浆堵实。3、外墙饰面砖用掺加防水剂的砂浆勾缝、灌缝,形成多层防水幕。4、铝窗框外侧采用沥青防腐漆两道做防腐漆两道做防腐蚀处理,安装后进行灌浆。将灌胶作为一道专业工序,由熟练细致、专用工具齐全的专项作业组进行。完工后亦由该组进行巡回养护七天。5、铝窗框排水槽孔齐全,钉孔接头缝隙封胶完整。6、铝窗框与外窗台面层灌注结构胶饱满、均匀、连续,对两种材料间的薄弱部分进行封闭。7、外窗台做成2%斜坡以利排水;内外窗台形成28mm高差以利阻水;外滴水檐做成2cm高差的平阶(宽度大于20cm)或鹰嘴(宽度小于20cm)。二、抹灰层防空裂及爆灰各抹灰层之间及抹灰层与基体之间必须粘结牢固,无脱层、空鼓和裂缝。其主要保证措施有:1、首先将松动、软弱的基体进行处理,达到符合要求。2、清扫、冲洗基体,达到清洁湿润之目的。3、基体粗糙面处理:对砌体面砖缝要检查,有裂缝的要剔缝、勾缝,对埋管留槽部位要补灌细石混凝土,或者分多层抹灰找平层,对埋管过浅的要增设钢板网防裂,对混凝土面要采取甩浆并养护七天形成高强度毛面。4、抹灰宜采用细度模数较高的特细砂,过筛去泥块贝壳。5、为避免爆灰(未熟化的石灰粒造成)而不用石灰,建议采用石灰精代替,改善砂浆塑化性能,并通过控制水泥用量减少用水量,大大减少砂浆收缩。从而免去砂浆收缩产生裂缝空鼓。6、控制抹灰层厚度,每层8~10mm,使砂浆自重脱裂或整体收缩量减至最少。三、屋面防渗漏空裂措施1、首先在结构上要采取有效措施形成最可靠的第一道防线。①、屋面配筋在上层形成贯通局面,在外围转角加1.2-3m的φ12放射钢筋8条,控制平面中心收缩引起的拉裂;68 ②、屋面混凝土宜掺加UEA微膨胀剂,使混凝土形成自防水混凝土(建议设计进行修改)。③、女儿墙壁、设备间墙,楼梯间等屋面上的墙体,在20cm内均与屋面混凝土一次浇成整体,避免平面留缝造成渗漏隐患。④、雨水口,在出屋面管口均要留置放大5cm,以利封堵施工,保证质量。⑤、对雨水口,在屋面结构混凝土浇注时,局部φ500范围内降低2cm,形成排水漏斗。2、将屋面留洞封边后蓄水养护不少于14天,并观察是否有渗漏出现,并及时处理到无渗漏为止,同时做好试验记录。3、将第二道防线——柔性防水做在结构层面上。4、女儿墙上做好泛水封口。5、严格控制在屋面板进行冲击钻孔。6、在做屋面装饰面层之前进行试水、试漏24小时,并记录排水坡度情况。四、卫生间防渗漏措施1、首先要把结构下降5cm,形成带水地面与不带水地面高差2cm,并有3cm排水坡度留量。2、管道留洞准确,放大不小于2cm,便于保证灌浆操作。3、混凝土表面进行终凝前的二次抹压避免早期塑性开裂。4、采用麻袋覆盖养护。5、砌体下30cm采用实心结构防水。6、找平层及抹灰砂浆均掺防水剂。7、设置第二道防线——柔性防水层。8、待找平层养护完成后进行24小时并水试验,做记录填表,检查内外地面预留高差及排水坡度情况。第6.6条雨季施工措施一、混凝土施工时,如遇下雨天,注意雨后砂石含水量的变化,及时测定含水率,调整配合比。二、正在施工砂浆或混凝土时要及时覆盖,受淋时要重新配料拌合使用。三、准备好帆布雨棚等防雨材料,用于雨天混凝土施工及易淋材料的覆盖。四、防水工程应避开雨期施工。68 五、仓库要防水防雨,配电箱、露天电动设备要有防雨罩。六、及时收集天气预报,做好防雨准备,避免在雨天对作业的质量影响。七、混凝土浇灌时,要防止雨水冲刷新混凝土表面,施工现场应备足雨布,搭设防雨蓬确保在下雨时混凝土也能连续浇灌,避免留有人为的施工缝,从而影响混凝土的整体质量。第6.7条夏季施工措施一、因重庆市夏季炎热,应根据实际天气情况调整工作时间,尽量避开中午施工,利用一早一晚。现场供应茶水,并发放防暑药品,防止工人中暑。二、夏季由于气温高,初凝时间短,浇筑混凝土时主要应解决施工冷缝和干缩裂缝。三、混凝土可选用水化热较低的水泥,如矿渣水泥、粉煤灰水泥。四、混凝土加减水缓凝剂,以延长初凝时间和减少水灰比,减少收缩裂缝。五、新浇好的混凝土表面用草垫遮盖,每隔一定时间对混凝土表面进行洒水养护,间隔时间和洒水量以保持混凝土湿润为准。第6.8条履行保修回访承诺服务回访保修是质量保证的主要部份。通过回访保修为业主、用户提供优质服务,既是一种责任承诺,也是职业道德的升华,更是业务技术提高的有效途径和宣传与建立公司形象,赢得更广泛市场的重要工作。一、推行《交验工程服务承诺书》制度,实施《交验工程服务承诺管理办法》,设立工程质量服务办公室和热线联系电话。二、在工程竣工交付使用时,向业主递交《建筑工程质量保修书》,配发《建筑工程质量保修通知书》。三、按不同阶段执行回访保修1、在施工收尾交钥匙阶段,工地分成几个专业队分区段负责,及时处理尾工完善事宜。2、在开始使用阶段,现场留有配套保修队随叫随到及时服务。3、正常使用后由正常服务队通过定期回访及热线联络达到有效服务。四、对所承建工程在保修期内主动上门回访,遇大(中)雨必须到业主单位回访以便及时沟通情况,提供优质服务。五、接到业主质量投诉或保修通知后,保证在约定时间内到达现场。68 六、对业主提出的质量问题,保证维修到底,不留任何尾巴。第七章安全生产及文明施工保证措施第7.1条安全生产、文明施工总目标本工程施工安全总目标为:杜绝重大伤亡事故,实现:“五无”(无重伤、无死亡、无倒塌、无中毒、无火灾),文明施工总目标为:创建“文明工地”。第7.2条安全生产保证措施一、安全生产,文明施工管理体系1、纵向管理体系:公司主管生产副总经理和安全监控部门作为公司一级的安全生产,文明施工管理领导机构,负责制订管理制度和检查监督工作。施工现场成立项目经理为主的安全生产、文明施工领导小组。项目经理为该工程项目经理安全生产、文明施工第一责任人,项目经理部设立项目副经理和专职安全员,由他们统一抓各项安全生产、文明施工管理措施的落实工作。各生产班组建立相应的安全生产管理小组,设立兼职安全员,配合专职安全员工作。2、横向管理体系:公司的各职能部门和各下属施工单位都参与安全生产、文明施工服务与管理工作,保证项目的安全生产和文明施工。二、安全生产的技术措施做好项目施工的安全与文明施工管理,除了首先需要有可靠的管理体系外,还必须有稳妥的技术措施和更好防护措施。1、在施工总平面设计中规划人流和货流的安全通道,落实消防和卫生急救设施,在仓库、机具、物料、平面与空间安排上符合消防和安全卫生规定,设置不同类型的安全防护棚架。2、主体结构施工针对的结构、模板体系分别详细地在分项工程方案中专门编制安全技术交底。3、施工用脚手架应编制专门的搭设和拆除的作业方案和安全使用的管理规定。68 4、施工中物料和人员的垂直运输量大,对人、货的垂直运输要编制专门的安全措施及安全管理规定。5、在结构与装饰两个施工阶段要编制专门的防火安全技术实施细则。6、施工现场划分安全区域,充分与正确使用安全包和安全标志,布置适当的安全标语。7、脚手架应按工地施工时脚手架实际可能承受的最大荷载,依据力学理论设计和计算。应在安全人员和技术人员监督下由熟练工人负责搭设,所搭设脚手架应符合设计要求,脚手架的检查分验收检查、定期检查及特别检查。使用中要严格控制架子上的荷载,严禁承受的荷载超过脚手架设计的安全荷载,并应注意施工程序,尽量使荷载在架子上均匀分布,以名荷载集中局部超载而造成事故。使用还应特别注意保持架子的原有结构和状态,严禁乱挖基脚,任意拆卸结构杆件和连墙拉结及防护设施。8、施工现场人流入口处要有明显的标志,并应有醒目的标语、警句提醒进场人员注意安全,人员入口上部都应采用钢架搭设安全防护棚,防护棚要满铺一层模板及一层安全网,侧面用钢筋网作防护板。对预留洞口、楼梯洞口要逐层封闭,临边要逐层封闭防护。9、塔楼式超重机必须具有起重量限制器,力距限制器、高度限制器、行程限制器、幅度限位器和吊钩保险装置、卷筒保险装置等安全装置,应严格按损坏操作规程使用,维修和保养。10、做好安全用电工作:(1)、施工现场必须有足够的低压照明设施,主要通道入口,上下入口均应设照明装置。夜间施工必须有足够的照明灯具。各级安全员应做好经常性的安全检查工作。(2)、施工现场不得架设裸电线,电线跨过主要施工道路时,最低架空高度不应低于6米,其它地方应不低于5米。(3)、所有用电设备一律要接地接零,电动机械和小型电动工具,均应有安全漏电保护装置,所有用电设备不使用时一律拉闸断电,所有配电箱均要上锁,架设和拆除供电线路一律由电工负责操作,严禁其它人员乱拉电线。68 11、电源采用三相五线制,设专用接地线。总配电箱和分配电箱应设防雨罩和设门锁,同时设相应漏电保护器,施工用的电路一律选用合格的五芯电缆,并要正确架设。12、严格执行一机一闸一漏电保护装置。一切电器设备必须有良好的接地装置。电动机械必须定机定人专门管理,定期检修,使用小型电动机具时均使用漏电保护的闸箱。严禁在潮湿带电状态下施工。13、施工现场临时用电工程由低压配电装置(配电屏、配电箱)、配电线路、控制装置(开关箱、控制电气)和用电设备(各种施工、加工电动机械和电动工具以及电气照明灯具)等组成。应重视在建工程与临近高压线的距离、支线架设、现场照明、低压干线架设、开关箱、熔丝、高配电装置的安全使用。14、夜间操作要有足够的照明设备,直接用于操作的照明灯采用36V的低压防爆工作灯。室内光线不足的通道与作业面也要保持足够的内部照明条件。三、安全生产的管理措施1、健全安全机构,明确工地及各工种安全责任人,建立领导安全值班制度,做好值班记录,发现问题及时整改。2、开展行之有效的安全活动,完善安全奖罚制度,从严处理,重奖重罚。3、人员管理:加强现场管理人员的安全意识,使每一个管理人员做到关心安全工作并在实际的管理工作中注意安全生产的兼顾。严格执行工地三级安全制度和交底制度(即进场时、上岗前、专业工种)未经教育和交底的人员不准上岗工作。特殊工种(如电工、焊工、机械工等)必须持证上岗,不准随便用人,建立健全各种规章制度,把安全生产和经济效益挂起钩来,做到奖罚分明。4、现场措施:现场人员坚持使用“三宝”,进入现场人员必须戴安全帽,穿胶底鞋,不得穿硬底鞋、高跟鞋、拖鞋或赤脚。按规定在现场设立明显的安全标志牌。设专人掌握气象信息,及时作出大风、大雨预报,采取相应技术措施防止发生事故。5、模板工程中注意模板材料运用、模板及支撑系统的构造要求要经过设计及验收,模板安装后要进行安全检查,当发现施工中出现问题,应采取紧急措施,进行适当补救和整改。68 6、脚手架立杆基础要夯实,平整,其下设垫木,所有扣件应牢靠连接,大风大雨后应及时加固处理。7、中小型施工机械应保持良好的工作状态,只能按设计意图使用,超出原设计的使用,应经有关专业技术人员,判定其安全可靠方可使用,使用要经过适当培训的工人操作。各种中小型施工机械应针对各自的特点,采取相应的安全技术措施,施工区域内高架电线,电缆较多,车辆驾驶或机械操作要注意净高空,避免刮线事故,现场搅拌机应设有防坠落物,防雨操作棚,圆盘锯,平刨及各种安全装置应齐全,几何长度小于0.5m,厚度大于盘锯半径的材料,严禁使用圆盘锯截割,砂轮机应使用单向开关。8、充分发挥安全“三件宝”——安全帽、安全带及安全网的作用,凡进入施工现场的工作人员必须戴好安全帽,外脚手架及井架必须挂安全网,高空作业必须系安全带。经常检查“四口五临边”防护情况。四、安全防火措施1、消防工作:实行“预防为主,消防结合”的方针,加强消防教育,提高对安全防火工作的认识,把安全防火工作提到工作的议事日程上来,作为一件大事来抓。2、建立健全组织:为加强安全防火工作的管理,公司成立防火安全委员会,工程处成立防火安全领导小组,工地成立以项目副经理为组长的防火领导小组,下设义务消防队,有专职防火安全员和义务消防员,形成工地安全防火网络。3、加强对消防器具的配备:在地面临时设施周围配有一定数量泡沫灭火器、砂箱、铁铲、消防水桶等设施及工具,指派专人负责,消防设施及工具供消防专用,任何人不得以任何借口挪作它用。在材料库、木工棚等易燃区挂设“严禁烟火”的警告牌,对消防定期检查,发现失灵即予更换。4、施工现场的防火管理:施工现场的员工住宿区严禁烧电炉、煤油炉、施工现场中需要动用气割、气焊和电焊及动用火种,存在事故隐患时应严密注意,做到人走电源、气源、火源关掉,有足够的防火措施。5、监督检查:为确保防火工作落实到实处,经常监督检查。6、现场采用防火材料搭设工棚,工棚内的照明电路必须由电工按规定架设。68 7、未经安全负责人批准,不得私自动火、用电。8、进入楼层内的电焊、气割动火施工人员要随身带灭火器,在外脚手架上动火时要有防止火花飞溅的封堵措施,有灭火器及专人看管监视。楼内严禁吸烟,违者罚款100元。9、在主楼内要设有临时消防龙头备用。10、对工地宿舍定期检查。每日巡查,防止私拉乱接电线、电炉等,并设置公用煎药处。五、安全生产控制系统“安全为了生产、生产必须安全”,也可以说成“生产必须安全、安全为了生产”,在醒目施工组织中质安为第一,进度是核心,只有抓住安全与质量两个环节,工程施工就能顺利进行,也就能获得良好的社会效益、经济效益和环境效益。在质安两个“第一”中,安全是为质量服务的,质量也需要安全做保证,因施工生产的组织与管理中要以抓好安全为重要环节。高度重视安全控制,通过宣传教育和采取技术组织措施,保证生产顺利进行,防止事故发生也就实现了安全生产的目的。安全生产控制内容组成部分控制对象主要控制内容安全制度人的方面:(人的不安全行为——操作者工作者安全生产各层次责任全员安全教育不安全现象及隐患分析处理安全技术物的方面:(物的不安全状态——施工手段作业对象安全检查安全技术管理施工卫生现场环境条件1、从组织上加强安全生产的科学管理,贯彻执行国家与各级政府关于施工安全生产方面的方针、政策、规程、制度、拟定安全生产方面管理和规章制度操作规程。实行专业管理和群众管理结合的检查制度。68 2、完善有关安全生产制度:如安全生产责任制、管理制度、教育制度、例会制度、统计分析与报告制度等,对施工人员,尤其是对特殊工种和危险作业的工人进行安全生产知识教育、安全技术培训、考核以防患于未然。3、审核分项施工方案、作业设计和专业施工措施时,把安全技术措施内容作为重要环节,使之符合安全施工的要求。4、每天安全守查中,以落实作业环境为主要内容进行检查,发现隐患,应督促有关人员限期解决,对违章指挥、违章作业应立即限制。5、针对施工中的不安全因素,研究并采取有效的安全技术措施,改善劳动条件,消除不安全因素,预防工作事故的发生,做好安全控制检查工作,及时组织安全隐患与不安全现象的分析和处理。没旬进行一次全面检查,包括“三宝”的使用情况、“四口五临边”的防护、防护棚以及现场施工用电和机械设备等各项目按公司标准进行认真检查,发现隐患即发出整改通知书,勒令现场整改直到合格为止。每月进行一次安全评比活动,每个班组设二百元固定安全奖。6、研究施工过程中有损职工身体健康的各种职业性危害的防范措施,变有害作业为安全作业。7、在安全规定建立各项安全生产管理资料,由专职安全员负责收集整理,使安全控制软件资料达标。8、按公司规定建立各项安全生产管理资料,由专职安全员负责收集整理,使安全控制软件资料达标。六、工地安全保卫措施为了保证本工程不受外界干扰,顺利施工,设立以项目副经理为组长的治安保卫领导小组,下设联防队:1、为防止赌博或其他违法行为方式,经常组织联防队进行夜间巡逻检查,对现场发生的打架、斗欧事件及时制止,防止事态扩大发展,使现场发生施工人员有良好的工作、生活环境。2、本工程施工人员一律配戴统一印发的带有本人照片的工作卡,以便于检查,出入门时凭卡放行;车辆驶离工地,不准私自载有建筑材料,否则,一经查实,立即扣留。第7.3条文明施工措施一、建立健全工地文明卫生管理制度68 成立工地文明施工管理小组,由项目行政副经理任组长。工地内设医务室,设置常用医疗器械和医药卫生用品;在宿舍、食堂、厕所、澡堂等方面配备专职卫生保洁员,坚持天天清扫,天天检查,为创文明工地创造条件,同时做好以下工作。建立健全《施工现场卫生管理制度》、《工地宿舍管理办法》、《工地食堂管理办法》、《食堂卫生责任制》、《工地就餐制度》、《厕所保洁制度》和《员工健康体检制度》等一系列卫生管理制度,并依据制度进行日常工作与检查,把卫生管理落到实处。二、抓好工地食堂与宿舍的卫生管理1、在食堂管理方面,坚持炊事员持证上岗,保持食堂清洁整齐,设置冰箱、防尘防蝇罩、灭鼠笼,保持生熟食品卫生。2、在工地宿舍管理方面,要努力改善工人的休息环境,保持宿舍牢固、美观、不漏、采光通风良好,每是宿舍内配设集体衣柜、碗柜,使工人生活用品和服装行李整齐存放。对宿舍管理实行室长责任制和卫生值班制度,每天进行检查,月底进行综合考评,对保持较好的宿舍授予流动红旗,做得相对较差的尾巴宿舍给予批评直至罚款。3、严格消毒制度,对生活用水和炊事水挂牌标明,洗衣池和洗碗池严格分开,洗碗池又分为清洗池和消毒池,这样最大限度减少污染源。三、注意职工防病、治病定期对职工健康进行体检,建立职工健康状况档案,对患病职工及时治疗,通过板报、标语等多种形式对员工进行防病知识教育,并定期发放预防药物,最大限度的减少传染病的发病率。四、做好文明教育及施工材料管理1、领导干部要带头讲文明,并教育广大职工团结互助,尊重领导,以礼待人。2、工地入口处应布置现场标志牌,标明工程负责人,技术负责人,材料、机械及安全负责人姓名,标志牌鲜明、醒目、工整。3、实行专人管理负责制,场地分片包干制。保持施工现场道路畅通无阻,排水顺畅无积水,场地道路畅通无阻,场地整洁无垃圾,工地办公室要经常打扫,保持清洁。68 4、各种材料及机具要按施工总平面图中指定的地点堆放整齐,做到砂石成方、砖成垛,材料要注意清底用净,脚手架钢管、模板要分规格码放整齐。保持机械的清洁,做到标记、编号明显、安全装置灵敏有效,操作规程醒目。钢材分规格码放整齐,料牌齐全。5、坚决杜绝浪费现象,严禁随地乱丢材料,施工中的垃圾指定专人负责清理。五、处理好工地污水排放与垃圾管理1、在工地设有厨房、冲凉房及临时厕所(并设有临时化烘池),确保工地生活污水有效处理,并通过管道等排水设施排放,避免蚊蝇滋生。卫生设施做到每天有人冲洗,保持干净整洁,讲究文明卫生,使每个职工自觉养成良好习惯。2、搅拌站生产污水采用沉淀池进行处理,并作为混凝土养护用水。3、建筑垃圾集中后外运,生活垃圾先放置在垃圾箱中,并委托坏卫部门每天运走,定期请卫生防疫部门清除“四害”。六、解决粉尘与道路污染1、场地内采用混凝土及碎石铺路,减少扬尘。2、操作地点要保持干净整洁。落地混凝土和落地砂浆要及时清理。一切临时设施要做到摆放整齐。室内外要经常打扫,保持良好的环境。3、车辆开出工地严禁带泥土上路,要安排专人清扫路面,保持环境清洁。七、楼内文明施工1、做好宣传教育工作,使职工养成自觉保护建筑产品,爱护公物的良好习惯。人人维护现场秩序,遵守各项规定。2、在结构施工阶段,要设专用垃圾通道,及时清理建筑垃圾,装修阶段的建筑垃圾有专人装包运出,不得有高处抛下。3、施工中的生活饮用水,应派专人送到施工现场,茶水桶应有安全措施。4、打击盗窃破坏现象,杜绝野蛮施工行为,下道工序的施工要采取有效措施严格控制对上道工序的污染或损坏,有关成品保护措施详见质量保证措施中的成品保护条款。第八章施工进度保证措施68 本工程目标总工期为150日历天,为保证总目标的实现,要以质量、安全为第一,以进度为核心。首先,以总进度计划为依据,按进展阶段的不同,分解为多个层次,再按各层次分解为不同的进度分目标,建立起一个以分解进度目标为手段,以进度控制为目的,进度控制目标系统。第8.1条工期进度控制方法与原则一、按施工阶段分解,突出控制节点。以关键线路和次关键线路为线索,以网络计划中心起止里程碑为控制点,在结构施工阶段,把现浇挑梁等悬臂构件施工作为重点控制对象,在装修阶段的重点和施工时的相关条件,制定施工细则,做出更加具体的分析研究和平衡协调,达到保证控制节点的实现。二、按施工单位分解,明确分部目标。对各参加施工单位,以总进度网络为依据,明确各单位的分包目标,通过合同责任书落实分包责任,以分头实现分部目标来确保目标的实现。三、按专业工程分解,确定交接日期。在不同专业和同工种的任务之间,进行综合平衡,在不同专业或不同工种的任务之间,发强调相互之间的衔接配合,确定相互间交接日期,强调为下道工序服务,并严格执行因耽误下道工序而造成的下道工序窝工等损失及总工期(关键线上的)损失。强化工期严肃性,保证工程进度不在本工序造成延误。通过掌握对各道工序完成的质量与时间的控制达到保证各分部工程进度计划的实现。四、同时按总进度网络计划的时间要求,将施工总进度计划分解成年度、季度、月度及旬期进度计划,这样更有利于计划的控制目标。五、控制原则:下级目标必须达到上级目标的必要条件和充分条件。第8.2条实施工期进度计划的动态控制施工阶段进度计划的控制是一个循环渐进的动态控制过程,施工现场的条件与情况千变万化,项目经理部要随时了解和掌握与施工进度相关的各种信息,不断将实际进度与计划进度进行比较,从中明了二者之间差异状况,一旦发现进度拖后,首先分析产生偏差的原因,并系统地分析对后续工作产生的影响,在此基础上提出修改措施,以保证项目最终按预计目标实现。第8.3条制定保证工期的技术措施在施工生产中影响进度的因素纷繁复杂,如设计原因、资金原因、68 技术原因、气候原因、机械原因、物资供应原因、组织协调原因、人力资源原因、水电供应原因等,正是由于这些因素的可变性影响,致使任何一个施工进度计划在执行过程中匀呈现出可变性和不均衡性的特点。我们要保证目标总工期的实现,就必须采取各种措施预防和克服影响进度的诸多因素,其中从技术措施方面着手是有效途径之一一、设计变更因素:是进度执行中最大干扰因素,其中包括在项目实施中改变部分工程的功能,引起大量变更施工工作量,以及设计图纸本身缺欠变更或修改补充,造成增量、返工,打乱施工流水节奏,致使施工减速,延期甚至停顿。针对这些现象,项目经理部要通过学习理解图纸与业主意图,通过自审、会审和与设计交流,采取主动姿态,最大限度地实现事前预控,把影响降到最小。二、垂直运输:是影响建筑施工进度的直接因素,本工程将配备充足的垂直运输机械,1台塔吊负责模板、钢筋、脚手架等建筑材料的垂直运输及配合吊混凝土。在垂直运输机械使用过程中,为了发挥机械效率,在组织上进行统一调度安排,并执行相关规定。三、主体结构施工技术:主体结构施工对总工期影响较大。在本工程主体施工时,本工程在混凝土中适当添加早强剂,提高混凝土的早期强度,在保证质量的条件下,减少模板工程在工期上的占用时间。构造柱钢筋断料时尽量采用定尺钢材,减少钢筋绑扎占用时间。四、推行进度网络管理技术:采用计算机管理,是施工企业现代化管理技术进步新特点,对适应施工变化有明显优势。要使本工程在预定工期内完工,就要抓住施工进度计划中的关键工序和关键路线,它是决定工期的关键。因此,我们专门购买了网络计划的程序,对本工程进行网络管理,一旦关键工序出现工期拖延,即在计算机网络计划中进行调整优化、压缩,采取有效的现场措施,确保本工程在预定工期内完成。五、保证资源配置:在材料供应上,按照施工进度计划要求及时进货,做到既满足施工要求,又要使现场无太多的积压,以便有更多的场地安排施工。各种材料需要分类堆放整齐,公司在工地设立强有力的材料供应部门,确保施工用料的需要。68 在人力配备上,以满足关键线路控制点要求为第一层次以各进度分项目标为第二层次,达到主次分明,步调一致,紧张有序,在保证劳动力的条件下,优化工人技术等级和身体素质、思想素质的配备与管理,实行工序、工程段落流水,循环跟进的施工程序,区分轻重缓急,以均衡流水为主,对关键工序、关键环节和必要工作要根据现场环境条件及时组织抢工期及双班作业。六、发挥技术力量优势,大力应用、推广新技术、新工艺,达到保证质量、加快速度之目的。七、机械配置:为保证本工程按期完工,我们将配备足够的中、小型施工机械,不仅保证正常使用,还要采取有效技术措施保证有效备用。在现场配备配料搅拌站,负责工程结构混凝土及砂浆的拌制工作。第8.4条保证工期的管理与组织措施从某种意义上说,项目管理与组织是一个施工项目的灵魂,对进度的控制分析、调整、贯彻、落实均离不开项目经理部的有效运作,因此,要作好下工作:一、建立强而力的项目经理部,配置高效的项目管理层,通过层层签定责任书,形成可靠的项目组织指挥工作层,进而通过项目经理部的优选配置,签定一系列内部责任书及准入手续,形成过硬的项目生产能力,达到一盘棋一股劲,质安人人抓,进度层层保,上道工序不影响下道工序,上道工序为下道工序提供优质服务。二、实行经济承包责任制。为了保持、保量、保工期、保安全地完成这一任务,本工程实行经济承包责任制,做到多劳多得,优质优价,充分调动全体员工的积极性。三、在总进度计划控制下,施工过程中坚持逐周、逐月编制出具体工程部位施工计划和工作安排。如发现未能按节点工期完成计划,要及时检查,分析原因,迅速采取补救措施和调整计划。四、定期召工每周一次工程施工总负责人主持,各专业工程施工负责人参加的工程施工协调会,听取关于工程施工进度问题的汇报,协调工程施工内部矛盾,并提出明确的计划调整方案。五、对影响施工进度的关键工序,项目经理亲自组织力量,加班加点进行突击,有关管理人员要跟班作业,确保关键工序按时完成。68 六、重奖得罚:在实行经济承包制的基础上,对一些关键部位,关键情况下,要制订严格的奖罚措施,对工期有重大影响的工序实行重奖重罚,把进度严格控制在许可范围内。第九章技术资料管理一、工程技术档案和竣工图是真实地反映工程情况的技术性文件,是对工程进行交工、验收、维护、改建、扩建的依据,同时是国家的重要档案之一,因此工程技术档案与竣工图是工程的重要组成部分,项目部设专人负责工程技术资料的收集、办理、整理等工作。二、交工技术资料与工程档案按国家、市档案馆及本公司的要求进行办理。三、各工长应对自己分管的工程项目及施工内容,按规范及验收规定作好隐蔽验收手续及绘制竣工草图,隐蔽验收手续不全不得进入下道工序。四、施工管理人员每天按规定作好记录,定期由内业技术人员收回存档备查。五、各种资料应分项、分部整理,应随工程的进度情况及时办理。第十章环境保护措施目标:避免在施工过程中的一些不必要的生态环境破坏,把对市民施工造成的不便降到最低。第10.1条施工现场与污水排放一、厨房及厕所的污水经过临时化粪池沉淀、化解后,进入市政污水管道;二、搅拌及养护用水要经过沉淀池沉淀后,再进入市政污水管道;三、地下降水及场区雨水可以进入市政雨水道。第10.2条施工现场垃圾处理一、生活垃圾要建立垃圾站,与城市垃圾转运单位联系,每天定点外运。二、建筑垃圾要采取保法措施,专人负责。三、无用渣土及建筑垃圾要定期请运输单位承包外运。第10.3条施工现场绿化尽量利用大门处、办公区及生活区的空地进行地面种植,花池种植及花盆种植绿化、美化环境。第10.4条噪声、污染控制68 严格执行国家GB12523-90《建筑施工场界噪场限制》,保证噪音水平控制在标准极限内。合理分布各种动力机械设备,避免在同一地方同时运行众多动力机械设备。一、在现场设立扰民接待办公室,委派热情、耐心、助人为乐的同志担任居民来访的接待工作。二、定期与居民代表进行沟通。三、节假日对居民进行慰问。四、对预计将对居民造成干扰的工作提前向居民打招呼,并挂出“对因施工造成您的不便,深表歉意”等谦恭的标语。五、尽量将易造成噪音的施工工作安排在白天进行,避免夜间施工给居民带来的诸多不便。七、加强对工人的教育,并派专人进行管理。第10.5条粉尘减少措施一、场区道路采取硬化措施。二、建筑物安全网选用密网封闭。三、工完场清减少垃圾,并回收利用做维护砌块。四、废物垃圾有临时存放放处并进行封闭,可避免随风飘散。五、物资运输中要严防下落及飘散污染地面及空气。合川市裕华建筑工程有限公司2007年3月1日68 68 施工形象进度表序号分部分项工程名称施工进度(每格代表5天)3月4月5月6月7月8月9月10月51015202530510152025305101520253051015202530510152025305101520253051015202530510152025301桩基工程2地梁工程3主体工程4一般抹灰5楼地面工程6外墙贴砖7门窗工程8屋面工程9水电及附履10竣工验收备案说明:本工程可望在9月30日完成全部完工,并于10月20日前完成竣工验收和备案。合川市第七建筑工程公司学府嘉苑二期C栋工程建设项目部68 目录第一章编制依据--------------------------------------------------------------------------1第1.1条编制依据------------------------------------1第1.2条编制原则-------------------------------------1第1.3条编制说明-------------------------------------1第二章工程概况--------------------------------------1第2.1条建筑概况------------------------------------1第2.2条结构概况------------------------------------2第2.3条现场情况------------------------------------3第三章施工部署--------------------------------------3第3.1条总体目标------------------------------------3第3.2条施工总体部署--------------------------------3第3.3条项目组织机构及岗位职责----------------------4第3.4条施工准备工作--------------------------------8第3.5条施工总平面布置------------------------------14第3.6条劳动力计划----------------------------------16第四章施工进度计划---------------------------------17第4.1条施工流水段划分-----------------------------17第4.2条施工进度安排-------------------------------17第五章主要分部分项工程的施工方法-------------------17第5.1条工程测量-----------------------------------17第5.2条基础分部工程-------------------------------19第5.3条主体分部工程-------------------------------19第5.4条地面与楼面工程-----------------------------29第5.5条一般抹灰工程-------------------------------2968 第5.6条外墙饰面砖工程------------------------------32第5.7条门窗工程------------------------------------34第5.8条屋面工程------------------------------------34第5.9条质量通病及预防措施--------------------------36第六章工程质量保证措施----------------------------42第6.1条工程质量总目标------------------------------42第6.2条落实质量保证体系----------------------------42第6.3条确定保证质量的技术措施----------------------44第6.4条严格执行质量保证管理制度--------------------46第6.5条防治渗漏及裂缝措施--------------------------46第6.6条雨季施工措施--------------------------------48第6.7条夏季施工措施--------------------------------48第6.8条履行保修回访承诺服务------------------------49第七章安全生产及文明施工保证措施------------------49第7.1条安全生产、文明施工总目标--------------------49第7.2条安全生产保证措施----------------------------49第7.3条文明施工措施--------------------------------55第八章施工进度保证措施----------------------------57第8.1条工期进度控制方法与原则----------------------57第8.2条实施工期进度计划的动态控制------------------58第8.3条制定保证工期的技术措施----------------------58第8.4条保证工期的管理与组织措施--------------------60第九章技术资料管理--------------------------------60第十章环境保护措施--------------------------------61第10.1条施工现场与污水排放-------------------------61第10.2条施工现场垃圾处理---------------------------6168 第10.2条施工现场绿化--------------------------------61第10.3条噪声污染控制--------------------------------61第10.4条粉尘减少措施--------------------------------62附表施工形象进度表------------------------------63附图施工总平面布置图----------------------------6468 68'
