施工组织设计方案(总)最终版.doc 105页

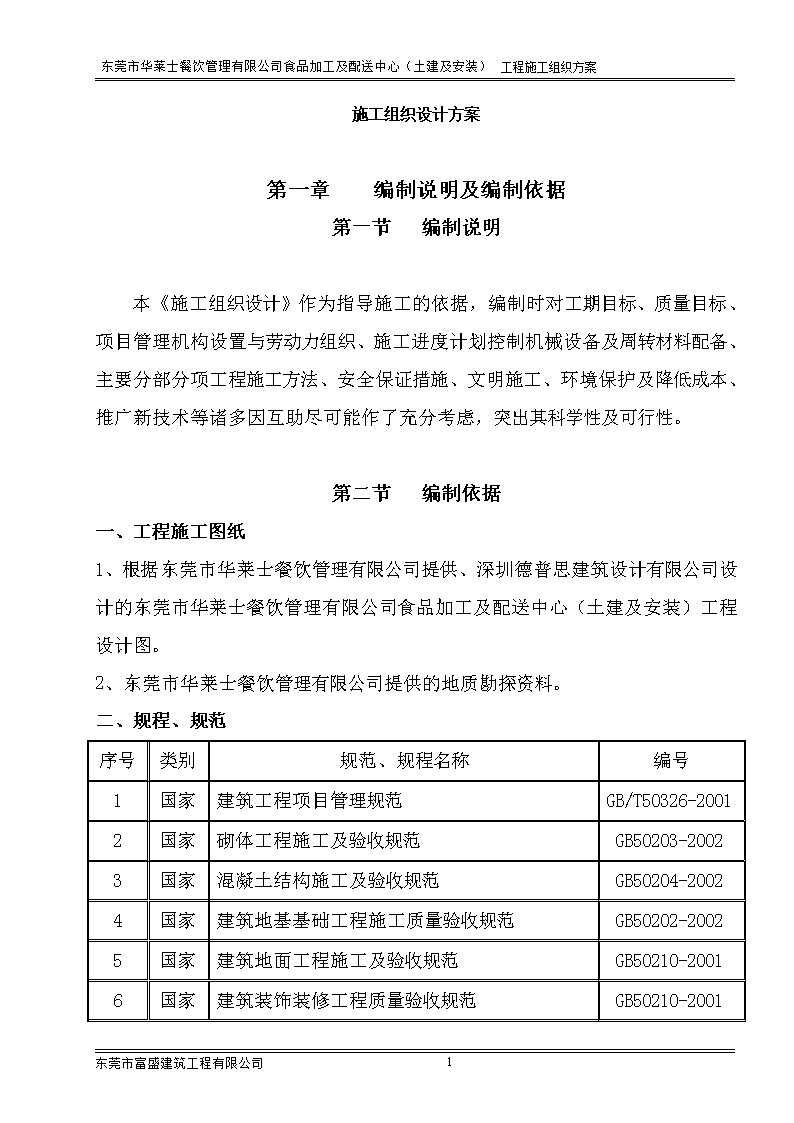

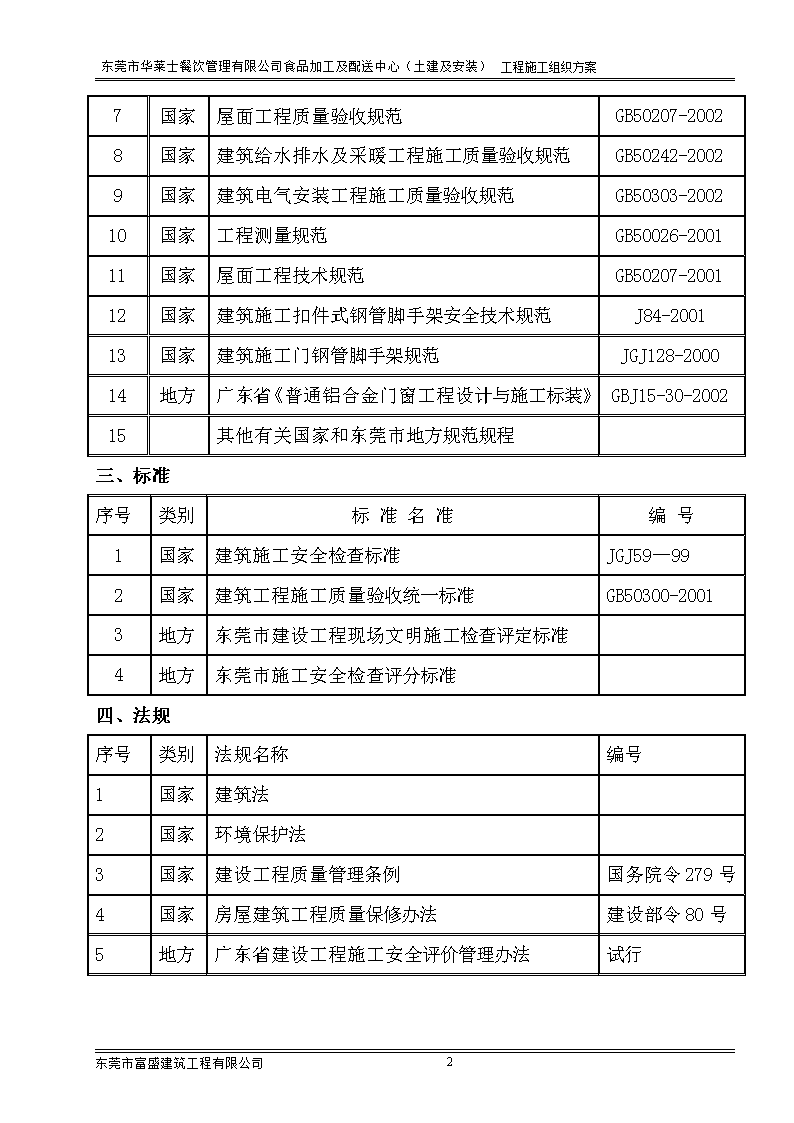

'东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案施工组织设计方案第一章编制说明及编制依据第一节编制说明本《施工组织设计》作为指导施工的依据，编制时对工期目标、质量目标、项目管理机构设置与劳动力组织、施工进度计划控制机械设备及周转材料配备、主要分部分项工程施工方法、安全保证措施、文明施工、环境保护及降低成本、推广新技术等诸多因互助尽可能作了充分考虑，突出其科学性及可行性。第二节编制依据一、工程施工图纸1、根据东莞市华莱士餐饮管理有限公司提供、深圳德普思建筑设计有限公司设计的东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程设计图。2、东莞市华莱士餐饮管理有限公司提供的地质勘探资料。二、规程、规范序号类别规范、规程名称编号1国家建筑工程项目管理规范GB/T50326-20012国家砌体工程施工及验收规范GB50203-20023国家混凝土结构施工及验收规范GB50204-20024国家建筑地基基础工程施工质量验收规范GB50202-20025国家建筑地面工程施工及验收规范GB50210-20016国家建筑装饰装修工程质量验收规范GB50210-2001105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案7国家屋面工程质量验收规范GB50207-20028国家建筑给水排水及采暖工程施工质量验收规范GB50242-20029国家建筑电气安装工程施工质量验收规范GB50303-200210国家工程测量规范GB50026-200111国家屋面工程技术规范GB50207-200112国家建筑施工扣件式钢管脚手架安全技术规范J84-200113国家建筑施工门钢管脚手架规范JGJ128-200014地方广东省《普通铝合金门窗工程设计与施工标装》GBJ15-30-200215其他有关国家和东莞市地方规范规程三、标准序号类别标准名准编号1国家建筑施工安全检查标准JGJ59—992国家建筑工程施工质量验收统一标准GB50300-20013地方东莞市建设工程现场文明施工检查评定标准4地方东莞市施工安全检查评分标准四、法规序号类别法规名称编号1国家建筑法2国家环境保护法3国家建设工程质量管理条例国务院令279号4国家房屋建筑工程质量保修办法建设部令80号5地方广东省建设工程施工安全评价管理办法试行105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案第二章工程概况序号项目工程概况1建设单位东莞市华莱士餐饮管理有限公司2工程名称东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）3本次发包单位工程内容土建及安装4建设地点东莞大岭山镇太公岭村5设计单位深圳德普思建筑设计有限公司6监理单位湖南方圆工程咨询监理有限公司7施工单位东莞市富盛建筑工程有限公司第一节工程设计概况一、建筑设计概况东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程总用地面积为14360.8㎡，总建筑面积为24967.755㎡；本工程±0.000标高相当于绝对标高由现场定，局部性的设计修改将以设计变更通知单的形式完成。大量性的设计调整将以新版图纸的形式进行，并在新图编号中将注明版次，以前的版本作废。周边环境及道路情况：建筑基地东侧为区内道路；南侧为区内道路；西侧为区内道路。用地主要出入口位于市政路上，位置及关系详总平面图。二、结构设计概况1、主要技术参数：105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案结构设计使用年限结构类型基本风压结构耐火等级地面粗糙度50年框架结构0.55KN/m二级B类建筑抗震设防类别抗震设防烈度抗震等级设计基本地震加速度建筑场地类别标准设防6度框架四级0.05gII2、设计概况:本工程地基采用预应力管桩，桩身直径为300mm、400mm管桩；桩端持力层为强风化砂质泥岩。1、混凝土强度等级办公楼工程柱梁板部位1层2-7层1层2-7层标高-0.35~3.903.90~23.90-0.35~3.903.90~23.90混凝土强度等级C30C25C30C25部位或构件基础垫层承台、基础梁过梁、构造柱、圈梁女儿墙屋顶水箱混凝土强度等级C15C30C20C25C25、S6面包车间工程柱梁板部位1~41~4标高-0.35~19.80-0.35~19.80混凝土强度等级C25C25部位或构件基础垫层承台、基础梁过梁、构造柱、圈梁女儿墙水池、水箱混凝土强度等级C15C30C20C25105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案机房、配电房及冻库工程的混凝土等级详见结施图。2、填充墙砌块和砂浆、成品墙板位置砌体材料砌体等级砂浆材料砂浆强度等级砌体允许容重外围护墙（含栏板）灰砂砖、加气混凝土砌块Mu7.5专用配套砌筑砂浆Mb5.0≤18KN/m3分户内墙户内隔墙灰砂砖、加气混凝土砌块Mu7.5(墙体采用砌筑材料应具有污染及放射性检测合格证明)5、钢筋、钢材和焊条钢筋的技术指标应符合《混凝土结构设计规范》GB50010的要求，钢筋的强度标准值应具有不小于95%的保证率。（1）热轧钢筋钢筋种类、符号HPB235HRB335HRB400fyfy2fykfuk（n/mm2）210/235[370]300/335[455]360/400[540]本工程采用的直径范围8mm10mm,12mm14mm～25mm（2）CRB550级冷轧带肋钢筋:fy=fy，=360n/mm2,fstk=550N/mm2（3）钢材:Q235-B钢板、热轧普通型钢（4）焊条:E43系列用于焊接HPB235钢筋、Q235B钢板、型钢；E50系列用于焊接HRB335钢筋；E55系列用于焊接HRB400热轧钢筋。不同材质时，焊条应与低强度等级材质匹配。第二节工程水文地质条件东莞地区气候属亚热带海洋性气候，全年大部分时间风和日丽，光照充足，雨量充沛，冬无严寒，夏无酷暑，年平均气温22.4℃，最高气温38.7℃，最低气温为10℃左右。每年5—9月为降水集中季节，5—105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案11月常受台风侵袭，常年主导风向为东南风，三十年一遇的最大风速为33.5m/s。相对湿度为75～90%，年平均降雨量1694mm。季节性气候对施工有一定的影响，要做好雨季施工准备工作和防台风工作。第三章施工部署根据施工图的内容和建设单位工期质量要求，通过实地调查工程施工环境和施工条件，结合本公司现有的施工机械设备，综合分析，制定出切实可行、科学合理的施工组织方案，本工程拟定采取平行施工“全面展开”主体施工方案。第一节施工组织机构以人为本，为业主服务，采用适用本工程的先进施工工艺和施工技术，达到降低施工成本，缩短工期，创造优良工程。认真执行国家地区对环保、劳动安全、工业卫生、消防等有关规定的法规，遵守本公司的各项规章制度和兄弟施工单位协作配合营造文明施工环境。东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程是食品加工及配送中心施工项目，科学的管理体制，统一有效的工程指挥系统是顺利施工的重要保障。根据本工程的规模和特点，成立东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程东莞市富盛建筑工程有限公司项目部，代表公司全面履行合同，行使总承包的权利和义务，统一进行施工现场的组织协调和管理。项目管理机构由项目领导层、专业管理层和劳务层组成。各类人员的岗位职责按公司项目管理手册执行。项目管理人员名单见下表。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案表1本工程项目主要管理人员表序号姓名职称职位资格证书号1黄兴国高级工程师企业技术负责人2吴房安助理工程师项目经理粤建安B（2009）00065434张刚助理工程师施工员1301A72845梁盈恩助理工程师资料员1401F18076郭绍林助理工程师质检员1301B27077何冠华助理工程师安全员粤建安C（2014）00019958张勇助理工程师安全员粤建安C（2014）0001996105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案表2项目经理技术负责人质安负责人技术组工程组行政组木工班钢筋班泥工班砼班装修班电工班机修班电焊班管工班普工班质安组器材组技术资料计划统计试验施工工艺质量监督安全监督物料供应行政管理保卫生产调度设备维护105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案第二节施工管理人员的目标责任一、安全管理机构框架1、实施项目经理负责制、项目管理责任制、项目成本核算制的工程项目管理施工模式，组建工程项目经理部，项目经理部对工程施工全过程的工期进度、工程质量、安全生产、文明施工、项目核算等负全责。2、施工全过程中，项目经理部要以工程项目管理为核心，以优质、高速、安全、文明为主轴，不断优化生产要素，加强动态管理，科学组织，坚持质量、安全两个保证体系，在保证工程质量的同时，力争提前完成。3、项目经理部的组织机构详见表1“项目经理部人员名单”，项目经理部的组成人员详见附表2“项目经理部管理网络”。项目经理：目标：杜绝重在安全事故，努力降低事故发生率，创建文明工地，使该工程能按期高质量地完成，创建优良工程。责任：认真学习有关建筑质量、安全方面的法律、法规以及上级的各项政策制定安全措施。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案认真贯彻“安全第一、预防为主”的方针，按规定搞好安全防范措施，把安全生产落到实处。定期召开安全会议，开展每周一次安全日活动。组织班组学习安全操作现程，并检查执行情况，对新工人必须进行安全教育。发生重大伤亡事故，要保护现场，立即上报，落实整改措施，不得隐瞒不报，虚报和拖延报告，更不得擅自处理。工地建立安全岗位责任制和防火措施，对工程项目的安全生产负直接领导责任。技术负责人：目标：努力使本工程高质量按期完成，创建优良工程，杜绝重大质量安全事故。责任：参与图纸会审，对施工方案进行编审。制定安全技术措施，组织工程项目的安全技术交底.对施工员进行全面技术交底，定时召开技术人员工作例会，进行技术交流。对劳动力和材料作全面统筹部署。对工程中的新工艺及技术难点进行研究，对技术人员进行指导。对每月和每周进度计划的审查。组织安全防护设施设备的验收，发现设施设备的不正常情况应当及时采取措施，严格控制不合格标准要求的设施设备投入使用；对技术资料及安全资料进行定期检查。施工员：参加施工现场的安全生产检查，对发现的安全隐患问题，从技术上提出整改意见和办法予以解决；105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案施工员目标：使本工程能高质量按期完成，创建优良工程，杜绝重大质量，安全事故。责任：在项目负责人的领导下，向施工班组进行全面的技术交底，安全交底。负责施工现场的放线、抄平工作。负责隐蔽工程的验收和分项工程的质量评定。负责砼和砂浆配合比下料的交底。编制每月和每周的施工进度计划。在施工现场对班组进指导监督，安排工作。做好施工记录，写好施工日志。不得对班组进行违规指挥，不得强迫工人进行危险作业，注意“四口五临边”的防护。质检员：目标：杜绝重大质量事故，防止质量通病的发生。责任：1对工地的施工质量、安全，负责检查、监督的责任。2严格贯彻执行技术规范，操作规程，质量标准，劳动保护法规及上级的有关质量安全管理方面的规定。3督促工地有关人员及时编制施工组织设计（施工方案）和制定保证质量安全的各项措施计划，并检查监督其贯彻落实。4参加工程质量检查、验收，核定分项工程质量的等级，严格把好质量关，对不合格材料或质量有疑问的，有权禁止使用，对不合格的项目有权责令返工。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案经常进行安全检查，研究解决施工生产的不安全因素，制止违章作业，必要时有权责令停工。参加质量、安全事故调查，提出事故处理意见。分析掌握工程质量安全动态，如实向公司主管领导和质安部门反映。负责对班组工资发放的质量安全鉴证。专职安全员：目标：杜绝重大安全事故，努力降低事故发生率，创建文明工地。认真贯彻执行安全生产的法律，法规和规章，落实本企业各项安全生产管理制度，对所负责的工作项目的安全生产负监督检查责任；参加工程项目施工组织设计和安全技术交底，制定工程项目的安全活动计划；监督检查各项安全生产活动的执行情况，有权制止违章指挥和违章作业；遇有严重险情，有权责令停止作业；对不听从监督、严重违章指挥或违章作业的，有权越级汇报；协助企业有关部门组织工人的安全教育和培训；法律、法规规定的其他安全生产责任。第三节施工目标质量目标：质量等级达到合格，争创市优良样板工程。工期目标：确保合同工期、力争提前。安全生产目标：严格遵守安全操作规程，杜绝伤亡事故，无火灾、无中毒、轻伤负伤率控制在千分之五以内。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案文明施工目标：以标准化文明施工现场十二条为准则，遵守国家和东莞市的各项规定，争创文明、先进单位。第四节施工准备施工准备工作是建筑工程施工组织和管理的重要内容，是土建施工和设备安装顺利进行的重要保证。认真细致地做好施工准备工作，对于充分发挥人的积极因素，合理组织人力、物力，加快施工进度，提高工程质量，降低工程成本都起了十分重要的作用。一、需要发包方协助完成的施工准备工作：1、工程建设文件及有关报建手续：（1）工程开工前，需发包方完成有关工程建设报批手续。办理《建设工程施工许可证》及工程建设施工质量、安全监督文件。（2）协助完成现场的临时用电、临时用水驳接。提供与工程建设相关的临建生产、生活设施搭设场地。2、需发包方提供的工程技术资料：（1）按合同文件及工程建设有关管理规定，提供相关的施工图纸。（2）提供工程建设场地的工程地质勘探报告、地下管线查询资料等。（3）需发包方提供现场测量基准点、基准线和水准点，及书面资料和数据。二、需发包方组织进行的其它施工准备工作：组织设计、监理、施工单位进行施工图纸会审，并做相关的开工交底准备工作。三、施工单位施工准备工作：1、开工技术准备工作：105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案（1）施工组织设计深化、调整：组织对现场的实际自然条件进行调查、分析，对投标施工组织设计进行细化和调整，编制实施性施工组织设计，为工程开工建设提供指导依据。（2）施工技术方案编制：按工程建设的实际情况，组织进行主要分项工程、关键、重点环节施工技术方案的编制和整理工作。为现场的施工提供操作指导依据。（3）施工图纸审查：在工程施工图纸会审前，项目技术部将组织工程施工管理人员和施工班组管理人员熟悉和审查施工图纸，对于施工图纸中发现的错误和表达不清楚的内容或合理化建议，应汇总、整理后报建设单位，以在施工图纸会审过程中进行明确。尽量在施工图纸会审阶段解决设计中存在的问题，尽量少在施工阶段出设计变更文件，以保证工程建设的顺利、持续进行。（4）技术培训工作：按国家有关的工程建设施工质量验收规范、规程；河源市政府及各管理部门规范性文件，及工程建设的施工图纸、施工组织设计、施工技术方案等管理文件，组织进行工程技术交底计划的编制，针对工程建设的特点及关键环节、重点工序的要求，有针对性的对工人进行上岗前的技术培训工作。技术交底专业均采用三级制，即各专业工程技术负责人→专业工长→各班组长，技术交底均有书面文字及图表，级级交底签字，工程技术负责人向专业工长进行交底要求细致、齐全、完善，并要结合具体操作部位、关健部位的质量要求，操作要点及注意事项等进行详细的讲述交底，工长接受后，应反复详细地向作业班组进行交底，班组长在接受交底后，应组织工人进行认真讨论，全面理解施工意图，确保工程的质量和进度。2、施工现场准备工作：（1）场地平整：按现场生产、生活设施的布置规划，进行施工场地内的平整，以满足现场临建设施的设置需要。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案（2）现场围护：按工程施工规划，进行施工场地的围护，生产区、生活区均建设临时围墙、大门及保安厅等设施，在满足使用要求的前提下，保证现场的安全生产。（3）临时用水、用电驳接：按施工规划及发包方提供的临时用水、临时用电接入点，做现场的生产、生活用水、用电的线路敷设，建设配电房、水泵房等主要设施。（4）接收发包方提供的现场测量基准点、基准线和水准点，及有关书面资料和数据并进行现场复核。在监理单位的监督下，按国家测绘标准和工程施工精度要求，测设用于工程建设的控制网。3、开工资源准备工作：（1）开工人力资源准备工作：工程开工前夕，按工程建设的实际需求，组建项目管理机构。按施工劳动力资源计划及工程建设进度计划，分期、分批组织施工作业人员入场。（其主要施工技术工人用工计划表后附）（2）开工物力资源：a.按工程建设施工组织设计及现场的实际情况，组织相关的工程建设材料、机械、设备、周转材料等进场，确保满足工程建设的需求b.开工前材料到现场由监理公司现场代表见证对各原材料进行送检，合格后在征得监理或甲方同意，方使用。并在以后工程所到现场的材料均报审监理单位及龙岗区质监站，经监理及质监站审核合格方使用。并欢迎监理、甲方、质监站对本工程现场使用的材料进行现场抽检。四、施工场外协调工作：1、工程开工许可文件办理工作：按国家有关的工程建设管理规定及东莞市政府及各管理部门规范性文件，办理相关的施工质量、安全监督及相关许可文件。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案2、工程外部协调：与公安、路政、城管、环保等有关工程施工的外部管理单位进行协调工作，为工程建设的顺利进行提供保障。五、现场供水供水：主管用D=50镀锌钢管引入水源，再根据施工和生活需要分别接支管到各使用点。六、施工用电本工程的临时用电采用三相五线引入现场总配电箱，再分两路接向施工现场和生活区。第五节施工顺序及进度安排施工部署按照“先下后上、先土建后安装，先结构后装饰”的原则，实行平面分段，立体分层，同步施工的施工方法，按照系统工程原理，精心组织各工种、各工序的作业，对工程的施工过程、进度、资源、质量、安全、成本实行全面管理和动态控制。该工程总工期280天，计划于2014年9月15日开工，竣工时间2015年6月21日。施工阶段划分及衔接关系本工程质量要求高，各方期望值大，在施工中必须进行科学的组织，严格的管理，协调好各方的工作，以实现既定的总体目标。整个施工为大范围内分区，各区内分施工段，实行大流水与小流水施工相结合，以具体施工步聚、施工程序为主线，分阶段，突出重点，明确目标，进行控制管理。整个施工分为五大阶段进行。第一阶段：施工准备阶段。重点做好场地交接，调集人、材、物等施工力量，进行施工平面布置，图纸会审，办理开工有关手续，做好技术、质量交底工作，目标是充分做好开工前的各项准备工作，争取早日开工。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案第二阶段：基础施工阶段。由于工程刚开工，此阶段主要是组织、协调，使施工尽快趋于正常，抢晴天战酷暑，做好现场的排水工作。第三阶段：主体结构施工阶段。该工程主体结构包括5栋，从2014年10月25日开始施工到2015年1月25日结束；主体框架工期为90天。第四阶段：砌体、装饰施工阶段。主体结构完成2层后，立马上开始施工，同时插入水、电安装工程，此阶段为工程竣工的关键阶段，是文明施工和安全生产较难控制的阶段，重点要做好各方的协调工作。第五阶段：室外工程施工阶段。此阶段为工程全面收尾阶段，目标控制在2015年5月21日竣工。施工程序：1、土建、安装均自行完成，并与专业队相互友好协商，统筹安排。2、遵循“先地下，后地上”、“先结构，后装修”、“先主体，后围护”、“先土建，后设备”等合理程序，在满足施工工艺的前提下，尽量利用一切工作面，实行平面流水交叉作业，使各项工作有序地交叉穿插进行。3、根据本工程的具体情况，基础工程：定位放线→基础承台、地梁土方开挖，垫层施工、→模板安装→钢筋制安→混凝土浇筑→室外土方回填及夯实。主体工程：放线→复核→外墙脚手架搭设→柱及剪力墙钢筋制安→柱及剪力墙模安装→柱及剪力墙砼浇筑→板模、梁模制安→梁钢筋、楼板钢筋制安→隐蔽工程验收→楼板、梁砼浇筑→楼板、梁砼养护→墙柱、楼板、梁拆模→钢结构屋面安装→墙体砌砖。各分部分项与主体结构施工的协调1、砌筑工程开始施工的时间确定为第二层浇筑完毕之后；2、所有粗装修工作均在砌体施工完毕后隔层展开；105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案基本次序（1）隔墙砌体（2）门窗、框安装（3）天面抹灰（4）墙面抹灰（5）楼面找平（6）室内小型砌体（7）洞口修补（8）门窗扇安装3、室内装修室内装修分两个部分，一是粗装修，包括室内内墙、天棚粗抹灰，木门框安装，室内小型砌体和洞口边修补；二是精装修，包括门窗扇安装，楼地面、墙面、吊顶及天面精装修，木作油漆及各种成品构件的安装。（1）室内粗装修工程a.随主体结构从下向上逐层施工；b.插入施工的时间确定在第六层结构施工完毕后；c.所有粗装修工种工序均随隔墙砌体施工之后隔层展开；（2）室内精装修在结构封顶之后，滞后外墙装修1-2层进行。外墙装修与内墙装修的协调为保证整个工程合同工期的实现，本工程室内精装修工作将随同外墙装修工程的施工依次展开。1、外墙装修结构工程和装饰工程是工期能否实现的关键环节，而外墙装修工程能否及时完成，室内与室外的隔离能否及时完成，又是影响室内精装修的关键。具体步骤如下：105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案（1）按施工图要求经计算确定本段各结构层外墙装修材料的数量，分别提前运入相应楼层中临时贮存。（2）外墙装修采取从顶到底的顺序逐层施工。（3）在屋面结构的剪力墙和梁全部施工完毕，清理顶层平面后，爬架下爬便可开始，展开外墙装修工程施工。2、室内精装修（1）室内精装修工程均从上到下的方式逐层施工。（2）由于大堂门厅等公共区域难以做到有效的独立作业和成品保护。因此，将此部分的面层精装修工作安排在主要工种劳动力的工作完成后，通行流量大大减少后开始。具体时间由现场指挥灵活掌握，但总体施工布置原则是随着梯间施工完善，在屋面防水工程及屋面附属工程施工完毕后，从上而下依次施工。（3）对于独立区域层施工可以安装分户扇隔离房间内外施工。插入时间为：外墙装修一到两个楼层后开始施工，施工进度也以落后于外墙装修一到两个楼层为宜，以避免室内精装修工作受外界气候的影响。施工协调与调度为了保证施工的秩序，解决现场存在的矛盾，逐级传达和执行决策人的意图，建立以项目经理为核心的调度体系，及时反馈上级及业主的意见和施工中出现的问题，调度体系运转情况如下：1、监督、检查计划和工程合同的执行情况，负责人力物力的综合平衡，促进生产活动正常进行。2、定期召开有业主、上级职能部门、设计单位、监理单位的协调会，解决施工疑问和难点。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案3、定期组织召开各专业管理人员会议，分析整个工程的进度、成本、计划、质量、安全、文明施工执行情况，调度会延伸到作业班组长，使项目领导的精神贯彻到现场每个施工员的行动中去。4、指派专人负责，协调各专业工长的工作，组织好各分部分项工程的施工衔接，协调穿叉作业，保证施工的条理化、程序化。5、定期召开由项目经理和财务、预算及现场管理人员参加的成本分析会，优化人力、物力、财力的使用，使成本得到有效的控制。6、施工组织协调建立在计划和目标管理基础之上，根据施工组织设计与工程有关的经济技术文件进行，指挥调度必须准确、及时、果断。第六节劳动力计划劳动组织按基础、主体结构、装饰装修等不同阶段，分别考虑和安排。为保证施工质量，提高效率，便于核算，作业班组应保持相对稳定，并隶属于项目经理部统一安排，统筹调度。劳动力计划（桩基工除外）1、基础施工：针对混凝土体量较大，工作面较大的特点，劳动组织为：混凝土工12人，木工40人，钢筋工25人，电焊工2人，机电操作工4人，普工8人，电工2人，在浇筑混凝土时，分两班施工。2、主体结构：根据本工程的特点及工期要求，主体结构可分为三个施工区段。按加强各专业间的协调，劳动力组织具体见主体结构主要劳动力计划表（表三）。（在土建施工中，水、电安装等配合施工，计划安排10人）。表3主体结构主要劳动力计划一览表序号工种名称班组数总人数备注1木工班180随施工要求增减105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案2铁工班150随施工要求增减3混凝土工120随施工要求增减4瓦工126随施工要求增减5排栅工110随施工要求增减6电焊工14随施工要求增减6电工12随施工要求增减7普工110随施工要求增减8机修工12随施工要求增减9机械操作工12随施工要求增减1、装饰装修施工：当主体结构封顶时，高峰期安排瓦工120人。随着工程的进展，统一调配，逐步适当递减。2、主要管理人员计划：（1）工地管理人员应各负其责，管理好并组织人工、将施工组织设计的各项要求实施下去，落实进度、质量、安全等各种管理条例和技术措施，保质、保量、按时完成本工程的施工任务。（2）建立项目组织机构、管理人员就位，并分层次签订责任书。（3）集结施工力量，组织劳动力量，组织劳动力进场，安装好职工生活，并进行安全、防火、文明施工等教育。（4）做好职工入场教育工作，按管理系统逐级进行交底，交底内容应包括工程施工进行计划，各项安全技术措施，降低成本措施和质量保证措施，质量标准和验收规范要求，以及设计变更和技术核定事项和各工序交叉作业要点等，同时健全各项规章制度。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案(5)主要管理人员编制及职责序号姓名管理人员及分类职责1吴房安项目负责人负责全部工作2黄兴国技术负责人负责工程施工协调及一切技术工作3郭绍林质检部门负责人负责工程全面质量管理、监督资料4张勇安全部门负责人负责工程安全管理、监督5梁盈恩资料部门负责人负责技术资料、收集整理第七节施工机具准备由于该工程施工面宽，工程量大，工期较紧，需要的施工机具种类和数量较多，主要施工机械见表4。根据计划，现已落实设备配置，所有机械均处于正常状态，完全满足施工需要，不影响施工的进度和质量。主要施工机械一览表如下：表4设备名称单位数量规格功率KW水泵台2扬程502砂浆搅拌机台2UJZ2007.5弧焊机台240型17105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案电渣压力焊机台140型40切铁机台140型4调直机台115弯铁机台2GL305.0插入式振动棒台450型3.0平板振动器台35.0电锯台23004.5翻斗车辆3挖掘机台1500L经纬仪台1J2水平仪台1塔吊台1第四章施工总平面布置一、施工总平面布置的原则1、在保证施工顺利进行的前提下，现场布置尽量紧凑，合理利用施工用地。2、尽量减少现场施工设置。3、合理减少临时设施的数量，减低临时设施费用。4、符合环保、安全和防火要求。二、生活设施布置施工现场北侧围墙边建一排活动房临建，供监理及施工单位办公和住宿使用。从东到西分别为施工单位办公室、食堂、厕所、厨房、监理办公室、施工单位住房、监理公司住房，临建四周设排水沟。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案三、生产设施布置设置钢筋加工场、模板加工场，安装配套加工成型设备。具体见《施工总平面图》四、管道布置施工用地场地除建筑外，主要道路均硬地化，沿建筑四周均设排水明沟，排水明沟与道路交接处明沟设混凝土预制板盖；排水由北至南方向排水，东北侧主线引入电缆线，每层均从其引出电源，设置配电箱。结构楼层施工时，养护用水采用外径50mm镀锌钢管作为供水管，引入楼层中，供施工使用。第五章主要工程施工方法第一节施工测量施工测量包括现场坐标与水准点的交接、轴线控制及高程测量等，在本工程施工测量放线之前，除了检查好自己所有使用的测量仪器及工具外，还将做好以下工作。1、了解设计意图，熟悉和核对设计图中的各部位尺寸关系。2、制定各细部的放样方案。3、准备好放样资料，绘制放样图。一、平面控制本工程平面控制借助J2经纬仪，把列线控制与行线控制形成“井”字形控制网。二、施工放线结构放线采用J2经纬仪将基础列行主轴线投影到底板砼垫层上，幷在该垫层上拉通线瞄点，然后弹线量尺寸进行基础承台、柱位放线施工。弹线后进行复核，如发现有误，应重新进行归化改正。对每项次的测量放线，必须填写施工放线记录。用J2105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案经纬仪轴线垂直引测到上一楼面，作为楼层放线、验线的依据。外模必须用线锤和经纬仪双重检查，严格控制其标高和竖向偏移控制。垂直度控制在千分之一，最大值不允许超过10mm。三、高程控制1、根据勘测设计图纸上指定的水准点，用水准仪准确地将高程引测到施工现场附近便于保护坚固的地方，建立高程控制网。用于监控水准点的位置应稳定不下沉，不变形。引测高程水准点，点与点之间形成一个水准闭合网，确保高程点准确。2、高程控制：采用吊钢尺法，在外墙、边柱或楼梯间吊上钢尺，于施工层架设水准仪读数，把下面标高传到施工层。四、沉降观测：按施工图要求，由建设单位委托勘测单位承担本工程的沉降观测工作，我司同时配合建设、沉降观测单位对观测点的埋设及保护工作。按建筑地基基础规范（GBJ7－89）要求及设计要求设置沉降观测点，在结构主体施工阶段应设专人定期观测，每施工一层做一次沉降观测，施工完毕后第一年内每隔2－3月观测一次；以后每隔4－6月观测一次，直至沉降稳定为止。在每次沉降观测的同时，进行房屋两个方向垂直度的观测，幷及时与每层放线人员联系，以确保房屋两个方向上垂直和作必要的修正。马路中心线上设永久性沉降观测基点，做好建筑物沉降观测记录。五、测量资料本工程要求有专用测量记录手薄及各种记录表格，并保证各种原始资料的完整。施工中应认真注意收集整理，确保竣工时提交的资料准确无误。第二节土方工程一、施工前的准备工作：1105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案、对施工现场地上、地下障碍物进行全面调查，幷制定排障计划和处理方案。2、建筑物的定位桩需经检验核准后方可施工。3、施工机械容易碰压测量定位桩，因此开挖范围内所有的轴线桩和水准点都要引出施工机械活动区域以外，幷设置涂红白漆的钢筋支架予以保护。4、要根据图纸及轴线桩测放基坑开挖白线。二、土方回填：1、填方前，应对填方基底和已完隐蔽工程进行检查和中间验收，幷作好记录，幷在基础达到规定强度后方可进行，回填土应采取四周同时对称下料回填。2、回填土质应符合施工规范要求。回填土由基坑边下土，分层回填，人工铺设，采用打夯机夯实，幷注意控制土壤含水率，虚铺厚度每层控制在300mm之内，每回填一层，打夯5遍，机械夯不到的位置采用人工夯实，厚度每层不应超过200mm，打夯5遍。夯实后应取样送检，取样方法和数量要符合施工规范要求。第三节模板工程模板、支撑必须符合下列规定：1、保证工程结构和构件各部分开头尺寸和相互位置的正确；2、具有足够的强度、刚度和稳定性，能可靠地承受新浇混凝土的重量和侧压力，以及在施工过程中所产生的荷载；3、构造简单，装拆方便，及方便钢筋的绑扎与安装，符合混凝土的浇筑及养护等工艺要求；4、模板接缝应严密，不得漏浆。一、柱模板：105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案1、柱模板配制一套。2、模板由柱头板、竖向拼条，横向柱箍采用50X100木方，斜撑采用木支撑。3、柱的每个侧面宽小于等于600mm时，每个侧面横向柱箍采用两根50X90木方，每500mm设一道，离平台板面300mm开始设置，通过○12对拉螺栓加以固定，相邻两道柱箍应相互垂直交错设置。柱的每个侧面均设二道斜撑，斜撑与地面成45°～60°角，分别钉牢于平台板上的垫木顶牢。角柱和边柱临空侧面在距平台板向下200处，每200mm埋设一根直径20钢筋棍，作为临空侧面模板的支撑点。二、剪力墙体模板剪力墙混凝土墙体的模板主要由侧板、立档、牵杠、斜撑等组成。1、侧板采用长条板横拼，预先与立档钉成大块板，牵杠（横档）钉在立档外侧，从底部开始每隔1～1.5m一道。在牵杠与木桩之间支斜撑和平撑，如木桩间距大于斜撑间距时，应沿木桩设通长的落地牵杠，斜撑与平撑紧顶在落地牵杠上。当坑壁较近时，可在坑壁上立垫木、在牵杠与垫木之间用平撑支撑。2、墙模板安装时，根据边线先立一侧模板，临时有支撑撑住，作线锤校正模板的垂直，然后钉牵杠，再用斜撑和平撑固定。大块侧模块拼时，上下竖向拼缝要互相错开，先立两端，后立中间部分，待钢筋绑扎后，按同样方法安装另一侧模板及斜撑等。3、为了保证墙体的厚度正确，在两侧模板之间可用小方木撑头（小方木长度等于墙厚），防水混凝土墙要加有止水板的撑头。小方木要随着浇筑混凝土逐个取出。为了防止浇筑混凝土的墙身鼓胀，可用8～10号铅丝或直径12～16m螺栓拉结两侧模板，间距不大于1m105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案。螺栓要纵横排列，幷在混凝土凝结前经常转动，以便在凝结后取出，如墙体不高，厚度不大，也可在两侧模板上口搭头木即可。三、梁模板：1、梁模由底模、侧模、横档、短撑木、夹条、斜撑、搁栅、牵杆、支撑等组成。底模、侧模采用18厚七夹板，横档、短撑木、夹条、斜撑、搁栅木方、牵杆木方等采用50X100木方，支撑采用门型架支撑@1500，对于支撑高度大于5m或梁高大于600的梁，其门型架间距为@750。2、梁侧竖向横档每500mm设一根，每侧不少于两根；短撑木、斜撑、牵杆每700mm设一根；夹条每侧各设一根；当梁高超过600mm，须于短撑木处设○14对拉螺栓将梁侧模拉紧，对拉螺栓沿梁竖向每500mm设一道，当须设置对拉螺栓时，每组短撑木应设2根；梁底支撑沿梁纵向每300mm设一根，梁横向设双排支撑。支撑底部沿梁纵向设通长的50X200mm木方作垫板，在距平台板1.5m处将所有支撑用木条沿纵横方向互相连拉接成一整体。3、跨度大于等于4米的简支梁，底模板应起拱，起拱高度为全长跨度的2/1000；悬挑构件支模时应起翘L/200（L为悬挑构件跨度）。4、对于超高部分梁支模，其支撑应当特别注意其稳定性。5、对于高支撑系统，计划采用门型架从地面或楼面搭满堂红脚手架，以增强整体模板系统的稳定性。四、楼板模板：1、模板由底模、搁栅、牵杠、支撑等组成，其中底模采用18厚门型架支撑@1500（高度大于5m采用@750）。2、搁栅木枋间距均为500mm，搁栅、牵杠搭接时，搭接长度要大于等于500mm，且接头位置应错开布设，门型架支撑的间距为1000X1500mm，用门型架本身的剪刀撑把所有的门型架连接成一整体。3、跨度大于4m的板，要求板跨中起拱1/400。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案4、对于超高部份板支模，其支撑应当特别注意其稳定性。5、对于高支撑系统，计划采用门型架从地面或楼面搭满堂红脚手架，以增强整体模板系统的稳定性。六、模板的拆除：1、柱模板及梁侧模必须在砼浇筑24小时后方可拆除；2、跨度小于等于2米的板，必须在砼试块常规养护达到设计砼强度标准值的50%时（约7天以后），方可拆除；跨度在2~8m之间的板，必须在砼试块常规养护达到设计砼强度标准值的75%时（约10天以后），方可拆除；跨度大于8m的板，必须在砼试块常规养护达到设计砼强度标准值的100%时（即28天以后），方可拆除。3、跨度小于等于8m的梁，必须在砼试块常规养护达到设计砼强度标准值的75%（约10天以后），方可拆除；跨度大于8m的梁必须在砼试块常规养护达到设计砼强度标准值的100%时（约28天以后），方可拆除。4、所有悬挑构件均须待砼试块常规养护达到设计砼强度标准值的100%时（约28天以后），方可拆除底模。5、已拆除模板及其支架的结构，应在砼达到设计强度以后，才允许承受全部计算荷载，施工中不得超载使用，严禁堆放过量的建筑材料。第四节钢筋工程在施工现场设钢筋加工场设立原材料及成品钢筋堆场配备钢筋切断机、弯曲机、电焊机、对焊机等机械设备，负责钢筋成品加工。各种成品钢筋必须严格做到按规格分别挂牌堆放整齐。一、钢筋保护层厚度（设计要求）1、承台及基础为40mm3、梁、柱为25mm105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案4、梯板、楼板为15mm二、钢筋加工制作1、钢筋原材料进场物资部门负责采购供应和质量合格的钢筋，钢筋加工场负责钢筋量的验收和入库。钢筋进场后，物资部门采购员及钢筋加工场保管员共同在场核对车号、车数、件数、出厂标识、材质证明，并进行外观检查，无误后，过磅、卸车、并按要求取样送检等。2、钢筋调直当钢筋原材为盘圆时，钢筋须经调直后才可使用。参见《钢筋调直切断机操作规程》。3、编制配料单编制配料单即钢筋加工分析，对图纸中钢筋分批编制钢筋配料单。4、制作料牌料牌的作用是方便加工，同时挂在成型钢筋上使之便于辨认，防止混淆。依据钢筋配料单，在料牌上应写有工号（段）名称，料单编号，钢筋规格，根数，下料长度（抄牌时应根据实际计算调整），形状尺寸等。如果同一种钢筋数量很多，则分为几捆，注明每捆数量和共几捆。料牌应同料单严格核对，必须做到准确无误，以免错误返工。加工后的钢筋每捆不少于二个料牌，主牌副牌各一个。料牌抄好后，由质检发料员进行料牌同料单的严格核对，检查无误后主牌交班组参照制作，副牌待钢筋加工完毕后经检查合格挂在钢筋捆上。5、运筹下料切断运筹下料即根据运筹法原理，合理搭配使用原材料（包括以前的余料），使钢筋损耗量降至最低点。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案下料切断时尺寸度量必须准确，误差在允许的范围内。当某种钢筋数量较多时，为防止积累误差的出现，每加工20根复核次。使用切断机必须遵循《钢筋切断机操作规程》。已下料的钢筋挂主料牌，随钢筋进入下一工序；钢筋切断后剩下的余料要归类摆放，作记录挂标牌，以备再次充分利用。6、弯曲成型在钢筋弯曲机上进行弯曲成型。工人必须熟练掌握机器性能，熟悉该机器弯曲时的度量差，每一编号的钢筋首根钢筋弯曲后必须检查校正，合格后才能批量加工该编号的钢筋。钢筋弯曲时选用适当的弯曲机心轴直径，钢筋加工遵循中国规范，其最小弯心直径，Ⅰ级钢为2.5d、Ⅱ级钢为4d，弯钩增加长度按设计要求采用。弯曲后的钢筋尺寸误差必须在允许范围内；当弯曲弧形钢筋时，应分多次逐步试弯，不得超弯后再回弯，以免损坏机器或伤人。钢筋在弯曲过程中若发生脆断，则继续随机加工三根，如果全部出现脆断，则本批钢筋悬挂“待验证”标识牌，并通知质保部、物资部、实验室取样复验，并做好相关记录以便进一步处理。弯曲操作参见《钢筋弯曲机操作规程》。7、自检挂牌扎捆成型的钢筋要对照钢筋料表，检查成型尺寸和钢筋根数，合格后要扎成捆，挂上副牌。这样每捆钢筋就有主、副共二个料牌。为了运输方便，一般每捆钢筋不超过1.5吨。三、钢筋的现场绑扎1、准备工作105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案1）核对成品钢筋的钢号、直径、形状、尺寸和数量等是否与料单料牌相符，如有错漏，应纠正增补。2）准备绑扎用的铁丝、绑扎工具（如钢筋钩、带板口的小撬棍），绑扎架等。3）钢筋绑扎用的铁丝，可采用20~22号铁丝，其中22号铁丝只用于绑扎直径12mm以下的钢筋。因铁丝是成盘供应的，故习惯上是按每盘铁丝周长的几分之一来切断。4）准备控制混凝土保护层用的水泥砂浆垫块。5）水泥砂浆垫块的厚度，应等于保护层厚度。垫块的平面尺寸：当保护厚度等于或小于20mm时为30mmX30mm，大于20mm时为50mmX50mm。当在垂直方向使用垫块时，可在垫块中埋入20号铁丝。6)划出钢筋位置线。平板或墙板的钢筋，在模板上划线；柱的箍筋，在两根对角线主筋上划点；梁的箍筋，则在架立筋上划点；基础的钢筋，在两向各取一根钢筋划点或在垫层上划线。7）绑扎接头的搭接长度Ld，应符合设计要求。在搭接长度内应绑扎三点。8）绑扎形式复杂的结构部位时，应先研究逐根钢筋穿插部位的顺序，并与模板工联系讨论支模和绑扎的先后次序，以减少绑扎困难。2、基础承台钢筋绑扎1）钢筋网的绑扎。四周两行钢筋交叉点应每点扎牢，中间部分交叉点可相隔交错扎寂，但必须保证受力钢筋不位移。双向主筋和钢筋网，则须将全部钢筋相交点扎牢。绑扎时应注意相邻绑扎点的铁丝扣要成八字形，以免网片歪斜变形。2）基础底板采用双层钢筋网时，在上层钢筋网下面应设置钢筋撑脚步或混土撑脚保证钢筋位置正确。3）钢筋撑脚（马凳）每隔1m放置一个。其直径选用：当板厚H<30cm105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案时为10mm；当板厚H=30~50cm时为14mm；当板厚H>50cm时为16mm。4）钢筋的弯钩应朝上，不要倒向一边；但双层的钢筋网的上层钢筋弯钩应朝下。3、框架柱1）柱中的竖向钢筋搭接时，角部钢筋的弯钩与模板成45°（多边形柱为模板内角的平分角，圆形柱应与模板切线垂直），中间钢筋的弯钩应与模板成90°，如果用插入式振动器浇筑小型截面柱时，弯钩与模板角度不得小于15°。2）箍筋的接头（弯钩叠合处）应交错布置在四角纵向钢筋上；箍筋转角与纵向钢筋交叉点均应扎牢（箍筋平直部分与纵向钢筋交叉点可间隔扎牢），箍筋时绑操相互间应成八字形。3）下层柱钢筋露出楼面部分，宜用工具式柱箍将其睡进一个柱筋直径，以利上层柱的钢筋搭接。当柱截面有变化时，其下层柱钢筋的露出部分，必须在梆扎梁的钢筋之前，先行收缩准确。4）框架梁、牛腿及柱帽等钢筋，应放在柱的纵向钢筋内侧。5）柱钢筋的绑扎，应在模板安装前进行。6）柱钢筋接头采用电渣压力焊接头。4、框架梁1）纵向受力钢筋采用不着双层排列时，两排钢筋之间应垫以直径≦25mm的短钢筋，以保持其设计距离。2）箍筋的接头（弯钩叠合处）应交错布置在两根架立钢筋上，其余同柱。3）板的钢筋网绑扎与基础相同，但应注意板上部的负筋，要防止被踩下，特别是雨蓬、挑檐、阳台等悬臂板，要严格控制负筋位置，以免拆除模板后断裂。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案4）板、次梁与主梁交叉处，板的钢筋在上，次梁的钢筋居中，主梁的钢筋在下；当有圈梁或垫梁时，主梁的钢筋在上。5）框架节点处钢筋穿插十分稠密时，应特别注意当代项面主筋间的净距要有30mm，以利浇筑混凝土。6）梁钢筋的绑扎与模板安装之间的配合关系：梁的钢筋架空在梁项上绑扎，然后再落位。7）梁板钢筋绑扎时应防止水电管线将钢筋抬起或压下。8）柱梁接头内箍筋和梁钢筋均采用“预穿法”，绑扎好后一起放入模板。四、质量检查钢筋安装完毕后，应检查下列方面：1、根据设计图纸检查钢筋的钢号、直径、根数、间距是否正确，特别是要注意检查负筋的位置；2、检查钢筋接头的位置及搭接长度是否符合规定；3、检查混凝土保护层是否符合要求；4、检查钢筋绑扎是否牢固，有无松动变形现象；5、钢筋表面不允许有油漆、漆污和颗粒（片状）铁锈；6、钢筋位置的允许偏差，不得大于规范要求。第五节混凝土工程一、混凝土工程施工工艺流程本工程全部混凝土均采和商品混凝土，并以砼泵输送为主，塔吊为辅。具体施工工艺流程详见楼层混凝土施工工艺流程图。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案楼层混凝土施工工艺流程图施工放线钢筋制作柱筋安装钢筋验收柱模安装柱模自检柱模板制作浇柱砼送商品砼试件制作拆模保养模板清理、刷脱模剂试件28天试压预埋水电管件安装楼面钢筋安装楼面模板模板自检模板制作钢筋验收钢筋自检钢筋制作试件制作浇楼面砼送商品砼试件28天试压楼面保养二、混凝土工程施工105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案混凝土工程是结构工程最关键的一道工序之一，其施工质量的好坏，直接影响到建筑物的整体质量。本工程结构全部使用商品砼，进场前要求所用的水泥、水、骨料、外加剂等必须具有出厂（产品）合格证或检验报告，否则不得使用。施工时必须按配合比，经常检查坍落度，严格控制搅拌时间和路途运输时间，杜绝现场加水稀释，每班设专人值班，工长、质检员、主管施工员、材料员对砼的工程质量直接负责，并与经济利益挂钩，确保砼工程施工质量。1、砼工程的准备工作1）做到班前交底明确施工方案，落实浇筑线路，使施工人员对浇筑的起点及浇筑方向做到心中有数。2）为了确保浇筑连续进行，对每次浇筑的砼用量计算准确，对所有机械用具，材料均能满足浇筑速度的要求。3）注意天气预报，不宜在雨天浇筑混凝土，在天气多变季节施工，为防止不测，应有足够的抽水设备和防雨物资。4）对模板及其支架进行检查，应确保尺寸正确，强度、刚度、稳定性及严密性均满足要求。5）根据工程量大小，安排好当班的工人，调试好泵机，按驳好泵管。保养好模板，等侯开盘。2、砼浇筑1）柱子和剪力墙砼在上层梁板模板安装完后进行，砼浇筑前，柱子和墙根部先浇灌5-10㎝厚与砼同标号等级的水泥砂浆灌入模内，砼入模时要分层下料，分层振捣。2）梁板浇灌应连续进行，如确实需要中途停止的，也不能超过2个小时。对每层的卫生间和屋面砼浇灌要高度重视，保证砼的密实度及无施工缝出现，严防漏水。3）在柱、剪力墙与梁板砼强度等级不同时，在其两者交接处，应按设计要求，用钢网隔离。并采用延时后的低坍落度砼浇捣。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案4）施工缝位置的留设应按常规做法，预先确定，柱子留于梁底下2㎝处，剪力墙水平缝留在基础底板上50㎝和顶板暗梁底下2㎝处。竖向缝留在变形缝或后浇带位置。浇筑楼板，垂直方向进行时，缝可留在任意位置，但应移开大梁四分之一跨度内。如间歇时间超过2小时，则要打毛、清理干净，刷水泥浆等措施后，才能继续浇筑。5）浇砼时，每台班按规定留取试件（每100m3不少于一组），进行标准养护，建立试件台账，28天令期及时送检，以检验砼的质量。3、砼振捣混凝土浇灌过程中，其密实度的好坏和是否出现蜂窝、狗洞，关键是振捣操作手的经验和责任心，以及交班与接班的详细交底。振捣的方法和要点如下：1）采用平板振动器（用于板）和插入式振捣器（用于柱、墙、梁）斜插和直插两种方法，做到快插慢拔。2）插点采用“行列式”和“交错式”，间距不应大于振动半径的1.5倍，不能碰撞钢筋和预埋件。3）振动时间为20-30秒，以砼表面呈水平不显著下沉，不出气泡，表面泛灰浆为捣实。在初凝前砼表压光不少于2次，以防止表面出现裂纹。4、砼养护砼的养护采取自然条件下，砼浇灌完12-20小时（热天气8-9小时）及时浇水养护，养护时间不小于7昼夜，头三天白天2小时浇水一次，夜间至少两次，3天后适当减少，墙柱要覆盖草袋浇水养护，应保持湿润状态不少于7天。对每层卫生间和天面、厨房砼应覆盖浇水养护不少于14天，同时做好养护记录。各层楼养护的主立管采用D75*3.5㎜钢管，逐级加压的方式将水送往各施工楼层，主管上到各楼层设阀门，水嘴用橡胶管接至养护部位。5、砼浇灌审批手续105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案在钢筋隐蔽验收完毕后，应立即对存在的问题进行整改，直至监理工程师同意后方可申请内部砼浇灌令。由现场各专业技术负责人提供各类材质合格证，检验报告及隐蔽验收的记录，经检查符合要求后进行会签，由项目经理签发浇灌令，为了配合监理单位的浇灌许可制度，在项目部浇灌令开出后报监理单位签署监理浇灌令（格式参照监理单位浇灌令），经批准后方可施工砼。三、质量要求和安全措施1、质量要求1）所使用的商品砼，其原材料必须合格，严格按照配合比配料，根据运输路程的远近，掌握和调整、控制好坍落度，到现场一律不能随意加水。2）预先做好混凝土总方量计划，每小时需要多少立方砼，要提供给供应商，使其根据路程的耗时去安排运输车辆，做到心中有数。3）施工员要现场跟踪，指挥浇灌线路，监督振捣及表面整平压光工作，已压光的部位不能再上人。4）注意天气情况，雨天不能施工，指定专人保养。5）做好备用泵机和做好停水、停电的准备工作，确保浇砼工作顺利进行。2、安全措施1）现场照明线路和振捣电缆要架空，有证电工现场跟踪。夜间照明要有足够的光度。2）现场操作人员要穿水鞋，不能光脚板上班。3）浇灌高柱及剪力墙时，要站在安全平台上操作，散落的砼要及时回收，清理干净，以免跌落伤人。4）不能坐在外排架上等料、休息或嬉戏追赶。5）交接班时，除了交底质量要求外，还要交底安全注意事项。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案第六节砌筑工程一、本工程的墙体大部分为灰砂砖、加气混凝土砖砌体。二、施工工艺：基层处理→弹线→立皮数杆→拉准线→砌砖。三、施工要点：1、先检查基层是否符合质量要求，然后清扫基层表面，将浮土及垃圾清除干净，并浇水湿润。2、砌筑前，先根据墙体位置弹出墙身轴线及边线，开始砌筑时先要进行摆砖，排出灰缝宽度。3、砌墙前，先要立皮数杆，皮数杆上划有砌体的高度、门窗、过梁、圈梁等构件位置。皮数杆立于墙角及某些交接处，其间距以不超过15m为宜。立皮数杆时要用水准仪来进行抄平，使皮数杆上的楼地面标高线位于设计标高位置上。4、施工中所需门窗框、插筋、预埋件等必须事先作好安排，配合砌筑进度及时送到现场。5、砌墙时，必须先拉准线。6、墙体与上层结构的接触处，宜用实心粘土砖斜砌挤紧，所有填充墙顶部一律要求斜砌并与顶部梁或板顶紧，墙长大于6m每隔3m设构造柱一根。7、钢筋砼柱、与墙体连接处均需每隔500mm高度由柱内伸出2Φ6钢筋与砖墙相联结，钢筋入墙长度为500mm，并不应小于墙长的1/5，钢筋锚入砼柱内长度为200mm。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案8、墙内的门洞、窗洞或设备留孔，其洞顶均须设钢筋过梁，要求按设计及有关规范进行施工。过梁支座长度大于等于250mm。9、墙预留门、窗洞口尺寸必须确保窗框与周边梁、墙的间隙不小于以保证后续塞缝施工质量。10、凡安装木门时，均要预埋53X60X120木砖于墙内，用长铁钉与门框锚固，沿墙高每500mm放一块。11、凡安装铝合金门窗时，均要用射钉枪将门、窗框联接件钉在墙体内锚固。12、砌墙砂浆用Mb7.5专用配套砂浆砌筑。第七节门窗工程1、木门、铝合金门窗应均有出厂合格证，进场时要严格检查，剔除不合格品。2、门窗安装时应按设计图纸要求的水平标高和平面位置，按开启方向，对应编码安放，用通线及线锤作水平和垂直校正，然后将其固定，木门与预埋木砖钉牢。3、窗安装时应考虑抹灰厚度，门框立框时应与抹灰外皮平。4、铝合金框边缝应先按规定作防护处理，再用1：2中性膨胀低碱水泥砂浆进行塞缝隙，塞缝要密实，不得有空隙、孔洞现象，严禁使用砖进行填堵。第八节楼地面工程一、楼地面1、施工工艺地面：水泥砂浆：105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案素土夯实→100厚C10砼垫层→20厚1：4水泥砂浆批面，加水泥粉，随手抹光2、施工要点：（1）清除基层表面的砂浆、碎砖片、尘土、松散砼等杂物，基层上的油渍应用5—10%浓度的火碱水溶液刷洗干净。（2）检查楼地面平整度，测定标高尺寸，确定抹灰厚度，并于四周墙上距楼地面1M高处弹好控制线。（3）小房间在四周根据已确定好的标高控制线做灰饼标志，大房间楼地面按1.5—2M×1.5—2M做出通长的冲筋，并注意找好坡度。（4）水泥砼应采用机械搅拌，搅拌不少于2min，要拌合均匀，颜色一致，其稠度不应大于3.5cm。（5）水泥浆面层压光一定要严格控制在初凝到终凝之间。（6）水泥浆面层成活24小时后，铺锯木屑浇水养护不少于7天。第九节抹灰工程一、施工工艺：墙面:15厚1：1：6水泥石灰砂浆打底→5厚1：0.5:3水泥石灰砂浆抹平→潢刮腻子一道,砂纸磨平→乳胶漆面两遍(或多彩花纹建筑涂料两遍顶棚:5厚1:2.5：3水泥石灰砂浆打底扫毛→5厚1:2水泥砂浆抹面压光→内墙涂料三遍(或乳胶漆三遍)二、施工要点1、105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案基导层表面不平太多的地方，事先要进行剔平或用1：3水泥砂浆补平；表面太光的表面要剔毛或用1：1水泥浆掺10%107胶薄薄涂一层。2、表面的砂浆污垢要事先清除干净，并洒水湿润。3、墙面的脚孔洞应用1：3水泥砂浆堵塞严密。4、待第一道扫灰水干后（至少间隔天）方可刷第二道，第一道与第二道刷涂方向应相互垂直。5、施工所用的一切机具、用具等必须事先洗净，不得将灰尘、油垢等杂质带入涂料中，施工完毕或间断时，机具、用具应及时洗净，以便后用。第十节脚手架工程一、外墙脚手架：1、外架设置方式：本工程外脚手架采用双排钢管脚手架。2、脚手架施工点：（1）根据本工程的现场条件，外脚手架采用双排钢管脚手架，立杆纵距1.5m（主楼塔楼为1.2m，架宽1.0m，内立杆距离建筑物外皮0.5m，大横杆步距为1.8m，小横杆间距1.0m。（2）脚手架底层立杆置于混凝土上，底层部分加设C20混凝土垫层，并设置扫地杆。置于裙楼上脚手架底澡加设90X50垫木。（3）剪力撑设置：脚手架的转角处均应剪力撑，在大墙面角15M净距内设置一道间断式剪力撑，剪力撑与地面成45°角。（4）连接点设置：脚手架水平方向每隔5米，竖向每层设置与建筑物拉顶连接点，连接点相互错开成梅花形布置，连接点的拉顶方法是在每一层的平台边、梁侧面预埋直径6厘钢筋作拉结筋，待砼强度达到50%以上时，将拉结点与外架拉接，且在同部位设一顶墙杆固定在脚手架上，防止外架内倾与外张。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案（5）安全防护：在工作面以及每隔四步架用竹笆满铺隔离层，铺板层在内外两根大横杆之间增设一根大横杆，建筑物与外架500mm宽空隙部位用水平方向挂窄条安全网的方法围护，架子外侧围护采用密目防火安全网全封闭，且每五层加设安全挡板。（6）脚手架的拆除：按后搭先拆的顺序进行，拆前应将隔离层和安全网上的杂物清理干净，拆一步清一步，材料用人力传送到地面只分类别堆放整齐，传递时双方要互相配合，协调一致，互为关照，确保脚手架拆除的顺利和安全。一、室内施工脚手架：柱子钢筋绑扎及砼浇筑采用门型架搭设操作平台，梁、板模板施工利用支撑搭设简易操作架，室内墙面、天棚抹灰采用马凳、跳板搭设操作架。高度超过5.2m搭高支撑操作平台。第十一节机电安装工程电气照明设备具体施工方法（1）配管施工电照、电力支线采用镀锌金属钢管敷设，所用钢管不得有穿孔、裂缝及锈蚀现象。棚内钢管敷设按照规范中的配管要求进行施工。镀锌钢支/吊架间距应符合规范要求。并根据实际尺寸制作，支吊架采用膨胀栓或焊接固定，尽量避开棚内其它专业的管路，与其它管路的距离应符合规范要求；管线分线盒口朝侧面，直接吊挂灯具时为朝下，并加盖，做好接地跨接。管子煨弯后不允许有凹陷和裂缝，煨弯后的椭圆度不得大于管外径的10%，管口应处理光滑无毛刺。明配管连接套丝长度不小于管接头长度的一半。管套接好后，在管接头两端用地线夹跨接连接地线。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案明配管进入配电箱、接线盒、开关盒、灯具盒，用锁紧螺母固定后，丝扣露出2～4扣。管子的弯曲角度一般不应大于90°，弯曲的半径不应小于管子直径的6倍。钢管经过建筑物变形缝时应加补偿装置。钢管接地采用专用接地卡码连接，整个管路应可靠接地。（2）线槽安装线槽的附件其规格、质量应满足规范要求，附件与整体强度一致。线槽的安装在无吊顶处沿梁底吊装或靠墙支架安装，支撑点（或吊点）间距不大于2m，接口及转角处均应有支撑点。沿同一路径敷设的桥架/线槽、插接母线宜共用支撑点或吊点。支吊架、托臂的安装全部采用成品件，安装应牢固可靠。线槽在每个支撑点上应固定牢靠，连接板用螺栓紧固，螺帽端位于桥架外侧，线槽上严禁使用电、气焊开孔。线槽在转弯处的转弯半径不能小于该桥架上电缆最小允许的弯曲半径；桥架/线槽的上面距梁底面不小于10mm；整个线槽应可靠接地。接地方式可采用软铜线在每段桥架/线槽两端连接或采用镀锌扁钢沿桥架/线槽全长敷设。与各种管道平行成交叉，其最小净距应符合要求。（3）线槽安装塑料槽板的内外应光滑，无棱刺，槽板表面色泽均匀，无污染。安装时，应紧贴建筑物表面，且排列整齐。垂直安装时误差不大于2mm；水平误差不大于5mm，且无扭曲变型。直线段的槽板接口与底板接口错开，其间距不小于100mm。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案槽板固定点的间距，底板不小于1ｍ，底板离终端点50mm，盒盖板离终端点30mm处，均应固定。导线在槽板内不得有接头、受挤压，绝缘良好，接头应在开关盒及接线盒内。槽板与各种电器具的底座连接时，导线应留有余量，底座应压住槽板头，导线无裸露现象。线路穿过粱、墙和楼板有保护管，跨越建筑物变形缝处断开，导线加套保护软管，并留有适当余量。（4）配电箱（盘）安装安装前首先进行开箱检查，核对箱/盘型号、规格是否符合设计要求，并作好开箱检查记录。开箱检查应与监理及业主代表共同进行。安装在管理机构用房办公室及公共场所内的嵌墙式配电箱，在安装环境不具备条件时，宜先安装箱壳，在土建预留位置找好标高，将箱体用水泥沙浆固定好。待条件成熟后再安装箱内元件和盘面。盘面要求紧贴墙面，平正、不歪斜，底边距地高度为1.6m。落地式安装的配电箱、控制柜，应有不小于10cm高的砼或金属底座。以防地面水浸蚀，槽钢基础应做成框状，用电焊焊接在预埋件上或用膨胀螺栓固定在地面上，并可靠接地。柜体应垂直，垂直误差不超过2mm。配电箱（盘）内的接线完成后，应保证其内部接线无接头，排列整洁、美观，线号清晰、多股软线压接应搪锡，感观良好，配电箱门及外壳均应有明显可靠的连接点。不允许利用箱体和外壳串接，最小截面应符合规范要求。（5）设备连接及接线105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案接线前一定要认真核实回路，对校对好的芯线两端同时做好标记，标记应清晰且易于辨认。接线要正确，应符合系统图及二次回路原理图。检查设备及电动机是否已正确安装完毕，达到接线条件要求，电动机接线后接线盒盖子要上好。压接要牢固、紧密，排线整齐、美观、绝缘良好，芯线无损伤且受力正确。股软线必须压线鼻并搪锡后才能连接。（6）灯具安装对灯具安装的质量要求是安全、牢固可靠，排列整齐美观，当灯具的重量大于3kg时，应采用预埋件来安装。灯具在搬运时，必须采取防震、防破碎、防变形和漆面金属层受损的措施，灯具应预组装好后再到现场安装。吊顶装饰后分部位纵、横放线，确定每盏灯具的准确位置，保证灯具安装后纵、横排列整齐美观，中心线偏差不大于5mm。螺口灯头接线时应注意：相线应接在中心触点上，零线接在螺纹的端子上。安装嵌入式灯具时应注意：需先在龙骨上把固定灯具的支架装好。成排光带的灯具与龙骨的分块相协调。引入灯具的导线必须用金属软管保护，金属软管的长度不能超过0.8mm，不要靠在灯具外壳上。导线在灯盒内留有裕量。灯具边框应紧贴在顶棚面，最后调整灯具的边框与顶棚面的装饰直线平行。其纵向中心轴应在同一直线上。变配器所高、低压盘及母线正上方不得安装灯具；事故照明灯应具有特殊标志。（7）开关、插座等器具安装105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案开关、插座的安装应在土建的墙、地面、门窗等工作结束后进行。施工时注意不要损坏和污染墙面。安装前需对盒内进行清理，将杂物清除干净，并再次核实校线后的标记是否正确，电线的绝缘部分不能切剥过多，要尽量减少盒内导线裸露的部分。压接螺丝一定要拧紧。面板固定应端正，紧贴墙面，并再次核实标高，保证同一房间内的标高误差不大于5mm。并排安装的开关、插座标高误差不大于0.5mm。地插座安装好后应保证与最终地面平齐，并符合防水防尘的要求。第十二节给水工程1、施工工序施工前准备工作----材料、机具、人员进场----安全、技术交底----室内埋地管道敷设----支架制作、防腐、安装----立管、平行管道预制、安装----卫生间支管安装----水压试验----分区、分段、分项验收----系统接驳、排污、雨水管出入口处理----管道调校、通塞----水泵安装----洁具安装----管网冲洗、系统调试----竣工资料整理----竣工验收、交付使用。2、工艺要求1）管道安装应结合现场具体条件，合理安排施工顺序，一般为先地下后地上，先大管后小管，先主管后支管，当管道交叉中发生矛盾时，应按下列原则避让：小管让大管；有压力管道让无压力管道，低压管让高压管；105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案2）给水管道安装熟悉施工图纸和施工现场，与土建和监理单位做好协商与沟通工作。按图纸设计的要求，密切配合进度要求，理顺施工次序和系统要求。管道支架在加工场地预制，支架上的孔眼要用台钻，经油漆后才准安装。按先装大管径干管、立管，后装小口径支管的原则。配合实际施工要求，分段进行施工、试压和接驳。保证施工质量和施工时间。完毕或安装中断的敞口处，也要作封闭或临时封闭，以防止杂物进入管腔内。安装管道应横平竖直，保证施工质量。管道安装（尤其是支管安装）工作应为后续的洁具安装，设备连接等工作提供方便。给水管道，在使用前应采用每升水中含20～30mg的游离氯的清水灌满管道进行消毒，含氯水在管中应静置24h以上。消毒后，再用饮用水冲洗管道，并经卫生部门取样检验符合现行的国家标准《生活饮用水卫生标准》后，方可使用。3）给水系统冲洗调试管道安装完毕，应在冲洗合格后按设计和规范要求进行水压试验。给水管道水压试验后，竣工验收前应对系统冲洗消毒。冲洗顺序应先室外，后室内；先地下，后地上。室内部分的冲洗应按配水干管、配水管、配水支管的顺序进行。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案冲洗用自来水进行，冲洗前应对系统的仪表及设备采取保护措施，必要时将其隔离或拆除。对不能经受冲洗的设备和冲洗后可能存留脏物、杂物的管段要进行清理。冲洗工作结束后，应及时复位。管网冲洗的水流速度，可按设计流量进行，设计无规定时可用流速不小于1.0m/s的自来水连续冲洗，直至出水口处浊度、色度与入水口处相同为止。管网冲洗的水流方向原则应与系统工作水流方向一致。如果系统管网因现场环境及水源关系无法按系统工作水流方向冲洗时，应做好保护措施，用反冲洗的方法进行。冲洗时应保证排水管路畅通安全。排水管的截面面积不得少于被冲洗管道截面面积的60％。给水管道在使用前要进行消毒处理，采用含量不低于20mg/L氯离子浓度的清洁水灌满管道进行消毒，并在管道中留置24小时以上。消毒完后，再用饮用水冲洗，直至水质管理部门取样化验合格后方可交工使用。4）给水管道安装完毕后须按规定进行水压试验、冲洗和消毒，消毒方式以每升含20～30mg游离氯的水在管道中留置24小时以上，消毒后用生活用水进行冲洗。5）卫生器具安装的共同要求，就是平、稳、准、牢、不漏、使用方便、性能良好。平：同一房间同种器具上口边缘要水平；稳：器具安装好后无摆动现象；牢：安装牢固，无脱落松动现象；准：卫生器具平面位置和高度尺寸准确。同类器具要整齐美观；不漏：卫生器具上、下水管接口连接必须严格不漏；使用方便：零部件布局合理，阀门及手柄的位置朝向合理；性能良好：阀门、水咀使用灵活，管内畅通；105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案第十三节排水工程熟悉图纸和施工现场，作好施工前的准备工作。管道支架在加工场地预制，支架上的孔眼要用台钻，经油漆后才准安装。室内排水管的卫生器具，地漏及有隔绝臭气要求的器具，其排水管上均应设置存水弯，以隔绝臭气。污水管的拐弯处、分叉处及立管底端均应使用45°零件。污水管上按设计和规范要求设置检查口和清扫口。1、立管安装：首先按设计坐标要求，将洞口预留或后剔，洞口尺寸不得过大，更不可损伤受力钢筋。安装前清理场地，根据需要支搭操作平台，将已预制好的立管运到安装部位。立管插入端应先划好插入长度标记，然后涂上专用胶水，进行粘接。安装时先将立管上端伸入上一层洞口内，垂直用力插入至标记为止（一般预留膨胀缩量为20～30mm）。合适后即用U型钢制抱卡紧固于伸缩节上沿。然后找正找直，并测量顶板距三通中心是否符合要求，无误后即可堵洞，并将上层预留伸缩节封严。2、支管安装：首先剔出吊卡孔洞或复查预埋件是否合适。清理场地，按需要支搭操作平台，将预制好的支管按编号运至场地。清除各粘接部位的污物及水分，将支管水平初步吊起，涂抹粘接剂，用力推入预留管口。根据管段长度调整好坡度，合适后固定卡架，封闭各预留关口和顶替洞。排水管安装完成后应作闭水试验、冲水试验。3、排水管道安装后，应用塞头予以封闭管口。不然，在土建和装修单位进行湿作业时，极易有水泥砂浆、乳胶漆或其他杂物流入管内，致使管道堵塞而增添不必要的麻烦。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案4、排水设备安装潜水泵安装前，应核对排水井尺寸与施工图是否一致，能否容纳设备和配管安装，检查潜水泵的基础尺寸、位置和标高要符合设计要求。潜水泵的开箱检查应符合下列要求：a）应按设备技术文件的规定，清点泵的零件和部件，并应无缺件、损坏和锈蚀等，管口保护物和堵盖应完好。b）应核对泵的主要安装尺寸，并应与工程设计相符。出厂已装配，调整完善的部分不得拆卸。管路安装应符合下列要求：a）管子内部在管端应清洗干净，清除杂物，密封面和螺纹不应损坏。b）相互连接的法兰端面或螺纹轴心线应平行、对中，不应借法兰螺栓或管接头强行连接。c）管路与泵连接后，不应再在其上进行焊接和气割，如需焊接或气割时，应拆下管路或采取必要的保护措施，防止焊渣进入泵内和损坏泵的零件。5、排水系统冲洗调试排水管道安装后，必须按设计和规范要求进行灌水试验和通水试验。经水泵加压的排水管道要按设计要求进行试压并冲洗干净。潜水泵试运转前应符合下列要求：电机转向应正确；电缆的电压降，应保持潜水电机引出电缆接头处的电压，并不应低于潜水电机的规定值；启动前，井下部分的扬水管内不应充水。水泵试运转前的检查应符合下列要求：105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案各固定连接部位应无松动；行程润滑。各指示仪表、安全保护装置及电控装置均应灵敏、准确可靠。盘车应灵活、无异常现象。试运转时应符合下列要求：各固定连接部位不应有松动。转子及各运动部件运转正常，不得有异常声响和摩擦现象。附属系统的运转正常，管道连接应牢固无渗漏，扬水管应无异常的振动。泵的安全保护和电控装置及其仪表均应灵敏、正确、可靠。第十四节桩基础工程根据深圳德普思建筑设计有限公司的图纸设计，图纸设计要求桩基础工程采用锤击、静压预应力混凝土管桩，具体工程量如下表：栋号桩型单桩承载力（KN）预计桩长（m）桩数（根）锤重（T）办公楼Φ500×100AB140024947.2冻库Φ500×125AB1400242797.2面包车间Φ500×100AB140024106700机房配电房Φ500×100AB14002430700合计---5091.1压桩施工前应做好定位放样及水平标高的控制，固定测点，各节预制桩均应弹出中心线以利在接桩时便1.2于控制垂直度。打桩的工艺流程如下页图。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案一、测量放线定桩位1、根据提供的测量基准点用经纬仪放出各轴线，定出桩位。2、每根桩施工前均用经纬仪复测，并请监理人员检查验收。二、桩机就位1、将压桩机移至桩位处，观察水平仪和挂在压架上的垂球，调平机身。2、以导桩器中心为准，用垂球对准桩尖圆心，找准桩位。三、吊桩、插桩105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案1、驱动夹持油缸，将夹持板放置在适应的高度。2、启动卷扬机吊起管桩，再将管桩（或桩段）吊入夹持梁内，夹持油缸驱动夹持滑块，通过夹持板将管桩夹紧，然后压桩油缸作伸程动作，使夹持机构在导向桩架内向下运动，带动管桩挤入土中。3、微微启动压桩油缸，将管桩压入土中0.5～1.0米后，用双向两台经纬仪调整桩身垂直度。四、压桩通过定位装置重新调整管桩的垂直度，然后启动压桩油缸，将管桩慢慢压入土中。压桩油缸行程走满，夹持油缸伸程，然后压桩油缸做回程动作，上述运动往复交替，即可实现桩机的压桩工作。压桩时控制好施压速度。五、接桩当下节桩压到露出地表0.8米左右时，应接上节桩，上、下节桩应在同一中心线上，接桩前清洁钢套周边表面，上、下节之间的间隙用铁片填实焊牢，焊丝采用E4303型，焊缝必须焊透、饱满，符合设计及规范验收要求，并请监理公司验收合格后方可继续下压。接桩采用2台电焊机同时对角对称焊接，时间控制在40分钟以内，以免桩周土固化，给续压带来因难。六、继续压桩（同第四点）七、送桩当管桩（顶节桩）压到接近自然地面时，用专用送桩器将桩压送到设计标高，送桩器断面应平整，器身垂直，最后标高应用水准仪控制。1.1送桩结束后，卸出送桩器，回填桩孔。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案压桩施工技术措施一、管桩的吊装、运输与堆放1、管桩吊装时宜采用两支点法，也可采用勾吊法，吊钩钩于管桩两端板处，绳索与桩身水平交角应不大于45度。2、管桩在起吊、装卸、运输过程中，必须做到平稳，轻起轻放，严禁抛掷、碰撞、滚落。3、管桩在运输、堆放时的支点位置距二端均为0.21L（L为管桩长度）4、堆桩场地要平稳坚实，不得产生过大的或不均匀沉陷。支点垫木的间距应与吊点位置相同，并保持在同一平面上，各层垫木应上下对齐处于同一垂直线上，最下层的垫木应适当加宽。堆放位置和方法应根据打桩位置，吊运方式以及打桩顺序等综合考虑。二、桩位定位桩位定位采用二次经纬仪校正复核，并经监理公司复核认可，测放精度≤2㎝。定期复核测量控制点。三、垂直度控制管桩插桩时必须校正管桩的垂直度，采用两台经纬仪距正在施工的管桩约20米处成90度放置，两台经纬仪观测结果均符合要求后才能进行压桩。在压桩过程中监测管桩的垂直度，发南偏差及进调整，甚至拔出管桩重新进行压桩。四、焊接件的要求均应按照规范的规定处理。五、压桩必须连续进行，中断时间过长土体将恢复固结，使压入阻入明显增大，增加了压桩的困难，应做好记录，特别对压桩读数应记录准确。打桩施工工艺流程105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案测量放线→管桩吊运→桩机就位→起吊第一节桩插桩校正垂直度→锤击第一节桩→起吊第二节桩→电焊接桩→锤击第二节桩→送桩至满足锤击要求→桩机移位。打桩施工技术措施一、测量控制、定位与复测。１、放线定位：根据建筑红线控制点，按照施工图纸给定的座标，用经纬仪及钢尺将轴线及桩位测放定位。并用木桩锤入土层做好标记，于木桩上桩位点钉入铁钉，木桩突出地面10cm至20cm，桩点，标高记录在册，并将控制轴线引至安全位置，以便恢复轴线及检查使用。２、轴线复核：施工前，对已放线定位的各轴线及桩位置重新复核一次，检查各轴线之间尺寸及桩位置尺寸是否符合施工图纸设计要求，并请甲方监理验线复核签字认可。３、标高控制：地面标高用水准仪测定，确保精度，对基准点加以保护。二、吊运桩：（一）用于本工程的管桩必须有管桩厂提供质保书及产品合格证方能使用。进场后应按规定要求进行桩的外观检查；（二）桩的现场堆放场地应平整、坚实、堆垛高度一般不宜超过四层；（三）管桩在驳运、堆放过程中应保持平衡，力求轻吊轻放，避免撞击和损伤。（四）管桩按不同规格，长度及施工流水顺序分别堆放，并在地面上设置二道垫木，垫木应分别位于距桩端0.2倍桩长处，不得用有棱角的金属构件替代。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案三、桩机就位（一）施工场地要平整，并能满足施工机械地耐力的要求，四周要开设排水沟；（二）样桩放好后经有关单位复核无误方可施工。打桩施工时，必须对每根桩根据轴线进行复核纠正，每天应对轴线控制桩进行复测校正。桩位偏差不得大于20mm。（三）桩机要平稳，倾斜不得大于１％，做到就位准确，插桩垂直三点一线，不得偏移；四、起吊第一节桩、插桩及校正垂直度（一）管桩起吊用桩机自身吊桩。起吊要平稳，不能强拉。避免撞击。（二）插桩定位和接桩时均要用二台经纬仪或线垂在桩的正面和侧面二个方向作垂直观测，确保垂直度。第一节管桩起吊就位插入地面时的垂直度偏差不得大于0.5％，并宜用长条水准尺或其它测量仪器校正；必要时，宜拔出重插。（三）当桩身倾斜率超过0.8％时，应找出原因并设法纠正；当桩尖进入硬土层后，严禁用移动桩架等强行回扳的方法纠偏。五、锤击第一节桩1、施打前检查设备是否漏油，油箱油量是否够。2、施打所用的测量仪器，平时应注意保养、检修和标定，以减少仪器误差。3、所有零件要工作可靠。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案4、在较厚的粘土、粉质粘土层中施打管桩，尽可能避免在接近设计深度时进行接桩。如果沉桩过程中需要停歇时，应将桩尖停歇在软弱土层中，使继续沉桩时的启动阻力不致过大。5、桩数多于３０根的群桩基础应从中心位置向外施打，承台边缘的桩宜待承台内其它桩打完并重新测定桩位后再插桩施打。施工过程中，应随时注意保持桩的轴心受击,若有偏移要及时调整。6、打桩时应由专职记录员及时准确地填写管桩施工记录表，并经当班监理人员（或建设单位代表）签名后方可作为有效施工记录。六、起吊第二节桩起吊第二节桩与起吊第一节桩方法相同，但在选择长度时要根据地质报告及试桩合理配桩。七、电焊接桩1、接桩应保证上、下节桩的轴线一致，并使接桩时间尽可能地缩短，否则也可能导致桩压不下去。2、焊接桩应符合现行行业标准《建筑结构焊接规程》JGJ81-91的有关规定。3、当管桩需要接长时，其入土部分桩段的桩头宜高出地面0.5-1.0m。4、下节桩的桩头外宜设导向箍以方便上节桩就位。接桩时上下节桩段应保持顺直，错位偏差不宜大于２ｍｍ。5、管桩对接前，上下端板表面应用铁刷子清刷干净，坡口处应刷至露出金属光泽。6、焊接时宜先在坡口圆周上对称点焊４－６点，待上下桩节固定后拆除导向箍再分层施焊，施焊宜同两个焊工对称进行。7、焊接层数不得少于二层，内层焊渣必须清理干净后方能施焊外一层；焊缝应饱满连续。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案8、焊好的桩接头应自然冷却后才可继续压桩，自然冷却时间不宜少于8分钟；严禁用水冷却或焊好即压。八、施打第二节桩1、施打第二节桩时要参照设计桩长，结合地质报告判断桩端是否接近持力层。九、送桩（一）送桩器及衬垫设置应符合下列规定：１、送桩器宜做成圆筒形，并应有足够的强度、刚度。送桩器长度应满足送桩深度的要求。２、送桩器上下两端面应平整，且与送桩器中心轴线相垂直。３、送桩器下端面应开孔，使管桩内腔与外界连通。４、送桩器应与管桩匹配。套筒式送桩器下端的套筒深度宜取250-350mm，内径应比管桩外径大20-30mm。５、送桩作业时，送桩器与管桩桩头之间应设置１－２层麻袋或硬纸板作衬垫。（二）送桩因设计桩顶标高不一，部份桩需送桩。送桩应注意以下几点：1、送桩器的规格和强度应能适应桩顶，其外形不致使贯入阻力明显增大，且易于拔出，又尽可能少带起土体。2、送桩器下端宜设置桩垫，要求厚薄均匀，并尽量与桩顶全断面接触，以免桩顶受力不均匀而发生桩顶破损现象。3、送桩时要结合地质报告判断桩端入持力层深度。4、桩在打入过程中，发生下列情况时，应及时与有关方面研究，确定能否继续施工；105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案（1）打入过程中贯入度突然变小，桩身出现严重回弹；（2）桩身突然发生显着的偏斜和水平方向移动；（3）桩身严重裂缝，产生露筋或桩顶砼破碎；（4）周围建筑或管线发现异常情况。（5）地面明显隆起，邻桩上浮或位移过大。（三）收锤：当桩进入强风化时，最后三阵锤（每阵10锤）平均贯入度不大于2.5cm。满足设计要求停打后移机至下一桩位。及时整理记录，记录要求整洁、完整、及时、真实。并请业主现场代表和监理，验证签字。质量保证技术措施一、压桩防止挤土效应技术措施：根据地质条件多为砂质性粘土或粘土层，沉桩过程中，因挤土效应造成邻桩隆起或产生水平位移的现象可能会发生，因此应采取切实有效的预防措施，主要方法有：１、采用科学合理的压桩施工流水，避免打“关门桩”，尽量减少先压入桩的挤土迭加。先压中间桩后压边桩，先压长桩后压短桩。2、加强接桩的焊接质量，防止挤土产生的上浮力将上节桩的焊接点拉断。3、加强施工过程中的监测并对每根桩进行检测，发现有桩上浮现象立即停止压桩，进行研究。4、上述措施尚不能取得显著效果时，可考虑采用限制打桩速率或采取钻打结合（引管取土），以适量减少排土量的方法来进行控制。5、压至群桩时，成桩后立即将已装沙的尼龙袋置于送桩孔径内，以防止送桩过深造成工作面塌方而影响施工进度。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案二、穿透砂砾层的技术措施1、原则上先采用十字型闭口桩尖，若遇难沉桩可采用开口型桩靴。该方法对较薄的（2m以下）砾砂层可起到一定的效果，遇到较厚的砾砂层，常规的压桩方法已难以收效，则应另外采取针对性的方法。2、钻孔取土沉桩法（引管法）：主要设备为30KW动力头配麻花钻杆，钻杆的直径为380mm或480mm，长度12m左右，插桩前先钻孔12m左右，再进行压桩，有利于穿透局部砂层。3、采取钻压结合法对较厚较密实的砾砂层，效果就不显著了，则应考虑内冲水压桩的工艺，这种方法成功的把握大，但因存在污染场地问题，尽可能不用此法。4、为确保工程的顺利可靠，桩施工前可选总桩数的１％且具有代表性的桩进行试桩，从而确定成熟的施工工艺。三、产状陡岩面施工措施1、注意校正桩管保证垂直。2、桩端在斜岩面上压力不宜太大，防止压断桩。3、压桩时发现桩斜要及时纠正。四、基桩在复压时下沉的解决方法每天预留当天施工的最后一支桩在次日开工前复压，发现基桩有下沉的现象，应及时通知业主、监理、设计院等单位商讨解决方法。五、对抗拔桩的质量控制1、列表控制，进行质量验收，规范标准管桩的几何尺寸，外观质量和提供质量文件的要求达到设计强度之后方可沉桩，监理人员应对管桩实地抽查。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案2、预应力管桩静压施工时，对垂直度偏差的控制，采用两个垂直900方向的重心吊锤，确保管桩下沉的误差减到最小，保证成桩质量；3、对焊接接头的控制，在控制好桩的垂直度后，尽量控制好上下管桩的对接部位接头不宜大于2mm，上下桩的中心偏差不大于5mm。焊接时先要清理焊道干净后，再在对称位置焊4-6个点，分层对称施焊，三层满焊，层层清洁之后进行下一层，焊缝饱满连续。根部一定要焊透，电焊厚度高出坡口1mm，确保质量稳定，发现管桩质量问题要及时返回。提前计划，材料到场要专人负责，要及时报审监理，做好材料报审记录。4、遇到难送桩的地层，采取引孔等措施，减少施工送桩对桩端及桩身的损伤，尽量避免桩顶截桩，以免影响抗桩承载力。安全技术措施一、各岗位的操作人员必须经过技术培训，并取得有审批资格部门颁发的合格证后，方可上岗操作严禁无证操作。二、进入施工现场的人员，必须正确佩戴安全帽。三、桩机操作人员必须按规定穿着工作鞋。严禁采用拖鞋、凉鞋、硬底鞋为工作鞋。四、高空作业和下桩管作业的操作人员必须正确佩戴经检验合格的安全带。五、各种动力设备均应设置安全保护罩。六、压桩压力过大引起抬机是正常现象，但不能抬得过高，倾斜。七、吊运桩前，必须认真检查所有机具及索夹具是否可靠并进行一次试吊，符合安全使用要求后才能投入使用。八、严格按起重“十不吊”规程作业，应注意现场的协调配合，吊机在运吊回转过程中，应注意周围人员动向。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案九、管桩堆放应按要求不宜超过二层，底层二端的桩应采用木楔枕紧，谨防桩体滚动伤人。十、压桩时要认真检查使用机具，关键部位重点检查，经试运转，符合安全施工要求才能正式投入生产，施工中每一星期对设备进行一次检查，避免事故发生。十一、桩架照明要用低压（24伏），严禁使用220伏。十二、起吊重物前，班长、指挥员、卷扬机司机必须检查施工现场人员所在位置是否安全，方可操作。现场没有指挥人员时，严禁进行起重吊装工作。十三、起吊桩管时，负责吊装的操作人员必须集中精神，吊装范围内严禁站人和放置设备。十四、预防火灾措施及其它安全措施１、现场备有灭火器和砂箱等灭火工具，不得移作它用。2、油料及易燃物品必须远离火种，妥善存放，油料着火时，应用灭火器和砂扑灭，严禁用水扑救。材料计划表品　名规格单位数量备注管桩Φ500*100ABm5520东鑫厂管桩Φ500*125ABm6696东鑫厂桩尖Φ500个509合格品焊丝E4303kg400合格品105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案主要设备机具配套表编号名　称规格型号单　位数　量用　途1电焊机BX-300台22静力液压桩机700T台13柴油锤击桩机HD72型台14汽车吊车25t以上台25锯桩机Y1121-2台16风割设备套17水准仪DS3台19经纬仪J2台110排污泵1PNL台111液压油t0.5基础、电梯井、底板支模方法桩承台、地梁、集水井、电梯井坑的外模均采用砖胎膜，砖采用MU7.5灰砂砖。做法为：桩承台、集水井、电梯井坑开挖深度在底板垫层以下500mm以内（含500）者，采用120mm厚砖墙砌筑；大于500mm且小2000mmm则采用240mm厚砖墙砌筑，大于2000mm的则采用370厚砖墙砌筑。砖胎模砌筑前，应再次进行作好轴线测量工作，准确放出地梁、承台、电梯井、集水井坑边线。砌胎模采用加气砼砌块、M7.5水泥砂浆砌筑，采用15mm厚1：2水泥砂浆批荡，以利防水施工。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案第六章保证施工质量的技术措施第一节质量保证体系一、工程质量目标：本工程质量目标：合格，争取优良。二、建立质量管理保证体系：1、坚持三检制度。各分项工程施工严格执行“三检制”，即每道工序完后，首先由作业班组自检，再由项目经理组织有关人员进行互检和交接检，最后由公司质检员组织有关人员进行专检。隐蔽工程在作好“三检制”的基础上还要请甲方、设计院、监理、质监等单位代表进行隐蔽验收。2、建立严格的质量检查制度在项目进行“三检制”的基础上，公司每月对承建的所有工程的工程质量检查一次，，项目经理部每周对自己施工项目的工程质量检查一次。三、建立严格的奖罚制度：在工程施工前或施工过程中，项目经理要组织人员，根据公司有关规定，制定出符合本工程施工的详细的规章制度和奖罚措施，特别是保证工程质量的奖罚措施，对施工质量好作业人员进行奖例，对于违章施工造成质量事故的作业人员进行重罚，不允许在本工程施工中出现不合格品。在施工任务单上要由专职质检员签署质量等级，对质量不合格的施工任务单不得计发工资；同时，要把合格等级的工日和优良等级的工日的单价工资拉开挡次，以激励作业人员多干优良等级工日，从而提高工程质量。四、建立严格的技术交底制度：105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案在工程施工中，各分部分项工程和比较复杂的施工工序，各工种各专业技术人员都必须编制详细的技术措施，提出具体的施工方法、注意事项以及操作方法，质量要求等，由各工种专业施工员（工长）组织作业人员进行书面交底，使每个作业人员做到心中有数，按程序施工确保工序的施工质量。五、质量保证技术措施：在本工程施工中，对各工种专业制定出质量保证措施，对于各工种各专业的质量保证技术措施，由各分部分项技术主管编制，并向施工人员作详细的交底，由质量检查员监督实施。第二节各分部分项工程质量保证措施一、保证模板工程的质量措施：1、柱模板中心线及垂直度通过在每层平台浇筑后弹上墙、柱中心和控制线进行控制，支完柱模板后用拉线的方法调节顶部支撑来保证垂直度。经质量检查员、技术员检查审核合格后方可进行下道工序的施工。2、梁模板要拉线找直。3、在底层梁板支模前，钢支撑底部一定要设置面积足够大的木板或木方，以防回填土下沉导致梁、板砼变形。4、支模前所有的模板必须刷隔离剂，拆模后必须马上清理模板上的砼浆。5、支模前一定要把模板底的砼凿平以保证标高位置的准确和防止漏浆。6、严格按施工方案规定安装支撑件和加固螺栓，以防止胀模。7、为了便于拆模，延长模板的使用寿命，保证砼表面质量，模板使用前必须涂刷隔离剂，拆模后清理干净堆放整齐有序，以防变形。8、拆模必须经中总工程师同意，允许后方可进行，一律不准随意拆除模板。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案9、附模板工程质量预控图。二、钢筋工程质量保证措施：1、绑扎钢筋前要熟悉图纸，按配料单检查加工的钢筋品种、规格、数量和形状是否符合要求。绑扎时要保证钢筋接头位置和搭接长度符合设计图纸与施工规范要求。2、钢筋必须垫好砂浆垫块或铁马凳，绑扎好钢筋后不得踩蹬，特别负弯筋绝对不准许踩踏，浇筑砼时要站在脚手板上操作，发现被踩蹋钢筋要及时修好。3、钢筋的接头和交叉点采用20—22铁丝或锌丝进行绑扎。而对于双向受力的钢筋必须绑扎全部交叉点，确保所有受力的准确位置使其受力合理。4、受力筋钢筋绑扎接头位置相互错开，从任一绑扎接头中心至搭接长度的1.3倍区段范围内绑扎接头的受力钢筋截面积占受力钢筋总截面积的百分率，应符合下列规定：受拉区不得超过25%；受压区不得超过50%；5、安装钢筋时，钢筋级别、直径、根数和间距均应符合设计规定。最后应作好验收和隐蔽工程记录。所使用的钢筋必须保证合格证及复检报告齐全，并正确填写《施工现场钢筋使用登记表》。6、附钢筋工程质量预控图。三、砼工程质量保证措施：1、砼坍落度必须严格按照配合比要求控制，不得随意加大，现场进行砼坍落度的测试，每个作业班不少于两次，并按测试后的数据好实登记在《现场砼坍落度登记表》上。2、砼下料时，在柱施工时要分层用人工下料，分层捣固，每层下料厚度不得超过400mm。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案3、为保证砼强度，在砼施工过程中，按规范规定进行试块制作，试块要在专用水池内自然养护。4、试块制好后要注明浇注部位、制作时间、设计标号（等级），按不同需要进行有鉴证送检，测定强度，作为今后查阅的依据。5、按设计要求和有关规范规定做好砼的养护。6、防雨措施：砼浇好后若遇雨水应采用雨布遮盖，防止雨水冲涮新浇的砼。7、楼层砼养护采用塑料胶管，由地面支管设水笼头，随楼层升层往上引管养护，养护时间不少于七昼夜。a)混凝土工程质量预控图。1.放线的质量保证措施：1、技术员要参加测量放线工作，特点是建筑物的坐标位置，轴线及水准点，项目技术负责人要亲自复查，办理验收要有详细记录，以便归档，所有水平线要复尺检查，禁止一遍成活。2、施工测量水准控制点按甲方提供的水准点引入场内作为施工水准测量的高程控制点。3、严格控制各轴线的位置和水平标高，楼层标高按控制轴线设点，所有控制轴线点应用红漆作好标志，并按旗线操作过程填写定位放线记录。4、测量各种资料随施工进展进行整理，签证的资料要及时，技术交底要作详细记录，凡测量资料均由测量负责人进行整理。五、防水工程的质量保证措施：严格按照设计和施工工艺规定做好防水节点外，还要严格管理各工种之间的衔接配合，防止完成防水层后又凿洞安装管道颠倒工序情况的发生。屋面必须进行无渗漏和泛水试验，经检查符合要求后，方可进入下道工序。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案六、装饰工程的质量保证措施：1、基层处理：面层施工前一定要对基层进行处理，使之达到平整、干净及适宜的湿润程度。2、材料选用：施工前一定要给所用的各种材料进行相应的各种项目检测试验，合格后方可投入使用。3、质量检查：应根据有关规范要求对各有关的施工工序进行平整度、垂直度、水平偏差等的检测，凡不符合要求的要坚决返工。4、按图施工：严格根据图纸要求进行每道工序的施工，杜绝各种偷工行为。1、清理、保护：面层施工完后，应及时进行清理，以免污垢长期粘在面层难以清理；同时要加强成品保护，杜绝各种有意、无意的破坏行为。第三节质量控制一、施工准备过程的质量控制1、按优化的施工组织设计和方案进行施工准备工作。2、做好图纸会审和技术交底技术培训工作。对于推广应用的新技术、新工艺要组织有关人员认真学习。3、正确选择和合理调配施工机械设备，搞好维修保养工作，保持机械设备的良好技术状态。二、施工过程的质量程序控制1、严格按施工程序施工。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案2、建立高效灵敏的质量信息反馈系统。专职质检员、技术人员作为信息中心。负责搜集、整理和传递质量动态信息给决策机构（项目经理部）。决策机构对异常情况信息迅速作出反应，并将新的指令信息传递给执行机构，调整施工部署，纠正偏差。形成一个反应迅速、畅通无阻的封闭式信息网。5、现场质检员要及时搜集班级的质量信息，按照单纯随机抽样法、分层随机抽样法、整群随机提样法客观地提取产品的质量数，为决策提供可靠依据。6、采用质量预控法中的因果分析图、质量对策表、“五合一”记录表开展质量统计分析。掌握质量动态，追踪“病灶”，寻“症”下药。7、严格按照下列步骤发现和解决施工问题：1）发现问题；2）分析原因；3）找出主要影响因素；4）拟订措施；5）认真执行措施；6）检查效果；7）总结经验，纳入标准；8）处理问题，转入下期循环；三、加强质量监督检查工作，现场成立质量监督小组以专业检查为主，同时开展自检、互检和工序交接工作。四、项目经理每周组织一次质量、安全、现场平面管理检查，既进行现场实测又进行检查技术档案资料。五、专职质量检查员负责对材料、半成品、成品以及砂浆，砼配合比的检查工作，每一分项工程完工后，先由班组自检、互检，然后由专职质量检查员会同技术员、施工员进行实测评定质量等级，各工种的施工质量情况要在办公室统计上墙，优质优价，奖罚分明，在好中求快。六、105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案严格执行工序交接制度，凡由于操作原因，前道工序未达标的收尾活处理均由原施工班组限期改正，由项目经理组织移交填写交接单手续。七、项目部提前申请砼及砂浆配合比。砼坍落度要严格控制；加强试块的留置、制作、养护、送检工作。八、本工程所使用的水泥、砂、石、砌块等材料必须有出厂合格证及检验报告，同时要严格进行材质、数量、规格品种的验收和送检登记造册工作，钢筋必须具备合格证和试验报告。发现钢筋脆断等异常现象时由项目经理部取样送检作化学成份分析，在现场焊接的钢筋亦由项目部作工艺试验。第四节质量通病防治措施1、本工程中任何部位不允许存在渗、漏，不得超过规范规定的不均匀沉陷及裂缝宽度。2、公用梯间、走廊、室内墙面、顶棚不允许有爆灰、空裂现象，表面光滑平整，阴阳角用专用工具做得须直。3、楼梯步级级面平整，步级宽度均匀一致，防滑线条平直，相邻两级差不得超过规范要求。4、铝合金窗安装周边应填充密实，边缘用防水胶密封。5、外窗台比内窗台低不少于20mm，并做出向外排水坡度。上窗必须做出鹰咀，坡度均为>20%。6、墙、柱交接部位在砌筑时，砌块要靠紧柱壁，减少灰缝厚度，砌墙时按照规定，锚入拉结筋，砌体每日砌筑高度不得超过1.8m，在墙顶部应采用实心粘土砖斜砌，不待当天砌墙即进行顶砌施工，间隔时间不得小于1天。7、抹灰要分层进行，不得一次成型，不得设置抹灰冲筋。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案8、穿板管道缝隙一定要塞堵严密，并且采用防水砂浆，PVC管在穿板时，要先用密封圈套紧管口，与砼或砂浆接触的客壁均需打磨粗糙，再用沥青麻丝堵塞洞口，最后用防水水泥浆洞口抹平压光。模板工程质量预控图熟悉图纸和技术资料模板选择施工准备模板涂隔离剂学习操作规程和质量标准与钢筋工程交接书面交底检查脚手架、脚手板技术交底标高、中心线、断面尺寸放线操作人员参加中间抽查现场支模自检钢筋、砼工序交接检查浇筑砼、钢筋值班检查先进行观感检查梁、执行验评标准柱、板抽查10%，墙身、质量评定底板30-50M抽查1处，未达优良返工且不小于3处自检记录清理现场文明施工施工记录资料整理质量评定记录按强度曲线确定拆模时间事故处理记录105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案注意保护梭角拆模钢筋工程质量预控图熟悉图纸和技术资料钢材合格证、化验报告施工准备检查脚手架学习操作规程和质量标准制订与审核钢筋下料表书面交底技术交底操作人员参加钢筋下料成型按不同型号挂牌堆放钢筋模板工序交接检查中间抽查现场钢筋绑扎办理隐蔽工程签证自检钢筋、砼工序交接检查浇筑砼、钢筋值班检查先进行观感检查梁、执行验评标准柱、板抽查10%，墙身、质量评定底板30—50M抽查1处，未达优良返工且不小于3处钢筋合格证自检记录清理现场文明施工隐蔽验收记录105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案资料整理施工记录化验报告单质量评定记录事故处理记录混凝土工程质量预控图材料准备、出具合格证熟悉图纸和技术资料计算砼配合比学习操作规程和质量标准施工准备准备试模和塌落度筒制订保证砼工程质量措施钢筋、模板工序交接书面交底检查脚手架、运输机械技术交底克服上道工序弊病的补救措施操作人员参加专业会签每工作班不小于一组申请浇筑命令岗位分工、挂牌操作第100m3不小于一组钢筋、木工跟班保质量每现浇楼面不小于一组浇筑砼执行质量比热气情况调整配合比标准养护试块养护按时覆盖先进行观感检查梁、执行验评标准柱、板抽查10%，墙身、质量评定底板30—50M（㎡）抽查1处，不合格返工且不小于3处材料合格证试块报告凌单清理现场文明施工自检记录105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案资料整理砼施工记录砼浇筑记录质量评定记录事故处理记录第七章保证施工安全的技术措施安全生产是关系到国家、集体财产安全和广大劳动者生命安全的大事，我公司多年来一直强调“安全第一”的生产方针：其目的就是使国家、集体的财产及广大劳动者的生命安全的切实可靠的保障。建筑施工企业担负艰巨的施工任务，事故隐患多，要求我们在施工过程中必须自始至终地坚持执行国家颁布的有关安全防护措施，切实做好自身的劳动安全工作。确保安全生产。本工程在施工过程中庆严格做好以下几点：第一节保证施工安全的措施一、安全和文明施工目标：在本工程施工中，必须实行五无，即“无死亡事故，无重大伤人事故，无重大机械事故，无火灾，无中毒事故。”二、建立安全生产管理体系：在本工程施工中，由公司安委会领导施工安全工作，项目经理部设安全领导小组，负责施工安全的监督检查，并设一名专职安全员，负责日常的工地安全检查工作，各作业班组设立兼职安全员，做到层层抓安全，人人自觉地做好安全工作。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案三、建立安全检查制度：在工程施工中，对安全工作除正常的检查外，公司每月检查一次，项目每周检查一次，对检查出来的事故隐患要落实到人，限期进行整改，确保施工安全。四、建立正常的安全教育制度：在工程施工中，建立正常的每周一次安全课教育，时间为每星期一上午班前两小时，由项目经理主持安全课，同时在每个工序施工前，由施工员组织，由技术员进行书面的安全技术交底，各工种的班组长要代表受教育人签字。五、安全用品的使用：每个现场作业员必须根据有关安全规定和各工种的特殊要求正确使用安全帽、安全带、皮安全鞋、焊接目镜和面罩等安全用品。六、做好施工现场的各种安全防护工作：在工程施工中，对于施工现场的各种防护工作，如“四口五临边”的防护及各种安全设施的设置都要按照国家颁发的有关标准规范和市政有关规定严格予以落实，在施工前，另行编制具体的各个专项的安全防护措施，并设立专项安全负责人。1、边防护：（1）防护方式：采用防护栏杆，防护栏杆由上、下两道横杆及栏杆柱组成，上杆离地高度为1.0m—1.2m，下杆离地高度为0.5—0.6m，防护栏杆柱间距不大于2M，防护栏杆加挂安全立网。（2）具体设置：A、基坑周边，尚未安装栏杆或栏板的阳台，雨篷与挑檐边，楼层周边等处必须设防护栏杆。B、楼梯口和梯段处，必须安装临时护栏，上杆采用直径不应小于16mm105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案的钢筋，下杆采用直径不小于14mm的钢筋，栏杆柱采用直径不小于18mm的钢筋，采用焊接固定。C、脚手架等与建筑物通道的两侧边，必须设防护栏杆。D、各种垂直运输接料平台，除两侧设防护栏外，平台还应设置安全门。2、洞口防护：（1）防护方式：可采用盖板或护栏防护，用盖板防护时，盖板可采用竹、木等作盖板，盖住洞口。盖板须能保持四周搁置均衡，并有固定其位置的措施。当采用护栏防护时，防护栏杆由上、下两道横杆及栏杆柱组成，上杆离地高度为1.0—1.2m，下杆离地高度为0.5—0.6m，防护栏杆柱间距不大于2M，防护拦杆加挂安全立网。（2）具体设置：A、楼板、屋面和平台等面上短边尺寸小于25cm的孔口，必须用坚实的盖板盖住。盖板应能防止挪动移位。B、楼板面等处边长为25—50cm的洞口、安装预制构件时的洞口以及缺件临时形成的洞口，可用竹、木等作盖板，盖住洞口。盖板须能保持四周搁置均衡，并有固定其位置的措施。C、边长为50—150cm的洞口，必须设置纵横木方而成的网格，并在其上满铺竹笆或脚手板。也可采用贯穿于混凝土板内的钢筋构成防护网，钢筋网格间距不得大于20cm。D、边长在150cm以上的洞口，四周设防护栏杆，洞口下张设安全平网。E、位于车辆行驶道旁的洞口、深沟与管道坑、槽，所加盖板应能随承受不小于当地额定卡车后轮有效承载力2倍的荷载。3、护棚：105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案（1）各工种进行上下立体交叉作业时，如下层的作业位置处于上层施工可能坠物范围半径之内时，庆设置安全防护层。（2）结构施工自二层起，凡人员进出的通道口，均搭设安全防护棚。高度超过24M的层次以上的交叉作业，应设双层防护。（3）由于上方施工可能坠落物件，在其受影响的范围内，必须搭设顶部能防止穿透的双层防护廊。4、预应力张拉时，张拉区划设警戒线，非操作人员不得入内，张拉端后方不许站人，高空张拉所用的锚具，夹片等工具应放入托盘或工具袋内，以防坠落伤人。第二节安全用电措施为预防各类触电事故的发生，特制定本措施。1、按照《施工现场用电安全技术规范》的规定，对各类用电人员作明确而详细的安全用电教育和要求，用电人员应学会和掌握安全用电的基础知识，熟练掌握自己所用机械设备的电气性能、操作规程、安全防护。2、施工现场的所有用电人员在用电过程中应负责保护用电设备的负荷线、保护零线、漏电保护器、开关箱及有关安全防护装置。3、在使用前必须先认真检查导线绝缘是否老化、破皮、漏电保护器是否失灵等。4、使用后或停用的设备必须拉闸断电，锁好开关箱，方可离场。5、各台用电设备都要一机一闸一漏电的保护要求，未级额定漏电动作电流不应大于30mA，额定学习班电动作时间不应大于0.1s。6、保护零线PE必须采用绿/黄双色多股线，保护零线必须在总配电箱配电线路中间和末端至少三处作重复接地，重复接地线应与保护零线相连接。7、电气设备的正常情况下不带电部分的金属外壳、框架、部件、管、轨道、金属操作台以及靠近带电部分的金属围栏、金属门等无应作保护接零。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案8、施工现场的工人临时宿舍的照明灯具，距离床铺位应不小于2M。导线上严禁挂、晒物品。严禁非电工许可私自乱拉、乱接电线。9、采用架空电缆时必须先用钢丝或用能够承受得起电缆重量和搞拉强度的铁线拉直之后，方可挂上电缆，以免拉断电缆。10、配电箱进、出的电缆应庆用绝缘胶带包扎。11、固定式用电设备距离开关箱不得大于3M，开关箱距离分配电箱不得大于30M。12、各类配电箱、开关箱用铁制箱，能防火、防水，一箱一锁。凡固定的安装配电箱、开关箱的安装高度从电箱的下底边至地面大于0.6m。13、配制信号灯、指示灯、电铃、标志牌。如：高压危险、禁止攀登、线路有人工作、严禁合闸等，提醒人们遵守操作规程，防止事故的发生。14、用电不得随意乱拉、乱挂，随地乱拖、乱压、外脚手架不得随意拉、挂电线，需要时必须采用绝缘子。15、配电箱、开关箱、变压器等电气设备附近严禁堆、存、放易燃、易爆、潮湿及影响操作的物品。16、电气设备或导线发生火灾时，要立即切断电源，配备干粉灭火器，防止用水灭火。17、严禁非电气专业人员从事接电线等电工作业活动。18、电工操作人员必须持有有效操作证上岗。第三节防雨、防台风措施1、在建筑物四周做排水沟，通过排水沟将施工场地地表水、积水排入市政排水系统。2、雷雨到来之前要及时使高空作业人员撤离到安全区。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案3、平时准备足量的雨布，浇筑砼前要了解气象情报，可能遇台风、大雨时就暂缓施工。如果施工时遇到大雨，应用雨布迅速将砼遮盖。4、井架高空设备应安装避雷装置。5、施工现场的大型临时设施，在雨期、台风期前应整修加固完毕，应保证不漏、不进、不倒，周围不积水。6、脚手架等在大雨、台风雨后应及时检查，发现问题应马上处理然后方能投入使用。7、雨季前应检查照明和动力线有无混线、漏电、电杆有无腐蚀、埋设是否牢靠等，以保证雨季中正常供电。8、机电设备及电闸箱等要做好遮盖防雨，并接好零线和漏电断电器等设备，非专业人员不准乱动机电设备。9、雨后恢复作业前要先检查各项电器设备及脚手架，是否有损坏及塌陷等现象。10、雨后砂石含水率过大，要及时测定并根据测定结果及时对配合比中的用水量及砂石量进行调整。11、雨期施工期间，必须派专人昼夜值班，并准备好抢险材料和人力，及时排除险情。第四节夏季高温施工措施1、温期要适当调整露天作业人员的作息时间，避免中午从事焊接等高温作业，保证职工的茶水、清凉饮料的供应，及时发放防暑用品，做好职工的防暑降温保健工作。2、高温期间：砼施工配合比要作适当调整，控制缓凝减水剂的用量，要延长终凝时间，克服坍落度损失，浇筑砼前对模板要充分浇水湿润，拆模后，加强对砼的养护管理。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案3、温期间使用的水泥砂浆要随拌随用，在2h以内使用完。砖和加气砼砌块使用前要提前浇水润湿；抹面和装饰面的基层，施工前也要提前浇水润湿，是饰面的镶贴材料要充分浸水。4、对砂石材料采取遮阳、洒水等措施，以降低使用温度。5、在浇筑砼前，应对钢模板洒水降温。6、工序安排要紧凑，避免砼分层浇筑之间的间隔时间过长，形成不应有的冷接缝。7、砼浇筑后要及时养护，保持表面湿润，防止砼表面出现干缩裂缝。第五节场地排水措施1、在现场周围地段应修设临时排水沟，以拦截附近坡面的雨水、潜水排入施工区域内。2、现场道路在两侧设排水沟，沟底坡度为2%~8%。3、基坑开挖时在地表流水的上游一侧设排水沟或截水挡土堤，将地表滞水截住，在低洼地段挖基坑时，可利用挖出的土沿四周或迎水一侧、二侧筑0.5~0.8M高的土堤截水。4、在可能滑坡的地段，应在该地段外设置分道环形截水沟，以拦截附近地表水。5、施工用水、废水设临时排水管道，排入市政污水管道。6、所有排水沟距建筑物保持10M距离。第六节水池施工措施1、水灰比：选择适宜的水灰比值，采取控制砼配合比各项技术参数的措施，在参数范围内进行选择，通过试配求得符合设计要求的防水砼的最佳配合比。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案2、水泥用量：从抗渗和强度要求的角度，寻找一个水泥最小用量，同时可以加入粉煤灰，以提高砼的抗渗性。3、砂率：控制在35%~40%，以提高抗渗性。4、灰砂比：控制在1：2~1：2.5的范围内，以提高抗渗性。5、原材料的选用过程中应注意骨料要洁净，含泥量不能大，振捣要密实且不能过度，终凝前要对结构表面进行抹压，养护要及时，浇筑4~6H后即可覆盖洒水，以防出现干缩裂缝漏水。6、夏季施工时应采取措施降低骨料温度（喷水泠却或遮阳防晒），以降低砼内部温度，拆模时砼温度与外界温度不宜大于15℃，以防出现温度裂缝而漏水。7、预埋铁件时，要将铁件上的锈皮和油渍清除干净，并绑扎牢固，以防预埋铁件部位漏水。8、预埋管道外皮应洁净，油污、锈迹应除净，并在穿墙管道设置止水环，以防预埋管道部位漏水。第七节消防措施1、健全各级消防安全机构和专职人员，制定工程消防保卫方案，定期研究消防保卫工作中的问题，防火安全小组对现场消防保卫工作进行监督检查，教育现场工作人员认真执行各项消防保卫安全管理制度。2、按规定设置消防灭火器、消火栓、消防水龙头等消防器材，消防器材要设明显标志，周围不能堆放物品，要经常检查，设专人负责，各种消防器材不准随便挪用，保持常备有效。3、现场用火严格执行申请和看火制度。4、现场消防通道要保持经常畅通。5、对易燃易爆材料、器材要严格管理，应远离火源，并设专库存放。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案6、雨季要作好防雷电工作。7、电焊机棚要有专人管理，焊把线要经常检修，要有专人拉级及清理易燃物。8、禁止随意拉接电线，禁止使用电饭煲、电炉等电器。第八节后勤保障措施做好后勤保障工作，确保施工安全。施工地区热天时间长，建筑工人体力消耗大，必须做好防暑降温工作。第九节土方开挖安全技术措施1、在土方施工阶段，边坡的防塌是难点，除要有科学的计算依据，良好的施工质量外，还应派专人进行基坑监测，出现不良现象及时处理防止发生坍塌事故。2、边坡开挖工程中，要时刻注意边坡的稳定性，在雨后要仔细观察土壤情况,如发现有裂缝、鼓包、滑动等现象，要及时排除险情后方可施工。3、基坑周边1M范围内严禁堆放重物。4、基坑周边搭设防护栏（单排），1.2M高，刷黄黑相间警告色。5、现场应保证足够照明。现场电气设备均作漏电保护装置，配电线采用三相五线制。6、加强对施工人员的安全教育，做好技术交底和安全交底。7、施工前应查明现场地下障碍物，在有地下电缆、管线处做出明显标志，严禁在电缆1M范围内进行作业。8、当配合机械作业的清底需进入机械回转半径内时，必须停止机械回转，机上、机下人员应密切配合。9、反铲作业时，挖机履带应距工作面边缘至少保持1~1.5M安全距离。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案10、铲斗未离开工作面时，不得进行回转、行走等动作。11、装车时，铲斗不得碰撞汽车。12、本设计按地面施工荷载20KPa设计，施工中应严格控制地面超载，特殊情况应及时与设计人员联系13、施工现场配备大型的照明设备以供夜间挖土施工使用。第九节模板安全技术措施一、模板施工前的准备工作1、模板施工前，现场施工负责人应认真向有关人员进行安全技术交底。2、模板构件进场后，应认真检查构件和材料是否符合设计要求。3、做好模板垂直运输的安全施工准备工作，排除模板施工中现场的不安全因数。4、核心筒大模板在吊装前须将走方、背方与九合板钉牢，模板上口的吊孔与模板边距不得小于400mm。二、模板施工的安全技术1、模板工程作业高度在2m或2m以上时，应根据高空作业安全技术规范的要求进行操作和防护，在4m以上或二层及二层以上周围应设安全网和防护栏杆。2、支模应按规定的作业程序进行，模板未固定前不得进行下一道工序。严禁在连接件和支撑件上攀登上下，并严禁在上下同一垂直面安装、拆模板。3、支设高度在3m以上的柱模板，四周应设斜撑，并应设立操作平台，低于3m的可用马凳操作。4、支设悬挑形式的模板时，应有稳定的立足点。支设临空构筑物时，应搭设支架。模板上有预留洞时，应安装后将洞盖没。混凝土板上拆模后形成的临边或洞口，应按规定进行防护。5、模板支架立杆的构造应符合105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案5.1根立杆底部应设置底座或垫板。5.2手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。5.3脚手架底层步距不应大于2m。5.4立杆接长除顶步采用搭接外，其余各层各步接头必须采用对接扣件连接。对接、搭接应符合下列规定：5.4.1立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3。5.4.2搭接长度不应小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。6、支架立杆应竖直设置，2m高度的垂直允许偏差为15mm。7、设在支架立杆根部的可调底座，当其伸出长度超过300mm时，应采取可靠措施固定。8、当梁模板支架立杆采用单根立杆时，立杆应设在梁模板中心线处，其偏心距不应大于25mm。9、剪刀撑的构造应符合以下规定：9.1每道剪刀撑跨越立杆的根数宜按下表的规定确定。每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在45度～60度之间。9.2剪刀撑跨越立杆的最多根数剪刀撑斜杆与地面的倾角a45度50度60度105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案剪刀撑跨越立杆的最多根数n7659.3剪刀撑斜杆的接长宜采用搭接，搭接应符合搭接规定。9.3.1剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。10、操作人中上下通行时，不许攀登模板或脚手架，不许在墙顶、独立梁及其它狭窄而无防护栏杆的模板上行走。11、模板支撑不能固定在脚手架或门窗上，避免发生倒塌或模板位移。12、在模板上施工时，堆物不宜过多，不宜集中一处，大模板的堆放应有放倾措施。13、雨季施工时，对高耸结构的模板作业应安装避雷设施；五级以上大风天气，不宜进行大模板的拼装和吊装作业。三、拆模的安全技术要求1、模板支撑拆除前，混凝土强度必须达到设计要求，并应申请、经技术负责人批准后方可进行。2、各类模板拆除的顺序和方法，应根据模板设计的规定进行，如无具体规定，应按先支的后拆，先拆非承重的模板和支架的顺序进行拆除。3、拆模时必须设置警戒区域，并派人监护。拆模必须拆除干净彻底，不得留有悬空模板。4、拆模高处作业时，应配置登高用具或搭设支架，必要时应戴安全带。5、拆下的模板不准随意向下抛掷，应及时清理。临时堆放离楼层边沿不应小于1m，堆放高度不得超过1m，楼层边口、通道口、脚手架边缘严禁堆放任何拆下的物件。6、拆模间歇时，应将已活动的模板、牵杠、支撑等运走，防止因踏空、扶空而坠落。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案7、在整个模板的安装和拆除中，现场安全员应随时进行检查监督，发现违章、违规操作的及时进行教育，如经教育不改者，按公司和工程处有关规定进行处罚。第九节脚手架安全技术措施1、搭设人员必须是经过按现行国家标准《特种作业人员安全技术考核管理规则》GB5036考核合格的专业架子工。上岗人员定期体检，合格者方可持证上岗；2、搭设人员必须戴安全帽、系安全带，穿防滑鞋；3、脚手架的构配件质量与搭设质量，应按安全技术规范规定进行检查验收，合格后方准许使用；4、作业层上的施工荷载应符合设计要求，不得超载。不得将模板支架、揽风绳、泵送混凝土和砂浆的输送管等固定在脚手架上，严禁悬挂起重设备，严禁拆除或移动架体上安全防护措施；5、当有六级以及六级以上大风和雾、雨、雪天气，应停止脚手架的搭设与拆除作业。雪后架上作业应有防滑措施，并扫除积雪；6、夜间不宜进行脚手架搭设与拆除作业；7、脚手架的安全检查与维护，应按相应安全技术规范进行；8、脚手板应铺设牢靠、严实，并应用安全网双层兜底，施工层以下每隔10m应用安全网封闭；单、双排脚手架、悬挑式脚手架沿架体外围应用密目式安全网全封闭，密目式安全网宜设置在脚手架外立杆的内侧，并应与架体绑扎牢固。9、在脚手架使用期间，严禁拆除主节点处纵、横向水平杆、连墙件、交叉支撑、水平架、加固栏杆和栏杆；10、当在脚手架使用过程中开挖脚手架基础下的设备基础或管沟时，必须对脚手架采取加固措施；11、临街搭设脚手架时，外侧应有防止坠物伤人的防护措施；105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案12、在脚手架上进行电、气焊作业时，必须有防火措施和专人看守；13、工地临时用电线路的架设及脚手架接地、避雷措施等。应按现行行业标准《施工现场临时用电安全技术规范》JGJ46-2005的有关规定执行；14、搭拆脚手架时，地面应设围栏和警戒标志，并派专人看守，严禁非操作人员入内。第十二节塔式起重机安全技术措施1）塔式起重机应有专职司机操作，司机必须持证上岗。并应由专职指挥工持证指挥。2）必须遵守“十不吊”等有关安全规定。3）塔式起重机新到或旧起重机重新安装之后，必须按规定验收通过后，方可使用。4）夜间作业必须有充足的照明。5）起重机必须有可靠接地，所有电气设备外壳都应与妥善连接。6）工作前应检查传动部分润滑油量，钢丝绳磨损情况及各种限位和保险装置等，如有不符合要求，应及时修整，经试运转正常可正式施工。7）司机必须得到指挥信号后，方可进行操作，操作前司机必须按电铃，发信号。8）工作休息或下班时，不得将重物悬挂在空中。9）工作完毕，吊钩上升到上限位，所有控制器必须扳到停止位置并拉下电源总开关。9、搅拌机使用时安全技术措施1）搅拌机应设置在平坦的位置，用方木垫起前后轴，使轮胎搁高架空，以免在开动时发生走动。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案2）电源接通后，必须仔细检查，经空车试转合格后，方可使用。试运转时应校验拌筒转速是否合适，一般情况下，空车速度比重车（装料后）稍快2-3转，如相差较多，应调整动轮与传动轮的比例。3）拌筒的旋转方向应符合箭头指示方向，如不符时，应更正电机接线。4）检查传动离合器和制动器是否灵活可靠，钢丝绳有无损坏，轨道滑轮是否良好，周围有无障碍及各部位的润滑情况等。5）开机后，经常注意搅拌机各部件的运转是否正常，停机时，经常检查搅拌机叶片是否打弯，螺栓有否打落或松动。6）当混凝土搅拌完毕或预计停歇1小时以上，除将余料出净外，应用石子和清水倒入拌筒内，开机转动，把粘在料筒上的砂浆冲洗干净后全部卸出。料筒内不得有积水，以免料筒和叶片生锈，同时还应清理搅拌筒外积灰，使机械保持清洁完好。7）下班后及停机不用时，将闸刀拉下，以保证安全。10、圆锯使用安全技术措施1）操作前应检查机械是否完好，电器开关等是否良好，熔丝是否符合规定，并检查锯片中央有无断裂现象，并装好防护罩，运转正常方能投入使用。2）操作时，操作者应站在锯片左位置，不应与锯片站在同一直线上，了防木料弹出伤人。3）送料不要用力过猛，木料拿平，不要摆动或抬高压低。4）料到尽头不得用手推按，以防锯片伤手指，如系两人操作，下手应待木料出锯台150㎜后，方可去接拉。5）锯短料时，必须用推杆送料。6）木料卡往锯片时，应立即停车后处理。7）应严格按规定，选用熔丝，严禁随意改用代用品。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案11、电工安全技术措施1）进入现场必须遵守安全生产六大纪律。2）在拉设临时电源时，临时性电线均应架空，过道处需用钢管保护，不得乱拖乱拉或电线被车辗物压。3）电箱内电气设备应完整无缺，设有专用漏电保护器，做到“一机，一箱，一闸，一漏”。4）所有移动具，电线无破损，插头插座应完整，严禁不用插头而用电线直接插入插座内。5）管道烧焊接时，要持特种操作证工作，开具动火证，有监护人员和配备灭火器材。6）各类电动工具，要管好、用好，经常清洗、注油，严禁机械带“病”运转，各类防护罩应完整无缺。7）材料间、更衣室不得使用超过60W灯炮，严禁使用碘钨灯和家用电加热器（包括电炉、电热杯、热得快、电饭煲）取暖、烧水、烹饪。擅自使用者，一经查获，按规定处以罚款处理。8）电气设备所有保险丝的额定电流应与其负荷容量相适应。禁止用其他金属代替保险丝。9）办公室、更衣室等照明安装导线应绝缘子固定，不准用花线、塑料胶质线乱拉。10）现场所用各种电线绝缘不准有老化、破皮、漏电等现象。12、施工用电管措施1）编制临时用电单项施工方案，用来指导临时用电设施布局和线路敷设，明确所采用的安全措施，并作为现场监时用电档案的主要资料之一。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案2）施工现场临时用电工程必须采用TN-S系统，设置专用的保护零线，使用五芯电缆配电系统，采用“三级配电，两级保护”，同时开关箱必须装设漏电保护器，实行“一机，一闸，一漏电保护”。3）总配电箱、分电箱、现场照明、线路敷设等必须合格国家标准的规定。4）各类施工机械、电动机具必须要有良好的接地保护装置，皮线无破损，操作应按规定进行。5）宿舍照明使用36V安全电压，布线规则，严禁乱拉电线，乱用电炉和取暖设备。13、施工洞口及临边了防护1）施工洞口的安全防护各种板墙和洞口，必须视具体情况分别设置牢固的盖板，防护栏杆，安全肉或其它防坠落的防护设施，楼梯边应设防护栏杆或者用正式工程的楼梯扶手代替临时防护栏杆。各类通道口、上料口的上方，必须设置防护棚，其尺寸大小强度要求可视具体情况而定，但必须达到在下面通行或工作的人员不受任何落物的伤害。施工现场大的坑槽陡坡等处，除需设置防护设施与安全标志外，夜间还应设红灯示警。2）临边作业的安全防护临边作业的安全防护，主要为设置防护栏杆，架设安全网，装设安全门。14、季节性施工安全措施1）夏季施工安全措施。夏季气候炎热，高温时间持续较长，主要是做好防止中暑工作。A、采用多种形式，对职工进行防暑降温知识的宣传教育，使职工知道中暑症状，学会对中暑病有采取应急措施。B、合理调整作息时间，避开中午高温时间工作，严格控制工人加班加点，高处作业工人的工作时间要适当缩短。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案C、高温、高处作业的工人，需经常进行健康检查，发现有作业禁忌症者，应及时调离高温和高处作业岗位。D、要及时供应合乎卫生要求的茶水，清凉含盐饮料，绿豆汤等。E、及时给职工民放防暑降温的急救药品和劳动者保护用品。2、雨季施工安全措施。雨季进行作业，主要做好防触电、防雷击、防坍塌和防台风的工作。A、防触电。电源线不得使用裸导线和塑料线沿地面敷设。配电箱必须防雨、防水，电器布置符合规定，电器元件不应破损，严禁带电明露。机电设备的金属外壳，必须采取可靠的接地或接零保护。使用手持电动工具和机械设备时，必须安装合格的漏电保护器、工地临时照明灯、标灯，其电压不超过36伏，电气作业人员，应穿绝缘鞋、戴绝缘手套。B、防雷击。高出建筑物的塔吊、脚手架等安装避雷装置。D、防坍塌。搞好脚手架、排水工作，防止沉陷倾斜。坑、槽沟两边要放足边坡，危险部位要另外加支撑，搞好排水工作，一经发现情况，应马上停止施工。3、冬季施工安全措施。冬季进行作业，主要应做好防风、防火、防滑、防煤气中毒、防亚硝酸钠中毒的工作。A、凡参加冬季性施工作业的工人，都应进行冬季施工安全教育，并进行安全交底。B、六级以上大风或大雪，应停止高处工作和吊装作业。C、加强用火申请和管理，遵守消防规定，防止火灾发生。D、现场脚手架、安全网、暂设电气工程、土方、机械设备等安全防护，必须按有关规定执行。E、必须正确使用个人防护用品。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案第八章保证工期及文明施工措施第一节各专业施工单位间协调配合措施施工中各工种工序交叉频繁，且相互联系，相互制约，作好各施工队伍的配合与协调工作，也是确保按时竣工的决定性因素，为此特制定以下措施：1、由建设单位直接分包的工程，承包队伍在入场前应与总包单位签订有关现场管理及施工配合的协议书，并严格执行。2、项目经理负责对各施工队伍的协调，并认真听取建设单位现场代表的意见，积极为各专业施工队伍提供条件。3、各专业队伍应根据本工程的综合控制进度计划，制定各分部分项进度计划。计划如需调整，应在每周一次的工程协调会上或召开专题会议进行协商确定。4、各专业队伍的负责人应参加每周一次的工程协调会和每天下午1小时的工程碰头会。5、各施工队伍应加强对本部员工进行保护劳动成果的教育，制订严格的成品、半成品保护措施。6、严格执行工序交接制度，做到工序有交接、有签证、有记录，责任明确，防止互相扯皮。7、项目协调不了的，公司协助协调，公司协调不了的，提交建设单位协助协调。第二节保证施工工期的措施105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案施工前要确保各项准备工作在预定的时期内完成，做到工前准备快、开工快。一、施工前准备工作：1、项目技术负责人要组织各专业有关人员尽快熟悉图纸，并编写分部分项工程的技术交底资料。2、将图纸的问题整理成册，提供给甲方与设计单位，并在十日内搞完设计交底和图纸会审工作。二、施工现场准备工作：1、场区内的道路、围墙、水电的接驳工作要在基础开工7天内完成。2、现场的临时设施在基础施工前十日内搭设完毕。3、工程施工用的各种施工机械要按时就位，在进场后五日内就位，达到使用标准。其它的准备工作必须在十日内完成。三、提高作业人员素质，增强人的主观能动性：实行工程项目法施工，项目经理要对施工作业人员进行优化组合，对三大工种要安排技术熟练、责任心强的人，确保施工方案所确定的作业人员人数，在人力上要有足够的保证。四、实行分工种、分工序承包制：每层工种工序进行定工日、定工时，确保当日任务当日完，并进行分工种进行工期奖罚，由项目设专人在工地黑板上公布每层各工种、各工序施工天数，凡按计划施工日期完成者给予奖励，拖延者进行公开处罚。五、要确保各种材料的及时供应，工程款和工程进度款实行专款专用，不得随意挪用到其它工程上去。六、105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案在工程施工中，配备足够的机械设备和施工机具，要按施工方案所确定的机械设备、机具进行配置，同时加强各种机械设备的维修保养工作。第三节保证文明施工措施一支队伍素质的好坏，从文明施工中完全能体现公司的良好形象，必须做好文明施工。1、施工现场平面布置：施工现场应严格按施工平面布置图进行布置，包括临时设施、现场交通、现场作业区、施工设备及机具的布置，成品、半成品、原材料的堆放位置等。2、现场工程标志牌的设计：工程标牌（五牌一图）。施工现场应设置工程标牌，工程标牌为施工总平面布置图，工程概况牌、文明施工管理牌、组织网络牌、安全纪律牌、防火须知牌。五牌一图设置在工地大门旁边围栅的醒目位置上。工程概况牌要载明项目名称、规模、开竣工日期、施工许可证号、建设单位、设计单位、质量、安全监督单位、施工单位、监理单位和联系电话等。3、临时建筑物、构筑物：临时食堂设纱窗纱门；灶台、墙裙贴磁片；卫生间墙裙、隔板、便槽均贴磁片；宿舍按设计架设用电线路，严禁任意拉线接电，严禁使用电炉和照明火。4、现场场地：现场场地和道路要平坦、通畅和设置排水坡度，并设置相应的安全防护设施和安全标志。周边设排水沟，保证现场无积水。5、禁止在施工现场焚烧有毒、有害和有恶臭气味的物质。装卸有粉尘的材料时，应洒水湿润和在仓库内进行，严禁向建筑物外抛掷垃圾。6、运输车辆必须冲洗干净后方能离场上路行驶。装运建筑材料、土石方、建筑垃圾及工程渣土的车辆，应采取有效措施，保证行驶途中不污染道路和环境。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案7、现场卫生：施工现场应明确各区域的卫生责任人，食堂、卫生间等应符合有关卫生管理要求，现场设置足够的垃圾池和垃圾桶，定期搞好环境卫生。8、现场安全、保卫：建立健全安全、保卫制度，落实治安、防火、计划生育管理责任人。施工现场的管理人员、作业人员必须佩带工作卡。建立来访登记制度，不准留宿家属及闲杂人员。经常对工人进行法纪和文明教育，严禁在施工现场打架斗殴及进行黄、赌、毒等非法活动。第九章新技术、新工艺的应用第一节新技术、新材料应用一览表序号推广应用项目使用部位1企业的计算机应用和管理技术项目管理2钢筋连接技术电渣压力焊墙、柱筋≥143混凝土泵送技术全部结构4新型排水塑料管排水、电气第二节说明一、企业的计算机应用和管理技术我司在项目管理中，长期运用计算机铺助管理。保留了最初的文档处理、财务核算、人事工资管理及CAD、3DMAX铺助绘图等独立性管理；同时，我司以工程部承包项目管理模式为基础，在本项目建立局域网（Intranet）,连接国际互联网（Intranet），通过局域网络，实现“无纸化办公”要求，达到各部门“资源共享”，加快与业主、监理及其他相关部门的联系。内部横向交流和数据共享，为项目决策提供支持和服务，从而实现施工企业管理的网络化、信息化、现代化。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案二、商品混凝土泵送技术本工程全部采用商品混凝土泵送，施工中采用汽车泵，从而节约施工时间，提高工程质量，加快施工周期。三、粗钢筋连接技术对于粗钢筋，选用电渣压力焊、闪光对焊连接技术，钢筋接头均能达到“A”级，闪光对焊焊现场操作工序简单，施工速度快，使用范围广，且成本较底。电渣压力焊接头强度高，质量稳定可靠，安全、无明火。本工程钢筋施工量很大，运用多种机械连接技术，将大大提高工程钢筋分项工程的施工质量，加快钢筋工程施工效率，缩短工期。四、新型排水塑料管用于排水、电气穿线管、水落管、穿墙螺栓管。第十章节约成本措施1、基础开挖时，认真做好土方平衡施工，节约土方搬运费。2、模板及其支撑多次周转使用。3、柱竖向钢筋采用电渣焊接头，提高工效，节约成本。第十一章临时设施支搭一、临时设施：本工程拟定搭设的临时设施有：工地办公室、食堂、工人宿舍、仓库及工具房、卫生间等。（详施工总平面布置图）1、办公室：采用高档活动板房，建筑面积150平方米，一层。室内吊顶，门窗为铝合金窗，给施工人员提供一个宽敞、明亮的办公环境。办公室挂门牌，门牌用白色铝合金板、尺寸500×350mm105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案金白色底黑字；室内墙面挂列图表；A、工程概况表；B、天气晴雨表；C、项目部管理人员构架表；D、施工总进度计划表和形象进度晴雨表；E、施工平面布置图；F、安全、防火责任人任命书；G、施工许可证；H、每日记事板；以及有关质量、安全、文明施工的标语、口号等。2、工人宿舍：300平方米；现场搭设仓库(兼工具房)60平方米。宿舍床铺用铁床，必须标准化并排列整齐，同时按居住工种的不同，在宿舍在大门上挂贴门牌，门牌规格为200X100mm的白底红字有机玻璃板。3、卫生间、冲凉房：建筑面积分别为15平方米和18平方米。均为砖混结构，屋面盖单层镀锌波形瓦，地面贴防滑地砖，内墙贴白色瓷砖墙裙高1.8米，以上为水泥砂浆批荡并刷白；安装定时冲水器，定时冲洗。卫生间、冲凉房的底下设三级化粪池，外围尺寸2.0m×3.85m，有效深度不小于1.20m，外围为240m砖墙，内隔墙120砖墙，水泥砂浆批荡压光。卫生间、冲凉房的污水经化粪池处理后用￠200砼管排至小区检查井。卫生间、冲凉房派专人负责清洁，并在入口处贴男、女卫生间门牌，门牌规格与同上。4、厨房：建筑面积45平方米，内设职工餐厅，砖混结构、屋顶盖镀锌波形瓦。餐厅内墙贴白色瓷片高1.8米，以上为水泥砂浆批荡并刷白；厨房内墙贴白色瓷片到顶，地面贴防滑地砖，并设明沟进行有组织排水；灶台。厨房内隔分生、熟间，并设防蚊纱窗布。厨房布置要整齐，厨具的摆放要规范，且要保持卫生、除“四害”，除“四害”委托专业公司定期实施。厨房大门处挂贴门牌，规格同上。二、临时围墙及大门设计：1、临时围墙：105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案沿甲方划定的界址与建筑物前面的边线设临时围墙，将整个施工区域围蔽起来，进行封闭式施工。临时围墙用2米×80的彩瓦进行围绕，临时围墙外侧用红布挂着工标语：“创文明工地、创样板工程、争做文明人”，字体为粗黑体，用红油漆书写、字体为尺寸600mm×600mm。2、出入口及门牌：在入口处搭设宽5.0m高4.2m的门牌楼，牌楼用钢管搭设、外用五夹板封面，门牌楼的门楣写上“广东省电白县第四建筑工程公司工程项目部”，主柱左边写上“诚信创新永恒”，主柱右边写上“精品人品同在”，所有字体均用粗黑体，白底红字。在主入口前侧醒目位置：设置“五牌一图”、工程概况牌、安全生产纪律牌、防火须知牌、组织机构牌、安全无事故记录牌、施工总平面布置图。所有临时设施的门口（办公室、宿舍、厨房、厕所、仓库等）都要挂上有其设备用途和管理制度的标牌。一、施工通道：建筑物前面原弧形水泥坡道作为施工通道，贯通整个场地，并通过主入口，为场地原材料、半成品的运输提供方便。施工通道（按单行车道路考虑）宽4m。二、堆场：钢筋加工及堆场，模板加工及堆场，地面均进行硬化，即面浇100mm厚C15砼。三、脚手架：脚手架采用钢管搭设，脚手架随结构施工而爬升且比结构层高出1.2m。实行安全网全封闭施工，统一采用6×1.8mm密目式绿色围护立网，层间要平网完整，绷紧、密拼连接整齐美观。105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案四、施工临时供水、供电布置：施工临时供水：施工临时用水经计算为镀锌Φ50供水管、支管用Φ40、Φ30、Φ25PC管接入各用水点。所有供水管采用沿外墙边与埋地敷设，埋深200-300mm，穿越施工通道的供水管埋地深度不少于500mm，接口、水龙头应连接严密，不得滴漏；水龙头要随时拧紧，不得有长流水。施工临时供电：施工临时供电按计算须220KV，因甲方已提供220KV的电源供施工使用；现场无须配备发电机组，以解决电力供给的不足。施工临时供电采用四相五线制架敷设，立柱采用予制砼杆或Φ20钢管，在驳接口处设总配电箱。临时供电线路沿临时围墙与道通布置，以便达到施工的各用电部位。1、立柱间距约1.8米，在转弯处适当调整，当横跨施工通道时，电线架空高度控制不小于4.0m，分支线通过配电箱与主干线驳接。2、所有配电箱均采用铁壳标准配电箱，带防雨罩并上锁，配电箱内配置相应容量的石板开关及漏电保护开关。3、所有机具设备均为“一机一闸一箱一漏电”装置。一、场内排水布置：1、卫生间的污水必须经化粪池处理后用￠200砼预制排水管排入化粪池为三级沉淀池。2、厨房污水必须隔油池处理后用￠100PVC管排出市政污水管道。3、临时设施通过设置室外明沟（200×300）进行有组织排水，然后排入排水管网。二、场地排水组织：105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案1、沿场内施工通道的走向，于施工通道的一侧设300×300排水明沟进行有组织排水，明沟用120砖墙砌筑，每30m~50m及转弯处设置一个（500×500×600mm）沉淀泥砂井，场地平整时向排水明沟找坡，坡度1‰~2‰，以便排除场内雨水。2、明沟派专人疏通、清扫，以保证明沟排水的通畅和清洁。第十二章工程竣工验收及回访工程竣工管理一、施工单位应抓好的主要工作工程项目竣工验收有大量检验、签证和协作配合，容易产生利益的冲突，帮应严格管理，竣工验收对促进建设项目及时投入生产、发挥投资效益，总结建设经验，有着重要的作用。当装修工程接近结束之时，工程规模大或施工工艺比较复杂的工程，从进入装修工程的后期，开始竣工收尾和各项竣工验收的准备工作，要把收尾和竣工作为单独一项工作来进行，并拟订收尾竣工工作计划，制定出各种保证计划顺利实现的措施，详细地列出工作工程和督促检查工作的重点，并把工作落实到人。二、工程本身的收尾工作105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案项目经理要组织有关人员逐层、逐段、逐部位、逐房间地进行查验，检查施工中有无丢项、漏项，一旦发现，必须立即确定专人定期解决，并在事后按期进行检查。保护成品和进行封闭，对已经全部完成的部位或查验后修补完成的部位，要立即组织清理，保护好成品，依可能和需要，按房间或层段锁门约闭，严禁无关人员进入，防止损坏成品或丢失零件（这项工作实际上从装修工程完毕之时即应进行）。有计划地拆除施工现场的各种临时设施和暂设工程，拆除各种临时管线，清扫施工现场，组织清运垃圾和杂物。有步骤地组织材料、工具以及各种物资的回收、退库、向期其他施工现场或基地转移和进行处理工作。做好电气线路和各种管线交工前的检查，进行电气工程的全负荷试验。三、各项竣工验收的准备工作1、组织工程技术人员期竣工图，清理和准备各项需向建设单位移交的工程档案资料，并编制工程档案资料移交清单。2、组织以预算人员为主，生产、管理、技术、财务、材料、劳资等人员参加或提供资料，编制竣工结算表。3、准备工程竣工通知书、工程竣工报告、工程竣工验收说明书、工程保修证书等。4、组织好工程自检，报请上级领导部门进行竣工验收检查，对检查出的问题，及时进行处理的修补。5、准备好工程质量评定的各项资料，主要按结构性能、使用功能、外观效果等方面，对工程的地基基础、结构、装修以及水、暖、电、卫、设备安装等各个施工阶段所有质量检查资料进行系统的整理，包括：分项工程质量检验评定、分部工程质量检验评定、单位工程质量检验评定、隐蔽工程验收记录、生产工艺设备调试及运转记录、吊装及试压记录及工程质量事故发生情况和处理结果等方面的资料，为正式评定工程质量提供资料的依据，亦为技术档案资料移交归挡作准备。四、竣工验收的范围凡新建建筑工程、线路管道和设备安装工程及装修工程。竣工验收的依据1、批准的可行性研究被告初步设计或扩大初步设计、施工图、设备技术说明书、现行施工技术验收规范以及主管部门有关审批、修改的文件等。2、竣工验收应当具备的条件105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案3、完成建设工程全部设计和合同约定的各项内容，达到使用要求。4、有完整的技术档案和施工管理资料。5、有工程使用的主要建筑材料、建筑构配件和设备进场试验报告。6、有勘察、设计、施工、工程监理单位分别签署的质量合格文件。7、有施工单位签署的工程保修书。8、专项工程验收为了竣工验收顺利进行，专项工程验收在工程竣工验收前由建设单位提请规划、消防、环保、质量技术监督、城建档案、燃气和民防等有关部门进行专项验收，并取得的规划部门出具的验收意见。竣工验收工作程序工程项目完工后，公司将自行组织的内部模拟验收，内部自检是顺利通过正式验收可靠保证，为了使竣工验收顺利进行，预难工作分层次进行。1、项目经理组织自检：项目经理部根据工程进行情况，由项目经理组织生产、技术、质量、预算等部门进行自检，经严格检验并确认符合施工图设计要求，达到竣工标准后，可填报竣工验收通知单。2、公司自检：根据项目经理部的申请，由公司组织检查验收，分部门、分专业分别检查验收，并进行评价，对不符合要求的项目，提出修补措施，由项目经理部定期完成，再进行检查，以便决定是否提请正式验收。3、提交验收申请报告：经过公司预验，项目经理部按提出的改意见整改完毕，并经公司同意，项目经理部编制竣工报告，提交监理单位核查，核查合格即向建设单位申请竣工验收。4、竣工验收：建设单位审查竣工报告，并组织竣工验收。工程回访一、保修期限105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案工程保修严格按中华人民共和国国务院令《建设工程质量管理条例》[（2000）第279号]的规定执行，向建设单位得交竣工验收报告时出具质量保修书。质量保修书中明确建设工程的保修范围、保修期限、保修责任等，即正常使用条件下，建设工程地最低保修期限为：1、基础设施工程、房屋建筑的地基基础工程和主体结构工程为设计文件规定的该工程的合理使用所限；2、屋面防水工程、有防水要求的卫生间、房间和外墙壁面防渗漏为5年；3、供热与供冷系统为2个采暖、体会冷期；4、气管道、给排水管道、设备安装和装修工程为2年；保修期自竣工验收签定日起计，在保修期内因施工质量而造成返修，其费用由我公司负责。二、保修范围合同价款所包含的工程项目、设计变更、现场签证及双方会议纪要约定的全部内容，由于我司施工质量原因及验收后移交前我司保管不力造成工程范围各部件、整体或单体的损坏、脱落、变质、丢失等，均属我司保修范围；属设计或甲方使用及其它原因造成工程质量问题，我方给予有偿返修。三、保修措施因我司合同范围内的工程问题影响居民正常生活，我司将在接到业主通知后8小时内赶到现场并于24小时内完成维修、更换。其他情况下，我司须在业主通知后48小时内赶到现场，并在四日内完成通知所涉及之保修、维修项目。我司负责保修的质量，每个保修项目完成后要经业主或甲方代表验收签收字后方可；所保修项目应保证在六个月内不再出现类似问题，否则，即使保修期满，也应该继续维修。四、回访措施105东莞市富盛建筑工程有限公司　　　　　　　　　　 东莞市华莱士餐饮管理有限公司食品加工及配送中心（土建及安装）工程施工组织方案为使项目在竣工验收后达到最佳使用条件和最长使用寿命，承建单位在工程移交时，必须向建设单位提出建筑物使用筇保养指导要领，并在用户开始使用后，认真执行项目交工后回访和保修制度，回访制度如下：工程完工后，建立工程回访制度和维修卡，及时调查掌握工程质量状况，了解用户的要求，及时解决发现的质量问题。建立回访制度，确定回访计划，进行定期、不定期回访，每年内工程回访不少于两次。建立工程维修卡，在工程竣工后一个月内向业主发出，维修卡内内容包括：（1）工程业主的名称；（2）关于保修的原则、范围和期限；（3）负责保修的部门和人员；（4）联系电话、联系人。在工程保修期内，贯彻公司的质量方针，服务热情、周到，因施工造成的质量问题均应及时免费维修。即使是业主原因造成的问题，也将积极给予解决。协助用户完善承建范围之外的配套设施建设，做到善始善终为业主服务。保修工作按公司要求填制维修任务书，分析存在的问题，找出主要原因，制订措施，确定完成日期经批准的维修任务书，边同维修登记单同生产部门下达维修责任人执行。第十三章安全生产责任制度105东莞市富盛建筑工程有限公司　　　　　　　　　　'
