松涛苑施工组织设计.doc 184页

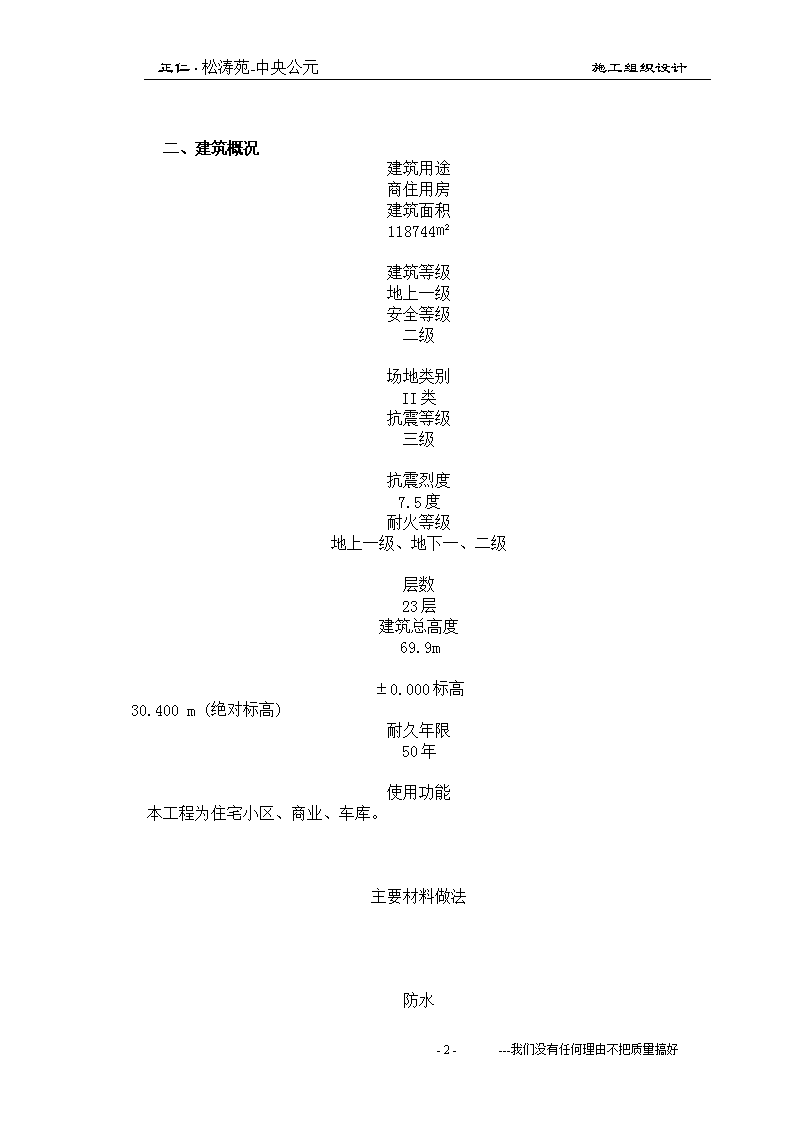

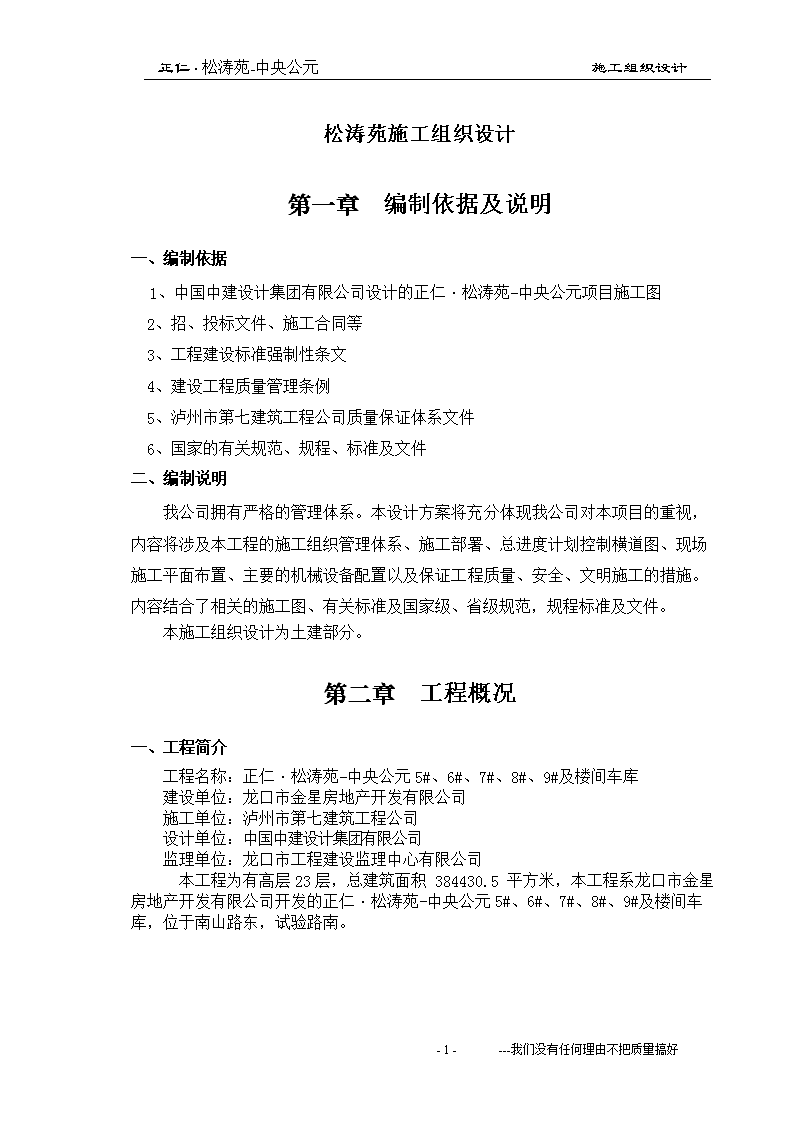

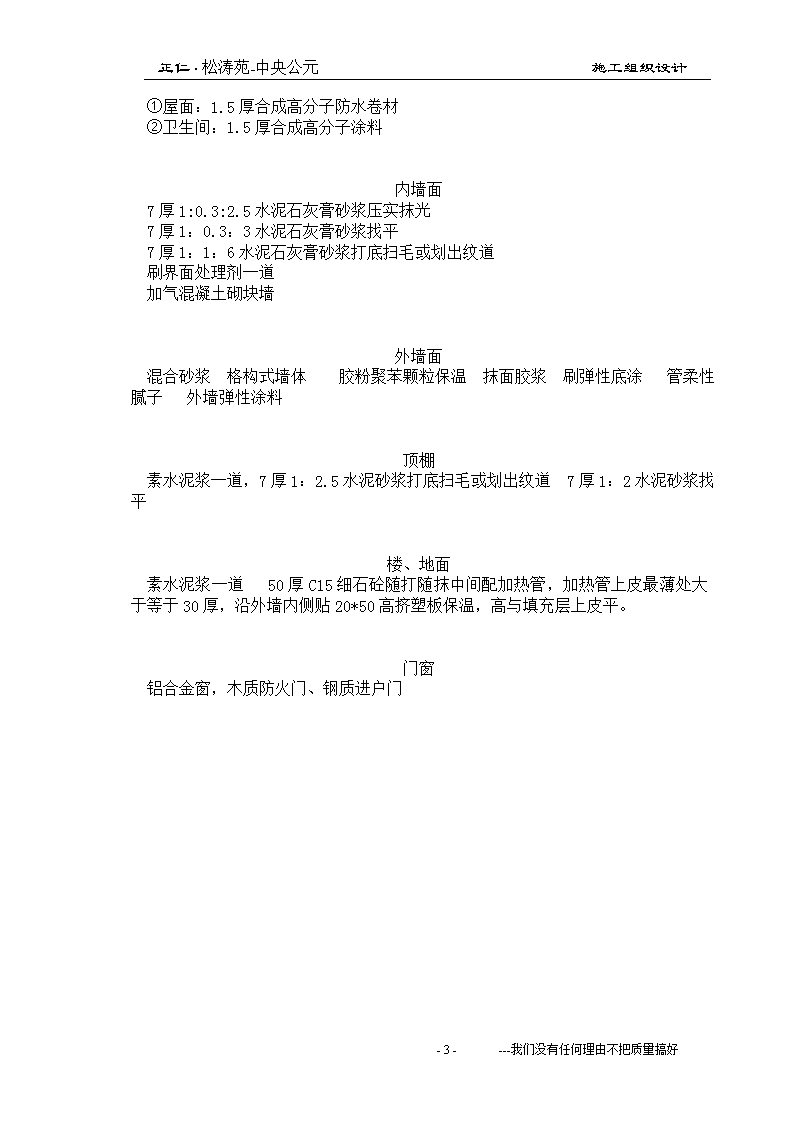

'正仁·松涛苑-中央公元施工组织设计松涛苑施工组织设计第一章编制依据及说明一、编制依据1、中国中建设计集团有限公司设计的正仁·松涛苑-中央公元项目施工图2、招、投标文件、施工合同等3、工程建设标准强制性条文4、建设工程质量管理条例5、泸州市第七建筑工程公司质量保证体系文件6、国家的有关规范、规程、标准及文件二、编制说明我公司拥有严格的管理体系。本设计方案将充分体现我公司对本项目的重视，内容将涉及本工程的施工组织管理体系、施工部署、总进度计划控制横道图、现场施工平面布置、主要的机械设备配置以及保证工程质量、安全、文明施工的措施。内容结合了相关的施工图、有关标准及国家级、省级规范，规程标准及文件。本施工组织设计为土建部分。第二章工程概况一、工程简介工程名称：正仁·松涛苑-中央公元5#、6#、7#、8#、9#及楼间车库建设单位：龙口市金星房地产开发有限公司施工单位：泸州市第七建筑工程公司设计单位：中国中建设计集团有限公司监理单位：龙口市工程建设监理中心有限公司本工程为有高层23层，总建筑面积384430.5平方米，本工程系龙口市金星房地产开发有限公司开发的正仁·松涛苑-中央公元5#、6#、7#、8#、9#及楼间车库，位于南山路东，试验路南。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计二、建筑概况建筑用途商住用房建筑面积118744㎡建筑等级地上一级安全等级二级场地类别II类抗震等级三级抗震烈度7.5度耐火等级地上一级、地下一、二级层数23层建筑总高度69.9m±0.000标高30.400m(绝对标高)耐久年限50年使用功能本工程为住宅小区、商业、车库。主要材料做法防水-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计①屋面：1.5厚合成高分子防水卷材②卫生间：1.5厚合成高分子涂料内墙面7厚1:0.3:2.5水泥石灰膏砂浆压实抹光7厚1：0.3：3水泥石灰膏砂浆找平7厚1：1：6水泥石灰膏砂浆打底扫毛或划出纹道刷界面处理剂一道加气混凝土砌块墙外墙面混合砂浆格构式墙体胶粉聚苯颗粒保温抹面胶浆刷弹性底涂管柔性腻子外墙弹性涂料顶棚素水泥浆一道，7厚1：2.5水泥砂浆打底扫毛或划出纹道7厚1：2水泥砂浆找平楼、地面素水泥浆一道50厚C15细石砼随打随抹中间配加热管，加热管上皮最薄处大于等于30厚，沿外墙内侧贴20*50高挤塑板保温，高与填充层上皮平。门窗铝合金窗，木质防火门、钢质进户门-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计三、结构概况结构体系基础采用平板式筏板基础，主体结构为钢筋混凝土剪力墙结构，现浇梁板式钢筋混凝土楼盖。部位混凝土强度等级基础垫层C15梁、墙、板、柱C45、C40、C35、C30钢筋选用楼板、梁、柱、剪力墙钢筋均采用HPB300、HRB335、HRB400。钢筋接头钢筋连接接头采用搭接、搭接焊、电渣压力焊接头。四、工程特点及难点1、本工程采用框架剪力墙结构，地下室为平板式筏板基础。2、本工程工期较紧张。故对施工机械设备、施工劳动力、工程材料、周转材料等资源配备量大，对计划、组织、施工、技术管理工作要有较高要求；3、整个施工过程经历冬期、夏雨季施工，我们将采取一切有利措施，合理组织按排施工、精选施工班组、加大资源投入，以保质保量确保施工进度。4、剪力墙的成型考虑到可能产生的涨模，我们将对螺栓、钢管的间距、螺栓的强度进行严格的控制。第三章施工准备一、技术准备1、测量放线做好整个工程的测量放线方案，进行测量仪器的检验，红线桩坐标和高程点的复测与核对，轴线和高程控制桩的埋设与保护。组织现场方格网的布置与测量，掌握现场标高情况。2、会审图纸、设计交底首先组织有关人员熟悉工程施工图纸并认真做好图纸会审工作，做好图纸会审记录。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计内部图纸会审之后，将图纸会审记录送交发包方，组织设计交底，设计交底过程应进行详细记录，设计交底记录需由参加交底的建设单位、设计单位、监理单位及施工单位各方签字认可，作为施工依据。3、编制施工阶段施工组织设计在进一步熟悉图纸的基础上，组织技术力量对施工组织设计进行深化完善，编制详细的施工阶段施工组织设计、施工总进度计划与月进度计划，确定各施工节点的工期目标。4、组织各级学习方案及技术交底技术部门在施工组织设计审批后，及时组织现场施工人员学习方案、施工工艺及有关规范，对施工组织设计及方案进行系统交底。技术方案交底应做到按表填写，交底人、被交底人、交底内容、相关人员签字等。工长在施工前必须根据现场具体情况，对施工作业队、班组进行详细的技术、质量、安全、消防及文明施工的书面交底，并履行签字手续。按照项目经理组织机构的要求，委派胜任人员到相应的岗位。按规定特殊工种人员须持证上岗，如：机械操作工、电焊工、电工、架子工、起重工等。二、材料准备1、材料供应项目部材料组根据预算书的指导，及时落实主要材料的货源，完成市场调查，并根据施工总进度计划的要求按期对各项原材料、半成品、成品进行申请、加工、定货、进场等准备。施工预算工料分析施工方法施工进度施工材料、施工机械设备计划加工、订货、调度机械设备进场、签订供货合同确定进场计划组织进场，按平面图堆放使　　　　用施工预算工料分析材料物资准备流程图-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计钢筋、砂石、水泥等储备量须满足施工的需要。水泥供应厂家、分清品种及标号。技术部门统一提出商品混凝土的各项技术要求，由商品混凝土供应单位按要求供应砼。施工现场严格实行限额领料，领退料手续齐全，进出场材料要有严格的检验制度和必要的登记手续，并建立健全节约台帐。2、材料计划项目部生产部门根据预算或施工方案提出材料、成品、半成品需用计划，工长根据施工需要提出临时材料及工具需要计划。做好各种材料、主要构配件及机具进场计划，严格按计划做好各种材料的供货准备工作，确保施工需要。主要材料准备详见表3-1：周转材料配备计划表及材料进场计划。主要材料配备计划表表3-1序号材料名称规格型号数量备注115mm夹板模2钢管3扣件-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计4方木5钢筋６水泥７商品混凝土3、材料检验与验收材料部门对进场的材料要及时通知有关人员进行材料进场检验或试验,对需在施工前完成试验工作的项目，如：砼的原材料取样、试配，钢筋原材与焊接试验的检验等，要在正式施工前，拿出有关检验合格资料，报有关部门认可。4、材料保管施工现场材料保管，应依据材料性能采取必要的防雨、防潮、防晒、防冻、防火、防爆、防损坏等措施，贵重物品、易燃、易爆和有毒物品要及时放库，专库专管，加设明显标识，并建立严格的领退料手续。项目部材料部门应经常性的全面检查、清点施工所用的各种材料，并进行妥善保管。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计执行公司仓库管理制度，物资保管人员要根据物资的特性妥善地储存物资，由项目经理部材料员定期检查，以防物资损坏。物资合理堆放，标识准确，储存条件适当，材料台帐齐全，标识实物相对应，对易损物资应作出专门管理办法。物资变质损坏时，应区别放置，做好标识，防止误用，并根据损坏程度降级或清除出场。三、现场准备根据劳动力进场计划及平面布置图，搭建生产设施。提前做好进场机械设备的安装调试工作。其它工作，如按有关消防和卫生要求，设置垃圾箱和消防器材，并在醒目处标识；按文明施工要求，实行“硬地法”施工；严格按平面布置图安排水、电线路等。为保证通讯联系的畅通，管理人员每人配备手机一只，用于施工管理联络。四、机械设备准备机械设备在开工前提前全部进场。准备详见表3-2：主要机械设备及进场计划表主要机械设备及进场计划表表3-2序号机械名称型号功率数量合计1塔吊2施工电梯3砂浆搅拌机-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计4插入式砼振动棒5平板式砼振动机6木工圆盘锯7套丝切管机8钢筋切断机9钢筋弯曲机-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计10交流弧焊机11增压泵12抽水泵13现场照明14其它设备五、劳动组织准备劳动力计划表表3-3工种基础工程主体工程装修工程钢筋工-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计1208010木工15013010砼工50605架子工353510瓦粉工2080100油漆工00150电焊工20153壮工304015机操工181818-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计合计443458321六、现代化办公用品配备现代化办公设备计划表表3-4序号名称数量用途1电脑1台各种资源、信息处理，进度计划控制等2工程资料软件和微软项目管理软件1套对工程实施劳动力、材料等资源及质量、进度进行控制和动态管理3一体机2台资料复印、打印4对讲机6对对内联系第四章施工布署一、总体原则1、确保本工程按质按期完成承包范围内工作内容；-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计2、做好主体结构与水电安装工程交叉、水电安装工程与装饰工程交叉，同时注意水电设备的预留、预埋工作，杜绝打凿已完的结构；3、充分利用平面、空间和时间组织立体交叉作业，为及时插入装饰各专业创造条件，避免出现装饰高峰，做到均衡施工；4、各个工序执行“早开工、早竣工”的原则，见缝插针，确保均衡施工；5、认真贯彻执行国家和地方的有关技术标准、规范、规程；二、工程目标根据我公司质量体系文件精神，特制定本项目质量目标。施工目标具体内容如表4-1所示：工程目标计划表表4-1序号项目计划目标备注1质量目标创烟台市优质工程2工期目标天3安全施工目标无重大伤亡事故4文明现场目标创烟台市文明工地-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计三、项目管理组织机构为按期、优质、安全、文明地完成本工程的各项生产任务，我公司按照项目法进行管理组织施工，建立以项目经理为核心的管理层，开展目标管理，由项目经理代表企业法人对工程安全、质量、进度、文明施工、科学管理、经济效益等各方面负责，项目经理部下设由各类专业人员组成施工管理层，实行层层负责制，各部门对项目经理负责，项目经理部门其它管理人员由公司选派业务素质高，协调能力强，能够胜任本工程施工特点的专业技术人才担当。本工程管理组织机构详见下表4-2：表4-2：管理组织机构其他专业公司或班组水电安装队土建施工队项目经理：龚小勇施工员：曾勇安全员：刘强材料员：质检员：代兵资料员：成功机械管理员：项目技术负责人：张洪波四、总体施工安排1、结构施工总部署结构分段施工：基础→主体→屋面。2、基础结构施工流程：承台绑扎筋→筏板绑扎筋→模板支撑→墙、柱插筋→砼浇筑3、中期主体结构施工上部结构层的施工程序安排如下：流程：柱、墙扎筋→柱、墙支模→砼浇筑梁、板支模→梁、板扎筋→砼浇筑-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计4、施工洞留置为了施工方便，在施工过程中要留置施工洞，高度大于1.8m。以方便运输。5、后期水电安装及装饰工程施工水电安装工程在结构施工阶段，主要配合土建做好预留埋；砌筑阶段做好埋管、埋箱、盒等工作，装修施工阶段特别是平顶、间隔墙内的管线埋设，应安排好交叉施工，避免剔槽、凿孔、打契和敲拆。装饰施工应以尽早插入和部分产品提前预制加工为原则，在“先湿后干”的前提下，粗装修从下往上，精装修从上往下进行，这阶段是与安装工程交叉作业，所以必须做好各专业的协调工作，特别是设备、电器控制室等用房的配合，尽量减少互相影响，提高工效。五、主要施工机械与现场布局本工程施工现场大体呈长方形，在平面布置时考虑将施工区与办公区区相对独立布置，在施工区按规划建立部分钢筋、模板加工场及库房、工具房，配电房，铺修场内临时道路。现场布置5台QTZ63塔吊、5台施工电梯用于材料垂直运输。六、搞好土建、安装及装饰各工种间的交叉作业和协调配合后期装修质量要求高，各专业施工技术要求高，故在施工中应特别注意安排好各专业工种间的协调配合交叉施工，流水作业，重点安排好后期装修阶段，各种管道、电力、各类强弱电工程及室内外装饰各专业之间的交叉配合，使装修、安装等后期工作尽早开展，既避免出现装修高峰，又可大大加快施工进度，缩短工期，减少窝工和返工损失。七、对外联络、环保及降噪措施保护环境卫生措施及防尘降噪措施到位：所有进入现场的车辆在大门前都应冲洗干净，尤其是挖土阶段及回填土时的运送土方车辆；专人、定期负责现场和周围的卫生并洒水降尘；调整作业时间、避免夜间施工使噪声降至最底，尽可能减少噪音对周边群众的影响。第五章施工总进度计划一、施工进度总体控制计划本工程要求，从2014年月日开工，计划到年月日全部竣工，总工期共个日历天。本工程具体的施工进度安排计划详见附表（总进度计划横道图）。为了保证总体进度计划的实现，施工中还要编制每月、每周和每日作业计划，实行大节点、细控制。层层目标分解，建立动态计划模式，主动控制与被动控制相结合，及时纠正偏差，以日作业计划保证周作业计划，以周作业计划保证月计划，月计划保证工期。确保工期目标如期实现。二、施工进度计划保证措施为了保证工程在计划工期内完成，需要在施工组织与技术管理、材料、设备上采取相应的措施，方能确保施工进度的实现。1、指挥体系坚强有力我公司组织建立正仁·松涛苑-中央公元项目管理部，整个指挥体系从上到下精明强干、职责分明。既保证项目经理的领导权威性，又注意发挥各职能部门的主观能动性，齐心协力作好本工程施工每一个阶段的工作。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计2、管理制度严格规范为了把好每一道关，必须使整个管理工作制度化、规范化，做到有章可循，有法可依，保证整个集体的强大战斗力，现场制定严格的岗位责任制度、质量和安全保证制度以及作息时间制度、分配制度、综合治理制度等。3、施工准备严密、充分做好生产准备和技术准备工作。生产准备包括备足工程的模板、支撑、钢管等周转材料，劳动力及设备要按工期要求配备充足，满足施工工艺的要求；提前做好各种材料、成品、半成品的加工订货，根据生产安排提出计划，明确进场时间。技术准备包括认真阅读图纸，及时组织施工图会审和技术交底工作；施工前明确各分部项工程的具体施工方法，需翻样的提前做好翻样工作；制定好各项工程的施工实施方案，关键部位的施工技术和措施由公司总工程师牵头，工程部负责实施，杜绝因事先措施没到位所产生的施工停顿，为下一道工序的施工创造条件。4、施工协调、统筹得当施工工序中的协调工作很重要，既繁琐、量又大。包括生产计划协调、材料协调、外部协调等等。为了保证进度，须在项目经理的直接领导下进行全面的协调，每周召开施工协调会，进行一周工作的布置，安排任务，明确目标，落实措施；施工高峰阶段，每天下午下班前召开半小时的工作例会（或称碰头会），解决当天施工过程中存在的问题，协调好下一步工作。5、工艺安排、合理紧凑认真合理地组织施工，安排好每个工艺、每个专业工种的平行流水和立体交叉作业。各楼层之间、各分部项之间、各作业班组之间要统筹兼顾，均衡施工，按照施工组织设计的要求，在各工种、各工序的投入时机上严格控制，紧紧围绕主要的工期控制线路安排施工。6、施工计划、有条不紊计划是龙头，加强计划的指导作用是控制进度的必要手段。施工中，在严密的施工总体控制性进度计划控制下，制定分项工程的作业计划，将计划按月、周分解到每个作业班组，特别是要注重保证日计划的实现。为保证计划的实现，可采取各式各样种形式的承包制，将生产和职工的切身利益挂钩。施工中要经常检查计划的执行情况，及时解决存在问题，使施工按照预订计划要求有条不紊的进行。7、应急措施、考虑在先事先考虑到施工进程中会发生一些特殊情况，并采取相应对策是保证工程进度的重要环节之一，拟采取具体措施有：根据本工程的结构性、施工特点，在每道工序、每个分部项上制定严格的技术措施、质量保证措施和安全消防措施。有针对性地编制季节性施工方案，在施工之前按方案的措施要求做好各项准备工作。8、提高机械利用率充分利用施工间隙，维修各保养施工机械和计量器具，每月制订一次设备和器具维修和保养计划，应保证机械设备完好率达到95%以上，计量器具合格率达100%，提高设备利用率是发挥机械化施工的基本保证。特别施工电梯，施工期间错开各工种上下班时间，可避免拥挤窝工。9、主动控制与被动控制相结合事先考虑到施工过程中可能会发生的一些特殊情况，并采取相应对策是保证工程进度的重要环节之一，采取的具体措施有：a、根据本工程的结构特征、施工特点，在每道工序，每个分部项上制定严格的技术保证措施、质量保证措施和安全保证措施；-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计b、有针对性地编制好季节施工方案，要考虑到各种破坏因素，在季节性施工之前按方案的措施要求做好准备工作；c、为保证工程的工期、质量，应事先和商品砼搅拌站建立好业务联系，在得到有关方面确认的基础上，在砼需要量大供不应求时及时采取补充应急措施，做好砼的试配、试拌和试压工作；d、根据分解计划的实施情况，发现偏差及时纠正、调整。第六章施工总平面布置在满足施工需求前提下，尽量减少施工用地，施工现场布置要紧凑合理。合理布置起重机械和各项施工设施，科学规划施工道路，尽量降低运输费用。科学确定施工区域和场地面积，尽量减少专业工种之间交叉作业。各项施工设施布置都要满足：有利于生产，方便生活，安全防水和环境保护要求。按照文明现场的要求，实行“硬地法”施工，现场场地均铺设水泥地面，混凝土标号为C20，地面面层厚10cm，并设置固定的临时施工道路，混凝土标号为C25。具体的平面布置及道路详见平面布置图。一、临时用水计划:1、上水本工程现场甲方用临时自来水管供到现场，可以满足施工用水及消防用水。施工用水选用DN100水管。现场再设支管分别接至办公室、钢筋、木工加工场及各施工场地，分支管路采用DN50水管，每个临时用水点加设阀门，安装DN15水龙头；在施工临时办公区（公司统一设置）设有消防箱。2、下水为防止进出车辆污染市政道路，在车辆进出口设置冲洗位置。所有雨水、冲洗用水及混凝土养护用水经沉淀后，再排入工地附近的市政管网。二、临时用电计划：电源由业主提供，施工用电线路严格按用电安全操作规程布置，严格执行‘三相五线制’，确保用电安全。根据现场机械、照明、食堂、办公等用电配置情况，本项目根据计算总用电量为300KVA。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计三、供配电方式：本项目正仁·松涛苑-中央公元电源已由开发单位配备到位。工程使用220V/380V电压，经计量表箱后经过630A漏电空开分3路供3条干线用电，每路分别由3×240＋1×120的电缆（深埋1000㎜）送至区域400A电源交接箱，施工楼号使用的电源再由该交接箱经分路漏电空开用电缆深埋引至配电房内，配电房引出线路至分电箱再按放射式布置引入用电开关箱为各用电机具提供电源。本工程由山东光源岩土工程有限公司勘察，由龙口市工程建设监理中心有限公司监理，施工现场无各种埋地设施，根据现场用电设备布置情况.施工用电线路严格按用电安全操作规程布置，本工程施工用电严格采用‘TN-S三相五线制’实行三级配电两级保护，确保用电安全。施工现场用量统计表1、干线用电(以一个楼为单元)------------------------------------------------------------------------序号机具名称型号安装功率(kW)数量合计功率(kW)1塔式起重机QTZ6334.00134.002建筑施工外用电梯SCD100/100A22.00144.003钢筋调直机GT6/85.5015.504钢筋切断机QJ40-15.5015.505钢筋弯曲机GW403.0013.006灰浆搅拌机UJ3505.5015.507木工圆锯MJ1043.0013.008套丝切管机TQ-32.2012.209真空吸水泵HZX-404.0014.0010交流电焊机BX3-500-238.60138.6011插入式振动器ZX701.5023.0012施工现场照明1.0044.0013施工现场照明0.5042.0014施工现场照明2.0024.0015生活照明3.0013.0016空调用电1.501015.00-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计17生活用电3.0013.0018空调用电1.501015.0019生活用电3.0013.0020空调用电1.501015.00------------------------------------------------------------------------2、确定用电负荷:(1)、塔式起重机Kx=0.20Cosφ=0.60tgφ=1.33将Jc=40%统一换算到Jc1=25%的额定容量Pe=n×(Jc/Jc1)1/2×Pn=1×(0.40/0.25)1/2×34.00=43.01kWPjs=Kx×Pe=0.20×43.01=8.60kW(2)、塔式起重机Kx=0.20Cosφ=0.60tgφ=1.33将Jc=40%统一换算到Jc1=25%的额定容量Pe=n×(Jc/Jc1)1/2×Pn=1×(0.40/0.25)1/2×21.00=26.56kWPjs=Kx×Pe=0.20×26.56=5.31kW(3)、建筑施工外用电梯Kx=0.20Cosφ=0.60tgφ=1.33Pjs=0.20×44.00=8.80kW(4)、钢筋调直机Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×5.50=1.65kW(5)、钢筋切断机Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×5.50=1.65kW(6)、钢筋弯曲机Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×3.00=0.90kW(7)、灰浆搅拌机-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计Kx=0.50Cosφ=0.55tgφ=1.52Pjs=0.50×5.50=2.75kW(8)、木工圆锯Kx=0.30Cosφ=0.60tgφ=1.33Pjs=0.30×3.00=0.90kW(9)、套丝切管机Kx=0.30Cosφ=0.60tgφ=1.33Pjs=0.30×2.20=0.66kW(10)、真空吸水泵Kx=0.75Cosφ=0.80tgφ=0.75Pjs=0.75×4.00=3.00kW(11)、交流电焊机Kx=0.35Cosφ=0.40tgφ=2.29将Jc=50%统一换算到Jc1=100%的额定容量Pe=n×(Jc/Jc1)1/2×Pn=1×(0.50/1.00)1/2×38.60=27.29kWPjs=Kx×Pe=0.35×27.29=9.55kW(12)、插入式振动器Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×3.00=0.90kW(13)、施工现场照明Kx=1.00Cosφ=1.00tgφ=0.00Pjs=1.00×4.00=4.00kW(14)、施工现场照明Kx=1.00Cosφ=1.00tgφ=0.00Pjs=1.00×2.00=2.00kW(15)、施工现场照明Kx=1.00Cosφ=1.00tgφ=0.00Pjs=1.00×4.00=4.00kW(16)、生活照明-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计Kx=1.00Cosφ=1.00tgφ=0.00Pjs=1.00×3.00=3.00kW(17)、空调用电Kx=1.00Cosφ=1.00tgφ=0.00Pjs=1.00×15.00=15.00kW(18)、生活用电Kx=1.00Cosφ=1.00tgφ=0.00Pjs=1.00×3.00=3.00kW(19)、空调用电Kx=1.00Cosφ=1.00tgφ=0.00Pjs=1.00×15.00=15.00kW(20)、生活用电Kx=1.00Cosφ=1.00tgφ=0.00Pjs=1.00×3.00=3.00kW(21)、空调用电Kx=1.00Cosφ=1.00tgφ=0.00Pjs=1.00×15.00=15.00kW(22)总的计算负荷计算，总箱同期系数取Kx=0.90总的有功功率Pjs=Kx×ΣPjs=0.90×(8.60+5.31+8.80+1.65+1.65+0.90+2.75+0.90+0.66+3.00+9.55+0.90+4.00+2.00+4.00+3.00+15.00+3.00+15.00+3.00+15.00)=97.809kVA总的无功功率Qjs=Kx×ΣQjs=0.90×(11.47+7.08+11.73+1.68+1.68+0.92+4.18+1.20+0.88+2.25+21.89+0.92+0.00+0.00+0.00+0.00+0.00+0.00+0.00+0.00+0.00)=59.295kVA总的视在功率Sjs=(Pjs2+Qjs2)1/2=(97.8092+59.2952)1/2=114.379kVA总的计算电流计算-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计Ijs=Sjs/(1.732×Ue)=114.379/(1.732×0.38)=173.786A3、选择总箱的进线截面及进线开关:(1)选择导线截面：上面已经计算出总计算电流Ijs=173.786A，查表得室外架空线路40°C时铜芯塑料绝缘导线BV-4×95+1×50，其安全载流量为256.94A，能够满足使用要求。由于由供电箱至动力总箱距离短，可不校核电压降的选择。(2)选择总进线开关：DZ20-400/3，其脱扣器整定电流值为Ir=320.00A。(3)选择总箱中漏电保护器：DZ20L-400/3。4、导线截面及分配箱、开关箱内电气设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜塑料绝缘导线穿硬塑料管敷设，由于这部分距离较短，因此不考虑电压降，只按安全载流量选择导线截面。(1)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择:i)计算电流Kx=0.20Cosφ=0.60tgφ=1.33Ijs=Kx×Pe/(1.732×Ue×Cosφ)=0.20×43.01/(1.732×0.38×0.60)=21.78ii)选择导线选择BV-4×16+1×10，穿硬塑料管时其安全载流量为51.39A。iii)选择电气设备选择开关箱内开关为DZ15-100/3，其脱扣器整定电流值为Ir=80.00A。漏电保护器为DZ10L-100/3。(2)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择:i)计算电流Kx=0.20Cosφ=0.60tgφ=1.33Ijs=Kx×Pe/(1.732×Ue×Cosφ)=0.20×26.56/(1.732×0.38×0.60)=13.45ii)选择导线选择BV-4×16+1×10，穿硬塑料管时其安全载流量为51.39A。iii)选择电气设备选择开关箱内开关为DZ15-100/3，其脱扣器整定电流值为Ir=80.00A。漏电保护器为DZ10L-100/3。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计(3)、建筑施工外用电梯开关箱至建筑施工外用电梯导线截面及开关箱内电气设备选择:i)计算电流Kx=0.20Cosφ=0.60tgφ=1.33Ijs=Kx×Pe/(1.732×Ue×Cosφ)=0.20×22.00/(1.732×0.38×0.60)=11.14ii)选择导线选择BV-4×16+1×10，穿硬塑料管时其安全载流量为51.39A。iii)选择电气设备选择开关箱内开关为DZ15-100/3，其脱扣器整定电流值为Ir=80.00A。漏电保护器为DZ10L-100/3。(4)、钢筋调直机开关箱至钢筋调直机导线截面及开关箱内电气设备选择:i)计算电流Kx=0.30Cosφ=0.70tgφ=1.02Ijs=Kx×Pe/(1.732×Ue×Cosφ)=0.30×5.50/(1.732×0.38×0.70)=3.58ii)选择导线选择BV-4×2.5+1×1.5，穿硬塑料管时其安全载流量为16.60A。iii)选择电气设备选择开关箱内开关为Hk1-15/3，熔断器RC1A-5其最大熔体电流为IRD=5.00A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为DZ15L-30/3。(5)、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择:i)计算电流Kx=0.30Cosφ=0.70tgφ=1.02Ijs=Kx×Pe/(1.732×Ue×Cosφ)=0.30×5.50/(1.732×0.38×0.70)=3.58ii)选择导线选择BV-4×2.5+1×1.5，穿硬塑料管时其安全载流量为16.60A。iii)选择电气设备选择开关箱内开关为Hk1-15/3，熔断器RC1A-5其最大熔体电流为IRD=5.00A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为DZ15L-30/3。(6)、钢筋弯曲机开关箱至钢筋弯曲机导线截面及开关箱内电气设备选择:-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计i)计算电流Kx=0.30Cosφ=0.70tgφ=1.02Ijs=Kx×Pe/(1.732×Ue×Cosφ)=0.30×3.00/(1.732×0.38×0.70)=1.95ii)选择导线选择BV-4×2.5+1×1.5，穿硬塑料管时其安全载流量为16.60A。iii)选择电气设备选择开关箱内开关为Hk1-15/3，熔断器RC1A-5其最大熔体电流为IRD=5.00A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为DZ15L-30/3。(7)、灰浆搅拌机开关箱至灰浆搅拌机导线截面及开关箱内电气设备选择:i)计算电流Kx=0.50Cosφ=0.55tgφ=1.52Ijs=Kx×Pe/(1.732×Ue×Cosφ)=0.50×5.50/(1.732×0.38×0.55)=7.60ii)选择导线选择BV-4×2.5+1×1.5，穿硬塑料管时其安全载流量为16.60A。iii)选择电气设备选择开关箱内开关为Hk1-15/3，熔断器RC1A-10其最大熔体电流为IRD=10.00A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为DZ15L-30/3。(8)、木工圆锯开关箱至木工圆锯导线截面及开关箱内电气设备选择:i)计算电流Kx=0.30Cosφ=0.60tgφ=1.33Ijs=Kx×Pe/(1.732×Ue×Cosφ)=0.30×3.00/(1.732×0.38×0.60)=2.28ii)选择导线选择BV-4×2.5+1×1.5，穿硬塑料管时其安全载流量为16.60A。iii)选择电气设备选择开关箱内开关为Hk1-15/3，熔断器RC1A-5其最大熔体电流为IRD=5.00A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为DZ15L-30/3。(9)、套丝切管机开关箱至套丝切管机导线截面及开关箱内电气设备选择:i)计算电流Kx=0.30Cosφ=0.60tgφ=1.33-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计Ijs=Kx×Pe/(1.732×Ue×Cosφ)=0.30×2.20/(1.732×0.38×0.60)=1.67ii)选择导线选择BV-4×2.5+1×1.5，穿硬塑料管时其安全载流量为16.60A。iii)选择电气设备选择开关箱内开关为Hk1-15/3，熔断器RC1A-5其最大熔体电流为IRD=5.00A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为DZ15L-30/3。(10)、真空吸水泵开关箱至真空吸水泵导线截面及开关箱内电气设备选择:i)计算电流Kx=0.75Cosφ=0.80tgφ=0.75Ijs=Kx×Pe/(1.732×Ue×Cosφ)=0.75×4.00/(1.732×0.38×0.80)=5.70ii)选择导线选择BV-4×2.5+1×1.5，穿硬塑料管时其安全载流量为16.60A。iii)选择电气设备选择开关箱内开关为DZ5-20/3，其脱扣器整定电流值为Ir=16.00A。漏电保护器为DZ15L-30/3。(11)、交流电焊机开关箱至交流电焊机导线截面及开关箱内电气设备选择:i)计算电流Kx=0.35Cosφ=0.40tgφ=2.29Ijs=Kx×Pe/(1.732×Ue×Cosφ)=0.35×27.29/(1.732×0.38×0.40)=36.29ii)选择导线选择BV-4×16+1×10，穿硬塑料管时其安全载流量为51.39A。iii)选择电气设备选择开关箱内开关为DZ5-50/3，其脱扣器整定电流值为Ir=40.00A。漏电保护器为DZ10L-100/3。(12)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择:i)计算电流Kx=0.30Cosφ=0.70tgφ=1.02Ijs=Kx×Pe/(1.732×Ue×Cosφ)=0.30×1.50/(1.732×0.38×0.70)=0.98ii)选择导线-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计选择BV-4×2.5+1×1.5，穿硬塑料管时其安全载流量为16.60A。iii)选择电气设备选择开关箱内开关为DZ5-20/3，其脱扣器整定电流值为Ir=16.00A。漏电保护器为DZ15L-30/3。(13)、施工现场照明开关箱至施工现场照明导线截面及开关箱内电气设备选择:i)计算电流Kx=1.00Cosφ=1.00tgφ=0.00Ijs=Kx×Pe/(1.732×Ue×Cosφ)=1.00×1.00/(1.732×0.38×1.00)=1.52ii)选择导线选择BV-4×2.5+1×1.5，穿硬塑料管时其安全载流量为16.60A。iii)选择电气设备选择开关箱内开关为DZ5-20/3，其脱扣器整定电流值为Ir=16.00A。漏电保护器为DZ15L-30/3。(14)、施工现场照明开关箱至施工现场照明导线截面及开关箱内电气设备选择:i)计算电流Kx=1.00Cosφ=1.00tgφ=0.00Ijs=Kx×Pe/(1.732×Ue×Cosφ)=1.00×0.50/(1.732×0.38×1.00)=0.76ii)选择导线选择BV-4×2.5+1×1.5，穿硬塑料管时其安全载流量为16.60A。iii)选择电气设备选择开关箱内开关为DZ5-20/3，其脱扣器整定电流值为Ir=16.00A。漏电保护器为DZ15L-30/3。(15)、施工现场照明开关箱至施工现场照明导线截面及开关箱内电气设备选择:i)计算电流Kx=1.00Cosφ=1.00tgφ=0.00Ijs=Kx×Pe/(1.732×Ue×Cosφ)=1.00×2.00/(1.732×0.38×1.00)=3.04ii)选择导线选择BV-4×2.5+1×1.5，穿硬塑料管时其安全载流量为16.60A。iii)选择电气设备-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计选择开关箱内开关为DZ5-20/3，其脱扣器整定电流值为Ir=16.00A。漏电保护器为DZ15L-30/3。(16)、1号分箱-塔吊至第1组电机(塔式起重机、塔式起重机)的开关箱的导线截面及分配箱内开关的选择i)Ijs=35.23Aii)选择导线选择BV-4×25+1×16，穿硬塑料管时其安全载流量为67.20A。iii)选择电气设备选择分配箱内开关为DZ20-160/3，其脱扣器整定电流值为Ir=130.00A。(17)、2号分箱-施工电梯至第1组电机(建筑施工外用电梯)的开关箱的导线截面及分配箱内开关的选择i)Ijs=11.14Aii)选择导线选择BV-4×25+1×16，穿硬塑料管时其安全载流量为67.20A。iii)选择电气设备选择分配箱内开关为DZ20-160/3，其脱扣器整定电流值为Ir=130.00A。(18)、3号分箱-场地机械至第1组电机(钢筋调直机、钢筋切断机、钢筋弯曲机、灰浆搅拌机、木工圆锯、套丝切管机、真空吸水泵)的开关箱的导线截面及分配箱内开关的选择i)Ijs=26.36Aii)选择导线选择BV-4×25+1×16，穿硬塑料管时其安全载流量为67.20A。iii)选择电气设备选择分配箱内开关为DZ15-100/3，其脱扣器整定电流值为Ir=80.00A。(19)、4号分箱-楼层机械至第1组电机(交流电焊机、插入式振动器)的开关箱的导线截面及分配箱内开关的选择i)Ijs=37.26Aii)选择导线选择BV-4×25+1×16，穿硬塑料管时其安全载流量为67.20A。iii)选择电气设备-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计选择分配箱内开关为DZ15-100/3，其脱扣器整定电流值为Ir=80.00A。(20)、5号分箱-施工照明至第1组电机(施工现场照明、施工现场照明、施工现场照明)的开关箱的导线截面及分配箱内开关的选择i)Ijs=5.32Aii)选择导线选择BV-4×6+1×4，穿硬塑料管时其安全载流量为28.46A。iii)选择电气设备选择分配箱内开关为DZ15-40/3，其脱扣器整定电流值为Ir=32.00A。(21)1号分箱-塔吊进线及进线开关的选择i)计算电流Kx=0.35，Cosφ=0.900Ijs=Kx×ΣPe/(1.732×Ue×Cosφ)=0.35×55.00/(1.732×0.38×0.90)=32.50ii)选择导线选择BV-4×25+1×16，穿硬塑料管时其安全载流量为107.52A。iii)选择电气设备选择分配箱进线开关为DZ20-160/3，其脱扣器整定电流值为Ir=130.00A。(22)2号分箱-施工电梯进线及进线开关的选择i)计算电流Kx=0.35，Cosφ=0.900Ijs=Kx×ΣPe/(1.732×Ue×Cosφ)=0.35×22.00/(1.732×0.38×0.90)=13.00ii)选择导线选择BV-4×25+1×16，穿硬塑料管时其安全载流量为107.52A。iii)选择电气设备选择分配箱进线开关为DZ20-160/3，其脱扣器整定电流值为Ir=130.00A。(23)3号分箱-场地机械进线及进线开关的选择i)计算电流Kx=0.35，Cosφ=0.900Ijs=Kx×ΣPe/(1.732×Ue×Cosφ)=0.35×28.70/(1.732×0.38×0.90)=16.96ii)选择导线-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计选择BV-4×25+1×16，穿硬塑料管时其安全载流量为107.52A。iii)选择电气设备选择分配箱进线开关为DZ15-100/3，其脱扣器整定电流值为Ir=80.00A。(24)4号分箱-楼层机械进线及进线开关的选择i)计算电流Kx=0.35，Cosφ=0.900Ijs=Kx×ΣPe/(1.732×Ue×Cosφ)=0.35×40.10/(1.732×0.38×0.90)=23.69ii)选择导线选择BV-4×25+1×16，穿硬塑料管时其安全载流量为107.52A。iii)选择电气设备选择分配箱进线开关为DZ15-100/3，其脱扣器整定电流值为Ir=80.00A。(25)5号分箱-施工照明进线及进线开关的选择i)计算电流Kx=0.35，Cosφ=0.900Ijs=Kx×ΣPe/(1.732×Ue×Cosφ)=0.35×3.50/(1.732×0.38×0.90)=2.07ii)选择导线选择BV-4×6+1×4，穿硬塑料管时其安全载流量为45.54A。iii)选择电气设备选择分配箱进线开关为DZ15-40/3，其脱扣器整定电流值为Ir=32.00A。(26)1号干线C-3#、C-7#导线截面及出线开关的选择i)选择导线截面按导线安全载流量：按导线安全载流量：Kx=0.35，Cosφ=0.90Ijs=Kx×ΣPe/(1.732×Ue×Cosφ)=0.35×149.30/(1.732×0.38×0.90)=88.22A按允许电压降：S=Kx×Σ(P×L)/C△U=0.35×149.30×5.00/(77×5)=0.68mm2选择BV-4×95+1×50，穿硬塑料管时其安全载流量为259.31A。ii)选择出线开关1号干线C-3#、C-7#出线开关选择DZ20-400/3，其脱扣器整定电流值为Ir=320.00A。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计5、2号干线-生活区用电线路上导线截面及分配箱、开关箱内电气设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜塑料绝缘导线穿硬塑料管敷设，由于这部分距离较短，因此不考虑电压降，只按安全载流量选择导线截面。(1)、生活照明开关箱至生活照明导线截面及开关箱内电气设备选择:i)计算电流Kx=1.00Cosφ=1.00tgφ=0.00Ijs=Kx×Pe/(1.732×Ue×Cosφ)=1.00×3.00/(1.732×0.38×1.00)=4.56ii)选择导线选择BV-4×6+1×4，穿硬塑料管时其安全载流量为28.46A。iii)选择电气设备选择开关箱内开关为DZ15-40/3，其脱扣器整定电流值为Ir=32.00A。漏电保护器为DZ15L-40/3。(2)、空调用电开关箱至空调用电导线截面及开关箱内电气设备选择:i)计算电流Kx=1.00Cosφ=1.00tgφ=0.00Ijs=Kx×Pe/(1.732×Ue×Cosφ)=1.00×1.50/(1.732×0.38×1.00)=2.28ii)选择导线选择BV-4×6+1×4，穿硬塑料管时其安全载流量为28.46A。iii)选择电气设备选择开关箱内开关为DZ15-40/3，其脱扣器整定电流值为Ir=32.00A。漏电保护器为DZ15L-40/3。(3)、生活用电开关箱至生活用电导线截面及开关箱内电气设备选择:i)计算电流Kx=1.00Cosφ=1.00tgφ=0.00Ijs=Kx×Pe/(1.732×Ue×Cosφ)=1.00×3.00/(1.732×0.38×1.00)=4.56ii)选择导线选择BV-4×6+1×4，穿硬塑料管时其安全载流量为28.46A。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计iii)选择电气设备选择开关箱内开关为DZ15-40/3，其脱扣器整定电流值为Ir=32.00A。漏电保护器为DZ15L-40/3。(4)、空调用电开关箱至空调用电导线截面及开关箱内电气设备选择:i)计算电流Kx=1.00Cosφ=1.00tgφ=0.00Ijs=Kx×Pe/(1.732×Ue×Cosφ)=1.00×1.50/(1.732×0.38×1.00)=2.28ii)选择导线选择BV-4×6+1×4，穿硬塑料管时其安全载流量为28.46A。iii)选择电气设备选择开关箱内开关为DZ15-40/3，其脱扣器整定电流值为Ir=32.00A。漏电保护器为DZ15L-40/3。(5)、生活用电开关箱至生活用电导线截面及开关箱内电气设备选择:i)计算电流Kx=1.00Cosφ=1.00tgφ=0.00Ijs=Kx×Pe/(1.732×Ue×Cosφ)=1.00×3.00/(1.732×0.38×1.00)=4.56ii)选择导线选择BV-4×6+1×4，穿硬塑料管时其安全载流量为28.46A。iii)选择电气设备选择开关箱内开关为DZ15-40/3，其脱扣器整定电流值为Ir=32.00A。漏电保护器为DZ15L-40/3。(6)、空调用电开关箱至空调用电导线截面及开关箱内电气设备选择:i)计算电流Kx=1.00Cosφ=1.00tgφ=0.00Ijs=Kx×Pe/(1.732×Ue×Cosφ)=1.00×1.50/(1.732×0.38×1.00)=2.28ii)选择导线选择BV-4×6+1×4，穿硬塑料管时其安全载流量为28.46A。iii)选择电气设备选择开关箱内开关为DZ15-40/3，其脱扣器整定电流值为Ir=32.00A。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计漏电保护器为DZ15L-40/3。(7)、生活区1号分箱至第1组电机(生活照明、空调用电)的开关箱的导线截面及分配箱内开关的选择i)Ijs=6.84Aii)选择导线选择BV-4×6+1×4，穿硬塑料管时其安全载流量为28.46A。iii)选择电气设备选择分配箱内开关为DZ15-40/3，其脱扣器整定电流值为Ir=32.00A。(8)、生活区2号分箱至第1组电机(生活用电、空调用电)的开关箱的导线截面及分配箱内开关的选择i)Ijs=6.84Aii)选择导线选择BV-4×6+1×4，穿硬塑料管时其安全载流量为28.46A。iii)选择电气设备选择分配箱内开关为DZ15-40/3，其脱扣器整定电流值为Ir=32.00A。(9)、生活区3号分箱至第1组电机(生活用电、空调用电)的开关箱的导线截面及分配箱内开关的选择i)Ijs=6.84Aii)选择导线选择BV-4×6+1×4，穿硬塑料管时其安全载流量为28.46A。iii)选择电气设备选择分配箱内开关为DZ15-40/3，其脱扣器整定电流值为Ir=32.00A。(10)生活区1号分箱进线及进线开关的选择i)计算电流Kx=0.35，Cosφ=0.900Ijs=Kx×ΣPe/(1.732×Ue×Cosφ)=0.35×4.50/(1.732×0.38×0.90)=2.66ii)选择导线选择BV-4×6+1×4，穿硬塑料管时其安全载流量为45.54A。iii)选择电气设备-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计选择分配箱进线开关为DZ15-40/3，其脱扣器整定电流值为Ir=32.00A。(11)生活区2号分箱进线及进线开关的选择i)计算电流Kx=0.35，Cosφ=0.900Ijs=Kx×ΣPe/(1.732×Ue×Cosφ)=0.35×4.50/(1.732×0.38×0.90)=2.66ii)选择导线选择BV-4×6+1×4，穿硬塑料管时其安全载流量为45.54A。iii)选择电气设备选择分配箱进线开关为DZ15-40/3，其脱扣器整定电流值为Ir=32.00A。(12)生活区3号分箱进线及进线开关的选择i)计算电流Kx=0.35，Cosφ=0.900Ijs=Kx×ΣPe/(1.732×Ue×Cosφ)=0.35×4.50/(1.732×0.38×0.90)=2.66ii)选择导线选择BV-4×6+1×4，穿硬塑料管时其安全载流量为45.54A。iii)选择电气设备选择分配箱进线开关为DZ15-40/3，其脱扣器整定电流值为Ir=32.00A。(13)2号干线-生活区用电导线截面及出线开关的选择i)选择导线截面按导线安全载流量：按导线安全载流量：Kx=0.35，Cosφ=0.90Ijs=Kx×ΣPe/(1.732×Ue×Cosφ)=0.35×162.80/(1.732×0.38×0.90)=96.19A按允许电压降：S=Kx×Σ(P×L)/C△U=0.35×162.80×8.00/(77×5)=1.18mm2选择BV-4×6+1×4，穿硬塑料管时其安全载流量为45.54A。ii)选择出线开关2号干线-生活区用电出线开关选择DZ15-40/3，其脱扣器整定电流值为Ir=32.00A。五、绘制临时供电施工图1、供电系统接线示意图-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计供电系统接线示意图2、本工程临时供电系统图：-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计3、施工现场临时用电平面图：详见副图4、接地装置示意图-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计六、施工现场用电管理组织体系网络图公司安全主管项目负责人项目质检员专（兼）职安全员施工队伍各用电单元专职电工专业队伍七、安全用电技术措施安全用电技术措施包括两个方向的内容：一是安全用电在技术上所采取的措施；二是为了保证安全用电和供电的可靠性在组织上所采取的各种措施，它包括各种制度的建立、组织管理等一系列内容。安全用电措施应包括下列内容：1、安全用电技术措施-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计（1）、保护接地是指将电气设备不带电的金属外壳与接地极之间做可靠的电气连接。它的作用是当电气设备的金属外壳带电时，如果人体触及此外壳时，由于人体的电阻远大于接地体电阻，则大部分电流经接地体流入大地，而流经人体的电流很小。这时只要适当控制接地电阻（一般不大于4Ω），就可减少触电事故发生。但是在TT供电系统中，这种保护方式的设备外壳电压对人体来说还是相当危险的。因此这种保护方式只适用于TT供电系统的施工现场，按规定保护接地电阻不大于4Ω。（2）、保护接零在电源中性点直接接地的低压电力系统中，将用电设备的金属外壳与供电系统中的零线或专用零线直接做电气连接，称为保护接零。它的作用是当电气设备的金属外壳带电时，短路电流经零线而成闭合电路，使其变成单相短路故障，因零线的阻抗很小，所以短路电流很大，一般大于额定电流的几倍甚至几十倍，这样大的单相短路将使保护装置迅速而准确的动作，切断事故电源，保证人身安全。其供电系统为接零保护系统，即TN系统，TN系统包括TN-C、TN-C-S、TN-S三种类型。本工程采用TN-S系统。TN-S供电系统。它是把工作零线N和专用保护线PE在供电电源处严格分开的供电系统，也称三相五线制。它的优点是专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。应该特别指出，PE线不许断线。在供电末端应将PE线做重复接地。施工时应注意：除了总箱处外，其它各处均不得把N线和PE线连接，PE线上不得安装开关和熔断器，也不得把大地兼做PE线且PE线不得通过工作电流。PE线也不得进入漏电保护器且必须由电源进线零线重复接地处或总漏电保护器电源侧零线处引出，因为线路末端的漏电保护器动作，会使前级漏电保护器动作。必须注意：当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。不允得对一部分设备采取保护接地，对另一部分采取保护接零。因为在同一系统中，如果有的设备采取接地，有的设备采取接零，则当采取接地的设备发生碰壳时，零线电位将升高，而使所有接零的设备外壳都带上危险的电压。（3）、设置漏电保护器1）施工现场的总配电箱至开关箱应至少设置两级漏电保护器，而且两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级保护的功能。2-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计）开关箱中必须设置漏电保护器，施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处安装漏电保护器。3）漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧，不得用于启动电器设备的操作。4）漏电保护器的选择应符合先行国家标准《剩余电流动作保护器的一般要求》GB6829和《漏电保护器安全和运行的要求》GB13955的规定，开关箱内的漏电保护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1s。使用潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。其额定漏电动作电流应不大于15mA，额定漏电动作时间应小于0.1s5）总配箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA·s。6）总配电箱和开关箱中漏电保护器的极数和线数必须与其负荷侧负荷的相数和线数一致。7）配电箱、开关箱中的漏电保护器宜选用无辅助电源型（电磁式）产品，或选用辅助电源故障时能自动断开的辅助电源型（电子式）产品。当选用辅助电源故障时不能自动断开的辅助电源型（电子式）产品时，应同时设置缺相保护。（4）、安全电压安全电压指不戴任何防护设备，接触时对人体各部位不造成任何损害的电压。我国国家标准GB3805-83《安全电压》中规定，安全电压值的等级有42、36、24、12、6V五种。同时还规定：当电气设备采用了超过24V时，必须采取防直接接触带电体的保护措施。对下列特殊场所应使用安全电压照明器。1）隧道、人防工程、有高温、导电灰尘或灯具离地面高度低于2.5m等场所的照明，电源电压应不大于36V。2）在潮湿和易触及带电体场所的照明电源电压不得大于24V。3）在特别潮湿的场所，导电良好的地面、锅炉或金属容器内工作的照明电源电压不得大于12V。（5）、电气设备的设置应符合下列要求1）配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电。配电系统应采用三相负荷平衡。220V或380V单相用电设备接入220/380V三相四线系统；当单相照明线路电流大于30A时，应采用220/380V三相四线制供电。2-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计）动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置，照明线路接线宜接在动力开关的上侧。3）总配电箱应设置在靠近电源区域，分配电箱应设置在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不应超过3m。4）每台用电设备必须有各自专用的开关箱，禁止用同一个开关箱直接控制二台及二台以上用电设备（含插座）。5）配电箱、开关箱应装设在干燥、通风及常温场所。不得装设在有严重损伤作用的瓦斯、烟气、潮气及其它有害介质中。亦不得装设在易受外来固体物撞击、强烈振动、液体侵溅及热源烘烤的场所。否则，应予清除或做防护处理。配电箱、开关箱周围应有足够两人同时工作的空间和通道，其周围不得堆放任何有碍操作、维修的物品，不得有灌木杂草。6）配电箱、开关箱安装要端正、牢固。固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4～1.6m。移动式分配电箱、开关箱应设在坚固、稳定的支架上。其中心点与地面的垂直距离应为0.8～1.6m。配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板的厚度应为1.2～2.0mm，其中开关箱箱体港版厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。7）配电箱、开关箱中导线的进线口和出线口应设在箱体下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。（6）、电气设备的安装1）配电箱、开关箱内的电器（含插座）应首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱、开关箱箱体内。金属板与配电箱体应作电气连接。2）配电箱、开关箱内的各种电器（含插座）应按其规定位置紧固在电器安装板上，不得歪斜和松动。并且电器设备之间、设备与板四周的距离应符合有关工艺标准的要求。3）配电箱的电器安装板上必须分设N线端子板和PE线端子板。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。4）配电箱、开关箱内的连接线应采用铜芯绝缘导线，导线绝缘的颜色标志应按相线L1(A)、L2(B)、L3(C)相序的绝缘颜色依次为黄、绿、红色；N线的绝缘颜色为淡蓝色；PE线的绝缘颜色为绿/-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计黄双色；排列整齐，任何情况下上述颜色标记严紧混用和相互代用。导线分支接头不得采用螺栓压接，应采用焊接并做绝缘包扎，不得有外露带电部分。5）配电箱、开关箱的金属箱体、金属电器安装板以及电器的正常不带电的金属底座、外壳等必须通过PE线端子板与PE线做电气连接，金属箱门与金属箱体必须通过采用编织软铜线做电气连接。6）配电箱后面的排线需排列整齐，绑扎成束，并用卡钉固定在盘板上，盘后引出及引入的导线应留出适当余度，以便检修。7）导线剥削处不应伤线芯过长，导线压头应牢固可靠，多股导线不应盘卷压接，应加装压线端子（有压线孔者除外）。如必须穿孔用顶丝压接时，多股线应涮锡后再压接，不得减少导线股数。8）配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。移动式配电箱、开关箱、出线应采用橡皮护套绝缘电缆，不得有接头。9）配电箱、开关箱外形结构应能防雨、防尘。（7）、外电线路及电气设备防护1）在建工程不得在外电架空线路正下方施工、搭设作业棚、建造生活设施，或堆放构件、架具、材料及其他杂物。2）在建工程（含脚手架）的周边与外电架空线路的边线之间必须保持安全操作距离。当外电线路的电压为1kV以下时，其最小安全操作距离为4m；当外电架空线路的电压为1~10kV时，其最小安全操作距离为6m；当外电架空线路的电压为35~110kV，其最小安全操作距离为8m；当外电架空线路的电压为220kV，其最小安全操作距离为10m；当外电架空线路的电压为300～500kV，其最小安全操作距离为15m。上下脚手架的斜道严禁搭设在有外电线路的一侧。3）施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的最小垂直距离应符合以下要求：外电线路电压为1kV以下时，最小垂直距离为6m；外电线路电压为1~35kV时，最小垂直距离为7m。4）起重机严禁越过无防护设施的外电架空线路作业。在外电架空线路附件吊装时，起重机的任何部位或被吊物的边缘在最大偏斜时与架空线路边线的最小安全距离应符合以下要求：外电线路电压为1kV以下时，最小水平与垂直距离为1.5m；外电线路电压为10kV以下时，最小垂直距离为3m，水平距离为2m；外电线路电压为35kV以下时，最小垂直距离为4m-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计，水平距离为3.5m；外电线路电压为110kV以下时，最小垂直距离为5m，水平距离为4m；外电线路电压为220kV以下时，最小水平与垂直距离为6m；外电线路电压为330kV以下时，最小水平与垂直距离为7m；外电线路电压为500kV以下时，最小水平与垂直距离为8.5m；5）施工现场开挖沟槽边缘与外电埋地电缆沟槽边缘之间的距离不得小于0.5m。6）对于达不到最小安全距离时，施工现场必须采取保护措施，可以增设屏障、遮栏、围栏或保护网，并要悬挂醒目的警告标志牌。在架设防护设施时，必须经有关部门批准，采用线路暂时停电或其他可靠的安全技术措施，并应有电气工程技术人员或专职安全人员负责监护。7）防护设施与外电线路之间的安全距离应符合下列要求：外电线路电压为10kV以下时，安全距离为1.7m；外电线路电压为35kV以下时，安全距离为2m；外电线路电压为110kV以下时，安全距离为2.5m；外电线路电压为220kV以下时，安全距离为4m；外电线路电压为330kV以下时，安全距离为5m；外电线路电压为500kV以下时，安全距离为6m。8）对于既不能达到最小安全距离，又无法搭设防护措施的施工现场，必须与有关部门协商，采取停电、迁移外电线或改变工程位置等措施，否则不得施工。9）电气设备现场周围不得存放易燃易爆物、污源和腐蚀介质，否则应予清除或做防护处置，其防护等级必须与环境条件相适应。10）电气设备设置场所应能避免物体打击和机械损伤，否则应做防护处置。（8）、电工及用电人员必须符合以下要求：1）电工必须经过按国家现行标准考核合格后，持证上岗工作；其他用电人员必须通过相关安全教育培训和技术交底，考核合格后方可上岗工作。2）安装、巡检、维修或拆除临时用电设备和线路，必须由电工完成，并应有人监护。电工等级应同工程的难易程度和技术复杂性相适应。3）各类用电人员应掌握安全用电基本知识和所用设备的性能，并应符合下列规定：使用电气设备前必须按规定穿戴和配备好相应的劳动防护用品，并应检查电气装置和保护设施，严紧设备带“缺陷”运转；保管和维护所用设备，发现问题及时报告解决；暂时停用设备的开关箱必须分断电源隔离开关，并应关门上锁；移动电气设备时，必须经电工切断电源并做妥善处理后进行。（9）、电气设备的使用与维护-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计1）配电箱、开关箱应有名称、用途、分路标记及系统接线图。2）配电箱、开关箱箱门应配锁，并应由专业负责。3）配电箱、开关箱应每月进行一次检查和维修。检查、维修人员必须是专业电工。检查、维修时必须按规定穿、戴绝缘鞋、手套，必须使用电工绝缘工具，并应做检查、维修工作记录。4）对配电箱、开关箱进行定期维修、检查时，必须将其前一级相应的电源隔离开关分闸断电，并悬挂“禁止合闸、有人工作”停电标志牌，严禁带电作业。5）配电箱、开关箱必须按照下列顺序操作：送电操作顺序为：总配电箱→分配电箱→开关箱；停电操作顺序为：开关箱分→配电箱→总配电箱。但出现电气故障的紧急情况可除外。6）施工现场停止作业1小时以上时，应将动力开关箱断电上锁。7）配电箱、开关箱内不得放置任何杂物，并应保持清洁。8）配电箱、开关箱内不得随意挂接其他用电设备。9）配电箱、开关箱内的电器配置和接线严禁随意改动。熔断器的熔体更换时，严禁用不符合原规格的熔体代替。漏电保护器每天使用前应启动漏电试验按钮试跳一次，试跳不正常时严禁继续使用。10）配电箱、开关箱得进线和出线严禁承受外力，严禁与金属尖锐断口、强腐蚀介质和易燃易爆物接触。（10）、施工现场的配电线路1）架空线必须采用绝缘导线。2）架空线必须架设在专用电杆上，严禁架设在树木、脚手架及其他设施上。3）架空线导线截面得选择应符合下列要求：导线中得计算负荷电流不大于其长期连续负荷允许载流量。线路末端电压偏移不大于5％。三相四线制线路的N线和PE线截面不小于相线截面的50％，单相线路的零线截面与相线截面相同。按机械强度要求，绝缘铜线截面不小于10mm2，绝缘铝线截面不小于16mm2。在跨越铁路、公路、河流、电力线路档距内，绝缘铜线截面不小于16mm2-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计，绝缘铝线截面不小于25mm2。4）架空线在一个档距内，每层导线的接头数不得超过该层导线数的50%，且一条导线只允许有一个接头。在跨越铁路、公路、河流、电力线路档距内，架空线不得有接头5）架空线路相序排列应符合下列规定：动力、照明线在同一横担上架设时，导线相序排列是：面向负荷从左侧起依次为L1、N、L2、L3、PE；动力、照明线在二层横担上分别架设时，导线相序排列时：上层横担面向负荷从左侧起依次为L1、L2、L3；下层横担面向负荷从左侧起依次为L1、（L2、L3）、N、PE6）架空线路的档距不得大于35m。7）架空线路的线间距不得小于0.3m，靠近电杆的两导线的间距不得小于0.5m。8）架空线路横担间的最小垂直距离不得小于表1所列数值；横担宜采用角钢或方木，低压铁横担角钢应按表2选用，方木横担截面应按80mm×80mm选用，横担长度应按表3选用。表1表2表3-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计9）架空线路与邻近线路或固定物的距离应符合表4的规定。表410）架空线路应采用钢筋混凝土或木杆。钢筋混凝土杆不得有露筋、宽度大于0.4mm的裂文和扭曲；木杆不得腐朽，其梢径不应小于140mm。11）电杆埋设深度应为杆长的1/10加0.6m，回填土应分层夯实。在松软土质处应加大埋入深度或采用卡盘等加固。12）直线杆和15°以下的转角杆，可采用单横担单绝缘子，但跨越机动车道时应采用单横担双绝缘子；15°到45°的转角杆应采用双横担双绝缘子；45°以上的转角杆，应采用十字横担。13）架空线路绝缘子应按下列原则选择：1直线杆采用针式绝缘子；2耐张杆采用碟式绝缘子14）电杆的拉线应采用不少于3根D4.0mm的镀锌钢丝。拉线与电杆的夹角应在30°～45°之间。拉线埋设深度不得小于1m。电杆拉线如从导线之间穿过，应在高于地面2.5m处装设拉线绝缘子。15）因受地形环境限制不能设拉线时，可采用撑杆代替拉线，撑杆埋设深度不得小于0.8m，其底部应垫底盘或石块。撑杆与电杆的夹角应为30°。16）接户线在档距内不得有接头，进线处离地高度不得小于2.5m。接户线最小截面应符合表5的规定。接户线线间及邻近线路间的距离应符合表6的要求。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计表5表617）架空线路必须有短路保护。采用熔断器做短路保护时，其熔体额定电流不应大于明敷绝缘导线长期连续负荷允许载流量的1.5倍。采用断路器作为短路保护时，其瞬动过流脱扣器脱扣电流整定值应小于线路末端单相短路电流。18）架空线路必须有过载保护。采用熔断器或断路器做过载保护时，绝缘导线长期连续负荷允许载流量不应小于熔断器熔体额定电流或断路器长延时过流脱扣器脱扣电流整定值的1.25倍。（11）、施工现场的电缆线路1）电缆中必须包含全部工作芯线和作用保护零线或保护线的芯线。需要三相四线制配电的电缆线路必须采用五芯电缆。五芯电缆必须包括含淡蓝、绿/黄二种颜色绝缘芯线。淡蓝色芯线必须用作N线；绿/黄双色芯线必须用作PE线，严禁混用。2）电缆线路应采用埋地或架空敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。埋地电缆路径应设方位标志。3）电缆类型应更具敷设方式、环境条件等选择。埋地敷设应采用铠装电缆；当选用无铠装电缆时，应能放水、防腐。架空敷设应采用无铠装电缆。4）电缆直接埋地敷设的深度不应小于0.7m，并应载电缆紧邻上、下、左、右侧均匀敷设不小于50mm厚的细砂，然后覆盖砖或混凝土板等硬介质保护层。5-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计）埋地电缆载穿越建筑物、构筑物、道路、易受机械损伤、介质腐蚀场所及引出地面从2.0m高到地下0.2m处，必须加设防护套管，防护套管的内径不应小于电缆外径的1.5倍。6）埋地电缆与其附近外电电缆和管沟的平行间距不得小于2m，交叉间距不得小于1m。7）埋地电缆的接头应设在地面上的接线盒内，接线盒应能防水、防尘、防机械损伤，并应远离易燃、易爆、易腐蚀场所。8）架空电缆应沿电杆、支架或墙壁敷设，并采用绝缘子固定，绑扎线必须采用绝缘线，固定电间距应保证电缆能承受自重所带来的荷载，沿墙壁敷设时最大弧垂直距地不得小于2.0m。9）在建工程内的电缆线路必须采用电缆埋地引入，严禁穿越脚手架引入。电缆垂直敷设应充分利用在建工程的竖井、垂直孔洞等，并应靠近用电负荷中心，固定点每楼层不得少于一处。电缆水平敷设应沿墙或门口刚性固定，最大弧垂距地不得小于2.0m。10）电缆线路必须有短路保护和过载保护。（12）、室内导线的敷设及照明装置1）室内配线必须采用绝缘导线或电缆2）室内配线应根据配线类型采用瓷瓶、瓷（塑料）夹、嵌绝缘槽、穿管或钢索敷设。潮湿场所或埋地非电缆配线必须穿管敷设，管口和管接头应密封；当采用金属管敷设时，金属管必须做等电位连接，且必须与PE线相连接。3）室内非埋地明敷主干线距离地面高度不得小于2.5m。4）架空进户线的室外端应采用绝缘子固定，过墙处应穿管保护，距地面高度不得小于2.5m，并应采取防雨措施。5）室内配线所用导线或电缆的截面应更具用电设备或线路的计算负荷确定，但铜线截面不应小于1.5mm2，铝线截面不应小于2.5mm2。6）钢索配线的吊架间距不宜不大于12m。采用瓷夹固定导线时，导线间距不应小于35mm，瓷夹间距不应大于800mm；采用瓷瓶固定导线时，导线或电缆时，可直接敷设于钢索上。7）室内配线必须有短路保护和过载保护。2、安全用电组织措施（1）、建立临时用电施工组织设计和安全用电技术措施的编制、审批制度，并建立相应的技术档案。（2）、建立技术交底制度-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计向专业电工、各类用电人员介绍临时用电施工组织设计和安全用电技术措施的总体意图、技术内容和注意事项，并应在技术交底文字资料上履行交底人和被交底人的签字手续，注明交底日期。（3）、建立安全检测制度从临时用电工程竣工开始，定期对临时用电工程进行检测，主要内容是：接地电阻值，电气设备绝缘电阻值，漏电保护器动作参数等，以监视临时用电工程是否安全可靠，并做好检测记录。（4）、建立电气维修制度加强日常和定期维修工作，及时发现和消除隐患，并建立维修工作记录，记载维修时间、地点、设备、内容、技术措施、处理结果、维修人员、验收人员等。（5）、建立工程拆除制度建筑工程竣工后，临时用电工程的拆除应有统一的组织和指挥，并须规定拆除时间、人员、程序、方法、注意事项和防护措施等。（6）、建立安全检查和评估制度施工管理部门和企业要按照JGJ59-2011《建筑施工安全检查评分标准》定期对现场用电安全情况进行检查评估。（7）、建立安全用电责任制对临时用电工程各部位的操作、监护、维修分片、分块、分机落实到人，并辅以必要的奖惩。（8）、建立安全教育和培训制度定期对专业电工和各类用电人员进行用电安全教育和培训，凡上岗人员必须持有劳动部门核发的上岗证书，严禁无证上岗。三、垂直运输机械的布置本工程采用“塔吊、施工电梯”的垂直运输方案，高塔布置应遵循“满足工作幅度，覆盖物资装卸面，安拆方便可行”的原则，满足垂直运输要求。本工程为保证工程进度及避免场内材料二次搬运。根据现场的场地状况，塔吊位置见施工平面图。塔吊基础的埋设和专业塔吊机械施工人员一起施工，采用地梁式基础并经过地基承载力验算及塔吊各项指标验算。塔吊、施工电梯的位置详见附图：施工平面布置图。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计四、现场临时用地工人的宿舍、食堂设置专门的生活区。临时用地表用途面积（M2）位置办公室40详见施工平面图厕所64公司统一设置工具房20详见施工平面图配电室10详见施工平面图库房40详见施工平面图钢筋场地300详见施工平面图木工场地200详见施工平面图宿舍300详见施工平面图-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计第七章主要施工方法一、测量工程1、施工控制网的选择与布设原则⑴施工控制网的选择本工程地上二十三层，根据场地建筑物的布局，拟布设井字型独立主轴线控制网，作为该工程地下、地上结构施工放样的基准。⑵控制网布设原则为了减少测量放样误差的积累，轴线控制网的布设必须遵循从整体到局部、先控制后细部，分级布网（点）的原则。控制网分平面控制测量和高程控制测量两部分。2、测量人员组成及仪器配置、计量管理⑴人员组成与仪器配置为精确进行本工程定位和细部放样，项目部选派1名理论知识扎实、业务素质高，且具有丰富施工经验的专业测量人员带领2名工人成立专门测量小组，独立负责本工程的测量放线工作，并选配以下测量器材。选用测量器材如下表（表7-1）所示。表7-1仪器名称型号精度产地数量检验状态用途激光经纬仪DT105D2＂苏州1台有效期1年工程控制网布设、定位及细部放样普通水准仪NAJ1242mm苏州3台有效期1年工程抄平⑵测量器具计量管理-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计以上需要选购（用）的测量器具，在购置（或选用）时按公司《程序文件》内容要求进行计量检定，经检定合格后方可使用。施工过程中，若测量器具已超出计量检定周期，或已偏离有效检验状态，需要重新进行计量检定，否则禁止使用。3、前期施工测量工作工程开工前根据建设方提供的放线图，布设场地主轴线HH、VV控制网，分别放样出场地建筑红线位置（也可使用建设方提供的红线位置）、工程轮廓边线，复核与原有建筑物相互间相关尺寸，以便进行现场平面布置和施工定位。场地主轴线控制网点的控制由专责施工员用钢管龙门桩控制，混凝土加以固定，并有明显的标志牌，以防施工过程中位移甚至破坏。原始水准点黄海标高2.7m4、重要部位施工放样方法⑴工程定位及施工灰线验收工程开工后，根据现场已布设的平面控制网（点）按施工总平面图要求进行工程定位，并放样基坑围护边界及桩基灰线，按施工验收程序报请现场监理工程师进行测量复核。⑵地下工程施工放样方法本工程采用桩基础＋筏板基础。施工中根据基坑外已布设的十字型主轴线，分别在基坑边安置经纬仪，采用正倒镜取中法或180度拔角法将主轴线引测至基坑内，再在基坑内安置经纬仪于主轴线交点O，沿主轴线方向，配合钢尺量距放样其他各条施工轴线，最后根据各轴线放样出各部位细部尺寸。⑶上部结构竖向测量方法本工程主楼地上部分共二十三层，施工时根据主轴线控制网在首层地面布设竖向轴线控制，采用在楼层大角模板上开洞，用垂直仪将控制点逐层引上，由专责施工员具体负责。⑷标高的竖向测量方法本工程需要抄测的标高较为集中，主要涉及各施工楼层标高，操作较为简单，其中控制好各层标高竖向标高引测是该工程标高测量的关键。具体操作方法为：基础施工阶段，先在基坑边搭设钢管张拉钢尺，并在基坑底钢尺末端悬吊钢尺法定拉力重物，分别在基坑内外安置水准仪读取钢尺读数，计算出传递高差，将基坑外标高引测至基坑内。上部结构各层标高引测则利用轴线投测孔悬吊钢尺，按上述方法进行引测。5、沉降观测⑴观测点设置沉降观测点位及基坑位移监测点根据施工规范要求初步进行布设，要求点位布设在通视条件良好、易保护、便于扶尺观测且能反映变形特征的牢固的位置上。在地面以上20cm，房屋的四个大角，变形缝的两侧设置沉降观测点。每隔20米设置一个沉降观测点。⑵观测方法及周期沉降观测应结合沉降观测点的平面位置、数量及施工现场的实际状况，确定沉降观测的固定路线，并绘制沉降观测路线图，以后每次都按固定的路线进行观测。项目部的测量员应配合好业主指定具备资质的专业人员进行沉降观测的测量工作。⑶成果整理及分析按照沉降观测周期每完成一次观测后均与首次观测成果相比较，计算出各个点位的变形值及累计沉降量，详细描绘出各个点位关于变形、时间、荷载之间的沉降曲线图，并详细注明现场的施工状况。沉降观测精度依据国家测量规范满足以下技术要求：等级高程中误差（mm）相邻点高差中误差（mm）观测方法-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计往返较差、附合或环线闭合差（mm）三等±1.0±0.5按规范二等水准测量≤0.6沉降观测由业主请具备资质的专业人员观测。6、施工测量精度控制在施工测量与放样中，影响放样精度因素主要有三方面引起：测量仪器误差、外界环境及测量人员自身引起的测量误差。拟选用一批精度高、性能稳定的测量器材，在使用前对所涉及的所有测量器具进行计量检定，在施工中严禁使用未经检定和已偏离有效状态的测量器具。施测过程中对重要的控制点（线），观测时间安排在早晨或傍晚温差较小时期进行，同时应避开晴天高温时刻及雨、雾天气，减少大气折光差对测量精度的影响；根据施工现场的实际情况，采用合理的测量操作方法，减少仪器系动差的影响，如：经纬仪正倒镜取中法测设轴线，运用极坐标法放线时用长边方向放样短边方向，前、后视距相等法测设高程点。在测量中严格遵守“先整体后局部，先控制后测量”的作业原则。二、土方开挖施工方案土方开挖准备1、在基坑开挖之前，场内所有的红线桩及建筑物的定位桩，全部经市规划部门测量核准。2、对场边道路及场内的临时设施做好定位标记，以备观测。3、在基坑开挖前，要根据施工图纸、基坑开挖放坡坡度及核准的轴线桩测放基坑开挖上下口的白灰线。4、土方的机械施工易碰压测量桩，因此，在基坑开挖前，基坑开挖范围内的所有轴线桩和水准点都要引出施工活动区域以外，并设置涂有颜色的钢筋支架予以保护。5、所有的测量桩、红线点一经核实后，项目部就应落实专人对其进行定期检查复核，以确保红线的准确性夜间照明措施1．基坑开挖期间，机械施工用电主要是夜间照明和机械的现场小修用电：a)、用电均可以从现场配备的配电箱内接引通过手提小电箱架空至土方开挖区域。但施工电梯用电必须由值班电工专门负责，禁止操作工人随意移动。b)、整个施工现场的夜间照明通过用钢管架子架高安置的2个镝灯照明。c)、挖土机操作范围内的夜间照明采用活动灯架，每个灯架安装1000W小碘钨灯，每台挖土机配备活动灯架4个，其中基底挖土工作面2个，槽上装车工作面两个。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计d)、现场大门口，放坡位置均视情况放置一定数量的照明灯及散光灯和警戒灯。三、、挖土方法（一）施工分层1、本工程采取大开挖，一条挖土路线为从中间向东西向开挖。确保安全，土方宜分层开挖，土方开挖分层的主要依据是：1、基坑开挖深度：图中所示为绝对标高+0.000相当于黄海高程30.4米。基地标高-7.20米。2、现有挖土机的合理挖土深度。3、土质、水位情况以及综合考虑其它要求和做法等。由于建筑物占地面积大，故在土方开挖时先采用挖土机进行挖土，当挖至设计标高差20CM左右时，用人工进行基坑修凿。（二）挖土工艺1、本工程挖土深度较深，施工场地宽裕，因此在挖土方法的选择上，四面采用1:1放坡大开挖施工方法，后采用人工开挖基槽的施工方法。2、基坑挖土时，设专人指挥并及时设置水平标记桩，间距2M/根。以确保基坑底面的平整误差2cm以内。并经常检查中心线是否位移。3、挖出的土方部分外运。4、挖土标高应严格控制，如果基坑遇暗浜，及时与设计单位和建设单位联系。根据现场的情况，请建设单位和监理单位测量。6、放坡一次到底，人工配合修整。7、挖土的过程中，要求加强基坑周围地表的沉降观测和周围道路的沉降观测、周围管线变形或沉降观测以及基坑主体的隆起观测等，以便采取相应的技术措施，确保周边环境的安全和基坑悬臂挖土的安全，同时确保基础施工质量。8、挖土时，要求尽量避开雨季施工。基槽挖至槽底前，距槽底200-300mm处，在槽边四周要进行抄平，设标记，以防超挖。基坑表面要修平整，如有个别处挖深，不准用松土回填，而应采用用砂石垫层分批回填。基坑底质量平整度，用2米直尺检查不超过2厘米，同时基坑每边放宽300－500mm，便于支模。9、土方开挖后，在人工修平坑底标高的过程中，要求对坑位进行复核记录，工作面宽度放置必须满足设计要求。10、基坑开挖时，挖土至设计标高后，要求按照设计及规范要求进行基坑验槽，基坑验槽合格后方可进行后续工序的施工。四、土方工程施工注意事项-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计1、在挖土之前应对地下水位有一个明确的了解，及时降排水，在人工修整坑底标高的过程中，至垫层施工完工后，基坑内不能含集水。这样就要求在施工中应充分考虑和估计挖土和底板结构施工时间，同时正确估计工期和气候因素。2、在挖土过程中，边退挖，边修整，保证整个开挖工程处于完整的流水过程中，以达到节约工期的目的。3、基坑开挖时及时通知市容、交警、环卫等有关，以便相互配合避免发意外事件。4、基坑土方开挖必须严格按施工方案进行，严禁超挖。5、基坑四周不得任意堆放材料。基坑边一米内严禁行走汽车。6、挖工过程中如出现土体较大位移，应立即停止挖土，分析原因，采取有效措施。7、基坑周围的地表水应及时排除。五、土方工程施工质量措施1、开工前要做好各级技术准备和技术底工作。施工技术人员（工长）、测量人员要熟悉图纸，掌握现场测量桩及水准点的位置尺寸，同土建代表办理验桩、验线手续。施工要配备专职测量人员进行质量控制。2、要及时复撒灰线，将基坑开挖下口线测放到基坑底。及时控制开挖土标高、做到5m扇形挖土工作面内，标高白灰点不少于2个。3、认真执行开挖样板制，即凡重新开挖边坡坑底时，有操作技术较好的工人开挖一段后，经测量人员或质检人员检查合格后作为样板，继续开挖。施工人员换班时，要交接挖深、边坡、操作方法，以确保开挖质量。4、开挖边坡时，尽量采用沟端开行，挖土机的开行中心线要对准边下口线。要坚持先修坡后挖土的操作方法。5、机械挖土过程中，土建要配备足够人工。一般每台挖土机要每班配备7-8人，随时配合清槽修坡，将土送至挖土机开挖半径内。这种方法即可一次成品，确保工程质量，又可节省劳动力，降低工程成本。6、土方开挖后，及时跟进浇筑砼垫层，并要注意成品的保护工作。7、认真执行项目部制定的技术、质量管理制度。施工中要积累技术资料，如施工日记、设计变更洽商、验线记录等。8、土方工程竣工后要绘制竣工图，由土建代表和质量检查人员共同检查评定工程质量等级。六、土方工程施工安全措施-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计1、开工前要做好各级安全交底工作。根据本工程施工机械多，配合工作多，以及运土路线复杂等特点，制定安全措施，组织职工贯彻落实，并定期开展安全活动。2、运土车辆出大门时，应有专人指挥，避免发生事故。3、当挖土司机视线不清时应配置专职指挥。4、运土车辆出大门时，应有专人检查车轮是否带泥，并及时清理和做好大门口的保洁工作。5、每天检查车辆挡板和挡土设施是否完好，并及时行修复。6、下雨期间进行挖土时，车辆行走的主要道路，宜设草包及防止污染物品，防止车辆污染场外道路环境。7、工地全封闭施工，大门口设水龙头、排水沟、集水池，出场时必须冲洗干净，方准离开工地，不准将污泥带出门外，影响市容。8、夜间挖土施工时，应配置足够的灯光照明。9、为预防边坡塌方，一般禁止在边坡上侧堆土，当在边坡一侧放置材料及移动施工机械时，应距离边坡上边缘1.0m以外,材料堆置高度不得超过1.5m。10、提前准备好编织袋、草袋、木桩等物，若边坡局部塌方，则可将坡脚塌方清除，用草袋或编织袋装土堆砌挡土墙。11、若边坡经上述措施之后，仍有失稳现象，则应征得设计单位与监理单位同意，采用加大边坡坡度或用压密注浆加固土体等方法，以确保基坑施工的安全。阴雨天气，在边坡上应加盖塑料薄膜，以防止边坡上的土体流失。12、安全防护为：基坑四周自然土设置1.2米高的钢管栏杆。边坡采用5cm细石混凝土加钢丝网护坡。三、基础工程基础施工工序：土方开挖→垫层浇筑→模板施工→绑扎筋、墙柱插筋→砼浇筑1、基础模扳模板及其支架必须具有足够的强度、刚度和稳定性，其支架的支承部分有足够的支承面积。模板安装在基土上，基土必须坚实并有排水措施。模板接缝处接缝的最大宽度不应大于1.5mm。模板与混凝土的接触面应清理干净，并采取防止粘结措施。粘浆和漏涂隔离剂面积累计不大于1000cm2。2、扎筋-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计严格控制柱插筋位置，现浇短柱与插入基础中的插筋，其箍筋应比柱的箍筋缩小一个柱筋直径，以便连接。插筋位置一定要固定牢靠，避免发生钢筋位移或造成轴线偏移及规格与设计图纸不符，并注意竖筋的垂直度，所有工作完备后，进行隐蔽工程验收。3、浇混凝土混凝土浇捣前施工现场作好各项准备工作，包括所需的机械设备的准备。夜间浇捣要保证照明设备完好充足，并符合施工要求。根据进度安排依次进行基础部分混凝土的浇捣，采用混凝土泵机进行混凝土的输送。浇捣过程中，出料口到模板内的高度应小于2m，以防止产生离析现象。为了使混凝土能够振捣密实，采用斜向分层浇捣，在下层混凝土初凝之前将上层混凝土振捣完毕。棒头朝前进方向，棒间距以500mm为宜，要防止漏振，振捣时间以混凝土表面翻浆冒出气泡为宜。混凝土表面应随振捣按标高线进行抹平。4、混凝土的养护浇捣后混凝土的养护非常重要，对已经浇注的部位在12小时后进行麻袋＋塑料薄膜遮盖，养护期不少于14天，每日浇水次数应保持混凝上处于足够的湿润状态。具体养护有专项方案。四、模板工程为确保混凝土质量，又能尽量减少模板投资，确定采用散装式模板方案，从模板制作、安装拆除和维修等各方面控制模板质量。1、模板体系a.本工程采用胶合板作模板，规格为2440*1220。b.模板体系采用50×100木方作楞木、Φ48×3.5钢管作围檩、钢管及对拉螺杆夹具组成。c.模板支撑体系采用扣件式钢管脚手。2、模板的加工制作模板的加工在施工总平面规划布置所指定的模板加工区域进行，实现集中化、机械化、工厂化。模板加工应根据结构构件尺寸事先翻样，加工好的成品模板要按构件使用部位进行编号，分类堆放，便于辨认。模板表面要保证平整，使用前涂刷混凝土界面隔离剂，隔离剂的选用以不影响结构性能或妨碍装饰工程施工为原则。3、模板安装1）柱、剪力墙模板a.工艺流程：根部处理→安装前检查→模板安装→检查对角线长度差→-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计支装柱模板抱箍→全面检查校正垂直度和角度、位置→整体固定→清理柱模内垃圾b.砼矩形柱的模板：由四面侧板、柱箍、支撑组成。安装柱模板时，应先在基础面（或楼面）上弹柱轴线及边线，同一柱列应先弹两端柱轴线及边线，然后拉通线弹出中间部分柱的轴线及边线，再对准边线安装柱模板，为了保证柱模的稳定，柱模之间可用水平撑、剪刀撑等互相拉结固定。矩形柱模板支设见图7-4-1，剪力墙模见图7-4-2。柱模板支设图7－4－1-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计剪力墙模板支设图7-4-22）梁板模板a.工艺流程：支梁底模、复核梁底标高及轴线位置→绑扎钢筋→支梁侧模→复核梁模尺寸位置→与相邻梁模连接固定。b.在梁底板下每隔一定间距用顶撑支设，在主梁和次梁交接处，在主梁侧板上留缺口，并钉衬口档，次梁的侧板和底板钉在衬口档上。支撑底模的顶撑用Φ-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计48钢管。顶撑的间距要根据梁的断面大小计算而定，一般为800mm。侧板外侧加设斜撑。次梁模板的安装，要待主梁模板安装并校正后才能进行。梁模板安装后，要拉中线进行检查，复核各梁模中心位置是否对正。待平板模板安装后，检查并调整标高，将木椎钉牢在垫块上。各顶撑之间要设水平撑或剪刀撑，以保持顶撑的稳固。当梁的跨度在4m或4m以上时，在梁模的跨中要起拱，起拱高度为梁跨度的1‰～3‰。梁板模板支设图见图7-4-33）楼梯模板楼梯段模板由底模、搁栅、牵杠、牵杠撑、外帮板、踏步侧板、反三角木等组成。楼梯模板现场搭设时需放出楼梯的大样图，以便量出模板的准确尺寸。4）模板安装的允许偏差及检查方法见下表7-3模板安装允许偏差表7-3项目允许偏差(mm)检验方法-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计轴线位置5钢尺检查底模上表面标高±5水准仪或拉线、钢尺检查截面内部尺寸基础±10钢尺检查柱、梁＋4，－5钢尺检查层高垂直度不大于5m6经纬仪或吊线、钢尺检查大于5m8经纬仪或吊线、钢尺检查相邻两板表面高低差2钢尺检查表面平整度-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计52m靠尺和塞尺检查5、模板的拆除拆模时混凝土强度达到以下要求：(1)不承重的模板(如柱、梁侧模)，混凝土强度能保证其表面及棱角不因拆模而受损时拆除。(2)承重的模扳（如梁、板底模）应在与结构同条件养护的试块达到表7-4所规定的强度时，方可拆除。底模拆除时的强度要求表7-4构件类型构件跨度(m)达到设计的混凝土立方体抗压强度标准值的百分率板≤2≥50＞2，≤8≥75＞8≥100梁≤8≥75＞8≥100悬臂构件－≥100(3)楼梯的底模均要待混凝土强度达到100%设计强度后方可拆除底模。底模的拆模时间要根据拆模试块的强度定。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计6、模板的保养(1)模板及支撑部件拆除后应及时按种类、规格、部位进行分类清理，对于非一次性周转的模板应组织专人起钉及铲除粘在模板上的水泥浆，以免在下次使用时影响混凝土表面质量，可使用木工锤、小铁铲、钢丝刷等工具。采用铲刷或振动方法清理，不得敲打模板及支撑部件，以防损坏。(2)对有损坏的模板应及时进行修补，表面小面积缺陷的可补嵌腻子并涂刷隔离剂，对严重损坏的模板予以淘汰，同时根据所用部位重新补配新模板。7、模板施工注意事项(1)混凝土浇捣前认真复核板的厚度、柱模板垂直度和梁板标高，检查预留孔洞位置及尺寸是否准确无误，模板支撑是否牢靠，接缝是否严密。(2)所有模板在每次使用前都要涂刷脱模剂。(3)在混凝土浇捣前，应清除模板内部的一切垃圾，凡与混凝土接触的面板都应清理干净，浅层的垃圾可人工清除，较深处的垃圾可用空压机吹出。(4)在混凝土浇捣前，应复核预埋件、预留孔洞的位置。(5)混凝土浇捣时要安排木工看模、钢筋工看钢筋，木工负责监督检查模板的变形情况、预埋件位置的准确性以及支撑体系的临时加固等工作；钢筋工主要负责对因混凝土浇筑施工造成的钢筋移位或踩踏变形进行及时回复处理。(6)竖向构件模板支设完毕校正垂直后，如根部有缝隙，可用水泥砂浆进行封堵，以防混凝土浇筑时漏浆，待模板拆除后再予以剔除。五、钢筋工程本工程钢筋品种多，各种规格基本齐全。因此要从钢筋进货、加工绑扎的各个环节进行严格的把关，确保工程质量。（注：①洞口的板筋为了方便施工，不切断，在设备安装完毕后封堵，②阳台做二次施工，钢筋留搭接接头长度）1、钢筋的进场验收和检验钢筋进场前应进行验收，钢筋表面或每捆（盘）钢筋必须有标识，标识上必须写明此部分钢筋规格、数量及其上的钢筋号。验收时要严格按检测报告、原材料质保书、计划单及标识执行，并做好相关物资管理记录。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计2、钢筋存放钢筋必须与所附原材质量证明书、原材试验报告单相对应。钢筋存放应架空分规格集中码放，防雨淋锈蚀，其架空高度不应小于10cm。钢筋码放场地应平整，有良好的排水措施。码放钢筋应做好标识，标识上应注明规格、产地、日期、使用部位等。如果钢筋锈蚀严重，不得在工程上随便使用。在试验室进行试验以确定其力学性能，经监理同意后，可降级或指定在某些不重要的部位使用。否则，不得使用到工程上去。3、施工技术准备认真学习施工图，确定应控制重点和难点，视具体情况制定相应的措施。(1)明确了解图纸的各项要求，熟悉图纸所采用的标注方式。(2)熟悉设计指定标准图集的各项构造要求。(3)若钢筋过密，要提前放样，如梁柱节点及弧形梁等。(4)悬挑构件的绑扎、钢筋接头的控制等。(5)抗震构造的要求如加强区、箍筋加密区、边跨柱头等。4、钢筋加工(1)备料钢筋在加工前应洁净、无损伤，油渍、漆污和铁锈等应在使用前清理干净。调直钢筋应符合以下规定：采用冷拉方法调直钢筋时：Ⅰ级钢筋的冷拉率不宜大于4%；Ⅱ级和Ⅲ级钢筋不得进行冷拉。(2)加工钢筋弯曲：Ⅰ级钢筋末端应做到180°弯钩，圆弧弯曲D≥2.5d，平直部分长度≥3d；Ⅱ级钢筋末端应做90°或135°弯折，Ⅱ级弯曲D≥4d。本工程执行7度抗震设防的构造要求，箍筋弯钩的平直长度为10d，弯钩的角度为135度；或者采用抗扭箍、焊接箍。(3)钢筋加工的允许偏差钢筋加工后要进行严格的检查，对于不合格品，其平直部分可以改作它用，其弯钩部分严禁改用。具体的允许偏差见下表7-5。钢筋加工允许偏差表7-5钢筋加工的允许偏差项目允许偏差（mm）-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计受力钢筋顺长度方向全长的净尺寸±10弯起钢筋的弯折位置±20箍筋内净尺寸±55、钢筋绑扎(1)钢筋绑扎前的准备：钢筋绑扎前要划线，顶板钢筋绑扎前在顶板模上划线控制。(2)钢筋绑扎接头的错开、受拉钢筋绑扎接头的搭接长度的规定及构造要求等参见图纸设计要求及相关规范及技术标准。(3)施工工艺流程：a.柱子钢筋绑扎施工工艺流程：套柱子箍筋→竖向受力钢筋连接→画柱子箍筋间距→绑箍筋b.梁钢筋绑扎施工工艺流程：模内绑扎：画主次梁箍筋间距→放主次梁箍筋→穿主梁底层纵向钢筋及弯起钢筋→穿次梁底层纵向钢筋并与箍筋固定→穿主梁上层纵向钢筋→绑扎主梁箍筋→穿次梁上层纵向钢筋→绑扎次梁箍筋模外绑扎：画箍筋间距→在主次梁模板上口铺横竿数根→在横竿上面放箍筋→穿主梁下层钢筋→穿次梁下层钢筋→穿次梁上层钢筋按箍筋间距绑扎→穿主梁上层钢筋→按箍筋间距绑扎→抽出横竿落骨架于模板内。c.地下室的板、承台、及其他顶板钢筋绑扎施工工艺流程：划放底层钢筋位置及预留孔线→摆放绑扎底层钢筋→自检→互检→交接检→电工配管→自检、专检（看是否有高于板面的钢筋）→塑料马凳及上层钢筋→铺设马道→支放垫块→安放固定预留孔模具、施工缝封挡→自检、互检→报监理隐蔽工程验收→工序交接检。(4)绑扎接头位置-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计绑扎接头位置应相互错开。从任一个绑扎接头中心至搭接长度L1的1.3倍区段范围内，有绑扎接头的受力钢筋截面面积占受力钢筋总截面面积的百分率应符合以下规定：对梁、板及墙体构件不得超过25%，对柱构件不得超过50%。（5）柱主筋采用“模口箍”定位固定，柱变截面处，在绑扎梁前，先将柱筋收分。梁、柱箍筋采用“间距尺标”控制定位。板、次梁交叉处，板筋在上，次梁钢筋在中层，主梁钢筋在下，墙柱梁筋交叉密集处，预置φ48×3.5钢管通过，以便砼下料和插入振捣棒振捣。6、钢筋连接本工程水平向框架梁、基础梁采用双面搭接焊连接与搭接相结合接头方式。竖向钢筋直径>14mm的受力钢筋采用电渣压力焊；其余竖向钢筋均采用搭接接头。（1）电弧焊连接工艺a选择合适的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。b清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物。c烘焙焊条应符合规定的温度与时间，从烘箱中取出的焊条，放在焊条保温桶内，随用随取。d焊接电流：根据焊件厚度、焊接层次、焊条型号、直径、焊工熟练程度等因素，选择适宜的焊接电流。e引弧：角焊缝起落弧点应在焊缝端部，宜大于10mm，不应随便打弧，打火引弧后应立即将焊条从焊缝区拉开，使焊条与构件间保持2～4mm间隙产生电弧。对接焊缝及对接和角接组合焊缝，在焊缝两端设引弧板和引出板，必须在引弧板上引弧后再焊到焊缝区，中途接头则应在焊缝接头前方15～20mm处打火引弧，将焊件预热后再将焊条退回到焊缝起始处，把熔池填满到要求的厚度后，方可向前施焊。f焊接速度：要求等速焊接，保证焊缝厚度、宽度均匀一致，从面罩内看熔池中铁水与熔渣保持等距离（2～3mm）为宜。g焊接电弧长度：根据焊条型号不同而确定，一般要求电弧长度稳定不变，酸性焊条一般为3～4mm，碱性焊条一般为2～3mm为宜。h焊接角度：根据两焊件的厚度确定，焊接角度有两个万面，一是焊条与焊接前进方向的夹角为60～75°；二是焊条与焊接左右夹角有两种情况，当焊件厚度相等时，焊条与焊件夹角均为45°；当焊件厚度不等时，焊条与较厚焊件一侧夹角应大于焊条与较薄焊件一侧夹角。i收弧：每条焊缝焊到末尾，应将弧坑填满后，往焊接方向相反的方向带弧，使弧坑甩在焊道里边，以防弧坑咬肉。焊接完毕，应采用气割切除弧板，并修磨平整，不许用锤击落。j清渣：整条焊缝焊完后清除熔渣，经焊工自检（包括外观及焊缝尺寸等）确无问题后，方可转移地点继续焊接。k焊缝表面Ⅰ、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。Ⅱ级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷，且Ⅰ级焊缝不得有咬边、未焊满等缺陷。应注意的质量问题a尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足，中心线偏移，弯折等偏差，应严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊接时精心操作。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计b焊缝裂纹：为防止裂纹产生，应选择适合的焊接工艺参数和施焊程序，避免用大电流，不要突然熄火，焊缝接头应搭10～15mm，焊接中木允许搬动、敲击焊件。c表面气孔：焊条按规定的温度和时间进行烘焙，焊接区域必须清理干净，焊接过程中选择适当的焊接电流，降低焊接速度，使熔池中的气体完全逸出。d焊缝夹渣：多层施焊应层层将焊渣清除干净，操作中应运条正确，弧长适当。注意熔渣的流动方向，采用碱性焊条时，上须使熔渣留在熔渣后面。（2）电渣压力焊连接工艺：A、工艺流程如下：接头处理→夹装钢筋→装填焊药（引弧、电弧、电渣顶压）→保温→冷却→渣壳清理→质量检验B、操作要点a.接头处理：将焊接接头端部150mm范围内的油污和铁锈清除干净，钢筋端部有弯曲的地方要矫正（不得用锤击矫直），钢筋端部高差大的要用砂轮机切平。b.夹装钢筋：先将夹具的下钳夹牢下筋50-60mm，然后将上筋扶直并夹牢入钳内约70-80mm处，使上下钢筋同轴、同心。带肋钢筋上下肋口应对齐。c.装填焊药：装上药罐，用石棉垫将钢筋与药罐下面的缝隙堵严，填满药剂。d.焊接：钢筋电渣压力焊主要经过引弧、电弧、电渣和挤压四个过程。其工艺操作的基本步骤是：按动焊接按钮，钢筋间通电打火后迅速上提钢筋2-4mm引弧；然后继续缓缓上提钢筋5-7mm使电弧稳定燃烧；之后随着钢筋的熔化，上部钢筋逐渐插入渣池中，此时电弧熄灭转为电渣过程（焊接电流通过渣池产生的大量电阻热使钢筋端部继续熔化）；钢筋端部熔化到一定程度后，在切断电源的同时迅速下送上钢筋，顶压数秒钟后方可松开操纵杆。上述操作中应注意以下几点：a.引弧、顶压过程很短，对焊件加热有影响的是电弧和电渣过程，故根据不同直径的钢筋，按有关规定选择好焊接电流、电弧时间和电渣时间对保证焊接质量很重要。通电时间的控制，宜采取自动报警装置，以便于切断电路。b．焊接过程中不允许搬动钢筋，以保证钢筋自由下落，否则会产生外观虽好的“假焊”接头。c．引弧后，在电弧稳定燃烧时，如发现渣池电压低，表明上、下钢筋之间距离小，容易产生短路（即两根钢筋粘在一起）；渣池电压过高，表明上、下钢筋之间距离过大，则容易产生断路，均需进行调整。d．在施焊过程中，如发现铁水溢出，应及时增添焊药封闭。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计e．顶压钢筋时，需扶直并且不能晃动约0.5min，确保接头铁水固化。冷却时间约2—3min，然后拆除药盒。现场的焊剂盒应能保证足够的周转量，以尽量晚拆，确保焊头的缓冷。f．负温焊接时（气温-5℃左右），应根据钢筋规格大小，采取适当延长通电时间，增大焊接电流，搭设挡风设施和延长打掉渣壳的时间等措施。雨、雪天、大风天气不得施焊。g．要配有随机专业维修人员。C、质量要求钢筋电渣压力焊接头，要逐要根进行外观检查，检查结果要符合以下要求：a．焊包均匀，无裂纹。突出部份最少要高出钢筋表面4mm。（图a）b．接头处钢筋轴线偏移不超过0.1倍钢筋直径，且不得大于2mm。（图b）c．接头处钢筋轴线弯折小于4度。（图c）d．电极与钢筋接触处无明显的烧伤缺陷，对外观检查不合格的接头，应将其切除重焊。≥4mm≤0.1d≤2mm≤4°(图a)(图b)(图c)（2）焊接接头的强度检验严格接规范要求进行。（3）为防止质量通病的发生，应按照可靠严谨的“引弧过程”；延时充分的“电弧过程”；短而稳定的“电渣过程”和压力适当的“挤压过程”进行质量控制。D、若出现异常现象，应查找原因及时清除。7、钢筋施工的质量控制(1)钢筋绑扎“七不准”和“五不验”“七不准”a.已浇筑混凝土浮浆未清除干净不准绑扎钢筋；b.钢筋污染清除不干净不准绑扎钢筋；c.控制线未弹好不准绑扎钢筋；d.钢筋偏位未检查、校正合格不准绑扎钢筋；e.钢筋接头本身质量未检查合格不准绑扎钢筋；f.技术交底未到位不准绑扎钢筋；-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计g.钢筋加工未通过验收不准绑扎钢筋。“五不验”a.钢筋未完成不验收(以构件为单位)；b.钢筋定位措施不到位不验收；c.钢筋保护层垫块不合格、达不到要求不验收；d.钢筋纠偏不合格不验收；e.钢筋绑扎未严格按技术交底施工不验收。(2)钢筋保护层钢筋保护层尺寸控制是否准确、钢筋位置是否满足设计要求是一项重点内容，也是存在问题较多和不易控制的问题。钢筋的最小保护层厚度参照图纸要求及图集03G0101-1。底板、楼板下层钢筋设置保护层垫块,上层钢筋铺设马凳，防止钢筋被踩踏塌陷。(3)箍筋要求及抗震要求注意箍筋的加密区的位置、长度、箍筋间距、箍筋弯钩长度、平直长度以及支座内应有一道箍筋。(4)预留洞、门窗洞的加强筋，梁柱钢筋的锚固根据施工图纸的要求设置预留洞口、门窗洞口等的加强筋、加设措施钢筋焊接固定，防止混凝土浇筑时移位，对梁柱钢筋锚固长度重点控制。(5)水电线盒的固定采用增加附加定位措施筋的方法将水电线盒焊接定位(6)钢筋的绑扎要求绑扎时注意间距及钢筋的规格、钢筋间距、锚固长度应符合图纸及规范要求，对于悬挑结构，钢筋的摆放应正确。钢筋保护层厚度要保证，还要注意不得漏扣以及绑扣丝向里，防止其锈蚀污染混凝土外表面。（7）、应注意的质量问题7.1必须分开施工用和检验用的力矩扳手，不能混用，以保证力矩检验值准确。7.2钢筋在套丝前，必须对钢筋规格及外观质量进行检查。如发现钢筋端头弯曲，必须先进行调直处理。钢筋边肋尺寸如超差，要先将端头边肋砸扁方可使用。7.3钢筋套丝，操作前应先调整好定位尺的位置，并按照钢筋规格配以相对应的加工导向套。对于大直径钢筋要分次车削到规定的尺寸，以保证丝扣精度，避免损坏梳刀。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计7.4对个别经检验不合格的接头，可采用电弧焊贴角焊缝方法补强，但其焊缝高度和厚度应由施工、设计、监理人员共同确定，持有焊工考试合格证的人员才能施焊。六、混凝土工程1、材料的选用本工程全部采用商品混凝土，其粗骨料应采用连续级配，细骨料采用中砂。混凝土用普通硅酸盐水泥，应严格控制水泥用量。选用缓凝型减水剂，以减轻混凝土水平运输过程中的受振所产生的离析现象，增加混凝土和易性。砼的试配由专业试验室承担。现场的试验工作人员要及时测试砼的坍落度。用在不同部位的砼，坍落度有不同的要求。雨天增加测定次数,及时调整配合比，确保砼工程质量。2、混凝土浇捣前的准备工作模板和隐蔽工程项目应分别进行预检和隐蔽验收。符合要求时，方可进行浇筑。检查时应注意以下几点：a.模板的标高、位置与构件的截面尺寸是否与设计符合：构件的预留拱度是否正确,模板的紧密程度。b.模板支设方案是否得到了审核，审核后方可进行浇捣。c.钢筋与预埋件的规格、数量、安装位置及构件接点连接焊缝，是否与设计符合。d.浇筑混凝土前，模板内的垃圾和筋上的油污等杂物，应清除干净。木模扳应浇水加以润湿，但不允许留有积水。湿润后，模板中尚未胀密的缝隙应用纸筋加以胀塞或用粘纸贴缝，以防漏浆。3、泵送砼的施工A、混凝土输送管道的锚固利用Ø48钢管搭设脚手架支承Ø125砼泵管。管线应固定牢固，管线接头严密，不得漏浆，泵管加固见下图：7-6-1。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计1）、泵车前室外部分水平管平直部分，每节3m长的水平管用两个U形卡锚固在基座上，卡与管之间垫上橡胶片，以减少对管道脉冲的冲击机磨损。为便于布管和随时改变管道位置，便于搬运锚固基础，现场制备一定数量的标准U形卡锚固件的预制件。（2）、垂直立管利用楼内电梯井布置，以便于拆卸，在一旦发生堵管时还便于拆管检查，并可节省大量的支架。每节3m管采用两个锚固点。（3）、竖向弯管的地方，须加一个锚固点，作支撑和固定之用。（4）、在混凝土泵输送混凝土期间，有关人员要加强对管道的巡视检查，当发现管道的锚固和联结松动时，要及时排除，以避免这些松动逐渐加大造成堵管，从而造成很大的麻烦和浪费。B、砼的泵送的一般规定:(a)模板及支撑应具有足够的强度、刚度和稳定性，以防止模板和支架因砼侧压力局部增大，产生变形和移位。(b)砼泵送管应设钢支架架空，不得直接支承在钢筋骨架上。(c)浇筑砼时，应注意保护钢筋骨架，一旦变形及时纠正。C、泵送砼施工:砼泵启动后，先送适量水湿润砼泵、料斗、活塞及输送管等直接与砼接触部位。(a)经泵送检查，确认砼泵和管中无异物后，应用与砼内砂浆成分相同的水泥砂浆约1.5立方米润滑砼泵和输送管内壁。润滑用的水泥砂浆应分散布料，不得集中在一起。(b)砼泵送应连续进行，如必须中断时，其中断时间不得超过砼从搅拌至浇筑完毕所允许的延续时间。(c)当输送主管被堵塞时，应重复进行反泵和正泵，逐步吸出砼至料斗中，重新搅拌后泵送。(d)压送混凝土，应注意不要把料斗中剩余的混凝土降低到200mm以下，防止吸入空气，造成堵塞。(e)泵送完毕，应将砼泵及输送主管清洗干净。5、砼的浇筑、振捣A-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计、砼浇筑前要注意收听天气预报，时刻掌握施工阶段的天气情况，特别在雨天，更应注意加强防范措施，保证混凝土浇筑正常进行，确保混凝土质量；B、砼的布料方法:在浇筑竖向结构时，布料管的出口应离横板内侧面不小于50mm,且不得向模板内侧面直冲，也不得直撞钢筋骨架，浇筑水平结构砼时，不得在同一处连续布料，应在2～3m范围内，水平移动布料，且宜垂直于模板布料；C、梁及基础均采用插入式振动器振捣混凝土；楼地板、屋面板采用平板振动器。混凝土分层浇筑时，每层混凝土厚度应不超过500mm：在振捣上一层时，应插入下层中5cm左右，以消除两层之间的接缝，同时在振捣上层混凝土时，要在下层混凝土初凝之前进行。每一插点耍掌握好振捣时间，过短不易捣实，过长可能引起混凝土产生离析现象。一般每点振捣时间为20-30s，但应视混凝土表面呈水平不再显著下沉，不再出现气泡，表面泛出灰浆为准。振动器插点要均匀排列，可采用“行列式”或“交错式”的次序移动，不应混用，以免造成混乱而发生漏振。每次移动位置的距离应不大干振动作作用半径R的1.5倍，一般振动棒的作用半径为30～40cm。振动器使用时，振捣器距离模板不应大于振捣器作用个径的0.5倍，并不宜紧靠模板振动，且应尽避免碰撞钢筋或预埋件。D、梁、板同时浇筑时，应根据梁的高度分层浇捣成梯形，当达到板底位置时，即与板的砼一起浇捣，随着阶梯不断延长，则可连续向前推进；E、当浇筑梁柱及主次梁交叉处砼时且与柱连接整体的梁和板，应在柱浇筑完毕后停歇1-1.5小时，使其获得初步沉实，再继续浇筑；F、振捣砼时，振动棒移动间距400mm左右，采用快插慢拔，振捣时间宜15～30S，且间隔15～20min后，进行二次复振。G、安装予留套管处的砼浇筑，首先将砼浇筑到套管下部，在其一侧下料，振捣直到另一侧有砼溢出，再在另一侧下料、振捣，直到砼完全覆盖套管。6、砼的养护砼养护时间不得少于14天，养护期间，砼不得受冲击、振动，只有砼强度达到1.2MPa以后方可在表面上继续工作。7、混凝土浇筑注意事项-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计在浇筑工序中，应控制混凝土的均匀性和密实性。混凝土拌合物运至浇筑地点后，应立即入模，在浇筑过程中，如发现混凝土拌合物的均匀性和稠度发生较大的变化，应及时处理。混凝土由泵管、布料机内卸出进行浇筑时，其自由倾落高度一般不宜超过2m，在柱、侧板结构中浇筑混凝土的高度下落超过3m，否则应采用串筒、料槽、溜管等下料。浇筑柱、墙混凝土前，底部应填以50-100mm厚与混凝土成分相同的水泥砂浆。混凝土的水灰比和坍落度，应随浇筑高度的上升，酌予递减，浇筑混凝土时，应经常观察模板、支架，钢筋，预埋件和预留孔洞的情况，当发现有变形、移位时，应立即停止浇筑，并应在己浇筑的混凝土凝结前修整完毕。混凝土在浇筑及静置过程中，应采取措施防止产生裂缝，由于混凝土的沉降及干缩产生的非结构表面裂缝，应在混凝土终凝前予以修整，在浇筑与柱、墙连成整体的梁和板时，应在柱、墙浇筑完毕后停歇1～1.5h，使混凝土获得初步沉实后，再继续浇筑，以防止接缝处出现裂缝。8、混凝土的养护和试块制作a.养护应在混凝土浇捣完成后的12小时以内进行。b.混凝土的浇水养护时间，不得少于7天，对掺缓凝型外加剂或具有抗渗性要求的混凝土，不得少于21天。c.混凝土需做试块作为评定结构或构件是否达到设计混凝土强度等级的依据。混凝土强度应以边长为150mm的立方体试块，在温度20±3℃和相对湿度为90%以上的潮湿环境或水中的标准条件下，养护共28天的强度为标准强度。混凝土试块应按下列规定留置：每100盘且不超过100m3的同配合比混凝土，其取样不得少于一次。同配合比的混凝土不足100盘时，其取样不得少于一次；每一现浇楼层同配合比的混凝土，其取样不少于一次；同一单位工程每一验收项目中同配合比的混凝土，其取样不得少于一次。同条件养护试块留置：每次结构层浇筑混凝土，留置二组同条件养护试块，其中一组作拆模依据用。具体留置方案见下附表：9、现浇结构尺寸允许偏差和检验方法现浇结构尺寸允许偏差和检验方法表7-11项目允许偏差(mm)检验方法轴线位置基础-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计15钢尺检查独立基础10柱、梁8剪力墙5垂直度层高≤5m8经纬仪或吊线、钢尺检查＞5m10经纬仪或吊线、钢尺检查-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计全高H/1000≤30经纬仪、钢尺检查标高层高±10水准仪或拉线、钢尺检查全高±30截面尺寸＋8，－5钢尺检查表面平整度82m靠尺和塞尺检查预埋设施中心位置预埋件10钢尺检查预埋螺栓5-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计预埋管5预留洞中心位置15钢尺检查七、砌体工程1、准备工作1）、砌块砌筑前，要备好相应的施工机具及材料，并检查砌筑用砖(砌块)是否符合质量要求。不合格的材料坚决不用。2）、根据砌筑砂浆的强度等级设计出施工配合比，确定各种材料的用量。3）、根据墙体尺寸、砌块规格、结构净空高度、门窗洞口尺寸等妥善安排砌筑平面排块设计，尽可能减少现场切割量。2、作业条件砌筑墙体前基础工程应完成并办理好验收手续，已有经过试验的砂浆配合比，已经过施工技术交底到作业班组，配料的计量器具准确，砌块已提前浇水湿透，已弹好建筑物主轴线和砌筑控制边线及水平控制标高、门窗位置线等，并经质量监督员检查合格，已设置皮数杆并在皮数杆上标明灰缝厚度、皮数和竖向变化部位情况，最下面一皮水平灰缝应操平，如水平灰缝厚度超过20mm时，要用细石混凝土找平，严禁用砂浆夹碎块找平，与砌块相接的原结构要提前浇水湿润，确保砌体粘结。3、操作工艺要求工艺流程弹线运输排列铺浆就位镶砖清缝灌浆验收浇水备浆质量验收-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计根据砂浆配合比进行配料称量，水泥称量控制在±2％以内，其他控制在±5％以内。砂浆拌制顺序是先砂、水泥掺合料后加水，投料完毕后搅拌时间不少于一分半钟，砂浆应随拌随用并在拌制后2～3小时内使用完毕。砌块的组砌方法是以主规格砌块为主，镶块为辅，砌块应错缝搭接，搭接长度不得小于块高的三分之一，也不应小于15cm。4、砌筑技术要求砌筑前，砌块一般应浇水湿润，并不得有不均或过度现象。墙体砌块应从外墙四角和内外墙的交接处砌起，然后拉通线全墙面铺开，砌筑时应用满铺满坐的砌法，满铺砂浆层每边宜缩进砖墙边10－15mm（避免砌块坐压砂浆流溢出墙面），待砌块就位平稳后用托线板调整其垂直度，用水平尺检查其水平度，竖向灰缝可用上浆法或加浆法填塞饱满，随后即通线砌筑墙体中间部分；砌体的水平及竖向灰缝一般为10mm±2mm，砂浆应铺满，不允许用水冲填，水平灰缝的砂浆饱满程度不得小于80%。填充墙与框架柱应有可靠拉接，需沿墙竖向间隔500mm设2Φ6通长拉结筋。填充砌体不宜一次砌筑到顶，在梁底和板底留2皮，七天后待砌体沉实后再砌其上所剩砌块并用C20细石混凝土塞满。对砌体的表面平整、垂直、灰缝砂浆的饱满程度等质量要求，应随时检查、校正。在砌筑基础或每一层后应校核砌体的轴线和标高，当偏差在允许范围内时可在基础顶面或楼面上予以校正。门窗洞口处墙体要砌设用于固定门窗框的预制混凝土块，混凝土块预制过程中埋设有木块或铁件，木砖需作防腐处理，门窗框可通过长钉与其相连，混凝土块沿门窗高度方向每边埋设3块，其中上下两块分别距门窗框上下边18cm；砼预制块埋设间距应满足：木门≤1200、塑钢窗≤600。5、构造柱、过梁施工技术措施1.构造柱、过梁支模均采用硬性支模。2.构造柱插筋时由专职放线人员在模板上用红漆做出控制框线，且插筋后加焊短钢筋焊于梁筋上并加硬支撑撑于模板，确保构造柱筋不偏位。3.过梁与框架相连处插筋，剪力墙组拼模板时定尺打眼，模板支好后再插入，确保无偏位。4.确保构造柱、过梁质量的方法a.楼层放线时，随同框架放线同时放出构造柱的位置控制线，并且在框架梁外侧逐一弹出构造柱的中心线。逐一抄测出过梁、腰梁位置标高线。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计b.构造柱、过梁均采用定型组合胶合板模板，对拉螺杆固定加固，外立面构造柱、过梁支模采用直径为Φ48的钢管固定支架，且采用螺栓顶杆与混凝土结构顶牢。c.构造柱支模前必须清除马牙搓及根部杂物，并用水冲洗干净，同时校正钢筋位置，绑扎固定。d.构造柱浇筑前，底部应先填50mm高与混凝土同配合比捡石子砂浆。e.构造柱上端浇筑采用喇叭口放料浇筑，凝固后凿去放大部分。6、砌筑工程的验收要求砌体或现浇混凝土构造柱中的钢筋经隐蔽工程检查；砌体和其它填充墙中的予埋件（螺栓、木砖、连接钢板、镀锌钢丝、铜丝等）经检查认为数量及位置合格；砂浆的检验报告证明合格：基础经隐蔽工程检查，符合设计规定；经检查各部位偏差符合上述规定。组砌合理，接茬严密，无松动等质量事故隐患。多余的砂浆清除干净。所有墙身和砼面结合处，应钉挂钢丝网，并保证平整、牢固、不得有挠曲松动现象，防止砼与砌块因收缩率不同而致粉刷层开裂。八、脚手架工程一、脚手架搭设施工方案1、工程概况工程名称：正仁·松涛苑-中央公元5#、6#、7#、8#、9#及楼间车库建设单位：龙口市金星房地产开发有限公司施工单位：泸州市第七建筑工程公司设计单位：中国中建设计集团有限公司监理单位：龙口市工程建设监理中心有限公司本工程为有高层23层，总建筑面积384430.5平方米，本工程系龙口市金星房地产开发有限公司开发的正仁·松涛苑-中央公元5#、6#、7#、8#、9#及楼间车库，位于南山路东，试验路南。2、脚手选择为确保施工安全，考虑到市场实际材料的状况，采用常规Φ48×3.5（Φ48×3.0）钢管扣件工字钢悬挑外脚手架和落地脚手架，作为施工阶段的脚手架。针对实际情况，设计如下：9层以下使用落地脚手架，以上使用工字钢悬挑脚手架，每8层设置一道工字钢悬挑。悬挑材料选用工16工字钢，工字钢端头采用14号钢丝绳反拉在上一层结构梁处。脚手架搭设按照《建筑施工扣件式钢管脚手架安全技术规范JGJI30-2011》以及《建筑安全检查标准GJG59-2011》中规定进行施工。3、悬挑脚手架构造设计扣件式钢管悬挑脚手架手是由工-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计16工字钢、钢丝绳组成承力架，见脚手架构造图所示，其中主要受力杆件钢丝绳和水平悬挑工字钢。脚手架传力顺序：竹笆脚手板—大横杆—小横杆—立杆—工16工字钢和钢丝绳—楼面。水平工字钢与结构平面梁板预埋Φ20圆钢连接牢固，做法见附图。4、材料与机具4.1钢管Φ48×3.5（Φ48×3.0）高频焊接管，材料应符合GB700-88Q235的技术条件。脚手架钢管统一黄色油漆。剪刀撑为黄黑警戒色。临边洞口防护使用的钢管采用红白相间的油漆，工字钢悬挑部位起步纵向杆件部位向上增加30Omm黑黄相间的油漆多层板做出腰线。严禁使用变形、裂缝、严重锈蚀、有0.5mm深以上刮伤、焊接错位、烧伤、结疤、打孔等缺陷的钢管。4.2工字钢悬挑支承梁采用工16工字钢，斜接钢丝绳选用6×9（14mm）的钢丝绳。所用材料均有出厂证明和合格证。4.3扣件：采用Φ48钢管配套的直角扣件、转向扣件和对接扣件。扣件的质量应符合《钢管脚手架扣件》（JGJ22）的规定，严禁使用有裂纹、变形、螺杆易滑出等有缺陷的扣件。旧扣件使用前应进行检查，出现滑丝的螺栓必须更换。4.4竹笆：选用清洁、完整的竹笆，严禁使用霉烂、变质、抗折强度低的竹笆。4.5密目网：选用清洁、无破损的密目网，且必须有合格证和进市许可证。4.5.1立网网目尺寸为3.5cm×3.5cm,绳径3.2mm，自重0.005kN/㎡。4.5.2做耐贯穿试验，并需有准用证。4.6机具：扳手、起重绳索、力矩扳手。5、悬挑式外脚手架搭设5.1工艺流程：安装悬挑型工字钢支架→锚筋加固→斜拉钢丝绳→内立杆安装→外立杆安装→小横杆安装→大横杆安装→栏杆→剪刀撑、连墙件安装→铺竹笆→安全网悬挂（斜拉钢丝绳需在上一层结构平面施工完毕且砼强度满足要求后再进行施工）。5.2预埋件安装：5.2.1浇筑摆放工字钢部位结构平面前，根据工字钢横梁的位置安放Φ20（圆钢锚环）×＠1000×3道。5.2.2锚环应在现场翻样，统一制作成型。5.2.3锚环锚固弯钩必须安置在板底筋上面，实行有效焊接。5.3工字钢支架安装：5.3.1工字钢安装须根据内立杆与建筑物外侧之间的距离保持300mm放线安装，要求整齐统一。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计5.3.2靠外侧结构平面层垫50mm厚木方（L=300mm）。距结构平面层外边缘50mm。5.3.3工字钢横梁拉线校正后，在已预埋并套丝的Φ20的圆钢上端套L50的角钢，角钢压在工字钢表面并用双螺帽拧紧。挑出大于2.35米处加钢丝绳斜拉在上一层结构平面梁上。5.3.4工字钢安装遇楼梯位置时，在楼梯梁工字钢排放位置预埋150×150×10铁板，安装时工字钢与铁板两边满焊。5.3.5工字钢安装遇剪力墙位置，在浇筑剪力墙砼前预设工字钢挑梁，工字钢上、左、右三面用200㎜长×130㎜宽×200高㎜的木盒包套。在上一层结构平面与剪力墙相交处，预埋Φ16吊环，以便钢丝绳斜拉。5.3.6钢丝绳与圆钢接头处用专用夹具夹紧。5.3.7工字钢上下立杆在同一直线上。5.3.8工字钢水平间距排设不大于1.5米。5.4悬挑架搭设：5.4.1工字钢支架安装结束后经项目部安全员验收合格，可开始搭设悬挑脚手架，步距1.8米，起步高度为0.9米。起步层以上搭设同落地脚手架。5.4.2每一道工字钢悬挑起步纵杆向上30㎝设踢脚杆，该30㎝间距内设50㎝黑黄相间的色带。6、落地式外脚手架搭设6.1操作工艺：6.1.1必须按照施工方案的要求搭设，施工流程如下：脚手架下端地基必须平整夯实，在分层夯实的地基上浇100mm厚C20砼，并设排水措施→竖立杆并同时安放扫地杆→搭设水平杆→搭设剪刀撑和连墙杆→栏杆→铺竹笆→张拉密目网→搭设安全防护→验收。6.1.2立杆要坐落在坚硬的地基上，安放150mm×150mm×5mm铁板（铁板上焊套管）或50mm×200mm×3500mm垫木。6.1.3脚手架必须配合施工进度搭设，脚手架必须高出操作层1500mm，立杆顶部应高出层面1500mm；并且一次搭设高度不应大于相邻连墙件以上两步。6.1.4垫块均应放在定位线上，底座应拉线调直。6.1.5搭设立杆应符合下列要求：A、外径不同的钢管不应混合使用。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计B、立杆纵距1500mm，步距1800mm，横距1050mm，内立杆距墙250mm。C、立杆必须按施工方案规定的纵距和横距搭设。D、底部立杆必须采用不同长度的钢管，立杆的连接必须交错布置，相邻立杆的连接不应在同一高度上，其错开高差不得少于750mm并布置于不同的步层。E、立杆接头除顶层可采用搭设连接外，其余接头必须采用对接扣件连接。搭接连接长度不少于1000mm，不少于2个旋转扣件固定。F、周边脚手架应从一个角开始向两边延伸交圈搭设，“一”字型脚手架应从一个端开始向另一端搭设。在设置第一排连墙杆前，每六跨应暂设一根抛撑，与立杆的夹角呈45°～60°，上部杆件搭设后方可视其情况拆除。6.1.6搭设纵向水平杆应符合下列要求：A、纵向水平杆应水平设置，钢管的长度不宜少于三跨。B、纵向水平杆步高均为每1800mm一道。C、接头采用对接扣件连接，内外两根相临纵向水平杆的接头，不宜在同步同跨内，上下两个相临接头应错开一跨，其错开的水平距离不应小于750mm，各接头中心距立杆轴心距离应小于纵距的1/3。D、纵向水平杆与立杆相交处必须用直角扣件与立杆固定。E、沿建筑物周围搭设的脚手架应采用闭合形式，脚手架的同一步纵向水平杆必须四周交圈。6．1．7搭设横向水平杆应符合下列要求：A、横向水平杆设在纵向水平的下方，凡立杆与纵向水平杆相交处必须设置一根横向水平杆，严禁任意拆除。6.1.8搭设纵横向扫地杆应符合下列要求：A、每根立杆的底座向上设置拦腰杆，具体杆距为900mm、900mm。B、当立杆底不在同一水平高度时，必须将高处的纵向扫地杆低处延伸两跨，并与低跨立杆固定。6.1.9搭设剪刀撑应符合下列要求：A、剪刀撑的布置应均匀，剪刀撑钢管应拉线搭设，与外立杆交接处均用旋转扣件连接，剪刀撑交接处用方向扣件相互连接。B、剪刀撑设置在脚手架立杆外侧，杆件接头采用搭接连接，其搭接长度为1000mm，用2个旋转扣件固定，固定间距800mm。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计C、剪刀撑跨越立杆应为4～6根，与纵向水平杆呈45°～60°夹角。6.1.10连墙杆件安装应符合下列要求：A、连墙杆件设置1、剪力墙部位采用Φ16的螺纹钢（做成∟形）预埋和不小于500㎜长的Φ48×3.0短钢管双面焊接与外墙脚手架内立杆用扣件连接。2、在楼层砼梁上预埋Φ48×3.5（Φ48×3.0）短钢管，用钢管扣件固定后再与内杆连接，连墙件严禁任何人员私自拆下（如采用其它连接形式，如焊接、螺栓等必须符合计算荷载要求）。B、连墙杆从首层结构平面起逐层开始按两跨设置。C、连墙杆与脚手架搭设同步设置。脚手架的最上部，因承受较大风力，连墙杆应加密设置。6.1.11铺竹笆。每片竹笆必须四周固定，内外大横杆间必须加两道颈杆后再铺竹笆，竹笆从首步架（2米）开始铺设后隔步（3.6米）满铺一道，并用16#铁丝扎牢。7、质量标准外脚手和悬挑脚手架搭设质量必须符合JGJ130-2011中“脚手架搭设的检查与验收的规定，允许偏差与检验方法”：项次项目技术要求允许偏差检查方法1立杆垂直度2000mm23用钢卷尺检查，量里角2平开窗窗扇与框搭接宽度差1用深度尺或钢板尺检查3同樘门窗相邻扇的横端角宽度差2用拉线和钢板尺检查4门窗扇开启力限值扇面积≤1.5m2≤40N用100N弹簧秤钩住位手推拉扇门窗扇开启力限值扇面积>1.5m2≤60N启门5次取平均值5门窗扇与框或相邻扇立边平行度2-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计用1m钢板尺检查6门扇对口缝或扇与框间立、横缝留缝限值2～4用楔形塞尺检查7弹簧门扇门扇与地面间隙留缝限值2～78门扇对口缝关闭时平整2深度尺检查9门窗框（含拼樘料）正、侧面垂直度2用1m托线板检查10门窗框（含拼樘料）水平度1.5用1m水平尺和楔形塞尺检查11门窗横框标高5用钢板尺检查，与基准线比较12双层门窗内外框、梃（含拼樘料）中心距4用钢板尺检查5成品保护5.1铝合金门窗应入库存放，下边应垫起、垫平，码放整齐。对已装好披水的窗，注意存放时支垫好，防止损坏披水。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计5.2门窗保护膜应检查完整无损后再进行安装，安装后应及时将门框两侧用木板条捆绑好，并禁止从窗口运送任何材料，防止碰撞损坏。5.3若采用低碱性水泥或豆石混凝土堵缝时，堵后应及时将水泥浮浆刷净，防止水泥固化后不好清理，并损坏表面的氧化膜。铝合金门窗在堵缝前，对与水泥砂浆接触面应涂刷防腐剂进行防腐处理。5.4抹灰前应将铝合金门窗用塑料薄膜保护好，在室内湿作业未完成前，任何工种不得损坏其保护膜，防止砂浆对其面层的侵蚀。5.5铝合金门窗的保护膜应在交工前撕去，要轻撕，且不可用开刀铲，防止将表面划伤，影响美观。5.6铝合金门窗表面如有胶状物时，应使用棉丝沾专用溶剂擦试干净，如发现局部划痕，可用小毛刷沾染色液进行涂染。5.7架子搭拆、室内外抹灰、钢龙骨安装，管道安装及建材运输等过程，严禁擦、砸、碰和损坏铝合金门窗樘料。5.8建立严格的成品保护制度。6应注意的质量问题6.1铝合金门窗采用多组组合时，应注意拼装质量，接缝应平整，拼樘框扇不劈楞，不窜角。6.2地弹簧及拉手安装不规矩，尺寸不准：应在安装前检查预留孔眼尺寸是否正确。6.3面层污染咬色：施工时不注意成品保护，未及时进行清理。6.4表面划痕：应严防用硬物清理铝合金表面的污物。6.5漏装披水：外窗没按设计要求装披水，影响使用。7质量记录本工艺标准应具备以下质量记录：7.1铝合金门窗的出厂合格证。7.2铝合金门窗的零附件、固定件材质证明及安装图示说明。7.3密封材、保温材的材质证明及产品合格证。7.4水泥的出厂合格证及试验报告；中砂产品质量证明。7.5焊条的品牌、型号及合格证。7.6质量检验评定记录。外墙保温施工一、系统的基本构造：根据省标图集《非承重水泥聚苯模壳格构式混凝土墙体自保温体系》基层墙体保温系统基本构造基层①粘结层②绝热层-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计③固定件④保护层⑤饰面层⑥钢筋混凝土墙混凝土空心砌块墙粘土多孔砖墙加气混凝土墙;3厚专用粘结剂砂浆聚苯板专用隔热膨胀锚固钉；专用抹面胶浆加网格布。涂料；二、施工工序图基层墙体处理材料准备----------↓------------工具准备弹线3厚专用粘结剂砂浆↓黏贴保温板↓3厚聚合物砂浆↓钻孔及安装固定件↓保温板打磨及清理嵌缝-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计↓特殊部位处理配抹面胶浆-------------------------↓嵌密封膏↓埋贴耐碱玻纤网格布↓4厚聚合物砂浆↓验收外墙做法示意图三、施工工艺1各部位做法要求：①涂料墙面、主楼周边接触室外空气地板：30厚聚氨酯硬泡+20厚胶粉聚苯颗粒砂浆+5厚抗裂砂浆复合耐碱玻纤网格布。②面砖墙面：30厚聚氨酯硬泡+20厚胶粉聚苯颗粒砂浆+10厚抗裂砂浆复合热镀锌电焊网。③凸窗：35厚胶粉聚苯颗粒砂浆+5厚抗裂砂浆复合耐碱玻纤网格布。④外廊、内廊（外廊至入户门之间为内廊）、楼梯间、管道井内部靠近住宅侧墙体：25厚胶粉聚苯颗粒砂浆+5厚抗裂砂浆复合耐碱玻纤网格布。⑤不需保温的外墙面，如外廊、内廊、管道井、楼梯间不靠住宅的外墙、电梯井道外墙：只作5厚抗裂砂浆复合耐碱玻纤网格布。⑥主楼下设备夹层顶板：70厚岩棉板+12厚石膏板。⑦窗口凸沿与窗框之间的平面20厚胶粉聚苯颗粒砂浆+5厚抗裂砂浆复合耐碱玻纤网格布（涂料墙面）或+10厚抗裂砂浆复合热镀锌电焊网（面砖墙面）。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计2.施工准备2.1施工机械的准备2.1.1聚氨酯发泡设备本工程中的聚氨酯发泡所选用的主要设备为美国Glas-Craft公司生产的MX-II聚氨酯发泡散布系统，该系统为高压喷涂发泡设备。因为高压喷涂设备的物料在空间很小的混合室内高速撞击并剧烈旋转，混合非常充分。高速运动的物料在喷枪口形成细雾状液滴，均匀地喷射到物件表面。2.1.2喷涂聚氨酯用空气压缩机型号w-1.0/7,公称排气量1.0m3/min，额定排气压力0.7Mpa，配用电机功率7.5KW。2.2常用工具准备铁抹子、阴、阳角抹子：聚苯颗粒找平层施工宜用塑料材质，抗裂砂浆宜用钢材质、托灰板；成品型塑料制品、杠尺：铝合金杠尺长度2-2.5m和长度1.5m两种、靠尺：木靠尺2-3m，单面为八字尺、猪鬃刷：2寸、方头铁锨、筛子：孔径2.5-3mm、手推车、木方尺：单边长不小于15cm、常用的检测工具：经纬仪、大线锤及放线工具、2m托线尺/杠尺、方尺、探针、钢尺等、聚氨酯喷涂设配维修所需全套工具；与硬泡聚氨酯保温层厚度一致的钉子；门窗遮挡材料选用塑料彩条布，架子管、铁艺等可选用聚乙烯塑料地膜。2.3材料准备1、聚氨酯聚氨酯为聚醚多元醇和异氰酸酯混合反应形成的具有防水和保温隔热等功能的硬质泡沫材料，发泡剂采用非CFC物质。执行标准:序号项目指标要求测试方法-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计喷涂法≥35表观密度，kg/m3按国家标准规范执行导热系数（23±2℃），W/(m•K)≤0.024拉伸粘结强度，kPa≥150（1拉伸强度，kPa≥2002断裂延伸率，%≥7吸水率，%≤4-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计尺寸稳定性（48h），%80℃≤2.0-30℃≤1.0阻燃性能平均燃烧时间，s≤70平均燃烧范围，mm≤40烟密度等级（SDR）≤75按国家标准规范执行注：（1）是指与水泥基材料之间的拉伸粘结强度。(2)拉伸方向为平行于喷涂基层表面（即拉伸受力面为垂直于喷涂基层表面）。2、抗裂砂浆抹面胶浆性能指标序号项目指标要求测试方法序号项目-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计指标要求测试方法1可操作时间，h1.5~4.0JG149，JG/T30493抗折强度，MPa≥7.5GB/T176712拉伸粘结强度（与聚氨酯硬泡保温板），kPa原强度≥150，且破坏界面在聚氨酯硬泡上耐水性≥100，且破坏界面在聚氨酯硬泡上4压折比≤3.0JG149，GB/T17671耐冻融性能≥100，且破坏界面在聚氨酯硬泡上-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计耐碱玻璃纤维网格布性能指标序号项目指标要求测试方法序号项目指标要求测试方法1单位面积质量，g/m2≥130GB/T9914.33耐碱断裂强力保留率（经、纬向），%≥50JG1492耐碱断裂强力（经、纬向），N/50mm≥750GB/T7689.5，JG1494断裂应变（经、纬向），%≤5.0GB/T7689.5，JG149-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计3.技术准备3.1进场施工前，项目经理及技术人员应先熟悉图纸及设计变更等，明确施工部位。3.2对施工工人进行技术交底及安全交底。4.基层准备基层墙体应符合《混凝土结构工程施工质量验收规范》（GB50204-2002）和《砌体工程质量验收规范》（GB50203—2002）要求。保温工程施工前，按照建设程序其结构、主体等应经相关部门验收并合格。外墙面基层的垂直度、平整度应符合国家现行施工及验收规范要求。进行保温施工前还应做好以下具体工作：（a）阳台栏杆、落水管托架、外挂消防梯等已安装完毕；（b）突出外墙面的预埋管（件）已经安装好并预留出保温层厚度；（c）脚手架孔穿墙孔及墙面缺损处已用水泥砂浆修补好；（d）混凝土梁、柱、墙上的钢筋头和凸出物≥10mm的应剔除；（e）主体结构的变形缝应提前做好处理；（f）墙面应干净，无油渍浮灰；松动风化部分应剔除；（g）在喷涂硬泡聚氨酯保温层前应控制基面表面平整度达到±3mm，方可进行硬泡聚氨酯保温层施工；对于基层平整度达不到要求的工程，也可根据现场实测情况与相关人员协商加大胶粉聚笨颗粒的用量；（h）喷涂聚氨酯保温层前应做好门窗口框、脚手架及非保温部位的遮挡工作；（i）各大角的控制线安装完毕。5.施工工艺流程基层墙体清理喷刷聚氨酯防潮底漆喷涂第一遍聚氨酯保温材料（厚度控制在1cm左右）继续分层喷施聚氨酯保温直至符合要求检查聚氨酯保温层厚度修整聚氨酯保温层厚度喷刷界面剂抹聚苯颗粒找平层刮抹抗裂砂浆复合耐碱玻纤网格布分部工程验收。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计6.各主要施工工序的施工方法6.1基本要求6.1.1喷涂施工时的环境温度宜为10~40℃，风速应不大于5m/s（3级风），相对湿度应小于85%，雨天不得施工,如需施工须采取防护措施。6.1.2施工基面检查、清理、验收合格后方可喷涂施工。6.1.3硬质聚氨酯必须在喷涂施工前配制好，双组分液体原料必须按工艺设计配比1：1准确计量，混合应均匀，热反应充分，输送管路不得渗漏。。6.1.4应按照使用说明书操作设备，喷涂时应先启动空压机，并打开压缩空气开关，再启动发泡机料泵，开始时的料液应放弃。在正式作业前先进行试喷，待料液的比例正常后方可正式进行喷涂或浇注作业。6.1.5在聚氨酯喷涂前，应预先在基层上安装好主龙骨及管线线、附件等。聚氨酯喷涂后，严禁在墙面或屋面上开孔、开洞，安装管线及附件，以免影响保温效果及留下安全隐患。6.1.6施工时喷枪与基层面的距离为0.6m，移动速度要均匀。喷涂顺序由下风口逐渐向上风口移动，施工人员面向下风口倒退行进。6.1.7喷涂作业时，上一层喷涂的聚氨酯硬泡表面不粘手后，才能喷涂下一层。6.1.8一个施工作业面可分遍喷涂完成，一是为了能够及时控制调整喷涂层的厚度，减少收缩影响。二是可以增加结皮层，提高防水效果。每遍喷涂厚度应小于等于15mm。当天的施工作业必须当日连续喷涂施工完毕。6.1.9聚氨酯喷涂施工后，24小时后可修整，72小时后进入下道工序施工。下道工序施工时必须注意防止对聚氨酯造成破坏,尤其是屋面细石混凝土施工时,如果破坏及时与聚氨酯施工单位联系,及时修补.6.1.10喷涂或浇注作业中，应随时检查发泡质量，发现问题后立即停机，查明原因后方能重新作业。当暂停喷涂或浇注作业时，应先停物料泵，待枪头中物料吹净后才能停压缩空气。喷涂作业完毕把喷枪零件卸下浸泡在丙酮溶剂中，并彻底清洗干净。正常情况下使用3~5d要彻底清洗一次物料泵。6.1.11大面积喷涂时可分段分片进行，接槎处必须接合良好。6.1.12在用抹面胶浆等找平材料找平喷涂聚氨酯硬泡保温层时，应立即将裁好的玻纤网布用铁抹子压入抹面胶浆内，相邻网布搭接宽度不小于100mm；网布应铺贴平整，不得有皱褶、空鼓和翘边。本工程饰面为瓷砖的部位，采用热镀锌钢丝网代替玻纤网布，直径为-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计0.8-1.2mm，网孔边长20*20mm左右，阳角钢丝网双向绕角互相搭接，搭接宽度不得小于200mm。6.2喷涂硬泡聚氨酯6.1.1喷涂第一遍硬泡聚氨酯喷涂应从角模坡口处开始。单层喷涂的泡沫厚度第一遍（俗称打底层，主要提高泡沫与基层的粘结力）一般在5mm左右，喷枪与实物的间距为800-1200mm。6.1.2多遍喷涂硬泡聚氨酯至既定厚度根据实际情况进行多遍喷涂。每遍喷涂厚度控制在10-15mm。用定厚标钉控制最终的聚氨酯泡沫保温层的厚度。6.3喷刷界面剂喷涂20min后用裁纸刀、手锯等工具清理、修整遮挡部位以及超过保温层总厚度的突出部分。聚氨酯保温层修整完毕并且在喷涂4h之后，用喷斗或滚刷均匀地将聚氨酯界面砂浆喷刷于硬泡聚氨酯保温层表面。6.4刮抹胶粉聚苯颗粒找平层按保温层设计总厚度重新打点，贴饼。灰饼控制以找平墙面为主.具体打点方法如下:（1）每层首先用2m杠尺检查墙面平整度,用2m托线板检查墙面垂直度.（2）在距楼层顶部约10cm,同时距大墙阴/阳角约10cm处，根据大墙角已挂好的钢垂直控制线厚度,用界面砂浆粘贴5cm×5cm聚苯板块作为标准贴饼。（3）待标准贴饼固定后,在两水平贴饼间拉水平控制线,具体做法为将带小线的小园钉插入标准贴饼，拉直小线，使小线控制比标准贴饼略高1mm，在两贴饼之间按1.5m间隔水平粘贴若干标准贴饼.当聚氨酯保温层厚度超过控制线的部分用手锯修平.（4）用线坠吊垂直线在距楼层底部约10cm,大墙阴/阳角10cm处粘贴标准贴饼.(楼层较高时应两人共同完成)之后按间隔1.5m左右沿垂直方向粘贴标准贴饼.当聚氨酯保温层厚度超过控制线的部分用手锯修平.-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计（5）每层贴饼施工作业完成后水平方向用2-5m小线拉线检查贴饼的一致性.垂直方向用2m托线板检查垂直度,并测量灰饼厚度，作记录。6.5刮抹抗裂砂浆复合耐碱玻纤网格布耐碱网格布长度3m左右，尺寸预先裁好。抗裂砂浆一般分两遍完成，总厚度约3～5mm。抹面积与网格布相当的抗裂砂浆后应立即用铁抹子压入耐碱网格布。耐碱网格布之间搭接宽度不应小于50mm，按照从左至右、从上到下的顺序立即用铁抹子压入耐碱网格布，严禁干搭。阴阳角处也应压茬搭接，其搭接宽度≥150mm，应保证阴阳角处的方正和垂直度。耐碱网格布要含在抗裂砂浆中，铺贴要平整，无褶皱，可隐约见网格，砂浆饱满度达到100%。局部不饱满处应随即补抹第二遍抗裂砂浆找平并压实。在门窗洞口等处应沿45°方向提前增贴一道网格布（300mm×400mm），如下图所示：窗洞口处增贴一道网格布示意首层墙面应铺贴双层耐碱网格布，第一层铺贴应采用对接方法，然后进行第二层网格布铺贴，两层网格布之间抗裂砂浆应饱满，严禁干贴。抗裂砂浆施工完后，应检查平整、垂直及阴阳角方正，不符合要求的应用抗裂砂浆进行修补。严禁在此面层上抹普通水泥砂浆腰线、窗口套线等。6.6防火隔离带的设置防火隔离带应严格按《民用建筑外墙保温系统及外墙装饰防火暂行规定》（鲁发【2009】229号文件）要求每层设置。防火隔离带使用岩棉带，燃烧性能为A级。6.7其他技术要求①保温层外侧及不保温的外墙面薄抹一层5mm厚抗裂砂浆贴压耐碱网格布，耐碱网格布应从上而下铺粘，表面平整、不起皱、拼接处应做搭接处理。建筑物底部面砖墙面的保温层外侧采用10厚抗裂砂浆复合热镀锌电焊网。。②空调搁板、GRC构件造型不作保温，直接按设计要求进行外墙装饰面层施工；位于铝合金百叶内的空调机位，除靠近住户侧的墙体作保温外，两侧墙体均不作保温。铝合金百叶内部墙面全部涂刷乳白色外墙乳胶漆。③穿透外墙、阳台的预留孔洞等处应做好保温节点处理，同时作好密封防水处理。④-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计窗台凸沿的底面和立面按设计作法进行保温，但窗台凸沿与窗框之间的平面只作20厚胶粉聚苯颗粒，之后整个凸沿表面作5厚抗裂砂浆复合耐碱玻纤网格布（面砖墙面为10厚抗裂砂浆复合热镀锌电焊网）。窗上口及窗台凸沿下侧均应作出滴水线。7.聚氨酯硬泡外墙外保温工程验收7.1聚氨酯硬泡外墙外保温工程应按现行国家标准《建筑工程施工质量验收统一标准》GB50300规定进行施工质量验收。7.2建筑节能工程是单位建筑工程的一个分部工程，墙体保温工程是建筑节能工程的一个子分部工程。在本导则中，墙体保温子分部工程具体即为聚氨酯硬泡外墙外保温工程，其分项工程应按下表进行划分。聚氨酯硬泡外墙外保温子分部工程和分项工程划分分部工程子分部工程分项工程施工工艺类别检验内容建筑节能工程聚氨酯硬泡外墙外保温工程聚氨酯硬泡喷涂或浇注施工工程基层处理，聚氨酯硬泡保温层，变形缝，抹面层，饰面层等聚氨酯硬泡保温板粘贴或干挂施工工程基层处理，聚氨酯硬泡保温板，变形缝，抹面层，饰面层，锚栓等机械固定系统等7.3分项工程应以墙面每500～1000m2划分为一个检验批，不足500m2也应划分为一个检验批；每个检验批每100m2应至少抽查一处，每处不得小于10m2。细部构造应全数检查。7.4主控项目的验收应符合下列规定:7.4.1聚氨酯硬泡外墙外保温系统及其主要组成材料性能应符合本导则要求。检验方法：检查系统的型式检验报告和出厂合格证、材料检验报告、进场材料复验报告。7.4.2-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计门窗洞口、阴阳角、勒脚、檐口、女儿墙、变形缝等保温构造，必须符合设计要求。检验方法：观察检查和检查隐蔽工程验收记录。7.4.3系统的抗冲击性应符合本导则要求。检验方法：按JGJ144-2004《外墙外保温工程技术规程》附录A.5中规定的检验方法进行。7.4.4保温层厚度必须符合设计要求。检验方法：1）喷涂法和浇注法聚氨酯硬泡外墙外保温层采用插针法检查。检查方法：用Ф1mm钢针检查，保温层的最小厚度不得小于设计厚度。2）聚氨酯硬泡保温板：检查产品合格证书、出厂检验报告、进场验收记录和复检报告。7.4.5粘贴法施工的聚氨酯硬泡保温板的粘结面积应符合本导则的要求。检查方法：现场测量。7.5一般项目的验收应符合下列规定:7.5.1保温层的垂直度及允许尺寸偏差应符合现行国家标准《建筑装饰装修工程质量验收规范》GB50210的规定。7.5.2抹面层和饰面层分项工程施工质量应符合现行国家标准《建筑装饰装修工程质量验收规范》GB50210的规定。7.6外墙外保温工程竣工验收应提交下列文件：（1）外墙外保温系统的设计文件、图纸会审、设计变更和洽商记录；（2）施工方案和施工工艺；（3）外墙外保温系统的型式检验报告及其主要组成材料的产品合格证、出厂检验报告、进场复检报告和现场验收记录；（4）施工技术交底；（5）施工工艺记录及施工质量检验记录；（6）含隐蔽工程验收记录；（7）外保温系统的耐候性试验报告及系统的热阻检验报告；（8）其他必须提供的资料。7.7聚氨酯硬泡外墙外保温系统主要组成材料复验项目应符合下表的规定聚氨酯硬泡外墙外保温系统主要组成材料复验项目组成材料名称复验项目喷涂法或浇注法聚氨酯硬泡表观密度、导热系数、尺寸稳定性、断裂延伸率胶粘剂、抹面胶浆-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计原强度（拉伸粘结强度）、耐水拉伸粘结强度耐碱玻纤网布公称单位面积质量、断裂强力、耐碱断裂强力保留率、断裂应变8、施工管理8.1质量控制承诺施工过程中严格按照保温施工国家标准和相关行业规范及ISO9001质量保证体系进行控制和指导。尊重业主和监理部门的意见和要求。具体措施主要有：8.1.1经现场工程师批准采购材料到场后，除查验其产品合格证和保质书等必备资料外，还进行现场复检。8.1.2对施工质量实行跟踪监督，每道工序都要实行自检自查，做到合格一道再做下一道，发现问题及时改正，不符合质量要求的无条件立即返工。8.1.3认真及时填报工程质量记录，做到有据可查。8.2.技术交底每个重要的分项工艺，要认真组织好技术交底，明确交待质量要求、操作规范、交底由项目经理、施工员或班组长、操作者三级交底，交底记录由交底方和被交底方签字，工程技术部做好《技术交底》记录。8.3各工序交接控制每道工序完成后，项目部施工员应会同质安员及前后工序的工种组长进行交接检查过程鉴定，证实所使用的过程方法是否符合要求并有效实施。8.4施工工期的保证措施8.4.1公司的准备配备施工经验丰富、技术实力强的项目管理班子，中标后立即可投入人力、物力，及时进场组织施工。8.4.2加强施工中的过程控制，严格“三检”制，提高一次交验合格率，避免不必要的返工返修，延误工期。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计8.4.3我方施工的分部工程与其他各分部工程配合土建穿插作业，尽可能不占用整体工期。9.安全生产9.1安全控制承诺9.1.1经常进行安全教育，提高每个施工人员的安全意识。9.1.2建立健全施工安全保障体系。设立专门的安全监督员。9.1.3保温施工现场和材料库房严禁烟火，在合适地段（位置）配置灭火设备，均悬挂安全标志，对施工人员采取必要的劳动保护手段。9.1.4整配齐配足安全防护用品（安全绳、防护手套、护目镜、劳保鞋等），为施工人员办劳动保险。9.2安全控制体系建立完整的安全保证体系。坚持“安全第一、预防为主”的方针，以实现杜绝重大安全事故和完成现场安全文明达标为目的。9.2.1安全管理目标杜绝重伤、死亡事故的发生，轻伤负伤频率为≤1.5‰。杜绝重大设备、火灾、交通事故。全员教育率100%；项目经理、安全员、特种作业人员培训、考核、持证上岗率为100%。9.2.2安全技术文件保证措施进场后及时对施工人员进行安全技术交底。项目部建立定期安全检查与隐患整改制度、安全设施机械设备验收制度。安全管理人员与特种作业人员必须经省劳动部门培训考核发证，分别持有《安全管理人员岗位资格证书》、《特种作业人员安全操作证》上岗。安全生产基础工作资料记录及时、完整、建档。9.3安全预防措施9.3.1坠落对四口五监边等处设好护身栏杆，中间支挂安全网。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计9.3.2机械伤害严格执行机械设备的保养规程及安全操作规程，机械设备按原机技术性能规定正确使用。严禁机械设备超负荷运转使用，带病运转和作业中进行维修。9.3.3防火⑴防火组织机构健全，严格执行三级防火制度，落实责任到人。现场各类防火工具、设备、材料放置在使用方便地点，不得随意拿动、转移，经常检查。⑵施工现场不许抽烟，现场设吸烟室。⑶加强电气管理、防止发生电气火灾。现场严禁使用电炉子，碘钨灯照明取暖，临时电源线路必须按规定架设，严禁乱拉乱接，电闸要有箱，上锁设专人负责。9.3.4触电⑴严格执行《施工现场临时用电安全技术规范》（GJGJ46—88），现场用电实行三项五线制，动力与照明分开，做到二级保护，节约用电。⑵搞好电气设备的设置和防护。配电应实行分级配电，开关箱内应一机一闸，配电箱、开关箱周围应有足够两人同时工作的空间，其周围不得堆放任何有碍操作、维修的物品。⑶配电箱统一制式，设门、锁、防雨、防风设施齐全，铁闸箱必须有保护接地。⑷固定式配电箱和流动式配电箱内分别装置漏电保护器，保护装置参数匹配，动作灵敏可靠。配电箱内所有压头必须牢固、可靠、无松动，电缆线蕊应采用接地端子压接后刷锡。⑸电器装置、闸具，容断器参数与设备容量相匹配并按标准安装。⑹现场除维护电工外，任何人不准动用配电箱、动力设备或线路开关。发现问题及时上报项目经理部，由用电管理员与维护电工检查处理。⑺所有进场的电气材料，防护设施必须有合格证，电工试验合格后，方准投入使用。9.4施工现场安全消防技术措施外墙外保温系统的各施工队和个人均应严格依照本措施开展消防安全工作。9.4.1施工现场的消防工作，应遵照国家有关法律、法规开展消防安全工作。9.4.2施工现场聚氨酯存放处应能满足消防车通行。其宽度不得小于3.5米，并保证临时消防车道的畅通，禁止在临时消防车道上堆物、堆料或挤占临时消防车道。9.4.3施工现场聚氨酯作业区配备干粉灭火器，并有明显的防火标志。经常进行检查、维护、保养，保证灭火器材灵敏有效。9.4.4-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计利用总承包单位的临时消防竖管，消防供水保证足够的水源和水压，严禁消防竖管作为施工用水管线。并设专人管理，保证消防供水。消防泵的专用配电线路，引自施工现场总断路器的上端，以保证连续不间断供电。9.4.5其他专业施工队的电焊工、气焊工从事电气设备安装和电、气焊切割作业，对聚氨酯作业区，采取必要的隔离、覆盖等措施，作业后必须确认无火源隐患后方可离去。9.4.6施工现场使用的电气设备必须符合防火要求。临时用电必须安装过载保护装置，电闸箱内不准使用易燃、可燃材料。严禁超负荷使用电气设备。施工现场存放易燃、可燃材料的库房、配料房不得使用明露高热强光源灯具。9.4.7对易燃易爆物品，有严格的防火措施，指定防火负责人，配备灭火器材，确保施工安全。9.4.8施工材料的存放、使用符合防火要求。库房采用非燃材料支搭，易燃易爆物品专库储存，分类单独存放，保持通风，用电符合防火规定。不准在工程内、库房内调配聚氨酯。9.4.9工程内不准作为仓库使用，不准存放易燃、可燃材料，因施工需要进入工程内的可燃材料，要根据工程计划限量进入并采取可靠的防火措施。废弃材料及时清除。9.4.10施工现场使用的安全网、密目式安全网、密目式防尘网、保温材料，必须符合消防安全规定，不得使用易燃、可燃材料。使用时施工企业保卫部门必须严格审核。9.4.11施工现场作业区内严禁吸烟。不得在建设工程内设置宿舍。9.4.12施工现场和生活区，未经保卫部门批准不得使用电热器具。严禁工程中明火保温施工及宿舍内明火取暖。9.4.13从事聚氨酯原材料的运输、存放、配料、发泡及保护层施工前，有具体的防火要求，必要时派专人看护。9.4.14喷涂聚氨酯作业面及成品墙体附近有电、气焊等明火作业时，要设专人看护，以防引燃发泡聚氨酯。10.文明施工措施现场工具、构件、材料的堆放必须按总平面图规定的位置放置。不同材料分类堆码整齐，挂上产品标识牌。机械设备分区停置。机电设备有防雨设施并有接地（避雷）装置。易燃易爆物品禁止混放，垃圾、废料实行“袋装化”集中外运指定地点。10.1建立和健全文明施工保证体系我公司有完整的文明施工保证体系，设有文明施工领导小组，并开展文明施工检查活动，项目经理部将文明施工作为日常工作常抓不懈。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计10.1.1工人在进场后首先要进行入场教育，教育必须把防控疾病的内容放在与安全教育同等重要的地位，来加以详细讲解，并签订责任状。10.1.2落实《建筑施工安全检查标准》的要求《建筑施工安全检查标准》是最新的安全文明施工检查标准，施工过程中要大力宣传，认真进行培训，工长施工前必须对施工队组进行相关交底。10.1.3现场材料堆放要求成品、半成品等材料不允许露天堆放、临时放置必须遮盖。构配件及小型材料全部进入一般仓库管理。易燃品必须放置在专用仓库内管理专人负责材料发放工作，严格执行限额领料规定。10.1.4施工机械、用具及用电管理要求所有进场施工机械必须配备单独电箱、漏电保护器及接地接零线，电箱有编号、设门有防潮保护与安全警告表示。施工机械清洁干净，按规定做好维修保养工作。10.1.5施工作业面要求（1）全部施工操作面均需设置围挡，并挂牌警示。（2）现场保持清洁卫生，按建立的规章制度检查落实，工完场清建立奖罚机制。（3）利用休息时间进行文明施工学习，对进场职工进行文明教育，提高职工的文明施工意识。第八章季节性及特殊天气施工措施一、雨期施工措施1、进入雨期施工前修好现场施工道路和排水沟，保证现场排水畅通，道路通行无阻。2、准备足够的雨具，防雨布等防雨材料及防雨安全设备以应急需，如浇筑砼过程中，遇雨及时覆盖等。3、雨期施工对施工通道采取相应的防滑措施保证施工通道不滑、不陷。4、机电设备，采取相应的防雨防潮措施，并配有安全用电装置。5、坚持收听、收看天气预报，密切注意天气变化情况以便及时采取相应的防雨措施。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计6、充分利用无雨天气，集中力量快速施工。工程可能因雨而耽搁的进度，雨后增派力量及时挽回。7、及时对脚手架、施工通道、露天电箱等安全防护进行检查，加强防护，确保安全施工。8、暴风雨天气，机械必须停止施工并做好防雨、防漏电工作，同时组织专业人员进行安全检查、值守。二、高温季节的施工措施1、在高温和太阳直接辐射下浇筑混凝土时，模板应设专人浇水润湿，混凝土振捣平整后，应立即用草袋进行覆盖，防止混凝土过早脱水而出现裂纹。12小时后进行浇水或蓄水养护，养护期不小于7天。按规定可提前拆模部分应继续加强养护措施，确保养护期。2、内外墙砌体施工，墙体砌筑前，砖块应隔夜或提前浇水润湿，砂浆铺设长度不宜过长。砂浆应随拌随用，宜在2小时内完成，已完成墙体如暴晒在太阳下，要采取覆盖或遮阳措施，确保砌体质量。3、高温季节粉刷施工时，应预先处理好结构，并隔夜浇水润湿浇透，砂浆宜用中、粗砂配制，水灰比不应过大，粉刷面层不能过早失水，既影响砂浆强度又容易起砂，必要时应采取遮阳措施。4、在高温季节,并在太阳直接辐射下，外墙涂料喷涂除常规的施工方法外，应尽量在下午三时以后进行，以避开高温时间，减缓水份蒸发，增加粘结层强度。贴面施工完后，应立即用塑料薄膜或麻袋进行覆盖，浇水养护不少于7天。5、如干旱少雨且持续高温，作业时间应尽量避开午后高温时段，延长早晚工作时间，以达到保障工作时间，满足进度要求的目的。三、冬期施工根据国家施工及验收规范的规定，当室外的平均温度连续5天稳定低于5℃时，属冬期-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计施工。为了保证工程质量，必须采取必要的技术措施。一）、砌体工程1．砖及砌块，进场后进行保护，不能受雨雪浸袭。以免受冻，可根据各楼层用料计划，直接送至指定地点。使用前应先清除冰霜。2．砂中不得含有冰块及直径大于1cm的冻结块。3．拌合砂浆时，因砂浆使用时不得低于5℃，对水和砂进行加热，水温不超过80℃，砂温不超过40℃。4．负温度条件下砌筑，砖不宜浇水，但需适当加大砂浆的稠度。5．砂浆以掺盐砂浆为主，掺盐量占用水量，当日气温为-10℃时为3％；日气温在-10～-15℃时为5％。6．砖砌体尽量砌在同一标高上，每天砌筑停止前，上面干铺一层砖，然后覆盖保温。7．在解冻后，对砌体进行观测并检查，如发现异常情况，应及时采取补救措施。二）、抹灰工程1、当环境温度低于0℃时，除特殊情况外，一般不安排抹灰施工，温度低于5℃时而高于℃时，需采取一定措施。2、砂浆在正温的室内或临时暖棚内制作，砂浆使用在5℃以上，用热水拌合并随拌随用。3、室内作业，施工前关好门窗或采取临时封闭措施。4、内抹灰砂浆不得加盐，并需待墙面适当干燥后方可进行。5、室外抹灰：水泥砂浆必须在环境温度大于5℃时施工，并根据阳光的变化及时调整作业面。6、应及时检查是否冻坏作业面发现问题及时处理。7、其它室外装饰不安排冬季施工。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计在以后施工工程中遇到此类情况，根据现场具体实际情况，在制定详细的专项施工方案。第九章工程质量保证措施一、质量目标我们将全力以赴实现合同既定目标：创烟台市优质工程。要实现上述目标必须做到：“思想上重视，措施上得力”，有效地形成“人人心里有目标，人人手中有标准”，使整个工地达到：“质量目标明确，工艺过程管理严格，施工监督认真负责，以强化全员意识为先导，以夯实管理为重点，以推进科技进步为保证”的全员争先氛围。二、质量保证采用ISO9001-2008运作程序为保证，推行全面优质管理模式。实现本工程质量管理目标。1、对业主质量保证全面履行合同质量目标，并承担相应的经济责任。2、对内部质量保证经济措施达到工程质量目标的管理人员和职工，设立质量奖。每次隐蔽验收质量不达标，全部返工，操作人员扣罚所有施工用工，并承担材料损失，管理人员处罚500—800元（依据责任者责任）。出现一次质量事故，管理人员年度质量奖取消。风险抵押金扣除。3、加强对内对外的配合、协调1）、内部施工配合（1）、土建各工种之间的配合本项目部各专业施工人员均为我公司固定职工，有较强的专业技术能力，所有人员均参加过近几年创省优、市优工程的施工锤炼，有精品意识和技术，配合默契，有利于本工程施工的顺利进行和质量、安全、工期等各项目标的实现。（2）、安装各工种之间的配合a、通风工种与管道、电气、弱电安装的配合。各工种本着小管道让大管道的原则，了解风管布置，确定和调整本工程管道、电气线路、电缆桥架走向及桥架位置，风管应尽早安装，以便给其他工种创造施工条件。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计b、隔热保温施工。按施工作业分段、分系统，管道安装后及时试压合格后，交保温施工。c、油漆施工配合。施工中各种管道均先刷底漆，待交工前按统一色泽规定刷面漆，个别情况需一次性全部刷完的由工长决定。d、设备安装与管道、电气等的配合。设备（包括空调机组、泵、风机、水箱等）到货后尽早就位，为管道配管、电气接线创造条件。e、设备试运转及空调试的配合。设备试运转由电工先将电机单试合格；设备试运转时以设备钳工为主，电气、弱电配合，组成有各工种参加的调试小组，统一安排调试工作。（3）、土建与安装的配合a、预留预埋配合。预留人员按照预留预埋图进行预留埋，预留中不得随意伤损建筑钢筋，与土建结构有矛盾时，由专业工程师与土建协商处理，严禁控制在楼地坪内错、漏、塞等现象的发生。由设计增加的埋管，必须在未作楼地坪面层前补埋。b、卫生间施工配合。在土建结构施工时配合留孔，安装时由土建给定楼地坪标高基准，按好地漏后，土建再做地坪【土建施工时不得损坏预留的口（孔）等】。c、暗设箱盒及墙面上开关、插座的安装配合。暗设箱盒的安装，应随土建墙体施工进行；布置在装修墙面上的开关、插座等，应配合装修施工进行。d、设备基础及留孔的配合。设备基础应尽早浇筑，未达到设计强度的70％以上，不得安装设备。设备基础的位置尺寸及留孔，先由土建检查，再由安装复查，土建向安装办理相应的交接记录。e、灯具、开关插座及面板的安装配合。灯具、开关插座盒的安装应做到位置准确，施工时不得损伤结构主筋及墙面。若孔洞较大应先作处理，待墙面粉刷后再装箱盖、面板。f、施工用电及场地的使用配合。因穿插作业多，对施工用电、现场交通及场地的使用，应在土建统一安排下协调解决，以达互创施工条件之目的。j、成品保护的配合。安装施工不得随意在土建墙体上凿洞打孔，因特殊原因必须开洞时应与土建协商，确定孔洞的位置及大小。安装施工时应注意避免污染墙面、门窗等。2）、总承包协调与管理1、与设计单位间的工作协调-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计a、在施工组织设计时要了解设计意图及工程要求，根据设计意图提出我们的施工实施方案。向设计单位提交的方案中，包括施工中可能出现的各种情况，协助设计院完善施工图设计。b、向设计院提交根据施工总进度计划编制的设计出图计划书，积极参与设计深化工作。c、主持施工图审查，协助业主方会同建筑师、供应商（制造商）提出建议，完善设计内容和设备物资的选型。d、组织地方专业主管部门沟通与技术负责人的联系，向设计方提供需主管部门协助的专项工程，如外配电、水、通讯、市政、污水处理、环保、广播电视等的设计、施工安装、检测等资料，完善整体设计，确保联动调试的成功和使用功能的兑现。e、对施工中出现的情况，除按技术负责人、监理的要求及时处理外，还应积极修正可能出现的设计错误，并会同业主方、技术负责人、施工方按照总体进度与整体效果要求，验收小样板间，进行部位验收、中途质量验收、竣工验收等。f、根据业主方的指令，组织设计方参加机电设备、装饰材料、卫生洁具等的选型、选材和定货，参加新材料的定样采购等。g、协调各施工分包单位在施工中需与技术负责人协商解决的问题，协助技术负责人解决诸如因多管道并列等原因引起的标高、几何尺寸的平衡协调工作，协助技术负责人解决不可预测因素引起的地质沉降、裂缝等变化。2、与监理工程师工作的协调a、在施工全过程中，严格按照经业主方及监理工程师批准的“施工大纲”、“施工组织设计”进行对施工单位的质量管理。在分包单位“自检”和总承包专检的基础上，接受监理工程师的验收和检查，并按照监理要求，予以整改。b、贯彻总承包方已建立的质量控制、检查、管理制度，并据此对各分包施工单位予以检控，确保产品达到优良。总承包方对整个工程产品质量负有最终责任，任何分包单位工作的失职、失误均视为本项目部的工作失误，因而杜绝现场施工分包单位不服从监理工程师的不正常现象发生，使监理工程师的一切指令得到全面执行。c、所有进入现场的成品、半成品、设备、材料、器具等均主动向监理工程师提交产品合格证或质量保证书，按规定在使用前需进行物理、化学试验的材料，主动递交检测结果报告，使所使用的材料、设备等不给工程造成浪费。d、按部位或分项、工序检验质量，严格执行“上道工序不合格，下道工序不施工”的准则，使监理工程师能顺利开展工作。对可能出现的工作意见不一，应遵循“先执行监理工程师的指令，后予以协商统一”-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计的原则，在现场质量管理工作中，维护好监理工程师的权威性。3、与分包单位间的协调a、工程总承包方会同业主方对拟选定的分包单位予以考察，并采用竞争录用的方法，使所选定的分包单位（含材料、设备供应商等）无论是资质、管理、经验上都能符合工程要求。b、责成分包单位所选用的材料、设备等必须在事先征得业主方代表和总承包方的审定，严禁擅自代用材料和使用劣质材料。c、责成各分包单位严格按照施工总进度计划和“施工大纲”、“施工组织设计”编制“实施性施工进度计划”和“实施方案”，建立质量保证体系，确保“大纲”或“施工组织设计”所规定的各项目标的实现。d、分包单位严格按照总承包方制定的施工现场总平面图“按图就位”，且按总承包方制定的现场标准化施工的管理规定，做好施工现场的标准化工作。e、分包单位进场前均与总承包单位签订工程承发包合同，严格以合同条款来检查落实分包单位的责任、义务。任何分包单位的失误，均视为总承包方的工作失误。f、本公司以各个指令，组织指挥各分包施工单位进行科学、合理的生产施工，协调施工中所产生的各类矛盾，以合同中明确的责任，来追究贻误方的失责，尽可能减少施工中出现的责任模糊和推诿扯皮现象而延误工程进度或造成经济损失。g、总承包方不断加强对各分包单位的教育，提请分包单位增强员工对产品的保护，做到上道工序对下道工序负责，完工产品对发包方负责，使得产品不污、不损。4、具体协调方式a、按总体进度计划制定的控制节点，组织召开协调工作会议，检查本节点的实施情况，制定、修正、调整下一个节点的实施要求。b、由总承包方的项目经理主持施工协调会议。一般情况下，以周为单位进行协调。c、总承包方将会同业主方代表定期或不定期地组织对工程节点、工程质量、现场标准化、安全生产、计量状况、工程技术资料、原材料及机电设备的检查，并制定必要的奖惩制度，奖优罚劣，直至工程完工或合同终止。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计d、本项目部将以周为单位，提出工程简报，向业主方和各有关单位反映、通报工程进展状况及需要解决的问题，使有关各方了解工程的进展情况，及时解决施工中出现的困难和问题。根据工程进展，我们还将不定期的召开各种协调会，协助业主与社会各业务部门的关系以确保工程施工顺利进行。4、确保质量体系的运行依据ISO9001-2008的要求，对组织机构建立，施工生产的“程序”、“过程”进行持之以恒的强化控制，并配备充足的“人、财、物”，确保质量体系的有效运行。紧紧围绕“质量体系认证”，健全体系。（1）组织项目经理部全部管理人员、职工学习培训，尤其对主管质检人员、内审人员真正做到按“认证”运作。（2）在公司“质量手册”，“质量文件”的指导下，项目经理部编好“作业指导书交底细则”，“项目质量保证计划”，“质量记录”等有关质量文件及质量管理卡片，使“职责”与“控制”真正能够落到实处，形成：“施工、技术、检验、测量、物资、试验”六大质量控制系统。（3）强化质量体系的有效实施a.项目经理部加强对各相关人员的质量技术交底，强化质量意识。b.以项目经理为龙头，统一认识，协调工作。c.服从公司管理网，认证机构，主管部门及业主等对质量体系的严格监督，发现问题及时纠正。d.做到信息闭环管理。2）建立有效的质保体系、理顺各种关系，确保畅通。建立有效的质保体系、理顺各种关系。组织完善的质量控制体系，从上到下形成封闭管理系统，项目部设专职质检员，作业班组设兼职检查员，质量控制系统对工程实行无条件“一票否决制”，抓好三检制的落实，质量不合格的分项工程或作业段必须立即返工重做。为此项目经理部必须编制细化质量奖罚条例，严格执行。激励职工爱岗敬业，强化责任感、紧迫感，变“要我干好”为“我要干好”。质量体系管理网络3）质量保证体系图结构工程质量预控本工程思想政治工作保证体系-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计技术准备施工过程中质量保证体系质量管理组织形式施工准备质量保证体系现场准备技术管理保证体系组织保证体系QC组织5）抓住施工过程质量控制流程点施工质量控制依据的制定技术部门:施工技术质量部门生产部门:施工技术性指导文件的编制检验计划编制交底书的编制与发放《质量计划》检验计划<施工技术交底书><施工组织设计>专项施工技术作业方案-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计施工操作过程控制送报材料部门根据限额向班组申请施工材料发放施工材料施工员签发施工任务书下发班组班组执行施工操作施工任务书技术交底下达班组施工全过程监督检查，组织班组自检、互检质量验收过程控制自互检合格自互检不合格返工或返修施工员填写隐、预检申请书检验不合格技术员组织隐蔽工程验收预检、隐蔽质量对施工质量进行签认工程验收检验合格监理验收转入下道工序验收合格验收不合格5、理顺与业主、监理质量验收交接手续积极虚心接受业主以及上级主管部门的质量监督，同心协作，共同把好质量关。会同业主共同协调制订质量控制程序，工程所用材料必须具有：一、产品生产厂的简介。二、产品的性能、标志及包装。三、产品的质量标准和施工工艺。四、实际试验复试的结果及评价。交工存档建设单位工程师（监理）工地质量自检各作业班组兼职质检员不合格不合格-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计6、施工组织设计审批制度施工组织设计要有项目经理、项目技术负责人、安全员、材料员等有关人员的签字。施工组织设计在工程实施前报工程管理部技术质量科，由工程管理部工程师审批后上报公司技质部及总工程师审批。施工组织设计经各级审批并按审批意见进行修改完善，经上报同意后方可进行施工。7、技术复核、隐蔽工程验收制度技术复核应在施工组织设计中编制技术复核计划，明确复核内容、部位、人员及方法。技术复核结果应填写《分部分项工程技术复核记录》，作为施工技术资料归档。凡分项工程的施工结果被后道施工所覆盖，均应进行隐蔽工程验收。其结果必须填写《隐蔽工程验收记录》，作为资料保存。隐蔽验收主要内容如下表：分部工程检查验收内容钢筋工程规格、数量、位置形状；接头形式、位置、尺寸；埋件数量、位置、规格及代用情况；钢筋支架详图。其它完工后无法进行检查的工程，重要结构部位和有特殊要求隐蔽。（4）、建筑工程技术复核内容见下表：分部工程技术复核的主要内容建筑物定位放线测量定位的轴线、标高、基准点基础土质、位置、尺寸、标高-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计模板尺寸、标高、预埋件规格有预留孔位置8、施工阶段的混凝土管理制度1）试块制作管理职责分工（1）、技术负责人负责混凝土强度评定（数理统计与非数理统计）。（2）、项目试验员工负责接受配合比通知书，并根据通知书校验磅秤等计量器，负责向施工班组进行配合比交底、中途检查，负责现场试块制作、养护有送试工作。（3）、技术质量科的试验员负责试块的试压及填表工作，监督现场试块制作及“三过磅”执行。2）切实履行“混凝土浇灌令”制度（1）、混凝土浇筑必须严格执行签署施工准可令制度。（2）、现场施工员负责填写“混凝土浇灌令”的申请单，项目工程师负责“混凝土浇灌令”的签发前检查准备工作及“混凝土浇灌令”填表送签工作。（3）、“混凝土浇灌令”申请签发的条件：模板的支撑系统按施工方案施工完毕。模板、钢筋及其支架质量符合规定，验收合格。技术复核、隐蔽工程验收须确认签证。施工范围内安全设施落实。施工机具准备就绪且能正常运转。材料试验、供应准备完毕9、技术、质量、安全交底制度。技术、质量交底工作是施工过程中基础管理一项不可缺少的重要工作内容，交底必须采用书面签证形式，具体可分如下几方面：（1）、当项目部接到设计图纸后，项目经理必须组织项目部全体人员对图纸进行认真学习，并督促建设单位组织设计交底会。（2）、施工组织设计编制完毕并送审确认后，由项目经理牵头，项目技术负责人组织全体人员认真学习施工方案，并进行技术、质量、安全书面交底，列出监控部位及监控要点。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计（3）、本着谁负责施工谁负责质量、安全工作的原则，各分管工种负责人在安排施工任务时，必须对施工班组进行书面技术质量安全交底，必须做到交底不明确不上岗、不签证不上岗。10、二级验收及分部分项质量评定制度1）分级检查、验收内容与形式（1）、分项工程施工过程中，各分管工种负责人必须督促班组做好自检工作，确保当天问题当天整改完毕。（2）、分项工程施工完毕后，各分管工种负责人必须及时组织班组进行分项工程质量评定工作，并填写分项工程质量评定表交项目经理确认，最终评定表由工程专职质检员评定。（3）、公司每月组织一次施工班组之间的质量、安全大检查，并进行评定。（4）、公司对每个项目进行不定期抽样检查，发现问题以书面形式发出限期整改指令单，项目经理负责在指定期内将整改情况以书面形式反馈到公司职级科室。2）工程施工过程中质检站必须核验的内容（1）、基础分部核验。（2）、主体分部核验。条件：主体工程所含分项工程全部施工完毕。弹出各楼层水平标高线。内墙粉刷塌饼制作完成，超过规定厚度处应作处理。外墙基准线已弹测好。楼层垃圾全部清理完毕。除现浇板外，主体核验前，严禁地坪施工。所有分项工程的质量缺陷全部处理完毕。质量保证资料齐全。11、工序质量控制1）质量控制点的设置见下页一览表。2）工序分析、工序控制的措施落实质量责任制，保证这些工序处于受控状态。做好技术交底工作，并确保施工设备和环境满足施工要求。根据施工特点，安排有相应的技能和素质的操作工人。加强管理和检验工作，确保抽检一次合格，开展检查上道工序，保证本道工序，服务下道工序的活动，并做好记录。严格质量考核并与经济挂钩。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计质量控制点一览表序号控制点名称责任人主要控制依据工作依据工作见证1项目质量计划项目经理按企业标准要求编制项目质量计划上报审批图纸及国家技术标准、验收规范等批准的项目质量计划2重要材料的验收保管员质检员审核质保书或合格证、外观质量及数量验证、检验和试验产品的随行文件物资进货检验记录3施工方案项目技术负责人针对重要的施工过程明确质量控制要求和方法图纸及国家技术标准、验收规范等批准的施工方法4分部、分项工程隐蔽验收施工员质检员-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计隐蔽内容、质量标准图纸及国家技术标准、验收规范等隐蔽工程验收记录5物资采购计划项目负责人计划的编制、审批进货、建帐立卡图纸、规范、定额物资采购计划6特殊工种作业人员安全员审核操作证政府有关规定资格证书7项目经理及施工管理人员项目经理审核上岗证政府有关规定资格证书8技术交底施工员设计意图、规范要求、技术、质量安全措施图纸、规范、评定标准技术交底记录9轴线、标高复测项目技术负责人-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计复测轴线、标高图纸、规范复测记录10焊接工艺试验焊接技术人员评定项目试验评定标准焊接试验报告11配合比项目技术负责人、试验员砂石含水率试验确定图纸、规范试验报告12、推行全面质量管理，抓住质量管理“关键点”推行QC小组的有效活动，建立模板、钢筋接头、卫生间防漏、外墙涂料等质量攻关小组，攻克技术难关，对工程质量通病一是预防：通过技术交底单，明确其具体做法，加强督促、检查与验收；因地制宜地采取预防措施。二是治理：对出现质量不达要求的坚决返工，无条件否决。13、现场材料管理严格控制外加工、采购材料的质量。各类建筑材料到现场后必须由项目工程师和质检员组织有关人员进行抽样检查，发现问题立即与供货商联系，直到退货。搞好原材料二次复试取样、送样工作。水泥必须取样进行物理试验；钢筋原材料必须取样进行物理试验；所有防水材料必须进行取样复试。14、计量器具管理工程计量员负责所有计量器材的鉴定、督促及管理工作；现场计量器具必须确定专人保管，专人使用。他人不得随意动用，以免造成人为损坏；-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计损坏的必须及时报修，不得带病工作。计量器具要定期进行校对、鉴定，严禁使用未经校对过的器具。15、工程质量奖罚制度（1）、遵循“谁施工、谁负责”的原则，并对操作人员进行全面质量管理和追踪管理，强化奖罚制度的落实。（2）、凡各单位在施工过程中违反操作规程，不按图施工，屡教不改或发生了质量问题，有权对下级单位进行处罚，处罚形式为整改停工、罚款直至赶出本工地。16、工程技术资料管理制度（1）、承包方在施工全过程中积累的原始记录和资料，均按统一规定的各类统一表格填写、汇总。（2）、设专职资料员，定期收集各横向部门、各单位提供的各类表格和资料，按目录汇总、审核、装订，供建筑师和市质检站检查。（3）、按要求提供各阶段工程进度的照片，并作为资料归档备案。17、回访维修制度各单位负责工程施工期间的产品保护，凡因施工造成的产品破坏均由各单位赔偿。本工程交付后在三个月后进行第一次工程质量回访，以后每三个月进行回访一次。工程质量回访后，凡属在施工时造成的质量问题，均负责维修。在回访维修期间进行修理后的工程，应由甲方签字确认。三、检验批的划分本工程检验批划分见附表：四、降低造价技术措施本工程钢筋、模板、混凝土用量均较大，为有效降低工程成本，本工程各施工阶段将采取一系列的降低成本措施，做到经济效益和社会效益的完美统一。1、钢筋集中下料，对于较大规格的钢筋则采用电渣压力焊、机械连接等施工工艺，以降低消耗，节约用材。2、混凝土中掺入适量的粉煤灰，既增加了混凝土的和易性，便于泵送，又增强了混凝土的后期强度，保证了混凝土的密实性和抗渗性。同时可节约水泥用量。3、剪力墙采用自制拼装式大模板施工，墙面的垂直度、平整度，阴阳角的方正性均较好，省去了大量的柱面抹灰，相应节省了人工、材料消耗。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计4、采用梁、板早拆体系及混凝土中掺入早强剂，可有效提高模板的周转率，加快工程施工进度，节约模板投入。5、加强周转材料和施工机具的管理，使用后及时维修保养，延长使用周期，节约资产。6、严格执行材料消耗定额，建立用料奖惩制度。7、组织合理的流水施工工艺，合理使用劳动力和周转材料。8、注重新技术、新材料、新工艺的应用。六、项目部人员配备项目经理：龚小勇项目技术负责人：张洪波专责质检员：代兵施工员：曾勇安全员：刘强资料员：成功材料员：钢筋工工长：木工工长：瓦砼工长：机管员：第十章施工安全管理一、安全管理目标及安全管理网络１.安全管理目标保证安全生产，确保无重大伤亡事故的发生，轻伤率控制在2‰以下。２.安全管理网络根据谁负责生产谁负责安全的原则，建立由项目经理挂帅，公司和分公司安全部门检查督促，有专职安全管理员和主要工种的工长或班组长兼职安全员组成的安全生产管理体系。详见安全管理网络图。二、安全管理制度１.安全生产责任制为确保本工程施工过程中的安全，减少轻伤事故，杜绝发生重大事故，建立健全各级生产责任制，切实分解、落实安全生产责任制，明确各级人员在安全生产方面的职责，并认真严格执行，确保本项工程实现安全生产目标。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计1、项目经理安全生产责任制（1）、项目经理是工程安全生产第一负责人，对本项目工程安全生产全面负责。（2）、认真贯彻执行国家、政府部门及企业的安全生产规章制度，落实上级制定的安全生产技术措施。（3）、组织职工学习安全生产技术操作规程和规章制度，坚持交任务的同时交安全要领，定期组织检查施工现场安全作业。（4）、正确处理生产和安全的关系，不违章指挥，对违章作业的班组和个人按项目奖惩规定进行处理。（5）、对施工现场搭设脚手架、和机械设备、电器设备等安全防护装置组织验收，合格后方能使用。（6）、抓好分承包队伍的安全管理，对使用的分包队伍要具有安全资质，对不具有条件的承包队伍，杜绝进入本现场施工。（7）、抓好防寒保暖工作，改善工人劳动条件，保护职工的身体健康。（8）、发生工伤事故，立即组织抢救，迅速上报，并保护现场。2、项目质量员安全生产责任制（1）、贯彻执行安全生产有关法令、法规、规范、标准、操作规程及公司安全生产规章制度。（2）、负责监督、验收安全防护用品的质量是否符合有关验收标准。（3）、负责项目部分项目工程砼强度的检测，确定砼拆模时间，确保工程质量和安全。（4）、参与安全检查，协助处理安全事故隐患。（5）、在检查质量的同时要检查安全生产，发现安全事故隐患要立即报告有关人员进行整改。3、项目施工员（工长）安全生产责任制（1）、项目施工员是项目工程分阶段的安全生产负责人，对所管的分部工程安全生产负直接责任。（2）、项目施工员应熟悉掌握有关安全生产操作规程，帮助督促生产班组遵守安全生产规章制度和本工种安全生产技术操作规程。（3）、认真执行安全生产规章制度，不违章指挥。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计（4）、安排施工前。应将施工组织设计中的安全措施详细向施工班组进行书面安全交底，对施工环境应采取有效的安全防护措施，并督促班组执行。（5）、对违章作业的班组和个人应及时制止，对坚持违章作业的班组和个人有权暂停工作直至改正为止。（6）、班组人员发生工伤事故要立即上报和保护现场，并配合有关人员的调查处理。1、项目安全员安全生产责任制（1）、项目安全员是生产一线的安全生产监督检查员。（2）、监督检查本项目施工安全、文明生产。（3）、配合有关部门开展安全生产的宣传教育工作，协助项目经理组织安全检查，并做好安全资料管理工作。（4）、监督检查生产中的不安全隐患，提出改进意见和措施。（5）、熟悉本项目施工组织设计和编制的安全生产技术措施计划，并对贯彻执行情况进行监督检查。（6）、与有关部门共同做好新进场工人安全技术培训和三级教育。（7）、负责项目工伤事故的统计、分析的报告，参与工伤事故的调查和处理。（8）、制止违章指挥和违章作业，如有严重不安全的情况，有权暂停生产，督促有关部门作好职工劳逸结合和女职工的特殊保护工作。（9）、对违反劳动法规定的行为，可视情况进行教育，并向领导提出处理建议。2、项目设备材料、安全生产责任制（1）、制定本项目所有机械设备的安全操作规程要领和安全管理制度。（2）、对各类机械设备，必须配齐安全防护装置，并经常检查，执行维修、保养制度，确保安全运行。（3）、定期组织设备安全检查，及时向主管领导汇报设备运转情况。（4）、配合有关部门做好特殊工种培训，考核发证工作，确保持证上岗。（5）、参加对各类机械设备安全事故的调查分析。（6）、认真执行本项目有关产品质量管理规定，杜绝伪劣产品进入施工现场。（7）、确保供应施工生产中安全技术措施所需要的材料，对现场使用钢管、扣件、脚手板、竹芭片、夹板等材料，必须保证质量。（8）、配合有关部门做好劳保用品管理发放工作。（9）加强仓库人员的安全教育，严格执行有关危险品的运输、储存、发放等规定。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计1、项目技术负责人安全生产责任制（1）、在分公司及项目经理的领导下，负责项目施工技术管理工作，加强施工图、标准图及有关技术质料的管理，并对工程质量负全面技术责任；（2）、熟悉设计意图，组织图纸自审，参加图纸会审，并做好图纸会审记录及进行技术交底，负责变更通知的签发和项目竣工图的编制。（3）、在分公司技术负责人的领导下，参与编制单位工程的（施工组织设计）和（施工方案），对分部工程进行技术交底，对分包供方的施工方案进行审核，并对工程质量实施有效的技术控制；（4）、及时解决一般工程技术问题，对重大技术问题及时汇报，组织参加隐蔽工程验收，制定特殊物资的搬运方案和特殊过程施工方案。以及施工全过程成品、半成品的防护措施，参加中间及竣工验收，并办理交工验收手册；（5）、组织职工培训，学习贯彻各项技术标准、规范、规程和技术管理制度，积极推广“四新成果”；（6）、组织不合格品原因分析，负责纠正和预防措施的制定和实施，并参与其实施效果的验证；（7）、组织质量分析会，收集质量信息，负责不合格品的评审和处理，并按不合格品的严重程度分别向有关部门传递；（8）、负责统计技术的具体实施和管理，做好上级交办的其他事宜。2、班组长安全生产责任制（1）、认真执行上级部门及本项目部的规章制度。（2）、带领全班组安全作业，并且模范遵守安全操作规程。（3）、安排生产任务时，认真进行安全技术交底，严格执行本工程安全操作，有权拒绝违章指挥。（4）、组织班组安全活动，开好班组安全生产会，并根据作业环境和职工的思想、体质、技术状况合理分配生产任务。（5）、发生工伤事故，立即抢救，及时报告并保护好现场。2、安全生产规章制度-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计为有效控制本工程施工过程中的安全，减少轻伤事故，杜绝发生重大事故。建立健全安全规章制度，明确各级人员在生产时应遵守党和国家的安全生产方针、政策、法规、及本公司的安全规章制度，保证安全生产的顺利进行。1）、安全生产教育制度安全教育的内容主要包括：法制法规教育，企业有关规章制度教育，安全生产管理知识教育，安全技术知识教育，劳动纪律教育，典型事故案例分析等。一．工人安全教育1、三级安全教育（1）凡新进企业的员工、合同工、临时工、培训和实习人员等在分配工作前，应由公司、项目部、安全等部门进行第一级安全教育。教育内容：国家有关安全生产法令、法规、本企业安全生产有关制度、本行业安全基本知识、劳动纪律等。（2）上述人员到施工项目部后，应由施工项目部进行二级安全教育。教育内容：本项目工程生产概况，安全生产情况，施工作业区状况，机电设施安全、安全规章制度、劳动纪律。（3）上述人员上岗前应由工长、班组长进行岗位教育，即第三级安全教育。教育内容：本工种班组安全生产概况，安全操作规程，操作环境安全与安全防护措施要求，个人防护用品、防护用具正确使用，事故前的判断与预防，事故发生后的紧急处理等。（4）对经过三级安全教育的工人应登记建卡，由项目部负责管理教育资料。（5）没有经过三级安全教育的人员禁止上岗。（6）对变换工种的员工，要先进行新任工种的安全教育，安全教育的时间、内容要有书面记录。2．特种作业人员的安全教育由于特种作业人员接触不安全因素多、危险性较大、安全技术知识要求严，由于进行特种作业人员的培训教育，其办法执行公司《特种作业人员管理制度》。3．经常性安全教育（1）项目经理部每周应对本项目员工进行安全教育，教育内容：有关安全生产文件精神宣传教育，上周本项目工程安全生产小结，本周安全生产要求，表扬遵章守纪员工，批评违章作业行为，通报事故的处理。（2）对重大施工项目及危险性大的作业，在员工作业前，必须按制定的安全措施和要求，对施工员工进行安全教育，否则不准作业。（3）重大的节假日前，员工探亲放假前后，应对员工进行针对性的安全教育。（4）以上三种形式教育，相关领导应参加和主持，并做好书面记录。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计（1）利用工地黑板报等，定期或不定期进行安全生产宣传教育，表扬好人好事，报道安全生产动态，宣传安全生产知识、规程等。2）、施工现场安全生产规章制度一、进入现场必须戴好安全帽，扣好帽带，并正确使用个人劳动防护用品。二、二米以上的高处、悬空作业、无安全设施的，必须戴好安全带、扣好保险钩。三、高处作业时，不准往下或向上乱抛材料和工具等物件。四、各种电动机械设备必须有可靠有效的安全接地和防震装置，方能开动使用。五、不懂电气和机械的人员，严禁使用和玩弄机电设备。六、吊装区域非操作人员严禁入内，吊装机械必须完好，把杆垂直下方不准站人。3）、特种作业人员管理规章制度一、特种作业人员必须具备的基本条件：年满十八周岁以上，工作认真负责，身体健康，没有妨碍本工种作业的疾病和生理缺陷，具有本工种所需的文化程度和安全、技术知识及实践经验。二、新上岗的特种作业人员必须连续从事本工种作业实际时间一年以上，并且具备操作技能后，由项目部向公司提出培训申请。三、凡未经培训考核取得《特种作业操作证》前，各类特种作业人员均不准独立上岗操作。四、公司安全部门负责特种作业人员的培训、复审考核工作，负责有关培训、复审建档。五、项目部应分别建立各自分管的特种作业人员的培训、复审档案。六、项目部应在年初向公司申报本年度特种作业人员的培训、复审计划。七、特种作业人员操作证有效期除锅炉工为四年以外，其余工种为二年。凡到期不参加复审者，起《特种作业操作证》作废，不得继续独立作业。八、项目部应妥善保管《特种作业操作证》，凡调到外地施工的特种作业人员，其政见要及时转入外地项目部安全部门。九、在外地施工的特种作业人员的培训复审工作可由所在分公司提出在当地培训复审意见，但特种作业人员必须建立健全档案，确保持有效证件上岗。十、各类特种作业人员禁止操作与本人《特种作业操作证》规定不相符的机械。十一、对在安全生产和预防事故中做出显著成绩的特种作业人员，项目部应给予奖励，并记入操作证。十二、对违章作业和造成事故的特种作业人员，项目部-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计根据违章或事故情节有权扣证1-12个月，并记入操作证。对清洁严重者，申报发证部门吊销操作证，项目部也可给予经济处罚或行政处分，直至追究刑事责任。一、本制度适用于公司下属所有基层单位，基层单位下列特种作业范围人员：1、电工作业：维修电工（施工现场电工）、电气安装工、送、配电工（配电房值班电工）2、金属焊接：手工电弧焊工、气焊气割工、钢筋对焊工。3、建筑登高架设作业：建筑架子工、井架搭设工。4、厂内机动车辆：建筑工地翻斗车、装载机。5、起重机械作业：建筑起重机械司机和作业指挥、司索挂钩作业。6、其他机械操作工：施工电梯、混凝土搅拌机、混凝土输送泵、机（车）操作工。7、锅炉司炉作业：生活用压力锅炉司炉工。4）、施工现场消防管理规章制度1.必须严格执行中华人民共和国消防条例、公安部《关于建筑工地防火基本措施》，做好施工现场防火安全工作。施工现场消防工作纳入施工组织设计和施工管理计划，项目经理是该工地的消防负责人。2.建立施工消防管理网络，根据施工现场平面布置，划分消防管理责任区域消防负责人。3.各重点防火区域应配备一定数量的消防器材和消防设施，由消防责任人定期检查，确保完备好用。消防器材、设施不得随便移动或挪作他用。4.建立义务消防组织，义务消防人员要进行消防知识的学习和培训，坚持每月开一次消防安全例会，检查当月消防工作情况。5.施工现场应设吸烟点，禁止吸游烟、乱丢烟蒂。动用明火必须按规定办理审批手续，动火作业必须有专人监护，必须有消防器材，必须严格遵守有关安全措施。6.从事焊接（气割）作业人员，必须持有有效证件上岗，严格执行“十不烧“的规定，无证人员一律不准进行焊接（气割）作业。7.施工现场严禁使用电炉，煤油炉和小太阳灯（施工需要除外）。8.所有电气线路、机械设备必须由专业人员按规定安装并符合标准。电气线路、机械设备应经常检查，防止因短路、超负荷等原因引起火灾事故。9.-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计凡仓库和存放易燃易爆的区域必须设置禁火牌，要制定有关防火管理规定，配备符合要求的消防设施。1.木工间必须设置禁火标志，刨花锯屑等易燃物品应做到及时清理，按规定设置消防器材，禁止吸烟及动火作业。2.凡设置消防器材的地点禁止堆放各种杂物，施工现场道路，建筑物通道要保持通畅。3.脚手架上禁止吸烟，禁止无证、无措施动火作业，禁止在脚手架上弃放其他易燃物品。4.施工现场日常消防管理由项目部安全保卫部门管理，要做到经常检查，定期向项目部经理汇报。5.对施工现场消防工作做出显著成绩的班组和个人应给予奖励，反之，对造成火灾事故的责任人应视情节给予处罚或移交司法部门处理。5）、工程治安保卫规章制度第一章：总则第一条：为加强本公司承建工程的工地治安管理，维护正常的生产、工作和生活秩序，确保工程的顺利进行，特制订治安保卫制度。第二条：凡进入本工程工地各基层施工单位，必须有专人负责治安保卫工作，建立治安组织网络，加强对本单位施工人员的管理，教育职工自觉遵纪守法，自觉维护治安秩序，认真执行工地各项管理规定。第三条：凡违反工地内部公共秩序行为，公共安全行为，侵犯他人人身权利行为，侵犯公共财务行为，违反消防管理行为，故意损坏公共财务行为，赌博等“六害”行为，应由公安机关处理的，依法移送公安机关，尚不够移送公安机关处罚的，依照本规则执行。第二章：违反内部治安管理行为和处罚第四条：凡违反公共秩序行为之一的，除赔偿经济损失外，处以10`200元罚款。1、扰乱工地内部秩序，致使生产工作、生活等不能正常进行，尚未造成严重损失的；2、结伙斗殴、寻凶滋事，侮辱妇女或者进行其他流氓行为的；3、造谣惑众、煽动闹事的；4、谎报军情、制造混乱；5、不按规定办理暂住、劳务、现场工作等证件的；6、凡家属亲友来访需住宿者，未经有关部门批准的；7、进入施工工地不带工作证件的。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计第五条：凡违反内部公共安全行为及侵犯他人人身权利的，除赔偿损失（医疗费、误工费）外，处以50~300元的罚款。1、违反危险品管理、储存、尚未造成后果的；2、殴打他人、造成轻微伤害的；3、公然侮辱他人或捏造事实诽谤他人的；4、隐匿、毁弃或私拆他人邮件的。第六条：凡侵犯内部公私财务行为之一的，除赔偿经济损失外，处以100~500元罚款。1、偷窃公家财务；2、偷窃私人财务；3、敲诈、勒索公私财务的；4、故意损坏生产产品设施的；5、物资出门拒绝开出门证的；6、未经许可擅自挪用物资及施工材料的。第七条：凡违反工地消防管理行为之一的，除赔偿经济损失（损失的消防设施、器材）外，处以50~300元罚款。1、在有易燃易爆物品的地方，仓库和禁烟区，违反禁令吸烟使用明火的；2、故意破坏消防设施或未经同意将消防设施、器材、设备挪作他用的；3、用明火和有证不按规定动火者；4、过失引起火警、火灾、尚未造成损失的；5、违反消防安全规定，占用防火间距或搭棚，挖沟砌墙，堵塞消防设施、消防车通行道；6、有火灾隐患。接到公安消防、保卫部门通知不加整改的；7、没有按指定吸烟点（处）吸烟者、吸游烟者。第八条：凡有赌博等“六害”行为处以50~200元罚款。1、上班时间参与赌博或为赌博提供条件的；2、工地、生活区传阅黄色书刊、淫秽物品和播放黄色录像的；3、男女混住或通奸流氓行为的。第九条：凡在楼层随地大小便和不道德行为处10~50元罚款。第十条：本规定处罚权属公司保卫部门。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计6）、工伤事故管理制度1、伤亡事故的报告、统计、调查和处理工作必须坚持实事求是、尊重科学的原则。2、经常组织有关人员学习工伤事故报告、统计、调查和处理的有关规定及文件。3、各基层单位每月应按时、真实的向公司报送事故报表，不得隐瞒和拖延。4、发生事故应及时召开事故分析会，找出事故原因，查出事故责任，制定防范措施。5、发生休息一个工日以上的轻伤事故，当事人或在场的职工应向工地负责人和安全人员报告，由安全人员查清事故原因，填写事故表。6、发生重伤事故，应成立事故调查小组，调查事故原因，分析事故责任，召开职工安全教育会议。7、发生重大事故，企业负责人应立即向企业主管部门和所在地的劳动部门、安全监督站、公安部门、检察院和工会报告。8、发生重大事故后。应立即成立调查组，调查或协助政府部门调查事故原因，分析事故责任，写出事故调查报告，向行政部门提出处理建议。9、行政部门应根据事故调查组调查情况及时对事故责任人做出行政处理，以便在70天内向劳动部门呈报事故报告，确保30天内结案。10、发生重伤事故应向劳动部门报告，及时做好重伤事故结案工作和办好工伤证。11、关心工伤职工的医疗和生活情况，减少伤者痛苦，尽最大努力使工伤职工恢复其原有功能。12、丧失一定功能的工伤职工，在伤愈后及时做好医疗鉴定，妥善安排力所能及的工作，解决后顾之忧。13、事故中有责任者，根据责任大小应予经济处罚；避免重大事故发生的有功人员或在事故抢救中表现突出者应予奖励；发生死亡事故或重大损失的事故单位予以罚款。7）、安全生产检查制度建筑施工现场是一个随着时间的变化和形象化进度的推移而不断改变环境的场所，因此现场安全管理是一项十分复杂、难度较大的动态管理，为了确保国家财产和职工生命安全，必须制定严格的安全检查制度。一、每日检查制根据建设部第十三号令第四条“管生产必须管安全”-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计的原则，项目部各级施工管理人班组长每天应在自己负责工作范围，在施工生产工作安排前，施工过程中，施工完毕进行安全检查。现场安全员必须了解施工情况，每天对现场进行安全巡查，特别是重点作业区和易发生事故的分部分项工程要加强检查。发现有危及人参安全或可能发生重大事故的隐患，要立即进行制止并向工地领导报告。发现一般隐患要安排人员及时整改，做好安全记录，整改的情况要进行复查。安全员还要督促施工人员做好各项工作的安全技术交底，及时纠正“三违”现象。二、月查制公司每月牵头、派员参加检查组，对项目部的各个工地进行全面的安全、防火、卫生综合治理检查。发现的问题要开除整改通知单及时落实整改，并要有复查手续。每月检查的情况必须写出检查纪要存档备查。8）、安全生产奖惩暂行规定为了贯彻“安全第一、预防为主”的方针，把安全生产责任制落实到人，并与经济挂钩，确保安全生产，特制定本安全生产奖惩暂行规定。处罚方面：一、事故1、施工单位发生一次死亡事故，责任单位罚款5000元，主要责任人罚款500元。2、施工单位发生一次重伤事故，责任单位罚款2000元，主要责任人罚款200元。二、安全管理3、管理岗位无安全生产责任制的罚款100~500元。4、岗位安全生产职责不落实的罚款20~200元。5、生产经营内部承包无安全指标挂钩考核的罚款100~500元。6、无合同无安全协议或安排资质不符的外包进场施工的罚款100~500元。7、安排一个未经安全教育的人员进场作业的罚款20~50元。8、施工方案未经审批投入施工的罚款50~300元。9、施工方案中无安全技术措施的罚款50~200元。10、未定期组织月、旬安全检查的罚款30~100元。11、接到整改通知逾期未整改的罚款50~200元。12、不按规定参加安全例会的罚款10~50元。13、无出入证进入现场的罚款10~50元。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计14、进入现场不戴安全帽的罚款5~50元。15、施工管理人员、值班人员发现违纪违章不制止的罚款5~50元。16、特种工作人员无证上岗的罚款50~500元。17、隐瞒、谎报事故的罚款50~300元。18、夜间、节假日施工未落实管理人员值班的罚款50~200元。19、值班人员擅自离岗的罚款20~100元。20、指使他人违章冒险作业的罚款50~300元。21、擅自拆除安全防护设施的罚款20~100元。22、阻扰安全生产、工作或有打骂报复行为，违反公司安全规定的罚款50~200元。一、脚手架23、脚手架不按规定搭设的罚款100~500元。24、高处作业穿硬底、易滑鞋的罚款10~50元。25、用钢模及非脚手板作立人板的罚款10~50元。26、高空作业向下抛物的罚款20~100元。27、不按规定架设安全网的罚款20~200元。28、多层高层建筑底层无安全通道或违反脚手架搭设规定的罚款50~300元。二、施工用电29、临近高低压线无安全防护措施投入施工的罚款20~300元。30、电箱、电线、熔丝不按规定设置的罚款20~300元。31、夜间施工无良好照明或违章用电的罚款50~200元。32、配电间内堆物、睡觉、充当更衣室的罚款50~200元。33、地下室等潮湿处不按规定使用安全电压照明的罚款50~200元。34、电箱、设备金属外壳、碘钨灯无接地或接零保护的罚款50~200元。35、宿舍食堂办公室等私拉接电线的罚款20~100元。36、电源线不用插头进插座的罚款20~100元。37、用碘钨灯、大灯泡取暖、烘烤物品的罚款20~100元。38、违章使用电炉或违反安全用电规定的罚款50~200元。39、电焊机进出线无防护罩、无随机开关、二次线无线鼻子的罚款50~200元。三、施工用具-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计40、砼搅拌机料斗无挂钩的罚款20~200元。41、砂浆机无防护罩，未用圆盘式摇手柄的罚款20~200元。42、机停人离不断电源、不做好停机工作的罚款20~200元。43、井字架吊篮内乘人上下的罚款50~500元。44、起重机操作人员违反“十不吊”规定的罚款20~200元。45、吊砖吊砌块不用专用工具或用不符合要求的工具罚款20~200元。46、起重作业无专人指挥或违反机械操作规程的罚款20~200元。47、无资质单位或无证人员搭设塔吊的罚款50~500元。一、防火安全48、临时设施、施工现场未设置放火器材的罚款50~300元。49、消防器材周围堆物、堵塞的罚款20~200元。50、消防器材失效的罚款20~200元。51、进行明火作业、无动火证、无防火措施的罚款20~300元。52、危险品、易燃物品乱堆乱放无防火措施的罚款50~300元。53、禁火区内吸烟或已设置吸烟点而吸游烟的罚款20~200元。54、禁火区内动火无手续、无监火人、无防火措施的罚款50~300元。55、宿舍内擅自烧煤油炉或违反消防制度的罚款20~200元。56、焊割作业人员违反“十不烧”规定的罚款20~200元。57、各类气瓶防护装置不齐，安全距离不符合要求的罚款10~100元。58、锅炉及压力容器无安全防护装置或保险装置失效的罚款50~300元。59、锅炉房内晾烤衣服的罚款20~100元。60、非司炉工在锅炉房内休息或取暖的罚款10~50元。二、机动车辆61、驾驶室内超额乘坐的罚款10~50元。62、机动车辆装货乘人不符合要求的罚款20~100元。63、车辆装货“三超”未办理通行证的罚款50~200元。64、人离车时不熄火、不取钥匙的罚款20~100元。三、其他65、擅自将小孩、家属带入施工现场的罚款10~50元。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计66、不阻止与施工无关的外来人员进入施工现场的罚款10~50元。67、各类施工人员擅自离岗或做私活而引发起事故的罚款20~100元。68、酒后上岗作业的罚款20~50元。69、在脚手架上、楼层上睡觉、坐在外栏杆上的罚款20~50元。70、工作时间内戏闹、有不安全行为的罚款10~50元。71、进入现场打赤膊、穿拖鞋、高跟鞋的罚款10~50元。72、违章指挥，违章作业造成严重后果的加重处罚；违章作业不接受处理的加重处罚；违章作业造成较大影响的加重处罚。一、卫生管理73、食堂无卫生制度，炊事员无“三白”的罚款50~100元。74、食堂、厕所卫生差的罚款50~200元。75、高层楼面无便桶的罚款50~200元。76、生活垃圾乱堆乱放乱倒的罚款20~100元。77、茶水桶无盖无锁的罚款20~50元。78、现场有变质积水的罚款20~100元。79、门前三包差或违反文明施工制度的罚款20~100元。奖励方面：80、勇于制止违章行为的。81、发现事故隐患，采取果断措施，避免事故发生的。82、发生事故后主动积极投入抢救，减少事故损失的。83、积极提出合理化建议，对安全生产有贡献的。84、革新改造，提高安全防护作用的。85、安全工作积极认真，使单位安全生产取得成绩或受到上级机关表彰的。三、安全技术措施１.现场安全生产凡进入现场施工的作业人员，必须认真执行和遵守安全技术操作规程；各种机具设备、材料、构件、临时设施等，必须按照施工总平面图布置；保证现场道路和排水畅通；高压线路和防火措施，要遵照供电局和公安消防部门的规定，设备应完好、可靠；使用方便；根据工程需要，施工现场应做好可靠的防护措施，以及各种安全设备和标志，确保安全作业。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计２.安全事故预防脚手架的支撑必须科学合理，符合受力及规范要求，并提供计算说明书；楼板及其它模板的支撑必须安全可靠，大型构件的吊运摘钩前必须就位牢固；吊具必须牢固，严禁吊臂下站人，还须定期检查更换钢丝绳等。3.“三宝”及“四口”临边防护进场人员必须戴好安全帽。建筑物规定设置安全网。高空作业系好安全带。在楼梯口、预留洞口处必须有安全防护措施，所有通道口、坑边、楼板及屋面等临边处要有安全围护措施。4.健全机械的防护装置-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计所有机械的传带部位、明齿轮、暗轴、皮带轮飞轮都应设置防护罩，电锯和木工平刨也应设防护装置。电动机械有保护接地或接零，各种设备根据需要配备安全限位、重量控制、联锁开关等安全装置。机具的操作人员应严格遵守操作规定，不得违章作业，机具设备要经常检查、保养和维护，保证其灵敏可靠。5.施工用电安全现场施工用电严格执行《施工现场临时用电安全技术规程》，根据施工要求制定出具体的用电计划，并有临时用电平面布置图。现场配齐电箱、闸刀、触电保护器，并编号使用，高压线安全距离、支线架设及现场照明电路及设备符合要求，严禁无证人员从事电气作业。6.雨期施工安全雨期之前，要组织电气人员认真检查现场所有电器设备、线路及漏电保护装置，发现问题立即处理。凡露天使用的电器设备和电闸等，都要有可靠的防雨防潮措施，钢管脚手架等高大设施，应做好防雷保护。现场做好排水措施。7．周边安全措施确保周边和场外行人、车辆安全，主体结构施工时，周边用安全网围护。8．在出口处设出入标志，夜间设警示灯。9．其它安全措施分部项工程的施工，要制定针对性的安全措施，并向施工班组交底。对施工中使用的有毒、有污染材料要采取防毒措施，对从事高温和夏季露天作业人员采取降温、通风和其它有效措施，对有粉尘、噪音、电焊光等作业场所，应采取相应的保护措施，预防职业病的发生。四、安全事故应急预案为有效处理重大安全生产事故，及时做好安全事故发生后的救援工作，把损失降低到最低点。在遇到重大事故，应及时上报有关主管部门，不得隐瞒。同时成立本项目部应急救援小组处理工地上发生的重大事故的前期工作和一般事故的救援处理。项目部应急救援小组：组长：副组长：组员：联系电话：救援器材、设备的配置：灭火器材、塔吊、千斤顶、担架等-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计安全管理网电气工长：水电工长：机械工长：架子工长：瓦砼工长：钢筋工长：木工工长：安全员：刘强项目经理:龚小勇第十一章质量通病与防治一、涂膜防水工程的质量通病及防治1、通病1）、基层清理不干净，冷底子油漏刷或涂刷不均匀。2)、防水层空鼓、起泡，夹杂硬状颗粒。3)、玻璃纤维布铺贴不密实。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计2、防治1)、防水底涂施工前，细致清扫基层，施工人员进入施工场地不允许将灰尘带入场内，并随时清扫灰尘。防水底涂（冷底子油）施工时配制均匀，涂刷时滚筒应来回搭接涂刷。2)、防水层施工前检验基层含水率，不大于9%。涂料调配必须彻底均匀不得有杂质，使用中如发现有杂质必须停止使用。3)、玻璃纤维布的铺贴必须用橡皮刮压实，使其与涂料充分结合。二、模板工程质量通病及防治1、模板工程的质量通病1)、模板的强度、刚度和稳定性保证力度不够。2）、模板制作成型后，验收认真程度不足。3）、剪力墙模板根部和顶部固定不牢，产生位移偏差，偏差的校正调整不认真造成累计误差。4）、安装模板时，未拉水平、竖向通线；浇筑混凝土时通线已撤掉，造成模板的看护人员不易发现模板跑位变形。5）、模板与脚手架拉接，产生位移跑模。6)、门窗洞口模板支撑系统缺斜撑或十字拉杆，造成门窗洞口容易变形甚至失稳。7）、阳角部位模板水平楞支撑悬挑，夹固用钢管过稀造成阳角上模板胀开漏浆。8）、竖向模板根部未做找平，造成模板漏浆烂根。9）、模板顶部无标高标记或施工中不按标记检查。10)、楼梯踏步模板支模时未考虑不同地面做法厚度不同。11)、模板接缝处，堵缝措施不当造成漏浆影响混凝土质量。12）、拆模后不清理模板即涂刷脱模剂，或模板清理不干净即涂刷脱模剂。13）、脱模剂涂刷不均匀或漏涂，涂刷脱模剂时污染钢筋或混凝土面。14）、雨季施工涂刷完水性脱模剂无遮盖保护措施，被冲洗。15)、柱模板根部或堵头处，梁墙接头的最低点不留清扫口，或清扫口留置不当，无法有效清理。16）、支模板用顶撑电焊在受力钢筋上，损伤受力筋。17)、施工缝支模仅用钢丝网未立模板使混凝土漏浆。18)、模板拆除过早，破坏混凝土棱角；低温下大模板拆除过早与墙体粘连。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计2、模板工程质量通病的防治1)、模板工程的施工必须有施工方案有技术交底，对于较为复杂重要的模板必须有模板设计。施工的同时按建筑工程质量验评标准对工程进行同步质量验评。2)、模板制作成型后应进行模板的质量验收，对模板的几何尺寸，刚度强度进行检查。3)、剪力墙模板的根部及顶部必须进行重点的支撑加固，抛杆和铁链必须调整校正准确，安装牢固不得减少遗漏。对于已产生的位移偏差应在施工下一层时及时调整，避免累积误差的产生。4)、模板安装时，边剪力墙、同轴线内墙能拉通的墙体要拉通线检查，大角部位要拉竖向通线，该通线应保留至混凝土浇后再撤掉，以便于浇筑混凝土时及时发现模板的位移变形。5)、施工用脚手架的稳定性不强，模板支撑严禁与脚手架拉接。6)、门窗洞口的模板支撑系统应做好斜撑或十字撑避免变形失稳。7)、阳角部位模板应使用整角模。如不是整角模，夹固阳角部位模板的竖向钢管应加密并使其两侧拉接包固住阳角，阳角模板内贴海面条以避免漏浆。8)、剪力墙边线部位应用砂浆做80mm宽，20mm高的找平层使模板根部平放在找平层上，不会造成漏浆烂根现象。9)、模板顶部应抄测标高标记，施工中随时检查标高。10）、模板的碰接处采用海绵条堵缝。11)、涂刷脱模剂前应用扁铲、拖布等专用工具将模板上的混凝土残灰彻底清理干净。12）、脱模剂的涂刷应均匀细致，同时涂刷脱模剂时不得污染钢筋，尤其立模不得涂刷过多避免造成流淌污染钢筋及混凝土面。13）、雨季施工涂刷脱模剂应备好防水工具，避免脱模剂被冲刷。14）、剪力墙模板根部或堵头处，梁、剪力墙接头的最低点应留置合理有效的清扫口。15)、支模用顶撑钢筋应在浇注混凝土时埋设预留，不得与受力筋点焊连接。16)、施工缝立模在使用钢丝网的同时，应立模板以确保浇注混凝土时不产生漏浆现象。17）、侧模的拆除应应在混凝土强度达到1.2Mpa时才能拆除，不致损坏墙柱棱角。三、钢筋工程质量通病及防治1、钢筋工程的质量通病1)、钢筋制作下料长度不准，抗震箍筋1350弯钩弯折角度不准，弯钩长度不均匀。2）、洞口钢筋切断后未做弯折处理。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计3）、主筋绑扎不到位，四角主筋不贴箍筋角，中间主筋不贴箍筋。4)、钢筋搭接长度不足，钢筋绑扎接头位置不当，未避开受拉力较大处或接头，接头末端距弯点未大于10d。5)、箍筋绑扎不垂直于主筋，接头未错开，间距不匀，绑扎不牢固，不贴主筋。6)、柱钢筋、平台钢筋弯钩朝向不对。7)、钢筋绑扎后未做定位处理，混凝土浇注后，钢筋发生位移。钢筋纠偏时，1：6矫正坡度不准。8)、钢筋对焊，焊头不匀。9)、混凝土浇注施工时，悬挑梁板筋被踩下，有效厚度不足。2、钢筋工程质量通病的防治1)、钢筋下料单要有审核，钢筋制作过程要进行质量控制，检查成型钢筋的几何尺寸，各种弯钩平直长度，弯钩角度是否符合规范要求，对不合格产品不得交付绑扎使用，并查找原因及时整改。2)、预留洞口钢筋切断时应留出弯钩长度，在切断后将钢筋按抗震钢筋要求弯1350，或另外制作一端有弯钩钢筋错开搭接绑扎。3)、钢筋绑扎时，新绑扎主筋的摆放位置应根据原钢筋实际位置而定，要求箍筋四角主筋必须绑扎到位，中间主筋也应贴紧箍筋绑扎。4)、钢筋的搭接长度应根据设计及规范要求，搭接钢筋绑扎至少三道绑丝（中间和两端），而且搭接的两根钢筋必须紧贴，分离部分不算有效搭接长度。钢筋绑扎长度末端距钢筋弯折处，不得小于钢筋直径的10倍，接头不宜位于构件最大弯矩处。5)、箍筋的绑扎应垂直与受力主筋，间距均匀，绑扎牢固，箍筋弯钩部位应错开。施工时应注意梁端柱头部位的箍筋加密区。6)、柱一级钢筋弯钩向内相对摆放，平台一级钢筋弯钩朝向上下相对，绑扎时要摆放正确，绑扎完成后要注意成品保护工作。7)、钢筋绑扎完成后，首先要严禁攀登踩踏做好成品保护工作，并用专用钢筋卡具固定钢筋以保证浇注混凝土时钢筋不发生位移。混凝土浇注时应有专人看护钢筋及时纠正位移偏差。8)、混凝土浇注成型后，弹线检查钢筋的位移情况。对于偏差较小未出边线的钢筋从钢筋根部以1：6坡度调整钢筋位置，对于偏差较大的钢筋采用环氧树脂重植调整钢筋位置。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计9)、钢筋对焊应由专业焊工持证上岗操作并做好对焊钢筋的抽样试验工作。钢筋焊接接头要求焊头均匀，无毛刺、裂缝。10)、平台混凝土浇注时应用铁马镫搭设行走通道，严禁在钢筋上踩踏尤其是悬挑构件，要确保构件有效厚度不得减小。四、混凝土工程的质量通病及防治1、混凝土工程的质量通病1)、混凝土施工技术交底不细致。2）、对商品混凝土的要求含糊，对到现场的混凝土检查不认真。到现场后不做开盘鉴定，或不做检验记录。3）、现场对收料人员交底不细，责任不清。4）、现场混凝土试块的留置及保养工作不细致。5）、混凝土施工缝的处理不合要求。6）、再次浇筑混凝土时未用同配比砂浆接搓。7)、未分层浇筑，混凝土一次浇筑过厚。8)、门窗洞口及其它大型预留洞口浇筑混凝土时不对称下料，造成模板位移变形。9)、混凝土产生蜂窝、麻面、漏筋、烂根、洞口变形、错台。10)、每次混凝土浇筑完成后，坚持“会诊制度”以不断提高混凝土的浇筑质量。2、混凝土工程质量通病的防治1)、混凝土施工技术交底应对浇筑开始时间、本次混凝土浇筑位置、标号种类、数量；浇筑顺序、每层浇筑厚度、分工负责情况；振捣人员分工职责等进行详细严谨的交底要求切实指导施工，明确每个人的责任，做到施工过程可追溯，以便出现问题能分析整改、总结提高。2)、商品混凝土的要求要细致，除申请配合比外，对水泥品种、外加剂的要求；初凝时间的要求；坍落度及误差要求；混凝土罐车的供应速度等要求都要明确清晰。混凝土到现场后应做开盘鉴定检查混凝土坍落度是否符合技术要求并做好记录。3)、每次浇筑混凝土对现场收料人员要有书面技术交底，明确此此混凝土的品种标号、外加剂品种、初凝时间要求，温度要求等；要求收料人员认真检查混凝土厂的小票，如发现问题的处理办法和汇报程序。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计4)、混凝土浇筑前根据工程实际情况提前计算所需留置混凝土试块组数（考虑留置备用试块及拆模试块）。在混凝土入模前取样，不能在泵车处取样；对于同条件养护试块的留置及摆放位置应特别注意；标准养护试块养护期间对标准养护室要定时检查自控仪表的数值做好记录。5)、混凝土施工缝的处理必须等到混凝土强度达到1.2Mpa后，及时混凝土顶面浮浆，剔除松散混凝土露处石子，用空气压缩机吹净。6)、每次浇筑混凝土前应先铺浇50mm～１00mm厚同混凝土内砂浆成分相同的水泥砂浆，使混凝土接搓良好。7)、混凝土浇筑过厚容易造成振捣手漏振、重振、过振离析现象影响混凝土的浇筑质量，对于大坍落度的商品混凝土应有同一指挥均匀放料，控制混凝土的浇筑厚度。8)、对于门窗洞口或其它大型预留洞口，浇筑混凝土时应从模板两侧对称下料，避免混凝土将模板挤偏变形。9)、防治蜂窝：保证模板的严密性，分层浇筑振捣手控制振捣深度，每次振捣伸入下层混凝土面50mm。10)、防治麻面：模板的拆除必须符合1.2Mpa强度要求，木模浇水润湿，刚制模板涂刷脱模剂，振捣时间必须充分。11）、防治漏筋：不缺放漏放保护层垫块，钢筋有专用定位措施。12）、防治烂根：模板根部找平，缝隙堵严，浇筑前先铺筑同混凝土内砂浆成分相同的水泥砂浆50mm～100mm振捣密实。13）、防治洞口变形：模板支撑间距不宜过大，设置刚度性能好的斜撑，混凝土浇筑时对称下料。14）、防治错台：精确放线，调整模板遗留位移，对模板顶部及根部加强夹固措施。15）、每次混凝土拆模后，组织施工技术人员、工长、组长、质量检查员，工程负责人等相关人员对混凝土的质量进行评定，发现问题，查找原因，吸取教训保留经验，力争将混凝土的施工质量不断提高。五、抹灰工程的质量通病及防治1、通病1)、抹灰面局部出现脱离空鼓；2）、抹灰面不平，阴阳角不垂直、不方正；2、防治1）、认真做好墙面基层处理，表面应清理干净，混凝土墙面光滑的应适当凿毛或刷混凝土界面剂一至二道。；-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计2）、墙面或基层应浇水湿润；3）、抹灰砂浆应保持良好的和易性和粘结强度；4）、砂浆中适当掺加石灰膏或塑化剂；5）、墙面抹灰前将门窗洞口与砖墙间的缝隙用砂浆堵严；6）、水泥砂浆面层应加强养护，时间不少于7昼夜。7）、按规矩将房间找方、挂线，找垂直和贴灰饼；8）、在阴阳角两边冲筋抹灰，并用方尺检查角的方正性。第十二章文明施工与标化管理措施一、文明施工管理制度1、目标管理项目施工严格执行国家及地方有关施工现场安全、场容、场貌、环保、卫生等规定，明确现场文明施工管理目标。2、管理责任制健全以项目经理为首，专职抓文明施工的管理员及队组有关人员组成的管理网络，建立管理责任制，采取责任划区，区块到人，层层落实，有效实施，项目实行全面、全过程、全员的标准化管理制度。二、文明施工管理措施1、现场管理现场按照有关规定悬挂标牌证照，其中有建筑工程执照、五牌一图及名牌等，牌证规格统一，文字清晰，排列整齐。按照施工总平面布置图设置各项临时设施。施工现场材料、机具堆放整齐，并根据公司相关标准，对物资、工程、质量、服务等进行标识，特别是对具有追溯性的物资，包括影响工程结构和质量使用功能的物资须明显标识。现场施工面保持无积存垃圾、无积存污水、无散落材料、无弃废物品、施工道路畅通。施工现场用电线路、用电设施的安装和使用必须符合安装规范和安全技术规程，严禁任意拉线接电，现场保证有足够的夜间照明。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计2、环境保护遵守国家有关环境保护的法律规定，妥善处理泥浆、废水、禁止将未作处理的废水直接排入附近河流或排入现场土壤，禁止在现场溶融能够产生有害灰尘和恶臭气体的物质，禁止将有害有毒废物作回填土使用。为防止进出车辆污染市政道路，在车辆进出口设置冲洗位置。所有雨水、冲洗用水及混凝土养护用水经沉淀后，再排入市政管网。注意尘埃及噪音控制，采取措施减轻尘埃和噪音对现场外的骚扰，压缩机性能良好并且尽可能低音地运转。在有尘埃的地方经常洒水。三、卫生管理1、建立施工生活卫生责任制，并定期检查。后方的食堂应有卫生许可证，定期杀灭鼠蝇等疾病传播体，保持环境清洁，防止食物中毒事故；职工宿舍保证具有良好的通风、采光和必要的盥洗等设施，保持室内外整洁。职工的膳食、饮水、供应等符合卫生要求。2、严禁私拉接电线，严禁在宿舍内烧大功率电器。员工的被褥、蚊帐要求整齐统一。四、消防保卫措施1、施工工地成立总工长兼任组长的消防保卫小组，组员相对固定。建立领导值班制度，定期对工地的消防保卫工作进行检查。2、现场设有明显的防火宣传标志，每月对职工进行一次治安、防火教育，培训一支义务消防队。3、施工现场备有足够的消防器材。4、现场使用明火作业必须由工长亲自审批，明火附近不得有易燃易爆物品。5、施工现场主要入口设立警卫室，建立警卫制度和现场保卫记录。五、成品保护技术措施1、成立施工现场成品保护领导小组。按值班保安制度，组织专人保护成品。2、项目经理部应组织施工操作人员学习有关产品保护的制度，制订保护措施。并通过生产调度会对产品保护工作作出统一布置。在安排施工计划时应尽量避免交叉施工，以免彼此之间的产品损坏和污染。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计3、施工现场，对已完工的土建、装磺房间施工时，应尽量减少使用电焊、气割。禁止在墙面打洞、凿槽。如因工程变更等原因确需破坏墙面或吊顶时。应征得设计人员、业主代表认可，并应采取保护措施。以减少损失。4、对已安装的设备、管线等。应采取保护措施。防止因其它单位施工造成损坏。5、主要安装部位，施工时应封闭上锁，严格执行钥匙交接制度。6、非操作人员不得随意乱动各种开关、按钮、阀门等。不得触摸设备精加工面。7、楼梯及易撞墙角采用焊角铁支架或钉毛竹片进行保护，门框上严禁乱钉乱搁，安装工程不得随意打洞开槽，在装修阶段做好楼面污水处理措施，土建与安装、塑钢及屋面防水分包方互相之间及时办理验收交接班手续，分清责任，确保工程一次成优。8、落实成品保护责任制，制订经济惩罚制度，实行交接班检查验收制度，采取有效措施，进行护、裹、盖、封等。9、模板工程成品保护9.1模板工程经施工验收合格后，所有后续工程(钢筋工程、砼工程等)，针对已完成的模板成品采取适当的保护措施，严禁乱撞、乱拆等行为，严禁松动或任意改动模板成品。9.2一般模板支撑体系应与操作平台体系相分开，严禁以模板支撑架做操作脚手架。模板支撑、斜拉杆、剪刀撑等，严禁松动或任意改变位置。9.3在安装电气、管道施工时严禁在模板上乱开乱挖，应事先制定好操作要求和方案后再施工；对开洞处应采取措施，妥善处理，气焊和电焊时应注意保护模板。9.4构造柱采用木模板施工时，经验收合格后应及时浇筑砼，防止木模板长期曝晒雨淋发生变形。9.5在施工过程中或交接班时，应查明情况，以免因情况不清而随意改动已完成或未完工的模板成品。应注意结构部位模板的搭接顺序，避免施工过程中的相互影响，模板及支撑系统固定后不宜扰动。10钢筋工程成品保护措施-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计10.1加工好的钢筋，在加工场地储存或运至现场，未安装前应分别按工号、结构部位、钢筋编号等进行堆放，在堆放过程中，应保持钢筋表面洁净，不允许有油污、泥土或其它污染物，储存期不宜过久，以防止钢筋锈蚀。10.2预制成形的钢筋运至现场工作点，并与设计图和配料单查对无误后，分构件规格堆放。10.3在运输和吊装钢筋时，注意避免钢筋碰坏它物、钢筋变形。10.4不准在已绑扎好的钢筋上堆放物料，特别应注意雨蓬、挑檐、阳台等悬壁薄板结构，以至影响结构质量和使用安全；严禁在钢筋上行走。11砼工程成品保护措施11.1砼浇筑完毕后，强度未达到1.2Mpa时，不准上人进行下道工序操作。11.2在现浇砼连续施工时，当砼未达到设计强度之前，严禁在构件上堆放超过施工荷载允许值的施工机具及材料，严禁有冲击荷载作用。11.3对于现浇砼结构在拆除模时，拆除非承重有侧模时，不得将砼的棱角、表面碰坏。12屋面工程成品保护措施12.1屋面工程完工后，先将屋面上所有多余材料和建筑垃圾等清理干净，防止堵塞水落口或造成天沟、屋面积水。12.2水落口应认真清理，保持排水畅通无阻，避免屋面积水。12.3屋面施工应严格按照标准图集及规程规范施工，注意节约。13.窗成品保护13.1窗在安装过程及工程验收前，应采取防护措施，不得污损。13.2已装框、扇的洞口吵得再作运料通道。13.3严禁在窗框、扇上安装脚手架，悬挂重物，外脚手架不得压在窗框、扇上，并严禁蹬踩窗框、扇。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计13.4应防止利器划伤门窗表面，并应防止电、汽焊火花烧伤或烫伤面层。14.1土方开挖成品保护对定位标准桩、轴线引桩、标准水准点、龙门板等，挖运土时不得撞碰，并应经常测量和校核其平面位置、水平标高和边坡坡度是否符合设计要求。定位标准桩和标准水准点也应定期复测和检查是否正确。施工中如发现有文物或古墓等，应妥善保护，并应及时报请当地有关部门处理，方可继续施工。在敷设有地上或地下管线、电缆的地段进行土方施工时，应事先取得有关管理部门的书面同意，施工中应采取措施，以防止损坏管线，造成严重事故。六、回访保修措施我公司为贯认证单位，严格执行DB／T19001－2000标准，企业标准程序文件中明确规定建筑产品的保修和回访制度。为用户服务，对顾客负责是本公司一贯坚持的经营宗旨。实施工程竣工验收后的工程保修及合同中规定的服务内容，最大限度地满足用户要求，以保证所施工工程的有价值得到充分发挥。根据建设部第80号令中有关工程保修内容，我单位承诺如下：（一）地基基础工程和主体工程为50年；（二）屋面防水工程、卫生间、房间和外墙面的防渗漏为5年；（三）电气管线、给排水管道、设备安装为2年；（四）装修工程为2年；其它保修内容由建设单位与施工单位在签订合同时考虑。保修时间以验收备案结束之日算起。我单位在竣工1月内向建设单位提供备案时我方需提供的一切资料。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计当接到建设单位的维修单后，保证在一日内派专人到现场出维修方案，经建设单位同意后，即开始按预定方案维修，维修完毕后及时填写维修处理记录，并经建设单位认可，带回公司备案。工程交工后，我单位有专门机构负责工程的保修和回访。保修期内回访主要是采集信息，主动提出对问题的处理意见并组织实施。保修期满后主要征求建设单位意见，条件优惠地进行合同外服务。并负责向建设单位提供建筑安装工程的维护和维修注意事项。工程交工后，按照国家法规和公司程序文件有关回访保修要求进行回访与保修，实现用户至上的服务宗旨。特制定如下措施：A．回访1．半年内回访第一次，以后每年回访一次。每年在雨季过后回访。2．工程处计划经营科负责组织带队前去有关单位进行回访，回访小分队包括土建、水、电及其它相关专业人员。3．采用电话、上门服务两种回访方式。4．每次回访均须做好相应的记录。B．保修根据回访或用户反应的问题，由保修分队派人前去现场进行保修。1．上门维修时，不得污染或损坏顾客房中的物品，同时在完成后，立即清理现场。2．保修后，由用户填写意见和建议。3．工程交工后，向业主提供一份使用说明书和质量保修书，并附联系电话，承诺24小时开通。4．接到顾客反应后24小时内赶至现场，确保不影响用户的正常使用。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计第十三章技术资料、竣工验收一、资料管理施工技术资料是技术工作和工作质量水平的真实反映，在工程施工过程中必须及时编写和整理，必须做到与工程进度同步，工程施工到哪技术资料做到哪，不准后补资料，重点抓好以下几点：1、原材料、半成品、成品的质量必须有出厂质量证明或试验单，对钢材、焊条等还要取样检测。2、合格证、试（检）验的抄件复印件，应说明原件存放单位。3、工程施工验收记录工程施工过程中发生的隐蔽验收等都应按规定经设计、监理、甲方、质监单位共同验收，合格后方可进行下道工序，并及时办理验收资料，资料内要有各单位负责人签字或盖章。4、施工管理资料必须与工程进步同步办理并整理所有工程技术管理资料，尤其是技术复核、技术变更、材料代用、施工方案等资料，混凝土、砂浆配合比和试块强度报告等，为工程顺利施工提供依据，为竣工验收打下基础。二、竣工验收在完成中程承包合同中规定的各项目，并依据图纸、文件和建筑工程施工及验收规范，自查合格后申请竣工验收，提出工程竣工验收报告，竣工验收报告经项目经理、项目执行经理、项目总工程师等有关人员会签，在此期间要完成以下工作：1、逐段逐步位检查施工中有无漏项，丢项，一旦发现确定专人定期解决，并在事后按期进行检查。2、保护成品和进行封闭，对已经完成的部位要立即组织清理，保护好成品。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计3、有计划地拆除现场的各种临时设施，拆除各种临时管线，清扫施工现场，组织清运垃圾和杂物。4、有步骤地组织材料，工具及各种物资的回收退库，向其他施工现场转移中进行处理工作。5、组织工程技术人员绘制竣工图，清理整理各项需要甲方呈交的工程档案资料，并编制工程档案资料移交清单。附：工程建设标准强制性条文一）、临时用电二）1、在建工程（含脚手架具）的外侧边缘与外电架空线路的边线之间必须保持安全操作距离。三）2、施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的垂直距离7米。3、旋转臂架式起重机的任何部位或被吊物边缘与10KV以下的架空线路边线最小距离不得小于2米。4、施工现场开挖非热管道沟槽的边缘与埋地外电缆沟槽边缘之间的距离不得小于0.5米。5、在施工现场专用的中性点直接接地的电力线路中必须采用TN-S接零保护系统。电气设备的金属外壳必须与专用保护零线连接。专用保护零线（简称保护零线）应由工作接地线、配电室的零线或第一级漏电保护器电源侧的零线引出。6、当施工现场与外电线路公用同一供电系统时，电器设备应根据当地的要求作保护接零，或作保护接地。不得一部分设备作保护接零，另一部分设备作保护接地。7、在只允许做保护接地的系统中，因条件限制接地有困难时，应设置操作和维修电气装置的绝缘台，并必须使操作人员不致偶然触及外物。8、施工现场的电力系统严禁利用大地作相线或零线。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计9、施工现场所有用电设备，除作保持接零外，必须在设备负荷线的首端处设置漏电保护装置。10、配电屏（盘）或配电线路维修时，应悬挂停电标志牌。停、送电必须有专人负责。11、电力为400/200V的字备发电机组的排烟道必须伸出室外。发电机组及其控制配电室内严禁存放贮油桶。12、发电机组电源应与外电线路联锁，严禁并列运行。13、架空线必须采用绝缘铜线或绝缘铝线。14、架空线必须设在专用电杆上，严禁架设在树木，脚手架上。15、经常过负荷的线路、易燃易爆物邻近的线路、照明线路，必须有过负荷保护。16、电缆干线应采用埋地或架空，严禁沿地面明设，并应避免机械损伤和介质腐蚀。17、电缆穿越建筑物、构造物、道路、易受机械损伤的场所及引出地面从2米高度至地下0.2米处，必须加设防护套管。18、室内配线必须采用绝缘导线。采用瓷瓶、塑料夹等敷设，距地面高度不得小于2.5米。19、每台用电设备应有各自专用的开关箱，必须实行“一机一闸”制，严禁用同一个开关直接控制二台及二台以上用电设备。20、开关箱中必须装设漏电保护器。21、开关箱内的漏电保护器的额定漏电动作电流不大于30MA，额定漏电动作时间小于0.1S。使用于潮湿和有腐蚀戒介质场所的漏电保护器应采用防溅型产品。其额定漏电动作电流不大于15MA，额定漏电动作时间应小于0.1S。22、进入开关箱的电源线，严禁用插销连接。23、对配电箱，开关箱进行检查、维修时，必须将其前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。24、熔断器的熔体更换时，严禁用不符合原规格的熔体代替。25、需要夜间工作的塔式起重机，应设置正对工作面的投光灯。塔身高于30M时，应在塔尖和臂架端部设防撞红色信号灯。26、外用电梯轿厢内，外均应安装紧急停止开关。、27、每日工作前必须对外用电梯和升降机的行程开关、限位开关、紧急停止开关、驱动机构和制动器等进行空载检查，正常后方可使用。检查时必须有防坠落的措施。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计28、焊接机械应放置在防雨和通风良好的地方。焊接现场不得堆放易燃易爆物品。29、停电后，操作人员需要及时撤离现场的特殊工程，必须装设自备电源的应急照明。30、对于夜间影响飞机或车辆通行的在建工程或机械设备，必须安装设置醒目的红色信号灯，其电源应设在施工现场电源总开关的前侧。二）、高处作业1、雨天和雪天进行高空作业时，必须采用可靠的防滑、防寒措施。凡水、冰、霜、雪均应及时清除。2、防护棚搭设于拆除时，应设警界区，并派专人监护。严禁上下同时拆除。3、对临边高处作业，必须设置防护措施，并符合下列规定：（1）、基坑周边，尚未安装设置栏杆或栏板的阳台、料台与挑平台周边，雨棚与挑檐边，无脚手的屋面与楼层周边及水箱与水塔周边等处，都必须设置防护栏杆。（2）、分层施工的楼梯口和梯段边，必须安装临时护栏。顶层楼梯口应随工程结构进度安装正式防护栏杆。（3）、井架与施工用电梯和脚手架等与建筑物通道的两侧边，必须设防护栏杆。地面通道上部应装设安全防护棚。双笼井架通道中间，应予分隔封闭。（4）、各种垂直运输接料平台、除两侧设防护栏杆外，平台口还应设置安全门或活动防护栏杆。4、搭设临边防护栏杆时，必须符合下列要求：（1）、防护栏杆应由上、下两道横杆及栏杆住组成，上杆离地高度为1.0-1.2米，下杆离地高度为0.5-0.6米。坡度大于1：2.2的屋面，防护栏杆应高1.5米，并加挂安全立网。除经设计计算外，横杆长度大于两米时，必须加设栏杆柱。（2）、栏杆柱的固定及其与横杆的连接，其整体构造应使防护栏杆在上杆任何处，能经受任何方向的1000N外力。当栏杆所处位置有发生人群拥挤、车辆冲击或物件碰撞等可能时，应加设大横杆截面或加密柱距。（3）、防护栏杆必须由上而下用安全立网封闭，或在栏杆下边设置严密固定的高度不低于1800㎜的挡脚板或400㎜的挡脚笆。挡脚板与挡脚笆上如有孔眼，不应大于25㎜。板与笆下面距离底面得空隙不应大于10㎜。接料平台两侧的栏杆，必须有上而下加挂安全立网或满扎竹笆。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计（4）、当临边的外侧面临街道时，除防护栏杆外，敞口立面必须采取满挂安全网或其他可靠措施作全封闭处理。5、进行洞口作业以及在应工程和工序需要而产生的，使人与物有坠落危险或危急及人生安全的其他洞口进行高处作业时，必须按下列规定设置防护设施：（1）、板与墙的洞口，必须设置牢固的盖板防护栏杆、安全网或其他防坠落的防护措施。（2）、电梯井口必须设防防护栏杆或固定栅门；电梯井内应每隔两层并最多隔10M设一道安全网。（3）、施工现场通道附近的各类洞口与坑槽等处，应设置防护设施与安全标志。6、梯脚底部应坚实，不得垫高使用。梯子的上端应有固定措施。立梯不得有缺陷。7、梯子如需接长使用，必须有可靠的连接措施，且接头不得超过一处。连接后梯梁的强度，不应低于单梯梯梁的强度。8、作业人员应从规定的通道上下，不得在阳台之间等非规定通道进行攀登，也不得任意利用吊车臂架等施工设备进行攀登。9、悬空作业处应用牢靠的立足处，并必须视具体情况，配置防护栏杆网、栏杆或其他安全设施。10、构件吊装和管道安装时的悬空作业，必须遵守下列规定：（1）、悬空安装大模板、吊装第一块预制构件、吊装单独的大中型预制构件时，必须站在操作平台上操作，吊装中的大模板和预制构件以及石棉水泥板等屋面板上，严禁站人行走。（2）、安装管道时必须有已完结构或操作平台的立足点，严禁在安装中的管道上行走和站立。11、模板支撑和拆卸时的悬空作业，必须遵守下列规定：（1）、支模应按规定的作业程序进行，模板未固定前不得进行下一道工序。严禁在连接件和支撑件上攀登上下，并严禁在上下同一垂直面上装、拆模板结构复杂的模板，装、拆应严格按照施工组织设计的措施进行。（2）、支设悬挑形式的模板时应有固定的立足点，支设临空构筑物模板时，应搭设支架或脚手架。模板上预留洞时，应安装后将洞盖没。混凝土板上拆模后形成的临边或洞口，应进行防护。12、钢筋绑扎时的悬空作业，必须遵守下列规定：（1）、绑扎钢筋和安装钢筋骨架时，必须搭设脚手架和马道。（2）、绑扎圈梁、挑梁、外墙、和边柱等钢筋时，应搭设操作平台和张挂安全网。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计13、混凝土浇筑时的悬空作业，必须遵守下列规定：（1）、浇筑2米以上框架、过梁、雨棚和小平台时，应搭设操作平台，不得直接站在模板或支撑件上操作。（2）、浇筑拱形结构，应自两边拱脚对称地相向进行。（3）、特殊情况下如无可靠的安全设施，必须系好安全带并扣好保险钩，并架设安全网。14、悬空进行门窗作业时，必须遵守下列规定：（1）、安装门窗，油漆及安装玻璃时，严禁操作人员站在阳台板上操作。门、窗临时固定，封填材料未达到强度，以及电焊时，严禁手拉门、窗进行攀登。（2）、在高处外墙安装门、窗，无外脚手架时，应张挂安全网。无安全网时，操作人员系好安全带，其保险钩应挂在操作人员上方的可靠物件上。（3）、进行各项窗口作业时，操作人员的重心应位于室内，不得在窗台上站立，必要是应系好安全带进行操作。15、操作平台上应明显的标明容许荷载值。操作平台上人员和物料的总重量，严禁超过设计的容许荷载。应配备专人监督。16、支模、粉刷、砌墙等各工种进行上下立体交叉作业时，不得在同一垂直方向上操作。下层作业的位置，必须处于依上层高度确定的可能坠落范围半径之外。不符合以上条件时，应设置安全防护层。三）、机械使用1、在工作中操作人员和配合作业人员必须按规定穿戴劳动保护用品，长发应束紧不得外露，高处作业必须系好安全带。2、机械必须按出产使用说明书规定的技术性能、承载能力和使用条件，正确操作，合理使用，严禁超载作业或任意扩大使用范围。3、机械上的各种安全防护装置及监测、指示、仪表、报警等自动报警、信号装置应完好齐全，有缺损时应及时修复。安全防护装置不完整或已失效的机械不得使用。4、交配电所、乙炔站、氧气站、空气压缩机房、发电机房、锅炉房等易于发生危险的场所，应在危险区域界限处，设置围栅和警告标志，非工作人员未经批准不得入内。挖掘机、起重机、打桩机等重要作业区域，应设立警告标志及采取现场安全措施。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计5、在机械产生对人体有害的气体、液体、尘挨、渣滓、放射性射线、振动、噪声等场所，必须配置相应的安全保护设备和三废处理装置；在隧道、沉井基础施工中，应采取措施，使有害物质限制在规定的限制的限度内。6、严禁使用大地做工作零线，不得借用机械本身的金属结构做工作零线。7、电器设备的每个保护接地或保护接零点必须用单独的接地（零）线与接地干线（或保护零线）相连。严禁在一个接地（零）线中串接几个接地点。8、严禁带电作业或采用预约停送电时间的方式进行电气检修。检修前必须先切断电源并在电源开关上挂“禁止合闸，有人作业”的警告牌。警告牌的挂、取应由专人负责。9、发生人身触电时，应立即切断电源，然后方可对触电者作紧急救护。严禁在未切断电源之前与触电者直接接触。10、各种电源导线严禁直接绑扎在金属架上。11、使用射钉枪时应符合下列要求：1）严禁用手掌推压钉管和枪口对准人；2）击发时，应将射钉枪垂直压紧在工作面上，当两次扣动扳机，子弹均不击发时，应保持原射击位置数秒钟后，再退出射钉弹；3）在更换零件或断开射钉枪之前，射枪内均不得装有射钉弹。12、起重吊装的指挥人员必须持证上岗。13、起重机的变幅指挥器、力矩限制器、起重量限制器以及各种行程限位开关等安全保护装置，应完好齐全，灵敏可靠，不得随意调整或拆除。严禁利用限制器或限位装置代替操纵机构。14、起重机作业时，起重臂和重物下方严禁有人停留、工作或通过。重物吊运时，严禁从人上方通过。严禁用起重机吊运人员。15、严禁使用起重机进行斜拉、斜吊或起吊地下埋设或凝固在地面上的重物以及其它不明重量的物体。现场浇筑的混凝土构件或模板，必须全部松动后方可起吊。16、严禁起吊重物长时间悬挂在空中，作业中遇突发故障，应采取措施将重物降落到安全地方，并关闭发动机或切断电源后进行检修。在突然停电时，应立即把所有控制器拨到零位，断开电源总开关，并采取措施使重物降到地面。17、起重机变幅应缓慢平稳，严禁在起重臂未停稳前变换挡位；起重机载荷达到额定起重量的90﹪及以上时，严禁下降起重臂。18、卷筒上的钢丝绳应排列整齐，当重叠或斜绕时，应停机重新排列，严禁在转动过程中用手拉脚踩钢丝绳。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计19、作业前，应查明施工场地明、暗设置物的地点及走向，并采用明显记号表示。严禁在离电缆1m距离以内作业。20、机械运行中，严禁接触转动部位和进行检修。在修理工作装置时，应使其降到最低位置，并应在悬空部位垫上垫木。21、在施工中遇下列情况之一时应立即停工，待符合作业安全条件时，方可继续施工：1）填挖区土体不稳定，有发生坍塌危险；2）气候突变，发生暴雨、水位暴涨时；3）在爆破警戒区内发生爆破信号时；4）地面涌水冒泥，出现陷车或因雨发生破道打滑时；5）工作面净空不足以保证安全作业时；6）施工标志、防护设施损毁失效时。22、配合机械作业的清底、平地、修坡等人员、应在机械回转半径以外工作。当必须在回转半径以内工作时，应停止机械回转并制动好后，方可作业。23、在行驶或作业中，除驾驶室外，挖掘装载机任何地方严禁乘坐或站立人员。24、推土机行驶前，严禁有人站在履带或刀片的支架上，机械四周应无障碍物，确认安全后，方可开动。25、作业中，严禁任何人上下机械，传递物件，以及在铲斗内、拖把或机架上坐立。26、非作业行驶时，铲斗必须用锁紧链条挂牢在运输行驶位置上，机上任何部位均不得载人或装载易燃易爆物品。27、装载机转向架未锁定时，严禁站在前后车架之间进行检修保养。28、夯实机作业时，应一人扶夯，一人传递电缆线，且必须戴绝缘手套和穿绝缘鞋。递线人员应跟随夯机后或两侧调顺电缆线，电缆线不得扭结或缠绕，且不得张拉过紧，应保持有3～4m的余量。29、电缆线不得敷设在水中或在金属管道上通过。施工现场应设标志，严禁机械、车辆等在电缆上通过。30、在坡道上停放时，下坡停放应挂上倒挡，上坡停放应挂上一挡，并应使用三角木楔等塞紧轮胎。31、不得人货混装。因工作需要搭人时，人不得在货物之间或货物与前车厢板间隙内。严禁攀爬在货物上面。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计32、运载易燃、易爆、有毒、强腐蚀等危险品时，其装载、包装、遮盖必须符合有关安全规定，并应备有性能良好、有效期内的灭火器。途中停放应避开火源、火种、居民区、建筑物等，除必要的行车人员，不得搭乘其他人员。严禁混装备用汽油。33、施工升降机应为人货两用电梯，其安装和拆卸工作必须由取得建设行政主管部门颁发的拆装资质证书的专业（队）负责，并必须由经过专业培训，取得操作证的专业人员进行操作。34、升降机安装后，应经企业技术人员会同有关部门对基础和附壁支架以及升降机架设安装的质量、精度等进行全面检查，并应按规定程序进行技术试验，经试验合格签证后，方可投入使用。35、潜水泵放入水中或提出水面时，应先切断电源，严禁拉拽电缆或出水管。36、搅拌机作业中，当料斗升起时，严禁任何人在料斗下停留或通过；当需要在料斗下清理料坑时，应将料斗提升后用铁链或插入销锁住。37、电缆线应满足操作所需的长度，电缆上不得堆压物品或让车辆挤压，严禁用电缆线拉或吊挂振动器。38、冷拉场地应在两端地锚外侧设置警戒区，并应安装防护栏杆及警告标志。无关人员不得在此停留。操作人员在作业时必须离开钢筋2米以外。39、焊接操作及配合人员必须按规定穿戴劳动防护用品。并必须采取防止触电、高空坠物、和火灾等事故的安全措施。40、对承压状态的压力容器及管道、带电设备、承载结构的受力部位和装有易燃、易爆物品的容器严禁进行焊接和切割。41、高空焊接或切割时，必须系好安全带，焊接周围和下方应采用防火措施，并应有专人监护。42、电石起火时必须用干砂或二氧化碳灭火器，严禁用泡沫、CL4灭火器或水灭火。电石粒末应在露开销毁。四）、脚手架1、钢管的尺寸和表面质量应符合下列规定：钢管上严禁打孔。2、立杆稳定性计算部位的确定应符合下列规定：-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计当脚手架搭设尺寸中的步距、立杆纵距、立杆横距和连墙件间距有变化时，除计算底层立杆段外，还必须对出现最大步距或最大立杆纵距、立杆横距、连墙件间距等部位的立杆段进行验算。3、横向水平杆的构造符合下列规定：主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。4、脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座不大于200㎜处的立杆上，横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大雨1米，靠边坡上方的立杆轴线到边坡的距离不应小于500㎜。5、立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。6、连墙件的布置应符合下列规定：一字型、开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并不大于4米。7、对高度24米以上的双排脚手架，必须采用刚性连墙件与建筑物可靠连接。8、连墙件的构造应符合下列规定：连墙件必须采用可承受拉力和压力的构造。9、剪刀撑的设置应符合下列规定：高度在24米以下的单、双排脚手架，均必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置。10、横向剪刀撑的设置应符合下列规定：一字型、开口型脚手架的两端必须设置横向剪刀撑。11、当脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步。12、立杆搭设应符合下列规定：严禁将外径48㎜与51㎜的钢管混合使用。13、拆脚手架时，应符合下列规定：（1）、拆除作业必须由上而下逐层进行，严禁上下同时作业。（2）、连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于两步，如高差大于两步，应增设连墙件加固。14、扣件的验收应符合下列规定：旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计15、脚手架搭设人员必须是经过按现行国家规范《特种作业人员安全技术考核管理规则》GB5036考核合格的专业架子工。上岗人员应定期体检，合格方可持证上岗。16、作业层上的施工荷载应符合设计要求，不得超载。不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管等固定在脚手架上；严禁悬挂起重设备。17、在脚手架使用期间，严禁拆除下列杆件：（1）、主节点处的纵、横向水平杆，纵、横向扫地杆。《施工门式钢管脚手架安全技术规范》18、钢管应平直，平直度允许偏差为管长的1/500；两端面应平整，不得有斜口、毛口；严禁使用有硬伤（硬弯、砸扁等）及严重锈蚀的钢管。19、上、下榀门架的组装必须设置连接棒及锁臂，连接棒直径应小于立杆内径的1～2㎜。20、水平架设置应符合下列规定：在脚手架的顶层门架上部、连墙件设置层、防护棚设置处必须设置。21、连墙件应能承受拉力与压力，其承载力标准植不应小于10kN；连墙件与门架、建筑物的连接也应具有响应的连接强度。22、搭设脚手架的场地必须平整坚实，并作好排水，回填土地面必须分层回填，逐层夯实。23、搭设门架及配件应符合下列规定：1）交叉支撑、水平架或脚手板应紧随门架的安装及时设置；2）连接门架与配件的锁臂、搭钩必须处于锁住状态。24、加固杆、剪力撑必须与脚手架同步搭设。25、连墙件的搭设必须随脚手架搭设同步进行，严禁滞后设置或搭设完毕后补做。26、脚手架的拆除应在统一指挥下，按后装先拆、先装后拆的顺序及下列安全作业的要求进行。1）、连墙件、通长水平杆和剪刀撑等，必须在脚手架拆卸到相关的门架时方可拆除。2）、工人必须站在临时设置的脚手板上进行拆卸作业，并按规定使用安全防护用品；3）、拆除工作中，严禁使用榔头等硬物击打、撬挖，拆下的连接棒应放入袋内，锁臂应先传递至地面并放室内堆存。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计27、搭拆脚手架必须有专业架子工担任，并按现行国家标准《特种作业人员安全技术考核管理规则》（GB5036）考核合格，持证上岗。上岗人员应定期进行体检，凡不适于高处作业者，不得上脚手架操作。28、搭拆脚手架时工人必须戴安全帽，系安全带，穿防滑鞋。29、操作层上施工荷载应符合设计要求，不得超载；不得在脚手架上集中堆放模板、钢筋等物件。严禁在脚手架上拉缆风绳或固定、架设砼泵、泵管及起重设备等。30、施工期间不得拆除下列杆件：1）、交叉支撑，水平架；2）、连墙件；3）、加固杆件：如剪刀撑、水平加固杆、扫地杆、封口杆等等；4）、栏杆。31、在脚手架基础或邻近严禁进行挖掘作业。32、沿脚手架外侧严禁任意攀登。33、施工应符合下列规定：拆除模板支撑及脚手架时应采用可靠安全措施，严禁高空抛掷。技 术 管 理 制 度1、图纸自审制度1.1图纸自审由项目技术负责人负责组织。1.2接到图纸后，项目技术负责人应及时安排或组织技术部门有关人员及有经验的老工人进行自审，并提出各专业自审记录。1.3及时召集有关人员，组织内部会审，针对各专业自审发现的问题及建议进行讨论，弄清设计意图和工程的特点及要求。1.4图纸自审的主要内容：1.4.1各专业施工图的张数、编号、与图纸目录是否相符。1.4.2施工图纸、施工图说明、设计总说明是否齐全，规定是否明确，三者有无矛盾。1.4.3平面图所标注坐标、绝对标高与总图是否相符。1.4.4图面上的尺寸、标高、预留孔及预埋件的位置以及构件平、立面配筋与剖面有无错误。1.4.5建筑施工图与结构施工图，结构施工图与设备基础、水、电、暖、卫、通等专业施工图的轴线、位置（坐标）、标高及交叉点是否矛盾。平面图、大样图之间有无矛盾。1.4.6图纸上构配件的编号、规格型号及数量与构配件一览表是否相符。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计1.5图纸经自审后，应将发现的问题以及有关建议，做好记录，待图纸会审时提交讨论解决。2、图纸会审制度2.1图纸会审目的了解设计意图，明确质量要求，将图纸上存在的问题和错误，专业之间的矛盾等，尽最大可能解决在工程开工之前。2.2会审参加人员设计单位技术人员、建设单位技术人员、监理单位技术人员、项目经理、项目技术负责人、专业技术人员、质检员及其它相关人员。2.3会审时间一般应在工程项目开工前进行，特殊情况也可边开工边组织会审（如图纸不能及时供应时）。2.4会审组织一般由建设单位组织，项目部应根据施工进度要求，督促业主尽快组织会审。2.5会审内容2.5.1审查施工图设计是否符合国家有关技术、经济政策和有关规定。2.5.2审查施工图的基础工程设计与地基处理有无问题，是否符合现场实际地质情况。2.5.3审查建设项目坐标、标高与总平面图中标注是否一致，与相关建设项目之间的几何尺寸关系以及轴线关系和方向等有无矛盾和差错。2.5.4审查图纸及说明是否齐全和清楚明确，核对建筑、结构、上下水、暖卫、通风、电气、设备安装等图纸是否相符，相互间的关系尺寸、标高是否一致。2.5.5审查建筑平、立、剖面图之间关系是否矛盾或标注是否遗漏，建筑图本身平面尺寸是否有差错，各种标高是否符合要求，与结构图的平面尺寸及标高是否一致。2.5.6审查建设项目与地下构筑物、管线等之间有无矛盾。2.5.7审查结构图本身是否有差错及矛盾，结构图中是否有钢筋明细表，若无钢筋明细表，钢筋砼关于钢筋构造方面的要求在图中是否说明清楚，如钢筋锚固长度与抗震要求长度等。2.5.8审查施工图中有哪些施工特别困难的部位，采用哪些特殊材料、构件与配件，货源如何组织。2.5.9对设计采用的新技术、新结构、新材料、新工艺和新设备的可能性和应采用的必要措施进行商讨。2-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计.5.10设计中的新技术、新结构限于施工条件和施工机械设备能力以及安全施工等因素，要求设计单位予以改变部分设计的，审查时必须提出，共同研讨，求得圆满的解决方案。2.6会审程序2.6.1会审由建设单位召集进行。并由建设单位分别通知设计、监理、分包协作施工单位（施工单位分包的由施工单位通知）参加。2.6.2会审分“专业会审”和“综合会审”，解决专业自身和专业与专业之间存在的各种矛盾及施工配合问题。无论“专业”或“综合”会审，在会审之前，应先由设计单位交底，交待设计意图、重要及关键部位，采用的新技术、新结构、新工艺、新材料、新设备等的作法、要求、达到的质量标准，而后再由各单位提出问题。2.6.3会审时，由项目内业技术人员提出自审时的统一意见并作记录。会审后整理好图纸会审记录，由各参加会审单位盖章后生效。2.6.4根据实际情况，图纸也可分阶段会审，如基础工程、主体工程、装修工程、水电暖等：当图纸问题较多较大时，施工中间可重新会审，以解决施工中发现的设计问题。2.7会审记录内容2.7.1工程项目名称（分阶段会审时要标明分项工程阶段）。2.7.2参加会审的单位（要全称）及其人员名字（禁止用职称代替）。2.7.3会审地点（地点要具体），会审时间（年、月、日）。2.7.4会审记录内容：1）建设单位和施工单位对设计图纸提出的存在矛盾、问题、由设计予以答复修改的。（要注明图别、图号，必要时要附图说明）2）施工单位为便于施工，施工安全或建筑材料等问题要求设计单位修改部分设计的会商结果与解决方法。（要注明图别、图号，必要时附图说明）3）会审中尚未得到解决或需要进一步商讨的问题。4）列出参加会审单位名称，并盖章后生效。2.8会审记录的发送2.8.1-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计会审记录发送单位1）建设单位（业主）2）设计单位3）监理单位4）项目部：技术、质安、经营预算、工程等部门。专业技术人员、有关队（班组）、预算员，资料员自存三份作交工资料用。3、施工组织设计（方案）的编制与管理3.1施工组织设计的作用施工组织设计是单位工程具体指导施工的文件，也是工程编制月、周作业计划的基础，分部分项工程施工作业设计的依据。3.2编制原则3.2.1严格遵守国家现行和合同规定的工程竣工及交付使用期限。3.2.2按照国家现行有关技术政策、技术标准、施工及验收规范、工程质量检验评定标准及操作规程，采用施工技术的先进性、针对性、适用性和经济合理性相结合，体现技术先进、组织严密、管理科学和经济合理，同时内容简要、层次分明、结构严谨、图文并茂和醒目易懂。3.2.3合理安排施工顺序，做好技术、物资资源、劳动力、施工机械设备和施工现场的施工准备工作。3.2.4必须采用网络计划技术、计划协调技术和系统分析方法安排施工进度。积极开发计算机的推广和应用。合理安排季节性施工的工程项目，保证施工活动的连续性和均衡性。3.2.5结合现场及项目部实际情况，开展方案对比，选择拟定合理的施工方案，确定施工顺序、施工流向、施工方法，劳动组织，技术组织措施等。3.2.6尽量减少临时设施，采用动态管理等方法，合理储存物资，减少物资运输量，科学地不止施工平面图，减少施工用地，做到文明施工。3.2.7执行《计量管理手册》和程序文件，加强计量器具、数据管理，使用法定的计量符号、单位。3.3编制施工组织设计的部门和责任3.3.1单位工程施工组织设计由项目技术负责人主持，组织项目部专业技术人员及公司的技术部门参加编制，生产、设备、材料、预算等部门需要提供有关资料时，必须密切配合。3.3.2由项目技术负责人确定施工组织设计的编制目录，对参加编制人员进行分工，规定完成时间。3.3.3各编制人员完成各自的编写任务后，交项目技术负责人。3.3.4项目技术负责人接到初稿后，组织编制人员、项目经理及有关人员对初稿进行讨论，提出修改建议和需要增加的内容等。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计3.3.5公司技术部门对初稿进行修改后定稿。3.4施工组织设计的编制和报批3.4.1施工组织设计的编制应以中国建筑工程总公司《建筑工程施工组织设计编制大纲》（试行）中规定格式、顺序、内容及要求来组织编写。3.4.2一施工组织设计及施工方案由公司总工程师批准。3.5施工组织设计的修改变更由于施工条件发生变化，施工方案、施工方法有重大变更，实施单位要及时对施工组织设计进行修改、补充，并经原审批单位批准后执行。3.6施工组织设计的交底3.6.1经过审批后的施工组织设计在开工前应进行交底。由项目经理主持，项目技术负责人向项目全体施工人员进行施工组织设计交底，介绍工程特点、施工部署、任务划分、施工方法、施工进度、各项管理措施、平面布置等。3.6.2交底手续应表明时间、地点、交底人签字，保存记录并归档。4、技术交底制度4.1在工程正式施工前，通过技术交底使参与施工的技术人员和工人，熟悉和了解所承担工程任务的特点、技术要求、施工工艺、工程难点及施工操作要点以及工程质量标准，做到心中有数。4.2项目技术交底分三级：项目技术负责人向项目工程技术及管理人员进行施工组织设计交底（必要时扩大到班组长）并做好记录；队技术员向班组进行分部分项工程交底；班组长向工人交底。4.3技术交底范围划分4.3.1单位工程施工组织设计经批准后，由项目技术负责人主持向项目全体工程技术和管理人员进行施工组织设计交底，交底参加人员也可扩大到班（组）长，视具体情况确定。4.3.2专业队技术员对班（组）技术交底，是各级技术交底的关键，必须向班（组）长（必要时全体人员）和有关人员反复细致地进行。4.3.3班（组）长向工人技术交底；班（组）长应结合承担的具体任务向班（组）成员交待清楚施工任务、关键部位、质量要求、操作要点、分工及配合、安全等事项。4.4技术交底的要求4.4.1除领会设计意图外，必须满足设计图纸和变更的要求，执行和满足施工规范、规程、工艺标准、质量评定标准和建设单位的合理要求。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计4.4.2整个施工过程包括各分部分项工程的施工均须作技术交底，对一些特殊的关键部位、技术难度大的隐蔽工程，更应认真作技术交底。4.4.3对易发生质量事故和工伤事故的工种和工程部位，在技术交底时，应着重强调各种事故的预防措施。4.4.4技术交底必须以书面形式，交底内容字迹要清楚、完整，要有交底人、接受人签字。4.4.5技术交底必须在工程施工前进行，作为整个工程和分部分项工程施工前准备工作的一部分。4.5技术交底的内容4.5.1项目部技术交底的主要内容1）单位工程施工组织设计或施工方案。2）重点单位工程和特殊分部项工程的设计图纸；根据工程特点和关键部位，指出施工中应注意的问题；保证施工质量和安全必须采取的技术措施。3）重点单位工程总记与交叉作业过程中如何协作配合，双方在技术上措施上如何协调一致。4）本单位初次采用的新结构、新技术、新工艺、新材料及新的操作方法以及特殊材料使用过程中的注意事项。5）土建与设备安装工艺的衔接，施工中如何穿插与配合。6）交待图纸审查中所提出的有关问题及解决方法。7）设计变更和技术核定中的关键问题。8）冬、雨季特殊条件下施工采取哪些技术措施。9）技术组织措施计划中，技术性较强，经济效果较显著的重要项目。4-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计.5.2施工对技术交底的主要内容1）施工图纸。2）施工组织设计或施工方案。3）重要的分部（项）工程的具体部位，标高和尺寸，予埋件、预留孔洞的位置及规格。4）土建与水、电、暖、设备安装之间，各工种之间，队与队之间在施工中交叉作业的部位和施工方法。5）流水和立体交叉作业施工阶段划分。6）重要部位，冬、雨季施工特殊条件下施工的操作方法及注意事项。7）保证质量、安全的措施。8）单位工程测量定位，建筑物主要轴线、尺寸和标高。9）现浇砼、承重构件支模方法、拆模时间等。10）预制、现浇构件配筋规格、品种、数量和制作、绑扎、安装等要求。11）管线平面位置、规格、品种、数量及走向、坡度、埋设标高等。12）单位工程平面布置图。13）砼、砂浆、防水、绝缘等配合比及试件、试快的取样、养护方法等。14）焊接程序和工艺。4.6技术交底记录的归档，实行谁负责交底，谁就负责填写交底记录并负责将记录移交给项目资料员存档。5、技术核定制度5.1凡在图纸会审时遗留或遗漏的问题以及新出现的问题，属于设计产生的，由设计单位以变更设计通知单的形式通知有关单位（施工单位、建设单位（业主）、监理单位）；属建设单位原因产生的，由建设单位通知设计单位出具工程变更通知单，并通知有关单位。5.2在施工过程中，因施工条件、材料规格、品种和质量不能满足设计要求以及合理化建议等原因，需要进行施工图修改时，由施工单位提出技术核定单。5.3技术核定单由项目技术人员负责填写，并经项目技术负责人审核，重大问题须报公司总工审核，核定单应正确、填写清楚、绘图清晰，变更内容要写明变更部位、图别、图号、轴线位置、原设计和变更后的内容和要求等。5.4技术核定单由项目内业技术人员负责送设计单位、建设单位办理签证，经认可后方生效。5.5经过签证认可后的技术核定单交项目资料员登记发放施工班组、预算员、质检员；技术、经营预算、质检等部门。6、单位工程施工记录制度6.1单位工程施工记录是在建工程整个施工阶段，有关施工技术方面的记录；在工程 竣工若干年后，其耐久性、可靠性、安全性发生问题而影响其功能时，是查找原因，制定维修、加固方案的依据之一。6.2单位工程施工记录，由项目部施工员负责逐日记载，直至工程竣工，人员调动时，应办理交接手续，以保证其完整性。6.3单位工程施工记录的主要内容6.3.1工程的开、竣工日期以及主要分部、分项工程的施工起止日期，技术资料供应情况。-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计6.3.2因设计与实际情况不符，由设计（或建设）单位在现场解决的设计问题及施工图修改的记录。6.3.3重要工程的特殊质量要求和施工方法。6.3.4在紧急情况下采取的特殊措施的施工方法。6.3.5质量、安全、机械事故的情况，发生原因及处理方法的记录。6.3.6有关领导或部门对工程所作的生产、技术方面的决定或建议。6.3.7气候、气温、地质以及其它特殊情况（如停电、停水、停工待料）的记录等。7、技术复核制度7.1在施工过程中，对重要的和影响全面的技术工作，必须在分部分项工程正式施工前进行复核，以免发生重大差错，影响工程质量和使用。当复核发现差错应及时纠正，方可施工。7.2技术复核的主要内容7.2.1建筑物的位置和高程：四角定位轴线（网）桩的坐标位置，测量定位的标准轴线（网）桩位置及其间距，水准点、轴线、标高等。7.2.2地基与基础工程设备基础：基坑（槽）底的土质；基础中心线的位置；基础底标高、基础各部尺寸。7.2.3砼及钢筋砼工程：模板的位置、标高及各分部尺寸、预埋件、预留孔的位置、标高、型号和牢固程度；现浇砼的配合比、组成材料的质量状况、钢筋搭接长度；预埋构件安装位置及标高、接头情况、构件强度等。7.2.4砖石工程：墙身中心线、皮数杆、砂浆配合比等。7.2.5屋面工程：防水材料的配合比，材料的质量等。7.2.6钢筋砼柱、屋架的形状、尺寸等。7.2.7管道工程：各种管道的标高及其坡度；化粪池、检查井底标高及各部尺寸。7.2.8电气工程：变、配电位置；高低压进出口方向；电缆沟的位置和方向；送电方向。7.2.9工业设备、仪器仪表的完好程度、数量及规格，以及根据工程需要指定的复核项目。8、隐蔽工程验收制度8.1隐蔽工程项目及检查内容8.1.1地基与基础工程：地质、土质情况、标高尺寸、坟、井、坑、塘的处理。基础断面尺寸，人工地基的试验记录、坐标记录。8.1-184----我们没有任何理由不把质量搞好 正仁·松涛苑-中央公元施工组织设计.2钢筋砼工程：钢筋的品种、规格、数量、位置、形状、焊接尺寸、接头位置、除锈情况，预埋件的数量及位置，预应力钢筋的对焊、冷拉、控制应力、砼、砂浆标号及强度，以及材料代用等情况。8.1.3砖砌体：抗震、拉结、砖过梁配筋部位品种、规格及数量。8.1.4防水工程：屋面、物的防水找平层的质量情况、干燥程度、防水层数、延伸度、使用温度，屋面保温层做法，防水处理措施的质量。附：总进度计划、现场平面图-184----我们没有任何理由不把质量搞好'
