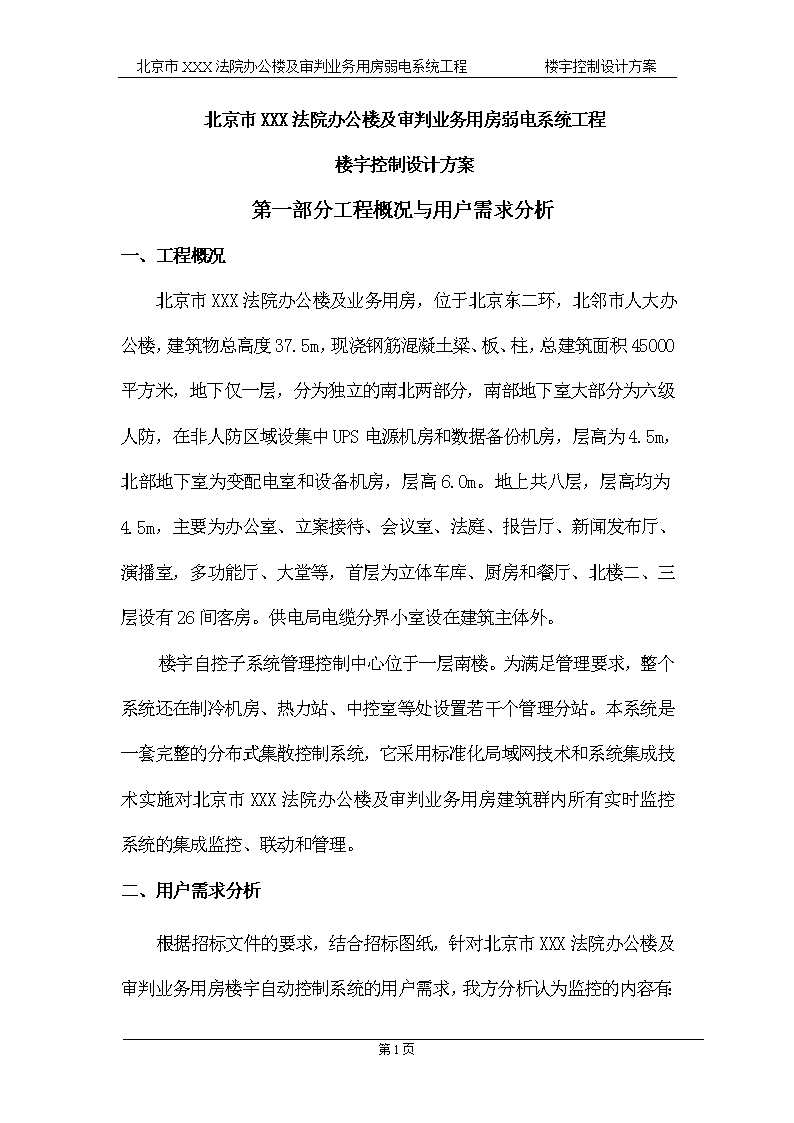

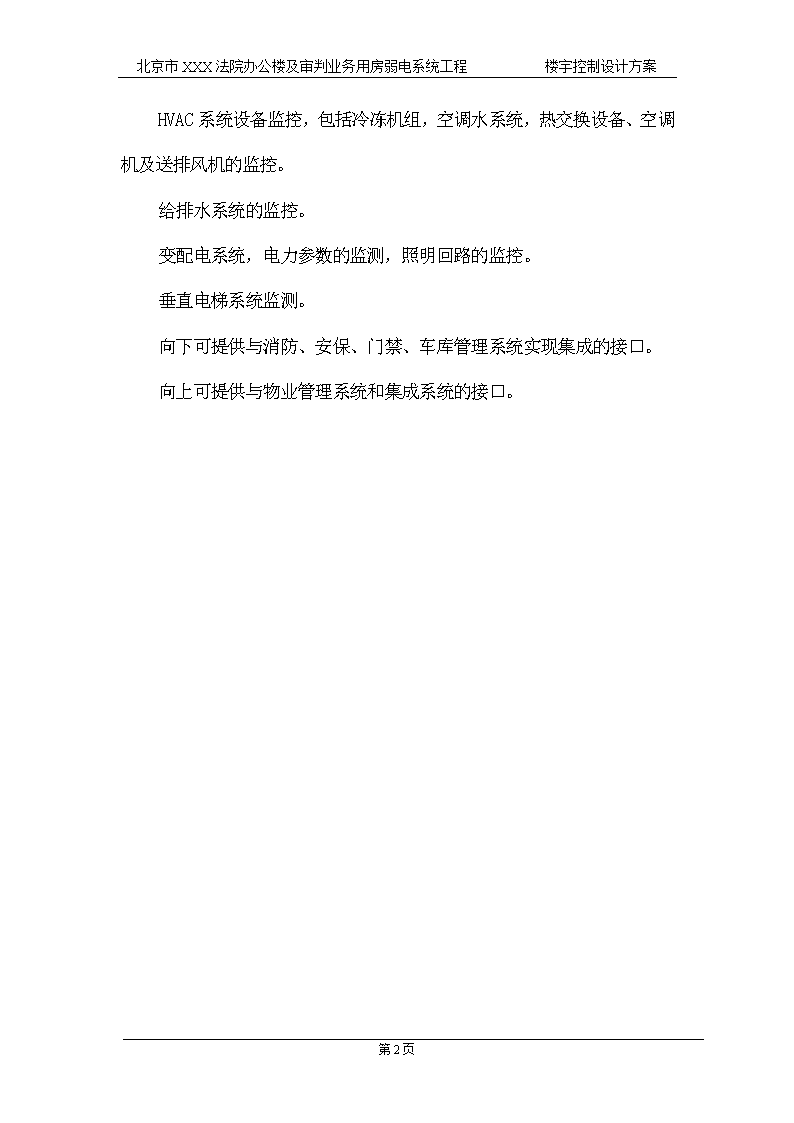

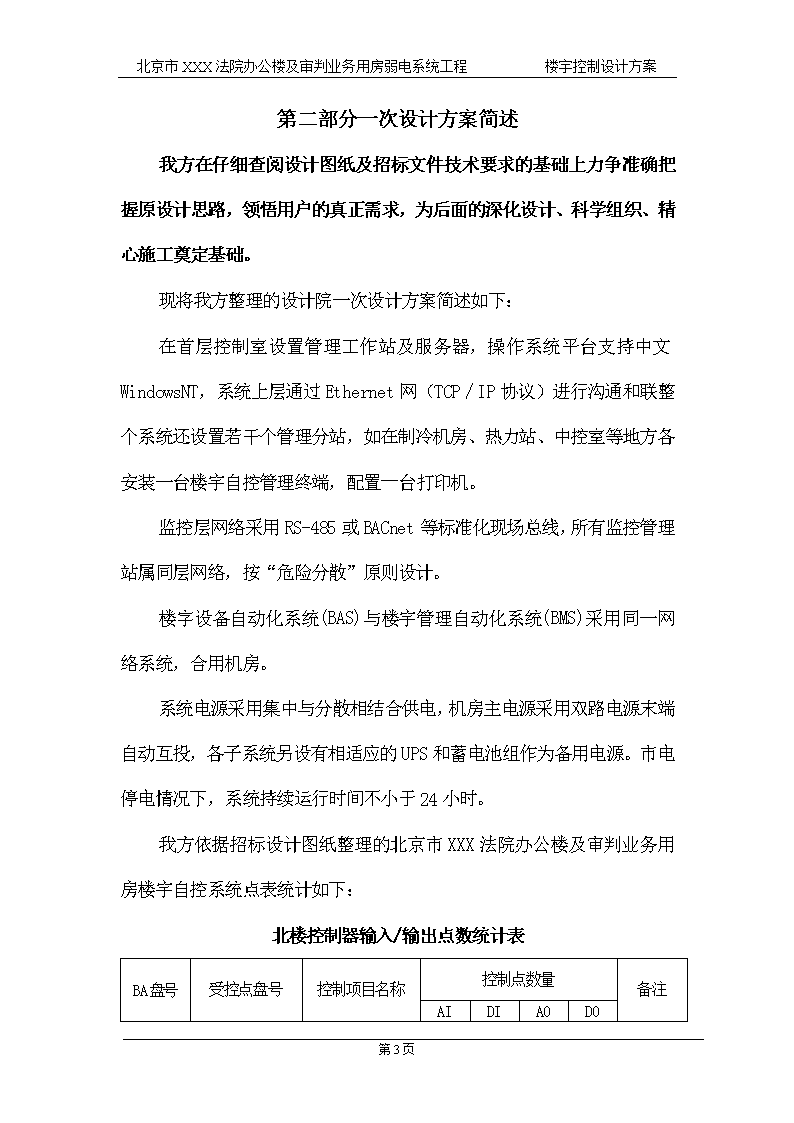

'北京市XXX法院办公楼及审判业务用房弱电系统工程楼宇控制设计方案北京市XXX法院办公楼及审判业务用房弱电系统工程楼宇控制设计方案第一部分工程概况与用户需求分析一、工程概况北京市XXX法院办公楼及业务用房，位于北京东二环，北邻市人大办公楼，建筑物总高度37.5m，现浇钢筋混凝土粱、板、柱，总建筑面积45000平方米，地下仅一层，分为独立的南北两部分，南部地下室大部分为六级人防，在非人防区域设集中UPS电源机房和数据备份机房，层高为4.5m，北部地下室为变配电室和设备机房，层高6.0m。地上共八层，层高均为4.5m，主要为办公室、立案接待、会议室、法庭、报告厅、新闻发布厅、演播室，多功能厅、大堂等，首层为立体车库、厨房和餐厅、北楼二、三层设有26间客房。供电局电缆分界小室设在建筑主体外。楼宇自控子系统管理控制中心位于一层南楼。为满足管理要求，整个系统还在制冷机房、热力站、中控室等处设置若干个管理分站。本系统是一套完整的分布式集散控制系统，它采用标准化局域网技术和系统集成技术实施对北京市XXX法院办公楼及审判业务用房建筑群内所有实时监控系统的集成监控、联动和管理。二、用户需求分析根据招标文件的要求，结合招标图纸，针对北京市XXX法院办公楼及审判业务用房楼宇自动控制系统的用户需求，我方分析认为监控的内容有：第29页 北京市XXX法院办公楼及审判业务用房弱电系统工程楼宇控制设计方案HVAC系统设备监控，包括冷冻机组，空调水系统，热交换设备、空调机及送排风机的监控。给排水系统的监控。变配电系统，电力参数的监测，照明回路的监控。垂直电梯系统监测。向下可提供与消防、安保、门禁、车库管理系统实现集成的接口。向上可提供与物业管理系统和集成系统的接口。第29页 北京市XXX法院办公楼及审判业务用房弱电系统工程楼宇控制设计方案第二部分一次设计方案简述我方在仔细查阅设计图纸及招标文件技术要求的基础上力争准确把握原设计思路，领悟用户的真正需求，为后面的深化设计、科学组织、精心施工奠定基础。现将我方整理的设计院一次设计方案简述如下：在首层控制室设置管理工作站及服务器，操作系统平台支持中文WindowsNT，系统上层通过Ethernet网（TCP／IP协议）进行沟通和联整个系统还设置若干个管理分站，如在制冷机房、热力站、中控室等地方各安装一台楼宇自控管理终端，配置—台打印机。监控层网络采用RS-485或BACnet等标准化现场总线，所有监控管理站属同层网络，按“危险分散”原则设计。楼字设备自动化系统(BAS)与楼宇管理自动化系统(BMS)采用同一网络系统，合用机房。系统电源采用集中与分散相结合供电，机房主电源采用双路电源末端自动互投，各子系统另设有相适应的UPS和蓄电池组作为备用电源。市电停电情况下，系统持续运行时间不小于24小时。我方依据招标设计图纸整理的北京市XXX法院办公楼及审判业务用房楼宇自控系统点表统计如下：北楼控制器输入/输出点数统计表BA盘号受控点盘号控制项目名称控制点数量备注AIDIA0D0第29页 北京市XXX法院办公楼及审判业务用房弱电系统工程楼宇控制设计方案N-DDC-D1-1N-AP-D1-1排风机3台3×32×30×31×3N-APE-D1-1排风机2台3×22×20×21×2火灾时作排烟机新风机组1台5622火灾时作送风机N-AA-D1ZM新风机组2台5×26×22×22×2N-DDC-D1-2AP-CS待定N-DDC-D1-3AP-ZS待定N-DDC-D1-4变电室待定（场地总线）N-DDC-D1-5N-AA-LD-(1-4)冷冻机组(冷却塔，冷冻、冷却泵控制)2128711机组自带控制柜N-AP-W4污水泵状态故障液位2台72N-AP-W5污水泵状态故障液位2台72N-DDC-D1-6热力站待定N-DDC-D1-7N-AA-SH-2生活上水泵状态故障液位2台72变频给水装置72机组直带控制器N-AP-W1污水泵状态故障液位2台72N-AP-W3污水泵状态故障液位2台72N-DDC-D1-8N-AK-D1-1空气处理机2台8×23×23×21×2N-AP-W2污水泵状态故障液位2台72N-DDC-F1-1N-AK-F1-1新风机组1台5622N-DDC-F1-2N-AK-F1-2新风机组4台5×46×42×42×4热风幕启/停状态故障2台2×21×2N-DDC-F1-3N-AL-F1-1热风幕启/停状态故障2台2×21×2N-AL-F1-2热风幕启/停2×21×2第29页 北京市XXX法院办公楼及审判业务用房弱电系统工程楼宇控制设计方案N-DDC-F1-4状态故障2台N-F1-DK灯光控制器场地总线AL-F1-CK场地总线N-AL-F1-2场地总线N-DDC-F2-1N-AK-F2-1新风机组1台5622DDC-DT1AL-DT1热风幕启/停状态故障3台2×31×3N-F2-DK灯光控制器场地总线N-DDC-F3-1N-AK-F3-1空气处理机1台8331N-F3-DK灯光控制器场地总线AL-DF-3场地总线N-DDC-F4-1N-AK-F4-1新风机组1台5622N-DDC-F4-2N-AK-F4-1新风机组1台5622DDC-DT1AK-DT1空气处理机1台8331DDC-DT2AK-DT2空气处理机1台8331N-F4-DK灯光控制器场地总线N-DDC-F5-1N-AK-F5-1空气处理机1台8331N-DDC-F5-2N-AL-F5-1新风机组1台5622N-F5-DK灯光控制器场地总线N-DDC-F6-1N-AK-F6-1新风机组1台5622N-DDC-F6-2N-AL-F6-1新风机组1台5622N-DDC-F6-DT电梯控制屏场地总线N-F6-DK灯光控制器场地总线N-DDC-F7-1N-AK-F7-1空气处理机1台8331N-AL-F7-1新风机组1台5622第29页 北京市XXX法院办公楼及审判业务用房弱电系统工程楼宇控制设计方案N-DDC-F7-2N-F7-DK灯光控制器场地总线N-DDC-F8-1N-AK-F8-1新风机组1台5622N-AP-F8-1排风机3台3×32×30×31×3N-DDC-F8-2N-AK-F8-2新风机组1台5622N-DDC-F8-3N-AK-F8-3空气处理机1台8331N-DDC-F8-4N-AL-F8-1新风机组1台5622N-F8-DK灯光控制器场地总线N-DDC-W-1电梯控制屏场地总线N-DDC-W-2电梯控制屏场地总线N-DDC-W-3排风机7台N-DDC-W-4电梯控制屏场地总线1992436787南楼控制器输入/输出点数统计表BA盘号受控点盘号控制项目名称控制点数量备注AIDIA0D0DDC-RF-1AP-RF3新风机组2台5×26×22×22×2DDC-RF-2APE-RF排风机2台3×22×20×21×2火灾时作排烟机排风机2台3×22×20×21×2AP-RFW1排风机3台3×32×30×31×3污水泵状态故障液位4台144DDC-RF-3AP-RF4新风机组1台5622S-DDC-D1-1S-AP-W1污水泵状态故障液位2台72S-DDC-D1-2S-AP-W2污水泵状态故障液位2台72S-DDC-F1-1S-AK-F1-1恒温恒湿机组场地总线第29页 北京市XXX法院办公楼及审判业务用房弱电系统工程楼宇控制设计方案S-DDC-F1-2AP-F1-CK排风机3台3×32×30×31×3导流风机场地总线S-DDC-F1-3AK-F1-CF新风机组4台5×46×42×42×4S-F1-DK灯光控制器场地总线AL-F1-CT场地总线AL-CT1，2场地总线S-DDC-F2-1A-AK-F2-1新风机组1台5622S-DDC-F2-2S-AK-F2-2新风机组1台5622S-AA-F2-ZM热风幕启/停状态故障1台21S-F2-DK灯光控制器场地总线AL-DT2场地总线S-DDC-F3-1S-AK-F3-1新风机组1台5622S-F3-DK灯光控制器场地总线S-DDC-F4-1S-AK-F4-1新风机组1台5622DDC-DF-1AK-DF-1新风机组2台5×26×22×22×2AP-DF-1排风机3台3×32×30×31×3DDC-DF-2AK-DF-2新风机组2台5×26×22×22×2AP-DF-2排风机1台3201S-F4-DK灯光控制器场地总线AL-DF-1，2，4场地总线DPC406场地总线S-DDC-F5-1S-AK-F5-1新风机组1台5622S-F5-DK灯光控制器场地总线S-DDC-F6-1S-AK-F6-1新风机组1台5622S-DDC-F6-DT电梯控制屏场地总线S-F6-DK灯光控制器场地总线S-DDC-F7-1S-AK-F7-1恒温恒湿机组场地总线S-F7-DK灯光控制器场地总线S-DDC-F8-1S-AK-F8-1空气处理机1台8331AP-F8-1排风机2台3×22×20×21×2S-DDC-F8-2S-AK-F8-2新风机组1台5622S-DDC-F8-3S-AK-F8-3新风机组1台5622第29页 北京市XXX法院办公楼及审判业务用房弱电系统工程楼宇控制设计方案S-F8-DK灯光控制器场地总线S-DDC-W-1电梯控制屏场地总线S-DDC-W-2S-AP-W-1排风机5台3×52×50×51×5S-DDC-W-3电梯控制屏场地总线386446108163小计1103合计第29页 北京市XXX法院办公楼及审判业务用房弱电系统工程楼宇控制设计方案第三部分深化设计方案描述一、系统概述北京市XXX法院办公楼及审判业务用房作为一座集楼宇自控、消防、安保及诸多子系统于一体的智能化办公大楼，其对于楼宇自动控制系统有很高的要求，它不仅需要对大楼内的所有的机电设备如HVAC设备、供配电及照明设备、给排水设备、电梯等进行统一管理，而且这些设备还需与其它的智能化子系统进行通讯和必要的联动控制，以致力于创造一个高效、节能、舒适、高性能价格比、温馨而安全的工作环境。为此，我公司对楼宇自动控制系统进行了精心的设计。无论是从系统的宏观规划，还是局部的细节，以及整个工程的施工管理和进度安排，都作了精心的考虑。在首层控制室设置管理工作站及服务器，操作系统平台支持中文WindowsNT，系统上层通过Ethernet网（TCP／IP协议）进行沟通和联结，各子系统均应具备Web功能。管理工作站采用一台微型计算机作为楼宇监控管理级的并行处理主机，为提高系统的可靠性和容错性，确保系统长期工作稳定可靠，采用一主一备（热备份）的双服务器方式，所有需二次监控的系统（如消防系统等），通过信息通讯接口界面，建立子系统与楼宇管理系统的通讯联系。同时系统配置两台打印机，分别用于系统的报警或过限实时打印，以及统计文件或专业资料的打印。第29页 北京市XXX法院办公楼及审判业务用房弱电系统工程楼宇控制设计方案为满足管理要求，整个系统还设置若干个管理分站，如在制冷机房、热力站、中控室等地方各安装一台楼宇自控管理终端，配置—台打印机。监控层网络采用标准化现场总线，所有监控管理站属同层网络，按“危险分散”原则设计。楼字设备自动化系统（BAS）与楼宇管理自动化系统（BMS）采用同一网络系统，合用机房。系统电源采用集中与分散相结合供电，机房主电源采用双路电源末端自动互投，各子系统另设有相适应的UPS和蓄电池组作为备用电源。市电停电情况下，系统持续运行时间不小于24小时。本系统敷设的所有线缆均采用低烟无卤线缆外护套，符合防火要求。二、技术规范及标准系统产品设计及施工安装完全符合国际以及中华人民共和国之标准和规范及招标文件要求，包括：1、国家、行业、地方标准和规范1.智能建筑设计规范GB/T50314-20002.民用建筑电气设计规范JGJ/T16-923.电子计算机房设计规范GB50174-934.《电气装置安装工程施工及验收规范》GBJ232—925.高层民用建筑设计防火规范GBJ16-876.建筑与建筑建筑群综合布线系统工程设计规范GB/T50311-2000第29页 北京市XXX法院办公楼及审判业务用房弱电系统工程楼宇控制设计方案1.建筑与建筑群综合布线系统工程施工与验收规范GB/T50312-20002.北京市《建筑及住宅小区智能化工程检测验收规范》3.高层民用建筑设计防火规范GB50045-954.《中国采暖通风与空调设计规范》GBJ19-875.中国电气装置安装工程施工及验收规范GBJ232-822、招标文件及设计图纸1．《北京市XXX法院办公楼及审判业务用房弱电系统工程招标文件》2．答疑文件3．招标单位提供的工程图纸文件三、设计原则、系统设计特点1、设计原则我们完全赞同并响应招标文件中的系统设计指导原则：第29页 北京市XXX法院办公楼及审判业务用房弱电系统工程楼宇控制设计方案智能化建设应充分考虑建筑艺术与智能化技术的紧密、完美的结合，使大楼具有先进、安全、高效、舒适、便利、灵活、特色分明的特点；系统设计应在了解建筑结构的基础上，充分理解人民法院审判工作对智能化建设的实际需求和管理要求，充分发挥各智能化子系统的功能特长及它们之间的内在联系，以最优化的设计，达到高度集成、能源节约、人力节省的目的，使本建筑成为具有全国法院一流水平的人性化、智能化的审判大楼。智能化系统应细致地考虑科学技术为审判及办公提供现代化的管理手段，既要综合现代计算机技术、现代控制技术、现代通信技术和现代图像技术，又要结合高级法院的实际工作特点，采用先进、成熟、可靠的技术，使整个系统符合标准化、开放性要求，并可扩展及富有灵活性，应具备技术提升空间、完善的质量保证和相应的服务体系。为了将“北京市XXX法院审判办公楼”项目建设成为国际先进、国内一流的智能型审判办公大楼，我们在设计与实施该系统时，严格遵循下列原则：1．1先进性系统方案设计力求与当前科学技术高速发展的潮流相吻合。系统总体结构定位于高起点、开放式、模块化，从而建设一个可扩展的平台，保护前期工程与后续技术的衔接。充分考虑现代信息化社会迅猛发展的趋势，在技术上保持超前的原则。所采用的技术和设备能保证将北京市XXX法院审判办公楼建成先进的、现代化的智能型审判办公大楼。1．2成熟性和实用性第29页 北京市XXX法院办公楼及审判业务用房弱电系统工程楼宇控制设计方案系统设计以实用为第一原则。在符合当前实际需要的前提下，合理平衡系统的经济性和先进性，避免片面追求先进性而脱离实际或片面追求经济性而损害智能化建设的初衷。采用被卖践证明为成熟和实用的技术和设备，最大限度地满足大楼现在业务和未来发展的需求，使用及管理的可操作性，业务构架的完整与合理，业务应用的流程清晰，确保耐久实用。1．3开放性系统设计采用国家和国际标准及规范，兼容不同厂家、不同协议的设备和系统。采用符合工业标准的操作系统、网络技术、相关数据库和图形系统。各子系统可方便进出总系统，同时具有开放接口，以便用户进行二次开发。既考虑大楼在21世纪发展的需要，使系统在未来扩展时非常方便。1．4可集成性、冗余度和可扩展性充分考虑大楼智能化系统所涉及的各子系统的集成和信息共享，保证子系统总体上的先进性和合理性。总体结构上应具有兼容性和可扩展性，既可以包容不同厂家，不同类型的先进产品，又便于升级、换代、使整个智能化系统可以随着科技的发展与进步，不断得到充实、完善、改进和提高。1．5标准化和结构化根据大楼智能化系统总体结构的要求，各子系统具备结构化、标准化、模块化和系列化。代表着当今新的科技水平。1．6安全性、可靠性和经济性整个大楼的智能化系统必须具有高度的安全性、完整性、可靠性、容错性和稳定性。同时保证其便利和经济。第29页 北京市XXX法院办公楼及审判业务用房弱电系统工程楼宇控制设计方案为了适应多功能、外向型的需求，通过对于来自大楼内外的各种信息进行收集、处理、存储、传输、检查、查询，为大楼的管理者提供有效的信息服务和充分的决策依据。为用户提供安全、舒适、方便快捷的生活环境和工作环境。在实现先进性、科学性和可靠性的前提，应达到较高的性能价格比。系统设计为每天24小时连续工作，局部设备故障不会影响整个系统的正常运行，也不会影响其它智能化子系统的正常运行。1．7易维护性在系统的硬件与软件设计时，充分考虑操作、运行与维护的方便性。此外，智能化系统设计应遵循全面规划和分步实施的原则，设计应全面周到，注意预留预埋到位并充分余量，以适应未来发展需要。系统设计充分考虑系统整体与各个子系统的信息共享，确保总体结构的先进性、合理性、兼容性和扩展性，可以集成不同厂商不同类型的先进产品，使整个系统可以随技术水平的发展不断提高。系统中需要监视和监控的设备品种繁多，而且位置分散，要保证日常系统正常工作、可靠运行，系统必须具有高度可靠的可维护性和易维护性。尽量做到所需人员少，维护工作量小，维护强度弱、维护费用低。2、系统设计特点第29页 北京市XXX法院办公楼及审判业务用房弱电系统工程楼宇控制设计方案本设计方案遵循现代化大型建筑楼宇自控系统的集散式控制系统设计原则，方案设计具有以下特点：选用开放性的BAS系统，便于实现与消防系统、安保系统及物业管理系统等其他相关系统的集成。系统网络采用标准网络协议，符合远程通信管理以及符合计算机发展技术趋势的要求。系统软件应标准全面实现系统集成目标，并按模块化的方法设计，便于系统规模及应用功能的扩展。与消防系统的联动将大大提高整个大厦对火灾的自动防范能力，对于北京市XXX法院办公楼及审判业务用房这样的大型建筑来说极其重要。火灾时可用作监测相关设备是否启停的辅助工具。与安保系统的联动将提高大厦的安全防范能力，如可在报警时打开现场的照明回路，尽快地捕捉到入侵者。与物业管理系统联网，BAS可将设备维修信息自动传送至物业管理部门，物业管理部门可及时组织维修，对于北京市XXX法院办公楼及审判业务用房这样的超高层建筑来说将有大量的设备维护工作，通过系统间的联网将大大提高工作效率。与电梯系统实现集成，在BAS中央站实现对各台电梯运行状态的实时监控。第29页 北京市XXX法院办公楼及审判业务用房弱电系统工程楼宇控制设计方案采用先进的、集散型网络结构实现BAS的实时集中监控管理功能。作为集散性控制分站的控制器通信网络，应能实现各分站间，分站与中央站之间及与电梯系统等专用设备接口的数据通信。北京市XXX法院办公楼及审判业务用房作为大型建筑，某些设备之间距离较远，属不同的控制器控制，控制分站间的通信将可实现这些距离较远设备将的联动控制。监控的界面应为全中文Windows界面，便于操作员的学习和掌握，监控界面直观形象。需采用灵活的模块化现场控制器，对于不同楼层的现场设备分布配置相应的输入/输出模块，保证系统良好的集散性和以后的扩展性。需尽量采用同一厂家的设备，高可靠性的设备，以保证各设备间良好的协调性且长期运行良好。需采用优化的控制方案，实现节能控制。空调系统将成为大厦的能源消耗的大户，采用优化的控制方案不但可为北京市XXX法院办公楼及审判业务用房创造一个舒适的工作环境，且能大大节约能源。为北京市XXX法院办公楼及审判业务用房带来以下优点：节能一般而言，一幢建筑的控制系统的能量消耗几乎占整个大楼的绝大部分，特别是制冷机组、循环水泵、冷却塔和空调机组，如何使这些设备高效运行，是楼宇自控系统必须考虑的问题。因此，采用最优化的控制模式来满足大楼的功能要求，就会为业主带来很大的经济效益。节约人力，提高工作效率北京市XXX法院办公楼及审判业务用房第29页 北京市XXX法院办公楼及审判业务用房弱电系统工程楼宇控制设计方案内机电设备数量和型号众多，并且分布于大楼的各个楼层，采用楼宇自控系统统一管理这些设备，只需在工作站上就可监控所有设备的运行情况，并且可以通过设定时间让BA系统自动对设备定时控制。延长设备寿命利用BAS系统的软件功能，自动累计各种机电设备的运行时间，在可以利用备用设备的情况下，自动循环使用常用设备和备用设备。如冷水机组、循环水泵等，这样可以延长它们的使用寿命。保证舒适的环境BAS的优点不仅在于对设备的监控，还可对特定的对象如环境温度进行精确的自动控制。对空调系统就可通过回风温湿度与设定温湿度比较，采用PID方式调节水阀及加湿阀来保持回风温湿度的恒定，以创造一个舒适环境。2．1标准的接口设备和开放性、集成性化的软件需选用具有集成功能及开放性的BAS系统，便于实现与安保系统、消防系统的综合联动，实现与上位BMS或IBMS系统及其他相关系统的集成和数据共享。考虑到这些系统的相关集成，BAS需有很好的开放性，可以提供丰富多样、符合行业标准的接口设备和软件。2．2最新型的、开放式的、可互操作的、系统兼容性强的智能控制网络系统第29页 北京市XXX法院办公楼及审判业务用房弱电系统工程楼宇控制设计方案采用最新型的、完全开放式的、可互操作的、系统兼容性强的智能控制网络系统（支持Ethernet、BACnet、LonWorks等通讯方式），包括智能设备、传感器、执行机构、工作站设备。2．3具有良好的实用性通过对空调系统的实时监控和对数据的分析处理，从而使得空调系统的运行更精确、更合理，满足大楼的实际需要，为大楼创造一个更好的环境。2．4具有安全性通过密码保护，实现数据安全功能。2．5具有经济和科学性在系统正常运转后产生显著的节能效益；系统监视并显示各监控设备的工作状态，在设备出现故障时提供报警；系统根据工艺流程合理调整能量的使用；可以由系统干预设备工艺操作过程；根据系统记录，管理分析当前和过去运行过程；2．6具有综合性与全面性可实现楼宇自控系统与其他系统数据交换，比如大厦的OA、FA、SA系统，以帮助业主更好的控制整个楼宇自控系统，并把部分楼宇自控系统的管理功能结合到OA系统中，使得大厦的管理更科学、更方便；2．7具有易维护和易管理性对受控实现设备遥控操作；第29页 北京市XXX法院办公楼及审判业务用房弱电系统工程楼宇控制设计方案提供方便、友好的修改、扩展、检测工具。四、技术响应文件针对招标文件的“楼宇自控系统技术要求”，我方首先保证楼宇自控系统各子系统设计符合相关标准、规范的要求。同时对招标文件中各项技术要求响应如下：1、针对楼宇自控系统整体技术要求的响应招标文件要求：(三)楼宇自控系统1．系统概述：(1)楼宇自控系统的整体功能有：1)提供舒适的环境；2)设备管理、监视；3)能量管理；(2)系统总体要求：●各现场控制器可独立工作；●同层对等的网络结构；●具备高速运算处理功能的控制器(如32位微处理器)；●系统模块化设计；●系统完善性；第29页 北京市XXX法院办公楼及审判业务用房弱电系统工程楼宇控制设计方案●使用方便；●集成便利。(3)系统设计1)本建筑楼宇管理自动化系统(BMS)设计成一套完整的分布式集散控制系统，它采用标准化局域网技术和众多子系统集成技术实施对建筑群内所有实时监控系统的集成监控、联动和管理，系统即可相对独立运转，又可联合成为一个有机整体，对不同工作站及现场控制器的控制权限的设定，由网络管理服务器完成。2)在首层控制室设置管理工作站及服务器，操作系统平台支持中文WindowsNT，系统上层通过Ethernet网(TCP／IP协议)进行沟通和联结，各子系统均应具备Web功能。管理工作站采用一台微型计算机作为楼宇监控管理级的并行处理主机，为提高系统的可靠性和容错性，确保系统长期工作稳定可靠，采用一主一备(热备份)的双服务器方式，所有需二次监控的系统(如消防系统等)，通过信息通讯接口界面，建立子系统与楼宇管理系统的通讯联系。同时系统配置两台打印机，分别用于系统的报警或过限实时打印，以及统计文件或专业资料的打印。3)为满足管理要求，整个系统还设置若干个管理分站，如在制冷机房、热力站、中控室等地方各安装一台楼宇自控管理终端，配置—台打印机。4)监控层网络采用RS-485或BACnet等标准化现场总线，所有监控管理站属同层网络，按“危险分散”原则设计。第29页 北京市XXX法院办公楼及审判业务用房弱电系统工程楼宇控制设计方案5)楼字设备自动化系统(BAS)与楼宇管理自动化系统(BMS)采用同一网络系统，合用机房。6)系统电源采用集中与分散相结合供电，机房主电源采用双路电源末端自动互投，各子系统另设有相适应的UPS和蓄电池组作为备用电源。市电停电情况下，系统持续运行时间不小于24小时。我方技术响应：在充分领会建设单位需求并理解设计院设计图纸基础上深化设计。详见：第三部分/五系统方案设计/2楼宇自控系统设计之相关内容。2、针对空调设备监控系统技术要求的响应招标文件要求：本部分仅为该系统一般，具体要求详设备专业说明及图纸。(1)集中制冷系统控制●制冷机组自身的安全保护及控制，由供货商随机提供控制装置，完善保护及控制功能，并附附加要求说明；控制装置应配置可扩展的现场总线接口(RS-232、RS-485、或BACnet等)及相应的控制软件包，由BA系统分包商负责实现数据联网。●第29页 北京市XXX法院办公楼及审判业务用房弱电系统工程楼宇控制设计方案制冷机组与冷却塔(进出管路上电动蝶阀及风机)、冷却水水泵和冷冻水水泵联锁，按要求顺序启停，时序控制加水流保护，显示启／停状态及故障报警。制冷系统辅机管路采用与机组一对一连接方式，未设专用备用设备。●制冷机组的运行台数，按实际需要的冷负荷(根据流量和温差计算)进行优化选择控制。●冷冻水总供回水管加差压旁通阀保护，超压或小于一台泵低限流量时旁通阀开启。●通过控制冷却塔运行台数及供回水旁通阀，使冷却水回水温度在容许的范围内。●冷冻水的补水泵由屋顶膨胀水箱水位信号控制。(2)空气处理机组(二管制)●夏季送冷风，冬季送热风，过渡季送新风以节能，串级调节电动阀调节冷或热水量控制送风回温度，使回风(室内)温度维持在设定范围内；回风(室内)温度设定值可按新风温度再设定。●可根据回风空气质量及室内外空气焓值比较控制各风阀达到最佳的经济状态，可设置最小新风量。●风机按时间程序自动启／停，运行时间累计，用压差开关监视风机运行状态。●设过滤网失效报警；盘管防冻；风机故障报警，风机、风阀和水阀等联锁。工况手／自动转换。(3)新风处理机组(二管制)第29页 北京市XXX法院办公楼及审判业务用房弱电系统工程楼宇控制设计方案●夏季送冷风，冬季送热风，过渡季送新风以节能，根据送风温度与设定值的偏差，控制电动阀调节冷或热水量，使送风温度维持在设定范围内；送风温度设定值可按新风温度再设定。●冬季加湿，采用高压喷雾加湿的通过加湿控制器调节加湿量控制送风相对湿度，采用湿膜加湿的通过调节给水电磁阀控制送风相对湿度，送风相对湿度设定值可按新风相对湿度再设定。●可根据室内空气质量确定机组的启／停，保证最小新风量。●风机按时间程序自动启／停，运行时间累计，用压差开关监视风机运行状态。●设过滤网失效报警；盘管防冻；风机故障报警，风机、风阀和水阀等联锁。●工况手／自动转换。(4)风机盘管(二管制)●在独立操作管理的房间内，单风机盘管就地温控器控制，含三速开关，温控位式调节及手动工况转换。我方技术响应：在充分领会建设单位需求并理解设计院设计图纸基础上深化设计。详见：第三部分/五系统方案设计/2楼宇自控系统设计/2.1空调设备监控系统设计之相关内容。第29页 北京市XXX法院办公楼及审判业务用房弱电系统工程楼宇控制设计方案3、针对热交换设备监控系统技术要求的响应招标文件要求：因热交换系统设计由“煤气热力工程设计院”来完成，故需要与“煤热院”协调，完成该部分的监控功能。我方技术响应：在充分领会建设单位需求并理解煤气热力工程设计院设计图纸基础上深化设计。详见：第三部分/五系统方案设计/2楼宇自控系统设计/2.2热交换设备监控系统设计之相关内容。4、针对给排水设备监控系统技术要求的响应招标文件要求：本部分仅为该系统一般，具体要求详设备专业说明及图纸。(1)监视各种水箱及水池水位信号，根据设备工艺要求，设置水位控制方式。(2)可根据液位信号或时间程序自动控制各种水泵的启／停，以及阀门的运行及状态，显示泵的启／停状态及故障报警。(3)水泵循环投切，备用泵自投。(4)就地液位传感器采用模拟量输出信号，液位控制可独立于BA系统工作，超高或超低报警。对有压力或限位要求的信号采集，纳入BA系统。我方技术响应：在充分领会建设单位需求并理解设计院设计图纸基础上深化设计。第29页 北京市XXX法院办公楼及审判业务用房弱电系统工程楼宇控制设计方案详见：第三部分/五系统方案设计/2楼宇自控系统设计/2.3给排水设备监控系统设计之相关内容。5、针对通风设备监控系统技术要求的响应招标文件要求：5.通风设备监控本部分仅为该系统一般，具体要求详设备专业说明及图纸。(1)可以由时间程序自动控制各种送风机和排风机的启／停并显示启／停状态及故障报警。(2)客房卫生间内换气扇与风道通风机联动。(3)可燃气体探测器联动通风机，关闭进气总阀。我方技术响应：在充分领会建设单位需求并理解设计院设计图纸基础上深化设计。详见：第三部分/五系统方案设计/2楼宇自控系统设计/2.4通风设备监控系统设计之相关内容。6、针对照明设备监控系统技术要求的响应招标文件要求：(1)公共照明控制：配电箱内设照明控制器(配调光或不调光模块)，以时间或事件的程序控制方式，开启或关闭按区域划分的照明组，就地可设调控板，中控室设照明监控工作站，上层可纳入BMS系统。(2)院领导办公室照明控制：配电箱内设照明控制器(配调光模块)。(3)泛光灯控制：采用照明控制器以光电开关或时间程序控制方式，开启或关闭该照明开关。第29页 北京市XXX法院办公楼及审判业务用房弱电系统工程楼宇控制设计方案我方技术响应：在充分领会建设单位需求并理解设计院设计图纸基础上深化设计。详见：第三部分/五系统方案设计/2楼宇自控系统设计/2.5照明设备监控系统设计之相关内容。7、针对电梯监控系统技术要求的响应招标文件要求：（1）设电梯集中可视监控管理设备（多媒体计算机）及紧急对讲电话母机，管理中心在CRT图形显示器上，直接监视每部电梯的运行状态，并显示故障报警，系统以时间程序控制方式或手动控制方式控制电梯群的运行。（2）系统管理层采用Ethernet网络，与BMS系统连接采用S/C方式，电梯供货商有责任提供管理及应用程序软件包，供BMS系统分包商负责实施，可视监控管理系统应用软件操作系统应支持WindowsNT。监控层采用标准化现场总线。（3）电梯控制装置按高法管理需求预留与读卡机及安全防范管理系统连接的接口板插槽，可以采用读卡机控制方式控制电梯的运行并与安全防范管理系统联锁，收发保安报警信号，使电梯停至程序控制的指定层，电梯供货商有义务向联网的各子系统分包商提供所需信息接口的编码表。（4）与消防报警及联动控制系统联锁要求详见消防说明第八条。（5）对讲母机宜纳入消防紧急对讲系统。我方技术响应：第29页 北京市XXX法院办公楼及审判业务用房弱电系统工程楼宇控制设计方案在充分领会建设单位需求并理解设计院设计图纸基础上深化设计。详见：第三部分/五系统方案设计/2楼宇自控系统设计/2.6电梯设备监控系统设计之相关内容。8、针对变配电设备监控系统技术要求的响应招标文件要求：（1）拟在变配电室设监控管理站，监测计量电压、电流、功率因数、功率、频率、开关状态等各种运行参数，电能统计、分析和预测，系统设备及监控管理程序及应用程序软件包由变配电设备供货商成套提供。（2）系统管理层采用Ethernet网络，与BA系统连接采用S/C方式，要求BA系统具有只监不控功能，由BMS系统分包商负责实施。监控层采用标准化现场总线。我方技术响应：在充分领会建设单位需求并理解设计院设计图纸基础上深化设计。详见：第三部分/五系统方案设计/2楼宇自控系统设计/2.7变配电设备监控系统设计之相关内容。五、系统设计方案1、楼宇自控系统设计目标1、1实现大楼各种机电设备的自动控制和管理。第29页 北京市XXX法院办公楼及审判业务用房弱电系统工程楼宇控制设计方案BAS可以实现温度、湿度的自动控制、新风量的自动调节、送排风机的程序启停、冷冻机组开启台数的自动控制，设备故障报警的自动接收，备用设备自动切换运行等。按管理者的需求，自动形成各种设备运行参数报表，或随时变更设备运行参数（如启停时间、控制参数等）。1．2降低大楼的能耗，经济合理。BAS只需在管理中心安排一至二名操作管理人员，即可承担对大楼内所有监控设备管理任务。从而可大大减少有关的管理人员及其日常开支。另外，由于BAS其所具有的多种有效的能源管理方案，使得大楼在满足舒适性条件下，能耗可大大降低，从而进一步降低了大楼的日常营运支出，提高了效益。1．3延长机电设备的使用寿命以及提高大楼整体安全性。BAS可以通过编程实现有关机电设备的平均使用时间，从而提高大型机电设备(如冷冻机组、各种水泵等)的使用寿命。由于BAS具有极强的系统联网功能，在特定的触发条件下，可以和消防报警系统、安保系统等其它智能化子系统实现跨系统的联动功能，使大楼的安全性管理更可靠。1．4设立能源管理中心，发挥自动管理节能的优势。设立能源管理中心，有效地管理各项用电设备，如照明、空调、电梯等，为大楼最大程度地节约能耗，减少日常运行费用。集中管理各种楼宇设备，提供多种信息，以保障大楼的正常运作为前提，提供舒适、便捷的办公环境。第29页 北京市XXX法院办公楼及审判业务用房弱电系统工程楼宇控制设计方案1．5系统具有良好的扩展性，保证今后扩展的需要。本方案仅对目前设备表上所提出的设备加以监控，但是在系统投入运行之后可能会增加新的监控要求，因此我们在系统选用时遵循开放的原则，系统容量可以有充分的冗余以适于今后的扩充。特别是随着现代计算机技术的飞速发展，楼宇自控也会不断地发展。由于我们的系统具有非常优良的控制性和兼容性，支持TCP/IP，BACnet，LonWorks等标准，为以后系统的扩张作好了充分的准备。而且我们的系统还可以与大楼的OA，SA，CA系统有机的结合到一起，利用已有的设备获得更大的作用。第29页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案2、楼宇控制系统规划根据北京市XXX法院办公楼及审判业务用房楼宇控制系统的实际情况及招标文件所提出的需求，我方对北京市XXX法院办公楼及审判业务用房楼宇控制系统规划如下：2．1第一级信号采集、命令执行设备由传感器及执行器构成，传感器负责将现场物理参数转换成点信号传送到第二级控制器，空调系统传感器包括温度、湿度、差压、流量传感器等；执行器负责将第二级控制器传来的控制信号转换成相应的物理动做，执行器包括阀门执行器及风门执行器等。第一级与第二级之间通过现场总线通讯。2．2第二级信号现场控制设备：分站由分布于各楼层区域中的分布式处理器组成，主要负责收集传感器信号并根据现场请况向执行器发出相应控制指令，同时负责将本区域内的信息向第三级传输，同时负责将第三级控制器传来的控制信号转换成相应的控制信号，分布式处理器对现场设备的接口，根据信号的类型可分为模拟量与数字量两类。第二级与第三级之间通过控制总线通讯，第二级实现的功能包括监控点处理、直接数字控制、分布式能量管理以及时间假日调度等。第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案2．3第三级中央站由若干区域分布式处理器的控制中心构成，采用PC机做为控制中心，主要做为控制核心对更大区域进行控制管理，第三级实现的功能包括原始数据记录、彩色图形、条形图、曲线图、报告生成及其它厂家专门配置的程序功能。第三级与第四级之间通过Ethernet网TCP／IP协议进行沟通和联结。2．4第四级管理计算机监控中心的管理计算机上运行BMS管理系统，通过信息接口界面，管理楼宇自控系统、消防系统与保安系统。3、设备监控方案设计3．1空调设备监控系统设计空调系统是建筑物内的用电大户，也是直接决定室内环境好坏的重要系统，并且该系统的价格昂贵、日常保养和维护工作所需的人力和物力也很大。因此，对空调系统实施有效的监控和管理是至关重要的。北京市属于冬冷夏热季节性气候，空调机、新风机采用冷、暖单管制，冬夏季工作模式根据程序设定时间自动转换。第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案3．1．1集中制冷系统（冷冻站）设备监控系统设计A．监控对象监控设备数量监控内容制冷机组不详程序最优开关控制，手自动状态运行状态，故障状态冷冻水泵不详程序最优开关控制，运行状态，故障状态，手自动状态，水流开关状态冷却水泵不详程序最优开关控制，运行状态，故障状态，手自动状态，水流开关状态冷却塔不详程序最优开关控制，运行状态，故障状态，手自动状态B．系统控制原理及功能(注：该部分功能由冷冻机组厂家完成)（1）冷水机组台数控制根据供水管的流量及集水器、分水器的温差，计算负荷，对冷冻机组进行群控。l机组启动后通过彩色图形显示，显示不同的状态和报警，显示每个参数的值，通过鼠标任意修改设定值，以达到最佳的工况；l机组的每一点都有列表汇报，趋势显示图，报警显示；l设备发生故障时，自动切换；l程序控制冷冻水系统，目的是达到最低的能耗，最低的主机折旧；l根据程序或大楼的日程安排自动开关冷冻机组；l根据大楼的要求自动切换机组的运行时间，累积每台冷冻机组第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案运行时间最短的机组，使每台机组运行时间基本相等，目的是延长机组使用寿命：a)根据冷源系统总负荷量(一次供回水温差X总流量)进行冷水机组台数控制。运行台数需与负荷相匹配，实现机组最优启停时间控制，使设备交替运行，平均分配各设备运行时间。对各季节的优先使用设备进行指定，发生故障时自动切换，根据送水分水器温度进行减少，回水集水器进行增加的冷/热源运行台数补充控制。负荷计算：Q＝K×M×(T1－T2）Q：负荷K：常数M：流T1：回水总管温度T2：供水总管温度b)冷冻水系统控制方案所有冷冻机组的启停与相关的负荷控制连锁，用户可以根据现场的具体情况和用户的要求对这些程式中的参数及连锁点自行修改和设定。BAS系统通过安装在冷冻机房内的随机控制器来完成对冷冻机组的控制要求：冷冻机台数控制运行顺序的转换控制根据水系统的供回水温差和流量计算空调系统的冷(或热)负荷，以此来对冷水机组、冷/热水泵、冷却水泵、冷却塔风机、冷却塔进水阀及相关的水阀实现联动控制,同时监视其运行状态及故障状态。参考：冷水机组开机台数控制方案如下：第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案负荷开机台数0<负荷<33%1台33%<负荷<66%2台66%<负荷<100%3台联动起动顺序：¬冷却水塔风机Ô冷却水塔电动蝶阀Ô®冷冻机的冷凝器电动蝶阀Ô¯冷却水泵Ô°水流开关信号指示Ô±冷冻机的蒸发器电动蝶阀Ô²冷冻水泵Ô³水流开关信号指示Ô´制冷机联动停止顺序：¬制冷机Ô（延时5分钟）冷冻水泵Ô®冷冻机的蒸发器电动蝶阀Ô¯冷却水泵Ô°冷冻机的冷凝器电动蝶阀Ô±冷却水塔电动蝶阀Ô²冷却水塔风机（2）冷冻水泵、冷却水泵的控制l监测运行状态、故障状态，启停控制。l取水流开关的状态作为水泵的运行状态。l冷冻水系统：压差旁通控制，保持系统流量和压力的稳定。l监测设备的手/自动状态。备用冷冻，冷却水泵切换：同时在自动运行模式下，常用泵如发生故障，备用泵将自动切入。l根据室外温度可根据昨日负荷对启动负荷进行预测。l监测水处理设备电源工作状态。l监测电动蝶阀阀位状态第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案l监测冷却塔高低水位，低水位报警l累计运行时间，开列保养及维修报告。通过联网将报告直接传送至有关部门。中央监控对系统中各种温度、设备运行状态和报警及各种设备的启停。中央可编制节假日上、下班等时间运行程序，在不同时间段合理地运行设备，节约能源。（3）冷却塔控制监测风机运行状态、故障状态，手/自动状态，启停控制冷却塔运行台数按冷却水供水温度进行控制。当供水水温低于设定值时减少冷却塔运行台数，反之则增加运行台数，以降低能耗。说明：T1~T6的数值需与设计院共同确定。DT0T1T2T3T4T5T6123冷却塔数量冷却水供水温度第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案冷却塔数量为0时，代表冷却塔的风机不需开启，冷却水仅需通过自然冷却即可达到要求，此时，相应的冷却塔的水阀需打开。DT-为避免冷却塔的冷却水供水温度在设定值附近变化时冷却塔频繁开启，所设定的一个调节死区温度值。DT0T1T2T3T4T5T6T7T81234风机台数冷却水供水温度分析本工程冷却系统的冷却塔，若此冷却塔为组合式多风机形式，基于节能方面的考虑，每台冷却塔的风机运行台数也可根据冷却水供水温度来决定。假设风机数量是4台，控制关系如图说明：T1~T8的数值需与设计院共同确定DT-调节压区温度值第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案对于多风机的冷却塔，如果在所有风机全开启后，冷却水供水温度仍不能满足工艺要求，这时通过BAS程序会开启另外一台冷却塔来增加冷却效果。累计运行时间，开列保养及维修报告。通过联网将报告直接传送至有关部门。（4）压差旁通监控内容在总进水管和总回水管上设置压力传感器（AI）通过计算供回水之间的压差，将压差与设定值进行比较，用PI方式调节电动两通阀，使压差保持在设定的范围内。压差设定值100%压力旁通阀开启度第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案C．自控设备（规格型号详见设备清单）l水道温度传感器l水道压力传感器l电动调节阀l流量计lDDC控制器。3．1．2空气处理机组（二管制）设备监控系统设计A．监控对象监控设备数量监控内容空调机组27台参考以下说明和空调机控制系统图B．系统功能设计l室内温湿度控制：根据回风温湿度与设定温湿度差值，对冷/热水阀开度进行PID调节并对加湿阀进行开关控制，从而控制回风温湿度。在夏季工况时，当回风温度升高时，调节水阀开大；当回风温度降低时，调节水阀开小。在冬季工况时，当回风温度升高时，调节水阀关小；当回风温度降低时，调节水阀开大。使室温始终控制造设定值范围内。l对重点区域监测回风CO2浓度或其它空气质量指数，根据区域内空气质量自动调节新回风比，以保证人体舒适度。l预热控制：机组启动时新风阀关闭，进行预冷/预热。第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案l联锁控制：新风风阀与回风阀比例调节，并与风机、水阀、加湿阀的联锁控制，停风机时自动关闭新回风阀、水阀、加湿阀，风机启动前，延时自动打开风阀。l新风阀根据维持最小新风量及新回风的比例进行开度调节。l中央对系统中各台设备所控空间的温湿度进行监测和设定。l过滤网的压差报警，提醒清洗过滤网。l防冻传感器的报警状态监测，发生报警时控制系统将自动执行关机程序。同时开启热水阀门，以防盘管冻裂。l对机组运行状态及故障状态监测，启停控制。l监测设备的手/自动状态。l编制时间程序自动控制风机启停，并累计运行时间。l系统将采集典型室外温湿度参数，供系统作最优启停控制与焓值控制及其他的节能控制。l各空调机组的参数设定值由中央站进行设定，由DDC自动控制.中央站用彩色图形显示上述各参数，记录各参数、状态、报警、启停时间(手动时)、累计时间和其历史参数，且可通过打印机输出。C．自控设备（规格型号详见设备清单）l风道温湿度传感器l防冻开关l电动两通调节阀l电动风阀执行器第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案l压差开关lDDC控制器。D．特别说明l我方建议对负荷变化较大的区域采用VAV变风量系统，以在保证人体舒适度的前提下最大限度的节约能源。l室外温湿度传感器可以共用1台，可合用1个温湿度传感器的数据，不必要每个机组都配。3．1．3新风处理机组（二管制）设备监控系统设计A．监控对象监控设备数量监控内容新风机组44台参考以下说明和新风机控制原理图B．系统监控原理及功能l送风温湿度控制：根据送风温湿度与设定温度，对冷/热水阀开度进行PID调节并对加湿阀进行开关控制，从而控制送风温湿度。在夏季工况时，机组处于关闭状态。在冬季工况时，当送风温度高于设定值时，调节水阀关小；当送风温度低于设定值时，调节水阀开大。使送风温度始终控制在设定值范围内。l联锁控制：新风风阀与风机和水阀、加湿阀联锁控制，停风机时自动关闭新风阀、水阀及加湿阀，风机启动前，延时自动打开新风阀。l新风阀阀位监测。第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案l中央对系统中温湿度进行监测和设定。l过滤网的压差报警，提醒清洗过滤网。l防冻传感器的报警状态监测，发生报警时控制系统将自动执行关机程序。同时开启热水阀门，以防盘管冻裂。l运行状态及故障状态监测，启停控制。l监测设备的手/自动状态。l编制时间程序自动控制风机启停，并累计运行时间。l与空调机组共用典型的室外温湿度，以供新风机组作最优的启停及节能控制。中央站用彩色图形显示上述各参数，记录各参数、状态、报警、启停时间(手动时)、累计时间和其历史参数，且可通过打印机输出。C．自控设备（规格型号详见设备清单）l风道温湿度传感器l防冻开关l电动两通调节阀l电动风阀执行器l压差开关lDDC控制器。D．特别说明l在空调已监测CO2浓度的区域，不应再重复设置CO2浓度检测，单对于没有空调的区域，比如地下一层，可以考虑监测回风CO2第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案浓度或其它空气质量指数，根据区域内空气质量自动调节新回风比，以保证人体舒适度。l室外温湿度传感器可以共用1台，可合用1个温湿度传感器的数据，不必要每个机组都配。l装在供水总管上的恒温器用于系统的工况转换，多台机组可合用1个恒温器测点，不必要每个机组都配1台。3．1．4热风幕设备监控设计A．监控对象监控设备数量监控内容热风幕10台启停控制、运行状态，故障报警B.系统控制功能l系统累计风机运行时间。当累计值达到设定值时，发出检修报警信号。并将所有检测参数送至中央工作站。l与消防系统联锁，发生火警时，风机工作状态自动转换。C．自控设备（规格型号详见设备清单）l根据工程实际就近接入楼层内其它DDC控制器。3．1．5恒温恒湿机组(通过串行口与BA连接)A．监控对象监控设备数量监控内容恒温恒湿机组8台第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案程序开关控制，运行状态，故障状态，手自动状态B.系统控制功能l对恒温恒湿机组的运行状态、故障报警进行监测。l通过串行接口对机组的各项参数进行监测，对机组设备进行最优启停控制。l监测设备的手/自动状态。在自动运行模式下，常用机组如发生故障，备用机组将自动切入。l累计运行时间，开列保养及维修报告。通过联网将报告直接传送至有关部门。l中央站用彩色图形显示上述各参数，记录各参数、状态、报警、启停时间(手动时)、累计时间和其历史参数，且可通过打印机输出。C.第三方数据接口要求本系统对涉及的第三方（直接蒸发空调机组设备供货商）的应用及管理软件包的配合要求如下：l提供的设备端的通信接口类型建议采用RS485形式，C-BUS、MODBUS或BACNET协议；l提供设备的详细通信协议，如怎样与设备端连接，命令字符，对应状态等。l提供演示或采用其他方式证明该设备的实际通信情况与所提供的协议相符合。第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案3．1．6直接蒸发空调机组(通过串行口与BA连接)A．监控对象监控设备数量监控内容直接蒸发空调机组2台程序开关控制,运行状态，故障状态，手自动状态B.系统控制功能l对机组的运行状态、故障报警进行监测。l通过串行接口对机组的各项参数进行监测，对机组设备进行最优启停控制。l监测设备的手/自动状态。在自动运行模式下，常用机组如发生故障，备用机组将自动切入。l累计运行时间，开列保养及维修报告。通过联网将报告直接传送至有关部门。l中央站用彩色图形显示上述各参数，记录各参数、状态、报警、启停时间(手动时)、累计时间和其历史参数，且可通过打印机输出。C.第三方数据接口要求本系统对涉及的第三方（直接蒸发空调机组设备供货商）的应用及管理软件包的配合要求如下：l提供的设备端的通信接口类型建议采用RS485形式，C-BUS、MODBUS或BACNET协议；第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案l提供设备的详细通信协议，如怎样与设备端连接，命令字符，对应状态等。l提供演示或采用其他方式证明该设备的实际通信情况与所提供的协议相符合。3．2热交换设备监控系统设计根据招标文件及招标答疑文件要求，热交换系统的监控功能待定，投标中本系统统一按30个监控点考虑。我方设计在热交换站设置一台32位CPUDDC，监控层采用标准化现场总线接入楼宇自控系统（BAS），并配置管理机算计与打印机建立管理分站，管理层（在变配电设备机房建立管理分站）采用Ethernet网络，以服务器/客户机即S/C方式接入楼宇自控系统（BAS），实现对热交换设备的集中管理，全面满足招标文件的技术要求。下面给出在本系统设备数量不详，用户需求不明情况下我方对热交换系统的原理性设计，供参考。A．监控对象：监控设备数量监控内容热交换器待定根据送水温度调节水阀开度，维持送水温度恒定热水循环泵待定程序最优开关控制，运行状态，故障状态；手自动状态，水流开关状态空调热水循环泵待定第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案程序最优开关控制，运行状态，故障状态；手自动状态，水流开关状态BA系统通过DDC和前端传感器对热交换器水阀、循环水泵等设备进行集中控制，设备工作状况均可在BA管理站进行图形显示、记录和报表打印。B．系统满足的控制功能：l监测市政热水总供回水管的压力、温度和流量记录、热交换器水流状态和出水温度，监视热水泵运行状态、故障报警、手自动状态。一次侧调节阀一次侧进二次侧回水二次侧供水温度传感器热交换器一次侧出l根据热交换器出水温度调节一次进水阀开度及一次水流量，使大楼供暖用水稳定在温度要求。l二次循环泵与一次水阀进行联锁控制，停泵时关闭水阀。l根据设定的时间程序，定时启停设备，并记录水泵运行时间。l空调热水供应与冷源系统共用分集水器，实现冬、夏季切换运行，可通过分、集水器压力、旁通调节维持大楼空调管网压力维持恒定。l检测空调热水供回水温度和流量，计算大楼热负荷需求并调整换热器及水泵运行台数。C．自控设备（规格型号详见设备清单）第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案l水道温度传感器l水道压力传感器l电动调节阀l流量计lDDC控制器。3．3给排水设备监控系统设计A.监控对象监控设备数量监控内容生活给水泵2台运行状态，故障报警，手/自动状态，启停控制水箱1个高低液位监测，超低水位报警报警污水泵16台运行状态，故障报警，手/自动状态，开关控制污水池8个高液位监测，超高水位报警B．系统功能设计l监测生活给水泵、污水泵的运行状态，故障报警和手/自动状态(DI)；l生活给水泵、污水泵实现启停控制(DO)；l第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案监视生活水箱的超低水位状态，当水位达到设定的低水位时，生活给水泵启动为水箱补水；水位上升到设定的低水位时，生活给水泵停止补水；水位下降到设定的超低水位时向控制中心发出报警信号，提示工作人员采取相关措施。l监视污水池的超高水位状态，当水位达设定的高水位时，污水泵启动排水；水位下降到设定的低水位时，污水泵停止排水。当液位达到超高水位时向控制中心发出报警信号，提示工作人员采取相关措施。l中央站用彩色图形显示上述各参数，记录各参数、状态、报警、启停时间、累计时间和其历史参数，且可通过打印机输出。C．自控设备（规格型号详见设备清单）l液位传感器lDDC控制器3．4通风设备监控系统设计A．监控对象监控设备数量监控内容排风机29台启停控制、运行状态，故障报警B.系统功能设计与消防系统联锁，发生火警时，风机工作状态自动转换l地下一层受控点盘号为APE-RF的2台排风机与受控点盘号为N-APE-D1-1的2台排风机平时由BA系统监控，一旦发生火灾时优先由消防系统监控，发挥排烟功能。排风机与空调风机联锁运行第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案l报告厅排风机运行台数由新风量确定：当新风量最小时只启动1台排风机；当回风阀关闭时启动2台排风机。l大法庭排风机运行台数由新风量确定：当新风量最小时只启动1台排风机；当回风阀关闭时启动2台排风机。l在风机盘管加新风系统的空调房间，房间与卫生间排风机的启动与新风机联锁。l其它全空气系统空调房间回风阀关闭时，启动本房间排风机。系统累计排风机运行时间。当累计值达到设定值时，发出检修报警信号。并将所有检测参数送至中央工作站。C．自控设备l根据工程实际就近接入楼层内其它DDC控制器。D.特别说明l建议根据地下车库内的空气质量对车库排风机进行启停控制。3．5照明设备监控系统设计依据招标答疑文件的要求公共照明部分的控制由专业的照明管理系统，不在楼宇控制系统中报价，只预留集成条件。按我方理解，本系统应采用Ethernet网络，以服务器/客户机即S/C方式集成至BMS，我方设计主要考虑后期本系统纳入BMS所需的数据接口。下面给出照明系统纳入楼宇控制系统管理时的第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案原理性设计，供参考。A.监控对象监控设备数量监控内容公共走道照明回路待定开关状态，开关控制院领导办公室照明回路待定配调光模块，现场总线监控庭院灯照明回路待定开关状态，开关控制四周草坪灯照明回路待定开关状态，开关控制停车场照明回路待定开关状态，开关控制立面照明回路待定开关状态，开关控制内透光照明回路待定开关状态，开关控制节日灯照明回路待定开关状态，开关控制应急照明、直流照明回路待定开关状态，开关控制B.系统功能设计l监视开关状态l照明回路的控制l按照大楼管理部门要求，按时间、区域开关各种照明设备，达到最佳管理，最佳节能效果。l统计各种照明的工作情况，并打印成报表，供管理部门利用l根据用户需要可任意修改各照明回路的时间控制表。l累计各开关的闭合时间。l第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案中央站用彩色图形显示上述各参数，记录各参数和其历史参数，且可通过打印机输出。C.系统控制实现l公共照明控制：配电箱内设照明控制器不配调光模块，以时间或事件的程序控制方式，开启或关闭按区域划分的照明组，中控室设照明监控工作站，上层经以太网采用TCP/IP协议纳入BMS系统。l院领导办公室照明控制：配电箱内设照明控制器（配调光模块）。通过控制总线接入照明监控工作站。l泛光灯控制：可以采用照明控制器以光电开关或时间程序控制方式，开启或关闭该照明开关，考虑到管理的方便性本工程采用时间程序控制方式。l建议考虑可以在室内、外公共区域加装照度传感器，照明系统亦可根据照度进行减灭照明控制，以利节能。3．6电梯监控系统设计本系统按招标文件要求对电梯系统采用软件接口方式纳入BMS，便于大楼物业对电梯等机电设备的统一管理。第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案监控层采用标准化现场总线接入楼宇自控系统（BAS），管理层（在电梯机房建立电梯集中可视管理分站由采用计算机与支持WindowsNT的监控管理系统应用软件操作系统组成）采用Ethernet网络接入以服务器/客户机即S/C方式接入楼宇管理自动化系统（BMS），从而实现对电梯系统的分散控制与集中管理。A.监控对象监控设备数量监控内容电梯7台采用软件接口方式，电梯运行各参数B.系统功能设计l监测电梯的运行状态、故障报警、紧急报警和上行/下行状态；l监测电梯的楼层显示；l监测电梯的其它运行参数。l统计每部电梯的工作情况，并打印成报表，以供设备管理部门使用；l累计每部电梯的运行时间；l以时间程序控制方式或手动控制方式控制电梯群的运行。l电梯控制装置按高法管理需求预留与读卡机及安全防范管理系统连接的接口板插槽，可以采用读卡机控制方式控制电梯的运行并与安全防范管理系统联锁，收发保安报警信号，使电梯停至程序控制的指定层，电梯供货商应提供所需信息接口的编码表。l与消防报警系统联动控制（紧急对讲电话母机纳入消防紧急对讲系统）。l第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案中央站、管理分站均可以用彩色图形显示上述各参数，记录各参数、状态、报警、启停时间、累计时间和其历史参数，且可通过打印机输出。C.第三方数据接口要求本系统对涉及的第三方（电梯供货商）的应用及管理软件包的配合要求如下：l提供的设备端的通信接口类型建议采用RS485形式，C-BUS、MODBUS或BACNET协议；l提供集中可视电梯专用管理软件系统应用软件操作系统应支持WindowsNT；l组成设备的详细通信协议，如怎样与设备端连接，命令字符，对应状态等；l提供演示或采用其他方式证明该设备的实际通信情况与所提供的协议相符合。3．7变配电设备监控系统设计本系统按招标文件要求对变配电设备监控系统采用软件接口方式纳入BA，便于对变配电设备的统一管理。监控层采用标准化现场总线接入楼宇自控系统（BAS），管理层（在变配电设备机房建立管理分站）采用Ethernet网络，以服务器/客户机即S/C方式接入楼宇自控系统（BAS），实现对变配电设备的集中管理。第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案我方遵循招标文件中“危险分散”的原则设计本系统，监控层采用标准化现场总线接入楼宇自控系统（BAS），管理层采用Ethernet网络接入楼宇自控系统（BAS），从而实现对变配电设备监控系统的分散控制与集中管理。（注：该系统可提供现场总线接口，BA系统只监测不做控制，仅提供集成平台)A.监控对象（设备台数、配电回路及设备监控方式按招标文件要求需与建设单位再定）监控设备数量监控内容变压器待定运行状态，故障报警，超温报警10KV高压柜待定开关、故障状态，电流，电压，频率，有功、无功功率，功率因数0.4KV低压柜待定开关、故障状态，电流，电压，功率因数层面配电箱待定进线电源运行状态、备用电源投入状态UPS电源待定电压、电流，运行状态EPS电源待定电压、电流，运行状态B．系统功能设计l监测低压系统的电压、电流、功率因数l监测UPS、EPS系统的电压、电流l监测高压柜的故障跳闸状态第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案l监测高压柜的断路器运行状态l监测低压柜的各总断路器运行状态l监测低压柜的联络开关运行状态l监测低压柜的故障跳闸状态l监测层面配电箱进线电源及备用电源状态l监测变压器的状态、故障报警和超温报警l中央站及管理分站系统软件通过对高压、低压配电的电流、电压、功率因数、有功功率等参数进行监测，与设定参数进行比较、统计、分析和预测，生成趋势显示图，超过设定误差，将会报警。同时记录各参数、状态、报警、累计时间和其历史参数，且可通过打印机输出报表，供管理部门使用。C.第三方数据接口要求本系统对涉及的第三方（变配电设备供货商）的应用及管理软件包的配合要求如下：l提供的设备端的通信接口类型建议采用RS485形式，C-BUS、MODBUS或BACNET协议；l提供设备的详细通信协议，如怎样与设备端连接，命令字符，对应状态等。l提供演示或采用其他方式证明该设备的实际通信情况与所提供的协议相符合。第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案3．8管理工作站与管理分站组网设计管理工作站与管理分站LAN网络由联网计算机工作站组成，拓扑可以为以太网、星网或令牌环网，本工程采用以太网。介质可以是同轴电缆、双绞线或光缆。网络操作系统可为：Netware,LANManager,OS/2,WindowsNT,Windows95，本工程采用WindowsNT。结构为服务器/客户机（S/C），每个工作站可做为服务器或客户机，直接互相访问，同层通讯。通讯协议是TCP/IP，每台PC在LAN上均有各自的地址。针对北京市XXX法院办公楼及审判业务用房楼宇自控系统，我方在首层控制室设置管理工作站及服务器，操作系统平台支持中文WindowsNT，管理工作站通过Ethernet（TCP／IP协议）与管理分站及所有需二次监控纳入BMS的系统（如消防、安防系统等），通过信息通讯接口界面进行沟通和联结，各子系统均应具备Web功能。管理分站同时采用C-Bus通过服务器的COM口与控制器（DDC）相连，如果距离较远，则需加入adapter进行转换。为保证系统的正常工作，特为系统配置了不间断电源UPS，保证主机72小时以上连续工作的备用电。管理工作站采用一台微型计算机作为楼宇监控管理级的并行处理主机，为提高系统的可靠性和容错性，确保系统长期工作稳定可靠，采用一主一备（热备份）的双服务器方式，同时系统配置两台打印机，配置的矩阵打印机可连续记录报警打印输出，保证报警记录的连续性，第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案用于系统的报警或过限实时打印；配置激光打印机用于统计文件或专业资料的打印。针对招标文件要求楼宇自控系统在制冷机房、热力站、中控室等处设置管理分站，配置管理计算机及—台打印机（矩阵打印机）。3．8．1管理工作站软硬件配置EBI系统要求计算机操作系统要求为中文WindowsNT/2000，系统附带4个用户许可协议，可供4个操作站同时登陆EBIServer运行EBIStation软件界面，EBIServer和EBIStation可同时运行于同一计算机平台上。BA控制中心设置于大楼首层消防控制中心。EBI服务器采用P41.7G，内存512兆，配备40G硬盘、17寸显示器、10M/100M网卡。由于BAS的24小时不间断运行需要，系统打印机采用了1台矩阵打印机，以便连续打印事件/报警事件，及1台激光打印机。3．8．2管理工作分站软硬件配置计算机操作系统要求中文WindowsNT/2000，运行EBIStation软件界面，管理工作分站计算机采用P41.7G，内存256兆，配备40G硬盘、17寸显示器、10M/100M网卡。由于BAS的24小时不间断运行需要，系统采用1台矩阵打印机，以便连续打印事件/报警事件。第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案六、系统设计的合理化建议1、减少冗余的监控点根据招标图纸，北京市XXX法院办公楼及审判业务用房楼宇自控系统的现场监控总点数为1103点。具体点数情况请详阅第二部分一次设计方案简述中“控制器输入/输出点统计表”。根据招标文件和图纸，我方深化设计后的北京市XXX法院办公楼及审判业务用房楼宇自控系统的现场监控总点数调整为1103点具体点数情况请详阅附表：《北京市XXX法院办公楼及审判业务用房楼宇控制系统监控点统计表》。2、监控点调整的依据针对空调处理机组（二管制）监控的建议l我方建议对负荷变化较大的区域采用VAV变风量系统，以在保证人体舒适度的前提下最大限度的节约能源。l室外温度传感器可以共用1台，可合用1个温度传感器的数据，不必要每个机组都配。针对新风处理机组（二管制）监控的建议l在空调已监测CO2浓度的区域，不应再重复设置CO2浓度检测，对于没有空调的区域，比如地下一层，可以考虑监测回风CO2浓度或其它空气质量指数，根据区域内空气质量自动调节新回风比，以保证人体舒适度。第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案l室外温度传感器可以共用1台，可合用1个温度传感器的数据，不必要每个机组都配。l装在供水总管上的恒温器用于系统的工况转换，多台机组可合用1个恒温器测点，不必要每个机组都配1台。针对冷却水系统监控的建议针对通风设备监控的建议l建议根据地下车库内的空气质量对车库排风机进行启停控制。针对照明设备监控系统的建议l公共照明控制：配电箱内建议不配调光模块，而是以开关量形式就近纳入本楼层的DDC，因为针对公共区域的亮度调节意义不大，直接采用开关量控制即能满足使用要求。如此也不必在中控室设照明监控工作站，因为这些DI、DO监控点就近纳入相应楼层的DDC管理，真正实现了管理集中，控制分散。同时也节省了业主的投资，减少了由于第三方的存在带来的附加工程成本。l院领导办公室照明控制：建议不配调光模块，即使院领导对办公照明有较高的要求，也应当采用本地调节，而不应异地调节，因为远在中控室（原设计中的照明管理分站）的操作人员如何能及时了解院领导对照度的使用需求呢？l泛光灯控制：可以采用照明控制器以光电开关或时间程序控制方式，开启或关闭该照明开关，考虑到管理的灵活、方便性，本工程采用时间程序控制方式。第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案l建议在室内、外公共区域加装照度传感器，照明系统亦可根据照度进行减灭照明控制，以利节能。七、系统测试与验收系统测试、验收将根据《建筑与建筑群综合布线系统工程施工及验收规范》（GB/T50312-2000）进行。1、调试1．1调试依据l《中国采暖通风与空调设计规范》(GBJ19-87)l系统设计的功能要求l用户的智能化需求1．2测试工具根据本工程的实际情况，楼宇自控系统调试所需的测试工具主要有：l万用表；lHONEYWELL公司的手操终端；l笔记本电脑；l其它所需调试工具。1．3调试人员由我公司派出专业的楼宇自控系统（HONEYWELL公司的EXCEL5000系统）调试工程师会同客户工程师对楼宇自控系统进行全面的测试，并对测试结果进行记录，经双方签字认可，作为工程文件归档保存。第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案1．4现场设备的调试现场设备安装，线缆敷设以及DDC控制器安装完毕后，要对这部分进行现场检查：l现场设备安装的位置，接线的检查；l现场DDC控制器接线的检查；l现场设备与DDC控制器之间的连线的检查；l现场DDC与中央主机之间的连接测试；检查符合要求后，待现场DDC控制软件编程完毕，对现场设备进行单体调试：l现场设备的电信号测试；l现场设备的动作测试；l现场设备之间的连锁动作测试；l现场设备单系统的调试；1．5楼宇自控系统的调试在现场各单系统完成调试后，对楼宇自控系统进行整体调试：l现场DDC控制器与中央主机之间的通信测试；l中央主机对各单系统的连动调试；l中央主机对系统的全面调试；l楼宇自控系统试运行；l经过一段时间系统试运行后，对系统运行中发现的问题进行整改，使系统更加完善；l验收合格双方交接。第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案2、系统验收（详见《施工组织设计》中相关内容）2．1验收规范l《民用建筑电气设计规范》(JCJ/T16-92)l《建筑智能化系统工程设计管理暂行规定》（建设部1997-290)l《智能建筑设计标准》(DBJ-08-47-95)l《建筑电气安装图集》l其它国家及当地有关的工程验收规范2．2验收程序当楼宇控制系统全部施工完毕，测试技术指标满足《技术要求》后，由甲方、监理方与本公司工程人员共同对整个工程进行最终验收。验收采用抽查方式，其内容和程序由双方共同协商确定。第四部分产品选型一、响应招标文件中产品选型建议由于楼宇控制系统产品的档次、种类繁多，做为工程商，我方根据各系统重要性的不同来选择相合适的产品进行合理的配置，保证达到最优的性价比，并且选用的产品保证是该档次的主流品牌，具有先进行、可靠性、性能价格比高的特点，并且有大量良好业绩的工程实例。二、产品选型原则及依据我方在产品选型上遵循国际、国家设计施工标准第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案2、产品选型满足国际、国家环保要求3、产品选型满足系统可扩展性、开放性和可集成性要求4、产品选型满足系统易维护要求5、产品选型满足系统先进性要求6、产品选型满足系统可靠性、实用性要求7、产品选型满足系统成熟性、经济性要求1、HONEYWELL公司EXCEL5000系统的先进性根据北京市XXX法院办公楼及审判业务用房楼宇自控系统功能设计的总体要求，我们推荐使用HONEYWELL公司最新推出的EXCEL5000系统。EXCEL5000系统是推出的全新的建筑物自动化系统，符合中国国家行业标准JGJ/T16-92“民用建筑电气设计规范”第26章“建筑物自动化系统（BAS）”中有关规定和要求。美国霍尼维尔(HONEYWELL)公司做为当今世界最大的楼宇自动化设备厂商，多年来一直至力于楼宇自动化技术的应用与发展，在世界各地承建了大量的楼宇自动化工程，积累了丰富的实际工程经验，生产出功能完善的楼宇自动化系列产品，该公司产品进入中国以来，在空调自动控制系统领域一直占据主导地位目前在国内已有一大批霍尼维尔(HONEYWELL)公司的空调自控系统在运行。霍尼维尔(HONEYWELL)公司在国内配备了雄厚的技术实力，建立了完善的用户服务支持体系，可为用户提供全系列的服务，本公司做为霍尼维尔(HONEYWELL)公司产品的国内代理与霍尼维尔(HONEYWELL)第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案公司一直保持着良好的合作关系，相信经过我们双方努力，一定能将北京市XXX法院办公楼及审判业务用房楼宇自控工程做好。2、EXCEL5000是一套开放的计算机网络系统。EXCEL5000系统是由中央管理站、各种DDC控制器及各类传感器、执行机构组成的、能够完成多种控制及管理功能的网络系统。它是随着计算机在环境控制中的应用而发展起来的一种智能化控制管理网络。目前，系统中的各个组成部分已从过去的非标准化的设计产生，发展成标准化、专业化产品，从而使系统的设计安装及扩展更加方便、灵活，系统的运行更加可靠，系统的投资大大降低。EXCEL5000系统采用符合中国国家标准的分级分布式系统，构成一套开放式计算机局域网络。网络结构可基本上分为四层，最上层为信息域的干线，采用总线型拓扑结构的以太网（或令牌环网），采用TCP/IP协议，把分布在建筑物各处的多个工作站连接起来，形成局域网（企业级），完成与建筑物经营管理系统的集成，或称为跨平台联网，实现资源共享。第二层为分站层，采用总线制，把分站控制器（EXCEL500，EXCEL100等）连接起来，形成控制网络，在完成实时控制数据传递的同时完成对相关设备的管理功能。在这条总线上，设有与其他厂商设备相连的接口，以实现与其他厂商设备的联网。第三层为子站层或现场设备层，通过现场总线或物理连线将分布在建筑物各处的传感器，执行器等连接起来。第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案3、EXCEL5000是一套集散型控制系统（TDS）。EXCEL5000系统采用共享总线型网络拓扑结构,把分布在建筑物不同部位的控制器,直接用一条普通双绞线(总线)互相连接起来,形成集散，形成集散式控制。这些控制域(控制网络)的信息在局域网(信息域)中的传递速度则高达10Mbps。控制器设在所属控制设备附近,成为现场工作站。现场工作站与中央站无关，现场工作站与中央站之间，无网络控制器之类设备，分站直接挂在总线上，实现与中央站之间的数据通信和现场工作站之间的数据通信，所有的现场控制器均可实现现场操作。EXCEL5000建筑物自动化系统，符合ANSI/ASHRAE135BACnet标准，是一个由高效能PC机和微处理器组成的综合网络系统。它以集散理论为基础的成熟的设备自动化系统，具有结构灵活、适应性强、扩展方便、软件优化设备运行、操作简单等特点，为整个大楼的管理提供了简便、有效的手段。EXCEL5000可通过MicrosoftAccess、SQL、DDELink、APILink等数据交换方式，通过以太网等网络，同其它系统联成一体，体现系统的集成整体性。本系统使用的控制器为XL500(最多128点)和XL100，并配置适当的现场设备。现场控制器可支持C-BUS、LON-BUS现场总线，可实现不同厂商产品之间的互操作，系统的扩展能力非常好，如需增加新的设备，只需从干线上再连一个分支节点，减少了日后系统的扩展费用。第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案三、核心设备选型1、中央站采用先进的EBI管理系统所采用的EBI的系统结构完全符合JGJ/T1692第26.2.2.6条，即系统应采用中央站为核心，DDC与中央站实现数据通信，DDC应设在受控对象附近(包括采用LonWork的模块）且DDC间能实现同层通信。EBI系统该系统以标准的以太网(IEEE802.3)作为物理标准，TCP/IP为网络通讯协议，并可采用WindowsNT、Windows2000Server作为操作系统。EBI系统的网络配置遵循分散控制、集中监视、资源和信息共享的基本原则，是一个工业化标准的集散型控制系统。采用EBI服务器软件，该系统的网络符合标准。选用的XL500控制器，具有LonTalk通讯协议技术，标准模块结构。具有LonMARK标志。1.1监视功能EBI以WindowsNT为操作平台，采用工业标准的应用软件，全中文化的图形化操作界面监视整个BA第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案系统的运行状态，提供现场图片、工艺流程图（如空调控制系统图）、实时曲线图（如温度曲线图，可几根同时显示，时间可任意推移）、监控点表、绘制平面布置图，以形象直观的动态图形方式显示设备的运行情况。可根据实际需要提供丰富的图库，并提供图形生成工具DisplayBuilder软件，绘制平面图或流程图并嵌以动态数据，显示图中各监控点状态，提供修改参数或发出指令的操作指示。可提供多种途径查看设备状态，如通过平面图或流程图，通过下拉式菜单或十个特殊功能键进行常用功能操纵，以单击鼠标的方式可逐及细化地查看设备状态及有关参数。画面的转换不超过两键，画面全部数据刷新小于2秒。EBI系统软件能提供一个多任务的操作环境，使得用户可同时运行多个应用程序，在运行多个实时监控程序的同时可同时运行如Word或Excel软件，也可浏览Internet网页。通过使用工业标准的软件来支持并行访问和系统监控操作。1.2控制功能能在EBI中央通过对图形的操作即可对现场设备进行手动控制，如设备的ON/OFF控制；通过选择操作可进行运行方式的设定，如选择现场手动方式或自动运行方式；通过交换式菜单可方便地修改工艺参数。EBI对系统的操作权限有严格的管理，以保障系统的操作安全。EBI对操作人员以通行字的方式进行身份的鉴别和管制。操作人员的根据不同的身份可分为从低到高6个安全管理级别。第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案EBI软件能自动对每个用户产生一个登录/关闭时间、系统运行记录报告。用户自定义的自动关闭时间。以防操作员而然离开的时的系统安全。1.3先进的报警功能当系统出现故障或现场的设备出现故障及监控的参数越限时，EBI均产生报警信号，报警信号始终出现在显示屏最下端，为声光报警（可选择），操作员必须进行确认报警信号才能解除，但所有报警多将记录到报警汇总表中，供操作人员查看。报警共分4个优先级别。报警可设置实时报警打印，也可按时或随时打印。1.4综合管理功能EBI对有研究与分析价值、应长期进行保存的数据，建立历史文件数据库：采用流行的通用标准关系型数据库软件包和EBI服务器硬盘作为大容量存储器建立EBI的数据库，并形成棒状图、曲线图等显示或打印功能。EBI提供一系列汇总报告，作为系统运行状态监视、管理水平评估、运行参数进一步优化及作为设备管理自动化的依据，如能量使用汇总报告，记录每天、每周、每月各种能量消耗及其积算值，为节约使用能源提供依据;又如设备运行运行时间、起停次数汇总报告（区别各设备分别列出)，为设备管理和维护提供依据。第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案EBI可提供图表式的时间程序计划，可按日历定计划，制订楼宇设备运行的时间表。可提供按星期、按区域及按月历及节假日的计划安排。1.5通信及优化运行功能EBI中央站采用WindowsNT操作系统，以太网连接和TCP/IP通信协议，通过ODBC，API等接口方式与其他子系统及IBMS服务器通信，传送综合管理、能源计量、报警等数据，并接收其他系统发出的联动及协调控制命令，以便控制整个大厦设备的优化运行。EBI中央站与DDC间可直接通讯，无需采用其他任何的转接设备，提高了整个系统的可靠性及运行的速度。C-Bus的通讯速率为1Mbps，能够满足画面刷新对通讯速率的要求。2、DDC现场直接数字控制器采用Excel5000系列控制器，DDC的硬件及软件配置均能保证分站按独立方式运行，真正实现危险分散的集散型控制，分站软件包括系统软件（含监控程序和实时操作系统）及所需的一系列应用软件，提供编程用的CARE软件，以方便用户日后的修改程序。DDC所配置的软件支持现场各种控制功能，支持最主要的HVAC的节能控制，同时也能实现与EBI中央及DDC间的同层通信。XL50第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案这是一台有8个通用输入控制点、4个数字量输入控制点、4个模拟量输出控制点和6个数字量用输出控制点的22点控制器，它的12个数字量输入控制点可做为总加点输入使用。电脑芯片为16位Intel80C188，RAM128Kbyte,OSEPROM512Kyte，并装有先进的块擦存储器FlashMemory128/256Kbyte（小硬盘）作为控制器的数据库，供用户现场编程调试之用。注：上述控制器在必要时可经二线LONBUS（78kbps）连接现场扩充式I/O模块实现较为分散的控制。使用有LONBUS的Exce600Excel600控制器是以微处理机为基础的可编程直接数字控制器，用于建筑物管理。Excel600最多可容纳18块插入式模块，包括计算机模块，电源模块，和一套适合现场需要的模拟量和数字量输入／输出模块。Excel600采用高性能计算机模块。Excel600的灵活性使之容易扩展。一个网络可将Excel5000系统控制器(Excel80B，100B，500和600)，第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案独立房间控制系统(1RC)Q7656、Q7750A、Q9200A等连接器以及XMl00A和同层通讯总线(C-Bus)连接起来，从而使它们能交换数据。为便于存取信息和控制器的数据，可选ExcelXl581AH／X1582AH操作员终端，它提供一个操作员接口，可进行问答式人机对话。还可选ExcelXl584手提式操作员终端(POT)，：是一套软件工具，它可在手提式计算机上运行，用于应用程序的安装，现场调试和控制器的信息存取。XBS建筑物自动化系统个人计算机(PC)工作站，为管理一个控制器网络提供图形操作界面。控制应用程序是用CARE和基于PC的图形工程工具生成的，这就使工程设计过程大简化。一旦控制应用程序设计完成，可以用LiveCARE模拟和调试。LiveCARE是基于PC的软件工具，安能帮助用CARE建立的应用程序翅动并找出故障。*模块化设计*独立或联网操作*插入式模块*CARE生成应用程序*报警处理功能*后备电池保护RAM数据*有多种操作员接口*点趋势*块擦存储器FlashMemory输入/输出点处理软件1.1A/D、D/A转换刻度及偏差设定：检测值线性化；检测器失效与无反应均能检测出；数值转换分辨率：模拟/数字(A/D)分辨率(模拟输入)>=12位数字/模拟(D/A)分辨率(模拟输出)>=10位1.2工程单位对全部模拟量赋予工程单位；对各类受控对象系统及其所属设备（或电气回路）赋予状态标志符。1.3第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案模拟量报警比较可分别设定“警告报警”与“实际报警”限，并和实际检测值比较，超越时发出相应的报警信号。设有防止瞬态过程中某模拟量振荡瞬时值进入或脱离报警状态，引起误报的子程序。2、命令优先级每个来自中央站、同层DDC、远方站等操作终端的命令以及来自程序的命令均赋予一个后效的优先级，以防止多个命令对一点同时访问所引起的“竞争”，符合以下规则：(1)操作员手动高于自动。(2)事件启动的状态诱发程序高于时间诱发程序命令。(3)报警状态诱发程序命令高于其他事件启动诱发程序命令。2.1命令执行延时为防止负荷同时激励，命令延时时间0~30s可调。2.2执行信息反馈可将各种命令是否已执行信息反馈到中央站，存储并在CRT上显示或打印，显示或打印以逻辑组方式连同其他点一起进行。2.3操作口令保护控制器通过现场手动操作终端操作时也可设操作口令来保护，只允许授权人可以查看系统数据，共有4个操作员级别，每层都有本身的口令保护。第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案3.报警锁定3.1时间锁定可把一个时间锁定周期加于空调机、风机等设备上，使其在起动之后，进入稳定运行状态之前，不执行报警比较程序，以防止无意义的报警。锁定周期以1mim为增量，自0min至90min可调。3.2硬锁定可根据情况在设备停止运行或相关点根本不可能引起真正报警时锁定该处的报警信号。由系统操作员(或程序员)现场在线操作实现硬锁定。4.积算软件4.1接通/分断时间积算可根据开关量状态变化进行时间积算（含接通时间积算和分断时间积算），并与设备运行极限时间比较，实现设备管理自动化。功能：（1）设定设备运行时极限积算值，超过极限值时给出要求维修的打印输出。（2）积算时间以1min的精度计算，应达1X104h以上。4.2起停次数积算累计间隙运行设备或部件的启停次数，并设定极限值，超出此值时自动发出要求维修的信息，实现设备管理自动化。功能：第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案(1)设定极限值，超出此值，超出此值自动打印出要求维修信息。(2)可累计开关次数大于60万次。直接数字控制（DDC）软件每个分站均内设2x512k(或2x512k)EPROM驻留存储器，永久存储过程控制的DDC算法和完成顺序控制所需要的控制算法、算术算符、逻辑算符和相关算符。功能：(1)DDC程序包括对全部输出量所指定的初始值。(2)中央站能完成对全部DDC设定点的程序显示和修改。事件起动的诱发程序1诱发源（器）包括：Excel500系列控制器可由以下几种诱发程序：时间诱发：按指定时间导引“诱发程序”执行。状态诱发：按指定的“诱发状态”（如报警、开关量状态变化等）导引“诱发程序”执行。手动诱发：操作员发出手动命令导引“诱发程序”执行。1.1“诱发程序”功能是按诱发源的导引起动下列事件：(1)模拟控制点设定为某一恒值，实现恒值控制。(2)开关控制点切换到某一指定状态（如启动、停止、分断、开启、关闭等），或进行一系列的逻辑程序控制。第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案1.2主要功能诱发程序命令留有后效的有优先级的结构。相连的命令有防止电流浪涌的时间延迟，其值为1~15s。能逐个安排时间和状态诱发源进入或退出工作。能逐个诱发源的“诱发程序”，导引起动规定的事件。能与时间表程序相连接。DDC能量管理程序软件除以下各分项列出的程序功能外，全部能量功能应用程序还具有：应用程序及其相关的数据文件存放于金制电容及备用锂电池支持30天以上的RAM中。从EBI中央站或DDC手动操作终端可对此类程序实现：--访问--进入/退出工作操作--修改--局部或全部程序启停EBI中央站及现场控制器能在线，从中央站或现场控制器的手动操作终端完成对全部DDC的上述功能。时间管理方式1.1时间程序对需要的被控对象系统编制独立的启/停程序时间表，控制空调机组、通排风机、加热或制冷系统、灯光照明等。第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案时间程序可以在任何时候给任何数据点设定值或状态制定如下时间程序：每日程序每周程序年年程序当天活动例外日程序临时时间程序功能：每个DDC可提供20组时间程序，每组可控制多台设备起停，而总起停次数多达254次。1.2例外日时间程序提供一组例外日时间程序，用以容纳例假日和法定假日的启/停程序时间表。主要功能：(1)可容纳16个以上例外日时间表(2)程序驻留在DDC中，可提前一年编程1.3临时时间程序提供临时时间程序，供特殊情况下，可用临时时间程序代替事先已编程排定的启/停时间程序。主要功能：临时时间程序能适用于所有被指明的一天。第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案能提前安排长达一周的临时程序。执行完毕的临时时间程序将自动删除，系统转入执行正常的时间程序。1.4自动时制转换可充分利用日光节能，功能：(1)按预先设定何日、何时系统的实时时钟向前或向后调整一定时间，成为新的时制。(2)时间转换及时间程序调整无需人为干预地自动进行。3、节能及能源控制软件主要控制功能：焓值控制：对每种空气源进行全热值计算，并进行比较决策，自动选择空气源，使被冷却盘管除取的冷量或增加的热量最少，来达到所希望的冷却或加热温度。最佳启动：根据人员使用情况，提前开启HVAC设备。在保证人员进入时环境舒适的前提下，提前时间最短为最佳启动时间。最佳关机：根据人员使用情况，及航班动态，在人员离开之前的最佳时间，关闭HVAC设备，既能人员离开之前空间维持舒适的水平，又能尽早地关闭设备，减少设备能耗。减小再加热控制：第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案对于使用集中供冷、分区再加热方法进行温度控制的多区单位空调系统，根据区域状态计算再加热需要量，并据此进行优化，重新设定冷冻水最佳温度（或冷盘管出口最佳温度）的控制算法，最大程度地减少冷热抵消所引起的能源消耗。设定值再设定：根据室外空气的温度、湿度的变化对新风机组和空调机组的送风或回风温度设定值进行再设定，使之恰好满足区域的最大需要，以将空调设备的能耗降至最低。负荷间隙运行：在满足舒适性要求的极限范围内，按实测温度和负荷确定循环周期与分断时间，通过固定周期性或可变周期性间隙运行某些设备来减少设备开启时间，减少能耗。分散功率控制：在需要功率峰值到来之前，关闭一些事先选择好的设备，以减少高峰功率负荷。夜间循环程序：分别设定低温极限和高温极限，按采样温度决定是否发出“供热”或“制冷”命令，实现加热循环控制或冷却循环控制。在凉爽季节，夜间只送新风，以节约空调能耗。夜间空气净化程序：采样测定室内、外空气参数，并与设定值进行比较，依据是否节能效果，发出（或不发出）净化执行命令。零能量区域：设置冷却和加热两个设定值，有一个既不用冷也不用热的区域，实现空间温度在该舒适范围内不消耗冷、热能源的控制。循环启停程序：自动按时间循环启停工作泵及备用泵，维护设备。非占用期程序：在夜间及期他非占用期编制专门的非占用期程序，自动停止一些可以停止运行的设备，以节约能源。例外日程序：为特殊日期、如假日提供时间例外日程序安排计划，中断标准系统处理，只运行少数必须运行的设备。临时日编程第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案：如遇特殊情况可编制临时日编程，提前一天编制好下一天的临时日程序，停止运行一些不必要运行的设备，或运行一些必须运行的设备。临时日程序优先于其他时间程序。4、信号采集设备侵入式温度传感器VF20T采集加热供水温度来控制锅炉采集生活热水温度液体水流开关WFS-1001-HWFS水流开关具有Spdt输出，性能优异，高精度可靠性，可安装在水管和对铜无腐蚀性液体中，当液体流量达到整定速率时，可不到整定点，其一个回路关闭，另一个回路打开，典型应用于连锁作用保护的场所。WFS系列开关仅用0℃以上液体介质，它亦可于高盐或氯气的液体，但是非易燃介质。WFS水流开关可以安装在户外，但需注意防雨，可以水手安装在管道中，需保持两边5倍的管道直径的均流管道。WFS水流开关仅用于操作控制而因操作失误造成人员设备损失，安装人员有必要增加安全，极限控制，报警监视系统，以防控制失效发生。室内空气质量传感器C7011A1005第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案C7011A1005房间空气质量传感器外形酷似T7460传感器，与AQS二氧化碳传感器不同的是：AQS传感器只探测一种气体的浓度，而C7011A能探测多种气体浓度，如臭气、香烟烟雾、水蒸汽等。通过对多种气体浓度的探测来确定室内空气质量。压力传感器ML系列ModelML压力传感器结合了霍尼韦尔最先进的硅压阻传感和ASIC技术，具有坚固的工业封装。卓越的品质及优越的性能，使之成为工业控制应用的理想传感器：如空气压缩和气动设备．ML压力传感器带温度补偿、校准和放大，量程范围从100PSI到5000PSI。ML压力传感器为用户提供三种可选输出：1、0.5～4.5Vdc线性比率输出，5Vdc供电。2、1.0～6.0Vdc标准输出，7～35Vdc供电。3、4～20mA输出，9～35Vdc供电。ML压力传感器在-40～100℃全温区范围内满量程精度为±0.25％(BFSL)，并使用工业标准的连接器以保证其可靠性。高性能价格比输出带放大极性反向保护响应时间低于500usIP65封装超过CE认证中的重工业的EMC标准（电磁兼容性）风管式温湿度传感器H7015B1020*H7015A是风管安装传感器，电容式相对湿度。*H7015B是湿度、温度风管式传感器合二为一其中度传感器为电容式，电容式温度传感器阻值特性为Pt100，Ptl000，BALC0500型20KΩNTC第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案*用于排风和回风控制*高限传感器*作为测量传感器，用于指示被测量的值风机过滤器压差开关DPS400监视风道中过滤网、风机和空气流的状态最大压力：5kPa压力介质：空气，非易燃和非腐蚀性气体压口连接：2个塑料导管。开关容量：1．5A(0．4A)／250Vac允许工作温度：-20．．．+85℃电气连接：AMP连接头或螺丝端子膜材料：硅导管口：PGll保护级：IP54第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案第五部分与相关系统集成的设计考虑一、集成界面以及接口协议要求EBI作为BMS的管理平台，将BAS，SA，FA集成在一起，便于中组部办公楼控制域的统一集中管理及信息共享，也方便与IBMS系统实现实现数据交换。对于Honeywell产品：Honeywell消防报警控制器XLS1000通过LAN-Interface挂在以太网上，即可直接与EBIServer实现点对点的通讯。EBIServer提供ModicomInterface与电梯系统及智能型多参数电力变送器通过Mod-Bus连接，对电梯进行监控，对柴油发电机及高低柜的电流，电压频率，有功功率，功率因数等电力参数进行监视。SAEBIServer提供ODBC接口软件，SA系统也提供ODBC接口软件，这样EBIServer与SA系统工作站就可以实现资源共享。对于非Honeywell产品：上位BMS的集成可采用NetAPI及ODBC标准接口功能，并通过BMS的集成开发来实现。NetAPI是基于快速以太网TCP/IP协议的网络应用程序接口，TCP/IP协议是目前世界上应用最广泛的网络传输协议，几乎所有Windows兼容的操作系统和应用软件均支持TCP/IP协议，用户可直接开发相应的应用程序接口而无需购买和安装其他的网络协议组件。网络应用程序接口NetAPI第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案HONEYWELL的EBI建筑物管理系统中央站，可配置API应用程序接口数据库，用来与第3方系统的网络连接以完成网络应用。网络应用是指第3方系统以客户机身份向网络服务器NetServer提出从服务器的数据库中读出或写入数据的工作。网络应用由以下两部份软件组成：(NetApplications)网络服务器软件NetServer它的工作是使第3方系统可以访问中央站中(服务器)的数据库。通常可以把网络服务器软件安装在服务器中，它支持NetAPI，NetSCANtask，MicrosoftExcelDataExchange的任何一种网络软件的工作。在EBI中央站安装网络服务器软件以后，服务器就可以响应第3方系统的请求，执行该系统所要求的功能，或向数据库返回信息。应用接口软件(NetAPI)包括Clibraries，headerfiles，Vbfiles，DynamicLinkLibraries，编制文件和示范文件的源程序，这些用以协助第3方系统建立系统间的网络应用。这个NetAPI软件安装在第3方系统的工作站中。网络应用：第3方系统以客户机身份与服务器建立联系，向服务器提出要求，通过网络从服务器的数据库中获取数据或向服务器的数据库写入数据。NetAPI功能汇总：第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案完成从服务器的数据库获取或存入各种各样的参数，数据。NetworkAPI有4种主要功能：访问点参数访问历史数据信息访问用户文件查找错误串二、楼宇自控系统与相关系统接口对于本工程可能采用的提供通讯接口的第三方设备，EBI系统可增加相应的接口软件将它们接入BA系统，实现对这些设备的二次监控。由于第三方设备距离BA监控中心多有一定距离，需采用RS485或以太网的形式与EBI实现通讯接口。第三方设备如不能提供标准协议，则需开放详细的通讯协议，在获取第三方设备的通讯协议后，可以对EBI进行接口开发，实现设备运行数据的共享。消防报警系统、安保系统可通过以太网连接至EBI主机，并通过配置相应的API接口可开发与相应系统的集成。对于冷冻机、换热站、变配电、恒温恒湿机、电梯等设备的接口，通过第三方提供的标准接口（建议采用C-BUS、MODBUS或BACnet通讯协议），实现所需的通讯要求。EBI与其他子系统、OA系统及上位IBMS服务器均通过以太网通讯，通讯采用的通讯协议为最常用的TCP/IP，传输网络为以太网,速率为10/100MHZ。第85页 北京市XXX法院办公楼及审判业务用房弱电系统工程综合布线设计方案三、关于火灾报警及联动控制系统监测的响应对于消防报警系统的集成，若采用Honeywell公司的消防系统则同样选用成熟的消防系统接口软件即可。若为第三方系统则可采用所选用的API接口及相应的软件编程工作即可实现系统的集成。消防报警系统集成多用于大厦的全局事件联动，在火灾发生时，通常需要协调整个大厦的智能化子系统的联动响应，如闭路监控的图像调用，空调通风系统的关闭等。因此从智能化系统的整体结构上考虑，建议消防报警信息集成到大厦综合管理系统BMS平台上，由BMS对消防报警系统的信息数据进行分析和处理，在灾情发生时统一协调各智能化子系统的联动。第85页'
