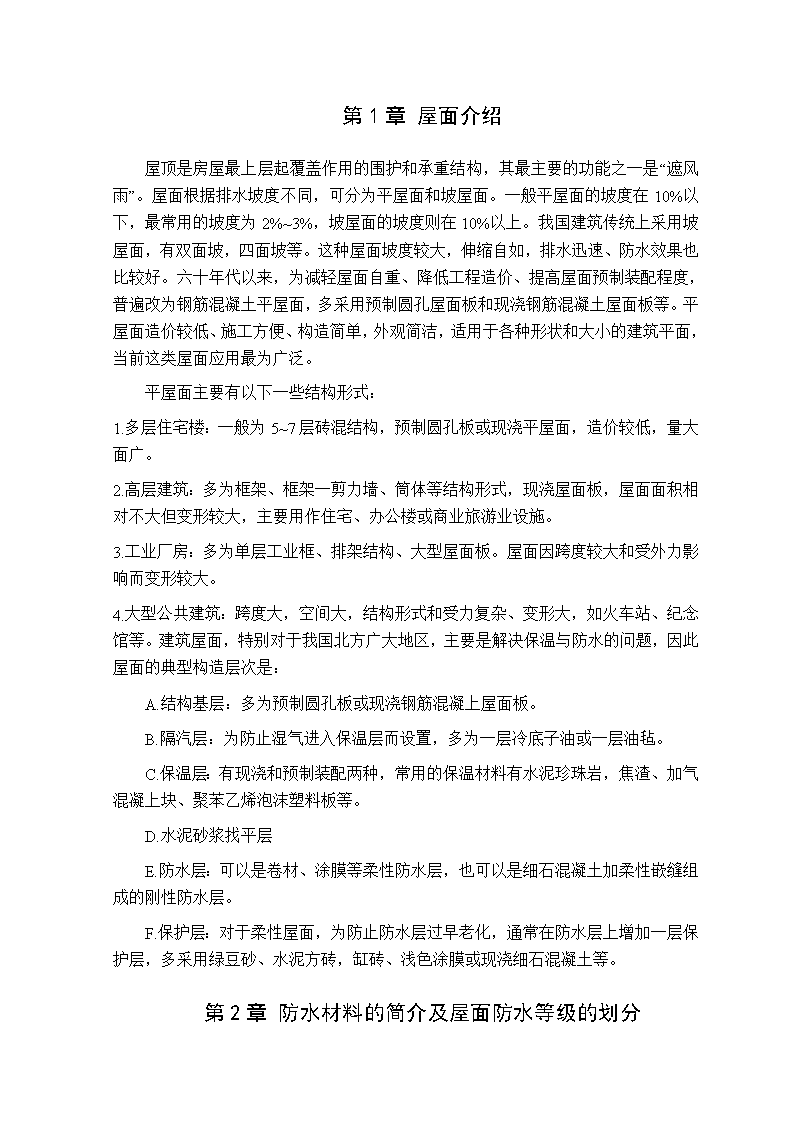

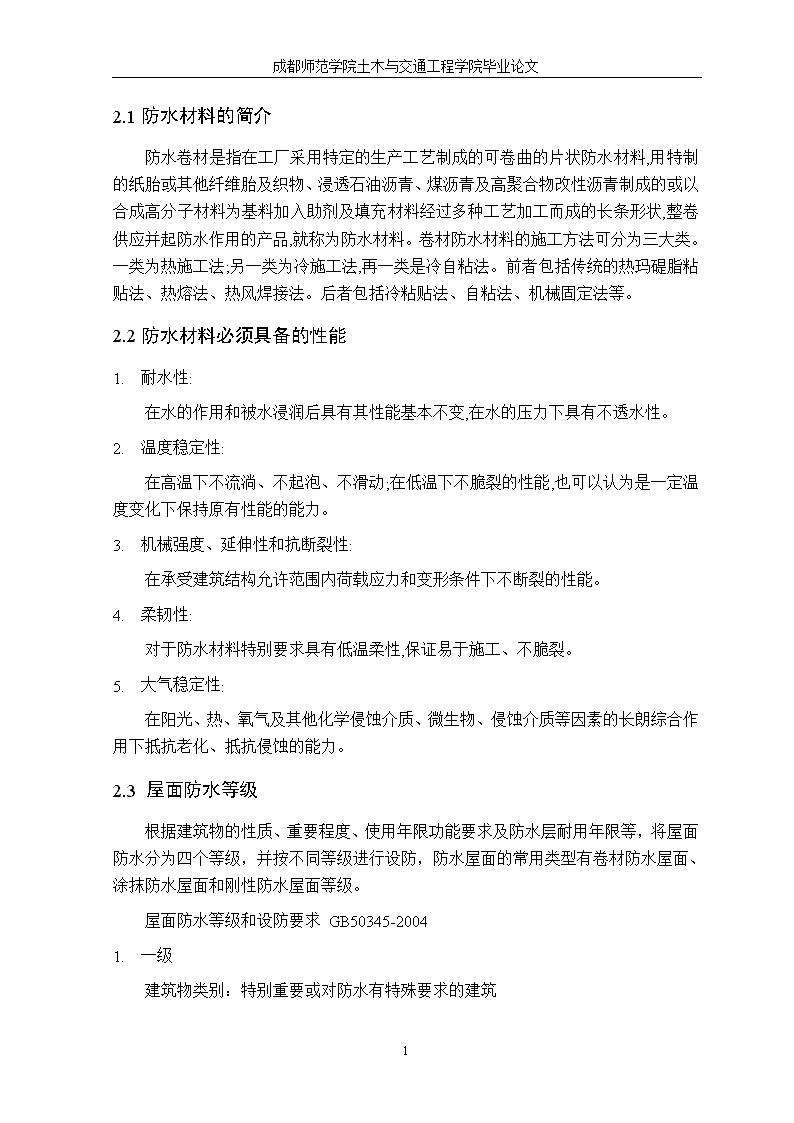

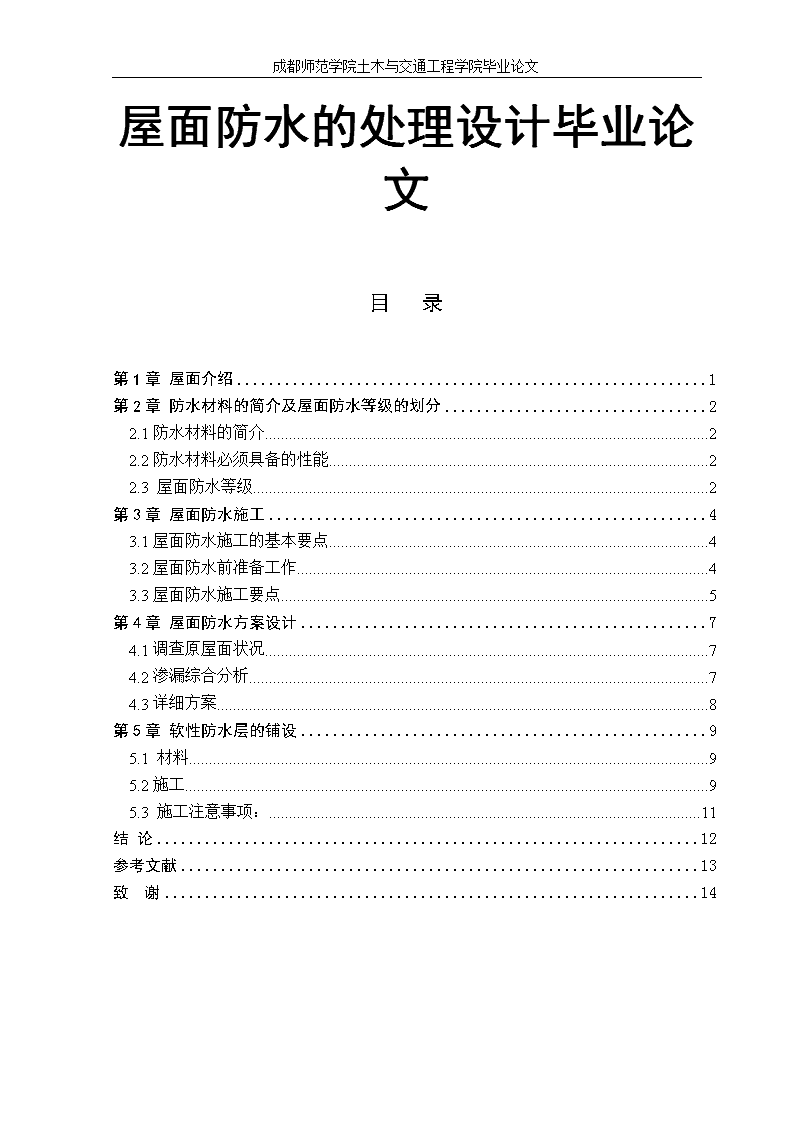

'成都师范学院土木与交通工程学院毕业论文屋面防水的处理设计毕业论文目录第1章屋面介绍1第2章防水材料的简介及屋面防水等级的划分22.1防水材料的简介22.2防水材料必须具备的性能22.3屋面防水等级2第3章屋面防水施工43.1屋面防水施工的基本要点43.2屋面防水前准备工作43.3屋面防水施工要点5第4章屋面防水方案设计74.1调查原屋面状况74.2渗漏综合分析74.3详细方案8第5章软性防水层的铺设95.1材料95.2施工95.3施工注意事项：11结论12参考文献13致谢14 成都师范学院土木与交通工程学院毕业论文第1章屋面介绍屋顶是房屋最上层起覆盖作用的围护和承重结构，其最主要的功能之一是“遮风雨”。屋面根据排水坡度不同，可分为平屋面和坡屋面。一般平屋面的坡度在10%以下，最常用的坡度为2%~3%，坡屋面的坡度则在10%以上。我国建筑传统上采用坡屋面，有双面坡，四面坡等。这种屋面坡度较大，伸缩自如，排水迅速、防水效果也比较好。六十年代以来，为减轻屋面自重、降低工程造价、提高屋面预制装配程度，普遍改为钢筋混凝土平屋面，多采用预制圆孔屋面板和现浇钢筋混凝土屋面板等。平屋面造价较低、施工方便、构造简单，外观简洁，适用于各种形状和大小的建筑平面，当前这类屋面应用最为广泛。平屋面主要有以下一些结构形式：1.多层住宅楼：一般为5~7层砖混结构，预制圆孔板或现浇平屋面，造价较低，量大面广。2.高层建筑：多为框架、框架一剪力墙、筒体等结构形式，现浇屋面板，屋面面积相对不大但变形较大，主要用作住宅、办公楼或商业旅游业设施。3.工业厂房：多为单层工业框、排架结构、大型屋面板。屋面因跨度较大和受外力影响而变形较大。4.大型公共建筑：跨度大，空间大，结构形式和受力复杂、变形大，如火车站、纪念馆等。建筑屋面，特别对于我国北方广大地区，主要是解决保温与防水的问题，因此屋面的典型构造层次是：A.结构基层：多为预制圆孔板或现浇钢筋混凝上屋面板。B.隔汽层：为防止湿气进入保温层而设置，多为一层冷底子油或一层油毡。C.保温层：有现浇和预制装配两种，常用的保温材料有水泥珍珠岩，焦渣、加气混凝上块、聚苯乙烯泡沫塑料板等。D.水泥砂浆找平层E.防水层：可以是卷材、涂膜等柔性防水层，也可以是细石混凝土加柔性嵌缝组成的刚性防水层。F.保护层：对于柔性屋面，为防止防水层过早老化，通常在防水层上增加一层保护层，多采用绿豆砂、水泥方砖，缸砖、浅色涂膜或现浇细石混凝土等。第2章防水材料的简介及屋面防水等级的划分13 成都师范学院土木与交通工程学院毕业论文2.1防水材料的简介防水卷材是指在工厂采用特定的生产工艺制成的可卷曲的片状防水材料,用特制的纸胎或其他纤维胎及织物、浸透石油沥青、煤沥青及高聚合物改性沥青制成的或以合成高分子材料为基料加入助剂及填充材料经过多种工艺加工而成的长条形状,整卷供应并起防水作用的产品,就称为防水材料。卷材防水材料的施工方法可分为三大类。一类为热施工法;另一类为冷施工法,再一类是冷自粘法。前者包括传统的热玛碮脂粘贴法、热熔法、热风焊接法。后者包括冷粘贴法、自粘法、机械固定法等。2.2防水材料必须具备的性能1.耐水性:在水的作用和被水浸润后具有其性能基本不变,在水的压力下具有不透水性。2.温度稳定性:在高温下不流淌、不起泡、不滑动;在低温下不脆裂的性能,也可以认为是一定温度变化下保持原有性能的能力。3.机械强度、延伸性和抗断裂性:在承受建筑结构允许范围内荷载应力和变形条件下不断裂的性能。4.柔韧性:对于防水材料特别要求具有低温柔性,保证易于施工、不脆裂。5.大气稳定性:在阳光、热、氧气及其他化学侵蚀介质、微生物、侵蚀介质等因素的长朗综合作用下抵抗老化、抵抗侵蚀的能力。2.3屋面防水等级根据建筑物的性质、重要程度、使用年限功能要求及防水层耐用年限等，将屋面防水分为四个等级，并按不同等级进行设防，防水屋面的常用类型有卷材防水屋面、涂抹防水屋面和刚性防水屋面等级。屋面防水等级和设防要求GB50345-20041.一级建筑物类别：特别重要或对防水有特殊要求的建筑13 成都师范学院土木与交通工程学院毕业论文防水层合理适用年限：25年设防要求：三道或三道以上防水设防防水层选用材料：宜选用合成高分子防水卷材、高聚物改性沥青防水卷材、金属板材、合成高分子防水涂料、细石防水混凝土等材料1.二级建筑物类别：重要的建筑和高层建筑防水层合理适用年限：15年设防要求：二道防水设防防水层选用材料：宜选用高聚物改性沥青防水卷材、合成高分子防水卷材、金属板材、合成高分子防水涂料、高聚物改性沥青防水涂料、细石防水混凝土、平瓦、油毡瓦等材料2.三级建筑物类别：一般的建筑防水层合理适用年限：10年设防要求：一道防水设防防水层选用材料：宜选用高聚物改性沥青防水卷材、合成高分子防水卷材、三毡四油沥青防水卷材、金属板材、高聚物改性沥青防水涂料、合成高分子防水涂料、细石防水混凝土、平瓦、油毡瓦等材料3.四级建筑物类别：非永久性的建筑防水层合理适用年限：5年设防要求：一道防水设防防水层选用材料：可选用二毡三油沥青防水卷材、高聚物改性沥青防水涂料等材料。第3章屋面防水施工13 成都师范学院土木与交通工程学院毕业论文3.1屋面防水施工的基本要点1.严格基层的密封性所有防水层的基层都存在着很多可渗水的毛细孔、洞、裂缝,同时在使用过程中还有新裂缝产生和变大。因此选择的防水层首先要解决对墓面的封闭,封闭毛细孔、洞和裂缝,要求防水层能堵塞毛细孔、洞和细裂缝,与基面粘结要牢固,杜绝水在防水层底面窜流,同时还应适应基层新裂缝产生和动态变化。2.满足温度适应性防水层的工作环境温度与建筑物地区有关,防水层所处工作环境最低温度对选择防水材料低温柔性相适应起到决定作用,防水材料在低温时还应具有一定的变形能力,一定的延伸率和韧性,否则防水层就会受到破坏。3.满足耐久性满足耐久性要求防水材料耐久性是防水层质量最主要性能,没有耐久性就没有使用价值,在很短时间内就会失效,要修理或返修重作。所以在满足耐用年限内防水层的材料经组合要能抵御自然因素的老化和损害,满足人们正常使用功能的要求。3.2屋面防水前准备工作1.技术准备工作屋面工程施工前,施工单位应组织技术管理人员会审屋面工程图纸,掌握施工图中的细部构造及有关技术要求并根据工程的实际情况编制屋面工程的施工方案或技术措施。这样避免施工后留下缺陷,造成返工,同时工程依据施工组织有计划地展开施工,防止工作遗漏、错乱、颠倒影响工程质量。2.施工人员及施工程序屋面防水工程必须由防水专业队伍或防水工施工,建设单位或监理公司应认真地检查施工人员的上岗证。施工中施工单位应按施工工序、层次进行质量的自检、自查、自纠并且做好施工记录,监理单位做好每步工序的验收工作,验收合格后方可进行下道工序、层次的作业。3.防水材料的质量13 成都师范学院土木与交通工程学院毕业论文屋面工程所采用的防水材料应有材料质量证明文件,并经指定质量检测部门认证,确保其质量符合《屋面工程技术规范》或国家有关标准的要求。防水材料进入施工现场后应附有出厂检验报告单及出厂合格证,并注明生产日期、批号、规格、名称。施工单位应按规定取样复检。3.3屋面防水施工要点1.施工环境施工的环境要求为了保证施工操作以及卷材铺贴的质量,宜在+5~+35℃气温下施工。高聚物改性沥青以及高分子防水卷材不宜在负温以下施工,热熔法铺贴卷材可以在-100℃以上的气温条件下施工,这种卷材耐低温,在负温下不易被冻坏。雨、雪、霜、雾,或大气湿度过大,以及大风天气均不宜露天作业,否则应采取相应的技术措施。2.屋面排水坡度的要求平屋面的排水坡度为2%~3%,当坡度小于等于2%时,宜选用材料找坡。当坡度大于3%时,宜选用结构找坡。天沟、檐沟的纵向坡度不应小于1%,沟底落差不得超过200mm。水落口周围直径500mm范围内坡度不应小于5%。3.对屋面基层空隙、裂缝的处理基层是预制混凝土板的,当板与板之间的缝隙宽度小于20mm时,采用细石混凝土灌缝。当板与板之间的缝隙宽度大于40mm时,板缝内应按设计要求配置的钢筋,浇筑完板缝混凝土后,应及时覆盖并浇水养护7天,确保板间的粘贴强度。基层是现浇钢筋混凝土时,当板内存在有裂缝,应先用凿子把裂缝凿成15～20mm宽,深倒八字形的槽沟,填满裂缝后用滚筒压平即可。若基层表面及卷材内表面均没有水印,就可视为含水率达到要求。4.屋面找平层的要求铺贴卷材的找平层应坚实,不得有突出的尖角和凹坑或表面起砂现象,当用2m长的直尺检查时,直尺与找平层表面的空隙不应超过5mm,空隙只允许平缓变化,且每米长度内不得超过一处。找平层相邻表面构成的转角处,应做成圆弧或钝角。当基层为整体混凝土时,采用水泥砂浆找平层。找平层还要设分格缝,并嵌填密封材料,这样可避免或减少找平层开裂,以至于当结构变形或温差变形时,防水层不会形成裂缝,导致造成渗漏。5.基层处理剂常用的基层处理剂有冷底子油及与各种高聚物改性沥青卷材和合成高分子卷材配套的底胶,选用时应与卷材的材质相容,以免卷材受到腐蚀或不相容粘结不良脱离。6.卷材的铺贴13 成都师范学院土木与交通工程学院毕业论文卷材的铺设方向应根据屋面坡度和屋面是否有振动来确定。当屋面坡度小于3%时,卷材宜平行于屋脊铺贴;屋面坡度在3%~15%时,卷材可平行或垂直于屋脊铺贴;屋面坡度大于15%或受震动时,沥青卷材应垂直于屋脊铺贴。防水层施工时,应先做好节点、附加层和屋面排水比较集中部位(屋面与水落口连接处、檐口、天沟、檐沟、屋面转角处、板端缝等)的处理,然后由屋面最低标高处向上施工。铺贴天沟、檐沟卷材时,宜顺天沟、檐口方向,减少搭接。铺贴多跨和有高低跨的屋面时,应按先高后低、先远后近的顺序进行。卷材搭接方法及宽度:铺贴卷材采用搭接法,上下层及相邻两幅卷材的搭接接缝应错开。平行于屋脊的搭接缝应顺水流方向搭接,在天沟与屋面的连接处应采用交叉接法搭接。在搭接处应采取防止卷材下滑的措施。1.防水卷材细部做法泛水与屋面相交处基层应做成钝角或圆弧,防水层向垂直面的上卷高度不宜小于250mm,常为300mm;卷材的收口应严实,以防收口处渗水,卷材防水檐口分为自由落水、外挑檐,女儿墙内天沟几种形式。2.对屋面防水卷材保护防水卷材铺贴完成之后,必须做好保护,以免影响防水效果。在防水层面上铺膨胀珍珠岩隔热块,再在其上面加设一层3cm厚水泥砂浆保护层,该层内布钢丝网,保护层设分格缝,缝内用密封材料填充,更好地保护防水层。第4章屋面防水方案设计13 成都师范学院土木与交通工程学院毕业论文屋面渗漏水治理前的准备工作无论怎样治理以及治理范围大小如何，都要对屋面情况了解清楚，在此基础之上再进行必要的治理方案设计，然后通过精心施工达到预期的目的。这一对屋面进行调研并确定治理方案的过程，就是屋面渗漏水治理前的准备。4.1调查原屋面状况1、了解所修屋面系统的构造特征及原防水层材料的特点。2、观察屋顶基层状况，如有无开裂、屋面板错位等情况。3、了解旧防水层的损坏程度，使用探测仪器确定渗漏点，根据检测结果，进行量化评估,并以此为下一步进行渗漏治理的依据。4、对于细部构造进行认真调研，对天窗、烟囱、泛水、阴阳角、落水口、女儿墙等部位进行仔细检查，记录其渗漏状况。4.2渗漏综合分析在现场调查的基础上，对所涉及的问题进行认真分析，确定维修范围及具体治理措施。这一步骤包括：1.渗漏水治理方式根据检测结果来确定是局部修补还是全面翻修，修补范围的大小，以及采取哪种施工方法。2.对防水层耐久性的要求如何，考虑治理维修用防水材料的性能指标能否满足要求。3.若基层出现裂缝、错动，应采取哪样的增强方式。4.对施工环境的考虑，主要是施工材料的运输、储放等。由于许多防水材料及与之配套的胶粘剂、溶剂等属于易燃物，要特别注意消防措施。5.渗漏水治理的费用。一般情况下，由于原屋面防水层与治理维修所用材料及其性能和施工方法的不同，加上工程量的增加(如原屋面的铲除，渣土的外运等)，使得治理渗漏的费用高于新建工程的费用。因此，要将治理修复工程的费用与保证年限、耐久性以及使用功能等几个方面进行综合评估，以确定费用开支。4.3详细方案13 成都师范学院土木与交通工程学院毕业论文确定治理维修方案通过上述调研分析后，制定屋面渗漏水治理的详细方案，包括施工计划和维修治理方案。治理维修要根据建筑物的等级，选用与原防水层材性相适应的材料和施工工艺，需注意以下几点：1.要施工方便、保证质量。2.要采取工艺技术简单，便于操作的施工方法，尽量减少设备和机具。3.选用的修补治理材料要与原防水层材料相容，不但要使二者粘合牢固，而且不能发生腐蚀。4.在屋面基层较为复杂的条件下，要尽量采用随意性强的材料(如涂料、无定型密封材料等)。5.要注意屋面坡度的选择和防水层收头的处理。第5章软性防水层的铺设13 成都师范学院土木与交通工程学院毕业论文本章将根据本人在实地实习过程中的屋面防水工程中的一些施工过程要做简要介绍。本人实习所修建的是33层商品住宅楼。根据施工图纸的要求，屋面防水的施工如下：5.1材料1.油毛毡：须符合CNS10410A2158的规定。2.防水油膏：为混凝土或圬工面的封隙底涂油和油毛毡粘合涂油。（注意：不可用沥青替代）5.2施工1.准备工作屋顶上的摆置：勿将材料集中放置于楼板以避免超过结构设计载重。天气情况：不得在不利施工的天气下或气温变化超出制造厂商推荐的范围情况下施工，仅可在天气良好时进行施工。施工面准备：防水层施工前铺设面应彻底清洗，彻底清除油污、灰尘、碎石等杂物。2.铺设施工面处理施工面平面与墙面交角，应用1：3水泥砂浆粉成弧形或钝角。缘墙折起的防水层收边，应能伸嵌在墙身内。施工面施工前应充分干燥，表面干净无杂物。铺筑防水油膏和油毛毡先将油毛毡按照施工面规格形状剪裁准备好。防水油膏须放在容器内用火加热，保持高温，以油膏不过粘稠为好。落水口四周在整体铺贴油毛毡前，应先加强以油毛毡剪成扇形，用热防水油膏铺贴成直径不小于50厘米的圆，防水膜应伸入落水管至少3厘米。13 成都师范学院土木与交通工程学院毕业论文在施工面上涂铺一层的热防水油膏，每平方米不得少于4公斤，涂抹均匀，不得留有空隙、气泡。在热油膏涂抹同时，将准备好的油毛毡自屋檐檐口开始铺压其上并粘牢，以后每两卷油毛毡间应重叠不得少于15厘米，重叠区同样要涂铺热防水油膏粘牢。A卷B卷油毛毡的铺设，应按屋面形成的坡度，使所有搭接处，以高处往低处相互密接。按坡度先铺低的，再铺高的，使位置高的油毛毡重叠在上。（屋面坡度一般为2％~3%,当屋面坡度小于3%时，油毛毡宜平行于屋脊。当屋面坡度在3%~15%时，油毛毡宜垂直或平行于屋脊。）依上法铺筑第二层热防水油膏及第二层油毛毡，上下两层油毛毡之搭缝应予错开铺设。第二层防水油膏每平方米不得少于2公斤。铺筑油毛毡时，不得有翘边、皱折、气泡、破裂等缺失发生。油毛毡铺设至女儿墙及其它突出施工面时，应斜角弯折铺于垂直面上至少25厘米，并以砖块压砌入墙内，或嵌入墙上预留压边缝内，并以防水嵌缝剂封口。上述各层铺筑完成后，在整个面上，再均匀的涂抹一层热防水油膏，每平方米不得少3公斤。1.保温层的铺设13 成都师范学院土木与交通工程学院毕业论文在防水卷材上表面还应该铺设由聚苯乙烯泡沫塑料板制成的保温层。其主要作用就是保温。在铺设时，在其下方铺上少许混泥土，其作用在于粘接。再次，铺设时还应该注意有一定的美观和一定的坡度。1.防水层表面的处理防水层的表面处理要重视，面板要求厚薄一致，排水坡度要符合规范要求，砼收水后进行二次压光，以切断和封闭砼中的毛细管，提高抗渗性。抹压面层时，严禁在表面洒水，加水泥浆或撒干水泥，以防龟裂脱皮降低防水效果。防水砼浇筑12小时～24小时，即可进行养护，覆盖时间不小于14小时。养护初期不得上人，砼的养护是细石砼防水层的极其重要的最后一道工序。养护不好会造成砼早期脱水，不但降低砼的强度，而且会由于干缩引起砼内部裂缝表面起砂，使抗渗性能大幅度降低。5.3施工注意事项：由于以下原因可造成屋顶防水不能达到使用年限：1、屋顶施工面凹凸不平或基层没有清扫干净，从而有杂土等灰尘混入，油膏与屋顶混凝土基层间形成隔离层。2、施工面混凝土质量差，容易起沙。3、施工面清洗后未充分干透，施工后形成水汽，从而使防水层产生气泡。4、铺涂热防水油膏石未均匀涂抹，出现缝隙和气泡。5、屋顶面积较大，分格缝的设置不合理。6、分格缝填充防水油膏时，因分格缝内不干净，油膏不能充分与混凝土粘合，导致防水不合格。7、铺设油毛毡时油膏未铺均匀，厚度不够，油毛毡未粘牢，有翘边、皱折、气泡、破裂等。8、软性防水层未包屋檐、上内墙低于25厘米。结论13 成都师范学院土木与交通工程学院毕业论文做好屋面卷材防水层并不是一件很困难的事情,只要我们按照屋面卷材防水工序施工,层层落实,严格把关,认真按规范做好每步工作,就可以杜绝施工造成的屋面漏水。参考文献13 成都师范学院土木与交通工程学院毕业论文[1]许燕宾,蓝旻,朱晓辉.曲线桥的施工要点[J].中国西部科技,2006,(36).[2]冯远兴.试论软土地基的施工要点[J].科技资讯,2007,(13).[3]王立军.航天城二级公路北大河桥钻孔灌注桩施工要点评述[J].甘肃科技,2008,(19).致谢13 成都师范学院土木与交通工程学院毕业论文时光冉冉，岁月如梭，这世上唯一不变的就是变化。转眼间真的是转眼间，三年大学生活即将结束了。闭上眼睛，可以瞬间调出第一天来校园的记忆，每一个场景细致可触。睁开眼睛，离开校园最后一天，却已经近在眼前了，每一刻时光都心有留念。坦然的说，我大学上的并不舒心，往事已去，不再罗嗦。然而大学生活却是我非常喜欢的时光，无论是学到的知识、认识的人物乃至经历的故事。在此，简单地做一个总结吧。感谢爹娘。现在回家我会有意识地观察父母的气色，并因为老爹脸上的皱纹和老娘头上的白发而心情低落，为自己早年的操蛋而心生悔意。爹娘无比爱我，养我育我辛苦异常。给我的成长环境也很宽松，除了品德的教育和是非方面的指导，对其他方面的发展并不多加限制。对我的选择都始终鼎力支持，哪怕他们在某些选择上未必认同这个有些离经叛道的儿子。然而现在，我知道，我应该并且已经踏上，支持他们的道路上了。也许，对于大部分背负着各种负担的80后，一个最简单的奋斗的信念就是：让父母过的好点。大学生活的一部分，未来奋斗动力的一部分，身为亲人，勿需多言。让我在学习和生活上重新审视剖析自己，让在我在未来道路的选择上，坚定自己。相互挽扶，彼此信任。路漫漫而修远兮，执子之手共求索。感谢各位老师。老师们严谨的学术态度和温和的为人处世原则，润雨细无声，默默浸润着我的学习和生活。在论文的写作过程中，从论文理论框架、到资料的收集、整个论文的架构乃至细节之处的修改，老师们无不悉心指导，论文之内，我有成长，论文之外，更是受益良多。在此，向各位老师表示由衷的感谢，谢谢您我的老师。感谢同窗好友。整个班级里，有很多榜样值得我去学习。在大宿舍里还有：恩哥，祥哥，伟哥，室长银哥，眼睛川哥，一句话：我们兄弟情深！三年相处的情谊，将是我人生中无比绚烂夺目的财富！此时此刻，我意识到，学生生涯真的要结束了！扭头望向窗外，久不能语。在即将走出校园，直面大千世界的路口，虽然有些彷徨，有些茫然，但是我知道，我必须勇敢迈步前行。以下面一句话做结尾并与君共勉：岂能尽人意，但求无愧我心！！！13'
