山西中南铁路通道南吕梁山段四号斜井洞内施工测量毕业设计.doc 48页

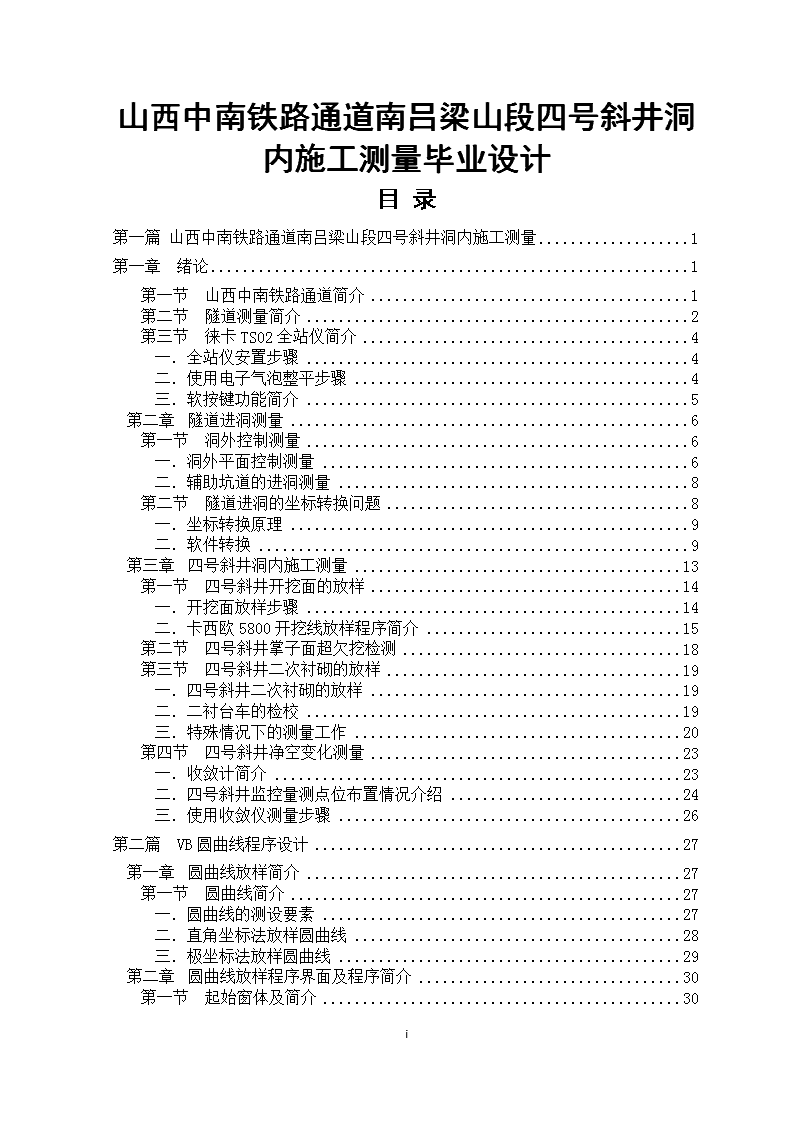

'山西中南铁路通道南吕梁山段四号斜井洞内施工测量毕业设计目录第一篇山西中南铁路通道南吕梁山段四号斜井洞内施工测量1第一章绪论1第一节山西中南铁路通道简介1第二节隧道测量简介2第三节徕卡TS02全站仪简介4一．全站仪安置步骤4二．使用电子气泡整平步骤4三．软按键功能简介5第二章隧道进洞测量6第一节洞外控制测量6一．洞外平面控制测量6二．辅助坑道的进洞测量8第二节隧道进洞的坐标转换问题8一．坐标转换原理9二．软件转换9第三章四号斜井洞内施工测量13第一节四号斜井开挖面的放样14一．开挖面放样步骤14二．卡西欧5800开挖线放样程序简介15第二节四号斜井掌子面超欠挖检测18第三节四号斜井二次衬砌的放样19一．四号斜井二次衬砌的放样19二．二衬台车的检校19三．特殊情况下的测量工作20第四节四号斜井净空变化测量23一．收敛计简介23二．四号斜井监控量测点位布置情况介绍24三．使用收敛仪测量步骤26第二篇VB圆曲线程序设计27第一章圆曲线放样简介27第一节圆曲线简介27一．圆曲线的测设要素27二．直角坐标法放样圆曲线28三．极坐标法放样圆曲线29第二章圆曲线放样程序界面及程序简介30第一节起始窗体及简介3045 第二节计算曲线要素的窗体31第三节极坐标法窗体33第四节直角坐标法窗体35结论38外文资料39中文译文42参考文献45致谢4545 45 太原理工大学----毕业设计说明书第一篇山西中南铁路通道南吕梁山段四号斜井洞内施工测量第一章绪论第一节山西中南铁路通道简介山西中南部铁路通道是国家规划的大能力运煤通道建设项目，是“十一五”期间国家重点工程，起点为山西省吕梁市兴县瓦塘镇，终点为日照港，全长1260公里，山东省境内426公里，其中日照市境内75.4公里，项目总投资998亿元，计划于2014年9月全线贯通。山西中南部铁路通道自山西省吕梁市兴县的瓦塘开始，向南经临县、柳林、蒲县，折向东经洪洞、长治，跨京广线后引入河南安阳市汤台线的汤阴东站，利用汤台线增建二线至河南濮阳市台前县，在台前县北跨京九线后折向南跨越黄河，经山东省济宁市梁山县、泰安市宁阳县磁窑镇、新泰市天宝镇、羊流镇、莱芜市、淄博市沂源县、临沂市沂水县、日照市莒县、临沂市莒南县的文疃镇、临沂市临港产业区朱芦镇至日照市岚山区的巨峰镇然后到达日照港南区，横贯晋豫鲁三省，线路全长1260公里，穿越吕梁山、太岳山、太行山、沂河（山东第一大河）流域和蒙山山系（简称沂蒙山）、日照低山丘陵，途经山西、河南、山东3省12市，其中山西、河南、山东3省境内分别为579公里、255公里和426公里。主要设计技术标准为国铁Ⅰ级、双线电气化、行车速度120km/h、重载铁路。正线长1259．57公里，其中新建1034．89公里，利用既有线增建二线170．673公里，配套建设与菏瓦、南同蒲、太焦线、京广线、京九线、京沪线的联络线，长度为113．977公里。45 太原理工大学----毕业设计说明书图1-1山西中南通道示意图我实习所在的单位是中铁十一局集团有限公司山西中南部铁路通道ZNTJ-7标项目经理部五分部。其承建的是中南铁路通道洪洞段南吕梁山隧道，全长23公里，用五个辅助斜井，我在四号斜井参加实习。第二节隧道测量简介隧道测量的主要任务是，提供选址地形图和地质填图所需的测图资料，以及定测时将隧道线路测设在地在面上，即在洞门前后标定线路中线控制桩及洞身顶部地面上的中线桩；在施工阶段是保证隧道相向开挖时，能按规定精确正确贯通，并使建筑物的位置符合规定，不侵入建筑限界，以确保运营安全。隧道施工进度慢，往往成为控制工期的工程。为了加快施工进度，除了进、出口两个开挖面，还常采用横洞、斜井、竖井、平行导坑等来增加开挖面。因此不管是直线隧道还是曲线隧道，开挖总是沿线路中线不断向洞内延伸，洞内线路中线位置测设的误差，逐步随着开挖延伸而逐渐积累；另一方面，隧道工时基本上是采用边开挖、边衬砌的方法，等到隧道贯通时，未衬砌部分也所剩不多，故所能进行的中线调整的地段有限。于是，如何保证在隧道贯通时，两相向开挖施工中线的相对错位不超过规定限值，是隧道施工测量的关键问题。其中横向贯通误差的大小，直接影响隧道施工质量。所以必须制定正确的贯通测量方案并进行精度预计。隧道测量（直线隧道）的主要内容与方法如下图:45 太原理工大学----毕业设计说明书中线法精密导线法三角测量洞外平面控制测量三边测量边角测量进洞测量GPS测量洞外高程控制测量移桩法进洞关系计算与进洞测量拨角法洞内洞外联系测量由洞外向洞内传递坐标和方向由洞外向洞内传递高程隧道测量中线形式单导线洞内平面控制测量导线环导线形式主副导线交叉导线旁点闭合洞内控制测量洞内高程测量由导线测设中线洞内中线测量独立中线法图1-2隧道测量的内容在隧道施工测量中还会有开挖线放样、拱架位置放样、二衬台车检校、仰拱断面测量以及超、欠挖测定等测量任务。它们都需要全站仪配合编程计算器来完成，我们以后会讲到。45 太原理工大学----毕业设计说明书第三节徕卡TS02全站仪简介一、全站仪安置步骤1.顾及到观测姿势的舒适性，调节三脚架腿到合适的高度。将脚架置于地面标志点上方，尽可能地将脚架面中心对准该点。2.旋紧中心连接螺旋，将基座及仪器固定到脚架上。3.打开仪器，激光对中器会自动激活，然后整平/对中界面会出现。4.移动脚架腿，并转动基座脚螺旋，使激光对准地面点。5.伸缩脚架腿整平圆水准器。6.根据电子水准器的指示，转动基座脚螺旋以精确整平仪器。参照"使用电子气泡整平步骤"。7.通过移动三脚架头上的基座，将仪器精确对准地面点，然后旋紧中心连接螺旋。8.重复第6步和第7步，直至达到所要求的精度。二、使用电子气泡整平步骤利用基座的脚螺旋和电子水准器，可以精确地整平仪器。1.将仪器转动至两脚螺旋连线的平行方向(仪器横轴平行于两脚螺旋的连线)。2.调节脚螺旋使气泡大致居中。3.打开仪器，如果倾斜补偿设置为单轴或者双轴，激光对中器会自动激活，然后整平/对中界面会出现。否则，按FNC键选择整平/对中。若仪器倾斜达到一定范围，则将显示电子水准器的气泡和指示脚螺旋旋转方向的箭头。4.通过转动这两个脚螺旋使该轴向的电子水准器气泡居中。箭头会显示需要调整的方向。当气泡居中后箭头会被两个复选标志代替。5.转动余下的第3个脚螺旋使第二个轴向（垂直于第一个轴向）的电子水准器气泡居中。箭头会显示需要调整的方向。当气泡居中后箭头会被一个复选标志代替。45 太原理工大学----毕业设计说明书三、软按键功能简介软按键通过对应的F1到F4功能键来选择。这一节描述了系统中所使用的公共软按键的功能。更多特定软按键会在它们出现的应用程序章节进行说明。表1-1徕卡TS02全站仪按键功能简介表按键说明—>ABC切换到字母数字输入模式—>012切换到数字输入模式测存进行距离和角度测量并存储结果测距进行距离和角度测量但不存储结果坐标打开手动输入坐标界面退出退出当前屏幕或应用程序查找搜索一个已输入的点输入激活字母数字软按键输入文本P/NP在棱镜模式和无棱镜模式间进行切换列表显示可用点列表确定如果是输入界面：确认测量值或输入值并进入下一步操作如果是消息界面：确认消息并按选择的操作继续或者返回到前一界面重新选择后退退回到前一个激活的对话框记录记录当前显示数据重置恢复所有可编辑的域值为默认值查看显示选中点的坐标和作业详细信息45 太原理工大学----毕业设计说明书第二章隧道进洞测量在隧道开挖之前，必须根据洞外控制测量的结果，测算洞口控制点的坐标和高程，同时按设计要求计算洞内待定点的设计坐标和高程，通过坐标反算，求出洞内待定点与洞口控制点（或洞口投点）之间的距离和夹角关系，可按极坐标方法或其它方法测设出进洞的开挖方向，并放样出洞门内的待定点点位。第一节洞外控制测量洞外控制测量包括平面控制测量和高程控制测量，其目的是在隧道各开挖口之间建立精密的控制网以便检测，各洞口控制桩的位置是否准确，保证隧道准确贯通。一、洞外平面控制测量（一）中线法中线法是将隧道线路的平面位置，按定测的方法，先测设在地面上，经反复校核无误后，才能把地面控制点确定下来，施工时就以这些控制点为准，将中线引入洞内。一般直线隧道短于1000m，曲线隧道短于500m时，可以用中线法来做控制。BDCAC′D′B′图2-1中线法如上图，A、C、D、B作为在A、B之间定测时所定中线上的直线转点。由于定测精度较低，在施工之前要进行复测，其方法为：以A、B作为隧道方向控制点,将经纬仪安置在C′点上，后视A点，正倒镜分中定出D′45 太原理工大学----毕业设计说明书点；在正倒镜分中，定出B′点。若B、B′不重合，可量出BB′距离，则D′D=B′B自D′点沿垂直于线路中线方向量出DD′定出D点，同法亦可定出C点。然后再将经纬仪安置在C、D点上复核，证明该两点在位于直线AB上，即可将它们固定下来，作为中线进洞的方向。（二）精密导线法导线法比较灵活、方便，对地形的适应性比较大，用全站仪更灵活。精密导线应组成多边形闭合环。它可以是独立闭合导线，也可以和国家三角点相连。导线水平角的观测，应以总测回数的奇数测回和偶数测回，分别观测导线前进方向的左角和右角，以检查测角错误；将它们换算为左角或右角后再取平均值，以提高测角精度。为了增加检核条件和提高测角精度的可行性和可靠性，导线环的个数不宜太少，不应少于4个，每个环的边数不宜太多，一般在4～6条为宜。在进行导线变长丈量时，应尽量接近于测距的最佳测程，变长应短于300m；导线尽量以直伸形式布设，减少转折角的个数，以减少边长误差和测角误差对隧道横向贯通误差的影响。导线的测角中误差按下式计算，并满足测量设计的精度要求。mβ=式中fβ为附合或闭合导线环的方位角闭合差；n为计算时fβ的测站数；N为附合导线或闭合导线环的个数。（三）三角测量三角法测量的方向控制精度较中线法和导线法都高，如果仅从横向贯通的角度考虑，则它是理想的控制方法。三角测量除采用测角三角锁外，还可以采用边角网和三边网。但从精度、可靠性、工作量、经济方面考虑，以测角三角锁为好。45 太原理工大学----毕业设计说明书三角锁一般布置一条高精度的基线作为起始边。并在三角锁另一端增设基线，以便检核，其余仅只有测角工作，按正弦定理推算边长，经过平差计算可求的三角点和隧道轴线上控制点的坐标，然后以控制点为依据，确定进洞方向。二、辅助坑道的进洞测量如图所示,当用斜井、横洞或竖井来增加隧道开挖工作面时，都要布设导线，把洞内外控制测量联系起来,从而把洞外控制的方向和坐标传递给洞内导线，构成一个洞内、外统一的控制坐标系，保证各施工段正确贯通,这种导线称为联系导线。联系导线是一种支导线，其测角误差和边长误差将直接影响洞内控制测量并进而影响隧道的贯通精度，故必须进行多次重复精密测定。图2-2联系导线第二节隧道进洞的坐标转换问题在隧道测量中，为使隧道洞内洞外有统一的坐标系，在进洞测量时，必需进行坐标转换，把洞内洞外纳入同一坐标系。我国现在常用的三大坐标系包括北京54、西安80和WGS－84。我所在的单位用的是北京54坐标系。在施工中，为了方便测45 太原理工大学----毕业设计说明书量，有效的控制线路掘进方向，保证隧道正确贯通，需要在隧道内建立以线路中线为x轴，隧道边距为y轴的坐标系。这就会导致控制网与线路中线的坐标系不一致，所以应首先把洞外控制点和中线控制桩的坐标纳入同一坐标系统内，故必须进行坐标换算。一、坐标转换原理(一)不同空间大地直角坐标系的换算换算时，会用到布尔莎公式，公式如下：X新=X0+（1+k）X旧+εzY旧-εYZ旧Y新=Y0+（1+k）Y旧-εzX旧+εxY旧Z新=Z0+（1+k）Z旧+εYX旧-εXY旧上式为布尔莎公式，式中包括了七个参数，分别是三个平移参数X0、Y0、Z0；三个旋转参数εx、εY、εz；一个尺度变化参数k。我们称这种方法为七参数法。由上式看出，一个坐标系转换到另一个坐标系，必须知道其转换参数。转换参数可通过联测一些公共点获得，通过联测公共点，可得到这些点在新旧两个坐标系中的坐标，于是就可利用上述公式求出转换参数。转换参数求出后，就可实现两个坐标系中任意坐标的转换。(二)特例：北京54全国80及WGS84坐标系的相互转换这三个坐标系统是当前国内较为常用的，它们均采用不同的椭球基准，其中北京54坐标系，属三心坐标系，大地原点在苏联的普而科沃，长轴6378245m，短轴6356863，扁率1/298.3；西安80坐标系，属三心坐标系，大地原点在陕西省泾阳县永乐镇，长轴6378140m，短轴6356755，扁率1/298.25722101；WGS84坐标系，长轴6378137.000m，短轴6356752.314，扁率1/298.257223563。由于采用的椭球基准不一样，并且由于投影的局限性，使的全国各地并不存在一至的转换参数。对于这种转换由于量较大，有条件的话，一般都采用GPS联测已知点，应用GPS软件自动完成坐标的转换。二、软件转换在现在的测量工作中，一般都用软件转换45 太原理工大学----毕业设计说明书45 太原理工大学----毕业设计说明书45 太原理工大学----毕业设计说明书45 太原理工大学----毕业设计说明书第三章四号斜井洞内施工测量在斜井施工中，主要包括掘进和支护。进行这两项作业的测量工作主要有开挖面放样、钢架位置放样、二次衬砌放样（包括二衬台车检校）、仰拱开挖放样、超欠挖检测、监控量测等。在测量中需要用到编程计算器，由于隧道中空间狭窄，光线较差，施工过程中粉尘较大能见度较低，施工车辆较多。所以在布设临时控制点时，要选择线路两侧，不易被遮挡的地方，在水泥钉上绑扎丝，并在边墙上喷红漆，标记点号及临时控制点距边墙的距离。另外，在测量过程中，要和施工人员配合，加快测量速度，尽量缩短测量时间，减小对施工的影响。本章我结合施工实践，主要介绍一下四号斜井的开挖线和二次衬砌的放样。下图为四号斜井，Ⅲb围岩的开挖轮廓线与二次衬砌轮廓线示意图。图3-1开挖轮廓线与二次衬砌轮廓线示意图45 太原理工大学----毕业设计说明书第一节四号斜井开挖面的放样一、开挖面放样步骤在隧道掘进过程中，使施工人员掌握好掘进方向，在每次打钻前，都要放样开挖线，用红漆喷点。在掌子面上放样的点数，不得少于10个，每隔一米左右用全站仪放一个点。全站仪放点步骤：1.在距掌子面最近的临时控制点上设站，对中整平后后视棱镜，完成坐标定向；2.在键盘上按NP键，将全站仪切换到免棱镜状态，此时激光指示自动打开；3.按方向键，选择程序→F2测量进入测量界面，界面上会显示出激光点所指处的坐标X、Y、Z；4.首先放样拱顶中线。搬动全站仪照准部，将激光点大致移到拱顶中线点附近，根据屏幕上显示的Y坐标值，调节竖直和水平微动螺旋，将Y坐标值调到0附近，按F1测距，如果Y值不为0，继续调节竖直和水平微动螺旋，直至Y值为0。此时激光点所指的位置即为拱顶中线点；5.在放样两边的点。由于其它点需要根据隧道掌子面的设计大小走，所以，其它点的放样要用到编程计算器，我们用的是卡西欧5800。将照准部向中线左侧移动一米左右，使激光点大致打到设计的开挖线轮廓线附近，按F1测距，将激光点坐标，输入计算器，计算器会自动计算出激光点距开挖轮廓线距离。计算器程序下一节会讲到；6.算出距离后，用对讲机通知在掌子面上喷点的同伴，告知内移或外移多少（沿半径方向）如下图；45 太原理工大学----毕业设计说明书图3-2开挖线放样喷点示意图7.重复5、6步，继续放出其余的点；8.放样底板高程。在掌子面上线路中线位置，接近底板位处，放样出底板位置。此过程也需要计算器配合，计算出后，用红漆标在掌子面上，下多少。经过以上8步，开挖线就放样出来了。二、卡西欧5800开挖线放样程序简介卡西欧5800计算器开挖线放样（包括二次衬砌）程序及注释如下：（一）主程序：ClrMemory“将A→Z的值归零”200→DimZ“增加200个变量”Fix3“定义结果保留3位小数”?M“选择线路：四号斜井为4，五号斜井为5”?X:?Y:”H”?N:X→S:Y→Z:N→Z[1]“45 太原理工大学----毕业设计说明书输入测点三维坐标：直线隧道使用的是独立坐标，X=里程、Y=边距”“DMLX”?N“选择围岩断面类型。详见围岩断面类型表””GCLX”?Q“选择工程类型：开挖为1，二衬为2”“FD”?E“输入围岩断面放大值”Prog”XWY”Prog”XSQ””求出对应里程内轨设计高程”IfZ[2]=3:ThenGoto4:IfEnd“III级采用新的算法”IfQ=1:ThenGoto1:ElseGoto2:IfEnd“判断工程类型是开挖还是二衬”Lbl1Prog”XKW”:Goto3Lbl2Prog”XEC”:Goto3Lbl4Prog”XSKW”Lbl3“O”:O◢”求出点在围岩断面的第几段弧内”IfK≥0:Then“NY”:Else“WY”:IfEnd:Abs(K)◢”求出所求点是内移或是外移”IfAbs(O)=2:ThenGoto5:ElseStop:IfEndLbl5Z[149]-(H+2.12)àZ[150]IfZ[150]≤0:Then“UPH”:Else“DOWNH”:IfENDAbs(Z[150])◢（二）子程序：1.斜井围岩类型判断(XWY)Int(N÷100→Z[2]:100*Frac(N÷100→Z[3]IfZ[2]=2:ThenProg“X2J”:Return:IfEnd“判断为Ⅱ级围岩断面类型”IfZ[2]=3:ThenProg“X3J”:Return:IfEnd“判断为Ⅲ级围岩断面类型”IfZ[2]=4:ThenProg“X4J”:Return:IfEnd“判断为Ⅳ级围岩断面类型”45 太原理工大学----毕业设计说明书IfZ[2]=5:ThenProg“X5J”:Return:IfEnd“判断为Ⅴ级围岩断面类型”2.斜井竖曲(XSQ)IfM=4:ThenGoto1:ElseGoto2:IfEndLbl1Prog”XSQ4”:ReturnLbl2Prog”XSQ5”:Return3.斜井开挖立架(XKW)Z[1]-H→X:Abs(Z)→Y”转换到以隧道断面竖直中轴线为X轴、以隧道中轴线上高程等于内轨高的点为原点所建的直角坐要标系”IfY=0:Then0→O:X-(Z[11]+Z[13]+Z[8]+E)→K:Return:IfEnd”判断点在隧道中轴线上”Pol(X-Z[11],Y-Z[12]):IfJ≤Z[14]:ThenZ/Abs(Z)*1→O:I-(Z[13]+Z[8]+E)→K:Return:IfEnd”判断点在第一扇形区域内”Pol(X-Z[21],Y-Z[22]):IfJ≤Z[24]:ThenZ/Abs(Z)*2→O:I-(Z[23]+Z[8]+E)→KZ[1]-Cos(J)*KàZ[149]:Return:IfEnd”判断点在第二扇形区域内”IfX≥Z[21]+(Z[23]+Z[8])/Cos(Z[25]-Z[24])*Cos(Z[25]):ThenZ/Abs(Z)*3→O:(I-(Z[23]+Z[8]+E)/(Cos(J-Z[24]))/Cos(J-Z[24])→K:Return:IfEnd”判断点在斜墙区域内”“UPH””提示点位上移”(Z[21]+Z[23]/Cos(Z[25]-Z[24])*Cos(Z[25]))-X→H◢”点向上的位移值”Stop“终止程序”4.斜井二衬(XEC)Z[1]-H→X:Abs(Z)→Y”转换到以隧道断面竖直中轴线为X轴、以隧道中轴线上高程等于内轨高的点为原点所建的直角坐要标系”IfZ-Z[6]=0:Then0→O:X-(Z[13]+E)→K:Return:IfEnd”判断点在隧道中轴线上”Pol(X-Z[11],Y-Z[12]):IfJ≤Z[14]:ThenZ/Abs(Z)*1→O:I-(Z[13]+E)→45 太原理工大学----毕业设计说明书K:Return:IfEnd”判断点在第一扇形区域内”Pol(X-Z[21],Y-Z[22]):IfJ≤Z[24]:ThenZ/Abs(Z)*2→O:I-(Z[23]+E)→K:Return:IfEnd”判断点在第二扇形区域内”Pol(X-Z[31],Y-Z[32]):IfX≥Z[31]+Z[33]*Cos(Z[35]):ThenZ/Abs(Z)*3→O:I-(Z[33]+E)→K:Return:IfEnd”判断点在第三扇形区域内”“UPH””提示点位上移”(Z[31]+Z[33]*Cos(Z[35]))-X→H◢”点向上的位移值”Stop“终止程序”5.斜井III级开挖(XSKW)Z[1]-H→X:Abs(Z)→Y”转换到以隧道断面竖直中轴线为X轴、以隧道中轴线上高程等于内轨高的点为原点所建的直角坐标系”IfY=0:Then0→O:X-(Z[11]+Z[13]+Z[8])→K:Return:IfEnd”判断点在隧道中轴线上”Pol(X-Z[11],Y-Z[12]):IfJ≤Z[14]:ThenZ/Abs(Z)*1→O:I-(Z[13]+Z[8]+E/2)→K:Return:IfEnd”判断点在第一扇形区域内”IfJ≤Z[24]:ThenZ/Abs(Z)*3→O:Y-(Z[23]+Z[8]+E)→K:Return:IfEnd”判断点在直墙区域内”“UPH””提示点位上移”Stop“终止程序”第二节四号斜井掌子面超欠挖检测在隧道开挖过程中，由于测量、施工（打钻、放炮）等原因，造成隧道超挖或欠挖。如果超欠挖尺度较大，会对工程质量造成严重影响。超挖过大，会导致隧道掌子面变形，威胁安全；欠挖过大，会使二衬台车无法正常通过，还需要补炮，对工程进度，工程成本造成影响。因此，及时测量、控制隧道的超欠挖是非常必要的。表3-1超挖尺度控制表45 太原理工大学----毕业设计说明书围岩级别开挖部位　ⅠⅡⅣⅤⅥ　超挖类型单位/cm拱部线形超挖101510最大超挖202515边墙线形超挖101010仰拱、隧底线形超挖　10　最大超挖　25　隧道超欠挖的检测，一般是和放样掌子面同时进行的，也需要编程计算器配合。隧道超欠挖测量程序和放样开挖线的程序是一样的，此处不在叙述。第三节四号斜井二次衬砌的放样一、四号斜井二次衬砌的放样二次衬砌是在隧道喷浆后，对隧道的第二次加固。放样时，因为是直线隧道，所以只需要把线路中线标定在二衬台车附近就可以了，标定时用水泥钉绑扎丝，钉入中线位置就可以了。当然也能标定在边墙上，用红漆标记上边墙点距中线点的距离。这样，就可以避免由于施工原因，找不到中线点。施工人员可以从边墙处，量出距中线的距离，来指挥二衬台车通过，期间需要挖机的配合。二、二衬台车的检校台车进洞前，要对其进行检校。下面介绍二衬台车的检校方法：1.台车有设计轨距，先按设计轨距把钢轨铺好（注意场地要平整）模板台车开到上面；2.45 太原理工大学----毕业设计说明书两轨之间的中线即为隧道中线，这时从台车顶上的模板接口处吊垂球下来。这里要注意，合格的台车，拱顶正中的位置是不能有接缝的，一般要错开30cm，这个在台车的设计图上也可以找到，从那个位置吊下来，与中线的距离符合台车的设计就好。（这一步不是检校，而属于台车就位，因为台车的两轨固定以后，上部分还是可以左右移动的，而且两端都要吊）3.刚才就位的是台车横向的位置，接下来就是把模板台车张开，即保证台车下边缘到地面的高度和设计相符，一般是与小边墙的施工缝搭接10cm（由于是在洞外，所以首要是知道小边墙施工缝的标高和洞内底板标高，然后高差减去搭接长度）。一定要精确，最好使用水准仪，这也是前面要求场地平整的理由。4.就位完成后，如果全站仪附带断面扫描程序的，直接把断面改成隧道净空尺寸去检查模板外轮廓就行了。（有的单位会在隧道净空的基础上把模板和二衬都放大一点，以要施做的二衬内轮廓断面为准）如果全站仪没有附带程序，那就拿上图纸，用五寸台也行，用你们日常放开挖轮廓线的方法也可以（注意半径变化）。也可以直接测出各个特征点的距离，回去在CAD上绘出，然后与二衬断面比较也行。总之原则是你们的模板台车就位后浇注出来的混凝土尺寸能符合设计要求。5.如果第4条检验出现疑问，重新检查台车就位是否准确，当然如果设计上同半径同圆心的两块模板，曲率或者半径不对，直接可以判定不合格了。6.其他项目，工作窗的位置是否与设计相符。7.相邻模板的接口处，切向错开和横向错开距离要进行检查。就位一定要准确，必要的时候多拉几根线，台车最终是为洞内服务的，所以检查验收台车的时候，即使在洞外，也应该根据洞内的需要模拟出就位的位置，总之台车轨道最后是放在洞内的地板上，台车张开要能正好满足二衬需要。三、特殊情况下的测量工作（一）台车无法通过时由于在隧道施工过程出现的欠挖或台车变形等问题，导致隧道某断面处的边距小于设计边距，使在二次衬砌时，台车无法通过该断面处。此时，就需要测量人员通过测量手段，确定出问题所在，为施工人员提供施工依据。四号斜井二衬打致DK0+205处时，遇到过这种情况。具体操作方法如下：1.用全站仪交汇定点的方法吗，在出现问题的断面较近处设站（附近要是有临时控制点用坐标定向就可以了）；45 太原理工大学----毕业设计说明书2.用全站仪分把台车边缘和影响台车通过的断面测一次，点位尽量密一些，每隔20cm左右打一个点，将所测坐标保存；3.将测得的数据用CAD成图，比对台车轮廓与断面的位置关系，标记记出影响台车通过的位置，及需要修改的距离，告知施工人员。施工人员会按照给出的数据，对欠挖处进行处理。图3-3四号斜井DK0+201处断面与台车轮廓比较图（二）掌子面上方出现塌方时隧道掘进至DK0+260处时，由于围岩情况较差，在爆破后，掌子面上方的岩层出现塌方，出现了一个直径为一米左右的凹陷。为了指导施工人员对塌方处进行修复，测量人员需对塌方处的断面进行测量。测量方法与台车无法通过时的方法相同。45 太原理工大学----毕业设计说明书图3-4四号斜井DK0+261处断面图（三）全站仪自由设站简介在上述两种情况中，都会用到全站仪自由设站的方法。下面我以徕卡TS02全站仪为例，介绍一下全站仪自由设站。1.测量原理传统的后方交会方法是指在未知点P设站，向三个已知点观测得到两个水平夹角，根据所得角度和三个已知点坐标来计算位置点P的坐标。自由没站法是指在待定控制点设站或者临时设站，向多个已知控制点观测方向和距离，并按间接平差方法计算待定点坐标的一种控制测量方法。测站点的坐标根据方向观测值和边长观测值建立方向误差方程式和边长误差方程，然后根据最小二乘法原理计算待定点坐标平差值。传统的后方交会方法有一个前提：待定点不能位于由已知三点所决定的外接圆的圆周上，否则无法确定P的唯一性。而且越靠近该危险圆，待定点P的可靠性越低。而利用全站仪的自由设站功能无需过多的顾虑危险圆。2.徕卡TS02全站仪自由设站步骤（1)在需要设站的点上架设仪器，开机后整平仪器，若仪器内存中有已知点，可不输入已知点坐标，直接从内存中调用；45 太原理工大学----毕业设计说明书（2）在仪器界面上选择程序→设站→后方交会→输入仪器高→棱镜高；（3）在已知的控制点上架棱镜，照准后点测距；（4）一般情况下只需测两个点，全站仪即可显示出站点坐标及测点的标差，若方差在允许范围内，则定向完成；第四节四号斜井净空变化测量一、收敛计简介图3-5数字收敛仪示意图收敛计的产品有许多，目前，施工过程中用得较多的是数显收敛计，如图，其长度根据需要有15m、20m、30m、40m、50m等多种，测量精度可达0.06mm。钢尺上每隔20mm有一定位孔，螺旋千分尺最小读数0.01mm，测距＝钢尺读数＋螺旋千分尺读数。45 太原理工大学----毕业设计说明书图3-6收敛仪结构示意图使用收敛计时，将收敛计两端挂钩挂于测点环上，调整钢尺长度，使钢尺大致拉紧，然后将尺孔销插入钢尺上相应的孔位中，并用尺卡将钢尺紧贴联尺架，防止钢尺与尺孔销脱离；钢尺联接好后，旋进千分尺，使钢尺张力增加，当张力窗口中读数达到规定值时，即进行读数。读数完比，退回千分尺，使钢尺张力减小，然后再旋进千分尺，使钢尺张力增加，这样反复测量，读取三次读数，填入记录表内。收敛计使用注意事项：①使用前必须仔细阅读说明书，了解有关张力、温度改正等有关参数，使用时按说明书进行操作。②要经常对钢尺进行保养，使其清洁，任何时候都应避免沿地面拖拉钢尺。钢尺回收时，应用清洁的软布擦拭钢尺和其他部位，去除表面的污物和水分。③每年应将收敛计送回厂家或专门的机构进行维修或检定一次。二、四号斜井监控量测点位布置情况介绍表3-2四号斜井监控量测点位埋设里程表四号斜井监控量测点埋设里程IV级（10m）III级(30m)IV级（10m）D0+345D0+425D0+735D0+1045D0+1355D0+355D0+455D0+745D0+1055D0+1365D0+365D0+485D0+755D0+1065D0+1375D0+375D0+515D0+765D0+1075D0+1385D0+385D0+545D0+775D0+1085D0+1395D0+395D0+575D0+785D0+1095D0+1405　D0+605D0+795D0+1105D0+141545 太原理工大学----毕业设计说明书IV级（10m）III级(30m)IV级（10m）　D0+635D0+805D0+1115D0+1425　D0+665D0+815D0+1125D0+1435　D0+695D0+825D0+1135D0+1445　D0+725D0+835D0+1145D0+1455　　D0+845D0+1155D0+1465　　D0+855D0+1165D0+1475　　D0+865D0+1175D0+1485　　D0+875D0+1185D0+1495　　D0+885D0+1195D0+1505　　D0+895D0+1205D0+1515　　D0+905D0+1215D0+1525　　D0+915D0+1225D0+1535　　D0+925D0+1235D0+1545　　D0+935D0+1245D0+1555　　D0+945D0+1255D0+1565　　D0+955D0+1265D0+1575　　D0+965D0+1275D0+1585　　D0+975D0+1285D0+1595　　D0+985D0+1295D0+1605　　D0+995D0+1305D0+1615　　D0+1005D0+1315D0+1625　　D0+1015D0+1325D0+1635　　D0+1025D0+1335D0+1645　　D0+1035D0+1345D0+1655四号斜井监控量测点埋设统计表计数里程段监控量测点的个数围岩类型10～3030Ⅴa230～7040Ⅴ370～9525Ⅳ495～12025Ⅳb5120～20585Ⅴa6205～395190Ⅳb7395～45055Ⅲb8450～730280Ⅲ9730～1625895Ⅳ101625～165530Ⅳa表3-3四号斜井监控量测埋点统计表45 太原理工大学----毕业设计说明书净空变化量测点可购买专用的埋设元件，也可自制：采用φ22钢筋，长30cm，端部用φ8钢筋焊接一个大小约为边长5cm的等边三角形，用于挂尺。隧道开挖后按要求布点，用电锺或风钻钻眼，深约40cm，然后将φ22钢筋插入孔内，并用砂浆填充。布点时拱顶钢筋应垂直于水平面，三角形面与隧道走向一致，侧壁钢筋应垂直于隧道中线，三角形面与水平面平行，钢筋头外露2cm左右。埋设后应采取保护措施（如用塑料袋包裹，以防喷浆时沾上水泥浆而引起量测误差）并做上醒目标识。在四号斜井，我们会在挂钩上挂监控量测记录牌加以标记。三、使用收敛仪测量步骤1.检查予埋没点有无损坏、松动并将测点灰尘擦净。　　2.打开收敛计钢尺摇把，拉出尺头挂钩放入测点孔内，将收敛计拉至另一端测点，并把尺架挂钩挂入测点孔内，选择8.4m处的尺孔，将尺孔销插入，用尺卡将尺与联尺架固定。　　3.调整调节螺母，仔细观察，使塑料窗口上的刻线对在张力窗口内标尺上的两条白线之间。　　4.记下钢尺在联尺架端时的基线长度与数显读数。为提高量测精度，每条基线应重复测三次取平均值。当三次读数极差大于0.5mm时，应重新测试。　　5.测试过程中，若数显读数已超过25mm，则应将钢尺收拢(换尺孔)20mm重新测试，两组平均值相减，即为两尺孔的实际间距，以消除钢尺冲孔距离不精确造成的测量误差。　　6.一条基线测完后，应及时逆时针转动调节螺母，摘下收敛计，打开尺卡收拢钢带尺，为下一次使用作好准备。45 太原理工大学----毕业设计说明书第二篇VB圆曲线程序设计第一章圆曲线放样简介第一节圆曲线简介无论是铁路、公路还是地铁隧道和轻轨，由于受地形、地物、地质等的限制，经常要改变线路前进方向。当线路方向发生改变时，为保证车辆安全、平稳的运行，在线路转向处需用曲线将两直线连接起来。这种在平面上连接不同线路方向的曲线称为平面曲线。平面曲线又有圆曲线和缓和曲线两种。下面我重点介绍圆曲线。一、圆曲线的测设要素图1-1圆曲线曲线要素上图中，ZY表示直圆点，QZ表示曲中点，YZ表示圆直点，α为线路转角，R为圆曲线半径，T为切线长，L为曲线长，E为外矢距。其中，曲线半径R和线路转角α在线路设计时已给出。故圆曲线的测设要素包括切线长T，曲线长L，外矢距E和切曲差q。由上图可知，这四个要素的计算公式如下：45 太原理工大学----毕业设计说明书T=tanL=αRE=R（sec-1）q=2T-L二、直角坐标法放样圆曲线直角坐标法，又叫切线支距法。它是以ZY或YZ为坐标原点，已通过ZY（或YZ）的切线为X轴，过ZY（或YZ）的半径为Y轴建立的直角坐标系统。利用曲线上各点在此坐标系中的坐标，便可以用直角坐标法测设曲线。其做法是在地面上沿切线方向自ZY（或YZ）量出xi，在其垂直方向上量出yi，便可得到曲线上的i点。如下图：图1-2直角坐标法由上图可知，曲线上任一点的坐标为：xi=Rsinaiyi=R(1-cosai)因为ai=li/R，代入上式得：xi=li--+45 太原理工大学----毕业设计说明书yi=-+三、极坐标法放样圆曲线当用光电测距仪或全站仪测设圆曲线时，由于其测设距离受地形条件限制较小，精度高、速度快，可以采用极坐标法直接、独立地测设各点，因此，正在逐渐地被广泛使用。它是用偏角和弦长来测设圆曲线细部。如图2.3所示，1，2…，，…，n为设计之详测点。当放样至详测点时，可在ZY点置镜，后视JD方向，拨出偏角,再自ZY点量距Ci和拨出的视线方向交会，即得出点。图1-3极坐标法若偏角δi对应的弦长为Ci，则其弦长：Ci=2Rsinδi测设步骤：（1）将经纬仪安置于曲线起点ZY(或终点YZ)上，以度盘0º00´00"照准路线的交点JD。（2）转动照准部，正拨（按顺时针方法）测设δ1角，由测站点沿视线方向量弦长C钉桩，则得曲线上第一点l的位置。（3）然后测设2点之偏角δ2，将钢尺端零点对准ZY点，以钢尺读数为C2处交于视线方向，即距离与方向相交，则定出曲线上第二点2点。依此类推，定出其它中间各点，并钉以木桩。（4）最后，测设至曲线终点，视线应恰好通过曲线终点YZ45 太原理工大学----毕业设计说明书。ZY点至曲线终点的弦长应为Cn-1，测设得出的曲线终点点位与原定终点点位之差，其纵向闭合差不应超过±L／1000(L为曲线长)，横向误差不应超过±10cm，否则应进行检查，改正或重测。第二章圆曲线放样程序界面及程序简介第一节起始窗体及简介这个起始窗体的程序为：PrivateSubCommand1_Click()Form2.ShowForm1.HideEndSubPrivateSubCommand2_Click()Form3.ShowForm1.HideEndSub45 太原理工大学----毕业设计说明书PrivateSubCommand3_Click()Form4.ShowForm1.HideEndSub第二节计算曲线要素的窗体此窗体的程序为：PrivateSubCommand1_Click()Dima,b,r,T,L,E,J,ZY,QZ,YZ,JD,ka=Val(Text2)+Val(Text3)/60+Val(Text4)/3600b=a*3.1415926/180r=Val(Text1)T=Format(r*Tan(b/2),"0.00")L=Format(r*b,"0.00")E=Format(r*(1/Cos(b/2))-r,"0.00")J=Format(2*r*Tan(b/2)-r*b,"0.00")45 太原理工大学----毕业设计说明书ZY=Format(Val(Text6),"0.00")QZ=Format(ZY+L/2,"0.00")YZ=Format(QZ+L/2,"0.00")JD=Format(ZY+L/2+E,"0.00")Text7.Text="T="&T&vbCrLf&"L="&L&vbCrLf&"E="&E&vbCrLf&"J="&J&vbCrLf&"ZY=K"&Text5&"+"&ZY&vbCrLf&"QZ=K"&Text5&"+"&QZ&vbCrLf&"YZ=K"&Text5&"+"&YZ&vbCrLf&"JD=K"&Text5&"+"&JDEndSubPrivateSubCommand2_Click()Text1.Text=""Text2.Text=""Text3.Text=""Text5.Text=""Text6.Text=""Text7.Text=""EndSubPrivateSubCommand3_Click()Form1.ShowForm2.HideEndSub45 太原理工大学----毕业设计说明书第三节极坐标法窗体此窗体的程序为：PrivateSubCommand1_Click()Dima,b,r,C,d%,E%,f,i,J,k,δ,δ1,δ2,δ3,δp,δi,n,δa,δb,δcr=Val(Text1)"曲线半径δ1=Val(Text5)"角度增加值中输入的度δ2=Val(Text6)"角度增加值中输入的分δ3=Val(Text7)"角度增加值中输入的秒δ=δ1+δ2/60+δ3/3600"角度制的角度增加值δp=δ*3.1415926/180"弧度制的角度增加值a=Val(Text2)+Val(Text3)/60+Val(Text4)/3600"角度制的路线转折角b=a*3.1415926/180"弧度制的路线转折角d=a"路线转折角的度E=(a-d)*60"路线转折角的分45 太原理工大学----毕业设计说明书f=((a-d)*60-E)*60"路线转折角的秒n=Int(a/δ)"角度增加值的个数J=0"对应点的角度值i=1"对应点的点号re:Ifi<=nThenJ=J+δp"弧度制对应点的角度C=2*r*Sin(J)"对应点的旋长δi=J*180/3.1415926"角度制对应点的角度δa=Int(δi)"角度制对应点的度δb=Int((δi-δa)*60)"角度制对应点的分δc=(δi-δa-δb/60)*3600"角度制对应点的秒Text8=Text8.Text&"δ"&i&"="&δa&"°"&δb&"′"&Format(δc,"0.00")&"″"&vbCrLf&"C"&i&"="&Format(C,"0.00")&vbCrLfi=i+1GoToreEndIfC=2*r*Sin(b)"YZ点转过的角度所对应的旋长Text8=Text8.Text&"δ"&i&"="&d&"°"&E&"′"&Format(f,"0.00")&"″"&"C"&i&"="&Format(C,"0.00")EndSubPrivateSubCommand2_Click()Text1.Text=""Text2.Text=""Text3.Text=""Text4.Text=""Text5.Text=""Text6.Text=""45 太原理工大学----毕业设计说明书Text7.Text=""Text8.Text=""EndSubPrivateSubCommand3_Click()Form3.HideForm1.ShowEndSub第四节直角坐标法窗体此窗体所对应的程序为：PrivateSubCommand1_Click()Dima,b,r,d,δ,T,L,E,J,p,i,ma=Val(Text3)+Val(Text4)/60+Val(Text5)/3600"角度制的路线转折角b=a*3.1415926/180"弧度制的路线转折角r=Val(Text1)"圆曲线半径d=Val(Text2)"桩间距45 太原理工大学----毕业设计说明书T=Format(r*Tan(b/2),"0.00")L=Format(r*b,"0.00")E=Format(r*(1/Cos(b/2))-r,"0.00")J=Format(2*r*Tan(b/2)-r*b,"0.00")ZY=Format(Val(Text7),"0.00")QZ=Format(ZY+L/2,"0.00")YZ=Format(QZ+L/2,"0.00")p=0"ZY点到QZ点桩间距的增量i=0"加桩点点号m=0"QZ点到YZ点桩间距的增量Text8="ZY点里程"&"="&"K"&Val(Text4)&"+"&ZY&vbCrLf&"Xzy=0"&"Yzy=0"&vbCrLfre1:Ifp<=(QZ-ZY)-dThenp=p+di=i+1Text8=Text8.Text&"加桩"&i&"点里程"&"="&"K"&Val(Text4)&"+"&Int(ZY)+p&vbCrLf&"X"&i&"="&Format(r*Sin(p/r),"0.00")&"Y"&i&"="&Format(r*(1-Cos(p/r)),"0.00")&vbCrLfGoTore1EndIfText8=Text8.Text&"QZ点里程"&"="&"K"&Val(Text6)&"+"&QZ&vbCrLf&"Xqz"&"="&Format(r*Sin((QZ-ZY)/r),"0.00")&"Yqz"&"="&Format(r*(1-Cos((QZ-YZ)/r)),"0.00")re2:Ifm<=(YZ-QZ)-dThenp=p+di=i+1m=m+dText8=Text8.Text&"加桩"&i&"点里程"&"="&"K"&Val(Text4)&"+"&Int(QZ)+m&vbCrLf&"X"&i&"="&Format(r*Sin(p/r),"0.00")45 太原理工大学----毕业设计说明书&"Y"&i&"="&Format(r*(1-Cos(p/r)),"0.00")&vbCrLfGoTore2EndIfText8=Text8.Text&"YZ点里程"&"="&"K"&Val(Text6)&"+"&YZ&vbCrLf&"Xyz"&"="&Format(r*Sin(L/r),"0.00")&"Yyz"&"="&Format(r*(1-Cos(L/r)),"0.00")EndSubPrivateSubCommand2_Click()Text1.Text=""Text2.Text=""Text3.Text=""Text4.Text=""Text5.Text=""Text6.Text=""Text7.Text=""Text8.Text=""EndSubPrivateSubCommand3_Click()Form4.HideForm1.ShowEndSub45 太原理工大学----毕业设计说明书结论毕业设计是我们大学生活的最后一关，是对大学四年学习生涯的总结与测试。我结合我在山西中南铁路通道南吕梁山段的实习，主要写了隧道斜井的施工测量。其中重点写了隧道斜井的开挖、二衬和净空的监控量测。在毕业设计的写作过程中，加深了我对工程测量的认识，熟悉了隧道斜井施工测量的流程与方法，加深了对理论联系实际的认识。45 太原理工大学----毕业设计说明书外文资料SurveyingandItsBranchesPlanesurveyingSurveyingisdividedprimarilyintogeodeticsurveyingandplanesurveying.Ingeodeticsurveyinglargeareasoftheearth’ssurfaceareinvolvedandthecurvatureoftheearthmustbetakenintoaccount.Inplanesurveyingrelativelysmallareasareunderconsideration,anditistakenthattheearth"ssurfaceisflat,i.e.itgivesahorizontalplane.Measurementsplottedwillrepresenttheprojectiononthehorizontalplaneoftheactualfieldmeasurements.Forexample,ifthedistancebetweentwopointsAandBonahillsideisl,thedistancetobeplottedwillbelcosa,whereaistheanglelineABmakeswiththehorizontal,assumingauniformslope.Ahorizontalplaneisonewhichisnormaltothedirectionofgravity,asdefinedbyaplumbbobatapoint,butowingtothecurvatureoftheearthsuchaplanewillinfactbetangentialtotheearth"ssurfaceatthepoint.Thus,ifalargeenoughareaisconsideredonthisbasis,adiscrepancywillbecomeapparentbetweentheareaofthehorizontalplaneandtheactualcurvedareaoftheearth"ssurface.Itcanbeshownthatforsurveysupto250km2inareathisdiscrepancyisnotserious,anditisobviousthereforethatplanesurveyingwillbeadequateforallbuttheverylargestsurveys.However,precautionsarerequiredwhenconnectingsuchsurveystocontrolpointsestablishedandcoordinatedbygeodeticsurveys.GeodeticsurveyingGeodeticsurveyingisactuallyabranchofsurveyingdistinguishedbothbyuseandtechnique.Aswillbeexplainedshortly,frameworksofangularanddistance45 太原理工大学----毕业设计说明书measurementsbetweenpointsarenecessarytocontrolallsurveysandwhensurveyinglargeareas,suchasawholecountry,thesemeasurementsmustbetakentothehighestpossiblestandard.Thus,high-accuracytechniquesofmeasurementareassociatedwithgeodeticsurveyingandasalreadymentioned,overtheselargeareasthecurvatureoftheearthmustbeconsidered.Thestudyofthesizeandshapeoftheearthanditsgravityfieldisknownasgeodesy,hencethenameofthistypeofsurveying.TopographicsurveyingTheseproducemapsandplansofthenaturalandman-madesurveysfeatures.Thereisnocleardistinctionbetweenamapandaplanbutitisgenerallyaccepted,however,thatinaplandetailisdrawnsuchthatitistruetoscale,whilstinamapmanyfeatureshavetoberepresentedbysymbols,thescalebeingtoosmall.Heightinformationcanbeaddedeitherasspotheights,whichareindividualheightpoints,orcontours,whichgivealessdetailed,butmorevisual,representationofthearea.Frequentlyspotheightsonlyareshownonplans.Planstendtobeusedforengineeringdesignandadministrationpurposesonly,butmapshaveamultitudeofuses,navigational,recreational,geographical,geological,military,exploration,theirscalesrangingfrom1:25000to,say,1:1000000.EngineeringSurveyingTheseembraceallthesurveyworkrequiredbefore,duringandafteranyengineeringworks.Beforeanyworksarestartedlarge-scaletopographicalmapsorplansarerequiredasabasisfordesign.Theproposedpositionofanynewitemofconstructionmustthenbemarkedoutontheground,bothinplanandheight,anoperationgenerallytermedsettingout,andfinally,"asbuilt"surveysareoftenrequired.Especiallyforthedesignandconstructionofnewroutes,e.g.roads,andrailways,butinmanyotheraspectsofsurveying,itisoftenrequiredtocalculatetheareasandvolumesoflandanddataforsettingoutcurvesforroutealignment.Typicalscalesareasfollows:Architecturalwork,buildingwork,locationdrawings:1/50,1/100,1/200.45 太原理工大学----毕业设计说明书Siteplans,civilengineeringworks:1/500,1/1000,1/1250,1/2000,1/2500.Townsurveys,highwaysurveys:1/1250,1/2000,1/2500,1/5000,1/10000,1/20000,1/50000.CadastralsurveyingTheseareundertakentoproduceplansofpropertyboundariesforlegalpurposes.Inmanycountriestheregistrationofownershipoflandisbasedonsuchplans.MineSurveyingMinesurveyingisadisciplineconcernedwithsurfaceandundergroundmeasurements,obtainingdataindigitalformandmakinggraphicalrepresentationforprospectingmineraldeposits,forexploitationofminesandtheirconstruction.Minesurveyingcameintobeingafewcenturiesagowhenextensivelydevelopingminingcalledforthedeterminationoftheboundariesoftheminingclaims.Theearlyperiodofminesurveyingmaybeconsideredastheartofrunningundergroundtraverses.However,asitdeveloped,minesurveyingbecameacomplexdisciplinethatincluded,apartfromtechniquesofminesurveying,theestimationoftheaccuracyofmeasurementsandcalculationsbasedonthemethodofleastsquaresandprobabilitytheory,theminesurveyinginstrumentation,thegeometryofmineralresources,studyoftectonics,shiftsandpressuresofrocks(geomechanics)etc.Alltheseaspectsofminesurveyinghavethesameobjectives,i.e.theprecisionofgeologicalexplorationaswellasthesafetyandefficiencyinworkingamine.Theimpetusreceived,bygeologicalexplorationandmininginthelastfewyearsresultsinalargerspectrumandcomplexityofthetaskstobefacedbyminesurveyors,calledalsomineralsurveyingbyintroducingsophisticatedequipment.Thereisatrendtocreatespecial-purposegroupstoconductonetypeofminesurveyingoperations.Certainprogresshasbeenmadeinthemethodsofminesurveying,specialmanualsandregulationshavebeenprepared,newsolutionsoftheproblemsoforientationandconstructionofreferencenetshavebeensuggested.Moreover,wearewitnessingtheadventofhigh-precisiontheodolitesandopticalrangefindersfordensificationofreferencenetsandtheintroductionofnewinstrumentsandnovelmethodsforsurveys45 太原理工大学----毕业设计说明书ofopenpits.Lasershaverecentlybecomeverypopulartogivelinesandgradesandcheckonthedirectionsofminesandprovidecontrolforsuchoperationsasmineshaftequipment,layingrailwaytracks,installingconveyors,puttingthroughpipelinesandothers.Itisespeciallyadvantageoustouselaserdevicesininclines.Amongothermoderninstrumentsaresmallminesurveygyrocompasses,opticalrangefinders,devicesformeasuringcurvaturesofborings,self-adjustinglevels,outfitsforphotogrammetricsurveysofnotonlyopenminepitsbutalsoundergroundworkingsandforofficetreatmentofthesesurveys.Codedtheodolitesarenowobtainablethatpermitfeedingmeasuredresultsdirectlytocomputersthuseliminatinganeedinpreviouslywoters,deskcalculators,high-speedmicroprocessorsandothers.Referenceshouldbemadetonewtechniquesandinstrumentsrkingupthefielddatamanually.Therearespecialpurposeelectroniccompuforplottingminegraphicsandmaterialstobeusedforpreparingmineplansandlongitudinalandtransversesections.中文译文测量学及其分支学科平面测量测量学主要分为大地测量和平面测量，大地测量是对地球的大块面积进行的测量，需要考虑地球曲率的影响。平面测量是测定相对较小的面积，它把地球表面看成是平坦的，就好比一个水平面，平面展绘就表示实地测量结果在水平面内的投影。例如，在一座小山上A、B两点的距离是l，展绘在土上就是lcosa，其中a是直线AB与水平线的夹角，假想坡度是不变的。水平面垂直于该点由铅垂线确定的重力方向，但是由于地球曲率的影响，这样的水平面实际与地球表面相切与该点，因此，如果在这个基础上考虑足够大的面积，水平面积和地球表面实际曲率面积之间的差距是显然的。实际表面测定250km245 太原理工大学----毕业设计说明书以内的面积这种差距并不大，显然除非大型测量平面测量就足够用了。但是，联测由大地测量确定下来的控制点时就要注意防止这种差距。大地测量从应用和技术上来分，大地测量实际上是测量学的一个分支，简单来讲，对所有测量，角度和距离测量是势必的，当进行大面积测量，如一个国家，这些测量需要非常高的标准，因此，高精度的测量技术和大地测量相联系，像上面已经提到的，在这些大面积的测量中，必须考虑地球曲率，对地球大小和形状以及地球重力的研究也被认为大地测量学，因此，这也是一门测量学科。地形测量它是用来生成表达自然和人为地面测量特征点的地图和平面图。地图和平面图一般认为没有多大区别，但是，在平面图中有细节描述。因此，它的比例尺准确，而在地图中，许多特征点用符号图例表示，比例尺更小，图中有高程大小，可用独立高程点或描述少但直观的等高线来表示，通常高程点只在平面图中。平面图只用在工程设计和施工中，而地图有多种用途，导航，娱乐，地理，地质，军事，开采。他们的比例尺范围为1：25000~1：1000000。工程测量它包括工程施工前，施工中，施工后的所有测量工作。在施工开始前，需要大比例尺地形图或平面图作为基础进行工程设计，任何一个新的建设项目的规划位置，包括平面位置和高程，必须标在地面上，这种操作叫做放样，最后还常常需要进行变形观测。但是在其他方面的测量中，特别是新路线的设计和施工中，如公路，铁路，常常需要计算地面面积和有关数据来为线路定县设定曲率。典型的比例尺如下：建筑施工，楼房施工，放样图：1/50，1/100，1/200平面位置，居民建筑施工：1/500，1/1000，1/1250，1/2000，1/2500城镇测量，高速公路测量：1/1250，1/2000，1/2500，1/5000，1/10000，1/20000，1/50000。地籍测量45 太原理工大学----毕业设计说明书它是用来生成表示法定权属极限的平面图，在许多国家，土地权属登记簿就是在这种平面图基础上完成的。矿山测量矿山测量学是一门关于地面和地下测量的学科，它以数字形式获取数据并表示成图形，用于勘测矿山，开采煤矿和其构筑物。矿山测量学形成于几个世纪前，当广泛发展矿采需要矿采界线确定时。早期的矿山测量学被认为是一门地下前进测导学科。然而，随着它的发展，矿山测量学成为具有多个分支的学科，除矿山测量技术外，还有测量精度估算，基于最小面积模型的计算，概率论，矿山测量仪器学，矿山资源测量学，大地构造学，岩石移动和压力（地质力学）等，所有这些矿山测量分支有相同的目的，提高地质开采精度和在矿山中工作的安全性和效率。45 太原理工大学----毕业设计说明书参考文献[1]胡振琪.应用工程测量学.煤炭工业出版社.2008.1[2]张凤举.控制测量学.煤炭工业出版社出版.1999.7[3]沈祥玖.VB程序设计（第二版）.高等教育出版社.2007[4]高井祥等.数字测图原理与方法（第二版）.中国矿业大学出版社.2005.2[5]张云杰.AUTOCAD2009从入门到精通.电子工业出版社.2009.4[6]李国英.特长大隧道斜井施工中线控制测量.西部探矿工程.2002,第3期.文章编号:1∞4—57l6(2002)03—7602致谢大学四年的学习生涯即将结束，在这里我首先要感谢薛迎春老师，在她全面具体的指导下，经过多次修改，顺利的完成了毕业设计。其次，在大学四年的学习生活中，我感谢所有关心和帮助过我的老师和同学们，我们建立了深厚的友谊。感谢我的同学们。在大学四年的学习与生活中我和我的同学们结下了深厚的友情，我们一起学习，一起出游。我们关心着彼此，用每个人的热情与开朗感动着、激励着彼此。我们从懵懂少年过渡到有志青年，我们学会了不离不弃，懂得了团结友爱。我感谢我的同学们，感谢太原理工大学阳泉学院把我们聚在了一起，然我在四年里过的充实、快乐。感谢我的母校，太原理工大学，是它教会了我知识，给了我认识世界，体会人生的机会。45'
