爱立信网络GSM系统优化毕业论文.doc 51页

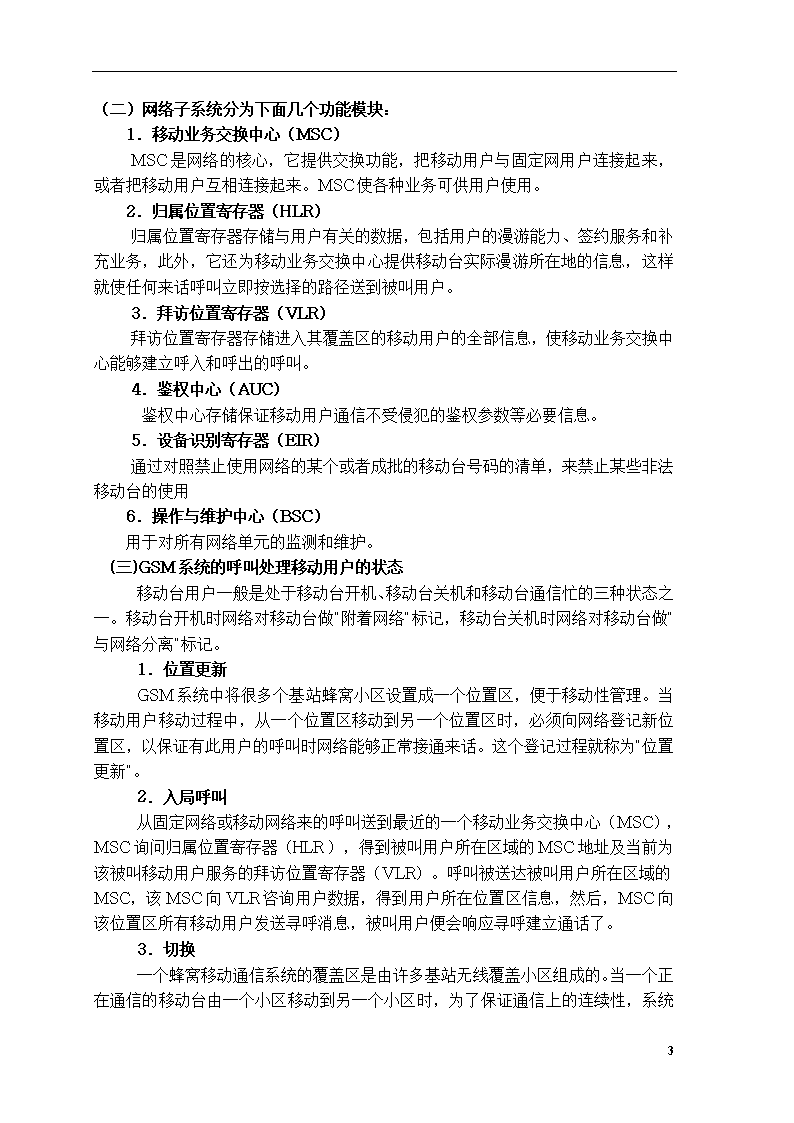

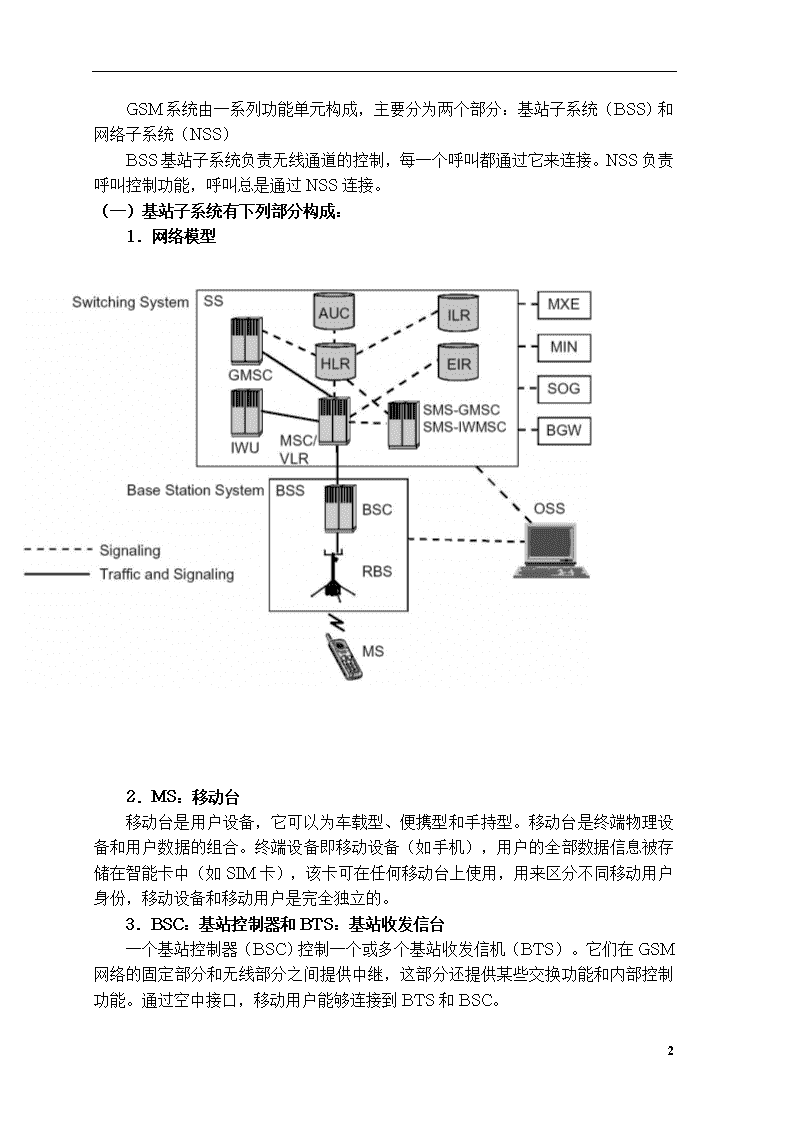

'爱立信网络GSM系统优化毕业论文目录1.GSM基本原理及网络优化基本原理…………………………………3（1）GSM基本原理介绍…………………………………………………3（2）GSM无线网络优化基本原理………………………………………5.2.GSM网络运行情况分析：………………………………………………13（1）GSM网络存在的问题，以及为什么要进行网络优化。…133.GSM无线网络现状：………………………………………14(1)CQT测试结果以及分析………………………………………14(2)DT测试结果以及分析。………………………………………26(3)网络指标分析。………………………………………304.GSM优化方案：………………………………………36（1）基础参数的检查和整理。………………………………………36A、检查相邻关系。B、检查频率。C、各种参数的检查和修改。（2）覆盖问题的解决及基站天线的调整。……………………………38（3）双频网络参数处理。………………………………………40（4）干扰问题的处理。………………………………………475.GSM无线基站优化后对比分析：……………………………51(1)CQT指标前后对。………………………………………51(2)DT指标前后对比。………………………………………52(3)运行指标前后对比………………………………………526．结束语………………………………………53第一章GSM基本原理及网络优化基本原理。第一节（1）GSM基本原理介绍51 GSM系统由一系列功能单元构成，主要分为两个部分：基站子系统（BSS）和网络子系统（NSS）BSS基站子系统负责无线通道的控制，每一个呼叫都通过它来连接。NSS负责呼叫控制功能，呼叫总是通过NSS连接。（一）基站子系统有下列部分构成：1．网络模型2．MS：移动台移动台是用户设备，它可以为车载型、便携型和手持型。移动台是终端物理设备和用户数据的组合。终端设备即移动设备（如手机），用户的全部数据信息被存储在智能卡中（如SIM卡），该卡可在任何移动台上使用，用来区分不同移动用户身份，移动设备和移动用户是完全独立的。3．BSC：基站控制器和BTS：基站收发信台一个基站控制器（BSC）控制一个或多个基站收发信机（BTS）。它们在GSM网络的固定部分和无线部分之间提供中继，这部分还提供某些交换功能和内部控制功能。通过空中接口，移动用户能够连接到BTS和BSC。51 （二）网络子系统分为下面几个功能模块：1．移动业务交换中心（MSC）MSC是网络的核心，它提供交换功能，把移动用户与固定网用户连接起来，或者把移动用户互相连接起来。MSC使各种业务可供用户使用。2．归属位置寄存器（HLR）归属位置寄存器存储与用户有关的数据，包括用户的漫游能力、签约服务和补充业务，此外，它还为移动业务交换中心提供移动台实际漫游所在地的信息，这样就使任何来话呼叫立即按选择的路径送到被叫用户。3．拜访位置寄存器（VLR）拜访位置寄存器存储进入其覆盖区的移动用户的全部信息，使移动业务交换中心能够建立呼入和呼出的呼叫。4．鉴权中心（AUC）鉴权中心存储保证移动用户通信不受侵犯的鉴权参数等必要信息。5．设备识别寄存器（EIR）通过对照禁止使用网络的某个或者成批的移动台号码的清单，来禁止某些非法移动台的使用6．操作与维护中心（BSC）用于对所有网络单元的监测和维护。(三)GSM系统的呼叫处理移动用户的状态移动台用户一般是处于移动台开机、移动台关机和移动台通信忙的三种状态之一。移动台开机时网络对移动台做"附着网络"标记，移动台关机时网络对移动台做"与网络分离"标记。1．位置更新GSM系统中将很多个基站蜂窝小区设置成一个位置区，便于移动性管理。当移动用户移动过程中，从一个位置区移动到另一个位置区时，必须向网络登记新位置区，以保证有此用户的呼叫时网络能够正常接通来话。这个登记过程就称为"位置更新"。2．入局呼叫从固定网络或移动网络来的呼叫送到最近的一个移动业务交换中心（MSC），MSC询问归属位置寄存器（HLR），得到被叫用户所在区域的MSC地址及当前为该被叫移动用户服务的拜访位置寄存器（VLR）。呼叫被送达被叫用户所在区域的MSC，该MSC向VLR咨询用户数据，得到用户所在位置区信息，然后，MSC向该位置区所有移动用户发送寻呼消息，被叫用户便会响应寻呼建立通话了。3．切换51 一个蜂窝移动通信系统的覆盖区是由许多基站无线覆盖小区组成的。当一个正在通信的移动台由一个小区移动到另一个小区时，为了保证通信上的连续性，系统子子会要求它从正在通信的小区的某一个信道上转换到所进入小区的某一个信道上，这个过程就叫做"切换"，切换保证了用户移动过程中通信的连续性。4．漫游由于移动用户不限于本地或一个地方活动，需要不同国家和地区的GSM网络为其提供同样的服务。当移动用户到非SIM卡申请区域使用网络服务时，就称为漫游。上面简单介绍了GSM系统的特点，功能，组成和呼叫处理。通过上面的介绍使我们对GSM有一个初步的了解。了解这些基本原理是我们进行网络优化的前提。第二节GSM无线网络优化基本原理网络优化原理1．网络优化概念：目前GSM网正处于飞速发展阶段，仅仅几年时间已具备相当的规模。因此加 强网络优化，搞好运行维护是提高移动通信网络质量的关键。一个完善的网络往往 需要经历从最初的网络规划、工程建设投入使用，到网络优化的历程，并形成良性 循环。网络优化工作是指对正式投入运行的网络进行参数采集、数据分析，找出影响 网络运行质量的原因并且通过参数调整和采取某些技术手段，使网络达到最佳运行 状态，使现有网络资源获得最佳效益，同时也对网络今后的维护及规划建设提出合 理建议。网络优化主要包括无线网络优化和交换网络优化两个方面。系统的无线部分具有诸多不确定因素，它对无线网络的影响很大，其性能优劣 常常成为决定移动通信网好坏的决定性因素。当然，无线网络规划阶段考虑不到的 问题如无线电波传播的不确定性（障碍物的阻碍等）、基础设施变化（新商业区、 街道、城区的重新安排）、取决于地点和时间的话务负荷（如运动场）、话务要求 、用户对服务质量的增加，都涉及到网络优化工作。网络优化是一个长期的过程，它贯穿于网络发展的全过程。只有不断提高网络 的质量，才能获得移动用户的满意，吸引和发展更多的用户。在日常网络优化过程 中，可以通过BSC统计指标到不到要求、网络质量明显下降或用户的反映强烈、用户群改变或发生突发事件并对网络质量造成很大影响时、以及网络扩容后应对小区频率规划及容量进行核查等情形发生时，都要及时对网络进行优化。在发生以下情况时应有针对性地重点进行网络优化。51 1）网络正式投入运行后或网络扩容后，即转入网络优化作业；2）网络质量明显下降或用户投诉多时，应立即安排优化作业，解决网络质量 问题；3）发生突发事件并对网络质量造成很大影响时，应立即安排优化作业；4）当用户群改变并网络质量造成很大影响时，应立即安排优化作业。网络的安排及实施移动通信系统的网络优化工作是一项复杂、艰巨的系统工程，贯穿于规划、 设计、工程建设和维护管理的全过程，各方面的调整相互牵连影响。因此在工作中应时时注意从全局出发。网络优化工作主要过程有系统调查、制定和实施优化方案等。在工作中，我们监测调查工作主要包括：1.确认监测目标和范围利用BBS系统中固有的性能统计机制，定期地对网络运行状态进行分析，因此 只有当网络拥有相当数量的用户时，统计数据给出的结果才会具备可靠性和真实性。移动通讯网络是一个动态的多维系统，一旦投入使用，它会在以下四个主要范 畴里发生变化：1）终端用户的变化（新的呼叫模型、用户的地理分布）2）网络的运行环境的变化（新的建筑、道路、植被）3）网络结构的变化（覆盖范围、系统容量）4）应用技术的变化（新设备、新标准、新业务）。因此网络优化的系统监测工作将会伴随着目标网络的发展而循序渐进，不能一 蹴而就，这就要求运行商和设备厂商之间密切配合，充分发挥设备能力，以保证终 端用户得到优质的服务。出了定期分析处理系统的观测数据以外，日常的维护、故障排除工作也是和网 络的性能密切相关的。2确定网络优化的对象和目标网络中存在的问题和需要改进之外处是指那些没有达到性能要求大部分。进 行优化工作（包括日常性优化和阶段性优化）的主要目的是解决：1）局部网络或个别网络单元（小区）的性能明显低于网络平均水平；2）一项或多顶指标突明显恶化；3）网络运营质量未达到运营商的预期目标；4）性能观测数据的定义。51 当各个设备生产厂家对GSM系统的运行统计是由大量计数器完成的，并定期向BSC报告计数结果。每一个计数器都和GSM系统中的某一网络单元的某一事件相关，即某一特定事件的发生会触发对应的计数器作加一计数，这样通过在某一观测时间段内对某一事件的发生次数进行统计，就得到了网络的运行统计。观测和分析BSC各计数器数值，就可掌握网络的运行质量并进行故障分析，这就要求监测人员必须具备GSM的呼叫控制、信道管理，干扰分析等基础知识。3.计数器观测周期和统计报表这是指计数器的记录/刷新时间。在报表中一般有忙时监测和全天监测两类。 忙时的确定可分为网络忙时和系统单元忙时：前者由NSS话务统计的峰值时间确定 ，后者则为统计对象的话务峰值小时（例如小区忙时）或系统负荷峰值时间。往往有必要在一天中的多个观测时间段内采集数据以监测网络、单元等在一天中不 同时间的话务变化和负荷变化。尤为值得一提的是，在进行干扰分析时，研究干扰 强度的昼夜变化，有助于确定干扰性质，比如：判断是系统内干扰还是外来干扰。4.网络性能报表的定义计数器几乎记录了所有事件，但要准确明了地反映网络运行情况还需要对计数器 的原始数据进行计算，从而得到网络性能报表。报表中的质量指标将网络性能的定 量描述与终端用户对服务质量的感受直接联系起来，更便于理解和应用，主要有： 掉话、呼叫困难、网络无法接入、语音质量问题。上述任何一方面一旦出现问题，都会降低网络总体服务质量，必须及时处理。 网络质量下降的原因可分为两类：（1）硬件故障：如坏板或局部设备中断服务。这类故障一般会在BSC上产生相应的告警信息，维护人员需查明故障位置、类型并及时解决。（2）软故障：系统仍然运行，但出现局部不稳定状态或处于非最佳状态，如干 扰、邻小区定义不完整、PCM工作不稳定等，从而导致服务质量下降，如：掉话率 上升、接通率下降等。这些问题必须由优化人员通过网络性能监测、分析并采取相 应优化措施来解决。对于后者，通常采用三种方式进行故障监测和诊断；（1）网络观测结果与要求的目标门限相比较：预先确定一组门限，一旦发现某 些网络单元超标（如5%掉话率），即定为优化对象，进行一步分析和故障处理。需要强调的是门限应根据网络的实际情况确定，同时还要考虑到：1）局部与整体的关系，集中力量解决个别超标小区；2）网络维护水平，高水平的日常维护是优良网络性能的前提条件；3）网络的动态发展，不同规模、不同覆盖水平的网络显然要求不同的门限指 标。（2）动态变化比较：如网络稳定运行时，各观测项目不应有大的浮动。一旦 发现局部网络的性能突然恶化，如掉话率由1%激增至3%时，应引起充分重视。通过变化量门限，可以筛选出这类问题，以保证网络的稳定运行。（3）找出N个最差小区：在日常优化工作中，每阶段对几个最差小区的故障处理可有效的提高整体网络性能指标。数据采集51 数据采集包括BSC话务统计数据采集、路测数据采集、CQT测试数据采集、用户申告情况收集以及其他仪表的测试结果等等，其中优化工程师日常优化依据的重点是BSC话务统计数据和路测数据。优化中评判网络性能的主要指标项包括长途来话接通率，语音接通率、信道可用率、掉话率、接通率、拥塞率、话务量和切换成功率等，这些也是话务统计数据采集的重点。路测数据的采集主要通过路测设备，定性、定量、定位地测出网络无线下行的覆盖切换、质量现状等，通过对无线资源的地理化普查确认网络现状与规划的差异，找出网络干扰、盲区地段、掉话和切换失败较高的地段。然后对路测采集的数据进行分析，如测试路线的地理位置信息、测试路线区域内各个基站的位置及基站间的距离、各项点的场强分布、覆盖情况、接收信号电平和质量、邻小区状况、切换情况等，找出问题的所在从而提出解决方案。1.OMC数据采集收集与优化有关的BSS和NSS各种软，硬件参数，如基站数，每个小区结构和话音信道数，基站的BSIC，小区号，小区系统类型，信道类型,小区的CGI，BCCH载频号，小区载频数及跳频方式，邻区关系定义，切换数据，功率控制安排及系统消息数据等等。收集话务统计数据，OMC话务统计数据是了解网络性能指标的一个重要途径，它反映了无线网络的实际运行状态。统计数据应包括，忙时TCH的业务量，忙时每TCH的业务量，忙时每AGCHA的业务量，忙时越区切换请求次数，忙时位置登记请求次数，忙时NO.7信令,信道的拥塞情况,一定数量通话跟踪的SACCH信息采集,在采集上述统计数据和BSS参数搜集并详细分析的基础上,对某些特定信息在A接口上的提取,忙时掉话次数,忙时成功呼叫接通率,其它方面系统的工作失常现象,需要其它的统计资料.2.其它数据的采集我们应该根据话务的统计结果和用户的投诉情况来路测,采集的数据包括路测线路内区域的基站位置，基站间的距离，各频点的场强分布，接收信号电平和质量，邻小区情况，覆盖和切换情况，测试线路的地理位置等。通过路测数据可以判断无线信号的覆盖及干扰区或，分析干扰源，观察信令流程，检查邻区关系和切换参数，验正天馈线的实际安装情况利用信令分析义采集和分析ABIS接口数据，A接口数据51 数据分析和问题定位51 51 日常优化措施51 DT测试无线网络质量测试由交换机所得出的话务统计数据是一种统计意义的结果，而实地的无线网络质量测试更能真正反映系统的实际运行情况和获取用户的主观感受，真心切实有效的网络质量测试有利于对系统物分析，有利于对实际运营情况的掌握，是网络优化工作的重要组成部分。GSM网的网络质量测试主要包括两大部分：CQT（CallQualityTest）测试和DT（Dirve.Test）测试。CQT测试CQT测试是在城市中选择多个测试点，在每个点进行一定数量的呼叫，通过呼叫接通情况及测试者对通话质量的评估，分析网络运行质量和存在的问题。1）对于已有GSM900/1800双频切换测试：2）双频手机在仅有GSM900覆盖地区测试：3）双频手机在双频覆盖地区的GSM1800优选测试：4）GSM1800的系统场强测试。DT测试即驱车跟测，是指在一个城市中借助仪表、测试手机、及测试车辆等工具，沿特定路线进行无线网络参数和话音质量测试形式。DT测试包括使用无线测试仪表对无线信号强度、越区切换电平参数进行测量以及在移动环境中使用测试手机沿线进行全程拔打测试，通过所得无线参数以及呼叫接通情况和测试者对通话质量的评估，为网络规划、网络工程建设以及网络运行部门提供较为完备的网络覆盖情况，同时也为网络运行情况分析提供较为充分的数据基础。DT路测的设备要求：场强测试仪（罗得）、测试软件、分析处理软件、测试手机（如TEMS手机等）、电子地图、测试车辆等。DT路测的路线选取应遵循如下原则：1）市区主要缺点地区、商业中心、党政军重要通信保障地段：2）本市主要交通干线、机场、高速公路、国道沿线：3）本市话务缺点地区、重点地区环线路段：51 4）交换局间覆盖交接处，行政区域分界点：5）用户申告较为严重和集中的地区：6）话务统计显示异常的地区。DT路测的主要内容：利用测试车辆、无线测试仪表、测试手机等工具对网络进行全程测试及记录，其内容包括路段的场强分布、越区切换点、越局切换点、呼叫失败点、掉话位置、信号质量、频率干扰情况、无线环境分布等。第二章节GSM网络运行情况分析第一节简介域东距西、南距北均约103公里，大致呈“人”字形，总面积为3848.48平方公里，辖禅城、南海、顺德、三水、高明五区，全市户籍人口338.98万人，常住人口560多万。其中顺德，南海，禅城大部份地方城市化，建筑结构复杂，人口密集，河流多；三水，高明是以山区为主，市区较小，高山多，人口也少。目前佛山移动公司总载波数为35600块，小区数为6717个，直放站小区数为2026个。第二节GSM网络存在的问题，以及为什么要进行网络优化。目前佛山移动网络主要存在下列问题：1、网络故障GSM网络发展到一定规模，覆盖已经得到相当的改善，但随着设备使用时间的增加，一些故障，特别是隐性故障逐渐增多，这类故障并未达到告警门限，但恶化了网络性能。2．网络指标不达要求网络中运行中存在诸如覆盖率不高，话音质量差，掉话高，网络拥塞，切换成功率低，接通率低等指标不达要求。近年来，我国移动通信事业的发展速度惊人，移动网络始终处于大规模建设状态，用户数量的增加往往超出了专家的预计。在市场竞争的驱动下，移动网络不断扩容，网络规划不断调整，这一期工程还未完成，新的一期建设又已启动，导致工程存在重叠现象。由于网络始终处于建设阶段，而没有一个相对稳定的时间进行优化，改进网络的规划和管理工作，从而影响到网络的运营质量、工作效率和服务水平，同时由于空间无线环境和人口结构不停变化，这都会影响网络正常运行。如何合理利用配置现有的网络设备，资源与容量，最大限度地提高网络的平均服务质量，提高效益，以及如何使用权网络在不断发展过程中，能够保持网络的服务质量不下降，这些要求使得移动通信网络的网络优化工作成为移动通信运营商提高服务水平，保障通信质量的很需要工作内容。51 第三章GSM无线网络现状第一节CQT测试结果以及分析CQT的测试结果与DT的差不多，都是采集到电平，TA值，小区号，基站色别码，主频等。但CQT除了对换移动网主要无线参数进行客观测量和分析外，主观的拨打测试也是衡量移动网服质量实际终端的重要指标。由于DT测试不能体现实际话音质量，回音，串音等网络问题不能通过DT测试发现，因此CQT拨测是DT测试很好的补充，也是目前室内主要的测试方法。拨打测试是在城市中选择多个测试点，在每一个测试点进行一定数量的呼叫或被叫。通过记录接通情况和测试者主观的评估通话质量，来分析网络的运行质量和存在的问题。CQT需解决的几大问题1、电梯切换问题及解决方案2、直放站问题及解决方案3、高层覆盖问题及解决方案4、微蜂窝优化方案及话务均衡一、电梯切换问题电梯切换问题的产生现佛山大部分市区主要高级写字楼、三星级以上宾馆、高层住宅小区、大型商场的电梯都会进行电梯覆盖，但由于场所覆盖范围不同可分为：1、电梯覆盖2、全楼覆盖故障类型及原因：电梯覆盖：只覆盖电梯相对容易出现故障（掉话），原因有：相邻关系定义不当、信源小区话务拥塞均会引起掉话问题；全楼覆盖：可能出现问题有：1800和900的切换问题，邻区关系定义等。51 电梯切换问题的解决要解决电梯切换问题，必需定义邻小区和施主的切换关系，准确设置切换边界，使MS在关电梯门时，能及时切换至直放站信号，否则会造成邻小区在关电梯的情况下弱信号引起误码高而掉话。可调整参数有：1）邻区关系；2）SSLENSD和SSLENSI：使邻小区和主覆盖小区在电梯与电梯口处较快切换；3）KOFFSET和KHYST调整，使邻近小区能提前切换主覆盖小区；4）DCS1800（低层小区）和主覆盖小区切换关系，常用的参数调整有：低层小区的：LAYERTHR、LAYERHYST；PSSTEMP、PTIMTEMP（调整目的：能使1800小区提前切入主覆盖小区,后一组参数则在关电梯前降低1800小区排队位置，避免回切）；5）不支持E-GSM，要考虑的E-GSM小区和主小区的切换关系及切换边界值，否则切入E-GSM小区，导致E-GSM小区在电梯内弱信号。（除以上参数调整作为参考外，别外要注意直放站设计方案：如下行增益、施主天线在天线在电梯口的位置及数量）电梯切换实例(因大于2M，图象已略)原因分析：主因是在进入电梯（直放站放大900信号覆盖）前移动台没有及时占用直放站信号，而室外信号无法穿透电梯，电梯关门后信号突降至无信号，造成脱网掉话；解决方案：将问题小区（1800频段，1层小区）的LAYERTHR值调高（数值可根据实际情况判断），使移动台可及时切出至主覆盖的直放站信号。同时需要注意直放站信号是否足够强，如不够强，可考虑对直放站的下行增益增大，确保输出信号强度可满足覆盖要求。调整后测试情况(因大于2M，图象已略)51 移动台已可顺利冲1800小区顺利切出。二、直放站问题直放站可能引起的网络问题1、掉话率增高,特别是质差断线；2、通话质量差，误码率高，通话时断时续；3、信噪比低，信号很强却打不了电话的情况；4、引起基站C/I及附近基站C/A下降，有些是严重干扰,情况严重时会造成基站长期闭塞；5、对大站产生网络负荷（如信令及话务影响）。直放站问题分类：1、动态功率控制对直放站覆盖效果影响；2、下行增益对直放站覆盖效果影响；3、E-GSM频率对直放站覆盖效果影响；4、直放站与大站话务均衡问题；5、信源小区合理性对网络影响；6、基站扩容对选频直放站影响。1、动态功率控制对直放站覆盖效果影响1．1、由于直放站八木天线（接收天线）不具有功率控制功能，不会受功率控制参数影响，但在直放站覆盖区域的MS具有功率控制功能，这样对覆盖效果带来一定影响，下行质差会较为严重；1．2、直放站有宽频直放站和选频直放站之分。宽频直放站：可以把在接收端信号同比放大；对于宽带直放站，由于它的工作带宽较宽，进入直放站的各种信号很多，如果直放站器件非线性失真严重，就会产生大量的互（交）调干扰产物，造成掉话率上升、通话质量差等不良影响；51 选频机：每选频信道带宽即GSM载波信号的带宽（200KHZ），同中心频率相邻的频点均会被放大，如：主小区的BCCHNO=45（中心频率），会将BCCHNO=44、46的信号也同时放大，室内信号的C/I及C/A值下降，造成室内下行质差较为严重。改善方法：这时为了保证室内覆盖效果，必将施主小区的端功率控制参数进行调整，提高主小区信号强度，才能保证覆盖端MS的通话质量，否则宽频机会造成室内切换较为频繁，增加网络负荷；选频机会造成邻频干扰较为严重，造成C/A下降，可以通过调整如下参数改善：•SSDESDL：定义期望信号强度的目标值；•QDESDL：定义由MS中接收机测量到的期望质量电平值。它在rxqual单元中被测量，在应用于运算前被转化为dB单位，这个参数每个小区都要设置；•REGINTDL：是调节的时间间隙，这个参数每个小区都要设置；•SSLENDL：是固定的信号强度滤波器的长度，每个subcell小区都要设置；•LCOMPDL：这个参数决定将要补偿的路径损耗是多少；•QCOMPDL：这个参数决定将要补偿的质量值，其取值范围为0至60（%）；•QLENDL：质量滤波器的长度，每个subcell小区都要设置。2、下行增益对直放站覆盖效果影响2．1、电梯切换问题：可增加直放站下行增益，使其电梯口信号强度增强，使邻区提前切换主小区，可避免因切换过晚而造成切换失败，引起弱信号引起的高误码率，切换失败而掉话；2．2、下行增益调整是可以避免调整信源小区功率或功控参数，尽可能地降低了因调整对信源小区覆盖的路面信号的影响而可以改善室内信号覆盖的手段；51 2．3、低层小区给直放站带来影响，现在大多数直放站为宽频机，在附近有低层小区时，如微蜂窝、街道站时等，直放站会将低层小区信号放大，会造成切入低层小区，由于低层小区频率局限性，室内质差会很严重；调整直放站下行增益时，要计算低层小区LAYERTHR+LAYEHYST切换值，根据切换值再进行直放站下行增益调整。3、E-GSM频率对直放站覆盖效果影响随着手机用户增加，GSM资源相对紧张，E-GSM频段开始使用，但由于先前移动直放站设计带宽只有890-919HKZ，大面积更换支持E-GSM的直放站，一时很难实现，这时相对网络而言，是相互冲突，在不支持E-GSM直放站覆盖区域内占用有E-GSM频点的小区通话，会造成室内弱信号。要解决E-GSM频点对直放站有以下解决方案3．1、更换可支持E-GSM的直放站，更换干放设备和有源设备等3．2、更换信源小区的E-GSM频点3．3、调整直放站接收端位置，更换新信源，避免有E-GSM频点的小区作为信源小区。4、直放站与大站话务均衡问题由于直放站只作信号中转作用，当覆盖区域话务增长时，只能对施主小区进行扩容来缓解，但由于传输和设备影响，扩容较为难，这时我们必需考虑用别的覆盖方式以分担施主小区的话务。以下是对施主小区话务影响的解决方案：5．1、用微蜂窝+室内分布进行覆盖；5．2、用相对话务不忙的邻近小区进行小区分裂，用移频直放站+室内分布进行覆盖；5．3、用选频机进行覆盖，选取邻近小区不忙小区为主小区；5．4、调整接受天线位置，更换施主小区；5．5、在传输和硬件条件允许情况，对施主小区进行扩容。5、信源小区合理性对网络影响51 目前，直放站安装调测人员在选择信源时，一般的做法是在待安装施主天线地点测量所收到小区的信号强度，并选择接收信号最强的小区作为信源。但是，随着无线环境、话务结构的变化，以及基站逐渐密集，小区之间间距不断缩小；受各方面综合因素的影响，部分直放站所选信源可能已不是最优选择；再加上由于直放站施主天线受地理环境影响，如接收不好，很难选取较强信源等影响，设计人员将八木天线安放于较高建筑顶端，随着基站增加、无线环境变化，施主天线位置处信号杂乱，造成施主小区误选了距离较远甚至超TA的小区作施主小区。改善方法5．1、选择信源时需要结合信源小区及直放站点的位置，判断信源小区是否距离太远，信源小区与周边几个主覆盖小区是否存在严重的频率干扰等；5．2、选择信源时需要考虑信源小区的话务冗余量是否可以承担直放站所吸收的话务，是否可以通过信源小区扩容手段解决等；5．3、如施主天线放置太高导致信号源杂乱，则可以通过降低施主天线放置高度，保证信源单一，减小受干扰的可能性；5．4、如信源实在难以选择，可改用选频直放站进行覆盖。（但选频直放站局限性较大，一般比较少采用）6、基站扩容对选频直放站影响选频直放站一般有八个选频模块，这八个模块可对应基站八个载频；对应信源小区载频数，直放站应具备有相应数目的选频模块；当基站扩容时，相应选频机也要进行扩容；但一般选频直放站选频模块为八个，当基站扩容至超过8个频个载波时，直放站必须增加至两个选频机，这样成本将会增加，特别是随着EDGE发展，一般小区都有一个或以上支持EDGE业务的载波，对选频直放站也是一个很难逾越的障碍；同时在全网变频时，必须注意对选频直放站的选频模块进行频率校正，否则直放站无法选中信源小区信号，造成室内覆盖信号异常，质差严重。改善方法：51 6．1、检查选频机频率和基站频点是否对应；6．2、选用合适的施主小区（以小区容量为主）；6．3、对8个载频+EDGE载频的小区，由于EDGE不参于跳频，且设为别外一组信道，即不同ChannelGroup，可人为地在直放站模块中删除EDGE载波频点(但必须注意影响的区域面积不能太大，且用户数据业务要求不高的区域)。6．4、条件允许的情况下，尽量进行直放站整改，更换为宽频直放站进行覆盖。三、高层网络优化1、高层但未进行全楼覆盖的常见问题1.1、手机信号不稳定或没信号；1.2、通话质量差；1.3、经常掉话。2.1、质差严重。改善方法（非全楼覆盖）1.1、手机信号不稳定或没信号：主要是由于未覆盖的高层建筑内信号较杂，移动台出现频繁的小区重选或位置区更新，造成手机短时间信号不断波动或由于位置更新失败造成无网络信号，特别是高层建筑在两个BSC（较多地方都是一个BSC对应一个位置区）之间：•影响小区重选及位置区更新的参数，如：CRO、CRH、ACCMIN、TO、PT作用避免频繁小区重选或位置更新；•压远距离小区的下倾角，限制小区覆盖过远；•将覆盖至故障点的小区割接为同一个局；•调整较优小区的方向角、功率等，尽可能使建筑内有一主导小区；•进行全楼覆盖，可有效解决相关问题。改善方法（非全楼覆盖）51 1.2、通话质量差：主要是由于频率干扰引起；由于GSM900信号较DCS1800信号的穿透力强，所以高层一般用GSM900小区的信号，但由于GSM900小区频率资源有限，复用程度高，在基站密集区域，经常会因网内频率干扰导致通话质量下降：•调整参数有：1800小区的LAYERTHR、LAYERTHR、BSPWRB/T，并对1800小区进行频率优化；GSM900有kOFFSET、KHYST、BSPWRB/T及CROACCMIN，最后对主进行频率优化，如将P-GSM频点换成E-GSM频点；调整目的：靠窗口位置，用1800小区进行覆盖，室内由于1800小区衰弱较快，用900小区进行覆盖，并对900小区和1800小区切换边界进行合理设置；•从附近基站专门分裂出一小区用于覆盖高层，并对分裂小区进行功率、邻区关系及小区参数设置的优化。改善方法（非全楼覆盖）1.3、经常掉话：除因频率干扰引起的连续质差掉话外，还有因占用越区覆盖严重的小区因未定义相邻关系引起的孤岛掉话及超TA的掉话：•优化相邻关系；•控制越区覆盖小区的覆盖范围，避免孤岛；•频率优化。•2.1、合路+干放设备进行覆盖，建议合路部分用于低层覆盖，干放设备用于高层覆盖；增加干放，输出功率增加，使室内的信号增强，提高C/I、C/A值，改善高层的通话质量（合路部分是微蜂窝功率）；•2.2用小功率天线密集分布对高层进行覆盖，可以增强施主小区穿透力，使室内施主小区信号增加，成为主导小区；•51 2.3某些地区E-GSM频点较少使用的情况下，可用以代替P-GSM频点，设置微蜂窝小区LAYERTHR至较低值（-80dBm左右），使室内尽可能多占用微蜂窝信号，在信号偏弱的情况都可以获得较好的通话质量。（这一方法现在已比较少用，因E-GSM已在广东推广使用，且使用率已很高）•四、微蜂窝优化及话务均衡•方案分类：•微蜂窝优化可分为•1、外泄整治•2、频率优化•3、邻区优化•4、话务均衡•下面针对以上几种提出网络解决方案：1、外泄整治：•对微蜂窝小区进行惩罚，较常用的参数为信号强度的惩罚：PSSTEMP/PTIMTEMP；•合理设置层切换电平值（LAYERTHR），避免路面信号误切换至室内微蜂窝引起连续质差；•在保证覆盖的前提下对微蜂窝输出功率进行下调；•因外泄对路面信号影响严重且无法通过参数调整解决的情况下，可考虑进行相关天线的移位或拆除。2、频率优化除进行基本的频率优化之外，还可以考虑采用混合跳频方式，将微蜂窝小区参于跳频的频率数大于载波数两倍以上，可以减少频率干扰。3、邻区优化•微蜂窝定义邻区尽量要少，定义几个重要的小区即可•51 对超TA小区和越区覆盖小区，要尽量避免从微蜂窝切换过去，可调整参数TAMAX控制，也可通过调整越区覆盖小区的功率、天线下倾来控制•4、话务均衡•对于话务较忙的微蜂窝覆盖的场所，将小区LAYER调整为2或3，让宏蜂窝小区吸收部分微蜂窝边缘话务；•当话务太高，无法通过参数调整解决拥塞，可进行扩容；•对于话务量较低的微蜂窝，将LAYERTHR调低，尽量吸取室内的话务，但需要注意微蜂窝外泄，避免因小失大。下面举例说明如何分析CQT测试及前后对比测试指标：例一：2008省公司第2轮CQT巡检问题点处理报告—干扰(佛山禅城区行政服务中心)一、问题点情况概述由于第三方巡检发现禅城禅城区行政服务中心11F行政服务热线门口出现质差问题点指标：1)语音：测试日期CQT点名称主被叫标识问题位置覆盖率话音质量接通率掉话率备注2008-9-18禅城区行政服务中心主叫11F行政服务热线门口100.00%89.54%100.00%0.00%　我司200080918日到禅城禅城区行政服务中心11F行政服务热线门口复测也出现话音质差，MS占用FJ2QFU9(佛山禅城区府D)小区所出现的质差，TCH：560频点51 C/I值小于9dbm比较低，从测试数据分析查看MOCM发现是FJ2QFU9小区的TCH：560频点受到F31XRS8（佛山新荣大厦D）小区的561邻频干扰。所测试的情况如下图所示：(因大于2M，图象已略)二、问题处理情结合以上的分析，决定换频，联系BSC的同把FJ2QFU9(佛山禅城区府D)小区的TCH：560频点换为559，也把ssdesdl从72调到68，复测问题得到改善，问题决解。验证指标与效果图如下：测试日期CQT点名称主被叫标识问题位置覆盖率话音质量接通率掉话率备注2008-9-18禅城区行政服务中心主叫11F行政服务热线门口100.00%99.98%100.00%0.00%　验正图：(因大于2M，图象已略)例二：2008省公司第2轮CQT巡检问题点处理报告---参数设置不合理(1创业大厦)一、问题点情况概述20F电梯左侧主叫：创业大厦位于汾江路与季华五路交叉附近。在1创业大厦20F电梯口左侧进行语音测试，发现同样出现质差问题。MS在20楼电梯口空闲状态下，信号较杂乱，主覆盖小区及其他邻小区的信号电平约在－75dBm；通话状态下与空闲状态下情况类似。F31CYD5（佛山禅城创业大厦M）的TO参数设为1，受到惩罚，C2值被减小10db；占用F31SYJ3（佛山禅城邮电局）起呼切换到F31KGC1（佛山禅城开关厂），通话连续3~7级质差，最后切换至F31CYD5（佛山禅城创业大厦M），通话良好。18楼外轮代理公司门口主叫：现场测试信号电平在约在－40dBm，最强邻区信号约在－77dBm，通话质量良好；外轮代理公司门口斜上面天花板上有室内分布系统。51 1.问题点指标：语音：测试日期CQT点名称主被叫标识问题位置覆盖率话音质量接通率掉话率备注2008-8-171创业大厦主叫20F电梯左侧100%82.31%100%0%　2008-8-171创业大厦主叫18楼外轮代理公司门口100%86.59%100%0%问题分析20F电梯左侧主叫：在20楼电梯口空闲状态下，信号较杂乱，主覆盖小区及其他邻小区的信号电平约在－75dBm；F31CYD5（佛山禅城创业大厦M）的TO参数设为1，受到惩罚，C2值被减小10db。如下图所示(BCCH:48BSIS:21)：(因大于2M，图象已略)F31CYD5(佛山禅城创业大厦BCCH:48BSIC:21)占用F31SYJ3（佛山禅城邮电局）起呼切换到F31KGC1（佛山禅城开关厂），通话连续3~7级质差，最后切换至F31CYD5（佛山禅城创业大厦M），通话良好。验正图：(因大于2M，图象已略)切换至F31CYD5（佛山禅城创业大厦M）:(因大于2M，图象已略)18楼外轮代理公司门口主叫：无异常现象，通话质量良好；覆盖率、接通率、掉话率等指标良好。51 一、问题处理情况要求：包括措施及效果，效果需要针对各个问题点，分别给出优化后的统计指标(复测指标)，复测时，按巡检要求的测试方法进行。问题位置指标对比覆盖率话音质量接通率掉话率前后前后前后前后20F电梯左侧100%100%82．31%94.18%100%100%0%0%18楼外轮代理公司门口100%100%86，59%99.33%100%100%0%0%20F电梯左侧主叫：1．电梯口天花板上没安装室内分布系统，最好加强覆盖；2．调整现网参数to：1-->0　layerthr:75-->78accmin:85-->88，使其在空闲及通话状态下都占用F31CYD5（佛山禅城创业大厦M），F31CYD5（佛山禅城创业大厦M）只有二个载波，TCH有拥塞现象，建议扩容。2.DT测试结果以及分析。在路测中，主要关心下列指标或情况：掉话，拥塞，接入失败，下行质量，切换失败，基站覆盖等等。网络中共中央的问题多数情况下不是单独出现的，发生某一个现象是多个问题集合在一起造成的，下面就某一现象与产生的原因做出总结。便于尽快发现问题。测试结果测试所采集的数据通过实时处理或后台处理，可以得到所需的直观方便的图示结果。1测试报告整个测试过程中详细的统计报告，包括拨打次数，接通率，话音质量，TA分布，功率分布等。2．BCCH信道覆盖图根据测量点的BCCH场强，可以得到整个测试范围的BCCH测试情况。由BCCH场强分布情51 况可以判断有无信号强度非常弱的盲区。结合话务分析及用户密集程度，再根据信令覆盖情况，就可以判断小区基站的覆盖范围是否合理，相邻基站覆盖交叠范围是否合理。通过该图也可分析信令干扰情况。3话音质量覆盖图由于话音质量覆盖图可看出所经路径通话质量，结合接收电平覆盖图判断网络是否存在同频干扰或基站天线发射是否正常，小区覆盖情况是否符合设计要求，有无盲区，有助于分析同频干扰和掉话问题。4信道切换分布图信道切换分布图显示切换分布情况。切换点两侧的颜色表示切换前后的电平大小，由此可判断切换前后的电平是否正常，即属于正常切换。正常切换点的分布能说明小区的边缘范围和与邻近小区的交叉覆盖程度。根据信道切换分布图，可以判断网络覆盖是否合理，防止不必要的切换以及该切换不切的情况产生。5邻频载干比C/A值分析邻频载波干扰比，可以知道频率规划是否合理。6同频载干比C/I值同频干扰测试结果，根据BCCH测试图和频普分布图可以判断是否存在同频干扰或其它 干扰。DT常见问题及分析ü弱信号质差ü强信号质差ü切换失败ü切换不正常ü掉话ü接不通ü硬件故障ü弱信号覆盖51 进行DT分析时主要应考虑下列几个方面的因素：ü故障点的信号覆盖情况及无线环境；ü故障区域的干扰情况及干扰源的性质；ü相关各小区的硬件设置情况；ü相关各小区的各功能参数的设置情况；ü相关各小区的话务统计指标；ü相关各小区的OSS统计报告（MRR、NCS、CTR等等）。注：这些因素可从电子地图、路测数据、STS话务统计及CDD上取得。•分析问题路段所使用的小区是否为主覆盖小区。ü若使用的不是主覆盖小区•主覆盖小区是否被HALTED（查话务统计、监控告警记录）•主覆盖小区的邻区是否定义不全（查小区参数）•同频BCCH造成误切•是否有非主覆盖小区覆盖过远造成（参数造成、天线造成）•无主覆盖小区•主覆盖小区是否拥塞（查话务统计）•软件造成ü若已正确的使用主覆盖小区•若主覆盖小区之间不能正常连接•硬件问题造成质差•频率干扰造成质差•参数引起（LAYERTHR、KOFFSET、KHYST、功控、定位等）•其他原因51 •掉话常见的掉话原因一般可归结为以上所列的弱信号覆盖、质差、切换异常以及硬件故障等无线参数与设备性能问题，掉话只是这些问题的极端表征或后果。•呼叫失败–被叫位置更新–拥塞（包括主被叫的TCH、SDCCH拥塞）–弱信号–干扰–硬件故障–其他原因（系统原因）基本分析方法1.弱信号覆盖2.上下行功率不平衡3.硬件问题造成质差4.频率干扰造成强信号质差5.邻区同BCCH引起误切6.乒乓切换问题7.位置更新造成呼叫失败例一：干扰问题描述：Ms占用FJ2QFU9(佛山禅城区府)进行通话发生持续质差。如下图：(因大于2M，图象已略)处理过程：51 根据对周边基站的话务和历史测试数据发现，问题的发生原因有两点：1、为缓解一医院及其周边话务繁忙，将FJ2QFU7(佛山禅城区府)的方位调整至一医院及其周边区域，导致MS在原来本应由FJ2QFU7(佛山禅城区府)覆盖的区域占用到FJ2QFU9(佛山禅城区府)；2、由于FJ2QFU9(佛山禅城区府)的BCCH=548受到F32SCN9（佛山深村）的BCCH=548同频干扰。现场将FJ2QFU9(佛山禅城区府)的BCCH=548换成550。调整后现场进行复测试，MS占用FJ2QFU9(佛山禅城区府)进行通话，通话质量良好。处理后测试图：(因大于2M，图象已略)例二：参数设置不合理问题描述：MS在桂澜路家天下及万锦豪园附近占用到FR1XWG8(南海平洲西樵旺阁)时由于弱信号导致较大质差。如下图：(因大于2M，图象已略)处理过程：根据问题文件及MCOM等资料分析,由于FR1XWG8(南海平洲西樵旺阁)的LAYERTHR=80,比较低,信号又漂浮不定的,所以有时候会比较容易切进该小区导致弱信号质差。优化方案：把FR1XWG8(南海平洲西樵旺阁)的LAYERTHR由80调整为76，以避免该小区信号比较弱就切进去导致质差。同时把FR2JTX1（南海桂城家天下）的功率由41调整为43以加强对问题点的覆盖，把FR1WJH3（南海桂城中海万锦豪园）的SSLENSD=10调整为6，加快切换。调整后复测问题解决。处理后测试图：(因大于2M，图象已略)3.网络指标分析1．随机接入成功率2．SDCCH拥塞率3．SDCCH掉话率4．TCH拥塞率5．TCH掉话率6．切换成功率1．随机接入成功率随机接入成功率=CNROCNT/（CNROCNT+RAACCFA）CNROCNT：接受的随机接入总数RAACCFA：失败的随机接入总数51 随机接入成功率低主要由下面原因：覆盖过远；同BCCH同BSIC小区距离过近；BCCH干扰；ACCMIN，MAXTA等参数设置不合理；在BSC内有软件的拥塞；随机接入成功率的优化检查硬件是否工作正常；排除上行干扰；修改BCCH，修改BSIC；降低天线高度；加大天线倾角；降低下行发射功率；加大MAXTA；提高ACCMIN；增加CRO偏置；BCCH，BSIC的优化例一A小区随机接入成功率50﹪，MCON中显示附近有同BCCH同BSIC，修改BSIC，A小区随机接入成功率100﹪。例二B小区随机接入成功率75﹪，MCON中显示附近无同BCCH同BSIC，MCON中显示附近有同BSIC，修改BCCH，B小区随机接入成功率100﹪。2．SDCCH拥塞率SDCCH拥塞率=CONGS/CCALLSCONGS：试呼总次数CCALLS:试呼总次数拥塞率主要与下面原因有关：SDCCH配置太小边界小区的位置区更新太多异常的偏置参数设置硬件故障51 拥塞率的优化检查硬件是否正常工作增加SDCCH的个数检查IDLEBALIST的完整加大CRH增加CRO偏置设置适当的ACCMIN值设置TO和适当的PT降低下行的发射击功率小区扩容降低天线高度加大天线倾角例一A小区SDCCH拥塞，A小区有三个载波，A小区设置了两个SDCCH/8，增加一个SDCCH，拥塞消除例二B小区位于LAC边界，SDCCH拥塞，SDCCH/8个数=TRX，加大B小区及邻小区的CRH由4增加到8，B小区的话务减少，拥塞消除。3．SDCCH的掉话率掉话率=CNDROP/CMSESTABCNDROP：SDCCH掉话数CMDROP：SDCCH成功建立次数SDCCH掉话的主要原因：TCH拥塞硬件故障越区覆盖信号强度过低频率干扰缺少邻小区直放站问题外部干扰SDCCH掉话的优化检查硬件是否正常工作检查附近是否有直放站排除上行/下行干扰减少TCH的拥塞51 分析掉话的原因优化覆盖SCHO=NO检查小区的相邻关系加大CRH增加CRO偏置设置适当的ACCMIN值设置TO和适当的PT降低下行的发射击功率小区扩容降低天线高度加大天线倾角调整方向角例一A小区SDCCH掉话高，MRR显示小区越区覆盖，加大天线倾角，掉话率降低。例二B小区SDCCH掉话高，小区TCH拥塞，扩容后，SDCCH掉话率降低。4．TCH拥塞率TCH拥塞率=TFCONGSAS/TFCALLSTFCONGSAS：TCH拥塞次数TFCALLS：TCH指派次数TCH拥塞的主要原因：小区配置太小，话务太高异常的参数设置缺少必要的邻小区硬件故障TCH拥塞优化检查TCH信道的完好率小区扩容HCS，ACCMIN，CRO，KOFFSET等参数适当设置添加必要的邻邦小区关系调整天线方向角，下倾角，调整半速率比例激活指派到其它小区功能激活小区负荷分担功能51 减小小区发射功率例一A小区为LAYER1微蜂窝，TCH拥塞，将LAYER1调整为LAYER2，小区话务减少，拥塞消除例二C小区拥塞，其邻小区不拥塞，将C小区的CRO由0调整到2，PT由0调整到31，将C小区的KOFFSETN由0调整到2，C小区的话务量降低，拥塞消除。4．TCH掉话率TFNDROP：掉话次数TFNSCAN：话务扫描总次数TFTRALACC/TFNSCAN：话务量话务掉话比=（TFNDROP/TFCASSALL)*60/TFNDROPTCH掉话主要原因：公用设备故障传输闪断SDCCH，TCH拥塞，且CHAP=1硬件故障越区覆盖信号强度过低频率干扰在其覆盖区域无主导小区缺少邻小区邻小区受到干扰邻小区拥塞切换性能低下功率控制参数设置不合理滤波长度设置不合理偏置参数设置不合理其它参数设置不合理直放站问题外部干扰通过路测发现问题51 TCH掉话优化：SDCCH，TCH拥塞，且CHAP=1硬件故障（检查设备）越区覆盖（调整方向角，下倾角，天线高度，功率，ACCMIN）信号强度过低（检查参数设置是否合理或增加覆盖设备）内部频率干扰（排除干扰）在其覆盖区域无主导小区（硬件或参数调整）缺少邻小区（通过路测和NCS添加必要的邻小区）邻小区拥塞（解决邻小区拥塞）切换性能低下（优化切换性能）功率控制参数设置不合理（优化功控参数）滤波长度设置不合理（调整SSLENSD，QLENSD，SSRAMPSD）偏置参数设置不合理（调整CRO，ACCMIN，KOFFSET）其它参数设置不合理（调整IHO，RLINKUP，TALIM，MSRXSUFF，BSRXSUFF，等）直放站问题（准确选频，增益平衡）外部干扰（排除干扰）通过路测发现问题切换成功率切换成功率=HOVERSUC/HOVERCNTHOVERSUC：切换成功数HOVERCNT：切换请求数切换失败的主要原因：硬件故障直放站问题天线阻挡目标小区定义有错误邻小区有同BCCH同BSICMSC间小区数据定义不准确目标小区拥塞目标小区功率不平衡KOFFSET，MSRXSUFF等偏置使切换发起过早IHO延误BQ紧急切换优化参数51 目标小区频率干扰目标外部干扰SDCCH切换成功率低，对整体切换成功率造成影响切换优化硬件故障（检查设备）直放站问题（准确选频，增益平衡）天线阻挡（检查天线）目标小区定义有错误（用MCON查看同频同BSIC）邻小区有同BCCH同BSIC（用MCON查看同频同BSIC）MSC间小区数据定义不准确目标小区拥塞（解决拥塞）目标小区功率不平衡（平衡功率或延缓切换）KOFFSET，MSRXSUFF等偏置使切换发起过早（重新设置）IHO延误BQ紧急切换（优化IHO的OFFSET）优化参数（调整SLENSD，QLENSD，SSRAMPSD，PSSHF，PTIMHF，MSRXMIN等）目标小区频率干扰（优化频率）目标外部干扰SDCCH切换成功率低，对整体切换成功率造成影响（对SDCCH进行优化）例一A小区属于MSCA，B小区属于MSCB，路测时A不向B切换，STS显示A向B切换的成功率100﹪，减小A和B的SSLENSD，切换正常。例二A小区向B小区切换成功率低，在MCON中发现A应当向C切换（B和C同频同BSIC）删除A---B，增加A---C4.GSM优化方案：1.基础参数的检查和整理。A检查相邻关系。B检查频率。C各种参数的检查和修改。51 CAN是OSS中系统小区网络功能组，管理着小区相关数据，用CAN能够提取网络中所有小区数据，并且进行自动检查，查找出小区数据中的错误。CAN管理的小区数据包括：邻小区，MSC，BSC中的外部小区，并且通过CAN增加，修改和删除小区数据。通过一致性检查减少差错等。OSS中的CNACAN可以进行下面的检查：1．邻小区双向检查如果邻小区关系存在单边，那么将造成掉话，这种情况出现在BSC间定义切换关系时，除了特殊情况除外，邻小区关系应该是双边的。2NCCPERMNCCPERM的设置与NCC不同，那么MS将无法切入这些小区。3MBCCHNOMBCCHNO定义过多，造成测量精度降低，影响切换性能，而MBCCHNO定义过少，也会降低网络质量，降低系统连续性，因此利用CAN检查可以使BA列表和邻小区BCCH保持一致。4BCCH，BSIC，GGI定义有误如果BCCH，BSIC，GGI定义有误，将导致无法通话等故障发生。5同/邻频小区51 CAN将根据邻小区关系对BCCH和TCH进行检查，发现其中存在的同频和邻频小区。6同BCCH，同BSIC邻小区如果系统中存在同BCCH，同BSIC邻小区，那么将严重影响切换性能成功率和随机接入性能。下面是佛山A区2008一月到八月CHECK数据一致性检查后修改的部份参数：从2008一月到八月CHECK数据一致性检查后修改的部份参数修改内容看，很多数据由于错误而影响网络正常运行，进行数据一致性检查是必要的。2.覆盖问题的解决及基站天线的调整。覆盖问题分析覆盖区过大或过小问题，覆盖区过大，过小的现象可以通过电平测试发现，当覆盖区过大时，可能会造成频繁换等现象，严重时造成较大的相互干扰，影响网络的指标。当覆盖过小时，一般会造成掉话率高，切换成功率较低等现象。孤岛覆盖过大，过小问题，一般通过电平测试发现，覆盖过大时会造成掉话率过高，切换失败较多接通率较低，话音质量不好等现象，覆盖区过小一般会造成有大量用户投诉，掉话率较高。越区覆盖，越区覆盖的情况一般比较难发现，即使用通过路测，也可能发现不了，通过BSC对小区的中发生呼叫的TA值的分布呈现有大量异常的TA值出现，则表明该小区存在越区覆盖的现象，另一个方法是对系统进行仿真。51 覆盖区过大造成的现象主要有掉话高和越区切换失败率高等。解决方案覆盖区过大或孤岛覆盖过大主要是由于基站功率过大，天线过高。倾角不足等原因造成的，根据勘测结果，可以采取相应措施进行修正，在心肝上方案实施时，也可以通过降低最小接入电平，加大无线链路超时等方法进行改善。当采取增加基站功率，调整天线角度，高度，倾角等方法时应首先对系统进行防真，以确保方案的正确性和准确性。对于基站过覆盖的天线调整：1．对设在市内高层建筑上基站的优化这类基站在GSM建设初期起到了重要的作用，要基站数不断增加的情况下，这类基站正面作用越来越小，反面作用越来越大，它阻碍基站的进一步发展，特别是给频率复用造成困难，可采取下面方法。（1）如果天线能降低的就降低（2）如果天线不能降低的基站，有两面三刀种方法对于这些高层站使用频率重新分配规划由于市区高层站也不能太多，因此对于一些多余的基站，则应拆除2，对于低层建筑物上基站化如果基站无线覆盖半径要求控制在500米左右时，这样的天线离地挂高是比较合适的。随着基站小区的不断分裂，小区半径越来越小，这时就要对天线进行调整。对于基站覆盖不足的天线调整：对于这类天线的调整，一般调整方向角，下倾角，天线的高度。在调整之前，应该了解以下几点51 3.双频网络参数处理。GSM1800主要作为GSM900网络的补充，吸收话务量是双频网优化中考虑的重点。因此，双频网的优化工作，除了以上各项指标的测试及相应的调整外，还必须特别考虑小区选择、小区重选、切换等与频段之间的选择有关的行为上。运用小区选择、重选和切换过程中的相关参数，根据网络覆盖及容量要求控制手机在保证通话质量的前提下使通话保持在GSM1800上，分担GSM900网络负荷。即：*在Idle模式下，手机能驻留在GSM1800小区。*在Active模式下，在保证通话质量的前提下手机保持在GSM1800小区。51    下面举例说明在双频网网络优化过程中，通过参数调整，使GSM1800尽可能吸收话务量，发挥双频网优势。1、小区选择的优化设置   手机开机后会与公用GSM网进行联系，选择一个合适的小区，从中提取控制信道的参数和其它系统消息，完成小区选择过程。在GSM规范中，规定了小区选择的依据参数即路径损耗准则C1，C1与允许的最低接入电平（RXLV_ACCESS_MIN）有关。C1=A-Max(B,0)A=ReceivedLevelAverage-RXLEV_ACCESS_MINB=MS_TXPWR_MAX_CCH-P其中:　ReceivedLevelAverage为手机实际接收到的电平RXLEV_ACCESS_MIN为手机接入系统时所需的最小接入电平MS_TXPWR_MAX_CCH为手机接入系统时可使用的最大发射功率P为手机所具有的最大输出功率对GSM1800Class3手机而言，B=MS_TXPWR_MAX_CCH+POWEROFFSET–P其中:POWEROFFSET为与MS_TXPWR_MAX_CCH相关的功率偏移。   手机所选择的小区的C1必须大于0，同时还要判断该小区是否被禁止接入、小区的优先级等因素。在满足C1标准的前提下，手机将选择优先级高的小区。若手机中存有BA表，则在该表中的BCCH载频上进行搜索，若检测到一个小区，其级别为高，且C1>0，则选择该小区。否则在所有频点中搜索。   由于GSM1800频段的信号衰耗较大，在GSM900与GSM1800共存的情况下，为了使双频手机能够尽可能接入GSM1800系统，可以通过设置小区的CBQ(CELL_BAR_QUALIFY)和CBA(CELL_BAR_ACCESS)值，来控制小区选择的优先级。鉴于GSM1800小区的信号强度通常低于GSM900，因此设置GSM1800小区的优先级为“正常”，GSM900为“低”，这样在小51 区信号满足C1准则的前提下，通过该参数的设置，使双频手机优先选择GSM1800小区。表1是一个实际运行的双频网中该参数配置情况：表1小区选择参数设置　CBQCBARXLEV_ACCESS_MIN(dBm)GSM900小区Low(1)No(0)-102GSM1800小区High(0)No(0)-102　   按表1参数进行设置后，通过实际的网络运行及测试表明，在GSM900与GSM1800的共同覆盖区内，手机优先选择1800MHz小区。2、小区重选的优化设置   在空闲模式时，手机停留在所选的小区中，通过接收该小区的系统消息，检测BA1列表，测量该列表中邻近小区的BCCH载频的信号电平，记录其中信号电平最大的6个相邻小区，并从中提取出每个相邻小区的各类系统消息和控制信息，在满足一定的条件时，手机将从当前小区转移到另一个小区，即小区重选。对phase2手机而言，由无线信道质量引起的小区重选以参数C2作为标准，C2是基于参数C1及经验值而形成的。C2=C1+CELL_RESELECT_OFFSET–TEMPORARYOFFSET*H(PENALTY_TIME-T)当PENALTY_TIME<>11111C2=C1-CELL_RESELECT_OFFSET当PENALTY_TIME<>11111其中：CRO(CELL_RESELECT_OFFSET)用于设置经验值修正重选参数C2TO(TEMPORARYOFFSET)是临时偏移，在PT(PENALTY_TIME)规定的时间内起作用，T是计数器。对非服务小区，H(X)=0当X<051 H(X)=1当X>=0对服务小区，H(X)=0   小区重选不分优先级，在合适条件下，手机重选C2值大的小区。根据C2算法，通过设置CRO、TO、PT等参数调整C2值，使GSM1800的C2值大于GSM900，使GSM1800小区信号强度低于GSM900情况下，通过参数设置仍可以使双频手机重新选择到GSM1800小区。   下面是一个实际运行的双频网中的部分小区相关参数配置。在建网初期，部分1800MHz小区的CRO等参数与900MHz小区一致，对话务吸收效不明显。在网络优化过程中，结合网络运行情况对该参数进行了调整，设置1800MHz小区的C2值比900MHz小区高约20dB，如表2所示。表2小区重选参数设置　CROTOPTGSM900小区000GSM1800小区1000       各小区的参数均经过实际运行测试，根据网络话务分布、场强覆盖、相邻小区之间的关系等因素，进行相应调整和进一步验证。图1、图2是该双频网经过参数调整前后的测试路径上小区重选示意图（右边三个站为GSM900/1800共站址）。51 图1优化前的小区重选结果示意图51 图2优化后的小区重选结果示意图由图中可以看出，，在GSM1800与GSM900的共同覆盖区，当手机进行小区重选时，双频手机大多会重选GSM1800系统，使双频手机守侯在GSM1800系统上，尽可能在GSM1800上建立通话。3、切换优先级的设置   在通话过程中，当有更合适的小区出现时，手机会切换到该小区，以保持良好的通话质量。在双频网中，测试并改善系统的切换性能是网络优化的一个重点。由于各个厂家的设备其切换算法有差异，因此该项优化应紧密结合网上运行设备的实现机制来进行，但总的思路是一致的。根据目前网上运行的设备来看，双频网络多采用分层小区结构，基于该类结构的切换算法，一般根据GSM900/1800双频组网的复杂情况，在处理方式上考虑了小区优先级、失败惩罚、乒乓效应的消除、小区内连续切换的防止、速度敏感性、流量控制等问题。51 在双频分层网络中让GSM1800系统具有比GSM900系统更高的优先级，使手机更容易切换到GSM1800系统。通话也尽可能将手机保持在GSM1800小区，实现负荷分担。优化工作必须结合实际网络特点和运行情况正确地设置相关参数，使网络达到预期的性能。这些参数主要有：小区所在层的设置、小区优先级的设置、层间切换门限、层间切换迟滞等参数设置。   下面是一个实际运行的双频网的实例。该网络采用分层分级结构，GSM1800为第1层，具有高的优先级，GSM900小区为第2层，采用了分层分级的切换算法，使双频手机尽可能停留在1800MHz小区上。各层也分不同的优先级，可以根据实际话务的分布，对每个小区进行更完善的话务负荷分布调整。在该双频网优化过程中，通过多次测试和参数调整后，其层间切换门限为-90dBm，为防止乒乓切换，将层间切换迟滞设为5dBm。图3是该双频网在参数调整后，测试路径上的切换示意图。图3网络优化后路测过程切换示意图   在切换测试过程中，发现有由于新增GSM1800基站而引起的邻区关系不完全、越区覆盖等因素引起的掉话，通过网络优化调整后切换正常。通过路测图示看，在1800MHz系统的覆盖范围内，双频手机基本保持在1800MHz上，进行1800MHz系统内的切换；51 当1800MHz小区信号覆盖变差时，双频手机切换到900MHz小区。整个测试结果表明，切换性能良好，切换成功率为100%，预期的切换过程得到了良好体现。系统实现了GSM1800具有较高的优先级，使双频手机在保证通话质量的前提下优先切换到GSM1800系统，从而使通话状态的双频手机尽量驻留在GSM1800系统上，实现话务量吸收功能。   通过以上几个方面的调整，双频网覆盖区的900MHz和1800MHz小区的话务量发生了明显的变化，由于1800MHz系统对话务量的吸收作用，900MHz小区不再出现拥塞现象   这里只是讨论了GSM900/1800双频网优化的几个方面，在网络运行中，还会涉及到许多相关的参数、测试方法、网络指标评估等因素，必须针对具体的网络环境综合考虑。   GSM网络在我国的应用已经非常广泛，GSM900/1800双频网也在大力推广，并在许多城市投入运营。双频网的运作有其特殊性和复杂性，应在实际运行中不断地跟踪网络质量和双频用户的增长速度，进行优化调整。通过网络优化，使GSM1800尽量吸收双频用户，起到话务负荷分担的作用，缓解GSM900的压力，提高网络的整体性能。4.干扰问题的处理。下面以佛山禅城区金澜北路案例说明如果处理干扰问题问题点：佛山禅城区金澜北路频率干扰解决方案：51 1、一般来说，解决频率干扰问题有以下几种方法：a)先调整有关小区的天线高度、下倾角、方向角和发射功率，以减少两者之间的重叠覆盖区域和相互干扰的可能性。b)更改相关小区的频点（更改原则：优先改TCH载频，后改BCCH载频；首先更改被干扰频点的载频，后考虑改干扰源载频）。2、本例中可以根据选频统计图选择31或者32号载频替换原先的18号载频，选择46或者47号载频替换原先受干扰的79号载频。问题规律：1、由于TCH开启功率控制，在一般情况下TCH的信号强度并不高，所以容易受到无功控的BCCH信号的干扰。这种干扰在市区出现得很多，而且在一般情况下比较难确定。我们经常通过扫频文件的后台分析来查看各相关载频实际的信号强度分布（如第二、三张载频分布图所示）。2、而在寻找干净频点来替换被干扰频点时，我们经常要使用扫频文件对问题点附近分布的所有频点进行信号强度统计，寻找出同邻频信号强度都低于-90的频点（如第四张图所示）。3、邻频干扰虽然出现很多，但在单个问题点干扰产生的质差并不如同频干扰严重。邻频干扰的严重性在于对整个网络质量的影响：普遍存在，降低指标。分析思路：1、先观察此问题表象：a)MS从BCCH88的小区切换到当前小区，切换前后当前小区信号强度较强。b)在当前通话状态下，误码高RxQual>5，TA=1。c)当前小区的TCH使用的频点分别是：6、18、61、72、79、84。d)TCH跳频功能开启。e)ANTScan窗口可以看到TCH79有一邻频（频点80）信号很强，已经达到形成干扰的水平。f)从第二、三张载频分布图看到，载频19、80在问题点的信号很强，达到-75dBm以上，而且能够解出BSIC。2、分析：a)从切换前后和TA看来，当前小区在切换上没有问题，应该是最佳小区。b)从ANTScan和载频分布图看来，当前小区是因为频率干扰导致质差。分别是TCH18和TCH79两个载频受到了其他2个BCCH（19和80）的邻频干扰。从第四张选频统计图可以知道31、32、46、47号载频都比较干净（干净是指该频点的同邻频点信号弱）。51 51 5.禅城区GSM无线基站优化后对比分析：1．CQT指标前后对比。根据佛山移动公司要求，CQT测试指标有覆盖率，话音质量，接通率，掉话率。公司对每项指标都有要求，对于不达到要求的要运用优化手段进行优化，优化前后的每个点指标要进行对比。51 佛山禅城区行政服务中心的CQT指标前后对比。1)优化前语音：测试日期CQT点名称主被叫标识问题位置覆盖率话音质量接通率掉话率备注2008-9-18禅城区行政服务中心主叫11F行政服务热线门口100.00%89.54%100.00%0.00%　2)优化后语音：测试日期CQT点名称主被叫标识问题位置覆盖率话音质量接通率掉话率备注2008-9-18禅城区行政服务中心主叫11F行政服务热线门口100.00%99.98%100.00%0.00%　优化前后指标比较发现话音质量指标得到明显的提高：优化前为89.54%，优化后为99.98%。CQT测试的范围较小，测试前后语音方指标比较时发现优化后指标有明显的好转，在每一个CQT测试点做好优化，总的指标就能得到全面的提升。1．DT指标前后对比。根据佛山移动公司要求，公路DT测试指标有覆盖率，话音质量，接通率，掉话率，里程掉话比。公司对每项指标都有要求，对于不达到要求的要运用优化手段进行优化，优化前后的指标不用马上进行对比，只是每个月一次对全程高速公路的指标进行统计（发现问题后，逐个处理），再与前一个月对比。广东省移动公司全年都进行优化，对于全程高速公路的指标，要提高指标的百份之一，二个点是非常困难的。下面是一月份到六月份佛开高速，广佛高速的指标。51 从表中一月到六月可以看出，尽管每个月都有对佛开高速，广佛高速公路进行优化，但是不是每个月的话音质量比前一个月的好，而且都是97.5﹪左右。每个月统计指标时都发现有这样那样的问题，能保证覆盖率，接通率为100﹪，掉话率为0，里程掉话比∞，是长期优化的结果，如果不进行优化，指标将会下降。1．运行指标前后对比根据指标的前后对比,可以检查每次优化的效果,而通过DT,CQT的测试了解到的题是有限的,并且是局部的,因此在BSC中观察各类指标的运行情况就显得更加重要,在BSC中可以发现每个小区的掉话率,拥塞率,切换成功率,随机接入成功率等指标,并根据指标的具体情况修改各类参数,再检查指标的运行情况,与修改之前的指标对比,发现指标有大大的改善,在BSC中运行指标前后对比方法,比单做DT,CQT测试更加有成效。结束言：网络优化是一项长期的持续性系统工程，需要我们在实践中不断探索，积累经验。只有解决好网络中的各种问题，优化网络资源配置，改善网络运行环境，提高网络运行质量，才能使网络运行在最佳状态，为移动通信业务的发展提供有力的技术支持和网络支撑。51'
