DLT350-2010换流站运行规程编制导则.pdf 10页

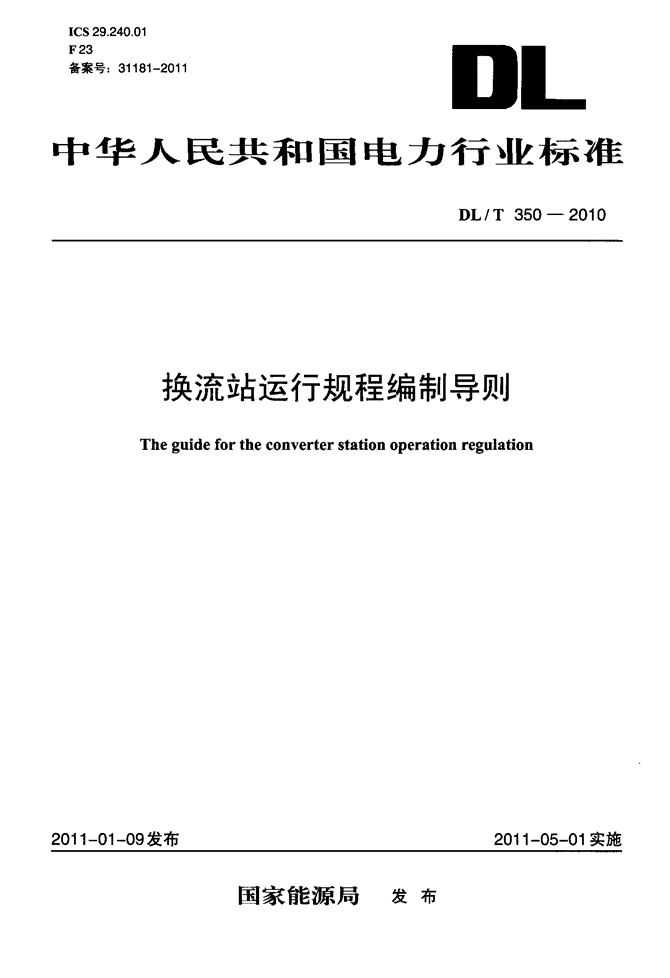

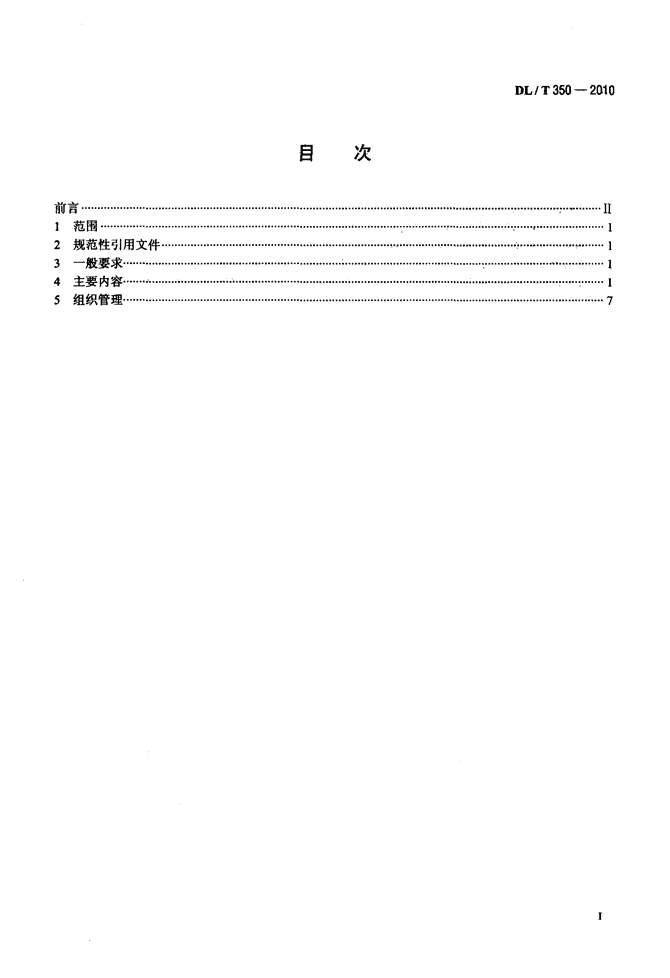

'ICS29．240．01F23备案号：31181—2011口L中华人民共和国电力行业标准DL／T350—2010换流站运行规程编制导则Theguidefortheconverterstationoperationregulation2011—01—09发布2011一05—01实施国家能源局发布 目次DL，T350—2010前言⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯．．．⋯⋯⋯II1范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯·⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯一⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯r⋯⋯⋯⋯⋯⋯⋯l2规范性引用文件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯．．-⋯⋯⋯·⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯·l3一般要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯．．⋯⋯⋯l4主要内容⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯l5组织管理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯一7 仉，T35D—-20t0前言本标准由中国电力企业联合会提出。本标准由电力行业高压直流输电技术标准化技术委员会归口。本标准起草单位：国家电网公司运行分公司。本标准主要起草人：娄殿强、余克武、余振球、程炯、唐开平、孙鹏、李晶、姚青强、马云龙。本标准在执行过程中的意见或建议反馈至中国屯力企业联合会标准化管理中心(北京市白广路二条一号，100761)。II 换流站运行规程编制导则DL，T350—20101范围本标准规定了换流站运行规程编写的格式、内容及要求。本标准适用于换流站运行规程的编制、审批和管理工作。2规范性引用文件下列文件对于本标准的应用是必不可少的。凡是注目期的引用文件，仅注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本标准。GB／T2900．50电工术语发电、输电及配电通用术语GB／T2900．57电工术语发电、输电及配电运行GB／T2900．59电工术语发电、输电及配电变电站GB／T13498高压直流输电术语GB／T14429远动设备及系统术语DL／T600--2001电力企业标准编制规则3一般要求3．1应符合国家标准、行业标准和相关的法律法规文件。3．2应参考现场设备手册、产品说明书和图纸等技术资料。3．3应参考设备安装及系统调试报告。3．4术语应符合GB／T2900．50、GB／T2900．57、GB,r／"2900．59、GB／T13498、GB／T14429标准要求。3．5应符合DL／T600--2001标准要求。4主要内容4．1设备概况换流站的地理位置和性质、建站日期及历次改扩建日期、发展过程、主设备接线方式、换流容量、变电容量、无功补偿容量、各个电压等级进出线回路及在电网中的送受关系等。4．1．1一次设备概述。4．1．11断路器。断路器结构、型号、主要附件、安装位置、投产日期、设备厂家；断路器主要技术参数及说明。4．1．1．2隔离开关和接地开关。隔离开关和接地开关结构、型号、主要附件、安装位置、投产日期、设备厂家；隔离开关和接地开关技术规范及说明。4．1．1．3电流互感器。电流互感器结构、型号、主要附件、安装位置、投产日期、设备厂家；电流互感器主要技术参数及说明。4．1．1．4电压互感器和直流分压器。电压互感器和直流分压器结构、型号、主要附件、安装位置、投产日期、设备厂家；电压互感器和直流分压器技术规范及说明。4．1．1．5换流变压器。换流变压器结构、型号、主要附件、安装位置、投产日期、设备厂家；换流变压器技术规范及说明。4．1．1．6平波电抗器。平波电抗器结构、型号、主要附件、安装位置、投产日期、设备厂家：平波电抗 DL，T350—2010器技术规范。4．11．7晶闸管换流阀。换流阀结构、型号、主要附件、安装位置、投产日期、设备厂家；换流阀技术规范及说明。4．1．1．8交直流滤波器。交直流滤波器结构、型号、主要附件、安装位置、投产日期、设备厂家；交直流滤波器技术规范及说明。4，1．1．9噪声滤波器装置。噪声滤波器装置结构、型号、主要附件、安装位置、投产日期、设备厂家；噪声滤波器装置设备规范及技术说明。4．1．1．10套管。套管结构、型号、主要附件、安装位置、投产日期、设备厂家；套管设备规范及技术说明。4．1．1．11避雷器。避雷器结构、型号、主要附件、安装位置、投产日期、设备厂家；避雷器技术规范及说明。4．1．1．12接地极及接地极线路。接地极及接地极线路结构、主要附件、安装位置、投产日期、设备厂家；接地极技术规范及说明。4．1113防雷接地系统。防雷接地系统结构、型号、主要附件、安装位置、投产日期、设备厂家及主要技术参数。4．1．2二次设备概述。4．1．2．1极控制系统。极控制系统配置、主要功能、装置说明及主要技术参数。4．1．2．2极保护系统。极保护系统配置、主要功能、装置说明及主要技术参数。4．1．2．3交流站控系统。交流站控系统配置、主要功能、装置说明及主要技术参数。4．1．24交流保护系统。交流保护系统的组成；换流变压器保护、交流母线保护、交流线路保护、短引线保护、交流断路器保护、交流滤波器保护等交流保护结构、型号、主要附件、安装位置、投产日期、设备厂家及主要技术参数。4．1．2．5站用电系统保护。站用电系统保护结构、型号、主要附件、安装位置、投产日期、设备厂家及主要技术参数。4．1．2．6故障录波装置。故障录波装置配置、说明及主要技术参数。4．1．2．7故障测距装置。故障测距装置配置、说明及主要技术参数。4．1．28交流保护及故障录波信息管理子站。交流保护及故障录波信息管理子站配置、功能、说明及主要技术参数。4．1．2．9安全稳定控制装置。安全稳定控制装置结构、型号、主要附件、安装位置、投产臼期、设备厂家及主要技术参数；安全稳定控制装置配置、功能及说明。4．1．2．10运行人员控制系统。运行人员控制系统结构、型号、主要附件、安装位置、投产日期、设备厂家及主要技术参数。4．1．2．11远方调度通信系统。远方调度通信系统结构、型号、主要附件、安装位置、投产日期、设备厂家及主要技术参数。4．1．2．12电能计费系统。电能计费系统结构、型号、主要附件、安装位置、投产日期、设备厂家及主要技术参数。4．1．2．13同步相量测量装置。同步相量测量装置结构、型号、主要附件、安装位置、投产日期、设备厂家及主要技术参数。4．1．2．14通信及自动化设备。通信及自动化设备结构、型号、主要附件、安装位置、投产日期、设备厂家；通信及自动化设备技术规范及说明；通信电源配置。4．1．3辅助设备概况。4．1．3．1站用电系统。站用电系统配置、主要功能；装置说明；设备规范。4．1．3．2低压直流系统。低压直流系统结构、型号、主要附件、安装位置、投产日期、设备厂家：低压2 DL，T350—2010直流系统配置、主要功能；低压直流系统技术规范及说明。4．1．3．3阀冷却系统。a)阀冷却系统结构、型号、主要附件、安装位置、投产日期、设备厂家；阀冷却系统技术规范及说明。b)阀冷却系统保护配置及说明。4．1．3．4空调系统。空调系统结构、型号、主要附件、安装位置、投产日期、设备厂家；规范；空调系统设备说明。4．1．3．5消防系统。消防系统结构、型号、主要附件、安装位置、投产日期、设备厂家：规范及说明。空调系统技术消防系统技术4．1．3．6UPS系统。UPS系统结构、型号、主要附件、安装位置、投产日期、设备厂家：UPS系统技术规范及说明。4．1．3．7图像监控及报警系统。图像监控及报警系统结构、型号、主要附件、安装位置、投产日期、设备厂家；图像监控及报警系统技术规范及说明。4．1．3．8照明系统。照明系统结构、型号、主要附件、安装位置、投产日期、设备厂家；照明系统技术规范及说明。4．1．3．9给排水系统。给排水系统结构、型号、主要附件、安装位置、投产日期、设备厂家；给排水系统技术规范及说明。4．1．3．10防止电气误操作装置。防止电气误操作装置结构、型号、主要附件、安装位置、投产日期、设备厂家及主要技术参数。4．2运行方式和相关规定4．2．1换流站的运行调度关系。4．2．2各级调度管辖设备范围。4．2．3常用调度操作术语。4．2．4运行值班录音规定。4．2．5设备运行方式。500kV交流母线运行方式、交流滤波器运行方式及特殊运行方式；高压直流系统接线方式、高压直流系统运行方式、高压直流系统设备状态及顺控执行过程；站用电系统的正常运行方式及其他运行方式；站直流(蓄电池)系统正常运行方式及其他运行方式。4．2．6一次设备运行规定。4．2．6．1通用运行规定：设备运行规定、倒闸操作规定、设备操作原则及设备巡视规定。4．2．6．2操作条件及设备联锁。4．2．6．3断路器运行规定、操作规定及其他注意事项。4．2．6．4隔离开关和接地开关运行规定、操作规定及其他注意事项。4．2．6．5避雷器运行规定、操作规定及其他注意事项。4．2．6．6电压互感器和直流分压器运行规定、操作规定及其他注意事项。4．2．6．7噪声滤波器运行规定、操作规定及其他注意事项。4．2．6．8换流变压器运行规定、操作规定及其他注意事项。4．2．6．9平波电抗器运行规定、操作规定及其他注意事项。4．2．6．10晶闸管换流阀运行规定、操作规定及其他注意事项。4．2．6．11交流滤波器运行规定、操作规定及其他注意事项。4．2．6．12直流滤波器运行规定、操作规定及其他注意事项。4．2．6．13接地系统运行规定、操作规定及其他注意事项。4．2．6．14交直流线路运行规定、操作规定及其他注意事项。4．2．6。15绝缘子运行规定、操作规定及其他注意事项。 DL／T350—20104．26．16高压直流系统运行规定、操作规定及其他注意事项。42．7二次设备运行规定。4．2．7．1通用运行规定：二次设备运行规定、倒闸操作规定、设备操作原则及设备巡视规定。4．27．2直流控制保护系统运行规定、操作规定及其他注意事项。4．2．7．3继电保护及自动化装置运行规定、操作规定及其他注意事项。4．2．7．4工作站监视系统运行规定、操作规定及其他注意事项。4．2．7．5交流故障录波装置运行规定、操作规定及其他注意事项。4．2．7．6线路故障定位装置运行规定、操作规定及其他注意事项。4．2．7．7安全稳定控制装置运行规定、操作规定及其他注意事项。4_27．8同步相量测量装置运行规定、操作规定及其他注意事项。4．2．7．9RTU系统运行规定、操作规定及其他注意事项。4．27．10无功控制运行规定、操作规定及其他注意事项。4．2．7．11防误闭锁装置运行规定、操作规定及其他注意事项。4．28辅助设备运行规定。4，2．8，1站用电系统设备运行规定、倒闸操作规定、设备操作原则及设备巡视规定。4．2．8．2低压直流系统设备运行规定、倒闸操作规定、设备操作原则及设备巡视规定。42．8．3阀冷却系统设备运行规定、倒闸操作规定、设备操作原则及设备巡视规定。4．2．8．4空调系统设备运行规定、倒闸操作规定、设备操作原则及设备巡视规定。4．2．85消防系统设备运行规定、倒闸操作规定、设备操作原则及设备巡视规定。4．2．8．6图像监控及报警系统设备运行规定、倒闸操作规定、设备操作原则及设备巡视规定。4．2．9交流线路保护、交流短引线保护、交流母线保护、交流开关保护、换流变压器保护压板与运行方式对应表。4．3设备异常及事故处理4．3．1事故处理的一般原则。事故处理的一。般原则和事故处理的有关规定，换流站典型设备的异常情况及故障处理。43．2一次设备故障处理。432．1断路器紧急停运规定、故障现象，故障处理原则、处理方法及过程。4．3．2．2隔离开关和接地开关紧急停运规定、故障现象，故障处理原则、处理方法及过程。4．3．2．3电流互感器紧急停运规定、故障现象，故障处理原则、处理方法及过程。4．3．2．4电压互感器及直流分压器紧急停运规定、故障现象，故障处理原则、处理方法及过程。43．2．5换流变压器紧急停运规定、故障现象，故障处理原则、处理方法及过程。4．32．6平波电抗器紧急停运规定、故障现象，故障处理原则、处理方法及过程。4．3．2．7晶闸管换流阀故障紧急停运规定、故障现象，故障处理原则、处理方法及过程。4．3．2．8交直流滤波器紧急停运规定、故障现象，故障处理原则、处理方法及过程。4．32．9噪声滤波器(耦合电容器)紧急停运规定、故障现象，故障处理原则、处理方法及过程。4．32．10母线紧急停运规定、故障现象，故障处理原则、处理方法及过程。432．11交流线路紧急停运规定、故障现象，故障处理原则、处理方法及过程。4．3．2．12避雷器紧急停运规定、故障现象，故障处理原则、处理方法及过程。4．32．13绝缘子紧急停运规定、故障现象，故障处理原则、处理方法及过程。4．3．3二次设备动作及故障处理。4．33．1直流控制保护系统故障现象，故障处理原则、处理方法及过程。4．3．32站控系统故障现象，故障处理原则、处理方法及过程。4．33．3交流保护系统故障现象，故障处理原则、处理方法及过程。4 DL，T350—20104．3．3．4安全稳定控制装置故障现象，故障处理原则、处理方法及过程。4．335故障录波系统故障现象，故障处理原则、处理方法及过程。4，3．3．6线路故障定位装置故障现象，故障处理原则、处理方法及过程。4．3．3．7信息管理子站故障现象，故障处理原则、处理方法及过程。4．3．3．8能量计费系统故障现象，故障处理原则、处理方法及过程。4，3．3．9通信及自动化设备故障现象，故障处理原则、处理方法及过程。4．3．4辅助设备故障处理。4．3．4．1站用电系统故障现象，故障处理原则、处理方法及过程。4．3．4．2站用电开关、刀闸故障现象，故障处理原则、处理方法及过程。4．3．4．3站用电线路故障现象，故障处理原则、处理方法及过程。4．34．4低压直流系统故障现象，故障处理原则、处理方法及过程。4．3．4．5阀冷却系统故障现象，故障处理原则、处理方法及过程。4．3．46空调系统故障现象，故障处理原则、处理方法及过程。4．34．7消防系统故障现象，故障处理原则、处理方法及过程。43．4．8不间断电源UPS系统故障现象，故障处理原则、处理方法及过程。4．3．4．9图像监控及报警系统故障现象，故障处理原则、处理方法及过程。43410照明系统故障现象，故障处理原则、处理方法及过程。4．3．4．11给排水系统故障现象，故障处理原则、处理方法及过程。43．5事故处理的其他有关规定：如电压异常处理、充油设备事故处理规定、SF6设备泄漏的处理原则、系统振荡时的故障处理等。4．4设备巡视4．4．1巡检分类。4．4．1．1常规巡检设备分类、常规巡检周期分类。4．4．1．2特殊巡检设备分类及检查内容。4．4．2巡视前准备。巡视人员要求、巡视危险点、巡视工器具。4．4．3巡检及监盘规定。4．4．4巡检类别。4．4．5一次设备常规巡检单类设备检查内容。44．5．1G[S设备巡视内容、巡检周期及巡视注意事项。4．4．5．2断路器巡视内容、巡检周期及巡视注意事项。4．4．5．3刀闸(隔离开关、接地开关)巡视内容、巡检周期及巡视注意事项。45．4交直流电流互感器、电压互感器巡视内容、巡检周期及巡视注意事项。44．5．5避雷器巡视内容、巡检周期及巡视注意事项。4．4．5．6交直流滤波器巡视内容、巡检周期及巡视注意事项。44．5．7换流变压器巡视内容、巡检周期及巡视注意事项。4．4．5．8平波电抗器巡视内容、巡检周期及巡视注意事项。4．45．9阀厅设备巡视内容、巡检周期及巡视注意事项。4．4．5．10避雷线(针)巡视内容、巡检周期及巡视注意事项。4．4．5．11母线及其引线巡视内容、巡检周期及巡视注意事项。4．46二次设备常规巡检单类设备检查内容。4．461保护屏柜巡视内容、巡检周期及巡视注意事项。44．6．2控制屏柜巡视内容、巡检周期及巡视注意事项。4．4．6．3阀控单元巡视内容、巡检周期及巡视注意事项。 DL，T350—20104．4．6．4站控系统巡视内容、巡检周期及巡视注意事项。4．4．6．5安稳装置巡视内容、巡检周期及巡视注意事项。4．4．6．6直流故障定位装置巡视内容、巡检周期及巡视注意事项。4．4．6．7调度信息自动化(RTu)巡视内容、巡检周期及巡视注意事项。4．4．6．8故障录波TFR、信息子站、交流线路行波测距装置巡视内容、巡检周期及巡视注意事项。4．4．6．9电能计量系统巡视内容、巡检周期及巡视注意事项。4．4．6．10室外操作机构箱、端子箱、动力箱巡视内容、巡检周期及巡视注意事项。4．4．6．11生产计算机(含打印机)检查巡视内容、巡检周期及巡视注意事项。4．4．7站用电系统。4．4．7．1高压站用变压器巡视内容、巡检周期及巡视注意事项。4．4．7．2高压站用电开关设备巡视内容、巡检周期及巡视注意事项。4．4．7．3400V配电盘柜巡视内容、巡检周期及巡视注意事项。4．4．7．4低压直流系统巡视内容、巡检周期及巡视注意事项。4．4．7．5UPS不间断电源系统巡视内容、巡检周期及巡视注意事项。4．4．7．6照明系统巡视内容、巡检周期及巡视注意事项。4．4．8阀冷却水系统。4．4．8．1内冷水系统巡视内容、巡检周期及巡视注意事项。4．4．8．2外冷水系统巡视内容、巡检周期及巡视注意事项。4．4．9空调系统巡视内容、巡检周期及巡视注意事项。44．10消防系统巡视内容、巡检周期及巡视注意事项。4．4．11工业电视巡视内容、巡检周期及巡视注意事项。4．4．12给排水系统巡视内容、巡检周期及巡视注意事项。4．4．13通信设备巡视内容、巡检周期及巡视注意事项。4．4．14年度单项检查巡视内容、巡检周期及巡视注意事项。4．4．15特殊巡检项目。4．4．15．1大雾、雷雨、冰雪及冰雹等恶劣天气巡检项目及周期。冰雪及冰雹后巡检项目及周期；大雾天气巡检项目及周期；雷雨天气巡检项目及周期；暴风、大风天气巡检项目及周期。4．4．15．2新设备投运后的巡检项目及周期。4．4．15．3设备经过检修、改造或长期停运后重新投入运行后的巡检项目及周期。4．4．15．4异常情况下的巡检。4．4．15．5设备缺陷有发展、法定节假El、重要保电任务及迎峰度夏期间应增加的巡检项目及周期。4．4．15．6交接班巡检项目及周期。4．415．7站长或其他生产人员每月一次的巡检项目及周期。4．4．16巡检安排。El巡检安排、周巡检安排、月巡检安排、年巡检安排。4．4．17巡检表格。日巡检项目及表格、周巡检项目及表格、月巡检项目及表格、年巡检项目及表格。4．4．18巡检路线图(按周期)。4．5典型操作票4．5．1直流系统启停及功率升降、控制方式转换、直流接线方式转换、直流开路试验、直流降压运行和直流融冰方式等操作。4．5．2换流阀、换流变压器、平波电抗器、交直流滤波器、配电装置、500kV线路、500kV交流开关和站用电系统等一次设备状态转换操作。4．5．3控制保护及安全稳定自动装置的加用和停用等操作。4．5．4低压直流系统、阀冷却系统等辅助设备的操作。6 DL，T350—20104．6运行图册4．6，1一次设备。换流站交流主接线图、换流站直流主接线图、换流站(变电站)平面布置图、交流滤波器接线图、换流阀电气原理图等。4．6．2二次设备。控制系统网络图、交流保护配置图、直流保护配置图、换流变压器保护配嚣图、站用变压器保护配置图、交流滤波器大组保护配置图、交流滤波器保护配置图、安全稳定控制系统图、控制保护交直流电源回路图、能量计费系统回路图等。4．6．3辅助设备。站用电系统图(包括负荷图)、站低压直流系统图(包括负荷图)、UPS电源系统图(包括负荷图)、阀水冷系统图、空调系统图、消防以及给排水系统图、事故照明图等。4．6．4设备巡视路线图。4．7各厂站其他特有设备各厂站其他特有设备自行进行说明。5组织管理5．1编制和修订5．1．1新建换流站在设备带电前一个月必须完成运行规程(试行版)的编制，设备调试完毕后六个月内完成运行规程(正式版)的编制。5．1。2改扩建工程在设备带电前一周完成运行规程的修订工作，有关内容独立成册或并入修编的运行规程中。5．1．3运行规程同上级新颁发规程、制度、规定和反事故技术措施要求不一致时，应在其规定时间内完成补充或修订工作。5．1．4运行规程的编写、补充和修订，应严格履行审批程序。5．2审核和批准5．2．1运行规程由所在运行管理单位生产技术部门组织编写和审核，并审查批准后实施，同时报有关调度备案。5．2．2运行规程的修订工作由所在运行管理单位生产技术部门组织进行，分管生产领导或总工程师批准后实施。5．23运行规程内容不需修改的，也应出具经复查人、批准人签名的“可以继续执行”的书面文件。5．2．4运行规程应至少每三年进行一次复审。5．2．5运行规程内容不适应现场需要时，应及时予以废止。5．3使用和保存5．3．1运行规程应制作成册，生产人员人手一份。5．3．2发布后的运行规程必须存档保存。7'
