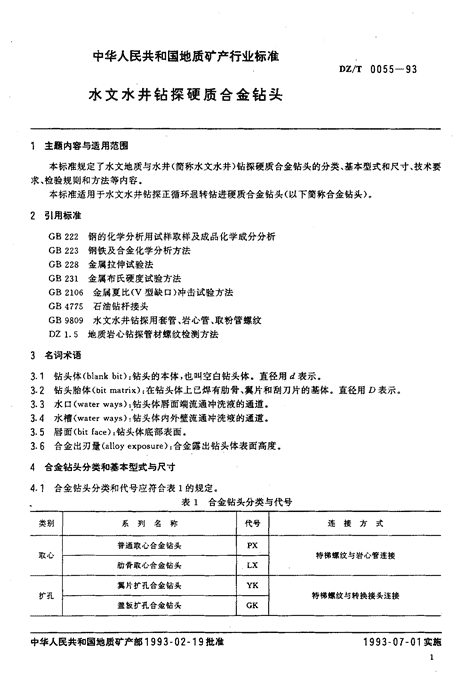

'uz中华人民共和国地质矿产行业标准DZ/T0055一93水文水井钻探硬质合金钻头1993一02一19发布1993一07一01实施中华人民共和国地质矿产部发布 中华人民共和国地质矿产行业标准DZ/T0055一93水文水井钻探硬质合金钻头，主题内容与适用范围本标准规定了水文地质与水井(简称水文水井)钻探硬质合金钻头的分类、基本型式和尺寸、技术要求、检验规则和方法等内容。本标准适用于水文水井钻探正循环迥转钻进硬质合金钻头(以下简称合金钻头)。2引用标准GB222钢的化学分析用试样取样及成品化学成分分析GB223钢铁及合金化学分析方法GB228金属拉伸试验法GB231金属布氏硬度试验方法GB2106金属夏比(V型缺口)冲击试验方法GB4775石油钻杆接头GB9809水文水井钻探用套管、岩心管、取粉管螺纹DZ1.5地质岩心钻探管材螺纹检测方法3名词术语3.1钻头体(blankbit):钻头的本体，也叫空白钻头体。直径用d表示。3.2钻头胎体(bitmatrix):在钻头体上已焊有肋骨、翼片和刮刀片的基体。直径用D表示。3.3水口(waterways):钻头体唇面端流通冲洗液的通道。3.4水槽(waterways)钻头体P3外壁流通冲洗液的通道。3.5唇面(bitface):钻头体底部表面。3.6合金出刃量(alloyexposure):合金露出钻头体表面高度。4合金钻头分类和荃本型式与尺寸4.1合金钻头分类和代号应符合表1的规定。表1合金钻头分类与代号类别系列名称代号连接方式普通取心合金钻头PX取心特梯螺纹与岩心管连接肋骨取心合金钻头LX翼片扩孔合金钻头YK扩孔特梯螺纹与转换接头连接盖板扩孔合金钻头GK中华人民共和国地质矿产部1993一02-19批准1993一07一01实施1 Dz/T0055一93续表1类别系列名称代号连接方式拜片不取心合金钻头YW不取心刮刀不取心合金钻头GW圆锥螺纹与转换接买连接4.2合金钻头基本型式与尺寸4.2.，普通取心合金钻头基本型式和尺寸应符合图1、图2、图3、图4和表2、表3,表4、表5的规定。合金排列分:单圈、多圈和密集式排列(见图5).争淞M.没图2--1:4井，叫图3A.ao*Ra631A11-Y---hiA出刃图4 Dz/T0055一93草-密几图5表2普通取心合金钻头体尺寸mm公称名义质盘连接螺纹内锥端面宜径内锥面锥度钻头高度直径d口径9t9kg/m代号d"口HTT829492g20.7277外琢纹200TT1071201181029.57101外螺纹TT1311461441139.65125外螺纹250TT1591741721251.62151外蛛纹TT1832001961368.441741407"28"外愿纹300TT20822422077.31198外螺纹}TT2332502461386.93224外级纹400TT26227827414103.38250外缘纹TT28731130518127.40273外螺纹注:名义质量是指未经机加工钢管每米质量，用于钢管订货识别。 DZJT0055一93表3钻头水口形状和尺寸】11nl水口形状公称口径半圆形三角形梯形水口数t，个半径R高H底宽A高万底宽A94^-14615^-2015^-202515203-4174^-22420^-2520^-253520404-6250^-31125^-3025^-304525506^-8注:每个钻头可任选一种水口形式，但不能在一个钻头上有多种形式水口;水口总面积不低于钻头体与孔璧间环状断面面积。表4钻头水槽形状和尺寸水相数盆水格形状ilkmmItitmmA气产(个)三角形1.510600^-8001,习二二聆也生〕匕召声r，.日砂』5二护丁JK气甲JJ卜u，1』民矩形25900注:需要加工水抽的钻头，可任选一种形状.表5合金镶焊出刃和角度底出刃镶焊角刃尖角岩石性质嘿Tu口(p)mm幻lm(6)(.)1-4级岩石2--32-2.52.5-3.570"^-80045.~a005^-6级岩石1.5-2.51.5-22-380"-85*600-700卵石、砾石层1.5-21^1.51.5-2.5900^-1050800--9004.2.2肋骨取心合金钻头基本型式和尺寸应符合图6和表6、表7的规定。图6 Dz/T0055一93表6肋骨取心合金钻头体尺寸nlnl钻头体内锥端内锥面钻头公称直径每米质量连接味纹代号面直径推度高度口径U直径d"口Hdgtigkg/m120118941020.72TT82外螺纹772001461441201129.57TT107外姗纹1011741721461239.65TT131外螺纹1252502001961741351.62TT158外蛛纹1511047"28"2242202001568.44TT183外螺纹1743002502462241577.31TT208外螺纹1982782742501586.93TT233外螺纹22440031130627816103.38TT262外螺纹250表7肋骨片尺寸种类断面形状宽，mm厚，mm高,mm数量，个镶焊角，(。)外肋骨矩形20^-3010--13303t4;6三种450;900内肋骨矩形10^205-630同上900注:钻头可镶内、外肋骨，也可只镶外肋骨.4.2.3奥片扩孔合金钻头基本型式和尺寸应符合图7和表8的规定.图7 Dz/T0055一93表$.翼片扩孔合金钻头尺寸mm钻头体直径钻头体高度奚片宽度公称口径直径每米质量连接姗纹代号H力D6kg/mt200196&1i1201129.57TT107内摄纹22422050600250246501461239.65TT131内螺纹27827464311306661741351.62TT158内螺纹350346650863943902001568.44TT183内螺纹95445440952501586.93TT233内螺纹50850470012754554027816103.38TT262内螺纹131注:①典片宽度是指直角镇焊的径向尺寸，如斜镶、蛛旋镶焊应按其角度换算。翼片数t分:三、四、六其。②拜片长度自行选定.但不能超出钻头体长度。③翼片厚为25^-30mm.4-2.4盖板扩孔合金钻头基本型式和尺寸应符合图8和表9的规定。 DZ/T0055一93表9盖板扩孔合金钻头尺寸mm钻头体直径钻头体商度皿片宽度盖板厚度公称口径直径每米质t连接螺纹代号月西刀b"dkg/mt200196941020.72TT82内螺纹516002502461201129.57TT107内螺纹63311306803503461461239.65TT131内螺纹6501001.5-33943901224454401331741351.62TT158内螺纹700508504165注:①界片厚为25^30mm。长度自行选定，但不能超出钻头体长度。②其片数盈自行选定.4.2.5翼片不取心合金钻头基本型式和尺寸应符合图9和表10的规定。表10翼片不取心合金钻头尺寸nlM钻头体具片宽b直径钻头总高度公称口径直径每米质量连接螺纹代号D月整镶半镶d*t9kg/m200196196982242201201129.57TT107内螺纹5002201102502462461232782742741373113061461239.65TT131内螺纹600306153350346346173 DZ/T0055一93续表10钻头体抓片宽b直径钻头总高度公称口径直径每米质盘连接螺纹代号DH整镶半镶dkg/mt3493903901954454401741351.62TT158内螺纹650440220508504504252注:①异片宽度是指直焊径向尺寸，如半镶指中心线到叉片最外边.②具片长度自行选定.舞片厚一般为25^30mm.③典片数量分:三、四、六其.4-2.6刮刀不取心合金钻头基本型式和尺寸应符合图loa,106,10。和表11的规定。(力)勺图c10 Dz/T0055一93表11刮刀不取心合金钻头尺寸钻头体刮刀片水眼钻头总公称直径连接琢纹高度口径刀直径每米质量代号数量直径转最Hdkg/.b个d"个t120118542笼REG962947.9230010外螺纹14614465174172783巧REG1083259.98400，3153外螺纹200196902242201004巧REG1463595.8150018内螺纹2502461133113061536003503461735另REG39439017838131.201952202内螺纹445440700220508504252注:①刮刀片宽为近似道。口径大于311mm为鱼尾状刮刀钻头②水眼中心线与钻头中心线夹角，一般为160^-200,4.3钻头型号表示方法钻头型号由钻头的系列代号和直径两部分组成。如有结构上的其他特征可加在(S)和系列代号中间。{厄兰钻头直径，mm系列代号一———水文水井钻探代号示例:a.外径为198mm的翼片扩孔钻头为:SYK-198;b.外径为198mm的四翼片扩孔钻头为:S4YK-198,5技术要求5.1产品应符合本标准的规定.并应按照经规定程序批准的图样及技术文件制造，。5.2钻头体应采用DZ40,DZ50和DZ75无缝钢管制造，其材料化学成分中硫、磷含量不得超过9 UZ/T0055一93。。04，机械性能应符合表12的要求。表12钻头体材质机械性能a,MPaMaP.a委J/acm"钢号备注不低于DZ406373921439用于特梯螺纹钻头体DZ506864901239用于特梯螺纹钻头体DZ75多827351039用于图锥螺纹钻头体注:冲击韧性试验值只作参考.5.3肋骨、盖板、翼片和刮刀采用A3,45和35CrMo钢板制造。其化学成分中硫、磷含量不得超过0.04%，机械性能应符合表13的要求。表13翼片、肋骨、盖板材质机械性能炙MoPnaHB%J/-cvm"钢号MPa备注不低于用于其片、肋骨片和盖A339223526板一i一I用于具片、肋骨片部分455983531649刮刀片35CrMo9808331278262^-302用于刮刀片注:冲击韧性试验值只作参考。5.4钻头应采用钨钻(YG)类合金，其化学成分和物理机械性能见附录A,型号尺寸见附录B.普通合金钻头镶焊合金数量见附录C,5.5钻头合金镶焊应采用浸铜焊法或铜锌焊料气焊法。镶焊前应把合金表面的烧结浮层除掉。镶嵌焊缝宽为。.1-0.3mm，抗拉强度不低于206MPa。在正常使用情况下合金不得脱落。5.6合金镶焊应均匀，出刃平整，其错位率不得超过20%.5.了钻头体与翼片、肋骨和刮刀片的焊接采用电弧焊法，焊缝应规整均匀、过渡平缓，不得有裂纹和影响强度的夹渣、气孔等缺陷。焊缝抗拉强度:翼片和肋骨不低于412MPa;刮刀片不低于490MPa.5.8机加工钻头体表面不允许有毛刺和影响强度的裂纹，表面粗糙度不得大于R,12.5km。钻头唇面与钻头体中心线垂直度偏差为。.15^0.25mm.5.9钻头胎体直径和钻头体直径偏差应符合表14的规定。 DZ/T0055一93表14钻头体尺寸偏差偏差规格不大于钻头胎体直径D普通取心钻头体d刮刀钻头体d94--120+:.’丰0..52+0.8146^1740+0.l200--250+0.9丰0.72士0.8+1.0278^-3110丰0.82350^-394+101‘445--508+10.3注:不经过机加工的钻头体、直径偏差按原材料偏差执行(一般为士1.0%d),5.10钻头螺纹:特梯形螺纹应符合GB9809中1:2,2.3和3.2条规定。圆锥螺纹应符合GB4775中1.4条和2.5-2.11条规定。6检验规则和方法6.，钻头产品必须经生产厂检验部门按本标准技术要求检验合格后方能出厂，出厂时均应附有产品质量合格证书。6.2钻头产品的下列各项应全部检查:a钻头直径和高度;b.连接螺纹，c.翼片、肋骨和刮刀片焊缝质量;d.合金镶焊位置和出刃、角度和镶焊质量。6.3钻头直径和高度用量规和游标卡尺检查。6.4连接螺纹用环(塞)规检查。梯形螺纹按DZ1.5规定进行检查;圆锥螺纹按GB4775中3.5-3.8条规定进行检查。6.5钻头焊缝质量采用无损(磁粉)探伤法检查.6.6钻头合金镶焊位置、出刃、角度用卡尺、角尺、模板和平板检查。突出的合金可以进行修磨，但不得出现伤裂痕迹。6.7每批或200个钻头中任取一个试样进行钢材化学成分检验。按GB222规定选取试样，再按GB223进行化学分析检查。618每批或200个钻头中任取一个试样进行机械强度检验。按GB228规定进行拉伸强度试验。按GB231规定进行硬度试验;按GB2106规定进行冲击韧性试验。6.9当任一检验结果不合格时，应取双倍试样进行不合格项目的复验。复验结果(包括试验所要求的任一指标)如果有一个试样不合格，则成品不能验收。此时允许将该批产品重新加以处理，再行提交验收.6.10用户有权根据本标准技术要求对产品质量进行检验. nz/T0055一93了标志和包装7.1每只钻头应在非工作面按下列顺序做出标志:a.钻头型号(代号);b.连接螺纹代号;c.出厂编号;d，制造厂名或商标。了2钻头成品在包装前应清洗干净，连接螺纹应涂上防锈油脂，外螺纹应配有护箍。了.3由厂方和需方协议确定包装箱规格和每箱所装钻头数量。其包装应符合陆路和水路运输及装载的要求。7.4包装箱上应注明:a.收货单位及地址;b.钻头型号和数量;c.每箱质量(净重、毛重);d.木箱尺寸(长X宽X高);e.制造厂名称;f.出厂年、月、日。7.5钻头包装箱应存放在通风干燥处，不允许露天堆放。 Dz/T0055一93附录A钨钻(YG)硬质合金性能(补充件)表A1化学成分，%物理机械性能牌号备注硬度抗拉强度碳化钨钻比重HRAMPaYG397314.9-.11.591968时磨最好，冲击韧丫G3X97315.0-15.392980件易笋YG4Cg6414.9-15.2921370YG694614.6-15.0891370YG6X94614.6-15.0911323YG892814.4-14.8891470主要应用品种YG8C92814.4-14.8881715YG11C891114.D-14.4871960.耐磨最差，冲击韧YG15851513.9-14.1871960件胳坏YG20802013.4-13.5852548附录B硬质合金型号与尺寸(补充件)表Bl尺寸，mm形状每片重量型号几何形状‘适应范围名称9CabK521菱8.534.4形1-3级软地层薄K522片g柔12412.9一4 DZ/T0055一93续表B1尺寸，mm形状每片重量型号1L何形状适应范圈名称b‘B口}KS11皿-__!5731.4K512!直{7.510331^-4级软地层煤系地K513}，}8.5832.8层K514}。I101447.8}矩一K4113151.51.0形1-4级软地层、镶焊刮K41392046.9薄刀钻头K414820613.3片且aIb}bK571方}5852.8K572柱51053.45~7级中硬地层K573形2551354.3‘巨ncK531j又5102,3K532角奋7103.04-7级中硬地层及完K533柱7157.3整性差的地层月K534状101617.5(250、，D14 Dz/T0055一93续表B1尺寸，mm形状每片重量型号几何形状适应范围名称H‘abI叮K561针肛曰100.6中硬以上地层K562状畔2150.9附录C普通合金钻头铭焊合金数皿(补充件)表C1》汉1-4级岩石5~6级岩石卵石、砾石层92^-1446^-88^149^-18172-22014-1816-2022^28246^-30516^2020^-2628^-34附录D钢粒钻头与套管级配情况(参考件)表D1nl刀1套管可下入最大钻头单边间隙(近似值)外径内径114.3102.9944.5139.7127.31203.6168.3153.71463.4 Dz/T0055一93续表D1mm容管可下入最大钻头单边间隙(近似值).外径内径193.7178.5(174)146(2.3)16.2219.1203.717414.8244.5226.720013.3273.0255.2(250)224(2.6)15.6298.4279.425014.7339.7320.33114.6406.4384.235017.1473.1450.9(445)394(2.9)23.4508.0485.844510.4附录E硬质合金钻头的应用(参考件)表E1钻头代号系列名称适应地层PX普通取心合金钻头3~7级中硬岩层LX肋骨取心合金钻头1^-4级软岩层、粘砂层YK冀片扩孔合金钻头砂、土层、风化灰岩GK盖板扩孔合金钻头粘土;砂砾石、砂卵石层YW界片不取心合金钻头粘土砂土松散层三翼刮刀在砂土及中硬岩层，两翼刮刀在松GW刮刀不取心合金钻头散土层、粘砂层附加说明:本标准由地质矿产部科技司标准计量处提出。本标准由地质矿产部水文地质技术方法研究所负责起草。本标准主要起草人郑燕堂。'
