集中供热扩建工程可行性研究报告 57页

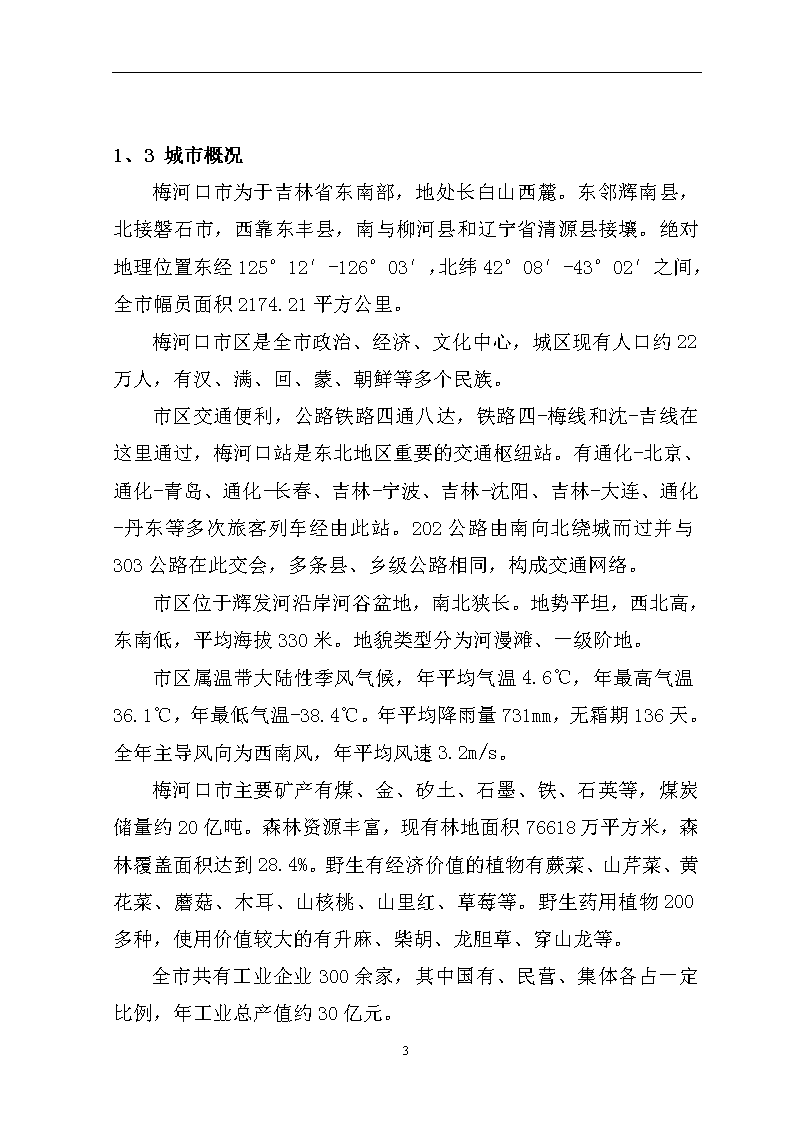

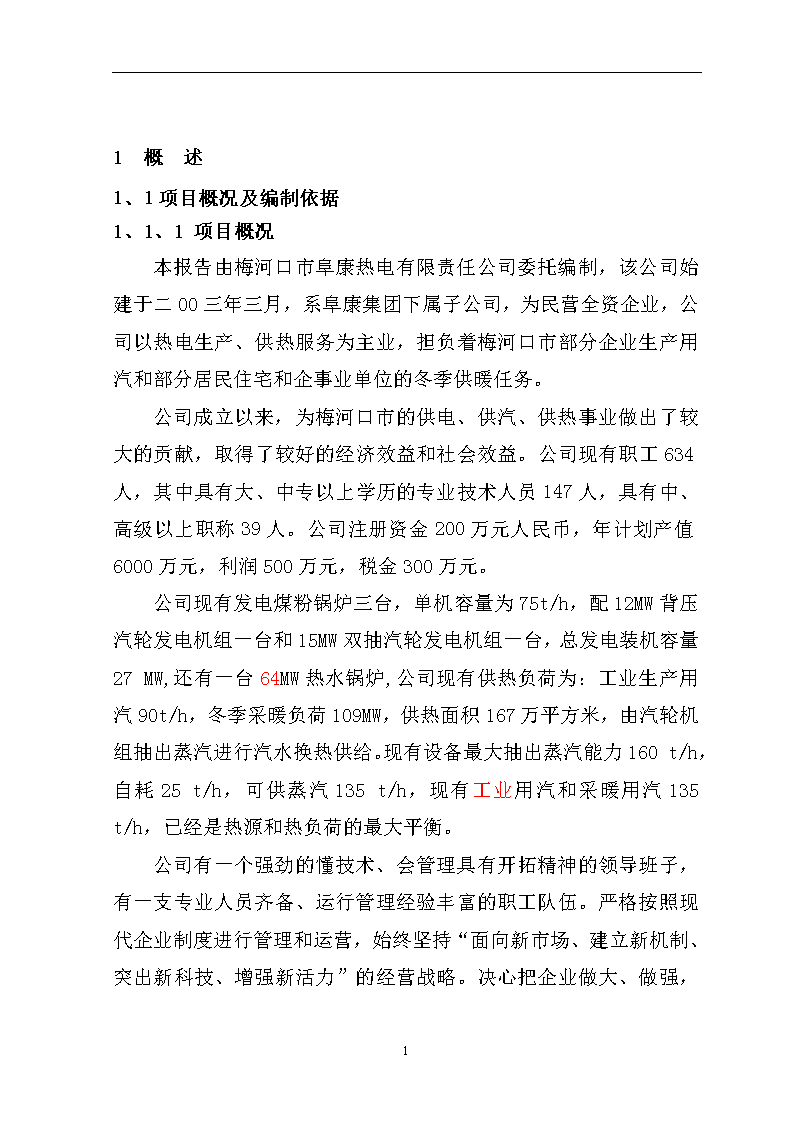

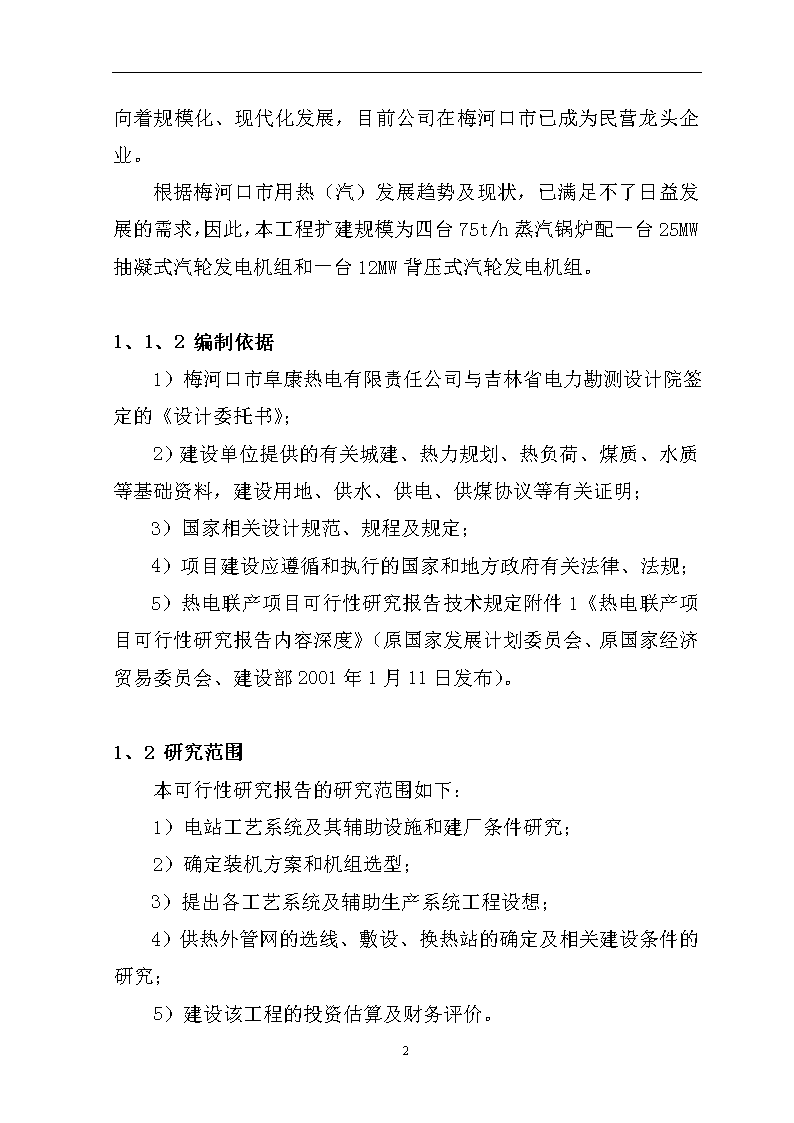

'1概述1、1项目概况及编制依据1、1、1项目概况本报告由梅河口市阜康热电有限责任公司委托编制，该公司始建于二00三年三月，系阜康集团下属子公司，为民营全资企业，公司以热电生产、供热服务为主业，担负着梅河口市部分企业生产用汽和部分居民住宅和企事业单位的冬季供暖任务。公司成立以来，为梅河口市的供电、供汽、供热事业做出了较大的贡献，取得了较好的经济效益和社会效益。公司现有职工634人，其中具有大、中专以上学历的专业技术人员147人，具有中、高级以上职称39人。公司注册资金200万元人民币，年计划产值6000万元，利润500万元，税金300万元。公司现有发电煤粉锅炉三台，单机容量为75t/h，配12MW背压汽轮发电机组一台和15MW双抽汽轮发电机组一台，总发电装机容量27MW,还有一台64MW热水锅炉,公司现有供热负荷为：工业生产用汽90t/h，冬季采暖负荷109MW，供热面积167万平方米，由汽轮机组抽出蒸汽进行汽水换热供给。现有设备最大抽出蒸汽能力160t/h，自耗25t/h，可供蒸汽135t/h，现有工业用汽和采暖用汽135t/h，已经是热源和热负荷的最大平衡。公司有一个强劲的懂技术、会管理具有开拓精神的领导班子，有一支专业人员齐备、运行管理经验丰富的职工队伍。严格按照现代企业制度进行管理和运营，始终坚持“面向新市场、建立新机制、突出新科技、增强新活力”56 的经营战略。决心把企业做大、做强，向着规模化、现代化发展，目前公司在梅河口市已成为民营龙头企业。根据梅河口市用热（汽）发展趋势及现状，已满足不了日益发展的需求，因此，本工程扩建规模为四台75t/h蒸汽锅炉配一台25MW抽凝式汽轮发电机组和一台12MW背压式汽轮发电机组。1、1、2编制依据1）梅河口市阜康热电有限责任公司与吉林省电力勘测设计院签定的《设计委托书》；2）建设单位提供的有关城建、热力规划、热负荷、煤质、水质等基础资料，建设用地、供水、供电、供煤协议等有关证明；3）国家相关设计规范、规程及规定；4）项目建设应遵循和执行的国家和地方政府有关法律、法规；5）热电联产项目可行性研究报告技术规定附件1《热电联产项目可行性研究报告内容深度》（原国家发展计划委员会、原国家经济贸易委员会、建设部2001年1月11日发布）。1、2研究范围本可行性研究报告的研究范围如下：1）电站工艺系统及其辅助设施和建厂条件研究；2）确定装机方案和机组选型；3）提出各工艺系统及辅助生产系统工程设想；4）供热外管网的选线、敷设、换热站的确定及相关建设条件的研究；5）建设该工程的投资估算及财务评价。56 1、3城市概况梅河口市为于吉林省东南部，地处长白山西麓。东邻辉南县，北接磐石市，西靠东丰县，南与柳河县和辽宁省清源县接壤。绝对地理位置东经125°12′-126°03′，北纬42°08′-43°02′之间，全市幅员面积2174.21平方公里。梅河口市区是全市政治、经济、文化中心，城区现有人口约22万人，有汉、满、回、蒙、朝鲜等多个民族。市区交通便利，公路铁路四通八达，铁路四-梅线和沈-吉线在这里通过，梅河口站是东北地区重要的交通枢纽站。有通化-北京、通化-青岛、通化-长春、吉林-宁波、吉林-沈阳、吉林-大连、通化-丹东等多次旅客列车经由此站。202公路由南向北绕城而过并与303公路在此交会，多条县、乡级公路相同，构成交通网络。市区位于辉发河沿岸河谷盆地，南北狭长。地势平坦，西北高，东南低，平均海拔330米。地貌类型分为河漫滩、一级阶地。市区属温带大陆性季风气候，年平均气温4.6℃，年最高气温36.1℃，年最低气温-38.4℃。年平均降雨量731mm，无霜期136天。全年主导风向为西南风，年平均风速3.2m/s。梅河口市主要矿产有煤、金、矽土、石墨、铁、石英等，煤炭储量约20亿吨。森林资源丰富，现有林地面积76618万平方米，森林覆盖面积达到28.4%。野生有经济价值的植物有蕨菜、山芹菜、黄花菜、蘑菇、木耳、山核桃、山里红、草莓等。野生药用植物200多种，使用价值较大的有升麻、柴胡、龙胆草、穿山龙等。全市共有工业企业300余家，其中国有、民营、集体各占一定比例，年工业总产值约30亿元。56 耕地面积6.4万平方米，粮食总产量40万吨，农业总产值8.6亿元。1、4项目建设的必要性近几年来，梅河口市城市建设速度较快，新建建筑面积每年以30-50万平方米的速度递增，原来低矮的平房区大部分被新建的座座高楼取而代之，城市面貌发生了巨大的变化。随着振兴东北老工业基地步伐的加快，梅河口市工业企业和阜康集团公司所属酒精厂在激烈的市场竞争中脱颖而出，产品远销国内外供不应求，酒精市场形势非常看好。现有酒精生产装置年产量4.5万吨，满足不了市场的需求,企业急需扩能改造。在此基础上,阜康酒精计划建一套年生产6万吨优质酒精的生产装置，所需蒸汽105t/h，加上原有工业汽负荷75t/h，酒精厂工业用汽量达到180t/h。除此之外,造纸厂、葡萄酒厂、燃汽公司三家工业用汽量15t/h。由于历史的原因，已经形成了梅河口市目前的供热方式。现有工业热用户4家，分别是酒精厂、造纸厂、葡萄酒厂、燃汽公司。城区部分集中供热由阜康热电有限责任公司供给，其余建筑物的采暖供热均由城区分散的小锅炉房供给。根据梅河口市城市建设发展规划，今后在市区内不允许建设分散供热的小锅炉房。其原因主要从节约能源和保护环境的角度考虑，小锅炉房占地多，能耗高，供热效果差，污染严重。有条件的话尽可能实现热电联产集中供热。56 鉴于此种状况，目前梅河口阜康热电有限责任公司的供热能力已满足不了快速发展的供热负荷需求。为保证老用户的正常供热，同时发展新用户，公司经研究决定投入资金，对现有热源进行扩建，以确保城区居民及企事业单位，冬季能够在一个良好舒适的生活、工作环境中度过，同时满足不断发展的工业用汽需求。因此，本次热源扩建工程的建设是十分必要的。本工程的实施将提高梅河口市城区基础设施水平，进一步扩大城区集中采暖供热面积和工业生产用汽量。对今后城市对外招商引资，提高城市居民生活环境质量，节约能源具有重要的意义。1、5主要技术设计原则1）执行国家现行的有关能源政策及锅炉房设计规范和城市供热管网等有关规范和规定；2）项目建设选址限定在建设单位提供的初步意向范围内，设计中力求做到布局紧凑合理、尽量节约用地；3）认真贯彻执行国家对环境保护、劳动安全、工业卫生和消防等方面的要求和规定；4）力求提高系统热效率、节约和合理利用能源；5）在设备选择中采用高效、低耗节能产品，以技术上相对先进、机械化、自动化程度较高、安装运行和维护检修方便、实用为原则；6）设计中采用国内成熟的新技术、新设备、新材料，力求做到同类工程的先进水平。1、6工作简要过程56 2004年6月5日我院正式接到梅河口市阜康热电有限责任公司关于编制《梅河口市集中供热扩建工程可行性研究报告》的设计委托书，院计划经营部门立即组成了由一名副总工程师挂帅，有关专业人员参加的工作班子。6月7日赴现场进行实地踏察，了解有关情况并收集相关的基础资料，为正式开展报告的编制工作做前期准备工作，回院后立即进入可研报告的编制阶段，计划于2004年6月20日完成出版。56 2热负荷2、1供热面积根据梅河口市阜康热电有限责任公司提供热负荷现状和发展规划，公司现集中供热采暖面积为167万平方米，其中民用建筑为147万平方米，公共设施建筑为20万平方米，供热量为108.55MW，已达到现热源能力与热负荷的最大平衡状态。根据梅河口市城市发展规划，2005年规划增加供热面积24万平方米，2006年规划增加供热面积29万平方米，2007年规划增加供热面积40万平方米，2008年规划增加供热面积47万平方米，总供热面积将达到307万平方米。根据公司现有管网能力（电厂出口管径DN700），确定本工程总供热面积为140万平方米，供热量为91MW，其中民用建筑面积为156.92万平方米，公共设施建筑面积为40万平方米。本工程建成后，公司总供热面积将达到307万平方米。2、2供热范围本工程供热范围在原梅河口市阜康热电有限责任公司供热范围内增加部分供热面积。2、3供热参数及耗热指标2、3、1供热参数本工程采用间接换热的方式供热，即一次网与二次网在换热站进行换热后供各用户。1）一次网供水/回水温度120℃/65℃2）二次网供水/回水温度85℃/65℃3）一次网供水/回水压力0.8MPa/0.27MPa56 4）二次网供水/回水压力0.4MPa/0.26MPa5）热电厂一次网总循环水量3120t/h6）热电厂总供热量199MW7）新建工程一次网循环水量1420t/h8）新建工程热电厂供热量91MW2、3、2耗热指标根据《城市热力网设计规范》（CJJ34—2002）、《民用建筑节能设计标准》（JGJ26—95）及梅河口市供热采暖实践经验，确定本工程的耗热指标如下：民用建筑62W/m2公共设施建筑75W/m2综合热指标65W/m22、4热负荷梅河口市阜康热电有限责任公司现有供热面积为167万平方米，其中民用建筑为147万平方米，公共设施建筑为20万平方米，共设24个换热站。本工程总供热面积为140万平方米，其中民用建筑面积为112万平方米，公共设施建筑面积为28万平方米，本设计在原有换热站内增加了79.5万平方米,新建8个换热站,供热面积60.5万平方米。具体供热面积详见下表：供热面积一览表56 序号换热站编号换热站名称供热面积（×104m2）已供热面积本工程供热面积合计1R1西小区站122.00142R2兴启站6.34.210.53R3审计站04.54.54R4新力站5.81.275R5吉缘站3.15.996R6新兴1#15.6419.67R7新华西站010108R8新华站13.21.8159R9中注站7.62.710.310R10河畔站6.93.610.511R11新兴2#12.3012.312R12古楼站7.23.310.513R13远通站05.05.014R14建国村站5.92.18.015R15水芙蓉站06.06.016R16中心站9.32.71217R17邮政站1.51.53.018R18台湾城站8.22.310.519R19威尼斯站7.25.512.720R20博文站5.25.81121R21地税站93.712.722R22梅苑站7.62.910.523R23军招站3.11.64.724R24交通站2.13.45.525R25拖修站7.41.69.026R26丰华园站3.16.19.227R27林业新村站08.08.028R28水岸人家站08.08.029R29天府站2.27.810.030R30河南站5.22.88.031R31新建1#010.010.032R32政府开发站09.09.0合计167.0140.0307.02、5热负荷电厂总供热面积307×104m256 本工程供热面积140×104m2电厂最大供热量（－24℃）718.38GJ/h电厂最小供热量（＋5℃）222.70GJ/h电厂平均供热量（－7.6℃）438.21GJ/h采暖温度延续时间表室外温度（℃）延续时间（h）室外温度（℃）延续时间（h）－24136－91826－23187－72151－21316－52500－19493－32845－17698－13211－1594113547－13123133873－111517540803电力系统56 3、1电力系统概况梅河口市热电厂始建于1991年8月，属地方电厂，由梅河口地方政府管理。2003年3月由于当时电厂的局面和梅河口市地方企业改革需要，由梅河口阜康集团公司租赁经营，同时更名为梅河口阜康热电有限责任公司。电厂现有发电煤粉锅炉三台，单机容量为75t/h，配12MW背压汽轮发电机组一台和15MW双抽汽轮发电机组一台，总发电装机容量24MW。还有一台64MW热水锅炉,热电公司是以热定电、热电联产型环保企业，主要供给附近工业企业生产用汽和冬季市区采暖供热。电厂与通化地区电网连接，发电量较小，所发电量全部上网销售。通化地区电网是吉林省东南部一个电网，目前，该网主要接入的电厂有二道江发电厂及通化钢铁厂等几家地方企业自备电厂。梅河口热电厂以2条66KV线路接入220KV梅河变电所，热电厂电气主接线采用双母线接线。两台发电机各经一台双卷变压器以单元方式接入66KV母线。3、2厂用电负荷及电量预测本期工程厂用电容量6710KW。3、3电力接入系统本项目为扩建工程，原有电厂已与电网联网运行，此次新建一台12MW发电机组和一台25MW发电机组，拟新上一台16000KVA主变压器和一台31500KVA主变压器，所发电能升压后接入电力系统。4燃料供应56 4、1煤源及煤质本工程锅炉燃用梅河口当地煤矿红旗煤矿生产的Ⅱ类烟煤，所需燃料由建设单位自行组织购进，煤质主要特性指标如下：水分:War=14.50%灰分:Aar=20.31%碳:Car=35.27%氢:Har=3.60%氧:Oar=10.88%氮:Nar=8.72%硫:Sar=0.38%挥发分:Var=41.36%低位发热值:Qydw=17470KJ/Kg(4179kcal/kg)4、2运输方式燃料煤的运输以铁路方式完成，燃料煤由矿区用火车发送到梅河口站，然后通过铁路专运线运至热电厂，运输车辆采用租赁机车的办法解决，石灰石采用汽车公路运输。4、3燃料消耗量根据煤质情况和供热负荷，本期扩建工程燃料耗量如下表：名称单位数量备注采暖期非采暖期最大小时耗煤量吨84.1624.76按满负荷计最大日耗煤量吨1307.04594.24按满负荷计56 最大月耗煤量吨39211.217827.2按30天满负荷计年实际耗煤量吨179785.877251.2按年实际负荷计4、4石灰石消耗量循环流化锅炉的烟气脱硫，采用炉内加石灰石的办法解决。梅河口市石灰石矿产丰富，有多个石灰石矿可提供成品石灰石，石灰石完全可以保证供应。石灰石品质见下表：序号成分符号单位含量备注1氧化钙CaO%51.12氧化镁MgO%0.733二氧化硅SiO2%2.754三氧化二铝AI2O3%0.835三氧化二铁Fe2O3%0.246其它-%44.35根据煤的含硫量，锅炉容量和台数以及运行时间，通过计算年石灰石的消耗量为4512吨。5机组选型及供热方案56 5、1装机方案根据采暖负荷及工业蒸汽负荷，本着“以热定电”的原则选择机组，从供热、发电兼顾的角度以及充分考虑环境保护的要求，本工程按以下两种方案进行机炉选配。方案一：2×75t/h链条蒸汽锅炉＋2×64MW链条热水锅炉1×B12-4.90/0.686、QF-12-2型背压式汽轮发电机组方案二：4×75t/h循环流化床蒸汽锅炉1×B12-4.90/0.686、QF-12-2型背压式汽轮发电机组1×C25-4.90/0.686、QF-25-2型抽凝式汽轮发电机组5、2方案比较方案一：锅炉选型为层燃式链条锅炉优点:锅炉体积小，厂房高度低，可节省部分土建工程造价，锅炉本体价格较低，可节省一次投资，锅炉运行比较稳定，对操作人员技术水平要求不高，便于操作，维护和检修工作量少，运行费用小。缺点：煤种适应性能差，需燃用优质煤，热效率低，锅炉负荷适应性不强，增减负荷缓慢。锅炉本身无法解决脱硫的问题，需在烟气系统中加装或采取其它脱硫措施。利润低,投资回收期长。方案二：锅炉选型为循环流化床锅炉优点:56 煤种适应性能好，能燃用劣质煤，热效率高，锅炉负荷适应性强，增减负荷较快，锅炉通过加石灰石本身能够解决脱硫的问题。此种形式的锅炉是目前国内推荐使用的洁净燃烧技术的炉型，具有较好节能效果和环保效果。缺点：锅炉体积大，特别是高度较高，厂房随之加高，增加了土建工程的造价。锅炉内部受热面磨损较严重，检修维护工作量大，该炉型属旋浮燃烧，因此，对风机风量、压头要求较高，相应增加了电耗量，使运行费用增加。通过上述技术经济的比较，我们认为虽然循环流化床锅炉还存在着一定的问题，从总体上衡量还是利大与弊。因此，这里将方案二做为推荐方案，在后边的章节中将以此方案为重点进行论述。5、3蒸汽平衡蒸汽平衡详见下表:冬季最大蒸汽平衡表汽源（t/h）用户（t/h）新蒸汽4.9Mpa450℃锅炉产汽量老机组3×75=225新机组4×75=300合计525老机组B12机进汽120老机组CC15机进汽97新机组B12机进汽120新机组C25机进汽185汽水损失3合计5250.686Mpa230℃56 老机组B12机排汽120老机组CC15机抽汽40新机组B12机排汽120新机组C25机排汽120合计400酒精厂180热网加热器165其它企业合计15厂内自用汽40合计4000.3Mpa150℃厂内自用汽合计40除氧器23生水加热15厂房采暖2合计405、4机组参数蒸汽锅炉锅炉型式：次高压、自然循环、循环流化床锅炉额定蒸发量：75t/h额定压力：5.3MPa额定温度：450℃给水温度：150℃设计煤种：II类烟煤设计效率：87％汽轮机：3号汽轮机型号：背压式B12-4.90/0.686型额定功率：12MW额定转数：3000r/min进汽压力：4.9MPa进汽温度：435℃56 额定进汽量：120t/h排汽压力：0.686Mpa4号汽轮机型号：抽凝式C25-4.90/0.686型额定功率：25MW额定转数：3000r/min进汽压力：4.9MPa进汽温度：435℃额定进汽量：185t/h抽汽压力：0.686Mpa发电机3号发电机型号：QF-12-2额定功率：12MW额定转数：3000r/min额定电压：6.3KV功率因数：0.80频率:50HZ效率:98.6％冷却方式：空气冷却4号发电机型号：QF-25-2额定功率：25MW额定转数：3000r/min额定电压：6.3KV功率因数：0.80频率:50HZ56 效率:98.6％冷却方式：空气冷却56 6厂址条件6、1厂址概述梅河口阜康热电厂坐落在市区东北部，西邻日照大街，东靠月桂街，北侧为阜康集团酒精厂，南距建国大路约500米。厂址占地约15公顷，厂区地势平坦，自然标高为332.2-334.4米，厂址稳定。梅河口市区地震烈度为6度，厂址地下无矿藏，周边无名胜古迹和军用设施。本次扩建工程在阜康热电有限公司热电厂内进行，新建四台75t/h次高压循环流化床蒸汽锅炉,配一台12MW背压式汽轮发电机组和一台25MW抽凝式汽轮发电机组。锅炉间在原有主厂房锅炉间扩建端进行建设，原有汽机厂房内有一预留机组位置，新上12MW背压式汽轮发电机组装于此位置，原有厂房距扩建端厂区围墙115米完全满足扩建工程需要。6、2气象条件1）年平均气温：4.6℃2）极端最高气温：36.1℃3）极端最低气温：-38.4℃4）年平均降水量：731mm5）年平均相对湿度：60％6）年最大积雪深度：22mm7）最大冻土深度：160mm8）年平均风速：3.2m/s9）常年主导风向及频率：SW（11）10）冬季采暖室外计算温度：--24℃56 11）冬季采暖室内计算温度：18℃12）全年采暖期：170天13）地震烈度：6度6、3交通运输阜康热电有限公司热电厂为于梅河口市区西北部，距梅河口火车站约4公里，距303公路约2公里，厂内设有梅河口站至电厂的铁路专运线，厂区附近有多条城区主要道路通过，交通运输十分方便。6、4水电供应本工程在热电有限公司一期工程扩建端扩建，距原生产厂房较近，公用设施配套齐全，生产、生活用水由厂内水源引接，生产及照明用电由电厂厂用系统直接供给，水电供应完全可以满足扩建工程需要。6、5工程地质概况因该工程属前期工作阶段，地勘工作暂没进行，随着工作的不断深入，建设单位应尽早委托地勘部门对厂址的地质状况进行勘测，并提交设计单位地质报告。据热电公司有关资料记载，邻近地块地基承载力一般在150-400Kpa，冻土深度为1.60mm，地震烈度6度。56 7工程设想7、1总图运输7、1、1扩建规模本次扩建工程在阜康热电有限责任公司厂内进行，新建四台75t/h次高压循环流化床蒸汽锅炉，配一台12MW背压式汽轮发电机组和一台25MW抽凝式汽轮发电机组。7、1、2总平面布置该厂区布置依据国家现行的防火规范及有关规定进行布置，在满足规范的前提下，尽量使布局合理、紧凑充分利用场地。厂内管线尽量短捷，运输合理。厂区总平面布置依据4台锅炉以及相应的辅助设施、生活设施进行布置。厂区内新建构筑物有：锅炉房主厂房、生产辅助间、引风机间、上煤及除渣栈桥、渣仓、干煤棚、地中衡、烟囱等，主厂房位于原厂房的扩建端。厂房采用三列式布置，即新老厂房汽机间、煤仓间对齐，主厂房后布置静电除尘器、除尘器配电间、引风机室烟道烟囱等主要建筑物和设备。厂内设环形通道，路宽6.0米规格，道路形式采用混凝土城市型。厂区进行绿化设计，采用灌木和乔木相结合方式，绿化系数可达20%。厂区通行利用原有大门。7、1、3竖向布置56 竖向布置的原则，应结合地形，合理确定标高，满足生产和运输要求，力求减少土石方工程量，合理确定场地整平方案，尽量使填挖平衡。厂内自然地势较为平坦，新建厂区内的竖向布置形式采用连续平坡式，施工余土可厂内自行消化。厂内地势有利于厂区排水，排水方式采用暗管与明沟排水相结合的方式进行排放。7、1、4技术经济指标指标单位数量扩建占地面积ｍ230609新建建构筑物占地面积ｍ28208道路及广场占地面积ｍ24018道路长度ｍ501围墙长度ｍ633建筑系数％26.8绿化面积ｍ26122绿化系数％207、1、5运输热源厂主要运输物为煤和灰渣，全厂年运输量如下表：方式名称数量备注运入煤（吨/年）257037运入石灰石（吨/年）4512运出炉渣（吨/年）68038由于本次建设为扩建工程，原有运具完全可以满足运输要求，本次扩建工程不再增添新的运输工具。56 7、2工艺系统简述7、2、1热力系统该工程由蒸汽和热力系统两部分构成。1）蒸汽系统蒸汽系统由锅炉、高压分汽缸、汽轮机、低压分汽缸、减温减压器等设备通过阀门管道联接构成蒸汽系统。主蒸汽系统采用母管制，四台锅炉产生的蒸汽分别接入主蒸汽母管，然后送至高压分汽缸，再由分汽缸分配至汽轮机和减温减压器，汽机排汽通过蒸汽外管网供给各热用户。2）热力系统热力系统由加热器、循环水泵、除污器等设备通过管道连接组成热力系统。外管网（一次网）回水经除污器过滤后，由循环水泵升压送至加热器加热升温，根据外管网设计要求，供水温度120℃，供水压力为0.8Mpa，回水温度为65℃，回水压力为0.15Mpa，循环水量为1420t/h，加热器供回水采用母管制，供回水干管直径DN700。系统采用补水方式定压，由补水定压泵实现。衡压点设在循环水泵前的回水母管上，压力为0.15Mpa。补水率按1%考虑，小时补水量14.2吨，共设二台补水泵，一用一备，补水泵采用变频调速装置自动控制。7、2、2水处理、主给水及除氧系统本工程为扩建工程，原有电厂已有除非盐水站，本次只需增加水处理设备满足扩建后的锅炉给水即可。56 给水的除氧采用热力除氧的方式，在锅炉房煤斗间13米层设置两台150t/h旋膜式热力除氧器，经除氧后的除盐水由锅炉给水泵送至蒸汽锅炉。本期工程共设三台150T/H给水泵，二用一备。7、2、3燃烧系统原煤由炉前煤斗经溜煤管进入给煤机，然后进入锅炉进行燃烧，锅炉采用平衡通风，每台锅炉对应一台一次鼓风机，一台二次风机，一台引风机，一台四电场静电除尘器，锅炉燃烧产生的烟气经除尘器净化后，由引风机通过烟囱排入大气。4台炉共用一座烟囱，烟囱为钢筋混凝土结构，高度100米，上口径3.5米。7、2、4上煤系统燃料煤由铁路运输至锅炉房贮煤场，为防止雨雪天气对生产造成影响，设干煤棚一座，跨度33米，长78米，内设桥式抓斗吊车一台用于整理煤场和上煤。上煤采用机械化输煤系统，由受煤斗—给煤机—一段斜皮带输送机—波动筛分机—细碎环式破碎机—二段斜皮带输送机—平皮带输送机—原煤斗组成上煤系统。本工程锅炉选用的炉型为循环流化床锅炉，锅炉本身具有炉内脱硫的功能。因此，在上煤系统的设计上考虑增加加入石灰石的装置。输煤栈桥净高2.2m，宽2.8m，输煤皮带宽度650mm，系统输送能力300t/h，系统中设有电子皮带秤和电磁除铁装置。7、2、5除灰、除尘系统56 锅炉燃烧后产生的灰渣从锅炉冷灰斗排入冷渣器，冷却后通过一条沿锅炉房纵向布置的框链刮板机送至锅炉房端侧的一条横向布置的框链刮板机上，然后运至锅炉房后侧的渣仓贮存，定期外运。静电除尘器扑集下来的细灰，贮存在除尘器底部设置的灰斗中，定期外运。按锅炉燃用煤种的灰份含量和锅炉供热负荷计算，灰渣排放量如下表：名称单位数量备注采暖期非采暖期最大小时灰渣量吨22.286.56按满负荷计最大日灰渣量吨534.72157.44按满负荷计最大月灰渣量吨16041.604723.20按30天满负荷计年实际灰渣量吨47589.3020448.40按年实际负荷计7、2、6主厂房布置主厂房布置采用内煤仓三列式方式布置，即由前向后依次为除氧煤仓间、锅炉间、汽机间。炉后场地布置有静电除尘器、引风机室、烟道烟囱。除氧煤仓柱距6m,长78m，跨度8.5m，共分5层。一层布置锅炉给水泵、热水循环泵、补水箱、补水泵、配电室等设备。二层为管道间，布置减温减压器。三层布置有锅炉控制室，四层布置除氧器，五层为上煤廊，布置有平皮带机。锅炉间双层布置，柱距6m，长度78m，跨度24m56 ，屋架下弦33.5m，运行层设在7m。一层布置有冷渣机、除渣机、一二次风机，二层为锅炉本体。汽机间三层布置，运转层7米。引风机室单层布置，柱距6m，长度72m，跨度9m，屋架下弦7.5m，引风机布置其内。7、3供、排水系统7、3、1循环水量循环水主要用于汽轮机的冷油器和发电机的空冷器,循环水由原有循环水系统供给,循环水量见下表:机组容量（MW）辅机水量（t/h）合计循环水量（t/h）12MW+25MW300夏季冬季3003007、3、2本期工程用水量根据工艺专业提供的用水条件，将用水水量水压要求汇总如下表：序号用水部门水量m3/h水压MPa用水方式备注夏季冬季1生活用水110.4连续2水塔补水30200.4间断3化学用水90．594．10.4连续4热网系统补水014.20.4间断冬季用56 5工业用水30400.4连续6合计122129．8生产及生活用水均由原厂水源供给，本期工程不增设新的水源地。7、3、3排水系统全厂排水情况列表如下：序号排水来源水量（m3/h）水质方式备注经常最大1生活用水2.54.5连续化粪池处理2沉淀池0．50．8连续直排3中和池78间断直排4软化水11．2间断直排5水塔325合计12．312．8厂区排水系统为清污分流系统，即生产清净下水及雨水系统，和生活污水系统。生产清净下水和雨水经雨水管道汇合后不经处理，直接排入厂外水体，生活污水系统经化粪池处理后排放。厂区污水管材采用排水铸铁管，石棉水泥接口。生产净下水和雨水管采用钢筋混凝土管，水泥砂浆接口。7、4采暖通风本工程采暖热媒为80～60℃热水，由厂内供热系统组供给。各建筑物的采暖系统采用单管上供下回同程式系统，散热器应采用节能型不易积尘钢制散热器，控制阀门供水采用闸阀、回水采用自力式平衡阀。56 除渣间大门运渣时常开，冷风侵入耗热量较大。防止运渣时冷空气进入渣仓间，以免冻坏设备或灰渣冻解不利排放，故在除渣间大门处设置热风幕。散热器及热风幕采用节能型、低噪音设备。锅炉间顶部皮带廊卸料器落煤口、碎煤机室及运煤转运站等局部扬尘点，设置除尘器。将上煤所产生的飞尘捕集下来放入煤仓或灰斗，干净气体排至室外，净化气体排放浓度不大于30mg/m3，保证输煤廊内清洁卫生，达到工业企业设计卫生标准要求。7、5电气部分7、5、1供电工程:1）用电负荷及负荷等级本工程为扩建改造工程，新增厂用电容量7417KW,运行容量6710KW，计算有功负荷5709KW，无功负荷4282KVAR，视在功率为6710KW。全厂用电有部分一类负荷,其余为二类负荷.2）供电电源选择和可靠性本工程为扩建改造工程,供电及备用电源均由原热电厂供电母线供给，电压等级为6.3KV，完全满足本期新上工程的用电量要求及用电可靠性要求.3）供电原则和供电方案本工程供电均采用放射式供电方式.新增6.3KV用电设备电源均直接引自6.3KV母线。锅炉间内设低压厂用变压器，负责对本装置内用电设备供电.本次扩建不单独设主控室，电力调度与控制由原电厂主控室进行。56 4）主要设备选型高压开关柜选用手车式低压开关柜选用抽屉式变压器选用干式变压器7、5、2电信为了便于工作联络，在主要岗位和与生产有关部门设置安装工作电话，便于加强生产管理与调度，确保安全生产。7、6热力控制7、6、1设计范围本设计范围为四台75t/h蒸汽锅炉，一台12MW背压式汽轮发电机和一台25MW抽凝式汽轮发电机，8座换热站及公用工程部分自动控制。7、6、2控制方案和控制水平根据锅炉和汽轮机组工作特点及工艺要求对其主要参数锅炉炉膛负压、锅炉水位、给水流量、蒸汽流量、蒸汽温度、炉膛氧含量及回水压力进行PID调节，对其它测量工艺参数压力、温度、流量及液位进行指示、累计、记录和报警，同时对汽轮发电机组的转速、位移等重要参数进行指示及报警。并与电气专业进行联锁以确保锅炉燃烧达到最佳状态及运行安全性。换热站根据工艺要求对其二次网出水温度进行PID调节对其它测量工艺参数压力、温度、流量进行指示和累计，同时与电气专业进行联锁以确保换热站达到最佳运行状态。56 根据工艺要求蒸汽锅炉及汽轮机组控制采用DCS集散系统，设五个操作员站，一个工程师站，换热站采用独立常规仪表控制，每个站设一面仪表盘。7、6、3设备选型在满足工艺要求，确保生产安全正常运行的前提下，控制系统设备选型应按技术先进、质量可靠、性能好价格低、节省投资的原则进行选择。控制装置的DCS系统选用国内著名产品，重要参数检测仪表选用国外产品，其它一次检测仪表如温度，压力，流量及换热站二次仪表选用国内产品。7、7土建工程本工程由锅炉房、上煤栈桥、贮渣仓、干煤棚、烟囱、换热站等组成，汽轮机间利旧，锅炉房主厂房建筑面积约7100平方米。锅炉间为框架结构，钢筋混凝土柱承重，墙体为灰渣砖充填墙围护，屋面为钢屋架大型屋面板，设有天窗，现浇钢筋混凝土楼面，柱下为桩基承台，预制钢筋混凝土方桩。上煤破碎间及渣仓间为现浇钢筋混凝土框架结构，干煤棚为排架结构，钢屋架、大型屋面板，柱下均为桩基承台，预制钢筋混凝土方桩。其余建筑物均为混合结构，砖墙承重，毛石条形基础。设有100米高钢筋混凝土烟囱一座，出口内径3.5米。抗震布置从总体布置上考虑，主厂房建筑平、立面布置比较规则，各层标高均等，抗震设计按6度进行计算并设防。土建三大材料估算：钢材：810吨56 木材：680立方米水泥：3950吨8供热管网及换热站56 8、1管网走向及敷设方式8、1、1管网走向根据梅河口市阜康热电有限责任公司提供的各换热站位置，确定管网走向如下：主干线（DN700）自梅河口市阜康热电有限责任公司电厂出口沿建国大路向东至和平大街后分为两条支干线（DN450/DN600），一条沿和平大街向南经各个换热站后敷设到一所换热站，在永顺路向西，沿永顺路、永和街敷设一条新管路；另一条继续沿建国大路向东至辉发河河堤，沿辉发河河堤向南经各个换热站后敷设至金华路.8、1、2敷设方式由于管网走向为梅河口市市区内的主要道路，为了不影响总体规划，美化环境，减少运行维护量和热网热损失，本工程热力管网主要采用直埋敷设，对于主要交通路段的路口处，可根据具体情况采用地沟或顶管敷设。8、2供热方式本工程采用间接供热方式，即由热源供出的高温热水（一次网）进入各换热站与各热用户回水（二次网）通过板式换热器进行热交换后，再供给各热用户，此供热方式具有便于管理和易于调节的优越性。通过提高一次网的温差，可减少一次网管道直径，减少管材投资。另外，间接供热方式使一次网不受热用户干扰，减少失水量，有利于整个系统运行平稳，安全可靠。8、3供热调节56 为保证供热范围内热用户室内温度在室外气温变化时基本保持不变，对供热系统需要进行调节。一次网的调节可分为质调节、量调节、分阶段变流量的质调节及间歇供热等四种方式。根据阜康热电有限责任公司供热实际情况本工程采用质调节，即在循环水量不变情况下改变供回水温度以调节供热量，使用户室内温度保持基本不变，这样既能保证供热平衡又可节约能源。8、4管网设施及材料为保证供热管道运行的安全、可靠、调节方便，在管网每一分支处设有切断阀，热水管道在供回水管网的高点设排气阀，在低点处设排水阀。管材选用：DN≤250管材为无缝钢管，材质为20；DN＞250管材为螺旋缝电焊钢管，材质为Q235A。补偿器：管道布置尽量利用地形及道路变化采用弯管自然补偿，为保护三通、阀门、弯头等薄弱环节以及减少固定墩推力，设置双向全埋外防腐型波纹补偿器。保温材料：采用整体式预制保温管，保温管由钢制内管、保温层和保护层粘接成一体。保温层采用聚氨酯泡沫塑料，保护层采用高密度聚乙烯外壳。预制保温管应在工厂一次成型生产线预制，现场只做接口保温和外壳接口。按供水温度120℃选取补偿器和保温材料。8、5水力计算56 本工程管道粗糙度取0.5mm，主干线经济比摩阻30～80Pa/m，各支线控制其比摩阻尽量不大于300Pa/m，但个别只连接一个换热站支线比摩阻可大于300Pa/m，换热站预留资用压头140～150KPa。循环水量1420t/h，供回水温差为55℃，经过水力计算复核后，现有的管路可以满足本工程的需要。8、5、1管网静压线本工程换热站换热方式为间接连接，管网静压线按一、二次网分别考虑。一次网（高温水网）主要考虑热源点送出高温水在地形最高点不发生汽化，二次网（低温水网）则考虑最高用户不发生倒空，最低用户不发生炸片现象，据此确定一、二次网静压线。一次网静压线应根据沿线地形实际情况，由梅河口市阜康热电有限责任公司电厂出口确定一次网静压线，由于120℃热水汽化压力为102KPa（10.2mH2O），管网最高点与电厂出口高差为10m，安全压头取5m，则静压线为10.2+5＋10＝25.2mH2O，一次网定压线由热源定压，定压值取26mH2O柱（相对于电厂地面标高）。二次网静压线根据各换热站所处供热范围内具体情况，分别进行定压，一般来说静压线可定压0.25～0.35MPa，这样可保证七层楼以下用户安全用热，凡超过七层以上的高层建筑，需自行进行隔离。8、6换热站8、6、1换热站规模根据运行经验，换热站规模不宜过大，也不宜过小，必须合理规划换热站的规模。本工程根据梅河口市阜康热电有限责任公司提供的各换热站的位置、供热面积，共设32座换热站，其中已建成24座，新建8座，换热站的供热面积见下表：56 供热面积一览表序号换热站编号换热站名称供热面积（×104m2）已供热面积本工程供热面积合计1R1西小区站122.00142R2兴启站6.34.210.53R3审计站04.54.54R4新力站5.81.275R5吉缘站3.15.996R6新兴1#15.6419.67R7新华西站010108R8新华站13.21.8159R9中注站7.62.710.310R10河畔站6.93.610.511R11新兴2#12.3012.312R12古楼站7.23.310.513R13远通站05.05.014R14建国村站5.92.18.015R15水芙蓉站06.06.016R16中心站9.32.71217R17邮政站1.51.53.018R18台湾城站8.22.310.519R19威尼斯站7.25.512.720R20博文站5.25.81121R21地税站93.712.722R22梅苑站7.62.910.523R23军招站3.11.64.724R24交通站2.13.45.525R25拖修站7.41.69.026R26丰华园站3.16.19.227R27林业新村站08.08.028R28水岸人家站08.08.056 29R29天府站2.27.810.030R30河南站5.22.88.031R31新建1#010.010.032R32政府开发站09.09.0合计167.0140.0307.08、6、2换热站位置本设计换热站位置布置在热负荷集中区，距高温水管网较近的规划区内，接管方便，经济合理，便于调节和管理。8、6、3换热站工艺流程由一次网来的高温水，通过除污器、调节阀组、流量计进入板式换热器，换热后高温水回至主干管，可根据一次网回水温度调节一次网供水流量，从而调节控制各换热站水力失调。低温水由各用户回本站集中，经除污器至循环水泵打入板式换热器冷水侧，进行热交换后经管道送至各用户，周而复始连续供热。高低温水网均设有温度、压力和流量检测，为保证二次网循环水量，压力不变，采用定压补水，即在循环泵入口设测压点，它与补水泵电机连锁。补水为城市自来水，详见带控制点。8、6、4换热站设备设备的选型原则首先考虑设备的可靠性，有较长的正常使用周期，并在此基础上考虑设备的先进性，从节能、便于维修、调节性能、占地投资等方面进行比较，选择优质产品。1）56 换热器：本设计选用高效不等截面板式换热器，其有传热效率高、寿命长、不易结垢、安全可靠、拆装检修方便等优点。2）循环水泵：选用卧式双吸离心水泵或立式水泵，具有通用性强，低噪音，安全方便，维修方便，节省资金等优点。3）补水机组：选用变频式定压补水机组，具有节省能源，安装方便，易于检修等优点。4）除污器：选用卧式自清洗除污器，具有除污效率高，除污方便，阻力小等优点。5）水箱：选用一台补给水箱，贮存一定量水，以避免补水泵直接抽吸自来水造成的瞬时用水量大，影响居民生活用水。9环境保护9、1编制依据及原则56 本报告依据国务院1998年11月29日第253号令《建设项目环境保护管理条例》和《中华人民共和国环境保护法》有关内容和要求进行编制，以“三同时”为原则，不留隐患。本工程有关大气、水环境现状及影响，将由环评报告中详细叙述。9、2大气污染与防治9、2、1大气污染物排放量锅炉燃用Ⅱ类烟煤，煤的应用基含灰量为26.47%，含硫量为0.56%。本工程采用循环流化床锅炉，锅炉的原始排放浓度较高，故对锅炉排放的烟气采用一级除尘效率99.9%的高效静电除尘器进行净化，然后通过高100m、出口内径3.5m的烟囱排入大气。根据有关计算公式计算，净化后的烟气中含尘量和SO2的含量列表如下：污染物小时排放量(吨)年排放量(吨)备注SO20.043242.52小时排放量为冬季四台炉运行时飘尘0.00739.489、2、2实际排放量与国家允许排放量标准的比较锅炉房所建地址位于大气环境质量区划分的二类地区。排放量与国家GB13271-2001锅炉大气污染物排放标准的比较列于下表中：污染物单位实际排放浓度国家标准允许排放浓度占国家标准百分比SO2mg/Nm3338.390049.32%飘尘mg/Nm330.25082.2%56 从上表的比较，上述指标均符合国家标准，满足环保要求。9、3废水污染与防治本工程的废水主要是生产废水和生活污水，其中生产废水包括水塔排污水及一些冲洗排水，本工程采用生产废水与生活污水合流排放方式，根据锅炉房废水特性，均采用相应的治理措施，现分述如下：9、3、1锅炉排污水锅炉排污水的特点是水温较高，为此设置排污降温池，将排污水经降温处理到小于40℃后，參与化学制水。9、3、2其它生产废水其它生产废水主要有冲刷地面、清洗设备及设备运行时的冷却排水等，这些排水水质较好，一般不需处理可直接排入厂区排水管网。9、3、3生活污水生活污水拟采用化粪池进行处理，经处理后的污水进入排水管网。在供热厂的设计中对上述废水均采取相应的治理措施以保证锅炉房总排水中各种污染物浓度符合国家《污水综合排放标准》（GB8978-1996）中的一级标准。9、4灰渣污染与防治56 本工程锅炉燃用的煤质较含灰量较低，热源厂按年实际耗煤约257037吨计算，产灰渣量约为68038吨。灰渣现已成为制砖和建筑业不可缺少的材料，不再是废弃物，可综合利用，锅炉排出的灰渣可直接卖给砖厂，作为砖的原料加以利用。锅炉排出的灰渣，通过除渣机运至渣仓贮存，密闭管理，定期外运，不会对环境造成污染。除尘器捕集下来的细灰在除尘器底部灰斗贮存，定期由密闭罐车外运，二次污染的可能很小。9、5噪声污染与防治本工程的噪声源主要来自锅炉间，水泵间，引风机室等，噪声较大的设备有鼓风机、引风机、循环水泵。上述设备均布置在室内，厂房封闭，且设计中均将考虑有效的防噪防震措施，所产生的噪声不会对周围环境造成不良影响，满足《城市区域环境燥声标准GB3096-93》中的2类标准要求。9、6厂区绿化为美化厂区，创造一个良好的生产、生活环境，原热电厂厂区已经过绿化，扩建后应在原来的基础上进一步进行绿化，树种采用灌木和乔木相结合的方式，使全厂绿化系数达到20％。10消防劳动安全与工业卫生10、1消防系统10、1、1消防设计的主要原则消防设计贯彻“预防为主，防消结合”56 的原则，严格执行《建筑设计防火规范》等有关的规程和规定，对重要的和容易发生火灾的建筑均设有消防设施，如主厂房及输煤系统均设有消火栓及消防管路，另外在主厂房等建筑设计中除主要出入口外还设有安全出口，根据生产和消防的需要，主厂房周围设有可通行消防车的环形通道。10、1、2消防系统及设施本工程为扩建工程，原厂区已形成消防系统，扩建后将原有消防管网延伸即可。本期工程主厂房高压消防和低压消防给水均由原有管网接入，在主厂房周围形成环状管网，设地下式消火栓，其间距小于120m，在管道上每隔一定间距设消火栓隔断阀门。在各生产车间根据“小型灭火器设置规范”规定，设置手提式磷酸铵盐干粉灭火器若干台。10、2劳动安全与工业卫生为了贯彻“安全第一，预防为主”的方针，确保劳动者在劳动过程中的安全与健康，本工程依据《工业企业设计卫生标准》、劳动部《关于生产性建设工程项目职业安全卫生监察的暂行规定》以及其他有关规定，对本锅炉房生产运行工人的劳动条件和安全卫生给予了必要的考虑，并采取了一些切实有效的措施。10、2、1防电气伤害为了保证电气运行、检修人员和接近电气设备人员的安全，对各种等级的电气设备的对地距离、操作走廊尺寸，严格按规程规定设计，在高压电气设备的周围，按规程规定设置栅栏和遮栏，为防止雷电击伤应设有避雷装置及接地保护装置。56 10、2、2防止机械及其它伤害在转动机械的外露部分应设有防护罩或遮栏，在锅炉排污管或容易发生烫伤的设备管道上应加保温措施，楼板上的吊装孔洞和地坑的周围应设有围栏，防止发生人身意外。10、2、3防尘、防振及卫生措施在输煤系统中粉尘较多的部位设置集中除尘装置，消除飞尘对环境和人身的污染。锅炉、汽机运行中主要噪声来源于转动设备，设计中对转动设备采取有效的防振措施。运行人员大部分时间在控制室工作，对控制室的设计，拟采用隔音处理。为保证站房有良好的工作和休息场所，设计中有独立的休息室和浴室，以提高工作人员的工作环境和卫生条件。采取了上述一系列安全、卫生、防护措施后各生产环节和场所均能满足职工安全卫生的要求。11节约能源及合理利用能源11、1编制依据依据国家计委、经贸委、建设部印发的“关于固定资产投资工程项目可行性研究报告《节能篇（章）》编制及评估规定的通知”（计交能[1997]2542号）和《中华人民共和国节约能源法》编写本报告。56 11、2能耗分析本工程从设备选择及工艺方案均从节能的角度进行考虑，力求降低消耗，提高效率。项目本身符合能源政策，在设备的选择没有出现国家已明令的淘汰产品，在设计水平上力求达到国内先进水平。11、3节能措施及监督机构１）本工程采用热电联产及大容量高温热水锅炉房集中供热，本身就是节约能源和合理利用能源。２）在将来的施工图设计中，在设备选择和系统布置上做到选择低耗高效设备，加强热量的回收和再利用，同时加强管道保温，减少散热损失。以提高供热厂的系统热效率。３）考虑将洁净的冷却水尽量回收重复使用，以节约用水。４）电气系统中选用节能型变压器和GCS型低压开关柜及Y系列节能电机，采用低压无功补偿提高系统功率因数。５）在转动设备中采用变频调速装置对水泵进行控制，以便节约电耗。6）在煤、水、电、汽等设备、管道、线路上装设必要的计量表计，以便加强能耗计量，便于成本核算，从而提高企业的经济效益。7）在建筑材料的选择上，选用新型节能材料。8）加强节能管理，设置专门的机构和人员从事企业的能源管理工作。56 12生产组织及定员12、1生产组织机构设置原则热电站及换热站的安全、经济运行主要取决于合理的管理体制，机构设置精干、合理是主要因素，本工程的机构设置和定员标准参照《火力发电厂机构定员标准》及国家城乡建设环境保护部发布的《城市建设各行业定员编制标准》的有关要求，以精简机构，压缩非生产人员，合理利用劳动力，充分发挥劳动潜力为原则来设置各岗位及人员。56 12、2定员运行人员：锅炉、汽机、电气、除灰、换热站按三班运行，人员按四班配备；上煤系统按二班运行，人员按三班配备；其它人员正常配备，详见下表：数量人员类别换热站热电站生产运行4086维护检修10利用原电站人员生产调度2工程技术2管理及其他4合计588613工程项目实施的条件和轮廓进度13、1实施条件1）本工程在原有热电厂内进行扩建，厂址条件较好，无大障碍物，地势平坦、开阔，施工条件比较理想，经平整后即可使用；2）施工中所需要的水、电、汽源厂内均可解决，为施工提供了方便条件；3）施工所需的一般钢材、木材、水泥、及砖、瓦、砂石等建筑材料当地完全可以解决；56 4）厂址靠近市区主要街路，距铁路车站和公路出入口较近，设备、材料的运输十分方便；5）工程的前期准备工作已设专人负责组织协调，下一步工作有人主抓，对基建的工作已做详尽的安排。13、2轮廓进度根据工程的建设规模，工程建设的轮廓进度安排如下:时间工程内容安排2004年10月完成可行性研究报告及评估2004年12月完成初步设计及审查2005年4月完成施工图设计2005年5月—12月完成土建工程施工及两炉一机的安装、达到发电机投产发电2006年5月—11月完成全部工程施工14投资估算及资金筹措14、1工程概况本工程为梅河口市热源扩建工程，建设规模为扩建4台75t/h蒸汽锅炉、配2台汽轮发电机组及其配套工程，新增换热站8座。工程建成后新增供热面积140万平方米，生产工业蒸汽73.5万吨/年，发电量20350万度。14、2编制依据56 （1）城市建设部《城市基础设施可行性研究报告内容和深度的规定》。（2）建筑工程费依据《吉林省建筑工程预算定额》及其费用定额并调至现行市场价采用大指标进行估算；（3）设备购置费均按现行市场价；（4）安装工程费按本院相关专业提供的条件进行估算。14、3费率计取(1)建设单位管理费按第一部分工程费用的1.5%计取；（2）环保评估费暂按固定资产的0.11%计取；（3）工程监理费按固定资产的0.9%计取；（4）预备费第一二部分工程费用合计的8%计取；14、4建设投资构成依据现行定额及现行设备材料的市场价格估算该项目的建设投资为29280万元（建设期利息1224万元）。其构成如下表所示。建设投资构成表单位：万元序号项目投资额占%备注1设备购置费1422048.572安装工程费515417.603建筑工程费469016.024其它基建费5216.0617.81其中：建设期利息1224万元合计2928010014、5流动资金估算56 根据生产过程中原辅燃料的行业平均周转贮存天数，估算该项目的流动资金。经初步估算，该项目正常生产年份大约需要生产流动资金5746.46万元，其中铺底流动资金1724.24万元。14、6总投资估算根据国家现行规定，建设项目总投资由建设投资和流动资金组成。经初步估算，该项目投入总投资为31004.32万元，其中：建设投资为29280.08万元（含：建设期利息1224万元），铺底流动资金为1724.24万元。（其构成如下表所示）总投资构成表单位：万元序号项目投资额占%备注1建设投资29280.0694.44其中：利息12242铺底流动资金1724.245.56合计31004.310015融资方案15、1资本金筹措本项目固定资产投资总额为28056.06万元（不含建设期贷款利息），其中8056.06万元及建设期贷款利息1224万元，共计9280.06万元由企业自筹作为企业资本金。对于企业正常生产所需流动资金1724.24万元,全部由企业自筹解决。15、2债务资金筹措该项目拟申请银行固定资产贷款20000万元，贷款年利率6.12%，利息计入工程成本；流动资金贷款4023.22万元，贷款年利率56 5.58%，利息计入生产成本。项目投入总资金为35026.54万元。15、3融资方案分析本项目长期贷款占建设投资的比例不大，约占68%。投资结构合理，经营期有偿还能力，可以按期偿还银行贷款。16企业财务评价16、1编制依据1）国家计委2002年1月颁布的《投资项目可行性研究指南》；2）市建设部《城市基础设施可行性研究报告内容和深度的规定》；3）国家有关财务、税收等政策法规；4）建设单位提供的相关资料及数据。16、2生产规模及经营年限本工程为热源扩建工程，建设规模为4台75t/h蒸汽锅炉、配156 台12MW背压式汽轮发电机组和1台25MW抽凝式汽轮发电机组以及配套工程，新增换热站10座。工程建设期2年，生产经营期15年。企业投产后第一年达产率为50%，第二年为50%，第三年以后达到设计生产能力满负荷生产。工程建成后新增供热面积140万平方米,生产工业蒸汽73.5万吨/年，发电量20350万度。16、3各种费率及价格1）产品价格：供热价格24元/平方米；2）原材料及燃料动力价格：均采用现行市场价，其中：煤200元/吨；电0.39元/度；新鲜水3元/吨；3）固定资产折旧采用分类折旧法：其中：设备类折旧年限15年，房屋建筑类20年，残值率均按5%计取；4）修理费按固定资产折旧原值的3%计取，销售费按销售收入的1%计取；5）公积金、公益金率分别为5%；6）员工工资按980元/人年计取，福利费按工资总额的14%计取；7）增值税率其中煤及民用供热按13%计取，其余均按17%计取；8）基准折现率按7%计算。16、4效益分析16、4、1生产成本估算56 根据现行原材料市场价格和项目预期消耗指标估算该项目的生产成本。经初步估算，该项目年均总成本为17802.4万元。16、4、2企业收益估算根据现行市场销售价格和国家相关的税收政策估算该项目的收益情况。经初步估算，该项目年销售总收入为27940.5万元，销售税金为220.82万元，增值税为2208.3万元，利润总额为7708.98万元，所得税为2542.96万元，企业净利润为5165.02万元。（以上数据均为各年平均值）16、5贷款偿还计算该项目建设投资贷款额为20000万元，每年用折旧、摊销和可分配利润还款，经估算，该项目贷款偿还年限为5.44年（包括建设期）16、6盈利能力分析经计算本工程财务内部收益率为20.45%（税后），高于行业基准财务内部收益率7%；投资回收期为6.45年（税后），小于行业基准投资回收期9年；财务净现值为（税后）16875.51万元，由此可以看出本工程有一定的盈利能力。16、7不确定性分析16、7、1盈亏平衡分析56 经计算，该项目达产年份的盈亏平衡点为44.39%，即企业生产只要达到设计生产能力的51.05%，企业即可达到盈亏平衡。16、7、2敏感性分析为了进一步考察该项目承担风险的能力，将影响该项目效益的三个主要因素销售收入下跌、经营成本上升、投资增加向不利方向变化10%，做敏感性分析。经测算销售收入下跌对企业收益影响最为敏感，经营成本上升次之，投资增加影响最小，对财务内部收益率影响都在允许范围内。通过上述分析可以看出该项目有一定的抗风险的能力。16、8综合经济评价通过以上分析可以看出，该项目主要经济指标均高于国内行业标准。其中：该项目总投资利润率为22.01%；总投资利税率为28.94%；投资回收期为5.46年（税后）；财务内部收益率为20.45%（税后），由此可见，该项目有作为城市基础建设有较好的经济效益。从风险分析可以看出该项目有一定的抗风险能力，综上所述该项目在财务上是可行的。该项目是城市基础设施项目，如能按期建设实施将缓解梅河口市环境污染，降低能源消耗，改善人民生活环境，有较好的社会效益。56 17工程招标根据国家发展计划委员会发布的《工程建设项目招标范围和规定》及《建设项目可行性研究报告增加招标内容和核准招标事项暂行规定》的规定，对本项目所涉及的地质勘察、工程设计、工程监理、工程施工以及设备采购等相关工作采取招投标制，在招标过程中严格遵守《中华人民共和国招投标法》。结合本项目进度等具体情况，项目招标活动拟采取委托招标组织形式，采用邀请招标和面向社会公开招标两种形式。其中：地质勘察、工程设计采用邀请招标形式，工程监理、工程施工以及主要设备采购等相关工作采取面向社会进行公开招标的形式。56 为规范项目的招标活动，本项目招标活动中的招标范围、招标组织形式及招标方式应报项目审批部门核准，经核准后建设单位如再作变更，需重新向原审批部门办理审批手续。项目审批部门将核准变更项目招标内容的意见抄送有关行政监督部门。如建设单位在招标过程中弄虚作假或在招标活动中违反项目审批部门的核准事项，由项目审批部门和有关行政监督部门按照国办发[2000]34号文件的规定，对项目建设单位依法进行处罚。本工程招标基本情况详见下表“工程招标基本情况表”。工程招标基本情况表建设项目名称：梅河口市热源扩建工程招标范围招标组织形式招标方法不采用招标方式招标估算金额（万元）备注全部招标部分招标自行招标委托招标公开招标邀请招标勘察设计√√√842.24土建工程√√√4690安装工程√√√515456 监理工程√√√216.58设备购置√√√14220其它9903.72情况说明：1）本工程为梅河口市热源扩建工程，工程建设规模为四台75t/h蒸汽锅炉，配一台12MW背压式汽轮发电机组和一台25MW抽凝式汽轮发电机组。以梅河口市热电厂为热源向热电厂周边工厂供生产用汽。供汽量105t/h，供热面积140万平方米，新建换热站8座。2）本工程总资金为35026.54万元人民币。18结论与建议18、1结论1）该热源工程的扩建，可有效地保证梅河口市居民和单位冬季供暖问题，避免各家各户自建分散小锅炉房，造成能源浪费，破坏环境的局面。2）在供应生产用汽的同时，能生产37MW的电能，所发电量完全满56 足本次扩建后生产用电，并一定余量外供，项目符合国家能源产业政策。3）工程扩建在原有热电厂内进行，不需新增土地，并将原汽机厂房闲置多年的机位利用上，可节省部分建设投资。4）工程项目实施后，可扩大集中供热面积，提高居民生活、工作环境质量，是一项造福于人民的公益福利事业，同时增加了电厂对外供汽能力，具有较好的经济效益和社会效益。5）提高梅河口市的城市基础设施整体配套水平，为今后实现物业管理和城市对外招商引资提供了有利条件。6）从本工程的投资估算和财务评价结果看，本工程的各项经济指标还是比较好的，基本符合国家有关规定，在一定年限内可收回投资并获得较好的经济效益。18、2建议1）本工程在原有厂区内进行扩建，应尽早安排人力将工程所用场地上的障碍物清除，以免影响工程进展。2）工程耗资较大，应尽快落实建设资金，以确保项目的顺利实施。56 57'
