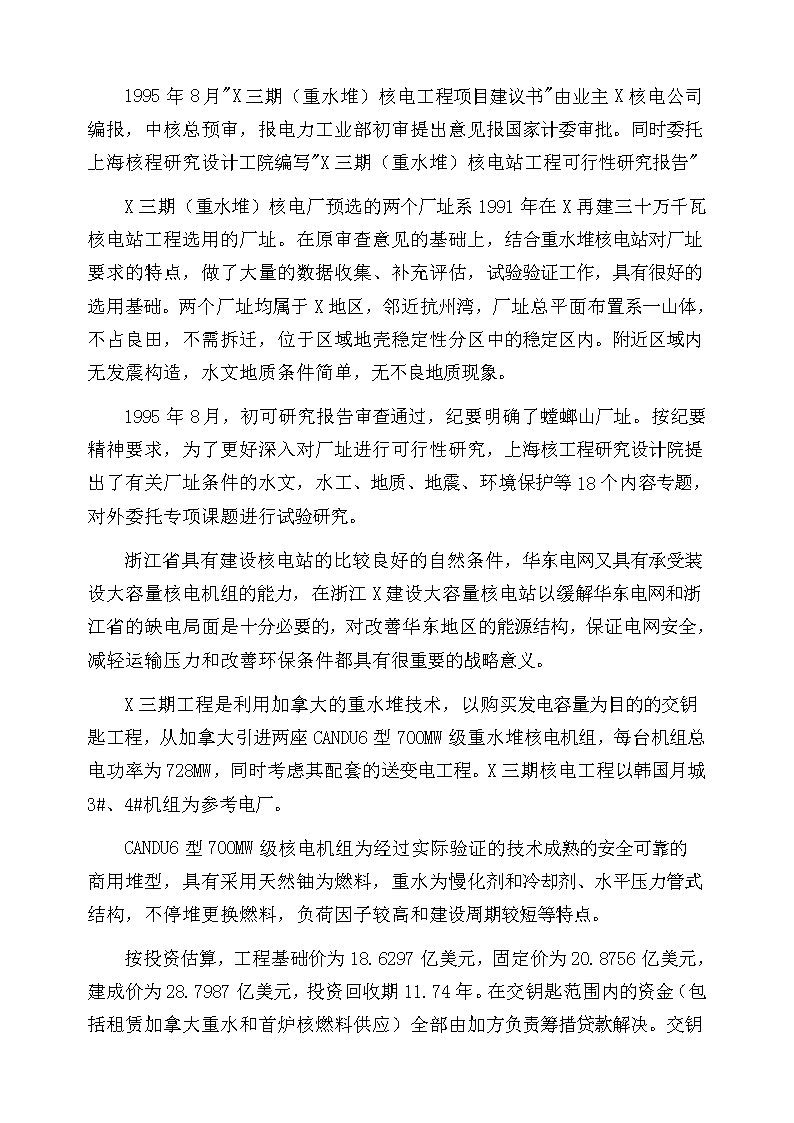

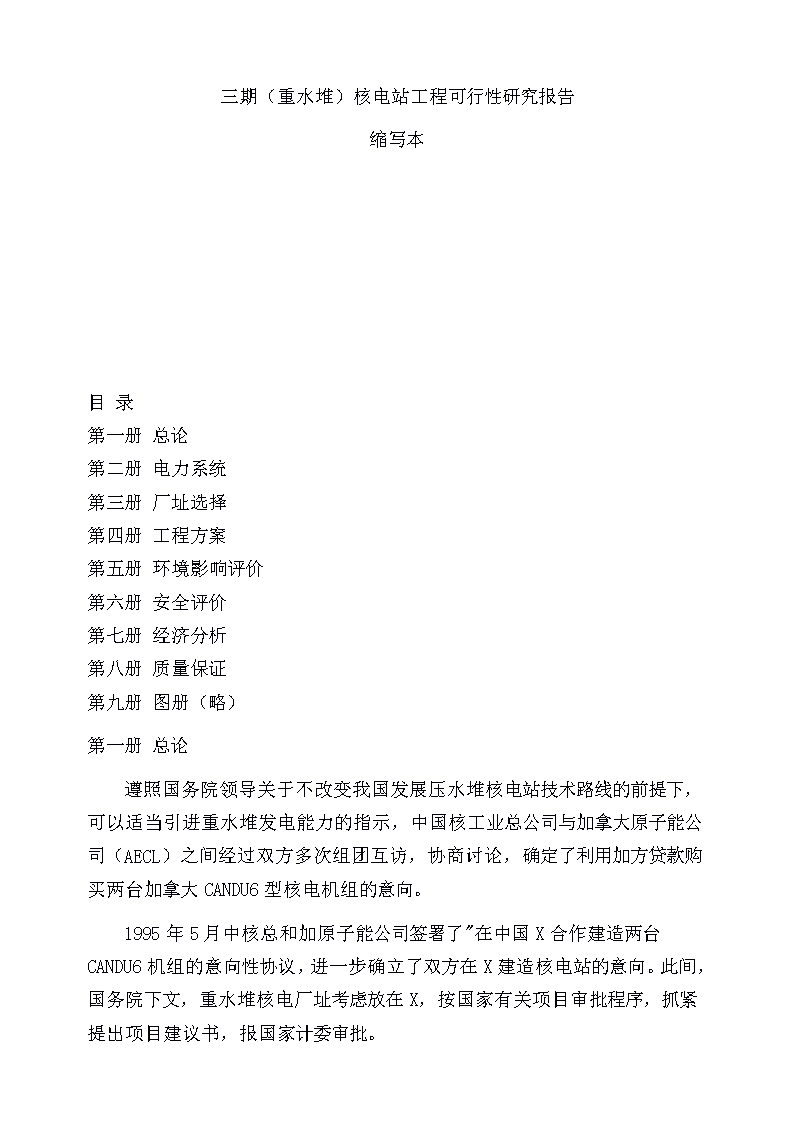

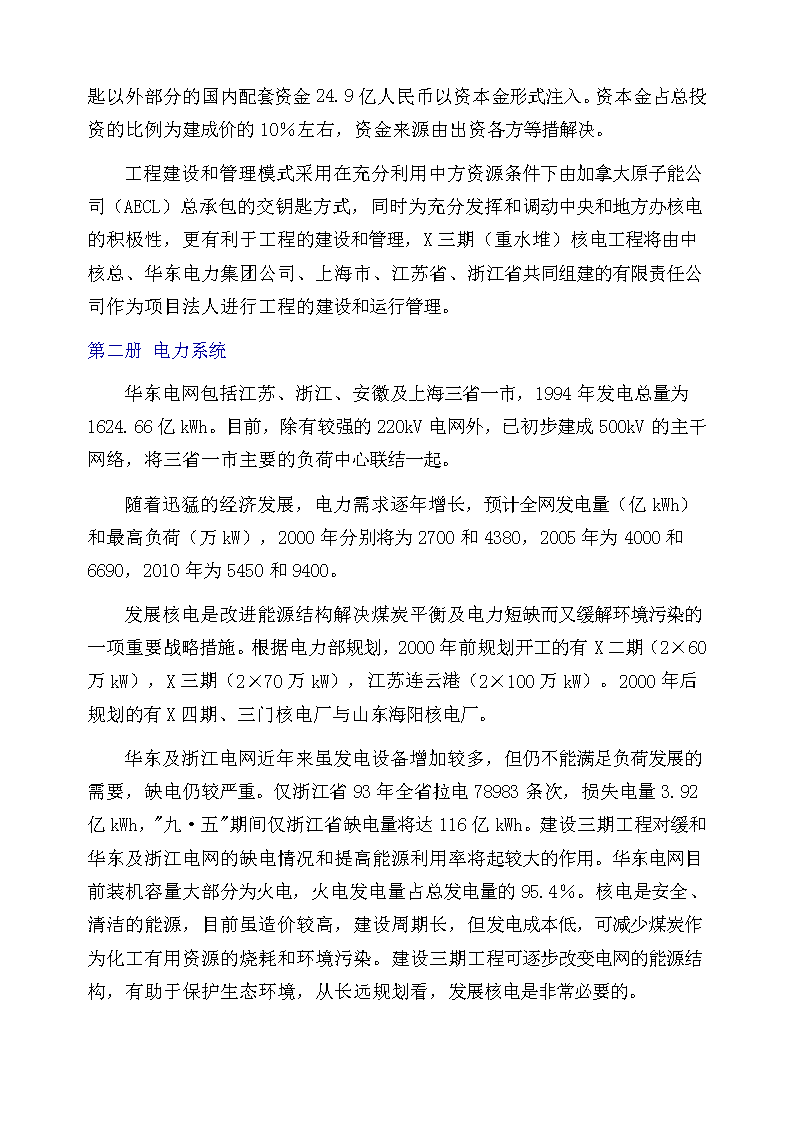

'三期(重水堆)核电站工程可行性研究报告缩写本目录第一册总论第二册电力系统第三册厂址选择第四册工程方案第五册环境影响评价第六册安全评价第七册经济分析第八册质量保证第九册图册(略)第一册总论遵照国务院领导关于不改变我国发展压水堆核电站技术路线的前提下,可以适当引进重水堆发电能力的指示,中国核工业总公司与加拿大原子能公司(AECL)之间经过双方多次组团互访,协商讨论,确定了利用加方贷款购买两台加拿大CANDU6型核电机组的意向。1995年5月中核总和加原子能公司签署了"在中国X合作建造两台CANDU6机组的意向性协议,进一步确立了双方在X建造核电站的意向。此间,国务院下文,重水堆核电厂址考虑放在X,按国家有关项目审批程序,抓紧提出项目建议书,报国家计委审批。 1995年8月"X三期(重水堆)核电工程项目建议书"由业主X核电公司编报,中核总预审,报电力工业部初审提出意见报国家计委审批。同时委托上海核程研究设计工院编写"X三期(重水堆)核电站工程可行性研究报告"X三期(重水堆)核电厂预选的两个厂址系1991年在X再建三十万千瓦核电站工程选用的厂址。在原审查意见的基础上,结合重水堆核电站对厂址要求的特点,做了大量的数据收集、补充评估,试验验证工作,具有很好的选用基础。两个厂址均属于X地区,邻近抗州湾,厂址总平面布置系一山体,不占良田,不需拆迁,位于区域地壳稳定性分区中的稳定区内。附近区域内无发震构造,水文地质条件简单,无不良地质现象。1995年8月,初可研究报告审查通过,纪要明确了螳螂山厂址。按纪要精神要求,为了更好深入对厂址进行可行性研究,上海核工程研究设计院提出了有关厂址条件的水文,水工、地质、地震、环境保护等18个内容专题,对外委托专项课题进行试验研究。浙江省具有建设核电站的比较良好的自然条件,华东电网又具有承受装设大容量核电机组的能力,在浙江X建设大容量核电站以缓解华东电网和浙江省的缺电局面是十分必要的,对改善华东地区的能源结构,保证电网安全,减轻运输压力和改善环保条件都具有很重要的战略意义。X三期工程是利用加拿大的重水堆技术,以购买发电容量为目的的交钥匙工程,从加拿大引进两座CANDU6型700MW级重水堆核电机组,每台机组总电功率为728MW,同时考虑其配套的送变电工程。X三期核电工程以韩国月城3#、4#机组为参考电厂。CANDU6型700MW级核电机组为经过实际验证的技术成熟的安全可靠的商用堆型,具有采用天然铀为燃料,重水为慢化剂和冷却剂、水平压力管式结构,不停堆更换燃料,负荷因子较高和建设周期较短等特点。 按投资估算,工程基础价为18.6297亿美元,固定价为20.8756亿美元,建成价为28.7987亿美元,投资回收期11.74年。在交钥匙范围内的资金(包括租赁加拿大重水和首炉核燃料供应)全部由加方负责筹措贷款解决。交钥匙以外部分的国内配套资金24.9亿人民币以资本金形式注入。资本金占总投资的比例为建成价的10%左右,资金来源由出资各方等措解决。工程建设和管理模式采用在充分利用中方资源条件下由加拿大原子能公司(AECL)总承包的交钥匙方式,同时为充分发挥和调动中央和地方办核电的积极性,更有利于工程的建设和管理,X三期(重水堆)核电工程将由中核总、华东电力集团公司、上海市、江苏省、浙江省共同组建的有限责任公司作为项目法人进行工程的建设和运行管理。第二册电力系统华东电网包括江苏、浙江、安徽及上海三省一市,1994年发电总量为1624.66亿kWh。目前,除有较强的220kV电网外,已初步建成500kV的主干网络,将三省一市主要的负荷中心联结一起。随着迅猛的经济发展,电力需求逐年增长,预计全网发电量(亿kWh)和最高负荷(万kW),2000年分别将为2700和4380,2005年为4000和6690,2010年为5450和9400。发展核电是改进能源结构解决煤炭平衡及电力短缺而又缓解环境污染的一项重要战略措施。根据电力部规划,2000年前规划开工的有X二期(2×60万kW),X三期(2×70万kW),江苏连云港(2×100万kW)。2000年后规划的有X四期、三门核电厂与山东海阳核电厂。华东及浙江电网近年来虽发电设备增加较多,但仍不能满足负荷发展的需要,缺电仍较严重。仅浙江省93年全省拉电78983条次,损失电量3.92亿kWh,"九·五"期间仅浙江省缺电量将达116亿kWh。建设三期工程对缓和华东及浙江电网的缺电情况和提高能源利用率将起较大的作用。华东电网目前装机容量大部分为火电,火电发电量占总发电量的95.4%。核电是安全、清洁的能源,目前虽造价较高,建设周期长,但发电成本低,可减少煤炭作为化工有用资源的烧耗和环境污染。建设三期工程可逐步改变电网的能源结构,有助于保护生态环境,从长远规划看,发展核电是非常必要的。 按初步可行性研究报告的审查意见,X地区出线走廊比较困难,三期与二期接入系统需统一考虑。根据X地区的特点,二、三期工程机组均考虑接入500kV电网。具体接入系统方案有两个,经比较论证,采用第一方案。其优点既减少了华东主网上500kV变电所的落点,又使电网中500kV线路的潮流分布比较合理。两个核电厂建成后接入一个共用的500kV开关站,以四回500kV线路与电网联接;其中二回至王店500kV变电所,另二回至杭东500kV变电所。由于三期工程与500kV共用开关站之间距离仅为1.3km,为节约500kV配电装置设备投资及减少占地面积,三期工程厂内不设500kV开关站,而采用发电机~变电器~500kV线路的单元制方式直接接至500kV共用的开关站母线。为提高运行的可靠性,在发电机回路内装设发电机开关。在主变压器高压侧各装设一台500kVGIS设备。三期工程二台70万kW核电机组的备用电源考虑由电网中的海盐220kV变电所架设一回专用的220kV线路供电,厂内设二台220kV备用变压器,分别作为二台机组专用的备用电源。X二、三期工程的配套输、变电工程投资,包括500kV输电线,500kV变压器、220kV线路、220kV变压器及系统继电保护、远动、通讯在内,其总投资为351120万元(1994年价格)。建议X三期配套变电工程投资,要在X三期工程总概预算中单列,由华东电力集团公司分别向国家开发银行和商业银行贷款。第三册厂址选择1.地理位置及地形地貌X三期工程螳螂山厂址位于浙江省海盐县东南X山体向东延伸部分,即东径120°57′28″,北纬30°26′10″,属海盐县X 镇管辖,厂址西靠沪杭公路,东临杭州湾,与上海市区直线距离为90km,杭州市区为78km,距X一期工程约800m,距X二期工程约2km。螳螂山厂址属低山丘陵,呈半岛突向杭州湾,三面环海。山体东西长400m,南北宽200m,最高点为海拔56.6m,山体走向东西,山坡自然坡度33°左右。螳螂山两侧为海涂,南北海涂为第四系粉土、淤泥质粘土、和砂砾层等。螳螂山山体基岩为上侏罗统黄尖组中酸性火山碎屑岩系。螳螂山的地貌形态属剥蚀残丘。1.人口分布按1994年底统计,厂址0.5km半径范围内无居民,3km半径范围内有居民5488人,一半人口在2-3km子区域内,是承担X核电基地建设的职工;20km半径范围内有居民34.4万人,平均人口密度738人/km2。厂址50km半径范围内无百万人以上城市,20km范围内无10万人以上城市,5km范围内无万人以上城镇。3.环境、设施、资源情况a.工业海盐县的地方企业主要以加工为主体,纺织工业是支柱产业,全县乡办企业384家;厂址20km范围内无大、中型重工业企业。15km半径范围内使用和贮存的危险品主要是石油、汽油、液化气。从使用和贮存的规模和性质分析,不会构成危及工程安全的固定危险源。b.交通厂址15km半径范围内无铁路通过,陆上交通主要是公路。沪杭公路离厂址为3km,目前此公路由武原镇到厂址段已建成二级公路。15km半径范围内还有由厂址通外的五条三级公路,厂址与杭州市,嘉兴市,上海市以及邻近县市、乡交通非常便利。厂址80km半径范围内铁路有三条,上海至杭州、上海至金山石化总厂、杭州至宁波的铁路线,离厂址最短直线距离约26km。厂址附近杭州湾水域内无固定的海上交通航线。乍浦港已部分建成深水港,可停靠万吨轮,一期工程已投入使用。X 二期大件运输码头正在建造,可停靠3000吨级船舶,距厂址3.5km。内河水道除离厂址8km的长山河可通航500吨船只外,其余均小于100吨。X一期施工建有小型内河码头,二期工程计划建60吨级的内河码头。X三期工程大件运输将采用海运为主,陆运为辅,即先运往上海港码头,再通过水路运到老海塘二期大件运输专用码头,后经沪杭公路至厂区。加拿大供应的核燃料可海运至上海港,后再水运至二期码头,或陆运直至厂址。国内生产的核燃料可利用X一期设在金山卫的中转站进行运输。c.农牧厂址15km半径范围内的土地全部在海盐县境内。全年粮食总产量22.4万砘。粮食作物为水稻、小麦,经济作物有油菜籽、棉花、蚕桑、蔬菜、柑桔等水果。15km范围内无家畜养殖场和奶牛场。对虾、青蟹养殖场最近距厂址约5km。野生动物资源不多。d.海洋资源杭州湾水生动物主要来自海洋,终年栖息于河口的物种较少。邻近海域生态调查表明,浮游动物46种,挠足类占绝对优势,主要代表种是安氏白虾和葛氏长臂虾。4.气象三期工程厂址地处杭州湾北部,属于副热带季风区;冬季处于西伯利亚冷高压的前缘,吹偏北风;夏季受亚洲东部的夏季风影响,吹偏南风。气候明显受季节风影响,温度湿润,四季分明,降水集中在夏秋两季,夏秋之交常受台风影响。5.工程水文及供排水a.海洋水文抗州湾的潮汐属非正规半日浅海潮。乍浦站历史最高天文潮位4.01m,历史最低天文潮位-3.39m(57.3),推算出厂址最高天文潮位为4.52m,最低-3.73m。 厂址设计基准洪水位由可能最大风暴潮、历史最高天文潮位、风浪活动、25年一遇的江河洪水位四部分组成,数值如下:            统计法 确定论 确定论(溢流后)历史最高天文潮位(m)  4.52  4.52  4.52可能最大风暴潮增水(m) 3.64  3.72   3.5425年一遇江河洪水增水(m)0.03  0.03  0.03合计(m        8.19  8.27  8.09千年遇百分之一波高半波(m)2.85 2.85  2.85安全超高(m)      0.46  0.38  0.56设计基准洪水位     11.50  11.50  11.50b.陆地水文本区的河网水系和杭嘉湖平原水系,西部苕溪水系,北部太湖流域水系及东部黄浦江水系构成完整的网络,又和长江相沟通。长山河是人工开挖的排涝河道,全长61.5km,东至海盐县澉浦长山闸,西与京杭大运河连接,干旱季节由太湖、黄浦江水系补给水源。长山河作为三期工程淡水水源。c.供排水1)海水水源三期循环水系统采用扩大单元制系统,即每台机组采用二台循环水泵,单母管供水方案。取水拟采用重力式引水箱涵方案,每台机组4根箱涵。取水口设在螳螂山东北侧,取水口内底标高初拟为-12.0m。排水口在螳螂山南侧。排水方涵在合并后由设在南岸的节制闸控制后排出。排水口内底标高-9.00m。取、排水口流向变化较大,取水口最大流速达0.73m/s,排水口附近最大流速为0.42m/s。经物理模型试验证实,充分利用螳螂山挑流作用,高程位置布置方案在大潮、小潮涨落潮时都可以,具有良好温排水、低放废水掺混稀释作用。X 地区海域具有良好水流条件,X堡-杨柳山一线,水深流急,掺温、稀释、输运能力均较强。试验表明,考虑X工程一、二、三、四期温排水综合情况下,三期取水口取水温升日平均约0.7℃;达到设计控制的温升要求。海水含氯量明显受钱塘江迳流的影响,汛期含氯度减少,枯水期增加。澉浦站多年平均涨潮含氯度为6.46g/kg,多年平均落潮含氯度为6.32g/kg。海水水温,X多年月平均水温18.2℃,极值最高水温33.2℃,最低-1.5℃。考虑到X一、二期以后工程的影响,根据物理模型试验分析,三期工程海水水温平均温升0.6-0.7℃,海水平均水温则可考虑为18.8℃。海水的含沙量受钱塘江、曹娥江、甬江和长江迳流影响较大,沙粒大小一般在0.005~0.1mm间,取水口前大潮时,最大含沙量可达7.46kg/m3。2)淡水水源X三期工程和X一期工程的淡水的均取自离电厂10km的长山河。经浙江省水文总站专题研究,认为规划到2000年,海盐县和长山河地区总的可供水量仍大于总的需水量;到2020年长山河地区总需水量达31218万立方,水资源量能保证该地区的需水量。X一期正常产水25000m3/d,一期夏季最大用量16000m3/d,三期所需生产用水6000m3/d。因此,X一期目前的淡水制备能力就能满足X一期和三期全部的生产和生活用水量。利用X一期净水厂取水,引二根Ф300输水管至X三期厂区,供生产、生活所需淡水。另一路可由X二期供应。6.地质地震a.区域地质从区域地质构造、地球物理场和深部构造、新构造运行、地震活动性等方面综合分析,区域性地表断裂不靠近厂址,区域范围内不存在第四纪火山活动。b.地震活动性和地震地质 综合近区域断裂构造、地层和地球物理特征,以及历史地震资料分析得出,厂址近区域范围内无晚更新世以来的活动断裂,地震活动微弱,属于与构造无关的弥散地震。近区域范围内不存在发震构造。c.厂址附近范围的地质特征厂址附近范围的地层有上侏罗统黄尖组和第四系。厂址附近范围,火山岩有喷出岩和潜火山岩,喷出岩是主要部分;侵入岩不发育。另外还有脉岩分布。区内基岩区的表层断裂不甚发育,断层七条,断层出露长度最长500m,最短50m,规模都较小。螳螂山西鞍部的两条破劈理面规模较大。厂址附近范围海域地质勘察确定,区内无区域性大断层通过,不存在晚第四纪以来的活动断层。本区地下水主要有基岩裂隙水和松散岩类孔隙水两类,第一类地下水受大气降水补给,水位埋深0.2-0.8m,水化学类型以Cl-Na或HCO3-Na·Mg为主,第二类含水层水量贫乏。d.设计基准地震动参数确定根据地质地貌调查和断层活动年代测定,经综合分析,厂址附近范围和厂址区不存在能动断层。应用概率法、地震构造法和最大历史地震法,计算给出的厂址基岩地震峰值加速度分别为0.1、0.11和0.1g。经综合分析,参考X一、二期工程有关设计参数,取厂址设计基准地震动参数SL-2值为0.15g。厂址的地震基本烈度为VI度。e.厂址区岩土工程 厂址主体厂房群座在天然岩石地基上,地基承载力满足要求,无不良地质现象,边岸及边坡稳定,工程地质条件良好,水文地质简单,地下水位受地形制约,地下水直接受大气降水渗入补给,最终排入杭州湾,地下水对混凝土无腐蚀。第四册工程方案X三期(重水堆)核电站工程是采用加拿大经过长期开发和改进的CANDU6机组。目前已经安装在沿海厂址运行的有南朝鲜的Wolsong和加拿大新布隆斯威克的PointLepreau核电厂等。1.主要技术参数a.电厂总参数反应堆总裂变功率(热)2158.5MW(th)输入汽轮机净热功率2063MW(th)额定总电功率728MWe①总效率33.73%②设计寿命40年b.堆物理参数堆芯等效半径314.3cm堆芯长度594.4cm反射层平均厚度(中间位置)65.46cm通道最高功率6.5MW最大棒束功率800kW燃料最高热通量1.33×1014n/cm2/s毒物注入总价值>300mkc.反应堆 型式水平压力管式冷却剂加压重水慢化剂重水燃料天然二氧化铀燃料通道数380燃料卸料平均燃耗7154MWd/t(U)反应性控制:主要控制方法不停堆换料及慢化剂毒物控制压力管数380排管容器组件总长7.82md.慢化剂系统慢化剂重水排管容器入口温度46℃排管容器出口温度69℃慢化剂流量940L/se.一回路热传输系统冷却剂加压重水堆芯冷却剂总流量7.7×103kg/s反应堆入口温度266℃反应堆出口温度310℃反应堆入口压力11.35MPa(a)反应堆出口压力9.99MPa(a) 1.核岛主要系统a.反应堆CANDU6重水堆使用天然铀为燃料,CANDU型燃料棒束经受长期的辐照运行考验。到目前为止,受辐照的燃料棒束已超过160000个,其破损率小于0.05%。CANDU6重水反应堆的堆芯是容纳在一个卧式的圆筒形排管容器内。在容器的水平方向上,以正方形排列布置380根排管,每根排管内装有一根压力管,排管与压力管之间有空隙,填充CO2气体。每根压力管构成一个燃料管道,在轴线方向排列12个燃料棒束,加压重水冷却剂流经压力管内燃料棒束,通过传热带走核裂变能,反应堆排管容器内填充的重水,作为堆芯慢化剂及外围反射层。在反应堆排管容器顶部垂直方向上布置了反应性控制及测量装置,侧面水平方向上,布置了液体毒物注入停堆元件和若干通量测量装置。在反应堆排管容器两端设有端部屏蔽,在端部屏蔽构件内充有钢球,平时有水冷却,有了端部屏蔽可允许运行人员在停堆期间通过反应堆的两端部位。反应堆不停堆换料靠两台换料机,对准同一个燃料管道从一端装入新燃料棒束,另一端卸出乏燃料棒束同步进行的。由主控制室遥控自动操作。反应堆见图2-1。b.慢化剂系统慢化剂系统由一封闭的重水循环回路组成,它用来冷却和净化慢化剂并可在加钆溶液和加硼的情况下对反应堆进行控制。慢化剂系统由两个相同的环路组成,每一环路均有一台慢化剂泵,一台热交换器以及有关的管道、阀门组成。两个环路在慢化剂泵的上游与下游均有联通管道相联,在热交换器的下游也由联通管道相联。慢化剂系统如图2-2所示。c.一回路热传输系统 一回路热传输系统将加压的重水通过反应堆燃料管道带走由核燃料裂变产生的热能。载带热能的加压重水由主泵送到蒸汽发生器,通过传热加热二回路给水,使这部分轻水组成的给水沸腾形成蒸汽,然后驱动汽轮机并带动发电机,最终将此热能通过机械能转变成电能。一回路流程图见图2-3。d.专设安全系统CANDU6机组设有四个专设安全系统及二个主要安全支持系统,四个专设安全系统为:安全壳系统,应急堆芯冷却系统,1号停堆系统;2号停堆系统。二个主要安全支持系统为:应急水供应系统和应急电源系统。e.重水管理1)重水供应系统重水供应系统负责接受和贮存重水。重水供应系统如图2-4所示。2)重水蒸汽回收系统重水蒸汽回收系统可去除重水蒸汽或液体泄漏区域内的水/重水蒸汽,使空气干燥,并把水/重水冷凝液传送给重水净化系统和提纯系统,进行重水的回收。3)重水净化系统重水净化系统负责去除回收重水中的溶解微粒和有机杂质,并为重水提纯系统提供适于处理的重水。4)重水提纯系统重水提纯系统用于恢复重水高浓度,使运行更经济。图2-1反应堆(略) 图2-2慢化剂系统(略)图2-3一回路流程图(略)图2-4重水供应系统(略)3.常规岛主要系统a.汽轮机汽轮机的主要技术参数如下:型式:TC4F-52型冲动式单轴四排汽再热凝汽式汽轮机。额定功率:728000kW(根据凝汽器冷却水设计温度为18℃)转速:1500rpm旋转方向:自汽轮机端向后看时为逆时针。主汽阀前蒸汽压力:4510kPa(a)主汽阀前蒸汽温度:257.6℃主汽阀前蒸汽流量:1033kg/s(3719t/h)汽轮机排汽压力:4.9kPa(a)给水回热回热级数:6级(三级一除氧二高)末级高加出口给水温度:186.7℃末级叶片长度:1320.8mm调节装置:DEHG(数字电动液压控制器)汽水分离再热器:二级再热b.主蒸汽系统主蒸汽系统是将蒸汽发生器产生的蒸汽输送给汽轮机,同时还输送给一些辅助系统和设施。系统的设计压力为5.07MPa(g),设计温度为265℃。4.核安全设计和安全标准 a.安全设计目标电厂设计的基本安全目标为:1)在电厂正常运行时放射性物质释放限值到参考剂量限值的一个很小份额。2)在事故工况中放射性释放满足其剂量准则要求。以上安全设计的目标通过有效的下列设计措施来达到:冗余度、多重性、隔离、抗震和环境鉴定和质量保证,以及应用合适的设计规范和标准。b.总的安全要求为了在正常工况和事故工况期间电厂能达到所希望的安全目标,电厂系统应具有高度可靠性和完整性,以保证能执行下列安全功能:1)停堆并保持在安全停堆状态,2)停堆后排出余热,3)减少放射性物质释放并保证基本安全目标。c.系统分级和设计准则为满足上述总安全目标而提供的系统和构筑被定级为"安全有关系统"。这些安全有关系统包括工艺系统、专设安全系统和安全支持系统。5.工程建设方案X 三期工程采用充分利用中方资源的交钥匙方式。由中核总、华东电力集团公司、江苏省、浙江省和上海市共同组建的有限责任公司为项目法人,对项目策划、资金筹措、建设实施、生产经营、债务偿还和资产的保值增值实行全过程负责;加拿大原子能公司为负责交钥匙的工程建设总承包者、并负责筹措核电站交钥匙范围国外部分所需的资金,对工程建设各阶段的设计、设备的采购与制造、土建安装、工程及质监、调试启动、项目管理、人员培训全面责任。业主通过工程监理单位对建设期间总承包商和中外方分包商的各项活动进行监理;技术支持单位上海核工程研究设计院对业主在工程建设整个过程中的管理进行技术和人员支持。第五册环境影响评价1.堆型选择评价X三期工程将采用加拿大压力管式重水堆型CANDU6机组,此类机组经长期开发和改进,运行情况良好,专设安全设施和三废处理设施完善,是一种技术成熟安全可靠的堆型。2.厂址a.根据1994年度人口资料统计,厂址80km评价区域内总人口12469966人,平均密度为821人/km2(扣除海域后),人口密度较高,但仍低于杭嘉湖和宁绍平原地区的人口密度。本工程非居住区边界距离为500m,厂址1000m半径范围内无居民居住,无移民问题,有利于核事故应急计划的实施,厂址所在地区陆上交通方便。b.厂址15km范围内的陆地中有约59%的土地被用作农用耕地。厂址15km半径范围内无珍稀的野生生物。c.距厂址3.5~7.5km处的强击机投弹靶场,在厂址地区的坠机概率小于10-7/年,厂址15km半径范围内不存在会对电厂安全运行构成危险的人为外部事件。d.螳螂山厂址山坡地表的泄水条件良好,没有常年水流通过,地下水不发育,无稳定含水量,地下水的变化明显受大气降水影响。地下水的流向为向杭州湾入海,不会对周围居民的饮用水产生不利影响。e.经过对厂址附近地区的地貌、地层、地震活动性、大地测量和地球物理勘测分析,厂址附近不存在可能导致发生破坏性地震的发震构造,未发现在地表或近地表可能产生相对位移的能动断层。 X三期工程主要构筑物、建筑物座落在上侏罗纪火山碎屑岩上,地基承载力可以满足本工程载荷的需要。f.厂区地形平缓,无泥石流发生的条件,厂区和厂区附近无地下开采工程,不会由于地下开采而引起地面塌陷。g.由于厂址的地震基本烈度仅为VI度,经综合研究分析结果并参考X一期、二期工程的有关地震动设计参数,三期核电工程的厂址设计基准地震动加速度SL-2定为0.15g,故螳螂山厂址的地震特征适宜于建造X三期工程。3.温排水影响初步计算结果表明:X一期、二期及三期如再加上四期可能建造的二台百万级核电机组,七台机组其循环水总流量将达到290m3/s,那末温升超过国家海水水质标准(GB3097-82)规定的4℃包络面积,仅局限在排放口附近0.7km2范围内,这相对于整个杭州湾海域来说是一个极小的区域。4.放射性对环境的影响a.低放废水排放量X三期工程产生的放射性废液经过处理和监测合格后进入排水渠和循环冷却水掺混后排入杭州湾海域。X三期工程全年预期向杭州湾排放的放射性物质总量(不包括氚)为5.15×1010Bq,全年预期排氚总量为3.32×1014Bq。X三期工程和X二期工程建成投产后,X核电厂五台机组全年预期向杭州湾排放的放射性物质总量(不包括氚)为2.05×1011Bq,全年预期氚的排放总量为3.72×1014Bq。b.气态放射性物质排放量 X三期工程规定气态流出物中放射性物质向环境作有控制的释放,以保证这样的释放符合"可合理达到的尽量低的水平"的原则,确保关键居民组中任何个人受到的辐射剂量低于国家标准规定的限值。X三期工程气态流出物中惰性气体排放总量全年预期为1.17×1015Bq,碘的排放总量全年预期为2.07×108Bq,其他粒子排放总量全年预期为2.28×108Bq,氚为8.31×1014Bq。X二、三期工程投产后,五台机组气态放射性物质预期全年总排放量为:惰性气体1.35×1015Bq、碘1.57×1010Bq,其他粒子4.32×109Bq,氚为8.46×1014Bq。c.正常运行工况下的辐射后果X三期工程的设计目标值为:正常运行工况下,向环境释放的放射性物质对公众中任何个人(成人)造成的有效剂量当量每年不超过0.05mSv,此设计目标值是国家标准GB6299-66规定限值0.25mSv/a的1/5。X三期工程在正常运行工况下,由气态和液态向环境释放的放射性物质对公众个人(成人)造成的最大个人有效剂量当量为1.89×10-2mSv/a,是设计目标值的37.6%,为国家规定限值标准0.25mSv/a的7.56%,造成80km半径评价区域内的集体有效剂量当量为6.49×10-1人·Sv/a。按保守的相加方法计算,X核电厂二期工程和三期工程全部建成投产后,包括一、二、三期工程在内的全部五台机组在正常运行工况下,由气态和液态途径向环境释放的放射性物质对公众个人(成人)造成的最大个人有效剂量当量不超过2.44×10-2mSv/a,此值仅为国家标准限值0.25mSv/a的9.76%。X三期工程液态放射性物质排放不会对厂址周围的对虾养殖场产生不利影响。d.设计基准事故(最大可信事故)的辐射后果 在设计基准事故(最大可信事故)发生后的8小时内,厂址非居住区边(500m)处个人(成人)接受的最大个人有效剂量当量为12.0mSv,甲状腺剂量当量为87.6mSv,它们分别低于国家标准规定的有效剂量当量0.25Sv和甲状腺剂量当量2.5Sv的限值。在设计基准事故(最大可信事故)发生后的整个事故持续时间内,造成的厂址80km半径范围内公众的集体有效剂量当量为1.24×102人·Sv,集体甲状腺剂量当量为8.81×102人·Sv,它们分别低于国家规定的集体有效剂量当量2×104人·Sv和集体甲状腺剂量当量2×104人·Sv的限值。第六册安全评价根据能源部发布的"核电厂工程建设项目可行性研究内容与深度规定(试行)",安全评价应包括两部分,厂址安全性分析和职业安全卫生评价。1.厂址安全评价a.外部自然事件及外部人为事件对核电站安全影响评价。-X三期工程厂址按干厂址设计。设计基准洪水、暴雨产生的洪水以及即使钱塘江上游水库溃坝形成的洪水,都不会影响核电厂的安全-根据地质地震的调查结果,厂址附近范围内不存在晚更新世(10万年)以来在地表或近地表处发生过运动的地表断裂,也没有发现走向指向和倾向朝向厂址的区域性断裂,因此不存在地表断裂的潜在危险。-厂址周围的山体均由火山碎屑岩系组成,岩层倾角平缓,岩体结构完整,无较大规模的软弱结构面,斜坡在自然状态下是稳定的。对于开挖后的边坡,由图解法或计算法的分析结果,人工边坡也是稳定的。-X三期工程的主体厂房群均座落在基岩上,可以排除地震时的基土液化问题。-厂址近区域范围不存在发震构造。根据包括地震构造法和最大历史地震法的确定论法和综合概率法的计算结果综合分析,X三期工程厂址的设计基准地震动加速度SL-2不超过0.15g。厂址区域属低烈度弱震区,根据现有地震资料,该厂址适宜于建造核电厂。 b.核电厂对环境和公众安全影响评价-X三期工程两座重水堆核电机组排出的温排水对杭州湾水域造成的温升1℃的范围很小,温升为4℃的水域更为有限,温排水对杭州湾水域的影响远低于《国家海水水质标准》(GB3097-82)的规定,不会对杭州湾的水产资源和生态环境产生明显的影响。-X三期工程在正常运行工况下,由气态和液态向环境释放的放射性物质对公众个人造成的最大个人有效剂量当量为1.89×10-2mSv/a,是设计目标值的38%。比国家标准GB6249-86规定的限值0.25mSv/a低得多。2.职业安全卫生评价-在正常运行工况下,核电厂反应堆厂房外的核辐射,以及核电厂的液态和气态放射性排出流,对电厂周围居民和电厂工程人员的辐照,低于国家规定的照射限值并保持合理可行尽量低。-在事故情况下,不论是内部原因引发的事故或外部原因引起的事故时,核电厂的安全系统能迅速投入,以保证堆芯的安全,并防止大量放射性物质泄漏到环境中去。对公众的辐照剂量低于规定的限值。-生产过程中火灾主要潜在危险在可燃介质通过的设施与地方,如油库区、汽轮发电机组油系统,电缆夹层、架空电缆廊道;发生爆炸的潜在危害主要是各类压力容器、制氢站,蓄电池室等。-化学毒物的危害化学毒物的危害主要来自于SF6开关在事故下泄漏以及化学药品的毒性与腐蚀。-噪声主要是各类转动机械的噪声、蒸汽管道中汽流流动、扩容、节流、排放等所产生的气体动力噪声。第七册经济分析-编制依据①国家现行的各种财税制度和有关规定; ②《关于印发核电厂工程建设项目可行性研究内容与深度规定(试行)的通知》-能源部能源计(1992)26号;③《核电站建设工程项目经济评价实施细则》(试行第二版)-电力工业部1995年;④《核动力工程建设项目经济评价实施细则》(试行第二版)-中国核工业总公司1992年;⑤《X三期(重水堆)核电站工程可行性研究报告》编制任务委托书-1995年;⑥1996年7月12日中加双方签署的《关于X三期项目议标协议书》。-编制原则建设规模:两台七十万千瓦级(重水堆)核电机组;建设周期:第一台机组为72个月,第二台机组为81个月;基准日期:投资估算及经济评价的基准日期为1995年12月31日;价格本位币:投资估算及经济评价以美元为价格本位币;负荷因子:计算时采用的基本负荷因子为80%;基本方案:基本方案为工程投资包括发电工程投资,免进口设备关税和增值税。经济评价期:25年。-投资估算工程总投资包括发电工程投资、价格浮动因素、建设期贷款利息、铺底生产流动资金。 发电工程投资包括:前期准备工程费(厂址地质勘察、水文和水工测量、土石方开挖及运输、现场施工条件准备、护堤工程、前期开发管理及初可阶段和可研阶段的工作及其工作费用);核岛工程;BOP(除NSP以外的整个电厂)工程;生活福利工程;联合试运转(调试)费;工程设计及技术服务;基建管理费;燃料费等。经济分析报告中的价格以由价格基准日估算的价格为准的基础价,基础价加上建设期价格浮动因素的固定价和固定价加上建设期贷款利息的建成价三种形式组成。基础价为:18.6297亿美元固定价为:20.8756亿美元建成价为:28.7987亿美元铺底生产流动资金为:0.0649亿美元工程建设总投资为:28.8636亿美元-资金筹措本工程所需国内人民币资金来源于X三期项目有限责任公司的注册资本金,不足部分由项目有限责任公司的股东向国家开发银行或其他银行申请贷款。工程所需的外币资金由业主委托国家开发银行对外进行融资贷款(包括进出口信贷和商业贷款)。由业主委托国家开发银行负责本项目对外融资的合同总价部份,其中合同价款的85%及15%的当地费用由出口信贷支付,不足部份由商业贷款解决。本工程共需出口信贷为20.52亿美元,商业贷款6.26亿美元。注册资本金为1.2亿美元,相当10亿人民币。-财务分析财务分析包括成本测算,上网电价测算及还贷、盈利能力的分析。成本测算包括基本折旧费、运行维护费、燃料费、重水租赁费、乏燃料处置费、退役基金、中低放废物处置费、保险费用和财务费用等。经测算本工程还贷期发电工程平均单位发电成本为45.09$/MW.h,计算期发电工程平均单位发电成本为36.37$/MW.h。 上网电价测算在保证还贷期内还清本息、公司的股利分配、交纳国家规定的各项税额的前提下测算。经测算本工程发电工程计算期平均上网电价(含税)为61.1$/MW.h,发电工程还贷期平均上网电价(含税)为70.00$/MW.h。资本金投资回报率为15%;全部投资内部收益单为11.34%;财务净现值(i=10%时)为1.87亿美元投资回收期为11.74年(含建设期)-敏感性分析敏感性分析主要对固定资产投资、运行成本、电量负荷因子及汇率等因素的变化对上网电价的影响。经测算固定资产投资、汇率和电量负荷因子等因素的变化对上网电价的影响较敏感。-结论经评价可看出本工程的财务指标均高于评价的基本指标,从敏感性来看,本工程具有一定的抗风险能力,因而从财务评价的角度来看,本工程在财务上是基本可行的,而且大部分资金来源国外贷款,发电后15年还贷,经济效益和财务效益都是较好的。第八册质量保证为保证核电站安全和可靠地运行,保证公众健康和环境安全,X三期核电工程遵照国家核安全局的核安全法规HAF0400(91)和IAEA发布的核安全实施法规50-C-QA(1998)的规定,制定和实施X三期(重水堆)核电站工程的质量保证总大纲,包括厂址查勘、工程设计、物项和服务采购等各类工作的质保,适用于选厂、设计、制造、安装、建造、试验、运行、退役各阶段物项和人员的管理。并建立质保组织机构,以管理、指导和执行质量保证大纲,组织机构在业主的相应文件中予以明确规定。'
