废水处理可行性研究报告 79页

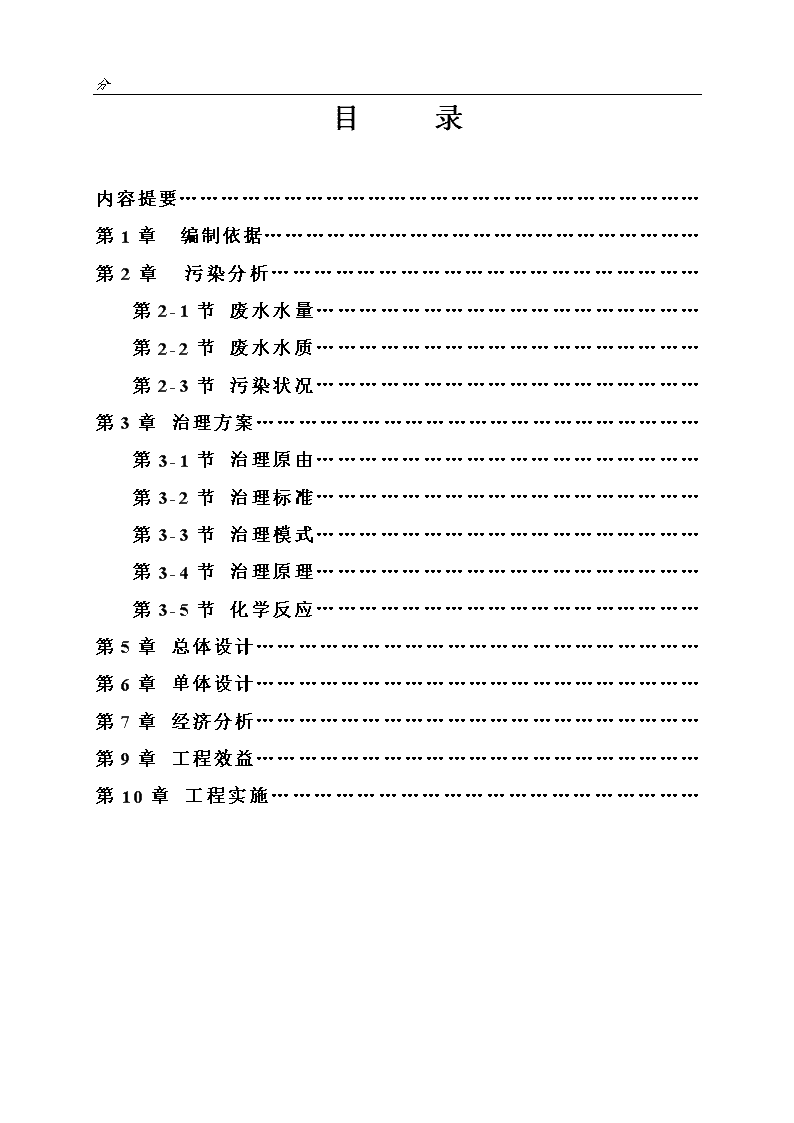

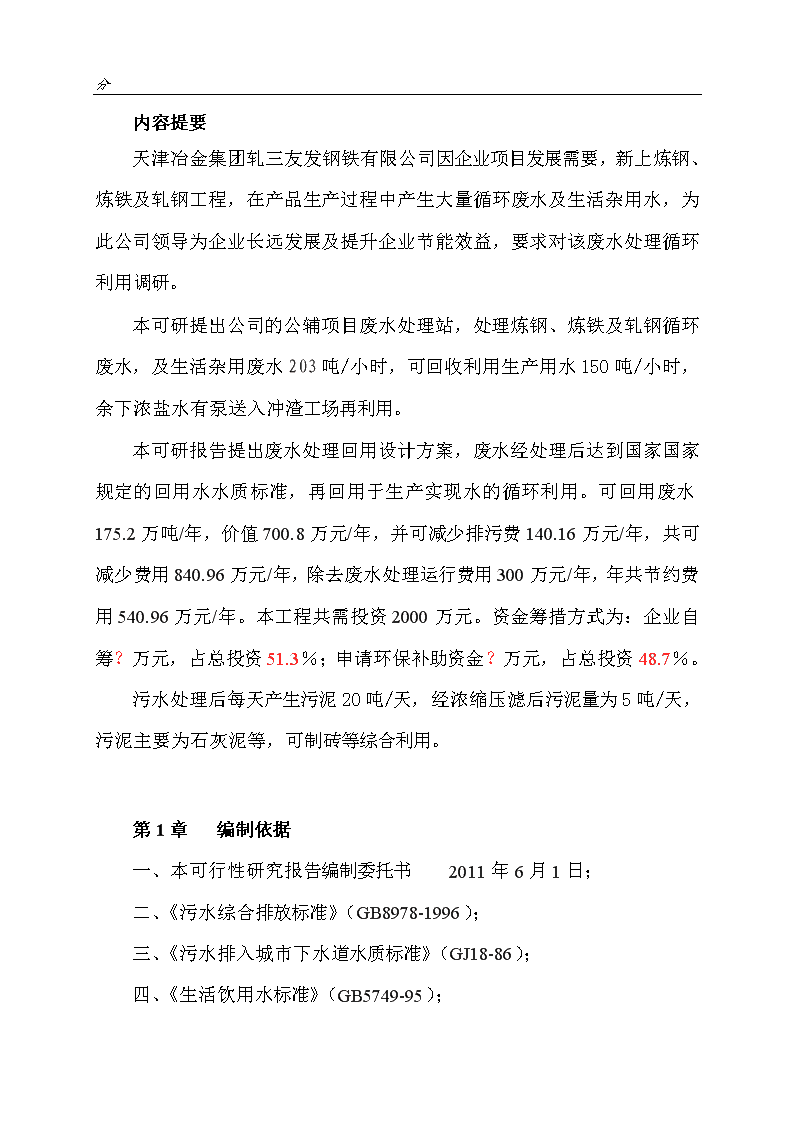

'分目录内容提要…………………………………………………………………第1章编制依据………………………………………………………第2章污染分析……………………………………………………第2-1节废水水量………………………………………………第2-2节废水水质………………………………………………第2-3节污染状况………………………………………………第3章治理方案………………………………………………………第3-1节治理原由………………………………………………第3-2节治理标准………………………………………………第3-3节治理模式………………………………………………第3-4节治理原理………………………………………………第3-5节化学反应………………………………………………第5章总体设计………………………………………………………第6章单体设计………………………………………………………第7章经济分析………………………………………………………第9章工程效益………………………………………………………第10章工程实施…………………………………………………… 分内容提要天津冶金集团轧三友发钢铁有限公司因企业项目发展需要，新上炼钢、炼铁及轧钢工程，在产品生产过程中产生大量循环废水及生活杂用水，为此公司领导为企业长远发展及提升企业节能效益，要求对该废水处理循环利用调研。本可研提出公司的公辅项目废水处理站，处理炼钢、炼铁及轧钢循环废水，及生活杂用废水203吨/小时，可回收利用生产用水150吨/小时，余下浓盐水有泵送入冲渣工场再利用。本可研报告提出废水处理回用设计方案，废水经处理后达到国家国家规定的回用水水质标准，再回用于生产实现水的循环利用。可回用废水175.2万吨/年，价值700.8万元/年，并可减少排污费140.16万元/年，共可减少费用840.96万元/年，除去废水处理运行费用300万元/年，年共节约费用540.96万元/年。本工程共需投资2000万元。资金筹措方式为：企业自筹？万元，占总投资51.3％；申请环保补助资金？万元，占总投资48.7％。污水处理后每天产生污泥20吨/天，经浓缩压滤后污泥量为5吨/天，污泥主要为石灰泥等，可制砖等综合利用。第1章编制依据一、本可行性研究报告编制委托书2011年6月1日；二、《污水综合排放标准》（GB8978-1996）；三、《污水排入城市下水道水质标准》（GJ18-86）；四、《生活饮用水标准》（GB5749-95）； 分伍、《地面水源水质标准》（GB3830-2002）；第2章污染分析第2-1节废水水量1.1废水水质及水量原水水源：废水水质；由于生产排水及雨水水质的不确定性，此水质表仅作为参考：表1：进水水质指标序号项目单位浊环水1PH值7-92含碱度(CaCO3)mg/l5003MAX氯化物mg/l21004MAX硫酸盐mg/l105-2005MAX铁含量mg/l26MAXSiO2mg/l757MAX可溶固体量mg/l45008总悬浮物量mg/l≤8009MAX悬浮物尺寸μm≤30010MAX含油量mg/l≤1011导电率Us/cm≤180012温度≤4513CODmg/l200 分原水由全厂生产排水，雨水，自来水组成，生产排水的水量为203m3/h，雨水量不确定，当排水或雨水不连续时，自来水作为补充水补入集水池。第2-2节污染状况本公司循环废水及杂用废水，主要为污染为：有机物（COD、）和金属离子。现分别简述如下：一、有机物污染（COD、BOD）有机物是不稳定物质，适时进行着耗氧分解，可造成水体缺氧，发生厌氧分解，引起水质恶化。二、铁的污染水中铁的含量0.05mg/L时，水色呈黄色，并具有金属味；铁化物对人体的毒性较小。当水体铁的浓度为0.9-1.0mg/L时(PH<5.5)，可堵塞鱼鳃，造成鲤鱼、狗鱼、冬穴鱼和淡水鲑中毒或死亡。第3章治理方案第3-1节治理原由本公司产品循环回用处理废水的治理，是环境保护的要求，是企业发展的要求，是和谐社会的要求。一、环境保护的要求 分国家环保法规定，产生环境污染的单位，必须采取措施治理污染，保护环境。对违反者，要追究法律责任。由本报告书第3章可知，本公司废水所含有毒有害物质已超过国家规定的浓度标准。因此，按环保法规定，本公司废水处理是必要的和必须的。二、企业发展的需要本公司为冶金业重点企业，只有治理好污染，保护良好的生态环境，企业才有稳定的发展基础。同时，废水经过处理净化后，回用于生产还可促进企业发展。据估计，本废水处理回用工程实现后，年可回用水130万吨/年（150t/h），吨水费用按4元/吨水计，年回收价值520万元/年。另外，每年还可减少污染费104万元/年，除去废水处理运行费用197万元/年，年可节约费用427万元/年。三、和谐社会的需求随着人类进步和社会发展，人们不断在追求高质量的生活环境和生态环境。过去以牺牲环境为代价发展经济的短期行为和以邻为壑的行为已经过去。科学发展观和环境友好的和谐社会已经来到。因此，治理污染，保护环境是建设和谐社会的需求。第3-2节治理标准一、废水水量1、全公司总废水处理站处理废水量为：203T/h。二、排放标准废水经处理后，要达到国家《污水综合排放标准》（GB8978-1996），详见本报告第3-2节。三、回用标准废水经处理处理后，水质要达到国家再生水（工业回水）标准（2006水利部），可回用于生产。详见本报告第3-2节。 分第3-3节治理模式根据本公司表面处理废水的特点，确定废水治理模式为：处理与回用相结合；现状与长远相结合；集中与分散相结合。并要达到建设资金合理；处理成本低廉；操作运行稳定；维修管理方便的目标。一、处理与回用相结合本公司的废水治理，首先是要消除废水中金属离子及有机物的危害，达到国家规定的排放标准。另外，根据国家建设循环经济企业的要求，将处理后的废水进一步进行深度处理，达到回用水标准，再回用于生产，这样可实现水的循环利用，每年可回用水175.2万吨/年，价值费用700.8万元/年。同时还可减少排污费140.16万元/年。除去废水处理运行费用300万元/年；年可约费用540.96万元/年。二、现状与长远相结合废水处理工程的建设既要满足现状要求，又能尽可能满足5-10年发展的要求。本公司。考虑发展，设计废水量确定为：280t/h。三、建设资金合理，处理成本低廉在设计过程中，要采用先进的工艺与设备，要保证达到处理效率与标准。与此同时，要做到控制建设资金，使建设资金在合理的范围内，并使处理成本低廉。四、操作运行稳定，维修管理方便废水处理站的操作运行，采用自动控制，同时又能手工操作，以保证运行稳定；在设计上，充分考虑设备维修要方便，又便于管理。治理原理 分第4章总体设计天津轧三友发公司公辅项目废水处理站系统，处理后废水可以回用至生产线上。废水处理站最终产水为：150m3/h的除盐软化水和50m3/h的浓盐水二、总处理站2.1产水水质要求本表仅提出最低要求，产水不能低于此标准表2：出水水质要求序号水质指标数值1pH7-82悬浮物2.0mg/L;3全硬度（以CaCO3计）£2mg/L4钙硬度（以CaCO3计）£2mg/L;5M－碱度（以CaCO3计）£1.0mg/L;6氯离子（以CL－计）60mg/L7硫酸离子（以SO42－计）£200mg/L;8可溶性SiO2（以SiO2计）£30mg/L;9全铁（以Fe计）£1.0mg/L;10总溶固£500mg/L1.1控制系统 分控制系统采用PLC实现自动控制；预处理系统自动控制，超滤及反渗透系统采用自动运行方式。1.1工程界区与技术接口负责回用水站设计、施工、制造、包装、运输、安装和调试，工程范围包括：除盐水车间外一米线以内。负责和其配套的土建工程、动力配电和照明、采暖、通风、卫生间给排水。所有的水池采用半地上半地下的形式；工艺给水接自甲方给水管道；车间内动力与照明用电接自值班室内业主提供的总配电柜；外部公用条件如下：1)电力消耗：380V/220V±10%，三相，50Hz，80KVA。2)原水：正常进水水量225m3/h，压力≥0.2MPa。3)条件：厂区电源：三相四线制~380V4)厂区压缩空气：洁净空气，0.6~0.8MPa5)生产生活水压力：0.30MPa6)水蒸气：1吨/小时(0-25℃)7)产除盐水以变频泵输出，压力不小于0.45MPa；8)产浓盐水以变频泵输出，压力不小于0.45MPa；9)污泥以泥饼的方式外运。 分1工艺系统描述1.1工艺流程工艺流程图详见见附图，主要工艺路线如下：超滤清洗工艺流程清洗水箱→清洗过滤器→超滤装置→清洗水箱反渗透清洗工艺流程清洗水箱→清洗过滤器→RO装置→清洗水箱1.2工艺系统简述本系统由原水预处理系统、反渗透系统系统系统组成。各部分功能简述如下：1.3预处理系统 分预处理主要目的是去除原水中的悬浮物、胶体、铁离子、有机物和余氯等妨碍后续反渗透运行的杂质。处理设施包括全自动格栅、调节池、原水泵、石灰反应槽、铁絮凝剂加药系统、杀菌加药装置、一体化净水器、集水池、供水泵、活性炭过滤器、反洗水泵、超滤装置、中间水池、中间水泵等。1.1.1格栅及调节池调节池容积900m3，池分为2格，1格作为预沉池，容积为300m3，调节池容积为600m3，调节池中设有曝气搅拌。设置中格栅一台，栅条间隙B=20mm,格栅宽度：800mm。格栅控制可进入系统PLC控制，当栅前后水位差达到设定值时，除污机自动开启。调节池内设置空气搅拌装置,使污水中污泥不沉降,并充分耗氧,把污水中二价铁氧化成三价铁,并去除污水中部分有机物.提升后续除铁效果.调节池内设置液位计，液位计与原水泵启停连锁。设置控制箱控制原水泵的启停，并可通过PLC接口实现原水泵的远程控制。格栅的主要作用是将污水中的大块污物拦截，以免其对后续处理单元的水泵或工艺管线造成损害。本工艺设置1道中格栅。1.1.2原水系统的供给要求进入本系统的原水具有稳定的流量、压力，其目的是防止进水波动对系统运行产生影响，保证系统的进水量稳定。系统配备原水箱一只，原水泵三台，二用一备。1.1.3石灰反应槽 分由于来水中的硬度较高，无法直接采用膜处理工艺，因此，首先需要进行去除硬度预处理。本系统采用的去除硬度预处理为熟石灰软化，即通过向水中投加熟石灰，把水中的Ca2+、Mg2+转化为难溶化合物使其沉淀出来。为了避免水中较高浓度的二氧化硅对反渗透膜的不利影响，在通过熟石灰软化后，向水中投加聚合氯化铝铁，通过形成的不定型氢氧化铁吸附二氧化硅，生成碳酸钙、硅酸和铁的复合物沉淀，从而达到除硅的目的，保证后续反渗透装置的稳定。1.1.1聚合氯化铝铁PAFC加药系统流程:聚合氯化铝铁溶解箱→计量泵→一体化净水器进水总管在采用熟石灰进行预处理后再投加聚合氯化铝铁（PAFC）可以进一步的除硅，从而确保除硅的效果，保证后续反渗透系统的稳定。其原理是在前面采用熟石灰除硬度时投加了氢氧化钙乳液，水中的PH日值一般会达到9一10左右，此时废水内铁盐可以形成无定形氢氧化铁，它能能够吸附溶解硅，而且无定形氢氧化铁比其晶形的吸附效果更佳。因此，在采用熟石灰去除硬度后以铁盐作絮凝剂对含硅水进行处理，可使水中残余溶解硅含量进一步降低，可以确保反渗透进水的二氧化硅含量控制在10mg/L左右。从而满足反渗透系统长周期稳定运行的要求。1.1.2混凝剂PAM(聚丙烯酰胺加药系统流程:混凝剂溶解箱→计量泵→一体化净水器进水总管混凝剂PAM(聚丙烯酰胺)的作用是将水中的微小的胶体、悬浮物，甚至大分子有机物通过电中和、混凝、架桥、网捕使之形成较大颗粒的悬浮物，以便生成较大的矾花（颗粒）在一体化净水器中去除掉。1.1.3一体化净水装置 分本装置包括布水、反应、沉淀、过滤、集水、集泥、自动反洗七个主要单元，内装PPC斜管填料及各种规格精制滤料，设备主壳体为碳钢制作，内外部采用环氧涂料进行防腐处理，使用寿命长，适用范围广，性能卓越，广泛用于小型污水厂（站）的建设和改造。1、性能参数（1）处理水量：140m3/h/套（2）适用原水浊度：≤3000mg/l（3）水温：常温（4）净水出水浊度：SS≤3mg/l（5）沉淀区设计表面负荷：7～8m3/m2·h（6）滤池冲洗强度：14～16L/S·m2（可调）（7）过滤区设计滤速：8～10m/h（8）冲洗历时：T=4～6min（可调）（9）总停留时间：T=100～120min（10）进水压力：≥0.07MPa2、性能优点（1）净水装置本身从反应、絮凝沉淀、集水、配水、过滤、体内反洗、排泥等一系列运行程序，均达到了全自动运行的效果，中央控制柜内留有PLC接口，值班人员只要定时作水质监测外，无需对净水装置操作管理。（2）高浓度絮凝层，能使原水中的杂质颗粒在其间得到充分的碰撞接触，吸附的机率增大，因而能适应各种原水的水温和浊度，杂质颗粒去除率高，若在进水时投加消毒药剂，还具有除藻功能。 分（3）迅捷的泥渣浓缩室及可调式自动排泥系统，能保证多余的泥渣及时排除，从而保证稳定的悬浮颗粒去除率。（4）高效的絮凝及沉淀效果，使沉淀出水水质始终保持良好的状态。（5）新颖独创的集水系统及最省的集水水头，使集水更为均匀有效，不仅提高了体积利用系数，而且其集水水头极小。（6）净水系统自动化，既保证了净水系统的高效过滤（在原水浊度小于3000mg/l时，滤后水浊度可保持在3mg/l左右），又能自动反冲洗，无需另设反冲洗水泵或空压机等电气设备，而且节省大量基建投资及日常运行、维修、保养费用。（7）设备自耗水率低，约在4%左右，对节省宝贵的水资源起着积极作用。（8）占地面积小，与一般净水构筑物相比，可节省占地面积50%以上，高度在4.25米左右，室内外均可安置。（9）便于扩建、改造、搬迁或移地再用。（10）基建工期短，为常规的澄清过滤设备施工周期的四分之一。（11）净水出口高度≥2m，清水池可建半地上式，清水泵为自灌式吸水，使运行更为可靠。1.1.1集水池及供水泵集水池容积300m3，钢砼结构半地上布置长方形水池。系统设置供水泵3台，2台工作1台备用，中间提升泵设计流量为120m3/h，扬程：60m。1.1.2管道换热器 分由于原水水温变化较大，为保证反渗透装置恒定的产水量，在前级设置换热器，汽源来自于蒸汽管网。本工程设换热器1台，单台的处理水量为230m3/h。换热器设计参数：单台处理水量为：230m3/h。设计温升：25℃汽水混合加热器采用蒸汽与水直接混合将水加热的交换方式，极大的提高了汽水换热的热能利用率，理论传热效率可达100%。该设备在供热采暖系统的使用中以其换热效率高、工程造价低、操作方便、运行可靠、使用寿命长的诸多优势被广大用户称誉和选用，成为在供热采暖领域内替代表面式换热器的首选产品。结构原理该加热器主要由喷管、壳体、网板、堵管等部分组成。被加热水通过呈拉伐尔管状的喷管时，蒸汽从喷管外侧通过管壁上许多斜向小孔喷入水中，汽水在高速流动中瞬时良好混合，达到将水加热的目的。调节蒸汽侧手动或电动调节阀，就可以得到所需温度的水。主要特点1．高效节能：高压蒸汽直接与水混合，提高水温，饱和蒸汽热焓全部被水吸收，无中间换热过程，热效率高达100%，节约能源。与表面式换热器相比节能30%~50%。2．供水温度范围大：可供1000C以下的低温水，也可供1100C~1500C的高温水，适应于供热采暖系统的温度设计范围（供、回水温度）：95~700C；110~700C；130~70℃ 分。3．设备价格低投资小：和同规格表面式换热器价格相比，GHQS型汽水混合加热器使用年限长，坚固耐用，无须每年进行大、中小修，无检修材料费用的支出。1.1.1杀菌剂加药系统流程:杀菌剂溶解箱→计量泵→活性碳过滤器进水总管水处理杀菌剂（watertreatmentbiocide）又称杀菌灭藻剂、污泥剥离剂或抗污泥剂。一类能抑制水中菌藻和微生物的滋长，以防止形成微生物粘泥，对系统造成危害的化学药品。包括氧化性杀菌剂，如氯气、次氯酸钠、漂白粉、臭氧、氯胺等；非氧化性杀菌剂，如氯化十二烷基二甲基苄基铵、溴化十二烷基二甲基苄基铵、二硫氰基甲烷等；重金属化合物，如氧化汞、氯化汞、氟化汞等；粘泥杀菌剂，如松香胺、过氧化氢、又胍聚合物等。其中季铵盐类非氧化性杀菌剂效果最好，往往兼具杀菌、剥离、缓蚀等多种作用。1.1.2活性炭过滤器活性炭过滤器是吸咐前级过滤中无法去除的余氯以防止后级反渗透膜受其氧化降解，同时还吸咐从前泄露过来的小分子有机物等污染物性物质，对水中重金属离子、COD等有较明显的吸咐去除作用。又可进一步降低RO进水的SDI值，保证SDI<5,TOC<2.0ppm。（1）主要技术参数规格：DN3200数量：4台处理量：70m3/h/台 分设计压力：0.6MPa设计温度：80℃（2）每台过滤器配有气动蝶阀。（3）过滤器配管采用碳钢衬胶管。（4）过滤器进出水管设有取样阀。（5）设备本体采用碳钢衬胶，衬胶厚度3mm。（6）过滤器所配仪器、仪表的性能、测量配置点及数量等要满足本系统的安全、稳定、可靠运行需要。(7)每台设备的接管装有阀门。(8)压力表设隔离阀，设备本体设视镜。(9)设备制作技术要求：a)设备衬胶完整无针孔，能接受15000～20000V电火花试验而不被击穿，衬胶延至外部法兰结合面；所用的胶板采用天然半硬质生胶板，采用设备整体硫化紧衬技术。b)所有内部管路采用法兰与本体连接，并考虑检修与更换部件的便利。内部部件的材质均符合规定要求，紧固件等同内部管件材质相当。c)内部部件经过固定及加固，能承受水流的冲击。d)设备视镜的材质是透明的、耐腐蚀的，它的厚度能承受容器的设计压力和试验时的试验压力，视镜的内表面与容器的内表面平齐。e)罐体的人孔保证检修人员的进出和更换部件的进出。人孔和人孔盖的内表面与容器的内表面平齐。人孔配有人孔盖、垫圈、螺栓、螺母和起吊杆等全套部件。 分f)设备内部进水、进气和集水、集水装置的布水、布气均匀，没有偏流现象.g)所有罐体内部装置、管件、部件等在发货前在容器内安装固定好，防止遗漏零件以及在运输过程中的损坏或掉失。h)所有设备内部件除特殊需要外，材质与设备防腐等级相当。所有设备的外部管道采用衬胶/塑方式。i)设备设置支腿。1.1.1超滤保安过滤器过滤器中的滤元为可更换卡式滤棒，当过滤器进出口压差大于设定的值时，应当更换。保安过滤器采用耐腐蚀的不锈钢材质外壳。滤棒是由聚丙烯喷熔制成，孔形呈锥形结构。技术要求：1.）●保安过滤器的结构满足快速更换滤元的要求。2.）●进入保安过滤器的水管上设耐腐蚀排放阀。3.）●保安过滤器的滤元过滤精度为100μm。4.）●保安过滤器的结构材质为不锈钢304。5.）●保安过滤器滤元表面运行滤速不大于10m3/m2h（以滤芯表面积计）。1.1.2超滤装置超滤膜分离技术具有占地面积小、出水水质好、 分自动化程高等特点。膜分离技术是一大类技术的总称。和水处理有关的主要包括微滤、超滤、钠滤和反渗透等几类。这些膜分离产品均是利用特殊制造的多孔材料的拦截能力，以物理截留的方式去除水中一定颗粒大小的杂质。其过滤的精度和滤膜本身的孔径大小有关。超滤可以去除病毒、大分子物质、胶体等。技术要求：●超滤膜元件选用DOW的SFP2880膜元件。●超滤膜元件的选型根据水质特点来选择透水量大、化学稳定性好、抗污染性能好及机械强度好的膜。●膜使用寿命在3年以上。在3年之内的任何时期，净出力达到保证值SDI≤4。●每套超滤装置安装在一个框架上，膜元件采用并列布置的方式，每一列的进出水母管设置阀门，以便清洗时与清洗液进出管相连接。每个超滤膜组件产品水管和进、排水管设取样点和必须的检测表计，数量及位置能有效地监督、诊断并确定系统的缺陷。取样点集中设置，便于取样。框架上配备全部管道及接头，还包括所有的支架、紧固件、夹具等且框架的设计需满足当地的地震烈度。超滤膜组架配备检漏装置，以检测膜元件的运行状况。设置2套100m3/h的超滤装置PLC控制，全自动运行。系统的出水量可以满足各种工况的运行。。每套都能单独运行，也可同时运行。超滤膜为亲水性的PVDF材质，其抗污能力强、化学稳定性好、机械强度好。制造商为美国DOW有限公司。设计时充分考虑超滤膜在运行中不可避免的衰减和原水水质恶化的可能超滤装置后设有SDI测点，以便对水质跟踪监测。 分超滤反洗水泵1台，材质为不锈钢。超滤装置按错流过滤模式设计，并可方便的切换成死端过滤模式。每套超滤装置设置手动清洗阀门，以便清洗时与清洗液进出管相连。超滤膜组件产品水管和进、排水管设取样点和必须的检测表计，数量及位置能有效地诊断并确定系统的缺陷。超滤装置安装在组合架上，组合架的设计应满足其厂址的抗震烈度要求和组件的膨胀要求，组合架上配备全部管道阀门及接头，还包括所有的支架、紧固件、夹具等。超滤装置配全套气动阀门。超滤系统的运行及反洗实现自动控制，超滤装置的运行根据超滤水箱的水位自动控制运行。每套超滤装置设置一台就地仪表操作盘，在就地盘上可读出有关工艺参数（进水、浓水、产水压力，进水、产水流量)。通过水处理系统PLC能实现自动和手动操作整个系统的功能。系统所配仪器、仪表的性能、配置点及数量等将满足本系统的安全、稳定、可靠运行的需要.超滤装置进水母管加药点后设置管道混合器.卖方负责提供超滤装置所需的反洗系统，包括反洗泵和反洗加药装置等。供每根膜元件的出厂检测报告。正常情况下，膜元件的使用寿命为5年。●超滤装置中的加药计量泵采用美国LMI公司产品、自动阀门采用意大利法比亚公司产品，这些产品优质、可靠，有大量的业绩。●清洗系统的材质和防腐衬里能适用于所有的清洗液。 分（1）超滤装置化学清洗系统（同RO清洗系统共用）●清洗系统包括清洗药箱、清洗泵、清洗过滤器、阀门、管道及就地流量及压力表等。清洗时卖方提供化学清洗液的品种和要求。（2）超滤装置反洗系统●反洗系统包括反洗水泵、反洗加药装置（包括反洗加酸、碱装置和氧化剂加药装置）、阀门、管道及就仪表等。●反洗水泵提供3-4倍正常运行流量能力的反冲洗用水，2套超滤装置共用1台反冲洗泵（变频控制），每台反洗水泵的出力为所需水量的100%。●反洗系统取水来自中间水箱。1.）●反洗的间隔持续时间可以用PLC设置或变更。反洗系统的控制采用程序自动运行。2.）●化学清洗箱可与反洗装置组合，它们的加药程序可由PLC来控制计量泵的自动加药和加药的种类及顺序。3.）（3）超滤系统管道超滤装置本体管道选用UPVC管。管道设计流速为1.8～2.3m/s，以减少通过系统的压力损失。超滤装置本体内的管道和阀门采用UPVC管道和阀门，UPVC管道和阀门为化工级、1.6MPa，软化温度大于76℃.可见光透光率小于0.2%。手动阀门均需带开启锁定安全定位装置。4.）（4）运行控制方式超滤装置设有程序启停装置，停用后能延时自动冲洗。超滤系统的运行及反洗分别可以手动、半自动及自动控制，超滤装置的运行根据超滤水箱的水位自动控制运行。 分超滤系统的启动、运行、冲洗、停机备用等过程均可由超滤PLC实现自动控制。PLC采用德国西门子公司产品，同时，超滤系统还设置一块就地仪表盘和一块就地操作盘，在就地盘上可读出超滤的有关工艺参数，以及能在就地操作盘上操作相关的水泵和自动阀门。对超滤系统的重要参数如压力、流量等均设有在线检测仪表，并设定有超限报警功能；系统配置测量点和在线仪表数量等满足本系统安全、稳定、可靠运行的需要，卖方在本投标书中说明系统配置在线仪表的清单和规格，详见仪表清单。1.1.1中间水池及中间水泵中间水池容积300m3，钢砼结构半地上布置长方形水池。系统设置中间水泵3台，2台工作1台备用，中间提升泵设计流量为100m3/h，扬程：32m。1.2RO预脱盐系统1.2.1还原剂（NaHSO3）流程:NaHSO3计量箱→计量泵→保安过滤器总进水管NaHSO3是一种还原剂，它能够还原来自水中的游离氯。因为游离氯的存在会使芳香聚酸胺发生氧化变性，从而破坏膜结构，而且这种破坏作用使膜的性能再也无法恢复。同时，水中大量的余氯会使活性炭很快达到余氯吸咐饱和状态。本系统采用在活性炭过滤器之前投加NaHSO3还原剂除去超标的余氯，减轻活性炭过滤器的余氯吸咐负荷，延长活性炭的使用周期，并达到保护膜元件的目的。1.2.2阻垢剂投加装置 分1）由于反渗透过程为溶解固形物浓缩排放和淡水的利用，当水受浓缩时会有无机盐结晶析出，形成碳酸盐水垢（CaCO3、MgCO3）和硫酸盐水垢（CaSO4、MgSO4）。特别是硫酸盐晶体（如BaSO4、SrSO4），因为它的晶体往往带有锋利的尖角，会刺穿半透膜，造成浓水漏过膜表面，无法到达脱盐的目的。这种现象最容易发生在第二段的最后一根膜元件的浓水侧，因为该地方的浓水浓缩倍数最高。2）现在已开发出新的有机复合阻垢剂，与早期SHMP等相比，它具有很高的阻垢和分散性能，对无机碳酸盐垢在LSI（朗格利尔指数）2.6以内可安全运行；对于硫酸盐垢，采用有机复合阻垢剂之后，可以提高它们的溶解度；还因为它是低磷系的化合物，水解后不会在反渗透浓水侧产生富氧化环境，引起细菌增殖，而且排放后不会对环境形成富营养化的二次污染，起到保护环境作用。同时它对铁胶体和硅胶体具有很强的分散作用，即防止胶体对膜的污堵作用。3）各类药品溶液箱的容积应满足至少保证全部设备一昼夜的药品用量，根据加药间的可用空间进行合理布置，尽量保证加药箱容积规格一致。4）加药计量泵进口设滤网。药品注入点设管式混合器5）药品注入系统的材质和防腐涂层应能适用于所用介质。1.1.1反渗透保安过滤器过滤器中的滤元为可更换卡式滤棒，当过滤器进出口压差大于设定的值时，应当更换。保安过滤器采用耐腐蚀的不锈钢材质外壳。滤棒是由聚丙烯喷熔制成，孔形呈锥形结构。技术要求：1.）●保安过滤器的结构满足快速更换滤元的要求。 分1.）●进入保安过滤器的水管上设耐腐蚀排放阀。2.）●保安过滤器的滤元过滤精度为5μm。3.）●保安过滤器的结构材质为不锈钢304。4.）●保安过滤器滤元表面运行滤速不大于10m3/m2h（以滤芯表面积计）。1.1.1反渗透高压泵高压泵保证反渗透膜组足够的进水压力，维持反渗透膜的正常运行。本系统每套反渗透入口设置1台不锈钢高压泵。5.）技术要求：6.）●反渗透给水泵为立式多级泵、法兰及附件的材料均采用SS316不锈钢。7.）●反渗透给水泵出口装设慢开门装置(控制阀门开启速度)和压力开关（进口产品），以防膜组件受高压水的冲击及延时压力高报警及停泵。8.）●密封方式应考虑耐腐蚀，机械密封。9.）●反渗透给水泵进口装压力开关，压力低时报警及停泵。1.1.2反渗透（RO）装置反渗透亦称逆渗透（RO），是用一定的压力使溶液中的溶剂通过反渗透膜（或称半透膜）分离出来。因为它和自然渗透的方向相反，故称反渗透。根据各种物料的不同渗透压，就可以使大于渗透压的反渗透法达到分离、提取、纯化和浓缩的目的。 分反渗透装置（简称RO装置）在除盐系统中属关键设备，装置利用膜分离技术除去水中大部分离子、SiO2等，大幅降低TDS。RO是将原水中的一部分沿与膜垂直的方向通过膜，水中的盐类和胶体物质将在膜表面浓缩，剩余一部分原水沿与膜平行的方向将浓缩的物质带走，在运行过程中自清洗。膜元件的水通量越大，回收率越高则其膜表面浓缩的程度越高，由于浓缩作用，膜表面处的物质溶度与主体水流中物质浓度不同，产生浓差极化现象。浓差极化会使膜表面盐的浓度高，增大膜的渗透压，引起盐透过率增大，为提高给水的压力而需要多消耗能量，此时应采用清洗的方法进行恢复。技术要求：1.）●反渗透膜元件的选型根据循环水的水质特点来选择透水量大、脱盐率高、化学稳定性好、抗污染性能好及机械强度好的膜，膜元件选用DOW公司增强型低压污染高脱盐复合膜BW30-400FR。2.）●RO膜元件的设计水通量按照膜元件制造厂商《导则》中规定的水通量低值选取。并选择合理的排列组合，保证膜元件正常运行和合理的清洗周期。3.）●卖方提供膜组件的级、段排列组合方式计算结果，供买方选择（见附件计算书中的反渗透计算书）。4.）●反渗透压力容器选用哈尔滨乐普或与之相当的产品。5.）●卖方在投标书中根据水质特点及系统要求明确给出给水加药种类、加药量及加药点。化学清洗液的选择根据给水水质和所选用反渗透膜组件的特性确定，需要清洗前卖方提出所需药品种类和要求。6.）● 分RO装置给水总管及各段浓水管、产水进出水管上设有足够的接口及阀门，以便清洗时与清洗液进出管相连。1.）●RO装置产品水管上装设防爆膜。2.）●RO浓水排水须装流量控制阀（稳流阀），以控制水的回收率。3.）●RO装置设有程序启停装置，停用后能延时自动冲洗。4.）●装置每根压力容器产品水管设取样点，取样点的数量及位置能有效地诊断并确定系统的运行状况。5.）●RO膜组件安装在组合架上，组合架上配备全部管道及接头，还包括所有的支架、紧固件、夹具及其它附件。6.）●RO组合架的设计满足其厂址的抗震烈度要求和组件的膨胀要求。7.）●卖方提供每根膜元件的出厂检测报告。1.1.1清洗系统1）反渗透的预处理越完善，膜元件清洗周期就越长，清洗也越容易。但要保证反渗透膜元件完全不被污染是不现实的。因而当膜元件因运行累积而造成污染时，反渗透的进出口压差上升，产水量下降，脱除率下降。为了确保反渗透长期稳定运行，设置的反渗透化学清洗装置是必要的。本系统的多套反渗透装置共用一套化学清洗装置，兼作反渗透长期停运时保护处理，其流程如下：清洗溶液箱→清洗水泵→清洗过滤器→反渗透装置→（回流清洗溶液箱）反渗透膜污染特征，清洗液配方和用量以及清洗时间 分反渗透膜污染特征反渗透膜经长期使用，在膜上会积累胶体，金属氧化物、细菌、有机物、水垢等物质，而造成膜污染，各种不同的膜污染引起的性能变化不同，一般现象列于表1。表1污染物类型反渗透系统性能变化盐透过率SP压差△P产水量VP1.金属氧化物（Fe、Mn）迅速增加>2X（2）迅速增加>2X（1）迅速降低（1）（20%～30%）2.钙镁沉淀（CaCO3CaSO4）明显增加10%~20%增加10%~25%略有降低10%3.胶体无或缓慢增加≥2X（2）缓慢增加≥2X（2）缓慢减少下降≥40%（2）4.混合胶体（有机物、硅酸铝）迅速增加≥2～4X（1）缓慢增加≥2X（2）缓慢降低下降≥40%（2）5.细菌无或稍微增加增加≥2X下降≥30-50%6.阳离子性聚合物无无或微增加明显下降（1）表示发生在2～2天之内X—初投运或上一次清洗后的值（2）表示发生在2～3周以上△P—为反渗透装置进出口压差 分反渗透膜需要清洗的迹象当反渗透装置随着运行时间的延长，在膜面上会积累胶体、金属氧化物、细菌、有机胶体、水垢等物质、性能会有下降，当性能下降一定程度时，即产水量比初始或上一次清洗后降低≥10～20%产水脱盐率下降≥10%装置压力差增加≥15%反渗透系统出现上述任何一种情况，反渗透系统就要清洗。反渗透膜清洗液配方，用量和清洗时间膜上污染的种类不同，选择的清洗剂配方不同，有时可能有几种污染物混合在一起，因此需根据具体情况分别对待，清洗剂选择参见表2表2污染物清洗剂无机盐沉淀（例如、CaCO3、CaSO4、BaSO4）金属氧化物（例如Fe的氧化物）胶体硅微生物有机物0.1%NaOH,0.1%Na-EDTAPH=12T≤30℃一般最好一般0.1%NaOH,0.05%Na-SDS(十二烷基硫酸钠)较好较好较好 分PH=12T≤30℃0.1%STP（Na5P3O10）0.1%TSP(Na3PO4。12H2O0.1%Na-EDTA较好较好0.2%HCL最好0.5%H3PO4一般较好2%柠檬酸一般1%NaHSO3较好2）反渗透装置停运保护短期停运保护停运5-30天称为短期停运，在此期间可采用下列保护措施：用低压冲洗方法来冲洗RO装置也可采用运转条件下运转1～2小时；每2天重复上述操作一次，夏天每天重复上述操作一次。长期停运保护停运一个月以上一般称为长期停运，长期停运时宜采用下列保护措施：用pH：2～4的HCL溶液，把反渗透装置一段段清洗干净，清洗时间为2小时。酸溶液清洗完毕后，用预处理水把RO装置冲洗干净，清洗到进水pH约等于出水，则清洗结束。 分清洗完毕后，RO装置用清洗装置注入1%NaHSO3，装置注满保护液后，停泵，关闭所有阀门，防止空气进入RO装置。每6个月更换保护一次，环境温度在0℃以下，采用18%甘油和1%NaHSO3混合防冻保护液。1.1.1反渗透系统管道反渗透系统管道设计时避免死角，以防止生长细菌，管道采用不锈钢。法兰采用相应压力等级标准的平焊凸面结构形式法兰。RO装置高压管路采用SUS304，RO装置产品水管采用UPVC管。1.1.2反渗透系统仪表系统配置测量点和在线仪表数量等要满足本系统安全、稳定、可靠运行的需要。RO系统的启动、运行、冲洗、停机备用等过程应均可由RO系统PLC实现自动控制，同时，RO系统还应设置一块就地仪表盘和一块就地操作盘，在就地盘上可读出RO的有关工艺参数，如电导率、流量、压力等；以及能在就地操作盘上启停RO进水高压泵及相关的自动阀门。对非正常的工艺参数和设备的运行状态实施声光报警，出现危险和异常状态时对设备进行联锁保护，如系统中的液位与相应的泵及阀门设备的联锁，高压泵与进、出口压力的联锁。1.2加药系统 分各类药品溶液箱的容积可满足二昼夜的药品用量的要求。各加药计量泵进口设有滤网。溶解固体的溶液箱设有电动搅拌器。加药系统的管道采用UPVC。药品注入量能根据进水量的变化实行自动调节，而对于进水水质的变化则可随水质变化信号实行自动调节或由人工调节计量泵。药品配置是根据药品溶液发出的药液箱的药液低位报警及由运行人员操作。溶液箱和计量箱的采用碳钢材质。1.1泥浆处理系统本工程配套泥浆处理系统由污泥浓缩池、泥浆泵及板框压滤机组成。系统的排泥水沿地沟排入污泥浓缩池，由泥浆泵加压送至板框压滤机进行压滤脱水，泥饼由厂方定期外运。板框压滤机的滤液回流至调节池。泥浆处理系统设置如下：1.1.1污泥浓缩池1座。污泥浓缩池：￠5.0mx4.0m。污泥浓缩池内设泥浆搅拌机一台。污泥浓缩机，中心传动,轴长4.0m，n=15r/min。泥浆浓缩池设置液位计与泥浆搅拌机连锁。1.1.2泥浆泵共3台，2用1备。泥浆泵选用立式渣浆泵。污泥浓缩池设置液位计与泥浆泵连锁。1.1.3带式压滤机共2台。设于压滤间。推荐选用带式压滤机(可连续运行,出泥稳定,劳动强度低) 分带宽L=1000mm自带控制箱，可实现机旁控制及系统运行信号。1.1泵、电机（1）泵所供水泵应安全、平稳、可靠，噪声符合设计要求。水泵涂漆及质量应符合机电部标准，不得有脱漆、凹坑、鼓包、硬器刮痕等外部损伤。水泵加工必须符合国家相关标准及相应厂标。水泵性能应满足设计及使用要求，并保证运行安全可靠，密封性能好，自动系统可靠，空载盘车灵活自如，叶轮无卡涩、无异声。所有耐腐蚀泵的材质，在本技术附件提供的介质，温度，工作条件下由制造厂协助选择，并保证使用不出现腐蚀情况。所有水泵在工作时应考虑并联运行的可能，保证各泵在并联运行时，扬程统一，流量不变。泵连接型式为法兰连接，法兰按GB9119-2000突面板式平焊钢制管法兰标准。每台水泵出口均应装防震型压力表。（2）电机电机设计应以电机适宜于环境和满足负载要求来设计。电机的设计应考虑水泵以额定速度反转时电机不致损坏。电机应根据水泵正常运行条件下最大轴功率（kw）进行选型。电机功率应为轴功率的1.2倍。电机连续运转，轴承应平稳、轻快、声音柔和、均匀、无杂音，电源波动±10%时运行不受影响。1.2系统工艺管道根据系统各段水质特点，各设备之间的工艺连接管道材质按如下设计：序号管道位置管道材质 分1.预处理系统碳钢，铸铁2.一体化过滤器入口前碳钢，铸铁3.一体化滤器出口后UPVC4.超滤入口前UPVC5.超滤出口后UPVC6.高压泵出口至反渗透入口SS3047.反渗透装置高压部分管道SS3048.反渗透装置低压部分管道UPVC9.反渗透产水UPVC10.反渗透浓水UPVC11.除盐水泵外送水UPVC 分1电气1.1电气供货范围包括低压配电、机旁操作箱等全部电控、电器设备，甲方负责将双电源引入配电柜。1.2供配电回用水站用电设备电压等级为380/220VAC。设低压配电柜即MCC柜，向除盐水工艺系统动力设备供电。1.3电气设备控制集控操作在PLC柜统进行，控制由PLC实现可实现自动和手动的切换。所有电动机旁均设有就地操作按钮。1.4防雷与接地防雷：根据有关规程、规范，接入全厂避雷系统。接地：根据有关规程、规范、所有需要保护接地的电气设备均可靠接入相应的接地系统。主要包括配电装置、PLC装置、机电设备、控制盘柜等的接地。 分1系统控制本项目采用PLC对水处理系统进行全自动控制。并可实现现场就地和控制室集中控制两种方式，可进行自动与手动运行方式的切换，同时可显示工艺过程中的主要监测指标以及系统运行状态。在各水池水箱设有液位控制、在主管线及各设备的分支管线设有流量控制、在反渗透系统进出水口设有在线电导仪和PH计等。用液位变送器和液位开关控制泵，当原水池、反洗水池、脱盐水池的液位低于一设定值时，则相应的自动停止各提升泵，以确保动力设备的安全。以上各种控制均可由控制室的PLC实现。1.1控制方式控制系统采用西门子S7-300PLC控制系统（或与该系统性能相当的系统），配置一个工程师站，随PLC系统带不间断电源（UPS）,蓄电池后备时间为半小时。回用水系统采用PLC+上位机的程序控制方式，上位机采用研华工作站，三星19英寸LCD，可以实现自动/手动控制切换。整个系统（包括水箱和水泵）的控制在就地和控制室内均能够实现。卖方提供的PLC对过程参数进行集中监控。即除盐水站生产过程的监控、操作及状态监控、故障报警、显示、累积和调节、程序控制、报警的确认、消音和复位，均由卖方提供的PLC实施，PLC系统带有独立的操作员站及辅助操作台。同时部分重要参数送买方的DCS系统进行显示。回用水站的联锁保护系统功能由卖方提供的PLC完成。 分监控要求不频繁的非关键过程变量，采用就地显示和控制；要求在开车过程中监视或仅需现场观察的过程变量，采用就地显示；必须现场操作的过程变量，采用卖方提供的PLC对其进行监控。1.1控制系统功能要求成套提供的控制系统至少具有以下功能：a).自动启动备用泵；b).根据加药箱液位高低自动开停加药泵；c).所有种类药剂的注入量应能根据进水量的变化实行自动调节；d).根据各水箱液位高低自动开停上下游水泵；e).反渗透高压泵与反渗透进出水压力的联锁；f).活性碳过滤器，超滤及反渗透相应控制阀门的联锁。g).反渗透设备应设有程序启停装置，停用后能延时自动冲洗。h).反渗透浓水排放需装流量控制阀，以控制回收率。1.2控制室仪表除盐水站采用一套独立的PLC系统进行过程控制。其操作员站（带LCD）设置于除盐水站控制室，控制站设置于除盐水站机柜室。PLC系统应是一个集成、开放的过程控制系统，满足除盐水站的生产监视、过程控制、程序控制、联锁保护、操作画面、参数报警、数据记录及趋势等功能要求，并具有较强自诊断功能，确保系统能安全可靠地运行。成套提供的PLC由控制站（带19″LCD）、工程师站（带19″LCD，同时兼操作站）、机柜、山特UPS不间断电源、通讯电缆以及相应的软件等组成，具备与中央控制室DCS进行通讯的功能。 分操作系统应优先采用基于Windows2000或WindowsXP的操作系统。报警打印机应能实时打出所有报警信号及所有操作状态的变化。卖方成套提供的PLC的输入/输出点数，应具备15%的备用卡件和备用点。卖方成套提供的PLC的机柜应具备20%的备用安装空间。1.1主要控制回路1.1.1水泵控制原水泵、供水泵、反洗水泵、中间水泵、冲洗水泵、除盐水泵等均根据相应的水箱液位控制后停，同时联锁整个系统设备的启停。RO装置的高压泵进出口均装有低压和高压保护开关。当供水量不足使高压泵入口的水压低于某一设定值（通常为0.1MPa）；会自动发出信号停止高压泵运行，保护高压泵不在无水情况下工作。当系统因其它的原因或误操作，使高压泵的出口压力超过某设定值时（通常为2.0MPa），高压泵出口压力保护会自动切断高压泵供电，同时停运相应的RO装置，保护系统设备不受损害。1.1.2加药控制对于配比加药的控制，本系统是根据对应反渗透装置的启停控制对应计量泵的启停，从而实现定量投加。聚合氯化铝铁、石灰、混凝剂、杀菌剂、还原剂、阻垢剂计量泵和对应的工艺流程泵联锁启停。1.1.3活性碳过滤器的控制活性碳过滤器的控制 分活性碳过滤器的启动、运行、反洗、正洗、停机、备用等过程均自动控制。1.1.1超滤系统超滤装置设有程序启停装置，停用后能延时自动冲洗。超滤系统的运行及反洗分别可以手动、半自动及自动控制，超滤装置的运行根据超滤水箱的水位自动控制运行。超滤系统的启动、运行、冲洗、停机备用等过程均可由超滤PLC实现自动控制。PLC采用德国西门子公司产品，同时，超滤系统还设置一块就地仪表盘和一块就地操作盘，在就地盘上可读出超滤的有关工艺参数，以及能在就地操作盘上操作相关的水泵和自动阀门。对超滤系统的重要参数如压力、流量等均设有在线检测仪表，并设定有超限报警功能；系统配置测量点和在线仪表数量等满足本系统安全、稳定、可靠运行的需要，卖方在本投标书中说明系统配置在线仪表的清单和规格，详见仪表清单。1.1.2反渗透系统(RO）控制反渗透系统的启动、运行、冲洗、停机备用等过程均可由PLC实现自动控制。同时，RO系统还设置一块就地仪表盘和一块就地操作盘，在就地盘上可读出RO的有关工艺参数，如电导率、流量、压力等；以及能在就地操作盘上启停RO进水高压泵及相关的自动阀门。 分当反渗透投入运行时,为了防止高压泵突然启动升压，产生对RO膜元件的高压冲击破坏反渗透膜，在RO装置的高压泵出口至RO膜组件间设置一个慢开阀门，由可编程序控制器(PLC)控制打开阀门，使反渗透膜元件逐渐升压至一定的压力。在RO停止使用时，应用产品水对RO膜组件自动冲洗3~5min左右，以避免浓水中的高浓度盐类在RO膜表面沉积结垢而影响膜的性能。在每套反渗透滤装置的进水、段间、浓水口设有压力变送器，计算机随时对各压力进行比对，当压差达到设定的清洗压差值时，控制系统自动提示进行化学清洗。当进水压力超出设计值时，自动系统可自动关闭进水阀并报警。 分1系统仪表系统仪表的配置点及数量等完全可以满足本系统的安全、稳定、可靠运行的需要。1.1流量测量点（1）装设流量变送器（指示与积算，摸拟量输出）的点原水泵出水总管；每台过滤器出水管；每套超滤产水及浓水；每套反渗透产水及浓水；除盐水外输总管。（2）装设就地流量指示的点清洗装置保安过滤器出水管；反洗水泵出水管。1.2压力测量点（1）装设就地压力指示表的点原水泵总出水管；每台过滤器进水和产水管；反渗透各段进口、浓水出口及产水管；各保安过滤器的进出口；各水泵的出口。（2）装设压力开关的点每套反渗透高压泵进、出口； 分1.1液位测量点（1）装设液位变送器（摸拟量输出）并设低液位报警和相应的泵联锁的点调节池集水池中间水池浓水池除盐水池。（2）装设磁翻板液位计（带液位变送，摸拟量输出）的点聚合氯化铝铁计量箱；混凝剂计量箱；石灰计量箱；杀菌剂计量箱；还原剂计量箱；阻垢剂计量箱1.2温度测量点（1）装设温度计和远传温度测量（摸拟量输出）装置的点反渗透总进水管；（2）装设就地温度计的点清洗箱。1.3分析仪表测量（摸拟量输出）点（1）装设电导率表（摸拟量输出）的点反渗透总进水管； 分每套反渗透产水管；除盐水总管。（2）装设pH表（摸拟量输出）的点反渗透总出水管；（3）装设SDI测定仪的点反渗透总进水。 分1公用工程1.1电力电源：380V/220V±10%，50HZ；总装功率：536kW；运行功率：295.75kW；1.2用电负荷表序号用电设备总数量单台功率kW工作数量备用数量装机功率kW连续运行功率kW1原水泵3152145302供水泵3302190603过滤器反洗泵118.510　18.504超滤反洗水泵230106005中间水泵318.52155.5376RO高压泵25520　1101107膜清洗泵11510　1508冲洗水泵21511　3009除盐水泵23011603010浓盐水泵21511301511泥浆泵35.52116.51112PAFC剂计量泵20.25110.50.2513混凝剂计量泵20.25110.50.2514杀菌剂计量泵20.25110.50.2515还原剂计量泵20.25110.50.2516阻垢剂计量泵20.25110.50.2517加石灰计量泵21.51131.5合计36250.252213536295.751.3化学品及投加量序号名称型号外观形态有效成分包括形式运输方式1次氯酸钠NaClO固体10%有效氯25kg袋装汽运2聚合氯化铝铁PAFC固体30%25kg袋装汽运3助凝剂PAM固体1600万分子量25kg袋装汽运4还原剂NaHSO4固体99%25kg袋装汽运 分5阻垢剂LA302液体标准液25kg桶装汽运6精石灰固体70%25kg袋装汽运1.1运行成本1.1.1回用处理药剂费用1、石灰乳设计投加量400mg/L,10%石灰乳溶液，按每小时处理水量250吨计，精石灰粉单价800元/吨。石灰溶液：400×1000×250=10000000mg=100kg,精石灰粉：100×10%=10kg每吨污水用石灰粉单价：0.8×10÷250=0.032元/吨2、聚合氯化铝铁设计每吨水投加10-30mg/l，实际使用按20mg/L，单价以5000元/吨计。0.00002×5000=0.1元/吨水3、聚丙烯酰胺按0.3%投加量计，聚丙烯酰胺单价以20000元/吨计，0.003÷1000×20000=0.06元/吨4、次氯酸钠设计每吨水投加3-8mg/l，实际使用按5mg/L，单价以4000元/吨计。5÷1000×4=0.02元/吨5、NaHSO3设计每吨水投加3-8mg/l，实际使用按5mg/L，单价以3500元/吨计。5÷1000×3.5=0.0175元/吨6、阻垢剂设计每吨水投加2-5mg/l，实际使用按3mg/L，单价以55000元/吨计。3÷1000×55=0.165元/吨7、污泥脱水用药剂：药剂聚丙烯酰胺单价20000元/吨，按板框压滤机出每吨污泥用药剂0.5kg计（实际用药量要根据污水调试确定），悬浮物以1000mg/L计，每小时处理污水以250吨计，1g×1000=1kg,1×250=250kg=0.25吨污泥0.25×24=6吨污泥，6×0.5×20=60÷6000=0.01元/吨水药剂费用合计：0.032＋0.1＋0.06＋0.02＋0.0175＋0.165＋0.01=0.4045元/吨1.1.2电费总装机容量536KW。每小时耗电295.75Kw，按每0.55元/Kw.h计，则吨水电费为：0.55×295.75÷150=1.0845元/吨水1.1.3合计合计运行费用为：0.4045+1.0845=1.489元/吨水。 分1回用水系统设备技术规范1.1格栅格栅槽外形尺寸：3000×900×4500mm结构：钢筋混凝土数量：1座机械格栅：B=800mm栅隙：20mm电机功率：0.75KW数量：2台安装角度：75°材质：304不锈钢制造商：本公司1.2调节池设计水量：300m3/h有效容积：900m3结构：钢砼结构数量：1座2格停留时间：3.0h外形尺寸：9000×26000×5500mm有效水深：4000mm罗茨风机百事德型号：BK6008风量：Q=10.8m3/min风压：4000mmH2O功率：11.0kw口径：DN125数量：2台运行模式：交替运行1.3原水泵数量：3台(二用一备)规格：Q=140m3/hP=0.18MPaN=15kw型号：WQ2260-438-150材质：铸铁 分制造商：上海凯泉附件压力表：3个电动机防护等级：：IP54电动机绝缘等级：：F级1.1石灰反应槽及石灰投加装置石灰反应槽：数量：1台停留时间：17min外形尺寸：ø3400x7000mm反应器形状：圆台体材质：碳钢防腐配套：石灰乳制备投加系统：PH计：1台（PH控制10.3时硬度处理效果最佳）外形尺寸:：2000x4500X2000mm石灰干粉投加系统配备石灰搅拌、干粉自吸系统、石灰乳投加泵石灰乳投加量为10%石灰乳400mg/L石灰乳投加泵流量：1.5m³/h总功率：3KW1.2聚合氯化铝铁加药装置形式：2箱2泵数量：1套PAFC投加量：20mg/L搅拌箱：容积：：V=1.0m3材质：：A3/衬胶数量：：1只搅拌机：水下部分材质：：不锈钢304叶轮形式：：推进式运行速度：：132r.p.m电源：：380V/50HZ 分数量：：1台计量箱：容积：：V=1.0m3材质：：A3/衬胶数量：：1只磁翻板液位计数量：：2个有效量程：：1000mm材质：：UPVC信号类型：：开关量远传信号加药计量泵：：GM0050输出流量：：50L/h输出压力：：1.0Mpa电源：：380V/50HZ数量：：2台(1用1备)产地：：米顿罗公司1.1混凝剂加药装置形式：2箱2泵数量：1套PAM投加量：20mg/L搅拌箱：容积：：V=1.0m3材质：：A3/衬胶数量：：1只搅拌机：水下部分材质：：不锈钢304叶轮形式：：推进式运行速度：：132r.p.m电源：：380V/50HZ数量：：1台计量箱：容积：：V=1.0m3材质：：A3/衬胶数量：：1只 分磁翻板液位计数量：：2个有效量程：：1000mm材质：：UPVC信号类型：：开关量远传信号加药计量泵：：GM0050输出流量：：50L/h输出压力：：1.0Mpa电源：：380V/50HZ数量：：2台(1用1备)产地：：米顿罗公司1.1管道混合器数量：1台规格：DN400材质：碳钢衬塑制造商：本公司1.2一体化净水器数量：2套出力：140m3/h/套外形尺寸：3000×24000×5800mm进水浊度：≤3000mg/l出水浊度：≤3mg/l沉淀区设计表面负荷：7～8m3/m2·h滤池冲洗强度：14～16L/S·m2（可调）过滤区设计滤速：8～10m/h冲洗历时：T=4-6min(可调)总停留时间：T=100～120min进水压力：≥0.07MPa本体材质：碳钢防腐本体管道：铸铁阀门：蝶阀静态混合器：SK-300制造商：本公司1.3集水池数量：1个容积：300m3材质：钢筋混凝土防腐 分附件：液位变送器：1个1.1供水泵数量：3台(二用一备)规格：Q=120m3/hP=0.60MPaN=30kw型号：KQW100/235-30/2材质：铸铁制造商：上海凯泉附件压力表：3个电动机防护等级：：IP54电动机绝缘等级：：F级1.2管道换热器数量：1台处理量：230M3/H材质：不锈钢制造商：本公司1.3杀菌剂加药装置形式：2箱2泵数量：1套杀菌剂投加量：5mg/L搅拌箱：容积：：V=1.0m3材质：：A3/衬胶数量：：1只搅拌机：水下部分材质：：不锈钢304叶轮形式：：推进式运行速度：：132r.p.m电源：：380V/50HZ数量：：1台计量箱：容积：：V=1.0m3 分材质：：A3/衬胶数量：：1只磁翻板液位计数量：：2个有效量程：：1000mm材质：：UPVC信号类型：：开关量远传信号加药计量泵：：GM0010输出流量：：9L/h输出压力：：1.0Mpa电源：：380V/50HZ数量：：2台(1用1备)产地：：米顿罗公司1.1活性碳过滤器设备型号：HZ-3200设备台数：4台（三用一备）设备直径×高度：φ3200×4450mm工作温度：5-40℃流量：Q=70m3/h流速：10m/h压力A设计压力：0.6MPaB试验压力：0.75MPa滤料高度活性碳：1200mm反洗膨胀率：50%运行压差：0.02MPa设备自重：7016kg运行荷重：44432kg本体材料：Q235-B衬里（防腐）材料A衬里（防腐）材料：天然橡胶B衬里（防腐）层次：2层C衬里（防腐）厚度：3+2mm 分内部装置A进水配水形式：挡板喷淋式B集水装置型式：多孔板/滤水帽C气洗分配装置：多孔板/滤水帽（与出水装置共用）表计及附件A表计——进水取样带取样阀门：1个/套——出水取样带取样阀门：1个/套——进水压力表：1台/套——出水压力表：1台/套B附件：——取样水槽：1个/套，不锈钢——视镜：2个/套设备运行参数A水反洗强度：8-10L/m2.S空气擦洗强度：10-15L/m2.SB控制方式：自动控制设备本体自动阀门：气动碟阀进水阀DN125：1台/台出水阀DN125：1台/台反洗阀DN200：1台/台反排阀DN200：1台/台正排阀DN125：1台/台进气阀DN65：1台/台排气阀DN50：1台/台供货商：本公司1.1过滤器反洗水泵数量：1台规格：Q=200m3/hP=0.20MPaN=18.5kw型号：KQW150/250-18.5/4材质：铸铁制造商：上海凯泉附件压力表：1个 分电动机防护等级：：IP54电动机绝缘等级：：F级1.1超滤保安过滤器型号：CAF-1000型式：立式圆筒数量：2台设备出力：120m3/h/套直径：1000mm/4mm设计压力：0.6MPa试验压力：0.75MPa工作温度：常温运行压差A正常出力压差：0.02MPaB最大出力压差：0.1MPa设备本体A材料——壳体：不锈钢——滤芯：PPB滤芯：外径/内径厚度：65mm/40mm——过滤精度：100μm——数量：120根/台——长度：1000mm进水配水型式A型式：多孔板B材料：不锈钢表计及附件A设备本体进水压力表：1台/套B设备本体出水压力表：1台/套C进水取样带取样阀：DN6制造商：本公司1.2超滤装置数量：2套系统出力：100m3/h/套 分单套最大出力：120m3/h膜件型号：SFP2880供货商：美国陶氏型式：中空纤维膜单膜件出力：3.5m3/h支膜件数量：34支/套透过率：≥160L/(m2.h.bar)膜面积：77m2/支公称膜孔径：0.03μm过滤分子量：：10万产水浊度：≤0.2NTU≤外壳：PVC密封：O型圈膜重量空筒：98kg直径：φ225mm长度：2360mm本体气动碟阀进水阀：DN150出水阀：DN150反洗进水阀：DN250反洗排水阀：DN250正洗进水阀：DN150正洗排水阀：DN250进气阀：DN100工作温度：5-40℃工作压力：0.1MPa最大进水压力：0.4MPa最高进水温度：45℃ 分PH范围：2-12工作形式：全流过滤过滤周期：30-60min反洗总历时：120sec水反洗强度：170L/m2h化学清洗周期：1-3个月控制方式：自动控制供货商：本公司1.1超滤反洗杀菌加药装置计量箱数量：1台容积：2000L工作压力：常压材质：PE制造厂商及产地：宏达容器附件搅拌器：1台液位计：1台计量泵：GM0240形式：机械隔膜泵数量：1台出力：0-240L/h扬程：1.0MPa过流件材质：PVC制造商：美国米顿罗就地控制盘：1台底盘、配管：1套1.2超滤反洗加酸装置计量箱数量：1台容积：2000L工作压力：常压 分材质：PE制造厂商及产地：宏达容器附件搅拌器：1台液位计：1台计量泵：GM0240形式：机械隔膜泵数量：1台出力：0-240L/h扬程：1.0MPa过流件材质：PVC制造商：美国米顿罗就地控制盘：1台底盘、配管：1套1.1超滤反洗加碱装置计量箱数量：1台容积：2000L工作压力：常压材质：PE制造厂商及产地：宏达容器附件搅拌器：1台液位计：1台计量泵：GM0240形式：机械隔膜泵数量：1台出力：0-240L/h扬程：1.0MPa过流件材质：PVC制造商：美国米顿罗就地控制盘：1台底盘、配管：1套 分1.1超滤反洗水泵数量：2台规格：Q=300m3/hP=0.32MPaN=30kw型号：KQWH200/315-45/4(Z)材质：不锈钢制造商：上海凯泉附件压力表：2个电动机防护等级：：IP54电动机绝缘等级：：F级1.2中间水池数量：1个容积：300m3材质：钢筋混凝土防腐附件：液位变送器：1个1.3中间水泵数量：3台(二用一备)规格：Q=100m3/hP=0.40MPaN=18.5kw型号：KQWH100/185-18.5/2材质：不锈钢制造商：上海凯泉附件压力表：3个电动机防护等级：：IP54电动机绝缘等级：：F级1.4还原剂加药装置形式：2箱2泵数量：1套还原剂投加量：5mg/L搅拌箱：容积：：V=1.0m3 分材质：：A3/衬胶数量：：1只搅拌机：水下部分材质：：不锈钢304叶轮形式：：推进式运行速度：：132r.p.m电源：：380V/50HZ数量：：1台计量箱：容积：：V=1.0m3材质：：A3/衬胶数量：：1只磁翻板液位计数量：：2个有效量程：：1000mm材质：：UPVC信号类型：：开关量远传信号加药计量泵：：GM0010输出流量：：9L/h输出压力：：1.0Mpa电源：：380V/50HZ数量：：2台(1用1备)产地：：米顿罗公司1.1阻垢剂加药装置形式：1箱2泵数量：1套阻垢剂投加量：5mg/L计量箱：容积：：V=1.0m3材质：：A3/衬胶数量：：1只磁翻板液位计数量：：1个有效量程：：1000mm 分材质：：UPVC信号类型：：开关量远传信号加药计量泵：：GM0010输出流量：：9L/h输出压力：：1.0Mpa电源：：380V/50HZ数量：：2台(1用1备)产地：：米顿罗公司1.1反渗透保安过滤器型号：CAF-900型式：立式圆筒数量：2台设备出力：100m3/h/套直径：900mm/4mm设计压力：0.6MPa试验压力：0.75MPa工作温度：常温运行压差A正常出力压差：0.02MPaB最大出力压差：0.1MPa设备本体A材料——壳体：不锈钢——滤芯：PPB滤芯：外径/内径厚度：65mm/40mm——过滤精度：5μm——数量：100根/台——长度：1000mm进水配水型式A型式：多孔板B材料：不锈钢表计及附件A设备本体进水压力表：1台/套B设备本体出水压力表：1台/套 分C进水取样带取样阀：DN6制造商：本公司1.1反渗透高压泵型号：CR120-6-1型式：立式离心泵数量：2台运行工况：Q=100m3/hP=1.35MpaN=55KW材料：不锈钢制造厂家：丹麦格兰富1.2反渗透装置数量：2套出力：75m3/h/套反渗透膜元件排列方式：11:6回收率：75％制造商：本公司膜组件型式：TFC涡卷式反渗透膜型号：BW30-400FR脱盐率：≥95%（三年内）材料：TFC膜元件数量：102支/组使用年限：≥10年制造厂家/产地：美国DOW公司膜壳规格：6支装，300PSI数量：17支/组材料壳体：FRP工作压力：300psi直径：204mm长度：6552mm制造商：乐普滑架数量：1套 分材质：碳钢防腐配管低压配管材质：UPVC高压配管材质：不锈钢就地仪表、控制盘数量：2套制造商：本公司就地取样盘数量：2套制造商：本公司自动阀门气动阀：3个/套制造商：意大利法比亚进水母管pH表数量：1台型式：液晶显示（4-20mA输出）量程：0-14制造商：+GF+产水流量表数量：2台型式：液晶显示（4-20mA输出）量程：0-150m3/h制造商：+GF+浓水流量表数量：2台型式：液晶显示（4-20mA输出）量程：0-50m3/h制造商：+GF+总进水电导表数量：1台型式：液晶显示（4-20mA输出）量程：0－1000μs/cm制造商：+GF+产水电导表 分数量：2台型式：液晶显示（4-20mA输出）量程：0－100μs/cm制造商：+GF+压力变送器数量：6台量程：0－2.5MPa4-20mA输出制造商：天津天仪爆破膜数量：2个制造商：本公司1.1化学清洗装置清洗溶液箱型式：垂直圆筒数量：1台容积：5m3工作压力：常压材质：PE制造厂商及产地：宏达容器清洗泵型号：KQWH100/170-15/2型式：卧式离心泵数量：1台运行工况：Q=100m3/hP=0.32MpaN=15kW材质：不锈钢制造厂商：上海凯泉清洗保安过滤器数量：1台型号：CAF-900型式：立式圆筒设备出力：100m3/h/套直径：900mm设计压力：0.6MPa试验压力：0.75MPa 分工作温度：常温运行压差A正常出力压差：0.02MPaB最大出力压差：0.1MPa设备本体A材料——壳体：不锈钢——滤芯：PPB滤芯：外径/内径厚度：65mm/40mm——过滤精度：5μm——数量：100根——长度：1000mm内部装置：进水配水型式：多孔板材料：不锈钢表计及附件A设备本体进水压力表：1台/套B设备本体出水压力表：1台/套制造商：本公司仪表液位开关：1台温度计：1台流量计：1台就地控制盘：1台（本公司）底盘、配管：1套（本公司）1.1反渗透冲洗水泵数量：2台规格：Q=100m3/hP=0.32MPaN=15kw型号：KQWH100/170-15/2材质：不锈钢制造商：上海凯泉附件压力表：2个电动机防护等级：：IP54 分电动机绝缘等级：：F级1.1除盐水池数量：1个容积：500m3材质：钢筋混凝土防腐附件：液位变送器：1个1.2除盐水泵数量：2台(一用一备)规格：Q=150m3/hP=0.45MPaN=30kw型号：KQWH125/185-30/2材质：不锈钢制造商：上海凯泉附件压力表：2个电动机防护等级：：IP54电动机绝缘等级：：F级1.3浓水池数量：1个容积：150m3材质：钢筋混凝土防腐附件：液位变送器：1个1.4浓盐水泵数量：2台(一用一备)规格：Q=50m3/hP=0.45MPaN=15kw型号：KQWH80/200-15/2材质：不锈钢制造商：上海凯泉附件压力表：2个电动机防护等级：：IP54电动机绝缘等级：：F级 分1.1污泥浓缩池数量：1座尺寸：￠5.0mx4.0m污泥浓缩机：轴长4.0m，n=15r/min搅拌机：1台液位变送器：1个1.2泥浆泵数量：2台(一用一备)规格：Q=50m3/hP=0.60MPaN=5.5kw型号：G50-1材质：不锈钢制造商：山东博山附件压力表：2个电动机防护等级：：IP54电动机绝缘等级：：F级1.3带式压滤机数量：2套型号：带宽L=1500mm尺寸：3800x2000x2100mm功率：15KW制造商：本公司1.4电气控制系统序号名称型号及规范单位数量生产厂家1PLC可编程控制器　S7-300CPU315套1西门子2电气元器件套1施耐德3软启动器套1天津诺尔电气4变频器套1西门子5输出隔离继电器批1西门子6工控机P43.2G/2G/160G台1研华7显示器19寸台1三星8UPS3KVA30分钟台1山特9组态软件Wincc套1西门子10交换机DEF套1菲尼克斯二盘、台、柜部分　 分1程控柜2200mm×800mm×600mm面1本公司2MCC柜2200mm×800mm×600mm面6本公司3加药装置就地电控柜800mm×500mm×250mm面6本公司4就地操作箱600mm×400mm×200mm面12本公司第7章经济分析一、综合分析本工程年可处理回用废水175.2万吨/年，价值700.8万元/年，并可减少排污费140.16万元/年，共计费用840.96万元/年。除去废水处理运行费用300万元/年，年可节约费用540.96万元/年。二、建设费用本工程建设费用为1901万元，其中：构筑物费用653万元，设备费用1130万元，其他117万。建设费用概算表一项目名称规格型号数量单价（万元）总价（万元）公辅项目废水处理站系统150m3/h的除盐软化水和50m3/h的浓盐水1套1130801011308010二土建653.3000三安装材料（管阀件，电线电缆，及辅佐材料）10%65.0000 分三安装调试5%40.00四运输费12.0000五专用工具价无六技术服务费免费七交货时间年月日前八投标总价：壹仟玖佰零壹万壹仟零壹拾元整￥:1901.101万元回用系统设备及安装调试部分分项报价序号设备名称设备规格型号单位数量供货商单价总价1格栅粗细格栅套2本公司1030002060002调节池液位变送器4-20mA输出台1昆仑海岸28002800罗茨风机BK6008台2百事德2200044000气水搅拌装置ABS套1本公司35000350003原水泵WQ2260-438-150台3上海凯泉1260037800压力表测量范围：0-1.0MPa个3天津天仪80240总进水流量计电磁流量计台1精尔信68006800总进水PH计3-88504-20mA输出台1+GF+450045004石灰反应槽ø3400x7000mm碳钢防腐套1本公司125000125000石灰乳制备投加系统2000x4500X2000mm套1本公司76000760005聚合氯化铝铁加药装置二箱二泵套1本公司00 分溶液箱V=1000L,碳钢防腐个1本公司96009600计量箱V=1000L,碳钢防腐个1本公司96009600搅拌器N=0.55KW台1常州江南18001800磁翻板液位计4-20mA输出台2本公司28005600计量泵(1用1备)0-50L/h,P=0.7MPaGM0050台2LMI560011200配管阀门及底撬　套1本公司14500145006混凝剂加药装置二箱二泵套1本公司00溶液箱V=1000L,碳钢防腐个1本公司96009600计量箱V=1000L,碳钢防腐个1本公司96009600搅拌器N=0.55KW台1常州江南18001800磁翻板液位计4-20mA输出台2本公司28005600计量泵(1用1备)0-50L/h,P=0.7MPaGM0050台2LMI560011200配管阀门及底撬　套1本公司14500145007管道混合器DN200碳钢防腐台1本公司620062008一体化净水器140m3/h碳钢防腐含滤料套2本公司82000016400009集水池液位变送器4-20mA输出台1天津天仪2800280010供水泵KQW100/235-30/2台3上海凯泉1250037500压力表测量范围：0-1.0MPa个3天津天仪15045011管道换热器230m3/h碳钢防腐套1本公司142000142000 分12杀菌剂加药装置二箱二泵套1　本公司00溶液箱V=1000L,碳钢防腐个1本公司96009600计量箱V=1000L,碳钢防腐个1本公司96009600搅拌器N=0.55KW台1常州江南18001800磁翻板液位计4-20mA输出台2本公司28005200计量泵(1用1备)0-9L/h,P=0.76MPaGM0010台2LMI560011200配管阀门及底撬　套1本公司145001450013活性碳过滤器套4本公司00罐体碳钢衬胶，DN3200台4本公司118000472000压力表测量范围：0-1.0MPa个8天津天仪80640出水流量计3-85504-20mA输出台4精而信680027200滤料　　　00活性碳粒径：0.8-1.2mmm328本公司8000224000本体气动蝶阀　套　4　意大利00进水阀DN125台4法比亚22008800出水阀DN125台4法比亚22008800反洗阀DN200台4法比亚350014000反排阀DN200台4法比亚350014000正排阀DN125台4法比亚22008800进气阀DN65台4法比亚19007600 分排气阀DN50台4法比亚18007200管道及取样装置碳钢衬胶套4本公司28001120014过滤器反洗水泵KQW150/250-18.5/4台1上海凯泉2000020000压力表测量范围：0-1.0MPa个1天津天仪808082432015超滤保安过滤器120M3/H不锈钢304DN1000套2本公司65000130000压力表0-1.0MPa台4天津天仪8032016超滤装置Q=100m3/h套2本公司00超滤膜元件SFP2880，34支/套支68DOW230001564000本体气动蝶阀　套　2意大利00进水阀DN150/PN1.0台2法比亚32006400产水阀DN150/PN1.0台2法比亚32006400正洗进阀DN150/PN1.0台2法比亚32006400正洗排阀DN250/PN1.0台2法比亚38007600反洗阀DN250/PN1.0台2法比亚38007600反排阀DN250/PN1.0台2法比亚38007600进气阀DN100/PN1.0台2法比亚26005200进水流量表3-85504-20mA输出套2+GF+750015000出水流量表3-85504-20mA输出套2+GF+750015000SDI仪台1密理博95009500 分温度计4-20mA输出台1昆仑海岸28002800压力表测量范围：0-1.0MPa个4天津天仪80320本体配管及取样装置UPVC套2本公司64000128000就地仪表及控制盘个2本公司35007000滑架碳钢涂环氧漆套2本公司250005000017超滤反洗加杀菌装置套1本公司00计量泵GM0240PVC台1米顿罗1280012800加药箱V=2.0m3PE台1宏达容器20002000磁翻板液位计4-20mA输出台1本公司20002000本体配管阀门批1本公司145001450018超滤反洗加酸装置套1本公司00计量泵GM0240PVC台1米顿罗1280012800加药箱V=2.0m3PE台1宏达容器20002000磁翻板液位计4-20mA输出台1本公司20002000本体配管阀门批1本公司145001450019超滤反洗加碱装置套1本公司00计量泵GM0240PVC台1米顿罗1280012800加药箱V=2.0m3PE台1宏达容器20002000磁翻板液位计4-20mA输出台1本公司20002000本体配管阀门批1本公司145001450020超滤反洗水泵KQWH200/315-45/4(Z)台2上海凯泉3400068000压力表测量范围：0-1.0MPa个2天津天仪80160 分21中间水池液位变送器4-20mA输出台1天津天仪3000300022中间水泵KQWH100/185-18.5/2台3上海凯泉1700051000压力表测量范围：0-1.0MPa个3天津天仪8024023还原剂加药装置二箱二泵套1　本公司00溶液箱V=1000L,碳钢防腐个1本公司1660016600计量箱V=1000L,碳钢防腐个1本公司1660016600搅拌器N=0.55KW台1常州江南18001800磁翻板液位计4-20mA输出台2本公司18003600计量泵(1用1备)0-9L/h,P=0.76MPaGM0010台2LMI520010400配管阀门及底撬　套1本公司145001450024阻垢剂加药装置一箱二泵套1　本公司00计量箱V=1000L,碳钢防腐个1本公司96009600磁翻板液位计4-20mA输出台1本公司18001800计量泵(1用1备)0-9L/h,P=0.76MPaGM0010台2LMI620012400配管阀门及底撬　套1本公司145001450025反渗透保安过滤器Q=100m3/h,精度5um,DN900台2本公司6650013300压力表0-1.0MPa台4天津天仪8032026RO高压泵CR120-6-1台2丹麦格兰富196000392000 分进、出口高低压力开关0.05MPa/2.0MPa个4Jaco10004000压力表0-1.6MPa台4天津天仪8032027RO装置Q=75m3/h回收率75%套2本公司00反渗透膜元件BW30-365FR两段11:6排列支204DOW68001387200压力容器6支装，300PSI支34乐普5600190400进水母管pH表3-88504-20mA输出台1+GF+80008000产水流量表3-85504-20mA输出台2+GF+7500150000浓水流量表3-85504-20mA输出台2+GF+750015000进水电导表3-88504-20mA输出台1+GF+75007500产水电导表3-88504-20mA输出台2+GF+750015000进水、段间、浓水压力变送器0-2.5MPa4-20mA输出块6天津天仪320019200进水、段间、浓水压力表0-2.5MPa块6天津天仪80480爆破膜DN125个2本公司32006400RO滑架碳钢涂环氧漆套1本公司3800038000配管高压不锈钢、低压UPVC套2本公司115000230000装置电动蝶阀　　　00进水阀DN125台2法比亚33006600浓排阀DN65台2法比亚26005200不合格产水排放阀DN125台2法比亚36007200就地仪表及控制盘　套2本公司45009000 分就地取样盘　套2本公司4000800028清洗装置　套1本公司00清洗溶液箱V=5m3，材质PE个1宏达容器85008500RO清洗水泵KQWH100/170-15/2台1上海凯泉1100011000压力表0-1.0MPa台2天津天仪80160流量表0-100m3/h块1麦克600600清洗保安过滤器Q=100m3/h,精度5μmDN900台1本公司6680066800就地控制箱　台1本公司55005500底橇碳钢防腐个1本公司122001220029反渗透冲洗水泵KQWH100/170-15/2台2上海凯泉1600032000压力表测量范围：0-1.0MPa个2天津天仪8016030除碳器DN1800配风机及填料套1本公司560005600031除盐水池液位变送器4-20mA输出台1天津天仪3000300032软化水增压水泵KQWH125/185-30/2台2上海凯泉2700056000压力表测量范围：0-1.0MPa个2天津天仪8016033钠离子交换装置套2本公司00树脂罐DN3200×4850mm材质：钢衬胶台2本公司107000214000出水流量计3-8550,4-20mA输出套2+GF+45009000本体气动蝶阀　套　2　意大利00进水阀DN150台2法比亚35007000 分出水阀DN150台2法比亚35007000反洗阀DN150台2法比亚35007000反排阀DN150台2法比亚35007000正排阀DN150台2法比亚35007000进盐阀DN80台2法比亚22004400排气阀DN50台2法比亚19003800喷射器WGP-2518台1无锡48004800取样阀DN15UPVC只4本公司130520压力表0-0.6MPa台4天津天仪80320本体管阀件UPVC套2本公司520010400树脂001×7吨16.4上海树脂7800127920盐计量箱5M3碳钢防腐台1本公司1800018000磁翻板液位计LW-I-3.54-20mA输出套1本公司35003500盐再生泵KQWH80/160-7.5/2台1上海凯泉75007500压力表0-0.6MPa台1天津天仪8080盐泵50FSF台1宜兴55005500压力表0-0.6MPa台1天津天仪5050盐过滤器台1本公司00罐体碳钢衬胶，DN1200台1本公司3400034000压力表测量范围：0-1.0MPa个2天津天仪80160滤料　　00石英沙高度：1.2米吨2.5本公司5001250 分本体气动蝶阀　套　1　法比亚00进水阀DN50台1法比亚15001500出水阀DN50台1法比亚15001500反洗阀DN80台1法比亚19001900反排阀DN80台1法比亚19001900正排阀DN50台1法比亚15001500排气阀DN32台1法比亚12001200管道及取样装置碳钢衬胶套1本公司2200220034软化水池液位变送器4-20mA输出台1天津天仪3800380035除盐水泵KQWH125/185-30/2配高效电机台2上海凯泉2700054000压力表测量范围：0-1.0MPa个2天津天仪8016036浓盐水池液位变送器4-20mA输出台1天津天仪1800180037浓盐水泵KQWH80/200-15/2台2上海凯泉1050021000压力表测量范围：0-1.0MPa个2天津天仪8016038污泥浓缩机￠5.0mx4.0m碳钢防腐套1本公司750007500039泥浆泵G50-1台2山东博山980019600压力表测量范围：0-1.0MPa个3天津天仪8024040带式压滤机1500套2国产19500039000041控制系统配套整个系统详见控制清单套1本公司680000680000PLC可编程控制器　套1西门子00 分输出隔离继电器批1西门子00工控机P43.2G/2G/160G台1研华00显示器19寸台1三星00UPS3KVA台1山特00组态软件Wincc套1西门子00交换机DEF套1D-Line00设备款合计10138010设备款合计1013801042安装材料650000650000工艺管道碳钢、不锈钢、钢衬胶、UPVC管线等批100阀门蝶阀、截止阀、止回阀、隔膜阀等批100控制电缆　批100动力电缆　批100电缆桥架　批100安装调试费400000400000运费120000120000工程设备部分总计：11308010 分序号项目名称规格尺寸面积/容积合价备注1调节池26000X9000X6000900m31680000钢筋砼结构2净水池6000X16000X4000300m3456000钢筋砼结构3中间水池6000X16000X4000300m3456000钢筋砼结构4除盐水池9000X16000X4000500m3684000钢筋砼结构5浓水池3000X16000X4000150m3228000钢筋砼结构6污泥浓缩池φ5000X400020m330000钢筋砼结构7厂房及厂房及内部设施42000X16000X6500672m21680000砼框架结构8污泥脱水间及石灰投加间8000X11000X8000190m2418000砼框架结构9风机房3000X7000X400025m255000砼框架结构10一体化净水器基础9000X24000X1200259m3390000钢筋砼基础79 分11软化水池6000X16000X4000300m3456000钢筋砼结构合计6533000序号项目名称规格尺寸面积/容积合价备注本报价包含天车、照明、通讯、采暖。土建最终结算可按天津市定额算。第9章工程效益本项目具有显著的环境效益、社会效益及经济效益。一、环境效益本项目的主要效益为环境效益。污水经处理后，可达到国家《污水综合排放标准》中的一级标准（GB8978-1996），并可达到工业回用水标准（2006年，水利部）。经处理后的废水回用生产、达到零排放，消除对地区的污染，保障本地区市人民饮水安全卫生。经过污水处理后的污泥做如下处置：污水站污泥量为2079 分吨/天（含水率95%），经浓缩压滤后污泥含水率下降到80%，污泥量为6吨/天，由于污泥中含石灰泥多，可定期专车外运到按市环保局规定的地点处理或填坑、修路、制砖等综合利用。二、社会效益本工程建成后，可控制污水对江河的污染，保护居民饮水卫生和农牧用水卫生。促进社会和谐稳定。三、经济效益本工程建成后，经处理的废水水质均达到了回用水标准，所以可全部回用于产品的循环用水，回用水量150吨/天。可以补充用于炼钢炼铁轧钢循环用水，浓水150吨/天可送钢厂冲渣。全年共回收废水175.2万吨，价值700.8万元，减少排污费140.16万元，共计840.96万元，除去废水处理运行费用300万元/年，年可节约费用540.96万元/年。第10章工程实施一、实施目标本项目废水工程，既要求治理达标，又要求回用生产，是一项系统工程，要实现精品工程。为此，必须要精心组织、精心设计、精心施工。抓紧在2011年12月末前建成投用。二、组织领导79 分为加强污水工程的施工建设，建议成立污水工程建设领导小组。由公司董事长任组长，各有关分厂、部门负责人参加，分工协作，抓好建设工程。三、实施安排根据工程实施目标要求，确定建设实施时间安排如下表。污水工程建设实施安排表序号时间安排建设实施内容12011年6月完成可行性研究报告22011年7月完成工程勘测设计32011年7月—12月开工建设——竣工完成42012年1月调试验收52012年1月正常运行79'
