现场临时排水施工组织设计方案 18页

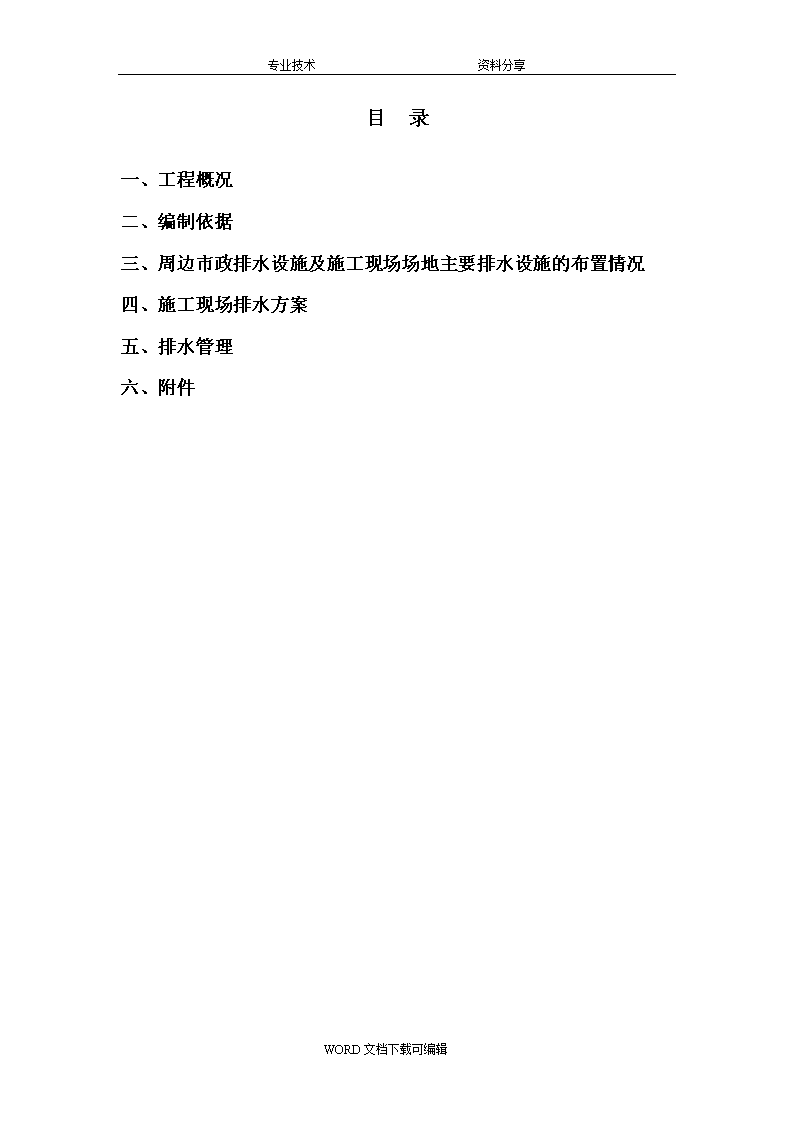

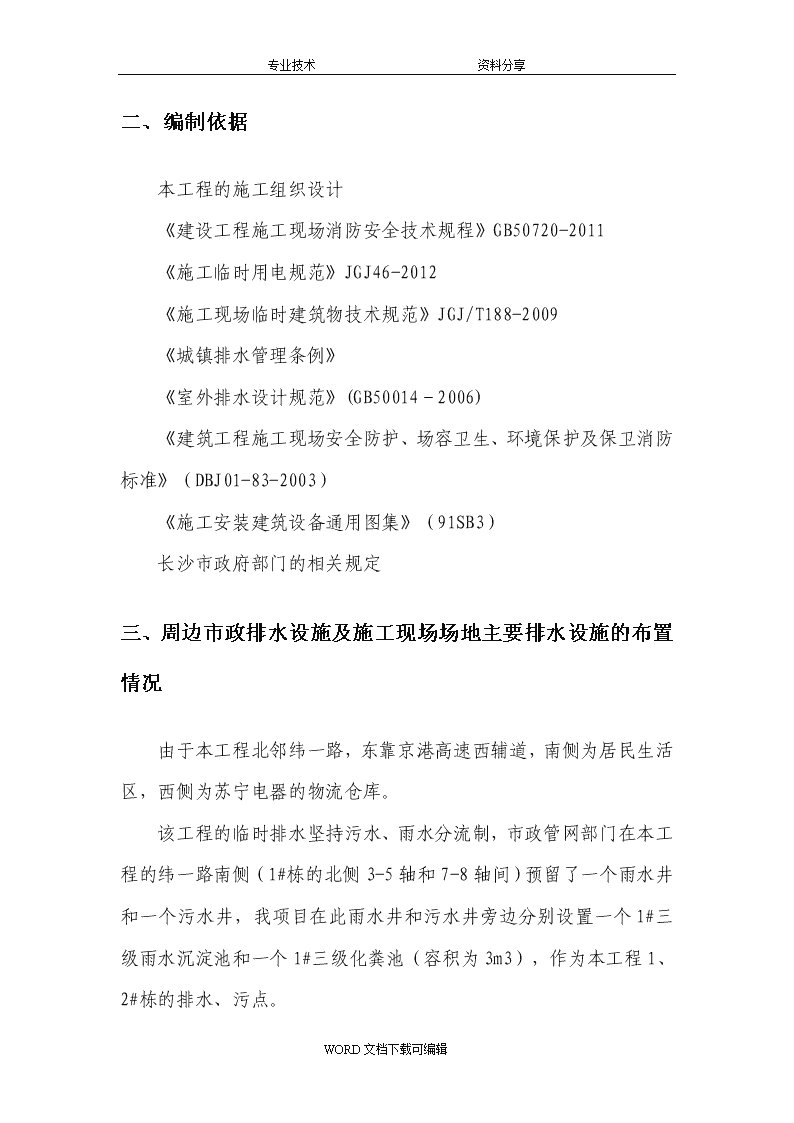

'专业技术资料分享目录一、工程概况二、编制依据三、周边市政排水设施及施工现场场地主要排水设施的布置情况四、施工现场排水方案五、排水管理六、附件WORD文档下载可编辑 专业技术资料分享一、工程概况1.总体概况1.1工程名称：特格尔健康产业园1.2建设地点：长沙市芙蓉区东岸乡张公岭村，纬一路与京珠高速西辅道交汇处1.3建设单位：特格尔医药集团股份有限公司1.4监理单位：湖南和天工程项目管理有限责任公司1.5设计单位：长沙市建筑设计院有限责任公司1.6施工单位：湖南省工业设备安装有限公司1.7建设规模：本项目包括1#云e综合楼，2#医药厂房、3#医药厂房和4#配套用房，一层地下室作为人防工程和停车场。各单体建筑物的具体建筑规模如下表所示：单位工程结构型式建筑面积（m2）楼层数建筑高度（m）1#云e综合楼框架剪力墙35185.74地上20层、地下1层79.952#医药厂房框架20282.67地上4层、地下1层23.903#医药厂房框架3760.01地上3层15.224#配套用房框架3025.97地上7层23.106#门卫室框架26.54地上1层3.15工程目前的进展情况：1#和2#地下室工程现已完全成95%，预计在10月度完回方回填工作，2#栋的主体已完，1#栋正进入主体施工阶段，3#和4#栋在11月份计划基础施工。计划竣工时间：2栋2016年12月31日竣工，3#和4#栋2017年8月30日竣工，1#栋2017年12月30日竣工。WORD文档下载可编辑 专业技术资料分享二、编制依据本工程的施工组织设计《建设工程施工现场消防安全技术规程》GB50720-2011《施工临时用电规范》JGJ46-2012《施工现场临时建筑物技术规范》JGJ/T188-2009《城镇排水管理条例》《室外排水设计规范》(GB50014－2006)《建筑工程施工现场安全防护、场容卫生、环境保护及保卫消防标准》（DBJ01-83-2003）《施工安装建筑设备通用图集》（91SB3）长沙市政府部门的相关规定三、周边市政排水设施及施工现场场地主要排水设施的布置情况由于本工程北邻纬一路，东靠京港高速西辅道，南侧为居民生活区，西侧为苏宁电器的物流仓库。该工程的临时排水坚持污水、雨水分流制，市政管网部门在本工程的纬一路南侧（1#栋的北侧3-5轴和7-8轴间）预留了一个雨水井和一个污水井，我项目在此雨水井和污水井旁边分别设置一个1#三级雨水沉淀池和一个1#三级化粪池（容积为3m3），作为本工程1、2#栋的排水、污点。WORD文档下载可编辑 专业技术资料分享市政管网部门在本工程的东侧西辅道预留了一个雨水井和一个污水井，我项目在市政雨水井附近设置一个3#三级雨水沉淀池，同时考虑在3、4栋基础施工过程中，地下水排放量较大，且基坑南侧也需排水，故在3、4栋基坑东南角也砌筑一个4#三级沉淀池（计划完成时间为2016年10月30日，基础施工前7天完成）。在临时厕所区域砌筑了一个2#三级化粪池，经三级化粪后再排至市政污水井，另在食堂购置了成品隔油池。这些设施作为本工程3、4号栋的排水、排污设施。另外项目部在该工程的西侧中部(靠苏宁电器围墙旁)设置了一个2#三级沉淀池作为雨水和现场搅抖机清洗水的沉淀池。该工程在靠纬一路的工地门口设有一个成品洗车槽，建了一个的3.5米*6米*1.8米（深）的大型三级沉淀池，作为洗车循环用水池。这些排水设施的布置详见附件三：排水设施平面布置图。四、施工现场排水方案1、现场排水沟布置本工程现在现场设置四个三级沉淀池、一个洗车槽沉淀池，两个三级化粪池，经三级沉淀后再排至市政管网中。在1、2栋场地东侧的沿临时围墙处，设置一条0.2*0.3的临时排水沟。在场地西侧施工完成了永久地下排水管网，通过临时道路的雨水篦子流向地下管网中，并通过管网汇集至沉淀池中。3、4栋新增地下室基坑周边设置一圈排水沟，并保持水沟至竣工验收。WORD文档下载可编辑 专业技术资料分享2、排水沟及集水井做法A、排水沟做法：排水沟宽200mm，沟壁高度最低处300mm，用240mm厚砖砌筑底部采用100mm厚C15混凝土打底并找平找坡，沟壁用水泥砂浆粉刷。B、小集水井的做法(1、2#栋基坑底已经回填，计划用于3、4栋基坑中)：基坑内四周设排水池，每隔30米左右设小集水井，其尺寸为0.8m×0.8m×0.8m，用240厚砖砌体砌筑，100厚的C20混凝土封底，内抹20厚防水砂浆。C、沉淀池、化粪池的做法：沉淀池、化粪池用240厚砖砌体砌筑，100厚的C20混凝土封底，内抹20厚防水砂浆，用砼盖板履盖或四周设围栏围护，详细做法见附件一。D、施工产生的污、废水控制搅拌机、砂浆机的废水控制，在搅拌机和砂浆机前设置排水沟和沉淀池，所产生的废水通过排水沟到沉淀池进行过滤、沉淀，经二次沉淀后通过排水沟，流至集水坑中。E、楼层上养护水通过楼层排至地下室中排水沟，汇集至集水井中，再通过水泵抽至场地三级沉淀池中。F、本工程1#栋排水、排污措施WORD文档下载可编辑 专业技术资料分享1#栋施工用水和雨水以东大门为分界，将基坑中的水用水泵抽至临时围墙的200mm宽的排水沟，水汇集至1#栋北侧市政雨水口附近的1#三级沉淀池，经沉淀过滤后再排至纬一路的市政雨水井。临时办公区的人数合计仅只有30人，所建立的三级化粪池容积为3m3，满足使用要求。所产生的污水经三级化粪池后，再排至纬一路的市政污水井。G、3#和4#栋排水、排污措施本工程的3#和4#栋即将进入基坑土方开挖的施工中，将会产生较多的泥污水。结合3#和4#栋的实际工程特点和周边实际情况。确定以下排雨、污水措施。（1）沿基坑的东、南、西、北侧修建200*200的排水沟，呈口字形布置，每隔30米左右设置小集水井（在土方开挖与基坑支护工程专项方案中有详细安排）。（2）在基坑西北角设置一个2#三级沉淀池，将1、2#栋西侧的雨水采用水泵抽水，汇集至此三级沉淀池中。同时也可根据现场实际情况的需要，通过水泵将3、4栋基坑底西侧的水，抽取至该沉淀池或者基坑顶的排水沟中。（3）在3#栋东南角地面标高位置设置一个4#三级沉淀池，将3、4#栋西侧、南侧的进行再次沉淀后，再通过西辅道的雨水口排出。（4）在3#栋东面地面标高位置设置一个3#三级沉淀池，将3、4#基坑栋东侧的水用水泵抽至该池沉淀后，再通过西辅道的雨水口排出。WORD文档下载可编辑 专业技术资料分享五、排水管理1、成立排水管理领导小组组长：肖健生(总负责，负责临时排水设施资源提供和协调)副组长：唐威（负责临时排水的检查、维护）组员：刘志伟（检查和监督临时排水的正常运行）李坚（检查和监督临时排水的正常运行）何张、江华（负责1、2栋区域的排水设施正常运行）段仕祺、鲁剑波（负责3、4栋区域的排水设施正常运行）作业人员：杂工组成员（3人）2、项目部组织有关人员学习，并做好对工人的技术交底。熟悉现场总平面布置、现场排水平面布置以及临水、临电的布置，确保汛期的施工安全和后续的施工。3、保证昼夜有人值班并做好值班记录，同时要安排天气预报员，负责收听和发布天气情况，防止暴雨突然袭击，合理安排每日的生产工作。4、疏通各种排水渠道，清理雨水排水口，保证雨天场地内排水通畅。雨季前对现场所有的配电箱、闸箱、电缆临时支架等仔细检查，需加固的及时进行加固，缺盖、罩、门的及时补齐，确保用电安全。5、排水专职管理人员：水电施工员唐威。排水设备：10台水泵。6、三级沉淀池没半个月清理一次，三级化粪池每2个月安排专用设备清理一次。WORD文档下载可编辑 专业技术资料分享7、对工地排入的市政污、雨水井和临近的井安排专人定期检查（每月检查不少于两次）积污情况，如发现有一定的积污现象就及时安排人员清理，并形成记录。8、日常清理记录表临时排水设施日常清理记录表序号日期清理位置清理人员责任人备注（清理垃圾量）附件一：沉淀池和化粪池作法附件二：洗车池作法附件三：排水设施平面布置图WORD文档下载可编辑 专业技术资料分享六、现场照片（一）1、2栋的临时排水系统WORD文档下载可编辑 专业技术资料分享因1号沉淀池的排水量大，现按要求整改，增大容水量。同时，将废弃不用的排水沟的排水点进行封堵。WORD文档下载可编辑 专业技术资料分享1号沉淀池的排水沟WORD文档下载可编辑 专业技术资料分享基坑回填后，1、2号栋的洗车槽的沉淀池WORD文档下载可编辑 专业技术资料分享1、2号栋的西侧永久排水管道WORD文档下载可编辑 专业技术资料分享现场的搅拌用水较多，项目部决定从道路西修建一条临时排水沟至2号沉淀池WORD文档下载可编辑 专业技术资料分享2号沉淀池位于3、4号栋新增地下室的西北角，为便于基坑排水。WORD文档下载可编辑 专业技术资料分享（二）、3、4号栋新增地下室排水系统3号沉淀池位于3、4号栋新增地下室东南角WORD文档下载可编辑 专业技术资料分享3、4新增地下室的北侧的排水沟WORD文档下载可编辑 专业技术资料分享现场厕所的成品隔油池WORD文档下载可编辑'
