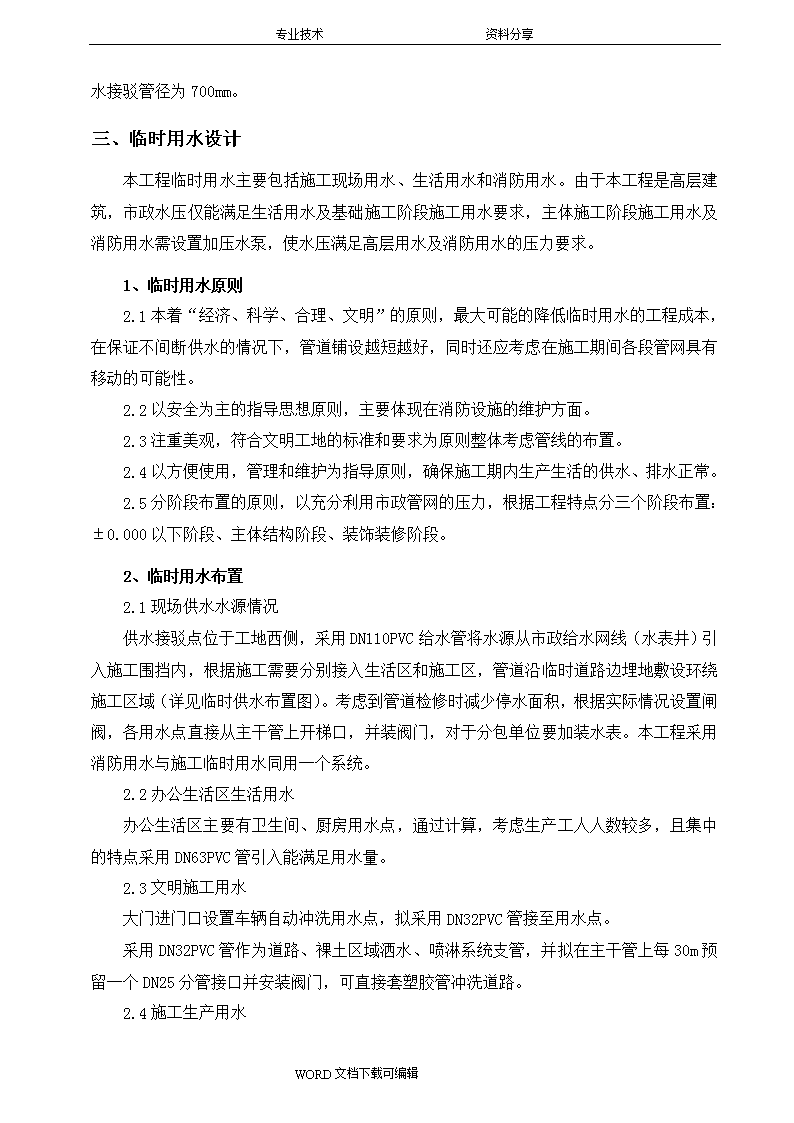

'专业技术资料分享目录一、编辑依据1二、工程概况1三、临时用水设计21、临时用水原则22、临时用水布置23、消防用水系统布置3四、施工临时用水计算书31、临时用水量计算42、管径选择63、水泵选择7五、临时排水设计71、排入市政雨水管网的雨水排水系统72、排入市政污水管网的污水排水系统8六、工艺流程及施工方法81、管道及附属设施施工82、排水明沟、沉淀池及砂井等施工9七、节水措施11八、防止污染市政管网措施11九、临时用水、排水系统维护与管理11十、安全措施与文明施工12十一、临水施工平面布置图12WORD文档下载可编辑 专业技术资料分享临时用水、排水施工方案一、编制依据1、《建筑给水排水设计规范》GB50015-2003；2、《室外给水设计规范》GB50013-2006；3、《室外排水设计规范》GB50014-2006（2016版）；4、《建筑施工安全检查标准》JGJ59-2011；5、《建筑施工手册》；6、本工程施工图及《施工组织设计》；7、国家及行业现行其他相关的施工规范及标准。二、工程概况工程名称赫美大厦工程地点深圳市坪山区金辉路与同辉路交汇处西南角建设单位深圳赫美集团股份有限公司设计单位悉地国际设计顾问（深圳）有限公司监理单位深圳市金钢建设监理有限公司勘察单位核工业江西工程勘察研究总院施工单位中国二十冶集团有限公司建设规模总建筑面积72017.69㎡,地下室2层、1栋19层厂房、1栋14层宿舍建筑高度1#厂房:91.65m、2#宿舍:49.05m。结构形式1#厂房：塔楼框筒结构、裙楼框架结构；2#宿舍：剪力墙1）周边环境及道路情况：施工场地西侧毗邻卢屋一巷与深业东城御园，南侧临近雷柏科技工业厂区，东侧邻近金辉路，北侧邻近同辉路。2）供水能力状况：施工场地西侧卢屋一巷有4个市政给水检修井（管径300mm、100mm），业主提供供水接驳口管径为75mm。WORD文档下载可编辑 专业技术资料分享3）排水能力状况：施工场地东侧金辉路有6个市政污水检查井、1个市政雨水检查井；西侧卢屋一巷有4个市政污水检查井、3个市政雨水检查井；北侧同辉路有7个市政污水检查井。预计在场地东北角设置污水、雨水排出口，市政污水接驳管径为400mm，市政雨水接驳管径为700mm。三、临时用水设计本工程临时用水主要包括施工现场用水、生活用水和消防用水。由于本工程是高层建筑，市政水压仅能满足生活用水及基础施工阶段施工用水要求，主体施工阶段施工用水及消防用水需设置加压水泵，使水压满足高层用水及消防用水的压力要求。1、临时用水原则2.1本着“经济、科学、合理、文明”的原则，最大可能的降低临时用水的工程成本，在保证不间断供水的情况下，管道铺设越短越好，同时还应考虑在施工期间各段管网具有移动的可能性。2.2以安全为主的指导思想原则，主要体现在消防设施的维护方面。2.3注重美观，符合文明工地的标准和要求为原则整体考虑管线的布置。2.4以方便使用，管理和维护为指导原则，确保施工期内生产生活的供水、排水正常。2.5分阶段布置的原则，以充分利用市政管网的压力，根据工程特点分三个阶段布置：±0.000以下阶段、主体结构阶段、装饰装修阶段。2、临时用水布置2.1现场供水水源情况供水接驳点位于工地西侧，采用DN110PVC给水管将水源从市政给水网线（水表井）引入施工围挡内，根据施工需要分别接入生活区和施工区，管道沿临时道路边埋地敷设环绕施工区域（详见临时供水布置图）。考虑到管道检修时减少停水面积，根据实际情况设置闸阀，各用水点直接从主干管上开梯口，并装阀门，对于分包单位要加装水表。本工程采用消防用水与施工临时用水同用一个系统。2.2办公生活区生活用水办公生活区主要有卫生间、厨房用水点，通过计算，考虑生产工人人数较多，且集中的特点采用DN63PVC管引入能满足用水量。2.3文明施工用水大门进门口设置车辆自动冲洗用水点，拟采用DN32PVC管接至用水点。采用DN32PVC管作为道路、裸土区域洒水、喷淋系统支管，并拟在主干管上每30m预留一个DN25分管接口并安装阀门，可直接套塑胶管冲洗道路。2.4施工生产用水WORD文档下载可编辑 专业技术资料分享施工生产用水的管网布设分三个阶段：（1）±0.000以下基础施工阶段从主管上直接开口，接入支管DN63PVC管，直接供水，不需要加压泵加压。（2）主体结构施工阶段采用水泵加压供水，靠近建筑物中间区域设置一个容量约为24m³（3m×6m×1.3m）的水池加压供水。供水方式采用一用一备的方式，楼层给水立管均采用DN100的镀锌钢管，末端预留DN25的用水口。（3）装饰装修施工阶段利用主体施工阶段已安装好的临时供水管道，直接接管至用水点，当建筑物内部永久性供水管道全部安装完成并能正常供水后可以直接利用永久性供水管道进行施工供水，临时用水管道方可拆除。2.5其它用水在现场加工区、标养室、混凝土输送泵处各设置取水点，单体建筑面积较大分层分区设置供水点。3、消防用水系统布置3.1根据现场实际情况，利用设置的蓄水池约24m³的容积，可以满足现场消防用水（消防用水量为10L/s）3.2一旦发生火灾，立即启动加压水泵进行加压，使管网内的流量和水压达到消防要求。本工程室外消防栓系统用水量为（10L/s，），沿环管不大于50m的间隔布置消火栓，消火栓的规格为SY100-1.6。室内消防栓管道采用DN100的镀锌钢管，水龙带采用麻质水龙带，长25m，水枪口径Φ19，考虑到个别房间消防水龙带不能覆盖，在现场配备适量的灭火器，并每天检查，有无损坏等现象，发现问题及时维修。本工程采用消防用水和施工用水合用一套管道系统的方式。3.3办公区、生活区、仓库、木工加工场及材料堆放场等防火重点部位必须设置消防栓，使消火栓枪头能达现场每个角落，在发生火灾时可以立即启动消防栓就近灭火，将损失降至最低。四、施工临时用水计算书WORD文档下载可编辑 专业技术资料分享本工程施工临时用水包括施工用水、施工机械用水、施工现场生活用水、生活区生活用水及消防用水五部分。临时用水压力主要在施工用水，施工用水量按施工最高峰期间（主体结构施工阶段）最大用水量考虑。本工程采用商品混凝土及商品砂浆，现场不设混凝土及砂浆搅拌站，无需搅拌用水，因此现场主要考虑混凝土养护用水、模板冲洗用水、砌筑工程用水。1、临时用水量计算（1）施工用水量按下式计算：（式4-1）式中：q1──施工用水量（L/s）；K1──未预计的施工用水系数（1.05～1.15），取K1=1.10；Q1──年（季）度工程量（以实物计量单位表示）；N1──施工用水定额（见表4-1）；T1──年（季）度有效工作日（d），取T1=85天；t──每天工作班数（班），取t=1.5班；K2──用水不均衡系数，取K2=1.5。施工用水参考定额表4-1序号用水对象单位耗水量(N1)工程量(Q1)备注3混凝土养护（自然养护）L/m³30019000一般为200～400L/m³4冲洗模板L/m²5350006砌砖工程全部用水L/m³2005000一般为150～250L/m³经过计算得到q1=1.1*((19000*300+35000*5+5000*200)/(85*1.5))*(1.5/(8*3600))≈3.09L/s。（2）施工机械用水量可按正式计算：（式4-2）式中：q2──机械用水量（L/s）；K1──未预计的施工用水系数（1.05～1.15），取K1=1.10；Q2──同一种机械台数（台）；N2──施工机械台班用水定额（参考表4-2中数据换算求得）；K3──施工机械用水不均衡系数，取K3=2.0。机械用水参考定额表4-2WORD文档下载可编辑 专业技术资料分享序号用水机械名称单位耗水量(N2)工程量(Q2)备注1对焊机L/台·h30052木工场L/台班201一般为20～25L/m³经过计算得到q2=1.1*(5*300+5*1*20)*(2/(8*3600))≈0.12L/s。（3）施工现场生活用水量可按下式计算：（式4-3）式中：q3──施工现场生活用水量（L/s）；P1──施工现场高峰昼夜人数（人），取P1=726人；N3──施工现场生活用水定额（20～60L/人·班），取N3=40L/人·班；K4──施工现场用水不均衡系数（1.30～1.50），取K4=1.5；t──每天工作班数（班），取t=1.5班。经过计算得到q3=(726*40*1.5)/(1.5*8*3600)≈1.01L/s。（4）生活区生活用水量可按下式计算：（式4-4）式中：q4──生活区生活用水量（L/s）；P2──生活区居民人数（人），取P2=726人；N4──生活区昼夜全部生活用水定额（100～120L/人·每昼夜）；K5──生活区用水不均衡系数（2.00～2.50），取K5=2。经过计算得到q3=(726*110*2)/(24*3600)≈1.85L/s。（5）消防用水量见表4-3，取q5=10L/s。消防用水量表4-3序号用水名称火灾同时发生次数单位用水量1居民区消防用水5000人以内10000以内25000以内一次二次二次L/sL/sL/s1010～1515～20WORD文档下载可编辑 专业技术资料分享2施工现场消防用水施工现场在25ha内每增加25ha一次一次L/sL/s10～155（6）总用水量（Q）可按下列三种方式计算：①当时，则；②当时，则；③当工地面积小于5ha而且时，则，最后计算出的总用量，还应增加10%，以补偿不可避免的水管漏水损失。经过计算得到q1+q2+q3+q4=3.31+0.93+1.01+2.52=6.07≤q5=10L/s，则Q=10+0.5*7.77=13.035≈13L/s。2、管径选择管径选择可按下式计算：（式4-5）式中：d──配水管直径（m）；Q──耗水量（L/s），Q=14L/s；υ──管网中水流速度（m/s）,可按表4-4选取。临时水管经济流速参考表表4-4序号管径流速（m/s）正常时间消防时间1D＜0.1m0.5～1.2─2D=0.1～0.3m1.0～1.62.5～3.03D＞0.3m1.5～2.52.5～3.0按正常时间选取管径D=100mm临时水管的流速，取υ=1.6m/s，经过计算得到：≈0.1m=100mm故知临时用水主干管需用内径不小于100.00WORD文档下载可编辑 专业技术资料分享mm的供水管，即能满足现场高峰期用水和消防用水的需求。3、水泵选择按照建筑高度最高的建筑物（1#厂房）进行计算。（1）临时水泵扬程H的计算：（式4-6）式中：H泵——水泵所需的扬程（m）；Z户——供水对象最不利点标高（m）,取最高点95米（1#厂房机房顶标高）；Z泵——水泵轴中线的标高（m）；H户——供水对象最不利处的自来水头（8～10m），取10m；∑h——供水网络中的水头损失，按10m计算；h吸——水泵的吸水高度（m）。由于水泵型号不同，其参数会有不同，因此本次计算忽略Z泵和h吸两个数值，则：H泵=Z户+H户+∑h=95+10+10=115m。（2）临时消防水泵的选择根据计算的流量Q=13L/s和扬程H泵=115m的情况，采取80DL*7的多级立式泵两台（Q=65m³/h，H泵=120m）。五、临时排水设计临时排水总原则为雨、污水分流，本工程临时排水系统主要由以下几个部分组成：1、排入市政雨水管网的雨水排水系统为保证排入市政雨水管网的水质符合市政排入要求，工地施工范围内所有雨水经排水明沟及三级沉淀池过滤后流入雨水池，雨水池通向市政雨水井管道直径为700mm。（1）基坑排水系统基坑排水系统由二个排水沟网组成，在基坑顶设置一圈排水沟（同辉路一侧基坑顶排水沟尺寸为500×500×500，金辉路一侧基坑顶排水沟尺寸为400×400×400，其余排水沟尺寸均为300×300×300），基坑开挖阶段采用坑内集水坑抽水和坡顶排水沟明排；在基坑开挖完成后，在坡脚设置一圈排水沟（300×300）和一定数量（每隔约50m）的集水井（800WORD文档下载可编辑 专业技术资料分享×800×深1000），以在基础施工期间抽除坑内积水到坡顶排水沟，通过沉砂池（长×宽×深=3000×1000×1000）排出场外。坡顶和坡脚排水沟坡度约4%，沉砂池宜布置4个，具体位置见《基础阶段临时排水平面布置图》。（2）施工场内及生活办公区雨水排水系统施工场内及生活办公区雨水排水系统由排水明沟与洗车槽、沉淀池等组成。砼试块养护室排水、冲洗车辆等无毒无味含少量沙土的排水，通过沉淀池达标后通过排水沟排入城市排水管网。2、排入市政污水管网的污水排水系统（1）人员生活区产生的洗漱污水、粪便污水等不能直接排入市政污水管网，洗漱污水应先进行沉淀，粪便应先进入化粪池，再经沉淀才能排入市政污水管网。（2）厨房产生的污水应先经过隔油池，分离后才能排入市政污水系统。（3）办公生活区、工人生活区各设置1个3级化粪池。所有生活污水都集中经过这2个化粪池净化后，再经沉淀池沉淀后再排入市政排污管。（4）污水管道直径为400mm，每隔20米长度设置一个直径800mm的圆形砂井，生活污水经砂井过滤后注入污水池，污水池通向市政污水井管道直径为400mm。（5）生活废水量为生活用水的85%，即（1.01+1.85）*0.85=2.43L/S。六、工艺流程及施工方法1、管道及附属设施施工1.1工艺流程（1）临时用水管道安装：施工准备→管道预支加工→埋地管道防护措施→管道支架的制作及安装→埋地管道预制及安装→室内明装干管的预制与安装→立管的预制及安装→水泵及其附属设备的安装→消火栓及其附件安装→通水试验→后续立管及附件的安装。（2）污水管道安装：安装准备→管道预制→污水干管安装→通水调试→污水支管安装→灌水试验。（3）管道安装坡度均按施工及验收规范执行，给水管试水压力按工作压力的1.5倍进行，注水30分钟，不渗不漏为合格，排水管注水高于地面15分钟不渗不漏为合格。1.2管道的安装技术要点（1）管道的测量、降水、开槽等技术要求，应按现行的国家标准《给水排水管道施工及验收规范》及各地区排水管道技术规程中有关规定执行。WORD文档下载可编辑 专业技术资料分享（2）当管道在车行道下时，管顶覆土厚度应大于70cm。管道应该直线敷设，遇到特殊情况需要转弯时，必须使用柔性接口，且相邻两节管道轴线的允许转角不得大于2咀。（3）地下水位高于开挖沟槽槽底高程的地区，地下水位应降至槽底最低点以下0.3m～0.5m。管道在安装、回填的全部过程中，槽底不得积水，必须在回填土回填到管道的抗浮稳定的高度后才可以停止降低地下水。（4）管道敷设时要求管沟不能超挖，不能扰动基底原状土层，若有超挖，应回填级配砂石并铺垫细砂找平，要求密实度不得小于95％。（5）管道敷设时应先用经纬仪找到管道的中心线，再用水准仪测出相应的高程。因其材质轻，下管后受到外力的作用容易产生位移，为保证其位置的准确性，必须对管道的水平位置和高程进行复核。（6）沟槽回填时应该分层进行，并且要进行分层夯实，每层回填高度不得大于0.2m，在管顶以上0.5m的范围内不得使用机械夯实。（7）管材应将插口顺水流方向，承口逆水流方向安装，安装应由下游往上游进行。1.3加压水泵安装方法（1）安装前检查水泵和电机的完整情况（2）水泵安装前，由土建部门制作200mm高的砼基础并根据泵的尺寸，预留好孔洞。（3）检查泵基础，并准备好安装使用的工具（4）将泵安放的基础垫高30～40mm，准备填充水泥砂浆用（5）进行校正，并穿好地脚螺栓，填充水泥砂浆（6）经3～5天水泥干固后，重新校正，并紧固好地脚螺母。（7）预试底阀的严密性，安装进出水管路及阀门。2、排水明沟、沉淀池及砂井等施工1.1工艺流程施工放线→土方开挖并平整→浇筑C15细石砼垫层→砌筑（→预制C25细石砼盖板→盖板安装）。（括号内的流程仅属于沉淀池施工的流程）1.2施工方法（1）施工放线在施工前根据有关参数，用全站仪放出排水沟、沉淀池、集水井的位置的中轴线，并测出相应的标高，在地面上标出里程桩号以及标高，然后根据所交底的结果，用白灰或线绳拉出相应的轮廓线，并标出相应的开挖深度。WORD文档下载可编辑 专业技术资料分享（2）土方开挖平整土方开挖采用机械开挖，并以人工配合清理、平整。土方开挖完成后，采用手动式打夯机夯实松散的泥土。挖土时应注意如下几个要点：1）开挖宽度等于排水沟、沉淀池、集水井结构基础宽度加两侧工作面宽度，每侧工作面宽度应不小于300mm；2）为了节省时间和成本，一次性用机械挖到基底标高，超挖的、少挖的再采用人工整理；3）排水沟土方开挖时要做好放坡工作。（3）浇筑垫层浇筑垫层前要基层上的杂物清理掉，并洒水湿润；浇筑垫层时要用平板振捣器振捣密实；浇筑完成后要进行浇水养护。（4）砌筑1）砌砖前应检查垫层尺寸、高程及中线位置，垫层混凝土抗压强度满足要求后，方可开始砌砖。2）垫层顶面应先清扫，并用水冲刷干净。3）砌砖前应根据中心线放出排水沟、沉淀池、集水井基线，摆砖撂底，确定砌法。4）砖使用前应浸水，不得有干心现象，表面如有泥土，水锈，应清洗干净。5）砌砖体应上下错缝，内外搭接，宜采用“三顺一丁”砌法，但最下一层和最上一层砖，应用丁字砌筑。6）砌砖时，砂浆应满铺满挤，灰缝不得有竖向通缝，水平灰缝厚度和竖向灰缝厚度应为10mm，允许编差为±2mm。7）砌筑上层砖时，应避免振动下层砖，砌筑工作中断后恢复砌筑时，已砌筑的砖层表面应予以清扫和湿润；砌体表面应平直，随砌随找平。8）排水沟、沉淀池、集水井砖墙的转角处和交接处应与砖墙体同时砌筑。当砌筑间断时，应砌成斜槎。接茬砌筑时，应先将斜槎用水冲干净，并使砂浆饱满。（5）砼盖板的制作与安装1）制作：首先用模板按沉淀池盖板设计尺寸制作好框架，然后再往做好有盖板框架上浇捣C25细石砼，并振捣密实和找平；浇筑完成后，在12h左右覆盖和浇水养护，养护时间不得少于14天；2）安装：待制作完成的盖板砼强度达标时，拆除其模板框架，然后安装到已砌筑好的沉淀池上。WORD文档下载可编辑 专业技术资料分享七、节水措施1、配备两名巡检员，负责巡检工地的给水管网的接口，及各用水点的阀门，发现漏水，立即报修。2、各用水点悬挂“节约用水，浪费可耻”警示牌。3、制定用水管理条例，提醒节约用水。4、在临时用水点处均设置节水龙头，所有管道相接处要严密，以防漏水。八、防止污染市政管网措施1、严禁给水管在污水或污染物中敷设。2、水嘴安装离地高度不少于1m。3、水池、洗手槽上的水嘴不少于30cm。4、机械设备运转过程中的废油水进行油水分离。5、生活区和办公区设排水沟和沉淀池，污水排入沉淀池，经过滤沉淀池处理后方可排入市政管网或者沟谷。6、各类机械设备其污染物排放必须是达到排放标准的、较为先进的环保型产品，使之在施工生产中达到“零”排放，或经过处理后污染物排放达到排放标准7、载装易污染物的车辆在运输完毕后，不得在水体直接冲洗。冲洗后的废水必须经过妥善处理，达到国家和地方排放标准后方准排放。九、临时用水、排水系统维护与管理1、为了施工用水、排水的可靠性和保障性，使施工生产顺利进行，应组织专门人员加强管理。2、现场供用水管的安装维修由专业电工进行，加强巡回检查监护，出现故障及时处理，确保生产、生活用水畅通。3、维护人员要对现场的临时用水系统，做到每天检查，做好巡查记录；发现阀件有不严、渗水、漏水现象，及时更换。4、施工时应注意保证消防管线畅通，消火栓内设施完备，且消火栓前道路畅通，以保证消防需要。5、食用水池、开水器应定期清洗，并记录归档。开水器应设在24小时均有值班人员的可监视范围内。6、应加强施工现场厕所的管理，及时清扫，冲洗，保持完整，无堵塞现象。WORD文档下载可编辑 专业技术资料分享7、施工用水立管在上层楼板浇筑前及时接高，按照每层施工两层接高两层进行。8、临时用水管道和其他阀门发生漏水现象，立即通知值班人员将加压水泵关闭，将管道或阀门修复完成后，再开启加压水泵。9、各个施工用水点做到人走水关，杜绝长流水现象，尤其是施工作业面层的临水管理。10、水泵房设值班人员并由专人维修，检查。当施工用水时开启水泵进行加压，不用时关闭水泵电源。11、水泵不吸水，压力表指针剧烈跳动时，应检查底阀是否漏水，再灌足引水，拧紧漏气处。12、在运行中泵的轴承温度不得超过外界温度35℃，其极限温度不得大于75℃。定期检查联轴器，注意轴承温度。13、加压泵在运转中发现有不正常噪音时，应立即停止运转并检查原因。14、正式施工时应注意保护管道，有重车碾过时要做好防护。十、安全措施与文明施工1、安全措施施工人员应熟悉本工种的安全技术操作规程，正确使用个人防护用品，采取安全防护措施，进入施工现场必须戴安全帽，禁止穿拖鞋或光脚，在无防护设施的高空施工时必须系安全带，严禁酒后操作。2、文明施工严格按施工组织设计所布置的方案进行施工，不得随意乱占道路，乱占场地。注意环境保护，尽量减少施工噪音，避免扰民事发生。随意注意清运施工垃圾，不得随意堆放。3、定期进行用水，消防培训项目部将对施工工人进行定期培训，在新员工进入工地，每月进行安全技术交底的时候，必须提及安全用水及消防设施的使用培训，并每季度进行消防演练，建立以项目经理为首的消防应急组织机构及处理程序。对工人灌输节约用水，合理利用水资源等环保理念。十一、临水施工平面布置图1、基础阶段临时供水平面布置图；2、主体及装修阶段临时供水平面布置图；3、基础阶段临时排水平面布置图；WORD文档下载可编辑 专业技术资料分享4、主体及装修阶段临时排水平面布置图；5、临时排水设施做法图。WORD文档下载可编辑'
