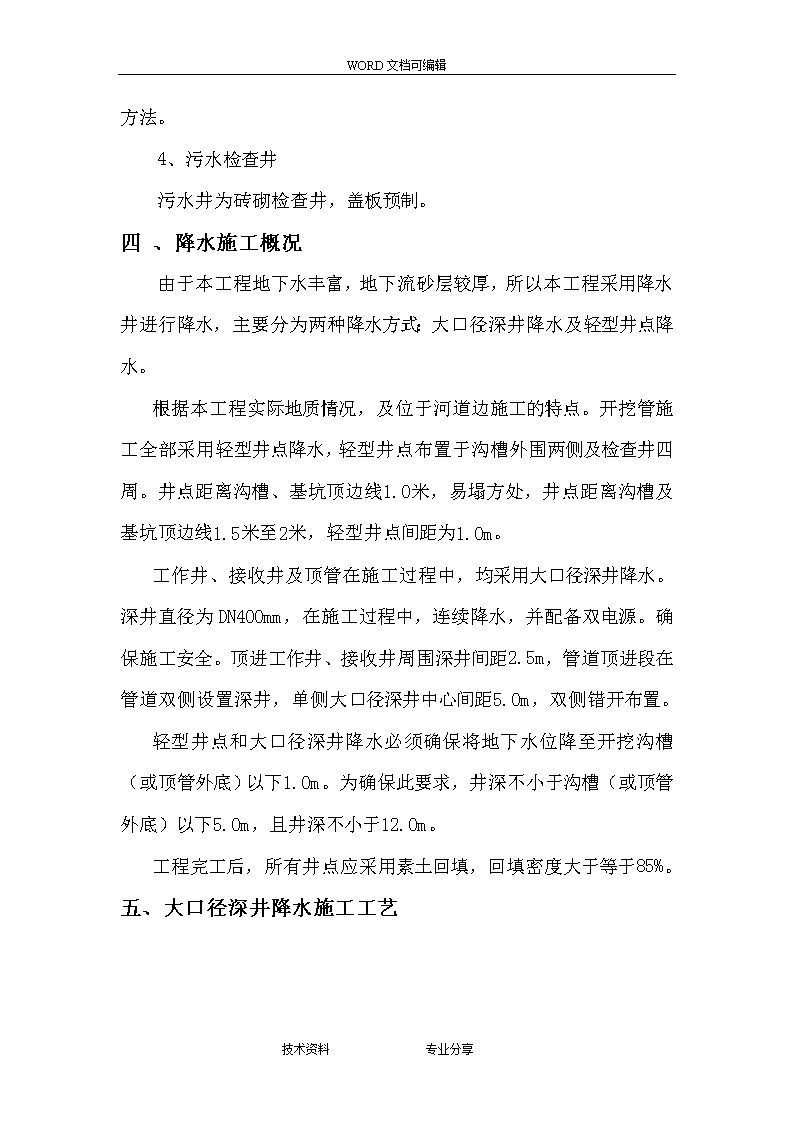

'WORD文档可编辑宿松县污水处理工程（管网工程）降排水施工方案　　施工单位：宜兴市和桥市政工程公司编制人:李汉强技术资料专业分享 WORD文档可编辑　　一、工程简介　　本工程为安徽省宿松县城污水收集主干管，分为四个子项，即白洋河截污管、向阳河截污管、进厂总管和尾水排放管四个子项。其中向阳河截污管、进厂总管全线采用顶管法施工，白洋河截污管除穿越道路和现有建筑采用顶管法施工，其余均采用大开挖施工（位于农田内）。尾水排放管采用钢管焊接施工。二、地质情况宿松县污水处理工程（管网工程）的地质勘探资料表面，本工程所在区域地质情况如下：第一层：耕表土层层厚约0.5米、第二层：粉砂层层厚约3.7至5.3米左右。第三层：细砂层层厚约20米左右、第四层：砂夹卵石层最大层厚为5.3米。根据地质勘查期间水位观测结果表面，地下水类型主要为孔隙潜水，与地表水相同，主要含水层为2至4层。三、结构形式1、开挖管工程管材采用HDPE双壁波纹管（管材甲供），承插式橡胶接口。2、顶管工程顶管管材采用DN800mm、DN1000mm、DN1200mm的F型混凝土管，每节长2M，橡胶圈封口。3、尾水排放采用DN1000mm技术资料专业分享 WORD文档可编辑钢管焊接，外防腐采用IPN8710-3涂料制作二布四重油工艺方法，内防腐使用IPN8710-2B涂料并采用二底二面工艺方法。4、污水检查井污水井为砖砌检查井，盖板预制。四、降水施工概况由于本工程地下水丰富，地下流砂层较厚，所以本工程采用降水井进行降水，主要分为两种降水方式：大口径深井降水及轻型井点降水。根据本工程实际地质情况，及位于河道边施工的特点。开挖管施工全部采用轻型井点降水，轻型井点布置于沟槽外围两侧及检查井四周。井点距离沟槽、基坑顶边线1.0米，易塌方处，井点距离沟槽及基坑顶边线1.5米至2米，轻型井点间距为1.0m。工作井、接收井及顶管在施工过程中，均采用大口径深井降水。深井直径为DN400mm，在施工过程中，连续降水，并配备双电源。确保施工安全。顶进工作井、接收井周围深井间距2.5m，管道顶进段在管道双侧设置深井，单侧大口径深井中心间距5.0m，双侧错开布置。轻型井点和大口径深井降水必须确保将地下水位降至开挖沟槽（或顶管外底）以下1.0m。为确保此要求，井深不小于沟槽（或顶管外底）以下5.0m，且井深不小于12.0m。工程完工后，所有井点应采用素土回填，回填密度大于等于85%。五、大口径深井降水施工工艺技术资料专业分享 WORD文档可编辑深井井点降水该种工艺适合于渗透系数较大的砂类土，且降水深度及面积均较大的情况。首先应将钻机基础固定牢固，将钻机安放稳固、水平，以保证护孔管中心、磨盘中心及大钩成一垂线。（一）钻进清孔。钻进过程中应保证泥浆比重在1.1-1.2，含沙量不超过12%，为保证孔壁稳定采用人工造浆，钻进过程中若发现泥浆含沙量超过20%则应采用人工泥浆补充更换；钻进过程中应保证大钩吊紧并徐徐钻进以免钻具产生一次弯曲，并保证每钻进一根钻杆应进行一次重复扫孔，并将孔内岩粉清理干净后方可接新钻杆，终孔后应立即进行清孔以返回泥浆内不含泥块为止；（二）井管制作。本工程深井降水采用DN250PVC双壁波纹管，安装波纹管前先在波纹管管壁处制作透水洞，透水洞直径15mm，透水洞应呈梅花型错开并均匀布置，安装PVC波纹管时承插口务必连接密实，不得有松动现象。为有效阻止流砂进入井管，使用透水性较好的尼龙纱布包裹井管外壁。（三）下井管。在下管时应严格控制所有井底，并应保持井口标高一致，井管安设时应平稳入孔，并保证每节井管的端口要找平，井管间连接应完整无隙，为了保证井管不附着在井壁上而应在其上下各加一组扶正器，并保证环状填砂间隙度不小于800mm，采用过滤器应缝隙均匀并应洗刷干净；下管应让其自然落下而不可强力压下以免损坏过滤结构，井管到位后则可将钻杆下放到井底并逐步缓慢稀释泥浆；（五）填砂。泥浆稀释到设计要求后应调小泵量后将中粗砂徐徐填入，沙砾采用加工砂，在填筑过程中应随填随测顶面高度，当填砂技术资料专业分享 WORD文档可编辑高度超过过滤器顶部高度后则应关泵提钻，在提钻过程中应继续填砂，以设计高度为准；（六）下泵试抽。将泵体安装平稳并保证泵轴垂直，之后将排水管基电源线连接到位后即可进行试抽水，抽水过程中应随时测定井内水位并观测孔内水位变化及流量。试运行前应准确测定每个井内静止水位以合理安排抽水设备，之后应结合顶管顺序合理安排降水运行的先后，若工期紧则可采用加大泵量或多开井的方法来降低水位，正常情况下在沉井，钢板桩及顶管施工前8天开始降水，制止完全顶到位，直至管缝封堵且养护到位。六、轻型井点降水施工工艺（一）、施工流程布置井点管井点管与总管连接试抽水进入工作状态基础结束及回填完后拔管。（二）、井点施工方法（1）、井点管的埋设1）、采用直径70mm的冲水管进行冲孔，冲水管压力采用离心泵循环抽送。冲孔进冲管应垂直插入土中，并作上下左右摆动，加剧的砂土的松动，并且在孔旁挖一个排泥浆水沟。冲管深度应比滤管深度深0.5m，以便流泥，井点管与孔壁间及时用粗砂灌实。井点管要位于砂滤水层中间，并且井点管在地面-0.5m深度内用粘土填实，以防止漏气。2）、井点管埋设完毕，应接通总管与抽水设备进行试抽水。检查有无漏水，漏气现象，出水是否正常，有无淤塞现象，如有异常情况应及时进行修理。（2）、井点管的使用井点管工作后，应保证连续不断的排水，正常出水规律是“技术资料专业分享 WORD文档可编辑先大后小，先混后清”。如不上水，或水一直较混或出现清后水混等情况，应立即检查纠正。（三）、施工要点因本工程基坑面积较大，故采用沿建筑物环状布置井点。井点管布置距坑壁的距离为1.0--1.5m，井点管的间距为0.8-1.0m。为了充分利用泵的抽空能力。集水总管标高尽量接近地下水位线，并沿抽水水流方向有0.5%的上仰坡度，水泵轴心与总管齐平，因渗透系数为150m/d，井点管埋置深度比基坑深度至少深5m。拉土进出口处可不设置井点管。降水设施完毕后开始降水，降水时设直径为400mm水位观测孔5个（深2.0m），观测孔设置于无设备基础的空白位置，降水过程中随时观测水位并进行记录，发现水位异常随时汇报。降水过程中水泵设备设专职人员昼夜进行值班，观测各井点降水情况和各泵运行情况，如下渗水量不满足水泵运行时，及时更换水泵。水位降至设计基层下1m后，进行土方施工。（四）质量标准及质量保证措施1、质量标准序号检查项目允许偏差检查方法1过滤器骨架管孔隙率（%）≥15用钢尺检查2滤料规格，D50=砂（d50）石（d20）土料含水层倍数6~8取土样做筛分试验3井管插入深度(mm)≤200水准仪4过滤砂砾料填灌（%）≤5检查回填料用量5井点真空度（kPa）>60真空度表6井管间距(mm)≤150用钢尺检查7抽排水含砂量（体积比）<1/10000取水样做试验8井管垂直度(%)1插管时目测9降水深度符合设计要求稳定24h2、质量保证措施技术资料专业分享 WORD文档可编辑（1）、坐标及高程控制点经过新建校区内基准点引测，检查验收合格后进行土方开挖、降水施工。（2）、土方开挖前用石灰划出开挖线，确保土方开挖尺寸正确。基坑开挖尺寸及标高符合质量标准。（3）、为了保证达到有效降水，机械型号、功率须达到方案要求。并现场配有备用泵。（4）、在施工区域设有降水观察孔，掌握了解降水情况，保证降水效果。（5）、井点降水设备正常工作后，应设置专人24小时不间隔值班，以防出现异常应及时修复。七、安全文明措施1、加强进场施工的安全教育和工程质量教育，提高各岗位的安全、质量意识。2、认真贯彻安全操作规程，严格贯彻给水施工规范、严禁违章作业，确保地下原有管线不受破坏，公路交通不受影响。现场操作人员必须穿戴整齐的工作服。3、出入土施工点设立标志，危险现场有栏杆，重点部位设警号。4、加强现场管理，做到文明施工。现场无杂物，泥浆不乱排，不污染环境。技术资料专业分享'
