水厂施工组织设计 100页

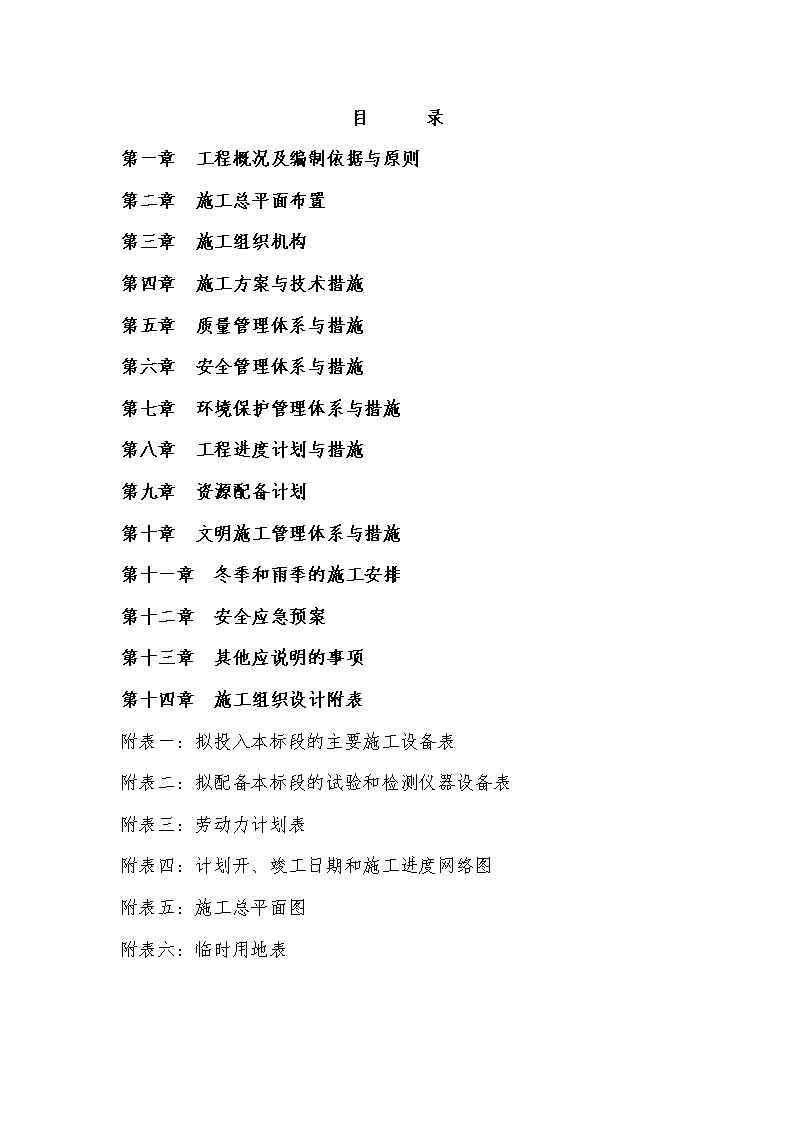

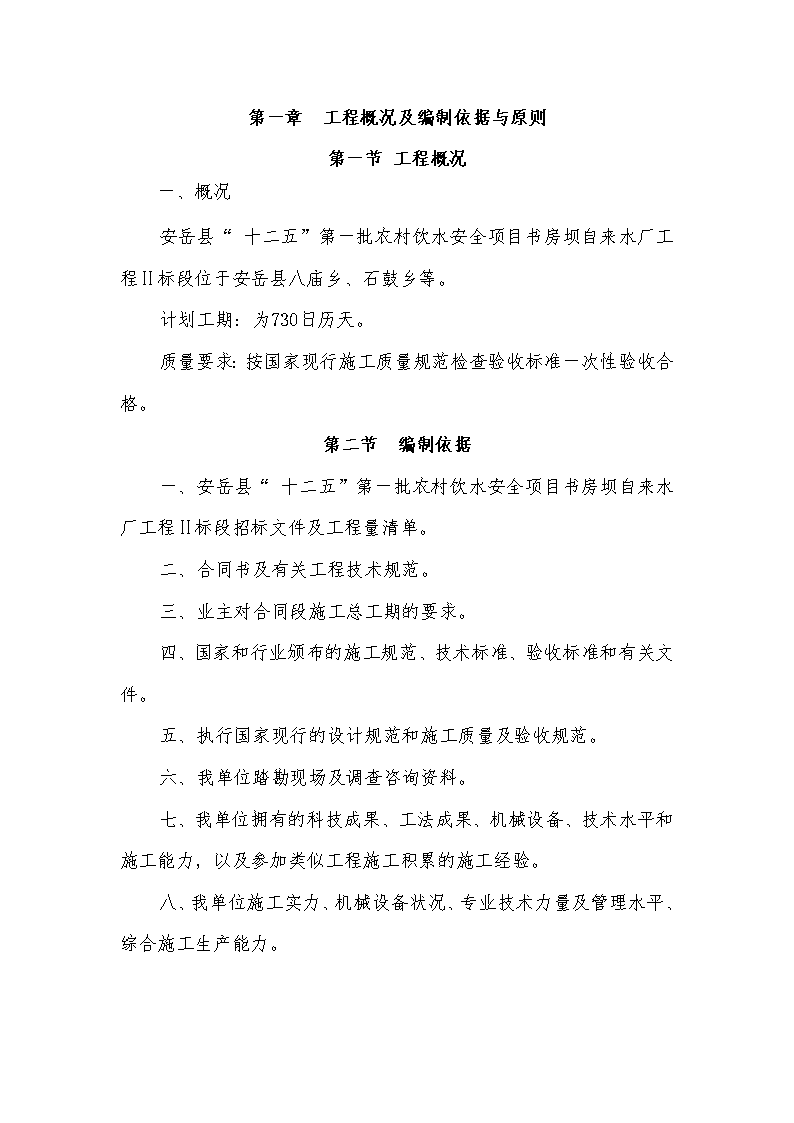

'目录第一章工程概况及编制依据与原则第二章施工总平面布置第三章施工组织机构第四章施工方案与技术措施第五章质量管理体系与措施第六章安全管理体系与措施第七章环境保护管理体系与措施第八章工程进度计划与措施第九章资源配备计划第十章文明施工管理体系与措施第十一章冬季和雨季的施工安排第十二章安全应急预案第十三章其他应说明的事项第十四章施工组织设计附表附表一：拟投入本标段的主要施工设备表附表二：拟配备本标段的试验和检测仪器设备表附表三：劳动力计划表附表四：计划开、竣工日期和施工进度网络图附表五：施工总平面图附表六：临时用地表 第一章工程概况及编制依据与原则第一节工程概况一、概况安岳县“十二五”第一批农村饮水安全项目书房坝自来水厂工程Ⅱ标段位于安岳县八庙乡、石鼓乡等。计划工期：为730日历天。质量要求：按国家现行施工质量规范检查验收标准一次性验收合格。第二节编制依据一、安岳县“十二五”第一批农村饮水安全项目书房坝自来水厂工程Ⅱ标段招标文件及工程量清单。二、合同书及有关工程技术规范。三、业主对合同段施工总工期的要求。四、国家和行业颁布的施工规范、技术标准、验收标准和有关文件。五、执行国家现行的设计规范和施工质量及验收规范。六、我单位踏勘现场及调查咨询资料。七、我单位拥有的科技成果、工法成果、机械设备、技术水平和施工能力，以及参加类似工程施工积累的施工经验。八、我单位施工实力、机械设备状况、专业技术力量及管理水平、综合施工生产能力。 第三节编制原则一、贯彻执行国家及地方对工程建设的各项方针政策，严格执行工程建设程序。二、施组编制遵守合同文件、设计文件及施工规范的原则，确保工程质量和工期。三、建立健全各项组织机构和保证体系，确保施工生产科学、有序、高效。四、统筹安排，科学合理。根据现场勘察调查资料、合同文件资料及本合同段的工程特点，全面规划、统筹安排，突出重点难点及工期关键工序，采用科学合理的施工方法，确保施工满足合同要求。坚持实事求是的原则，根据我单位综合施工生产能力组织施工，坚持科学组织、合理安排，确保高速度、高效率、高质量完成工程建设。五、采用"四新"技术。结合工程特点，积极推广使用新技术、新工艺、新材料、新设备，确保施工质量。六、结合实际，经济可靠。组织编制结合特点，充分调研，优化方案，降低成本；方案确定充分论证，确保采取方案的可靠性，满足施工的总体安排。七、根据气候条件，科学地安排冬雨季施工，采取得力措施。八、所需资源配备要充分，确保满足工程施工需要。九、注重环境保护。采取得力的水土保护及相关环保其他措施。十、注重安全生产，文明施工，采取有力的保证措施。十一 、实施项目管理，通过对劳动力、设备、材料、资金、技术、方案和信息的优化处置，实现造价、工期、质量目标效果。 第二章施工总平面布置第一节施工总体平面布置结合现场原有的道路状况，地形地物以及该段的施工程序，工艺技术方案，工期要求等，对工程施工作如下总体平面布置，详见《施工总平面图》。第二节工地供电、供水规划本段用电较为方便，进场后应尽快与当地电力部门取得联系，就近电网搭接，和采取自备发电机组发电，工程用水、生活用水采用自来水供给。第三节工地通讯及库房的规划一、经理部配备电话和传真机各一台，同时项目经理、技术负责人、各科室负责人及工程处长等均各配备移动电话一部，以保证同业主、监理工程师和外界的联系。二、各种临时设施用地详见附表六《临时用地表》。 第三章施工组织机构第一节项目组织机构中标后，根据施工合同的要求，我公司将迅速组建精干高效的安岳县“十二五”第一批农村饮水安全项目书房坝自来水厂工程Ⅱ标段建设工程经理部全面主持工作，采取直线职能制组织机构，详见《项目经理部组织机构图》。为了充分保证工程质量优良、进度快，项目经理部下设一个施工队其任务的划分详见《项目经理部组织机构框图》。项目经理部组织机构框图项目经理部部项目经理项目副经理技术负责人材料科（材料员）预算科（造价员）安全科（安全员）工程科（施工员）质量科（质检员）施工队 第二节组织机构保障措施一、实施项目施工管理、统一领导、分级施工。这样既能保证项目经理部的集中统一领导，又能充分调动各施工队、各职能部门和全体人员的积极性。施工中项目部要作好协调工作，环环相扣，不能互相牵制，以提高管理的交通和效率，共同完成施工任务，实现项目管理的总目标。二、实行“项目经理负责，民主管理，集体承包，风险抵押，独立核算，自负盈亏”的承包责任制。项目部、各施工队、各班组进行层层成本计划、控制、核算、分析，以提高劳动生产率，提高机械利用率，降低材料损耗，以降低工程成本，实现利润。三、总体目标1、质量目标：按国家现行施工质量规范检查验收标准一次性验收合格。2、确保工期，力争全线按时交工。3、严格合同管理，控制工程造价。4、加强安全管理，不发生重大安全事故。5、重视保护管理，不破坏可视范围景观，不污染环境。6、加强精神文明建设，做到：廉政、勤政、文明生产。四、思想保证：本着“始于教育” 的原则，全面推行质量管理教育，使全体职工树立强有力的质量意识和正确的质量观。特别是项目负责人摆正进度与质量、效益与质量的辩证关系，弄清了搞好工程质量的重要性和必要性，才能在组织工程项目的施工管理过程中真正从思想上、行动上、工作上全面贯彻“质量第一”的方针。各级管理人员必须按照项目质量目标管理指标，以每个人的工程质量来保证工程项目的施工质量，坚持以“质量第一”的思想去组织和检验自己的工作。教育作业层操作人员，坚持“预防为主”的方针，增强质量意识，强化自控能力，把“为人民服务”的思想具体化为“为用户服务”、“下道工序就是用户”和“假如我是用户”的思想。总之，质量管理中的思想教育工作要贯穿整个工程项目的施工全过程，坚持不懈，形成一个大家管质量，人人为企业争名牌、争信誉、争一流的竞争局面，从而把“高产优质”的口号变为“优质、高产”的行动，以确保工程质量优良。五、组织保证：实行公司、经理部、施工组三级质量管理，制定各部门、各岗位质量责任制，明确各自的职责和权限，责任到人，全员管理，分工负责，有条不紊，确保工程质量优良。六、技术保证：安排一支生产技术好、管理过得硬的施工队伍，以质量为核心进行经营管理。并对上岗职工进行岗位培训，提高全体施工人员的质量，提高全体人员的管理水平和业务水平，培养一支技术精、干劲足，管理水平高的职工队伍。加强对技术标准、管理标准的控制，认真学习质量法规，重视专业（工种）的培训。人人都应掌握本岗位的“应知、应全”。 技术交底到职工心中，技术指导深入现场，对关键工序安排有经验和责任心强的人员负责，实行分级、分岗位挂牌施工，严格按规范和图纸施工。七、经济保证：工、科、机落实到位，质量职责分明；奖惩制度逗硬，坚持执行工程质量的优劣同奖惩挂钩，同荣誉挂钩。八、工程质量四提高1、提高质量第一的观点：凡是施工方法、工期、成本等与质量发生矛盾时，必须强调质量第一。2、提高为用户服务观点：施工必须为业主负责、为人民负责、为国家负责。3、提高以预防为主的观点：狠抓“人、机、料、法、环”五大因素的落实和良好的协调循环。4、提高用事实和依据说话的观点：坚决杜绝凭印象、凭估计的野蛮施工，一切以试验、以事实客观规律办事，从而抓住主要矛盾，及时解决问题，使人信服质量的可靠性。九、工程质量三落实1、落实以工程质量为中心的项目经理承包制。2、落实每位职工对工程质量责、权、利的运用。3、落实职能部门的岗位责任制，特别突出优良的工作效率和工作效果。第三节项目人员职责 一、项目经理1、项目经理是企业法人代表在本工程建设工程上的委托代理人，负责工程承包合同履约，直接对企业法人代表负责。项目经理依照与企业法人代表签订的委托书、责任书、履行职责，行使权力。2、任命工程经理的基本条件：（1）能正确执行国家有关法律、法规和上级主管部门的决定，自觉维护国家利益，保护国家财产，兼顾合同双方的合法权益。（2）廉洁自律，具有强烈的事业心和责任感。（3）懂技术、会经营、善管理，具有较强的组织领导能力，决策指挥能力及应变能力。（4）具有贰级以上项目经理资质证书。（5）从事过类似工程的施工并具备与工程项目等级相称的资质和资格。（6）具有良好的身体素质。二、项目经理部1、项目部是工程项目的管理机构，在项目经理的领导下，认真履行合同，承担本工程从开工到竣工的全过程施工生产管理。2、项目部由项目经理、项目副经理、总工程师、工程技术组、安全质量组、计划财务组、物资设备组、综合办公室等职能部门和管理人员组成。本着懂技术、专业素质高、善管理、组织能力强、精干高效的原则，选聘管理机构人员。3 、项目部的组成人员，优先在企业法人劳务市场招聘，进行双向选择；确有必要时，经人力资源管理部门同意后，也可以在社会上公开招聘，择优录用。4、项目经理部各职能部门在项目经理领导下，按照职责能力，履行下列职责：（1）项目副经理：协助项目经理做好分管项目的工作，对分管项目负领导责任，对项目经理负责。（2）技术负责人：对本合同项目的施工技术负领导责任，并对项目经理负责。（3）安全科：负责项目部行政日常管理、治安保卫、上传下达、抢险救灾等事务性工作。（4）工程科：负责本合同工程项目的施工技术的管理，临时设施及施工设计具体工作；负责具体解决施工中的技术问题。（5）质检科：负责本合同工程的质量、安全、环境保护的管理检查、记录、控制，负责竣工档案资料的收集、整理、移交等。（6）预算科：负责本合同工程项目的经营结算、合同管理、劳务采购及招聘、统计、施工月、季、年计划的安排，负责合同变更、索赔资料收集、谈判，负责本合同工程的财务管理、成本控制、风险预测等。 第四章施工方案与技术措施第一节 土石方施工方案一、土方开挖土方开挖前应对场内之障碍物予以清除，另外对场内原有地下管线及隐蔽障碍物了解清除，以免土石方开挖时遇到意外困难。若明确有地下管线的应事先采取必要的保护措施。 施工机械配备 土方开挖考虑安排挖掘机挖方，自卸汽车运土石方。 1、土方开挖施工方法 土方工程考虑采用机械开挖，人工修整的方法施工。机械开挖至桩顶标高以上25cm处，剩余25cm土方采用人工边开挖边修整。土方开挖结束后应立即按施工图要求进行施工。 土方开挖技术措施 按照要求设置测量控制网，包括基线水平基准点，在基坑开挖施工前，应在基坑周边设置水准标志。放线时应按要求放出边坡宽度。灰线、标高、轴线应进行复核检查无误后，方可进行挖土施工。 为防止超挖和保持边坡坡度准确，机械开挖至接近设计坑底标高或边坡边界，应预留25cm厚土层，用人工开挖。若因施工不当出现超挖部分，则应及时向业主报告，待征得业主和设计单位的认可后再加以处理。  为防止坑底扰动，基坑挖好后应尽量减少暴露时间，及时进行下道工序的施工，如不能立即进行下一工序时，应预留15－30cm厚覆盖土层，待基础施工时再挖去。 雨天施工中，应采取积极、主动的质量和安全技术措施，如采取在挖土施工点铺垫钢板与场地内施工道路连通的方法保证连续工。 二、土（石）方回填 土质要求 回填土方应采用粘土或亚粘土进行回填，并且回填土方不得含有有机物质、木屑及其它杂物。回填时土方含水率应适当控制，具体最佳含水率应根据土质情况进行测定。 土石方回填方法 土石方回填应按照25cm为一皮进行回填，每层回填土应分层夯实，对于底部范围较小部分土方回填采用震动式打夯机进行夯实；对于地坪下土方可采用压路机或蛙式打夯机进行碾压夯实。在土方回填时必须四周均匀回填。 回填之土石方经压实后密实度应达到该土质在最佳含水率时的93％。第一节建筑工程施工方案一、隧洞施工方案1、隧洞开挖和支撑在中部岩体较完整的部位挖出一段底部平整的作为错车道。 隧洞开挖，采用人工打孔，浅孔爆破，从两端往中间开挖，开挖前先衬砌渐变段，然后加固洞脸，洞口5cm范围内采用人工开挖，不爆破，边开挖边支撑；5m～10m范围采用少药量爆破，10m以后按正常开挖。做好爆破安全工作：根据岩性精确计算出布孔参数和装药量，并根据实际情况进行适当调整，严格按参数钻孔和装药；爆破工必须持证上岗，严格按《爆破安全规程》规定进行起爆和瞎炮处理；爆破前将施工机具撤离至距工作面不少于100m的安全地点，或撤出洞外，人员必须全部撤出洞外；加强爆破材料管理，每批爆破材料使用前都必须进行性能检验，完善爆破器材领用手续；爆破后做好通风散热工作；进洞前，要将周边松动岩石撬挖脱落。特别地做好支撑工作：采用木支撑，开挖后及时支撑，砼衬砌时拆除支撑；为防止出现塌方现象，在岩石非常破碎的地方和洞口采用钢管架加固支撑。2、通风、散热、排水和照明其一、采用机械通风和散热。在洞口装压入式风机，洞顶安装风管，使新鲜空气，经过风管送入洞内工作面，达到通风、散热的目的。其二、排水。进口段用潜水泵排水，出口段利用隧洞斜坡自流排水。做好抽排地下渗水工作。其三、洞内施工照明用电电压为24伏，照明线与动力线分别架设，应使用防水与绝缘性能良好的胶质电缆。3、出碴 进口段人工挑运出碴，弃碴在水库内，出口段采用斗车出碴，弃碴堆放在出口外两侧的坡地上。本工程由于出口处现场地比较狭小，故洞口的出碴需及时用机构转运。隧洞开挖时，在岩石较完整部位将底部挖平，用作错车道。4、混凝土工程施工清仓验收钢模板架设完成后，先清除岩基上的杂物、泥土及松动岩石，并用压力水将基岩面或老混凝土表面冲洗干净。施工缝采用人工凿毛，清除缝面上所有浮浆，松散物料及污染体，用高压水冲洗干净，保持清洁、湿润。同时提交有关验收资料进行仓位验收。浇筑仓号首先由作业班组进行自检，作业队复检，并提供原始资料，质安部门进行终检，合格后请监理工程师进行验收。仓面验收合格后，方可进行混凝土浇筑。基岩面浇筑仓在浇筑第一层混凝土前，先铺设一层2～3cm厚的水泥砂浆，砂浆配合比与混凝土的浇筑强度相适应。施工区混凝土拌制及运输隧洞进口布拌和机拌制，对混凝土进行拌制，拌和成型的混凝土用板车运入洞内，洞内再用一台砂浆搅拌机加水拌合然后浇筑。用皮带运输机将拌好的混凝土运到已支好模板仓面，人工入仓振捣。所有混凝土配比由试验室提供并经监理工程师批准的混凝土配料单进行拌制，并在出机口和浇筑现场进行混凝土取样试验；各种不同类型结构物的混凝土配合比通过试验选定，并根据建筑物的性质、浇筑部位、混凝土运输、浇筑方法和气候条件等，选用不同的混凝土坍落度 混凝土浇筑在浇筑第一层混凝土前，将层面松散物及积水清除干净后均匀铺设一层2～3cm水泥砂浆，砂浆标号比同部位混凝土标号高一级，并保证混凝土与基岩面结合良好。仓号内注意薄层平铺，特别是边墙一定要对称下料，防止使模板整体变形；认真平仓，防止骨料分离；注意层间结合，加强振捣，确保连续浇筑，防止出现冷缝；浇筑过程中模板工和钢筋工要加强巡视维护，异常情况及时汇报当班技术员，研究后及时处理。混凝土养护混凝土浇筑结束后12h，洒水养护，使其保持湿润状态。养护时间一般为14天，在干燥、炎热的气候条件下，适当延长养护时间。4、浆砌石施工（1）一般要求①砂浆必须要有试验配合比，强度须满足设计要求，且应有试块试验报告，试块应在砌筑现场随机制取。②砌筑前，应在砌体外将石料上的泥垢冲洗干净，砌筑时保持砌石表面湿润。③砌筑因故停顿，砂浆已超过初凝时间，应待砂浆强度达到2.5Mpa后才可继续施工；在继续砌筑前，应将原砌体表面的浮渣清除；砌筑时应避免震动下层砌体。④砌石体应采用铺浆法砌筑，砂灰浆厚度应为20-50mm，当气温变化时，应适当调整。 ⑤采用浆砌法砌筑的砌石体转角处和交接处应同时砌筑，对不同时砌筑的面，必须留置临时间断处，并应砌成斜搓。⑦砌石体尺寸和位置的允许偏差，不应超过有关的规定。养护砌体外露面，在砌筑后12-18h之间应及时养护，经常保持外路面的湿润。养护时间：水泥砂浆砌体一般为14天。二、路面拆除恢复工程施工方案1.路面拆除施工用挖掘机安装破碎锤破除路面。在凿除时尽量不要过度加大机械振动力，防止造成安全事故；施工时设专职安全员现场值班。凿除的垃圾由自卸汽车运到指定堆放处进行堆放。2.混凝土路面施工1、测量放样根据设计图纸放出路线中心线及路面边线；在路线两旁布设临时水准点，以便施工时就近对路面进行标高复核。混凝土摊铺过程中，要做到勤测、勤校、及时纠偏。2、支立模板在处理好的基层或做好的调平层上，清扫杂物及浮土，然后再支立模板，模板高度与路面高度相齐平。 模板按预定位置安放在基层上，两侧用铁钎打入基层以固定位置，模板顶面用水准仪核查其标高，不符合时予以调整，施工时应经常校验，严格控制模板标高和平面位置。支立好的模板要与基层紧贴，并且牢固，经得起振动梁的振动而不走样，如果模板底部与基层间有空隙，应把模板垫衬起，把间隙填塞，以免混凝土振捣时漏浆。支立好模板后，应再检查一次模板高度和板间宽度是否正确。为便于拆模，立好的模板在浇捣混凝土之前，其内侧应涂隔离剂或铺上一层农用塑料薄膜，铺薄膜可防止漏水、漏浆，使混凝土板侧更加平整美观，无蜂窝，保证了水泥混凝土板边和板角的强度、密实度。3、混凝土混合料的制备拌制混凝土时要准确掌握配合比，进入拌和机的砂、石料及散装水泥须准确过秤，特别要严格控制用水量，每天拌制前，要根据天气变化情况，测量砂、石材料的含水量，调整拌制时的实际用水量。每拌所用材料均应过秤，并应按照碎石、水泥、砂或砂、水泥、碎石的装料顺序装料，再加减水剂，进料后边搅拌边加水。混凝土每盘的搅拌时间应根据搅拌机的性能和拌和物的和易性确定，时间不宜过长也不宜太短。并且搅拌第一盘混凝土拌合物时，应先用适量的混凝土拌合物或砂浆搅拌后排弃，然后再按规定的配合比进行搅拌。4、混合料运输混凝土运输用手推车、翻斗车或自卸汽车，运距较远时，宜采用搅拌运输车运输。运送时，车厢底板及四周应密封，以免漏浆，并应防止离析。装载混凝土不要过满，天热时为防止混凝土中水分蒸发，车厢上可加盖帐布，运输时间通常夏季不宜超过 30分钟，冬季不宜超过60～90分钟，必要时采取保温措施。出料及铺筑时的卸料高度不应大于1.5米，每天工作结束后，装载用的各种车辆要及时用水冲洗干净。5、摊铺混凝土运至浇筑现场的混合料，一般直接倒向安装好侧模的路槽内，并用人工找补均匀，有明显离析时应重新拌匀。摊铺时应用大铁钯子把混合料钯散，然后用铲子、刮子把料钯散、铺平，在模板附近，需用方铲用扣铲法撒铺混合料并插入捣几次，使砂浆捣出，以免发生空洞蜂窝现象。摊铺时的松散混凝土应略高过模板顶面设计高度的10％左右。施工间歇时间不得过长，一般不应超过1小时，因故停工在1小时以内，可将已捣实的混凝土表面用麻袋覆盖，恢复工作时将此混凝土耙松，再继续铺筑；如停工1小时以上时，应作施工缝处理。施工时应搭好事先备好的活动雨棚架，如在中途遇雨时，一面停止铺筑，设置施工缝，一面操作人员可继续在棚下进行抹面等工作。6、混凝土振捣对于厚度不大于22cm的混凝土板，靠边角先用插入式振捣棒振捣，再用功率不小于2.2Kw的平板振捣器纵横交错全面振捣，且振捣时应重叠10～20cm，然后用振动梁振捣拖平。振捣器在第一位置振捣的持续时间应以拌和物停止下沉、不再冒气泡并泛出水泥砂浆为止，不宜过振，也不宜少振，用平板式振捣器振捣时，不宜少于30S，插入式不宜小于20S。 当混凝土板较厚时，先插入振捣，再用平板振捣，以免出现蜂窝现象。分二次摊铺时，振捣上层混凝土拌合物时，插入式振捣器应插入下层混凝土5cm，上层混凝土拌合物的振捣必须在下层混凝土初凝前完成，插入式振捣器的移动间距不宜大于其使用半径的0.5倍，并应避免碰撞模板。振捣时应辅以人工找平，并应及时检查模板，如有下沉、变形或松动应及时纠正。对混凝土拌合物整平时，填补板面选用碎（砾）石较细的混凝土拌和物，严禁用纯砂浆。没有路拱时，应使用路拱成型板整平。用振捣梁振捣时，其两端应搁在两侧纵向模板上或搁在已浇好的水泥板上，作为控制路线标高的依据，振捣梁一般要在混凝土面上来回各振捣一次。在振捣过程中，多余的混凝土应随着振捣梁的行走前进而刮去，低陷处应补足振实。为了使混凝土表面更加平整密实，用铁滚筒再进一步整平，效果更好，并能起到收水抹面的效果。7、接缝施工7.1纵向施工缝纵向施工缝需设置拉杆，模板上预留了圆孔以便穿过拉杆，先把拉杆长度对半大致稳住，混凝土浇筑振捣完后，校正拉杆位置。需要注意的是拉杆位置一定要安放准确。7.2横向缩缝 横向缩缝采用切缝法，合适的切缝时间应控制在混凝土获得足够的强度而收缩应力未超出其强度的范围内时进行，它随混凝土的组成和性质、施工时的气候条件等因素而变化，施工人员须根据经验进行试切后决定。7.3胀缝先浇筑胀缝一侧混凝土，取走胀缝模板后，再浇另一侧混凝土，支架浇在混凝土内。伸缩缝的设置为4m，胀缝为160m一道，胀缝内把6cm厚22cm宽的泡沫板放入砼中，等混凝土强度达到设计时，取出泡沫板，塞入沥青砂浆。7.4横向施工缝每日施工终了必须设置横向施工缝，其位置宜设在胀缝和缩缝处，设在胀缝处，其构造采用胀缝构造。7.5填缝一般在养护期满后要及时填封接缝，以防止泥砂等杂物进入缝内，填缝前须将缝内杂物清扫干净，并在干燥状态下进行，最好在浇灌填料前先用多孔柔性材料填塞缝底，然后再加填料，其高度夏天与板平齐，冬天稍低于板面。8、收水抹面及表面拉毛水泥混凝土路面收水抹面及拉毛操作的好坏，可直接影响到平整度、粗糙度和抗磨性能，混凝土终凝前必须收水抹面。抹面前，先清边整缝，清除粘浆，修实掉边、缺角。抹面一般用小型电动磨面机，先装上圆盘进行粗光，再装上细抹叶片精光。操作时来回抹平，操作人员来回抹面重叠一部分，最后进行人工压光一次，注意控制好接茬部位质量。初步抹面需在混凝土整平后10分钟进行，冬季施工还应延长时间。 抹面后，当用食指稍微加压按下能出现2mm左右深度的凹痕时，即为最佳拉毛时间，拉毛深度1～2mm。拉毛时，拉纹器靠住模板，顺横坡方向进行，一次进行中，中途不得停留，这样拉毛纹理顺畅美观且形成沟通的沟槽而利于排水。9、养护当混凝土表面有相当硬度时，一般用手指轻压无痕迹，即可进行养护，洒水养护时应注意水不能直接浇在混凝土表面上，当遇到大雨或大风时，要及时覆盖润湿草垫。每天用洒水车勤洒水养护。10、拆模拆模时先取下模板支撑、铁钎等，然后用扁头铁撬棍棒插入模板与混凝土之间，慢慢向外撬动，切勿损伤混凝土板边，拆下的模板应及时清理保养并放平堆好，防止变形，以便转移他处使用。三、钢筋混凝土阀门井施工方案各种阀井施工总体布置各种阀井混凝土施工安排在非冬季施工，能够保证混凝土的施工质量，由专业施工队伍负责施工，井室阀门安装由金属结构安装队进行安装。阀井工程施工工艺流程测量定位→土方开挖→基础处理→砼垫层→钢筋绑扎→模板支立→砼浇筑→阀井安装→井体封顶→检查验收测量定位 按照设计图纸进行测量定位，轴线位置、基点高程、平面尺寸等都要作出明显的标记。土方开挖基坑采用机械开挖人工清底，按设计图纸对基坑进行轴线、标高、几何尺寸验收，合格后进行下道工序。基础处理基础地质情况是否附合设计要求的地基条件，如不附合，应按照设计或监理工程师的指示进行处理。做好基坑降水，使施工在建基面保持干燥状态下进行。砼垫层混凝土垫层表面应平整，标高偏差±10㎜。达到强度后在表面弹出构筑物的轴线、边线、预留洞等的位置。钢筋绑扎（一）根据图纸核对钢筋的型号、规格、尺寸，确认无误后再进行绑扎。（二）扎应牢固，必要点可采用点焊，绑扎中应控制砼墙体垂直度。（三）筋绑扎完毕自检合格后，请监理验收合格后再进行下道工序，并作好隐检记录。（四）钢筋工程的具体质量、加工制作、安装等质量要求同本章钢筋制安中的具体要求。模板支立。 （一）在钢筋工程验收完后再行支模。支模前应将须支模范围内杂物全部清除干净，模板间的缝隙用胶带条及海绵条填塞严密。（二）模板的拆除时间控制在能保证混凝土表面及棱角不因拆模而损坏。一般控制在72小时之后，用力勿过急过大。（三）模板工程的具体质量、加工制作、安装等质量要求同本章模板制作和安装中的具体要求。混凝土浇筑（一）混凝土混凝土拌合站在阀井施工现场设置。（二）在钢筋工程、模板工程都完成后，进行混凝土开仓前的隐蔽工程检查验收合格后进行混凝土浇筑。（三）混凝土工程的具体质量、加工制作、安装等质量要求同本章中混凝土工程中的具体要求。四、加压泵房与值班室施工一）钢筋施工方案1、钢筋的配料与绑扎：在钢筋的下料前，对进场钢筋均必须进行原材料的抗拉、抗弯试验，合格后方可进行钢筋的配料。钢筋的调直：要求钢筋应平直，无局部曲折。冷拉后，抗拉强度不得低于设计要求。2、钢筋切断要求：钢筋的断口不得有马蹄形或起弯等现象。钢筋的长度应力求准确，其允许偏差±10mm。 钢筋加工必须根据施工进度计划，分期成型堆放，同时避免锈蚀和油污。梁柱的箍筋必须呈封闭型，开口处设135度弯头，弯钩长度不小于10d。钢筋的数量、规格、接头位置、搭接长度、间距应严格按施工图绑扎。3、钢筋绑扎质量要求：钢筋的品种、质量必须符合设计要求和有关标准规定。钢筋绑扎允许偏差值必须符合要求，合格率控制在365%以上。绑扎前核对成品钢筋的钢号、直径、形状、尺寸和数量等是否与料单料牌相符。如有错漏，应纠正增补。划出钢筋位置线。平板的钢筋，在模板上划线；柱的箍筋，在两根对角线主筋上划点；梁的箍筋，则在架立筋上划点。钢筋相互间应绑扎牢固，以防浇捣混凝土时因碰撞、振动使绑扣松散、钢筋移位，造成露筋。垫块绑扎钢筋时，应按设计规定留足保护层，不得有负误差。留设保护层，应以相同配合比的细石混凝土或水泥砂浆制成垫块，将钢筋垫起，严禁以钢筋垫钢筋。箍筋的接头应交错布置在两根架立钢筋上。梁板钢筋绑扎时应防止水电管线将钢筋抬起或压下。二）模板施工方案1、模板的搭设必须准确掌握构件的几何尺寸，保证轴线位置的准确。 2、模板应具有足够的强度、刚度及稳定性，能可靠地承受新浇砼的重量、侧压力以及施工荷载。浇筑前应检查承重架及加固支撑扣件是否拧紧。3、模板的安装误差应严格控制在允许范围内（详下表），超过允许值必须校正。项目允许偏差轴线位置5板表面标高±5柱、梁+4、-5层高垂直度全高≤5m6全高〉5m8相邻板面高低差2表面平整（2m长度以上）54、模板支设的质量控制措施所有结构支模前均应由专人进行配板设计和画出配板放样图并编号，余留量由缝模调整。模板及其支撑均应落在实处，不得有“虚”脚出现，安拆均设专人负责。脚模板应加垫木和导模，防止砼浆流失造成烂根。当梁跨度≥4m时，其模板应按跨度的1-3‰起拱。为防止混凝土在硬化过程中与模板粘结，影响脱模，在浇筑混凝土之前，应在清理过的模板表面上（包括第一次使用的模板）涂刷隔离剂，对隔离剂的基本要求是：不粘结、易脱落、不污染墙、易于操作、易清理、无害于人体。不腐蚀模板。 安装模板时需有保护措施：模板安装就位时，因钢筋绑扎好，钢筋很容易损伤面板，这时需有施工工人在现场扶住模板，轻轻就位，避免损伤模板。在靠近模板电焊钢筋、钢管时，在施工焊处的模板面应用铁皮垫隔，防止焊火烧坏模板板面。在安装模板之前，应将各种电管、水管等按图就位，避免模板安装好后二次开洞，模板自身就位时也应严格按照配模图纸进行安装。浇捣振捣混凝土时震动器不能直接碰到板面上，避免磨损撞坏面板，同时振捣时间要按规范规定，要适时，以防模板变形。模板的拆除模板拆出要预先制定好拆摸顺序，根据施工现场成在地面的温度情况，掌握好混凝土达到初凝的时间，防止混凝土与模板表面粘结，为拆模作好准备，拆模时不得用铁撬撬开模板，还要保护模板边角和混凝土边角，拆下的模板要及时清理，清理残渣时，严禁用铁铲、钢刷之类的工具清理，可用模板清洁剂，使其自然脱落或用木铲刮除残留混凝土。三）混凝土施工方案本工程混凝土现场搅拌混凝土。材质要求：现场搅拌的混凝土质量要求达到国家规范合格标准1、混凝土的浇筑浇筑的基本要求： 浇筑前的准备工作：对钢筋和预埋件必须进行严格检查做好隐蔽验收记录，清理干净杂物，对砂浆找平层及模板应浇水润湿，但不得积水。倾落的自由高度不应超过2m；浇筑竖向结构砼前，应在浇筑处底部填50～365厚与砼内砂浆成分相同的水泥砂浆。2、砼的振捣振捣设备：本工程采用插入式振动器（柱、梁结构）与平板振动器（板）进行捣实工作。振捣方法：垂直振捣和斜向振捣。3、操作要点：插入式振动器：要“快插慢拔”；振动器插点要均匀排列。振捣普通砼，每次移动的距离（即两点插点间距）不宜大于振动器作用半径的1.5倍（振动器的作用半径一般为300～400mm），最边缘的插点距离模板不应大于有效作用半径的0.5倍。每一插点的振捣延续时间应使砼表面呈现浮浆和不再沉落，一般每点振捣时间为20S～30S。振动器应避免碰撞钢筋、模板、芯管、预埋件等。平板式振动器：平板振动器在一位置上应连续振动一定时间，一般为25S~40S，以砼表面均匀出现浮浆为准。振动器的移动距离应保证振动器的平板能覆盖已振实部的边缘，前后位置相互搭接3~5cm，以防漏振。混凝土的养护覆盖浇水养护： 应在砼浇筑后12h内对砼加以覆盖和浇水，砼的养护时间，对于普通砼不少于7d；浇水次数应保持处于润湿状态。砼养护用水为自来水。4、混凝土试块制作每台班不少于一组（坍落度测试次数同试块）。 试块制作完成后应送入试验室进行标准养护，另外加做一组留在现场与结构同条件养护作为承重模板拆除时强度依据。四）砌筑工程施工方案施工准备：砖品级符合设计要求，水泥用325普通砖酸盐水泥，砂用中砂配置设计标号的砂浆。砖墙砌筑工艺流程：作业准备→砖浇水→砂浆搅拌→砌砖墙→验评。具体工艺措施：①砖浇水即砖必须在砌筑前一天浇水湿润，冬期应适当增砂浆稠度。②砂浆搅拌用机械搅拌。③砌体采用形才根据设计的厚度且在砌时应选择棱角整齐，无弯曲、颜色均匀规格一致的砖砌外圈。④砌筑一砖半必须双面挂线，且砌砖时采用一铲灰、一块砖、一挤揉的“三一”砌法。外墙转角处、内墙交接处必须留。⑤木砖预留孔洞和墙体拉结筋：木砖预埋应小头在外大头在内。门窗安装的预留孔、硬架支模、暖卫通道均按设计要求预留。⑥冬期使用的砖要在砌筑前清除冰霜，灰膏要防冻，砌体中钢筋应预先做防腐处理。五）抹灰施工方案1工艺流程基层表面处理→打巴出柱→做护角润湿墙面→抹底层砂浆→中层砂浆→抹罩面灰→自检2施工要点为提高底层砂浆与基体粘结力，在抹天棚底层灰前，应先清楚隔离剂，再刷建筑胶水泥浆。对墙砌体的立缝和缺楞掉角及个别砂浆不饱满的水平灰缝，应先刷801胶水，后用1：3水泥砂浆堵抹密实。砼结构与砌体墙交界面上铺0.30m宽细钢丝网，再抹砂浆以防两种不同材料作基层的抹灰层开裂。3质量通病防治措施： 内墙抹灰最容易出现的质量通病是抹灰层的空鼓、裂缝、脱落，通常是由于基层处理不当以及各层砂浆的配比相差大、浇水不透等原因造成。防治这一通病的措施有：凹凸不平的墙面在抹灰前必须剔凿平整，凹陷处用一定比例的水泥砂浆找平。基层太光滑的面应凿毛，表面有污垢等必须清理干净。砂浆的混合比一定。六）内墙漆施工方案1、工艺流程基层处理→石膏粉腻子→打第一遍砂纸→再批第二遍腻子→打第二遍砂纸→刷一遍乳胶漆→打砂纸→再二遍面漆。2、施工要点1）基层处理将基层灰尘、油污和灰渣清理干净。用白水泥（或大白粉）、滑石粉与108胶调腻子，补平基层表面的凹凸不平逄，干透后用砂纸磨平，然后满刮腻子，待干燥后用1号砂纸打磨平整，并清除浮灰。2）涂刷第一遍乳胶漆先将天棚仔细扫干净，用布将粉尘擦净。涂刷顺序自左向右。采用排笔涂刷，使用新排笔时，注意将活动的笔毛理掉。乳胶漆涂料使用前应搅拌均匀，根据基层及环境温度情况，可加10%水稀释，以防头遍涂料施涂不开。干燥后复补腻子，待复补腻子干透后，用1号砂纸磨光，并清扫干净。 3）涂刷第二、三遍面漆操作要求同第一遍乳胶漆。由于乳胶漆膜干燥较快，应连续迅速操作，涂刷时从左端开始，逐渐涂刷向另一端，一定要注意后一排紧接前一排笔，避免出现接头明显而再另行处理。六）墙面砖施工方案1、操作工艺工艺流程基层处理→吊垂直、套方、找规矩→贴灰饼→抹底层砂浆→弹线分格→排砖→浸砖→镶贴面砖→面砖勾缝与擦缝2、操作方法基层处理：首先将凸出墙面的混凝土剔平，对大钢模施工的混凝土墙面应凿毛，并用钢丝刷满刷一遍，再浇水湿润。如果基层混凝土表面很光滑时，亦可采取如下的“毛化处理”办法，即先将表面尘土、污垢清扫干净，用10%火碱水将板面的油污刷掉，随之用净水将碱液冲净、晾干，然后用1:1水泥细砂浆内掺水重20%的107胶，喷或用笤帚将砂浆甩到墙上，其甩点要均匀，终凝后浇水养护，直至水泥砂浆疙瘩全部粘到混凝土光面上，并有较高的强度（用手掰不动）为止。吊垂直、套方、找规矩、贴灰饼：根据面砖的规格尺寸设点、做灰饼。 抹底层砂浆：先刷一道掺水重10%的107胶水泥素浆，紧跟着分层分遍抹底层砂浆（常温时采用配合比为1:3水泥砂浆），每一遍厚度宜为5mm，抹后用木抹子搓平，隔天浇水养护；待第一遍六至七成干时，即可抹第二遍，厚度约8-12mm，随即用木杠刮平、木抹子搓毛，隔天浇水养护，若需要抹第三遍时，其操作方法同第二遍，直到把底层砂浆抹平为止。弹线分格：待基层灰六至七成干时，即可按图纸要求进行分段分格弹线，同时亦可进行面层贴标准点的工作，以控制出墙尺寸及垂直、平整。排砖：根据大样图及墙面尺寸进行横竖向排砖，以保证砖缝隙均匀，符合设计图纸要求，注意大墙面要排整砖，以及在同一墙面上的横竖排列，均不得有一行以上的非整砖。非整砖行应排在次要部位，如窗间墙或阴角处等。但也要注意一致和对称。如遇有突出的卡件，应用整砖套割吻合，不得用非整砖随意拼凑镶贴。浸砖：釉面砖和外墙面砖镶贴前，首先要将面砖清扫干净，放入净水中浸泡2h以上，取出待表面晾干或擦干净后方可使用。镶贴面砖：镶贴应自上而下进行，从最下一层砖下皮的位置线先稳好靠尺，以此托住第一皮面。在面砖外皮上口拉水平通线，作为镶贴的标准。在面砖背面宜采用1:2水泥砂浆镶贴，砂浆厚度为6-10mm，贴上后用灰铲柄轻轻敲打，使之附线，再用钢片开刀调整竖缝，并用小杠通过标准点调整平面和垂直度。 面砖勾缝与擦缝：面砖铺贴拉缝时，用1:1水泥砂浆勾缝，先勾水平缝再勾竖缝，勾好后要求凹进面砖外表面2-3mm。若横竖缝为干挤缝，或小于3mm者，应用白水泥配颜料进行擦缝处理。面砖缝子勾完后，用布或绵丝蘸稀盐酸擦洗干净。七）防盗门窗安装施工方案钢门安装施工1、工艺流程划线→立门框→安装门扇附件2、操作工艺(1)划线按设计要求尺寸、标高和方向，画出门框框口位置线。(2)立门框：先拆掉门框下部的固定板，凡框内高度比门扇的高度大于30mm者，洞口两侧地面须设留凹槽。门框一般埋入±0.00标高以下20mm，须保证框口上下尺寸相同，允许误差＜1.5mm，对角线允许误差＜2mm。将门框用木楔临时固定在洞口内，经校正合格后，固定木楔，用电捶在墙上根据门框固定点数量凿眼，上膨胀螺栓并紧固。(3)安装门扇附件：门框周边缝隙，用1:2的水泥砂浆或强度不低于10MPb的细石混凝土嵌缝牢固，应保证与墙体结成整体；经养护凝固后，再粉刷洞口及墙体。粉刷完毕后，安装门扇、五金配件及有关防火、防盗装置。门扇关闭后，门缝应均匀平整，开启自由轻便，不得有过紧、过松和反弹现象钢窗安装施工划线定位1、根据设计图纸中窗的安装位置、尺寸和标高，依据窗中线向两边量出窗边线。多层或高层建筑时，以顶层窗边线为准，用线坠或经纬仪将窗边线下引，并在各层窗口处划线标记，对个别不直的边应剔凿处理。 2、窗的水平位置应以楼层室内+50cm的水平线为准向上反，量出空下皮标高，弹线找直。每一层必须保持窗下皮标高一致。钢窗披水安装按施工图纸要求将披水固定在钢窗上，且要保证位置正确、安装牢固。防腐处理1、窗框四周外表面的防腐处理如果设计有要求时，按设计要求处理。如果设计没有要求时，可涂刷防腐涂料或粘贴塑料薄膜进行保护，以免水泥砂浆直接与钢窗表面接触，产生电化学反应，腐蚀钢窗。2、安装钢窗时，如果采用连接铁件固定，则连接铁件，固定件等安装用金属零件最好用不锈钢件，否则必须进行防腐处理，以免产生电化学反应，腐蚀钢窗。钢窗安装就位根据划好的窗定位线，安装钢窗框，并及时调整好窗框的水平、垂直及对角线长度等符合质量标准，然后用木楔临时固定。钢窗的固定1、当墙体上预埋有铁件时，可直接把钢窗的铁脚直接与墙体上的预埋铁件焊牢。2、当墙体上没有预埋铁件时，可用射钉枪把钢窗的铁脚固定在墙体上。3、当墙体上没有预埋铁件时，可用金属膨胀螺栓或塑料膨胀螺栓将射钉枪把钢窗的铁脚固定在墙体上。 4、当墙体上没有预埋铁件时，也可用电钻在墙上打80mm深、直径为6mm的孔，用L型80*50的圆6钢筋，在长的一端粘涂108胶水泥浆，然后打入孔中。待108胶水泥浆终凝后，再将钢窗的铁脚与埋置的圆6钢筋焊牢。窗框与墙体间缝隙间的处理1、钢窗安装固定后，应先进行隐蔽工程验收，合格后及时按设计要求处理窗框与墙体之间的缝隙。2、如果设计未要求时，可采用矿棉或玻璃棉毡条分层填塞缝隙，外表面留5—8mm深槽口填嵌嵌缝油膏，或在窗框四周外表面进行防腐处理后，填嵌水泥砂浆或细石混凝土。窗扇及窗玻璃的安装1、窗扇和窗玻璃应在洞口墙体表面装饰完工后安装。2、推拉窗在窗框安装固定后，将配好玻璃的窗扇整体安入框内滑道，调整好框与扇的缝隙即可。3、平开窗在框与扇格架组装上墙、安装固定好后再安玻璃，即先调整好框与扇的缝隙，再将玻璃安入扇并调整好位置，最后镶嵌密封条、填嵌密封胶。安装五金配件五金配件与门宽作连接用镀锌螺钉。安装的五金配件应结实牢固，使用灵活。第二节机电设备安装工程一、安装前的检查与准备 1.1.电动单梁起重机运到安装地点后，依照装箱单验收，并仔细检查在运输过程中有无损坏丢失零部件情况；1.2.认真阅读使用说明书及其其他随机文件，了解本产品的结构；1.3.端梁、电机、减速机、电动葫芦、行程开关等一般与主梁解体装箱，安装时须重新组装；1.4.清除电动机小车踏面上的油污或防锈油漆；1.5.按说明书规定给起升和运行减速机加油,并将加油孔密封严防渗漏;1.6.了解安装现场，准备安装设施。二、主梁和横梁的安装2.1.在现场用倒链将起重机运行机构的驱动装置安装在横梁上.2.2.按照说明书要求,将主横梁用螺栓连接起来,此螺栓为精制螺栓,其性能可保证主、横梁连接可靠.2.3.将起重机的行程开关及开关箱组装在横梁上,接通电器、调试两个运行电机,使其转向一致.第三节金属结构设备及安装工程施工方案一、PE管及钢丝网骨架塑料（聚乙烯）复合管安装施工（一）土方开挖土方开挖采用机械配合人工开挖。开挖出来的土石料不得任意堆放，按经监理批准的弃土堆码场进行临时集中堆放，后采用汽车再次转运到业主规定的地点进行统一堆放。 挖前应要求各有关管线部门提供地下管线情况，并结合人工开挖勘察，确认无误后方可进行施工。当发现管线位置后应做好清晰的标志以保护好地下管线。管沟放线与开挖①设置中心桩根据施工图纸测出管道的中心线，在其起点、终点、分支点、变坡点、转弯点的中心钉上木桩。②设置龙门板在各中心桩处测出其标高并设置龙门板；龙门板以水平尺找平，且标出开挖深度以备开挖中检查；板顶面钉3颗钉，中间一颗为管沟中心线，其余两颗为边线，在两边线钉上各拉一细绳，沿绳撒上石灰即为管沟开挖的边线。③沟槽的形式本项目沟槽因开挖深度不同，根据其开挖深度可分为直槽、梯形槽和混合槽三种。④沟槽开挖采用机械开挖，人工辅助，挖出的土放于沟边一侧，距沟边0.5M以上。⑤沟底处理一是沟底要平，坡度坡向要符合设计要求，二是沟底的土质好、坚实。松软土应挖出后换好土并夯实。管基施工 (1)管道基础应落在有一定承载能力的原状土层上，当管基为干燥密实土层，地下水位低于管底标高，管道可直接敷设在经过夯实、整平的素土(或灰土)上。(2)岩面或多面地层采用砂垫层基础，砂垫层基础不应小于20cm。(3)管基开挖后，沟底应平整，管底下10-15cm，管顶及管侧15-20cm范围内的回填土中不应含有石块、碎砖及其他尖硬物，最好用砂代替。对于软弱地基及沟底土质不均匀处，必要时可采用砼带形基石出。（三）PE管的安装1、采用人工下管时，速度应均匀、平稳，下落时低速轻放，不忽快忽慢和突然制动。严禁在管节上站人。2、吊装前将管节沿沟槽边顺序排列，依次下到沟槽内。这样下管时避免了槽内运管，提高时效。3、管道下槽就位后，开始装管。将单节管子按照设计的高程和位置逐节安装而形成整体管道。4、在结实稳定的沟底，管沟的宽度由施工所需要的操作空间决定，空间大小必须能够正常进行管沟底部的正确准备及管沟填埋材料的填埋及夯实等工作，而且还要考虑到管沟开挖费用的经济性。管沟的宽值一般要考虑到管道的规格及夯实工具。下表给出了相应的最小宽度值：管道公称直径（毫米）最小管沟宽度（米） 75-400D+0.3>400D+0.5一般规定，当在地面连接时，开沟宽度为D+0.3。当在沟内安装或开沟回填有困难，不能满足回填土实度要求时，开沟宽度为D+0.5，且总宽度不小于0.7米。管沟内管道的敷设在管道被放入管沟之前，首先应该对管道进行全面检查，在没有发现任何缺陷的情况下，管道才被允许吊入或滑入管沟内。管道通常会在地面预先连接好，有时管道可能会被预先连接成大约50米的许多管段，贮存在某一个地方，当需要下放或连接时，再被运到安装地点，然后采用热熔连接或机械连接的方式连接这些管段。公称直径小于200mm的管道可以手工拖入管沟内，对所有的大管道，管件，阀门，消防栓及配件，应该采用、适当的工具仔细将它们放到管沟内，对于长距离的管道吊装，推荐采用尼龙绳索。最终的管道连接与装配管沟内管道的热熔连接同地面上管道的热熔连接方式相同，但必须保证所连接的管道在连接前必须冷却到土壤的环境温度。PE管道与金属管道、水泵连接时，一般采用法兰连接，对于PE管材之间，当不便于采用热熔方式连接时，也可采用法兰连接。法兰连接时，螺栓应均匀拧紧，待八小时之后，再重新紧固。管道连接：大口径PE压力管道系统主要采用热熔对接方式进行连接，小口径采用热熔承插连接，当与金属管道等其他管道连接，必须采用法兰连接，小口径管道也可用钢塑过度连接。 热熔对接是采用热熔对接焊机来加热管端(热熔对接温度为210+10)，待管端融化后，迅速将其贴合，保持一定的压力，经冷却达到熔接的目的。热溶对接工艺参照下表执行。尺寸大于90mm的PE管均可采用热熔对接工艺连接，该方法经济可靠，其接口在承拉和承压时都比管材本身具有更高的强度。PE管材热熔对接参数参考值公称壁厚(mm)对接工艺第一步：预热第二步：熔融第三步：切换第四步：对接预热压力：0.15Mpa预热温度：210℃预热时的卷边高度h(mm)压力：0.1Mpa预热温度：210℃预热时间(秒)允许最大切换时间(秒)焊接压力0.15Mpa冷却时间(分)2~3.9030~40444.3~6.9040~70567.0~11.4170~1206112.2~18.21120~1708120.1~25.51170~21010228.3~32.21210~250123采用不同型号的焊机时，上述参数应做相应的调整，鞍形对接连接PE管道在应用过程中经常会遇到根据实际需要，进行主管分接的问题，传统的管材必须先切除一段主管然后安装一个三通来完成分接。鞍形三通可采用鞍形对接方式连接，即采用鞍形对接焊机，直接在主管上连接一个鞍形三通，然后采用配备的切刀切割主管，这样就完成了主管的分接，施工非常快速。钢管法兰连接：PE管道和钢管及阀门连接时宜采用钢塑法兰连 接：PE管道与相应的塑料支撑环之间可采用热熔对接方式进行连接，钢管端与金属法兰的连接，应符合相应钢管焊接的规定：然后采用法兰片即可完成PE管道与钢管的连接。法兰连接也适用于PE管与PE管之间的相互连接。一般而言，PE支撑环之间与PE支撑环之间不需要密封圈，但在大尺寸，高压力工作条件下仍需要添加密封圈。当PE支撑环与其它材质(钢管，镀锌管等)的管道进行法兰连时，必须使用密封圈。给水管道水压试验：管道安装合格后，管道两侧按设计要求回填(接口处不得回填)后，分两段试压；系统注水时，应打开管道各高处的排气阀，将空气排尽。待水灌满后，关闭排阀，用电动试压泵加压，压力应逐渐升高，加压到一定数值时，应停下来对管道进行检查，无问题时继续加压，一般分2-3次升到试验压力。当压力达到试验压力时停止加压，保持恒压10分钟，对接口管身检查无破损及漏水现象，认为管道强度试验合格。在试验压力下，10分钟压力下降不大于0.02MPa，可以认为严密性试验合格，试压质量优良。班组质安员应及时做好试压记录。给水管道消毒、清洗：按照《给水排水管道工程施工及验收规范》执行，本工程分段进行冲洗，冲洗水由泄水阀排向附近河流及市政设施；冲洗水源为原供水管引出，新装供水管冲洗流速1m/S，管道冲洗前在部分地方需安装临设排水阀及临时排水管引水至合适位置排放； 管道消毒：除一个三通口阀门打开外，关闭其余所有阀门，慢慢打开阀门，灌水入管道，并同时在进水孔投入消毒剂，待水浸满管道后，关闭阀门进行浸管消毒。具体采用消毒剂型、用量、浓度、调配方法和消毒时间按《新装(改装)自来水管道、水厂净构物、泵站清洗消毒冲洗操作规程及验收制度》严格要求进行，消毒完毕，打开全部水阀门，待排清管内消毒液后，关闭全部泄水阀门、进行冲洗管道。冲洗：待水逐渐灌满管道后始完全开启阀门进行冲洗，冲洗一段时间，待排水阀口的取水合格后关闭；经有关水质部检验确认冲洗合格后，拆除临时排水阀门及临时排水管，并用法兰封板封闭各个三通法兰口；冲洗是必须注意安全，并做好安全措施，各自动排气阀、泄水阀派人现场监控，排水口须做好消能工作。二、过河钢管施工（一）、垫层基础完成施工后，即可开始管道的安装，复测基础面标高符合设计规范要求后，在垫层基础面上测量放样，测放出检查井的中心点及管道中线，根据检查井中心点及管道中线挂设管道边线，利用边线来控制管道的走向和高程。（二）、管道的制作成型与开挖沟槽同时进行或提前制作与组装。组装的钢管逐段进行水压试验，合格后方可进行管段防腐处理。（三）管道焊接钢管采用焊接方式连接，钢管焊接施工技术措施如下：焊接方式连接1、管材的质量控制 （1）、钢管必须具有制造厂的合格证书。（2）、钢管表面应无显著锈蚀，无裂缝重皮和压延等不良现象；不得有扭曲，损伤，不得有焊缝根部未焊透的现象；不得有机械损伤等。（3）、同一管节允许有两条纵缝，管径大于或等于600mm时，纵向焊缝的间距应大于300mm。（4）、管节下坑前必须检查管节的内外防腐层，合格后方可下管。2、焊条的选用（1）、管节焊接焊条的化学成分，机械强度应与母材相同且匹配，兼顾工作条件和工艺性。（2）、焊条质量应符合现行的国家标准«碳钢焊条»，«低合金焊条»的规定。焊条使用前应按出厂说明书规定进行烘干，在使用中保持干燥，焊条药皮应无脱落和裂缝。3、钢管采用厂家加工成一段一段运至工地，并在基坑附近河边再继续焊接成型。4、管道安装前，管节应逐根测量，编号，宜选用管径相差最小的管节组对对接。5、管道焊接完成并把焊渣清理干净后，待管材冷却，需及时进行焊接部位内外管壁的防腐处理。6、焊接的施工要求（1）、焊工必须经培训考核合格，取得上岗资格证。 （2）、焊接施工前需要对点焊机的用电安全进行检测，焊接施工时，施工人员要穿戴好相关的劳保用品，确保施工安全。（3）、焊接前应调整好点焊机的电流与电压，并按照管材采用相应型号的焊条，试焊满意后才能开始焊接施工，以免对管材造成焊伤。（4）、管节焊接前应先清理管道内泥、污垢，然后修口，清除管口边缘和焊口两侧10～15mm范围内的表面锈迹至露出金属光泽，管端端面的坡口角度，钝边，间隙，应满足规范规定。不得在对口间隙夹焊帮条或用加热法缩小间距施焊。（5）、对口时应使内壁齐平，当采用长300mm的直尺在接口内壁周围顺序贴靠，错口的允许偏差应为0.2倍壁厚，且不得大于2mm。（6）、对口调节好后既可进行对口、焊接，这时应将两端管段临时支承固定，避免钢管重量集中在焊缝位置。（7）、纵向焊缝应放在管道中心垂线上半圆的45度左右处；纵向焊缝应错开，管径为600mm，错开的间距不得小于300mm；（8）、环向焊缝距支架不应小于100mm；直管管段两相邻环向焊缝的间距不应小于200mm；管道任何位置不得出现十字焊缝。（9）、直线管段不宜采用长度小于800mm的短节拼接。（10）、焊缝质量必须符合GB50268—97中4.2的有关规定，焊缝应平滑，宽窄一致，根部焊透，无明显的凹凸缺陷及咬边现象，焊缝加强面应高出官面约2毫米，焊出坡口边缘2～3毫米。 第五章质量管理体系与措施第一节质量目标我公司制定了完善的工程项目质量管理制度，建立有效的质量保证体系，发布并认真贯彻了公司《质量手册》、《质量体系程序文件》。公司多次荣获省级科技进步奖、科技成果奖和优质工程奖，以优质高效、信守合同赢得了广大顾客的良好赞誉。质量方针：“科学管理、质量第一、信守合同、争创一流”。质量目标：按国家现行施工质量规范检查验收标准一次性验收合格。工程质量是施工企业的生命线，“百年大计，质量第一”是我公司的企业宗旨，因此如何确保工程质量不仅是对业主负责，也是对企业自身负责，对国家负责。为确保工程质量合格率达百分之百，确保优良工程。第二节质量保证体系一、质量管理组织机构。本项目实行公司、经理部、施工队三级质量管理，质量管理由公司一名副总经理（或总工程师）负责，经理部下设工程科、质检科和各职能部门，各施工队设专职质检员，各施工班组设兼职质检员。形成全员管理，层层把关的局面。制定各部门、各岗位质量责任制，责任到人，分工负责，有条不紊，组织机构详见《质量保证体系框图》、《质量保证要素构成图》。二、建立工程质量岗位责任制，明确各自职责、权限。 工程质量是企业生产技术活动的综合反映，建立工程质量岗位责任制是组织和发展生产，确保工程质量目标实现的基本条件之一。建立工程项目质量岗位责任制是企业质量管理的重要保证。认真执行我公司有效运行的岗位责任制和各自的职责与权限，并在项目经理部上墙明示。三、建立工程质量保证措施。质量管理保证体系是以保证和提高工程质量为目标，运用业务系统的严格组织和科学管理制度，把公司及项目部门、各环节的质量管理职能组织起来，形成一个有明确任务、具体职责、相应权限，互相协调、互相保进的有机整体，使质量管理制度化。本项目实行五保证、四提高、三落实、二控制、一否决的管理体系，推进质量管理标准化，掌握质量情报信息，健全质量管理制度，确保工程质量优良。A、附《质量体系要素构成图》。B、附《质量保证体系框图》。 三级质量管理二级质量管理一级质量管理质量体系要素构成图工程队公司公司最高领导分管领导各职能部门直管项目经理部项目经理各施工队质检队试验室机材队办公室财务队内部质量审核员不合格品评审员检验、试验员计量员采购员保管员文件资料管理员队长各职能科室专职质检员总工程师班组长兼职质检员班组作业层施工操作人员各作业班组现场施工技术员业主监理单位 管理职能管理职能管理职能任务承接施工准备质量采购质量施工过程控制工序管理点控制不合格的控制和纠正半成品与成品保护工程质量的检验与验收回访与保修工程(产品)安全与责任人员质量文件与记录统计方法的应用测量与试验设备的控制质量保证体系框图第三节各种材料、构件及其设备质量控制一、进入工地的各种原材料、成品、半成品的质量检查验收情况。二、施工组织设计或施工方案、技术交底、图纸会审、设计变更、隐蔽工程和有关质量的记录情况。三、对国家和上级部门以及业主和监理工程师颁布的有关工程质量的法规；企业内部制定的有关保证工程质量管理办法（制度），技术质量措施的执行情况。四、历次质量检查（含上级和现场监理检查）、各种验收检查的 记录情况，质量事故调查（含不合格工程的原因调查）记录和处理情况。五、新材料、新技术、新工艺、新标准等信息的收集整理情况。六、机械设备、计量测试仪器、人员素质等其它影响工程质量的调查记录和处理情况。为搞好工程项目质量目标管理，有效控制工程质量，必须深入生产实际，认真掌握大量、准确的第一手上述质量情报信息资料。同时，必须保证其资料的准确性、及时性、可靠性、实用性。为了使质量情况信息及时发挥作用，对各种质量情报信息，一定要做到及时收集、及时反馈、及时应用。否则，就会贻误时间，造成人为的损失和浪费。七、建立健全本项目质量管理制度为确保本工程质量优良，必须建立系统性、预防性、经济性、适用性的质量体系和完善的质量管理制度。1、《项目质检工作制度》。具体内容：中间质量检查，不定期巡回检查，质量工作例会，质量工作总结表彰。2、《项目自检工作制度》，具体内容：定期质量自检，日常质量管理和自检工作，填报质量月报，提交本年度质量工作总结和下半年度计划。3、《质量事故的分级及处理》。4、《质量奖励与处罚》。5、《工程质量岗位责任制》。6、《工程项目质量管理各级人员职责和权限》，明确各级管理人员及作业层操作人员的职责和权限。 7、原材料施工过程的主要控制措施（1）、原材料的检验控制1）入库自检和专业检验：这是把关的重要途径，对外来材料严格按规范要求验收入库，并按程序文件要求做好材料现场存放管理，并做好明确标识，对不合格的原材料一律不予接收。配备专业的、责任心强的同志负责此项工作，并建立一套完善的原材料采购制度，把好材料质量关。2）发放材料自检：发放材料依然要求进行严格的自检，对不同规格的材料要分类存放，做好标识，避免因工作失误造成误发材料，影响工程质量的现象发生。3）投料自检：材料运到工地使用，投料就会是杜绝不合格产品产生的最后一道防线。操作手对材料规格、大小要求要十分熟悉，因此专职质检员必须从计划领料起追踪到工地现场进行有效控制。4）健全试验管理制度a、有健全的管理制度，包括岗位责任制，试验操作及安全规程，仪器使用、维修校准制度，周期检定、定期测试、检查等制度。b、有完整的试验记录资料。c、有齐全的现行试验标准，规范等技术文件。（2）施工过程中工序的质量控制1）实行质量目标管理，把质量目标层层分解，落实到施工的每一道工序上，把质量目标落实到每一个施工员肩上。2 ）工程施工技术工作上，严格执行施工技术交底制度，和他人复核制度。3）施工操作上严格按照招标文件和现行施工规范执行。4）内部质检上严格执行现行质量验收规范。5）工程试验上严格执行现行试验规范。6）做到试验资料不充分不开工，测量放样不复核通过不开工，施工技术交底不合理不全面不开工，技术工作不复核不开工。7）不能保证工程质量的施工工艺不采用，不能确保施工安全的施工方法不采用。8）项目质检工程师领导工地专职质检员对分项工程进行全过程质量检查，按规定做好现场检查原始记录，每一道工序完工后进行自检，报质检工程师复核，在此基础上报监理工程师检查，做到道道工序有人把关，每个项目有人验收。上一道工序验收合格后才能进行下一道工序，不合格的项目一定要返工重做至合格。在整个施工操作过程中，要贯穿工前有交底、工中有检查、工后有验收的“一条龙”操作管理方法，做到施工操作程序化、标准化、规范化，确保施工质量。9）认真负责，实事求是地做好各种施工原始记录。10）积极配合监理工程师及其代表对工程质量的检查验收工作。（3）工程质量的检查、评定与验收1）工程质量检测内容、依据、方法、频率和质量评定办法严格按《工程质量检验评定标准》、设计文件和规范执行。2） 作好检测数据的搜集与分析，一切用数据说话，以便分析和发现质量问题，及时采取对应措施，纠正和预防质量事故。3）作好检测资料的搜集、整理和归档。第四节分部分项质量控制及评定程序、办法一、在分项工程施工过程中，首先由经理、总工程师和工程处组织会议，对施工处及作业班组进行设计图纸、施工工艺流程、关键工序、技术难点、注意事项、检测方法、规范要求等内容进行详细的书面技术交底，讲解清楚。施工处对分项工程施工全过程、各工序进行严格把关，质检员要在现场把守，做到哪里施工，哪里就有质检员。上一道工序合格才能进行下道工序，经理部对每道工序实行监督控制，采取不定期、不定时的现场专检作保证。二、对工程质量不稳定的工序，建立QC小组，对工程质量行攻关控制，采取动态分拆，数据说话作保证。三、工程质量的一票否决现场质量施工监督，把关控制人员要相对独立，不受外来干预，有职有权，特别能行使质量一票否决权。四、推进本项目质量管理程序化、标准化、规范化。施工项目质量目标管理的程序化、标准化、规范化工作，是组织现代化生产的重要手段，是科学管理的重要组成部门。即要求施工管理和施工操作者都要按程序、标准、合理、科学地组织施工，达到质量目标。程序化、标准化、规范化工作的具体内容和实施方法是：五、程序化 1、施工管理程序化（1）审图、做施工组织设计；（2）做技术要求、质量标准交底；（3）做上下道工序交接检验（含隐预检）。在班组自评的基础上进行工程质量评定。2、施工操作程序化（1）做施工准备，科学安排施工工序。（2）按工艺要求顺序施工，做到边施工边自检互检。六、标准化1、施工管理标准化（1）以设计图纸、招标文件、变更洽商为技术指导依据，进行工程质量目标标准设计；（2）以颁布的《工程质量检验评定标准》和招标文件为标准；（3）按技术要求选用合格的技术人员。2、规范化（1）施工管理规范化1）按“工艺操作规程”指导施工；2）按颁布的《工程施工验收及规范》检查施工；3）按质量目标措施及其它质量管理制度管理施工；4）工程语言规范化。任务书、交底、通知书、各种表格填写和签证，语言文字严密、清楚、准确，填写及时，项目齐全。（2）施工操作规范化 1）按“工艺操作规程”要求施工；2）按国家颁布的《国家施工及验收规范》要求施工。3）按质量目标措施及其它质量管理制度要求施工。七、搞好本项目质量情报信息工作质量情报信息工作必须以技术、质量管理部门为中心，建立质量情报信息网络，工程施工管理人员、技术人员、质量检查员都是质量报信息员。并设立专人负责情报信息档案管理工作，及时搜集、传递、整理、分类和归档。 第六章安全管理体系与措施第一节安全管理体系安全是企业的护身符，是企业发展的保障。在施工生产中我公司全体员工将严格遵守如下安全管理措施，以确保安全生产无事故，详见《安全保证体系框图》。 安全保证体系框图安全保证体系工作保证制安保证组织保证安全目标防范重点基础工作安全领导小组项目经理总工程师安检工程师消灭死亡事故,轻伤率在2‰以内防燥破伤害事故防行车事故防电击伤害事故防机具设备伤害事故防物体打击事故防高空坠落事故加大安全技术设备和设施的投入加强岗位培训、坚持持证上岗开展安全宣传活动抓好安全防范工作事故报告处理制建立群体保安全的总体格局定期与日常安全检查制安全生产奖惩制安全检查制安全挂牌制交接班制分阶段安全技术交底制安全设计制班前安全讲话制安全责任制各部门按职责分工、抓好安全安全机构人员配备齐全工程处搞好安全设计领导层层落实、包保落实专职安检员安全责任制操作工人安全责任制生产班组长安全责任制警卫人员安全责任制保卫人员安全责任制安检工程师安全责任制总工程师安全责任制项目经理安全责任制 第二节安全管理措施一、统一安全的管理方针坚持“安全第一、预防为主”的国策。在计划、施工、检查上，坚持以安全为核心，渗透于生产的各个环节。二、安全管理模式以公司安全管理委员会为指导，项目经理为主管，工地专职安全员执行日常工作的安全管理网络，确保安全管理工作有序有效地进行。三、职工的安全教育和管理在开工之前，由项目经理部牵头，各施工队组织对进场职工进行安全规程教育，对关键工序的工作人员严格要求持证上岗。四、安全管理基本措施1、安全用电措施（1）采用通用的安全配电箱，实行一机一闸一漏电保护装置。主要配电箱均作接地以防止感应电伤人。（2）照明线路不能与动力线路混合使用，钢筋木工机械、搅拌机等电动机械使用的电缆必须严格检查，不能使用绝缘性能差的或有破损的电缆。（3）机械设备到位、电器检修时必须断电操作，严禁带电作业，并挂上警示牌。移位时须有专人指挥，专人照看电缆，防止电缆压坏损伤。（4）移动电器修理电器由专业人员进行，非专业人员严禁操作。2、防火措施 （1）食堂、宿舍及机料仓库均设置灭火器，特别是油库和炸药库。（2）冬季施工禁止用明火与电炉取暖。（3）集料拌和场与生活区禁止乱拉电线。3、施工现场操作区防护措施（1）各种机械的传动外露系统均匀设置封闭防护罩。周围用铁丝网与外界隔离。（2）施工危险地段靠近居区生活区的施工作业面应在其（包括场所）设相应的醒目标志和标语，严禁非作业人员进入施工危险地段。4、施工操作安全措施（1）严格执行各种安全操作规程和安全规章制度。（2）加强安全生产的宣传教育工作，做到“人人讲安全，事事讲安全，时时讲安全”。（3）执行岗位责任制，加强特种作业人员的上岗培训。（4）严格执行公安部门有关爆破作业的规定，健全炮工用品的申报、运输、进库、保管、领料、使用、清点回收和核查销帐等制度。5、交通安全措施（1）各路段车辆出入口由专人指挥、避免施工路段交通事故的发生。（2）重型运输机械的施工通道要及时养护，避免车辆倾覆。6、夜间施工安全措施（1）施工作业面的照明应有足够的高度。 （2）施工人员安排应合理，不应过度疲劳。第三节安全教育及防范措施一、安全教育的目的加强全员的安全教育，提高职工的安全意识，使广大职工牢固树立“安全第一，预防为主”的正确认识，克服麻痹思想。组织职工有针对性地学习有关安全方面的规章制度和安全生产知识，培养安全生产必需具备的基本知识和技能，做到思想上严格重视，生产上严格执行操作规程。二、安全教育的特点(1)、施工现场安全教育的重点是岗位安全生产知识和岗位安全操作规程，以及安全生产思想、施工纪律和安全生产制度。(2)、施工现场安全教育具有针对性，结合工地特点和生产的实际情况。(3)、施工现场安全教育具有计划性，适时地、有效地进行，经过培训考核，发给安全合格证。三、安全教育的内容施工现场安全教育，包括定期教育及新工人、变换工种工人、特种作业工人的安全教育。职工新进场，未经三级安全教育不准上岗。对采用新工法、新工艺、新设备、新材料及技术难度复杂或危险较大的作业，进行专门安全教育，并有可靠的措施，才能进行作业。（一）进入施工现场安全教育1）项目经理部教育 内容包括：一般教育(建筑施工的特点，它给劳动者安全带来的不利因素；当前安全生产情况)；安全生产法规和安全知识教育(即建筑法、消防法、宪法、刑法有关条款、建设部颁布的建筑企业安全生产条例、规定，地方政府和主管部门发布的有关安全生产规定，劳动部关于重伤事故范围的意见等)；建筑工程施工时容易发生的伤害事故及其预防。2）施工队教育教育内容：《建筑工人安全技术操作规程》有关规定；建筑工程现场的安全管理规定细则；在建工程基本情况和必须遵守的安全事项等。3）班组教育教育内容：本班组生产工作概况、工作性质及范围；个人从事生产工作的性质，必要的安全知识，各种机具设备及其安全防护设施的性能和作用；本工种的安全操作规程；容易发生事故的部位及劳动防护用品的使用要求等。4）特种作业人员安全生产教育(1)、施工现场特种作业人员的安全教育、考核、复验，按《特种作业人员安全技术考核管理规则》GB5306-85号文执行。(2)、特种作业人员除进行一般安全教育外，还进行本工种的安全技术培训，培训后经考核合格，取得操作证者，方准独立作业。(3)、定期对特殊工种进行复审。对从事有尘毒危害作业的工人，进行必要的防治知识和技术的安全教育，同样经考核合格后持证上岗。 5）各级领导干部和安全管理干部的安全生产培训(1)、定期轮训各级领导干部和安全管理干部，提高政策水平，熟悉安全技术、劳动卫生业务知识，做好安全生产工作。(2)、培训主要内容：安全生产的重大意义；国家有关安全生产、健康与环境卫生方面的方针、政策、规定；安全生产法规、条例、标准；施工生产的工艺流程和主要危险因素，以及预防重大伤亡事故发生的主要措施；企业有关安全生产的规章制度、安全纪律以及保证措施；各级领导在安全生产中的职能、任务以及如何管理；编制、审查安全技术措施计划及施工组织设计的安全技术措施的基本知识等。（二）安全生产的经常性教育在做好对普通工种、特种作业人员安全生产教育和各级领导干部、管理干部的安全生产培训的同时，把经常性的安全教育贯穿于管理工作的全过程，并根据接受教育的对象的不同特点，采取多层次、多渠道和多种方法进行。内容包括：安全生产宣传教育；普及安全生产知识宣传教育；适时安全教育。三、安全检查制度通过安全检查增强广大职工的安全意识，促进企业对劳动保护和安全生产方针、政策、规章制度的贯彻执行，解决安全生产上存在的问题。具体措施： (1)、成立由项目经理为首的安全检查组，建立健全安全检查制度，有计划、有目的、有整改、有总结、有处理地进行检查。发现违反安全操作规程时，各级安检人员有权制止，必要时向主管领导提出暂停施工进行整顿的建议。(2)、严格按照《石狮市建筑施工企业安全生产评价》中的《安全生产评价评分表》逐项进行自查自改。(3)、对编制和呈报的安全技术方案和安全措施，坚持经常性的安全检查，及时发现事故隐患，并下发《事故隐患整改通知书》，堵塞事故漏洞，奖惩当场兑现。(4)、通过改进施工方法、施工工艺，采用先进设备等措施，不断改善劳动条件，搞好劳动保护，定期对职工进行体检，预防疾病的发生。(5)、检查类型：采取定期检查和非定期检查。定期检查：项目经理部每旬组织一次安全检查，施工队每天进行施工安全检查并做好详细记录，提出保持或改进措施，并落实实行。非定期检查：按照施工准备工作安全检查；季节性安全检查；节假日前后安全检查；专业性安全检查和专职安全人员日常检查进行。(6)、安全检查内容：坚持以自查为主，互查为辅，边查边改的原则；主要查思想、查制度、查纪律、查领导、查隐患、查事故处理。结合季节特点，重点查防触电、防机械车辆事故、防汛、防火等措施的落实。特别要加强对火工材料的管理检查。(7)、检查方法和手段：采取领导和群众相结合，自查和互查相结合，定期和经常性检查相结合，专业和综合检查相结合及对照安全检查表等方法和手段进行安全检查。 第七章环境保护管理体系与措施第一节环境保护方针及目标 一、环境保护方针全面达到业主对环境保护的要求，保护生态环境，造福后子孙后代。二、环境保护目标严格按照设计做好工程环境保护措施，严格执行有关环境保护的国家法律、法规。使工程施工对环境（水土流失、水环境、大气环境、自然生态环境、土壤结构、自然保护区、野生动植物）的影响减少到取小。在竣工后，线路两侧和拆除后的施工营地基本恢复到施工前的自然状态。 第二节环境保护组织管理体系环境保护管理、保证体系环境方针规划目标指标法律要求方案检查、纠正措施环境监测章正防违纪预记录环境监理思想保证组织保证党委宣教部提高意识水平领导小组提高意识水平技术保证专职环保工程师标准施工细则制度保证国家法律、法规提高意识水平实施与运行信息技术交流文件资料管理施工运行控制应急响应准备持续改进环境保护目标 第三节环境保护措施一、环保方案本工程确立具有环境保护工程方案和实施方案，建立以项目经理为组长的环境保护领导小组，环境保护领导小组负责在部办公会和部生产调度会上提出、研究和解决环保问题，经理部设环境保护部，作为具体办事机构。制定环保制度和措施。工程开工前，编制详细的环保措施报请当地环保部门和驻地监理工程师批准后，方进行施工。二、施工环境保护1、临时工程设置与施工管理（1）工程开工前，根据施工现场场地布置情况，设置统一的排水和污水净化池，生活及施工污水经沉淀净化处理达标后再进行排放。各作业队均派专人对排水系统、净化池进行检查，并视其情况不定期进行清除，废弃物、生活垃圾用垃圾车运至指定地点废置、掩埋，不得将含有污染物质或悬浮物质的水排入灌溉中。（3）除图纸设计或监理工程师指示外，不得破坏和拆除任何构造物及设施，不得随意清除植被和树木。（4）临时排水设施设置要与永久排水设施相结合，场地排水不得直接排入河流、饮用水源等处，以防止污染。（5）施工时如发现文物古迹，立即报告监理工程师和有关部门，保护好现场，不得移动和收藏，防止文物破坏和流失。（6）加强对施工人员环保教育，强化环保意识，碴土和生活垃圾实行定点倾倒，集中处理，严禁将废弃物倒于水渠、河床内。 （7）工程完工后，按要求及时清除临时设施和地在硬化层，并将工地及周围环境清理清洁做到工完、料清、场地净。恢复原有地貌景观，不留有碍自然景观和耕作环境的施工痕迹，以利当地居民尽快恢复生产。2、水土保持地表排水系统的设置原则：为保证地表径流的排泄，工程施工不要切割、阴挡地表径流的畅通，不得强行改沟、改河。施工营地的选择和建设也要坚持这个原则。3、设施及空中架设线路的保护在进入施工现场后，应通过项目业主或工程建设主管部门取得地下管线、设施的相关竣工图纸。施工至地下管线、设施处，即采用人工进行保护性开挖，当管线、设施暴露后，立即向业主、主管部门书面报告，经相关部门同意后，按照有关施工规范要求，对该地下管线、设施进行防护和加固，以确保工程顺利进行。 第八章工程进度计划与措施第一节工期目标工程施工总进度是根据招标文件的要求和我司类似工程的施工经验，以及实施该工程的设备配备情况来编制的，若我单位中标，将组织精干的施工队伍和设备及时进场，保证730日历天完成。第二节主要工程项目进度计划控制一、根据工程所在地的水文气象条件，工程地质条件及周围的施工条件，结合我单位的人员及设备配置，编制施工总进度，详见附表四第三节保证工期措施一、我公司将选调经验丰富、责任心强的工程技术、经济、行政等各类专业管理干部，组成本标施工项目经理部，并从公司选派参加过同类型工程的年富力强的项目经理，全权负责现场各方面的工作，工程实行项目法管理，做到统一组织、统一计划协调、统一现场管理、统一物资供应、统一资金收付。二、建立健全项目管理机构，明确各部门、各岗位的职责范围，为该项目配备足够的能胜任工程管理的各类专业技术管理人员，建立以经营合同部为主，生产调度部、工程管理部、质量安全部和机电物资部协调配合的进度计划落实体制，确保各项工程的施工进度得到控制和及时调整，满足总进度要求。三、充分调动公司各方面施工优势力量，一旦中标，保证在一周内主要管理人员机械设备及时进驻现场。 四、计划控制保证措施一旦由本公司中标，我们将按招标文件要求，在工程师安排召开的施工进度会议后7天内，向工程师提交初始工程进度，待工程师批准后，再编制详细工程进度。在初始工程进度批准后7天内，完成详细工程进度编制并提交给工程师，施工队和班组制订每周工作计划以至每日实施计划，把全部工作纳入严密的计划控制之下。加强对计划的检查、跟踪、督促，建立月会、周会、日碰头制度，及时检查工程进展和计划执行情况，认真分析可能出现的问题，尽可能地做好各方面的充分估计和准备，避免一切可预见的不必要的停工和延误。对于难预见因素导致的施工进度延误时，要及时着手研究，排除干扰，安排赶工计划，报工程师审批，并认真按设计实施赶工。 工期保证框图建立、健全调度指挥系统各级领导层层负责、分片包干加强思想教育，提高合同工期意识协调好各方关系创造良好施工环境组织保证编制科学合理的施工组织计划做好物资供应和后勤保证突出重点、日清月结杜绝返工和安全事故工作保证工程例会制度工期责任制度实行内部承包制，加大产值所占比重制度保证工期保证框图五、技术保证措施1、建立以总工师为核心的工程管理部为主体的技术管理体系，逐级落实技术责任制。2 、认真调查、研究工程地质、气象资料和市场情况，结合本公司的技术能力和类似工程施工经验，按技术管理程序，制订切合工程特性的各施工阶段的技术方案、措施，以及应急技术措施，做好技术交底，在施工过程中不断对技术方案和参数优化，建立技术档案，把技术管理落到实处。3、充分考虑本工程的具本情况，结合招标文件技术规范要求，对重点施工时间及重点、难点施工项目进行透彻分析。4、针对该工程的特点，抓好新技术、新工艺、新材料为推广运用，充分发挥本公司知识技术密集的优势，组织科技攻关小组和QC活动小组，及时解决施工中的出现的技术问题。 第九章资源配备计划第一节材料计划及配备材料的质量是保证工程质量达标的重点，材料及时保障工程需要，是工程按期完成的重要保障。本工程的材料比较复杂，材料品种繁多，因此，材料供应计划、准备工作尤为重要。一、项目部主材需用计划编制项目部所需主要材料、大宗材料应编制材料需用计划，由企业物资部门订货或从市场上采购，工程材料需用计划一般包括以下内容：1、单位工程材料需用计划：根据施工图预算，于开工前提出，做好备料依据。2、工程材料需用计划：根据施工预算、生产进度及现场条件，按工程计划期提出，作为备料依据。3、“材料计划表”应包括：使用单位、品名、规格、单位、数量、交货地点、材料的技术标准等。另外，必要时应提供图纸和实样。二、根据材料计划进行采购材料采购必须按照企业质量管理体系和环境管理体系的要求，依据项目部提出的材料计划进行采购。1、首先选择企业发布的合格供应商（厂）家。2、对于企业合格供应商（厂）家以外的商（厂）家，在必须采购其产品时，要严格按照“合格供应方选择与评价工作程序”进行筛选，即按企业规定经过对供应方审批合格后，方可签订合同，进行采购。 3、对于不需要进行合格供应商审批的一般材料，采购金额在5万元以上的必须签订订货合同。施工项目所需的特殊材料，应按承包人授权由项目部采购。应编制采购计划，报企业物资部门批准，按计划采购。根据设计要求，对该工程的材料报业主及监理工程师确认，组织技术人员进行图纸会审、技术交底，各施工员应作出详细的材料清单，并作进场计划。进场材料，必须附有出厂证明或产品合格证，并由质检员，公司质检部对材料抽检。材料进场堆放合理，并挂牌做好统一标识。所有主要材料必须有经过质量体系认证产品质量，具备生产合格证，有关部门的检验报告，准用证等有关资料，部分材料送检。材料进场时，由专业工程师、质检工程师会同监理工程师检查合格后，方可进入工地，确保进场的材料及设备都是合格品，且尽量缩短储存的时间。第二节机械设备的配备“工欲善其事，必先利其器”。施工机具设备是保证工期，保证工程质量的重要因素之一。本公司拥有数量充足的各类先进的专业施工机具设备，能保证各种道路工程的施工需要。另外，公司在每项工程总造价中，提取一定数量的机具购置费用，不断补充新机具、新设备，以保证机具设备的使用质量。由于工程工作范围较大，施工作业面较多，故要求施工现场做到： 机具设备数量充足；质量可靠；维修及时；电力保障。项目部应根据需要、施工方法、生产工艺及技术安全措施，编制合理的施工机械设备需用计划。详见附表一《拟投入本标段的主要施工设备表》。详见附表二《拟配备本标段的试验和检测仪器设备表》。第三节劳动力配备本公司针对该工程建立一支打过硬仗、技术素质高、讲文明、守纪律的施工队伍。选派公司优秀项目的二级项目经理以上担任本工程项目经理。抽调参加或类似工程施工有丰富施工经验的工程管理人员担任各项专业管理工作，抽调技术好、作风过硬的作业班组参加施工，根据施工进度情况，合理调配各专业工种施工人员数量。劳动力需用情况表详见附表三《劳动力计划表》。 第四节项目部人员配备序号职务职称职责1项目经理工程师负责与工程有关的一切事物，有人事权、奖罚权等。2项目总工工程师负责项目技术工作，包括质量检查、检验试验、文件资料控制、纠正预防、质量奖罚、质保体系管理审核等的具体实施。3技术科工程师参与图纸会审、技术交底、方案编写、质量创优及检查、技术资料的收集、整理与传递等。4质量安全科助理工程师执行材料、设备、工程产品的质量检验工作，对检验产品负直接责任；参与安全大检查，做好日常安全管理及检查，对安全工作直接负责。技术员工程师（质量）5预算科助理工程师负责项目预决算和成本管理工作。工程师（安全）助理工程师造价师6材料供应科材料员负责材料采购及验收，负责堆码标识、材料保管和发放。7试验计量员助理工程师负责试验计量工作及其设备检验，对提交的成果资料的质量负直接责任。8测量员助理工程师负责施工现场的测量工作，对提交的成果资料的质量负直接责任。9综合科负责日常办公工作。第五节资金配备一、如我公司中标，公司总部保证本工程所需的流动资金。 二、保证本工程采购材料所需资金，不拖欠任何材料款和应交款项。三、不拖欠任何机械施工费。四、保证民工工资的支付措施。第十章文明施工管理体系与措施 一、项目经理亲自挂帅，组织领导班子及安全、施工、劳资、保卫等有关部门成立文明施工组织管理机构，并定期进行生产文明大检查，发现有碍文明施工的现象及时处理，对不规范的施工行为予以纠正。二、制定完善的文明施工条例，目标明确，责任到人。经常教育职工做文明施工榜样，对文明施工做得好的班组和个人及时进行表扬、奖励，对文明施工做得差的班组及时进行批评和处罚。三、施工区域设置围拦，实行围挡封闭施工，以防相互干扰。区域内，按施工总平面布置图设置临时设施；工地道路、材料堆放场地及出入口用砼进行硬化处理。在现场生产区内，施工危险区域或夜间施工均有醒目的安全警示标志，做到明显、清晰、规范。工地主要出入口必须设置“六牌一图”，工地设置安全文明标语、宣传栏、读报栏、黑板报等。四、制定能源管理具体办法并实施落实；健全机械设备管理办法，明确责任制的实施与落实，确保各种设备保持良好的完好和利用率。五、执行限额领料制度，对现场物资进行回收利用。各种施工材料定点分区分类堆码整齐，特别是摆放到现场的半成品材料、构件决不可乱堆乱放，影响美观。六、精心计划，合理安排，现场需要的材料当天运走，当天用完；确实用不完的材料应搬回或摆放在不妨碍交通、也不显眼的地方。每道工序作到“落手清”，做到工完、料净、场地清。七、每天机修班组应对车辆定时检查、维修，不让车辆因漏油、冒烟而污染公路及环境。 八、施工人员全部佩戴上班牌，牌证上标明职务、工种，以供业主、监理辨认、监督，特殊工种人员必须持证上岗。总之，施工中一定要做到不扰民、不断水、不断电，保证交通、通讯、广播及电视畅通。九、文明施工、环境保护措施1、在施工过程中，如发现有文化、古迹及古生物化石及矿藏露出等立即停工，及时向当地政府及文物管理部门报告，并采取相应的保护措施，待文物管理部门作出处理后，再继续施工。2、在施工工地的生活范围内，地面进行硬化处理，场内平整干净，沟池成网，排水畅通。设置污水处理系统，所有污水给处理后排入污水网。注意保护水源，生活垃圾及固体废弃物集中处理并运至环保部门指定的地点堆放或处理，不准随意堆放。3、生活区内，多种植花草树木，搞好绿化工程，减少环境污染，净化空气，提高职工的生活质量。生活区内，派专人进行清扫等工作，保持场地整洁干净。4、控制现场的各种粉尘、废气对环境的污染和危害，施工区域内的场内道路均采用硬化处理，对不能进行硬化处理的临时施工便道。5、施工中的搅拌站高噪声和高振动的施工机械，尽量避开夜间施工，并采取消声、减振措施。使当地居民和参加建设的职工能有一个良好的休息环境。6 、在施工期间始终保持工地良好的排水状态，修建一些有足够泄水断面的临时排水沟渠，并与永久性排水设施相连接，但不得引起淤积和冲刷。7、运输弃渣不得随意倾倒，运至当地环保部门或业主指定地点抛弃。第十一章冬季和雨季的施工安排 第一节雨季及洪水季节一、雨季雨季施工主要以预防为主，随时通过气象台了解和掌握天气变化情况，采用防雨措施及加强排水手段，确保雨季正常进行生产，不受季节性气候的影响。雨季应安排建筑材料储备充足，防止因待料而停工影响总体进度计划。在雨季要全面检测永久性导线点、水准点，确保测量数据的准确。1、施工现场设置（1）施工场地的排水，对施工现场及构件生产基地应根据地形，对场地排水系统进行疏通，以保证水流畅通，不积水，并防止四邻地区地面水倒流入场内。（2）机电设备：机电设备的电闸箱要采取防雨、防潮等措施，并应安装接地保护装置。（3）原材料及半成品的保护：对苗木等以及怕雨淋的材料要采取防雨措施，可放入棚内或屋内，垫高码放并要通风良好。（4）临时设施检修：对现场临时设施，如工人宿舍、办公室、食堂、仓库等应进行全面检查，对危险建筑物应进行全面翻修加固或拆除。（5）对一般不列入雨季施工的工程，力争雨季来临前完成至一定部位，同时也考虑防雨措施。二、洪水季节 施工中充分考虑洪水对施工进度、工程质量等的影响，特别是洪水相对集中的5～8月份，一定要考虑防洪防汛工作，具体措施如下：1、成立安全防汛抗洪领导小组，以项目经理挂帅，组成抢险队，配备相应的抢险器材。2、建立健全通讯系统，发现问题及时上报。3、雨季来临前做好存料场地的防洪工作，对防水材料，易受潮材料应重点加强防潮工作。4、本工程位于地势较平坦的地段，洪水来临前作好人员、设备的转移工作，洪水过后立即恢复便道，加强明渠导流，尽快恢复施工。三、夜间施工1、夜间施工时，所有进出场道路设置路灯。在施工现场用1000W的碘钨灯照明。2、所有照明用的电缆单独设置，不与机械设备共用配电箱。3、专职电工和安全员负责夜间工地施工用电、运输作业及其他安全工作。第二节冬季施工措施二、冬季施工措施进入冬季施工前要根据施工进度计划及现实情况，编写冬季施工的详细计划及方案，并做好物质、设备、能源、人力等方面的准备1、专人进行气温观测并做好记录，预防寒流降温的侵袭。2、进入冬季前，对掺加外加剂人员，测温、保温人员采暖人员进行培训，并实行责任制。 3、特别抓好防火、防毒工作，以保证安全。4、所用外加剂要设专业人管理，防止事故发生。5、在冬季施工的分项工程，要加强施工质量的管理，随时检查，认真检测，做到万无一失。6、冬季施工应作好现场水管的保温工作，水泥库的室内温度保持5℃以上。 第十二章安全应急预案安岳县“十二五”第一批农村饮水安全项目书房坝自来水厂工程Ⅱ标段建设项目安全预案措施审批意见公司项目部意见审核意见：2012年9月2日安全部意见审核意见：2012年9月2日本单位安全工程师意见审核意见：（盖单位章）2012年9月2日公司 第一节制定安全预案的目的和依据为加强对施工生产安全事故的防范，及时做好安全事故发生后的救援处置工作，最大限度地减少事故损失，根据《中华人民共和国安全生产法》、《建设工程安全生产管理条例》、《四川省建筑施工安全事故应急救援预案规定》和《建筑施工安全事故应急救援预案管理办法》的有关规定，结合本项目施工生产的实际，特制本施工生产安全事故应急救援预案。第二节安全预案的任务和目标更好地适应法律和施工活动的要求，给工人的工作和施工场区周围居民提供更好更安全的环境；保证各种应急反应资源处于良好的备战状态；指导应急反应行动按计划有序地进行，防止因应急反应行动组织不力或现场救援工作的无序和混乱而延误事故的应急救援；有效地避免或降低人员伤亡和财产损失；帮助实现应急反应行动的快速、有序、高效；充分体现应急救援的“应急精神”。第三节应急救援组织机构情况本施工生产安全事故应急救援预案的应急反应组织机构分为一、二级编制，公司总部设置急应预案实施的一级应急反应组织机构，项目经理部设置应急计划实施的二级应急反应组织机构。具体组织框架图如图1、图2。 应急管理总指挥长(公司总经理)应急管理总副指挥长(公司主管生产经理)应急技术组(公司工程部)应急理赔组(公司财务部)应急后勤组(公司材料部)应急分析处置组(公司质量安部)应急管理组员(公司小车班)图1：公司总部一级应急反应组织机构框架应急管理组长(项目经理)应急管理副组长(项目副经理)应急管理副组长(技术负责人)应急处置组(各专项工长)应急技术组(技术员)应急营救(安全及组长)应急疏导组(财务员)应急分析组(相关人员员)应急后勤组(车辆管理组)图2：项目经理部二级反应组织机构框架图 第四节应急救援组织机构的职责、分工、组成(一)、一级应急反应组织机构各部门的职能及职责1、应急预案总指挥的职能及职责① 分析紧急状态确定相应报警级别，根据相关危险类型、潜在后果、现有资源控制紧急情况的行动类型；② 指挥、协调应急反应行动；③ 与企业外应急反应人员、部门、组织和机构进行联络；④ 直接监察应急操作人员行动；⑤ 最大限度地保证现场人员和外援人员及相关人员的安全；⑥ 协调后勤方面以支援应急反应组织；⑦ 应急反应组织的启动；⑧ 应急评估、确定升高或降低应急警报级别；⑨ 通报外部机构，决定请求外部援助；⑩ 决定应急撤离，决定事故现场外影响区域的安全性。2、应急预案副总指挥的职能及职责① 协助应急总指挥组织和指挥应急操作任务；② 向应急总指挥提出采取的减缓事故后果行动的应急反应对策和建议；③ 保持与事故现场应急预案组长的直接联络；④ 协调、组织和获取应急所需的其它资源，设备以支援现场的应急操作；⑤  组织公司总部的相关技术和管理人员对施工场区生产过程各危险源进行风险评估；⑥ 定期检查各常设应急反应组织和部门的日常工作和应急反应准备状态；⑦ 根据各施工场区的实际条件，努力与周边有条件的企业为在事故应急处理中共享资源、相互帮助、建立共同应急救援网络和制定应急救援协议。3、现场应急预案小组成员的职能及职责① 抢救现场伤员；② 抢救现场物资；③ 组建现场消防队；④ 保证现场救援通道的畅通。4、现场应急预案小组长的职能和职责① 对各施工现场特点危险源进行科学的风险评估；② 指导生产安全部门安全措施落实和监控工作，减少和避免危险源的事故发生；③ 完善危险源的风险评估资料信息，为应急反应的评估提供科学的合理的、准确的依据；④ 落实周边协议应急反应共享资源及应急反应最快捷有效的社会公共资源的报警联络方式，为应急反应提供及时的应急反应支援措施；⑤ 确定各种可能发生事故的应急反应现场指挥中心位置以使应急反应及时启用； ⑥ 科学合理地制定应急反应物资器材、人力计划。5、现场应急预案小组副组长的职能和职责① 根据各项目经理部的施工生产内容及特点，制订其可能出现而必须运用建筑工程技术解决的应急反应方案，整理归档，为事故现场提供有效的工程技术服务做好技术储备；②应急预案启动后，根据事故现场的特点，及时向应急总指挥(应急预案小组长)提供科学的工程技术方案和技术支持，有效地指导应急反应行动中的工程技术工作。6、公司及项目部善后工作组人员的职能和职责① 做好伤亡人员及家属的稳定工作，确保事故发生后伤亡人员及家属思想能够稳定，大灾之后不发生大乱；②做好受伤人员医疗救护的跟踪工作，协调处理医疗救护单位的相关矛盾；③ 与保险部门一起做好伤亡人员及财产损失的理赔工作；④ 慰问有关伤员及家属。7、事故调查组的职能及职责① 保护事故现场；② 对现场的有关实物资料进行取样封存；③ 调查了解事故发生的主要原因及相关人员的责任；④ 按“三不放过”的原则对相关人员进行处罚、教育、总结。8、后勤供应组的职能及职责①  协助制订施工项目应急反应物资资源的储备计划，按已制订的项目施工的应急反应物资储备计划，检查、监督、落实应急反应物资的储备数量，收集和建立并归档；② 定期检查、监督、落实应急反应物资资源管理人员的到位和变更情况及时调整应急反应物资资源的更新和达标；③ 定期收集和整理各项目经理部施工场区的应急反应物资资源信息、建立档案并归档，为应急反应行动的启动，做好物资源数据储备；④ 应急预案启动后，按应急总指挥的部署，有效地组织应急反应物资资源到施工现场，并及时对事故现场进行增援，同时提供后勤服务。(二)二级应急反应组织机构各部门的职能及职责1、事故现场应急小组长的职能及职责① 所有施工现场操作和协调，包括与指挥中心的协调；② 现场事故评估；③ 保证现场人员和公众应急反应行动的执行；④ 控制紧急情况；⑤ 做好与消防、医疗、交通管制、抢险救灾等各公共救援部门的联系；2、现场伤员营救组的职能与职责① 引导现场作业人员从安全通道疏散；② 对受伤人员进行营救至安全地带。3、物资抢救组的职能和职责； ① 抢救可以转移的场区内物资；② 转移可能引起新危险源的物资到安全地带。4、消防灭火组的职能和职责① 启动场区内的消防灭火装置和器材进行初期的消防灭火自救工作；② 协助消防部门进行消防灭火的辅助工作。5、保卫疏导组的职能和职责① 对场区内外进行有效的隔离工作和维护现场应急救援通道畅通的工作；② 疏散场区内外人员撤出危险地带。6、后勤供应组的职能及职责①迅速调配抢险物资器材至事故发生点；② 提供和检查抢险人员的装备和安全防护；③ 及时提供后续的抢险物资；④ 迅速组织后勤必须供给的物品，并及时输送后勤物品到抢险人员手中。(三)、应急反应组织机构人员的构成应急反应组织机构在应急总指挥、应急副总指挥的领导下由各职能部门、项目部的人员分别兼职构成。第五节救援器材、设备、车辆等落实 公司每年从利润提取一定比例的费用，根据公司施工生产的性质、特点以及应急救援工作的实际需要有针对、有选择地配备应急救援器材、设备，并对应急救援器材、设备进行经常性维护、保养，不得挪作他用。启动应急救援预案后，公司的的机械设备、运输车辆统一纳入应急救援工作之中。项目部根据施工生产的实际情况配备好一定数量的车辆和应急材料等。第六节项目部应急预案处置措施在每个危险点源增设各种安全标志，尤其是“四口，五临边”，深基坑作业。施工现场配备一定的医疗器具和药物，以便急救。工地配备一名兼职人员参加各种急救培训，并具备一定的医疗抢救经验和各种危机求援知识。如遇突发事故，应在2小时内报告相关部门。现场值班人员和管理人员对出现的各种事故必须积极参加求助，并采取有效措施防止事故的再次发生，出现紧急情况应在2小时内向上级汇报，妥善保护好现场。报警急救求助电话：110、120、122、119。工地随时有车辆在现场以备临时急用。现场办公室必须坚守工作岗位，搞好本职工作，对意外事故应积极组织救护，因不负责任延误抢救，将按国家有关规定进行处理。对工作和生活环境定期消毒。爱护个人卫生，提供良好的工作和生活环境。 严格控制外来流动人员的进出，特别是从疫情地区来工地的人员必须进行身体状况检查。监督检查食堂的食品卫生状况、消毒情况。夏季应避开高温作业时间（时段），施工现场随时准备防暑降温饮水及茶水，避免发生中暑。如有意外事故发生，立即送往就近医院抢救。现场设置专人进行管理，项目负责人负责实施。第七节应急救援预案的启动、终止和终止后工作恢复当事故的评估预测达到起动应急救援预案条件时，由应急总指挥启动应急反应预案令。项目部由应急预案小组长(项目经理)启动。对事故现场经过应急救援预案实施后，引起事故的危险源得到有效控制、消除；所有现场人员均得到清点；不存在其它影响应急救援预案终止的因素；应急救援行动已完全转化为社会公共救援；应急小组长认为事故的发展状态必须终止的；应急小组长下达应急终止令。应急救援预案实施终止后，应采取有效措施防止事故扩大，保护事故现场和物证，经有关部门认可后可恢复施工生产。对应急救援预案实施的全过程，认真科学地作出总结，完善应急救援预案中的不足和缺陷，为今后的预案建立、制订、修改提供经验和完善的依据。 第十三章其他应说明的事项第一节成品保护措施一、由项目经理牵头成立成品保护小组，设专职工程质量管理员，负责各层的成果保护。管理员在每道工序的开始和完工后对完成的产品进行检查，认真作好记录，对成品遭破坏的行为备案，坚持“谁施工谁负责”的原则落实到人，并与其经济收入直接挂钩，对破坏成果的人员进行经济处罚，一旦发现成果被破坏而无记录者，由质量管理员负责。二、加强思想教育，增强施工人员的成品保护意见，提高施工队伍素质。爱护自己和别人的劳动成果。三、加强对重点部位的遮盖保护。在技术交底时必须针对工程特点提出相应的成品保护措施和要求，由成品保护小组落实和施行。第二节缺陷责任期内对工程的维护方案一、工程完工后，首先成立由项目总工为组长、技术干部及有关人员组成的工程竣工维护组，负责缺陷责任期内的工程维护工作。二、缺陷责任期内维护组要定期对所有工程项目进行全面、仔细的检查，特别遇风、暴雨等人为不可抗拒的自然灾害后，要及时组织检查，对出现的工程缺陷要分析原因、登记清楚，及时向业主上报缺陷数量、缺陷范围、缺陷责任及原因等，并立即组织维修。三、缺陷责任期内的工程维护，要在不影响正常使用的情况下进行，必要时采取可行的防护措施，确实需要中断运行必须经业主同意。 四、各项缺陷的修复必须符合规范要求，并取得监理工程师和业主代表认可。 第十四章施工组织设计附表附表一：拟投入本标段的主要施工设备表序号设备名称型号规格数量国别产地制造年份额定功率生产能力用于施工部位备注1挖掘机PC-2202国产2010/良好土石方工程完好率95%2打夯机/6国产2010/良好土方完好率95%3自卸汽车CD12216国产2010/良好运输完好率95%4洒水车东风1国产2010/良好道路工程完好率95%5钻机/3国产2010/良好石方完好率95%6水泥砼搅拌机JS3502国产201010良好砼工程完好率95%7平板振动器ZFB8国产20102.2良好混凝土工程完好率95%8空压机/2国产2010/良好隧洞完好率95%9潜水泵2.5MIN6国产20127.5良好整个过程完好率95%10柴油发电机G128ZLD111国产2010250良好整个过程完好率96%11砂浆搅拌机JS3502国产2011/良好砂浆完好率96%12插入式振捣器506国产20112.2良好混凝土完好率96%13汽车吊QY151国产2010/良好吊装完好率96%14焊机/8国产2012/良好焊接完好率96%15弯曲机GWJ40A2国产2010/良好钢筋完好率95%16调直机T24-122国产2010/良好钢筋完好率95%17切断机GT4/142国产2010/良好钢筋完好率95%18弯管机/6国产2010/良好管道完好率95%19热熔机/6国产2011/良好管道完好率96%20电气加工设备/3国产2011/良好电气完好率95% 附表二：拟配备本标段的试验和检测仪器设备表序号仪器设备名称型号规格数量国别产地制造年份已使用台时数用途备注1全站仪DTM-532C1台日本2010150测量完好率96%2经纬仪J21台国产2010180放线完好率96%3轻型触探仪10KG1套国产2011160检测完好率96%4水准仪S32台国产2010220定位完好率96%5钢卷尺TSB-50m5把国产20120测量完好率96%6塔尺5m4把国产20120测量完好率96%7砼试模150×150×15015组国产2010200检测试块特性完好率96%8砂浆试模70.7×70.7×70.710组国产2010230检测试块特性完好率96%9振筛机300×6001套国产2010190检测完好率96%10水泥凝结时间测定仪LHN-12套国产2010240测定时间完好率96%11回弹仪ZC51套国产2011180检测完好率96%12重型触探仪63.5KG1套国产2011200检测完好率96%13打压机/2台国产2011180检测完好率96%14电动击实仪DJS2套国产2010210检测密实度完好率96% 附表三：劳动力计划表单位：人工种按工程施工阶段投入劳动力情况施工准备建筑工程金属结构设备及安装工程机电设备安装工程验收机操工5151252泥工1025///混凝土工628///钢筋工518///模板工540///焊工235/2管工2650//电工21053/机修工22222普工103060102施工员22222 附表四：计划开、竣工日期和施工进度网络图1、投标人应递交施工进度网络图或施工进度表，说明按招标文件要求的计划工期进行施工的各个关键日期。2、施工进度表可采用网络图（或横道图）表示。说明：计划工期730日历天，具体开工时间以监理工程师开工令为准。 附表五：施工总平面图体育场地医院文化娱乐室业主办公室项目部办公室监理办公室木材加工厂钢筋加工厂预制混凝土构件加工厂机械修配厂投标人应递交一份施工总平面图，绘出现场临时设施布置图表并附文字说明，说明临时设施、加工车间、现场办公、设备及仓储、供电、供水、卫生、生活、道路、消防等设施的情况和布置。 附表六：临时用地表用途面积（平方米）位置需用时间监理办公室50见平面布置图施工期业主办公室50见平面布置图施工期项目部办公室150见平面布置图施工期搅拌场200见平面布置图施工期砂石堆场220见平面布置图施工期机械修配厂80见平面布置图施工期预制混凝土构件加工厂200见平面布置图施工期钢筋加工厂100见平面布置图施工期木材加工厂100见平面布置图施工期库房80见平面布置图施工期门卫15见平面布置图施工期医院50见平面布置图施工期宿舍200见平面布置图施工期食堂60见平面布置图施工期消防水池20见平面布置图施工期实验室25见平面布置图施工期厕所30见平面布置图施工期文化娱乐室50见平面布置图施工期机械停放处300见平面布置图施工期体育场地80见平面布置图施工期'
